Перестал работать спидометр на ВАЗ-2110, что делать? – Taxi Bolt

Спидометры – устройство, позволяющее измерить скорость движения автомобиля и пройденный им путь. Появился он чуть позже первых автомобилей. С его неисправностью водитель не сможет правильно ориентироваться в движущемся потоке машин на дороге, так как прекратится поступление информации о скорости автомобиля и количеству пройденного пути.

Свидетельства неисправности спидометра

Соблюдение скоростного режима на дороге, это главное, что требуется от водителя. Прекращение работы прибора, отвечающего за эту функцию, может привести к неприятным последствиям. Поэтому своевременной обнаружение неисправности спидометра имеет важное значение.

Убедиться в поломке устройства помогут определённые признаки:

  • неизменное положение стрелки спидометра во время движения автомобиля;
  • работает и не работает спидометр на ваз 2110, нестабильное поведение его стрелки: подёргивание, застывание в одном положении;
  • стрелка показывает изменение скорости в процессе прогрева двигателя до его рабочей температуры, затем стрелка прибора останавливает движение, застывая на одном показании;

Неуверенное поведение стрелки спидометра требует проверки его исправности, поиска причины, вызвавшей поломку, устранение её. Диагностика причин поломки спидометра машин на 8 клапанов, аналогична для случаев, если  не работает спидометр ваз 2110 инжектор 16.

ВАЗ 2110 с инжектором

Последние модели ВАЗ 2110 оснащены инжекторами. Поиск причин, почему не работает спидометр на ваз 2110 инжектор 8 клапанов, следует начать с проверки датчика скорости. На таком автомобиле установлен  электронный тип спидометра, размещённого на приборной  консоли автомобиля.

Если на ваз 2110 не работает спидометр, то необходимо сменить полностью панель, так как панель со всеми встроенными приборами производители выпускают только в сборке.

Замена панельного щитка осуществляется по следующей схеме:

  • используя отвёртку удалить крепёжные элементы в верхней и нижней частях щитка;
  • аккуратно снять пластиковую накладку и удалить крепления с самой панели;
  • последовательно отключить обе колодки питания;
  • снять панель с кронштейнов, потянув её на себя;
  • установка новой консоли выполняется в обратном порядке.

В чем еще кроется причина неработоспособности спидометра

Однако, часто причина неисправности спидометра кроется в другом:

  1. Попадание масла и пыли в датчик скорости, который находится в отсеке мотора под капотом автомобиля.

Неисправность устраняется после удаления грязи и масла промывкой датчика. Если ДС всё-таки вышел из строя  и требуется его замена, эту несложную операцию может выполнить самостоятельно любой владелец автомобиля. Последовательность замены следующая:

  • установить машину на ровную горизонтальную поверхность;
  • открыв капот, на коробке передач найти датчик скорости;

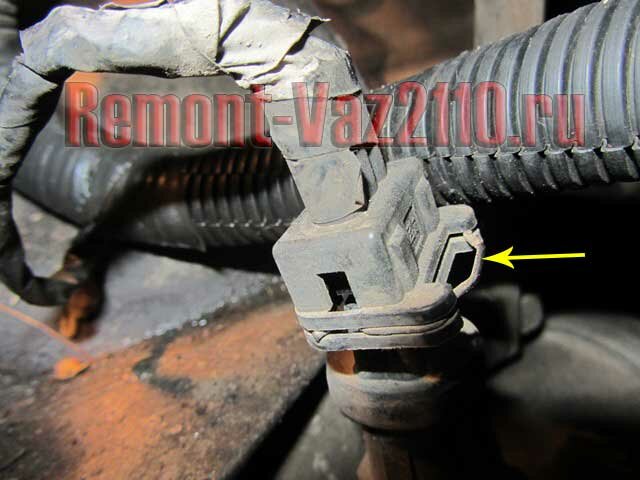

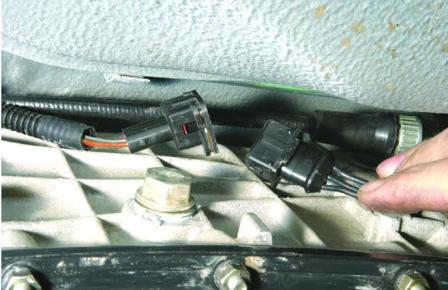

  • нажатием на скобу фиксатора отсоединяется штекер от ДС:
  • чтобы снять датчик, следует воспользоваться ключом размером 22 мм, поворачивая его против часовой стрелки;
  • новую деталь устанавливают вкручиванием её усилием руки. Применение ключа не рекомендуется, так как можно не рассчитать поворота и сорвать резьбу;
  • выполнить установку разъёма, о чём свидетельствует щелчок зафиксированной детали.

Новый ДС водителю следует покупать с аналогичной маркировкой. В противном случае стрелка спидометра будет выводить неверные показания.

  1. По непонятной причине перестал работать спидометр ваз 2110. Прежде всего, нужно выполнить проверку наиболее доступных элементов, связанных со спидометром. Так как нет идеальной чистоты в отсеках автомобиля, грязь и влага могут вывести из строя любую деталь, в том числе провода и контакты.

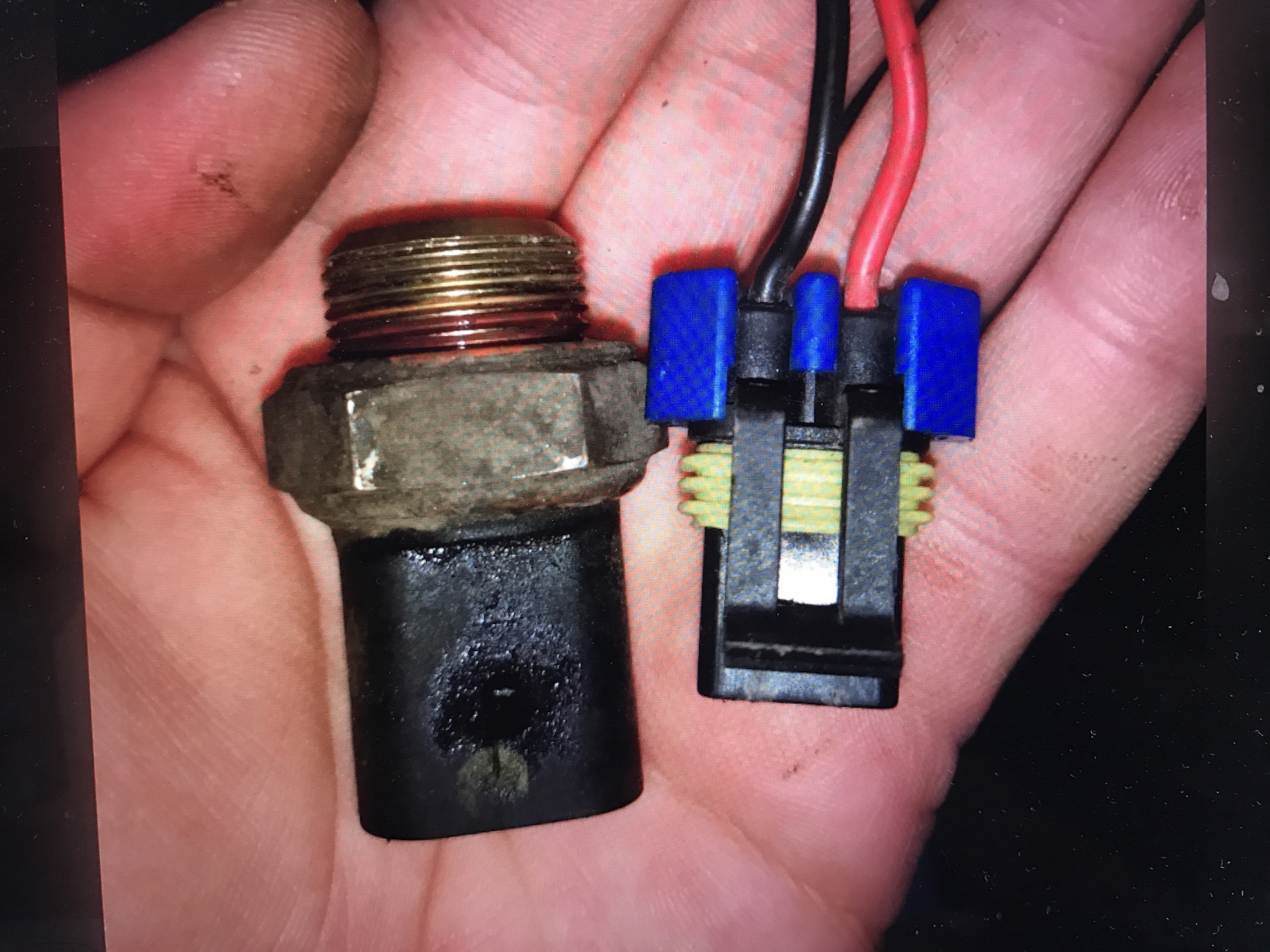

Под воздействием попавшей влаги и грязи могут окислиться провода и контакты. Устранить эту причину просто: контакты необходимо снять, очистить от окисленного налёта, протереть насухо и установить на место. Необходимо также проверить целостность проводов.

Внешне исправные провода могут  внутри могут иметь разорванные участки жил. Проверка исправности проводов заключается в прозванивании их поверхности тестером.

В процессе эксплуатации могут быть повреждены шлицы, элементы, проворачивающие тросик спидометра. Такой дефект может нарушить работу приборной панели.

 Убедиться в её исправности можно с помощью её тестирования.

  1. Третьим, очень важным дефектом является неисправность датчика скорости. Это устройство расположено на КПП, граничащим с выпускным коллектором. Этот фактор  приводит к нагреванию, перетиранию проводов ДС.

Причины вывода датчика из рабочего состояния, установить неисправность, можно в сервисном центре. Эту процедуру мастера выполнят в присутствии автовладельца. Для самостоятельного устранения неисправности, следует, поступит так:

  • датчик скорости нужно извлечь, выкручивая, из коробки передач;
  • соединить провод ДС с шуруповёртом или дрелью, установить розицию вращения против часовой стрелки;
  • включить зажигание.

Движение стрелки свидетельствует об исправности датчика. Слабое звено, скорее всего, находится в КПП автомобиля. Справиться с это задачей водителю без опыта,  сложно.

В этом случае решение проблемы должны осуществить специалисты автосервиса.

Если не работает стрелка спидометра ваз 2110, датчик скорости подлежит замене.

Спидометр на ВАЗ 2110 с инжектором, важный элемент любого автомобиля, не исключая  «десятку». Проверить и найти источник неисправности этого прибора могут водители ВАЗ 2110 даже с небольшим опытом. Однако если не удаётся определить источник неполадок спидометра, нужно привлечь внимание к этой проблеме специалистов технической службы.

Как известно, установленные в автомашине приборы позволяют контролировать обстановку во время движения по улицам и наблюдать за работой двигателя и всех остальных систем. Среди прочих особое место занимает спидометр. Он находится на приборной доске непосредственно над рулем. С его помощью водитель узнает, с какой именно скоростью передвигается автомашина.

В ситуации когда не работает нормально спидометр, установленный на ВАЗ-2110 инжектор, находящийся за рулем человек подвергает риску как собственное здоровье, так и жизнь пассажиров. При этом он без труда может «заработать» штраф от сотрудника автоинспекции за слишком высокую скорость.

Таким образом, исправный спидометр позволяет избежать немалого количества неприятностей.

Что говорит о поломке спидометра

Главные признаки неисправности данного прибора следующие:

  • стрелка остается на месте, невзирая на то, что автомобиль движется;
  • при езде она колеблется или застывает;
  • прибор нормально функционирует при непрогретой силовой установке, но позднее стрелка перестает двигаться.

Если указанные выше признаки обнаружились, необходимо как можно скорее разобраться с поломкой и устранить ее.

Почему спидометр ломается

Стоит отметить, что в некоторых случаях ремонт спидометра провести нетрудно самостоятельно. В других же потребуется помощь специалистов.

Так, окисление контактов считается довольно легко устраняемой неисправностью. Характерным для нее является «прыганье» стрелки, невзирая на то, что скорость движения сохраняется стабильной. Устранение проблемы происходит путем чистки контактов.

Провода перетерлись. Заподозрить эту причину позволяет хаотичное движение стрелки при запуске двигателя. Между тем специалисты отмечают, что иногда проблема себя долгое время никак не проявляет.

Поломка датчика. Прибор скоростного контроля, работоспособность которого подвергнута сомнению, заменяется на заведомо исправный. Если спидометр после этой процедуры начал функционировать нормально, то далее искать поломки нет смысла. Часто датчики приходят в негодность после того, как их корпус разрушается, внутрь попадает вода или же грязь.

Разъемы. Они находятся в ВАЗ-2110 в месте, где на них попадает постоянно грязь. В итоге контакт нарушается и стрелка спидометра двигается хаотично.

Разъемы нужно полностью очистить и проверить надежность соединения. Часто также спидометр начинает сбоить в связи с износом вала. В этой ситуации избавиться от проблемы удастся только после полной замены вышеназванной детали.

Спидометр на ВАЗ-2110

Как известно, на данной модели производитель устанавливает электронный спидометр. Если именно он пришел в негодность, то эта проблема достаточно серьезная, так как названный выше прибор сам по себе не продается. По этой причине придется покупать целый щиток. Однако на самом деле в девяти из десяти случаях проблема находится совсем в другом месте.

На ВАЗ-2110 с мотором на 8 клапанов спидометр получает информацию с датчика скорости. Он, в свою очередь, расположен в коробке передач. Там, посредством двух шестеренок на него поступают данные о крутящем моменте с вала КПП. Аналогично все работает и у машин с двигателями на 16 клапанов.

Читайте также: Ремонт звукового сигнала на ВАЗ-2110Чаще всего, как отмечалось выше, проблема в том, что датчик слишком загрязнен. Вообще у ВАЗ-2110 под капотом всегда накапливается пыль. Она, будучи смешанной с маслом, создает достаточно устойчивую преграду. В результате надежность показаний спидометра становится небезусловной. Проблема решается просто – датчик очищают и сушат.

Стоит напомнить, что удобнее будет получить к нему доступ непосредственно через коробку передач, так как снизу делать это очень неудобно.

Еще одна очень часто встречаемая причина – проблемы с электросетью. Ее всю необходимо проверить. Кроме того, внимание также уделяют:

  • надежному креплению проводков в клеммах;
  • их общему состоянию;
  • предохранителям, находящимся в пределах монтажного блока.

В ситуации если никаких повреждении электросети не обнаружено, придется браться за сам датчик. Его поломка является третьей по распространенности причиной отказа спидометра. Проверка его делается в такой последовательности:

  • датчик извлекают из КПП;
  • к приводу прикладывают дрель или же шуруповерт, переключенные в режим откручивания;
  • зажигание включается;
  • нажав на кнопку дрели, вращают привод.

В ситуации когда стрелка спидометра начинает двигаться, следует признать, что контролирующий прибор полностью исправен. Это означает одно – неисправность кроется где-то в коробке передач. Здесь самостоятельно устранить поломку в состоянии исключительно опытный автолюбитель или же профессиональный слесарь.

Когда стрелка с места не двигается – достаточно будет заменить сам датчик.

Заключение

Как нетрудно понять, в большинстве случаев ремонт спидометра реально провести своими силами. Однако в тех ситуациях, когда нет уверенности в них, лучше обратиться к экспертам. Неправильные действия нередко приводят к усугублению проблемы, что, в свою очередь, выливается в лишние траты.

Предназначение спидометра на любом авто заключается в демонстрации скорости движения транспортного средства. Как и любой другой узел на отечественных автомобилях, этот механизм со временем может выйти из строя. По каким причинам не работает спидометр на автомобиле ВАЗ 2110, как это проявляется и каким образом можно произвести диагностику устройства — читайте в этой статье.

На отечественных «десятках» может быть установлено устройство электронного или механического типа, характеризующееся наличием определенного привода. Механические автомобильные спидометры (АС) ставились на первые «десятки», оснащенные восьмиклапанными карбюраторными моторами.

Впоследствии эти модели стали оборудоваться электронными девайсами. В этом случае крутящий момент с трансмиссии передается на контрольный щиток при помощи контроллера скорости.

Контрольный щиток «десятки».

Неисправности устройства на ВАЗ 2110 инжектор

Спидометр ВАЗ 2110 представляет собой стрелочное устройство, соответственно, любые признаки его поломки будут определяться в соответствии с отклонениями стрелки. Если не работает спидометр на ВАЗ 2110 или его работа некорректна, это может проявиться следующим образом:

  • стрелка не отходит от положения 0, то есть вовсе не демонстрирует скорость движения;
  • она зависла в определенном положении и не сдвигается ни в одну сторону;
  • прыгает стрелка спидометра, показатели АС при этом будут неправильными.

Если перестал работать спидометр, об этом могут свидетельствовать и другие симптомы. К примеру, на не прогретом двигателе устройство работает в нормальном режиме, а когда силовой агрегат прогревается, стрелка АС зависает и больше не двигается. Главной причиной, по которой устройство может переставать работать на инжекторном двигателе, является загрязнение датчика скорости. Этот элемент зачастую выходит из строя в результате попадания на его конструкцию моторной или трансмиссионной жидкости.

Итак, если АС не работает, это может быть обусловлено следующими причинами:

  • вышел из строя контроллер скорости;
  • сломался непосредственно сам АС;
  • регулятор скорости зафиксирован ненадежно, плохой контакт с разъемом либо же произошел обрыв проводки;
  • произошла поломка шестерен привода АС, которые находятся в КПП;
  • чаще всего это окисление контактов на датчике.

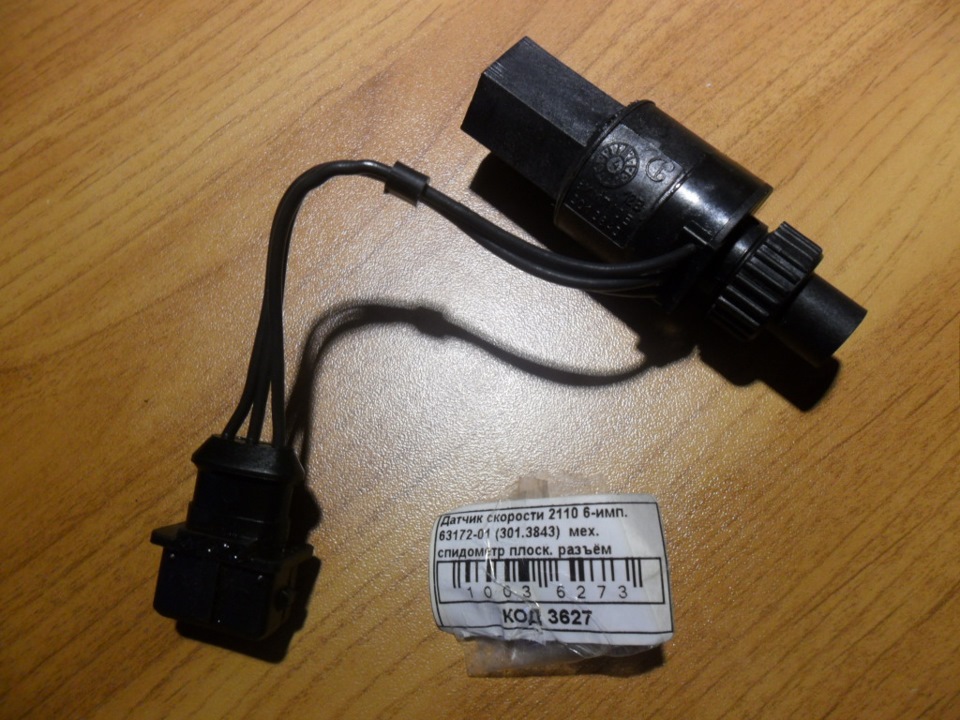

Десяточный датчик скорости.

Как проверить прибор на работоспособность?

Перед тем, как приступить к ремонту или замене устройства, необходимо точно определить, какая причина его неработоспособности. Для начала следует произвести диагностику контроллера скорости, поскольку обычно неисправности АС связаны с ним. Визуально осмотрите девайс на наличие загрязнений, убедитесь в том, что обрывы проводки отсутствуют.

Как правило, в случае выхода из строя электрической части контроллера на контрольном щитке появляется индикатор Check. Если вы решите проверить свою «десятку» при помощи компьютера, то диагностика может показать ошибки Р0501-Р0503.

Выход из строя датчика можно определить по некоторым симптомам:

  • на холостых оборотах двигатель работает нестабильно, также ДВС может заглохнуть без причины;
  • увеличился расход горючего.

Диагностировать саму плату регулятор ан инжекторных моторах не так просто, эту процедуру лучше провести при помощи специалистов. Однако своими руками можно проверить состояние шестеренок привода устройства, для этого понадобится выкрутить два винта фиксации контроллера гаечным ключом на 10. Если вы заметили, что на пластиковой шестеренке имеются отломанные зубчики, это может свидетельствовать о том, что в шестеренке трансмиссии также есть дефекты. Чтобы произвести замену шестеренки, которая находится в коробке, агргеат придется демонтировать и разбирать (автор видео — канал Автоэлектрика ВЧ).

Неисправности спидометра на автомобилях с карбюратором

В случае с карбюраторными ДВС схема подключения АС немного другая — стрелка устройства двигается в результате воздействия специального троса, подключенного к коробке передач. Поскольку в целом схема более простая, определить неисправность узла — не проблема. Для диагностики тросика его надо просто отключить от трансмиссии и оценить его состояние. Если четырехгранник на его конце целый, это говорит о том, что с устройством все нормально.

 Затем вам надо взять конец троса пальцами и попытаться его провернуть. Если обрывов нет, то стрелка АС будет медленно передвигаться. Если же трос вращается очень легко, то есть вероятность наличия обрыва. Для более тщательной проверки контрольный щиток нужно будет демонтировать.

Рекомендации экспертов

Некоторые рекомендации экспертов касательно диагностики и ремонта АС:

  1. Диагностика причины выхода из строя узла должна начинаться с визуального осмотра датчика скорости, а также проводки, подключаемой к нему. Как показывает практика, часто причина кроется в обрыве проводки, в частности, в месте рядом со штекером.
  2. В том случае, если контроллер покрыт пылью или маслом, нужно произвести его демонтаж и тщательно протереть. Затем датчик можно поставить на место и попробовать проверить работоспособность АС. Есть вероятность, что после этих действий АС будет работать в нормальном режиме.
  3. Ездить с неработающим АС ни в коем случае нельзя, поэтому если обнаружены неполадки в его работе, а проверить самостоятельно не получается, необходимо обратиться за помощью к специалисту.

Извините, в настоящее время нет доступных опросов.

Видео «Самостоятельная диагностика АС в домашних условиях»

Как своими руками произвести проверку контрольного щитка «десятки», а также спидометра, узнайте из видео ниже (автор — канал Mr. Maks).

У Вас остались вопросы? Специалисты и читатели сайта labavto.com помогут вам, задать вопрос Поддержите проект — поделитесь ссылкой, спасибо! Оценить пользу статьи:Оцени автора ( голос(ов), среднее: из 5) Загрузка…

Содержание:

  1. Виды поломок
  2. Нюансы замены
  3. Замена датчика скорости

Вряд ли стоит напоминать, что спидометр позволяет определить вашу текущую скорость движения, а также обеспечить информацией о пройденном количестве километров за определенный отрезок или за весь период эксплуатации вашего ВАЗ 2110. Упавшая стрелкаСегодня большинство отечественных «десяток» оснащены электронным одометром. С ними приключаются всевозможные неисправности и проблемы, проявляющиеся тем или иным образом.

Нельзя сказать, что его поломка является чем-то очень серьезным. Но когда стрелка упала вниз или прыгает от одного показания к другому, хотя скорость вы при этом не меняете, приятного в подобных ситуациях мало. Самое главное — вы не способны контролировать собственную скорость. А это приводит к ненужным штрафам и более печальным последствиям.

Потому если со спидометром возникли неполадки, его следует отремонтировать или заменить.

Виды поломок

Существует несколько причин, из-за которых может перестать эффективно работать спидометр. Рассмотрим их в нашей таблице.

Тип поломки.

Способ устранения.

Окислились контакты.

Данный тип неисправности самый несерьезный. Но из-за этого стрелка падает вниз или прыгает. Для устранения поломки зачистите контакты от скопившейся грязи.

Перетерлась проводка.

Определить неисправность можно по падающей или прыгающей стрелке после запуска мотора. Но визуально она проявляется не всегда. Для определения перетирания выполняется прозвон проводки тестером.

Отказывает в работе датчик.

Самый эффективный способ проверки — извлечь старый датчик скорости и поставить на его место новый. Если спидометр заработает после этого, причина очевидна. Датчик ломается из-за нарушения герметичности корпуса, вследствие чего внутрь проникает влага, грязь.

Проблема с разъемами.

Разъемы в десятке расположены так, что находятся под постоянным воздействием грязи. От этого стрелка может начать прыгать или падать вниз. Единственная мера — проверить и очистить разъемы.

Износ привода.

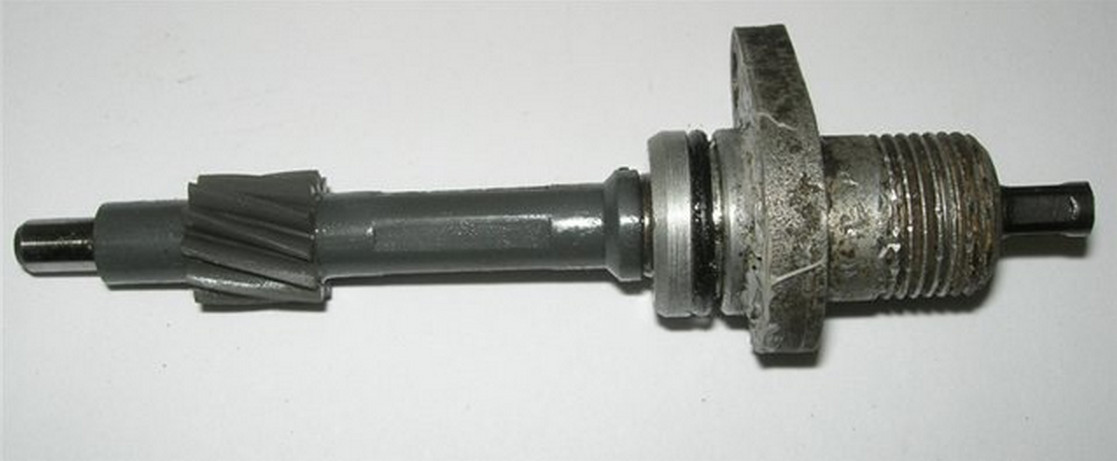

Изношенный вал — не редкая причина отказа спидометра. Данную неполадку можно назвать наиболее распространенной при прыгающей стрелке спидометра. Потребуется замена вала.

Не торопитесь покупать новое устройство для замены. Сначала проверьте старый спидометр на предмет возможных неисправностей, опробуйте методы их устранения.

Нюансы замены

Расположение спидометра всем известно — это основная часть приборной панели, один из двух крупных указателей, находящийся рядом с тахометром. Демонтаж щиткаК сожалению, особенность ремонта спидометра на десятке такова, что приобрести запчасти для этого агрегата практически невозможно. Потому единственное решение — это замена всего щитка.

Единственным преимуществом замены щитка со спидометром является возможность смотать пройденный пробег. Так что затраты на ремонт частично могут компенсироваться тем, что ваш одометр будет показывать пробег значительно меньше реального. А это выгодно можно использовать при продаже автомобиля.

Замена ДС

После проведенной диагностики вы обнаружили, что стрелка падает или постоянно скачет сверху вниз из-за неработающего датчика скорости, то данную проблему вполне можно решить своими собственными руками. Снятие датчика скоростиДля работы вам пригодятся специальные ключи. Замену датчика скорости рекомендуется выполнять над силовым агрегатом:

  • Отключите минусовую клемму от аккумуляторной батареи;
  • Снимите контактные фишки;
  • Ключом демонтируйте проблемный датчик скорости;
  • Если вышел из строя шток, придется демонтировать привод. Данную работу выполняйте очень аккуратно и последовательно.

Если же ненормальное поведение стрелки спидометра привело вас к необходимости поменять весь спидометр в сборе со щитком, самостоятельно выполнять подобную работу настоятельно не рекомендуем. Только наличие большого опыта, багажа знаний и умений дает вам возможность провести подобные манипуляции.

Загрузка …

Источники:

Как выявить неполадку датчика скорости

Любая поломка — это не конец света, а вполне решаемая проблема. Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

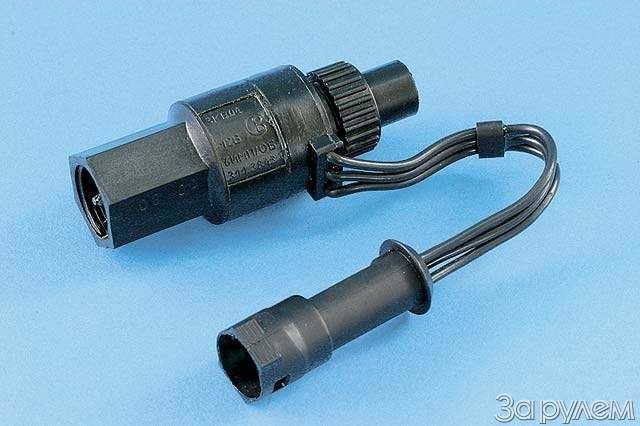

         Датчик скорости – является прибором, использующим принцип Холла, т.е.явление возникновения поперечнойразности потенциаловпри помещении проводника с постоянным током вмагнитное поле. Датчикскорости выдает на выходе прямоугольные импульсы, период (промежуток времени между импульсами) которых и переводится в скорость и пробег.



         Датчик скорости устанавливается в посадочное место на коробке передач, не требует дополнительной защиты, и в случае неисправности подлежит замене целиком.



Стоит отметить, что спидометр показывает верные данные при стандартной комплектации автомобиля ВАЗ, в частности, при размере шин рекомендуемом производителем.



Внешние проявления неисправностей датчика

- Неравномерный холостой ход, либо глохнет в режиме холостого хода;

- Плохо работает либо вообще не работает спидометр;

- Повышенный расход бензина;

- Падает тяга двигателя.



         Частой неисправностью датчика скорости является износ движущейся части, и, как следствие, проскальзывание ее в посадочном гнезде коробки переключения передач. Такая неисправность выражается чаще всего в заниженных показаниях спидометра и одометра или периодическом останове этих приборов.



Не исключается отказ и электронной части датчика скорости, вследствие чего, спидометр, зачастую, отказывает полностью.



         Диагностику датчика скорости следует начинать с замера питания (+12 В) на первом контакте колодки и «земли» на 3-м контакте. Второй контакт является сигнальным. Работу датчика можно проверить измерив сигнал на втором контакте при движении (или вывешивании ведущего колеса) осциллографом или вольтметром. Измерения стоит проводить при скорости не менее 5 км/ч. Частота сигнала при использовании вольтметра измеряется косвенно, фиксируя увеличение напряжения при нарастании оборотов двигателя. Если, при наличии питания выходной сигнал отсутствует, вывод датчик скорости неисправен.



Датчик скорости с поводом 2109-3843010-00 Вы можете приобрести у нас !

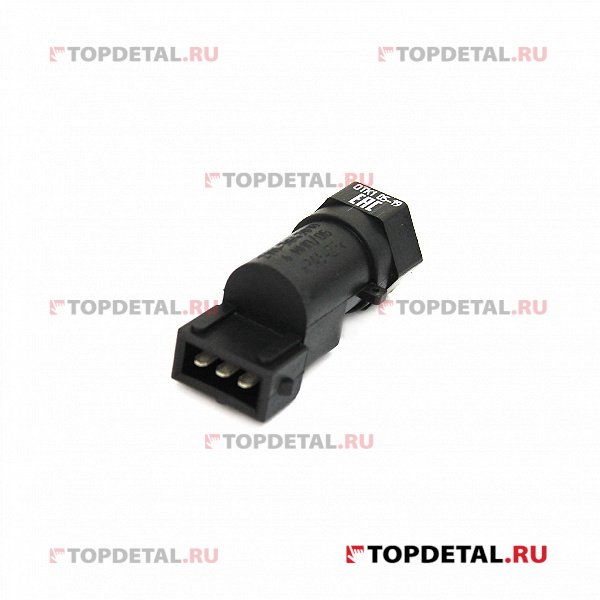

Датчик скорости  2111-3843010 Вы можете приобрести у нас !
Датчик скорости 2118-3843010-04 Вы можете приобрести у нас !
Датчик скорости 2170-3843010-02 Вы можете приобрести у нас !


НЕ ТОРМОЗИ  -  ПОКУПАЙ ДЕШЕВЛЕ ! ! !



Вам так же будет полезна информация : Как самостоятельно заменить датчик скорости с поводом 2109-3843010-00
Вам так же будет полезна информация : Как самостоятельно заменить датчик скорости 2111-3843010
Вам так же будет полезна информация : Как самостоятельно заменить датчик скорости 2118 / 2170



Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Почему не работает спидометр на ваз 2110, основные причины неисправностей

Приборы в автомобиле помогают ориентироваться водителю в дорожной обстановке и следить за работой узлов и агрегатов. Спидометр – важное устройство, расположенное в центральной части щитка приборов. Его стрелка показывает скорость движения автомобиля. Если спидометр не работает, то водитель подвергает себя и пассажиров опасности. Кроме того, он может получить штраф за превышение скорости от сотрудников ГИБДД. Исправная работа прибора поможет избежать неприятностей на дороге. В этой статье разберём детальнее причины отказа спидометра на ВАЗ 2110 и способы их устранения.

Признаки поломки спидометра

Основные признаки неработающего спидометра такие:

  • при движении автомобиля стрелка остаётся на месте;
  • во время движения стрелка дёргается или застывает на месте;
  • спидометр работает, пока двигатель не прогрет до рабочей температуры, а позже стрелка замирает и не двигается.

    Спидометр занимает центральную часть приборного щитка. Стрелка прибора показывает скорость движения автомобиля

При появлении описанных признаков следует проверить работу спидометра, найти причину и устранить её. Диагностика и ремонт приборов на ВАЗ 2110 с инжектором и карбюратором проводится по-разному.

Причины неисправности на ВАЗ 2110 с карбюратором

В «десятке» с карбюратором крутящий момент передаётся от шестерни в коробке переключения передач (КПП) через гибкий вал на механизм спидометра. В большинстве случаев именно вал может быть причиной неисправности.

Гибкий привод в оболочке — основная причина неисправности спидометра

Если перестал работать спидометр, в первую очередь проверяют места крепления гибкого привода. Подтяните гайки. Если и после подтяжки спидометр не работает, то, вероятно, произошёл обрыв вала или возникла поломка в механизме на приборном щитке. В этом случае гибкий вал подлежит замене. Такой ремонт можно выполнить своими руками. При установке нового привода избегайте сильных изгибов. Неверная установка вала приведёт к возникновению неприятного стука.

Если с гибким валом и механизмом приборного щитка всё в порядке, то проблема в шестерёнке. Она расположена внутри КПП. Такой ремонт рекомендуем проводить на СТО.

Почему не работает на «десятке» с инжектором

На ВАЗ 2110 с инжектором установлен электронный спидометр. Он размещён на приборном щитке. Если неисправность в нём, то меняют щиток в сборе. Запчасти для ремонта не поставляются отдельно. Но в 90% случаев неисправность скрыта в другом месте.

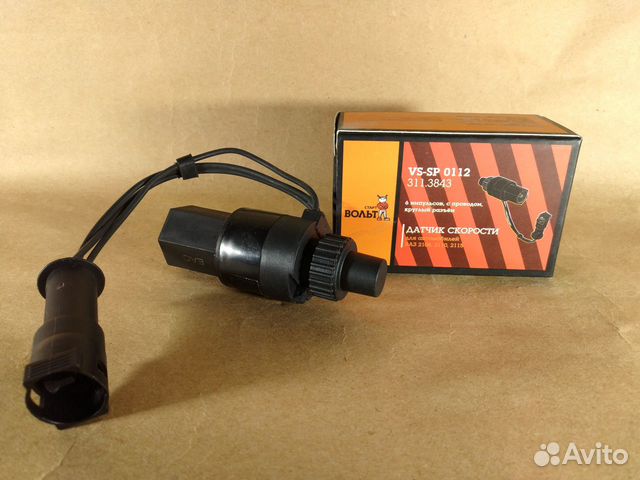

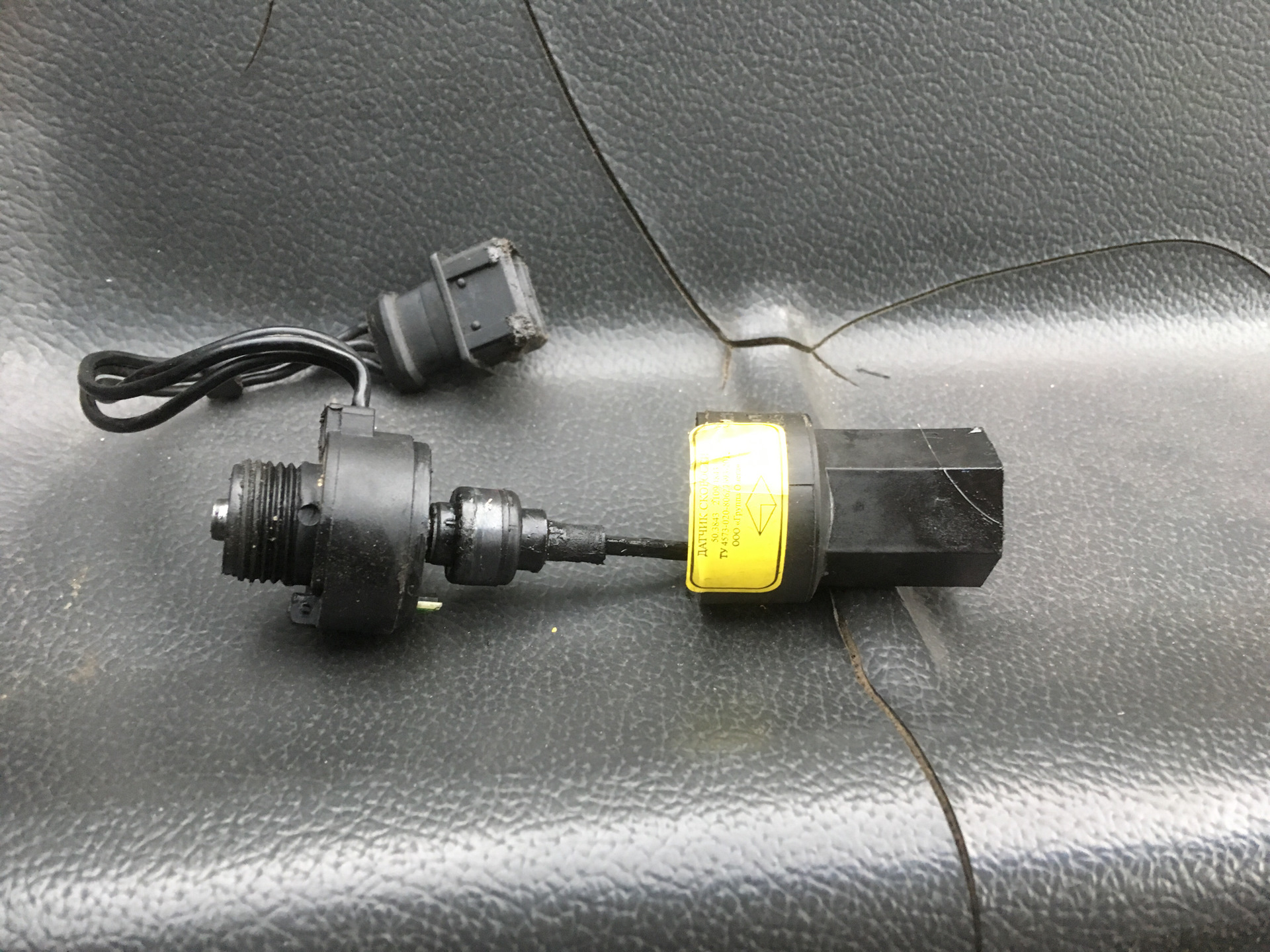

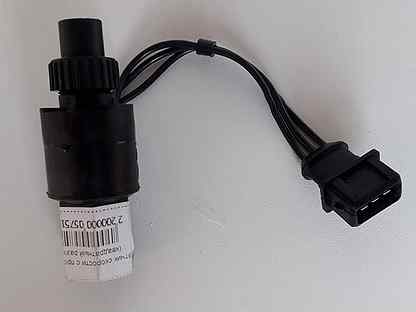

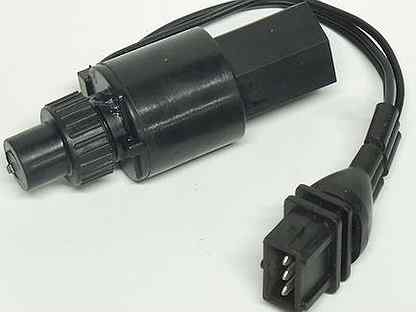

Датчик скорости с проводком подходит на ВАЗ 2110, 2109, 2112, 2113

На спидометр ВАЗ 2110 приходит управляющий сигнал с датчика скорости (ДС). Он вкручен в коробку переключения передач автомобиля. Крутящий момент передаётся через две шестерёнки, установленные на валу КПП.

Первая причина – загрязнение датчика скорости. Подкапотное пространство ВАЗ 2110 не отличается чистотой. Грязь и масло могут стать причиной того, что спидометр глючит. Поломка устраняется промывкой и просушкой ДС.

Датчик скорости расположен на коробке переключения передач. Добраться к нему удобнее сверху, а не с низу автомобиля

Вторая распространённая причина – это плохой контакт или его полное отсутствие. Необходимо проверить проводку, контакты на соединительных фишках, предохранитель в монтажном блоке. Если с контактами и проводами всё в порядке, то проверить сам датчик скорости.

Неработающий ДС – это третья причина, по которой может не работать спидометр на «десятке». Диагностику датчика самостоятельно делают так:

  1. Выкручивают датчик из коробки переключения передач.
  2. Подсоединяют к приводу датчика шуруповёрт или дрель.
  3. Включают зажигание.
  4. Вращают привод датчика против часовой стрелки.

Если стрелка двигается, то датчик исправный, а причину неработающего спидометра надо искать внутри КПП. Её неопытный водитель устранить сам не в силах. В этой ситуации обратитесь на станцию техобслуживания. Если стрелка стоит на месте – меняйте датчик.

Провести самостоятельную диагностику и устранение большинства причин неработающего спидометра на ВАЗ 2110 под силу каждому. Но если нет уверенности в собственных силах или проблема скрыта в коробке переключения передач, то лучше прибегнуть к помощи специалистов по ремонту автомобилей. Помните: превышение скорости – основная причина ДТП!

Оцените статью: Поделитесь с друзьями!

основные причины, способы ремонта и симптомы

Автомобили компании АвтоВАЗ имеют невысокую цену, что зачастую приводит к снижению качества их сборки и раннему выходу из строя или повреждению некоторых компонентов. Одной из самых распространенных проблем машин Лада Приора является выход из строя спидометра. Согласно правилам дорожного движения, ездить на автомобиле с неисправным спидометром запрещено, поэтому отремонтировать его необходимо в кратчайшие сроки. В рамках данной статьи мы рассмотрим, что делать, если не работает спидометр на Ладе Приоре.

Симптомы выхода из строя спидометра на Приоре

Автомобильный спидометр необходим для измерения скорости, о чем известно каждому водителю. Из этого можно сделать вывод, что его выход из строя диагностируется при одной из следующих проблемах:

  • При движении автомобиля стрелка спидометра не отклоняется от нуля;
  • Спидометр неправильно определяет скорость автомобиля или отключается в процессе эксплуатации.

Наиболее часто приходить иметь дело со вторым вариантом выхода из строя спидометра. Типичной проблемой для автомобилей Лада Приора является временный выход из строя спидометра, когда в процессе движения автомобиля стрелка опускается до нуля, загорается восклицательный знак на приборной панели и также отказывает электроусилитель руля. Спустя несколько минут проблема исчезает, и электроника автомобиля работает в прежнем режиме.

Обратите внимание:  в автомобилях Лада Приора устанавливается электронный спидометр, вследствие чего имеется два варианта выхода из строя: механический или электронный, то есть сбой микропроцессора, управляющего устройством.

Не работает спидометр на Приоре: причины

Если спидометр на автомобиле Лада Приора не работает, первым делом следует убедиться, что проблема не связана с багами чипа, на котором он функционирует. За период эксплуатации КЭШ чипа может забиться информацией, из-за чего произойдет сбой спидометра. Чтобы обнулить установки чипа спидометра, необходимо сбросить «массу» с аккумуляторной батареи автомобиля и обесточить бортовую сеть автомобиля. Столь нехитрые манипуляции приведут к сбросу настроек запоминающих устройств, в том числе и чипа спидометра.

Когда обнуление чипа не помогает справиться с неисправностью спидометра, следует провести полную проверку цепи питания. Для этого потребуется:

  1. Проверить предохранительную пластину, установленную на плате предохранителей в цепи питания спидометра. Необходимый предохранитель обозначается «IG/METER»;
  2. Далее диагностируется исправность проводки на участке от датчика регистрации скорости до приборной панели. Часто на данном участке провода рвутся, пережимаются и получают другие дефекты, во многом из-за постоянной тряски автомобиля во время езды по не самым лучшим дорогам;
  3. Также во время проверки проводки обязательно необходимо осмотреть контакты в разъемах, которые могут придти в негодность из-за окисления и образования ржавчины. Не лишним будет зачистить контакты датчика и разъемы;
  4. Следующим шагом проверяем датчик контроля пройденного расстояния автомобиля. В сервисных центрах для его проверки используется диагностическое оборудование. Если диагностических приборов нет, можно проверить работу датчика, проехав несколько километров. Когда отсчет километров пробега продолжается, это говорит о работоспособности датчика.

На этом можно считать проверку цепи питания спидометра завершенной.

Если обнаружить проблему не получилось, возможно, неисправность связана с самой приборной панелью. Чтобы это проверить, потребуется извлечь печатную плату, на которой располагаются все приборы, и внимательно ее осмотреть на наличие повреждений, окисления, плавление, обрывы и другие дефекты. Эффективна проверка платы на специальном диагностическом стенде в сервисном центре. Когда с платой имеются проблемы, мастера могут ее восстановить.

Выше были рассмотрены электронные варианты выхода из строя, но также не стоит забывать, что возможной причиной не рабочего спидометра в Приоре является повреждение стрелки или ее механизмов. Чтобы в этом убедиться, необходимо разобрать прибор и осмотреть его на наличие дефектов или на их отсутствие.

Загрузка...

Как починить спидометр на ваз 2110

Спидометр – это один из самых незаменимых приборов, от правильности работы которого может зависеть не только безопасность, но и жизнь водителя и его пассажиров. В случае если перестал работать спидометр, любой автомобилист сразу ощутит его нехватку. Причем это не только неприятно для вас, но и опасно для других участников движения. К примеру, неисправность спидометра может стать причиной неправильного выбора скорости вхождения в поворот и, как следствие, дорожно-транспортного происшествия. Вдобавок можно получить солидный штраф от сотрудника ГИБДД за превышение скорости. В любом случае, если не работает спидометр (на ВАЗ 2110 в том числе), следует немедленно его отремонтировать. И сегодня мы поговорим о причинах поломки данного устройства и методах их решения на примере десятой «Лады».

Почему на ВАЗ 2110 не работает спидометр? Причины

На автомобилях отечественного производства данная составляющая может выйти из строя по нескольким причинам. Наиболее вероятной из них является окисление контактов. Это, пожалуй, наиболее банальная и простая причина, устранить которую можно буквально за 5-10 минут. Для этого необходимо просто снять и почистить контакты, после чего обратно установить их на место.

Кроме этого, причиной неисправностей спидометра может стать и сам провод, а точнее его деформация. При осмотре визуально он может оказаться целым (изолирующая обмотка без трещин и надрывов), однако внутренняя часть (жилы) могут быть разорваны. В таком случае необходимо произвести «прозвонку» провода. Делается это при помощи специального тестера.

Если не работает спидометр на ВАЗ 2110 (или другой модели авто десятого семейства), возможно, у вас разбиты шлицы, поворачивающие тросик данного элемента. Может быть и такое, что вместе с ним выходит из строя и вся панель приборов, но это случается исключительно на электронных щитках.

Также неисправность спидометра может быть спровоцирована поломкой самого датчика скорости. В таком случае следует приобрести новую деталь и установить ее на место старой (более подробную инструкцию и описание рассмотрим немного ниже). Так, если спидометр заработает, то вывод очевиден – проблема скрывалась в датчике. Если же вы обнаружили, что не работает спидометр на ВАЗ 2110 после ремонта коробки передач, посмотрите, не забыли ли вы подключить сцепление.

Принцип действия датчика

Алгоритм работы этого устройства заключается в следующем. При вращении колес машины контроллер получает короткий сигнал от датчика скорости, который, в свою очередь, пропорционален оборотам шин. Принцип действия этой детали основывается на эффекте Холла.

Что делать, если не работает спидометр на ВАЗ 2110?

Как произвести замену устройства своими руками? Поменять данную запчасть очень просто. Другое дело – добраться до датчика спидометра. Вот тут и возникают трудности. Чтобы не запутаться в нюансах, рассмотрим по порядку, как заменить датчик скорости на отечественных автомобилях ВАЗ десятого семейства.

Итак, при наличии новой запчасти приступаем к замене. Первым делом необходимо обесточить бортовую систему автомобиля, то есть снять минусовую клемму с аккумулятора. Будьте внимательны: иногда она может искрить, поэтому во избежание неприятных ощущений работаем в резиновых рукавичках. Далее следует найти датчик спидометра на коробке передач. На «десятках» он расположен между приводом спидометра и наконечником гибкого вала. Дальше отсоединяем колодку с проводом от датчика. В данном случае необходимо снять дополнительно пружинные зажимы. После этого откручиваем при помощи ключа на 22 устройство от привода. Теперь нам предстоит задача с установкой новой детали. Главное здесь – попасть в центр привода штоком нового датчика. После можно смело все подключать, закручивать и приступать к эксплуатации.

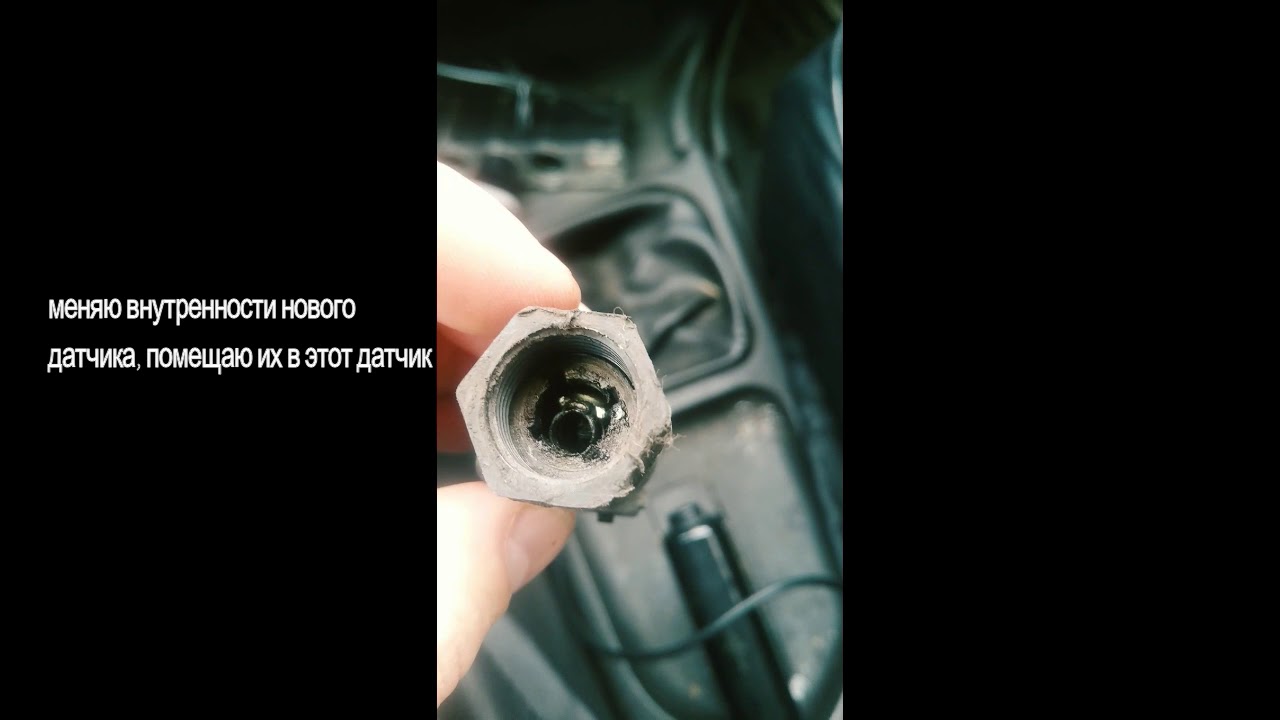

Обращаем внимание на шток

Отметим также, что в случае поломки штока вам придется разобрать привод. Делается это при помощи ключа на 10 миллиметров. Если привод пристыл, можно попробовать накинуть большой ключ и аккуратно подвигать его вправо-влево. Дальше смазываем маслом резиновое кольцо нового штока и устанавливаем его на место старого. На этом вопрос «почему не работает спидометр на ВАЗ 2110» можно считать закрытым. Как видите, работа не сильно пыльна и сложна, поэтому справиться с ней можно практически каждому водителю.

Заключение

Итак, мы выяснили, почему может не работать датчик скорости, и как произвести ремонт спидометра ВАЗ 2110 путем установки новых элементов вместе со штоком.
Помните, что нерабочий спидометр представляет для водителя большую опасность, что может привести к самым непредсказуемым последствиям. Зная все правила его ремонта и замены датчиков, вы сможете обезопасить себя от возможных аварийных ситуаций.

Желаем вам удачи на дорогах и как можно меньше подобных неприятностей!

Если вдруг у вас на автомобиле ВАЗ 2110 – 2112 отказался работать электронный спидометр:
— падает или прыгает стрелка спидометра не зависимо от скорости движения,
— стрелка спидометра зависает,
— не отсчитывается пробег,
— при прогреве двигателя стрелка спидометра замирает на одном месте и не двигается
— спидометр «врет» в показаниях скорости, пробега и возрос расход топлива
— автомобиль глохнет и на приборной панели загорается значок «CHECK ENGINE»
— на бортовом компьютере или при диагностике высвечиваются ошибки Р-0501, Р-0501 или Р-0503.

Это прямые показатели неисправности электронного спидометра автомобиля. Данная проблема распространенная и вполне решаемая. Чаще всего основными причинами из за которых выходит из строя спидометр автомобиля являются: поломка датчика скорости, обрыв или замыкание проводов электроцепи, отсутствие контакта в штеккере датчика скорости (ДС), замасливание или зазрязнение датчика если на него попадает масло с коробки переключения передач (КПП) или загрязнение в следствии течи масла через клапанную крышку двигателя, сломались шестеренки привода спидометра находящиеся внутри КПП.

Чтобы устранить поломку спидометра, нужно найти причину ее появления. Спидометр может не работать из-за перегоревшего предохранителя F19 (10A) расположенного в блоке предохранителей. Если предохранитель в порядке, то первым делом нужно проверить все контакты и при необходимости почистить их от грязи. Окисление контактов электроцепи является самой незначительной поломкой. Однако именно из-за окислившихся контактов стрелка спидометра может прыгать или падать на ноль.

При перетирании и разрыве проводов проводки датчика скорости стрелка спидометра падает или прыгает когда заводите двигатель. Датчик скорости в автомобиле 2110 находится в непосредственной близости с выпускным коллектором. Именно при соприкосновении проводов с коллектором плавятся провода, происходит обрыв проводов и замыкание. Чтобы установить место разрыва необходимо прозвонить провода с помощью тестера и заизоливать их.

Следующая причина неработающего спидометра – отказ работы самого датчика холостого хода. Работа датчика основана на эффекте Холла. Датчик скорости посылает на контроллер двигателя автомобиля электрические импульс с частотой пропорциональной текущей скорости вращения ведущих колес автомобиля. По проводам электроцепи вырабатываемый ток поступает на спидометр автомобиля и заставляет вращаться электродвигатель внутри него отклоняя стрелку спидометра. На автомобилях ВАЗ 2110-12 с восьми клапанным двигателем датчик скорости находится рядом со щупом проверки уровня масла в коробке передач. Для демонтажа датчика необходимо снять штекер надавив на фиксатор. Датчик должен легко откручиваться. Если датчик завернут плотно, открутите его воспользовавшись ключом на 22. Для того чтобы удостовериться в правильности выявления поломки спидометра воспользуйтесь новым или заведомо рабочим датчиком скорости. Причиной поломки датчика скорости может быть не герметичность корпуса и попадание внутрь влаги и грязи. Проверить работоспособность нового датчика скорости можно при движении автомобиля или вывешивании передних колес.

Для проверки привода датчика скорости необходимо снять датчик, охватить привод датчика пальцами или вставить в него палочку длинной в 5 сантиметров и немного толкнуть автомобиль взад-вперед. Если при вращении колес чувствуется неравномерное вращение вала, вероятно повреждение зубьев шестерни привода датчика скорости или шестерня не установлена. Снимите шестерню и осмотрите ее. Замените шестерню, если зубья шестерни или ее привода имеют сколы или деформацию. После устранения неисправности заведите двигатель и при движении автомобиля на скорости 30..50 км/ч проверьте работу спидометра.

Неисправность спидометра

Для проверки неисправности приборной панели рекомендуем заменить ее на заведомо рабочую с другого автомобиля. На приборные панели ВАЗ 2110-2112 запчасти больше не поставляются, поэтому автолюбителям остается покупать новые приборные панели в магазинах или б/у приборные панели на авторазборках города.

После приобретения приборной панели необходимо откорректировать пробег автомобиля на спидометре. Для корректировки пробега (смотки или накрутки) позвоните нам, и наши специалисты помогут привести показания спидометра в соответствие с реальным пробегом вашего автомобиля. Мы занимаемся корректировкой пробега на отечественных автомобилях ВАЗ 2110, ВАЗ 2115, Калина, Приора, Ларгус, ГАЗ-3110 Волга, УАЗ Hunter, УАЗ Patriot, УАЗ Simbir в Кирове.

Позвоните нам по телефону +7-922-900-70-60 и мы ответим на все возникшие вопросы.

Технические характеристики датчика скорости ВАЗ 210-12:
Рабочая температура: от -40° С до +125° С
Номинальное напряжение питания, В: 12
Рабочий диапазон напряжения питания, В:
— по цепи контакта «1» от 7 до 15
— по цепи контакта «2» при токе нагрузки не более 20 мА от 5 до 15
Максимальный ток потребления по цепи контакта «1» при напряжении питания (13,5 ± 0,2) В не более, мА: 15

Предназначение спидометра на любом авто заключается в демонстрации скорости движения транспортного средства. Как и любой другой узел на отечественных автомобилях, этот механизм со временем может выйти из строя. По каким причинам не работает спидометр на автомобиле ВАЗ 2110, как это проявляется и каким образом можно произвести диагностику устройства — читайте в этой статье.

Виды спидометров

На отечественных «десятках» может быть установлено устройство электронного или механического типа, характеризующееся наличием определенного привода. Механические автомобильные спидометры (АС) ставились на первые «десятки», оснащенные восьмиклапанными карбюраторными моторами. Впоследствии эти модели стали оборудоваться электронными девайсами. В этом случае крутящий момент с трансмиссии передается на контрольный щиток при помощи контроллера скорости.

Контрольный щиток «десятки»

Неисправности устройства на ВАЗ 2110 инжектор

Спидометр ВАЗ 2110 представляет собой стрелочное устройство, соответственно, любые признаки его поломки будут определяться в соответствии с отклонениями стрелки.

Если не работает спидометр на ВАЗ 2110 или его работа некорректна, это может проявиться следующим образом:

  • стрелка не отходит от положения 0, то есть вовсе не демонстрирует скорость движения;
  • она зависла в определенном положении и не сдвигается ни в одну сторону;
  • прыгает стрелка спидометра, показатели АС при этом будут неправильными.

Если перестал работать спидометр, об этом могут свидетельствовать и другие симптомы. К примеру, на не прогретом двигателе устройство работает в нормальном режиме, а когда силовой агрегат прогревается, стрелка АС зависает и больше не двигается. Главной причиной, по которой устройство может переставать работать на инжекторном двигателе, является загрязнение датчика скорости. Этот элемент зачастую выходит из строя в результате попадания на его конструкцию моторной или трансмиссионной жидкости.

Итак, если АС не работает, это может быть обусловлено следующими причинами:

  • вышел из строя контроллер скорости;
  • сломался непосредственно сам АС;
  • регулятор скорости зафиксирован ненадежно, плохой контакт с разъемом либо же произошел обрыв проводки;
  • произошла поломка шестерен привода АС, которые находятся в КПП;
  • чаще всего это окисление контактов на датчике.

Десяточный датчик скорости

Как проверить прибор на работоспособность?

Перед тем, как приступить к ремонту или замене устройства, необходимо точно определить, какая причина его неработоспособности. Для начала следует произвести диагностику контроллера скорости, поскольку обычно неисправности АС связаны с ним. Визуально осмотрите девайс на наличие загрязнений, убедитесь в том, что обрывы проводки отсутствуют. Как правило, в случае выхода из строя электрической части контроллера на контрольном щитке появляется индикатор Check. Если вы решите проверить свою «десятку» при помощи компьютера, то диагностика может показать ошибки Р0501-Р0503.

Выход из строя датчика можно определить по некоторым симптомам:

  • на холостых оборотах двигатель работает нестабильно, также ДВС может заглохнуть без причины;
  • увеличился расход горючего.

Диагностировать саму плату регулятор ан инжекторных моторах не так просто, эту процедуру лучше провести при помощи специалистов. Однако своими руками можно проверить состояние шестеренок привода устройства, для этого понадобится выкрутить два винта фиксации контроллера гаечным ключом на 10. Если вы заметили, что на пластиковой шестеренке имеются отломанные зубчики, это может свидетельствовать о том, что в шестеренке трансмиссии также есть дефекты. Чтобы произвести замену шестеренки, которая находится в коробке, агргеат придется демонтировать и разбирать (автор видео — канал Автоэлектрика ВЧ).

Неисправности спидометра на автомобилях с карбюратором

В случае с карбюраторными ДВС схема подключения АС немного другая — стрелка устройства двигается в результате воздействия специального троса, подключенного к коробке передач. Поскольку в целом схема более простая, определить неисправность узла — не проблема. Для диагностики тросика его надо просто отключить от трансмиссии и оценить его состояние. Если четырехгранник на его конце целый, это говорит о том, что с устройством все нормально.

Рекомендации экспертов

Некоторые рекомендации экспертов касательно диагностики и ремонта АС:

  1. Диагностика причины выхода из строя узла должна начинаться с визуального осмотра датчика скорости, а также проводки, подключаемой к нему. Как показывает практика, часто причина кроется в обрыве проводки, в частности, в месте рядом со штекером.
  2. В том случае, если контроллер покрыт пылью или маслом, нужно произвести его демонтаж и тщательно протереть. Затем датчик можно поставить на место и попробовать проверить работоспособность АС. Есть вероятность, что после этих действий АС будет работать в нормальном режиме.
  3. Ездить с неработающим АС ни в коем случае нельзя, поэтому если обнаружены неполадки в его работе, а проверить самостоятельно не получается, необходимо обратиться за помощью к специалисту.

Извините, в настоящее время нет доступных опросов.

Видео «Самостоятельная диагностика АС в домашних условиях»

Как своими руками произвести проверку контрольного щитка «десятки», а также спидометра, узнайте из видео ниже (автор — канал Mr. Maks).

Почему на ваз 2115 не работает спидометр: причины

При эксплуатации автомобилей «десятого» семейства от АвтоВАЗа нередко возникает вопрос, почему на ВАЗ 2115 не работает стрелка спидометра. Ведь далеко не у каждого автолюбителя настолько развито ощущение скорости движения, чтобы ездить с неработающим указателем. Зато данное ощущение хорошо развито у камер слежения, фиксирующих нарушения скоростного режима. Диагностировать и устранить эту неисправность может и сам автолюбитель, если найдет немного времени.

От чего зависит работа указателя?

Несведущему автомобилисту может прийти в голову мысль, что сломался сам спидометр ВАЗ 15-й модели и придется разобрать полмашины, чтобы его поменять. В действительности это случается крайне редко, причины обычно кроются в устройствах, передающих сигнал для указателя скорости. Убедиться в исправности приборной панели, в том числе и стрелки спидометра, достаточно легко: при включении зажигания все указатели должны совершить скачок до максимума.

Работа указателя на панели приборов зависит в первую очередь от измерителя скорости, установленного в коробке передач. Существуют следующие виды датчиков:

  • механические;
  • электронные.

Первые устанавливались на карбюраторных моделях ВАЗ 2115. Измеритель представляет собой стальной тросик в кожухе, вращающийся приводом вала спидометра, встроенным в КПП. То есть вал привода механически соединен с указателем и одометром напрямую, так что в работе это устройство достаточно надежно и редко выходит из строя.

Электронный датчик скорости, устанавливаемый на более современных версиях авто с инжектором, представляет собой катушку из тонкой проволоки с сердечником. Действует по принципу Холла: частота электрических импульсов, проходящих через катушку, меняется при появлении рядом с ней значительной металлической массы. Контроллер, управляющий указателем скорости и одометром, подает на датчик постоянное напряжение номиналом 12 В, а в ответ получает импульсный сигнал, чья частота зависит от оборотов вторичного вала коробки передач, а значит, и от скорости движения машины.


Именно неисправность электронного измерителя чаще всего становится причиной того, что не работает спидометр 15 модели ВАЗ. Датчик считается устройством средней надежности и может выйти из строя в любой момент. Зафиксированы случаи, когда датчик приходилось менять спустя 300 км пробега нового автомобиля. Тросовый привод карбюраторной модификации выходит из строя гораздо реже, 1 раз за 100-150 тыс. км.

Дополнительные признаки неисправности

Если не работает спидометр в карбюраторной версии ВАЗ 2114-2115, то это никак не влияет на динамические и скоростные качества машины. На холостом ходу двигатель тоже работает стабильно, поскольку вал привода, тросик и указатель не связаны с системой питания двигателя.

Другое дело — система прямого впрыска с инжектором, где всеми процессами управляет электронный мозг автомобиля — контроллер. Получая сигналы от различных датчиков, в том числе измерителя скорости, контроллер посылает команды форсункам о длительности впрыска и степени обогащения топливовоздушной смеси. Поэтому при выходе из строя датчика скорости автомобиль может заглохнуть на холостом ходу или во время движения накатом при включенной передаче.

При длительной эксплуатации с неисправным измерителем станет заметен повышенный расход топлива.

Поломка тросового привода обнаруживается визуально, нужно только снять его с коробки передач. Чаще всего гибкий вал обрывается на входе в КПП. Проверить электронный прибор рядовому автомобилисту без специального оборудования будет затруднительно. Здесь путь один: купить и поставить новый датчик. Но перед покупкой необходимо убедиться, что причина не кроется в проводах подключения измерителя и контактной группе, которая зачастую окисляется.

Устранение поломки

Поломка механического привода спидометра случается редко, но и устранить ее сложнее. Купив новый тросик, нужно произвести разборку и замену в такой последовательности:

  1. Открутить и снять панель приборов. Тут придется потрудиться, чтобы снять пластиковые декоративные накладки, выкрутить все саморезы и снять зажимы.
  2. Отсоединить разъемы выключателей ближнего света, аварийных и габаритных огней.
  3. Извлечь магнитолу, отсоединить провода от прикуривателя и открутить саморезы крепления панели.
  4. Вытащить из блока спидометра конец гибкого вала. Второй конец открутить от коробки передач, он вмонтирован в кожух дифференциала с верхней стороны.

Замена электронного датчика скорости выполняется гораздо проще и требует меньше времени. Перед выполнением работ необходимо убедиться, что причина именно в датчике, а не в проводке или контактах. Для этого контакты следует очистить, а изоляцию проводов проверить визуально.

Приготовив набор ключей, пассатижи и отвертки, можно приступать к замене прибора, соблюдая следующий алгоритм:

  1. Отсоедините минусовый контакт аккумуляторной батареи (массу). Демонтируйте воздушный фильтр и патрубок воздуховода.

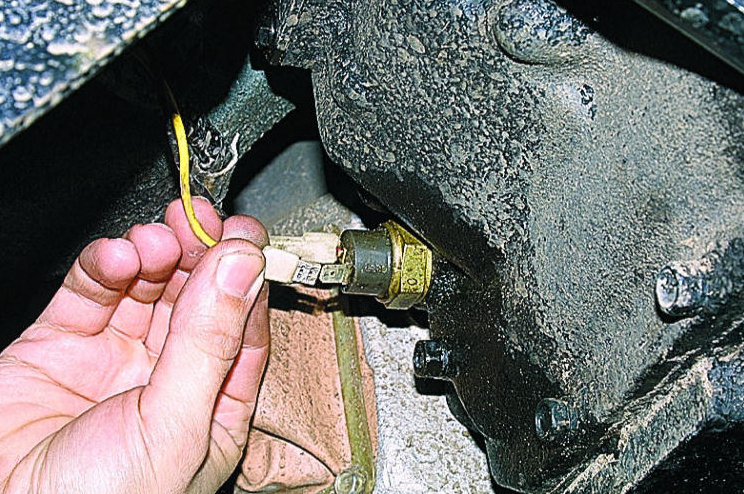

  2. Отключите разъем от датчика и очистите место его установки от грязи, чтобы при снятии она не попадала внутрь коробки передач.
  3. Рожковым ключом на 22 мм ослабьте и открутите гайку датчика. Извлеките его, а отверстие прикройте тряпкой.
  4. Поставьте новый измеритель, при этом сильно затягивать гайку не нужно. Подключите разъем, установите воздушный фильтр и поставьте клемму аккумулятора на место.

В автомобилях ВАЗ 2115 «Самара» используется 2 разновидности датчиков скорости — от брендов Bosch и General Motors. Первые отличаются квадратной формой разъема, вторые — круглой. Эти особенности не оказывают влияния на принцип работы и порядок замены детали. Также встречаются элементы российского производства типа Январь-4, имеющие круглый разъем.


Что делать, если не работает спидометр на ваз 2115

Сегодня с неисправным спидометром ездить рискованно и дорого. Если у водителя развито чувство скорости, он все равно может увлечься и не заметить превышение. А вот автоматические средства фиксации нарушений заметят. Камер сейчас на дрогах много, а увидеть их вовремя получается не всегда. Сумма штрафа превзойдет не только стоимость ремонта, но и стоимость нового спидометра.

Так же во время устранения неисправностей, отредактировать километраж автомобиля. В случае с карбюраторным двигателем это можно сделать самостоятельно. Если же же ваш автомобиль идет с инжекторным двигателем, то корректировка спидометра должна осуществляться профессионалами, так как для этого необходимо добраться к электронной памяти автомобиля, а тут не обойтись без соответствующих навыков и нужного программного обеспечения.

Если не работает спидометр на ВАЗ 2115 инжектор, то причины могут отличаться от ВАЗ 2115 с карбюраторным двигателем. Если на Вашем автомобиле установлен инжекторный двигатель, то спидометр на нем электронный. Он подключен к датчику скорости.

На ВАЗ 2115 с карбюраторным двигателем спидометр работает с помощью механического привода на гибком тросе.

Не работает спидометр ВАЗ 2115 причины

Чаще всего электронный счетчик пробега прекращает отображать скорость из-за поломки датчика скорости. Также причиной может быть нарушение контакта, связанное с окислением металла в штекерном соединении. Хотя при плохом контакте стрелка спидометра может периодически вздрагивать, когда из-за вибрации во время работы автомобиля контакт временно восстанавливается.

Чтобы понять, почему не работает спидометр 2115 с инжекторным двигателем, можно воспользоваться несложным тестом приборной панели для проверки ее исправности. Нужно нажать кнопку сброса пробега и, удерживая ее, повернуть ключ зажигания. Если приборы панели исправны, то стрелки на их шкале трижды совершат движения от начала к концу шкалы и обратно. Это значит, что проблема именно в датчике скорости, а сам спидометр в порядке.

Если не работает спидометр 2115 с карбюраторным двигателем, то причина вероятно в том, что вышел из строя шестеренчатый привод, который передает показания с датчика скорости. Причиной служит одно из двух механических повреждений: у наконечника приводного вала срезало грани или повреждены зубья на шестернях. Из-за этого прекращается передача крутящего момента на вал датчика от вала коробки передач.

В исправном автомобиле скорость рассчитывается по количеству импульсов, генерируемых датчиком в секунду. А в этом случае спидометр не будет работать, так как не будет импульсов.

Источник Одометр.рф

Похожее на эту тему:

Распиновка датчика скорости. Распиновка датчика скорости Электронный датчик скорости на ВАЗ 2110

Поломки датчика скорости проявляются ложными данными со спидометра, и загорается панель приборов Check Engine ... Если да, то причина именно в скорости датчик.

Для выявления неисправности сначала необходимо узнать, где находится датчик скорости в ВАЗ-2110, а после обнаружения нужно проверить его привод. Он находится под капотом, в моторном отсеке, рядом с выпускным коллектором, где трутся провода.IN
В большинстве случаев достаточно заизолировать провода и разместить их так, чтобы они не контактировали с коллектором. Также не стоит забывать об обрыве кабеля, ведь это тоже возможная причина поломки. Если вы не увидели на нем никаких проблем, значит проблема в датчике или в его приводе.

Для того, чтобы замена датчика скорости ВАЗ-2110 прошла успешно, сначала необходимо восстановить работоспособность спидометра. Небольшой совет: при покупке датчика желательно выбирать с обозначениями «-», «А», «+», а не как обычно - 1, 2, 3.Хотя это не играет важной роли, но поможет сделать распиновку быстрее.

Второй важный момент - это выбор устройства на металлическом стержне, ведь он прослужит намного дольше своего пластикового аналога. Не забудьте проверить вращение стержня, нет ли в нем люфта, не забыли ли вы поставить шайбу.

  1. Отключить ток в автомобиле, сняв разъем с аккумуляторной батареи.
  2. Отсоединяем провод разъема от датчика, запомнив распиновку.
  3. Откручиваем датчик вручную, если безуспешно, то используем ключ на 21 или 22 (в зависимости от конструкции).
  4. Смотрим состояние привода. После снятия датчика необходимо открутить гайку, с помощью которой привод крепится к коробке передач. Новый привод имеет резиновую втулку, которую необходимо смазать трансмиссионным маслом.


Устанавливаем новые устройства, делая все в обратной последовательности. После установки необходимо проверить полярность проводов мультиметром.Если контакт «+» подключен к «-», то их необходимо поменять местами. Для этого желательно выбирать последнее из рекомендованных. Но если его не было, то наблюдаем следующую последовательность: 1 - «+», 2 - выход сигнала, 3 - «-».

Штатный датчик скорости автомобиля ВАЗ 2110 находится на коробке передач автомобиля.

Назначение и принцип действия датчика скорости

Функционал такого устройства, как датчик скорости ВАЗ 2110 основан на использовании т.н. Эффект Холла, то есть поток импульсов передается от устройства к ЭБУ автомобиля, частота которых прямо пропорциональна скорости автомобиля... Электронный центр автомобиля, анализируя поступающие данные, выбирает необходимую частоту холостого хода и отправляет сигнал на устройство, регулирующее обороты холостого хода двигателя, что оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя дроссельная заслонка автомобиля.

При прохождении расстояния в один километр датчик скорости, фото которого можно увидеть на нашем портале, передает на ЭБУ более 6 тысяч импульсов. На основании параметров временного анализа межимпульсных сигналов бортовой компьютер передает данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которой представлена ​​на нашем ресурсе. Это экономия топлива. Устройство сигнализирует контроллеру, что автомобиль движется со скоростью 100 км / ч. Датчик дроссельной заслонки передает сигнал контроллеру о том, что водитель перестает нажимать педаль акселератора. Контроллер получает импульс, указывающий на режим торможения силовой установки, и отключает топливную систему.

Как проверить датчик скорости на работоспособность

Признаки неисправности данного устройства следующие:

  • приостановка работы мотора при поступательном движении в режиме холостого хода рабочего хода и представленные при этом неверные значения спидометра;
  • при обнаружении дефектов в электрической цепи датчика скорости, цена которых вполне приемлема, отображается световой баннер «ПРОВЕРИТЬ» с параллельной фиксацией кода ошибки «24» в ОЗУ.

Важно: такая запись возможна и при неисправностях в работе датчика массового расхода воздуха, но так как баннер «ПРОВЕРИТЬ» в этой версии отображается не постоянно, то, возможно, эта разница будет косвенно указывать, какое устройство неисправно. .

Причины выхода из строя датчика скорости

Отсутствие показаний спидометра не означает поломку данного прибора. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, но будет обидно, что факт замены датчика скорости не даст желаемого эффекта.А причины могут быть следующие:

  1. Наличие грязи, пыли и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия в процессе эксплуатации автомобиля. Чтобы изделие в этом случае не допустило, достаточно просто очистить это устройство.
  2. Нестабильный контакт разъема продукта и обрыв проводки.
  3. Иногда дефект носит чисто механический характер, заключающийся в банальных дефектах троса индикатора скорости прибора - спидометра.

Здесь возможны следующие варианты:

1. Сложное неравномерное движение кабеля в оболочке, вызванное дефектами кабеля - заусенцами или разрывами металлических жил кабеля. Они могут существенно повлиять на работу сенсорного привода.
2. Повышенная скорость каната.

Проверка прибора на исправность:

  1. Вешаем домкрат на переднее колесо автомобиля.
  2. Отсоедините проводной контакт от продукта и подключите к нему мультиметр цифрового типа или аналогичное устройство
  3. Совершая вращательные движения с подвешенным колесом на небольшой скорости, измеряем сигнал импульсного потока с разъема.Функциональная проверка начинается с проверки заземления и питания электрической цепи.
  4. Снимаем прибор с сиденья.
  5. Подключаем к выходным контактам прибор для измерения напряжения.
  6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
  7. На выходе должны быть данные, которые увеличивают частоту и напряжение выходной мощности по мере увеличения скорости ротора.

Функциональность прибора считается удовлетворительной, если при диагностике он показывает параметры частоты и напряжения на выходном контакте.В противном случае замены датчика скорости ВАЗ «десятка» не избежать.

Распиновка датчика скорости

Если вы занимаетесь подключением датчика скорости, то должны знать, что эти устройства различаются степенью подключения. Имеется следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. Очень важно изучить принципиальную схему датчика скорости, которая прилагается к этой статье.

Заводской датчик скорости автомобиля ВАЗ 2110 выпускается с некоторыми отличиями в подключении к колодке разъема.Разъем квадратной формы используется в комплексах электроники Bosh. Круглый разъем используется в электронных системах типа 4 января и GM.

При подключении датчика скорости выбирать устройства с такой оцифровкой контактной группы как «-», «А», «+» (внутреннее обозначение на контактах блока) вместо цифровых обозначений типа «1», «2», «3». Кроме того, следует отдавать предпочтение устройствам с ножкой металлического типа, так как пластиковые ножки очень недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток устройства на вращательные движения и его люфт, который следует минимизировать, а также наличие такой детали как проставочная шайба на штоке изделия.

Замена датчика скорости "десятки"

Операция типа замена датчика скорости ВАЗ 2110 проводится по следующей схеме:

  1. Определяем расположение устройства, которое находится в пространстве между приводом спидометра и валом этого устройства, представляющим собой гибкий провод.
  2. При выключенной системе зажигания или при обесточенном аккумуляторе снимите контактный разъем, приведя пружинные зажимы в сжатое состояние.
  3. Демонтируем пружинные фиксаторы, для чего снимаем крепеж гаечным ключом на «22» и разъединяем контакты.
  4. Совмещаем привод датчика скорости со штангой нового устройства.
  5. Устанавливаем крепеж и подключаем к колодке коннектор.

В случае проблем с разборкой сломанной тяги покупаем новую деталь, следует выбирать запчасть с таким же количеством зубьев на шестерне. При установке изделия смажьте резиновое уплотнительное кольцо машинной смазкой.

Важно: при снятии неисправного изделия есть вероятность дефекта штока устройства, лучше демонтировать привод спидометра.Для этого снимите привод гаечным ключом на «10» и осторожно снимите его с корпуса МКПП. Демонтировать осторожно, случайно не уронить шток в картер коробки передач.

Любая машина оснащена системой, которая показывает скорость и пробег (пройденное расстояние). Именно спидометр, представляющий собой прибор для определения мгновенной скорости, дает возможность узнать, какая максимальная скорость ВАЗ 2110.

Датчики скорости устанавливаются только в инжекторных автомобилях, где есть карбюраторные двигатели, они есть нет.Этот прибор отвечает за подачу и расход топлива, настройку угла опережения зажигания, а также следит за качеством горючей смеси. Все данные передаются в электронный блок управления, который управляет форсункой.

До появления датчиков на каждый карбюраторный двигатель устанавливали механические приводы спидометра. Именно механические приводы устанавливаются на автомобили ВАЗ 2010, выпущенные до 2006 года. Более новые автомобили, выпущенные после 2006 года, оснащены электронными датчиками.

Датчик скорости ВАЗ 2110 16 клапанов Признаки неисправности

Неисправности могут проявляться:

  • наличие перебоев в работе, ложные данные в показаниях приборов определения скорости и измерения количества оборотов колесо;
  • Отсутствие стабильной работы двигателя на холостом ходу;
  • Загорелась
  • check Check Engine (проверка двигателя) на панели приборов;
  • прекращение выдачи ЭБУ ошибок об отсутствии или прерывании сигналов датчиков (P0500 и P0503).

Эти проблемы возникают по разным причинам: загрязнены разъемы датчика, нарушен контакт или целостность провода, соединяющего ЭБУ с датчиком.

Всегда ли нужна замена

Информация, передаваемая датчиком скорости в ЭБУ, очень важна, от этого зависят показания упомянутых выше приборов. Также эта информация влияет на качество топливной смеси, подаваемой в цилиндры, обороты холостого хода, стабильность двигателя и количество потребляемого топлива.

В случае неисправности датчика электронный блок не сможет определить, находится ли автомобиль в движении или неподвижен. При этом отмечаются плавающие обороты, двигатель начинает глохнуть, а расход топлива станет намного выше.

Проведение DS check доступно каждому автомобилисту. Чтобы найти неисправность, нужно точно знать, где она находится в ВАЗ-2110. Датчик находится в моторном отсеке под капотом, в моторном отсеке.Рядом выпускной коллектор (а на ВАЗ-2112 16 клапанов он расположен вверху коробки передач, полностью виден и доступен из моторного отсека).

Провода трутся о коллектор, что может привести к их повреждению. Иногда бывает достаточно их изолировать и расположить так, чтобы не было контакта с коллектором.

Не забывайте про обрыв кабеля, который может стать причиной поломки. Если такой проблемы нет, то нужно искать ее в самом датчике или в его приводе.

Для успешной замены датчика скорости ВАЗ-2110 сначала восстанавливают работу спидометра.

Сколько стоит замена

В случае, если проводка и контакты в порядке, датчик необходимо заменить. Стоимость его варьируется от 170 до 400 рублей. На замену тоже уйдет немного, от 100 до 150.

Для покупки нужно знать номера датчиков в каталоге. Номер детали 2110-3843010F соответствует датчику с механическим приводом, а номер детали 2170-3843010 соответствует электронному датчику.Датчики желательно выбирать с обозначениями «-», «A», «+», а не 1, 2, 3, это поможет быстрее сделать распиновку. Нужно обращать внимание на производителя, чтобы не приобретать некачественный товар. Привод должен быть полностью металлическим.

Пошаговая замена датчика скорости ВАЗ-2110 с 8 и 16 клапанами

Для того, чтобы заменить датчик скорости самостоятельно, достаточно иметь под рукой два-три ключа (на 10, 21, 22 ) и отверткой Phillips.

  1. Ток на автомобиле отключен; для этого снимается разъем с АКБ.
  2. От датчика отсоединен провод разъема, в котором рекомендуется запомнить распиновку.
  3. Датчик можно открутить вручную или с помощью ключей 21 или 22 (в зависимости от исполнения).
  4. Проверяется состояние накопителя. После снятия датчика с помощью ключа на 10 открутите и снимите гайку, фиксирующую привод датчика.
  5. Привод подлежит замене при механических повреждениях, если их нет, старый можно оставить.
  6. Установку нового устройства производить в обратной последовательности.
  7. Новый привод имеет резиновую втулку, которую необходимо смазать трансмиссионным маслом.
  8. После установки рекомендуется проверить полярность проводов мультиметром. Если контакты вдруг перепутались, их меняют местами.
  9. Осталось проверить. Это делается либо когда машина едет, либо когда колеса подвешены.

Замена электронного датчика

Боковая цепь обесточена, зажим ослаблен и гофра снята. Затем от датчика скорости отключаются провода и защелка перемещается назад. Далее ключом на 10 откручиваем гайку крепления датчика.

Заменен старый датчик на новый, гайка затянута, гофра подключена, клемма заземления подключена.

После этого двигатель должен заработать в штатном режиме, а это значит, что замена датчика скорости ВАЗ 2110 прошла успешно, и нормальная работа КИПиА возобновилась.

На автомобилях ВАЗ 2110 и 2114 применяется электронный датчик скорости, пришедший на замену механической системе, состоящей из. Из статьи вы узнаете, как они работают и чем отличаются датчики разных моделей, где они расположены и как их заменить.

Как работает электронный датчик

До 2006 года на автомобилях устанавливался датчик скорости, который работал совместно с приводом. Ведущая шестерня закручивалась ведущей шестерней главной пары.Поэтому такой датчик можно было установить на автомобили с механическим спидометром, для этого требовалось установить новый индикатор скорости, который работал не от вращающегося троса, а от импульсов датчика. Датчик основан на эффекте Холла - электродвижущая сила (ЭДС) в индукторе изменяется, когда металл проходит через него. С 2006 года начали устанавливать новую модель датчика, который не нуждался в приводе, потому что он работает с эталоном (металлическим штифтом), установленным на ведущей шестерне редуктора.

Где датчик скорости на ВАЗ

На всех автомобилях ВАЗ 2108-2115 датчик расположен в картере коробки передач (КПП) за правым краем двигателя. На 8-клапанных двигателях удобнее всего подходить к датчику со стороны аккумулятора. На 16-ти клапанном датчик тоже расположен, поэтому и до него добираются точно так же.

Замена датчика скорости на автомобилях выпуска до и после 2006 г.

Проверка датчика подробно описана в статье о.Первым делом нужно отсоединить отрицательную клемму от АКБ. Затем отсоедините разъем жгута проводов от электронного датчика скорости. Для этого надавите пальцами на зажим для провода (на некоторых моделях датчиков зажим пластиковый) и потяните штекер вверх.

На 16-клапанных двигателях сожмите две скобы в верхней части заглушки. После этого нужно открутить датчик скорости. Для этого на большинстве автомобилей достаточно давления пальцем. Если пальцами не работает, придется откручивать ключом на 21.После этого при необходимости ключом на 10 откручиваем один болт крепления привода датчика и вытаскиваем его из КПП. Установите новый датчик или исполнительный механизм в обратном порядке.

Для выпущенных после 2006 года

На автомобилях, выпущенных после 2006 года, отсутствует механический привод от шестерни, поэтому используется другой способ монтажа датчика. Сам датчик устанавливается там же. Первым делом отсоедините отрицательную клемму от АКБ.После этого откручиваем хомуты воздуховода, идущего от фильтра к дроссельной заслонке ... Если патрубок не снимать, то до датчика добраться очень сложно. Затем отсоедините вилку от датчика, отжав провод или пластиковый фиксатор. Провода убираем в сторону и ключом на 10 (удобнее делать эту операцию трещоткой с небольшим удлинителем) откручиваем болт крепления датчика. После этого датчик вытаскивается из КПП. Установка производится в обратной последовательности.

Датчики, установленные до и после 2006 года, не взаимозаменяемы. Поэтому не путайте их при покупке.

Во время движения автомобиля датчик скорости (инжектор) ВАЗ 2107 формирует данные о скорости, отправляемые в электронный блок управления двигателем. Его выход из строя вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Вы можете проверить и заменить датчик самостоятельно. Для этого потребуется гараж со смотровой ямой, шлицевой отверткой, ключом на 22 и мультиметром или контрольной лампой.

Принцип работы датчика скорости ВАЗ 2107

Датчик скорости основан на эффекте Холла, который описывает возникновение электрических импульсов при помещении проводника постоянного тока в магнитное поле. Датчик выдает импульсы при вращении выходного вала коробки передач ВАЗ 2107. За время, пока машина проезжает километр, датчик скорости ВАЗ 2107 выдает около 6000 импульсов, частота которых позволяет определить текущую скорость.

Где находится датчик скорости ВАЗ 2107

Датчик крепится к коробке передач в механизме привода троса спидометра.Чтобы снять и проверить его, придется отсоединить трос спидометра КПП.

Признаки неисправности

Основным признаком проблем в работе датчика является выдача соответствующего кода ошибки бортового компьютера ... Неисправности могут проявляться и другими признаками:

  • повышенный расход топлива;
  • плохая тяга двигателя;
  • не работает или работает с большой погрешностью спидометра;
  • холостой ход нестабильный.

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими частями автомобиля.

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причина поломки обычно - окисленные контакты на датчике или обрыв проводов, идущих от датчика к ЭБУ двигателя.
Контакты проверить, при необходимости очистить и смазать «Литолом». Поиск обрывов проводов лучше начинать с мест около вилки. Там они часто гнутся, соответственно перетираются и ломаются. Заодно стоит проверить заземление датчика.Сопротивление в его сети должно быть около 1 Ом. Если поломки не обнаружено, необходимо проверить сам датчик скорости. Для этого вам придется снять его с машины.

Как снять датчик скорости ВАЗ 2107

Для демонтажа датчика скорости необходимо выполнить следующие операции:

Датчик скорости ВАЗ 2107 можно проверить с помощью мультиметра или «контрольной». Чтобы установить датчик, выполните указанные выше действия в обратном порядке.

Проверка датчика скорости

Самый простой способ проверить датчик скорости - установить на его место новый.Цена на деталь невысока, поэтому это самый простой и быстрый способ убедиться, что она работает или сломается. Если под рукой нет нового датчика скорости ВАЗ 2107, следует сначала проверить старый, а затем отправиться в магазин за новым.
Для проверки работы датчика скорости понадобится небольшая пластиковая трубка диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр). Проверка выполняется в следующей последовательности:

  • подключить вольтметр к выходу датчика, который подает электрические сигналы, и к массе автомобиля;
  • надеть трубку на ось датчика;
  • повернуть трубку.

По мере вращения трубки напряжение на выходе датчика должно возрастать пропорционально скорости вращения. Если этого не произошло, датчик скорости ВАЗ 2107 требует замены.

Совет: таким же образом можно проверить датчик скорости прямо на автомобиле. Для этого вывесите одно из ведущих колес, подключите вольтметр к выводу датчика и «массе» и начните вращать колеса. Если появляются напряжение и импульсы, датчик исправен.

Вместо вольтметра можно использовать контрольную лампу.В этом случае при проверке работоспособности необходимо подать напряжение на положительную клемму датчика скорости. Если лампа мигает при вращении датчика, проблема не в датчике. Придется проверить и другие узлы и детали «семерки», которые могут повлиять на работу ЭБУ двигателя.

Почему двигатель горячий? Ваз 2112 греется в пробках.

Перегрев двигателя - не редкость для такого автомобиля, как ВАЗ 2110. В основном эта проблема встречается на автомобилях с большим пробегом.Хотя и в относительно новых экземплярах исключать перегрев мотора не стоит.

Часто виноват пробег. По мере эксплуатации автомобиля детали изнашиваются, системы постепенно приходят в негодность.

Распространенные причины

Как известно, ВАЗ 2110 комплектуется двумя типами двигателей - с 8 и 16 клапанами. Существует несколько основных, наиболее частых причин, из-за которых происходит именно такой перегрев силовых агрегатов.

Давайте рассмотрим каждую из причин и решений этих проблем отдельно.

Низкий уровень охлаждающей жидкости

Охлаждающая жидкость играет огромную роль в работе системы охлаждения. В расширительный бачок заливается специальное вещество, а именно тосол или антифриз.

Связанные материалы:

В нормальных условиях уровень охлаждающего раствора должен быть на уровне отметки MAX на корпусе резервуара. Это означает, что емкость заполнена примерно на 50-60 процентов.

Если на баке такой отметки нет, ориентируйтесь на хомут.Жидкость должна доходить до верхнего края.

  1. Если двигатель перегревается, просто попробуйте долить недостающее количество охлаждающей жидкости до оптимального уровня.
  2. Если вы долгое время не меняли охлаждающую жидкость, лучше не добавлять свежую охлаждающую жидкость, а просто полностью заменить ее на новую.
  3. Выбирая между антифризом и антифризом, большинство владельцев ВАЗ 2110 отдают предпочтение первому. Причем в основном из-за финансовой доступности антифриза. Но на практике антифриз лучше ... Одно из важнейших его преимуществ - вещество не замерзает при сильных морозах ... Для отдельных регионов нашей страны это ключевой фактор при выборе теплоносителя.

Термостат

Другая причина перегрева двигателя - заедание клапана термостата. Если он остается в закрытом положении и не открывается, охлаждающая жидкость будет двигаться только по небольшому контуру. В результате это приведет к сильному нагреву. электростанция ... Сам по себе перегрев грозит очень и очень серьезными последствиями.

Такая неисправность может проявиться в самый неподходящий момент - в дороге. Вам вряд ли удастся качественно провести ремонт на обочине дороги ... Но можно попробовать один метод - постучать по корпусу термостата. Это часто позволяет устройству на время вернуться в работоспособность. Это поможет вам добраться до собственного гаража или ближайшей станции техобслуживания ... Там уже заменяют термостат на новый. Ремонтировать нет смысла.Если он однажды потерпел неудачу, ситуация наверняка вскоре повторится.

Связанные материалы:

датчик температуры

Датчик температуры необходим для того, чтобы реагировал на изменения нагрева двигателя. ... При достижении заданного значения датчик срабатывает и включает вентилятор охлаждения.

При выходе из строя данного агрегата происходит перегрев силового агрегата из-за того, что вентилятор не работает. Следовательно, температура не опускается ниже критического уровня, а продолжает постепенно повышаться.

Связанные материалы:

Если в дороге обнаружите такую ​​неприятность ( чаще всего перегревается мотор в пробках, т. К. Двигатель работает, а охлаждающего потока нет ), постарайтесь побыстрее выбраться из пробки, найдите свободный участок дороги.

Разгонитесь на свободном участке и затем начните торможение двигателем. Так температура упадет, перегрева не произойдет. Ни при каких обстоятельствах нельзя регулярно эксплуатировать автомобиль таким образом.Но это отличный способ добраться до гаража или автосервиса, определить причину неисправности датчика, а затем заменить его.

Вентилятор охлаждения

Симптоматика неисправности вентилятора аналогична неработающему датчику температуры. То есть двигатель прогреется, указатель на приборную панель будет в красной зоне.

Сигнализация перегрева охлаждающей жидкости

Большинство автомобилей оснащено датчиком температуры, измеряющим рабочую температуру двигателя. Если во время движения срабатывает сигнализация о перегреве (или стрелка индикатора температуры переходит в красную опасную зону), это означает, что температура охлаждающей жидкости составляет от 120 ° C до 126 ° C.Эта температура все еще ниже точки кипения охлаждающей жидкости ( при условии исправности системы охлаждения и герметичного уплотнения радиатора). Если загорается сигнал о перегреве охлаждающей жидкости, выполните следующие действия:

Шаг 1. Выключите кондиционер салона и включите отопитель салона.Это поможет быстрее удалить излишки тепла от двигателя. Установите вентилятор на максимальную скорость вращения.

Шаг 2. Если возможно, выключите двигатель и дайте ему остыть (это может занять более часа).

Шаг 3. Никогда не пытайтесь снять заглушку радиатора, пока двигатель не остынет.

Шаг 4. Если загорается сигнализация перегрева, вы не должны продолжать движение, иначе можно серьезно повредить двигатель.

Шаг 5. Если двигатель не горит от тепла и явно не перегревается, то возможно, проблема связана с неисправностью датчика температуры или индикатора температуры. Затем вы можете продолжить движение, но для уверенности вам нужно время от времени останавливаться, чтобы проверить, есть ли признаки перегрева двигателя и следы утечки охлаждающей жидкости.

ОБЩИЕ ПРИЧИНЫ ПЕРЕГРЕВА ДВИГАТЕЛЯ

Низкий уровень охлаждающей жидкости.

Засорен, грязный или забитый радиатор.

Неисправна муфта вентилятора или неисправен электровентилятор.

Неправильная установка угла опережения зажигания.

Низкий уровень масла в системе смазки двигателя.

Обрыв ремня привода вентилятора.

Неисправное уплотнение радиатора.

Тормоза заклинило.

Замерзание охлаждающей жидкости (в морозную погоду).

Неисправен термостат.

Неисправен насос охлаждающей воды
(проскальзывание крыльчатки на внутреннем валу помпы).

Обмен опытом

Владелец жаловался, что двигатель его автомобиля перегревается, но это происходит только тогда, когда он едет по шоссе на высокой скорости.Автомобиль был оснащен двигателем, который безупречно работал при движении в городском цикле.

Слесарь промыл систему охлаждения и заменил заглушку радиатора и водяной насос, посчитав, что причиной перегрева стало уменьшение потока охлаждающей жидкости в системе охлаждения. В ходе дополнительной проверки выяснилось, что при проворачивании двигателя стартером с открученными свечами зажигания из одного из цилиндров вылетала охлаждающая жидкость. Проблема была решена после замены прокладки ГБЦ.Очевидно, что утечка, вызванная дефектной прокладкой, была недостаточно велика, чтобы вызвать неисправность двигателя - до тех пор, пока скорость и нагрузка на двигатель не увеличились настолько, чтобы увеличение утечки охлаждающей жидкости и тепловыделение, вызванное ими, не увеличивалось. привести к быстрому повышению температуры.

Слесарь также заменил датчик кислорода (0 2), так как в составе охлаждающей жидкости присутствуют кремнийорганические соединения и силикаты, которые, попав на этот датчик, обычно его отравляют. Причиной этой проблемы могло быть ухудшение работы сенсора.


Рисунок: 7.42. В середине 1980-х многие производители начали использовать поликлиновые ремни (поликлиновые ремни вместо поперечных зубьев). К двигателю подходят более старые водяные насосы, но они могут вращаться в направлении, противоположном тому, что должны. Это может вызвать перегрев двигателя после замены насоса. Если установить вентилятор не того типа, то угол атаки его лопастей не будет соответствовать тому, который требуется для создания необходимого потока воздуха через радиатор

.

Состояние и правильная установка важны для правильной работы приводного ремня системы охлаждения... Натяжение приводного ремня оказывает решающее влияние не только на работу водяного насоса, но и на генератор, компрессор кондиционера и другие агрегаты с ременным приводом. При замене ремня или регулировке его натяжения обязательно измерить натяжение ремня с помощью измерителя натяжения ремня, чтобы убедиться, что оно в точности соответствует требуемому.

Если вы давно владеете автомобилем, то, скорее всего, у вас были проблемы, связанные с перегревом двигателя. На ВАЗ 2110-2112 такие проблемы не исключение.Конечно, когда машина достаточно свежая, то такие проблемы редки, но когда годы и большой пробег берут свое, тогда придется решать возникшие проблемы, то есть устранять неисправность.

Система охлаждения автомобилей ВАЗ 2110 и 2112 практически ничем не отличается от большинства моделей отечественного производства, поэтому часто проблемы очень похожи, как и методы их решения.

Недостаточный уровень охлаждающей жидкости

В расширительном бачке вашего автомобиля уровень охлаждающей жидкости должен быть почти вдвое меньше бачка.Если вы посмотрите на отметку, то это верхний риск на корпусе резервуара с отметкой MAX. Если такой отметки нет, то, скорее всего, она будет располагаться на верхнем крае зажима.

При необходимости долить антифриз или антифриз до нужной отметки. Стоит отметить еще один факт, что зимой при недостаточном его уровне плита может работать неэффективно, то есть воздух не будет дуть таким горячим, как при нормальной работе каменки.

Отказ термостата

Если клапан термостата застрянет в закрытом положении, охлаждающая жидкость будет циркулировать по небольшому кругу, в результате чего двигатель будет очень быстро перегреваться.Чтобы решить эту проблему, необходимо заменить термостат на новый.

Если вдруг в пути выяснится эта проблема, и к месту ремонта нужно проехать довольно далеко, то можно попробовать постучать по корпусу термостата, возможно это приведет к его нормальному, хоть и временному функционированию.

Неисправность датчика температуры и вентилятора охлаждения радиатора

Еще одна причина, по которой двигатель ВАЗ 2110-2112 может сильно нагреваться, - это выход из строя вентилятора или датчика охлаждения, который опять же отвечает за его работу.

Рассмотрим оба этих случая подробнее.

  1. Если неисправен датчик температуры, то при достижении температурного порога включения вентилятора он просто не будет работать и в этот момент температура двигателя начнет стремительно подскакивать. Обычно это происходит в пробках, и быстро сбросить T до нормального значения невозможно. И в этом случае тосол или антифриз может даже закипеть, и мотор перегреется, чего нельзя допускать.Постарайтесь выехать на более или менее чистый участок дороги, чтобы набрать скорость, а затем вам нужно применить торможение двигателем, чтобы быстро снизить температуру.
  2. Что касается неисправности самого вентилятора, то в принципе все описанные симптомы здесь будут, но решение проблемы обойдется немного дороже, так как стоимость нового моторчика вентилятора без футляра составляет не менее 600 рублей.

Если у вас есть ВАЗ 2110 или аналогичная машина отечественного производства, то вы можете в комментариях ниже отписаться о проблемах, с которыми столкнулись, и возможно это поможет более полно ответить на вопрос: «Почему греется ВАЗ 2110 вверх?"

Каждый автовладелец сталкивался с тем, что 16-клапанный двигатель ВАЗ-2112 стал греться. Если посмотреть на индикатор приборной панели, стрелка стремится к красной зоне, а жидкость в расширительном бачке закипает - это означает, что в системе охлаждения неисправность.

Стрелка индикатора температуры вошла в красную зону, это означает, что двигатель находится в состоянии перегрева

Многие автомобилисты помнят причины эффекта на старых «Жигулях». На 16-клапанных двигателях причины такого эффекта практически те же. Рассмотрим, по каким причинам может начинаться перегрев основного силового агрегата:

  • Забита система.
  • Заклинило термостат.
  • Повреждение насоса. Заменить насос. ...
  • Радиатор.
  • Неисправность датчика охлаждения.
  • Вентилятор охлаждения не работает (см. «)».

Все эти проблемы могут вызвать перегрев двигателя.

Методы устранения

Для устранения причины перегрева двигателя необходимо установить эпицентр воздействия. Для этого стоит последовательно проверять каждый узел. После выявления проблемы стоит найти точную причину и устранить ее.Итак, рассмотрим последовательность действий.

Схема системы охлаждения двигателя

Радиатор и трубы

Одной из причин перегрева двигателя может быть засорение радиатора и патрубков, что влияет на циркуляцию жидкости в системе, а также может привести к трещинам в патрубках и поломке радиатора, что приведет к протечке охлаждающей жидкости.

При недостаточном количестве охлаждающей жидкости в системе силовой агрегат будет быстрее нагреваться и надолго остывать, а вентилятор охлаждения будет работать практически непрерывно.

Патрубки радиатора и системы охлаждения

Способ решения проблемы довольно простой - демонтаж радиатора из системы и его чистка как снаружи, так и внутри.

Вторым шагом будет осмотр труб на предмет утечек и замена изношенных изделий. Как показывает практика, многие автомобилисты устанавливают Kit-комплекты (тюнинговые варианты) радиатора и патрубков, чтобы продлить срок службы системы охлаждения.

Насос (водяной насос)

Одной из основных причин перегрева является люфт водяного насоса ... Определить эту неисправность довольно просто, ведь в районе помпы появляется соответствующий вой. Также признаком неисправности может быть то, что жидкость потечет с вала насоса. Неисправность устраняется довольно легко - заменой водяного насоса.

Водяной насос на двигателе

Термостат

Термостат - это первое место, где нужно искать неисправность.

Так, при заклинивании термостата на малом круге двигатель нагревается чаще, даже при движении по трассе, где набегающего воздушного потока достаточно, чтобы система успела остыть.

Термостат снят с мотора

Есть один нюанс, когда термостат не следует менять - если он выходит из строя зимой. Затем обеспечивается дополнительное охлаждение за счет минусовых температур. Конечно, если летом выходит из строя термостат, то для предотвращения перегрева мотора его нужно как можно скорее заменить.

Датчик охлаждения

Датчик температуры охлаждения - безобидная поломка, которая может привести к тому, что индикатор на панели приборов покажет неверные данные, поэтому водитель даже не узнает, что двигатель перегрелся, пока не закипит в пути.

Обычно эта неисправность сопровождается множеством сопутствующих факторов, поэтому пропустить ее довольно сложно. Решение проблемы только одно - замена датчика системы охлаждения и сброс ошибок, возникших в ЭБУ.

Датчик охлаждения

Вентилятор

Последняя причина перегрева, особенно летом, - вентилятор охлаждения.

Вентилятор под капотом обозначен стрелкой

Значит, поломка этого агрегата может привести и к перегреву двигателя.

В этом случае последствия могут быть самыми разнообразными, ну а что проверять на исправность вентилятора, как и датчик включения - это точно. Эта деталь выходит из строя довольно редко, а потому причиной выхода из строя может стать элементарный предохранитель или неисправность проводки, которую легко устранить.

Последствия несвоевременного устранения недостатков

Не все водители осознают последствия перегрева двигателя и продолжают движение с постоянно работающим вентилятором или частым перегревом.

Итак, последствия сильного нагрева двигателя делятся на 3 этапа, которые следует рассматривать отдельно.

Слабый перегрев

Если двигатель перегреется на срок до 10 минут, последствия могут быть незначительными. Так появятся трещины в патрубках системы охлаждения, расплавятся сальники клапана и распредвала. Также клапана сгорят, и масло попадет в камеры сгорания, что будет отмечено выходом черного дыма из выхлопной системы.

Последствия слабого перегрева, а именно перегорания клапанов

Значительный перегрев

При значительном перегреве происходит деформация, а точнее прогиб ГБЦ. Для устранения этих последствий придется демонтировать головку блока цилиндров и придать ей проточку на поверхности. Таким образом, получается, что головка блока подлежит капитальному ремонту.

Сильный перегрев

При сильном перегреве стенки блока цилиндров деформируются и выгорают, при этом оплавляется поршневая группа, деформируются шатуны или даже ломается коленчатый вал.Таким образом, двигатель не подлежит ремонту, поскольку стенки силового агрегата обычно разрушаются, и их восстановление невозможно.

выводы

Выявлены и рассмотрены причины нагрева и перегрева 16-клапанного двигателя методами устранения. Итак, несвоевременный ремонт данного агрегата может привести к тому, что двигатель окончательно выйдет из строя и потребуется его замена. Поэтому при появлении первых признаков выхода из строя системы охлаждения необходимо найти и устранить причину, так как замена выйдет намного дороже.

кодов неисправностей ВАЗ 2112. Диагностика неисправностей электронной системы автоматического управления двигателем ВАЗ. варианты комплектации электронной автоматической системы управления двигателем (эсау-д) для автомобилей ваз. Общий подход к поиску и размещению

Электромонтаж

Расскажем и покажем режим самодиагностики панели приборов ВАЗ 2110 2112 2111, расшифруем коды ошибок панели VDO. Для того чтобы запустить режим самодиагностики панели приборов, нужно повернуть ключ в замке зажигания и одновременно зажать кнопку сброса суточного пробега.Когда режим включен, то все стрелки должны доходить «до конца» и идти назад, чтобы можно было проверить работоспособность всех датчиков, приборов, лампочек, самих стрелок. Затем еще раз делаем однократное нажатие на кнопку сброса пробега, в информационном окне будет написана версия прошивки, в нашем случае это 1.1, еще раз нажимаем на нашу кнопку и смотрим коды ошибок. Чтобы сбросить ошибки, нажмите и удерживайте кнопку некоторое время:

Число «0», отображаемое на экране, означает, что все ошибки были устранены.Повторяем всю процедуру с самого начала, чтобы убедиться, что у нас нет ошибок.

Расшифровка кодов ошибок VDO:

0 означает, что ошибок нет вообще.
Неисправен 1 микропроцессор.
4 означает, что напряжение бортовой сети больше 16 Вольт.
8 ошибка, наоборот, показывает пониженное напряжение, менее 8 Вольт.
Могут появиться следующие ошибки: 6, 10, 12, 14 - означают сразу несколько неисправностей, т.е. суммируются, 6 (то есть 2 + 4) и т.д.

Если честно, толку от них мало показаний простейший диагностический прибор покажет намного больше и во всех деталях.Дополнительный бортовой компьютер тоже отображает все основные ошибки, показания снимаем со всех систем.

Видео режима самодиагностики панели приборов ВАЗ 2110 2112 2111:

Приветствую вас господа! По крайней мере, мне очень хочется верить, что среди вас есть представительницы прекрасного пола! Если вы являетесь счастливым обладателем современной классики в виде автомобиля ВАЗ 2114, то рано или поздно вам придется столкнуться с ошибками в системе управления ECU.Основная цель данной статьи - помочь понять эти комбинации, неизвестные среднему водителю. Ошибки ВАЗ 2114, как и многих других транспортных средств, являются основным средством информирования водителя о неисправности какого-либо механизма, агрегата или узла автомобильной системы.

Самостоятельное определение неисправности

Конечно, мы, как настоящие водители, всегда стремимся решить любую проблему своими руками. Что ж, тебе не нравится, когда чей-то дядя лечит твою «ласточку» и я тебя прекрасно понимаю.Однако если рассматривать вопрос о бортовом компьютере, то все несколько иначе, но в некоторых случаях можно справиться и самостоятельно. Сразу предупреждаю: не слушайте пессимистов, которые с пеной на губах будут доказывать, что компьютерные ошибки не победить. Но запомните раз и навсегда, коды ошибок будут отличаться от вариантов STO, так как по большому счету мы будем тестировать дашборд, не прибегая к помощи того самого бортовика. Вместо четырехзначного числа нам представляется двузначное число.

Прежде чем рассказывать вам о различных комбинациях, выполните несколько простых шагов. Они помогут не только определить версию прошивки, но и узнать об имеющихся неисправностях. С этих действий начинается самодиагностика!

  • Найдите кнопку одометра и удерживайте ее.
  • Поверните ключ в положение 1.
  • Отпустите одометр (стрелки начнут двигаться).
  • Снова нажмите на одометр и сразу отпустите (появится информация о прошивке).
  • Повторите предыдущие шаги еще раз, после чего, если есть очевидные неисправности, вы увидите их коды ошибок.

В случае, если горит лампа Check Engine, это означает сбой в системе электроники, то без специалистов не обойтись. В других случаях после выполнения этих действий, используя следующую информацию, можно будет считывать ошибки. Комбинации, которые могут отображаться на приборной панели:

  • 1 - отказ микропроцессора;
  • 2 - неисправен указатель уровня топлива;
  • 4 - повышенное напряжение в электрической цепи;
  • 8 - пониженное напряжение в электрической цепи;
  • 13 - нет сигнала кислородного индикатора;
  • 14 - повышенная температура охлаждающей жидкости;
  • 15 - пониженная температура охлаждающей жидкости;
  • 17 - низкое напряжение бортовой сети;
  • 19 - неисправность датчика, определяющего положение коленчатого вала;
  • 24 - вышел из строя датчик скорости;
  • 41 - ошибка датчика фазы;
  • 51 - постоянное запоминающее устройство, нестабильное;
  • 53 - неисправен СО-потенциометр;
  • 61 - ламба-зонд работает некорректно.

Даже после устранения неисправности соответствующие коды все равно попадут в панель ошибок. «Как отбросить эти свидетельства?» - ты спрашиваешь. Все очень просто! Включаем зажигание и на несколько секунд отсоединяем плюсовую клемму от АКБ.

После этого проверяем результат с почти 100% гарантией, что если ошибка будет исправлена, проблемы исчезнут. Еще один нюанс, который может ввести вас в заблуждение, - это добавление ошибок. То есть, если их несколько, например: 24 и 41, то вы увидите число 65.

Диагностика специальным оборудованием

Скорее всего, самостоятельно провести "обследование" бортового компьютера не получится. Конечно, если у вас есть особые навыки и у вас есть специальный ноутбук, то это вполне реально и вам не нужно рассказывать мне, как проверить этот узел. Однако в большинстве случаев приходится обращаться в специализированные службы. Есть так называемые глюки. Другими словами, ситуация, когда информация, отображаемая компьютером, не соответствует действительности.Конечно, как и любая электроника, «бортовик» может выйти из строя. Спешу вас успокоить - это скорее исключение, чем правило. Если как-то еще можно было выманить злополучный четырехзначный код из системы, хотя я уже давал ответ на вопрос, как его просмотреть. Но все же рассмотрим самые главные неисправности, которые может определить бортовой компьютер:

  • 0102, 0103 - вышел из строя датчик массового расхода воздуха;
  • 0122, 0123 - вышел из строя датчик положения дроссельной заслонки;
  • 0300 - пропуски зажигания, приводящие к проблемам при запуске автомобиля;
  • 0335, 0336 - неисправность датчика детонации;
  • 0480 - не работает вентилятор охлаждения;
  • 0505-0507 - вышел из строя датчик холостого хода;
  • 1500 - обрыв в цепи бензонасоса;
  • 1602 - самая популярная ошибка, означает исчезновение бортовой сети;
  • 1689 - означает поступление неверных данных с бортового компьютера, в том числе коды ошибок;
  • 0217 - перегрев двигателя.

Конечно, это лишь малая часть из пяти листов формата А4 с аналогичными кодами. Но я обратил ваше внимание на наиболее часто встречающиеся моменты. Советую каждому из вас обзавестись своей таблицей, где представлена ​​аналогичная расшифровка. Сразу хочу предупредить, что кодов поломки форсунок в нем нет, однако все смежные механизмы находятся под строгим контролем бортового компьютера. Хочется верить, что этой статьей я выполнил поставленные задачи и помог хотя бы одному из вас.Поверьте, мне этого хватит. Ну да ладно, меня что-то унесло. Всего наилучшего и до скорой встречи!

Коды ошибок ВАЗ 2110 представлены в числовом обозначении на дисплее, и они передаются с датчиков фазы на бортовой компьютер. Это удобно, но начинающий водитель не сможет многого понять и не сможет разобраться, как пользоваться этим оборудованием. Но знать и уметь нужно, так как система благодаря встроенной функции самодиагностики поможет выявить неисправность на ранних стадиях, а значит, есть возможность своевременно устранить ее.

[Скрыть]

Диагностика

Существует два способа диагностики состояния систем автомобиля. Начнем с первого, который не предполагает использования дополнительного оборудования.

Чтобы запустить функцию самодиагностики, нужно нажать кнопку, которая сбрасывает пробег за день. Включаем зажигание. Вы увидите, как стрелки на устройствах начнут переходить из одного положения в другое. Значит, запущена диагностика ВАЗ 2110 и информация начала поступать с датчиков фаз на ЭБУ.После завершения процесса оперативная память перенесет числа на табло, которое покажет состояние систем автомобиля.

Автомобиль ВАЗ 2110

Расшифровка комбинаций

Когда самодиагностика завершена и цифра 0 выделена, это означает, что с автомобилем все в порядке и все системы работают должным образом:

  • если выделено 1 , это указывает на то, что возникла проблема с микропроцессором или неисправна оперативная память;
  • 4 - высокое напряжение в сети, более 16 В;
  • если 8, то низкий.

Если неисправность не одна, а несколько, то будет отображаться цифра, равная сумме неисправностей. Если загорится 6, то это будет сумма чисел 2 и 4. Если 14, то скорее всего неисправностей сразу три, а именно 2, 4 и 8.

Самая простая диагностика, доступная водителю без использования дополнительного оборудования. Безусловно, это поможет выявить некоторые неисправности, а также показать состояние узлов и системы ВАЗ 2110 в целом.Но для точного определения всех неисправностей и декодирования информации, поступающей от фазовых датчиков, необходимы дополнительные средства. Например, тот, который предоставляет больше данных.


Кнопка сброса суточного пробега

Диагностика с помощью дополнительных инструментов

Для диагностики автомобиля, в том числе ВАЗ 2110, используется различное оборудование, которое подключается к специальному разъему. Благодаря этому, не особо сложному и дорогому, можно получить полное представление о состоянии автомобиля.

На СТО используется персональный компьютер, на который по специальному кабелю передаются данные с фазовых датчиков.


Адаптер для автодиагностики На рынке появилось

устройств Bluetooth, которые позволяют проводить диагностику с помощью смартфона, планшета или ноутбука.

Работают по схеме. Устройство подключается к разъему, включается зажигание и начинается процесс диагностики. Данные поступают от фазовых датчиков в ЭБУ. С него на мобильное устройство, на которое предварительно нужно установить специализированное программное обеспечение.

Это позволяет не только получить больше данных, но и представить их в более наглядной форме. Этот метод позволяет водителю, даже с небольшим опытом управления автомобилем (в нашем случае ВАЗ 2110), получить все данные о своей машине.

Но большинство водителей предпочитают проводить диагностику на СТО. Чтобы вы были в курсе данных, которые бортовой компьютер выдает через ОЗУ с фазовых датчиков, представим расшифровку типичных ошибок.

Расшифровка комбинаций

Если возникают проблемы с электрооборудованием, их необходимо немедленно устранять. Код ошибки 1602 покажет, что не все в порядке с этой проблемой.

Иногда ошибку 1602 можно просто сбросить, и она не появится позже. Социалисты называют такие данные «хорошими».

Ошибка 1602 иногда появляется, если:

  • аккумулятор был отключен на время;
  • произошел скачок напряжения при пуске мотора, например, в холодную погоду.

Но если код ошибки 1602 появляется все время, нужно проверить всю сеть. Может быть обрыв. Если код ошибки 1602 не исчезнет, ​​попробуйте зачистить клеммы аккумулятора. Проверьте, хорошо ли они закреплены. Не помогло, ошибка 1602 все еще появляется? Проверить схему. Начать нужно с плюсовой клеммы аккумулятора. Начните с электрического предохранителя и плавкой вставки.

ДПДЗ. Иногда бывает, что причиной ошибки с кодом 1602 является аварийный сигнал, который может блокировать схему контроллера и влиять на показания датчиков фазы.В такой ситуации нужно подать претензию в компанию, которая занималась

  • низким расходом воздуха, который зависит от скорости вращения коленчатого вала;
  • насколько открыта дроссельная заслонка;
  • с момента возникновения проблемы прошло несколько циклов.

Если ошибка появляется периодически, то необходимо:

  • проверить состояние воздушной заслонки;
  • крепление блока проводов с ЭБУ;
  • проверка МАК;
  • почистить дроссельную трубку.

Другая возможная ошибка - 0300. 0300 появляется в тех случаях, когда RAM обнаруживает частые пропуски зажигания.

Если код ошибки 0300 отображается постоянно, то необходимо проверить следующие компоненты:

  • свеча зажигания;
  • форсунки;
  • система зажигания;
  • повышенная или пониженная степень сжатия может вызвать появление кода 0300;
  • также код 0300 может появиться при нарушении проводки.

Появление ошибки 0300 нельзя игнорировать.В будущем это может привести к ухудшению работы других узлов.

Освоить диагностику автомобиля, в частности ВАЗ 2110, несложно. Она продлит срок службы за счет своевременного выявления неисправностей, которые фиксируются датчиками фаз.

Стремление совершенствовать выпускаемые автомобили натолкнуло инженеров и разработчиков концерна АвтоВАЗ на мысль о необходимости внедрения такой новинки, как бортовой компьютер. Его цель - выявить неисправности автомобиля и сообщить о них в кодированной форме.

Но для того, чтобы автовладелец самостоятельно разобрался, в чем проблема, ему необходимо будет знать, как расшифровываются коды. Есть смысл рассмотреть вопрос более подробно, на одной из моделей ВАЗ.

Бортовой компьютер ВАЗ 2115 своими руками (пошагово)

Чтобы выяснить причины, по которым бортовой компьютер выдает коды ошибок, необходимо будет провести диагностику.

Это можно сделать разными способами:

  • обратиться к мастерам специализированной СТО
  • попробуйте сами диагностировать

Сразу - также учтите, что коды, полученные для самостоятельной диагностики и при проверке на СТО, не будут совпадать.

При необходимости самодиагностики владельцы автомобилей ВАЗ2115 смогут руководствоваться рекомендациями, содержащими перечень и порядок всех действий:

  • найдите кнопку одометра на панели приборов и удерживайте ее
    , затем вам нужно повернуть ключ в замке зажигания в положение «1»
  • кнопку одометра теперь можно отпустить
  • это действие заставит стрелки на приборной панели переместиться
    после повторного нажатия кнопки одометра на спидометре появится код, который является обозначением версии стандартной прошивки бортового компьютера
  • , нажав на кнопку одометра в третий раз и вернув ее в исходное положение, вы получите код неисправности.

Как выглядят коды ошибок при диагностике своими руками? Это будет двузначная комбинация цифр при проведении диагностики на профессиональном оборудовании, которым оснащены станции СТО - комбинация будет состоять из четырех цифр.

Какие коды ошибок выглядят при диагностике на СТО

При компьютерной диагностике на СТО к разъему на бортовом компьютере подключается внешний компьютер.Проведенная таким образом процедура может считаться компьютерной диагностикой и существенно отличается от обычных «ошибок чтения».

Разные СТО существенно отличаются друг от друга по оснащению, в том числе - диагностическому ... Естественно, по внешнему виду этого оборудования неспециалисту очень сложно судить, насколько оно продвинуто. Например, устройство для считывания ошибок, оснащенное большим экраном и принтером, способно считывать только коды, да и то не каждой марки автомобилей, к тому же нет гарантии, что коды будут правильно расшифрованы.

Но совершенно незаметная привязанность к ноутбуку может легко преобразовать язык кодов, который «говорит» приборная панель вашего автомобиля, в доступный обычному человеку, или зарегистрировать новый ключ.

Как правило, СТО оснащены сканерами, позволяющими считывать коды ошибок, преобразовывать информацию в графическую форму, обрабатывать информацию, полученную с датчиков. Более сложное профессиональное оборудование позволяет управлять механизмами и адаптировать новые, установленные взамен неисправных блоков к рабочему оборудованию.

Чтобы прочитать код ошибки, необязательно быть профессионалом, ведь его выдаст сканер, в некоторых случаях - он сам расшифрует.

Проблема в том, что за выдачу ошибки «несет ответственность» блок управления, в его функции входит прием сигнала с датчика и его анализ. Но он не видит ни сам датчик, ни провода, ведущие к этому датчику. код ошибки может отображать только наиболее вероятную причину ошибки.

Чтобы узнать, что на самом деле произошло, вам нужно:

  • Убедиться в целостности проводки идущей к датчику
  • правильное крепление самого датчика
  • проверить правильность показаний датчика

Вся эта информация позволит вам определить, насколько эффективен датчик. Для этого потребуются специальные знания, т.е. специалист с соответствующим уровнем подготовки, а также специальное оборудование: газоанализаторы, манометры, осциллографы, вакуумметры, мотор-тестеры и т. Д.

Немаловажен практический опыт мастера, который будет проводить диагностику.

Расшифровка кодов независимой диагностики в виде таблицы (комбинация - расшифровка разбивки)

Поскольку целью диагностики является получение кода и его расшифровка, стоит подробнее рассмотреть, как именно выглядят коды ошибок при диагностике своими руками и что именно они означают. Чтобы было понятнее, давайте оформим их в виде таблицы.

Код Код Код Кодекс
1 Появление этого кода свидетельствует о наличии неисправности в микропроцессоре ... Для исправления ошибки может потребоваться перепрошивка устройства.
2 Этот код отправляет информацию о том, что датчик уровня бензина в топливном баке неисправен. Этот же код может сообщить о проблемах с электропроводкой.
4 , 8 свидетельствует о пониженном или повышенном напряжении в автомобильных цепях
12 Показывает, что диагностическая цепь контрольной лампы работает неправильно
13 Этот код шифрует информацию о проблемах с устройством контроля кислорода, а именно о том, что сигналы от него перестали поступать на компьютер.
14 , 15 Датчик температуры антифриза системы охлаждения подает на блок управления неверный сигнал, ниже реального или намного выше.
16 , 17 Появление данной комбинации предупреждает о необходимости проверки бортовой сети на наличие в ней обрывов и коротких замыканий, из-за нереально высокого или низкого показателя напряжения.
19 свидетельствует о необходимости проверки цепи, он исходит от устройства, контролирующего положение коленчатого вала, и является неверным.
21 , 22 Означает, что блок управления автомобилем ВАЗ 2115 получает слишком низкий, или наоборот высокий сигнал, поступающий от устройства, управляющего дроссельной заслонкой. Для устранения неисправности потребуется убедиться в стабильной работе устройства, после чего заняться диагностикой электропроводки.
23 , 25 Может означать, что неисправен датчик устройства, контролирующий температуру всасываемого воздуха. Поскольку входящий сигнал неправильный, необходимо будет проверить цепь и сам датчик.
24 Код может появиться, если датчик скорости автомобиля перестает посылать сигналы на бортовой компьютер.
27 , 28 Такие комбинации свидетельствуют о том, что от датчика СО в сторону автомобиля поступает неверный сигнал. Требуется проверить цепь на предмет коротких замыканий или обрывов, если они не обнаружены, потребуется замена датчика.
33 , 34 Код означает, что поступают неверные сигналы от датчика, оснащенного устройством, контролирующим массовый расход воздуха.Такая ситуация может возникнуть либо при обрыве цепи, либо в случае поломки самого датчика, в этом случае его обязательно нужно будет заменить.
35 Эта комбинация цифр свидетельствует об обнаруженной неисправности регулятора холостого хода. Чтобы исправить ситуацию, замените датчик, эта процедура позволит устройству вернуться в нормальный режим работы.
41 Выдача такого кода - результат неверного сигнала с датчика фазы.
42 Свидетельствует о появлении неисправности в блоке управления электронной системой зажигания, в частности - в его электропроводке ... Следует помнить, что само зажигание может быть исправным, но диагностика цепи обязательно потребуется.
43 Относится к получению недействительного сигнала от датчика детонации. Потребуется, опять же, проверить цепь на обрыв, а само устройство - на исправность.
44 , 45 Свидетельство об обнаружении неисправности в системе впрыска, точнее - бортовым компьютером зафиксированы нарушения, заключающиеся в слишком обогащенном или обедненном составе горючей смеси. В таких случаях может быть тройной двигатель, при попытке переключения передач могут наблюдаться рывки, в редких случаях двигатель может заглохнуть.
51 , 52 Коды, связанные с выявлением ошибок в работе оперативной памяти или EPROM устройств.
53 Свидетельствует о прекращении приема сигнала от датчика СО. Обязательно убедиться в исправности рабочих устройств.
54 может отслеживать в том случае, если пропадает сигнал, поступающий от датчика октан-корректора.
55 может свидетельствовать о том, что при повышенном на легковом автомобиле происходит обеднение горючими смесями. Признаки неисправности могут быть аналогичными темами, которые закодированы как 44 и 45 .
61 Сообщение о нарушении работы датчика кислорода. Для восстановления нормальной работы системы необходимо заменить датчик на исправный.

Расшифровка контроллеров ошибок в таблицах форм

При диагностике автомобиля ВАЗ 2115 Могут возникнуть указанные ниже комбинации ошибок в работе контроллеров.

Коды
P0101 — P0103 Свидетельствует о возникновении неисправности датчика массового расхода воздуха. Сигнал при этом может иметь завышенные показания или, наоборот, заниженные.В таком случае необходимо произвести замену устройств.
P0112 — P0113 Сообщает о том, что появился датчик взлома, отвечающий за контроль температуры поступающего воздуха. Обязательно следует проверить наличие контакта в точках проводки, которые были припаяны, возможно, сообщение бортового компьютера является предупреждением о том, что возникло короткое замыкание или обрыв проводки.
P0116 — P0118 могут появляться на складе датчика поломки, контролирующего температуру антифриза в системе.В первой очереди рекомендуется убедиться в целостности проводки, если с ней все в порядке - требуется произвести замену самого датчика.
P2138, P2122, P2123, P0222, P0223 Авария в работе устройств, контролирующих положение педалей акселератора.
P0201 — P0204 Сообщение о том, что одна из форсунок работает с глюками. Иногда показывает наличие скальных цепочек в системе или наличие КЗ.
P0201 — P0204 Сообщение о том, что одна из форсунок работает с глюками.Иногда показывает наличие скальных цепочек в системе или наличие КЗ.
P0130 - P0134 Такая комбинация может предупредить о нарушении работы датчика кислорода менеджера. Обязательна проверка цепей на наличие скал, если они не обнаружены - на замену устройств.
P0136 — P0140 сигнализирует о неисправной работе диагностического датчика, осуществляющего контроль за уровнем кислорода в системе впрыска. Ошибка может быть связана с наличием обрыва в цепях или некорректной работой большинства устройств.
P0217 Кодовый сигнал о перегреве двигателя внутреннего сгорания. Кроме того, в работе мотора могут выявиться неисправности: слишком высокая температура охлаждающей жидкости в системе, использование моторных масел низкого качества или отработанные охлаждающие жидкости.
P0326 — P0328 Обнаружение поломки датчика детонации. Но этим же кодом может быть обозначена ситуация, когда от него на блок управления поступает неверный сигнал.
P0340 — P0343 Код данных служил сигналом о неисправности датчика, контролирующего положение распределительного вала автомобиля.Ошибка может быть сигналом о том, что при работающем двигателе не происходит изменение сигнала от приборов, а также о том, что на время растяжения, когда происходит несколько оборотов коленчатого вала на блоке управления, приходят очень высокие или, наоборот, низкие, сигналы от распределения вал.
P0351, P0352, P2301, P2304 При помощи этих комбинаций обозначаются отклонения в работе катушек зажигания. Точнее - о неверном сигнале, поступающем от них на бортовой компьютер.Эти же коды обозначают наличие обрыва электропроводки или наличие в цепях КЗ.
P0422 Комбинация расшифровывается как нейтрализатор неисправности.
P0691, P0692 Обнаружение и информирование Комбинация сбоев в системе охлаждения, а точнее - выход из строя первого реле вентилятора.
P0693, P0694 Сигнал о выходе из строя второго реле вентилятора систем охлаждения ... Неисправность нельзя игнорировать - если своевременно не заменить предохранитель, температура охлаждающей жидкости может подняться до точки кипения.
P0485 Сообщает о том, какой вентилятор охлаждения неверно подавал сигналы о нагрузках на БОО.
P0560 — P0563 Сигнал о том, какое напряжение в сетях, прописал БОО, у него слишком низкие или высокие показатели.
P0627 — P0629 Такой код можно расшифровать двояко, он может означать, что от топливного насоса поступает некорректный сигнал, или то же самое сообщить о неисправностях реле, которое срабатывает за работой топливного насоса.Следует заметить, что поломка реле топливного насоса может привести к тому, что совершить запуск двигателя будет невозможно.
P1602 Ошибка встречается достаточно часто, является свидетельством нарушения функционирования контроллера, установленного в системе управления двигателем.

как забрать память бортовой компьютер обнаружил неисправность (шаг за шагом)

Сообщений о том, что в системе управления автомобилем обнаруженные неисправности ничего хорошего для владельца автомобиля не предвещают.Самой важной задачей в такой момент может встать решение вопроса из доставки авто на станцию ​​технического обслуживания. Естественно, можно воспользоваться телефоном и вызвать эвакуатор. Обратите внимание, стоимость таких услуг давно не копейки.

В автомобиле ВАЗ 2110 ошибки форсунок, которые выдаются через бортовой компьютер, можно расшифровать с помощью специальных таблиц. Как правило, ЭБУ выдает ошибки в виде кодов, состоящих из буквы П и четырех цифр.
Существуют различные способы решения проблем, но сначала нужно выяснить, какие проблемы наблюдаются в машине.Распознать ошибку инжектора на ВАЗ 2110 можно самостоятельно, зная расшифровку.

Возможные ошибки

Ошибки могут относиться к различным частям автомобиля:

  • Датчики. Чаще всего страдают датчики температуры.
  • Форсунки (см.). В основном проблемы наблюдаются из-за обрыва цепи, в результате чего форсунки не могут вовремя загореться.
  • Двигатель. Обычно проблемы с двигателем появляются после долгой поездки на автомобиле.Самая частая ошибка - перегрев.
  • Клапаны.
  • Вентиляторы. Если они не будут работать изо всех сил, то машина перегреется. Таким образом, неправильная работа вентилятора приводит к перегреву двигателя.
  • Реле.
  • Контроллер.

Рассмотрим самые частые коды ошибок форсунок ВАЗ 2110, которые выдает система:

  • P0101. В этом случае проблема с. При появлении такого кода на экране бортового компьютера следует проверить, действительно ли датчик поврежден.

Примечание: во время испытания невозможно потребление воздуха больше допустимой нормы.

  • P0113. Это означает, что датчик температуры всасываемого воздуха неисправен. Важно проверить, не выше ли температура, чем обычно.
  • P0116. Если этот код появляется на экране компьютера, значит, есть проблемы с датчиком контроля температуры антифриза. В первую очередь нужно проверить, действительно ли плохо работает датчик, и только после этого отвезти машину в автосервис.

Примечание: если температура ниже требуемого значения, то данный дефект необходимо срочно устранять, иначе это может привести к плачевным последствиям.

  • P2135. В этом случае ошибка сигнализирует о неправильном положении дроссельной заслонки. Возможно, сигнал между датчиками ослаб, поэтому они не могут правильно указать его местоположение.
    Если после диагностики выяснилось, что напряжение одного датчика на порог выше, чем другого, то ремонта не избежать.
  • P2122. Один из датчиков педали акселератора показывает слишком низкие значения. При этом в нем наблюдается слишком низкое напряжение.
    Проверить напряжение в датчике нужно вольтметром. При необходимости замените неисправный датчик.
  • P0201. В этом случае возможен обрыв в цепи управления форсункой. Необходимо провести диагностику драйверов, так как из-за них может возникать ошибка.
  • P0130. Убедитесь, что сигнальная цепь непрерывна.

Примечание: нужно предпринять какие-то действия, если напряжение в цепи ниже или выше нормы.

  • P0133. Если по какой-то причине сигнал длится дольше, чем необходимо, будет сгенерирована эта ошибка. Причина этой неисправности - слишком медленная реакция системы сигнализации.
  • P0030. Нужно проверить на обрыв цепи отопителя. При необходимости следует провести диагностику драйвера.
  • P0171. Нагревательная смесь могла стать слишком бедной.
    Следовательно, драйвер должен проверить, не слишком ли плохое содержание. Если теплоотдача выше нормы, то это необходимо исправить, а дефекты устранить.
  • P0172. Необходимо проверить плохой состав смеси.
  • P0217. Двигатель перегрет. Необходимо следить за повышением температуры в нем.

Примечание: если температура здесь выше порогового значения, то срочно требуется ремонт, иначе двигатель может вскоре закипеть прямо в дороге.

  • P0300. Во время воспламенения могут выделяться токсичные газы. На самом деле они всегда выделяются, но удачно выводятся через выхлопную трубу.
    Более того, если по каким-то причинам в системе наблюдаются разрывы, то токсичные вещества могут попасть прямо в салон автомобиля.
  • P0326. может не всегда работать. Проверьте, не слишком ли низкий уровень его сигнала. При необходимости отрегулируйте и нормализуйте этот уровень.
  • P0335. Датчик положения коленчатого вала неисправен. Вам нужно проверить, идет ли сигнал с датчика. Если сигнал слабый, то следует изменить расход воздуха, если он превышает максимальное значение.
  • P0340. Датчик положения распределительного вала неисправен.Проверить, есть ли сигнал.

Примечание: Проблемы в основном наблюдаются, когда сигнал датчика не изменяется во время работы двигателя.

  • Z0351. Цепь может быть разомкнута. В первичной цепи ток не достигает оптимального уровня.

Если горит лампа неисправности форсунки

Форсунка ВАЗ 2110 16 - клапанная

В некоторых случаях лампа неисправности форсунки горит до тех пор, пока двигатель не прогреется до 90 градусов.
Эта проблема обычно возникает в холодное время года. И хотя проблема эта не слишком серьезная, ее все же придется решать.
Есть несколько способов решить эту ситуацию:

  • Заменить датчик форсунки. Как правило, если свет горит долго, то этот датчик скоро выйдет из строя из-за перенапряжения в сети.
    И в любом случае менять придется. Так почему бы не сделать это раньше? Причем этот процесс займет максимум 30-40 минут.
  • Сделайте прошивку.Самостоятельно, конечно, сделать не получится, но в автосервисе специалисты сделают все без проблем максимально быстро.

  • Снять клеммы аккумуляторной батареи. Возможно, свет загорелся, но никогда не погас. А когда в сети больше не будет напряжения, лампочка точно перестанет светиться.

Примечание: но после подключения клемм обратно свет может снова включиться. В этом случае остается одно - просто отвезти машину в автосервис.

Также можно определить, какую ошибку выдает компьютер дома. Но выявить ошибку - полбеды.
Нам еще нужно его устранить. И не всегда это удается сделать самому.
Примерная стоимость работ в автосалоне может отличаться. Конечно, если у вас нет необходимой суммы, можно попробовать сделать ремонт самостоятельно.
Перед этим следует ознакомиться с фото и видео по этой теме (в интернете их пруд пруди).Инструкция тоже не будет лишней.

главная »Наружное освещение автомобиля» Коды неисправностей ВАЗ 2112. Диагностика неисправностей электронной системы автоматического управления двигателем ВАЗ. варианты комплектации электронной автоматической системы управления двигателем (эсау-д) для автомобилей ваз. Общий подход к поиску и размещению

Датчик массового расхода воздуха Maf

для Lada 110 111 112 Kalina - купить по низким ценам в интернет-магазине Joom

Приложения: Для Lada 110 1.6 Vaz-21114 1596 60Kw 82Hp седан 00/01 - /, для Lada 110 1.6 Vaz-21124 1596 66Kw 90Hp Saloon 00/01 - /, для Lada 110 1.5 Vaz-2111 1499 57Kw 78Hp седан 95/01 - /, для Lada 110 1,5 16V Vaz-2112 1499 70Kw 95Hp Saloon 95/01 - /, для Lada 111 1,6 Vaz-21114 1596 60Kw 82Hp Estate 05/01 - /, для Lada 111 1,6 Vaz-21124 1596 66Kw 90Hp Estate 06/03 - /, Для Lada 112 1,5 Vaz-2111 1499 54Kw 73Hp Hatchback 95/01 - /, для Lada 112 1,5 Vaz-2111 1499 57Kw 78Hp Hatchback 95/01 - / Для Lada Kalina Estate (1117) 1,6 Vaz-21114 1596 60Kw 82Hp Estate 04/10 - /, для Lada Kalina Estate (1117) 1.4 16V Lpg Vaz-11194 1390 65Kw 88Hp Estate 08/11 - /, для Lada Kalina Estate (1117) 1.4 16V Vaz-11194 1390 66Kw 90Hp Estate 08/11 - /, для Lada Kalina Saloon (1118) 1.6 Vaz-21124 1596 60Kw 82Hp седан 04/10 - /, для Lada Kalina Saloon (1118) 1.6 16V 1596 66Kw 90Hp Saloon 04/10 - /, для Lada Kalina Saloon (1118) 1.4 16V Lpg Vaz-11194 1390 65Kw 88Hp Saloon 08/11 - / Для Lada Kalina Saloon (1118) 1,4 16V Vaz-11194 1390 66Kw 90Hp Saloon 08/11 - /, для Lada Niva (2121) 1700 I 4X4 Ba3 21214 1690 60Kw 82Hp закрытый внедорожник 00/10 - /, для Lada Niva Ii (2123) 1.7 Lpg Ba3 21214 1690 57Kw 78Hp хэтчбек 02/09 - /, для Lada Niva Ii (2123) 1,7 Ba3 21214 1690 59Kw 80Hp хэтчбек 02/09 - /, для Lada Niva Ii (2123) 1,7 Ba3 21214 1690 61Kw 83Hp хэтчбек 04 / 08 - / После получения товара автомобиль не работает должным образом: 1. Пожалуйста, используйте ЭБУ или диагностическое оборудование автомобиля, чтобы проверить, есть ли в автомобиле код ошибки. Если есть код ошибки, сначала сбросьте код ошибки. Если проблема не решена, свяжитесь с нами. Если у вас нет ЭБУ и автомобильного диагностического устройства, я рекомендую отвезти автомобиль в профессиональный сервисный центр, чтобы обнаружить код ошибки, который существует в автомобиле сброса.Автомобильный счетчик показывает, что свет двигателя горит, единственное решение: используйте диагностическое устройство для сброса кода неисправности автомобиля, это устранит эту неисправность. Тип датчика: пьезоэлектрический Тип: Тепловой Тип Чувствительность: 0280218116 Разрешение: 0280 218 116, 0280 218 116, 0-280-218-116 Диапазон измерения: 21083113001020,21083113001010,21083113001030 Линейный: For Lada 110111112 Kalina Priora Niva Chevrolet Niva 0280218116 Гистерезис: Для Lada 110111112 Kalina Priora Niva Chevrolet Niva 0280218116 Повторяемость: 21083-1130003-10 21083-1130003-20 21083-1130003-30 Тип вихря: Для Лада Нива 1700И 21214110112 Калина Приора 1.5 1,6 16 В Состояние: 100% новый Проверьте свой автомобиль при установке нового датчика Обратите внимание, датчик воздушного потока опасается пыли и грязи Поэтому при установке датчика убедитесь, что старый корпус и фильтр всасываемого воздуха чистые. Также проверьте герметичность впускной трубы или нет, это повлияет на ненормальную работу двигателя Код ошибки датчика Maf: P0100, P0101, P0102, P0103, P0104 Цвет: черный Материал: пластик Содержимое пакета: 1 * датчик массового расхода воздуха Maf Примечание! ! ! Во избежание ненужных проблем между нами, пожалуйста, подтвердите, что товар подходит для вашего автомобиля перед покупкой! Я надеюсь, что до или после покупки он должен отправить нам номер детали продукта, мы поможем вам проверить.Только вышеуказанное содержимое пакета, другие продукты не включены. Примечание: световая съемка и разные дисплеи могут привести к тому, что цвет предмета на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/- 1-3 см.

Тип продукта: Датчики

Датчики | Бесплатный полнотекстовый | Отслеживание и анализ движения на каноэ с помощью мультисенсоров Fusion

1. Введение

Гребля, сочетающая прекрасное зрелище с жаркими соревнованиями, стала популярным международным видом спорта.Спортивные организации, включая профессиональные клубы или национальные спортивные учреждения, пытались получить преимущество за счет постепенного улучшения с помощью эффективных и научных вспомогательных методов тренировки спортсменов. На поведение спортсменов в гребле может влиять множество факторов, включая психологическое качество и умонастроение, физическую силу или физическую форму, уровень владения техникой и так далее. Среди этих факторов важную роль играет соревновательный уровень спортсменов. В тренировках и соревнованиях по академической гребле соревновательный уровень спортсменов определяется как стандартизация и повторяемость гребка, эффективный и последовательный гребок необходим для достижения хороших результатов в гребле.В гребном спорте на каноэ-одиночке качество гребка, включая длину гребка, частоту гребков, вариацию темпа гребков, соотношение фаз движения / восстановления и ритм, является наиболее важным показателем мастерства гребца. Качество гребка было тщательно изучено учеными, чтобы дать советы по улучшению спортивных результатов.

Среди методов, используемых для анализа качества гребка гребца, в литературе был принят метод на основе видео [1,2,3]. Обнаружение движения ограничено условиями установки устройства наблюдения.Только под определенным углом и положением для съемки видео будет перекрытие прямой видимости и ограниченный угол съемки в движении. Последние технологические разработки сделали миниатюрные инерционные устройства широко доступными. McDonnell et al. использовали инерционные датчики, прикрепленные к каяку и веслу, для регистрации периода гребка и конкретных пиковых значений сигнала [4]. Gomes et al. использовали IMU с 9 степенями свободы, установленный на весле, для анализа интервалов между гребками отдельных каякеров [5]. Однако предыдущие исследования в основном были сосредоточены на измерении качества гребка с помощью оборудования, и спортсменам уделялось меньше внимания.Гребля - это скоординированное действие, в котором задействованы несколько групп мышц, оно происходит в основном за счет сгибательных движений и разгибаний, с отводящим движением для обеих конечностей, гребное движение является результатом комбинированного действия вышеуказанных факторов [6,7]. , талия и шея являются основными объектами кинематического анализа отдельных гребцов, которые широко изучались. Llosa, Mpimis et al. использовали гониометры для измерения углов сгибания и разгибания гребцов в локтях [8,9], но они не подходят для описания вращательных движений конечностей и туловища спортсмена.Саид и др. использовали инклинометры и тригонометрические расчеты, чтобы получить изменение углов суставов гребца в смоделированных условиях [10]. Однако масштабы человеческой деятельности ограничены, что ограничено относительно жесткими рамками. Wang et al. использовал ИДУ, установленные на корпусе каноиста, для сбора данных о его движении, изучены только фазы гребка [11]. Большинство исследований ограничены тем фактом, что систематического и количественного анализа каноэ-спорта, основанного на совместных движениях, относительно недостаточно.

Для проведения кинематического анализа гребного спорта предлагается метод сбора и анализа гребного спорта на основе IMU. Для нашего анализа тело рассматривается как набор модели твердого тела, включающий несколько сегментов с произвольной длиной, прилегающие сегменты соединены между собой соединениями с переменной степенью свободы без трения. Кватернион единиц без сингулярности использовался для представления ориентации каждого сегмента тела, углы суставов движений сгибания и разгибания частей тела были получены с помощью операции кватерниона.Основные результаты этой работы заключаются в следующем.

  • Использование метода градиентного спуска для объединения данных инерционного датчика, получения положения гребца в реальном времени и фиксации движения спортсменов с разным уровнем квалификации в реальных условиях

  • Эффективность и точность предложенного алгоритма оценки положения были проверены с помощью оптической системы захвата движения

  • Кинематический анализ был применен к гребцам с разным уровнем квалификации со статистической точки зрения, а алгоритм машинного обучения используется для различения спортсменов с разным уровнем подготовки

Статья структурирована следующим образом.Раздел 2 знакомит с аппаратной и программной платформой. Экспериментальная методология описана в Разделе 3. Результаты проверки алгоритма приведены в Разделе 4. Обсуждение этого исследования описано в Разделе 5. Наконец, выводы представлены в Разделе 6.

2. Системная платформа и сбор данных

В этом В статье система захвата движения разработана лабораторией интеллектуальных систем Даляньского технологического университета. Он состоит из нескольких крошечных сенсорных узлов, одного приемопередатчика и набора программного обеспечения для персонального компьютера (ПК), как показано на рисунке 1.Каждый узел содержит инерциальный датчик MEMS, параметры устройства показаны в таблице 1. Новые устройства плотности STM32 XL использовались в качестве микросхемы микроконтроллера для приема данных от узлов датчиков, а карта трансфлэш-памяти использовалась для хранения сырых данных. Между подчиненными узлами датчиков и ведущим приемопередатчиком используется беспроводная связь Lora. Как только подчиненные узлы получают сигнал запуска от главного устройства, они записывают информацию о движении гребцов и сразу же сохраняют ее на энергонезависимой карте памяти с файловой системой, самодельная система измерения может быть установлена ​​на высокую частоту дискретизации (до 800 Гц. ).На рисунке 2 показан режим сбора данных. Чтобы подтвердить точность предложенного алгоритма и проверить производительность системы, созданной самим, потребовались одновременные измерения угла сустава для сравнения с камерой высокоскоростного движения.

В этом исследовании шесть участников, включая двух тренеров и четырех новичков, принимают участие в предварительных исследованиях. Они происходят из провинциальной команды по спринту, и четыре новичка имеют опыт тренировок более одного года и тренируются по 25–30 часов в неделю. У них средний вес 70 ± 10 кг и рост 1.70 ± 0,10 м. Все участники были полностью проинформированы, и было получено согласие. Экспериментальная площадка была расположена в Центре атлетической подготовки, Далянь, Ляонин, Китай (121 ° 25,539 'северной широты и 38 ° 92,963' восточной долготы). В ходе эксперимента миниатюрные сенсорные узлы размещались на поверхности тела каноиста.

3. Методы

3.1. Общая архитектура системы
Тело спортсмена определяется как жесткая структура, основанная на теории анатомии человека, структура скелета состоит не более чем из семнадцати сегментов, как показано на Рисунке 3a, и длина каждого сегмента может быть определена вручную с учетом роста участников.Узлы инерциальных датчиков с девятью степенями свободы размещаются на соответствующем сегменте конечности, который используется для получения необработанной информации об ускорении, гироскопе и магнитометре в процессе сбора данных. Конкретные местоположения точек выборки данных датчиков показаны на рисунке 3b. Как показано на рисунке 4a, вся система содержит три системы координат, и каждая трехмерная система координат основана на стандартной правой трехмерной декартовой системе координат [ 12]. Подробная информация представлена ​​ниже:
  • Наземная система координат (GCS): это система навигационных координат, соответствующая законам востока, севера и восхода (ENU).Ось Y соответствует северу, а ось X - востоку. Это делает сцену системой координат «Восток, Север, Верх» (ENU).

  • Система координат датчика (SCS): определяется как координата узлов датчика, размещенных на теле.

  • Система координат тела (BCS): ось X перпендикулярна поверхности тела, направлена ​​наружу, а оси Y и Z ортометричны по отношению к оси X. BCS основан на правиле правой руки.

Скелетная часть нашей модели имеет 17 жестких звеньев, включая туловище (голова, руки и туловище) и бедро, голень и стопу двусторонних нижних конечностей.Локтям, коленям и лодыжкам разрешалось свободное движение. Определения углов сочленения приведены на рисунке 4b. Таким образом, увеличение угла в суставе соответствует сгибанию сустава и наоборот. Гребное движение происходит в основном за счет сгибания суставов, мы определили суставные углы как угол сгибания плеча (SF), угол сгибания локтя (EF), угол сгибания колена (KF) и угол сгибания стопы (FF) [12]. В этой статье мы в основном сосредотачиваемся на движении верхних конечностей [13]. В начале процесса регистрации движения магнитометр необходимо откалибровать из-за деформации мягкого железа и искажения твердого железа в окружающей среде.Искажение твердого железа происходит в основном из-за постоянного магнита и намагниченного металла, искажение из мягкого железа является результатом материала, который влияет или искажает магнитное поле, но не обязательно сам создает магнитное поле и поэтому не является аддитивным. В этой статье используется метод подгонки эллипсоида для устранения ферромагнитных помех, а мягкое железо относительно мало и им можно пренебречь [14]. Результаты эллипсоидальной аппроксимации показаны на рисунке 5. В конце предварительной обработки сигнала датчика был использован метод градиентного спуска для объединения данных с нескольких датчиков.Таз был установлен в качестве контрольной точки, положение каждого сегмента можно было рассчитать с помощью многократного итерационного цикла из начального состояния, основанного на вращении и перемещении кватернионов. Углы суставов (стопы, колена, плеча, локтя) рассчитывались по углу возвышения соседних сегментов. Затем мы можем проанализировать качество гребков каноистов при разном уровне подготовки и улучшить их спортивные результаты с помощью количественного анализа. Более подробное описание общих алгоритмических шагов и их реализации приведено в следующих разделах.На рисунке 6 представлен схематический обзор предлагаемого метода. Когда обсуждается только деятельность верхних или нижних конечностей, модель тела и итерационная операция могут быть упрощены, и возможно просто рассмотреть части активных сегментов.
3.2. Обновление состояния движения на основе метода кватернионов
Чтобы избежать блокировки кардана, кватернион используется для описания ориентации сегмента тела в этой статье, он имеет следующую форму, как показано ниже, где i, j и k - стандартный ортонормированный базис, представленный единицей измерения. векторы в трехмерном пространстве.На начальном этапе каноисты должны были стоять с опущенными руками в течение заданного интервала времени, продолжительность действия зависела от длины временного ряда, используемого на начальном этапе, поэтому система координат BCS перекрывается системой координат GCS. Начальное вращение кватерниона из SCS в BCS аналогично кватерниону из SCS в GCS. То есть qS, initB≈qS, initG. QS, initG могут быть получены с помощью измерения магнитометра и акселерометра согласно [15]. Поскольку датчики были привязаны к поверхности тела в фиксированном положении, qSB приблизительно равно qS, initB.Начальный кватернион qB, initG может быть получен по следующей формуле, где * обозначает сопряженную матрицу.

qB, initG = qS, initG⊗ (qSB) * = qS, initG⊗qBS.

(2)

В процессе захвата движения, если известен кватернион сенсорного узла в GCS, вращение каждого сегмента конечности в любой данный момент может быть получено из предыдущей временной точки на основе итераций qBG = qSG⊗qBS. На следующем этапе опорная точка определяется в области таза, и длина каждого сегмента предварительно определяется в соответствии с участниками, поэтому положение каждого сегмента в исходном состоянии может быть получено путем повторения взаимосвязи скелетного сегмента.S).

(5)

Когда положение всех сегментов модели твердого тела было получено из вычисления относительной итерации сегмента скелета, векторный угол, то есть угол сустава, также может быть решен с помощью обратного косинуса между двумя соседними векторами сегментов скелета.

3.3. Экспериментальная установка между самодельной и стандартной системами
Чтобы проверить надежность самодельной инерционной системы захвата движения, мы сравниваем данные нашей разработанной системы со стандартной оптической системой захвата движения.Принимая во внимание факторы окружающей среды, эксперимент с контрастом проводился в помещении. Испытуемые были проинструктированы носить специальную одежду, а отражающий маркер и сенсорные узлы были размещены на верхних конечностях. Процессы захвата движения между самодельной и коммерческой оптической системой были инициированы одновременно. Оптический прибор считался золотым эталоном, произведенным компанией Natural Point в США. Система состоит из 12 камер, 25 производителей и программного обеспечения для захвата движения, которое называется Motive.Система захвата движения с 12 камерами отслеживала 25 светоотражающих маркеров, размещенных на тазе, правой и левой руке, плече и туловище объекта. Траектории маркеров измерялись на частоте 360 Гц во время статического испытания и движения с выбранной вами скоростью. Схема полевого эксперимента проиллюстрирована на рисунке 7.

После завершения теста на контраст, каждый участник должен был выполнить стандартизированное гребное движение для бега на 200 метров, сбор инерциальных данных производился синхронно с видеозаписью. Для отслеживания движения каноиста использовалась высокоскоростная камера (Sony FDR-X3000R) с частотой дискретизации 200 Гц, а видеоанализ проводился с использованием программного обеспечения с открытым исходным кодом Kinova (версия 0.8.22). Поскольку экшн-камера работает с ограниченной частотой кадров, систематическая ошибка неизбежна, но она находится в допустимых пределах, поэтому образцы видео служили эталоном для маркировки временных рядов углов инерционного сустава.

4. Результаты

Для оценки производительности предложенного метода, основанного на системе захвата движения на основе инерционных датчиков, полный протокол состоит из следующих шагов: (1) Точность нашей самодельной системы захвата движения проверяется средствами сравнения со стандартной оптической системой; (2) Анализ качества гребков между новичком и тренером на основе углов суставов в реальных условиях водных видов спорта.(3) Алгоритмы машинного обучения применяются в подразделении спортсменов разного уровня подготовки.

4.1. Сравнение производительности самодельной и стандартной систем

Во время эксперимента участник должен был двигаться в видимых областях оптической системы захвата движения, разгибая оба плеча. Система координат между оптической и инерциальной системами захвата не совпадает, поэтому необработанные данные о движении необходимо преобразовать для сравнения.

На рис. 8 показан контрастный график углов разгибания сгибания в зависимости от того же угла сустава, полученный из измерений оптических камер.Конкретное содержание суставных движений, включая плечевой и локтевой суставы с обеих сторон тела, показано на рисунке 4. Мы определили их как сгибание левого плеча (SF1), сгибание правого плеча (SFr), сгибание левого локтя (EF1) и сгибание правого локтя ( EFr) соответственно, экспериментальные данные, связанные с ними, представлены рассеянным графиком и аппроксимированы прямыми линиями [17]. Наклоны линейной аппроксимации четырех наборов данных движения составили 0,910, 0,971, 0,971 и 1,043 соответственно. Соответствующий соответствующий коэффициент корреляции был равен 0.995, 0,990, 0,995 и 0,996 соответственно. Анализ Бланда-Альтмана показан на рисунке 9. Значения измерений оптической системы использовались в качестве стандартных эталонов, а в таблице 2 суммирована относительная погрешность результатов, полученных с помощью собственной системы захвата на основе инерциальных датчиков. Результат показывает, что разработанные нами устройства надежны, а ошибки измерения хорошо контролируются.
4.2. Восстановление движения на основе предложенного метода
Общее определение поведения полного хода основано на площади контакта лопасти лопасти относительно воды, в общей сложности было выбрано четыре критических положения, которые использовались для разделения фазы гребка, включая захват, погружение, извлечение. и релиз [3].Захват произошел при первом контакте лопасти лопасти с водой. Когда лопасть была полностью погружена в воду, это считалось погружением. Когда лезвие только выходило из поверхности воды, это определялось как извлечение, а высвобождение было последним контактом лезвия с поверхностью воды. Вход, тяга, выход и антенна являются подфазами, а первые три фазы были объединены в фазу движения. Подробности определения последовательности фаз движения показаны на рисунке 10.Движения спортсмена регистрировались с частотой 360 Гц сагиттальной видеокамерой с расстояния примерно 10 метров во время 200-метровых гонок на время. Как видно, движение каноиста можно отследить и воспроизвести. Из-за нехватки места движения каноистов - это в основном движения верхних конечностей. Таким образом, сгибание-разгибание локтя и плеча является ключевой частью для отражения спортивных результатов, а вариации SF1, SFr, EFl и EFr являются акцентом нашего исследования.
4.3. Анализ качества гребка на основе предложенного метода
Наиболее часто используемыми критериями оценки качества гребка в гребном спорте являются частота гребков (каденция), длина гребка, вариация гребков, соотношение фаз движения / восстановления и сила гребка.Четыре кривые двух суставов тренера и новичка показаны на рисунках 11 и 12. Из этих двух графиков можно получить параметры оценки качества гребка. Верхние широкие синие и красные линии представляют собой продолжительность каждого цикла гребков, которые были проанализированы путем ручного аннотирования с помощью экшн-камеры. Средние широкие синие и красные линии - это периоды сигналов, которые легко вычисляются с помощью алгоритма выбора пиков. Очевидно, что из-за неизбежных систематических ошибок в визуальном методе (частота кадров 200 Гц) последний работает намного точнее, чем первый метод.Частота гребков (каденция) также может быть рассчитана на основе обратной величины периода сигнала, который был наиболее часто извлекаемым показателем эффективности гребли. Разница хода может быть получена из колебания периода сигнала. Величина периода цикла гребков тренера составляет 1,72 ± 0,05 с. Значение периода цикла гребка новичка составляет 1,71 ± 0,08 с. Продолжительность цикла гребков на дистанции 200 метров, записанная для тренера и новичка, представлена ​​на рисунке 13. Из графика видно, что вариабельность гребков тренера относительно стабильна.Скорость движения / восстановления обычно используется для описания ритма спортсмена, который является наиболее важным фактором для спортсменов [18,19]. Нарушение ритма гребцов значительно снижает скорость гребли. Работа каноэ увеличивает продолжительность движения, уменьшая продолжительность восстановления в каждом цикле гребка. Согласно [11], мы предпринимаем следующие шаги, чтобы получить продолжительность фазы движения и восстановления. Во-первых, скользящее окно использовалось для разделения временного ряда четырех совместных кривых (SF1, SFr, EF1 и EFr) на испытания (сегменты временного ряда), длина каждого сегмента составляет десять точек выборки, а длина перекрывающегося поля равна скользящее окно - пять точек отбора проб.После сегментации окна видео запись использовалась, чтобы оценить, принадлежит ли она состоянию движения или состоянию восстановления, и определить истинную метку каждого сегмента; Во-вторых, извлечение признаков применялось к каждой записи сегментации, стандартная статистика, характеристики на основе временной и частотной (или спектральной) области извлекались для каждого перекрывающегося 25-миллисекундного окна [20]. После извлечения признаков была сформирована матрица признаков, и каждая строка представляла одну уникальную комбинацию признаков; Наконец, машина опорных векторов (SVM) использовалась в качестве алгоритма классификации в этой статье.Помеченные обучающие выборки использовались в качестве обучающей выборки, метод поиска по сетке использовался для поиска оптимального параметра модели. После обучения была получена классификационная модель, а оставшиеся образцы использовались для характеристики точности выбранной модели. Результаты прогнозов на основе обученной модели показаны на рисунке 14. Скорость движения / восстановления тренера составляет 1,98 ± 0,26, скорость движения / восстановления новичка составляет 2,05 ± 0,51. Прогнозируемые результаты предлагаемого метода были сопоставимы с методом на основе видеозахвата.
4.4. Статистический анализ процедуры гребли на каноэ
Для дальнейшего анализа характеристик движения спортсмена с разным уровнем мастерства был проведен статистический анализ верхних конечностей с обеих сторон как в группах новичков, так и в группах тренеров [21]. Поскольку части тела, выполняющие действие, были обратными, кривые угла сустава для сравнения необходимо отрегулировать, то есть EF1 новичка по сравнению с EFr тренера, EFr новичка по сравнению с EF1 тренера и так далее, подробности показаны на рисунках 15 и 16. .В настоящем исследовании использовались стандартные методы, рекомендованные для статистического анализа [22,23,24], статистическое значение этих параметров следующее: ROM: диапазон движений; MAX: максимальное значение; MIN: минимальное значение; MEAN: среднее значение; SD: стандартное отклонение. Обеспечить интуитивное понимание разницы между участниками с разным уровнем подготовки. На рисунках 15 и 16 показаны кривые угла сустава локтя и плеча во время цикла гребков. На этих графиках сплошные красные линии представляют собой среднее записанное время в группе; черные пунктирные линии представляют максимальное и минимальное средние значения; светло-красная заштрихованная область указывает ROM между MAX и Min.На рисунках 15 и 16 каждый штрих был разделен на четыре фазы в соответствии с рисунком 10. В таблице 3 показаны результаты вычислений 372 записей, результаты были объединены с рисунком 15 и рис.16, из которых можно сделать следующие выводы: участников проинструктировали выполнять как можно более нормально и точно. Когда мы сравниваем данные новичка и тренера, можно обнаружить, что стандартное отклонение локтя в целом было выше, чем плеча. Это происходит потому, что предплечье контактирует с лопастью [25].Контакт между поверхностью воды и лезвием влияет на движение запястья, которое, в свою очередь, влияет на предплечье и плечи. Когда мы сравниваем EFr новичка и EF1 коуча, стандартное отклонение коуча немного меньше, чем у новичка, это также указывает на то, что модель действий коуча была более последовательной, чем у новичка, и со стабильной работой. Из таблицы 3 видно, что ROM тренера примерно эквивалентен новичку, будь то разгибание сгибания локтя или плечо. Однако по остальным параметрам это не так, сгибания локтей тренера были выше, чем у новичка.Что касается плечевого сустава, все было наоборот. Эти результаты показали, что предплечье и плечо использовались новичком для завершения гребли, и они не подходят для удержания баланса, следовательно, это влияет на скорость лодки [26].
4.5. Признание спортсменами разного уровня подготовки

Спортивное поведение всегда было одной из горячих тем в области применения носимых устройств. Чтобы изучить характеристики репрезентативного спортсмена с разным уровнем подготовки, были использованы алгоритмы машинного обучения, чтобы классифицировать тренера и новичка на основе матрицы характеристик из четырех наборов данных углов суставов, а также выявить основные особенности, позволяющие отличить тренеров от новичков.

В таблице 4 перечислены в общей сложности 33 стандартных функции во временной и частотной областях. Для каждой записи четырех углов соединения, включая SFr, SF1, EFr и EF1, использовалось извлечение признаков. Длина каждой записи определялась величиной размаха кривых должного сгибания-разгибания, которые были изображены на рисунках 11 и 12. В общей сложности для каждой записи было извлечено 132 характеристики. Кроме того, для набора данных объектов был проведен анализ главных компонентов (PCA), на рисунке 17a показано двумерное представление природоохранных объектов.Большая часть разницы между записями (64,21%) объясняется компонентом 1. Общая ставка вклада первых двух основных компонентов составляет 87,28%. Он показывает, что группа тренеров может быть отделена от группы новичков на основе особенностей, основанных на углах суставов. Сначала все 132 функции использовались при обучении модели. Чтобы снизить вычислительные затраты и требования к хранилищу, а также получить более простую модель, которая с меньшей вероятностью переоборудуется. Выбор функций принят для удаления функций, которые являются избыточными или не несут полезную информацию.Он может уменьшить размер модели и может быть легко применен. Компонентный анализ окрестности (NCA) - это непараметрический встроенный метод выбора признаков с целью максимизации точности прогнозирования алгоритмов классификации [27]. Взаимосвязь между весом и индексом функции изображена на рисунке 17b. Когда выбор признаков закончен, остаются 6 признаков, вес которых> 0,1, все они являются автокорреляционными признаками четырех углов сочленения. Результаты в основном согласуются с предыдущими результатами [28], и результаты эмпирического анализа в этой статье действительны.Набор классов объектов случайным образом делится на два независимых набора. 75% набора данных выбрано для обучения модели классификации. Оставшиеся 25% набора данных используются для тестирования модели. Во время процесса обучения случайные 10% данных обучающего набора данных использовались в качестве набора данных для проверки, режимы руководствовались наблюдением за точностью перекрестной проверки во время обучения и выбором новых параметров до тех пор, пока дальнейшее улучшение не могло быть достигнуто. Это разделение было выполнено на уровне участников. Это означает, что весь набор данных характеристик спортсмена был включен в одного и того же человека (набор данных тренировки, набор данных проверки и набор данных тестирования).Все эти меры гарантировали, что набор данных тестирования содержал только ту информацию, которую модель не обнаружила во время обучения. Четыре типа алгоритмов машинного обучения, включая машину опорных векторов (SVM), логистическую регрессию, дерево решений и XGBoost, применяются в наборе данных функций для классификации. Метод поиска по сетке используется для поиска оптимальных параметров каждого алгоритма. Кривая рабочих характеристик приемника (ROC) может дать более информативную метрику для проверки качества классификаторов.Качество множественной модели оценивалось по показателям чувствительности и специфичности с построением кривой ROC [29]. Площадь под кривой ROC (AUC) всегда использовалась для проверки чувствительности и специфичности каждого алгоритма. Классифицирующая способность сравнения различных алгоритмов показана в таблице 5. Гиперпараметры используются в k-кратной процедуре перекрестной проверки для экспериментов. Все задачи классификации были выполнены с использованием Windows 10 LTSC, на котором запущен python 3.6 и с использованием библиотеки Scikit-learn версии 0.21.3. Было обнаружено, что общее распознавание удовлетворительное, когда учитывались четыре угла сустава. Алгоритм XGBoost достигает наивысшей точности распознавания, которая составляет 100%, а производительность алгоритма SVM немного хуже. Точность распознавания XGBoost составляет 98,51% при использовании выбранных функций. Видно, что метод с использованием угла сустава на основе технологии захвата движения IMU имеет преимущества в точности распознавания уровня квалификации гребцов.

5. Обсуждение

Носимая инерциальная сенсорная сеть получила широкое распространение в качестве помощника для тренировок, чтобы дать тренерам полезную обратную связь во время практики, и она может дать количественное представление о каждом аспекте гребной деятельности. Объединение информации с помощью нескольких датчиков может дать информативные показатели, для решения этой проблемы в данной статье предлагается инновационный подход, основанный на технологии объединения данных, для оценки движущейся позы гребцов, а также приводится подробный кинематический анализ разгибания суставов при сгибании с различным уровнем подготовки. .

Разработанная система может точно отслеживать действия гребца по сравнению с оптической системой захвата движения, а метод градиентного спуска был использован для устранения ошибки вращения из системы координат датчика в систему координат навигации и обновления положения экспериментаторов в реальном времени. Реализация захвата движения при гребле может обеспечить не только анализ качества гребка, но и дополнительную статистическую информацию, более точные показатели могут быть получены с помощью усовершенствованного алгоритма объединения датчиков, параметры формы волны (MEAN, ROM, MAX, MIN) углов суставов обеспечивают подробное описание сходств и различий между новичком и тренером в сравнении с литературой [10].С другой стороны, частота дискретизации инерциальной системы может быть установлена ​​на более высокую частоту (800 Гц), и это отражает возможность получения более действенной информации по сравнению с анализом движения видео [3]. Кроме того, было использовано несколько алгоритмов машинного обучения, чтобы отличить новичков от опытных гребцов, и были достигнуты удовлетворительные результаты. Кроме того, он может сказать начинающему гребцу, в чем заключается его точный недостаток в технике [30]. Следует отметить, что, хотя инерционная сенсорная система имеет преимущества портативности и отсутствия пространственных ограничений, спортсмены будут чувствовать дискомфорт после ношения сенсорных узлов в течение более получаса [31].В этом случае существует большая потребность в более удобном решении для мониторинга движения, или было использовано меньшее количество миниатюрных сенсорных узлов при условии, что производительность гарантирована. Кроме того, видеосъемка использовалась как средство определения истинных меток фазы движения и восстановления, систематическая ошибка (например, частота кадров) была неизбежна, и точно определить точку касания между лопастью весла и водой сложно, поэтому это может привести к неточному разделению фаз и, возможно, повлиять на результаты наших вторичных предсказаний.

6. Выводы

В этой работе мы представили систему захвата и анализа движения гребца с использованием инерциальной сенсорной сети. Полевые эксперименты с водными видами спорта подтвердили исчерпывающую и подробную информацию, которую можно получить из предложенной системы. В процессе разработки была предложена модель свободного жесткого сегмента, и положение каждого сегмента тела могло быть получено путем итерационного расчета на основе вращений таза. Кроме того, выбор сегментов тела можно адаптировать к применению.Для практических приложений мы продемонстрировали, что наш метод может достигать точности, сравнимой со стандартной оптической системой захвата движения.

В будущей работе мы планируем расширить нашу работу следующим образом: более подробный профиль подфазы, включая вход, тягу, выход и антенну, может быть изучен на основе угла сустава, и это может способствовать эффективному использованию систематических стратегии наблюдения для тренеров. На подфазе ноги выполняли задачи по вождению, и недостаточное движение ног могло бы значительно повлиять на характеристики лодки, эти факторы будут учтены в будущем.Кроме того, поскольку количество датчиков, привязанных к человеческому телу, слишком велико, что заставляет гребцов чувствовать себя некомфортно, в настоящее время мы разрабатываем легкий и миниатюрный носимый сетевой модуль, который можно интегрировать в электронные продукты, например, браслеты. В будущем будет создана более полная система мониторинга спортсменов, занимающихся водными видами спорта.

Вклад авторов

Рукопись написана Л.Л. S.Q. вычитала и отредактировала рукопись; J.L. и Z.W. проводили эксперимент и отвечали за настройку оборудования; Дж.Л. и Л. Л. отвечали за анализ данных, визуализацию данных; Z.W. и S.Q. отвечал за интерпретацию результатов; J.W. и J.L. в основном завершили редактирование рукописи. Все авторы редактировали, рецензировали и улучшали рукопись. Все авторы прочитали и согласились с опубликованной версией рукописи.

Финансирование

Эта работа была поддержана Национальным фондом естественных наук Китая в рамках грантов № 61473058, № 61873044 и № 61803072, Даляньским фондом научных и технологических инноваций (2018J12SN077) и Китайским фондом постдокторантов №2017M621131 и No.2017M621132, а также Проект по руководству ключевыми исследованиями и разработками Ляонин в рамках гранта ZX2018KJ002.

Благодарности

Авторы выражают благодарность сотрудникам лаборатории интеллектуальных систем Даляньского технологического университета.

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов.

Сокращения

В данной рукописи используются следующие сокращения: Угол наклона шипа 914 9142 6 MIN
IMU Блоки инерциальных измерений
GCS Система координат на земле
SCS Система координат датчика
BCS 9090 Система координат
BCS
EF Угол сгибания локтя
KF Угол сгибания колена
FF Угол сгибания стопы
SFl 0 Плечо левое плечо SFl 90 Левое плечо
EFL левый локоть Сгибание
EFr правый локоть Сгибание
SVM Поддержка Vector Machine
ROM диапазон движения
MAX Максимальное значение
Минимальное значение
MEAN Среднее значение
SD Стандартное отклонение
PCA Анализ главных компонентов
Анализ компонентов
NCA Рабочие характеристики приемника
AUC Площадь под кривой

Каталожные номера

  1. Sánchez, M.B .; Loram, I .; Darby, J .; Holmes, P .; Батлер, П. Метод на основе видео для количественной оценки положения головы и туловища в сидячем положении. Походка 2017 , 51, 181–187. [Google Scholar] [CrossRef]
  2. Tay, C.S .; Kong, P.W. Надежность метода на основе видео для количественной оценки синхронизации гребков при спринтерском каякинге с экипажем и лодкой внутри и между экспертами. ISBS Proc. Arch. 2017 , 35, 123. [Google Scholar]
  3. McDonnell, L.K .; Hume, P.A .; Нольте, В. Наблюдательная модель для биомеханической оценки техники спринтерского каякинга.Спортивная биомех. 2012 , 11, 507–523. [Google Scholar] [CrossRef] [PubMed]
  4. Umek, A .; Кос, А. Носимые датчики и интеллектуальное оборудование для обратной связи в водном спорте. Процедуры Comput. Sci. 2018 , 129, 496–502. [Google Scholar] [CrossRef]
  5. Gomes, B.B .; Ramos, N.V .; Conceição, F.A .; Sanders, R.H .; Vaz, M.A .; Вилас-Боас, Дж. П. Профили силы гребного гребля при разной скорости гребка в элитном спринтерском каякинге. J. Appl. Биомех. 2015 , 31, 258–263. [Google Scholar] [CrossRef] [PubMed]
  6. Черне, Т.; Камник, Р .; Vesnicer, B .; Gros, J.Ž .; Муних, М. Различия между элитными, юниорами и спортсменами, не занимающимися греблей, по кинематическим и кинетическим параметрам во время гребли на эргометре. Гм. Mov. Sci. 2013 , 32, 691–707. [Google Scholar] [CrossRef]
  7. Jürimäe, T .; Perez-Turpin, J.A .; Cortell-Tormo, J.M .; Chinchilla-Mira, I.J .; Сехуэла-Анта, Р .; Mäestu, J .; Purge, P .; Юримяэ, Дж. Связь между показателями гребного эргометра и физиологической реакцией гребцов на упражнения для верхней и нижней части тела.J. Sci. Med. Спорт 2010 , 13, 434–437. [Google Scholar] [CrossRef] [PubMed]
  8. Mpimis, A .; Гикас, В. Мониторинг и оценка результатов гребли с использованием данных мобильного картографирования. Archiwum Fotogrametrii, Kartografii i Teledetekcji 2011 , 22, 337–349. [Google Scholar]
  9. Llosa, J .; Вилахосана, I .; Vilajosana, X .; Navarro, N .; Суринах, Э .; Marquès, J. REMOTE, система на основе беспроводной сенсорной сети для мониторинга результатов гребли. Датчики 2009 , 9, 7069–7082.[Google Scholar] [CrossRef]
  10. Said, K.B.S .; Ababou, N .; Ouadahi, N .; Абабу, А. Встроенная беспроводная сенсорная сеть для отслеживания движения гребца. В материалах 8-й Международной конференции по моделированию, идентификации и контролю (ICMIC), Алжир, Алжир, 15–17 ноября 2016 г .; С. 932–937. [Google Scholar]
  11. Wang, Z .; Wang, J .; Zhao, H .; Ян, Н .; Фортино, Г. CanoeSense: мониторинг спринтерского движения на каноэ с помощью носимых датчиков. В материалах Международной конференции IEEE по системам, человеку и кибернетике (SMC) 2016 г., Будапешт, Венгрия, 9–12 октября 2016 г .; стр.000644–000649. [Google Scholar]
  12. De Vries, W .; Veeger, H .; Cutti, A .; Baten, C .; Ван дер Хельм, Ф. Функционально интерпретируемые локальные системы координат для верхней конечности с использованием инерциальных и магнитных систем измерения. J. Biomech. 2010 , 43, 1983–1988. [Google Scholar]
  13. Qiu, S .; Wang, Z .; Zhao, H .; Ху, Х. Использование распределенных переносных датчиков для измерения и оценки движений нижних конечностей человека. IEEE Trans. Instrum. Измер. 2016 , 65, 939–950. [Google Scholar] [CrossRef]
  14. Оливарес, А.; Ruiz-Garcia, G .; Olivares, G .; Górriz, J.M .; Рамирес, Дж. Автоматическое определение достоверности входных данных, используемых в алгоритмах калибровки MARG подгонки эллипсоида. Датчики 2013 , 13, 11797–11817. [Google Scholar] [CrossRef]
  15. Фурати, Х. Алгоритм объединения разнородных данных для пешеходной навигации с помощью устанавливаемого на ногах инерциального измерительного блока и дополнительного фильтра. IEEE Trans. Instrum. Измер. 2014 , 64, 221–229. [Google Scholar] [CrossRef]
  16. Мэджвик, С.O .; Harrison, A.J .; Вайдьянатан, Р. Оценка ориентации IMU и MARG с использованием алгоритма градиентного спуска. В материалах Международной конференции IEEE 2011 г. по реабилитационной робототехнике, Цюрих, Швейцария, 29 июня - 1 июля 2011 г .; С. 1–7. [Google Scholar]
  17. Джейкобс, Д. Линейная аппроксимация с отсутствующими данными: приложения для определения структуры из движения и характеристики изображений интенсивности. В материалах конференции компьютерного общества IEEE по компьютерному зрению и распознаванию образов, Сан-Хуан, PR, США, 17–19 июня 1997 г .; стр.206–212. [Google Scholar]
  18. Клешнев, В. Ускорение лодки, временная структура цикла гребков и эффективность в гребле. Proc. Inst. Мех. Англ. Часть P J. Sport. Англ. Technol. 2010 , 224, 63–74. [Google Scholar] [CrossRef]
  19. Schaffert, N .; Маттес, К. Влияние акустической обратной связи на скорость лодки и синхронизацию экипажа в элитной юниорской гребле. Int. J. Sports Sci. Тренер. 2016 , 11, 832–845. [Google Scholar] [CrossRef]
  20. Liu, H .; Мотода, Х.Извлечение, построение и выбор признаков: перспектива интеллектуального анализа данных; Springer Science & Business Media: Осака, Япония, 1998 г .; Том 453. [Google Scholar]
  21. MacFarlane, D .; Эдмонд, I .; Уолмсли, А. Приборы эргометра для контроля надежности выполнения гребли. J. Sports Sci. 1997 , 15, 167–173. [Google Scholar] [CrossRef] [PubMed]
  22. Ghasemzadeh, H .; Loseu, V .; Guenterberg, E .; Джафари, Р. Спортивные тренировки с использованием сенсорных сетей тела: статистический подход к измерению вращения запястья при замахе в гольф.В трудах Четвертой Международной конференции по сетям области тела, Лос-Анджелес, Калифорния, США, 1–3 апреля 2009 г .; С. 1–8. [Google Scholar]
  23. Eckardt, F .; Витте, К. Кинематический анализ всадника в зависимости от уровня его навыков на рыси и галопе. J. Equine Vet. Sci. 2016 , 39, 51–57. [Google Scholar] [CrossRef]
  24. Wang, Z .; Li, J .; Wang, J .; Zhao, H .; Qiu, S .; Ян, Н .; Ши, X. Анализ конного спорта на основе инерционных датчиков между новичками и профессиональными всадниками при различных аллюрах лошади.IEEE Trans. Instrum. Измер. 2018 , 67, 2692–2704. [Google Scholar] [CrossRef]
  25. Smith, T.B .; Хопкинс, У.Г. Измерения результатов гребли. Sports Med. 2012 , 42, 343–358. [Google Scholar] [CrossRef]
  26. Schabort, E .; Hawley, J .; Hopkins, W .; Блюм, Х. Высокая надежность выступления хорошо подготовленных гребцов на гребном эргометре. J. Sports Sci. 1999 , 17, 627–632. [Google Scholar] [CrossRef]
  27. Yang, W .; Wang, K .; Цзо, В. Выбор функций компонента района для многомерных данных.JCP 2012 , 7, 161–168. [Google Scholar] [CrossRef]
  28. Nguyen, A.H .; Tran, H.T .; Thang, T.C .; Ро, Ю. Быстрое распознавание действий человека с помощью автокорреляционной последовательности. В материалах 7-й Глобальной конференции по потребительской электронике (GCCE) IEEE 2018 г., Нагоя, Япония, 31 июля 2018 г .; С. 114–115. [Google Scholar]
  29. Bishop, C.M. Распознавание образов и машинное обучение; Springer: New York, NY, USA, 2006. [Google Scholar]
  30. Bosch, S .; Shoaib, M .; Герлингс, С.; Буит, Л .; Meratnia, N .; Havea, P. Анализ гребных движений в помещении с использованием переносных инерциальных датчиков. В материалах 10-й Международной конференции EAI по телесным сетям, Сидней, Австралия, 28–30 сентября 2015 г .; С. 233–239. [Google Scholar]
  31. Van den Boer, J .; ван дер Ли, А .; Чжоу, L .; Papapanagiotou, V .; Diou, C .; Delopoulos, A .; Марс М. Датчик обнаружения еды SPLENDID: разработка и технико-экономическое обоснование. JMIR mHealth uHealth 2018 , 6, e170. [Google Scholar] [CrossRef] [PubMed]

Рисунок 1. Внешний вид устройства и его прототип в разобранном виде самодельного инерционного сенсора захвата движения.

Рисунок 1. Внешний вид устройства и его прототип в разобранном виде самодельного инерционного сенсора захвата движения.

Рисунок 2. Блок-схема экспериментальной системы.

Рисунок 2. Блок-схема экспериментальной системы.

Рисунок 3. Модель жесткой конструкции человека и расположение устройств.( a ) определение структуры всего тела с помощью модели твердого тела. ( b ) положения сенсорных узлов во время эксперимента.

Рисунок 3. Модель жесткой конструкции человека и расположение устройств. ( a ) определение структуры всего тела с помощью модели твердого тела. ( b ) положения сенсорных узлов во время эксперимента.

Рисунок 4. Определение системы координат и угла сустава сгибания конечности. ( a ) три системы координат в самодельной инерционной системе слежения за движением.( b ) определение угла сустава для модели спортсмена.

Рисунок 4. Определение системы координат и угла сустава сгибания конечности. ( a ) три системы координат в самодельной инерционной системе слежения за движением. ( b ) определение угла сустава для модели спортсмена.

Рисунок 5. Результат калибровки магнитометра. ( a ) перед установкой. ( b ) после установки.

Рисунок 5. Результат калибровки магнитометра. ( a ) перед установкой. ( b ) после установки.

Рисунок 6. Схематический обзор предлагаемого метода инерционного захвата движения.

Рисунок 6. Схематический обзор предлагаемого метода инерционного захвата движения.

Рисунок 7. Обзор тестов на контраст между самодельной и стандартной системой оптического захвата.

Рисунок 7. Обзор тестов на контраст между самодельной и стандартной системой оптического захвата.

Рисунок 8. Контрастный результат угла сгибания-разгибания локтя и плеча.

Рисунок 8. Контрастный результат угла сгибания-разгибания локтя и плеча.

Рисунок 9. График анализа Бланда-Альтмана для углов суставов верхних конечностей.

Рисунок 9. График анализа Бланда-Альтмана для углов суставов верхних конечностей.

Рисунок 10. Определение фаз цикла гребка каноэ (вход, тяга, выход и подъем), разделенных положениями весла (захват, погружение, извлечение и выпуск)

Рисунок 10. Определение фаз цикла гребка каноэ (вход, натяжение, выход и подъем), разделенные положениями весла (захват, погружение, извлечение и выпуск)

Рисунок 11. Угол сгибания локтевого и плечевого суставов тренера.

Рисунок 11. Угол сгибания локтевого и плечевого суставов тренера.

Рисунок 12. Угол сгибания локтевого и плечевого суставов новичка.

Рисунок 12. Угол сгибания локтевого и плечевого суставов новичка.

Рисунок 13. Продолжительность каждого гребка по сравнению с гребком приводит к онемению во время гребного движения.

Рисунок 13. Продолжительность каждого гребка по сравнению с гребком приводит к онемению во время гребного движения.

Рисунок 14. Принципиальная диаграмма фазы движения / восстановления, рассчитанная на основе угла сочленения.

Рисунок 14. Принципиальная диаграмма фазы движения / восстановления, рассчитанная на основе угла сочленения.

Рисунок 15. Вариация разгибания угла сгибания сустава новичка с обеих сторон тела.

Рисунок 15. Вариация разгибания угла сгибания сустава новичка с обеих сторон тела.

Рисунок 16. Вариант разгибания угла сгибания в суставах тренера с обеих сторон тела.

Рисунок 16. Вариант разгибания угла сгибания в суставах тренера с обеих сторон тела.

Рисунок 17. Результаты анализа главных компонентов (PCA) и результаты выбора признаков. ( a ) диаграмма рассеяния анализа главных компонент. ( b ) график выбора признаков с помощью компонентного анализа окрестности (NCA).

Рисунок 17. Результаты анализа главных компонентов (PCA) и результаты выбора признаков. ( a ) диаграмма рассеяния анализа главных компонент. ( b ) график выбора признаков с помощью компонентного анализа окрестности (NCA).

Таблица 1. Параметры устройства сенсорного узла.

Таблица 1. Параметры устройства сенсорного узла.

918
Единица Акселерометр Гироскоп Магнитометр
Размеры 3 оси 3 оси 3 оси
3 оси Чувствительность.833 мг 0,04 град / с 142,9 угуасс
Динамический диапазон ± 18 г ± 1200 град / с ± 1,9 Гаусс
−3 дБ Полоса пропускания (Гц) 330 25
Нелинейность (% полной шкалы) 0,2 ​​ ± 0,1 0,1
Несоосность (градусы) 0,2 ​​ 0,05 906 0,2

Таблица 2. Ошибка измерения суставного угла.

Таблица 2. Ошибка измерения суставного угла.

Угол стыковки Средняя погрешность (%) SD (%)
SFl 3,72 1,88
9090 903 1,20 1,02
EFr 2,37 1,15

Таблица 3. Оценка параметра суставного угла.

Таблица 3. Оценка параметра суставного угла.

Среднее ± SD Угол сгибания локтя (рад) Угол сгибания плеча (рад)
ROM MAX MIN MEAN ROM MIN
Междугородний автобус: Правая сторона 0,61 ± 0.09 3,06 ± 0,06 2,45 ± 0,08 2,83 ± 0,05 2,05 ± 0,11 2,81 ± 0,08

0,09 0,09 9023 0,09 0,09 1,5
Левая сторона 1,06 ± 0,11 3,04 ± 0,07 1,97 ± 0,07 2,55 ± 0,03 1,59 ± 0,08 1,64 ± 0,07 0,04 090.85 ± 0,05
Новичок: Правая сторона 0,81 ± 0,11 3,11 ± 0,22 2,30 ± 0,11 2,74 ± 0,03 1,75 ± 0,08 1,82 ± 0,09 0,07 0,07 1,82 ± 0,09 0,07903 0,98 ± 0,06
Левый 0,62 ± 0,13 3,00 ± 0,08 2,39 ± 0,08 2,68 ± 0,05 2,68 ± 0,05 023 9023 9023 9023 9023 9023 9023 9023 2 ± 0,06 1,00 ± 0,08 1,79 ± 0,04

Таблица 4. Список векторов признаков.

Таблица 4. Список векторов признаков.

9146 Межквартильный диапазон Асимметрия сигнала времени 918 62 1
Название функции Описание Номер
среднее значение Среднее значение 1
медиана стандартное отклонение стандартное отклонение
mad Абсолютное значение медианы 1
квантиль (1-2) Процентиль сигнала 2
iqr 1
эксцесс Эксцесс сигнала времени 1
var Дисперсия сигнала времени 1
3 segentropy 9090 значение 9090 энтропия 9090 3 значение 9090 энтропия 9090 Спектральная энтропия сигнала
powersp (1–3) Характеристики спектра мощности 3
acorr (1–3) Характеристики автокорреляции 3
spwf3 (1–15) 9090 силовые характеристики 15

Таблица 5. Классификация характеристик и оптимальные гиперпапаметры предложенных алгоритмов.

Таблица 5. Классификация характеристик и оптимальные гиперпапаметры предложенных алгоритмов.

49 9018 .00 0,93
До выбора функций После выбора функций
Точность AUC Гиперпараметр Точность Гиперпараметр
C: 1, гамма: 0,01
ядро: rbf
96,82% 0,97 C: 2000, гамма: 0,001
ядро: rbf
Логистическая регрессия 98,51862 9

3 : 10, multi_class: multinomial
штраф: l2, решатель: lbfgs
95,52% 0,95 C: 50, multi_class: ovr
штраф: l2, решатель: lbfgs
Дерево решений 9903 Дерево решений критерий: gini, max_depth: 8 94.02% 0,92 критерий: gini, max_depth: 7
XGBoost 100% 1,00 n_estimators: 30
max_depth: 3
подвыборка по весу: 0,85 9_0005 скорость обучения: 0,25 9_0005 скорость обучения: 0,25 9_0005 1
98,51% 0,99 n_estimators: 35
max_depth: 2
Learning_rate: 0,25
подвыборка: 0,7
colsample_bytree: 0,5
min_child_weight: 3

© 2020 Авторы.Лицензиат MDPI, Базель, Швейцария. Эта статья представляет собой статью в открытом доступе, распространяемую в соответствии с условиями лицензии Creative Commons Attribution (CC BY) (http://creativecommons.org/licenses/by/4.0/).

На ВАЗ 2110 не работает спидометр: что делать?

Спидометр - одно из самых незаменимых устройств, от правильности которого может зависеть не только безопасность, но и жизнь водителя и его пассажиров. Если спидометр перестанет работать, любой автомобилист сразу почувствует его недостаток.И это не только неприятно для вас, но и опасно для других участников дорожного движения. Например, неисправность спидометра может стать причиной неправильного выбора скорости входа в поворот и, как следствие, дорожно-транспортного происшествия. Кроме того, за превышение скорости вы можете получить существенный штраф от ГАИ. В любом случае, если не работает спидометр (в том числе ВАЗ 2110), его нужно немедленно отремонтировать. И сегодня мы поговорим о причинах выхода из строя этого устройства и способах их решения на примере десятой Лады.

Почему на ВАЗ 2110 не работает спидометр? Причины

На автомобилях отечественного производства этот компонент может выйти из строя по нескольким причинам. Наиболее вероятное из них - окисление контактов. Это, пожалуй, самая банальная и простая причина, которая устраняется всего за 5-10 минут. Для этого просто снимите и очистите контакты, а затем верните их на место.

Кроме того, причиной неисправности спидометра может быть сам провод, а точнее его деформация.При визуальном осмотре он может оказаться целым (изолирующая обмотка без трещин и разрывов), однако внутренняя часть (провода) может быть сломана. В этом случае нужно сделать «наборный» провод. Делается это с помощью специального тестера.

Если на ВАЗ 2110 (или другой модели автомобиля десятого семейства) не работает спидометр, возможно, у вас сломаны пазы поворачивая трос этого элемента. Может быть, с ним выходит и вся панель приборов, но это бывает только на электронных панелях.

Также неисправность спидометра может быть спровоцирована поломкой самого датчика скорости. В этом случае вам следует приобрести новую деталь и установить ее вместо старой (более подробную инструкцию и описание мы рассмотрим чуть ниже). Итак, если спидометр исправен, вывод очевиден - проблема была скрыта в датчике. Если вы обнаружите, что на ВАЗ 2110 не работает спидометр после ремонта трансмиссии, посмотрите, не забыли ли вы подключить сцепление.

Принцип работы датчика

Алгоритм работы данного устройства следующий. При пробуксовке колес автомобиля контроллер получает короткий сигнал от датчика скорости, который, в свою очередь, пропорционален скорости вращения шин. Принцип работы этой детали основан на эффекте Холла.

Что делать, если на ВАЗ 2110 не работает спидометр?

Как сделать замену устройства своими руками? Заменить эту деталь очень просто.Другое дело - добраться до датчика спидометра. Вот тут и возникают трудности. Чтобы не запутаться в нюансах, рассмотрим для того, чтобы заменить датчик скорости в отечественных автомобилях ВАЗ десятого семейства.

Итак, если есть новая деталь, приступаем к ее замене. Первым делом необходимо обесточить бортовую систему автомобиля, то есть снять отрицательную клемму с аккумулятора. Будьте осторожны: иногда может возникнуть искра, поэтому во избежание дискомфорта мы работаем в резиновых рукавицах.Далее найдите датчик спидометра на коробке передач. На «десятке» он расположен между приводом спидометра и концом гибкого вала. Далее отсоединяем колодку с проводом от датчика. В этом случае необходимо удалить дополнительные пружинные фиксаторы. После этого откручиваем ключом на 22 устройство от привода. Теперь у нас есть задача установить новую деталь. Главное здесь - добраться до центра тяги привода нового датчика. После этого можно смело все подключать, крутить и начинать пользоваться.

Обратите внимание на сток

Обратите внимание, что в случае поломки запаса вам придется разобрать привод. Делается это ключом на 10 миллиметров. Если диск застрял, вы можете попробовать бросить большой ключ и аккуратно перемещать его влево и вправо. Затем смазываем маслом резиновое кольцо нового стержня и устанавливаем его на место старого. Этот вопрос «почему на ВАЗ 2110 не работает спидометр» можно считать закрытым. Как видите, работа не очень пыльная и сложная, поэтому с ней справится практически каждый водитель.

Заключение

Итак, мы разобрались, почему может не работать датчик скорости, и как отремонтировать спидометр ВАЗ 2110, установив вместе со штоком новые элементы.

Помните, что неработающий спидометр - большая опасность для водителя, которая может привести к самым непредсказуемым последствиям. Зная все правила его ремонта и замены датчиков, вы сможете обезопасить себя от возможных нештатных ситуаций.

Желаем удачи на дорогах и как можно меньше подобных неприятностей!

Дпкв ваз 2110 где и находится.Что будет если сломается датчик

Благодаря инновационным технологиям в ВАЗ 2110 двигатель управляется компьютером. Множественные датчики записывают информацию и перенаправляют ее в главный центр, который следит за работой систем.

Если регулятор выходит из строя, датчик коленчатого вала останавливает работу двигателя. Основная функция этого агрегата - синхронизировать процессы подачи топлива и работы системы зажигания. При выходе из строя устройства синхронная работа этих систем нарушается.Это приводит к тому, что искра будет отсутствовать, а топливо не подается. Двигатель может работать некоторое время, но вскоре заглохнет.

Датчик - единственное устройство, без которого двигатель не может выполнять свою функцию.

Датчик использует принцип электромагнитной индукции. Необходимая информация будет считана с зубчатого шкива привода генератора.

Неисправности датчика коленвала бывают двух типов:

  1. Повреждение деталей и обмоток устройства.
  2. Нарушение целостности провода и соединений в цепи.

Конструкция датчика положения коленчатого вала проста. Ломается редко. Ошибки или неисправности датчика коленвала в ВАЗ 2110 8 клапанов, как правило, связаны с заводским браком, механическими повреждениями и загрязнениями. Первые два пункта не зависят от самого водителя, но чистоту под капотом можно контролировать самостоятельно.

На моторный отсек влияют различные разрушающие факторы.Разлетающаяся с проезжей части пыль, камни, перепады температур доставляют ряд проблем в месте утечки масла. Если обнаружена утечка моторного масла, ее следует устранить в обязательном порядке. Своевременная мера особенно важна в месте нахождения датчика. Следует следить за чистотой контактов и их безопасностью. Важно убедиться, что изолированные провода не имеют оголенных проводов или повреждений. Ремонт проводки датчика коленвала ВАЗ 2110 лучше доверить специалистам.

Признаки, по которым можно определить неисправность

Для проверки работы датчика коленвала достаточно простых инструментов: обычной отвертки, мультиметра.

Если прибор не полностью вышел из строя, то основными признаками неисправности 8-ми клапанного датчика коленвала ВАЗ 2110 являются:

  1. На главной панели загорается сигнальная лампа, рекомендующая проверить двигатель.
  2. Снижение тяги.
  3. Обороты двигателя нестабильны.
  4. Не удается запустить двигатель.
  5. Слышны выстрелы из впускного и выпускного коллектора.
  6. Даже на холостом ходу двигатель работает хаотично.

Эти знаки указывают на необходимость замены датчика.

Если этот датчик полностью выйдет из строя, двигатель немедленно остановится, так как он не будет выполнять свою роль:

  1. Подайте сигнал на модуль зажигания.
  2. Искры при проворачивании коленчатого вала стартером не будет.
  3. Бензин не потечет в рейку.
  4. Блок управления перестанет работать: он перестанет подавать сигналы, необходимые для нормального функционирования двигателя.

Поверхность датчика может забиться. Ей нужна уборка. Однако, если причина кроется в самом устройстве, то его необходимо будет заменить.

Для проверки датчика коленчатого вала необходимо его полностью снять. Прежде всего, вам нужно добраться до него. Он находится возле шкива генератора на крышке масляного насоса.Устройство следует удалить. Для этого подойдет гаечный ключ на 10 мм.

Перед тем, как приступить к снятию устройства, следует нанести на него и картер специальные отметки, чтобы в дальнейшем устройство можно было легко поставить на место или правильно установить новое.

Сначала сделайте визуальный осмотр. Если на устройстве есть видимые механические повреждения, видны царапины, вмятины, то рекомендуется полная замена устройства. Если видимых повреждений нет, то воспользуйтесь мультиметром.Между датчиком и синхронизирующим диском должен оставаться зазор 0,6 - 1,5 мм. Если есть возможность проверить узел на диагностическом сканере, то сразу появится ошибка в размещении. Однако это также может быть связано с обрывом провода.

Для первого варианта тестирования вам понадобится омметр, который измеряет сопротивление обмотки. Норма по индикатору 550-750 Ом. Если по сравнению с нормой есть небольшая разница до 10%, то в этом нет ничего страшного.При наличии серьезных отклонений прибор подлежит замене.

Проверить датчик также можно с помощью вольтметра. Этот вариант требует трансформатора и измерителя индуктивности. Возможно, этот метод окажется слишком сложным и затратным. Хотя считается достаточно эффективным.

Сначала необходимо рассчитать индуктивность. Если устройство исправно, то это значение будет в районе 200 - 4000 IH. В этом случае напряжение питания будет не менее 500 мВ.Затем снимают мегаомметр и измеряют сопротивление, которое не должно быть ниже 20 МОм.

Поломки датчика коленвала на ВАЗ 2110 достаточно редки и связаны с скоплением грязи, заводским браком, механическими повреждениями.

Определение неисправности датчика коленвала в ВАЗ 2110 8 клапанов и их устранение взаимосвязаны с заменой прибора. Легко сделать. Надо его снять, а вместо него поставить новый.

Для замены датчика коленвала на ВАЗ 2110 важно учесть ряд нюансов:

  1. Запчасти необходимо приобретать в специализированных магазинах.
  2. При установке нового датчика соблюдать исходное положение. Соответствующие ярлыки помогут вам это запомнить. Также необходимо соблюдать распиновку датчика коленвала ВАЗ 2110.
  3. Между датчиком и диском синхронизации должен быть зазор.
  4. Болты следует затягивать с моментом затяжки не более 8 - 12 нм.

Если датчик положения коленвала ВАЗ 2110 8 клапанов не прошел испытания и проверки, можно судить о его поломке. При покупке и установке нового атрибута следует его протестировать. Нужно хотя бы сопротивление измерить. Если проверка показала, что он исправен, то датчик можно устанавливать на автомобиль. Не забывайте, что между зубьями шкива и датчиком должно быть пространство.От этого фактора зависит, насколько правильно будет работать система управления.

О поломке датчика коленвала ВАЗ 2110 8 клапанов говорят, когда он не прошел проверку.

Значение датчика коленвала ВАЗ-2110 для двигателя сложно переоценить. Именно с его помощью отслеживается частота вращения двигателя. Стабильная работа возможна только при нормальном функционировании данного устройства и системы управления. Многие датчики отправляют сигналы в центральный блок, который обрабатывает данные и с помощью исполнительных механизмов регулирует момент зажигания и подачу смеси в камеры сгорания.Но если произойдет поломка, двигатель перестанет работать в штатном режиме - искра пропадет, топливо в камеры сгорания не поступит. И запустить двигатель ни в горячем, ни в холодном виде будет невозможно.

Принцип работы датчика коленвала

С датчика, установленного напротив коленчатого вала, сигнал поступает на электронный блок управления. Но есть одна особенность - на шкиве 58 зубьев. И есть небольшой зазор - он равен расстоянию между двумя зубцами.Именно с этим зазором датчик распознает положение.

Выглядит это так:

  1. При вращении коленвала датчик считывает количество зубцов - должно быть ровно 58 импульсов с равным зазором между соседними.
  2. Все эти данные передаются по проводу датчика коленвала ВАЗ-2110 на электронный блок управления.
  3. Затем датчик входит в зазор без зубцов на шкиве и ЭБУ контролирует это состояние.
  4. С помощью щели без зубцов считывается количество оборотов мотора.
  5. Благодаря наличию зубцов, расположенных на равном расстоянии друг от друга, электронный микроконтроллер понимает положение коленчатого вала.

Если вам нужно заменить устройство, обязательно установите то же, что и раньше. В противном случае мотор может выйти из строя или вообще не работать.

Как определить поломку?

Для проверки работоспособности устройства вам потребуются отвертка и мультиметр.

К основным признакам поломки ДПКВ относятся:

  1. Нестабильная работа двигателя на холостом ходу, полная остановка.
  2. Пониженная мощность и тяга.
  3. Число оборотов коленвала постоянно скачет.
  4. Возможна детонация - слышны выстрелы во впускном и выпускном коллекторах.
  5. Запуск двигателя затруднен или невозможен.
  6. Двигатель в приборке.

Если есть один из симптомов, то это прямо указывает на необходимость замены датчика коленвала ВАЗ-2110.

Как снять устройство?

Датчик расположен на стороне привода генератора, напротив шкива коленчатого вала... Вы можете найти его, посмотрев на заднюю часть двигателя, на масляный насос. Перед снятием устройства сделайте отметки - это позволит вам установить новое в правильное положение. Поэтому после ремонта двигатель не выйдет из строя.

Для демонтажа понадобится ключ на 10. Порядок работ следующий:

  1. Отсоедините колодку с проводами, которые соединяли устройство с системой управления двигателем.
  2. Сделав отметки, откручиваем гайку от корпуса датчика.
  3. Снимите устройство для проверки или замены.

Но может датчик исправен, значит надо его проверить. Перед снятием ДПКВ измерьте расстояние от его края до шкива - оно должно быть в пределах 0,6-1,5 мм. Если больше максимального значения, то отрегулируйте и попробуйте запустить мотор.

Диагностика омметром

Самое первое, что можно сделать, это измерить сопротивление обмотки датчика. По стандартам, принятым производителем, нормальным является значение 550-750 Ом.Вполне допустимо, если оно на 50-100 Ом отличается от этих значений. Но если сопротивление слишком велико или отсутствует (обрыв), обязательно замените датчик коленвала ВАЗ-2110. Но поломка случается крайне редко - гораздо чаще на его активной части скапливается грязь и пыль, либо корпус подвергается механическим воздействиям. Старайтесь чаще чистить прибор и не подвергать его ударам.

Особенности замены

Теперь вы знаете коленчатый вал ВАЗ-2110, и если он сломан, вам необходимо его заменить.

Обратите внимание на несколько нюансов, которые необходимо учитывать:

  1. Старайтесь приобретать качественную продукцию, рекомендованную производителем.
  2. Обязательно пометьте для облегчения замены устройства.
  3. Расстояние от края зуба до рабочей поверхности датчика коленвала ВАЗ-2110 должно быть в допустимых пределах.
  4. Момент затяжки для резьбовых соединений 8-12 Н * м.
  5. Перед установкой нового датчика измерьте сопротивление.

Своевременная очистка активной поверхности устройства обеспечит ему нормальную работу на долгое время. Однако нельзя использовать жесткие методы - используйте мягкую тряпку или старую зубную щетку (наиболее подходящий инструмент для этой работы). Недопустимо использование металлических щеток или наждачной бумаги. Чтобы лучше удалить грязь с поверхности, нанесите небольшое количество WD-40. Затем протрите ДПКВ насухо и попробуйте запустить двигатель.

С помощью датчика коленвала ВАЗ-2110 осуществляется смесеобразование в топливной рампе.Это устройство формирует сигнал, который поступает на электронный блок управления двигателем внутреннего сгорания ... Устройство используется только на инжекторных двигателях, для карбюраторных двигателей они не нужны. Впрыск топлива в камеры сгорания карбюраторных двигателей осуществляется под действием атмосферного давления. А на электроды свечей искра подает трамблер (распределитель зажигания).

Особенности систем впрыска

Система впрыска работает благодаря сенсорной системе и блоку управления.Все сигналы поступают на вход микропроцессорного блока, регулирующего работу исполнительных механизмов. Следующие датчики отвечают за правильную работу двигателя:

  1. Положение коленвала.
  2. Положение распредвала (не на всех модификациях).
  3. Давление во впускном коллекторе.
  4. Лямбда-зонд.
  5. Скорости.
  6. Массовый расход воздуха.
  7. Положение дроссельной заслонки.

А главную роль играет датчик коленвала ВАЗ-2110 (8 клапанов или 16), так как от него зависит момент впрыска и подачи высокого напряжения на электроды свечи зажигания.В конструкции есть датчик температуры, но на работу он практически не влияет. Необходимо контролировать температуру двигателя и подавать сигнал на указатель (или на бортовой компьютер). Но он окажется незаменим, если потребуется реализовать автоматическое переключение видов топлива (с бензина на газ и наоборот).

Алгоритм работы системы впрыска

Микропроцессор имеет несколько входов и выходов. На входы поступают сигналы от всех датчиков. Но сначала эти сигналы преобразуются, при необходимости усиливаются.Микроконтроллер запрограммирован на работу с датчиками и исполнительными механизмами. Программы (прошивки) могут предоставлять движку различные характеристики.

Можно добиться увеличения мощности (увеличится расход бензина) или уменьшения расхода (пострадает мощность). Но большинство автомобилистов отдают предпочтение программам, работающим со средними параметрами. При этом сигнал с датчика положения коленчатого вала ВАЗ-2110 не изменяется, корректируется только реакция исполнительных механизмов на изменение входных данных.

Немного о коленчатом валу

Коленчатый вал - важнейший элемент любого двигателя внутреннего сгорания. Приводится в действие стартером (в момент пуска) и поршнями (в работе). От него крутящий момент передается на коробку передач, газораспределительную систему, вспомогательные механизмы ... А для того, чтобы впрыск топлива осуществлялся своевременно, в нужный момент образовалась искра, коленвал ВАЗ-2110 датчик нужен.

Он контролирует положение шкива и передает сигнал на электронный блок управления.У шкива есть зубья, расстояние между ними такое же. Но в одном месте щель - два зуба отсутствуют. Датчик положения реагирует на приближение металла. Когда возле датчика проходит пустое пространство, формируется сигнал - блок управления уведомляется о том, что произошел один оборот коленчатого вала.

Что будет, если датчик сломается?

При выходе из строя датчика коленвала ВАЗ-2110 то проявятся симптомы, характерные для его поломки. Если устройство выйдет из строя полностью, то двигатель сразу остановится, так как не будут выполняться следующие процессы:

  1. Полное отсутствие сигналов на модуль зажигания.При проворачивании коленчатого вала стартером искрообразования не возникает.
  2. Поток бензина в рейку полностью пропадает или замедляется.
  3. Блок управления отказывается - перестает подавать сигналы необходимые для нормального функционирования двигателя.

Иногда просто забивается активная поверхность сенсора. В этом случае достаточно очистить грязь. Но если причина поломки кроется в самом устройстве, то его нужно просто полностью поменять.

Основные симптомы поломок

Но если прибор не полностью вышел из строя, а только проявляет признаки поломки, вы это сразу увидите. На приборной панели загорится лампа, указывающая на наличие ошибок двигателя.

Это будет сопровождаться следующими знаками:

  1. Нестабильный холостой ход.
  2. Понижены тяговые характеристики автомобиля.
  3. Самопроизвольное изменение числа оборотов двигателя.
  4. Затрудненный запуск двигателя.
  5. Наличие хлопков во впускном коллекторе.

При наличии таких симптомов датчик положения коленвала ВАЗ-2110 подлежит замене. Он расположен возле крышки масляного насоса, рядом со шкивом привода генератора.

Методы диагностики датчика

Независимо от того, как вы тестируете устройство, вам придется его полностью удалить. Для этого нужно сделать отметки на картере, чтобы впоследствии правильно установить новый датчик. Откручивается устройство ключом на «10».При установке обязательно соблюдать зазор между активной частью датчика и синхронизатором - он должен быть от 0,6 до 1,5 мм.

Сначала произведите визуальный осмотр устройства - при наличии механических повреждений, царапин, вмятин рекомендуется заменить. Но если внешних признаков поломок нет, придется провести диагностику омметром или вольтметром. Конечно, если имеется диагностический сканер, он покажет вам ошибку датчика положения коленчатого вала.Но только ошибка может появиться при обрыве проводки.

Как проверить датчик омметром

Таким способом вы измеряете обмотку прибора. Для этого переведите мультиметр в режим измерения сопротивления и проведите диагностику. Производители датчиков устанавливают определенный диапазон значений сопротивления - 550-750 Ом.

Поэтому при выходе за этот диапазон можно говорить о поломке датчика. Но следует отметить, что производители сенсоров допускают небольшое отклонение от нижнего и верхнего пределов.Но за небольшую стоимость - не более 10%.

Проверка датчика вольтметром

Еще вам понадобятся трансформатор и измеритель индуктивности. Сразу подумайте, не слишком ли сложный способ диагностики неисправности датчика коленвала ВАЗ-2110? На самом деле этот метод несколько более эффективен. Сначала измеряют сопротивление и проверяют индуктивность (для исправного устройства она должна быть в пределах 200-4000 мГн). В этом случае напряжение питания должно быть 500 мВ. Затем измерьте сопротивление мегомметром - оно должно быть меньше 20 МОм.

Вывод

В случае, если датчик коленвала ВАЗ-2110 (16 или 8 клапанов) не прошел проверку, можно говорить о его поломке. Желательно новый прибор проверить перед установкой - хотя бы измерить сопротивление. Только убедившись, что он исправен, можно устанавливать его на автомобиль. Обязательно проверьте зазор между датчиком и зубьями шкива - от этого зависит правильная работа системы управления.

Приветствую вас друзья на сайте автосервиса своими руками.Двигатели современного поколения отличаются хорошими характеристиками и топливной экономичностью.

Настройки двигателя контролируются компьютером. Показатели его работы снимаются с различных датчиков.

Из них только один может остановить двигатель в случае поломки. Это датчик положения коленчатого вала (ДПКВ). Его основная задача в автомобиле ВАЗ 2110 - синхронизация систем подачи топлива и зажигания.

Если этот узел выходит из строя, эта синхронность нарушается, из-за этого выходит из строя вся система.Искра гаснет, топливо не подается. Силовой агрегат может не вести себя должным образом и в конце концов все равно остановится.

Принцип действия датчика положения коленчатого вала - снимает показания частоты вращения ВЧ и его положения по магнитным импульсам. У двигателей ВАЗ немного другие датчики ПКВ, поэтому нужно только поменять на аналогичный. Также советуем прочитать, как проверить датчик положения дроссельной заслонки.

Если датчик вышел из строя, вы можете проверить его с помощью одной отвертки и мультиметра.Первым признаком поломки датчика положения коленвала ВАЗ 2110 является большое падение мощности, а также при горит лампе «Проверьте двигатель».

Список других признаков повреждения ДПКВ:

  • Нестабильный холостой ход.
  • Увеличение и уменьшение оборотов двигателя.
  • Падение тяги.
  • Стук двигателя, выстрел во впускной или выпускной коллектор.
  • Двигатель не запускается.

Находится в не очень удобном месте на двигателе, чтобы добраться до него нужно потратить некоторое время.Его расположение находится на крышке масляного насоса, рядом со шкивом генератора.

Как проверить датчик положения коленвала ВАЗ 2110

Как проверить ДПКВ ВАЗ 2110 и убедиться, что он не исправен? Есть пара вариантов поломки сенсора. Но вы можете рассмотреть только два из них, самые распространенные.

В любом случае снимать нужно ключом на десять. Перед снятием наносим метки на датчик и картер для фиксации исходного положения.

При отсутствии внешних или иных повреждений ДПКВ проверяется другими приборами.Как проверить датчик холостого хода.

Еще одно замечание при разборке - необходимо измерить расстояние между датчиком и синхронизатором. У них должен быть зазор 0,6-1,5 миллиметра.

Первый способ проверить омметром. Необходимо измерить сопротивление обмотки. Производитель указывает число 550-750 Ом.

Но они могут немного отличаться. При значительных отклонениях в показаниях необходимо заменить ДПКВ ВАЗ 2110 на аналогичный.

Конструкция ДПКВ очень проста и он редко выходит из строя, основные причины - загрязнения, механические повреждения или просто дефект.

По второму способу еще нужно достать вольтметр, измеритель индуктивности и трансформатор. Мы измеряем сопротивление, как описано в предыдущем методе, при комнатной температуре.

При замене датчика своими руками не забывайте о его исходном положении. И обратите внимание на расстояние между приводным диском и новым датчиком положения коленчатого вала.

Момент, с которым нужно затянуть болты 8 - 12 Н * м. Замена должна производиться только в том случае, если вы уверены, что данный агрегат не работает должным образом. Новый датчик может привести к неправильной работе двигателя, обычно его также проверяют перед установкой.

Ни для кого не секрет, что управление двигателем на «десятой» модели отечественного автопроизводителя АвтоВАЗ осуществляется компьютером. Различные датчики принимают данные, отправляют их на главный компьютер, который распределяет работу систем.

Примечательно, но только этот элемент способен оставить двигатель работать при выходе из строя регулятора. Назначение этого датчика - синхронизировать систему зажигания и систему подачи топлива.

Если устройство выходит из строя, синхронизация нарушается. Следовательно, вся система выходит из строя. Искры нет, топливо не подается. Двигатель может какое-то время вести себя странно, но потом все равно глохнет.

Как он работает

Посмотрим, как работает этот элемент.Регулятор считывает данные о частоте вращения коленчатого вала, а также сообщает о его текущем положении с помощью магнитных импульсов.

Так как двигатели, устанавливаемые на ВАЗ 2110, отличаются друг от друга, также используются различные датчики ПКВ. Поэтому при замене обязательно выбирайте аналогичный прибор, так как регулятор с другими характеристиками банально не подойдет, поэтому система все равно не будет работать даже при наличии качественного, исправного датчика.

Признаки неисправности

Если в вашем распоряжении есть мультиметр и обычная отвертка, вы без проблем сможете самостоятельно проверить работу прибора.

Признаки неисправности датчика коленвала:

  • На приборной панели загорается сигнальная лампа, рекомендующая проверить двигатель;
  • На холостом ходу двигатель ведет себя нестабильно;
  • Тяговые капли;
  • Обороты двигателя падают, повышаются;
  • Происходит детонация, то есть выстрелы из впускного или выпускного коллектора;
  • Двигатель не запускается.

Чек

Прежде чем его проверить, сначала нужно добраться до него.Причем устройство расположено в не очень удобном месте на двигателе. Так что будьте готовы потратить на это немного времени.

Вообще искомый датчик находится на крышке масляного насоса. Искать его нужно прямо возле шкива генератора.

Теперь к вопросу, как это проверить. Давайте рассмотрим две наиболее распространенные ситуации, но сначала давайте удалим элемент.

  • Датчик демонтируется ключом на 10 мм;
  • Обязательно сделайте специальные отметки на картере и датчике перед снятием.Это позволит вернуть его на исходное место или установить новый регулятор в правильное положение;
  • Если нет внешних видимых повреждений датчика коленвала, то необходимо использовать мультиметр;
  • Не забудьте измерить расстояние между датчиком и шкалой синхронизации. В нормальном положении зазор составляет от 0,6 до 1,5 миллиметра.

Первый способ проверки

В этом случае вам понадобится омметр , которым вы замените сопротивление на обмотке.По нормам завода-производителя показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели немного отличаются от нормы. Если отклонения серьезные, датчик обязательно придется заменить.

Следует справедливо отметить, что датчик положения коленвала на моделях ВАЗ 2110 выходит из строя редко. Среди основных причин отказа от нормальной функциональности - скопление грязи, механические повреждения, а также банальный заводской брак.

Метод второй

Для этого требуются вольтметр, трансформатор и измеритель индуктивности. Сопротивление желательно измерять в условиях компактной температуры.

Когда будут получены показания омметра, вооружитесь измерителем индуктивности. IN Обычно прибор должен показывать от 200 до 4000 единиц (миллигенри).

Мегаомметр измеряет сопротивление, когда на обмотку датчика положения коленчатого вала подается напряжение 500 вольт.В нормальных условиях показания будут не более 20 МОм.

Нюансы замены

Заменить датчик достаточно просто. Его удаляют из среды обитания, а на его место устанавливают новое устройство.

Однако важно учесть некоторые нюансы.

  1. Выбирайте качественные автозапчасти, которые стоит приобретать в специализированных магазинах. Желательно проверить их работоспособность на месте.
  2. При замене нового регулятора сохраните исходное положение.Чтобы запомнить это, нанесите маркером или мелом соответствующие отметки.
  3. Не забывайте соблюдать необходимое расстояние между датчиком и диском синхронизации. Мы уже сообщали вам о нормальном индикаторе разрыва.
  4. Болты необходимо затягивать с моментом затяжки не более 8-12 нм.
  5. Проверить новый датчик перед пуском в работу топливная система ... Неправильно подобранное устройство может привести к ряду других неисправностей, выходу из строя силового агрегата.

Самостоятельно проверить и поменять датчик положения коленвала на отечественную «десятку» не сложно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
