Не работает спидометр на Лада Калина: причины, неисправности

Часто от владельцев автомобиля Лада Калина можно услышать то, что перестал работать спидометр. Наиболее распространенной причиной этого является неисправность датчика скорости. В результате стрелка спидометра может прыгать по шкале или же просто находиться в недвижимом состоянии. Также она может часто зависать.

На видео замена датчика скорости (это основная поломка):

Основные симптомы и причины поломки

Явные несовпадения спидометра и тахометра, к тому же, автомобиль едет на первой скорости!

Это происходит как во время движения, так и тогда, когда автомобиль просто стоит на месте. Чтобы такая неисправность дала о себе знать, не важно, сколько прошел автомобиль.

Также в некоторых случаях может загораться датчик, который сигнализирует о неисправности усилителя руля. Тут, казалось бы, нет ничего общего в этих неисправностях, но скорость автомобиля уже давно измеряет электроника.

Датчик скорости

Датчик скорости на Калину находится в подкапотном пространстве

Благодаря электронике автомобиль может сам регулировать подачу топлива. Датчик работает на основе эффекта Холла. Он передает импульсы вращения от  колеса на контролер. Если авто будет двигаться накатом, а скорость при этом будет не более 20 км. час, то система автоматически прекратит подачу топлива.

На Ладе Калина могут устанавливаться разные датчики. Они имеют одинаковые посадочные места, но при этом отличаются друг от друга. В том случае, когда на авто поломается датчик, то скорость транспортного средства невозможно будет измерять. Это также скажется и на ухудшении работы двигателя.

Артикулы
  1. 1118-3843010.
  2. 1118-3843010-02.
  3. 1118-3843010-04.

    1118-3843010-04 — самый распространённый артикул датчика скорости

Симптомы поломки датчика скорости

Менять датчик надо при таких неисправностях:

  1. Стрелка спидометра прыгает или замерла.
  2. Не считается километраж.
  3. Не работает усилитель руля.
  4. Стрелка, которая показывает уровень топлива в баке (объём бака на универсале), прыгает.
  5. Горит лампочка, которая говорит о том, что надо проверить мотор.
Способы ремонта

Осмотр разъёма датчика скорости

Еще одной причиной, по которой не работает датчик скорости, может быть влажный разъем. От этого контакты на нём начинают окисляться. Чтобы избежать этого, надо покрывать контакты герметиком.

Отложения грязи на датчике скорости, в таком случае рекомендуется ещё и проверка состояния масла в коробке передач

Также не рекомендуется сразу менять датчик скорости, когда обнаружится его неисправность. Изначально надо выявить причину неисправности. Все контакты почистить и проверить тестером устройство. Только после выявления точной причины неисправности его модно менять.

Замена датчика

Чтобы поменять датчик скорости не потребуется особых знаний. С такой работой может справиться каждый самостоятельно. Для этого надо:

  1. Выключить зажигание.
  2. Демонтировать воздушный фильтр.
  3. Отсоединить провода.
  4. Открутить крепление устройства.

    Демонтируем датчик скорости

  5. Поставить новый датчик.

Иногда может помочь простая зачистка контактов. В том случае, когда авто имеет восьмиклапанный мотор, то замена производится немного сложнее, чем на 16-клапанном. В таком случае придется снимать еще и гофру, которая крепится к фильтру. Сам датчик располагается на корпусе КПП.

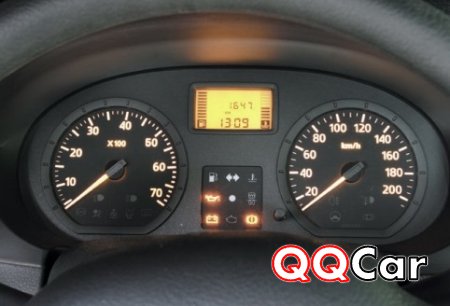

Поломка самого спидометра (щиток приборов)

Не всегда датчик скорости может быть причиной того, что спидометр не работает. Причина может быть и в щитке приборов. Тут надо помнить, что отремонтировать его или заменить отдельно некоторые детали на нём невозможно. Его меняют только полностью.

Выводы

Если у автомобиля уже кончилась гарантия, то попробуйте сами заменить датчик скорости, но перед этим проверьте тестером сигналы на его контактах. В этом нет ничего сложного, а большинство датчиков можно проверить самому!

Не работает спидометр на Лада Калина: причины, неисправности


Спидометр – крайне важный элемент любого автомобиля. Его поломка влечет за собой поломки многих других механизмов машины. Владельцы Лады Калина нередко жалуются на проблемы с работой этого прибора. Почему не работает спидометр на авто Лада Калина, и можно ли его починить?

Если на автомобиле Лада Калина перестал функционировать спидометр, решение будет аналогичным как для первого, так и для второго поколения комплектации. Хотя этот элемент и основан на электронике, починить его несложно.

Признаки неисправности датчика скорости

Если неисправен ДС, то появляются такие признаки:

  • неправильные показания спидометра, стрелка перемещается хаотически, полный отказ спидометра;
  • повышенный расход топлива;
  • отказывается работать усилитель руля;
  • горит надпись проверки силового агрегата;
  • одометр авто не показывает пробег;
  • стрелка, показывающая уровень топлива, колеблется, не давая возможности правильно определить уровень;
  • мотор не тянет либо потерял приемистость;
  • двигатель глохнет на холостом ходу.

Перечисленные признаки могут быть вызваны поломкой и других устройств (автор видео — Автоэлектрика ВЧ).

причины и почему прыгает стрелка прибора

Если на Лада Гранта не работает спидометр, то водитель не сможет оценить, с какой скоростью движется автомобиль, что чревато нарушением скоростного режима, а соответственно — штрафами. В статье рассматриваются виды приборов, основные неисправности, дается инструкция по замене прибора на Лада Калина.

Содержание

[ Раскрыть]

[ Скрыть]

Виды спидометров

В настоящее время существует три типа спидометров:

  • механические;
  • электрические;
  • электромеханические.

На приборе механического типа обороты с КПП передаются с помощью троса. Пройденный путь на одометре выставляется путем замера оборотов. Каждый оборот соответствует определенному количеству пробега. Пройденный пробег отражается на циферблате.


Циферблат механического устройства

В электромеханическом варианте внесены усовершенствования, которые убрали недостатки механического устройства. Недостатком механики был трос, из-за которого информация часто бывает неверной. Электромеханический прибор дополнен датчиком скорости, сигналы от которого проступают на электродвигатель, вращающий редуктор.

Электронным устройством оборудуются все современные автомобили. Электронный спидометр замеряет количество оборотов именно колеса. Пройденный пробег подсчитывается путем анализа окружности колеса и количества оборотов. Информация отражается на дисплее.

Фотогалерея «Указатели скорости»

Возможные неисправности устройства: признаки и причины

Одной из причин неисправности спидометра и одометра является обрыв тросика. Это можно обнаружить по характерному звуку, который раздается в районе щитка. После обрыва стальные концы тросика задевают оболочку, и появляется шум.

При неисправном указателе стрелка показывает либо неправильные показания, либо она лежит и не поднимается. Причиной может быть в датчике скорости. Если он поломан, нужно его заменить.

Если не работает спидометр на Приоре, в первую очередь следует проверить предохранители, они могли перегореть. Кроме того, нужно прозвонить проводку и убедиться в качестве контактных соединений. В случае неработоспособности устройства подлежит замене.

Как проверить прибор на работоспособность?

Прежде чем менять или ремонтировать спидометр, следует найти причину, почему он не работает. Сначала нужно провести диагностику датчика скорости, так как он чаще всего является причиной неработоспособности указателя.

В первую очередь следует осмотреть регулятор на наличие механических повреждений. Кроме того, нужно проверить целостность проводов и качество соединений. При поломках электрического характера на приборной панели обычно высвечивается предупреждение «Check».

Проверить работоспособность платы контроллера в домашних условиях трудно, так как необходимо специальное оборудование. Можно проверить состояние шестеренок. Если есть зазубрины или сколы, необходима замена деталей (автор видео — Автоэлектрика ВЧ).

Инструкция по замене прибора своими руками

Замена привода на Калине несложная, необходимо выполнить следующие действия:

  1. С помощью ключа выкрутить винт крепления устройства к КПП.
  2. Далее отверткой нужно аккуратно поддеть отверстие и снять спидометр.
  3. На следующем этапе снятый привод следует осмотреть на выявление дефектов и загрязнений. Также необходимо проверить посадочное место и очистить его от загрязнений.
  4. При осмотре следует обратить внимание на коробку передач. Если обнаружатся масляные пятна, нужно заменить уплотнительное кольцо.
  5. Отремонтированный или новый спидометр устанавливаем на штатное место.
  6. Собираем привод в обратном снятию порядке.

После окончательной сборки следует проверить работоспособность привода.


Демонтаж указателя с панели

Что делать, если вышел из строя щиток приборов?

Если спидометр на Лада Калина не работает, это может быть связано с поломкой щитка приборов. На автомобильный рынок он поставляется только в сборе, поэтому менять его нужно полностью.

Перед заменой следует проверить надежность креплений, которые идут на «массу», причина поломки может быть в этом.

Процедура снятия и замены приборного щитка состоит из последовательности шагов:

  1. Руль нужно перевести в нижнее положение.
  2. Далее откручиваются болты крепления.
  3. Затем, преодолевая сопротивление фиксаторов, тянем на себя накладку и вынимаем.
  4. Крестовой отверткой откручиваем болты крепления центральной консоли.
  5. Отклонив щиток, отключаем от него разъем с проводами. Для этого нужно отодвинуть фиксатор.
  6. Установку проводим в обратном порядке.

Процедуры замены щитка приборов и спидометра несложные и могут быть выполнены самостоятельно. Таким образом, не нужно тратить время и деньги на посещение СТО.

Загрузка …

Видео «Демонтаж щитка приборов на Лада Приора»

В этом ролике показан процесс снятия и замены приборного щитка Приоры (автор видео — «В гараже у Сандро»).

avtozam.com

Причины поломок

Причиной неисправности ДС может быть:

  • плохой контакт в разъеме ДС или его полное отсутствие;
  • нарушение целостности проводки, провода со временем окисляются, ржавеют;
  • загрязнения на чувствительных элементах;
  • неисправность чувствительного элемента.

Первые три причины можно исправить без замены ДС, в последнем случае прибор нужно менять обязательно.


Проверка чистоты разъема

Где находится датчик скорости Лада Калина?

Датчик скорости Лада Калина состоит из пластикового корпуса, имеющего форму цилиндра, и электронного чувствительного элемента.

Место, где он расположен в моторном отсеке, найти не сложно. Для этого нужно поднять капот, чтобы был доступ в подкапотное пространство. Дроссель с фильтром соединяет воздушный патрубок. Открутив хомуты, нужно демонтировать воздушный патрубок. Сверху коробки передач находится ДС.


Датчик скорости на Лада Калина

Стрелка спидометра на калине не работает

Прыгает стрелка спидометра на Лада Калина: фото, видео

Как показывает опыт, многие владельцы Лады Калины сталкиваются с таким понятием, как прыгающая стрелка спидометра. Связано это с несколькими причинами. Некоторые можно устранить самостоятельно, но, а для некоторых потребуются знания в автоэлектрике.

Признаки и причины

Датчик скорости — основная причина неисправности спидометра

неисправности спидометра

Существует несколько причин, по которым начинает прыгать стрелка спидометра. На автомобилях старого поколения, это связано, как правило, с тросом привода или с неисправностью самое приборной доски. Но, на Калине установлен электропривод, поэтому здесь, все, немного по-другому.

Признаками неисправности может послужить не только прыжки стрелки, а также ее зависание в определенном положении. Обычно, автомобилисты снимают «клемму-минус», чтобы сбросить систему, но это не всегда помогает, поэтому приходится преступать к более радикальным мерам.

Итак, рассмотрим, какие причины неисправности прыгающей стрелки спидометра:

Устранение неисправности

Когда все причины определены, можно приступать к ремонту. Сначала, как показывает опыт, необходимо заменить датчик скорости. Как это сделать? Посмотрим пошаговую инструкцию:

  1. Находим сам датчик. Он расположен в КПП.
  2. Для замены потребуется около получаса, а также головка на 10 и две отвертки (крестообразная и плоская).
  3. В моторном отсеке находим воздуховод фильтрующего элемента воздуха. Потребуется его демонтаж.

    Откручиваем хомут

    Раскручиваем хомут воздуховода воздушного фильтра

  4. Находим датчик, и отсоединяем разъем проводов.

    Отключаем провода датчика скорости

  5. Откручиваем гайку датчик. Место самое неудобное, а поэтому придется помучатся, чтобы ее демонтировать.

    Откручиваем гайку крепления датчика скорости

  6. Проводим замену датчика. Для этого необходимо подковырнуть его отверткой.

    Поддеваем датчик при помощи отвертки и снимаем его

Теперь, стрелка спидометра не должна прыгать. Но, если это не помогло, то необходимо искать причину в другом месте.

Как правило, это может быть обрыв провода, между приборной доской и датчиком. При помощи тестера необходимо прозвонить провода и убедится, что нет обрыва.

Если же и это не помогло, то необходимо снимать приборную панель и смотреть моторчик привода спидометра. В нем, как показывает опыт, сгорает внутренняя обмотка и он перестает работать, или показывает неверные показатели. Для его замены придется распаять схему, что под силу не каждому автолюбителю, поэтому рекомендуется обратиться в автосервис к автоэлектрику.

Выводы

Таким образом, устранение неисправности прыгающего спидометра на Ладе Калине, как оказалось не так уж и сложно. Обычно выходит со строя датчик скорости, который показывает неверные показатели. Но, если после его замены проблема осталась, стоит обратиться в автосервис. После того, как установлен новый датчик, необходимо сбросить все ошибки ЭБУ, чтобы нормализировать работу системы.

carfrance.ru

Не работает спидометр на Калине: рекомендации

Проблемный случай: не работает спидометр на Ладе Калине


Очень часто от обладателей Лады можно слышать одну и ту же фразу: не работает спидометр на Калине. Главной причиной отказа спидометра, установленного на Ладе Калине, судя по отзывам автовладельцев, является неправильная работа датчика скорости (ДС). Эта неисправность характеризуется самыми разными признаками. Иногда стрелка спидометра на Калине просто спокойно показывает ноль, иногда прыгает как сумасшедшая.

В некоторых случаях она начинает зависать. Это может происходить как при движении автомобиля, так и в состоянии покоя. Для такой поломки совершенно не важна величина пробега. Иной раз может загореться сигнал ЭУР. Чаще всего это значит, что в машине Лада Калина вышел из строя электроусилитель руля. Казалось бы, что руль и показания спидометра — абсолютно несовместимые вещи. Но скорость машины уже давно измеряет электроника.

Все показания осуществляет датчик скорости, работающий на основе эффекта Холла. От этого датчика контроллер получает электромагнитные импульсы. Они и являются базой для измерения скорости движения автомобиля. При помощи такого датчика также экономится топливо. Если автомобиль движется накатом, а скорость превышает 20 км/ч, то контроллер, считывая показания датчика, прекращает подачу горючего.

Характерные признаки поломки устройства и его замена

Лада Калина оборудуется разными датчиками, но все они имеют одинаковые посадочные места. Датчики маркируются цифрами:

Когда на автомобиле Лада Калина или Лада Гранта выходит из строя этот датчик, скорость транспортного средства измерить невозможно. Это вызывает также ухудшение работы мотора. Чаще всего требуется полная замена датчика при следующих неисправностях:

  • при движении прыгает стрелка спидометра или просто спокойно лежит без движения;
  • перестал работать электрический усилителя руля;
  • горит лампочка, требующая «проверить двигатель»;
  • спидометр не считает километраж;
  • дергается стрелка, показывающая уровень топлива.

Причин, когда не работает спидометр, очень много. На первом месте всегда стоит поломка или отказ датчика скорости. Другой причиной может быть влажная фишка. От влаги начинают окисляться контакты. Чтобы уберечь датчик, рекомендуется верхнюю поверхность покрывать герметиком. Когда обнаружена плохая работа ДС, не стоит сразу его менять.

Сначала нужно провести диагностику. Необходимо зачистить контакты и протестировать устройство. Если это не помогло, можно приступать к замене. Поменять рассматриваемый элемент достаточно просто. С этим справится любой автолюбитель. Обычно такая работа выполняется за полчаса. Для этого нужно:

  • выключить зажигание;
  • снять воздушный фильтр;
  • отключить провода;
  • открутить гайку, крепящую устройство;
  • закрепить новый прибор.

В некоторых случаях помогает простая зачистка контактов. Однако это временное спасение. Через несколько дней датчик откажет вновь. Чтобы избежать появления таких проблем, нужно хорошо загерметизировать место подсоединения устройства к коробке передач. Элемент крепится к корпусу КПП. Он расположен около левого ШРУСа.

Когда Лада Калина оборудована 16-клапанным двигателем, датчик очень просто поменять. Эта операция потребует немного времени. Если установлен восьмиклапанный двигатель, для замены устройства необходимо удалить гофру, которая подсоединена к воздушному фильтру.

Каждый автолюбитель хорошо знает, что комплектующие авто не всегда находятся в идеальном состоянии. Поэтому, прежде чем установить новую деталь, нужно отсоединить колодку проводов и проверить, в каком состоянии находятся контакты.

Датчик, установленный на заводе, имеет маркировку, начинающуюся с цифр 1118. Однако Лада Калина с 2011 г. начала оборудоваться коробками передач, которые устанавливаются на Ладу Приору. Маркировка в этом случае начинается с других цифр, 2170. Вмонтированный предохранитель, защищающий электрическую схему установленного щитка приборов, обозначается F1. Им оборудуют монтажный блок. Когда предохранитель горит, спидометр прекращает свою работу.

Если вышел из строя щиток приборов

Очень часто, кроме сломанного датчика скорости, сгорания предохранителя, обозначенного F1, плохого контакта проводов, спидометр, установленный на Ладе Калине, отказывается работать, так как вышел из строя щиток приборов. Его можно заменить только в сборе. Отдельные детали щитка приборов магазин запчастей не продает.


Однако, прежде чем приступать к замене, сначала нужно убедиться в надежности закрепления провода, идущего на массу. Возможно, причина поломки кроется именно в этом. Безусловно, конструкция спидометра базируется только на электронике, но с некоторыми сбоями его работы автолюбители могут справиться самостоятельно. Чтобы обнаружить под капотом датчик и провести его замену, нужно сначала сделать несколько операций.

motorsmarine.ru

Инструкция по снятию и установке

Перед тем как менять ДС, сначала следует провести ряд профилактических действий, которые могут устранить неисправность:

  • почистить контакты: они могли окислиться;
  • почистить колодку, в которую могла попасть грязь.

Датчик также следует снять, почистить и проверить на работоспособность.

Проверку можно выполнить тремя способами:

  1. С помощью мультиметра. Положительный провод снятого ДС нужно соединить с центральным контактом, а минусовой прислоняем к кузову машины. Если на ДС оказать воздействие в виде небольшой вибрации, показания на тестере должны колебаться в пределах от 0,5 до 10 В.
  2. Для проверки вторым способом устройство не нужно снимать с коробки передач. Следует вывесить переднее колесо, затем начать его вращение и присоединить мультиметр аналогично первому способу. Если после присоединения тестер меняет показания, то устройство исправно.
  3. Если нет мультиметра, можно воспользоваться контрольной лампочкой на 12 В в патроне. Минус необходимо соединить с сигнальным контактом ДС, а плюс присоединить к АКБ. Горение лампочки говорит об исправности прибора.

Видео «Замена датчика скорости»

В этом видео демонстрируется, как заменить датчик скорости своими руками (автор ролика — Alexandr V).

За измерение скорости автомобиля отвечает датчик скорости. Именно он передает информацию на ЭБУ и благодарю этому датчику мы видим скорость нашего авто. Если вы вдруг заметили, что скорость на спидометре ниже, чем скорость вашего авто, возможно датчик вышел из строя и требуется его замена.

Замену датчика скорости на Калине можно произвести самостоятельно, без помощи специалистов, а как это сделать мы опишем ниже.

То работает то нет спидометр на калине

Почему не работает электроусилитель руля на Калине? Исправляем проблему

Сегодня, всех хозяев Лада Калина, интересует вопрос: почему не работает электроусилитель руля на Калине? Ведь этот автомобиль начали производить ещё в ноябре 2004 года, с электроусилителем руля в базовой комплектации. Прошёл десятилетний юбилей, но по отзывам автолюбителей, проблема эта существует до сих пор. Состоит электроусилитель из электромотора, механизма передачи усилия и электронной системы управления. Управление, работой электроусилителя, осуществляет электронный блок с тремя специальными датчиками, которые должны оперативно определять скорость машины, обороты мотора и необходимое усилие для поворота передних колёс.Во время завода мотора стартером, электроусилитель руля (ЭУР), не работает. Он включается только с момента достижения 400 оборотов в минуту коленвала и прекращает работать, когда автомобиль разгоняется более 60 км. в час.Признаки неисправностиПочему не работает электроусилитель руля на Калине сразу разобраться невозможно. Тем не менее в большинстве случаев неисправности (ЭУР), на приборном щитке должна загореться лампочка изображающая рулевое колесо с восклицательным знаком. После чего, специалисты автозавода ВАЗ рекомендуют на небольшой скорости двигаться в автосервис. Почему на небольшой скорости? Потому что первые годы выпуска (ЭУР) Махачкалинским заводом, он имел особенность поворачивать ведущие колёса машины максимально влево или вправо и самостоятельно фиксироваться в таком положении. О последствиях говорить не нужно. Но даже если аварийная лампочка на приборной доске не загорелась, рулевое колесо может начать трещать и биться крупной дрожью, или вы почувствуете, что (ЭУР) временами самостоятельно отключается и включается, вообще без видимых причин. Электромотор и механическая часть (ЭУР) редко вызывают нарекания, но вот электрика и электроника требуют подробного изучения поломок.Статья по теме «Что лучше, гидроусилитель или электроусилитель руля». Разбор полётовЭлектронный блок управления (ЭБУ) электроусилителем руля, закреплен в неудачном месте, под радиатором печки отопителя. Любая негерметичность этой детали, вызывает намокание (ЭБУ), после чего вы почувствуете, что усилитель руля не работает и рулевое колесо стало тяжёлым. Если во время движения вы заметите что стрелка тахометра или спидометра лежат на нуле и не шевелятся, будьте уверены, (ЭУР) вашей машины не работает. Это происходит потому, что эти приборы и (ЭУР) задействованы от одних и тех же датчиков. Чаще всех на Калине, выходит из строя датчик скорости. Покупка нового датчика и его замена решает эту проблему. Очень часты случаи, когда замена датчиков, не помогает, (ЭУР) всё равно не работает. Начинайте методично прощупывать всю цепь проводов, относящуюся к системе (ЭУР). Из-за постоянной вибрации автомобиля и плохого качества производства соединительные штекера и колодочки, самостоятельно разрывают электроцепи в самый неподходящий момент. Усилитель руля Калины, плохо себя ведёт при перепадах бортового напряжения. Если, старенький генератор, выдаёт вместо 15 Вольт, меньше 30, то электронный блок управления, усилителя руля также может отказаться работать.


Чтобы доехать до СТО, вам следует вскрыть слева от руля монтажный блок, вынуть 50 амперный предохранитель и не спеша ехать в автосервис, без усилителя руля. Однозначно сказать, почему не работает электроусилитель руля на Калине невозможно. Как была автомобильная электроника, слабым местом отечественных машин, так она и осталась. Последние годы выпуска автомашин Лада Калина, (ЭБУ) отечественного производства заменили на корейские. Такие, как ставят на автомобили «Hyundai». После чего, отказов работы усилителя руля стало значительно меньше. Но это на новые машины стали ставить корейские блоки. А сколько тысяч Калин колесят по всем дорогам, со старой электроникой? Наш вам совет, при первой возможности поменяйте на своей машине электронный блок управления на современный, целее будете.
AutoFlit.ru

Замена датчика скорости на калине

Добро пожаловать! Датчик скорости — в современных автомобилях уже начали по не многу отходить от всяких тросиков скорости и по немного переводить все автомобили на датчике, вот и на Лады Калины, Лады Приоры стали ставить датчик скорости вместо тросика который на старых автомобилях присутствует (Таких как ВАЗ 2107, ВАЗ 2109 и т.д.), но всё же датчик есть датчик и он прослужит более долгую жизнь (Это смотря как ещё автомобиль использовать, если по воде ездить, то в него попадёт эта самая вода и он сразу же выйдет из строя) чем тот же самый тросик, потому что тросик это механическая часть и по мере езды он изнашивается (Центральная часть у этого тросика в основном изнашивается, вы вить присматривались когда ни будь к этому тросику скорости, видели что в центральной части шток квадратный стоит, вот он то и износиться по мере эксплуатации автомобиля и в связи с этим, в один прекрасный момент спидометр просто перестаёт работать), а датчик уже электрическая и если на него не будет попадать вода, не будет электрическая цепь его сильно нагреваться (Бывает такое когда с проводкой проблемы, но обычно во всех автомобилях присутствуют предохранители и когда слишком сильное напряжение в цепи подскакивает, предохранитель сразу же сгорает, если он этого не сделает, то вся проводка в этом случае выгорит и датчик выйдет сразу из строя) то он прослужит довольно долгую жизнь, в отличие от тросика, да и даже не в этом дело, датчик нужен чтобы скорость автомобиля определять и посылать эту информацию на спидометр и уже на сам контроллер (Мозги его ещё называют), который и понимает с какой скоростью автомобиль движется, вы не когда не задумывались как электро-усилитель определяет когда нужно руль сделать по туже (Чем быстрее автомобиль едет, тем туже руль крутиться), когда его наоборот облегчить нужно, ответ прост, благодаря данному контроллеру во-первых и во-вторых благодаря датчику скорости, который и говорит о том с какой скоростью автомобиль движется.

Примечание! Чтобы произвести замену данного датчика на автомобиле, нужно запастись: Гаечными ключами, а так же воротком с накидными головками и накидными ключами на всякий случай, кроме этого ещё герметиком запастись вам рекомендуем, он нужен для того чтобы промазать датчик, чтобы в будущем во внутрь под него не попала вода, так как он низко находиться и ещё отвёртку возьмите, хотя она может вам даже и не пригодиться (Если будет отвёртка, то работу произвести будет по легче, чуть позже объясним почему)!

Где находится датчик скорости? На коробке передач он располагается и работает точно по такому же принципу, как датчик холла, датчик положения коленчатого вала (Вам это даже может не о чём и не говорит), ну не суть, расположен он сверху коробки передач и залезть чтобы его выкрутить будет не то чтобы сложновато, но не удобно это, вить снизу никак не подлезешь, а из-за того что коробка внизу находиться, сверху к датчику тянуть придётся, для наглядности чуть ниже показано две фотографии (Одна маленькая и другая большая), просмотрев их можно понять местонахождение данного датчика на коробке, объясним это, на фотографиях как вы видите есть множество стрелок, но вы сперва на красную внимание своё обратите (Она показывает приблизительное местонахождение датчика), вы уже заметили тот факт что аккумулятор придётся снимать, потому что он мешает, или же воздушный патрубок можно снять будет (Он указан жёлтыми стрелками) и как только одна из этих вещей будет снята, вы увидите сам датчик (Синей стрелкой указан, плохо видно) и колодку проводов (Указана зелёной стрелкой) которая к нему подсоединяется, на фото уже колодка отсоединена, но у вас же она как вы уже поняли к датчику подсоединена будет.

motorsmarine.ru

Как определить что датчик неисправен

Существует ряд признаков по которым можно определить что датчик скорости неисправен и требует замены.

  • Одометр не считает километраж
  • Стрелка спидометра хаотично двигается вне зависимости от скорости автомобиля
  • Горит Check Engine двигателя во время движения
  • Это основные признаки которые указывают на то, что замены датчика скорости на Калине вам не избежать.

    После снятия датчика может осмотреть его и почистить, иногда это «реанимирует» его. В него может попасть влага или грязь, что приводит к его нестабильной работе. Так же может окислится контакт клеммы датчика.

    Неисправность в комбинация приборов

    Нередко спидометр перестает работать по причине неисправности самой панели приборов. Самый простой способ проверить это — подключить на время заведомо рабочую панель. Также стоит проверить надежность контактов на тыльной стороне приборной панели. Также можно проверить показания скорости автомобиля на бортовом компьютере.

    Если выполнялся тюнинг приборной панели (разбирали), то возможно в ходе работ повредился моторчик стрелки, либо стрелка скорости посажена слишком глубоко (стрелка задевает о накладку панели).

    Сталкивались ли вы с проблемами спидометра? Каким способом вам удалось ее решить? Напомним, решение других неисправностей можно найти в категории ремонт и эксплуатация Лада Гранта, Лада Калина или Лада Приора.

    Ключевые слова: панель приборов лада калина | панель приборов лада гранта | панель приборов лада приора

    8

    -1

    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    • Официальный старт продаж LADA XRAY Cross Instinct
    • Замена жидкости в гидроприводе сцепления автомобилей LADA
    • Как обучить ключ Лада Приора, Калина, Гранта (активация штатного иммобилайзера)
    • Какой вариатор стоит на Lada Vesta и XRAY, обзор после разборки агрегата

    Инструкция по замене датчика скорости 1118-3843010 Лада Калина

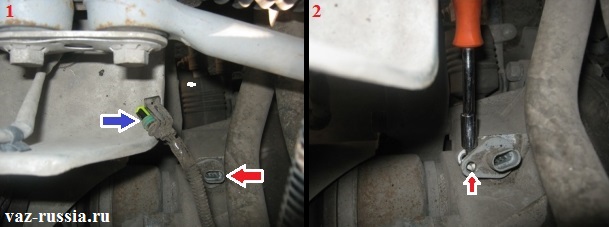

    Итак, открываем капот и видим резиновый гофрированный патрубок идущий от воздушного фильтра к дросселю. Для удобства замены датчика, нам придется снять этот патрубок.

    После того, как сняли патрубок видим на корпусе КПП датчик к которому подходит колодка с проводом.

    Аккуратно снимаем ее с датчика и откручиваем с помощью головки на «10» болт крепления датчика. Для удобства можно воспользоваться либо маленькой трещоткой, либо удлинителем.

    Проверяем колодку датчика, при необходимо почистим ее, берем новый датчик устанавливаем его на место и производим сборку в обратной последовательности.

    На этом процесс замены завершен, никаких других действий не требуется.

    Почему не работает спидометр на Калине

    Самой распространённой причиной не работающего спидометра, на автомобиле Лада Калина, как выясняется из интернетовских форумов, бывает отказ датчика скорости. Есть несколько признаков этой неисправности. Стрелка спидометра, может лежать на 0, совершенно не шевелясь, а бывает и скачет, как горный козёл. Иногда происходит её зависание, причём ей не важно, движется автомобиль или нет. Бывает также, загорается сигнальная лампа ЭУР, но это касается только тех Лад Калин, где установлен электроусилитель руля. Почему это происходит, водители, попавшие в эту ситуацию, понять пока не могут, ведь руль и спидометр, это ведь разные вещи.

    Отказ датчика скорости происходит из-за не герметичности его корпуса. В результате чего внутрь начинает попадать вода или масло. Датчик стоит на корпусе коробки передач, недалеко от левого внутреннего шруса. Из под капота, на 16 клапанных двигателях, его легко можно снять и установить новый. Займет это не более 5 минут. А вот на 8 клапанных двигателях, чтобы до него добраться, придётся снять гофру, идущую от воздушного фильтра. Но, к сожалению, в запчасти поступают не всегда исправные датчики, и их приходится перебирать. Перед тем, как заменить датчик, отщёлкните колодку проводов, подходящую к датчику и посмотрите состояние контактов.

    Если датчик был родной, то обязательно посмотрите его маркировку, она должна начинаться с первых четырёх цифр 1118, но в 2011 году на Калину стали ставить коробки перемены передач, от Приоры. На этих коробках маркировка датчика скорости будет начинаться с цифр 2170. Электрическая схема щитка приборов защищена предохранителем обозначенным, как F1, он установлен в монтажном блоке. При выходе его из строя спидометр работать не будет.

    Кроме датчика скорости, предохранителя F1 и колодок соединения проводов неисправность спидометра на Ладе Калине может быть и в самом щитке приборов. В запчасти он поставляется, только в полной комплектации. Но если Вы решили щиток заменить, предварительно всё-таки проверьте крепление массового провода идущего от него. Может быть, причина неисправности, именно в нём.

    Хотя конструкция спидометра полностью основана на электронике, но возникающие при его работе неисправности, водитель может устранить самостоятельно.

    Поделитесь статьей с друзьями:

    Facebook

    Twitter

    Вконтакте

    Одноклассники

    1 и 2 серии, причины, как исправить

    Спидометр — прибор для определения скорости движения автомобиля. Производители отошли от использования механических спидометров, по причине ошибок в расчетах скорости. Они делались через вращающийся трос. На современных автомобилях, устанавливаются электромеханические приборы, где расчет делается за счет работы электроники. Статья рассматривает вопрос, почему не работает спидометр на Ладе Калина, источники повреждений, способы их устранения. Подробно будут описаны прочие неполадки, влияющие на работу счетчика скорости.

    Принцип работы

    На Ладе Калина 1 и 2 серии, установлены аналогичные по принципу работы спидометры. Их работа осуществляется за счет датчика скорости, вмонтированного в коробку передач. У автомобилей обеих серий, этот датчик находится недалеко от правого шруса, рядом с щупом замера уровня масла в КПП. Во время вращения ведущих колес, ЭДС передает электрические импульсы на ЭБУ. По частоте импульсов, расчет передается от бортового компьютера спидометру.

    Помимо определения скорости, от работы ЭДС зависит расход топлива машины. ЭБУ рассчитывает обороты двигателя, тем самым обогащая смесь горючим, воздухом по мере необходимости. Также от этого узла зависит работа гидроусилителя руля.

    Признаки неисправности

    На повреждение устройства определения скорости могут указывать многие факторы. Индикаторы приборной панели выдадут следующие коды ошибок:

    • Р0500 сигнализирует о прекращении подачи электрических импульсов от датчика;
    • Р0503 оповещает о прерывистой подаче импульсов от датчика.
    • Check Engine указывает перебои работы силового агрегата.

    Определить неисправность детали можно по неработающему спидометру.

    1. В движении стрелка хаотично скачет. Причина этого кроется в перебоях передачи импульсов ЭДС.
    2. Стрелочка не реагирует на увеличение скорости. Полное отсутствие сигналов. Источником проблемы является плохой контакт электрической проводки.
    3. Стрелочка датчика топлива двигается скачками. Происходит по причине сбоя в расчете топлива. Показания с ЭДС рассчитываются и передаются на датчик распределения горючего. Например, при скорости 20 километров в час, подача топлива сокращается. Это сделано самим производителем для снижения расхода. Неправильные показания ЭДС вносят ошибку в расчет потребления топлива.
    4. Перестает работать счетчик пробега. Этот счетчик напрямую зависит от спидометра. Также работает от показаний ЭБУ из расчета скорости вращения ведущих колес.
    5. Перестает функционировать гидроусилитель руля.

    Повреждение ЭДС можно определить по поведению силового агрегата.

    1. Увеличивается расход топлива.
    2. Нестабильно набираются обороты при разгоне.
    3. Значительное снижение мощности.

    Все эти причины потребуют срочной диагностики датчика скорости на работоспособность.

    Проверка

    Частой неисправностью при передаче электронных сигналов является нарушение в электрической цепи. Лады Калины 1 и 2 серии оборудованы датчиками с плохой защитой контактов от воздействия влажности. Для проверки необходимо отключить датчик от электрической цепи, просто отсоединив штекер из гнезда. У 8 клапанных автомобилей, датчик находится под гофрой воздушного фильтра. Ее придется демонтировать. Для проверки понадобится тестер и простая отвертка. Далее необходимо:

    1. Подсоединить «+» щуп тестера к импульсному контакту «2» разъема. Он является центральным.
    2. «Минус» тестера подсоединить на корпус двигателя.
    3. Тестер перевести в режим замера постоянного напряжения.
    4. Осуществить вращение штока датчика.
    5. Контролировать показания тестера.

    На работоспособность устройства укажет нарастание напряжения. Оно должно варьироваться от 0.5 до 12 вольт. Во время постоянного вращения, не должно быть перебоев с подачей импульсов. Если это происходит, следует просто очистить контактное гнездо от грязи и окисления, повторить проверку.

    Причиной неисправности датчика скорости может стать его разгерметизация в месте посадки. Возникает из-за большого дрожания, если деталь была плохо закреплена раннее. Необходимо просто демонтировать устройство, заменить резиновое уплотнительное кольцо и закрепить деталь ключом на «22».

    Демонтаж

    Для проверки целостности штока, придется демонтировать деталь с посадочного места. Далее проверяется сам шток. Не должно быть свободного люфта, перекосов, «съеденных» граней штока.

    Замена

    Если причина плохой передачи импульсов не в загрязнении контактов, датчик скорости придется заменить. Для этого понадобится:

    1. Ослабить крепление хомута гофры воздушного фильтра.
    2. Снять гофру.
    3. Отсоединить от датчика электрический контактный разъем.
    4. Используя ключ «22» размера, выкрутить датчик. Делается это крайне осторожно, чтобы не сорвать пластиковые грани детали.
    5. Вынуть деталь из места крепления.
    6. Зачистить место установки ЭДС от грязи.
    7. Закрепить новый узел, остальные компоненты собрать строго в обратном порядке.

    Внимание! Автомобили Лада Калина оснащались различными модификациями ЭДС. Замену необходимо производить только на полностью идентичный вариант.

    Прочие повреждения

    Если после установки нового датчика, все еще не работает спидометр на Ладе Калина, причину необходимо искать в электрической цепи этого прибора.

    Плохой «0»

    Для определения плохого контакта спидометра с массой автомобиля, необходимо демонтировать само устройство. После демонтажа, можно заметить, что в корпус спидометра входит черный провод, соединенный с рамой. Этот провод закреплен на раму при помощи болта на «8».

    1. Выкрутить болт.
    2. Зачистить наждачной бумагой сам контакт и место его соединения.
    3. Прикрутить контакт провода на место.
    4. Проверить работу спидометра.

    Обрыв «минусового» провода может возникнуть, только после, некачественной замены спидометра. Соединять оборванный провод простой скруткой нельзя. Если неполадка не устранена, стоит обратить внимание на предохранительный блок автомобиля.

    Предохранитель

    За защиту спидометра от электрических перепадов напряжения отвечает 10 амперный предохранитель. В предохранительном блоке он имеет обозначение «F1», располагается первым в ряду. На его неисправность укажет полное отсутствие освещения спидометра. Далее необходимо:

    1. Вынуть предохранитель из гнезда.
    2. Мультиметр установить в режим звуковой прозвонки.
    3. Оба щупа мультиметра соединить с выводами предохранителя.

    Если звукового сигнала не последовало, это указывает на неисправность предохранителя спидометра. Стоит помнить, что замену нужно осуществлять на аналогичный образец, с маркировкой «10А». Предохранители меньшего номинала, будут часто перегорать или приведут к пропуску избыточного напряжения в электронную схему прибора. Также запрещается накручивать на предохранитель проволочные перемычки.

    Проверку можно провести визуально. Прозрачный корпус предохранителя позволяет увидеть состояние проволочной перемычки.

    Если после проверки электрической цепи, замены датчика и предохранителя, на Калине не заработал спидометр, значит он полностью вышел из строя. Это устройство не ремонтируется и запасных частей на него нет. Придется заменить аналогичной моделью.

    Комплектующие

    В разные годы, на автомобили 2 серий, устанавливались на Калину устанавливались датчики скорости различных модификаций. Они отличаются только внешним видом. Заводская маркировка ЭДС для родной коробки передач, начинается с цифрового обозначения 1118. Если на Калину установлена коробка передач от Лада Приора, маркировка ЭДС будет начинаться с цифр 2170. Это не столь важно. Оригинальные датчики скорости маркируются артикулами: 1118-3843010-04, 1118-3843010-02, 1118-3843010. Одной из самых распространенных неисправностей, является замена неисправного ЭДС на неоригинальный аналог. Работающий от КПП аналог не передает точных данных или ломается его привод.

    Заключение

    Не стоит пренебрегать неисправным спидометром. Работающий в цепи с ЭБУ, этот прибор полностью зависит от датчика скорости. ЭБУ считывает с него импульсы о скорости движения, тем самым регулируя подачу топлива и мощность, используя другие электронные средства автомобиля. Своевременная замена датчика спидометра, очистка его клемм или замена предохранителя, поможет снизить расход топлива, улучшить мощность, динамику и управляемость.

    Видео по теме

    где находится, как проверить и заменить

    Любой современный автомобиль оборудуется множеством датчиков, позволяющих обеспечить комфортное и удобное использование машины. Датчики определяют различные параметры работы авто, к примеру, температуру двигателя, объем оставшегося топлива в баке и т.д. В этой статье мы разберем, что представляет собой датчик скорости Калина, где он находится, какие неисправности для него характерны и как поменять устройство.

    Описание датчика скорости

    Некоторые автолюбители путают датчик спидометра с датчиком задней скорости, но это неверно. Где стоит датчик скорости на Лада Калина 8 или 16 клапанов, какова распиновка разъема, как проверить устройство? Для начала рассмотрим основные теоретические моменты.

    Место расположения, назначение и устройство

    Скоростной контроллер в автомобиле Лада Калина представляет собой устройство, выполненное в пластмассовом корпусе в виде цилиндра. Внутри корпуса расположенный чувствительный компонент, определяющий скорость передвижения. Как можно понять, основное назначение устройства заключается в точном определении скоростного режима.

    Что касается того, где находится датчик, то он располагается на коробке передач автомобиля, сверху. Чтобы получить к нему доступ, необходимо открыть капот — в моторном отсеке воздушный шланг соединяется дроссель с воздушным фильтром. Если вы демонтируете этот патрубок, то прямо под ним, на верхней части трансмиссии, сможете увидеть контроллер.

    Возможные неисправности: признаки и причины

    Поломку контроллера можно определить по следующим симптомам:

    1. На спидометре, расположенном в приборной панели, демонстрируются неверные показания. Стрелка указателя может передвигаться хаотично, то резко подпрыгивая, то так же быстро опускаясь. В некоторых случаях спидометр может вовсе не работать, то есть стрелка не поднимается.
    2. Увеличился расход потребляемого горючего.
    3. Если автомобиль оборудован электроусилителем, то он может отказаться работать. Дело в том, что по принципу работы ЭУР должен автоматически отключаться при превышении скорости движения 60 км/ч. Если же датчик не работает, то блок управления электроусилителем не сможет рассчитать скорость, соответственно, ЭУР просто перестанет работать.
    4. На приборной панели появился индикатор Чек Энджин, свидетельствующий о необходимости диагностики двигателя.
    5. Еще один признак — одометр (счетчик) пробега — не показывает пройденный километраж.
    6. Косвенный признак неисправности также может коснуться и датчика уровня горючего. Стрелка датчика может колебаться, что не позволит точно выявить объем оставшегося горючего в баке.
    7. Также о неисправности датчика может свидетельствовать снижение мощности силового агрегата. Двигатель может потерять приемистость.
    8. Иногда силовой агрегат может глохнуть при движении на холостых оборотах (нейтральной передачи).

    Эти симптомы также могут свидетельствовать и о других неисправностях. Предлагаем также ознакомиться с основными причинами поломки.

    1. Отсутствует контакт устройства с электросетью автомобиля. Контакт может быть нарушен в самом разъеме девайса, нужно проверить качество подключения штекера и при необходимости зачистить контакты от окисления. Иногда контакты оказываются поврежденными, тогда их надо менять.
    2. Причина может заключаться в нарушении целостности электрической цепи. Поврежденные провода более подвержены окислению и воздействию коррозии, поэтому при пробое изоляции их желательно сразу менять, поскольку это в любом случае придется сделать в будущем.
    3. При регулярной работе в жестких условиях на чувствительных компонентах устройства может собираться грязь. Это будет способствовать ухудшению передачи сигнала на спидометр и блок управления. Проблему позволит решить очистка устройства.
    4. Вышел из строя сам датчик, речь идет именно о его чувствительном элементе. Выхода, кроме как замена устройства, нет (видео обнародовано каналом VooDoo).

    Диагностика

    Проверка контроллера может быть произведена несколькими способами, рекомендуем ознакомиться с каждым из них более подробно. Для первых двух методов понадобится вольтметр.

    Первый способ:

    1. Сначала датчик необходимо демонтировать. Найдите его место установки, отключите подсоединенный разъем, выкрутите фиксирующую гайку и извлеките устройство из посадочного места.
    2. Затем возьмите вольтметр и разберитесь с распиновкой разъема. В разъеме расположено три контакта, первый из них обычно — это положительный контакт, второй — выходной сигнал, третий — отрицательный. Один из щупов тестера следует подключить к контакту под номером 2, а второй щуп надо заземлить — подключить к корпусу двигателя или кузову автомобиля.
    3. После надо вращать контроллер, чтобы определить, имеются ли импульсы в рабочем цикле и произвести замер выходного напряжения. Чтобы сделать это, надо установить кусок патрубка на ось датчика и прокручивать устройство со скоростью примерно 3-5 км/ч. От скорости вращения контроллера зависит напряжение, а также частота в тестере (автор видео — Артем Кульжанов).

    Второй вариант диагностики выполняется без демонтажа датчика:

    1. Надо поставить автомобиль на домкрат. Поддомкратить нужно переднюю часть авто, чтобы одно из колес было вывешено и не соприкасалось с землей.
    2. После этого щупы тестера опять нужно подключить к контактам на разъеме устройства.
    3. Вывешенное колесо нужно вращать и одновременно следить за показаниями на дисплее тестера. Если в результате вращения появляется напряжение и частота, измеряемая в герцах, то это говорит о работоспособности устройства.

    Есть еще один вариант проверки, для его выполнения понадобится лампочка или контролька.

    Диагностика выполняется так:

    1. В первую очередь от датчика следует отсоединить штекер с проводкой.
    2. При помощи контрольки вам надо будет найти плюс и минус, перед этим нужно включить зажигание.
    3. Далее, как и в предыдущем методе, нужно поставить на домкрат передок кузова машины и вывесить одно колесо.
    4. Теперь следует соединить вывод контрольки с импульсным контактом датчика (обычно он средний) и повращать колесо рукой. Если при этом на контрольке загорелся минус, это свидетельствует о работоспособности девайса. Как вариант, вместо контрольки можно использовать лампочку с подключенным проводом, один из которых соединяется с аккумуляторной батареей, а второй — с сигнальным разъемом. Если при вращении колеса лампочка стала мигать, то контроллер исправен (видео снял Алекс Ков).

    Инструкция по снятию и замене

    Чтобы произвести замену устройства, вам потребуются:

    • две отвертки — с крестовым и плоским наконечником;
    • гаечный ключ либо ключ-головка на 10;
    • тряпка.

    Также понадобится и новый датчик — на Калинах могут использовать разные контроллеры, поэтому перед покупкой точно узнайте, какой вам нужен.

    Итак, как заменить датчик самостоятельно:

    1. Для начала необходимо отключить питание от устройства и поставить автомобиль на стояночный тормоз, подняв рычаг в салоне.
    2. Откройте капот. На данном этапе вам надо получить доступ к датчику, для этого, как мы уже сообщили, придется снимать воздуховод, идущий к воздушному фильтру. Как вариант, его можно попытаться сдвинуть в сторону. Для демонтажа отверткой с плоским лезвием открутите хомуты.
    3. Увидев контроллер в месте монтажа, надо будет отключить разъем с проводкой, подключенный к нему.
    4. Теперь возьмите гаечный ключ или головку и выкрутите гайку, с помощью которой фиксируется датчик в месте монтажа. Сама гайка расположена в неудобном месте, поэтому для ее откручивания может потребоваться время. Может быть такое, что гайка прикипела к установочному месту, хотя такое бывает редко. Для ее выкручивания обработайте место посадки жидкостью WD-40.
    5. Затем возьмите отвертку с плоским наконечником и отсоедините девайс от коробки передач, после чего демонтируйте его. Используя тряпку, произведите очистку места установки, это можно сделать и перед снятием датчика. Тщательно очистите поверхность, чтобы не допустить попадания грязи в саму коробку.
    6. Теперь можно приступить к установке нового контроллера. Установите девайс и подключите к нему разъем с проводом. Не забудьте установить обратно воздушный патрубок.

    Фотогалерея «Меняем датчик своими руками»


    Видео «Наглядное пособие по замене контроллера»

    Для недопущения ошибок при замене датчика рекомендуем дополнительно ознакомиться с подробной инструкцией по самостоятельной замене (ролик опубликован каналом Alexandr V).

    Понравилась статья? Поделиться с друзьями:

    Замена датчика скорости Лада Калина – признаки неисправности

    На чтение 3 мин. Просмотров 59.2k. Опубликовано Обновлено

    За измерение скорости автомобиля отвечает специальный датчик. Именно он передает информацию на ЭБУ и благодарю этому датчику мы видим скорость нашего авто. Если вы вдруг заметили, что скорость на спидометре ниже, чем вашего авто, возможно датчик вышел из строя и требуется его замена.

    Замену датчика скорости на Калине можно произвести самостоятельно, без помощи специалистов, а как это сделать мы опишем ниже.

    Датчик скорости, фото

    Какой установлен и где найти датчик скорости на Калине

    Автомобили Лада Калина комплектуются датчиком скорости 1118-3843010. Находится он на верхней части КПП, а чтобы до него добраться, необходимо открутить воздушный патрубок идущий от корпуса фильтра к дросселю.

    Сколько стоит датчик скорости на Калину

    На сегодняшний день представлены несколько видов датчика 1118-3843010 от разных производителей.

    1. Датчик 1118-3843010 без кольца (Псков) цена от 350 руб
    2. Датчик 1118-3843010 без кольца (СтартВольт) цена от 300 руб
    3. Датчик 1118-3843010 с кольцом (Псков) цена от 500 руб
    4. Датчик 1118-3843010-04 (ЗАО Счет Маш) цена от 300 руб

    Для того, чтобы точно определить, какой датчик у вас установлен, необходимо снять ваш старый и посмотреть на нем маркировку.

    Как определить что датчик неисправен

    Существует ряд признаков по которым можно определить что датчик скорости неисправен и требует замены.

    • Одометр не считает километраж
    • Стрелка спидометра хаотично двигается вне зависимости от скорости автомобиля
    • Горит Check Engine двигателя во время движения

    Это основные признаки которые указывают на то, что замены датчика скорости на Калине вам не избежать.

    После снятия датчика может осмотреть его и почистить, иногда это “реанимирует” его. В него может попасть влага или грязь, что приводит к его нестабильной работе. Так же может окислится контакт клеммы датчика.

    Инструкция по замене датчика скорости 1118-3843010 Лада Калина

    Итак, открываем капот и видим резиновый гофрированный патрубок идущий от воздушного фильтра к дросселю. Для удобства замены датчика, нам придется снять этот патрубок.

    После того, как сняли патрубок видим на корпусе КПП датчик к которому подходит колодка с проводом.

    Аккуратно снимаем ее с датчика и откручиваем с помощью головки на “10” болт крепления датчика. Для удобства можно воспользоваться либо маленькой трещоткой, или удлинителем.

    Проверяем колодку датчика, при необходимости почистим ее. Берем новый датчик устанавливаем его на место и производим сборку в обратной последовательности.

    На этом процесс замены завершен, никаких других действий не требуется.

    Рекомендации по замене датчика скорости на Калине

    Не торопитесь сразу менять датчик, вполне возможно что окислились контакты или в колодку попала грязь. Можно так же почистить сам датчик и установить на место. На разных версиях Калины могут стоять отличные датчики:

    • 1118-3843010
    • 1118-3843010-02
    • 1118-3843010-04

    Все указанные выше датчики взаимозаменяемы!  Они подходят для автомобилей  Калина 1117, 1118 и 1119 с моторами 1,4 и 1,6 литра 8 клапанов. Датчик скорости от Приоры физически подходит, но устанавливать его нельзя, так как он показывает неправильные значения.

    Теперь вы знаете, что делать, если перестал работать спидометр на Калине, в чем причина и как решить эту проблему самостоятельно.

    Подробная видео инструкция по замене датчика



    Не работает спидометр прыгает стрелка, замена датчика скорости

    Основные симптомы выхода из строя датчика скорости на Калине:

    • Не показывается скорость (лежит стрелка).
    • Резкие скачки указателя скорости, провалы.
    • Зависание стрелки скорости, даже при стоячей машине.
    • Горит знак неисправности электроусилителя руля, не показывается скорость.

    Основные проблемы могут быть 2 или плохой контакт в штекере (возможно окисление), или виноват сам датчик (вышел из строя).

    Сам датчик находится на коробке и прикручен одной гайкой.

    Более крупным планом сам датчик.

    На машинах с мотором 16 клапанов доступ удобен со стороны бачка омывающей жидкости, снимать ничего не надо. На 8 клапанных двигателях, лучше добираться с правой стороны убрав гофру идущую от фильтра двигателя к заслонке.

    Первым делом лучше проверить сам коннектор к датчику, для этого его выщелкиваем и смотрим на жилы, если есть окисление или постороняя жидкость, то очищаем и вставляем обратно. После этого проверяем работу.

    В том случае если очистка не помогла, то уже надо менять сам датчик. Отщелкиваем провод, откручиваем одну единственную гайку на 13 и очищаем все вокруг датчика, чтобы внутрь коробки не провалилась грязь.

    Аккуратно рукой с усилием вынимаем сам датчик, если пальцами тяжело можно помочь плоской отверткой.

    Обязательное внимание уделяем номеру датчика, если первые цифры 1118, значит вам нужен только датчик именно с началом 1118, последние две цифры могут быть другие. С 2011 года автоваз начал на калины ставить коробки как на приорах и у них датчики идут уже с кодом вначале 2170.

    Лучше заранее вынуть датчик и посмотреть на номер, после этого уже покупать в магазине.

    Установка нового датчика производится в обратной последовательности.



    Как измеряется скорость автомобиля?

    Как измеряется скорость автомобиля? Тросик спидометра, приводимый в действие карданным валом, тоже вращается. Кабель вращает магнит с той же скоростью внутри скоростной чашки. Магнит постоянно вращается в одном и том же направлении (в данном случае против часовой стрелки). Когда чашка скорости поворачивается, она поворачивает указатель вверх по циферблату, указывая скорость автомобиля.

    Как измеряется скорость автомобиля?  В автомобиле с цифровым спидометром используется датчик скорости, который обычно состоит из магнита, окруженного проволочной катушкой, подобно звукоснимателю на электрогитаре.Движение шестерни создает электрический ток, который прямо пропорционален скорости вращения шестерни.

    Один и тот же одометр и спидометр?  Одометр — это устройство, которое используется для измерения пройденного расстояния. Спидометр используется для получения скорости для мгновенного измерения скорости.

    Показывает ли спидометр автомобиля мгновенную скорость?  Спидометр автомобиля показывает информацию о мгновенной скорости вашего автомобиля.Он показывает вашу скорость в определенный момент времени. В среднем ваша машина двигалась со скоростью 25 миль в час.

    Как измеряется скорость автомобиля? – Связанные вопросы

    Что делать со спидометром и одометром?

    Спидометр используется для измерения скорости объекта и одометр для измерения расстояния, пройденного объектом.

    Из-за чего может отключаться спидометр?

    Наиболее распространенными причинами того, что спидометр перестал работать, являются неисправный датчик скорости, сломанная шестерня на спидометре, поврежденная проводка или неисправный блок управления двигателем.

    Для чего служит одометр?

    Одометр или одограф — это прибор, используемый для измерения расстояния, пройденного транспортным средством, например велосипедом или автомобилем. Устройство может быть электронным, механическим или их комбинацией (электромеханическим).

    Почему мой спидометр и одометр не работают?

    Неисправный датчик скорости может помешать работе спидометра. Вы также можете заметить, что ваш автомобиль не работает плавно, и вы не можете использовать круиз-контроль автомобиля.Когда датчики скорости выходят из строя, они обычно вызывают загорание индикатора Check Engine, указывая на наличие проблемы.

    В чем разница между одометром и расстоянием?

    Как существительные разница между расстоянием и одометром

    заключается в том, что расстояние — это (исчисляемое) количество пространства между двумя точками, обычно географическими точками, обычно (но не обязательно) измеряемое по прямой линии, в то время как одометр — это инструмент, прикрепленный к колесу транспортного средства, для измерения пройденного расстояния.

    Что показывают спидометр и одометр?

    Спидометр, прибор, показывающий скорость транспортного средства, обычно в сочетании с устройством, известным как одометр, регистрирующим пройденное расстояние.

    Чем отличается средняя скорость автомобиля от его мгновенной скорости?

    Сказав все это, мгновенная скорость определяется как скорость в любой данный момент времени. Это практически то, что показывает спидометр нашего автомобиля – ваша скорость 15 км/ч в момент плотного движения и 100 км/ч на автострадах.Средняя скорость, с другой стороны, описывает скорость вашего движения в целом.

    Какова формула мгновенной скорости?

    Мгновенная скорость (v) = расстояние/время

    Мгновенная скорость является скалярной величиной. При равномерном движении мгновенная скорость постоянна. Другими словами, мы можем сказать, что мгновенная скорость в любой момент времени есть величина мгновенной скорости в этот момент времени.

    Работает ли спидометр автомобиля?

    Показывает, что спидометр показывает скорость каждого мгновения; это означает, что спидометр показывает мгновенную скорость автомобиля.Средняя скорость и мгновенная скорость никогда не могут быть одинаковыми. Средняя скорость – это скорость, с которой автомобиль проехал все расстояние.

    Есть тахометр?

    Тахометр (счетчик оборотов, тахометр, тахометр, тахометр) — прибор, измеряющий скорость вращения вала или диска, как в двигателе или другом механизме. Устройство обычно отображает число оборотов в минуту (RPM) на калиброванном аналоговом циферблате, но цифровые дисплеи становятся все более распространенными.

    Что показывает одометр?

    Одометр — это устройство, которое используется для измерения расстояния, пройденного транспортным средством.Одометр обычно находится на приборной панели автомобиля. Слово «одометр» происходит от двух греческих слов, означающих путь и меру. Корпус с окошком показывает только текущий пробег автомобиля, а не механические части.

    Одометр измеряет скорость или скорость?

    Его спидометр измеряет скорость или скорость? Одометр – это устройство, которое измеряет расстояние, пройденное транспортным средством. Он измеряет общее расстояние между начальным или конечным положением. Он используется для измерения положения, но не перемещения.

    Как настроить спидометр?

    Нажмите и удерживайте кнопку калибровки, расположенную на спидометре, запустите автомобиль, а затем отпустите кнопку. Нажмите эту кнопку еще раз, а затем проведите тест-драйв. После того, как вы проедете необходимое расстояние, нажмите кнопку еще раз, и спидометр автоматически откалибруется в соответствии с новым размером шин.

    Можно ли сбросить спидометр?

    В прошлом большинству механиков приходилось заменять головку спидометра, когда приезжал автомобиль со сломанным спидометром.В настоящее время существует возможная процедура сброса, которую может использовать большинство владельцев автомобилей прямо дома.

    Что управляет одометром в автомобиле?

    Блок управления двигателем считает все импульсы и отслеживает общее расстояние, пройденное автомобилем. В автомобилях с цифровыми одометрами приборная панель просто отображает новое значение. Автомобили с аналоговыми одометрами имеют небольшой шаговый двигатель, который поворачивает циферблаты на одометре.

    Увеличивается ли ваш одометр в нейтральном положении?

    Пробег, записанный на одометре, зависит от того, что делает трансмиссия, отсутствие вращения трансмиссии означает отсутствие увеличения миль, отображаемых на одометре.Тем не менее, есть и другие типы автомобилей, которые можно буксировать без раздаточной коробки. Эти автомобили можно буксировать, поставив трансмиссию в нейтральное положение.

    Можно ли снять мили с машины?

    Сбросить эти мили — относительно недорогое предложение. Недобросовестный механик может снять приборную панель автомобиля, на которой расположены спидометр и одометр, и заменить их приборами от автомобиля с меньшим пробегом. Меньший номер одометра другого автомобиля будет отображаться на приборной панели нового автомобиля.

    Можно ли починить одометр?

    Когда ваш одометр перестает работать, большинство людей предполагают, что они должны заменить его, что может обойтись довольно дорого. Тем не менее, вы можете довольно легко отремонтировать одометр. Не бойтесь испортить записанный пробег автомобиля при ремонте одометра; вы не будете и не сможете изменить записанный пробег.

    Как проверить пробег со сломанным одометром?

    Сканер одометра можно использовать для определения пробега по сломанному одометру, подключившись к порту бортовой диагностики (OBD) и получив доступ к памяти одометра автомобиля.Затем пробег отображается на экране сканера.

    Как узнать пробег на одометре?

    Чтобы прочитать показания одометра, найдите маленький прямоугольник, обычно содержащий пять или шесть цифр. Обычно он находится рядом со спидометром. Если ваш автомобиль новее, он может быть цифровым. Если ваш автомобиль старше или менее роскошен, это будет физический, механический набор чисел.

    Влияет ли спидометр на одометр?

    Любое изменение диаметра колеса, например установка шин большего размера, повлияет на точность одометра.Разница между скоростью на вашем GPS и скоростью, отображаемой на спидометре вашего автомобиля, является нормальной, и это не означает, что ваш одометр вышел из строя.

    Eur калины то работ нет. Электроусилитель руля на Лада Калина – гарант упрощенной и комфортной эксплуатации автомобиля

    На автомобиль Лада Калина в зависимости от комплектации может быть установлен электромеханический усилитель руля. Воздействует на рулевой вал. Команды на его включение подаются различными датчиками.При пуске двигателя при работающем стартере электромеханический усилитель (ЭУР) отключается. В работу вступает после достижения коленчатым валом частоты вращения 400 об/мин . Сигнал об этом ему подает датчик частоты вращения коленчатого вала, работающий также с тахометром. При движении автомобиля со скоростью более 60 км/ч ЭУР отключается. Он получает данные о скорости автомобиля со спидометра, а если быть точнее, то с датчика скорости. Электронный блок управления управляет работой ЭУР.

    При выходе из строя электроусилителя руля на панели приборов загорается контрольная лампа с символом рулевого колеса . Учитывая, что датчик скорости чаще всего выходит из строя, ЭУР естественно отключится и работать не будет, хотя сам исправен. Электронный блок управления не дает ему работать, так как не получает сигнал от датчика скорости. Электронный блок управления находится не в очень хорошем месте, так как если радиатор отопителя будет не герметичен, на него попадет антифриз.Мокрый чип не подойдет. Естественно, водитель это почувствует, так как руль становится тяжелее.

    Электромеханический усилитель руля Калины чувствителен к напряжению бортовой сети. По техническим характеристикам его рабочее напряжение должно быть в пределах 10,8 – 15 вольт. Но бывают случаи, когда ЭУР отказывается работать, даже если генератор выдает напряжение 13 вольт. Виновником в этом случае является не сам генератор, а его реле напряжения.При выходе из строя электромеханического усилителя руля для обеспечения безопасности выньте предохранитель на 50 ампер из гнезда в монтажном блоке. В этом случае можно продолжать движение на машине, но уже без усилителя.

    Электроусилитель руля – проблемная зона Лада Калина. Наверняка, это связано с тем, что отечественный автопром только недавно познакомился с ЭУР. АвтоВАЗ не успел научиться делать прочные рулевые системы. Поэтому ремонт электроусилителя руля на Калине до сих пор является распространенной практикой.Но лучше всего с ней обращаться к специалистам.

    Дилетантизм здесь будет неуместен — он может только усугубить ситуацию. Рулевое управление – важный узел, от исправности которого зависит эффективность управления автомобилем и, конечно же, безопасность.

    Ремонт электроусилителя руля на Калине – ответственная работа, требующая определенных знаний в области ЭУР. А так как такими знаниями обладает минимальное количество автомобилистов, то в основном в случае проблем водители едут на СТО, что в принципе правильно.

    Как определить неисправность?

    Несмотря на то, что ремонт ЭУР требует обращения в автосервис, вы можете обнаружить первые симптомы неисправности самостоятельно .

    Калины на передней панели имеют специальный индикатор желтого цвета, который в случае поломки электроусилителя загорается и сообщает об ошибке в системе. Если он загорелся, то у вас есть лишний повод посетить ближайшую автомастерскую.Но сразу стоит отметить, что желтый индикатор не сообщает о критической неисправности, а лишь сигнализирует о возникновении проблемы, позволяющей управлять автомобилем, но без участия ЭУР.

    Если полностью вышел из строя электроусилитель руля, то лучше сразу остановиться и выдернуть его предохранители . В Калине они расположены с левой стороны от руля. Теоретически при неполадках ЭУР должен отключаться самостоятельно.Однако время от времени в этом нет необходимости. Поэтому, чтобы быть уверенным, все же стоит позаботиться о предохранителях.

    Возможные неисправности и их причины

    Основная проблема, вызывающая поломку электроусилителя руля.

    ЭУР, установленный на Калину, не работает при постоянном усилии, приложенном к рулевой рейке. Усилитель начинает работать в полную силу только тогда, когда автомобиль движется с малой скоростью или останавливается. При разгоне уменьшаются усилия усилителя на рулевой рейке.То есть чем ниже скорость, тем больше начинает работать ЭУР.

    Естественно описанная неисправность может быть обнаружена с помощью только тогда, когда автомобиль стоит или движется с низкой скоростью .


    Эту неисправность можно исправить только полной заменой датчика скорости. И тут не обязательно идти в сервис. Все можно заменить самому.

    Вторая неисправность может скрываться в самом ЭУР. В основном он заключается в самоотключении электроусилителя руля из-за того, что он не прошел самоконтроль.То есть устройство отключается самостоятельно, чтобы не мешать водителю при движении.

    Такого рода неисправности гарантируют поездку на СТО и потребуют хороших денег.

    Дополнительные причины

    Неполадки в работе электроусилителя руля могут вызвать:

    • падение напряжения из-за возможных разрывов цепи из-за неисправности проводки;
    • превышение значения частоты вращения двигателя внутреннего сгорания;
    • отсутствие информации

    Инновации следуют за нами шаг за шагом.Одна технология сменяется другой. Человек, желая облегчить себе жизнь, начинает внедрять их в машину. Если раньше в машине была всем известная «мясорубка», которая открывала окна машины, то сейчас ее практически нигде не встретишь, для облегчения этого действия стали устанавливать электростеклоподъемники. Вот что получилось со штатным рулем. Для облегчения управления сначала придумали гидроусилитель руля, а затем и электроусилитель руля.

    Электроусилитель руля, также называемый ЭУР, представляет собой систему, которая предназначена для снижения усилия, прилагаемого для поворота рулевого колеса.То есть, если раньше откручивать руль нужно было усилиями обеих рук, то теперь это действие можно выполнить одним пальцем.

    Электроусилитель руля цены на модель Лада Калина колеблются от 5 000 рублей за б/у деталь до 25000 рублей за новую.

    Из чего сделан этот усилитель?

    Электроусилитель руля представляет собой систему работы многих частей, таких как:

    1. Электродвигатель.
    2. Электронный блок управления.
    3. Рулевой вал с торсионным валом.
    4. Бесконтактный датчик крутящего момента.
    5. Датчик положения ротора.

    Как работает евро?

    На рулевой вал автомобиля устанавливается электроусилитель, его части соединяются торсионным валом и устанавливается датчик крутящего момента. Скручивание торсиона происходит при вращении руля и запоминается датчиком. Проанализировав эти данные, электронный блок управления дает команду электродвигателю на увеличение.

    Плюсы и минусы электроусилителя?

    Преимущества евро:

    • Компактный механизм . Само устройство устанавливается на рулевой вал, тем самым не занимая места под капотом.
    • Простота обслуживания . Электрический усилитель не требует постоянного контроля уровня жидкости.
    • Легко настраиваемый.
    • Экономичный . Электродвигатель включается только при повороте руля.

    Недостатки евро:

    • При интенсивной эксплуатации электроусилитель перегревается. Например, по грунтовой дороге после дождя.
    • Небольшая мощность. Причиной тому был не мощный электрогенератор.

    Не забывайте, что гидроусилитель руля любого типа тоже может быть опасен.

    Причины выхода из строя усилителя

    Довольно частая причина неисправности гидроусилителя руля – некорректная работа датчика скорости.Замена и устранение проблемы не будет стоить автовладельцу больших затрат, и эту операцию можно проделать самостоятельно. Чем выше скорость автомобиля, тем меньше работает усилитель, облегчая управление. В случае неисправности датчика усилитель считывает неверную информацию и отключается. Этот тип повреждения легко обнаружить. На приборной панели просто загорится лампочка ЭУР. Все, что вам нужно сделать, это заменить датчик скорости.

    Еще одна причина выхода из строя усилителя — неисправность самого усилителя.Решение этой проблемы не будет дешевым.

    Правила эксплуатации ЭУР

    Чтобы механизм работал правильно и долго служил исправно, его нужно правильно использовать. При условии чего, вы не скоро узнаете, как ремонтируется усилитель и сколько он стоит.

    Реле усилителя не любит никаких воздействий на себя (механических или физических). Это очень хрупкий предмет, не роняйте его ни при каких обстоятельствах.Ну а если такое случилось, внимательно осмотрите его, и в случае поломки деталей замените их.

    Избегайте механического нагрева электроприборов, а также возможности нахождения в сыром помещении. Ни в коем случае не прикасайтесь к контактам устройства, они могут деформироваться, и потребуется их замена.
    После установки блока управления обязательно настройте его так, чтобы в дальнейшем отображалась правильная скорость автомобиля.

    Любые удары по рулевой колонке запрещены. . Любой механизм, в том числе и евро, не любит, когда на него пытаются воздействовать извне. Поэтому, не имея навыков ремонта этой системы, лучше не пытаться запускать.

    Электроусилитель руля Лада Калина призван обеспечить повышенный комфорт во время вождения. Сам автомобиль присутствует на отечественном рынке совсем недавно, но успел приобрести значительную популярность. Автомобиль достаточно практичен и удобен, что позволяет ему иметь широкую армию поклонников.Стоимость модели невысокая, что обеспечивает выгодное позиционирование на рынке на фоне конкурентов в классе. В этой статье мы поговорим о проблеме и способах ее устранения.

    Из чего состоит ГУР Калины?

    Данный узел является самостоятельным устройством, входящим в состав рулевого механизма Лада Калина. Она позволяет водителю без особых усилий поворачивать руль, а также обеспечивает мягкость и плавность работы подвижных частей рулевой системы.

    Конструктивно этот механизм нельзя отнести к сложным узлам.Электроусилитель руля состоит из следующих частей:

    • электродвигатель;
    • Блок коробки передач;
    • модуль управления;
    • датчики, контролирующие момент, скорость и количество оборотов, совершаемых коленчатым валом.

    Бортовой контроллер Лада Калина постоянно следит за работой этого усилителя и управляет его работой, но случаются неисправности и многие автовладельцы очень интересуются, как их устранить. Механизм включается при частоте вращения двигателя 400 об/мин.Когда показатель скорости превышает 60 км в час, электроусилитель перестает функционировать. Это сделано ради безопасности, ведь на высоких скоростях у водителя должна быть уверенная обратная связь на руле, которую «легкий» руль обеспечить не в состоянии. С увеличением скорости наблюдается постепенное уменьшение величины усилия в механизме.

    Неисправности ЭУР и их диагностика

    Несмотря на простоту конструкции рассматриваемого нами узла, при возникновении необходимости ремонта, осуществить его сложно, неисправности бывают разные и методы устранения зачастую сложны.Важным «отягчающим» обстоятельством является не лучшее расположение механизма. Этот модуль производитель разместил непосредственно под радиатором контура отопления салона LADA Kalina.

    Эксплуатация в холодную погоду оказывает влияние температуры на электроусилитель руля. Со временем этот фактор вызывает сбои в работе усилителя. Это явление очень характерно для Lada Kalina. Если блок выходит из строя, водитель сразу чувствует тяжесть езды на малых скоростях. Наиболее распространенные факторы, приводящие к неисправностям электроусилителя, можно сгруппировать по следующим направлениям:

    • датчик скорости «не отвечает» и не подает сигналы на ЭБУ;
    • бортовая сеть «страдает» пониженным напряжением;
    • максимальная скорость превысила допустимый предел;
    • модуль управления вышел из строя.

    Указанные неисправности и решения будут рассмотрены ниже. При включении зажигания ЭБУ самостоятельно производит диагностику системы усилителя на наличие возможных сбоев и неисправностей. При отсутствии сигнала от какого-либо из датчиков бортовой контроллер автоматически определяет этот датчик как неисправный, о чем свидетельствует загорание соответствующей лампы на дисплее передней панели салона. Этот индикатор выглядит как руль с восклицательным знаком и выделен оранжевым цветом.

    Инструкция, прилагаемая заводом к автомобилю LADA Kalina, требует немедленного ремонта при возникновении неисправности в механизме электроусиления рулевого узла, особенно при выключенном усилителе. В такой ситуации водителю следует ехать в сервис на малой скорости. Практика показывает, что такое развитие событий имеет место не всегда. Оранжевый символ на приборной панели может не указывать на необходимость проведения ремонтных работ. Он указывает на наличие проблемы в одном из структурных компонентов системы.Иногда могут возникать сбои в цепи питания или вышел из строя один из датчиков. Эти ситуации никак не влияют на функциональность узла, а контроль управления остается активным.

    Если руль после выделения указанного символа потерял чувствительность, то неисправность такого рода считается достаточно опасной, так как мешает нормальному функционированию механизма в целом, также плохо, когда усилитель выключен. Такие проблемы возникают часто и действительно требуют неотложного внимания.Игнорирование такого положения вещей может быть связано с печальными последствиями для автомобиля LADA Kalina. Для того, чтобы оперативно отреагировать на возникшую проблему, оперативно извлекаем предохранитель, расположенный в блоке панели с левой стороны руля. Эта мера исключает причинение дальнейшего вреда системе электрического усиления, так как полностью отключает ее. Вы можете отправиться на ремонтную площадку, но вам нужно будет приложить большее усилие к рулю, потому что усилитель теперь не работает.

    О квалифицированной замене электроусилителя

    При необходимости замены механизма при неработающем ЭУР рекомендуем обращаться к опытным мастерам. Когда автомобиль находится на гарантии, наиболее рациональной мерой будет обращение в дилерскую сеть для устранения проблемы.

    Бывают ситуации, не позволяющие прибегнуть к двум вышеуказанным методам устранения появившейся неисправности усилителя. Тогда единственным выходом будет замена изношенного механизма своими руками.

    Сразу оговоримся, что процесс замены, если не работает ЭУР, отличается достаточной сложностью. Для его успешного выполнения требуется опыт и владение специальным инструментом. Неквалифицированные действия по замене могут усугубить масштаб поломки, что повлечет за собой значительную трату средств на более дорогой ремонт в сервисных условиях.

    Перед непосредственной процедурой замены рекомендуем внимательно изучить весь список возможностей и действий, если ЭУР не работает.Здесь потребуется вникнуть в схему подключения узла, что позволит избежать повреждения электрических компонентов механизма.

    Для снятия усилителя необходима частичная разборка передней панели Лада Калина. После этого само устройство необходимо отключить от всего перечня питающих проводов. Иногда владельцы ремонтируют электроусилитель руля, избегая необходимости замены на новый блок. Как правило, после комплекса восстановительных работ штатные устройства работают не хуже своих новых собратьев.

    Распространенная неисправность – возникновение отчетливо слышимого водителем стука из-под панели или отключение усилителя. Такое явление может сопровождаться характерным скрипом, возникающим при выполнении вращательных действий рулем LADA Kalina. Обычно эта ситуация решается применением специальной смазки. Если такое действие не принесет ожидаемого результата, то потребуется более детальная диагностика механизма усиления.

    Для установки электроусилителя руля в сиденье Лада Калина потребуется запастись внимательностью и терпением. Все кабельные разъемы должны быть надежно закреплены, а само устройство должно быть надежно закреплено. Только после этого можно приступать к сборке ранее демонтированных компонентов передней панели.

    Последняя модель Калины

    На автомобили Лада Калина устанавливается электроусилитель руля. Его конструкция очень проста, он состоит из одного блока, поэтому даже ЭУР без проблем устанавливается на автомобиль «стандартной» комплектации.Он не содержит жидкости, а значит, за ним легко ухаживать. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР на свои автомобили. У этого механизма есть особенность: он может работать как на низкой, так и на высокой скорости. Второй вариант нежелателен, так как малейшее движение руля может привести к тому, что машину унесет в кювет или на обочину.

    Схема электроусилителя руля Лада предусматривает работу механизма на разных скоростях, а при движении он либо срабатывает, либо отключается.Неисправность заключается в том, что ЭУР останавливается в каком-то состоянии. Запрещается пользоваться автомобилем до устранения поломки. Желтая лампа на приборной панели предупредит вас о проблеме. На нем есть восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и устранить ее не удается, следует удалить предохранитель, отвечающий за работу электроусилителя. Следует учитывать, что ЭМУР может выйти из строя не только на старых, но и на новых Калинах, не успевших обкататься.

    Причины отказа ЭУР

    Вот этот полезный нод авто

    Основная причина неисправности кроется непосредственно в электроусилителе. При включении зажигания происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР просто отключается, а это сказывается на удобстве вождения. Ремонт устройства может влететь в копеечку, поэтому, если машина еще на гарантии, лучше отдать ее на обслуживание дилеру.Если усилитель полностью вышел из строя, выключите питание. В этом случае рулевая рейка будет принимать крутящий момент в обход электромеханического усилителя.

    Еще одна распространенная неисправность – сломанный датчик скорости. Этот датчик отвечает за работу электроусилителя на разных скоростях. ЭУР работает на полную мощность только при движении на очень малой скорости. При разгоне происходит уменьшение силы, создаваемой усилителем на рельсе. За такой алгоритм работы отвечает датчик скорости.Его легко заменить самостоятельно, поэтому ремонт обойдется в небольшую сумму.

    Если скорость выше, то ЭМУР работает меньше, так как он не нужен. По этой причине на Калине с электроусилителем управление скоростным режимом такое же, как и в модели «стандартной» комплектации без этого устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электроусилителем получает неверные данные. В результате ЭУР отключается, а водитель видит на приборной панели желтый индикатор, указывающий на ошибку в электроусилителе.

    Но вы можете избежать неожиданного ремонта и отказа системы. Достаточно времени, чтобы пройти диагностику. Он покажет все проблемы, которые присутствуют в узлах автомобиля. Это самый простой и верный способ избавиться от проблем. При поломке ЭУР придется снимать его и ремонтировать или заменять. Демонтируется вместе с рулевой колонкой. Для этого потребуется ключ на 13, крестовая и плоская отвертки.

    Перед началом демонтажа необходимо установить колеса в прямое положение и снять минусовую клемму с аккумулятора.

    Демонтаж электрического усилителя

    Первым делом нужно избавиться от подрулевых переключателей. После этого отсоедините все колодки с проводами от приборной панели. Если необходимо демонтировать замок зажигания, открутите 3 самореза с помощью крестовой отвертки. Далее снимаем нижнюю поперечину приборной панели. После этого нажмите на защелки колодок жгута проводов и отсоедините их от блока управления ЭМУР. И только теперь можно отсоединить блок напрямую от подрулевых переключателей.

    Как расположен агрегат в автомобиле

    Кронштейн крепится 4 гайками, которые необходимо открутить. После этого вся рулевая колонка плавно опускается на пол. Найдите болт, крепящий карданный вал к рулевому валу. Открутите его ключом на 13, удерживая таким же образом гайку от проворачивания. Болт снимается, а клеммное соединение разжимается прочной плоской отверткой. Промежуточный вал аккуратно снимается. Рекомендуется отметить маркером расположение валов и шестерен относительно друг друга.Далее проводится необходимый ремонт электроусилителя руля и начинается сборка узла.

    Старайтесь не повредить проводку при демонтаже. Как можно точнее разметьте расположение валов и шестерен, чтобы потом не было неудобств при повороте руля. Установка ЭУР осуществляется теми же инструментами, только в обратном порядке. Самое главное совместить все метки на валах. Помощь напарника не будет лишней.

    Заранее наденьте нижний шарнир на вал-шестерню. Сначала соедините промежуточный кардан непосредственно с рулевым валом, затем с помощью торцового ключа на 13 отверните гайку, предназначенную для стяжки промежуточного вала. Снимите болт и аккуратно отделите верхнюю петлю от нижней. В первую очередь устанавливается нижний шарнир, после чего вал поворачивают до тех пор, пока отверстие верхнего шарнира не окажется под болт в нижней части вала. Теперь осталось только соединить петли и затянуть болтом.После этого соедините проволочные блоки и установите облицовочные панели.

    EUR ошибка на приборной панели

    Бортовой компьютер просигнализирует о неисправности ЭУР

    Владельцы автомобиля Калина с установленным электроусилителем руля наслаждаются приятной и удобной ездой, но рискуют столкнуться с проблемой — горящей лампой «Ошибка ЭУР». Причиной этого может быть как полный отказ системы, так и ее некорректная работа. Стоит отметить, что датчик светится желтым, а не красным цветом.Это значит, что эксплуатировать автомобиль без работающего электроусилителя руля Лада Калина можно, соблюдая некоторые меры предосторожности.

    Большее усилие придется прикладывать к рулю, если ЭМУР полностью выключен. Это достаточно просто сделать, удалив предохранитель, отвечающий за питание блока управления. Если ГУР не работает или в его поведении наблюдаются какие-то странные явления, лучше вынуть предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки.Езда без электричества может быть сложной. По привычке руль кажется слишком тугим, но на самом деле он такой же, как и на Калине «стандартной» комплектации.

    Причин отказа ЭМУР две: неисправность датчика скорости или поломка блока управления. Первая проблема решается очень быстро, это можно сделать даже в условиях гаража. Во втором случае придется снимать блок управления и обращаться к опытному электрику для установки нового.Если гарантия действительна, необходимо показать автомобиль специалистам в автосервисе.

    Если вы все-таки хотите снять и установить блок управления самостоятельно, из инструментов потребуется только крестовая отвертка. Сначала демонтируются все пластиковые панели под рулем, чтобы облегчить доступ к агрегату. И не забывайте, что аккумулятор должен быть отключен, это позволит избежать проблем с проводкой. Пластиковая накладка, которая находится внизу панели, крепится тремя болтами.Их необходимо открутить и снять крышку.

    Вид на сам блок управления открывается после демонтажа накладки. Все штекеры должны быть отсоединены от блока управления ЭМУР. Сам блок крепится двумя болтами. Открутите их и осторожно потяните коробку вниз, чтобы ничего не повредить. Помните, что блок все еще прикреплен к пластине. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которыми блок управления притягивается к пластине.Теперь осталось только прикрутить новый блок управления к пластине и аккуратно установить все в обратном порядке. Закрепите коробку двумя болтами, затем подключите все заглушки, после чего можно приступать к сборке облицовочных панелей.

    Эур на калине периодически отключается. Почему на калине отключается электроусилитель руля. Замена блока управления усилителем руля. Схема подключения электроусилителя руля со значками

    Часто она отказывается работать как на новых автомобилях Лада Калина, так и на автомобилях с большим пробегом.При наличии проблем на приборной панели загорается желтая ошибка в виде руля с восклицательным знаком. Указывает на неисправность или выход из строя электроусилителя руля. Следует учитывать, что желтый цвет свидетельствует о том, что проблема не является критической и управлять автомобилем можно без помощи электроусилителя. В случае его отказа лучше вытащить предохранитель ЭУР, который находится слева от руля.

    Ремонт электроусилителя руля калина необходимо проводить по разным причинам.

    Основные причины неисправности электроусилителя руля:

    • Неисправности самого электроусилителя руля. При включении зажигания ЭУР не проходит самоконтроль и отключается сам, чтобы не мешать водителю и не вызывать аварий на дороге. В такой ситуации ремонт будет довольно дорогим и при действующей гарантии лучше воспользоваться им.
    • Неисправности датчика скорости, что является довольно частой причиной. В такой ситуации ремонт будет недорогим и его можно сделать своими руками.Дело в том, что ЭУР не работает с постоянным усилием, которое прикладывается к рулевой рейке. Он работает на полную мощность только тогда, когда автомобиль движется с низкой скоростью или неподвижен. При разгоне в автомобиле электроусилитель руля снижает усилие на рулевую рейку, таким образом, водитель может лучше контролировать ход автомобиля. Таким образом, чем выше скорость, тем меньше работает ЭУР, помогая этому водителю. ЭУР считывает скорость автомобиля со спидометра, который получает данные от датчика скорости.Иногда датчик ломается и выдает неверную информацию. В результате ЭУР отключается, так как не знает скорость автомобиля. После этого на приборной панели загорается ошибка ЭУР. В этом случае ремонт электроусилителя руля калина осуществляется путем замены датчика.

    Во избежание преждевременного ремонта электроусилителя руля калина следует проводить своевременную диагностику для выявления проблем его функционирования и оценки его работоспособности.

    Новые предметы следуют за нами шаг за шагом. Одни технологии заменяются другими. Человек, желая облегчить себе жизнь, начинает внедрять их в машину. Если раньше в машине была всем известная «мясорубка», с помощью которой открывались окна автомобиля, то сейчас ее практически нигде не встретишь, для облегчения этого действия были установлены электростеклоподъемники. Так случилось и с обычным рулем. Для облегчения управления сначала придумали гидроусилитель руля, а затем и электроусилитель.

    Ролик с электроприводом, также называемый ЭУР, представляет собой систему, предназначенную для уменьшения усилий, прилагаемых для поворота рулевого колеса. То есть, если раньше крутить руль нужно было приложением усилий обеих рук, то теперь это действие можно выполнить одним пальцем.

    Электроусилитель руля цены на модель Лада Калина колеблются от 5000 рублей за б/у деталь до 25000 рублей за новую.

    Из чего состоит этот усилитель?

    Электроусилитель руля представляет собой планомерную работу многих деталей, таких как:

    1. Электродвигатель.
    2. Электронный блок управления.
    3. Рулевой вал с торсионным валом.
    4. Бесконтактный датчик крутящего момента.
    5. Датчик положения ротора.

    Как работает евро?

    На рулевой вал автомобиля устанавливается электроусилитель, его части соединяются торсионным валом и устанавливается датчик крутящего момента. Скручивание торсиона происходит при вращении руля и запоминается датчиком. Проанализировав эти данные, электронный блок управления дает команду электродвигателю на усиление.

    Плюсы и минусы электроусилителя?

    Преимущества евро:

    • Компактный механизм … Само устройство устанавливается на рулевой вал, тем самым не занимая места под капотом.
    • Простота обслуживания … Электрический усилитель не требует постоянного контроля уровня жидкости.
    • Легко настраиваемый.
    • Экономичный … Электродвигатель включается только при повороте руля.

    Недостатки евро:

    • Электрический усилитель перегревается при тяжелой работе. Например, по грунтовой дороге после дождя.
    • Низкая мощность. Причиной тому был не мощный электрогенератор.

    Имейте в виду, что любой тип рулевого управления с усилителем также может быть опасным.

    Причины поломки усилителя

    Довольно частая причина неисправности гидроусилителя руля – некорректная работа датчика скорости. Замена и устранение проблемы не будет стоить автовладельцу больших затрат, и эту операцию можно проделать самостоятельно.Чем выше скорость автомобиля, тем меньше работает усилитель, облегчая управление. В случае неисправности датчика усилитель считывает неверную информацию и отключается. Такую поломку легко обнаружить. Лампочка ЭУР на приборной панели просто загорится. Все, что вам нужно, это заменить датчик скорости.

    Еще одна причина выхода из строя усилителя — неисправность самого усилителя. Решение этой проблемы не будет дешевым.

    EUR Правила работы

    Чтобы механизм работал правильно и долго служил исправно, его нужно правильно использовать.При условии чего, вы не скоро узнаете, как ремонтируется усилитель и сколько он стоит.

    Реле усилителя вообще не любит на себя никакого воздействия (механического или физического). Это очень хрупкая деталь, ни в коем случае не роняйте ее. Ну а если такое случилось, внимательно осмотрите его, и в случае поломки деталей замените их.

    Избегайте механического нагрева электрических устройств, а также возможности нахождения во влажном помещении. Ни в коем случае не прикасайтесь к контактам устройства, они могут деформироваться, и их придется заменить.
    После установки блока управления обязательно отрегулируйте его, чтобы в дальнейшем отображалась правильная скорость автомобиля.

    Любые удары по рулевой колонке запрещены. … Любой механизм, в том числе и ЭУР, не любит, когда на него пытаются воздействовать извне. Поэтому, не имея навыков ремонта этой системы, лучше не пытаться запускать.

    Электроусилитель руля на Калину

    Последняя модель Калины

    Электроусилитель руля устанавливается на автомобили Лада Калина.Его конструкция очень проста, он состоит из одного блока, поэтому даже «стандартный» электростатический станок может быть установлен без проблем. Он не содержит жидкости, а значит, за ним легко ухаживать. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР на свои автомобили. У этого механизма есть особенность: он может работать как на низкой, так и на высокой скорости. Второй вариант нежелателен, так как малейшее движение рулем может привести к тому, что машину унесет в кювет или на обочину.

    Схема электроусилителя руля Лада предусматривает работу механизма на разных скоростях, а при движении он либо срабатывает, либо отключается. Неисправность заключается в том, что ЭУР останавливается в каком-то состоянии. Запрещается пользоваться автомобилем до устранения поломки. Желтая лампа на приборной панели оповестит вас о проблеме. На нем изображены восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и нет возможности ее устранить, следует вынуть предохранитель, отвечающий за работу электроусилителя.Следует учитывать, что ЭМУР может отказывать не только на старых, но и на новых Калинах, не успевших пройти обкатку.

    Причины поломки ЭУР

    Вот этот полезный авто узел

    Основная причина неисправности кроется непосредственно в электроусилителе. При включении зажигания происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР просто отключается, а это сказывается на удобстве вождения.Ремонт устройства может влететь в копеечку, поэтому, если автомобиль еще на гарантии, лучше отдать его на обслуживание дилеру. Если усилитель полностью вышел из строя, выключите питание. В этом случае рулевая рейка будет принимать крутящий момент в обход электромеханического усилителя.

    Еще одна распространенная неисправность – поломка датчика скорости. Именно этот датчик отвечает за работу электроусилителя на разных оборотах. ЭУР работает на полную мощность только при движении на очень малой скорости.При разгоне происходит уменьшение силы, создаваемой усилителем на рельсе. За такой алгоритм работы отвечает датчик скорости. Заменить его самостоятельно несложно, поэтому ремонт обойдется в небольшую сумму.

    Если скорость выше, то ЭМУР работает меньше, так как он не нужен. По этой причине на Калине с электроусилителем руля управление на большой скорости такое же, как и на модели «стандартной» комплектации без этого устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электроусилителем руля получает неверные данные.В результате ЭУР отключается, а водитель видит на приборной панели желтый индикатор, оповещающий об ошибке электроусилителя.

    Но можно избежать неожиданного ремонта и системных сбоев. Достаточно своевременно пройти диагностику. Он покажет все проблемы, которые присутствуют в узлах автомобиля. Это самый простой и верный способ избавиться от проблем. При поломке ЭУР придется снимать его и проводить ремонт или замену. Демонтируется вместе с рулевой колонкой.Для этого потребуется ключ на 13, крестовая и плоская отвертки.

    Перед началом демонтажа необходимо установить колеса в прямое положение и снять минусовую клемму с аккумулятора.

    Демонтаж электрического усилителя

    Первым делом нужно избавиться от подрулевых переключателей. После этого отсоедините все колодки с проводами от приборной панели. Если необходимо демонтировать замок зажигания, открутите 3 самореза крестовой отверткой.Далее снимается нижняя поперечина приборной панели. После этого отжать фиксаторы колодок жгута проводов и отсоединить их от блока управления ЭМУР. И только теперь можно отсоединить блок напрямую от подрулевых переключателей.

    Как расположен блок в автомобиле

    Кронштейн крепится 4 гайками, которые необходимо открутить. Затем вся рулевая колонка плавно опускается на пол. Найдите болт, которым кардан крепится к рулевому валу.Открутите его ключом на 13, при этом не допускайте проворачивания гайки таким же образом. Болт выкручивается, и клеммное соединение открывается с помощью прочной отвертки с плоским лезвием. Промежуточный вал аккуратно снимается. Рекомендуется отметить маркером расположение валов и шестерен относительно друг друга. Далее проводится необходимый ремонт электроусилителя руля и начинается сборка узла.

    Будьте осторожны, чтобы не повредить проводку во время демонтажа.Как можно точнее разметьте расположение валов и шестерен, чтобы в дальнейшем не возникало неудобств при повороте руля. Установка ЭУР осуществляется теми же инструментами, только в обратном порядке. Самое главное, чтобы все метки на валах совпадали. Помощь напарника не будет лишней.

    Заранее установите нижний шарнир на вал-шестерню. Сначала соедините промежуточный кардан напрямую с рулевым валом, затем торцевым ключом на 13 отверните гайку, предназначенную для стягивания промежуточного вала.Выверните болт и осторожно отсоедините верхний шарнир от нижнего. Первым делом устанавливается нижний шарнир, после чего вал поворачивают до тех пор, пока отверстие в верхнем шарнире не окажется под болт в нижней части вала. Теперь осталось только соединить петли и затянуть болтом. Затем подсоедините соединители и установите облицовочные панели.

    EUR ошибка на приборной панели

    Бортовой компьютер просигнализирует о неисправности ЭУР

    Владельцы автомобиля Калина с установленным электроусилителем руля радуются приятному и удобному управлению, но рискуют столкнуться с проблемой — загорелась лампа «Ошибка ЭУР».Причиной этого может быть как полный сбой системы, так и некорректная ее работа. Стоит отметить, что датчик светится желтым, а не красным цветом. Это значит, что эксплуатировать автомобиль без работающего электроусилителя руля Лада Калина можно, соблюдая некоторые меры предосторожности.

    Большее усилие на руль придется приложить, если полностью отключить ЭМУР. Сделать это можно достаточно просто, удалив предохранитель, отвечающий за питание блока управления. Если ГУР не работает или в его поведении наблюдаются какие-то странные явления, лучше вынуть предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки.Езда без электрического усилителя может быть сложной. По привычке руль кажется слишком тугим, но на самом деле он такой же, как и на Калине «стандартной» комплектации.

    Причин отказа ЭМУР две: неисправность датчика скорости или поломка в блоке управления. Первая проблема решается очень быстро, это можно сделать даже в гараже. Во втором случае придется снимать блок управления и обращаться к опытному электрику для установки нового.Если гарантия действительна, необходимо показать автомобиль специалистам в автосервисе.

    Если вы все-таки хотите самостоятельно снять и установить блок управления, из инструментов вам понадобится только крестовая отвертка. Сначала демонтируются все пластиковые панели под рулем, чтобы облегчить доступ к агрегату. И не забудьте отключить аккумулятор, чтобы избежать проблем с проводкой. Пластиковая накладка, расположенная в нижней части панели, крепится тремя винтами. Их необходимо открутить и снять крышку.

    Вид на сам блок управления открывается после демонтажа крышки. Все штекеры должны быть отсоединены от блока управления ЭМУР. Сам блок крепится двумя болтами. Отвинтите их и осторожно потяните коробку вниз, чтобы ничего не повредить. Помните, что блок по-прежнему привязан к записи. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которые будут тянуть блок управления к пластине. Теперь осталось только прикрутить новый блок управления к пластине и аккуратно установить все в обратном порядке.Закрепите коробку двумя болтами, затем подключите все заглушки, после чего можно приступать к сборке панелей облицовки.

    Что нужно знать водителю об ЭМУР

    Электроусилитель руля на Калине служит для повышения комфорта водителя. С ним вы легко сможете крутить руль одним пальцем даже на стоящем автомобиле. Это удобно и практично, так как парковка с такой системой оказывается намного проще и безопаснее. В состав электробустерного устройства входят:

    • бесщеточный электродвигатель;
    • редуктор;
    • Блок управления.

    Электродвигатель находится под рулевым колесом. На его вал установлен червяк, который входит в зацепление с пластиковой шестерней. Электронный блок управляет работой всей системы, используя данные, которые выдают:

    • датчик крутящего момента;
    • датчик скорости;
    • Датчик частоты вращения коленчатого вала.

    После сбора данных блок управления регулирует напряжение питания, подаваемое на электродвигатель. Чем ниже скорость автомобиля, тем большее напряжение подается на электродвигатель.

    Лампа индикации неисправности электроусилителя на Калине загорается сразу после включения зажигания. После запуска двигателя гаснет. Это нормальная работа системы, и в случае поломки даже после запуска мотора лампа продолжает гореть.

    Причины выхода из строя электроусилителя.

    1. Нет сигнала от датчика скорости.
    2. Критически низкое напряжение в бортовой сети.
    3. Превышено допустимое значение частоты вращения двигателя.
    4. Неисправность блока управления.

    Для ремонта ЭУР демонтируется руль и часть торпеды

    В первых трех случаях выход из строя ЭУР на Калине устраняется достаточно просто. Либо подтяните ремень генератора, либо прикладывайте меньшее усилие при нажатии на педаль акселератора.

    Неисправность блока управления – повод посетить диагноста, который проведет качественный осмотр и выявит поломку.Причем некоторые проблемы может устранить электрика, а некоторые фатальные, и поможет только замена всего узла.

    Есть и пятая причина неисправности ЭУР. Наша халатность. Пять лет ездил на машине (0-30 000 км) с заеданием электроусилителя (то включается, то гаснет), конечно немного погорело, но в итоге достало. Снял обшивку руля и увидел, что она вставлена ​​не до конца, т.е. до щелчка в основной вывод ЭУР.Я уже знал, что все получится. Из таких мелочей складывается общее представление об автомобиле.

    http://expertvaz.ru

    Электроусилитель руля — это узел, предназначенный для обеспечения более комфортного вождения. Не так давно автомобили отечественного производства стали комплектоваться ЭУР, в частности, в этой статье речь пойдет о Ладакх Калине. Какие неисправности ЭУР Калина могут быть и какие есть способы устранения неполадок? Ответы на эти и другие вопросы ищите ниже.

    Причины поломки ЭУР

    Почему электроусилитель руля на Лада Калина не работает, отключается и отказывается работать, по каким причинам руль с ЭУР стучит, подклинивает, закусывает или скрипит? Для ремонта системы своими руками необходимо знать, как проводится диагностика и какие причины предшествуют поломке. Чаще всего выход из строя усилителя происходит из-за поломки самого блока и выходит из строя усилитель. Неисправности такого плана устраняются тщательной проверкой системы на выявление точной проблемы.

    Как показывает практика, часто неработоспособность электроусилителя (отказ) связана с поломкой регулятора скорости.

    Последствия:

    • клинит руль,
    • заедает
    • становится тугой
    • прочее

    Так как датчик регулятора скорости обеспечивает включение и выключение ЭУР в разных режимах движения. Усилитель на Калине работает, если машина движется с малой скоростью.Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет более безопасно управлять машиной при движении на высоких оборотах.

    Итак, кратко о причинах неработоспособности ЭУР:

    1. Вышел из строя регулятор скорости или блок управления не получает или пропадает сигнал от него. При этом причина может крыться как в поломке датчика, так и в повреждении проводки или плохом контакте контроллера с бортовой сетью.
    2. Напряжение в бортовой сети автомобиля упало. Причины могут быть разные, начиная от севшего аккумулятора и неработающего генератора и заканчивая использованием в автомобиле неподходящего электрооборудования.
    3. Превышено допустимое число оборотов коленчатого вала.
    4. Неправильная работа или отказ модуля управления. В зависимости от причины может потребоваться ремонт блока управления; необходимо провести более детальную диагностику.

    Диагностика

    Для проверки усилителя в автомобиле необходимо демонтировать пластиковую накладку на рулевой колонке, для этого откручиваем болты ее крепления снизу.

    Затем нужно будет добраться до 8-контактного штекера, его распиновка следующая:

    • синий контакт подключается к замку зажигания, это питание на 12 вольт;
    • красно-коричневый контакт – кабель подключения тахометра;
    • серый контакт идет на регулятор скорости авто;
    • бело-розовый провод — индикатор управления усилителем;
    • черно-желтый контакт — диагностическая линия;
    • следующий контакт пустой, провод к нему не подключен;
    • коричневый контакт-масса;
    • пусто.

    Более точные результаты даст проверка усилителя с помощью сканера. Но так как такое оборудование обычно можно найти только на СТО, можно попробовать проверить работу системы скрепкой.

    Для проверки необходимо сделать следующее:

    1. Сначала выключается зажигание.
    2. Затем с помощью скрепки необходимо замкнуть контакты под номерами 6 и 7 этой вилки, при этом саму вилку демонтировать не нужно.
    3. Далее необходимо включить зажигание.
    4. После выполнения этих действий начнет мигать индикатор поломки ЭУР, расположенный в приборной панели, по количеству миганий можно определить поломку системы (автор видео — Гоша Вахромеев).


    Как понять мигающие значки индикатора где искать причину:

    • один длинный и один короткий сигнал — электроусилитель исправен;
    • один длинный и два коротких — нет сигнала оборотов двигателя;
    • один длинный и три коротких — вышел из строя или нет питания регулятора крутящего момента;
    • одна длинная и четыре коротких вспышки — проблемы в работе электродвигателя ЭУР;
    • один длинный и пять коротких — вышел из строя регулятор положения рулевого вала;
    • один длинный и шесть коротких — вышел из строя регулятор положения ротора двигателя;
    • один длинный и семь коротких — проблемы с питанием — напряжение либо слишком высокое, либо очень низкое;
    • один длинный и восемь коротких — вышел из строя модуль управления электроусилителем;
    • один длинный и девять коротких — поломка регулятора скорости.

    Коды ошибок

    s1044 — неверная последовательность датчика положения ротора (ДПР)

    c1621 — неправильное напряжение 5В сигнал с датчика холла (или штатный тахометр через ограничитель напряжения) на 4 и подать на вход тахометра,

    c1022 — ошибка, напряжение основного вывода датчика момента — возможно обтерлась крышка вала изоляция и середина, зеленый провод замыкает на массу

    Ремкомплект

    Не бывает, на разборке берется альтернативный вариант, цена нового более 20 тыс. руб.

    Разборка и разборка эл. усилитель

    Перед снятием усилителя необходимо демонтировать все подрулевые переключатели.Снять накладку рулевой рейки и демонтировать приборы, не забыв отсоединить разъемы от блока питания.

    Как снять ЭУР своими руками:

    1. После снятия переключателей потребуется демонтировать нижнюю поперечину панели приборов. Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, после чего отсоединить проводку от модуля управления. Когда эти действия выполнены, можно отсоединить разъем от выключателей.
    2. Кронштейн системы закреплен гайками, их нужно будет открутить с помощью гаечного ключа.
    3. После этого рулевую рейку нужно будет аккуратно опустить вниз. Для этого вам нужно будет найти болт, который крепит карданный вал к валу усилителя. Этот болт необходимо открутить, но при откручивании нужно будет зафиксировать гайку, это предотвратит ее проворачивание. Когда болт будет снят, крепление нужно будет освободить, после чего аккуратно демонтируется промежуточный вал.
      На этом этапе рекомендуем отметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, так как он предотвратит возможные проблемы с установкой в ​​дальнейшем. В случае несовпадения меток на валах это может вызвать неисправности в усилителе. При демонтаже будьте осторожны, чтобы не повредить проводку, так как это также приведет к неработоспособности ЭУР.
    4. При демонтаже узла его необходимо будет разобрать и заменить вышедшие из строя элементы.Дальнейший монтаж осуществляется в обратном порядке (автор ролика Мурзик Белый).

    Как подтянуть рулевую рейку с электроусилителем?

    Появление стука в работе ЭУР связано с необходимостью подтяжки рулевой рейки.

    Как правильно сделать:

    1. Сначала нужно отключить аккумулятор, для этого отсоединить от него клеммы. Открутите держатель аккумулятора, для этого нужно открутить еще две гайки, расположенные по краям.После этого аккумулятор вынимается и откладывается в сторону.
    2. Затем нужно поднять пластиковую подставку, под ней еще четыре винта, они тоже откручиваются.
    3. Сделав это, необходимо сдвинуть эту подставку вперед до отсоединения платформы от подушки фиксатора корпуса воздушного фильтра. После этого крышку можно отодвинуть назад, это обеспечит более свободный доступ к самой рейке.
    4. На следующем этапе вам нужно будет пролезть рукой под перила.Непосредственно под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет демонтировать, это позволит ключу получить доступ к регулировочной гайке.
    5. Для проведения регулировочных работ потребуется специальный ключ для затяжки рейки; без него процедура настройки не пройдет. С помощью этого ключа нужно пролезть под рейлинг автомобиля, чтобы установить инструмент в необходимое отверстие.
    6. При регулировке следите за тем, чтобы не перетянуть рейку. Если ее затяжка очень сильная, то при прохождении поворотов рейка будет закусывать, а это, в свою очередь, может сказаться на безопасности движения.Угол регулировки всегда разный, он зависит от того, насколько сильно ослабла гайка, но обычно при выполнении таких работ гайку подтягивают примерно на 30 градусов. Этого должно быть достаточно, чтобы все наладилось.
      После завершения настройки необходимо будет проверить правильность выполнения этой задачи. То есть вам нужно будет убедиться, что руль нормально поворачивается в любое положение до упора и нет стука. Если стук остался, то регулировка продолжается.

    Фотогалерея «Регулировка рулевой рейки»

    1. Сдвиньте подставку и снимите ее.

    2. В этом месте под направляющей находится регулировочная шайба.

    3. Регулировка производится специальным ключом.

    4. Расположение регулировочной гайки.

    Чем можно смазать и отрегулировать ЭУР?

    Как и чем смазывать усилитель?

    В качестве смазки можно использовать Литол

    , порядок действий следующий:

    1. Для начала нужно снять пластиковый кожух, для этого откручиваем болты, которые его крепят.Используйте отвертку Phillips, чтобы открутить. Также желательно демонтировать нижнюю поперечину приборной панели, расположенную под рулем.
    2. Далее откручиваем два болта, которые крепят сам усилитель, для этого понадобится ключ на 13. После этого колонку можно отпустить вниз.
    3. Откручиваем еще один болт, после чего можно заняться непосредственно смазкой.
    4. Сначала руль поворачивается влево до упора. Смазка наливается в 10-кубовый шприц и распыляется в образовавшееся отверстие.Вам нужно выбросить все 10 кубиков.
    5. Затем руль поворачивается вправо до упора — шприц снова направляется в отверстие, вся смазка выбрызгивается.
    6. После этого руль следует повернуть в среднее положение и снова брызнуть смазкой в ​​отверстие.
    7. Далее руль необходимо повернуть в разные стороны до упора несколько раз. Операция смазки повторяется еще раз.
    8. Затем все компоненты собираются в обратном порядке.

    Схема подключения электроусилителя руля со значками

    Многих владельцев Калины иногда пугают страшилками про электроусилитель, что он часто выходит из строя и руль заклинивает. Но не стоит воспринимать это всерьез, так как это полная ерунда. Даже если выйдет из строя усилитель, то все будет работать как обычно, как будто его и не было на вашем автомобиле. Но бывают случаи выхода из строя блока управления этого механизма, о демонтаже которого я расскажу ниже.

    Снятие и установка электронного блока управления электроусилителем руля Лада Калина

    Для этого ремонта вам понадобится крестовая отвертка, вся работа займет не менее получаса времени, так как будет необходимо. После того, как вы «избавились» от него, можно двигаться дальше.

    • Сначала открутите три болта крепления пластиковой крышки внизу под панелью:
    • После его удаления становится доступным блок управления, как показано на фото ниже:

    • Следующий шаг — отсоединить все штекеры с проводами, из трех.Крепятся они как обычно на защелки, снимаются очень легко.

    • Теперь можно открутить крестовой отверткой два болта крепления, которые показаны на фото ниже:

    • После этого берем его за верхнюю часть и опускаем блок управления электроусилителем вниз, так как он еще прикреплен к пластине. Опускается просто, достаточно приложить небольшое усилие и он окажется практически у самых педалей, это наглядно показано ниже:

    • И осталось совсем немного — открутить три болта блока ГУР от пластины, на которой он установлен:

    • И придерживая снизу свободно вынимаем.Для справки, на моей Калине 2011 года стоит БУ производства Кореи. И слава богу, что не наш, качество корейской сборки будет лучше, чем у наших умельцев. По крайней мере, у меня ни разу не было с ним электроусилителя за 2,5 года эксплуатации.

    Если требуется замена, то устанавливаем новый модуль в порядке, обратном снятию. Но желательно, чтобы не пришлось менять этот элемент в электронике на Калине, которая стоит достаточно дорого, в районе 5500 рублей, по данным некоторых официальных интернет-магазинов.

    Снятие и установка ЭУР калины. Почему не работает электроусилитель руля на Калине? Устраняем проблему Ремонт блока управления евро калина

    Последняя модель Калины

    На автомобили Лада Калина устанавливается электроусилитель руля. Его конструкция очень проста, он состоит из одного блока, поэтому даже ЭУР без проблем устанавливается на автомобиль «стандартной» комплектации. Он не содержит жидкости, а значит, за ним легко ухаживать.Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР на свои автомобили. У этого механизма есть особенность: он может работать как на низкой, так и на высокой скорости. Второй вариант нежелателен, так как малейшее движение руля может привести к тому, что машину унесет в кювет или на обочину.

    Схема электроусилителя руля Лада предусматривает работу механизма на разных скоростях, а при движении он либо срабатывает, либо отключается.Неисправность заключается в том, что ЭУР останавливается в каком-то состоянии. Запрещается пользоваться автомобилем до устранения поломки. Желтый свет предупредит вас о проблеме. панель приборов. На нем есть восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и устранить ее не представляется возможным, следует удалить предохранитель, который отвечает за работу электроусилителя. Следует учитывать, что ЭМУР может выйти из строя не только на старых, но и на новых Калинах, не успевших обкататься.

    Причины отказа ЭУР

    Вот этот полезный нод авто

    Основная причина неисправности кроется непосредственно в электроусилителе. При включении зажигания происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР просто отключается, а это сказывается на удобстве вождения. Ремонт устройства может влететь в копеечку, поэтому, если машина еще на гарантии, лучше отдать ее на обслуживание дилеру.Если усилитель полностью вышел из строя, выключите питание. В этом случае рулевая рейка будет принимать крутящий момент в обход электромеханического усилителя.

    Еще одна распространенная неисправность – сломанный датчик скорости. Этот датчик отвечает за работу электроусилителя на разных скоростях. ЭУР работает на полную мощность только при движении на очень малых скоростях. При разгоне происходит уменьшение силы, создаваемой усилителем на рельсе. За такой алгоритм работы отвечает датчик скорости.Его легко заменить самостоятельно, поэтому ремонт обойдется в небольшую сумму.

    Если скорость выше, то ЭМУР работает меньше, так как он не нужен. По этой причине на Калине с электроусилителем управление скоростным режимом такое же, как и в модели «стандартной» комплектации без этого устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электроусилителем получает неверные данные. В результате ЭУР отключается, а водитель видит на приборной панели желтый индикатор, указывающий на ошибку в электроусилителе.

    Но вы можете избежать неожиданного ремонта и отказа системы. Достаточно времени, чтобы пройти диагностику. Он покажет все проблемы, которые присутствуют в узлах автомобиля. Это самый простой и правильный способ избавиться от проблем. При поломке ЭУР придется снимать его и ремонтировать или заменять. Демонтируется вместе с рулевой колонкой. Для этого потребуется ключ на 13, крестовая и плоская отвертки.

    Перед началом демонтажа необходимо установить колеса в прямое положение и снять минусовую клемму с аккумулятора.

    Демонтаж электрического усилителя

    Первым делом нужно избавиться от подрулевых переключателей. После этого отсоедините все колодки с проводами от приборной панели. Если необходимо демонтировать замок зажигания, открутите 3 самореза с помощью крестовой отвертки. Далее снимаем нижнюю поперечину приборной панели. После этого нажмите на защелки колодок жгута проводов и отсоедините их от блока управления ЭМУР. И только теперь можно отсоединить блок напрямую от подрулевых переключателей.

    Как расположен агрегат в автомобиле

    Кронштейн крепится 4 гайками, которые необходимо открутить. После этого вся рулевая колонка плавно опускается на пол. Найдите болт, крепящий карданный вал к рулевому валу. Открутите его ключом на 13, удерживая таким же образом гайку от проворачивания. Болт снимается, а клеммное соединение разжимается прочной плоской отверткой. Промежуточный вал аккуратно снимается. Рекомендуется отметить маркером расположение валов и шестерен относительно друг друга.Далее проводится необходимый ремонт электроусилителя руля и начинается сборка узла.

    Старайтесь не повредить проводку при демонтаже. Как можно точнее разметьте расположение валов и шестерен, чтобы потом не было неудобств при повороте руля. Установка ЭУР осуществляется теми же инструментами, только в обратном порядке. Самое главное совместить все метки на валах. Помощь напарника не будет лишней.

    Заранее наденьте нижний шарнир на вал-шестерню. Сначала соедините промежуточный кардан непосредственно с рулевым валом, затем с помощью торцового ключа на 13 отверните гайку, предназначенную для стяжки промежуточного вала. Снимите болт и аккуратно отделите верхнюю петлю от нижней. В первую очередь устанавливается нижний шарнир, после чего вал поворачивают до тех пор, пока отверстие верхнего шарнира не окажется под болт в нижней части вала. Теперь осталось только соединить петли и затянуть болтом.После этого соедините проволочные блоки и установите облицовочные панели.

    EUR ошибка на приборной панели

    ЭУР подаст сигнал о неисправности бортового компьютера

    Владельцы автомобиля Калина с установленным электроусилителем руля наслаждаются приятной и удобной ездой, но рискуют столкнуться с проблемой — горящей лампой «Ошибка ЭУР». Причиной этого может быть как полный отказ системы, так и ее некорректная работа. Следует отметить, что датчик горит желтым, а не красным цветом.Это значит, что эксплуатировать автомобиль без работающего электроусилителя руля Лада Калина можно, соблюдая некоторые меры предосторожности.

    Большее усилие придется прикладывать к рулю, если ЭМУР полностью выключен. Это достаточно просто сделать, удалив предохранитель, отвечающий за питание блока управления. Если ГУР не работает или в его поведении наблюдаются какие-то странные явления, лучше вынуть предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки.Езда без электричества может быть сложной. По привычке руль кажется слишком тугим, но на самом деле он такой же, как и на Калине «стандартной» комплектации.

    Причин отказа ЭМУР две: неисправность датчика скорости или поломка блока управления. Первая проблема решается очень быстро, это можно сделать даже в условиях гаража. Во втором случае придется снимать блок управления и обращаться к опытному электрику для установки нового.Если гарантия действительна, необходимо показать автомобиль специалистам в автосервисе.

    Если вы все-таки хотите снять и установить блок управления самостоятельно, из инструментов потребуется только крестовая отвертка. Сначала демонтируются все пластиковые панели под рулем, чтобы облегчить доступ к агрегату. И не забывайте, что аккумулятор должен быть отключен, это позволит избежать проблем с проводкой. Пластиковая накладка, которая находится внизу панели, крепится тремя болтами.Их необходимо открутить и снять крышку.

    Вид на сам блок управления открывается после демонтажа накладки. Все штекеры должны быть отсоединены от блока управления ЭМУР. Сам блок крепится двумя болтами. Открутите их и осторожно потяните коробку вниз, чтобы ничего не повредить. Помните, что блок все еще прикреплен к пластине. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которыми блок управления притягивается к пластине.Теперь осталось только прикрутить к пластине новый блок управления и аккуратно установить все в обратном порядке. Закрепите коробку двумя болтами, затем подключите все заглушки, после чего можно приступать к сборке облицовочных панелей.

    На автомобиль Лада Калина в зависимости от комплектации может быть установлен электромеханический усилитель руля. Воздействует на рулевой вал. Команды на его включение подаются различными датчиками. При пуске двигателя при работающем стартере электромеханический усилитель (ЭУР) отключается.Он вступает в работу после достижения коленчатым валом частоты вращения 400 об/мин . Сигнал об этом ему подает датчик частоты вращения коленчатого вала, работающий также с тахометром. При движении автомобиля со скоростью более 60 км/ч ЭУР отключается. Он получает данные о скорости автомобиля со спидометра, а если быть точнее, то с датчика скорости. Электронный блок управления управляет работой ЭУР.

    При выходе из строя электроусилителя руля на панели приборов загорается контрольная лампа с символом рулевого колеса .Учитывая, что датчик скорости чаще всего выходит из строя, ЭУР естественно отключится и работать не будет, хотя сам исправен. Электронный блок управления не дает ему работать, так как не получает сигнал от датчика скорости. Электронный блок управления расположен не очень удачно, так как при протечках радиатора отопителя на него будет попадать антифриз. Мокрый чип не подойдет. Естественно, водитель это почувствует, так как руль становится тяжелее.

    Электромеханический усилитель руля Калины чувствителен к напряжению бортовой сети.По техническим характеристикам его рабочее напряжение должно быть в пределах 10,8 — 15 вольт. Но бывают случаи, когда ЭУР отказывается работать, даже если генератор выдает напряжение 13 вольт. Виновником в этом случае является не сам генератор, а его реле напряжения. При выходе из строя электромеханического усилителя руля, для обеспечения безопасности, убирать в монтажный блок от гнезда предохранителя 50 ампер. В этом случае можно продолжать движение на машине, но уже без усилителя.

    Назначение ЭУР, как известно, — обеспечить более комфортное вождение.Относительно недавно автомобили отечественного производства стали оснащаться данным типом гидроусилителя руля. Что такое электроусилитель руля на автомобиле Лада Калина, какие неисправности для него характерны и как заменить узел, читайте ниже.

    [ Скрыть ]

    Компоненты электроусилителя руля и принцип его работы

    На автомобиле Лада Калина электроусилитель руля представляет собой специальный узел, который подключается к системе рулевого управления и позволяет обеспечить мягкую и плавную работу руль.Благодаря тому, что в автомобиле установлен электроусилитель, тяга при повороте руля будет более качественной, соответственно, от водителя потребуется прикладывать меньше усилий.

    Что касается конструкции самого устройства, то по стандарту оно состоит из:

    • в первую очередь в схему электроусилителя руля входит электродвигатель;
    • не менее важным компонентом является блок управления;
    • редуктор;
    • система также оснащена тремя регуляторами — крутящего момента, скорости и вращения коленчатого вала.

    Система электроусилителя руля Калина, как видите, в целом проста по конструкции. Несмотря на свою простоту, даже такое устройство позволяет получить все необходимые данные и облегчить управление транспортным средством. Для контроля функционирования узла используется бортовой компьютер. Следует отметить, что сам узел не всегда функционирует. Он вступает в работу, когда число оборотов достигает 400 в минуту и ​​выключается, если скорость автомобиля будет более 60 км/ч.

    В соответствии со схемой подключения такие ограничения учитывают наиболее оптимальные свойства и дают возможность водителю управлять Калиной в интервале, который считается наиболее сложным. Кроме того, такие возможности были введены производителем из соображений безопасности. Ведь при движении на высокой скорости работа рулевой рейки с электроусилителем более опасна. Как мы уже сообщали, использование этого узла делает руль более чувствительным, соответственно это может привести к определенным рискам при движении на высокой скорости.Так при движении со скоростью более 60 км/ч устройство автоматически отключается, делая общее передвижение водителя на автомобиле более безопасным.

    ЭУР неисправности и последующая диагностика устройства

    Как было сказано выше, установка электроусилителя руля на Калину предполагает использование достаточно простого по конструкции устройства. Соответственно, ремонт узла и устранение неполадок в целом не является особо сложной процедурой. Но следует отметить, что схема подключения ЭУР, а именно расположение узла, была выбрана производителем не очень удачно.Это связано с тем, что установка ЭУР осуществляется под радиатором отопителя. Так при эксплуатации автомобиля в зимнее время года на узел будут воздействовать различные температуры, в частности их перепад.

    Именно это во многом влияет на поломку узла и как показывает практика на самом деле это происходит достаточно часто. Выход из строя электроусилителя руля связан с появлением проблем в работе управления автомобилем и появлением различных неисправностей.

    Как правило, выходу из строя механизма способствуют:

    • отсутствие импульса от регулятора скорости;
    • выход из строя блока управления системой;
    • слишком низкое напряжение в бортовой сети автомобиля;
    • превышен допустимый порог оборотов агрегата.

    Справа внизу индикатор в виде руля с восклицательным знаком — указывает на неисправность ЭУР

    Эти факторы, как показывает практика, способствуют поломке механизма.Что касается диагностики, то она осуществляется блоком управления Калины самостоятельно при запуске узла и анализе исправности всех систем. Если какой-либо из компонентов не передает соответствующий сигнал, блок управления автоматически заносит его в список неработающих устройств. Соответствующую информацию можно увидеть на панели управления. В частности, если речь идет о выходе из строя ЭУР, то на приборке появится оранжевый индикатор в виде руля с восклицательным знаком.

    В соответствии с руководством по эксплуатации производитель заявляет, что проблема неисправности узла должна быть решена в ближайшее время. Поэтому автовладельцу необходимо доехать на пониженной скорости до ближайшей станции технического обслуживания и ремонта. Но это все — официальные данные, на самом деле дела обстоят несколько иначе.

    Как правило, появление индикатора на панели управления не говорит о необходимости ремонта, обычно его появление говорит о неисправности в блоке.Речь может идти как о сбоях в работе силовых цепей, так и о поломке одного из контроллеров. Как показывает практика, в большинстве случаев появление лампочки на щитке не влияет на работу агрегата в целом (автор видео — канал CompsMaster).

    На самом деле поломкой считается проблема, при которой чувствительность руля будет слишком низкой. Такого рода неисправности обычно возникают довольно часто и, как правило, их нужно устранять действительно незамедлительно.В противном случае игнорирование проблемы может привести к печальным последствиям. Для быстрого решения проблемы в первую очередь необходимо демонтировать предохранитель, расположенный слева от руля. Благодаря этому вы сможете добраться до ближайшего СТО для ремонта.

    Сотрудники ВАЗ утверждают, что ЭУР ремонту не подлежит. Если он сломается, его необходимо заменить!

    Замена электроусилителя руля

    Процедуру замены узла в автомобиле Лада Калина должны проводить исключительно опытные специалисты.В случае, если гарантийный срок на ваш автомобиль не истек, то, конечно же, для устранения проблемы необходимо обратиться к официальному дилеру. Если гарантия на автомобиль уже не распространяется, а, как известно, стоимость ремонта может быть достаточно высокой, можно попробовать решить проблему заменой узла. Но прежде чем приступить к его устранению, необходимо учесть, что сама процедура замены не очень проста. Поэтому, если у вас нет технических знаний, опыта и навыков для выполнения этой задачи, лучше даже не пытаться.

    Всегда помните, что неправильные действия при ремонте могут привести не только к полному выходу из строя системы, но и к достаточно сложному и дорогостоящему ремонту узла. Так что установку электроусилителя нужно проводить только после того, как вы изучили все узлы, детали и особенности системы. В этом случае в первую очередь необходимо ознакомиться со схемой подключения узла. Для демонтажа системы придется частично разобрать центральную консоль, а именно панель, установленную под рулем.Вам нужно будет отключить все провода, которые идут к узлу.

    Как показывает практика, установка нового узла в большинстве случаев может не потребоваться, так как обычно проблема решается профилактическими мерами. На самом деле одна из самых частых проблем в работе узла – это стук. Этот стук обычно возникает при повороте руля и в большинстве случаев сопровождается скрипом. Для решения проблемы такого плана будет достаточно лишь смазать узел.Если это не поможет, то в дальнейшем потребуется провести более тщательную диагностику или заменить узел.

    К сожалению, в настоящее время нет доступных опросов.

    Видео «Инструкция по замене электроусилителя руля на Калине»

    Подробная пошаговая видеоинструкция по замене узла в автомобиле Лада Калина представлена ​​на видео ниже (автор видео — Сергей канал Цапюка).

    Рулевое управление с электроусилителем предназначено для обеспечения более комфортного вождения.Не так давно автомобили отечественного производства стали комплектоваться ЭУР, в частности, в этой статье речь пойдет о Lada Kalina. Какие неисправности Калины ЭУР могут быть и какие есть методы устранения неполадок? Найдите ответы на эти и другие вопросы ниже.

    [ Скрыть ]

    Причины выхода из строя ЭУР

    Почему не работает электроусилитель руля на Лада Калина, отключается и отказывается работать, по каким признакам руль с ЭУР стучит, подклинивает, кусать или пищать? Для ремонта системы своими руками необходимо знать, как проводится диагностика и какие причины предшествуют поломке.Чаще всего выход из строя усилителя происходит из-за поломки самого узла и выходит из строя усилитель. Эти типы проблем исправляются путем тщательной проверки системы, чтобы найти точную проблему.

    Как показывает практика, часто неработоспособность электроусилителя (отказ) связана с поломкой регулятора скорости.

    Последствия:

    • палки на руле,
    • палки
    • затягивание
    • прочее

    Так как датчик регулятора скорости обеспечивает включение и выключение ЭУР при разных режимах движения.Усилитель на Калине работает, если машина движется с малой скоростью. Когда скорость начнет увеличиваться, усилитель автоматически отключится, что позволит более безопасно управлять автомобилем во время движения на высоких скоростях.

    Итак, кратко о причинах неработоспособности ЭУР:

    1. Вышел из строя регулятор скорости или блок управления не получает или пропадает сигнал от него. В этом случае причина может крыться как в поломке датчика, так и в повреждении проводки, либо плохом контакте между контроллером и бортовой сетью.
    2. Снизилось напряжение в электрической сети автомобиля. Причины могут быть разные, начиная от севшего аккумулятора и неработающего генератора и заканчивая использованием неподходящего электрооборудования в автомобиле.
    3. Превышено допустимое число оборотов коленчатого вала.
    4. Неправильная работа или отказ модуля управления. В зависимости от причины может потребоваться ремонт блока управления, необходима более детальная диагностика.

    Диагностика

    Коды ошибок

    c1044 — неверная последовательность датчика положения ротора (LPR)

    c1621 — неправильное напряжение 5В

    c1622 — неисправность цепи сигнала скорости сигнал с датчика холла (или штатный тахометр через ограничитель напряжения) на 4 и подать на вход тахометра,

    c1022 — ошибка, напряжение основного вывода датчика момента — возможно что крышка вала перетерлась изоляция и середина, зеленый провод замыкается на массу

    ремкомплект

    Не может быть, Альтернативный вариант бери на разборке, цена нового более 20 тыс. руб.

    Разборка и разборка блока электроусилитель

    Перед тем, как снять усилитель, нужно демонтировать все подрулевые переключатели.Снимите кожух рулевой рейки и демонтируйте приборы, не забыв отсоединить разъемы от блока питания.

    Как снять ЭУР своими руками:

    1. После снятия переключателей потребуется демонтировать нижнюю поперечину приборной панели. Для этого нужно нажать на крепления, фиксирующие разъем с проводами, после чего отсоединить проводку от модуля управления. Когда эти действия будут выполнены, можно будет отсоединить разъем от выключателей.
    2. Кронштейн системы крепится гайками, их нужно будет открутить гаечным ключом.
    3. После этого необходимо осторожно опустить рулевую рейку. Для этого вам нужно будет найти болт, крепящий карданный вал к валу усилителя. Этот болт необходимо открутить, но при откручивании нужно будет зафиксировать гайку, это предотвратит ее проворачивание. Когда болт будет снят, крепление нужно будет разжать, после чего аккуратно демонтируется промежуточный вал.
      На этом этапе рекомендуем отметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, потому что он предотвратит возможные проблемы с установкой в ​​дальнейшем. В случае несовпадения меток на валах это может вызвать неисправности в работе усилителя. При демонтаже будьте осторожны, чтобы не повредить проводку, так как это также приведет к неработоспособности ЭУР.
    4. При демонтаже узла его необходимо будет разобрать и заменить вышедшие из строя элементы.Дальнейшая установка осуществляется в обратном порядке (автор видео Мурзик Белый).

    Как подтянуть рейку ГУР?

    Появление стука в работе ЭУР связано с необходимостью подтяжки рулевой рейки.

    Как правильно сделать:

    1. Сначала нужно отключить аккумулятор, для этого отсоединить от него клеммы. Откручиваем крепление аккумулятора, для этого нужно открутить еще две гайки, расположенные по краям.После этого аккумулятор вынимается и откладывается в сторону.
    2. Затем нужно поднять пластиковую подставку, под ней еще четыре винта, они тоже откручиваются.
    3. Сделав это, необходимо сдвинуть эту подставку вперед до тех пор, пока платформа не отсоединится от держателя шасси воздушного фильтра. После этого накладку можно отодвинуть назад, это обеспечит более свободный доступ к самой рейке.
    4. На следующем этапе вам нужно будет пролезть рукой под перила. Непосредственно под ним, как показано на фото, есть прорезиненный колпачок, его нужно будет демонтировать, это позволит ключу получить доступ к регулировочной гайке.
    5. Для проведения регулировочных работ потребуется специальный ключ для затяжки рейки, без него процедура регулировки не пройдет. С помощью этого ключа нужно пролезть под рейку автомобиля, чтобы установить инструмент в необходимое отверстие.
    6. При регулировке следите за тем, чтобы не перетянуть рейку. Если ее затяжка очень сильная, то при прохождении поворотов рейка будет закусывать, а это, в свою очередь, может сказаться на безопасности движения. Угол регулировки всегда разный, он зависит от того, насколько сильно ослабла гайка, но обычно при выполнении таких работ гайка подтягивается примерно на 30 градусов.Этого должно быть достаточно, чтобы все стало правильно.
      После завершения настройки необходимо будет проверить правильность выполнения этой задачи. То есть вам нужно будет убедиться, что руль нормально поворачивается в любое положение до упора и нет стука. Если стук остался, то регулировка продолжается.

    Фотогалерея «Регулировка рулевой рейки»

    4. Расположение регулировочной гайки.

    Как смазать и отрегулировать ЭУР?

    Как и чем смазывать усилитель?

    Литол можно использовать в качестве смазки, порядок действий следующий:

    1. Для начала нужно снять пластиковый кожух, для этого откручиваем болты, которые его крепят.Используйте отвертку Phillips, чтобы ослабить. Также желательно демонтировать нижнюю поперечину приборной панели, расположенную под рулем.
    2. Далее откручиваем два болта которые крепят сам усилитель, для этого нужен ключ на 13. После этого колонку можно отпустить вниз.
    3. Откручиваем еще один болт, после чего можно заняться непосредственно смазкой.
    4. Сначала руль поворачивается влево до упора. Смазку заливают в 10-кубовый шприц, который необходимо распылить в образовавшееся отверстие.Вам нужно выбросить все 10 кубиков.
    5. Затем руль поворачивается вправо до упора — шприц снова направляется в отверстие, вся смазка выбрызгивается.
    6. После этого руль следует повернуть в среднее положение и снова распылить смазку в отверстие.
    7. Далее руль необходимо повернуть в разные стороны до упора несколько раз. Операция смазки повторяется еще раз.
    8. Затем все компоненты собираются в обратном порядке.

    Почему на калине отключается электроусилитель руля. Замена блока управления ГУР

    Впервые российский автопром установил электроусилитель руля на Lada Kalina. На первых этапах он работал крайне нестабильно, вплоть до полного отключения. Позже недостатки попытались устранить, но ЭУР так и остался слабым звеном и периодически выходит из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует ощущение тяжелого руля, и одной рукой поворачивать становится сложно.

    Принцип работы электроусилителя заключается в снижении усилия, которое необходимо прикладывать при повороте руля. Блок управления электроусилителем руля «Калина» использует датчики для расчета работы электродвигателя при текущей частоте вращения и крутящем моменте. Тем самым подавая сигнал об усилии, с которым нужно помочь водителю при прохождении поворотов. Ведь он не работает постоянно и нуждается в корректировке блоком.

    Почему может не работать электроусилитель Калины

    Основная причина кроется в электроусилителе руля.При возгорании происходит самодиагностика системы и если механизм ее не проходит, включается сигнал, сигнализирующий о неисправности. Цвет сигнала указывает на степень опасности. Горит красный свет, нужно срочно решить проблему. Если цвет желтый, эксплуатация транспортного средства возможна, но стоит принять меры безопасности. Причин, почему не работает электроусилитель руля на Калине, может быть несколько: неисправность датчика скорости; неисправность датчика крутящего момента; скорость превышает 60 км/ч; обороты двигателя менее 400 в минуту; сбой в блоке управления; плохо пропаяные контакты; недостаточное напряжение. 1 … Электроусилитель руля на Калине отключается после 60 км/ч. Поэтому учтите этот пункт, он задается в системном блоке и не является поломкой. Электроусилитель руля Приоры отключается на скорости 110 км/ч. Также ЭУР не работает на малых оборотах двигателя. Если значение меньше 400 об/мин, он неактивен. 2 … Это программно запланированное бездействие. Он нужен для подачи информации на руль на высокой скорости и снижения износа механизма.

    Как понять мигание индикатора где искать причину

    ✔ один длинный сигнал и один короткий — электроусилитель исправен; ✔ один длинный и два коротких — нет сигнала оборотов двигателя; ✔ один длинный и три коротких — вышел из строя регулятор крутящего момента или отсутствует питание; ✔ одна длинная и четыре коротких вспышки — проблемы в работе электродвигателя ЭУР; ✔ один длинный и пять коротких — вышел из строя регулятор положения рулевого вала; ✔ один длинный и шесть коротких — вышел из строя регулятор положения ротора двигателя; ✔ один длинный и семь коротких — проблемы с питанием — напряжение либо слишком высокое, либо очень низкое; ✔ один длинный и восемь коротких — вышел из строя модуль управления электроусилителем; ✔ один длинный и девять коротких — поломка регулятора скорости.

    Перед снятием усилителя необходимо снять все подрулевые переключатели. Снять накладку рулевой рейки и демонтировать приборы, не забыв отсоединить разъемы от блока питания.

    1 . После снятия выключателей потребуется демонтировать нижнюю поперечину приборной панели. Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, а затем отсоединить проводку от модуль управления. Когда эти действия выполнены, можно отсоединить разъем от выключателей.Кронштейн системы закреплен гайками, их нужно будет открутить гаечным ключом. 2 … После этого рулевую рейку нужно будет аккуратно опустить вниз. Для этого вам нужно будет найти болт, который крепит карданный вал к валу усилителя. Этот болт необходимо открутить, но при откручивании нужно будет зафиксировать гайку, это предотвратит ее проворачивание. Когда болт будет снят, крепеж нужно будет освободить, после чего аккуратно демонтировать промежуточный вал. 3 … На этом этапе рекомендуем отметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, потому что он предотвратит возможные проблемы при дальнейшей установке. В случае несовпадения меток на валах это может вызвать неисправности в работе усилителя. При демонтаже будьте осторожны, чтобы не повредить проводку, так как это также приведет к неработоспособности ЭУР. 4 . При демонтаже узла потребуется его разборка и замена неисправных элементов.Дальнейшая установка осуществляется в обратном порядке.

    Ремонт электроусилителя Калина своими силами — видео

    В более новых версиях Калины установлены электроусилители от Hyundai, что положительно сказывается на ее надежности. Однако до сих пор существуют тысячи автомобилей с отечественной версией, которые время от времени выходят из строя и ломаются. Теперь вам будет проще отремонтировать электроусилитель руля на Калине своими руками. Главное помнить, что не каждое отключение усилителя является поломкой.А найти проблему и устранить ее можно самостоятельно, но где-то придется ехать в сервис.

    Ремонт ЭУР LADA Kalina — отзыв

    ЧИТАЙТЕ ТАКЖЕ НА САЙТЕ

    По стандартным требованиям ВАЗ наработка на отказ для стартера не регламентируется. То есть он бесконечен. Однако иногда все же приходится менять стартер, и связано это с несоблюдением правил эксплуатации. Снятие и установка начало…

    Состояние наших магистралей оставляет желать лучшего.И больше всего от этого страдает ходовая часть автомобиля, в том числе колесные диски. Диски начинают деформироваться от ударов. И в зависимости от степени деформации есть два пути решения проблемы…

    Каждый год в автомобилестроении появляются новые открытия и более эффективные разработки. За последние два года было проведено множество разработок по совершенствованию систем подачи топлива к двигателю, благодаря чему улучшились его характеристики. От кормов…

    Вибрации в рулевой колонке могут возникать по ряду причин, таких как сорванная опора двигателя, погнутые диски, плохая балансировка колес, плохие соединения или ослабление колесных гаек.Но ни одна из этих автомобильных проблем не вызовет…

    Впервые российский автопром установил на Калину электроусилитель руля. На первых этапах он работал крайне нестабильно, вплоть до полного отключения. Позже недостатки попытались устранить, но ЭУР так и остался слабым звеном и периодически выходит из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует ощущение тяжелого руля, и одной рукой поворачивать становится сложно.

    Принцип работы электроусилителя заключается в снижении усилия, которое необходимо прикладывать при повороте руля. Блок управления электроусилителем руля «Калина» использует датчики для расчета работы электродвигателя при текущей частоте вращения и крутящем моменте. Тем самым подавая сигнал об усилии, с которым нужно помочь водителю при прохождении поворотов. Ведь он не работает постоянно и нуждается в корректировке блоком.

    Причины отключения

    Основная причина кроется в электроусилителе руля.При зажигании системы происходит самодиагностика системы и если механизм ее не проходит, включается сигнал, сигнализирующий о неисправности. Цвет сигнала указывает на степень опасности. Горит красный свет, нужно срочно решить проблему. При желтом цвете эксплуатация автомобиля возможна, но стоит принять меры безопасности. Причин, почему не работает электроусилитель руля на Калине, может быть несколько:

    • неисправность датчика скорости;
    • неисправность датчика крутящего момента;
    • скорость превышает 60 км/ч;
    • обороты двигателя менее 400 в минуту;
    • сбой в блоке управления;
    • плохо припаяны контакты;
    • недостаточное напряжение.

    Выключение программного обеспечения

    1. Электроусилитель руля на Калине отключается после 60 км/ч. Поэтому учтите этот момент, он задается в системном блоке и не является поломкой. отключается на скорости 110 км/ч.
    2. Также ЭУР не работает на малых оборотах двигателя. Если значение меньше 400 об/мин, он неактивен.

    Это программно запланированное бездействие. Он нужен для подачи информации на руль на высокой скорости и снижения износа механизма.

    Неисправности электроусилителя


    В случае, когда невозможно сразу проверить причину выхода из строя электроусилителя руля на Калине, необходимо вынуть предохранитель из блока. Это необходимо для предотвращения внезапного срабатывания механизма, приводящего к аварийным ситуациям.

    Прямым показателем неисправности датчика скорости в электроусилителе руля Калины является неработающий спидометр, а также загоревшийся восклицательный знак на приборной панели.Это может не сработать по нескольким причинам. Проверьте внешний вид датчика, если он покроется грязью, просто очистите его. Посмотрите, не намагничиваются ли металлические стружки, и удалите их тоже.

    Если это не поможет, то вероятно датчик вышел из строя. Эти датчики сейчас недорогие и их можно найти во многих магазинах автозапчастей. То же самое делаем с датчиком крутящего момента. Но где датчик скорости? Обычно он находится в картере коробки передач, см. фото слева.

    Еще одна причина неисправности электроусилителя руля Калина — генератор.Для работы блока управления необходимо напряжение 13,6 В, если у вас меньше, поменяйте на нем регулятор напряжения (шоколадку).

    Также контакты могли просто отсоединиться из-за некачественной пайки. Можно либо разобрать и перепаять контакты либо отдать в сервис.

    Если дело в блоке управления, самостоятельно решить эту проблему сложно, либо он потеряется в сервисе, либо придется покупать новый.

    Диагностический сканер

    Чтобы не гадать о причине неисправности электроусилителя руля, можно подключиться к диагностическому порту.Есть два варианта, либо купить сканер с монитором, либо подключить к ноутбуку по кабелю, предварительно скачав ПО на устройство.

    Второй вариант дешевле и предпочтительнее, так как дает полную информацию о вашем автомобиле. Коды ошибок можно найти в интернете.

    Блок предохранителей


    Слабым звеном электроусилителя руля на Калине является блок предохранителей, если что-то не работает, стоит проверить их. Чтобы добраться до них, нужно открыть приборную панель слева от руля.Для этого потяните верхнюю часть на себя и защелка откроется.

    Проверить работоспособность предохранителя, при выходе из строя заменить. Проверить очень просто, посмотреть целостность резьбы внутри предохранителя. Также поможет замена реле 50 ампер на 30 ампер.

    Исход

    В более новых версиях Калины устанавливаются электроусилители от Hyundai, что положительно сказывается на ее надежности. Однако остались тысячи автомобилей с отечественной версией, которая время от времени дает сбои и ломается.Теперь вам будет проще отремонтировать электроусилитель руля на Калине своими руками. Главное помнить, что не каждое отключение усилителя является поломкой. А найти проблему и устранить ее можно самостоятельно, но где-то придется ехать в сервис.

    Назначение ЭУР, как известно, заключается в обеспечении более комфортного управления автомобилем. Не так давно автомобили отечественного производства стали оснащаться данным типом ГУР. Что такое электроусилитель руля на автомобиле Лада Калина, какие неисправности для него характерны и как заменить блок, читайте ниже.

    [Скрыть]

    Компоненты электроусилителя руля и принцип его работы

    На автомобиле Лада Калина электроусилитель руля представляет собой специальный узел, который подключается к системе рулевого управления и обеспечивает мягкую и плавную работу рулевого управления рулевое колесо. За счет того, что в автомобиле установлен электроусилитель, тяга при повороте руля будет более качественной, соответственно водителю потребуется прикладывать меньше усилий.

    Что касается конструкции самого устройства, то по стандарту оно состоит из:

    • в первую очередь в схему электроусилителя руля входит электродвигатель;
    • не менее важным компонентом является блок управления;
    • зубчатое устройство;
    • система также оснащена тремя регуляторами — крутящего момента, скорости и вращения коленчатого вала.

    Система электроусилителя руля «Калина», как видите, в целом проста по конструкции. Несмотря на свою простоту, даже такой прибор позволяет получить все необходимые данные и обеспечивает более простое управление транспортным средством. Для контроля функционирования узла используется бортовой компьютер. Следует отметить, что сам узел функционирует не всегда. Он вступает в работу, когда число оборотов достигает 400 в минуту и ​​отключается, если скорость автомобиля превышает 60 км/ч.

    В соответствии со схемой подключения такие ограничения позволяют обеспечить наиболее оптимальные свойства и дают возможность водителю управлять Калиной в интервале, который считается наиболее сложным. Кроме того, такие функции были реализованы производителем из соображений безопасности. Ведь при движении на высокой скорости работа рулевой рейки с электроусилителем более опасна. Как мы уже сообщали, использование этого узла делает руль более чувствительным, соответственно это может привести к определенным рискам при движении на высокой скорости.Так при движении со скоростью более 60 км/ч устройство автоматически отключается, делая общее передвижение водителя в автомобиле более безопасным.

    EUR неисправности и последующая диагностика устройства

    Как было сказано выше, установка электроусилителя руля на Калину подразумевает использование достаточно простого по конструкции устройства. Соответственно, ремонт агрегата и выявление неисправностей в целом не является особо сложной процедурой. Но следует отметить, что сама схема подключения ЭУР, а именно расположение узла, было выбрано производителем не очень удачно.Это связано с тем, что установка ЭУР осуществляется под радиатором отопителя. Так при эксплуатации автомобиля в зимнее время года на узел будут воздействовать различные температуры, в частности их перепад.

    Именно это во многом влияет на поломку агрегата и, как показывает практика, на самом деле это происходит достаточно часто. Выход из строя электроусилителя руля связан с появлением проблем в работе управления автомобилем и появлением различных неисправностей.

    Как правило, выходу из строя механизма способствуют:

    • отсутствие импульса от регулятора скорости;
    • выход из строя блока управления системой;
    • слишком низкое напряжение в бортовой сети автомобиля;
    • превышен допустимый предел скорости агрегата.

    Справа внизу индикатор в виде руля с восклицательным знаком — указывает на неисправность ЭУР

    Эти факторы, как показывает практика, способствуют поломке механизма.Что касается диагностики, то она осуществляется блоком управления Калины самостоятельно при запуске агрегата и анализе исправности всех систем. Если какой-либо из компонентов не передает соответствующий сигнал, блок управления автоматически добавляет его в список неработающих устройств. Соответствующую информацию можно увидеть на панели управления. В частности, если речь идет о выходе из строя ЭУР, то на приборке появится оранжевый индикатор в виде руля с восклицательным знаком.

    В соответствии с руководством по эксплуатации производитель заявляет, что проблема неисправности агрегата должна быть решена в кратчайшие сроки. Поэтому автовладельцу необходимо двигаться на пониженной скорости до ближайшей ремонтно-ремонтной станции. Но это все — официальные данные, на самом деле ситуация несколько иная.

    Как правило, появление индикатора на панели управления не говорит о необходимости ремонта, обычно его появление свидетельствует о неисправности в работе блока.Речь может идти как о сбоях в работе силовых цепей, так и о поломке одного из контроллеров. Как показывает практика, в большинстве случаев появление лампочки на приборной панели не влияет на работу агрегата в целом (автор видео — канал CompsMaster).

    На самом деле поломкой считается проблема, при которой чувствительность руля слишком низкая. Неисправности такого рода обычно появляются довольно часто и, как правило, их нужно устранять действительно незамедлительно.В противном случае игнорирование проблемы может привести к печальным последствиям. Для быстрого решения проблемы сначала нужно демонтировать предохранитель, расположенный слева от руля. Благодаря этому можно добраться до ближайшего СТО для ремонта.

    Сотрудники ВАЗ утверждают, что ЭУР ремонту не подлежит. Если он сломается, замените его!

    Замена электроусилителя руля

    Процедуру замены блока в автомобиле Лада Калина должны проводить исключительно опытные специалисты.В случае, если гарантийный срок вашего транспорта не истек, то, конечно же, для устранения проблемы необходимо обратиться к официальному дилеру. Если гарантия на автомобиль уже не действует, а, как известно, стоимость ремонта может быть достаточно высокой , можно попробовать решить проблему заменой блока. Но прежде чем приступить к его устранению, необходимо учесть, что сама процедура замены не отличается особой простотой. Так что если у вас нет технических знаний, опыта и навыков для выполнения этой задачи, то лучше даже не пытаться ее выполнить.

    Всегда помните, что неправильные действия при ремонте могут привести не только к полному выходу системы из строя, но и к достаточно сложному и дорогостоящему ремонту агрегата. Так что установку электроусилителя нужно проводить только после того, как вы изучили все узлы, детали и особенности системы. В этом случае в первую очередь необходимо ознакомиться со схемой подключения узлов. Для демонтажа системы придется частично разобрать центральную консоль, а именно панель, установленную под рулем.Вам нужно будет отключить все провода, которые идут к узлу.

    Как показывает практика, установка нового блока в большинстве случаев может не потребоваться, так как обычно проблема решается проведением профилактических мероприятий. На самом деле одна из самых частых проблем в узле – это стук. Этот стук обычно возникает при повороте руля и в большинстве случаев сопровождается скрипом. Чтобы решить эту проблему, достаточно будет просто смазать узел. Если это не помогло, то в дальнейшем потребуется провести более тщательную диагностику или заменить узел.

    Извините, в настоящее время нет доступных опросов.

    Видео «Инструкция по замене электроусилителя руля на Калине»

    Подробная пошаговая видеоинструкция по замене узла в автомобиле Лада Калина представлена ​​в видео ниже (автор видео — канал Сергей Цапюк).

    Электроусилитель руля Лада Калина призван обеспечить повышенный комфорт во время вождения. Сам автомобиль на отечественном рынке присутствует совсем недавно, но уже успел приобрести значительную популярность.Автомобиль достаточно практичен и удобен, что позволяет ему иметь широкую армию поклонников. Стоимость модели невысокая, что обеспечивает выгодное позиционирование на рынке на фоне конкурентов в классе. В этой статье мы поговорим о неисправностях и способах их устранения.

    Из чего состоит ГУР Калины?

    Данный узел является самостоятельным устройством, входящим в состав рулевого механизма Лада Калина. Она позволяет водителю без усилий крутить руль, а также обеспечивает мягкую и плавную работу подвижных частей рулевой системы.

    Конструктивно этот механизм нельзя отнести к сложным узлам. Электроусилитель руля состоит из следующих частей:

    • электродвигатель;
    • блок редуктора;
    • модуль управления;
    • датчики, контролирующие момент, скорость и количество оборотов, совершаемых коленчатым валом.

    Бортовой контроллер Лада Калина постоянно следит за работой этого усилителя и управляет его работой, но случаются неисправности и многие автовладельцы очень интересуются, как их устранить.Механизм включается при частоте вращения двигателя 400 об/мин. Когда показатель скорости превышает 60 км в час, электроусилитель перестает функционировать. Это сделано ради безопасности, ведь на высоких скоростях у водителя должна быть уверенная обратная связь на руле, чего не может обеспечить «легкий» руль. С увеличением скорости наблюдается постепенное уменьшение величины усилия в механизме.

    Неисправности ЭУР и их диагностика

    Несмотря на простоту конструкции рассматриваемого нами узла, если есть необходимость в ремонте, осуществить его сложно, неисправности бывают разные и методы устранения зачастую сложны.Важным «отягчающим» обстоятельством является не лучшее расположение механизма. Этот модуль производитель разместил непосредственно под радиатором контура отопления салона LADA Kalina.

    Эксплуатация в холодную погоду оказывает влияние температуры на электроусилитель руля. Со временем этот фактор приводит к выходу из строя усилителя. Это явление очень частое для Lada Kalina. Если блок выходит из строя, водитель сразу чувствует тяжесть езды на малых скоростях. Наиболее распространенные факторы, приводящие к неисправностям электроусилителя, можно сгруппировать по следующим направлениям:

    • датчик скорости «не реагирует» и не подает сигналы на ЭБУ;
    • бортовая сеть «страдает» низким напряжением;
    • максимальная скорость превысила допустимый предел;
    • модуль управления пришел в негодность.

    Об указанных неисправностях и способах их устранения мы поговорим далее. При включении зажигания ЭБУ самостоятельно производит диагностику системы усилителя на наличие возможных сбоев и неисправностей. Если нет сигнала ни от одного из датчиков, то бортовой контроллер автоматически определяет этот датчик как неисправный, о чем сразу же загорается соответствующая лампа на дисплее на передней панели салона. Этот индикатор выглядит как руль направления с восклицательным знаком и выделен оранжевым цветом.

    Инструкция, прилагаемая заводом к автомобилю LADA Kalina, предполагает срочный ремонт при обнаружении неисправности в механизме электроусилителя руля, особенно при выключенном усилителе. В такой ситуации водителю следует ехать в сервис на малой скорости. Практика показывает, что такое развитие событий имеет место не всегда. Загоревшийся на приборке оранжевый символ может не означать необходимость проведения ремонтных работ. Он указывает на наличие проблемы в одном из структурных компонентов системы.Иногда могут возникать сбои в цепи питания или вышел из строя один из датчиков. Эти ситуации никоим образом не влияют на функциональность узла, а контроль управления остается активным.

    Если руль потерял чувствительность после загорания указанного символа, то неисправность такого рода считается достаточно опасной, так как создает препятствия для нормального функционирования механизма в целом, плохо также при включении усилителя выключенный. Такие проблемы возникают часто и действительно требуют срочного вмешательства.Игнорирование такого положения вещей может иметь плачевные последствия для автомобиля LADA Kalina. Для того, чтобы оперативно отреагировать на возникшую проблему, оперативно извлекаем предохранитель, расположенный в блоке панели слева от руля. Эта мера предотвращает дальнейшее повреждение системы электрического усиления, так как полностью отключает ее. Вы можете ехать на место ремонта, однако вам потребуется приложить большее усилие к рулю, так как усилитель уже не работает.

    О квалифицированной замене электроусилителя

    При необходимости замены механизма при неработающем ЭУР рекомендуем обращаться к опытным мастерам.Когда автомобиль находится на гарантии, наиболее рациональной мерой будет обращение в дилерскую сеть для устранения проблемы.

    Бывают ситуации, не позволяющие прибегнуть к указанным двум методам устранения появившейся неисправности усилителя. Тогда единственным выходом будет замена сломанного механизма своими руками.

    Сразу оговоримся, что процесс замены, если не работает ЭУР, отличается достаточной сложностью.Для ее успешного выполнения необходимы опыт и владение специальным инструментом. Неквалифицированные действия по замене могут усугубить масштабы поломки, что повлечет за собой значительную трату средств на более дорогостоящий ремонт в условиях эксплуатации.

    Перед непосредственной процедурой замены рекомендуем внимательно изучить весь список возможностей и действий, если ЭУР не работает. Здесь потребуется вникнуть в схему подключения агрегата, что позволит избежать повреждения электрических компонентов механизма.

    Для снятия усилителя необходимо частично разобрать переднюю панель Лада Калина. После этого само устройство необходимо отключить от всего перечня питающих проводов. Иногда владельцы ремонтируют электроусилитель руля, избегая необходимости его замены на новый. Как правило, после комплекса восстановительных работ штатные устройства работают не хуже своих новых аналогов.

    Распространенная неисправность – возникновение стука, который отчетливо слышен водителю из-под панели, или отключение усилителя.Это явление может сопровождаться характерным скрипом, возникающим при вращательных действиях рулем LADA Kalina. Обычно эта ситуация решается применением специальной смазки. Если такое действие не принесет ожидаемого результата, то потребуется более детальная диагностика механизма усиления.

    Для установки электроусилителя руля в сиденье Лада Калина нужно проявить внимательность и терпение. Все кабельные разъемы должны быть надежно закреплены, а устройство надежно закреплено.Только после этого можно приступать к сборке ранее демонтированных компонентов передней панели.

    Рулевое управление с электроусилителем — это устройство, предназначенное для обеспечения более комфортного вождения. Не так давно автомобили отечественного производства стали комплектоваться усилителями. ЭУР в автомобиле Лада Калина — какие у него неисправности, какие есть и какие самые используемые эффективные способы устранения? Читайте об этом ниже.

    [Скрыть]

    Причины поломки ЭУР

    Одной из основных причин, по которой может отключиться электроусилитель руля на Калине, является поломка самого устройства.При включении зажигания система автоматически проводит диагностику, которая в дальнейшем не проходит. В результате электроусилитель руля не работает из-за собственного отключения, что, несомненно, негативно сказывается на комфорте при езде.

    Ремонт электроусилителя руля может быть довольно дорогим, поэтому, если Калина еще на гарантии, имеет смысл отдать свой ЭУР на ремонт дилеру. В том случае, если система полностью вышла из строя, необходимо сначала отключить питание.В этом случае крутящий момент двигателя будет восприниматься рулевым элементом (рейкой) в обход усилителя.

    Еще одна причина, по которой не работает электроусилитель, это выход из строя датчика скорости, именно он отвечает за работу системы в различных режимах движения. ЭУР работает на полную мощность только при движении на минимальной скорости. При разгоне транспорта уменьшается усилие, которое система создает на рельс, и именно за это отвечает регулятор скорости.Ремонт ЭУР своими руками подразумевает самостоятельную замену датчика, стоимость такого элемента на сегодняшний день не высока.

    Если выходит из строя датчик скорости, напрямую связанный со спидометром, то на блок, управляющий ЭУР, поступают неверные данные. Система автоматически отключается, в этот момент на панели управления загорается диодный индикатор, который информирует водителя о неисправности устройства. Чтобы не столкнуться с необходимостью ремонта усилителя, достаточно вовремя провести диагностику скрепкой.Благодаря диагностике автомобилист сможет узнать обо всех проблемах, которые присутствуют в различных механизмах и агрегатах транспорта.

    Подытожим этот пункт — по каким причинам электроусилитель отказывается работать:

    1. Нет сигнала с датчика скорости. Проблема может заключаться как в выходе из строя регулятора, так и в неисправности проводки.
    2. Крайне низкий уровень напряжения в проводке автомобиля. Необходимо измерить напряжение и решить проблему.
    3. Превышена допустимая скорость двигателя.
    4. Блок управления вышел из строя. Решить проблему поможет ремонт, но обычно при поломке агрегат приходится менять.

    Демонтаж электроусилителя

    1. Если вы решили отремонтировать электроусилитель руля, то в первую очередь необходимо демонтировать подрулевые переключатели. Далее необходимо отсоединить все колодки с проводами от панели управления — при необходимости для этого нужно открутить три самореза.Для этого используется крестовая отвертка.
    2. После выполнения этих действий можно снять нижнюю поперечину панели управления. Для этого нажмите на фиксаторы, которыми крепится колодка проводки, затем отсоедините их от блока управления системой. Только после этих действий можно отключать блок от самих выключателей.
    3. Сам кронштейн фиксируется несколькими гайками, они откручиваются.
    4. Всю рулевую колонку необходимо осторожно опустить. Требуется найти винт, фиксирующий кардан на валу агрегата.Этот винт откручивается, при этом нужно придерживать гайку, чтобы она не проворачивалась. После демонтажа винта необходимо раздвинуть концевой фиксатор, затем аккуратно вынуть промежуточный вал. Чтобы не было проблем при установке, расположение вала, а также шестерен необходимо отметить маркером. Если метки на валах не совмещены, это приведет к проблемам в работе системы. Не повредите проводку при снятии электроусилителя.
    5. Что касается установки, то процедура проводится в обратном порядке (автор видео Мурзик Белый).

    ЭУР ошибка на панели приборов

    Если на панели приборов появляется ошибка электроусилителя руля, это может свидетельствовать о поломке системы или ее некорректной работе. В этом случае электроусилитель может быть полностью рабочим. Появляющаяся на приборной панели ошибка горит желтым . Это говорит о том, что пользоваться машиной можно с , но при этом нужно будет соблюдать определенные меры безопасности.

    Если устройство полностью выключится, для управления машиной потребуются дополнительные усилия.Для выключения ЭУР достаточно вынуть предохранитель, отвечающий за его работу. Если вы заметили, что система работает некорректно, то лучше демонтировать предохранитель и решить проблему.

    Если вы заметили, что контрольная лампочка на панели управления загорается только при включении зажигания, а после запуска двигателя гаснет, то волноваться не стоит. При включении зажигания система проводит диагностику всех узлов и механизмов, поэтому внешний вид индикатора в норме.Но если лампа продолжает гореть даже после запуска двигателя, то это говорит о проблеме.

    Видео «Что нужно знать о ремонте электроусилителя»

    сколько стоит и из чего состоит Отключает евро на калине

    Часто отказывается работать как на новых автомобилях Лада Калина, так и на автомобилях с большим пробегом. При наличии проблемы на приборной панели загорается желтая ошибка в виде руля с восклицательным знаком. Указывает на неисправность или выход из строя электроусилителя руля.Следует учитывать, что желтый цвет свидетельствует о том, что проблема не является критической и управлять автомобилем можно без помощи электроусилителя. В случае его выхода из строя лучше вытащить предохранитель ЭУР, который находится слева от руля.

    Ремонт электроусилителя руля калина необходимо проводить по разным причинам.

    Основные причины неисправности электроусилителя руля:

    • Неисправности в самом электроусилителе руля.При включении зажигания ЭУР не проходит самоконтроль и отключается сам, чтобы не мешать водителю и не вызывать аварийных ситуаций на дороге. В такой ситуации ремонт будет довольно дорогим и лучше использовать его с действующей гарантией.
    • Неисправности датчика скорости, что является довольно частой причиной. В такой ситуации ремонт будет недорогим и его можно сделать своими руками. Дело в том, что ЭУР не работает с постоянным усилием, которое прикладывается к рулевой рейке.Он работает на полную мощность только тогда, когда автомобиль движется на малой скорости или стоит на месте. При разгоне автомобиля электроусилитель руля снижает усилие на рулевой рейке, тем самым водитель может лучше контролировать курс автомобиля. Таким образом, чем выше скорость, тем меньше работает ЭУР, помогая этим водителям. ЭУР считывает скорость автомобиля со спидометра, который получает данные от датчика скорости. Иногда датчик ломается и выдает неверную информацию. В результате ЭУР отключается, так как не знает скорости автомобиля.После этого на приборной панели загорается ошибка ЭУР. В этом случае ремонт электроусилителя руля калина осуществляется путем замены датчика.

    Во избежание преждевременного ремонта электроусилителя руля калина следует проводить своевременную диагностику для выявления проблем в его функционировании и оценки его работоспособности.

    Впервые российский автопром установил электроусилитель руля на Lada Kalina. На первых этапах он работал крайне нестабильно, вплоть до полного отключения.Позже недостатки попытались устранить, но ЭУР так и остался слабым звеном и периодически выходит из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует ощущение тяжелого руля, и одной рукой поворачивать становится сложно.

    Принцип работы электроусилителя заключается в снижении усилия, которое необходимо прикладывать при повороте руля. Блок управления электроусилителем руля Калины с помощью датчиков рассчитывает работу электродвигателя при текущей скорости и крутящем моменте.Тем самым подавая сигнал об усилии, с которым нужно помочь водителю при повороте. Ведь он не работает постоянно и нуждается в корректировке блоком.

    Почему может не работать электроусилитель Калины

    Основная причина кроется в электроусилителе руля. При возгорании происходит самодиагностика системы и если механизм ее не проходит, включается сигнал, сигнализирующий о неисправности. Цвет сигнала указывает на степень опасности. Горит красная лампочка, нужно срочно устранить проблему.Если цвет желтый, эксплуатация транспортного средства возможна, но стоит принять меры безопасности. Причин, почему не работает электроусилитель руля на Калине, может быть несколько: неисправность датчика скорости; неисправность датчика крутящего момента; скорость превышает 60 км/ч; обороты двигателя меньше 400 в минуту; сбой в блоке управления; плохо пропаяные контакты; недостаточное напряжение. 1 . Электроусилитель руля на Калине отключается после 60 км/ч. Поэтому учтите этот момент, он заложен в системном блоке и не является поломкой.Электроусилитель руля Приора отключается на скорости 110 км/ч. Также ЭУР не работает на малых оборотах двигателя. Если значение меньше 400 об/мин, он не активен. 2 . Это программно запланированное бездействие. Он нужен для подачи информации на руль на высокой скорости и снижения износа механизма.

    Как понять по миганию индикатора где искать причину

    ✔ один длинный и один короткий сигнал — электроусилитель работает; ✔ один длинный и два коротких — нет сигнала оборотов двигателя; ✔ один длинный и три коротких — вышел из строя или нет питания регулятора крутящего момента; ✔ одна длинная и четыре коротких вспышки — проблемы в работе электродвигателя ЭУР; ✔ один длинный и пять коротких — вышел из строя регулятор положения рулевого вала; ✔ один длинный и шесть коротких — вышел из строя регулятор положения ротора двигателя; ✔ один длинный и семь коротких – неисправность в электросети – напряжение либо слишком высокое, либо очень низкое; ✔ один длинный и восемь коротких — вышел из строя модуль управления электроусилителем; ✔ один длинный и девять коротких — отказ регулятора скорости.

    Перед тем, как снять усилитель, нужно демонтировать все подрулевые переключатели. Снимите кожух рулевой рейки и демонтируйте приборы, не забыв отсоединить разъемы от блока питания.

    1 . После снятия переключателей потребуется демонтировать нижнюю поперечину приборной панели. Для этого нужно нажать на крепления, фиксирующие разъем с проводами, после чего отсоединить проводку от модуля управления. Когда эти действия будут выполнены, можно будет отсоединить разъем от выключателей.Кронштейн системы фиксируется гайками, их нужно будет открутить гаечным ключом. 2 . После этого рулевую рейку нужно будет аккуратно опустить вниз. Для этого вам нужно будет найти болт, крепящий карданный вал к валу усилителя. Этот болт необходимо открутить, но при откручивании нужно будет зафиксировать гайку, это предотвратит ее проворачивание. Когда болт будет снят, крепление нужно будет разжать, после чего аккуратно демонтируется промежуточный вал. 3 . На этом этапе рекомендуем отметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, потому что он предотвратит возможные проблемы с установкой в ​​будущем. В случае несовпадения меток на валах это может вызвать неисправности в работе усилителя. При демонтаже будьте осторожны, чтобы не повредить проводку, так как это также приведет к неработоспособности ЭУР. 4 . Когда узел будет демонтирован, его нужно будет разобрать и заменить вышедшие из строя элементы.Дальнейшая установка осуществляется в обратном порядке.

    Ремонт электроусилителя Калина своими руками — видео

    В более новых версиях Калины установлены электроусилители от Hyundai, что положительно сказалось на ее надежности. Однако остались тысячи автомобилей с отечественной версией, которая время от времени выходит из строя и ломается. Теперь вам будет проще сделать ремонт электроусилителя руля на Калине своими руками. Главное помнить, что не каждое отключение усилителя является поломкой.Причем найти проблему и устранить ее вы сможете самостоятельно, но где-то придется ехать в сервис.

    Ремонт ЭУР LADA Kalina — Обзор

    ЧИТАЙТЕ ТАКЖЕ НА САЙТЕ

    По стандартным требованиям ВАЗ наработка на отказ для стартера не регламентируется. То есть он бесконечен. Однако иногда все же приходится менять стартер, и связано это с несоблюдением правил эксплуатации. Снятие и установка начала…

    Состояние наших дорог оставляет желать лучшего. И больше всего от этого страдает ходовая часть автомобиля, в том числе и колесные диски. От ударов диски начинают деформироваться. И в зависимости от степени деформации есть два пути решения проблемы…

    Каждый год в автомобильной промышленности появляются новые открытия и более эффективные разработки. За последние два года было проведено много разработок по совершенствованию систем подачи топлива в двигатель, благодаря чему улучшились его характеристики.От подачи…

    Вибрации в рулевой колонке могут возникать по ряду причин, таких как ослабленная опора двигателя, погнутые диски, плохая балансировка колес, плохие соединения или ослабление колесных гаек. Но ни одна из этих автомобильных проблем не вызовет…

    Электроусилитель руля на Калину

    Последняя модель Калины

    На автомобили Лада Калина устанавливается электроусилитель руля. Его конструкция очень проста, он состоит из одного блока, поэтому даже ЭУР без проблем устанавливается на автомобиль «стандартной» комплектации.Он не содержит жидкости, а значит, за ним легко ухаживать. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР на свои автомобили. У этого механизма есть особенность: он может работать как на низкой, так и на высокой скорости. Второй вариант нежелателен, так как малейшее движение руля может привести к тому, что машину унесет в кювет или на обочину.

    Схема электроусилителя руля Лада предусматривает работу механизма на разных скоростях, а при движении он либо срабатывает, либо отключается.Неисправность заключается в том, что ЭУР останавливается в каком-то состоянии. Запрещается пользоваться автомобилем до устранения поломки. Желтая лампа на приборной панели предупредит вас о проблеме. На нем есть восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и устранить ее не представляется возможным, следует удалить предохранитель, который отвечает за работу электроусилителя. Следует учитывать, что ЭМУР может выйти из строя не только на старых, но и на новых Калинах, не успевших обкататься.

    Причины отказа ЭУР

    Вот этот полезный узел auto

    Основная причина неисправности кроется непосредственно в электроусилителе. При включении зажигания происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР просто отключается, а это сказывается на удобстве вождения. Ремонт устройства может влететь в копеечку, поэтому, если машина еще на гарантии, лучше отдать ее на обслуживание дилеру.Если усилитель полностью вышел из строя, выключите питание. В этом случае рулевая рейка будет принимать крутящий момент в обход электромеханического усилителя.

    Еще одна часто встречающаяся неисправность – поломка датчика скорости. Этот датчик отвечает за работу электроусилителя на разных скоростях. ЭУР работает на полную мощность только при движении на очень малой скорости. При разгоне происходит уменьшение силы, создаваемой усилителем на рельсе.За такой алгоритм работы отвечает датчик скорости. Его легко заменить самостоятельно, поэтому ремонт обойдется в небольшую сумму.

    Если скорость выше, то ЭМУР работает меньше, так как он не нужен. По этой причине на Калине с электроусилителем управление скоростным режимом такое же, как и в модели «стандартной» комплектации без этого устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электроусилителем получает неверные данные. В результате ЭУР отключается, а водитель видит на приборной панели желтый индикатор, указывающий на ошибку в электроусилителе.

    Но вы можете избежать неожиданного ремонта и отказа системы. Достаточно времени, чтобы пройти диагностику. Он покажет все проблемы, которые присутствуют в узлах автомобиля. Это самый простой и верный способ избавиться от проблем. При поломке ЭУР придется снимать его и ремонтировать или заменять. Демонтируется вместе с рулевой колонкой. Для этого потребуется ключ на 13, крестовая и плоская отвертки.

    Перед началом демонтажа необходимо установить колеса в прямое положение и снять минусовую клемму с аккумулятора.

    Демонтаж электрического усилителя

    Первым делом нужно избавиться от подрулевых переключателей. После этого отсоедините все колодки с проводами от приборной панели. Если необходимо демонтировать замок зажигания, открутите 3 самореза с помощью крестовой отвертки. Далее снимаем нижнюю поперечину приборной панели. После этого нажмите на защелки колодок жгута проводов и отсоедините их от блока управления ЭМУР. И только теперь можно отсоединить блок напрямую от подрулевых переключателей.

    Как расположен блок в автомобиле

    Кронштейн крепится 4 гайками, которые необходимо открутить. После этого вся рулевая колонка плавно опускается на пол. Найдите болт, крепящий карданный вал к рулевому валу. Открутите его ключом на 13, удерживая таким же образом гайку от проворачивания. Болт снимается, а клеммное соединение разжимается прочной плоской отверткой. Промежуточный вал аккуратно снимается. Рекомендуется отметить маркером расположение валов и шестерен относительно друг друга.Далее проводится необходимый ремонт электроусилителя руля и начинается сборка узла.

    Старайтесь не повредить проводку при демонтаже. Как можно точнее разметьте расположение валов и шестерен, чтобы потом не было неудобств при повороте руля. Установка ЭУР осуществляется теми же инструментами, только в обратном порядке. Самое главное, чтобы все метки на валах совпадали. Помощь напарника не будет лишней.

    Заранее наденьте нижний шарнир на вал-шестерню. Сначала соедините промежуточный кардан непосредственно с рулевым валом, затем с помощью торцового ключа на 13 отверните гайку, предназначенную для стяжки промежуточного вала. Снимите болт и аккуратно отделите верхнюю петлю от нижней. В первую очередь устанавливается нижний шарнир, после чего вал поворачивают до тех пор, пока отверстие верхнего шарнира не окажется под болт в нижней части вала. Теперь осталось только соединить петли и затянуть болтом.После этого соедините проволочные блоки и установите облицовочные панели.

    EUR ошибка на приборной панели

    Бортовой компьютер просигнализирует о неисправности ЭУР

    Владельцы автомобиля Калина с установленным электроусилителем руля наслаждаются приятной и удобной ездой, но рискуют столкнуться с проблемой – загоранием лампы «Ошибка ЭУР». Причиной этого может быть как полный отказ системы, так и ее некорректная работа. Стоит отметить, что датчик светится желтым, а не красным цветом.Это значит, что эксплуатировать автомобиль без работающего электроусилителя руля Лада Калина можно, соблюдая некоторые меры предосторожности.

    Большее усилие придется прикладывать к рулю, если ЭМУР полностью выключен. Это достаточно просто сделать, удалив предохранитель, отвечающий за питание блока управления. Если ГУР не работает или в его поведении наблюдаются какие-то странные явления, лучше вынуть предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки.Езда без электричества может быть сложной. По привычке руль кажется слишком тугим, но на самом деле он такой же, как и на Калине «стандартной» комплектации.

    Причин отказа ЭМУР две: неисправность датчика скорости или поломка в блоке управления. Первая проблема решается очень быстро, это можно сделать даже в условиях гаража. Во втором случае придется снимать блок управления и обращаться к опытному электрику для установки нового.Если гарантия действительна, необходимо показать автомобиль специалистам в автосервисе.

    Если вы все-таки хотите снять и установить блок управления самостоятельно, из инструментов потребуется только крестовая отвертка. Сначала демонтируются все пластиковые панели под рулем, чтобы облегчить доступ к агрегату. И не забывайте, что аккумулятор должен быть отключен, это позволит избежать проблем с проводкой. Пластиковая накладка, которая находится внизу панели, крепится тремя болтами.Их необходимо открутить и снять крышку.

    Вид на сам блок управления открывается после демонтажа накладки. Все штекеры должны быть отсоединены от блока управления ЭМУР. Сам блок крепится двумя болтами. Открутите их и осторожно потяните коробку вниз, чтобы ничего не повредить. Помните, что блок все еще прикреплен к пластине. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которыми блок управления притягивается к пластине.Теперь осталось только прикрутить новый блок управления к пластине и аккуратно установить все в обратном порядке. Закрепите коробку двумя болтами, затем подключите все заглушки, после чего можно приступать к сборке облицовочных панелей.

    Что нужно знать водителю об ЭМУР

    Электроусилитель руля на Калине служит для повышения комфорта водителя. С ним вы легко сможете крутить руль одним пальцем, даже когда автомобиль стоит на месте. Это удобно и практично, так как парковаться с такой системой намного проще и безопаснее.В состав устройства усилителя мощности входит:

    • бесщеточный двигатель;
    • редуктор;
    • Блок управления.

    Электродвигатель находится под рулевым колесом. На его вал установлен червяк, который входит в зацепление с пластиковой шестерней. Электронный блок управляет работой всей системы, используя данные, которые выдают:

    • датчик момента;
    • датчик скорости;
    • Датчик частоты вращения коленчатого вала.

    После сбора данных блок управления регулирует напряжение питания, которое подается на электродвигатель.Чем ниже скорость автомобиля, тем большее напряжение подается на электродвигатель.

    Лампа сигнализирующая о неисправности электроусилителя на Калине загорается сразу после включения зажигания. После запуска двигателя гаснет. Это нормальная работа системы, и в случае поломки даже после запуска двигателя лампа продолжает гореть.

    Причины сбоя питания.

    1. Нет сигнала от датчика скорости.
    2. Критически низкое напряжение в бортовой сети.
    3. Превышено допустимое значение частоты вращения двигателя.
    4. Неисправность блока управления.

    Для ремонта ЭУР демонтируется руль и часть торпеды

    В первых трех случаях выход из строя ЭУР на Калине устраняется достаточно просто. Нужно либо подтянуть ремень генератора, либо прикладывать меньшее усилие при нажатии на педаль акселератора.

    Неисправность блока управления – это повод посетить диагноста, который качественно проведет осмотр и выявит поломку.Причем некоторые неполадки может устранить электрик, а некоторые оказываются фатальными, и поможет только замена всего узла.

    Есть и пятая причина неисправности ЭУР. Наша халатность. Ездил на машине пять лет (0-30000км) с заеданием электроусилителя (то загорится, то погаснет), конечно немного погорело, но в итоге достало. Снял обшивку руля и увидел, что она вставлена ​​не до конца, т.е. до щелчка основной клеммы ЭУР.Я уже знал, что все получится. Из таких мелочей складывается общее представление об автомобиле.

    http://expertvaz.ru

    Электроусилитель руля — устройство, предназначенное для обеспечения более комфортного вождения. Не так давно автомобили отечественного производства стали комплектоваться усилителями. ЭУР в автомобиле Лада Калина – какие неисправности характерны для него, какие методы устранения самые эффективные? Читайте об этом ниже.

    [Скрыть]

    Причины выхода из строя ЭУР

    Одной из основных причин, по которой может отключиться электроусилитель руля на Калине, является поломка самого устройства.При включении зажигания система автоматически проводит диагностику, которая в дальнейшем не проходит. В результате электроусилитель руля не работает из-за собственного отключения, что, естественно, негативно сказывается на комфорте при езде.

    Ремонт электроусилителя руля может обойтись достаточно дорого, поэтому если Калина еще на гарантии, есть смысл отдать свой ЭУР на ремонт к дилеру. В том случае, если система полностью вышла из строя, необходимо сначала отключить питание.В этом случае крутящий момент двигателя будет воспринимать рулевой элемент (рейка) в обход усилителя.

    Еще одна причина, по которой не работает электроусилитель, это выход из строя датчика скорости, именно он отвечает за работу системы в различных режимах движения. В полную силу ЭУР функционирует только при движении на минимальной скорости. Когда транспортное средство разгоняется, происходит снижение силы, которую система создает на рельсе, и именно за это отвечает регулятор скорости.Ремонт ЭУР своими руками подразумевает под собой самостоятельную замену датчика, стоимость такого элемента на сегодняшний день не высока.

    Если выходит из строя датчик скорости, подключенный напрямую к спидометру, то на блок, управляющий ЭУР, поступают неверные данные. Система автоматически выключается, в этот момент на панели управления загорается диодный индикатор, который информирует водителя о неисправности устройства. Чтобы не столкнуться с необходимостью ремонта усилителя, достаточно вовремя провести диагностику скрепкой.Благодаря диагностике автомобилист сможет узнать обо всех неполадках, которые присутствуют в различных механизмах и агрегатах транспорта.

    Подытожим этот пункт — по каким причинам электроусилитель отказывается работать:

    1. Нет сигнала с датчика скорости. Проблема может заключаться как в выходе из строя регулятора, так и в неисправности проводки.
    2. Очень низкое напряжение в проводке автомобиля. Необходимо измерить напряжение и решить проблему.
    3. Превышено допустимое число оборотов двигателя.
    4. Блок управления вышел из строя. Ремонт решит проблему, но обычно блок приходится заменять, если он выходит из строя.

    Демонтаж электроусилителя

    1. Если вы решили отремонтировать электроусилитель руля, то в первую очередь необходимо демонтировать подрулевые переключатели. Далее необходимо отсоединить все колодки с проводами от панели управления – если это необходимо, то для этого нужно открутить три самореза. Для этого используйте отвертку Phillips.
    2. После выполнения этих действий можно демонтировать нижнюю поперечину панели управления. Для этого нажмите на язычки, которыми крепится жгут проводов, затем отсоедините их от блока управления системой. Только после этих действий можно отключать блок от самих выключателей.
    3. Сам кронштейн фиксируется несколькими гайками, они откручиваются.
    4. Всю рулевую колонку необходимо осторожно опустить. Требуется найти винт, крепящий кардан к валу узла.Этот винт откручивается, при этом нужно придерживать гайку, чтобы она не проворачивалась. После демонтажа винта необходимо разжать концевой зажим, затем аккуратно снять промежуточный вал. Чтобы не возникло проблем с установкой, расположение вала, а также шестерен необходимо пометить маркером. Если метки на валах не совмещены, это приведет к проблемам в работе системы. При снятии электроусилителя ни в коем случае нельзя повреждать проводку.
    5. Что касается установки, то процедура проводится в обратном порядке (автор видео Мурзик Белый).

    ЭУР ошибка на панели приборов

    Если на панели приборов появляется ошибка электроусилителя руля, это может свидетельствовать о поломке системы или ее некорректной работе. В этом случае электроусилитель может быть полностью исправен. Ошибка, появившаяся на приборной панели, загорается желтым цветом. Это говорит о том, что пользоваться машиной можно и при , но при этом нужно будет соблюдать определенные меры безопасности.

    Если устройство полностью отключено, то для управления машиной придется приложить больше усилий.Для выключения ЭУР достаточно вынуть предохранитель, отвечающий за его работу. Если вы заметили, что система работает некорректно, то лучше демонтировать предохранитель и решить проблему.

    Если вы заметили, что контрольная лампочка на панели управления загорается только при включении зажигания, и гаснет после запуска двигателя, то волноваться не стоит. При включении зажигания система диагностирует все узлы и механизмы, поэтому внешний вид индикатора в норме.Но если лампа продолжает гореть даже после запуска двигателя, то это говорит о проблеме.

    Видео «Что нужно знать о ремонте электроусилителя»

    Рулевое управление с электроусилителем предназначено для обеспечения более комфортного вождения. Не так давно автомобили отечественного производства стали комплектоваться ЭУР, в частности, в этой статье речь пойдет о Lada Kalina. Какие неисправности Калины ЭУР могут быть и какие есть методы устранения неполадок? Найдите ответы на эти и другие вопросы ниже.

    Причины выхода из строя ЭУР

    Почему электроусилитель руля на Лада Калина не работает, отключается и отказывается работать, по каким признакам руль с ЭУР стучит, подклинивает, закусывает или скрипит? Для ремонта системы своими руками необходимо знать, как проводится диагностика и какие причины предшествуют поломке. Чаще всего выход из строя усилителя происходит из-за поломки самого узла и выходит из строя усилитель. Эти типы проблем исправляются путем тщательной проверки системы, чтобы найти точную проблему.

    Как показывает практика, часто неработоспособность электроусилителя (отказ) связана с поломкой регулятора скорости.

    Последствия:

    • палки на руле,
    • палки
    • тугие
    • и другие

    Так как датчик регулятора скорости обеспечивает включение и выключение ЭУР при разных режимах движения. Усилитель на Калине работает, если машина движется с малой скоростью.Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет более безопасно управлять машиной при движении на высоких скоростях.

    Итак, кратко о причинах неработоспособности ЭУР:

    1. Вышел из строя регулятор скорости или блок управления не получает или пропадает сигнал от него. В этом случае причина может крыться как в поломке датчика, так и в повреждении проводки или плохом контакте между контроллером и бортовой сетью.
    2. Снизилось напряжение в электрической сети автомобиля. Причины могут быть разные, начиная от севшего аккумулятора и неработающего генератора и заканчивая использованием неподходящего электрооборудования в автомобиле.
    3. Превышено допустимое число оборотов коленчатого вала.
    4. Неправильная работа или отказ модуля управления. В зависимости от причины может потребоваться ремонт блока управления, необходима более детальная диагностика.

    Диагностика

    Для проверки усилителя в автомобиле необходимо демонтировать пластиковую накладку на рулевой колонке, для этого откручиваем болты, фиксирующие ее снизу.

    Затем нужно будет добраться до 8-контактного штекера, его распиновка следующая:

    • синий контакт подключается к замку зажигания, это питание 12 вольт;
    • красно-коричневый контакт — кабель для подключения к тахометру;
    • серый контакт идет на регулятор скорости авто;
    • бело-розовый провод — контрольный индикатор усилителя;
    • черно-желтый контакт — диагностическая линия;
    • следующий контакт пустой, провод к нему не подключен;
    • коричневый контакт-масса;
    • пусто.

    Более точные результаты позволит проверить усилитель с помощью сканера. Но так как такое оборудование обычно можно найти только на СТО, можно попробовать проверить работу системы скрепкой.

    Для проверки необходимо сделать следующее:

    1. Сначала выключается зажигание.
    2. Затем с помощью скрепки необходимо замкнуть контакты под номерами 6 и 7 этой вилки, при этом саму вилку демонтировать не обязательно.
    3. Далее необходимо включить зажигание.
    4. После выполнения этих действий начнет мигать индикатор поломки ЭУР, расположенный в приборной панели, по количеству миганий можно определить поломку системы (автор видео Гоша Вахромеев).


    Как понять по миганию значков индикатора, где искать причину:

    • один длинный сигнал и один короткий — электроусилитель работает;
    • один длинный и два коротких — нет сигнала оборотов двигателя;
    • один длинный и три коротких — вышел из строя регулятор крутящего момента или нет питания;
    • одна длинная и четыре коротких вспышки — проблемы в работе электродвигателя ЭУР;
    • один длинный и пять коротких — вышел из строя регулятор положения рулевого вала;
    • один длинный и шесть коротких — вышел из строя регулятор положения ротора двигателя;
    • один длинный и семь коротких — неисправность в электросети — напряжение либо слишком высокое, либо очень низкое;
    • один длинный и восемь коротких — вышел из строя модуль управления электроусилителем;
    • один длинный и девять коротких — отказ регулятора скорости.

    Коды ошибок

    c1044 — неверная последовательность датчика положения ротора (LPR)

    c1621 — неправильное напряжение 5В сигнал с датчика холла (или штатный тахометр через ограничитель напряжения) на 4 и подать на вход тахометра,

    c1022 — ошибка, напряжение основного вывода датчика крутящего момента — возможно крышка вала перетерлась изоляция и середина, зеленый провод замыкается на массу

    ремкомплект

    Не бывает, берите альтернативный вариант на разборке, цена нового более 20 тыс. руб.

    Разборка и разборка электроусилителя

    Перед тем, как снять усилитель, нужно демонтировать все подрулевые переключатели.Снимите кожух рулевой рейки и демонтируйте приборы, не забыв отсоединить разъемы от блока питания.

    Как снять ЭУР своими руками:

    1. После снятия переключателей потребуется демонтировать нижнюю поперечину приборной панели. Для этого нужно нажать на крепления, фиксирующие разъем с проводами, после чего отсоединить проводку от модуля управления. Когда эти действия будут выполнены, можно будет отсоединить разъем от выключателей.
    2. Кронштейн системы крепится гайками, их нужно будет открутить гаечным ключом.
    3. После этого рулевую рейку нужно будет аккуратно опустить вниз. Для этого вам нужно будет найти болт, крепящий карданный вал к валу усилителя. Этот болт необходимо открутить, но при откручивании нужно будет зафиксировать гайку, это предотвратит ее проворачивание. Когда болт будет снят, крепление нужно будет разжать, после чего аккуратно демонтируется промежуточный вал.
      На этом этапе рекомендуем отметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, потому что он предотвратит возможные проблемы с установкой в ​​будущем. В случае несовпадения меток на валах это может вызвать неисправности в работе усилителя. При демонтаже будьте осторожны, чтобы не повредить проводку, так как это также приведет к неработоспособности ЭУР.
    4. При демонтаже узла его необходимо будет разобрать и заменить вышедшие из строя элементы.Дальнейшая установка осуществляется в обратном порядке (автор видео Мурзик Белый).

    Как подтянуть рейку ГУР?

    Появление стука в работе ЭУР связано с необходимостью подтяжки рулевой рейки.

    Как правильно сделать:

    1. Сначала нужно отключить аккумулятор, для этого отсоединить от него клеммы. Откручиваем крепление аккумулятора, для этого нужно открутить еще две гайки, расположенные по краям.После этого аккумулятор вынимается и откладывается в сторону.
    2. Затем нужно поднять пластиковую подставку, под ней еще четыре винта, они тоже откручиваются.
    3. Сделав это, необходимо сдвинуть эту подставку вперед до отсоединения платформы от стопорной площадки корпуса воздушного фильтра. После этого накладку можно отодвинуть назад, это обеспечит более свободный доступ к самой рейке.
    4. На следующем этапе вам нужно будет пролезть рукой под перила.Непосредственно под ним, как показано на фото, есть прорезиненный колпачок, его нужно будет демонтировать, это позволит ключу получить доступ к регулировочной гайке.
    5. Для выполнения регулировочных работ потребуется специальный ключ для затяжки рейки; без него вы не сможете провести процедуру регулировки. С помощью этого ключа нужно пролезть под рейку автомобиля, чтобы установить инструмент в необходимое отверстие.
    6. При регулировке следите за тем, чтобы не перетянуть рейку. Если ее затяжка очень сильная, то при прохождении поворотов рейка будет закусывать, а это, в свою очередь, может сказаться на безопасности движения.Угол регулировки всегда разный, он зависит от того, насколько сильно ослабляется гайка, но обычно при выполнении таких работ гайка подтягивается примерно на 30 градусов. Этого должно быть достаточно, чтобы все стало правильно.
      После завершения настройки необходимо будет проверить правильность выполнения этой задачи. То есть вам нужно будет убедиться, что руль нормально поворачивается в любое положение до упора и нет стука. Если стук остался, то регулировка продолжается.

    Фотогалерея «Регулировка рулевой рейки»

    1. Сдвиньте подставку и снимите ее.

    2. В этом месте под рейкой находится регулировочная шайба.

    3. Регулировка производится специальным ключом.

    4. Расположение регулировочной гайки.

    Как смазать и отрегулировать ЭУР?

    Как и чем смазывать усилитель?

    В качестве смазки можно использовать Литол

    , порядок действий следующий:

    1. Для начала нужно снять пластиковый кожух, для этого откручиваем болты, которые его крепят.Используйте отвертку Phillips, чтобы ослабить. Также желательно демонтировать нижнюю поперечину приборной панели, расположенную под рулем.
    2. Далее откручиваем два болта которые крепят сам усилитель, для этого нужен ключ на 13. После этого колонку можно отпустить вниз.
    3. Откручиваем еще один болт, после чего можно заняться непосредственно смазкой.
    4. Сначала руль поворачивается влево до упора. Смазка заливается в 10-кубовый шприц, который необходимо распылить в образовавшееся отверстие.Вам нужно выбросить все 10 кубиков.
    5. Затем руль поворачивается вправо до упора — шприц снова направляется в отверстие, вся смазка выбрызгивается.
    6. После этого руль следует повернуть в среднее положение и снова распылить смазку в отверстие.
    7. Далее руль необходимо повернуть в разные стороны до упора несколько раз. Операция смазки повторяется еще раз.
    8. Затем все компоненты собираются в обратном порядке.

    Схема электроусилителя руля со значками


    главная » тюнинг » Снятие и установка ЭУР калина. Электроусилитель руля на Лада Калина: сколько стоит и из чего состоит Отключает евро на калине

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
