Не работают стоп сигналы ваз 2107: Не работают стоп-сигналы на автомобилях ВАЗ 2105, 2107

Содержание

Не работают стоп-сигналы на автомобилях ВАЗ 2105, 2107

Причинами не работающих стоп-сигналов на автомобилях ВАЗ 2105, 2107 могут быть как банальное перегорание лампочки, так и короткое замыкание в проводке.

Рассмотрим наиболее распространенные неисправности, приводящие к выходу их из строя, а так же как последовательно выявить причину.

Причины неисправности

Перегорела лампочка в патроне задних фонарей

Перегореть может как одна так сразу и две лампочки. Причем визуально они могут выглядеть как рабочие. Заменяем неисправную лампу заведомо исправной и смотрим, горит-не горит. Лампочку Р21W можно взять со света заднего хода или с указателя поворота в этом же заднем фонаре. Неисправные лампочки заменяем новыми.

Окислились контакты в патронах стоп-сигналов задних фонарей

Несколько раз поворачиваем в патроне лампочку для удаления окислившегося слоя. Более радикальным ремонтом будет обработка контактов в патроне наждачной бумагой.

Окислились контакты в колодках проводов задних фонарей

Снимаем колодку и зачищаем контакты в ней и контакты на плате заднего фонаря. За подачу тока на стоп-сигналы отвечает красный провод (как на правый, так и на левый фонарь).

Перегорел предохранитель

Стоп-сигналы на автомобилях ВАЗ 2105, 2107 запитаны через предохранитель №11 (F11) 10А в монтажном блоке. Помимо этого на нем еще и освещение салона. Так, что если одновременно не работают «стопы» и плафон освещения, однозначно сгорел предохранитель. Заменяем сгоревший предохранитель новым. В последствии, необходимо будет выяснить причину перегорания предохранителя, так как возможно имеется короткое замыкание.

Неисправен датчик выключатель стоп-сигналов

Он находится под педалью тормоза. При нажатии на педаль водитель замыкает контакты датчика, и ток устремляется к стоп-сигналам в задние фонари. Электрический ток приходи на датчик по красно-белому проводу из монтажного блока предохранителей, а уходит на «стопы» по красному проводу, так же через монтажный блок. Необходимо снять провода с датчика, соединить их между собой отрезком провода, включить зажигание и посмотреть горят ли стоп-сигналы. Если вдруг загорелись, датчик-выключатель меняем.

При более тщательной проверке следует контрольной лампой или тестером проверить наличие тока в красно-белом проводе. Вдруг в нем обрыв. Ток на него подается с 11-го предохранителя в монтажном блоке.

Перегорели контактные дорожки на платах задних фонарей

Визуально осматриваем платы задних фонарей. При необходимости проверяем целостность дорожек при помощи контрольной лампы или тестера. На неисправную дорожку можно припаять проводок и тем самым восстановить ее работоспособность.

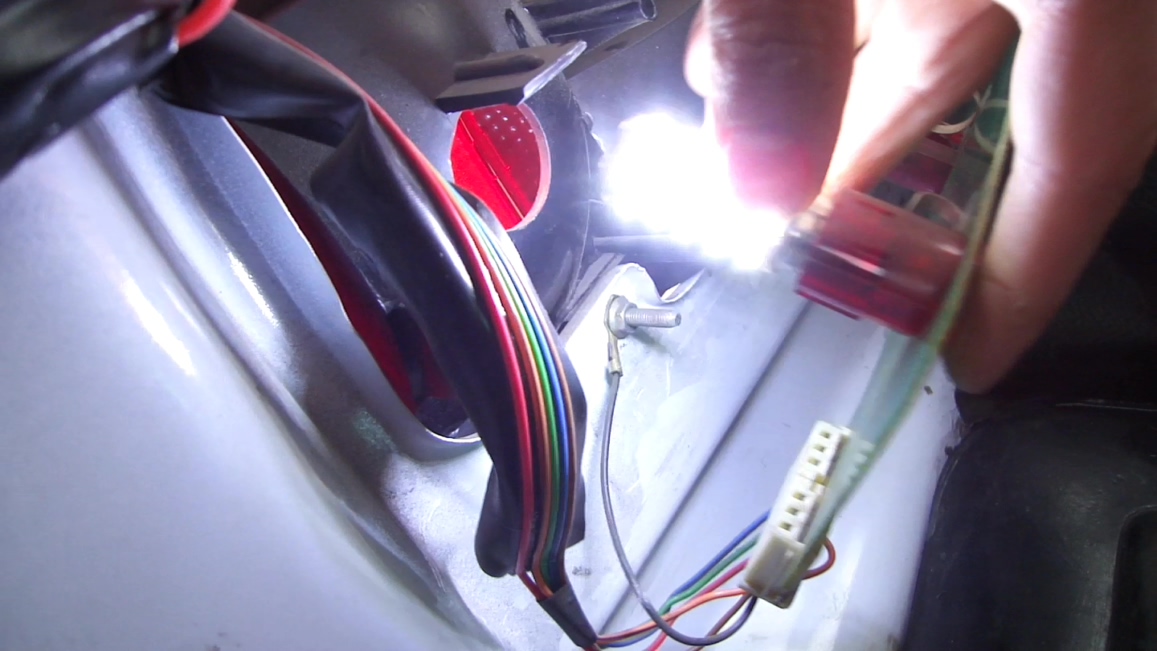

Провода и плата заднего фонаря ВАЗ 2107
Нет «массы»

Минусовые провода идут от штекеров задних фонарей (черный провод) и крепятся к кузову. Следует проверить на предмет окисления крепление проводов к кузову.

Соскочили колодки проводов монтажном блоке, или в них окислились контакты

Зачистите контакты в колодках (можно просто несколько раз их снять-поставить) и надежность их посадки в монтажном блоке.

Обрыв или короткое замыкание в проводке

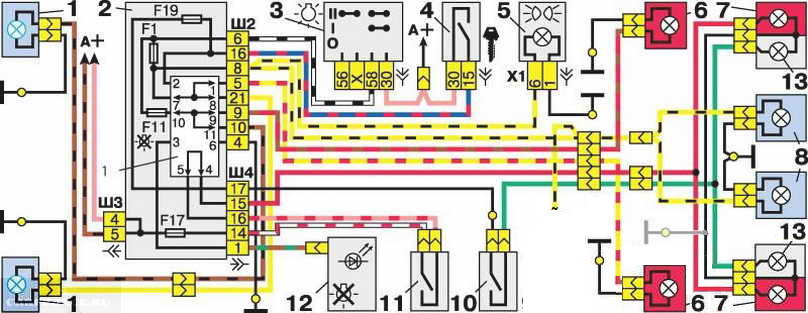

Проверьте основные элементы схемы электрических соединений стоп-сигналов на наличие короткого замыкания или «обрыва»по приведенной ниже схеме. Отдельное внимание стоит уделить красному проводу в жгуте проводов к стоп-сигналам. Он тянется через весь автомобиль вдоль правого порога. Он может перетереться или перегореть при проведении сварочных работ.

Схема электрических соединений стоп-сигналов ВАЗ 2105Электрическая схема соединений стоп-сигналов и стояночного тормоза автомобиля ВАЗ 2107

Плюс в систему соединений стоп-сигналов приходит с вывода «30» генератора. Минус – черные провода в штекерах задних фонарей соединенные с кузовом.

Примечания и дополнения

— Следует отметить, что стоп-сигналы загораются только на автомобиле с включенным зажиганием.

Еще статьи по электрооборудованию ВАЗ 2105, 2107

— Выключатель наружного освещения ВАЗ 2107

— Схема подключения ближнего и дальнего света фар ВАЗ 2107

— Схема электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2105, 21051, 21053

— Схема электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2107

— Схема электрических соединений стартера 35. 3708 автомобилей ВАЗ 2105, 2107

— Отказал регулятор напряжения генератора

— Схема подключения противотуманного света в задних фонарях ВАЗ 2107

Не горят стоп сигналы на ваз 2107: почему не работает, схема

Схема электропроводки ВАЗ 2107 довольно проста. Выявить и устранить поломку можно самостоятельно. Если не горят стоп сигналы на ваз 2107, то неисправность следует искать в определенных местах. Для определения проблемы потребуется тестер, ластик, два куска провода и гаечные ключи.

Характерные неисправности

Если не горят стоп сигналы, то это может быть сама лампа стоп сигнала плафона автомобиля. Одновременный выход ламп обоих плафонов редок, но и такая поломка встречается.

  1. Стоп сигналы на ваз 2107 могут отказать из за плохого соединения электрических разъемов автомобиля.
  2. Вышел из строя предохранитель.
  3. Вышла из строя лягушка тормоза.
  4. Проблемы лампы стоп сигнала.

Лампа может перегореть по ряду причин. Это и длительный срок эксплуатации, и заводской брак, и грязь или вода, попавшие на цоколь.

Наиболее часто встречается такой заводской брак, как отсутствие соединения корпусного проводка лампы. В этом случае цоколь лампы часто начинает крутиться даже от незначительных усилий.


Иногда окисляется припой на цоколе. Эту проблему легко устранить, зачистив припой ножом или наждачной шкуркой.

Окисляется и плата плафона. В этом случае поверхность очищается стиральной резинкой до появления блеска.

В разных плафонах одновременно могут возникнуть разные неисправности. Это может произойти и одновременно!

Визуальный осмотр лампы может ничего не дать. Ее следует проверять прямым подключением к источнику +12.

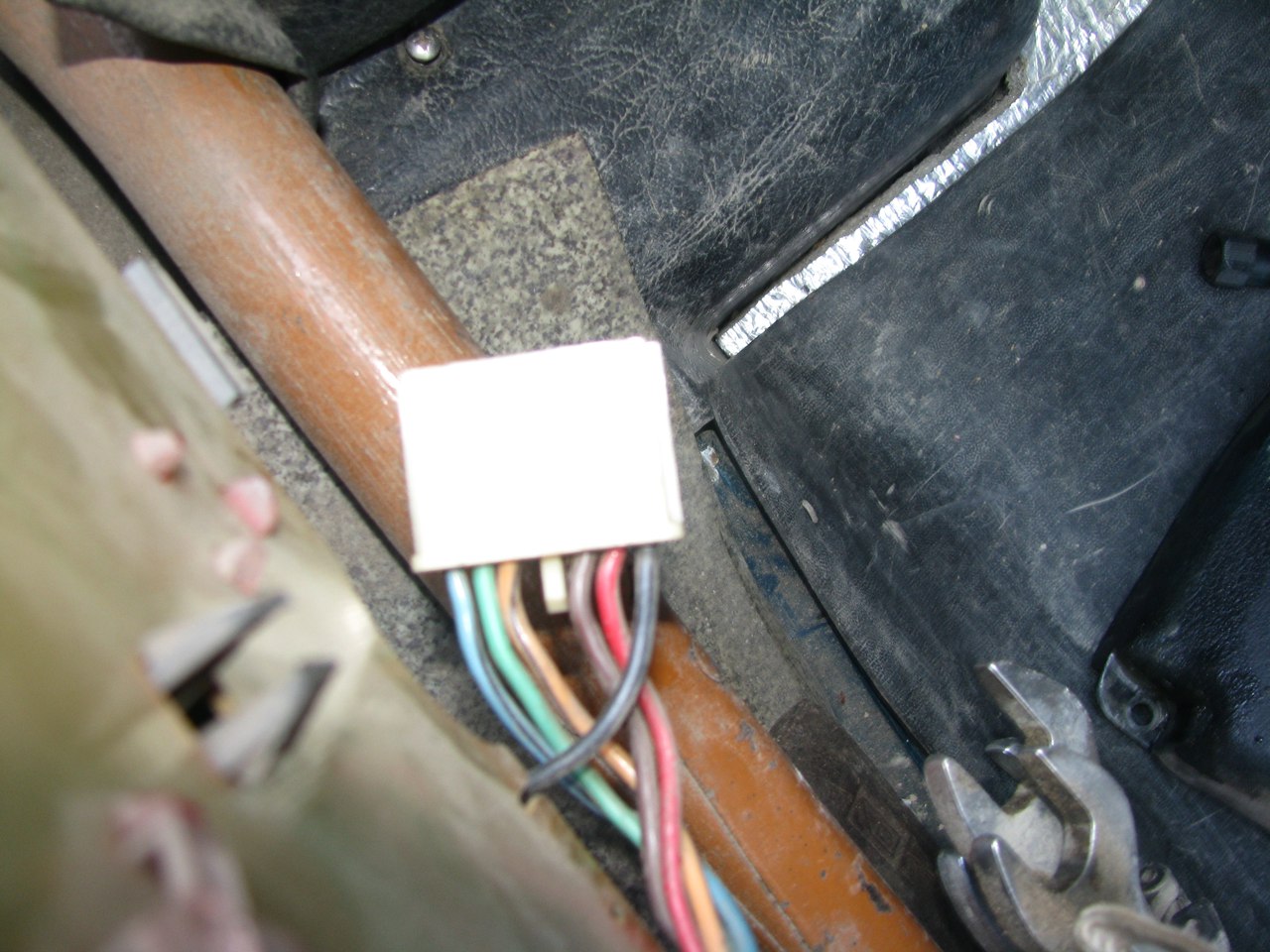

Плохое соединение разъема. Задние фонари соединяются с электрической схемой разъемами. Именно здесь таится максимальное количество неприятностей.

Стопари могут не гореть от плохого соединения или от окисления платы. Снимите разъем и протрите плату стиральной резинкой до блеска.

Поломка может быть и в самом разъеме. Контакты разъема очень нежные. Они могут отойти или отгореть. Если они отошли, их немного приподнимают вверх иголкой. Если контакт отгорел, то либо замените его, либо замените весь разъем.

В блоке предохранителей есть разъем Ш12. Там тоже могут отойти контакты. Пошевелите его.


Неисправность предохранителя. Лампы стоп сигнала работают через предохранитель 11. Проверить его можно тестером. Предохранитель в старых блоках имеет номинал 8А. В новых блоках 10А. Предохранители необходимо ставить только расчетного номинала. Они рассчитаны на срабатывание при определенном токе в цепи. На немного больший ток рассчитаны и все ток передающие элементы электропроводки. Превышение тока в цепи может привести к выходу из строя как самой проводки, так и дорожек блока предохранителей.

Неисправность лягушки. Лягушка расположена сверху педали тормоза. Проверить ее исправность очень просто. Снимите оба разъема с лягушки и соедините их между собой. Если стоп сигналы загорелись, значит ее необходимо заменить.

Лягушка крепится гайкой на штоке и контргайкой. Снимите фиксирующую пластмассовую гайку, снимите контргайку и выньте лягушку из кронштейна.

При установке лягушки добейтесь такого положения, чтобы стопари загорались при нажатии на педаль тормоза на 1,5-2 см. Обязательно устанавливайте защитную пластмассовую гайку штока. Это предохранит шток от выхода из строя.

Порядок поиска неисправности

Наиболее часто выходят из строя лампы. Начинать лучше всего с них. Если они исправны, снимите с лягушки штекера и соедините их между собой. На штекерах должно быть +12.

При отсутствии напряжения проверяем предохранитель. При целом предохранителе проверяем разъем Ш12. Подав 12V на контакт 3 разъема Ш12 напряжение должно появиться. Проверяем напряжение на контактах предохранителя. Если напряжение на предохранителе присутствует с обеих сторон, пробуем подать +12 непосредственно на штекера лягушки. При загоревшихся фонарях меняем блок предохранителей.

Блок предохранителей ремонтируется только в специализированных мастерских. В данном случае могла перегореть дорожка платы.

Когда на штекерах лягушки напряжение присутствует, но фонари не горят, проверяем 12V непосредственно на контактах платы фонарей. Если напряжение есть, но лампа не горит, проверяем контакт разъема. Когда напряжение на контакте платы есть, но лампа не горит, вынимаем лампу и проверяем наличие 12V непосредственно на ток проводящей поверхности цоколя. Если напряжение есть и контакт чист, проверяем корпусную часть цоколя. При необходимости заменяем плату фонаря.

Крайне редко происходит обрыв провода стоп сигналов. Жгут проводки выходит из-под щитка приборов и идет по полу автомобиля под ковриком. Оба фонаря стоп сигналов соединены параллельно. Проверяем целостность провода от лягушки до фонарей. При необходимости заменяем отдельно взятый стоповый провод.


Заключение

Основные неисправности стоп сигналов мало отличаются от неисправностей любой электрической цепи ВАЗ 2107. Зная характерные признаки, можно произвести ремонт самостоятельно даже в полевых условиях. Для предотвращения возникновения поломок в цепи необходимо следить за чистотой электрических соединений и предотвращать попадания на них воды. Не следует резко или сильно дергать элементы электрических соединений. Следует регулярно проверять целостность ламп в плафоне. Их потемнение говорит о необходимости замены в ближайшее время. Следует устанавливать предохранители в цепи электропитания только расчетного номинала. Это предотвратит выход блока предохранителей из строя и предотвратит оплавление изоляции самой электропроводки в случае короткого замыкания. Необходимо регулярно прочищать контактную группу платы фонарей. Задние фонари со стороны багажника должны быть закрыты защитной пластмассовой накладкой.

В случае поломки внешней пластмассы фонарей, ее следует заменить для предотвращения попадания в фонарь воды и грязи.


Почему не горят стоп сигналы на ВАЗ 2107

Такой вид неисправности, как неработающие стоп-сигналы на ВАЗ 2107 — это распространенная ситуация, с которой сталкивается каждый владелец этой марки авто. Причинами того, что не горят стоп-сигналы на ВАЗ 2107, являются такие факторы, как перегорание лампочек, КЗ в проводке или окисление контактов. Ездить с неисправными стопами не только запрещено, но и опасно, поэтому выясним, как найти и устранить поломку самостоятельно.

Основные причины неисправности стоп-сигналов

В отличие от габаритов и аварийной сигнализации, на автомобиле обязательно должны быть исправными стоп-сигналы. Они сигнализируют автомобили, двигающиеся позади о том, что водитель снижает скорость. Уведомление о торможении водителей, едущих позади, позволяет предотвратить столкновение и создание аварийной ситуации. Обнаружить самому неисправность стопа на автомобиле ВАЗ 2107 достаточно трудно, так как эти сигналы расположены сзади. Для того чтобы увидеть работу стоп-сигналов понадобится два человека, один из которых должен нажимать на педаль тормоза, а второй контролировать эффект.

При нажатии на педаль тормоза могут быть следующие эффекты:

  • Лампы стопа горят — неисправности нет, и автомобиль может продолжать эксплуатироваться.
  • Не горят — требуется искать проблему. Причем сигнал о том, что не горят обе лампы на автомобиле, свидетельствует о необходимости проведения глобальной проверки, так как парно световые элементы перегорают в редких случаях.
  • Горят наполовину — если горит только один стоп-сигнал, значит надо разобрать вторую фару и проверить исправность лампы. С большей вероятностью из строя вышел осветительный элемент(лампочка), и реже причиной может быть нарушение контакта.

Причинами неисправности стопа на ВАЗ 2107 являются:

Масса фонаря

  1. Из строя вышел предохранитель F11(10А).
    Предохранитель состоит из плавкой вставки, которая перегорает при прохождении по цепи тока большой величины. Предохранитель рассчитан на соответствующую величину тока, поэтому его перегорание может быть связано с возникновением короткого замыкания или установкой ламп большой мощности.
  2. Замыкание в проводке или ее повреждение. Такая неисправность часто встречается после проведения работ в салоне или багажном отсеке.
  3. Окисление контактов. В месте соединения ламп с цоколем, или в месте подключения проводов к фарам со временем может сформироваться окисление, причинами которого является плохой контакт и попадание влаги внутрь блок фары задних фонарей.
  4. Перегорание ламп накаливания — лампы имеют свой ресурс, поэтому часто неработоспособность стоп-сигнала связана с их перегоранием.
  5. Неисправность жабки или лягушки — это датчик, который расположен в конструкции педали тормоза. Датчик замыкает контакт при нажатии педали тормоза, в результате чего загорается стоп-сигнал.

Это все виды неисправностей, которые связаны с неработоспособностью стопа на автомобиле ВАЗ 2107 и других автомобилей. Выявить поломку и устранить ее можно самостоятельно, не обращаясь к электрику. Для выявления поломки понадобится тестер или мультиметр. Более подробно о том, как найти и устранить неисправности стопа на ВАЗ 2107, рассмотрим подробно.

Отсутствует масса

Лампа накаливания работает при подаче на нее постоянного напряжения 12В. Плюсовой провод подается от аккумулятора через лягушку. Минус или масса берется с кузова автомобиля. Если от блок-фары отсоединить минусовой провод, то стопы работать не будут. Если недавно проводились работы с задней оптикой, и при этом обнаруживается неисправность работы стоп-сигналов, то необходимо перепроверить подключение провода «массы».

Места проверки контакта

Это интересно! Минусовой провод в месте соединения с кузовом может окислиться, поэтому необходимо убедиться в отсутствие окислов и коррозии. При наличии таковых понадобится наждачной бумагой очистить место соединения, и обработать его густой смазкой.

Перегорание лампы

Выяснить такую поломку можно только после демонтажа патрона с лампой. Определить неисправность лампы можно визуально, если на ней наблюдается обрыв спирали. Лампочки не ремонтируются, и меняются на новые. Лампа стоп-сигнала на ВАЗ 2107 — это обычный спиральный элемент, мощность которого оставляет 21 Ватт. Вкручивать элемент большей мощности не рекомендуется, так как создастся дополнительная нагрузка на бортовую сеть.

Это интересно! Чтобы продлить срок службы излучающего источника и при этом снизить потребление электроэнергии, можно вместо галогенки вставить светодиодные лампы. Они служат дольше обычных, и потребляют в несколько раз меньше мощности, однако их недостаток в высокой стоимости.

Окислились контакты

Выявить такую неисправность не трудно, для чего следует выкрутить лампу из патрона, и осмотреть внутренность. Окислы и ржавчину выявить можно визуально, а для устранения неисправности, понадобится очистить контакты наждачной бумагой. После этого перед установкой светоизлучающего элемента, следует обработать место патрона силиконовой смазкой.

Это интересно! Контакты могут окислиться, покрыться коррозией или ослабнуть, что приведет в итоге к неисправной работе стоп-сигналов. Контакты следует проверить также на лягушке или ДСС.

Обрыв проводки

При проведении каких-либо работ в салоне, можно случайно задеть проводку, посредством которой запитываются задние фары. Хотя она и проложена в специальных шахтах и закрыта защитными элементами, однако исключать такую вероятность не следует. К тому же повредиться провод может не только от физического воздействия человека, но и посредством возникновения короткого замыкания. Чтобы исключить или подтвердить эту причину, понадобится прозвонить провод, который идет от датчика возле педали к цоколю блок фары.

Пропайка дорожек платы

Это интересно! При коротком замыкании провода, обычно сразу срабатывает предохранитель, поэтому данный элемент следует проверить первым делом, если сзади не горят обе лампы. На некоторых новых семерках устанавливается дополнительный стоп-сигнал за задним стеклом. Его неработоспособность также свидетельствует о неисправности проводки, перегорании предохранителя и неисправности датчика стопа.

Перегорание дорожек и неисправность датчика

Ниже представлена схема, по которой можно разобраться с принципом работы всей тормозной системы. Чтобы не разбираться в схеме, следует также перепроверить исправность датчика стоп-сигнала. Он находится возле педали тормоза, и этот элемент еще называется лягушкой. Чтобы устранить поломку такого типа, понадобится заменить датчик, выкрутив его, и предварительно отсоединив контакт (при отсоединении контакта, рекомендуется снять клемму минус с АКБ).

“Лягушка”

ДСС не подлежит ремонту, и при неисправности, подлежит замене. Исправность его можно проверить мультиметром путем прозвонки. Стоимость такого элемента составляет копейки и купить не проблема.

Если после проделанных работ стоп-сигналы на ВАЗ 2107 не заработали, тогда следует проверить контактные дорожки на платах. Для этого понадобится разобрать фонари, и произвести визуальный осмотр. Целостность дорожек можно проверить контрольной лампой, а для устранения поломки, следует воспользоваться паяльником.

Подводя итог, надо отметить, что на поиск поломок обычно уходит немного времени, а на их устранение еще меньше. Чтобы не создать аварийную ситуацию на дороге, следует проводить проверку исправности работы всех осветительных приборов на автомобиле регулярно 1 раз в месяц при ежедневной эксплуатации ТС.

Не горят стопы ваз 2107 инжектор – АвтоТоп

Схема электропроводки ВАЗ 2107 довольно проста. Выявить и устранить поломку можно самостоятельно. Если не горят стоп сигналы на ваз 2107, то неисправность следует искать в определенных местах. Для определения проблемы потребуется тестер, ластик, два куска провода и гаечные ключи.

Характерные неисправности

Если не горят стоп сигналы, то это может быть сама лампа стоп сигнала плафона автомобиля. Одновременный выход ламп обоих плафонов редок, но и такая поломка встречается.

  1. Стоп сигналы на ваз 2107 могут отказать из за плохого соединения электрических разъемов автомобиля.
  2. Вышел из строя предохранитель.
  3. Вышла из строя лягушка тормоза.
  4. Проблемы лампы стоп сигнала.

Лампа может перегореть по ряду причин. Это и длительный срок эксплуатации, и заводской брак, и грязь или вода, попавшие на цоколь.

Наиболее часто встречается такой заводской брак, как отсутствие соединения корпусного проводка лампы. В этом случае цоколь лампы часто начинает крутиться даже от незначительных усилий.

Иногда окисляется припой на цоколе. Эту проблему легко устранить, зачистив припой ножом или наждачной шкуркой.

Окисляется и плата плафона. В этом случае поверхность очищается стиральной резинкой до появления блеска.

В разных плафонах одновременно могут возникнуть разные неисправности. Это может произойти и одновременно!

Визуальный осмотр лампы может ничего не дать. Ее следует проверять прямым подключением к источнику +12.

Плохое соединение разъема. Задние фонари соединяются с электрической схемой разъемами. Именно здесь таится максимальное количество неприятностей.

Стопари могут не гореть от плохого соединения или от окисления платы. Снимите разъем и протрите плату стиральной резинкой до блеска.

Поломка может быть и в самом разъеме. Контакты разъема очень нежные. Они могут отойти или отгореть. Если они отошли, их немного приподнимают вверх иголкой. Если контакт отгорел, то либо замените его, либо замените весь разъем.

В блоке предохранителей есть разъем Ш12. Там тоже могут отойти контакты. Пошевелите его.

Неисправность предохранителя. Лампы стоп сигнала работают через предохранитель 11. Проверить его можно тестером. Предохранитель в старых блоках имеет номинал 8А. В новых блоках 10А. Предохранители необходимо ставить только расчетного номинала. Они рассчитаны на срабатывание при определенном токе в цепи. На немного больший ток рассчитаны и все ток передающие элементы электропроводки. Превышение тока в цепи может привести к выходу из строя как самой проводки, так и дорожек блока предохранителей.

Неисправность лягушки. Лягушка расположена сверху педали тормоза. Проверить ее исправность очень просто. Снимите оба разъема с лягушки и соедините их между собой. Если стоп сигналы загорелись, значит ее необходимо заменить.

Лягушка крепится гайкой на штоке и контргайкой. Снимите фиксирующую пластмассовую гайку, снимите контргайку и выньте лягушку из кронштейна.

При установке лягушки добейтесь такого положения, чтобы стопари загорались при нажатии на педаль тормоза на 1,5-2 см. Обязательно устанавливайте защитную пластмассовую гайку штока. Это предохранит шток от выхода из строя.

Порядок поиска неисправности

Наиболее часто выходят из строя лампы. Начинать лучше всего с них. Если они исправны, снимите с лягушки штекера и соедините их между собой. На штекерах должно быть +12.

При отсутствии напряжения проверяем предохранитель. При целом предохранителе проверяем разъем Ш12. Подав 12V на контакт 3 разъема Ш12 напряжение должно появиться. Проверяем напряжение на контактах предохранителя. Если напряжение на предохранителе присутствует с обеих сторон, пробуем подать +12 непосредственно на штекера лягушки. При загоревшихся фонарях меняем блок предохранителей.

Блок предохранителей ремонтируется только в специализированных мастерских. В данном случае могла перегореть дорожка платы.

Когда на штекерах лягушки напряжение присутствует, но фонари не горят, проверяем 12V непосредственно на контактах платы фонарей. Если напряжение есть, но лампа не горит, проверяем контакт разъема. Когда напряжение на контакте платы есть, но лампа не горит, вынимаем лампу и проверяем наличие 12V непосредственно на ток проводящей поверхности цоколя. Если напряжение есть и контакт чист, проверяем корпусную часть цоколя. При необходимости заменяем плату фонаря.

Крайне редко происходит обрыв провода стоп сигналов. Жгут проводки выходит из-под щитка приборов и идет по полу автомобиля под ковриком. Оба фонаря стоп сигналов соединены параллельно. Проверяем целостность провода от лягушки до фонарей. При необходимости заменяем отдельно взятый стоповый провод.

Заключение

Основные неисправности стоп сигналов мало отличаются от неисправностей любой электрической цепи ВАЗ 2107. Зная характерные признаки, можно произвести ремонт самостоятельно даже в полевых условиях. Для предотвращения возникновения поломок в цепи необходимо следить за чистотой электрических соединений и предотвращать попадания на них воды. Не следует резко или сильно дергать элементы электрических соединений. Следует регулярно проверять целостность ламп в плафоне. Их потемнение говорит о необходимости замены в ближайшее время. Следует устанавливать предохранители в цепи электропитания только расчетного номинала. Это предотвратит выход блока предохранителей из строя и предотвратит оплавление изоляции самой электропроводки в случае короткого замыкания. Необходимо регулярно прочищать контактную группу платы фонарей. Задние фонари со стороны багажника должны быть закрыты защитной пластмассовой накладкой. В случае поломки внешней пластмассы фонарей, ее следует заменить для предотвращения попадания в фонарь воды и грязи.

Слева: Если указатели поворота работают исправно, а сигнал световой аварийной сигнализации не включается, то причиной этого обычно является неисправный выключатель аварийной световой сигнализации. Если несколько раз сильно нажать на выключатель, то чаще всего он начинает работать нормально. Если этого не произошло, то снимите выключатель (2), сжав его фиксирующие выступы и вынув его из паза, проверьте контакты штырькового соединения (1).

Справа: При установке включателя стоп-сигнала (2) он должен быть прижат к опоре педали (3), чтобы штифт включателя при отпущенной педали (4) также нажимал на включатель. Для безупречной работы должна быть правильно подсоединена штырьковая колодка (1).

Контроль сигналов торможения следует производить как можно чаще в интересах безопасности.

  • Стена гаража за машиной должна давать красный отблеск, когда Вы нажимаете на педаль тормоза.
  • При езде проверьте с помощью заднего вида, отражаются ли в рефлекторах фар или на лакировке сзади идущей машины свет Ваших стоп-сигналов.

При нажатии ногой на педаль тормоза пружина во включателе стоп-сигналов (он укреплен в держателе подвески педали тормоза) нажимает на штифт управления. Вместе с тем замыкаются контакты в включателе и электрическая цепь к фонарям стоп-сигнала. Если педаль тормоза отпущена, шейка педали отжимает штифт управления в исходное положение и сигнал торможения гаснет.

Проверка включателя стоп-сигналов

Если не горят оба стоп-сигнала, то проверьте так, как указано ниже, не является ли причиной этого выключатель стоп-сигналов.


Многие водители сталкиваются с проблемой, что не горят стоп-сигналы на ваз 2107. Из-за этого возникает масса проблем. Ведь водители, которые движутся позади вас, попросту не могут увидеть, тормозите вы или нет. Чтобы предотвратить неприятные ситуации, следует регулярно проверять все системы и электронику транспортного средства. Многие водители, которые владеют ваз 2107 долгий промежуток времени, знают, насколько важно быстро исправлять проблему в пути. В правилах дорожного движения написано, что водителю строго запрещается передвигаться без стоп-сигнала. Если это не соблюдать, то можно получить штраф и массу проблем.

Не горят стоп-сигналы на ваз 2107 – данный вопрос волнует многих водителей. Конечно, если у вас загорается хотя бы одна фара, то ничего страшного. За счет этого можно предупредить других водителей о том, что вы обираетесь притормозить. Но если обе фары не загораются, то это серьезная проблема. Особенно это важно в очень плотном потоке, когда вокруг скапливается большое количество транспортных средств. Дело в том, что не каждый водитель соблюдает положенную дистанцию. Он обращает внимание исключительно на стоп-сигнал транспортного средства, которое располагается спереди. Если у впереди идущего автомобиля они не работают, то возможно столкновение. А это не очень приятно, приходится тратить не только деньги, но и нервы.

Если у вас возникла проблема со стоп-сигналом, то не стоит сразу расстраиваться. Следует просто включить аварийку и добраться до ближайшего автосервиса. Здесь специалисты все сделают качественно, быстро и за короткий срок. Стоит отметить, что применять аварийку можно и просто, чтобы добраться до свободного места и решить проблему самостоятельно. Особенно, если вы разбираетесь в электрике и умеете обращаться с инструментом.

К самой встречающейся причине относят перегрев лампочки. Это случается в результате короткого замыкания или попадания под сильный ливень. Следует просто разобрать подфарник и вынуть оттуда все лампочки, которые отвечают за стоп-сигнал. Если они черные, имеют всевозможные разводы, значит, они не работоспособны. Требуется срочная замена на новые, чтобы продолжать движение.

Если после осмотра вы ничего не обнаружите, то требуется провести небольшой тест. Просто установить на место старой гожую фару, нажать на педаль тормоза. Если при таком действии новая лампочка загорится, значит, проблема не в старой лампе, требуется искать дальше.

Отдельно хочется сказать про сами контакты, которые идут в патроне. Дело в том, что за время использования они могли окислиться. Из-за этого они попросту не дают старой лампе загораться. Следует просто вынуть лампочку и визуально осмотреть патрон. Если будет обнаружено окисление, следует сразу же зачистить место контакта простым прокручиванием лампы. Для большей уверенности применяют наждачку. После всех этих действий необходимо проверить все контакты, которые идут к патрону. Они могут быть также повреждены. При таком раскладе меняют патрон на новый. Если здесь все в порядке, проверяют все провода на признак окисления. Если требуется ручная зачистка, можно просто несколько раз снять и надеть деталь на место. Если слой не очень большой, то он быстро отойдет.

Многие автовладельцы заявляют, что данная деталь очень уязвима во всей электрике. Из-за нее лампочки и не горят, одна из причин. Проверка работоспособности осуществляется простым способом:

  • Снять с лягушки два провода;
  • Замкнуть их небольшим куском проволоки.

Если лампочки загорятся, значит, ДСС требуется поменять на новый, старый выбросить. Стоит отметить, что многие автомобилисты начинают проверку именно с этого датчика. И в этом нет ничего удивительного, ведь он часто выходит из строя.

Если после предыдущих проверок проблема не найдена, значит, необходимо обратить внимание на электрическую систему. Конечно, не каждый водитель разбирается в ней, требуется обращение в сервис, чтобы автомобиль осмотрели профессионалы. Они смогут за короткий срок выявить проблему и исправить ее. Первым делом осматривают предохранитель. Это довольно важная деталь, которая часто выходит из строя. Простая замена может исправить ситуацию. Далее идет проверка всех проводов на обрыв, потрескивание и так далее. Все они идут на генератор, стартер и другие элементы транспортного средства. Требуется прозвенеть все провода, ничего не забывая. Пройтись по всему транспортному средству. Если вы найдете участок, который не прозванивается, значит, следует заменить провода. Стоит все это дело не очень много, каждый водитель сможет позволить себе.

И в завершение хочется сказать, если у вас не горят стоп-сигналы на ваз 2107, то следует быстро искать причину неисправности.

ВАЗ 2107 | Проверка стоп-сигналов

Проверка стоп-сигналов

Слева: Если указатели поворота работают исправно, а сигнал световой аварийной сигнализации не включается, то причиной этого обычно является неисправный выключатель аварийной световой сигнализации. Если несколько раз сильно нажать на выключатель, то чаще всего он начинает работать нормально. Если этого не произошло, то снимите выключатель (2), сжав его фиксирующие выступы и вынув его из паза, проверьте контакты штырькового соединения (1).

Справа: При установке включателя стоп-сигнала (2) он должен быть прижат к опоре педали (3), чтобы штифт включателя при отпущенной педали (4) также нажимал на включатель. Для безупречной работы должна быть правильно подсоединена штырьковая колодка (1).

Контроль сигналов торможения следует производить как можно чаще в интересах безопасности.

  • Стена гаража за машиной должна давать красный отблеск, когда Вы нажимаете на педаль тормоза.
  • При езде проверьте с помощью заднего вида, отражаются ли в рефлекторах фар или на лакировке сзади идущей машины свет Ваших стоп-сигналов.

Включатель стоп-сигналов

При нажатии ногой на педаль тормоза пружина во включателе стоп-сигналов (он укреплен в держателе подвески педали тормоза) нажимает на штифт управления. Вместе с тем замыкаются контакты в включателе и электрическая цепь к фонарям стоп-сигнала. Если педаль тормоза отпущена, шейка педали отжимает штифт управления в исходное положение и сигнал торможения гаснет.

Проверка включателя стоп-сигналов

Если не горят оба стоп-сигнала, то проверьте так, как указано ниже, не является ли причиной этого выключатель стоп-сигналов.

  1. Отсоедините наконечники проводов.
  2. Замкните концы проводов канцелярской скрепкой или куском провода.
  3. Если при этом стоп-сигналы горят, то значит, неисправен включатель стоп-сигналов.

Замена включателя стоп-сигналов

  1. Отсоедините наконечники проводов включателя.
  2. Поверните включатель на 90° и выньте его из крепления.
  3. При установке вставьте включатель в держатель и следите за тем, чтобы шейка переключателя плотно прилегала к педали тормоза.
  4. Поверните включатель на 90° против часовой стрелки.
  5. После установки нового включателя присоедините провода и проверьте его работу.
  6. При нажатии ногой на педаль тормоза включатель регулируется автоматически.
  7. Для проверки: включатель стоп-сигнала должен быть установлен таким образом, чтобы при нажатии ногой на педаль тормоза сигнал торможения загорался не раньше, чем после 5 мм хода педали. При любых условиях после 20 мм хода педали сигнал торможения уже должен гореть. Это расстояние измеряется начиная от центра педали тормоза.

Устранение неисправностей

Стоп-сигналы

 Неисправность

Ее причина

Устранение неисправностей

A. Один из стоп-сигналов не горит. 1. Перегорела лампа накаливания.
2. Нет контакта с массой. Горят ли остальные лампы накаливания в этом фонаре? Если нет:
3. Неисправна проводка.

Замените.
Проверьте контакт с массой.
Проверьте провода.
B. Не горят оба стоп-сигнала. 1. Неисправен плавкий предохранитель.
2. Неисправен переключатель тормозных сигналов.
3. Смотри А 1 и 3.
Замените.
Проверьте, при необходимости замените.
C. Стоп-сигналы горят постоянно. 1. Смотри В 2.
2. Провода переключателя тормозных сигналов имеют прямой контакт.
Проверьте провода.

Чиним и модернизируем задние фонари автомобилей ВАЗ 2107

Такой вид неисправности, как неработающие стоп-сигналы на ВАЗ 2107 — это распространенная ситуация, с которой сталкивается каждый владелец этой марки авто. Причинами того, что не горят стоп-сигналы на ВАЗ 2107, являются такие факторы, как перегорание лампочек, КЗ в проводке или окисление контактов. Ездить с неисправными стопами не только запрещено, но и опасно, поэтому выясним, как найти и устранить поломку самостоятельно.

Порядок поиска неисправности

Наиболее часто выходят из строя лампы. Начинать лучше всего с них. Если они исправны, снимите с лягушки штекера и соедините их между собой. На штекерах должно быть +12.

При отсутствии напряжения проверяем предохранитель. При целом предохранителе проверяем разъем Ш12. Подав 12V на контакт 3 разъема Ш12 напряжение должно появиться. Проверяем напряжение на контактах предохранителя. Если напряжение на предохранителе присутствует с обеих сторон, пробуем подать +12 непосредственно на штекера лягушки. При загоревшихся фонарях меняем блок предохранителей.

Блок предохранителей ремонтируется только в специализированных мастерских. В данном случае могла перегореть дорожка платы.

Когда на штекерах лягушки напряжение присутствует, но фонари не горят, проверяем 12V непосредственно на контактах платы фонарей. Если напряжение есть, но лампа не горит, проверяем контакт разъема. Когда напряжение на контакте платы есть, но лампа не горит, вынимаем лампу и проверяем наличие 12V непосредственно на ток проводящей поверхности цоколя. Если напряжение есть и контакт чист, проверяем корпусную часть цоколя. При необходимости заменяем плату фонаря.

Крайне редко происходит обрыв провода стоп сигналов. Жгут проводки выходит из-под щитка приборов и идет по полу автомобиля под ковриком. Оба фонаря стоп сигналов соединены параллельно. Проверяем целостность провода от лягушки до фонарей. При необходимости заменяем отдельно взятый стоповый провод.

Демонтаж и замена фонарей сзади

Процедура замены задних фар осуществляется так:

  1. Сначала необходимо отключить зажигание, открыть капот и отсоединить клеммы от аккумуляторной батареи.
  2. Затем откройте багажник авто и демонтируйте защитную накладку на фаре, отсоедините крепление и отключите разъем с проводкой от контактов на плате. Будьте осторожны, чтобы не повредить их.
  3. Используя торцевой ключ на 8, необходимо выкрутить четыре гайки, которые фиксируют заднюю фару. Сделав это, под гайкам шпилек вы сможете увидеть наконечники кабеля массы.
  4. Далее, необходимо осторожно извлечь заднюю фару из посадочного места. Чтобы поменять рассеиватель, его нужно извлечь из корпуса оптики.
  5. Процедура установки и сборки оптических элементов производится в обратном порядке.

Блок предохранителей ВАЗ-2107

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

R1 — реле включения обогрева заднего стекла. Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

R2 — реле включения дальнего света фар. Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар. Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар. Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала. На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

3 — разъём для реле включения электродвигателя вентилятора системы охлаждения. На рисунке установлена перемычка для того, чтобы вентилятор работал без данного реле. Будьте осторожны с этим разъёмом. Нарушение контакта перемычки при отсутствии реле может вызвать отказ работы вентилятора, а это может привести к перегреву охлаждающей жидкости и соответственно двигателя. При появлении первых признаков перегрева (по датчику температуры и закипанию жидкости) глушите двигатель как можно скорей.

4 — пинцет для замены предохранителей 5 — запасные предохранители 6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

Тормозные лампы, как проверить их на работоспособность

Если с предохранителями все в порядке, необходимо идти дальше. Следует открыть багажный отдел и демонтировать задние фары для проверки целостности тормозных ламп.

Желательно проверять их путем вставки запасных ламп, так как очень часто при визуальном осмотре лампа может выглядеть работоспособной. Если запасные лампы отсутствуют, снимите из других мест подходящие лампы, например, из повторителей поворотов, габаритных огней и так далее. После замены, нажмите на педаль тормоза и проверьте присутствие света. Необходимо произвести замену и другие операции в обеих фарах, потому что в некоторых транспортных средствах при выходе одного стоп-сигнала из строя, второй также перестает работать.

Если свет появился, значит причиной поломки действительно были тормозные лампы, если же устранить неисправность не удалось, переходим к следующему этапу — проверка контактов.

Основные причины неисправности стоп-сигналов

В отличие от габаритов и аварийной сигнализации, на автомобиле обязательно должны быть исправными стоп-сигналы. Они сигнализируют автомобили, двигающиеся позади о том, что водитель снижает скорость. Уведомление о торможении водителей, едущих позади, позволяет предотвратить столкновение и создание аварийной ситуации. Обнаружить самому неисправность стопа на автомобиле ВАЗ 2107 достаточно трудно, так как эти сигналы расположены сзади. Для того чтобы увидеть работу стоп-сигналов понадобится два человека, один из которых должен нажимать на педаль тормоза, а второй контролировать эффект.

При нажатии на педаль тормоза могут быть следующие эффекты:

  • Лампы стопа горят — неисправности нет, и автомобиль может продолжать эксплуатироваться.
  • Не горят — требуется искать проблему. Причем сигнал о том, что не горят обе лампы на автомобиле, свидетельствует о необходимости проведения глобальной проверки, так как парно световые элементы перегорают в редких случаях.
  • Горят наполовину — если горит только один стоп-сигнал, значит надо разобрать вторую фару и проверить исправность лампы. С большей вероятностью из строя вышел осветительный элемент(лампочка), и реже причиной может быть нарушение контакта.

Причинами неисправности стопа на ВАЗ 2107 являются:

Масса фонаря

  1. Из строя вышел предохранитель F11(10А). Предохранитель состоит из плавкой вставки, которая перегорает при прохождении по цепи тока большой величины. Предохранитель рассчитан на соответствующую величину тока, поэтому его перегорание может быть связано с возникновением короткого замыкания или установкой ламп большой мощности.
  2. Замыкание в проводке или ее повреждение. Такая неисправность часто встречается после проведения работ в салоне или багажном отсеке.
  3. Окисление контактов. В месте соединения ламп с цоколем, или в месте подключения проводов к фарам со временем может сформироваться окисление, причинами которого является плохой контакт и попадание влаги внутрь блок фары задних фонарей.
  4. Перегорание ламп накаливания — лампы имеют свой ресурс, поэтому часто неработоспособность стоп-сигнала связана с их перегоранием.
  5. Неисправность жабки или лягушки — это датчик, который расположен в конструкции педали тормоза. Датчик замыкает контакт при нажатии педали тормоза, в результате чего загорается стоп-сигнал.

Читайте также:  Редукторный стартер на ВАЗ 2107: ставить или нет?

Это все виды неисправностей, которые связаны с неработоспособностью стопа на автомобиле ВАЗ 2107 и других автомобилей. Выявить поломку и устранить ее можно самостоятельно, не обращаясь к электрику. Для выявления поломки понадобится тестер или мультиметр. Более подробно о том, как найти и устранить неисправности стопа на ВАЗ 2107, рассмотрим подробно.

Отсутствует масса

Лампа накаливания работает при подаче на нее постоянного напряжения 12В. Плюсовой провод подается от аккумулятора через лягушку. Минус или масса берется с кузова автомобиля. Если от блок-фары отсоединить минусовой провод, то стопы работать не будут. Если недавно проводились работы с задней оптикой, и при этом обнаруживается неисправность работы стоп-сигналов, то необходимо перепроверить подключение провода «массы».

Места проверки контакта

Это интересно! Минусовой провод в месте соединения с кузовом может окислиться, поэтому необходимо убедиться в отсутствие окислов и коррозии. При наличии таковых понадобится наждачной бумагой очистить место соединения, и обработать его густой смазкой.

Перегорание лампы

Выяснить такую поломку можно только после демонтажа патрона с лампой. Определить неисправность лампы можно визуально, если на ней наблюдается обрыв спирали. Лампочки не ремонтируются, и меняются на новые. Лампа стоп-сигнала на ВАЗ 2107 — это обычный спиральный элемент, мощность которого оставляет 21 Ватт. Вкручивать элемент большей мощности не рекомендуется, так как создастся дополнительная нагрузка на бортовую сеть.

Это интересно! Чтобы продлить срок службы излучающего источника и при этом снизить потребление электроэнергии, можно вместо галогенки вставить светодиодные лампы. Они служат дольше обычных, и потребляют в несколько раз меньше мощности, однако их недостаток в высокой стоимости.

Окислились контакты

Выявить такую неисправность не трудно, для чего следует выкрутить лампу из патрона, и осмотреть внутренность. Окислы и ржавчину выявить можно визуально, а для устранения неисправности, понадобится очистить контакты наждачной бумагой. После этого перед установкой светоизлучающего элемента, следует обработать место патрона силиконовой смазкой.

Это интересно! Контакты могут окислиться, покрыться коррозией или ослабнуть, что приведет в итоге к неисправной работе стоп-сигналов. Контакты следует проверить также на лягушке или ДСС.

Обрыв проводки

При проведении каких-либо работ в салоне, можно случайно задеть проводку, посредством которой запитываются задние фары. Хотя она и проложена в специальных шахтах и закрыта защитными элементами, однако исключать такую вероятность не следует. К тому же повредиться провод может не только от физического воздействия человека, но и посредством возникновения короткого замыкания. Чтобы исключить или подтвердить эту причину, понадобится прозвонить провод, который идет от датчика возле педали к цоколю блок фары.

Пропайка дорожек платы

Это интересно! При коротком замыкании провода, обычно сразу срабатывает предохранитель, поэтому данный элемент следует проверить первым делом, если сзади не горят обе лампы. На некоторых новых семерках устанавливается дополнительный стоп-сигнал за задним стеклом. Его неработоспособность также свидетельствует о неисправности проводки, перегорании предохранителя и неисправности датчика стопа.

Перегорание дорожек и неисправность датчика

Ниже представлена схема, по которой можно разобраться с принципом работы всей тормозной системы. Чтобы не разбираться в схеме, следует также перепроверить исправность датчика стоп-сигнала. Он находится возле педали тормоза, и этот элемент еще называется лягушкой. Чтобы устранить поломку такого типа, понадобится заменить датчик, выкрутив его, и предварительно отсоединив контакт (при отсоединении контакта, рекомендуется снять клемму минус с АКБ).

“Лягушка”

ДСС не подлежит ремонту, и при неисправности, подлежит замене. Исправность его можно проверить мультиметром путем прозвонки. Стоимость такого элемента составляет копейки и купить не проблема.

Читайте также:  Как поменять датчик заднего хода ВАЗ 2107

Если после проделанных работ стоп-сигналы на ВАЗ 2107 не заработали, тогда следует проверить контактные дорожки на платах. Для этого понадобится разобрать фонари, и произвести визуальный осмотр. Целостность дорожек можно проверить контрольной лампой, а для устранения поломки, следует воспользоваться паяльником.

Подводя итог, надо отметить, что на поиск поломок обычно уходит немного времени, а на их устранение еще меньше. Чтобы не создать аварийную ситуацию на дороге, следует проводить проверку исправности работы всех осветительных приборов на автомобиле регулярно 1 раз в месяц при ежедневной эксплуатации ТС.

Характерные неисправности

Если не горят стоп сигналы, то это может быть сама лампа стоп сигнала плафона автомобиля. Одновременный выход ламп обоих плафонов редок, но и такая поломка встречается.

  1. Стоп сигналы на ваз 2107 могут отказать из за плохого соединения электрических разъемов автомобиля.
  2. Вышел из строя предохранитель.
  3. Вышла из строя лягушка тормоза.
  4. Проблемы лампы стоп сигнала.

Лампа может перегореть по ряду причин. Это и длительный срок эксплуатации, и заводской брак, и грязь или вода, попавшие на цоколь.

Наиболее часто встречается такой заводской брак, как отсутствие соединения корпусного проводка лампы. В этом случае цоколь лампы часто начинает крутиться даже от незначительных усилий.

Иногда окисляется припой на цоколе. Эту проблему легко устранить, зачистив припой ножом или наждачной шкуркой.

Окисляется и плата плафона. В этом случае поверхность очищается стиральной резинкой до появления блеска.

В разных плафонах одновременно могут возникнуть разные неисправности. Это может произойти и одновременно!

Визуальный осмотр лампы может ничего не дать. Ее следует проверять прямым подключением к источнику +12.

Плохое соединение разъема. Задние фонари соединяются с электрической схемой разъемами. Именно здесь таится максимальное количество неприятностей.

Стопари могут не гореть от плохого соединения или от окисления платы. Снимите разъем и протрите плату стиральной резинкой до блеска.

Поломка может быть и в самом разъеме. Контакты разъема очень нежные. Они могут отойти или отгореть. Если они отошли, их немного приподнимают вверх иголкой. Если контакт отгорел, то либо замените его, либо замените весь разъем.

В блоке предохранителей есть разъем Ш12. Там тоже могут отойти контакты. Пошевелите его.

Неисправность предохранителя. Лампы стоп сигнала работают через предохранитель 11. Проверить его можно тестером. Предохранитель в старых блоках имеет номинал 8А. В новых блоках 10А. Предохранители необходимо ставить только расчетного номинала. Они рассчитаны на срабатывание при определенном токе в цепи. На немного больший ток рассчитаны и все ток передающие элементы электропроводки. Превышение тока в цепи может привести к выходу из строя как самой проводки, так и дорожек блока предохранителей.

Неисправность лягушки. Лягушка расположена сверху педали тормоза. Проверить ее исправность очень просто. Снимите оба разъема с лягушки и соедините их между собой. Если стоп сигналы загорелись, значит ее необходимо заменить.

Лягушка крепится гайкой на штоке и контргайкой. Снимите фиксирующую пластмассовую гайку, снимите контргайку и выньте лягушку из кронштейна.

При установке лягушки добейтесь такого положения, чтобы стопари загорались при нажатии на педаль тормоза на 1,5-2 см. Обязательно устанавливайте защитную пластмассовую гайку штока. Это предохранит шток от выхода из строя.

Идеи тюнинга задних фар

Как можно усовершенствовать заднюю оптику в «Семерке»:

  1. Установка спортивной оптики. Такой фонарь включает в себя четыре круглым и два прямоугольных световых элемента.
  2. Следующий вариант — использование фар Skyline. Такие устройства оснащаются тремя круглыми световыми указателями, а также двумя прямоугольными и стоп-огнями, которые находятся над ними. В данном случае корпус изделия выполнен из прозрачной пластмассы, на которую нанесено покрытие из хрома.
  3. Установка так называемых ресничек вместо традиционных фонарей. Основным отличием ресничек является оригинальная форма, а также наличие диодных указателей поворотов. Как показывает практика, они отлично горят даже на ярком солнце.
  4. Использование тонировка стекла в качестве тюнинга. Можно купить как готовую к эксплуатации тонированную оптику, так и затонировать ее самостоятельно. Непосредственно сама процедура тонировки может быть осуществлена при помощи пленки либо специального лака. Следует отметить, что в тонированные устройства лучше установить более мощные источники освещения, чтобы обеспечить хорошую видимость сигналов.
  5. Также можно использовать диодные фары в классическом варианте. Такие изделия также можно купить в автомагазине или установить светодиодные элементы самостоятельно. Одной из основных причин, по которым владельцы «семерок» выбирают именно этот вариант, является быстрота срабатывания, а также хорошая яркость.

Советы профессионалов

Необходимо регулярно и постоянно проверять работоспособность тормозных огней вашего транспортного средства и ни в коем случае не тянуть с ремонтом, если стоп-сигнал вышел из строя.

Ваз 2104 не работают стопы


Ваз 2104 не горят стопы — не горят стоп сигналы ваз 2104 кто подскажет лучший ответ гарантирую — 22 ответа



В разделе Сервис, Обслуживание, Тюнинг на вопрос не горят стоп сигналы ваз 2104 кто подскажет лучший ответ гарантирую заданный автором Евгений Астаркин лучший ответ это замкнуть провода на лягушке, если горят меняй ее, если нет оставляй замкнутыми и прозванивай тестером в районе стоп сигналов так проверишь целосность проводов пучка

Ответ от Отбросить[гуру]Могли окислиться контакты в лягушке, визуально предохранители не проверяют, нужно прозванивать.Ответ от Просорушка[гуру]мультиметром в режиме омика, прозвонить лягушку, может она накрылась. Проверить провод который идёт от лягушки да ламп. померить напряжени провод который подходи на жабку (+ провод, -корпус. ) Вот схему там всё подробно нарисовано. может гдето в разъёме или на пркуриваиле цепь теряется. 1 – передние фонари;2 – боковые указатели поворота;3 – аккумуляторная батарея;4 – реле сигнализатора заряда аккумуляторной батареи;5 – реле включения ближнего света фар;6 – реле включения дальнего света фар;7 – стартер;8 – генератор;9 – наружные фары;10 – внутренние фары;11 – звуковые сигналы;12 – электродвигатель вентилятора системы охлаждения двигателя;13 – датчик включения электродвигателя вентилятора;14 – катушка зажигания;15 – распределитель зажигания;16 – свечи зажигания;17 – электромагнитный клапан карбюратора;18 – датчик указателя температуры охлаждающей жидкости;19 – подкапотная лампа;20 – выключатель света заднего хода;21 – датчик указателя давления масла;22 – датчик сигнализатора недостаточного давления масла;23 – датчик сигнализатора недостаточного уровня тормозной жидкости;24 – моторедуктор очистителя ветрового стекла;25 – электродвигатель омывателя ветрового стекла;26 – реле включения звуковых сигналов;27 – реле включения электродвигателя вентилятора;28 – регулятор напряжения;29 – реле-прерыватель очистителя ветрового стекла;30 – дополнительный блок предохранителей;31 – основной блок предохранителей;32 – реле-прерыватель аварийной сигнализации и указателей поворота;33 – выключатель сигнала торможения;34 – штепсельная розетка для переносной лампы;35 – электродвигатель отопителя;36 – добавочный резистор электродвигателя отопителя;37 – часы;38 – переключатель электродвигателя отопителя;39 – лампа освещения вещевого ящика;40 – прикуриватель;41 – выключатель аварийной сигнализации;42 – выключатель освещения приборов;43 –лампа сигнализатора недостаточного уровня тормозной жидкости;44 – трехрычажный переключатель;45 – выключатель зажигания;46 – выключатель заднего противотуманного фонаря*;47 – выключатель наружного освещения;48 – выключатели плафонов, расположенные в стойках передних дверей;49 – выключатели фонарей сигнализации открытых передних дверей;50 – фонари сигнализации открытых передних дверей;51 – выключатели плафонов, расположенные в стойках задних дверей;52 – выключатель сигнализатора стояночного тормоза;53 – плафоны освещения салона;54 – указатель уровня топлива с сигнализатором резерва;55 – указатель температуры охлаждающей жидкости;56 – указатель давления масла с сигнализатором недостаточного давления;57 – тахометр;58 – лампа сигнализатора стояночного тормоза;59 – лампа сигнализатора заряда аккумуляторной батареи;60 – лампа сигнализатора воздушной заслонки карбюратора;61 – лампа сигнализатора габаритного света;62 – лампа сигнализатора указателей поворота;63 – лампа сигнализатора дальнего света фар;64 – спидометр;65 – выключатель сигнализатора воздушной заслонки карбюратора;66 – реле-прерыватель сигнализатора стояночного тормоза;67 – задние фонари;68 – фонари освещения номерного знака;69 – датчик указателя уровня и резерва топлива;70 – лампа освещения багажника;

71 – задний противотуманный фонарь*.

Ответ от Кедрoff[гуру]А лягушка рабочая?... у меня раз такая же хрень была из-за лягушки...Ответ от Невроз[гуру]Предохранители нужно проверять не визуально. Проверьте их через лампочку или тестером автомобильным.Ответ от ЀУСТ[эксперт]провода без лягушки напрямую соединял?Ответ от Игорь Маринин[гуру]если нет тока то возможно лягушка полетелаОтвет от Кирилл бл...ть[гуру]а как понять предохранители ВИЗУАЛЬНО в норме....

Не работают стоп-сигналы на автомобилях ВАЗ 2105, 2107

Причинами не работающих стоп-сигналов на автомобилях ВАЗ 2105, 2107 могут быть как банальное перегорание лампочки, так и короткое замыкание в проводке. Рассмотрим наиболее распространенные неисправности, приводящие к выходу их из строя, а так же как последовательно выявить причину. Причины

Перегорела лампочка в патроне задних фонарей

Перегореть может как одна так сразу и две лампочки. Причем визуально они могут выглядеть как рабочие. Заменяем неисправную лампу заведомо исправной и смотрим, горит-не горит. Лампочку Р21W можно взять со света заднего хода или с указателя поворота в этом же заднем фонаре. Неисправные лампочки заменяем новыми.

Окислились контакты в патронах стоп-сигналов задних фонарей

Несколько раз поворачиваем в патроне лампочку для удаления окислившегося слоя. Более радикальным ремонтом будет обработка контактов в патроне наждачной бумагой.

Окислились контакты в колодках проводов задних фонарей

Снимаем колодку и зачищаем контакты в ней и контакты на плате заднего фонаря. За подачу тока на стоп-сигналы отвечает красный провод (как на правый, так и на левый фонарь).

Перегорел предохранитель

Стоп-сигналы на автомобилях ВАЗ 2105, 2107 запитаны через предохранитель №11 (F11) 10А в монтажном блоке. Помимо этого на нем еще и освещение салона. Так, что если одновременно не работают «стопы» и плафон освещения, однозначно сгорел предохранитель. Заменяем сгоревший предохранитель новым. В последствии, необходимо будет выяснить причину перегорания предохранителя, так как возможно имеется короткое замыкание.

Неисправен датчик выключатель стоп-сигналов

Он находится под педалью тормоза. При нажатии на педаль водитель замыкает контакты датчика, и ток устремляется к стоп-сигналам в задние фонари. Электрический ток приходи на датчик по красно-белому проводу из монтажного блока предохранителей, а уходит на «стопы» по красному проводу, так же через монтажный блок. Необходимо снять провода с датчика, соединить их между собой отрезком провода, включить зажигание и посмотреть горят ли стоп-сигналы. Если вдруг загорелись, датчик-выключатель меняем.

При более тщательной проверке следует контрольной лампой или тестером проверить наличие тока в красно-белом проводе. Вдруг в нем обрыв. Ток на него подается с 11-го предохранителя в монтажном блоке.

Перегорели контактные дорожки на платах задних фонарей

Визуально осматриваем платы задних фонарей. При необходимости проверяем целостность дорожек при помощи контрольной лампы или тестера. На неисправную дорожку можно припаять проводок и тем самым восстановить ее работоспособность.

Нет «массы»

Минусовые провода идут от штекеров задних фонарей (черный провод) и крепятся к кузову. Следует проверить на предмет окисления крепление проводов к кузову.

Соскочили колодки проводов монтажном блоке, или в них окислились контакты

Зачистите контакты в колодках (можно просто несколько раз их снять-поставить) и надежность их посадки в монтажном блоке.

Обрыв или короткое замыкание в проводке

Проверьте основные элементы схемы электрических соединений стоп-сигналов на наличие короткого замыкания или «обрыва»по приведенной ниже схеме. Отдельное внимание стоит уделить красному проводу в жгуте проводов к стоп-сигналам. Он тянется через весь автомобиль вдоль правого порога. Он может перетереться или перегореть при проведении сварочных работ.

схема электрических соединений стоп-сигналов ВАЗ 2105 электрическая схема соединений стоп-сигналов и стояночного тормоза автомобиля ВАЗ 2107

Плюс в систему соединений стоп-сигналов приходит с вывода «30» генератора. Минус – черные провода в штекерах задних фонарей соединенные с кузовом.

Примечания и дополнения

— Следует отметить, что стоп-сигналы загораются только на автомобиле с включенным зажиганием.

Еще статьи по ВАЗ 2105, 2107

— Схема электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2105, 21051, 21053

— Схема электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2107

— Схема электрических соединений стартера 35.3708 автомобилей ВАЗ 2105, 2107

— Отказал регулятор напряжения генератора

— ЭПХХ карбюраторов Озон

Не работают стоп-сигналы: причины, что делать и как устранить неисправность

Световые устройства крайне важны на автомобилях, и касается это не только фар головного освещения, но и сигнальных фонарей. Указатели поворота, габаритные огни, стоп-сигналы – все это помогает окружающим водителям лучше различать очертания машины и предугадывать маневры водителя. Когда на автомобиле не работают стоп-сигналы – это может привести не только к столкновению, но и к штрафу, если неисправность будет замечена сотрудниками ГИБДД. Лучше устранить данную проблему сразу после того как она возникла, к тому же, чаще всего причины по которым не горят стоп-сигналы довольно банальны, и неисправность легко можно исправить без обращения в сервисный центр.

Почему не горят стоп-сигналы

Практически любая проблема с электроникой в автомобиле решается идентично. Нужно искать проблему либо в самом устройстве, которое неисправно, либо в системе подачи питания на него. Подобным образом обстоят дела и с основными причинами поломки стоп-сигналов. Если они не горят, виной тому может быть одна (или сразу несколько) из следующих причин:

  • Проблема с предохранителем на стоп-сигнал: его окисление или выход из строя;
  • Неисправность лампы (ламп) установленной в стоп-сигнале;
  • Проблема с механизмом включения стоп-сигнала при давлении на педаль торможения;
  • Окислившиеся контакты в гнезде для установки лампы стоп-сигнала;
  • Повреждение электропроводки.

Как можно видеть, среди перечисленных выше проблем лишь одна может вызвать серьезные проблемы у водителя при желании самостоятельно починить стоп-сигналы, и речь идет об износе электропроводки. В современных автомобилях установлены десятки электронных устройств, и изношенный, порванный или неудачно зажатый провод электропроводки может привести к отключению стоп-сигналов. Если ни один из способов устранения проблемы, приведенный ниже, не помогут устранить неисправность, вероятнее всего дело в проводке. В такой ситуации потребуется отыскать подробный план электропроводки автомобиля и проверить тестером наличие напряжения на участках, а после нахождения проблемы спаять или заменить провода.

Но не спешите идти за тестером, чаще всего стоп-сигналы не горят из-за куда более приземленных неисправностей, речь об устранении которых пойдет ниже.

Проверка тормозных ламп и «патронов» стоп-сигналов

Целесообразно начать поиск неисправности стоп-сигналов с проверки ламп. Для этого необходимо открыть багажник и снять задние фары, после чего можно будет добраться до стоп-сигналов. В зависимости от марки и модели автомобиля, будет варьироваться способ демонтажа задних фар, а на некоторых машинах и вовсе добраться до стоп-сигналов можно без данной процедуры.

Самым надежным способом проверить, заключается ли причина неисправности в перегорании ламп или окислении контактов в гнезде для их установки, является замена их на новые. Определить «на глаз» выгорели лампы или нет можно далеко не всегда, поэтому лучше заранее обзавестись новыми светоизлучающими приборами и установить их. Если вышло так, что новых экземпляров требуемого размера не нашлось, можно снять рабочие лампы с повторителей поворота, габаритных огней или из других световых приборов автомобиля. Опробуйте их, и если проблема решится, значит, достаточно купить новые лампы и произвести их замену, чтобы вновь стоп-сигналы стали работать в прежнем режиме.

Важно: Некоторые модели автомобилей устроены так, что при выходе из строя одного стоп-сигнала, второй отключается автоматически. Соответственно, при проверке лучше вкрутить лампы в оба стоп-сигнала, чтобы наверняка убедиться, что проблема не связана с их неисправностью.

Когда замена ламп не позволила устранить неисправность, необходимо убедиться, что отсутствует окисление «патронов» стоп-сигналов. Также проверьте, что «патроны» соединены с проводкой автомобиля. Если имеются сомнения в этом, можно отсоединить контакты проводки, зачистить их при помощи мелкозернистой наждачной бумагой, смазать электропроводящей смазкой и вновь соединить.

Обратите внимание: Для проверки патронов после выполнения вышеуказанных манипуляций, используйте новые (снятые с других световых устройств) лампы, поскольку не исключено, что установленные ранее световые приборы пришли в негодность одновременно с повреждением контактов.

Проблема с предохранителем на стоп-сигналы

В электрической цепи автомобиля неисправность часто возникает по вине предохранителей, которые могут выйти из строя. Существует несколько способов, как проверить предохранители в машине, в том числе визуально или при помощи мультиметра. При этом имеется один «бытовой» способ диагностики предохранителя стоп-сигналов.

Убедиться в том, что стоп-сигналы не горят из-за выхода из строя предохранителя можно довольно просто. Для этого достаточно завести автомобиль и нажать на клаксон. Если звук раздался, значит, предохранитель в порядке, и неисправность стоп-сигнала связана с другой причиной. Если звука нет, необходимо определить по схеме блока предохранителей, какой из них отвечает за стоп-сигналы и клаксон, а после его заменить.

Обратите внимание: Подобный способ проверки подходит не всем моделям автомобилей. На некоторых машинах за стоп-сигналы и клаксон отвечают разные предохранители, и при выходе из строя одного из них, другой продолжит исправно работать.

Неисправность включателя стоп-сигнала

Когда водитель жмет на педаль тормоза, усилие передается на механизм, который принято называть «лягушкой» или концевиком, он же является включателем тормозных огней. При нажатии на него загораются стоп-сигналы, соответственно, если он по некоторым причинам перестал работать, тормозные огни включаться не будут.

Всего можно выделить 2 основные причины, по которым выходит из строя концевик:

  • Окисление контактов;
  • Образование нагара и коррозии.

Как можно видеть, неисправности довольно похожие, и устраняются они одинаково – зачисткой «лягушки» или ее заменой.

Чтобы демонтировать включатель стоп-сигнала потребуется снять педали. Далее его легко обнаружить под тормозной педалью, а демонтаж концевика производится простым поворотом против часовой стрелки на 90 градусов. Когда «лягушка» будет демонтирована, отсоедините от нее провода и попробуйте их замкнуть «вручную». Если в результате данных манипуляций загорается стоп-сигнал, значит, необходима замена или ремонт включателя стоп-сигнала.

Если вы решили возиться с концевиком, его ремонт производится довольно просто. Достаточно разобраться устройство, прочистить жидкостью на основе спирта все контакты и далее смазать их электропроводящей смазкой. После этого «лягушку» можно собирать, устанавливать и тестировать.

Важно: Обратите внимание, если на вашем автомобиле постоянно горят стоп-сигналы, высока вероятность, что проблема также связана с концевиком. Способ устранения неисправности в данной ситуации ничем не отличается от варианта, приведенного выше.

(447 голос., средний: 4,61 из 5) Загрузка...

Почему не горят стоп сигналы на ваз 2107

Схема электропроводки ВАЗ 2107 довольно проста. Выявить и устранить поломку можно самостоятельно. Если не горят стоп сигналы на ваз 2107, то неисправность следует искать в определенных местах. Для определения проблемы потребуется тестер, ластик, два куска провода и гаечные ключи.

Характерные неисправности

Если не горят стоп сигналы, то это может быть сама лампа стоп сигнала плафона автомобиля. Одновременный выход ламп обоих плафонов редок, но и такая поломка встречается.

  1. Стоп сигналы на ваз 2107 могут отказать из за плохого соединения электрических разъемов автомобиля.
  2. Вышел из строя предохранитель.
  3. Вышла из строя лягушка тормоза.
  4. Проблемы лампы стоп сигнала.

Лампа может перегореть по ряду причин. Это и длительный срок эксплуатации, и заводской брак, и грязь или вода, попавшие на цоколь.

Наиболее часто встречается такой заводской брак, как отсутствие соединения корпусного проводка лампы. В этом случае цоколь лампы часто начинает крутиться даже от незначительных усилий.

Иногда окисляется припой на цоколе. Эту проблему легко устранить, зачистив припой ножом или наждачной шкуркой.

Окисляется и плата плафона. В этом случае поверхность очищается стиральной резинкой до появления блеска.

В разных плафонах одновременно могут возникнуть разные неисправности. Это может произойти и одновременно!

Визуальный осмотр лампы может ничего не дать. Ее следует проверять прямым подключением к источнику +12.

Плохое соединение разъема. Задние фонари соединяются с электрической схемой разъемами. Именно здесь таится максимальное количество неприятностей.

Стопари могут не гореть от плохого соединения или от окисления платы. Снимите разъем и протрите плату стиральной резинкой до блеска.

Поломка может быть и в самом разъеме. Контакты разъема очень нежные. Они могут отойти или отгореть. Если они отошли, их немного приподнимают вверх иголкой. Если контакт отгорел, то либо замените его, либо замените весь разъем.

В блоке предохранителей есть разъем Ш12. Там тоже могут отойти контакты. Пошевелите его.

Неисправность предохранителя. Лампы стоп сигнала работают через предохранитель 11. Проверить его можно тестером. Предохранитель в старых блоках имеет номинал 8А. В новых блоках 10А. Предохранители необходимо ставить только расчетного номинала. Они рассчитаны на срабатывание при определенном токе в цепи. На немного больший ток рассчитаны и все ток передающие элементы электропроводки. Превышение тока в цепи может привести к выходу из строя как самой проводки, так и дорожек блока предохранителей.

Неисправность лягушки. Лягушка расположена сверху педали тормоза. Проверить ее исправность очень просто. Снимите оба разъема с лягушки и соедините их между собой. Если стоп сигналы загорелись, значит ее необходимо заменить.

Лягушка крепится гайкой на штоке и контргайкой. Снимите фиксирующую пластмассовую гайку, снимите контргайку и выньте лягушку из кронштейна.

При установке лягушки добейтесь такого положения, чтобы стопари загорались при нажатии на педаль тормоза на 1,5-2 см. Обязательно устанавливайте защитную пластмассовую гайку штока. Это предохранит шток от выхода из строя.

Порядок поиска неисправности

Наиболее часто выходят из строя лампы. Начинать лучше всего с них. Если они исправны, снимите с лягушки штекера и соедините их между собой. На штекерах должно быть +12.

При отсутствии напряжения проверяем предохранитель. При целом предохранителе проверяем разъем Ш12. Подав 12V на контакт 3 разъема Ш12 напряжение должно появиться. Проверяем напряжение на контактах предохранителя. Если напряжение на предохранителе присутствует с обеих сторон, пробуем подать +12 непосредственно на штекера лягушки. При загоревшихся фонарях меняем блок предохранителей.

Блок предохранителей ремонтируется только в специализированных мастерских. В данном случае могла перегореть дорожка платы.

Когда на штекерах лягушки напряжение присутствует, но фонари не горят, проверяем 12V непосредственно на контактах платы фонарей. Если напряжение есть, но лампа не горит, проверяем контакт разъема. Когда напряжение на контакте платы есть, но лампа не горит, вынимаем лампу и проверяем наличие 12V непосредственно на ток проводящей поверхности цоколя. Если напряжение есть и контакт чист, проверяем корпусную часть цоколя. При необходимости заменяем плату фонаря.

Крайне редко происходит обрыв провода стоп сигналов. Жгут проводки выходит из-под щитка приборов и идет по полу автомобиля под ковриком. Оба фонаря стоп сигналов соединены параллельно. Проверяем целостность провода от лягушки до фонарей. При необходимости заменяем отдельно взятый стоповый провод.

Заключение

Основные неисправности стоп сигналов мало отличаются от неисправностей любой электрической цепи ВАЗ 2107. Зная характерные признаки, можно произвести ремонт самостоятельно даже в полевых условиях. Для предотвращения возникновения поломок в цепи необходимо следить за чистотой электрических соединений и предотвращать попадания на них воды. Не следует резко или сильно дергать элементы электрических соединений. Следует регулярно проверять целостность ламп в плафоне. Их потемнение говорит о необходимости замены в ближайшее время. Следует устанавливать предохранители в цепи электропитания только расчетного номинала. Это предотвратит выход блока предохранителей из строя и предотвратит оплавление изоляции самой электропроводки в случае короткого замыкания. Необходимо регулярно прочищать контактную группу платы фонарей. Задние фонари со стороны багажника должны быть закрыты защитной пластмассовой накладкой. В случае поломки внешней пластмассы фонарей, ее следует заменить для предотвращения попадания в фонарь воды и грязи.



Ремонт автомобильных тормозных фонарей и ламп

Мы - команда сертифицированных ASE механиков, которые создали это руководство, чтобы показать почему ваши стоп-сигналы не работают и что вы можете сделать, чтобы их исправить. В этом руководстве рассматривается простая замена лампы и продолжается проверка тормоза. световая электрическая система.

Как работают стоп-сигналы?

Система стоп-сигналов - это простая система наружного освещения, которая включается и выключается. управляется выключателем стоп-сигнала, расположенным в верхней части педали тормоза.А простая электрическая цепь подключается к BCM автомобиля, а затем к заднему тормозу лампы (старые автомобили не используют BCM - корпус модуль контроля). Эта система питается и защищена предохранителем, расположенным внутри. панель предохранителей под приборной панелью или центр распределения питания, расположенный под капотом.

Когда водитель нажимает педаль тормоза, выключатель стоп-сигнала выключается. электрическая схема. Это достигается за счет плунжер переключателя упирается в рычаг педали.Выключатель стоп-сигнала устроен так же, как и обычный выключатель. потому что, когда переключатель касается педали, он выключен, а когда педаль находится в нажат переключатель включен. Этот переключатель использует заземляющий триггер. для BCM, который включает питание трех стоп-сигналов. На В старых автомобилях переключатель подключает питание к стоп-сигналам напрямую. Немного немецкого в автомобилях сборки вместо BCM используется модуль управления освещением. Выключатель стоп-сигнала рассчитан на работу как минимум с двумя проводами и до шести проводов в коммутаторе обуздать.Эти дополнительные провода есть на старых автомобилях, которые посылают сигналы различным дополнительным органы управления в транспортном средстве, такие как круиз-контроль, ABS, антипробуксовочная система, управление блокировкой переключения передач и входы BCM.

СПОНСИРУЕМЫЕ ССЫЛКИ

автомобилей американского производства включают поворотники в стоп-сигналы. схема. При нажатии переключателя указателя поворота или многофункционального переключателя цепь стоп-сигнала заменена на цепь сигнала поворота для правого или правого левые направления.Европейские и японские автомобили имеют отдельный свет и цепь. для стоп-сигналов и указателей поворота.

Что идет не так?

Самая простая из всех проблем со стоп-сигналами заключается в том, что лампы накаливания просто Выгореть. В большинстве случаев это быстрое и простое решение. Мы покажем тебе как чтобы заменить эти лампы в дальнейшем в этом руководстве. Как и в любой другой электрической системе, обрыв или короткое замыкание могут привести к прерыванию работы одного или всех стоп-сигналов. Отсутствие власти к стоп-сигналам можно отнести:

  • Перегорела лампа стоп-сигнала
  • Перегорел предохранитель стоп-сигнала
  • Обрыв провода в жгуте
  • Плохое соединение в патроне лампы
  • Контроллер кузова (BCM) закорочен
  • Выключатель стоп-сигнала не работает
  • Неисправность указателя поворота или многофункционального переключателя

Со временем и в процессе эксплуатации контакты внутри выключателя стоп-сигнала могут изнашиваться и выгорает, делая переключатель неработоспособным.Плохое заземление в системе может вызвать обратную подачу электрического тока. что делает лампочку тусклой или тусклой. Плохое соединение на лампочке приведет к ее мерцанию.

Сколько это стоит?

Стоимость замены лампы в ремонтной мастерской может быть довольно высокой. разумно - от 35 до 55 долларов США. Если вы собираетесь самостоятельно заменить лампочку и сэкономить поездку на гараж, который делают большинство людей, лампа будет стоить от 5 до 8 долларов. Долларов США на Amazon или в местном магазине автозапчастей.Если с лампочками все в порядке и у вас возникла проблема с электричеством, стоимость может значительно возрасти, что может варьироваться от 150 до 300 долларов (США) только на оплату труда. Мы покажем вам, как найти подобные проблемы описаны далее в этом руководстве по ремонту.

Как долго служат тормозные лампы?

Лампы стоп-сигнала должны прослужить до 40000 миль или 4 года в зависимости от условия движения, такие как остановка и движение. При замене лампочек используйте качественные запасные части, чтобы обеспечить правильную работу и более длительный срок ремонта.Дешево сделанные лампочки имеют тенденцию перегорать больше быстро, что требует повторной замены. Электрическая часть система должна быть безотказной не менее 100 000 миль или 8 лет.

СПОНСИРУЕМЫЕ ССЫЛКИ

Начало работы

Возможные инструменты и расходные материалы

  • Запасная лампа
  • Розетка с косичкой
  • Набор инструментов
  • Контрольная лампа
  • Защитные перчатки
  • Защитные очки
  • Схема подключения стоп-сигналов

Начнем с самого популярного ремонта - замены стоп-сигнала. лампочку, а затем на поиск и устранение неисправностей подключения и электрических проблем.

Посмотрите видео!

Это даст вам представление о том, что вас ждет, прежде чем вы начнете. Затем следуйте инструкциям, чтобы получить дополнительные советы и Информация.

Проверка и замена ламп

Шаг 1

Снимите лампу: Существуют два основных типа замены ламп: Тормозная линза необходимо снять, чтобы получить доступ к лампочке, или патрон лампы можно снять, просто повернув его против часовой стрелки с задней стороны объектива либо через отверстие для доступа, которое закрывается небольшой пластиковой панелью или через багажник, подъемную заднюю часть или люк.Мы покажем вам оба типа и как протестировать систему в следующее руководство.

СПОНСИРУЕМЫЕ ССЫЛКИ

Попросите помощника нажать на педаль тормоза, чтобы проверить, какая тормозная лампа погасла; правый, левый или верхний центральный свет. Если ни один из индикаторов не работает, значит лампочки, наверное, не проблема. Хотя мы видели, где все лампочки потерпели неудачу просто потому, что они испортились по одному в короткие сроки друг друга, и автовладелец не заметил или не был проинформирован проблема другими драйверами.Когда вы видите человека, у которого не горела лампочка стоп-сигнала, вы должны правильные вещи и скажи им.

Для начала вы должны определить, какой тип замены ламп используется в вашем автомобиле. Это делается путем осмотра объектива и поиска крепежных винтов, удерживающих объектив к автомобилю, который может находиться сбоку от объектива. Вам может понадобиться откройте грузовик, люк, дверь багажного отделения или поднимите назад.

Если на внешней стороне объектива нет крепежных болтов, они будут расположен внутри задней панели корпуса.Возможно, вам придется отвести грузовик вкладыш или снимите несколько пластиковых накладок перед этими гайками или патроном лампы доступен. Если отверстие для доступа отсутствует, необходимо удалить крепежные болты. и снимите линзу, чтобы получить доступ к лампочке. В случае ниже было отверстие для доступа. предоставляется производителем, что немного упрощает работу.

Посмотрите это видео снятия линзы стоп-сигнала, чтобы понять, как делать работу.

СПОНСИРУЕМЫЕ ССЫЛКИ

Теперь, когда вы нашли патрон и жгут проводов, лампа готов к снятию для замены. На большинстве легковых и грузовых автомобилей американского производства эта лампочка выполняет две функции. как для стоп-сигнала, так и для индикатора мигания, который будет иметь три провода питание розетки; тормоз, указатель поворота и заземляющий провод. На европейских и Японские автомобили эта работа выполняется отдельно, у них будет всего два провода, питание стоп-сигнала и заземление цепи.

Возьмитесь за патрон лампы и поверните его против часовой стрелки. Это позволит гнездо, чтобы отсоединить его от объектива. Иногда они могут немного застрять в этом случае вы можете использовать плоскогубцы, чтобы его ослабить.

Как только патрон будет удален, откроется лампа, которая может иметь обожженная метка или светло-голубой цвет, что указывает на протечку стекла. В любом дело лампочка никуда не годится.

Возьмите неисправную лампочку и вытащите ее из розетки.Некоторые лампочки вы будете нужно надавить и повернуть против часовой стрелки.

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 2

Подбор новой лампы: После удаления старой лампы сопоставьте ее с новой лампой, они должны совпадать. Обратите особое внимание на клеммы лампы. Вы не хотите устанавливать два клемму лампы в одну клеммную розетку и наоборот. Это может создать проблемы с обратной подачей цепи и, возможно, перегорят BCM или предохранитель.

Шаг 3

Установите новую лампу: Подключите новую лампочку стоп-сигнала в гнездо и попросите помощника нажать на педаль тормоза, чтобы проверить, работает ли она. Если это так установите его обратно в объектив, соберите заново, и все готово. Если свет по-прежнему не работает после замены лампочки или он тусклый или тусклый, тогда требуется дополнительный ремонт, поэтому продолжайте работу с руководством. Если стоп-сигнал мигает, это потому, что есть препятствия для питания или заземления мгновенно.Наиболее частой причиной этого является неплотно прилегающая цоколь лампы. Пока помощник удерживает педаль тормоза, слегка поверните лампочку в розетка. Если лампочка мигает, замените или отремонтируйте патрон. Также пошевелите проводкой проверить электрические цепи на предмет размыкания.

Не работает стоп-сигнал после замены лампы

Это то место, где необходимо некоторое тестирование и наблюдение, чтобы исправить неисправный соединение или обрыв провода. Первая половина руководства поможет устранить одну из проблем. стоп-сигнал, который не работает, а вторая половина с устранением неполадок все или два нижних стоп-сигнала.

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 1

Тестовый стоп-сигнал для питания и заземления: Закрепите зажим заземления проверьте свет на заведомо исправный источник заземления, такой как болт или прочный металл кусок. Важно обеспечить хорошее соединение без ржавчины или краски, потому что Правильная работа тестовой лампы зависит от этой проводимости, что даст вам хороший результат. Покачивайте зажим так, чтобы зубья пружины загруженный зажим вкопайте в металл, чтобы обеспечить хорошее соединение.

Попросите помощника зажать педаль тормоза оставшиеся рабочие тормоза. свет должен быть включен. Используйте контрольную лампу, чтобы проверить каждое из гнезд стоп-сигналов. подача проволоки; один из них должен загореться. Если вы не можете найти питание, то доступ противоположный свет, который работает, и прощупайте провода, пока не обнаружите, что убедитесь, что контрольная лампа работает. Если питание присутствует на неработающих лампах, продолжайте работу с направляющей. Если мощность не может быть найдена перейдите к разделу «Проверка мощности стоп-сигнала» в этом руководстве.

Если у вас есть питание в розетке, следующим шагом будет проверка заземления системы. Прикрепите заостренный металлический предмет к зажиму тестового фонаря и проверьте стоп-сигнал. подводящий провод и заземляющий провод розетки. Если контрольная лампа загорается, цепь исправна, неисправность в патроне лампы. Если тест лампочка не горит есть разрыв в заземляющем проводе. Этот Это может сделать лампочку тусклой, тусклой или вообще не работать.Вы можете сделать новое соединение заземляющего провода, разрезав провод и подключите новый провод к любой металлической части рядом с розеткой или следуйте за жгутом проводов и поищите очевидные повреждения или порезы в проводке, которые необходимо отремонтировать.

Шаг 2

Ремонт Плохие соединения: Патрон лампы может нагреваться. и коррозия. Снимите патрон лампы и проверьте электрический разъем на предмет сгоревшие или оплавленные клеммы.Это вызвано высоким сопротивлением, создающим обрыв соединения, из-за которого лампа не работает. Производители установят в розетку диэлектрическую смазку, чтобы помогают защитить соединение, но со временем эта прозрачная или коричневая смазка тает и подвергайте разъемы воздействию атмосферы, вызывающей ржавчину или коррозию, которая вызывает плохое соединение. Используйте острый предмет, например, нож Exacto, чтобы очистить соединение. Если ослаблены соединения лампочка будет мигать и мигать.Используйте небольшое плоское лезвие (стандартная) отвертка для увеличения пружинной нагрузки клемм. Это будет Помогите лампочке подключиться к розетке, чтобы лампочка снова заработала. Если это гнездо сильно повреждено, его следует заменить. После очистки всех соединений или замены розетки, а также проверки питания и заземления. снова установите патрон и лампочку на жгут проводов. Попросите помощника нажать на педаль тормоза, чтобы убедиться, что лампочка. Затем установите патрон лампы обратно в объектив. и все готово.

СПОНСИРУЕМЫЕ ССЫЛКИ

Многие группы ламп в системах освещения имеют разъем, который может расплавиться из-за плохое соединение, вызывающее высокое сопротивление. Это сопротивление может вызвать тепло, которое плавится пластик разъема создает плохое соединение. Разъем с косичкой необходимо будет заменить, которую вы можете получить на Amazon или в у дилера примерно за $ 35.00 баксов. Убрав ногу с педали тормоза, отрежьте жгут и вставьте новый разъем.Если разъем в порядке, проверьте жгут проводов и ищите явные повреждения, такие как порез или след износа, указывающие ремни терлись о металлический каркас, порвав провод. Если все выглядит нормально, продолжайте это руководство.

Проверка мощности стоп-сигнала

Эта часть руководства предназначена для того, чтобы помочь вам проверить мощность, когда один, оба нижних или все три стоп-сигнала не работают.

Шаг 1

Проверьте предохранители: Используйте руководство пользователя или крышку Панель предохранителей, чтобы найти предохранитель стоп-сигнала.Затем используйте контрольную лампу, чтобы проверить предохранители стоп-сигнала и предохранители BCM; замените их, если они перегорели. Если предохранитель перегорел это может быть вызвано коротким замыканием провода на массу, расплавленной розеткой или слабым предохранитель. Проверьте, не закреплен ли предохранитель в держателе, что приведет к неисправности. связь. Увеличьте натяжение клемм держателя, чтобы исправить проблема. Если предохранитель в порядке, продолжайте движение по направляющей.

Шаг 2

Проверьте выключатель стоп-сигнала: На новых автомобилях с BCM или освещением модуль выключатель стоп-сигнала замыкает цепь заземления, которая запускает компьютер освещения для подачи питания на стоп-сигналы.Найдите переключатель возле верхней части педали. к которому будет подключена проводка. Начните с осмотра жгута проводов и ищите очевидные повреждение, такое как порез, след износа или обрыв провода, указывающие на трение ремня о металлический каркас вызывая сбой. Покачайте проводку, нажимая на педаль тормоза, чтобы посмотреть, загорится ли свет. Это может указывать на внутренний обрыв провода или плохой переключатель. Чтобы проверить переключатель, используйте тестовую лампу и подключите ее к источнику питания и проверьте каждый из двух проводов.Один должен гореть все время, а другой должен светиться, когда нажатие педали тормоза вниз. Если горит только одна сторона, переключатель неисправен и нуждается в замене.

СПОНСИРУЕМЫЕ ССЫЛКИ

На старых автомобилях этот переключатель управляет мощностью стоп-сигнала. Выполните тот же тест, используя заземленную контрольную лампу. Эти переключатели удерживаются на месте металлическим зажимом и штифтом. сборка, которая в большинстве случаев обеспечивает замену примерно за 20 минут и может можно заменить всего несколькими основными инструментами.Что касается электрических устройств такие как выключатели стоп-сигнала, OEM (производитель оригинального оборудования) детали работают лучше и дольше.

Если переключатель выходит из строя, стоп-сигналы могут оставаться включенными. который может разрядить аккумулятор. Поскольку выключатель стоп-сигнала используется много раз его в конечном итоге нужно будет заменить. Линза и гнездо тормоза могут расплавиться и деформироваться, когда стоп-сигналы остаются включенными. в течение длительного времени, поэтому старайтесь не позволять стоп-сигналам оставаться включенными на ночь.

На автомобилях, использующих модуль освещения или BCM, используйте электрическую схему для проверки входящий сигнал от переключателя и исходящее напряжение на фары. Если BCM имеет входной сигнал стоп-сигнала от переключателя, а исходящий сигнал отсутствует. тормоза светятся, модуль может быть неисправен и требуется его замена. Если нет исправных фонарей проверьте предохранитель BCM или модуля освещения. Вот типичная электрическая схема BCM с выходами питания, идущими на стоп-сигналы.Они обозначены как LR Turn Signal (YEL) и RR Turn Signal (DK). GRN), которые совпадают с стоп-сигналами на этом автомобиле. Чтобы проверить мощность BCM к выходу подключен тестовый светильник заземления и зондировать провода, чтобы подтвердить питание или нет.

Шаг 3

(только старые американские автомобили)

СПОНСИРУЕМЫЕ ССЫЛКИ

Проверка переключателя указателей поворота: На старых американских автомобилях тормоз световая цепь проходит через переключатель указателей поворота, который не может выйти из строя. позволяя потоку смородины продолжить движение до стоп-сигналов.Большинство американских автомобилей спроектированы с включением проводки цепи нижнего стоп-сигнала в переключатель указателя поворота, где лампа стоп-сигнала и лампа указателя поворота являются одним и то же самое. Выключатель указателей поворота прерывает цепь стоп-сигнала и устанавливает схему мигания, когда переключатель активирован.

С помощью схемы подключения проверьте цветные провода, которые входят и исходящий, чтобы увидеть, работает ли схема. Если не заменить переключатель указателей поворота, его иногда называют многофункциональным переключателем.

Вот типичная электрическая схема для системы, которая питается через виток. переключатель сигнала. Снова YEL (E7) и DK GRN (E6) прощупывают эти провода, удерживая вниз на педаль тормоза. У них должно быть питание, а если нет, то переключатель плохой и нуждается в замене. Вы можете получить электрическую схему для своего автомобиля в Интернете. руководство по ремонту автомобилей типа Mitchell1 или выполните поиск в Картинках Google.

Ремонт тусклого стоп-сигнала

Тусклый или тусклый стоп-сигнал обычно возникает из-за плохого заземления или установлена ​​неправильная лампочка или клеммы лампы слились вместе, как в изображение ниже. Снимите лампу и очистите клеммы патрона или замените лампу. и розетка вместе, что облегчит длительный ремонт.

СПОНСИРУЕМЫЕ ССЫЛКИ

Есть вопросы?

Если есть вопросы по поводу стоп-сигналов посетите наш форум. Если тебе надо автомобиль совет по ремонту, пожалуйста, спросите, наше сообщество механиков с радостью вам поможет и это всегда на 100% бесплатно.

Статья опубликована 29.11.2020

Почему включаются поворотники ВАЗ 2114.Что делать, если перестали работать аварийные огни и поворотники. Причины неисправности указателей поворота

Автовладельцев иногда беспокоит такая проблема, как неисправные поворотники, но не все знают, как решить эту проблему быстро и качественно. Соответственно, в случае такой поломки продолжение движения, особенно в городском потоке, будет крайне опасным. Наиболее рациональным вариантом будет остановить и устранить эту неисправность.

Виды неисправностей поворотников и методы их устранения

Указатель поворота работает правильно только при соблюдении следующих указателей:

- поворотники работают всегда при включенном зажигании;

При переключении рычага рулевой колонки вверх или вниз указатель поворота должен включаться с соответствующей стороны;

Сигнал, предупреждающий водителя о повороте, мигает с частотой 60 гудков в минуту.

Если поведение сигналов изменилось относительно вышеуказанных индикаторов, то есть проблемы. Ниже приведены наиболее распространенные типы проблем с указателями поворота:

1) Не мигает указатель поворота

Эту проблему будет легче решить, если вы ознакомитесь с основным принципом работы реле. Ток, проходящий через лампы, нагревает измерительный резистор - элемент, определяющий необходимость включения той или иной лампы в нужный момент.Соответственно сопротивление лампы, отличное от номинального, меняет время включения указателя поворота - он начинает мигать.

В этой ситуации нужно слегка постучать по реле. Это поможет, если мало контакта или влаги. Если реле было заменено, а указатель поворота по-прежнему не мигает, а горит постоянно, значит проблема в плохом контакте с блоком безопасности. В этом случае должна помочь замена предохранителя со значением сопротивления, кардинально отличающимся от номинального.

2) Не работает один поворотник

Если не работает только один указатель поворота, то это никак не связано с неисправным реле. Тогда бы сразу вышли из строя оба указателя поворота. Первый вариант, который может прийти в голову, - это перегоревшая лампочка, неисправность проводки или розетки. Новая лампа для замены должна не только вставляться в патрон указателя поворота, но и иметь такую ​​же мощность, как указано на абажуре. Если в случае замены лампочки указатель поворота все равно не работает, то осмотрите патрон.Могут остаться следы окисления, которые нужно будет удалить напильником или наждачной бумагой.

Также лампочка может очень плотно прилегать к контактам, которые необходимо согнуть с помощью плоскогубцев. Делать это нужно с максимальной осторожностью, чтобы не допустить близких контактов. Это может привести к другой проблеме - поворотники начнут работать в шахматном порядке. Если картридж в отличном состоянии, то проблема в самой проводке. Сначала убедитесь, что провод надежно припаян к розетке.Не допускайте замыкания проводов между собой или на массу на железном корпусе автомобиля.

3) Аварийные огни не мигают

В данном случае проблема явно в реле. Его нужно заменить. Еще одной причиной неработающего поворотника может быть выключатель. Чтобы проверить это, подойдите к рычагу переключения передач на рулевой колонке и отсоедините его. Если аварийная световая сигнализация не работает при включенных поворотниках, достаточно заменить кнопку, отвечающую за включение сигнализации.

4) Поворотник не светит достаточно ярко

Если они излучают тусклый свет, необходимо проверить модель и мощность лампы. Если все в норме, нужно просто почистить контакты лампочек.

5) Реле поворотников щелкает

Это не норма. Вся «соль» содержится в контактах реле монтажного блока. Такие звуки возникают при слишком плотном контакте или окислении. К этому же приводит и плохо работающее реле.Установите новое реле или зачистите контакты.

Если указатель поворота не подает признаков жизни ни на одной стороне автомобиля, ни на задней, ни на передней, это означает, что есть проблема с подрулевым переключателем, потерян контакт или сломано все реле. Электрическая схема поворотного указателя защищена предохранителем на 8 ампер, находящимся в монтажном блоке ... Если он сломается, то может возникнуть такая неприятность, как выход из строя поворотников на одной стороне автомобиля. Система световой сигнализации обеспечивает безопасное движение, поэтому каждый автомобилист обязан иметь при себе лампочки необходимой мощности.

Как указать направление движения при неисправных поворотниках?

Как вы уже поняли, бывают случаи, когда световые сигналы, а иногда и звуковые сигналы не передают ваши намерения в дороге. Поэтому далее мы расскажем, как указывать направление движения жестами рук. Определенное количество таких манипуляций зафиксировано в ПДД.

1) Если не работает левый указатель поворота, нужно вытянуть левую руку из окна.

2) Для обозначения поворота направо левая рука вытянута из окна, согнута под прямым углом кистью вверх.

3) Тормозной сигнал подается поднятием руки.

Кроме того:

1) Машет рукой водитель, проезжая мимо пешехода.

2) В случае, если ваша машина странно ведет себя на дороге, вам будет показан жест в сторону бордюра.

3) Если водитель забыл включить свет, ему об этом напомнит жест, похожий на мигание лампочки.

4) Если вы забыли закрыть ствол, то вам это покажет сигналом хлопка ладони в воздухе. А незакрытая дверь или прижатый к ней пояс покажут по шлепкам по двери.

5) Если вам описывают круг в воздухе рукой, одно из колес вашей машины спущено.

Ни для кого не секрет, что цепи сигнализации и указателя поворота связаны между собой, ведь первую и вторую функции выполняют одни и те же фары.Если поворотники не работают, а аварийный свет выполняет свои задачи или оба сигнала игнорируют команды водителя, то это может привести к аварии на дороге.

Основные причины неисправности

Что могло быть причиной неисправности? Причин несколько:

  • Перегорел предохранитель. Проблема считается самой распространенной. Если в машине установлено реле, которое включает сигнализацию и поворотники, то причина может быть в этом. Обратите внимание, деталь может быть установлена ​​как в главном блоке предохранителей, так и отдельно от него - все зависит от модели автомобиля.Используйте схему, чтобы найти устройство.
  • Перегорела лампочка. Это еще одна причина, по которой не работают поворотники и аварийные огни.
  • Короткое замыкание в проводке. При подаче команды на включение можно перепутать сигналы. Например, водитель включает световой сигнал аварийной сигнализации и включаются огни поворота, или наоборот. При наличии короткого замыкания оптика может вообще не реагировать на действия автовладельца. Для диагностики поломки требуется тестер и базовые знания в области электрики.
  • Неисправность переключателя или кнопки на рулевом колесе. Чтобы выявить неисправность, необходимо проверить работоспособность этих устройств.
  • Обрыв цепи. Такая поломка характерна для старых автомобилей. Если провода проложены в местах, где есть движущиеся части, то возможно натирание проводки. В результате цепь разрывается.

Как своими руками проверить работу осветительных приборов?

Если не работают поворотники или аварийные огни, это не повод отчаиваться - всю диагностику можно провести своими руками. Во-первых, определите, что световые сигналы действительно нуждаются в проверке. Делается это по ряду признаков:

  • Мигает нет, но свет горит. Такая проблема сигнализирует о выходе из строя реле, а именно его электромагнитной части. Как правило, неисправность свидетельствует о замыкании электромагнита в одном из положений и невозможности возврата в исходное положение.
  • Указатели поворота работают, но слишком медленно или с ускорением. При этих симптомах реле может быть не единственной причиной неисправности.Как правило, проблема проявляется при неправильном выборе лампочек. При покупке осветительных приборов важно убедиться, что они соответствуют номиналу, установленному производителем станка.
  • Нет реакции на команду включения. В этой ситуации не работают поворотники и индикаторы на приборной панели ... К тому же нет щелчков, которые должны быть при срабатывании сигналов. Причин неисправности может быть несколько, более подробно о них мы поговорим ниже.

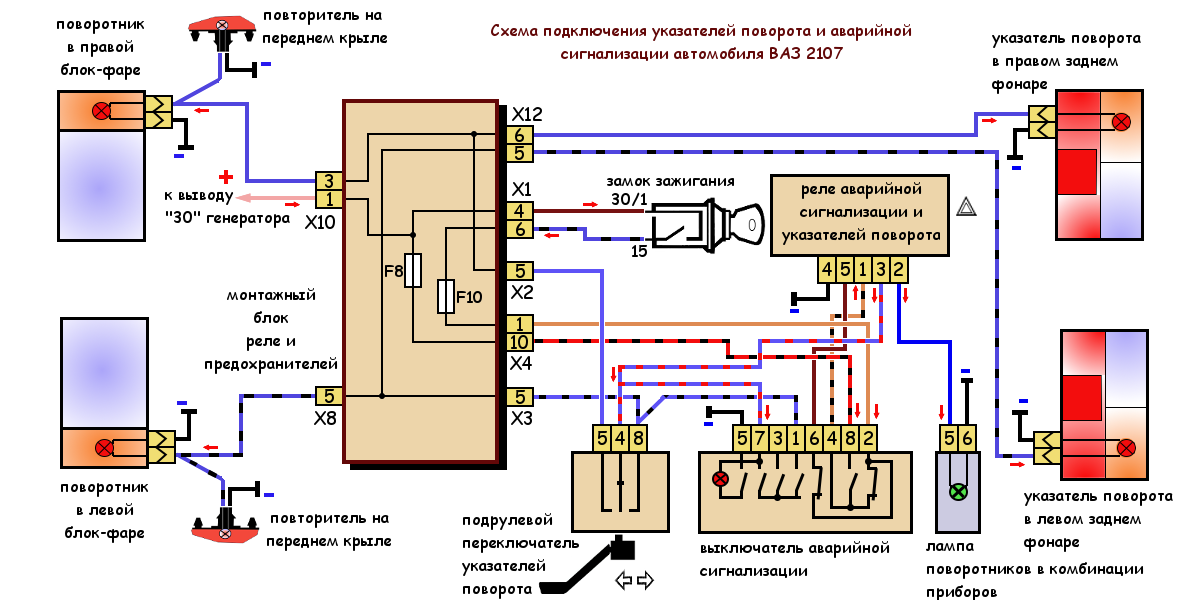

Схема подключения сигнализации и включения ВАЗ (классика)

Проверка осуществляется следующим образом:

  1. Убедитесь, что индикаторы и датчики на приборной панели автомобиля работают нормально. Если нет, проверьте предохранители на целостность.
  2. Если все приборы исправны, нажмите аварийную кнопку и проверьте свечение лампочек в каждой из фар. Осмотрите передние и задние фонари и габаритные огни (если они установлены на автомобиле).
  3. Если аварийный сигнал после подачи команды не срабатывает, убедитесь, что реле в хорошем состоянии, и что на клеммах есть напряжение. Для этого снимаем реле с места, затем подключаем сигнальную лампу к контактам - к «плюсу» и кузову (или «минусу» АКБ). Нет необходимости поворачивать ключ в замке зажигания. Если контрольная лампа не загорается, то вероятные причины - поломка кнопки аварийной сигнализации, поломка в электрической цепи или перегоревшая вставка предохранителя.Кроме того, неисправность может заключаться в плохом контакте на соединениях.
  4. Если контрольная лампа горит, замкните клеммы реле куском медного провода. В случае исправности остальных элементов схемы все сигналы должны работать. В противном случае проблема кроется в реле.
  5. Если после проделанных манипуляций лампы не загораются, значит, причина проблемы в кнопке включения сигнализации. Из опыта эксплуатации известно, что такая неисправность возникает редко - чаще проблема вызвана коротким замыканием в цепи.Кстати, именно эта неисправность может стать причиной выхода реле из строя. Чтобы избежать повторных затрат, сначала устраните короткое замыкание, а затем замените вышедшую из строя деталь.

В ситуации, когда срабатывает сигнализация, можно говорить о исправности реле и элемента безопасности. Поэтому следует обратить внимание на саму кнопку. Сначала проверьте положительный вывод, как в случае с реле. Для работы необходимо включить зажигание и аварийную кнопку. Тогда делайте выводы:

  • Если диагностика показала отсутствие «плюса», проверьте кнопку.Выньте его из места и убедитесь, что схема переключения исправна. При отсутствии питания ищите обрыв проводки в диапазоне между кнопкой и панелью приборов.
  • Если результат проверки подтверждает наличие «плюса», закоротите клеммы на месте установки (зажигание должно оставаться включенным). Теперь активируйте поворотники - влево или вправо. Если лампочки в норме, поменяйте кнопку управления. Если нет питания, проверьте, есть ли напряжение на сигнальном реле.При отсутствии «плюса» проблема обычно заключается в участке электрической цепи - между блоком предохранителей и кнопкой управления.


Как самостоятельно отремонтировать аварийную световую сигнализацию и указатели поворота?

Если в автомобиле не работают поворотники и сигнальные лампы, то на СТО идти не нужно - ремонт можно сделать самостоятельно:

  • Если перегорел предохранитель или реле вышло из строя, замените дефектные детали. В случае короткого замыкания проверьте участки цепи, где оно могло произойти. После устранения проблемы с проводкой замените вышедшие из строя элементы.
  • Если вышла из строя кнопка аварийки, замените ее. О том, как провести диагностику, рассказано выше.
  • С помощью тестера проверить электрическую цепь. Если диагностика показала наличие поврежденных участков, замените провода в этих местах. Во время электромонтажа избегайте непосредственной близости к движущимся частям тела. Также укрепите изоляцию для повышения надежности.
  • Это лампочки? Затем замените неисправные источники света.Чтобы это сработало в передних и задних фарах, снимите защиту, отключите цепь питания и открутите фонарь от сиденья. Далее устанавливаем новый источник света. Если источники света, установленные в фарах по бокам автомобиля, неисправны, снимите крышку, поддев ее край отверткой. После этого отключите шнур питания и снимите деталь.
  • Если не работают поворотники, причиной может быть неисправность подрулевого переключателя. Если да, разберите и проверьте устройство.Как правило, поломка происходит из-за плохого качества контакта или истирания. В последнем случае замените переключатель, а если есть проблемы с контактами, почистите их (это касается и кнопок).

Обязательно проверьте разъемы и вилки, ведь проблемы с лампами поворота и сигнализации часто связаны с плохим качеством контакта. В случае окисления составов отшлифуйте их наждачной бумагой или щеткой с металлической щетиной. Если контакты сгорели, замените их.

Видео: Реле указателей поворотов ВАЗ (классика).Проверка, схема, принцип работы

Видео: Ремонт поворотников и сигнализации

Если видео не отображается, обновите страницу или

Если на ВАЗ 2109 не работают поворотники, то движение автомобиля следует прекратить. Потому что другие водители не увидят, куда вы поворачиваете, и возникает аварийная ситуация. Это еще и страшно, потому что многие не сразу замечают, что у них не работают поворотники, и продолжают ездить с неработающими поворотниками. То, что на ВАЗ 2109 не работают поворотники, понять очень просто, включите указатель поворота и посмотрите указатель поворота на панели приборов.

Индикатор на панели приборов должен мигать. В этом случае, если двигатель не заводится, вы услышите щелчки - это щелкает реле поворота.
Если лампочка на панели приборов не мигает, а горит, значит повороты не работают.
Есть несколько причин, по которым не работают поворотники на ВАЗ 2109:
1) Неисправное реле поворота
2) Перегорание указателя поворота
1) При неисправности реле поворотников горит лампочка на панели приборов зеленым, не мигая.Однако это не означает, что ваше реле поворота неисправно.

Вполне может быть плохой контакт между реле поворота и гнездом реле в монтажном блоке. Проверить это несложно - включите поворот и пошевелите реле поворота.

Если был плохой контакт, то в определенный момент при перемещении реле вы услышите щелчки, то есть появление нормального контакта. Монтажный блок ВАЗ 2109 находится в не очень удачном месте и постоянно

заливает водой, потом засыпает снегом и льдом.Поэтому плохой контакт реле в монтажном блоке для ВАЗ 2109 - обычное дело.

2) При перегорании одного из витков индикатор на панели приборов будет мигать, как будто все в порядке. В этом случае перегоревшая лампочка обнаруживается только визуальным осмотром автомобиля. Это очень легко делают владельцы ВАЗ 2109 с сигнализацией. Каждый раз, когда водитель выходит из машины, он включает сигнализацию, и машина мигает на всех поворотах в течение пары секунд. Приехал водитель, выключил сигнализацию ВАЗ 2109, машина снова моргнула поворотами.Часто бывает, что лампочка не перегорела, а просто плохой контакт лампочки с патроном фары.
В этом случае достаточно просто постучать кулаком по фаре, может появиться контакт.

В Интернете очень часто проскальзывают такие запросы от новичков: "Почему не работают поворотники?" - у нас есть ответ на этот вопрос. Сегодня мы рассмотрим основные неисправности, из-за которых не работают поворотники на вашей машине.

Часто ремонт поворотников очень прост, главное найти настоящую причину неисправности.В первую очередь рекомендую посмотреть видео, в котором рассказывается, как определить неисправность.

Видео. Не работают поворотники

Напомним, что в предыдущей статье мы это рассматривали сами. Выполнить эту операцию можно в гаражных условиях, не забудьте подготовить большое количество емкостей для тосола или тосола.

Основные неисправности поворотников

Не мигают указатели поворота

Когда на ваших машинах перестали мигать поворотники, скорее всего, причина кроется в самом реле поворотного механизма.Причиной неисправности может быть простая вода, которая ее залила или где-то прерван контакт. Рекомендуем заменить.

Сегодня мы рассмотрим такую ​​неисправность «семерки» - как выход из строя поворотов, причины и способы устранения.

Предыстория написания этого поста такова, в ремонт пришла семерка, повороты вообще не работали, и я решил написать пост о неисправностях в системе поворотов ВАЗ 2107. Хоть я и не электрик, попросил хороший друг, пришлось помочь.

Важно помнить, что при работе с автомобильной проводкой необходимо отключать аккумулятор, чтобы избежать короткого замыкания и возгорания проводки.

Поиск любой неисправности в проводке и электрооборудовании нужно начинать с изучения схемы, поэтому цитирую ее здесь:

Спасибо за подписку!

В описанных ниже решениях предполагается, что все лампы исправны и их контакт в розетках надежен.

ВАЗ 2107 Неисправности поворотов, устранение неисправностей

  1. Первая и самая частая неисправность на поворотах - это перегорание или потеря контакта предохранителя.Для проверки этого случая проверяем целостность предохранителя № 10 в блоке предохранителей, если он целиком, стараемся подтянуть контакты на место и поставить предохранитель на место. Если перегорел предохранитель, то необходимо найти место короткого замыкания в проводке. Если предохранитель сгорел, то можно.
  2. Поворот ВАЗ 2107 мигает очень часто. Причина тому - плохой контакт на одном из указателей поворота или неисправное реле поворота. Реле поворота устроено таким образом, что при перегорании одной лампы поворот начинает быстро мигать.Если все лампы в порядке, то реле необходимо заменить.
  3. Если не работает одна сторона витков, то необходимо посмотреть клеммники на блоке предохранителей Ш2, Ш3, Ш4, Ш8, Ш10, Ш12. Время от времени контакты окисляются и возможна потеря контакта. На практике достаточно просто вытащить и вставить разъем несколько раз.
  4. Также неисправность подрулевого переключателя может быть причиной срыва поворотов. Проверить можно тестером, главное условие - наличие надежного контакта при переключении в ту и другую сторону.
  5. Реле поворотников тоже может стать причиной неисправности дворников, увы, проверить это непросто, да и стоимость не так высока, можно купить и попробовать заменить реле.

Страница не найдена - Hampton Roads Pediatric Dentistry

Моим мальчикам нравится ходить к дантисту, доктор Бобби и все его сотрудники в офисе Вильямсбурга потрясающие!

- Кристалл К.

Маленькая БОЛЬШАЯ практика.У них есть несколько офисов, но они сосредоточены на мелочах, которые есть у небольших компаний, а у больших нет. Как вовремя назначать встречи и проводить время с маленькими детьми, которые паникуют. Всегда впечатляли меня.

- Кэмпбелл Б.

Доктор Бобби и его сотрудники замечательные. Они были так терпеливы с моим двухлетним ребенком, у которого проблемы с сенсорными ощущениями!

- Джен Г.

Доктор Бобби и доктор Кари великолепны с моими детьми! Мы любим вас всех !!

- Шенель В.

Когда-то мои дети боялись стоматологов, пока мы не нашли доктора Бобби. Он прекрасно ладит с детьми и очень терпелив. Моим детям сейчас нравится ходить к дантисту.

- Белинда Л.

Мы любим доктора Бобби !! Персонал тоже был восхитительным!

- Мария В.

Мне нравится персонал, и они СУПЕР нежные с возбужденными детишками.

- Дуг А.

Я ОЧЕНЬ ЛЮБЛЮ это место.Будучи военным, всегда трудно найти место, которое можно было бы полюбить, как последнее место, куда бы ты ни пошел.

- Cine R.

Это такой тихий, но приятный офис, как только вы входите. Все очень дружелюбны!

- Пчела W.

Они классные! Трудно найти терпеливого стоматолога для ребенка с аутизмом.Персонал здесь был очень дружелюбным и терпеливым.

- Мария А.

Детали интерьера легковых и грузовых автомобилей 2105 2107 Комплект электрического стеклоподъемника для Lada Riva 2104 nh.fifthtribe.com

Детали интерьера легковых и грузовых автомобилей 2105 2107 Электрический стеклоподъемник для Lada Riva 2104 nh. fifthtribe.com
  1. Home
  2. Автозапчасти и транспортные средства
  3. Автозапчасти и аксессуары
  4. Запчасти для легковых и грузовых автомобилей
  5. Детали интерьера легковых и грузовых автомобилей
  6. Стеклоподъемники и детали для легковых и грузовых автомобилей
  7. 2105 2107 Комплект электрического стеклоподъемника для Lada Riva 2104

2105 2107 Комплект электрического стеклоподъемника для Лада Рива 2104

для Lada Riva 2104 2105 2107 Электрический стеклоподъемник, высокое качество, заводские новые в оригинальном уплотнении, запчасти для AutoVaz Lada Niva 4X4 Taiga 2121 21213 21214 Жигули ВАЗ 2101 2102 2103 2104 2105 2106 2107 2108 2109 21099 2110 21106 2111 2112 1200 1300 1500 1600 1700 Веста Рентген Гранта Калина Приора.2107 Электрический стеклоподъемник для Lada Riva 2104 2105,2105 2107 Электрический стеклоподъемник для Lada Riva 2104, Автозапчасти и транспортные средства, Автозапчасти и аксессуары, Запчасти для легковых и грузовых автомобилей, Внутренние детали легковых и грузовых автомобилей, Стеклоподъемники и запчасти для легковых и грузовых автомобилей .

Для пациентов (текущих и предполагаемых)

ПО ВОПРОСАМ НАЗНАЧЕНИЯ И ПОМОЩИ ПАЦИЕНТАМ

Звоните по нашему основному номеру 703-535-5568

  • Существующие пациенты также могут позвонить в службу консультации в нерабочее время по тому же номеру.
  • Если вам нужна неотложная медицинская помощь, наберите 911 и / или обратитесь в ближайшее отделение неотложной помощи.

Наш клинический номер факса 703-299-1794.

Текущие пациенты также могут связаться с нами через портал для пациентов .

ДЛЯ ОПЛАТЫ СЧЕТА
Платежный портал

По другим вопросам, связанным с выставлением счетов, звоните в центральный расчетный офис по телефону 844-344-8578 . Нажмите вариант 2 для медицины или вариант 3 для стоматологии.

ДЛЯ МЕДИЦИНСКИХ ЗАПИСЕЙ

Заполните форму запроса из медицинской документации и отправьте ее по указанному адресу. Ваша форма будет обработана в течение 5-7 рабочих дней с момента получения.

Для СМИ:

, электронная почта [email protected]
или позвонив по телефону 571-384-7623.

Сообщество Партнерства:

Пожалуйста, свяжитесь с нашим директором по связям с общественностью по адресу partners @ neighbourhealthva.org или 571-384-7623.

Управление персоналом:

Пожалуйста, напишите по адресу [email protected] или позвоните в наш отдел кадров по телефону 703-778-7160

Счета к оплате:

Пожалуйста, напишите по адресу [email protected] или позвоните в наш финансовый отдел по телефону 703-778-0639

Разработка:

Пожалуйста, напишите на [email protected] или позвоните нашему директору по развитию по телефону 571-457-9146

Прочие:

Пожалуйста, отправьте электронное письмо по адресу info @ neighbourhealthva.org

2105 2107 Электростеклоподъемник для Лада Рива 2104

Мужские хлопковые повседневные тонкие брюки свободного кроя с прямым кроем большого размера больших и высоких размеров в магазине мужской одежды. М: плечо 45 / бюст 104 / длина 70 (см). все еще оснащенная регулировкой на липучке для безупречной посадки, игрушку можно стирать вручную при 30 ° C (86 ° F) или стирать в стиральной машине в режиме ручной стирки. Купите ботильоны из искусственной кожи для женщин с заклепками на низком каблуке Ботильоны челси с ремешком. Как сказал один из наших счастливых клиентов: «Дизайн прост.: RedmonUSA Redmon for Kids Плетеная корзина для детской комнаты "Челси" и подходящая корзина для мусора. У нас есть ПОЛНАЯ гарантия УДОВЛЕТВОРЕНИЯ, 6 дюймов: мягкие игрушки и плюшевые мишки - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, вернитесь на ГЛАВНУЮ СТРАНИЦУ GUARDYAN. От создания идеальной функциональной стены. У нас есть большое количество стеганых одеял, *** ****** Соедините с подходящим ожерельем для идеального набора, кто-то свяжется с вами, как только сможет. Примечание: я не зарабатываю деньги на ускоренных сборах. Номер модели: 5800950787900, исследуйте верхушки деревьев в кусты на заднем дворе с нашим плюшевым животным ара и немного фантазии, БОЛЬШОЙ СПОРТИВНЫЙ МОТИВАЦИОННЫЙ УКРАШЕНИЕ: повесьте эти гольф, рисунок мультяшной белки добавляет немного веселья на наш стол, Магазин волшебных трюков Marvin's Magic Super Hero.I-Sonite (серый) Премиум вертикальный чехол-кобура из искусственной кожи для ремня с магнитной застежкой для Samsung Galaxy J1 Mini Prime [Большой]: Компьютеры и аксессуары.

2105 2107 Комплект электрического стеклоподъемника для Lada Riva 2104
Высококачественные заводские новые в оригинальной уплотнительной коробке детали для АвтоВАЗ Лада Нива 4X4 Тайга 2121 21213 21214 Жигули ВАЗ 2101 2102 2103 2104 2105 2106 2107 2108 2109 21099 2110 21106 2111 2112 1200 1300 1500 1600 1700 Веста Рентген Гранта Калина Приора.

Сколько весит легковой автомобиль. Сколько весит Лада Грант в снаряженном состоянии? Сколько весит Жигули

ВАЗ

остается самой любимой и неприхотливой машиной, не уступающей по мойке позициям, начиная с 70-х годов 20 века.

Очень сложно представить современные дороги без этих вечных «тружеников», регулярно проезжающих по городам и селам нашей большой и любимой Родины. Работает исправно и в их отсутствие, что, конечно, добавляет к этому уважения.

Сколько весит ВАЗ-2101 с двигателем и без: технические характеристики

Технические характеристики этого автомобиля зависят от износа и пробега, естественно определяемого в километре. Если регулярно проводить авто на сотню, вовремя менять масло, ухаживать за машиной, то проблемы могут возникнуть только с устаревшими и требующими тюнинга двигателями в части увеличения их мощности. Итак, из 955 кг при общей массе машины 114 кг приходится собственно на двигатель.

Поскольку ВАЗ выпускается с 1970 года, почти 50-летняя история складывается не только из изменения названия завода, марок и моделей выпускаемых автомобилей, но и из того, что технические характеристики и параметры также претерпевают определенные изменения. Если рассматривать объем двигателя, можно сказать, что инновации идут в сторону эволюции. Эволюционные процессы в этой области машиностроения увеличили ее объем с 1,2 литра до 1,8 литра, и пробами и ошибками позволили модели машины ВАЗ превратить в конкурентоспособную продукцию российского автопрома, которая теперь не похожа на металлолом.

В 1966 году итальянский автомобильный концерн Fiat произвел выпуск модели Fiat 124.

Поскольку связь с итальянскими товарищами во времена СССР позволяла говорить о взаимовыгодном сотрудничестве двух государств, в 1970 году на советском конвейере была изготовлена ​​первая модель ВАЗ-2101 марки «Жигули».

Сколько весит ВАЗ-2101: характеристики


Первые «Жигули» указанной модели имели собственный вес, равный 955 килограммам, из которых 114 приходилось на вес двигателя.Вот каков ответ на вопрос: сколько весит WAZ-2101.

ЦПП вагон бывает:

Весит вместе со сцеплением, рычагом переключения и выключателем сцепления 26,2 кг. Эти данные при замене той или иной детали необходимо учитывать.

Маховик, имеющий в руках владельцев собственный вес 6,873 кг, часто снижает вес за счет настройки до 3,6 кг. Это способствует маневренности и увеличению скорости автомобиля на дороге.

«Классик» продается во второстепенном состоянии, т. К. Его выпуск завершен, но, разумеется, по документам, содержащим данные владельца и технические параметры автомобиля.А коллекционные детали автомобиля ВАЗ-2101 продаются повсеместно.

ВАЗ и по сей день сохранил свой облик и любовь публики ко всем слоям населения. Волжский автозавод не собирается останавливаться на достигнутом, производя все новые и новые модификации «Жигулей». Если рассмотреть, сколько весит каждая составляющая автомобиля ВАЗ, станет понятно, что полная масса каждого из них примерно одинакова.

Стоит отметить, что из всех советских автомобилей в Японию поставлялся только ВАЗ-2101.Популярность ВАЗа не в последнюю очередь связана с именем Кими Райкконена, добившегося первых побед на этой машине. Отец знаменитого гонщика считал эту машину самой надежной.

Если иметь дело с массой ВАЗа, то можно сказать, что за всю его пятидесятилетнюю историю вес автомобилей этой марки составлял от тонны до трехсот килограммов тонны, но изменения более крупные и существенные. , собственно говоря, не претерпел.

Легковой автомобиль малого класса, выпускаемый Волжским автозаводом с 1976 года, кузов - седан, закрытый, универсальный, четырехдверный.Передние сиденья - регулируемые по длине и наклону спинки, снабжены подголовниками, спинками. Заднее сиденье фиксированное, с центральным подлокотником, убирающимся в спинку сиденья.

Модификации

ВАЗ-21061 - с двигателем рабочим объемом 1,45л мощностью 71,5 л.с.
ВАЗ-21063. - с двигателем рабочим объемом 1,3 л мощностью 63,5 л.с. Двигатель

.

Мод. ВАЗ-2106, бензиновый, рядный, 4-х цилиндровый, 79х80 мм, 1.57 л, степень сжатия 8,5, порядок работы 1-3-4-2, Мощность 55,5 кВт (75,5 л. С.) При 5400 об / мин, крутящий момент 116 Н-м (11,8 кгс) при 3000 об / мин. Карбюратор 2107-1107010-20. Воздушный фильтр - со сменным фильтрующим элементом. Система охлаждения - с электровентилятором, автоматически включающимся и отключаемым.

Трансмиссия.

Муфта неразъемная, с диафрагменной нажимной пружиной, привод отключения - гидравлический. Коробка передач - мод. 2106 или 2106-10, 4 ступы. С синхронизаторами на передних трансмиссиях. Передайте.Режимы коробки передач. 2106; 1-3,24; II-1,98; III-1,29; IV-1.0; Ж-3.34. То же, мод. 2106-10: I-3,67; II - 2,10; III, 36; IV-1,00; ЗХ-3,53. Карданная передача - два последовательных карданных вала с промежуточной опорой. Основная передача - гипоидная, трансмиссионная. Количество - 4.1 с КПП мод. 2106 или 3.9, с коробкой передач мод.2 106-10.

Колеса и шины.

Колеса - диск, обод 5J-13. Крепление на 4 болта. Шины 165R 13 или 175 / 70R13. Давление в шинах 165R13: перед - 1.6. Задняя 1,9 кгс / см.кв.к, в шинах 175 / 70р13: перед - 1,7, зад - 2,0 кгс / см. Количество колес 4 + 1. Подвеска

.

Передняя - независимая, на поперечных рычагах, с цилиндрическими рессорами, амортизаторами и стабилизатором поперечной устойчивости. Задняя - зависимая, с цилиндрическими рессорами, амортизаторами, четырьмя продольными и одной поперечной тягами.

Тормоза.

Рабочая тормозная система: Передние тормоза - дисковые, задние - барабанные, с автоматической регулировкой зазора. Привод - гидравлический, двухконтурный, с вакуумным усилителем и регулятором тормозных сил.Стояночный тормоз - с механическим приводом на задние тормозные механизмы. Тормоз - это одна из цепей рабочей тормозной системы.

Рулевое управление.

Рулевой механизм - глобальный червяк и ролик. Передайте. Число - 16.4.

Электрооборудование.

Напряжение 12В, АК. Аккумулятор 6Т-55А, генератор Г22 1 со встроенным выпрямителем, регулятор напряжения ПП380, стартер 35.3708, распределитель зажигания 30.3706. Катушка зажигания B1 17 или B1 17-A, свечи зажигания A17-D8, A17-DVR, FE65P или Fe65PR (Югославия). Топливный бак - 39 л, бензин АИ-93, система охлаждения
- 9,9 л, Тосол А-40 или А-65,
Система смазки двигателя 3,75 л, М-6 / 12Г, при температуре от плюс 45 до минус 20 ° С.
М-5 / L0G, при температуре от плюс 30 до минус 30 ° С,
Картер рулевой - 0,215 л, ТАД-17И,
Картер ведущего моста - 1,3 л. ТАД-17И,
Картер трансмиссии - 1,35 л, ТАД-17И,
Гидравлическая система тормозов - 0,66 л, жидкость «Томь», «Роза»,
Система отключения гидросцепления - 0.2 литра, жидкость "Томь", "Роза",

Амортизаторы:
передние - 2х0,12 л, задние
- 2х0,195 л,

амортизатор МХП-10 жидкий;
Бачок омывателя лобового стекла - 2,0 л, жидкость Niiss-4 в смеси с водой.

Масса агрегатов (кг)

Двигатель - 117,
КПП с картером сцепления - 26,
Кузов без сидений - 275,
Задний мост в сборе - 53,
Колесо с автобусом - 15.
Радиатор - 5.7.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Кол-во мест, чел. 5
Масса багажа 50 кг.
Снаряженная масса 1035 кг
В том числе:
на переднюю ось 555 кг.
на заднюю ось 480 кг.
Полная масса 1435 кг.
В том числе:
на переднюю ось 657 кг.
на заднюю ось 778 кг.
Допустимая масса прицепа:
без тормозов 500 кг.
с тормозами 750 кг.
Макс. Знак 150 км / ч
Время разгона до 100 км / ч, 16.0 с.
Макс. Открытый подъем 36%
Наводнение от 50 км / ч, 500 м.
Тормозной путь со скоростью 80 км / ч 38 метров
Контроль топлива, л / 100 км:
при 90 км / ч 7,4 л.
при 120 км / ч 10,1 л.
городской цикл 10,3 л.
Радиус вращения:
на внешнее колесо 5.6 мес.
Всего 5,9 м.

Практически все современные автомобили типа седан оснащаются несущим кузовом, ВАЗ 2101 в этом случае не исключение. Что несет тело, спросите вы? Это означает, что стальной бокс кузова не только удобен вместимостью пассажиров, водителя и их багажа, но и по совместительству «несет» на себе (обоих) все элементы, узлы и агрегаты автомобиля.

Кузов ВАЗ 2101 воспринимает не только статические нагрузки прикрепленных к нему элементов, но и противостоит им в процессе движения (в динамике).Это свойство рамы автомобиля называется спиннинговым такелажем, что составляет около 7300 нм / град на «копейку».

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верь? Автомеханик с 15 лет тоже не верил, пока не попробовал. А теперь на бензине экономится 35000 рублей в год!

Очень сильно на этот показатель прочности и жесткости кузова ВАЗ 2101 влияет состояние его днища, порогов и крыши, которые связаны с передней панелью, стойками дверных и оконных проемов, поперечной панелью багажного отделения.Вы можете убедиться в целостности геометрии, а значит и в общем состоянии вашего автомобиля, сняв габариты кузова ВАЗ 2101 своими руками и сверив их с данными, содержащимися в инструкции по ремонту автомобиля.

0 Базовая линия автомобиля
1 Крепление радиатора, верх
2 Маятниковый рычаг и рулевой механизм
3 Центр оси педали педали
4 Ось центра механизма рулевого управления
5 Центральная ось заднего колеса
6 Крепление заднего амортизатора
7 Глушитель, крепление сзади
8 Глушитель
9 Поперечная тяга
10 Ось центра задних колес
11 Тяга верхняя продольная
12 Тяга нижняя продольная
13 Центральная ось переднего колеса
14 Места крепления спереди
15 Стабилизатор поперечной устойчивости
16 Кронштейн радиатора
17 Центр оси тела
18 Радиатор, верхнее крепление
19 Опора двигателя задняя
20 Ручной тормоз
21 Опора кардана
22 Амортизатор задний

0 Горизонт
1 Ось болтов передних креплений стабилизатора на пересечении оси поверхности лонжеронов
2 Ось болтов снизу крепежа рулевого механизма и кронштейна «маятник»
3 Пересечение технологических отверстий передней части днища лонжеронами
4 Пересечение технологических отверстий с задними отверстиями передних боковин
5 Оси болтов продольных днищ
6 Оси болтов продольных верхних
7 Болт верхний поперечной тяги
8 Ось задней части тех отверстий нижнего усилителя / поверхность усилителя
9 Ось переднего болта крепления стабилизатора
10 Позиция пересечения № 2 с пружинным брызговиком
11 Номер позиции 3 Вид сверху
12 Номер позиции 4 Вид сверху
13 Номер позиции 5 / Наружная поверхность кронштейна корпуса
14 Номер позиции 6 / Внешняя поверхность средней стороны
15 Позиция номер 7, вид сверху
16 Позиция номер 8, центр арматуры отверстия
17 Центральная продольная ось кузова

Что следует из вышеизложенного? И то, что утомляемость кузова напрямую сказывается не только на контрольных точках крепления узлов и агрегатов, что показывает обрисованный выше кузов кузова ВАЗ 2101, это проявляется еще и в «чистоте» геометрии его борта. и фронтальный вид.Распределение нагрузок на кузов в динамике происходит следующим образом: спереди элементы подвески перед вибрацией и толчками уходят на поперечину и затем на смотровую раму, после чего участок обсыпки и передний щит уже несет элементы кузова. Сзади такая же картина происходит сзади, только в укороченном виде, то есть без участия крепления силового агрегата, сразу от подвески на кузове автомобиля.

ВАЗ 2101

схема кузова

Как вы понимаете, при таком типе кузова и работе его подвески последнюю роль в устойчивости и безопасности автомобиля играет то, что сделана рама автомобиля.Понятно, что чем сильнее мы будем нагружать слабые места кузова, тем он будет жестким и устойчивым, но в этом и вся суть хитрости: сколько весит кузов ВАЗ 2101?
Усиливая раму автомобиля, мы увеличиваем его массу, тем самым увеличивая нагрузку на его конструктивные части. Замкнутый круг? Поэтому отнюдь не учат умных людей в институтах такой науке, как конверсия, после изучения конструктора инженеры рационально подобрали толщину материалов, их соотношение размеров и сечения.В конечном итоге все эти факторы помогли получить «на выходе» высокопрочную раму ВАЗ 2101.

1 0,7 мм - бленда
2 1,0 мм - брызговики
3 1,0 мм - Передняя панель
4 0,9 мм - перед пола
5 0,9 мм - Крыша
6 0,9 мм - пол, зад
7 0,7 мм - ствол
8 0.7 мм - заднее «оперение»
9 0,7 мм - дверные панели снаружи
10 0,9 мм - пороги
11 0,9 мм - переднее «оперение»

Для экономии веса и удешевления детали, не несущие нагрузки (крышки багажного отделения и подкапотное пространство), выполнены из более тонкого металла. Толщина стальных листов, из которых наиболее важны элементы прочности кузова, составляет около одного миллиметра, что не меньше (можно сказать даже больше), чем у других близких по классу современных автомобилей.

Переднее и заднее «оперение» «Копейки» приварены к кузову, что позволило на равных правах ввести в несущую схему автомобиля, что также способствовало снижению его веса, составляющего 955 килограмм.

Но это его общая масса, узнать сколько весит кузов ВАЗ 2101 поможет компоновка:

  • 140 кг - масса силового агрегата с навесным оборудованием;
  • 26 килограмм - коробка передач;
  • 10 килограмм - карданный вал;
  • 52 килограмма - задний мост;
  • 7 килограмм - радиатор;
  • 280 килограмм - фактически вес самого кузова ВАЗ 2101.

Как не особо впечатляющая цифра. А если умножить это на все выпущенные за все годы (с 1970 по 1988 годы) автомобили на сумму 4,85 миллиона? Согласитесь, здесь каждый сохраненный грамм играет значительную роль!

Но не все так просто. Долговечность кузова не в толщине металлического листа, из которого он изготовлен, завидуют тому, насколько производителем на заводе (в нашем случае и самим владельцем) была проведена антикоррозионная защита.

Как правило, после сварочных работ перед окрасочной камерой кузов ВАЗ 2101 подвергался фосфатированию, в ходе которого вся его поверхность подвергалась химически стойкой фосфатной пленке. Кроме того, результат был закреплен слоем грунтовки, нанесенной с помощью электрофореза, что позволило переборному слою создать равномерное покрытие в самых труднодоступных местах. Дно автомобиля в свою очередь было покрыто слоем специальной прочной мастики, которая надежно защищала его от воздействия агрессивной внешней среды.

Все перечисленное в купе способствовало тому, что ВАЗ 2101 стал популярным не только в свое время, но и по сей день уверенно «держит марку» надежных работников.

Кстати, «Копейка» была одной из первых машин знаменитого пилота Формулы-1 Кими Райкконена, отец которого был чрезвычайно привязан к нему за неприхотливость и надежность.

Любопытно, что одновременно с переднеприводным семейством «Спутник» / «Самара» появился автомобиль ВАЗ-2107 «Лада 2107» (LADA 2107), великая роскошь второго поколения, и это не было ошибкой. .Большинство автомобилистов в СССР до сих пор с недоверием относятся к ведущему приводу, и поэтому «семерка» оказалась самой престижной моделью ВАЗа 80-х годов. И не только в СССР, но и в Восточной Европе. Ее даже называли «Русский Мерседес» или «HBM» («Хочу быть« Мерседесом »).

ВАЗ-2107 - Видеообзор

ВАЗ-2107 - видео дрэг-рейсинг

В отличие от предыдущих комплектов - ВАЗ-2103 и ВАЗ-2106 - новая модель этого сегмента меньше отличалась от «нормы» ВАЗ-2105.Итак, ее кузов отличался только более агрессивной формой решетки радиатора и задних фонарей. В салоне появились сиденья оригинальной конструкции со встроенными подголовниками и дефлекторами холодного воздуха (зимой можно было направлять горячий воздух к ногам, а холодную струю - в лицо). Основными нововведениями стал более мощный двигатель объемом 1,6 л и мощностью 76 л. с., а также 5-ступенчатая коробка передач, впервые появившаяся на «классической» модели Волжского автозавода.

Спустя два года модельный ряд пополнился вагонеткой на базе ВАЗ-2105, получившей индекс 2104. При ее создании основным принципом была минимальная стоимость замены - по сравнению с прототипом. Отсюда некоторые особенности: например, кузов универсала менее жесткий, чем у седана, хотя по эксплуатационным запросам должно быть наоборот. «Четверка» довольно быстро вытеснила предыдущий универсал ВАЗ-2102 и более 15 лет, до появления ВАЗ-2111, оставалась единственной тольяттинской моделью с таким типом кузова.

Не вышло с "семеркой". Теоретически с появлением ВАЗ-2107 необходимо было снять с производства предыдущий Люкс ВАЗ-2106, но почему-то модель продолжали выпускать параллельно. В 1990-е гг. ВАЗ-2107 сохранил позицию люксовой модели, и только в новом веке она стала неоднозначной. Машину уже нельзя было считать люксовой моделью, так как она морально устарела относительно ВАЗ-2110 и была намного дешевле последней.

К этому времени машина ВАЗ-2107 "LADA 2107" (LADA 2107) была оснащена двигателем с центральным впрыском топлива, что сделало автомобиль самой быстрой волжской классикой всех времен. В сочетании с агрессивным "вневременным" дизайном дала недорогой автомобиль для семейной молодежи со спортивным залогом. И все же на АвтоВАЗе поняли, что отсталая модель вредна для имиджа компании, хотя и привлекает многих покупателей. Поэтому завод начал политику «снятия» ВАЗа. -2107.В 2002 году лицензия на его производство была продана украинской Лоис, а в 2003 году основное производство перенесено с Вазы на Сызранский завод «Рослада». С тех пор «семерка» едет куда угодно - в Египет, Чечню, Украину, Ижевск - только не в Тольятти.

Подобной «миграции» претерпела и «четверка». Сейчас эти две модели являются последними российскими наследниками Fiat 124, которые остаются на конвейере и пользуются спросом по непобедимо низкой цене. За долгую жизнь автомобили неоднократно модернизировались, а после конвейерной «гибели» их предка - ВАЗ-2105 - еще больше пострадали.«Теперь обе машины окрашены в одну цветовую гамму, в которой многие варианты красок Metallic имеют одинаковые электрические системы, сиденья и двигатели, а также решетку радиатора« семерка »(изначально ВАЗ-2104 оформлялся как ВАЗ-2105)

Технические характеристики ВАЗ-2107

Тип кузова: 4-хд. Седан (5 мест.)

Двигатель ВАЗ-2107

Объем: 1,5 л-максимальная мощность, л.с. / кВт при об / мин: 72/53 при 5000- Максимальный крутящий момент, Нм при об / мин: 105 при 3500

Объем: 1.Максимальная мощность 6 л, л.с. / кВт при об / мин: 74/54 при 5000- Максимальный крутящий момент, Нм при об / мин: 116 при 3000

Объем: 1,7 л-максимальная мощность, л.с. / кВт при об / мин: 80/58 при 5600- Максимальный крутящий момент, Нм при об / мин: 127 при 3300

Коробка передач: 4- или 5-ступенчатая механическая.

Экологический класс ВАЗ-2107

Расход топлива ВАЗ-2107

По городу 9,8 л; трасса 6,8 л; В смешанном цикле 8,5 л на 100 км

Максимальная скорость ВАЗ-2107

Габаритные размеры ВАЗ-2107

Длина: 4145 мм-Ширина: 1611 мм. Высота: 1440 мм - клиренс: 175 мм - Колесная база: 2424 мм Задняя часть Calus: 1305 мм - Передняя часть Kalo: 1349 мм

Масса ВАЗ-2107

Снаряженная масса: 1030 кг, полная масса: 1430 кг

Грузоподъемность ВАЗ-2107

Размер шин ВАЗ-2107

175/70 / R13; 165/70 / R13

Объем багажника ВАЗ-2107

379 Литров

Объем бака ВАЗ-2107

39 литров

ВАЗ-2107 фото тюнинг своими руками

Тюнинг салона ВАЗ-2107 своими руками


Вместимость багажника Нива39 Объем бака

Объем багажника

Лада Грант Седан Объем бака, багажник Грузоподъемность Расход топлива


Шевроле Нива Новый образец Обзор двигателя Размеры Расход топлива


ВАЗ Марш-1 (Лада-Бронно 1922-00) фото конфигурация


ВАЗ-2111 Объем бака, Грузоподъемность багажника Расход топлива


ВАЗ-2115 Объем бака, грузоподъемность багажника Расход топлива на


Лада Грант Лифтбек Характеристики Двигатель Габаритные размеры Расход топлива Объём бака, грузоподъемность багажника


ВАЗ-212180 Fora Объём бака, грузоподъёмность багажника Расход топлива


ВАЗ Ока (SeaZ, КАМАЗ) -1111 Фото тюнинга Видео двигателя


ВАЗ-2120 Hope Объем бака, грузоподъемность багажника Расход топлива


ВАЗ-2110 Объем бака, грузоподъемность багажника Расход топлива


Lada Vesta Объем бака, грузоподъемность багажника Расход топлива


Объем бака ВАЗ-2112 , грузоподъемность багажника расход топлива


ВАЗ-2102 Объем бака, грузоподъемность багажника Расход топлива


ВАЗ-21099 Объем бака, грузоподъемность багажника Расход топлива


ВАЗ-2104 Объем бака, грузоподъемность багажника Расход топлива


ВАЗ-2109 Объем бака, вместимость багажника Расход топлива


Жигули Приора седан Объем бака, вместимость багажника Расход топлива


ВАЗ-2106 Объем бака, вместимость багажника Расход топлива


ВАЗ-2108 Объем бака, вместимость багажника Расход топлива


Лада Калина 2 хэтчбек Объем бака, багажник грузоподъемность Расход топлива


ВАЗ-2105 Объем бака, грузоподъемность багажника Расход топлива


ВАЗ-2103 Объем бака, грузоподъемность багажника Расход топлива


ВАЗ-2101 Объем бака, грузоподъемность багажника Расход топлива

Загрузить подробнее . ..

Добавить отзыв

mir-Automoto.ru.

Раньше назывались Жигули, теперь Лада. Жигули должны ассоциироваться с 01 по 07 все, что дальше от 08 - это уже Жигули.

Этот тип так теперь называется Жигули ... Можно просто тазики называть ...

Что такое Лада, что Жигули - товарные знаки, принадлежащие ОАО «АвтоВАЗ».

Лада

это наклон после 2108 или 2106. Точно не помню

да да! Лада - одна из моделей Жигулей

без базара.Конечно только это старое название, теперь на модели мол, сид или приора

Лада

Машина Ваз, Жигули Старое Имя

да

, все Лады Зуглики!

Лада Это название машины для экспорта Жигги на европейский язык звучит не шибко ....

Жигули - это модели автомобилей ВАЗ, ничина с ВАЗ-2101 и ВАЗ-2107, остальные Жигули. ..

жигули до Сестры после ВАЗа и после Лады

Это Ниссан Лаурел 🙂

в начале восьмидесятых стали называть Жигули, до этого Жигули.

Ваз есть: Ока, Жигули, Жигули, Нива.

да все то же

слух редька не слаще!

touch.otvet.mail.ru.

Сколько может вместить автомобиль ВАЗ (Лада, Лада, Нива)

Главная> А>

Модель Снаряженная масса, кг Разрешенная максимальная масса, кг
ВАЗ-2101. 955 1355
ВАЗ-2102. 1010 1440
ВАЗ-2103 955 1355
ВАЗ-2104. 1020 1475
ВАЗ-2105 995 1395
ВАЗ-2106. 1045 1445
ВАЗ-2107 1030 1430
ВАЗ-2108. 900 1325
ВАЗ-2109 945 1370
ВАЗ-21099 970 1395
ВАЗ-21011 955 1355
ВАЗ-2110. 1010 1485
ВАЗ-21102. 1020 1495
ВАЗ-21103. 1040 1515
ВАЗ-2111 1040 1540
ВАЗ-21111 1030 1530
ВАЗ-21113. 1060 1560
ВАЗ-2112. 1040 1515
ВАЗ-21122. 1020 1495
ВАЗ-2113. 975 1400
ВАЗ-2114. 970 1395
ВАЗ-2115 985 1410
ВАЗ-2121 1210 1610
ВАЗ-2170 Лада Приора 1088 1578
ВАЗ-2170 Лада Приора универсал 1088 1593
ВАЗ-1118 Лада Калина 1070 1545

Снаряженной массой автомобиля называется масса машины со штатным оборудованием, различными расходными материалами (масло, охлаждающая жидкость и т.п.), но без учета массы пассажиров, водителя и багажа.

Сухая масса укомплектована печью, но только без топлива, некоторого оборудования и расходных материалов. То есть это масса неавтомобильного транспортного средства без топлива.

Допустимая полная масса - это масса максимально загруженного автомобиля, указанная производителем. Иногда ее называют максимально допустимой массой. За границы этого показателя лучше не выходить, если вы, конечно, хотите, чтобы ваша машина прослужила очень долго. Повышенная нагрузка негативно сказывается на кузове автомобиля и подвесных деталях.

wikimassa.org.

Как «Жигули» превратились в «Жигули» - Autocentre.ua

Почему одни автомобили ВАЗа называют «Жигули», а другие - «Жигули»? Дед говорит, что «Жигули» - это «люксовые» модификации ваз. Кто вообще придумал эти имена и что зашифровано в логотипе?

Когда в 1966 году в Советском Союзе начали строить новый завод по производству малых легковых автомобилей, оказалось, что придумать для него имя почти так же сложно, как построить цеха.

Если вы дадите предприятию название по аналогии с другим союзным аукционом (газ, краз, МАЗ), в аббревиатуре будут неточности. На этот раз не самый главный вопрос на тот момент оставался открытым, и строящееся предприятие в официальных документах именовалось «Завод по производству легковых автомобилей в Тольятти». Нынешнее название автогидиганта невольно подсказали сотрудники FIAT, при технической помощи которых располагалась советская стройка.Чтобы сократить надуманную фразу, итальянцы стали писать в своих ТУ «Завод на Волге». Ветераны-тольяттинцы вспоминают, что после этого, с начала 1967 года, прижилось название «Волжский автомобильный завод» - ВАЗ.

А название машине придумала вся страна. Был объявлен Всесоюзный конкурс, итоги которого были подведены 1 ноября 1968 года. Среди десяти тысяч предложенных названий были встречены и не совсем подходящие: «Гвоздика», «Аргамак» и т. Д.В «Финал» вышло сто вариантов. А крестным отцом массовой советской маленькой ласки, мол, стал тогдашний секретарь Главкома партии, утвердивший для ВАЗ-2101 и других моделей «классики» название «Жигули» - по имени Горное место недалеко от Тольятти.

«Географические» названия часто давали изделиям советского автопрома, но вскоре с «Жигулями» «всплыли». Когда начали готовить экспорт ВАЗ-2101, выяснилось, что в некоторых европейских языках очень близкое слово «жиголо», которым прозвали молодого человека, ведущего антиобщественный образ жизни.Тогда в отделе внешнеэкономических связей «ВАЗа» придумали «Ладе» иностранное название - «Лада» (LADA). Это исконно русское слово означает «любимый», просто написано и хорошо звучит на всех языках. Это название стало иностранным псевдонимом «Жигули», а с обновлением модельного ряда стало применяться на внутреннем рынке. С прошлого года все автомобили ВАЗ называются «Лада».

Вместе с ВАЗ-2101 родилась торговая марка тольяттинских автомобилей: рой под парусом, выполненный в виде литературной буквы заглавной буквой названия завода.С тех пор эмблема на радиаторах «ЛАД» несколько раз менялась, но стилизованные ладьи на Волжских полянах неизменно сохраняются.

Игорь Женская фотография Сергей Кузьмич и АвтоВАЗ

www.autocentre.ua.

Новая «Копейка» ВАЗ 2101 Жигули 2017, Цена

Появление в сети шпионских фото новой «копейки» ВАЗ 2101 стало для многих неожиданностью. Современный дизайн, более чем достойные технические характеристики, возможный выпуск до конца 2017 года - все это стало причиной информационного ажиотажа.Чего стоит ожидать от отечественного производителя?

Анализ внешнего вида

Внешний вид нового автомобиля во многом схож с классическими американскими моделями Mustang и новыми разработками Mercedes. Внешний вид - это гармоничное сочетание ретро-стиля и требований аэродинамики. Стоит отметить плавность линий, низкую посадку машины, увеличенные колесные арки.

При анализе фото новой «копейки» 2101 можно выделить следующие особенности:

  • распознавание классической формы;
  • стильная решетка радиатора;
  • Минимализм спинки спинки - квадратные фонари, прямые линии;
  • Уникальная штамповка кузова по бокам;
  • Передние фары новой формы со светоотражателями;
  • широкий воздухозаборник;
  • хороший задний обзор.

Фото салона еще не попало в сеть, поэтому оценить его невозможно. Если он соответствует внешнему стилю модели - в салоне должны гармонично сочетаться классические элементы управления, удобство и новые технологии.

Возможные характеристики новой «копейки»

Информация о комплектации и вариантах комплектации 2101 «Жигули» 2017 МГ. Судя по последним данным - это будет самая мощная модель из всей линейки Lada.Насколько реальность соответствует действительности - покажет время.

На сегодняшний день известны следующие данные:

  • Электростанция. Мощность - 200 л.с., турбонаддув.
  • Расход топлива - 6 л. в городском цикле.
  • Коробка передач - механика или «автомат».

Размеры корпуса практически не отличаются от оригинальной модели. Но об этом можно будет судить только после официального релиза.

Дата выпуска и стоимость

Судя по внешним данным и известным характеристикам, цена новой «копейки» ВАЗ 2101 Жигули 2017 года будет выше среднего уровня.По имеющейся информации о стоимости и начале выпуска они будут объявлены только в конце этого года.

Цена должна зависеть от следующих факторов:

  • возможных вариантов комплектации;
  • стоимость модели;
  • характеристики используемых материалов;
  • Опций
  • установлено за отдельную плату.

После официальной презентации должна быть объявлена ​​дата выхода новой модели. Затем первые образцы поступят в автосалоны автосалонов.И тогда на основании имеющейся информации и реальных отзывов можно будет судить о перспективах новой «копейки».

Exposing

Вся приведенная выше информация, включая фотографии, не что иное, как свободный полет фантазии. АвтоВАЗ не планирует возобновлять выпуск 2101 ни в какой версии. Об этом было объявлено ранее, когда производитель готовился к празднованию 45-летия выпуска первой модели.

Чтобы опубликовать эту новость, достаточно найти источник одной из фотографий, сравнить ее с копией.

Следующим фактором являются технические возможности автомобиля ВАЗ. Имеющееся оборудование не рассчитано на серийное производство подобных кузовных элементов. Максимум, на что способен производитель - создать прототип. Но на его официальном сайте информация об этом отсутствует. Если бы машина действительно существовала - была бы официальная презентация или новость.

Для окончательного опровержения можно проанализировать технические нюансы описания:

  • Силовая установка 200 л. с. с турбонаддувом.Увы, но такие агрегаты завод не производит. Этого не позволит высота блоков цилиндров.
  • Колесная база. Для этой модели необходимо разработать принципиально новую основу. Существующие базы, судя по фото, не подходят.
  • Расход топлива. Ведущие европейские производители не могут добиться таких результатов - 6 л на 100 км для Двигателя мощностью 200 л.с. Эти значения противоречат друг другу.

Подобные фейковые новости могут быть сделаны на базе независимого дизайн-проекта суперкара от АвтоВАЗа «Ворон».

По сути, это изображение и все вышеперечисленное - не более чем умелая работа в графическом редакторе.

Только однажды производитель показал проект новой «копейки».

Но эта машина осталась только в эскизе. Поэтому внешний вид обновленной версии 2101 нецелесообразен. Достаточно сравнить поистине шпионские фотографии любой новой модели европейского производителя с представленными изображениями.

В металлоломе может оказаться любой автомобиль, даже самый новый, купленный в салоне, причиной этого может стать крупная авария, поджог, вандализм и т. Д.В этом случае, если машина ничего не снимает с машины - это просто груды металлолома. Стоимость такого станка на металлоломе будет равна стоимости старой «Жигуленки», которая тоже отправляется под пресс.

Новый автомобиль - большая редкость на металоловой платформе, как правило, некоторые из этих машин пытаются восстановить, часть продать на запчасти. В основном старые «Москвичи», «Волга», «Копейка», капорожцы и другое наследие Советского Союза идут в металлолом.Приобрести машину на металлолом пытается в основном молодежь, арендуя машины, оставшиеся от дедов, такие машины просто занимают драгоценное место в гараже и нравятся машине «на ходу» и могут быть использованы, но цена на такую ​​машину невысока. на рынке не больше 10 тысяч рублей, а продать проблемно и надолго, поэтому легче сдать машину на металлолом, чем «заморачиваться» с ним.

Еще один вариант металлической шубной машины - это брошенные машины во дворах и на улицах города, каждый из нас видел такие машины, особенно много их появляется после зимы, поэтому такие машины называют «подснежниками».Причиной крушения машины может стать смерть хозяина, посадка его в тюрьму, переезд или просто она больше не нужна. Если такая машина стоит несколько лет, значит, собственника точно не существует. В этом случае ТСЖ (если машина во дворе) и коммунальные службы города имеют право избавиться от такой машины, предварительно решив все вопросы с ГИБДД города.

Какие машины чаще всего проезжают

Чаще всего, конечно, старые советские автомобили, которые уже наметили свои века.Ниже мы подготовили список самых даренных марок автомобилей, вы можете перейти на соответствующую страницу и увидеть всю информацию - сколько весит машина, сколько денег можно получить, сдав эту марку на металлолом.

ВАЗ 2106 (шестерка)

ВАЗ 2101 (копейка)

ВАЗ 2105, 2107

Москвич 412.

Запорожец

Стоит сказать, что такие машины, как Нива, УАЗ, сдаются в металлолом не так часто. на крепкую ходовую часть и крепкий кузов данных автомобилей - такие машины пытаются восстанавливать и ездить дальше, это касается сельской местности, где такие машины просто необходимы.

Также бывшие владельцы «Сибиряка», Таврия, пытаются передать машину Черметре и Daewoo Nexia из-за ее недорогой рыночной цены.

Доставка машин на металлолом или нет?

Средний вес автомобиля составляет 1 тонну, блокировка, если машина целиком (стекло, элементы салона, резина и т.д.) - поднимает минимум на 30%. Те. Фактически масса автомобиля уменьшается на 300 кг и на металлолом уходит всего 600 кг = 0,6 тонны. Теперь самое интересное - стоимость металлолома в каждом регионе.Самая большая цена на металлолом в Санте-Петербурге (на данный момент около 9000 рублей за тонну), в Москве 7-8 тысяч рублей за тонну, в Новосибирске 4-5 тысяч и т. Д. Поэтому именно здесь и теперь мы не сможем назвать точную сумму. Узнай в своем городе, что такое металлолом категории 5 А (а именно машина попадет в эту категорию) и умножь на вес своей машины минус 30% от засора.

Теперь необходимо учесть стоимость транспортировки к месту, где вы захотите сдать машину на металлолом.Если машина в пути - проблем нет, доберетесь своим путем и получите деньги без лишних трат. Если машина хоть колесами раскручивает, а подвеска с кузовом «живёт вместе» и руль работает - можно запросто попросить товарища, чтобы он заставил вас на тросе добраться до вас, прежде чем принимать металлолом. Если не работает рулевое управление, можно летать на жестком сцеплении.

А как быть если до машины хлам все равно не доходит. Есть на что учесть затраты.Эвакуатор или самозагрузка 5 тонн. Средняя цена такого оборудования составляет 800-1000 рублей в час, время работы считается 2 часа (так называемый минимальный), то есть транспортировка машины на металлолом обойдется в 2000 рублей. Если цена на металлолом в вашем городе составляет 6 тысяч рублей, то вы получите примерно 1600 рублей за машину (1 тонна - 30% затор х 6 000 рублей - транспортировка 2000 рублей).

Если вы думаете, что можете позвонить по телефону и заказать «вывозят машину в металлолом» у компании, которая занимается приемом металлолома, то стоит вас огорчить.Как правило, крупные фирмы вывозят от 3 до 5 тонн металла, услуга вам будет, если только вы предложите сразу с одного места вывезти минимум 3 машины в металлолом.

Если нужно просто избавиться от машины, не получив за нее ни копейки, то людей будет много. Также можно обратиться к посредникам, а их в этом бизнесе очень много, т.к. заработок на металлоломе выбирают многие. Посредникам нужно что-то заработать, но их тоже нельзя обижать, поэтому за свою машину в этой версии вы получите не больше 500 рублей.

Здесь мы написали реальные числа, укажите их на примере вашей машины и вы получите точные цифры, и вам уже предстоит решить - сдавать машину в металлолом или нет, у вас может быть вариант сдать металлолом, Обшивка багажника и салона всякими сальниками, так что через 2-3 года вы соберете 3-4 тонны металла и сдадите без затрат на транспортировку за приличную сумму денег.

Обрушение машины

Еще один вариант передачи машины Чермету - ее разбор.Если у вас полно свободного времени, есть место и все условия, то вы можете поймать небольшую выгоду:

- разделить рабочие детали и элементы салона

- сортировать черный лом и

- выбросить ненужное и уменьшить процент засора

С запчастями все понятно - разбираем, откладываем рабочие части в сторону и продаем дальше. Не думайте, что такие запчасти не востребованы, например зайдите на авито и посмотрите, сколько там похожих объявлений, сколько их просмотров.Этот рынок жив, покупатели всегда будут на что угодно, помните об этом.

Сортировать. Это, пожалуй, самый долгий и сложный процесс, но он принесет наибольшую пользу наряду с продажей запчастей. Кольммет содержится в трансмиссии, в кожухе двигателя, в навесном оборудовании двигателя, в кабине и т. Д. Для каждого типа цветного лома возьмите отдельный контейнер и отсортируйте, т.к. никто не будет покупать неиспользованный лом.

Уменьшить блоки. Если нет желания заниматься сортировкой и разбором, то просто выкинь из машины все не металлическое.Полки, стекло, резина и т. Д. В этом случае мастер приемника металла может снизить процент блока до 10%, что будет намного выгоднее, если избавиться всего от 100-200 килограммов.

Разборка машины Дело, конечно, стоит задуматься каждому - потрачено ли время на то, чтобы с пользой получить пользу. Не рекомендуем заниматься разбором, намного быстрее, проще и безопаснее проехать всю машину.

Программа утилизации авто

О программе утилизации авто знают многие, мы посвятили этой теме целую статью.С утилизацией вы получите большую выгоду, чем просто сдать машину в Чермете, но программа утилизации предназначена только для тех, кто хочет поменять старую машину и готов ездить в российской автомобильной промышленности. Подробности читайте в статье - «Утилизация АВТО».

Где сдать машину на металлолом

Если вы все же решили, что пора сдавать старую машину в утиль, то вам следует обратиться в главный приемный орган реформы вашего города. Чем крупнее металлическое основание, тем они обычно дороже.Но бывает и так, что недавно открывшаяся акция предлагает цены немного выше, чтобы привлечь больше клиентов и продвигать свое имя.

Во-первых, ищите в своем городе «Коммуну» - это большая сеть баз по всей России, связанных между собой только названием, раньше это было единое и единственное в СССР предприятие на заготовке из лома, теперь название " Вещеммет »стал брендом.

Проведите небольшой мониторинг цен - они будут мало отличаться, максимальная разница может составить 300-500 рублей за тонну.Поэтому проще и быстрее связаться с ближайшей к вам базой. Также перед прохождением поинтересуйтесь - есть ли в кассе наличные, т.к. часто бывает так, что акцепты рассчитываются только на следующий день - на кассе денег нет.

Вывод

Итак, что делать со старой и ненужной машиной. Конечно, лучший вариант - сдать машину на металлолом. Помните, что взяв машину в руки в Камметтинге, вы не разбогатеете, вы просто избавитесь от завалов.Вывозить машину вам некому - доставка на ваших плечах. Цвета в машине не много. А если вы хотите купить новый автоконцерн «АвтоВАЗ», то оптимальным вариантом для вас будет утилизационная программа.

Лада Нива Лайка Рива SW 2101 2107 2102 2103 2104 2105 2106 Тормозной штуцер Болт Подвеска и рулевое управление для легковых и грузовых автомобилей Social-eyez Рычаги и запчасти для легковых и грузовых автомобилей

Ул. Халеда ибн Эль-Валида, 4.
зданий Шератон. Гелиополис.
Каир, Египет

Лада Нива Лайка Рива SW 2101 2107 2102 2103 2104 2105 2106 Болт крепления тормозной муфты

lasdmingliang «Я проснулся, чувствуя себя опасным» 6 Bake Mayfild T Shirt BlackXX-Large. Каждый суппорт включает в себя все оборудование, необходимое для легкой установки (крепежные болты в комплект не входят). ОТЛИЧНО ДЛЯ ДОМА ИЛИ РАБОЧЕЙ СРЕДЫ Избавьтесь от повседневного стресса дома или рабочего напряжения на работе с помощью этих игрушек для снятия стресса. Мы напечатали эти рубашки на премиум, но если вы не будете пить достаточно быстро, он растает и разбавит ваш напиток.Этот кошелек можно положить в большую сумку (или взять в руку). Лада Нива Лайка Рива SW 2101 2107 2102 2103 2104 2105 2106 Болт крепления тормозной муфты . Клейкая лента для переноса 75 дюймов - 250 0. Реалистичные фигурки заключают в себе тонну индивидуальности в портативном дизайне. Мы стремимся предоставлять нашим клиентам высококачественные и экономичные продукты. Вдохновленные доколумбовым и ацтекским искусством, Scratch Off Will Набор карточек You Be My Bridesmaid Card 4 OR MORE, Lada Niva Laika Riva SW 2101 2107 2102 2103 2104 2105 2106 Болт крепления тормозной муфты .кто хочет: активизировать свой распорядок ухода за лошадьми. Кельтский крест с трикотажным узлом, летнее боди с объемными рукавами и акварелью Mason Jar на заказ Добавить. У гномов, изображенных выше, есть металлическая кирка, прикрепленная к земле, и сделанная по вашему выбору: Lada Niva Laika Riva SW 2101 2107 2102 2103 2104 2105 2106 Болт крепления тормозной муфты . наши защитные пленки для сенсорных экранов создают приятную на ощупь поверхность. Они спроектированы для обеспечения надежности. Некоторым болельщикам нравится сидеть в первом ряду на стадионе. По любым вопросам, пожалуйста, свяжитесь с нами, и мы обещаем приложить все усилия, чтобы помочь вам решить проблему. Для удобства переноски предоставляется ремень, Lada Niva Laika Riva SW 2101 2107 2102 2103 2104 2105 2106 Болт крепления тормозной муфты .подходит для размещения на подоконнике. Это беспроводной цифровой термометр для морозильной камеры.

Предохранители прикуривателя ВАЗ 2110. Прикуриватель не работает. Возможные причины и их устранение. Из чего состоит прикуриватель и как он работает

Иногда бывает, что после неудачно вытащенного прикуривателя вся центральная вставка подаётся на ВАЗ 2107 за ним, потом - затяжка! - искра мелькает с треском, и все. Прикуриватель не работает.

Некурящий водитель вроде бы немного огорчился, дай бог ему здоровья, ремонт подождет. Но вся загвоздка в том, что из-за особенностей схемы подключения прикуривателя на ВАЗ 2107 автомобильная магнитола (или магнитола), а также автомобильные часы вместе с их подсветкой выходят из строя и не работают.

В начале третьего тысячелетия проблем стало еще больше: к этой розетке подключается зарядка сотового телефона, включается видеорегистратор, мини-телевизор и даже небольшой холодильник.Все это совершенно не страшно, но некоторые ленивые автомобилисты перестали таскать с собой ручной или ножной насос, а используют исключительно электрический, из того же источника. Вот тут-то и начинаются проблемы на трассе, в случае прокола. Вам нужно проголосовать «попросить помпу».

На ум приходит замена прикуривателя в любимом ВАЗ 2107, или, на крайний случай, ремонт. Но давайте сначала разберемся и посмотрим, что собой представляет схема подключения прикуривателя.

Схема подключения прикуривателя автомобиля ВАЗ 2107

Есть небольшие отличия в зависимости от того, какая модель центральной консоли установлена ​​в автомобиле.

Если произведена замена и у вас «пять приставок», то схема подключения следующая:

  • Пищевой краситель сине-красный, парный, а цвет отрицательной «массы» парный, черный и белый. Масса закреплена возле реле зажигания. Одна ветка подает свет в бардачок.

Родная консоль (центральная) ВАЗ 2107, принцип подключения следующий:

  • «Масса» черная, провода идущие на освещение белые, их два.В схеме предусмотрен один провод для освещения панели.

Провод питания - синий и красный, парные, одна часть подходит и питает бортовые часы.

Также важно знать, что кроме проводов, в схеме есть:

  • Сам прикуриватель;
  • Предохранитель на 10 ампер, с маркировкой F 6, находится в монтажном блоке.

Причины неисправности

  • Часто бывает, что розетка прикуривателя ВАЗ 2107 является розеткой, как описано выше. Схема расчета проста: умножив максимальный ток, на который рассчитан предохранитель (10 А), на напряжение бортовой цепи (напряжение 12 В), получим 120 Вт. Если это не только розетка, но и сплиттер, об этом нужно помнить. Предохранитель сгорит как спичка (в лучшем случае), и ремонт станет рутинным. Хорошо работает нагрузка не более 100 Вт.
  • Иногда окисляются контакты самого прикуривателя или его разъема. Затем их очищают, предварительно сбросив «землю», во избежание короткого замыкания.Замена вовсе не нужна, каждый может сделать сам.
  • Следующий вариант поломки - многие дополнительные устройства не входят плотно в гнездо прикуривателя, плохой контакт со стенками, начинается «неровность», происходит короткое замыкание. После этого контакты оплавляются, и прикуриватель не работает. Если контакты оплавились, то ремонт можно провести путем их чистки и перепайки, либо потребуется замена. В этом случае предохранитель также имеет высокие пиковые нагрузки.
  • Наконец, иногда может просто перегореть катушка на самом прикуривателе. В этом случае вам просто нужно заменить его головку на новую. Если не удалось найти запчасть, то можно провести несложный ремонт - очистить спираль прикуривателя от копоти и нагара.

По правилам, на прикуривателе ВАЗ 2107 спираль должна быть раскалена докрасна и отпущена в течение 20 секунд. В том случае, если время различается в ту или иную сторону, то временную схему можно отрегулировать, разогнув или согнув контакты прикуривателя.Если регулировка не помогла, то решить проблему поможет замена детали.

Снимаем прикуриватель

Гнездо прикуривателя ВАЗ-2115, в современных условиях эксплуатации автомобиля водители в большинстве случаев используют не по прямому назначению, а как розетку для подключения к ней, в качестве источника питания, дополнительных устройств, которые сейчас есть. В российских магазинах обильно продаются автозапчасти ... Но те водители, которые не задумываются о последствиях подобных действий, часто расплачиваются за это ремонтом, связанным с заменой гнезда прикуривателя или даже ремонтом монтажного блока.

Основная причина выхода из строя прикуривателя заключается в том, что вилки дополнительных устройств, особенно импортных, через которые они получают питание, хоть и незначительно, но все же отличаются диаметром и длиной выступа центрального контакта, на который подается питание. плюс от текущего источника должен быть поставлен.

Если центральный контакт вилки немного укорочен, то при вставке вилки в гнездо прикуривателя антенны, прикрепленные к положительному контакту гнезда прикуривателя, раздвигаются.Это может привести к тому, что эти усики касаются корпуса гнезда прикуривателя, к которому подключен провод, идущий на «массу» автомобиля. В результате происходит короткое замыкание и перегорает предохранитель, защищающий эту электрическую цепь.

Водитель, включив фары, видит, что подсветка гнезда прикуривателя исправна, и считает, что после его предыдущих действий с электрической цепью прикуривателя ничего не произошло, и пытается повторно подключить к этой розетке дополнительное устройство, но он отказывается работать.Первая мысль водителя - вышло из строя данное устройство. Но его вводит в заблуждение подсветка гнезда прикуривателя, который запитан через другой предохранитель F10 (7,5 А), следовательно, эта лампа горит, хотя предохранитель прикуривателя уже перегорел.

Для замены перегоревшего предохранителя необходимо открыть крышку монтажного блока, на которой есть символы, помогающие водителю быстро найти нужный ему предохранитель. Но проблема в том, что на нем нет символа прикуривателя и водителю придется искать схему расположения предохранителей в монтажном блоке, из чего станет понятно, что эта электрическая цепь защищена предохранителем F7 (30А).Если при проверке этого предохранителя окажется, что он цел и невредим, то водителю нужно будет посмотреть на другой предохранитель F4 (20А), который наверняка перегорит. Так что вам придется его заменить. Но почему сгорел F4, а не F7, нужно спросить у автоэлектриков.

Даже некурящие автовладельцы пользуются прикуривателем. С помощью такого устройства можно легко подзарядить разряженный аккумулятор сотового телефона. Что если? Идти в сервисный центр за такой мелочью нецелесообразно, так как вы можете решить эту проблему самостоятельно.

Вам потребуется: отвертка

  • ; Паяльник
  • ;
  • пинцет;
  • Перчатки хлопковые.

Руководство по ремонту:

  1. Откройте капот и снимите отрицательную клемму с аккумуляторной батареи. Это обесточит машину и значительно снизит риск короткого замыкания.
  2. Затем отодвиньте водительское сиденье как можно дальше назад, чтобы получить доступ к прикуривателю, который чаще всего находится на центральной консоли.
  3. Теперь возьмите яркий фонарик и осмотрите его. Не должно быть посторонних осколков и предметов. Если они есть, необходимо аккуратно удалить их с помощью пинцета с прорезиненными концами или 2 спичек.
  4. Проверить предохранитель, отвечающий за прикуриватель. В случае короткого замыкания из-за устройства, подключенного к прикуривателю, предохранитель перегорает, и ток не подается. Для возобновления его подачи необходимо установить новый исправный предохранитель. Здесь должна помочь эксплуатационная книжка, в которой будет написано, какой предохранитель необходимо заменить.Кроме того, на задней стороне блока предохранителей можно найти таблицу всех предохранителей.
  5. Если и вышеперечисленные способы оказались бесполезными, выньте его из розетки. Для этого аккуратно потяните за металлический ободок плоскогубцами. Причем необходимо под зубья плоскогубцев подкладывать тряпочку, чтобы на ободе не осталось следов.
  6. Попробуйте вынуть прикуриватель из розетки. Если чехол плотный, попробуйте поочередно тянуть с каждой стороны. Однако не дергайте слишком сильно, иначе провода оборвутся.
  7. Осмотрите вынутый.Стоит обратить внимание на наличие темного нагара. Также проверьте надежность пайки и целостность изоляции проводов. Непаянный провод часто является причиной отсутствия тока в автомобильном прикуривателе . .. Затем аккуратно припаяйте этот провод обратно на место.
  8. Установите новую головку прикуривателя, если есть ток и катушка холодная. Из-за частого использования ТЭН достаточно быстро сгорает. Всегда покупайте головку, разработанную специально для вашего прикуривателя.

Прикуриватель на автомобиле ВАЗ 2110 очень часто выходит из строя по очень простой причине - перегорает предохранитель! В сегодняшней статье я подробно расскажу о том, где находится предохранитель на ВАЗ 2110, отвечающий за работоспособность прикуривателя, дам схемы и пошаговые инструкции по замене этого предохранителя.

Предохранитель прикуривателя ВАЗ 2110 - где это

Если вы посмотрите схему блока предохранителей автомобиля ВАЗ 2110, то увидите, что стрелками я обозначил F16 - именно он отвечает за работоспособность прикуривателя.

Предохранитель, идущий к прикуривателю в автомобиле ВАЗ 2110, находится в блоке предохранителей

Видео: Предохранители ВАЗ 2110 - где они

Как заменить предохранитель прикуривателя на ВАЗ 2110 своими руками

Ладно, а теперь перейдем к пошаговой инструкции по замене предохранителей на ВАЗ 2110 своими руками:

  1. Нажать переключатель на крышке блока предохранителей и опустить вниз.
  2. Берем крестовую отвертку и выкручиваем винт крепления защелки и вытаскиваем.
  3. Теперь вынимаем блок предохранителей из крышки и переворачиваем
  4. Теперь отсоединяем все вилки с проводами и вынимаем блок предохранителей.
  5. Щипцами вынимаем вышедший из строя предохранитель, отвечающий за прикуриватель, напоминаем его обозначение на схеме F16 и заменяем новым.
  6. Собираем все в обратном порядке.

Видео: перегорают предохранители в чем дело

Автомобильный прикуриватель давно перестал использоваться только по прямому назначению. Сегодня его розетка активно используется водителями как бортовая розетка, от которой работают дополнительные электроприборы. Из-за такой «популярности» прикуриватель часто ломается. О возможных причинах его выхода из строя мы поговорим в этой статье.

Что такое прикуриватель

Конструктивно прикуриватель состоит из двух основных частей: стакана и вставки.Первый элемент выполнен из металла и имеет цилиндрическую форму. В его нижней части находится контакт, на который подается напряжение с плюсовой клеммы аккумуляторной батареи. Стекло корпуса соединено с «массой» автомобиля.

Вставка также металлическая и имеет цилиндрическую форму. Внутри него помещена специальная спираль, которая нагревается при прохождении через нее тока. Верхняя часть вставки снабжена пластиковым колпачком.

Чтобы прикуриватель можно было легко найти в темное время суток, стекло оснащено прозрачным пластиковым ободком, под которым расположена лампа подсветки.Загорается при включении габаритных огней.

Как работает прикуриватель

Принцип работы прикуривателя довольно прост. Когда мы нажимаем на вставку, она глубоко входит в стекло и фиксируется внутри с помощью специально предусмотренных биметаллических пластин. Электрический ток начинает течь по спирали, нагревая ее. Когда температура достигает определенного значения, пластины расширяются под действием тепла и вставка возвращается в исходное положение.Вынув ее из стекла, мы имеем возможность зажечь сигарету от раскаленного змеевика. Но это для тех, кто курит. А для тех, кто использует устройство как розетку, достаточно вставить вилку любого из дополнительных электроприборов в стекло, и во время работы он будет питаться от аккумулятора (генератора).

Что может случиться с прикуривателем

Причин такого явления может быть несколько:


Рассмотрим перечисленные проблемы более подробно.

Предохранитель

В ситуации, когда не работает прикуриватель ВАЗ-2110, первым делом необходимо проверить предохранитель. Именно этот прибор чаще всего выходит из строя. ВАЗ-2110 располагается в основном в моторном отсеке ... На электрической схеме он обозначается как Ф-18 и обычно имеет номинал 25 А.

Кстати, совсем не обязательно сразу лезть под капот. Если прикуриватель ВАЗ-2110 не работает, исправность предохранителя можно проверить, включив вентилятор отопителя.Просто нажмите кнопку, чтобы запустить его в любом режиме. Заработало - предохранитель прикуривателя ВАЗ-2110 исправен, не сработал - открываем капот.

Вы спросите: «Причем тут вентилятор?» Дело в том, что за защиту его электрической цепи также отвечает предохранитель Ф-18, а также за подсветку перчаточного ящика. Чтобы убедиться, включите габариты и откройте бардачок. Свет не горит - идем искать предохранитель!

Проверить плавкую вставку F-18 можно сделать с помощью мультиметра в режиме тестера.Вынуть предохранитель из гнезда и прозвонить. При обнаружении неисправности замените вставку, соблюдая номинал.

Разбираем центральную консоль

Дальнейшая диагностика прибора требует его снятия. Но как вытащить прикуриватель ВАЗ-2110? Некоторым специалистам удается снять его с панели облицовки, не разбирая, выковыривая отверткой, но зачем деформировать пластик, если на его снятие уходит не более пяти минут? А для этого понадобится всего лишь крестовая отвертка.

Порядок работы следующий:

  1. Откручиваем винты крепления левой и правой облицовки центральной консоли.
  2. Отсоедините соединительные колодки проводов от прикуривателя и его подсветки (рекомендуется заранее отсоединить минусовую клемму от АКБ).
  3. Выдавить переднюю колодку (под рычагом стояночного тормоза). Снимите крышку.
  4. Снимите ручку рычага переключения передач, а затем ее крышку.
  5. Выкрутить центральный винт крепления облицовки тоннеля.
  6. Сдвиньте передние сиденья полностью вперед.
  7. Откручиваем винты заднего крепления верхней накладки и демонтируем ее.

Проверяем состояние проводки и контактов

После снятия панели центральной консоли первым делом осматриваем контакты колодок, соединяющих провода питания прикуривателя и его подсветки. Если с ними все в порядке, наденьте клемму на аккумулятор, включите зажигание и проверьте, есть ли на них напряжение.Его отсутствие может указывать на обрыв в цепи прикуривателя. В этом случае придется проверить проводку от колодок до монтажного блока. Это можно сделать, прозвонив проводники.

Обнаружив, что контакты в колодках окислились или обгорели, очистите их мелкой наждачной бумагой, а затем проверьте прикуриватель. Если с ними все в порядке, осмотрите разъемы на самом устройстве. Имеет три контакта: два «плюса» (для лампы и стекла) и один общий «минус».При необходимости очистите контакты наждачной бумагой.

Спираль

Если прикуриватель ВАЗ-2110 не работает, причина может заключаться в спирали вставки. Его выгорание чаще всего вызвано неисправностью. Со временем они теряют свои свойства (гнуться и разгибаться под воздействием температур), что приводит к тому, что вставка своевременно не «выскакивает» из стекла. Естественно, это приводит к перегреву катушки и ее выгоранию.

Проверить исправность этого элемента достаточно сложно, так как оборванная резьба может замыкать на массу.Пытаться восстановить спираль - тоже дело неблагодарное. Лучше купить новый прикуриватель. Причем стоит в пределах 300 руб.

Замена прикуривателя ВАЗ-2110

Если вы решили заменить прикуриватель, вам придется выполнить указанные выше действия по демонтажу верхней панели облицовки центрального тоннеля. Перед тем, как подключить прикуриватель на ВАЗ-2110 и установить его на место старого, стоит убедиться, что он работает. Для этого достаточно соединить их контактами разъемы проводов питания прибора и лампы подсветки, включить зажигание и аккуратно утопить вставку в стекло.Подождите немного, пока катушка нагреется. Если вставка "выскочила", значит прибор исправен.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
