Неисправности вебасто для дизеля: Характерные неисправности подогревателей и отопителей Webasto — RallySale.ru Продажа спортивных автомобилей, гоночной техники и экипировки для автоспорта. Работа. Аренда и тюнинг машин

Содержание

Таблица кодов ошибок и неисправностей воздушных отопителей webasto. Ошибки автономного отопителя вебасто.

Сервис, документация, ПО

Коды ошибок Бинар
Коды ошибок Планар
Коды ошибок Теплостар
Коды ошибок воздушных отопителей Webasto
Коды ошибок предпусковых подогревателей Webasto
Коды ошибок воздушных отопителей Eberspacher
Коды ошибок предпусковых подогревателей Eberspacher
Коды ошибок Прамотроник
Коды ошибок ШААЗ
Коды ошибок разных автономок

world-weather.ru/pogoda/russia/penza/14days/
https://world-weather.ru/pogoda/russia/samara/

виджеты для сайта

Воздушный отопитель Air Top Evo 40 | Air Top Evo 55

Воздушный отопитель Air Top 2000/ST

Воздушный отопитель Air Top 2000STС

Воздушный отопитель Air Top Evo 3900/5500 (3500/5000) ST

Общие рекомендации по неисправностям

Ошибки воздушных отопителей Air Top Evo 40 | Air Top Evo 55 12/24в

При появлении неисправности отопитель выдаёт код ошибки на пульт управления.
■ Если пульт управления имеет дисплей, то на него выводятся коды ошибок с F01 до F15. Коды ошибок с F16 до F19 показываются как «- -«.
■ На пультах управления без дисплея код ошибки выдаётся миганием светового индикатора работы отопителя. Количество импульсов соответствует номеру кода ошибки. Пример для кода ошибки
F03: „…..– – – …..“
■ При появлении неисправности в первую очередь проверьте состояние предохранителей и штекерных соединений.
■ Определите меры для устранения неисправности по следующей таблице кодов ошибок.
■ Если невозможно устранить неисправность с помощью указанных мер, то свяжитесь с нами или приходите в наш сервис.

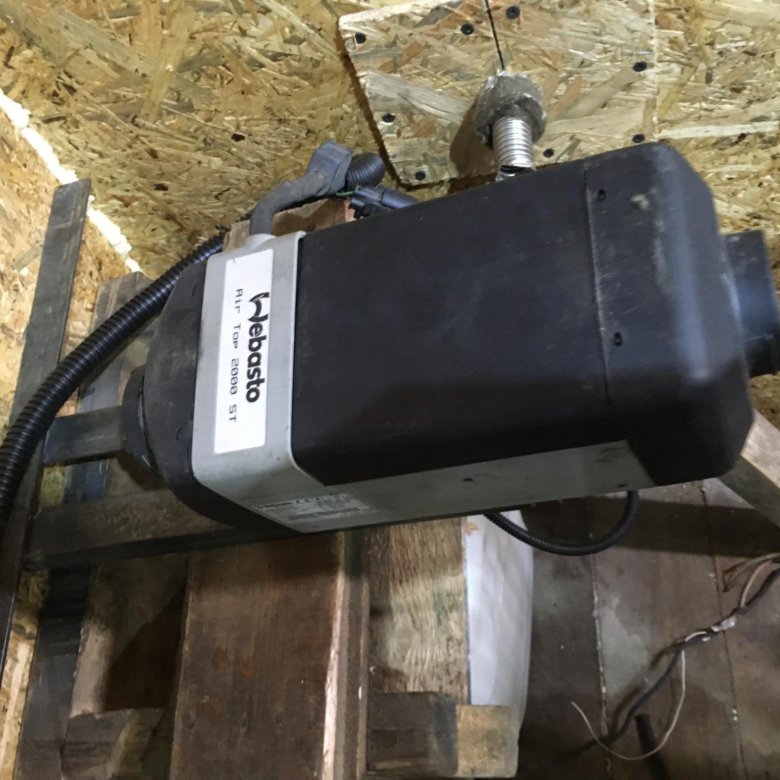

Ошибки воздушных отопителей Webasto Air Top 2000ST

При наличии на отопителе стандартного или комби-таймера, аварийная блокировка выдает на дисплей таймера следующие коды неисправности:

Если в качестве органа управления отопитель Webasto Air Top 2000ST оборудован поворотным переключателем, то код неисправности подается после выключения системы в виде блинк-кода – мигающей лампочки на переключателе. После пяти коротких звуковых импульсов выдаются длинные сигналы – их количество в зависимости от неисправности соответствует цифре после буквы F в представленной выше таблице кодов.

Ошибки воздушного отопителя Webasto Air Top 2000STС

Если отопитель в качестве органа управления оснащён выключателем с терморегулятором, то код неисправности выдаётся после отключения отопителя в виде мигания лампочки индикатора работы на переключателе(блинк-код). После 5 коротких сигналов выдаются длинные импульсы — количество этих импульсов при различных неисправностях соответствует числу в столбце

«Код» в приведённой ниже таблице.

Если отопитель оборудован таймером MultiControl, код неисправности (16-ричный) выдаётся на его дисплей — см. столбец «Код (таймер)».

Код	Код (таймер)	Сообщение	Детали	Рекомендуемые действия
0	00	Нет ошибок.		Проверить напряжение питания и правильность электрических соединений. Заменить блок управления.
	01	Дефект блока управления.
	11	Неправильная кодировка по топливу.	Сбой программы.
	12	Нет связи по W-шине.
	18	Ошибка связи по шине клиента.
	81	Неправильная контрольная сумма EOL.	Сбой программы.
	91	Неправильный код блока управления.	Сбой программы.
	92	Неправильная команда обновления.	Нет сигнала от органа управления.
1	02	Нет пуска.	Подогреватель не запускается. Нет образования пламени.	Проверить впускную и выпускную системы. Проверить топливную систему. Проверить штифт накала.
1	82	Нет пуска.	Подогреватель не запускается. Нет образования пламени.
2	03	Обрыв пламени.	Погасание пламени при пуске или при работе.	Проверить подачу топлива.
2	83	Обрыв пламени.	Погасание пламени при пуске или при работе.	Проверить подачу топлива.
3	04	Высокое напряжение питания.	Для 12 В: 10,5-16 В Для 24 В: 20,5-31 В	Проверить провода питания подогревателя.
3	84	Низкое напряжение питания.	Для 12 В: 10,5-16 В Для 24 В: 20,5-31 В	Проверить провода питания подогревателя.
4	05	Преждевременное обнаружение пламени.	Обнаружение пламени до начала сгорания.	Проверить штифт накала / датчик пламени.
5	1А	Короткое замыкание датчика пламени.	Обрыв или короткое замыкание штифта / датчика пламени.	См. F04
5	9А	Обрыв датчика пламени.	Обрыв или короткое замыкание штифта / датчика пламени.	См. F04
6	14	Короткое замыкание датчика температуры.	Обрыв или короткое замыкание датчика температуры.	Проверить провода, контакты разъема и сопротивление датчика температуры.
6	94	Обрыв датчика температуры.	Обрыв или короткое замыкание датчика температуры.
7	08	Короткое замыкание топливного насоса.	Обрыв или короткое замыкание обмотки топливного насоса.	Проверить сопротивление топливного насоса.
7	88	Обрыв топливного насоса	Обрыв или короткое замыкание обмотки топливного насоса.	Проверить сопротивление топливного насоса.
8	09	Короткое замыкание нагнетателя.	Обрыв, короткое замыкание или заклинивание мотора нагнетателя.	Выполнить электрическую и механическую проверку мотора нагнетателя.
	89	Обрыв нагнетателя.
	15	Заклинивание нагнетателя.
9	19	Короткое замыкание штифта.	Обрыв или короткое замыкание штифта накаливания.	Проверить сопротивление штифта.
	99	Обрыв штифта.
	0А	Короткое замыкание штифта.
	8А	Обрыв штифта.
10	06	Перегрев	Превышение температуры теплообменника.	Проверить забор холодного воздуха и целостность корпуса подогревателя.
10	17	Перегрев, превышение градиента.	Превышение температуры теплообменника.
11	1В	Короткое замыкание датчика перегрева.	Обрыв или короткое замыкание датчика перегрева.	Проверить сопротивление датчика перегрева.
11	АВ	Обрыв датчика перегрева.	Обрыв или короткое замыкание датчика перегрева.	Проверить сопротивление датчика перегрева.
12	07	Блокировка	Блокирование подогревателя.	Устранить неисправности и разблокировать подогреватель.
14	97	Не достигнут темп. градиент при пуске.	Недостаточная скорость роста температуры.	Проверить топливную систему и состояние теплообменника и горелки.
15	9В	Обрыв потенциометра органа управления.		Проверить провода и сопротивление потенциометра.

Ошибки воздушных отопителей Air Top Evo 3900/5500 (3500/5000) ST

Если отопитель укомплектован комбитаймером, то код ошибки высветится на дисплее, после появления неисправности.

Если отопитель укомплектован обычным органом управления (не комби-таймер), то код ошибки будет представлять собой блинк-код — мигание индикатора включения. После 5 секунд быстрых миганий, появится код ошибки, представляющий собой черед длинных миганий.
Например F04 – 4 длинных мигания.

Код ошибки	Ошибка	Сопутствующая информация во время РС-диагностики	Метод устранения
F 00	Ошибка блока управления/неправильная установка параметров/	01 Неисправность блока управления 81 Ошибка суммы EOL (контрольной суммы конца строки) 11 Ошибка блока управления или неправильная установка отопителя (тип топлива) 91 Нейтральный код или заблокирован блок управления (в этом случае отопитель не работает) 92 Провал основного сигнала (в этом случае отопитель не работает) 18 Неисправна клиентская шина (can)	Заменить блок управления (или ремонт)
F 01	Нет старта (после двух попыток), нет распознавания пламени	02 Даже после повторного запуска нет пламени 82 Нет запуска через диагностику	Проверить подачу топлива (пустой бак, засор топливопровода) Почистить горелку, заменить датчик пламени.
F 02	Обрыв пламени (более трёх раз)	03 Обрыв пламени в процессе работы и далее его отсутствие при повторном запуске 83 Обрыв пламени (FAZ) в течении работы более 3 раз.	Проверить подачу топлива (пустой бак, засор топливопровода) Почистить горелку, заменить датчик пламени
F 03	Пониженное или повышенное напряжение	84 Напряжение было менее 10,5 В или 21 В в течении 20 секунд. 04 Напряжение было более 16 В или 32В в течении 6 секунд	Проверить напряжение при розжиге и работе отопителя
F 04	Преждевременное распознавание пламени	05 Датчик пламени распознает пламя до его появления	Заменить датчик пламени
F 06	Отказ или короткое замыкание выносного датчика температуры	14 Замыкание температурного датчика на массу (31) 94 Замыкание температурного датчика на +(30)	Проверить проводку, заменить температурный датчик. Проверить проводку и нагрузочный резистор, заменить температурный датчик.
F 07	Отказ или короткое замыкание дозирующего насоса	88 Поломка или короткое замыкание на + (30) 08 Короткое замыкание на массу (31)	Проверить проводку, подключить лампу для проверки, заменить дозирующий насос.
F 08	Отказ мотора вентилятора, короткое замыкание либо перегрузка или блокировка мотора вентилятора.	89 Поломка или замыкание на + (30) 09 Замыкание проводки вентилятора на массу или перегрузка мотора. 15 Мотор вентилятора заблокирован. Сработала блокировка. 95 Мотор вентилятора вращается с усилием	Заменить мотор Выявить и устранить причину блокировки мотора Заменить мотор
F 09	Отказ или замыкание штифта накала	8А Поломка или замыкание штифта накала/датчика пламени на + (30) 19 Замыкание жгута штифта накала на массу (31)	Заменить штифт накала/датчик пламени Заменить штифт накала датчик пламени
F 10	Перегрев	06 Перегрев, сработала блокировка 17 Неправильная установка (например высокий коэффициент аэродинамического сопротивления воздуховодов)	Найти и устранить причину перегрева ВНИМАНИЕ! Причиной перегрева так же может явиться слишком большое аэродинамическое сопротивление или засорение фильтра заборного воздуха (если установлен).
F 11	Отказ датчика перегрева или короткое замыкание	АВ Отказ или замыкание датчика перегрева на + (30) 1В Замыкание проводки датчика перегрева на массу.	Заменить датчик перегрева
F 12*	Блокировка отопителя	07 Отопитель заблокирован	Отопитель включен. Высвечивается код F 12 Вытащить предохранитель Выключить отопитель с органа управления Вставить предохранитель не менее чем через 2 секунды Включить отопитель с органа управления УКАЗАНИЕ Данная ошибка появляется в следующих случаях: Повторение одной и той же ошибки более 5 раз Некорректный старт 9 раз или перегрев более 5 раз.
F 14	Некорректное положение датчика перегрева	97 Некорректное положение датчика перегрева (слишком низкий градиент д. п.)	Установить датчик правильно
F 15	Обрыв в цепи органа управления	9В Обрыв в цепи органа упр. или замыкание на + (30)	Проверить проводку, заменить элементы управления

* — Ошибки, такие как перегрев, ошибка при запуске и обрыв пламени заносятся в память блока управления и по достижении максимально возможного количества могут явиться причиной блокировки отопителя. Ошибка при запуске (FSZ) считается каждый раз при неудачном запуске отопителя.
При количестве данных ошибок равном 9 отопитель блокируется (HGV). При повторении одной и той же ошибки (SZ) более 5 раз отопитель блокируется.(HGV) При повторении перегрева (UHZ) более 5 раз отопитель блокируется (HGV) После обрыва пламени (FAZ) повторный запуск осуществляется автоматически. Причиной этого является то, что перед этим отопитель находился в регулировочном режиме.
В течение повторного запуска осуществляется повторение цикла (ZWZ). Данный процесс повторяется до тех пор, пока отопитель либо не запустится, либо количество повторений цикла не достигнет 3. При обрыве пламени (FAZ) происходит автоматическое повторение цикла (ZWZ). При повторении цикла (ZWZ) более 3 раз отопитель блокируется (HGV). Автоматическое обнуление: После каждого запуска отопителя счетчик повтора циклов ZWZ обнуляется.
Счетчик неисправностей в процессе нормальной работы становится равным нулю, а счетчики обрыва пламени FAZ, перегрева UHZ, неудачных запусков FSZ после корректной работы в режиме горения более 6 мин обнуляется.

Снятие блокировки отопителя. Включение после аварийного отключения: Выключить отопитель не менее чем на 2 секунды и включите отопитель снова. Снятие блокировки отопителя: Включите отопитель с органа управления. Высветится ошибка F12. Извлеките силовой предохранитель отопителя. Выключите отопитель с органа управления. Вставьте предохранитель не менее чем через 2 секунды. Включите отопитель с органа управления.

Расшифровка сокращений:
ZWZ – счетчик повтора циклов
FAZ – обрыв пламени
UHZ – перегрев
FSZ – неудачный старт
HGV – блокировка отопителя
SZ – счетчик неисправностей

Общие рекомендации по неисправностям

Данный раздел описывает способ нахождения и устранения неисправностей воздушных отопителей серии Air Top, но в принципе подходит и для отопителей других производителей.
При возникновении неисправности срабатывает самодиагностика, и код произошедшей неисправности выводится, в зависимости от комплектации отопителя, на дисплей комби-таймера (в виде цифр) или на индикатор переключателя (в форме блинк-кода – мигания).

ВНИМАНИЕ!

Следующие причины отключения отопителей не учтены в настоящем разделе, но они довольно часто встречаются в жизни, первым делом нужно убедиться что дело не в них:

■ Коррозия штекера
■ Плохой электрический контакт
■ Деформация в результате усадки штекера
■ Коррозия проводов и предохранителей
■ Коррозия клемм аккумулятора.
■ Оставленное в зиму летнее топливо в системе
■ Повреждение топливных трубок, соединений, впускных и выпускных гофр

Тщательным образом Проверьте эти неисправности, отопитель ошибок по ним не покажет.

Если какой-либо компонент нужно проверить отдельно, перед проверкой штекер его кабельного жгута необходимо вынуть из гнезда на блоке управления. После устранения каждой неисправности и/или установки отопителя на автомобиль необходимо проверить правильность функционирования отопителя, выключив и включив его.

Неисправности, выявляемые при проверке работающего отопителя.

В приведенной ниже таблице во временной последовательности перечислены признаки неисправностей, которые могут возникнуть в процессе работы отопителя, в т.ч. и без выдачи кода неисправности.
При появлении неисправности нужно с помощью таблицы определить, какой компонент неисправен, и заменить его или устранить неисправность.
При этом очень важно однозначно идентифицировать симптом неисправности.

Если наблюдаемого симптома нет в приведенной таблице или не обнаружена та неисправность, которая следует из наблюдаемого симптома согласно этой таблице, то обратитесь к нашим техническим специалистами.

УКАЗАНИЕ Об отказе или неисправности свидетельствует мигание светодиода на органе управления после продувки. Возможной причиной любой неисправности отопителя может являться, если все остальные его компоненты в порядке, неисправность блока управления.

Так же стоит присмотреться к выхлопу отопителя во время работы.
Если идет черный дым, возможно, слишком богатая смесь и не хватает воздуха для горения, в этом случае необходимо проверить забиты ли трубопроводы подачи воздуха для горения и/или выхлопной трубопровод. Нет ли перегибов или деформации гофр. Такое дымление приводит к закоксовыванию горелки. Может потребоваться проверка топливного насоса на перелив.

Оказываем услуги по ремонту Вашего автономного отопителя.

Адекватные цены, максимальное качество услуг, звоните!

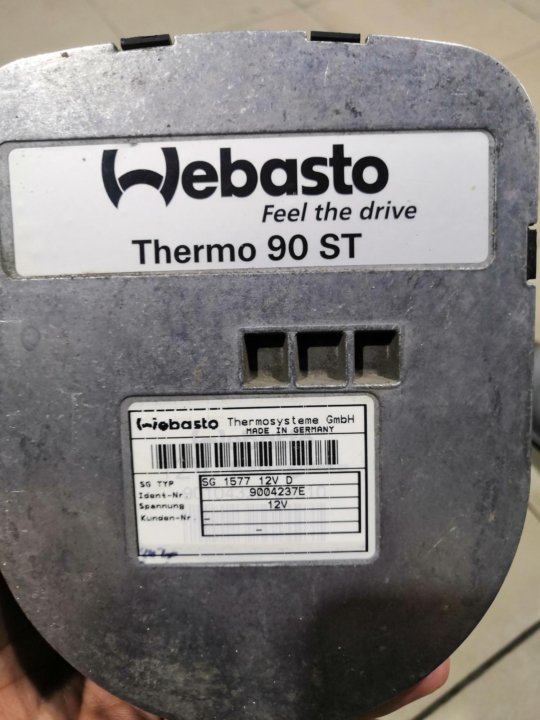

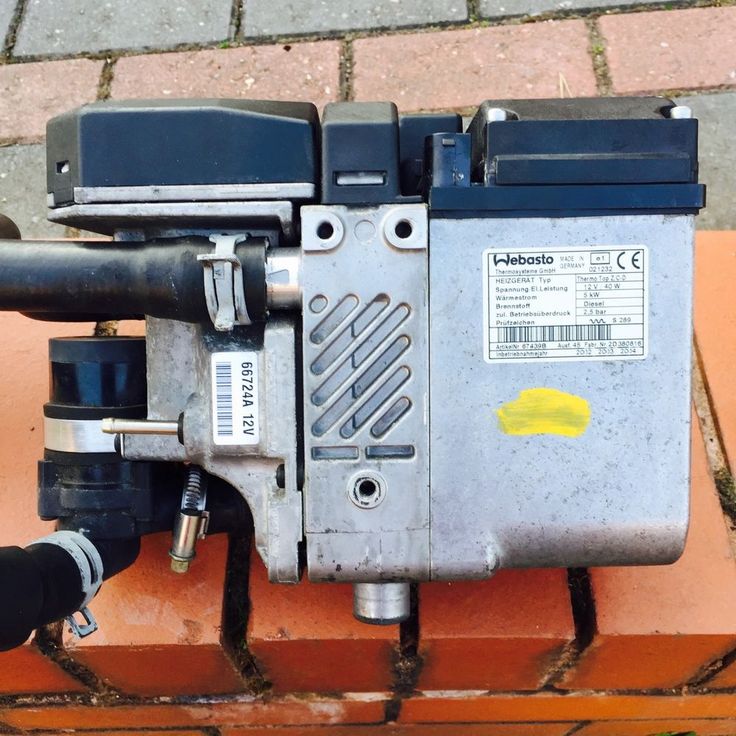

Инструкция Thermo Top 90ST (дизель)

Скачать инструкцию

пользователя для дизельного Webasto Thermo 90ST в формате Pdf

>>>

Указания по безопасности

Работая на топливе из автомобильного бака, отопители Webasto Thermo 90ST требуют соответствия заводским требованиям в отношении используемого топлива и напряжения тока в отопителе.
Компания «Вебасто» рассматривает любые претензии при условии соблюдения во время использования отопителя требований, приведенных в данном Руководстве, а также с учетом отсутствия каких-либо работ, проведенных не сертифицированными специалистами «Вебасто» или с применением неоригинальных деталей.
Необходимо обязательное следование стандартным условиям использования автомобильного оборудования. А именно исключить погружение отопителя или его компонентов в воду, избегать механических воздействий, не подвергать значительному перегреву (выше +85 С), ограничивать влажность воздуха (более 95%), не допускать контакта с едкими веществами и электрическими разрядами и т. д.
В случае установки отопителей Webasto Thermo 90ST на автомобилях с возможностью перевозки опасных грузов обязательно следовать требованиям ADR 002 и ADR 003 (документация, регламентирующая условия перевозки опасных грузов).
На заводской табличке отопителя необходимо указать год начала эксплуатации системы. Выполняется посредством стирания с поверхности остальных указанных дат.
Для исключения вероятности удушья и отравления Thermo 90ST нельзя запускать (с программируемого таймера или вручную) в непроветриваемых помещениях (гаражах), для использования необходимо наличие вытяжки.
Недопустимо использование отопителей на территории автозаправок или около топливозаправочного оборудования. Кроме того исключено использование вблизи горючих паров и горючей пыли (например, угольных, топливных, зерновых или древесных складов).
Необходима регулярная проверка и своевременная очистка отверстий выхлопного и воздухозаборного трубопроводов.
Отопитель для профилактики требуется не менее раза в месяц включать около 10 мин при условии холодного двигателя и незначительной мощности автомобильного вентилятора. Также раз в год до отопительного сезона проходить контрольную проверку на специализированной станции «Вебасто».
В случае возникновения сильной задымленности, нехарактерных звуков или появлении запаха топлива Thermo 90ST требуется выключить, вынуть предохранитель и обратиться в сервисный центр «Вебасто».
Охлаждающая жидкость в контуре автомобиля должна соответствовать необходимому уровню заполнения и должна включать в себя не менее 20% допущенных марок антифриза.

Работа

Управление отопителем зависит от комплексации и запускается таймером или переключателем. Перед включением автономного Thermo 90ST штатный автомобильный отопитель необходимо поставить в режим «тепло», а вентиляцию системы отопления отрегулировать на минимальное значение. Использование аварийного выключателя допускается в крайних случаях, поскольку такие действия ведут к моментальному выключению, без выполнения продувки, что чревато перегревом.

Управление Thermo 90ST в автомобилях для перевозки опасных грузов

Отопитель Webasto Thermo 90ST, установленный в транспорте для перевозки опасных грузов, при отключении автомобильного двигателя и при запуске погрузочно-разгрузочного механизма автоматически выключается, после чего следует продувка 40 секунд. Для последующего запуска отопитель нужно выключить посредством таймера или переключателя.

Стандартный таймер (с функцией будильника)

Общие указания	Включение отопителя программируется на любой период времени суток в интервале до семи дней. Допускается установка до трех программ таймера, но запущена будет лишь одна, необходимая. Нажатие кнопки включения () запускает непрерывный режим работы отопителя. Повторное нажатие выключает систему. При включении зажигания в этом режиме остаточное рабочее время будет равно 15 минутам, что и отражается на дисплее. Таймер отопителя оснащен функцией будильника. В режиме включенного зажигания таймер отражает день недели и время. При включенном отопителе экран таймера и кнопки подсвечены. При подаче питания к ненастроенному таймеру все показатели на дисплее начинают мигать (требуется установка дня недели, числа и времени).
Настройка таймера	Показания всех мигающих значений можно изменять с помощью кнопок «<» и «>». Не измененное в течение 5 секунд высвечиваемое значение сохраняется в памяти. При нажатии на кнопку «<» или «>» более 2 секунд запускается «быстрый ход» изменения.
Включение отопителя	Вручную: нажатие кнопки непосредственного включения (). Автоматически: с помощью предварительной установки времени включения
Выключение отопителя	Вручную: нажатие кнопки непосредственного включения (). Автоматическое выключение: согласно установленного на таймере режима работы или согласно оставшегося рабочего времени.
Установка текущего времени/дня недели	Нажатие на кнопку () около 2 сек. После начала мигания на дисплее значения времени необходимо при помощи кнопок «<» и «>» задать нужное значение. Мигающее показание дня недели задать аналогичным образом.
Вывод текущего времени	Необходимо нажать на кнопку () — при выключенном зажигании. Демонстрируется на экране – при включённом зажигании.
Установка момента включения	Для установки включения нужно нажать на кнопку «Р». Мигающий номер программы на экране сигнализирует для установки времени начала работы отопителя (выполняется кнопками «<» и «>»). В результате начинает мигать показатель дня недели — требуется задать нужный день. После этого нажать кнопку «Р», что приведет к переходу ко 2-й программе. Последующее нажатие кнопки «Р» – переводит к 3-й программе, при очередном нажатии – возвращает в режим данного времени.
Вывод/стирание программ	Воздействие на кнопку «Р» до тех пор, пока на экране не отобразится требуемый номер программы. К удалению этой программы приводит многократное нажатие кнопки «Р». В результате происходит возврат к текущему времени без отражения номера программы.
Установка длительности работы	В выключенном режиме отопителя в течение 3 секунд удерживать кнопку «<«. В результате значение длительности работы начинает мигать. Кнопками «<» или «>» задать требуемую длительность работы (от 10 до 120 мин.).
Установка остаточного времени	Период времени, в течение которого отопительная система продолжает работать называется остаточным. Его можно сменить только при выключенном зажигании и в режиме работающего отопителя, задается диапазон от 1 до 120 мин. С помощью кнопки «<» или «>».
Установка будильника	Будильник программируется только на время, день недели не задается. Многократное нажатие на кнопку «Р» приводит к появлению на экране колокольчика (). С помощью кнопок «<» и «>» задается нужное время. Когда будильник срабатывает он через 5 мин. автоматически выключается или же посредством нажатия любой кнопки.
Вывод/ стирание времени включ. будильника	Многократное нажатие кнопки «Р» приводит к появлению на экране символа колокольчика () с заданным временем срабатывания будильника. Для удаления заданного значения нужно нажимать на кнопку «Р» до тех пор, пока «колокольчик» не пропадет.
Дистанционное управление	Выполняется посредством отдельной клавиши непосредственного включения, который может быть установлен, например в отсеке для сна (дополнительная опция).
Автомобили для пере-возки опасных грузов	Запрограммировать момент включения в таймере невозможно. Отопитель можно запустить только кнопкой непосредственного включения. В период функционирования отопителя на экране отображается остаточное время. На дисплее также можно установить будильник, показания времени и дату.

Меры при неисправностях отопителя

При наличии поломки в Thermo 90ST необходимо проверить на работоспособность всех штекерных разъёмов и предохранителей отопителя, обнаружив дефекты, устранить их.

При автоматическом отключении отопителя для устранения этого согласно коду неисправности следует определить источник проблемы.

В таблицах ниже приводим расшифровку кодов и порядок устранения неполадок.

Отсутствует горение при первом и повторном пуске или горение прерывается во время работы	На короткое время выключить отопитель и после этого ещё один раз включить
Отопитель сильно греется, мигает индикатор работы	Остудить отопитель. Проверить на проходимость воздуховод. Выключить ненадолго отопитель и после включить ещё один раз
Срабатывание ограничителя нагрева: система перегревается из-за утечки или расхода охлаждающей жидкости	Устранить причину утечки, долить охлаждающую жидкость до требуемого уровня и включить кнопку ограничителя нагрева
Бортовое напряжение сильно низкое в течение более 20 секунд	Необходима зарядка аккумулятора. Выключить ненадолго систему отопления и после включить 1 раз
Забился воздуховод для горения и/или трубопровод выхлопа	Проверка на проходимость трубопровода

В случае если приведенные меры не помогли, необходимо показать отопитель специалистам специализированной станции «Вебасто».

Код неисправности

При наличии в системе отопителя таймера на его экране после аварийной блокировки отображается код неисправности:

F 01 две подряд неудачных попытки пуска
F 02 прекращение горения (повторение более 5 раз)
F 03 снижение или повышение напряжения относительно допустимого
F 04 преждевременное распознавание появления пламени
F 05 обрыв цепи, неисправность или замыкание датчика пламени
F 06 обрыв цепи, неисправность или замыкание датчика температуры
F 07 обрыв цепи, неисправность или замыкание дозирующего насоса
F 08 обрыв цепи, неисправность или замыкание мотора нагнетателя воздуха
F 09 обрыв цепи, неисправность или замыкание штифта накаливания
F 10 перегрев
F 11 обрыв цепи, неисправность или замыкание циркуляционного насоса

Если Thermo 90ST в качестве органа управления оборудован выключателем, то код неисправности сигнализируется после отключения системы мигающей лампочкой индикатора работы (блинк-код). Подается пять коротких сигналов, после чего подаются длинные импульсы, количество которых будет соответствовать цифре стоящей после буквы F в таблице перечня кодов неисправностей.

Скачать инструкцию

пользователя для дизельного Webasto Thermo 90ST в формате Pdf

>>>

Вебасто подогрев двигателя неисправности — Авто Портал

Основной износ двигателя внутреннего сгорания приходится на момент запуска, а в зимнее время года мотор может вовсе не запуститься. Поэтому функция подогрева охлаждающей жидкости перед стартом, позволяет значительно продлить его ресурс.

Вебасто позволяет полностью решить подобные задачи, но только при условии, что такая система будет работать безупречно.

О том, почему не запускается Вебасто, а также о способах самостоятельного устранения неисправности будет рассказано в этой статье.

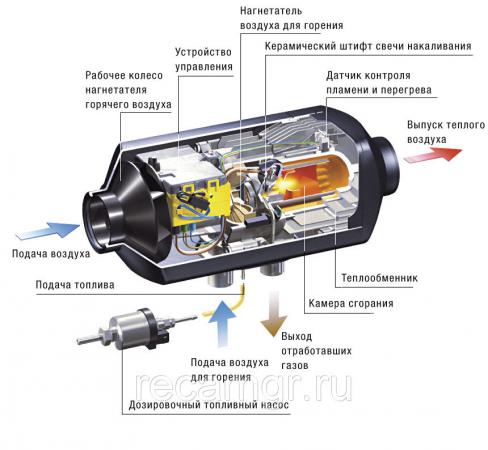

Устройство и принцип работы

Чтобы подогреватель двигателя работал без нареканий необходимо обеспечить работоспособность следующих деталей:

электронный блок управления;
камера сгорания;
теплообменник;
циркуляционный насос;
топливный насос.

Принцип работы подогревателя двигателя следующий:

Топливо подаётся насосом в камеру сгорания, где воспламеняется от спиральной свечи.
Энергия пламени передаётся теплообменнику, в котором циркулирует охлаждающая жидкость.
Интенсивность подогрева антифриза регулируется электронным блоком.

Таким образом осуществляется подогрев жидкости охлаждения до рабочей температуры. Циркуляция антифриза в таком режиме осуществляется исключительно по малому кругу.

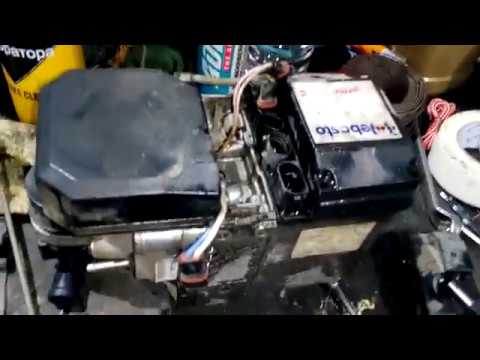

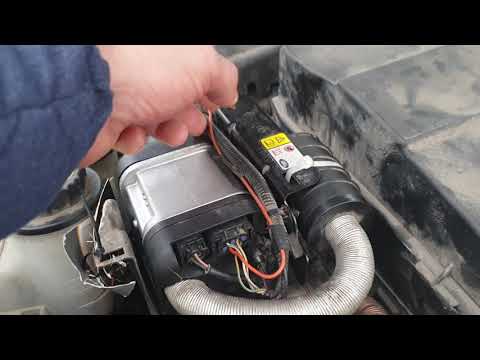

Интересное видео, как работает подогреватель Webasto:

Неисправности Вебасто на бензиновом двигателе

Частая причина отсутствия запуска Вебасто заключается в отсутствии подачи топлива в камеру сгорания. Это может произойти по причине отсутствия горючего, либо сильного засорения фильтра насоса.

Если не понятно, почему не работает Вебасто, то следует также осмотреть шланг подводящий топливо. Если эта деталь где-либо перегнута, то горючее не будет поступать в специальную камеру для сжигания.

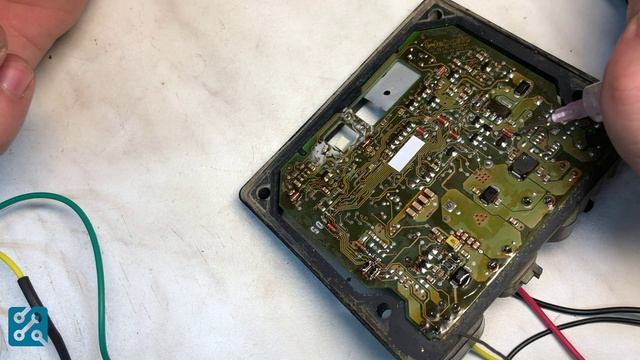

Если Вебасто не включается вообще, то выход из строя подогревателя может быть вызван неисправностью блока управления. Эту деталь практически невозможно починить в условиях гаража, поэтому для ремонта машины следует обратиться в специализированную мастерскую.

При возникновении неполадки в системе подогревателя система генерирует сообщение о неисправности.

Если для управления установлен мини-таймер, то коды ошибок Вебасто будут высвечиваться на дисплее в виде буквы F и двух цифр.
Если установлен переключатель, то ошибки отопителя будут отображены миганием лампочки (блинк-кодом). После отключения отопителя лампочка индикатора работы подаст 5 коротких сигналов. После этого лампочка выдаст определенное количество длинных сигналов. Количество длинных сигналов и будет являться кодом ошибки.

Посмотрите таблицу с кодами ошибок. С возможными причинами появления неисправностей и методами устранения:

Без специального оборудования и программного обеспечения невозможно полностью устранить ошибки Вебасто.

В некоторых моделях автономного отопителя можно осуществить сброс ошибок без использования компьютера.

Для этой цели следует полностью отключить устройство от электропитания. Чтобы наверняка обесточить электронную схему подогревателя необходимо аккуратно разобрать блок управления и вытащить центральный предохранитель. Часто после выполнения этой операции удаётся полностью сбросить ошибку на приборе и восстановить его работоспособность.

Если Вебасто не запускается с таймера, то полное обесточивание блока управления также позволяет решить проблему. Для корректного включения подогревателя после сброса настроек потребуется обязательно выставить правильное время.

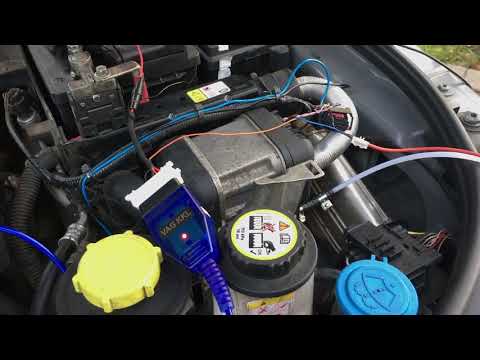

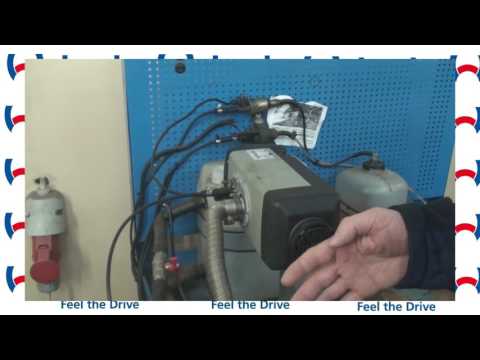

Смотрите интересное видео, как убрать ошибку Webasto, быстрый способ без компьютера и ELM:
Это основные причины на бензине, но Вебасто может не запускаться и на дизельных двигателях.

Проблемы на дизеле

Дизельные двигатели, оснащённые системой подогрева, также могут быть подвержены выходу из строя Вебасто.

Причины, по которым это происходит, практически совпадают с поломками на бензиновых моторах. Но наиболее часто случается такая неприятность из-за некачественного топлива. Большое количество примесей в солярке образуют налёт на свече, поэтому со временем воспламенение топлива может полностью прекратиться либо система подогрева будет работать очень нестабильно.

Во время сильных морозов Вебасто может не запускаться по причине отсутствия воспламенения солярки.

Если вовремя не заменить летнее топливо на зимнее, то достаточно температуры минус 7 градусов Цельсия, чтобы подогрев двигателя не запустился. Зимняя солярка тоже может замёрзнуть, но только при более низких температурах.

Если на дизеле вышла из строя свеча, то потребуется полная замена камеры сгорания. Новую свечу практически невозможно приобрести, но если удастся найти в продаже бывшие в употреблении элементы, то можно попытаться относительно недорого восстановить работоспособность подогревателя.

Конечно, при использовании б/у свечей невозможно гарантировать стабильную работу системы, но новая система в сборе обойдётся довольно дорого.

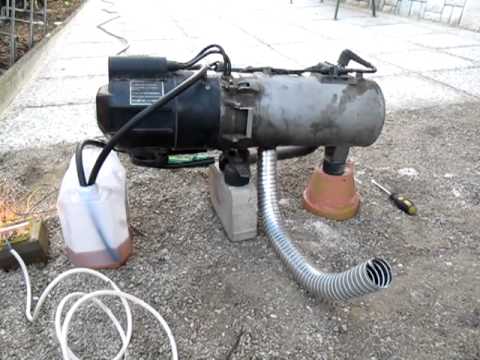

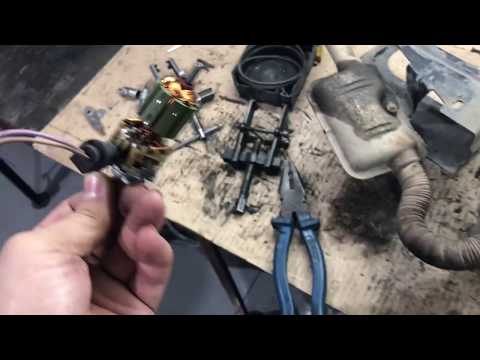

Видео для просмотра, как оживить автономку (webasto) Volvo Fh:

Советы и рекомендации

После летнего простоя Вебасто также может не запускаться либо работать нестабильно. Не всегда такое «поведение» подогревателя может быть вызвано поломкой.

Если после непродолжительной работы система выключается, то, нередко, ситуацию можно разрешить, если полностью открыть кран печки. Учитывая тот факт, что подогреватель установлен в малом круге системы охлаждения, то без включённого отопителя салона жидкость может быстро перегреться и автоматика отключит подачу топлива в камеру сгорания.
Если неисправности автономки Вебасто наблюдаются слишком часто, и при этом системе уже более 10 лет, то замена топливного насоса на современную и более мощную модель позволяет, во многих случаях, полностью восстановить стабильность работы подогревателя.
В летнее время рекомендуется не менее 1 раза в месяц запускать Вебасто. Длительные простои в работе подогревателя крайне негативно отражаются на его работоспособности.
При смене антифриза рекомендуется устранить все возможные воздушные пробки в системе охлаждения. Если этого не сделать, то работа подогревателя также может быть нестабильной.

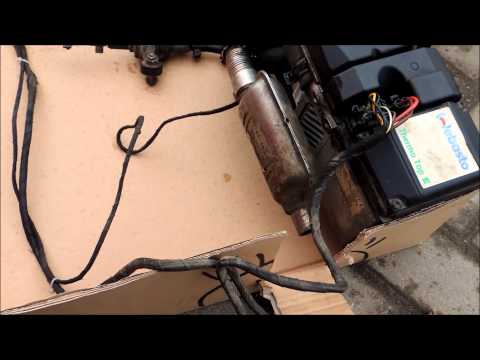

Смотрите видео по теме, почему не работает Webasto, одна из причин:

Заключение

Во многих случаях неработоспособности Вебасто можно устранить своими руками. Если после проведения диагностических работ не понятно, что делать и как «воскрешать» систему, то лучше обратиться за помощью к квалифицированным специалистам.

(2 раз, оценка: 5,00 из 5) Загрузка…

WEBASTO причины отказа запуска

Топливо. Часто проблемы кроются в подаче топлива. Происходит это в зимний период, когда многие водители забывают сменить летнюю солярку на зимнюю. Смотрите отопитель, может заработать в теплом помещении, поэтому позаботьтесь о гараже.

Когда вебасто в теплом месте отошло, меняйте топливо. Сначала спустите солярку, продуйте систему, вычистите ее, смените фильтр, влейте новую солярку. Имеется и другая причина не поступления, в отопитель топлива. Солярка не достигает насоса. Звучание при этом четкое и громкое.

Также может быть подсос воздуха, когда топливный провод поврежден. Кроме того нужно проверить и соленоидный клапан, в нем происходит скопление пробки. Чтобы проверить давление воздуха на обмотке берем омметр. Нормальные единицы колеблется в пределах 136-154 Ом.

Проводя диагностику, подайте в трубку любую жидкость для промыва.

Прозвон электрики. После проверки топливной системы люди, понимающие в электрике, идут дальше, а среднестатистические водители обращаются к сервисным умельцам. Смотрим предохранители F1-F3, если есть перегоревшие, производим замену и проверяем на работоспособность. Далее проверяем таймер.

Измеряем его ток в разъёме, если токоподача отсутствует, то таймер следует менять полностью. Следующий объект контроля печка. Смотрим попутно клеммы, когда они окислились, это может блокировать подачу тока. Смотрим целостность всех проводов.

Разгерметизация чаще всего происходит на самом штекере.

Инструкция по эксплуатации вебасто

Снимаем блоки. Вебасто может включить блокировку из-за того что ошибки исправлены, а отчеты о них не успели зафиксироваться в панель памяти. С БУ на 3-и секунды убираем питание, снимая его с предохранителя. Вынимаем фишку и возвращаем на ее место. После включаем отопитель. Потом повторяем первые два пункта манипуляции. Если все прошло успешно система заработает.

Почему не запускается Webasto

Зачастую проявляются три основные проблемы:

Невозможно запустить обогреватель;
Происходит отказ при попытке включения;
Оборудование прекращает свою работу сразу после запуска.

Причиной проблем с функционированием очень часто оказывается некачественное топливо. Содержащиеся в нем посторонние вещества в виде мелких частиц забивают тонкую сетку-фильтр в топливном насосе. В результате количество ДТ или бензина в разы уменьшается либо полностью прекращается его подача. Низкокачественное топливо быстро закоксовывает свечи и не нагревается до приемлемой температуры.

Повышенное содержание серы и воды в дизеле гораздо быстрее выводит из строя нагревательную систему, чем бензин. К тому же ДТ в сильный мороз имеет свойство сгущаться и физически не может перемещаться по трубопроводу. Использование летнего дизеля при температуре ниже 10о С является распространенной причиной почему не включается Вебасто.

Можно выделить еще одну причину – провисание топливной трубки. Вследствие этого затрудняется попадание топлива в камеру сгорания. Но, все же частыми проблемами является засорение фильтра и свечей.

Отказ в запуске системы говорит о том, что возникла проблема в электронике. Эта же причина относится к тем случаям, когда обогреватель сначала заработал, а потом через пару минут выключился.

Возникновение таких ошибок требует вмешательства специалиста. Сотрудники сертифицированного центра с соответствующим оборудованием подключают обогреватель к диагностической системе.

После нескольких тестов будет выявлена причина поломки.

В устройствах с GSM управлением могут возникать ошибки запуска обогревателя. Преимущественно это связано с SIM-картой, установленной в устройстве.

Передаваемые на нее команды просто не доходят до оборудования в связи с нулевым балансом на ней.

Для этого достаточно пополнить счет и все снова заработает, некоторые операторы мобильной связи могут просто заблокировать карту при отсутствии платежей в течение трех месяцев. Этот нюанс нужно учитывать перед заключением контракта.

Если вы не понимаете почему не включается Webasto, но знаете что с картой все в порядке, а устройство выдает ошибку, то можно сбросить ее самостоятельно. Это подходит только для того оборудования, где стоит оригинальный блок управления.

Удобный и надежный предпусковой нагреватель Вебасто прослужит долгие годы при правильной эксплуатации и уходе. Заправка автомобиля на проверенных АЗС, регулярная проверка работоспособности оборудования позволит избежать критической поломки.

Статья написана по материалам сайтов: www.drive2.ru, ktonaavto.ru, aspid-pro.ru.

Как пользоваться вебасто

Чтобы устройство прослужило большой эксплуатационный срок, а вы не проводили диагностику вебасто своими руками нужно следовать приложенной инструкции и советам:

детали механизма не должны соприкасаться с жидкостью;
на части устройства не должны действовать электрические заряды;
запрещается работать при высокой влажности и температуре;
выключайте подогреватель на АЗС;
применять вебасто в закрытых гаражах запрещено;
используйте топливо, выдвинутое производителем;
устройство нужно изредка запускать при не прогретом двигателе на меньшей мощности вентилятора в районе 10 минут;
работать отопитель может только час, не стоит часто его запускать.

Что такое вебасто Отличительные черты

Подогреватель Гидроник не запускается

Сегодня сложно найти автолюбителя не мечтающего встроить вебасто в свое авто. Вебасто – автономный предпусковой отопитель немецкого производства. Компактный механизм весом 5 кг устанавливают внутрь контура устройства охлаждения бортовой сети и топливной системы автомобиля.

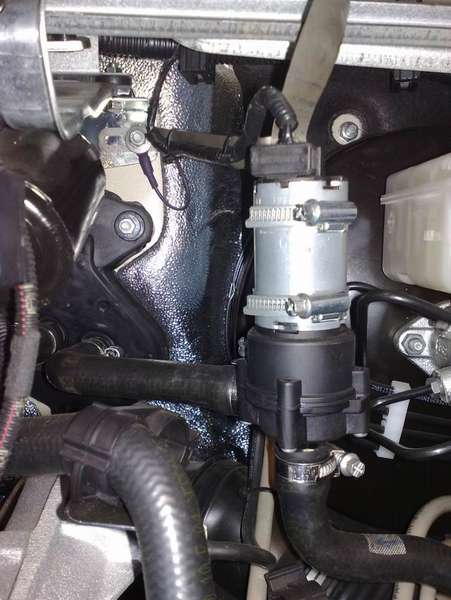

Главная функция вебасто – разогрев двигателя до запуска силового агрегата. Автономный насос отопителя гоняет антифриз по всей сети охлаждения через радиатор. По сути, устройство представляет собой небольшую камеру сгорания соединению с системой охлаждения транспорта.

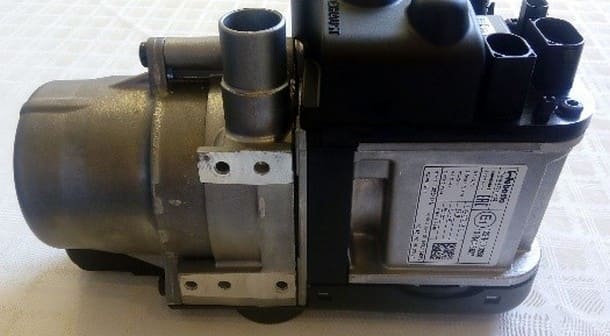

Сегодня производитель выдвигает на рынок два вида устройства — Thermo Top Evo-4 и Thermo Top Evo-5. Они отличаются только мощностью.

Также вебасто подключен к штатному отопителю салона и запускает вентилятор. Таким образом, в холодное время года водителю не нужно ждать, когда двигатель прогреется. Мотор достигает необходимой температуры от одного нажатия кнопки пульта. Владельцу не требуется подходить к машине, запустить вебасто можно из окна квартиры.

Кроме того при холодном запуске износ двигателя равен пробегу в 100 км. Отопитель работает автономно, подогрев и долгий запуск мотора не забирает большой заряд АКБ. Из явных минусов только то, что срок службы аккумулятора снижается на год. Если брать это как плату за удобство и комфорт, то смена батареи не является решающей.

Работа вебасто в зимний период

Peugeot 307 SW Самый ухоженный Бортжурнал Ремонт Webasto Не запускается, обрыв пламени, погасание пламени

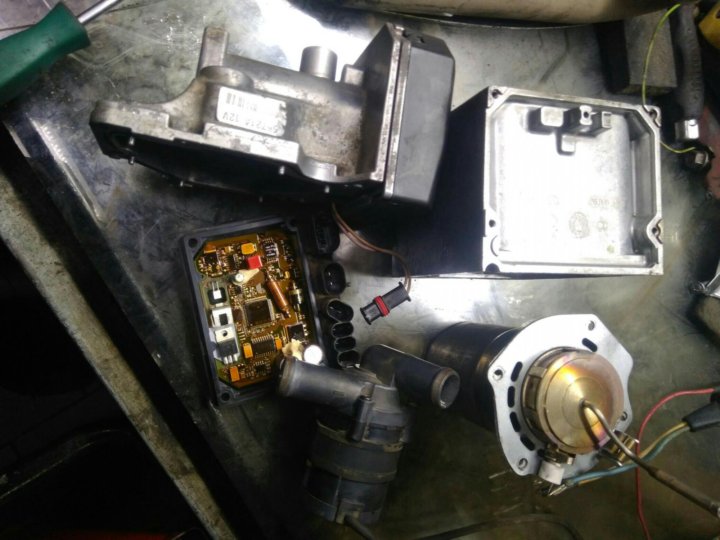

Хочу поделиться отчетом о ремонте автономного отопителя Webasto Thermo Top С, Который я внедрил в свой автомобиль осенью прошлого года. Эта запись будет полезна для владельцев Webasto Thermo Top E, Z, C/Z, так как их конструкция полностью идентична.

Проблемы появились в момент наступления новогодних морозов, когда ночная температура в Минске опускалась до -20 градусов. Усаживаясь в автомобиль, я замечал, что салон холодный и двигатель тоже не прогрет. При запуске Webasto начинал испускать негустой сизый дым и, поработав 2 минуты, становился на продувку и выключался.

Сделав 2 безуспешные попытки запуска отопитель блокировался и не реагировал на попытки включения. Мысленно я уже был готов к изучению конструкции отопителя.При установке я не поленился и завёл диагностическую линию отопителя на родной разъём диагностики автомобиля и это избавило от необходимости плясать с ноутбуком под капотом.

Используя K-Line адаптер и WebastoThermo Test 2.16 я получил протокол с описанием ошибок.

Поиск неисправностей

Сбои работы делят на виды:

Ошибки во внутренней памяти. Как правило, они не влияют на режим работы.
Спонтанные сбои. Автозапуск или вторичное включение кроется в схеме аппарата.
Выключение по ошибке. Сбой идет в панели управления или электроснабжении. Подогрев сам выключается без сохранения ошибки. Второй вариант сбоя, когда ошибка сохраняется, а повторный пуск просит сигнала на отключение и на новый запуск системы.
Блокировка вебасто. Происходит из-за повторяющейся ошибки. Сбой должен пройти 4-6 раз и тогда агрегат блокируется и сохраняет отчет. Разблокировать механизм самостоятельно невозможно, следует обратиться в сервисный центр. Заметим, что если сбои идет из-за низкого напряжения или испорченной АКБ блокировки нет.
Блокировка при перегреве. Когда вебасто перегревается, система блокируется.
Выключение по ошибке из-за низкого или высокого напряжения. Когда напряжение достигает 11,5В механизм отключается на некоторое время. После происходит продувка. Измерить напряжение можно блоком управления. Когда напряжение завышено его меряют подогревателем. Обычно при 16В напряжение работа приостанавливается, идет выключение и продувка. Если проблема решена, система вновь готова служить.

Когда не запускается вебасто, причины иного характера определяются при помощью PC-диагностики Thermo Test.

Причины распространенных сбоев собраны по типам:

Не сохранённые ошибки. Сначала проверяют топливное обеспечение, а уже потом меняют подогреватель или связующие узлы.
Зафиксированные сбои. Смотрят тип проблемы в памяти устройства, там показан неисправный узел. Далее поломку устраняют путем замены детали.
Общие сохраненные сбои. Когда вебасто не определил сломанную часть системы. Первым делом смотрят периферийные части механизма.
Смотрят информацию об ошибки при помощи РС-диагностики.

Пк диагностика вебасто

Ошибки автономного отопителя вебасто. Таблица кодов ошибок отпителя webasto

Автономный отопитель Вебасто весьма надежен в эксплуатации, однако любой механизм может выйти из строя. В данной статье разбираются типовые проблемы отопителей.

Чаще всего причиной технической проблемы является банальная оплошность (например, отошла клемма с аккумулятора), однако бывают ситуации, когда неправильная работа отопителя является следствием серьезной поломки. При обнаружении каких-либо отклонений в штатной работе обогревателя надо срочно обратиться в сертифицированный сервисный центр.

Как правило, при поломке отопитель будет подавать сигнал о своей неисправности.

Если для управления отопителем установлен мини-таймер, то коды ошибок отопителя вебасто будут высвечиваться на экране в виде буквы F и двух цифр (ниже будет представлена таблица с кодами неисправностей).

Если в качестве органа управления используется переключатель, то ошибки автономного отопителя вебасто будут показаны миганием лампочки (блинк-кодом). После отключения отопителя лампочка индикатора работы на переключателе подаст 5 коротких сигналов. После этого лампочка подаст определенное количество длинных сигналов. Количество длинных сигналов и будет являться кодом ошибки.

Наиболее полно ошибки отопителя вебасто можно прочитать только при наличии специального программного обеспечения Webasto Thermo Test. Кроме того нужен специальный программатор со штекер адаптером. Такое оборудование есть только в сертифицированном центре.

Для ознакомления внизу представлена таблица с кодами ошибок, возможными причинами их появления и возможными путями устранения неисправностей. Работы по устранению неисправностей рекомендуется проводить только на сертифицированном центре.

Коды ошибок вебасто

Отопители Webasto имеют высокие показатели надёжности в эксплуатации. Причины поломок могут быть вызваны двумя самыми популярными факторами – неправильная установка и настройка оборудования и небрежное использование системы. Первым показателем неполадок в работе является недостаточное тепло в автомобиле при работе подогревателя. Если вы заметили, что время нагрева двигателя увеличилось, не стоит тянуть – сразу обращайтесь в сервисный центр.

Для каждой из возможных неисправностей есть свой уникальный код, который позволяет оперативно выявить причину проблемы. Из наиболее часто встречающихся видов поломок выделяют:

Короткое замыкание в цепи;
Неисправность блока управления;
Обрыв цепи на датчике температуры или нагрева;
Нетипичное напряжение;
Замыкание в работе цепи топливного насоса.

Одна из главных причин сбоев – неправильная наладка системы в процессе установки. Для этого стоит избегать кустарных мастерских, где вашему оборудованию могут нанести непоправимый ущерб.

При своевременном устранении неполадок отопитель Вебасто служит долго и надёжно. Во избежание неожиданностей стоит периодически проходить техническое обслуживание, а при подозрениях на плохую работу, диагностику оборудования.

Неисправности Вебасто и их устранение

Вебасто – это предпусковой подогреватель двигателя автомобиля, который обеспечивает его лёгкий запуск в холодное время года. Однако в процессе длительной эксплуатации, как и у любого другого устройства, у подогревателя могут возникать разного рода неисправности, нарушающие его правильную работу. В связи с этим большую часть автовладельцев интересует причины того, что Вебасто не запускается. Прежде чем столкнуться с подобного рода проблемой, нужно для начала понимать принцип работы и какие могут возникать неполадки.
