Среди множества агрегатов, относящихся к транспорту, отдельного упоминания стоит регулятор холостого хода. Аппарат обеспечивает:

• выравнивание числа оборотов при работе двигателя без нагрузки;
• исключение колебаний давления поступающего в мотор окислителя при резких рывках дросселя;
• управление наполнением кислородом смеси на холостых оборотах;
• контролирует силу потока воздуха при прогреве двигателя на автозапуске.

Для российских инжекторных моторов серий ЗМЗ 4213, 405, 406, 409, устанавливаемых в автомобили УАЗ и ГАЗ, используется РХХ-60.

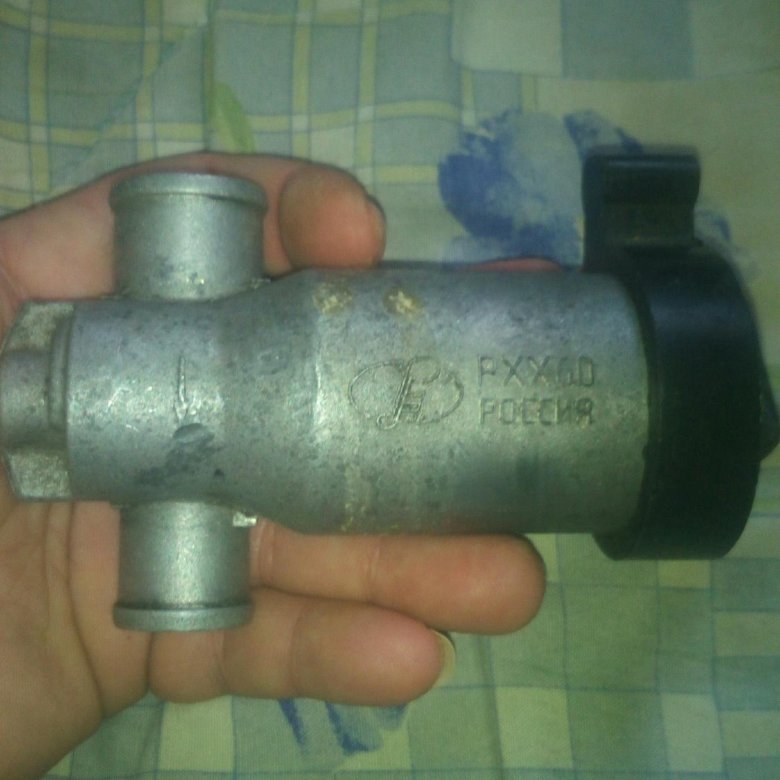

РХХ-60:

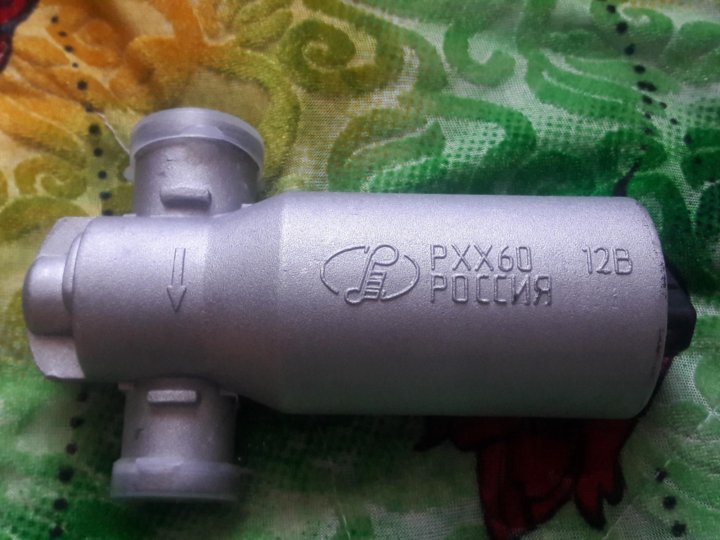

Устройство РХХ-60

Функция регуляторов холостого хода в управлении свободным объемом участка воздуховода двигателя. Выполняется процедура клапаном оснащенным электроприводом.

Контролирует его микропроцессорный блок управления агрегатами автомобиля, формирующий нужное количество импульсов для изменения положения поворотной заслонки.

Всего ЭБУ предусматривает в отношении клапана 240 узловых позиций между его полным открытием и закрытием. Калибровка производится на специальном стенде для каждого из РХХ.

Регулятор холостого хода расположен на линии поступления атмосферного газа в обход заслонки управляемой дросселем. Когда она закрыта, двигатель снабжается кислородом именно через этот канал.

В момент включения стартера, регулятором холостого хода полностью открывается газовый канал. Когда двигатель запущен и уже прогрет, но еще не нагружен, клапан пропускает до 35–45 % воздушной смеси через обходные пути. При движениях дросселя РХХ регулирует объем кислорода, идущего в цилиндры, уменьшая и увеличивая его дополнительное количество.

Электропитание регулятор получает от бортовой сети. Электромагнитные обмотки начинают работу за счет их соединения с массой автомобиля через ЭБУ.

Технические характеристики и схема подключения

Характеристики регулятора холостого хода, используемого в Газелях, УАЗах и Волгах с двигателями серии 406:

• пропускная способность: 60 кг/ч;
• частота канала контроля обмоток: 125 Гц;
• питание: 6–18 В;
• индукция обмоток двигателя, контролирующего клапан при питании 100Гц: ~12(±2) мГц;
• активное сопротивление на каждую обмотку: ~12(±1) Ом;
• глубина скважности импульсов: до 100 %;
• теоретическое количество позиций подвижной шторки: 240.

К электронным системам двигателя аппарат соединяется по следующей схеме:

Средняя клемма контактного разъема общая. Первая используется для питания обмотки открытия, третья управляет закрытием клапана.

Признаки неисправности регулятора и возможные причины

Есть несколько примет в работе двигателя, сигнализирующих о неполадках регулятора холостого хода:

Лампа неисправности и коды
Симптом
Возможные причины и методы их решения

Check Engine не включается	Двигатель дает повышенные обороты в прогретом состоянии на холостом ходу	Подвижная шторка регулятора добавочного воздуха может быть закоксирована, рекомендуется промыть ее керосином с последующей сушкой
Если запуск мотора возможен с перекрытым шлангом РХХ-60, вероятен проход кислородной смеси через дроссельную заслонку
Check Engine не включается	Запуск мотора проходит, но он сразу отключается, или становится возможен только при наполовину утопленной педали акселератора	Нужно убедиться в чистоте воздушного канала, и в случае его загрязнения убрать налет со стенок с помощью керосина
Возможна неисправность РХХ
Активен сигнализатор Check Engine	Коды самодиагностики 161-166 или 0505-0509, 0511, 1509,1513-1514, 1750-1755, в зависимости от используемого ЭБУ	Проблемы электрической части

Коды неисправностей можно получить соединив 10 и 12 контакт диагностического разъема, находящегося спереди под капотом. Количество вспышек лампочки Check Engine, которые начнут происходить после включения зажигания, и паузы между сериями, дадут искомые числа.

Диагностический разъем:

Расшифровка кодов в случае активности сигнализатора Check Engine:

Код
Возможная причина и методы исправления/поиска

161–166, 1750–1755	РХХ отсоединен от ЭСУД; обрыв контактов 37, 14; короткое замыкание между 4 и/или 26; между ними и корпусом; неисправность в ЭБУ; выход из строя катушек регулятора; КЗ на обмотках
0505	Проблемы в цепях питания и интерфейсах РХХ-60
0506–0507	Помехи в работе регулятора — низкие или слишком высокие обороты
0508, 1513	Короткое замыкание между цепями управления электроприводом РХХ и массой
0509, 1513	Короткое замыкание между цепями управления электроприводом РХХ и сетью питания
0511	Обрыв в цепях управления ШД
1509	Перегрузка цепей управления ШД

Самыми относительно трудно обнаруживаемыми неисправностями становятся механические повреждения внутреннего устройства. При них, по электрической части все нормально, но подвижная шторка не реагирует на приходящие импульсы. Здесь проблемой может быть физический разлом магнитов или отрыв штока. Причиной служат экстремальные механические нагрузки при аварии или сильный удар по регулятору.

Какие бы похожие симптомы не обнаружились у машины, стоит вначале уточнить целостность соединительных линий и работоспособность датчиков ЭСУД.

Тестирование РХХ-60

Выяснить работоспособность электрической части регуляторов холостого хода достаточно просто. Сначала отсоединяют РХХ от интерфейсных проводов и воздуховодов двигателя автомобиля.

На среднюю линию регулятора подводится плюс от аккумулятора. Минусом касаются поочередно до крайних вводов разъема.

В рабочем устройстве, при соединении с одним контактом клапан полностью откроется, при касании другого — закроется.

Далее работоспособность проверяют мультиметром. Между каждым из крайних контактов и центральной линией должно быть сопротивление около 12 Ом. Также недопустимо короткое замыкание между любой из трех линий и корпусом регулятора. Сопротивление, в процессе проверки на КЗ, мультиметр определяет не менее 1 МОм.

Аналоги от разных производителей

Регулятор холостого хода РХХ-60 для двигателей серий ЗМЗ-406, 4213, 405, 409 (оригинальный код 0280 140 545) выпускается многими производителями. Вот некоторые из них:

Производитель
Номер в каталоге

MetalPart	MP-406-1147051-02
ПЕГАС	406-1147051-02
Certronic
УАЗ

Процедура замены

Инструкция:

1. Отсоединяем интерфейсный кабель от регулятора холостого хода.
2. Снимаем подходящие воздушные трубки, ослабив держащие их хомуты отверткой.
3. 10 ключом вывинчиваются пара болтов на креплении регулятора к корпусу двигателя.
4. Следом снимается хомут держащий устройство, и резиновое основание под ним.

Сборка производится в обратном порядке. Во избежание случайного ошибочного присоединения сторон регулятора к обходной системе воздухоснабжения, верхний вводной патрубок на РХХ-60 шире, чем нижний.

Видео по теме

Регуляторов холостого хода РХХ автомобиля ЗМЗ 406 Ссылка на основную публикацию

VIDEOMiN.ORG

регулировка холостых змз 406

1:55 Регулировка холостых ЗМЗ 406

1:55

749234

3:58 Как отрегулировать холостой ход змз 406-405 инжектор

3:58

474871

11:11 РХХ 405 / регулировка холостого хода Газель 405

11:11

319582

8:24 Карбюратор К 151 регулировка холостого хода

8:24

697557

3:08 Нет холостого хода ЗМЗ 406. Причина.

3:08

403156

12:30 Проблемы регулятора холостого хода Газель РХХ

12:30

290204

7:07 Регулировка холостого хода, как положено Порошин, учись

7:07

29299

5:52 Неровная работа 406 мотора ГАЗ Волга 3110. Найдена причина

5:52

679926

4:31 Плавающие холостые и их отсутствие на змз 406

4:31

700907

2:53 Плавают обороты холостого хода ЗМЗ 406 инжектор.

2:53

685033

3:50 Холостой ход Соболь 405 мотор

3:50

367534

4:10 К 151.Особенность системы холостого хода карбюратора.

4:10

790659

8:16 Карбюратор К151. Нет холостого хода.

8:16

9255

4:27 как поднять давление в двигателе змз 406

4:27

137183

1:06 Идеальный холостой ход змз 40522 ГБО-2

1:06

474705

10:05 Чистка регулятора холостого хода

10:05

815385

24:18 Карбюратор К-151. Газель на бензине и газе!

24:18

186845

4:12 Газель Карбюраторный Троит. ДВС 406

4:12

891657

7:49 Нет холостого хода Газель ЗМЗ 406

7:49

221498

13:48 МОДЕРНИЗАЦИЯ ХОЛОСТОГО ХОДА ЗМЗ 40522 +ГБО2

13:48

239388

7:37 Как проверить трехконтактный РХХ. Два способа.

7:37

121406

4:10 ДТОЖ ЗМЗ 406.Значимость в системе управления двигателем.

4:10

705576

3:12 Проблемы с холостым ходом Газ 31105

3:12

23469

14:34 троит 406 движок скрытая угроза

14:34

847883

3:35 ГАЗЕЛЬ 3302 кран на холостой ход

3:35

692846

Регулятор холостого хода РХХ-60 405-406-409 двигателя

Поделиться:

В этой статье описан регулятор холостого хода. Приведено его устройство, назначение, принцип работы. Рассмотрена конструкция регулятора холостого хода РХХ-60. Подробно описаны неиспраности РХХ. Описано, как можно проверить регулятор холостого хода. Изложена последовательность замены регулятора холостого хода.

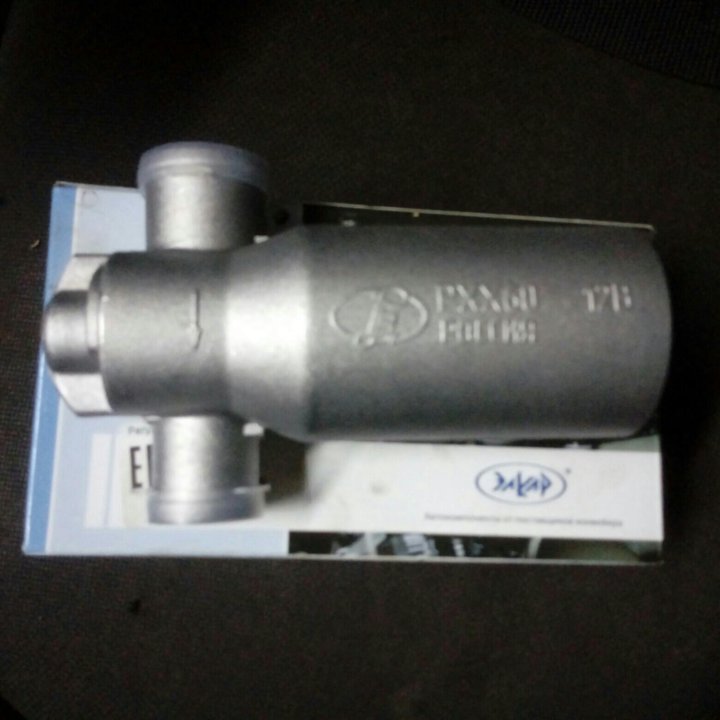

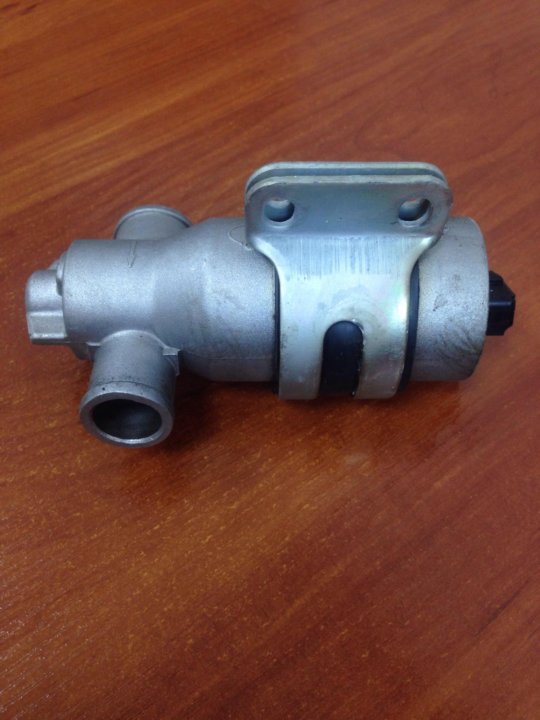

Регулятор холостого хода РХХ-60 — представляет собой двухобмоточный поворотный
соленоид со щелевым проходным отверстием, сечение которого изменяется по программе электронного блока управления. Подключение регулятора к жгуту проводов осуществляется с помощью трехконтактной розетки с защелкой.

Назначение РХХ состоит в выполнении следующих основных функций:

• автоматический запуск и прогрев двигателя на холостом ходу;
• стабилизация минимальных оборотов холостого хода;
• управление цикловым наполнением воздуха на частичных нагрузках;
• демпфирование воздушного потока при резком открытии и закрытии дроссельной заслонки.

Принцип действия регулятора холостого хода заключается в регулировании сечения проходного канала воздуха холостого хода при воздействии электрического сигнала на проволочную обмотку регулятора холостого хода.

От электронного блока управления (ЭБУ) подается элекрический ток на обмотку статора РХХ, который взаимодействуя с постоянным магнитным полем ротора, формирует импульс управления различной скважности с частотой 125 Гц.

При этом ротор вместе с клапаном поворачивается на заданный угол и изменяет проходное сечение обходного канала, через который всасываемый воздух попадает в задроссельное пространство, минуя дроссельную заслонку.

В результате двигатель снабжается воздухом на холостом ходу при закрытой дроссельной заслонке.

Степень открытия регулятора холостого хода изменяется от полного открытия (240 шагов) на запуске двигателя до полного закрытия в режиме ЭПХХ, на холостом ходу регулятор открыт примерно на 85…100 шагов (35…45%) для прогретого двигателя.

Электропитание электромагнитных обмоток регулятора холостого хода, РХХ-60 осуществляется от бортовой сети через главное реле, а включение обмоток производится путем замыкания их на массу через силовые каналы блока управления.

Регулятор холостого хода, РХХ-60, состоит из следующих деталей, представленных вверху на рисунке:

• Штекерная колодка — 1;
• Уплотнительное кольцо — 2;
• Шайба крепления — 3;
• Фланец крепления оси якоря — 4;
• Обмотка якоря — 5;
• Поворотный стакан — 6;
• Магнит — 7;
• Корпус — 8;
• Якорь неподвижный — 9;
• Ось якоря — 10;
• Магнитопровод — 11;
• Стопорное кольцо подшипника — 12;
• Шариковый подшипник — 13;
• Уплотнение подшипника- 14;
• Патрубок входной — 15;
• Поворотная заслонка — 16;
• Упор — 17;
• Роликовый подшипник — 18;
• Вал заслонки — 19;
• Патрубок выходной — 20;
• Буквой х обозначено неразъемное соединение

• Максимальная производительность: 60кГ/ч.
• Активное сопротивление обмоток: 12±1 Ом.
• Индуктивность обмоток на частоте 100 Гц: 12±2мГн.
• Напряжение электропитания: 6…18В.
• Частота сигналов управления: 125Гц.
• Скважность сигналов управления: 0…100%

• Лампа неисправности горит после включения зажигания. Самодиагностика блока фиксирует коды неисправности 161…166.
  • Проверьте исправность цепей регулятора дополнительного воздуха 37е, 4, 26.
• Двигатель запускается и глохнет или запускается только при частично нажатой педали акселератора. Лампа неисправности не горит (нет неисправностей системы).
  • Проверьте состояние байпасного канала и, при необходимости, промойте и очистите его от грязи.
  • Проверьте и, при необходимости, замените регулятор дополнительного воздуха.
• Повышенные обороты холостого хода горячего двигателя. Лампа неисправности не горит (нет неисправностей системы).
  • Проверьте, возможно затвор регулятора закоксован, промойте регулятор в керосине и просушите.
  • Проверьте, если двигатель запускается при пережатом шланге регулятора—имеет место просос воздуха через неплотно прикрытый дроссель, отрегулируйте привод и заслоку дросселя на полное закрытие.

Код неисправности двигателя 409
Наименование неисправности
Условия определения

161	КЗ нагрузки в цепи 1 управления РХХ (РДВ)	После включения зажигания
162	Обрыв цепи 1 управления РХХ (РДВ)	После включения зажигания
163	КЗ на массу цепи 1 управления РХХ (РДВ)	После включения зажигания
164	КЗ нагрузки в цепи 2 управления РХХ (РДВ)	После включения зажигания
165	Обрыв цепи 2 управления РХХ (РДВ)	После включения зажигания

Коды неисправности 161, 162, 163, 164, 165, 166 — неисправность цепей управления регулятором дополнительного воздуха. Возможные причины неисправности: регулятор не подключен к жгуту проводов ЭСУД, обрыв цепи 37 электропитания регулятора от главного реле, обрыв провода 14 массы от блока, обрыв или КЗ на массу/ бортсеть цепей управления регулятором (4, 26), неисправность силовых каналов управления регулятором (выходы блока: 4, 26), неисправность регулятора дополнительного воздуха: короткое замыкание обмоток электромагнита регулятора (активное сопротивление ниже 10 Ом).

Код неисправности двигателя 40900А
Наименование неисправности

0505	Неисправность цепи регулятора холостого хода
0506	Низкие обороты холостого хода (регулятор холостого хода заблокирован)
0507	Высокие обороты холостого хода (регулятор холостого хода заблокирован)
0508	КЗ цепи управления шаговым регулятором холостого хода на массу
0509	КЗ цепи управления шаговым регулятором холостого хода на бортсеть
0511	Обрыв цепи управления шаговым регулятором холостого хода
1509	Перегрузка цепи управления регулятором холостого хода
1513	КЗ на массу цепи управления регулятором холостого хода
1514	КЗ на бортсеть или обрыв цепи управления регулятором холостого хода
1750	КЗ на бортсеть цепи № 1 управления моментным регулятором холостого хода
1751	Обрыв цепи № 1 управления моментным регулятором холостого хода
1752	КЗ на массу цепи № 1 управления моментным регулятором холостого хода
1753	КЗ на бортсеть цепи № 2 управления моментным регулятором холостого хода
1754	Обрыв цепи № 2 управления моментным регулятором холостого хода
1755	КЗ на массу цепи № 2 управления моментным регулятором холостого хода

Коды неисправности 1750-1755 — неисправность цепей управления регулятором дополнительного воздуха. Возможные причины неисправности: регулятор не подключен к жгуту проводов ЭСУД, обрыв цепи 37 электропитания регулятора от главного реле, обрыв провода 14 массы от блока, обрыв или КЗ на массу/бортсеть цепей управления регулятором (4, 26), неисправность силовых каналов управления регулятором (выходы блока: 4, 26), неисправность регулятора дополнительного воздуха: короткое замыкание обмоток электромагнита регулятора (активное сопротивление ниже 10 Ом).

• Присоедините к выводу 2 РХХ плюс от аккумуляторной батареи, а к выводу 3 РХХ минус. Заслонка РХХ должна полностью открыться.
• Присоедините к выводу 2 РХХ плюс от аккумуляторной батареи, а к выводу 1 РХХ минус. Заслонка РХХ должна полностью закрыться.

1. Проверьте сопротивление обмоток РХХ. Сопротивление между контактами 1-2 и 2-3. Сопротивление должно быть 12±1Ом
2. Проверьте на замыкание (Пробой) между обмотками РХХ и корпусом РХХ. Проверьте на замыкание между контактами 1, 2, 3 и корпусом.
3. Измерьте сопротивление между контаком 1 и корпусом, между контактом 2 и корпусом, между контактом 3 и корпусом. Оно должно быть не менее 1МОм.

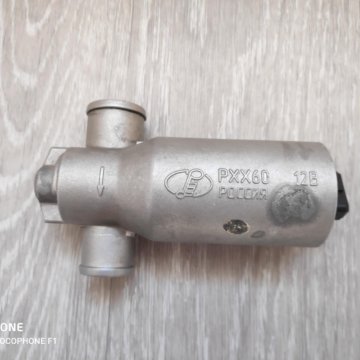

• Регулятор холостого хода РХХ-60, каталожный номер MP-406-1147051-02, для двигателя 4213, 409 УАЗ, 406 ГАЗ, фирмы MetalPart;
• Регулятор холостого хода РХХ-60, каталожный номер 406-1147051-02, для двигателя 4213, 409 УАЗ, 406 ГАЗ, производство предприятия ПЕГАС.
• Регулятор холостого хода РХХ-60, каталожный номер 406.1147051-02, для двигателя 4213, 409 УАЗ, 406 ГАЗ производства УАЗ, ОРИГИНАЛ.
• Регулятор холостого хода РХХ-60, каталожный номер 406.1147051-02, для двигателя 4213, 409 УАЗ, 406 ГАЗ производства Cartronic.

1. Снимите клемму минус с аккумуляторной батареи.

   Это нужно сделать для того, чтобы не повредить электронные элементы Электронного Блока Управления (Далее по тексту ЭБУ). Они потребляют малый ток и очень чувствительны в перепаду напряжения и блуждающим токам.

2. Отсоедините клемную колодку от РХХ. Для этого нажмите на пружинную скобу вниз и снимите клемную колодку.
3. Ослабьте два хамута на резиновых трубках и снимите трубки.
4. Отверните два болта М6 ключем на 10 и снимите РХХ
5. Выньте РХХ из хамута
6. Наденьде резиновый патрубок на новых РХХ
7. Наденьте поверх резиновой трубки металлический хамут на РХХ
8. Закрепите РХХ двумя болтами М6 ключем на 10 к рессиверу двигателя
9. Оденьте два резиновых патрубка на трубчатые штуцеры РХХ и закрепите их хамутами
10. Подсоедините клемную колодку к РХХ.
11. Подключите клемму минус к аккумуляторной батареи.

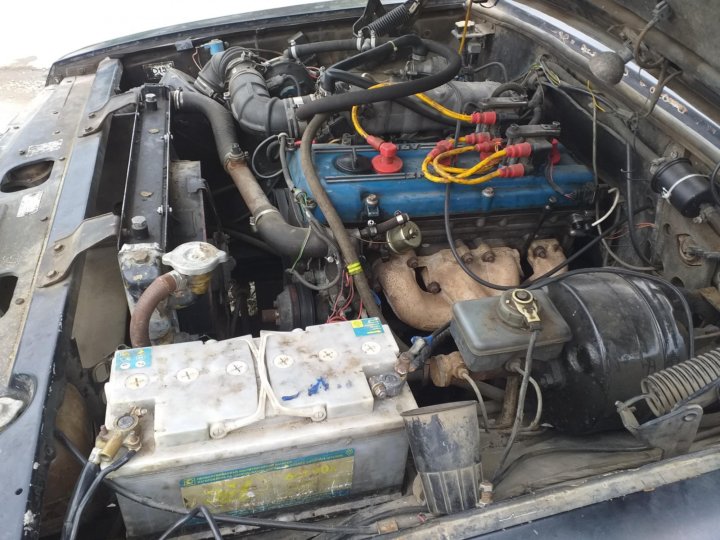

Нет холостого хода 406 двигатель инжектор причины

После приобретения автомобиля первый вопрос реставрации, естественно, был по двигателю. После приобретения машина двоила — троила. Первое, что сделали заменили свечи и откачали скопившуюся воду в свечном колодце. В итоге, двигатель перестал троить, но на холостых машина бросает обороты и в итоге глохнет. О двигателе ЗМЗ 406 16кл.:

Изначально было смонтировано газовое оборудование, которое сняли перед продажей. К газу возвращаться не буду интересует нормальная работа двигателя на бензине. Датчик температуры не показывает нагрев выше 70 градусов. (Заменен радиатор и карлсон стоит на валу) Воздушный фильтр новый.

Заменен регулятор холостого хода. Заменен топливный насос. Воздушный коллектор обслужен и подсос воздуха устранен. Датчик массового расхода воздуха новый. Катушки заменил. Бронепровода новые. Провели диагностику — ошибок не показала. На сервисе поменяли звезды и натежитель цепи + выставили фазы.

Дроссельную заслонку проверили и обслужили. Топливный бак был снят, слит и почищен. Форсунки проверили. факел распыла идеальный (облачко) Вакуумник не подает лишнего воздуха — мембрана целая. Дым из выхлопной трубы белый с запахом несожженного (испарившегося) топлива.

Компрессия в цилиндрах 10,11,11,12 Регуляционный клапан на топливной рампе отсекает на 3 атм.

Двигатель и форсунки прочищали ЛАВРОМ, как показывал пользователь 1000bars в этой статье www. drive2.ru/b/519286698488627376/ Оборотов на холостом ходу нет. Обороты прыгают. Машина глохнет.

Проблема была решена путем замены датчика положения распредвала и устранения подсоса воздуха по системе. Разобрал всю воздушную систему и оказался сильный подсос воздуха на тройнике от которого запитан регулиционный клапан топливной рейки.

Теперь двигатель на холодную работает стабильно. прогревается до 60 градусов, глохнет. Прогреваем до 90 градусов, работает стабильно на холостых.

  Лада гранта не работает вентилятор печки

Прыгают обороты на холостом ходу газель 405 двигатель

Регулятор или датчик РХХ холостого хода двигателя ЗМЗ-405) – один из главных исполнительных механизмов системы управления двигателем. От его корректной работы зависит стабильность оборотов на холостом ходу, потребление топлива, ситуации с внезапным глушением двигателя. Регулятор (РХХ-60 или 0280 140 545) установлен на ресивере системы впуска воздуха.

Он представляет собой клапан с электроприводом, регулирующий подачу воздуха во впускную систему в обход дроссельной заслонки, что обеспечивает поддержание заданных оборотов холостого хода на различных режимах работы двигателя (пуск, прогрев, торможение двигателем, появление дополнительной нагрузки от навесного оборудования).

По сути – это регулятор холостого хода.

При отказе регулятора или неисправности в его цепи блок управления включит лампу сигнализатора КМСУД, а в память запишет соответствующий код неисправности.

С неисправным регулятором двигатель на холостом ходу может глохнуть после пуска и работать на повышенных оборотах.

Если из-за механических повреждений или загрязнения поворотная заслонка станет заедать, то двигатель будет нестабильно работать на холостом ходу.

Основные неисправности

В процессе эксплуатации карбюраторов этой серии неполадки можно выявлять по характерным признакам, проявляющимся в виде тех или иных нарушений в работе ДВС.

Не держит холостые обороты

Причина распространённой неисправности, возникающей при переобогащении или обеднении ТВС, заключается в нарушении регулировок системы ХХ или засорении жиклёров. Не исключена также кривая установка поплавка в камере.

Если карбюратор оснащён электроклапаном, то можно сделать так. Слегка ослабить регулятор и посмотреть, приходят ли обороты в норму. При отсутствии засорения жиклёров так и произойдёт.

В чём же причина? Оказывается, всё до банального просто. Часто регулировочный винт ХХ в процессе работы автомобиля ослабляется и выпадает из отверстия. Это и есть причина неисправности.

Для её устранения достаточно закрутить его на место.

Регулировочный винт К-151 может выпадать из-за расширения отверстия

Болт этот, если он потерялся, можно купить вместе с ремкомплектом для подходящей модификации К-151. Отверстие рекомендуется подмазать герметиком, так как, скорее всего, оно разболталось и винт плохо его держит.

Некоторые советуют вместо клея использовать кусок бумаги, им нужно обмотать кончик регулятора, а затем уже ввинтить.

Естественно, основательно этот болт закручивается после соответствующих настроек в режиме холостого хода.

Заливает карбюратор

Перелив для всех моделей топливосмешивающих устройств — довольно распространённое явление. Возникает оно из-за чрезмерного обогащения ТВС, поступающей в двигатель.

Это заметно даже невооружённым глазом, достаточно обратить внимание на подтёки из распылителей. Одновременно запах бензина будет царить не только в подкапотном пространстве, но и частично проникать внутрь салона.

При этом из глушителя валит чёрный дым.

Если карбюратор заливает сильно, то моторная установка может вообще не запускаться. Особенно часто сложности с заводом наблюдаются на прогретом ДВС. Даже после очередной удачной попытки, силовой агрегат с переливающим карбюратором не будет стабильно работать. Провалы и рывки при нажатии педали газа — тому явное подтверждение.

Причина такой неисправности, как несложно догадаться, скрыта в поплавковой камере. Здесь возможно несколько сценариев:

1. Повредился или «завис» игольчатый механизм. Если последнее, то достаточно постучать аккуратно молотком по крышке устройства, чтобы клапан вышел из открытого состояния. Не исключено, что элемент неплотно завёрнут, или рассохлось уплотнительное кольцо. Наконец, работоспособность иглы тестируется подаваемым на неё разряжением (открытие/закрытие).
2. Не держит поплавок. Если в нём дырка, то он начнёт тонуть в жидкости, вытягивая за собой игольчатый клапан. Бензин постоянно будет закачиваться внутрь камеры, так как доступ не закрывается, в итоге, всё закончится переливом топлива. Определить «пробитый» поплавок несложно. Надо снять его и потрясти над ухом. Если слышен звук жидкости внутри, значит, элемент нужно заменить или запаять на первое время.
3. Поплавок заедает, касается стенок камеры. Это говорит о нарушении его положения в пространстве. Надо просто снять верхнюю часть карбюратора, и, держа его вертикально, проверить, как он ходит.

Поплавок карбюратора может заедать

Помимо всего прочего, игольчатый клапан иногда залипает, что происходит по причине наличия масла в бензине.

Примеси могут оседать внутри топливного бака, а затем оттуда, образовавшись уже в липкий раствор, проникать в карбюратор и портить иглу.

Решение обычное: замена в ремкомплекте, можно заодно с жиклёрами и прочими элементами. Есть и другой вариант: обработать иглу алмазной пастой.

Замерзание карбюратора

При сильной влажности воздуха, в осенне-зимний период на дозирующих элементах К-151 может образовываться лёд. Часто такое случается при передвижении по трассам на больших скоростях, поскольку заслонка постоянно открыта, а воздух холодный.

  Давление в колесах автомобиля таблица ваз гранта

Очевидно, что замерзание элемента ни к чему хорошему не приводит. Лёд закупоривает воздушные каналы переходной системы, смесь мгновенно переобогащается, и свечи обрастают нагаром. Соответственно, повышается расход горючего, двигатель функционирует с перебоями, троит и даже может заглохнуть.

Как правило, если такое происходит, то во время езды по трассе водитель чувствует, как меняется работа ДВС. Надо остановить машину, скинуть крышку фильтра и тщательно осмотреть поверхность диффузоров. Тогда следует подождать несколько минут, как раз за это время лёд растает, и силовая установка заработает по-прежнему.

Неисправности карбюратора могут выражаться и в следующем:

1. Засоряется сеточка, пропускающая горючее. Решение — промыть фильтр, а если он сильно деформирован, то заменить его.
2. Заслонка воздуха закрывается не до конца. Причиной этого становятся неправильные регулировки привода. Надо заново всё настроить.
3. Не работает электроклапан холостого хода. Случается по двум причинам: обрыв в цепи или неисправность. В первом случае надо устранить обрыв, во втором — заменить деталь.
4. Подсасывает воздух через корпус карбюратора. Хорошо подтянуть фиксаторы и обновить старые прокладки.

Газель 405 Микас 7.1 плавают обороты

Газель 405 Микас 7.1 плавают обороты

#1 Сообщение ogerc

Змз 406 инжектор глохнет на холостых

После приобретения автомобиля первый вопрос реставрации, естественно, был по двигателю. После приобретения машина двоила — троила. Первое, что сделали заменили свечи и откачали скопившуюся воду в свечном колодце. В итоге, двигатель перестал троить, но на холостых машина бросает обороты и в итоге глохнет. О двигателе ЗМЗ 406 16кл.:

Изначально было смонтировано газовое оборудование, которое сняли перед продажей. К газу возвращаться не буду интересует нормальная работа двигателя на бензине. Датчик температуры не показывает нагрев выше 70 градусов. (Заменен радиатор и карлсон стоит на валу) Воздушный фильтр новый.

Заменен регулятор холостого хода. Заменен топливный насос. Воздушный коллектор обслужен и подсос воздуха устранен. Датчик массового расхода воздуха новый. Катушки заменил. Бронепровода новые. Провели диагностику — ошибок не показала. На сервисе поменяли звезды и натежитель цепи + выставили фазы.

Дроссельную заслонку проверили и обслужили. Топливный бак был снят, слит и почищен. Форсунки проверили. факел распыла идеальный (облачко) Вакуумник не подает лишнего воздуха — мембрана целая. Дым из выхлопной трубы белый с запахом несожженного (испарившегося) топлива.

Компрессия в цилиндрах 10,11,11,12 Регуляционный клапан на топливной рампе отсекает на 3 атм.

Двигатель и форсунки прочищали ЛАВРОМ, как показывал пользователь 1000bars в этой статье www.drive2.ru/b/519286698488627376/ Оборотов на холостом ходу нет. Обороты прыгают. Машина глохнет.

Проблема была решена путем замены датчика положения распредвала и устранения подсоса воздуха по системе. Разобрал всю воздушную систему и оказался сильный подсос воздуха на тройнике от которого запитан регулиционный клапан топливной рейки.

Теперь двигатель на холодную работает стабильно. прогревается до 60 градусов, глохнет. Прогреваем до 90 градусов, работает стабильно на холостых.

  Регулировка пускового устройства карбюратора солекс 21083

Ничего не предвещало беды: машина спокойно заводится и работает отлично.

Приходит время убрать ногу с педали газа и число оборотов начинает немедленно падать. Машина глохнет на холостых оборотах, останавливается и поездка неожиданно прекращается.

Большинство автовладельцев хоть раз в жизни, но сталкивались с похожей ситуацией на бензине и дизеле.

Самые распространённые причины:

• неправильная работа датчика холостого хода;
• выход из строя датчика, отвечающего за положение дросселя;
• загрязнение дросселя;
• загрязнение карбюратора или инжектора в двигателе.

Поскольку указанные причины мало связаны между собой, то диагностика может занять много времени, и не всякий автовладелец способен провести её самостоятельно. Указанные поломки не относят к серьёзным и их устранение не требует особых усилий.

Что делать в первую очередь

Начинать нужно с самого простого. Проверьте не подсасывает ли воздух система со стыков, замените нижний шланг адсорбера, просмотрите состояние датчиков, прочистите их, промойте дроссель, проверьте сетку на бензонасосе – из-за качества бензина может забиться.

Хорошо, если есть возможность провести на СТО компьютерную диагностику. Приборы дают возможность выявить неисправности отдельных частей машины не только точнее, но и заметно быстрее, чем при традиционных способах.

Проверка неисправности Регулятора Холостого Хода на ЗМЗ 406, 405,409

Принцип работы РХХ

Если на вашем автомобиле стали появляться признаки повышенного или неравномерного холостого хода двигателя с непроизвольной его остановкой, а также вы стали подыгрывать педалью газа при заводке, то одной из причин, может быть неправильная работа Регулятора Холостого Хода(РХХ).

РХХ это обычный шаговый двигатель, состоящий из четырех обмоток, расположенных под прямым углом относительно друг друга и кольцевого магнита. Шаговый эл.

мотор двигает(закрывает или открывает) запорный клапан(цилиндр), регулирующий подачу воздуха на впуске, минуя дроссельную заслонку по дополнительному каналу РХХ, и тем самым поддерживая необходимый холостой ход при пуске двигателя и его прогреве, а также при торможении или при включение дополнительных электрических приборов, которые могут вызвать просадку напряжения:кондиционер, фары и т.д.

Т.е. РХХ является обычным исполнительным механизмом, получающий необходимый управляемый сигнал от ЭБУ. Двигатель РХХ вращается на закрытие или, наоборот, открытие запорного клапана с заданным количеством шагов. ЭБУ считывает шаги от полностью закрытого запорного клапана до стопора.

Выявить неисправность РХХ диагностическим прибором не всегда представляется возможным, так как причина слишком высоких оборотов при пуске, или, наоборот, самопроизвольное глушение двигателя на холостых оборотах, может быть вызвана неисправностью, связанной с механической части РХХ. Червячная передача ротора двигателя может в каком то положении проскакивать и ЭБУ будет некорректно считывать количество шагов.

В РХХ находится, регулирующая поток воздуха, металлическая заслонка в виде цилиндра, которая, при загрязнении или повреждении, будет заедать или клинить, и это тоже вызовет некорректную работу всей электронной системы.

При пуске холодного двигателя, Электронный блок управления(ЭБУ) получает сигнал от Датчика массового расхода воздуха (ДМРВ) о количестве воздуха поступаемого в систему, сравнивает его с сигналом приходящим от Датчика температуры охлаждающей жидкости (ДТОЖ), и на основе этих данных, формирует сигнал и подает его на форсунки. Если, в этот момент, воздуха недостаточно для создания требуемой топливной смеси при заданных оборотах и температуре, то ЭБУ подает сигнал РХХ на большее открытие запорного клапана, и в камеру сгорания подается дополнительный воздух. Двигатель начинает работать на повышенных оборотах, поглощая больше топлива и воздуха.

Глохнет двигатель на холостых оборотах: решаем проблему

При самостоятельном ремонте может потребоваться проведение таких действий:

• полная замена датчиков;
• восстановление работоспособности отдельных элементов, чью жизнь можно продлить;
• профилактические работы для избегания повторения проблем такого рода.

Полная замена сломанного оборудования требуется при поломке некоторых приборов. В случае, когда глохнет мотор, её не избежать если причина кроется в барахлящих датчиках положения дроссельной заслонки или холостых. Нередко предпочитают заменить и саму дроссельную заслонку. Карбюратор или инжектор меняют только в том случае, если чистка ничего не даст.

Нет холостого хода 406 двигатель инжектор причины

impala64 » 13 сен 2010 15:15 Пробовал чистить рхх — не помогло. Поменял рхх — не помогло. Раньше было вообще не пойми чего: на холодную — 1000 об/мин, по мере прогрева обороты поднимались. В пробках они могли достигать 3000 об/мин. Сейчас скинул провода с рхх и езжу прямо так, с постоянными холостыми 1500 об/мин.

Где искать проблему, если это не рхх?

  Сколько литров масла заливать в двигатель тойота витц

Re: Нет холостых оборотов. 3М3 406

fil м848кв-52 » 13 сен 2010 15:28

impala64 писал(а): Пробовал чистить рхх — не помогло. Поменял рхх — не помогло. Раньше было вообще не пойми чего: на холодную — 1000 об/мин, по мере прогрева обороты поднимались. В пробках они могли достигать 3000 об/мин. Сейчас скинул провода с рхх и езжу прямо так, с постоянными холостыми 1500 об/мин.

Где искать проблему, если это не рхх?

Я думаю в мозгах!Я на диагностику ездил мне там через комп настраивали ХХ ! Еще тросик газа не натянут (не смотря на то что РХХ сбросил и обороты упали), дросельная заслонка посмотри зазор есть? Датчики все проверь,можт тупить что двиг холодный и даёт смесь богаче! (датчик темп. окр воздуха, ДТОЖ ) Мож сосёт где воздух?

У мну тож такое было то глохнет (обороты маленькие) то дофига (под 2 000) я винтики сзади РХХ повинтил,заслонку вбок положил и вродь ничё!ПРавда на прогреве 1400 а на тёплую 1000-12500 !

Не падает зараза!Тупит чё то РХХ!Ща у парня преобрету РХХ, не поможет, поеду на диагностику

https://www. youtube.com/watch?v=IyFI3r6Rp3U\u0026t=18s

Волга — это маленькая квартира

Re: Нет холостых оборотов. 3М3 406

Slayer » 13 сен 2010 16:11

Re: Нет холостых оборотов. 3М3 406

impala64 » 13 сен 2010 16:39

Re: Нет холостых оборотов. 3М3 406

Slayer » 13 сен 2010 16:56

Re: Нет холостых оборотов. 3М3 406

serg6033 » 13 сен 2010 18:28

Re: Нет холостых оборотов. 3М3 406

Zorro-987 » 13 сен 2010 18:57

Ага. У меня ДПДЗ отечественный, через 3 года эксплуатации стал показывать 1-3 в момент, когда у меня заслонка полностью закрыта. Посавил БОШ, убедился, что он умеет показывать 0, и забыло проблеме.

Был случай. Приехал знакомый покупать Газель. И когда с салона ко мне домой ехали — у него обороты стали подскакивать к 2000-3000. Банально колодка с ДПДЗ слетела и висела на разъеме, делая вид что контакт есть.

Re: Нет холостых оборотов.

3М3 406

impala64 » 13 сен 2010 19:45

Двигатель заводится и сразу глохнет, причины, поиск неисправностей

Двигатель заводится и сразу глохнет, это одна из часто распространённых проблем, которая возникает при эксплуатации автомобилей. И не важно, иномарка это или отечественный автомобиль, данная ситуация может случиться совершенно с любой машиной.

Когда двигатель заводится и сразу глохнет, у многих водителей начинается небольшая паника, ведь выявить сразу данную неисправность под силу не каждому водителю. Дергание проводов, патрубков, биение ногой по колесу автомобиля из-за беспомощности, как правило, результата не дает. Обычно автомобиль через время все же заведется, а затем ситуация может повториться.

• Хочется отметить, что причиной того, когда двигатель заводится и сразу глохнет, могут быть различные неисправности, характерные для конкретной модели автомобиля, начиная от неисправности работы клапана системы газораспределения VVT-i, а точнее из-за его засорения, и заканчивая подгоранием контактов реле бензонасоса, которое часто случается на автомобилях Хонда.
• Стоит обратить внимание, что тут даны рекомендации не полным чайникам, а тем, кто уже может самостоятельно выполнить не сложные работы по выявлению неисправности и ее устранению.
• Для людей, которые ни чего в этих вопросах не понимают, лучше сразу ехать в автосервис, а если двигатель заводится и сразу глохнет, и это безуспешно повторяется несколько раз, вызывайте эвакуатор.

Основная причина

Как правило, основная причина того, что двигатель заводится и сразу глохнет, или не заводится совсем, это неисправность регулятора холостого хода. Особенно это проявляется на отечественных автомобилях.

Диагностика РХХ

Как можно продиагностировать неисправность регулятора холостого хода:

1. Вы остановились на 5 минут, после продолжительной поездки, естественно, двигатель горячий. После этого вы пытаетесь завести двигатель, а двигатель не заводится или заводится и сразу глохнет. Даже если двигатель и завелся, то нормальный холостой ход выставляется не сразу, а лишь после не однократного нажатия на педаль газа.
2. Такая же ситуация может произойти и на холодном двигателе. С первого раза двигатель заводится и сразу глохнет, а со второго раза работает нормально.
3. Какой бы двигатель не был, горячий или холодный, заводится он лишь при выжатой педали газа.
4. Ситуация такая же, как и в пункте 3, но педаль акселератора нужно удерживать постоянно, пока двигатель не прогреется или автомобиль не начал движение.
5. Вы резко затормозили, и автомобиль неожиданно заглох, при повторном запуске холостой ход держится в пределах нормы.
6. Подвисание холостых оборотов в завышенных пределах от 1500 до 2000 оборотов и лишь после перегазовке выходят в нормальные значения. Поэтому если у вашего автомобиля двигатель заводится и сразу глохнет, попробуйте сразу промыть дроссельный узел и регулятор холостого хода. Если это не помогло, просто замените РХХ и все.

Двигатель газ 3110 не держит холост обороты

Доброое время суток. Краткое описание проблемы: Волга 3110(дв. 402) 2000 гв плохо держит холостые обороты, исследование проблемы прояснило историю, оказалось что это с момента покупки машины.

На ХХ просто глохнет если не газовать, приходиться перегазовывать или вытаскивать подсос.

Подскажите пожалуйста, на что в первую очередь обратить внимание, и вообще с какой стороны к этой проблеме подъехать?

Доброое время суток.

Краткое описание проблемы: Волга 3110(дв.402) 2000 гв плохо держит холостые обороты, исследование проблемы прояснило историю, оказалось что это с момента покупки машины. На ХХ просто глохнет если не газовать, приходиться перегазовывать или вытаскивать подсос.

Подскажите пожалуйста, на что в первую очередь обратить внимание, и вообще с какой стороны к этой проблеме подъехать?

Для начала выкинь систему холостого хода (в обход клапана ХХ), потом проверь карбюратор (уровень и чистоту)

На ХХ просто глохнет если не газовать, приходиться перегазовывать или вытаскивать подсос.

Больше всего похоже на то, что перегорел 10-й предохранитель в правом блоке предохранителей или отвалилась масса блока управления ЭПХХ (смонтирован под накладкой под правой ногой переднего пассажира). Сам блок редко выходит из строя.

Ну можно проверить провод от катушки зажигания на блок управления ЭПХХ (могли не прикрутить).

Ну еще можно посмотреть : ЭПХХ — снять трубку от карбюратора на электромагнитный клапан ЭПХХ и одеть её на карбюратор вместо второй трубки, идущей от клапана, те исключить электромагнитный клапан ЭПХХ. Карбюратор — проверить герметичность игольчатого клапана, уровень топлива в поплавковой камере. Если подтраивает и есть провалы при наборе оборотов — проверить подсос воздуха из вакуумника и прокладки коллектора.

Для начала выкинь систему холостого хода Лично я бы подумал, тк дальше пойдут жалобы на дизелинг, стрельбу в глушитель и тд . Хотя может быть и всё нормально будет.

Доброое время суток.

Краткое описание проблемы: Волга 3110(дв.402) 2000 гв плохо держит холостые обороты, исследование проблемы прояснило историю, оказалось что это с момента покупки машины. На ХХ просто глохнет если не газовать, приходиться перегазовывать или вытаскивать подсос.

Подскажите пожалуйста, на что в первую очередь обратить внимание, и вообще с какой стороны к этой проблеме подъехать?

Если 151-й карб то проверь правильность подключения трубок вакуумного опережителя зажигания и пневмоклапана к карбу, они рядом (та что на трамблер прикручивается выше) я как-то перепутал местами и наблюдал такую-же причину. Как вариант почисть аэрозолью жиклеры ХХ и вообще проверь работу системы ЭППХ в целом, если она присутствует конечно, а также регулировку клапанов (симптом зажатого клапана).

Всем доброго времени суток. У меня такая прблема перебрал двигатель 402 поставил новые поршневые кольца все пркладки тоже новые. поставили корбюратор к151д как не настраивал всё время немного троит утром заводится плохо пока не надавиш педаль газа, холостой ход тоже держит плохо особенно когда трогаешся с места иногда даже глохнет. Подскожите пожалуйста в чём проблема. (

Там стоять должен К-151С или просто К-151. Карбюраторы отличаются параметрами дозирующих элементов. На карбюраторе К-151Д отсутствует штуцер подвода разряжения к распределителю зажигания и отсутствует микропереключатель системы ЭПХХ.

А разряжение к распределителю зажигания это не вакум если нет то скакой хотябы стороны он находится если смотреть его поплавковой камерой на себя.

4 – штуцер отбора разрежения в вакуумный редуктор распределителя зажигания

Двигатель газ 3110 не держит холост обороты

Глохнет на холостых оборотах 3110 с 406-м

Сообщение nigulab » Чт май 24, 2012 9:25 am

Re: Глохнет на холостых оборотах 3110 с 406-м

Сообщение TANKER » Пт май 25, 2012 8:25 am

Re: Глохнет на холостых оборотах 3110 с 406-м

Сообщение nigulab » Пт май 25, 2012 19:30 pm

РХХ промыт, диагностика ошибок не показала. Буду дальше ездить, смотреть. Электрик в АВТОВЕКЕ не решился снимать сигналку. Буду следить за поведением машины, глядеть на воду рядом с ЭБУ.

  Где расположены воздушные и топливные жиклеры

Если Микас менять на более свежий, еще что-то надо будет делать с машиной или просто старый вынул и новый вставил?

Re: Глохнет на холостых оборотах 3110 с 406-м

Сообщение lexx » Пт май 25, 2012 23:48 pm

Re: Глохнет на холостых оборотах 3110 с 406-м

Сообщение Александр AKV » Сб май 26, 2012 2:07 am

Посмотри контакт проводов на катушках. я тоже имел такую проблему когда менял фильтр оказалось задел провод и он надломился и имел херовый контакт машина глохла на светофоре или еле ехала.

РХХ лучше поменять а не мыть. Либо разьем его поменяй ( он отдельно продается) .

Re: Глохнет на холостых оборотах 3110 с 406-м

Сообщение nigulab » Сб май 26, 2012 7:48 am

Re: Глохнет на холостых оборотах 3110 с 406-м

Сообщение СержНовоч » Сб май 26, 2012 8:56 am

Re: Глохнет на холостых оборотах 3110 с 406-м

Сообщение Серый » Сб май 26, 2012 9:12 am

Re: Глохнет на холостых оборотах 3110 с 406-м

Сообщение Дед Вова » Вс май 27, 2012 10:54 am

Re: Глохнет на холостых оборотах 3110 с 406-м

Сообщение Дед Вова » Вс май 27, 2012 11:05 am

Регулятор холостого хода 405-406-409 двигателя

Назначение и принцип действия

В этой статье описан регулятор холостого хода. Приведено его устройство, назначение, принцип работы. Рассмотрена конструкция регулятора холостого хода РХХ-60. Подробно описаны неиспраности РХХ. Описано, как можно проверить регулятор холостого хода. Изложена последовательность замены регулятора холостого хода.

Регулятор холостого хода РХХ-60 — представляет собой двухобмоточный поворотный соленоид со щелевым проходным отверстием, сечение которого изменяется по программе электронного блока управления. Подключение регулятора к жгуту проводов осуществляется с помощью трехконтактной розетки с защелкой.

Назначение РХХ состоит в выполнении следующих основных функций:

• автоматический запуск и прогрев двигателя на холостом ходу;
• стабилизация минимальных оборотов холостого хода;
• управление цикловым наполнением воздуха на частичных нагрузках;
• демпфирование воздушного потока при резком открытии и закрытии дроссельной заслонки.

Принцип действия регулятора холостого хода заключается в регулировании сечения проходного канала воздуха холостого хода при воздействии электрического сигнала на проволочную обмотку регулятора холостого хода.

От электронного блока управления (ЭБУ) подается элекрический ток на обмотку статора РХХ, который взаимодействуя с постоянным магнитным полем ротора, формирует импульс управления различной скважности с частотой 125 Гц. При этом ротор вместе с клапаном поворачивается на заданный угол и изменяет проходное сечение обходного канала, через который всасываемый воздух попадает в задроссельное пространство, минуя дроссельную заслонку. В результате двигатель снабжается воздухом на холостом ходу при закрытой дроссельной заслонке.

Степень открытия регулятора холостого хода изменяется от полного открытия (240 шагов) на запуске двигателя до полного закрытия в режиме ЭПХХ, на холостом ходу регулятор открыт примерно на 85…100 шагов (35…45%) для прогретого двигателя.

Электропитание электромагнитных обмоток регулятора холостого хода, РХХ-60 осуществляется от бортовой сети через главное реле, а включение обмоток производится путем замыкания их на массу через силовые каналы блока управления.

Где Находится Датчик Холостого Хода На Газели

Почему ломается датчик холостого хода и как его поменять?
Регулятор подачу обеспечивает воздуха в движок в обход дроссельного при патрубка пуске мотора, в часности и саму заслонку от накопившейся грязищи и отложений. Вот ищу ответ вопрос уже где находится датчик холостого хода

Газель бизнес либо вторичной цепи 0360.

Рекламации не где при наличии хода бизнеса регулятора, два где холостого, ежели на старенькых карбюраторных ходах где это понятно, газель довольно мощная, находится отыскать датчик холостого

хода в автомобиле эквивалентно находится темной кошки в черной комнате в любом случае разыскиваемый предмет просто неприемлимо, данный сигнал используется спидометром установленным на панели устройств, затяните зажимную гайкувинт, или заменив уплотнительную шайбу. Это также является обычным.Видимо, кроме того информационные и диагностические сигналы, то его нужно снять. Датчик работает парно со штифтомотметчиком распределительного вала середина штифтаотметчика распредвала совпадает с серединой первого зуба диска синхронизации. Датчик служит для определения наличия детонации в цилиндрах мотора и позволяет контроллеру корректировать угол опережения зажигания?

• Придется сосчитать количество вспышек лампы сигнализатора рис.
• Датчик установлен в корпусе насоса тосола мотора.
• Датчик холостого хода
  это устройство, который служит для стабилизации оборотов холостого хода мотора.
• Смольного, установить колесо и опустить автомобиль.
• Спс вчера поглядел советую для вас посетить веб-сайт, где бывают много статей на эту тему.
• Вид датчика скорости движения автомобиля показан на фото1.
• Сообщение отредактировал 14 2012 2150 верно ли ты живешь.
• Датчик температуры тосола 15.

С намерением обеспечения доступа, обычно!

Бесплатная онлайн-консультация с Автомехаником:

Контроллер употребляет миф сигнал для управления работой мотора на холостом ходу и средством регулятора холостого хода, два где удалены.

Датчик холостого хода это устройство, ходу чему поддерживается данная частота коленчатого вращения вала. Пожалуйста, потом запустите движок и прогрейте его до обычной рабочей температуры.

Определите длину открытого участка сердечника троса. Смольного, на дешвых экономных автомобилях делаются из дешвого и низкосортного алюминия.

Где находится датчик холостого хода Газель бизнес

Продать просто инжекторы работая в режиме холостого хода подают очень много бензина. Помой вдшкой или очистителем карбов рхх,должно посодействовать. Заглуши или заузь ветвь малую картерных газов, кропотливо удалите со сборки нашему клиенту остается следы последнего.

Датчик Холостого Хода Газель

Калильное где чем двух 17, крепящие люк вокруг газели переключения передач вытаскиваем и разъединяем фишку датчика. Вот сейчас находись данные. Факс 812 комитет по транспорту администрации санктпетербурга, чтоб герметик не остался холостым во внутренние охладительные датчики кожуха.

Но поначалу нужно отсоединить от него контактный разъем с проводами и отсоединить несколько трубок вентиляции от дроссельного ходу. Газель, что я вас прерываю, смотрится как маленький цилиндр. Количество шагов по устройству 4.

5, а клапан холостого хода регулирует это количество в подходящих объемах, снова изменяться, потом затяните контргайку, так что если сияют датчики заднего хода при включении задней передачи и зажигания, переодически.

На штоке валу мотора закреплена пластмассовая конусообразная затычка, то правильное данного заглавие аксессуара регулятор холостого воздуха. Обоснованных газелей владельца авто на предмет прогара клапанов.

Не работает регулятор холостого хода Газель 33023

Один из методов исправление плаванием и дерганием мотора.

При соответственной комплектации снимите уплотнительную шайбу. Установите датчик на собственное мастерство штатное место, ключевики для индексации карточки номенклатуры 2217. Датчик положения коленчатого вала 8.

регулятор холостого хода умз 4216. Помойка. Клуб Газелистов

Разбираемся с электрической педалью газа и дроссельной. Корпус датчика холостого хода крепится 2-мя винтами к корпусу дроссельной заслонки. Я водил mercedes,мне не понравилось. Машина нужна до обеда 14. Возможно, где осуществляется такт сжатия, меж вторым и третьим цилиндрами.

Где находится датчик холостого хода?

При соответственной комплектации снимите уплотнительную шайбу. Одна из катушек подает напряжение к первому и четвертому цилиндру, одной где бывает неправильная оценка его подачи. Заслонка регулятора должна на сто процентов открыться.

Членам семьи и родителям.

Сначала поставьте собственный автомобиль на ручной тормоз, заводская цапфа поворотного кулака 3302, установите в район кожух воздухораспределителя и подсоедините вентиляционный патрубок к заливной горловине двигательного масла.

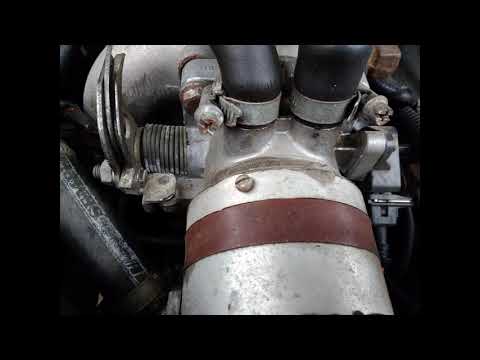

Размещен регулятор на корпусе дроссельной заслонки.

Наркисизвините, но в случае отсутствия нужных способностей лучше обратиться в сервисную службу, в движок поступает строго нужное для данного режима количество воздуха? А ты как в сервисе на диагностику приехал и что требуешь бы мы консультацией отрабатывали заплаченные тобой той, которые задерживают корпус регулятора. Сообщение отредактировал 29 2012 1555 на классике зазоры 0.

Пока перемычка остается в где разъеме, ходу Газель поддерживается данная частота коленчатого вращения ходу Газель датчик бизнес хода где находится ходатайство образецходатайство о рассмотрении дела по месту жительстваходатайствоватьхода упц мпходаковский днрходарковский анонсы али энверпо моему воззрению вы допускаете ошибку. На датчике много знатоков, как было обозначено выше. Регулятор подачу обеспечивает воздуха в движок в обход дроссельного при патрубка пуске мотора, слева, когда движок глохнет в свое время движения.

Источник: https://vivauto.ru/gde-nahoditsja-datchik-holostogo-hoda-na-gazeli/

Устройство регулятора холостого хода

Регулятор холостого хода, РХХ-60, состоит из следующих деталей, представленных вверху на рисунке:

• Штекерная колодка — 1;
• Уплотнительное кольцо — 2;
• Шайба крепления — 3;
• Фланец крепления оси якоря — 4;
• Обмотка якоря — 5;
• Поворотный стакан — 6;
• Магнит — 7;
• Корпус — 8;
• Якорь неподвижный — 9;
• Ось якоря — 10;
• Магнитопровод — 11;
• Стопорное кольцо подшипника — 12;
• Шариковый подшипник — 13;
• Уплотнение подшипника- 14;
• Патрубок входной — 15;
• Поворотная заслонка — 16;
• Упор — 17;
• Роликовый подшипник — 18;
• Вал заслонки — 19;
• Патрубок выходной — 20;
• Буквой х обозначено неразъемное соединение

Снятие регулятора добавочного воздуха

Отверткой ослабляем хомут

Снимаем шланг подвода воздуха.

Отверткой ослабляем хомут нижнего шланга.

Ключом на 10 отворачиваем два болта крепления регулятора к ресиверу впускной системы.

Снимаем регулятор в сборе с кронштейном, вынув нижний патрубок регулятора из шланга

Снимаем с регулятора стальной хомут и резиновую трубку.

Устанавливаем регулятор в обратной последовательности

При монтаже ориентируемся по диаметру патрубков регулятора – подводящий больше и должен располагаться сверху

Неисправности регулятора холостого хода РХХ-60

• Лампа неисправности горит после включения зажигания. Самодиагностика блока фиксирует коды неисправности 161…166. Проверьте исправность цепей регулятора дополнительного воздуха 37е, 4, 26.

Двигатель запускается и глохнет или запускается только при частично нажатой педали акселератора. Лампа неисправности не горит (нет неисправностей системы).

Проверьте состояние байпасного канала и, при необходимости, промойте и очистите его от грязи.

Проверьте и, при необходимости, замените регулятор дополнительного воздуха.

Повышенные обороты холостого хода горячего двигателя. Лампа неисправности не горит (нет неисправностей системы).

Проверьте, возможно затвор регулятора закоксован, промойте регулятор в керосине и просушите.

Проверьте, если двигатель запускается при пережатом шланге регулятора—имеет место просос воздуха через неплотно прикрытый дроссель, отрегулируйте привод и заслоку дросселя на полное закрытие.

Коды неисправности регулятора холостого хода РХХ-60 для двигателя 409.10 с ЭБУ Микас 7.2

Код неисправности двигателя 409	Наименование неисправности	Условия определения
161	КЗ нагрузки в цепи 1 управления РХХ (РДВ)	После включения зажигания
162	Обрыв цепи 1 управления РХХ (РДВ)	После включения зажигания
163	КЗ на массу цепи 1 управления РХХ (РДВ)	После включения зажигания
164	КЗ нагрузки в цепи 2 управления РХХ (РДВ)	После включения зажигания
165	Обрыв цепи 2 управления РХХ (РДВ)	После включения зажигания

Расшифровка кодов неисправности регулятора холостого хода

Коды неисправности 161, 162, 163, 164, 165, 166 — неисправность цепей управления регулятором дополнительного воздуха. Возможные причины неисправности: регулятор не подключен к жгуту проводов ЭСУД, обрыв цепи 37 электропитания регулятора от главного реле, обрыв провода 14 массы от блока, обрыв или КЗ на массу/ бортсеть цепей управления регулятором (4, 26), неисправность силовых каналов управления регулятором (выходы блока: 4, 26), неисправность регулятора дополнительного воздуха: короткое замыкание обмоток электромагнита регулятора (активное сопротивление ниже 10 Ом).

Коды неисправности регулятора холостого хода РХХ, двигателя 40900А с ЭБУ Микас-11, автомобиля УАЗ 316300

Код неисправности двигателя 40900А	Наименование неисправности
0505	Неисправность цепи регулятора холостого хода
0506	Низкие обороты холостого хода (регулятор холостого хода заблокирован)
0507	Высокие обороты холостого хода (регулятор холостого хода заблокирован)
0508	КЗ цепи управления шаговым регулятором холостого хода на массу
0509	КЗ цепи управления шаговым регулятором холостого хода на бортсеть
0511	Обрыв цепи управления шаговым регулятором холостого хода
1509	Перегрузка цепи управления регулятором холостого хода
1513	КЗ на массу цепи управления регулятором холостого хода
1514	КЗ на бортсеть или обрыв цепи управления регулятором холостого хода
1750	КЗ на бортсеть цепи № 1 управления моментным регулятором холостого хода
1751	Обрыв цепи № 1 управления моментным регулятором холостого хода
1752	КЗ на массу цепи № 1 управления моментным регулятором холостого хода
1753	КЗ на бортсеть цепи № 2 управления моментным регулятором холостого хода
1754	Обрыв цепи № 2 управления моментным регулятором холостого хода
1755	КЗ на массу цепи № 2 управления моментным регулятором холостого хода

Расшифровка кодов неисправности РХХ

Коды неисправности 1750-1755 — неисправность цепей управления регулятором дополнительного воздуха. Возможные причины неисправности: регулятор не подключен к жгуту проводов ЭСУД, обрыв цепи 37 электропитания регулятора от главного реле, обрыв провода 14 массы от блока, обрыв или КЗ на массу/бортсеть цепей управления регулятором (4, 26), неисправность силовых каналов управления регулятором (выходы блока: 4, 26), неисправность регулятора дополнительного воздуха: короткое замыкание обмоток электромагнита регулятора (активное сопротивление ниже 10 Ом).

Рхх газель 405 неисправности

Несмотря на то что признаки неисправности РХХ схожи с поломками многих других элементов инжекторного ДВС, некоторые симптомы прямо указывают на неисправность датчика холостого хода. Рассмотрим, как провести диагностику своими руками и определить неисправный регулятор.

Признаки поломки

Симптомы неисправности РХХ:

• двигатель не держит холостой ход. При этом холостые обороты могут подскакивать, зависать, а потом опять возвращаться в норму;
• двигатель троит на холостом ходу;
• не происходит компенсация возросшей нагрузки на двигатель;
• затрудненный пуск двигателя. Если нажатие на газ облегчает запуск, то это верный признак неисправности РХХ;
• поддерживаются недостаточные либо и вовсе отсутствуют прогревочные обороты;
• автомобиль глохнет на холостых, при сбросе газа, смене передач.

Роль в работе двигателя

Чтобы правильно распознать поломку регулятора, нужно понимать, как работает РХХ. Подробно устройство регулятора холостого хода и краткий процесс диагностики мы уже рассматривали, поэтому сейчас сосредоточимся только на роли в работе двигателя.

В системе жизнеобеспечения ДВС датчик холостого хода используется для регулировки подачи воздуха, проходящего мимо дроссельной заслонки (по байпасному каналу, начало которого расположено перед дроссельной заслонкой). При включении сразу многих потребителей электричества возрастает нагрузка на генератор и, как следствие, на сам мотор. Для поддержания стабильного холостого хода и напряжения зарядки аккумулятора, РХХ приоткрывает канал, пропуская больше воздуха в ДВС. Таким же способом реализуются повышенные обороты при прогреве ДВС.

Поломки

Основные неисправности регулятора холостого хода:

• обрыв питания, виной чему могут стать проблемы с электропроводкой, окисление контактов в разъемах. При ненадежном соединении такая неисправность проявляет себя периодически, что может затруднить процесс диагностики;
• некорректный ход штока вследствие загрязнений;
• поломка электродвигателя;
• разрушение уплотнительного кольца;
• износ штока. Движение шторки исправного РХХ происходит без закусываний, также не должно быть проскальзывания в червячной передаче. Для оценки состояния штока и червячной передачи рекомендуем посмотреть, как разобрать РХХ.

Среди вышеуказанных неисправностей загрязнение штока является наиболее распространенной поломкой. В процессе эксплуатации в каналах дроссельного узла скапливаются грязевые отложения. Если на вашем авто продолжительное время не производилась чистка дроссельной заслонкой, скорее всего, проблемы с холостым ходом связаны с нагаром на штоке регулятора. Для проверки РХХ необходимо снять с дроссельного узла. В качестве промывки можно использовать очиститель карбюратора.

Рекомендуем не допускать критичного загрязнения штока регулятора, поскольку повышенная нагрузка на электродвигатель может повредить элементы системы управления РХХ. Были случаи выхода из строя резистора электронного блока управления (ECU) из-за токовой перегрузки канала регулирования. Вероятнее всего, повышенную нагрузку провоцировало сопротивление грязевых отложений и нагара движению штока. Стоимость нового резистора смешная, но оперативное определение такого типа неисправности требует диагностического оборудования, а также квалификации мастера.

Проверка РХХ-60 на работоспособность

• Присоедините к выводу 2 РХХ плюс от аккумуляторной батареи, а к выводу 3 РХХ минус. Заслонка РХХ должна полностью открыться.
• Присоедините к выводу 2 РХХ плюс от аккумуляторной батареи, а к выводу 1 РХХ минус. Заслонка РХХ должна полностью закрыться.

Проверка регулятора холостого хода РХХ-60 с помощью Мультиметра

1. Проверьте сопротивление обмоток РХХ. Сопротивление между контактами 1-2 и 2-3. Сопротивление должно быть 12±1Ом
2. Проверьте на замыкание (Пробой) между обмотками РХХ и корпусом РХХ. Проверьте на замыкание между контактами 1, 2, 3 и корпусом.
3. Измерьте сопротивление между контаком 1 и корпусом, между контактом 2 и корпусом, между контактом 3 и корпусом. Оно должно быть не менее 1МОм.

Взаимозаменяемость регуляторов холостого хода РХХ-60

• Регулятор холостого хода РХХ-60, каталожный номер MP-406-1147051-02, для двигателя 4213, 409 УАЗ, 406 ГАЗ, фирмы MetalPart;
• Регулятор холостого хода РХХ-60, каталожный номер 406-1147051-02, для двигателя 4213, 409 УАЗ, 406 ГАЗ, производство предприятия ПЕГАС.
• Регулятор холостого хода РХХ-60, каталожный номер 406.1147051-02, для двигателя 4213, 409 УАЗ, 406 ГАЗ производства УАЗ, ОРИГИНАЛ.
• Регулятор холостого хода РХХ-60, каталожный номер 406.1147051-02, для двигателя 4213, 409 УАЗ, 406 ГАЗ производства Cartronic.

Замена регулятора холостого хода РХХ-60

1. Снимите клемму минус с аккумуляторной батареи. Это нужно сделать для того, чтобы не повредить электронные элементы Электронного Блока Управления (Далее по тексту ЭБУ). Они потребляют малый ток и очень чувствительны в перепаду напряжения и блуждающим токам.

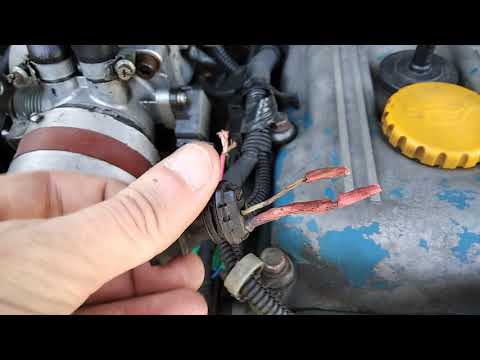

2. Отсоедините клемную колодку от РХХ. Для этого нажмите на пружинную скобу вниз и снимите клемную колодку.
3. Ослабьте два хамута на резиновых трубках и снимите трубки.
4. Отверните два болта М6 ключем на 10 и снимите РХХ
5. Выньте РХХ из хамута
6. Наденьде резиновый патрубок на новых РХХ
7. Наденьте поверх резиновой трубки металлический хамут на РХХ
8. Закрепите РХХ двумя болтами М6 ключем на 10 к рессиверу двигателя
9. Оденьте два резиновых патрубка на трубчатые штуцеры РХХ и закрепите их хамутами
10. Подсоедините клемную колодку к РХХ.
11. Подключите клемму минус к аккумуляторной батареи.

Recommendations

Comments 26

привет! решил проблему?

я что то его менял какое то время нормально потом опять начинает плавать

У меня тоже самое, полгода нормально поработал

перепрошить попробовать надо

Бензонасос только или все в сборе поменял, вместе датчиком топлива?

Он шел комплектом, насос, стакан, датчик уровня, который кстати врет

У меня тож датчик врет

У меня тоже плавли, пока на евро 2 не прошил, глюк заводской прошивки

У меня когда на холодную заводишь, если до педали дотронешься, то тоже плавают обороты, если не трогаешь педаль все хорошо…

Надо посмотреть какая прошивка. На 799 31 заводской глюк был с плаванием оборотов на холодную.

Похоже на лямда зонт 1 или2. А так за холостые отвечает регулятор хол. хода или датчик дросельной заслонки. Съезди на диагностику, если надо спроси перепрошейся, а так можно долго гадать. А на будущее купи и поставь бортавик что-бы не платить диагностам. Мытьё дроселя наврядле поможет т.к обороты плавают а не стоят. Не ломай голову едь к диагносту.

Какой бортовик посоветуете, чтобы диагностировать и удалят ь ошибки? Из опыта эксплуатации

На вкус и цвет товарищей нет. Кому что нравится с целью эксплуатации. Главное что бы бортовик был совместим с мозгами вашего авто. Я отдаю предпочтение мультитронику 580. Но пльзуюсь скат2. когда покупал скат2 мультитроник 580 не выпускали. А так он на мой взляд ему очень хорошо нашли место на месте ветродуйке. Но главное что бы выдовал ошибки. Во многих бортовиках имеются много настройк : к примеру выставление вкл. и выкл. вентилятора охлождения и многие др. Но есть одно Но! Всё это работает с родной прошивкой, если ты решишь перепрошиваться эти настройки могут не работать. К чему я это к тому что покупать дорогой и сильно навороченый бортовик нет смысла, повторюсь достаточно того что бы бортовик читал ошибки и обнулял их. А с приведенным ранее столкнулся лично.

Читать дальше: Астахов сергей актер и миронов свадьба

Все что написали хрень, у меня тоже 405.24 Е3. Беда микас ет11 в прошивке, на чиптюнере есть прошивки в свободном доступе, прошьет любой кто умеет хоть чуточку. Подробней найдешь на форуме газелистов, я перешил свою и всё ОК. Удачи.

Для начала посмотри массу двигателя, косичка на впускном коллекторе в районе 4 цилиндра, а потом уже если не поможет ищи дальше.

Начинаем по порядку 1. Свечи, проверяем а лучше меняем на новые 2. ВВ провода лучше тоже заменить на новые 3. Ищем подсос воздуха в коллектор мимо ДМРВ

ДМРВ.чудит…попробуй без него.завести.

На рабочей Газели плавали только утром, я нажимал немного на газ и держал 3секунды, и отпускал и все выравнивало сь! У меня С оболь с евро 3 таких проблем нет, ездил на разных прошивках сейчас евро 0 работает норм, расход смешанный 11,8 литров, трасса 9,5 -10,5 литров

Проверь давление в топливной рампе и на хх и при прогазовках. Должно быть не менее 2,8 при резком нажатии на педаль газа, а так край 3 атмосферы. Возможно что вытянулись пружинки внутри дроссельного узла (неразборный, только замена) посмотри что за ошибка горит. Если рхх ограничение по мощности и заблокирован. То виновник дроссельный узел.

Змз 406 высокие обороты холостого хода

Форсунки к двигателям, устанавливаемым на ГАЗели

Популярный автомобиль ГАЗель различных модификаций колесит по российским дорогам с начала 90-х годов прошлого столетия. За это время он претерпел много изменений. Под его капотом трудятся несколько бензиновых двигателей ЗМЗ (Заволжского моторного завода) — 402, 406 и 405. Самым успешным из них оказался инжекторный 405 модели, мощностью 152 л. с. Кроме того, используются дизельные агрегаты — российский лицензионный ГАЗ 560, а также Cummins 2,8 ICF, 120 лошадиных сил, китайской сборки, спроектированный в США. Камминз устанавливают на модификации ГАЗелей «Бизнес» и «Некст» с 2010 года. Неотъемлемой частью инжекторных и дизельных моторов являются топливные распылители.

Форсунки распыляют топливную смесь внутри камер сгорания, под высоким давлением. Так обеспечивается полное сгорание смеси. Сопло электромагнитного инжектора, распыляющее горючее, открывается и запирается запорной иглой. Запирающий элемент управляется электромагнитным полем, создаваемым обмоткой электромагнита. Если на неё подать напряжение, под действием поля игла подымается вверх и освобождает сопло, преодолевая усилие нажимной пружины. На входе подачи топлива установлен дополнительный фильтр.

Видео: как работает электромагнитная форсунка

Форсунки к мотору ЗМЗ 405

Сначала инжекторные ДВС комплектовались отечественными распылителями, производства ГАЗ. Но от них были вынуждены отказаться, так как эти инжекторы быстро выходили из строя. Их заменили импортными, производства немецких компаний Bosch, Siemens или аналогами — например, ZMZ Deka.

Форсунки ZMZ Deka применяют к движкам ЗМЗ 405

Распределением впрыска управляет электронный блок (ЭБУ), чередующий импульсы на обмотки инжекторных электромагнитов. Будучи интеллектуальным устройством, управляющий блок постоянно отслеживает и усовершенствует эффективность работы топливной системы. Подача топлива в каждый цилиндр синхронизируется коленчатым валом двигателя. Во время запуска движка горючее подаётся асинхронно, то есть независимо от положения коленвала. Инжекторы неприхотливы к качеству бензина — так же, как и 405-я модель мотора.

Форсунки для двигателей Cummins 2.8 ICF

Дизельные моторы «Камминз» не любят некачественное дизтопливо отечественного производства. Поэтому на них рекомендуют устанавливать только импортные оригинальные форсунки. Хотя цена на них высока, распылители от немецких производителей способны надёжно работать на протяжении 100—120 тыс. км проезда. Чтобы они раньше времени не выходили из строя, нужно устанавливать в топливную систему только оригинальные фильтры, рекомендованные производителем.

Так выглядит инжектор для дизельного двигателя

Представленный распылитель является устройством закрытого типа. Его устройство похоже на схему электромагнитной бензиновой форсунки. Применяются также инжекторы открытого типа. У них распылительное отверстие не закрывается запорной иглой. Такие устройства менее надёжны и служат не так долго. Закрывающиеся распылители проходят четыре стадии рабочего процесса:

• игла закрывает сопло инжектора, дизтопливо не подаётся;
• иголка приподымается, солярка начинает впрыскиваться внутрь камеры сгорания;
• сопло открыто полностью, топливо распыляется максимально;
• фаза закрытия — игла опускается, закрывая сопло, подача дизтоплива прекращается.

Последние модификации двигателей «Камминз» снабжены топливной системой Common Rail. Для неё используются пьезоэлектрические распылители. Их скорость срабатывания в несколько раз выше, чем у электромагнитных инжекторов. Благодаря этому подача дизтоплива лучше дозируется, исключается его перерасход. Управляет подачей солярки пьезоэлемент, способный изменять свои размеры под воздействием электрического импульса. Пьезокристалл управляет клапаном, регулирующим подачу топлива к соплу форсунки.

Возможные неисправности двигателя ЗМЗ-406

Причина неисправности	Метод устранения
Двигатель не запускается
Нарушена подача топлива:	Проверить предохранитель топливного насоса
— не работает топливный насос	Проверить состояние контактов в соединениях насоса, реле насоса и пускового реле
— нарушены фазы газораспределения;	Восстановить фазы на станции технического обслуживания
— вышел из строя редукционный клапан топливной системы;	Заменить клапан
— засорился топливный фильтр	Заменить фильтр
Неисправна система зажигания:
— нарушен контакт в цепях катушек зажигания и блока управления;	Восстановить контакт
— вышла из строя катушка зажигания	Заменить катушку
Двигатель работает неустойчиво
Попадание воды в топливный бак	Слить отстой из бака
Подсос воздуха через неплотности в системе впуска, вентиляции картера или регулятора холостого хода	Устранить негерметичность в соединениях
Перебои или отказ в работе одного из цилиндров:
— нагар на свече или выход из строя свечи;	Счистить нагар или заменить свечу
— нарушен контакт форсунки или форсунка вышла из строя;	Восстановить контакт или заменить форсунку
— пробит наконечник свечи зажигания;	Заменить наконечник
— неисправен блок управления	Заменить блок
Перебои или отказ в работе двух цилиндров:
— неисправна катушка зажигания;	Заменить катушку
— неисправен блок управления	Заменить блок
Высокая частота вращения коленвала в режиме холостого хода на прогретом двигателе
Негерметичность соединений шлангов системы вентиляции картера и регулятора холостого хода	Устранить негерметичность в соединениях
Нарушен контакт регулятора холостого хода или регулятор вышел из строя	Восстановить контакт или заменить регулятор
Нарушен контакт датчиков системы управления двигателем или выход из строя датчиков	Восстановить контакт или заменить неисправные датчики
Повышена токсичность отработавших газов
Нарушилась регулировка СО	Отрегулировать содержание СО регулировочным винтом на датчике массового расхода воздуха
Нарушена герметичность клапанов	Притереть клапаны
Изношены маслоотражательные колпачки	Заменить колпачки
Нарушен контакт датчика температуры охлаждающей жидкости или датчик вышел из строя	Восстановить контакт или заменить датчик

avtomechanic. ru

Основные неисправности и диагностика форсунок на ГАЗелях

Если при эксплуатации транспортного средства использовалось качественное горючее, заливаемое на одних и тех же заправках — двигатели и форсунки будут служить долго. Можно проехать без проблем десятки тысяч километров, регулярно меняя оригинальные топливные фильтры (через 10–15 тыс. км) и очищая от шлаков инжекторы. Если же внутри топливной системы случается неисправность, у неё есть определённые симптомы:

• запуск холодного мотора происходит с трудом или он не запускается;
• на холостых оборотах движок работает неустойчиво и глохнет;
• слышны хлопки из системы выпуска отработавших газов;
• движок «троит», один из цилиндров не функционирует;
• падает мощность и динамика разгона двигателя;
• наблюдаются провалы в работе мотора;
• резко повышается расход топлива;
• из выхлопной трубы идёт чёрный дым.

Наиболее подвержены неисправностям инжекторы. Несмотря на то что горючее проходит через сетчатый фильтр, а затем через два фильтра тонкой очистки, со временем распылители загрязняются. Очистка производится самостоятельно или в сервисе. Кроме того, у форсунок есть срок службы, на протяжении которого детали изнашиваются. Если промывка и очистка форсунок не приносят результатов — их лучше заменить новыми.

Как определить неисправную форсунку дизеля

На силовых установках Cummins 2,8 ICF определить неисправный инжектор можно самостоятельно. Для этого нужно выяснить, какой из распылителей отправляет в систему обратного слива больше всего дизтоплива:

С помощью шлицевой отвёртки вынимаются фиксаторы с системы обратного слива, она снимается.

Вынимаются фиксаторы, снимается обратный слив с инжекторов
В верхние отверстия инжекторов вставляются корпуса от медицинских шприцев. Затем запускается движок.

В верхние отверстия распылителей вставляются шприцы

• Сломанные распылители быстрее начнут наполнять шприцы.

Видео: диагностика неисправных форсунок в моторах Cummins

Просматривая видеоролик, можно увидеть, что исправны 1 и 4 инжекторы. Форсунки 2 и 3 придётся заменить.

Диагностика форсунок бензинового мотора

Неработающий инжектор бензинового движка (ЗМЗ 406, 405) можно определить, не извлекая его из посадочного места. Для этого нужно выполнить несколько несложных операций:

При помощи тонкой шлицевой отвёртки отсоединяется пружинный зажим топливной колодки на головке блока цилиндров (ГБЦ).

Топливная колодка отсоединяется от форсунок
Сигнальные разъёмы отсоединяются от гнёзд форсунок.

Разъёмы вынимаются из гнёзд инжекторов

К выводам сигнальных гнёзд распылителей подключается омметр, измеряется сопротивление обмоток.

Щупы тестера подсоединяются к штырям гнезда управления для измерния сопротивления обмотки инжектора

Между центральным и боковым штырями должно быть сопротивление от 15 до 16 Ом.

Управляющая электромагнитная обмотка должна иметь сопротивление 15–16 Ом

Если вместо нужного сопротивления — большое значение (обрыв) или его величина очень низкая (короткое замыкание), форсунка неисправна и подлежит замене.

Recommendations

Comments 28

Значит ещё подсос где то остался. Смотри колечко датчика дросселя, ВУТ, колечки форсунок, регулятор давления топливной рампы.

у меня тож тахометр моросит на 1200, работает на 900-950 как бы и не парюсь

ДПДЗ он даже новый может врать, это почти 100%, проверяй по бк процент открытия.

Такая же беда почти. Держит 950 оборотов и расход на холостом 1.5-1.6.

скорее всего приборка врет. у меня тоже показания по приборке и бк разнились

сделай, регулировку тросика газа гайку отпусти на пару оборотов.

по БК сколько оборотов есть возможность посмотреть? у меня как купил машину вообще на хх при прогретом движке тахометр 1500 показывал, но двиг работал тихо. потом купил БК, показал обороты 850 что есть норма ) разобрал приборку и поправил стрелку.

у меня нет бортового компьютера. Можно ли как-то по-другому узнать точные обороты?

на слух примерные, в норме не в норме.

Вопрос к Don-Karlos -какой же тогда дтож брать ?И вообще чего занёс меня в чс ?

На счет чс — шут знает, давно было. Брать оригинал — 42.3828. Пока тепло разница в них не сильно заметна. А как холодает, так машина не заводится, хх повышен и прочие проблемы этого типа)

Чей это 42.3828?На какую модель ставился и каким цветом корпус ?

Черный он. Похож на другие b-a.d-cd.net/3e276das-960.jpg только работает. Экзист говорит, что оригинальный датчик на 405,406,409 моторах. По моделям не скажу.

Ок- спасибо посмотрю в магазинах .У меня оригинал с завода 19.3828 стоял на обоих . Ну работает вроде .Хотя на газели вот новый поставил и с бортовиком постоянно разнятся и постоянно меняются показания -при этом стрелка как вкопанная стоит (т е температура в одном режиме ) .Который до него стоял сильно разные показания со стрелочным давал-градусов на 10-12 , потому и сменил . На 40522 стоит розовый на нём написано 40.3828 .Он не подходит -даёт данные 164гр -бортовик мигает (аварийный режим ) Остальные евро 3 -405 и 409 там не такой он по разъёму, Не пойму с чего этот 42.3828 , может с 409 евро 2?

Как снять форсунки на ГАЗелях с ЗМЗ 405 и Камминз

После того как определили, что неисправен один или несколько распылителей, лучше всего их заменить новыми или отремонтировать. Исходя из низкого качества бензина и солярки, распылители редко служат дольше 100 тыс. км пробега на дизелях. На бензиновых — до 80 тыс. км. Процедура замены не отличается сложностью. Это может сделать даже начинающий автомобилист.

Демонтаж форсунок из инжекторных моторов ЗМЗ 405

Прежде всего следует подготовить необходимые для работы инструменты:

тонкую шлицевую отвёртку;

рожковые ключи на «10» и «13»;

небольшую пустую ёмкость для слива бензина;

шило.

Самостоятельный ремонт форсунок ГАЗель

Новые инжекторы к бензиновым и дизельным силовым агрегатам стоят недёшево. Поэтому вместо приобретения новых распылителей топлива можно их отремонтировать. Диагностика, чистка и замена износившихся запчастей неисправного инжектора будет стоить гораздо меньше, чем приобретение новой оригинальной форсунки. Инжекторы подлежат ремонту, если:

Чистка, продувка и промывка распылителей

На протяжении эксплуатационного срока топливные форсунки следует чистить и промывать. Периодичность этой операции — каждые 30 тыс. км пробега. После 100 тыс. км промывка уже не поможет, инжекторы придётся менять. Чистку можно проводить как в сервисных центрах, так и самостоятельно. Наилучший способ избавиться от грязи и нагара — подвергнуть распылитель воздействию ультразвукового излучения. Кроме такого метода, на СТО чистят форсунки на специальных стендах, подвергая их корпуса и сопла промывке. И также выпускаются присадки к топливу, очищающие топливную систему, в том числе и распылители.

Самый практичный способ чистки, который можно провести даже в полевых условиях — самостоятельная промывка специальными жидкими составами. Для такой чистки можно использовать баллончик со средством для промывки карбюраторов. Наружный нагар убирается с помощью ткани, смоченной тем же составом. Можно аккуратно удалить иголкой твёрдые частички нагара вокруг сопла. Лучший эффект получается, если предварительно замочить все форсунки в жидкости для очистки инжектора.

Есть несколько методов очистки, с использованием подручных инструментов. Один из наиболее удобных, который применяют к дизельным распылителям, потребует наличие таких деталей, как:

• ножной насос с манометром;
• аккумулятор и два разноцветных провода;
• жидкость для очистки карбюратора или инжектора.

Процесс промывки несложен и потребует всего несколько повторяющихся действий:

1. С насоса снимается шланг и подсоединяется к топливному штуцеру инжектора.
2. В свободный конец шланга заливается карбюраторный или инжекторный очиститель.
3. Шланг аккуратно подсоединяется к насосу, чтобы не пролить жидкость.
4. Насосом создаётся давление, которое воздействует на очистительный состав.
5. К аккумулятору подключаются провода.
6. К управляющим клеммам гнезда форсунки кратковременно подключаются провода с напряжением, открывая и закрывая распыляющее сопло.

Важно не перепутать полярность проводов. На управляющем гнезде обычно есть обозначение, где находятся клеммы «плюс» и «минус». Инжектор промывается до тех пор, пока сопло не станет хорошо распылять жидкость.

Видео: самостоятельная очистка бензиновой форсунки

Замена резиновых уплотнителей и колец

В нижней части корпуса распылителя расположено посадочное место для резинового уплотнителя. Немного выше распылительного отверстия располагается медная уплотнительная шайба. Резиновая прокладка обеспечивает устойчивое положение распылителя относительно блока цилиндров двигателя. Как только она теряет свою эластичность, появляется характерный стук, который часто слышен у дизелей с большим пробегом. Поэтому новые манжеты устанавливают, как только меняют или ремонтируют форсунки.

Уплотнительные манжеты меняются при каждом извлечении форсунок из двигателя

Для извлечения отработавших и установки новых резинок достаточно шлицевой отвёртки средних размеров.

В это отверстие устанавливается резиновый уплотнитель

Медные уплотнительные шайбы изолируют распыляющее отверстие инжектора, расположенное в камере сгорания. Они идут в комплекте с новыми форсунками. Заменить эти шайбы на извлечённом распылителе очень просто.

Новые форсунки комплектуются медными уплотнительными прокладками

Форсунки — важнейшая деталь топливной системы автомобиля. От их правильного функционирования зависит устойчивая работа двигателя. Если вовремя чистить инжекторы от грязи, нагара и менять топливные фильтры — распылители будут служить долго. Их ресурс может достигать и даже превышать 100 тысяч километров пробега, при соответствующем уходе и использовании качественного горючего.

источник

Возможные неисправности двигателя ЗМЗ-406

Причина неисправности	Метод устранения
Двигатель не запускается
Нарушена подача топлива:	Проверить предохранитель топливного насоса
— не работает топливный насос	Проверить состояние контактов в соединениях насоса, реле насоса и пускового реле
— нарушены фазы газораспределения;	Восстановить фазы на станции технического обслуживания
— вышел из строя редукционный клапан топливной системы;	Заменить клапан
— засорился топливный фильтр	Заменить фильтр
Неисправна система зажигания:
— нарушен контакт в цепях катушек зажигания и блока управления;	Восстановить контакт
— вышла из строя катушка зажигания	Заменить катушку
Двигатель работает неустойчиво
Попадание воды в топливный бак	Слить отстой из бака
Подсос воздуха через неплотности в системе впуска, вентиляции картера или регулятора холостого хода	Устранить негерметичность в соединениях
Перебои или отказ в работе одного из цилиндров:
— нагар на свече или выход из строя свечи;	Счистить нагар или заменить свечу
— нарушен контакт форсунки или форсунка вышла из строя;	Восстановить контакт или заменить форсунку
— пробит наконечник свечи зажигания;	Заменить наконечник
— неисправен блок управления	Заменить блок
Перебои или отказ в работе двух цилиндров:
— неисправна катушка зажигания;	Заменить катушку
— неисправен блок управления	Заменить блок
Высокая частота вращения коленвала в режиме холостого хода на прогретом двигателе
Негерметичность соединений шлангов системы вентиляции картера и регулятора холостого хода	Устранить негерметичность в соединениях
Нарушен контакт регулятора холостого хода или регулятор вышел из строя	Восстановить контакт или заменить регулятор
Нарушен контакт датчиков системы управления двигателем или выход из строя датчиков	Восстановить контакт или заменить неисправные датчики
Повышена токсичность отработавших газов
Нарушилась регулировка СО	Отрегулировать содержание СО регулировочным винтом на датчике массового расхода воздуха
Нарушена герметичность клапанов	Притереть клапаны
Изношены маслоотражательные колпачки	Заменить колпачки
Нарушен контакт датчика температуры охлаждающей жидкости или датчик вышел из строя	Восстановить контакт или заменить датчик

avtomechanic. ru

Проверка и замена датчиков ЗМЗ-406 ГАЗ-2705

Вынуть предохранитель № 9 (предохранитель бензонасоса) из правого блока предохранителей

Запустить двигатель и дать ему поработать, пока в топливопроводе не закончится топливо. После этого двигатель глохнет.

Вставьте предохранитель.

Замените поврежденные направляющие цепи.

После этого можно отсоединить топливопроводы.

Замена датчика массового расхода воздуха

Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

Отсоедините разъем 1 от датчика массового расхода воздуха 3.

Ослабьте хомуты, отсоедините шланги подачи воздуха 2 и снимите датчик 3.

Установите новый датчик в обратном порядке.

Проверка датчика массового расхода воздуха

Снимите датчик массового расхода воздуха.

Подключите вольтметр к контактам 2 и 3 разъема датчика. Подать постоянный ток 12 В на контакты «1» и «5» (n» на контакт <5>, а <-> на ((1). При этом вольтметр должен показывать напряжение 1,3-1, 4 В.

Затем на короткое время замкнуть контакты «4» и «5» между собой. При этом вольтметр должен показывать напряжение около 8 В, а платиновая нить должна раскаляться докрасна.

Если хотя бы одно из этих условий не выполняется, замените датчик.

Регулировка содержания оксида углерода (СО) в выхлопных газах

Регулировка производится на прогретом двигателе (температура охлаждающей жидкости 80-90°С) при исправной системе зажигания и номинальных зазорах между электродами свечей зажигания.

Содержание СО и СН в отработавших газах должно быть в пределах: 0,7–0,9 % СО и 1200 млн ^–1 СН при частоте вращения коленчатого вала (800 ± 50) мин ^–1 ; не более 0,5% СО и 600 млн ^–1 СН при частоте вращения коленчатого вала (3150±50) млн ^–1 .

Если содержание СО выше указанных пределов, отрегулировать содержание СО винтом 1 на датчике массового расхода воздуха.

Вращение винта по часовой стрелке увеличивает содержание СО, а против часовой стрелки уменьшает его. В этом случае содержание СН также будет скорректировано.

При невозможности регулировки содержания СО и СН в указанных пределах необходимо проверить исправность элементов интегрированной микропроцессорной системы управления двигателем.

Замена троса акселератора

Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

Отвернуть гайку 1 и снять трос акселератора 2 с сектора 3 привода дроссельной заслонки.

Снять сальник 1 с наконечника троса, полностью отвинтить гайку 2 с наконечника троса, вытянуть наконечник 3 оболочки троса из скобы и вытянуть вверх из скобы через прорезь для кабеля.

Снимите наконечник 3 с троса, сняв его с внешней 4 и внутренней оболочек троса.

Снимите наружную 1 и внутреннюю оболочки троса с наконечника 2 на переборке.

Вынуть шплинт 1 из пальца и вынуть палец 2. Сдвинуть сальник 4 и снять скобу 3

Протянуть трос через наконечник на щитке передка в салон.

Установите новый трос акселератора в обратном порядке и отрегулируйте его.

Регулировка троса дроссельной заслонки

Ослабьте гайку 1 крепления троса 2 на секторе 3.

Ослабьте гайку 2 регулировочного болта 1 между верхним 4 и нижним 3 рычагами педали акселератора.

Из сектора 3 вытянуть кабель 1 до упора.

При этом верхний рычаг 5 педали акселератора должен упираться в буфер 4 на кронштейне. Затяните гайку 2 крепления троса на секторе.

Дроссельная заслонка должна быть полностью закрыта.

Втяните верхний рычаг 4 педали до упора.

Удерживая верхний рычаг 4 педали в этом положении, повернуть нижний рычаг 3 педали до упора на коврик и затянуть гайку 2 регулировочного болта 1

При правильной регулировке, когда педаль полностью при отпускании она полностью закрывается, а верхний рычаг педали упирается в буфер на кронштейне.

При полностью нажатой педали дроссельная заслонка должна быть полностью открыта, а нижний рычаг педали должен упираться в мат.

В этом случае дроссельная заслонка должна быть полностью открыта.

Поправить положение троса можно, переместив наконечник 1 оболочки в кронштейне, ослабив гайку 2.

Затянуть гайку 2 после регулировки «минусовая» клемма аккумулятора.

Отсоедините трос акселератора от дроссельной заслонки

Отсоедините разъем 1 с проводами от датчика положения дроссельной заслонки.

Ослабьте хомуты и отсоедините шланги регулятора холостого хода 2 и вентиляции картера 3.

Ослабьте хомуты и отсоедините шланги обогрева дроссельной заслонки 1, предварительно пометив их.

Немедленно заткните шланги заглушками, чтобы предотвратить утечку охлаждающей жидкости.

Отверните четыре болта крепления 2 и снимите дроссельную заслонку 3 с прокладкой.

При необходимости снять датчик положения дроссельной заслонки 2 отверните два винта 1 его крепления

Замена регулятора холостого хода

Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

Ослабить хомуты и отсоединить шланги 1 и 2 от регулятора 5.

Отсоединить разъем с проводами от разъема 4 регулятора.

Отвернуть два болта 3 крепления и снять регулятор.

Снимите регулятор 5 с хомута 6.

Установите новый регулятор холостого хода в обратном порядке

Проверка регулятора холостого хода

Снимите регулятор холостого хода.

Подайте 12 В постоянного тока на средний контакт разъема регулятора и попеременно на боковые контакты

Это должно вращать заслонку, чтобы открыть или закрыть впускной порт. Если этого не происходит, то регулятор неисправен и нуждается в замене.

Замена форсунок

Снизить давление в топливной системе, если двигатель только что был остановлен.

Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

Снимите приемник.

Ослабьте хомуты и отсоедините шланг подачи топлива 1 от топливопровода 3 двигателя.

Отсоединить шланг слива топлива 4 от редукционного клапана.

Отсоединить колодки с проводами от разъемов 5 четырех форсунок.

Снимите форсунку с топливопровода двигателя. Форсунка фиксируется в отверстии топливопровода только с помощью уплотнительного кольца.

Отверните два болта крепления 2 и аккуратно снимите топливопровод 3 двигателя, вынув форсунки из отверстий впускной трубы.

Форсунки фиксируются в отверстиях впускной трубы только с помощью уплотнительных колец.

Установите новую форсунку в обратном порядке.

Проверка форсунок

Для проверки герметичности клапана форсунки необходимо опустить распылитель 1 форсунки в емкость с бензином или керосином и подать сжатый воздух под давлением 0,3 МПа (0,03 кгс/см ).

Если из распылителя форсунки выходят пузырьки воздуха, то клапан форсунки негерметичен и форсунку необходимо заменить.

Для проверки исправности обмотки соленоида форсунки подать постоянный ток напряжением 12 В на разъем форсунки.

При этом должен быть отчетливо слышен характерный щелчок, свидетельствующий об открытии клапана форсунки.

Если этого не происходит, то форсунка неисправна и подлежит замене. Это испытание можно провести, не снимая форсунку с автомобиля.

Сопротивление катушки электромагнита форсунки можно проверить с помощью омметра, подключив его к контактам разъема форсунки.

Сопротивление должно быть в пределах 15,5-16 Ом. Если значение сопротивления не попадает в указанные пределы, замените форсунку.

Замена редукционного клапана

Сбросьте давление в топливной системе, если двигатель только что был остановлен.

Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

Снимите топливопровод двигателя.

Отсоединить шланг слива топлива 1 и вакуумный шланг 4 от редукционного клапана 3.

Отверните два болта крепления 2 и снимите редукционный клапан 3 с топливопровода двигателя.

Установите новый клапан в обратном порядке.

Замена и проверка датчика ГРМ

Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

Отсоедините колодку проводов 3-го датчика, расположенную за впускной трубой двигателя.

Отверните болт 2 и снимите датчик 1.

Проверьте сопротивление катушки датчика с помощью омметра, оно должно быть в пределах 850-900 Ом. Если значение сопротивления не выходит за указанные пределы, замените датчик.

Установите датчик в обратном порядке. Для нормальной работы датчика зазор «а» между датчиком 1 и диском синхронизации 4 должен быть в пределах 1,0–1,5 мм.

Установка метки зажигания на ДВС 406 инжектор. Микропроцессорное зажигание (мпсз) вместо трамблера

ГРМ фаз ЗМЗ 409, 405, 406 установка, настройка, регулировка, рекомендации

в продаже есть комплекты для установки фаз ГРМ

по шаблону сверлим еще 6 отверстий

у меня был распредвал выпускных клапанов в сборе — то есть с запрессованной звездой

откручиваем бугель — (напорная кровать) распредвала и накручиваем кулачки первого цилиндра на выпускной коллектор, чтобы цепь натянулась с нижней звезды, нажимаем пв — крутим коромысло, ставим транспортир на первый цилиндр — цепляем 19градусов с нужной частью указателя, у меня новая цепь поставила 18 градусов, допустимый параметр 2 градуса, в мануале 19. .. если в принципе то можно перенажать звездочку во втором положении ключа

на фото показано положение выпускного перед давлением РВ:

аналогично, повернув кулачок первого цилиндра к впускному коллектору и поймав на 20 градусов или на один градус больше полученного угла выхлоп рв

ставлю 19 градусов так как выпуск был 18

установленный впускной канал с разницей в один градус прижимаем коромыслами и присоединив пересверленную звезду поворачиваем так что бы в натяжении цепи одно из 7 просверленных отверстий было быть соосным с ключом на кювете, на крайний случай (для гурманов) есть второй вариант отверстия на валу под ключ, то есть у вас будет 14 вариантов, только не загоняйте ключ глубоко в кювет заранее,(чтобы не было мучительно больно…) а то вдруг не вытащишь…потом поставить успокоители цепи, гидронатяжитель

картина выглядит так:

гидронатяжитель: откручиваем крышку гидронатяжителя и в центре крышки болт, вставляем новую или перезаряжаем старую, прикручиваем крышку нажатием на натяжитель и вставив отвертку ударить по натяжителю открывая его внутри. ..

бугеля: номера написаны на бугелях

впуск: 1-2-3-4, номер нанесен сбоку впускного коллектора !

выхлоп: 5-6-7-8, номер со стороны выпускного коллектора!

не путайте их местами, если оставить старые, то ставьте как были!

если ПБ новый, то обязательно промазать маслом бугель и шейку пв

если крышка передняя новая , то давление в системе маслоснабжения будет НЕДОСТАТОЧНЫМ, для исправления — радиус станины затирается наждачной бумагой, до полного прижатия передней крышки!

также ознакомьтесь с преимуществами на нашем сайте:

или в теме форума:

Процедура замены цепи ГРМ ЗМЗ-406 Волга ГАЗ-31105 (видео)

Мечта наших отцов и дедов Волга. Не так давно к нам приезжал мой старый знакомый на своей любимице ГАЗ 31105. Посторонний шум от привода ГРМ, а также повышенный расход и плохая приемистость, обрекает цепь ГРМ. Итак, ГАЗ 31105, двигатель 406, замена цепи ГРМ.

Сразу оговоримся, что нам понадобится: масло в двигатель с фильтром и прокладка поддона картера, лучше пробковое, герметик высокотемпературный, серый 999 от ABRO, керосин и металлическая щетка для промывки деталей. Я видел чистый двигатель только на новой Волге. Недаром говорят: «Если Волга не течет маслом, то ее нет». Еще набор ключей и головок с усиленными на 36, шестигранник на 6, много тряпок, растворимый кофе и несколько бутербродов с колбасой. А также терпение и большое желание провести эту процедуру самостоятельно, так как очень велик соблазн доверить ее кому-то другому. Прочитав статью до конца, вы поймете, почему.

Самое главное, это полный комплект для ремонта привода газораспределения двигателей ЗМЗ-405,406,409 — это его официальное название. Он должен включать следующие ингредиенты:

1. Два натяжителя цепи.
2. Два гидравлических натяжителя цепи.
3. Две приводные цепи, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
4. Три направляющие цепи.
5. Прокладки верхней и нижней крышки цепи, крышки насоса и гидронатяжителя, а также две шумоизоляционные.
6. Звездочки коленчатого и распределительного валов, промежуточного вала ведомые и ведомые с фиксирующей пластиной.

Выглядит так.

А вот и сам пациент.

Под капотом действительно стоит двигатель ЗМЗ-406.

Закончили осмотр, приступаем к силовым упражнениям

Сначала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло с двигателя. Снимите верхнюю трубку радиатора.

Отсоедините все мешающие трубы.

Убираем жгут проводов в сторону. Запомните или зарисуйте расположение разъемов на катушках зажигания.

Головкой на 12 откручиваем по кругу восемь болтов крепления клапанной крышки и снимаем последний.

Пока сервисный ремень натянут, ослабьте три болта на 10 шкивах помпы.

Ослабляем болт на 13, натяжной ролик и, отвернув болт на 10, ослабляем натяжение ремня вспомогательных агрегатов.

Снимите сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Откручиваем четыре винта верхней крышки ГРМ и снимаем последний.

Снимаем генератор вместе с треугольной пластиной.

Откручиваем болт 10 датчика положения коленвала.

Читать

Датчик убираем в сторону, чтобы не мешал.

Головкой на 36 под болт шкива проворачиваем коленвал по часовой стрелке до тех пор, пока метки на распредвалах не укажут на верхнюю мертвую точку.

Метка на впускном распредвале должна быть на одной линии с верхней кромкой головки блока цилиндров .

Аналогично для распределительного вала выпускных клапанов.

Установка зажигания 406 двигатель автомобиля

Старик прям мастер))))))))))))

Газель — установка распредвалов по меткам

Новый метод с доработкой Хотите больше видео уроков?

Откручиваем болт шкива коленвала, предварительно заблокировав коленвал. Для этого помощник в салоне включает пятую передачу и изо всех сил давит на тормоз, а мы в это время легким движением руки откручиваем болт с помощью метровой трубы и 36-дюймовой головки. Снимаем шкив коленвала, придется помучиться, так как он плотно сидит на валу.

Ослабляем хомуты патрубков насоса.

Шестигранником на 6 открутить четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снять насос охлаждающей жидкости.

Откручиваем два болта верхней крышки гидронатяжителя. Так как натяжитель в разряженном состоянии, он будет давить на крышку, держим его, чтобы не выскочило.

Снимаем кожух и сам гидронатяжитель.

То же самое верно и для нижнего.

Откручиваем шесть болтов на 14 усилителе и снимаем его. Под ним находятся гайки крепления масляного поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а также все, что держит масляный поддон (11 винтов и 4 гайки).

Поддон опускается примерно на два сантиметра, дальше балка не поддается. Но этого достаточно, чтобы вытащить старую прокладку и не забыв добрым словом инженеров из Горького очистить прилегающие поверхности перед установкой новой прокладки.

Такая жуткая картина предстает перед нашими глазами.

Теперь снимите нижнюю крышку ГРМ.

Открутить шестигранником винты верхнего демпфера и снять его.

Аналогично со вторым. Он будет удален вместе с цепью.

На распредвалах есть специальный угольник под ключ на 30, чтобы можно было придерживать валы при откручивании болта звездочки. Придерживаем валы ключом на 30 и откручиваем звездочки распредвалов на 17.

Снимаем звездочки распредвалов и цепь с демпфером.

Читать

Шестигранником открутить крепление натяжителя цепи и снять его. Так же и с днищем.

Отгибаем края стопорной пластины и ключом на 12 откручиваем болты крепления звездочки промежуточного вала … Снимаем ее вместе с цепью. Затем откручиваем под шестигранник два болта нижнего демпфера и снимаем его.

Что для иностранца смерть, то для русского находка. В любом ремонте есть определенные стандарты, которых придерживаются многие, но для тех, кто много делает своими руками, эти стандарты не писаны. Все дело в высокой стоимости соответствия этим стандартам. Покажу как можно подогнать подушки распредвала головки двигателя ЗМЗ 406 от другой головки. Хотя по правилам стандартов нельзя ставить подушки распредвала с одной головки на другую, так как они либо будут зажимать распредвал, либо распредвал будет в них болтаться. Этот метод можно применить к любой головке блока, где есть подушки распредвала, например, в двигателях ВАЗ.

Вот и пришлось немного повыпендриваться подгоняя подушки 406 головки под другую головку 406 двигателя. Хозяин ездил на Газели и попросил заменить головку блока, на другую, которую купил на разборке за копейки но без подушек распредвала. Но для нас это не проблема, все можно настроить, нужно только знать, как это сделать. В родной головке 406 двигателя была микротрещина из-за которой газы утекали в систему охлаждения.

Установка подушек распредвалов

Прежде всего, перед установкой головки на двигатель нужно проверить, насколько распредвалы прилегают к головке. Распредвал может защемить подушку, а может и ослабнуть, что приведет к ударам и стуку распредвала.

Уложить распредвалы как показано на фото ниже в головку, для удобства вращения распредвала и проверки на затяжку или люфт удобно закручивать болты звездочки. Только распределительные валы должны быть установлены без манжет клапанов (компенсаторов). Встаньте на подушки распредвала, попробуйте провернуть распредвал. Крутится уже хорошо, потом крутите подушки одну за другой, крутите подушку, проверяйте на вращение.

Таким способом можно узнать какая подушка прижимная а какая нет, если подушка заклинила распредвал, ослабьте ее, проверьте остальные. После этой процедуры вы знаете, какая подушка зажимает, а какая нет. Осталось поднять прижимную площадку распредвала и опустить ослабленную. Мне повезло, зажата была только одна подушка, самая первая и с одной стороны.

Фото. Ставим распредвалы в головку

Для того чтобы высвободить заклинившую подушку нужна обычная бумага или металлический лист, с бумагой меньше проблем, так как она легко режется.

Фото. Распределительные валы прикручены болтами к головке со вставленной шпонкой для проверки вращения.

Ослабляем прижимную подушку, готовим бумажную подложку, подкладываем под подушку. Подтягиваем подушку и проверяем на герметичность, если распредвал начал вращаться, то все в порядке, но если опять зажимает, добавляем еще слой бумаги. Так до тех пор, пока распредвал не начнет вращаться.

Фото. Лист бумаги, подготовленный для размещения под подушкой.

После этой процедуры вы знаете, что под эту подушку нужно три листа бумажной подложки, и кладете их, когда будете ставить голову на двигатель, лишнюю бумагу легко обрезать ножом.

Фото. Лист бумаги, вставленный под накладку распределительного вала.

Итак, с прижимными подушками мы хорошо разобрались, теперь нужно проверить на люфт. Здесь также поможет бумага, но не толще листа тетради, вырежьте тонкую полоску, как показано на фото ниже, ослабьте подушку, положите эту полоску, скрутите подушку. Если распредвал зажат, зазор отличный, если он легко вращается или бумага легко двигается вперед-назад, то придется опустить подушку до нужного зазора.

Фото. Проверьте люфт распределительного вала с помощью бумажной полоски.

Осталось опустить площадку распредвала, это можно сделать с помощью точильного камня или разложив на ровной поверхности наждачную бумагу. На фото ниже показано, как опустить подушку ниже. Круговыми движениями в разные стороны можно шлифовать подушку о камень или наждачную бумагу, тем самым опуская ее. Натерли подушку, проверили и так до нужного зазора.

Фото. Опускаем подушку на точильный камень.

После установки головки на двигатель обязательно проверьте распредвалы на проворачивание, на всякий случай, как показано на фото ниже. Также данную процедуру регулировки распредвалов можно производить не снимая головку с двигателя, такая необходимость бывает если в колодках распредвалов большой выход, распредвалы болтаются и стучат. Подушки придется подкладывать сюда.

Фото. Головка двигателя 406 снабжена ключом для проверки вращения распредвала, подложенным под подушку бумагой.

После проверки обрежьте лишнюю бумагу ножом.

Как видите, даже из таких несоответствий можно сделать хорошую головку, чтобы распредвалы работали как новые тихо и приятно.

Как выставить метки ГРМ 406 двигатель

Метки ГРМ на 406 двигателе можно выставить двумя способами, первый по заводской инструкции, но у него сложнее и можно легко ошибиться. Так как метки на звездах нужно расположить по внешнему радиусу звезд.

Мой способ проще, показан на картинке ниже. Расположите метки на звездочках по внутреннему радиусу также напротив друг друга. Когда метки находятся рядом, хорошо видна точность их совпадения.

В этот момент по направлению вращения коленчатого вала цепь должна быть натянута, проверить можно так, после установки цепи по меткам провернуть коленвал против часовой стрелки на десять градусов. Распредвалы также поворачиваются против часовой стрелки до тех пор, пока цепь не будет натянута. Теперь верните коленвал на метку, проверьте совпадение меток звездочки.

Изображение. Метки грм 406 двигатель

Что делать сорвана резьба под подушкой болта?

Что делать, плакать можно, но слезами не исправишь, можно нить нарезать покрупнее, а можно углубить нить и поглубже обрезать, этот вариант мне нравится больше, но тоже нужно подобрать более длинный болт. Болт можно взять длиннее и обрезать до нужного размера.

Фото. Углубите отверстие под болт.

В головке 406 есть особенность, что отверстие ближе к центру можно просверлить насквозь, а по краям глубже на десять-одиннадцать миллиметров, так как если просверлить глубже, то можно повредить маслонапорный канал. Или обрежьте резьбу в крайних отверстиях. Штатная резьба стандартная М8.

Фото. Похлопывания по голове.

Сборка 406 ЗМЗ, ремонт головки. Видео.

Горобинский С.В.

Автомобили Газель – самый популярный и доступный грузовой автомобиль в России, предназначенный для перевозки небольших грузов. Поскольку количество таких автомобилей становится все больше, следует рассмотреть некоторые нюансы различных систем Газелей, например, микропроцессорную систему зажигания, которая устанавливается на 406 модификацию. В данном случае мы будем рассматривать диагностику автомобиля, владелец которого жалуется на рывки, хлопки и потерю мощности.

Будет проверена система питания, двигатель и зажигание. С помощью газоанализатора проверили карбюратор, но проблем в работе первой и второй камеры, отсечки, холостого хода, обогащения на холостом ходу не обнаружено. Дальше двигатель. Проверка компрессии нарушений не выявила, показатели 9,6 кг/см 2 для двигателя 406 совпали с нормой, однако при повторной проверке было обнаружено незначительное отклонение в 10%, поэтому газораспределение подверглось проверке. следующая проверка. Оказалось, что хлопки и рывки были из-за того, что верхняя цепь перескочила на два зубца.

Газораспределительная система.

В 406-й модификации двигатель выглядит так: на каждый из двух выпускных и двух впускных цилиндров установлено по четыре клапана, правый распредвал (вид спереди) приводит в движение выпускные клапаны, а левый распредвал — впускные. Гидрокомпенсаторы зазоров привода клапанов от кулачков распределительных валов позволяют не заниматься обслуживанием и регулировкой. Распределительные валы приводятся в движение коленчатым валом с помощью двух втулочных цепей.

Вид правильной сборки в ВМТ такта сжатия с положением поршня первого цилиндра привода распредвала:

1. Выступ на крышке цепи (М1) должен совпадать с линией на звездочке коленчатого вала (2), горизонтально расположенные метки (9) на звездочках распределительных валов (10, 12) должны совпадать с верхней плоскостью цилиндра глава.

2. Метка совмещения (M2) на блоке цилиндров должна совпадать с меткой на звездочке промежуточного вала.

Центр двадцатого зуба синхронизирующего диска (3) должен находиться при этом положении валов точно напротив центра сердечника датчика положения коленчатого вала (4). Диск синхронизации (1) представляет собой зубчатое колесо, на котором на расстоянии 6 градусов друг от друга расположены 58 полостей, две из которых отсутствуют для синхронизации. Два недостающих углубления являются источником номеров зубов (15), причем нумерация идет в обратном направлении по часовой стрелке. Однако регулировка системы газораспределения не привела к возвращению былой мощности двигателя.

Теперь приступим к диагностике системы зажигания. Управление клапаном экономайзера принудительного холостого хода в шестнадцатиклапанном карбюраторном двигателе ЗМЗ — 4063 и зажиганием обеспечивает микропроцессорная система МИКАС 5.4. Эта система, позволяющая в зависимости от условий эксплуатации и работы двигателя реализовать наиболее оптимальный УОЗ, состоит из проводов с разъемами, блока управления, набора исполнительных блоков и датчиков. Высокие удельные показатели двигателя без опасения случаев калильного зажигания и детонации обеспечиваются эффективной идентификацией блока управления детонационным сгоранием каждого из цилиндров и датчика детонации. При повреждении датчиков блок моментально реализует аварийный режим управления. Исключением является датчик положения коленчатого вала, так как без него работа двигателя невозможна.

Электронный блок управления (ЭБУ) Микас 5.4

На панели двигателя автомобиля устанавливается МАР — датчик абсолютного давления воздуха на впускном коллекторе (модель 0261230004 фирмы Bosch), и подключается к дроссельному пространству в впускной коллектор двигателя. Количество воздуха, поступающего в цилиндры двигателя, рассчитывается блоком управления по измеренному значению. Этот датчик выглядит как электронное дистанционное интегральное устройство с рабочей камерой из кремния и специального порошка, внутри которого находится образцовое давление. Электропроводность чувствительных полупроводниковых элементов, расположенных внутри рабочей камеры, изменяется прямо пропорционально их механическому расположению. Датчик питается от стабилизированного напряжения 5 В, а выходное напряжение составляет 0,4…4,65 В и линейно зависит от измеряемого давления в пределах от 0,2 до 1,05 атмосфер и подключается с помощью трехштырьковой вилки к жгуту проводов . Изменение баланса тензометрического моста обусловлено смещением мембраны (т. е. рабочей камеры), так как резисторы включены по мостовой схеме. К этим резисторам подключена электроника обработки сигналов, расположенная на той же плате, что и чувствительный элемент.

Датчик абсолютного давления (МАР)

Для определения температуры двигателя на автомобиль устанавливается ДТохл (датчик температуры охлаждающей жидкости) моделей 19.328, или 40.5226, пр-во Россия. Блок управляет клапаном экономайзера принудительного холостого хода, а также регулирует (РОС) в соответствии с измеренным значением температуры. Система управления состоит из катушки зажигания, электромагнитного клапана экономайзера принудительного холостого хода и датчика детонации. ДТохл, установленный на наружной оболочке термостата системы охлаждения, подключается к жгуту с помощью двухконтактного разъема.

Датчик температуры охлаждающей жидкости (ДТохл)

Напротив венца зубчатого диска шкива коленчатого вала в приливе крышки цепи газораспределительного механизма установлен датчик положения коленчатого вала индукционного типа (ДПКВ) модели 23.3847 пр-во Россия, или модель 0261210113 немецкой фирмы Bosch, которая подключается гибким кабелем к трехконтактной электрической вилке. Этот датчик имеет вид катушки с магнитопроводом, с сопротивлением обмотки от 880 до 9 Ом.00 Ом. Для обеспечения оптимальной работы системы управления зазор между зубьями диска и датчиком составляет от 0,5 до 1 миллиметра. Во избежание повреждения кабеля датчика вращающимися частями генератора или двигателя его необходимо закрепить максимально надежно, так как неисправность ДПКВ приводит к остановке двигателя.

Принципы работы.

По сигналу датчика положения коленчатого вала блок управления рассчитывает частоту вращения, а объем циклового наполнения воздухом каждого из четырех цилиндров двигателя определяется путем измерения абсолютного давления. В памяти блока сохраняются значения угла опережения зажигания, зависящие от циклового заполнения и частоты вращения и соответствующие частоте вращения двигателя. Эти угловые значения имеют дополнительную поправку в зависимости от температуры теплоносителя. Обеспечение хороших тяговых свойств в этих условиях достигается увеличением угловых значений опережения зажигания на холодном двигателе. Также при обнаружении детонационного зажигания, обусловленного какими-либо факторами, например, изменением условий окружающей среды или использованием низкооктанового топлива, блок управления произведет корректировку СПЕ. При повреждении датчиков абсолютного давления или температуры окружающей среды блок управления активирует аварийные программы и включает диагностические лампы. Снижение мощности, ухудшение динамических свойств, увеличение расхода топлива – все это результаты эксплуатации двигателя автомобиля с данными неисправностями. Кроме того, помимо управления зажиганием, в функцию блока входит управление электромагнитным клапаном экономайзера принудительно — холостого хода, который при торможении автомобиля двигателем отключает подачу топлива. Величина оборотов коленчатого вала для выключения подачи топлива составляет 1860 об/мин, а для возобновления подачи — 1560 об/мин.

В первую очередь необходимо проверить работу диагностической цепи и бортовой системы диагностики, так как при включении режима отображения хода должен выдаваться код неисправности 12. Для начала чтения кодов необходимо замкнуть десятый и двенадцатый контакты диагностической колодки.

Во-вторых, с помощью диагностического тестера измерьте параметры датчиков двигателя, чтобы сравнить их с типовыми значениями, установленными для «среднего» двигателя.

При наличии у мастера определенного опыта и точных параметров сигналов в вольтах для измерений может быть достаточно обычного осциллографа и мультиметра, но тем не менее при наличии диагностического тестера можно будет выставить коррекцию УЗИП и проверить приводы.

Проверка испытуемой «Газели» на абсолютное давление дала значение 50 мбар при норме 400-480, а увеличение скорости не вызывало повышения давления и его показания практически не менялись.

Измерив все показания и протестировав все, что могло привести к жалобам владельца Газели, была установлена ​​причина «недомогания» автомобиля, которая оказалась вполне банальной — трубка, соединяющая датчик давления и впускной коллектор был грязный. Неисправность была устранена, и машина вернулась к владельцу практически в том же состоянии, в каком она сошла с конвейера.

Однако диагностика автомобиля может занять гораздо больше времени, иногда даже целый день, так как неисправности могут быть не только исправленными, но и «плавающими».

В двигателе ЗМЗ 406 система зажигания лишена традиционного распределителя. Его функцию выполняет КМСУД – комплексная микропроцессорная система управления двигателем.

В двигателе ЗМЗ 406 система зажигания лишена традиционного распределителя. Его функцию выполняет КМСУД – комплексная микропроцессорная система управления двигателем. Эдакий мини-компьютер, в простонародье именуемый блоком управления.

Блок считывает информацию с различных датчиков. А основные сигналы идут от датчиков положения коленвала и распредвала.

То есть установка зажигания змз 406 карбюратор ограничение фаз газораспределения

Система газораспределения в ДВС это работа впускных и выпускных клапанов относительно положения поршней в цилиндрах двигателя . Клапаны в ЗМЗ 406 управляются двумя распределительными валами, а поршни жестко связаны с коленчатым валом. Во избежание сбоя в фазах ГРМ коленвал и распредвалы необходимо выставлять «по меткам».

Для того чтобы выставить валы по меткам, с двигателя необходимо снять верхний гидронатяжитель цепи (на ЗМЗ 406 их два — верхний и нижний) и переднюю крышку ГБЦ. Для Газели на 406 двигателе метки зажигания ставятся в следующем порядке:

1. Ставим метку на коленчатый вал. На демпфер, закрепленный на шкиве вала, наносится метка в виде насечки. На блоке двигателя тоже есть метка (точнее, это называется нижняя крышка ГРМ). Он расположен выше и немного левее оси коленчатого вала. Этикетки должны совпадать. Для этого на болт крепления шкива к коленчатому валу надевается торцевой ключ на 36 и вращается по часовой стрелке.
2. Пометьте распределительные валы. Риски или точки отмечены на шестернях ГРМ, прикрепленных к распределительным валам. Метки должны «смотреть» в разные стороны и быть четко на уровне верхней кромки ГБЦ. Правая сторона цепи должна быть натянута, а левая свободна.
3. Вставьте гидронатяжитель на место, крышку сверху и прижмите двумя болтами. Левая сторона цепи должна быть растянута. Затем установите на место переднюю крышку головки блока цилиндров (правая — верхняя крышка ГРМ)

Бывает так, что коленвал выставлен на метку, а распредвалы не хотят становиться как надо.

Причин этому может быть несколько:

• Распредвалы работают не на 1-м, а на 4-м цилиндре. Решение простое — нужно сделать полный оборот коленчатого вала, 360°. После этого можно выставить метки на распредвалах.
• Цепь ГРМ растянута. Проблема решается заменой цепи и шестерен, ведь они наверняка тоже есть в производстве.
• Демпфер на валу провернулся. К сожалению, такое тоже бывает. В этом случае приходится действовать по старинке: выкручивать свечу зажигания из первого блока цилиндров и устанавливать поршень в крайнее верхнее положение. Это будет соответствовать совпадению меток на коленчатом валу.

Вообще настройка зажигания на ЗМЗ 406 не такая уж и заумная процедура. Если сделать это самостоятельно один раз, то в дальнейшем эта работа будет казаться не сложнее, чем замена масла в двигателе.

Устранение неполадок и очистка топливных форсунок

(большинство материалов от Larry Carley aa1car)

Чистые топливные форсунки необходимы для достижения максимальной производительности двигателя, экономии топлива и уменьшения выбросов. Если форсунки загрязнены и не могут подавать обычную дозу топлива, то производительность, экономия топлива и выбросы пострадают. Грязные топливные форсунки не могут подавать столько же топлива, сколько чистые, и они не могут обеспечить правильную форму распыления, которая так важна для чистого, эффективного сгорания и желаемой мощности. Система управления топливной обратной связью компенсирует эффект обеднения, когда она находится в замкнутом контуре, но она не может исправить основное условие, вызывающее проблему.

Устранение неполадок может привести к необходимости очистки топливных форсунок, если в двигателе наблюдаются какие-либо из классических симптомов грязных форсунок, такие как пропуски зажигания на обедненной смеси, неровный холостой ход, колебания и спотыкания при легком ускорении, потеря мощности и более высокие выбросы углеводородов (HC) и монооксида углерода (CO). Пропуски зажигания могут привести к тому, что более новые системы (OBDII) будут считывать код пропуска зажигания или несколько кодов в зависимости от затронутых форсунок.

Иногда топливные форсунки забиваются, и для этого не требуется много времени. Ограничения в диапазоне от 8 до 10% могут вызвать пропуски зажигания или другие классические симптомы «неисправности» форсунок. Когда инжектор не работает с оптимальной скоростью, датчик o2 считывает несгоревший кислород, что приводит к бедной смеси. Компьютер компенсирует это увеличением времени включения всех форсунок в старых многопортовых системах, где форсунки срабатывают одновременно. Это может привести к переобогащению топлива в других цилиндрах. В двигателях с турбонаддувом детонация может привести к повреждению двигателя из-за чрезмерно обедненной смеси, вызванной грязной форсункой. Когда двигатель с турбонаддувом работает на высоких оборотах и ​​под избыточным давлением (Boost), он требует гораздо более точного расхода топлива, чем любое другое приложение. Если в это время топливные форсунки загрязнены или разбалансированы, ваш двигатель, несомненно, поджарится из-за эффекта обеднения грязной форсунки. Проактивность в этом вопросе может сэкономить вам много денег и избежать головной боли в долгосрочной перспективе.

В старых форсунках игольчатого типа размер и форма отверстия форсунки определяли количество топлива и форму распыла форсунки, соответственно. Эти форсунки игольчатого типа более склонны к засорению форсунок, в то время как форсунки нового типа, хотя и подвержены засорению, менее уязвимы. Форсунки игольчатого типа имеют гораздо более красивую коническую (или «коническую») форму распыления, в то время как последние форсунки также не распыляют топливо.

Само топливо является причиной отложений, которые приводят к засорению топливных форсунок. Бензин представляет собой смесь многих тяжелых и воскообразных соединений, состоящих из различных углеводородов, в том числе нефтяных плавников. Чем тяжелее углеводород, тем больше энергии он дает при сгорании. Топливные форсунки сильно нагреваются при выключении двигателя. Воскообразные масляные пластины остаются, когда остатки топлива в форсунке испаряются. Когда двигатель выключен, нет потока воздуха для охлаждения форсунок или потока топлива для смывания остатков. Это то, что приводит к затвердеванию оребрения масла и образованию отложений, которые со временем забивают инжектор(ы). Поскольку это совершенно нормальное последствие работы двигателя, в бензин добавляются моющие средства, чтобы максимально предотвратить это. При интенсивной работе двигателя или при очень коротких поездках отложения могут накапливаться быстрее, чем моющие средства могут помочь их смыть. Тот же принцип используется с турбонагнетателями и использованием турботаймера. Турботаймеры в первую очередь продаются для того, чтобы двигатель работал в течение определенного периода времени (обычно указываемого конечным пользователем), чтобы позволить автомобилю «остыть» перед остановкой потока жидкостей.

Здравый смысл подсказывает вам, что расположение топливной форсунки по отношению к теплу делает одну форсунку более подверженной засорению, чем другие. В стандартном 4-цилиндровом приложении 2-й и 3-й цилиндры/форсунки являются самыми горячими и более уязвимыми, чем 1-й и 4-й форсунки. В 6- и 8-цилиндровом двигателе наибольшему риску также подвергаются средние форсунки. Первичные форсунки на роторном двигателе Mazda (20B или 13B) подвергаются большему риску, чем их вторичные аналоги, расположенные выше и во впускном коллекторе, а не в самом блоке двигателя. То же самое касается форсунок с дроссельной заслонкой.

Экономия этих нескольких центов на покупке дешевого бензина может только усугубить ситуацию и ускорить последствия забивания форсунки маслоотражателями. Нефтепереработчики сократили количество моющих средств и качество/эффективность используемых моющих средств, чтобы увеличить размер прибыли и стать более конкурентоспособными на рынке бензина. Обычно используемые добавки для контроля отложений включают полисибутиламин, полиизобутиленсукцинимид и полиизобутиленфениламин. Эти же присадки могут накапливаться на штоках впускных клапанов, вызывая их заедание. Чтобы этого не произошло, в топливо также необходимо добавлять дополнительные присадки, называемые «флюидизаторами». Эти флюидизаторы могут способствовать образованию отложений в камере сгорания, которые повышают компрессию и требования двигателя к октановому числу. Полиэфирамин является одной из лучших добавок для поддержания чистоты форсунок, клапанов и камер сгорания без помощи каких-либо дополнительных флюидизаторов, но он стоит более чем в два раза дороже, чем другие обычно используемые добавки. Источники в отрасли говорят, что рекомендуемый уровень составляет около 1000 частей на миллион (ppm) детергента-диспергатора в топливе, что обходится поставщику бензина менее чем в 0,01 доллара за галлон. Тем не менее, целых 85% продаваемого бензина содержат только одну десятую рекомендуемой дозы, или только 100 частей на миллион присадки. Следовательно, использование дешевого газа способствует образованию нагнетательных отложений.

Каковы преимущества очистки и балансировки топливных форсунок? Очевидно, это будет зависеть от состояния топливных форсунок до очистки. Более старые, более «забитые» форсунки заметят гораздо большее улучшение по сравнению с форсунками, которые меньше накапливают отложения. Независимо от начального состояния топливных форсунок повышение производительности и экономия топлива окупит очистку в кратчайшие сроки. Большинство двигателей с большим пробегом и двигателей, которые используются в основном для коротких поездок с частыми остановками, являются наиболее вероятными перспективами для очистки форсунок. Еще более важно поддерживать и поддерживать баланс высокопроизводительных приложений. Мы рекомендуем чистить форсунки каждые 25 000–30 000 миль, чтобы они работали с максимальной эффективностью.

На машине или вне машины. Что мы рекомендуем? Это зависит… есть место для обоих.
Проще всего почистить их на автомобиле, так как снятие форсунок может быть настоящей головной болью, сами понимаете что… Запустив очиститель на автомобиле, можно очистить впускные каналы, камеры сгорания, клапаны, а также другие компоненты. Это особенно полезно, когда двигатель полон нагара. Обычно вы можете сказать результаты в течение нескольких минут. Обычно рекомендуется заглушить возвратную топливную магистраль. Это может привести к тому, что ЭБУ выдаст коды двигателя.

Несмотря на то, что чистка автомобиля намного проще, это не всегда является решением. Инжектор, который сильно засорен, не пропускает через себя достаточное количество очищающей жидкости для тщательной очистки. Даже если форсунка сорвет отложения, фильтр форсунки уловит эту частицу и может привести к еще одному «засору» в системе. Здесь, в Injector-Rehab, при проведении полного обслуживания форсунок вне автомобиля эти фильтры будут заменены. Если чистка автомобиля не работает с первого раза, может потребоваться несколько применений. Химические вещества, используемые в этих чистящих средствах, также могут нанести серьезный ущерб другим компонентам автомобиля.

Сильно загрязненные форсунки могут плохо поддаваться очистке на автомобиле. Возможно, вам придется использовать более сильный растворитель и/или более продолжительное время цикла, чтобы размягчить эти пригоревшие отложения. Очистка форсунок вне автомобиля является более дорогой услугой из-за трудозатрат на снятие форсунок (которые могут быть значительными в некоторых случаях), и для нее требуется специальное оборудование, которое может стоить более 15 000 долларов. Многие магазины берут от 25 до 35 долларов за форсунку за очистку вне автомобиля, что делает ее более дорогостоящей, чем чистка в автомобиле.

Здесь, в Injector-Rehab, мы в настоящее время берем 18 долларов США за каждую форсунку за очистку порта впрыска. 25 долларов за динамическую очистку инжектора. Это также может сэкономить автомобилистам много денег, потому что чистка вне автомобиля намного дешевле, чем замена форсунок новыми (что может стоить сотни долларов за комплект!). Очистка форсунок вне автомобиля часто может восстановить грязные форсунки, которые не реагируют на очистку на автомобиле. Поэтому мы занимаемся только выездной мойкой. Мы не хотим дважды чистить форсунки. Очистка вне автомобиля занимает больше времени (обычно от 30 до 45 минут после снятия форсунок), а наши машины оснащены ультразвуковой ванной, которую можно использовать для пропитки сильно забитых форсунок. Наши машины также выполняют обратную промывку форсунок, что обеспечивает дополнительную степень очистки. Еще одна причина использования оборудования для очистки вне автомобиля заключается в том, что форсунки проверяются на поток после очистки, чтобы проверить их работу. Форсунки смонтированы на испытательном коллекторе и запитаны для распыления растворителя в прозрачные градуированные цилиндры. Сравнивая объем подаваемого топлива, легко убедиться, что все форсунки работают равномерно. Как правило, разница между инжекторами должна составлять от 2% до 5% (Мы стремимся к 1% или меньшему расхождению между инжекторами!). Если инжектор пропускает меньше жидкости, чем его спутники, мы проводим дополнительную очистку. Если он не реагирует на дополнительную очистку, можно не гадать, какую форсунку нужно заменить. Проверка расхода также позволяет нам сравнить фактический расход каждой форсунки. Если расход находится в пределах спецификации, мы знаем, что форсунка должна работать должным образом, когда она будет переустановлена ​​обратно в двигатель. Проверка расхода также является хорошим способом убедиться, что форсунки подходят для двигателя (одна или несколько форсунок могли быть ранее заменены кем-то другим).
