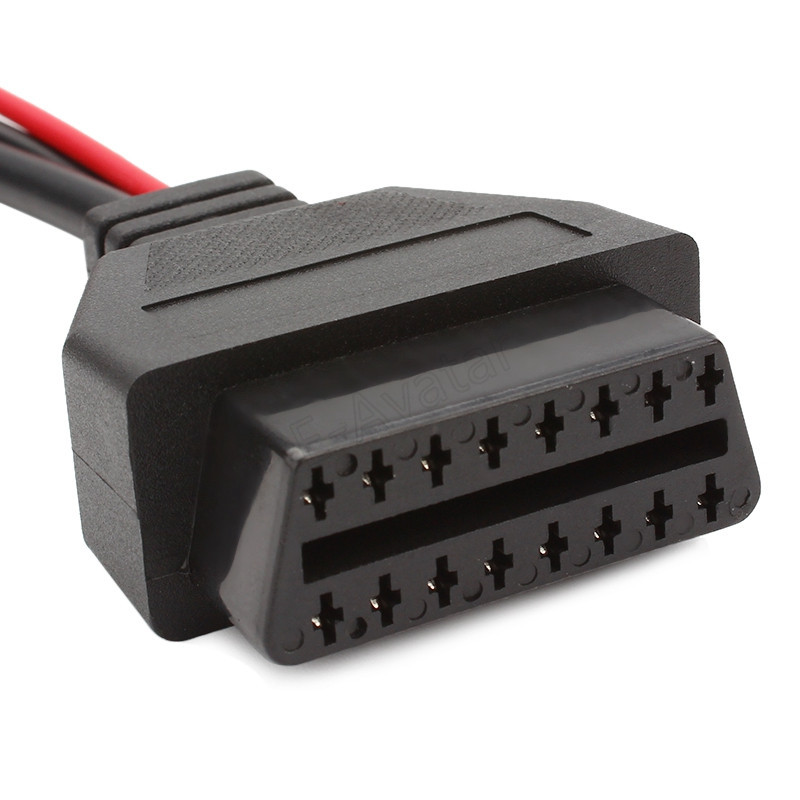

Obd 2 разъем: OBD2 «мама» — диагностический разъем ➭ купить по низкой цене от 450.00 р. в Екатеринбурге, России и странах СНГ ➾ описание, характеристики, фото.

разъемы Man, диагностический разъем по выгодной цене

Разъем продается в сборе с проводом

Персональные скидки

Полная база совместимости разъемов с авто

Индивидуальный подход к клиенту

Товары под заказ (если нет в наличии)

Программа лояльности для постоянных клиентов

Фильтр по параметрам

Производитель

SUMITOMO

Deutsch

DELPHI

APTIV

LEAR

MOLEX

Тип товара

6-контактный

4-контактный

соединитель 7-ми контактный

8-контактный

3-контактный

16-контактный

Назначение

заднего фонаря

клапана давления

фары

выключателя головного света

генератора

диагностический разъем

Марка автомобиля

MAN

Ford

Колодка

7811672, 81254320436

18651. 000.001

Розничная цена

Сбросить

Сортировка:

По умолчанию

По алфавиту

Сначала недорогие

Сначала дорогие

В наличии

258 ₽

Вопрос-ответ

Могу ли я самостоятельно забрать свой заказ?

Да. Вы можете забрать свой заказ самостоятельно в нашем пункте выдачи, расположенном по адресу: Москва, м. Кожуховская, ул. Южнопортовая, д. 22, стр. 1, ТЦ «Автомобили», этаж 1, магазин 130А

Предусмотрены ли гарантии на Разъемы Man для диагностический разъем?

Да. Мы сотрудничаем напрямую с производителями комплектующих для автоэлектрики. А потому предоставляем гарантии на все товары из этой и других категорий.

Что означает «разъем в сборе»?

Разъемы, которые изначально продаются в спаянном виде, т.е. вместе с проводниками. В отличие от одиночных аналогов, они имеют главное преимущество – экономию времени при замене. Вам не придется паять и собирать их: нужно лишь снять старый разъем и установить новый.

Осуществляете ли вы доставку товара в другой город?

Да. Мы доставляем Разъемы Man для диагностический разъем в другие регионы через Почту России, либо любой транспортной компанией на ваш выбор. При этом стоимость зависит от расстояния и рассчитывается индивидуально при оформлении заказа.

Предусмотрены ли у вас скидки на продукцию?

Да. В нашем интернет-магазине предусмотрена гибкая система скидок для постоянных и оптовых покупателей. Размер скидки рассчитывается индивидуально: в зависимости от общей суммы заказа.

Выход из строя диагностического разъёма на грузовом автомобиле Man может привести к большим неприятностям. Дело в том, что коммерческая техники должна работать безукоризненно и малейшие сбои в её работе нужно преждевременно выявлять и устранять.



Сделать диагностику с неисправным OBD разъёмом невозможно. Поэтому если в вашем автомобиле Man выйдет из строя эта фишка, её нужно незамедлительно заменить на новую.



В автомобилях Man, выпущенных после 2000 года, используется стандартный 16-контактый разъём трапециевидной формы OBD-II. Если ваш грузовик более старого года выпуска и разъём у него круглый с другим количеством контактов, не отчаивайтесь. Наша компания привезёт вам нужную фишку под заказ!



Каждый наш диагностический разъем для таких моделей Ман, как ТГА и Командор, только от известных мировых производителей. Мы даём гарантию на всё автоэлектрику, приобретённую у нас.



Для СТО и оптовых клиентов мы предлагаем гибкую систему скидок и особые условия!



Обратившись к профессионалам, вы получите 100% результат!

У нас вы можете купить разъёмы для следующих моделей Man

Man TGS

Man TGX

Закажите обратный звонок

и наш менеджер свяжется с Вами
в течение дня!

что это, диагностика и расшифровка ошибок в автомобиле

Понятие интерфейса между объектом, управляемым при помощи компьютеризированного оборудования, и устройством, выполняющим функции контроля и диагностики, подразумевает жёсткую стандартизацию протокола обмена информацией. В случае автомобиля необходимость в этом присутствует, но в единообразии не очень заинтересованы производители.

Содержание статьи:

• 1 История диагностики с OBD II
  • 1.1 Что такое EOBD
• 2 Основная функция диагностического разъема
  • 2.1 Где находится
  • 2.2 Распиновка разъема ОБД 2
• 3 Классификация протоколов
  • 3.1 A
  • 3.2 B
  • 3.3 C
  • 3.4 Протокол ISO9141
  • 3.5 J1850 VPW
• 4 Расшифровка ошибок по системе OBD2
  • 4.1 Первый знак
  • 4.2 Второй знак
  • 4.3 Третий знак
  • 4.4 Четвертый и пятый символы
• 5 OBD2 и ELM327

Однако на законодательном уровне всё же удалось создать нечто стандартное, удобное для проверяющих организаций и частных предприятий по диагностике и ремонту. Это интерфейсный диагностический разъём OBD II, которым сейчас снабжены практически все автомобили.

История диагностики с OBD II

Изначально мало кто заботился об удобстве автомобильных диагностов.

Микрокомпьютеры, управляющие агрегатами машины, могли быть проверены дилерскими средствами, в свободную продажу не поступающими и открытыми кодами не обеспеченными. Поэтому первый шаг был сделан государственными организациями, призванными следить за экологической чистотой транспорта.

Появился контрольный стандарт в США, где Калифорния всегда славилась, как самый требовательный к ограничению загрязнений окружающей среды двигателями внутреннего сгорания штат.

По теме: Что такое CAN-шина в автомобиле (устройство и схема подключения)

К середине 90х годов описание разъёма окончательно сформировалось в виде OBD II, то есть второго финального варианта исполнения. On-Board Diagnostics II стал обязателен к применению на всех автомобилях в США после 1996 года.

Что такое EOBD

Встречающаяся аббревиатура EOBD особого смысла в понятие OBD не добавляет, и даже нет точной определённости, что значит дополнительная буква в начале.

Это может быть сокращение от European, намёк на дополнительные способности Enhanced или просто бессмысленная приставка Electronic (других просто не существует).

Но чаще склоняются к началу внедрения позитивного американского стандарта в производство европейских автомобилей. Тем более, что рынок США всегда считался самым важным.

В результате параллельно с американскими стандартами на диагностический интерфейс SAE образовались и общемировые ISO.

В большинстве случаев идентичные, но с другими цифробуквенными обозначениями, а чаще применяется тот, который раньше появился. Это относится к протоколам физического и логического уровней.

Основная функция диагностического разъема

Диагностический разъём необходим для возможности организации связи внешнего контрольного компьютера с внутренними вычислительными ресурсами автомобиля. Через него информация визуализируется на мониторах и может быть считана и проанализирована специалистами автосервисов.

Это позволяет своевременно и быстро найти неисправность, тем самым, с точки зрения законодателей, оперативно предотвратить экологическое нарушение, а мастера получили инструмент, с помощью которого постепенно смогли выполнять те же сервисные процедуры, что и официальные дилеры.

Где находится

Расположение разъёма также стандартизировано, расстояние от руля не должно превышать 16 дюймов, более того, указаны совершенно точные места в нескольких вариантах для монтажа разъёма.

Обычно он прикрыт от загрязнений, но точное расположение в конкретном автомобиле и способ доступа хорошо известен ремонтникам.

Распиновка разъема ОБД 2

Очевидно, что назначение всех контактов в подобной системе должно быть чётко прописано. Использован стандартный 16-контактный разъём. а наиболее важные соединения однозначно привязаны к номерам контактов (пинам):

• положительная и отрицательная линии интерфейса типа SAE J1850 разведены на 2 и 10 контакты соответственно;
• аналогично линии High и Low CAN-шины (ISO 15765-4, SAE J2284) задействуют 6 и 14 контакты;
• на свободные контакты может быть выведена и низкоскоростная CAN-шина;
• 7 и 15 контакты используются для интерфейсов K-line и L-line ISO 9141-2 и ISO 14230;
• контакты 4 и 5 отведены под силовое и сигнальное заземление, могут быть просто соединены вместе перемычкой;
• постоянное питание 12 Вольт вне зависимости от включения зажигания подаётся на 16 контакт;
• остальные контакты жёстко не стандартизированы, производители часто используют их на своё усмотрение, например, для подачи напряжения питания после замка зажигания или главного реле, вывода питающего провода бензонасоса или коммутации цепей иммобилайзера.

Использование тех или иных контактов можно определить визуально, обычно если цепь не применяется, то пин в гнезде отсутствует полностью.

Классификация протоколов

Привести всё к единому протоколу обмена не удалось, поскольку система разрабатывалась и внедрялась сразу многими производителями, а затем непрерывно совершенствовалась, что продолжается и сейчас.

Удивительно ещё, что протоколов относительно немного. Укрупнённо их можно насчитать примерно девять, хотя если замечать все различия, то гораздо больше. Но особых проблем с совместимостью не возникает, сканеры включают в себя все интерфейсы, от первых, до самых совершенных.

A

Протоколы класса A самые низкоскоростные, но одновременно и простые, базируются на традиционных компьютерных последовательных интерфейсах, то есть не требуют значительных мощностей в виде преобразующих микроконтроллеров. Скорость до 10 кбит в секунду. Это то, что называют K-line.

B

Чуть более быстрые и сложные интерфейсные последовательные протоколы, лучше защищены от помех, используют различные виды модуляции цифрового сигнала. Скорость примерно в 5-10 раз выше.

C

Пока самые современные протоколы, к ним относится CAN-шина, то есть скорость порядка 500 кбит/c, увеличена разрядность кодовых посылок и усложнены прочие алгоритмы. Хорошая помехозащищённость дифференциального сигнала с витой пары.

Протокол ISO9141

Содержит два провода K и L, хотя обмен вполне возможен и по двунаправленной K-линии, без контроля по L. Раньше широко использовались «шнурки» — универсальные K-line адаптеры. Работает вполне надёжно, но очень медленно.

J1850 VPW

Относится к группе протоколов американского стандарта J1850. Применяется на машинах GM. Работает впятеро медленнее, чем полностью аналогичный по логике J1850 PWM, используемый Ford.

Различаются интерфейсы по физической реализации, одно- или двухпроводные линии, модуляция по широте или по скважности. Описаны в одном стандарте.

Расшифровка ошибок по системе OBD2

Общим для всех производителей являются коды ошибок DTC (Diagnostic Trouble Code), не всегда и всеми соблюдаемые, но к этому стремятся. Обычно каждый код содержит четыре или пять знаков.

Первый знак

Им может быть одна из четырёх букв:

• B – кузов, то есть код относится к кузовному оборудования, салону и прочему;
• P – силовой агрегат;
• C – шасси;
• U – сетевое обеспечение.

Подобная локализация задумана для удобства работы с кодами на ранних этапах, без расшифровок.

Второй знак

Второй знак примерно относит кодировку к стандартной на уровне ISO или используемой производителем. Здесь пока единства нет. «0» — это кодовая страница ISO или SAE.

Третий знак

Конкретизирует подсистему, где произошла неисправность. Согласно таблицам, где приводятся все коды, это может быть зажигание, питание, электронное обеспечение, элементы трансмиссии и прочие группы устройств.

Четвертый и пятый символы

Данные знаки выступают в роли двузначного кода, конкретизирующего произошедшую ошибку. Например, обрыв, замыкание, пропуск, выход значений из допустимых рамок. Выглядят хорошей подсказкой диагносту, хотя и не всегда.

OBD2 и ELM327

Считывать информацию и организовывать обмен через OBD можно самыми разнообразными профессиональными и любительскими устройствами. Но одна из фирм сделала удачный ход, создав прошивку универсального микроконтроллера, превратившего его в инструмент, преобразующий сигналы диагностического разъёма в типовой код для стандартного интерфейса бытовых компьютеров.

Небольшой приборчик, содержащий в типовом случае программируемый контроллер, микросхемы питания, электрически перезаписываемой памяти и связи по типовым интерфейсам (трансмиттеры), по габаритам ненамного крупнее разъёма.

Он устанавливается в розетку OBD2 и выдаёт сигнал стандартного последовательного интерфейса UART, известного ещё с первых персональных компьютеров. Физически его можно передавать в ноутбук, компьютер или планшет через распространённые интерфейсы USB, Bluetooth или Wi-Fi.

Это интересно: Расшифровка всех значков на приборной панели автомобиля

Информация обрабатывается и преобразуется в визуально удобную программным обеспечением персонального компьютера или смартфона. Приложения могут быть разного уровня сложности, платные и бесплатные, вплоть до наличия дилерских алгоритмов, если их уже написали для конкретной машины.

При этом сам адаптер остаётся простым, универсальным и дешёвым. Надо только проследить за наличием в нём всех рекламируемых возможностей по реализуемым функциям и протоколам. Это ещё не профессиональный уровень, но уже очень удобно во многих практических применениях.

Объяснение OBD2 – CSS Electronics

Нужно простое и практичное введение в OBD2?

В этом руководстве мы представляем протокол бортовой диагностики (OBD2), вкл. разъем OBD2, параметр OBD2 идентификаторы (PID) и связь с CAN-шиной.

Примечание. Это практическое введение , поэтому вы также узнаете, как запрашивать и декодировать данные OBD2, примеры использования кейлоггинга и практические советы.

Узнайте ниже, почему он стал номером #1 Учебник OBD2 .

Вы также можете посмотреть наше вводное видео OBD2 выше или получить PDF

В этой статье

1. Что такое OBD2?
2. Разъем OBD2
3. OBD2 и шина CAN
4. История и будущее
5. PID и необработанные кадры
6. Как регистрировать данные OBD2?
7. Примеры использования ведения журнала OBD2

Автор: Мартин Фальх

(обновлено в апреле 2022 г.)

Что такое OBD2?

Короче говоря, OBD2 — это встроенная система самодиагностики вашего автомобиля.

Вероятно, вы уже сталкивались с OBD2:

Когда-либо замечали неисправность индикатор на приборной панели?

Это ваша машина сообщает вам о проблеме. Если вы посетите механика, он будет использовать OBD2. сканер для диагностики проблемы.

Для этого он подключит считыватель OBD2 к 16-контактному разъему OBD2. разъем возле руля.

Это позволяет ему считывать коды OBD2, также известные как диагностические коды неисправностей (DTC), для проверки и устранения проблемы.

Разъем OBD2

Разъем OBD2 позволяет легко получить доступ к данным из вашего автомобиля. Стандарт SAE J1962 определяет два гнезда. Типы 16-контактных разъемов OBD2 (A и B).

На рисунке показан пример штырькового разъема OBD2 типа A (также иногда называемого каналом передачи данных). Коннектор, DLC).

Несколько замечаний:

• Разъем OBD2 находится рядом с рулевым колесом, но может быть скрыт за ним крышки/панели
• Контакт 16 подает питание от аккумулятора (часто при выключенном зажигании)
• Распиновка OBD2 зависит от протокола связи
• Наиболее распространенным протоколом является CAN (через ISO 15765), что означает, что контакты 6 (CAN-H) и 14 (CAN-L) обычно подключается

Разъем OBD2 — тип A и B

На практике вы можете встретить разъем OBD2 как типа A, так и типа B. Как правило, тип А встречается в легковых автомобилей, в то время как тип B распространен в транспортных средствах средней и большой грузоподъемности.

Как видно из рисунка, оба типа имеют одинаковые выводы OBD2, но имеют два разных выходы питания (12В для типа А и 24В для типа В). Часто скорость передачи также будет отличаться, с автомобили обычно используют 500 КБ, в то время как большинство большегрузных автомобилей используют 250 КБ (в последнее время с поддержкой 500К).

Чтобы физически различать два типа разъемов OBD2, обратите внимание, что разъем OBD2 типа B имеет прерывистый желобок посередине. В результате кабель адаптера OBD2 типа B будет совместим с обоими типами A и B, в то время как тип A не подходит для гнезда типа B.

Есть ли в моей машине OBD2?

Короче: Возможно!

Почти все новые автомобили поддерживают OBD2 и большинство из них работают на CAN (ISO 15765). Для старых автомобилей имейте в виду, что даже если 16-контактный Разъем OBD2 присутствует, он может все еще не поддерживать ОБД2. Одним из способов определения соответствия является определение , где и когда он был куплен новым :

---

Связь между OBD2 и шиной CAN

Бортовая диагностика, OBD2, представляет собой «протокол более высокого уровня» (например, язык). CAN — это метод связи (например, телефон).

В частности, стандарт OBD2 определяет разъем OBD2, в т.ч. набор из пяти протоколов, которые он может запускать на (см. ниже). Кроме того, с 2008 года шина CAN (ISO 15765) является обязательным протоколом для OBD2 во всех автомобилях, продаваемых в США.

Что такое стандарт ISO 15765?

ISO 15765 относится к набору ограничений, применяемых к стандарту CAN (который сам определен в ISO 11898). Можно сказать, что ISO 15765 похож на «CAN для автомобилей».

В частности, ISO 15765-4 описывает физический уровень, уровень канала передачи данных и сетевой уровень, стремясь стандартизировать интерфейс шины CAN для внешнего тестового оборудования. ISO 15765-2, в свою очередь, описывает транспортный уровень (ISO TP) для отправки кадров CAN с полезной нагрузкой, превышающей 8 байт. Этот подстандарт также иногда называют в качестве диагностической связи по CAN (или DoCAN). См. также 7 иллюстрация модели уровня OSI.

OBD2 также можно сравнить с другими протоколами более высокого уровня (например, J1939, CANopen).

Пять протоколов OBD2

Как объяснялось выше, сегодня шина CAN служит основой для связи OBD2 в подавляющем большинстве автомобилей. через ISO 15765.

Однако, если вы осматриваете более старый автомобиль (до 2008 г.), полезно знать остальные четыре протокола, которые были использованы в качестве основы для OBD2. Обратите также внимание на распиновку, по которой можно определить, какой протокол может использоваться в вашем автомобиле.

• ISO 15765 (шина CAN) : обязателен в автомобилях США с 2008 года и сегодня используется во многих странах. большинство автомобилей
• ISO14230-4 (KWP2000) : Протокол ключевых слов 2000 был общим протоколом для автомобилей 2003+ года в например Азия
• ISO9141-2 : Используется в автомобилях ЕС, Chrysler и Азии в 2000-04
• SAE J1850 (VPW) : используется в основном в старых автомобилях GM
.
• SAE J1850 (PWM) : Используется в основном в старых автомобилях Ford

Ниже мы перечисляем некоторые наиболее актуальные стандарты SAE/ISO, относящиеся к OBD2:

SAE J1962: Этот стандарт определяет физический разъем, используемый для интерфейса OBD2, то есть разъем OBD2. Стандарт описывает как автомобильный разъем OBD2, так и разъем, используемый внешним тестовым оборудованием (например, сканером OBD2 или Регистратор данных OBD2). В частности, стандарт предписывает расположение и доступ к разъему OBD2.

SAE J1979: SAE J1979 Стандарт описывает методы запроса диагностической информации по протоколу OBD2. Он также включает в себя список стандартизированных общедоступных идентификаторов параметров OBD2 (OBD2 PID), которые OEM-производители автомобилей могут внедрять в автомобили (хотя они и не обязаны это делать). OEM-производители транспортных средств также могут принять решение о внедрении дополнительных проприетарные PID OBD2, помимо тех, что указаны в стандарте SAE J1979.

SAE J1939: Стандарт J1939 описывает протокол данных, используемый для связи большегрузных автомобилей. В то время как OBD2 Информация PID доступна только по запросу с помощью тестового оборудования OBD2, J1939 протокол используется в большинстве большегрузные транспортные средства как основное средство передачи CAN-трафика — это означает, что данные передаются непрерывно.

ISO 11898: Это Стандарт описывает уровень канала передачи данных шины CAN и физический уровень, служащий основой для связи OBD2. в большинстве автомобилей сегодня

ISO 15765-2: Стандарт ISO-TP описывает «Транспортный уровень», т.е. как отправлять пакеты данных более 8 байт по шине CAN. Этот стандарт важен, поскольку он формирует основу для унифицированного Связь диагностических служб (UDS), основанная на отправке многокадровых пакетов данных CAN.

ИСО 14229: Здесь подробно описывается связь UDS.

Может быть полезно сравнить протокол OBD2 с другими протоколами запроса/ответа на CAN.

В нашем введении к Унифицированные диагностические услуги (UDS) мы сравниваем UDS с OBD2, WWH-OBD и OBDonUDS.

В нашем введении в CCP/XCP на МОЖЕМ ли мы сравнить протокол калибровки CAN (CCP) и универсальный протокол измерений и калибровки (XCP) на CAN против UDS.

OBD2 обычно ориентирован на контроль выбросов, а UDS ориентирован на диагностику и доступ для чтения/записи к ЭБУ. — в первую очередь для серийных автомобилей. CCP и XCP сосредоточены на измерении и калибровке электронных блоков управления в пределах ЭБУ прототипов транспортных средств, и они менее ориентированы на диагностику.

---

История OBD2

OBD2 происходит из Калифорнии , где Калифорнийский совет по воздушным ресурсам (CARB) требовал OBD во всех новых автомобилях с 1991+ для целей контроля выбросов.

Стандарт OBD2 был рекомендован Обществом Automotive Engineers (SAE) и стандартизированные коды DTC и разъем OBD для разных производителей (SAE J1962).

Оттуда, стандарт OBD2 был развернут шаг за шагом :

• 1996: OBD2 стал обязательным в США для легковых автомобилей / легких грузовиков
• 2001: Требуется в ЕС для бензиновых автомобилей
• 2003: Требуется в ЕС также для дизельных автомобилей (EOBD)
• 2005: OBD2 требовался в США для среднего режима работы. автомобили
• 2008: американских автомобилей должны использовать ISO 15765-4 (CAN) как OBD2 основа
• 2010: Наконец, OBD2 потребовался для большегрузных автомобилей США

OBD2 будущее

OBD2 останется, но в какой форме?

Два потенциальных маршрута могут радикально изменить OBD2:

В современном мире подключенных автомобилей тесты OBD2 могут показаться громоздкими: Контроль выбросов вручную проверки отнимают много времени и стоят дорого.

Решение? OBD3 — добавление телематики на все автомобили .

По сути, OBD3 добавляет небольшой радиотранспондер (как, например, плата за проезд по мосту) ко всем автомобилям. Используя это, автомобиль автомобиль идентификационный номер (VIN) и коды DTC могут быть отправлены через WiFi на центральный сервер для чеки.

Многие современные устройства уже поддерживают передачу данных CAN или OBD2 через Wi-Fi/сотовую связь. CANedge2 Wi-Fi CAN-логгер.

Это экономит средства и удобно, но также представляет собой политическую проблему из-за необходимости наблюдения.

Протокол OBD2 изначально был разработан для стационарного контроля выбросов.

Тем не менее, сегодня OBD2 широко используется для генерации данных в режиме реального времени третьими сторонами — через ключи OBD2, регистраторы CAN и т. д. Однако немецкие автомобильная промышленность хочет изменить это:

OBD был разработан для обслуживания автомобилей в ремонтных мастерских. Ни в коем случае было ли это предназначено для того, чтобы позволить третьим сторонам построить форму экономики, основанной на данных, на доступе через этот интерфейс «

— Кристоф Гроте, старший вице-президент по электронике, BMW (2017)

Предлагается «отключить» функцию OBD2 во время вождения и вместо этого собирать данные в центральный сервер. Это позволит производителям эффективно контролировать автомобильные «большие данные».

Аргументация основана на безопасности (например, устранение риска взлом), хотя многие видят это как коммерческий ход. Станет ли это реальной тенденцией, покажет время, но на самом деле это может взорвать рынок для OBD2 третьей стороны услуги.

---

Идентификаторы параметров OBD2 (PID)

Зачем вам данные OBD2?

Механики, очевидно, заботятся о кодах неисправности OBD2 (возможно, вы тоже), в то время как регулирующие органы нуждаются в OBD2 для контроля эмиссия.

Но протокол OBD2 также поддерживает широкий диапазон идентификаторов стандартных параметров (PID), которые могут быть зарегистрированы на большинстве автомобилей.

Это означает, что вы можете легко получить человекочитаемый OBD2 данные вашего автомобиля о скорости, оборотах в минуту, положении дроссельной заслонки и многом другом.

Другими словами, OBD2 позволяет легко анализировать данные вашего автомобиля — в отличие от фирменных OEM-систем. необработанные данные CAN.

В принципе, записать необработанные кадры CAN из вашего автомобиля несложно. Если вы, например. подключите регистратор CAN к разъему OBD2, вы начнете регистрировать транслирует данные по шине CAN «из коробки». Однако необработанные сообщения CAN необходимо декодировать с помощью базы данных правил преобразования. (DBC) и подходящее программное обеспечение CAN, поддерживающее декодирование DBC (например, asammdf). Задача что эти файлы CAN DBC обычно являются проприетарными, что делает необработанные данные CAN нечитаемыми, если только вы не являетесь автомобильный ОЕМ.

Автомобильные хакеры могут попытаться перепроектировать правила, хотя это может быть сложно. Однако CAN по-прежнему остается единственным способом получить «полный доступ» к данные вашего автомобиля — в то время как OBD2 предоставляет доступ только к ограниченному подмножеству данных.

Регистрация данных OBD2 работает следующим образом:

• Вы подключаете OBD2 регистратор к разъему OBD2
• Используя инструмент, вы отправляете «кадры запроса» через CAN
• Соответствующие ЭБУ отправляют «ответные кадры» по CAN
• Декодируйте необработанные ответы OBD2, например, через OBD2 ДБК

Другими словами, CAN-логгер, способный передавать Кадры CAN также можно использовать в качестве регистратора OBD2.

Обратите внимание, что автомобили различаются в зависимости от модели/года по тому, какие OBD2 PID они поддерживают. Подробную информацию см. в нашем регистраторе данных OBD2. гид.

Регистратор данных CANedge OBD2

CANedge позволяет легко регистрировать Данные OBD2 на SD-карту 8-32 ГБ. Просто укажите, какие OBD2 PID вы хотите запросить, а затем подключите их к вашему автомобиля через адаптер OBD2 на начать регистрацию. Обрабатывайте данные с помощью бесплатного программного обеспечения/API и нашего OBD2 DBC.

БД2 регистратор данных

Необработанные данные кадра OBD2

Чтобы начать запись данных OBD2, полезно понять основы структуры необработанных сообщений OBD2. В упрощенно говоря, сообщение OBD2 состоит из идентификатора и данных . Дальше, данные разделены на режим, PID и байты данных (A, B, C, D), как показано ниже.

Идентификатор: Для сообщений OBD2 используется стандартный 11-битный идентификатор, используемый для различения «сообщения-запросы» (ID 7DF) и «ответные сообщения» (ID 7E8-7EF). Обратите внимание, что 7E8 обычно находится там, где главный двигатель или ЭБУ реагируют на.

Длина: Это просто отражает длину в байтах оставшихся данных (от 03 до 06). Для Например, в примере «Скорость автомобиля» для запроса это 02 (поскольку следуют только 01 и 0D), а для ответа — 03, поскольку следуют 41, 0D и 32.

Режим: Для запросов это будет между 01-0A. Для ответов 0 заменяется на 4 (т.е. 41, 42, …, 4А). Существует 10 режимов, описанных в стандарте SAE J1979 OBD2. Режим 1 показывает текущие данные и, например, используется для просмотра скорости автомобиля в реальном времени, оборотов в минуту и ​​т. д. Другие режимы используются, например, для показать или очистить сохраненные диагностические коды неисправностей и данные о стоп-кадре.

PID: Для каждого режима существует список стандартных OBD2 PID — например. в режиме 01 PID 0D — это автомобиль Скорость. Полный список см. в нашем обзоре OBD2 PID. У каждого PID есть описание, а у некоторых есть указанный минимум/максимум и формула преобразования.

Формула для скорости, например. просто A, что означает, что байт данных A (который находится в HEX) преобразуется в десятичный в получить преобразованное значение км/ч (т.е. 32 становится 50 км/ч выше). Например, RPM (PID 0C), формула (256*A + B) / 4.

A, B, C, D: Это байты данных в HEX, которые необходимо преобразовать в десятичную форму перед они используются в расчетах по формуле PID. Обратите внимание, что последний байт данных (после Dh) не используется.

Пример запроса/ответа OBD2

Пример запроса/ответа сообщения CAN для PID «Скорость автомобиля» со значением 50 км/ч можно увидеть на иллюстрации.

Обратите внимание, в частности, как формула для OBD2 PID 0D (скорость автомобиля) просто включает 4-й байт (0x32) и преобразование его в десятичную форму (50).

В некоторых автомобилях (например, в фургонах и автомобилях малой/средней/тяжелой грузоподъемности) вы можете обнаружить, что необработанные данные CAN использует расширенные 29-битные идентификаторы CAN вместо 11-битных идентификаторов CAN.

В этом случае вам, как правило, потребуется изменить запросы PID OBD2, чтобы вместо этого использовать CAN ID 18DB33F1. из 7ДФ. Структура полезных данных остается идентичной примерам для 11-битных идентификаторов CAN.

Если автомобиль отвечает на запросы, вы обычно видите ответы с идентификаторами CAN от 18DAF100 до 18DAF1FF. (на практике обычно 18DAF110 и 18DAF11E). Идентификатор ответа также иногда отображается в ‘J1939 польских песо формы, в частности, PGN 0xDA00 (55808), который в стандарте J1939-71 помечен как «Зарезервировано для ISO 15765-2».

Мы предоставляем файл OBD2 DBC как для 11-битные и 29-битные ответы, обеспечивающие простое декодирование данных в большинстве программных инструментов CAN.

10 служб OBD2 (или режимов)

Существует 10 диагностических служб OBD2 (или режимов), как описано в стандарте SAE J1979 OBD2. Режим 1 показывает Текущие данные и используются для просмотра параметров в реальном времени, таких как скорость автомобиля, число оборотов в минуту, положение дроссельной заслонки и т. д. Другие режимы, например. используется для отображения/удаления диагностических кодов неисправностей (DTC) и отображения данных стоп-кадра.

Производители не обязаны поддерживать все диагностические сервисы, и они могут поддерживать режимы за пределами этих 10 услуги (т. е. специальные услуги OBD2 производителя).

---

Регистрация данных OBD2 – примеры использования использоваться для снижения затрат на топливо, улучшения вождения, тестирования прототипов деталей и страхование

БД2 регистратор

Диагностика автомобиля в режиме реального времени

Интерфейсы OBD2 могут использоваться для потоковой передачи удобочитаемых данных OBD2 в режиме реального времени, например. для диагностики автомобиля выдает

obd2 потоковая передача

Профилактическое обслуживание

Мониторинг автомобилей и легких грузовиков через IoT Регистраторы OBD2 в облаке для прогнозирования и предотвращения поломок

Профилактическое обслуживание

Регистратор черного ящика автомобиля оборудование, предоставляя данные, например, для споры или диагностика

может шина blackbox

У вас есть вариант использования регистрации данных OBD2? Участвуйте в бесплатных спаррингах!

Свяжитесь с нами

Ниже мы описываем наиболее распространенные категории анализаторов OBD2:

Сканеры OBD2: Используются в качестве инструментов диагностики автомобилей при статическом считывании/очистке кодов неисправности, например, механика. Сканирующий инструмент OBD2 обычно используется для диагностики проблем с автомобилем, например. обозначается активированной MIL. Различный типы существуют, и некоторые частные лица используют недорогие варианты как простые считыватели автомобильных кодов для самостоятельной диагностики состояния их автомобиля.

Ключи Bluetooth OBD2: Существует множество ключей Bluetooth OBD2, которые позволяют вы просматриваете данные автомобиля прямо на своем смартфоне через приложение. Обычно bluetooth-ключи OBDII имеют низкую стоимость. и просты в использовании, хотя также ограничены с точки зрения их удобства использования за пределами bluetooth-to-app цель визуализации. Назначение bluetooth-ключа OBD2 обычно состоит в том, чтобы контролировать личное поведение за рулем и состояние автомобиля.

Интерфейсы OBD2: Передача данных OBD2 в режиме реального времени на ПК через USB потоковое. Интерфейсы OBD2 обычно используются в расширенной диагностике автомобилей и разработке автомобилей OEM. Кроме того, интерфейсы CAN, поддерживающие запросы OBD2, могут быть полезны как часть обратного хода. инженерия собственные параметры шины CAN.

Регистраторы OBD2: Используется для регистрации данных OBD2 из автомобиля на SD-карту — идеально подходит, например, для Варианты использования «черного ящика» или полевые испытания прототипа автомобильной промышленностью. ОЕМ. Например, CANedge1 позволяет регистрировать CAN автобус данных, а также запрашивать данные OBD2, отправляя запросы пользовательских кадров на шину CAN.

Регистратор WiFi OBD2: WiFi OBD2 регистраторы и ключи WiFi OBD2 позволяют автоматически передавать данные OBD2 через WiFi (включая 3G/4G) на сервер/облако. Регистраторы Wi-Fi OBD2 обычно используются для телематики OBD2. случаи использования, когда данные об автопарке необходимо собирать автоматически и визуализировать с помощью данных OBD2 приборные панели. Например, CANedge2 позволяет вы регистрируете данные CAN/OBD2 и автоматически передаете их через точку доступа Wi-Fi на собственный сервер. Данные могут быть обработаны в бесплатных программных средствах и например визуализируется на информационных панелях Grafana.

CANedge2 позволяет легко записывать данные OBD2 на SD-карту и загружать их через WiFi на собственный сервер.

Для получения дополнительной информации см. раздел наших руководств или загрузите «Полное руководство» PDF.

Необходимо регистрировать/потоковые данные OBD2?

Получите регистратор данных OBD2 уже сегодня!

Купить сейчас Свяжитесь с нами

---

Рекомендуется для вас

Распиновка разъема OBD2, типы и коды (объяснение)

OBD2 — это бортовая диагностическая система, присутствующая в автомобилях, которая собирает данные с транспортного средства. Для сбора этих данных в автомобилях должен быть установлен порт OBD. Используя разъем OBD, технический специалист может собирать эти данные и анализировать ошибки в автомобиле. Но чтобы увидеть, как все это работает, давайте сначала разберемся, что такое порт и разъем OBD.

Содержание

1. Что такое порт OBD2?
2. Что такое разъем OBD2?
3. Разводка разъема OBD2
4. Какие бывают разъемы OBD2?
5. Что такое код OBD2?
6. Как читать коды неисправности OBD2?
7. Где находится порт OBD2 в автомобиле?
8. Лучший разъем OBD2 — наша рекомендация

Что такое порт OBD2?

Это 16-контактный порт OBD, присутствующий в вашем автомобиле, который используется техническим специалистом для поиска неисправностей в автомобиле. Технический специалист подключает к этому порту разъем OBD2, который преобразует данные об ошибках в читаемый формат. Данные об этой ошибке собираются системой OBD2, установленной в автомобиле.

Что такое разъем OBD2?

Разъем OBD2 — это один конец кабеля OBD2, который идет к порту OBD2 автомобиля. Другой конец кабеля подключается к сканеру OBD2. Таким образом, кабель адаптера OBD2 считывает коды ошибок из системы OBD2 и отображает их на сканере. Иногда этот разъем OBD2 подключается к сканеру Bluetooth. Используя этот Bluetooth-сканер, вы можете проверять данные по беспроводной связи с ноутбука, мобильного телефона и т. д.

Сканер OBD2 Bluetooth

Используется для получения данных в режиме реального времени и результатов бортовой диагностики. Каждый производитель использует свой собственный диагностический разъем OBD-II (DLC), который является основным разъемом, через который все подсистемы настраиваются, перепрограммируются и диагностируются.

Распродажа

Инструмент сканирования BlueDriver Bluetooth Pro OBDII для iPhone и Android

Распиновка разъема OBD2

Разъем OBD имеет 16 контактов трапециевидной формы. На следующей схеме показана распиновка разъема OBD2.

Схема контактов разъема OBD2

В таблице ниже приведено описание каждого контакта:

91,513, 1,3 3

Номер контакта	Название контакта	Описание
Пусто	Они нестандартны и зависят от поставщика. Они не требуются для нормальной связи или взаимодействия.
2	SAE J1850 Bus+	Положительный контакт шины протокола. Он соответствует протоколу Variable Pulse Width и обычно используется в автомобилях GM.
10	Шина SAE J1850-	Отрицательный контакт шины протокола. Он соответствует протоколу Variable Pulse Width и обычно используется в автомобилях GM.
4,5	Земля	Земля системы автомобиля (включая шасси).
6	ISO15765-4 CAN High	CAN High Штифт. Он следует двухпроводному протоколу CAN со скоростью 1 Мбит/с.
14	ISO15765-4 CAN Низкий	Низкий контакт CAN. Он следует двухпроводному протоколу CAN со скоростью 1 Мбит/с.
7	ISO 9141 – K-линия	K-линия штифт. Он следует протоколу асинхронной последовательной связи.
8	ISO 9141 – L-линия	K-линия со штифтом. Это следует за протоколом асинхронной последовательной связи

Описание контактов разъема OBD2

Каковы типы разъема OBD2?

В автомобилях используются разъемы OBD2 двух типов, т. е. тип A и тип B.

Тип A и тип B

• Тип A обычно используется в картах, а тип B — в тяжелых и средних транспортных средствах.
• Оба типа A и B имеют одинаковые выводы OBD2, но источник питания отличается: 12 В для типа A и 24 В для типа B.
• Существует разница в скорости передачи: автомобили используют около 500 КБ, в то время как большинство большегрузных автомобилей используют 250 КБ.

Типы разъема OBD2

Теперь давайте обсудим эти контакты более подробно.

SAE J1850 PWM

• Протокол SAE J1850 PWM с контактами 2 и 10 разъема.
• Формирует сигнал с помощью широтно-импульсной модуляции. Он работает на скорости 41,6 кбит/с и в основном используется в автомобилях Ford.
• Контакты 2, 4, 5, 10 и 16 должны быть этого типа.
• PWM расшифровывается как широтно-импульсная модуляция. В ШИМ аналоговый сигнал преобразуется в цифровой сигнал в виде другой прямоугольной волны.

SAE J1850 VPW

• Для автомобилей GM обычно используется SAE J1850 VPW.
• Работает на скорости 10,4 кб/с при переменной длительности импульса.
• Контакты 2, 4, 5 и 16 имеют SAE J1850 VPM. На пин №. 10 есть разница между VPW и PWM в том что это протокол OBD2.
• VPM — разработан General Motors и представляет собой метод кодирования. Это означает переменную ширину импульса, а скорость передачи сигнала составляет 10,4 Кбит/с.
• VPM более выгодна, чем схема PWM.

ISO 9141-2

• Старый протокол
• В основном используется в европейских автомобилях. Также в некоторых азиатских автомобилях и Chrysler.
• Его рабочая скорость составляет 10,4 кбит/с, и он использует последовательную связь асинхронно.
• Это дополнительные контакты 7 и 15 (контакты 4, 5 и 16 обязательны).
• ISO расшифровывается как Международная организация по стандартизации. Этот протокол представляет напряжение в форме логического 0 или 1. Логический 0 соответствует низкому напряжению, а логическая 1 соответствует высокому напряжению. При этом каждый бит информации имеет длину 96 мкс.

ISO 14230 KWP2000

• Работает на скорости 10,4 кбит/с. Он используется для последовательной асинхронной связи.
• Этот протокол наиболее распространен в Европе и чаще всего используется в Chrysler. Этот протокол, используемый в азиатских автомобилях с контактом 7 Kline и контактом 15, является необязательным.
• KWP — это протокол ключевых слов. Он используется для протокола связи, который применяется в системе OBD.

ISO 15765-4 CAN (SAE J2480)

• ISO 15765-4 CAN доступен в автомобилях, выпущенных в 2008 году или позже в США.
• Контакты 4, 5, 6, 14 и 16 поддерживают этот протокол.
Протокол
• OBD2 состоит из 4 вариантов.
• Работает по 2-проводному методу связи.
• Может обрабатывать до 1 Мбит/с.

CAN – сокращение от Controller Area Network

• Относится к сети независимых контроллеров.
• Связь происходит без хост-компьютера.
• Используется широковещательный протокол связи по шине.

Что такое код OBD2?

Всякий раз, когда в автомобиле с помощью OBD обнаруживается проблема, система показывает это как код ошибки. Этот код называется диагностическим кодом неисправности (DTC).

Если мы попытаемся интерпретировать это, мы сможем понять причину проблемы. Например, , автомобиль показывает код P0200, что означает возможную проблему с цепью форсунки. Теперь эту ошибку можно точно определить и исправить до фактической поломки.

Как читать коды неисправности OBD2?

Соглашение об именах кода неисправности

OBD обеспечивает диагностику различных систем, таких как трансмиссия, шасси, кузов и т. д. Внимательно читая буквы и цифры, можно легко найти и устранить неисправность. Здесь код упрощен:

Первый символ

Это буква, обозначающая неисправную часть автомобиля.

P  – Трансмиссия.

• Включает в себя двигатель, трансмиссию и другие сопутствующие аксессуары.

U  – Интеграция сети и автомобиля

• Управляется бортовой компьютерной системой.

B  – Корпус.

• Детали, которые обычно находятся в салоне автомобиля.

C  — Шасси.

• Состоит из механических функций и систем, например торможения, рулевого управления, подвески.

Второй символ

Это число может быть «0», «1», «2» или «3».

«0», «2» или «3»

• стандартный код (SAE) или общий код

‘1’

• Код производителя

Третий символ

Это число или буква, обозначающая неисправную систему автомобиля.

0  – Контроль выбросов: дозирование топлива и воздуха

1  – Дозирование топлива и воздуха

2  – Контур форсунки: дозирование топлива и воздуха

3  – Системы зажигания/пропуски зажигания

4  – Вспомогательная система контроля выбросов

5  – Система контроля оборотов и холостого хода

– 6

7  – Трансмиссия система

A-F  – Гибридные коды

Окончательный вариант: четвертый и пятый символы

Это двузначное число, которое определяет точную проблему и может быть любым числом от 0 до 9.
