Лямбда-механизм представляет собой кислородный анализатор, установленный на выпускном трубопроводе для контроля рабочих параметров катализатора с последующей корректировкой функциональных показателей двигателя для получения оптимального технологического процесса.

Обманка кислородного контроллера является специальным элементом, способным вносить изменения в сведения о доли кислорода в выхлопном потоке. Это позволяет передавать на электронный центр нужные показания, соответствующие номинальным данным рабочего цикла исправного каталитического нейтрализатора.

Обманки контроллеров обеспечивают отслеживание рабочих параметров преобразователей и передают данную информацию к бортовой системе управления.

В случае замены либо физического извлечения конвертера, электроника будет сигнализировать о неполадках и инициирует введение аварийного режима эксплуатации. Это ограничивает потребление мощности двигателя и развитие максимальной скорости. При удалении катализатора, проблемы с электроникой дает только второй лямбда-зонд. Первый датчик установлен перед катализирующим механизмом на выпускном коллекторе, и не приводит к возникновению сообщений о поломках.

Строение второго кислородного датчика механического типа

1. Корпусная часть. Производится она цельнометаллической конструкцией без составляющих агрегатных единиц. Предусмотрено приемное отверстие для выполнения технологических функций. Верхняя часть корпуса имеет шестигранную форму. Это сделано для удобства проделывания крепежных операций.
2. Катализирующий материал. Внутри корпусной оболочки сосредоточен малый функциональный элемент с незначительной вместимостью каталитического материала.

Механическая обманка на второй лямбда-зонд: суть рабочего цикла

При прохождении потока отработанных газов, происходит частичный захват выхлопных продуктов и передача на лямбду нужной доли кислорода, соответствующей штатному функционированию конвертера.

Такие детали в большинстве случаев помогают избежать ошибок системы управления и поддерживать номинальный эксплуатационный режим.

Для монтажа обманки требуется извлечь второй кислородный контроллер. Затем при помощи резьбового соединения выполнятся его фиксация в посадочном месте выхлопного трубопровода. После этого осуществляется вкручивание кислородного датчика в корпус обманного механизма. В итоге первоначально реагирует с выхлопным потоком обманка лямбды, далее необходимое количество кислородного вещества поступает к штатному зонду.

Устройство эмулятора второго датчика электронного принципа действия

1. Корпус. Изготовлен он из композитных материалов. Имеет кубические геометрические параметры.
2. Контролирующая микросхема. Данное устройство принимает и обрабатывает сигнал с зонда, производит корректировочные манипуляции. К электронному центру управления доходит информация о нормальной работе нейтрализатора.

Рабочий процесс электронного эмулятора второго кислородного зонда

В данном случае не имеет значения химический состав отработанных продуктов горения или наличие преобразовательного узла. Микропроцессор обеспечивает передачу актуальных сведений к электронному блоку вне зависимости от установленных элементов выхлопной системы.

Устанавливается данный компонент в колодке соединения провода лямбды и электронного центра контроля. Имеет малогабаритные размеры.

Размеры обманки лямбда-зонда

Важным фактором является отсутствие универсальных эмуляторов кислородных контроллеров. Каждая конкретная модель автомобиля требует индивидуального подбора подходящей обманки.

Габариты детали зависят от глубины и ширины посадочного места зонда и рабочей части анализатора. При знании данных параметров можно рассчитать оптимальные размеры обманки датчика.

Специалисты автосервисов смогут осуществить профессиональный подбор соответствующей комплектующей части за небольшой промежуток времени.

Необходимые элементы располагаются прямо на сервисном предприятии либо на близлежащем складе.

Обманка 2 лямбда-зонда: признаки надобности монтажа

Признаки необходимости установки обманки второго лямбда-зонда бывают следующие:

• наличие оповещения о неполадках выпускного агрегата и неправильной работе мотора;
• сокращение тягово-динамических показателей силовой установки;
• возрастание нормы расхода топливного вещества;
• потеря мощности моторного агрегата;
• присутствие аварийного режима электроники;
• при желании заменить катализатор на другой бюджетный вариант, адаптированный к отечественному сортаменту топливной жидкости;
• после проведения физического удаления катализатора.

Диагностические процедуры лямбда-зондов

Выявление проблем с датчиками происходит с помощью специализированного оборудования. Его подключают к бортовой системе контроля и посредством соединительного кабеля. Для проделывания подобных манипуляций в автомобиле предусмотрен диагностический порт. Далее аппаратура с нужным пакетом программ выполняет мониторинг функциональных показателей второго лямбда-зонда и зависящих от него устройств. Затем осуществляется расшифровка и анализ полученных данных, после этого делается заключение о техническом состоянии контроллера. Визуальный осмотр позволит обнаружить обрыв соединительного провода либо физическое разрушение зонда.

Ремонтные операции

Эксплуатация транспортного средства с предустановленным каталитическим преобразователем в условиях использования отечественных марок горючего будет иметь сокращенный режим службы. Это объясняется несоответствием параметров качества топлива с зарубежным сортаментом дизельной жидкости.

При выполнении замены катализатора или его извлечении, необходимо проводить монтаж обманки второго кислородного зонда. Если обманный механизм не устанавливать, произойдет переход управляющей электроники в аварийное состояние, и появятся сигналы об ошибках.

Неисправность обманной детали либо второго контроллера не восстанавливается. В таких случаях будет произведена замена вышедших из строя элементов.

Приобретение обманных устройств

Данные комплектующие детали имеют хороший ассортимент обманок второго кислородного анализатора. Произвести их покупку можно прямо в условиях сервисной организации, либо СТО. Также достаточно предложений о продаже обманок присутствует в интернет-магазинах. Здесь можно проконсультироваться о правилах подбора необходимого компонента и получить помощь в выборе комплектующей части в зависимости от марки и модели автомобиля. Еще один вариант покупки требуемого элемента является посещение узкоспециализированных автомобильных заведений, занимающихся реализацией обманок лямбда-зондов.

При условии машины с присвоенным четвертым или пятым поколением зарубежных экологических норм, установка механического обманного устройства не даст гарантию отсутствия проблем с управляющей электроникой. В случае возникновения подобной ситуации, потребуется установка электронного эмулятора второго кислородного контроллера для исключения оповещений бортовой электроники об ошибках технологических процессов.

Как сделать простую обманку лямбда-зонда или кислородного датчика

В этой статье хочу поговорить о том какими способами можно сделать обманку лямбда-зонда или кислородного датчика своими руками. Обычно такие обманки делаются при вырезке катализатора, его плохой работе или когда неисправен второй лямбда зонд, то можно не покупая новый поставить обманку.

Лямбда-зонд или кислородный датчик преобразовывает в электрический сигнал данные о том сколько в выхлопных газах содержится кислорода. Датчик подаёт электрический сигнал в тот момент, когда он зафиксировал изменения кислорода, сигнал передаётся на контроллер, который принимает сигнал и сравнивает полученные данные c заложенными в памяти показателями.

При несовпадении полученных данных с оптимальными значениями для текущего режима, блок управления изменяет соответствующим образом длительность впрыска топлива.
Это делается для достижения максимальной эффективности работы двигателя, экономит топливо и уменьшает количество вредных выбросов в атмосферу.

Обычно в последнее время на автомобилях устанавливают два датчика, один до катализатора, второй после катализатора, сигналы от этих двух датчиков должны отличаться, тогда блок управления регулирует длительность впрыска согласно полученным сигналам с 2-х датчиков, но если один из датчиков вышел из строя или владелец автомобиля удалил катализатор, как вариант заменил его пламегасителем, сигналы 2-х датчиков начнут совпадать, что будет воспринято блоком управления как аварийный режим.

Контроллер в этом случае выберет усредненные параметры управление впрыском, что приведет в итоге к увеличению расхода топлива с одновременным снижением мощности двигателя и его нестабильной работы по холостому ходу, а на приборной доске загорится «Сheck-Engine» сообщая об ошибке.

Итак, рассмотрим механический тип обманки, это когда на место второго датчика устанавливают проставку, а потом уже в неё вкручивают лямбда-зонд. Проставку можно изготовить по нижеприведенному чертежу, который проверен уже не одним годом эксплуатации.

Но более эффективным я считаю сделать обманку вторым способом, так как у меня нет знакомого токаря, а вот запаять одно сопротивление и конденсатор наверное сумею. Внизу на рисунке нарисовано, как нужно внедрить конденсатор и резистор в провода, которые идут к кислородному датчику.Этот способ тоже проверен временем и зарекомендовал себя с положительной стороны.

И ещё хочу отметить один момент, что бывает выходит из строя обогреватель самого датчика, в этом случае тоже вылезает ошибка «Сheck-Engine», но и тут можно поставить обманку.

Это можно сделать так, не выкручивая кислородный датчик подсоединяем к двум белым проводом, которые идут на обогреватель датчика, простую автомобильную лампочку, например от габаритов, желательно чтобы она имела сопротивление от 4 до 12 Ом (на разных автомобилях сопротивление бывает разное).

Сопротивление лампочки будет говорить ЭБУ, что обогреватель находится в исправном состоянии и не будет выдавать ошибку. Это приемлемо только для второго кислородного датчика, который находится после катализатора.

И подведем итог, что сделать обманку кислородного датчика не такая уж и сложная задача. Всем удачи на дорогах.

Схема эмулятора лямбда зонда своими руками

Дата публикации: 16 января 2017.
Категория: Автотехника.

Лямбда зонд (также называется кислородным контроллером, датчиком O2, ДК) является неотъемлемой частью выхлопной системы автотранспортных средств, отвечающих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно устанавливается 2 лямбда зонда и более) контролирует содержание O2 в выхлопных смесях автотранспортного средства, благодаря чему значительно снижается выброс ядовитых отходов в атмосферу.

В случае некорректной работы ДК или если произошло отключение лямбда зонда, функционирование силового агрегата может быть нарушено, из-за чего мотор перейдет в аварийный режим (на панели загорится Check Engine). Чтобы такого не случилось, систему автомобиля можно перехитрить, установив обманку.

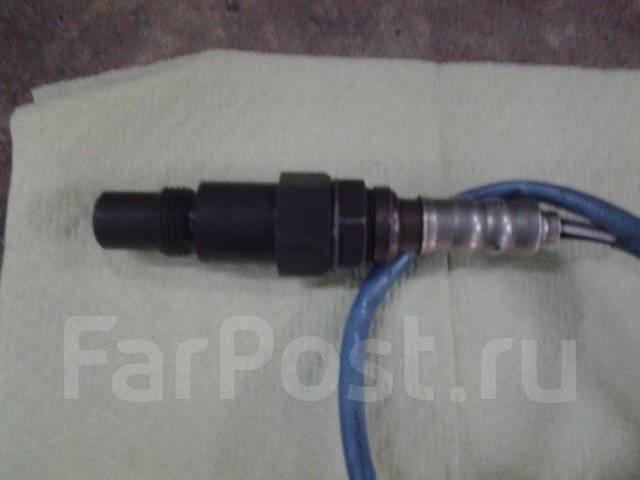

Механическая обманка лямбда зонда («ввертыш»)

«Ввертыш» – это втулка, изготовленная из бронзы или теплоустойчивой стали. Внутренняя часть такой «проставки» и ее полости заполняются керамической крошкой со специальным каталитическим покрытием. Благодаря этому отработанные газы дожигаются быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 ДК.

Важно! Любая обманка устанавливается только на исправный лямбда зонд.

Самодельная обманка лямбда зонда, схема которой представлена ниже, проста в изготовлении. Для этого вам потребуется подготовить:

• заготовку;
• отвертку;
• набор ключей.

Делается обманка на обрабатывающем токарном станке. Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка обманки лямбда зонда производится следующим образом:

• Поднимите авто на эстакаду.
• Отключите минусовую клемму на АКБ.
• Выкрутите первый (верхний) зонд (если их два, то снимите тот, который расположен между катализатором и выпускным коллектором).
• Вкрутите лямбда зонд в «проставку».
• Установите «усовершенствованный» датчик на место.
• Подключите клемму к аккумулятору.

Полезно! Обычно механическая обманка второго лямбда зонда не выполняется, так как этот ДК защищен катализатором и контролирует только его состояние. Самым чутким является именно первый датчик, который установлен ближе всего к коллектору.

После этого системная ошибка «Check Engine» должна исчезнуть. Если этот способ не сработал, можно воспользоваться более дорогостоящей обманкой.

Электронная обманка

Еще один способ устранения проблем с ДК – это электронная обманка лямбда зонда, схема которой представлена чуть ниже. Так как датчик кислорода передает сигнал контроллеру, то схема-обманка, подключенная к проводке от датчика к разъему, позволит «загрубить» систему. Благодаря этому, в ситуации, если лямбда зонд будет неисправен, силовой агрегат будет продолжать работать корректно.

Полезно! Места установки такой обманки могут отличаться в зависимости от модели АТС. Например, она может быть монтирована в центральный тоннель между сиденьями, в торпеде или моторном отсеке.

Схема-обманка – это однокристальный микропроцессор, который анализирует процессы в катализаторе, получает данные от первого ДК, обрабатывает их, преобразует до показателей второго датчика и выдает на процессор автомобиля соответствующий сигнал.

Чтобы установить обманку этого типа, вам потребуется схема подключения лямбда зонда, которая выглядит следующим образом.

Как видите, бывает разная распиновка лямбда зонда (4 провода, три и два). Цвета проводов могут также отличаться, чаще всего встречаются изделия с 4 пинами (2 черных, белый и синий).

Для изготовления обманного устройства, вам потребуется:

• паяльник с мелким жалом и припой;
• канифоль;
• неполярный конденсатор емкостью 1 мкФ Y5V, +/- 20%;
• резистор (сопротивление) на 1 мОм, С1-4 имп, 0,25 Вт;
• нож и изоляционная лента.

Полезно! Перед установкой, схему лучше всего поместить в пластиковый корпус и залить ее «эпоксидкой».

Дальше электронная обманка на лямбда зонд своими руками монтируется следующим образом:

• Отключите минусовую клемму АКБ.
• «Препарируйте» провод, который идет от самого ДК к разъему.
• Разрежьте синий провод и подсоедините его обратно через резистор.
• Впаяйте неполярный конденсатор меду белым и синим проводами.
• Заизолируйте соединения.

Ниже представлена схема обманки лямбда зонда своими руками для распиновки на 4 провода.

На заключительном этапе, должно получиться следующее.

Такие манипуляции не стоит выполнять, если у вас нет должного опыта. Сегодня в магазинах представлены готовые схемы-обманки, которые без труда сможет установить даже начинающий водитель.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решаются на перепрошивку блока управления, благодаря чему блокируется обработка сигналов второго кислородного датчика. Однако необходимо учитывать, что любые изменения алгоритма работы системы могут привести к необратимым последствиям, так как вернуть заводские настройки будет практически невозможно и затратно. Поэтому выполнять такие манипуляции самостоятельно не рекомендуется. То же самое касается и готовых прошивок, которые продаются в интернете.

Полезно! При перепрошивке лямбда зонды удаляются.

Если вы все-таки хотите произвести перепрошивку системы, то обратитесь к грамотному специалисту, который сможет отключить получение данных ДК с помощью специализированного оборудования.

Также стоит учитывать, что практически любое вмешательство в работу систем, может привести к не самым приятным последствиям.

Какие последствия бывают после установки обманок

Нужно понимать, что любая обманка устанавливается на страх и риск автовладельца. Если монтаж был произведен неправильно, то вы можете столкнуться со следующими проблемами:

• Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может произойти нарушение работы мотора.
• Если схема неправильно спаяна, это может привести к повреждению электропроводки.
• В процессе установки обманки вы можете повредить датчики кислорода, после чего даже не узнаете об их неисправности (так как у вас уже будет установлена обманка).
• После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор. В отличие от обманки, он не «обманывает» блок управления, а лишь обеспечивает его корректную работу, преобразуя сигнал ДК. Внутри эмулятора также установлен микропроцессор (как и в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

В заключении

Многие автовладельцы устанавливают на свои машины самодельные обманки, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за выгодой, вы вполне можете столкнуться с большими денежными затратами, если кустарное устройство повлияет на работу «жизненно-важных» систем. Поэтому устанавливать обманки рекомендуется, только если вы смыслите в работах такого плана.

Замена, Установка Лямбда-зонда (обманка) в JZ-TUNING

Лямбда-зонд. Что это?

Лямбда-зонд — один из основных элементов системы выпуска отработанных газов, предназначен для контроля концентрации кислорода перед катализатором и после прохождения через него. В выхлопных системах автомобилей, соответствующих стандарту EURO-4, устанавливается не менее двух лямбда-зондов.

Своевременная замена лямбда-зонд приводит к экономии топлива до 15% и уменьшению токсичности выхлопа. И если новый элемент сохраняет динамические характеристики двигателя, то неисправная запчасть уменьшает ресурс катализатора.

Автосервис «JZ-тюнинг» — быстрая замена лямда-зонда без предварительной записи!

Самое время посетить автосервис «JZ-тюнинг», если вы обнаружили следующие неполадки в работе вашего авто:

• Повышенная токсичность отработанных газов;
• Повышенный расход топливных материалов;
• Нестабильная работа на холостом ходу;
• Сниженная приемистость (разгонная динамика).

Причинами неисправности лямбда-зонда могут стать:

• Использование низкокачественного бензина, особенно с высоким содержанием свинца;
• Перегрев кислородного датчика;
• Наличие масла или топлива в системе выхлопа;
• Нарушение герметичности выхлопной системы;
• Обрыв, повреждение контакта, замыкание на «массу»;
• Установка датчика кислорода с использованием герметиков, в состав которых входит силикон или вулканизация которых проиходила при комнатной температуре.

Автосервис «JZ-тюнинг» — гарантированное качество при замене лямда-зонда!
При неисправности катализатора, а это, как правило, происходит после 100-150 тысяч км пробега, на панели приборов «Check Engine» появляется соответствующая надпись. Удаление катализатора либо его замена на пламегаситель требует установки обманки лямбда-зонда, которая выполняется в разрыв цепи иного датчика. После монтажа обманки кислородный датчик будет передавать «правильную» информацию о составе топливно-воздушной смеси в отработанных газах.

И хотя существует несколько видов обманок, но мы рекомендуем устанавливать механические модели. При этом лямбда-зонд устанавливается в механический эмулятор, который устанавливается на место штатного кислородного датчика. В простановках под лямбда-зонд присутствуют небольшой платино-родиевый катализатор, состав которого аналогичен составу матрицы оригинального каталитического элемента.

Приезжайте в автосервис «JZ-тюнинг» прямо сейчас. На все выполняемые работы мы предоставляем гарантию качества.

Обманка лямбда зонда (проставка датчика кислорода).

При замене катализатора на BMW либо полном его удалении, вторым кислородным датчиком фиксируется нарушение величины сигнала, что влечет появление ошибки на приборной панели и перевод двигателя в аварийный режим. Для устранения разности показаний электроники, ставятся обманки лямбда зонда. BMW как подобает престижному авто, напичкан приборами тонкого анализа и датчик кислорода один из них.

Лямбда зонд, часто именуемый датчик кислорода – неотъемлемая и значимая часть выхлопной системы автомобиля, контролирующая уровень кислорода в отработанных газах и при неисправности не подлежит ремонту. Здесь способна исправить ситуацию обманка лямбда зонда. Для БМВ, как и иных авто, это распатроненная практика, когда необходимо обойти ошибку датчика «Check engine».

Предлагаемая нами механическая обманка лямбда зонда для БМВ представляет собой стальной переходник под второй лямбда зонд, имеющий проем определенного сечения, пропускающий необходимый объем выхлопных газов для фиксации корректных показателей электронным блоком управления.

То есть обманка лямбда зонда в BMW позволяет сбалансировать содержание кислорода как при нормально функционирующем катализаторе, главное, чтобы первый лямбда зонд был жив. Установка данного устройства – мера вынужденная, преимущественно применяется при удалении катализатора либо заменах на пламегаситель.

Теперь нет необходимости экспериментировать с сомнительными непроверенными чертежами с интернета. Нами предлагается опробованная функциональная обманка лямбда зонда. БМВ и иные европейские модели автомобилей работают без нареканий. Установка производится простым ключом, резиновых силиконовых прокладок не требуется. При заказе товар можно получить у нашего представителя, также возможна доставка курьерскими и почтовыми службами.

В наборе 1 обманка лямбда-зонда.

Обманка лямбда-зонда, обманка на кислородный датчик, замена лямбда-зонда в Техцентре50 — Видное

Обманка лямбда зонда

Обманка лямбда зонда  или попросту эмулятор катализатора – важный шаг в установке пламегасителя

Установку обманка лямбда зонда (пламегасителя) необходимо выполнять в специализированном техническом центре, поскольку, несмотря на простоту конструкции, его правильная установка и дальнейшая эксплуатация имеют свои особенности.
Практически на любом современном автомобиле в выхлопной системе вместе с катализатором установлены два лямбда-зонда – это датчики, фиксирующие состав выхлопных газов на входе в нейтрализатор и выходе из нейтрализатора.

Для имитации работы катализатора устанавливается эмулятор или, попросту говоря – обманка лямбда зонда.
Устройство обрабатывает, преобразовывает или подменяет сигнал от второго лямбда-зонда, который стоит на выходе из катализатора.
Проще говоря, эмулятор отправляет на ЭБУ заведомо ложные данные о составе выхлопных газов, а блок продолжает работать в нормальном режиме, не выдавая ошибки.

Пламегаситель обладает повышенной надежностью в эксплуатации, продолжительный срок службы и невысокую стоимость.

Преимущества установка пламегасителя:
1. Дорогостоящий нейтрализатор выхлопных газов больше не побеспокоит.
2. Увеличение мощности двигателя за счет снижения сопротивления выхода выхлопных газов.
3. Более ровная работа двигателя, что обусловлено снижением давления на поршневую группу.

Заинтересовало? – добро пожаловать в Техцнтре50 г.Видное

Учитывая риски, более предпочтительным является установка обманки второго лямбда-зонда. Устройство механического эмулятора гораздо проще и долговечнее, чем электронного. Резюмируя, приходим к выводу, что грамотно установленные обманки избавят владельца от затрат на новый катализатор и беспокойства из-за его выхода из строя. Чтобы узнать, сколько стоит операция по замене лябда-зонда, установки эмуляторов на кислородные датчики – звоните по телефону: +7 (495)545-49-25

Электронная обманка лямбда зонда

В конструкции любого современного автомобиля предусмотрено большое количество датчиков, задачей которых является реализация в полном объеме конструктивных возможностей двигателя, повышения его производительности, за счет формирования оптимального состава топливной смеси.
Для соответствия строгим требованиям экологов в выхлопной системе автомобилей устанавливается два датчика кислорода, которые монтируются на впуске и выпуске нейтрализатора отработанных газов.
На первой лямбде лежит функция определения состава газов, поступающих из двигателя.
Второй устанавливается за катализатором и определяет количество кислорода в смеси, нейтрализованной в катализаторе.

Принцип действия обманки лямбда зонда – эулятора

ЭБУ необходимо поступление корректного сигнала от лямбда-зонда.
Так при неправильном электронном импульсе будет подаваться более обогащенная топливная смесь.
Возникает необходимость в установке устройств, передающих на ЭБУ сигналов, имитирующих штатную работу катализатора и отсутствие ошибок на кислородных датчиках.

Различают два вида обманка лямбда зонда: механические и электронные

Механическая обманка лямбда-зонда интегрируется на месте сочленения датчика с системой, таким образом, лямбда смещается в зону, где показатели состава на уровне нормы.
Также внутри устройства размещена керамическая часть, с каталитическим напылением, частично нейтрализующая содержание токсинов, копируя работу катализатора.
ЭБУ не распознает отсутствие нейтрализатора и функционирует в нормальном режиме.

Электронная обманка лямбда-зонда на кислородный датчик – это микропроцессор, который анализирует состав выхлопных газов и при прохождении первого лямбда-зонда, как и катализатор, корректирует данные передаваемые на ЭБУ.
Задача электронной обманки лямбда зонда – имитировать нормальную работу катализатора, обрабатывать и преобразовывать сигнал, поступающий на бортовой компьютер.

Микропроцессор лямбда зонда не велик по размерам и устанавливается непосредственно в цепь лямбды.

Поскольку перепрограммирование ведется не по заводским программам, а в основном, это пиратские прошивки, такое программирование, может оказать негативное влияние на работу двигателя и выхлопной системы автомобиля.

Услуги по Ремонту выхлопной системы автомобиля ТЕХЦЕНТР 50 :

За бесплатной консультацией обращайтесь пожалуйста по телефону: +7 (495)545-49-25 или заполните форму ниже и мы перезвоним вам сами.

Мы находимся здесь:
г.Видное, ул. 8-я Линия, дом 13А, корпус 1

Обманка лямбда зонда (датчика кислорода) своими руками

Человеческая цивилизация на протяжении последних столетий живет в явной дисгармонии с природой. Технический прогресс не только сделал повседневную жизнь людей проще, но и одновременно вызвал доселе неизвестные проблемы. Загрязнение земли различными отходами жизнедеятельности Homo sapiens достигли своего апогея в XXI веке, поэтому современные разработки ученых, практически во всех областях, нацелены на получение максимально безопасных для окружающей среды технологий. Учитывая вышеизложенное, «экологически безопасный» вид человека представлен на иллюстрации ниже.

Например, выбросы двигателя внутреннего сгорания в автомобилях последнего поколения являются менее токсичными, благодаря установке электронных систем впрыска топлива. Для обеспечения обратной связи, позволяющей проконтролировать эффективность работы такой установки, в выхлопную трубу монтируется небольшой датчик, который называется лямбда зонд или кислородный анализатор.

Когда возникает необходимость в установке обманки лямбда зонда

Обманка кислородного лямбда зонда устанавливается многими автомобилистами, как правило, исходя из экономических соображений. Цена нового катализатора или датчика может быть достаточно велика, поэтому при неисправности этих деталей может быть установлено устройство, эмулирующее наличие оригинального изделия. Желание повысить мощность двигателя также может являться причиной подобной «махинации». Для увеличения тяги вырезают нейтрализатор. Услуги по удалению катализатора предоставляются специализированными мастерскими, в которых можно заказать и установку устройства, посылающего ложный сигнал о наличии исправной детали этого типа.

Эмулятор «обманка лямбда зонда» монтируется также при неисправности катализатора. Эта деталь стоит довольно дорого, поэтому при незапланированном выходе её из строя, иногда требуется какое-то время эксплуатировать автомобиль в аварийном режиме. Постоянно включенный «CHECK» может нервировать водителя, а также маскировать более серьезные поломки, поэтому и принимается решение временно установить обманку лямбда зонда.

Виды обманок лямбда зонда

На практике обманку датчика кислорода можно реализовать 2 способами. Первый — установка электронного прибора, который модулирует определенный электрический сигнал. Второй способ представляет собой механическую очистку токсичных выхлопных газов, подводимых к чувствительным элементам лямбда зонда.

Электронная обманка лямбда зонда

Электронная обманка лямбда зонда изготавливается своими руками. Для этой цели достаточно использовать резистор и конденсатор, которые устанавливаются в разрыв контактов кислородного датчика. Оптимальным значением емкости для обхода многих моделей этого типа является 4,7 мкФ, сопротивления — 200 кОм при мощности 0,25 Вт. Схема такого устройства очень проста, поэтому сделать обманку может даже начинающий радиолюбитель. Ниже представлен чертеж, в котором наглядно указано, как сделать обход сигнала лямбда зонда для устройств фирм Bosch и Mitsubishi.

От качества используемых деталей и правильно подобранных параметров будет зависеть долговечность самодельной обманки лямбда зонда, но при подобных вмешательствах в электронику автомобиля следует всегда быть готовым к нарушениям в работе двигателя внутреннего сгорания.

Более продвинутые в техническом плане эмуляторы кислородного датчика представляют собой сложные изделия, изготовленные на основе микроконтроллера. Такое устройство способно полностью заменить оригинальное изделие, но обойдется владельцу автомобиля в кругленькую сумму.

Несмотря на это, подобный вариант восстановления работоспособности машины может являться экономически выгодным. Работа двигателя с электронной обманкой будет более стабильна, чем при использовании изделий, в которых блок управления «вводится в заблуждение» с использованием вышеуказанной схемы.

Механическая обманка лямбда зонда

Механическая обманка лямбда зонда основана на реальной работе катализатора в миниатюре. То есть, во внутреннюю часть датчика вводятся элементы, очищающие выхлопные газы от загрязнений, но этот процесс осуществляется исключительно для чувствительных элементов, которые отвечают за генерацию определенного электрического сигнала.

Механическую обманку на лямбда можно установить практически на любой автомобиль, но для обеспечения совместимости следует учитывать Евро-класс машины. Другими словами, датчик-обманка на Ладу Приора будет отличаться от эмулятора, устанавливаемого на Фольксваген, Тойоту или Мерседес.

Для отечественных автомобилей, выпущенных до 2011 года можно также использовать «пустышку». Такая обманка представляет собой обычный датчик с небольшим отверстием диаметром 2–3 мм.

Альтернативные варианты

Если не учитывать возможность ремонта катализатора или датчика кислорода, то устранить проблемы в работе лямбда зонда можно методом перепрограммирования электронного блока управления (ЭБУ).

Такой способ применяется, как правило, только на автомобилях экологического класса Евро-2. Основным недостатком перепрошивки является тот факт, что самому подобную операцию практически не выполнить, а работа специалиста будет стоить довольно дорого. Квалификация работника СТО, осуществляющего работу по изменению настроек ЭБУ очень важна, ведь при допущении серьезных ошибок прошивка системы может слететь во время эксплуатации машины.

Экономически оправдана такая манипуляция с настройками только в случае, когда кроме отключения лямбда зонда выполняется перепрошивка системы с целью увеличения мощности двигателя.

Установка обманки лямбда зонда

Обманку лямбда зонда необходимо не только правильно подобрать, но и установить. Механические устройства потребуется монтировать на штатное место, поэтому понадобиться наличие смотровой ямы или подъемника. Работы по замене оригинального устройства на «модернизированный» датчик осуществляется в такой последовательности:

1. Установить автомобиль над смотровой ямой или расположить на уровне человеческого роста, используя специальный подъемник.
2. Вывернуть датчик.
3. Установить обманку.

Перед выполнением этой операции необходимо отключить зажигание, но лучше полностью обесточить автомобиль, сняв с аккумулятора минусовую клемму. Электронные обманки устанавливаются в разрыв электропроводки датчика в любом подходящем месте.

Заключение

Если возникла необходимость в корректировке работы топливной системы автомобиля, то вышеприведенные советы позволят определиться с тем, какую обманку лямбда зонда лучше выбрать для установки. Простой вариант обхода системы контроля состава выхлопных газов можно изготовить самостоятельно, но только при условии полного понимания процесса и крайней аккуратности при выполнении монтажных операций.

Видео по теме

Механическая загвоздка. Блог ›« капут катализатор »или« как обмануть второй лямбда-зонд »

На моей машине, но я знаю, что при проверке двигателя датчик (лямбда-зонд) сгорит, потому что он будет получать меньше кислорода. А потому горящая лампочка Check Engine в месте с повышенным расходом топлива будет напрягать. Хотелось бы узнать, как обмануть лямбда-зонд ? И можно ли вообще обмануть этот кислородный датчик (лямбду)?

Аноним

18.03.2013, 13:53

Поставил металлическую корягу, всего минут 5 надевал. Открутил датчик, прикрутил корягу, прикрутил датчик. Стирал ошибку, скинул клемму АКБ на 15 минут. Дали гарантию, езжу уже месяц, ошибка не появляется. Взял здесь https://vk.com/obmankaekb.

Аноним

7 января 2015 г. 10:43

Первый электронный метод: _

Это ловушка, которая создает постоянное давление, соответствующее среднему показанию после датчика концентрации кислорода.Но этот метод борьбы состоит только в том, что нет. И только на некоторых старых моделях автомобилей позволяет обмануть блок управления двигателем на исправность катализатора.

Второй электронный метод: _

Довольно распространенный, это «эмулятор», который состоит из сопротивления и конденсатора. Такая загвоздка усредняет показания датчика кислорода, расположенного после катализатора. Этот вариант применим к более широкой гамме автомобилей, но по сути мало чем отличается от предыдущего варианта.Это также вызывает повторное обогащение топливной смеси. Поэтому машина будет плохо ездить, но в выхлопном тракте появится повышенный слой сажи, что говорит о том, что не все так гладко, и на многих машинах она тоже появится.

Третий электронный метод: _

Эмулятор катализатора на базе микропроцессора. Довольно распространенный метод подмены лямбды. Но есть некоторые сложности в установке и настройке. Но такое устройство за счет программируемой передаточной характеристики дает возможность обеспечить правильную работу системы управления двигателем.

Механический первый вариант: _

Прокладка для лямбда-зонда. Он представляет собой трубку (винт) длиной 50-100 мм, с одной стороны к ней прикручен датчик, а с другой — небольшое отверстие для ограничения циркуляции выхлопных газов. Таким образом, получается, что газовая смесь усреднена, так как датчик удален дальше от выхлопных газов, и соответственно он получает меньше неочищенных газов и за счет этого можно обмануть систему управления двигателем.Фактически, это механический аналог предыдущего. Отличие в том, что есть недостаток — длина проставки-приемника может не позволять вкручивать его в штатное место щупа и гайку приходится приваривать в другом месте выхлопной трубы, но строго под углом 45 °. ? сверху вниз.

Механический второй вариант: _

Пожалуй, самый приемлемый и распространенный из всех вышеперечисленных — проставка для лямбда-зонда со встроенным миниатюрным каталитическим элементом.Интегрированный платино-родиевый каталитический элемент повышенной эффективности, способный работать при более низких температурах, обеспечивает состав выхлопных газов на датчике, который эквивалентен составу стандартного катализатора. Единственный недостаток — стандартный зонд тоже поднимается, хотя и не как в предыдущем варианте на 50-100 мм, а только на 32 мм, но тем не менее иногда установка зонда с проставкой бывает проблематичной. Несмотря на всю сложность, все очень просто. После установки проставки-заглушки катализатора можно

Сегодня качество отечественного бензина оставляет желать лучшего.Все те примеси, которые очень часто добавляются, приводят к ряду поломок и нарушений. И одна из основных поломок — неисправность лямбда-зонда или катализатора. А замена катализатора обходится автолюбителям в кругленькую сумму, что приводит к тому, что зачастую они сами выбивают керамический катализатор. Но это приводит к другой проблеме — на приборной панели появляется сигнал Check Engine, который сигнализирует об отсутствии катализатора. Многих эта лампочка раздражает и даже отвлекает внимание водителей, что может привести к печальным результатам.

Но очень часто автолюбители сами допускают ошибки, приводящие к поломке датчиков. Вот пример самых распространенных:

1. Использование топлива, не подходящего для двигателя;

2. При креплении датчиков используются герметики, в состав которых входит силикон; или те, которые снижают их пластичность при комнатной температуре;

3. Множественные неудачные запуски двигателя за короткий промежуток времени;

Интересно знать! На профессиональных внедорожниках выхлопная труба доведена не ради красоты, а в практических целях.Ведь если выхлоп смотрит вверх, значит, машина проходит по грязи или глубокому броду, не втягивая влагу в трубу.

Если брать автомобили, соответствующие экологическому стандарту ЕВРО-4, то у них есть два лямбда-зонда (далее — датчик): первый расположен перед, а второй — за катализатором. И, как правило, чаще всего выходит из строя второй из датчиков. Сигналы, полученные от этих датчиков, должны быть разными. Но если владелец автомобиля удалил катализатор или заменил его на пламегаситель, или, что более вероятно, один из датчиков требует замены, то сигналы, полученные от этих двух датчиков, начнут совпадать, что приведет к срабатыванию аварийный режим.А это, в свою очередь, приводит к тому, что контроллер выбирает усредненные параметры для впрыска. То есть расход топлива увеличивается, а вместе с тем падает мощность двигателя, появляется нестабильность в его работе на холостом ходу … Ну и на приборной панели загорается Check Engine.

Это интересно! В одном американском городе недавно проводились соревнования, по правилам которых участники должны были идентифицировать марку спорткара по звуку.»С легкостью!» — ты говоришь? И с закрытыми глазами? Всего в соревнованиях приняло участие около 150 автомобилей, а звуки Ferrari и Subaru стали лидерами опознавания!

Если автомобиль более старый, то, как правило, устанавливается только один датчик. Он расположен перед катализатором. Это интересно: самый первый кислородный датчик был деталью, которая представляла собой очень чувствительный элемент, не снабженный нагревателем. Он нагревался выхлопными газами, поэтому на этот процесс требовалось время.

Одним из решений этой проблемы является загвоздка лямбда-зонда, которую вы можете сделать самостоятельно, и это будет стоить дешевле, чем покупка нового датчика. Всего существует три типа обмана лямбда-зонда:

механический

Электронный

мигающий

Механический тип обманки

Если вы выбрали механическую обманку, то вместо катализатора устанавливается так называемая «проставка», или, как ее еще называют, втулка. Поместите его между выхлопной трубой и датчиком.Размер этой детали, как видно на чертеже обманки лямбда-зонда, строго определен, и она изготовлена ​​из бронзы или жаропрочной стали.

В проставке просверливается небольшое отверстие диаметром 2 мм, через которое выхлопные газы будут поступать в проставку. Внутрь прокладки помещается керамическая крошка, предварительно покрытая каталитическим слоем. В результате взаимодействия выхлопных газов с керамической стружкой происходит окисление, что приводит к снижению концентрации вредных веществ на выходе.Это приведет к тому, что данные с обоих датчиков будут разными, и блок управления примет это за нормальную работу катализатора.

Для того, чтобы самостоятельно установить проставку, нужно выполнить несколько простых действий. Необходимо загнать машину в яму / эстакаду и отключить минусовую клемму. Потом находим датчик и откручиваем. Далее подключаем минусовую клемму и запускаем двигатель. Если после этого управление электронным блоком выдает ошибку — повторяем процедуру еще раз. Этот вид уловок самый экономичный.

Этот тип trompe l’oeil отлично подходит для всех автомобилей, как отечественных, так и импортных. Это интересно: согласно исследованиям британской страховой компании Churchill, прямоточный глушитель увеличивает мощность автомобиля в среднем на 5%, но при этом ухудшает слух водителя на 2-3% в течение года. интенсивная эксплуатация автомобиля.

Электронная обманка типа

Сделать электронную обманку уже намного сложнее.Самые продвинутые автомобилисты самостоятельно выпаивают схему и делают загвоздку с помощью одного резистора или одного конденсатора. Для самого простого электронного трюка вам понадобится:

— конденсатор (неполярный) К10-17Б имп., 1мкФ Y5V, +/- 20%, 1206 (Номер позиции: 759300515)

Резистор (сопротивление) С1-4имп. 0,25 Вт, 5% 1 МОм (Номер позиции: 51741)

Паяльник

Припой, канифоль, изолента

Электронная заглушка установлена ​​на проводах, идущих от датчика к разъему.На некоторых автомобилях разъем расположен в туннеле между сиденьями водителя и пассажира. Также он может располагаться как в моторном отсеке, так и под торпедой. Вот так выглядит схема подключения.

Чаще всего задают вопрос: «Куда поставить конденсатор?» Если смотреть со стороны разъема, сначала идет конденсатор, а затем резистор.

Важно! Обязательно отсоедините отрицательную клемму перед началом работы.Когда все соединения подключены, то их нужно хорошо заизолировать. Лучше всего поместить всю схему в пластиковый ящик и залить эпоксидным клеем.

Соединение лучше всего делать в том месте, где гофра легко разъединяется, а затем закрывать ею изоляцию. Также в продаже есть специальные устройства с микропроцессором — эмуляторы.

Важно! Эмулятор лямбда-зонда — это не уловка. Он обеспечивает правильную работу блока управления, а не просто обманывает его.Установленный в эмуляторе микропроцессор оценивает выхлопные газы и анализирует ситуацию с обработкой сигнала с первого датчика. И после этого выдает сигнал, соответствующий сигналу второго рабочего датчика.

мигающий

Кроме обмана есть еще и перепрошивка блока управления. Повторная перепрошивка заключается в том, что после нее блок управления перестает учитывать сигнал датчика, установленного за катализатором.В своей работе он руководствуется только сигналом датчика, установленного перед катализатором.

Следует учитывать, что найти заводские прошивки практически невозможно, так как они не соответствуют действующим европейским экологическим нормам. Как вариант, можно обратиться к известному специалисту, который с помощью некоторых изменений в программе отключит прием блоком управления сигналов от второго датчика, в результате чего получится трюк с катализатором.

Также можно заказать / купить прошивку через интернет или на рынке, но тогда вся ответственность ложится на ваши плечи, ведь вы фактически покупаете «кота в мешке», так как некачественная прошивка может привести к серьезным поломкам двигателя.

Подпишитесь на наши ленты в

Приветствую всех Ланосоводов.
18 января исполнилось год владения Ланосом. В честь этого знаменательного события я решил написать этот блог.
Это моя первая запись, поэтому по моей инициативе и не судите меня строго, я только учусь.
Небольшое лирическое отступление:
В общем, я молодой водитель, получил права в декабре 2013 года, но свою Ланку купил 18 января 2014 года. Первая машина вы сами понимаете мои чувства и кайф, как первую свидание в 15 лет. Стаж работы в авто на тот момент был нулевой и купил я его как показало время в удручающем (мягко говоря) состоянии. Что стало вылезать, рассказывать не буду, потому что блог не об этом. Несколько раз ездила на ремонт в сервис, стоимость запчастей и столько же на работы (а это минимум) меня сильно огорчали.Короче почесал репу и решил, что буду делать сам (мурзилка и гугл в помощь) а руки вроде не от … опыта, спасибо деду мопеды разбирали и собирали все детство. Из сложного, что сделал сам, была замена помпы, ролика и ремня. Потом была замена прокладки ГБЦ. В целом машину уважаю. Я поехал на ней к морю со своей семьей, поэтому она даже не издала ни звука.
Ну да ладно, отвлекся.Вернемся к теме.
В феврале 2014 г. сломал гофру. Я влетел в свой двор, а в утрамбованном снегу был камень. Удар и Ланка превратились в трактор Беларусь без глушителя. Поехал в сервис поменять гофру полуавтомата, у меня ее нет. Ушел из машины, через час звонок — сняли переднюю трубу с катализатором, приварили новую гофру, но катализатор забит ломом, прочистили ломом. Приехал за машиной, ищу, без катализатора стало немного громче, но я привык так реагировать, как будто раньше задыхался, а теперь дышал.Предупредил, что Джеки Чан может выйти. И действительно через 50 км вылез. Сходил на диагностику и подключил прибор вердикт 0420. Ошибка стерлась и сняли 800 руб. Почесываю репу, но он снова вылезет. И чтобы каждый раз выкидывать 800. Я начал рыть инет в поисках решения проблемы. Перепрошивать мозги не хотел и никаким хитростям не доверял. В итоге заказал на ebay eml327 и стал сам диагностировать и сбрасывать ошибки, помню, купил за 150 руб.(www.ebay.com/itm/Super-Mi…_Automotive_Tools&vxp\u003dmtr). Так я ехал до октября, все сбросил ошибку 0420. Надоело. Покопавшись на авито, нашел тех, кто занимается обманом и заказывал на свой страх и риск. Поступил и сразу в гараж. Собственно эта процедура касается владельцев Ланосов с 2008 Евро 3. Нужны ровно 22-24 ключа (не помню), ВДЕШКА, графитовая смазка, яма, прямые руки и 30 минут времени.
Процесс установки:
Прыгаем в яму, находим впускную трубу и перед гофрой находим второй лямбда-зонд.Опрыскиваем ВЕДЕШКОЙ и коптим 5-10 минут. Откручиваем.

Уловка лямбда-зонда (другие названия — эмулятор катализатора, уловка катализатора или просто уловка второй лямбды) — это устройство, корректирующее сигнал второй лямбды (ДК, датчик кислорода), поступающий в автомобиль. ЭБУ.

Установка этого устройства является вынужденной мерой, необходимой в случае удаления катализатора или замены его пламегасителем. В противном случае значения сигналов с первой и второй лямбды совпадут и электроника автомобиля «поймет», что катализатора нет или он не работает.В результате запустится аварийная работа двигателя, что повлечет за собой резкое увеличение расхода топлива и снижение общего ресурса ДВС.

Внимание! Подмена лямбда-зонда ставится только на исправный лямбда-зонд! Он не может избавить от лямбда-ошибок (P0130 — P0167) и не даст возможности эксплуатировать автомобиль с неисправным лямбда-зондом. Это просто устройство, которое желаемым образом меняет показания, полученные исправным кислородным датчиком!

Механическая заглушка

По типу конструкции различают два типа trompe l’oeil — механическую и электронную.Первый вид трюков показан на фото. Он изготовлен из устойчивой к высоким температурам стали небольших прокладок с каталитическим наполнением для лямбда-зонда. Оказывается, кислородный датчик начинает анализировать смесь, прошедшую через миникатализатор. Это позволяет получить слегка заниженный показатель содержания кислорода в смеси, а электроника машины считает, что катализатор правильно сжигает избыток CO и CH.

Электронная заглушка 1

вариант 2

Электронная коряга — это небольшой модуль размером со спичечный коробок (пример на фото.Он преобразует сигнал, поступающий от лямбда-зонда к блоку управления, по специально заложенной схеме. В результате погашается ошибка катализатора (обычно P0420), что неизбежно в случае удаления газового катализатора из выхлопной системы.

Устройство и работа лямбда-зондов:

Лямбда-зонд работает по принципу гальванической ячейки с твердым электролитом в виде керамики из диоксида циркония (ZrO2). Керамика легирована оксидом иттрия, а поверх нее нанесены электропроводящие пористые платиновые электроды.Лямбда-зонд обеспечивает эффективное измерение концентрации остаточного кислорода в выхлопных газах после прогрева до температуры 300-400 градусов Цельсия. Только в таких условиях циркониевый электролит приобретает проводимость, а изменение концентрации кислорода на его поверхности приводит к появлению выходного напряжения на электродах лямбда-зонда.

Срок службы кислородных датчиков практически полностью зависит от качества бензина. Присадки, присутствующие в поддельном бензине, вступают в химический контакт с платиной.В результате лямбда-зонд выходит из строя.

Всем мир)))

Большинство современных автомобилей имеют специальные электронные системы управления. Они снижают расход топлива и обеспечивают оптимальную работу двигателя. Одним из неотъемлемых элементов выхлопной системы является лямбда-зонд. При выходе из строя двигатель начинает работать в аварийном режиме. Сможете ли вы сами решить проблему?

Принцип работы лямбда-зонда и вопросы его ремонта

Датчик регистрирует количество кислорода в выхлопных газах автомобиля и передает его на панель управления.В зависимости от показаний зонда компьютер регулирует уровень обогащения смеси, которая поступает в камеру сгорания. У большинства моделей есть два зонда: один перед катализатором, а другой — за ним. Во время эксплуатации выходят из строя кислородные датчики, производители рекомендуют чистить приборы каждые 30 тысяч километров.

Многие автомобилисты забывают о таких рекомендациях и сталкиваются с проблемой после того, как загорается предупреждающий знак на панели. Чаще всего лямбда-зонд не подлежит ремонту.Стоимость устройства немаленькая, и его замена всегда очень нецелесообразна. Мастера нашли выход из неприятной ситуации. Они предлагают использовать специальный автомобильный трюк, который позволит двигателю нормально работать и отключит сигнализацию Check Engine.

Совет: не отключайте полностью и не блокируйте один из датчиков, это не решит проблему и приведет только к повышенному расходу топлива и нестабильной работе двигателя на холостом ходу.

Как правильно сделать заглушку датчика кислорода

Сделать корягу для бортового компьютера своими руками можно тремя способами:

,
• установить механическую втулку;
• подключить простую электронную схему;
• перепрошивка контроллера.

Каждый из методов достаточно эффективно решает проблему неисправного датчика и возвращает двигатель в нормальное состояние.

Механический метод (с чертежами отвертки)

Чтобы обмануть контроллер, нужно установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали потребуется:

• металлическая заготовка;
• обрабатывающий станок;
Отвертка
• ;
Набор ключей
• .

Механическая коряга из бронзы может быть изготовлена ​​вручную или по заказу специалиста

Изготовить деталь можно даже без специальных навыков работы, главное — иметь хороший токарный станок.В крайнем случае можно заказать его изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответствовать схеме по форме и размеру

Для установки механической заглушки выполните следующие действия:

После запуска двигателя сигнал Check Engine должен погаснуть. Это немного отодвигает датчик от выхлопной струи. Механический затяжной винт подходит для большинства моделей автомобилей, главное, чтобы датчик был вкручен в кузов.

Как сделать и установить электронику (со схемой)

Поскольку на контроллер поступают электронные сигналы, которые поступают на него от лямбда-зонда, можно поставить специальную схему-обманку. Он подключается к проводам, идущим от датчика к разъему. Место установки у разных моделей разное: это может быть центральный тоннель между сиденьями, торпеда или моторный отсек. Для изготовления электронной схемы подготовьте следующие материалы:

Перед началом работы отсоедините отрицательную клемму.Все соединения должны быть хорошо изолированы. Оптимальным вариантом будет поместить схему в пластиковую форму и залить все эпоксидным клеем.

Все соединения электронной заглушки должны быть хорошо изолированы

В продаже можно найти готовые электронные фокусы. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и генерирует необходимые индикаторы для бортового компьютера. Такие устройства легко подключаются, но обойдутся они дороже самодельной схемы.

Видео изготовления электронного трюка датчика и проверки его работы

Перепрошивка контроллера: стоит ли самому делать

Еще один вариант обмана — перепрошивка самого бортового компьютера. Изменяя алгоритм работы прибора, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность этого метода в том, что при неправильном выполнении восстановить прежнюю работу компьютера будет сложно. Оригинальную заводскую прошивку получить очень сложно, а стоимость довольно высока.Поэтому доверить такую ​​работу стоит только опытному специалисту, которого вы знаете лично.

Последствия установки различных типов тромплей

При установке фальшивки стоит учесть, что все работы выполняются на ваш страх и риск. При неправильной установке таких устройств могут возникнуть следующие неисправности:

1. Неисправность двигателя из-за неправильной регулировки впрыска бортовым компьютером.
2. Повреждение проводки и контроллера из-за неправильно спаянной цепи.
3. Ошибки в работе бортового компьютера.
4. Повреждение датчиков.

Работать с любой электроникой нужно очень аккуратно. Даже малейшая неточность может привести к поломке, поэтому нужно внимательно следовать инструкции.

Совет: не стоит заказывать обман в Интернете на сомнительных сайтах. Большинство из них плохо работают и не принесут ожидаемого результата.

Обман лямбда-зондов практикуют многие автомобилисты. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно сделать заглушку и установить ее, чтобы последняя не выглядела негативной для бортового компьютера или двигателя.

Делаем корягу лямбда-зонда своими руками.

Что такое кислородный датчик

Ужесточение контроля за уровнем выхлопных газов автомобилей дало положительные результаты.Большинство машин оснащено оборудованием сторонних производителей для контроля и снижения уровней токсичности. При этом существовала определенная градация технических средств: те, которые работают на некачественном топливе, и те, которые для этого не предусмотрены. Последних оказалось намного больше. Дело в том, что после покупки машины за границей она перестает полноценно работать на отечественном бензине из-за его низкого качества.

Чтобы привести механизм в работоспособный вид, владельцы вынуждены планомерно искать всевозможные варианты и тонкости устранения неполадок.Итак, после первых нескольких тысяч километров использования автомобиля на родном бензине начинаются перебои в работе с катализатором. Загорается индикатор ошибки на центральной панели приборов, резко увеличивается расход топлива. Необходимо посетить СТО для диагностики.

Для чего нужна обманка лямбда-зонда?

Обман лямбда-зонда, или, как его еще называют, эмулятора, необходим для того, чтобы «обмануть» систему, отсюда и его название. О чем это? Низкое качество топлива означает, что не вся смесь воспламеняется в камере сгорания.Отходы попадают через выхлопную систему к катализатору и глушителю. По дороге забивают центральные отверстия, образуется засор газового потока. Отложения углерода и окаменелости откладываются на поверхности деталей. Все это приводит к частой замене штатного оборудования. Слишком частое посещение сервисного центра тоже невыгодно как в финансовом, так и во временном отношении.

Важно! Избежать этого невозможно при условии использования некачественного топлива, но ремонт может быть существенно отложен на длительный период, если будет установлена ​​заглушка.

Механическая обманка лямбда-зонда

Итак, обманка стандартного катализатора представляет собой металлическую арматуру размером 30 мм х 18 мм. В центре — сквозное отверстие диаметром 0,6 мм для забора газа. Установлен прямо на штатное место прикручивания кислородного датчика (другое название лямбда-зонда). Само отверстие находится либо в начале трубки катализатора, либо непосредственно на металлическом корпусе. На одной стороне штуцера есть внутреннее отверстие — резьба, на противоположной стороне — внешнее.Диаметр у каждого автомобиля разный.

Принцип работы следующий: поток выхлопных газов течет из выпускного коллектора к катализатору. По пути часть газов улавливается прокладкой для измерения содержания и определения уровня токсичности. Внутренне они разбавлены кислородом. На центральный блок управления передаются неверные данные, а на панели приборов отображается ошибка.

Электронный эмулятор или заглушка для лямбда-зонда

Вместе с механической проставкой существует еще и электронный аналог.Такая загвоздка — это плата с множеством конденсаторов и припоев на поверхности. Питание осуществляется двумя припаянными проводами питания, по которым течет ток от электронного блока управления двигателем. Размеры эмулятора могут быть самыми разными, от нескольких сантиметров до размеров спичечного коробка. Многое зависит от модели и производителя. Эмулятор установлен рядом со штатным блоком управления двигателем. Последний имеет свойство прятаться от взгляда человека: под торпедой, между сиденьями, под рулем, в моторном отсеке.

Важно! Если мастер не может найти место, то ему следует посмотреть инструкцию по эксплуатации технического устройства.

Принцип работы следующий: кислородный датчик передает данные о составе выхлопных газов в ЭБУ. Попутно эмулятор перехватывает эти индикаторы, заменяет их своими и отправляет ЭБУ необходимые числа, которые не имеют пиковых индикаторов и находятся в пределах нормы.

Какая лямбда-загвоздка лучше

Однозначно ответить невозможно, что для этого технического устройства практичнее металлическая прокладка, а для другого — электронная невозможна. Таких рекомендаций вам никто не даст. К каждой машине можно применить трюки как первого, так и второго типа. Но есть одно «но».

Важно! Двигатели с системой стандарта Евро-5 и выше необходимо оснащать только электронными эмуляторами, все остальные могут совмещать опции. Это ограничение объясняется тем, что стандарты 5 и 6 более требовательны и имеют высокий уровень чистоты выбросов.

Для обеспечения работоспособности машины потребуется перепрошить блок управления на прошивку стандарта Евро-2 или Евро-3, но об этом позже.

Обман кислородного датчика лямбда-зонда: стоимость и качество

Что касается стоимости, то лямбда-обманка имеет другую ценовую категорию. Во многом это зависит от качества изготовления, марки, модели. Металлическая распорка будет на порядок дешевле своего цифрового аналога. Также отечественный бренд отличается невысокой стоимостью по сравнению с зарубежным вариантом.

Важен также вопрос о рентабельности покупки самого товара. При покупке в сервисном центре можно получить бонус в виде бесплатной установки.Покупка в автосалоне может показаться немного дороже.

Чтобы выхлопная система имела долгий срок службы, необходимо проводить систематический технический осмотр машины. При обнаружении неисправностей незамедлительно реагируйте на них. Устанавливайте только качественные оригинальные запчасти. Обман кислородного датчика (лямбда-зонд) необходимо выставить при замене катализатора на пламегаситель. В противном случае на центральный блок управления будут отправлены неверные данные.

Серьезные отказы обманки, e.грамм. механическая обманка лямбда

Самый частый вариант — повреждение корпуса металлической обшивки. В результате обманка лямбда-зонда (кислородный датчик) перестает нормально работать. Второй момент: качество исполнения, фактор брака или использование низкосортной сырьевой базы. Другие поломки не имеют большого значения для общей производительности.

Важно! При выборе механической проставки следует ориентироваться на качество резьбы и ее шаг. По умолчанию механическая лямбда-ловушка должна иметь мелкий шаг резьбы.Используется при завинчивании важных соединений.

Ставим загвоздку лямбда-зонда: порядок диагностики проставки и эмулятора

Прежде всего, нужно знать, что любую профилактику нужно проводить в сервисном центре со специальным оборудованием. Автомобиль поднимается на электрическом лифте, и система проверяется на целостность. При наличии повреждений проводятся ремонтные работы и замена.
Часто бывает, что проволока подвержена механическому трению и повреждению.Ток перестает течь к нужным источникам. После этого нужно проверить сам штыревой разъем, возможно, неплотно соединение. Поскольку обманка механического типа не подлежит ремонту, в случае неисправности мы приводим обманку лямбда-зонда в исправное состояние вместо вышедшего из строя эмулятора.

Если неисправен именно эмулятор, то нужно запустить диагностику, прозвонив электропроводку.

Наименее распространенный вид поломки — выход из строя самой микросхемы из-за попадания внутрь влаги и пыли.Чтобы этого не произошло, можно упаковать микросхему в пластиковый контейнер.

Первый способ предполагает установку смесителя катализатора, который исправит сигнал, поступающий от кислородного датчика. Есть два типа обмана — механический и электронный.

Обман лямбда-зонда механического типа — это бронзовая прокладка определенного размера, в объеме которой находится керамический чип, покрытый каталитическим слоем. Суть этого метода в том, что выхлопные газы, попадая в объем проставки через небольшое отверстие, после чего излишки СО и СН окисляются кислородом, в результате его концентрация снижается.Электроника анализирует изменение синусоиды сигнала и делает вывод, что катализатор работает нормально.

Электронный лямбда-зонд — это высокотехнологичное устройство на базе микропроцессора, обеспечивающее корректную работу системы управления трансмиссией автомобиля, а не только «убирающее» ошибки самодиагностики. Однокристальный микропроцессор действительно понимает, что происходит с выхлопом и в каком состоянии он находится, после чего, анализируя ситуацию, обрабатывает сигнал от первого лямбда-зонда, после чего формирует выходной сигнал, точно такой же, как тот. второго датчика с полнофункциональным катализатором.

Второй вариант решения проблемы лямбда-зонда подразумевает перепрошивку, то есть изменение прошивки ПКМ за счет исключения из его кода коррекции дозировки, исходящей по сигналу заднего кислородного датчика. Мигание, содержащее алгоритм, выполняющий коррекцию, рассчитывается исключительно на основе сигнала кислородных датчиков, которые находятся перед катализатором, без учета сигнала, поступающего от заднего лямбда-зонда. Это автоматически исключает возможность сохранения ошибок катализатора (P0420 — P0430) в памяти.

Некоторые модели PCM имеют заводскую прошивку, но это бывает крайне редко. Чаще всего этих программ нет или больше не существует, так как они не соответствуют требованиям современных экостандартов. Подавляющее большинство всех прошивок на рынке и в Интернете, как правило, созданы «продвинутыми» тюнерами или прочими «кулибиными», имеющими представление о том, что это такое и для чего. Однако очень часто именно эти кастомные прошивки могут серьезно повредить двигатель или полностью «заглушить» его.

Из статьи вы узнаете, как делается коряга лямбда-зонда своими руками и стоит ли устанавливать ее на свой автомобиль. От того, насколько хорошо сгорает топливно-воздушная смесь, зависит КПД двигателя. Очень важно выбрать оптимальное соотношение содержания бензина и воздуха в зависимости от нагрузки двигателя.

Если в старых автомобилях все настройки качества и количества топлива зависели от регулировок карбюратора, то в современных автомобилях ситуация несколько иная.Все отдано в надежные руки микропроцессорной техники и огромного количества датчиков.

Как работает система впрыска топлива?

В системе впрыска есть несколько наиболее важных узлов:

1. Топливный бак.
2. топливо в одном корпусе с насосом и фильтром.
3. Топливная рампа (установлена ​​в моторном отсеке на впускном коллекторе).
4. Форсунки, подающие бензиновую смесь в камеры сгорания.
5. Блок управления. Как правило, он монтируется в салоне автомобиля и позволяет контролировать подачу топливовоздушной смеси.
6. Выхлопная система, обеспечивающая полное уничтожение вредных веществ.

Именно в последнем и установлена ​​заглушка лямбда-зонда. Своими руками (у вас «Лансер 9» или «Лада», неважно) сделать это довольно просто. Но также следует осознавать все последствия установки «заглушки». Подмена лямбда-зонда на «Приоре» своими руками может быть произведена с простой конструкцией, в любом случае это существенно повлияет на работу двигателя.

Сколько датчиков в машине

Они устанавливаются в выхлопной системе современных автомобилей с системой впрыска топлива. Система может иметь один или два кислородных датчика. Если он установлен, то он находится после каталитического нейтрализатора. Если два, то до и после.

Причем измеряет процентное содержание кислорода сразу на выходе из баллонов и отправляет свой сигнал в электронный блок управления. Второй, который устанавливается после катализатора, необходим для корректировки показаний первого.

Принцип работы лямбда-зонда

Вся автомобильная электроника, отвечающая за правильное формирование смеси, участвует в распределении топлива по форсункам. С помощью кислородного датчика определяется необходимое количество воздуха для образования качественной смеси. Благодаря тонкой настройке лямбда-зонда можно добиться высокой степени экологичности и экономичности.

Топливо выгорает полностью, на выходе из трубы практически чистый воздух — это плюс для окружающей среды.Наиболее точная дозировка воздуха и бензина способствует экономии топлива. Конечно, вместе с датчиками кислорода он обеспечивает стабильную работу двигателя. Но из-за того, что он сделан из драгоценных металлов, стоимость его чрезвычайно высока. А в случае выхода из строя замена обойдется в копеечку. Поэтому возникает мысль: «А вот загвоздка лямбда-зонда, своими руками сделать не составит труда (на ВАЗ-2107 даже нужно заменить кислородный датчик)».

Конструктивные особенности кислородного датчика

Внешний вид устройства прост — длинный электрод-корпус, от которого отходят провода.Покрытие корпуса платиной (именно об этом драгоценном металле шла речь выше). Но внутренняя структура более «богатая»:

1. Металлический контакт, соединяющий провода для соединения с активным электрическим элементом датчика.
2. Диэлектрическое уплотнение для безопасности. В нем есть небольшое отверстие, через которое воздух поступает в тело.
3. Циркониевый электрод скрытого типа, который расположен внутри керамического наконечника. Когда через этот электрод протекает ток, он нагревается до температуры в диапазоне 300… 1000 градусов.
4. Защитная сетка с отверстием для выхода выхлопных газов.

Типы датчиков

Сегодня в автомобильной технике используются два основных типа кислородных датчиков:

1. Широкополосный.
2. Двухточечный.

Независимо от типа, они имеют практически идентичную внутреннюю структуру. Внешнее сходство, как известно, тоже есть. Но принцип работы существенно другой. Широкополосный датчик кислорода представляет собой усовершенствованный двухточечный датчик.

Он содержит насосный компонент, который из-за колебаний напряжения посылает сигнал на электронный блок управления. Подача тока на этот элемент может как увеличиваться, так и ослабевать. В этом случае небольшое количество воздуха попадает в зазор и анализируется. Именно на этом этапе измеряется концентрация CO в выхлопных газах. Но иногда загвоздку лямбда-зонда изготавливают и устанавливают своими руками. «Шевроле Ланос», например, с ним стабильно работает и не выдает ошибок после заправки плохим бензином.

Обнаружение неисправности кислородного датчика

Конечно, этот элемент не вечен, несмотря на его высокую стоимость и содержание платины. Конечно, лямбда-зонд не исключение и в один прекрасный момент может приказать долго жить. И появятся какие-то симптомы:

1. Уровень содержания СО в выхлопных газах резко повышается. Если на автомобиле установлен кислородный датчик, а уровень CO чрезвычайно высок, то это свидетельствует о выходе из строя контрольного устройства.Определяйте содержание вредных веществ только с помощью газоанализаторов. Но в личных целях приобретать его невыгодно.
2. Внимательно обратите внимание на бортовой компьютер. Посмотрите, какой текущий расход бензина. Это самый простой способ. Еще можно судить по частоте заправок.
3. И последняя примета — лампа на панели приборов, которая загорается, сигнализируя о наличии неисправностей в двигателе.

Если нет возможности проанализировать выхлопные газы с помощью специального прибора, это можно сделать визуально.Легкий дым — признак того, что в топливной смеси слишком много воздуха. Черный говорит о большом количестве бензина. Таким образом, можно судить, что система работает некорректно. Но картина иная, если есть обманка лямбда-зонда. Своими руками (Фольксваген, ВАЗ, Тойота — на любую машину) такое устройство изготавливается довольно просто.

Причины поломок

Стоит обратить внимание на то, что датчик кислорода находится в эпицентре сгорания топлива.Следовательно, состав бензина существенно влияет на работу лямбда-зонда. Если бензин содержит много примесей, не соответствует ГОСТу, некачественный, то кислородный датчик выдаст ошибку или неверный сигнал на электронный блок управления. В худшем случае устройство выходит из строя. И происходит это из-за высокого содержания свинца, который откладывается на датчике и нарушает его работу. Но могут быть и другие причины поломок:

1. Механическое воздействие — вибрации, слишком активная работа автомобиля приводят к поломке или выгоранию корпуса.Провести ремонт или реставрацию невозможно, рациональный выход — купить новый и установить.
2. Неправильная работа системы подачи топлива. Если топливно-воздушная смесь не выгорела полностью, то сажа начинает оседать на корпусе лямбда-зонда, а также попадает через воздухозаборники. Конечно, поначалу помогает чистка устройства. Но если эта процедура будет нужна ему все чаще и чаще, то придется устанавливать новое устройство.

Время от времени пытайтесь диагностировать свой автомобиль.В этом случае вы не удивитесь выходу из строя какого-либо элемента.

Устранение неисправностей

Безусловно, наиболее точный ответ о поломках даст только диагностика с использованием специализированного оборудования. Но выявить поломку датчика можно и самостоятельно; достаточно внимательно прочитать об особенностях датчика и его характеристиках. А вот загвоздку лямбда-зонда устанавливают редко. Своими руками (ВАЗ-2114 или любая другая машина, если она есть) можно буквально из подручных средств сделать заглушку-обманку.Алгоритм поиска неисправностей следующий:

1. Откройте капот и найдите выпускной коллектор. Работы необходимо проводить на остывшем двигателе, так как можно получить серьезные травмы. Найдите лямбда-зонд на катализаторе.
2. Проведите визуальный осмотр. Загрязнения, копоть, легкие отложения — признаки неправильной работы топливной системы. Более того, последний знак говорит о том, что в газах слишком много свинца.
3. Замените кислородный датчик и повторно диагностируйте всю топливную систему.Если загрязнения нет, нужно продолжить поиск неисправностей.
4. Отсоедините штекер датчика и подсоедините к нему вольтметр со шкалой до 2 вольт. Запустите двигатель и увеличьте скорость до 2500 об / мин, затем уменьшите его до холостого хода. Изменение напряжения должно быть незначительным — в пределах 0,8..0,9 вольт. Если изменений нет или напряжение равно нулю, можно говорить о поломке датчика.

Судить о разбивке можно и по другим характеристикам. Создайте в вакуумной трубке искусственный вакуум. В этом случае напряжение должно быть очень низким — менее 0,2 вольт.

Ресурс кислородного датчика

Для обеспечения бесперебойной и стабильной работы автомобиля необходимо проводить регулярный технический осмотр. Например, лямбда-зонд нужно проверять каждые 30 тысяч километров. Причем ресурс у него не больше ста тысяч — не стоит эксплуатировать авто со старым датчиком — это приведет только к тому, что ремонт двигателя придется ремонтировать гораздо раньше.И возникает вопрос — подойдет ли обманка лямбда-зонда к вашему автомобилю? Сделать такое устройство своими руками на «Калине» можно за несколько минут.

Но есть один нюанс. Автолюбитель не может гарантировать, что топливо, которым он заправляет автомобиль, качественное. Конечно, каждый привык заправлять бензин, который продается на любимой заправке. Но кто знает, какой там бензин разливают? Поэтому старайтесь доверять фирменным заправкам, которые дорожат своим именем.Но если поблизости нет хороших заправок, то придется довольствоваться тем, что рядом. А горящая лампа ошибки ДВС — частое явление, которое поможет избавиться от хитрости установки.

Самодельная обманка

Все зависит от того, какие средства у вас есть. Стоит отметить, что зацеп лямбда-зонда своими руками на ВАЗе может быть самым демократичным, при этом он работает безотказно. Самый дешевый вариант — самодельный. Корпус выполнен из бронзы.Лучше выбирать этот металл, так как он обладает очень высокой термостойкостью. Причем размеры этой заготовки должны быть точно такими же, как и у самого датчика, чтобы выхлопные пары не протекали. По сути, это проставка с небольшим отверстием — не более трех мм. Эта прокладка привинчивается к датчику. А в проставку установлен сам лямбда-зонд.

Между датчиком и отверстием в заготовке находится слой керамической стружки, на который нанесен слой катализатора.За счет этого он проходит через тонкое отверстие и окисляется крошкой. В результате значительно снижается уровень CO. Значит обманывают штатный датчик кислорода. Но такие устройства можно установить на бюджетные автомобили. Более дорогие автомобили переделывать не стоит.

Коряга электронная

Но если есть навыки монтажа электрических схем, можно сделать самодельный прибор. Вам понадобится только один из этих двух элементов — резистор или конденсатор. Но такой трюк с лямбда-зондом подходит далеко не всем.Своими руками («Субару Форестер» или ВАЗ, неважно) можно сделать по одному из предложенных вариантов. Но будьте осторожны, ведь непонимание процесса работы уловки повлияет на работу всего блока управления. А если не уверены, лучше приобрести готовую на микроконтроллере. Она хороша тем, что может самостоятельно выполнять следующие действия:

1. Оценить концентрацию газа на первом датчике.
2. Далее формируется импульс, соответствующий тому сигналу, который был принят ранее.
3. Предоставляет усредненные показания для электронного блока управления, которые позволяют двигателю нормально работать.

Прошивка электронного блока управления

Самый эффективный способ — полностью изменить программу в блоке управления. Суть всей процедуры состоит в том, чтобы полностью или частично избавиться от какой-либо реакции на изменение показаний кислородного датчика. Однако учтите, что гарантия на автомобиль аннулируется. Поэтому для новых автомобилей этот способ, как и любой другой, не подойдет.

Вывод

И самое главное — подумайте, стоит ли свеч? Нужно ли делать своими руками такую ​​деталь, как коряга лямбда-зонда? «Лансер 9», например, машина не бюджетная, а дорогая, так есть ли смысл ломать ее дизайн различными самоделками? Это разумно? Если есть деньги на дорогую машину, значит, должны быть средства на ее поддержание в рабочем состоянии. Если нет, то зачем вы купили такую ​​машину?

Лямбда-зонд (также называемый кислородным контроллером, датчиком O2, постоянным током) является неотъемлемой частью выхлопной системы автомобилей, соответствующих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно 2 или более лямбда-зонда) контролирует содержание O2 в выхлопной смеси автомобиля, тем самым значительно снижая выброс токсичных отходов в атмосферу.

При некорректной работе ДК или отключении лямбда-зонда может нарушиться работа силового агрегата, из-за чего двигатель перейдет в аварийный режим (на панели загорится индикатор Check Engine). Чтобы этого не произошло, автомобильную систему можно перехитрить, установив заглушку.

Механическая защелка лямбда-зонда («отвертка»)

«Ввертыш» — втулка из бронзы или жаропрочной стали. Внутренняя часть такой «проставки» и ее полости заполнены керамической стружкой со специальным каталитическим покрытием. Благодаря этому выхлопные газы догорают быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 постоянного тока.

Важно! Любая загвоздка устанавливается только на исправный лямбда-зонд.

Самодельная заглушка лямбда-зонда, схема которой представлена ​​ниже, проста в изготовлении.Для этого необходимо подготовить: заготовку

• ;
• отвертка;
• набор ключей.

На обрабатывающем станке сделана загвоздка. Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка трюка лямбда-зонда производится следующим образом:

• Поднимите машину на эстакаду.
• Отсоедините отрицательную клемму аккумулятора.
• Открутите первый (верхний) зонд (если их два, то снимите тот, который находится между катализатором и выпускным коллектором).
• Вверните лямбда-зонд в проставку.
• Установите на место «расширенный» датчик.
• Подключите клемму к АКБ.

Полезно! Обычно механическая загвоздка второго лямбда-зонда не производится, так как этот ДК защищен катализатором и только контролирует его состояние. Наиболее чувствительным считается первый датчик, который устанавливается ближе всего к коллектору.

После этого системная ошибка «Check Engine» должна исчезнуть. Если этот способ не сработает, можно воспользоваться более дорогим приемом.

Электронная заглушка

Другой способ устранения неполадок постоянного тока — электронная заглушка лямбда-зонда, схема которой представлена ​​ниже. Поскольку датчик кислорода передает сигнал контроллеру, цепь-ловушка, подключенная к проводке от датчика к разъему, позволит системе быть «грубой».Благодаря этому в ситуации неисправности лямбда-зонда силовой агрегат продолжит исправно работать.

Полезно! Места установки такой trompe l’oeil могут отличаться в зависимости от модели АТС. Например, его можно установить в центральном тоннеле между сиденьями, в торпеде или в моторном отсеке.

Схема-ловушка — это однокристальный микропроцессор, который анализирует процессы в катализаторе, принимает данные от первого DC, обрабатывает их, преобразует их в показания второго датчика и отправляет соответствующий сигнал процессору автомобиля.

Для установки заглушки такого типа понадобится схема подключения лямбда-зонда, которая выглядит так.

Как видите, распиновка лямбда-зонда разная (4 провода, три и два). Цвета проводов тоже могут отличаться, чаще всего встречаются изделия с 4 контактами (2 черные, белые и синие).

Для изготовления читерского устройства вам понадобятся:

• паяльник с острым наконечником и припоем;
• канифоль;
• конденсатор неполярный емкостью 1 мкФ Y5V, +/- 20%;
Резистор
• (сопротивление) на 1 МОм, С1-4 имп, 0.25 Вт;
• нож и изолента.

Полезно! Перед установкой схему лучше всего поместить в пластиковый корпус и залить «эпоксидкой».

• Отсоедините отрицательную клемму аккумулятора.
• «Рассеките» провод, идущий от самого постоянного тока к разъему.
• Обрежьте синий провод и снова подключите его через резистор.
• Припаяйте неполярный конденсатор с белым и синим проводами.
• Изолируйте соединения.

Ниже представлена ​​схема трюка лямбда-зонда своими руками для распиновки на 4 провода.

На завершающем этапе у вас должно получиться следующее.

Такие манипуляции не следует проводить, если у вас нет должного опыта. Сегодня в магазинах есть готовые схемы трюков, которые легко установить даже начинающему водителю.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решают переписать блок управления, который блокирует обработку сигналов от второго кислородного датчика.Однако следует учитывать, что любые изменения в алгоритме работы системы могут привести к необратимым последствиям, так как вернуть заводские настройки будет практически невозможно и дорого. Поэтому самостоятельно выполнять такие манипуляции не рекомендуется. То же самое и с готовыми прошивками, которые продаются в Интернете.

Полезно! При перепрошивке удаляются лямбда-зонды.

Если вы все-таки захотите прошить систему, то обратитесь к грамотному специалисту, который с помощью специализированного оборудования может отключить прием данных ДЦ.

Также следует учитывать, что практически любое вмешательство в работу систем может привести к не самым приятным последствиям.

Какие последствия после установки подделки

Нужно понимать, что любая загвоздка устанавливается на риск автовладельца. Если установка была произведена неправильно, то могут возникнуть следующие проблемы:

• Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может возникнуть неисправность мотора.
• Если цепь не припаяна должным образом, это может привести к повреждению проводки.
• Во время установки трюка вы можете повредить датчики кислорода, после чего вы даже не узнаете об их неисправности (так как у вас уже будет установлен трюк).
• После таких вмешательств (не только при перепрошивке) в бортовом компьютере может произойти сбой.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор.В отличие от уловки, он не «обманывает» блок управления, а лишь обеспечивает его правильную работу путем преобразования сигнала постоянного тока. Внутри эмулятора также установлен микропроцессор (как в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

На хранении

Многие автовладельцы устанавливают на свои автомобили самодельные уловки, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за прибылью вы вполне можете столкнуться с большими денежными затратами, если кустарное устройство влияет на работу «жизненно важных» систем.Поэтому рекомендуется устанавливать trompe l’oeil только в том случае, если вы понимаете работу такого плана.

Сегодня качество отечественного бензина оставляет желать лучшего. Все те примеси, которые очень часто добавляются, приводят к ряду поломок и нарушений. И одна из основных поломок — неисправность лямбда-зонда или катализатора. А замена катализатора обходится автолюбителям в кругленькую сумму, что приводит к тому, что зачастую они сами выбивают керамический катализатор. Но это приводит к другой проблеме — на приборной панели появляется сигнал Check Engine, который сигнализирует об отсутствии катализатора.Многих эта лампочка раздражает и даже отвлекает внимание водителей, что может привести к печальным результатам.

Но очень часто автолюбители сами допускают ошибки, приводящие к поломке датчиков. Вот пример самых распространенных:

1. Использование топлива, не подходящего для двигателя;

2. При креплении датчиков используются герметики, в состав которых входит силикон; или те, которые снижают их пластичность при комнатной температуре;

3. Множественные неудачные запуски двигателя за короткий промежуток времени;

Интересно знать! На профессиональных внедорожниках выхлопная труба выведена не ради красоты, а в практических целях. Ведь если выхлоп смотрит вверх, значит, машина проходит по грязи или глубокому броду, не втягивая влагу в трубу.

Если брать автомобили, соответствующие экологическому стандарту ЕВРО-4, то у них есть два лямбда-зонда (далее — датчик): первый расположен перед, а второй — за катализатором. И, как правило, чаще всего выходит из строя второй из датчиков. Сигналы, полученные от этих датчиков, должны быть разными. Но если владелец автомобиля удалил катализатор или заменил его на пламегаситель, или, что более вероятно, один из датчиков требует замены, то сигналы, полученные от этих двух датчиков, начнут совпадать, что приведет к срабатыванию аварийный режим. А это, в свою очередь, приводит к тому, что контроллер выбирает усредненные параметры для впрыска.То есть увеличивается расход топлива, при этом снижается мощность двигателя, и появляется нестабильность его работы на холостом ходу. Что ж, на приборной панели загорается Check Engine.

Это интересно! В одном американском городе недавно проводились соревнования, по правилам которых участники должны были идентифицировать марку спорткара по звуку. «Легкий!» — ты говоришь? И с закрытыми глазами? Всего в соревнованиях приняло участие около 150 автомобилей, а звуки Ferrari и Subaru стали лидерами опознавания!

Если автомобиль более старый, то, как правило, устанавливается только один датчик.Он расположен перед катализатором. Это интересно: самый первый кислородный датчик был деталью, которая представляла собой очень чувствительный элемент, не снабженный нагревателем. Он нагревался выхлопными газами, поэтому на этот процесс требовалось время.

Одно из решений этой проблемы — загвоздка лямбда-зонда, которую вы можете сделать самостоятельно и обойдется дешевле, чем покупка нового датчика. Есть три типа обмана лямбда-зонда:

механический

Электронный

Мигающий

Механический тип обманки

Если вы выбрали механическую обманку, то вместо катализатора устанавливается так называемая «проставка», или, как ее еще называют, втулка. Поместите его между выхлопной трубой и датчиком. Размер этой детали, как видно на чертеже обманки лямбда-зонда, строго определен, и она изготовлена ​​из бронзы или жаропрочной стали.

В проставке просверливается небольшое отверстие диаметром 2 мм, через которое выхлопные газы будут поступать в проставку. Внутри прокладки помещается керамический чип, который предварительно покрыт каталитическим слоем. В результате взаимодействия выхлопных газов с керамической стружкой происходит окисление, что приводит к снижению концентрации вредных веществ на выходе.Это приведет к тому, что данные с обоих датчиков будут разными, и блок управления примет это за нормальную работу катализатора.

Для того, чтобы самостоятельно установить проставку, нужно выполнить несколько простых действий. Необходимо загнать машину в яму / эстакаду и отключить минусовую клемму. Потом находим датчик и откручиваем. Далее подключаем минусовую клемму и запускаем двигатель. Если после этого электронный блок управления выдает ошибку, повторяем процедуру еще раз. Этот вариант обманки самый экономичный.

Этот тип trompe l’oeil отлично подходит для всех автомобилей, как отечественных, так и импортных. Это интересно: согласно исследованиям британской страховой компании Churchill, прямоточный глушитель увеличивает мощность автомобиля в среднем на 5%, но при этом ухудшает слух водителя на 2-3% в течение года. интенсивная эксплуатация автомобиля.

Электронная обманка типа

Сделать электронную обманку уже намного сложнее.Самые продвинутые автомобилисты самостоятельно выпаивают схему и делают загвоздку с помощью одного резистора или одного конденсатора. Для самого простого электронного трюка вам понадобится:

— конденсатор (неполярный) К10-17Б имп., Емкостью 1 мкФ Y5V, +/- 20%, 1206 (Артикул: 759300515)

Резистор (сопротивление) С1-4имп. 0,25 Вт, 5% 1 МОм (Номер позиции: 51741)

Паяльник

Припой, канифоль, изолента

На провода, идущие от датчика к разъему, устанавливается электронная заглушка. На некоторых автомобилях разъем расположен в туннеле между сиденьями водителя и пассажира. Также он может располагаться как в моторном отсеке, так и под торпедой. Вот так выглядит схема подключения.

Чаще всего задают вопрос: «Куда поставить конденсатор?» Если смотреть со стороны разъема, сначала идет конденсатор, а после него — резистор.

Важно! Обязательно отсоедините отрицательную клемму перед началом работы.Когда все соединения подключены, то их нужно хорошо заизолировать. Лучше всего поместить всю схему в пластиковый ящик и залить эпоксидным клеем.

Соединение лучше всего делать в том месте, где гофра легко разъединяется, а затем закрывать ею изоляцию. Также в продаже есть специальные устройства с микропроцессором — эмуляторы.

Важно! Эмулятор лямбда-зонда — это не уловка. Он обеспечивает правильную работу блока управления, а не просто обманывает его.Установленный в эмуляторе микропроцессор оценивает выхлопные газы и анализирует ситуацию с обработкой сигнала с первого датчика. И после этого выдает такой сигнал, который соответствует сигналу от второго рабочего датчика.

мигающий

Кроме обмана есть еще и перепрошивка блока управления. Перепрошивка заключается в том, что после нее блок управления перестает учитывать сигнал датчика, установленного за катализатором.В своей работе он руководствуется только сигналом датчика, установленного перед катализатором.

Следует учитывать, что найти заводские прошивки практически невозможно, так как они не соответствуют действующим европейским экологическим нормам. Как вариант, можно обратиться к известному специалисту, который с помощью некоторых изменений в программе отключит прием блоком управления сигналов от второго датчика, в результате чего получится трюк с катализатором.

Также можно заказать / купить прошивку через интернет или на рынке, но тогда вся ответственность ложится на ваши плечи, ведь вы фактически покупаете «кота в мешке», так как некачественная прошивка может привести к серьезным повреждениям устройства. двигатель.

Amazon.com: Гнездо для датчика кислорода (O2) со смещением 7/8 дюйма (22 мм) Carbyne | Привод 3/8 дюйма | Хромомолибденовая сталь

Amazon’s Choice выделяет высоко оцененные продукты по хорошей цене, доступные для немедленной отправки.

Амазонки Выбор для съемников кислородного датчика Carbyne

---

Цена:

9,88 долл. США + Депозит без импортных пошлин и 18 долларов.61 Доставка в РФ Подробности

• Убедитесь, что это подходит введя номер вашей модели.
• 7/8 «/ 22 мм, 3/8» привод, 6-точечная конструкция подходит для большинства датчиков кислорода
• Дизайн в разрезе предотвращает повреждение проводки датчика
• Смещенный привод для повышения эффективности и легкого доступа даже в ограниченном пространстве
• Высокопрочная конструкция из хромомолибденовой стали для длительного срока службы
• Соответствует стандартам ANSI и превосходит их. Пожизненная гарантия

› См. Дополнительные сведения о продукте

XC90 2.5T — Пошаговая замена переднего датчика O2 — Форум Volvo + Справка для владельцев

Необходимо заменить передний датчик O2 на 5-цилиндровом XC90? Используйте этот красивый датчик O2 XC90 DIY с информацией о разъеме зажима и фотографиями . Член MVS Volvo Forum Joelq создал этот учебник:

CEL на моем 2004 XC90 с пробегом ~ 148 км был включен с кодом P0134 — «Нет активности в цепи датчика кислорода O2». Совершенно уверен, что мне нужно его заменить, я начал исследовать процедуру, но не смог найти ее для XC90 2 2004 года.5Т. Мы являемся первоначальными владельцами этой машины, и, насколько я помню, датчики O2 никогда не заменялись, так что даже без кода CEL, вероятно, сейчас самое подходящее время для их замены.

Очень популярная процедура относится к замене датчика кислорода XC90 T6 O2, который, как мне кажется, недостаточно напрямую перешел на 2,5T. Поэтому я составил это руководство для тех, кому нужна помощь по этой процедуре на 2.5T. Обратите внимание, что я заменил только передний датчик O2, поскольку это то, что имел в виду CEL. Задний датчик не трогал. В отличие от T6, у которого есть три датчика (два передних и один задний), у 5-цилиндрового двигателя только два (один передний и один задний).

От начала до конца процесс занял у меня ок. 2 часа, но при наличии достаточных знаний это должно быть легко сделано примерно за 30 минут. Я потратил больше часа, пытаясь понять, как отсоединить датчик от жгута! Я не хотел делать сращивание проводов, поэтому хотел правильно отсоединить датчик. Понимание процедуры разблокировки заранее могло бы очень помочь, и, надеюсь, изображения ниже помогут в этом.

Я решил использовать датчик марки Bosch (а не датчик Volvo). У поставщика Amazon они были на распродаже, поэтому я смог купить совершенно новый всего за 82,58 доллара с доставкой.

VRD: 2004 XC90 2.5T — Пошаговая замена переднего датчика O2

сообщение навигации

Страница не найдена — Hampton Roads Pediatric Dentistry

Мои мальчики любят ходить к дантисту, Dr.Бобби и все его сотрудники в офисе в Вильямсбурге потрясающие!

— Кристалл К.

Маленькая БОЛЬШАЯ практика. У них есть несколько офисов, но они сосредоточены на мелочах, которые есть у небольших компаний, а у больших нет. Как вовремя назначать встречи и проводить время с маленькими детьми, которые паникуют. Всегда впечатляли меня.

— Кэмпбелл Б.

Доктор Бобби и его сотрудники замечательные.Они были так терпеливы с моим двухлетним ребенком, у которого проблемы с сенсорными ощущениями!

— Джен Г.

Доктор Бобби и доктор Кари великолепны с моими детьми! Мы любим вас всех !!

— Шенель В.

Когда-то мои дети боялись стоматологов, пока мы не нашли доктора Бобби. Он прекрасно ладит с детьми и очень терпелив.Моим детям сейчас нравится ходить к дантисту.

— Белинда Л.

Мы любим доктора Бобби !! Персонал тоже был восхитительным!

— Мария В.

Мне нравится персонал, и они СУПЕР нежные с возбужденными детишками.

— Дуг А.

Я ОЧЕНЬ ЛЮБЛЮ это место. Будучи военным, всегда трудно найти место, которое можно было бы полюбить, как последнее место, где ты был.

— Cine R.

Это такой тихий, но приятный офис, как только вы входите. Все очень дружелюбны!

— Пчела В.

Они классные! Трудно найти терпеливого стоматолога для ребенка с аутизмом. Персонал здесь был очень дружелюбным и терпеливым.

— Мария А.

Тест на точность результатов датчика растворенного кислорода

Гигиенический оптический датчик Memosens COS81D от Endress + Hauser разработан для измерения растворенного кислорода в таких агрессивных средах, как ферментеры и биореакторы, используемые в пищевой, фармацевтической и биотехнологической промышленности, а также в системах питьевой воды и питательной воды для бойлеров.Его можно использовать во всех точках измерения, от лабораторных ферментеров до производственных процессов.

Что касается точности, COS81D измеряет растворенный кислород, газообразный кислород и температуру с точностью до ± 0,2%. Он работает при рабочих температурах от 15 до 280 ° F и давлении от 0 до 190 фунтов на квадратный дюйм. Датчик также выдает температуру и парциальное давление, а также необработанные измеренные значения. Датчик подключается к передатчику с помощью кабеля, который передает оптический цифровой сигнал.

Датчик выдерживает процедуры CIP и SIP и устойчив к галогенсодержащим растворителям, кетонам и толуолу.Датчик представляет собой компактную конструкцию из нержавеющей стали диаметром 12 мм и длиной до 220 мм. Датчик имеет небольшой объем отбора проб, что делает его хорошо подходящим для измерения остаточного кислорода при водоподготовке и питательной воде котла.

Датчик из нержавеющей стали соответствует гигиеническим требованиям EHEDG (тип EL, класс I) и ASME BPE (включая соответствие USP, класс VI и FDA) во избежание загрязнения продукта, а также требованиям GMP и GLP. Он также имеет Сертификат соответствия для испытаний на биологическую реактивность в соответствии с USP (Фармакопея США), часть 87 и часть 88, класс VI, с возможностью отслеживания партии материалов, контактирующих с продуктом.

Доступны две версии точечной крышки с датчиком: C-образная крышка и U-образная крышка. Первый особенно хорошо подходит для измерений в жидкостях, особенно в ферментерах и биореакторах. Уникальный дизайн U-образного колпачка защищает пятно от истирания, которое может возникнуть, например, при измерениях газа. Колпачки, специально разработанные для гигиенических применений, уменьшают засорение и прилипание пузырьков воздуха. Благодаря этим колпачкам датчик выдает чрезвычайно стабильные измеренные значения во всем диапазоне измерения.Эта стабильность сохраняется даже после десятков циклов CIP и SIP.

Датчик можно заменить за секунды. Пользователь калибрует датчик в лаборатории, а затем вставляет его в узел держателя датчика. Он не требует времени поляризации и сразу готов к измерению. Датчик имеет встроенную электронику, которая хранит данные калибровки и другую информацию, например, общее количество часов работы и часы работы в экстремальных условиях измерения. После подключения сенсора данные сенсора автоматически передаются на преобразователь и используются для расчета текущего измеренного значения.Поскольку данные калибровки хранятся в датчике, датчик можно калибровать и настраивать независимо от точки измерения.

Измеренные и калибровочные значения сенсора отправляются на преобразователь через бесконтактное соединение, свободное от потенциальных помех. Технология Memosens в преобразователе генерирует автоматическое сообщение об ошибке, если датчик выходит из строя или если соединение между датчиком и преобразователем прерывается.

Оптические сигналы постоянно отслеживаются и анализируются.Преобразователь обнаруживает неправдоподобно высокие или низкие измеренные значения, неправильные значения из-за неправильных измеренных значений и старение крышки сенсора. При обнаружении ошибок преобразователь отображает предупреждение и выдает сообщение об ошибке.

Нужна дополнительная информация? Получите общее представление о Memosens COS81D и найдите техническое описание, пока вы работаете с ним.

Какие данные являются хорошими данными? — Тюнинговая школа

Обычное дело, на котором сегодня люди могут зациклиться на тюнинге своих автомобилей.Какие данные хорошие? Какие данные плохие? И какие данные хорошие, а то, что рассказывать тебе что-то другое — плохо! Звучит запутанно, правда? Это не так, вам просто нужно знать, что искать, почему данные выглядят именно так и как узнать, когда есть проблема. Давайте прямо сейчас посмотрим, как выглядят хорошие данные.

Взгляните на эти значения «Ключ включен, двигатель выключен» (KOEO) ниже. Это то, что вы обычно видите для хороших данных. Обратите внимание на такие вещи, как MAP, MAF, ECT, IAT и даже HO2S (датчик кислорода). MAP должен показывать между 95-105 в большинстве случаев, ваш MAF должен показывать ноль вольт или ноль герц, ECT и IAT должны быть близки к температуре окружающей среды, если вы не управляли автомобилем в течение нескольких часов. Ваш датчик HO2S должен быть на уровне 450 мВ или очень близко к нему.

Теперь давайте взглянем на некоторую информацию о включении ключа и работающем двигателе (KOER). Взгляните на некоторые хорошие данные ниже. Обратите внимание, что при работе на холостом ходу датчик MAP показывает диапазон 30-50 кПа, это типично для большинства двигателей, если у вас распредвал большего размера, ожидайте чего-то большего, например, 40-60 кПа.следите за своим MAF, это повышение напряжения или герц, когда вы его запустили? Числа MAF могут сильно меняться в зависимости от приложения. Еще вам нужно обратить внимание на то, чтобы числа росли, они должны расти с увеличением числа оборотов в минуту. Вы обнаружите, что во время WOT в какой-то момент они могут начать выравниваться. Легкие, ECT и IAT должны расти вместе с температурой двигателя и температурой под капотом. Ваш ECT должен подняться до рабочей температуры, где-то от 180 до 220 в зависимости от области применения и используемых компонентов системы охлаждения.

Наконец, мне больше всего нравятся кислородные датчики. Обратите внимание на датчики кислорода Bank 1, Sensor 1 и Bank 2 Sensor 1. Это датчики перед каталитическим нейтрализатором, используемые для корректировки топливоподачи. Они должны переключаться последовательно. От 100 мВ до 900 мВ.

Посмотрите ниже, вы увидите КАРТУ фиолетового цвета, которая может перемещаться при перемещении груза, воздушный поток повышается, как это было при частоте вращения, и датчики HO2S переключаются вверх / вниз, как должны. Это отличный пример того, как должны выглядеть хорошие данные.

Хорошо, теперь мы знаем, как выглядят хорошие данные, давайте взглянем на некоторые плохие данные.Датчики MAP показывают все время около 95-105 кПа, возможно, к нему не подключена вакуумная линия, неисправен датчик или неисправна электронная цепь. Двигаясь вперед к датчику массового расхода воздуха, вы должны увидеть устойчивое увеличение значений, будь то напряжение или герц, по мере увеличения числа оборотов и увеличения воздушного потока, поступающего в двигатель. Если числа не увеличиваются с постоянной скоростью, возможно, у вас загрязнен датчик массового расхода воздуха, что очень часто. Если число не меняется, возможно, неисправен датчик или электрическая цепь.

С временной точки зрения все довольно просто. Обычно они работают или не работают. Если у вас есть считываемые числа ECT или IAT, такие как -40 * по Фаренгейту, подозрение и обрыв цепи, например неисправный датчик, отключенный датчик или проблемы с электрической цепью. Если вы постоянно видите такие проблемы, как слишком высокие значения температуры, например 285 * по Фаренгейту, возможно, у вас короткое замыкание. Обычно плохой датчик или плохая электрическая цепь.

Датчики кислорода (HO2S). В общем, вы всегда должны видеть, как датчик HO2S переключается вверх / вниз.Если у вас один застрял на низком уровне, например, может быть, 200 мВ, это не означает, что у вас плохой датчик кислорода (HO2S), возможно, это говорит вам о наличии бедного состояния. В обратном случае, если у вас все время есть данные датчика кислорода (HO2S), равные 800 мВ, у вас может быть богатое состояние. Таким образом, с этими датчиками вы можете видеть напряжения, которые мы не считаем приемлемыми, но они просто выполняют свою работу и сообщают нам, что может быть проблема. Если вы обнаружите датчик HO2S, который никогда не перемещается и всегда застревает на уровне 450 мВ или около него, то у вас может быть неисправность, отключение от сети или проблема цепи.Когда ваши данные находятся на уровне 450 мВ, это базовое напряжение, вводимое через общие данные OBD2, и оно не изменится.

Как вы можете видеть выше, большая часть данных выглядит великолепно. Здесь неисправный датчик? Скорее всего, нет. Датчики просто сообщают о наличии богатого состояния.
