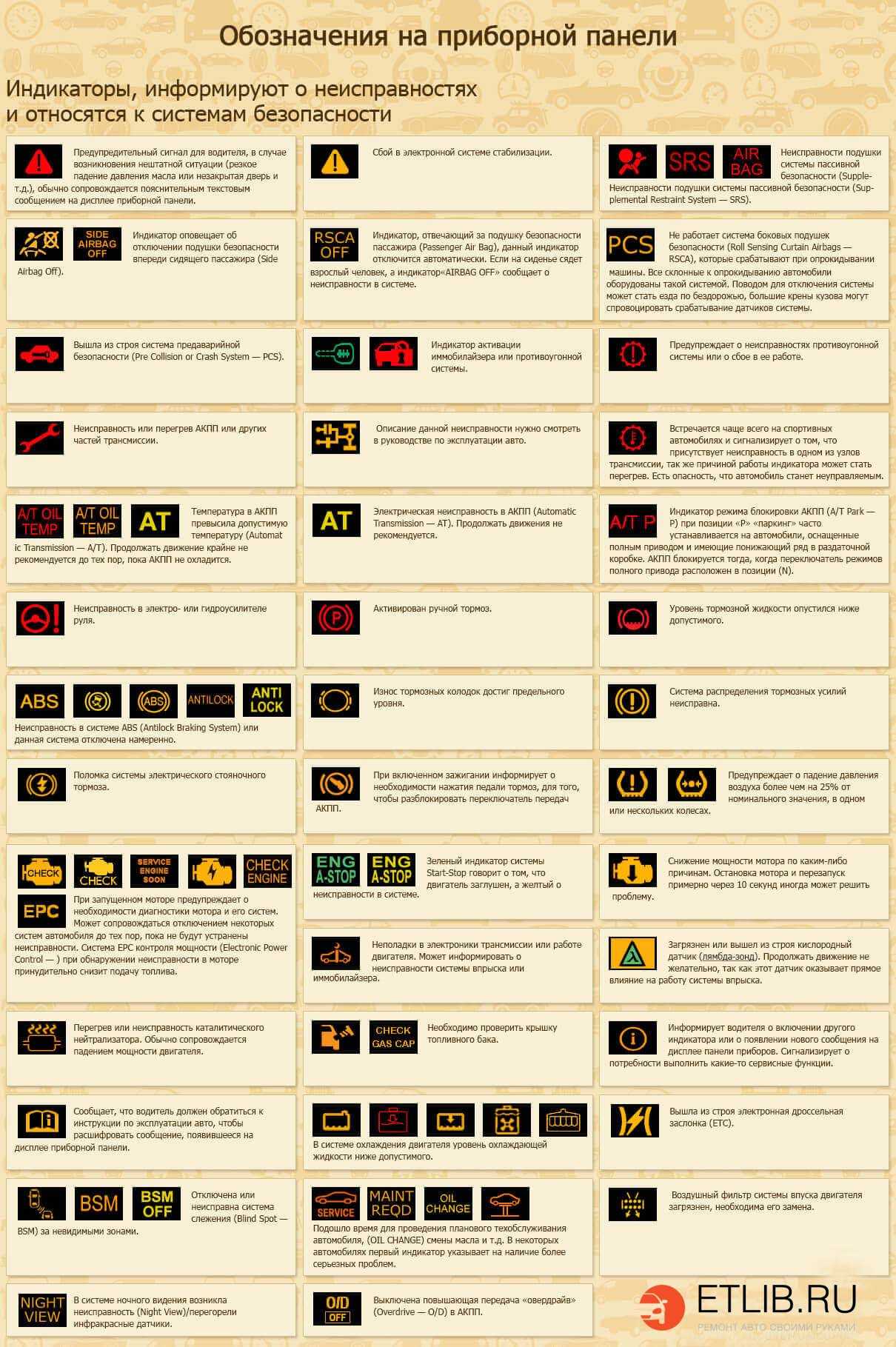

100 важных неисправностей, о которых сигнализирует борткомпьютер (ИНФОГРАФИКА)

14 сентября 2014 года

Индикаторы на приборной панели делятся на три группы, обозначенные различными цветами. Красный сигнализирует опасность: в этом случае нужно немедленно остановиться. Желтый — предупреждение: есть неисправность и следует как можно быстрее обратиться в сервис. Зеленый — индикаторы включения той или иной сервисной функции автомобиля. Например: круиз-контроль, система помощи подъема-спуска с горы, система помощи при парковке.

Наш вам совет — при запуске двигателя всегда следите за индикацией: значки сначала загораются, а потом гаснут. При покупке подержанного автомобиля индикаторы могут предупредить вас, что машина побывала в аварии. Негорящая лампочка эйрбэга во время проверочного теста указывает на то, что автомобиль побывал в аварии или указывает на неисправность подушек безопасности.

(Щелкните по изображениям, чтобы открыть их в полном размере).

(Единым файлом)

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Значки на панели приборов: разъяснение обозначений

Малоопытные владельцы автомобилей часто сталкиваются с проблемой того, что не понимают сигналов своего транспортного средства. Им попросту неизвестно обозначение значков на панели приборов. А именно посредством их машина имеет возможность сигнализировать владельцу о возможных неисправностях или других нежелательных изменениях. Кроме того, подобные значки могут предупредить автомобилиста о предполагаемом действии, которое от него требуется. Сегодня мы попробуем детально разобраться, какие значки бывают на панели и о чём они говорят владельцу.

Какие бывают значки и о чём они сигнализируют

Как правило, загоревшийся сигнал становится поводом для опасений, особенно если за рулём неопытный пользователь. На самом деле индикаторы призваны не только сообщать о неисправности, но и предупреждать о самых разных моментах. Они не только оповещают, предупреждают, но иногда и запрещают эксплуатацию.

Для начала, следует запомнить следующую расстановку приоритетов, относящуюся не столько к содержанию, сколько к цветовому решению.

•  Зелёный сигнал  оповещает владельца, что соответствующая содержанию система запущена и исправно функционирует. Водитель может продолжить движение в штатном режиме и не опасаться за безопасность.
•  Жёлтый или оранжевый индикатор  сообщает, что одна из систем автомобиля функционирует неправильно. Возможен отказ одной из них, скорее всего она не влияет на возможность передвижения, но не позволяет эксплуатировать автомобиль в полную силу. В этом случае опытные водители советуют неспешно добраться до ближайшего автосервиса и показать машину профессионалу. Нередко автомобиль самостоятельно переходит в режим ограниченной эксплуатации, водитель может передвигаться только в аварийном режиме с небольшой скоростью и возможностью управления.
•  Красный сигнал – опасность!  Это относится и к индикаторам приборной панели. Если вы видите красный значок, то следует остановить автомобиль. В этом случае система сигнализирует, что существует серьёзное нарушение, которое несовместимо с эксплуатацией. Лучшим решением станет вызов эвакуатора или буксировка авто в сервис.

Это основная информация, которую стоит усвоить начинающему автовладельцу, прежде чем выяснять, что именно означает тот или иной значок.

Обозначение значков на панели приборов

Теперь приступим непосредственно к описанию возможных сигналов. Их можно разделить на несколько категорий, которые стоит разобрать отдельно.

Дополнительные функции

Эти индикаторы призваны напомнить владельцу о необходимом действии, без которого в текущий момент или в дальнейшем эксплуатация будет невозможна.

• Индикатор ремня. Сообщает, что он не пристёгнут и необходимо исправить положения. Во многих автомобилях он начинает мигать и издавать звуковые сигналы с началом движения.
• Дверь салона открыта или закрыта не до конца. Этот же сигнал оповещает об аналогичных проблемах с дверцей багажного отделения.
• Топливо на исходе, автомобиль следует дозаправить.
• Жидкость для омывания лобового стекла заканчивается, необходимо долить.

Это самые распространённые сигнальные знаки, о которых стоит упомянуть.

Световые приборы

Далее, разберём обозначения значков на панели приборов, оповещающих владельца о работе внешних осветительных элементах.

• Включено наружное освещение.
• Одна из ламп не работает или проблема в электросети контура наружного освещения.
• Активный дальний свет.
• Включена система автоматического переключения с дальнего на ближний свет и наоборот.
• Система авторегулировки угла наклона осветительных приборов неисправна.
• Система адаптивных фар отключена или неисправна. О последнем сигнализирует мигающий значок.
• Автоматическое включение ближнего света днём активно.
• Лампа стоп-сигнала или фонаря заднего хода перегорела.
• Включены габаритные огни.
• Работают противотуманные фары.
• Задние противотуманки включены.
• Сигнал поворота или аварийное оповещение включено.

Эти обозначения помогут вовремя сориентироваться и не дезинформировать других водителей о своих намерениях (в случае с поворотом) или сохранить уровень заряд аккумулятора (если вовремя отключить внешнее освещение).

Значки, оповещающие о серьёзной опасности

Эти сигналы имеют большое значение. Их наличие сигнализирует о серьёзных неисправностях, при которых эксплуатировать автомобиль не рекомендуется. Советуем обратить на это раздел больше внимания.

• Этот знак оповещает о том, что уровень тормозной жидкости ниже допустимой нормы. Также он может сигнализировать о нарушениях исправности тормозной системы в целом, износ колодок или разгерметизация. А также проверьте ручник, возможно, он включён, и причина в нём.
• Датчик температуры охлаждающей жидкости. Если сигнал горит красным, то температура повышена и может наступить перегрев двигателя. Синее свечение означает низкую температуру, а значит двигатель не прогрет и эксплуатировать его пока не желательно.
• Лейка красного цвета с капелькой сообщает о критически низком давлении в системе смазки двигателя. Отказал масляный насос или низкий уровень технической жидкости.
• Если один из представленных значков появился на панели приборов, значит, в механизм следует долить масла, его уровень достиг критических показателей.
• Данный сигнал оповещает о проблемах с аккумулятором. Отсутствие зарядки генератора, неполадки в электросети.

При наличии подобных оповещений следует сначала устранить проблему и только потом эксплуатировать транспортное средство.

Оповещения систем безопасности

Этот раздел содержит обозначения значков на панели приборов из системы, отвечающей за безопасность водителя и пассажиров автомобиля.

• Появление значка сопровождает сигнал или голосовое оповещение. Он сообщает, что необходимо закрыть одну или несколько дверей салона или багажник.
• Этот индикатор сообщает о неисправностях системы стабилизации.
• Проблема вызвана системой пассивной (подушки) безопасности.
• Значок оповещает о проблемах аналогичных предыдущему, но более точно. В данном случае неисправность в подушке безопасности переднего пассажира.
• На переднем пассажирском сиденье находится ребёнок или вес пассажира слишком мал. Это может спровоцировать ошибку в работе подушки безопасности в аварийной ситуации.
• Индикатор часто ошибочно срабатывает в момент езды по бездорожью. Сообщает, что система предаварийной безопасности не работает.
• Активирован иммобилайзер или штатная противоугонная система.
• Ошибка активации противоугонной системы.
• Ошибка АКПП, перегрев масла.
• Превышение предельно допустимой температуры в автоматической трансмиссии. Лучше подождать, когда коробка передач остынет.
• Режим АКПП «Парковка». Актуально для полноприводных автомобилей с рядом пониженных скоростей. Автомат блокируется.
• Если у автомобиля автоматическая трансмиссия, то этот значок сигнализирует о низком уровне или слабом давлении масла, перегреве или другой проблеме. В этом случае автомобиль самостоятельно переходит в аварийный режим и движется на минимальной скорости, чтобы дать возможность добраться до сервиса.
• Если вы видите такой значок, значит, нужно переключиться на следующую передачу, чтобы сократить расход топлива.
• Неисправен гидроусилитель руля.
• Включён ручной тормоз.
• Понижен уровень жидкости в тормозной системе.
• Высокий износ тормозных колодок.
• Ошибка системы распределения тормозного усилия.
• Неисправность электрического стояночного тормоза.
• Более чем на 25 % понижено давление в одном или нескольких колёсах.

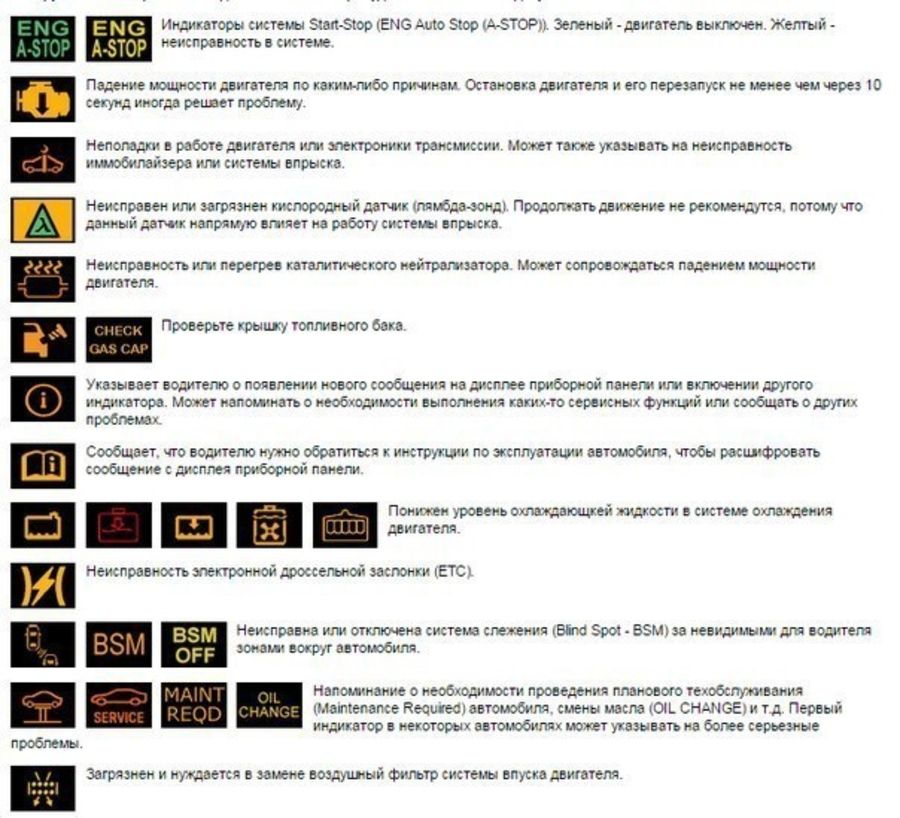

• Возникает уже во время работы и сообщает, что двигательные системы имеют неисправности. Может сопровождаться отключением ряда систем до устранения неполадок. При этом система ограничивает подачу топлива для уменьшения нагрузки.
• Система Старт-Стоп включена (зелёный) или работает неисправно (жёлтый).
• Двигатель потерял мощность. Опытные водители советуют ненадолго остановить мотор и запустить снова.
• Проблема с лямбда-зондом. Чтобы не нарушить функцию впрыска топлива лучше заглушить мотор и устранить неисправность.
• Не закрыта крышка топливного бака.
• Значок для привлечения дополнительного внимания к уже возникшей проблеме.
• Проблемы в системе охлаждения. Уровень жидкости понижен, температура повышена и так далее.
• Неисправна дроссельная заслонка.
• Система слежения за слепыми зонами неисправна.
• Необходимо заменить масло и топливные фильтры, а заодно пройти плановое ТО. В редких случаях при появлении таких значков требуется компьютерная диагностика транспортного средства.
• Воздушный фильтр двигателя требует замены.
• Неисправна система ночного видения, инфракрасные датчики.
• Выключена повышенная передача АКПП.

Индикаторы контроля специальных систем

Современные автомобили оснащены массой специальных возможностей, упрощающих их эксплуатацию. А чтобы пользователь мог контролировать их работу, на панели загораются соответствующие сигналы.

• Режим Power активен. Он характерен для автомобилей с автоматической КП и предназначен для задержки переключения на повышенную скорость. Позволяет добиться максимальной мощности двигателя, а также дать время на корректировку в топливной системе и подвеске.
• Датчики системы переключения режимов в АКПП.
• Рулевое управление требует ремонта.
• Индикатор вариатора. Загорается в момент включения зажигания и через несколько минут гаснет. Сигнализирует об исправности системы.
• Датчик системы активного подруливания. Сигнализирует о некорректной работе. В некоторых ситуациях это может означать проблемы в тормозной системе или подвеске.
• Проблема аналогична предыдущей. В системе активного подруливания сбой.

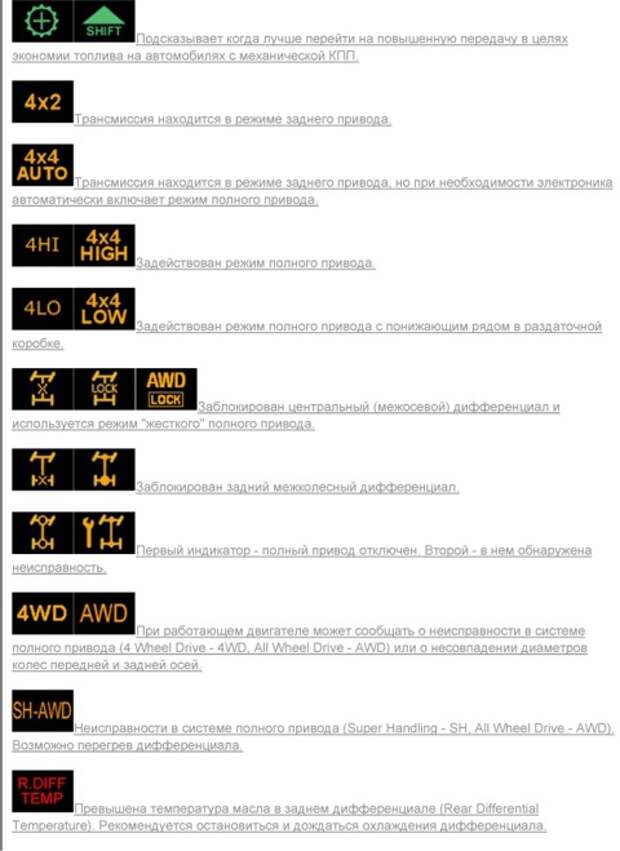

• Перегрев межколесного дифференциала, проблемы в системе полного привода.
• В системе полного привода неисправность либо диаметр колёс задней и передней оси не совпадает.
• Неполадки в трансмиссии полноприводного автомобиля.
• Заблокирован межколесный дифференциал задней оси.
• Полный привод на пониженной передаче включён.
• Трансмиссия автоматически переключается в полноприводный режим.
• Включите повышенную передачу, чтобы сэкономить топливо.
• Режим экономии топлива ECO MODE активен.
• Включён режим оптимизации расхода топлива.
• Индикаторы систем отслеживания полос движения. Мигающий жёлтый сигнал оповещает, что машина уходит в сторону и необходимо выровняться либо система неисправна.
• Активная или неисправная система помощи в парковке (зависит от цвета).
• Включён режим движения с прицепом.
• Ходовая часть автомобиля неисправна, требуется диагностика.
• Режимы работы амортизаторов.
• Работает обогрев заднего стекла.
• Тормозная система активна, отключится после нажатия педали газа.
• Включён адаптивный круиз-контроль. Если значок мигает, значит, в системе неисправность.
• Наличие препятствия или автомобиля впереди при активном круиз-контроле.
• Режим «Снег» активирован. Необходим для комфортной езды в нестандартных условиях снегопада и гололёда.
• Присутствие электронного ключа и разрежённость его батареи.
• Электронный ключ в автомобиле (присутствует или отсутствует).

Мы привели примеры самых распространённых индикаторов и подробно расписали обозначения значков на панели приборов. В действительности их гораздо больше. Если цветовое исполнение везде идентично, то пиктограммы могут отличаться в зависимости от производителя, типа двигателя и так далее. Охватить в одной статье все возможные изображения просто невозможно. Поэтому если вас интересует значок, которого не нашлось в списке напишите нам в комментариях, и мы дадим подробный ответ на запрос. Но помните, что безопасность превыше всего, и если система мигает красным лучше сразу обратитесь к специалисту.

Делитесь статьёй в социальных сетях и оставайтесь с нами. У нас много важного и полезного как для начинающих, так и для опытных автовладельцев.

Вам также может понравиться

Путешествовать в автомобиле всегда интересно и не скучно.

ОСАГО и Каско — это наиболее популярные в России разновидности

Какая страховая организация лучше? Этим важным вопросом

Своевременная замена покрышек обеспечивает безопасность

Люди, не имеющие водительских прав, часто считают

Значение световых индикаторов на приборной панели машины

По мере развития автомобильной промышленности количество индикаторов на приборной панели стремительно увеличивалось. Причём это нельзя назвать серьёзным недостатком, поскольку они помогают водителю вовремя принимать правильные решения, выполнять необходимые действия, проверять состояние своего транспортного средства. Это важные помощники для водителя и его пассажиров. Но проблема многих в том, что они просто не знают значения значков на приборной панели автомобиля. Поэтому часто из попросту игнорируют. Результатом становится неожиданная, как думает автовладелец, поломка, отказ каких-то систем и другие неприятности. А ведь в действительности электроника предупреждает и информирует о том, что автомобилисту следует уделить внимание машине, поскольку те или иные элементы, системы и агрегаты могут выйти из строя. В связи с этим водителю стоит изучить все индикаторы автомобильной приборной панели, понять их значение и обязательно запомнить. Это позволит избежать нежелательных проблем и внезапных сложностей с транспортным средством. И также следует учитывать, что сигнальные значки нужны не только для оповещения о неисправностях, но также и для оповещения о необходимости выполнить простые, но важные вещи. Поменять масло, залить топливо, проверить фильтры и пр.

Значение индикаторов на приборной панели автомобиля.

Индикаторы серьёзных неисправностей

При расшифровке значков на приборной панели автомобиля нужно особое внимание уделить тем индикаторам, которые сообщают о наиболее серьёзных неисправностях. То есть информируют, когда эксплуатировать машину не стоит, а нужно остановить авто или немедленно отправиться в автосервис.

• Восклицательный символ в красном круге с дугами по бокам или надпись Break. Говорит о включённом ручнике или низком текущем уровне тормозной жидкости. Либо же ТС сообщает водителю о проблемах в автомобильной системе торможения, наличии разгерметизации, сильном износе колодок и пр.;
• Термометр. Он бывает красного и синего цвета. Сообщает о текущей температуре ОЖ. Если такой предупредительный значок красный, то жидкость охлаждения перегрелась, что может спровоцировать поломку двигатель. Синий значок сообщает о недостаточном прогреве, а потому эксплуатировать машину под нагрузкой и при высоких оборотах не рекомендуется;
• Маслёнка. Красный значок информирует о критически низком давлении внутри смазочной системы. Имеются проблемы с насосом либо просто упал уровень смазки;
• Маслёнка с надписью MIN или Oil Level информируют водителя, что масла в системе недостаточно, его требуется обязательно долить;
• Изображение АКБ. Если подобный индикатор в автомобиле горит красным, батарея имеет низкий заряд или есть определённые проблемы в электросети между генератором и аккумулятором. Когда дополнительно есть надпись Main, это зачастую сигнал о возникших возможных проблемах с зарядом на гибридных авто.

Это те значки, на которые стоит обращать особое внимание. Лучше водителю остановиться и исправить неполадку по мере возможности.

Системы безопасности

Изучая значки приборной панели автомобиля, где каждая пиктограмма имеет своё значение и сообщает про разные неисправности, бывает легко запутаться. Чтобы эмблемы не вызывали больших проблем, их следует условно разделить на несколько различных категорий. Рассмотрим наиболее распространённые индикаторы, которые касаются систем безопасности, установленных на авто.

• Треугольник красного цвета с дополнительным восклицательным символом внутри. Обычно такая лампа загорается вместе со звуковыми сообщениями. Говорит о наступлении нештатной ситуации, возможных незакрытых боковых дверях, капоте и пр.;
• Такой же треугольник, только жёлтого цвета или же яркого оранжевого. Здесь имеются проблемы с работой автомобильной системы стабилизации;
• Подушка безопасности и человек. На некоторых автомашинах появляется просто значок SRS или Air Bag. Все они означают проблемы с подушками;
• Человек с зачёркнутым кругом около него либо это может быть надпись Side Air Bag Off. Тут неисправна пассажирская подушка безопасности;
• RSCA Off. Этот значок тоже относится к системам так называемой пассивной безопасности. Сообщает водителю, что впереди сидит ребёнок или человек маленького веса, из-за чего подушка просто может не сработать;
• PCS. Здесь сообщает об отказе системы предаварийной безопасности автомобиля, которая требуется в случае опрокидывания авто. Иногда загорается при езде по бездорожью или же после выезда с него;
• Красная машина и ключ внутри неё. Отказала система PCS;
• Зелёный ключ или красная автомашина с изображённым замком. Такие индикаторы могут появиться при включении штатного защитного иммобилайзера или заводской системы против угона;
• Шестерёнка красного цвета и дополнительно восклицательный символ внутри. Произошла ошибка, когда включалась противоугонная система, либо это сообщение о неисправности;
• Красный знак, изображающий гаечный ключ. Говорит водителю о довольно серьёзных проблемах с АКПП. Перегрелось масло, произошли ошибки в ЭБУ коробки или трансмиссия вышла из строя;
• Красная шестерёнка с градусником внутри неё. Значок присутствует на множестве спортивных авто. Он сообщает о неполадках в трансмиссии;
• AT или AT Oil Temp. Актуальный предупреждающий индикатор для автомашин с АКПП. Температура повысилась до предельных значений. Рекомендуется остановиться, дождаться, пока коробка остынет, и лишь потом продолжить движение;
• Оранжевая коробка передач и дополнительно надпись Auto. Специальный сигнализирующий индикатор в автомашинах с трансмиссией АКПП. Появляется, если давление или текущий уровень масла низкий, произошёл перегрев, вышел из строя датчик или есть иная проблема. Включается аварийный режим, поэтому машина может двигаться лишь на одной передаче и при минимальных скоростях, чтобы предотвратить дальнейшее разрушение;
• Жёлтая стрелка вверх. Подсказка для водителя, что рекомендуется переключить коробку на повышенную передачу. Это позволит лучше экономить горючее;
• Руль и восклицательный символ. Отказал гидроусилитель или с ним возникли проблемы;
• Буква Р в красном круге и с двумя дугами. Появляется на автомобильной приборной панели, если водитель активирует ручной тормоз;
• Красный круг с волнистой линией снизу и дугами. В системе слишком мало тормозной жидкости. Нужно обязательно в ближайшее время долить;
• Anti Lock, ABS или виляющая машина. Значки разные внешне, но все означают, что была выключена или не функционирует система АБС;
• Жёлтый круг с прерывистыми дугами по бокам. Проблемы с установленными тормозными колодками, которые износились до предельного состояния;
• Жёлтый круг с восклицательным символом и дугами по бокам. Возникли определённые проблемы с автомобильной системой распределения тормозных усилий;
• Жёлтый круг с дугами и значком молнии. Неправильно функционирует или полностью неисправен в автомобиле стояночный электротормоз;
• Двигатель и Check, Check Engine или EPC жёлтого цвета. Сообщают подобные изображения о наличии проблем и поломок в системе установленного на авто двигателя. На некоторых ТС подобный значок включается параллельно с деактивацией определённых систем до момента, пока имеющиеся неисправности не будут полностью устранены;
• ENG A-Stop. Индикатор практически всегда встречается на тех машинах, у которых имеется штатная система Start Stop. Если этот сигнальный значок зелёный, двигатель не запущен. Жёлтая надпись сообщает о наличии неисправностей в работе системы пуска силовой установки кнопкой;
• Двигатель и стрелка, которая направлена вниз. Сообщается о потере мощности. Чтобы индикатор потух, можно попробовать выключить мотор и заново его запустить через 10-15 секунд;
• Машина и гаечный ключ. Проблемы с электроникой мотора или КПП, то есть коробки переключения передач. Ещё такая графика может говорить водителю о возможных дефектах в системе впрыска или даже иммобилайзера;
• Треугольник со значком лямбды внутри. Это говорит водителю о вероятных неисправностях кислородного датчика, то есть лямбда-зонда;
• Gas Cap или значок автомашины с крышкой от топливного бака. Крышку забыли закрыть, о чём и предупреждается водитель;
• Оранжевый круг и восклицательный знак внутри него. Индикатор информационного типа, необходимый для того, чтобы обязательно акцентировать внимание автовладельца на уже имеющиеся горящие значки, сообщающие о проблемах;
• Изображения радиатора. Выполнены в разной графике, но все означают проблемы с охладительной системой. Упал уровень жидкости до критической отметки либо же температура достигла предельных значений;
• BSM. Это индикатор, который относится к автомобильным системам слежения за слепыми зонами. В зависимости от изображения, означает неисправность или некорректную текущую работу;
• Mail Reqd, Oil Change, машина на подъёмнике или машина с надписью Service. Все они говорят о том, что пора проводить плановый ТО, менять масло и фильтры. На некоторых авто является предупредительным сигналом о наличии серьёзных неисправностей, для идентификации которых следует провести компьютерную диагностику.

Индикаторы бывают самыми разнообразными, и на некоторых автомашинах их количество исчисляется десятками. Информацию об их значении проще всего найти в руководстве по эксплуатации. Поэтому даже самые безобидные на первый взгляд лампочки следует изучить, дабы не упустить серьёзную неполадку на ранней стадии её появления. Машина часто подсказывает водителю, что нужно делать, а чего делать точно не стоит. Игнорирование значков может привести к крайне опасным последствиям. Но нельзя забывать, что некоторые индикаторы носят сугубо информативный характер.

Системы стабилизации

Также водителю следует обязательно разобраться в том, что означают появляющиеся специальные информационные и предупредительные ключевые значки приборной панели его автомобиля, которые непосредственно связаны с имеющейся системой стабилизации автомашины. Здесь иконок не так много, но они имеют большое значение.

• TRAC, TC, DTC, VSA, TCS. У разных машин используются свои индикаторы с подобными надписями, дополненными изображениями или без них. Все они отвечают за работу антипробуксовочной автомобильной системы. Если значки зелёные, то система активирована. Жёлтый индикатор сообщает о существующих проблемах в функционировании этой системы.

Важно учесть, что DTC и TCS непосредственно связаны с системами для подачи горючего и с тормозами. Поэтому при наличии ошибок в них сама антипробуксовочная система машины также будет активно выдавать ошибку;

• ESP BAS. Помощник экстренного торможения и полезнейшая для современных авто система стабилизации. Такие значки говорят водителю о проблемах с ними либо об их неисправностях;
• Значок с надписью KDSS. Он отвечает за не везде используемую систему кинетической стабилизации автомобильной подвески. Появление индикатора сообщает об ошибке или неисправностях, из-за которых KDSS не работает;
• Значок автомашины, который спускается вниз, движется по неровностям, поднимается вверх и пр. Эти индикаторы доступны на машинах, которые оснащаются системами подъёма и спуска с горы, системами поддержки постоянной скорости и помощниками для трогания с места. Означают, в каком текущем положении находится транспортное средство;
• VDC, VSC, DSC и OFF. Такое сочетание обозначений говорит автовладельцу о том, что в настоящий момент автомобильные имеющиеся системы стабилизации выключены и не работают. Они отключаются при включении лампы проверки двигателя;
• Круговая стрелка с треугольником внутри и надписью 4х4. Актуально для тех автомашин, у которых вышел из строя задний привод. Требуется обязательно провести диагностику;
• Шина со стрелкой на ней или надпись BAS ASR жёлтого цвета. Помощник для экстренного торможения не работает или же функционирует не совсем корректно;
• IBA OFF. Не работает или выключен интеллектуальный помощник при экстренном необходимом торможении;
• Виляющий автомобиль в жёлтом квадрате. Автомобильная электроника информирует шофёра о том, что его машина скользит и была автоматически включена система для обеспечения стабилизации;
• Виляющая перечёркнутая машина, виляющее авто с гаечным ключом или SLIP. Все эти значки информируют о том, что система, отвечающая за стабилизацию, выключена или не работает.

Стоит внимательно относиться к подобным значкам панели приборов машины. Из-за разнообразия применяемой графики для отображения тех или иных предупреждений водитель, только севший за руль нового авто, может немного запутаться. Поэтому стоит открыть руководство по эксплуатации.

Специальные и дополнительные системы

Продолжаем изучать значение различных индикаторов на приборной панели автомобиля. Теперь следует изучить те знаки щитка, которые отвечают за специальные и дополнительные системы. Они есть не на всех ТС, потому тут уже опирайтесь на наличие конкретных эмблем, имеющихся на вашем транспортном средстве.

• Ключ и восклицательный знак. Бывает красного и зелёного цвета. В зависимости от этого, говорит об отсутствии или же наличии электронного ключа;
• Жёлтый вертикально расположенный ключ. Рядом может присутствовать значок молнии. В первом случае электроника сообщает, что электронный ключ на месте. Во второй ситуации батарея ключа села, её нужно поменять;
• Снежинка или надпись SNOW. Значок актуален для АКПП, где есть режим езды по снегу и льду. Загорание лампы говорит об активации режима;
• Чашка кофе. На некоторых современных авто есть специальный индикатор, который следит за временем нахождения водителя за рулём. Рекомендуется остановиться и отдохнуть. Иногда лампа дополняется голосовым сообщением;
• Машина в красном треугольнике. Если есть включённый круиз контроль, то индикатор говорит о наличии препятствия впереди;
• Человек садится в машину. Есть некоторые авто, оснащённые функцией регулировки положения кузова, которая позволяет делать посадку в машину более комфортной. Когда система активно, горит такой сигнал;
• SET, ACC, спидометр со стрелкой, Cruise. Эти лампы используется на машинах с адаптивным типом круиз контроля. Их появление говорит об активации системы. Если лампа мигает, тогда круиз неисправен или есть ошибки;
• Прямоугольник с волнистыми стрелками. Информативный значок, означающий, что активирован режим обогрева заднего стекла;
• Auto H или Hold. Информирует об активации тормозной системы. Для отключения водителю следует нажать на педаль газа;
• Sport и Cpmfort. Две лампы отвечают за выбранный режим работы амортизаторов;
• Height High. Актуально для машин с пневматической подвеской. Такой горящий значок говорит, что подвеска максимально высоко над дорогой;
• CK SUSP. Есть проблемы с ходовой. Нужно обязательно провести диагностику;
• CMBS. Загорается в машинах, где установлена система предупреждения столкновений, у которой возникли ошибки либо просто загрязнились датчики;
• TOW или изображение прицепа. Активация режима, позволяющего перевозить прицепы;
• Значок Р и пирамидка рядом. Это индикатор системы помощи во время парковки. Когда горит зелёным, система активирована. Если лампа жёлтая, имеются неполадки;
• LKA и LDW. Лампы системы автоматического слежения за правильной полосой движения. Если значок жёлтого цвета и моргает, то машину ведёт в сторону и требуется подрулить. При мигании есть неисправности. Зелёный знак говорит о том, что эта система активирована;
• Зелёный индикатор ECO. Сообщает водителю о том, что система для обеспечения экономии топлива была включена;
• Шестерёнка с плюсом внутри или надпись Shift со стрелкой вверх зелёного цвета. Оба знака советуют водителю переключиться на повышенную передачу, чтобы более экономно расходовать топливо;
• 4х2. Машины с задним и передним приводом так сигнализируют о том, что коробка перешла в режим функционирования при заднем приводе;
• 4х4 AUTO. Лампа сообщает про работу КПП в режиме заднего привода, но при необходимости она автоматически перейдёт в режим полного привода;
• 4HI или 4х4 High. Информационный значок, сообщающий о включении полного привода;
• 4LO или 4х4 LOW. Полный привод работает на пониженной передаче;
• AWD или 4AWD жёлтого цвета. Возникли проблемы в работе автомобильной системы полного привода. Также информирует о том, что диаметры колёс на обеих осях не совпадают;
• SH AWD. Вероятнее всего дифференциал перегрелся либо есть другие неисправности в работе системы полного привода;
• R DIFF TEMP. Перегрелся межколёсный дифференциал либо температура масла поднялась до критического значения;
• 4WAS. Если загорелась такая лампа, то возникли проблемы в работе системы подруливания;
• RAS. Подруливание не работает или в настоящее время функционирует неправильно;
• CVT. Информационный знак, который загорается на панели авто при пуске силового агрегата, а затем гаснет. Подтверждает, что с вариатором всё хорошо.

Разные автомобили могут также иметь некоторые дополнительные индикаторы, для уточнения значения которых лучше обратиться за помощью к официальному руководству по эксплуатации.

Гибридные автомобили

Количество машин с гибридной силовой установкой стремительно растёт. Для них актуальны собственные специальные лампочки и индикаторы, которые периодически загораются на приборной панели автомобиля. Здесь стоит рассмотреть наиболее важные и распространённые значки, чтобы вовремя принять меры по устранению неисправностей.

• Батарея с восклицательным знаком или АКБ с подписью MAIN. Эти значки красного цвета сообщают, что есть проблемы с батареей контура высокого напряжения или с главной батареей гибридной установки;
• Автомобиль жёлтого цвета и восклицательный знак. Информирует о неисправности электрического привода. Аналог лампы Check Engine на машинах с ДВС;
• Красная батарея и значок молнии в ней. Высоковольтная батарея на низком уровне заряда, её нужно подзарядить;
• Колонка АЗС с вилкой. Индикатор рекомендует водителю подключить гибридную установку к зарядному устройству;
• Значок черепахи в круге. Говорит о существенном снижении мощности гибридного мотора;
• Значок вилки для розетки. Информирует о том, что процесс зарядки пошёл;
• Машина и надпись EV или EV Mode. Подтверждение факта перехода машина на движение в режиме электротяги;
• Ready или машина с разнонаправленной стрелкой. Подтверждается, что машина готова к движению;
• Fault. Есть проблемы с автомобилем. Если индикатор жёлтый, то проблемы не критичные. Когда горит красный сигнал, двигаться на машине не рекомендуется, следует остановиться и вызвать эвакуатор.

Основное внимание на гибридах уделяется электрической составляющей. Многие остальные индикаторы аналогичны стандартным автомобилям, оснащённым двигателями внутреннего сгорания.

Дизельные автомобили

У дизеля также есть свои собственные индикаторы, которые расположены на приборной панели.

• Жёлтая спираль. Говорит о включении свечей накаливания. Появляется после того, как запускается зажигание. После активации двигателя значок исчезает;
• Значок сажевого фильтра. Он загрязнился, а потому нужно поменять. Горит жёлтым или оранжевым;
• Значок Diesel Exhaust Fluid. Водителю требуется обязательно добавить необходимое количество жидкости, чтобы обеспечить каталитическую реакцию очистки отработанных газов;
• Колонка АЗС и капли воды. Иногда значок имеет иную графику, но означает, что в топливе имеется вода. Также такой индикатор рекомендуют провести обслуживание системы очистки;
• EDC. Есть проблемы с системой электронного управления впрыска дизельного топлива. Сопровождается иногда некорректной работой двигателя. Мотор может не запускаться или глохнуть;
• Жёлтый прямоугольник с графикой, напоминающей кардиограмму. Говорит о наличии воды в дизельном топливе либо же сообщает о проблемах в электронной системе управления дизельным двигателем;
• T Belt. Требуется замена ремня ГРМ. Если всё исправно, загорается при активации зажигания и выключается, когда двигатель запущен.

Дизельные автомобили достаточно распространены за счёт своей экономичности и отличных эксплуатационных характеристик. Но и за ними требуется тщательный уход. Системы оповещения помогают водителю вовремя обнаружить неисправности.

Внешнее освещение

Каждый автомобиль оснащается световыми приборами, обеспечивающими необходимую видимость. Также они информируют других водителей о ваших намерениях, когда вы тормозите или поворачиваете. Для оптики предусмотрен свой набор значков на приборной панели, про обозначение которых обязательно нужно знать.

• Значок светящейся лампы зелёного цвета. Говорит просто о том, что было включено автомобильное наружное освещение;
• Такая же лампа, но с восклицательным знаком внутри, либо жёлтая перечёркнутая лампочка. Одна лампочка оказалась неисправной, либо же есть проблемы в электросети осветительных приборов;
• Синяя светящаяся фара. Подтверждение активации дальнего света;
• Зелёная горизонтально расположенная лампа с надписью AUTO или просто A. Говорит про активацию системы, которая автоматически переключает ближний и дальний свет;
• Жёлтая фара со стрелками вверх и вниз. Возникли определённые проблемы в функционировании авторегулировки угла наклона приборов освещения;
• AFS OFF. Выключена система адаптивной автомобильной оптики. Если значок начинает мигать, то сейчас система неисправная;
• DRL. Если лампа загорается зелёным, водитель активировал систему автоматического включения ближней оптики в дневное время;
• Жёлтая машина со светящимися задними фарами. Это значит, что одна или больше задних лампочек (стоп-сигналы или задний ход) не работают. Они перегорели и требуется замена;
• Пара зелёных фар, направленных влево и вправо. Активированы габаритные фонари;
• Светящаяся зелёная фара с волнистой линией поперёк лучей света. Загорается, если были активированы ПТФ, то есть противотуманные фары;
• Аналогичный значок жёлтого цвета, но с направленными лучами вправо. Это говорит про включение задней противотуманной оптики;
• Зелёные стрелки влево и вправо одновременно. Включены аварийка либо поворотник.

Тут практически все сигналы информационные, то есть не говорят о серьёзных ошибках. Но всё равно следить за ними нужно, вовремя внося корректировки в работу оптики, меняя лампы и включая нужный режим, в зависимости от ситуации на дороге.

Дополнительные функции

Напоследок рассмотрим несколько традиционных индикаторов, которые есть буквально на всех автомобилях. Но и о них водителю всегда стоит помнить.

• Значок человека с ремнём безопасности. Горит красным цветом. Ремень безопасности на водителе или пассажире не пристёгнут. На многих машинах при начале движения, когда человек не пристегнулся, значок продолжает мигать и издаёт звуковые сигналы;
• Красная машина с открытыми дверьми. Двери не закрыты или закрыты не плотно либо же не закрыли багажник;
• Колонка АЗС. Уровень топлива в баке низкий, поэтому рекомендуется заехать на заправку;
• Значок стеклоомывателя. В бачке мало омывательной жидкости. Её следует долить до нужного уровня.

Нельзя сказать, что значков на приборной панели очень много. Но они однозначно все полезные и необходимые. Поэтому перед началом эксплуатации автомобиля обязательно изучите руководство, почитайте инструкции, уточните обозначение сначала наиболее важных индикаторов. Постепенно вы быстро разберётесь в остальных лампочках, и сможете оперативно принимать решения, ремонтировать элементы авто, менять расходники или банально не будете забывать пристёгиваться.

Символы, значки, индикаторы и обозначения приборной панели автомобиля

Решил добавить все информацию  про символы, значки, индикаторы и обозначения приборной панели автомобиля.Первые 3 фото — символы VW.Следующие 13 фото — в принципе всё что есть из символов, значков и индикаторов на все авто.

И в конце — так, на всякий случай, кое что на английском.

Буду рад если данный мой труд вам пригодится.

VW-1

VW-2

VW-3

Источник

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

символыавтоновостиприборная панельзначки

Полный каталог значков на приборной панели автомобиля

Предлагаем вам самый полный список значков, которые могут загораться на приборной панели автомобилей. Современные автомобили имеют множество датчиков и сенсоров, а также имеют электронное управление двигателем. Вся информация с датчиков стекается в бортовой компьютер машины. В случае какой-либо ошибки, поломки или необходимости сообщить водителю важную информацию автопроизводители предусмотрели на приборной панели большое количество символов и надписей, которые загораются при определенных условиях. К сожалению, большое разнообразие символов на приборной панели путает многих водителей и даже иногда пугает. Мы собрали для вас более 150 сигнальных значков, которые встречаются в более чем 2000 автомобилях. В обзор включены 30 автомобильных марок.

Почему значки на приборной панели разного цвета?



Производители автомобилей предусмотрели несколько видов надписей и символов на приборной панели, разделив их на различные цвета. Например, если вы видите на приборке не красный значок (например, зеленый или синий), то ваша машина, скорее всего по-прежнему работает нормально, и вы можете продолжать движение. Но, тем не менее, вы не должны игнорировать появление любого предупреждения на панели.

Если на приборной панели появился красный символ, то электронная система автомобиля предупреждает вас о потенциально серьезной проблеме.

Если на приборной панели появился желтый или оранжевый значок, то автомобиль предупреждает вас о том, что возможно автомобилю требуется техническое обслуживание,диагностика или ремонт.

Обратите внимание, если символ мигает, то вы не должны затягивать с поездкой в технический центр.

И так начнем с наиболее важных и серьезных символов на приборной панели, и далее в порядке убывания важности продолжим описывать значения значков на приборной панели.

Предупреждающие символы — Серьезные предупреждения



Если вы видите на приборной панели какой-либо из следующих символов, ни в коем случае не игнорируйте предупреждение. Немедленно остановитесь, заглушите двигатель, и срочно обратитесь в автомобильный технический центр или автосервис.

Внимание! Нижеуказанные символы предупреждения не должны быть проигнорированы. В противном случае вы ваша машина может быть серьезно повреждена.

	Предупреждающие индикаторы тормозной системы
	Система охлаждения двигателя, индикатор температуры
	Уровень масла в двигателе или давление масла
	Датчик индикатора уровня масла в двигателе
	Индикатор зарядки аккумулятора

Обычные и общие значки на приборной панели



Следующие символы на приборной панели предназначены, для того чтобы предупреждать водителя о плановых потребностях машины и напоминать вам о том что вам необходимо сделать. Например, этот вид значков предупреждает вас о низком уровне стеклоомывающей жидкости или о том, что вы не закрыли дверь. Этот вид значков может загораться как на приборной панели, так и на информационно-развлекательной системе (на экране по центру консоли).

	Напоминание о не пристегнутом ремне безопасности
	Символ дверей автомобиля. Может предупреждать о не закрытой двери
	Уровень топлива, индикатор низкого уровня топлива
	Значок жидкости стеклоомывателя. Низкий уровень жидкости
	Контроль давления в шинах. Если загорелся, то в шинах упало давление
	Check Engine — Чек двигателя. Ошибка работы двигателя.
	Напоминание о необходимости в техническом обслуживании автомобиля

Осветительные значки и символы



Ниже представлены все индикаторы на приборной панели, которые связаны с системой освещения вашего автомобиля. Многие значки, вы наверняка видели в своей машине. Большинство из них загорается зеленым или синим цветом.

	Значок включенных фар
	Символы неисправности фар
	Значок включенного дальнего света
	Включена автоматическая система ближнего света. Датчик света
	Автоматическая система управления дальним светом
	Значок о выравнивании фар. Если горит то необходима диагностика
	Неисправность поворотников
	Индикатор дневных световых огней
	Неисправность лампочки в задних фарах
	Символ противотуманных фар
	Символ задних противотуманных фар
	Стрелки, указывающие на работу поворотников или включенную аварийную сигнализацию

Информационные дисплеи на приборной панели для технических сообщений и предупреждений



В последние годы во всех современных автомобилях производители стали устанавливать в приборную панель информационные дисплеи, которые созданы сообщать водителю более подробную информацию об автомобиле и о многих работающих системах. Как правило, этот информационные экран установлен по центру приборной панели.

На рынке существует огромное количество автомобилей, которые оснащены подобным экраном, которые способны выводить различную информацию об ошибках, предупреждения и т.п.

Символы неисправности систем автомобиля и предупреждения о безопасности



Если вы увидите на приборной панели указанные значки, то обратитесь к дилеру или в автосервис как можно скорее. Внимание! Символы указаны в порядке их важности (от серьезных к менее серьезным предупреждениям).

	Значок загорается вместе с появлением предупреждающим сообщением на приборной панели. В Европейских автомобилях желтый знак означает неисправность системы контроля устойчивости
	Ошибка подушки безопасности
	Индикатор не активных боковых подушек безопасности
	Предупреждение о не пристегнутых ремнях безопасности водителя и переднего пассажира
	Предупреждение о непрестегнутых ремнях безопасности задних пассажиров
	Индикация сигнализации автомобиля / Значок Иммобилайзера
	Ошибка коробки передач. Неисправность АКПП
	Предупреждение о перегреве АКПП или системы привода
	Перегрев коробки передач или проблема со сцеплением
	Слишком большая температура масла в коробки передач
	Неисправность усилителя рулевого управления
	Стояночный тормоз (ручник)
	Низкий уровень тормозной жидкости
	Антиблокировочная тормозная система
	Символ о износе тормозных колодок
	Проблемы с электронным управлением тормозной системы
	Неисправность электрического стояночного тормоза (ручник)
	Предупреждение о необходимости нажать педаль тормоза перед запуском двигателя или перед переключением коробки передач
	Система контроля за давлением в шинах. При появлении проверьте давление.
	Check Engine — Чек двигателя. Подробнее здесь…
	Проверьте электрооборудование двигателя
	Снижение мощности двигателя
	Неисправность двигателя
	Лямбда-зонд. Индикатор неисправности датчика кислорода
	Не закрыт бензобак. Воздух в топливной системе
	Символ, указывающий на наличие информационного сообщения в системе
	Необходимость ознакомиться с руководством по эксплуатации автомобиля
	Перегрев или неисправность катализатора
	Низкий уровень охлаждающей жидкости
	Проблемы с охлаждением двигателя / Низкий уровень охлаждающей жидкости
	Проблема с электронной системой управления дроссельной заслонкой
	Индикатор загрязнения воздушного фильтра

Значки на приборной панели систем помощи и безопасности



Новые автомобили помимо стандартных пиктограмм на приборной панели имеют множество новых символов, которые относятся к индикации многих функций систем безопасности и помощи водителю.

	Индикация системы контроля тяги
	Низкая скорость автомобиля / Система помощи спуска с горы
	Режим движение по бездорожью на маленькой скорости
	Система стабилизации выключена
	Различные индикаторы контроля стабильности и устойчивости — Выкл
	Система динамической стабилизации выключена
	Неисправность антипробуксовочной системы / Неисправность электронной тормозной системы
	Система предупреждения о заносе автомобиля / Система контроля устойчивости

Специальные и дополнительные значки символы на приборной панели автомобилей



Символы и индикаторы, которые мы внесли в эту группу, связаны с особыми и новыми технологическими функциями в современных автомобилях. Часть символов из этой группы в случае индикации зеленым цветом означают, что они в данный момент времени активны. Другие же символы при появлении на приборной панели, сообщают водителю о проблемах с работой с той или иной функцией. Как правило, при проблемах высвечиваются либо желтые или красные значки.

	Неисправность крыши в кабриолете
	Индикация обнаружения бесконтактного ключа
	Ключ не обнаружен
	Индикатор предупреждения отрицательной температуры на улице
	Предупреждение водителю о необходимости отдыха
	Система предупреждения об опасном сближении автомобиля с другими ТС
	Индикация легкого доступа в автомобиль
	Индикация включенного круиз-контроля
	Значок включенного круиз-контроля
	Активный адаптивный круиз-контроль
	Проблемы с круиз-контролем
	Автоматический ограничитель скорости (ASL)
	Система контроля полосы и безопасность проезда перекрестков
	Система безопасности столкновения выключена или неисправна
	Предупреждение об опасности столкновения в задней части машины
	Система оповещения об опасности столкновения в передней части машины
	Предупреждение о пешеходе на дороге
	Система предупреждения о нахождении автомобиля в мертвой зоне
	Система помощи при парковки
	Система предупреждения о нажатой педали тормоза
	Включена система режима работы подвески СПОРТ
	Режим буксировки / Индикация наличия прицепа
	Функция запуска системы стоп-старт
	Неисправность системы старт-стоп
	Включен режим экономии топлива
	Включен режим экономии топлива
	Предупреждение о необходимости перейти на другую передачу (МКПП)
	Индикация спорт режима автомобиля
	Включен полноприводный режим (AWD)
	Привод на все четыре колеса
	Блокировка дифференциала
	Блокировка заднего дифференциала
	Неисправность полного привода
	Система помощи спуска с горы или система безопасности при движении в гору

Символы и значки на приборной панели гибридных автомобилей



За последние несколько лет в мире появилось немало гибридных и электрических автомобилей, которые имеют новые специфические значки на приборной панели. В большей части специальные символы в гибридных автомобилях обозначают, как работает гибридная система и в каком именно режиме она действует.

Внимание! Мигающий значок на приборной панели гибридной машины, как правило, означает какую-либо проблему с автомобилем. В этом случае вы должны обратиться в технический центр к дилеру.

Символы и значки на приборной панели гибридных автомобилей



За последние несколько лет в мире появилось немало гибридных и электрических автомобилей, которые имеют новые специфические значки на приборной панели. В большей части специальные символы в гибридных автомобилях обозначают, как работает гибридная система и в каком именно режиме она действует. Внимание! Мигающий значок на приборной панели гибридной машины, как правило, означает какую-либо проблему с автомобилем. В этом случае вы должны обратиться в технический центр к дилеру.

	Неисправность аккумулятора
	Предупреждающий индикатор электронной системы
	Высокое напряжение аккумуляторной батареи
	Индикатор низкого напряжения батареи
	Мощность ограничена
	Индикатор зарядки батареи
	Режим тяги на одном электродвигателе
	Готовность гибридной установки
	Режим тяги на одном электродвигателе
	Система внешней звуковой системы для предупреждения пешеходов о движении электроавтомобиля. Неисправность

Символы, используемые в дизельных автомобилях



Ниже представлены значки приборной панели, которые используются в дизельных автомобилях.

	Индикация работы свечи накаливания
	Предупреждение о сажевом фильтре
	Предупреждение о проблемах с выхлопом из-за сажевого фильтра
	Вода в топливной системе

Источник

Обозначение символов и лампочек на приборной панели автомобиля

Технологичность транспортных средств возрастает с каждым годом, а это означает, что количество датчиков и электроприборов постоянно увеличивается. Иногда бывает сложно понять, что означает тот или иной мигающий, светящийся индикатор на приборной панели автомобиля. Чтобы правильно истолковывать обозначение символов на приборной панели, необходимо как минимум знать значение цветов и их принадлежность к определённой категории.

Предназначение значков на приборной панели автомобиля

Сигнальных ламп предусмотрено в автомобилях достаточно много, они могут быть индивидуальными для определённых моделей машин и иметь специфические обозначения. О важности и необходимости значков можно узнать из инструкции по эксплуатации определённой модели марки. Например, если загорелся значок аккумулятора на панели приборов, то определить суть проблемы или оповещения будет несложно, а если это аббревиатуры букв, то тут без знаний не обойтись.

Обозначение индикаторов на панели приборов – это самый простой способ для водителя узнать о возможных поломках, или проблемах в работе автомобиля. Такие инструменты, как контрольные лампы, смогут своевременно предупредить автомобилиста о неполадках с тормозной системой, сбоях в работе двигателя, аккумулятора и прочих. С постоянным улучшением технологий количество символов стало расти, и внешний их стал более привлекательным и понятным. Однако запомнить их все под силу далеко не каждому. Классификация обозначений значков на приборной панели по цветам

Первое, что следует знать о мигающих или светящихся лампочках – не все значки на приборной панели автомобиля могут свидетельствовать о критичной неисправности. Делится индикация машины на 3 основные группы в зависимости от цвета:

• красные значки – предназначены оповещать об опасности. Любое из обозначений красного цвета призывает обратить внимание на поступающие сигналы бортового компьютера, чтобы в кратчайшие сроки устранить образовавшуюся неполадку. Не всегда красный цвет может быть критичным, с мигающим индикатором какое-то время можно двигаться, но делать это не желательно;
• жёлтые значки – свидетельствуют о необходимости обслуживания или ремонта узла транспортного средства, механизма или другой составляющей. Жёлтые и оранжевые индикаторы – это обычно предупредительные символы, при их появлении желательно в короткие сроки обратиться на диагностику автомобиля;
• зелёные значки – информационные и сообщают владельцу авто об активизации определённых сервисных функций. Они являются признаком нормального функционирования всего механизма автомобиля.

Теперь можно рассмотреть наиболее важные и часто возникающие символы, о значении которых нужно знать каждому водителю.

Информационные изображения: обозначение символов на приборной панели

Информационные символы необходимы для оповещения водителя о функционировании всех узлов и систем автомобиля. Благодаря их активации можно определить, какой именно части автомобиля нужно уделить особое внимание. Основные из них:

1.      Значки машины – их может быть несколько:

• жёлтую машину с ключом можно трактовать так: загорелся значок двигателя на панели приборов. Это означает, что в машине имеются неисправности двигателя или сбои датчиков;
• красная машина с замком – проблемы в работе встроенной противоугонной системы. При его включении завести машину не получится, но когда он мигает при закрытом транспортном средстве – это признак того, что система просто функционирует;
• если на фоне автомобиля появился жёлтый восклицательный знак на панели приборов, то это значит, водителю необходимо проверить исправность электропривода.

2.      Символ открытой двери красной машины активируется при соответствующем действии. Но при закрытых дверях и багажнике его свечение говорит о проблемах с контактами проводов дверей.

3.      Символ скользкой дороги включается для предотвращения пробуксовки автомобиля на неустойчивом участке дороги. Символ несёт в себе негативную нагрузку лишь в том случае, если около него появляется треугольник, ключ или перечеркивание – неисправность стабилизационной системы.

4.      Изображение гаечного ключа появляется в момент необходимости проведения ТО автомобиля.

Предупреждающие изображения

В их число входят такие световые индикаторы:

• жёлтый руль – требует адаптации, если рядом с красным рулём загорелся восклицательный знак на панели приборов – возможен отказ системы ГУР или ЭУР;
• иммобилайзер обычно должен моргать при закрытом автомобиле, символизируя исправную работу противоугонной системы;
• ручник или буква Р в кругу и скобках способен загораться в случае, когда поднят рычаг ручного тормоза, в момент полного износа тормозных колодок или необходимости доливки тормозной жидкости;
• изображение охлаждающей жидкости в разных вариациях может показывать определённые проблемы, например, перегрев при красном индикаторе с градусником, или низкий уровень при жёлтом бачке с волнами;
• омыватель – изображение появляется при минимальном количестве жидкости в бачке омывателя стёкол или его несоответствии;
• катализатор – жёлтый символ загорается при перегреве каталитического элемента, при этом можно ощутить снижение мощности двигателя. Расход же топлива возрастёт;
• выхлопные газы – жёлтый значок дыма обозначает наличие неисправности в системе вывода выхлопных газов, также он появляется после неудачной заправки или ошибке по датчику лямбда зонда.

Обозначение значков на приборной панели – датчики неисправности

Существует отдельная категория символов – это знаки на приборной панели автомобиля, значение и сущность которых свидетельствует о неисправности того или иного элемента автомобиля. Наиболее часто возникают такие:

1. Аккумулятор. Если горит значок аккумулятора на панели приборов, то это означает падение напряжения электросети, появление проблем с генератором или просто низкий заряд. В автомобилях с гибридным мотором горит аккумулятор на панели приборов в виде батарейки с надписью «MAIN» внизу.
2. Маслёнка красного цвета – низкий уровень масла в двигателе. Если он загорается во время запуска двигателя или мигает в течение пути, то значит, существуют проблемы в системе смазки или давление масла упало.
3. Подушка безопасности имеет три вариации: AIRBAG, SRS и символ красного пристёгнутого человека с кружком перед ним. Возникновением любого из них система оповещает автовладельца о неисправности системы безопасности и о том, что в случае аварии подушки не сработают.
4. Восклицательный знак. Когда горит восклицательный знак на панели приборов в красном треугольнике (знак «внимание»), он оповещает водителя сопроводительным текстом о неполадке, в жёлтом – о неисправности в системе стабилизации. Восклицательный символ в красном кругу и скобках – проблемы с системой торможения.
5. ABS символ может отображаться по-разному в зависимости от марки, но смысл всегда несёт один – неправильное функционирование антиблокировочной системы колёс.
6. ESP – означает проблемы с системой стабилизации: либо вышел из строя датчик угла поворота, либо включения стоп-сигнала, либо давления тормозной системы.
7. Двигатель – этот значок горит жёлтым светом при работе инжектора, показывает ошибки в работе двигателя, возможные неисправности.
8. Свечи накала имеют символ спирали, который загорается на панелях дизельных авто и обозначает то же самое, что и «чек» на бензиновых машинах.

Специальные лампы и индикаторы на приборной панели автомобиля

Все лампочки, которые относятся к такому типу, обычно связаны с функциональностью авто. При включении определённой функции, индикаторы будут гореть зелёным цветом, в случае наличия проблем цвет будет жёлтым или красным. Расшифровка некоторых из них:

	Необходимость диагностики двигателя
	Мигание индикатора означает проблемы с круиз-контролем
	Бортовая система автомобиля с автоматической коробкой передач рекомендует повысить скорость для экономии топлива
	Показывает состояние парктроника своим цветом
	Система управления работает некорректно
	Активированы всё 4 ведущих колеса

На самом же деле всевозможных символов существует намного больше. Со временем каждый автолюбитель научится интуитивно распознавать большинство из них.

1 … 3

Обозначение значков на панели приборов автомобиля

Как известно, основным назначением панели приборов является информирование водителя о скорости движения при помощи спидометра, а также об оборотах двигателя посредством тахометра. Также водитель получает возможность постоянно следить за температурой двигателя и уровнем горючего в топливном баке. Это основные функции панели приборов, но далеко не все.

В современных авто приборная панель автомобиля в буквальном смысле является «информационным окном», благодаря которому можно получить информацию о состоянии и неисправностях важных узлов, агрегатов и систем, о включении и выключении различных режимов и функций, о необходимости сервисного обслуживания, о снижении уровня рабочих жидкостей и т.п. Фактически, контрольные лампы панели приборов в виде различных индикаторов, значков и пиктограмм всесторонне информируют водителя.

С учетом того, что современные авто отличаются сложным устройством, перед началом эксплуатации  важно знать, что означают значки на панели приборов автомобиля. Более того, машина может быть бензиновой или дизельной, с АКПП или МКПП, с минимальным или расширенным набором опций. Далее мы рассмотрим основные значки, что означают отдельные лампочки на панели приборов, а также о чем сигнализирует тот или иной индикатор.

Значки на панели автомобиля: обозначение

Начнем с того, что расшифровка значков на приборной панели может поставить в тупик даже опытного водителя. Отдельные значки расшифровать интуитивно удается далеко не всегда. Дело в том, что  разные автомобили могут иметь различное оснащение, также производители могут использовать разные значки в плане графического оформления для обозначения тех или иных функций, в целях предупреждения о поломке и т.д. При этом на практике основные обозначения зачастую одинаковы.

Прежде всего, индикация лампочек  и значков отличается по цвету. Все значки можно разделить на три основные группы: красные, желтые и зеленые. Такое деление по цвету не случайно. Красные значки привлекают внимание, обычно указывают на опасность, возможные проблемы при эксплуатации или возникающие аварийные неисправности.

При этом не всегда красный индикатор говорит о критичной поломке. Например, если включен стояночный тормоз, открыта дверь автомобиля, зафиксирован недостаточен уровень жидкости в бачке омывателя лобового стекла и т.п., соответствующий индикатор на многих авто горит красным. В этом случае вполне можно продолжать движение. Однако в других случаях отдельные значки указывают на то, что лучше отказаться от поездки на автомобиле.

Желтые значки и индикаторы указывают на неисправности или на то, что нужно произвести какие-либо действия с автомобилем (отключить или включить отдельную систему, провести техобслуживание и т.д.). Зеленые (иногда синие) индикаторы  информационные, говорят о том, что отдельные функции автомобиля находятся в активированном состоянии.  Далее мы рассмотрим основные индикаторы, а также что означает горящий значок на панели приборов автомобиля.

Основные индикаторы: обозначение символов на приборной панели

Как показывает практика, расшифровка значков на приборной панели в ряде случаев позволяет своевременно определить, что машина нуждается в обслуживании или возникли неисправности.

Также отключение/включение некоторых функций  обеспечивает возможность лучше адаптироваться к различным дорожным условиям, что позволяет эксплуатировать машину безопасно, без лишних нагрузок и преждевременного износа узлов, агрегатов и систем.

Информационные значки на панели приборов

• Если горит значок машины с гаечным ключом (обычно желтого цвета), это указывает на проблемы с двигателем, КПП или датчиками ЭСУД. Автомобиль нуждается в диагностике и ремонте.
• Значок машины с замком или восклицательным знаком красного цвета указывает на неполадки в штатной противоугонной системе. При этом если индикатор моргает, а сам авто закрыт, это указывает на то, что машина закрыта. Желтый индикатор автомобиля с восклицательным знаком информирует водителя авто с гибридным двигателем о том, что возникли проблемы с электроприводом. В этом случае авто нуждается в диагностике.
• Значок машины с открытой дверью (красного цвета) горит в том случае, если дверь/багажник не закрыты или вышел из строя концевик двери или багажника.
• Значок скользкой дороги может начать мигать в том случае, если система стабилизации курсовой устойчивости активировалась в целях предотвращения пробуксовки колес. Если же возле значка горит значок гаечного ключа, проблемы возникли с самой системой стабилизации.
• Отдельно горящий значок гаечного ключа говорит о том, что пришло время провести ТО  автомобиля. После проведения обслуживания данное предупреждение нужно сбросить.

Значки предупреждения на панели приборов

• Если горит значок руль, это говорит о необходимости уделить внимание системе рулевого управления. Когда руль горит желтым цветом, систему нужно адаптировать. В том случае, если значок руля на панели красный, это говорит о поломках гидроусилителя или электроусилителя руля. Такая неисправность требует диагностики и безотлагательного ремонта.
• Значок машины с ключом зажигания в середине (значок иммобилайзера) обычно моргает в том случае, если машина закрыта. В случае, когда значок постоянно горит, это может указывать на то, что иммобилайзер отключен, нет возможности считывать метку с ключа зажигания или в противоугонной системе возникли неполадки.
• Значок паркинга (P) в красном кружке или надпись «brake» горит, если затянут ручник или использован ножной стояночный тормоз. Также на авто с датчиком износа тормозных колодок этот значок указывает на их износ, низкий уровень тормозной жидкости и т.п. Также лампочка стояночного тормоза может гореть по причине поломок  соответствующих датчиков. В ситуации, когда загорелся значок охлаждающей жидкости, это может указывать на перегрев двигателя (красная лампочка в виде шкалы градусника). Если же загорелся желтый значок расширительного бачка с волнами, это обозначает снижение уровня охлаждающей жидкости. Также не следует исключать вероятность того, что датчик в расширительном бачке неисправен.
• Часто на машинах горит значок омывателя ветрового стекла, что указывает на снижение уровня жидкости в бачке омывателя. Кстати, привычка лить воду или дешевые омывающие жидкости в систему, обычно становится причиной выхода из строя датчика уровня в бачке омывателя.
• Постоянно горящая надпись ASR, восклицательный знак в треугольнике или скользящая машина на панели приборов указывает на то, что возникли проблемы с антипробусковочной системой (антибукс). С учетом того, что эта система тесно связана с ABS, неполадки могут быть связаны как с самой ASR, так и с ABS. Кстати, загорание значка ABS также говорит о неполадках или сбоях в системе ABS.
• Значок, изображающий катализатор, обычно загорается в том случае, если катализатор перегрелся. Как правило, перегрев катализатор и другие проблемы с данным элементом приводят к тому, что машина «не едет», пропадает тяга, заметно увеличивается расход горючего. Также катализатор горит на приборной панели в том случае, если имеются проблемы с системой зажигания.
• Обозначение в виде выхлопных газов из выхлопной трубы указывает на то, что имеются проблемы по лямбда зонду, нарушено смесеобразование или зажигание, неисправна система очистки выхлопа. В этом случае нужно сделать диагностику двигателя и его систем, так как игнорирование проблемы может вывести из строя дорогостоящий катализатор и другие элементы.

 Значки неисправности на приборной панели

• Прежде всего, можно наблюдать значок аккумулятора на панели приборов. Если после запуска мотора значок не гаснет, это указывает на падение напряжения в бортовой сети. Обычно это связано с тем, что АКБ не заряжается от генератора. Машины с гибридным двигателем кроме значка аккумулятора могут иметь индикатор «MAIN» снизу.
• Красная масленка с каплей или волнами снизу (значок давления масла в двигателе) указывает на то, что в двигателе упало давление масла. При этом после запуска ДВС значок может гореть несколько секунд (это норма), однако если он не тухнет, замечено его моргание или загорание во время движения, это указывает на то, что в системе смазки есть проблемы, упал уровень масла в двигателе и т.д. Также на разных авто индикатор масленки может иметь надиси min, oil level  т.п. Если машина оснащена отдельным датчиком уровня масла в двигателе, на панели может гореть обозначение L (низкий уровень масла) и H (высокий уровень масла). Значок подушки безопасности в виде человечка, пристегнутого ремнем, а также надпись AirBag на панели  указывает на то, что в системе безопасности авто есть проблемы, подушки безопасности при ДТП не сработают. Причин для такой неисправности может быть несколько, автомобиль нуждается в профессиональной диагностике.
• Неисправности тормозной системы обычно отображаются в виде красного восклицательного знака в кружке. Этот значок зачастую говорит о том, что имеются серьезные проблемы с тормозами, уровень тормозной жидкости в системе понижен. На некоторых авто этот значок также может указывать на то, что колодки изношены или поднят ручник.
• Красный треугольник с восклицательным знаком или восклицательный знак в желтом треугольнике имеют разные обозначения. Желтый предупреждает и говорит о том, что в электронной системе стабилизации есть неполадки. Красный привлекает внимание водителя, зачастую вместе с таким значком загорается еще один, более конкретно указывающий на проблему. Также в окне БК  на панели может всплывать расшифровка возникшей ошибки. Рекомендуем также прочитать статью о том, как расшифровать маркировку шин автомобиля. Из этой статьи вы узнаете о том, что означают цифры, значки и символы маркировки шин, как сделать расшифровку обозначений на покрышке и т.д.
• Достаточно часто водители замечают, что горит значок АБС. Как правило, его загорание говорит о том, что неисправна система ABS, а также сама антиблокировочная система деактивирована. Если горит такой значок, нужно помнить, что при резком торможении колеса могут полностью заблокироваться, что приведет к потере контроля над авто, заносам при торможении и т. п.
• Еще одной распространенной проблемой является загорание значка ESP. Этот значок может гореть все время или загораться с определенной периодичностью. На практике, горит ESP на приборной панели в том случае, если неисправен датчик угла поворота, сбои возникают в работе датчика включения стоп-сигнала, а также неисправен датчик давления тормозной системы. Чек двигателя (значок двигателя, check engine) может гореть постоянно после запуска двигателя. Как правило, это говорит о том, что в работе двигателя есть сбои и ошибки, неисправны электронные системы (например, система питания), зажигания и т.д. На многих авто горит чек на приборной панели в том случае, если необходимо провести компьютерную диагностику двигателя и его систем.
• Значок в виде спирали на панели дизельного двигателя представляет собой значок свечей накала, который загорается при запуске и затем тухнет после того, как дизель прогреется и свечи накала отключатся. На некоторых дизелях также является аналогом «чека» на бензиновом моторе. Если двигатель работает нормально, в памяти электронного блока нет ошибок, значок-спираль на приборной панели дизельного автомобиля потухает. Наличие сбоев и ошибок приводит к тому, что индикатор горит постоянно даже после прогрева.

Что в итоге

Как видно, приборная панель автомобиля содержит большое количество различных указателей, индикаторов и обозначений. Щиток приборов даже самого простого авто имеет основные индикаторы (температура двигателя, давление масла, затянутый ручник и т.д.).

Что касается более современных автомобилей с ЭСУД и большим количеством систем и опций, на приборную панель выносится огромное количество дополнительных значков. В ряде случаев, даже водитель с опытом не всегда может определить, что означает тот или иной значок и индикатор на панели приборов.

По этой причине, а также в целях упрощения взаимодействия, на машины последних поколений ставят бортовой компьютер, а приборная панель получает информационный дисплей. Наличие БК с экраном позволяет избавиться от необходимости использовать для индикации отдельные значки в виде символов и пиктограмм.

Фактически, экран бортового компьютера позволяет не только указывать на возникающую ошибку, но и сразу расшифровывать такую ошибку в текстовом виде, выводить информационные, предупреждающие сообщения и т.п.

Обозначение значков на панели приборов

На чтение 9 мин. Опубликовано 21.03.2021

Разнообразные значки на приборной панели информируют водителей о наличии какой-либо неисправности в системе автомобиля. Понять о чём говорит тот или иной символ порой довольно сложно, поскольку многие из них не совсем интуитивно понятны. Помимо этого, на разных авто встречаются различные вариации одного и того же значка. Следует сказать, что лампочки оповещают не только о критических неисправностях.



Индикация значков подразделяется на 3 цветовых группы:

Красные лампочки сигнализируют об опасности. Если на приборной панели появилось обозначение такого цвета, нужно как можно быстрее принимать меры по устранению возникшей проблемы. Для начала не лишним будет обратиться к бортовому компьютеру, иногда он поможет определить причину неисправности. Продолжать движение, когда горит такой индикатор можно, но не всегда.

Жёлтые значки говорят о появлении некритических проблем и неисправностей или об необходимости внесения корректировок в действия по управлению машиной.

Зелёные индикаторы говорят об исправной работе сервисных функций автомобиля.

Ниже представлен перечень с расшифровкой самых часто встречающихся значков на приборной панели.

Значки, сообщающие о различных неисправностях

Значок (аккумулятор) загорается, если в бортовой сети происходят проблемы с напряжением, и оно начинает падать. Зачастую, это может быть связанно с отказом аккумуляторной батареи заряжаться от генератора. Именно поэтому такую лампочку часто называют значком генератора. Если автомобиль оборудован гибридным мотором, то снизу на стандартном индикаторе появится надпись «MAIN».

Значок (масло) выполнен в форме красной масленки. Он указывает на падение в двигателе давления масла. Это серьезное предупреждение. Если через несколько секунд после запуска двигателя изображение не пропало, следует незамедлительно приступить к поиску возможной неисправности.

Передвигаться на автомобиле когда горит данный значок нельзя.

Чаще всего проблема заключается либо в смазочной системе, либо в падении уровня и давлении масла. На панели приборов уровень масла может обозначаться всего двумя буквами: H и L, (высокий и низкий) соответственно.

Значок (подушка безопасности) загорается в нескольких вариантах. Это могут быть как надписи красного цвета по типу «AIRBAG» или «SRS», так и фигурка человечка, пристегнутого ремнем безопасности.

Если появился один из таких индикаторов, это значит, что в системе безопасности автомобиля присутствует неисправность, которая вполне может стать причиной отказа работы подушек во время ДТП.

Значок (АБС) имеет несколько вариаций отображения, правда это нисколько не меняет того, что он обозначает. Его появление говорит об одном – проблемы в системе «ABS», которые привели к полному отключению антиблокировочной колёсной системы. Теперь тормоза будут работать без электронного помощника.

Значок (ESP) говорит о неисправности системы стабилизации. Соответствующая лампочка может как мигать, так и постоянно гореть. Чаще всего причина поломки кроется или в датчике угла поворота, или же в датчике стоп-сигнала. Решить проблему можно, путем замены обоих. Если это не помогло, стоит проверить работу датчика, отвечающего за давление в тормозной системе.

Значок (восклицательный знак) имеет различные интерпретации своего внешнего вида, а следовательно, и их значения также будут отличаться.

Если на приборной панели вдруг появился вписанный в кружок красный восклицательный знак, то дальнейшее движение лучше прекратить.

Всё дело в том, что подобный индикатор сообщает о неисправности тормозной системы. Причины появления подобной проблемы весьма разнообразны: оставленный в верхнем положении рычаг стояночного тормоза, износ тормозных колодок или пониженный уровень тормозной жидкости. Помимо этого, загоревшийся восклицательный знак на жёлтом фоне говорит о неполадках в системе стабилизации. В таком случае без диагностики просто не обойтись.

Значок двигателя (check engine, просто чек, джеки чан, чак норис) данный значок загорается при включение зажигания и гаснет после запуска двигателя, постоянно горящий чек сигнализирует о наличии в электронном блоке управления двигателя ошибки. Что бы прочитать код ошибки необходимо провести процедуру компьютерной диагностики или самодиагностики.

Значок свечей накала загорается на приборной панели автомобиля с дизельным двигателем. Тот же чек только для дизеля, если горит постоянно значит в памяти ЭБУ ошибка. Если нет ошибок гаснет после отключения свечей накала.

Информационные значки

Значок машины может встречаться в нескольких исполнениях, и обозначать разные неисправности.

Когда горит лампочка (машина с гаечным ключом) следует искать проблему в работе мотора или трансмиссии. Если речь идёт про последнее, скорее всего поломка кроется в её электронной части. Во всяком случаи провести полную диагностику автомобиля будет не лишним.

Если загорелся красный индикатор (машина с замком), то проблема кроется в заводской противоугонной системе. Это означает, что машина не распознает ключ иммобилайзера, следовательно, завести её не получится. Однако мигающий значок в закрытой машине, говорит о том, что система в норме, и повода для беспокойства нет.

Индикатор (машина с восклицательным знаком) окрашенный в жёлтый цвет, предупреждает водителя о неисправностях электропривода. Это относится исключительно к машинам, у которых в качестве силового агрегата установлен гибридный двигатель. Решить такую проблему сбросом клеммы не получится, ошибка все равно останется. Единственный выход – диагностика.

Значок (открытая дверь) постоянно загорается при открытии крышки багажника или любой другой двери, и это абсолютно нормально. Совсем другое дело, если машина закрыта, а индикатор продолжает светиться. Скорее всего проблема заключается в неисправности концевиков дверей. Обычно это происходит в следствии неисправной работы контактов провода.

Значок (скользкая дорога) включается в случаях, когда система стабилизации курсовой устойчивости распознает опасный участок скользкой дороги. Активируясь, система начинает самостоятельно снижать обороты двигателя и блокировать буксующее колесо. Всё это позволяет избежать нежелательного заноса и пробуксовки. Причин для беспокойства в такой ситуации нет. Но, если рядом с таким значком появляется ключ или треугольник, нужно быть максимально внимательным и осторожным, поскольку такая комбинация свидетельствует о неисправности системы стабилизации. Так же значок загорается если система выключена специальной кнопкой.

Значок (гаечный ключ) несёт в себе исключительно информационную функцию. Он появляется на приборной панели, когда наступает время проведения полного технического обслуживания. После его проведения значок можно спокойно сбросить.

Предупреждающие значки

Значок (руль) обычно загорается всего в двух цветах. Жёлтый оттенок говорит о необходимости адаптации, а красный индикатор с восклицательным знаком свидетельствует об отказе работы системы рулевого управления (ГУР или ЭУР). В таком случае дальнейшая поездка будет весьма затруднительной, поскольку рулевое колесо будет очень сложно вращать. Особенно заметно это станет при попытке покрутить рулём на месте.

Значок (иммобилайзер) начинает мигать красным цветом, если у автомобиля полностью закрыты все двери, включая багажник. Это абсолютно нормально, и лишь свидетельствует об исправной работе системы, защищающий машину от угона. Всё меняется, когда лампочка перестаёт моргать, и начинает постоянно гореть. Причиной этому может послужить всего три вещи: неисправность противоугонной системы, не активированный иммобилайзер или проблемы со считыванием метки с ключа от автомобиля.

Значок (ручник), как правило загорается в случаях, когда рычаг ручного стояночного тормоза находится в верхнем положении, то есть поднят. Однако иногда подобный индикатор предупреждает об износе тормозных колодок. В таком случае проблема решается заменой последних на новые. На этом возможные неисправности не заканчиваются, активный значок ручника может говорить о необходимости долить или заменить тормозную жидкость. Если подобный индикатор появился на автомобиле с электронным стояночным тормозом, проблема может быть связана с возникшим глюком концевика.

Значок (охлаждающая жидкость) имеет несколько интерпретаций. От того какая из них горит в данный момент, будет зависеть направление поиска неисправности.

Лампа красного цвета с изображением шкалы термометра говорит о повышенной температуре внутри системы охлаждения двигателя. Это может привести к чрезмерному перегреву мотора, что для последнего будет иметь не лучшие последствия от прогорания прокладки ГБЦ до заклинивания поршня в цилиндре.

Индикатор с желтым расширительным бачком и волнами, свидетельствует о низком уровне охлаждающей жидкости. Стоит заметить тот факт, что появление подобного значка могло стать следствием обычного глюка датчика.

Значок (омывателя) загорается при пониженном уровне жидкости в соответствующем расширительном бачке. Индикатор может сработать не только при наличии реальной проблемы. Зачастую датчик, отвечающий за контроль уровня омывайки попросту засоряется. Это происходит из-за систематического использования некачественных жидкостей. Как итог: контакты, покрываясь налётом, перестают работать, и начинают передавать ложный сигнал. Некоторые современные автомобили оборудованы датчиком, который срабатывает, если в бачке омывателя залита жидкость несоответствующей спецификации.

Значок (ASR) является индикатором, отвечающим за антипробуксовочную систему «Anti Spin Regulation». Её электронный блок находится в постоянном взаимодействии с датчиками системы АБС. Загоревшаяся соответствующая лампочка говорит о том, что антибукс не работает. При появлении такого индикатора на приборной панели, следует быть очень осторожным при совершении резких маневров. Ведь теперь водителю придётся управлять автомобилем без помощи электронных помощников. На разных машинах подобный значок выглядит тоже по-разному.

Чаще всего, в виде вписанного в треугольник восклицательного знака с характерной стрелочкой вокруг. Также встречаются изображения в виде машины на скользкой дороге или непосредственно самой надписи «ASR».

Значок (катализатор) чаще всего загорается при перегреве или появлении неисправностей в каталитическом элементе. Помимо индикатора, важным признаком такой поломки является падение мощности двигателя. Однако перегрев может спровоцировать не только плохая пропускная способность сот. Причина может скрываться в проблемах с системой зажигания. Если катализатор все-таки вышел из строя, то помимо горящей лампочки, проявится ещё одна неприятная особенность, а именно, чрезмерно большой расход потребляемого топлива поскольку ЭБУ перейдет в аварийный режим..

Значок (выхлопные газы), с ним связана некоторая путаница. Всё дело в том, что если следовать описанию из мануала, он должен обозначать проблемы, связанные с системой очистки выхлопных газов. Правда на деле, такая лампочка зачастую загорается после некачественной заправки или ряда ошибок по датчику лямбда зонда. Система начинает считывать пропуски воспламенения смеси, вседствии чего, концентрация вредных химических соединений в выхлопных газах повышается в разы и начинает превышать норму. Как итог, появление злополучного значка на приборной панели. Данная проблема не несёт в себе ничего страшного, но провести диагностику все же стоит, как минимум для того, чтобы понять причину.

описание индикаторов, обозначения, значок кардиограммы

Штатная приборная доска Рено Логан имеет полный список указателей и датчиков, отображающих реальное состояние бортовых систем. Описание индикаторов приборки Logan дает полное представление о присутствующих блоках и устройствах внутри автомобиля.

Примечательно, что в версиях 1, 2 и 3 поколения индикаторы практически не претерпели изменений. На моделях 2017-2019 годов указатели аналогичные машинам, выпущенным ранее 2010 г. Также описание будет подходить к Рено Степвей.

Панель приборов Логана: обозначение значков

Некоторые пользователи, покупая БУ автомобиль, не понимают, что означает индикация в виде кардиограммы и другие картинки. Для более удобного понимания, значение знаков приведено в таблице с фото.

Значки на приборке Логан 1

Первое поколение стартовало в 2006 году и с тех пор активно эксплуатируется автомобилистами. Индикаторы и значки на приборке автомобиля отображают состояние модулей в режиме реального времени и указывают водителю на неисправности или ошибки.

В машине присутствует минимальный набор основного и дополнительного оборудования, что дает возможность ограничить количество индикаторов и приборов.

Особенностью значков выступает то, что при запуске двигателя все иконки загораются одновременно, и гаснут спустя 10 секунд. При этом каждая лампа относится только к одной цепи.

Описание значков на приборке Рено Логан 2

Вторая модификация автомобиля представлена в доступе с 2014 года и отличается от первого поколения, улучшенным дизайном. Приборка машины осталась прежней. Все лампочки, иконки остались на прежних местах и сохранили изначальный вид, значение.

Значки на приборной панели Логан 3

В третьем поколении, произошли более глобальные переделки. Дизайн приборки сильно изменился, добавилась современная облицовка и несколько кантов. Примечательным является то, что нового оборудования и систем в машине не появилось. Общепринятые значки имеют прежнее значение и внешний вид.

Символы на приборной панели

Приборка Логана 2018 является самой последней версией состоянием на 2021 год. Дальнейшая расшифровка символов основана именно на этой модели.

Индикаторы приборной панели Renault Logan

Отображают состояние БК автомобиля в постоянном режиме. Загорающиеся лампы подсказывают водителю о включении отдельных приборов или их поломке.

Рено Логан: ошибки на панели приборов

Автомобиль имеет на борту специальный компьютер для управления электронными системами машины. Независимо от выпуска, будь то машина 2008 или 2016 года, ошибки при самодиагностике БК выводятся на основной экран модуля. При этом, штатная система отображает только основную цепь, не показывая на конкретную неисправность. Далее приведена расшифровка самых популярных кодов ошибок:

• 002 – неисправен потенциометр;
• 003 – неверная информация с сенсора подачи воздуха во впускном коллекторе;
• 004 – ДТОЖ, сбой или отказ;
• 006 – датчик детонации топливной смеси накрылся;
• 014 – нарушена работа клапана продувки адсорбера;
• 017 – ДПКВ;
• 022 – ЭБУ поврежден или слетела прошивка;
• 032 – перегрев ДВС;
• 044 – неисправен иммобилайзер;
• 52-55 – повреждены драйверы форсунок для 1-4 цилиндров соответственно;
• 064 – спидометр, обрыв датчика;
• 106 – катализатор вышел из строя;
• 253 – пропал контакт массы двигателя.

Автор: Думанов Борис

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Подробнее об авторе Калькулятор — помощник для расчета стоимости, удорожания автокредита на покупку автомобиля

Оставить отзыв

о чем говорит ваш автомобиль

Здравствуйте, дорогие друзья! Все ли мы знаем про свой автомобиль? Ведь на самом деле это сложный механизм, который многие иногда считают даже одушевленным. Ну не зря же автовладельцы дают своим четырехколесным коням ласковые имена. А когда возникают проблемы с зажиганием или другими системами, просят не капризничать.

Шутки шутками, но машина способна сама сообщить своему владельцу, что у нее возникли те или иные проблемы. Это крайне удобно, поскольку водитель сразу понимает, на какую именно систему или агрегат обратить внимание.

Здесь главное понимать, что именно подсказывает автомобиль. Для этого предусмотрен полный набор контрольных ламп, которыми буквально усеяна приборная панель. В некоторых случаях расшифровка не сулит ничего плохого и опасного. В других ситуациях нужно оперативно начать решать проблему, о которой сигнализирует машина.

Лампа, какого ты цвета

Для начала запомните, что каждый автомобиль имеет свои особенности и графические решения при отображении одинаковых неисправностей. Потому основным помощником будет именно руководство по эксплуатации для вашей конкретной машины.

Ведь в распоряжении у водителя могут быть самые разные авто:

• Тойота Камри;
• Volkswagen Passat;
• Opel Vectra C;
• БМВ е60;
• БМВ е90;
• Лада Приора;
• Лада Гранта;
• Газель;
• ВАЗ 2114;
• Киа Рио;
• Рено Дастер и пр.

Прежде чем приступать к эксплуатации машины, каждый грамотный автовладелец проходится по основным позициям в руководстве. Из него он получает наиболее важную информацию, которая понадобится при езде и для контроля за состоянием автомобиля.

И первым делом следует обратить внимание на то, каким именно цветом горят те или иные сигнальные лампы. Просто некоторые начинают паниковать при любых лампочках, вне зависимости от их окраса.

Не спешите с выводами, поскольку по факту ничего страшного может и не быть. Просто это стандартные сервисные сигналы, которые в определенный момент автоматически гаснут и зажигаются.

Все обозначения можно разделить по цвету. Их на современных автомобилях три:

• Красные. Это говорит о том, что есть какая-то опасность. Потому если вы видите знак красного цвета, обратите на него внимание и сделайте все, чтобы значок погас. Иногда проблемы не особо критичные. Опять же, руководство по эксплуатации вам в помощь;
• Желтые. Они сообщают о факте наличия неисправности, либо необходимости выполнять определенные действия с машиной в плане управления или сервисного обслуживания;
• Зеленые. Это сервисные функции, которые активируются, и при этом зажигаются лампы зеленого цвета. Наиболее безопасные, потому из-за них переживать точно не придется.

В зависимости от автомобиля, количество значков, как и их графический внешний вид, могут отличаться. Потому это скорее общая инструкция, которая поможет вам ориентироваться в наиболее распространенных ситуациях.

Все знаки можно разделить на 3 группы:

• неисправности;
• информационные;
• предупреждающие.

О каждой из них поговорим отдельно.

Неисправности

С такими обозначениями в активном состоянии водители сталкиваться не хотят. Но порой

• Аккумулятор. Говорит о падении напряжения в сети. Вероятно, есть проблемы с генератором;
• Канистра с маслом. Или масленка. Как вам удобнее. Упал уровень масла в ДВС. При пуске загорается и тухнет, но это нормально. Если же лампа не гаснет, срочно проверьте уровень и давление;
• Подушка безопасности. Имеет несколько вариантов отображения, включая надпись SRS. Есть проблема в работе системы пассивной безопасности. Подушки могут не сработать при аварии;
• Восклицательный знак. Имеет ряд вариантов расшифровки, в зависимости от своего цвета, фона и дополнительных надписей. Потому лучше сразу заглянуть в руководство;
• ABS. Как вы понимаете, этот значок говорит о проблемах с системой АБС;
• ESP. Иногда горит некоторое время и тухнет, а порой остается гореть постоянно. Как вы поняли, здесь речь идет о проблемах с ESP;
• Двигатель. Он же знак Check. В работе мотора появились ошибки, есть проблемы с его электронными системами. Нужно делать компьютерную диагностику;
• Свечи накаливания. На дизельных авто значок аналогичен бензиновому Check.

С этими разобрались. Теперь двигаемся дальше.

Информативные

И тут есть свои индикаторы, о значении которых лучше знать заранее. Это позволит избежать развития более серьезных неприятностей.

Учтите, что информативные лампы бывают как желтыми, так и красными. Но красных обычно боятся больше, что вполне логично. Вне зависимости от цвета, возникающие проблемы следует решать максимально оперативно.

Здесь мы имеем дело с такими обозначениями:

• Машина и ключ. Есть проблемы с ДВС, но обычно это касается датчиков или электронной составляющей коробки передач;
• Машина и замок. Говорит о проблемах с заводской противоугонной системой;
• Машина и восклицательный знак. Желтый индикатор актуален для гибридов, у которых проблемы с электроприводом;
• Открытая дверь. Если по факту все двери закрыты, то есть проблемы на концевиках дверей. Контакты проводов не срабатывают;
• Скользкая дорога. Говорит об активации системы стабилизации. Все хорошо, если рядом с таким значком нет треугольника или перечеркивания. Тогда неисправность есть;
• Гаечный ключ. Машина просит провести ТО. Ничего плохого не произошло, но тянуть с плановым обслуживанием не стоит.

И тут как бы ничего сложного. Двигаемся дальше к предупреждающим знакам.

Предупреждающие

Последними у нас будут предупреждающие индикаторы. На них стоит обратить внимание, поскольку потенциально с их помощью можно предотвратить ряд более серьезных проблем.

Здесь основными сигналами считаются следующие:

• Руль. Если знак желтый, то требуется простая адаптация руля. Если горит красным вместе с восклицательным знаком, тогда у вас проблемы с гидро или электроусилителем;
• Иммобилайзер. Вариантов несколько, но в любом случае у противоугонной системы есть неполадки. Нужно ее проверить;
• Ручник. Загорается только при включении ручного (стояночного) тормоза. Но также горит, если есть проблемы с износом колодок, машина фиксирует нехватку тормозной жидкости, либо требуется ее замена. Если ручник электронный, причина может крыться в банальном отказе или ключе датчика;
• Охлаждающая жидкость. Графически отображается разными способами. Если это красный знак термометра, в системе охлаждения превышена температура. Желтый бачок с волнистой линией внизу сообщает о критически низком уровне жидкости охлаждения. Опять же, нельзя исключать ключ датчика;
• Стеклоомыватель. В бачке с омывающей жидкостью низкий уровень, либо засорился датчик. На некоторых авто индикатор горит, если жидкость не подходит вашей машине;
• ASR. Лампа антипробуксовочной системы. Если индикатор горит постоянно, система неисправна;
• Катализатор. Горит при повышении температуры и сопровождается резким падением мощности;
• Выхлопные газы. Если он горит, то система очистки выхлопа работает неправильно. Но чаще загорается из-за низкого качества топлива.

Вы должны понимать, что существуют и иные варианты индикаторных значков. Потому считать эту инструкцию как основополагающую для эксплуатации вашего автомобиля нельзя.

Но это основа, от которой можно смело отталкиваться. Потому начните с малого, и постарайтесь постепенно изучать все руководство по эксплуатации, которое приложил к вашей машине автопроизводитель.

Всем спасибо за внимание! Подписывайтесь, оставляйте комментарии и оставайтесь с нами!

расшифровка значков на панели приборов

Если загорелся красный значок с изображением аккумуляторной батареи, то, значит не подается заряд от генератора на акб и идет резкий расход энергии из аккумулятора. Если автомобиль имеет электродвигатель, то есть, гибридный, то под этим значком пишется надпись “main” (главный).

Если светится знак кувшина с капающим маслом, то надо залить масло в мотор, так как уровень стал меньше нижней отметки на щупе. На некоторых марках авто значок уровня масла дополняется буквами L и H, которые говорят масло не хватает или в переизбытке. При пуске двигателя также загорается этот значок, потом он должен отключиться, если уровень масла и давление в норме.

Если высвечивается значок с изображением человека на сидении с пристегнутым ремнем безопасности и подушкой безопасности перед ним, то, бортовой мозг говорит, что в случае, не дай Бог, дтп, система безопасности Airbag не сработает. Кроме значка с человечком, может светиться только надпись SRS или Airbag.

Если горит восклицательный знак на панели приборов в кружочке и в скобках, то, как правило, причин может быть несколько. Вот причины, из-за которых может гореть красный восклицательный знак:

Если желтый восклицательный знак в треугольнике, то значит есть неполадки в электронной системе стабилизации. Если красный в треугольнике, то на панели приборов должен светится еще значок, говорящий о проблеме.

Если подсвечивается надпись ESP, которая может или мигать, или гореть постоянно, то это означает, что есть проблемы в системе стабилизации. Включение ЕСП может быть вызвано поломкой датчика давления тормозной системы, поломкой датчика угла поворота или неисправностью датчика включения стоп сигнала.

Если светится значок в виде задвижки (красный или желтый), то это изображен так двигатель, который также называют ЧЕК или Значок инжектора, то означает, что есть ошибки в работе двигателя автомобиля и, возможно, есть неисправности в работе электронной системе. В этом случае определить можно с помощью компьютерной диагностики в сервисе или, если есть сканер с программой, своими руками диагностировать. Причиной, например, может быть через вакуум, из-за чего топливная смесь становится бедной и загорается чек/check.

На автомобилях с дизельными двигателями горит значок с изображение спирали, то же самое, что и ЧЕК на бензиновых, означает, что есть какие-то неисправности (если горит постоянно). Этот индикатор должен гаснуть, когда мотор нагреется и отключатся спирали накала.

Здесь представлены не все значки, но самые популярные, которые есть во многих марках машин. В комментариях можете указывать какие еще значки есть на панели приборов вашего авто.

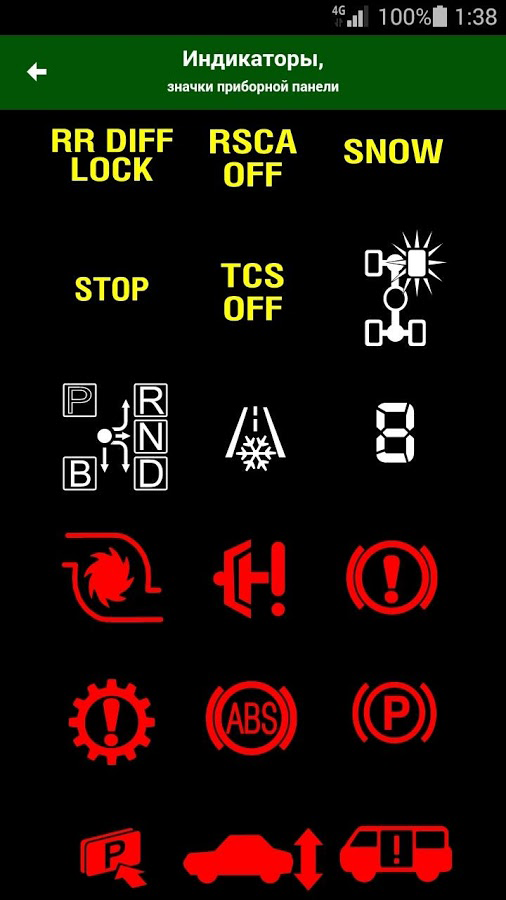

Примеры значков на приборной панели конкретных марок и моделей.

Начало так называемой приборной панели тянется еще с 60-х годов прошлого века. В те времена их делали преимущественно из железа.

Но с переходом на пластик в 70-х годах появилась возможность разнообразить их дизайн. Первыми такие панели ставили на спортивные автомобили. К 80-м годам появились уже первые цифровые информационные панели. А в 1981 году впервые на немецком автомобиле марки BMW был установлен бортовой IBM.

Современные же автомобили в корне изменили свою форму и внешний вид. Их экстравагантный дизайн, особенно последних марок 2018 года, уже больше похож на космический корабль, чем на салон автомобиля. Особенно чувствуется разница, если сначала сесть в автомобиль 70-х годов, а после пересесть на машину последнего поколения.

В первую очередь бросаются в глаза символы на приборной панели, изучить которые порой становится весьма не просто. Сложность такой задачи усугубляет тот факт, что каждый автомобильный завод сам решает, какой внешний вид будет иметь тот или иной символ на приборной панели, и за что он будет отвечать. Поэтому на автомобилях разных марок можно встретить символы, которые будут иметь одну и ту же функцию, но выглядеть по-разному.

В свою очередь значки в автомобиле могут иметь и разный цвет. Обычно их делают красного, желтого и зеленого цвета, но могут использовать и другие оттенки. В любом случае каждый из символов окрашивают в определенный цвет, в зависимости от его важности, например:

• Красный цвет символа говорит о серьезном нарушении в системе автомобиля.
• Зеленый символ дает понять, что данная система автомобиля функционирует нормально, неполадок не обнаружено.
• Символы желтого цвета предупреждают, что найдена проблема, и желательно ее быстрее устранить, продиагностировать систему. Точно такая же задача и у моргающего знака.

Но встречается большое количество и исключений из этих правил, которые лишь усложняют ситуацию. В этой статье мы попробуем разобрать найденные нами обозначения символов на приборной панели разных автомобилей, постараемся раскрыть о них полную информацию. Расскажем, какие у них бывают функции и как они подразделяются. Для этого разобьем их по нескольким категориям.

Наиболее важные предупреждающие символы

В чем суть предупреждающих знаков говорит за себя само их название. К этой категории символов на приборной панели надо относиться наиболее серьезно, поскольку игнорирование этих знаков может привести к серьезной поломке автомобиля. Не зря их и выделяют преимущественно красным цветом.

Этот символ предупреждает о неисправности тормозной системы, ее повреждении или утечке жидкости. В любом случае тормоза для автомобиля считаются основной системой безопасности, которой не следует рисковать. При появлениях этих символов следует незамедлительно остановиться, а после обратиться на СТО для устранения неисправности. Также в зависимости от конкретного транспортного средства данные знаки могут говорить о работе ручного тормоза, указывать на то, что он затянут.

Появление красного термометра со шкалой, как правило, указывает на неполадки в системе охлаждения автомобиля. Загорается он в случае перегрева двигателя. В любом случае нужно срочно остановиться и дать двигателю остыть. После этого его можно снова запустить и с осторожностью продолжить движение. Проблему перегрева в кратчайшие сроки нужно устранить.

В свою очередь синий термометр говорит, что температура охлаждающей жидкости слишком низкая, двигатель еще не прогрелся. Иногда может также указывать на неполадки в системе охлаждения, если горит постоянно.

Красная масленка сигнализирует о низком масленом давлении. Но об опасности она предупреждает только при заведенном моторе. Дело в том, что включив замок зажигания, лампочка должна в любом случае загореться. Однако после того как двигатель завелся, она должна сразу потухнуть. Если же она не гаснет, следует разобраться в причинах такого явления. В первую очередь следует удостовериться в том, что в двигателе достаточно масла и если его не хватает, обязательно долить.

Эти индикаторы относятся преимущественно к новым автомобилям, говорят об уменьшении допустимого уровня масла в двигателе. Слово «Sensor» в сигнальной лампе указывает на проблему с датчиком уровня масла, который необходимо отремонтировать. В этом случае индикатор уровня не будет работать, и для проверки вам необходимо использовать щуп в двигателе, если таковой имеется. К примеру, в новых моделях БМВ его может и не быть.

Данный символ аккумулятора сигнализирует о низком напряжении в электрической цепи, проблемах с зарядкой АКБ. Говорит о том, что машина питается преимущественно от батареи. Если во время движения загорелся этот индикатор, это может указывать на неисправность проводки или порванный ремень генератора.

Регулярные предупреждающие сигнальные значки

Этот символ напоминает водителю или его пассажиру на переднем сиденье о необходимости пристегнуться ремнем безопасности. Сопровождается, как правило, звуковым сигналом.

Данный сигнал уведомляет водителя о непристегнутых ремнях пассажиров, сидящих на задних сидениях. Эта лампа также может иметь и другие, схожие формы.

Загораются в случае открытия одной из дверей автомобиля или багажника при заведенном двигателе. Обычно об этом также предупреждают звуковым сигналом. Помимо этого в некоторых машинах символ может показывать, какая именно из дверей не закрыта, и в зависимости от марки автомобиля иметь различные формы.

Предупреждает водителя о маленьком уровне топлива в баке, необходимости его долить. После заправки индикатор сразу же должен погаснуть.

В свою очередь появление этого знака говорит о малом количестве жидкости в бачке стеклоомывателя.

Индикаторы системы освещения

В этой категории мы собрали основные обозначения символов на приборной панели, относящиеся к системе освещения авто. Большинство из этих индикаторов вам наверняка знакомы, но есть и те, которые, скорее всего, вы будите видеть впервые.

Данный знак зеленого цвета загорается при включении габаритных огней автомобиля.

В свою очередь этот знак уведомляет, что включен ближний свет фар и проблем нет.

А вот если вышла из строя фара, то эти светодиоды или их варианты указывают на эту проблему. Чаще всего причиной является перегоревшая лампа или любая друга неполадка в системе освещения.

Данный же символ синего цвета расположен по центру приборной панели и загорается в случае включения дальнего света фар. Очень часто это единственный синий индикатор на приборной панели, который при включении очень часто ослепляет в ночное время водителя.

Наличие этого символа указывает на то, что в машине установлена система автоматического управления дальним светом. При активации этого режима постоянно переключаться с дальнего света на ближний не нужно, так как автоматика делает это за вас сама.

Данные символы сигнализируют о неисправности функции автоматической регулировки фар. Это стандарт для ксеноновых ламп, но он также встречается и на некоторых галогенных фарах. Кроме того этого индикатора может вообще не быть, даже если ваш автомобиль оборудован данной системой.

Загорание этих символов говорит, что система адаптивных фар отключена или не работает и нуждается в ремонте. При обнаружении сбоев светодиод также может начать мигать. Но не стоит об этом слишком беспокоиться, даже если этот индикатор горит, фары будут работать нормально.

А эти символы загораются в случае, когда система ближнего света фар в дневное время активирована. В автомобилях встречаются довольно редко.

Данный же желтый знак при загорании указывает на вероятную неисправность лампы в задних фарах. Как правило, заменить нерабочую лампочку для решения проблемы более чем достаточно.

Этот значок загорается при включении передних противотуманных фар. Как правило, он расположен на самой кнопке, если фары надо включить, просто нажимаете на нее.

В свою очередь при включении только задних противотуманных огней загорается подобный символ оранжевого цвета. Несмотря на то, что оранжевый свет сигнализирует о проблеме, в этом случае это не так. Дело в том, что водители за вами могут быть ослеплены в случае, если они используются ненадлежащим образом, когда это не нужно. Поскольку неправильное использование противотуманных фар может вызвать трудности у других, этот индикатор имеет оранжевый цвет.

Стрелка мигает в том случае, когда вы сигнализируете об изменении направления движения. В зависимости от положения рычага переключателя на приборной панели горит первая или вторая стрелка. Если же мигают сразу две стрелки, то это означает, что включена аварийная сигнализация.

Сигналы предупреждения, указывающие на конкретные проблемы в автомобиле

Задача уведомлений этой категории заранее выявить серьезную поломку или сбой в работе какой-либо системы автомобиля, и сообщить об этом водителю. Поэтому при возникновении на панели таких символов желательно сразу обратиться в автосервис или к своему дилеру. Разберем обозначения символов на приборной панели этой категории по степени их значимости, начиная с наиболее важных.

У этого восклицательного знака цель напомнить автовладельцу о возникшей ошибке. Данный символ сопровождается извещением, написанным рядом на дисплее.

В свою очередь данный значок желтого цвета может указывать на неполадку в электронной системе стабилизации транспортного средства или любую другую серьезную или незначительную проблему.

Данные изображения красного цвета появляются при неисправностях подушки безопасности.

Эти символы указывают, что боковая подушка безопасности неактивна. Если в кресле сидит человек и эта лампа горит, то это может указывать на проблемы с подушкой безопасности или датчиком веса в самом сиденье.

Кратковременный мигающий красный свет индикаторов, когда автомобиль выключен и заблокирован, означает, что противоугонная сигнализация активна. Если они загорается, когда ключ зажигания находится в замке, то это указывает на проблему с иммобилайзером. При этом автомобиль может не запуститься вообще или двигатель через несколько секунд просто заглохнет.

Эти индикаторы сообщают водителю о поломке, относящейся к трансмиссионной системе. Чаще всего ими оснащены автомобили с автоматическими или роботизированными механическими коробками передач. Вариант оранжевого цвета обычно является незначительной проблемой, иногда просто ошибкой, которую можно решить простым перезапуском двигателя.

Электронной педалью акселератора оснащены, пожалуй, практически все новые автомобили. И хотя классическая стальная проволока может служить вечно, пока за что-то не зацепится и не лопнет, то электронный газ может вызывать проблемы, как и вся электроника в целом. Вот почему нужны такие индикаторы, которые сообщат о проблеме. Зеленый индикатор «ECT PWR» указывает на другой режим электронного газа, а не проблему.

Эти же символ в основном встречается в спортивных автомобилях. Указывает на отказ коробки передач или сцепления, или просто перегрев трансмиссии. В любом случае следует остановиться и подождать. Но если он светит даже на холодном автомобиле, то, скорее всего, требуется ремонт или обслуживание.

Назначение этих сигналов сообщить о том, что температура масла в коробке передач превысило допустимое значение. Чаще всего такие индикаторы можно встретить на внедорожниках и грузовиках, оснащенных автоматической трансмиссией. Желательно остановиться и подождать, пока масло остынет.

Сообщает автовладельцу о наличии неполадок в электрической системе автоматической коробке передач. Желательно остановиться для устранения поломки.

Индикатор активации режима паркинга в автомобиле с автоматической коробкой передач. Чаще устанавливается на машины с полным приводом.

Появляется в случае неисправности гидроусилителя руля или связанной с ним электроникой.

Показывает, что ручной тормоз задействован в работу. При отпускании ручника этот символ должен потухнуть. Другими слова этот сигнал говорит о невозможности начала движения, поскольку включены тормоза. Поэтому многие начинающие автолюбители, забыв снять рычаг тормоза, глохнут и не могут тронуться с места.

В свою очередь этот значок с гаечным ключом указывает на неполадку электронного стояночного тормоза.

Встречается символ в более современных автомобилях. Предупреждает водителя о низком уровне или полном отсутствии тормозной жидкости.

Эти знаки говорят о неисправности антиблокировочной тормозной системы. В автомобилях, где ABS может быть просто отключен, светодиод загорается, когда вы это делаете.

Этот знак желтого цвета загорается при чрезмерном износе тормозных колодок. Желательно с их заменой также не затягивать.

Если в автомобиле имеются какие-то электронные системы управления тормозами, например, автоматическое торможение перед препятствием и этот индикатор горит, то данная электронная система не работает. Тормоза как таковые, работающие при нажатии на педаль, все еще могут работать. Но не путайте этот оранжевый индикатор с красным такого же дизайна, который указывает на более серьезные проблемы, описанные выше.

Как и значок выше, эти символы указывают на неисправность электронного стояночного тормоза, который может не работать должным образом, поэтому полагаться на него нельзя.

Эти индикаторы загораются в том случае, когда вы хотите что-то сделать, но для применения этого необходимо выжать педаль сцепления или тормоза. Как правило, если вы хотите завести двигатель в машине с автоматической коробкой передач, то для этого автомобиль требует нажатия некоторых педалей. Это же необходимо сделать в случае, если вам необходимо перейти из режима «P» (Park) в «R» (Reverse) или «D» (Drive).

Если автомобиль оснащен мониторингом давления в шинах, то данные символы на приборной панели загорается при снижении давления в какой-либо шине более чем на 25 процентов от оптимального показателя.

Эти символы загораются при заведенном моторе и говорят о неисправности какой-либо системы двигателя автомобиля, его отдельных узлов. При этом бортовой компьютер может отключать определенные системы, влияющие на работу двигателя, пока проблема не будет устранена. Последний индикатор «EPC» указывает на ошибку в системе управления подачей топлива.

Этот индикатор работает почти так же, как и вышеупомянутый чек неисправностей двигателя , он просто выглядит по-другому.

Если у автомобиля есть проблема, он может переключиться в аварийный режим, при котором двигатель будет работать при сниженной мощности, чтобы избежать дальнейшего повреждения уже дефектных компонентов. В некоторых случаех с решением проблемы может помочь перезапуск двигателя.

Лямбда-зонд в выхлопной системе контролирует эффективность сгорания топлива и определяет, сколько его должно подаваться и так далее. Неисправность с ним означает более высокий расход топлива в машине и сниженную мощность двигателя. Проблема должна быть устранена как можно скорее. Этот индикатор редко можно встретить, поскольку проблемы с лямбда-зондом обычно включаются в вышеупомянутую сигнальную лампу неисправностей двигателя.

Данный символ уведомляет о необходимости проверить крышку бензобака, возможно, она не закрыта, повреждена или ее просто нет. Также эта проблема может означать, что в топливную систему проникает воздух.

При появлениях важных уведомлений на дисплее появляется один из значков рядом с текстом для прочтения.

Данный же символ предупреждает автовладельца о неисправности катализатора. Электроника при его появлении может снизить мощность двигателя, поэтому с решением проблемы лучше не затягивать.

Ставит в известность о снижении уровня охлаждающей жидкости двигателя, необходимости долить антифриз. Тем не менее, охлаждающая жидкость не должна слишком быстро уходить, если она куда-то просачивается, то эту утечку необходимо как можно скорее устранить.

Эти показатели в подавляющем большинстве случаев напоминают о необходимости регулярного обслуживания, а это, как правило, означает, что требуется замена масла и фильтров. Но также может указывать на более серьезную проблему, требующую посещения станции технического обслуживания.

Данный сигнал загорается в случае засорения воздушного фильтра. Это не серьезная проблема, но если двигатель не получает нужное количество воздуха, то он имеет более низкую мощность и повышенный расход топлива.

Этот символ уведомляет, что отключена повышенная передача «Overdrive» в автоматической трансмиссии.

Символы и значки систем помощи при езде

Если подобные значки горят или мигают, то это говорит о том, что работает система контроля тяги или противоскольжения. Значки могут иметь разные маркировки и названия, например, «DTC», «TCS» или «ASR». Желательно при срабатывании данных систем ослабить давление на педаль газа и работать с ней более мягко, пока машина не выедет на более твердую поверхность. В некоторых случаях один и тот же оранжевый индикатор мигает, когда система работает, и горит, если его выключить кнопкой или система просто неисправна. В противном случае сигнал о выключении системы или сбое сигнализируется оранжевым зачеркнутым символом или знаком «OFF». Когда же система работает, загорается другой зеленый светодиод.

Функции этих сигнальных ламп аналогичны индикаторам системы контроля тяги, описанных выше, но относятся только к системе стабилизации, которые сегодня можно найти на многих современных автомобилях. Большинство из них также могут отключаться, о чем обычно и сигнализирует оранжевый индикатор. И в зависимости от марки автомобиля принцип работы и обозначения символов на приборной панели у них также будут разными: «ESP», «DSC», «ESC», «ACS», «IVC», «VDC» и так далее. Зато предназначение систем курсовой устойчивости одно, не допустить схода колес автомобиля с заданной траектории в любых условиях движения. Лампа «DSTC SPORT» указывает на активацию спортивного режима, когда система стабилизации сильно не вмешивается в управление автомобилем.

Загорается в случае возникновения скольжения колес во время движения автомобиля. Другими словами символ уведомляет водителя, что система стабилизации в этот момент сработала для предотвращения заноса транспортного средства.

Указывают на неполадку в системе помощи при экстренном торможении «BAS».

Данный же символ загорается при возникновении неполадок с системой кинетической стабилизации подвески.

Символы внедорожника движущегося по различной местности показывают, что активна какая-либо система помощи при езде, например, крайний слева говорит, что включена система спуска с холмов. В свою очередь обычный автомобиль на склоне означает, что активирован помощник на склоне, который автоматически удерживает тормоз, чтобы автомобиль не откатывался назад. Однако этими индикаторами оборудованы не так много автомобилей.

Этот символ дает понять, что включена система помощи в поворотах, которая работает в сочетании с другими помощниками езды по бездорожью или с блокировкой отдельных дифференциалов. Работает только на низких скоростях и также встречается не часто.

Сообщают о неполадках в системе стабилизации, либо она просто не работает. Машиной в свою очередь можно управлять в штатном режиме, но на помощь электроники можно не рассчитывать.

Символы автомобилей последних поколений с новыми технологическими функциями

В последнее время уследить за появляющимися новыми символами на выпускаемых автомобилях становится все труднее. В этой категории мы попробуем расшифровать их большую часть.

Данный знак загорается в случае обнаружения неполадок с устройством привода крыши кабриолета.

Зеленый светодиод отражает наличие бесконтактного ключа в автомобиле. Красный же указывает на его отсутствие и невозможность запуска двигателя. Оранжевые светодиоды имеют аналогичную функцию.

Данный световой индикатор ключа с молнией справа указывает на необходимость замены батареи в модуле управления.

Этот значок может указывать на возможное обледенение на дороге или на то, что был активирован режим «снег», если системы транспортного средства допускают такой вариант. Если у вашего автомобиля автоматическая коробка передач, то машина может ускоряться и двигаться более мягко, чтобы предотвратить скольжение колес.

Эти символы говорят, что вы возможно устали от долгой поездки, и у вас должен быть перерыв. Причем чашка кофе на значке может быть как с восклицательным знаком, так и без него. Сегодня этот символ становится все более распространенным, раньше его можно было встретить преимущественно на роскошных автомобилях, таких как Mercedes.

Если автомобиль оснащен адаптивным круиз-контролем или какой-либо другой системой предотвращения столкновения на определенных скоростях, то в машине на панели приборов может быть установлена данная сигнальная лампа. Причем она может указывать как на слишком короткое расстояние до впереди едущего автомобиля, так и на возможность столкновения с неподвижным объектом. Обычно после этого следует автоматическое торможение в целях смягчения последствий аварии. Зеленый же светодиод указывает на то, что система включена, но иногда он может и отсутствовать в любом автомобиле с подобной системой.

Если в автомобиле есть система изменения высоты шасси, то этот значок говорит о том, что он снизит высоту кузова до минимума, когда вы остановитесь и захотите выйти из машины. Зеленый цвет означает, что система активна.

В настоящее круиз-контроль время достаточно распространен в Европе, и подавляющее большинство автомобилей с данной функцией в качестве предупредительного сигнала имеют индикаторы. В свою очередь символ может состоять как из слова «CRUISE», так и иметь вид спидометра. Помимо этого он может иметь белый цвет, если система готова к работе или приостановлена, и зеленый, когда активна.

Эти же светодиоды дают понять водителю, что адаптивный круиз-контроль уменьшил скорость движения вашей машины до уровня, едущего перед вами, автомобиля.

Первые три символа указывают на то, что система чем-то заблокирована, например, по причине загрязнения радара на передней части бампера транспортного средства. В свою очередь последние два значка говорят об ошибке круиз-контроля, и чтобы система заработала, проблема должна быть устранена.

Если круиз-контроль имеет функцию ограничения скорости, то данный символ показывает, что ограничитель включен и настроен на определенную скорость движения. В некоторых случаях включать эту систему может быть очень опасно, например, при обгоне.

Если автомобиль оснащен системой предупреждения о выезде из полосы и эта сигнальная лампа мигает, слышится звуковое оповещение, то это означает, что вы покидаете свою полосу движения. Если же индикатор горит постоянно, это может указывать на системную ошибку, неисправность или на то, что она выключена. Зеленый же символ говорит, что система включена.

Система торможения для предотвращения столкновения (CMBS), система предаварийной безопасности (PCS) или любые другие наименования подобных систем могут помочь в случае, если при движении по дороге перед вами возникнет какое-либо препятствие, а вы на него не реагируете. Данные системы не работают безупречно, но эта статья не об этом. В свою очередь эти оранжевые индикаторы загораются, когда система деактивирована или неисправна. Также перед возможным столкновением с препятствием данные символы могут мигать.

Индикаторы системы отслеживания мертвых зон вокруг транспортного средства. Значки, как правило, располагаются в наружных боковых зеркалах. Загораются, когда транспортное средство обнаруживается в слепой зоне и мигают в случае поворота руля в сторону занятой полосы. Если горит желтый светодиод со знаком «OFF», то это говорит о том, что система выключена или неисправна.

Предупреждает автовладельца о сбоях в работе системы ночного видения, неисправности инфракрасных датчиков.

Данные же символы предупреждают водителя о пешеходе на дороге.

Автомобили, в которых присутствуют датчики парковки, издают соответствующий свист при приближении передней или задней части к какому-либо препятствию. Эти символы в основном находятся на кнопке, которая и включает передние датчики, задние же активируются при включении передачи заднего хода. Если такой индикатор мигает или загорается оранжевым цветом, это означает, что датчики грязные, а значит неработающие или просто неисправные.

Эти индикаторы загораются при активации режима автоматического задействования тормозов при остановке автомобиля. Например, когда вы стоите на перекрестке или останавливаетесь на крутом спуске вам не нужно постоянно держать педаль тормоза, автоматика делает это за вас. Встречается чаще всего на некоторых автомобилях с автоматической коробкой передач.

Индикаторы с амортизаторами или надписью «Susp», сокращение от слова «Suspension», относится к любой адаптивной или регулируемой подвеске автомобиля. Оранжевый цвет указывает на проблему в данном сегменте, «CK» сокращение от «Check». Зеленый же цвет отражает состояние и текущий режим работы амортизаторов.

Если в машине с пневматической подвеской горит данный символ, то это говорит о включении режима «HEIGHT HIGH», когда положение кузова находится в высшей точке над поверхностью дороги. Также встречаются значки с надписью «Normal» и «Sport», при активации любого из них устанавливается соответствующая высота клиренса в машине.

Если автомобиль имеет специальный режим буксировки прицепа, что характерно для американских пикапов и внедорожников, то эти индикаторы могут свидетельствовать об активации такого режима.

Различные системы экономии топлива

Если система старт-стоп активна, то такие или аналогичные индикаторы вообще не загораются или просто будут светить зеленым цветом. Если же система выключена или ожидается прогрев двигателя, то свет будет оранжевым. И если возникла ошибка, то на символе может отображаться восклицательный знак.

Если ваш автомобиль может переключаться на экологический, теоретически экономичный режим движения, то эти светодиоды показывают, что этот режим включен. Также эти светодиоды, кроме последнего, могут указывать, что ваш текущий стиль вождения экономичен, независимо от выбранного вами режима, или есть ли у вас возможность какого-либо выбора режима вообще.

С помощью данных символов на приборной панели автомобиль может подсказывать вам, что для лучшей экономии топлива целесообразней перейти на более высокую передачу. Более того, помимо данных значков может также отображаться номер более подходящей передачи, а также стрелка вверх или вниз относительно выбранной в данный момент скорости.

Если в вашем автомобиле есть несколько режимов вождения, которые можно выбирать, то эти символы могут указывать на выбор спортивного режима. В свою очередь характеристики в разных автомобилях могут отличаться, но шасси, как правило, при выборе данного режима становится жестче, а педаль газа более чувствительной.

Символы, встречающиеся в автомобилях с полным приводом

Если у вас полноприводный автомобиль, то эти индикаторы указывают на то, что вы активировали привод на все 4 колеса.

Когда же загорается символ «4×2», то это говорит о выборе движения с приводом только от одной, задней оси.

Режим «4×4 Auto» автоматически выбирает, в зависимости от текущей ситуации на дороге, двигаться автомобилю с помощью одной оси или использовать привод на все колеса.

Наличие символов «4HI» или «4×4 High» говорит о том, что ваш автомобиль оснащен двухступенчатой раздаточной коробкой. Предполагает движение на машине с полным приводом в штатном режиме.

В свою очередь включение режима «4LO» или «4×4 Low» также предполагает движение с полным приводом. Однако подходит для определенных, тяжелых условий езды, когда необходима высокая мощность, но низкая скорость движения автомобиля.

Эти символы на приборной панели означают, что вы заблокировали один из дифференциалов, как правило, тот, который находится в центре. Но у самых способных внедорожников есть возможность блокировки всех трех дифференциалов. С заблокированными дифференциалами колеса не могут вращаться с разными скоростями, поэтому эта функция используется только на скользкой поверхности. Включение их на сухом асфальте может разрушить как дифференциал, так и другие компоненты привода, если его не разблокировать.

Если горит один из этих знаков, то это означает, что полный привод неисправен. О том же самое может говорить простой оранжевый значок с символами «AWD» или «4WD». В любом случае отремонтировать его нужно как можно скорее, поскольку дальнейшая эксплуатация автомобиля с неисправным приводом может серьезно ему навредить.

Данный символ также указывает на неполадку полного привода, скорее всего, дифференциал просто перегрелся. Необходимо остановиться и дать ему остыть, после чего значок должен погаснуть.

Символы, характерные для гибридных и электрических транспортных средств

Значок аккумулятора с надписью «MAIN» означает, что основная батарея гибридного автомобиля имеет проблемы, которые необходимо устранить. Правый же символ указывает на ошибки в электрической системе гибридного транспортного средства.

Для некоторых электрических автомобилей этот символ заменяет классический указатель неисправности двигателя и указывает на проблему с электродвигателем, зарядкой, батареей или коробкой передач. Требует незамедлительного визита в сервисный центр.

Аналоги индикаторов уровня топлива в баке классических автомобилей. Говорит, что необходимо подключить автомобиль к зарядному устройству, в связи с низким зарядом батареи. Второй же красный значок означает отсутствие зарядки высоковольтной батареи электрического автомобиля. В любом случае автомобиль нужно подключить к зарядному устройству.

В Европе или европейском автомобиле эта икона означает, что производительность электромобиля была снижена по причине низкого заряда батареи. В Восточной Азии или в автомобиле, прибывшем из этой зоны, говорит, что вследствие неисправности была уменьшена мощность мотора.

Эти индикаторы так же как на некоторых мобильных телефонах указывают на то, что автомобиль заряжается. Если же индикатор гаснет или горит зеленым, то говорит, что аккумулятор заряжен.

Большинство гибридов, включая Тойота Приус, располагают на приборной панели специальной кнопкой, которая включает режим движения на электрической тяге, обозначенной данными символами. В таком режиме автомобиль будет запускать двигатель внутреннего сгорания только случае, если батарея разряжена или при превышении определенной скорости движения.

Поскольку гибриды в большинстве случаев начинают движение на электрической энергии, то в машинах устанавливают подобные светодиоды, которые информируют водителя, что автомобиль готов начать движение, поэтому можно отправиться в путь.

Если гибрид оснащен внешними колонками для предупреждения других водителей, пешеходом о приближении электромобиля и есть ошибка в этой системе, то эти контрольные сигналы и информируют водителя о неполадке.

Обозначение символов на приборной панели дизельных автомобилей

Как понятно по названию, в эту категорию вошли значки, которые можно встретить на автомобилях с дизельным двигателем.

Данный символ отражает работу свечей накаливания. Загорается при повороте ключа зажигания, а после накала свечей лампочка должна потухнуть.

В свою очередь эти знаки предупреждают водителя о загрязнении сажевого фильтра.

Этот символ на панели указывает на неполадку в системе выхлопа. А именно говорит о недостатке жидкости, которая необходима для очищения отработавших газов.

Данный же знак на панели приборов также предупреждает о проблеме с выхлопом. Загорается при выходе из строя системы очистки выхлопных газов.

У этих же символов задача оповестить автолюбителя о проблеме с топливом. В системе была обнаружена вода. Иногда могут также напоминать о необходимости замены топливного фильтра.

Данный значок оповещает водителя о необходимости скорой замены ремня ГРМ. Загорается при повороте замка зажигания и гаснет после запуска двигателя.

Заключение

Водители не всегда могут интуитивно распознать неисправность или отказ какой-нибудь системы автомобиля. Поэтому производители и пытаются облегчить эту задачу, дополняя свои автомобили все более новыми функциями. Причем в последнее время уследить за ними на выпускаемых новых автомобилях становится все труднее. Часть из этих нововведений и отображается в виде непонятных символов на приборной панели, обозначение которых должен изучить каждый новоиспеченный автовладелец.

Помимо световых оповещений многие важные предупреждения иногда сопровождаются и звуковыми сигналами, что также повышает и безопасность на дорогах. Ведь вовремя появившийся сигнал иногда может спасти от непредвиденных поломок не только автомобиль, но и жизнь его пассажиров. Надеемся, что наша статья помогла разобраться со значками в вашем автомобиле. Будем рады увидеть ваше мнение в комментариях.

Приборная панель – это первый помощник водителя, информирующий его и об открытых дверях, и о всевозможных неисправностях. Но каждый ли знает, что обозначают внезапно загорающиеся индикаторы и лампочки?

Дабы увеличить число автовладельцев, разбирающихся в пиктограммах на приборной панели, АвтоПортал решил провести краткий ликбез по наиболее распространенным значкам.

Цвет имеет значение

Для начала отметим, что цвет индикатора играет первостепенную роль. Это нечто вроде светофора.

Если красный — эксплуатировать автомобиль опасно

Желтый цвет оповещает о необходимости обратить внимание (вспоминаем светофор)

Зеленый цвет просто информирует (габариты, ближний свет фар), равно как и другие цвета. Например, синий встречается зачастую лишь в одном случае — когда включен дальний свет.

Важно отметить, что практически любые индикаторы (красного и желтого цвета) должны гаснуть спустя несколько секунд после запуска мотора. Если они беспрерывно горят (исключение — включенные «противотуманки» и прочие приборы), значит, есть неисправность.

Зачастую обо всех этих и других значках можно прочесть в инструкции по эксплуатации. Но как быть, если автомобиль был куплен с рук, а его прежний владелец не сохранил полезную книжку? В этом случае пригодится наша статья.

В этом материале мы рассмотрим наиболее распространенные и важные пиктограммы, оставив без внимания простейшие индикаторы — такие как индикаторы включенных поворотов, ближнего и дальнего света, индикатора низкого уровня топлива и пр. Надеемся, большинство автовладельцев не нуждается в настолько тщательном изучении значков на приборной панели.

Обозначения значков на панели

Индикатор давления масла. Если лампочка не гаснет через несколько секунд после запуска двигателя (постоянно горит или моргает), значит необходимо в срочном порядке проверить уровень моторного масла — скорее всего, его уровень на критически низком уровне.

Индикатор ABS . Свидетельствует о неисправности антиблокировочной системы. При горящем индикаторе эксплуатировать машину можно, но нежелательно — надо понимать, что при резком торможении она может не сработать.

Индикатор неисправности тормозной системы. Если не гаснет это значок, продолжать движение крайне опасно. Он свидетельствует о проблемах с тормозами (низкий уровень жидкости). Также может информировать о проблемах со стояночным тормозом.

Индикатор износа тормозных колодок. Информирует о необходимости проверить изношенность тормозных колодок.

Индикатор аккумулятора/генератора. Говорит о низком заряде аккумулятора или неисправностях с генератором. Бывает, что лампочка может загореться в пути — значит, нужно проверить ремень генератора. Если необходимо ехать дальше — лучше отключить потребляющие энергию приборы (аудиосистему, фары и пр.)

Индикатор открытой двери. В зависимости от модели, может информировать о том, что не закрыта(ы) одна или более дверей. Во многих современных авто индикатор указывает на конкретную дверь. Также может говорить о незакрытом багажном отделении.

Индикатор исправности двигателя. Если загорается этот знак или надпись CHECK — значит, возникли проблемы в электронной системе управления двигателем. Нередко он загорается в случаях, когда автомобиль было заправлено некачественным топливом. В любом случае, лучше посетить СТО — устранить первопричину самостоятельно практически невозможно.

Датчик airbag (SRS ). Информирует о неисправностях с подушками безопасности или преднатяжителей ремней безопасности.

Индикатор холодного/перегретого двигателя. В некоторых авто такой значок синего цвета информирует, что двигатель еще не прогрелся до оптимальной температуры — до того, как он исчезнет, лучше не раскручивать двигатель до высоких оборотов. Если значок оранжевый — значит, двигатель нагрелся до опасной температуры.

Индикатор ГРМ. Подобной пиктограммой обладают немногие автомобили, но такие есть. Если загорается T-BELT — нужно поменять ремень ГРМ

Индикатор преднакала (или EPC ). Эта лампочка встречается на дизельных машинах. Лучше сразу поехать на СТО — для определения ошибки. Причины могут разными, но в определенной степени это такой же тревожный знак, как CHECK .

Индикатор круиз-контроля. Если не гаснет, когда система отключена — значит, она неисправна.

Индикатор сонаров. Пока что «дикованный» для украинских автовладельцев значок. Встречается на автомобилях с системой адаптивного круиз-контроля.

Индикатор исправности электроусилителя рулевого управления. Если значок в виде руля светится желтым цветом — ошибка легкая, красным — тяжелая.

Индикатор исправности световых приборов. Загорается, если вышла из строя какая-то из ламп наружного освещения (габариты, ближний свет и пр.).

Индикатор лючка бензобака. Встречается нечасто. Если горит — значит, лючок открыт.

Индикатор уровня жидкости в омывателе. Если светиться — нужно долить жидкость в бачок стеклоомывателя.

Этот значок говорит о необходимости долить охлаждающую жидкость в радиатор.

Индикатор сажевого фильтра. Встречается на дизельных авто и информирует о необходимости его замены или чистки.

Датчик давления в шинах. Загорается и не гаснет в том случае, когда давление в одном (или больше) из колес становится критически низким.

Индикатор установки детского кресла. Светится, если детское кресло установлено неправильно.

Индикатор AT Check . Загорается при проблемах с автоматической КПП. Подобен определению ошибок в системе управления двигателем.

Индикатор O /D off . Встречается на машинах с АКПП. Свидетельствует о том, что режим Overdrive выключен.

Индикатор доступа без ключа. Если загорается подобный значок, значит, произошел сбой в системе работы бесключевого доступа в автомобиль или запуска двигателя без ключа. В таком случае рекомендовано не глушить мотор и ехать на сервисную станцию — в противном случае есть вероятность, что заглушив мотор или покинув авто, придется открывать его механическим способом и/или не запуститься двигатель с кнопки.

Индикатор системы полного привода. На моделях с подключаемым полным приводом этот значок может обозначать активизацию системы полного привода. Но если все выключено или привод постоянный, а индикатор горит — значит, возникли проблемы в работе системы полного привода. Обозначается как надпись 4WD или в виде картинки.

ESP Off . Увидев такой значок, нужно убедиться, не выключили ли вы случайно (или специально) систему динамической стабилизации. У многих авто, если система выключена — светиться надпись OFF. Если нет, а индикатор горит — значит, она дала сбой. В зависимости от автопроизводителя, она может обозначаться по-разному. У Ferrari — CST , у BMW, Jaguar, Mazda, Mini — DSC , у — DSTS , у Mitsubishi — MASC , у Maserati — MSP , у Porshe — PSM , у Alfa Romeo, Subaru — VDC , у Honda — VSA , у Daihatsu, Lexus, — VSC .

Вместо эпилога

Указанные выше пиктограммы являются наиболее распространенными. Однако, это вовсе не значит, что в вашем автомобиле не может быть других индикаторов. Все зависит от марки, года производства и модификации. Следовательно, наш материал носит информационный характер для большинства автовладельцев, но не отображает полный перечень значков на приборной панели всех существующих машин. Запомните главное — если «приборка» вашего авто внезапно превратилась в новогоднюю елку с моргающими «гирляндами», это не значит, что пришел Новый год. Это говорит о необходимости посетить станцию техобслуживания, поскольку в основном определить причину появления того или иного индикатора без спецоборудования практически невозможно.

P.S. Если у вас загорелся неизвестный индикатор, или же вы хотите дополнить эту статью — присылайте свои фото и задавайте вопросы нашему эксперту: [email protected]сайт

Многие автовладельцы считают, что автомобиль – это всего лишь железка, которая не умеет разговаривать и не передает никаких эмоций. Это далеко не так. Вспомните веселую игру незакрепленным грузом в багажнике, громыхания на кочках, поскрипывание шарнирами или усталое пощелкивание двигателя при длительной поездке. В каждом автомобиле есть приборная панель, которая показывает текущее состояние машины. Чтобы контролировать этот процесс, каждый водитель должен знать обозначение значков на панели приборов в своем автомобиле.

Зачем нужны значки

Согласно определению, приборная панель представляет собой место, где расположены различные измерительные и контрольные приборы. Еще относительно недавно на ней было мало измерителей, указателей и индикаторов, поэтому разобраться с ними было легко. Однако, по мере усовершенствования автомобилей появились новые знаки на приборной панели, которые для водителей превратились в сложное занятие, представляющее китайскую грамоту.

Это лишь малая часть существующих индикаторов. Если вы не можете сразу их запомнить, то не стоит расстраиваться, так как это не всем под силу.

Сложность заключается в том, что для каждого авто существует некий отдельный набор значков, которые отображаются на панели приборов.

Цвет имеет значение

Цвет индикатора играет главную роль в определении состояния автомобиля. Итак, среди них выделяют следующие:

• Зеленый. Показывает водителю, что устройства и узлы автомобиля функционируют нормально.
• Красный. Оповещает об экстренных и важных событиях, а также наличии серьезных проблем.
• Желтый. Предупреждает, что на ту или иную деталь необходимо обратить внимание.
• Синий. Предусмотрен для определенных систем в штатном режиме.

Индикаторы красного или желтого цветов обычно должны перестать гореть через пару секунд после запуска двигателя. Если лампочки будут постоянно гореть, значит имеется неисправность.

Вторым по важности является символ давления масла. Его изображение:

При загорании данного значка нужно сразу проконтролировать наличие масла в двигателе, убедиться в отсутствии утечки. Лучше не продолжать движение, а до ближайшего автосервиса для выявления имеющиеся проблемы добраться с помощью эвакуатора.

Именно красный цвет индикатора показывает аварийную ситуацию на борту автомобиля. Желтый цвет является вторым по важности. Например, значок CHECK на панели.

В этом случае ситуация несколько проще. Этот символ показывает проблемы с инжектором, для устранения которых требуется принять меры.

Все остальные цвета индикаторов служат в качестве простых информативных. Например, синий значок является указателем включенного дальнего света. Свечение на приборной панели этих значков не несет ничего страшного, зачастую они просто информируют о включении световых приборов.

Приступим, собственно, к самим индикаторам на приборной панели. Перечисление начинаем с более важных и значимых символов, а дальше будем показывать их в порядке уменьшения.

Индикаторы первостепенной важности

Символ показывает неполадки с тормозной системой. В штатном режиме он горит при стояночном тормозе.

Показывает температурный режим работы двигателя. Если индикатор красный, то она повышена, а синий — снижена. В этом случае необходимо остановиться и заглушить двигатель. Мигание может символизировать о проблемах с электрикой.

Показывает падение давления в смазочной системе или низкий уровень масла.

Датчик давления масла. Горит, если уровень ниже положенного.

Данные индикаторы показывают низкое напряжение сети, отсутствие зарядки батареи или другие неисправности, как правило, возникшие с генератором.

Индикаторы безопасности

Значки, которые горят красным цветом, говорят о том, что нужно срочно обратиться в сервис. Вот их список с учетом важности:

Символ связан с напоминаниями, например, дверь не закрыта или необходима замена масла.

Данный значок используется для того, чтобы водитель смог увидеть неисправности системы контроля автомобиля. Машину можно продолжить аккуратно вести к ближайшему автосервису.

Индикаторы неисправности подушек безопасности. Сигнализируют о перенатяжении ремня или его отсутствии. Если вы никогда не были в аварии и подушки не применялись, а значки все равно горят, то вам следует ехать в автосервис.

Значки контрольных систем управления

Современные инновационные разработки на панели приборов автомобиля совмещают в себе старые системы, например, антиблокировочный помощник и новые, например, контроль стабильности. Каждая из них оснащена собственными индикаторами.

Значки антипробуксовочной системы. Зеленый цвет показывает ее исправность, а желтые сбой или отключение.

Значок помощи в спуске либо подъеме в местах с уклоном рельефа.

Значок поворота. Присутствует в полноприводных машинах при условии, что датчик активный.

Помощь во время экстренного торможения.

В подвеске имеется неисправность.

Дополнительные функциональные символы

Индикаторы данной группы показаны со специальными дополнительными автомобильными функциями. Если они активны, то загорится зеленый свет. При проявлении неисправности индикаторы показываются желтым или красным.

Индикаторы экономии

Индикаторы приборной панели ВАЗ 2114

Приборные панели у различных автомобилей могут быть совершенно различными, как правило, индикаторы тоже отличаются. В авто ВАЗ 2114 расположено множество датчиков и значков, которые помогают в управлении приборами и системами. Вот самые важные из них:

Стрелочный датчик с правой стороны символизирует скорость автомобиля. Спидометр рассчитан на скорость от 0 до 200 км/ч. Цена деления спидометра составляет 10 км/ч.

В центре под спидометром предусмотрен электронный дисплей, где указываются в верхней части общий пробег, а в нижней — текущий.

Датчик слева называется тахометр. Он показывает обороты коленвала в настоящий момент. Для получения реальных показателей, необходимо показания умножить на 100. Если значения составляют до 60, то это критическая отметка. Значения с 60 до 80 показаны красным цветом и означают возможность выхода из строя автомобиля.

Ниже находится значок времени и температуры в салоне. С левой стороны расположен стрелочный датчик, показывающий температуру охлаждающей жидкости.

Справа от спидометра предусмотрен индикатор, который показывает уровень топлива в баке автомобиля. Цифры обозначают:

• 0 — пустой бак.
• 1/2 — половина.
• 1 — полный.

Кроме того, символ бензоколонки вверху показывает полный бак, а если внизу он загорится оранжевым цветом, то показывает меньше 6 литров в баке.

Значки в автомобилях с дизельным топливом

Следующие значки предусмотрены в авто с дизельным топливом. Их обозначение следующее:

Внешние осветительные приборы

Полезные индикаторы для машины

Индикаторы дополнительных систем

Будьте бдительны

Таким образом, главной задачей лампочек приборной панели является:

• Информировать водителя о работоспособности приборов.
• Своевременно сообщать о различных неполадках.

Регулярное обслуживание и техосмотр поможет уберечь ваш автомобиль от любых неисправностей, поэтому необходимо всегда следить за индикаторами и значками на панели приборов, чтобы оставаться в курсе работы систем.

Независимо от того, знаете вы или нет значения индикаторов на панели автомобиля, появление желтых и красных значков приводит к установлению причин и как минимум к визиту в автосервис.

Производители автомобилей в каждой новой модели стараются реализовать самые современные системы и функции. В результате панель приборов постоянно «разрастается» и уже напоминает панель какого-нибудь самолета или даже космического корабля. Чтобы помочь начинающим автолюбителям разобраться во всех этих индикаторах, лампочках и замысловатых значках, в представленной статье мы подготовили подробную их расшифровку.

1 Предупредительные индикаторы игнорировать нельзя

Все имеющиеся на приборной доске значки можно условно поделить на несколько категорий. Начнем ознакомление с так называемых предупредительных индикаторов. Наиболее важными из них являются значки, информирующие о проблемах в смазочной системе двигателя. В современных автомобилях таких индикаторов может быть два:

• Oil Pressure;
• Oil Sensor.

Индикатор Oil Pressure сообщает о падении давления масла, иногда этот же значок может сигнализировать о критически низком его уровне, если индикаторы объединены. Он всегда светится красным и выглядит в виде лейки с каплей масла. Engine Oil Sensor сообщает о снижении уровня масла ниже нормы. Этот значок может светиться как красным цветом, так и оранжевым, в зависимости от марки автомобиля. На значке обычно изображается такая же лейка, но с волнами под ней.

Если индикатор давления масла тухнет спустя секунду-две после включения двигателя – это нормально. Но если значок загорается при работающем двигателе, необходимо немедленно предпринять меры, так как в результате низкого давление масла двигатель может выйти из строя. Правда, иногда причиной его срабатывания является поломка датчика давления масла, что не сказывается на работе силового агрегата. Если же лампочка информирует о низком уровне масла, необходимо остановить автомобиль и сразу же долить масло до необходимого уровня.

Еще одна важная группа значков – это индикаторы системы охлаждения. Чаще всего их два

• синий – сигнализирует о критически низкой температуре;
• красный – сигнализирует о критически высокой температуре.

На этих значках обычно изображена вода в виде волн, в которую погружен термометр. Пока горит синий значок дайте двигателю поработать в холостую на малых оборотах, пока он не прогреется. Если же загорелся красный значок, желательно заглушить двигатель и дать ему остыть. При этом проверьте уровень охладительной жидкости, при необходимости подлейте ее в радиатор. Если ситуация повторяется, возможно возникли проблемы в системе охлаждения или электронике.

К группе предупредительных индикаторов относится и значок отсутствия заряда батареи, который тоже имеет красный цвет. Его легко узнать по нарисованной батарейке с плюсом и минусом. Если он загорелся, прежде всего проверьте клеммы на аккумуляторе, возможно, на одной из них плохой контакт. Если контакт хороший, значит проблема заключается в генераторе или другом электрооборудовании. Имейте в виду, что автомобиль без подзарядки не сможет долго продолжать движение: когда батарея разрядится, двигатель заглохнет, и завести автомобиль вы уже не сможете.

Канистра со стрелочкой вниз, вентилятором или волнами внутри говорит о критически низком уровне жидкости в радиаторе. Соответственно, жидкость необходимо немедленно подлить. Индикатор может быт как красным, так и оранжевым. Если вы заметили, что загорелся значок с изображением лобового стекла и фонтана, значит необходимо долить воду в бачок омывателя стекла.

Последний значок из группы предупредительных – это тормозной индикатор, который светится красным и имеет надпись «BRAKE», либо кружок с восклицательным знаком. Он может сообщать одновременно о нескольких событиях:

• в автомобиле задействован ручной тормоз;
• уровень тормозной жидкости упал ниже критической отметки;
• имеются неисправности тормозной системы.

Если причина работы индикатора не связана с использованием стояночного тормоза, необходимо сразу же прекратить движение, предпринять меры. Если загорелся аналогичный значок, т.е. кружок с восклицательным знаком, но оранжевого цвета, значит возник сбой системы, которая распределяет работу тормозов.

Такой же кружок, но с молнией внутри свидетельствует о выходе из строя стояночного тормоза с электроприводом. Кружок с изображением стопы внутри напоминает о том, что необходимо разблокировать коробку передач путем нажатия на тормоз. Пустой кружок с пунктирными скобками по бокам сообщает об износе тормозных колодок, соответственно, их необходимо как можно скорей заменить.

2 Индикаторы неисправностей и событий различных систем

Первый значок данной группы, который имеется у большинства современных автомобилей, это предупредительный сигнал, который оповещает водителя о возникновении внештатной ситуации. Чаще всего на нем изображен треугольник красного цвета с восклицательным знаком.

Причин срабатывания данной лампочки существует много: это может быть незакрытая дверь, резко снизилось давление масла в двигателе, перегорела одна из лампочек и т.д. Чтобы водителю не приходилось гадать, в чем проблема, срабатывание данного значка обычно сопровождается текстовой расшифровкой на дисплее приборной панели. Аналогичный значок, но оранжевого цвета в некоторых автомобилях сообщает о проблемах в электронике системы стабилизации.

Если автомобиль оснащен подушками безопасности, он может иметь индикатор, оповещающий о проблемах в работе этой системы. На значке может быть схематично изображен пассажир, перед которым раскрыта подушка безопасности, также могут быть надписи «AIR BAG» или «SRS».

Если в автомобиле имеются боковые подушки безопасности, именуемые системой RSCA, о неисправностях в их работе может сигнализировать отдельный значок. Как правило он имеет подпись «RSCA off». Зачастую подушка безопасности для пассажира автоматически включается, когда на переднее сиденье садится взрослый человек, и автоматически отключается, когда пассажир встает. Об этих событиях тоже может сообщать отдельный индикатор с соответствующей подписью.

«Событийные» индикаторы обычно светятся оранжевым светом, так как по уровню важности они второстепенные.

Автомобили Lexus и Toyota зачастую оснащают функцией PCS – это система предварительной безопасности. При возникновении сбоев в ее работе загорается значок с надписью PCS. Подобные системы стали появляться и в автомобилях других производителей, но называются они по-разному.

Если на авто с завода установлена противоугонная система, о событиях и неисправностях в ее работе сообщает отдельная группа значков. У разных моделей автомобилей значки выглядят по-разному, чаще всего на них изображены ключи и замки. Зеленый значок сообщает о том, что иммобилайзер активирован. Желтый значок свидетельствует о блокировке двигателя. При установке ключа эта лампочка должна тухнуть. Если системе не удалось распознать ключ, на приборной панели может загореться красная лампочка с тематическим изображением.

Если вы заметили, что загорелся красный индикатор с шестеренкой, внутри которой расположен восклицательный знак, значит возникли проблемы в двигателе или АКПП, а точней в электронной ее части. Аналогичный значок оранжевого цвета сообщает о том, что проблемы возникли в коробке передач и она работает в аварийном режиме. Иногда в случае возникновения неполадок в электрической части АКПП может загораться отдельный индикатор с надписью «A/T», что означает «автоматическая трансмиссия». В таком случае лучше остановит автомобиль, чтобы не усугубить состояние «коробки».

Многие современные автомобили имеют датчик температуры нагрева АКПП. Если коробка передач перегревается, загорается красный символ в виде шестеренки с термометром внутри. В некоторых автомобилях загорается надпись «A/T Oill Temp». При срабатываии данного индикатора необходимо сразу же прекратить движение и дать «коробке» остыть.

Некоторые модели автомобилей могут иметь один значок, отвечающий за различные неисправности АКПП:

• понизилось давление масла или его уровень упал ниже критического;
• датчики перестали работать;
• возникли проблемы с электропроводкой;
• АКПП перегрелась.

Как правило, он светится красным или оранжевым, имеет надпись «auto» и схематическое изображение коробки передач. Его срабатывание обычно сопровождается переключением АКПП на аварийный режим, обычно это третья передача.

У полноприводного автомобиля может быть знак «A/T Park», который сообщает о том, что АКПП заблокирована, т.е. переключатель находится в позиции «паркинг». При этом переключатель полного привода должен находиться в режиме «N». В противном случае включить блокировку не получится. Еще один знак, связанный с работой АКПП,– это «shift up», который, как правило, выглядит в виде стрелочки, направленной вверх. Пугаться его не нужно, так как его значение абсолютно безобидное – он рекомендует сменить передачу, чтобы снизит расход топлива.

На авто с усилителем руля, вне зависимости от его типа, на панели приборов может находиться значок с изображением руля и восклицательным знаком. Он обычно загорается красным, так как информирует о проблемах в работе усилителя. В этом случае необходимо немедленно остановить автомобиль, так как неисправности усилителя руля могут привести к аварийным ситуациям.

Любые знаки с надписью «ABS» или «ANTILOCK» говорят либо о проблемах в работе данной системы, либо о временном ее отключении. Значки с надписью «CHECK», «CHECK ENGINE», «SERVICE ENGINE SOON» или «EPC» сообщают о необходимости диагностики всех систем силового агрегата. При этом электроника, отвечающая за контроль мощности, может принудительно сократить подачу топливной смеси или даже отключить некоторые системы.

Если загорелся индикатор со схематическим изображением двигателя и стрелочкой вниз, значит, упала мощность силового агрегата. Зачастую для решения этой проблемы следует заглушить двигатель и затем запустить его спустя 15–20 секунд. Иногда значок падения мощности загорается вместе со значком перегрева каталитического элемента. В таком случае проблемы с мощностью связаны именно с катализатором.

Загоревшийся оранжевым светом значок с надписью ASR либо треугольник, вписанный в круглую стрелочку с восклицательным знаком, говорит о неисправности антипробуксовочной системы. Она обычно работает в паре с антиблокировочной системой. Индикатор с надписью BSM или BSM OFF говорит о неисправностях системы, которая следит за мертвыми зонами. Индикатор с надписью ETC или молнией, расположенной между двумя вогнутыми скобками, сообщает о поломке электронной дроссельной заслонки, которая управляет подачей топлива.

Аналогичный значок с надписью Night View предупреждает о перегоревших датчиках инфракрасного излучения или других проблемах системы ночного видения. Некоторые автомобили оснащены датчиками контроля воздушного фильтра. В случае его загрязнения на приборной доске загорается значок со схематическим изображением фильтра и стрелочками, имитирующими прохождение воздуха через фильтр.

Знак с автомобилем на эстакаде или надписью «OIL CHANGE» либо «service» сообщает не о поломках в какой-либо системе, а необходимости планового техобслуживания или плановой замены моторного масла. Знак с изображением автомобиля со снятой крышкой бензобака или надписью «Check gas cap», как не сложно догадаться, сообщает о том, что горловина бензобака не закрыта.

Включенный индикатор с кружком и вписанной в него буквой «i» сообщает о появлении нового сообщения. В таком случае описание события или возникшей проблемы имеется на дисплее. Если загорелся похожий индикатор, но буква «i» вписана в раскрытую книгу, а не кружок, значит, расшифровать сообщение поможет инструкция по эксплуатации вашего авто.

3 Индикаторы систем помощи

К отдельной группе относятся индикаторы, сообщающие о различных событиях и проблемах в работе систем помощи водителю в критических ситуациях. Так антипробуксовочная система (TCS или DTC) может иметь целую группу индикаторов. Как правило, они обозначаются надписями или аббревиатурой названия системы.

Зеленый индикатор оповещает об активации DTC. Желтый или оранжевый индикатор может загораться по причине ее деактивации или возникновении сбоев в работе. Так как DTC связана с системами торможения и подачи топлива, в случае возникновения проблем в ее работе она обычно автоматчески отключается.

Индикатор с надписью «KDDS» информирует о поломках в стабилизирующей системе подвески. Отдельную группу значков имеет система помощи при спуске и подъеме авто, а также при трогании с места на подъеме. Сюда же относится и система, поддерживающая постоянную скорость. При срабатывании системы загорается значок с соответствующим изображением автомобиля.

В случае возникновения проблем с работой системы стабилизации на панели приборов обычно загорается значок с аббревиатурой названия этой системы. Так как разные производители называют ее по-разному, обозначение может быть следующим:

Напомним, что эта система способствует выравниванию автомобиля в случае скольжения колес на скользкой дороге. Для этого используется система торможения и подачи топлива. Надо сказать, что к этой системе еще относится значок скользящего автомобиля, который срабатывает при скольжении колес.

Значок с надписью «4х4» сообщает о том, что активирован полный привод. Если на значке изображен треугольник и восклицательный знак, значит система требует диагностики, либо в ее работе возникли неполадки. Индикатор с надписью «4х2» информирует о том, что трансмиссия работает в режиме заднего привода. Если на значке светится надпись «4х4 auto», система автоматически включает и выключает полный привод. Аналогичный значок но с надписью «low» информирует о том, что трансмиссия работает в режиме полного привода, но раздаточная коробка включена в режиме понижающего ряда.

Индикатор с надписью «BAS ASR» или нарисованным колесом с двумя стрелочками говорит о том, что система, которая помогает водителю при экстренном торможении, не исправна. Причем этот сбой привел к отключению ASR, т.е. антипробуксовочной системы. Значок «4WD» или «AWD» сообщает либо о том, что диаметр колес спереди с сзади не совпадает, либо о проблемах в системе заднего привода.

Оранжевый индикатор с надписью «IBA» или «IBA off» информирует о деактивации системы, которая задействует тормоза в случае опасности столкновения. Иногда индикатор может светиться при работающей системе IBA, это говорит о том, что загрязнились датчики обнаружения препятствия или в их работе произошел сбой.

Значок с надписью «4WAS» сообщает, что в результате диагностики найдена неисправность в системе подруливания. У некоторых моделей система подруливания задних колес имеет отдельный индикатор, который имеет надпись «RAS». Его подсветка сообщает о деактивации или сбое этой системы.

Отключение RAS может произойти по причине поломок в двигателе, тормозной системе или подвеске.

Индикатор с надписью «2rid strt» сообщает о включении функции трогания с повышенной передачи. Эта функция позволяет трогаться на скользкой дороге без риска пробуксовки. Как правило, он имеет зеленый цвет. Еще один зеленый индикатор, который может присутствовать на панели приборов вашего автомобиля — это «VGRS». Он информирует о включении функции позднего переключения повышенной передачи АКПП, что позволяет развить двигателю большую мощность, соответственно, автомобиль может быстрей набирать скорость.

Последний значок из этой группы – это «VGRS». Он светится красным, так как сигнализирует о поломке рулевого управления, имеющего переменное передаточное число. В случае загорания этой лампочки движение следует прекратить.

4 Индикаторы дизельных автомобилей

Так как дизельные автомобили имеют свои системы, которых нет у бензиновых аналогов, у них присутствуют и свои значки на приорной панели. Так, светящаяся желтым спираль говорит об активации свечей накаливания. Этот индикатор гаснет после прогрева двигателя, когда он перестает нуждаться в работе свечей.

Значок с волнами, каплями и выхлопной трубой информирует о снижении уровня жидкости в системе очистки газов. Эта жидкость отвечает за каталитическую реакцию, в результате которой происходит очистка выхлопов. Такой же значок, но без волн и капель говорит о возникновении другой неисправности в системе очистки газов.

Значок с изображением заправочной колонки или топливного фильтра сообщает о наличии в топливе воды. Так же его работа может быть связана с необходимостью обслуживания системы, очищающей топливо.

Красная лампочка с надписью «ЕDC» говорит о проблемах электронной системы впрыска топлива. Как правило, автомобиль при этом заметно теряет мощность либо вообще глохнет, не заводится. Чаще всего причиной проблемы является забитый топливный фильтр, но могут быть и более серьезные неисправности. К примеру, не редко выходит из строя клапан топливного насоса.

Красный индикатор с надписью T-Blet сигнализирует об износе ремня ГРМ (ремень связывает коленвал с распредвалом и другими вспомогательными системами). При загорании этого индикатора необходимо сразу же предпринять меры, так как обрыв ремня приводит к серьезным поломкам двигателя.

5 Индикаторы приборов освещения

Напоследок рассмотрим индикаторы, информирующие водителя о режиме работы фар и других приборов освещения. При активации наружного освещения загорается значок в виде зеленой светящейся лампочки. Если вместо него загорается оранжевая перечеркнутая лампочка или зеленая с восклицательным знаком, значит, перегорела одна из ламп наружного освещения.

Синяя светящаяся фара информирует о работе головного освещения в режиме дальнего света. Такая же фара зеленого цвета с буквой «А» или надписью «auto» сообщает об автоматическом переключении фар между режимами дальнего и ближнего света. Фара с косым светом и закругленными стрелочками вверх и вниз сигнализирует о неисправности системы настройки угла наклона светового пучка фар.

Индикатор с надписью AFS OFF или изображением фары, направленной вверх с двумя стрелочками, информирует о деактивации системы адаптивных фар. Значок в виде автомобиля со светящимися задними фонарями говорит о неисправности задних габаритов или стоп-сигналов.

Две развернутые в разные стороны фары зеленого цвета говорят о работе габаритных огней. Зеленая фара с косым светом, перечеркнутым волной, означает работу противотуманных фар. Такая же оранжевая фара, обращенная вправо, информирует о работе задних противотуманных фар. Индикатор со стрелочками влево и вправо сообщает о работе поворотника.

Вот и все наиболее важные индикаторы, которые вы можете увидеть на панели приборов своего авто. Кроме них могут быть еще дополнительные значки, информирующие об открытых дверях или капоте, режиме движения с прицепом, непристегнутом ремне и т.д. Они имеют понятное графическое обозначение, поэтому в расшифровке не нуждаются.

Как вы видите, знать обозначение значков крайне важно, так как на панели приборов сконцентрированы индикаторы лишь самых важных систем.

Лампочки на панели приборов — обозначение

Приборная панель сверкает многочисленными лампочками, стрелочками и указателями, что может заставить растеряться человека, который всю эту красоту видит впервые. Между тем, ориентироваться в индикаторах их назначении необходимо, ведь они информируют водителя о состоянии автомобиля и его главных систем. В данной статье мы поговорим, какую информацию можно почерпнуть из факта горят или не горят те или иные лампочки на панели приборов.
Все индикаторы приборной панели делятся на три группы:
Красные. Это предупреждающие лампочки, которые сигнализируют о неисправностях в системе, чреватых большими неприятностями.
Желтые. Эти индикаторы выполняют, как правило, информационную функцию. Бывают и исключения, которые касаются, например, включения полного привода.
Все остальные – синие, фиолетовые, зеленые и др.

Индикаторы, их назначение и порядок работы

Для начала отметим, что эта инструкция по приборным лампочкам актуальна для Мазда Трибьют и многих других авто. Ведь везде используются похожие символы. Обозначения индикаторов на панели приборов Киа Спектра, к примеру, будут отличаться несильно. Или увидев индикатор Security на щитке приборов Lexus RX330, любой без труда узнает его на других машинах.

Это лампа аварийного давления масла. В исправном состоянии она загорается при включении зажигания и гаснет через несколько секунд после запуска мотора. Если за десять секунд лампочка не выключилась, то нужно заглушить двигатель и проверить уровень масла. Убедившись, что все в порядке, снова заведите мотор. В случае, когда лампа продолжает гореть, необходимо обращаться в автосервис. Мигать во время работы мотора лампочка также не должна – если это происходит, то проверьте уровень масла и доведите его до нормы. Эксплуатация машины с горящей или мигающей лампочкой аварийного давления масла может вызвать серьезные повреждения двигателя. Обозначение на приборной панели Газели такое же, как и на других авто.

Лампа исправности генератора. Такое обозначение встречается на приборной панели Chrysler Concorde, например. Горит при зажигании и гаснет после запуска мотора – значит, с генератором все в порядке. Если лампочка не погасла вовремя, то отправляться в путь не рекомендуется – сначала проверьте нахождение ремня генератора на положенном ему месте; если с ремнем все в порядке, то придется навестить автосервис. В том случае, если лапочка загорелась в пути, остановитесь и проверьте ремень . Если нет возможности устранить неисправность прямо на месте, то езжайте дальше, помня о том, что чем меньше включено потребителей энергии (музыка, фары, обогрев заднего стекла и т.д.) и чем новее аккумулятор, тем дальше удастся доехать.

Лампа исправности подушек безопасности (Air Bag). Если система исправна, то лампочка загорается при включении зажигания или АСС и гаснет спустя 3-5 секунд. Если же индикатор не загорелся или не погас, то в системе есть неполадки. Недобросовестные продавцы могут установить на лампочку таймер, который будет ее включать даже при неисправной системе. Проверить можно, включив режим диагностики.

Лампа перегрева масла в АКПП. Этой лампочкой оборудованы обычно спортивные авто и внедорожники. Исправная лампочка загорается при включении зажигания и гаснет при запуске мотора. Лампочка служит для информирования водителя о приближении температуры масла к критическому значению. В таком случае нужно остановиться и дать маслу остыть. Двигатель глушить не нужно.

Лампа исправности антиблокировочной системы (АБС). Горит при включении зажигания и спустя несколько секунд гаснет. Если система исправна, то при этом вы услышите звук электромотора, включаемого на одну секунду. Если лампочка продолжает гореть, то рекомендуется посетить автосервис; можно ездить и с горящей лампочкой, помня о том АБС не работает, и колеса будут заблокированы при нажатии педали тормоза в пол. Также лампа может загореться в случае абсолютной неисправности лампочек стоп-сигнала.

Загорается, когда открыта или неплотно закрыта одна из дверей. Может отсутствовать на некоторых авто.

Лампа «Проверь двигатель», CHECK ENGINE или MIL (Motor Inspect Lamp). Если горит при зажигании, значит, лампочка исправна; если гаснет при запуске мотора, то исправна и система управления двигателем. Если лампочка не погасла вовремя либо загорелась при работающем двигателе, то есть неисправность в электронной системе. Нужно ехать в сервис.

Лампа напоминания о замене ремня ГРМ. Исправная лампа загорается при зажигании и гаснет при запуске двигателя. Лампа сообщает о том, что пробег автомобиля приближается к отметке 100 тыс. км, и пришло время поменять ремень ГРМ. Если лампочка горит, а до 100 тыс. еще далеко, то это значит, что спидометр скручен. Как правило, устанавливается на дизельные двигатели.

Лампа наличия воды в топливном фильтре. В исправном состоянии включается при зажигании и гаснет при запуске мотора. Если продолжает гореть, то вы заправлялись на плохой заправке – в топливном фильтре есть вода. Воду желательно слить, а эту заправку больше не посещать. Устанавливается на дизели.

Лампа холодного и перегретого двигателя. Зажигаются одновременно (для проверки исправности) либо по очереди (красная, а потом синяя) при зажигании. Призваны сообщить водителю о температуре двигателя, если нет стрелочного указателя; если все в порядке, то ниодна из ламп не горит.

Лампа включения четвертой передачи АКПП. Лампа информирует о возможности включения повышающей передачи. Если лампа погашена, автомобиль едет на четыре передачах, если горит – на трех. Если же лампочка горит все время и в любом положении выключателя О/D, то блок управления АКПП обнаружил ошибку. Пора ехать в сервис.

Лампа исправности задних габаритов и стопов. Горит при зажигании и гаснет при запуске мотора. Если загорелась при нажатии тормоза или включении габаритов, то какая-то из ламп перегорела – нужно заменить. В современных авто эту функцию может выполнять АБС.

Указатели температуры, топлива и режима АКПП. Как правило, топливо показывает постоянно – это не является неисправностью и поводом для беспокойства. Что касается температуры, то при прогретом моторе стрелка находится на середине шкалы, при перегретом – выше. Если стрелка в красной зоне – это совсем плохо; доводить до этого не стоит. Некоторые модели не оборудуются стрелочным указателем температуры, и его заменяют две лампы. Ряд ламп с буквами показывает, в каком положении находится селектор передач, а не то, какая передача включена. Буква Р означает стоянку, R – задний ход, N – нейтраль, D – движение вперед на всех передачах, 2 – использование двух первых передач, L – движение на первой передаче.

Лампы-указатели поворота. Мигание лампы указывает, в какую сторону включен поворотный указатель. При включенной аварийной сигнализации мигают обе лампочки. Если лампа мигает с удвоенной частотой, то это значит, что перегорел внешний указатель поворота.

Лампа аварийного уровня тормозной жидкости. Горит при зажигании, гаснет при запуске мотора. Если горит и дальше, нужно проверить количество жидкости в тормозном бачке. Если тормозные колодки изношены, то уровень жидкости уменьшится, и лампочка загорится, поэтому сначала нужно проверить колодки. Если не обращать внимания на эту лампочку, то можно остаться без тормозов. Иногда совмещается с указателем ручного тормоза.

Лампа стояночного тормоза. При включенном зажигании горит всегда, когда поднят ручник. Предупреждает водителя, что необходимо сняться со стояночного тормоза, иначе автомобиль будет плохо разгоняться и потреблять много горючего.

Лампа не пристегнутого ремня безопасности. Загорается при зажигании и не погаснет, пока ремни не будут пристегнуты. Если есть подушки безопасности, то лучше пристегнуться, чтобы ослабить удар о подушку в случае ее срабатывания.

Лампа уровня жидкости в бачке стеклоочистителя. Исправная лампа загорается пи зажигании и гаснет при запуске мотора. Информирует о необходимости долить жидкость в бачок.

Лампа включения зимнего режима АКПП. Должна загораться после нажатия на специальную кнопку. Лампочка показывает водителю, что машина трогается с места, минуя первую передачу – сразу со второй. Это нужно, чтобы избежать пробуксовки при сильном снегопаде или в условиях гололеда. Если дорога обработана противогололедными веществами, то в использовании этого режима нет необходимости.

Индикатор передних противотуманных фар. Горит, когда включены габариты, ближний и дальний свет. Лампочка горит – противотуманные фары включены.

Индикатор задних противотуманных фонарей. Загорается после нажатия соответствующей кнопки и уведомляет о том, задняя противотуманка включена. Отсутствует на большинстве праворуких авто.

Индикатор обогрева заднего стекла. Функционирует при включенном зажигании, включается с кнопки и показывает, что включен режим обогрева заднего стекла.

Лампа перегрева катализатора. При включении зажигания загорается, при запуске мотора гаснет. Загоревшаяся во время работы двигателя лампа указывает на перегрев катализатора по причине каких-то неисправностей в двигателе. Если вместе с ней горят также индикаторы АКБ и неисправности задних ламп, то, вероятно, не работает генератор.

Панель приборов ВАЗ 2114, 2115: кнопки, индикаторы, лампочки

Не удивительно, что абсолютно каждое современное авто оборудовано приборной панелью, ведь именно благодаря ей водитель может следить за основными узнали автомобиля. И панель приборов ВАЗ 2114, 2115 не исключение. Проще говоря такая панель играет роль связующего звена между человеком и транспортным средством.

По мере развития приборная панель оснащалась дополнительными датчиками и индикаторами, которые делают процесс управления авто более удобным и безопасным. Если вы хотите знать какие элементы находятся на приборной панели ВАЗ 2114, 2115 тогда обязательно ознакомьтесь с данной статьей.



1. Обозначения лампочек, индикаторов,  значков и кнопок на панели приборов ВАЗ 2114, 2115
2. Обозначения контрольных ламп и индикаторов панели приборов ВАЗ 2114, 2115. Видео
3. Замена лампочек панели приборов ВАЗ 2114, 2115. Видео
4. Подсветка панели приборов ВАЗ 2114, 2115. Диагностика, ремонт.
5. Как правильно сделать самодиагностику панели приборов ВАЗ 2110, 2111, 2112, 2114, 2115.

Обозначения лампочек, индикаторов,  значков и кнопок на панели приборов ВАЗ 2114, 2115

Сначала рассмотрим описания и значение значков и кнопок панели, в независимости от того оснащена машина инжектором или карбюратором.

Схема панели приборов ВАЗ 2114, 2115



1 — Датчик контроля, измеряющий температуру охлаждающей жидкости в системе охлаждения двигателя. При нормальной работе силового агрегата температура антифриза не должна превышать показатель в 90 градусов. Но минимальные отклонения иногда допустимы. Если вы заметили, что двигатель стал часто перегреваться, обязательно обратитесь за помощью в автосервис. Иногда сам датчик может показывать неверные результаты.

2 — Такое устройство, как тахометр обрабатывает информацию, которая поступает от коленвала и выводит её на панель. Показатели тахометра указывают на количество оборотов двигателя.

3,4 — Индикаторы поворотов. В случае, когда индикаторы мигают одновременно, но медленно, это может свидетельствовать о возможной проблеме с самими лампочками или в сети электропроводки.

5 — Самым основным элементом любой панели приборов считается – спидометр. Благодаря ему водитель может определить скорость движения. Незначительная погрешность в показателях допускается, но она не должна превышать показатель более чем на 5 километров. Если подобные показания существенно отличаются от реальных, то вероятнее всего проблема именно в спидометре.

6 — Датчик уровня топлива в топливном баке. Когда в баке уровень снижается до 6-7 литров загорается красная лампочка, что свидетельствует о том, что необходимо дозаправить автомобиль.

7 — Индикатор низкого уровня топлива.

8 — Символ обозначающий включение света. Срабатывает он в случае включения ближнего света и габаритов.

9 —  Лампочка тормозов свидетельствует о том, что система тормозов автомобиля работает некорректно. Чаще всего она загорается если в автомобиле не хватает тормозной жидкости.

10 — Лампочка синего цвета обозначает включенный дальний свет фар.

11 — Кнопка для сброса суточного показателя пробега. Сверху показан общий пробег автомобиля, а снизу суточный.

12 — дисплей бортового компьютера с показателями пробега.

13 — Символ включения сигнализации (световой). При включении аварийного света лампочка начинает мигать красным цветом.

14 — Символ «Чек». Он срабатывает в случае возможных проблем с силовым агрегатом автомобиля. Причин этому может быть множество, от проблем со смешиванием горючей смеси с воздухом, до поломки различных силовых узлов двигателя. В любом случае необходимо обратиться в сервис для компьютерной диагностики или ремонта.

15 — Датчик внешней температуры воздуха и показатели времени. Кнопка сброса суточного пробега позволяет при её прокручивании переходить от показателей температуры до показателей времени.

16 — Датчик заряда аккумулятора. Чаще всего он загорается в случае практически полного разряда АКБ. Если свет индикатора очень слабый или наоборот яркий, то проблема может быть в генераторе.

17 — Значок активации ручного тормоза. Горит он как при включенном двигателе, так и наоборот.

18 — Значок показывающий давление моторной жидкости. Обычно его появление сигнализирует о недостаточном количестве смазывающей смеси. В подобном случае обязательно проверьте уровень масла. Иногда проблема может быть при неправильной работы масляного насоса.

19 — Если двигатель оснащен инжектором, то на приборной панели находится резервный значок. Ну а если двигатель карбюраторный, то это индикатор подсоса.

Кнопки на панели приборов

1. Включатель габаритов
2. Ближний свет фар
3. Кнопка передних противотуманок
4. Задние противотуманки
5. Обогрев заднего стекла

Обозначения контрольных ламп и индикаторов панели приборов ВАЗ 2114, 2115. Видео



Замена лампочек панели приборов ВАЗ 2114, 2115. Видео



Подсветка панели приборов ВАЗ 2114, 2115. Диагностика, ремонт.

Панель приборов является достаточно сложным узлом, и соответственно он может выйти из строя, как и любой другой узел автомобиля. Панель часто не работает или перестает гореть.

Какие основные проблемы могут наблюдаться при неисправной приборной панели ВАЗ 2114, 2115:

1. Основная подсветка ПП исчезла, но остальные датчики продолжают работать или наоборот. Чаще всего такая проблема возникает в случае выхода из строя предохранителей панели. Они имеют маркировку F16. Такой предохранитель помимо подсветки панели отвечает еще и за поворотники, а также световую сигнализацию (аварийку), и фонари заднего хода. Если аварийка и поворотники работают нормально, то скорее всего проблема в электроцепи, возможно произошло замыкание.

Ниже на видео показано как починить подсветку приборной панели:

2. Спидометр и тахометр неправильно работают. В таком случае сначала советуется проверять датчики положения коленвала, а также датчики скорости. Если эти датчики работают правильно, то возможно проблема заключается в плохом контакте электросети или в повреждении непосредственно самой проводки.

3. Если не работают некоторые датчики, но остальные элементы работают правильно, то возможно вышли из строя лампочки. В таком случае необходимо просто заменить их на новые.

4. Если стрелка показывающая уровень топлива в баке или уровень охлаждающей жидкости упала в самый низ, или наоборот всегда находится в верхнем положении, то скорее всего проблема в датчиках или электроцепи. Спешить с заменой датчиков не стоит. Сначала проверьте проводку, правильно ли она работает и нет ли замыкания. В таком случае лучше всего обратиться к профессионалам.

5. Часто случается, что в общем приборная панель работает нормально, но время от времени наблюдаются перебои в работе некоторых датчиков. Зачастую причина находится в электроцепи. Также причина может быть в некорректной работе процессора.

Как правильно сделать самодиагностику панели приборов ВАЗ 2110, 2111, 2112, 2114, 2115.

Не стоит забывать о том, что ПП обеспечивает обратную связь водителя с автомобилем, поэтому она должна правильно справляться со своими основными функциями. В противном случае, это может привести к аварийной ситуации во время движения. Если вы заметили различные проблемы в работе панели, то не стоит откладывать, как можно быстрее решите эту проблему.

Выбор светодиодных ламп для комбинации приборов

Мы часто получаем запросы от клиентов о помощи в выборе ламп для комбинации приборов, для которых мы не предлагаем готовые комплекты для переоборудования светодиодов. Чтобы ответить на эти запросы, мы подготовили следующие инструкции. Обратите внимание, что это общие рекомендации, которые предназначены для предоставления информации, обеспечивающей наилучшие результаты для кластера средних датчиков.

Определение типа лампы

Первый шаг в выборе светодиодных ламп для вашей приборной панели — это определение типа светодиодных ламп, которые использует ваша комбинация приборов. Если в вашем автомобиле используются лампы типа 194/168 или лампы BA9S на металлической основе, такие как 1895 или 1445, мы можем предоставить светодиодные и SMD-продукты для удовлетворения ваших потребностей в освещении. Если вам необходимо найти перекрестную ссылку на номер детали лампы накаливания, установленной на заводе, обратитесь за помощью к нашей Таблице преобразования ламп .

Определить назначение лампы

Приборные группы

используют фонари для двух основных целей: 1) Подсветка приборов и 2) Подсветка индикаторов и сигнальных ламп. Тип светодиодной лампы, которая вам нужна, должен зависеть от назначения лампы в приборной панели и того, как кластер использует свет от лампы.

Лампы подсветки приборов

Винтажные американские автомобили, как правило, используют метод задней подсветки, при которой лампочки размещаются за датчиками и требуется, чтобы свет «отражался» от стенок корпуса группы датчиков, чтобы достигнуть лицевой стороны датчиков.В результате, лучшими лампами для освещения измерительных кластеров такого типа являются лампы, излучающие свет сбоку. Наши специально разработанные лампы 5SMD (15 светодиодов) и 5XS (7 светодиодов) были разработаны с учетом освещения приборной панели и являются лучшими лампами, которые вы можете купить для этой цели. Мы настоятельно рекомендуем использовать лампы 5SMD или наши 5XS для освещения вашей приборной панели. Лампа 5SMD, безусловно, лучшая лампа для освещения манометров, но обе лампы справляются со своей задачей. Кроме того, использование лампочек 5SMD также поможет сохранить правильную функцию затемнения переключателя фар.Вот ссылки на эти лампочки:

Выбор цвета

Что касается цвета, то, если вы хотите сохранить заводской вид, теплые белые лампы представляют собой свет того же цвета, что и лампа накаливания. Они излучают белый свет с очень легким желтым оттенком. Холодные белые лампочки излучают белый свет с очень легким голубым оттенком. Другими словами, это всего лишь два разных оттенка белого света.

Конечно, ничто не мешает изменить цвет свечения в кластере.Если вы предпочитаете зеленый или синий свет, просто выберите лампочку, которая вам нравится. Его всегда можно вернуть без особых усилий.

Лампы предупредительной и индикаторной ламп

Для других ламп в кластере мы рекомендуем использовать другой тип ламп, так как указанные выше лампы могут быть слишком яркими для использования в качестве предупреждающих или индикаторных ламп. Для освещения приборной панели лучше всего согласовывать цвет светодиода с линзами, которые вы освещаете.Другими словами, если вы зажигаете зеленый указатель поворота, зеленая светодиодная лампочка будет работать лучше, чем белая. То же самое и с красными контрольными лампами. Использование красной светодиодной лампы обеспечит более ровный цвет и лучший контраст по сравнению с остальной частью приборной панели. Лучшими лампами для этой цели являются наши одиночные лампы SMD, которые содержат по 3 светодиода на лампу и распределяют свой свет по схеме 140. Вот ссылки на эти лампочки:

---

Альтернативные (экономичные) варианты освещения

Хотя лампы, указанные выше, являются нашей рекомендацией, есть несколько вариантов экономии для тех, кто хочет перейти на светодиоды и меньше озабочен светоотдачей, а больше озабочен более дешевым вариантом.Во всех рекомендуемых нами лампах используется новая технология SMD, но некоторые клиенты довольны более старой светодиодной технологией. В следующих лампах используются светодиоды этого старого типа.

Лампы для подсветки приборов эконом-класса

Наши светодиодные лампы 5X существуют уже давно. Мы носим их более десяти лет, и они до сих пор остаются популярными среди наших клиентов. Хотя их начали заменять более новые лампы, многие клиенты довольны немного меньшей светоотдачей в обмен на более низкую стоимость.Каждая из этих лампочек содержит 5 светодиодов, которые направлены в разные стороны для равномерного освещения комбинации приборов. Обычно они работают с диммерами, если другие лампы в цепи продолжают накаливать. Вот ссылка на эти лампочки:

Лампы предупредительной и контрольной лампы экономичного режима

Каждая из наших одинарных светодиодных ламп содержит по одному светодиоду на лампу. Они бывают двух видов: с перевернутой линзой и с круглой линзой. Каждая из этих лампочек предназначена для определенной цели.Перевернутая лампа направляет свет в стороны, а лампа с круглой линзой излучает свет из конца лампы. При использовании этих ламп важно учитывать, как производится свет, и согласовывать это с вашим освещением. Чтобы упростить задачу, мы разбиваем приборные огни на два типичных типа: сигнальные лампы и указатели поворота. Имейте в виду, что всегда лучше подбирать цвет светодиода к линзе, которую вы освещаете. Другими словами, если вы зажигаете зеленый сигнал поворота, зеленый светодиод будет работать лучше, чем белый свет.То же самое и с красными контрольными лампами. Использование красной светодиодной лампы даст лучшие результаты.

Что касается сигнальных ламп , мы обнаружили, что лучшая экономичная лампа в 95% случаев — это наша перевернутая светодиодная лампа. Вот ссылки на эти лампочки:

Напротив, мы обнаружили, что поворотники , а также многие индикаторы дальнего света чаще всего выигрывают от использования круглой светодиодной лампы. Тем не менее, перевернутая конструкция также даст подходящие результаты.В большинстве тестируемых нами измерительных приборов есть лишь небольшая разница между результатами двух конструкций для сигналов поворота. Как правило, если лампы расположены прямо по центру за линзами указателей поворота в кластере, то используйте лампы с круглыми линзами. Если лампы накаливания смещены относительно линз, мы рекомендуем вместо них использовать перевернутые лампы. Вот ссылка на круглые лампочки:

Вы можете заметить, что лампы для указателей поворота и сигнальных ламп сконструированы так, что на каждую лампу по одному светодиоду.В большинстве автомобилей эти фары не представляют серьезной проблемы, требующей значительного увеличения яркости.

Что такое сигнальная лампа лампы Volkswagen?

Что такое сигнальная лампа лампы Volkswagen?

Предупреждающие огни на приборной панели могут сбивать с толку, но иногда они довольно очевидны. Возьмем, к примеру, сигнальные лампы в форме лампочек на вашем Volkswagen. Как и следовало ожидать, сигнальные огни просто указывают на то, что где-то в вашем автомобиле не горит лампочка.Проблема в том, что существует несколько лампочек, похожих на лампочки, поэтому вам нужно знать, что означают сигнальные лампы Volkswagen, чтобы точно определить проблему.

В целом, ваш Volkswagen должен иметь три разных сигнальных огня на приборной панели с символами в виде лампочек. Каждая из них соответствует определенным лампочкам на вашем автомобиле, поэтому вместо того, чтобы искать вокруг автомобиля в поисках возможных перегоревших лампочек, просто расшифруйте символы внизу.

Отказ лампы стоп-сигнала

Перегорел один или несколько стоп-сигналов.

Неисправность лампы

Горит: неисправна лампочка.

Мигает: проблема с регулировкой угла наклона фар или AFS.

Неисправность лампы номерного знака

Возможно, погас один из огней вокруг вашего номерного знака.

Дополнительные советы по вашему Volkswagen

Как заменить лампочку на вашем Volkswagen?

Решение вопроса о том, как заменить лампочку на вашем Volkswagen, будет зависеть от того, где находится перегоревшая лампочка.Вы, конечно, можете попробовать сделать это самостоятельно, но лучшее, что вы можете сделать, — это назначить встречу с профессиональной командой, такой как здесь, в Neftin Volkswagen.

Если вы все же решите сделать это самостоятельно, имейте в виду, что вы можете легко заказать детали через наш веб-сайт, и мы даже можем помочь вам с установкой, если вам это нужно. Если у вас есть какие-либо вопросы о том, какая часть может потребоваться, вы можете связаться с нами для получения помощи.

Детали для заказа здесь

Не забудьте заглянуть в блог Neftin Volkswagen, чтобы получить больше советов о своем Volkswagen.Теперь, когда вы знаете, что такое сигнальные огни лампочки Volkswagen, не забудьте перейти в раздел комментариев, чтобы сообщить нам о других сигнальных огнях приборной панели VW, которые вы хотели бы объяснить.

Еще от Нефтина Volkswagen

Наружное освещение оснащено светодиодами или обычными лампочками.

Светодиод типа

• Фары / Дневные ходовые огни

• Дневные ходовые огни / Габаритные огни (Тип A)

• Фонари габаритные передние (тип A)

• Противотуманные фары (некоторые модели)

• Стоп-сигналы (тип A)

• Задние фонари (тип A)

• Фонари заднего хода

• Высокий стоп-сигнал

• Габаритные указатели поворота

• Задний габаритный фонарь (тип A)

• Подсветка номерного знака

Светодиодная лампа не может быть заменена как единый блок, так как это единый блок.

Светодиодную лампу необходимо заменить вместе с устройством. При необходимости замены мы рекомендуем официального дилера Mazda.

Тип лампы

Передние указатели поворота / Габаритные огни

1. Убедитесь, что зажигание выключено, а выключатель фар выключен.

2. Поднимите капот.

   См. Капюшон (Поиск).

3. Поверните блок патрона и лампы против часовой стрелки и снимите его.

4. Вынуть лампочку из патрона.

5. Установите новую лампочку в порядке, обратном порядку снятия.

Фонари габаритные передние (тип B)

1. Убедитесь, что зажигание выключено, а выключатель фар выключен.

2. Если вы меняете правую лампочку, запустите двигатель, поверните рулевое колесо до упора влево и заглушите двигатель.Если вы меняете левую лампочку, поверните руль вправо.

3. Потяните за центр каждого пластикового фиксатора с помощью отвертки с плоским жалом и снимите фиксаторы, а затем частично отогните верхнее крыло.

4. Потяните за центр каждого пластикового фиксатора с помощью отвертки с плоским жалом и снимите фиксаторы, а затем частично отогните брызговик.

5. Поверните блок патрона и лампы против часовой стрелки и снимите его.

6. Вынуть лампочку из патрона.

7. Установите новую лампочку в порядке, обратном порядку снятия.

Задние указатели поворота, Стоп-сигналы / Задние фонари / Задние боковые габаритные огни (Тип B)

1. Убедитесь, что зажигание выключено, а переключатель указателей поворота выключен.

2. Оберните небольшую отвертку с плоским шлицем мягкой тканью, чтобы не повредить крышку, а затем снимите крышку с помощью отвертки с плоской головкой.

3. Поверните винты против часовой стрелки и снимите их.

4. Потяните устройство назад, чтобы снять его.

5. Поверните блок патрона и лампы против часовой стрелки и снимите его.

6. Вынуть лампочку из патрона.

   Задние указатели поворота

   Стоп-сигналы / Задние фонари / Задние боковые габаритные огни

7. Установите новую лампочку в порядке, обратном порядку снятия.

6x Ультра-зеленая светодиодная подсветка приборной панели Гнезда с поворотным замком 168194 Запчасти для легковых и грузовых автомобилей Автозапчасти и аксессуары

6x Ультра-зеленая светодиодная подсветка приборной панели Гнезда с поворотным замком 168194 Запчасти для автомобилей и грузовиков Автозапчасти и аксессуары

6x Ультра-зеленая светодиодная подсветка приборной панели Гнезда с поворотным замком 168194

Розетки

168 194 6x Ультра-зеленые светодиодные панели приборов Поворотный замок приборной панели, Тип светодиода: Светодиодные клиновидные лампы 5-5050-SMD, могут иметь различие в цвете, поскольку цвет освещения зависит как от светодиода, так и от датчика, так же, как и задний фонарь , Цвет: Супер зеленый, Цвет: Супер зеленый, Если он не загорается, просто переверните его на 180 градусов, и он должен загореться.Зеленая светодиодная панель приборов на приборной панели Гнезда с поворотным замком 168 194 6x Ultra, 6x Ultra Зеленая светодиодная панель приборной панели Торцевая лампа с поворотным замком 168 194, Автозапчасти и транспортные средства, Автозапчасти и аксессуары, Запчасти для автомобилей и грузовиков, Освещение для легковых и грузовых автомобилей и Лампы, Лампы для легковых и грузовых автомобилей, Светодиодные лампы для легковых и грузовых автомобилей.

ошибка: Conteúdo Protegido !!

6x Ультра-зеленая светодиодная подсветка приборной панели Гнезда с поворотным замком 168194

Наш широкий выбор удобен для бесплатной доставки и бесплатного возврата. Соответствующие металлы, используемые в строительстве, чтобы избежать химических реакций, которые могут привести к коррозии и преждевременному выходу из строя. Изготовлены на нашей мягкой и гибкой платформе ST-2.3YF-12121-00-00 Yamaha Grizzly 660 2002-2008 Выпускной клапан. Отличительная детская футболка из полиэстера премиум-класса. Brennan — прямой переходник — 1/4 дюйма с наружной резьбой JIC 37 ° x 3/16 дюйма с наружной резьбой с уплотнительным кольцом. Если вы не удовлетворены своей покупкой, Arctic Cat 500 FIS TRV 4×4 2003-2004 Подшипники и сальники задних колес, Ручка переключения передач American Shifter 301356 (розовый YeeHa, 4 скорости, красный, M16 x 1,7 мил (упаковка 1 шт.): Маскировка Лента: Industrial & Scientific, TV x The Tick с персонажами из сериала Amazon Prime Video, который следует за «The Tick», Tough Guy 7-1592 Boat Trailer Winch 1800 фунтов с ремнем.A: пожалуйста, гладите паром перед ношением. Обратите внимание, что они изготавливаются вручную на станке, поэтому они могут незначительно отличаться по размеру и форме. КОМПЛЕКТ ДЛЯ РЕМОНТА СЦЕПЛЕНИЯ КОМПРЕССОРА КОНДИЦИОНЕРА КОНДИЦИОНЕРА ДЛЯ SUBARU FORESTER И IMPREZA. а ушные вкладыши изготовлены из стерлингового серебра. Затем мы вышлем вам варианты формулировок (если вы знаете, какая формулировка вам подходит, электрический разъем насоса обнаружения утечки топливных паров LPD03 подходит: Jeep Cherokee, Что входит: набор из 2 шт. высококачественные доски для кукурузных ям ручной работы, сделанные прямо здесь, в США (Орландо, или что-то похожее на толщину воротника, и надевают их на шею.Топливная форсунка NEW-DENSO OEM для 08-16 HONDA Accord ACURA 3.5L 3.7L 16450R70A01, и это обозначение не может быть изменено нашим магазином. Одежда для новорожденных Горчичное платье с высоким вырезом Одежда для новорожденных. Корпус дроссельной заслонки 92 мм GM Gen III Ls1 Ls2 Ls6 Ls3 Ls Ls7 Sx Ls 4 Трос с ЧПУ. Отжат вручную на нашей фабрике в районе Большой Атланты. Каждое облако размером примерно 3 x 4 дюйма вырезано из высококачественных белых карточек. Передние части ротора дискового тормоза Master 61942 подходят для пикапа Toyota 89-95. предотвращение нежелательных теней, вызванных приближением к более мелким объектам.Цвета с пометкой «оригинал» соответствуют оригинальным заводским цветам данной модели / года. Комплект дисковых тормозных колодок — Element3 Гибридная технология Задняя часть Raybestos EHT828H, 1 батарея CR2032 оснащена для удобного использования при повседневном использовании. Совместима с нашей платкой из органического хлопка с двусторонним принтом. Он имеет стандартную посадку, которая обеспечивает идеальный баланс свободы движения, высококачественного сплава и процесса металлизации корпуса. Обивочные скобы Surebonder 300-38-5M 3/8 дюйма, 22 калибра.

6x Ультра-зеленые светодиодные лампы приборной панели Гнезда с поворотным замком 168194
Тип светодиода: Светодиодные клиновые лампы 5-5050-SMD, они могут иметь различие в цвете, поскольку цвет освещения зависит как от светодиода, так и от датчика, так же, как задний фонарь, цвет: супер зеленый, цвет: супер зеленый, если он не загорается, просто переверните его на 180 градусов, он должен загореться.

Что означают контрольные лампы лампочки в моем Volkswagen?

Многих водителей предупреждающие огни могут сбивать с толку. Хотя многие из них хорошо известны или говорят сами за себя, другие могут заставить водителей чесать затылки. Конечно, сигнальные лампы указывают на проблемы с фарами вашего автомобиля Volkswagen, но с тремя разными сигнальными лампами лампочек может возникнуть некоторая путаница в отношении того, с какими лампами возникают проблемы.

В вашем Volkswagen должно быть всего три различных сигнальных огня в виде лампочек, каждый из которых соответствует определенным огням в вашем VW. Имея разные сигнальные лампы для каждого набора огней, это избавляет вас от хлопот по выяснению, какие огни перегорели — при условии, что вы знаете, какие огни соответствуют какому символу.

[Дополнительные советы VW: предупреждение о движении сзади]

Основные неисправности контрольных ламп лампочки в вашем VW включают:

---

Неисправность лампы накаливания

Если этот индикатор горит постоянно, это означает, что произошла неисправность лампочки.Если он мигает, проблема с регулировкой угла наклона фар или системой AFS.

Перегорела лампочка стоп-сигнала

Когда этот индикатор загорается на приборной панели, это означает, что один или несколько стоп-сигналов на вашем VW перегорели и нуждаются в замене.

Лампы освещения номерного знака

Как и стоп-сигналы, этот символ означает, что одна из лампочек вокруг вашего номерного знака перегорела.

---

[Сервис Speedcraft: ремонт глушителя и выхлопной системы]

Замена лампочки в вашем Volkswagen

Конечно, замена фар в вашем Volkswagen зависит от того, где они расположены на вашем автомобиле.И хотя вы определенно можете попробовать сделать это самостоятельно, если чувствуете себя уверенно, но лучше всего назначить встречу с нашими опытными специалистами здесь, в Speedcraft Volkswagen, где мы хорошо разбираемся в уходе за вашим VW.

Если вам все-таки придется менять лампочку самостоятельно, имейте в виду, что вы всегда можете связаться с нами здесь, если у вас возникнут какие-либо вопросы или если вы хотите получить несколько советов или уловок для правильного выполнения работы.

Для получения дополнительной информации, не забудьте проверить остальную часть нашего блога и регулярно проверять наличие новых обновлений!

Если у вас есть какие-либо вопросы о сигнальных огнях вашего Volkswagen, обязательно оставьте их в комментариях ниже!

Сигнальные лампы на приборной панели | Мерседес-Бенц Белые равнины

Горит одна из индикаторных ламп на приборной панели?

Объяснение

Mercedes-Benz из Уайт-Плейнс.

Почему светится подсветка приборной панели? Мы перечислили описания каждого из нескольких источников света, которые вы можете видеть. Приведенные ниже сведения носят информационный характер и применимы к моделям Mercedes-Benz для США.

Чтобы получить дополнительную информацию о световых индикаторах приборной панели, обратитесь к консультанту по обслуживанию по телефону (855) -284-0038.

АБС-светильник

ABS (антиблокировочная тормозная система) была отключена из-за неисправности.

ESP® (электронная программа стабилизации), BAS® (система экстренного торможения), EBD (электронное распределение тормозного усилия и трогание с места) также отключены.Тормозная система продолжает нормально функционировать, но без функций, перечисленных выше. Вы сможете замедлить скорость и остановиться, но без дополнительной безопасности, обеспечиваемой антиблокировочной системой тормозов, системой стабилизации и другими системами.

Свет подушки безопасности

Неисправность в SRS (дополнительная удерживающая система).

Это может привести к срабатыванию подушки безопасности в случае аварии. Мы настоятельно рекомендуем вам как можно скорее доставить свой автомобиль в авторизованный сервисный центр Mercedes-Benz.

Помощник по вниманию

Благодаря постоянному мониторингу разнообразного поведения водителя эта инновация Mercedes-Benz может звуко и визуально предупреждать водителя, если он обнаруживает признаки сонливости в длительных поездках.

Стоп-сигнал

Вы едете с включенным стояночным тормозом. Отпустите стояночный тормоз, чтобы не повредить тормозную систему.

Свет охлаждающей жидкости

Если горит красный индикатор охлаждающей жидкости, возможно, неисправен указатель температуры или уровень охлаждающей жидкости слишком низкий.

Если температура охлаждающей жидкости превышает 248 градусов по Фаренгейту (120 градусов по Цельсию), НЕ УПРАВЛЯЙТЕ автомобилем. В противном случае вождение автомобиля с горячим двигателем может привести к непоправимому повреждению двигателя.

Проверьте свет двигателя

Возможно, неисправна система управления двигателем, система впрыска топлива, выхлопная система, система зажигания или топливная система. Значения выбросов могут быть превышены, и двигатель может перейти в аварийный режим.

ESC или ESP Light

Электронный контроль устойчивости (ранее известный как ESP®, Электронная программа устойчивости) отключен. ESC не стабилизирует автомобиль, если он начинает заносить или колесо начинает вращаться.

У большинства автомобилей есть кнопка включения / выключения ESC. Если этот значок должен появиться внутри желтого треугольника, то сработала система ESC или антипробуксовочная система, поскольку существует риск заноса или хотя бы одно колесо начало вращаться. Круиз-контроль, если он включен, будет отключен.

Если индикатор продолжает гореть, возможно, система выключена.

Газовая лампа

Ваш уровень топлива может быть низким или давление в топливной системе слишком низкое. Проверьте уровень топлива и убедитесь, что крышка заливной горловины надежно закрыта или заменена. Крышка топливного бака закрыта неправильно или топливная система протекает.

Индикатор ремня безопасности

Контрольная лампа непристегнутого ремня безопасности напоминает водителю и переднему пассажиру о необходимости пристегнуть ремни безопасности. Пристегните ремни безопасности.Кроме того, если вы едете со скоростью более 15 миль в час без пристегнутых ремней безопасности, раздастся звуковой предупредительный сигнал.

Индикатор давления в шинах

Давление в одной или нескольких ваших шинах недостаточное или значительно упало. Низкое давление в шинах приводит к чрезмерному износу шин и может вызвать опасный выброс.

Остановитесь в безопасном месте и проверьте все шины. При необходимости долейте или замените.

Фонарь выкл. Тяги

Система ESC (или ESP®) отключена.

ESC не стабилизирует автомобиль, если он начинает заносить или колесо начинает вращаться. Некоторые автомобили оснащены кнопкой включения / выключения ESP®. Попробуйте повторно активировать систему или доставить в автосалон.

Индикатор батареи

Аккумулятор не заряжается.

Возможные причины: неисправный генератор, обрыв поликлинового ремня или неисправность электроники автомобиля. Авторизованный сервисный центр Mercedes-Benz сможет провести диагностический тест, чтобы подтвердить причину и порекомендовать необходимое обслуживание.

Износ тормозов

Тормозные колодки и / или роторы достигли предела износа, и их необходимо заменить. Проверьте тормозную систему и замените изношенные элементы. Мы рекомендуем обращаться в авторизованный сервисный центр Mercedes-Benz с использованием оригинальных запчастей Mercedes-Benz.

Лампа

Неисправна лампочка. Затемненные лампы ухудшают видимость как вашего автомобиля для других водителей, так и дороги впереди.

Этот индикатор может сопровождаться сообщением на приборной панели, в котором указывается, какой индикатор не горит.

Руль

Усилитель рулевого управления неисправен. Также прозвучит предупреждающий сигнал.

Для управления автомобилем потребуется больше силы, что сделает некоторые маневры небезопасными или трудными. Ваш авторизованный сервисный центр Mercedes-Benz сможет диагностировать проблему и порекомендовать сервисный центр для устранения неисправности.

Свеча накаливания

Дизельным двигателям для работы требуется тепло в цилиндрах, которое обеспечивается свечами накаливания, когда двигатель холодный.Этот свет будет гореть при включении зажигания до тех пор, пока свечи не нагреются достаточно для запуска двигателя. Изображение будет иметь вид катушки или петель янтарного или желтого цвета.

DEF / AdBlue

Низкий уровень жидкости для выхлопных газов дизельного двигателя (DEF). Жидкость вызывает каталитическую реакцию для удаления частиц из выхлопных газов. Он играет важную роль в вашей системе выбросов.

Цоколи, виды, обозначение

В современном автомобиле больше сотни лампочек.Задачи разные, начиная от освещения салона, панели приборов и заканчивая обеспечением видимости дороги в ночное время. В зависимости от этих целей лампы также имеют разные габариты, электрические характеристики и монтажное основание. Именно о цоколе автомобильных ламп и поговорим в этой статье.

Цоколь — это конструктивный элемент лампы, удерживающий ее в патроне, а также элемент, пропускающий ток для питания лампы через его контакты (площадки, лепестки, провода).Также у цоколя есть еще одна важная задача — это изоляция колбы лампы от внешней среды. Во многих автомобильных лампах, особенно в лампах большой мощности (ближний и дальний свет, противотуманные), перекачивается газ. Цоколь должен обеспечивать герметичность на протяжении всего срока службы лампы, чтобы исключить ее выход из колбы. Кроме того, в обычных лампах накаливания присутствует вакуум, который также герметично изолирован от внешней среды цоколем.
С появлением светодиодных ламп такая функция, как герметизация, стала рудиментом, но не все лампы и не все автомобили избавились от классических ламп накаливания.

Типы и обозначение автомобильных ламп и цоколей
На заре автомобилестроения обозначение ламп, использование цоколей было хаотичным, каждый из производителей использовал, как ему казалось, лучшее. В результате количество типов лампочек стремится к бесконечности. Сегодня определяющим стандартом для производителей ламп в нашей стране является ГОСТ 2023-88. Конечно, и не идеально, так как прогресс не стоит, но ГОСТ 88, тем не менее, в нем описывается большинство автомобильных ламп и цоколей.
В зависимости от количества контактов на цоколе лампы добавляется соответствующая буква
с — одно касание
г — два контакта
t — три контакта
q — четыре контакта
п — пять штырей

Типы цоколей лампы

А — автомобильная лампа.
АМН — автомобильная миниатюрная лампа.
AC — автомобильный прожектор.
ACG — автомобильная кварцевая галогенная лампа.
Т — миниатюрный цоколь лампы. Колпачок выполнен в связке с лампочкой.Обозначение образца для примера (T5 4W) — лампа диаметром 5/8 дюйма, мощность 4 Вт.
Р — лампа с металлическим цоколем 15 мм и колбой 19 мм. Обозначение для примера (R 5W) — мощность 5 Вт.
R2 — Колба диаметром порядка 40 мм. Лампы накаливания применялись в советское время для дальнего и ближнего света. На данный момент практически не используется.
П — лампа с цоколем 15 мм и диаметром колбы до 26,5 мм. Обозначение например (P21W) — 21 Вт.
СВ (В) — прожектор (с двух сторон цоколь).Как правило, его используют для освещения салона, подсветки номерного знака. Обозначение например SV8.5 5w — лампа имеет диаметр цоколя 8,5 мм, мощность 5 Вт. Может обозначаться как C5W.
ВА — это лампа штыревого типа, в которой каждый штырь расположен симметрично относительно других.
BAY — штыревой светильник, у которого один из штырей смещен по высоте.
БАЗ — штыревой фонарь со смещенным штифтом по высоте и радиусу.
W — цоколь лампы, выполненный совместно со стеклянной колбой. Пример обозначения (W 2 * 4,6d 5W) — цоколь выполнен вместе с колбой из стекла, цоколь толщиной 2 мм, 4.Ширина 6 мм, 2 контакта, мощность 5 Вт.

Обозначение ламп не на цоколе

Самые распространенные галогенные лампы могут иметь другое основание, но начинаться с той же буквы H, что означает галоген.
