Регулировка зажигания на ЯМЗ-240

16.01.2020

12-цилиндровые двигатели ЯМЗ устанавливают на тяжелую спецтехнику, самосвалы, дизель-поезда. Выносливые и мощные агрегаты решают самые сложные задачи в непростых климатических условиях. Однако и эти сверхнадежные агрегаты нуждаются в регулярном обслуживании. Один из самых актуальных вопросов у водителей – как отрегулировать зажигание на ЯМЗ-240.

Установочный угол опережения впрыска топлива (УОВТ): поэтапная регулировка

Выставлять зажигание следует со всей тщательностью. Неправильные манипуляции при прокручивании вала увеличат затраты времени на техобслуживание и могут привести к полному выходу узлов мотора из строя.

«Визуальный» способ

Найдите риску на муфте топливного насоса высокого давления и разместите агрегат так, чтобы метка была наверху. Проверните мотор до установки на фрикционном колесе значения в 15-20 градусов. Расслабьте болты, которые удерживают муфту, и поверните ее на поздний впрыск против часовой стрелки.

Выкрутите из первого цилиндра топливоподающую трубку, уберите оставшееся в выемке топливо и проворачивайте муфту по часовой стрелке, пока горючее снова не появится. Затяните болты на муфте ТНВД.

Этот способ подходит для опытных механиков и водителей. Новичкам следует воспользоваться моментоскопом или в сервисный центр.

Использование моментоскопа

Первый этап полностью совпадает с предыдущим способом: риски должны находиться по одну сторону. Отсчитайте от привода двенадцатую секцию и отключите от нее топливопровод.

Вспомогательное устройство – моментоскоп – установите на штуцер. Активируйте подачу горючего скобой регулятора. Прокачайте топливо в системе питания три минуты. Прокрутите с помощью ключа-трещотки коленвал. Также это можно выполнить, зацепив ломом маховик со стороны нижнего люка корпуса. Вращайте вал, пока топливо не заполнит трубку механизма. Слейте излишки, отключите топливоподачу и проверните коленвал против часовой стрелки на угол 50-60 градусов.

Потребуется около 15 качаний ключа. Вновь запустите подачу топлива.

Установите УОВТ примерно за 18-20 градусов до верхней мертвой точки. При прокручивании коленвала следите, когда появится горючее в трубке моментоскопа. Если это произошло, значит, начала работу двенадцатая секция ТНВД. В этот момент метки на маховике или демпфере должны совпадать с указателями на корпусе маховика или крышке блока.

Может получиться так, что подача топлива началась раньше или позже совпадения меток и указателей.

Если раньше, приостановите прокрутку вала и выполните следующие действия:

• ослабьте болты полумуфты;
• зафиксируйте муфту опережения впрыска в том положении, когда топливо начнет поступать, прокрутите коленвал, пока метки не совпадут с указателями;
• закрутите болты полумуфты.

Если позже, проверните вал и отрегулируйте момент начала впрыска горючего. После этого открутите болты и, придерживая муфту, вращайте коленвал на 15-20 градусов в обратном направлении, что примерно равно 4-5 качаниям ключа.

Совместите риски с указателями, прокручивая вал по ходу вращения, затяните болты полумуфты.

Перед регулировкой УОВТ необходимо удостовериться в исправности всех элементов узла.

Когда нужна регулировка

Проверять УОВТ необходимо:

• при замене ТНВД или одного из его элементов;
• после ремонта ДВС;
• если двигатель с трудом заводится, присутствует большое количество белого дыма, слышен посторонний звон или внезапно вырос расход солярки.

Эта процедура позволит вам избежать лишних затрат на запчасти ЯМЗ.

Как отрегулировать зажигание по лампочке

КАК ВЫСТАВИТЬ УГОЛ ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ ПО ЛАМПОЧКЕ

Если у вас в наличии нет стробоскопа и вы не намерены его покупать, то, ознакомившись с руководством, как настроить зажигание на ВАЗ- 2109 (карбюратор) с использованием лампочки, вы сможете выполнить необходимые регулировки без его применения. Алгоритм действий для этого способа следующий:

Для начала необходимо совместить метки на шкиве коленвала и на крышке ГРМ. Сделать это можно, повернув коленчатый вал. Для этого воспользуйтесь специальным ключом. Если же такой ключ отсутствует, можно, включив четвёртую передачу, толкать автомобиль до совпадения меток.Далее, отсоедините от прерывателя провод, идущий на катушку зажигания, и соедините его с проводом 12-вольтной лампочки. Второй провод лампочки нужно подключить к массе (корпусу машины).Как и в случае с использованием стробоскопа, ослабьте гайки крепления трамблёра.
Включите зажигание (лампочка должна гореть) и не спеша поворачивайте корпус прерывателя-распределителя до тех пор, пока электролампочка не погаснет. Как только это произошло, начинайте поворачивать в обратную сторону и в момент, когда лампочка загорится, можете затягивать крепления прерывателя-распределителя.

На этом установка зажигания считается завершённой, и если вы всё сделали правильно, то выставленный таким образом угол опережения обеспечит эффективную работу двигателя.

КАК САМОСТОЯТЕЛЬНО ПРОТЕСТИРОВАТЬ РАБОТУ ЗАЖИГАНИЯ

Этот довольно простой способ проверки работы системы зажигания может применяться как для автомобилей «девятого» семейства, так и для других легковых транспортных средств, оснащённых карбюраторным двигателем. Однако сразу следует оговориться, что здесь требуется определённый опыт, поскольку проверка производится на слух.

Итак, вначале нужно разогнать автомашину до скорости 50 км/ч и включить четвёртую передачу. Теперь выжмите до упора педаль газа и слушайте работу мотора. Если в этот момент появились тихие детонационные звуки, значит, угол опережения зажигания ВАЗ-2109установлен верно. О позднем моменте свидетельствует отсутствие звуков при разгоне. В случае же, когда детонационные звуки слишком громкие, следует делать вывод о раннем зажигании. Как в первом, так и во втором случае двигателю вашего автомобиля требуется повторная настройка момента зажигания.

Как настроить зажигание? Что такое УОЗ? Куда вращались бегунки в отечественных машинах? Что значит выражение «выставить по искре»? — много интересных вопросов, на которые владельцы современных авто могут и не дать правильных ответов.

Что такое угол опережения зажигания — он же УОЗ? Это некая атрибутика древних автомобилей или же нечто незыблемое, сродни всемирному тяготению? Большинству современных автовладельцев это неведомо. Всеми системами автомобиля управляют многочисленные контроллеры, а потому своевременное искрообразование в цилиндрах двигателей целиком на их совести. Между тем по стране бегает огромное количество древних машинок, незнакомых с процессорами и прочими чипами. Поэтому вопросы типа «Как отрегулировать УОЗ?» звучат по сей день.

На технические вопросы отвечать всегда приятно. Но сначала придется вспомнить некоторые «зажигательные» термины.

Терминология

Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют трамблером.

Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Когда и зачем нужно настраивать зажигание?

Сначала немножко теории. Если бы рабочая смесь в цилиндрах сгорала мгновенно, то проблем с опережением не было бы в принципе. Поджигай ее в верхней мертвой точке — и все окей. Но смесь сгорает не мгновенно: ей требуются миллисекунды. При этом реальная частота вращения коленчатого вала, конечно же, непостоянна. Поэтому нельзя тупо поджигать смесь в одно и то же время при разных режимах работы мотора: она будет сгорать либо слишком рано, либо чересчур поздно. Итог всегда будет неутешительный — двигатель плохо тянет, греется, неустойчиво работает, детонирует и т.п.

В частности, если начать «искрить» слишком рано (большой УОЗ), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность мотора, он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (малый УОЗ) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного.

Мощность и экономичность понизятся, а мотор сильно перегреется, поскольку догорание смеси будет идти на протяжении всего такта расширения.

Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на бензин с другим октановым числом. Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.

Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.

Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.

Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.

Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация. Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону. Залил низкооктановый бензин — изволь сделать зажигание более поздним…

Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.

Как регулировать УОЗ?

На слух? По искре? По лампочке? По стробоскопу? Сейчас разберемся.

Сразу скажем, что про стробоскоп говорить не будем. Во-первых, у рядового водителя под рукой его попросту нет. А, во-вторых, с ним лучше не связываться. Дело в том, что стробоскоп показывает момент зажигания только при работающем моторе, но при этом за счет центробежного регулятора УОЗ смещается в сторону опережения даже на минимальных оборотах холостого хода. Поэтому точной регулировки ждать, вообще говоря, не стоит.

Правильные рекомендации по регулировке всегда содержатся в профильной литературе по конкретной модели автомобиля — их и следует придерживаться. Возьмем для примера автомобиль АЗЛК-2141 с двигателем УЗАМ и контактной системой зажигания. Обратите внимание, что бегунок у уфимских моторов вращается ПРОТИВ часовой стрелки.

Последовательность операций для москвичевского мотора должна быть следующая.

• Ослабляем крепление трамблера.
• Определяем начало хода сжатия в первом цилиндре. Для этого выворачиваем свечу этого цилиндра, затыкаем отверстие подходящей пробкой (хоть из смятой бумаги) и проворачиваем пусковой рукояткой коленвал до выскакивания пробки наружу.
• Продолжаем проворачивать коленвал до совмещения первой риски на его шкиве с острием штифта установки зажигания, запрессованным в нижнюю крышку картера.
• Убеждаемся, что бегунок смотрит своей токоведущей пластиной на контакт крышки трамблера, соответствующий проводу первого цилиндра.
• Подсоединяем любую маломощную лампочку (например, в отвертке-пробнике) одним концом к массе, а другим — к клемме низкого напряжения катушки, соединенным с прерывателем.
• Включаем зажигание и поворачиваем корпус трамблера против часовой стрелки до замыкания контактов прерывателя. Лампа, закороченная прерывателем, должна погаснуть.
• Взявшись за бегунок, прикладываем небольшое усилие по часовой стрелке для устранения зазоров механизме привода, после чего медленно поворачиваем трамблер по часовой стрелке до загорания лампочки.
• Затягиваем крепление трамблера. Не забываем вернуть свечу на место!

На автомобилях типа ВАЗ-2108, перешедших на электронное зажигание, но при этом сохранивших как центробежный, так и вакуумный регуляторы, процедура полностью аналогичная — с точностью до иного расположения штатных меток. Бегунок при этом вращается против часовой стрелки. Однако подключать лампочку-пробник при этом нужно между коммутатором и катушкой зажигания, а ни в коем случае не к датчику Холла.

А что означает выражение «выставить по искре»? Грубо говоря, то же самое, что и по лампочке. В этом случае вместо лампочки используют вывернутую заранее свечу зажигания, резьбовую часть которой нужно постараться соединить с массой двигателя. Вместо загорания лампочки ловим момент проскакивания искры — вот и всё.

А как же регулировка на слух? Ее проводят так: при движении на прогретом моторе со скоростью примерно 50 км/ч на 4-й передаче следует резко нажать на правую педаль. Если УОЗ выставлен верно, то при этом должна прослушиваться кратковременная исчезающая детонация. Если детонация слишком сильная, следует повернуть трамблер по направлению вращения бегунка. Если детонации нет вообще — против вращения бегунка. Вы же еще помните, что в отечественном автопроме бегунки вращались и туда, и обратно?

Тем, кому интересна зажигательная тема былых времен, рекомендуем посмотреть вот сюда. Про свечи можно почитать вот тут, а также вот тут.

Работа двигателя напрямую зависит от исправности систем зажигания и подачи топлива. Они определяют мощность мотора, расход топлива, приёмистость, лёгкость пуска. Сбой в настройке момента зажигания карбюраторного двигателя приводит к появлению детонации, калильному зажиганию, увеличению температуры выхлопа и быстрому выходу агрегата из строя. Существует несколько способов, как выставить зажигание на ВАЗ 2106. Все они просты и доступны начинающему автолюбителю.

Устройство системы зажигания на классических двигателях ВАЗ

Моторы, устанавливаемые на ВАЗ 2106, отличаются рабочим объёмом, но имеют одинаковую конструкцию. Трамблёр, детали ГРМ, передняя крышка с метками и шкив коленвала взаимозаменяемы при ремонте. Встречается контактная (КСЗ) и бесконтактная (БСЗ) системы зажигания. В первом случае размыкание контактов происходит механическим способом при повороте вала трамблёра на 90 0 . Во втором варианте применён датчик Холла и контроллер, позволяющий точно определять момент подачи искры в цилиндры.

Простейшая контактная система состоит из следующих элементов:

• Замок зажигания, он же выключатель;
• Катушка зажигания с двумя обмотками для получения высокого напряжения;
• Механический прерыватель, размыкающий первичную обмотку катушки в нужный момент;
• Ротор и контактная крышка для распределения напряжения к свечам зажигания;
• Центробежный и вакуумный регуляторы;
• Транзистор для снижения силы тока в первичной обмотке и продления срока службы;
• Свечи зажигания;
• Высоковольтные провода.

Схема контактного зажигания: 1 — генератор, 2 — замок зажигания, 3 — распределитель зажигания, 4 — кулачок прерывателя, 5 — свечи зажигания, 6 — катушка зажигания, 7 — аккумуляторная батарея

Принцип работы любой системы зажигания выглядит следующим образом. В момент, когда поршень в цилиндре находится в верхнем положении и максимально сжимает топливную смесь, происходит размыкание обмоток катушки. Высокое напряжение через крышку-распределитель попадает по высоковольтному проводу к соответствующей свече зажигания, на электродах которой возникает мощная искра. Происходит воспламенение. Этот процесс называется рабочим ходом поршня.

С увеличением оборотов двигателя угол опережения зажигания (УОЗ) изменяется, а центробежный регулятор делает угол оптимальным. Вакуумный регулятор смещает угол в зависимости от разрежения во впускном коллекторе. Это позволяет добиваться оптимальной мощности на всех режимах работы двигателя.

Признаки неисправности

Регулировка зажигания на машине требуется после ремонта двигателя или снятия трамблёра. Как и любая механическая система, он имеет свойство изнашиваться, появляются характерные симптомы:

• Двигатель не заводится или работает с перебоями. Если бензин поступает в карбюратор, то причина кроется в неправильной настройке угла зажигания или смещении меток на цепи ГРМ.
• Снижение динамики разгона и ухудшение эластичности мотора. Воспламенение смеси происходит не в оптимальное время, поэтому КПД снижается.
• Увеличение расхода топлива. Это бывает при позднем зажигании, когда для получения прежней динамики приходится активнее нажимать на педаль газа. Часть бензина не успевает сгорать и вылетает в выхлопную трубу.
• Позднее зажигание является причиной хлопков в глушителе, когда воспламенение несгоревшей топливной смеси происходит в момент открытия выпускного клапана.
• Жёсткая работа двигателя возможно при раннем воспламенении бензина в цилиндрах. Взрыв в момент недохода поршня до ВМТ является причиной характерного тарахтящего звука и звона.

Внимание! Позднее зажигание часто становится причиной прогара выпускных клапанов, которые в этот момент перегреваются.

Обнаружив неисправность, следует проверить правильность установки зажигания на ВАЗ 2106, а при необходимости отрегулировать его. Для работы понадобится свечной ключ, ключ на «13», лампочка или стробоскоп, пластинчатый щуп.

Инструкция по выставлению зажигания ВАЗ 2106

Разберём 3 известных способа регулировки угла зажигания на двигателях ВАЗ.

При помощи стробоскопа (по меткам)

Данный способ позволяет очень точно выставить зажигание по меткам, и не требует снятия трамблёра и клапанной крышки. Весь процесс регулировки занимает 5 минут. Стробоскоп возможно найти в любом автомагазине. Порядок действий следующий:

1. На заглушённом автомобиле ослабляем гайку крепления трамблёра, предварительно сделав на его корпусе отметку начального положения;
2. На передней крышке двигателя находим две короткие и одну длинную метку, очищаем их от грязи и масла;
3. Подключаем минусовой провод стробоскопа к «массе» двигателя, плюсовой — к катушке зажигания, а специальный зажим — на высоковольтный провод первого цилиндра;
4. Пускаем двигатель и включаем стробоскоп. Свет от его лампы, направленный на шкив, покажет истинное положение момента зажигания;
5. Медленно поворачивая корпус трамблёра, добиваемся совмещения метки на шкиве коленвала и приливов на передней крышке;
6. Проверяем обороты двигателя по тахометру и при необходимости регулируем холостой ход на карбюраторе;
7. Затягиваем гайку фиксации трамблёра.

Метку «4» на шкиву необходимо совместить с нужной вам меткой на крышке. Метка «1» соответствует углу в 10 0 , «2» — 5 0 , «3» — 0 0

Метки имеют значение в 0 0 , 5 0 и 10 0 относительно верхней мертвой точки (ВМТ). Для правильной работы на 92 бензине выбирают опережение 0 градусов.

Установка по лампочке

Если под рукой не оказалось стробоскопа, а зажигание требуется выставить точно, рекомендуют использовать простую автомобильную лампу на 12 вольт. К ней припаивают два провода с зачищенными контактами. Настройку производят в такой последовательности:

1. Выкрутить свечу из первого цилиндра;
2. С помощью храповика или подходящего ключа вращаем коленвал до начала такта сжатия в первом цилиндре;
3. Совмещаем метки на шкиве коленвала с приливами на корпусе крышки, для 92 бензина выбираем среднюю или последнюю короткую;
4. Снимаем крышку трамблера, отметив при этом положение бегунка на роторе напротив первого цилиндра;

После снятия крышки трамблёра необходимо отметить положение бегунка на роторе напротив первого цилиндра

Совет! Вместо сигнальной лампы используют вольтметр, который подключается аналогичным образом. Вращением корпуса трамблёра ищем положение, в котором напряжение отсутствует.

Выставляем зажигание на слух

Быстро настроить примерное положение трамблера возможно и без всяких приборов. Потребуется немного терпения и хороший слух. Этот способ применим только при условии исправности карбюратора и ГРМ. Действуем таким образом:

• Пускаем двигатель, даём прогреться до рабочей температуры, ручка дроссельной заслонки в карбюраторе должна быть утоплена;
• Немного ослабляем крепёж трамблёра и начинаем его аккуратно поворачивать;
• При повороте на большие углы двигатель будет глохнуть или наоборот увеличивать обороты;
• Необходимо добиться ровных холостых оборотов в диапазоне 700-800 об/мин без посторонних стуков и детонации;
• В таком положении фиксируем распределитель.

Такая регулировка на слух требует проверки на дороге или стробоскопом, но для первичной настройки — это оптимальный вариант.

Видео: как выставить зажигание на ВАЗ 2106

Как установить бесконтактное (электронное) зажигание

Установка электронного зажигания – это самый простой способ улучшить работу мотора. Замена на бесконтактную систему даёт такие преимущества:

• Уверенный холодный пуск;
• Стабильная работа двигателя на любых оборотах;
• Высокая надёжность;
• Увеличивается срок службы свечей зажигания;
• Мощная искра;
• Не требуется регулировка зазора и центробежного регулятора.

В состав готового набора входит трамблёр с датчиком Холла, специальная катушка зажигания и коммутатор. Высоковольтные провода возможно оставить и старые.

Электронная система зажигания включает в себя: катушку зажигания, трамблёр, коммутатор и комплект проводов

Чтобы установить бесконтактное зажигание взамен старого нам потребуется ключ на «13» и на «10», два винта для крепления коммутатора и стробоскоп для настройки угла опережения.

Порядок выполняемых работ:

1. Подводим шкив коленвала к метке на крышке двигателя, поршень первого цилиндра должен находиться в ВМТ.
2. Отсоединить минусовую клемму аккумулятора.
3. Снимаем со старого трамблёра крышку и отмечаем положение бегунка относительно двигателя. Это поможет быстро установить и настроить новый трамблёр.
4. Отсоединяем провод, идущий с катушки зажигания, откручиваем фиксатор ключом на «13» и извлекаем трамблёр из блока двигателя.
5. Новый распределитель устанавливаем по сделанным отметкам, стараясь совместить метки на корпусе и положение бегунка. Крепление полностью не затягиваем.
6. Заменяем катушку зажигания на новую и устанавливаем коммутатор под капотом. Электронный блок размещаем в сухом месте, подальше от нагретых деталей. Например, на крыле или моторном щите.
7. Подключаем проводку по схеме в инструкции к БСЗ. Подсоединяем высоковольтные провода.
8. Закрываем трамблёр крышкой и затягиваем гайку крепления. Система установлена и готова к работе. Остаётся только отрегулировать угол опережения зажигания.

Схема бесконтактного зажигания ВАЗ 2106

Важно! Системы БСЗ могут отличаться длиной вала трамблёра для разных моделей двигателей классических «Жигулей», поэтому перед покупкой стоит уточнить у продавца о взаимозаменяемости компонентов.

Проверка угла зажигания во время движения автомобиля

Проверку работоспособности системы зажигания после любой регулировки лучше всего производить в движении. Это связано с особенностями конструкции трамблёра и октановым числом используемого бензина. Бывает так, что выставленные по меткам углы зажигания не дают достаточной динамики и приёмистости. Поможет регулировка на слух по началу детонации:

• Разгоняем автомобиль до скорости 45-50 км/ч на ровном участке дороги;
• Включаем прямую передачу (на ВАЗ 2106 четвёртую) и нажимаем педаль газа до упора;
• Должен появиться характерный звон (детонация), который пропадёт через 2-3 секунды, а ускорение будет ровным и мощным без провалов;
• Если детонация не исчезает на протяжение всего разгона, значит угол зажигания «ранний»;
• Полное отсутствие звона и вялая динамика говорят о запаздывании искры в цилиндрах;
• Регулируем положение трамблёра на месте, доворачивая его на 3-5 градусов;
• Когда регулировка будет завершена, положение корпуса трамблёра относительно блока отмечают риской или краской.

Работы по регулировке зажигания следует проводить регулярно. Интервал обслуживания простой контактной системы зажигания — 15000 км, для электронной — вдвое больше. Также регулярно проверяется состояние свечей зажигания и высоковольтных проводов. Все операции по настройке легко могут быть проделаны самостоятельно, гараж для этого не нужен. Навык самостоятельного ремонта зажигания ВАЗ 2106 всегда пригодится в дальней дороге или зимой, когда возникают проблемы с запуском.

Регулировка УОЗ без стробоскопа своими руками

Информация применима для ремонта многих автомобилей

Вообще то считается, что без стробоскопа и базового режима настроить УОЗ точно нельзя. Но… на территории бывшего СССР не бывает ничего невозможного. 🙂 Понятное дело, что не каждый владелец хочет покупать стробоскоп и входить в базовый — именно для таких людей захотел найти способ «ручной» настройки угла опережения зажигания.
Было любопытно, как это осуществить. Почитав разные варианты из сети и попробовав на деле — понял что они не дают совпадения с углом в 15 гр. в базовом. Но методом тыка все-таки способ был найден. Даже мультиметр для этого не нужен в принципе.

Настройка УОЗ без стробоскопа для Audi 100 C4 двигатель AAR 2,3 литра. Поехали…

1) Для начала проверить, что метки распредвала и коленвала верно стоят. Для вращения двигателя крутим ключом «на 32» шкив насоса ГУР, свечи выкручивать не надо, оно и так крутится (иногда чуть буксует, можно рукой прижимать ремень ГУРа к шкиву).
Метки должны быть в положении:
-на ГБЦ:

При этом под заливной крышкой видим, что кулачки разведены одинаково в стороны:

-на блоке шкив коленвала имеет метку, которая должна совпасть с меткой на защитной крышке:

-на КПП при этом в окошке рассекается метка «0»:

ВАЖНО проверить совпадение меток, ведь КВ и РВ делают разное кол-во оборотов. Только когда видны метки РВ (точка) и КВ («0») — идем дальше.

2) Если все ОК, то в этом положении, когда видны все метки, вставляем трамблер и бегунок по его меткам, примерно так:

Надеваем крышку и ВВ провода так:

3) Ключом «на 32» за шкив насоса ГУР чуть сдвигаем метку КВ «0» и выставляем «15». У меня помазаны канцелярским белым корректором — чтоб лучше видеть:

4) Центральный ВВ-провод кинуть в сторону на пластик (можно и без свечи):

5) Еще пару фото для взаимного ориентировочного (!) расположения с бегунком/без него при правильном УОЗ:

6) Подключаем мультиметр (режим постоянного напряжения DC, до 20v), красный щуп — к красно-черному проводу фишки, черный щуп — к среднему проводу. Не разъединяя фишки от траблера. (Мультиметр вобщем-то не нужен и чехол фишки не надо стягивать, но об этом позже). Поворачиваем ключ зажигания в первое положение, появится напряжение 10,5в на тестере:

7) Теперь секретная технология. 🙂 Берем бегунок в руку и одним пальцем давим на центр в направлении к ГБЦ, а вторым пальцем давим на него в направлении «по часовой стрелке»:

Дело в том, что там всякие люфты есть на зубьях и валу, поэтому чтоб настроить УОЗ мега-точно нужно именно так жать, как показано.

8) Одновременно удерживая бегунок, второй рукой крутим корпус траблера (лапка должна быть слегка ослаблена гайкой «на 13»). Крутим сначала корпус «против часовой» — смотрим на показания мультиметра, в какой-то момент его значение «10,5в» сменится на «5в». Затем очень медленно крутим корпус «по часовой», в момент когда значени «5в» сменится на «10,5в» сработает реле бензонасоса с характерным звуком («у-у-у» ). Вот в этот самый момент и нужно остановиться — УОЗ будет таким, как надо, затягиваем лапку.

Вот этот звук срабатывания реле б/насоса можно и использовать как ориентир. Т.е. мультиметром можно вовсе не пользоваться, просто крутим корпус «против часовой» градусов на 10, а затем медленно «по часовой» крутим, пока не «загудит» бензонасос — и в этот момент останавливаемся и затягиваем лапку. Можно ориентироваться на фото из п.5 — итоговое финальное положение у Вас будет примерно такое (отклонение метки может быть в пределах пару мм от того, что на фото). Главное — это момент срабатывания реле.
Возвращаем на место «пыльник»:

И надеваем крышку, втыкаем центральный провод, заводимся и катаемся.

Все, УОЗ настроен правильно. Я попробовал для статистики 2 разных трамблера воткнуть и выставить УОЗ таким способом, затем сравнил результат со стандартным способом (вход в базовый режим и свечение стробоскопом) — совпадение способов идеальное, стробоскоп светит четко в «15».

Поэтому, если хочется иметь правильный УОЗ, а нету стробоскопа — он нахрен и не нужен

Замечания, критика — приветствуются…

Продолжение и все обсуждения отчета здесь

Спасибо: Jurik-11

Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.)
Расшифровка заводской комплектации VAG на русском!
Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Регулировка зажигания на ВАЗ-2107 (контактное)

Во всех инструкциях в части регулировки и выставления угла опережения зажигания для контактной схемы (КСЗ) рассказывается, как отрегулировать зажигание с помощью стробоскопа. Однако понятно, что мало у кого есть возможность и желание приобретать стробоскопы, а правильно выставленный угол опережения зажигания позволит и от машины добиться динамики, и расход топлива при этом если не снизить, то держать в приемлемых рамках.
На самом деле один из простейших способов выставить зажигание для контактной схемы — использовать «контрольку», обычную лампочку на 12 В с припаянными к контактам проводами, достаточно даже одного провода. Кроме лампочки потребуется ключ на 13 и специальный ключ для коленвала.

Выставляем поршень первого цилиндра

В отличие от метода со стробоскопом регулировка зажигания с помощью лампочки производится на выключенном двигателе. Первым делом необходимо выставить поршень первого цилиндра в момент зажигания. Для этого выкручиваем свечу первого цилиндра и начинаем крутить ключом коленвал по часовой стрелке, при этом затыкаем пальцем отверстие свечи.

В определенный момент воздух в цилиндре начнет выталкивать палец — это означает, что поршень в такте сжатия. Определив такт сжатия, понемногу проворачивая коленвал, совмещаем метку на шкиве со второй меткой на крышке привода ГРМ.

Эти метки может быть плохо видно, поэтому предварительно надо протереть там все, но и дополнительное освещение не помешает.

Вторая метка, она же средняя — это опережение зажигания на 5°, дефолтная установка для 92-95 бензина.
После того, как поршень выставлен, можно спрятать коленвальный ключ, свечу можно завернуть на место и одеть на нее провода.

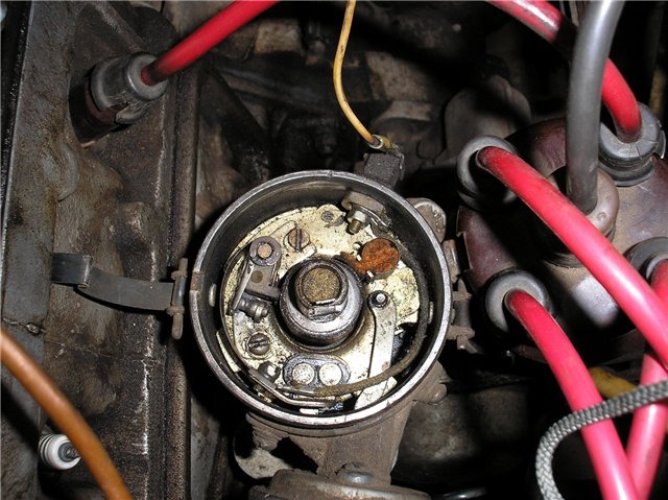

Дальше переходим к распределителю зажигания. Если перед этим все сделано правильно, то наружный контакт распределителя зажигания должен быть направлен в сторону контакта 1-го цилиндра на крышке распределителя.

Выставляем момент зажигания

• Ключом на 13 немного отпускаем гайку крепления распределителя зажигания
• один контакт лампочки присоединяем к низковольтному выводу катушки зажигания, второй контакт — к массе
• Одеваем крышку на распределитель, если она была снята
• Включаем зажигание (ключом)
• Поворачиваем корпус распределителя по часовой стрелке, пока не погаснет лампочка
• Медленно поворачиваем ротор распределителя в обратную сторону (против часовой стрелки) до размыкания контакта — в этот момент лампочка должна загореться
• В этом положении корпуса распределителя зажигания, затягиваем гайку крепления

После выставления зажигания, желательно краской отметить положение средней риски шкалы, чтобы в дальнейшем не пришлось полностью повторять всю процедуру регулировки зажигания, а только немного поворачивать корпус распределителя относительно метки, предварительно ослабив гайку крепления.

Проверить правильность установки угла опережения зажигания можно стандартным методом на ходу на прямой передаче.

Регулируем зажигание на ЯМЗ 236

Установить зажигание означает отрегулировать и проконтролировать впрыск топлива. Сделать это можно самостоятельно или прибегнуть к помощи специалистов со станции технического обслуживания.

Каким образом можно проводить регулировку?

Придерживайтесь следующей последовательности действий:

• найдите нужную отметку, которая размещена на муфте у топливного насоса, зафиксируйте деталь отметкой вверх;
• поверните двигатель таким образом, чтобы на шкале оказалось значение 20 градусов;
• ослабьте соединение болтов, которое предварительно было зафиксировано на муфте, после чего поверните ее так, чтобы положение соответствовало позиции позднего зажигания;
• трубку, которая подает топливо к цилиндру номер 1, отверните в сторону;
• сделать так, чтобы все детали были чистыми, без грязи;
• начинайте вращать муфту таким образом, чтобы в выемке, которая размещена на первичном цилиндре, стали заметны следы топлива;
• после этого можно закрутить болтовые крепежи на муфте.

Как отрегулировать зажигание?

Для того, чтобы проводить регулировку зажигания самостоятельно, в картере маховика предусмотрены специальные люки в количестве двух единиц. На корпусе самой детали Вы найдете две цифры – таким образом обозначаются значения углов.

Обратите внимание: нижняя графа состоит из цифр, а боковая – из букв.

Вращать коленчатый вал следует по направлению часовой стрелки, то есть взгляд должен быть направлен со стороны вентилятора. Зацепите ключ за болтовое соединение, после чего начинайте вращение. В результате будет демонтирована крышка картерного люка.

Когда Вы будете вращать ключ, обратите внимание, что у Вас должны совместиться буквы «А» с торцевой части муфты и «Б», которая расположена на нижнем указателе. Если такое совмещение не произошло, постарайтесь провести более точную настройку деталей.

Как установить угол опережения?

Особая отметка, которая определяет величину опережения, находится рядом с муфтой. Нормальное значение, которого следует достичь, — 20 или 18 пунктов. Для определения угла топливной массы воспользуйтесь данными первичного цилиндра.

Для того, чтобы контролировать ситуацию, используйте обычный насос. С его помощью можно проработать систему питания двигателя авто, однако для этого нужно предварительно приоткрыть клапаны, пропускающие воздух. Сначала следует полностью выпустить воздух и только потом завернуть пробки. Следующим шагом необходимо присоединить прибор моментоскоп к штуцерам, которые находятся на специальной секции от топливного насоса. Для того, чтобы процедура была проведена без каких-либо проблем, необходимо обязательно демонтировать ТНВД цилиндра.

Как происходит регулирование опережения? Последовательность действий следующая:

1. переведите скобу, которая находится внутри конструкции рабочего силового аппарата, в состояние работы;
2. освободите стеклянный сосуд от топлива до уровня, когда жидкости будет по отметку в средней части трубки;
3. после этого можно аккуратно и не спеша поворачивать коленвал.

Помните, что все действия совершаются исключительно по направлению кручения. При этом обязательно контролировать состояние мениска в трубке.

Если последний начинает резко подниматься, то определенная секция готова к тому, чтобы пускать топливо. Для проверки обратите внимание, что линия на шкиве должна быть противоположной линии, на которой размещены цифровые метки. Постановка угла – достаточно точная операция, требующая внимания и постоянного контроля.

Регулировка угла опережения зажигания своими руками

Каждый автовладелец должен разбираться в теории двигателя внутреннего сгорания. Так, она говорит нам о том, что в процессе сгорания топливовоздушной смеси возникает большое количество газов, которые своей силой производят давление на поршень. В результате этого осуществляется полезная работа. Система зажигания в данном случае играет роль важнейшего элемента, который нужен для того, чтобы в определенный момент поджечь смесь. Именно вследствие этого стартует процесс сгорания. Поэтому данная система является очень важной в общей структуре автомобиля, так как от нее зависит уровень вредных веществ в уже отработавших газах, мощность мотора и экономичность топлива. По этой причине каждый водитель должен знать, что такое регулировка угла опережения зажигания, и уметь это делать, так как стабильная работа данной системы обеспечит больше лет жизни всему авто.

Содержание статьи

Что такое угол опережения

Момент зажигания, как правило, определяют по положению коленчатого вала в соответствии с его положением относительно ВМТ. Что касается обозначения, то это – градус до ВМТ. Из этого и следует вывод о том, что данный угол называется углом опережения зажигания. Если же момент зажигания сдвигается от ВМТ, то угол увеличивается, то есть зажигание становится ранним. Если же он, наоборот, сдвигается к ВМТ, то угол, соответственно, уменьшается, а зажигание считается поздним.

Следует отметить то, что в моторах типа инжектор (инжекторные) система способна к самостоятельной установке угла опережения зажигания и его расчету. Зависит это от работы двигателя в тот или иной момент. В этом случае описываемый показатель определяется на основе трехмерной функции и таких данных, как нагрузка на двигатель, режим его работы и скорость вращения коленвала. В результате система управления мотором выбирает наиболее подходящий угол опережения зажигания.

То, какой угол опережения зажигания будет действенен, зависит от множества факторов:

1. Скорость вращения коленчатого вала: чем большее количество оборотов он осуществляет, тем раньше воспламенение топливно-воздушной смеси необходимо для того, чтобы достичь пика максимального уровня давления в нужной для этого точке.
2. Температура: чем она ниже для двигателя и смеси, тем, соответственно, будет ниже и реакция окисления, в результате чего угол должен быть более ранним и наоборот.
3. Нагрузка на двигатель: чем она больше, тем и более высокий уровень в цикличном наполнении цилиндра, как результат – необходимость меньшего угла зажигания для того, чтобы не допустить детонацию (непредсказуемый взрыв в двигателе).

Пожалуй, никого не удивит, что данный показатель является наиболее важным в общей работе двигателя. Поэтому процесс регулировки опережения зажигания – это, несомненно, то, в чем должен разбираться каждый автовладелец. Если он, конечно же, ценит свою машину.

Признаки неправильной регулировки

Правильная регулировка опережения зажигания не только улучшит общую динамику работы автомобиля, но также сможет значительно экономить топливо. Поэтому при выявлении самых первых симптомов в нарушении воспламенения я рекомендую в первую очередь осуществить диагностику всей системы зажигания, а потом уже и ее регулировку, если понадобится.

За причину беспокойства касательно функционирования анализируемой системы могут выступить такие признаки:

• Потеря уровня мощности;
• Потеря уровня приемистости;
• Осуществление автомобилем неустойчивого холостого хода;
• Некий провал, если надавливать на педаль «газа», а также возникновение стука пальцев;
• Проблемы при попытках запуска двигателя;
• Невозможность автомобиля развивать обороты максимального уровня;
• Повышенный уровень расхода топлива;
• Возникновение выстрелов в карбюратор или глушитель;
• Перегрев мотора;
• Детонация двигателя после прекращения его работы.

Все это поможет выяснить, какой угол опережения зажигания был установлен, причем установлен неверно. Но также аналогичные признаки можно наблюдать и при факте неисправных или неправильно отрегулированных клапанных механизмов и карбюраторе. Поэтому тут следует детально разбираться уже на месте.

Регулировка своими руками

Отрегулировать настройки описываемой системы каждый водитель может самостоятельно. Для установки угла опережения зажигания понадобятся такие инструменты:

1. Стробоскоп. Причем необязательно какой-то «навороченный», можно простейший, не имеющий встроенного тахометра, стоит недорого. Более же продвинутый, который отличается наличием встроенного тахометра, стоит, соответственно, дороже.
2. Тахометр. В этом случае можно использовать встроенные в щиток приборы, а также произвести подключение внешние приборы (к примеру, мультиметр или автотестер в режиме тахометра) и ориентироваться на звуковые сигналы. Последнее рекомендуется осуществлять только при наличии немалого опыта в подобном деле.
3. Рожковый или накидной ключ. В качестве альтернативного варианта может выступить Г-образный ключ или головка с трещоткой. Но оптимальный размер около 10.
4. Шлицевая отвертка.

Итак, отвечая на вопрос, как выставить угол опережения зажигания, для начала следует отметить важность подготовительных работ. Так, я советую сначала:

• Прогреть двигатель до отметки около 90^о, то есть до оптимальной рабочей температуры, и установить обороты холостого хода на минимальном уровне (это около 800 в минуту). Для осуществления последнего действия нужно вращать винт, отвечающий за количество топливной смеси и располагающийся на карбюраторе.
• Выставить это минимальное количество оборотов можно на слух или же используя тахометр – уж кому как удобнее. Если же они соответствуют норме, то данное действие выполнять не нужно.
• Снять со штуцера, который располагается на корпусе вакуумного регулятора опережения зажигания, что на тремблере, трубку из силикона.
• Проверить, есть ли в ней разрежение, приложив к ее отверстию палец. Ничего такого быть не должно. Если же это не так, то обороты следует постепенно уменьшать до того момента, пока разрежение не исчезнет. Для этого нужно плавно вращать ранее упомянутый винт.
• Заглушить двигатель и при помощи связывания узлом или мелкого болтика избавиться от отверстия в трубке.
• При помощи шлицевой отвертки повернуть маховик (перед этим аккуратно открепить корпус трамблера путем ослабления ключом гаек его крепления), в результате чего должна стать видна длинная поперечная установочная метка.
• Подключить стробоскоп в зависимости от инструкции к нему.

Чтобы установить значение угла опережения зажигания, приближенное к идеальному, я рекомендую руководствоваться следующей инструкцией:

1. Запустить двигатель, при этом еще раз убедиться при помощи тахометра, что обороты являются минимальными.
2. Мигающий луч от стробоскопа направить в лючок со шкалой.
3. В результате этого выделенная метка, которая размещается на маховике, должна быть напротив необходимого деления на шкале.
4. Каждое деление на шкале – это соответствующий градус опережения зажигания.
5. Для регулировки опережения зажигания следует осуществлять вращения корпуса трамблера.
6. После того, как необходимое значение было достигнуто, стробоскоп отсоединить, а трамблер надежно закрепить.

Для лучшего понимания вышеприведенных действий я рекомендую ознакомиться также с такими понятиями, как регуляторы опережения зажигания, а также его датчик, муфта и вариатор угла опережения зажигания.

Итак, существует два регулятора: центробежный и вакуумный. Центробежный регулятор опережения зажигания предназначен для того, чтобы осуществлять изменение данного показателя на автоматическом уровне, причем зависит это от количества оборотов, производимых коленчатым валом. Вакуумный же регулятор опережения зажигания используется для той же цели, но только зависит его деятельность от скорости работы мотора.

Показания угла опережения зажигания можно менять, изменив также и данные датчика положения коленвала. А помочь в этом сможет такой прибор, как вариатор опережения зажигания. Применение вариатора угла опережения зажигания нужно из-за того, что скорость горения газа является более низкой, чем бензина.

Главная особенность вариаторов опережения зажигания заключается в том, что они способны конфигурироваться с компьютерными программами и менять данный показатель с точностью в 1 градус. Также этот прибор не нуждается в обязательном подключении к педали и позволяет создавать график разгона машины. Поэтому вариатор угла опережения зажигания – это нужный механизм, которые, помимо этого, может быть использован как генератор.

Датчик опережения зажигания – тоже важный механизм. В автомобиле их насчитывается два (сверху и с правой стороны), а при факте их отсутствия двигатель элементарно не сможет запустится.

И последний механизм, но не последней необходимости – муфта опережения зажигания, принцип работы которой, как правило, механический. Нужна эта муфта опережения зажигания для того, чтобы обеспечивать лучшую динамику мотора, а также на повышенных оборотах опережать воспламенение топлива. Как результат – работа двигателя более мощно и тяговито.

Проверка настройки

Чтобы проверить, какой угол опережения зажигания был выставлен и является ли он правильным, нужно руководствоваться такими признаками:

• Никаких «провалов» в работе прогретого двигателя не должно ощущаться при его холостом ходу.
• Краткая детонация (около 3-5 секунд) должна присутствовать, если резко надавить на педаль газа, при этом движение должно происходить на максимально ровном участке дороги при факте четвертой передачи и скорости движения около 50 км/ч. Другими словами – должен быть слышен стук пальцев. Если такого не наблюдается, то было установлено слишком позднее зажигание, если же это есть, но не может никак пройти, то раннее. Откорректировать ситуацию можно при помощи небольших вращений трамблера в разные стороны, после чего проверку надо произвести еще раз до получения оптимальных результатов.

Момент зажигания – это, несомненно, важное явление из общей картины работы автомобиля. Шутки и безответственное отношение с этим может привести к скорой поломке всего железного агрегата. Так что неустанно следите за данным процессом.

Видео “Как правильно отрегулировать угол опережения зажигания”

На записи показан метод регулировки угла зажигания методом искры.





Регулировка зажигания КАМАЗ Евро 1,2,3

Регулировка зажигания КАМАЗ

Моторы грузовых авто российского производства отличаются повышенной чувствительностью в отношении неправильного регулирования зазора, поэтому важное значение имеет корректное выставление максимального угла. Иначе работа двигателя становится неправильной.

​

1. Вначале требуется установка метки на ТНВД таким образом, чтобы топливо впрыскивалось на 4 миллиметра до входа поршня в позицию ВМТ. Для этого нужно поставить отметку на краю указателя-стрелки, которая установлена на насосе. То есть требуется осуществлять вращение двигателя во время движения до совмещения риски с меткой указателя, а в момент этого совмещения подаётся топливо.
2. Затем отметка передвинется далее. Поршень входит в позицию мёртвой верхней точки во время совмещения риски с краем стрелки. Во избежание ошибки на данной стадии позиция поршня в этой точке закрепляется специальным стопором, местом расположения которого является картер маховика.
3. Во время одного поворота вала ТНВД поршень входит в мёртвую точку дважды. Требуется определить позицию, в которой осуществляется сжатие внутри цилиндра. Если во время настройки угла опережения насос не снимается, можно просто подвести на муфте риску, ведущую к стрелке-указателю. Стопор может быть опущен, затем нужно осуществлять разностороннее вращение маховика для вхождения стопорного элемента в паз. Требуется совершать это вращение, пользуясь рычагом, который установлен в особое отверстие, имеющееся на торце маховика.
4. После выполнения вышеописанных действий можно достичь установки поршня в точку момента сжатия. Затем требуется ослабление винтов, с помощью которых крепится насосный привод, и совмещение после этого отметки с краем стрелки. Именно эта позиция — самая оптимальная. При смещении метки мотор работает неправильно, с плавающими оборотами.

Регулировка зажигания КАМАЗ на слух

В случае, когда неизвестно, как выставляется зажигание, может использоваться способ установки на слух.

Чтобы найти искру зажигания по такой методике, следует завести двигатель, после чего он прогревается. Затем следуют такие действия:

1. Вначале необходимо ослабление гайки, крепящей распределитель, потом требуется осуществлять разностороннее вращение узла.
2. В момент максимальных оборотов ДВС нужно прибавить газу. Если в момент нажатия на газовую педаль перебои, хлопки и выстрелы отсутствовали, это говорит об успешном нахождении правильной позиции.
3. От этой точки требуется выполнить небольшой поворот трамблера в направлении часовой стрелки, после чего он фиксируется в этой позиции.

Регулировка зажигания КАМАЗ по лампочке

В случае, когда Вам неизвестно, как установить зажигание, и одновременно с этим в автомобиле нет усилителя искры, возможна регулировка зажигания КАМАЗ по лампочке. Чтобы установить зажигание этим способом, нужно прежде всего установить цилиндровый поршень в позиции ВМТ. Для установки зажигания таким методом может использоваться любая двенадцативольтная лампа для распределителя и автомобильного кузова.

1. Для регулирования применяется контрольная лампа.
2. При помощи этой лампы настраивается трамблер.

После включения зажигания нужно осуществлять разностороннее вращение трамблера до момента начала горения лампы. Когда данный момент наступит, требуется прекратить вращение трамблера, закрепив последний. Если мотор демонстрирует хорошую работу при наличии значительных несовпадений отметок, можно подозревать неправильную сборку двигателя или растяжение цепи ГРМ.

Первичный контур системы зажигания.

Первичная цепь состоит из аккумулятора, переключателя зажигания, резистора, модуля зажигания или контактных точек и первичной проводки катушки. Они покрываются в том порядке, в котором через них проходит электричество. Напряжение первичной цепи низкое, работает от батареи 12 вольт. Проводка в этой схеме покрыта тонким слоем изоляции для предотвращения коротких замыканий.

Аккумулятор.


Чтобы лучше понять работу первичных цепей системы зажигания, мы начнем с батареи и проследим прохождение электричества через систему.Аккумулятор является источником электроэнергии, необходимой для работы системы зажигания. Аккумулятор накапливает и вырабатывает электричество за счет химического воздействия. Когда он заряжается, он преобразует электричество в химическую энергию. Когда он разряжается (вырабатывая ток), батарея преобразует химическую энергию в электричество. Для правильной работы батарея должна быть в таком состоянии или заряжена, чтобы производить максимальную электрическую мощность.

Выключатель зажигания.

Первичный контур начинается от аккумуляторной батареи и течет к замку зажигания.Он контролирует поток электроэнергии через терминалы. Выключатель зажигания может иметь дополнительные клеммы, которые подают электричество в другую систему автомобиля при включении ключа. Большинство выключателей зажигания установлено на рулевой колонке.

Резистор.


Некоторые системы зажигания включали резистор в свои первичные цепи. Электричество течет от замка зажигания к резистору. Резисторы контролируют количество тока, достигающего катушки. Это может быть калиброванная проволока сопротивления или балласт.

Большинство резисторов просто состоят из калиброванного провода резистора, встроенного в жгут проводов между переключателем зажигания и катушкой. Провод сопротивления понижает напряжение аккумуляторной батареи примерно до 9,5 В при нормальной работе двигателя. Однако, когда двигатель запускается, катушка получает полное напряжение батареи от байпасного провода, байпасный провод подает на катушку полное напряжение батареи от замка зажигания и соленоида стартера, пока двигатель проворачивается. когда ключ отпущен, цепь получает питание через провод сопротивления.

Балластный резистор, который используется на некоторых автомобилях, является термочувствительным блоком переменного сопротивления. Балластный резистор предназначен для нагрева на низких оборотах двигателя, когда через катушку будет протекать больший ток. По мере того, как он нагревается, значение его сопротивления увеличивается, что приводит к прохождению более низкого напряжения в катушке. По мере увеличения оборотов двигателя продолжительность протекания тока уменьшается. Это вызывает понижение температуры. При понижении температуры резистор позволяет напряжению на катушке увеличиваться.

На высокой скорости, когда требуется более горячая искра, катушка получает полное напряжение батареи. Балластный резистор представляет собой катушку из никель-хромовой или нихромовой проволоки. Свойства нихромовой проволоки имеют тенденцию увеличивать или уменьшать напряжение прямо пропорционально теплу проволоки. На следующем рисунке показано, что в некоторых транзисторных системах зажигания используются два балластных резистора для управления напряжением катушки. От резистора ток идет к катушке. В большинстве современных автомобилей с электронным зажиганием резистор в цепи зажигания не используется.Большинство современных электронных систем зажигания постоянно используют полное напряжение батареи.

Принцип работы балластного резистора. A — Это иллюстрирует длительную пульсацию тока

, проходящего через специальный провод балластного резистора при низких оборотах двигателя

. Ток нагревает специальный провод и снижает величину тока, достигающего

катушки, B — Это иллюстрирует короткую пульсацию

на высоких скоростях. Это позволяет проводу остыть, и через катушку течет более сильный ток

.

Катушка зажигания.

Первичная цепь ведет от переключателя зажигания или резистора к катушке зажигания. Катушка зажигания на самом деле представляет собой трансформатор, способный повышать напряжение батареи до 100 000 вольт, хотя большинство катушек вырабатывают около 50 000-60 000 вольт. Катушки различаются по размеру и форме, чтобы соответствовать требованиям различных транспортных средств.

Конструкция змеевика.

Катушка со специальным ламинированным железным сердечником. Вокруг этого центрального сердечника намотаны многие тысячи витков очень тонкой медной проволоки.Эта тонкая проволока покрыта тонким слоем высокотемпературного изоляционного лака. Один конец тонкого провода подключается к клемме высокого напряжения, а другой — к проводу первичной цепи внутри катушки. Все эти витки тонкой проволоки от так называемой вторичной обмотки.

Несколько сотен витков более тяжелого медного провода намотаны вокруг обмотки вторичной катушки. Каждый конец подключен к клемме первичной цепи на катушке. Эта обмотка также изолирована.Витки более тяжелого провода от первичной обмотки.

Сердечник с присоединенной вторичной и первичной обмотками помещен внутри многослойной железной оболочки. Задача оболочки — помочь сконцентрировать магнитные силовые линии, которые будут развиваться обмотками. Затем все это устройство помещается в стальной, алюминиевый или бакелитовый корпус. В некоторых конструкциях катушек корпус заполнен маслом или парафиноподобным материалом. В других конструкциях обмотки катушек заключены в тяжелый пластик. Змеевик герметизирован, чтобы предотвратить попадание грязи или влаги.Клеммы первичной и вторичной обмоток тщательно герметизированы, чтобы выдерживать вибрацию, нагревание, влагу и нагрузки высокого индуцированного напряжения.

Несколько различных катушек зажигания и их конструкция.

A — Выносная высокоэнергетическая катушка зажигания (HEI)

B — Конструкция катушки HEI в разрезе.

C-образный разрез катушки обычного типа.

Работа катушки.

При включении зажигания ток течет через первичные обмотки катушки на землю.Когда через провод течет ток, вокруг проводника создается магнитное поле. Поскольку в первичных обмотках несколько сотен витков провода, создается сильное поле. Это магнитное поле окружает как вторичную, так и первичную обмотки. Если происходит быстрое и четкое прерывание тока на пути к земле после прохождения через катушку, магнитное поле схлопнется в ламинированном железном сердечнике.

Когда поля исчезают через первичную обмотку, напряжение в первичных обмотках будет увеличиваться.Это называется самоиндукцией, поскольку первичные обмотки создают собственное повышение напряжения. Напряжение, индуцированное в первичных обмотках, составляет около 200 вольт. Поскольку он состоит всего из нескольких сотен витков провода, самоиндукция не влияет на работу вторичной обмотки, но может вызвать точечное искрение в системе точек контакта.

Когда магнитное поле схлопывается, оно проходит через вторичную обмотку, производя крошечный ток на каждом витке. Вторичные обмотки содержат тысячи витков провода, так как напряжение каждого витка провода умножается на количество витков.Это может привести к возникновению напряжения, превышающего 100 000 вольт. Это называется индукцией. Высокое напряжение, создаваемое вторичными обмотками, выходит из вывода катушки высокого напряжения и направляется к свечам зажигания.

Большинство катушек имеют клеммы первичной обмотки, отмеченные (+) и (-). Знак «плюс» указывает на положительный результат, а «минус» — на отрицательный. Катушка должна быть установлена ​​в первичной цепи в соответствии с способом заземления батареи. Это совмещение положительной и отрицательной клемм заземлено, отрицательная клемма катушки должна быть подключена через модуль зажигания или распределитель к земле, если применимо.Это сделано для обеспечения правильной полярности свечи зажигания.

Схема подключения, показывающая, как катушка индуцирует ток

, протекающий во вторичной катушке.

Работа катушки зажигания. 1-первичная обмотка. 2- Вторичная обмотка

. Ток теперь покидает кишечную палочку на своем пути, чтобы зажечь свечи

через распределитель.

Фактический выход катушки.

Даже несмотря на то, что выходное напряжение некоторых катушек может превышать 100 000 вольт, катушка вырабатывает напряжение, достаточное только для возникновения искры.Оно может составлять всего 2000 вольт на холостом ходу на более старом автомобиле без средств контроля выбросов или до 60 000 вольт на новом автомобиле с максимально обедненной смесью и под нагрузкой. Для управления мощностью катушки у большинства двигателей есть распределитель. Задача распределителя — привести в действие катушку и распределить ток высокого напряжения на правую свечу зажигания в нужное время.

Обрушение первичного поля. Когда первичная цепь

разрывается, магнитное поле разрушается через вторичную обмотку

к сердечнику.

Способы отключения тока.

Чтобы вызвать коллапс магнитного поля катушки, ток через первичные обмотки должен быть мгновенно и чисто прерван, без пробоя (скачки тока или дуги в пространстве) в точке отключения в течение примерно 75 лет. потоки тока контролировались с помощью набора контактных точек для разрыва потока и сжатия первичного поля катушки. За последние 20 лет системы контактных точек были заменены электронными системами зажигания, в которых для управления первичной цепью используются транзисторы.

Электронное зажигание может вызвать высоковольтную искру, необходимую для воспламенения бедных смесей, используемых в современных транспортных средствах. В то время как старая система точек контакта могла производить не более 20 000 или 30 000 вольт, электронные системы зажигания позволяют использовать до 100 000 вольт. Все современные автомобили используют системы зажигания с электронным управлением первичной цепью, основное различие между системами зажигания в точке контакта и электронными системами зажигания заключается в методе прерывания первичной цепи катушки.

Контактный пункт.

Контактные точки, используемые на старых автомобилях, представляли собой простой механический способ замыкания и размыкания первичной цепи катушки. Стационарная деталь заземлена через монтажную пластину точки контакта распределителя. Этот раздел предназначен только для настройки начальной точки.

Вторая деталь — подвижная точка контакта. Поворачивается на стальной стойке. Волоконная пружина прижимает подвижный контактный рычаг к неподвижному блоку, заставляя две точки контакта касаться друг друга.Подвижный рычаг выталкивается наружу кулачками распределителя, которые поворачиваются за счет того, что вал распределителя открывает и закрывает точки при вращении. Количество лепестков соответствует количеству цилиндров.

Типовая конструкция точки контакта. Большинство из них включает регулируемую точку

в регулируемую опорную базу. Спецификация зазора средней точки

(от 0,018 до 0,022 дюйма)

Кулачок вращается и перемещает контактный рычаг через оптоволоконный блок трения. Он прикреплен к контактному рычагу и трется о кулачок.Для уменьшения износа на блоке используется высокотемпературная смазка. Подвижный контактный рычаг изолирован, поэтому, когда первичная цепь не будет заземлена, точки контакта соприкасаются.

Контактный пункт Жилая.

Число градусов, на которое кулачок распределителя поворачивается от момента закрытия до момента, когда они снова открываются, называется задержкой и иногда упоминается, поскольку это влияет на магнитное накопление первичных обмоток. Чем дольше точки закрыты, тем больше магнитное накопление.Однако слишком долгая выдержка может привести к искрению и возгоранию. Если задержка слишком мала, точки откроются и схлопнут поле до того, как в нем накопится достаточно напряжения, чтобы произвести удовлетворительную искру.

При установке габаритов точки контакта по мере уменьшения габаритов время задержки увеличивается. Когда габарит увеличен, задержка уменьшается. Задержка не может быть отрегулирована в электронных системах зажигания, но может быть измерена для помощи при диагностике. При установке точек всегда проверяйте спецификацию производителя на задержку.

Эти точки зажигания закрываются на 1 и остаются закрытыми, когда кулачок поворачивается

на 2. Число градусов, образованных этим углом, определяет

выдержки.

Конденсатор.

Конденсатор, иногда называемый конденсатором, поглощает избыточный первичный ток при размыкании точек контакта. Конденсатор предотвращает точечное искрение и, как следствие, перегрев, точечную коррозию и чрезмерный износ. Помимо увеличения срока службы точки контакта, конденсатор позволяет магнитному полю катушки быстро разрушаться, вызывая сильную мгновенную искру.

Большинство конденсаторов состоит из двух листов очень тонкой фольги, разделенных двумя или тремя слоями изоляции. Фольга и изоляция скручены в цилиндрическую форму. Затем цилиндр помещается в небольшой металлический корпус и герметизируется для предотвращения проникновения влаги. Близкое расположение полос фольги создает емкость или способность притягивать электроны.

Когда точки замкнуты, конденсатор активен, так как магнитное поле катушки начинает нарастать, когда точки открываются, магнитное поле начинает коллапсировать, а напряжение в первичных обмотках возрастает из-за самоиндукции.Если бы конденсатор не использовался, напряжение в первичной цепи было бы дугой в точках, потребляя энергию катушки до того, как магнитное поле пройдет через вторичные обмотки.

Однако конденсатор притягивает избыточное первичное напряжение, предотвращая дугу в точках. К тому времени, когда конденсатор полностью зарядился, точки слишком сильно разомкнули ток, чтобы дуга магнитного поля схлопнулась через вторичные обмотки, образуя быструю сильную искру.

Конденсаторный блок герметично заключен в металлический корпус.Обратите внимание на

, как конденсатор прикреплен к распределителю.

Электронное зажигание.

Схема на рисунке представляет собой простую электрическую цепь зажигания. Обратите внимание, что нет никаких механических устройств для замыкания и размыкания цепи. Весь процесс осуществляется в электронном виде. Ток течет от замка зажигания через модуль зажигания к катушке. Модуль зажигания содержит электронные компоненты, которые заставляют катушку производить искру высокого напряжения. Модули зажигания обрабатывают входные данные от других компонентов зажигания.

Схема, показывающая поток энергии через один тип электронной цепи зажигания

.

Модули зажигания иногда устанавливаются на брандмауэре двигателя или на внутреннем крыле, чтобы защитить их от чрезмерного нагрева двигателя. Остальные модули расположены в распределителе, установлены снаружи на корпусе распределителя или как часть узла змеевика. Ток от замка зажигания поступает в модуль и проходит через силовой транзистор, прежде чем достигнет катушки. Силовой транзистор действует как проводник, пропуская полный ток в цепи.Это начинает нарастание магнитного поля в катушке.

Когда силовой транзистор сигнализируется срабатывающим устройством и другими схемами модуля, он становится изолятором. Поскольку ток течет через изолятор, это останавливает протекание тока через первичную цепь катушки. Когда ток прекращается, магнитное поле схлопывается, создавая ток высокого напряжения во вторичных обмотках. После завершения схлопывания катушки процесс повторяется, поскольку ток через силовой транзистор снова начинается.

A и B — Покомпонентные изображения распределителя в сборе, в котором находится электронный модуль зажигания

.

C — Схема системы зажигания с электронным модулем зажигания

.

Электронные пусковые устройства.

Электронные пусковые устройства посылают ток сигнала на модуль зажигания, который затем разрывает первичную цепь. Детали спускового устройства не изнашиваются, что дает им гораздо больший срок службы, чем контактные точки, поскольку спусковое устройство не меняется.Это улучшает характеристики двигателя, уровень выбросов и надежность. В настоящее время используются три типа пусковых устройств:

• Магнитное.
• Эффект Холла.
• Оптический.

Большинство пусковых устройств приводится в действие вращением вала распределителя. Некоторые пусковые устройства установлены в блоке цилиндров или на нем и приводятся в действие вращением коленчатого и / или распределительного вала.

Магнитный датчик.

Магнитный датчик установлен в распределителе и реагирует на скорость распределителя, которая составляет половину скорости вращения коленчатого вала, этот датчик вырабатывает переменный ток.Выделяемый ток невелик (около 250 милливольт), но его легко считывает модуль зажигания. Узел вращающегося зуба называется реле или спусковым колесом. Стационарный узел называется приемной катушкой или статором.

Воздушный зазор между вращающимися и неподвижными зубьями предотвращает физический контакт и исключает износ. Когда зуб реактора совмещается с зубцом датчика, сигнал напряжения отправляется на модуль зажигания, который выключает силовой транзистор и прерывает первичный ток в катушке зажигания, вызывая зажигание свечи зажигания.Некоторые датчики устанавливаются возле коленчатого вала. Колесо реактора является частью коленчатого вала и находится в его средней точке. Между этим датчиком и реактором также существует воздушный зазор. Когда датчик находится в середине каждого слота, транзистор отключается и прерывает ток к катушке зажигания, вызывая срабатывание свечи зажигания. Воздушный зазор имеет решающее значение для всех магнитных датчиков и должен быть установлен в соответствии со спецификацией.

Несколько различных магнитных датчиков положения коленчатого вала

Датчики. A — Между реактором

и приемной катушкой имеется воздушный зазор.Устанавливается на распределителе

B — Этот датчик

формирует переменный ток. C — Датчик положения и реактор, расположенный на

коленчатом валу.

Переключатель на эффекте Холла.

Переключатель Холла может быть установлен в распределителе или на коленчатом валу. Датчик Холла представляет собой тонкую пластину из полупроводникового материала, на которую постоянно подается напряжение. Напротив датчика расположен магнит, между датчиком и магнитом есть воздушный зазор.Магнитное поле действует на датчик до тех пор, пока между датчиком и магнитом не появится металлический язычок, обычно называемый заслонкой. Этот металлический язычок не касается магнита или датчика. Когда контакт между магнитным полем и датчиком прерывается, его выходное напряжение уменьшается. Это сигнализирует модулю зажигания о необходимости выключить силовой транзистор. Это прерывает первичный ток в катушке зажигания, вызывая ее возгорание.

A — Магнитное поле может воздействовать на датчик Холла.

B-Когда металлический язычок, прикрепленный к валу распределителя

, вращается между магнитом и датчиком Холла, магнитное поле

прерывается.Катушка зажигания посылает на распределитель высокое напряжение

каждый раз, когда магнитное поле прерывается

Оптический датчик

.

Оптический датчик обычно находится в распределителе. Пластина ротора имеет множество прорезей, через которые свет проходит от светоизлучающего диода (LED) к фоточувствительному диоду (светоприемник). Когда пластина ротора вращается, она прерывает световой луч от светодиода к фотодиоду. Когда фотодиод не обнаруживает свет, он посылает сигнал напряжения на модуль зажигания, заставляя его запускать катушку.

Оптический датчик положения коленчатого вала использует светодиод для передачи луча

света на фотодиод через прорези в пластине ротора.

Пластина ротора, используемая с оптическим датчиком. Обратите внимание на расстояние между прорезями

.

Система зажигания без распределителя.

Система зажигания без распределителя не имеет распределителя. В нем используется датчик положения коленчатого вала, который является магнитным датчиком переключателя на эффекте Холла. Датчик коленчатого вала установлен на блоке двигателя или в нем.Некоторые системы без распределителя имеют второй датчик на распределительном валу. датчик выполняет ту же работу, что и приемная катушка или переключатель на эффекте Холла в распределителе, соответствует ходу. Преимущество этой системы — отсутствие распределителя или узла, ротора и крышки распределителя.

Электрический сигнал генерируется всякий раз, когда коленчатый вал вращается, и сигнал отправляется на модуль зажигания и / или бортовой компьютер. Этот сигнал позволяет компьютеру определять положение каждого поршня в двигателе.В системах с датчиками коленчатого и распределительного валов показания обоих датчиков используются для определения положения поршня. Вход датчика может также использоваться компьютером для определения числа оборотов двигателя и величины опережения угла опережения зажигания.

A — Схема электронной системы зажигания без распределителя зажигания.

B — Один из возможных вариантов расположения компонентов для системы зажигания без распределителя.

Система зажигания без распределителя создает высоковольтную свечу зажигания с использованием нескольких катушек зажигания. На каждые два цилиндра приходится одна катушка зажигания.Версия с четырьмя цилиндрами имеет две катушки, шестицилиндровый — три катушки, а V-B использует четыре катушки, необходимо использовать несколько катушек, поскольку нет крышки распределителя и ротора для распределения искры.

Все катушки зажигания без распределителя имеют две разрядные клеммы. Эти клеммы подключаются к двум свечам зажигания двигателя через обычные провода резистивной свечи. Когда катушка зажигается, искра выходит из одной клеммы, проходит через провод свечи зажигания и возвращается к другой клемме катушки через блок двигателя, при этом другой провод свечи зажигания фактически зажигает обе свечи одновременно. .Провода катушки расположены так, что катушка зажигает одну свечу в верхней части такта выпуска, не влияет на работу двигателя и часто называется отработанной искрой. Поскольку для перескока язычка свечи зажигания на такте выпуска требуется очень небольшое напряжение, катушка достаточно мощная, чтобы зажигать обе свечи.

Интегрированная система прямого зажигания представляет собой разновидность безраспределительной системы зажигания. В этой системе вместо проводов свечей зажигания используются токопроводящие полоски для передачи электричества от катушек к свечам зажигания.Как и во всех безраспределительных системах, каждая катушка обслуживает две свечи зажигания.

Изображение системы прямого зажигания в разобранном виде. Эта установка с двумя катушками

для использования с четырехцилиндровым двигателем.

Система прямого зажигания.

Система прямого зажигания аналогична системе зажигания без распределителя. Однако в системе прямого зажигания на каждую свечу зажигания приходится по одной катушке. Между катушками и свечами не используются провода свечей зажигания или другие проводники. Вместо этого башни катушек подключаются непосредственно к свечам зажигания.

Покомпонентное изображение, показывающее расположение катушки и свечи зажигания

для одного цилиндра двигателя V-B с прямым зажиганием

. Каждая свеча в этом двигателе имеет свою катушку

.

Вы проследили прохождение тока через первичную систему.

Пройдя через контактный модуль или точки контакта, он возвращает

аккумулятор через металлические части автомобиля, к которым он заземлен.

Момент зажигания

— обзор

Функции цифрового управления двигателем

Вспомните из главы 4, что одной из основных целей электронной системы управления двигателем является регулирование смеси (т.е.е., воздух-топливо), угла опережения зажигания и системы рециркуляции отработавших газов. Практически все основные производители автомобилей, продаваемых в Соединенных Штатах (как иностранные, так и отечественные), используют трехкомпонентный каталитический нейтрализатор для соблюдения ограничений по выбросам выхлопных газов. Для таких автомобилей, работающих только на бензине, соотношение воздух / топливо поддерживается как можно ближе к стехиометрическому значению около 14,7 в течение максимально возможного времени. Время зажигания и система рециркуляции отработавших газов регулируются отдельно для оптимизации производительности и экономии топлива.

Фиг.6.1 иллюстрирует основные компоненты электронной системы управления двигателем. На этом рисунке система управления двигателем представляет собой микроконтроллер, обычно реализованный со специально разработанным микропроцессором или микроконтроллером и работающий под программным управлением. В главе 3 обсуждается современная среда программирования для автомобильных электронных систем (AUTOSAR). В этой главе представлены алгоритмы управления трансмиссией. Эти алгоритмы типичны для тех, которые включены в программные модули.Свечи зажигания для этого примера с четырьмя цилиндрами обозначены S.P.

Рис. 6.1. Компоненты двигателя с электронным управлением.

Часто контроллер включает оборудование для операций умножения / деления и ПЗУ (см. Главу 3). Аппаратное обеспечение умножения значительно ускоряет процедуры умножения, которые обычно являются громоздкими и медленными при реализации подпрограммой в программном обеспечении. Соответствующее ПЗУ содержит программу для каждого режима, параметры калибровки и справочные таблицы.Микроконтроллер под программным управлением генерирует выходные электрические сигналы для управления топливными форсунками, чтобы поддерживать желаемую смесь и зажигание для оптимизации производительности. Для заданной выходной мощности двигателя (управляемой водителем с помощью педали акселератора) правильная смесь получается путем регулирования количества топлива, подаваемого в каждый цилиндр во время такта впуска, в соответствии с соответствующей массой всасываемого воздуха, как объяснено в главе 4.

Что касается функции управления подачей топлива, то цифровая система управления двигателем получает измерение массового расхода воздуха, как правило, с использованием датчика массового расхода воздуха (MAF).Как показано в главе 5, датчик массового расхода воздуха генерирует выходное напряжение на клеммах v _o , определяемое по формуле

(6.4) vot = fmM.a

, где Ma — мгновенный массовый расход воздуха во впускную систему двигателя (кг / с).

Как объяснено в главе 5, функция f _m для типового серийного датчика массового расхода воздуха задается формулой

voM.a = vo20 + KMAFM.a

Однако цифровая система управления подачей топлива может инвертировать нелинейную функцию для получения значения M.a массового расхода воздуха:

(6.5) M.a = fm − 1vo

Как объяснялось в главе 4, на входе в двигатель имеется система рециркуляции отработавших газов и воздух. Как будет показано ниже, цифровая система управления двигателем способна определять массовый расход MEGR EGR, поскольку она управляет потоком EGR. В некоторых случаях скорость рециркуляции отработавших газов определяется по датчику дифференциального давления (DPS). Таким образом, поправка на M.EGR на выходе датчика массового расхода воздуха является несложным вычислением.

Идеальное управление двигателем должно определять массу воздуха, всасываемого в -й цилиндр размером м в течение n -го цикла двигателя M _a ( n , m ).Этот идеальный контроллер будет мгновенно впрыскивать топливо с равномерным распределением в конце процесса впуска для этого цилиндра для достижения однородной стехиометрической смеси по всему цилиндру для подготовки к воспламенению от сжатия и выработке энергии. Этот идеальный впрыск топлива достигается в некоторых современных двигателях за счет прямого впрыска, как описано далее в этой главе.

Субоптимальный впрыск топлива, очень близкий к идеальному, достигается за счет хорошо спроектированного многоточечного впрыска топлива, при котором топливо впрыскивается во время такта впуска с помощью инжектора, который распыляет топливо во впускной канал рядом с впускным клапаном.Как будет показано далее в этой главе, регулирование подачи топлива с обратной связью обеспечивает достаточное регулирование смеси для соответствия самым строгим нормам по выбросам. Позже в этой главе также будет показано, что управление подачей топлива работает в нескольких возможных режимах. Однако, прежде чем перейти к этому обсуждению, полезно объяснить некоторые основные вопросы при разработке окончательной конфигурации системы и алгоритмов управления подачей топлива.

На практике датчик массового расхода воздуха размещается где-то в верхней части впускной системы двигателя, в трубках, которые направляют поток воздуха к отдельным цилиндрам.Обычно эта система впуска (называемая «впускной коллектор») предназначена для достижения максимально равномерного распределения между всеми цилиндрами в максимально широком рабочем диапазоне. Для настоящего обсуждения полезно предположить, что равномерное распределение воздуха достигается для каждого цикла двигателя.

В любой момент времени t , общая масса воздуха, закачанного в двигатель в течение предыдущего цикла двигателя продолжительностью T _e (соответствует вращению коленчатого вала на 4 π радиан), равна

(6 .6) MaTt = ∫θet − 4πθetM.aθedθe

, где θ _e ( t ) — мгновенное угловое положение коленчатого вала в момент времени t , а T _e — период цикла двигателя. при мгновенных оборотах

Te = 120 об / мин

Для упрощения и без серьезной потери общности удобно предположить, что двигатель работает при постоянной нагрузке и оборотах. Согласно нашим предположениям, количество воздуха, всасываемого в любой данный цилиндр ( м ) в течение n -го цикла двигателя M _a ( n , м ), определяется как

(6.7) Manm = MaTMcm = 1,2,…, Mc

, где M _c — количество цилиндров.

Обратите внимание, что если частота вращения и нагрузка изменяются, но с достаточно медленной скоростью, то, по крайней мере, в течение периода одного цикла, вышеуказанная модель является достаточно точной, чтобы вычислить желаемую подачу топлива для стехиометрической смеси.

Масса топлива, которая должна подаваться в цилиндр m во время n -го цикла двигателя F ( n , m ), определяется как

(6.8) Fnm = ManmRa / f

, где R _{a / f} — желаемое отношение массы воздуха к массе топлива. Как поясняется ниже, правильный R _{a / f} зависит от рабочего режима управления. Желательно, чтобы R _{a / f} для бензинового топлива находился на стехиометрии (т. Е. R _{a / f} = 14,7) в течение всего периода работы двигателя, как возможно для оптимального регулирования выбросов выхлопных газов.

Как объяснялось в главе 5, подача топлива в современных двигателях обеспечивается топливными форсунками. Следует напомнить, что топливная форсунка — это электромагнитный клапан, который открывается электрическим управляющим сигналом в нужное время в цикле двигателя на период времени τ _f ( n , m ) (для цилиндра м во время цикла n ), который вычисляется в цифровой системе управления двигателем. В главе 5 также объяснялось, что топливо под регулируемым давлением поступает на входной стороне клапана топливной форсунки через топливную рампу.

Расход топлива M.f является функцией давления в топливной рампе и открытой площади клапана, а также смещения стержня соленоидом. Последние два параметра фиксируются конструкцией топливной форсунки. Количество топлива, подаваемого топливной форсункой F ( n , m ) для m -го цилиндра в течение n -го цикла двигателя, равно

(6,9) Fnm = ∫tn, mtn , m + τFnmM.fdt

где t _{n , m} — время начала бинарного сигнала управления подачей топлива, t _{n , m} + τ _F ( n , m ) — конец периода впрыска топлива, а M.f — расход топлива для топливной форсунки.

В современной конструкции двигателя обычная практика заключается в размещении топливной форсунки рядом с впускным клапаном так, чтобы брызги топлива во время периода открытия топливной форсунки направлялись в цилиндр через отверстие впускного клапана. Управляющее напряжение двоичного впрыска топлива синхронизируется таким образом, чтобы топливо подавалось в течение оптимальной части такта впуска.

Динамика открытия и закрытия топливных форсунок достаточно короткая, за исключением очень маленького F ( n , m ), у которого подача топлива составляет примерно

(6.10) Fnm≅M.fτFnm

Хотя уравнение. (6.9) дает правильный расчет подачи топлива, с целью упрощения объяснения управления топливом, модель, приведенная в формуле. (6.10) достаточно точен для обсуждения операции управления подачей топлива.

Следует отметить, что для постоянной нагрузки и числа оборотов обычно τ _F должно быть постоянным; однако для переменной нагрузки и ускорения / замедления двигателя τ _F может изменяться как с n, так и с m.Следовательно, обозначение τ _F сохраняет оба индекса.

Место Дэйва — Электронное зажигание Dodge

Эта система состоит из специального импульсного распределителя, электронного блока управления, двухэлементного балласта. резистор и специальная катушка зажигания. В распределителе нет точек прерывания или конденсатора, эти детали заменяется распределительным реактором и приемным устройством.С тех пор он использовался во всех Dodge Class A. автодома (M300-M600)

Операция

Первичная цепь зажигания подключается от аккумуляторной батареи через переключатель зажигания (I1) через первичную сторону катушки зажигания к блоку управления (вывод 2), где он заземлен.

Вторичная цепь такая же, как в обычных системах зажигания: со стороны вторичной обмотки катушка провод к распределителю, ротору, проводам свечей зажигания и свечам зажигания.

Распределитель магнитных импульсов также подключен к блоку управления. Когда вал распределителя вращается, распределитель реактор поворачивается мимо подборщика. Когда реактор проходит мимо приемного устройства, каждый из восьми зубцов на реактор проходит рядом с подборщиком один раз за каждый оборот распределителя (два оборота коленчатого вала с момента трамблер работает на половинной частоте вращения коленчатого вала).По мере приближения зубьев реактора к съемному блоку магнитная вращающийся реактор индуцирует напряжение в блоке магнитного датчика. Этот импульс напряжения отправляется на регулятор зажигания. блок от магнитного датчика (пины 4 и 5).

Когда импульс поступает в блок управления, он сигнализирует блок для прерывания первичной цепи зажигания. Это вызывает коллапс первичной цепи и запускает индукционный магнитных силовых линий от первичной стороны катушки к вторичной стороне катушки.Эта индукция обеспечивает необходимое напряжение для зажигания свечей зажигания.

Преимущества данной системы:

• Транзиторы в блоке управления могут включать и отключать первичную цепь зажигания намного быстрее, чем обычные точки зажигания.
• Можно использовать более высокое первичное напряжение, поскольку эту систему можно заставить работать с более высоким напряжением без отрицательные эффекты, в то время как точки прерывания зажигания не могут.
• Более быстрое время переключения этой системы позволяет увеличить время насыщения первичного контура катушки и увеличить время индукции при разрушении первичной цепи. Это увеличенное время позволяет первичному контуру накапливаться. больше тока и вторичная цепь для разряда большего тока.

Схема включения двигателя 440-3:

Приказ об увольнении
Для всех двигателей Dodge V-8 Motorhome: 1-8-4-3-6-5-7-2
Цилиндры левой стороны пронумерованы (спереди) 1-3-5-7
Правые боковые цилиндры пронумерованы (спереди) 2-4-6-8

Точка зажигания каждой свечи зажигания является переменной и регулируется:

• Начальная установка времени вперед
• Mecanical Advance
• Вакуумное продвижение

Начальная установка времени вперед
Это точка отсчета, на которой основывается все время работы двигателя.Требуется заблаговременность, потому что это требует времени для сжигания топливовоздушной смеси. Зажигание смеси до того, как поршень достигнет верхней мертвой точки (ВМТ), позволит смесь должна полностью сгореть вскоре после достижения поршнем ВМТ. Если топливовоздушная смесь воспламеняется в нужное время, максимальное давление в цилиндре возникнет через некоторое время после того, как поршень достигнет ВМТ, позволяя воспламененной смеси протолкните поршень вниз по цилиндру с наибольшей силой.Если искра зажигания возникает в слишком продвинутая по отношению к положению поршня, быстро расширяющаяся воздушно-топливная смесь может фактически давить на поршень. все еще движется вверх, вызывая детонацию и потерю мощности. Если искра возникает слишком запаздывающей относительно положения поршня, максимальное давление в цилиндре возникает после того, как поршень уже переместится слишком далеко вниз по цилиндру. Это результаты в потерянной мощности, высоких выбросах и несгоревшем топливе.

1973 (Электронное зажигание)
318 — 2,5 +/- 2,5 отклонение BTDC
413 — 5,0 +/- 2,5 отклонение BTDC
440 — 7,5 +/- 2,5 отклонение BTDC

1974 и позже
Обычно то же самое, что и в 1973 году, однако вы должны обращаться к этикетке выбросов на крышке клапана.

Примечание:
Увидеть метки синхронизации и контрольную пластину на 440-3 может быть сложно.Обычно вам нужно повернуть передние колеса влево и встаньте внутри правой передней колесной арки, чтобы увидеть метки ГРМ. Даже в этом случае вам, возможно, придется открутить резервуар для перелива радиатора и переместите его в сторону, чтобы увидеть метки синхронизации.

440-3 Фиксатор привода ГРМ, установленный на крышке привода ГРМ:

Расположение фиксатора привода ГРМ на передней части двигателя (выступ 360 расположен на стороне водителя водяного насоса):

Крупный план вкладки синхронизации 440-3, выровненной с мергелем синхронизации на гармоническом балансировщике:

Положение ротора с цилиндром №1 в ВМТ на такте сжатия (указывает на генератор):

Связь провода разъема №1 (белая лента) с прижимным зажимом крышки распределителя:

79 и выше 440-3 вкладка синхронизации:

360 вкладка синхронизации:

Mecanical Advance
Время зажигания должно становиться все более опережающим (относительно ВМТ) по мере увеличения частоты вращения двигателя, чтобы топливно-воздушная смесь имеет необходимое количество времени, чтобы полностью сгореть.По мере увеличения оборотов двигателя доступное время чтобы гореть смесь уменьшается, но само горение идет с той же скоростью, его нужно начинать все чаще раньше завершить вовремя. Возрастающее механическое продвижение времени происходит с увеличением скорость двигателя. Это возможно благодаря закону инерции. Вес и пружины внутри распределителя вращаются и влиять на опережение ГРМ в соответствии с частотой вращения двигателя, изменяя угловое положение вала датчика ГРМ относительно фактического положения двигателя.Этот тип опережения также называется центробежным опережением. продвигать. Величина механического продвижения зависит исключительно от скорости вращения распределителя.

Вакуумное продвижение
Второй метод, используемый для опережения опережения зажигания, называется опережением опережения вакуума. Увеличивает экономию топлива и управляемость, особенно на обедненных смесях.Вакуумная камера сбоку распределителя автоматически изменяет момент возникновения искры в зависимости от вакуума в коллекторе. Вакуумное продвижение обеспечивает дополнительную опережение, необходимое, когда двигатель работает на частичной дроссельной заслонке. При частичной дроссельной заслонке попадает меньше топливовоздушной смеси. в цилиндры, и смесь горит дольше после воспламенения. Потому что смесь горит медленнее, поршень пройдет верхнюю мертвую точку и двинется вниз, прежде чем смесь успеет загореться и произвести высокий мощность.В результате большая часть энергии топлива будет потеряна. Механизм подачи вакуума состоит из гибкого подпружиненная диафрагма, соединенная рычажным механизмом с пластиной, на которой установлен магнитный датчик (пластина прерывателя на котором установлены точки для неэлектронных систем зажигания). Герметичная сторона диафрагмы подключена трубкой к карбюратору. Дроссельная заслонка (дроссельная заслонка) находится ниже вакуумного канала (порта) в карбюраторе. звуковой сигнал, чтобы при работе двигателя на холостом ходу не было вакуума, потому что дроссельная заслонка закрыта.Однако когда дроссельная заслонка частично открыта, разрежение во впускном коллекторе втягивает диафрагму, и это заставляет пластину прерывателя вращаться на несколько градусов и опередите время. При полностью открытой дроссельной заслонке во впускном коллекторе очень мало вакуума, поэтому не будет вакуума. В большинстве случаев подача вакуума отключается перед проверкой времени и точечный зазор (неэлектронные системы зажигания).
В итоге:

• Нет вакуума на холостом ходу.
• Нет вакуума при полностью открытой дроссельной заслонке.
Система
• Vacuum Advance предназначена для контроля выбросов, повышения управляемости и экономии топлива.

Действие пластины подачи вакуума:

В ответ на требования по контролю за выбросами в 1974 году компания Dodge добавила систему контроля за выбросами, которая определяет двигатель. температура, чтобы регулировать систему опережения вакуума, когда двигатель горячий или холодный.Эта система увеличивает опережение при холодном двигателе, позволяя использовать вакуум в коллекторе двигателя также при холодном двигателе. После прогрева двигателя используется нормальный переносимый вакуум. При низкой температуре продвижение позволяет обогащенному разогревающая смесь сгорает более полно, обеспечивая лучшую и более чистую работу холодного двигателя.

Старт против запуска

Начало

1. Когда ключ зажигания находится в положении START, напряжение аккумулятора подается как на I1, так и на I2 ведет.
2. Провод I1 обеспечивает напряжение на стороне AUX (5,0 Ом) балластного резистора и на контакте 1 (первичный потребляемая мощность) блока ЕСМ
.
3. Выход вспомогательного резистора подключен к контакту 3 контроллера ЭСУД и используется для стабилизации электронной схемы.
4. Провод I2 обеспечивает напряжение на выходной стороне секции компенсирующего резистора (0,5 Ом) Балластный резистор, поэтому компенсирующий резистор отключается во время запуска, обеспечивая полное питание от батареи. Затем напряжение подается на плюсовую (+) сторону катушки.
5. Минус (-) катушки подключен к контакту 2 контроллера ЭСУД. Контроллер ЭСУД (через контакт 2) управляет электрическими ток через катушку. Электрический ток будет течь через катушку до тех пор, пока распределитель датчик (контакты 4 и 5 контроллера ЭСУД) сигнализирует о том, что пора поджечь свечу зажигания.
6. Затем контроллер ЭСУД отключает ток, в результате чего магнитное поле в катушке разрушается.
7. Это приводит к тому, что импульс высокого напряжения направляется к свече зажигания через провод катушки, крышку распределителя, ротор и провод свечи зажигания.
8. По прошествии заданного периода времени (заданного в схеме контроллера ЭСУД) контроллер ЭСУД включит ток обратно в катушку.

Бег

1. Когда ключ зажигания находится в положении RUN, напряжение подается только на провод I1.
2. Провод I1 обеспечивает напряжение на стороне AUX (5,0 Ом) и стороне компенсации (0,5 Ом) Балластный резистор и к контакту 1 контроллера ЭСУД.
3. Поскольку на I2 нет напряжения от замка зажигания, подаваемое (пониженное) напряжение к катушке через компенсирующий резистор.
4. Операция восстановления идентична положению СТАРТ.

ВНИМАНИЕ

Шунтирование (перемычка) компенсирующего резистора на длительное время приведет к повредить ECM.
Вместо этого имейте запасной балластный резистор в своем бортовом наборе инструментов.

Примечания:

• Балластный резистор неисправен. Большинство людей носит с собой запасной резистор Ballst.
• Корродированные разъемы проводки и паяные соединения снизят напряжение в цепи зажигания, что приведет к жесткому запуск и фантомные проблемы.На приведенном выше чертеже жгута проводов обратите внимание на расположение главного Ссылка на соединение припоя, поскольку это основная точка распределения для цепей зажигания и зарядки.
  На этом чертеже шасси 1973 года видно, что между ними много соединений и паяных соединений. аккумулятор и модуль балластного резистора / ECM. Коррозия, перенапряжение проводки (высокий ток) и старение — все фактор, приводящий к падению напряжения.Плавкие вставки, расположенные на реле стартера, со временем ослабевают. из-за текущего розыгрыша.
• Для справки, основная работа системы Multiple Spark Discahrge (MSD) основана на тех же принципах. как система MOPAR. Подключение немного отличается (без балластного резистора), и МСД зажигает свечу зажигания. несколько раз, но система по-прежнему срабатывает датчиком срабатывания и контролирует ток, протекающий через катушка.Отличие в том, что он включает и выключает катушку несколько раз для каждого пускового импульса.

Год / Двигатель	Дистрибьютор	Колпачок	Ротор	Очки	Elec Ign Подборщик	Advance	Катушка	Баланс Резистор	Модуль зажигания (ЕСМ)
1969-71 318 (без Elec Ign)	2875805	2444507 Echlin MO20	1838516 Эхлин MO13	2098244 Echlin CS851	НЕТ	2875806	2495531 Echlin IC12	2275590 Echlin ICR12 / ICR13	НЕТ
1972318 (без Elec Ign)	3656295	2444507 Echlin MO20	1838516 Эхлин MO13	2098244 Echlin CS851	НЕТ	3438424 Echlin VC3008	2495531 Echlin IC12	2275590 Echlin ICR12 / ICR13	НЕТ
1969-77 318 (с Elec Ign; без ERS)	3656686	2444507 Echlin MO20	1838516 Эхлин MO13	НЕТ	3656738 Echlin MP804	3656682	2495531 Echlin IC12	3656199 Echlin ICR24	3755550 Echlin TP50
1969-77 318 (с Elec Ign; с ERS)	3656673	2444507 Echlin MO20	1838516 Эхлин MO13	НЕТ	3656738 Echlin MP804	3656766 Echlin VC3031	2495531 Echlin IC12	3656199 Echlin ICR24	3755550 Echlin TP50
1976 360 (с Elec Ign)	3656673	2444507 Echlin MO20	1838516 Эхлин MO13	НЕТ	3656738 Echlin MP804	3656766 Echlin VC3031	2495531 Echlin IC12	3656199 Echlin ICR24	3755550 Echlin TP50
1970-71 413 (без Elec Ign)	2875986	2444507 Echlin MO20	1838516 Эхлин MO13	2098244 Echlin CS851	НЕТ	2875768	2495531 Echlin IC12	2275590 Echlin ICR12 / ICR13	НЕТ
1972 413 (без Elec Ign)	3656366	2444507 Echlin MO20	1838516 Эхлин MO13	2098244 Echlin CS851	НЕТ	2875768	2495531 Echlin IC12	2275590 Echlin ICR12 / ICR13	НЕТ
1973 413 (без Elec Ign)	3656835	2444507 Echlin MO20	1838516 Эхлин MO13	2098244 Echlin CS851	НЕТ	3656828	2495531 Echlin IC12	2275590 Echlin ICR12 / ICR13	НЕТ
1972 413 (с Elec Ign)	3656686	2444507 Echlin MO20	1838516 Эхлин MO13	НЕТ	3656738 Echlin MP804	3656682	2495531 Echlin IC12	3656199 Echlin ICR24	3755550 Echlin TP50
1973 413 (с Elec Ign)	3656840	2444507 Echlin MO20	1838516 Эхлин MO13	НЕТ	3656738 Echlin MP804	3656833	2495531 Echlin IC12	3656199 Echlin ICR24	3755550 Echlin TP50
1971-76 440 (с Elec Ign)	3656158	2444507 Echlin MO20	1838516 Эхлин MO13	НЕТ	3656738 Echlin MP804	3656310 Echlin VC3028	2495531 Echlin IC12	3656199 Echlin ICR24	3755550 Echlin TP50
1977 440 (с Elec Ign; без ERS)	3755158	2444507 Echlin MO20	1838516 Эхлин MO13	НЕТ	3656738 Echlin MP804	3656310 Echlin VC3028	2495531 Echlin IC12	3656199 Echlin ICR24	3755550 Echlin TP50
1977 440 (с Elec Ign; с ERS)	3755888	2444507 Echlin MO20	1838516 Эхлин MO13	НЕТ	3656738 Echlin MP804	3874891	2495531 Echlin IC12	3656199 Echlin ICR24	3755550 Echlin TP50

Закон Фарадея и самовоспламенение

Как получить 40 000 вольт на свече зажигания в автомобиле, если для начала у вас всего 12 вольт постоянного тока? Основная задача зажигания свечей зажигания для воспламенения газо-воздушной смеси выполняется с помощью процесса, основанного на законе Фарадея.

Первичная обмотка катушки зажигания намотана с малым числом витков и имеет небольшое сопротивление. Применение батареи к этой катушке вызывает протекание значительного постоянного тока. Вторичная обмотка имеет гораздо большее количество витков и поэтому действует как повышающий трансформатор. Но вместо того, чтобы работать от переменного напряжения, эта катушка спроектирована так, чтобы производить большой скачок напряжения, когда ток в первичной катушке прерывается. Поскольку индуцированное вторичное напряжение пропорционально скорости изменения магнитного поля через него, быстрое размыкание переключателя в первичной цепи для падения тока до нуля вызовет большое напряжение во вторичной катушке в соответствии с законом Фарадея.Высокое напряжение вызывает искру в промежутке свечи зажигания, которая воспламеняет топливную смесь. В течение многих лет это прерывание первичного тока осуществлялось путем механического размыкания контакта, называемого «точками», в синхронизированной последовательности для передачи импульсов высокого напряжения через поворотный переключатель, называемый «распределителем», к свечам зажигания. Одним из недостатков этого процесса было то, что прерывание тока в первичной катушке генерировало индуктивное обратное напряжение в этой катушке, которое, как правило, приводило к возникновению искры на точках.Система была улучшена путем размещения конденсатора значительного размера на контактах, так что скачок напряжения имел тенденцию заряжать конденсатор, а не вызывать деструктивное искрение на контактах. Используя старое название конденсаторов, этот конкретный конденсатор был назван «конденсаторный».

Более современные системы зажигания используют транзисторный ключ вместо точек для прерывания первичного тока.

Транзисторные переключатели находятся в твердотельном модуле управления зажиганием.Современные конструкции катушек вырабатывают импульсы напряжения порядка 40 000 вольт при прерывании подачи 12-вольтного питания от батареи.

Некоторые современные двигатели имеют несколько катушек зажигания, установленных непосредственно на свечах зажигания. Вместо одиночных импульсов напряжения они могут в некоторых условиях двигателя генерировать три импульса напряжения. Показанное расположение катушек относится к двигателю Dodge.

3 способа контроля источников возгорания на складе горючих жидкостей

Горючие жидкости можно найти практически на каждом рабочем месте — от топлива до обычных чистящих средств, растворителей, красок, восков и полиролей.Этот блог посвящен выявлению и контролю источников возгорания (которые представляют собой практически все, что может воспламенить горючие вещества, хранящиеся на рабочем месте). Источники возгорания могут быть такими же очевидными, как открытое пламя или горящая сигарета, но также могут включать статическое электричество, генерируемое персональной электроникой.

Некоторые из лучших способов контроля источников возгорания включают поиск подходящего места для вашего хранилища легковоспламеняющихся жидкостей, хранение ваших горючих материалов в непроницаемом шкафу для химической безопасности и обучение вашего персонала, чтобы они понимали температуру воспламенения используемых химикатов, а также самих вещей. это может их зажечь.

Меры контроля, которые вы решите принять, будут основаны на оценке риска, которая включает типы воспламеняющихся жидкостей, которые вы используете и храните, другие опасные грузы, хранящиеся на объекте, и количество рабочих, подрядчиков и другого персонала, напрямую контактирующих с топливом и другие химические вещества.

Определение источников возгорания

Давайте начнем с краткого списка различных типов источников возгорания, который поможет вам определить опасность возгорания и возгорания на вашем рабочем месте.

Возможные источники возгорания:

• Спички, сигареты, зажигалки, пламя, паяльные лампы, газовые приборы и обогреватели
• Оборудование для сварки и газовой резки
• Статическое электричество, генерируемое во время слива и раздачи топлива одеждой или электронным оборудованием, таким как мобильные телефоны, термостаты, пульты дистанционного управления без ключа, выключатели света.
• Ручные инструменты, машины и оборудование, генерирующие искры, например, шлифовальные машины
• Действующие установки и оборудование, вырабатывающие тепло: котлы, паровые трубы, двигатели, печи.

При выявлении источников возгорания важно учитывать, как они могут взаимодействовать с легковоспламеняющимися жидкостями, хранящимися на вашем рабочем месте. Всегда сверяйтесь с паспортами безопасности (SDS), чтобы узнать об известных опасностях и мерах контроля.

Мера контроля рисков 1: используйте шкафы химической безопасности, предназначенные для легковоспламеняющихся веществ

Хранение легковоспламеняющихся жидкостей класса 3 в соответствующем шкафу безопасности — отличный способ изолировать химические вещества от потенциальных источников возгорания.Шкафы для хранения легковоспламеняющихся материалов изготовлены из листовой стали с двойными стенками и имеют расстояние не менее 40 мм между стенками. Щели вокруг дверей и в стенах заделываются, чтобы предотвратить проникновение пламени и лучистого тепла, а любые изоляционные материалы, используемые во время строительства, негорючие.

Стеллажи внутри шкафов для хранения легковоспламеняющихся материалов всегда имеют перфорацию для свободного движения воздуха, и каждая единица оснащена отстойником для удержания разливов (глубиной не менее 150 мм). Двери шкафов безопасности для легковоспламеняющихся веществ являются самозакрывающимися, чтобы обеспечить изоляцию легковоспламеняющихся жидкостей внутри шкафа от источников возгорания, когда упаковки не извлекаются из шкафа.Высококачественные внутренние блоки также разработаны для систем механической вентиляции, гарантирующих, что пары не уходят в другие помещения, а наружные блоки защищены от коррозии, погодных условий и повреждений дорожным движением.

ВАЖНАЯ ИНФОРМАЦИЯ: источники воспламенения нельзя приближать ближе 3 метров к шкафу для хранения легковоспламеняющихся жидкостей (включая их размещение внутри шкафа).

Мера контроля рисков 2: изолируйте хранилище легковоспламеняющихся жидкостей

Изоляция хранилища легковоспламеняющихся жидкостей вдали от операций на объекте снижает вероятность воздействия на ваши горючие вещества окислителей или источников возгорания и помогает обеспечить минимальные расстояния разделения между химическими веществами.Минимальные расстояния обычно составляют 3-5 метров.

Хотя легковоспламеняющиеся жидкости можно хранить как в помещении, так и на открытом воздухе, хранение на открытом воздухе часто более подходит (максимальная естественная вентиляция) для удержания паров в пределах безопасных уровней воздействия и пределов воспламеняемости.

При выборе места хранения легковоспламеняющихся жидкостей ваша оценка риска должна учитывать:

• Какая горючая растительность, мусор и отходы находятся на объекте
• Расположение границ участка; плюс любые стоки, ручьи, пруды и водные пути на территории, а также на соседних землях
• Прочие коммерческие здания, административные помещения, точки общественного доступа, склады и производственные цеха, лаборатории, пункты выдачи и магазины опасных грузов
• Количество удерживаемых легковоспламеняющихся жидкостей и тип используемых топливных контейнеров
• Пункты выдачи и доставки товаров
• Контроль утечек и разливов

В конечном итоге местоположение ваших складов легковоспламеняющихся жидкостей будет определено путем детальной оценки рисков с использованием отраслевой методологии, такой как подход STOREMASTA «Выявить — Оценить — Контроль — Поддержать ».

ПОМНИТЕ: Безопасное хранение легковоспламеняющихся жидкостей также предполагает правильное размещение несовместимых веществ. Например, окисляющие агенты класса 5.1 и органические пероксиды класса 5.2 должны быть полностью изолированы от легковоспламеняющихся веществ и храниться в собственном специализированном химическом хранилище.

Мера управления рисками 3: обучите своих сотрудников и подрядчиков

Австралийский стандарт AS1940: 2017 — Хранение и обращение с легковоспламеняющимися и горючими жидкостями требует, чтобы весь персонал (сотрудники и подрядчики), работающий с легковоспламеняющимися жидкостями, был надлежащим образом обучен и имел достаточные знания работы и осведомленность о безопасности.Обучение должно включать свойства и опасности, связанные с веществами, которые они используют, а также меры контроля, применяемые на предприятии.

Обучение персонала является ключом к контролю за источниками возгорания и может проводиться путем сочетания вводного обучения, обходов, официальных занятий, бесед с инструментами и форумов по безопасности. При обучении следует помнить о трех важных вещах: первый гарантирует, что персонал полностью понимает, что от них ожидается по окончании обучения, второй должен иметь механизмы для наблюдения и проверки рабочих на предмет их компетенций, а третий проводить последующее обучение и наблюдение, чтобы поддерживать свои знания.

Ваша программа обучения должна охватывать как минимум:

• Правила пользования сайтом (расположение зон ЗАПРЕЩЕНИЯ КУРЕНИЯ, зон ограниченного доступа, запрещенной деятельности, запрещенного личного снаряжения)
• Температуры воспламенения легковоспламеняющихся веществ, используемых на объекте (согласно паспортам безопасности)
• Известные источники возгорания (статическое электричество, горячие работы, пламя, установки и оборудование)
• Специальное обучение (слив и перекачка топлива, места проведения ремонта и технического обслуживания, запрещенное оборудование, СИЗ для конкретных задач)
• Более подробное описание конкретных опасностей, таких как статическое электричество (что это такое, как оно генерируется, как заземлить дозирующее оборудование, максимально использовать свободные от статического электричества ткани и одежду)

ВАЖНАЯ ИНФОРМАЦИЯ: Многие случаи смерти и несчастных случаев на рабочем месте происходят из-за того, что сотрудники не осознают температуру воспламенения горючих веществ, которые они использовали.Очень важно, чтобы в вашей программе тренировок было указано, как климат, температура, вода и другие химические вещества, а также замкнутые пространства могут изменить способ воспламенения легковоспламеняющихся жидкостей.

Следующие шаги

Чтобы узнать больше об управлении опасностями, связанными с воспламеняющимися жидкостями на вашем рабочем месте, почему бы не загрузить нашу бесплатную электронную книгу Как снизить риск воспламеняющихся жидкостей на рабочем месте. Электронная книга глубоко погружается в процесс управления рисками и знакомит с методологией STOREMASTA для управления рисками и поддержания рабочего места, соответствующего требованиям.Загрузите и прочтите его сегодня, нажав на изображение ниже:

MSD 6462 MSD 6-BTM Boost Timing Master

Если вы пользуетесь воздуходувкой и не хотите возиться с ноутбуком, эта модель для вас.

ЧАСТЬ № 6462

Будь первым, кто напишет обзор 599 долларов.00 Предлагаемая розничная торговля
538,95 долл. США Твоя цена

Предполагаемая дата отправки: 29.04.2021

Напишите мне, когда станет доступен

Пожалуйста, предоставьте свою информацию ниже, и мы отправим вам электронное письмо, когда этот продукт станет доступным.

Бесплатная доставка

От 48 долларов в месяц с Подробнее

Обзор

6 BTM идеально подходит для двигателей с турбонаддувом или нагнетателем.Мало того, что двигатель получит выгоду от искр MSD на полной мощности, но также есть регулируемая цепь наддува / замедления времени для предотвращения детонации. Когда ваш турбонагнетатель или нагнетатель нагнетает воздушно-топливную смесь в двигатель, давление в цилиндре внутри камеры сгорания увеличивается. В результате значительно увеличивается мощность, но это также может привести к детонации, что может привести к серьезному повреждению двигателя. 6 BTM позволяет уменьшить детонацию, замедляя синхронизацию по отношению к давлению наддува. Ручка управления, установленная на приборной панели, позволяет регулировать величину задержки синхронизации.Его можно отрегулировать от 0 градусов на фунт наддува до 3 градусов на фунт (до 15 градусов). 6 BTM также использует Soft Touch Rev Control от 6AL Ignition для защиты от перегрузки. BTM поставляется с резиновыми амортизаторами и модулями об / мин для 3000, 6000, 7000 и 8000 об / мин.

Характеристики:

• Регулятор зажигания многократным искровым емкостным разрядом
• Поставляется с модулем 3000, 6000, 7000 и 8000 об / мин
• Поставляется с резиновыми амортизаторами
• Программируется для 4, 6 или 8 цилиндров путем обрезки красного / петли с синими проводами
• Встроенный регулятор оборотов Soft Touch регулируется модулями оборотов
• 110 миллиджоулей на искру до 15000 об / мин
• 470 Выход первичного напряжения на катушку
• Принимает точки прерывания, входы усилителя и триггера магнитного датчика
• Работает в электрической системе 12–18 В
• Множественные искры при повороте коленчатого вала на 20 °
• Задержка угла опережения зажигания на 1–3 градуса на фунт наддува, максимум 15 градусов, с установленной на приборной панели регулируемой ручкой управления
• CARB E.O. Утверждено

Технические характеристики

40 Первичное напряжение 9068 Тип продукта

Марка	MSD
Код выбросов	1
Характеристики	Ограничитель оборотов 9068
6-BTM Boost Timing Master
Требуемое напряжение	12-15 В, 7 В Старт
Гарантия	Ограниченная гарантия сроком на 1 год
UPC	4	25 20 Часть Номер	6462

Запасные части

Выбросы

1

Эта часть законна для продажи и использования на транспортных средствах с контролируемыми выбросами во всех 50 штатах при использовании в соответствии с руководством по применению производителя, поскольку она имеет Распоряжение Калифорнийского совета по воздушным ресурсам (CARB) (EO) номер.

Следующие транспортные средства считаются транспортными средствами с контролируемыми выбросами:

• Автомобили, произведенные в США в 1966 году и более новые, сертифицированные в Калифорнии
• Автомобили, произведенные в США в 1968 году и более новые, сертифицированные на федеральном уровне
• 1968 года и более новые автомобили иностранного производства

Технические ресурсы

Информация о гарантии

Мы предлагаем Также купил Отзывы

Напишите отзыв первым

Написать рецензию

* Бесплатная доставка и обработка предлагаются только для соседних США при заказах на сумму более 100 долларов США, за исключением деталей для таможенной очистки и негабаритных грузов.

Использование некоторых деталей запрещено в Калифорнии или других штатах с аналогичными правилами.

% PDF-1.6 % 364 0 obj> эндобдж xref 364 74 0000000016 00000 н. 0000002595 00000 н. 0000002731 00000 н. 0000002906 00000 н. 0000002963 00000 н. 0000003188 00000 п. 0000003295 00000 н. 0000003404 00000 н. 0000003511 00000 н. 0000003757 00000 н. 0000004298 00000 н. 0000004400 00000 н. 0000004667 00000 н. 0000006102 00000 п. 0000007374 00000 н. 0000008692 00000 н. 0000009429 00000 н. 0000010035 00000 п. 0000010540 00000 п. 0000010726 00000 п. 0000010882 00000 п. 0000011129 00000 п. 0000011390 00000 п. 0000011491 00000 п. 0000011755 00000 п. 0000012184 00000 п. 0000013544 00000 п. 0000014082 00000 п. 0000014335 00000 п. 0000016263 00000 п. 0000016847 00000 п. 0000017106 00000 п. 0000019291 00000 п. 0000021380 00000 п. 0000023348 00000 п. 0000059062 00000 н. 0000082676 00000 п. 0000111184 00000 н. 0000134939 00000 н.
