Опорный подшипник ваз 2114 какой лучше: Какие опорные подшипники лучше на ваз 2114

Опоры передних стоек ваз 2114 какие лучше

Поломка опорного подшипника стойки на автомобилях является весьма распространенной. Многие владельцы этих автомобилей тут же едут на СТО, где за замену доводится платить немалые деньги и потерять время. Если у вас есть необходимый инструмент, все работы , не обращаясь за посторонней помощью.

Как проверить работоспособность опорного подшипника

Основной причиной, по которой владельцы решаются произвести подобный ремонт, является посторонний стук при проезде даже незначительных неровностей дорожного покрытия. При появлении такого дискомфорта, замена опорного подшипника, не всегда самое верное решение. Вначале необходимо проверить его работоспособность, ведь проблема может крыться и в других частях амортизатора.

Проверить работоспособность этого элемента подвески довольно просто:

1. открываем капот;
2. кладем ладонь на опору;
3. напарник раскачивает машину из стороны в сторону;
4. если под ладонью слышен характерный треск или стук, подшипник подлежит замене.

Важно знать то, что поломка или изношенность опорного подшипника несет за собой ускоренный износ стоек и нарушение настроек развала схождения.

Необходимый инструмент

Качественная своими руками, предполагает наличие минимального набора инструмента, для выполнения данных задач:

• Стандартный набор рожковых и накидных ключей размером 12-24;
• Съемник рулевых тяг;
• Штатный автодомкрат;
• Стяжка для пружин амортизатора;
• Ключ на «19» используется для снятия гайки штока стойки.

Как выбрать опорный подшипник на автомобиль ВАЗ 2114

Современная автопромышленность предлагает огромный выбор этого вида запчастей. Практически каждый автомагазин предоставит любые опорные подшипники на ВАЗ 2114, различного качества и ценовой категории.

Для этой модели авто чаще всего применяются подшипники следующих типов:

• опорный подшипник с неразборными кольцами. Его преимуществом является наличие установочных отверстий, не требующих прижимных фланцев;
• Конструкция с демонтируемым внутренним кольцом. Его используют для повышенной точности вращения наружного кольца;
• Полностью разборная система используется для повышенной точности вращения внутреннего кольца.

Исходя из конструкции, и наличия финансовых средств, подбирается опорный подшипник , который будет наиболее приемлем в вашем конкретном случае. Не экономьте, так как продукция низкого качества вряд ли прослужит более 10 тысяч километров и процедуру приодеться проводить заново. подшипников варьируется от 10 до 80 долларов, в зависимости от производителя и конструкции. Сэкономив на покупке, вы рискуете вывести из строя , и тогда ремонт будет стоить в несколько раз дороже.

Как производится замена

Сразу же стоит заметить, что многие модификации этих автомобилей имеют одинаковую подвеску. К примеру, замена опорного подшипника ВАЗ 2115, ВАЗ 2114 и ваз 2109 абсолютно идентична.

Приступим непосредственно к самому ремонту. Существует несколько способов проведения работ:

1. снятие всей стойки, с рулевыми рычагами и прочими деталями, закрепленными на ней. В этом случае сохраняются настройки наклона колес, и вам не придется заново производить развал схождения;
2. можно произвести отсоединение стойки от рулевого кулачка и после этого демонтировать оставшиеся детали.

Первый способ

1. Демонтируем колпак ступицы и разконтргаиваем ШРУС
2. Откручиваем ШРУС до полного послабления при этом педаль тормоза должна находиться в зажатом состоянии.
3. Поддомкрачиваем машину и откручиваем колесо.
4. Разшплинтовываем и отворачиваем гайку наконечника и выпресовываем палец.
5. Далее требуется произвести демонтаж шаровой и освободить тормозной шланг от амортизатора.
6. Ослабляем гайку стойки и откручиваем три гайки фиусации опоры. Потом отворачивается ШРУС и демонтируется стойка.
7. Далее выполняется стяжка пружины, которая обязательна, перед тем как поменять опорный подшипник на ВАЗ 2114.
8. Поле этого ставим все на место, до полной сборки автомобиля.

Второй способ

1. Поддомкрачиваем машину и демонтируем колесо.
2. Затем ослабляем зажим крепления ступицы и демонтируем рулевой наконечник.
3. Демонтируем шаровую и снимаем тормозной суппорт.
4. Далее послабляем крепление гайки стойки и производим стяжку пружины.
5. Меняем опорный подшипник и собираем все назад.

После выполнения работ, желательно заменить гайку крепления стойки на новую.

Проверяем качество проведенных работ

Выполняя замену своими руками, могут проявиться некоторые недостатки квалификации. Где-то недожали гайку или намного криво установили любой из элементов стойки. Для того чтоб в дальнейшем не попасть в неприятную ситуацию на дороге, необходима проверка работоспособности всех механизмов, которые вы затрагивали при произведении замены опорного подшипника.

Вначале произведем раскачку машины и проверим ее на предмет посторонних стуков. Обязательно проверьте работу тормозов, так как при замене был демонтирован суппорт. Если все в норме можете начинать эксплуатацию, не забывая проверить настройки развала схождения, так как сбить их также весьма просто.
Замена опорного подшипника на автомобилях ВАЗ 2108-2115 производится в среднем один раз на 40 тыс. км. Если вы не хотите подвергать угрозам стойки машины, замену необходимо производить в профилактических целях.

Принимая во внимание качество российских дорог, в комплекте с качеством сборки отечественных автомобилей, нужно быть готовым к постоянно проявляющимся поломкам в деталях машины. Даже если вам повезло, и ваша машина действительно укомплектована качественными деталями в сочетании с отличной сборкой, естественную амортизацию никто не отменял.

В наше время в комплектацию подвески машины входит огромное многообразие различных деталей: амортизаторы, пружины, подшипники и многое другое. Каждая деталь отвечает за определенные функции, но гарантия безопасности достигается только благодаря качеству установленных механизмов и их исправной работой.

Разновидность и проверка состояния опорного подшипника

Многие собственники автомобилей ВАЗ 2114 часто сталкиваются с проблемой постороннего стука в стойках, основной причиной которого является опорный подшипник. При возникновении подозрений неисправности в подшипнике опорном, не нужно сразу бросаться на его замену, первым делом проверьте его состояние.

Прежде чем оценить значимость опорного подшипника в общей сборке автомобиля, необходимо разобраться в строении подвески. В сборке моделей ВАЗ применяются стойки гидравлические, основной функционал которых сглаживать колебания во время езды в пружине подвески, также обеспечить качество и безопасность ее работы.

Подшипник опорный – это составляющая стойки амортизатора передней подвески. Его функция беспрепятственное осуществление подвижности в соединении между амортизатором и автомобильным кузовом. При его неисправности возникают проблемы с управлением автомобилем, в подвеске возникает неприятный стук, особенно при движении по плохой дороге.

• С внутренним встроенным кольцом или наружным встроенным кольцом. Для монтажа нет необходимости в применении прижимных фланцев, в данном случае предусмотрены отверстия для установки.
• Внешнее кольцо открепляемое.
• Внутреннее кольцо открепляемое.
• Подшипник отделочно-разделочный, обладает сильной жесткостью.

Подшипник опорный имеет говорящее название, он представляет собой что-то вроде опоры стойки переднего амортизатора, располагается в области соединения с кузовом автомобиля. Это расположение предусматривает нагрузки осевые, которые подшипник выдерживает.

Для вынесения точного диагноза опорному подшипнику, необходимо провести ряд нехитрых манипуляций:

• Под капотом машины необходимо положить ладонь на подшипник. Второй человек в этот момент качает машину, появление стуков свидетельствует о необходимости срочной замены опорника.
• Но, все таки, лучше провести необходимые процедуры по снятию и последующему разбору подшипника.

Все модели ВАЗ после 40000 км пробега нуждаются в смене опорных подшипников.

Полностью пришедший в негодность подшипник кроме стука нарушает сходразвал колес, этот фактор создает опасность при движении, и увеличивает износ стоек амортизатора.

Те водители, которые категорически не хотят обращать внимание на неисправность собственного автомобиля, увеличивают шанс полной поломки подшипника, последствием которого будет пробоина в капоте от стойки. И как результат финансовые вложения в разы увеличиваются. Подумайте, стоит ли таким образом уходить от появившейся проблемы.

Замена опорного подшипника ВАЗ 2114

Окончательно убедившись в неисправности подшипника его необходимо поменять.

Замена осуществляется несколькими приемами:

1. При снятии диска.
2. Не снимая диск.

Меняем опорник:

1. Машину необходимо приподнять при помощи домкрата и предварительно открепив, снимаем колесо.
2. Убираем крышку с гайки на ступице.
3. Ступицу ослабляем.
4. Со стойки убирается рулевой наконечник, путем использования молотка и монтажки.
5. Открепляем шаровую и откручиваем болты.
6. Убираем суппорт тормозной, перед этим крепления отсоединяем и открепляем шланг тормозной.
7. Крепление гайки штока полностью откручивать нет необходимости, достаточно просто ослабить.
8. Пружины стягиваются.
9. Отсоединяются крепления подшипника, стойка с диском и опорником извлекается, и подлежит замене.
10. Устанавливается стойка в обратном порядке.

Обратите внимание, о необходимости замены гайки на новую, ее нужно полностью затянуть. При выполнении данной рекомендации нужно действовать максимально осторожно, чтобы не сорвать гайки, потому как эта проблема довольно часто возникает.

Работы по самостоятельному ремонту не вызывают ни каких сложностей, по этой причине модель отечественных автомобилей достаточно популярна среди автомобилистов.

Опорный подшипник абсолютно обычная деталь в автомобиле, ничем не выделяющаяся, но при появлении первой неисправности он незамедлительно сообщает владельцу автомобиля, выдавая шумовые сигналы, будь то стук, щелчок во время маневра или при встречающихся дефектах дорожного покрытия. Решение этой проблемы в проведении необходимой диагностики и обнаружении причин издаваемого шума, и последующая замена опорника или стойки полностью.

Что такое опора стойки Ваз 2108, 2109, 21099, 2114, 2113, 2115 и чем лучше аналоги от заводских? Интернет магазин motorring Вам отвечает на эти вопросы. Опоры стоек Ваз 2108, 2109, 21099, 2114, 2113, 2115 в автомобиле соединяют модуль подвески с кузовом. Опора стойки для автомобилей Ваз состоит из нескольких комплектующих и устанавливаются сверху передней или задней стойки. Устройство стойки включают в себя подшипник, и резиновый демпфер. Стойка (передняя подвеска) выполняет по мимо своих ходовых характеристик (смягчение неровностей) еще и функцию управления автомобиля, в чем очень помогает подшипник. Резиновый демпфер служит для амортизации- вибрации, вызванные неровностями на дороге и передоверяемые с стойки на кузов.
Вопрос какова функция опоры в подвески? что такое опора? Мы считаем снятым.
Теперь расскажем о аналогах и чем же лучше опоры производителей профессиональной подвески таких как SS20, Асоми, Эволекс, Фара, Севи от заводских, Например
Не для кого не секрет что опорах аналогах вместо штатного подшипника изготовлена стальная втулка, которая вварена в резиновый демпфер. Это полностью исключает люфты и посторонние звуки в отличии от заводских опор, тем самым демпфирующей системы убран вес машины, что исключает выдавливание демпфирующей резины и значительно увеличивает её долговечность, Так же Подшипник пылевлагозащищенный, пакетированный, а демпфер изготовлен из специально разработанной формы и материала, что лучше сказывается на поглощение звуков и вибраций подвески а так же увеличивается срок эксплуатации опоры и подвески в целом, опят же все в отличии от заводской.

Выбирая себе автомобиль, часто покупатели принимают во внимание качество дорог, по которым им предстоит ездить. Популярность таких моделей как ВАЗ 2114 обусловлена тем, что они лучше адаптированы под отечественные дорожные реалии, а потому позволяют с меньшими затратами на ремонт и профилактику «покорять» дороги нашей страны.

Всегда важно помнить о таком понятии как амортизация. Прыгая по кочкам, наезжая на ямки, машина будет подпрыгивать, если амортизаторы и подвеска не смогут отрабатывать должным образом, гасить колебания, вибрации. В подвеске каждый узел и каждая деталь играет свою важную роль. И опорный подшипник на ВАЗ 2114 исключением уж точно не является.

Что это?

Не редко владельцы отечественной «четырнадцатой» модели ВАЗ замечают, что в передних стойках возникает стук . Причина его появления — вышедшие из строя опорные подшипники.

Но сразу приступать к замене не нужно. Первоочередная задача — проверить состояние опоры. А уж потом предпринимать соответствующие действия.

Опорный подшипник — это элемент стойки амортизатора, расположенный в конструкции передней подвески. Его задача заключается в поддержании подвижности соединения между кузовом и амортизатором вашего автомобиля. Если подшипник оказывается неисправным, подвижность нарушается, возникает стук, не заметить который сложно. Особенно, когда речь идет о плохих дорогах.

Виды

Выделяют несколько разновидностей опорников:

• Подшипник со встроенным внутренним или наружным кольцом. Для его установки не требуется использовать прижимные фланцы. Для монтажа имеются соответствующие отверстия;
• С открепляемым внешним кольцом;
• С открепляемым внутренним кольцом;
• Отделочно-разделочная конструкция, характерная особенность которого заключается в сильной жесткости.

Название опорного подшипника говорит само за себя. Это нечто типа опоры стойки на переднем амортизаторе, которая расположена в районе соединения с кузовом. Такое расположение говорит об осевых нагрузках, которые опора должна выдерживать.

Диагностика

Чтобы диагностировать текущее состояние опорного элемента, необходимо выполнить пару простых действий.

1. Открыть капот и положить ладонь на элемент, то есть подшипник. При этом ваш помощник должен раскачать автомобиль. Если слышится стук, тогда его следует незамедлительно менять.
2. Выполнить разборку конструкции, чтобы наглядно убедиться, что элемент неисправен и нуждается в замене. Важно заметить — примерный срок службы опорного подшипника на ВАЗ 2114 составляет 40 тысяч километров. Это рекомендованный пробег, после которого элемент подлежит замене вне зависимости от его текущего состояния.

Неисправная опора может привести к достаточно печальным последствиям, таким как нарушение развал-схождения, увеличение риска при движении на высоких скоростях, повышение износа стоек амортизатора.

Если вовремя не обратить внимания, и не предпринять соответствующий действий по устранению поломки, вы рискуете полностью уничтожить подвеску своего автомобиля. Не редко в капоте образуется дыра от стойки. Как вы понимаете, подобные проблемы влекут за собой существенные финансовые потери.

Замена

Первым делом рекомендуем посмотреть обучающее видео о замене. Это позволит вам расширить собственный кругозор, наглядно разобраться в этапах замены, а также последовательно выполнить аналогичную процедуру, тем самым вернув амортизаторам и подвеске прежнюю функциональность.

Замена опоры выполняется в следующей последовательности ваших действий.

1. Поднимите автомобиль с помощью домкрата.
2. Открутите гайки крепления колес и снимите их.
3. Демонтируйте крышку с гайки, расположенной на ступице.
4. Ослабьте крепление ступицы.
5. Снимите рулевой наконечник со стойки. Для этого вам потребуется монтажка и молоток.
6. Теперь снимаем шаровую опору, демонтируем болты крепления.
7. Следующий шаг — снятие суппорта тормозной системы. Для этого предварительно отсоединяются крепежные элементы и тормозные шланги.
8. Гайку штока необходимо ослабить. Нет необходимости в ее полном демонтаже.
9. Стяните обязательно пружины.
10. Открутите крепежи подшипника. Стойка вместе с опорником и диском извлекается. Их вам предстоит заменить на новые.
11. Проводится сборка узла с новым элементом. Процедура выполняется в обратной последовательности.
12. Гайку желательно поменять на новую и качественно затянуть. Только рассчитайте усилие, поскольку крепежную гайку часто срывают.

Самостоятельно выполнить работу по замене опорного подшипника не так сложно, как вы можете заметить. При этом крайне важно вовремя замечать первичные признаки неисправности опоры, и предпринимать соответствующие действия для решения сложившейся проблемы.

Замена опорного подшипника на ваз 2114 своими руками

Содержание статьи

Поломка опорного подшипника стойки на автомобилях ВАЗ 2114 является весьма распространенной. Многие владельцы этих автомобилей тут же едут на СТО, где за замену доводится платить немалые деньги и потерять время. Если у вас есть необходимый инструмент, все работы можно сделать самостоятельно, не обращаясь за посторонней помощью.

Опоры

КАК ПРОВЕРИТЬ РАБОТОСПОСОБНОСТЬ ОПОРНОГО ПОДШИПНИКА

Основной причиной, по которой владельцы решаются произвести подобный ремонт, является посторонний стук при проезде даже незначительных неровностей дорожного покрытия. При появлении такого дискомфорта, замена опорного подшипника, не всегда самое верное решение. Вначале необходимо проверить его работоспособность, ведь проблема может крыться и в других частях амортизатора.

Проверить работоспособность этого элемента подвески довольно просто:

1. открываем капот;
2. кладем ладонь на опору;
3. напарник раскачивает машину из стороны в сторону;
4. если под ладонью слышен характерный треск или стук, подшипник подлежит замене.

Важно знать то, что поломка или изношенность опорного подшипника несет за собой ускоренный износ стоек и нарушение настроек развала схождения.

НЕОБХОДИМЫЙ ИНСТРУМЕНТ

Качественная замена опорных подшипников на ВАЗ 2114 своими руками, предполагает наличие минимального набора инструмента, для выполнения данных задач:

• Стандартный набор рожковых и накидных ключей размером 12-24;
• Съемник рулевых тяг;
• Штатный автодомкрат;
• Стяжка для пружин амортизатора;
• Ключ на “19” используется для снятия гайки штока стойки.

Откручивание гайки

КАК ВЫБРАТЬ ОПОРНЫЙ ПОДШИПНИК НА АВТОМОБИЛЬ ВАЗ 2114

Современная автопромышленность предлагает огромный выбор этого вида запчастей. Практически каждый автомагазин предоставит любые опорные подшипники на ВАЗ 2114, различного качества и ценовой категории.

Для этой модели авто чаще всего применяются подшипники следующих типов:

• опорный подшипник с неразборными кольцами. Его преимуществом является наличие установочных отверстий, не требующих прижимных фланцев;
• Конструкция с демонтируемым внутренним кольцом. Его используют для повышенной точности вращения наружного кольца;
• Полностью разборная система используется для повышенной точности вращения внутреннего кольца.

Исходя из конструкции, и наличия финансовых средств, подбирается опорный подшипник передней стойки ВАЗ 2114, который будет наиболее приемлем в вашем конкретном случае. Не экономьте, так как продукция низкого качества вряд ли прослужит более 10 тысяч километров и процедуру приодеться проводить заново. Приблизительная цена опорных подшипников варьируется от 10 до 80 долларов, в зависимости от производителя и конструкции. Сэкономив на покупке, вы рискуете вывести из строя стойки амортизаторов, и тогда ремонт будет стоить в несколько раз дороже.

КАК ПРОИЗВОДИТСЯ ЗАМЕНА

Сразу же стоит заметить, что многие модификации этих автомобилей имеют одинаковую подвеску. К примеру, замена опорного подшипника ВАЗ 2115, ВАЗ 2114 и ваз 2109 абсолютно идентична.

Приступим непосредственно к самому ремонту. Существует несколько способов проведения работ:

1. снятие всей стойки, с рулевыми рычагами и прочими деталями, закрепленными на ней. В этом случае сохраняются настройки наклона колес, и вам не придется заново производить развал схождения;
2. можно произвести отсоединение стойки от рулевого кулачка и после этого демонтировать оставшиеся детали.

ПЕРВЫЙ СПОСОБ

1. Демонтируем колпак ступицы и разконтргаиваем ШРУС
2. Откручиваем ШРУС до полного послабления при этом педаль тормоза должна находиться в зажатом состоянии.
3. Поддомкрачиваем машину и откручиваем колесо.
4. Разшплинтовываем и отворачиваем гайку наконечника и выпресовываем палец.
5. Далее требуется произвести демонтаж шаровой и освободить тормозной шланг от амортизатора.
6. Ослабляем гайку стойки и откручиваем три гайки фиусации опоры. Потом отворачивается ШРУС и демонтируется стойка.
7. Далее выполняется стяжка пружины, которая обязательна, перед тем как поменять опорный подшипник на ВАЗ 2114.
8. Поле этого ставим все на место, до полной сборки автомобиля.

ВТОРОЙ СПОСОБ

1. Поддомкрачиваем машину и демонтируем колесо.
2. Затем ослабляем зажим крепления ступицы и демонтируем рулевой наконечник.
3. Демонтируем шаровую и снимаем тормозной суппорт.
4. Далее послабляем крепление гайки стойки и производим стяжку пружины.
5. Меняем опорный подшипник и собираем все назад.

После выполнения работ, желательно заменить гайку крепления стойки на новую.

ПРОВЕРЯЕМ КАЧЕСТВО ПРОВЕДЕННЫХ РАБОТ

Выполняя замену своими руками, могут проявиться некоторые недостатки квалификации. Где-то недожали гайку или намного криво установили любой из элементов стойки. Для того чтоб в дальнейшем не попасть в неприятную ситуацию на дороге, необходима проверка работоспособности всех механизмов, которые вы затрагивали при произведении замены опорного подшипника.

Вначале произведем раскачку машины и проверим ее на предмет посторонних стуков. Обязательно проверьте работу тормозов, так как при замене был демонтирован суппорт. Если все в норме можете начинать эксплуатацию, не забывая проверить настройки развала схождения, так как сбить их также весьма просто.

Замена опорного подшипника на автомобилях ВАЗ 2108-2115 производится в среднем один раз на 40 тыс. км. Если вы не хотите подвергать угрозам стойки машины, замену необходимо производить в профилактических целях.

Пошаговая замена опорных подшипников на ваз 2114

Закупился я всякими запчастями и как давай менять.

На картинке можно заметить следующее :

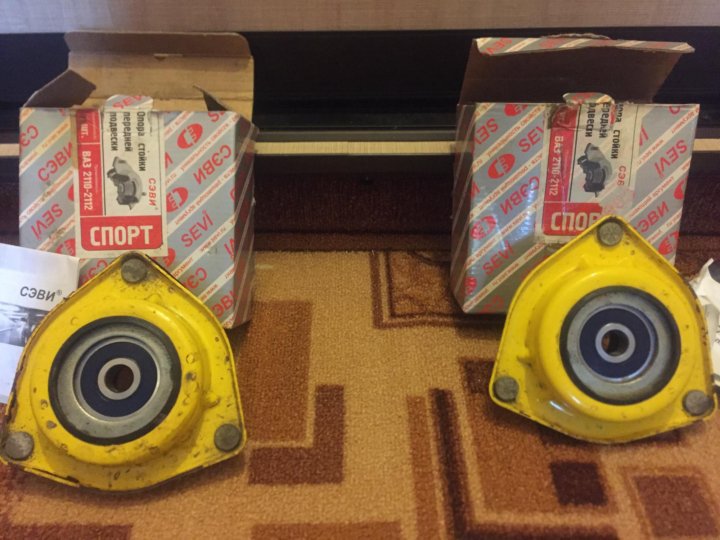

Опоры стойки СЭВИ-ЭКСТРИМ арт. 1113 (комплект2шт)
Пыльники шрус GKN-Spidan внешний арт. 300374 -2шт ; внутренний арт. 300543-2шт
Подшипник ступицы: передний FAG арт. 713691010-2шт ; задний арт. 713691100 -2шт
Конечно стяжка пружин.
Дело техники арт. 810128 280мм

Ну и новые болты нижней шаровой и суппорта не забыл.

БелЗАН арт. 210802904194008 -8шт.

Так же приобрёл съемник рулевых тяг усиленный.

Как показала практика он не лезет . Совсем не лезет — вырез под тягу по размеру не подходит.Толщина не подходит.
Немного подпилил вырез, чтоб залез хоть как то.

Кое как (при помощи молотка) запихал его.

Начал крутить и при небольшом усилии он просто лопнул — видимо при подпиле металл сильно ослаб хотя снял то всего ничего.

Дальше, как водится, пробовал снять этот наконечник всякими тягами/рычагами. Съемниками подшипников и всем прочим арсеналом доступных мне средств.

Тяга осталась непреклонна.

Ну, сука, держись . Пускаю в ход «злой молоток»

«Злой молоток» — это когда берешь молоток и от злости уже не глядя и без разбору начинаешь херачить со всей силы по ненавистному наконечнику попадая при этом по всему подряд :))

Но даже он не помог (

И тут вспомнил, что видел я как то на Д2, что люди меняли опорник не снимая стойки.
Решено — меняю так же.

О-да. Это было не просто.

Но можно.

Не сдавшийся наконечник.

Нижнюю шаровую, шрус и суппорт откручивать придется в любом случае. Не открученной остаётся только рулевая тяга.

Двигая стойку вперед-назад заводим стяжки.

Через образовавшуюся щель вытаскиваем старую опору. НЕ ДУМАТЬ ЧТО ЭТО ПРОСТО!
И, соответственно, через эту же щель будем пихать новую.

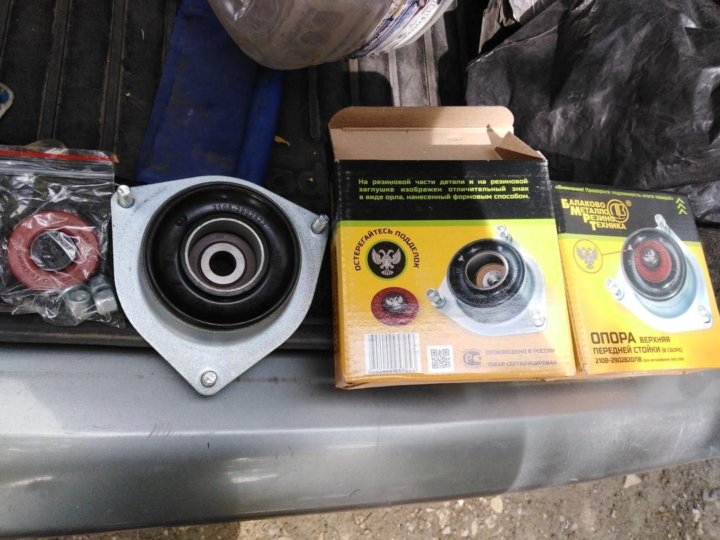

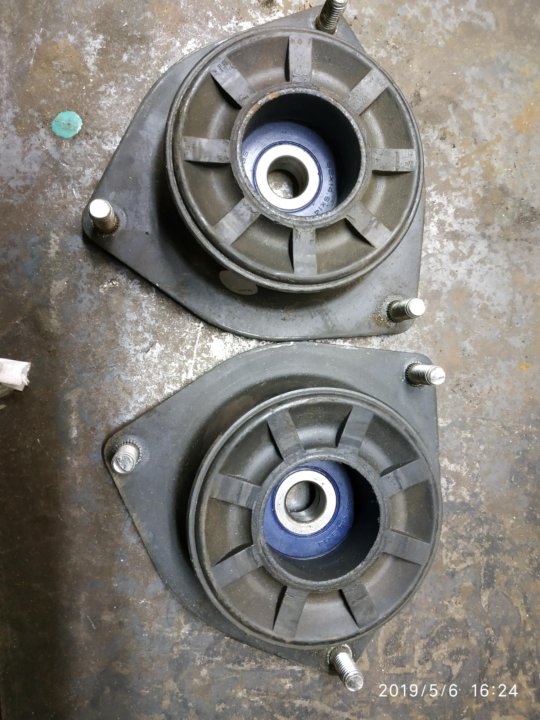

Сравнение старая/новая.

Сразу если запихать опору то шток амортизатора уйдёт и никак его не вытащить.
Поэтому максимально вытягиваем его и вставив в тарелку наживляем гайку.

Теперь пытаемся запихать новую опору. Ушло прилично времени пока я нашёл то единственное положение в котором она туда лезет.

НО гайка наживленная на шток мешает. Скручиваем её и роняем вниз. Теперь шток мешает опоре.
Утапливаем его но без фанатизма. Он должен остаться торчать.

Одеваем сверху опору, а кончик штока который теперь еле -еле торчит из опоры вытаскиваем длинными плоскогубцами и опять наживляем гайку.

Устанавливаем стойку на место. Откручиваем гайку и установив стаканчик опять вытягиваем шток плоскогубцами и уже нормально закручиваем гайку.

В принципе всё.

Это было не просто но вполне возможно.

Вроде всё норм но не даёт покоя мне, что пружина возможно не на месте.Что тарелка может быть не по витку легла.
На следующий день иду уже в Газ магаз и беру съемник рулевых тяг Газель.

AV Steel арт. AV-922781

Вот это вещь .Мощная. Тяжелая.

Но конечно без болгарки никуда.
Не лезет по высоте(толщине) .
Снял 1мм.

В таком виде отлично подошел съемник . Даже молотком стучать не надо чтоб установить.

и готово 🙂
Стойка снята.

Конечно пружина не попала на свое место в тарелке.
Раскрутил/исправил/закрутил.
С другой стороны всё прошло как надо.

Опорный подшипник — одна из главных составных частей передней подвески любого автомобиля. Он служит некой прокладкой между кузовом автомобиля (стаканом) и штоком стойки. При движении по неровной дороге он принимает на себя огромную нагрузку, вследствие чего и выходит из строя.

Схема

Схема опорного подшипника

Выход из строя этой детали влечет за собой весомые последствия: ухудшение управляемости, посторонний треск, стуки в подвеске.  Его поломка — раздробление шариков, или подшипник просто рассыпался или заклинил.

Но прежде чем приступить к замене, нужно выбрать новый.

Сегодня на рынке подшипники представлены от многих производителей и разного качества.

Как правило, заводские опорники стоек проходят максимум 40 тыс. км (и то в лучшем случае), а чаще только 20 тыс. км. Далее уже нужно менять.

Давайте рассмотрим основной рынок опорников:

1. «Русич». Качество слабенькое, наверное, похуже заводских даже.
2. «Асоми». По сути, обычный заводской опорник, к тому же сам подшипник пластиковый.
3. SS-20. Пожалуй, единственный серьезный агрегат на сегодняшнем рынке. Если попросите посоветовать опорники, то однозначно SS-20. Достаточно самим почитать отзывы в Сети и убедиться.

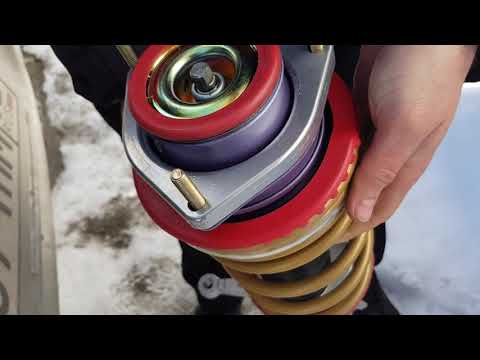

Опорный «SS-20»

На вид эти опорники смотрятся монолитными и надежными, в их комплект входит шумоизолятор, поэтому работа подвески будет намного тише, чем в стоковом варианте. Единственный недостаток — высокая цена, по сравнению с конкурентами (практически в два раза больше), но качество того требует. Ходит слушок, мол из-за своей прочности и жесткости страдают слабые элементы подвески — так это или нет, остается догадываться.  В любом случае в подвеске всегда будут страдать слабые элементы.

Цена

Примерная цена, указанная за пару:

• Заводские — 800-1000 р;
• «Русич» — 1600 р;
• «Асоми» — 2400 р;
• SS-20 — 3200 р.

Если же вы собрались менять стойки, к примеру, на приоровские, то пружины и опорники тоже нужны приоровские. Соответственно, наоборот: если собрались менять опорники на приоровские – нужно поменять и стойки с пружинами.

Опорные подшипники — неотъемлемые части передней подвески, выход которых из строя ухудшает управляемость, появляются посторонние стуки.
Симптомом мертвых опорников является наличие стуков в передней подвеске по неровной дороге (в расчет не берем изношенные стойки).

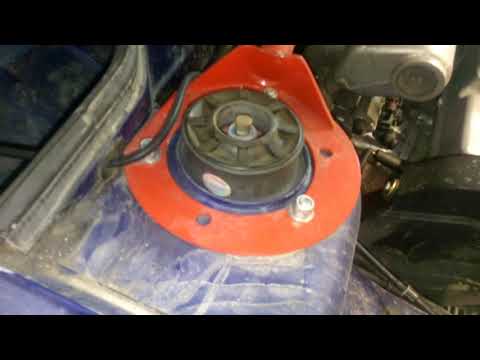

Опорный подшипник

Чтобы провести самостоятельную диагностику состояния деталей, нужно проделать следующее действие:

1. Открываем капот.
2. Снимаем крышку стакана (на ступичном подшипнике) при ее наличии.
3. Кладем ладонь на опорник.
4. Тем временем помощник начинает раскачивать авто из стороны в сторону, так, чтобы стойка не играла, не сжималась.
5. В этот момент вы должны прочувствовать работу опорников: если имеются небольшие стуки, нужно менять запчасть.

Окончательный вердикт по состоянию опорника можно узнать только после снятия и разбора, а так, в целом, зачастую все ВАЗовские автомобили с пробегом больше 40 тыс. км требуют замены этих деталей.

Перед заменой опорного подшипника нужно его проверить. Убедившись в изношенности опорника, его следует снять. Для замены не нужно откручивать развальных болтов, поэтому сход-развал не должен сбиться.

Для начала следует просмотреть все крепления — разные стойки имеют разные крепления под опору — у кого-то шестигранники, где-то обычные болтовые на «8» и т. д.

Заменить стойку можно двумя способами: со снятием диска — для кого-то проще, без снятия диска.

Для замены нам понадобится:

• Стяжки для пружин (стоит покупать подороже и надежнее, т. к. дешевые могут  легко лопнуть, или резьба будет слишком «крутой».
• Съёмник рулевой тяги (наконечника) — в виде монтажки и молотка.
• Домкрат, помощник.
• Новый подшипник.
• Набор ключей.

Как заменить опорник?

1. Первым делом откручиваем крепления колеса, ставим на домкрат, снимаем колесо.
2. Снимаем крышку с гайки ступицы.
3. Ослабляем затяжку ступицы.
4. При помощи молотка и монтажки снимаем рулевой наконечник со стойки (фото).
5. Отсоединяем шаровую: откручиваем два болта (фото).
6. Снимаем тормозной суппорт — открутив два его крепления, скидываем тормозной шланг.
7. Ослабляем, но не откручиваем полностью крепление гайки штока стойки (фото).
8. Стягиваем при помощи стяжек пружины.
9. Далее откручиваем 3 крепления, снимаем стойку с диском и опорником, заменяем его.

Также дополнительно можно установить шумоизоляторы для опорника.

Замена опорного подшипника на ВАЗ 2114 своими руками

Выбирая себе автомобиль, часто покупатели принимают во внимание качество дорог, по которым им предстоит ездить. Популярность таких моделей как ВАЗ 2114 обусловлена тем, что они лучше адаптированы под отечественные дорожные реалии, а потому позволяют с меньшими затратами на ремонт и профилактику «покорять» дороги нашей страны.

Опорный

Всегда важно помнить о таком понятии как амортизация. Прыгая по кочкам, наезжая на ямки, машина будет подпрыгивать, если амортизаторы и подвеска не смогут отрабатывать должным образом, гасить колебания, вибрации. В подвеске каждый узел и каждая деталь играет свою важную роль. И опорный подшипник на ВАЗ 2114 исключением уж точно не является.

Что это?

Не редко владельцы отечественной «четырнадцатой» модели ВАЗ замечают, что в передних стойках возникает стук. Причина его появления — вышедшие из строя опорные подшипники.

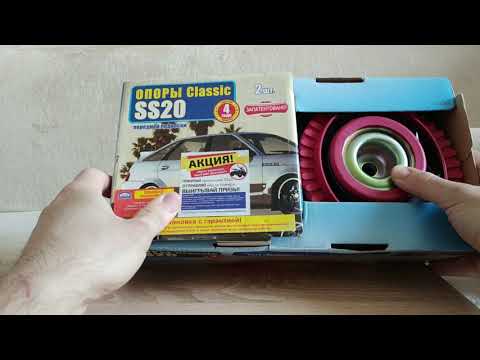

Опорник марки SS20

Но сразу приступать к замене не нужно. Первоочередная задача — проверить состояние опоры. А уж потом предпринимать соответствующие действия.

Опорный подшипник — это элемент стойки амортизатора, расположенный в конструкции передней подвески. Его задача заключается в поддержании подвижности соединения между кузовом и амортизатором вашего автомобиля. Если подшипник оказывается неисправным, подвижность нарушается, возникает стук, не заметить который сложно. Особенно, когда речь идет о плохих дорогах.

Виды

В разборе



Выделяют несколько разновидностей опорников:

• Подшипник со встроенным внутренним или наружным кольцом. Для его установки не требуется использовать прижимные фланцы. Для монтажа имеются соответствующие отверстия;
• С открепляемым внешним кольцом;
• С открепляемым внутренним кольцом;
• Отделочно-разделочная конструкция, характерная особенность которого заключается в сильной жесткости.

Название опорного подшипника говорит само за себя. Это нечто типа опоры стойки на переднем амортизаторе, которая расположена в районе соединения с кузовом. Такое расположение говорит об осевых нагрузках, которые опора должна выдерживать.

Диагностика

Чтобы диагностировать текущее состояние опорного элемента, необходимо выполнить пару простых действий.

1. Открыть капот и положить ладонь на элемент, то есть подшипник. При этом ваш помощник должен раскачать автомобиль. Если слышится стук, тогда его следует незамедлительно менять.
2. Выполнить разборку конструкции, чтобы наглядно убедиться, что элемент неисправен и нуждается в замене. Важно заметить — примерный срок службы опорного подшипника на ВАЗ 2114 составляет 40 тысяч километров. Это рекомендованный пробег, после которого элемент подлежит замене вне зависимости от его текущего состояния.

Неисправная опора может привести к достаточно печальным последствиям, таким как нарушение развал-схождения, увеличение риска при движении на высоких скоростях, повышение износа стоек амортизатора.

Если вовремя не обратить внимания, и не предпринять соответствующий действий по устранению поломки, вы рискуете полностью уничтожить подвеску своего автомобиля. Не редко в капоте образуется дыра от стойки. Как вы понимаете, подобные проблемы влекут за собой существенные финансовые потери.

Замена

Первым делом рекомендуем посмотреть обучающее видео о замене. Это позволит вам расширить собственный кругозор, наглядно разобраться в этапах замены, а также последовательно выполнить аналогичную процедуру, тем самым вернув амортизаторам и подвеске прежнюю функциональность.

Строение

Замена опоры выполняется в следующей последовательности ваших действий.

1. Поднимите автомобиль с помощью домкрата.
2. Открутите гайки крепления колес и снимите их.
3. Демонтируйте крышку с гайки, расположенной на ступице.
4. Ослабьте крепление ступицы.
5. Снимите рулевой наконечник со стойки. Для этого вам потребуется монтажка и молоток.
6. Теперь снимаем шаровую опору, демонтируем болты крепления.
7. Следующий шаг — снятие суппорта тормозной системы. Для этого предварительно отсоединяются крепежные элементы и тормозные шланги.
8. Гайку штока необходимо ослабить. Нет необходимости в ее полном демонтаже.
9. Стяните обязательно пружины.
10. Открутите крепежи подшипника. Стойка вместе с опорником и диском извлекается. Их вам предстоит заменить на новые.
11. Проводится сборка узла с новым элементом. Процедура выполняется в обратной последовательности.
12. Гайку желательно поменять на новую и качественно затянуть. Только рассчитайте усилие, поскольку крепежную гайку часто срывают.

Самостоятельно выполнить работу по замене опорного подшипника не так сложно, как вы можете заметить.  При этом крайне важно вовремя замечать первичные признаки неисправности опоры, и предпринимать соответствующие действия для решения сложившейся проблемы.

Как проверить опорный подшипник

Упорный подшипник

: как они работают?

Хорошо спроектированные детали выдерживают испытание временем. Возьмем, к примеру, упорный подшипник. Разработанная в начале 1900-х годов, эта небольшая деталь обманчиво проста. Он изменил автомобильную и транспортную отрасли, сделав возможными более совершенные и мощные пропеллеры и двигатели. На сегодняшний день существует более одного типа упорных подшипников. Большинство из них попадает в автомобили. Вы найдете некоторые из них в других типах приложений, таких как центрифуги и генераторы. Давайте посмотрим, что такое упорный подшипник и какие типы доступны.

Специальная деталь для определенной работы

Как правило, подшипник позволяет частям, расположенным близко друг к другу, свободно вращаться. Упорный подшипник — это особый тип подшипника, предназначенный для обеспечения вращения вокруг неподвижного вала или оси. Естественно, не все осевые нагрузки одинаковы. Следовательно, разные типы тяги выдерживают разные нагрузки.

Типы упорных подшипников

Шариковый упорный подшипник

Этот упорный подшипник является базовой моделью: шарики подшипника находятся внутри кольца, расположенного между двумя рифлеными шайбами. Канавки позволяют шарикам двигаться. Этот тип упорного подшипника полезен при небольших осевых нагрузках.

Упорные роликоподшипники

Конструкция упорного роликоподшипника аналогична конструкции упорного шарикоподшипника — набор подшипников внутри кольца, установленного между двумя шайбами. Однако подшипники представляют собой ролики, а не шарики. Этот тип упорного подшипника может выдерживать большие нагрузки благодаря конической или цилиндрической форме роликов. Роликовые подшипники обеспечивают большую площадь контакта, что позволяет им выдерживать большую осевую нагрузку. Упорные роликоподшипники бывают трех подтипов:

• цилиндрические — цилиндрические ролики, расположенные так, чтобы указывать на центр или ось подшипника. Это самый недорогой тип упорных роликовых подшипников. Однако они изнашиваются быстрее, чем упорные шариковые подшипники, поскольку трение и окружная скорость выше.
• конические — конические ролики также расположены по направлению к оси подшипника. Сужение требует точных расчетов, чтобы определить диаметр обоих концов и длину ролика, чтобы они легко катились, не скользя и не зацепляясь. Их изготовление стоит дороже, но использование их парами поддерживает осевую тягу в противоположных направлениях. Два конических упорных роликоподшипника, работающие вместе, также помогают воспринимать радиальную нагрузку.
• сферические — ролики круглые, но асимметричные. Упорные сферические роликоподшипники не только выдерживают высокие комбинированные осевые и радиальные нагрузки, но и обеспечивают работу при смещении осей. Этот тип роликового упорного подшипника имеет самую высокую грузоподъемность. Это означает, что он полезен в тяжелых машинах, таких как краны и буровые установки.

Поскольку разные упорные роликовые подшипники выдерживают разные уровни осевой нагрузки, в некоторых магазинах они есть в наличии. Конечно, если большинству ваших клиентов нужен один конкретный тип, вы можете договориться о более выгодной цене на высококачественные упорные подшипники и запастись ими в большем количестве.

Упорные подшипники для других целей

Еще два типа дополняют коллекцию упорных подшипников, но вы обычно не найдете их в грузовиках или легковых автомобилях. Жидкостные упорные подшипники имеют тонкую пленку жидкости под давлением вместо шариковых или роликовых подшипников. Это означает низкое трение и сопротивление. Использование включает генераторы и водяные турбины.

Упорный магнитный подшипник. Он также имеет низкое сопротивление, потому что магнитное поле заменяет физические подшипники. Магнитная конструкция также позволяет работать на очень высоких скоростях. Магнитные упорные подшипники используются по-разному, например, в электросчетчиках, оборудовании внутри пылесосов и даже в сердечных насосах.

Несмотря на изменения со временем, основная конструкция упорного подшипника остается прежней. Это, казалось бы, простая маленькая деталь, которая играет большую роль в тяжелой промышленности и за ее пределами.

Lisa

Упорные подшипники для уменьшения трения и поддержки осевых нагрузок

Упорный подшипник, тип подшипника вращения, вращается между деталями, уменьшая трение, и предназначен для восприятия осевой нагрузки (в основном, в низкоскоростных приложениях). Именно осевой подшипник обеспечивает вращение между частями.

Являясь мировым лидером в подшипниковой промышленности, BMC предлагает индивидуальные решения, которые помогут вашей отрасли стать лидером. Мы находим решения для получения необходимого вам подшипника и сокращения длительных сроков поставки. Будь то подшипник, модифицированный, изготовленный или отремонтированный в соответствии с вашими требованиями, мы можем вам помочь. В этой статье мы обсудим упорные подшипники, от конструкции до применения и многое другое.

Разделы

• 1Что такое упорные подшипники, типы и как они работают
• 2Как выбрать тип подшипника (Конструкции упорных подшипников)
• 3 Применение подшипников в различных отраслях промышленности
• 4 Причины выхода из строя упорного подшипника и способы его устранения

Глава 1

Что такое упорные подшипники, типы и как они работают

Упорные подшипники включают в себя различные подшипники, которые  воспринимают осевые нагрузки или осевую силу . Это осевой подшипник, обеспечивающий вращение между частями. Упорные подшипники поддерживают осевое усилие как горизонтального, так и вертикального валов.

Предназначены для предотвращения смещения вала в осевом направлении и для передачи осевых нагрузок, действующих на вал.

Источник: YouTube, Shop Talk — Что такое упорные подшипники! by DIY3DTECH

Упорные подшипники обычно устанавливаются на приподнятое упорное кольцо вокруг вала. Упорное кольцо позволяет передавать осевую нагрузку с вала на подшипник. Упорные подшипники обычно используются попарно с каждой стороны упорного кольца.

В зависимости от использования или приложения существует множество типов на выбор.

Общие типы:

1. Плоский подшипник — состоит из одного плоского диска с канавками и без движущихся частей

2. Подшипник с наклонными подушками — состоит из подвижных металлических пластин, называемых упорными башмаками

Ресурс: Все, что вам нужно знать о журнале подшипников и упорных подшипниках

Типы упорных подшипников, воспринимающих осевую нагрузку

Упорные подшипники воспринимают силу, приложенную в том же направлении, что и вал. Их можно разделить на два основных типа:  Упорный шарикоподшипник и Упорный роликоподшипник. Упорные шарикоподшипники используются для обеспечения высокой производительности, а упорные роликоподшипники обычно используются в тех случаях, когда требуется высокая грузоподъемность.

• Упорный шарикоподшипник  — используется в устройствах с низким усилием, когда осевая нагрузка незначительна. Они доступны в двух исполнениях: однонаправленном и двунаправленном.

• Цилиндрический упорный роликоподшипник  — дают хорошую грузоподъемность.

• Конический упорный роликоподшипник — чаще всего используется в автомобильной технике. Они могут выдерживать большие осевые нагрузки, чем шаровые, из-за большей площади контакта. Они предназначены для восприятия комбинированных нагрузок, т. е. одновременно действующих радиальных и осевых нагрузок.

• Сферический упорный роликоподшипник  — Сферические упорные роликоподшипники обладают самой высокой номинальной плотностью нагрузки среди всех упорных подшипников.

Четыре упорных подшипника для любых нужд

1. С масляной заливкой  – используется для систем с частыми пусками и остановками, масло смазывает подшипник во время запуска

трения и может работать в высокотемпературных средах

3. Пищевой  – изготовлен из материалов, перечисленных FDA для использования в пищевой промышленности

4. Коррозионно-стойкий  – высокая прочность делает их пригодными для использования в морской и горнодобывающей промышленности

Материал, используемый в упорных подшипниках

Наиболее распространенными материалами, используемыми для производства упорных подшипников, являются нержавеющая сталь и керамика. Клетка изготовлена ​​из латуни или стали, в зависимости от применения.



Глава 2

Как выбрать тип подшипника [Конструкции упорных подшипников]

При выборе правильного подшипника важно, чтобы подшипник соответствовал требованиям для его использования.

Значение…

Вы должны выбрать правильный тип подшипника в зависимости от направления нагрузки.

Источник: В чем разница между подшипниками?

Сила, приложенная к подшипнику, называется «нагрузкой». На подшипник действуют радиальные и осевые нагрузки. Сила, приложенная к валу вертикально, называется радиальной нагрузкой, а сила, приложенная в том же направлении (параллельно), что и вал, называется осевой нагрузкой.

Радиальные подшипники воспринимают силу, приложенную к валу вертикально. Упорные подшипники воспринимают силу, приложенную в том же направлении, что и вал .

В осевом или упорном подшипнике используются боковые дорожки качения. Гонка со стороны, в которую вставляется вал, называется дорожкой вала. Гонка, вставленная в корпус, называется дорожкой корпуса. [источник]

Глава 3

Применение подшипников в различных отраслях промышленности

Fortune Business Insights сообщает, что объем глобального рынка шарикоподшипников в 2019 году составил 19,08 млрд долларов США. и, по прогнозам, достигнет 21,90 млрд долларов США к 2027 году.

Типы подшипников, включенные в их прогноз, включают самоустанавливающиеся шарикоподшипники, радиальные шарикоподшипники, радиально-упорные шарикоподшипники и другие, такие как упорные шарикоподшипники.

Автомобильная, промышленная, горнодобывающая и строительная, медицинская и другие отрасли, такие как аэрокосмическая, занимают большую долю рынка.

Источник: https://www.fortunebusinessinsights.com/industry-reports/ball-bearing-market-101250

«Ожидается значительный рост промышленного машиностроения из-за умеренной потребности в этих подшипниках для вращения валов нескольких машин». [источник]

Существуют различные типы упорных подшипников, каждый из которых имеет свою прочность. Уникальные подшипники обеспечивают различную производительность и грузоподъемность.

Упорные шарикоподшипники используются в таких отраслях, как аэрокосмическая, химическая промышленность и коммунальное хозяйство. Упорные роликовые подшипники подходят для сельского хозяйства и других отраслей, требующих высокой грузоподъемности.

Упорные подшипники также широко используются в автомобильной и морской технике. Они используются в автомобилях, потому что в передних передачах в коробках передач современных автомобилей используются косозубые шестерни, которые, хотя и способствуют плавности хода и снижению шума, вызывают осевые силы, с которыми необходимо бороться. [источник]

Преимущества упорных подшипников

• Они обеспечивают высокую надежность
• Обеспечивают высокую грузоподъемность в суровых условиях
• Простой монтаж – вал и шайбы корпуса можно монтировать отдельно
• Широкий ассортимент
• Наличие

Упорные роликовые подшипники имеют более высокую грузоподъемность, чем упорные шариковые подшипники. Для более высоких скоростей требуется масляная смазка.

Глава 4

Что вызывает выход из строя упорного подшипника и как его избежать

Если подшипник выходит из строя, очень важно определить точную причину, чтобы можно было выполнить регулировку.

Тремя наиболее распространенными причинами выхода из строя упорного подшипника являются загрязнения, несоосность и перегрузка.

1. Загрязнения  — Загрязнение является одной из основных причин выхода из строя подшипников. Пыль, грязь, песок и вода в воздухе являются наиболее распространенными факторами, с которыми вы сталкиваетесь, но химические вещества и коррозионные вещества также могут повредить подшипники.

🔎 На что обратить внимание:  Следите за вмятинами на телах качения и дорожках качения, которые вызывают вибрацию.

🛠️ Как исправить:  Отфильтруйте смазку и очистите рабочие зоны, инструменты, приспособления и руки, чтобы снизить риск загрязнения.

2. Несоосность  — Несоосность приводит к чрезмерной вибрации и нагрузкам.

🔎 На что обратить внимание:  Согласно  Отказ подшипника: причины и способы устранения,  наиболее часто встречающиеся причины несоосности включают: погнутые валы, грязь или заусенцы на валу или заплечиках корпуса, резьба вала, не совпадающая с седла вала и стопорные гайки с торцами, не перпендикулярными оси резьбы.

Чтобы предотвратить несоосность, следует помнить о нескольких рекомендациях.

🛠️ Как это исправить:  Регулярно проверяйте валы и корпус, используйте прецизионные контргайки и при необходимости подкладывайте корпуса.

3. Перегрузка  — Чрезмерная нагрузка на подшипник является еще одной распространенной причиной отказа.

🔎 На что обратить внимание: Это может выглядеть как обычная усталость. Вы можете увидеть вздымающиеся пути износа тел качения, следы перегрева и широко распространенные зоны усталости.

🛠️ Как это исправить:  Уменьшите нагрузку или рассмотрите возможность изменения конструкции с использованием подшипника большей грузоподъемности.

Когда подшипник выходит из строя, это отрицательно сказывается на вашем предприятии, вашей репутации и вашей прибыли. Регулярные профилактические меры могут поддерживать максимальную производительность ваших подшипников как можно дольше, экономя ваше время и деньги.
