Приспособление для установки маслосъемных колпачков

Артикул: 41.7853-4016 , артикулы доп.: 10285

Код для заказа: 005047

Всем привет! Являясь обладателем продукции отечественного автопрома, возникла необходимость в замене сальников клапанов, так как, судя по всем признакам, они начали пропускать – повышенный жор масла, резьба свечей в нагаре, дым из трубы при пуске.

Автомобиль уже с приличным пробегом, требует постоянных вложений, поэтому решил сэкономить и заменить колпачки своими руками не прибегая к сервису, заодно совместив это с заменой изношенного распредвала и кулачков, чтобы десять раз не лазить.

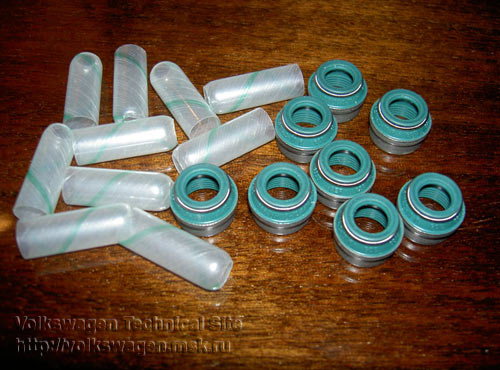

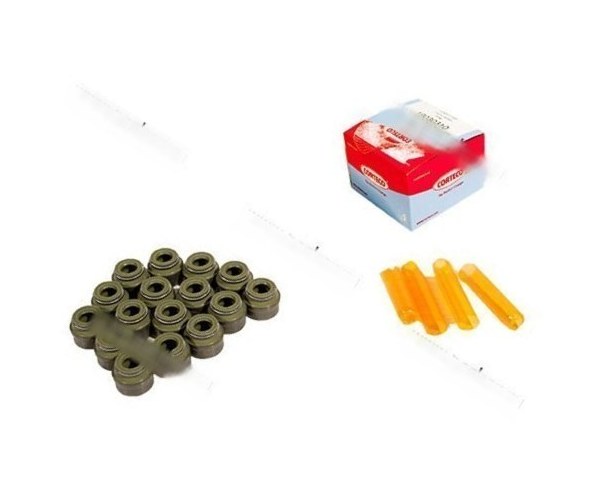

Заранее были приобретены необходимые инструменты и материалы: комплект колпачков, распредвал с рокерами, пара пружин и сухариков на всякий случай. Из инструментов нам понадобится набор ключей и головок, динамометрический ключ, молоток, намагниченная отвертка или пинцет, узкогубцы для съема колпачков, рассухариватель клапанов, оловянный пруток, отрезок термоусадочной трубки, если в комплекте с сальниками нет установочной втулки.

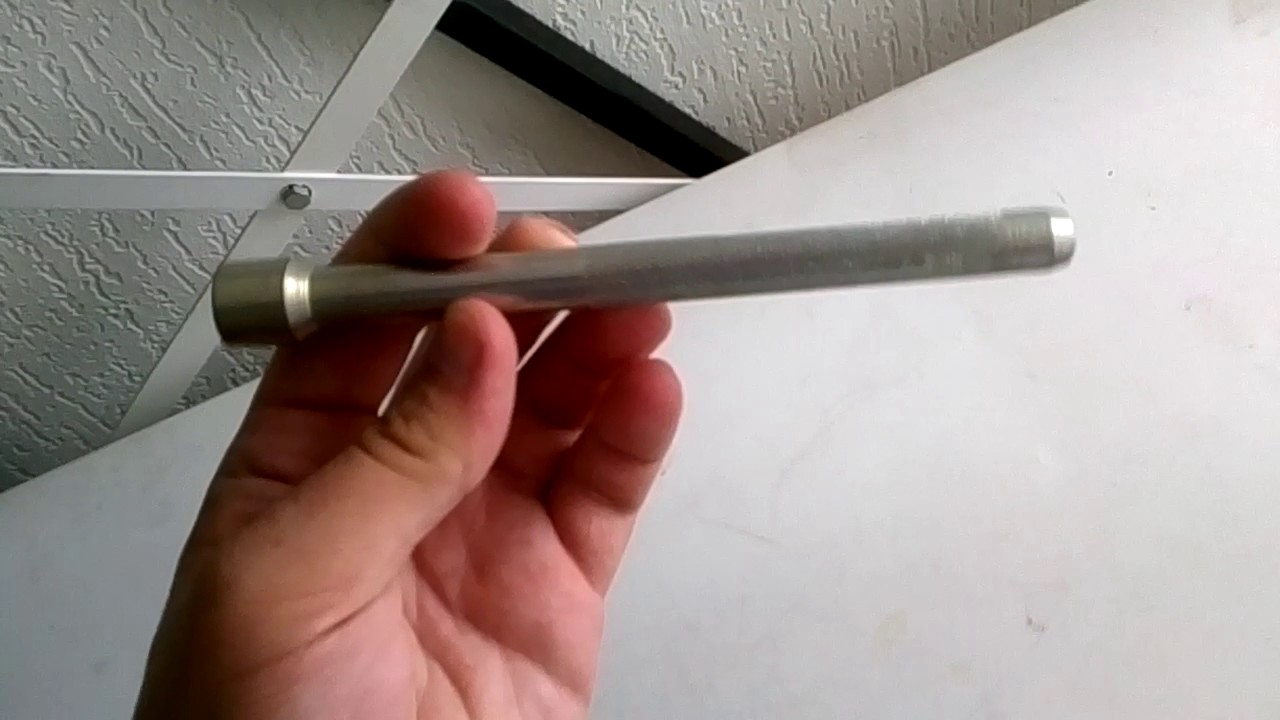

Оперативно пришла посылка с оправкой по забиванию колпачков.

Представляет из себя отрезок металлического прутка, рассточенный под форму сальника – просто и надежно.

Итак, давайте приступим. Глушим мотор и даем ему остынуть. Снимаем клапанную крыжку и выставляем метки ГРМ по Верхней мертвой точке 4-го цилиндра (ВМТ).

В этом положении мы можем заменить колпачки на 1 и 4-м цилиндре. Снимаем звезду респредвала и связываем ее с цепью, чтобы цепь не перескочила и не сбились метки, так как нам надо будет еще прокручивать коленвал.

Теперь с помощью фонарика удостоверяемся, что поршни 1 и 4-го цилиндров находится в верхнем положении. Начнем замену с первого цилиндра, снимаем пружины и рокера. Откладываем их согласно нумерации цилиндров, чтобы потом при сборке поставить каждый на свое место.

Вставляем оловянный прутик в свечное отверстие под клапан на котором будем заменять колпачок, надеваем рассухариватель и продавливаем тарелку с пружиной, вынимая освободившиеся сухарики, снимаем пружины клапана, а также нижнюю тарелку малой пружины, так как она нам будет мешать.

Все, доступ к сальнику открыт. Теперь с помощью узкогубцев осторожно, чтобы не повредить направляющую втулку клапана, снимаем старый сальник вверх.

Протираем посадочное место от масла, надеваем на кончик клапана установочную втулку, дабы не повредить новый сальник об острые края и осторожно одеваем колпачок, смазав рабочую кромку маслом. Снимаем втулку, надеваем оправку и несильными ударами молотка запрессовываем сальник до упора.

Так как показалось, что длины выточки под стержень клапана в оправке не хватит, то предварительно немного расверлил отверстие дрелью, благо металл довольно мягкий. Также наждачной бумагой зашкурил острые края.

Теперь ставим пружины и рассухариватель обратно и засухариваем клапан, после этого вынимаем прутик и наносим несколько несильных ударов молотком по стержню клапана, чтобы убедиться, что сухарики надежно встали по месту.

Аналогично меняем сальники на втором клапане и на клапанах 4-го цилиндра, затем проворачиваем коленчатый вал на 180 градусов и заменяем сальники 2 и 3-го цилиндра. Перед установкой рокеров и распредвала еще раз внимательно проверяем «засухаренность» клапанов и собираем все обратно.

После установки распредвала настраиваем зазоры в клапанах.

Так как менял колпачки в первый раз, то работа заняла весь день. К сожалению, замена помогла не особо, так как на проверку оказались изношеными еще и направляющие втулки клапанов. Но, ценный опыт получен и, думаю, в будущем, если придется менять эти направляющие, он еще пригодиться.

Также, перед работой рекомендую основательно подготовиться и найти инструкцию по замене колпачков для конкретно вашего автомобиля, так как есть много ньюансов, которые в данный обзор вместить не удалось. И желательно все же иметь подобный цанговый съемник колпачков вместо пассатижей https://www.avtoall.ru/s_emnik_kolpachkov_maslootrajayushih_5_6mm_avtom-959842/ – сэкономит кучу времени. Ну, и небольшое видео ниже, может кому поможет, замена колпачков своими руками – это не так уж и трудно.

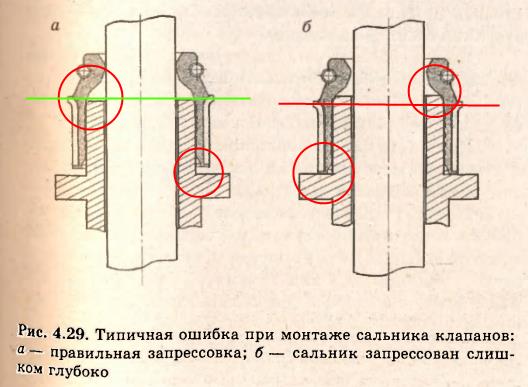

При напрессовке маслоотражательных колпачков приходится часто сталкиваться с недостаточной обзорностью места работы, особенно, когда клапаны приводятся в действие непосредственно кулачками распределительного вала через цилиндрические толкатели без промежуточных рычагов.

Приспособления и оправки для установки и снятия маслоотражательных колпачков направляющих втулок клапанов, чертежи, схемы и размеры.

Собирательный образ чаще всего встречающихся маслоотражательных колпачков представлен на рисунке ниже, там же нанесены предельные размеры. Браслетные пружины колпачков бывают диаметрами 1,2; 1,3; 1,5; 1,6 мм. При диаметре 1,6 мм пружину при запрессовке колпачка лучше снять. Посадочный диаметр (внутренний), по крайней мере у колпачка отечественного производства, должен быть равен 10,45-10,60 мм, но встречаются колпачки с диаметром 10,4 мм.

Маслоотражательные колпачки направляющих втулок клапанов с номинальным диаметром стержня 8 мм, предельные максимальные и минимальные размеры.

Здесь большую роль играет не только величина посадочного диаметра, но и форма внутренней поверхности. Для облегчения напрессовки посадочную поверхность колпачка выполняют с кольцевыми выступами (канавками).

Маслоотражательные колпачки рекомендуется напрессовывать с использованием оправок. Наиболее часто применяемые оправки для автомобилей ВАЗ представлены на рисунке ниже. У автомобилей ВАЗ напрессовывать маслоотражательные колпачки на втулки клапанов рекомендуется оправкой 41.7853.4016. Использование этой оправки связано с определенными проблемами.

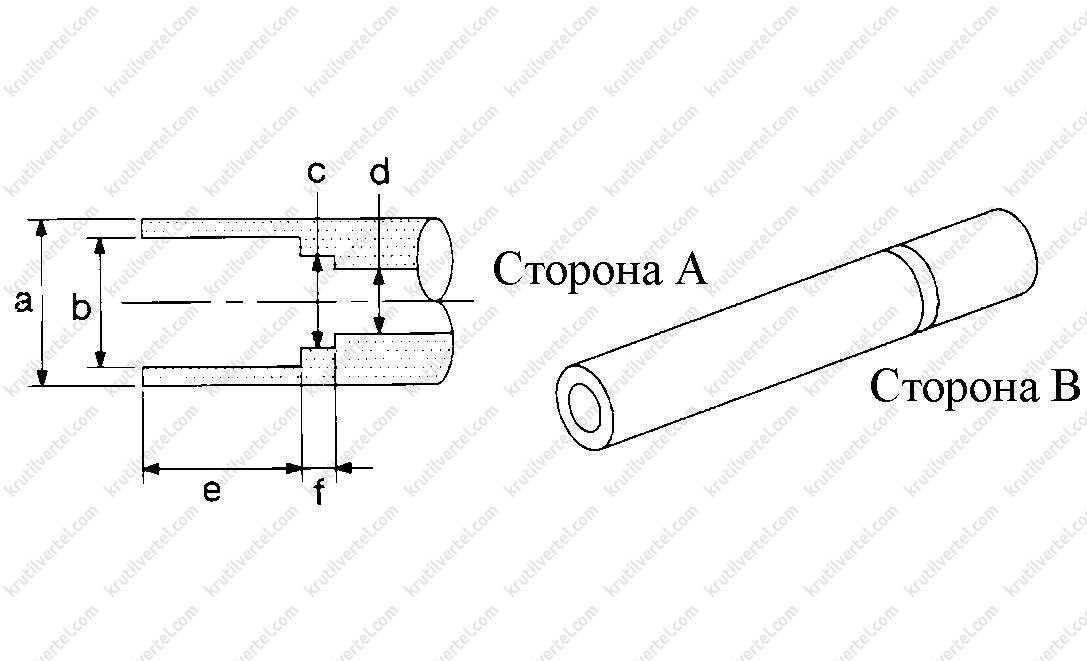

Оправки для установки маслоотражательных колпачков.

Дело в том, что оправка имеет коническую поверхность (диаметры 13,2-13,3 и 14,2-14,3 мм, расстояние между ними 14 мм), взаимодействующую с фланцем арматуры колпачка (13,8-14,4 мм). При натяге 0,3-0,5 мм в соединении втулка—колпачок проблем практически не возникает, а вот при меньших натягах в упомянутом соединении колпачок (фланец арматуры) заклинивает в оправке и не извлекается оттуда.

Большая длина оправки (160 мм) не позволяет установить колпачок на втулку выпускного клапана 4-го цилиндра без предварительного вывертывания шпильки крепления корпуса подшипников распределительного вала. Вывернуть шпильку из алюминиевой головки — часто задача непростая. При этом необходимо иметь в виду, что шпилька изготовлена из стали с пределом прочности 80-100 кгс/мм2. К примеру, у используемой обычно стали 45 этот предел не более 70 кгс/мм2.

На автомобилях ВАЗ-2101 — ВАЗ-2107 рекомендуется напрессовывать маслоотражательные колпачки после установки клапана, а чтобы не повредить колпачок кромками канавки под сухари, следует использовать оправку 41.7851.4003.

Оправки для установки маслоотражательных колпачков и браслетных пружин.

Удобнее все же сначала напрессовать на втулку клапана колпачок, а уже потом устанавливать клапаны. Кстати, так и рекомендуется делать у ВАЗ-2108, ВАЗ-2109, ВАЗ-2110. Здесь дело, вероятно в том, что канавка под сухари на стержнях клапанов ВАЗ одна и имеет острые кромки, а у клапанов Лада Самара их три, но с закругленными кромками.

На практике для автомобилей ВАЗ часто применяют оправку, показанную на рисунке ниже. В оправке использован стержень от старого клапана любого двигателя ВАЗ. Кромки под сухари должны быть притуплены.

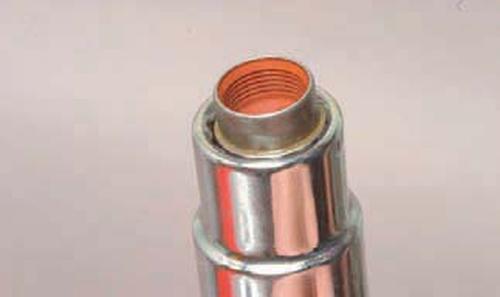

Оправки для напрессовки маслоотражательных колпачков для автомобилей ВАЗ.

Возможен и такой способ. Отверстие в колпачке с браслетной пружиной имеет диаметр 6,7-6,8 мм, а если пружину снять, диаметр отверстия будет уже 6,87-7 мм. Уменьшение натяга, а, главное, увеличение податливости уплотняющей кромки колпачка сводит к минимуму вероятность ее повреждения.

Устанавливать пружину на колпачок поможет оправка, показанная на рисунке выше. При установке маслоотражательных колпачков часто, особенно у иномарок, стучать по оправке молотком совсем не требуется — достаточно просто нажать на нее рукой.

Ручные оправки показаны на рисунке выше (б, в). Они предназначены для напрессовки маслоотражательных колпачков при установленных клапанах. Эти оправки легко преобразовать в оправки иного типа, показанного на том же рисунке (а).

Ручные оправки для напрессовки маслоотражательных колпачков удобнее использовать, когда посадочные поверхности клапанных втулок и маслоотражательных колпачков имеют вид, показанный на первом рисунке (б). В этом случае колпачок (10,4 мм) «надевается» на втулку (10,8 мм) нажатием руки на оправку с натягом на сторону в 0,2 мм.

Оправка, рекомендуемая для ВАЗ, слишком массивна, что способствует потере чувства меры при ударе по ней, а большая длина не позволяет ей, как и оправке 41.7853.4016, установить колпачок на втулку выпускного клапана 4-го цилиндра, не вывернув шпильку.

И это не все. Если внимательно присмотреться к предельным размерам маслоотражательных колпачков и соответствующим размерам оправок, то становится ясно, почему иногда запрессовка колпачков кончается для них плохо. Оправка должна контактировать с плоскостью колпачка. Именно в этом случае усилие передается на металлическую часть колпачка (арматуру). В противном случае возможно смятие браслетной пружины, деформация фланца арматуры, отрыв от нее резины.

Иногда фланец арматуры так заклинивает в оправке, что при попытке убрать последнюю с втулки клапана снимается и напрессованный колпачок. Как было уже сказано выше, колпачки можно «надевать» на втулки клапанов просто рукой или при помощи оправок, что и принято на многих двигателях. Однако для легкого «надевания» колпачка на втулку клапана у последней необходимо изменить место посадки колпачка.

Напрессовка маслоотражательного колпачка при помощи регулируемого универсального приспособления.

Посадку (напрессовку) колпачка на втулку удобно производить при помощи регулируемого универсального приспособления. Перед напрессовкой, вращая гайку, «настраивают» цангу под данный колпачок. Контакт цанги с колпачком должен происходить, как отмечалось выше, по плоскости колпачка. Установив колпачок на втулку и нажав на упор, рукой напрессовываем колпачок.

Снятие маслоотражательного колпачка при помощи регулируемого универсального приспособления.

Если конструкция втулок обычная, возможно потребуется легкое постукивание молотком (металлическим стержнем) по упору.

Посадочное место втулки смазывается моторным маслом. При снятии старых колпачков цанга защелкивается на колпачке и затягивается при помощи воротка гайкой.

Съемник маслоотражательных колпачков изготовленный из старых плоскогубцев.

Далее, придерживая верхним воротком цангу, вторым воротком вращаем наружную гайку. Для снятия маслоотражательных колпачков можно также использовать инерционное приспособление изготовленное с использованием старых плоскогубцев.

По материалам книги «Приспособления для ремонта автомобилей».
Росс Твег.

С помощью вот такого не хитрого приспособления можно легко и быстро поменять маслосъемные колпачки на некоторых авто.

Все просто: Медная трубка. С одной стороны приварена резьба от свечи зажигания. С другой стороны быстросъемный штуцер от воздушного шланга.

Выкручиваем свечу зажигания. Вкручиваем трубку. Подключаем шланг от компрессора. И меняем колпачки.

Также по количеству пропускаемого воздуха можно получить примерное представление о состоянии поршневых колец и клапанов.

UPD: Давление воздуха не дает клапанам упасть вниз после рассухаривания
Таким методом меняют колпачки не снимаю ГБЦ.

Recommendations

FakeHeader

Comments 100

давление какое подавать надо чтобы наверняк? чтобы не гонять колено вообще и при этом клапан не провалился.
Заранее спасибо.

Честно я не знаю. Ну сколько обычно подают для того что бы работал пневмоинструмент. Или для накачки шин.

пневма 6-9 , а шины 3¬4 достаточно.

Честно я не знаю. Ну сколько обычно подают для того что бы работал пневмоинструмент. Или для накачки шин.

а сам сколько делал, не помнишь?

Эту работу делал мой друг. Я не знаю какое там давление. Но оно у него постоянное. И гайковерт и пневмодрель и шины с него качает. Могу уточнить. Но позже. Он щас уехал. Но думаю там не сильно пренципиально. 4 будет достаточно.

спасибо. но если все же доберешься до инфы, напиши пожалуйста.

умные люди давно «Цангу» для снятия колпачков придумали… а воздухом может чем-нибудь черевато быть.

Я так менял маслосъемные колпачки в том году.тоже не хотел разбирать все, и по сидев по думав придумал тоже такую приблуду только чуть другую, но работало все поменял очень быстро.

Тока в момент подачи воздуха нельзя руки сувать во вращающиеся части мотора — под давлением поршень перемещается в нмт и проворачивает коленвал.

При данном методе нужно фиксироваль коленвал, иначе будет беда…и подъема головы не избежать!

Распредвал то снят, все клапана закрыты…

ДАЙ погонять! я на днях маслосъёмные менять буду =)

Ниче конечно… только старо это как мир! Причем это с тех времен, когда «колпачки» выхаживали максимум 20-ть тысч… )))

И как же современные сервисы проделывают данную операцию?

читайте больше, развивайтесь… ))) а обучение автомехаников… нынче дорого… )))

за последнее время ни чего нового в этой сфере не придумано.

Вам наверно просто некогда, следить за последним! Вар танки, вар тандеры, контрстрайки всякие… много времени отнимают! )))

Я в ваш адресс ругательных слов не писал. 🙂

Друже… я тебя ничем не обидел, поверь (ты даже это не понял)!))) Просто надо много учиться, читать, делать выводы… а потом выставлять приблуду, которой много лет! )))

в этой группе уже наверное более 1000 поделок. Некоторые из них повторяются. И практически все что можно себе вообразить (в разумных пределах конечно) уже давно придумано за нас. И я не думаю что вы пользуетесь только самыми современными разработками.

Не воспринимай всерьез частное мнение, никаких нервов не хватит, каждому что то объяснять и доказывать. Если получился давно известный инструмент, это говорит о том что твой мозг отлично сработал.

Да, приходилось воздухом придерживать клапана при замене сальников клапанов на Ауди, так же приходилось и применять припой, но это как когда и на каком двигателе…

Вопрос к тем кто с недоверием относится к данному приспособлению: как вы будете менять МСК в двигателе в которых свечи посажены глубоко в колодце, где высота колодца см15, и клапанов не 2 а 5. Как вы засуните туда нитку или припой. Напимер в ауди а4 1.8.

Парень который делал эту приблуду подсмотрел принцип в книге по ремонту автомобиля мерседес. Я думаю такая компания плохого не посоветует.

))) Правильно все… парень молодец конечно!))) Только парень, «придумавший» эту приблуду, наверняка не менял никогда «колпачки», даже на некоторых мотрах, с 2-мя клапанами… не говорю уже о 5-ти… на которых ГБЦ все равно снимать надо))) И поверте… на 90% мотров, если уж надо менять «колпачки», то ГБЦ все равно снимается… !))) А если не понимаете о чем речь… то уж точно не надо лезть туды-дороже обойдецО!)))

Я не говорил что это приспособление поможет на всех двигателях. И при мне лично меняли таким образом мск на моей ауди 100 10кл. И на пассате 1.8т 20кл.

наверняка помогло… как мертвому, присадка от поноса )))

Ааа. Я понял. Вам лишь бы что-нубудь написать. Не важно: по делу или нет. 🙂

Я об этом и говорю)

делали так, когда на сервисе работал. экономит кучу времени.и бабло берешь за полную карту ремонта.т.е. снять поставить гбц грм

Зачет) ненужно крутить коленчатый вал, только минус давление воздуха нужно поддерживать.

Тфу блин так пишите сальники клапанов

Что такое маслосьемные колпачки ?

У меня есть набор Force для замены колпачков. Там есть такая фигулина, только она со вставкой из резинового шланга посередине.
Плюс переходники под разные дырки, некоторые просто под огромные, универсальный рассухариватель, клещи для колпачков, магнитные пинцеты, палки-ковырялки и прочие интересности :))))
Сам юзал один раз, очень понравилось, архиполезный способ замены. Но если кому-то нравится гнуть припой — то, как говорится, нет препятствий патриотам.

А что за набор, можешь ссылку кинуть или артикул, название набора?

Штукенция полезная))))) но надо дорабатывать недай бог трубка от резьбы отломиться!

Я уже 12 лет работаю в сервисе. Последние 5 мотористом. Поднимается поршень в ВМТ и всё ни куда клапана не упадут. На любом авто кроме субару, там не удобно. Это от безделья вы фигнёй страдаете чтото выдумываете.

+1 тоже согласен

Я уже 12 лет работаю в сервисе. Последние 5 мотористом. Поднимается поршень в ВМТ и всё ни куда клапана не упадут. На любом авто кроме субару, там не удобно. Это от безделья вы фигнёй страдаете чтото выдумываете.

а не погнется ли клапан при рассухаривании? на пример на 5v на цилиндр-впускные клапана тонкие.

Легко, и отрывется тарелка от клапана. Как раз на ваговском 1.8. Видел своими глазами семь подьемов ГБЦ на одном моторе после замены маслосьемных упором в поршень !

вот и я о том же…и как же менять на 1.8 ваговском?

По хорошему замена колпачков как мертвому припарка на этом двигателе. Там втулки изнашиваются очень быстро. И самое главное новые сухари ставить, иначе отрывает верхнюю часть клапана

посмотрел эльзу…действительно подают 6 бар в камеру при НМТ и сжимают пружину, рассухаривают и менят мск.

У нас почти во всех конторах по мех обработке отказываются засухаривать эту чудесную ГБЦ. Даже с новыми клапанами ) наелись уже все

Я уже 12 лет работаю в сервисе. Последние 5 мотористом. Поднимается поршень в ВМТ и всё ни куда клапана не упадут. На любом авто кроме субару, там не удобно. Это от безделья вы фигнёй страдаете чтото выдумываете.

Тоже на паджерике так делал

Я уже 12 лет работаю в сервисе. Последние 5 мотористом. Поднимается поршень в ВМТ и всё ни куда клапана не упадут. На любом авто кроме субару, там не удобно. Это от безделья вы фигнёй страдаете чтото выдумываете.

есть моторы, где в вмт поршня клапан все равно уходит вниз немного.камера сгорания в гбц как раз дает такой люфт.и так уже не засухаришь обратно.

Я уже 12 лет работаю в сервисе. Последние 5 мотористом. Поднимается поршень в ВМТ и всё ни куда клапана не упадут. На любом авто кроме субару, там не удобно. Это от безделья вы фигнёй страдаете чтото выдумываете.

Согласен полностью.Фигня, посильнее надавишь и головку снимать.Теоретики.

Без опыта сидят тут умничают.

спасибо за идею.

Поршень подводишь к вмт вместо свечи вставляешь толстый стержень припоя и подпираешь окончательно поршнем. Все меняется на УРА.

Полностью согласен и не надо не каких заморочек с воздухом.

Поршень подводишь к вмт вместо свечи вставляешь толстый стержень припоя и подпираешь окончательно поршнем. Все меняется на УРА.

Это точно, припой рулит!

Поршень подводишь к вмт вместо свечи вставляешь толстый стержень припоя и подпираешь окончательно поршнем. Все меняется на УРА.

+1! Уже более 10 лет таким методом пользуюсь и никогда не подводил)))

Класс. Взял на вооружение

Наконец встретил того кто реально использовал этот метод. К стати. Есть приспособления для рассухаривания без съема ГБЦ куда такое приспособл входит в комплект. Вопрос — КАКОЕ давление обеспечивает такой поджим клапанов, что можно сжать пружину?

какую пружину ты собрался сжимать…при подачи воздуха клапана закрыты и пружина розжата, пружина сжатая когда клапан открыт)))…сам такой штукой пользуюсь, хватает 2-3 атмосферы

Речь о том, что при рассухаривании — нажимаем рассухаривателем на тарелку клапана. Поскольку механизм приработался, то через тарелку, с некоторым усилием давим и на клапан. Потом тарелка расцепляется и опускается от нажатия рассухаривателя. А клапан остаётся. сухари освобождаются.
Вопрос — чтобы преодолеть это некоторое усилие на клапан — какое давление надо в среднем подать в цилиндр?

Наконец встретил того кто реально использовал этот метод. К стати. Есть приспособления для рассухаривания без съема ГБЦ куда такое приспособл входит в комплект. Вопрос — КАКОЕ давление обеспечивает такой поджим клапанов, что можно сжать пружину?

+1
к вопросу о давлении

Наконец встретил того кто реально использовал этот метод. К стати. Есть приспособления для рассухаривания без съема ГБЦ куда такое приспособл входит в комплект. Вопрос — КАКОЕ давление обеспечивает такой поджим клапанов, что можно сжать пружину?

Любое. Если ты при сжатии пружины не будешь толкать шток клапана вниз.

На деле вообще ничего не надо пихать в цилиндр. Рассухариваешь ударом молотка по головке через подложенную тряпочку — сухарики сами выпрыгивают. При засухаривании новый маслосьемный колпачек держит клапан и не дает ему опускаться. Поршень в ВМТ нужен чтобы не уронить клапан в цилиндр пhи замене маслосьемного колпачка.

Воздух — облегчит манипуляции.

Речь о том, что при рассухаривании — нажимаем рассухаривателем на тарелку клапана. Поскольку механизм приработался, то через тарелку, с некоторым усилием давим и на клапан. Потом тарелка расцепляется и опускается от нажатия рассухаривателя. А клапан остаётся. сухари освобождаются.
Вопрос — чтобы преодолеть это некоторое усилие на клапан — какое давление надо в среднем подать в цилиндр?

Суть вопроса понимаю, но предсказатьпосчитать точное давление которое удержит клапан при любых манипуляциях — не берусь.

Вариант же удара — использует силы инерции. Но тут есть риск потери герметичности и клапан провалится, т.е. удержание его давлением не кажется мне идеальным вариантом.

А если например при засухаривании тарелкой не попадешь на ножку, толкнешь клапан, давление в цилиндре пропадет, клапана посыплются внутрь, тогда без вариантов сдергивать головку… по мне, так надежнее поршень подогнать.

Один дедуля рассказывал что он в отверстие для свечи запихивал верёвку, после подпирал чуток поршнем клапана и рассухаривал, засухаривал а после просто вынимал её из цилиндра) веревка мягкая-вреда не приносит)

+1
если не ошибаюсь, должна быть нейлоновая
