Опрессовка головки блока: Опрессовка головки блока цилиндров

Стенд для опрессовки головок блоков цилиндров

Специально для участков моторного ремонта Компания “Гейзер” выпустила линейку оборудования для опрессовки — Стенды Гидравлических Испытаний (СГИ).

Линейка стендов включает 5 моделей СГИ 800Р, СГИ 1200, СГИ 1400 и СГИ 1600. Модели отличаются по размерам ванны, уровню механизации и автоматизации.

Стенд опрессовки предназначен для проверки герметичности каналов охлаждения и смазки головки блока цилиндров (ГБЦ) и самого блока бензинового двигателя и дизеля.

Профессиональные мотористы знают, что опрессовывать ГБЦ на герметичность нужно при любом ремонте двигателя или головки. Если не выполнять эту операцию можно получить неработающий ДВС даже после капитального ремонта. Другими словами переделывать двигатель заново и за свой счет.

Появление микротрещин в ГБЦ — распространенная проблема. Чаще микротрещины появляются в головках дизельных двигателей, так как они подвергаются большим нагрузкам и головках из чугуна.

В алюминиевых ГБЦ трещины тоже не экзотика.
Микротрещины появляются в районе форкамеры, между седлами впускных и выпускных клапанов, направляющими втулками, в каналах охлаждения и смазки.

Найти микротрещины головки или блока двигателя часто невозможно на глазок. Они скрыты под слоем нагара и могут иметь микроскопические размеры. Бывает, что трещины проходят не на внешнюю поверхность головки, а в ее внутренние полости (каналы системы смазки и охлаждения) и могут находиться под седлами клапанов, форкамерами.

Для 100 процентного обнаружения микротрещин ГБЦ используется профессиональное оборудование опрессовки — стенды гидравлических испытаний.

Принцип действия СГИ основан на опрессовке внутренних полостей головки воздухом под давлением.
Процесс проверки ГБЦ на микротрещины занимает не более 10-15 минут.

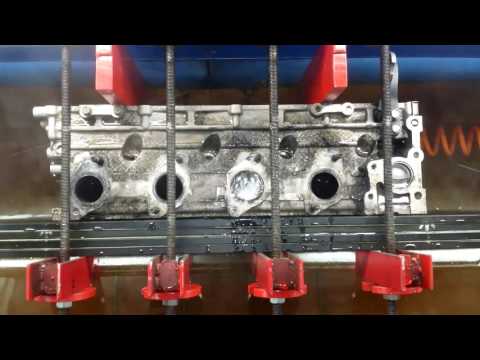

Для опрессовки головку блока цилиндров герметизируют с помощью оргсекла и резиновых прокладок. Отверстия контура охлаждения глушатся, а на одно из них устанавливается штуцер, через который с помощью компрессора подается сжатый воздух 4-6 бар.

Головка помещается в ванну с подогретой водой, где она нагревается до 60-70 градусов Цельсия. Нагретый металл головки блока цилиндров испытывает тепловые расширения и в результате происходит вскрытие микротрещин.
Трещины начинают ”травить” под давлением воздуха, что хорошо видно. Под оргстеклом в проблемном месте появляются пузырьки.

Платформы крепления ГБЦ на стенде гидравлических испытаний имеют возможность вращения на 360 градусов, что облегчает процесс поиска места трещины в головке или блоке.

Кроме ГБЦ и блоков двигателя на стендах СГИ Гейзер возможно проводить опрессовку радиаторов охлаждения.
В линейку опрессовок ГБЦ Гейзер входят 2 экономичные модели СГИ 800Р. Размер ванн которых составляет 800х260х280 мм и 1000х260х280 мм. Вращение ГБЦ на 360 градусов происходит вручную. Ось вращения имеет 4 положения фиксации.

Ванны стендов термоизолированы для избежания охлаждения жидкости и экономии электроэнергии на нагрев..
Напряжение питания стендов — 220В.

Опрессовка головки блока цилиндров | Расточка-шлифовка.рф

Опрессовка головки блока цилиндров — это в первую очередь проверка герметичности всей системы при рабочих и избыточных режимах. В качестве таких параметров выступают температура и давление. Кроме того, опрессовка головки блока цилиндров необходима, если устанавливается новое изделие, и при возникновении нарушения герметичности системы охлаждения двигателя.

Опрессовка головки блока цилиндров производится в том случае, если нарушена герметичность системы охлаждения. Проявляется это обычно:

• уменьшением количества охлаждающей жидкости,
• выделением пара из выхлопной трубы,
• повышением уровня масла за счет попадания в масляную магистраль охлаждающей жидкости,
• появлением пены под закрывающей крышкой.

Двигатель при этом довольно сильно греется, а уровень охлаждающей жидкости в расширительном бачке также повышается. В том случае, если повреждение расположено рядом с головкой блока цилиндров, то исправить ситуацию можно фрезеровкой и шлифовкой поверхности головки блока. Но если трещина находится внутри двигателя, то придется делать опрессовку.

При ремонте двигателя, связанном с его полной или частичной разборкой, следует уделять внимание проверке герметичности каналов смазки и охлаждения головки блока цилиндров. Ведь если герметичность будет нарушена, то это грозит неприятными последствиями. Избежать таких неприятностей можно с помощью опрессовки.

Следует обязательно проводить переборку двигателя. Это поможет выявить все неисправности и понять, какие элементы требуют ремонта или замены. При снятии головки блока цилиндров нужно обязательно проверить степень износа всех элементов газораспределительного механизма. Но не стоит ограничиваться только обследованием состояния деталей — самой головке также следует уделить внимание. Ведь ее участки, в особенности те, где расположены камеры сгорания топливной смеси, подвергаются во время работы значительным нагрузкам, тепловым и механическим. Как следствие, на этих участках могут возникать трещины.

Нужно сказать, что появление в головке блока цилиндров трещин не является чем-то сверхъестественным, напротив, это довольно распространенное явление. Наиболее часто они возникают в головках дизельных двигателей, так как нагрузки у них более высокие.

Любая трещина в головке — это потенциальная угроза. И довольно часто бывает так, что выявить обычным визуальным осмотром их не удается — требуется диагностика двигателя и все всех его элментов. Как быть в таком случае? Осмотреть головку, и, не обнаружив трещин, начать собирать автомобиль? Но велика вероятность того, что после такого «любительского» ремонта спустя короткое время двигатель становится неработоспособным. А ведь на его ремонт была потрачена довольно большая сумма.

Если вы хотите получить качественный ремонт, следует обращаться специалистам, обладающим самым современным оборудованием. В перечень услуг по капитальному ремонту двигателя обязательно входит опрессовка головки блока цилиндров. При наличии необходимого оборудования опрессовка выполняется достаточно быстро и обходится клиентам не дорого.
