Работа стеклоподъемников ВАЗ 2110 2111 2112 без включения замка зажигания

Просмотров: 32115

 При выключенном зажигании в автомобилях ваз 2110 2111 2112 штатная проводка не обеспечивает манипуляции опускания и поднимания стекол без включения замка зажигания. Каждый раз при открывании и закрытии стекла необходимо поворачивать ключ замка зажигания и после определенной процедуры со стеклами соответственно возвращать ключ в исходное состояние.
 Данная процедура неудобна в следствии значительной последовательности операций. Для независомого управления стеклоподъемниками в автомобилях ВАЗ 2110-11-12 предлагаем Вам ознакомится со следующей инструкцией по доработке электросхемы.

Для того что бы нам определиться с тем, что будет обеспечивать альтернативное питание стеклоподъемников. Изучим штатную принципиальную электрическую схему работы стеклоподъемников (рис 1).

Из нее видно что питание обеспечивается только после включения замка зажигания и срабатывания дополнительного реле К6 (на данной схеме не укзано)  и реле стеклоподъемников (позиция 11) которые через свои контакты и предохранитель F5 (30А) питают стеклоподъемники. Питание стеклоподъемников обеспечим через цепь прикуривателя. Для этого лучше всего демонтировать нижнюю пластиковую левую панель у пола в ногах пассажира и в разьем контакта прикуривателя присоеденить провод. Присоединение произвести с проводом красно синего цвета - это "+" контакт.  (соединение с данным проводом на схеме показано проводом черного цвета)

Далее данный провод протянув в пластиковом коробе между пердних сидений подвести к колодкам кнопок стеклоподъемников и соеденить с бело черным проводом. (общий + для всех 4 стеклоподъемников) При этом  из монтажного блока удалить предохранитель F5 для ограничения тока через него на остальные системы энергопотребления. То есть не допустить алтернативное питание потребителей бортовой сети, также как и стеклоподъемников через питание прикуривателя. При этом предохранитель прикуривателя следует заменить с 15 А на 30 А, так как номинал для предохранителя  стеклоподъемников выше чем у прикуривателя.

Некоторые заблуждения. Перемычка в колодке реле стеклоподъемников ничего не даст для их независимой работы. Так как до данного реле еще стоит дополнительное реле К6 которое ограничивает питание на реле стеклоподъемников. А вот перемычку в реле К6 для подачи напряжения на реле стеклоподъемников ставить запрещается, так как оно питает не только стеклоподъемники но и другие системы.

После данной доработки стеклоподъемники будут работать непосредственно от аккумуляторной батареи автомобиля и для их активации не потребуется включать зажигание автомобиля.

Второй вариант обеспечения работы стеклоподъемников без включения зажигания

Еще один вариант работы стеклоподъемников при выключенном питании и даже более простой, чем все что было описано выше. Вытащить реле 11 и замкнуть контакты в монтажном блоке, между выводами 30 и 87. В этом случае предохранитель F5 остается в монтажном блоке. При этом питание будет постоянно подводится к двигателям стеклоподъемников. Подключение от прикуривателя в этом случае не требуется.

Причины, по которым не работает стеклоподъемник, ремонт и замена механизма

Принцип работы электрического стеклоподъемника подобен принципу действия многих систем, обсуждаемых ранее, то есть имеется система реверсирования питания мотора, которая управляется либо с помощью реле, либо непосредственно выключателем.

Теперь становятся популярными более сложные системы, что вызвано соображениями безопасности, а также повышения комфорта. Многие изготовители теперь предоставляют следующие возможности:

  • движение вверх или вниз за один раз
  • движение на дюйм вверх или вниз
  • медленная блокировка
  • возврат

Полная система состоит из электронного блока управления, содержащего реле мотора стеклоподъемника, пакеты выключателя и систему соединений с замком дверей и со схемой управления люком в крыше. Система представлена в виде блок-схемы на рисунке.

Рис. Блок-схема связей между замками дверки, окнами и люком в крыше, управляемыми инфракрасным ключом

Когда стеклоподьемник работает в режиме подъема одной командой или одним касанием, окно перемещается в выбранном направлении, пока выключатель не изменит положение на обратное, что остановит мотор, или пока ECU не получит сигнал от схемы двери. Проблема с движением «одним касанием» состоит в том, что если ребенок, например, окажется зажатым в окне, есть серьезный риск получить травму. Чтобы предотвратить это, используется свойство возврата. К якорю мотора крепится дополнительный коммутатор, который через две щетки передает сигнал, пропорциональный скорости вращения мотора. Если при закрывании окна будет обнаружено изменение скорости мотора ниже определенного порога, то ECU реверсирует направление движения мотора, пока окно не будет полностью открыто.

Подсчитав число полученных импульсов, ECU может также определить положение окна. Это важно, поскольку стеклоподъемник не должен реверсировать направление, когда окно останавливается в закрытом положении. Для того чтобы ECU запомнил положение окна, нужно выполнить инициализацию. Это обычно делается просто путем включения мотора до полного открытия окна, я затем до полного закрытия. Если это не будет сделано, то функции «закрыть в одно касание» не будет работать.

В некоторых системах для определения скорости вращения мотора используются датчики на эффекте Холла. Другие системы контролируют ток, потребляемый мотором, и используют его значение как показатель скорости.

Функции «медленной блокировки» позволяет автомобилю быть полностью заблокированным с помощью одной команды дистанционного инфракрасного ключа. Это осуществляется с помощью связей между блоком управления замком двери и блоком управления люком и стеклоподъемниками  По сигналу поочередно закрываются все окна, затем люк, и, наконец, запираются двери. Если требуется, будет установлен режим охраны. Окна закрываются поочередно, чтобы предотвратить чрезмерное потребление тока, которое имело место, если бы все стеклоподъемники заработали в одно и то же время.

Рис. Схема управления электрическими стеклоподъемниками

Принципиальная схема электрических стеклоподъемников показана на рисунке. Отметим связи этой схемы с другими системами, типа замка дверей и выключателя изоляции заднего окна. Последний обычно устанавливается, чтобы дать возможность водителю заблокировать операции с задним стеклом, например для безопасности детей.

На рисунке ниже показан типичный мотор стеклоподъемника, используемый для систем ручного или электрического подъема стекла.

Рис. Мотор стеклоподъемника для систем ручного или электрического подъема стекла

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

  • проводку;
  • реле;
  • блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

  1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
  2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
  3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Предохранитель стеклоподъемника

К самым старым и проверенным видам электрических систем автомобиля можно отнести приводы стекол. Действительно, привычные механические стеклоподъемники можно найти лишь на некоторых моделях авто, тогда как электропривод уже давно вошел в обиход и используется повсеместно. Работа стеклоподъемника не была бы возможной, если бы не столь важный элемент, как предохранитель. В этой статье мы расскажем о том, где располагается предохранитель стеклоподъемников, и как выяснить, какой именно элемент отвечает за их работу.

Устройство работы стеклоподъёмников на ВАЗ-2110

Схема включения электростеклоподъемников.

В данном автомобиле невозможно опустить или поднять стекла, если не включено зажигание.

Для стеклоподъемников используются реле, рассчитанные на ток в 30 Ампер.

Отвечает за работу стеклоподъёмников реле, которое расположено в монтажном блоке. Находится он в салоне со стороны водителя.

Реле отмечено стрелочкой.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

  1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
  2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
  3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
  4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

1. Сначала снимите обшивку дверей.

2. Отключите все провода.

3. Отсоедините редуктор и замените его на новый.

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле

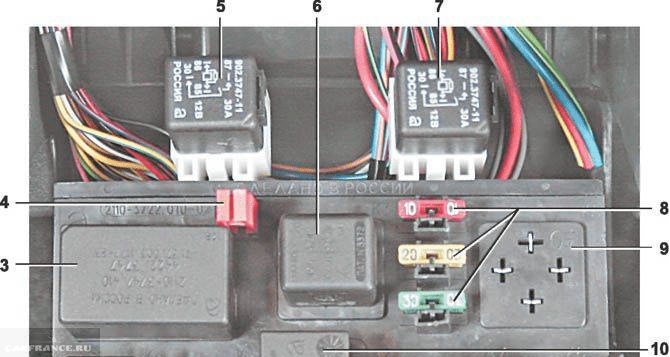

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре. Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре. Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны. Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников. Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал. Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент). Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла. Если не работает обогрев, аналогично предыдущему. Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны. Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре. Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели. Аналогично предохранителю F3 для правой фары. Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника. Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки». Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель. Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

Что делать, если не работает стеклоподъемник ВАЗ 2110?

Многим владельцам отечественного автомобиля марки ВАЗ 2110 приходилось сталкиваться с неисправностью стеклоподъемников. Причина может быть даже в примерзании стекла или поломке подъемного механизма. Перед тем, как приступать к ремонту стеклоподъемника ВАЗ 2110 нужно точно определить проблему.

Проблемы с электрикой

Начинать диагностику неисправности лучше с проверки состояния предохранителя, который отвечает за работу стеклоподъемников в ВАЗ 2110. Обычно он стоит под номером F5. При необходимости предохранитель необходимо заменить новым. Если же он целый, приступайте к следующему этапу. Вам понадобится 12-вольтовая лампочка с двумя проводами, подходящими к ее плюсу и минусу.

Присоедините провода к клеммам моторчика механизма поднятия стекла и нажмите кнопку. Если лампочка загорится, проводка в порядке, а если нет, начните просматривать провода на предмет разрыва. Также не забудьте проверить соответствующее реле.

Еще одна проблема с цепью электрической проводки – это когда окно открывается по нажатию на кнопку, но после ее отпускания стекло вновь поднимается. В некоторых случаях кнопка не работает, пока не выключишь-включишь зажигание. Эти признаки указывают на неисправность кнопки, поэтому можно попробовать снять ее и зачистить контакты, а при необходимости заменить новой.

к содержанию ↑

Механическая проблема

После проверки всех участков электрической цепи и убеждения в том, что все работает, но моторчик стеклоподъемника ВАЗ 2110 не функционирует, дело может быть именно в нем.

Включите зажигание и нажмите на кнопку опускания стекла. Не отпуская ее, постучите по двери. Если окно сдвинется, меняйте щетки в моторе. Исправить неисправность можно после снятия мотора и вытаскивания ротора из него. Вы заметите нагар, который необходимо счистить мелкой наждачкой.

Следующая неполадка в электростеклоподъемника ВАЗ 2110, связанная с механикой, проявляется следующим образом: если вы услышите жужжание после нажатия на кнопку открытия окна, но стекло будет стоять при этом на месте или опускаться рывками, дело в износе шестеренки редуктора. Ее необходимо заменить, подобрав аналогичную деталь.

Еще одна механическая неисправность стеклоподъемника такова: механизм работает, но издает посторонний шум. Что делать в таком случае мы расскажем чуть ниже.

Если стеклоподъемник ВАЗ 2110 не работает, но вы слышите звук работы мотора, проверьте тросик – он мог лопнуть или перетереться.

Иногда стекло в отечественном автомобиле опускается, но не поднимается, но руками его можно закрыть. В этом случае проблема снова в тросике, который мог соскочить с направляющей.

Если стекло при закрывании прыгает или движется рывками, оно может быть перекошено или в рельсы попал какой-нибудь мусор. Также можно попробовать просто смазать все движущиеся детали, особенно направляющие, а затем отрегулировать механизм.

к содержанию ↑

Как отремонтировать моторчик?

В причинах, по которым может перестать работать стеклоподъемник в автомобиле ВАЗ 2110, мы разобрались, а теперь расскажем вам, как починить моторчик стеклоподъемника своими руками.

Перед ремонтом устройства его следует демонтировать. Не экономьте время и не пытайтесь разобрать его в двери, так как это неудобно. Лучше сразу снимите его и вытащите из двери, а затем приступайте к ремонту:

  1. Сначала снимите крышку редуктора ключом на 5,5 – для этого нужно открутить 4 болтика.
  2. Достаньте ведомую шестерню из моторедуктора и проверьте состояние зубчиков на ней.
  3. При помощи фигурной отвертки открутите болты, которые держат двигатель.
  4. Отсоедините провода от двигателя и запомните, как они были подключены.
  5. Засуньте провода в корпус электромоторчика.
  6. Рассоедините редуктор и мотор.
  7. Выбейте якорь из двигателя, зажав его вал в тиски (предварительно лучше обмотать его, чтобы не повредить). Через деревянную проставку легкими ударами молотка в торец выбейте якорь.
  8. Удалите пластиковую заглушку с основания пинцетом или щипцами.
  9. Выбейте втулочку на конце вала. Облегчить этот процесс можно, сбрызнув WD-40. Далее зафиксируйте вал и втулку так, чтобы упор оказался на втулке. Вставьте тонкий пробойник и сделайте несколько несильных ударов.
  10. Счистите с вала ржавчину мелкой наждачной бумагой. Дополнительно рекомендуется обработать элементы бензином или растворителем.
  11. Запрессуйте в корпус электромотора ВАЗ 2110 заднюю втулку вала, используя для этого тонкую проставку с молотком.
  12. Вставьте на место щетки и зафиксируйте проводками.
  13. Поместите вал в корпус редуктора.
  14. Освободите щетки и проверьте наличие контакта между ними и коллектором.
  15. Установите на конец вала снятый ранее пластиковый наконечник и хорошенько смажьте какой-нибудь смазкой, например, ШРУС-4.
  16. Уплотнитель на проводах надо оттянуть от клемм. Просуньте провода внутрь корпуса электромотора и установите после этого уплотнитель на место.
  17. Вставьте в корпус редуктора ведомую шестеренку и прикрутите четырьмя болтами крышку к корпусу.
  18. Соедините корпус редуктора с электродвигателем стеклоподъемника ВАЗ 2110. Сделать это можно, держа вал редуктора пассатижами во избежание его прокручивания. В противном случае, якорь выскочит из редуктора. Закрепите их двумя болтиками.

Ремонт электромотора стеклоподъемника ВАЗ 2110 своими руками подошел к концу, и вам остается проверить работу механизма.

Видео:

Видео:

Видео:

Видео:

Не работает стеклоподъемник ВАЗ-2110: причины, как исправить?

Электрические стеклоподъемники относительно недавно устанавливаются на автомобили отечественного производства. Эти механизмы полностью соответствуют современным тенденциям в отрасли, однако не отличаются высокой надежностью. Очень часто приходится слышать жалобы на то, что не работает правый стеклоподъемник ВАЗ-2110, плохо реагирует на команды устройство с водительской стороны либо одновременно отключаются оба устройства. Как найти причину поломки и устранить ее, не обращаясь в автосервис? На этот вопрос мы попробуем отыскать ответы в данной статье.

Почему перестал работать стеклоподъемник

Существует достаточно много причин поломки стеклоподъемников на автомобилях ВАЗ-2110. Самые очевидные из них – это механическая неисправность самого механизма или обрыв троса. Эти поломки можно выявить путем визуального осмотра, после чего они легко устраняются при наличии соответствующего инструмента.

Если проблема кроется совсем не в механизме, придется проводить диагностику электрической части, которая указывает на следующие причины поломки стеклоподъемника:

  • выход из строя самого включателя. Для выявления этой проблемы в автосервисах используется специальное контрольно-измерительное оборудование, позволяющее определить даже минимальные отклонения параметров работы устройства от нормы. В домашних условиях можно действовать пресловутым «методом проб и ошибок». Просто установите новый, заведомо исправный включатель. Если проблема исчезает, то ее причиной являлась именно поломка данной детали, которую теперь потребуется заменить;
  • разрыв электрической цепи. Данная неприятность, негативно влияющая на нормальную эксплуатацию стеклоподъемника, может возникнуть из-за исчезновения контакта в колодке. Кроме того, причиной обрыва цепи часто бывает загрязнение контактных групп или повреждение электрического провода;
  • короткое замыкание. Его может вызывать некорректная работа (или выход из строя) мотор-редуктора, а также выключателя стеклоподъемника. Самостоятельно выявить данную проблему можно следующим образом: заменяем предохранитель и включаем механизм. Если новая деталь сразу же сгорает, то замыкание происходит именно с той стороны, с которой мы экспериментировали. Такая простая и довольно примитивная диагностика позволит избежать необходимости в разборке обоих стеклоподъемников;
  • неполадки в реле. Поломку данной детали определяем путем ее замены на заведомо исправную;
  • перегорание предохранителя. Причиной этой проблемы может быть либо уже упомянутое выше короткое замыкание, либо перепады напряжения, вызванные некорректной работой каких-либо устройств. Замените предохранитель на новый – если он также моментально сгорает, требуется полная диагностика механизма и электрической цепи.

Читайте также: Почему не горят фонари заднего вида на ВАЗ-2110 и что делать

Как устранить любые поломки стеклоподъемника

Как мы уже выяснили, основные проблемы с корректной работой стеклоподъемника могут создавать такие его компоненты, как предохранитель F5, обеспечивающий защиту электрической начинки от короткого замыкания, реле, кнопка включения-выключения и мотор-редуктор.

Кроме того, возможны разнообразные мелкие неприятности, связанные с обрывом проводов или исчезновением контакта на тех участках цепи, где он необходим.

Устранение всех подобных неисправностей даже для новичка покажется относительно легким делом. Практически все перечисленные выше детали не подлежат ремонту. Поэтому если одна из них вышла из строя, ее требуется заменять на новую. Сделать это несложно, однако придется разбирать весь механизм. Выполняется демонтаж в несколько основных этапов:

  • для начала потребуется обесточить аккумулятор, чтобы исключить замыкание;
  • выкручиваем саморезы и поднимаем фиксирующие защелки, чтобы разобрать карман двери;
  • осуществляем демонтаж ручки стеклоподъемника вместе с фиксатором, удерживающем ее;
  • снимаем обивку двери, добираясь тем самым до механизма стеклоподъемника.

После этого уже можно осуществлять диагностику отдельных деталей и замену тех из них, которые не справляются со своими функциями. По этой схеме можно добираться как до передних, так и до задних стеклоподъемников на автомобиле ВАЗ-2110.

Читайте также: Снятие радиатора охлаждения на ВАЗ-2110

Все описанные выше операции лучше выполнять при наличии опыта, а также специальных инструментов, помогающих исключить повреждение отдельных деталей или обивки двери. В противном случае имеет смысл обратиться в специализированный автосервис. Это потребует некоторых расходов, однако вы будете уверены в безупречной работе стеклоподъемников после профессионального ремонта.

Не работает стеклоподъемник на ваз 2114

Штатно, на автомобиле ВАЗ-2114, устанавливаются только два стеклоподъёмника на правую и левую сторону передних дверей. При выявлении неисправности, связанной с отказом в работе обоих стеклоподъёмников, в первую очередь придётся проверить тридцати амперный предохранитель F6, расположенный в монтажном блоке под капотом автомобиля.

Если он перегорел, то его нужно заменить на новый. Ну, а водителю, придётся искать причину выхода из строя этого предохранителя, ведь если этого не сделать, то и новый предохранитель точно также сгорит. При поиске места короткого замыкания необходимо учитывать ,в какой момент сгорает предохранитель. Если это происходит при включении стеклоподъёмника в работу, то вероятнее всего короткое замыкание под обшивкой двери, а если предохранитель сгорает сразу после включения зажигания, то скорее всего проводка замыкает на массу, где-то от монтажного блока до обшивки дверей.

Слабым местом, приводящим к перетиранию изоляции проводов идущим к электродвигателю стеклоподъёмника, является переход пучка проводов из салона под обшивку двери. Поэтому это место нужно проверять в первую очередь.

Если предохранитель цел, то придётся снимать обшивку дверей и проверять напряжение на контактах в штекерных разъёмах проводов подходящих к электродвигателю стеклоподъёмника. Сделать это можно очень просто при помощи контрольной лампочки (один провод на контакт, второй на массу, если лампочка горит, значит, напряжение есть). При наличии напряжения и неработающем электродвигателе стеклоподъёмника его придётся заменить.

Кроме предохранителя, причиной не рабочего состояния стеклоподъёмника может стать выход из строя реле К5, расположенного в монтажном блоке. Не рабочее реле, обычно, меняют на новое. Иногда, электродвигатель стеклоподъёмника перестаёт работать в результате коробления термобиметалического предохранителя, встроенного в электродвигатель для защиты его от перегрузок.

Также, причиной неработающего стеклоподъёмника, могут стать и механические неисправности. К ним относятся: выход из строя червячного редуктора, служащего для понижения частоты вращения вала электродвигателя и неполадки связанные с тросовым приводом. В процессе эксплуатации трос стеклоподъёмника вытягивается и увеличивается в длине, что приводит к неполному опусканию бокового стекла. Кроме этого, удлинённый трос может соскочить с направляющих роликов и тогда приводить в движение боковое стекло становиться нечем.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

ᐅ Схема предохранителей и реле ВАЗ 2113, 2114, 2115


А
Назначение
1
10
Лампы заднего противотуманного света и лампа сигнализатора включения заднего противотуманного света
1*
10
Электродвигатель очистителя фар и реле очистителя фар (контакты)
Клапан включения омыва фар
2
10
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
3
7. 5
Передний плафон освещения салона
Центральный плафон освещения салона
Плафон освещения багажного отделения
Лампа подсветки выключателя зажигания
Лампа контроля системы управления двигателем
Лампы сигналов торможения
Маршрутный компьютер (если установлен)
3*
7.5
Задние фонари (лампы стоп-сигнала)
Плафон внутреннего освещения кузова
4
20
Патрон подключения переносной лампы
Реле включения обогрева заднего стекла (контакты)
Элемент обогрева заднего стекла
4*
20
Элемент обогрева заднего стекла и реле включения обогрева
Прикуриватель
Штепсельная розетка для переносной лампы
5
20
Звуковой сигнал
Реле включения звукового сигнала
Электродвигатель вентилятора системы охлаждения
6
30
Электростеклоподъемники
Реле включения электростеклоподъемников (контакты)
7
30
Электродвигатель отопителя
Электродвигатель омывателя ветрового стекла
Электродвигатели очистителей фар (в режиме работы)
Прикуриватель
Лампа освещения вещевого ящика
Реле включения обогрева заднего стекла (обмотка)
7*
30
Электродвигатель очистителя фар
Реле очистителя фар (обмотка)
Электродвигатель отопителя
Электродвигатель омыва стекол
Электродвигатель очистителя заднего стекла
Реле времени омыва заднего стекла
Клапан включения омыва ветрового и заднего стекол
Обмотка реле включения электровентилятора системы охлаждения
Обмотка реле включения обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
8
7. 5
Правая противотуманная фара
8*
7.5
Левая противотуманная фара
9
7.5
Левая противотуманная фара
9*
7.5
Правая противотуманная фара
10
7.5
Лампы габаритного света по левому борту
Лампа сигнализатора включения габаритного света
Лампы освещения номерного знака
Подкапотная лампа
Выключатель освещения приборов
Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
Табло подсветки рычагов отопителя
11
7. 5
Лампы габаритного света по правому борту
12
7.5
Правая фара (ближний свет)
13
7.5
Левая фара (ближний свет)
14
7.5
Левая фара (дальний свет)
Лампа сигнализатора включения дальнего света фар
15
7.5
Правая фара (дальний свет)
16
15
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
Лампы света заднего хода
Реле контроля исправности ламп
Блок индикации бортовой системы контроля Комбинация приборов
Лампа сигнализатора недостаточного давления масла
Лампа сигнализатора включения стояночного тормоза
Лампа сигнализатора уровня тормозной жидкости
Лампа сигнализатора разряда аккумуляторной батареи
Маршрутный компьютер (если установлен)
Обмотка возбуждения генератора (в режиме пуска двигателя)
17
-
Запасной
18
-
Запасной
19
-
Запасной
20
-
Запасной
Реле
К1
Реле включения очистителей фар
К2
Реле-прерыватель указателей поворота и аварийной сигнализации
К3
Реле-прерыватель стеклоочистителя
К4
Реле контроля целостности ламп
К5
Реле включения стеклоподъемников
К6
Реле включения звуковых сигналов
К7
Реле включения обогрева заднего стекла
К8
Реле включения дальнего света фар
К9
Реле включения ближнего света фар

Стеклоподъемники на ВАЗ 2107 и ВАЗ 2110 – ездим с ветерком!

Благодаря стеклоподъемникам, мы сами можем создавать микроклимат внутри автомобиля – летом наслаждаться свежим воздухом и бодрящим ветерком, а зимой прятаться от непогоды. Давно пора уделить этим устройствам отдельное внимание, чем мы и займемся!

Виды стеклоподъемников – чем порадует ВАЗ?

На автомобилях отечественного производства последнее время все чаще устанавливают электрические стеклоподъемники. Установка таких устройств началась на заре 2000-х годов. До этого все автомобили ВАЗ были оснащены обыкновенными тросовыми стеклоподъемниками с ручным типом управления.

Автомобиль ВАЗ 2107, выпуск которого начался в конце 80-х годов прошлого столетия, оснащен ручным типом стеклоподъемника. Данный тип управления стеклами привычный для большинства владельцев автомобилей ВАЗ. В модели ВАЗ 2110 уже стоит электрический стеклоподъемник, который намного удобней и практичнее, по сравнению с ручным типом управления. Электрические устройства не являются какой-то новинкой. В автомобилях импортного производства их начали устанавливать еще в 80-х годах, однако к нашему автопрому это «ноу-хау» дошло совсем недавно.

По типу работающего механизма стеклоподъемники можно разделить на несколько видов. Самые основные и широко применяемые в автомобилях ВАЗ 2107 – реечные, они требуют постоянного ухода и смазки. Очень часто бывает, что шестерни этого механизма состоят из пластмассы, из-за чего механизм изнашивается катастрофически быстро.

По типу конструкции им нужно намного больше места в автомобиле, чем тросовым. При использовании таких стеклоподъемников полностью исключен перекос стекла. Работа устройства заключается в передачи вращения шестерни, которая взаимодействует с линейным типом рейки, на которой размещена каретка стекла. Реечные стеклоподъемники надежны и издают меньше шума, чем тросовые.

Второй вид стеклоподъемников – на тросе, по своей конструкции они очень слабые и часто выходят из строя. Главным элементом таких стеклоподъемников является трос и крутящий механизм. Преимущество такого типа механизма перед остальными – его высокая ремонтопригодность. Произвести частичный или полный ремонт или замену деталей в таком стеклоподъемнике не составит труда. Чаще всего, происходит износ троса, так как он очень тонкий. Шестерни этого механизма сделаны из пластмассы и при перекосе стекла имеют свойство ломаться. Механизм тросового стеклоподъемника работает довольно медленно, особенно если этому препятствуют уплотнительные резинки стекла, поэтому электродвигатель имеет свойство перегреваться и выходить из строя.

Самые новые и недавно начавшие применяться в автомобилях ВАЗ 2110 стеклоподъемники – рычажные, их работа выполняется при помощи шарниров. Работают такие устройства очень быстро и не создают шума внутри салона автомобиля, однако потребляют немалое количество мощности. Применяют их только во взаимодействии с электроприводом. Работа стеклоподъемника происходит за счет выполнения определенного количества оборотов главной плоской шестерни, которая передает обороты на рычаги механизма. После этого рычаги выполняют вращение и перемещают основную пластину, на которой крепится стекло.

Главным недостатком в рычажном механизме является низкая скорость перемещения стекла – чем выше поднимается стекло, тем ниже скорость его перемещения. Главной особенностью рычажных стеклоподъемников являются малые размеры устройства механизма и возможность их установки на многие автомобили ВАЗ. Устанавливают данный тип на автомобили ВАЗ 2110 полной комплектации, так как он более дорогой и практичный в своем использовании. Если же в вашем автомобиле стоит тросовый или реечный механизм, тогда установка рычажного потребует некоторой модернизации автомобиля. Выполнять её лучше на специализированном автосервисе.

Конструкция механизма – как все устроено?

Стеклоподъемники ВАЗ 2107 по типу конструкции – довольно простые устройства. В основе лежит механизм, к которому при помощи специальных фиксаторов крепится стекло. Опускание и подъем стекла ВАЗ 2110 происходит за счет оборотов ручки со стороны салона.

Система стеклоподъемников автомобиля ВАЗ 2110 уже намного ушла вперед в техническом прогрессе. В основе работы устройства – электрический привод, при помощи которого происходит перемещение стекла. Управляется такой тип стеклоподъемника кнопками, расположенными на дверных картах автомобиля ВАЗ 2110.

Электрический привод стеклоподъемника ВАЗ 2110 состоит из электрического блока управления, подъемного механизма, который может быть разным в зависимости от комплектации автомобиля и, конечно же, самого привода. Привод стеклоподъемника ВАЗ 2110 состоит из червячной и зубчатой передачи, которые взаимодействуют между собой при помощи электродвигателя. Червячная передача предотвращает самопроизвольное опускание стекла и фиксирует его на нужном уровне. Работа электрического привода заключается в подъеме и опускании стекла за счет выполняемого усилия.

Когда механизм сломался – ваши действия?

При поломке стеклоподъемника в автомобиле ВАЗ 2107 не составит труда ее устранить. Характер поломки зависит от типа механизма. Чаще всего, независимо от конструкции, ломаются именно зубцы вращающей шестеренки. Для выполнения ремонта аккуратно снимите обшивку и карту дверцы автомобиля, а также все элементы, которые на ней размещены. После этого снимите сам стеклоподъемник и направляйтесь с ним в автомагазин. Если в основе вашего механизма лежит трос, то при полностью опущенном стекле поставьте на нем метки возле шестеренок. Это значительно упростит обратную сборку после выполнения ремонта и избавит вас от длительной регулировки высоты стекла.

При выходе из строя электрического стеклоподъемника в автомобиле ВАЗ 2110 все обстоит намного серьезней. В данном случае может быть много вариантов поломки. Прежде всего, необходимо проверить блок управления электропитания. Во всех моделях ВАЗ 2110 за работу электрических стеклоподъемников отвечает предохранитель, который расположен в монтажном блоке под капотом автомобиля. Его порядковый номер вы сможете посмотреть на крышке блока. В случае выхода из строя замените его.

Если же с ним все нормально, тогда нужно приступить к самому блоку, в котором осуществляется управление стеклоподъемниками. При плохом электрическом контакте или выходе из строя транзисторов не будет работать также привод стеклоподъемника, расположенного с пассажирской стороны, потому что данная система закольцована между собой.

Если же в вашем автомобиле стекло опускается или поднимается не полностью, то это связано с перекосом или защемлением стекла. В данном случае необходимо более точно выставить фиксаторы стекла и отрегулировать их положения максимально точно. В некоторых случаях требуется замена уплотнительных резинок стекла. Под воздействием влаги они расширяются и препятствуют перемещению полотна.

Стеклоподъемники в автомобиле ВАЗ 2110 в некоторых моделях имеют доводчики стекла. Это современное приспособление, которое позволяет при нажатии не удерживать кнопку электрического блока, потому как стекло будет опускаться или подниматься само. Очень часто доводчики стекла подключают к сигнализации автомобиля, что позволяет закрывать окна при нажатии блокировки на кнопке пульта. Если по каким-либо причинам доводчики стекла в вашем автомобиле работают неправильно, тогда первым делом нужно проверить, хорошо ли работают кнопки блока управления. Если же проблема в них, то замена спасет ситуацию. Не пытайтесь разобрать или отремонтировать их, это будет попросту зря потраченное время.

Также бывает, что причина плохой работы доводчика стекла – плохая смазка механизма. Для её устранения необходимо смазать шестеренки привода, а также других элементов в зависимости от типа устройства стеклоподъемника.

Если же в механизме не работает электрический привод, тогда нужна его замена, при этом привод в карте водительской двери должен работать. Для модели автомобиля ВАЗ 2110 купить нужный электропривод не составит труда, так как он доступен во всех автомагазинах. Чтобы не утруждать себя с маркировками, просто снимите вышедшую из строя деталь и отправьтесь с ней в магазин – так подобрать нужную модель будет гораздо проще.

Если причину поломки электрического стеклоподъемника в автомобиле ВАЗ 2110 не удалось выяснить, тогда придется обратиться в сервисный центр для более детальной диагностики. Так как автомобили ВАЗ 2110 имеют электронные «мозги», то причиной поломки может быть выход из строя контролера или сбой в прошивке.

Тюнинг авто своими руками – устанавливаем стеклоподъемники

Очень многие владельцы ВАЗ 2107 задаются вопросом, как приспособить и установить электрические стеклоподъемники на свой автомобиль. Переход от ручных механических стеклоподъемников к электрическим действительно оправдан – это добавит комфорта и привлекательности автомобилю.

Произвести установку электрических стеклоподъемников достаточно сложно, но возможно. Не все автосервисы возьмутся за данную работу, поэтому лучше её выполнить самостоятельно. Металл карт дверей автомобиля потребует некоторой модификации – постарайтесь подобрать максимально похожий по габаритам электрический стеклоподъемник, чтобы упростить его установку.

Для его установки вам нужен будет новый электрический привод, несколько болтов и гаек различных размеров, резиновые фиксаторы для стекла, электропровода и предохранители, а также стандартный набор инструментов. Так как вам нужно будет просверлить несколько отверстий в металле, приготовьте дрель и нужное сверло для данной работы. Для начала снимите карту с обшивкой и опустите стекло полностью до упора. После этого снимите старый механизм и приступайте к установке нового.

Важным этапом является правильное размещение электропривода и угол его наклона. Выполнять монтаж нужно только при полностью опущенном стекле. На время установки электрического механизма можно проводить тесты по перемещению стекла при помощи аккумулятора. После того, как вы закончили с механической частью, приступайте к электрической системе.

Для подключения электрического стеклоподъемника нужно определиться с местом, откуда вы возьмете питание. В автомобиле ВАЗ 2107 это лучше всего сделать от прикуривателя, так как этот элемент меньше всего используется и не потребляет нагрузку. Для установки на этом узле необходимо использовать заранее купленные фишки с предохранителями. Если по тем или иным причинам вам не подходит вариант питания от этого узла, тогда прокладывайте электропроводку от аккумулятора автомобиля.

После установки механизма электрического стеклоподъемника нужно поставить кнопки, с помощью которых и будет происходить управление. Так как в автомобиле ВАЗ 2107 не было предусмотрено места для таких кнопок, то вы можете сами выбрать более удобное для вас расположение. Стоит учесть, что чем дальше от двери вы расположите кнопки, тем длиннее нужны провода. Поэтому по возможности вмонтируйте их на ручку карты вашего автомобиля. После того, как все работы завершены, проверьте на работоспособность вашу новую систему.

Оцените статью: Поделитесь с друзьями!

Электростеклоподъемник waz-2110: виды, схема подключения и ремонт

Электростеклоподъемник ВАЗ-2110 значительно повысит степень комфорта в автомобиле. Но у любой модели устройств есть неисправности, бывает заклинило дверное стекло - не открывается и не закрывается. В этом случае, как правило, необходимо менять весь механизм стеклоподъемника. В некоторых случаях можно сделать ремонт механизма самостоятельно. Иногда заклинивание происходит из-за недостаточной смазки. В этом случае нужно просто очистить механизмы устройства от загрязнений, а затем нанести новую смазку.

Электростеклоподъемники на десятки

Когда начали выпускать ВАЗ-2110, в комплектации не было стеклоподъемников. Их устанавливали очень редко, в основном по желанию покупателя уже непосредственно в автосалоне. Большинство автомобилистов стараются сэкономить на ремонте, поэтому вместо того, чтобы обращаться в специализированные центры по ремонту автомобилей, техническое обслуживание проводится самостоятельно.

Сегодня в магазинах очень много наборов для установки стеклоподъемников на автомобиль ВАЗ.В самый простой и дешевый комплект входит только электродвигатель с коробкой передач. Этим комплектом можно заменить электрический стеклоподъемник ВАЗ-2110, но лучше приобретать полные комплекты.

Выбор окон

Прежде чем устанавливать новые механизмы, узнайте, какие именно типы и марки рекомендуют опытные автомеханики. На прилавках автомагазинов можно встретить устройства производства Беркут и Гранат. Это самые популярные механизмы, так как имеют довольно низкую стоимость, но надежность на высоте.Электростеклоподъемники бывают трех типов:

  1. Очень высокую скорость движения стекол обеспечивают распашные электрические стеклоподъемники. Но у них самая большая стоимость - комплект на входную дверь стоит 2500 рублей. Но качество исполнения и ресурса очень высокое. При механизме почти нет шума. Разбить это устройство очень сложно, даже если стекло замерзает, электродвигатель и механизм не выйдут из строя.
  2. Реечные окна не отличаются хорошим качеством. Если стекло замерзнет, ​​часть привода может сломаться или двигатель может выйти из строя. Чтобы обеспечить исправную работу всего механизма, его нужно очень часто смазывать.
  3. Окна канатного типа - самые бюджетные из всех. Скорость стекла очень медленная, при замерзании трос может порваться, и двигатель выходит из строя. Но если такой электрический стеклоподъемник ВАЗ-2110 не работает, ремонтировать его не стоит, проще купить новый.

На что обращать внимание при покупке

Конечно, 20 лет назад такой стеклоподъемник ВАЗ-2110 был пределом мечтаний любого автомобилиста.Но сегодня, когда на полках магазинов можно найти механизмы намного лучше за достаточно скромные средства, не стоит отдавать предпочтение стеклоподъемникам. Невозможно даже представить, сколько стоит ВАЗ-2110 в такой комплектации в конце 90-х годов. Пожалуй, это была первая машина после знаменитого 600-х «Мерседес».

При покупке необходимо обратить внимание на комплектацию стеклоподъемников. Желательно приобретать те, в которых есть электродвигатели, вся проводка, кнопки, заглушки, застежки, манжеты резиновые. С помощью манжет протягивается электропроводка от дверей к стойкам.

Подготовка к установке стеклоподъемников

Перед началом работ необходимо приобрести все предметы для ремонта. Обязательно на работе необходимо отключить аккумулятор от минусовой клеммы. Если это невозможно сделать по каким-либо причинам, снимите с ВАЗ-2110 предохранители, которые питают панель приборов, подсветку, кнопки управления и прикуриватель автомобиля.

При снятии облицовки передней двери обязательно повредите несколько зажимов.Так что купите несколько десятков этих пластиковых деталей про запас. У них небольшая стоимость, поэтому на покупку много не по карману. Обязательно изучите схему автомобиля ВАЗ-2110, если не знаете, где произвести подключение электростеклоподъемников. Если сделать акцент на электрике станка, проводка будет проведена очень быстро.

Удаление старого механизма стеклоподъемника

Но перед установкой электростеклоподъемника ВАЗ-2110, неисправности которого будут рассмотрены ниже, необходимо полностью удалить старый. В целом всю работу можно разделить на несколько основных этапов:

  1. Осторожно, стараясь не повредить, снять обшивку передней двери. Комплект стеклоподъемников состоит из двух механизмов и приводных двигателей. Поэтому их нужно ставить на входную дверь.
  2. С помощью скотча необходимо установить стекло входной двери в верхнее положение. Главное, чтобы он не попал внутрь двери при демонтаже механизма.
  3. Отвинтить болты крепления старого механизма и стекла ключом на «10».
  4. Найдите направляющую, она прикреплена к двери 4 гайками. Первым делом нужно открутить низ, затем середину и самую последнюю верхнюю.
  5. Оконная ручка крепится к двери с помощью трех гаек. Откручивают последнюю.

После этого можно полностью снять механизм. Если вы не можете вытащить его из двери, вам нужно будет надавить на отвертку для верхнего монтажа. После этого необходимо очистить внутреннюю часть двери, чтобы не было пыли и грязи.При необходимости можно наклеить шумоизоляцию. Это необходимо, если вы не хотите несколько раз разбирать входную дверь.

Установка нового окна

Для установки стеклоподъемника на ВАЗ-2110 необходимо предварительно разместить его во внутреннем пространстве двери. Для этого нужно попасть в самый большой технологический проем двери. Дальнейшая работа выполняется по какому алгоритму:

  1. Механизм крепится на две шпильки, которые устанавливаются в отверстия, где находились средние гайки старого механизма стеклоподъемника.
  2. Совместите крепления на стекле и механизме. Для этого нужно подключить электродвигатель к аккумулятору. Выровняв отверстия, закрепите их болтами, вы найдете их в комплекте.
  3. Поскольку при работе возникает сильное трение, обязательно смажьте все трущиеся поверхности. Желательно использовать состав ШРУС-4.

Электрическое подключение

Теперь, чтобы окна работали нормально, их нужно подключить.Если вы не уверены в своих силах, то обратитесь за помощью к опытному электрику. Если вы уверены в себе, можете приступать к установке. Для этого выберите место для установки кнопок управления. Желательно, чтобы они были там, где к ним будет свободный доступ как для водителя, так и для пассажира. Поэтому самое удачное место для установки - это ниша под ручник, а также в бороду передней панели.

После установки кнопок необходимо проложить от них провода к источнику питания через блок предохранителей ВАЗ-2110.В нем есть несколько резервных сокетов, с помощью которых можно подключать окна. Провода проложены от электродвигателей в дверях к стойке кузова, а оттуда - к кнопкам управления. Обязательно использовать электромагнитные реле, чтобы уберечь кнопки от переключения большого тока.

Частые поломки

Независимо от того, какой тип электрического стеклоподъемника установлен, они все равно могут выйти из строя, и все отказы делятся на механические и электрические. К последнему можно отнести выход из строя кнопки окошка ВАЗ-2110.Возможные неисправности:

  1. Если полностью вышел из строя электростеклоподъемник, причина может заключаться в том, что оборвался тросик или он его съел. Если оконные грабли или рычажного типа, ищите поломку механизма.
  2. Неисправность двигателя из-за попадания воды. Очень часто случается такая поломка, так как электродвигатель негерметичен. В него иногда просачивается конденсат, появляется ржавчина, способная нанести большой вред электродвигателю.
  3. Отказ электромагнитного реле - стеклоподъемник не сможет работать, так как на мотор не подается питающее напряжение.Чтобы проверить работу реле, необходимо установить заведомо исправный элемент.
  4. Проверить в блоке предохранителей ВАЗ-2110 соответствующий предохранитель. Если даже при установке нового реле не включается, то нужно искать неисправность в цепи питания. Замените предохранитель новым. В том случае, если он очень быстро сгорит, то необходимо будет найти, где в электропроводке происходит короткое замыкание.
  5. Очень часто ломается кнопка стеклоподъемника ВАЗ-2110. Проверить это довольно просто, нужно установить новую, а можно замкнуть провода металлическим предметом.
  6. При обрыве цепи питания необходимо найти место, а затем восстановить.

Очень часто между стойкой кузова и дверью происходит разрыв. Поскольку дверь постоянно открывается и закрывается, проволока изгибается и в конце концов разрушается. Чтобы исправить эту ситуацию, необходимо проложить новую проводку.

Заключение

Редко какие комплектации ВАЗ-2110 оснащались электростеклоподъемниками. Поэтому установку придется производить самостоятельно.Постарайтесь сделать все как можно лучше, подключите приводы к автосигнализации, чтобы она подносила стекло при постановке на охрану.

На автомобиле ВАЗ 2110 не работает обогрев заднего стекла: причины

Такая функция, как обогрев заднего стекла, - отнюдь не новинка на отечественных ВАЗах. Эта опция доступна на всех современных автомобилях производства Волги, включая «десятки» и «девятку». Подогрев заднего стекла пригодится не только зимой, но и летом (в частности, когда идут сильные дожди). Прозрачное стекло - залог вашей безопасности. Ведь обзор автомобиля благодаря салонному зеркалу увеличивается на треть. Иногда эта система дает сбой. ВАЗ-2110 - не исключение. Не работает обогреватель заднего стекла? Что делать и по каким причинам? Ответы на эти вопросы вы найдете в нашей сегодняшней статье.

Устройство

Для начала ознакомимся с устройством данной системы.

Состоит из следующих элементов:
  • Резьба, обеспечивающая нагрев.
  • Электропроводка (плюс и минус).
  • Системный переключатель. Он оснащен сигнальной лампой внутри.
  • Реле подогревателя.
  • Предохранитель.
  • Кнопки управления.

Эта система работает очень просто. На заднем стекле есть токопроводящая резьба. При подаче питания прогревается. Таким образом стекло нагревается и с его внутренней стороны удаляется конденсат.

Почему в автомобиле ВАЗ-2110 не работает обогрев заднего стекла? Причины могут быть банальными. Ведь в устройстве нет механических деталей. Поэтому все, что вам понадобится для диагностики, - это мультиметр и контрольная лампа. Это единственный способ узнать, почему не работает заднее стекло ВАЗ-2110. Фото схемы есть в нашей статье.

Ниже мы рассмотрим основные элементы, которые необходимо проверить.

Реле

Самая частая причина, из-за которой ВАЗ-2110 не работает с обогревом заднего стекла, это реле. Со временем он сгорает и перестает нормально течь ток. Как проверить этот элемент на исправность? Вам нужен мультиметр.Но сначала проверяем, выдает ли реле признаки жизни. Включаем кнопку обогрева и слушаем ее работу. Правильное реле должно издавать характерный щелчок. Если его нет, продолжаем искать проблему глубже. Вытащите реле из монтажного пространства и приложите щуп к одному из контактов. Второй провод идет к «массе» (то есть к оголенному участку корпуса). Если прибор показывает «ноль», скорее всего, элемент необходимо заменить. Именно из-за реле не работает обогреватель заднего стекла.ВАЗ-2110 комплектуется элементом марки «К6». Его можно купить в любом автомобильном магазине не дороже двухсот рублей.

Если мультиметра нет, можно использовать контрольную лампу. Важно, чтобы оно было 12 вольт. Один провод подключаем к «плюсовому» реле. Второй приближается к «массе». Если лампа не горит, значит реле неисправно. Но есть еще подгорание контактов, из-за чего напряжение не будет выдаваться в полном объеме. Лампочка его не обнаруживает. Для более точной диагностики специалисты рекомендуют использовать мультиметр.

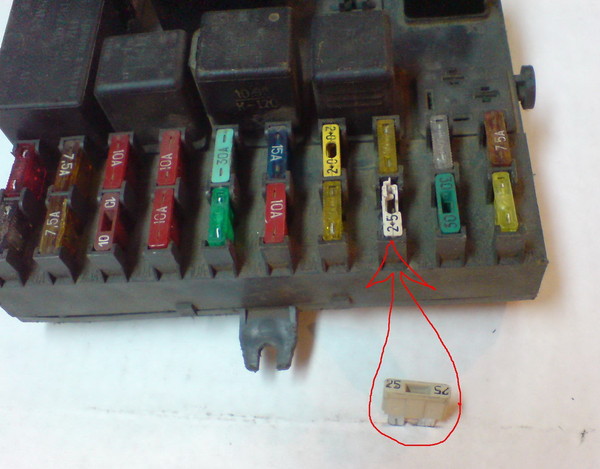

Предохранитель

Если у вас нет обогрева заднего стекла, ВАЗ-2110 стоит проверить на наличие перегоревшего предохранителя. В монтажном блоке проверьте элементы в разъеме F8 (обычно они идут на 20 ампер). Если предохранитель имеет форму, показанную на фото ниже, его необходимо заменить.

На будущее опытные автовладельцы советуют носить в бардачке запасной комплект. Ведь если на бензонасосе перегорел предохранитель (особенно в тракте), то машину вообще нельзя завести.

В чем причина этого явления? Чаще всего это происходит из-за короткого замыкания. В какой-то момент напряжение бортовой сети превысило норму. Чтобы не допустить оплавления контактов, система просто отключается при разрыве соединительных элементов. В данном случае это источник питания +12 В и токопроводящие элементы на заднем стекле.

Повреждены провода

Это как раз тот случай, когда предохранитель не спас ситуацию и замыкание все же произошло. Перекрытый контакт найти очень сложно.Ведь проводка к стеклу проходит через весь салон. Чтобы определить, где оборвалась цепь, воспользуйтесь мультиметром. Он должен показывать, есть напряжение в сети или нет. Назовите все разделы таким образом. Ведь поломка может произойти как до, так и после узла предохранителя.

Повреждение провода обогрева

По каким еще причинам не работает обогрев заднего стекла? ВАЗ-2110 оснащается специальной резьбой. Здесь может произойти поломка. Нити - это небольшой слой проводящего материала.

Легко повреждается при малейшем механическом воздействии (даже такими безвредными действиями, как снятие тонировки). Определить место повреждения можно с помощью лупы. Желательно проводить диагностику в дневное время. Повреждение пряжи - одна из явных причин, почему частично на ВАЗ-2110 не работает обогрев заднего стекла.

Как отремонтировать токопроводящий слой? Способ №1

Можно сделать самому. Для этого не нужно разбирать стекло. Все, что вам нужно, это приобрести специальную токопроводящую пасту (она есть в автомагазинах или на рынке) и нанести ее на поврежденный участок.Важно его тщательно подготовить. Для этого тщательно очистите поверхность от лака и обезжирите место спиртом (используйте кусок мягкой ткани). Далее зачищаем концы поврежденных ниток. На его верхнюю и нижнюю часть наклеиваем ленту или тесьму таким образом, чтобы оставался небольшой зазор (не шире самой нити). В нем мы наносим специальный клей. Спустя сутки состав окончательно подсохнет. Затем можно удалить остатки скотча и проверить систему на работоспособность.Если отопление работает только частично, то поломка произошла в нескольких местах. Найдите второе место повреждения резьбы и аналогичным образом обработайте его токопроводящим составом. Вот и все. Также рассмотрите дедовский метод ремонта пряжи.

Метод № 2

Этот метод предполагает использование стружки цветных металлов в качестве токопроводящего элемента. Также для ремонта нити нам понадобится прозрачный лак (желательно использовать густой слой для ногтей).

Стружку перемешать кисточкой и нанести на предварительно наклеенную липкой лентой полоску, как и в предыдущем случае.Через час лак полностью высохнет. Способ довольно старый. Не всегда удается подключить поврежденные контакты по мере необходимости. Поэтому, если есть возможность купить токопроводящий клей, лучше использовать первый способ. Это будет намного быстрее, проще и надежнее. Стоимость 10-граммового тюбика с таким составом 78 рублей. Этого количества более чем достаточно для ремонта нескольких поврежденных нагревательных нитей.

Заключение

Итак, мы выяснили, по каким причинам у ВАЗ-2110 не работает обогреватель заднего стекла. Как видите, решить эту проблему можно на месте, не обращаясь к специалистам. Надеемся, что эта статья помогла вам решить, почему не работает заднее стекло на ВАЗ-2110.

p>

Запчасти на Лада Нива 4х4 | Комплект предохранителей, предохранители керамические Лада 2101-07, Лада Нива 2121, 21213, 21214, 10 шт

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива.В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое. У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска


Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы


Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и как цветной карандаш специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа головного света, задний фонарь, отражатели, стекла, поворотники, габаритные огни, фонари освещения номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Уплотнения + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Фильтр масляный, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива


Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все необходимое для остекления, стеклоподъемник, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, руль
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер. Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
Запчасти АвтоВАЗ ОРИГИНАЛЬНАЯ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Шильдик, Спортивное рулевое колесо, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, помпа бачка омывателя, дворник, рычаг дворника
Магазин инструментов Лада Нива

Инструменты, оборудование мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214. Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Lada, не стесняйтесь обращаться к нам.

Как заменить или установить электростеклоподъемники на "шестерку"? Установка электростеклоподъемников своими руками.

Одна из главных проблем комфорта всех автомобилей ВАЗ - отсутствие стеклоподъемников. Примерно до 2000-х годов все автомобили этой марки выпускались со штатными ручными электростеклоподъемниками, которые постепенно начали переделывать и переделывать в электрические.В этой статье вы узнаете, какие есть стеклоподъемники на ВАЗ 2107 и 2110, из чего они состоят и как их установить?

Типы и конструкции стеклоподъемников ВАЗ

ВАЗ 2107, который начали выпускать примерно в конце 80-х годов прошлого века, всегда с завода оснащался ручным приводом стеклоподъемников. Доработка старого устройства подъема и опускания стекол всегда производилась автовладельцами собственными силами. Для этого был куплен специальный комплект, который уже изготовлен заводом и установлен на место ручного привода.

В ВАЗ 2110 такое устройство стали регулярно ставить с завода, однако старые модели, выпускавшиеся еще в 90-х годах, по-прежнему имели ручной привод, легко заменяемый на электрический.

Тип механизма позволяет разделить все окна на несколько типов. Например, стоечный стеклоподъемник стал самым распространенным для «Жигулей». Их основным недостатком можно считать необходимость постоянной смазки. Дело в том, что иногда шестерни механизма были изготовлены из пластикового материала, который быстро изнашивался и выводил из строя весь механизм.


Однако реечные окна имеют ряд преимуществ. К ним можно отнести: низкий уровень шума при работе, отсутствие перекосов, так как стекло фиксируется ровно, а значит закрывается плотно.

Другой тип электрического стеклоподъемника - тросовый. Главной его особенностью можно считать высокую ремонтопригодность, что, как ни странно, связано с частыми поломками такого привода. Подъем и опускание стекла осуществляется с помощью троса с довольно медленной скоростью.Это связано со слабыми свойствами привода, который с трудом преодолевает сопротивление уплотнительной резинки. Часто бывает, что мотор просто перегревается и выходит из строя.


Для окна кабеля любой перекос стекла вообще нежелателен. Это связано с тем, что перекос приводит к большим нагрузкам на пластмассовый шестеренчатый механизм. В связи с этим он тоже коробится и ломается, снимая механизм и работает полностью.

Стеклоподъемники последнего типа стали использовать только на ВАЗ 2110.Это рычажное устройство, которое состоит из двух больших шестерен, один рычаг которых закреплен на стеклянной тележке с помощью шарниров. Когда вы включаете электропривод, он воздействует на шестерни, и они перемещают рычаги, поднимающие или опускающие стекло.

Достоинством такого устройства можно смело считать небольшие размеры и простоту конструкции всего привода. Он занимает очень мало места, что облегчает его установку. Однако у этой конструкции есть недостатки. Во-первых, при выполнении такой тяжелой работы электродвигатель потребляет большое количество энергии, что может привести к быстрой разрядке аккумулятора.Во-вторых, это невысокая скорость, хотя современные накопители уже лишены такого недостатка, который делает такие окна наиболее удобными.

Установка стеклоподъемников своими руками на ВАЗ 2107


После того, как вы решили заменить стандартные ручные стеклоподъемники на электрические, самое время определиться с их типом. Плюсы и минусы всех конструкций были рассмотрены выше, следует знать, что цена комплекта напрямую зависит от быстродействия окна, его качества и надежности.Итак, можно сделать вывод, что самым дешевым будет считаться тросовый, а самым дорогим - рычажный.

Чтобы не возникало сложностей при установке комплекта, старайтесь подбирать его конкретно под свою машину. Продавцы магазина покажут и расскажут обо всех доступных пакетах, поэтому вы всегда можете воспользоваться их советом при выборе.


После того, как вы все выбрали, самое время установить все части комплекта. Чаще всего он состоит из исполнительного механизма - электропривода, подъемно-опускного механизма, а также проводов и органа управления.Определитесь с расположением кнопок электрического стеклоподъемника. Они должны находиться в таком месте, чтобы опускание и подъем не отвлекало вас от вождения. Для большего комфорта рекомендуем делать самому.

Перед установкой стеклоподъемников обязательно отключите аккумулятор от бортовой сети автомобиля.

Разобрать дверную карту и демонтировать все компоненты старого окна. Установите новый механизм в соответствии с инструкциями производителя и проложите провода к источнику питания и органам управления.После этого подключите аккумулятор и проверьте работу стеклоподъемника. При необходимости внесите соответствующие корректировки и только после этого собирайте дверную карту. Проделайте те же операции для второй двери.

На этом установка электрического стеклоподъемника на VA 2107 и 2110 завершена. Как видите, это не сложная процедура, которую можно выполнить в обычном гараже. Достаточно иметь небольшой багаж инструментов и иметь минимальное понимание работы окна.

Видео - Как установить стеклоподъемники на ВАЗ 2107

Электростеклоподъемники несложно установить в автомобиле там, где они не предусмотрены производителем. Для установки нам потребуются - комплект стеклоподъемников (далее ЭСП) и отвертка с разными насадками.

В комплект ESP входят все необходимые запчасти для установки - проводка, заглушки, кнопки, крепления, резиновые тросы для протяжки проводки внутри двери. Если в вашем комплекте чего-то не хватает, вам необходимо приобрести его отдельно.Отсоединяем аккумулятор (аккум) или отдельно отключаем цепь питания прикуривателя и подсветку внутри автомобиля (панель приборов, кнопки). Полностью снимаем внутреннюю обшивку двери автомобиля (дверную карту).


Закрепляем стекло скотчем на верхней стойке двери автомобиля, так как следующим шагом будет снятие штатного окна, ручки и внутреннего механизма поворота стекла. Крепим крепко на таком уровне, чтобы был доступ к снятию, а затем установке оконного механизма.Берем отвертку и откручиваем болты, соединяющие стекло двери и оконный механизм, снимаем направляющую этого механизма, накручиваем нижнюю, а затем верхнюю гайки. Откручиваем гайки поворотной ручки. Осторожно отсоедините весь механизм и снимите его, используя нижний штифт направляющей (слегка поддев отверткой) через отверстие в дверце. Механизм демонтирован.


Приступаем к установке ESP. Монтируем его в те же отверстия, где было старое окно.Вставляем весь механизм в дверную карту в уже собранном виде (инструкция по сборке ППС прилагается), осторожно опускаем стекло в положение «открыто». В отверстие, где ранее монтировалась средняя часть демонтированного окна, закрепляем нижнюю часть ЭПС. Закручиваем болты. Механизм EPS будет исправлен.


Далее необходимо соединить крепления на рычажной системе с креплением на стекле. После подачи напряжения от автомобильного аккумулятора на контакты электродвигателя электрического стеклоподъемника, дополнительно совмещаем механизм ЭПС с планкой на стекле. Соединяем их болтами, которые идут в комплекте. Детали трения должны быть хорошо смазаны. Провода изолировать.


Ручное крепление завершено. Далее следует работа с электриком. Прокладываем трассу проводов от двери до места крепления кнопок. Место для кнопок выбираем сами, можно врезать в любом месте машины. Наиболее удобны места возле руля, на двери или возле ручника. Сложнее всего проложить проводку от стойки двери до панели приборов.В стойке есть небольшие запасные дырочки, и протираем через них. Берем провод сечением не менее 1 кв. мм Прокладываем проводку так, чтобы она ничего не касалась, особенно движущихся деталей, и самого механизма ESP. Питание для ЭПС берут от прикуривателя. Электрические подключения производим следующим образом.


После сборки вышеописанной схемы подключаем аккумулятор и проверяем, насколько правильно вы все выполнили. Включаем зажигание и габаритные огни, проверяем, правильно ли работает подсветка кнопок ESP.Если кнопки не загораются, необходимо поменять местами провода на контактах кнопок в гнездах 3 и 6 на рисунке. Проверить работу непосредственно ESP. Стекло должно опускаться и подниматься легко и плавно, без скачков и прыжков, не должно выходить из направляющих штифтов. Дополнительно, чтобы стекло было еще легче скользить, герметик можно слегка смазать силиконовой смазкой. Заменяем обшивку двери.


Чтобы предотвратить случайное открытие или закрытие окна автомобиля на дороге в случае неисправности ESP, мы рекомендуем иметь ручку для экстренной помощи, входящую в комплект для установки.Установка ESP завершена. Приятного вам использования!

Окна в любой машине должны быть в хорошем состоянии, даже если используются очень редко. С завода на ВАЗ-2107 устанавливаются канатные тельферы, приводимые в действие вручную. Если на машине установлен электропривод, это уже говорит о том, что доработка была произведена автовладельцем. В этой статье мы рассмотрим вопрос, как самостоятельно заменить стеклоподъемник на «семерку».

Особенности конструкции

Большинство владельцев седьмой модели нового поколения уверены, что процесс замены окна несколько усложняется. Это связано с тем, что стекло соединяется с опорами и кабелем не в одном, а в 2-х местах. Это решение потребовало добавления еще одного видео. Сейчас их используют 4 (три для направления, один для натяжения).

Самостоятельно произвести замену простыми инструментами вполне возможно:

  1. Ключи (8, 10).
  2. Отвертка Phillips.

Пошаговая последовательность замены передней двери


Для установки нового стеклоподъемника необходимо предварительно демонтировать старый механизм.

Подготовительные работы:

  1. Снимите три болта, которыми ручка крепится к двери.
  2. Снимите ручку.
  3. Снять обшивку с двери.

Перед разборкой заводского подъемника обвяжите проволокой два ответвления.

Это нужно для того, чтобы трос не вылетал из пазов в барабане, и механизм можно было использовать повторно.

Структурный демонтаж осуществляется следующим образом:

  1. Опустите стекло на один оборот ручки стеклоподъемника, чтобы через технологические дверные проемы можно было добраться до замка с тросиком и опор для стекла.
  2. Один крепежный винт необходимо полностью выкрутить, а другой слегка ослабить на кронштейне, крепящем кабель к выступу подшипника. Выведи его.
  3. Поднимите стекло в самое верхнее положение и закрепите его обычной отверткой. Для этого можно использовать другие подручные средства.
  4. Возьмите ключ на 10 и слегка ослабьте гайку, фиксирующую натяжной ролик. Он расположен по центру под дверью.
  5. Снимите трос натяжителя и три направляющих катушки.
  6. Отверните три гайки, которыми стеклоподъемник крепится к двери.
  7. Открутите 2 гайки крепления направляющей канавки и сдвиньте ее вправо.
  8. Завершающий этап - демонтаж окна от двери.

После снятия механизма можно проверить, как вращаются ролики.

Установка нового стеклоподъемника

В новом механизме обязательно должен быть кронштейн, фиксирующий две ветви троса. Его нельзя снимать до завершения полной установки.

В целом процесс установки выглядит следующим образом:

  1. Установка и фиксация корпуса на «своем» месте.
  2. Монтаж тросов вокруг роликов.
  3. Крепление стеклянных скоб с помощью кабеля. Крепится саморезами с помощью 2 скоб.
  4. Установка направляющего паза.
  5. Натяжение троса.
  6. Теперь снимается скоба, фиксирующая ответвления кабеля.
  7. Установка обшивки дверей и ручек.

Через опору качения можно провести кабель вокруг роликов двумя способами (верхним или нижним).Если ход проходит через нижний ролик, трос направляется следующим образом:

  1. Левая роликовая направляющая (нижняя).
  2. Левая направляющая опора (вверху).
  3. Центральная натяжная катушка (нижняя).
  4. Направляющий элемент вверху справа.

При замене переднего электрического стеклоподъемника можно обойти через верхний змеевик в обратном порядке.

Процесс натяжения:

  1. Опустите стекло в нижнее положение.
  2. Полностью поверните ручку в направлении опускания стекла.
  3. Отрегулируйте натяжение троса, перемещая нужный ролик.
  4. Зажмите болт крепления ролика.

Обратите внимание, что растяжка должна быть чувствительной. Кабель тянуть не следует, но и свисать тоже не стоит.

Основная задача электрического стеклоподъемника - опускать и поднимать окна, когда это необходимо водителю. В самых первых автомобилях был установлен простой и надежный механизм, работающий за счет ручки, которую нужно было вращать.

Основным недостатком данного технического решения было время, необходимое для открытия окна до нужного уровня. Мало того, ручки часто выходили из строя, из-за чего приходилось ездить с открытыми или закрытыми окнами.

Но ничего не стоит на месте. Технологии стремительно развиваются, особенно автомобильная. Неудивительно, что сейчас электрические стеклоподъемники устанавливаются практически во всех автомобилях. Механические аналоги можно найти только в самых дешевых моделях.

Электрические стеклоподъемники дают водителю возможность испытать совершенно новый уровень комфорта, используя возможности своего автомобиля.Они имеют множество полезных функций и работают на основе различных технологических решений, что во многом влияет на их эффективность и надежность.

Если говорить о самой полезной функции электростеклоподъемников, то - это, конечно же, автоматическая доработка стекол. Представьте, что вы забыли закрыть окно машины, потому что бросились в банк, на работу или в больницу. В этом случае стеклоподъемник позаботится о сохранности вашего имущества.

Сами очки станут в закрытом положении после включения будильника.Таким образом, доводчик защитит машину от возможных несанкционированных атак третьих лиц.

Электрические стеклоподъемники

Устройство

В большинстве случаев электрические стеклоподъемники устанавливаются внутри дверей. Некоторые автопроизводители идут на эксперименты и монтируют стеклоподъемные механизмы, например, в специальные подрамники. Их также можно закрепить непосредственно на корпусе.

Конструкция стандартного электрического стеклоподъемника состоит из следующих элементов:

  • Блок управления стеклоподъемниками,
  • привод
  • лифт.

Блок управления обычно состоит из ключа и микросхемы. Нажимая, водитель регулирует, сколько ему нужно, чтобы открыть окно. Привод состоит из нескольких элементов. Первый - электрический двигатель. Второй - червячно-зубчатая передача.

Все три конструктивных элемента находятся в одном блоке. Привод создает необходимую силу, которая передается на подъемник, а тот, в свою очередь, опускает или поднимает стекло. Наличие червячной передачи в конструкции стеклоподъемника исключает несанкционированное открывание окон.

Внимание! В червячном механизме вращение передается от червяка к колесу. Если приложить силу для выполнения противоположного действия, замок включится.


Виды подъемных механизмов стеклоподъемников

Подъемный механизм в электрическом стеклоподъемнике поднимает и опускает стекло по требованию автовладельца. Сейчас в автомобилестроении чаще всего используются три основных конструкции:

Стоит признать, что каждый из перечисленных механизмов представляет собой определенную ветвь развития автомобильной конструкции.Высокая конкуренция между ведущими производителями вынуждает их улучшать каждый тип стеклоподъемников, чтобы обеспечить водителю больший комфорт во время работы и повышенную безопасность.

У каждого типа подъемного механизма есть свои достоинства и недостатки. Возьмем для примера реечный стеклоподъемник. В первую очередь такая конструкция славится своей прочностью. В его основе лежит электродвигатель, который передает вращательное движение от электродвигателя на шестерни. Результат - поступательное движение рельсов.

Если сравнить реечный электрический стеклоподъемник с тросом, то первый обеспечивает гораздо более высокую скорость подъема и опускания стекла. Также отметим низкий уровень шума.

К сожалению, без недостатков не обойтись, несмотря на очевидные преимущества, реечные электрические стеклоподъемники требуют периодической смазки. Дело в том, что при работе на шестернях возникает слишком большая нагрузка. При отсутствии смазки они стираются и выходят из строя.

Некоторые производители автомобилей, желая сэкономить, делают пластиковые шестерни в стеклоподъемниках.Это напрямую влияет на срок эксплуатации устройства.

Важно! Реечные окна имеют большие размеры.

Кабель стеклоподъемников Отличный ремонт. Запчасти к ним есть практически в любом магазине. К тому же простота конструкции позволяет справиться с ремонтными работами каждому водителю.


Главный недостаток реечных окон - быстрый износ троса. Со временем она растягивается. К тому же пластиковые направляющие обладают не очень высокой прочностью.Электродвигатель, в свою очередь, быстро перегревается.

Электростеклоподъемник

при этом сохраняет высокую надежность и имеет небольшие габариты. Работа всего механизма осуществляется за счет компактного электродвигателя.

Электродвигатель обеспечивает зубчатое вращение. Она, в свою очередь, передает статистические усилия на кредитное плечо. Они создают движение, которое опускает или поднимает стакан.

Главный недостаток такого механизма - неравномерность подъема и опускания стекла.Проще говоря, все происходит рывками. Сначала подъем быстрый, к середине замедляется, а в самой высокой точке почти не движется.

Внимание! Любое стекло, независимо от типа механизма, перемещается по желобам. Они встроены в оконные рамы. Внутри двери есть специальные направляющие.

Импульсный и обычный

Электрические стеклоподъемники

также можно разделить на два типа: импульсные и обычные. Первые работают в импульсном и нормальном режимах. Разница между ними заключается в следующем: в первом варианте одно нажатие полностью опускает или полностью поднимает стекло; во втором этот процесс происходит постепенно.

Импульсные электрические стеклоподъемники в большинстве случаев оснащены пятипозиционными клавишами. Они позволяют выбрать положение стекла, встроенного в программную оболочку оборудования. Обычно это две позиции вверху и две позиции внизу. Первый - нормальный режим, второй - импульсный.

Установка стеклоподъемников


Если у вас остались механические стеклоподъемники, вы можете заменить их электрическими по более чем доступной цене.Цена установочного комплекта во многом зависит от сложности механизма, на котором работает система.

Наиболее дорогими являются рычажные и реечные механизмы. Кабельные устройства намного дешевле. В среднем качественный комплект можно приобрести за 2-3 тысячи рублей.

После покупки у вас будет два варианта: пойти в сервисный центр и оплатить установку или сделать это самому. Во втором случае можно сэкономить. К счастью, установка электростеклоподъемников - не особо сложный технический процесс, который под силу каждому автомобилисту.

Важно! Как пример установка выполняется на автомобиль ВАЗ 2109.

Разборка

Работы по установке стеклоподъемников начинаются с демонтажа старой системы, процесс состоит из следующих этапов:

  1. Отсоединить массу. Если такой кнопки нет, отсоедините отрицательный провод от аккумулятора.
  2. Снять обшивку двери.
  3. Установите стекло так, чтобы был свободный доступ к крепежным болтам.Крепление можно произвести обычным скотчем.
  4. Выверните болты крепления стекла.
  5. Заверните направляющую гайку. Возле ручки будут еще три гайки, их тоже нужно открутить.
  6. Вынуть механизм из двери.

После выполнения этих шагов можно приступать к установке новой системы.

Установка

Главный плюс самостоятельной установки стеклоподъемника - это отсутствие необходимости что-либо сверлить или паять.Для этого вполне подходит стандартная посадочная площадка штатного механизма. Процесс состоит из следующих шагов:

  1. Соберите стеклоподъемник и поместите его в самое большое отверстие в двери.
  2. В центральной части двери несколько проемов. В них должны быть стойки стеклоподъемников.
  3. Вверните и затяните гайки на шпильках.
  4. Совместите крепления стеклоподъемника и стекла.
  5. Включите механизм, а затем поднимите сиденье к стеклу.
  6. Совместите монтажные отверстия шины и узла. Закрепите получившуюся конструкцию.

По окончании установки электрического стеклоподъемника все детали необходимо тщательно смазать.

Подключение проводки


Сначала измерьте длину от мотора стеклоподъемника до кнопок на передней панели. Далее протяжкой протяните проводку в стойку и под панель. Для этого подойдет простой провод .. Сделайте на конце петлю, и с ее помощью протяните проводку по каналам.

Важно! Сечение проводов не может быть меньше одного квадратного миллиметра.

Самый простой и эффективный способ подключить провода электрического стеклоподъемника к прикуривателю. Некоторые автомобильные эксперты рекомендуют подключаться напрямую к аккумулятору, так как это обеспечивает более стабильную работу. Но реализовать это технически сложнее.

После завершения всех работ нужно снова установить дверную обшивку. Получившиеся отверстия закрываем декоративными заглушками.Клеммы аккумулятора подключаются в самом конце. Перед выходом на трек оборудование проходит тестирование.

Неисправности и ремонт


Условно все проблемы со стеклоподъемниками можно разделить на две группы: электрические и механические. Диагностику лучше всего начать с проверки предохранителя. Этот предмет из первой группы. Если ее целостность нарушена, то деталь необходимо заменить. В противном случае измерьте напряжение на выводах. Если нет, проверьте проводку.

Важно! Повреждение может быть в реле или блоке управления.

Если стекло закрывается сразу после открытия, очистите контакты кнопки, отвечающей за открытие. При необходимости замените механизм. После проверки силы тока можно приступать к поиску механической неисправности.

Самая частая причина неисправности двигателя - заедание и падение щеток. Чтобы проверить эту гипотезу, поверните ключ зажигания и нажмите кнопку электрического стеклоподъемника. В этом случае нужно слегка постучать в дверь.Если после этой манипуляции очки поднимаются или опускаются, то причина неисправности в моторе.

Снимите кожух с двигателем и снимите ротор. Далее нужно удалить нагар, который при работе стеклоподъемника возник в системе. Для его удаления используйте наждачную бумагу.

Важно! Иногда механизм просто заедает. При этом слышно отчетливое рычание. В этом случае нужно заменить пластиковую шестерню в устройстве электрического стеклоподъемника.

Сводка

Есть много разновидностей стеклоподъемников.У каждого из них есть свои достоинства и недостатки. К достоинствам каждой конструкции можно отнести простоту в установке и ремонте.

Если окно не снимается для замены, то во избежание выхода троса из направляющих пазов барабана провязываем две ветви троса проволокой в ​​месте, указанном стрелками.

Снятие стеклоподъемника передней двери автомобиля ваз 2107
1. Готовим автомобиль ВАЗ 2107 к эксплуатации (см. «Подготовка автомобиля ВАЗ 2107 к ТО и ремонту»).
2. Снимите планки зажима троса и опустите стекло до упора (см. «Опускание стекла передней двери ВАЗ 2107»).
3. Торцевым ключом на 10 мм ослабьте затяжку болта крепления натяжного ролика, сместите натяжной ролик и снимите трос с ролика.

4. Снимите трос электрического стеклоподъемника с трех других роликов.


5. С помощью торцевого ключа на 8 мм или накидного ключа отверните три гайки, фиксирующие оконный механизм.

6.Подняв стекло, вынимаем стеклоподъемник из технологического отверстия во внутренней панели двери.


Установка стеклоподъемника передней двери на автомобиль ваз 2107
1. Смажьте трос электрического стеклоподъемника консистентной смазкой.
2. Установка окна производится в обратной последовательности. Перед регулировкой натяжения троса развязываем провод, фиксирующий трос.
3. Перемещая ролик, натягиваем трос и проверяем плавность работы привода.



Стеклоподъемник передней двери ваз 2107
1 - оконная ручка; 2 - облицовка с фиксатором; 3 - розетка; 4 - механизм стеклоподъемника; 5 - роликовый кронштейн;
6 - винт; 7 - пластина кабельного зажима; 8 - скоба; 9 - стекло; 10 - трос; 11 - ролик нижний; 12 - болт; 13 - натяжной ролик

Не работает кнопка электрического стеклоподъемника ВАЗ-2110



Если на автомобиле перестает работать кнопка электрического стеклоподъемника, то езда на этом автомобиле может превратиться в кошмар.Открытое окно в зимнюю стужу или закрытое в летнюю жару - однозначно сомнительное удовольствие. Но вы можете исправить это сами.

Все электрические стеклоподъемники на ВАЗ-2110 управляются группой кнопок, расположенных рядом с рычагом стояночного тормоза. Это неудобно как во время движения, так и для устранения неисправностей. Поэтому в первую очередь нужно сузить круг поиска. Для этого проведите небольшой тест и проверьте работу всех четырех кнопок. По результатам такой диагностики будут выбраны методы устранения неполадок.

Если не работают все стеклоподъемники ВАЗ-2110

  1. Начать стоит с самого простого. В монтажном блоке, который находится под рулем автомобиля, нужно найти предохранитель под номером F5, расположенный в верхнем ряду пятого слева. Он отвечает за работу электродвигателей стеклоподъемников. Его номинал составляет 30 А. Необходимо проверить, установлен ли требуемый предохранитель и что он исправен. Если это не так, то его необходимо заменить.После этого вы можете проверить работу окон.

  2. Если предохранитель в порядке, то неисправность, скорее всего, связана с дефектом проводки от монтажного блока до кнопок электрического стеклоподъемника. Для этого прозвоните все кабели.
  3. Следующим вариантом выхода из строя всех электростеклоподъемников может стать выход из строя всех кнопок. Хотя это маловероятно, лучше всего проверить это, заменив весь блок кнопок заведомо исправным.
  4. Последний вариант, как бы банальным он ни казался, но проверить его тоже можно.Необходимо помнить, что электродвигатели стеклоподъемников в ВАЗ-2110 активируются только тогда, когда ключ зажигания вставлен и повернут в первое положение.

Если одна кнопка окна не работает

  1. Начните снова с самого простого. Вы должны извлечь всю группу кнопок. Далее следует еще раз проверить работоспособность каждого из них и вспомнить те, которые работают в штатном режиме. Это необходимо для того, чтобы провести тест. Следующим шагом является снятие блока проводов с холостого и любых работающих механизмов.Провода от управляющей кнопки необходимо подключить к проверяемому.

    После этого проверяем его работу, нажав. Если стекло никак не реагирует на манипуляции, значит неисправна кнопка электрического стеклоподъемника. Его следует заменить.
  2. Если предыдущий тест показал, что кнопка электрического стеклоподъемника работает, то следующим шагом будет проверка проводки. Для этого понадобится пробник автомобильного тестера. С его помощью нужно проверить все кабели, а затем визуально оценить их состояние.Также следует проверить все контакты и соединения на целостность, наличие грязи, окисления или других повреждений.
  3. Если ни один из вышеперечисленных способов не помог, то это означает только одно - не работает электродвигатель стеклоподъемника. В этом случае его следует заменить.

Поставщики ВАЗ 2114 - надежные поставщики и производители ВАЗ 2114 на Alibaba.com

Поставщики > : 18 Поставщик (и)

Основные продукты:

АВТОМОБИЛЬНЫЕ ФОНАРИ, АВТО ФАРА, СВЕТОДИОДНЫЕ АВТО ФОНАРИ, ДНЕВНЫЕ ФОНАРИ, детали кузова автомобиля

Страна / регион: Китай Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Восточная Европа 90% , Северная Америка 5% , Южная Азия 1%

  • 2 Сделки (6 месяцев)

    1000+

  • Скорость отклика

Основные продукты:

Led Angel Eye, Скрытые линзы проектора, Светодиодные лампы для номерных знаков, Светодиодные гибкие ДХО, Светодиодные фары

Страна / регион: Китай Общий доход:

2 доллара США.5 миллионов - 5 миллионов долларов США

Топ-3 рынка:

Западная Европа 28% , Южная Америка 20% , Восточная Европа 15%

Основные продукты:

СТАРТЕР, ГЕНЕРАТОР, ДЕТАЛИ ГРУЗОВИКА, МАСЛЯНЫЙ РАДИАТОР, ОХЛАДИТЕЛЬ EGR

Страна / регион: Китай Общий доход:

2 доллара США.5 миллионов - 5 миллионов долларов США

Топ-3 рынка:

Восточная Европа 40% , Западная Европа 20% , Средний Восток 10%

Основные продукты:

Масляный радиатор, генератор, стартер, автоматический датчик

Страна / регион: Китай Общий доход:

2 доллара США.5 миллионов - 5 миллионов долларов США

Топ-3 рынка:

Восточная Европа 50% , Западная Европа 30% , Северная Европа 10%

  • 2 Сделки (6 месяцев)

    300+

  • Скорость отклика

Основные продукты:

Автоматические лампы, задний фонарь, светодиодный задний фонарь, фара, противотуманная фара

Страна / регион: Китай Общий доход:

2 доллара США.5 миллионов - 5 миллионов долларов США

Топ-3 рынка:

Восточная Европа 33% , Юго-Восточная Азия 33% , Средний Восток 33%

Основные продукты:

Автозапчасти

Страна / регион: Китай Общий доход:

10 миллионов долларов США - 50 миллионов долларов США

Топ-3 рынка:

Восточная Европа 60.0% , Восточная Азия 30,0% , Южная Азия 10,0%

Страна / регион: Китай Общий доход:

2 доллара США.5 миллионов - 5 миллионов долларов США

Топ-3 рынка:

Восточная Европа 80% , Южная Азия 5% , Восточная Азия 5%

Основные продукты:

кованый шатун, кованый коленвал, детали для тюнинга, поршень, гоночные детали

Страна / регион: Китай Общий доход:

1 миллион долларов США - 2 доллара США.5 миллионов

Топ-3 рынка:

Северная Америка 20% , Западная Европа 15% , Южная Америка 14%

Основные продукты:

автозапчасти, пыльник шруса, полиуретановые втулки, амортизаторы, запчасти 4x4

Страна / регион: Тайвань, Китай Общий доход:

2 доллара США.5 миллионов - 5 миллионов долларов США

Топ-3 рынка:

Западная Европа 35% , Восточная Европа 25% , Южная Европа 12%

Основные продукты:

Рулевой механизм с гидроусилителем, крышка клапана, впускной и выпускной коллекторы, датчик АБС, соленоид переменной синхронизации

Страна / регион: Китай Общий доход:

5 миллионов долларов США - 10 миллионов долларов США

Топ-3 рынка:

Северная Америка 58% , Южная Америка 8% , Внутренний рынок 6%

Основные продукты:

Электродвигатель вентилятора, электродвигатель стеклоочистителя, насос омывателя, электродвигатель вентилятора, электродвигатель стеклоподъемника

Страна / регион: Китай Общий доход:

5 миллионов долларов США - 10 миллионов долларов США

Топ-3 рынка:

Средний Восток 50% , Восточная Европа 50%

Основные продукты:

Фильтр, сцепление, детали двигателя, коробка передач, запчасти для грузовиков

Страна / регион: Китай Общий доход:

1 миллион долларов США - 2 доллара США.5 миллионов

Топ-3 рынка:

Африка 29% , Юго-Восточная Азия 26% , Внутренний рынок 20%

Основные продукты:

Автоматический выключатель, блок предохранителей, центральный дверной замок, датчик, реле (только зарубежные продажи)

Страна / регион: Китай Общий доход:

Более 100 миллионов долларов США

Топ-3 рынка:

Южная Америка 20% , Северная Америка 15% , Средний Восток 10%

Основные продукты:

Щетка стеклоочистителя, рычаг стеклоочистителя, электродвигатель стеклоочистителя, рычаг стеклоочистителя, узел стеклоочистителя

Страна / регион: Китай Общий доход:

Более 100 миллионов долларов США

Топ-3 рынка:

Северная Америка 40% , Западная Европа 30% , Океания 15%

Основные продукты:

ДВИГАТЕЛЬ ВЕНТИЛЯТОРА, ВЕНТИЛЯТОР В СБОРЕ, ДВИГАТЕЛЬ ОЧИСТИТЕЛЯ, ДВИГАТЕЛЬ ВОЗДУХА, СОЕДИНИТЕЛЬ СТЕКЛА

Страна / регион: Китай Общий доход:

2 доллара США.5 миллионов - 5 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 20% , Восточная Европа 20% , Южная Америка 15%

Основные продукты:

Автозапчасти, Ремень ГРМ, Ремень ATL, Ремень A / C, Ремень P / S

Страна / регион: Китай Общий доход:

1 миллион долларов США - 2 доллара США.5 миллионов

Топ-3 рынка:

Средний Восток 30% , Южная Америка 30% , Внутренний рынок 15%

Основные продукты:

Стартер, генератор, детали стартера, детали генератора

Страна / регион: Китай Общий доход:

1 миллион долларов США - 2 доллара США.5 миллионов

Топ-3 рынка:

Южная Америка 40,0% , Юго-Восточная Азия 30.0% , Восточная Азия 10,0%

Основные продукты:

гоночные автозапчасти, турбонаддув, рычаг подвески, интеркулер, выхлопная труба

Страна / регион: Китай Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Средний Восток 11% , Восточная Европа 11% , Северная Европа 11%

  • Еще не нашли подходящего поставщика?

    Концентратор запросов на покупку

    1 запрос, несколько предложений
    Сравнение предложений в один клик
    OEM, ODM и мультикатегорийные закупки

    Получить расценки сейчас >>

  • Хотите знать продукцию и отрасль?

    Торговое уведомление

    Trade Alerts - это БЕСПЛАТНЫЕ обновления по таким темам, как популярные товары, запросы на покупку и информация о поставщиках, отправляемые прямо на ваш почтовый ящик!

    Подписаться >>

Расположение предохранителей на карбюраторе ВАЗ 2109.Монтажный блок. Предохранители блока отопления установлены в старом автомобиле

Для обеспечения обслуживания и ремонта электрооборудования автомобиля ВАЗ был применен особый подход к компоновке каждой из составляющих общей системы. То есть все реле и предохранители разместились в одном компактном корпусе монтажного блока. Использование коммутационных взаимосвязанных цепей различных электрических систем позволяет отказаться от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их сменных частей.Чтобы найти неисправные элементы, не нужно разбирать всю машину - достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов. Они нам в этом помогают. Далее мы представляем принципиальные электрические схемы МБ для автомобиля ВАЗ.

Распиновка монтажного блока 2107

Номер предохранителя Цепи защищенные
F1 (8A) (10A) Фонари задние (фонарь заднего хода).Электродвигатель обогревателя. Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2 (8A) (10A) Электродвигатели очистителей и омывателей лобового стекла Электродвигатели омывателей и очистителей фар Реле очистителей ветрового стекла Реле очистителей и омывателей фар (контакты)
F3 (8A) (10A) Запасной
F4 (8A) (10A) Запасной
F5 (16A) (20A) Элемент обогрева заднего стекла и реле обогрева (контакты)
F6 (8A) (10A) Прикуриватель.Розетка для переносной лампы
F7 (16A) (20A) Звуковые сигналы и реле включения звуковых сигналов
F8 (8A) (10A) Указатели поворота в режиме сигнализации Переключатель и реле-прерыватель указателей поворота и сигнализации в режиме сигнализации
F9 (8A) (10A) Регулятор напряжения генератора (для а / м с генератором Г-222)
F10 (8A) (10A) Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа.Реле включения двигателя вентилятора (обмотка). Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумулятора. Приборный щиток. Вольтметр. Система управления электропневматическим клапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
F11 (8A) (10A) Фонари задние (стоп-сигналы). Освещение салона кузова
F12 (8A) (10A) Правая фара (дальний свет) Катушка реле очистителя фар (при включенном дальнем свете)
F13 (8A) (10A) Левая фара (дальний свет) Контрольная лампа дальнего света
F14 (8A) (10A) Левая фара (габаритный свет) Правый габаритный фонарь (габаритный свет) Подсветка номерного знака Лампа в моторном отсеке.Контрольная лампа бокового освещения
F15 (8A) (10A) Правая фара (габаритный свет) Левый габаритный огонь (габаритный свет) Лампа прикуривателя Лампы приборного освещения Лампа освещения вещевого ящика
F16 (8A) (10A) Правая фара (ближний свет). Катушка реле включения фар (при включенном ближнем свете)
F17 (8A) (10A) Левая фара (ближний свет)

Монтажная схема 2105-3722010-02 LADA 21054, 21074

Цепи, защищенные предохранителями

Номер предохранителя Цепи защищенные
F1 (10A) Фонари заднего хода.Электродвигатель обогревателя. Индикатор обогрева заднего стекла. Реле обогрева заднего стекла (обмотка).
F2 (10A) Электродвигатели стеклоочистителей. Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя. Реле очистителей и омывателей фар (контакты).
F3 (10A) Запасной.
F4 (10A) Запасной.
F5 (20A) Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты).
F6 (10A) Прикуриватель.Часы.
F7 (20A) Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора (контакты)
F8 (10A) Указатели поворота (в аварийном режиме). Указатель поворота (в режиме тревоги). Реле прерывателя указателей поворота и аварийной сигнализации. Выключатель аварийной сигнализации с контрольной лампой.
F9 (7,5 А) Фары задние противотуманные. Индикатор включения заднего противотуманного фонаря.
F10 (10A) Указатели поворота (в режиме указателя поворота). Реле прерывателя указателей поворота. Контрольная лампа указателя поворота. Тахометр. Указатель уровня топлива. Индикатор резерва топлива. Контрольная лампа стояночного тормоза. Индикатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы. Индикатор заряда аккумулятора. Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701).
F11 (10A) Внутренние плафоны. Лампы стоп-сигналов. Лампы освещения багажного отделения.
F12 (10A) Фара дальнего света (правая фара).
F13 (10A) Фара дальнего света (левая фара). Индикатор дальнего света.
F14 (10A) Фонарь габаритный передний (левая фара). Задний габаритный фонарь (правый фонарь). Подсветка номерного знака. Сигнальная лампа включения габаритных огней.
F15 (10A) Фонарь габаритный передний (фара правая). Задний габаритный фонарь (левый фонарь). Лампа прикуривателя. Лампа освещения приборов. Лампа освещения бардачка. Часы (осветительная лампа).
F16 (10A) Ближний свет фар (правая фара). Реле стеклоочистителей (обмотка реле).
F17 (10A) Фара ближнего света (левая фара).

Распиновка монтажного блока 2108

А вот и монтажный блок нового типа.Блок старого образца в целом имеет такую ​​же схему, но некоторые контакты (менее 5%) могут не совпадать.

Принципиальная схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов в соединительных колодках, цвет подключаемых к ним проводов и электрических цепей.

Генератор Генератор Генератор
Разъем Контакты Цвет провода Назначение
X1 (W1) 1 Б стеклоподъемники
2 D выключатель зажигания (клемма 15/2)
3 GP
4 WG Выключатель электродвигателя отопителя
5 R выключатель зажигания (клемма 30/1)
6 KR выключатель зажигания (кл.30)
7 дверной замок
8 П выключатель зажигания (кл.50)
X2 (W2) 1 BG Выключатель заднего дворника
2 D переключатель указателя поворота (правый)
3 RP выключатель стоп-сигнала
4 Б индикатор исправности лампы
5 IF
6 ГБ дверь левая передняя
7 О КОМПАНИИ
8 34 контрольная лампа дальнего света
9 -
10 4 выключатель задних противотуманных фар
11 середина Контрольная лампа резерва топлива
12 IF контрольная лампа уровня топлива
13 Боеголовка освещение салона
14 кг контрольная лампа стояночного тормоза
15 правая переключатель указателя поворота (левый)
16 очиститель фар
17 -
X3 (W3) 1 f датчик скорости
2 гп выключатель аварийной сигнализации
3 GP переключатель указателей поворота
4 сб контрольная лампа уровня масла
5 H вес
6 РБ Контрольная лампа уровня омывающей жидкости
7 RO контрольная лампа износа тормозных колодок
8 3 в переключатель фар
9 ЖЗ выключатель стеклоочистителя
10 PG розетка для подключения переносной лампы
11 выключатель зажигания (кл.15)
12 РФ Выключатель омывателя заднего стекла
13
14 f контрольная лампа противотуманных фар
15
16 SG манометр
17
18 R
19 CO переключатель стеклоочистителя
20 ИЗ переключатель стеклоочистителя
21 О КОМПАНИИ выключатель задних противотуманных фар
X4 (W4) 1 ЗП Вкл.и контрольная лампа обогрева заднего стекла
2 ГБ переключатель фар (дальний свет)
3 О КОМПАНИИ дворник
4 Боеголовка выключатель наружного освещения
5 К реостат подсветки приборов
6 R аккумулятор
7 BW переключатель стеклоочистителя и омывателя
8 О КОМПАНИИ блок Ш4 монтажного блока клеммы 3
9 Среднечастотный выключатель звука
10 БП выключатель стоп-сигнала
11 R аккумулятор
12 СП переключатель фар (ближний свет)
13 сигнальная лампа
14 -
15 -
16 WG контрольная лампа уровня тормозной жидкости
17 ZB указатель температуры охлаждающей жидкости
18 КБ контрольная лампа заряда аккумулятора
19 ZH Выключатель противотуманных фар
20 RZ контрольная лампа уровня охлаждающей жидкости
21 Ф тахометр
X5 (W5) 1 3 дальний свет (правый)
2 3H дальний свет (левый)
3 Среднечастотный ближний свет (левый)
4 П стартер (кл.50)
5 ПБ вентилятор охлаждения радиатора
6 ИЗ ближний свет (правый)
X6 (W6) 1 -
2 3
3 MS указатель поворота (левый передний)
4 -
5 -
6 -
7 -
8 ZH габаритный фонарь (передний правый)
9 Боеголовка термостат электровентилятора
10 ZH габаритный фонарь (передний левый)
11 D указатель поворота (правый передний)
12 Выключатель фонарей заднего хода
13 WG датчик уровня тормозной жидкости
X7 (W7) 1 -
2 WG очиститель фар
3 Б очиститель фар
4 -
5 сб датчик уровня масла
6 Среднечастотный звуковые сигналы
7 ИЗ датчик скорости
8 ZB датчик температуры охлаждающей жидкости
9 КБ (кл.61)
10 R насос омывателя лобового стекла
11 Боеголовка Выключатель лампы в моторном отсеке
12 РБ Датчик уровня омывающей жидкости
13 РФ тормозные накладки
14 -
15 КП тахометр
16 RZ датчик уровня охлаждающей жидкости
17 ЖБ реле противотуманных фар
X8 (W8) 1 ЖП реле противотуманных фар
2 ZH Фара противотуманная (левая)
3 Ф противотуманная фара (правая)
4 GP катушка зажигания
5 R (кл.30)
6 R (кл.30)
7 -
S РФ реле противотуманных фар
X9 (W9) 1 РФ
2 D указатель поворота (задний правый)
3 BG электродвигатель очистителя заднего стекла
4 OCH задние противотуманные фонари
5 Среднечастотный задняя дверь
6 IF дверь передняя правая
7 Боеголовка освещение салона
8 кг датчик ручного тормоза
9 Боеголовка кнопки сигнализации открытой двери
10
11 ИЗ фонарь освещения номерного знака
12 ГБ дверь передняя левая
13 Б освещение салона
14 П стоп-сигналы
15 Ф габаритный фонарь (задний правый)
16 3 фонарь заднего хода
17 ZH габаритный фонарь (задний левый)
18 WG очиститель заднего стекла
19 элементы обогрева заднего стекла
X11 (W11) 1 Ф насос
2 РФ Клапан омывателя заднего стекла
3 -
4 Ф насос
5 Боеголовка лампа моторного отсека
6 -
7 -
8 КСН лампа моторного отсека
9 Б
10 мотор стеклоочистителя
11 -
12 CO датчик аварийного давления масла
13 -
14 R клапан омывателя ветрового стекла
15 CO электродвигатель стеклоочистителя
16 ИЗ электродвигатель стеклоочистителя
17 ЖБ электродвигатель стеклоочистителя
18 -
19 -

Распиновка монтажного блока 2109

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей.В первых моделях использовался монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы, на которой припаяны выводы для подключения к контактным площадкам жгутов проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем используются монтажные блоки аналогичные 2114-3722010-60, но имеют другое соединение для вентилятора охлаждения радиатора.

"
Предохранитель № Цепи защищенные
1 (8 А) F9 (7.5 А) Фара противотуманная правая
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (на момент включения). Реле включения очистителей
фар (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в эксплуатации). Реле стеклоочистителя
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя лобового стекла. Электродвигатель очистителя заднего стекла.Реле времени омывателя заднего стекла. Клапаны включения омывателей лобового и заднего стекла. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контроль ‘Лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота. Задние фонари (фонари заднего хода).
Реле мотор-редуктора и стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник щитовой "СТОР". Указатель температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Фонари задние (стоп-сигналы). Плафон внутреннего освещения
6 (8 А) F6 (30 А) Электростеклоподъемники передних дверей.Реле стеклоподъемника
7 (8 А) F10 (7,5 А) Подсветка номерного знака. Лампа на капоте. Лампы приборного освещения. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет).Фонарь левый (габаритный)
10 (8 А) F11 (7,5 А) Фара правая (габаритный свет). Фонарь габаритный (габаритный) правый
11 (8 А) F2 (10 А) Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы.
Прикуриватель "
13 (8 А) F15 (7.5А) Фара правая (дальний свет)
14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар
15 (8 А) F13 (7,5 А) Фара левая (ближний свет)
16 (8 А) F12 (7,5 А) Фара правая (ближний свет)

Распиновка монтажного блока 2110

Цепи, защищенные предохранителями

Номер предохранителя Цепи защищенные
F1 (5A) Лампы для освещения номерного знака Фонари приборов Контрольная лампа габаритного света Лампа в багажном отделении Лампы габаритного света по левому борту
F2 (7.5А) Левая фара (ближний свет)
F3 (10A) Левая фара (дальний свет)
F4 (10A) Правая противотуманная фара
F5 (30A) Электродвигатели стеклоподъемников
F6 (15A) Переносная лампа
F7 (20A) Электродвигатель вентилятора охлаждения двигателя, звуковой сигнал
F8 (20A) Элемент обогрева заднего стекла. Реле обогрева заднего стекла (контакты)
F9 (20A) Клапан рециркуляции Стеклоочистители и омыватели лобового, заднего стекла и фар Реле (катушка) обогрева заднего стекла
F10 (20A) Запасной
F11 (5A) Габаритные огни, правый борт
F12 (7.5А) Фара правая (ближний свет)
F13 (10A) Правая фара (дальний свет). Контрольная лампа дальнего света
F14 (10A) Левая противотуманная фара
F15 (20A) Подогрев сидений. Замок багажника
F16 (10A) Реле / ​​прерыватель указателей поворота и аварийной сигнализации (в режиме сигнализации). Контрольная лампа аварийной сигнализации
F17 (7,5 А) Лампа внутреннего освещения Лампа индивидуального освещения Лампа освещения выключателя зажигания Лампы стоп-сигнала Часы (или бортовой компьютер)
F18 (25A) Лампа перчаточного ящика Контроллер подогрева Прикуриватель
F19 (10A) Запирание дверных замков.Реле контроля исправности стоп-сигналов и габаритных огней. Указатели поворота с контрольными лампами. Лампы заднего хода. Обмотка возбуждения генератора. Бортовой дисплей системы мониторинга Комбинация приборов Часы (или бортовой компьютер)
F20 (7,5 А) Лампы заднего противотуманного фонаря


Схема комбинации приборов ВАЗ
2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация заглушек в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Монтажный блок нового образца ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1 - реле включения очистителей фар;
К2 - реле-прерыватель указателей поворота и сигнализации;
К3 - реле стеклоочистителя;
К4 - реле контроля исправности ламп;
К5 - реле стеклоподъемника;
К6 - реле включения звуковых сигналов;
К7 - реле включения электрообогрева заднего стекла;
К8 - реле включения дальнего света фар;
К9 - реле включения ближнего света фар;
F1 - F20 - предохранители;
X11 - выводы колодки жгута проводов

Таблица схем защищенных предохранителями на ВАЗ 2114

Номер предохранителя Сила тока, А Цепи защищены плавким предохранителем
F1 20 Реле задних противотуманных фонарей Лампы задних противотуманных фар Индикатор задних противотуманных фонарей
F2 10 Указатели поворота, указатель поворота и сигнальное реле-прерыватель (в режиме сигнализации) Контрольная лампа сигнализации
F3 7.5 Фонарь освещения передний. Центральное внутреннее освещение. Освещение багажного отделения. Лампа подсветки замка зажигания Лампа контроля системы управления двигателем. Лампы стоп-сигнала. Маршрутный компьютер (если установлен)
F4 20 Патрон для подключения переносной лампы. Реле обогрева заднего стекла (контакты). Обогрев заднего стекла
F5 20 Звуковой сигнал. Реле включения звукового сигнала. Двигатель охлаждающего вентилятора.Предохранитель вентилятора.
F6 30 Электростеклоподъемники. Реле стеклоподъемника (контакты)
F7 30 Электродвигатель отопителя. Предохранитель печки ВАЗ 2114, ВАЗ 2115. Моторчик омывателя лобового стекла. Электродвигатели очистителей фар (в работе) Предохранитель прикуривателя. Лампа освещения бардачка. Реле обогрева заднего стекла (катушка)
F8 7,5 Предохранитель противотуманных фар ВАЗ 2114, 2115 - Фара противотуманная правая
F9 7.5 Предохранитель противотуманных фар ВАЗ 2114, 2115 - Левая противотуманная фара
F10 7,5 Габаритные огни по левому борту. Контрольная лампа габаритных огней. Лампы освещения номерного знака. Лампа капота Выключатель освещения приборов. Предохранитель переключателей подсветки, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11 7,5 Габаритные огни по правому борту
F12 7,5 Фара правая (возле свиноматки)
F13 7,5 Левая фара (ближний свет)
F14 7,5 Левая фара (дальний свет).Контрольная лампа дальнего света фар
F15 7,5 Фара правая (дальний свет)
F16 15 Указатели поворота, прерыватель сигнала поворота и реле аварийной сигнализации (в режиме указателя поворота). Фонари заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы мониторинга. Комбинация устройств. Контрольная лампа недостаточного давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала). Контрольная лампа уровня тормозной жидкости.Контрольная лампа разряда аккумулятора. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме запуска двигателя). Передний дворник. Регулировка обогрева сидений.

Автомобиль представляет собой сложный механизм, имеющий множество различных узлов, деталей и электрических схем, читайте в статье -. Для защиты последнего (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок - монтажный блок, который также является блоком предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

  1. Блок предохранителей на ВАЗ 2109 находится под капотом автомобиля: слева, между основанием лобового стекла и моторным щитом.
  2. Сегодня можно встретить два варианта монтажного блока «девятки»: старый тип 17.3722 и новый 2114-3722010-60 / 2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года). Их главное отличие - разное обозначение реле, разъемов и предохранителей; разные номиналы последних, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электродвигателя вентилятора охлаждения и времени омывателя заднего стекла.
  3. Обозначения на корпусе блока предохранителей представляют собой порядковые номера последнего, что позволяет определить по блок-схеме, за какую электрическую цепь отвечает каждый из них. Например, предохранитель с обозначением F3 в новом монтажном блоке (в старом он соответствовал предохранителю №6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 г. - предохранитель №3. ) - для омывателей фар и очистителей фар и др..d.

Схема предохранителей ВАЗ 2109.

Монтажный блок 17.3722.

  1. (К6) реле омывателей фар;
  2. (К1) реле времени омывателя заднего стекла;
  3. (К2) реле-прерыватель указателей поворота и сигнализации;
  4. (К3) реле стеклоочистителя;
  5. контактные перемычки вместо реле контроля исправности ламп;
  6. (К10) реле включения обогрева заднего стекла;
  7. запасной предохранитель;
  8. (К5) реле дальнего света;
  9. (К11) реле выключателя фар;
  10. Предохранитель
  11. ;
  12. Реле
  13. (К9) включения электродвигателя вентилятора системы охлаждения двигателя;
  14. (К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60.

Схема подключения монтажного блока 2114-3722010-60.

  • внешняя цифра в обозначении штекера - это номер блока, а внутренняя цифра - это условный номер штекера.
  • предохранители F1-F16.
  • реле включения ближнего света фар К9.
  • реле включения дальнего света фар К8.
  • реле включения звуковых сигналов К6.
  • реле включения обогрева заднего стекла К7.
  • реле включения очистителей фар К1.
  • оконное реле К5.
  • Реле
  • для контроля исправности ламп К4.
  • Реле стеклоочистителя K3.
  • Реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема подключения монтажного блока 17.3722.

  • реле-прерыватель указателей поворота и аварийной сигнализации К2;
  • реле стеклоочистителя к3;
  • реле стеклоподъемника (не установлено) К7;
  • реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
  • реле времени омывателя заднего стекла К1;
  • реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
  • реле включения очистителей фар К6;
  • реле включения обогрева заднего стекла К10;
  • реле включения звукового сигнала К8;
  • реле включения дальнего света фар К5;
  • реле включения ближнего света фар К11;
  • внешний номер в обозначении вилки - это номер блока, а внутренний номер - условный номер вилки;

Возможные неисправности блока предохранителей ВАЗ 2109 и способы их устранения.

1. Перегорел предохранитель (один или несколько).

Это наиболее частая поломка монтажного блока. Исправить это просто: купите новый соответствующий предохранитель с правильной силой тока и замените старый. Но не забудьте выяснить причины выхода из строя последнего. В противном случае проблема может повториться.

2. Окисление контактов платы с токоведущими дорожками.

Еще одна довольно частая проблема, связанная с неудачным расположением блока предохранителей в «девятке», из-за чего там может скапливаться вода.Именно она является источником проблем, которые можно решить двумя способами: первый - приобрести новый монтажный блок и установить его вместо существующего, а второй - просто очистить окисленные контакты. С первым вариантом все понятно. Что касается второго, то здесь тоже все предельно просто, главное подходить ответственно, а все действия выполнять предельно аккуратно и точно.

Итак, отсоединяем все имеющиеся в блоке реле и предохранители, снимаем плату, чистим обычным растворителем (здесь важно не повредить дорожки микросхемы, паяльником тоже придется поработать), и в в обратном порядке ставим все на место.

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для совмещения электропроводки. Основная задача блока питания - предотвращение поломок электрооборудования, установленного в автомобиле.

Блоки крепления предохранителей карбюратор ВАЗ 2109 и инжектор ВАЗ 2109, есть ли разница

Если говорить о блоках предохранителей, то коэффициент используемой системы впрыска топлива (инжектор или карбюратор) вообще не играет. Блоки питания будут отличаться только годом выпуска автомобиля.То есть блоки крепления форсунки и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он находится

Искомый агрегат находится под капотом напротив водительского сиденья, фактически под самим лобовым стеклом.

Блок предохранителей ВАЗ 2109 (выпуск до 1998 г.) и ВАЗ 2109 (выпуск после 1998 г.), в чем разница

Всю линейку ВАЗ 2109 можно разделить на две категории - выпускаемые до 1998 года и выпускаемые после 1998 года.Старые автомобили оснащены блоками питания с маркировкой 17.3722. Этот блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», выпущенных после 1988 года, БП имеет маркировку 2114-3722010-60. Вот мы уже видим предохранители.


BP 17.3722

Различия между старой и обновленной версиями заключаются в следующем:

  • Элементы монтажного блока имеют разную маркировку.
  • Номинал предохранителей другой.
  • В новом агрегате нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Цепь защищенная Текущая сила Номер предохранителя
Запасной 10A F1
Сигнальная лампа аварийной сигнализации, выключатель аварийной сигнализации, указатели поворота 10A F2
Внутренний свет, задние фонари 10A F3
Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, элемент обогрева заднего стекла 20A F4
Клаксон 20A F5
Запасной 30A F6
Освещение вещевого ящика, реле включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигатель омывателя лобового стекла, электродвигатель вентилятора печки 30A F7
Запасной 7.5А F8
Запасной 7.5A F9
Фара левая 7.5A F10
Фара правая боковая 7.5A F11
Ближний свет правый 7.5A F12
Фара ближнего света левая 7.5A F13
Фара дальнего света левая, контрольная лампа включения дальнего света 7.5А F14
Фара дальнего света правая 7.5A F15
Вольтметр, контрольная лампа запаса топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, контрольные лампы стояночного тормоза, давление масла, контрольные индикаторы, реле включения стеклоочистителей, фонари заднего хода, реле аварийных огней, контрольные индикаторы 15А F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка


Новый БП
Цепь защищенная Номинальный ток Номер предохранителя
Запасной 8A 1
Запасной 8A 2
Запасной 8A 3
Цепь выключателя электродвигателя и печки, реле вентилятора радиатора 16А 4
Выключатель стояночного тормоза и гидравлической тормозной системы, лампа аварийного тормоза, датчик давления масла и контрольная лампа, датчик температуры, индикатор температуры охлаждающей жидкости, индикатор уровня топлива, датчик уровня топлива, индикатор уровня топлива, вольтметр, тахометр, фонари заднего хода, оптика задний ход, указатели поворота и сигнальные лампы указателей поворота, выключатель и прерыватель указателей поворота, выключатель аварийного освещения 3A 5
Выключатель внутреннего освещения и стоп-сигнала 8A 6
Лампа и выключатель освещения панели приборов, лампа освещения перчаточного ящика, лампа подсветки ручек прикуривателя и обогревателя, контрольная лампа включения габаритов, лампы освещения салона 8A 7
Электродвигатель вентилятора радиатора, звуковой сигнал 16А 8
Лампа левого габарита, лампа заднего левого габарита 8A 9
Правая лампа, правая задняя лампа, контрольная лампа и выключатель противотуманных фар 8A 10
Лампы указателей поворота, прерыватель и выключатель указателей поворота, сигнальная лампа в аварийном режиме 8A 11
Переносной патрон, прикуриватель 16А 12
Дальний свет (правая фара) 8A 13
Дальний свет (левая фара), контрольная лампа дальней оптики 8A 14
Ближний свет (правая фара) 8A 15
Ближний свет (левая фара) 8A 16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где блок предохранителей?

Цепь предохранителя приложена к противоположной стороне пластмассовой крышки, которой блок закрыт.

Как узнать, перегорел ли предохранитель

Выход предохранителя может быть определен по расплавленной нити накала - плавкому элементу, который плавится и замыкает контакты, предохраняя электрооборудование от высокого напряжения.

Безопасность при работе под напряжением

Обязательно отсоедините отрицательную клемму от аккумулятора.

Разборка и замена предохранителей своими руками (деталь)

Заказ на работы:


Добрый день.Сегодня у нас есть автосервис ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине произошел скачок электричества, после чего перестали работать дворники, поворотники и задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.

Код поставщика:

Монтажный блок предохранителей - 2114-3722010

Приборы:

Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не нужен

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099 :

Откройте капот.Под лобовым стеклом вы увидите монтажный блок.

Внутри можно найти специальный пинцет для замены предохранителей.

Следующим шагом будет подобрать предохранитель и заменить его.

Блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя находится предохранитель задней противотуманной фары.

За какие предохранители отвечают в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель #

За что отвечает:

Противотуманная фара правая

Противотуманная фара левая

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогреватель заднего стекла
Лампа освещения вещевого ящика

Указатели поворота
Задние фонари
Щетки лобового стекла
Генератор
Уровень тормозной жидкости

Давление масла
Ручной тормоз
Охлаждающая жидкость
Уровень топлива в баке
Лампа «проверка»
Открытие двери

Внутреннее освещение
Задние фонари

Электрические стеклоподъемники

Номерной знак
Фонарь в моторном отсеке
Освещение приборов
Размеры
Освещение приборной панели
Прикуриватель

Звуковой сигнал

Фонарь задний правый размер

Несчастный случай

Элемент обогрева заднего стекла
Реле обогрева заднего стекла (контакты)
Патрон переносной лампы
Прикуриватель

Фара правая

Фара левая

Левая фара ближнего света

Ближний свет передняя правая фара

Запасной

Запасной

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогреватель заднего стекла
Фонарь вещевого ящика

Давление масла
Воздушная заслонка карбюратора
Ручной тормоз
Охлаждающая жидкость
Уровень топлива в баке
Лампа «проверка»
Открытие двери

Задние тормоза
Освещение салона

Номерной знак
Фонарь в моторном отсеке
Освещение приборов
Размеры
Освещение приборной панели
Прикуриватель

Вентилятор радиатора

дверь задка левая

дверь задка правая

Аварийный сигнал

Прикуриватель
Обогрев заднего стекла

Дальний свет правой фары

Дальний свет левой фары

Левая фара ближнего света

Ближний свет передняя правая фара

Слаженная работа машины обеспечивается множеством сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Предохранители используются для защиты электрической системы от перегрузок. Все предохранители объединены в один монтажный блок. Электросхема ВАЗ 2109 блока предохранителей представляет собой небольшую печатную плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

  1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. Блок предохранителей электрической цепи Ваз 2109 выпускается производителями двух разновидностей. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Маркировка реле на них разная, используются разные типы предохранителей и соответственно разъемы для них разные.

Структура старого предохранителя, блок-схема

Монтажный блок старой версии 17.3722 состоит из двух компонентов.Первая - это печатная плата, к которой пайкой крепятся все соединительные элементы с площадками. Второй - установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле
  1. К1 - отвечает за время мытья стекла с тыльной стороны.
  2. К2 - поворотники и аварийные огни.
  3. К3 - дворник.
  4. К5 - дальний свет фар.
  5. К6 - очиститель фар.
  6. К8 - отвечает за сигнал.
  7. К9 - включение вентилятора в системе охлаждения мотора.
  8. К10 - отвечает за обогрев стекла сзади.
  9. К11 - фары ближнего света.
Структура схемы нового блока
  1. К1 - очиститель фар.
  2. К2 - прерыватель поворотников и аварийка.
  3. К3 - очиститель лобового стекла.
  4. К4 - контроль исправности лампочек.
  5. К5 - отвечает за окно.
  6. К6 - звуковой сигнал.
  7. К7 - стекло заднего вида с подогревом.
  8. К8 - дальний свет.
  9. К9 - ближний свет.
Автоматические выключатели

Для различения розеток предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой А, где цифра
означает ток, а буква А означает, что этот тип предназначен для защиты от токов короткого замыкания
.

Схема предохранителей

ВАЗ 2109 обозначена таким образом.

  1. F1 - очистители фар. Используйте предохранитель (10 А).
  2. F2 - повороты и аварийный свет (10А).
  3. F3 - задние стоп-сигналы и освещение салона (10А).
  4. F4 - подогрев стекла и прикуривателя (20А).
  5. F5 - вентилятор сигнала и охлаждения (20А).
  6. F6 - электростеклоподъемники на передних дверях (30А).
  7. F7 - очиститель фар (при работе) и вентилятор отопления (30А).
  8. F8 - противотуманная фара L (7,5А).
  9. F9 - противотуманная фара П (7,5А).
  10. F10 - лампа приборной панели, лампа моторного отсека и лампа освещения салона (7,5 А).
  11. F11 - правильные габариты и фара (7,5А).
  12. F12 - фары ближнего света П (10А).
  13. F13 - Фара ближнего света L (7,5А).
  14. F14 - фара дальнего света L и контрольная лампа включения этих фар (7,5А).
  15. F15 - дальний свет фар П (7,5А).
  16. F16 - витки (15А).

Инструкции по замене предохранителя

Если в автомобиле возникла проблема с каким-либо электроприбором, прежде всего проверьте предохранитель, который отвечает за правильную работу этой цепи.Если проблема в этом, не огорчайтесь; отремонтировать его своими руками не составит труда даже новичку в этом деле.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, собственно аккумулятор, центральный замок дверей.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать осторожность.

  1. При ремонте автомобильного электрооборудования обязательно отключите провод
    от отрицательной клеммы аккумуляторной батареи.
  2. При замене предохранителей придерживайтесь предписанной маркировки. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
  3. Так же нельзя закоротить провода, проверить цепь на наличие искры,
    приведет к перегоранию токоведущей дорожки.
  4. Если есть необходимость снять блок, то использовать для этого отвертку по металлу
    нельзя. Это может привести к замыканию реле и выгоранию тех же
    дорожек, что приведет к выходу из строя всей платы.
Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, то в этом случае обязательно подключите вентилятор двигателя
, находящийся в системе охлаждения. систему через реле.

Если вы проигнорируете это, пути, по которым течет ток, выгорят. Если задача обратная, то есть старый поменяем на новый, то должна быть установлена ​​новая версия датчика включения электровентилятора.Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Проблем с электросхемой ВАЗ 21093 может быть несколько.

  1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без него разобраться.
  2. Выполняйте всю процедуру аккуратно и без спешки.
  3. Отсоедините все имеющиеся предохранители и реле.
  4. Снимаем саму плату. Далее либо замените, либо почистите старый.
  5. Тщательно очистите проводящие дорожки растворителем, просто делайте все
    предельно аккуратно и осторожно, так как
    живые дорожки могут легко повредить, а если вы повредите их, вам придется припаять.
  6. Соберите в обратном порядке.
  7. Электросхема Ваз 21093
  8. готова к выполнению своих функций.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
