Переделка печки Ваз 2107 — Лада мастер

Обогрев и вентилирование в машине нужны с той целью, чтобы обеспечивать комфортность температурного режима. В салоне жигулей седьмой модели эти действия возможны за счет масс воздуха, поступающих снаружи. Попадает он сквозь специальные отверстия на переднем капоте. В воздухоприточном коробе, размещенном сзади ДВС, отделяются капли влаги, которая выводится из системы. После этого воздух подается в отопительный сектор и далее поступает в салон.

Содержание:

1. Неисправности
2. Работы по усовершенствованию системы отопления
3. Устанавливаем улитку от 2108
4. Как ухаживать за отопительной системой

Неисправности

Конструктивно обогревательная система выглядит следующим образом:

1. воздуховод на боковое стекло левый;
2. воздушный канал на лобовое стекло;
3. кожух отопительного радиатора;
4. воздухоприточная крышка;

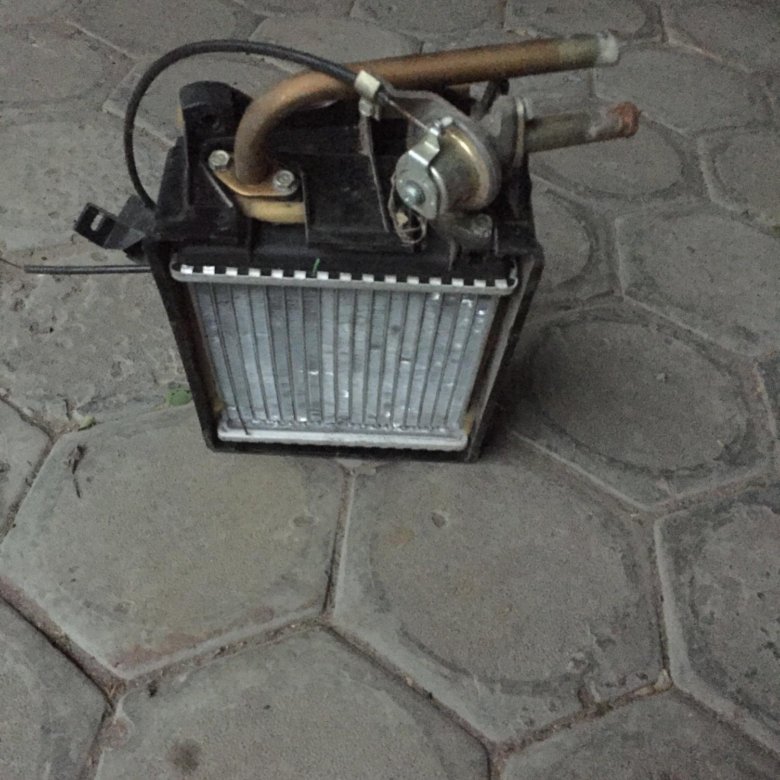

5. радиатор;
6. кран;
7. патрубки;
8. патрубки;
9. воздуховодный элемент на правое стекло;
10. дефлектор;
11. воздушная заслонка;
12. крышка на распределителе воздуха;
13. вентиляторный кожух;
14. крыльчатка;
15. рычаг крышки распределения воздуха;
16. вентиляторный кожух;
17. тяги для управления;
18. крепление рычагов;
19. главный воздуховод.

Довольно часто печка выходит из строя по следующим причинам:

• нарушается герметичность радиаторного элемента или крана отопителя;
• регулятор вентиляторного устройства вышел из строя;
• окислилась проводка;
• отказал вентиляторный двигатель.

Чтобы избежать подобных неприятностей, выполняется переделка печки ваз 2107.

Работы по усовершенствованию системы отопления

Всем владельцам «семерок» известно, что громкая работа печки не означает, что это хорошо. Рекомендуется выполнить доработку, для чего существует несколько вариантов, но не каждый из них считается эффективным. Можно выполнить уплотнение воздушных отводов либо настроить потоки. Но после этого явных улучшений не будет. Чтобы поднять температурный режим в салоне, следует увеличить возможности радиатора по подаче тепла. Для этого необходимо решить проблему с вентилятором, заменив слишком малый и низкопродуктивный стандартный вариант на более эффективный, от «восьмерки», имеющий вместо пары лопастей целых пять ответвлений. Необходимо еще выполнить переделку управления печкой. Для этого кнопки и регуляторные элементы устанавливаются от той же «восьмой» модели, так как стандартные быстро выйдут из строя из-за разницы тока. Выполняется еще и переделка крана, которым регулируется подача охладительной жидкости.

Устанавливаем улитку от 2108

Для этого нам потребуются:

• «улитка» от восьмой модели жигулей;
• оргстекло, толщина которого должна составлять три миллиметра;
• фен строительный;
• уголки для крепления металлические и шурупы.

Сначала изготавливается корпусная часть, чтобы закрепить «улитку». С этой целью разрезается по нужным размерам оргстекло.

Разогревая его феном, выгибаются необходимые формы.

Заглушка улитки немного спиливается, чтобы уменьшить габариты системы примерно на три сантиметра.

Боковые стенки можно изготовить из дюралевого сплава, толщина которого не превышает полутора миллиметров.

Щелевые места и стыковочные участки проклеиваются герметиком на силиконовой основе.
Сложней всего отрегулировать подводочные каналы, подгоняя их под отверстия. Но есть выход – сделать их разборного вида.

С целью уменьшения сопротивляемости и уборки завихрений можно устроить из дюрали плавные поворотные элементы. Чтобы теплый воздух попадал на ноги, устраиваются прорези.

Как ухаживать за отопительной системой

В ходе длительной эксплуатации печной радиатор может засоряться, что повлияет на работоспособность всей отопительной сети. Чтобы все исправить, печку рекомендуется прочистить. Эту работу вполне можно выполнить самостоятельно.
Сначала проверьте, чтобы двигатель был холодным. Под каждую трубку необходимо положить прокладочную ткань. Теперь отсоединяются хомуты крепления входящего и выходящего шлангов. С крана удаляется шланг, жидкость сливается в подставленную заранее емкость. Снимаются уплотнительные элементы и радиатор. Демонтируем кран, прочищаем входные шланги. При помощи жидкости для охлаждения моем радиатор. Теперь можно собрать систему, заменив все резиновые уплотнители. Остается проверить работоспособность и при обнаружении протечек подтянуть хомутики.
Дорабатывая систему отопления, следует выполнять все рекомендации добросовестно. Это поможет вам достичь неплохих результатов.

Печка от ваз 2108 на ваз 2107

В зимнее время года для создания комфортного микроклимата и вентиляции салона каждый водитель пользуется системой отопления. В неё воздух поступает с улицы через отверстия и решётки в капоте. Однако в некоторых моделях печки настолько неудачно сделаны, что проще их заменить. Чаще всего проводится замена печки ВАЗ-2107 на печку ВАЗ-2108.

Устройство печки ВАЗ-2107

Рассмотрим, как устроена печка на ВАЗ-2107, ведь только поняв её устройство, можно говорить о замене.

Под капотом располагается коробка воздухопритока, найти её можно в задней части отсека мотора. С помощью резины коробка изолирована от двигателя. Она служит для отделения влаги и выведения её наружу.

Воздух поступает в радиатор и по воздуховоду двигается к центральным воздушным диффузорам. На панели располагается сам отопитель, через отверстия в котором воздух поступает в салон. На перегородку отсека он фиксируется 4 шпильками.

Среди автолюбителей давно ходит плохая слава об отопителе этой модели. Он не только плохо греет и вентилирует салон, но ещё и громко шумит. Именно поэтому часто этот элемент автомобиля подвергается модернизации или тюнингу. Однако доработки не всегда приносят нужный эффект, и тогда единственный выход — заменить отопитель на более современную модель. Вопрос, какую печку можно поставить на ВАЗ-2107, решается очень просто — используются детали от другого автомобиля.

Самым распространённым вариантом считается отопительная система от модели 2110, но может быть установлена и печка от иномарки в ВАЗ-2107.

Инструкция по установке нового отопителя

Когда говорят о замене печки от ВАЗ-2108 на ВАЗ-2107, в первую очередь имеют в виду переустановку улитки.

Для того чтобы заменить улитку, потребуются некоторые вещи:

1. Улитка от ВАЗ-2108.
2. Шуруповёрт со сверлом на 4.
3. Напильник (можно использовать любой).
4. Крепежи — уголки металлические на два болта, болты, шайбы и гайки.
5. Для построения каркаса или короба печки на 2107 от 2108 используется следующий материал: оргстекло, толщиной до 4 мм, или АБС-пластик (более дорогой вариант).

Чтобы изготовить печку, понадобится примерно метр на метр материала с учётом некоторых ошибок. Размеры, которые приводятся на некоторых ресурсах, не всегда точны, и каждый водитель, решивший переустановить отопитель, приходит к своим размерам.

Создание короба

Первое, что необходимо сделать при замене печки ВАЗ-2107 на ВАЗ-2108 — это поработать над верхом крышки отопительной системы, то есть над тем местом, где стоял родной вентилятор. Необходимо полностью вырезать вентилятор, оставив только рамочку. Вырезать можно обычным канцелярским ножом, оставляя с боков места для крепления.

Далее работаем над второй частью отопителя. Здесь также убираем всё лишнее, оставляя только защёлки для крепления коробки к верхней части.

Далее приступаем к построению каркаса из оргстекла или пластика. Здесь нам пригодятся уголки и другие расходники. Главное при создании каркаса — всё правильно измерить и разметить. А далее остаётся только вырезать и собрать сам каркас. Начинаем с создания основания (26 см Х 17,5 см), потом делаем боковые стенки, отверстия под воздуховод. Вырезая окошки, лучше не торопиться, чтоб всё сделать аккуратно.

После закрепления боковин к основе уголками приступаем к примерке выпиленной крышки. Чтобы печка от 2108 подошла на 2107, в нижней части вырезаем окошко для выхода воздуха.

Установка печки ВАЗ-2108 на ВАЗ-2107 заключается в помещении новой улитки в каркас. По размерам в передней стенке выпиливаем отверстие и воздуховоды. Примеряем перегородку в печку и выставляем угол между боковой и передней стенкой таким образом, чтобы воздух шёл в вырезанное отверстие. Когда угол выставлен, устанавливаем моторчик в перегородку.

Воздуховоды должны иметь ширину от 3 до 4 см и длину 15,5 см. Высота воздуховода составляет 7,5 см. Если имеются зазоры, их необходимо заделать термопистолетом или герметикой. Так же заделываем все полученные зазоры короба.

Итак, чтобы встала печка от ВАЗ-2108 на ВАЗ-2107, мы устанавливаем в короб улитку, для этого необходимо снять крышку. Чтобы улитка встала как влитая, сзади делаем упор, а по бокам крепим. Одеваем верхнюю часть короба.

Заднюю стенку вставляем в тисы, нагреваем, сгибаем, меряем и устанавливаем. Печка на 2107 от 2108 установится правильно, если вы придерживались размеров. Далее устанавливается заслонка, боковые насадки, к которым идут патрубки.

Можно обклеить короб звукоизоляцией, обтянуть каким-то материалом или покрасить. Можно установить переключатель печки от Калины на ВАЗ-2107.

Недостатки штатной печки известны каждому классиководу это и плохой обдув в боковые сопла. и отсутствеие обогрева задних пассажиров и мальенький поток воздуха и больой шум ну вобщем всех недостатков не перечесть. В интернете написанно много статей по поводу установки в классику мотора печки от 08 пересаживая на него родную крыльчатку. но все что дает мотор 08 с штатной крыльчаткой это только небольшое увеличение воздушного потока и шума воспроизводимого этой самой крыльчаткой. Мы же будем кардинально переделывать штатную печку.А именно устанавливать в нее не мотор 08 а улитку в сборе (штатная крыльчатка улитки 08 намного тише крыльчатки классики и поток воздуха создает несравнимо больший), и полностью переделаем нижнюю часть печки для того чтобы улитка в нее влезла, и воздушный поток был равномерный и сильный во все стороны.

Итак нам понадобится:

1. Улитка 08 в сборе.

2. Плексиглас, пластик, текстолит или любой другой материал для постройки нового корпуса печки.

3. Болтики, гаечки.

4. Силиконовый герметик.

6. Много пива, терпения и руки из нужного места 🙂

Для начала снимаем нижнюю и среднюю часть печки и несем домой. Моем. Потом берем ножовку и обрезаем от нижней части весь низ оставляя только чуть пластика сверху и ушки крепления.

Далее берем плексиглас (или другой материал) и вырезаем из него боковую стенку. По просьбам наших форумчан я выкладываю размеры этой самой стенки НО НАСТОЯТЕЛЬНО рекомендую вам не пользоваться этими размерами а подгонять все по месту так как это делал я т.к. у всех разный материал и соответсвенно размеры будут чуть другие.

Так вот, отрезаем кусок плексигласа и прикручиваем его к боковой стенке.

Так же поступаем и со второй стенкой. Далее берем среднюю часть печки и вырезаем накорню диффузор который в ней находится.

Обратите внимание на то, что по бокам находятся две выпуклости которые я не обрезал. Это упоры для радиатора – и их обрезать ни в коем случае не надо. Далее ставим среднюю часть на нижнюю и примеряем улитку улитка должна быть как можно выше но не вылезать за пределы упоров радиатора, помечаем где у нас должно быть дно. дальше вырезаем и ставим дно. При этом надо учитывать что самое узкое место у нас задняя часть печки поэтому ее стараемся сделатькак можно меньше.

И сразу же делаем перегородку полости всасывания улитки вот так.

Сопло улитки надо разместить ровно по центру чтобы обдув был равномерным. Далее всю конструкцию (пока без передней стенки) хорошенько промазываем герметиком.

и только после этого ставим переднюю стенку. ну и идем примеряем в машину.

Если все хорошо и все подошло. А оно собственно должно подойти у меня шумоизоляции только 20мм ито все влезло без проблем то забираем печку домой сняв заодно боковые воздуходувы(со стороны водителя у меня воздуходув никак не хотел сниматься я просто распили его на две части) и готовимся к финишной прямой. (В ходе подготовки этой переделки я эксперементировал на запасном корпусе печки с картоном. На следующем фото можно увидеть насколько новый корпус печки отличается от штатного варианта по размерам)

Далее берем сантихнические манжеты и шланги под них, сверлим отверствия в корпусе, ставим манжеты и в манжеты уже вставляем шланги.

в нижние манжеты шланги можно и не ставить но тогда как и со штатной печкой у вас будет потеть правая нога. шланги нужны чтобы направить поток воздуха мимо ноги. Да кстати реально у меня ти отверстия в нижней части третье по середине шланг на обогрев задних пассажиров. Такие же манжеты ставим и по бокам для боковых воздуховодов. На фото присутствуе еще и серая гофра потоньше у меня она стоит для обдува ног задних пассажиров.

Вот такой вот получился шрабикус. Далее берем штатные боковые воздуходувы и отпиливаем от них половину. Надеваем на них большую манжету а уже в манжету вставляем шланг. Для того чтобы мандета лучше держалась на воздуходуве я дополнительно прихватил ее саморезами. И для герметичности промазиваем все швы герметиком и надежно перематываем изолентой.

Ну а дальше врезаем в переднюю стенку резистор печки от 08 и ставим печку в машину. Попутно ставим ручку переключатель печки от 08 т.к. штатный не выдержит мощьности улитки 08

Итак, сегодня мы расскажем вам как установить улитку от печки ВАЗ-2108 в классику на примере печки ВАЗ-2107, в принципе без всяких корректировок данная инструкция подойдет для ВАЗ-2104 и ВАЗ-2105 и с небольшими корректировками для любой другой классической печки. Основные нюансы в воздуховводах, они разные. Ведь я думаю что любой владелец классики мечтает о печке, которая будет равномерно дуть из всех сопел и вразы быстрее нагревать салон и размораживать стекла. Классическая печка имеет массу недоработок в этом плане как по мощности так и исполнению, про задних пассажиров вообще молчу, о них никто не позаботился, но и для передних водителя и пассажира не все так гладко, боковые передние стекла (особенно водительское) почти не обдуваются а кое где наоборот очень даже жарко, я бы сказал излишне Итак, мы решим эту проблему кардинально – установим улитку (моторчик печки с корпусом) от ваз-2108 (восьмерки) в классику. Для этого нам понадобится собственно сама улитка от восьмерки или девятки в сборе, с корпусом, материал для изготовления нижней части корпуса классической печки, подойдет оргстекло или поликарбонат, различные шурупчики, герметик, скотч, болгарка, нож или ножовка, прямые руки, чертежи и терпение. Демонтируем нижнюю часть штатной печки с машины и отпиливаем болгаркой от нее всю нижнюю часть – она будет собрана заново под улитку от восьмерки:

Затем начинаем вырезать и приставлять по месту новые стенки для нашей печки из поликарбоната или другого выбранного вами материала, ориентируясь на приведенные ниже на схеме размеры, но перед оканчательной сборкой и герметизацией рекомендуем проверить по месту, малоли что.

Вобщем вырезаем первую стенку и прикручиваем как на фото:

Из средней части печки вырезаем диффузор, он нам больше не нужен.

Посмотрите внимательно на два выступа по бокам которые я не обрезал. Это упоры для радиатора – и их обрезать ни в коем случае нельзя. Далее ставим среднюю часть на нижнюю и примеряем улитку улитка должна быть как можно выше но не вылезать за пределы упоров радиатора, помечаем где у нас должно быть дно. дальше вырезаем и примеряем днище печки. Стоит учитывать что зад печки – самое узкое место у нас, стараемся сделать ее как можно меньше.

Теперь изготавливаем внутреннюю перегородку которая собственно и разделит нашу печку для улитки – из одной части она засасывает воздух, а в другую дует:

Отверствие куда вставляется сопло улитки нужно разместить ровно по центру чтобы обдув был равномерным.

Примеряем конструкцию на ее место в автомобиле:

Если все нормально – устанавливаем и закрепляем улитку как на фото:

Обратите внимание – на последнем фото я уже высверлил отвертствия под вывод будущих воздуховводов. Тут поле для фантазии просто непаханное, их можно сделать из чего угодно – гофры, труб подходящего диаметра и т.д.

У нас конечная конструкция выглядела следующим образом:

Что бы все это подключить мы коронкой насверлили в удобных местах отверствия под сантехнические трубы 20 мм.

Следующим образом были изготовлены переходы под штатные воздуховводы:

Под воздуховводы на лобовое стекло ничего делать не нужно – он встает на родные места 🙂

Просто мы его дополнительно прогерметезировали дабы минимизировать потери воздуха

Ну и не забываем врезать резистор от восьмерки в корпус печки чтоб спираль попала в обдуваемое улиткой место – иначе накалиться и сгорит нафиг 🙂

Вот такая лепота у нас получается.

Подключам все шланги, можно вывести даже в ноги к задним пассажирам, тут уж у кого на что фантазии хватает, мощность у восьмерочной улитке очень большая, на всех потребителей хватит. Получаем равномерный обдув из всех сопел, значительно более мощный поток воздуха нежели от штатной печки, так же желательно установить помимо восьмерочного резистора так же и восьмерочный переклюатель печки на три скорости 🙂 Вобщем вот мы изготовили и установили улитку от восьмерки в ВАЗ-2107, ВАЗ-2104 и ВАЗ-2105 на ваш выбор. Если что то непонятно – спрашивайте у нас на форуме в клубе ВАЗ классика.
