отопитель ВАЗ 2112 (устройство, неисправности, ремонт)

Содержание статьи

Конструкция печного отопителя ВАЗ 2112 отличается печек от прежнего семейства ВАЗ-2108, 2109.  При запущенном двигателе температура радиатора должна соответствовать общему градусу системы охлаждения. Это значит, что заслонка всегда открыта, подача антифриза (тосола) не прекращается. Система управления электрическая, процессами управляют электронные датчики, контролёры.

На центральной консоли два рычага управления и один регулятор. Водитель по мере необходимости устанавливает температуру воздуха в салоне, активирует нужный режим (скорость) вентилятора, направляет поток воздуха для обогрева стекла, ног. Контролирует соответствие температуры специальный электрический градусник, установленный в потолке. Как только градус понижается, контролёр передаёт сигнал микромоторедуктору, активируется отопитель, поток тёплого воздуха поступает в салон. Неисправность одного или нескольких агрегатов порождает поломку, печка ВАЗ 2112 плохо греет, требуется оперативный ремонт.

Устройство печки ВАЗ 2112

Детали отопителя

  • электропневматический клапан;
  • фронтальный корпус;
  • водоотражательный щиток;
  • клапан управления;
  • задняя часть корпуса;
  • радиатор;
  • кожух радиатора;
  • крышка;
  • резистор;
  • электрический двигатель.

Воздуховоды отопителя и механизмы управления

  1. Каналы обогрева задней части салона.
  2. Пластиковая облицовка тоннеля.
  3. Каналы обогрева ног.
  4. Сопла вентиляции центральной части.
  5. Боковые сопла.
  6. Обогрев передних дверей.
  7. Механический рычаг отопления.
  8. Корпус распределителя.
  9. Заслонка обогрева ног, лобового стекла.
  10. Отопитель.

Важно знать!!! Отличия в конструкции ВАЗ 2112 старого и нового образца в форме радиатора отопителя, контролере САУО, микроредукторе. Условно делят до 2004 года и после. При покупке будьте внимательны, чтобы не пришлось сдавать ненужные детали.

Из перечисленного следует, что система отопления ВАЗ 2112 работает раздельно. Печка ВАЗ 2112 нагнетает в салон воздух необходимой температуры. По патрубкам поступает поток для обогрева лобового стекла, ног пассажиров, заднего ряда сидений. Деформация заслонок, дефлекторов создаёт препятствие на пути следования воздушного потока, поэтому печка плохо дует и требуется диагностика.

Характерные признаки неисправностей

На практике выделяют пять наиболее распространённых признаков:

  1. Не работает отопитель ВАЗ 2112, постоянно вращается на одной стабильной скорости;
  2. Температура не регулируется;
  3. Заслонки регулировки потока воздуха неподвижны, не поддаются настройке;
  4. Датчик – регулятор на потолке в неисправном состоянии;
  5. Нестабильная работа контролёра САУО (система автоматического управления отопителем)
  6. Течь антифриза из-под радиатора.

Перечень не исчерпывающий, а лишь указывает на основные неисправности печки ВАЗ 2112. Для профилактики потребуется посещение СТО с последующей диагностикой.

Причины поломок

  1. нарушение сроков проведения планового технического осмотра;
  2. установка неоригинальных деталей, комплектующих, расходных материалов;
  3. заправка в систему охлаждения антифриза (тосола) низкого качества или с химическими примесями, количественный состав которых превышает допустимые нормы;
  4. механическое повреждение магистрали подачи жидкости, авария, столкновение, удар, нарушение технологии установки;
  5. короткое замыкание в сети, электрической цепи, что способствовало выходу из строя контролёра, датчиков, резисторов;
  6. повреждение рычага управления заслонками, неисправность заслонок;
  7. плохой контакт клемм;
  8. повреждение электрической проводки, участков кабелей.



Устранение неисправностей

Проверка датчика температуры воздуха в салоне

Проверить исправность можно самостоятельно, специальные навыки вовсе не обязательны. Аккуратно извлекаем датчик со штатного места. Находим контакты с тыльной стороны. Мультиметром подаём напряжение 1.2В. Выставляем регуляторы системы автоматического управления отопителем в положение «Min», «Max». Моторчик активироваться не должен.

Второй способ: отключить датчик воздуха салона. Проверить скоростные режимы вентилятора. Первая скорость («А») должна быть неактивна.

Видео: Отопитель ВАЗ 2110, 11, 12. Устройство и принцип работы.

Проверка исправности работы САУО

Исправность работы проверяется мультиметром. Замеряется напряжение на клеммах розового и коричневого проводов, зажигание активировано. Плавно проворачиваем регулятор температуры, на дисплее мультиметра стрелка должна показывать повышение напряжения.

На отопителях старого образца при максимальном напряжении значение контролёра неизменно. Это учитывайте, чтобы не сделать поспешных выводов о неисправности того или иного агрегата.

Причиной неисправности контроллера могут быть и деформированные заслонки. Чтобы убедиться в этом, устранить поломку, разбираем отопитель.

Профилактика заслонки системы отопления ВАЗ 2112

Если быть точным, то осмотру подлежат две заслонки, в таком количестве они представлены в автомобиле ВАЗ 2112. В верхней части регулируется забор холодного воздуха. В нижней части подача тёплого (горячего) воздуха в салон автомобиля. Вследствие изношенности приводного механизма заслонка открывается наполовину, частично, поток воздуха снижен, салон обогревается в недостаточной мере.

Причины поломки:
  • закусывание, заклинивание в процессе работы, из-за отсутствия достаточного количества смазывающего вещества;
  • много мусора, влаги, песка, грязи, что способствовало заклиниванию;
  • выход из строя троса заслонки моторедуктора;
  • многочисленные наслоения, ржавчина, коррозия.

Заслонки старого и нового образца отличаются только по типу уплотнительного кольца. В старых он пластиковый с поролоном, в новых металлический уплотнитель с резиной. Если не слышно хода «шторки», пошевелите её, приведите в движение, предварительно сняв дефлекторы с центральной части торпеды отвёрткой с плоским наконечником. Будьте аккуратны, так как повреждается пластиковая обшивка консоли.

Металлические лучше, практичнее, но они боятся влаги, ржавчины, наслоений. Пластиковые наоборот, деформируются от жары, повышенной температуры.

Второй способ проверки работоспособности заслонки: если лобовое стекло греет горячий воздух, а по бокам или в ноги тёплый, неисправность на лицо. Поток воздуха не поступает — вышел из строя микродектор. Это приводной механизм.

Дефектовка микроредуктора заслонки

Диагностика допустима при наличии специального прибора – омметра. Он предназначен для замера сопротивления в электрической цепи. В контролёрах старого образца показатели в диапазоне 750 — 1250 Ом, в новых 3400 — 5100 Ом.

Дефектовка происходит следующим образом: запускаем силовой агрегат, выставляем температуру на отметке «Минимум», ожидаем 15 – 20 секунд, отключаем. Разъединяем контроллеры, замеряем сопротивление при включённом зажигании между контактами Х1.4 и Х1.1.

При максимальной температуре омметр показывает до 5.0 Ом на новом или 1.6 Ом на старом. Отсутствие сопротивления указывает на неисправность: выход из строя датчика микроредуктора. Чаще изнашиваются дорожки, повреждается проводка, перегорает предохранитель. Для замены микроредуктора разбирается печка.

Вентилятор работает на одной скорости

Если мотор вращается только на первых двух скоростных режимах, то ищите причину в резисторе. Он неисправен. Активация только на третьей скорости указывает на работу «напрямую», минуя резисторы. Причина – изношенные дорожки на переключателе, регуляторе температуры.

Диагностика резистора сопротивления

В конструкции резистора присутствует две спирали: первая с сопротивлением 0.23 Ом, вторая с 0.82 Ом. При активированных обеих спиралях вентилятор работает на первой скорости, при задействовании одной, мотор работает на втором скоростном режиме. При запуске напрямую без резистора – активируется третья передача.

Наиболее распространённые причины поломок печки ВАЗ 2112 — низкий уровень антифриза, завоздушенность системы, неисправности термостата, помпы.



отопитель ВАЗ 2110 2111 2112: устройство, ремонт , конструкция печки

 Вентиляция салона на ВАЗ десятого семейства — приточно-вытяжная: воздух подается в салон через отверстия в накладке ветрового окна (самопроизвольно — при движении автомобиля, или принудительно — при работе вентилятора печки — отопителя) и выходит через щели между обивками и внутренними панелями дверей и далее через отверстия в торцах дверей. В этих отверстиях установлены клапаны, пропускающие воздух наружу, но препятствующие его поступлению внутрь автомобиля. Такая конструкция улучшает теплоизоляцию салона.

Воздуховоды отопителя и элементы управления: 1 — воздуховоды обогрева задней части салона; 2 — облицовка тоннеля пола; 3 — воздуховоды обогрева ног; 4 — центральные сопла вентиляции салона; 5 — боковые сопла вентиляции салона; 6 — сопла обогрева стекол передних дверей; 7 — рычаг управления системой отопления салона; 8 — корпус воздухораспределителя; 9 — заслонка обогрева ног; 10 — заслонка обогрева ветрового стекла; 11 — отопитель.

Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

 Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и — через перекрываемые заслонками дефлекторы — к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне коленей, другая — у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

 Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Детали отопителя (ВАЗ 2110 2111 2112): 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

 Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый — с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор.

 В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.
 Управление отопителем осуществляется по командам от электронного блока управления.

Работа (печки) отопителя в ручном и автоматическом режиме

 Температура воздуха в салоне задается установкой ручки контроллера (датчиком температуры) на соответствующее деление шкалы (от 16°С до 30°С, с интервалом 2°С).


 Блок считывает информацию о температуре в салоне с датчика температуры, расположенного на потолке и снабженного микровентилятором. Затем — в зависимости от разницы температур, он включает микромотор, управляющий заслонками отопителя. Микромотор снабжен датчиком положения заслонки отопителя (кольцевой резистор). Сигнал от датчика поступает на блок управления, который отключает микромотор, как только заслонка достигнет заданного положения.
 Автоматический режим, то есть положение «А», на блоке управление добавляет к регулировке моторедуктора еще и регулиовку скоростью вращения вентилятора.

Настройка температуры подаваемого воздуха от отопителя

 Для точной настройки блока управления на нем имеется подстроечный винт. Чтобы проверить точность регулирования температуры, закройте все двери и окна, поместите контрольный термометр рядом с температурным датчиком. Ручку управления вентилятором поставьте в положение А, а ручку температуры в соответсвии с температурой измеренной контрольным термометром.

Если через 15 минут фактическая температура в салоне не будет соответствовать заданной, извлеките контроллер из гнезда и поверните регулировочный винт по часовой стрелке — для увеличения температуры и против — для уменьшения. После регулировки, снова проверьте работу блока управления.
 Блок управления, температурный датчик с микровентилятором, микромотор и датчик положения заслонки отопителя неремонтопригодны и при выходе из строя должны заменяться новыми.

Неисправность датчика температуры салона и контроллера в автомобилях ВАЗ 2110 2111 2112

1. При исправном датчике температуры салона алгоритм работы отопителя должен быть следующий: на максимуме (красная точка) — движение на открытие заслонки; на минимуме (синяя точка) — движение на закрытие заслонки, остальные положения фиксируются в зависимости от задания температуры датчиком температуры салона.

 Чтобы увидеть ходит ли заслонка, лучше снять передние дефлекторы, у них по две пластмассовые защелки справа и слева (осторожно, при снятии не оторвите провод подсветки).  После снятия дефлекторов прекрасно  видно, ходит ли заслонка или нет, т.е. воздух идет через отопитель или нет. Кроме того, можно проверить и сопротивление датчика температуры салона.

Проверка датчика температуры салона на автомобилях ВАЗ 2110 2111 2112.

Характеристика температура — сопротивление у датчика температуры должна быть следующей:
при 22 С — 20Ом;
при 16 С — 25Ом.

Проверка контроллера отопителем (печкой)

 Проверка контроллера заключается в следующем. Вытаскиваем из гнезда контроллер. Включаем зажигание, крутим ручку температуры и меряем напряжение на розовом и коричневом проводе (длинный разъем контроллера). Если напряжение меняется (должно включаться после изменения положения рукоятки температуры и выключаться примерно через 13 секунд), то контроллер исправен, если нет, то нужно менять контроллер.

Проверка микроредуктора ВАЗ 2110 2111 2112

 Проверяем подводится ли напряжение к микроредуктору. Здесь не все так просто. Чтобы добраться до него нужно снять жабо. Открываем моторный отсек. Отвинчиваем шумоизоляцию, отвинчиваем две гайти на 10 крепления жабо, снимаем приводы дворников и отвинчиваем три шурупа крепления, что под круглыми заглушками и отодвигаем жабо, полностью снять которое мешает шланг омывателя. Видим два разъема. Один — датчик положения заслонки, а второй привод микроредуктора, к которму подходят коричневый и розовый провод.
 Снимаем разъем, крутим рукоятки температуры и меряем напряжение. Если меняется, значит провод нигде не перетерся, если не меняется, то значит обрыв провода где-то в жгуте. Проверяем микроредуктор. Подаем 12 вольт от аккумулятора на разъем микроредуктора. Если не крутится, то однозначно — менять, если крутится, то просто окислились контакты в раъеме. Чтобы быть абсолютно уверенным в работоспособности редуктора, его можно снять, открутив три самореза его крепления (аккуратно, не уроните саморезы внутрь) и выводим микроредуктор вправо. Откручиваем, вынимаем проверяем. Если неисправен, покупаем новый. На микроредукторе стоит датчик его положения.

Поэтому не волнуйтесь при установке, ничего настраивать не нужно. Контроллер сам поставит заслонку по датчику.

Типовые неисправности отопителя (печки) ВАЗ 2110 2111 2112 и возможные их решения

Отопитель ВАЗ 2110 работает только в одном положении, например — «2». В чем может быть проблема?

Скорее всего, возможны следующие неисправности. 1. На корпусе отопителя сгорел дополнительный резистор, который позволяет регулировать обороты — через него в положении «А» и «1» подключается вентилятор. В этом случае нужно добраться до отопителя (это возможно только из моторного отсека) и заменить резистор. 2. Отгорели провода внутри контроллера (для устранения требуется разобрать контроллер и заменить их). 3. Отошел провод в блоке реле, расположенном справа под капотом.

Из заслонок дует чуть теплый воздух (микромоторедуктор и заслонка рециркуляции исправны).

 Необходимо проверить датчик температуры воздуха салона и уровень тосола, так как его низкий уровень влияет на температурный режим (тосол, антифриз может не попадать в «печку» или она может из за низкого уровня завоздушится). Также необходимо проверить термостат.
 Кроме того, дополнительную информацию о отопителе и его контроллере можно посмотреть  в статье «Электродвигатель отопителя ВАЗ 2110 2111 2112, настройка системы управления отопителем «

Замена радиатора печки старого и нового образца на ВАЗ 2110, 2111 и 2112

На автомобили «десятого» семейства ВАЗ (2110, 2111 и 2112) устанавливались отопители печки старого и нового образца. Отопитель нового образца начали ставить в сентябре 2003 года. Процедура замены радиатора печки старого и нового образца немного различается, но ни для одного из них снимать приборную панель не нужно.

Как заменить радиатор отопителя старого образца ВАЗ 2110

1. Прежде чем приступать к замене радиатора печки, нужно слить охлаждающую жидкость.

2. Снять резиновый уплотнитель, расположенный на ветровой накладке.

3. Открутить крепления и вынуть жабо.

4. Открутить винты и гайки по краям ветровой накладки и снять ее.

5. Снять и отвести в сторону шланг омывателя лобового стекла, чтобы он не мешал процессу.

6. Открутить крепления дворников, снять накладку ветровика. После этого появится доступ к корпусу печки.

7. Снять металлические зажимы с корпуса. Если они заржавели, при монтаже нового радиатора отопителя надо будет поставить новые зажимы.

8. Демонтировать  салонный фильтр, винты которого расположены на корпусе печки.

9. Отключить вентилятор отопителя, отсоединив плюсовой разъем и скинув минусовую клемму.

10. Открутить еще 3 самореза, расположенные на тыльной стороне края верхней крышки корпуса.

11. Получив доступ к радиатору печки, ослабить хомуты крепления шлангов и снять радиатор.

Сборку осуществлять в обратном порядке. Особенно внимательно надо проконтролировать, чтобы корпус отопителя встал на свое место, иначе печка просто не будет греть из-за проблем с заслонкой. Вместе с радиатором печки рекомендуется заменить и салонный фильтр.

Как заменить радиатор отопителя ВАЗ 2110, 2111 или 2112 нового образца

1. Так же, как и при замене радиатора старого образца, необходимо слить охлаждающую жидкость и освободить доступ к отопителю (снять жабо, шумоизоляцию, дворники вместе с поводками и уплотнительную резинку на жабо.

2. Снять два шланга, идущих к радиатору отопителя (крепятся хомутами), а также пароотводящий шланг, который идет к расширительному бачку.

3. Отключить два разъема в районе вентилятора отопителя.

4. Отключить провода от моторедуктора, выкрутить 3 самореза и демонтировать моторедуктор.

5. Найти 4 точки крепления отопителя к кузову, выкрутить саморезы.

6. Открутить еще 4 самореза, которыми к отопителю крепится крышка воздушного фильтра, вынуть фильтр, чтобы он не мешал замене радиатора.

7. Две части отопителя крепятся 3 саморезами – их необходимо выкрутить. Кроме того, надо выкрутить большой саморез, который видно сквозь шланг подвода воздуха (Г-образный).

8. Разделить отопитель на две части: вынуть сначала левую, потом правую часть.

9. Разъединить скобки, соединяющие правую часть отопителя.

10. После этого можно вынуть заслонку и заменить на новую.

11. Протереть или промыть все детали, чтобы убрать следы грязи и смазки, собрать отопитель в обратном порядке.

Какие радиаторы печки лучше для ВАЗ (Lada) 2110/2111/2112? ДААЗ, KRAFT, FENOX

ТОП производителей радиаторов печки для ВАЗ (Lada) 2110/2111/2112

Данную запчасть для автомобилей ВАЗ (Lada) 2110/2111/2112 делают в разных точках мира. На сайте имеются отзывы о производителях радиаторов печки из таких стран как: Россия, Германия, Беларусь, Великобритания, Украина и других.

В марте 2021 года в рейтинге радиаторов печки для ВАЗ (Lada) 2110/2111/2112 на PartReview приняли участие 11 производителей. Он построен на базе 63 отзыва и 198 голосов.

Какие радиаторы печки выбрать для ВАЗ (Lada) 2110/2111/2112?

В прошлом месяце пользователи PartReview отдали предпочтение ДААЗ. 19% положительных голосов принадлежит этому производителю.

На втором месте оказались радиаторы печки KRAFT — 6%.

Замыкает тройку фирма FENOX с результатом в 1% голосов.

В общем рейтинге радиаторов печки, в котором учитываются мнения владельцев разных марок и моделей авто, эти бренды занимают такие позиции:

  1. ДААЗ получили 4 место, оценка PR — 74. Учитываются данные из 50 отзывов и 155 голосов.
  2. KRAFT пока не удалось набрать необходимое количество отзывов для участия в рейтинге. Если вы добавите отзыв и укажите данный бренд и модель вашего авто, то поможете это исправить.
  3. FENOX — имеет недостаточно отзывов для участия в рейтинге.

Другие запчасти для ВАЗ (Lada) 2110/2111/2112

Выяснив, какие радиаторы печки предпочитают ставить владельцы ВАЗ (Lada) 2110/2111/2112, можно посмотреть и другие популярные запчасти для данного автомобиля. В марте 2021 года на PartReview лидировали:

Также можно узнать, что выбирали владельцы ВАЗ (Lada) 2110/2111/2112 среди производителей таких запчастей как: Приводной ремень, Подушка двигателя, Ремень ГРМ, Радиатор охлаждения, Помпа, и других.

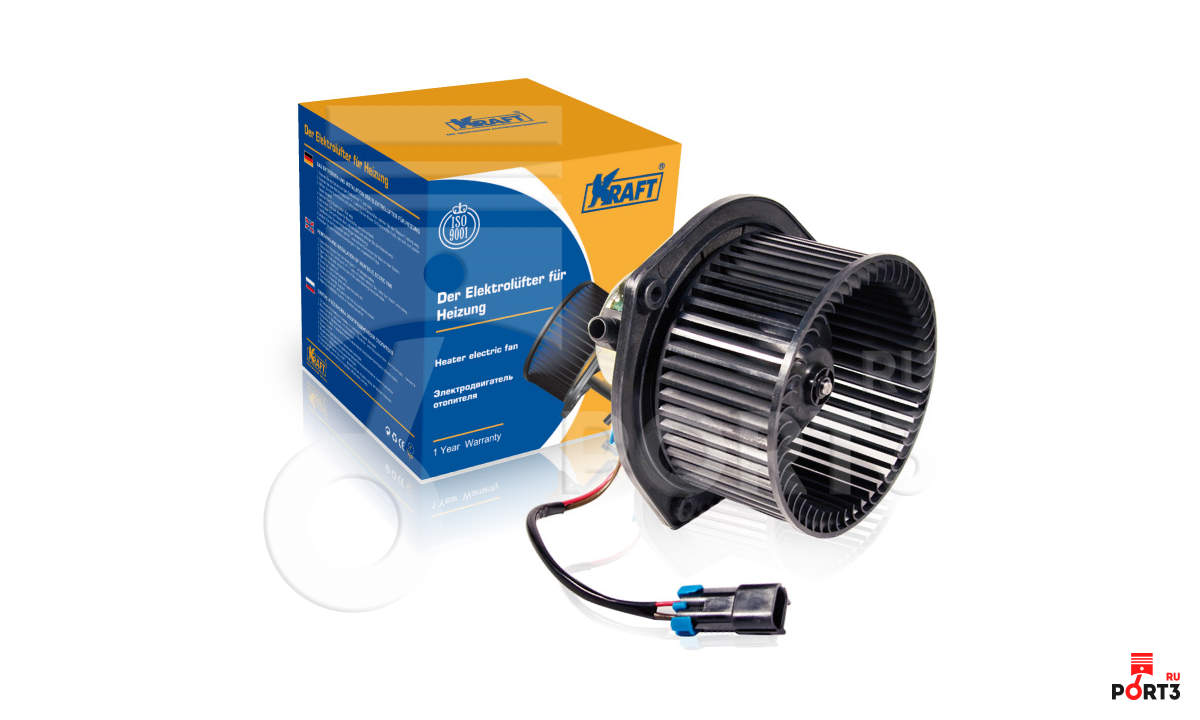

Замена вентилятора печки на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Вентилятор печки – если углубляться в терминологию, то слово вентилятор, значит крыльчатку с лопастями, но люди так привыкли говорить слово вентилятор, поэтому данную статью мы так и назвали, на самом же деле в ней, мы сегодня разберём замену моторчика печки, сразу предупредим что если моторчик у Вас начал работать неправильно, заедать например или вообще сгорели все контакты внутри него, то не пытайтесь его восстановить, а лучше приобретите в автомагазине новый мотор, конечно же удовольствие это не из дешёвых, но зато Вы его поставите и забудете на очень долгое время о нём, если денег уж совсем нет, а печка перестала работать (Мотор сгорел), при этом холода на улице, то можете на разборе взять по дешёвки или поискать на различных барахолках и т.д.

Примечание!
Чтобы произвести замену вентилятора печки, понадобятся: Отвёртки различных типов (Начиная от коротких и заканчивая длинными), накидные ключи, гаечные ключи и советуем Вам запастись новым салонным фильтром (Это только в том случае если фильтр давно не менялся), просто для того чтобы снять моторчик печки, нужно будет снять накладки ветровые, а сняв накладки, у Вас как раз таки будет доступ к салонному фильтру!

Краткое содержание:

Где находится вентилятор печки?
Сняв накладки которые под лобовым стеклом располагаются, у Вас перед глазами выстроиться примерно такая картина (см. фото ниже), обратите внимание на красную стрелку, она была сделана для разделения корпуса в котором находится моторчик печки (Он справа) и для разделения забора воздуха (Забор воздуха слева), вот в том месте где забор воздуха в печку идёт, ещё и салонный фильтр располагается.

Когда нужно менять вентилятор печки?
В начале статьи мы примерно описали все симптомы, которые будут если моторчик выйдет из строя, но повториться нужно, вить не все люди читают всё что написано на странице, в общем ближе к делу, вентилятор может выйти из строя полностью (От времени такое происходит, а так же если было подано большое напряжение, то он может сгореть попросту, бывают такие случаи из-за халатности самих людей, некоторые люди вместо предохранителей ставят монетки, проводка начинала плавиться, а из-за того что предохранителя нет, цепь не чем не размыкается и проводка воспламеняется сразу), может частично (Не работает какая либо скорость, но это не печка, это блок САУО скорее всего, проверить его легко, просто поменяйте на заведомо исправный, если всё станет работать как раньше, то блок под замену), а может вообще начать издавать неприятные звуки (Это тоже печка), такие как писк и тому подобные, все эти неисправности появляются со временем, а могут и сразу же после покупки если печка бракованная или была куплена уже в таком состоянии Б/У.

Примечание!
Кстати, кроме самого моторчика много ещё чего из строя выйти может, чаще всего это блок САУО, по реже сама печка, ну и про предохранитель не забывайте, а то разберёте всю печку, замените моторчик и другие детали отопления, а ничего не измениться, потом загляните в блок предохранителей и увидите сгоревший предохранитель на печку, это будет очень обидно для Вас, просто выкинутые деньги на ветер, поэтому всегда при любой поломки, первым делом открывайте монтажный блок и смотрите в нём все ли предохранители целы, на печку идёт как правило предохранитель F18!

Как заменить вентилятор печки на ВАЗ 2110-ВАЗ 2112?

Примечание!
Данная инструкция по замене моторчика печки, подойдёт ко многим автомобилям десятого семейства но не ко всем, потому что десятки выпускались в очень разных комплектациях и оформлениях за всё время, на некоторые ВАЗ 2110 даже двигатель от “Опеля” ставили с завода, маркируется такой автомобиль ВАЗ 21106, поэтому про все мы написать не сможем (Так как очень большая статья получится), просто возьмём чаще всего встречающееся десятое семейство и на его примере покажем замену моторчика печки посредством описания и картинок!

1. Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110» и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля.

2. Идём далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод “Плюс” и один провод “Минус”, так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.

3. Потом, подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.

4. И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Примечание!
Моторчик печки можно снять в сборе с кожухом, а можно и сразу его отдельно вынуть, как делать решать Вам, но вынув всё в сборе, моторчик будет легче гораздо отсоединить (Так как это удобней будет), а отделяется моторчик следующим образом, нужно будет всего лишь вынуть два проводка (Провод минус и провод плюс) из отверстия в которое они продеваются в кожухе и всё на этом!

5. Установка производиться в обратном порядке снятию, после установки печки, Вам придётся воспользоваться помощью помощника и узнать правильно ли Вы установили печку на своё штатное место или с перекосом (Если с перекосом, то это сразу же убирать нужно будет), в общём ближе к теме, попросите помощника или же даже сами садитесь в автомобиль и включайте печку, при этом соберите её, т.е. закрутите винты крепления (Можете даже не все закручивать) и установите фиксаторы и конечно же накиньте минус на кузов, а плюс подсоедините к разъёму, далее включайте её и если всё нормально работает на всех режимах, то выключайте и идите закручивайте последние винты, устанавливайте накладки под лобовым стеклом ну и конечно же устанавливайте щётки, на этом замена завершена, если после включения слышен треск, то это говорит только об одном, а именно о том, что лопасти печки задевают за корпус в котором она располагается, после этого выключайте печку, выкручивайте винты, снимайте фиксаторы и снимайте корпус вместе с печкой, правильно моторчик разместите там, опять всё закручивайте и пробуйте, пока шум не пропадёт, как пропал, заворачивайте всё и устанавливайте все детали в обратном порядке.

Дополнительный видео-ролик:

Схема и устройство печки ВАЗ-2112

Комфорт водителя во многом определяется нормальной работой печки. В ВАЗах именно эта система чаще всего выходит из строя, и чтобы быстро устранить проблему, необходимо знать про устройство печки, разбираться в её схеме и хорошо понимать принцип работы. Эта статья будет посвящена системе отопления ВАЗ-2112.

Комфорт при езде зимой зависит от правильной работы печки

Составные детали и процессы отопителя ВАЗ-2112

Схема отопителя состоит из следующих элементов:

  • клапан электропневматического типа;
  • корпус с воздухозаборника отопительной системы, состоящий из передней и задней частей;
  • щиток воздухозаборника водоотражательного типа;
  • клапан для управления рециркуляционной заслонкой;
  • рециркуляционная заслонка на воздухозаборнике;
  • заслонка на канале печки;
  • заслонка управления печкой;
  • радиатор и его кожух;
  • штуцеры на пароотводящем и подводящем шлангах;
  • электродвигатель печки в корпусе и вентилятор;
  • опорная площадка под рычаг с привода заслонки управления отопителем и сам рычаг;
  • микромоторедуктор с привода заслонки;
  • резистор;
  • крышка с кожуха печки.

Радиатор располагается в горизонтальном положении под панелью приборов. Он находится в кожухе из пластмассы. В конструкцию радиатора входит два пластмассовые бачка и пара трубок из алюминия, на которых имеются запрессованные пластины. На левом бачке имеется пароотводный штуцер. Прохождение забираемого воздуха через радиатор зависит от положения, в котором находятся заслонки. Если заслонки будут находиться в крайнем положении, то через радиатор может проходить весь поток воздуха или же не проходить вовсе.

Отсутствие крана — плюс или минус?

Если в более старых моделях ВАЗов присутствует кран, при помощи которого можно перекрывать поступление тосола к радиатору, то ВАЗ-2112 не оснащается подобным элементом. Если двигатель работает, то радиатор будет греть вне зависимости от времени года. Подобная особенность конструкции печки позволяет добиться небольшой инерционности, которая присуща системе во время пуска. Другими словами, необходимая температура будет нагоняться за более короткое время. К тому же пользователь не будет сталкиваться с протечками, которые возникают в результате нарушения герметичности крана. За возможность удобного управления работой печки отвечает электронный блок управления, который генерирует необходимые команды.

Как мы уже знаем, в схеме отопителя ВАЗ не предусмотрен кран отопителя. Для управления температурным режимом внутри салона предусмотрена воздушная заслонка. Этот механизм отвечает за регулирование потока нагретого воздуха. В ВАЗ-2112 подача тосола в систему отопления осуществляется в круглогодичном режиме, что устраивает не всех водителей. Поэтому некоторые владельцы ВАЗ-2112, 21124 и других моделей, относящихся к десятому семейству, дополнительно устанавливают кран, который позволяет контролировать подачу тосола.

Управление печкой ВАЗ-2112 имеет автоматический характер, а погрешность температуры не превосходит 2 градусов. Наличие воздушной заслонки на практике оказывается более предпочтительным, поскольку кран имеет склонность к закисанию и заклиниванию. Одним словом, с воздушной заслонкой отопление получается менее проблемным и более надёжным.

Принцип вентилирования

В автомобилях ВАЗ десятой серии за вентиляцию салона отвечает приточно-вытяжная система. Принцип её работы заключается в подаче воздуха внутрь салона через специальные отверстия, которые располагаются в накладке на ветровом окне. Этот процесс может осуществляться самостоятельно во время движения машины или принудительно за счёт работы вентилятора. Для выхода воздуха также имеются специальные отверстия, которые можно найти между обивкой и внутренними дверными панелями. Дальше поток воздуха следует через отверстия, которые располагаются в торцах дверей. Через эти отверстия воздух может только выходить, но не поступать внутрь автомобиля, чему препятствуют клапаны. При такой системе вентиляции получаем более совершенную теплоизоляцию и медленное остывание салона.

В ВАЗ-2112 приточно-вытяжная система вентиляции

Рециркуляционная система

Чтобы салон быстрее прогревался, а с улицы не поступал холодный воздух, что особенно актуально во время езды по запылённым дорогам, в автомобиле предусмотрена система рециркуляции. На панели приборов располагается кнопка рециркуляции, при её нажатии активируется электропневмоклапан. За счёт разряжения заслонка системы рециркуляции, которая располагается внутри впускного трубопровода, блокирует поступление наружного воздуха внутрь автомобиля. Рециркуляционная система может быть активирована исключительно при запущенном моторе. При включённом вентиляторе циркуляция воздуха по салону будет продолжаться, при этом будут задействованы воздуховоды отопительной системы.

Вентилятор и электродвигатель

Вентилятор может работать в трёх режимах:

  • низкая скорость;
  • средняя скорость;
  • автоматический режим.

Электродвигатель на вентиляторе устанавливается коллекторного типа, с постоянными магнитами и постоянным током. Если частота вращения будет максимальной, то показатель потребляемой силы тока составит 14 А.

Электродвигатель может работать от бортовой сети или посредством дополнительного резистора. Первый вариант работы подразумевает максимальную скорость. В конструкции дополнительного резистора имеется две спирали с различным сопротивлением на 0,23 и 0,82 Ом. При включении в цепь сразу двух спиралей вращение вентилятора осуществляется на небольшой скорости. Включение одной спирали с сопротивлением 0,23 Ом позволяет вентилятору работать на средней скорости.

Колесо вентилятора запрещено спрессовывать с вала электродвигателя, поскольку такие действия могут нарушить балансировку. Если требуется ремонт электродвигателя может заключаться только в зачистке коллектора, при возникновении всех других проблем необходимо осуществлять замену не только электродвигателя, но и колеса вентилятора.

Электродвигатель на вентиляторе ВАЗ-2112

Ручной и автоматический режим работы печки

Для установки необходимой температуры воздуха имеется ручка контролера или датчика температуры. Водитель просто крутит ручку и останавливается на необходимом делении. Шкала начинается с 16 и заканчивается на 30 градусах.

На потолке салона располагается датчик температуры, который передаёт информацию на блок. Когда разница между заданным и фактическим уровнем температур достигает определённого значения, блок активирует работу микромотора, который управляет заслонками. На микромоторе имеется датчик, который отображает положение заслонки, он называется кольцевым резистором. Данные с этого датчика передаются на блок управления, который в необходимый момент останавливает работу микромотора.

При активизации автоматического режима (положение «А») к уже имеющейся работе блока управления добавляется регулирование скорости, с которой вращается вентилятор отопителя.

В случае поломки блока управления, микровентилятора и температурного датчика, микромотора и датчика, который отображает положение заслонки печки возможность проведения ремонта даже не стоит рассматривать. Каждая из этих деталей будет нуждаться в замене.

Именно так выглядит схема печки ВАЗ-2112, которая теперь не будет вам казаться «тёмным лесом». Вникнуть в её устройство — это вопрос времени и желания.

2108, 2109, 2110, 2111, 2112, 2114, 2114, 2115

С наступлением осенне-зимнего периода часто «вылазят» неисправности системы отопления. Это понятно – ведь летом печкой никто не пользуется. Одной из традиционных «болячек» вазовских машин является засорение или течь радиатора отопителя. Замена печки ВАЗ-2114 или замена печки ВАЗ-2109 – довольно трудоемкий процесс. Если у вас нет опыта такого ремонта и работы придется выполнять на свежем морозном воздухе, то лучше не рисковать.

Доверьте замену печки ВАЗ специалистам на СТО.

При этом будьте готовы выложить существенную сумму денег, поскольку объем работы им придется выполнить немалый. АвтоВАЗ рекомендует при замене печки ВАЗ своих переднеприводных моделей снимать торпедо. Те, кто хоть раз проделывал эту операцию, могут рассказать, насколько сложно это сделать. Рекомендации завода-производителя, конечно, нужно соблюдать, но автолюбители научились выполнять замену печки ВАЗ-2110, которая ничем не отличается от замены печки ВАЗ-2111, со стороны моторного отсека. Для замены печки ВАЗ-2112, например, необходимо купить новый радиатор отопителя в магазине запчастей ВАЗ. При этом следует обратить внимание на тот факт, что у автомобилей разных лет выпуска эти агрегаты могут различаться.

Все дальнейшие действия по замене печки ВАЗ-2110 подробно показаны на видео.

В отличие от «десятого» семейства замена печки ВАЗ-2108 производится из салона автомобиля. Процедура более сложная, но выполнимая. Для этого тоже совсем необязательно полностью разбирать панель. Для удобства доступа проще снять сидение переднего пассажира. Несмотря на похожесть конструкции автомобилей семейства Самара-2 с «восьмерками» или «девятками» замена печки ВАЗ-2115 или ВАЗ-2114, пожалуй, самая сложная. Это обусловлено конструкцией торпедо этих автомобилей. Тем не менее, многим автомобилистам удается заменить радиатор отопителя, не разбирая полностью панель, а лишь частично выкручивая болты ее крепления и отводя ее внутрь салона. Однако, если совместить работы по шумоизоляции салона с заменой радиатора отопителя или крана отопителя, то снятие торпедо окажется более целесообразным.

Прямоугольное керамическое стекло Pyroceram без узорчатой ​​огранки

Это изготовленное на заказ керамическое стекло стандартной прямоугольной огранки, которое подходит для большинства печей или вставок на гранулах, дровах и углях (до 36 дюймов). Этот прозрачный керамический материал янтарного цвета идеально подходит для применения при высоких температурах.

Если вам нужен особый крой — арочные, подрезанные углы и т. Д. — просмотрите наш большой выбор различных рисунков кроя.

Используйте металлическую рулетку, чтобы измерить свой кусок стекла.Используйте диаграмму выше, чтобы точно знать, какие размеры нам нужны, чтобы правильно разрезать ваше стекло. При нагревании это пирокерамическое стекло может расширяться, поэтому при измерении убедитесь, что для этого случая есть место в 1/8 дюйма.

Поскольку пламя периодически контактирует со стеклом, этот продукт был изготовлен таким образом, чтобы противостоять разрушению при резких перепадах температуры (термический шок). Керамическое стекло выдерживает в три раза больше тепла, чем закаленное стекло.

ОБРАТИТЕ ВНИМАНИЕ:
  • Этот стакан НЕ ПОДХОДИТ ДЛЯ ПРИГОТОВЛЕНИЯ ВЕРХНЕЙ ЧАСТИ!
  • Используйте только: ДЕРЕВЯННЫЕ ПЕЧИ, ДЕРЕВЯННЫЕ ВСТАВКИ, УГОЛЬНЫЕ ПЕЧИ, УГОЛЬНЫЕ ВСТАВКИ, ПЕЛЛЕТНЫЕ ПЕЧИ или ПЕЛЛЕТНЫЕ ВСТАВКИ.
Советы, хитрости и рекомендации по керамическому стеклу:
  • Стекло расширяется при нагревании! Пожалуйста, просите, чтобы ваш разрез стекла находился на расстоянии не менее 1/8 дюйма от монтажной поверхности. Это измерение обеспечит безопасное тепловое расширение. Мы не несем ответственности за поломки из-за неправильных расчетов!
    • Если исходный стеклокерамический лист не поврежден и вы можете получить все размеры, необходимые для прямоугольного изделия, вырезанного по индивидуальному заказу, вы можете использовать стекло для измерения.Тем не менее, мы настоятельно рекомендуем дважды проверить ваши измерения относительно монтажной поверхности для 100% точности.
  • Металлические винты и крепежные детали также расширяются при воздействии высоких температур! Во избежание повреждения стекла во время использования прибора не затягивайте крепеж слишком сильно. Мы не несем ответственности за поломки из-за слишком надежной фиксации оборудования.
  • Присылайте любую дополнительную информацию, вопросы или опасения, которые могут у вас возникнуть по поводу онлайн-запроса на стекло, в поле « Notes » на этой странице продукта.
  • В целях безопасности не заменяйте закаленное стекло на керамическое на каминной двери! Это приводит к перегреву и потенциальному возгоранию (, а не , которые вам нравятся в вашей плите)! Некоторые двери из каменной кладки имеют ОДОБРЕНИЕ для стеклокерамических дверей. Пожалуйста, обратитесь к руководству пользователя вашего прибора для получения подробной информации о замене стекла каменной дверцы.
  • Керамическое стекло НИКОГДА не следует устанавливать на заводской камин или сборный блок, если он не рассчитан на обогреватель.К сожалению, это также может привести к перегреву и потенциальному возгоранию дома.

Жители Калифорнии: Щелкните здесь, чтобы получить дополнительную информацию о Предложении 65.

Расчетное время выполнения:

Пожалуйста, дайте нам 5 рабочих дней, чтобы разрезать и отправить вам этот продукт.

Гарантия производителя:

Fast Replacement Glass предлагает нашим клиентам керамическое стекло с пирокерамикой в ​​зависимости от требований к размеру. Мы гарантируем нашим непосредственным клиентам, что заказанное стеклянное изделие будет соответствовать определенным стандартам и не будет иметь дефектов материала и изготовления в день отгрузки.

Fast Replacement Glass не дает никаких гарантий относительно качества или использования стекла покупателем. Ответственность за то, как заказчик обрабатывает, устанавливает и использует стеклянные изделия, полностью лежит на нем. Fast Replacement Glass не несет ответственности за поломку, повреждение или выход продукта из строя из-за неправильной установки или из-за того, что стекло слишком плотно и не допускает теплового расширения во время работы нагревательного прибора.

Цыпленок в лимонном масле — чертовски вкусный

31 декабря 2014 г.

Легкая хрустящая нежная курица с самым сливочным лимонно-масляным соусом — вам захочется забыть о курице и вместо этого выпить соус!

С Новым годом! Я знаю, что мне действительно стоит поделиться каким-то рецептом салата или киноа с началом года, но вы знаете меня и мою одержимость куриными бедрами. Я просто не могу насытиться, особенно когда речь идет о сливочно-сливочном соусе с лимоном.

А если вам нужна чистая зелень для новогодней диеты, то в этом блюде много молодого шпината. Достаточно хорошо, правда?

Кроме того, эти куриные бедра несут в себе немного пунша со свежим ярким вкусом лимона и дымным вкусом паприки. И этот сливочный соус просто божественный. Просто убедитесь, что у вас есть ложка, потому что вам захочется глотнуть ее прямо из кастрюли!

Цыпленок с лимонным маслом

Урожайность: 8 порций

Время приготовления: 10 минут

Время приготовления: 40 минут

Общее время: 50 минут

Легкая хрустящая нежная курица с самыми сливочными лимонно-масляный соус никогда — вам захочется забыть о курице и вместо этого выпить соус!

Цыпленок с лимонным маслом

10 минут 40 минут

Chungah Rhee

Состав:

  • 8 куриных бедер на костях и на коже
  • 1 столовая ложка копченого перца
  • Кошерная соль и свежемолотый черный перец по вкусу
  • 3 столовые ложки несоленого сливочного масла, разделенные на части
  • 3 измельченных зубчика чеснока
  • Куриный бульон 1 чашка
  • 1/2 стакана жирных сливок
  • 1/4 стакана тертого пармезана
  • Сок 1 лимона
  • 1 чайная ложка сушеного тимьяна
  • 2 стакана нарезанного молодого шпината

Указания:

  1. Разогрейте духовку до 400 градусов по Фаренгейту.
  2. Куриные бедра приправить паприкой, солью и перцем по вкусу.
  3. Растопите 2 столовые ложки сливочного масла в большой жаростойкой сковороде на среднем огне. Добавьте курицу кожей вниз и поджарьте с обеих сторон до золотистого цвета, примерно по 2–3 минуты на каждую сторону; слейте лишний жир и отложите.
  4. Растопите в сковороде оставшееся столовое масло. Добавьте чеснок и готовьте, часто помешивая, до появления аромата около 1-2 минут. Добавьте куриный бульон, жирные сливки, пармезан, лимонный сок и тимьян.
  5. Довести до кипения; Уменьшите огонь, добавьте шпинат и тушите, пока шпинат не увянет, а соус не загустеет, примерно 3-5 минут. Верните курицу в сковороду.
  6. Поместите в духовку и запекайте до полной готовности, пока внутренняя температура не достигнет 165 градусов по Фаренгейту, примерно 25-30 минут.
  7. Подавать немедленно.
