Разборка карбюратора 2105. 2107 Озон

Необходимость разобрать свой карбюратор возникает при его ремонте, капитальной прочистке, замене отдельных частей и пр. В этих случаях очень важно иметь перед собой наглядное пособие как правильно провести разборку и сборку карбюратора. В этой статье попробуем осветить этот процесс со всех сторон и как можно подробнее.

Разборка и сборка карбюраторов 2105, 2107 Озон процедура не такая уж сложная, требует минимум инструментов и навыков. Отдельно следует лишь заострить внимание на внимательности при проведении работ и чистоте рабочего места.

Необходимые для разборки карбюратора Озон инструменты

— Ключи накидные (7, 7, 8, 10, 11, 13, 19)

Для отворачивания гаек крепления карбюратора, болта крепления оболочки троса привода воздушной заслонки, пробки фильтра очистки топлива в крышке карбюратора, корпуса игольчатого клапана и пр.

— Отвертка крестовая (длинная, толщиной 3-4 мм)

Для отворачивания винтов крепления верхней части (крышки) карбюратора и винтов крепления крышек корпусов пускового устройства, ускорительного насоса и пр.

— Отвертка шлицевая (тонкая с шириной лезвия 2-3 мм)

Для выворачивания винта регулировки качества топливной смеси.

— Отвертка шлицевая с шириной лезвия 3-4 мм

Для разборки иных соединений.

— Тонкий бородок (или гвоздь)

Для выбивания оси поплавка.

— Легкий молоток, пассатижи, напильник

Порядок разборки карбюратора 2105, 2107 Озон

1. Снимаем карбюратор с двигателя автомобиля.

Для этого снимаем корпус воздушного фильтра и отсоединяем все трубки, шланги, тяги, тросы, электрические соединения, ведущие к карбюратору. Отворачиваем четыре гайки крепления карбюратора к впускному коллектору, и слегка покачивая его из стороны в сторону, снимаем его со шпилек. Если не снимается, аккуратно поддеваем его шлицевой отверткой поочередно с разных сторон.

Подробнее процедура снятия карбюратора 2105, 2107 Озон с двигателя автомобиля описана на странице «Снятие карбюратора 2105, 2107 Озон с двигателя автомобиля».

2. Снимаем верхнюю часть (крышку карбюратора).

— Предварительно отсоединяем телескопическую тягу, выведя ее наконечник из паза в бобышке на трехплечевом рычаге. Для этого пальцами или шлицевой отверткой сжимаем телескопический корпус тяги.

Снятие телескопической тяги

— Потом отворачиваем винты крепления верхней части (крышки) к корпусу карбюратора.

Винты крепления верхней части (крышки) карбюратора 2105, 2107 Озон

Используем для этого длинную крестовую отвертку. Винтов всего пять. На изображении они под номерами от одного до пяти.

— Аккуратно приподнимаем крышку вверх и снимаем ее.



Снятие верхней части (крышки) карбюратора 2105, 2107 Озон

— Ставим поплавками вверх на горизонтальную поверхность. Выпавшие из своих гнезд винты крепления крышки стараемся не потерять.

Перевернутая крышка карбюратора Озон

Подробнее см. «Снимаем верхнюю часть — крышку карбюратора Озон 2105, 2107».

3. Разбираем верхнюю часть (крышку) карбюратора Озон.

— Тонким бородком — оправкой (или небольшим гвоздем) выбиваем ось поплавков.

Извлечение оси поплавка

— Вынимаем ее, снимаем поплавок вместе с запорной иглой игольчатого клапана. Она надета своей дужкой на язычок, на рычаге поплавка.

Элементы поплавкового механизма

—  Выворачиваем корпус игольчатого клапана. Для этого подойдет накидной ключ на 10. Под ним металлическое уплотнительное кольцо.

— Выворачиваем ключом на 19 пробку топливного сетчатого фильтра и вынимаем фильтр.

— Снимаем картонную прокладку крышки. Если она сильно прилипла, поддеваем осторожно ножом.

Снятие сетчатого топливного фильтра, картонной прокладки крышки, выворачивание корпуса игольчатого клапана

— Отсоединяем телескопическую тягу. Выводим ее изогнутый наконечник из паза в рычаге на оси воздушной заслонки.

Снятие телескопической тяги

— Разбираем корпус пускового устройства. Отворачиваем крестовой отверткой два винта крепления корпуса пускового устройства к карбюратору и снимаем его. При этом выводим шток пускового устройства из зацепления с тягой, идущей к рычагу на оси воздушной заслонки.

Винты крепления корпуса пускового устройства карбюратора 2105, 2107 Озон



Вынимаем резиновое уплотнительное колечко канала подведения разрежения в корпус пускового устройства. Отворачиваем крестовой отверткой три винта крепления крышки корпуса пускового устройства. Снимаем ее. Извлекаем диафрагму с прокладкой и со штоком, возвратную пружину диафрагмы. Выворачиваем, при помощи шлицевой отвертки, регулировочный винт из крышки корпуса пускового устройства.

Элементы пускового устройства карбюратора 2105, 2107 Озон

Подробнее об составных частях верхней части (крышки) карбюратора 2105, 2107 Озон на нашем сайте рассказывается в статье «Устройство верхней части (крышки) карбюратора 2105, 2107 Озон».

4. Разбираем корпус карбюратора 2105, 2107 Озон.

— Выворачиваем, при помощи шлицевой отвертки, топливные жиклеры главных дозирующих систем обоих камер карбюратора. Находятся они на дне поплавковой камеры.

— Той же отверткой выворачиваем воздушные жиклеры главных дозирующих систем обоих камер карбюратора и, перевернув карбюратор вверх ногами, вытрясаем из эмульсионных колодцев эмульсионные трубки.

Извлечение топливных, воздушных жиклеров, эмульсионных трубок ГДС карбюратора 2105, 2107 Озон

Тут может возникнуть проблема – прикипевшие и никогда за всю свою жизнь не извлекаемые трубки совсем не хотят выпадать. Вверните на чуть-чуть сверху в трубку саморез и попробуйте ее извлечь, дергая за него пассатижами. Также не забываем про ВД-шку и ЛЕГКИЕ обстукивания корпуса молотком.

— Шлицевой отверткой отворачиваем корпус распылителя ускорительного насоса. Он состоит из корпуса с носиком распылителя, клапана-винта и двух уплотнительных колечек.

— Вытягиваем малые диффузоры обоих камер карбюратора из их посадочных мест в корпусе.

Делать это удобнее всего плоскогубцами.

— Выворачиваем винт ускорительного насоса и вынимаем его из корпуса карбюратора. Для этой процедуры пригодится шлицевая отвертка с тонким лезвием.

— Выворачиваем электромагнитный клапан. Используем рожковый ключ на 13. На карбюраторах с заглушкой-держателем топливного жиклера выворачиваем ее шлицевой отверткой. Извлекаем топливный жиклер системы холостого хода. На некоторых видах заглушек иногда устанавливается резиновое уплотнительное кольцо. Снимаем и его.

Снятие распылителя, диффузоров, ЭМК, винта ускорительного насоса

— С обратной стороны карбюратора выворачиваем шлицевой отверткой держатель топливного жиклера переходной системы второй камеры карбюратора. Вытягиваем из него топливный жиклер.

Извлечение топливного жиклера переходной системы второй камеры карбюратора 2105, 2107 Озон

— Разбираем корпус ускорительного насоса. Крестовой отверткой выворачиваем четыре винта крепления его крышки.

Снятие крышки корпуса ускорительного насоса



— Снимаем ее и находящихся под ней диафрагму с толкателем и возвратную пружину. Если крышка плохо отсоединяется, поддеваем ее ножом.

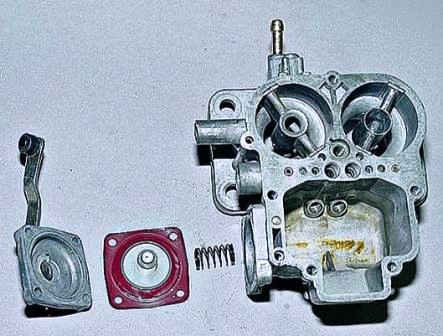

Элементы ускорительного насоса карбюратора 2105, 2107 Озон

— Снимаем возвратную пружину.

Снятие возвратной пружины

— Отсоединяем и разбираем корпус пневмопривода дроссельной заслонки второй камеры карбюратора. Тонкой шлицевой отверткой поддеваем и снимаем стопорную шайбу наконечника штока пневмопривода на оси дроссельной заслонки. Отворачиваем два винта крепления корпуса пневмопривода к корпусу карбюратора. Снимаем его и картонную прокладку под ним. На крышке корпуса выворачиваем винт крепления оболочки троса привода воздушной заслонкой (ключ на 8). Крестовой отверткой выворачиваем три винта крепления крышки корпуса пневмопривода карбюратора, снимаем ее, находящуюся под ней диафрагму со штоком, возвратную пружину и резиновое уплотнительное колечко канала подведения разрежения. Ослабив контргайку выворачиваем шток из диафрагмы. Контргайка ослабляется двумя ключами на 7.

Элементы пневмопривода дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон

— Крестовой отверткой отворачиваем винт крепления трехплечего рычага к корпусу карбюратора.

Снятие трехплечего рычага



— Снимаем рычаг вместе с кронштейном крепления возвратной пружины и тягой к рычагу на оси дроссельной заслонки первой камеры. Изогнутый конец тяги аккуратно выводим из паза на рычаге на оси дроссельной заслонки, а потом из паза на трехплечем рычаге, и отсоединяем ее. Под трехплечим рычагом находится его пружина, снимаем и ее.

Трехплечий рычаг и его элементы
5. Снимаем и разбираем блок дроссельных заслонок карбюратора 2105, 2107 Озон.

— Крестовой отверткой отворачиваем два винта крепления корпуса дроссельных заслонок к средней части карбюратора рассоединяем их.

Винты крепления блока дроссельных заслонок карбюратора 2105, 2107 Озон

— Между средней частью (корпусом) карбюратора и корпусом дроссельных заслонок (нижней частью) находится теплоизоляционная проставка и две картонных прокладки. Снимаем их всех.

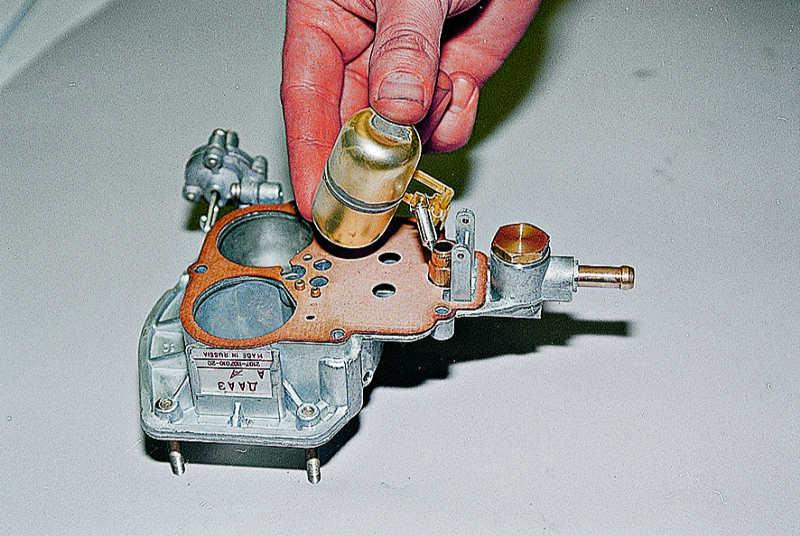

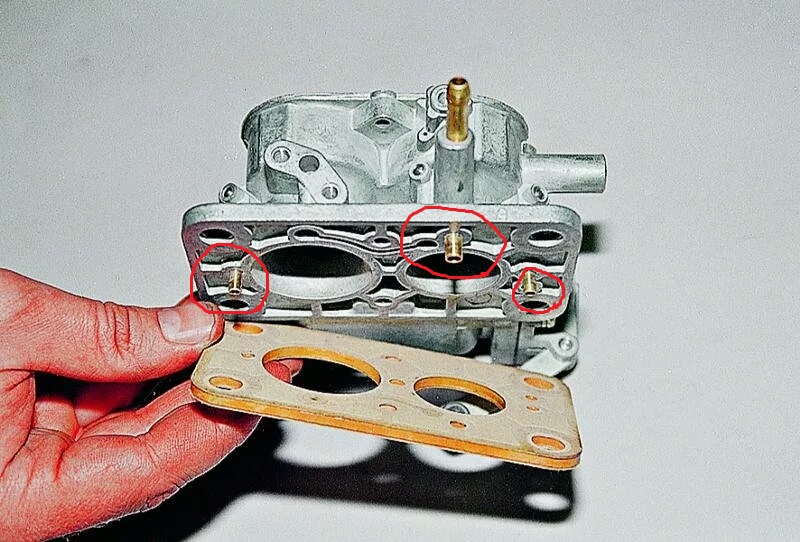

Прокладки между корпусом карбюратора и блоком дроссельных заслонок

— На карбюраторах без системы ЭПХХ выворачиваем два винта крепления корпуса (держателя) винта «количества» топливной смеси к блоку (корпусу) дроссельных заслонок.

Используем для этого крестовую отвертку.  Под держателем будет картонная прокладка.

Крепление корпуса винта «количества» топливной смеси

Потом шлицевой отверткой выворачиваем винт «количества» из держателя и вынимаем его. На винте «количества» имеется резиновое уплотнительное кольцо. Снимаем его.

Элементы корпуса винта «количества» топливной смеси карбюратора 2105, 2107 Озон

— На карбюраторах с системой ЭПХХ (экономайзера принудительного холостого хода) крестовой отверткой отворачиваем два винта крепления кронштейна микропереключателя (они же винты крепления корпуса экономайзера) и снимаем их вместе. Кронштейн с микропереключателем  отсоединяем. Под корпусом экономайзера находится картонная уплотнительная прокладка, снимаем ее.

— Крестовой отверткой отворачиваем два винта крепления крышки экономайзера и снимаем ее. Под крышкой будет диафрагма с прокладкой и иглой, вставленной в корпус экономайзера. Соединение здесь не разборное, поэтому можно лишь вывернуть винт из крышки корпуса экономайзера.

Элементы экономайзера карбюратора 2105, 2107 Озон

— Тонкой шлицевой отверткой выворачиваем винт «качества» топливной смеси и извлекаем его из посадочного гнезда в корпусе заслонок. На нем уплотнительное резиновое колечко, снимаем его.

Снятие винта «качества» топливной смеси

— Ключом на 11 отворачиваем гайку крапления рычагов, на оси дроссельной заслонки первой камеры, предварительно отогнув язычок стопорящей ее стопорной пластины. Снимаем по очереди стопорную пластину, рычаг привода дроссельной заслонки, из отверстия на нем вынимаем втулку, шайбу, рычаг блокировки открытия дроссельной заслонки второй камеры, еще одну втулку, пружинную шайбу, рычаг связи с приводом пускового устройства, еще одну шайбу, рычаг дроссельной заслонки, пружину и золотник системы вентиляции картера.

Элементы на оси дроссельной заслонки первой камеры карбюратора 2105, 2107 Озон

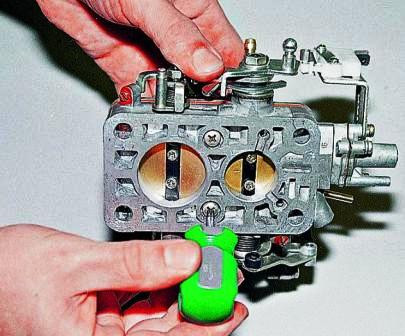

— Снимаем дроссельные заслонки обоих камер карбюратора. Для этого шлицевой отверткой выворачиваем винты их крепления и вытягиваем из пазов в осях плоскогубцами. Прежде чем вывернуть винты, необходимо сточить напильником их концы, а при установке обратно законтрить их.

Винты крепления дроссельных заслонок

— Вынимаем ось дроссельной заслонки первой камеры и снимаем с нее возвратную пружину.

Извлечение оси дроссельной заслонки первой камеры карбюратора

— Снимаем ось дроссельной заслонки второй камеры. Для этого ключом на 8 отворачиваем гайку крепления рычага оси. Снимаем находящийся под ней гравер, рычаг оси, промежуточный рычаг со своей пружиной и втулкой, дистанционную шайбу.

Ось дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон и находящиеся на ней элементы

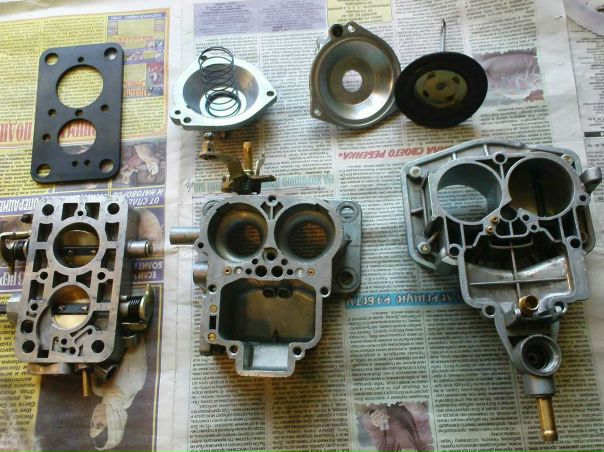

Карбюратор 2105, 2107 Озон разобран. Собирать его обратно лучше по частям: нижняя часть, средняя часть, верхняя часть, после чего объединить все части и отрегулировать карбюратор.

Еще статьи на сайте по ремонту карбюраторов Озон

— Проверка и ремонт ускорительного насоса карбюратора 2105, 2107 Озон

— Проверка и ремонт системы ЭПХХ карбюратора 2105, 2107 Озон

— Прочистка системы холостого хода карбюратора 2105, 2107 Озон

— Очистка и прочистка карбюраторов 2108, 21081, 21083 Солекс и 2105, 2107 Озон

— Игольчатый клапан карбюратора 2105, 2107 Озон

— Пневмопривод дроссельной заслонки второй камеры карбюратора Озон, схема

как снять, промыть, перебрать, диагностика неисправностей, как поставить +видео

ВАЗ 2106 и 2107 — классика отечественного автопрома. Но какому любителю лихой езды не хотелось бы сделать свою машину более мощной и сохранить при этом объёмы потребляемого топлива? Бывалые механики знают, что для этого стоит всего лишь привести в порядок карбюратор машины и провести своевременный ремонт.

Какую модель карбюратора выбрать

Для любого автомобиля ВАЗ, начиная с 2101 и заканчивая 2107, подойдут только определённые модели карбюраторов.

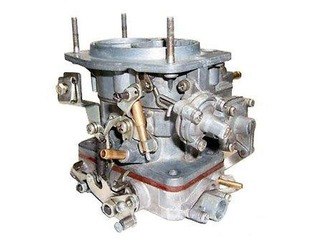

Карбюраторы ДААЗ

Карбюраторы ДААЗ 2101, 2103, 2106. Производились они на Дмитровском Автоагрегатном Заводе, который выкупил лицензию у итальянской фирмы Weber, потому эти карбюраторы могут указываться под обоими названиями. Устройства не отличались сложностью конструкции, однако могли порадовать своих владельцев быстрым разгоном автомобиля и хорошей скоростью. Одной из самых больших проблем в установке этих моделей является их практическое отсутствие на рынке.

Помимо скорости и простоты, карбюраторы Weber обеспечивали и невероятно быстрый расход топлива — на 100 км эти «монстры» съедали по 10–14 л. горючего.

Мощный, но ресурсозатратный карбюратор Weber производился российским Дмитровским заводом по итальянской технологии

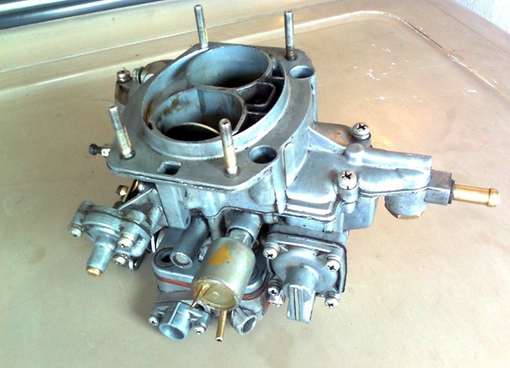

Карбюраторы «Озон»

Более технологичные модели, которые устанавливались уже в автомобили ВАЗ 2105 и 2107, тоже производились на Дмитровском Автоагрегатном Заводе. Однако они были не только более продвинуты и усовершенствованны, но и более экологичны. Именно за это они получили название «Озон». Такой карбюратор позволял сократить расход топлива до 7–10 л. на 100 км, при этом сохранив динамические характеристики своих предшественников. Минусом устройства стала сложность его сборки и постоянные загрязнения в одной из камер, которые приводили к тому, что заметно ухудшался разгон автомобиля, снижалась скорость и начинал барахлить мотор.

«Озон» — экологичнаямодель карбюраторов ДААЗ

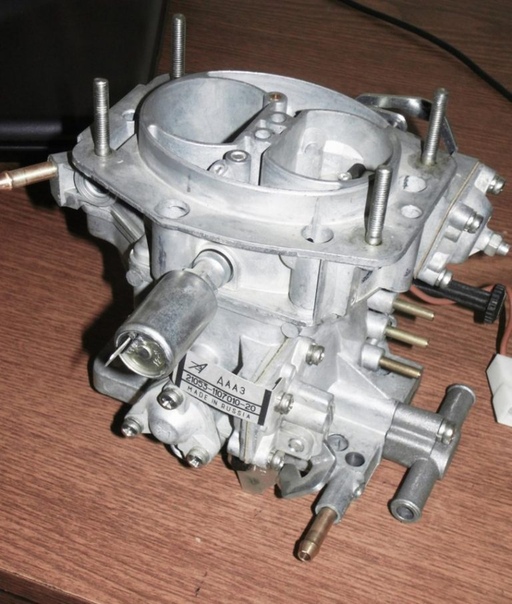

Solex

Чуть позже появились карбюраторы ДААЗ 21053. Производились они по лицензии французской фирмы Solex, отсюда и взялось название моделей. Эти карбюраторы были мало чем похожи на предыдущие модели ДААЗ. Обновлённая конструкция с системой обратной подачи топлива позволяла сохранять по 400–500 мл горючего на 100 км. Эти карбюраторы отличались хорошей мощностью при малом расходе бензина. Недостатком устройства стали узкие топливные и воздушные каналы, которые очень часто забивались.

Карбюратор Solex удачно совместил в себе мощность и экологичность своих предшественников

Карбюраторы Solex имели множество вариаций с различными вспомогательными системами. В СНГ наиболее популярным стал вариант с электрическим клапаном холостого хода.

Нестандартный карбюратор Solex 21073

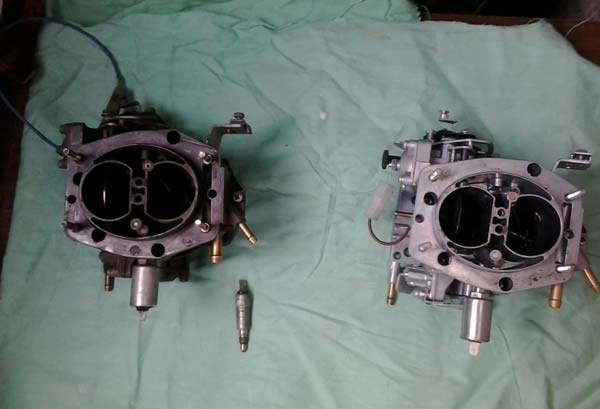

Зачастую пытливые автолюбители прибегали к самостоятельным заменам карбюратора. Одной из подходящих моделей оказался Solex 21073, знаменитый достаточно широки жиклёрами и каналами. Такой карбюратор увеличивал мощность автомобиля, однако вместе с тем поднимал и расход топлива — 9–12 л. на 100 км.

Solex 21083

Второй нестандартный карбюратор, который с некоторыми доработками подходит к моделям ВАЗ 2106 и 2107, это Solex 21083. После расширения диффузоров и установки жиклёров это устройство позволяет значительно поднять динамику автомобиля без особого расхода топлива. Однако процесс апгрейда карбюратора весьма сложен и трудоёмок.

Диагностика неисправностей

Для того чтобы понять состояние карбюратора в автомобиле, достаточно провести небольшую диагностику.

Признаки неисправности карбюратора:

  • автомобиль начал расходовать больше бензина, чем ему требовалось ранее;
  • двигатель начинает быстро перегреваться;
  • из глушителя валит чёрный дым и слышатся хлопки, «чихания» и «постреливания». Эти неисправности появляются при неправильном подсоединении высоковольтных проводов, позднем зажигании, неправильной работе трамблёра и коммутатора системы зажигания, после неудачного ремонта ремня ГРМ, при неподходящей топливной смеси;
  • автомобиль стал заметно терять мощность при движении;
  • машина разгоняется намного медленнее;
  • случаются провалы, когда при нажатии на педаль «газа» автомобиль не реагирует мгновенно, а ускорение происходит постепенно и с задержкой;
  • имеют место рывки — частые и короткие провалы;
  • происходит раскачивание — несколько провалов с незначительным интервалом.

Важно помнить, что перед тем, как приступать к ремонту карбюратора, следует провести диагностику всей системы питания двигателя и его технического состояния.

Характерные неисправности карбюратора:

  1. В поплавковой камере нет топлива или же топливная смесь слишком обогащённая/обеднённая. В этом случае двигатель машины не запускается совсем или запускается, но сразу же глохнет.
  2. Засорились каналы холостого хода или жиклёры.
  3. Электромагнитный клапан работает с перебоями.
  4. В блоке управления или же среди элементов экономайзера принудительного холостого хода (ЭПХХ) появились сбои.
  5. Начало некорректно работать или поплавилось резиновое уплотнительное кольцо.
  6. «Переливает» топливо, уровень в поплавковой камере не держится. Причина в разгерметизации топливного клапана.

Ремонт своими руками

Если вдруг ваш карбюратор пришёл в негодность, не стоит его выкидывать. Ремонт этого важного «органа» автомобиля заключается в максимально быстрой замене неисправных деталей. Для того, чтобы определить, какие детали необходимо заменить, следует разобрать, прочистить карбюратор и внимательно осмотреть составляющие механизмы.

Как снять карбюратор

Снятие карбюратора производится в том случае, если в нём обнаружена неисправность, но возможности сделать это методом частичной разборки нет. Также снимают карбюратор для его замены, регулировки и прочистки.

Снимается он следующим образом:

  1. Для начала удаляются всевозможные навесные части и тросы привода заслонок.
  2. Снимается со шпилек корпус воздушного фильтра. Для этого необходимо открутить все гайки, на которых он крепится к карбюратору. Отодвигается прижимная гайка и вытаскивается из кронштейна крепления оболочка троса воздушной заслонки.
  3. От загрязнений очищается наружняя поверхность деталей.
  4. Ослабляется трос привода воздушной заслонки и снимаются шланги подачи топлива и отвода картерных газов.
  5. Отсоединяется шланг между экономайзером и пневмоклапаном и шланг вакуумного распределителя зажигания.
  6. Затем откручиваются гайки, которыми карбюратор крепится к впускному коллектору.
  7. Снимается корпус карбюратора и чистой тряпицей глушится отверстие впускного коллектора, чтобы избежать засорения.

Не забудьте проверить целостность уплотнительной прокладки, которая находится между карбюратором и впускным коллектором. При необходимости замените её.

Фотогалерея: снятие карбюратора с ВАЗ

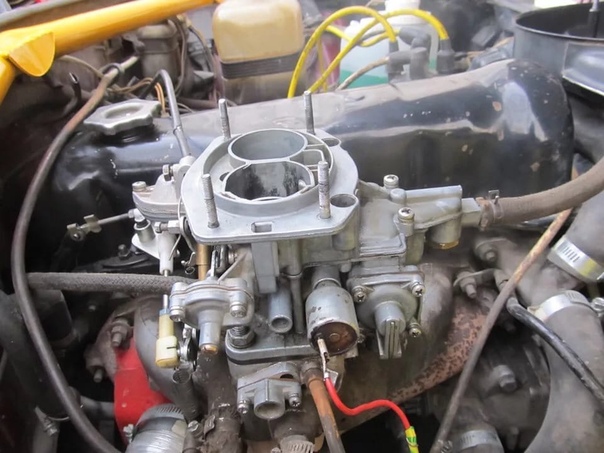

Раскручиваем гайки и снимаем корпус воздушного фильтра, после чего отсоединяем шланги и патрубки
Отсоединяем колодки и ослабляем дроссельную заслонку
Поворачиваем гайки крепления карбюратора, снимаем его и закрываем впускной коллектор

Как прочистить карбюратор

Прежде чем начать чистку карбюратора, вам необходимо тщательно подготовиться: купить в автомагазине специальный аэрозольный очиститель, вооружиться гладкими сухими тряпочками, насосом для накачки шин, снять карбюратор и разобрать его.

Прочистка жиклёров

Жиклёры — каналы подачи топлива и газа — чистят сжатым воздухом или жидким очистителем под давлением. Механическая чистка какими-либо ворсистыми или металлическими предметами запрещена.

При прочистке жиклёров сжатым воздухом (для этого можно использовать насос для шин) продувается корпус жиклёров холостого хода, главной дозирующей системы (воздушные и топливные), затем клапаны и каналы распылителя насоса.

При сильном загрязнении жиклёры помещают в ацетон, чтобы отложения размягчились или полностью растворились. Затем их следует продуть.

Таблица: значения калибровки жиклёров
Диаметр отверстий, ммПервая камераВторая камера
Главный топливный жиклёр1,351,25
Воздушный жиклёр1,701,90
Топливный жиклёр холостого хода0,450,60
Воздушный жиклёр холостого хода1,800,70
Жиклёр насоса ускорителя0,50
Перепускной жиклёр подачи ускорительного насоса0,40
Топливный жиклёр обогатительного устройства1,50
Эмульсионный жиклёр обогатительного устройства1,70
Воздушный жиклёр обогатительного устройства0,70
Промывка поплавковой системы

Чтобы попасть к поплавковой системе карбюратора, необходимо:

  1. Снять воздушный фильтр и хомуты крепления топливных шлангов.
  2. Отсоединить трос, который отвечает за пусковое устройство.
  3. Снять электрический разъём на электромагнитном клапане.
  4. Затем отвертеть крепящие болты и не переворачивая снять крышку карбюратора.

Чистить поплавковый отсек лучше всего резиновой грушей, тщательно втягивая остатки топлива из камеры. Ворсистые тряпки использовать не стоит — они могут случайно забить жиклёры.

В завершение очистки вы можете протереть дно поплавковой камеры жёсткой кисточкой.

Чтобы проверить, насколько хорошо вы очистили поплавковую камеру, необходимо вывернуть воздушные жиклёры и продуть эмульсионные колодцы. Если в них появляется грязь, промывку следует повторить и проверить тем же способом.

Чистить отсек поплавковой системы лучше всего резиновой грушей
Промывка дроссельной заслонки

Производится с помощью очистителя, который можно приобрести в специализированном автомагазине.

  1. Промывается сама дроссельная заслонка, а также все доступные элементы, каналы, клапаны и прочее. Особое внимание следует уделить каналу принудительной вентиляции картера, т. к. он засоряется чаще и сильнее других частей.
  2. После этого откручивается датчик холостого хода и промываются внутренние элементы.
  3. Процедура повторяется ещё раз.
Видео: как прочистить дроссельную заслонку на ВАЗ

Замена прокладки

Прокладка находится между корпусом карбюратора и его крышкой. Если во время разборки вы обнаружили какие-либо повреждения на прокладке, её стоит заменить.

Сделать это не так сложно — нужно просто демонтировать поплавок и поставить на место старой непригодной прокладки новую. Затем установить поплавок и вернуть крышку карбюратора обратно.

После промывки внутренних элементов карбюратора его следует продуть. Для этого отлично подойдёт воздушный или автомобильный компрессор.

Видео: как снять и прочистить карбюратор на ВАЗ

Регулировка карбюратора

После прочистки и ремонта карбюратора его следует отрегулировать.

Как установить уровень топлива

  1. Для начала необходимо отрегулировать поплавок, который в первую очередь влияет на расход топлива.
  2. Открутите винты крепления крышки и для удобства поставьте её вертикально. Следите за тем, чтобы игла легонько касалась поплавка.
  3. Проверьте, чтобы зазор между крышкой с установленной на ней прокладкой и нижней частью поплавка равнялся 6,2±0,25 мм. В случае несоответствия, исправьте тот момент, сместив язычок поплавка.
  4. После этого проверьте ход поплавка. Его величина должна составлять 8±0,25 мм.
Видео: как отрегулировать уровень топлива в карбюраторе ВАЗ

Регулировка пускового устройства

  1. Для этого карбюратор необходимо установить на двигатель, но не накрывать воздушным фильтром. После этого максимально оттянуть подсос.
  2. Затем надо прогреть двигатель и отвёрткой на треть приоткрыть воздушную заслонку. Тягу дроссельной заслонки необходимо подогнуть до 3200–3400 оборотов в минуту.
  3. Затем опустите заслонку и уменьшите количество оборотов до 2800–3000 в минуту.

Не упускайте из внимания отверстие под пробку — его необходимо зажимать, чтобы под диафрагмой пускового устройства образовывался разряжённый воздух.

Регулировка на холостом ходу

Производится при разогретом двигателе. Задействован только винт качества.

  1. Винтом качества разгоняем обороты двигателя до максимальной отметки.
  2. После этого винтом количества повышаем частоту вращения на 100–150 оборотов и не прекращая работы двигателя снижаем обороты на то же число, но уже винтом качества.

Такая операция завершает регулировку двигателя и обеспечивает ему качественную и устойчивую работу при минимально допустимом количестве угарного газа.

С помощью винта качества можно обеднить или обогатить топливную смесь — он отвечает за подачу бензина, и его закручивание обедняет горючую смесь, а откручивание — наоборот, обогащает.

Как установить агрегат на место

Собрать и установить карбюратор на место можно точно так же, как вы его разбирали, совершив все действия в обратном порядке.

  1. Карбюратор устанавливается на своё место, закручиваются крепёжные болты.
  2. Прикрепляются патрубки, через которых идёт подача топлива. Газовый трос подсоединяется к рычагу дроссельных заслонок.
  3. Крепится проводка.
  4. К распределителю зажигания подсоединяется вакуумный шланг, объединяются концевики ЭПХХ.
  5. После установки карбюратора производится его регулировка.

Видео: установка карбюратора на ВАЗ

Самостоятельно снять, разобрать, прочистить и установить на место карбюратор в ВАЗ 2107 и 2106 не так уж сложно. Главное — не пугаться огромного количества шлангов, клапанов, деталей и грязи и чётко следовать инструкциям.

автоподсос, электроклапан., инструкции с фото и видео

Карбюраторные двигатели более просты в обслуживании, чем инжекторные. Автомобили ВАЗ 2107 выпускались с 1982 по 2012 год. В зависимости от года выпуска, машины оснащались карбюраторами «Озон», «Солекс» или ДААЗ. Все эти модели надёжны, качественны и долговечны. Тем не менее и они требуют периодического обслуживания и ремонта.

Когда необходим ремонт карбюратора ВАЗ 2107

Карбюратор ВАЗ 2107 имеет довольно сложное устройство, поэтому точная диагностика его неисправностей по силам лишь опытным автовладельцам. Однако если внимательно прислушаться к своей машине, даже начинающий водитель сможет понять, что проблемы связаны именно с карбюратором. Внешние проявления этих проблем следующие:

  • автомобиль теряет динамику при разгоне;
  • при нажатии на педаль акселератора двигатель начинает работать с провалами;
  • наблюдаются рывки при движении на одной скорости;
  • машина без видимых причин начинается раскачиваться;
  • из глушителя появляются чёрные выхлопы.

Воспламенение карбюратора представляет большую опасность для водителя ВАЗ 2107

Для карбюраторов всех моделей ВАЗ характерны следующие неисправности:

  • износ прокладок из резины и паронита;
  • окончание срока службы клапана;
  • деформация фланца;
  • трещины на мембранах;
  • западание или износ иголки клапана.

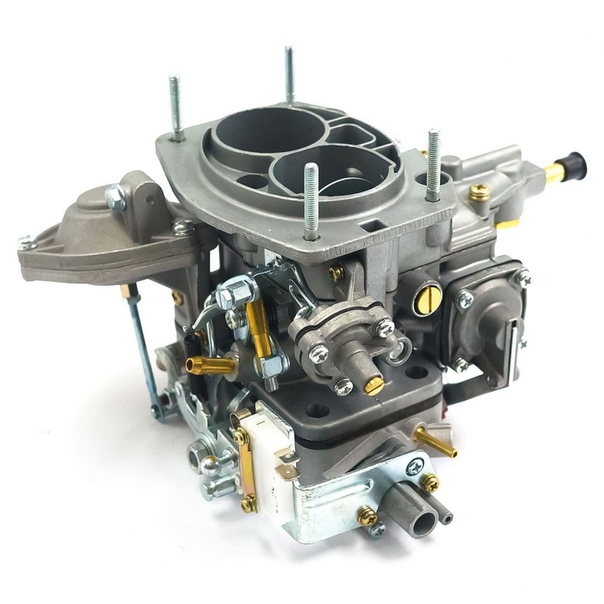

Устройство карбюратора ВАЗ 2107

С момента выпуска первого ВАЗ 2107 и до настоящего времени устройство карбюратора не менялось. До сих пор автомобили оснащаются двухкамерными карбюраторами — в корпусе двигателя есть две камеры, где происходит сгорание горючей смеси.

Карбюратор состоит из:

  • верхней крышки;
  • корпуса;
  • нижней части.

Внутри каждой из этих частей находятся более мелкие детали, которые и образуют непрерывность подачи топлива и его сгорания.

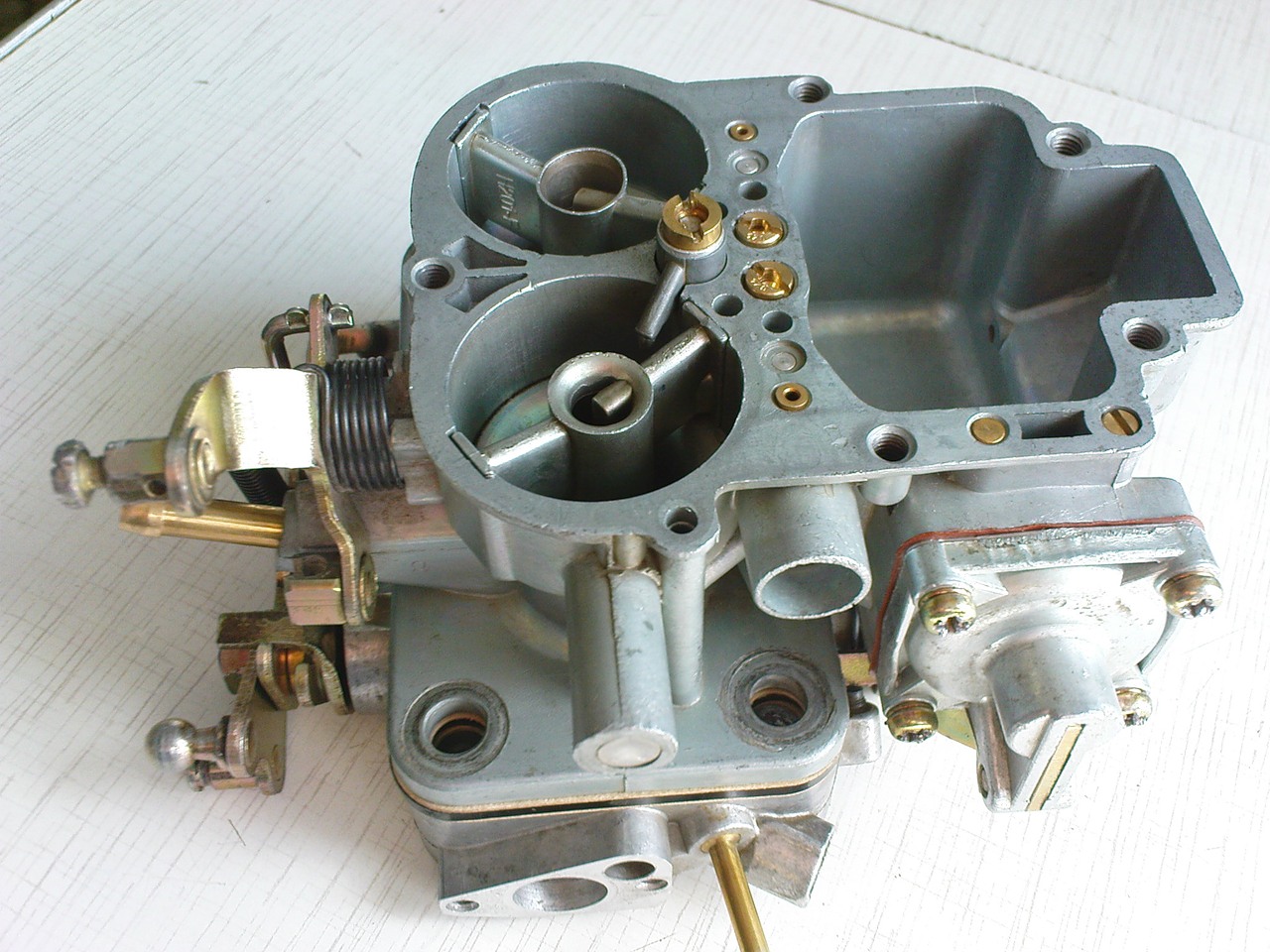

Металлический литой корпус карбюратора содержит множество мелких деталей

Верхняя крышка находится вверху карбюратора и защищает двигатель от попадания грязи и пыли с улицы. В корпусе (средней части карбюратора) расположены основные элементы устройства — две камеры внутреннего сгорания и диффузоры. И, наконец, в нижней части, часто называемой основанием карбюратора, находятся заслонки дросселя и поплавковая камера.

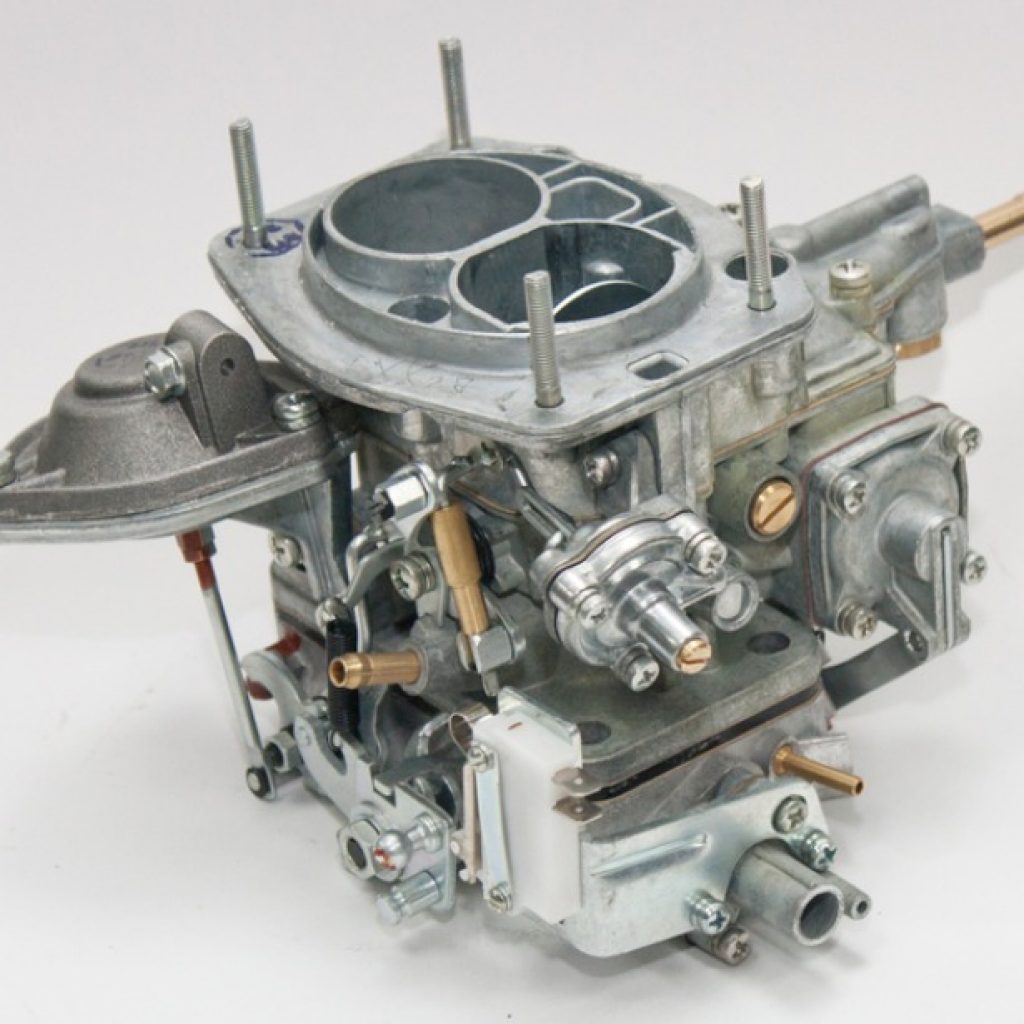

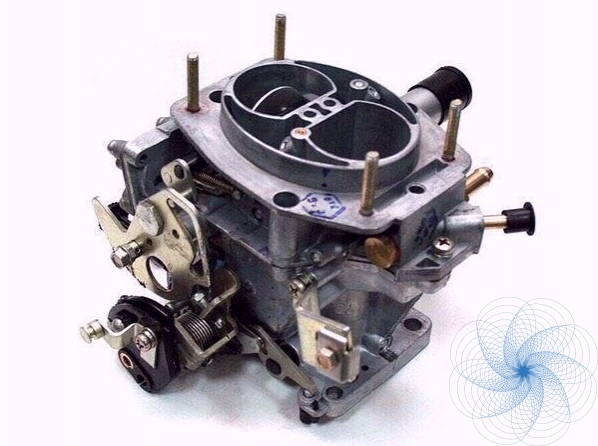

Карбюратор ВАЗ 2107 состоит из множества мелких элементов

Рядовому владельцу ВАЗ 2107 нет необходимости запоминать точное устройство карбюратора. Достаточно лишь знать назначение и расположение основных его элементов:

  1. Поплавковая камера. Предназначена для аккумуляции бензина в количестве, необходимом для работы двигателя.
  2. Поплавок. Расположен в поплавковой камере для регулировки количества поступаемого топлива.
  3. Игольчатый клапанный механизм. Предназначен для начала поступления или прекращения подачи в камеру топлива по мере необходимости.
  4. Дроссельная и воздушная заслонки. Регулируют состав топливно-воздушной смеси.
  5. Каналы и жиклёры. Предназначены для подачи и регулировки состава поступающей в камеру внутреннего сгорания топливно-воздушной смечи.
  6. Распылитель. Создает топливно-воздушную смесь нужной концентрации.
  7. Диффузоры. Предназначены для нагнетания в карбюратор воздуха.
  8. Ускорительный насос. Оптимизирует работу всех систем карбюратора.

Кроме этого, карбюратор имеет ряд дополнительных функций:

  • поддерживает определённый уровень горючего;
  • облегчает запуск и прогрев двигателя в холодное время года;
  • обеспечивает работу двигателя на холостом ходу.

Основная функция карбюратора — создание и подача в двигатель топливно-воздушной смеси в определённом коичестве

Ремонт карбюратора ВАЗ 2107

Ремонт карбюратора считается довольно сложной процедурой. Любая операция требует внимательности и аккуратности. Более того, во избежание попадания в карбюратор загрязнений все работы должны проводить практически в стерильных условиях.

Для самостоятельного ремонта потребуется ремкомплект — подготовленный на заводе набор материалов и деталей, необходимых для проведения работ. Стандартный ремкомплект бывает двух видов:

  1. Полный. Включает в себя абсолютно все возможные элементы, которые могут потребоваться для замены вышедших из строя деталей. Его обычно приобретают при капитальном ремонте или других серьёзных неисправностях.
  2. Неполный. Позволяет провести только какую-либо одну ремонтную операцию (например, замену жиклёров).

Стандартный ремкомплект включает в себя все виды прокладок, детали для ремонта клапанов и регулирующие винты

Выгоднее покупать неполные ремонтные комплекты, так как можно подобрать только те наборы, которые действительно нужны.

При ремонте карбюратора ВАЗ 2107 потребуется стандартный набор инструментов и очиститель для карбюраторов, который можно приобрести в любом автомагазине.

При ремонте и обслуживании карбюратора потребуется специальный очиститель

Карбюраторы быстро загрязняются. За сравнительно короткое время жиклёры, каналы и другие мелкие элементы могут забиться пылью и примесями в топливе. Подвижные части устройства при агрессивной езде быстро изнашиваются. Это прежде всего касается уплотнительных прокладок.

Обычно процесс ремонта карбюратора состоит из разборки, промывки всех деталей, замены износившихся и повреждённых элементов и сборки.

Рекомендации перед ремонтом

Перед началом ремонтных работ следует обратить внимание на следующие моменты.

  1. Работы следует проводить на холодном двигателе, чтобы исключить возможность ожога.
  2. Нужно убедиться, что в системе осталось мало топлива. В противном случае большую часть бензина нужно слить.
  3. Ремонт необходимо проводить на улице в сухую погоду или в хорошо проветриваемом помещении (пары бензина могут вызвать тошноту и головокружение).
  4. Следует заранее подготовить чистое место для разборки карбюратора и ёмкости для его промывки.

Перед ремонтом карбюратора нужно проветрить помещение, очистить зону работ от мусора и подготовить необходимый набор инструментов

В зависимости от симптомов неисправности следует обратить внимание на отдельные детали и узлы карбюратора:

  1. Если двигатель неустойчиво работает на холостых оборотах или глохнет, то, вероятнее всего, износилась иголка клапана экономайзера.
  2. Если при разборке в полости обнаружилась вода, то карбюратор потерял герметичность. Рекомендуется проверить все шланги и соединения.
  3. Появление пламени под капотом свидетельствует об утечке топлива. Потребуется тщательный осмотр всех элементов карбюратора и поиск зазоров или отверстий.
  4. Если при самостоятельной регулировке винтов качества и количества двигатель никак не реагирует на повороты винтов, следует их снять и проверить, не сорвана ли резьба.
  5. Если карбюратор начал «стрелять», необходимо проверить все провода и клеммы на предмет короткого замыкания.

После промывки и ремонта карбюратора можно ощутить, что двигатель стал работать чище и мощнее

Демонтаж карбюратора

Любой ремонт начинается со снятия карбюраторного механизма с автомобиля. Демонтаж устройства выполняется строго по схеме:

  1. Отсоединить питание от АКБ.
  2. Снять кожух воздушного фильтра (он препятствует доступу к карбюратору).
  3. Отсоединить от карбюратора все топливные и воздушные шланги подачи.
  4. Открутить болты крепления карбюратора к кузову. Если болты не выкручиваются, можно нанести на них водоотталкивающее средство WD-40.
  5. Разместить снятый карбюратор на ровной поверхности и очистить его от грязи и подтёков бензина.
Видео: как быстро демонтировать карбюратор с машины

Порядок ремонта карбюратора ВАЗ 2107

Чтобы отремонтировать тот или иной узел карбюратора, потребуется разобрать всё устройство, тщательно промыть все детали, высушить, осмотреть их и принять решение о замене или регулировке. Сначала следует расположить снятый карбюратор на чистой ровной поверхности. Далее нужно выполнять действия в следующем порядке.

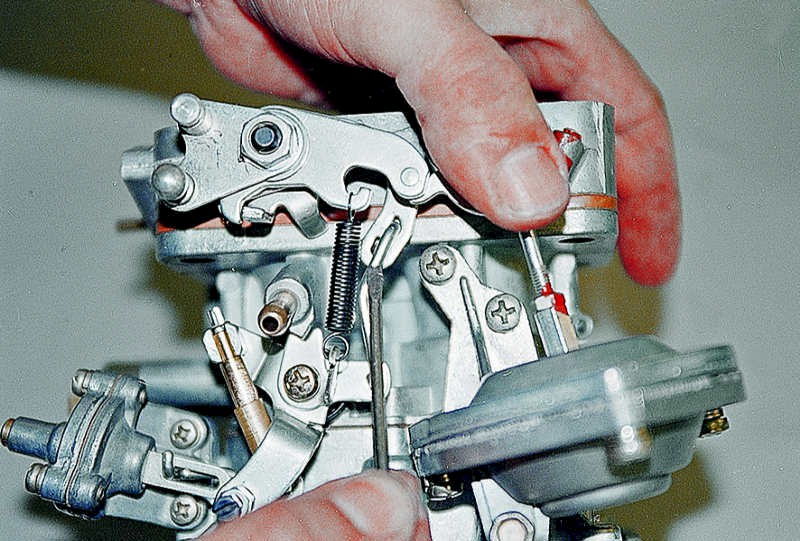

  1. Снять пружинку возврата.
  2. Крестообразной отвёрткой вывернуть винт крепления трёхплечего рычага.

    Винт крепления рычага выворачивается крестообразной отвёрткой

  3. Снять кронштейн пружины.
  4. Снять пружину возврата и рычаг, можно вместе с тягой.

    Если не снять пружину в самом начале работ, то потом это сделать будет невозможно

  5. Вывернуть винты заслонок дросселя и снять их с корпуса.

    Для снятия дроссельной заслонки необходимо вывернуть два винта

  6. Вывернуть корпус топливного жиклёра.
  7. Вынуть топливный жиклёр из корпуса.
  8. Сняв с жиклёра резиновый уплотнитель, положить жиклёр в ацетон. После очистки продуть поверхность сжатым воздухом и заменить уплотнитель на новый.
  9. Снять термозащитную прокладку.
  10. Вывернуть клапан насоса-ускорителя.

    Насос-ускоритель снимается вместе со всеми креплениями

  11. Снять клапан, на котором располагается распылитель.
  12. Промыть распылитель в ацетоне и продуть его сжатым воздухом.
  13. Отвернуть воздушные жиклёры.
  14. Извлечь эмульсионные трубки.
  15. Вывернуть из корпуса основные топливные жиклёры.
  16. Отвернуть в насосе-ускорителе винт регулировки.
  17. Снять крышку с насоса, вывернув для этого винты крепления в верхней его части.
  18. Снять диафрагму вместе с пружинкой и самой крышкой.

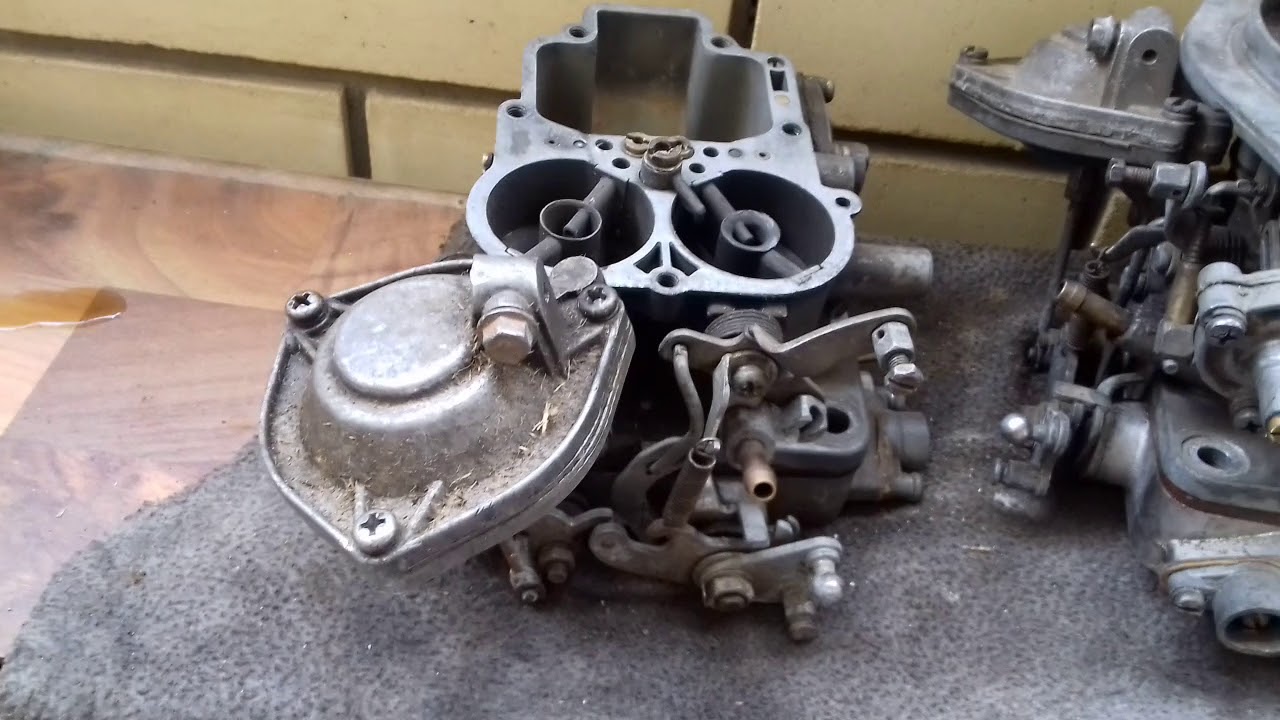

    Все металлические элементы карбюратора промываются и сушатся

На этом разборка карбюратора считается завершённой. Металлические детали промываются от нагара и грязи ацетоном или специальной жидкостью для очистки карбюраторов и сушатся струёй сжатого воздуха. Прокладки и другие резиновые элементы меняются на новые.

Все составные части потребуется проверить на целостность — не должно быть видимых следов износа или механических повреждений. Установка новых деталей производится в обратном разборке порядке. В любом случае замене подлежат:

  • диафрагмы насоса-ускорителя;
  • пружины возврата;
  • топливный клапанный механизм;
  • все резиновые уплотнители;
  • большинство паронитовых прокладок.
Видео: самостоятельный ремонт карбюратора

Электропневмоклапан

Клапан холостого хода (или экономайзер) предназначен для стабилизации работы двигателя на малых оборотах. Устойчивость холостого хода обеспечивается входящим в состав экономайзера электропневмоклапаном.

Сам электропневмоклапан работает через блок управления. В зависимости от количества оборотов двигателя блок подаёт сигнал к открытию или закрытию клапана. Клапан, в свою очередь, повышает или понижает давление топлива в системе, что и обеспечивает устойчивость холостого хода. Кроме этого, такая схемы работа позволяет существенно снизить расход топлива.

электропневмоклапан предназначен для стабилизации работы двигателя на малых оборотах

Проверка и замена электропневмоклапана

Для проверки электропневмоклапана потребуется простой шланг, подходящий по диаметру к штуцеру самого клапана. Для быстроты снятия шлангов рекомендуется использовать отвёртки. Для проверки клапана необходимо:

  1. Убедиться, что мотор остыл.
  2. Открыть капот машины.
  3. Очистить поверхность электропневмоклапана от пыли и грязи.
  4. Снять с клапана все подводящие магистрали.
  5. Подсоединить шланг к штуцеру в центре клапана.
  6. С помощью насоса создать в шланге разряжение воздуха (это можно сделать и без насоса, всасывая ртом воздух из шланга, но будьте осторожны).
  7. Включить зажигание и убедиться в том, что клапан работает с характерными щелчками при открытии и закрытии. В рабочем состоянии клапан не должен пропускать воздух. Если же он неисправен, то даже при выключенном зажигании через него начнёт сразу проходить воздух.
Видео: проверка электропневмоклапана

Обычно ремонт электропневмоклапана ВАЗ 2107 нецелесообразен. Потратив много времени на замену мелких деталей (в частности, иглы), автовладелец не сможет получить гарантию устойчивости холостого хода. Поэтому чаще всего неисправный клапан меняют на новый. Порядок замены довольно прост. Для этого нужно выполнить следующие действия.

  1. Снять с клапана все подводящие шланги.
  2. Отсоединить провод питания.
  3. Торцевым ключом на 8 отвернуть гайку крепления клапана к шпильке на кузове.
  4. Вытащить электропневмоклапан.
  5. Очистить посадочное место от грязи и пыли.
  6. Установить новый клапан.
  7. Подсоединить все шланги и провода.

Замена электропневмоклапана проста — из гнезда выкручивается старый клапан, а на его место вставляется новый

Важно не перепутать места подключения магистралей: на центральный штуцер надевается шланг от коллектора на впуск, а на дополнительный — от экономайзера.

Таким образом, самостоятельный ремонт карбюратора ВАЗ 2107 обычно не представляет большой сложности. Однако при капитальном ремонте старого автомобиля целесообразнее обратиться к специалистам.

Ремонт карбюратора ваз 2107 за 8 шагов: снятие, установка, замена

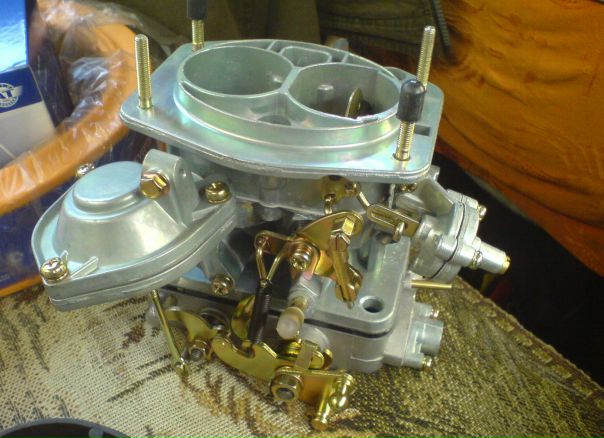

Перестала тянуть машина или плохо заводится? И вы считаете что настал момент ремонта карбюратора ваз 2107? Тогда рекомендую ознакомиться с этой статьей, здесь вы найдете полезную информацию по ремонту, снятию, установке и переборке карбюратора ваз 2107.

Схема карбюратора на ваз 2107: 1-ведущий рычаг привода второй камеры; 2 -регулировочный винт количества смеси холостого хода: 3 — блок подогрева карбюратора; 4 — патрубок вентиляции картера двигателя; 5 — рычаг привода ускорительного насоса; 6 -электромагнитный запорный клапан; 7 — рычаг воздушной заслонки; 8 — крышка карбюратора; 9 — болт крепления жидкостной камеры; 10 — корпус жидкостной камеры; 11 — корпус карбюратора; 12 -рычаг дроссельной заслонки второй камеры; 13 — сектор рычага управления дроссельными заслонками: 14 — метки для правильной установки биметаллической пружины пускового устройства

Относительные значения топливных жиклёров для карбюраторов «Солекс»

Соотношение

         Диаметры диффузора

21,0

23,024,0

26,0

Экономичный

14

95. 0102,0107,0

115,0

Экономично мощностной

13,5

98 5105,8111,0

119,3

Мощностной умеренный

13

102,3109,8115,2

123,8

Мощностной нормальный

12,5

106,4114,2119,8

128,8

Мощностной динамичный

12

110,8119,0124,8

134,2

Спорт

11,5

115,7124,2130,3

140,0

Заводские значения

14

95,0102,0107,0

115,0

Количество воздуха в диффузоре

1330,0

1428,01498,0

1610,0

Содержание статьи

Шаг 1. Снятие карбюратора с автомобиля ваз 2107

Если вам требуется замена карбюратора на ваз 2107 или же ремонт карбюратора своими руками, для начала необходимо снятие карбюратора с автомобиля ваз 2107, потому как гораздо удобней будет выполнять ремонт карбюратора.

Поэтому перейдем к снятию карбюратора:

1.1. Снимаем корпус воздушного фильтра, отсоединяем трубки систему рециркуляции картерных газов, откручиваем привод пускового устройства и топливопровод, отсоединяем привод газа, возвратную пружину и трубку вакуумного опережения зажигания. Отсоединяем питание электромагнитного клапана и разъемы системы ЭПХХ (если она установлена на карбюраторном ВАЗ 2107).

1.2. Отсоединяем телескопическую тягу пусковой системы, откручиваем верхнюю часть корпуса карбюратора и снимаем с автомобиля.

1.3. Откручиваем 4 гайки крепления карбюратора и снимаем нижнюю и среднюю части с автомобиля.

1.4. После снятия карбюратора, снимаем прокладку коллектора и закрываем коллектор проставкой из картона (или другого материала), тем самым защищаем впускной коллектор, от попадания посторонних предметов!

Процесс у установки нового карбюратора происходит в обратном порядке снятию.

Важно: Не стоит протягивать болты слишком сильно, приблизительное усилие составляет (6,6–15,4 Н•м [0,7–1,6 кгс•м]). Также по возможности меняйте все прокладки на карбюраторе на новые, потому как от воздействия бензина и других негативных факторов они быстро приходят в  негодность, да и вы сами не по наслышке знаете о качестве русских запчастей. Хотя если прокладка под карбюратор 2107 еще в порядке, можно и оставить, но лучше конечно менять все прокладки на карбюраторе 2107.

Шаг 2. Разборка карбюратора ваз 2107

2.1. Разбираем верхнюю часть карбюратора, снимаем пусковую диафрагму ее тягу и корпус, снимаем поплавок и игольчатый клапан, выкручиваем заглушку фильтра и извлекаем его.

2.2. Разборку средней и нижней части карбюратора можно начать со снятия вакуумного привода второй камеры, затем снимаем жиклеры основной и вспомогательных систем и эмульсионные трубки, снимаем диафрагму ускорительного насоса (будьте внимательны не потеряйте пружины), снимаем форсунку ускорительного насоса и малые диффузоры.

Важно: Если у вас мало опыта в ремонте карбюраторов на ваз 2107, то рекомендую записывать цифровые обозначения жиклеров и места их установки.

2.3. Разъединяем дроссельные заслонки и среднюю часть, будьте внимательны не потеряйте пусковую тягу и пружину при разборке этого узла!

2.4. Снимаем узел количества холостого хода («пулю») и выкручиваем винт качества. На этом разбора окончена, также при разборке, прокладки карбюратора ваз 2107 и резиновые уплотнения винтов и соединений удаляются.

Вот отличное видео от Наиля Порошина о полном ТО, разборке и сборке карбюратора Озон 2107-1107010:

Шаг 3. Прочистка карбюратора ВАЗ 2107

3.1. Маленькие детали и жиклеры, эмульсионные трубки, форсунку, винты качества, помещаем в банку с ацетоном на 15-20 минут, затем достаем их пинцетом и чистим зубочистками (снимаем нагар с воздушных жиклеров основной системы), продуваем сжатым воздухом.

Помытые детали выкладываем на чистую поверхность, желательно светлой хлопчатобумажной ткани.

3.2. Детали корпуса карбюратора, крышки диафрагм и распылители, помещаем в емкость с растворителем или бензином на 15-20 мин, затем промываем щеткой и продуваем сжатым воздухом, затем также помещаем в чистую тару.

3.3. Крепеж и метизы помещаем в специально подготовленную емкость и тоже промываем, сливаем растворитель, затем и оставляем в емкости до сборки.

3.4. Механизм вакуумного привода 2-й камеры проверяем на герметичность и не разбираем, для мойки его достаточно обмыть в бензине и вытереть ветошью.

Полезное видео по очистке карбюратора от грязи и нагара:

Шаг 4. «Проколка» карбюратора

Эта операция предназначена для контроля на наличия засора каналов основных и вспомогательных систем карбюратора. Делается проколка 10-20 кубовым шприцем, заполненным бензином. В канал, к примеру, холостого хода подается бензин под давлением из шприца и по истечению бензина с выхода канала, можем судить о его пропускной способности и чистоте. Для того, чтобы понимать, как происходит «проколка» карбюратора ваз 2107, следует детально ознакомится с устройством данного карбюратора в специализированной литературе.

Шаг 5. Как собрать карбюратор ваз 2107

5.1. Рекомендую сборку карбюратора начинать со средней части с установки эмульсионных трубок и топливных и воздушных жиклеров, форсунки и малых диффузоров. Подключить все элементы карбюратора вы сможете без проблем посмотрев видео которое вы найдете чуть ниже.

5.2. К частично собранной средней части присоединяется нижняя часть дроссельных заслонок. Не забудьте установить пусковую тягу и пружину, между нижней и средней частью, тяга устанавливается непосредственно перед соединением этих частей.

5.3. После соединения нижней и верхней частей, устанавливаем ускорительную диафрагму и вакуумный привод второй камеры, винты качества и количества смеси.

5.4. Верхнюю часть начинаем собирать с установки картонной прокладки, затем прикручиваем игольчатый клапан и устанавливаем поплавок, ставим фильтр, закручиваем, заглушу фильтра.

5.5. Собираем узел пусковой диафрагмы и устанавливаем его, не забыв поставить пусковую тягу и резиновое уплотнение между корпусом и деталью, вешаем телескопическую тягу.

5.6. Все уплотнения диафрагмы и прокладки меняются на новые, за исключением вакуумного привода второй камеры (если он исправен).

Шаг 6. Проверка пусковой системы карбюратора

6.1. Проверка пусковой системы осуществляется на снятом собранном карбюраторе (винты верхней крышки можно не затягивать, придерживать руками). Отводим пусковой механизм вручную и проверяем ширину щели, на которую открывается заслонка первой камеры, расстояние должно составлять 0,8 мм, данный зазор регулируется пусковой тягой, сгибая или выпрямляя, ее мы можем добиться изменения данного зазора. Далее имитируем работы пусковой диафрагмы и отводим ее вручную в крайнее положение, при этом пусковая заслонка (верхняя часть карбюратора), должна открывать щель, примерно 5 мм.

6.2. Проверка уровня топлива и герметичности игольчатого клапана, ускорительного насоса.

6.2.1. Устанавливаем собранную среднюю и нижнюю части карбюратора на автомобиль (не притягивая), ставим верхнюю часть (не притягивая), подсоединяем топливопровод и закачиваем бензин бензонасосом. Заполняем поплавковую камеру и снимаем верхнюю часть и контролируем уровень топлива, если уровень топлива выше или ниже, то приводим его в норму. Приводим дроссельную заслонку в движение и проверяем работу форсунки ускорителя и герметичность топливного насос, при необходимости устраняем течи.

Шаг 7. Установка карбюратора на ваз 2107

7.1. Установку карбюратора на ваз 2107 начинаем также с установки средней и нижней части на новую прокладку коллектора, затем притягиваем карбюратор к коллектору, устанавливаем трубки рециркуляции и привода вакуумного опережения зажигания (системы ЭПХХ), привод дроссельной заслонки и возвратную пружину.

7.2. Устанавливаем верхнюю часть карбюратора, соединяем телескопическую тягу, топливопровод и пусковое устройство.

Шаг 8. Пуск и регулировка карбюратора

Уровень топлива для настойки карбюратора

8.1. Перед пуском и регулировкой, требуется на 100% быть уверенным в исправности системы зажигания и верной настройки угла опережения зажигания!

8.2. Включаем механизм пуска карбюратора (винт количества смеси в среднем положении, винт качества выкручен на 3 оборота).

8.3. По мере прогрева отбиваем заслонку пускового устройства, до максимального значения. Прогретый двигатель должен устойчиво работать на 850-900 оборотов в минуту.

8.4. Регулировку карбюратора ваз 2107 делаем винтом количества оборотов холостого хода, если обороты не ровные, то добавляем винтом качества до выравнивания холостого хода, если обороты ровные изначально, то пытаемся убавить качество смеси, добиваясь легкой неравномерности работы, затем выравниваем обороты. Карбюратор должен поддаваться настройке, если этого не происходит, высверливаем заглушку в средней части и делаем дополнительную регулировку вторым винтом качества.

8.5. Для точной настройки используем газоанализатор CО, у исправного карбюратора значение СО на холостом ходу, составляет от 1% до 2,5%.

Фото инструкция по ремонту карбюратора на ваз 2107

Проверка игольчатого клапана на работоспособность

В этой фото инструкции показан процесс снятия и проверки игольчатого клапана, рекомендую следовать ей, чтобы без проблем выполнить проверку клапана на работоспособность.

Как разобрать и проверить детали крышки карбюратора на наличие неисправностей

Если вам требуется проверить детали крышки карбюратора эта фото инструкция для вас!

Как отремонтировать пневмопривод дроссельной заслонки на карбюраторе ваз 2107

У вас сломался пневмопривод дроссельной заслонки на карбюраторе? Тогда эта инструкция для вас!

Ремонт корпуса и процесс разборки карбюратора на ваз

Настало время провести ремонт корпуса? Тогда рекомендую следовать инструкции приведенной ниже и у вас не возникнет проблем с разборкой я ремонтом корпуса карбюратора.

Ремонт корпуса дроссельных заслонок, а также процесс разборки

Дроссельная заслонка отработала свой ресурс или же просто нарушилась ее работа? Посмотрите фото инструкцию которую я подготовил для вас!

Как собрать нижнюю часть карбюратора ваз 2107 своими руками

В этом видео ролике известный карбюраторщик Наиль Порошин рассказывает как собрать и разобрать нижнюю часть карбюратора ваз 2107 своими руками, рекомендую внимательно ознакомиться с этим видео хоть оно и по времени большое, но много чего полезного узнаете сборке нижней карбюратора ваз 2107.

Замена карбюратора на ваз — ставим карбюратор 21053-20 на ВАЗ-2107

Решили заменить карбюратор на ваз 2107? Но не знаете на какой карбюратор его заменить карбюратор модели 21053-20 процесс установки и настройки смотрите в видео:

Разборка карбюратора Ваз 2107, Ваз 2105, Ваз 2104

Устранение неисправностей в топливной системе лада 2107 своими руками, Инструкции по ремонту системы питания лада 2105, дефектовка и осмотр элементов питания ваз 2104, ваз 2105, ваз 2107. Обслуживание двигателя лада 2104. Инструкции по ремонту двигателя и систем: питания, охлаждения и смазки лада 2105. Осмотр и ремонт коленвала и распределительного вала, поршневой группы лада 2107. Инструкции по разборке и сборке головки и блока цилиндров.

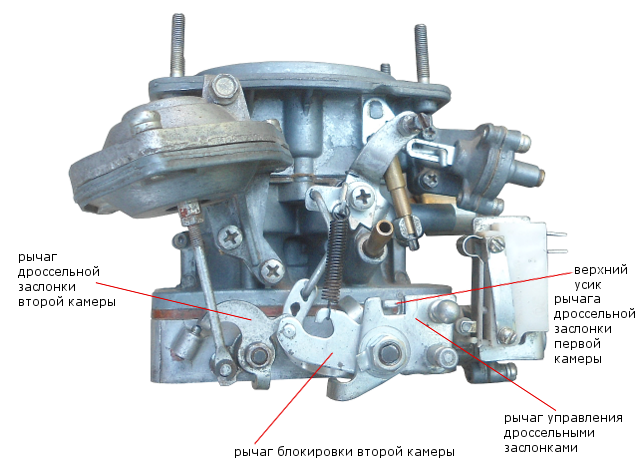

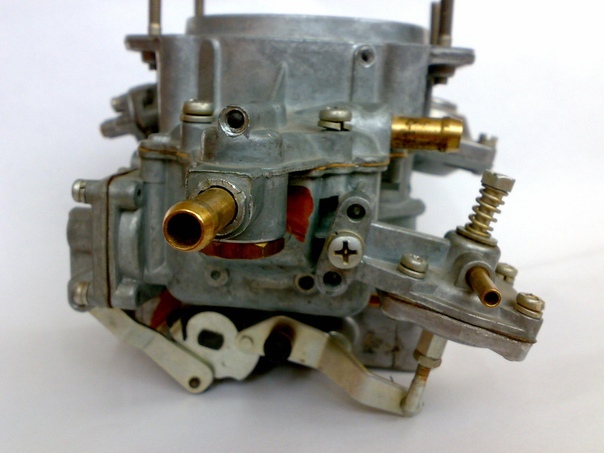

Вид на карбюратор со стороны привода дроссельных заслонок лада классика: 1 — воздушная заслонка; 2 — пусковое устройство; 3 — трехплечий рычаг управления воздушной заслонкой; 4 — телескопическая тяга; 5 — микропереключатель; 6 — рычаг привода дроссельных заслонок; 7 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 8 — возвратная пружина; 9 — шток пневмопривода; 10 — пневмопривод дроссельной заслонки второй камеры

Снимите возвратную пружину 8. Расшплинтуйте и отсоедините от рычага дроссельной заслонки первой камеры тягу связи с трехплечим рычагом 3.
Отсоедините шток 9 пневмопривода от рычага привода дроссельной заслонки второй камеры карбюратора ваз 2105.
Сжав пружину телескопической тяги 4 отсоедините ее от трехплечего рычага 3.
Вывернув винты крепления, отсоедините от корпуса карбюратора крышку с прокладкой, стараясь не повредить ее и поплавок.
Вывернув винты крепления, отсоедините от корпуса карбюратора ваз 2107 корпус дроссельных заслонок,стараясь не повредить запрессованные в корпус переходные втулки топливо-воздушных каналов карбюратора и гнезда втулок. Осторожно отсоедините теплоизоляционную прокладку.

Детали крышки карбюратора ваз 2104, ваз 2105, ваз 2107: 1 — регулировочный винт; 2 — крышка пускового устройства; 3 — пружина; 4 — диафрагма; 5 — шток диафрагмы; 6 — корпус пускового устройства; 7 — телескопическая тяга; 8 — ось воздушной заслонки; 9 — воздушная заслонка; 10 — крышка карбюратора; 11 — прокладка; 12 —фильтр; 13 — пробка фильтра; 14 — седло игольчатого клапана; 15 — игольчатый клапан; 16 — ось поплавка;17 — поплавок; 18 — прокладка; 19 — тяга пускового устройства

Разберите крышку корпуса карбюратора:

— оправкой осторожно вытолкните ось поплавка 16 из стоек (выталкивайте в сторону стойки с разрезом) и выньте ось плоскогубцами с гладкими губками. Стараясь не повредить язычки поплавка, снимите его с игольчатым клапаном 15;
— снимите прокладку 11 крышки, выверните седло 14 игольчатого клапана ваз 2104, ваз 2105, ваз 2107, отверните пробку 13 и выньте топливный фильтр 12;
— отсоедините от рычага оси 8 воздушной заслонки ваз 2107 телескопическую тягу 7 и тягу 19 привода пускового устройства;
— отверните два винта крепления корпуса 6 пускового устройства и снимите его;
— отверните три винта крепления крышки 2 устройства и снимите крышку с регулировочным винтом 1 и пружиной 3; снимите диафрагму 4.

Детали корпуса дроссельных заслонок карбюратора ваз 2104: 1 — рычаг привода дроссельных заслонок; 2 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 3 — втулка; 4 — рычаг связи с воздушной заслонкой; 5 — рычаг, закрепленный на оси дроссельной заслонки второй камеры; 6 — пружина; 7 — рычаг, связанный с пневмоприводом; 8 — корпус дроссельных заслонок; 9 — возвратная пружина первой дроссельной заслонки; 10 — ось второй дроссельной заслонки; 11 — дроссельные заслонки; 12 — ось первой дроссельной заслонки; 13 — ограничительные втулки; 14 — винт регулировки качества смеси холостого хода; 15 — уплотнительное кольцо; 16 — прокладка; 17 — корпус экономайзера принудительного холостого хода; 18 — крышка экономайзера; 19 — винт регулировки количества смеси холостого хода; 20 — диафрагма экономайзера; 21 — игла экономайзера; 22 — седло иглы; 23 — кронштейн крепления микропереключателя; 24 — микропереключатель; 25 — золотник; 26 — пружина золотника; 27 — рычаг, закрепленный на оси первой дроссельной заслонки

Разберите корпус дроссельных заслонок:

— сломайте головки ограничительных втулок 13, выверните регулировочные винты 14 и 19 и удалите остатки втулок;
— отверните винты и снимите крышку 18 экономайзера холостого хода, диафрагму 20 с иглой 21, корпус 17 экономайзера и седло 22;
— одновременно снимается кронштейн 23 с микропереключателем 24;
— отогните усик стопорной шайбы и отверните гайку крепления рычагов на оси заслонки первой камеры;
— снимите с оси заслонки первой камеры стопорную шайбу, рычаги 1, 2, 4 и 27 с шайбами и втулкой 3, а затем поджимную пружину 26 золотника и золотник 25;
— отверните гайку крепления рычагов на оси дроссельной заслонки ваз 2104 второй камеры, снимите рычаги с шайбами и пружиной.

Детали корпуса карбюратора ваз 2104, ваз 2105, ваз 2107: 1 — шток пневмопривода второй дроссельной заслонки; 2 — корпус пневмопривода; 3 — диафрагма; 4 — крышка пневмопривода; 5 — топливный жиклер переходной системы второй камеры; 6 — корпус топливного жиклера; 7 — малый диффузор второй камеры; 8 — распылитель ускорительного насоса; 9 — винт-клапан ускорительного насоса; 10 — главный воздушный жиклер второй камеры; 11 — эмульсионная трубка второй камеры; 12 — главный воздушный жиклер первой камеры; 13 — эмульсионная трубка первой камеры; 14 — главный топливный жиклер второй камеры; 15 — главный топливный жиклер первой камеры; 16 — регулировочный винт ускорительного насоса; 17 — топливный жиклер системы холостого хода; 18 — корпус топливного жиклера; 19 — возвратная пружина ускорительного насоса; 20 — диафрагма ускорительного насоса; 21 — крышка ускорительного насоса; 22 — малый диффузор первой камеры; 23 — возвратная пружина рычага; 24 — трехплечий рычаг управления воздушной заслонки; 25 — тяга связи с дроссельной заслонкой; 26 — кронштейн возвратной пружины дроссельных заслонок

Разберите корпус карбюратора:

— отверните два винта и снимите пневмопривод дроссельной заслонки второй камеры; отверните три винта крепления крышки 4 пневмопривода и снимите ее, пружину и диафрагму 3 со штоком;
— выверните винт крепления рычага 24 управления воздушной заслонкой, снимите кронштейн 26, рычаг и пружину 23, отсоедините от рычага тягу 25;
— выверните винты, крепящие крышку 21 ускорительного насоса с возвратной пружиной 19;
— выверните главные воздушные жиклеры 10 и 12, переверните корпус и, слегка постукивая по нему, вытряхните из колодцев эмульсионные трубки 11 и 13;
— отверните корпусы 6 и 18 жиклеров и выньте их вместе с жиклерами 5 и 17;
— отверните клапан-винт 9 и снимите распылитель 8 ускорительного насоса с прокладками, выверните регулировочный винт 16 ускорительного насоса;
— выньте малые диффузоры карбюратора ваз 2105 7 и 22 , выверните главные топливные жиклеры 14 и 15.

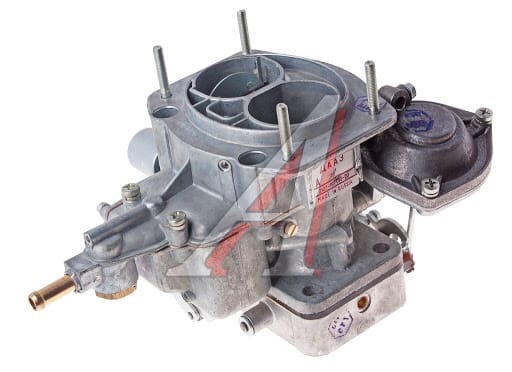

Карбюратор ВАЗ 2107: регулировка карбюратора

Модель ВАЗ 2107 является последней в линейке так называемых «классических» карбюраторных версий. Такие машины оснащались карбюратором «Озон» или ДААЗ 2107 (1107010 20). Указанный карбюратор ДААЗ отличается высокой ремонтопригодностью и простотой конструкции.

С учетом таких особенностей ремонт карбюратора и регулировка вполне может быть выполнена своими руками. Далее мы рассмотрим, как устроен карбюратор 2107, а также как отрегулировать карбюратор на ВАЗ 2107.

Содержание статьи

Устройство карбюратора ВАЗ 2107

Итак,  на ВАЗ 2107 карбюратор двухкамерный, крепится справа от ДВС на 4 шпильках, которые вкручены во фланец впускного коллектора. В верхней части к площадке 4-я  шпильками крепится короб воздушного фильтра круглой формы. Фильтр соединен с карбюратором при помощи тонкой трубки вентиляции картера.

Сам карбюратор ДААЗ 2105 и 2107 фактически является копией Weber, который ставился на ранние модели ВАЗ. Отличия состоят только в размерах диффузоров, а также отличаются диаметры отверстий жиклеров.

По конструкции карбюратор состоит из 3 элементов:

  • верхняя крышка;
  • средняя часть;
  • блок дроссельных заслонок внизу;

В крышке стоит мембрана, заслонка пускового устройства, трубка эконостата, фильтр топлива тонкой очистки, поплавок и штуцер подключения к топливной магистрали, а также игольчатый клапан, который перекрывается при помощи лепестка поплавка. Крышка прикручена винтами к средней части, под крышкой ставится уплотнительная прокладка из картона.

В средней части находится поплавковая камера с топливными жиклерами, система ХХ с жиклерами топливным и воздушным, переходная система, похожая по устройству на ХХ, основная система дозирования топлива с эмульсионными трубками, жиклеры воздушные, а также диффузоры (большой и малый).

Также в средней части стоит ускорительный насос, который является камерой с диафрагмой, распылителем и запорным шариковым клапаном. Еще в средней части карбюратора стоит вакуумный привод, который прикреплен к корпусу сзади. Этот привод открывает дроссель вторичной камеры, когда обороты двигателя высокие (более 2.5 тыс. об/мин.). Еще отметим, что последние версии карбюраторов ДААЗ 2107–20 получили электрический клапан холостого хода  вместо жиклеров.

Последняя, то есть нижняя часть, прикрепляется к средней 2 винтами. Эта часть прямоугольной формы, в ней имеются две дроссельные заслонки в камерах.Также сбоку в корпусе стоят винты регулировок количества (большой) и качества (маленький) топливной смеси. Возле регулировочных винтов стоит штуцер отбора вакуума, необходимого для работы мембраны трамблера. В момент, когда  отпускается педаль акселератора, дроссели закрываются от усилия возвратных пружин.

Принцип работы карбюратора ВАЗ 2107

Если рассматривать карбюратор ВАЗ 2107, регулировка становится возможной только с учетом понимания того, как работает устройство. Другими словами, понимание принципа работы карбюратора ОЗОН позволяет проводить гибкую настройку, регулировку карбюратора или ремонт устройства. Давайте разбираться.

  • Начнем с запуска и холостого хода. Когда водитель полностью вытягивает рукоять «подсоса» (пускового устройства), тогда верхняя заслонка перекрывает подачу воздуха в первичную камеру. Параллельно происходит открытие первого дросселя. Пока стартер крутит мотор, в двигатель засасывается только бензин без воздуха.

После того, как мотор завелся, появляется разрежение, благодаря чему мембрана немного открывает верхнюю заслонку и воздух начинает подаваться. Если иначе, на данном этапе в двигатель уже подается не только бензин, а топливовоздушная смесь ( несколько обогащенная).

После того, как двигатель немного прогрелся и работает стабильно, водитель закрывает ручку «подсоса», дроссель также закрывается, а топливо начинает поступать в коллектор через отверстие ХХ.

Обратите внимание, если мотор и карбюратор в норме, холодный запуск происходит без нажатия на газ. Также во время работы на холостом ходу смесь бензина и воздуха поступает через систему холостого хода, тогда как дроссели плотно закрыты. Регулировочные винты качества и количества смеси нужны для настройки ХХ.

Если же нажать на газ, откроются основные дроссели и начинает работать ГДС (главная дозирующая система). При этом винты уже никак не влияют на смесь, так как топливо идет через камеры. Кстати, в режиме ХХ смесь попадает в коллектор через нижнее отверстие под дросселем.

  • Идем далее. После того, как нажимается педаль газа, открывается первичная дроссельная заслонка. Разрежение затягивает воздух и бензин через главные жиклеры. Далее компоненты смеси перемешиваются в эмульсионной трубке и перенаправляются в диффузор, после чего идут коллектор. При этом система ХХ также работает параллельно.

Увеличение оборотов двигателя приводит к тому, что разрежение становится сильнее в приемном коллекторе. Вакуум по отдельному каналу  воздействует на резиновую мембрану. Эта мембрана при помощи тяги осуществляет открытие второго дросселя.

Для того чтобы во время открытия второй камеры не было провала, определенная часть рабочей смеси подается в камеру через отдельный канал переходной системы. Чтобы разгон был активным, водитель давит на газ, что приводит к срабатыванию насоса-ускорителя. В свою очередь,  тяга осуществляет воздействие на диафрагму, которая толкает горючее к носику распылителя, через который идет мощная струя бензина в первичную камеру.

Если педаль газа нажата полностью (оба дросселя открыты на максимум), горючее дополнительно поступает через трубку эконостата. Топливо забирается прямо из поплавковой камеры.

Неисправности карбюратора 2107, диагностика и ремонт

Как известно, карбюратор необходимо периодически чистить. Желательно выполнять очистку каждые 20-25 тыс. км. Очищать требуется внутренние каналы, а также дозирующие элементы карбюратора. В случае, когда двигатель работает нестабильно, параллельно требуется настройка и регулировка карбюратора, то есть корректируется состав и  количество смеси.

При этом не следует сразу пытаться исправить ситуацию винтами количества и качества. Регулировка карбюратора делается только после его чистки и/или ремонта. Также следует проверить систему зажигания и свечи, качество работы бензонасоса, оценить состояние самого двигателя.

В случае, когда все системы в норме, признаки  неисправностей карбюратора  следующие:

  • мотор на холодную заводится и глохнет;
  • нет холостого хода, приходится подгазовывать;
  • возникают провалы при резком разгоне;
  • свечи заливает, на свечах черный нагар, из выхлопной  трубы идет черный дым;
  • увеличен расход топлива, пропала тяга и мощность;

Указанные симптомы могут проявляться как по отдельности, так и в комплексе. При этом машина почти всегда теряет тягу, и расходует много горючего, так как приходится сильно давить на газ. Черный выхлоп говорит о переобогащенной смеси, которую готовит карбюратор. Езда на такой смеси «убивает» ЦПГ, так что карбюратор нужно ремонтировать.

Чтобы выполнить ремонт и регулировку карбюратора «Озон», нужны отвертки (плоские и крест), пассатижи с тонкими губками, рожковые ключи 6 и 13 мм, тонкие палочки (зубочистки) и чистые тряпки. Для промывки хорошо подойдет аэрозоль для чистки карбюратора (карбиклинер), смесь солярки и растворителя (Уайт-спирит). Также отдельно нужно приобрести новые прокладки из картона  и т.д.

При этом ремкомплекты карбюратора (особенно дешевые) лучше не брать, так как жиклеры там часто не откалиброваны. На деле, заводские жиклеры просто загрязнены и требуют чистки, а не замены. Также хорошо иметь компрессор, который давит воздух 6 или еще лучше 8 Бар.

  • Итак, если мотор не заводится или часто глохнет, нужно проверять мембрану пускового устройства на крышке. Мембрану нужно менять, также может выйти из строя уплотнительное кольцо.

Если двигатель заводится только с нажатой педалью газа, это говорит, что мало топлива в поплавковой камере. Еще проблемным может быть бензонасос.

Двигатель на горячую с трудом запускается, слышен запах бензина, в корпусе воздушного фильтра хлопки. Это говорит о высоком уровне топлива в поплавковой камере, много бензина во впуске, свечи заливает.

При этом часто пусковое устройство может не работать по причине того, что трос соскочил. Даже с вытянутым подсосом двигатель «захлебывается», так как воздушная заслонка не работает или не полностью осуществляет перекрытие камеры.

Для проверки уровня горючего в поплавковой камере, снимается фильтр воздуха и верхняя крышка карбюратора, а также отсоединяется бензиновый шланг. Далее нужно перевернуть элемент поплавком вверх и промерить расстояние до плоскости крышки. В норме должно быть 6.5 мм, тогда как длина рабочего хода поплавка составляет 7.5 мм. Чтобы настроить необходимые параметры, требуется подгибать латунные язычки (ограничители).

Также проблемным может быть игольчатый запорный клапан, который находится на нижней плоскости крышки. Клапан соединен с лепестком поплавка. Если иначе, поплавок нормально выставлен, однако уровень бензина высокий, тогда виновником является игольчатый клапан.

Чтобы это проверить, достаточно встряхнуть патрубок, удалив горючее, затем  следует повернуть крышку поплавком вверх и ртом втянуть воздух из штуцера. Если клапан герметичный, воздух втянуть не удастся.

  • Теперь рассмотрим проблему холостого хода. Для регулировки нужно плоской отверткой выкрутит топливный жиклер системы холостого хода справа в средней части. Далее его нужно продуть и поставить обратно. Если это не решило проблему,  нужно снимать воздушный фильтр и крышку.

Далее на площадке средней части  нужно найти 2 две втулки из бронзы, которые впрессованы в каналы. Это и есть воздушные жиклеры системы холостого хода и переходной системы. Их также нужно прочистить зубочисткой и продуть.

В случае, когда и эти действия не дают результата, тогда топливный жиклер нужно выкрутить и залить в отверстие очиститель. Через 10 минут следует продуть канал воздухом из компрессора.

Также отметим, что в карбюраторе ДААЗ 2107 – 20  причиной проблемы может быть электрический клапан, который стоит вместо жиклера. Для решения проблемы жиклер в клапане снимается, подсоединяется провод. После этого нужно включить зажигание и поднести корпус к массе. Признаком проблемы с клапаном является то, что не происходит втягивания штока.

Для того, чтобы появился ХХ в случае неполадок клапана можно удалить  внутренний шток с иглой, затем вставить жиклер и собрать все в обратно порядке. Это позволит оставаться отверстию для подачи топлива открытым, причем не будет зависимости от того, работает клапан или нет. Холостой ход должен будет нормализоваться.

В ситуации, когда все перечисленные выше действия не помогают, потребуется чистка канала в блоке, где стоят дроссельные заслонки. Чтобы это сделать, нужно снять винт количества и фланец, выкрутив пару болтов. Далее в полость заливается очиститель. После сборка производится в обратном порядке. При этом не нужно вращать винт регулировки количества смеси внутри фланца в нижней части.

Провалы при разгоне и потеря мощности: настройка карбюратора ваз 2107 и ремонт

Чтобы понять причину, снимается корпус воздушного фильтра, после чего нужно резким движением подергать тягу первичного дросселя. Параллельно требуется проследить за распылителем в камере. В норме должна быть длинная струя, направленная и мощная. Если напора нет, тогда нужно ремонтировать насос-ускоритель.

Сначала следует подложить чистую ветошь под фланец диафрагмы на правой стенке поплавковой камеры. Далее ослабляются и снимаются четыре винта, которые держат крышку и рычаг. Затем нужно аккуратно снять деталь (следите за тем, чтобы не попадали пружины). Горючее из камеры начнет течь на подложенную тряпку.

Выкрутив крышку ускорительного насоса, требуется снять мембрану и убедиться в том, что она целая. Если видны дефекты, мембрана требует замены. Также нужно снять верхнюю часть карбюратора, после чего плоской отверткой выкручивается винт носика распылителя. Отверстие нужно продуть и прочистить. Кстати, сам распылитель насоса  винтом крепится к верхней плоскости средней части.

В случае, когда распылитель работает нормально, но струя короткая, это указывает на то, что вышел из строя шариковый обратный клапан (стоит в борте поплавковой камеры). Тонкой отверткой (плоской) нужно выкрутить винт-заглушку, затем пошевелить шарик  в колодце. Сделать это можно шилом. Затем в отверстие подается очиститель, воздухом выдуваются загрязнения.

Еще добавим, что если провалы не сильные, это часто становится результатом того, что засорены жиклеры переходной системы. Эти элементы также почистить (выкручивается винт с обратной стороны корпуса, отверстия продуваются). Винт, удерживающий жиклер переходной системы, находится справа на стенке средней части устройства.

Идем далее. Если упала мощность ДВИГАТЕЛЯ, это обычно говорит о том, что агрегату мало топлива. Причиной может быть:

  • низкий уровень бензина в поплавковой камере, так и засорение фильтра-сетки на входе в карбюратор. Сеточка стоит в гайке, которая стоит на нижней плоскости крышки;
  • грязь в главных топливных жиклерах, а также отказ большой мембраны, которая отвечает за открытие дросселя второй камеры карбюратора.

Чтобы почистить сеточку достаточно открутить рожковым ключом гайку под штуцером бензопровода. Затем можно снять фильтр, а отверстие на время заткнуть чистой тряпкой, чтобы не текло топливо.

Обратите внимание, главные топливные жиклеры установлены внизу бензиновой камеры (на дне). Для получения доступа  к ним нужно снять верхнюю часть. Важно не перепутать при обратной сборке элементы. Следите за маркировкой, маркировка жиклера первичной камеры 112, а вторичной 150. Это значит, что детали не одинаковые. И еще раз отметим, воздушные жиклеры находятся на фланце среднего блока.

Еще одним моментом является то, что мембрана вакуумного привода может быть изношена. Для определения снимается крышка (выкручиваются три винта). Теперь можно проверить резиновую мембрану. Отдельное внимание уделяется уплотнительному кольцу в отверстии на фланце. Для замены деталей следует сначала отсоединить тягу от оси вторичного дросселя.

Также недостаточная подача рабочей смеси может быть связана с тем, что загрязнены эмульсионные трубки. Для проверки выворачиваются главные воздушные жиклеры на верхнем фланце средней части, трубки вынимаются из колодцев (используется пинцет или скрепка).

Кстати, в отличие от топливных, воздушные жиклеры можно ставить в произвольном порядке, так как на ДААЗ 2107 они имеют все одинаковые и имеют маркировку 150. Только ДААЗ 2107–10 отличается тем, что жиклер первичной камеры получил отверстие большего размера (маркируется 190).

Регулировка карбюратора ДААЗ 2107: большой расход бензина

В случае, когда свечи залиты и выхлоп черный, тогда нужно завести ДВС, прогреть и дать поработать на ХХ. Затем тонкой отверткой (плоской) нужно слегка закрутить винт качества смеси, сосчитав при этом обороты.

Когда винт полностью закручен, но двигатель продолжает работать, это указывает, что бензин тянет через главный диффузор. Если же это не так, тогда следует проверить уровень бензина в поплавковой камере.

На начальном этапе карбюратор можно не разбирать. Достаточно сначала начать выкручивать все жиклеры, а также и регулировочные винты, затем залить в каналы очиститель. После нужно все продуть сжатым воздухом, затем обратно поставить снятые детали и завернуть винт качества в то положение, в каком он был изначально.

Если это ничего не дало, тогда карбюратор нужно снимать. Отключается вакуумная и бензиновая трубки, отсоединяется трос подсоса,  тяга педали газа. После при помощи ключа 13 выкручиваются гайки, карбюратор снимается с коллектора и разбирается на три основные части (верхняя, нижняя, средняя).

Параллельно снимается и вакуумный привод, а также тяги, которые соединяют подсос с дроссельным узлом. Кстати, заслонки дросселя должны плотно перекрывать камеры. Это можно проверить, посмотрев на нижний блок на свету. В случае, когда видны щели, потребуется замена заслонок.

Также потребуется снять мембраны, жиклеры, эмульсионные трубки. Сначала все каналы нужно промыть очистителем, а затем залить солярку. После необходимо выполнить продувку компрессором для тщательной просушки.

Еще повышенный расход горючего может быть в том случае, если настройка опорных винтов заслонок сбивается. На деле, в этом случае дроссель немного открывается, горючее затягивается через щели.

После того, как все было почищено и проверено, перед началом обратно сборки  следует подровнять нижний фланец средней секции. Часто в процессе эксплуатации фланец выгибает от высоких температур. Чтобы решить проблему, нужно сделать притирку на шлифовальном камне. Завершающим этапом является обратная сборка карбюратора, причем прокладки из картона необходимо менять.

Как отрегулировать карбюратор ВАЗ 2107 после ремонта и чистки

Итак, настройка карбюратора начинается еще с обратной установки на машину. Важно правильно отрегулировать трос подсоса. Его оплетка крепится болтом в гнезде, конец троса нужно вставить в соответствующее отверстие для зажима. Винт для фиксации троса затягивается тогда, когда воздушный дроссель полностью открыт.

Основная задача сводится к тому, чтобы добиться полного закрытия воздушной заслонки в момент, когда ручка подсоса вытягивается в салоне.

Настройка тяги вакуумного привода производится посредством вкручивания штока с резьбой (регулировка по длине) и затяжки контргайки. Рабочий ход мембраны должен быть достаточным для полного открытия вторичного дросселя.

Опорные винты дросселей должны быть настроены так, чтобы заслонки полностью перекрывали камеры, при этом они не должны касаться стенок своими краями, чтобы избежать трения. Обратите внимание, холостой ход опорными винтами регулировать нельзя.

Если рассматривать саму настройку карбюратора, лучшим решением будет регулировка с использованием газоанализатора, который измеряет выбросы CO в составе выхлопных газов. В норме уровень на ХХ должен составлять от 0.7 до 1.2 единицы. Далее двигатель раскручивают до 2 тыс. об/мин, при этом показатели должны быть 0.8 – 2.0.

Однако если нужно настроить карбюратор своими руками без газоанализатора, тогда за качеством смеси можно следить по свечам зажигания. Сначала свечи нужно выкрутить, проверить, почистить или сразу установить новый комплект перед регулировкой карбюратора.

  • Что касается настройки, два регулировочных винта (винт качества и количества) позволяют настроить рабочую смесь на холостом ходу. Сначала винт количества откручивается на 6 или 7 оборотов, а винт качества на 3. 5 оборота. Затем, вытянув подсос, нужно завести и прогреть двигатель до выхода на рабочую температуру. Затем подсос нужно закрыть.

Далее нужно вращать винт количества и следить за тахометром, выставив обороты  до 850 или 900 об./мин. После двигателю нужно дать поработать около 5 минут, чтобы на свечах мог отложиться нагар. Теперь свечи выкручиваются. Главное, чтобы на свечах не было сажи, цвет нагара был светло-коричневым. Если это так, тогда регулировка окончена.

В случае, когда видна черная сажа, свечи нужно почистить и снова завести двигатель. Винт качества потребуется закрутить на 0.5 или 1 оборот, корректируя обороты ХХ при помощи винта количества. Затем снова следует дать мотору поработать 5 минут и проверить свечи.

При этом важно понимать, что регулировочные винты позволяют корректировать смесь именно на холостом ходу. Если нажать на газ, тогда происходит открытие дросселя, начинает работать ГДС (главная дозирующая система) и качество, а также состав смеси будет зависеть от состояния главных жиклеров. Другими словами, регулировочные винты на смесь при нажатии газа не оказывают влияния.

Что в итоге

Как видно, карбюратор ДААЗ 2107 не является сложным устройством. При  необходимости, чистку, настройку и регулировку можно выполнить своими руками в условиях обычного гаража. Главное, следует учитывать определенные тонкости и нюансы, рассмотренные выше, своевременно чистить каналы, менять пришедшие в негодность элементы, прокладки, уплотнители и т.д.

Рекомендуем также прочитать статью о том, как выполняется тюнинг карбюратора. Из этой статьи вы узнаете о способах доработки карбюратора, а также о возможности улучшения и изменения определенных параметров работы устройства при такой необходимости.

При этом важно понимать, неплотности приводят к тому, что происходит подсос воздуха, смесеобразование нарушается. Также при работе с карбюратором нужно соблюдать осторожность, нельзя прилагать силу, перетягивать винты. Еще, снимая жиклеры, запрещено пытаться расковырять калиброванные отверстия металлическими предметами и т.д.

Напоследок отметим, что правильно выполненные работы по ремонту и настройке карбюратора ВАЗ 2107 (ДААЗ) позволяют вернуть полную работоспособность данному устройству, стабилизировать работу ДВС на разных режимах, снизить расход горючего, а также заметно улучшить приемистость двигателя.

Читайте также

2104, 2105, 2106, 2107, 2121, 21213

Рано или поздно перед владельцами автомобилей Волжского автозавода встает проблема ремонта карбюратора ВАЗ. С момента начала производства и до начала эпохи инжекторных двигателей на вазовскую «классику» устанавливались два типа карбюраторов: Вебер (выпускался до 1979 года) и Озон. На переднеприводные автомобили устанавливали карбюраторы Солекс, поскольку Озон, предназначенный для продольно расположенного двигателя, работать на поперечном не мог.

Принципиального отличия в ремонте карбюратора ВАЗ-2104, несмотря на небольшие конструктивные особенности, от ремонта карбюратора ВАЗ-2107 нет. Если же у вас нет опыта, навыков и вы не знаете устройства карбюратора и принципа его работы, то лучше доверить эту работу специалистам.

В Рязани ремонт карбюраторов выполняют СТО, которые специализируются на диагностике чистке и ремонте карбюраторов.

Тем не менее, несложный ремонт карбюратора ВАЗ-2105 или любого другого Озона может выполнить автолюбитель, имеющий минимальный набор инструментов, желание и немного умения. Основные неисправности карбюратора ВАЗ Озон – двигатель не держит холостые обороты, глохнет после запуска или провал оборотов при нажатии на педаль газа.

Например, для ремонта карбюратора ВАЗ-2106 необходимы отвертки для винтов с плоским шлицем с шириной рабочей части 3 мм и 6-8 мм, небольшая отвертка для винтов с крестообразным шлицем, ключи 8, 10, 13 мм, плоскогубцы, молоток, компрессор или насос для продувки каналов. Естественно, может понадобиться ремкомплект карбюратора. Первое правило перед началом работ на двигателе – снять плюсовую клемму с аккумуляторной батареи. При помощи ключа 8х10 снять корпус воздухоочистителя. Отсоединить привод педали газа, трос подсоса, топливопровод. Ключом на 13 отвернуть 4 гайки крепления карбюратора и аккуратно, чтобы не повредить прокладку (если ее состояние удовлетворительное) снять карбюратор с мотора. Особое внимание следует обратить на то, чтобы мелкие детали или крепеж не упали в коллектор. В противном случае простой ремонт карбюратора повлечет за собой дорогостоящий капитальный ремонт двигателя.

Остальные работы проводятся на снятом карбюраторе. Основной причиной неправильной работы пускового устройства карбюратора Озон является нарушение герметичности его мембраны. Соответственно и ремонт заключается в замене мембраны на новую. Как обычно, лучше один раз увидеть, чем сто раз услышать, как это делается.

Автолюбитель из Украины Константин Овчинников выложил в интернет видеоролики, которые помогут начинающему автолюбителю бояться самому выполнять простой ремонт карбюратора Озон.

Видео ремонта пускового устройства карбюратора ВАЗ Озон

Причиной перелива карбюратора является износ игольчатого клапана и неправильная регулировка поплавковой камеры. Такой клапан подлежит замене. При осмотре может оказаться, что нужно менять и картонную прокладку.

Видео ремонта поплавковой камеры карбюратора ВАЗ Озон

Не стоит заменять имеющиеся жиклеры теми, что были в ремкомплекте. Как правило, жиклеры не изнашиваются. Достаточно их очистить при помощи очистителей от смолистых отложений и правильно отрегулировать карбюратор. А вот «неродные» жиклеры могут добавить проблем в работе двигателя.

Все выше сказанное и показанное в ролике справедливо и для ремонта карбюратора ВАЗ-2121. А вот ремонт карбюратора ВАЗ-21213 имеет отличия, поскольку на этом автомобиле устанавливался карбюратор Солекс.

Разборка карбюратора 2105. 2107 Озон

Необходимость разобрать свой карбюратор при его ремонте, капитальной прочистке, замене отдельных частей и пр. В этих случаях очень важно иметь перед собой наглядное пособие как правильно провести разборку и сборку карбюратора. В этой статье попробуем осветить этот процесс со всех сторон и как можно подробнее.

Разборка и сборка карбюраторов 2105, 2107 Озон процедура не такая уж сложная, требует минимум инструментов и навыков.Отдельно следует заострить внимание на внимательности при проведении работ и чистоте рабочего места.

Необходимые для разборки карбюратора Озон инструменты

— Ключи накидные (7, 7, 8, 10, 11, 13, 19)

Для отворачивания гаек крепления карбюратора, болта крепления оболочки троса привода воздушной заслонки, пробки фильтра очистки топлива в крышке карбюратора, корпуса игольчатого клапана и пр.

— Отвертка крестовая (длинная, толщиной 3-4 мм)

Для отворачивания винтов крепления верхней части (крышки) карбюратора и винтов крышек корпус пускового устройства, крепления ускорительного насоса и пр.

— Отвертка шлицевая (тонкая с шириной лезвия 2-3 мм)

Для выворачивания винта регулировки качества топливной смеси.

— Отвертка шлицевая с шириной лезвия 3-4 мм

Для разборки подключений.

— Тонкий бородок (или гвоздь)

Для выбивания оси поплавка.

— Легкий молоток, пассатижи, напильник

Порядок разборки карбюратора 2105, 2107 Озон

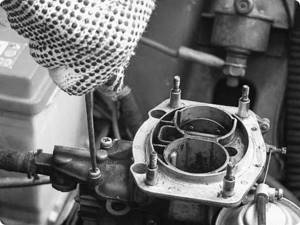

1.Снимаем карбюратор с двигателя автомобиля.

Для этого снимаем корпус воздушного фильтра и отсоединяем все трубки, шланги, тяги, тросы, электрические соединения, ведущие к карбюратору. Отворачиваем четыре гайки крепления карбюратора к впускному коллектору, и слегка покачивая его из стороны в сторону, снимаем его со шпилек. Если не снимается, аккуратно поддеваем его шлицевой отверткой поочередно с разных сторон.

Подробнее процедура снятия карбюратора 2105, 2107 Озон с двигателя автомобиля описана на странице «Снятие карбюратора 2105, 2107 Озон с двигателя автомобиля».

2. Снимаем верхнюю часть (крышку карбюратора).

— Предварительно отсоединяем телескопическую тягу, выведя ее наконечник из паза в бобышке на трехплечевом рычаге. Для этого пальцами или шлицевой отверткой сжимаем телескопический корпус тяги.

Снятие телескопической тяги

— Потом отворачиваем винты крепления верхней части (крышки) к корпусу карбюратора.

Винты крепления верхней части (крышки) карбюратора 2105, 2107 Озон

Используем для этой длинной крестовой отвертку.Винтов всего пять. На изображении они под номерами от одного пяти.

— Аккуратно приподнимаем крышку вверх и снимаем ее.

Снятие верхней части (крышки) карбюратора 2105, 2107 Озон

— Ставим поплавками вверх на горизонтальную поверхность. Выпавшие из своих гнезд винты крепления крышки стараемся не потерять.

Перевернутая крышка карбюратора Озон

Подробнее см. «Снимаем верхнюю часть — крышку карбюратора Озон 2105, 2107».

3. Разбираем верхнюю часть (крышку) карбюратора Озон.

— Тонким бородком — оправкой (или небольшим гвоздем) выбиваем ось поплавков.

Извлечение оси поплавка

— Вынимаем ее, снимаем поплавок вместе с запорной иглой игольчатого клапана. Она надета своей дужкой на язычок, на рычаге поплавка.

Элементы поплавкового механизма

— Выворачиваем корпус игольчатого клапана. Для этого подойдет накидной ключ на 10. Под ним металлическое уплотнительное кольцо.

— Выворачиваем ключом на 19 пробку топливного сетчатого фильтра и вынимаем фильтр.

— Снимаем картонную прокладку крышки. Если она сильно прилипла, поддеваем осторожно ножом.

Снятие сетчатого топливного фильтра, картонной прокладки крышки, выворачивание корпуса игольчатого клапана

— Отсоединяем телескопическую тягу. Выводим ее изогнутый наконечник из паза в рычаге на оси воздушной заслонки.

Снятие телескопической тяги

— Разбираем корпус пускового устройства. Отворачиваем крестовой отверткой два винта крепления корпуса устройства к карбюратору и снимаем его. При этом выводим шток пускового устройства из зацепления с тягой, идущей к рычагу на оси воздушной заслонки.

Винты крепления корпуса пускового устройства карбюратора 2105, 2107 Озон

Вынимаем резиновое уплотнительное колечко канала подведения разрежения в корпус пускового устройства. Отворачиваем крестовой отверткой три винта крепления крышки корпуса пускового устройства. Снимаем ее. Извлекаем диафрагму с прокладкой и со штоком, возвратную пружину диафрагмы. Выворачиваем, при помощи шлицевой отвертки, регулировочный винт из крышки корпуса пускового устройства.

Элементы пускового устройства карбюратора 2105, 2107 Озон

Подробнее обных частях верхней части (крышки) карбюратора 2105, 2107 Озон на нашем сайте рассказывается в статье «Устройство верхней части (крышки) карбюратора 2105, 2107 Озон».

4. Разбираем корпус карбюратора 2105, 2107 Озон.

— Выворачиваем, при помощи шлицевой отвертки, топливные жиклеры главных дозирующих систем обоих камер карбюратора. Находятся они на дне поплавковой камеры.

— Той же отверткой выворачиваем воздушные жиклеры главных дозирующих систем обоих камер карбюратора и перевернув карбюратор вверх ногами, вытрясаем из эмульсионных колодцев эмульсионные трубки.

Извлечение топливных, воздушных жиклеров, эмульсионных трубок ГДС карбюратора 2105, 2107 Озон

Тут может возникнуть проблема — при этом не извлекаемые трубки совсем не хотят выпадать. Вверните на чуть-чуть сверху в трубку саморез и попробуйте его извлечь, дергая за него пассатижами. Также не забываем про ВД-шку и ЛЕГКИЕ обстукивания корпуса молотком.

— Шлицевой отверткой отворачиваем корпус распылителя ускорительного насоса. Он состоит из корпуса с носиком распылителя, клапана-винта и двух уплотнительных колечек.

— Вытягиваем малые диффузоры обоих камер карбюратора из их посадочных мест в корпусе.

Делать это удобнее всего плоскогубцами.

— Выворачиваем винт ускорительного насоса и вынимаем его из корпуса карбюратора. Для этой процедуры пригодится шлицевая отвертка с тонким лезвием.

— Выворачиваем электромагнитный клапан. Используем рожковый ключ на 13. На карбюраторах с заглушкой-держателем топливного жиклера выворачиваем ее шлицевой отверткой. Извлекаем топливный жиклер системы холостого хода.На некоторых край заглушек иногда устанавливается резиновое уплотнительное кольцо. Снимаем и его.

Снятие распылителя, диффузоров, ЭМК, винта ускорительного насоса

— С обратной стороны карбюратора выворачиваем шлицевой отверткой держатель топливного жиклера переходной системы второй камеры карбюратора. Вытягиваем из него топливный жиклер.

Извлечение топливного жиклера переходной системы камеры карбюратора 2105, 2107 Озон

— Разбираем второй корпус ускорительного насоса. Крестовой отверткой выворачиваем четыре винта крепления его крышки.

Снятие крышки ускорительного насоса

— Снимаем ее и под ней диафрагму с толкателем и возвратную пружину. Если крышка плохо отсоединяется, поддеваем ее ножом.

Элементы ускорительного насоса карбюратора 2105, 2107 Озон

— Снимаем возвратную пружину.

Снятие возвратной пружины

— Отсоединяем и разбираем корпус пневмопривода дроссельной заслонки второй камеры карбюратора. Тонкой шлицевой отверткой поддеваем и снимаем стопорную шайбу наконечника штока пневмопривода на оси дроссельной заслонки.Отворачиваем два винта крепления корпуса пневмопривода к корпусу карбюратора. Снимаем его и картонную прокладку под ним. На крышке корпуса выворачиваем винт крепления оболочки троса привода воздушной заслонкой (ключ на 8). Крестовой отверткой выворачиваем три винта крепления крышки корпуса пневмопривода карбюратора, снимаем ее, находящуюся под ней диафрагму со штоком, возвратную пружину и резиновое уплотнительное колечко канала подведения разрежения. Ослабив контргайку выворачиваем шток из диафрагмы.Контргайка ослабляется двумя ключами на 7.

Элементы пневмопривода дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон

— Крестовой отверткой отворачиваем винт крепления трехплечего рычага к корпусу карбюратора.

Снятие трехплечего рычага

— Снимаем рычаг вместе с кронштейном крепления возвратной пружины и тягой к рычагу на оси дроссельной заслонки первой камеры. Изогнутый конец тяги аккуратно выводим из паза на рычаге оси дроссельной заслонки, а потом из паза на трехплечем рычаге, и отсоединяем ее.Под трехплечим рычагом находится его пружина, снимаем и ее.

Трехплечий рычаг и его элементы
5. Снимаем и разбираем блок дроссельных заслонок карбюратора 2105, 2107 Озон.

— Крестовой отверткой отворачиваем два винта крепления корпуса дроссельных заслонок к средней части карбюратора рассоединяем их.

Винты крепления блока дроссельных заслонок карбюратора 2105, 2107 Озон

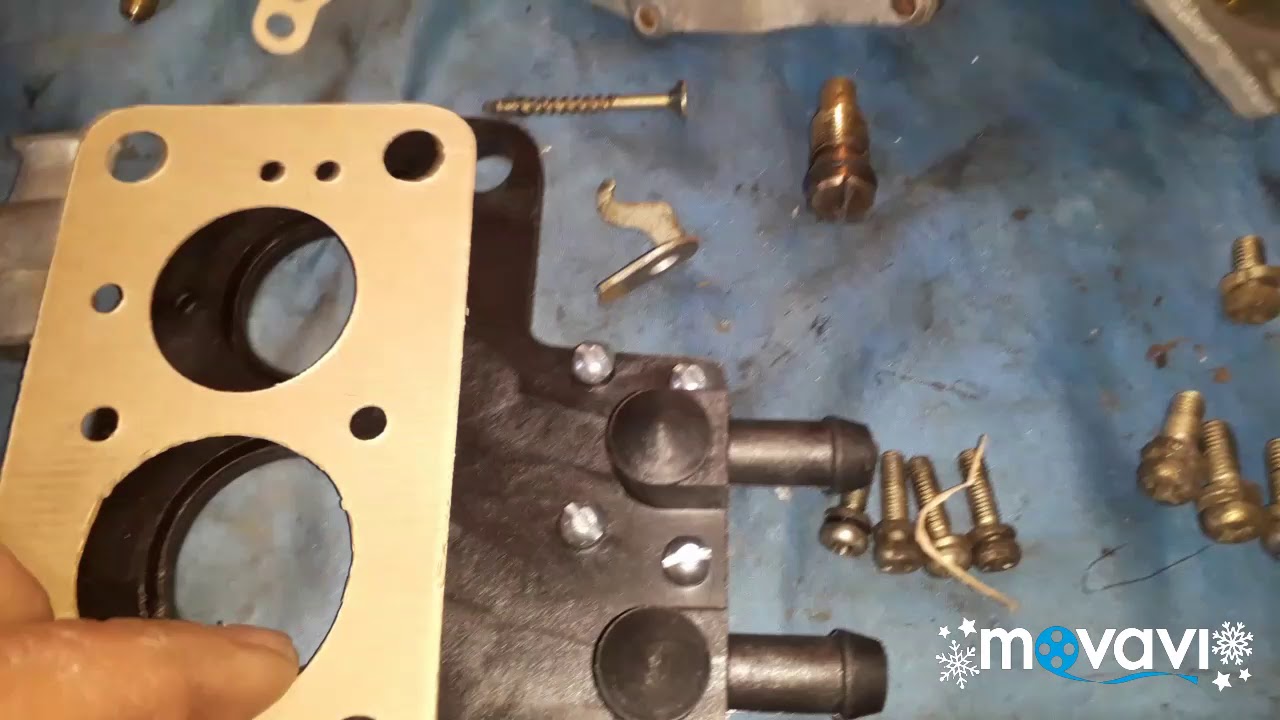

— Между средней частью (корпусом) карбюратора и корпусом дроссельных заслонок (нижней частью) находится теплоизоляционная проставка и две картонных прокладки.Снимаем их всех.

Прокладки между корпусом карбюратора и блоком дроссельных заслонок

— На карбюраторах без системы ЭПХХ выворачиваем два винта крепления корпуса (держателя) винта «количества» топливной смеси к блоку (корпусу) дроссельных заслонок. Используем для этого крестовую отвертку. Под держателем будет картонная прокладка.

Крепление корпуса винта «количества» топливной смеси

Потом шлицевой отверткой выворачиваем винт «количества» из держателя и вынимаем его. На винте «количества» имеется резиновое уплотнительное кольцо.Снимаем его.

Элементы корпуса винта корпуса «количества» топливной смеси карбюратора 2105, 2107 Озон

— На карбюраторах с системой ЭПХХ (экономайзера принудительного холостого хода) крестовой отверткой отворачиваем два винта крепления кронштейна микропереключателя (они же винты крепления экономайзера) и снимаем их вместе. Кронштейн с микропереключателем отсоединяем. Под корпусом экономайзера находится картонная уплотнительная прокладка, снимаем ее.

— Крестовой отверткой отворачиваем два винта крепления крышки экономайзера и снимаем ее.Под крышкой будет диафрагма с прокладкой и иглой, вставленной в корпус экономайзера. Соединение здесь не разборное, поэтому можно лишь вывернуть винт из крышки экономайзера.

Элементы экономайзера карбюратора 2105, 2107 Озон

— Тонкой шлицевой отверткой выворачиваем винт «качества» топливной смеси и извлекаем его из посадочного гнезда в корпусе заслонок. На нем уплотнительное резиновое колечко, снимаем его.

Снятие винта «качества» топливной смеси

— Ключом на 11 отворачиваем гайку крапления рычагов, на оси дроссельной заслонки первой камеры, предварительно отогнув язычок стопорящей ее стопорной пластины.Снимаем по очереди стопорную пластину, рычаг привода дроссельной заслонки, из отверстий на нем вынимаем втулку, шайбу, рычаг блокировки открытия дроссельной заслонки второй камеры, еще одну втулку, пружинную шайбу, рычаг связи с приводом пускового устройства, еще одну шайбу, рычаг дроссельной заслонки, пружину и золотник системы вентиляции картера.

Элементы на оси дроссельной заслонки первой камеры карбюратора 2105, 2107 Озон

— Снимаем дроссельные заслонки обоих камер карбюратора. Для этой шлицевой отверткой выворачиваем винты их крепления и вытягиваем из пазов в осях плоскогубцами. Прежде чем вывернуть винты, необходимо сточить напильником их концы, а при установке обратно законтрить их.

Винты крепления дроссельных заслонок

— Вынимаем ось дроссельной заслонки первой камеры и снимаем с нее возвратную пружину.

Извлечение оси дроссельной заслонки первой камеры карбюратора

— Снимаем ось дроссельной заслонки второй камеры. Для этого ключом на 8 отворачиваем гайку крепления рычага оси. Снимаем находящийся под ней гравер, рычаг оси, промежуточный рычаг со своей пружиной и втулкой, дистанционную шайбу.

Ось дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон и находящиеся на ней элементы

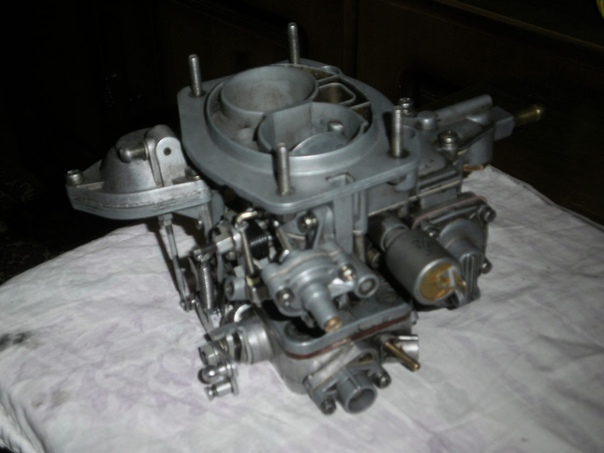

Карбюратор 2105, 2107 Озон разобран. Собирать его обратно лучше по частям: нижняя часть, средняя часть, верхняя часть, после чего объединить все части и отрегулировать карбюратор.

Еще статьи на сайте по ремонту карбюраторов Озон

— Проверка и ремонт ускорительного насоса карбюратора 2105, 2107 Озон

— Проверка и ремонт системы ЭПХХ карбюратора 2105, 2107 Озон

— Прочистка системы холостого хода карбюратора 2105, 2107 Озон

— Очистка и прочистка карбюраторов 2108, 21081, 21083 Солекс и 2105, 2107 Озон

— Игольчатый клапан карбюратора 2105, 2107 Озон

— Пневмопривод дроссельной заслонки второй камеры карбюратора Озон, схема

как снять, промыть, перебрать, диагностика неисправностей, как поставить + видео

ВАЗ 2106 и 2107 — классика отечественного автопрома. Но какому любителю лихой езды не хотелось бы сделать свою машину более мощной и сохранить при этом объёмы потребляемого топлива? Бывалые механики знают, что для этого стоит всего привести в порядок карбюратор машины и провести своевременный ремонт.

Какую модель карбюратора выбрать

Для любого автомобиля ВАЗ, начиная с 2101 и заканчивая 2107, подойдут только определенные модели карбюраторов.

Карбюраторы ДААЗ

Карбюраторы ДААЗ 2101, 2103, 2106.Производились на Дмитровском Автоагрегатном Заводе, который выкупил лицензию у итальянской фирмы Weber, потому что эти карбюраторы указываться под обоими названиями. Устройство не отличались сложностью конструкции, однако могли порадовать своих владельцев быстрым разгоном автомобиля и хорошей скоростью. Одной из самых больших проблем в установке этих моделей является их практическое отсутствие на рынке.

Помимо скорости и простоты, карбюраторы Weber обеспечили невероятно быстрый расход топлива — на 100 км эти «монстры» съедали по 10–14 л. горючего.

Мощный, но ресурсозатратный карбюратор Weber производился российским Дмитровским заводом по итальянской технологии

Карбюраторы «Озон»

Более технологичные модели, которые устанавливаются уже в автомобили ВАЗ 2105 и 2107, тоже производились на Дмитровском Автоагрегатном Заводе. Однако они были не только более продвинуты и усовершенствованны, но и более экологичны. Именно за это они получили название «Озон». Такой карбюратор позволяет сократить расход топлива до 7–10 л.на 100 км, при этом сохранив динамические характеристики своих предшественников. Минусом устройства стала сложность его сборки и постоянные загрязнения в одной из камер, которые приводили к тому, что заметно хуже разгон автомобиля, снижалась скорость и начинал барахлить мотор.

«Озон» — экологичнаямодель карбюраторов ДААЗ.

Солекс

Чуть позже появились карбюраторы ДААЗ 21053. Производились по лицензии французской фирмы Solex, отсюда и взялось название моделей. Эти карбюраторы были мало чем похожи на предыдущие модели ДААЗ.Обновлённая конструкция с системой подачи топлива заставла по 400–500 мл горючего на 100 км. Эти карбюраторы отличались хорошей мощностью при малом расходе бензина. Недостатком устройства стали узкие топливные и воздушные каналы, которые очень часто забивались.

Карбюратор Solex удачно совместил в себе мощность и экологичность своих предшественников

Карбюраторы Solex различные различные вспомогательные системы. Самый популярный вариант стал электрическим клапаном холостого хода.

Нестандартный карбюратор Solex 21073

За пытливые автолюбители прибегали к самостоятельным заменам карбюратора. Одной из подходящих моделей оказался Solex 21073, знаменитый достаточно широки жиклёрами и широк. Такой карбюратор увеличивал мощность автомобиля, однако вместе с тем поднимал и расход топлива — 9–12 л. на 100 км.

Солекс 21083

Второй нестандартный карбюратор, который подходит к моделям ВАЗ 2106 и 2107, это Solex 21083. После расширения диффузоров и установки жиклёров это устройство позволяет значительно поднять динамику автомобиля без особого расхода топлива. Однако процесс апгрейда карбюратора весьма сложен и трудоёмок.

Диагностика неисправностей

Для того чтобы понять состояние карбюратора в автомобиле, достаточно провести небольшую диагностику.

Признаки неисправности карбюратора:

  • автомобиль начал расходовать больше бензина, чем ему требовалось ранее;
  • двигатель начинает быстро перегреваться;
  • из глушителя валит чёрный дым и слышатся хлопки, «чихания» и «постреливания».Эти неисправности при неправильном проводе высоковольтных соединений, позднем зажигании, неправильной работе трамблёра и коммутатора системы зажигания, после неудачного ремонта ремня ГРМ, при неподходящей топливной смеси;
  • автомобиль стал заметно терять мощность при движении;
  • машина разгоняется намного медленнее;
  • случаются провалы, когда при нажатии на педаль «газа» автомобиль не реагирует мгновенно, ускорение происходит постепенно и с задержкой;
  • имеют место рывки — частые и короткие провалы;
  • происходит раскачивание — несколько провалов с незначительным интервалом.

Важно помнить, что перед тем, как приступать к ремонту карбюратора, следует провести диагностику всей системы питания двигателя и его технического состояния.

Характерные неисправности карбюратора:

  1. В поплавковой камере нет топлива или же топливная смесь обогащённая / обеднённая. В этом случае двигатель машины не запускается совсем или запускается, но сразу же глохнет.
  2. Засорились каналы холостого хода или жиклёры.
  3. Электромагнитный клапан работает с перебоями.
  4. В блоке управления или среди элементов экономайзера принудительного холостого хода (ЭПХХ) появились сбои.
  5. Начало некорректно работать или поплавилось резиновое уплотнительное кольцо.
  6. «Переливает» топливо, уровень в поплавковой камере не держится. Причина в разгерметизации топливного клапана.

Ремонт своими руками

Если вдруг ваш карбюратор пришёл в негодность, не стоит его выкидывать.Ремонт этого важного «органа» автомобиля заключается в максимально быстрой замене неисправных деталей. Для того, чтобы определить, какие детали необходимо заменить, следует разобрать, прочистить карбюратор и внимательно осмотреть составляющие механизмы.

Как снять карбюратор

Снятие карбюратора производится в том случае, если в нём обнаружена неисправность, но можно сделать это методом частичной разборки нет. Также снимают карбюратор для его замены, регулировки и прочистки.

Снимается он следующим образом:

  1. Для начала удаляются всевозможные навесные части и тросы привода заслонок.
  2. Снимается со шпилек корпус воздушного фильтра. Для этого необходимо открутить все гайки, на которых он крепится к карбюратору. Отодвигается прижимная гайка и вытаскивается из кронштейна крепления оболочка троса воздушной заслонки.
  3. От загрязнений очищается наружняя поверхность деталей.
  4. Ослабляется трос привода воздушной заслонки и снимаются шланги подачи топлива и отвода картерных газов.
  5. Отсоединяется шланг между экономайзером и пневмоклапаном и шланг вакуумного распределителя зажигания.
  6. Затем откручиваются гайки, когда карбюратор крепится к впускному коллектору.
  7. Снимается корпус карбюратора и чистой тряпицей глушится отверстие впускного коллектора, чтобы избежать засорения.

Не забудьте проверить уплотнительную прокладки, которая находится между карбюратором и впускным коллектором. При необходимости замените её.

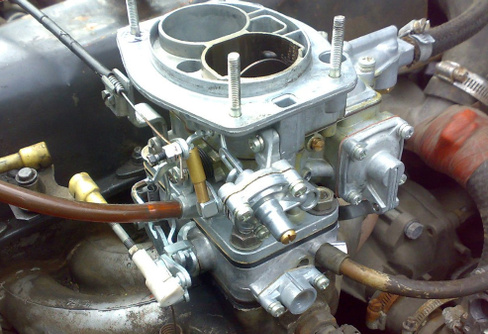

Фотогалерея: снятие карбюратора с ВАЗ
Раскручиваем гайки и снимаем корпус воздушного фильтра, после чего отсоединяем шланги и патрубки
Отсоединяем колодки и ослабляем дроссельную заслонку
Поворачиваем гайки крепления карбюратора, снимаем его и закрываем впускной коллектор

Как прочистить карбюратор

Прежде чем начать чистку карбюратора, вам необходимо тщательно подготовиться: купить в автомагазине специальный аэрозольный очиститель, вооружиться гладкими сухими тряпочками, насосом для накачки шин, снять карбюратор и разобрать его.

Прочистка жиклёров

Жиклёры — каналы подачи топлива и газа — чистят сжатым воздухом или жидким очистителем под давлением. Механическая чистка какими-либо ворсистыми или металлическими предметами запрещена.

При прочистке жиклёров сжатым воздухом (для этого можно использовать насос для шин) продувается корпус жиклёров холостого хода, главной дозирующей системы (воздушные и топливные), клапаны и каналы распылителя насоса.

При сильном загрязнении жиклёры помещают в ацетон, чтобы отложения размягчились или полностью растворились.Затем их следует продуть.

Таблица: значения калибровки жиклёров
Диаметр отверстий, мм Первая камера Вторая камера
Главный топливный жиклёр 1,35 1,25
Воздушный жиклёр 1,70 1,90
Топливный жиклёр холостого хода 0,45 0,60
Воздушный жиклёр холостого хода 1,80 0,70
Жиклёр насоса ускорителя 0,50
Перепускной жиклёр ускорительного насоса 0,40
Топливный жиклёр обогатительного устройства 1,50
Эмульсионный жиклёр обогатительного устройства 1,70
Воздушный жиклёр обогатительного устройства 0,70
Промывка поплавковой системы

Чтобы попасть в поплавковой системе карбюратора, необходимо:

  1. Снять воздушный фильтр и хомуты крепления топливных шлангов.
  2. Отсоединить трос, который отвечает за пусковое устройство.
  3. Снять электрический разъём на электромагнитном клапане.
  4. Затем отвертеть крепящие болты и не переворачивая снять крышку карбюратора.

Чистить поплавковый отсек лучше всего резиновой грушей, тщательно втягивая остатки топлива из камеры. Ворсистые тряпки использовать не стоит — они могут случайно забить жиклёры.

В завершение очистки вы протереть дно поплавковой камеры жёсткой кисточкой.

Чтобы проверить, насколько хорошо вы очистили поплавковую камеру, необходимо вывернуть воздушные жиклёры и продуть эмульсионные колодцы. Если в них появляется грязь, промывку следует повторить и проверить тем же способом.

Чистить отсек поплавковой системы лучше всего резиновой грушей
Промывка дроссельной заслонки

Производится с помощью очистителя, который можно приобрести в специализированном автомагазине.

  1. Промывается сама дроссельная заслонка, а также все доступные элементы, каналы, клапаны и прочее. Особое внимание следует уделить каналу принудительной вентиляции картера, т. к. он засоряется чаще и сильнее других частей.
  2. После этого откручивается датчик холостого хода и промываются внутренние элементы.
  3. Процедура повторяется ещё раз.
Видео: как прочистить дроссельную заслонку на ВАЗ

Замена прокладки

Прокладка находится между корпусом карбюратора и его крышкой. Были представлены какие-либо повреждения на прокладке, её стоит заменить.

Сделать это не так сложно — нужно просто демонтировать поплавок и поставить на место непригодной прокладки новую. Затем установить поплавок и вернуть крышку карбюратора обратно.

После промывки внутренних элементов карбюратора его следует продуть. Для этого отлично подойдёт воздушный или автомобильный компрессор.

Видео: как снять и прочистить карбюратор на ВАЗ

Регулировка карбюратора

После прочистки и ремонта карбюратора его следует отрегулировать.

Как установить уровень топлива

  1. Для начала необходимо отрегулировать поплавок, который в первую очередь влияет на расход топлива.
  2. Открутите винты крепления крышки и для удобства поставьте её вертикально. Следите за тем, чтобы игла легонько касалась поплавка.
  3. Проверьте, чтобы зазор между крышкой с установленной на ней прокладкой и частью нижней поплавки равнялся 6,2 ± 0,25 мм. В случае несоответствия, исправьте тот момент, сместив язычок поплавка.
  4. После этого проверьте ход поплавка. Его величина должна составлять 8 ± 0,25 мм.
Видео: как отрегулировать уровень топлива в карбюраторе ВАЗ

Регулировка пускового устройства

  1. Для этого карбюратор необходимо установить на двигатель, но не накрывать воздушным фильтром. После этого максимально оттянуть подсос.
  2. Затем надо прогреть двигатель и отвёрткой на третье приоткрыть воздушную заслонку. Тягу дроссельной заслонки необходимо подогнуть до 3200–3400 оборотов в минуту.
  3. Затем опустите заслонку и уменьшите количество оборотов до 2800–3000 в минуту.

Не упускайте из внимания отверстие под пробку — его необходимо зажимать, чтобы под диафрагмой пускового устройства образовывался разённый воздух.

Регулировка на холостом ходу

Производится при разогретом двигателе. Задействован только винт качества.

  1. Винтом качества разгоняем обороты двигателя до максимальной отметки.
  2. После этого винтом количества повышаем частоту вращения на 100–150 оборотов и не прекращаем работу двигателя, снижаем обороты на то же число, но уже винтом качества.

Такая операция завершает регулировку двигателя и обеспечивает ему качественную и устойчивую работу при минимально допустимом количестве угарного газа.

С помощью винта качества можно обеднить или обогатить топливную смесь — он отвечает за подачу бензина, и его закручивание обедает горючую смесь, а откручивание — наоборот, обогащает.

Как установить агрегат на место

Собрать и установить карбюратор на место можно точно так же, как вы его разбирали, совершив все действия в обратном порядке.

  1. Карбюратор устанавливается на свое место, закручиваются крепёжные болты.
  2. Прикрепляются патрубки, через которые идёт подача топлива. Газовый трос подсоединяется к рычагу дроссельных заслонок.
  3. Крепится проводка.
  4. К распределителю зажигания присоединяется вакуумный шланг, объединяются концевики ЭПХХ.
  5. После установки карбюратора производит его регулировка.

Видео: установка карбюратора на ВАЗ

Самостоятельно снять, разобрать, прочистить и установить на место карбюратор в ВАЗ 2107 и 2106 не так уж сложно.Главное — не пугаться огромного количества шлангов, клапанов, деталей и грязи и чётко следовать инструкциям.

автоподсос, электроклапан., Инструкции с фото и видео

Карбюраторные двигатели более просты в обслуживании, чем инжекторные. Автомобили ВАЗ 2107 выпускались с 1982 по 2012 год. В зависимости от года выпуска, машины оснащались карбюраторами «Озон», «Солекс» или ДААЗ. Все эти модели надёжны, качественны и долговечны. Тем не менее и они требуют периодического обслуживания и ремонта.

Когда необходим ремонт карбюратора ВАЗ 2107

Карбюратор ВАЗ 2107 имеет довольно сложное устройство, поэтому точная диагностика его неисправностей по силам лишь опытным автовладельцам. Однако если прислушаться к своей машине, даже начинающий водитель сможет понять, что проблемы связаны именно с карбюратором. Внешние проявления этих проблем следующие:

  • автомобиль теряет динамику при разгоне;
  • при нажатии на педаль акселератора двигатель начинает работать с провалами;
  • наблюдаются рывки при движении на одной скорости;
  • машина без видимых причин начинается раскачиваться;
  • из глушителя появляются чёрные выхлопы.

Применение карбюратора представляет опасность для водителя ВАЗ 2107

Для карбюраторов всех моделей ВАЗ характерны следующие неисправности:

  • износ прокладок из резины и паронита;
  • окончание срока службы клапана;
  • деформация фланца;
  • трещины на мембранах;
  • западание или экспорт иголки клапана.

Устройство карбюратора ВАЗ 2107

С момента выпуска первого ВАЗ 2107 и до настоящего времени устройство карбюратора не менялось. До сих пор автомобили оснащаются двухкамерными карбюраторами — в корпусе двигателя есть две камеры, где происходит сгорание горючей смеси.

Карбюратор состоит из:

  • верхняя крышка;
  • корпуса;
  • нижняя часть.

Внутри каждой из этих частей находятся более мелкие детали, которые и образуют непрерывность подачи топлива и его сгорания.

Металлический литой корпус карбюратора содержит множество мелких деталей

Верхняя крышка находится вверху карбюратора и защищает двигатель от попадания грязи и пыли с улицы.В корпусе (средней части карбюратора) расположены основные элементы устройства — две камеры внутреннего сгорания и диффузоры. И, наконец, в нижней части, часто называемой основанием карбюратора, находятся заслонки дросселя и поплавковая камера.

Карбюратор ВАЗ 2107 в составе множества мелких элементов

Рядовому владельцу ВАЗ 2107 нет необходимости запоминать точное устройство карбюратора. Достаточно лишь знать назначение и расположение основных его элементов:

  1. Поплавковая камера.Предназначена для аккумуляции бензина в количестве, необходимом для работы двигателя.
  2. Поплавок. Расположен в поплавковой камере для регулировки количества желаемого топлива.
  3. Игольчатый клапанный механизм. Предназначен для начала поступления или прекращения подачи в камеру топлива по мере необходимости.
  4. Дроссельная и воздушная заслонки. Регулируют состав топливно-воздушной смеси.
  5. Каналы и жиклёры. Предназначены для подачи и регулировки положения поступающей в камеру внутреннего сгорания топливно-воздушной смечи.
  6. Распылитель. Создает топливно-воздушную смесь нужной концентрации.
  7. Диффузоры. Предназначены для нагнетания в карбюратор воздуха.
  8. Ускорительный насос. Оптимизирует работу всех систем карбюратора.

Кроме этого, карбюратор имеет ряд дополнительных функций:

  • поддерживает установный уровень горючего;
  • облегчает запуск и прогрев двигателя в холодное время года;
  • обеспечивает работу двигателя на холостом ходу.

Основная функция карбюратора — создание и подача в двигатель топливно-воздушной смеси в установленном коичестве

Ремонт карбюратора ВАЗ 2107

Ремонт карбюратора считается довольно сложной процедурой. Любая операция требует внимательности и аккуратности. Более того, во избежание попадания в карбюратор загрязнений все работы должны проводить практически в стерильных условиях.

Для самостоятельного ремонта потребуется ремкомплект — подготовленный на заводе набор материалов и деталей, необходимых для проведения работ.Стандартный ремкомплект бывает двух видов:

  1. Полный. Включает в себя абсолютно все возможные элементы, которые могут потребоваться для замены вышедших из строя деталей. Его обычно приобретают при капитальном ремонте или других серьёзных неисправностях.
  2. Неполный. Позволяет провести только какую-либо одну ремонтную операцию (например, замену жиклёров).

Стандартный ремкомплект включает в себя все виды прокладок, детали для ремонта клапанов и регулирующие винты

Выгоднее покупать неполные ремонтные комплекты, так как можно подобрать только те наборы, которые действительно нужны.

При ремонте карбюратора ВАЗ 2107 потребуется стандартный набор инструментов и очиститель для карбюраторов, который можно приобрести в любом автомагазине.

При ремонте и обслуживании карбюратора потребуется специальный очиститель

Карбюраторы быстро загрязняются. За сравнительно короткое время жиклёры, каналы и другие мелкие элементы могут забиться пылью и примесями в топливе. Подвижные части устройства при агрессивной езде быстро изнашиваются. Это прежде всего касается уплотнительных прокладок.

Обычно процесс ремонта карбюратора состоит из разборки, промывки всех деталей, замены износившихся и поврежденных элементов и сборки.

Рекомендации перед ремонтом

Перед началом ремонтных работ следует обратить внимание на следующие моменты.

  1. Работы следует проводить на холодном двигателе, чтобы исключить возможность ожога.
  2. Нужно убедиться, что в системе осталось мало топлива. В случае большую часть бензина нужно слить.
  3. Ремонт необходимо проводить на улице в сухую погоду или в проветриваемом помещении (пары бензина могут вызвать тошноту и головокружение).
  4. Следует заранее подготовить чистое место для разборки карбюратора и ёмкости для его промывки.

Перед ремонтом карбюратора нужно проветрить помещение, очистить зону работ от мусора и подготовить необходимый набор инструментов

В зависимости от отдельных симптомов неисправности следует обратить внимание на детали и узлы карбюратора:

  1. Если двигатель неустойчиво работает на холостых оборотах или глохнет, то, вероятнее всего, износилась иголка клапана экономайзера.
  2. Если при разборке в полости обнаружилась вода, то карбюратор потерял герметичность. Рекомендуется проверить все шланги и соединения.
  3. Появление пламени под капотом свидетельствует об утечке топлива. Потребуется тщательный осмотр всех элементов карбюратора и поиск зазоров или отверстий.
  4. Если при самостоятельной регулировке винтов качества и количества двигатель никак не реагирует на повороты винтов, следует снять их и проверить, не сорвана ли резьба.
  5. Если карбюратор начал «стрелять», необходимо проверить все провода и клеммы на предмет короткого замыкания.

После промывки и ремонта карбюратора можно ощутить, что двигатель стал работать чище и мощнее

Демонтаж карбюратора

Любой ремонт начинается со снятия карбюраторного механизма с автомобиля. Демонтаж устройства выполняется строго по схеме:

  1. Отсоединить питание от АКБ.
  2. Снять кожух воздушного фильтра (он препятствует доступу к карбюратору).
  3. Отсоединить от карбюратора все топливные и воздушные шланги подачи.
  4. Открутить болты крепления карбюратора к кузову. Если болты не выкручиваются, можно нанести на них водоотталкивающее средство WD-40.
  5. Разместить снятый карбюратор на ровной поверхности и очистить его от грязи и подтёков бензина.
Видео: как быстро демонтировать карбюратор с машины

Порядок ремонта карбюратора ВАЗ 2107

отремонтировать тот или иной узел карбюратора, необходимо разобрать все устройство, выполнить все детали, чтобы высушить, осмотреть их и принять решение о замене или регулировке.Сначала расположить снятый карбюратор на чистой ровной поверхности. Далее нужно выполнять в следующем порядке.

  1. Снять пружинку возврата.
  2. Крестообразной отвёрткой вывернуть винт крепления трёхплечего рычага.

    Винт крепления рычага выворачивается крестообразной отвёрткой

  3. Снять кронштейн пружины.
  4. Снять пружину возврата и рычаг, можно вместе с тягой.

    Если не снять пружину в самом начале работ, то потом это сделать будет невозможно

  5. Вывернуть винты заслонок дросселя и снять их с корпуса.

    Для снятия дроссельной заслонки необходимо вывернуть два винта

  6. Вывернуть корпус топливного жиклёра.
  7. Вынуть топливный жиклёр из корпуса.
  8. Сняв с жиклёра резиновый уплотнитель, положить жиклёр в ацетон. После очистки продуть поверхность сжатым воздухом и заменить уплотнитель на новый.
  9. Снять термозащитную прокладку.
  10. Вывернуть клапан насоса-ускорителя.

    Насос-ускоритель снимается вместе со всеми креплениями

  11. Снять клапан, на котором распылитель.
  12. Промыть распылитель в ацетоне и продуть его сжатым воздухом.
  13. Отвернуть воздушные жиклёры.
  14. Извлечь эмульсионные трубки.
  15. Вывернуть из корпуса основные топливные жиклёры.
  16. Отвернуть в насосе-ускорителе винт регулировки.
  17. Снять крышку с насоса, вывернув для этого винты крепления в верхней его части.
  18. Снять диафрагму вместе с пружинкой и самой крышкой.

    Все металлические элементы карбюратора промываются и сушатся

На этом разборка карбюратора считается завершённой.Металлические детали промываются нагара и грязи ацетоном или специальной жидкостью для очистки карбюраторов и сушатся струёй сжатого воздуха. Прокладки и другие резиновые элементы меняются на новые.

Все составные части потребуется проверить на целостность — не должно быть следов следов или механических повреждений . Установка новых деталей производится в обратном разборке порядке. В случае замене подлежат:

  • диафрагмы насоса-ускорителя;
  • пружины возврата;
  • топливный клапанный механизм;
  • все резиновые уплотнители;
  • большинства паронитовых прокладок.
Видео: самостоятельный ремонт карбюратора

Электропневмоклапан

Клапан холостого хода (или экономайзер) предназначена для стабилизации работы двигателя на малых оборотах. Устойчивость холостого хода обеспечивается входящим в состав экономайзера электропневмоклапаном.

Сам электропневмоклапан работает через блок управления. В зависимости от количества оборотов двигателя блок подаёт сигнал к открытию или закрытию клапана.Клапан, в свою очередь, повышает или понижает давление топлива в системе, что и обеспечивает устойчивость холостого хода. Кроме этого, такая схема работа минимальное снижение расход топлива.

9000 электропневмоклапан для стабилизации работы двигателя малых оборотах

Проверка и замена электропневмоклапана

Для проверки электропневмоклапана потребуется простой шланг, подходящий по диаметру к штуцеру самого клапана. Для быстроты снятия шлангов рекомендуется использовать отвёртки. Для проверки клапана необходимо:

  1. Убедиться, что мотор остыл.
  2. Открыть капот машины.
  3. Очистить поверхность электропневмоклапана от пыли и грязи.
  4. Снять с клапана все подводящие магистрали.
  5. Подсоединить шланг к штуцеру в центре клапана.
  6. С помощью насоса создать в шланге разгрузку воздуха (это можно сделать и без насоса, всасывая ртом воздух из шланга, но будьте осторожны).
  7. Включите зажигание и убедитесь в том, что клапан работает с характерными щелчками при открытии и закрытии.В рабочем состоянии клапан не должен пропускать воздух. Если же он неисправен, то даже при выключенном зажигании начнёт сразу проходить воздух.
Видео: проверка электропневмоклапана

Обычно ремонт электропневмоклапана ВАЗ 2107 нецелесообразен. Потратив много времени на замену мелких деталей (в частности, иглы), автовладелец не сможет получить гарантию устойчивости холостого хода. Поэтому чаще всего неисправный клапан меняют на новый.Порядок довольно замены прост. Для этого нужно выполнить следующие действия.

  1. Снять с клапана все подводящие шланги.
  2. Отсоединить провод питания.
  3. Торцевым ключом на 8 отвернуть гайку крепления клапана к шпильке на кузове.
  4. Вытащить электропневмоклапан.
  5. Очистить посадочное место от грязи и пыли.
  6. Установить новый клапан.
  7. Подсоединить все шланги и провода.

Замена электропневмоклапана проста — из гнезда выкручивается старый клапан, а на его место вставляется новый

Важно не перепутать места подключения магистралей: на центральный штуцер надевается шланг от коллектора на впуск, а на дополнительный — от экономайзера.

Таким образом, самостоятельный ремонт карбюратора ВАЗ 2107 обычно не представляет большой сложности. Однако при капитальном ремонте старого автомобиля целесообразнее обратиться к специалистам.

Разборка карбюратора Ваз 2107, Ваз 2105, Ваз 2104

Устранение неисправностей в топливной системе лада 2107 своими руками, Инструкции по ремонту системы питания лада 2105, дефектовка и осмотр элементов питания ваз 2104, ваз 2105, ваз 2107. Обслуживание двигателя лада 2104.Инструкции по ремонту двигателя и систем: питания, охлаждения и смазки лада 2105. Осмотр и ремонт коленвала и распределительного вала, поршневой группы лада 2107. Инструкции по разборке и сборке головки и блока цилиндров.

Вид на карбюратор со стороны привода дроссельных заслонок лада классика: 1 — воздушная заслонка; 2 — пусковое устройство; 3 — трехплечий рычаг управления воздушной заслонкой; 4 — телескопическая тяга; 5 — микропереключатель; 6 — рычаг привода дроссельных заслонок; 7 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 8 — возвратная пружина; 9 — шток пневмопривода; 10 — пневмопривод дроссельной заслонки вторая камера

Снимите возвратную пружину 8. Расшплинтуйте и отсоедините от рычага дроссельной заслонки первой камеры тягу связи с трехплечим рычагом 3.
Отсоедините шток 9 пневмопривода от рычага привода дроссельной заслонки второй камеры карбюратора ваз 2105.
Сжав пружину телескопической тяги 4 отсоедините ее от трехплечевого рычага 3.
отсоедините от корпуса карбюратора крышку с прокладкой, стараясь не повредить ее и поплавок.
Вывернув винты крепления, отсоедините от корпуса карбюратора ваз 2107 корпус дроссельных заслонок, стараясь не повредить запрессованные в корпус переходные втулки топливно-воздушные каналы карбюратора и гнезда втулок.Осторожно отсоедините теплоизоляционную прокладку.

Детали крышки карбюратора, ваз 2104, ваз 2105, ваз 2107: 1 — регулировочный винт; 2 — крышка пускового устройства; 3 — пружина; 4 — диафрагма; 5 — шток диафрагмы; 6 — корпус пускового устройства; 7 — телескопическая тяга; 8 — ось воздушной заслонки; 9 — воздушная заслонка; 10 — крышка карбюратора; 11 — прокладка; 12 —фильтр; 13 — пробка фильтра; 14 — седло игольчатого клапана; 15 — игольчатый клапан; 16 — ось поплавка; 17 — поплавок; 18 — прокладка; 19 — тяга пускового устройства

Разберите крышку корпуса карбюратора:

— оправкой осторожно вытолкните ось поплавка 16 из стоек (выталкивайте в сторону стойки с разрезом) и выньте ось плоскогубцами с гладкими губками. Стараясь не повредить язычки поплавка, снимите его с игольчатым клапаном 15;
— снимите прокладку 11 крышки, выверните седло 14 игольчатого клапана ваз 2104, ваз 2105, ваз 2107, отверните пробку 13 и выньте топливный фильтр 12;
— отсоедините от рычага оси 8 воздушной заслонки ваз 2107 телескопическую тягу 7 и тягу 19 привода пускового устройства;
— отверните два винта крепления корпуса 6 пускового устройства и снимите его;
— отверните три винта крепления крышки 2 устройства и снимите крышку с регулировочным винтом 1 и пружиной 3; снимите диафрагму 4.

Детали корпуса дроссельных заслонок карбюратора ваз 2104: 1 — рычаг привода дроссельных заслонок; 2 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 3 — втулка; 4 — рычаг связи с воздушной заслонкой; 5 — рычаг, закрепленный на оси дроссельной заслонки второй камеры; 6 — пружина; 7 — рычаг, связанный с пневмоприводом; 8 — корпус дроссельных заслонок; 9 — возвратная пружина первой дроссельной заслонки; 10 — ось второй дроссельной заслонки; 11 — дроссельные заслонки; 12 — ось первой дроссельной заслонки; 13 — ограничительные втулки; 14 — винт регулировки качества смеси холостого хода; 15 — уплотнительное кольцо; 16 — прокладка; 17 — корпус экономайзера принудительного холостого хода; 18 — крышка экономайзера; 19 — винт регулировки количества смеси холостого хода; 20 — диафрагма экономайзера; 21 — игла экономайзера; 22 — седло иглы; 23 — кронштейн крепления микропереключателя; 24 — микропереключатель; 25 — золотник; 26 — пружина золотника; 27 — рычаг, закрепленный на оси первой дроссельной заслонки

Разберите корпус дроссельных заслонок:

— сломайте головки ограничительных втулок 13, выверните регулировочные винты 14 и 19 и удалите остатки втулок;
— отверните винты и снимите крышку 18 экономайзера холостого хода, диафрагму 20 с иглой 21, корпус 17 экономайзера и седло 22;
— одновременно снимается кронштейн 23 с микропереключателем 24;
— отогните усик стопорной шайбы и отверните гайку крепления рычагов на оси заслонки первой камеры;
— снимите с оси заслонки первой камеры стопорную шайбу, рычаги 1, 2, 4 и 27 с шайбами ​​и втулкой 3, а затем поджимную пружину 26 золотника и золотник 25;
— отверните гайку крепления рычагов оси дроссельной заслонки ваз 2104 второй камеры, снимите рычаги с шайбами ​​и пружиной.

Детали корпуса карбюратора, ваз 2104, ваз 2105, ваз 2107: 1 — шток пневмопривода второй дроссельной заслонки; 2 — корпус пневмопривода; 3 — диафрагма; 4 — крышка пневмопривода; 5 — топливный жиклер переходной системы второй камеры; 6 — корпус топливного жиклера; 7 — малый диффузор второй камеры; 8 — распылитель ускорительного насоса; 9 — винт-клапан ускорительного насоса; 10 — главный воздушный жиклер второй камеры; 11 — эмульсионная трубка вторая камеры; 12 — главный воздушный жиклер первой камеры; 13 — эмульсионная трубка первой камеры; 14 — главный топливный жиклер второй камеры; 15 — главный топливный жиклер первой камеры; 16 — регулировочный винт ускорительного насоса; 17 — топливный жиклер системы холостого хода; 18 — корпус топливного жиклера; 19 — возвратная пружина ускорительного насоса; 20 — диафрагма ускорительного насоса; 21 — крышка ускорительного насоса; 22 — малый диффузор первой камеры; 23 — возвратная пружина рычага; 24 — трехплечий рычаг управления воздушной заслонки; 25 — тяга связи с дроссельной заслонкой; 26 — кронштейн возвратной пружины дроссельных заслонок

Разберите корпус карбюратора:

— отверните два винта и снимите пневмопривод дроссельной заслонки второй камеры; отверните три винта крепления крышки 4 пневмопривода и снимите ее, пружину и диафрагму 3 со штоком;
— выверните винт крепления рычага 24 управления воздушной заслонкой, снимите кронштейн 26, рычаг и пружину 23, отсоедините от рычага тягу 25;
— выверните винты, крепящие крышку 21 ускорительного насоса с возвратной пружиной 19;
— выверните главные воздушные жиклеры 10 и 12, переверните корпус и, слегка постукивая по нему, вытряхните из колодцев эмульсионные трубки 11 и 13;
— отверните корпусы 6 и 18 жиклеров и выньте их вместе с жиклерами 5 и 17;
— отверните клапан-винт 9 и снимите распылитель 8 ускорительного насоса с прокладками, выверните регулировочный винт 16 ускорительного насоса;
— выньте малые диффузоры карбюратора ваз 2105 7 и 22, выверните главные топливные жиклеры 14 и 15.

Ремонт карбюраторов в Москве, цена ремонта карбюраторов на YouDo

Чтобы заказать качественный и недорогой ремонт карбюраторов, воспользуйтесь возможностью сервисом YouDo. Зарегистрированные на Юду механики быстро диагностируют и чинят карбюраторы во всех моделях автомобилей. Каждый специалист проверен модераторами при регистрации на сайте, поэтому вы можете не сомневаться в надёжности исполнителей.

Мастера готовы оперативно выехать по любому адресу для проверки состояния и починки транспортных средств.

Что входит в услуги специалистов Юду

Карбюраторы — важные запчасти двигателей отечественных автомобилей. Устройство даёт возможность использовать любое топливо, поэтому многие автовладельцы даже меняют инжекторы в иномарках на карбюраторные двигатели.

Неисправности чаще всего появляются по следующим причинам:

  • некачественное топливо
  • естественный износ
  • механическое повреждение

Диагностировать проблему с карбюратором можно по стукам, рывкам и провалам при резком замедлении автотранспорта на дороге. Подобный признак может также указывать на проблему с мотором, поэтому необходима консультация опытного механика, который проведет тщательную диагностику транспорта и определит причину поломки.

Специалисты Юду предоставляют комплекс услуг:

  • разборка и ремонт карбюраторов
  • регулировка оборотов
  • чистка деталей двигателя и мотора
  • проверка и настройка оборудования

Прочистку карбюратора необходимо проводить не реже в год и чаще, если вы используете для ВАЗ или другого транспорта топливо не самого высокого качества.Большинство проблем с автомобильным транспортом возникает именно из-за не проведенной вовремя прочистки карбюраторного механизма.

Регулировка устройства необходима для контроля расхода топлива и уровня токсичности.

Опытные мастера, зарегистрированные на Юду, оказываем услуги по регулировке, настройке и ремонту любого карбюратора для отечественных машин марки ВАЗ, иностранных легковых авто и мотоциклов.

Автомеханики проведут разборку оборудования, чтобы заменить неисправные детали на новые.Специалисты заменят испорченные запчасти карбюратора на аналогичные комплектующие от производителя.

После починки карбюратора мастер протестирует его работу. В функционировании детали обнаружатся сбои, механик продолжит ремонтные работы.

Так как при поломке карбюраторов автотранспорт не всегда получается пригнать в мастерскую, исполнителей Юду оперативный выезд на место поломки.

Стоимость услуг по восстановлению исправной работы легкового транспорта и мотоциклов зависит от следующих факторов:

  • модель и тип транспорта
  • вид карбюратора
  • сложность поломки
  • необходимость и очистка карбюратора
  • стоимость сменных деталей

свою цену на ремонт карбюратора механик назовет после полной диагностики автомобиля и причины неисправности.При серьезной поломке может потребоваться срочная эвакуация транспорта в мастерскую (услуга оплачивается отдельно).

Так как деталь может выйти из строя в любой момент, срочный вызов мастера возможен круглосуточно.

Как оформить заказ на Юду

Чтобы срочно заказать ремонт карбюраторов в Москве, оставьте заявку на этой странице, по телефону или через мобильное приложение. При оформлении заказа опишите симптомы поломки и обозначьте ваше точное месторасположение. Механики, готовые осуществить срочный выезд по указанному адресу, вскоре свяжутся с вами.

Просмотрите профильные автомеханики, чтобы, сколько стоят услуги по выявлению неисправностей и ремонту карбюратора. Более опыт работы мастеров. Почитайте отзывы заказчиков, чтобы найти проверенного специалиста. Система рейтингов поможет выбрать лучший автомеханика, который проводит ремонт карбюраторов по низкой цене.

Регулировка и ремонт карбюратора ВАЗ ЛАДА в Новосибирске. Цена — качество!

Не смотря на то, что большинство автомобилей работают с использованием инжекторной системы впраска, карбюраторные двигатели продолжают существовать и даже другими преимуществами перед инжекторными. Только они запускаются даже в самые сильные морозы, это можно объяснить тем, что во входном коллекторе постоянно находится небольшое количество бензиновых паров.

Когда вам может потребоваться регулировка карбюраторов ВАЗ 2105, 2106,2107,2108,2109,2110?

Если ваш автомобиль медленно набирает обороты, плохо едет, глохнет при переключении скорости или сбросе газа это все указывает на проблемы с карбюратором. Также если при разгоне или отпускании газа машина дёргается, слышны хлопки на холостом ходу — необходима регулировка карбюратора.

На подавляющем большинстве автомобилей ВАЗ установлены карбюраторы. В принципе регулировка карбюратора ВАЗ 2106 ничем не отличается от регулировки карбюраторов на автомобилех ВАЗ 2107, 2108,2109. Карбюраторы отличаются по моделям. Можно встретить 3 вида карбюраторов а именно: «Солекс», «Озон» и «Вебер».
Основная задача регулировки карбюратора — обеспечение устойчивой работы двигателя на холостом ходу, при низком CO (обеднённой топливно-воздушной смеси). Максимального эффекта можно достичь только при использовании газоанализатора.Прибор есть в наличии на нашем СТО и вы можете быть уверены в данной качественной настройке двигателя вашего автомобиля.
Многие продолжают на свой страх и риск регулировать карбюраторы своими руками. При наличии принципов работы карбюратора, можно добиться удовлетворительных результатов.

Для начала, перед регулировкой карбюратора ВАЗ 2105, 2106,2107,2108,2109,2110, необходимо убедится в том, что выполнены следующие условия:

  • Газораспределительный механизм исправен и зазоры клапанов этого механизма отрегулированы.
  • Система зажигания исправна и установлены новые свечи.
  • Карбюратор должен быть исправен, и отрегулирована поплавковая камера
Регулировка оборотов на холостом ходу производится с помощью двух винтов: количества и качества топливной смеси на прогретом (около 80 градусов) неработающем двигателе. Для того чтобы добраться до винта качества смеси, может понадобиться сломать заглушку Оба винта закручиваются до конца а затем винт количества выкручивается на 3 оборота и винт качества на 4-5 оборотов. Далее запускается двигатель и винтом количества выставляется количество оборотов на 800 оборотов в минуту. Для этого можно использовать тахометр на приборной панели автомобиля или отдельный прибор, если на приборной панели тахометр отсутствует. Потом закручивая винт качества, определяют в каком положении обороты двигателя падают, устойчивыми устойчивыми. От этого момента выкручиваем винт качества на 0,5-1 оборт тем самым немного обогащая смесь. Данную операцию можно провести 2-3 раза для того, чтобы убедиться в правильности настройки.
После завершения регулировки, резко нажмите на педаль газа и отпустите ее, если всё правильно сделано, чтобы двигатель без перебоев увеличит частоту вращения, а при уменьшении оборотов не должно заглохнуть. Если машина заглохла, необходимо винтом количества увеличить частоту вращения.

Таким образом вы сможете отрегулировать любой карбюратор системы ОЗОН. Регулировка карбюраторов Солекс немного отличается. Обороты регулируются винтом дросселя и винтом с пластмассовой ручкой. Холостой ход на карбюраторах солекс регулируется винтом качества, так же до 800 оборотов в минуту.Далее повторяются те же этапы с помощью винта качества смеси.

Ремонт карбюратора ваз 2107 за 8 шагов: снятие, установка, замена

Перестала тянуть машина или плохо заводится? И вы считаете, что настал момент ремонта карбюратора ваз 2107? Тогда рекомендую ознакомиться с этой статьей, здесь вы найдете полезную информацию по ремонту, снятию, установке и переборке карбюратора ваз 2107.

Схема карбюратора на ваз 2107: 1-ведущий рычаг привода второй камеры; 2 -регулировочный винт количества смеси холостого хода: 3 — блок подогрева карбюратора; 4 — патрубок вентиляции картера двигателя; 5 — рычаг привода ускорительного насоса; 6 -электромагнитный запорный клапан; 7 — рычаг воздушной заслонки; 8 — крышка карбюратора; 9 — болт крепления жидкостной камеры; 10 — корпус жидкостной камеры; 11 — корпус карбюратора; 12 -рычаг дроссельной заслонки второй камеры; 13 — рычага управления дроссельными заслонками: 14 — метки для правильной установки биметаллической пружины пускового устройства

Относительные значения топливных жиклёров для карбюраторов «Солекс»

312

Соотношение

21,0

23,0 24,0

26,0

Экономичный

14

95. 0 102,0 107,0

115,0

Экономично мощностной

13,5

98 5 105,8 111,0

, 3

Мощностной умеренный

13

102,3 109,8 115,2

123,8

Мощностной нормальный

000312

106,4
114,2 119,8

128,8

Мощностной динамичный

12

110,8 119,0 124,8

134 , 2

Спорт

11,5

115,7 124,2 130,3

140,0

Заводские значения

12 14 95,0
102,0 107,0

115,0

Количество воздуха в диффузоре

1330,0

1428,0 1498,0

1610,0

Содержание статьи

Шаг 1. Снятие карбюратора с автомобиля ваз 2107

Если вам требуется замена карбюратора на ваз 2107 или же ремонт карбюратора своими руками, для начала необходимо снятие карбюратора с автомобиля ваз 2107, потому что как намного удобней будет выполнять ремонт карбюратора.

Поэтому перейдем к снятию карбюратора:

1.1. Снимаем корпус воздушного фильтра, отсоединяем трубки рециркуляции картерных газов, откручиваем пусковое устройство и топливопровод, отсоединяем привод газа, возвратную пружину и трубку вакуумного опережения зажигания.Отсоединяем питание электромагнитного клапана и разъемы системы ЭПХХ (если она установлена ​​на карбюном ВАЗ 2107).

1.2. Отсоединяем телескопическую тягу пусковой системы, откручиваем верхнюю часть корпуса карбюратора и снимаем с автомобиля.

1.3. Откручиваем 4 гайки крепления карбюратора и снимаем нижнюю и среднюю части с автомобиля.

1.4. После снятия карбюратора, снимаем прокладку коллектора и закрываем коллектор проставкой из картона (или другого материала), тем самым защищаем впускной коллектор, от попадания посторонних предметов!

Процесс у установки нового карбюратора происходит в обратном порядке снятие.

Важно: Не стоит протягивать болты слишком сильно, приблизительное усилие составляет (6,6–15,4 Н • м [0,7–1,6 кгс • м]). Они быстро приходят в негодность, да и вы сами не по наслышке на новые, потому что от воздействия бензина и других негативных факторов они быстро приходят в негодность, да и вы сами не по наслышке. Хотя если прокладка под карбюратор 2107 еще в порядке, можно и оставить, но лучше конечно менять все прокладки на карбюраторе 2107.

Шаг 2. Разборка карбюратора ваз 2107

2.1. Разбираем верхнюю часть карбюратора, снимаем пусковую диафрагму ее тягу и корпус, снимаем поплавок и игольчатый клапан, выкручиваем заглушку фильтра и извлекаем его.

2.2. Разборку средней и нижней части карбюратора можно начать со снятия вакуумного привода второй камеры, затем снимаем диафрагму ускорительного насоса, снимаем диафрагму ускорительного насоса (будьте внимательны не потеря пружины пружины), снимаем форсунку ускорительного насоса и малые диффузоры.

Важно: Если у вас мало опыта в ремонте карбюраторов на ваз 2107, то рекомендую записывать цифровые обозначения жиклеров и места их установки.

2.3. Разъединяем дроссельные заслонки и среднюю часть, будьте внимательны не потеряйте пусковую тягу и пружину при разборке этого узла!

2.4. Снимаем узел количества холостого хода («пулю») и выкручиваем винт качества. На этом разбора окончена, также при разборке, прокладки карбюратора ваз 2107 и резиновые уплотнения винтов и соединений удаляются.

Вот отличное видео от Наиля Порошина о полном ТО, разборке и сборке карбюратора Озон 2107-1107010:

Шаг 3. Прочистка карбюратора ВАЗ 2107

3.1. Маленькие детали и жиклеры, эмульсионные трубки, форсунку, винты качества, помещаем в банку с ацетоном на 15-20 минут, затем достаем их пинцетом и чистим зубочистками (снимаем нагар с воздушными жиклеров основной системы), продуваем вредым воздухом.

Помытые детали выкладываем на чистую поверхность, желательно светлой хлопчатобумажной ткани.

3.2. Детали корпуса карбюратора, крышки диафрагм и распылители, помещаем в емкость с растворителем или затем бензином на 15-20 мин, промываем щеткой и продуваем сжатым воздухом, также помещаем в чистую тару.

3.3. Крепеж и метизы помещаем в специально подготовленную емкость и тоже промываем, сливаем растворитель, затем и оставляем в до сборки.

3.4. Механизм вакуумного привода 2-й камеры проверяем на герметичность и не разбирается, для моегоки его достаточно обмыть в бензине и вытереть ветошью.

Полезное видео по очистке карбюратора от грязи и нагара:

Шаг 4. «Проколка» карбюратора

Эта операция предназначена для контроля за наличием засора основных и вспомогательных систем карбюратора. Делается проколка 10-20 кубовым шприцем, заполненным бензином. В канал, к примеру, холостого хода бензин под давлением из шприца и по истечению бензина с выходным каналом, может судить о его пропускной способности и чистоте.Для того, чтобы понимать, как происходит «проколка» карбюратора ваз 2107, следует детально ознакомится с данным карбюратором в специализированной литературе.

Шаг 5. Как собрать карбюратор ваз 2107

5.1. Рекомендую сборку карбюратора начинать со средней части с установки эмульсионных трубок и топливных и воздушных жиклеров, форсунки и малых диффузоров. Подключить все элементы карбюратора вы сможете без проблем посмотрев видео вы найдете чуть ниже.

5.2. К частично собранной средней части присоединяется нижняя часть дроссельных заслонок. Не забудьте установить пусковую тягу и пружину между нижней и средней частью.

5.3. После соединения нижней и верхней частей, механического ускорителя диафрагму и вакуумный привод второй камеры, винты качества и количества смеси.

5.4. Верхнюю часть начинаем собирать с установки картонной прокладки, затем прикручиваем игольчатый клапан и устанавливаем поплавок, ставим фильтр, закручиваем, заглушу фильтра.

5.5. Собираем узел пусковой диафрагмы и установить его, не забыв поставить пусковую тягу и резиновое уплотнение между корпусом и деталью, вешаем телескопическую тягу.

5.6. Все уплотнения диафрагмы и прокладки меняются на новые, за исключением вакуумного привода второй камеры (если он исправен).

Шаг 6. Проверка пусковой системы карбюратора

6.1. Проверка пусковой системы осуществляется на снятом собранном карбюраторе (винты верхней крышки руками можно не затягивать, придерживать).Отводим пусковой механизм вручную и проверяем ширину щели, на которую открывается заслонка первой камеры, должно составлять 0,8 мм. Далее имитируем работы пусковой диафрагмы и отводим ее вручную в крайнее положение, при этом пусковая заслонка (верхняя часть карбюратора), должна открывать щель, примерно 5 мм.

6.2. Проверка уровня топлива и герметичности игольчатого клапана ускорительного насоса.

6.2.1. Устанавливаем собранную среднюю и нижнюю части карбюратора на автомобиль (не притягивая), ставим верхнюю часть (не притягивая), подсоединяем топливопровод и закачиваем бензин бензонасосом. Заполняем поплавковую камеру и снимаем верхнюю часть и контролируем уровень топлива, если уровень топлива выше или ниже, то приводим его в норму. Приводим дроссельную заслонку в движение и проверяем работу форсунки ускорителя и герметичность топливного насоса, при необходимости устраняем течи.

Шаг 7. Установка карбюратора на ваз 2107

7.1. Установку карбюратора на ваз 2107 начинаем также с установки средней и нижней части на новую прокладку коллектора, затем притягиваем карбюратор к коллектору, устанавливаем трубки рециркуляции и привода вакуумного опережения зажигания (системы ЭПХХ), привод дроссельной заслонки и возвратную пружину.

7.2. Устанавливаем верхнюю часть карбюратора, соединяем телескопическую тягу, топливопровод и пусковое устройство.

Шаг 8.Пуск и регулировка карбюратора

Уровень топлива для настойки карбюратора

8.1. Перед пуском и регулировкой требуется 100% уверенность в исправности системы зажигания и настройки угла опережения зажигания!

8.2. Включаем механизм пуска карбюратора (винт количества смеси в среднем положении, винт качества выкручен на 3 оборота).

8.3. По мере прогрева отбиваем заслонку пускового устройства, до максимальных значений. Прогретый двигатель должен устойчиво работать на 850-900 оборотов в минуту.

8.4. Регулировка карбюратора ваз 2107 делает винтом количества оборотов холостого хода, если обороты не ровные, добавляем винтом качества до выравнивания холостого хода, если обороты ровные изначально, то пытаемся убавить качество смеси, добиваясь легкой неравномерности работы, выравниваем обороты. Карбюратор должен поддаваться настройкой, если этого не происходит, высверливаем заглушку в средней части и делаем дополнительную регулировку вторым винтом качества.

8.5. Для точной настройки использовать газоанализатор CО, у исправного карбюратора значение СО на холостом ходу, составляет от 1% до 2,5%.

Инструкция по ремонту карбюратора на ваз 2107

Проверка игольчатого клапана на работоспособность

На этом фото показан процесс снятия и проверки игольчатого клапана, рекомендую выполнить ей, чтобы без проблем выполнить проверку работоспособности клапана.

Как разобрать и проверить детали крышки карбюратора на неисправности

Если вам требуется проверить детали крышки карбюратора эта фото инструкция для вас!

Как отремонтировать пневмопривод дроссельной заслонки на карбюраторе ваз 2107

У васался пневмопривод дроссельной заслонки на карбюраторе? Тогда эта инструкция для вас!

Ремонт корпуса и процесс разборки карбюратора на ваз

Настало время провести ремонт корпуса? Тогда рекомендую инструкции приведенной ниже и у вас не возникнет проблем с разборкой я ремонтом корпуса карбюратора.

Ремонт корпуса дроссельных заслонок, а также процесс разборки

Дроссельная заслонка отработала свой ресурс или же просто нарушилась ее работа? Посмотрите фото инструкцию, которую я подготовил для вас!

Как собрать нижнюю часть карбюратора ваз 2107 своими руками

В этом видео ролике известный карбюраторщик Наиль Порошин рассказывает как собрать и разобрать нижнюю часть карбюратора ваз 2107 своими руками, рекомендую внимательно ознакомиться с этим видео хоть и по времени большое, но много чего полезного узнаете сборке нижнего карбюратора ваз 2107.

Замена карбюратора на ваз — ставим карбюратор 21053-20 на ВАЗ-2107

Решили заменить карбюратор на ваз 2107? Но не знаете какой карбюратор его заменить карбюратор модели 21053-20 процесс установки и настройки смотрите в видео:
