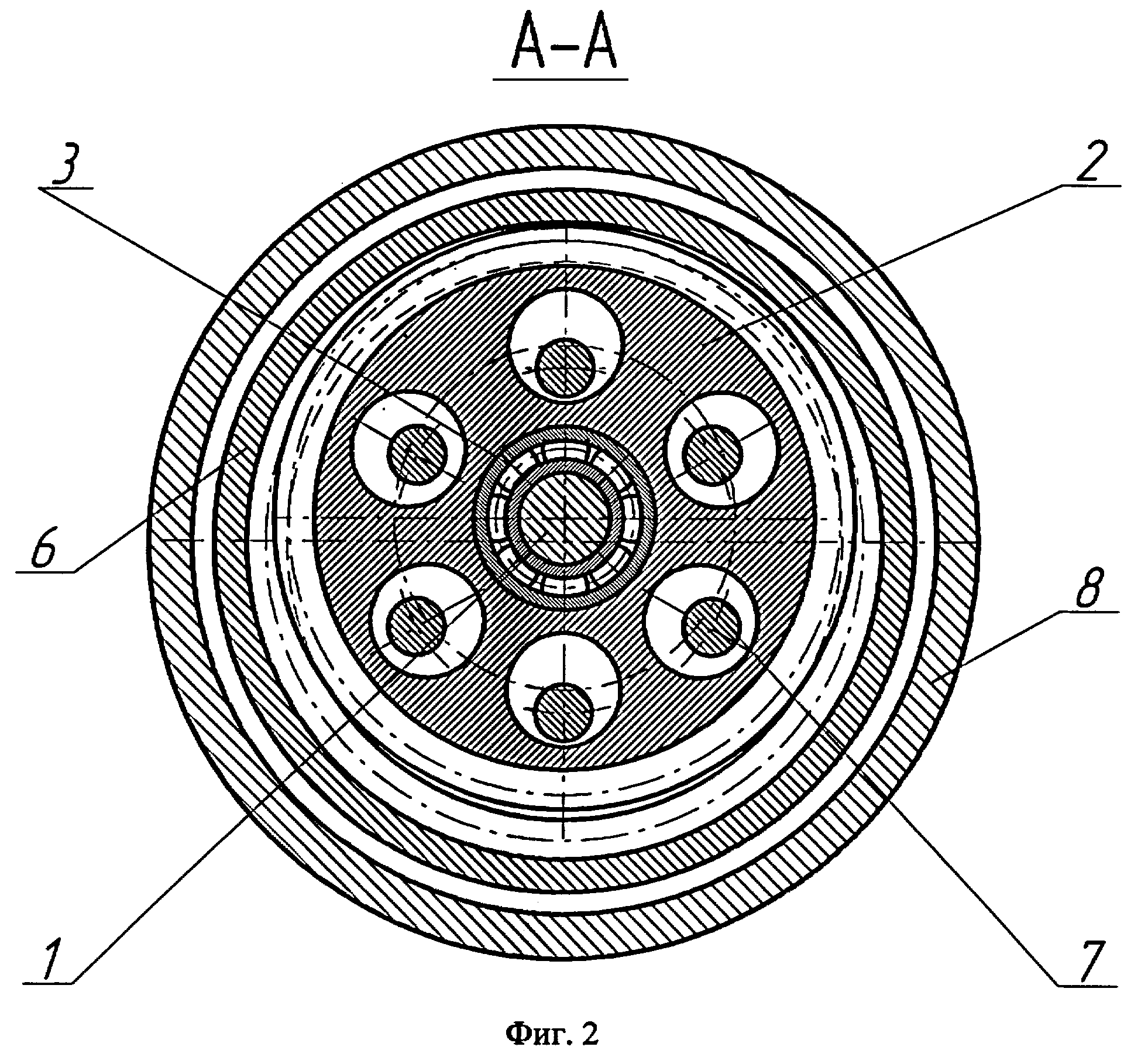

ПЛАНЕТА́РНАЯ ПЕРЕДА́ЧА, зуб­ча­тая (ре­же фрик­ци­он­ная) ме­ха­нич. сис­те­ма, для пе­ре­да­чи вра­ще­ния ме­ж­ду дву­мя па­рал­лель­ны­ми или пе­ре­се­каю­щи­ми­ся ося­ми или при вос­про­из­ве­де­нии слож­но­го плос­ко­па­рал­лель­но­го дви­же­ния ра­бо­че­го ор­га­на. П. п. по­зво­ля­ет по­лу­чать боль­шие пе­ре­да­точ­ные от­но­ше­ния (см. Ме­ха­ни­че­ская пе­ре­да­ча) при ма­лых раз­ме­рах ме­ха­низ­ма и вы­со­ком кпд. П. п. вклю­ча­ет неск. зуб­ча­тых ко­лёс (шес­те­рён), т. н. са­тел­ли­тов (оди­на­ко­во­го раз­ме­ра), пе­ре­ме­щаю­щих­ся со свои­ми ося­ми от­но­си­тель­но сол­неч­ной (цен­траль­ной) шес­тер­ни, и во­ди­ло – по­движ­ное зве­но, на ко­то­ром ук­ре­п­ле­ны (жё­ст­ко за­фик­си­ро­ва­ны друг от­но­си­тель­но дру­га) оси са­тел­ли­тов. В со­став П. п. так­же мо­жет вхо­дить до­пол­ни­тель­ная внеш­няя коль­це­вая шес­тер­ня («ко­ро­на»), имею­щая внутр. за­це­п­ле­ние с пла­не­тар­ны­ми шес­тер­ня­ми (рис.). Чис­ло са­тел­ли­тов в П. п. за­ви­сит от воз­мож­но­сти их раз­ме­ще­ния в ме­ха­низ­ме, но для бо­лее рав­но­мер­но­го рас­пре­де­ле­ния на­гру­зок пред­поч­ти­тель­но 3 са­тел­ли­та.

Ком­пакт­ность и ма­лая мас­са П. п. в зна­чит. сте­пе­ни объ­яс­ня­ют­ся рас­пре­де­ле­ни­ем пе­ре­да­вае­мой мощ­но­сти ме­ж­ду са­тел­ли­та­ми и ис­поль­зо­ва­ни­ем внутр. за­це­п­ле­ния. При ис­поль­зо­ва­нии П. п. в ка­че­ст­ве ре­дук­то­ра один из её эле­мен­тов фик­си­ру­ет­ся не­под­виж­но, др. эле­мент ис­поль­зу­ет­ся как ве­ду­щий, тре­тий – в ка­че­ст­ве ве­до­мо­го. П. п. при­ме­ня­ет­ся для сум­ми­ро­ва­ния двух по­то­ков мощ­но­сти (напр., пла­не­тар­ные ря­ды двух­по­точ­ных транс­мис­сий не­ко­то­рых тан­ков и др. гу­се­нич­ных ма­шин), где тре­бу­ет­ся боль­шой кру­тя­щий мо­мент на бе­гун­ках при не­вы­со­кой ско­ро­сти; в этом слу­чае не­под­виж­но за­фик­си­ро­ван­ных эле­мен­тов нет. Ес­ли на­прав­ле­ния вра­ще­ния ве­ду­ще­го и ве­до­мо­го звень­ев оди­на­ко­вы, то пе­ре­да­точ­ное от­но­ше­ние счи­та­ет­ся по­ло­жи­тель­ным, ес­ли раз­лич­ны – от­ри­ца­тель­ным. П. п. (раз­лич­ные по на­зна­че­нию, уст­рой­ст­ву и ха­рак­те­ри­сти­кам) ис­поль­зу­ет­ся в ко­роб­ках пе­ре­дач, ре­вер­сив­ных ме­ха­низ­мах и ме­ха­низ­мах вклю­че­ния (для по­лу­че­ния удоб­но­го управ­ле­ния по­сред­ст­вом тор­мо­зов и фрик­ци­он­ных муфт). Наи­бо­лее ши­ро­кое при­ме­не­ние П. п. на­шла в ав­то­мо­биль­ных диф­фе­рен­циа­лах, в сум­ми­рую­щих звень­ях ки­не­ма­тич. схем ме­тал­ло­ре­жу­щих стан­ков, в ре­дук­то­рах при­во­да возд. вин­тов тур­бо­вин­то­вых дви­га­те­лей в авиа­ции. В совр. уст­рой­ст­вах мо­гут ис­поль­зо­вать­ся кас­ка­ды из не­сколь­ких П. п. для по­лу­че­ния боль­шо­го диа­па­зо­на пе­ре­да­точ­ных чи­сел. На этом прин­ци­пе ра­бо­та­ют мно­гие ав­то­ма­тич. ко­роб­ки пе­ре­дач.

Планетарная передача | Статья в журнале «Молодой ученый»

Библиографическое описание:

Сарсенов, Б. А. Планетарная передача / Б. А. Сарсенов, Н. А. Максудова. — Текст : непосредственный // Молодой ученый. — 2018. — № 48 (234). — С. 46-48. — URL: https://moluch.ru/archive/234/54101/ (дата обращения: 05. 04.2021).



Целью работы является исследование планетарной передачи и кинематический анализ передачи.

Ключевые слова: зубчатое колесо (шестеренка), солнечная шестерня, кольцевая шестерня (корона), сателлит, водило, эпицикл, редуктор, коробка скоростей.

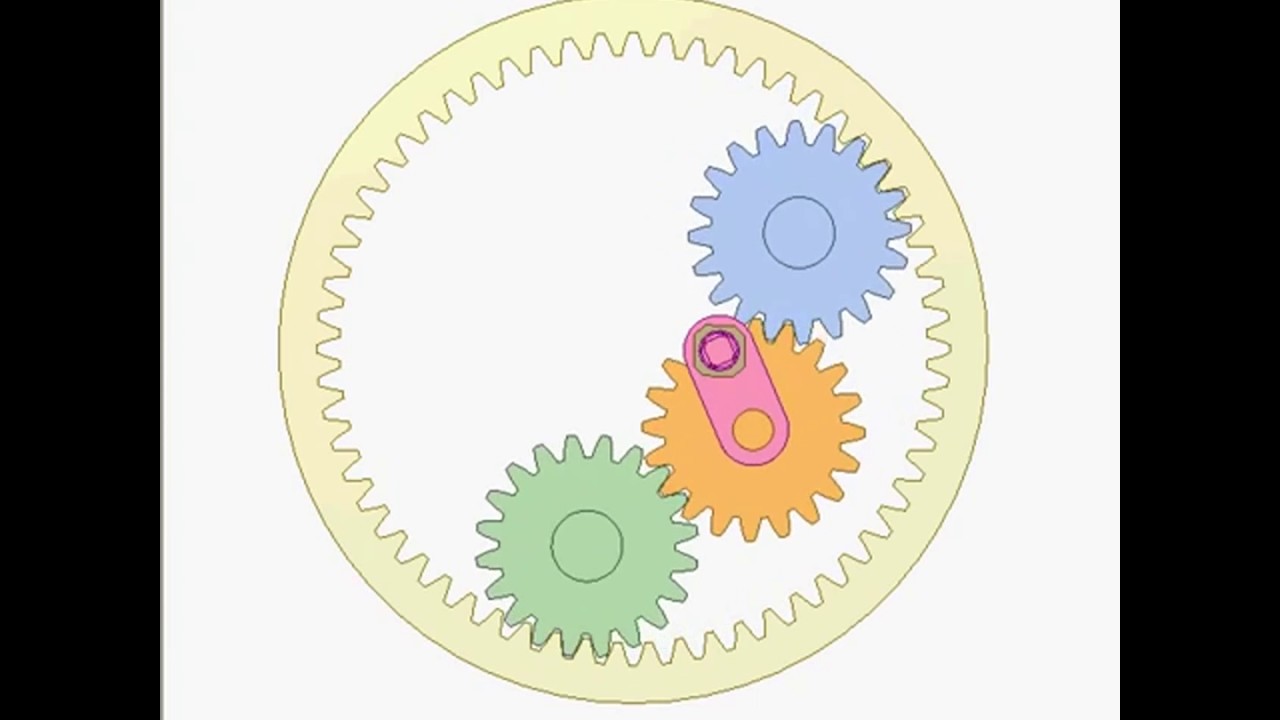

Планетарная передача – механическая передача вращательного движения, имеющая зубчатое колесо с подвижными геометрическими осями. Подвижность оси обеспечивает компактность механизма и уменьшает массу (или габариты) передачи. Можно получить систему с двумя и более степенями свободы, которая расширяет применение планетарной передачи в различных технологических и транспортных машинах.

Принцип действия планетарных передач основан на вращении зубчатых колес (шестеренок) и представляет собой несколько взаимосвязанных шестеренок (Рис.1).

Рис. 1. 1 - солнечная шестерня, 2 - кольцевая шестерня (корона), 3 - сателлиты, Н - водило

  1. Солнечная (центральная) шестерня находится в центре;
  2. Кольцевая шестерня (корона): внешнее зубчатое колесо, имеющее внутреннее зацепление с планетарными шестернями. Также ее называют «эпициклом» планетарной передачи;
  3. Планетарная шестерня (сателлиты) одиночного размера, находящаяся в зацеплении с солнечной шестерней. Число сателлитов в планетарных передачах варьируется от 2 до 6, в зависимости от возможности размещения в механизме, чаще встречаются механизмы с тремя сателлитами, что обеспечивает более равномерное распределение нагрузок. Зубчатые колеса планетарной передачи могут быть любого известного типа из курса «Детали машин»: прямозубые, косозубые, червячные, шевронные. Тип зацепления не оказывает влияния на работу планетарной передачи.
  4. Одним из основных элементов планетарной передачи является водило – (Н) – подвижное звено, на котором жестко фиксированы друг относительно друга оси нескольких сателлитов.

После ознакомления с основными деталями планетарной передачи возникает вопрос: а почему подобные механизмы называют планетарными? Ответ простой: сателлиты вращаются вокруг своих осей и вместе с осью – вокруг солнечной шестерни, т. е. совершают движение, подобное движению планет. Отсюда название - планетарные передачи. В международных энциклопедиях встречаются синонимы подобных механизмов: планетарная, дифференциальная или эпициклическая передача.

Как все передаточные механизмы, планетарные передачи служат для преобразования кинематических параметров и передачи движения от двигателя другим механизмам машин. Планетарная передача способна в пределах одной оси изменять, складывать и раскладывать угловые скорости и крутящий момент.

Основной кинематической характеристикой планетарной передачи является передаточное отношение (u). Передаточное отношение такой передачи визуально определить очень сложно, потому что механизм может вращаться различными способами, и для кинематического исследования передачи существуют аналитический и графический методы.

Аналитический метод определения передаточного отношения основан на способе обращения движения, который впервые предложил английский ученый Виллис, поэтому аналитический метод больше всего известен под названием «метод Виллиса».

Суть метода заключается в следующем.

Всей планетарной передаче сообщается дополнительное вращение с угловой скоростью – , равной угловой скорости водила, но обратной направлению. Таким образом, водило Н останавливается, а другие колеса освобождаются; колесо 3 (корона) было неподвижно, а в преобразованном механизме начинается вращаться с угловой скоростью . Обычный планетарный механизм (рис.2,а) превратится в обращенный механизм (рис.2,б)

Рис. 2. 1 - ведущее центральное колесо; 2 - сателлит; 3 - неподвижное центральное колесо; Н - водило

Звенья обращенного механизма будут вращаться с угловыми скоростями:

; ;

Математическое описание передаточного отношения может быть выражено через отношение чисел зубьев (z), угловых скоростей (), частот вращения (n).

Определим передаточное отношение:

а) через угловые скорости:

Но поскольку мы знаем, что 3-звено – это неподвижное центральное колесо (ω3 = 0), то получаем

Отсюда найдем аналогичную формулу для определения передаточного отношения планетарного механизма:

Эта формула справедлива для любой схемы планетарного механизма при наличии неподвижного центрального колеса. Значит, и передаточное отношение от любого планетарного колеса водилу Н при неподвижном опорном колесе j ровно единице минус передаточное отношение от этого же колеса к опорному (центральному) в обращенном механизме, т. е.

= ,

или

+ = 1.

Таким образом, для планетарных механизмов с круглыми колесами сумма передаточных отношений при различных останавливаемых звеньях всегда равна единице.

б) через количество зубьев (z):

; ;

в) через частоты вращения (n):

Частоты вращения зубчатых колес обращенного механизма равны разности прежних частот вращения и частоты вращения водила. Допустим, , , - частоты вращения соответственно звеньев 1, 3, Н; а - означает передаточное отношение с направлением движения от 1 к 3 при неподвижном Н. Для обращенного механизма получаем следующую формулу:

=

В реальной ситуации колесо 3 заторможено (= 0), тогда

= =

Широкие кинематические возможности планетарной передачи позволяют использовать данную передачу как редуктор с постоянным передаточным отношением; как коробку скоростей или как дифференциальный механизм.

Литература:

  1. Иосилевич Г. Б., Строганов Г. Б., Маслов Г. С. Прикладная механика. — М.: Высшая школа, 1989.
  2. Иванов М. Н., Детали машин. — М.: Высшая школа, 1991.
  3. Фролов К. В., Попов С. А., Мусатов А. К. и др. Теория механизмов и машин. — М.: Высшая школа, 1987.

Основные термины (генерируются автоматически): планетарная передача, передаточное отношение, обращенный механизм, частота вращения, колесо, кольцевая шестерня, неподвижное центральное колесо, передача, солнечная шестерня, аналитический метод.

Планетарный редуктор и планетарная передача

Рассмотрен принцип действия планетарной передачи, указаны преимущества и недостатки применения планетарных редукторов. Приведена схема планетарной передачи и расчет передаточного отношения редуктора.

Планетарный редуктор и планетарная передача

Зубчатая передача

Зубчатая передача

Устройство планетарного механизма основано на вращении тел зубчатой передачи, которые непосредственно взаимодействуют с главным двигателем. Именно такое соединение и служит для передачи силы от редуктора до других механизмов с изменением скорости их вращения. Таким образом происходит передача крутящего момента от двигателя на колеса через основную ось, главную шестерню и сателлиты.

Вообще устройство зубчатой передачи достаточно простое и понятное. Вот, что входит в конструкцию обычной передачи.

Для соединения с главной передачей имеются две зубчатые шестерни, таким образом происходит зацепление. При движении происходит передача скорости вращения с главной шестерни на ведомую за счет зацепов. Наименьшее колесо в конструкции называется шестерней, а наибольшее будет главным и ведомым колесом.

Планетарный механизм

Схема планетарной передачи

Редукторы с зубчатой передачей, колеса которых имеют движущиеся оси, называются планетарными. Внутри расположены зубчатые колеса, перемещающиеся на своих, геометрических осях. Такие шестерни получили название сателлиты, потому что вся конструкция очень похожа на солнечную систему. Главные шестерни называются центральными колесами. Сателлиты крепятся на своих осях и вращаются вокруг главной передачи при помощи водила, которое движется так же, как и центральное колесо, вокруг главной оси. Центральное колесо остается неподвижным, а другие шестерни можно заблокировать или разблокировать полностью.

Если центральное колесо неподвижно, то второе постоянно движется. Ведущим здесь является вал подвижного колеса, а ведомым-водила. Если разблокировать все зубчатые колеса вместе с ведомым, то такая передача будет дифференциальной. Выделяют два основных и ведущих звена и одно ведомое.

При подробном рассмотрении простейшей планетарной передачи мы видим: ведущее колесо или водило, ведомое с тремя сателлитами, вращающимися вокруг центральной оси и центральное, неподвижное колесо.

Передаточное отношение

Чтобы рассчитать передаточное отношение редуктора, необходимо заметить определенное количество неподвижных звеньев(1,2,3 и Н) и условно задать им поступательное вращение со скоростью wH, равное скорости вращения водила, но с обратным знаком. Скорость зацепления зубчатых колес не изменяется. Таким образом скорость + wH +(- wH)=0, то есть водило будет остановлено. Если водило неподвижно, тогда планетарная передача превращается в зубчатую, где все колеса неподвижны. Сателлиты не учитываются. Их вращение будет положительным при одинаковом вращении шестерен, а отрицательным при противоположном вращении:i=(? 1 -? H)/(? 3 -? H)=-(z 3 /z 1), где z 1 и z. Если колесо 3 закреплено неподвижно, то угловая скорость водила Н = 1 /[1+(z 3 /z 1)], а передаточное отношение i =1+z 3 /z 1.

Как обычно, для работы редуктора с одноступенчатой передачей при больших нагрузках становится мало, поэтому стали изготавливать двух и трех ступенчатые редукторы, а иногда и четырех ступенчатые. Чаще всего применяется двухступенчатая передача.

Двухступенчатая планетарная передача.

Схема двухступенчатой планетарной передачи

Для других редукторов передаточное отношение высчитывается таким же способом. Для двухступенчатого редуктора, где центральное колесо 1—ведущее, водило Н2 - ведомое, центральные колеса 3 и 4 закреплены в корпусе, передаточное отношение i=1+z 2 z 3 /z 1 z 4.

При всех достоинствах планетарного редуктора, нужно знать, что при сильном вращении шестерни, КПД всего механизма сильно ухудшается.

Нагрузка от центрального колёса водила восприниматься всеми шестеренками (1-6) одинаково, при этом их размеры значительно меньше, чем у обычной передачи. Следовательно, главными преимуществами планетарной передачи являются большая скорость вращения, небольшой вес и компактность. Дифференциальные передачи используются в автомобиле для разложения движения, а так же в различных станках. К минусам такой передачи относится ее трудоемкое изготовление и сложная сборка на предприятии. Такие редукторы благодаря своим преимуществам находят свое применение во многих отраслях производства: в машиностроении, приборах, станкостроении, в транспорте.



Использован материал из книги "Детали машин" Гузенков П.Г.

Планетарный мотор-редуктор

Так же по теме предлагаем статью "Планетарный редуктор" с примером расчета передаточного отношения и анимированными схемами ступеней планетарного редуктора.

коробка, механизм, шестерня, ряд и расчет

Планетарная передача — вид зубчатой передачи, применяемой в механических и автоматических трансмиссиях. Помимо преобразования вращения «планетарка» способна суммировать и раскладывать мощности. Зная о планетарном механизме: что это такое, как работает, по каким критериям оценивают редуктор, станет понятно устройство и характеристики АКПП. В случае поломки расчёт передачи поможет выбрать надёжный и долговечный механизм.

Устройство и принцип работы

Планетарный механизм — это конструкция из зубчатых колёс, перемещающихся относительно центра. По центральной оси расположены колёса разного диаметра:

  • малое солнечное с внешними зубцами;
  • большое коронное или эпицикл с внутренними зубцами.

Между колёсами передвигаются сателлиты. Их вращение напоминает движение планет Солнечной системы. Оси сателлитов механические соединены на водиле, которое вращается относительно центральной оси.

Устройство простого планетарного блока:

  • 1 эпицикл;
  • 1 солнечное колесо;
  • 1 водило.

Планетарный механизм собирают в каскады из двух и более звеньев на одном валу для получения широкого диапазона передач. Главной кинематической характеристикой зубчатой передачи является передаточное отношение.

Принцип работы планетарной коробки заключается в блокировке одного из основных элементов и передаче вращения через ведущее колесо. Для остановки элемента применяют тормозные ленты, блокировочные муфты, конические шестерни. Передаточное отношение меняется в зависимости от схемы закрепления. Описать принцип действия планетарного механизма удобнее на примере:

  1. Корона блокируется.
  2. Вал подаёт крутящий момент на солнце.
  3. Вращение солнца заставляет планеты обкатываться вместе с ним.
  4. Водило становится ведомым, сообщая пониженную передачу.

Управляя элементами простой «планетарки», получают разные характеристики:

Передача

Как работает планетарная коробка в АКПП

1

Солнце подаёт вращение на водило, корона двигается в противоположную сторону.

2

Корона подаёт вращение на водило, солнце зафиксировано.

3

Ведущее водило передаёт вращение солнцу. Корона заблокирована.

4

Водило двигает корону. Солнце зафиксировано.

Задний ход

Водило заблокировано. Солнечное колесо вращается, планеты обкатывают и двигают корону в противоположную сторону.

Кпд η простой передачи достигает 0,97.

Планетарный ряд с одной степенью свободы становится планетарной передачей. Две степени образуют дифференциал. Дифференциал складывает моменты на ведомом колесе, поступающие от основных ведущих звеньев.

Разновидности планетарных передач

По количеству ступеней планетарные механизмы разделяют на:

  • однорядные;
  • многорядные.

Планетарная передача из одной солнечной шестерни, одновенцовых сателлитов, водила и эпицикла будет однорядной. Замена сателлитов на двухвенцовые усложняет конструкцию, делая её двухрядной.

Многоступенчатая планетарная коробка передач — это последовательно установленные однорядные блоки. Такая схема позволяет суммировать передаточные числа и получать большие значения. 4-скоростные АКПП состоят из двухрядных планетарных конструкций, 8-скоростные — из четырёхрядных.

В АКПП применяют схемы, названные в честь изобретателей:

  • Механизм Уилсона представляет собой трёхрядную конструкцию, в которой соединены корона первого, водило второго и корона третьего рядов. Количество передач — 5 прямых и 1 задняя.
  • Механизм Лепелетье состоит из 3 соосно расположенных простых планетарных передач. Количество передач — 6 прямых и 1 задняя.
  • Схема Симпсона — 2 редуктора с общей солнечной шестернёй. Водило второго ряда оборудовано тормозом. Корона первого ряда и солнце через две блокировочные муфты жёстко соединены с ведущим валом. Механизм реализует режимы: нейтраль; 1,2,3 передачи; задний ход.

По типу зубчатых конструкций планетарные редукторы делятся на:

  • цилиндрические;
  • конические;
  • волновые;
  • червячные.

Разные типы применяют для передачи момента между валами, расположенными параллельно или под углом. А также в механизмах, требующих низкой или высокой кинематической характеристики.

Характеристики основных разновидностей этого устройства

В конструкции планетарного ряда АКПП применяют различные типы зубчатых передач. Выделяют три основные наиболее распространенные: цилиндрические, конические и волновые.

Цилиндрические

Зубчатые механизмы передают момент между параллельными валами. В конструкцию цилиндрической передачи входит две и более пар колёс. Форма зубьев шестерней может быть прямой, косой или шевронной. Цилиндрическая схема простая в производстве и действии. Применяется в коробках передач, бортовых редукторах, приводах. Передаточное число ограничено размерами механизма: для одной колёсной пары достигает 12. КПД — 95%.

Конические

Колёса в конической схеме преобразуют и передают вращение между валами, расположенными под углом от 90 до 170 градусов. Зубья нагружены неравномерно, что снижает их предельный момент и прочность. Присутствие сил на осях усложняет конструкцию опор. Для плавности соединения и большей выносливости применяют круговую форму зубьев.

Производство конических передач требует высокой точности, поэтому обходится дорого. Угловые конструкции применяются в редукторах, затворах, фрезерных станках. Передаточное отношение конических механизмов для техники средней грузоподъёмности не превышает 7. КПД — 98%.

Волновые

Во волновой передаче отсутствуют солнечная и планетные шестерни. Внутри коронного колеса установлено гибкое зубчатое колесо в форме овала. Водило выступает в качестве генератора волн, и выглядит в виде овального кулачка на специальном подшипнике.

Гибкое стальное или пластмассовое колесо под действием водила деформируется. По большой геометрической оси зубья сцепляются с короной на всю рабочую высоту, по малой оси зацепление отсутствует. Движение передаётся волной, создаваемой гибким зубчатым колесом.

Во волновых механизмах КПД растёт вместе с передаточным числом, превышающим 300. Волновая передача не работает в схемах с кинематической характеристикой ниже 20. Редуктор выдает 85% КПД, мультипликатор — 65%. Конструкция применяется в промышленных роботах, манипуляторах, авиационной и космической технике.

Достоинства и недостатки планетарных передач

Планетарная передача выигрывает у простых зубчатых механизмов аналогичной мощности компактным размером и массой меньшей в 2 — 3 раза. Используя нескольких планетных шестерней, достигается зацепление зубьев на 80%. Нагрузочная способность механизма повышается, а давление на каждый зубец уменьшается.

Кинематическая характеристика планетарного механизма доходит до 1000 с малым числом зубчатых колёс без применения многорядных конструкций. Помимо передачи планетарная схема способна работать как дифференциал.

За счёт соосности валов планетарного механизма, компоновать машины проще, чем с другими редукторами.

Применение планетарного ряда в АКПП снижает уровень шума в салоне автомобиля. Сбалансированная система имеет высокую вибропрочность за счет демпфирования колебаний. Соответственно снижается вибрация кузова.

Недостатки планетарного механизма:

  • сложное производство и высокая точность сборки;
  • в сателлиты устанавливают подшипники, которые выходят из строят быстрее, чем шестерня;
  • при повышении передаточных отношений КПД падает, поэтому приходится усложнять конструкцию.

Передаточное число планетарных передач

Передаточным называют отношение частоты ведущего вала планетарной передачи к частоте ведомого. Визуально определить его значение не получится. Механизм приводится в движение разными способами, а значит передаточное число в каждом случае различно.

Для расчёта передаточного числа планетарного редуктора учитывают число зубьев и систему закрепления. Допустим, у солнечной шестерни 24 зуба, у сателлита — 12, у короны — 48. Водило закреплено. Ведущим становится солнце.

Сателлиты начнут вращаться со скоростью, передаваемой солнечной шестернёй. Передаточное отношение равно: -24/12 или -2. Результат означает, что планеты вращаются в противоположном направлении от солнца с угловой скоростью 2 оборота. Сателлиты обкатывают корону и заставляют её обернуться на 12/48 или ¼ оборота. Колёса с внутренним закреплением вращаются в одном направлении, поэтому число положительное.

Общее передаточное число равно отношению числа зубьев ведущего колеса к количеству зубьев ведомого: -24/48 или -1/2 оборота делает корона относительно солнца при зафиксированном водиле.

Если водило станет ведомым при ведущем солнце, то передаточное отношение: (1+48/24) или 3. Это самое большое число, какое способна предложить система. Самое маленькое отношение получается при фиксировании короны и подачи момента на водило: (1+/(1+48/24)) или 1/3.

Передаточные числа простой планетарной схемы: 1,25 — 8, многоступенчатой: 30 — 1000. С ростом кинематической характеристики КПД снижается.

Подбор чисел зубьев планетарных передач

Число зубьев колёс подбирают на первом этапе расчёта планетарной схемы по заранее установленному передаточному отношению. Особенность проектирования планетарного ряда заключается в соблюдении требований правильной сборки, соосности и соседства механизма:

  • зубья сателлитов должны совпадать с впадинами солнца и эпицикла;
  • планеты не должны задевать друг друга зубьями. На практике более 6 сателлитов не используют из-за трудностей равномерного распределения нагрузки;
  • оси водила, солнечного и коронного колёс должны совпадать.

Основное соотношение подбора зубьев передачи через передаточное число выглядит так:

i = 1+Zкорона/Zсолнце,

где  i — передаточное число;

Zn — количество зубьев.

Условие соосности соблюдается при равных межосевых расстояниях солнечного колеса, короны и водила. Для простой планетарной зубчатой передачи проверяют межосевые расстояния между центральными колёсами и сателлитами. Равенство должно удовлетворять формуле:

Zкорона= Zсолнце+2×Zсателлит.

Чтобы между планетами оставался зазор, сумма радиусов соседних шестерней не должна превышать осевое расстояние между ними. Условие соседства с солнечным колесом проверяют по формуле:

sin (π/c)> (Zсателлит+2)/(Zсолнце+Zсателлит),

где с — количество сателлитов.

Планетные колёса размещаются равномерно, если соотношение зубьев короны и солнца к количеству сателлитов окажется целым:

Zсолнце/с = Z;

Zкорона/с = Z,

где Z — целое число.

Расчет на прочность планетарных передач

Прочностной расчёт планетарных передач проводят как для цилиндрических зубчатых передач. Вычисляют каждое зацепление:

  • внешнее — между солнцем и планетными колёсами;
  • внутреннее — между планетами и короной.

Если колёса изготовлены из одного материала, а силы в зацеплении равны, рассчитывают наименее прочное соединение — внешнее.

Алгоритм расчёта следующий:

  1. Выбирают схему редуктора.
  2. Определяют исходные данные: передаточное число i, крутящий момент Твых и частоту вращения выходного вала Uвых.
  3. Подбирают число зубьев с проверкой условий сборки и соседства планетных шестерней. 3)/(Ψ×d) ≤ [σн]

    При расчёте на изгиб принимают условие, что вся нагрузка передаётся одной паре зубьев и приложена к его вершине. Расчётное напряжение не должно превышать допускаемое:

    σf= (M/W) – (F/(b×s) ≤ [σf],

    где М — изгибающий момент;

    W — осевой момент сопротивления;

    F — сила сжатия;

    b, s — размеры зуба в сечении;

    [σf] — допускаемое напряжение изгиба. Зависит от предела выносливости, шероховатости, погрешности изготовления зубьев.

    Советы по подбору планетарного редуктора

    Перед выбором планетарного редуктора проводят точный расчёт нагружения и режимов работы механизма. Определяют тип передачи, осевые нагрузки, температурный диапазон и типоразмеры редуктора. Для тяжёлой спецтехники, где нужен большой крутящий момент при малых скоростях, выбирают редуктор с высоким передаточным отношением.

    Чтобы сбавить угловую скорость, не снижая крутящего момента, применяют привод с электродвигателем и редуктором. При выборе мотор редуктора учитывают:

    • эксплуатационную нагрузку;
    • момент вала на выходе;
    • частоту вращения входного и выходного валов;
    • мощность электродвигателя;
    • монтажное исполнение.

    Область применения планетарных передач

    Планетарная схема используется в:

    • редукторах;
    • автоматических и механических коробках передач;
    • в приводах летательных аппаратов;
    • дифференциалах машин, приборов;
    • ведущих мостах тяжёлой техники;
    • кинематических схемах металлорежущих станков.

    Планетарную коробку передач применяют в агрегатах с переменным передаточным отношением, затормаживая водило. В гусеничной технике для сложения потоков мощности элементы в планетарном механизме не блокируют.

    Заключение

    Планетарные передачи в АКПП зарекомендовали себя десятилетиями эксплуатации со времён Ford T: компактными размерами, малым весом, высокими скоростями, надёжностью и выносливостью. Планетарная схема способна передавать вращение и управлять потоками мощности, поэтому нашла применение в авиации, машиностроении, промышленности.

    Чтобы не ошибиться с выбором конструкции, проводят точный расчёт геометрии и прочности зубчатой передачи, сверяя с допустимыми значениями. Ошибки вычислений приводят к чрезмерной нагрузке зубчатых передач, поломке и истиранию зубьев.

    Планетарные зубчатые передачи.

    Планетарные зубчатые передачи



    Общие сведения о планетарных передачах

    Планетарными называют передачи, имеющие зубчатые колеса с подвижными осями. Отличительной особенностью механизмов, включающих планетарную передачу (или передачи), является наличие двух или более степеней свободы. При этом угловая скорость любого звена передачи определяется угловыми скоростями остальных звеньев.

    Наибольшее распространение получила простая одинарная планетарная передача (рис. 1), которая состоит из центрального колеса 1 с наружными зубьями, неподвижного центрального колеса 3 с внутренними зубьями; сателлитов 2 – колес с наружными зубьями, зацепляющихся одновременно с колесами 1 и 3 (на рис. 1 число сателлитов с = 3), и водила Н, на котором закреплены оси сателлитов. Водило соединено с тихоходным валом. В планетарной передаче одно колесо неподвижно (соединено с корпусом). Обычно внешнее центральное колесо с внутренними зубьями называют коронным (коронная шестерня или эпицикл), а внутреннее колесо с внешними зубьями – солнечным колесом (солнечная шестерня или солнце).

    При неподвижном колесе 3 вращение колеса 1 вызывает вращение сателлитов 2 относительно собственных осей, а обкатывание сателлитов по колесу 3 перемещает их оси и вращает водило Н. Сателлиты таким образом совершают вращение относительно водила и вместе с водилом вокруг центральной оси, с. е. совершают движение, подобное движению планет. Поэтому такие передачи и называют планетарными.

    При неподвижном колесе 3 движение передают чаще всего от колеса 1 к водилу Н, можно передавать движение от водила Н к колесу 1.

    В планетарных передачах применяют не только цилиндрические, но и конические колеса с прямым или косым зубом.

    Если в планетарной передаче сделать подвижными все звенья, т. е. оба колеса и водило, то такую передачу называют дифференциальной.
    С помощью дифференциального механизма можно суммировать движение двух звеньев на одном или раскладывать движение одного звена на два других. Например, в дифференциале заднего моста автомобиля движение от водила Н передают одновременно колесам 1 и 3, что позволяет при повороте одному колесу вращаться быстрее другого.

    ***

    Разновидности планетарных передач

    Существует много различных типов и конструкций планетарных передач. Наиболее широко в машиностроении применяют однорядную планетарную передачу, схема которой показана на рисунке 1. Эта передача конструктивно проста, имеет малые габариты. Находит применение в силовых и вспомогательных приводах. КПД планетарной передачи η = 0,96…0,98 при передаточных числах u = 3…8.

    Планетарные механизмы, в составе которых присутствуют одна или несколько планетарных передач подразделяются на однорядные, двухрядные и многорядные. Каждый набор из центральных зубчатых колёс и сателлитов, вращающихся в одной плоскости, образует так называемый планетарный ряд. Простой планетарный механизм с набором одновенцовых сателлитов является однорядным. Простые планетарные механизмы с двухвенцовыми сателлитами являются двухрядными. Сложные планетарные механизмы могут быть двух, трёх, четырёх и даже пятирядными.

    Для получения больших передаточных чисел в силовых приводах применяют многоступенчатые планетарные передачи. На рис. 2,а планетарная передача составлена из двух последовательно соединенных однорядных планетарных передач. В этом случае суммарное передаточное число u = u1×u264, а КПД равен η = η1×η2 = 0,92…0,96.

    На рисунке 2, б показана схема планетарной передачи с двухрядным (двухвенцовым) сателлитом, для которой при передаче движения от колеса 1 к водилу Н при n4 = 0 передаточное число определяется из зависимостей:

    u = n1/nН = 1 + z2z4/(z1z3).

    В этой передаче u = 3…19 при КПД η = 0,95…0,97.

    Как упоминалось выше, планетарные передачи, у которых все звенья подвижны, называют дифференциальными или просто дифференциалами.

    Неизбежные погрешности изготовления приводят к неравномерному распределению нагрузки между сателлитами. Для выравнивания нагрузки в передачах с тремя сателлитами одно из центральных колес выполняют самоустанавливающимся в радиальном направлении (не имеющим радиальных опор). Для самоустановки сателлитов по неподвижному центральному колесу применяют сферические подшипники качения.
    Высокие требования предъявляются к прочности и жесткости водила, при этом его масса должна быть минимальной. Обычно водила выполняют литыми или сварными.

    ***

    Достоинства и недостатки планетарных передач

    Основными достоинствами планетарных передач являются:

    • малые габариты и масса вследствие передачи мощности по нескольким потокам, численно равным количеству сателлитов. При этом нагрузка в каждом зацеплении уменьшается в несколько раз;
    • удобство компоновки в машинах благодаря соосности ведущего и ведомого валов;
    • работа с меньшим шумом, чем в обычных зубчатых передачах, что обусловлено меньшими размерами колес и замыканием сил в механизме. При симметричном расположении сателлитов силы в передаче взаимно уравновешиваются;
    • малые нагрузки на валы и опоры, что упрощает конструкцию опор и снижает потери в них;
    • возможность получения больших передаточных чисел при небольшом числе зубчатых колес и малых габаритах передачи.

    Не лишены планетарные передачи и недостатков:

    • повышенные требования к точности изготовления и монтажа передачи;
    • большее количество деталей, в т. ч. подшипников, и более сложная сборка.

    ***

    Область применения планетарных передач

    Планетарные передачи применяют как редукторы в силовых передачах и приборах, в коробках передач автомобилей и другой самоходной техники, при этом передаточное число такой КПП может изменяться путем поочередного торможения различных звеньев (например, водила или одного из колес), в дифференциалах автомобилей, тракторов и т. п.

    Широкое применение планетарные передачи нашли в автоматических коробках передач автомобилей благодаря удобству управления передаточными числами (переключением передач) и компактности. Можно встретить планетарные передачи и в механизмах привода ведущих колес современных велосипедов. Часто применяют планетарную передачу, совмещенную с электродвигателем (мотор-редуктор, мотор-колесо).

    ***

    Передаточное число планетарных передач

    При определение передаточного числа планетарной передачи используют метод остановки водила (метод Виллиса).
    По этому методу всей планетарной передаче мысленно сообщается дополнительное вращение с частотой вращения водила nН, но в обратном направлении. При этом водило как бы останавливается, а закрепленное колесо освобождается. Получается так называемый обращенный механизм, представляющий собой обычную непланетарную передачу, в которой геометрические оси всех колес неподвижны. Сателлиты при этом становятся промежуточными (паразитными) колесами, т. е. колесами, не влияющими на передаточное число всего механизма.
    Передаточное число в обращенном механизме определяется как в духступенчатой передаче с одним внешним и вторым внутренним зацеплением.

    Здесь существенное значение имеет знак передаточного числа. Передаточное число считают положительным, если в обращенном механизме ведущее и ведомое звенья вращаются в одну сторону, и отрицательным, если в разные стороны. Так, для обращенного механизма передачи по рис. 1 имеем:

    u = u1×u2 = (-n1/n2)×(-n2/-n3) = (-z2/z1)×(z3/z2) = - z3/z1,

    где z – числа зубьев колес.

    В рассматриваемом обращенном механизме знак минус показывает, что колеса 2 и 3 вращаются в обратную сторону по отношению к колесу 1.

    В качестве примера определим передаточное число для планетарной передачи, изображенной на рис. 1, при передаче движения от колеса 1 к водилу Н. Мысленная остановка водила в этой передаче равноценна вычитанию его частоты nН из частоты вращения колес.
    Тогда для обращенного механизма этой передачи имеем:

    u’ = (n1 – n2)/(n3 – nН) = - z3/z1,

    где (n1 – nН) и (n3 – nН) – частоты вращения колес 1 и 3 относительно водила Н;
    z1 и z3 – числа зубьев колес 1 и 3.

    Для планетарной передачи, у которой колесо 3 закреплено в корпусе неподвижно (n3 = 0), колесо 1 является ведущим, а водило Н – ведомым.
    Тогда получим передаточное число такой передачи:

    (n1 – nН)/(- nН) = - z3/z1;
    - n1/nН+ 1 = -z3/z1

    или

    u = n1/nН= 1 + z3/z1.

    ***



    Подбор чисел зубьев планетарных передач

    В отличие от обычных зубчатых передач расчет планетарных начинают с подбора чисел зубьев на колесах и сателлитах. Рассмотрим последовательность подбора чисел зубьев на примере планетарной передачи, изображенной на рис. 1.

    Число зубьев z1 центральной шестерни 1 задают из условия неподрезания ножки зуба: z117. Принимают z1 = 24 при Н350 НВ; z1 = 21 при Н52 HRC и z1 = 17 при Н > 52 HRC.

    Число зубьев неподвижного центрального колеса 3 определяют по заданному передаточному числу u:

    z3 = z1(u – 1).

    Число зубьев z2 сателлита 2 вычисляют из условия соосности, в соответствии которым межосевые расстояния aw зубчатых пар с внешним и внутренним зацеплением должны быть равны.
    Из рис. 1 для немодифицированной прямозубой передачи:

    aw = 0,5(d1 + d2) = 0,5(d3 – d2),        (1)

    где d = mz - делительные диаметры колес.

    Так как модули зацеплений планетарной передачи одинаковые, то формула (1) принимает вид:

    z2 = 0,5(z3 – z1).

    Полученные числа зубьев z1, z2, и z3 проверяют по условиям сборки и соседства.

    Условие сборки требует, чтобы во всех зацеплениях центральных колес с сателлитами имело место совпадение зубьев со впадинами, в противном случае собрать передачу будет невозможно. Установлено, что при симметричном расположении сателлитов условие сборки удовлетворяется, когда сумма зубьев центральных колес (z1 + z3) кратна числу сателлитов с = 2…6 (обычно с = 3), т. е. должно соблюдаться условие:

    (z1 + z3)/c = целое число.

    Условие соседства требует, чтобы сателлиты не задевали зубьями друг друга. Для этого необходимо, чтобы сумма радиусов вершин зубьев соседних сателлитов, равная da2 = m(z2 + 2) , была меньше расстояния l между их осями (рис. 1), т. е.:

    da2 < l = 2aw sin (180˚/c),        (2)

    где aw = 0,5m(z1 + z2) – межосевое расстояние.

    Из формулы (2) следует, что условие соседства удовлетворяется, когда

    z2 + 2 (z1 + z2) sin (180˚/c).        (3)

    ***

    Расчет на прочность планетарных передач

    Расчет на прочность зубчатых передач планетарного типа ведут по методике, применяемой для обычных зубчатых передач. Основными критериями работоспособности для большинства планетарных передач (как и для всех зубчатых передач), является усталостная контактная прочность рабочих поверхностей зубьев и прочность зубьев при изгибе. При этом под контактной прочностью понимают способность контактирующих поверхностей зубьев обеспечить требуемую безопасность против прогрессирующего усталостного выкрашивания, а прочностью при изгибе – способность зубьев обеспечить требуемую безопасность против усталостного излома зуба.

    Расчет выполняют для каждого зацепления. Например, в передаче, изображенной на рис. 1, необходимо рассчитать внешнее зацепление колес 1 и 2 и внутреннее – колес 2 и 3. Так как модули и силы в этих зацеплениях одинаковы, а внутреннее зацепление по своим свойствам прочнее внешнего, то при одинаковых материалах колес достаточно рассчитать только внешнее зацепление.

    Расчет начинают с подбора чисел зубьев колес, как было показано выше.

    При определении допускаемых напряжений коэффициенты долговечности находят по эквивалентных числам циклов нагружения. При этом число циклов перемены напряжений зубьев за весь срок службы вычисляют при вращении колес только относительно друг друга.

    При определении допускаемых напряжений изгиба для зубьев сателлита вводят коэффициент YA, учитывающий двустороннее приложение нагрузки (симметричный цикл нагружения).

    Межосевое расстояние планетарной прямозубой передачи для пары колес внешнего зацепления (центральной шестерни с сателлитом) определяют по формуле:

    aw = 450(u’ + 13√{(КНТ1Кc)/(ψbau'[σ]Н2с)},

    где u' = z2/z1 – передаточное число рассчитываемой пары колес;
    Кc = 1,05…1,15 – коэффициент неравномерности распределения нагрузки между сателлитами;
    Т1 – вращающий момент на валу центральной шестерни, Нм;
    с – число сателлитов;
    ψba - коэффициент ширины венца колеса:
            ψba = 0,4 для Н350 НВ;
            ψba = 0,315 при 350 НВ < Н50 HRC,
            ψba = 0,25 для Н > 50 HRC.

    Ширина b3 центрального колеса 3 определяется по формуле b3 = ψbaaw.
    Ширину b2 венца сателлита принимают на 2…4 мм больше значения b3; ширина центральной шестерни b1 = 1,1b2.

    Модуль зацепления определяют по формуле:

    m = 2aw/(z2 + z1).

    Получнный расчетом модуль округляют до ближайшего стандартного значения, а затем уточняют межосевое расстояние:

    aw = m(z2 + z1)/2.

    Окружную силу Ft в зацеплении вычисляют по формуле:

    Ft = 2×103КcТ1/сd1.

    Радиальную силу Fr определяют по формуле:

    Fr = Ft tg αw,

    где αw = 20˚ – угол зацепления.

    ***

    Волновые передачи


    Главная страница


    Дистанционное образование

    Специальности

    Учебные дисциплины

    Олимпиады и тесты

    Принцип работы планетарного редуктора — ООО «АГРЕГАТ»

    Планетарная передача - механическая система, состоящая из нескольких планетарных зубчатых колёс (шестерён), вращающихся вокруг центральной, солнечной, шестерни. Обычно, планетарные шестерни фиксируются вместе с помощью водила. Планетарная передача может также включать дополнительную внешнюю кольцевую шестерню, имеющую внутреннее зацепление с планетарными шестернями.

    Основными элементами планетарной передачи можно считать следующие:

    • Солнечная шестерня: находится в центре;
    • Водило: жёстко фиксирует друг относительно друга оси нескольких
    • Планетарных шестерён (сателлитов) одинакового размера, находящихся в зацеплении с солнечной шестерней;
    • Кольцевая шестерня (эпицикл): внешнее зубчатое колесо, имеющее внутреннее зацепление с планетарными шестернями.

    Планетарная передача в режиме повышения скорости. Водило (зелёное) вращается внешним источником. Усилие снимается с солнечной шестерни (жёлтая), в то время как кольцевая шестерня (красная) закреплена неподвижно. Красные метки показывают вращение входного вала на 45°.

    При использовании планетарной передачи в качестве редуктора один из трёх её основных элементов фиксируется неподвижно, другой элемент используется как ведущий, а третий - в качестве ведомого. Таким образом, передаточное отношение будет зависеть от количества зубьев каждого компонента, а также того, какой элемент закреплён.

    Водило (зелёное) закреплено неподвижно, в то время как солнечная шестерня (жёлтая) вращается внешним источником. В данном случае передаточное отношение равно -24/16, или -3/2; каждая планетарная шестерня поворачивается на 3/2 оборота относительно солнечной шестерни, в противоположном направлении.

    Часто планетарные передачи используются для суммирования двух потоков мощности (например, планетарные ряды двухпоточных трансмиссий некоторых танков и др. гусеничных машин), в этом случае неподвижно зафиксированных элементов нет. Например, два потока мощности могут подводиться к солнечной шестерне и эпициклу, а результирующий поток снимается с водила.

    Применение планетарного редуктора

    Наиболее широкое применение принцип нашёл в автомобильных дифференциалах, кроме того используется в суммирующих звеньях кинематических схем металлорежущих станков.

    В современных устройствах могут использоваться каскады из нескольких планетарных передач для получения большого диапазона передаточных чисел. На этом принципе работают многие автоматические коробки передач.

    Во время Второй мировой войны была разработана особая конструкция планетарной передачи, которая использовалась для привода небольших радаров. Кольцевая шестерня изготавливалась из двух частей, каждая толщиной в половину толщины других компонентов. Одна из этих половинок фиксировалась неподвижно и имела на 1 зуб меньше, чем вторая. В такой конструкции при полном обороте планетарных шестерён и нескольких оборотах солнечной шестерни, подвижное кольцо поворачивалось всего на 1 зуб. Таким образом, получалось очень высокое передаточное отношение при небольших габаритах.

    Как устроен планетарный мотор-редуктор: Статьи

    Планетарная передача имеет те же физические принципы работы, что и обычная прямозубая, только с той разницей, что вместо наружного зубчатого обода колеса используется внутренний. Передача считается планетарной, если в ее составе есть хотя бы одна орбитальная шестерня (с внутренним зубчатым венцом).

    Именно у планетарной передачи наиболее высокое отношение собственного веса к передаваемой мощности при значительном передаточном числе. По этому показателю ее обгоняет только волновая передача, но из-за необходимости использования гибких ненадежных шестерней использование волновых редукторов ограничено. Единственным вариантом надежного и мощного редуктора с минимальным весом является планетарный. Именно по планетарной схеме исполнены вертолетные редуктора и понижающие ступени турбовинтовых самолетов. Перспективно внедрение этих технологий в автомобилестроение. Планетарные коробки передач есть на некоторых военных автомобилях.

    Другое преимущество планетарной передачи состоит в ее повышенной нагрузочной способности. Если взять водило и сателлиты и скомпоновать их в другую (не планетарную схему), то максимально допустимая нагрузка упадет в разы. Так происходит из-за кратного снижения числа зубцов, находящихся в зацеплении одновременно. Даже у шестерен большого диаметра в зацеплении находятся только 2-4 зуба одновременно. Конечно, форму зубьев можно изменить, и нагрузка возрастет, но КПД недопустимо снизится.

    Задача увеличения нагрузочной способности передач решается двумя путями:

    1. Использование гибких шестерней. При вхождении в зацеплении шестерня изгибается с помощью генератора волны и количество зубьев, входящих в зацепление, увеличивается. Это принцип работы волновой передачи.
    2. Использование планетарных шестерней. Одно и то же зубчатое колесо одновременно входит в зацепление с несколькими (сателлиты). В свою очередь несколько сателлитов передают вращение не разным, а одному колесу (орбитальная шестерня). По такому принципу делаются планетарные передачи.

    Типовое число сателлитов в планетарной передаче — 3-4. Благодаря этому одновременно в зацеплении находятся 9-12 зубьев, против 2-3 у обычных шестеренчатых передач. Такой прирост нагрузочной способности означает кратное снижение габаритов и материалоемкости. Однако это дается не даром. Планетарная передача сложна в производстве и требует высокой точности изготовления.

    Конструкционное исполнение планетарных передач

    Планетарные передачи изготавливают одноступенчатыми. Теоретически возможна и многоступенчатая схема, но в ней необходимости нет, так как даже одна ступень обеспечивает достаточное передаточное число.

    Типовые примеры использования планетарной передачи

    Учитывая, что планетарная передача дороже прямозубой при одинаковых показателях крутящего момента и передаточного числа, ее применяют там, где есть жесткие массогабаритные требования:

    • Авиация: вертолетные и самолетные редукторы.
    • Автомобильные агрегаты: трансмиссия мощных тягачей.
    • Гидродвигатели на транспорте и спецтехнике.
    • Мобильные буровые станки.
    • Мобильные установки различного назначения: автобетоносмесители, дорожно-строительная техника.
    • Промышленные станки, металлообрабатывающие машины малого и среднего масштаба.

    Для промышленности актуально другое качество планетарных передач, а именно — соосность входного и выходного вала. Благодаря этому планетарный редуктор очень удобно крепить на электродвигателе. Получается единый агрегат в сборе, который именуется, как мотор-редуктор. Он легко устанавливается на станок, также просто, как обычный электродвигатель. Не требуется выдерживать параллельность валов на стыке электродвигатель-редуктор.

    Немаловажное качество планетарных редукторов — низкий уровень шума и вибрации. Особенно это актуально для станочного оборудования, так как оно обслуживается людьми, а шум вызывает быстрое утомление персонала и вреден для здоровья.

    Планетарная передача отлично комбинируется с другими типами зубчатых передач. В промышленности распространены коническо-планетарные и комбинированные планетарные редукторы.

    Какие мотор-редукторы применяются в промышленности

    Благодаря конструкции с применением планетарной передачи агрегаты превосходно справляются с перегрузками, возникающими во время эксплуатации. Именно поэтому планетарные мотор-редукторы повседневно применяются на многих промышленных заводах и фабриках. Популярным моделям российского производства можно отнести такие механизмы как: 3МП-40 или 3МП50. Эти агрегаты обладают превосходными характеристиками и невысокой стоимостью.

    Для нужд хим. заводов были разработаны специальные мотор-редукторы МПО2М-15 с высокой степенью защиты. Для небольших буровых установок потребители выбирают малогабаритные редукторы 3МП-31,5 возможности питания от бытовой сети 220В.

    Планетарные передачи

    : принципы работы

    Планетарные передачи лежат в основе современной инженерии и используются в коробках передач, которые приводят в действие все, от базового оборудования завода до новейших электромобилей. Простая конфигурация центрального привода и вращающихся шестерен была разработана тысячи лет назад для моделирования движения планет. Сегодня инженеры используют планетарные передачи в приложениях, требующих высокой плотности крутящего момента, эффективности работы и долговечности. В этой статье мы исследуем принципы работы, как работают планетарные передачи и где их можно найти.

    Что такое планетарный редуктор?

    Простой планетарный ряд состоит из трех основных компонентов:

    1. Солнечная шестерня, которая находится в центре (центральная шестерня).
    2. Несколько планетарных шестерен.
    3. Зубчатый венец (внешняя шестерня).

    Три компонента составляют ступень планетарного редуктора. Для более высоких передаточных чисел мы можем предложить двойные или тройные ступени.

    Планетарные редукторы

    могут приводиться в действие электродвигателями, гидравлическими двигателями, бензиновыми или дизельными двигателями внутреннего сгорания.

    Нагрузка от солнечной шестерни распределяется на несколько планетарных шестерен, которые могут использоваться для привода наружного кольца, вала или шпинделя. Центральная солнечная шестерня принимает на себя высокоскоростной вход с низким крутящим моментом. Он приводит в движение несколько вращающихся внешних шестерен, что увеличивает крутящий момент.

    Простая конструкция - это высокоэффективный и действенный способ передачи мощности от двигателя к выходу.Приблизительно 97% потребляемой энергии выдается на выходе.

    Принципы работы

    Компания Lancereal предлагает три различных типа планетарных редукторов: привод колес, выход вала и выход шпинделя. Вот что они собой представляют и как работают.

    Колесный привод

    В планетарной коробке передач с полным приводом солнечная шестерня приводит в движение окружающие планетарные шестерни, которые прикреплены к водилу.Когда солнечная шестерня приводится в движение, планетарные шестерни вращают внешнюю кольцевую шестерню. Колеса могут быть установлены над корпусом коробки передач. Установив колесо непосредственно на коробку передач, можно минимизировать размер сборки. Планетарные передачи полного привода могут обеспечивать крутящий момент до 332 000 Нм.

    Выходной вал

    В редукторах с приводом от вала солнечная шестерня приводит в движение окружающие планетарные шестерни, которые размещены во вращающемся водиле. Зубчатый венец удерживается неподвижно, а вращающееся водило передает привод на вал.

    Корпус редуктора прикреплен непосредственно к машине, выходом является вращающийся вал. Наш ассортимент выходных шестерен на валу может обеспечивать крутящий момент до 113 000 Нм.

    Выход шпинделя

    Выходные планетарные редукторы шпинделя работают аналогично выходным валам; однако выход поставляется в виде фланца. Наши планетарные шестерни привода шпинделя могут обеспечивать крутящий момент до 113000 Нм.

    Для чего используются планетарные передачи?

    Планетарные передачи могут использоваться для различных целей.Компания Lancereal предлагает планетарные редукторы для использования в промышленных и мобильных приложениях.

    Наши планетарные редукторы используются в:

    • Колесные приводы
    • Гусеницы
    • Конвейеры
    • Поворотные приводы
    • Приводы подъемные
    • Смешивание
    • Приводы лебедки
    • Насосы
    • Форсунки для гибких труб
    • Шнек и приводы бурения
    • Приводы фрезерной головки

    Планетарные зубчатые передачи могут использоваться поэтапно, предлагая различные варианты передаточного числа, которые могут быть адаптированы к вашим требованиям.

    Какие у меня есть варианты?

    Наши планетарные редукторы доступны в вариантах с 1 и 2 скоростями. Мы можем предоставить одно-, двух- или трехступенчатые агрегаты для любого применения. Мы также можем включить гидравлическое, динамическое и электромагнитное торможение в наш ассортимент планетарных коробок передач.

    Как узнать, какая планетарная коробка передач мне нужна?

    Выбор планетарного редуктора, его размера и передаточного числа должен определяться результатом.Это тщательный баланс между размером, эффективностью, производительностью и стоимостью. В Lancereal у нас консультативный подход к дизайну. Каждый проект мы начинаем с глубокого понимания области применения, скоростей, крутящего момента и функций машины.

    Мы используем наш опыт и знания, чтобы найти и поставить подходящий планетарный редуктор, который будет экономичным и надежным. Каждая поставляемая нами коробка передач будет работать безотказно в течение многих лет. Именно это сочетание инженерного мастерства и постоянных инноваций позволяет компании Lancereal оставаться в авангарде технологий редукторов.


    Связаться

    Мы являемся ведущим специалистом в области передачи энергии, пожалуйста, обращайтесь к нам по любым вопросам, связанным с планетарными редукторами. У нас есть внутренние возможности для адаптации ко всем вашим требованиям.

    T: +44 (0) 1484 606040

    E: [email protected]

    Что такое планетарный редуктор?

    Вернуться к обзору

    Какая техника тысячелетней давности лежит в основе многих самых инновационных технических достижений на данный момент? У робототехники, 3D-печати и новых транспортных средств есть одна общая черта: часто они приводятся в движение планетарной коробкой передач.Как поставщик планетарных редукторов, мы, конечно, знаем все тонкости, но что, если вы впервые столкнетесь с этой техникой? Мы решили объяснить это понятно для всех - в этой статье мы обсудим основы планетарного редуктора.

    Что такое планетарный редуктор?

    Планетарный редуктор - это редуктор с совмещенным входным и выходным валами. Планетарный редуктор используется для передачи наибольшего крутящего момента в наиболее компактной форме (известной как плотность крутящего момента).

    Ускоряющая ступица велосипеда - отличный пример механизма планетарного колеса. Вы когда-нибудь задумывались, как получить такую ​​мощность и возможности в такой маленькой ступице? Для трехскоростной ступицы используется одноступенчатая планетарная передача, для пятиступенчатой ​​ступицы - 2-ступенчатая. Каждая планетарная передача имеет состояние редуктора, прямое соединение и режим ускорения.

    С математической точки зрения наименьшее передаточное число составляет 3: 1, наибольшее - 10: 1. При передаточном числе менее 3 солнечная шестерня становится слишком большой относительно планетарных шестерен. При передаточном числе более 10 солнечное колесо становится слишком маленьким, и крутящий момент падает. Отношения обычно абсолютные, т.е. целые числа.

    Кто изобрел планетарный редуктор, неизвестно, но функционально он был описан Леонардо да Винчи в 1490 году и использовался веками.

    Почему он назван планетарной коробкой передач?

    Планетарный редуктор получил свое название из-за того, как разные шестерни перемещаются вместе. В планетарной коробке передач мы видим солнечную (солнечную) шестерню, сателлитную (кольцевую) шестерню и две или более планетарных шестерен. Обычно солнечная шестерня приводится в движение и, таким образом, перемещает планетарные шестерни, заблокированные в водиле планетарной передачи, и формирует выходной вал. Шестерни сателлитов имеют фиксированное положение по отношению к внешнему миру. Это похоже на нашу планетную солнечную систему, отсюда и название.Помогло то, что древние конструкции шестеренок широко использовались в астрологии для составления карт и отслеживания наших небесных тел. Так что это был не такой уж большой шаг.

    На практике мы часто говорим с точки зрения использования планетарных редукторов для промышленной автоматизации. Вот почему мы называем солнечную шестерню входным валом, планетарные шестерни и водило выходного вала и сателлитную шестерню (или коронную шестерню) - корпусом.

    Возможности планетарных редукторов

    С одной и той же конструкцией можно реализовать разные скорости и направления вращения.Это может быть достигнуто, например, путем реверсирования коробки передач, что дает следующие возможности:

    Ведомая сторона Твердый мир Ведущая сторона Результат
    Входной вал Корпус Выходной вал Редукция
    Входной вал Выходной вал Корпус Обратное движение + задержка
    Выходной вал Входной вал Корпус Задержка
    Выходной вал Корпус Входной вал Разгон
    Корпус Выходной вал Входной вал Обратное движение + ускорение
    Корпус Входной вал Выходной вал Задержка
    Входной и выходной валы Н. А. Корпус 1: 1

    Где обычно используется планетарный редуктор (в трансмиссии)?

    Где обычно используется планетарный редуктор (в трансмиссии):

    • В роботе для увеличения крутящего момента
    • В печатном станке для уменьшения скорости роликов
    • Для точного позиционирования
    • В упаковочной машине для воспроизводимых продуктов

    Покупка планетарной коробки передач: на что следует обратить внимание

    Каковы критерии покупки планетарной коробки передач? На этот вопрос сложно ответить, потому что он сильно зависит от того, где именно используется коробка передач.Прежде всего, должны быть правильными первичные характеристики (например: крутящий момент, люфт, передаточное отношение), но затем вторичные (например: коррозионная стойкость, уровень шума, конструкция) и третьи (например: срок поставки, цена, глобальный доступность, сервис) важны.

    Поскольку Apex Dynamics работает быстрее, вы можете обращаться к нам по всем вопросам. Мы ответим быстро, часто в тот же день, с индивидуальным ответом и / или индивидуальным предложением. Таким образом, вам никогда не придется беспокоиться о задержках, мы доставляем все коробки передач, которые отсутствуют на складе, и быстрее, чем кто-либо другой.

    Консистентная смазка или масло в качестве смазки в планетарной коробке передач

    Даже при том, насколько точно планетарный редуктор изготовлен и собран, внутри всегда есть поверхности качения или скольжения. Вот почему каждая коробка передач содержит смазку - будь то масло, консистентная смазка или синтетический гель - для обеспечения хорошей работы шестерен и предотвращения износа. Кроме того, смазка часто также обеспечивает охлаждение и снижает шум или вибрацию. Apex Dynamics использует специальную смазку от компании Nye Lubricants, по сути это своего рода гель.

    Мы опубликовали статью на эту тему:
    Смазка SMART: Без смазки нет гладкой передачи!

    6 аргументов в пользу планетарного редуктора в сочетании с серводвигателем

    1. Крутящий момент разделен на 3 передачи (планетарные шестерни), и поэтому - при равных размерах - крутящий момент почти в 3 раза больше, чем у «нормальной» коробки передач.
    2. Низкий люфт.
    3. Компактный и, следовательно, с малой инерцией массы.
    4. Высокая эффективность.
    5. Закрытая система.
    6. Абсолютное соотношение от 3: 1 до 10: 1 на ступень.

    Почему планетарный редуктор от Apex Dynamics

    Редукторы

    Apex Dynamics идеально подходят, например, для современной сервотехники благодаря сложным уплотнениям из витона, косозубым зубьям и сбалансированному валу солнечной шестерни. Мы продаем около 49 серий планетарных редукторов и предлагаем неизведанное обслуживание, поддержку и местные складские запасы. Это делает нас непревзойденным поставщиком редукторов с малым люфтом.

    Пресс-релиз, Helmond 14.11.2017

    Мир планетарных шестерен

    Около года назад, когда разразилась пандемия, медицинское сообщество поспешило получить защитное снаряжение, особенно маски для лица, всем, кто его хотел.К сожалению, масок, похоже, не хватило.

    Чтобы противостоять этой нехватке, Чарльз Бойс, президент Boyce Technologies (BTI), поручил своей компании разработать и построить машину, которая могла бы быстро и эффективно изготавливать маски. Первым шагом было изучение машин для изготовления масок, уже имеющихся на рынке.

    «Все машины для изготовления масок, которые мы рассматривали, были созданы на основе конструкций 20-летней давности; это были большие специализированные машины », - говорит Том Пауэлл, вице-президент по развитию бизнеса BTI.«К тому же они были дорогими, требовали много места, и в ближайшее время вы не смогли бы его получить. Благодаря новым технологиям мы знали, что можем создать маневренную машину с высокой пропускной способностью, занимающую мало места и значительно меньшую стоимость владения ».

    Рабочая камера для масок Boyce Technologies имеет небольшую занимаемую площадь, чтобы быть быстрой и легко настраиваемой, а также легко адаптируемой для изготовления масок для различных медицинских процедур. Толоматик, Inc.

    Команда BTI также хотела свою новую машины должны быть гибкими и легко модифицируемыми для изготовления масок разных размеров, например, для детей меньшего размера, а также для разных размеров лица и стилей масок.Машины также смогут использовать различные материалы, такие как хлопок и синтетику, и прикреплять ремни из разных материалов и разной длины.

    «Нет смысла создавать универсальную машину, - объясняет Пауэлл. «Мы разработали машину, которая может давать людям то, что они хотят».

    Чтобы сделать машину компактной, быстрой и гибкой, конструкторы BTI знали, что ей потребуются современные компоненты управления движением, такие как исполнительные механизмы, роботы, ПЛК, серводвигатели, конвейеры и средства связи на базе EtherNet IT.

    Рабочая камера спроектирована таким образом, чтобы ее можно было адаптировать для изготовления масок для различных медицинских процедур. Tolomatic, Inc.

    Для электрических приводов, которые будут перемещать, формировать, индексировать, резать и собирать ткани в маски, BTI превратила в Tolomatic, Inc., компанию из Миннеаполиса, которая могла бы быстро предоставить широкий спектр приводов для управления движением, необходимой длины и опций. Tolomatic также находится в США, что является плюсом для менеджеров BTI, которые хотели использовать детали американского производства для повышения качества, доставки и технической поддержки.

    Маскировочная машина имеет три основных этапа: подача материала; сформировать и вырезать; и собрать и закончить. На первой станции бесштоковый привод с ременным приводом Tolomatic B3W перемещает и поддерживает материал. Привод втягивает лист тяжелого материала и поддерживает нагретый формовочный пресс, который опускается поверх листа. Привод должен выдерживать высокие моментные нагрузки и выдерживать 100 фунтов веса пресса. Весь блок, включая внутреннюю опору каретки и подшипники, герметичен; внешних направляющих нет.Это предотвращает попадание волокон и частиц в привод и препятствование движению.

    На второй станции другой бесштоковый привод с ременным приводом также обеспечивает быстрое позиционирование при перемещении и поддержке пресса, который разрезает и сваривает маски. Этот привод перемещается со скоростью до 200 дюймов в секунду и поддерживает большие моментные нагрузки для ускорения производства.

    Приводы Tolomatic B3W (горизонтальные стержни, верх и низ формирователя маски) перемещают материал и поддерживают нагретый формовочный пресс.Устройство герметично закрыто для предотвращения загрязнения твердыми частицами. Tolomatic, Inc.

    На третьей станции бесштоковые приводы перемещают предварительно сформированные маски к роботу ABB, который захватывает их и переворачивает на другую сторону стола. Там роботы разрезают и накладывают ремни, а также клеят, разрезают и накладывают носовые части. Два линейных привода скольжения Tolomatic GSA помогают при ультразвуковой сварке эластичных петель, огибающих уши пользователя. Затем маски выгружаются для упаковки и отправки.

    BTI теперь думает о том, как использовать свою новую маскировочную машину после пандемии.Поскольку она предназначена для изготовления масок для различных медицинских процедур, компания получает запросы на специальные маски и маски, не связанные с COVID. «Мы рассматриваем целый ряд новых продуктов, связанных с масками, чтобы помочь врачам облегчить процедуры, которые они не могут выполнять сейчас. Мы видим развивающийся рынок индивидуальных масок для конкретных процедур », - говорит Пауэлл.

    Какие недостатки использования планетарной коробки передач?

    Редуктор соответствует всем критериям проектирования сервоприводов, обеспечивая при этом относительно длительный срок службы и низкие требования к техническому обслуживанию - планетарный редуктор .Это связано с тем, что планетарные редукторы обеспечивают передачу высокого крутящего момента с хорошей жесткостью и низким уровнем шума при более компактных размерах, чем у редукторов других типов. Узнайте больше о том, почему планетарный редуктор незаменим в статье: Какой тип редуктора лучше всего подходит для сервоприводов?

    Прецизионные планетарные редукторы Raptor SS от CGI Motion готовы к мойке.

    Конструкция планетарного редуктора довольно проста и состоит из центральной солнечной шестерни, внешнего кольца (также называемого внутренней шестерней, потому что его зубцы обращены внутрь), планетарных шестерен и водила.Мощность, подаваемая на солнечную шестерню, заставляет ее вращаться. Планетарные шестерни входят в зацепление с солнечной шестерней, и когда солнечная шестерня вращается, планетарные шестерни вращаются вокруг своих осей. Планетарные шестерни также входят в зацепление с зубчатым венцом, которое неподвижно, в результате чего планетарные шестерни вращаются вокруг солнечной шестерни. Водило удерживает планетарные шестерни вместе и устанавливает их расстояние. Он вращается вместе с планетарными шестернями и включает выходной вал.

    Спасибо, @cgi_motion, за посещение! Стенд № 2059 😃 # Automate2017 # ProMat2017 @DesignWorld на #planetary #st безболезненно • @AutomateShow @SMMcCafferty рис.twitter.com/LqndEFsWgV

    - Лиза Эйтель (@DW_LisaEitel) 4 апреля 2017 г.

    В планетарной коробке передач сразу несколько зубьев входят в зацепление, что позволяет достичь высокого снижения скорости с относительно небольшими шестернями и меньшей инерцией, отражаемой обратно в двигатель. Наличие нескольких зубьев, разделяющих нагрузку, также позволяет планетарным шестерням передавать высокий крутящий момент. Комбинация компактных размеров, большого уменьшения скорости и передачи высокого крутящего момента делает планетарные редукторы популярным выбором для приложений с ограниченным пространством.

    Планетарные передачи также называют планетарными передачами. Это видео от Neugart GmbH демонстрирует их конструкцию и работу.

    Но у планетарных коробок передач есть и недостатки. Их сложность в конструкции и производстве делает их более дорогим решением, чем редукторы других типов. И точность изготовления этих коробок передач чрезвычайно важна. Если одна планетарная шестерня расположена ближе к солнечной шестерне, чем другие, может возникнуть дисбаланс планетарных шестерен, что приведет к преждевременному износу и выходу из строя.Кроме того, компактные размеры планетарных шестерен затрудняют отвод тепла, поэтому приложения, которые работают с очень высокой скоростью или работают в непрерывном режиме, могут нуждаться в охлаждении.

    При использовании «стандартного» (иными словами, рядного) планетарного редуктора двигатель и ведомое оборудование должны быть расположены на одной линии друг с другом, хотя производители предлагают прямоугольные конструкции, которые включают другие зубчатые передачи (часто конические шестерни с косозубыми зубьями). чтобы обеспечить смещение между входом и выходом.


    Обратите внимание, что планетарные редукторы могут быть сконструированы как с цилиндрическими, так и с косозубыми шестернями. Цилиндрические зубчатые колеса имеют нулевой угол наклона спирали и, следовательно, не создают осевых сил. Таким образом, подшипники в прямозубом планетарном редукторе служат только для поддержки валов шестерен. Цилиндрические зубчатые колеса, напротив, имеют угол наклона спирали от 10 до 30 градусов, что заставляет их создавать значительные осевые силы. Подшипники, используемые в косозубой планетарной коробке передач, должны выдерживать эти осевые нагрузки. (Более высокие углы спирали приводят к более высоким осевым силам, но также обеспечивают более высокий крутящий момент, меньший шум и более плавную работу.)

    Прямозубая шестерня (слева) и косозубая шестерня (справа).

    Кроме того, в планетарной коробке передач - прямозубой или косозубой - подшипники играют активную роль в передаче крутящего момента. Но планетарное устройство оставляет ограниченное пространство внутри коробки передач для размещения подшипников. Игольчатые подшипники - хороший выбор с точки зрения размера, но они не предназначены для выдерживания значительных осевых нагрузок. Конические роликоподшипники подходят для высоких осевых нагрузок, но обычно больше игольчатых подшипников.

    Неотъемлемые ограничения по размеру и типу подшипников в сочетании с двойной задачей передачи крутящего момента и поддержки осевых нагрузок означают, что номинальный крутящий момент косозубых планетарных редукторов может быть ниже, чем у аналогичных редукторов с цилиндрическими планетарными редукторами, подшипники которых испытывают только усилия, возникающие из-за на передачу крутящего момента (без осевых нагрузок). С другой стороны, косозубые планетарные редукторы имеют более низкий уровень шума, более плавную работу и более высокую жесткость, чем цилиндрические планетарные редукторы. Эти атрибуты делают косозубые планетарные редукторы более распространенным выбором в сервоприводах.

    Основы планетарных зубчатых передач

    На первый взгляд планетарные зубчатые передачи, также известные как планетарные зубчатые передачи, кажутся довольно сложными. Это, безусловно, правда, что для того, чтобы овладеть всеми сложными аспектами проектирования такого типа системы передач, требуется опытный инженер по зубчатым передачам. Если вы опытный инженер по передаче оборудования, этот пост не для вас. Но если вы хотите получить более общее представление о планетарных передачах, вы попали в нужное место.

    Что такое планетарные передачи?

    Планетарный ряд состоит из трех типов шестерен; солнечная шестерня, планетарные шестерни и коронная шестерня.Солнечная шестерня расположена в центре (желтая) и передает крутящий момент на планетарные шестерни (синие), которые обычно устанавливаются на подвижном водиле (зеленом). Планетарные шестерни вращаются вокруг солнечной шестерни и входят в зацепление с внешней кольцевой шестерней (розовой). Системы планетарных редукторов могут различаться по сложности от очень простых до сложных сложных систем, в зависимости от области применения.

    Изображение предоставлено: Википедия

    Где используются планетарные редукторы?

    Планетарные передачи

    часто используются, когда пространство и вес являются проблемой, но требуется большое снижение скорости и крутящего момента.Это требование применяется к различным отраслям промышленности, включая тракторы и строительное оборудование, где для привода колес требуется большой крутящий момент. Другие места, где вы найдете планетарные редукторы, включают турбинные двигатели, автоматические коробки передач и даже электрические отвертки.

    Планетарные передачи

    способны создавать большой крутящий момент, поскольку нагрузка распределяется между несколькими планетарными шестернями. Эта компоновка также создает больше контактных поверхностей и большую площадь контакта между шестернями, чем традиционная система шестерен с параллельными осями.Благодаря этому нагрузка распределяется более равномерно и, следовательно, шестерни более устойчивы к повреждениям.

    Производство планетарных передач

    Навыки, необходимые для изготовления планетарных шестерен, такие же, как и для любого другого типа производства прецизионных шестерен. Gear Motions - ведущий производитель прецизионных зубчатых колес, специализирующийся на поставках зубчатых колес с нарезкой и шлифовкой на заказ. У нас есть обширный портфель возможностей по производству зубчатых колес, который включает возможность изготавливать все отдельные зубчатые колеса, составляющие планетарную зубчатую систему.Для получения информации о конкретных производственных возможностях, таких как минимальный и максимальный диаметр, делительный диаметр и ширина поверхности, посетите нашу страницу о возможностях производства зубчатых колес. Обратите внимание, что мы не производим редукторы.

    Gear Motions также имеет большой опыт в разработке и проектировании редукторов. Независимо от того, нужно ли вам спроектировать зубчатую передачу с нуля или вам нужна помощь в ее модернизации, мы будем работать с вами на протяжении всего процесса, чтобы гарантировать, что ваши зубчатые колеса будут спроектированы и изготовлены с точностью.Инжиниринговые услуги включают обратный инжиниринг, проектирование на предмет технологичности, прототипирование и перепроектирование.

    Дополнительная информация

    Для получения более подробной информации о планетарных передачах мы рекомендуем следующие ресурсы:

    • Американская ассоциация производителей зубчатых передач (AGMA)

    AGMA часто предлагает образовательные курсы, которые способствуют профессиональному развитию персонала в производстве зубчатых колес. Один из недавно предложенных курсов посвящен эпициклическому дизайну передач.Посетите веб-сайт AGMA, чтобы узнать о предлагаемых курсах.

    Gear Talk with Chuck - это блог, написанный Чарльзом Д. Шульцем для Gear Technology. Если вы активно работаете в индустрии зубчатых передач, вы, вероятно, уже знакомы с этим. Gear Talk недавно опубликовали в блоге серию сообщений о планетарных передачах. Этот контент основан на многолетнем опыте работы Шульца в зубчатой ​​промышленности и содержит значительный объем технических знаний. Если вы ищете информацию о планетарных передачах с уникальной точки зрения, обязательно ознакомьтесь с серией.

    У вас есть конкретные вопросы о разработке или производстве планетарной зубчатой ​​передачи? Свяжитесь с Gear Motions! Наши инженеры по продажам будут работать с вами от начала до конца, чтобы убедиться, что ваш проект соответствует вашим требованиям.

    Планетарная передача: 8 ступеней

    Введение - планетарные шестерни также называют планетарными шестернями, состоящими из трех элементов солнечной шестерни, планетарной шестерни и коронной шестерни. Солнечная шестерня расположена в центре, которая передает крутящий момент на планетарные шестерни, вращающиеся вокруг солнечной шестерни.Обе системы расположены внутри зубчатого венца. В зубчатой ​​формации солнечная и планетарная шестерни зацеплены снаружи, а коронная шестерня - внутри. (См. Рис.01) Рис. 01
    Планетарная передача существует во многих вариантах и ​​конфигурациях, чтобы соответствовать широкому диапазону передаточных чисел в соответствии с требованиями конструкции. Планетарная зубчатая передача используется в различных приложениях, таких как часы, лунный календарь, автомобильное зеркало, игрушки, мотор-редуктор, газотурбинный двигатель и многое другое.
    Для получения более подробной информации о планетарной передаче: http: // en.wikipedia.org/wiki/Epicyclic_gearing Конструкция планетарной передачи
    Система планетарной передачи не будет собираться, если количество зубьев каждой шестерни не будет выбрано правильно.
    Передаточное отношение планетарного цилиндрического цилиндрического зубчатого колеса 5: 1 означает, что солнечная шестерня должна совершать 5 оборотов за каждый оборот выходного водила.
    Желаемое количество зубьев солнечной шестерни - 24.
    Требования к конструкции:
    Передаточное отношение = 5: 1
    Солнечная шестерня = 24
    Модуль = 1
    Поскольку, я работаю в метрических единицах, все размеры будут в мм.При выборе шестерен в метрических единицах профиль зуба прямозубой шестерни будет в модуле.
    M = модуль
    N = количество зубьев
    Nr = количество зубьев коронной шестерни
    Pd = диаметр шага
    R = передаточное отношение
    PDs = N / M = 24/1 = 24 мм Ур. 01
    Диаметр шага солнечной шестерни составляет 24.
    Рассчитайте количество зубьев, необходимых в коронной шестерне для передаточного числа 5: 1.
    R = 1 + Nr / Pd Ур. 02
    Решите для Nr
    Nr = Pd (R-1) = 24 (5-1) = 24 (4) = 96 зубьев

    Диаметр шага коронной шестерни с 96 зубьями и 1 модулем.
    Pd = Nr / M Ур. 03 Pd = 96/1 = 96 мм
    Диаметр шага планетарных шестерен должен быть определен от.
    PDp = (Nr-PDs) / 2 = (96-24) / 2 = 72/2 = 36 мм
    Число зубьев планетарной шестерни теперь можно узнать из.
    PDp = N / M Ур. 04 36 мм = N / 1  36 мм (1) = N  N = 36 зубьев
    Проверка:
    R = 1 + Nr / P_D = 1 + 96/24 = 1 + 4 = 5
    Соотношение 5: 1, как требовался дизайн.

    Как работает планетарная коробка передач?

    Планетарный редуктор, также известный как планетарный редуктор, является одним из наиболее интересных типов редукторов, доступных для управления движением.Они часто используются в автомобилестроении как важная часть автоматических трансмиссий.

    Планетарные редукторы

    - это редукторы, в которых входной и выходной валы имеют одинаковый центр вращения. Это означает, что центр входной шестерни вращается вокруг центра выходной шестерни, а входной и выходной валы выровнены.

    Как работает планетарная коробка передач?

    Расположение шестерен можно сравнить с нашей солнечной системой, где планеты вращаются вокруг Солнца, отсюда и название «планетарный редуктор».

    В середине планетарного редуктора находится «солнечная» шестерня, также известная как центральная шестерня. Часто это входная шестерня. Снаружи расположены 2 или более «планетарных» шестерни или внешние шестерни. Вокруг планетарных шестерен находится зубчатый венец, который скрепляет пласт. Планетарные передачи соединены водилом, который, в свою очередь, соединен с выходным валом.

    Применение планетарных редукторов

    Планетарные коробки передач используются не только для трансмиссий в транспортных средствах, но и в различных отраслях промышленности.Они обеспечивают высокую точность и высокое отношение крутящего момента к объему, что делает их хорошо подходящими для приложений, которые включают: увеличение крутящего момента, снижение скорости, точное позиционирование и управление воспроизводимым оборудованием. Приложения включают;

    • AGV
    • Колесные приводы
    • Поворотные приводы
    • Приводы лебедки
    • Поворотные приводы
    • Гусеницы
    • Смешивание
    • Насосы
    • Режущие головки
    • Возобновляемая энергия
    • Сканеры медицинские
    • Операционные столы
    • Нефтехимия

    Выбор планетарной коробки передач

    При выборе планетарного редуктора для вашего применения важно учитывать;

    Требуемые технические характеристики - необходимо учитывать крутящий момент, люфт, передаточное отношение и т. Д. В зависимости от области применения.

    Окружающая среда - в некоторых средах редуктор может подвергаться воздействию пыли, грязи или влаги, поэтому важно учитывать этот фактор и выбирать редуктор с правильной защитой.

    Space - планетарные редукторы доступны в различных размерах, при ограниченном пространстве можно использовать редукторы меньшего размера.

    Планетарные коробки передач от Heason

    Наши планетарные редукторы поставляются нашим поставщиком Micron, мы являемся ведущим дистрибьютором их продукции в Великобритании.У нас есть команда специалистов, которые помогут вам с выбором и дадут экспертный совет о том, какой планетарный редуктор лучше всего подходит для вашей области применения.

    Мы можем поставить планетарные редукторы Micron в комплекте с системой RediMount, подходящей для вашего двигателя. Мы даже можем поставить редуктор и двигатель в собранном и испытанном виде.

    Просмотрите наш полный ассортимент планетарных редукторов: доступно семь различных типов, каждый из которых подходит для различных условий и применений.

    Для получения дополнительной информации о наших планетарных редукторах или обсуждения вашего применения свяжитесь с нами.

    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
