Планетарная коробка передач подробно — Энциклопедия журнала «За рулем»

Планетарная механическая коробка передач (МКП) — разновидность коробки передач, в которой используются планетарные механизмы. Была распространена в начале ХХ столетия (автомобиль Ford T), в наше время получила достаточно широкое распространение в гусеничной технике — военной и гражданской, а также на велосипедах и в автомобилях с гибридной трансмиссией.

Устройство и принцип работы

В планетарной МКП используется система шестерен-сателлитов, вращающихся вокруг центральной солнечной шестерни. Чаще всего сателлиты размещены внутри большой коронной шестерни (эпицикла), с которой находятся в постоянном зацеплении. В свою очередь сателлиты закреплены на водиле.
Изменение передаточного отношения планетарной МКП зависит от того, какой из трех основных элементов — солнечная шестерня, сателлиты с водилом и коронная шестерня — закреплен неподвижно, на какой подается крутящий момент и с какого элемента снимается трансмиссией. В любом случае один из трех основных элементов планетарной коробки (а сателлиты рассматриваются как одно целое с водилом) будет неподвижен, два других будут вращаться. Для остановки и блокировки одного из элементов КП используется система ленточных тормозов и блокировочных муфт. Но есть планетарные механизмы, в которых тормоза и муфты отсутствуют — речь идет о дифференциалах, которые тоже относятся к планетарным механизмам, построенным с применением конических шестерен.
Вариантов планетарных систем, применяемых в МКП, достаточно много. Описание принципа работы касается простейшей системы с тремя сателлитами, закрепленными на водиле под углом в 120 градусов.
Понижающая передача. Первый вариант. Если остановить эпицикл, крутящий момент от двигателя подавать на вал солнечной шестерни, а снимать крутящий момент с водила, то в результате частота вращения вала водила будет меньше, чем частота вращения солнечной шестерни.
Второй вариант. Если подать вращающий момент вала двигателя на эпицикл, заблокировать солнечную шестерню, а крутящий момент снимать с водила, получится тот же эффект (но с передаточным числом близким к единице).
Повышающая передача. Первый вариант. Эпицикл заблокирован, крутящий момент подается на водило с сателлитами, а снимается с центральной солнечной шестерни. В результате КП работает в качестве повышающего редуктора.
Второй вариант. Солнечная шестерня блокирована, крутящий момент подается на водило, снимается с большой коронной шестерни. Эффект получается такой же, КП работает в режиме повышающей передачи.
Задний ход. Первый вариант. Крутящий момент подается на солнечную шестерню, снимается с эпицикла, водило закреплено неподвижно. С этом случае КП работает в качестве редуктора с отрицательным передаточным отношением, то есть включен режим реверса крутящего момента.
Второй вариант. Крутящий момент подается на эпицикл, снимается с вала солнечной шестерни, водило, опять же, закреплено неподвижно. КП работает в реверсивном режиме с отрицательным передаточным отношением.

Применение планетарных МКП

В автомобильном транспорте МКП с ручным (а точнее, с ножным) управлением вышли из употребления еще в 1928 году — с прекращением выпуска легендарного автомобиля марки Ford T. В этой машине применялась планетарная механическая двухступенчатая коробка передач. При этом переключение передач производилось педалями, которые включали ленточные тормоза коробки. Первая передача включалась нажатием на правую педаль, вторая — на среднюю и задний ход — на левую педаль (всего было три педали, вместо педали «газа» использовался подрулевой рычаг).
В 30-е и последующие годы МКП была вытеснена полуавтоматическими и автоматическими планетарными КП. В полуавтоматах вместо сцепления использовались гидромуфты, в автоматах — гидротрансформаторы.

Планетарный редуктор

Сегодня планетарные МКП широко используются в гусеничной технике, в том числе и военной — в танках, тягачах, транспортерах. В авиационных турбинах, в металлорежущих станках — в качестве редукторов.

Очень популярны планетарные механический коробки передач, встроенные в заднюю втулку велосипедного колеса. Эти коробки легки, долговечны, эффективны и просты в эксплуатации, поскольку не требуют какого-либо обслуживания. В то же время они повышают стоимость велосипедов и не применяются в спортивных моделях — из-за большой массы (порядка 1,5-2 кг) и меньшей ремонтопригодности по сравнению с открытыми устройствами перевода цепи параллелограммного типа.

Достоинства и недостатки планетарных КП

К достоинствам планетарных коробок следует отнести компактность. Все детали планетарной КП вращаются вокруг одной оси. В них нет валов, ползунов и последовательно расположенных шестерен. В результате такая коробка занимает примерно столько же места, сколько одно-двухдисковое сцепление.
В то же время планетарные коробки способны передавать очень большой крутящий момент, что обуславливает их применение в тяжелой (в частности, танковой) технике. Эта особенность объясняется тем, что крутящий момент равномерно распределяется на сателлиты (которых может быть больше трех), зубья которых испытывают меньшие по сравнению с двух-трехвальными КП механические нагрузки. Планетарные коробки отличаются повышенным ресурсом и простотой обслуживания.
Конструкция планетарных коробок позволяет легко организовать систему управления — оснастить элементы КП ленточными тормозами и блокировочными муфтами (поясним: первые нужны для плавной остановки вращения шестерен, вторые — для окончательной блокировки и, соответственно, переключения передачи).
Наконец, правильно спроектированная планетарная КП с верно подобранным передаточным отношением шестерен имеет более высокий коэффициент полезного действия, чем двух-трехвальные механические КП.
Но вместе с тем есть у планетарных коробок и недостатки. Главный из них — сложность с проектирования и производства многоступенчатых КП. В автоматических коробках для получения трех и более ступеней переключения приходится прибегать к каскадным планетарным системами. Это усложняет КП и, соответственно, снижает ее КПД и надежность.
В наши дни наработки в области планетарных автомобильных коробок передач используются в производстве автоматических планетарных коробок, которые полностью вытеснили механические КП этого типа. Вместе с полуавтоматическими и бесступенчатыми трансмиссиями (прежде всего, с вариаторными системами) АКП широко используются в легковых автомобилях среднего и высокого класса. Благодаря эксплуатационным удобствам АКП пользуются повышенной популярностью и постепенно вытесняют механические КП с ручным управлением из автомобилей бюджетного класса.

wiki.zr.ru

Механизм планетарной передачи и чертеж

Кроме обычных зубчатых передач, рассмотренных выше, на тракторах часто применяется планетарная передача, которая получила такое название потому, что ее детали перемещаются относительно друг друга аналогично движению планет вокруг солнца.

Устройство

Простейшая планетарная передача состоит из следующих главных частей:

  1. Центральную — солнечную шестерню
  2. Наружную — коронную шестерню
  3. Сателлиты — спутники, вращающиеся вокруг центральной солнечной шестерни
  4. Водило.

Коронная шестерня содержит внутренний зубчатый венец – корону и соединяется с валом, опирающимся на подшипники. Солнечная шестерня с наружными зубьями закреплена на целом или полом валу, также опирающемся на подшипники. На чертеже представлена такая передача.

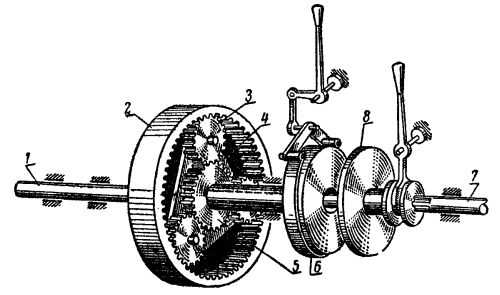

1 – ведущий вал; 2 – коронная шестерня; 3 – сателлит; 4 – водило; 5 – солнечная шестерня; 6 – тормоз солнечной шестерни; 7 – ведомый вал; 8 – муфта сцепления.

Сателлиты входят одновременно в зацепление с коронной и солнечной шестернями и свободно вращаются в подшипниках на осях, закрепленных во фланце, который называется водилом. Водило планетарной передачи соединяется с ведомым валом. Такая планетарная передача работает разными способами.

Рабочий процесс

Если вращать коронную шестерню, соединенную с ведущим валом, при свободно вращающейся на подшипниках солнечной шестерне, то водило, соединенное с ведомым валом, не будет вращаться. В этом случае сателлиты будут передавать вращение солнечной шестерне в обратном направлении с передаточным числом, которое зависит от соотношения диаметров сцепленных шестерен.

В случае если солнечную шестерню затормозить, то при вращении коронной шестерни, сателлиты, обкатываясь по неподвижной солнечной шестерне, будут вести за собой водило, вращая ведомый вал с необходимым передаточным числом.

Если же жестко соединить между собой солнечную шестерню и водило, например, при помощи муфты сцепления, планетарный механизм будет замкнут — заблокирован и начнет вращаться, как одно целое. При этом число оборотов ведущего и ведомого валов будет одинаковым, передаточное число равно 1,0.

Включать и выключать такую передачу можно без прекращения вращения коронной шестерни и ведущего вала.

Возможны и другие случаи использования планетарной передачи, когда ведущая часть — солнечная шестерня, а ведомая — коронная.

Рассмотренная простейшая планетарная передача, у которой сателлиты одновременно входят в зацепление с солнечной и коронной шестернями, носит название передачи с внешним и внутренним зацеплением.

Механизм передачи с внешним зацеплением

Такая передача снабжается двойными сателлитами, которые входят в зацепление только с двумя солнечными шестернями, одна соединяется с ведущим валом, а вторая — с ведомым.

Главные достоинства:

  • универсальность использования
  • малые размеры и вес при получении больших передаточных чисел
  • возможность изменения передаточных чисел без остановки ведущего и ведомого валов, на ходу трактора
  • большой срок службы, так как все шестерни в постоянном зацеплении друг с другом и работают в масле.

Для остановки планетарной передачи используют ленточные тормоза, а для соединения частей друг с другом, блокирования — дисковые муфты сцепления.

Планетарные механизмы из-за преимуществ начинают шире применять на тракторах для изменения передаточных чисел силовой передачи на ходу при помощи увеличителя крутящего момента, для поворота гусеничного трактора и в механизме независимого привода вала отбора мощности.

tractor-server.ru

Планетарный редуктор: принцип работы, характеристики и разновидности этого устройства

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

Двухступенчатый планетарный редуктор представляет собой конструкцию, составленную из шестеренок и других рабочих элементов, которые приводятся в движение посредством зубчатой передачи. При этом двигаются они по принципу, который заложен в механике вращения планет – вокруг одного центра. По этой причине центральная шестерня именуется «солнечной», промежуточные — «сателлитами», а внешняя с внутренним зубчатым сцеплением — «коронной». Кроме этого, самый простой планетарный редуктор состоит из водила. Оно предназначено для фиксации сателлитов относительно друг друга, чтобы они двигались вместе.

Чертеж планетарного редуктора

Для правильной работы устройства необходимо, чтобы одна из составляющих его частей была жестко закреплена на корпусе. В планетарном редукторе, который оснащен водилом, статической частью является именно оно. Кроме этого, жестко закрепленным может быть коронная или солнечная шестеренки.  В случае если ни одна из частей этого устройства не закреплена, имеется возможность расщепления одного движения на несколько, либо слияние двух в одно.

При этом в сцепке с ведущим и ведомым валом может быть как коронная, так и солнечная шестерни, или сателлиты. Этот механизм может осуществлять повышение передаточного числа и снижение крутящего момента и на оборот.

За счет такой конструкции обеспечивается движение ведомого и ведущего валов в одном направлении.

Схема работы планетарного редуктора

Назначение и конструкция редуктора

Служит редуктор для обеспечения понижения передачи и при этом повышения силы крутящего момента. Для обеспечения работы этого механизма вращающийся вал присоединяется к его ведомому элементу.

Это устройство в классическом исполнении состоит из червячных или зубчатых пар, центрирующих подшипников, различных уплотнений, сальников и т.д. Примером планетарного редуктора является шариковый подшипник.  Корпус устройства сложен из двух элементов:

  • крышки;
  • основания.

Смазка всех составных элементов этого устройства производится путем разбрызгивания масла, но в некоторых особенных устройствах это осуществляется при помощи масляного насоса в принудительном порядке.

Принцип работы

То, как будет функционировать этот агрегат зависит от кинематической схемы привода. Так подводку вращательного движения можно осуществлять к любому элементу этой системы, а снятие производить с какого-либо из оставшихся. Передаточное число зависит от того, согласно какой схемы организована подводка и съем вращательного движения.

Понимание того, как работает подобный редуктор, позволяет оценить сложность ремонта и восстановления.

Принцип работы планетарного редуктора

Разновидности планетарных редукторов

В зависимости от количества ступеней, которые они имеют планетарные редукторы подразделяют на:

Одноступенчатые более простые и при этом компактнее, меньше по размерам в сравнении с многоступенчатыми, обеспечивают более широкие возможности по передаче крутящего момента, достижения разных передаточных чисел. Обладающие несколькими ступенями являются достаточно громоздкими механизмами, при этом диапазон передаточных чисел, которые ими могут быть обеспечены, существенно меньше.

В зависимости от сложности конструкции они могут быть:

  • простыми;
  • дифференциальными.

Кроме этого, планетарные редукторы в зависимости от формы корпуса, используемых элементов и внутренней конструкции могут быть:

Через них может передаваться движение между параллельными, пересекающимися и перекрещивающимися валами.

Характеристики основных разновидностей этого устройства

Цилиндрические

Самые распространенные. Коэффициент полезного действия этих устройств достигает 95%. Они могут обеспечивать передачу достаточно больших мощностей. Передача движения осуществляется между параллельными и соосными валами. Они могут оснащаться прямозубными, косозубными и шевронными зубчатыми колесами. Коэффициент передачи может колебаться в пределах от 1,5 до 600.

Цилиндрический планетарный редуктор

Конические

Такое название они носят потому, что в них используются шестеренки, которые имеют коническую форму. Это обеспечивает плавность сцепки и способность выдерживать достаточно большие нагрузки. Могу иметь одну, две и три ступени. Валы в этой разновидности редукторов могут располагаться как горизонтально, так и вертикально.

Конический планетарный редуктор

Волновые

Они представляют собой конструкцию с гибким промежуточным числом. Состоят они из генератора волн, эксцентрика или кулачка, который обеспечивает растяжение гибкого колеса до достижения его контакта с неподвижным. При этом гибкое колесо имеет наружные зубья, а неподвижное — внутренние.

К достоинствам такого типа редукторов относится:

  • плавность хода;
  • высокое передаточное число;
  • возможность передачи движения через герметичные и сплошные стенки.

Они могут быть одно- и многоступенчатыми. Высокоскоростные оснащены подшипниками скольжения, а низкоскоростные — подшипниками качения.

Волновой планетарный редуктор

Достоинства планетарных редукторов

  • Небольшой вес;
  • Широкий диапазон передаточных чисел;
  • Относительная компактность;
  • Собрать и починить такое устройство можно своими руками.

Советы по подбору планетарного редуктора

Главное в этом деле — правильно произвести расчет основных параметров нагрузки и существующих условий эксплуатации этого устройства.

Выбор производиться в зависимости от:

  • типа передачи;
  • максимально допустимых осевых и консольных нагрузок;
  • типоразмера этого устройства;
  • диапазона температур, в которых редуктор может использоваться длительный период и не терять при этом своих полезных качеств и свойств.

Делаем планетарный редуктор своими руками

Первым делом производится проектирование будущей конструкции в зависимости от конструктивных особенностей изделия и задач, которые планируется решать с его использованием. При этом производится расчет таких параметров как передаточное число, расположение валов, количество ступеней и т.д.

Составные части планетарного редуктора

Далее производится определение межосевого расстояния. Этот показатель очень важен, так как указывает на способность передавать крутящий момент. Температура внутри устройства во время его работы не должна быть выше, чем 80 градусов по Цельсию.

При конструировании планетарного редуктора производится также расчет:

  • числа передаточных ступеней;
  • количества сателлитных шестеренок и зубьев на них;
  • толщины шестеренок;
  • размещения осей в будущем механизме.

Кроме этого, осуществляется подбор шестеренок, которые выполнены из подходящего материала, расчет сил, которые будут присутствовать при функционировании механизма и проверочный расчет.

Не имея специального оборудования и условий, изготовить составные части этого устройства в условиях домашней мастерской не получится. Планетарный редуктор можно собрать из подобранных частей, которые без труда можно приобрести в торговой сети или на разборке.

Сборка также является делом достаточно непростым, для достижения успеха в этом деле необходимо иметь практический опыт ремонта подобных механизмов, их сборки и разборки, обладать теоретическими познаниями в механике, прочими знаниями и навыками.



Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Планетарные зубчатые передачи.

Планетарные зубчатые передачи



Общие сведения о планетарных передачах

Планетарными называют передачи, имеющие зубчатые колеса с подвижными осями. Отличительной особенностью механизмов, включающих планетарную передачу (или передачи), является наличие двух или более степеней свободы. При этом угловая скорость любого звена передачи определяется угловыми скоростями остальных звеньев.

Наибольшее распространение получила простая одинарная планетарная передача (рис. 1), которая состоит из центрального колеса 1 с наружными зубьями, неподвижного центрального колеса 3 с внутренними зубьями; сателлитов 2 – колес с наружными зубьями, зацепляющихся одновременно с колесами 1 и 3 (на рис. 1 число сателлитов с = 3), и водила Н, на котором закреплены оси сателлитов. Водило соединено с тихоходным валом. В планетарной передаче одно колесо неподвижно (соединено с корпусом). Обычно внешнее центральное колесо с внутренними зубьями называют коронным (коронная шестерня или эпицикл), а внутреннее колесо с внешними зубьями – солнечным колесом (солнечная шестерня или солнце).

При неподвижном колесе 3 вращение колеса 1 вызывает вращение сателлитов 2 относительно собственных осей, а обкатывание сателлитов по колесу 3 перемещает их оси и вращает водило Н. Сателлиты таким образом совершают вращение относительно водила и вместе с водилом вокруг центральной оси, с. е. совершают движение, подобное движению планет. Поэтому такие передачи и называют планетарными.

При неподвижном колесе 3 движение передают чаще всего от колеса 1 к водилу Н, можно передавать движение от водила Н к колесу 1.

В планетарных передачах применяют не только цилиндрические, но и конические колеса с прямым или косым зубом.

Если в планетарной передаче сделать подвижными все звенья, т. е. оба колеса и водило, то такую передачу называют дифференциальной.

С помощью дифференциального механизма можно суммировать движение двух звеньев на одном или раскладывать движение одного звена на два других. Например, в дифференциале заднего моста автомобиля движение от водила Н передают одновременно колесам 1 и 3, что позволяет при повороте одному колесу вращаться быстрее другого.

***

Разновидности планетарных передач

Существует много различных типов и конструкций планетарных передач. Наиболее широко в машиностроении применяют однорядную планетарную передачу, схема которой показана на рисунке 1. Эта передача конструктивно проста, имеет малые габариты. Находит применение в силовых и вспомогательных приводах. КПД планетарной передачи η = 0,96…0,98 при передаточных числах u = 3…8.

Планетарные механизмы, в составе которых присутствуют одна или несколько планетарных передач подразделяются на однорядные, двухрядные и многорядные. Каждый набор из центральных зубчатых колёс и сателлитов, вращающихся в одной плоскости, образует так называемый планетарный ряд. Простой планетарный механизм с набором одновенцовых сателлитов является однорядным. Простые планетарные механизмы с двухвенцовыми сателлитами являются двухрядными. Сложные планетарные механизмы могут быть двух, трёх, четырёх и даже пятирядными.

Для получения больших передаточных чисел в силовых приводах применяют многоступенчатые планетарные передачи. На рис. 2,а планетарная передача составлена из двух последовательно соединенных однорядных планетарных передач. В этом случае суммарное передаточное число u = u1×u264, а КПД равен η = η1×η2 = 0,92…0,96.

На рисунке 2, б показана схема планетарной передачи с двухрядным (двухвенцовым) сателлитом, для которой при передаче движения от колеса 1 к водилу Н при n4 = 0 передаточное число определяется из зависимостей:

u = n1/nН = 1 + z2z4/(z1z3).

В этой передаче u = 3…19 при КПД η = 0,95…0,97.

Как упоминалось выше, планетарные передачи, у которых все звенья подвижны, называют дифференциальными или просто дифференциалами.

Неизбежные погрешности изготовления приводят к неравномерному распределению нагрузки между сателлитами. Для выравнивания нагрузки в передачах с тремя сателлитами одно из центральных колес выполняют самоустанавливающимся в радиальном направлении (не имеющим радиальных опор). Для самоустановки сателлитов по неподвижному центральному колесу применяют сферические подшипники качения.

Высокие требования предъявляются к прочности и жесткости водила, при этом его масса должна быть минимальной. Обычно водила выполняют литыми или сварными.

***

Достоинства и недостатки планетарных передач

Основными достоинствами планетарных передач являются:

  • малые габариты и масса вследствие передачи мощности по нескольким потокам, численно равным количеству сателлитов. При этом нагрузка в каждом зацеплении уменьшается в несколько раз;
  • удобство компоновки в машинах благодаря соосности ведущего и ведомого валов;
  • работа с меньшим шумом, чем в обычных зубчатых передачах, что обусловлено меньшими размерами колес и замыканием сил в механизме. При симметричном расположении сателлитов силы в передаче взаимно уравновешиваются;
  • малые нагрузки на валы и опоры, что упрощает конструкцию опор и снижает потери в них;
  • возможность получения больших передаточных чисел при небольшом числе зубчатых колес и малых габаритах передачи.

Не лишены планетарные передачи и недостатков:

  • повышенные требования к точности изготовления и монтажа передачи;
  • большее количество деталей, в т. ч. подшипников, и более сложная сборка.

***

Область применения планетарных передач

Планетарные передачи применяют как редукторы в силовых передачах и приборах, в коробках передач автомобилей и другой самоходной техники, при этом передаточное число такой КПП может изменяться путем поочередного торможения различных звеньев (например, водила или одного из колес), в дифференциалах автомобилей, тракторов и т. п.

Широкое применение планетарные передачи нашли в автоматических коробках передач автомобилей благодаря удобству управления передаточными числами (переключением передач) и компактности. Можно встретить планетарные передачи и в механизмах привода ведущих колес современных велосипедов.
Часто применяют планетарную передачу, совмещенную с электродвигателем (мотор-редуктор, мотор-колесо).

***

Передаточное число планетарных передач

При определение передаточного числа планетарной передачи используют метод остановки водила (метод Виллиса).

По этому методу всей планетарной передаче мысленно сообщается дополнительное вращение с частотой вращения водила nН, но в обратном направлении. При этом водило как бы останавливается, а закрепленное колесо освобождается. Получается так называемый обращенный механизм, представляющий собой обычную непланетарную передачу, в которой геометрические оси всех колес неподвижны. Сателлиты при этом становятся промежуточными (паразитными) колесами, т. е. колесами, не влияющими на передаточное число всего механизма.

Передаточное число в обращенном механизме определяется как в духступенчатой передаче с одним внешним и вторым внутренним зацеплением.

Здесь существенное значение имеет знак передаточного числа. Передаточное число считают положительным, если в обращенном механизме ведущее и ведомое звенья вращаются в одну сторону, и отрицательным, если в разные стороны. Так, для обращенного механизма передачи по рис. 1 имеем:

u = u1×u2 = (-n1/n2)×(-n2/-n3) = (-z2/z1)×(z3/z2) = — z3/z1,

где z – числа зубьев колес.

В рассматриваемом обращенном механизме знак минус показывает, что колеса 2 и 3 вращаются в обратную сторону по отношению к колесу 1.

В качестве примера определим передаточное число для планетарной передачи, изображенной на рис. 1, при передаче движения от колеса 1 к водилу Н. Мысленная остановка водила в этой передаче равноценна вычитанию его частоты nН из частоты вращения колес.

Тогда для обращенного механизма этой передачи имеем:

u’ = (n1 – n2)/(n3 – nН) = — z3/z1,

где (n1 – nН) и (n3 – nН) – частоты вращения колес 1 и 3 относительно водила Н;
z1 и z3 – числа зубьев колес 1 и 3.

Для планетарной передачи, у которой колесо 3 закреплено в корпусе неподвижно (n3 = 0), колесо 1 является ведущим, а водило Н – ведомым.

Тогда получим передаточное число такой передачи:

(n1 – nН)/(- nН) = — z3/z1;
— n1/nН+ 1 = -z3/z1

или

u = n1/nН= 1 + z3/z1.

***



Подбор чисел зубьев планетарных передач

В отличие от обычных зубчатых передач расчет планетарных начинают с подбора чисел зубьев на колесах и сателлитах.
Рассмотрим последовательность подбора чисел зубьев на примере планетарной передачи, изображенной на рис. 1.

Число зубьев z1 центральной шестерни 1 задают из условия неподрезания ножки зуба: z117. Принимают z1 = 24 при Н350 НВ; z1 = 21 при Н52 HRC и z1 = 17 при Н > 52 HRC.

Число зубьев неподвижного центрального колеса 3 определяют по заданному передаточному числу u:

z3 = z1(u – 1).

Число зубьев z2 сателлита 2 вычисляют из условия соосности, в соответствии которым межосевые расстояния aw зубчатых пар с внешним и внутренним зацеплением должны быть равны.

Из рис. 1 для немодифицированной прямозубой передачи:

aw = 0,5(d1 + d2) = 0,5(d3 – d2),        (1)

где d = mz — делительные диаметры колес.

Так как модули зацеплений планетарной передачи одинаковые, то формула (1) принимает вид:

z2 = 0,5(z3 – z1).

Полученные числа зубьев z1, z2, и z3 проверяют по условиям сборки и соседства.

Условие сборки требует, чтобы во всех зацеплениях центральных колес с сателлитами имело место совпадение зубьев со впадинами, в противном случае собрать передачу будет невозможно. Установлено, что при симметричном расположении сателлитов условие сборки удовлетворяется, когда сумма зубьев центральных колес (z1 + z3) кратна числу сателлитов с = 2…6 (обычно с = 3), т. е. должно соблюдаться условие:

(z1 + z3)/c = целое число.

Условие соседства требует, чтобы сателлиты не задевали зубьями друг друга. Для этого необходимо, чтобы сумма радиусов вершин зубьев соседних сателлитов, равная da2 = m(z2 + 2) , была меньше расстояния l между их осями (рис. 1), т. е.:

da2 < l = 2aw sin (180˚/c),        (2)

где aw = 0,5m(z1 + z2) – межосевое расстояние.

Из формулы (2) следует, что условие соседства удовлетворяется, когда

z2 + 2 (z1 + z2) sin (180˚/c).        (3)

***

Расчет на прочность планетарных передач

Расчет на прочность зубчатых передач планетарного типа ведут по методике, применяемой для обычных зубчатых передач. Основными критериями работоспособности для большинства планетарных передач (как и для всех зубчатых передач), является усталостная контактная прочность рабочих поверхностей зубьев и прочность зубьев при изгибе. При этом под контактной прочностью понимают способность контактирующих поверхностей зубьев обеспечить требуемую безопасность против прогрессирующего усталостного выкрашивания, а прочностью при изгибе – способность зубьев обеспечить требуемую безопасность против усталостного излома зуба.

Расчет выполняют для каждого зацепления. Например, в передаче, изображенной на рис. 1, необходимо рассчитать внешнее зацепление колес 1 и 2 и внутреннее – колес 2 и 3. Так как модули и силы в этих зацеплениях одинаковы, а внутреннее зацепление по своим свойствам прочнее внешнего, то при одинаковых материалах колес достаточно рассчитать только внешнее зацепление.

Расчет начинают с подбора чисел зубьев колес, как было показано выше.

При определении допускаемых напряжений коэффициенты долговечности находят по эквивалентных числам циклов нагружения. При этом число циклов перемены напряжений зубьев за весь срок службы вычисляют при вращении колес только относительно друг друга.

При определении допускаемых напряжений изгиба для зубьев сателлита вводят коэффициент YA, учитывающий двустороннее приложение нагрузки (симметричный цикл нагружения).

Межосевое расстояние планетарной прямозубой передачи для пары колес внешнего зацепления (центральной шестерни с сателлитом) определяют по формуле:

aw = 450(u’ + 13√{(КНТ1Кc)/(ψbau'[σ]Н2с)},

где u’ = z2/z1 – передаточное число рассчитываемой пары колес;
Кc = 1,05…1,15 – коэффициент неравномерности распределения нагрузки между сателлитами;
Т1 – вращающий момент на валу центральной шестерни, Нм;
с – число сателлитов;
ψba — коэффициент ширины венца колеса:

        ψba = 0,4 для Н350 НВ;

        ψba = 0,315 при 350 НВ < Н50 HRC,

        ψba = 0,25 для Н > 50 HRC.

Ширина b3 центрального колеса 3 определяется по формуле b3 = ψbaaw.

Ширину b2 венца сателлита принимают на 2…4 мм больше значения b3; ширина центральной шестерни b1 = 1,1b2.

Модуль зацепления определяют по формуле:

m = 2aw/(z2 + z1).

Получнный расчетом модуль округляют до ближайшего стандартного значения, а затем уточняют межосевое расстояние:

aw = m(z2 + z1)/2.

Окружную силу Ft в зацеплении вычисляют по формуле:

Ft = 2×103КcТ1/сd1.

Радиальную силу Fr определяют по формуле:

Fr = Ft tg αw,

где αw = 20˚ – угол зацепления.

***

Волновые передачи



k-a-t.ru

Планетарный редуктор: описание,преимущества,характеристики,принцип работы. | НЕМЕЦКИЕ АВТОМАШИНЫ





Двухступенчатый планетарный редуктор представляет собой конструкцию, составленную из шестеренок и других рабочих элементов, которые приводятся в движение посредством зубчатой передачи. При этом двигаются они по принципу, который заложен в механике вращения планет – вокруг одного центра. По этой причине центральная шестерня именуется «солнечной», промежуточные — «сателлитами», а внешняя с внутренним зубчатым сцеплением — «коронной». Кроме этого, самый простой планетарный редуктор состоит из водила. Оно предназначено для фиксации сателлитов относительно друг друга, чтобы они двигались вместе.

Для правильной работы устройства необходимо, чтобы одна из составляющих его частей была жестко закреплена на корпусе. В планетарном редукторе, который оснащен водилом, статической частью является именно оно. Кроме этого, жестко закрепленным может быть коронная или солнечная шестеренки.  В случае если ни одна из частей этого устройства не закреплена, имеется возможность расщепления одного движения на несколько, либо слияние двух в одно.

При этом в сцепке с ведущим и ведомым валом может быть как коронная, так и солнечная шестерни, или сателлиты. Этот механизм может осуществлять повышение передаточного числа и снижение крутящего момента и на оборот.

За счет такой конструкции обеспечивается движение ведомого и ведущего валов в одном направлении.

Преимущества планетарных устройств

По сравнению с традиционными редукторами можно выделить следующее преимущества, которые имеет это устройство: они могут создавать огромные передаточные отношения скоростей при невысоком количестве шестеренок. Шестерни механизма имеют небольшой размер благодаря их количеству. Так, одно более массивное колесо распределяет равномерно нагрузку по нескольким сателлитам. Из этого следует, что устройство получается не очень большим и громоздким. Однако, расчет и практика показывают, что при высоких передаточных числах работоспособность и коэффициент полезного действия сильно снижаются. И как вывод всего вышесказанного, основными преимуществами являются:

  • Большие передаточные числа;
  • Невысокая масса;
  • Относительная компактность;
  • Его можно чинить и собирать своими руками.

Такие преимущества требуют и соответствующего изготовления. Начиная с расчета, проектирования и заканчивая изготовлением – все должно быть прецизионно точно. Эти редукторы нашили очень широкий ряд применений в различных отраслях: прибостроительной, станкостроительной, машиностроительной и т.д. В данной статье остановимся более подробно на применении этого устройства в машиностроительной отрасли.

Описание и принцип работы:

Планетарные редукторы имеют ряд общих черт с цилиндрическими редукторами, так как передача усилия так же происходит посредством зубчатой передачи, а в конструкции используются зубчатые колеса. Однако конструкция планетарных редукторов, как и принцип работы, сложнее.

В общем случае в планетарном редукторе можно выделить следующие основные детали: коронная шестерня, планетарные шестерни (сателлиты), водило и солнечная шестерня. По аналогии с Солнцем, расположенным в центре солнечной системы, солнечная шестерня расположена в центре рабочей части редуктора. Она находится в зацеплении с идентичными планетарными шестернями, оси которых расположены на окружности, центр которой лежит на оси солнечной шестерни, и в то же время сателлиты сцеплены с коронной шестерней, представляющей собой зубчатое колесо с внутренним зацеплением. Водило жестко закрепляет все сателлиты относительно друг друга.

Для работы планетарного редуктора необходимо, чтобы одна из его деталей (солнечная шестерня, коронная шестерня или водило) была жестко закреплена относительно корпуса редуктора. В зависимости от выбора ведущего и ведомого элемента будет зависеть передаточное число планетарного редуктора. Также работа планетарного редуктора возможна и в случае, когда ни одна из его деталей не закреплена. В таком случае становится возможным разложение одного движения на два (к примеру, от солнечной шестерни к коронной шестерни и водилу), или слияние двух движений в одно.

Основные характеристики редукторов

Основные характеристики редукторов: КДП, частота вращения входного и выходного валов, передаточное отношение, передаваемая мощность, количество ступеней и тип передач.

Передаточное отношение – это отношение скоростей вращений входного к скорости вращения выходного вала.

i = wвх/wвых

КПД редуктора определяется отношением мощности на входном валу к мощности на выходном валу



n = Pвх/Pвых

Классификация планетарных редукторов:

По количеству ступеней планетарного редуктора выделяют:

одноступенчатый планетарный редуктор

  • одноступенчатые
  • многоступенчатые

Одноступенчатые редукторы наиболее компактны, в то время как многоступенчатые значительно сложнее по конструкции и занимают больше места, но позволяют достичь больших передаточных чисел.

По факту жесткого закрепления одного из элементов редуктора выделяют:

  • простейшие
  • дифференциальные

В простейших планетарных редукторах одно из звеньев жестко закреплено, и передача усилия происходит от одного из незакрепленных звеньев к другому с фиксированным передаточным числом. В дифференциальных редукторах ни один из элементов не закреплен, что позволяет использовать редуктор как дифференциальный механизм.

УСТРОЙСТВО ПЛАНЕТАРНОГО РЕДУКТОРА

Основными частями планетарного редуктора, как правило, являются такие элементы, как солнечная шестеренка, которая, как сказано выше, расположена в центре редуктора. Так же к основным элементам относятся, водило. Эта деталь редуктора предназначена для прочной фиксации осей остальных шестерней, или как их еще называют сателлитов. Сателлиты представляют собой одинакового размера шестеренки, которые располагаются вокруг основной шестерни. И наконец, еще одной важной деталью планетарного редуктора является шестерня, которая называется кольцевой. Эта шестеренка имеет вид зубчатого вида колеса, которое распложено по краю всех частей редуктора, данная часть имеет сцепку с сателлитами. Принцип работы планетарного редуктора выглядит следующим образом.

Один из элементов данного устройства всегда остается неподвижным, в данном случае это кольцевая деталь. Ведущей деталью в планетарном редукторе является солнечная шестерня, а ведомыми, стало быть, сателлиты. Как правило, наиболее часто применение планетарного вида редукторов используется в такой отрасли как машиностроение. Однако нередко его еще применяют при изготовлении различного рода станков для резки металла. Довольно часто используется сразу несколько планетарных редукторов, как правило, этими редукторами оснащается автоматическая коробка передач.

Планетарные редукторы в машиностроении

Широкое распространение редуктора, которые имеют устройство данного типа получили в ведущих мостах автомобилей и в автоматических коробках переключения передач. Колесный редуктор можно встретить в мостах таких автомобилей, как: МАЗ, Икарус, в некоторых троллейбусах, тракторах Т-150К, К-700. Этот колесный редуктор в мостах передает крутящий момент к ступицам колес от полуосей. Также они распространены в передаче бортового типа. Такое применение в бортовой передаче позволило существенно уменьшить как расчетный, так и практический диаметр основной передачи. Уменьшение диаметра отразилось повышенным просветом автомобиля и как следствие более высокой проходимостью. Использование планетарных коробок переключения передач набирает все большую популярность. Передаточное отношение устройства будет вытекать из расчета отношения числа зубьев на центральной шестерни к числу зубьев на коронной шестерне. Интересным моментом является расторможение коронной шестерни в коробке. В этом случае передаточное число равняется 1.

Ремонт редуктора своими руками

Ремонт редуктора своими руками является весьма непростой задачей. Так, данный механизм очень непростой и состоит из множества частей. При ремонте своими руками часто можно даже при разборке не ведая, что внутри просто растерять целую кучу маленьких деталей, например, иголки моментально рассыпаются и теряются. Ремонт планетарного редуктора лучше всего оставить профессионалам.

Стоит отметить, что на сегодняшний день планетарный редуктор весьма распространен и используется в большинстве грузовых автомобилей в ведущих мостах, а также очень часто встречается в роли лебедок.

Как и все редукторы, он может быть как одноступенчатым, так и многоступенчатым. Если Вы собираетесь приобрести механизм данного типа, то лучше всего покупать его у проверенных производителей, так как ремонт своими руками очень затруднен, а если он будет часто выходить из строя, то денег на него будет уходить много. В данной статье мы попытались собрать общую информацию по устройствам планетарного типа использующихся для производства автомобилей. Также нужно сказать, что данный вид устройства очень интенсивно внедряется во многие сферы и отрасли благодаря своим очень весомым преимуществам.

Советы по подбору планетарного редуктора

Главное в этом деле — правильно произвести расчет основных параметров нагрузки и существующих условий эксплуатации этого устройства.

Выбор производиться в зависимости от:

    • типа передачи;
    • максимально допустимых осевых и консольных нагрузок;
    • типоразмера этого устройства;
    • диапазона температур, в которых редуктор может использоваться длительный период и не терять при этом своих полезных качеств и свойств.





seite1.ru

Планетарная передача: расчет, принцип работы



Составляющим элементом на автотранспорте является КПП, включающая набор валов, шестерен. Также, может присутствовать планетарная передача (ПП), которую характеризует продолжительный эксплуатационный срок. Устройство рассчитано на выдержку больших нагрузок, которые возникают при передвижении.

Планетарные передачи: конструктивные особенности

Планетарная передача, внешний вид

Относящиеся к КПП планетарные зубчатые передачи представляют собой набор взаимозацепляемых колес, минимальное количество которых – 4. Следует отметить наличие подвижной и неподвижной оси вращения. Колеса зубчатой формы обеспечивают хорошую связь между собой, имеется возможность осуществления дифференциального вращения. Данная система отличается долговечностью.

Дифференциал – это составляющий механизм коробки переключения передач на транспортном средстве. Данный элемент приводит в движение машину.

Следует перечислить основные составляющие элементы автомобильной автоматической КПП:

  • Солнечная шестерня;
  • водило;
  • кольцевая шестерня.

Водило – это рычажный механизм. Данная комплектующая деталь надежно зафиксирована в штатном месте, неподвижна, в то время солнечная шестерня приводится в движение внешним источником.

К коробке передач относятся сателлиты, представляющие собой шестерни. Данная запчасть отличается надежностью, способна выдерживать возникающие большие нагрузки. Благодаря этому, происходит оперативное зацепление зубьев. При этом отмечается минимальный уровень шума во время их работы.

Сателлиты – это группы колес, отличающиеся небольшим размером, встречающиеся на автоматическом варианте КПП.

Они находятся в постоянном зацеплении с обоими центральными зубчатыми колесами. Скорость их вращения и солнечных шестеренок могут отличаться, однако сумма всегда одинакова.

Строение ПП

Таким образом, ПП влияет на изменение скорости. На ведущей оси машины установлен дифференциал, поддерживающий планетарные передачи с разным передаточным коэффициентом. АКПП с планетарной зубчатой передачей отличается эффективностью работы, в значительной мере облегчает управление транспортным средством во время езды по городу.

Передаточное отношение планетарной передачи

Формула для вычисления передаточного числа

Передаточное число – это отношение числа зубьев ведомой к ведущей шестерни. Оно влияет на эффективность разгона, динамика хода автотранспорта на проезжей части. От чего зависит передаточное отношение? На данный параметр влияют такие факторы, как общее количество зубьев, какой элемент в данной системе закреплен.

С помощью калькулятора представляется возможным осуществить точный расчет планетарных передач. Для определения передаточного соотношения необходимо частоту вращения ведущего вала поделить на частоту вращения ведомого.


Угловая скорость звеньев ПП находится в зависимости от скорости вращения всех остальных имеющихся звеньев, относящихся к трансмиссии. Чтобы определить соотношение между угловыми скоростями зубчатых колес, сателлитов целесообразно применить формулу Виллиса.

Особенности функционирования и классификация ПП

Планетарная коробка передач отличается сложностью конструкции. Название «планетарная» данной передачи обусловлено тем, что внешне она похожа на модель Солнечной системы, т.е. в центре «Солнце», а на прилегающих вокруг него осях расположены «планеты», вращающиеся с определенной скоростью. В ряде источников, помимо планетарной, передача может именоваться дифференциальной, эпициклической (эпицикл). ПП может использоваться в качестве редуктора.

Как работает планетарная передача?

Принцип работы планетарной передачи может базироваться на блокировке одного или нескольких рабочих узлов. При этом отмечается небольшая нагрузка на зубья. Нередко планетарные коробки передач устанавливаются на тракторах, гусеничной технике.

Составляющие элементы планетарного механизма на КПП – это зубчатые колеса, имеющие прямую, косую форму. Также, данные комплектующие детали могут быть V-образными, червячными. Классифицироваться планетарные зубчатые передачи могут по количеству свободных звеньев, связей между собой, расположению осей и т.д.

Таким образом, принцип действия ПП может быть одноступенчатым или многоступенчатым. В первом случае блокировка происходит только одной шестерни, а во втором – нескольких. Шестерни меньшего размера крутят большую. Эффективностью работы отличаются солнечная, коронная шестерня, сателлиты. Благодаря этому, плавно переключаются скорости, не отмечается разрывов в передачи возникающей мощности мотора, следовательно, повышается комфорт поездки.

Обнаружение неполадок в работе ПП

Устройство ПП

Несмотря на надежность механизма ПП, при его продолжительной работе могут возникнуть соответствующие поломки в результате износа комплектующих. Основной признак наличия неисправности – это возникновение посторонних шумов. Такое проявление может являться следствием того, что хозяин транспортного средства часто придерживался агрессивного стиля езды. В дополнении к этому, способствует сокращению рабочего срока ПП – если не прогревался двигатель перед началом поездки.

Необходимость в замене сателлит КПП на шестернях дифференциала возникает, если на их поверхности появились трещины или произошла внешняя деформация зубьев. В ряде случаев, вернуть запчасти первоначальный вид представляется возможным, если осуществить шлифовальные работы по поверхности комплектующей детали. Однако при этом дефект должен быть минимальным.

Снижение КПД планетарной передачи нередко связан с естественным износом комплектующих деталей, которые к ней относятся из-за трения. Как правило, КПД измеряется в процентах.

Для осуществления ремонта планетарной КП нужна разборка данного механизма. Доверить данную процедуру стоит специалистам, имеющим соответствующий опыт проведения подобных работ. Полная переборка позволяет точно определить причину неисправности.


prokpp.ru

ПЛАНЕТАРНАЯ ПЕРЕДАЧА • Большая российская энциклопедия

  • В книжной версии

    Том 26. Москва, 2014, стр. 343

  • Скопировать библиографическую ссылку:


Авторы: В. В. Волшаник

Планетарная передача: 1 – сателлит; 2 – водило; 3 – солнечная шестерня; 4 – кольцевая шестерня («корона»).

ПЛАНЕТА́РНАЯ ПЕРЕДА́ЧА, зуб­ча­тая (ре­же фрик­ци­он­ная) ме­ха­нич. сис­те­ма, для пе­ре­да­чи вра­ще­ния ме­ж­ду дву­мя па­рал­лель­ны­ми или пе­ре­се­каю­щи­ми­ся ося­ми или при вос­про­из­ве­де­нии слож­но­го плос­ко­па­рал­лель­но­го дви­же­ния ра­бо­че­го ор­га­на. П. п. по­зво­ля­ет по­лу­чать боль­шие пе­ре­да­точ­ные от­но­ше­ния (см. Ме­ха­ни­че­ская пе­ре­да­ча) при ма­лых раз­ме­рах ме­ха­низ­ма и вы­со­ком кпд. П. п. вклю­ча­ет неск. зуб­ча­тых ко­лёс (шес­те­рён), т. н. са­тел­ли­тов (оди­на­ко­во­го раз­ме­ра), пе­ре­ме­щаю­щих­ся со свои­ми ося­ми от­но­си­тель­но сол­неч­ной (цен­траль­ной) шес­тер­ни, и во­ди­ло – по­движ­ное зве­но, на ко­то­ром ук­ре­п­ле­ны (жё­ст­ко за­фик­си­ро­ва­ны друг от­но­си­тель­но дру­га) оси са­тел­ли­тов. В со­став П. п. так­же мо­жет вхо­дить до­пол­ни­тель­ная внеш­няя коль­це­вая шес­тер­ня («ко­ро­на»), имею­щая внутр. за­це­п­ле­ние с пла­не­тар­ны­ми шес­тер­ня­ми (рис.). Чис­ло са­тел­ли­тов в П. п. за­ви­сит от воз­мож­но­сти их раз­ме­ще­ния в ме­ха­низ­ме, но для бо­лее рав­но­мер­но­го рас­пре­де­ле­ния на­гру­зок пред­поч­ти­тель­но 3 са­тел­ли­та. Ком­пакт­ность и ма­лая мас­са П. п. в зна­чит. сте­пе­ни объ­яс­ня­ют­ся рас­пре­де­ле­ни­ем пе­ре­да­вае­мой мощ­но­сти ме­ж­ду са­тел­ли­та­ми и ис­поль­зо­ва­ни­ем внутр. за­це­п­ле­ния. При ис­поль­зо­ва­нии П. п. в ка­че­ст­ве ре­дук­то­ра один из её эле­мен­тов фик­си­ру­ет­ся не­под­виж­но, др. эле­мент ис­поль­зу­ет­ся как ве­ду­щий, тре­тий – в ка­че­ст­ве ве­до­мо­го. П. п. при­ме­ня­ет­ся для сум­ми­ро­ва­ния двух по­то­ков мощ­но­сти (напр., пла­не­тар­ные ря­ды двух­по­точ­ных транс­мис­сий не­ко­то­рых тан­ков и др. гу­се­нич­ных ма­шин), где тре­бу­ет­ся боль­шой кру­тя­щий мо­мент на бе­гун­ках при не­вы­со­кой ско­ро­сти; в этом слу­чае не­под­виж­но за­фик­си­ро­ван­ных эле­мен­тов нет. Ес­ли на­прав­ле­ния вра­ще­ния ве­ду­ще­го и ве­до­мо­го звень­ев оди­на­ко­вы, то пе­ре­да­точ­ное от­но­ше­ние счи­та­ет­ся по­ло­жи­тель­ным, ес­ли раз­лич­ны – от­ри­ца­тель­ным. П. п. (раз­лич­ные по на­зна­че­нию, уст­рой­ст­ву и ха­рак­те­ри­сти­кам) ис­поль­зу­ет­ся в ко­роб­ках пе­ре­дач, ре­вер­сив­ных ме­ха­низ­мах и ме­ха­низ­мах вклю­че­ния (для по­лу­че­ния удоб­но­го управ­ле­ния по­сред­ст­вом тор­мо­зов и фрик­ци­он­ных муфт). Наи­бо­лее ши­ро­кое при­ме­не­ние П. п. на­шла в ав­то­мо­биль­ных диф­фе­рен­циа­лах, в сум­ми­рую­щих звень­ях ки­не­ма­тич. схем ме­тал­ло­ре­жу­щих стан­ков, в ре­дук­то­рах при­во­да возд. вин­тов тур­бо­вин­то­вых дви­га­те­лей в авиа­ции. В совр. уст­рой­ст­вах мо­гут ис­поль­зо­вать­ся кас­ка­ды из не­сколь­ких П. п. для по­лу­че­ния боль­шо­го диа­па­зо­на пе­ре­да­точ­ных чи­сел. На этом прин­ци­пе ра­бо­та­ют мно­гие ав­то­ма­тич. ко­роб­ки пе­ре­дач.

bigenc.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
