Почему нет искры на ваз 2107 инжектор: Причины отсутствия искры на ВАЗ 2107 инжектор

Причины отсутствия искры на ВАЗ 2107 инжектор

Запуск бензинового двигателя — это сложный процесс, посредством которого происходит вращение коленчатого вала. Чтобы запустить двигатель на автомобиле, достаточно повернуть ключ в замке зажигания. Однако возникают ситуации, когда запуск двигателя безуспешен. Причин для этого достаточно много, но одна из главных — когда нет искры ВАЗ 2107 инжектор. Причины отсутствия искры на семерке разные, и их нужно знать, чтобы иметь возможность устранить.

Содержание

• 1 Проверка наличия искры
  • 1.1 Какие причины проблем с образованием искры
  • 1.2 Возвращаем автомобиль к жизни

Когда на инжекторном автомобиле ВАЗ 2107 отказывается заводиться мотор, то винить в этой неисправности свечи зажигания просто неправильно. Для начала нужно убедиться, что дело именно в них, и только после этого выяснять причины неисправности системы зажигания. О том, как проверить искру на инжекторном автомобиле, знают не все водители.

Но это не трудная процедура, которая со 100% позволит выяснить где нужно искать причину невозможности запуска двигателя.

Проверка наличия искры на свечах зажигания выполняется следующими способами:

• Самый простой способ проверки — от массы. Реализовать его можно посредством выполнения таких действий — отключается зажигание, вывинчивается каждая свеча поочередно, и подключив ее к насвечнику, располагается на металлической части двигателя. При этом один человек пытается завести мотор, а второй наблюдает на наличие искры.
• Есть и другой способ, который предусматривает использование специального тестера свечей. Его принцип основывается на том, что свечу необходимо выкрутить из цилиндра, и подключить к контактам тестера. Искра должна возникнуть от самого прибора.

Слабая искра или ее отсутствие говорит о том, что причина не запуска двигателя заключается именно в устройстве создания искры. При наличии слабой искры двигатель может завестись, однако работать он будет нестабильно.

Нестабильная работа негативно сказывается и на его эксплуатационном ресурсе. Отсутствие искры вовсе не означает, что причина неисправности в свече. Причинами могут быть также неисправности системы зажигания автомобиля.

Какие причины проблем с образованием искры

Выявить причины отсутствия искрообразования на карбюраторном двигателе проще, чем на инжекторе. Это связано с конструктивными особенностями и отличиями между этими системами. Есть перечень причин проблемного искрообразования на инжекторных автомобилях, в частности, на ВАЗ 2107. Некоторые из них схожи с карбюраторными системами. Этими причинами являются такие факторы:

1. Заливание свечей топливом. Выявить такую неисправность можно визуально после вывинчивания устройства из цилиндра. При этом контактная часть будет влажной.
2. Выход из строя свечи зажигания, что выявляется также с помощью визуального осмотра контактной части. Наличие черного или белого нагара говорит о некоторых неисправностях мотора. Если нагар на свече красный или розовый, это говорит о том, что используемое топливо содержит большое количество присадок.
3. Пробой высоковольтных проводов. Определить их неисправность можно визуально, однако не всегда отсутствие механических дефектов говорит об их непригодности. С течением времени ухудшается качество изоляции, а также увеличивается сопротивление в проводах, поэтому высоковольтные провода рекомендуется менять через каждые 5 лет.
4. Неисправность электроники, в частности ЭБУ. Причиной того что заливает свечи, может быть неисправный датчик лямбда-зонда.
5. Засорение форсунок инжектора. По этой причине инжектор также будет работать неправильно, так как в камере сгорания будет много топливной смеси, и она будет препятствовать нормальной работе мотора.
6. Неисправность таких элементов системы зажигания, как коммутатор, катушка зажигания, датчик коленвала. При выходе из строя этих деталей искра на свечах будет отсутствовать вовсе.

Если отсутствует искра на всех свечах зажигания или она очень слабая, то следует проверить исправность остальных устройств. Если же искра отсутствует только на одной детали, то высока вероятность именно в ее неисправности. Убедиться в этом можно путем вкручивания вместо неисправной свечи заведомо исправной. Если такой опыт подтвердит, что неисправна именно свеча, то желательно заменить все 4 элемента.

Это интересно! Чтобы выявить точную причину, почему отсутствует искра на инжекторном двигателе ВАЗ 2107, рекомендуется провести компьютерную диагностику. Если на бортовой компьютер выводится код ошибки Р03ХХ, то это говорит о наличие сбоев в системе зажигания.

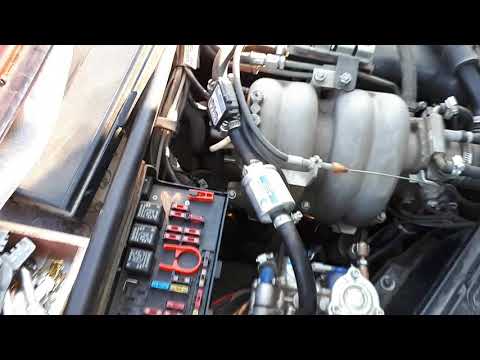

Возвращаем автомобиль к жизни

Зачастую восстановить работоспособность двигателя по причине отсутствия искры в свече зажигания на ВАЗ 2107 не представляет особых трудностей. Обычно для этого не нужно глубоко копать, и достаточно заменить устройства искрообразования или бронепровода, чтобы вернуть стабильную работу двигателя. К помощи компьютерной диагностики прибегать можно только в том случае, если визуальный осмотр не дал положительного результата. В зависимости от того, что показала визуальная или компьютерная диагностика, требуется принимать соответствующие меры по возвращению автомобиля к жизни.

Многие попросту не уделяют должного внимания своевременной замене свечей зажигания и бронепроводов. Это в итоге приводит к неблагоприятным последствиям. Инжекторные автомобили ВАЗ 2107 более чувствительны к разнообразным сбоям, поэтому при наличии таковых возникают ошибки и неработоспособность двигателя. Чтобы установить, почему не заводится двигатель на семерке, рекомендуется проверить следующие узлы:

• Свечи и бронепровода.
• Модуль зажигания. Для его проверки необходимо установить заведомо исправный блок.
• Убедиться в исправности транзисторов блока управления. Случается так, что транзисторы сгорают, что приводит к исчезновению искры. Узнать неисправность транзисторов поможет компьютерная диагностика.
• Проверить поступление топливной смеси в цилиндры. Если при включении зажигания не качает бензонасос, то двигатель не запускается по причине отсутствия подачи топлива.
• Проверить напряжение питания на форсунках, для чего понадобится мультиметр.
• Проверить давление в топливной рампе, воспользовавшись манометром.

Семерки с инжекторными моторами пользуются большой популярностью, однако возникающие поломки с системой зажигания и подачи топлива более трудны, чем на карбюраторных моделях. Не стоит торопиться ехать в автосервис, так как поломку такого типа вполне реально устранить самостоятельно.

Поделиться с друзьями:

Причины отсутствия искры на восьмиклапанном инжекторном ВАЗ-2110

Все вероятные неисправности можно разделить на три большие группы: поломки топливной системы, сбои в работе электрике и глобальные неисправности. Неопытный автолюбитель при любой проблеме с зажиганием выносит вердикт: «Нет искры». На автомобиле ВАЗ-2110 устанавливают разные двигатели, например, инжектор 8 клапанов. Расскажем о проблемах, которые свойственны такой системе.

Содержание

Возможные поломки по группам

В современных автомобилях установлено большое количество вспомогательных узлов и датчиков, которые облегчают жизнь водителя и в то же время делают ремонтные работы более сложными. В электронном инжекторе используется сразу несколько датчиков, которые могут стать причиной отсутствия искры в зажигании. Но дело не ограничивается только ими, существует несколько групп поломок:

1. Проблемы с топливной системой. В эту группу входят неисправности, при которых топливо не попадает в двигатель, подача его происходит со сбоями или возникают иные ошибки.
2. Неисправности в электрической части являются одними из самых распространенных на инжекторе ВАЗ-2110. При таких поломках на свечи не подается электрический сигнал, соответственно, зажигания топливной смеси не происходит.
3. К глобальным поломкам относится выход из строя двигателя, загибание клапанов, обрыв ремня ГРМ. На таких случаях мы не будем останавливаться подробно, так как они требуют более сложного ремонта.

Читайте также: Что делать, если приборная панель ВАЗ-2110 не работает

Отсутствие искры при зажигании со стороны топливной системы может быть вызвано выходом из строя реле бензонасоса или самого этого агрегата. Проверить этот узел можно на слух. После поворота ключа в замке зажигания вы должны услышать характерный звук работы бензонасоса. Если вы не слышите этот звук, значит, произошел выход из строя реле, обрыв проводки или поломка самого агрегата.

В инструкции к ВАЗ-2110 можно найти еще один способ проверки насоса: к системе подачи топлива нужно подключить манометр и сделать замер.

Если прибор показал около 2,5 атм., значит двигатель не схватывает из-за недостаточного давления.

Стартер крутит, но нет искры

На «десятке» одним из проблемных узлов является модуль зажигания. Лучше всего поищите у знакомых, рабочий модуль и проверьте его на своем авто. Это самый простой и быстрый способ проверки. Если после смены модуля двигатель запустился без проблем, то причина скрывалась именно в нем. Обратите внимание на фишку, которая подключается к этому модулю, питание может отсутствовать в ней. Если это действительно так, то проверьте всю систему подачи электропитания.

Часто искра пропадает по вине ДПКВ. Благодаря этому датчику, отслеживается работа цилиндров. Он является одним из самых важных элементов системы зажигания. Однако существует одна сложность: проверить работу этого узла можно только при помощи осциллографа. Точно установить работоспособность этого модуля самостоятельно невозможно, поэтому многие автолюбители попросту меняют датчик на рабочий.

ЭБУ может также давать сбой, при которой нет искры для зажигания топлива. Например, при ошибочной работе этого модуля может выборочно подаваться искра: только на 2-й и 4-й цилиндр или, наоборот, на 1-й и 3-й. Отремонтировать ЭБУ просто – достаточно очистить ее контакты (фишку) от появившейся окиси. Именно этот «налет» может стать причиной сбоев в подаче искры.

При повороте ключа в замке ничего не происходит

Если стартер не крутит, то искра пропала между замком зажигания и стартером. Чаще всего это случается, когда аккумулятор разряжен или неисправен. При проверке вольтметром нормальный аккумулятор должен показывать не менее 11,8 В, а при диагностике ареометром в каждой банке при замерах данные – не ниже 1,22.

Читайте также: Как снять приборную панель на ВАЗ-2110

Другими причинами проблем с запуском двигателя могут быть поломки:

1. Личинка замка зажигания дает о себе знать в момент, когда вы вставляете и поворачиваете ключ. Если это происходит слишком легко или, наоборот, вы чувствуете затруднения, то проблема именно в замке. Его нужно заменить на рабочий.
2. Реле стартера или зажигания располагается под приборной панелью. Проверить работоспособность этих агрегатов может только квалифицированный автоэлектрик. Самостоятельно же вам удастся просто заменить реле на рабочее.
3. У стартера часто заклинивает «втягивающее», в этом случае искра могла пропасть прямо в пути. Опытные автолюбители рекомендуют в полевых условиях ударить по стартеру ключом или чем-нибудь тяжелым, но только рассчитывайте силу. Если вы успели добраться до гаража, то можно проверить стартер при помощи аккумулятора. В идеале, когда вы прижмете корпус стартера на нулевой фазе, а провод с «крокодилом» от плюса протянете к «втягивающему», агрегат должен «ожить». Если ничего не произошло, то проблема во «втягивающей» части. При рабочем реле проблема может быть в щетках, громко трещит и не крутит стартер при неисправном бендиксе.
4. Часто искра пропадает в месте подачи питания к стартеру. Цепь можно проверить при помощи мультиметра. В этом случае вам нужен помощник, который будет крутить ключ в тот момент, когда вы станете проводить замеры.

Читайте также: Как снять торпеду на ВАЗ-2110

Искра в ВАЗ-2110 часто пропадает еще по одной причине – банальное окисление контактов. Мы уже упоминали об очистке их от окисления, если обслуживание ЭБУ не помогло, то стоит посмотреть на другие провода. Например, проследите ход проводника массы. Наиболее уязвимые места на нем – там, где он контактирует с кузовом и подходит к клемме АКБ. Если неисправность обнаружилась у клеммы – замените провод. В месте контакта с кузовом его достаточно просто зачистить щеткой для металла.





Как вам статья?

Скрипт CKP – UnderhoodService

Автор: Владимир Постоловский, Перевод Олле Гладсо, инструктора Riverland Technical and Community College Albert Lea, MN

Сигнал положения или скорости вращения датчика положения коленчатого вала (CKP) содержит много информации о двигателе. Когда двигатель работает, цилиндры двигателя нажимают на шейку коленчатого вала.

Вот почему коленчатый вал кратковременно ускоряется после верхней мертвой точки (ВМТ) в такте расширения (или сгорания). Если бы топливо не воспламенялось в цилиндре, ускорения не было бы.

Вместо этого коленчатый вал замедлится. Таким образом, вклад мощности от каждого цилиндра можно определить, наблюдая за ускорением и замедлением коленчатого вала.

Даже если блок управления двигателем постоянно регулирует скорость оборотов двигателя на холостом ходу, чтобы поддерживать скорость в заданном диапазоне, ускорение и замедление от цилиндров двигателя присутствуют.

Сигнал датчика CKP вместе с сигналом зажигания от цилиндра ГРМ (обычно цилиндр №1) содержит информацию о значительном количестве параметров двигателя.

Анализ этих сигналов позволяет:

• оценить статическую и динамическую компрессию для каждого цилиндра;

• выявить неисправности в системе зажигания;

• оценить состояние форсунок;

• получить информацию об угле опережения зажигания;

• определение характеристик вращения маховика; и

• выявить отсутствующие и погнутые зубья маховика.

Сигнал датчика CKP вместе с сигналом опережения зажигания можно записать с помощью USB Autoscope (или осциллографа) и проанализировать с помощью скрипта «CKP».

Скрипт CKP способен анализировать сигнал датчика скорости/положения коленчатого вала двигателя, работающего в паре с маховиками с любым количеством зубьев и с зазорами или без них типа 60-2, 36-1, 60-2- 2, 36-2-2-2 и так далее.

Основным требованием является жесткое крепление маховика или гибкой пластины к коленчатому валу. Цепные или ременные крепления маховика дадут плохой результат, так как в этом случае происходит значительное сглаживание сигнала от коленчатого вала.

Скрипту CKP требуется минимум информации для анализа — сигнал датчика коленвала, сигнал зажигания от цилиндра ГРМ, количество цилиндров в двигателе, порядок включения и начальный угол опережения зажигания. Подробное описание результатов анализа, отображаемых во вкладках скрипта отчета «CSS», приведено ниже.

Вкладка «Отчет» (Кадр 1)
В первой строке данной вкладки указывается название и версия скриптового анализатора. Это помогает убедиться, что используется последняя версия программного обеспечения.

Затем отображаются результаты анализа, выполненного этим скриптом:
• Количество зубьев на один оборот коленчатого вала:

• Формула привода маховика, который работает вместе с датчиком частоты вращения/положения коленчатого вала.

Например, «60-2» означает, что диск имеет 60 зубьев, два из которых отсутствуют.

Примечание: Ford часто использует маховики с формулой 36-1; новый дизель Volkswagen – 60-2-2, Subaru – 36-2-2-2.
Если сигнал с ДКП записывается с помощью зубчатого венца маховика, зазоров не будет и зубцов обычно будет 136.

• Отклонение при определении количества зубьев:
Значение отклонения формулы расчета маховика.

• ВМТ первого цилиндра совпадает с номером зуба: это количество зубьев от маркерного зуба. Этот зуб может располагаться прямо напротив датчика скорости/CKP, когда поршень синхронизирующего цилиндра находится в ВМТ.

ВМТ также может указываться как количество зубов, удаленных от отсутствующего зуба (сигнал).

Если на тормозном колесе коленчатого вала обнаружен отсутствующий зуб, то приложение рассчитывает количество зубьев от отсутствующего зуба до ВМТ 0° цилиндра ГРМ.

Если нет отсутствующих зубьев, то первым зубом будет зуб, расположенный под углом 180° к датчику положения коленчатого вала, когда поршень первого цилиндра находится в ВМТ.

Следует отметить, что точность количества зубьев по прохождению зубьев до ВМТ зависит от точности заданного пользователем начального угла опережения зажигания. Также на этой вкладке находятся советы для диагноста, а также сообщения об ошибках, которые могут отображаться.

Вкладка «Эффективность (ускорение)»
(кадры 2-6)
В нашем первом наборе кадров (2-6) мы видим, как серая кривая показывает мгновенную частоту вращения коленчатого вала.

Цветные кривые показывают эффективность каждого цилиндра двигателя. Чем выше кривая ускорения, тем мощнее цилиндр. Цилиндр, который вообще не работает, создает замедление коленчатого вала, в результате чего форма волны находится ниже черной горизонтальной оси.

Тестовый автомобиль: Audi A6 1995 V6 2.6L :

Симптом: Попеременное отключение форсунки цилиндра №4 и цилиндра №5.

Во время записи двигатель изначально работал на холостом ходу. Электрический разъем форсунки четвертого цилиндра был отсоединен, а затем снова подсоединен. Затем такая же процедура применялась для цилиндра № 5.

Заметили интересную особенность в алгоритме работы блока управления двигателем. После отключения форсунки двигатель начал трясти.

В результате ЭБУ моментально реагировал на уменьшение мгновенной частоты вращения коленчатого вала, и для сохранения заданных оборотов двигателя на холостом ходу увеличивал КПД следующего по порядку зажигания цилиндра за счет опережения опережения зажигания. Во время записи дроссельная заслонка плавно открывалась.

Эти графики показывают, что вклад мощности от каждого цилиндра увеличивался при открытии дроссельной заслонки. Затем дроссельная заслонка была резко закрыта.

Вклад мощности от каждого цилиндра упал ниже нулевой линии. После этого двигатель продолжал работать на холостых оборотах.

Затем резко открылась дроссельная заслонка. Графики также показывают значительное увеличение вклада мощности от каждого цилиндра. Как только обороты двигателя достигли 3000 об/мин, зажигание выключили, но дроссельную заслонку удерживают в полностью открытом положении до полной остановки двигателя.

Как только зажигание выключается, частота вращения коленчатого вала начинает уменьшаться.

В этот момент двигатель работает как воздушный насос. Двигатель всасывает воздух, сжимает его, а затем выбрасывает. (Зажигание отсутствует и обычно нет топлива, так как зажигание выключено.)

В результате сжатый воздух в цилиндре (после прохождения поршнем ВМТ на такте сжатия) действует как пружина и давит на шейку коленчатого вала.

Чем больше воздуха было сжато в цилиндре, тем мощнее «толчок». Расчетное ускорение коленчатого вала на этом этапе зависит только от механической работы двигателя и не зависит от состояния системы зажигания или состояния системы подачи топлива.

Другой пример был записан на карбюраторном двигателе — ВАЗ 2109 1.5L .

Эффективность цилиндра №3 снизилась из-за утечки. Кривая ускорения третьего цилиндра на холостом ходу расположена ниже черной нулевой линии ( кадр 5 ).

Это свидетельствует о значительном снижении КПД данного цилиндра. Двигатель имеет пропуски зажигания. Другими словами, двигатель трясется.

Интересно, что при открытии дроссельной заслонки КПД этого цилиндра увеличивается. Однако по сравнению с другими цилиндрами он имеет более низкий КПД.

По этому графику фазы разгона (по мере замедления оборотов двигателя при полностью открытой дроссельной заслонке и при выключенном зажигании) видно, что по мере снижения оборотов кривая ускорения третьего цилиндра отклоняется больше и более вниз от кривой ускорения всех других цилиндров.

Этот символ диаграммы отклонения указывает на пониженную рабочую компрессию в данном цилиндре.

Измерение компрессии с помощью манометра обычным способом с помощью пускового устройства дало следующие результаты: цилиндр 1 = 12 бар, цилиндр 2 = 14 бар, цилиндр 3 = 7 бар и цилиндр 4 = 12 бар (174, 203, 102, 174 psi соответственно).

Примечание: Двигатель в этом примере не оснащен датчиком положения коленчатого вала. В данном случае сигнал регистрировался с помощью индуктивного датчика (датчика Lx), установленного вблизи зубьев маховика, который входит в зацепление с шестерней стартера при пуске двигателя. Датчики индуктивного типа (часто называемые переменным магнитным сопротивлением или VRS) часто используются в качестве датчиков коленчатого вала, распределительного вала и скорости вращения колеса.

(Можно также использовать датчик оптического типа.) Ранее мы заявляли, что скрипт «CKP» способен записывать и анализировать сигнал практически любого датчика вращения, а также определять любую скорость любого маховика, пока на нем жестко закреплен на коленчатом валу диагностируемого двигателя.

На последней фазе графиков разгона ( Кадр 6 ) учитывается падение оборотов двигателя при полностью открытой дроссельной заслонке, при выключенном зажигании. Вклад одних цилиндров меньше, чем других во всем диапазоне оборотов двигателя. Это свидетельствует либо о недостаточном наполнении цилиндра воздухом, либо о том, что степень сжатия в цилиндре снижена (возможно, из-за погнутого штока).

Таким образом, скрипт «CKP» может точно определить неисправности в механической части двигателя. Поскольку топливо и/или искра исключены из уравнения, изменения момента зажигания и подачи топлива не влияют на измерение.

Аналогично, сценарий «CKP» может идентифицировать периодические и трудно диагностируемые механические проблемы, такие как клапаны, которые периодически заедают в открытом или закрытом положении. Вклад цилиндра в мощность зависит от качества и количества воздушно-топливной смеси, качества искры зажигания, точности опережения зажигания, а также механических условий, влияющих на компрессию двигателя (клапаны, погнутые штоки).

Неисправности системы зажигания могут быть эффективно диагностированы, потому что этот тип неисправности будет влиять на работу цилиндра при определенных условиях и никак не влияет на другие условия.

Неисправная катушка зажигания
Кривая ускорения, относящаяся к неисправной катушке зажигания, выделит затронутые цилиндры.
Отказ системы зажигания, как правило, приводит к тому, что затронутые цилиндры вообще не вносят вклад в мощность. Частичное снижение вклада мощности обычно не наблюдается при отказах системы зажигания.

Возможны некоторые исключения из этого правила (например, слабая искра или искра в неподходящее время). Неисправность системы зажигания может привести к снижению компрессии, если ее не остановить в течение определенного периода времени. (На кольцевое уплотнение может повлиять снижение давления в цилиндре, вызванное недостаточным сгоранием.)

Диагностика загрязненных форсунок
На холостом ходу этот двигатель имеет явные пропуски зажигания. Последняя фаза графиков разгона (во время торможения двигателя из-за выключения зажигания) указывает на то, что двигатель механически исправен. Наполнение цилиндра и компрессия нормальные и одинаковые для всех цилиндров.

КПД цилиндров неодинаков во время торможения, но ни один цилиндр не дает пропусков зажигания полностью. Наиболее вероятной причиной этого типа проблем без каких-либо явных механических проблем является подача топлива. Измерение расхода форсунок на испытательном стенде дало следующие результаты: 64 мл, 80 мл, 40 мл, 60 мл.

В заключение, если последняя фаза графика (при выключенном зажигании) не указывает на проблему, а график при зажигании указывает на частичную потерю вклада цилиндра (но не полностью), наиболее вероятной причиной является проблема с подачей топлива, например неисправная или забитая форсунка. Этот метод может обнаружить частично забитую форсунку до того, как это окажет существенное влияние на эффективность двигателя. Это избавляет техника от необходимости демонтировать форсунки для проверки их расхода без уважительной причины.

Следует отметить, что если двигатель оснащен двумя свечами зажигания на цилиндр и искра есть только на одной из свечей зажигания, вклад мощности от этого цилиндра может быть уменьшен на 10-20%.

Сценарий «CKP» может служить хорошим инструментом для диагностики периодических пропусков зажигания и/или неравномерной работы двигателя. Сценарий сам по себе не может определить, является ли причиной проблема с зажиганием или подачей топлива, если цилиндр вообще не вносит вклад в мощность.

Однако, если мы подливаем топливо в двигатель во время его работы и на неисправном цилиндре увеличивается вклад цилиндра, причиной пропусков зажигания является нехватка топлива, например, из-за забитой форсунки.

Вкладка «Момент зажигания до ВМТ1 (Относительный угол опережения зажигания)» (Кадры 7 и 8)
Скрипт может рассчитать угол опережения зажигания и отобразить результат в графическом виде. Кадры 7 и 8 относятся к результату анализа сценария опережения зажигания. Результат показывает изменения синхронизации, вызванные оборотами двигателя и нагрузкой.

Тестовый автомобиль: Renault Laguna:
Графики показывают, что момент зажигания больше опережает при средней нагрузке на двигатель по мере увеличения оборотов (зеленая кривая), чем при большой нагрузке.

Следующий пример записан с бензиновым двигателем ВАЗ 2108.

В этом двигателе используется карбюратор и распределитель с механическим вакуумом и центробежным опережением.

График показывает отсутствие коррекции угла опережения зажигания при увеличении оборотов двигателя.

Центробежный механизм опережения зажигания не работает. Однако изменение синхронизации при манипулировании дроссельной заслонкой показывает, что опережение вакуума работает так, как предполагалось. Этот скрипт в чем-то похож на скрипт «Px». Сценарий «Px» вычисляет абсолютное значение момента зажигания, тогда как сценарий «CKP»
вычисляет относительное значение. Это означает, что когда сценарий «Px» вычисляет угол опережения зажигания как 10°, тогда угол опережения зажигания составляет это число градусов от ВМТ. Если сценарий «CKP» отображает 10°, то угол опережения зажигания отклоняется на это число градусов от начального момента, который был установлен.

По этой причине сценарий «CKP» не может использоваться для установки начального угла опережения зажигания. На графике область нуля градусов выделена серым цветом, чтобы показать, что это не абсолютное измерение.

Даже если на графике или диаграмме представлены только относительные значения, можно легко увидеть проблемы опережения синхронизации, вызванные неисправностью механизмов управления синхронизацией (будь то электронных или механических).

Вкладка «Зубчатый диск к ВМТ1 (Маховик)» ( Рамы 9 и 10 )
Скрипт «CKP» автоматически определяет количество зубьев и зазоров на маховике, а также их расположение относительно ВМТ маховика. синхронизирующего цилиндра и создает диаграммы, показывающие характеристики маховика и датчика положения коленчатого вала.

Один пример записан с двигателя ВАЗ 2107, оснащенного впрыском топлива. Черная диаграмма (кадр 9) показывает наличие и/или отсутствие зубов. В этом случае отсутствуют два зуба в области 120° до ВМТ.

Красная диаграмма показывает отклонение между зубьями. Если расстояние между зубьями меняется (например, из-за погнутого или сломанного зуба), будет показано отклонение.

Также здесь будет отображаться погнутый или иным образом деформированный маховик. Если вариация составляет более 2%, красная диаграмма будет находиться за пределами розовой области.

На некоторых двигателях маховик может быть специально сконструирован с отсутствующим одним или несколькими зубьями. Цель отсутствующего зуба или зубьев состоит в том, чтобы создать ссылку для компьютера управления двигателем. ВМТ цилиндра ГРМ может быть показана, например, с отсутствующим зубом. В 1-, 2- и 4-цилиндровых двигателях красная диаграмма будет иметь циклическое, почти синусоидальное изменение. Это связано с тем, что все цилиндры будут находиться в мертвой точке одновременно.

Например, в 4-цилиндровом двигателе, когда цилиндры №1 и №4 находятся в ВМТ, цилиндры №2 и №3 будут в НМТ (нижняя мертвая точка).

В этот момент времени вся кинетическая энергия накапливается в маховике и коленчатом валу. Из-за этого даже без нагрузки на двигатель вращение коленчатого вала неравномерно и изменение скорости распознается скриптом «CKP» как небольшое отклонение положения зубьев.

Для 3-, 5- и 6-цилиндровых двигателей и более характер вращения коленчатого вала более равномерный. Зеленая диаграмма показывает уровень сигнала от датчика CKP. Амплитуда выходного сигнала этого датчика, в том числе, зависит от скорости вращения коленчатого вала.

Алгоритм расчета уровня сигнала на данном графике разработан таким образом, что расчетный уровень сигнала не зависит от скорости вращения коленчатого вала. Таким образом, расчетная мощность сигнала зависит от самого датчика, маховика и расстояния между датчиком и зубьями маховика.

Если зеленая диаграмма расположена ниже оси светло-зеленого цвета, воздушный зазор между датчиком и маховиком может быть слишком большим. Кроме того, на зеленой диаграмме четко показано изменение скорости маховика.
На следующем кадре показан маховик с более выраженными проблемами, чем в предыдущем примере.

Этот пример был записан для автомобиля Alfa Romeo 146 с двухконтурным двигателем объемом 1,4 л. Точность соосности зубьев низкая и шаг зубьев «гуляет» в пределах ±2%. Отсутствующие зубы расположены ближе к ВМТ, чем в предыдущем примере.

Следует отметить, что диаграммы во вкладке «Маховик» показывают только постоянные неисправности, связанные с конкретным маховиком. Если сигнал с датчика CKP будет периодически искажаться, это отразится только на графике мгновенных оборотов двигателя во вкладке «Разгон» в виде искажений этого графика.

Искажения сигнала датчика скорости/положения из-за ненадежных электрических соединений.

Диагностика дизеля
Скрипт «CKP» применим для диагностики дизеля, и актуален тем, что не все системы управления дизелями позволяют выводить через сканер информацию о работоспособности каждого цилиндра. И те, которые позволяют вам видеть такую ​​информацию, в большинстве случаев будут отображать только данные о значениях подачи топлива по цилиндрам на холостом ходу или на более низких оборотах. Это связано с тем, что компьютеру требуется относительно стабильная скорость вращения для выполнения этого типа теста.

При работе с дизельным двигателем мы должны использовать другие средства синхронизации с цилиндром ГРМ, так как нет свечи зажигания, от которой можно получить сигнал синхронизации. Если на топливораспределительной рампе есть датчик давления, этот датчик можно использовать для синхронизации.

Если датчик встроен, например, в форсунку третьего цилиндра, начните с цилиндра №3 в порядке зажигания. Итак, для четырехцилиндрового двигателя с порядком работы 1-3-4-2 используйте 3-4-2-1. Запустите порядок зажигания с номером цилиндра, который используется для синхронизации.

Для систем впрыска дизельного топлива, использующих систему Common Rail, и для систем со встроенными форсунками можно использовать датчик тока с чувствительностью 100 мВ/А.
