Как установить и подключить сабвуфер в автомобиль

Далеко не все автомобилисты довольны качеством работы аудиосистемы, которую предлагает производитель с завода. Потому существует огромный ассортимент дополнительного оборудования, предназначенного для улучшения звучания музыки в машине.

Хорошим решением для такой ситуации является установка активного или пассивного сабвуфера. Установить такое устройство вполне можно своими руками. Для этого потребуется выбрать качественную аппаратуру, собрать необходимые инструменты и материалы, детально изучить схему подключения и пошагово выполнить поставленную задачу.

Перед тем как самому подключить сабвуфер в машину, требуется решить, какой именно тип системы будет лучше поставить, чем они друг от друга отличаются, и есть ли различия в процессе монтажа.

Отличительные характеристики

Пассивным сабвуфером называется конструкция, которая включает в себя от одной до нескольких динамиков низкочастотного типа. Они соединены в едином корпусе, для изготовления которого применяют фанеру, дерево и иные материалы.

Чтобы пассивный сабвуфер (ПС) мог качественно воспроизводитель звуковые колебания, его требуется подключить к внешнему усилителю с помощью специальных низкочастотных фильтров. Именно они способны пропускать лишь полосы сигналов с низкой частотой.

ПС – это отдельные блоки из фильтров, динамиков и усилителей. Они приобретаются отдельно и соединяются между собой.

Что же касается активного сабвуфера (АС), это здесь уже речь идёт о готовом блоке акустики, который включает в себя фильтр, динамики и усилитель. С установкой АС дела обстоят намного проще. А некоторые автомобилисты уверены, что качество звучания у активных типов систем лучше по сравнению с пассивными. Но в действительности качество звука зависит лишь от того, насколько правильно была выполнена настройка.

За счёт того, что в активный сабвуфер уже строен усилитель, это значительно экономит пространство внутри транспортного средства. Чтобы подключиться к аудиомагнитоле в автомобиле, необходимо лишь обеспечить АС питанием и подать аудиосигнал.

Для понимания разницы между двумя типами сабвуферов их следует сравнить. Это позволит автомобилисту решить, какая именно система ему подходит больше по тем или иным характеристикам.

1. Цена. Стоимость оборудования для аудиосистемы активного типа превосходит по цене пассивные сабвуферы. Это объясняется наличием в корпусе АС встроенного усилителя, а также иных компонентов с достаточно высокой стоимостью.
2. Монтаж. Здесь преимущество снова на стороне активной системы, поскольку для пассивного саба приходится отдельно монтировать усилитель и фильтр. Активные устройства компактные, что даёт очевидные плюсы при установке оборудования в автомобили с ограниченным внутренним пространством.
3. Звучание. Многие автомобилисты будут утверждать о том, что звучание при работе активного сабвуфера должно быть лучше. Но качество звука не сильно зависит от самого саба. Здесь ключевую роль играет настройка. Если грамотно настроить и подключить пассивный сабвуфер, тогда он легко сможет превзойти по звучанию своего конкурента.
4. Настройка. Активные системы обладают расширенным функционалом для выбора подходящих настроек. Но если в автомобиль подключается ПС с хорошим усилителем внешнего типа, тогда разницы нет никакой.

Что из этого выбрать, каждый автовладелец должен решать самостоятельно. У всех свои критерии и взгляды на этот счёт. Потому не торопитесь с решением, подумайте, взвесьте все за и против.

Преимущества и недостатки

Если говорить о преимуществах пассивного сабвуфера, то тут стоит отметить достаточно низкую стоимость в сравнении с конкурентом. Основной причиной такой разницы в цене является отсутствие встроенного усилителя.

Используя оборудование пассивного типа, автомобилист может собрать аудиосистему под своих конкретные и местами жёсткие требования относительно качественного звучания и прочих параметров. Чтобы добиться желаемого результата, придётся внимательнейшим образом отнестись к вопросу выбора сабвуфера и отдельного усилителя с фильтрами для него. Это позволит им оптимально взаимодействовать друг с другом.

Сравнивания пассивные сабы с активными системами, в случае с ПС применяются разные корпусы. Это могут быть фазоинверторы, бандпассы и стандартные коробы. А в активных системах использовать различные корпусы сложнее, поскольку здесь требуется размещать внутри ещё и дополнительное оборудование.

К главным достоинствам активных систем относят присутствие в конструкции уже встроенного фильтра и усилителя. Потому с подключением к магнитоле в машине не возникает никаких сложностей. Ничего дополнительно монтировать не придётся. Это же преимущество многие параллельно называют недостатком, поскольку в корпус заключёны динамики и вся необходимая электроника. Чтобы установить систему в машине, автовладельцу придётся чем-то пожертвовать.

Нельзя не отметить и тот факт, что на активных сабах часто наблюдается дефицит мощности усилителя.

Наиболее требовательные к качеству звучания музыки в машине автомобилисты отдают предпочтение больше пассивному оборудованию. Оно позволяет создать аудиокомплекс с конкретными возможностями и соответствующий жёстким требованиям. Им приходится самостоятельно собирать компоненты по отдельности для достижения поставленной цели. Но зачастую такие усилия себя полностью оправдывают.

Если автомобилист не так требователен, но хочет получить качественный звук с минимальными затратами по времени и силам, лучшим вариантом станет активный сабвуфер. В нём уже всё собрано, потому остаётся только подключиться к магнитоле. Это не сложно сделать даже малоопытному в таких делах человеку.

Материалы и инструменты для установки

Для установки сабвуфера в машине автомобилисту потребуется собрать определённый набор из инструментов и материалов. Они помогут выполнить все необходимые процедуры при подготовке к монтажу и для соединения всех компонентов между собой.

Потому установка сабвуфера в машину своими руками будет невозможной без:

• проводки питания;
• проводов типа тюльпан;
• плюсового провода для усилителя и магнитолы;
• предохранителя;
• кусачек;
• плоскогубцев;
• конденсатора;
• предохранителя;
• стяжек;
• ножа;
• изоленты;
• набора ключей (гаечные и разводные).

Провода и материалы изоляции позволят предотвратить возможные короткие замыкания. Все прекрасно понимают, что оставлять оголённую проводку в машине категорически нельзя.

Вспомогательные инструменты необходимы для открытия доступа к участкам, где будет осуществляться установка. Набор достаточно стандартный, а потому ничего сложного с поиском комплектующих для монтажа нет. Многие продавцы сабвуферов готовы укомплектовать оборудование всем необходимым для правильного подключения.

Место для монтажа

Также обязательным моментом при установке саба в машину является выбор места, куда будет монтироваться оборудование.

В некоторых ситуациях намного сложнее выбрать место установки, чем просто выполнить подключение. Участок для монтажа напрямую зависит от марки и модели автомобиля, а также особенностей использования водителем свободного пространства.

Подумайте над тем, что вам нужно будет загружать в машину и периодически перевозить. Ведь есть такая категория автовладельцев, которые готовы пожертвовать целым багажником ради установки мощной аудиосистемы. Либо есть обратная ситуация, когда владелец не хочет затрагивать багажный отсек, и стремится максимально сэкономить внутреннее пространство.

При работе с универсалами и хэтчбеками зачастую автомобилисты выбирают багажник для размещения аудиооборудования. Если это седан, то тут логичнее будет выбрать подлокотники или заднюю полку.

Наиболее проблематичным кузовом в плане выбора места для установки сабвуфера считается кабриолет. У них багажный отсек зачастую очень маленький.

Как видите, всё зависит от конкретной ситуации и обстоятельств. Если вы определились с местом монтажа, тогда готовьте нужный для установки сабвуфера набор инструментов и вспомогательных материалов. Можно приступать к работе.

Монтаж пассивного блока

Начнём с того, как можно самостоятельно подключить пассивный сабвуфер в машину. Обычно на такую процедуру уходит несколько часов. При определённых обстоятельствах можно справиться и быстрее. Будет установка осуществлять без усилителя или с ним, каждый решает самостоятельно.

В том, как подключить саб в машину, наиболее сложным этапом считается прокладка проводки до усилителя от источника питания. Соединить их нужно согласно правильной полярности и с использованием подходящих материалов. Поскольку зачастую установка осуществляется в багажнике, провода будут идти через весь салон до аккумуляторной батареи. Уже потом останется только настраивать звучание под свои требования.

1. Для начала поднимите капот и снимите с аккумуляторной батареи минусовую клемму. Это позволит полностью обесточить транспортное средство, создав совершенно безопасные условия для дальнейшей работы. Здесь придётся подключить разночастотные динамики к усилителю и автомагнитоле при помощи кроссовера.
2. Найдите необходимо технологическое отверстие, прикрытое заглушкой. На некоторых машинах нет ни отверстия, ни заглушки. Потому перед протяжкой проводки придётся воспользоваться дрелью. Не забудьте обработать отверстие герметиком и вставить прокладку, чтобы провода не перетирались.
3. Под капотом провода могут располагаться в штатном жгуте с дальнейшим выводом внутрь авто. Перед этим подумайте, как лучше проложить питающую проводку. Иногда для протяжки приходится снимать обшивку и накладки на порогах. Старайтесь тянуть всё так, чтобы не создавать изломы и защемления. Когда протяжку закончили, верните облицовку на свои места.
4. В кузовном отверстии из багажника прокладывают провода до усилителя. Подключая проводку питания, не забывайте о важности соблюдения правильной полярности.
5. Когда питание к усилителю подведено, можно соединяться с магнитолой в машине. В случае с пассивным оборудованием используются провода тюльпаны и проводка для управления питанием вашего усилителя. Демонтируйте подходящим инструментом автомагнитолу.
6. Тюльпаны соединяют по цветам в разъёмах. Если требуется одновременно включать сабвуфер и автомагнитолу, следует использовать плюсовую специальную проводку.
7. Далее проводка выпускается вместе с силовым проводом через салон машины. Тюльпаны соединяются с усилителем.
8. Если к аудиосистеме подключался питающий провод, его также предстоит подать на сам усилитель. Это позволит девайсам включаться одновременно. Найдите нужную клемму и соедините с питающей проводкой магнитолы.
9. Завершается процедура соединением саба и усилителя. Если это усилитель двухканального типа, для правильного распределения мощности два канала следует подключить к сабу. В подкапотном пространстве устанавливается предохранитель.

От использования конденсатора можно отказаться. Но при использовании усилителя с параметрами мощности свыше 400 Вт лучше взять конденсатор. Его монтируют в багажный отсек или в подкапотное пространство.

Если напрямую подключить мощный усилитель на АКБ, последняя будет очень быстро расходовать свой заряд.

Иногда требуется подключить пассивный тип сабвуфера сразу на магнитолу, не используя усиливающее оборудование. В теории выполнить такое соединение можно. Но тут следует учитывать, что на динамики будет идти полностью вся частотная полоса, а не только низкочастотная.

Прямое подключение саба потенциально грозит поломкой усилителя, поскольку низкочастотные динамики могут иметь сопротивление не в 4 Ом, а где-то в 1 или 2 Ом. В итоге перегрузится выход усилителя аудиосистемы, что является прямым предвестником короткого замыкания.

Работа с активным сабвуфером

Теперь расскажем о том, как правильно подключить активный сабвуфер в своей машине. Нельзя сказать, что тут вам предстоит выполнять какие-то сложные процедуры.

В действительности схема подключения активного сабвуфера в машине намного проще, если сравнивать с пассивным аналогом. Здесь выполняется следующая последовательность действий.

1. Чтобы установить оборудование, потребуется взять сигнальную и силовую проводку. Плюсовая силовая проводка идёт на плюс к аккумуляторной батарее. Подключение идёт напрямую, потому выбирайте провода с достаточно большим сечением.
2. На цепи питания производится монтаж предохранителя, чтобы предотвратить возможные перегрузки и короткое замыкание. Причём специалисты советуют установить этот предохранитель в максимальной близости к аккумуляторной батарее в подкапотном пространстве. Так вы обеспечите быстрый и простой доступ по мере необходимости.
3. Минусовую проводку следует максимально прочно соединить с кузовом транспортного средства. Тут можно задействовать любой участок, наиболее удобный для вас. То есть подключение минуса соединяет массу кузова и GND вашего устройства.
4. Если в магнитоле предусмотрены отдельные разъёмы, тогда соединение с активным сабвуфером выполнить ещё легче. Здесь прокладывается коаксиальный провод с экраном с подходящим разъёмом. Одна сторона такого кабеля подключается к выходу Out на самой магнитоле, а второй конец идёт на сабвуфер к разъёму Line In.

Задача вполне выполнима даже для автовладельца с небольшим опытом работы с электрооборудованием. Если чётко следовать схеме и придерживаться всех правил монтажа, с подключением точно никаких проблем не возникнет.

Понимая, как следует правильно подключить активный сабвуфер в машину с усилителем, который уже встроен в корпус, можно поэтапно приступать к выполнению поставленной задачи. Это сделать проще, чем установить пассивный саб с отдельным усилителем и фильтрами. Но если вы не уверены в собственных силах и знаниях, лучше доверить работу специалистам соответствующего профиля.

Соединение компьютерного сабвуфера с автомагнитолой

Поскольку не все водители остаются довольными звучанием штатной аудиосистемы, они начинают искать разные пути решения сложившейся проблемы.

Одним из них считается установка сабвуфера от компьютера к автомобильной магнитоле. Сделать такое подключение вполне реально. Причём специалисты предлагают сразу два пути решения этого вопроса.

Первый вариант предусматривает использование инвертора типа 12/220В. Второй вариант направлен на поиск нужных контактов (+12В) непосредственно на плате вашего сабвуфера. Чтобы отыскать их, придётся разобрать устройство, взять тестер и, опираясь на знания в радиоэлектронике, проверить необходимые контакты.

Если вопрос с питанием будет решён, останется подать аудиосигнал на вход приобретённого сабвуфера для автомобиля. Он берётся от линейного выхода автомагнитолы при помощи подходящего по длине экранированного кабеля.

Это ещё один вариант того, как можно подключить домашний компьютерный сабвуфер на авто.

Использование кроссовера

При подключении саба с помощью кроссовера, то есть специального фильтра, следует понимать, о чём вообще идёт речь.

Задача кроссовера заключается в том, чтобы разделять звуковые частоты по определённым диапазонам. Это определяет его роль как фильтра. Часто для машин используются динамики типа пищалок. Если не использовать для них фильтр, на головки динамиков будут подаваться сигналы от низкочастотных до высокочастотных. Отсутствие распределения сигнала негативно влияет на качество звучания музыка.

При этом кроссоверы делятся на активные и пассивные, бывают однополосными и двухполосными.

1. Пассивные кроссоверы предусматривают в своей конструкции активные элементы. Такое устройство состоит из индукционных катушек, ёмкостей и сопротивлений. Отсюда возникает недостатков в виде утраты мощности сигналов. Плюс у них есть ограничения по пиковым нагрузкам, что может стать причиной быстрой поломки фильтра. Чтобы подключить пассивный кроссовер, его нужно установить перед динамическими головками. Но такое соединение позволяет применять лишь один усилитель, а это уже считается достоинством. Подобные фильтры могут идти отдельно, либо быть частью акустической системы.
2. Активные кроссоверы ставят перед усилителем, а потому нельзя будет применить только один усилитель. Тут динамики соединяются с отдельным каналом усилителя, и это не зависит от ти па частоты. Преимуществом считается более точная настройка. Именно из-за этого активные кроссоверы стоят дороже пассивных.

На чём остановить свой выбор, каждый автомобилист должен решить самостоятельно.

Полезные рекомендации

Это советы в основном касаются вашей личной безопасности в процессе установки аудиооборудования на автомобиль.

1. Вне зависимости от типа проводимых работ, при любых вмешательствах в электрооборудование сначала обесточьте транспортное средство. Для этого достаточно снять минусовую клемму с вашей аккумуляторной батареи;
2. Соединяя разные провода, обязательно убедитесь в том, что они надёжно и безопасно закреплены. Потому обязательными материалами в работе становятся хомуты, гофры, изоленты и уплотнители;
3. Поскольку вы монтируете аудиосистему для себя, и рассчитываете на её длительную работу, берите исключительно высококачественную проводку. Иначе короткого замыкания не миновать;
4. Выбирайте подходящие предохранители. Чтобы определить его номинальные характеристики, загляните в паспорт подключаемого оборудования. Оттуда станет понятно, с какими параметрами следует брать предохранитель;
5. Крепление аудиооборудования следует осуществлять максимально просто и надёжно. Нельзя допускать разных колебаний и вибраций из-за плохо закрученных болтов или неправильно выбранного места для установки.

Это достаточно простые, но очень полезные и дельные рекомендации. Всё направлено на то, чтобы вы достигли поставленной цели, а аудиосистема в машине звучала максимально качественно.

Многое зависит не только от выбора качественного сабвуфера. Огромную роль играют даже такие малозначимые на первый взгляд вещи, как провода и изоляционные материалы. Не экономьте там, где этого делать не стоит. И тогда результат точно оправдает ваши ожидания.

Как подключить сабвуфер | AVTOUSILOK

Всем привет 🙂

Продолжаем говорить о автозвуке и все что с ним связано. В этой статье как Вы догадались из заголовка речь пойдет о том, как подключить сабвуфер в машине он же саб, он же буфер, он же буфак и тд довольно таки известный персонаж :)) в мире автозвука, он же приносит радость вашим соседям, он же раздувает волосы и не только)) девушкам делая крутой Hair trick, делает массаж, качает машину и много чего еще делает, вобщем все о нем — подключение автомобильного сабвуфера. Данный материал прежде всего ориентирован на начинающих меломанов или кто в этом не соображает ну вообще никак бывает и такое)) ничего страшного, никого обидеть не хочу наиборот :)) пардон наоборот) постараюсь рассказать Вам подробно «на пальцах» и в деталях последовательность действий, при подключении, эксплуатации и настройки сабвуфера в авто. Ну все поехали:))

Итак, давайте выясним прежде всего, какие бывают разновидности авто сабвуферов:

1) Активный сабвуфер. Что за зверь такой?!)) Это автомобильный сабвуфер в котором усилитель уже встроен, обычно усь расположен на боковой или тыльной (задней)) стенке саба. Опознать по внешнему виду его можно по ребристому радиатору и «крутилкам» т.е различными настройками и клеммами для подключение проводов. Ну в кратце вот так… думаю всем понятно. Это всем известный 5-элемент, все бас бочки, и много много других сабов под разными названиями братья Китайцы в этом плане лучше всех не устают придумывать «крутые» бренды.

Примеры активных сабвуферов, как они выглядят смотрим на картинках ниже:

2) Пассивный сабвуфер. Это такой авто сабвуфер который состоит только из короба и самого динамика она же в народе «голова» и клеммы для подключения усилителя и все! В пассивном нет встроенного усилителя — поэтому он и называется пассивный. Для подключения и эксплуатации такого вида сабвуфера нужен внешний усилитель моноблок — это в идеальном варианте, чуть хуже можно использовать 2-х или 4-х канальный усилитель по мостовой схеме наиболее распространенный вариант среди новичков потому как дает приемлемое качество звучания за небольшие деньги. Профессионалы используют моноблок (1 канальный усилитель) или несколько моноблоков объединяя их в мост для более мощного звука в авто.

Примеры пассивных сабвуферов, как они выглядят смотрим на картинках ниже:

Ну чтож )) какие сабвуферы  для авто по типу бывают разобрались, надеюсь на данном этапе всем все понятно пока :)) приступим к подключению.

Подключение активного автомобильного сабвуфера.

Самое первое что хочу сказать — это соблюдайте технику безопасности, берегите себя и свое авто которое сгорает ни дай бог никому дотла за считанные минуты при возникновении короткого замыкания или халатного обращения. Все подключения производите с отключенными проводами от аккумулятора по крайне мере плюсовой провод обычно он обозначен красным цветом обязательно отцепите от акума если он у Вас подключен. Теперь о не менее важном — это кабели для подключения. В разделе «База знаний» на своем сайте я много раз писал про этот момент, используйте только качественные с хорошим сечением кабели от этого напрямую зависит результат. Если Вы купите хороший сабвуфер но подключите тонюсенькими проводами саб — будет «пердеть» он просто не будет давать басов, объясняется это чудовищными просадками по питанию, просаживается питание борт сети машины с нормальных 14 Вольт до 8-9 Вольт по первичке, на вторичке преобразователя усилителя тоже просадки соответственно теряется мощность и качество.

Вывод: хотите качественный бас в своем Авто обеспечьте его хорошим питанием на самом деле сечение кабелей — это действительно самое важное при правильном подключении усилителя, ну все вобщем Вы поняли что я хочу донести до всех кто задался вопросом самостоятельно подключить сабвуфер.

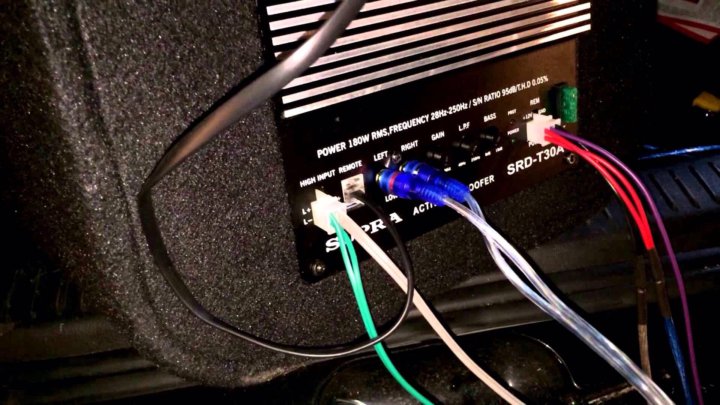

На усилителе активного авто сабвуфера Вы увидите следующее, что за что отвечает написано ниже:

1) «+» Сюда подключаем кабель который идет от плюса аккумулятора через общий предохранитель провод обычно красного цвета так удобнее ориентироваться.

2) «GND» Сюда подключаем черного цвета провод от минусовой клеммы аккумулятора, черный цвет кабеля желательно но совсем не обязательно, главное чтобы Вы потом сами не запутались)

3) «REM» — Управление включением усилителя этот провод нужно подключить к магнитоле к проводу с таким же названием, при включении магнитолы в этой цепи будет +12В. В крайнем случае к замку зажигания, помните усилитель круглосуточно не должен работать, Вы же не работаете :)? Вот и он хочет отдыхать иногда  🙂

4) «RCA» — Входные разъемы для подключения линейного выхода с магнитолы, по этим кабелям идет непосредственно музыка, в точности звуковой сигнал. На время проверки можно подключить специальный кабель с миниджеком и вместо магнитолы можно спокойно подключить сотовый телефон, планшет и тд.

5) «Высокоуровневые входа» — Очень полезная функция у кого штатный магнитофон без «колокольчиков» «тюльпанов» вообщем именно те провода по которым идет звук. Соответственно сигнал можно взять от акустической системы автомобиля в народе колонок и подать сигнал на входа высокого уровня. Сам высокоуровневый вход состоит из резистивного делителя которые ослабевает сигнал до нужного уровня чтобы предотвратить перегрузку усилителя.

Следует отметить что в приоритете ЖЕЛАТЕЛЬНО подключать по RCA то есть через «колокольчики» качество звука значительно выше и очень даже значительно, только в крайнем случае использовать входа В. У или специальную «примочку» за пару тыщ тенге которая подключается к колонкам и с нее выходят «колокольчики», к тому же она иногда дымится и плавится ((.

Схема подключения сабвуфера в машине примерно должна выглядеть так:

При правильном подключении сабвуфера должен светится светодиод «power on» обычно он зеленого цвета свечения, красного цвета светится когда у усилителя что то «болит» он сидит в защите и его необходимо «лечить», так-же красный светодиод загорается при перегреве, при коротком замыкании в нагрузке и как следствие выхода из строя активных элементов усилителя.

Легко проверить авто сабвуфер рабочий/или нет без магнитолы или же в домашних условиях можно включив его по выше приведенной схеме только соединив перемычкой «REM» и «+12В» вместе. И конечно же не аккумулятор в дом тащить)) можно использовать более-менее подходящий блок питания с напряжением 12-14 Вольт и током 5-10 ампер это чтобы послушать по тихоньку хватит)) Далее подключив в качестве нагрузки динамическую головку которую не жалко)) или сабвуфер и подав звук на «тюльпаны» они же «колокольчики» все должно играть петь и радоваться))

Но есть одно но!!! Если усилитель не рабочий на выходе может присутствовать некий уровень постоянного напряжения который спалит Ваш динамик, прям дым пойдет да ужасно :)) так что все делаете на свой страх и риск Avtousilok. kz за испорченную технику ответственности не несет, лучше доверьте проверку мастеру. В случае если у Вас есть тестер и Вы еще и им пользоваться умеете то думаю дальше не нужно ничего говорить я уверен Вы и без меня знаете что можно померить напругу на выходе, и только потом подключать саб — все просто на самом деле, а кто не умеет учитесь работать с приборами в жизни пригодится тот же аккумулятор измерить тем более простой тестер стоит не так дорого буквально пару тыщ тенге))

Подключение пассивного автомобильного сабвуфера.

1) Для подключения пассивного сабвуфера необходим внешний усилитель. Сабвуферы бывают с одной или двумя звуковыми катушками, соответственно если саб имеет к примеру две катушки 2+2 Ом соединив последовательно получим 4 Ома подключаем к усилителю по мостовой схеме. Еще вариант саб с катушками 4+4 Ома можно соединить последовательно получится 8 Ом и также подцепить мостом. Усилителей работающих мостом в 2 Ома очень мало на нашей планете, а людей портящих усилители очень много, кто так соединяет это насилие усилителя и потеря в качестве звука в лучшем случае, в худшем выход из строя аппарата. Чем выше сопротивление сабвуфера тем больше контроль баса (еще отвечает за это демпинг фактор усилителя) и выше качество звука.

Для низкоомных сабвуферов при соединении звуковых катушек когда в итоге получается 1 Ом или 2 Ом — обязательно необходимо использовать мощный моноблок D-класса! В большинстве случаев усилители работающие в AB-классе не предназначены для работы с низкоомной нагрузкой!

Все, на этом говорить пока заканчиваю 🙂 смотрите на ниже приведенной картинке, посмотрев которую Вам станет все понятно и в голове уложится все по «полочкам» разъемы RCA с магнитолы на ней не показаны уверен и так догадаетесь. В качестве наглядного пособия использован 2-х канальный усилитель MYSTERY MR2.75 подключен по мостовой схеме, в 4-х канальниках все подключается аналогично как видите ничего сложного 🙂

Настройка сабвуфера.

Очень важно! Перед самым первым включением установите ручки «Gain» или «Level» что одно и тоже, в крайнее левое положение тем самым задав минимальную громкость звука.

Новый сабвуфер или колонки нельзя сразу включать на максимум это касается абсолютно любых типов звуковых головок, необходимо хотя-бы пару недель, а лучше более длительный период времени по ездить слушая музыку меньше чем в половину от максимальной громкости.

Это нужно для размятия подвеса и проработки диффузора потому как новый динамик всегда очень жесткий, а посему спалить катушку — это как нефиг делать, будет дым и выброс на помойку! Данная операция называется «прогрев» саба или колонок применима к обоим, более подробно можете почитать в интернете. После того как Вы по ездили и прогрели свой саб он стал у Вас уже более мягким и улучшилось качество звука приступаем к более тщательной настройке. На мой взгляд правильная настройка заключается в следующем: подаем звук от магнитолы преимущество почти на максимуме, но не доводя до искажений местную акустику то есть, тот уровень выше которого Вы не будете включать, настраивайте желаемый уровень громкости на сабвуфере важный момент чтобы саб не переигрывал, а именно подчеркивал и идеально согласовывался в целом со всей аудио системой вашего автомобиля. Именно тогда Вы получите то самое мягкое, приятное, мелодично-красивое звучание! Ручку L.P.F активный фильтр кроссовер совсем не обязательно выкручивать в крайнее правое положение достаточно выставить не более 80-100 Гц  сабвуфер не должен петь голосом для этого предназначены колонки. А у нас как не опытный народ то делает? правильно:)) все выкручивают на максимум и думают так и надо)) Если присутствует регулировка «Bass boost» тут все индивидуально по вкусу так сказать, главное не доводите саб до чрезмерных искажений — иначе он испустит «волшебный дым» и перестанет работать. Еще хуже если усилитель не тянет саб на клипе (перегрузке) когда усилитель фактически вместо чистого синусоидального сигнала на выход выдает прямоугольные импульсы тем самым разогревает звуковую катушку и «тупо» палит ее имейте это ввиду, все должно быть в меру, просто не перегружайте технику и будет гуд! или даже супер гуд 🙂

Пару слов о накопителе. Если он у Вас есть /или есть возможность приобрести используйте кое какая польза от него есть для машины, более подробно это устройство рассказано в статье «Накопитель для сабвуфера, мифы и реальность!» в разделе «База знаний» кто еще не читал советую ознакомиться.

С Уважением Иван, Avtousilok.kz  Желаю Всем начинающим и не только правильных инсталляций сабвуферов и отличного баса в своем авто! Впереди много всего интересного в разделе «База знаний»

Руководство по установке сабвуфера

Команда авторов Crutchfield состоит из более чем 20 штатных копирайтеров и редакторов, которые разделяют страсть к бытовой электронике.

Помимо создания статей и видеороликов, которые вы найдете на веб-сайте Crutchfield, эти трудолюбивые и талантливые люди также пишут информационные тексты для продуктов на нашем веб-сайте и статей в каталоге Crutchfield.

Наши авторы постоянно изучают новейшие продукты, технологии и отраслевые тенденции, чтобы предоставить вам максимально полезную информацию.

Еще от группы сценаристов Кратчфилда

Кратчфилд: подкаст, эпизод. 41

Кратчфилд: Подкаст Эп. 46

Кратчфилд: Подкаст Эп. 45

Кратчфилд: Подкаст Эп. 44

Кратчфилд: Подкаст Эп. 42

Кратчфилд: Подкаст Эп. 40

Инструменты, которые вам понадобятся

Вам понадобятся некоторые основные инструменты, чтобы установить сабвуфер в корпус и подключить его к системе. Как минимум, перед началом работы у вас должны быть под рукой следующие инструменты:

Базовая установка сабвуфера

Сабвуферы представляют собой специальные динамики, воспроизводящие низкие ноты. Они являются популярным компонентом во многих аудиосистемах, поскольку воспроизводят глубокие и сильные басы. Они также делают ваши другие динамики более эффективными, отвлекая ноты, которые полнодиапазонные динамики пытаются воспроизвести.

Сабвуферы бывают разных размеров и форм. Наиболее распространен компонентный сабвуфер без усилителя. В этом сабвуфере нет встроенного усилителя в качестве источника питания, поэтому вам нужно будет подключить его к внешнему усилителю, чтобы потреблять ток. (Некоторые сабвуферы имеют встроенные блоки питания. См. стр. 3). Кроме того, в то время как некоторые сабвуферы могут использоваться без отдельного корпуса в компактных инсталляциях на открытом воздухе, большинству для правильной работы требуется прочный корпус.

Самым основным элементом установки компонентного сабвуфера является защелка. Установите компонентный сабвуфер в соответствующий корпус, подключив провода к клеммной колодке и используя монтажные винты. Это не должно занять больше нескольких минут. Затем вы проложите проводку к ближайшему усилителю. У вас будет выбор, как подключить сабвуфер. Вы можете подключить их параллельно для максимальной мощности или последовательно для более высокого импеданса и установки нескольких низкочастотных динамиков.

Вы сможете установить сабвуфер в готовый корпус всего за несколько минут.

Готовые сабвуферы

Готовые сабвуферы — это самый простой способ улучшить басы, потому что производитель уже собрал коробку и установил соответствующий динамик. Некоторые готовые корпуса имеют до трех сабвуферов. Вы выбираете стиль и размер, которые вам нравятся, и сопоставляете их с вашим усилителем, доступным пространством и остальной частью вашей системы.

В седанах готовые сабвуферы без усилителя обычно помещаются в багажник. Если вы подадите на него достаточную мощность, бас, который он производит, будет достаточно сильным, чтобы проникнуть через заднее сиденье. Просто подключите провода динамиков от усилителя и закрепите корпус ремнями или скобами. Убедитесь, что вы не блокируете доступ к запасному колесу, и, если вы просверлите отверстия для кронштейнов, работайте осторожно и убедитесь, что вы не перерезаете бензобак или тормозную магистраль.

Этот корпус от JL Audio поставляется с уже установленным сабвуфером.

Если вы устанавливаете сабвуфер со встроенным усилителем, вам не нужно будет подключать провода динамиков, но вам придется установить патч-корд (или подключиться к проводам динамика для входного сигнала) . Вам понадобится комплект проводки усилителя для питания, заземления и включения. Обычно это означает, что вам нужно будет проложить провод под сиденьями.

Активные сабвуферы

Активные или усиленные сабвуферы удобны в использовании, если вы водите арендованный или арендованный автомобиль. Благодаря своей портативности эти переходники можно быстро снять, если вы продаете или обмениваете свой автомобиль. Они также занимают меньше места, чем отдельный усилитель и сабвуфер.

Будьте особенно осторожны при закреплении сабвуфера в хэтчбеке, универсале или внедорожнике. Если вы резко остановитесь, он может подняться в воздух и причинить кому-то вред.

Sound Ordnance B-8PT — это компактный сабвуфер с приводом, который помещается под сиденьем. Он предназначен для небольших транспортных средств или пикапов.

Сборные сабвуферы

Хотя у готовых сабвуферов есть свои преимущества, у вас будет более широкий выбор сабвуферов, если вы воспользуетесь компонентным сабвуфером и соответствующим корпусом. Да, это больше работы, но вы можете создать звук, который хотите. Вы выбираете сабвуфер или сабвуферы, которые лучше всего соответствуют вашим музыкальным потребностям, а затем выбираете размер коробки, который оптимизирует их звуковые характеристики. Большинство компонентных сабвуферов не поставляются с оборудованием, поэтому вам, возможно, придется предоставить свои собственные винты. Кроме того, вам могут понадобиться провода динамика и оборудование для подключения динамика к клеммной колодке в коробке. Наконец, найдите несколько кронштейнов или ремней, чтобы удерживать корпус в автомобиле.

Sound Ordnance производит различные кожухи для размещения подводных лодок большинства размеров.

Проводка и обкатка

Если вы выберете наиболее распространенный тип установки сабвуфера — компонентный сабвуфер в коробке, подсоединенный к усилителю, — перед началом вам придется рассмотреть различные варианты проводки.

2-канальный усилитель обеспечивает выходы для двух динамиков. Конечно, это не означает, что вам нужно подключить два сабвуфера. Вы можете подключить один, два или, может быть, даже четыре. Чтобы быть в безопасности, вам просто нужно знать импеданс ваших сабвуферов и «нагрузочную способность» вашего усилителя. Эти факторы будут определять, какой метод подключения вам следует использовать. Для получения дополнительной информации ознакомьтесь с нашей коллекцией схем подключения сабвуфера.

Основная проводка сабвуфера.

Как правило, автомобильный стереоусилитель «видит» импеданс 4 Ом. Когда мы говорим, что усилитель стабилен до 2 Ом, мы обычно имеем в виду минимальное сопротивление, с которым он может работать в стереофоническом (2-канальном) режиме, а не в мостовом (моно) режиме. Чем меньше импеданс (сопротивление или «нагрузка») воспринимает усилитель, тем больше мощности он производит и тем громче играет ваша музыка.

Обычный способ заставить 2-омный стабильный усилитель выдавать дополнительную мощность при более низком импедансе — подключить динамики параллельно. Помните: в то время как последовательное подключение всегда повышает импеданс, параллельное подключение всегда снижает его.

Чтобы подключить динамики параллельно, подключите положительные (+) провода обоих динамиков к положительной (+) клемме усилителя, а отрицательные (-) провода обоих динамиков к отрицательной (-) клемме усилителя. Вы можете значительно увеличить воздействие вашей системы, подключив два сабвуфера (параллельно) к каждому из каналов вашего усилителя.

После того, как вы закончите проводку, правильно обкатайте сабвуфер. Включите сабвуфер на низкой громкости примерно 20 часов, чтобы подготовить его, прежде чем увеличивать громкость. Это повысит производительность и срок службы сабвуфера.

Создание собственного корпуса сабвуфера

Корпус не просто удерживает низкочастотный динамик; это неотъемлемая часть системы. Правильно подобранный и изготовленный корпус может превратить недорогой низкочастотный динамик в хорошего исполнителя, в то время как плохо спроектированный или изготовленный корпус заставит даже самый лучший низкочастотный динамик звучать ужасно.

При изготовлении корпуса возникают две основные проблемы: убедиться, что он содержит надлежащий объем воздуха, и контролировать резонансы корпуса, которые в противном случае будут конкурировать со звуком низкочастотного динамика и окрашивать его звучание.

Идеальный объем корпуса (длина x ширина x высота) зависит от выбранного вами вуфера. Объем корпуса низкочастотного динамика обычно указывается как внутренний объем. Поэтому при расчете габаритных внешних размеров ящика необходимо учитывать толщину доски, место, занимаемое динамиком, и любые внутренние распорки.

Как только вы узнаете внутренний объем, которого хотите достичь, вы определитесь с размерами шкафа. Как правило, убедитесь, что ни один внутренний размер не превышает любого другого более чем в три раза. Но не делайте их слишком близко друг к другу, иначе у вас получится куб — ​​одна из худших акустических форм для динамика.

Помните об этих двух правилах: не делайте одну сторону слишком длинной по сравнению с другой и не делайте их слишком близкими к одному. Подойдет практически любая форма. Это объем, который имеет наибольшее значение.

Наконец, определите, будет ли ваша коробка запечатана или портирована. Герметичный корпус проще всего спроектировать и изготовить, он защищает низкочастотный динамик от дозвуковых басов, которые могут повлиять на его характеристики. В коробке с портами используется трубка (порт), которая усиливает басы, создаваемые низкочастотным динамиком. Он может предложить отличные, высокопроизводительные характеристики, но его сложнее построить.

Чтобы узнать больше по этой теме, ознакомьтесь с нашей статьей «Как сделать коробку для сабвуфера».

Подключение сабвуфера к усилителю — NVX

Делиться:

15 августа 2022 г. Allyn Rahim

Добавление сабвуфера и усилителя к звуковой системе — это основной способ добавить диапазон и глубину вашей музыке. Высококачественные динамики не могут раскрыть весь свой потенциал без необходимой мощности.

Усилитель  модерирует звуковой частотный сигнал и напряжение, поступающие от головного устройства и аккумулятора автомобиля, перед воспроизведением динамиками.

Несмотря на сложность электронных схем, соединение элементов системы относительно просто. При условии, что установка выполняется с соблюдением всех мер предосторожности.

Большинство усилителей поставляются с комплектом проводки и четкими инструкциями. Ниже приведены некоторые рекомендации для начинающих по подключению

сабвуфер  к усилителю.

1. Проложите силовые кабели

После того, как вы собрали все необходимые компоненты, пришло время собрать все вместе. Во-первых, вам нужно провести провод питания от аккумулятора через брандмауэр к усилителю. Этот провод обычно самый длинный в комплекте усилителя, обычно от 10 калибра до 0 и часто красного цвета. Но пока не подключайте кабель питания к автомобильному аккумулятору или усилителю.

2. Найдите хорошее металлическое основание

Для обеспечения заземления найдите место в пределах 3 футов от усилителя. Некоторые автомобили поставляются с заводской точкой заземления, обычно это шпилька, к которой можно прикрепить провод и закрепить его болтом. Другой метод включает в себя подтягивание коврового покрытия и царапание металла до тех пор, пока краска не сойдет, и заземление в этом месте. Если ваш усилитель находится в багажнике, болты подвески автомобиля можно найти и использовать.

Заземляющий провод не должен быть ослаблен, иначе это может привести к неисправности усилителя.

2. Проложите дистанционный провод к головному устройству

Для большинства усилителей вторичного рынка требуется дистанционный провод для включения устройства. Благодаря этому проводному соединению усилитель включается вместе со стереосистемой.

После заземления возьмите провод дистанционного управления (синий с белой полосой) и соедините его с проводом, идущим от приборной панели, либо вдоль панели дверного косяка, либо под ковровым покрытием.

3. Подсоедините сабвуферы к усилителю

Профессионалы рекомендуют использовать провод не меньше 16 калибра, изготовленный из меди. Этот тип металла имеет небольшое сопротивление, что способствует меньшему падению напряжения. Протяните положительный и отрицательный провод от соответствующих клемм на динамике к усилителю.
