Жгуты проводов: все, что вам нужно знать

Если в вашем автомобиле нет заводских стереосистем или если вы хотите заменить неисправную стереосистему без использования оригинальной проводки, вам необходимо приобрести жгут проводов . Жгут проводов в вашем автомобиле содержит все электрические соединения, необходимые для установки стереосистемы. Поскольку существует множество различных типов жгутов проводов, очень важно выбрать тот, который подходит для проводки вашего автомобиля и вашей стереосистемы. Некоторые жгуты можно использовать с определенными моделями стереосистем, а другие можно использовать со стереосистемами любого типа. После того, как вы выбрали жгут проводов, вам необходимо установить его в свой автомобиль. Несмотря на то, что установка может быть сложной, потребуется лишь немного терпения и некоторые знания, чтобы быстро настроить и запустить стереосистему.

[РЕШЕНО] Как подключить магнитолу без жгута проводов

Если вы устанавливаете новую автомобильную стереосистему и не хотите использовать заводской жгут проводов, вам нужно знать, как подключить его самостоятельно.

Жгуты проводов значительно упрощают процесс, предоставляя все необходимые разъемы и провода для вашей новой стереосистемы. Но если у вас нет жгута проводов, не беспокойтесь — вы все равно можете установить новую стереосистему самостоятельно.

В этом руководстве показано, как подключить автомобильную стереосистему без проводов за семь простых шагов. Просто убедитесь, что у вас есть нужные инструменты и разъемы, и все готово!

Имейте в виду, что в зависимости от марки и модели вашего автомобиля процесс может незначительно отличаться. Однако, в целом, шаги очень похожи, независимо от того, какой у вас автомобиль.

Есть несколько причин, по которым вы можете захотеть подключить автомобильную стереосистему без жгута проводов. Может быть, вы устанавливаете новую стереосистему в старый автомобиль, в котором не было заводской стереосистемы, или, может быть, вы модернизируете звуковую систему своего автомобиля и хотите добавить усилители или другие аксессуары. Какой бы ни была причина, это не так сложно, как может показаться. Пожалуйста, следуйте шагу ниже, чтобы установить автомобильную стереосистему с помощью адаптера жгута проводов

Снимите старую стереосистему

Чтобы установить новую стереосистему, сначала нужно снять старую. Этот процесс зависит от вашего автомобиля, но обычно он довольно прост. Обычно есть несколько винтов, удерживающих стереосистему на месте, поэтому удалите их и вытащите стереосистему. Вам может понадобиться проволочная подвеска или другой инструмент, чтобы снять стереосистему с монтажного кронштейна.

Необходимые инструменты и материалы:

• Инструмент для зачистки проводов
• Обжимной инструмент
• Тестер цепи
• Обжимной колпачок
• Изолента

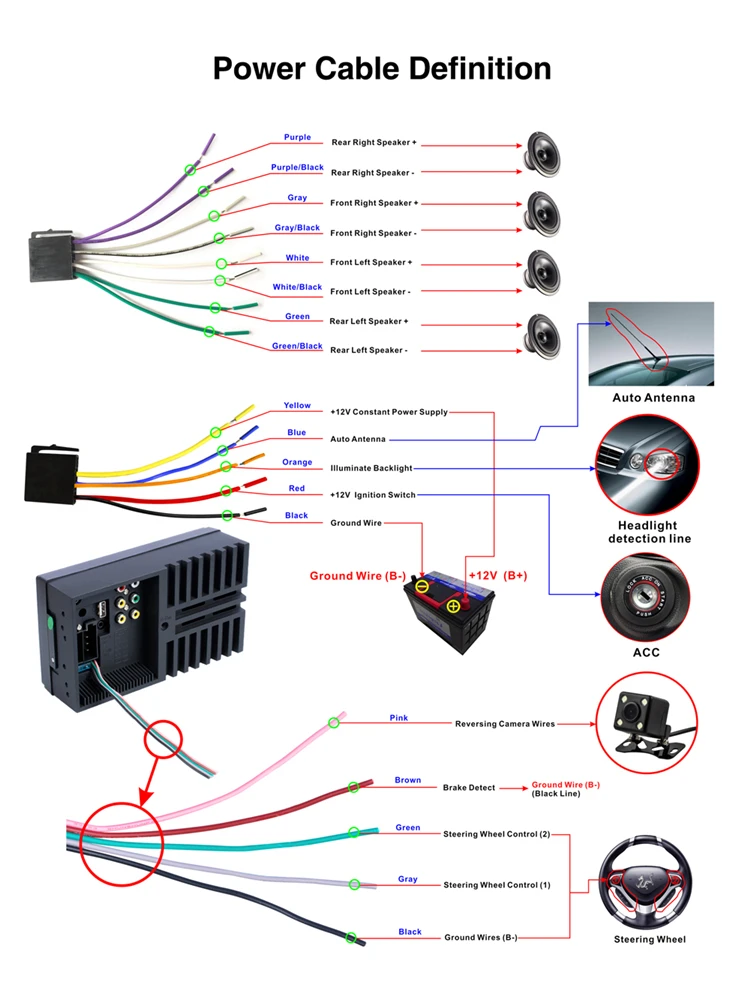

Идентификация жгута проводов автомобильной магнитолы

• Желтый провод — постоянный
• Синий провод — дистанционное включение 12 В и питание антенны 12 В
• Черный провод — заземление
• Красный провод — аксессуар 12 В
• Оранжевый провод — подсветка
• Оранжево-черный провод – диммер
• Зеленый провод — задний левый динамик Плюс
• Зеленый Черный Провод — левый задний динамик Минус
• Фиолетовый провод — положительный задний правый динамик
• Фиолетово-черный провод — минус заднего правого динамика
• Белый провод — положительный левый передний динамик
• Белый Черный Провод — левый передний динамик Минус
• Серый провод — положительный передний правый динамик
• Серо-черный провод — минус правого переднего динамика

Теперь вы знаете основы подключения магнитолы, давайте перейдем к установке.

Как определить проводку автомобиля и подключить ее к жгуту проводов автомобильной магнитолы

Постоянный провод в автомобиле

Сначала зачистите провод примерно на полдюйма. После этого используйте тестер цепи и коснитесь каждого из проводов, пока он не загорится. Контрольная лампочка не загорается обычно означает, что постоянный провод идет напрямую к аккумулятору.

Будьте осторожны, чтобы провода не касались друг друга, так как это может привести к короткому замыканию. Если на каком-либо из проводов нет питания, проверьте предохранитель, чтобы убедиться, что он не перегорел. Свет купола и радио обычно подключаются к постоянному проводу.

Когда постоянный провод найден, скрутите его с желтым проводом на жгуте проводов автомагнитолы. Затем наденьте на него белую заглушку и с помощью высококачественного обжимного инструмента соедините два провода.

Выключатель зажигания для дополнительного провода:

Вам нужно будет взять ключ и вставить его в замок зажигания. Затем включите его, не заводя машину. Теперь вам нужно найти выключатель зажигания для вспомогательного провода.

Для этого вам нужно взять тестер цепей и прикоснуться к каждому из проводов контрольной лампочкой, пока она не загорится.

Как только вы нашли провод, который загорается, скрутите его вместе с вспомогательным проводом, который вы нашли на автомобильной стереосистеме.

Затем скрутите эти два провода вместе и наденьте на них белый колпачок. Используйте высококачественный обжимной инструмент для соединения двух проводов. Это обеспечит хорошее соединение.

Провод освещения:

Во-первых, необходимо определить провод освещения на автомобиле. Провод обычно коричневый, но может быть и белого или другого цвета. Чтобы найти его, включите фары и используйте тестер цепи, чтобы коснуться каждого провода в жгуте проводов, пока не загорится тестовая лампочка.

Как только вы нашли провод подсветки, скрутите его вместе с оранжевым проводом от автомобильной стереосистемы. Затем используйте высококачественный обжимной инструмент для соединения двух проводов. Наконец, наденьте на соединение белый стыковой разъем.

Провод заземления:

Сначала возьмите провод и воткните его в постоянный источник питания на жгуте проводов радио. Во-вторых, возьмите конец контрольной лампы и зацепите его за конец провода, вставленного в постоянный провод. В-третьих, прикоснитесь тестовой лампочкой к разным проводам, пока не найдете тот, который загорается, что указывает на то, что это провод заземления. Черные провода обычно используются для заземления в автомобилях.

Провод динамика

Вы можете использовать этот метод для идентификации проводов динамика, если у вас есть девятивольтовая батарея и зажимы типа «крокодил». Просто подключите зажимы типа «крокодил» к аккумулятору, с отрицательным на отрицательном и положительным на положительном.

Затем соедините провода и прислушайтесь к хлопку. Это поможет вам определить, какие провода находятся внутри автомобиля. Если вы соприкоснетесь проводами и динамик выдвинется, вы правильно соедините плюс и минус. Если динамик перемещается, у вас перепутаны провода, и вам необходимо соответствующим образом отрегулировать.

Затем скрутите вместе провода стереодинамиков и автомобильные провода и наденьте на них белую заглушку. Используйте высококачественный обжимной инструмент для соединения двух проводов. Это обеспечит хорошее соединение.

Чтобы найти другие провода динамика, следуйте этому методу для положительного и отрицательного проводов.

После выполнения всех подключений вы можете установить новую стереосистему. Начните с того, что аккуратно вставьте стереосистему в приборную панель, пока она не зафиксируется на месте со щелчком. Затем закрепите детали отделки и любые другие препятствия, которые были удалены ранее.

Перед тем, как собрать все обратно, важно проверить вашу новую стереосистему, чтобы убедиться, что она работает правильно. Начните с включения зажигания автомобиля, а затем включите стереосистему. Если все работает правильно, вы должны увидеть включение экрана и сможете управлять громкостью и другими функциями.

Если у вас возникнут какие-либо проблемы, еще раз проверьте проводку и соединения, чтобы убедиться, что все подключено правильно. Затем попробуйте снова протестировать стереосистему.

Убедившись, что ваша новая стереосистема работает правильно, вы можете собрать все обратно в обратном порядке и наслаждаться новой автомобильной аудиосистемой!

Связанный пост

Советы по устранению неполадок.

Если у вас возникли проблемы с работой автомобильной стереосистемы после подключения ее без проводов, вот несколько советов по устранению неполадок:

Убедитесь, что все динамики подключены правильно. Обратитесь к электрической схеме стереосистемы вашего автомобиля, чтобы получить помощь в этом.

Если вы используете стереосистему вторичного рынка, убедитесь, что она совместима с вашим автомобилем. Для установки некоторых стереосистем требуются специальные адаптеры или жгуты.

Дважды проверьте все соединения и убедитесь, что они затянуты. Ослабленные соединения могут вызвать проблемы.

Сделать жгут проводов для магнитолы не так сложно, как может показаться. При наличии подходящих инструментов и материалов сделать это несложно. Самое главное запастись терпением и быть осторожным при работе с проводами.

Первый шаг — собрать все необходимые инструменты и материалы. Вам понадобится инструмент для зачистки проводов, кусачки, паяльник и немного изоленты. Также вам понадобится сама магнитола и электросхема автомобиля.

Когда у вас есть все инструменты и материалы, вы можете начать работу над упряжью. Во-первых, вам нужно будет найти положительный и отрицательный провода на стереосистеме. Обычно они имеют цветовую маркировку, поэтому найти их не составит труда. После того, как вы нашли провода, вам нужно будет использовать инструмент для зачистки проводов, чтобы снять небольшой участок изоляции.

Далее вам нужно будет припаять провода к магнитоле. Обязательно используйте прочную пайку, чтобы соединение было надежным. После того, как провода припаяны к стереосистеме, вы можете использовать изоленту для их изоляции.

Наконец, вам нужно будет проверить жгут проводов, чтобы убедиться, что он работает правильно. Для этого просто включите стереосистему и посмотрите, идет ли из нее звук. Если звука нет, возможно, вам нужно проверить соединения, чтобы убедиться, что они безопасны. Если жгут работает правильно, то теперь вы можете установить его в свой автомобиль.

При наличии подходящих инструментов и материалов сделать жгут проводов для автомобильной стереосистемы не так сложно, как может показаться. При наличии терпения и кропотливой работы можно легко создать шлейку, которая прослужит долгие годы.

Заключение

Подключение автомобильной стереосистемы без жгута может показаться сложной задачей, но на самом деле это довольно просто. Приложив немного терпения и усилий, вы легко сможете сделать это самостоятельно. Просто обязательно отсоедините аккумулятор, сверьтесь со схемой подключения стереосистемы вашего автомобиля и проверьте динамики, прежде чем собирать все обратно. Удачи!

Часто задаваемые вопросы: как подключить автомобильную стереосистему без жгута проводов

Провода задних динамиков обычно бывают синими или красными. Если в вашей автомобильной стереосистеме есть два комплекта задних динамиков, один комплект может быть синим, а другой красным. В большинстве случаев правый задний динамик будет синим, а левый — красным. Вам нужно будет подобрать цвета проводов, чтобы правильно их соединить.

Разъем SWC — это электрический разъем, используемый для соединения двух проводов. Разъемы SWC также известны как разъемы для проводов без пайки или быстроразъемные клеммы. Разъемы SWC обычно изготавливаются из меди или латуни и имеют гальваническое покрытие, которое помогает предотвратить коррозию. Соединители SWC доступны в различных размерах и стилях, чтобы соответствовать разным сечениям проводов и приложениям.

Положительная сторона динамика — это та, к которой подключен красный провод. Красный провод обычно подключается к клемме + на динамике, а черный провод подключается к клемме –. Если вы используете активный динамик, то красный провод будет подключен к положительной клемме на усилителе, а черный провод будет 9.0007

Если подключить положительный провод к отрицательному, а отрицательный к положительному, то динамик не будет работать. Электрический ток будет течь в неправильном направлении, и динамик не сможет воспроизводить звук.

A и B относятся к левому и правому каналам динамика. Большинство динамиков имеют два канала, что позволяет им воспроизводить стереофонический звук. Канал А — это левый канал, а канал В — правый канал. Если вы используете монофонический динамик, то он будет иметь только один канал.

Провод положительного динамика обычно красного цвета, а провод отрицательного динамика обычно черного цвета. Тем не менее, важно проверить электрическую схему вашей конкретной стереосистемы, чтобы быть уверенным. Неправильное подключение положительного и отрицательного проводов может повредить динамики или вызвать другие проблемы.

Если автомобильные динамики подключены наоборот, качество звука ухудшится, и динамики могут работать неправильно.
