Подключение противотуманных фар через реле: схема, инструкция

Эксплуатация13 мая 2017

Безопасность и комфорт – основные качества, достойные внимания владельца автомобиля. Если вы печетесь о себе и каждом пассажире, выбирайте автотранспорт с полной комплектацией. Противотуманные фары не являются обязательным компонентом машины: заводы-изготовители нередко игнорируют данный функциональный и полезный элемент, желая максимально удешевить выпускаемые авто. О том, как установить и как отрегулировать противотуманные фары, будет рассказано далее.

Достоинства функционального осветительного оборудования

Противотуманные фары позволяют частично снять нагрузку с глаз водителя во время вынужденной поездки в сложных погодных условиях. С их помощью удается добиться лучшего освещения дорожного полотна. Наибольшее значение фар кроется в точной подаче света, от чего зависит освещение дороги.

Приборы с точной регулировкой освещают до 10 метров пространства перед автомобилем, чего вполне достаточно для безопасного движения в сложных погодных условиях. Разумеется, для этого понадобится придерживаться определенного скоростного режима. Регулирование фар осуществляется в процессе установки оборудования. Качество освещения дорожного полотна полностью зависит от настройки угла падения светового потока.

Подключение противотуманок

Справиться с установкой противотуманных фар на авто сможет всякий водитель, имеющий представление, как правильно обращаться с инструментом. Если же вы умеете лишь управлять автомобилем, при этом не касаетесь инструментария, едва ли удастся оборудовать личный автомобиль противотуманками. В таком случае рекомендуется обратиться к специалистам станции технического обслуживания. Прежде чем подсоединить оборудование, понадобится собрать некоторые инструменты и материалы. Вам понадобятся:

  • комплект проводов для подключения противотуманных фар;
  • изолента;
  • колодка и реле фар;
  • колюще-режущие инструменты;
  • предохранитель;
  • кнопка включения.

Как только набор для подключения противотуманных фар собран и готов к работе, приступаем к подключению противотуманок. Ниже приведен алгоритм установки:

  1. Сначала понадобится снять центральную панель, где располагается пара лампочек подсветки регулятора печи
  2. Ведите рукой по проводам до того момента, как удастся нащупать разъем на два контакта, который пригодится в процессе подключения. К разъему впоследствии понадобится зафиксировать первый контакт на реле.
  3. Возьмите первый провод, после чего соедините с разъемом печной подсветки, тогда как второй провод подключите к кнопке
  4. Подведите провод к реле, благодаря чему удастся получить 12-вольтную цепь и контакт 85 (как показывает схема подключения противотуманных фар через реле приведённая ниже).
  5. Контакт 87 потребуется протянуть к аккумулятору под педалями автомобиля. Также на данном этапе устанавливается предохранитель, рассчитанный на максимальный ток в 15 ампер. Старайтесь разместить предохранитель ближе к аккумулятору
  6. Контакт 86 замыкается с кузовом автотранспорта.
  7. К каждой фаре подводятся два провода (+ и -). Оба плюса, идущие от фар, нужно соединить, тогда как минус соединяется с кузовом. Плюс подключается к соответствующей клемме аккумулятора. Подведите его к реле таким образом, чтобы провода оказались незаметными, а затем соедините с разъемом, обозначенным на схеме цифрой 30.

После того как вам удалось подключить противотуманные фары, обязательно их протестируйте, проверьте работоспособность. Если фары не включаются - допущена ошибка.

Рекомендации по установке и требования к оборудованию

Осуществлять монтаж противотуманных фар необходимо согласно действующим Правилам дорожного движения. В ПДД прописаны пункты относительно того, как доукомплектовывать автомобиль противотуманками. Если вы не можете самостоятельно разобраться в установке противотуманных фар, имея схему и четкую последовательность, рекомендуем обратиться к компетентному специалисту. Так удастся сократить нервные клетки и личное время. Схема подключения противотуманок содержится на страницах ПДД.

Добиться качественного освещения дорожного полотна в плохих погодных условиях удастся при соответствующей регулировке угла светового потока.

Свет должен распространяться выше горизонтальной плоскости. Устанавливать фары следует в нижней области кузова, чтобы добиться сближения приборов с дорогой.

Устанавливая противотуманки в нижней части машины, позаботьтесь о сохранности фар, предотвращении ударов от палок, камней, нередко находящихся на дороге. Для этого воспользуйтесь специальными заглушками. Ухаживайте за противотуманными фарам, содержите их в чистоте, и тогда оборудование прослужит вам долгие годы.

Схема подключения противотуманных фар — подробная инструкция. Подключение птф через реле и кнопку Установка птф на ваз

Схема подключения противотуманных фар – важный вопрос, беспокоящий водителей. Они отлично знают, какие большие деньги приходится отдавать на станциях технического обслуживания, поэтому стараются самостоятельно заниматься ремонтом. Она не так сложна, поэтому даже при незначительных познаниях в автоэлектрике можно свободно установить ПТФ.

Поэтапное подключение ПТФ

Установить противотуманные фары можно без проблем. Для этого не придется выполнять сложных действий, ведь необходимо просто следовать однозначной схеме. Посредством нее удастся обеспечить безопасные поездки по дорогам в любую погоду. Что нужно сделать?

  • К противотуманкам подключается 2 клеммы. Первая (массовая) отводится на кузов, а вторая – удлиняется до аккумулятора, но не подсоединяется.
  • Далее устанавливается реле (лучше выбрать со встроенным предохранителем). Красный провод отправляется на плюс аккумулятора, а черный – на минус. Остается зеленый, отвечающий за управление включением. Его нужно подвести в салон.
  • Кнопку включения в салоне можно сделать в любом месте, но она должна быть доступной водителю.

Никаких сложных действий выполнять не придется. Автомобилист легко справится с такой задачей, потратив минимум времени. Да, всегда можно обратиться к специалистам автосервиса, но проще справиться с задачей без посторонней помощи.

Чем выгодна самостоятельная установка?

Подключение фар возможно в домашних условиях. Для этого не требуются профессиональные навыки или специальное оборудование, так что не придется мучиться с установкой и подведением проводов. Всегда можно быстро справиться с процессом. Какие преимущества это дает?

  • Сокращение расходов;
  • Сокращение потери времени;
  • Точное знание схемы.

Когда установлены противотуманки, поездки становятся безопасными, но водителю следует хорошо знать схему. Неожиданная поломка не должна пугать автовладельца, так что ему стоит всерьез задуматься о самостоятельных действиях. После этого он отлично запомнит принцип прокладки и подключения проводов для будущего ремонта.

При посещении станции технического обслуживания водителям также приходится сталкиваться с длительными задержками. Никто не станет в первую очередь браться за автомобиль, поэтому даже быстрое подключение потребует нескольких дней. В течение всего этого времени человек не будет пользоваться личным транспортом.

Мастерская или собственный гараж?

Узнав, как подключить противотуманные фары, водители наверняка решат, что посещение мастерской им не потребуется.

В собственном гараже можно легко справиться с несложной задачей, подключив оборудование.

Часто автовладельцы не любят сталкиваться с электрикой. Их можно понять, ведь тонкая система отличается сложностью и неоднозначностью.

На этот раз нужно отбросить собственные страхи и спокойно устанавливать фары. Больше не придется тратить личное время, сталкиваясь с дискомфортом и потерей приличных денег.

В своем гараже удастся за один вечер справиться с задачей, подключив дополнительный свет. Причем машину не придется оставлять на станции, а потом дожидаться звонка.

Воспользовавшись несложным описанием, можно поэтапно справиться с работами. Профессионалы тратят на нужные действия всего один час, но без определенных навыков потребуется целый вечер. С ними можно справиться самостоятельно, поэтому бессмысленно снова сталкиваться с автосервисом.

Его услуги оставляют желать лучшего, поэтому полезнее научиться самостоятельно заниматься разнообразным ремонтом. После чего появится шанс навсегда избавиться от огромных регулярных расходов. Даже электрика автомобиля не так сложна, если ее подробно рассмотреть. Не стоит опасаться поломки, лучше попробовать простейшие схемы, которые обеспечат быстрое решение проблемы.

Скажем так, вопрос – ставить или нет противотуманные фары (ПТФ) – не самый актуальный, и единого мнения по этому поводу не существует. Кто-то постоянно ездит без них, кто-то считает их нужными и полезными. Если попытаться понять, нужна или нет установка противотуманных фар на автомобиле, скорее всего, выяснится, что все определяется личным выбором, хотя аргументы в пользу установки противотуманных фар выглядят вполне весомо.

В чем достоинства ПТФ

Водителям, управляющим автомобилем ночью при дожде, снеге или в тумане, постоянно приходится сталкиваться с такой ситуацией, когда во время движения по трассе при включении освещения, особенно дальнего света, перед ними появляется белая, практически непроницаемая для взгляда стена, через которую ничего не видно. Единственное, что можно сделать в такой ситуации – снизить скорость, выключить дальний свет и двигаться, используя ближний свет.

В подобном случае существенно снижается видимость на дороге, становится трудно заметить ваш автомобиль водителям встречного транспорта, из-за чего возрастает вероятность ДТП. В такой ситуации использование противотуманных фар может оказать весьма существенную помощь при управлении машиной. ПТФ не освещают дорогу на значительное расстояние перед автомобилем, но они делают его более заметным, а также улучшают видимость перед машиной и на обочине.

Обусловлено это тем, что у штатных фар и ПТФ создаваемый ими свет носит разный характер. Штатные осветительные приборы создают направленный поток света, в условиях хорошей погоды обеспечивающий освещение дороги на значительном расстоянии. Однако всё это справедливо именно для условий хорошей видимости. При дожде или тумане, луч света отражается и рассеивается на каплях воды, и перед водителем оказывается непроницаемая белая стена.


Особенностью противотуманных фар является то, что они формируют не направленный свет, а широкий, распространяющийся в основном в горизонтальной плоскости. Из-за такого, не направленного освещения, не происходит рассеивания светового потока, и становится возможным осветить дорогу перед автомобилем и обочину.

Надо учесть, что при монтаже ПТФ располагаются ближе к земле, для этого есть определенные нормы. Как известно, туман почти всегда висит над землей, и два этих фактора обеспечивают большую эффективности освещения с помощью таких фар.

Схема установки противотуманных фар

Как уже упоминалось, подключение противотуманных фар должно производиться по определенным правилам. В первую очередь это затрагивает вопросы их установки и расположения на автомобиле.

Места для фар строго определены , где их можно ставить – показано на приведенном рисунке



На современных автомобилях, вопрос выбора места установки, практически не должен стоять. На большинстве машин, на бампере, изготовителем предусмотрены места для ПТФ , чаще всего такие фары ставят на автомобили комплектации люкс. Если в моделях другой комплектации фары отсутствуют, то на этих местах стоят заглушки. Вместо них можно самостоятельно выполнить монтаж противотуманных фар.

Подключение ПТФ

Задача, как подключить противотуманные фары на автомобиле, не является сложной и неразрешимой. На сегодняшний день такая процедура достаточно отработана, и есть множество рекомендаций и методических указаний о том, как это сделать. Тем более что можно найти комплекты противотуманных фар под конкретную модель автомобиля с подробными рекомендациями по их монтажу.

Кроме того, во многих автомобилях используются унифицированные жгуты, а это означает, что там уже есть большинство необходимых цепей для подключения ПТФ. Даже если таких проводов нет, то всё равно монтаж фар вполне по силам провести самостоятельно. Схема, как выполняется подключение, приведена на рисунке ниже:


Представленная схема дает возможность понять, что для установки и эксплуатации ПТФ необходимы:

  • сами фары;
  • реле;
  • кнопка включения противотуманных фар.

Кнопка включения располагается в салоне, реле – на монтажной плате. Да, надо отметить и необходимость применения предохранителей, но, как правило, в монтажном блоке есть возможность установить дополнительные или задействовать какие-нибудь из существующих.

Подобная схема включения ПТФ предоставляет достаточно широкие возможности по их применению. Это подразумевает как отдельное их включение в качестве ходовых огней, так и их совместное использование с ближним и дальним светом.

Правила эксплуатации ПТФ

Каких-то особых требований к эксплуатации противотуманных фар, кроме их размещения на корпусе автомобиля и правил применения в соответствии с положениями ПДД, не предъявляется. Схема включения, когда устанавливается отдельная кнопка в салоне, как раз и рассчитана на обеспечение возможности такой эксплуатации.


В тех случаях, когда не планируется пользоваться ПТФ, их лучше закрывать защитными чехлами. Иначе велика вероятная аозможность повреждения их посторонними предметами при движении. Если это случится, то не поможет никакая кнопка. Кроме того, чехлы позволят избежать дополнительного загрязнения поверхности ПТФ.

Как для любых световых приборов, так и для ПТФ правильная и безопасная их эксплуатации возможна, если выполнена регулировка противотуманных фар. Лучше всего ее выполнить на специальных стендах. В противном случае вы рискуете вызвать ослепление водителей встречных машин. И не стоит превышать рекомендованной мощности лампочки, используемой в ПТФ. Это вызовет только оплавление корпуса фар и ухудшение видимости из-за появления дополнительных теней на дороге.

Монтаж на авто противотуманных фар вполне возможен собственными силами. Касательно же мнения о том, нужны или нет ПТФ, оно достаточно противоречиво. В данной ситуации, как и во многих других, решение принимается на основе личных оценок каждого. Можно сказать только одно – с противотуманными фарами хуже не будет.

Противотуманные фары не относятся к обязательному оборудованию автомобиля. Однако их наличие сделает поездки более комфортными и безопасными. Для монтажа не требуются особые навыки. Установка и подсоединение ПТФ к проводке вполне осуществимо в домашних условиях. Для этого понадобится монтажный набор подключения противотуманных фар, простейшие слесарные инструменты и изоляция.

Для чего нужны противотуманки

Стандартное головное освещение автомобиля обеспечивает достаточную видимость при ясной погоде. Однако в ненастье от него немного толку. Проблема в том, что лучи ламп ближнего и дальнего света отражается от капель тумана или снежинок, создавая «белую пелену» впереди машины.

Это следствие двух факторов:

  • узкие оптический пучок лучше отражается от поверхности;
  • высоко установленные фары подсвечивают участок с большой концентрацией капель тумана.

ПТФ специально спроектированы для эксплуатации в тяжелых погодных условиях. И дело тут не в желтых светофильтрах, которые некоторые водители считают панацеей в туманную погоду. Не зря ПДД допускают установку ПТФ двух цветов - белого и желтого.

Такие фары справляются с непогодой благодаря паре важных свойств:

  • Ширина светового пучка . Широкий луч меньше отражается от воды и льдинок и не создает «белую пелену».
  • Высота крепления . Концентрация тумана вблизи земли ниже. Поэтому низкое расположение позволяет подсвечивать под пелену.

Последний момент особенно важен. Если установить ПТФ на уровне фар головного освещения, они не будут справляться со своей задачей.

Кроме передних ПТФ, улучшающих видимость с водительского места, используются задние противотуманные фары, дублирующие габариты. Они четко обозначают авто в условиях плохой видимости, но обладают избыточной яркостью. Поэтому их не следует включать в ясную погоду.

Требования к установке противотуманных фар

ПТФ состоят из трех корпуса с цоколем для крепления лампы, отражателя и стеклянного рассеивателя, которые обеспечивают нужную форму светового пучка. Особенности эксплуатации и назначение противотуманок налагает на них особые требования, которые нашли отражение в действующих правилах дорожного движения:

  • устанавливать можно не более 2 фар;
  • ПТФ должны крепиться с отступом 40 см от боковых краев авто и выше 25 см от поверхности дороги;
  • луч должен быть направлен ниже, чем фары ближнего света;
  • углы видимости не могут выходить за пределы следующих значений: -10…+15 градусов и -10..+45 по вертикали и горизонтали соответственно.

В бампере современных легковушек предусмотрены специальные места для монтажа противотуманных фар. При их отсутствии противотуманки следует крепить согласно рекомендаций производителя. Главные требования:

  • жесткое крепление ПТФ на кронштейнах;
  • защита электропитания предохранителем;
  • правильные углы направления световых пучков.

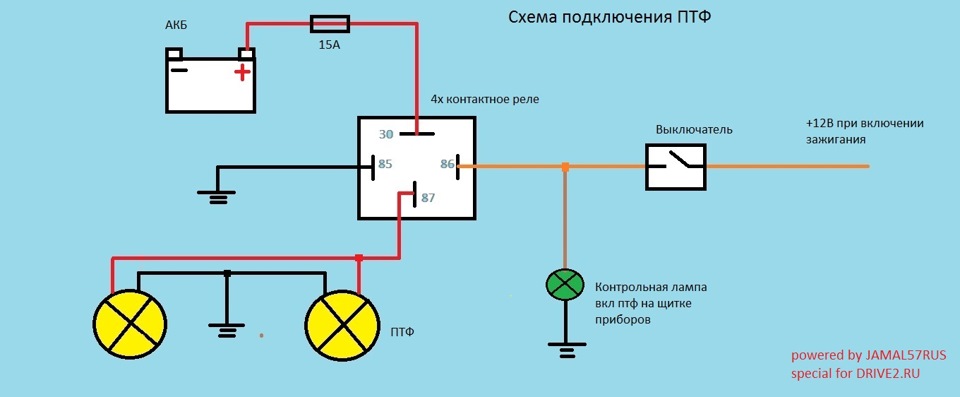

Подключение ПТФ через реле и кнопку

Существует несколько вариантов сопряжения ПТФ с бортовой сетью автомобиля. Подключение противотуманных фар через реле с использованием отдельной кнопки - самое удобное, безопасное и правильное решение. Для выполнения работы вам понадобятся:

  • противотуманки;
  • соединительные клеммы;
  • предохранитель на 15 ампер;
  • четырехконтактное реле;
  • колодка подключения;
  • провода;
  • изоляция или термоусадочная трубка.

Материалы входят в монтажный комплект и продаются в одном наборе с ПТФ.

Из инструмента нужны отвертки, пассатижи и нож для зачистки изоляции проводов.

Фары головного (ближнего и дальнего) освещения, предусмотренные заводом-изготовителем, освещают дорогу и позволяют ездить на автомобиле, даже в темноте. В обычных условиях, они справляются с поставленной задачей и не нуждаются в помощи. Другое дело, когда из-за снега, дождя или тумана, видимость ухудшается. В такой ситуации, может потребоваться дополнительное освещение - противотуманные фары. В чем особенности этих устройств? Как установить противотуманки? Какие требования прописаны в ПДД? Рассмотрим эти моменты подробнее.

Для чего нужны противотуманные фары

Главный недостаток ламп дальнего и ближнего света - в большом объеме пучка. При движении во время тумана, дождя или снегопада, лучи попадают на частички воды, после чего рассеиваются. В итоге, формируется белая пелена, из-за которой ухудшается и без того не идеальная видимость.

Во избежание описанного эффекта, световой луч должен иметь ограничение по верхней части, то есть быть «обрезанным» по горизонтали. Это значит, что, выше определенного предела, световой пучок не поднимается. Кроме того, он должен иметь достаточную ширину, для освещения обочины дороги. Выполнение такого требования гарантирует нормальную видимость, даже в туманную погоду. При этом, свет не отражается от капель воды, а как бы стелется над дорожным покрытием.

Почему это работает? Не секрет, что туман находится не над самой дорогой, а на определенном расстоянии от поверхности. Именно эту «прослойку» и освещают специальные лучи. Главное, чтобы источник света был смонтирован, как можно ниже. Как упоминалось в начале статьи, стандартные лампы ближнего и дальнего света не эффективны, из-за своего высокого расположения. Спасает лишь установка противотуманных фар, которые как раз и дают необходимый «нижний» свет.

Как правильно ставить противотуманные фары

Монтаж дополнительного освещения будет эффективен лишь в одном случае - при четком соблюдении правил установки. Важно, чтобы крепление и настройка противотуманного оборудования производилось, с учетом действующих требований, прописанных в ГОСТах и правилах ПДД (см. видео «Установка противотуманных фар на ВАЗ 2109» ниже).

Как установить противотуманки, чтобы обеспечить достаточное освещение в плохую погоду? Стоит отталкиваться от ГОСТа под номером 8769-75. В нем прописаны главные требования к монтажу противотуманных фар. Среди них:

  • Количество приборов освещения - два.
  • Расстояние от боковой части кузова до внешнего края фары - 0,4 метра.
  • Расстояние от поверхности дороги до нижней части прибора освещения - 0,25 метра.
  • Отражатели (световые отверстия) противотуманок должны располагаться ниже верхнего уровня светопропускающего «окна» ламп ближнего света.
  • Углы видимости ПТФ должны равняться от +15 до -10 градусов - по вертикали, и от +45 до -10 градусов - по горизонтали. В пределах этих углов, излучаемый свет не должен ничем загораживаться.

На некоторых автомобилях, о правильности монтажа протуманок позаботился завод-изготовитель. Так, на бамперах многих моделей, имеются специальные крепежи для ПТФ. Если же фары не установлены, в специальных отверстиях стоят заглушки. В таких ситуациях вопрос, как установить противотуманки, не стоит вовсе. При появлении необходимости в противотуманках, достаточно демонтировать заглушки, и поставить источники света.

Почему не горят противотуманки, о причинах и способах устранения данной неисправности - .

Но так везет не всегда. Если производитель не подготовил места под крепление ПТФ, автовладелец вынужден решать вопрос лично. В этом случае, монтаж противотуманок должен осуществляться, с учетом строгих требований по монтажу и подключению. Только при соблюдении установленных норм, можно быть уверенным в эффективности приборов освещения и их способности справиться с туманом. После установки противотуманных фар, делается регулировка, задача которой - установка правильного угла падения луча света на поверхность дорожного покрытия.

Какие варианты подключения противотуманок существуют

Сегодня применяется несколько способов монтажа противотуманных приборов. Наиболее надежный и легкий вариант - подключение ПТФ к уже подведенным проводам. В такой ситуации завод-изготовитель уже продумал и реализовал электрическую схему - реле, разъемы для подключения, выключатель, вставку плавкую и провода. Автовладельцу остается немного - установка противотуманных фар и их коммутация с существующей проводкой.

Описанный способ актуален для авто, которые поставляются в полной комплектации. Хозяин покупает новые протитивотуманные фары, для замены уже существующих устройств или доставляет приборы освещения (если они не были смонтированы на заводе). Но, перед тем, как установить противотуманки, стоит проверить их соответствие модели автомобиля, а именно - разъему подключения и монтажным характеристикам.

Если в машине не предусмотрена электрическая схема для подключения ПТФ, ее придется делать самостоятельно. Для решения задачи стоит подготовить:

  • Противотуманки.
  • Выключатель.
  • Медные изолированные провода.
  • Предохранитель.

Распространенная ошибка новичков - установка противотуманных фар и их коммутация с габаритными огнями. Но проводка этой цепи не рассчитана на ток, который потребляется ПТФ, из-за чего сгорает вставка плавкая (предохранитель). Задача последнего заключается в защите питающей цепи от пожара, в случае замыкания проводки.

Номинальный ток предохранителя должен рассчитываться, с учетом мощности источников света. К примеру, если мощность одной лампы составляет 60 Ватт, номинальный ток для пары противотуманок рассчитывается так:

Ток номинальный (Ампер) = Мощность лампы (Вт) * 2 / Напряжение бортовой сети (Вольт).
Подставляем значения и получаем - 60 * 2 / 12 = 10 Ампер.

При покупке предохранителя, стоит брать устройство с запасом. В нашем случае, подойдет вставка плавкая с Iном = 15 Ампер.

Особенности схемы подключения

Знание, как установить противотуманки, и реализация этой задачи - только половина успеха. Теперь купленные устройства стоит правильно подключить.

ПЕРВЫЙ СПОСОБ

Простейший вариант - запитать ПТФ непосредственно от АКБ, врезав в цепочку выключатель. У каждой фары имеется два контакта, через которые и питаются лампы. По одному контакту, от каждой фары, подключают к одному и тому же проводу, а провод соединяют с массой, прикрепляя его болтами. Сам кузов подключен к минусу АКБ.

Но более предпочтительный способ - подключение этого провода не к массе, а к минусовой клемме аккумулятора. Такой вариант надежнее, ведь исключается риск потери контакта, в случае коррозии или слабой фиксации болтов.

В распоряжении остается еще по одному контакту, на каждой фаре, которые соединяются с плюсовой клеммой АКБ. Для упрощения схемы, еще не задействованные контакты на двух ПТФ, сначала объединяются, а после - выводятся на реле контакта под номером 87. При этом монтаж производится, с учетом следующих правил:

  • «Тридцатый» контакт подается на предохранитель, а после него - к «плюсу» аккумуляторной батареи.
  • «Восемьдесят шестой» контакт подводится к «минусу» АКБ или, как вариант, подключается к кузову машины с помощью болта.
  • «Восемьдесят пятый» контакт подключается к «плюсу» источника питания. При этом провод должен пройти выключатель и предохранитель, который применяется в цепочке «тридцатого» контакта.

Кнопка, через которую подается питание к противотуманным фарам, монтируется на приборной панели или около нее (в любом удобном месте). Реле монтируется на монтажной плате.

Как установить ксенон в противотуманки своими руками - .

ВТОРОЙ СПОСОБ

Существует и более сложный вариант, который базируется на рассмотренной выше схеме. В нем подключение к «плюсу» аккумуляторной батареи происходит через замок зажигания. При этом провод от кнопки питания противотуманки идет не к предохранителю, а после к АКБ, а по другому пути - к проводнику, на котором возникает напряжение, при включении зажигания. Этот вариант хорош для забывчивых водителей, которые оставляют автомобиль с включенными фарами. При монтаже через замок, такой опасности нет. Достаточно отключить зажигание, чтобы цепь разорвалась.

Если разобраться, как установить противотуманки, и четко следовать рассмотренным рекомендациям, не сложно выполнить еще одно требование ПДД - включение ПТФ, одновременно с лампами габаритного света. Чтобы схема, в полной мере, соответствовала «букве» закона, кнопка ПТФ должна подключаться к выключателю внешнего освещения автомобиля.

Видео: Установка противотуманных фар на ВАЗ 2109

Если видео не показывает, обновите страницу или

Правильная комплектация транспортного средства – залог безопасности, как водителя, так и его пассажиров. Даже несильные перемены погоды могут снизить видимость во время движения, что делает управление автомобилем опасным для всех участников дорожного движения и водителя в том числе.

Зачем нужны противотуманные фары на автомобиле

При ненастье, в снежную или дождливую погоду свет дальних и ближних фар рассеиваясь, создают пелену, усложняющую видимость водителя. Установка противотуманок – оптимальное решение для улучшения видимости на дороге, как в ночное время суток, так и в плохую погоду. Основная цель таких фар – подача света. При правильной настройке противотуманки способны осветить до 10 метров дороги перед собой и до 5 метров в стороны. Базовая комплектация многих автомобилей такого апгрейда не предусматривает, но оборудовать автомобиль противотуманными фарами можно самостоятельно с наименьшими затратами.

Принцип подключения противотуманок

Для оборудования автомобиля противотуманными фарами потребуется:

  • провода;
  • изолента;
  • противотуманки;
  • кнопка включения;
  • реле и колодка противотуманок;
  • предохранитель (15-ти амперный).

Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу.

Автомобиль нужно загнать на эстакаду и отсоединить массу от аккумулятора, чтобы не случилось замыкания во время ремонтных работ.

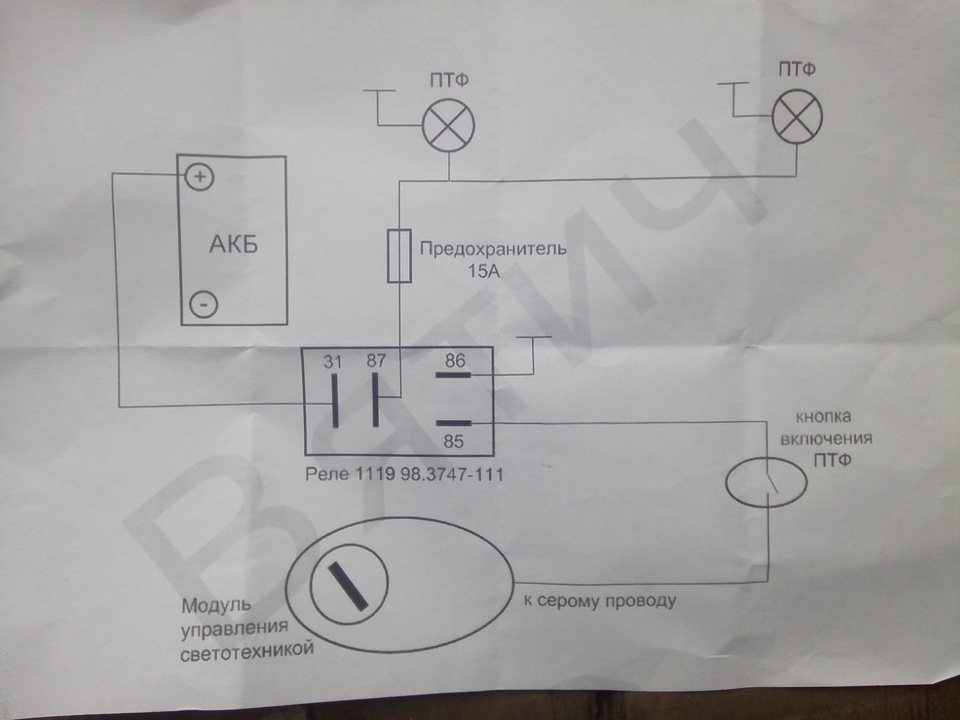

Инструкция по установке противотуманок на автомобиль через реле.

  • Необходимо убрать главную панель, под которой располагаются лампочки от подсветки печного регулятора. Лампочки можно отложить в сторону, дальше они не понадобятся.
  • Теперь нужно найти двухконтактный разъем. Он находится на конце провода от подсветки. Потребуется провести рукой по нему, чтобы нащупать необходимую деталь.
  • Первый провод от реле подсоединяем к двухконтактному разъему, а второй прикрепляем к кнопке включения ПТФ.
  • Чтобы наладить в системе 12-вольтную сеть от габаритов и 84 контакт, потребуется подвести провод к реле. Реле можно убрать в любое удобное для водителя место – за панель приборов или под нее, под обшивку кузова, в блок предохранителей и т. п.

Если вы самостоятельно подключали магнитолу, проблем не должно возникнуть. Принцип подключения хоть и не идентичен, но похож.

  • Теперь понадобится протянуть контакт под номером 87 к АКБ под педалями или вдоль проводки в моторный отсек.
  • Контакт под номер 86 протягиваем на массу к кузову.
  • Противотуманки имеют по два провода – минус и плюс. Последние («плюсовые») понадобится соединить между собой и отправить на аккумулятор.
  • Затем нужно направить их на реле и подсоединить к разъему под номером 30.
  • «Минус» направляется на кузов.
  • Необходимо замотать изолентой все оголенные провода и проверить надежность соединений.

Если противотуманки не работают, проверьте правильность подключения разъемов реле. При правильной установке будут слышны щелчки.

Здесь мы рассмотрели вариант подключения противотуманных фар с питанием от печки салона. Также можно осуществить подключение от колодки подогрева заднего стекла. Для этого нужно будет использовать для питания провода от кнопки включения подогрева заднего стекла. Принцип подключения тот же, что и описан выше, только с использованием другого источника питания

В первом варианте противотуманки будут работать совместно с габаритами, а «подпитка» от кнопки подогрева заднего стекла, предполагает работу этих фар от замка зажигания. Второй вариант лучше подходит для езды в дневное время, так как противотуманки можно использовать вместо ходовых огней, не включая габаритов.

Особенности установки противотуманок

  • Установка противотуманных фар должна осуществляться строго внизу автомобиля, поэтому если на вашей машине не предусмотрено для них специального места расположите их как можно ближе к дорожному полотну. Так, получается «прослойка» между туманом и светом, что обеспечивает хорошую видимость водителю. Нельзя устанавливать противотуманные фары выше головных фар.
  • Необходимо следить за чистотой фар, также можно защитить их специальными предохранительными решетками, которые сберегут их от ударов камней, палок и т. п.
  • Чтобы избежать запотевания или помутнения стекол, рекомендуется один раз в несколько месяцев производить полировку специальным раствором. Особенно актуальна эта процедура для водителей часто ездящих по песку. Также может понадобится такая обработка стекол после зимы.

Настройка противотуманных фар

После завершения установки противотуманных фар, нужно убедиться в том, что они работают, а после приступать к регулировке.

  • Поставьте машину на ровную поверхность перед гаражом, воротами или стеной.
  • Проверьте давление в шинах – оно должно быть равным.
  • Измерьте расстояние от земли до середины фары.
  • Из этой величины отнимите 5 см и нарисуйте на стене полосу на расстоянии, соответствующем полученной величине.
  • Включите противотуманные огни и подведите их таким образом, чтобы верхняя линия светового потока была на начерченной линии.

Для установки противотуманок не нужно обладать специальными навыками, необходимо купить комплект качественных фар и запастись инструментами. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции. Противотуманки значительно улучшают видимость на дороге в темное время суток и плохую погоду. Оборудовав свой автомобиль таким элементом, вы не только упростите движение себе, но и остальные автолюбители будут лучше вас видеть.

Схема подключения 5 контактного реле на противотуманки

И так вы собрались поставить противотуманные фары! но не очень понимаете как, вроде в нете инфы по поводу этого много, и схем тоже куча, но предстваим что ППЦ вы не понимаете схемы,я постараюсь написать очень подробный отчет, что после любой человек смог подключить их прям возле дома, и не платит никому деньги!

Самое Главное Снимите клемы акумулятора!

буду описывать по своему матизу! но по этому БЖ можно подключить кому угодно! и так начнем! вначале что нам нужно!

1) сами ПРОТИВОТУМАНКИ!

2) предохранитерь на 15 ампер (если в блок предохранителей лесть не хочеться то корпус для предохранителя!

ПРИМЕРНО ВОТ ТАКОЙ

3) реле противотуманных фар!и колодка под неё)

реле 4-ех контактное и разьем к нему!

4)кнопка включения противотуманок!

ну и 5) провода, непомню сечение и сколько метров (спросите в магазине, скажете на ПТФы)

6) мелочь изолента клемы на провода и все такое!

я не фоткал ничего поэтому буду обьяснять на чужих фотках и на листке бумаги! я не ходужник, да это и не важно главное чтоб было понятно!

и так поехали! по ГОСТУ надо чтоб противотуманки вклчались тока с Габаритами, (но это не значит что мы не сможем ездить с габаритами но без противотуманок) тоесть если габариты выключены то кнопка противотуманок будет щелкать в пустую! но когда включете габариты то кнопкой противотуманок можно включить или выключить эти самые противотуманки!

начнем с расположение РЕЛЕ! его можно засунуть куда угодно хоть в общий блок, я не стал мучаться и положил его за приборную понель над могнитолой, поэтому пишу как делал я) снимаем черную (кто не красил) центральную понель, и видим вот такое, вот туда я и кинул реле

туда куда указывают стрелки находяться лампочки подсветки регулятора печки! их там 2-е, но они нам не нужны, проследите по проводу от них и найдете 2-ух контактный разьем, (так как подсветка включаеться с габаритами нам это и нужно) так вот к этому проводу мы и будем цеплять первый контакт на реле! и так все знают как работают выключатели ПТФ (обьяснять не буду! сначит так берем первый кусок провода(не режте его сразу) подключаем один конец к разьему подсветки регуляторов печки а другой разьем к кнопке, (не спрашивайте меня к какому разьему на кнопке подключать, я реально не знаю искал путем тыканья это не сложно), далее идем по цепочке и от кнопки ведем провод к реле контакту 85 на схеме(на реле тоже должны быть написаны, если там нетакие числа то просто поверните реле так чтоб контакты были расположены как на схеме ) там все одинакого

тоесть после этих действий у нас уже есть цепь 12 вольт от габаритов потом кнопка которая разрывает цепь и потом реле 85 контакт)

далее контакт 87 протягиваем через заглушку под педалями и тянем к АКУМУ! незабудьте поставить предохранитель, он ставиться между плюсом акума и реле 87 контакт( предохранитель ставте ближе к акуму) пол пути прошли идем далее 86 контакт реле кидаем на кузов, либо минус (чаще всего черный провод ) было бы неплохо и его на акум протянуть но это не обязательно!

все осталось последнее сами противотуманки,

начнем с передка противотуманки установлены в штатное место, и из каждой фары идет 2-а провода плюс и минус! с минусом как всегда кидайте на кузов, либо соедините 2-а минуса от двух фар и кинте на минус акума)(это без разницы! просто если кидать на кузов то проводов меньше тянуть надо! а вот плюсы от 2-ух фар соедените и тяните в салон через туже заглушку что и плюс на акум, …вытянули? теперь поднимите его наверх к нашему реле так чтоб проводов небыло видно(так же красивее) и подключите его к разьему 30, ну вроде и все пока не собирайте, мало ли что не так! чтоб опять не разбирать! идите накинте клемы на акум…я пока тут подожду) теперь включите габариты и проверте работают ли они! (конечно работают) ну и попробуйте противотуманки, если все работает то можете все прятать и собирать обратно, проверьте чтоб нигде не коротило!и заизолируйте все голые провода)

если противотуманки не работают прислушайтесь к реле ! оно должно щелкать если не щелкает то вы неправильно подключили разьемы реле! ( вобще желательно проверить все разьемы не в машине а в стороне! тоесть всю эту схему соберите на столе а потом уже зная что куда подключать ставьте все в авто)

Во время ненастья эффективность фар головного света заметно снижается, что не только делает управление автомобилем менее комфортным, но и сказывается на безопасности поездки.

Световой луч фар ближнего и дальнего света отражается от капель дождя и частичек водяного пара во время тумана, образуя плотную белую пелену.

Настоящим спасением для водителя в таких погодных условиях станут противотуманные фары (ПТФ), которые дают плоский и широкий горизонтальный луч света.

Он стелется над дорогой, хорошо подсвечивая обочину, улучшая видимость самого автомобиля для водителей встречных авто.

Штатные ПТФ редко встречаются в базовых комплектациях автомобилей, однако при желании противотуманки всегда можно приобрести отдельно и установить самостоятельно. Для этого достаточно иметь базовые знания в области электротехники и электроники.

Вот так выглядит схема подключения кнопки ПТФ через реле:

На ней все предельно просто и понятно.

  1. С аккумуляторной батареи плюс через предохранитель идет на контакт реле (30) и далее с контакта (85) идет на один контакт кнопки включения/выключения ПТФ.
  2. На второй контакт кнопки подается минус.
  3. Далее с контакта реле (87) плюс идет на лампы противотуманных фар.
  4. К контакту (86) подключается минус.

Обратите внимание на то, что каждая модель автомобиля имеет свои особенности, поэтому схема может корректироваться.

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Как видно из представленной выше схемы, для подключения противотуманок понадобятся:

  • сами ПТФ;
  • реле противотуманных фар;
  • кнопка включения/выключения фар;
  • предохранитель 10 А;
  • провода и соединительные клеммы.

Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.


Работу по установке и подключению противотуманок через реле и кнопку выполняем в следующей последовательности (рассмотрим на примере Шевроле Нива):

  1. Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
  2. Определяем место расположения кнопки включения/выключения ПТФ;
  3. Отмеряем необходимую для подключения длину проводов;
  4. Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
  5. Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
  6. Контакт реле 86 в любом удобном месте соединяем с массой;
  7. Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
  8. Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
  9. Проводим тестирование.

ВИДЕО ИНСТРУКЦИЯ
" alt="">

Полезные правила — надо знать

При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.

Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.

  1. Самих противотуманок должно быть две штуки — не больше и не меньше.
  2. Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
  3. Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

В большинстве противотуманных фар, представленных на рынке, применяется стандартная однонитевая лампа категории Н1. Включаться ПТФ должны только вместе с габаритными огнями.

Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.

Безопасность и комфорт – основные качества, достойные внимания владельца автомобиля. Если вы печетесь о себе и каждом пассажире, выбирайте автотранспорт с полной комплектацией. Противотуманные фары не являются обязательным компонентом машины: заводы-изготовители нередко игнорируют данный функциональный и полезный элемент, желая максимально удешевить выпускаемые авто. О том, как установить и как отрегулировать противотуманные фары, будет рассказано далее.

Достоинства функционального осветительного оборудования

Противотуманные фары позволяют частично снять нагрузку с глаз водителя во время вынужденной поездки в сложных погодных условиях. С их помощью удается добиться лучшего освещения дорожного полотна. Наибольшее значение фар кроется в точной подаче света, от чего зависит освещение дороги.

Приборы с точной регулировкой освещают до 10 метров пространства перед автомобилем, чего вполне достаточно для безопасного движения в сложных погодных условиях. Разумеется, для этого понадобится придерживаться определенного скоростного режима. Регулирование фар осуществляется в процессе установки оборудования. Качество освещения дорожного полотна полностью зависит от настройки угла падения светового потока.

Подключение противотуманок

Справиться с установкой противотуманных фар на авто сможет всякий водитель, имеющий представление, как правильно обращаться с инструментом. Если же вы умеете лишь управлять автомобилем, при этом не касаетесь инструментария, едва ли удастся оборудовать личный автомобиль противотуманками. В таком случае рекомендуется обратиться к специалистам станции технического обслуживания. Прежде чем подсоединить оборудование, понадобится собрать некоторые инструменты и материалы. Вам понадобятся:

  • комплект проводов для подключения противотуманных фар;
  • изолента;
  • колодка и реле фар;
  • колюще-режущие инструменты;
  • предохранитель;
  • кнопка включения.

Как только набор для подключения противотуманных фар собран и готов к работе, приступаем к подключению противотуманок. Ниже приведен алгоритм установки:

  1. Сначала понадобится снять центральную панель, где располагается пара лампочек подсветки регулятора печи
  2. Ведите рукой по проводам до того момента, как удастся нащупать разъем на два контакта, который пригодится в процессе подключения. К разъему впоследствии понадобится зафиксировать первый контакт на реле.
  3. Возьмите первый провод, после чего соедините с разъемом печной подсветки, тогда как второй провод подключите к кнопке
  4. Подведите провод к реле, благодаря чему удастся получить 12-вольтную цепь и контакт 85 (как показывает схема подключения противотуманных фар через реле приведённая ниже).
  5. Контакт 87 потребуется протянуть к аккумулятору под педалями автомобиля. Также на данном этапе устанавливается предохранитель, рассчитанный на максимальный ток в 15 ампер. Старайтесь разместить предохранитель ближе к аккумулятору
  6. Контакт 86 замыкается с кузовом автотранспорта.
  7. К каждой фаре подводятся два провода (+ и -). Оба плюса, идущие от фар, нужно соединить, тогда как минус соединяется с кузовом. Плюс подключается к соответствующей клемме аккумулятора. Подведите его к реле таким образом, чтобы провода оказались незаметными, а затем соедините с разъемом, обозначенным на схеме цифрой 30.

После того как вам удалось подключить противотуманные фары, обязательно их протестируйте, проверьте работоспособность. Если фары не включаются — допущена ошибка.

Рекомендации по установке и требования к оборудованию

Осуществлять монтаж противотуманных фар необходимо согласно действующим Правилам дорожного движения. В ПДД прописаны пункты относительно того, как доукомплектовывать автомобиль противотуманками. Если вы не можете самостоятельно разобраться в установке противотуманных фар, имея схему и четкую последовательность, рекомендуем обратиться к компетентному специалисту. Так удастся сократить нервные клетки и личное время. Схема подключения противотуманок содержится на страницах ПДД.

Добиться качественного освещения дорожного полотна в плохих погодных условиях удастся при соответствующей регулировке угла светового потока.

Свет должен распространяться выше горизонтальной плоскости. Устанавливать фары следует в нижней области кузова, чтобы добиться сближения приборов с дорогой.

Устанавливая противотуманки в нижней части машины, позаботьтесь о сохранности фар, предотвращении ударов от палок, камней, нередко находящихся на дороге. Для этого воспользуйтесь специальными заглушками. Ухаживайте за противотуманными фарам, содержите их в чистоте, и тогда оборудование прослужит вам долгие годы.

Как подключить туманки через реле и кнопку

Подключение ПТФ через реле и кнопку

Во время ненастья эффективность фар головного света заметно снижается, что не только делает управление автомобилем менее комфортным, но и сказывается на безопасности поездки.

Световой луч фар ближнего и дальнего света отражается от капель дождя и частичек водяного пара во время тумана, образуя плотную белую пелену.

Настоящим спасением для водителя в таких погодных условиях станут противотуманные фары (ПТФ), которые дают плоский и широкий горизонтальный луч света.

Он стелется над дорогой, хорошо подсвечивая обочину, улучшая видимость самого автомобиля для водителей встречных авто.

Штатные ПТФ редко встречаются в базовых комплектациях автомобилей, однако при желании противотуманки всегда можно приобрести отдельно и установить самостоятельно. Для этого достаточно иметь базовые знания в области электротехники и электроники.

Вот так выглядит схема подключения кнопки ПТФ через реле:

На ней все предельно просто и понятно.

  1. С аккумуляторной батареи плюс через предохранитель идет на контакт реле (30) и далее с контакта (85) идет на один контакт кнопки включения/выключения ПТФ.
  2. На второй контакт кнопки подается минус.
  3. Далее с контакта реле (87) плюс идет на лампы противотуманных фар.
  4. К контакту (86) подключается минус.

Обратите внимание на то, что каждая модель автомобиля имеет свои особенности, поэтому схема может корректироваться.

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Как видно из представленной выше схемы, для подключения противотуманок понадобятся:

  • сами ПТФ;
  • реле противотуманных фар;
  • кнопка включения/выключения фар;
  • предохранитель 10 А;
  • провода и соединительные клеммы.

Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.


Работу по установке и подключению противотуманок через реле и кнопку выполняем в следующей последовательности (рассмотрим на примере Шевроле Нива):
  1. Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
  2. Определяем место расположения кнопки включения/выключения ПТФ;
  3. Отмеряем необходимую для подключения длину проводов;
  4. Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
  5. Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
  6. Контакт реле 86 в любом удобном месте соединяем с массой;
  7. Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
  8. Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
  9. Проводим тестирование.

ВИДЕО ИНСТРУКЦИЯ
” alt=””>

Полезные правила — надо знать

При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.

Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.

  1. Самих противотуманок должно быть две штуки — не больше и не меньше.
  2. Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
  3. Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

В большинстве противотуманных фар, представленных на рынке, применяется стандартная однонитевая лампа категории Н1. Включаться ПТФ должны только вместе с габаритными огнями.

Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.

Подключение противотуманок через реле: схема, пошаговая инструкция

Если ваша профессия связана с частыми поездками на автомобиле, либо вы просто любите путешествовать, то вы наверняка знаете, что без хорошей оптики гарантировать безопасность езды довольно сложно. На данный момент даже самая кратчайшая поездка не должна совершаться без хорошего противотуманного оборудования. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации.

Для чего нужны противотуманки?

Прежде чем рассказать вам об особенностях монтажа данных элементов, пару слов о том, какую важность они представляют для автомобиля. Основная функция противотуманных фар заключается в подаче света. От этой характеристики зависят качество и дальность освещения дорожного полотна. Если противотуманки хорошо настроены, они способны осветить до 10 метров асфальта перед собой, чего вполне хватает для безопасного движения при скорости 50-60 километров в час. Причем неважно, в какую погоду вы едете – при безоблачном небе или при густом тумане – со своей функцией данная оптика справляется всегда. Так как же установить ее в автомобиль?

Подключение противотуманок через реле: схема и инструкция

Для начала подготовим необходимые инструменты и материалы. В ходе работ нам понадобятся предохранитель на 15 ампер, несколько метров проводов, изолирующая лента, кнопка включения, колодка и реле ПТФ. Схема подключения противотуманок через реле указана на фото ниже. По ней мы и будем ориентироваться.

С чего начать монтаж?

Первым делом необходимо снять центральную панель – здесь будут расположены 2 лампы подсветки регулятора печи. На работу ПТФ они никак не влияют, но зато их провода будут нам нужны. Чтобы нащупать двухконтактный разъем, следует провести рукой по проводу до самого конца. Он особенно важен, так как именно здесь будет устанавливаться первый контакт на реле. Дальше провод подсоединяется к месту разъема подсветки печи, а вторая ее часть идет на отдельную кнопку включения ПТФ.

Соединяем контакты

Как сделать правильное подключение противотуманок через реле? Схема включает в себя 30, 85, 86 и 87 контакты. Их, согласно рисунку, мы и соединяем. Здесь же устанавливаем 15-амперный предохранитель. Причем чем ближе он будет находится к аккумулятору, тем лучше. Далее 86-й контакт. Здесь все просто – его мы соединяем с кузовом.

О проводах

Теперь необходимо разобраться с самими противотуманками. Как мы знаем, из каждой фары идет всего два провода («плюс» и «минус» соответственно). Последний соединяем с кузовом, то есть он будет нашей массой. Далее поднимаем его на реле таким образом, чтобы провода не были заметны, и соединяем с аккумуляторной батареей.

Второй вариант установки

Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Тогда никаких предохранителей покупать не нужно. Все, что требуется – это пара новых противотуманок и до 100 сантиметров провода (про запас).

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место крепления оптики. К примеру, на машинах ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство).

Каким требованиям должны соответствовать ПТФ?

Напоследок отметим, каким правилам должны отвечать современные противотуманные фары:

  1. Для того чтобы хорошо освещать дорожное полотно, данный вид оптики должен иметь четкую границу пучка вверху. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.
  2. Если автопроизводитель не предусмотрел места для креплений ПТФ, ни в коем случае не устанавливайте их выше фар головного света. Старайтесь размещать их как можно ближе к дорожному полотну. Чем ниже будет находиться данная оптика, тем лучше она будет «разбивать» туманную преграду перед вами. Но не забываем и о дорожном просвете автомобиля. Если фара будет расположена на расстоянии 10 сантиметров от асфальта, то во время дождливой погоды она постоянно будет намокать, а вода, попавшая вовнутрь к отражателю, задержится там на несколько недель. И весь этот период стекло будет мутным, а качество освещения значительно ухудшится. На машинах типа ВАЗ «классика» оптимальным решением проблемы является установка ПТФ под стальным бампером. Так вы «убьете сразу двух зайцев». Во-первых, на таком расстоянии от дороги фара никогда не будет намокать, а во-вторых, смотрится она очень привлекательно и не уродует внешний облик машины. А вот где вообще нет смысла монтировать ПТФ, так это на крыше (часто так поступают владельцы внедорожников). Польза от такой иллюминации нулевая, зато слепить такая техника будет в полной мере.
  3. Если это не заводская оптика, желательно приобретать ее со специальными заглушками. Так вы значительно увеличите ресурс эксплуатации фар и обеспечите им высокую безопасность при езде по пересеченной местности. А защищает противотуманки заглушка круглый год в любое время суток.
  4. При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями (хотя бы раз в 2-3 месяца).

Заключение

Как видите, подключение противотуманок на ВАЗ 2110 и многие другие авто отечественного производства – это довольно легкое дело, справиться с которым под силу каждому автолюбителю. Противотуманная фара – это ваш надежный помощник, который позволяет различать объекты на дорожном полотне вовремя и с большим запасом времени реагировать на дорожную ситуацию.

Установка противотуманных фар

В туманную погоду эффективность работы фар заметно снижается. В условиях недостаточной видимости водитель подвергает опасности других участников дорожного движения и пешеходов. Установка автомобильных противотуманных фар упростит обозначение машины на дороге, повысив тем самым безопасность езды. При отсутствии этих элементов в базовой комплектации достаточно подключить их в гараже. Главное – разобраться в правильной последовательности действий.

Требования к установке противотуманных фар

Правила установки прописаны в ПДД ГОСТ 8769-75. Если в конструкции авто не предусмотрены готовые места под монтаж, их можно вынести отдельно, либо переделать бампер. Последний вариант несколько сложен, потому что указанная доработка приводит к внесению изменений в конструктивную схему транспортного средства, что приравнивается к частичному переоборудованию.

Указанный ранее стандарт диктует правила монтажа ПТФ.

  1. Количество противотуманок – не более двух штук.
  2. Между боковой плоскостью и источником света не должно быть более 40 сантиметров расстояния.
  3. Минимальная высота установки – 25 сантиметров от дорожного покрытия.
  4. Световое отверстие противотуманки должно располагаться ниже, чем верхняя точка проема ближнего света.
  5. Противотуманный свет разрешено включать только вместе с лампочками габаритов.
  6. Угол видимости составляет 15 градусов в вертикальной плоскости и 45 градусов – в горизонтальной. Максимальная величина отклонения от указанных значений составляет десять градусов.

Обратите внимание! При отсутствии штатных мест, где можно установить ПТФ, их придется подобрать вручную. Ведь эту процедуру надо выполнять правильно, согласно требованиям действующего законодательства.

Еще один момент. Завершив установку, иногда может понадобиться регулировка фар. Это нужно, чтобы угол, под которым световой поток падает на дорогу, был правильным.

Как подключить противотуманки

Проще всего подключать противотуманные огни, если автомобиль оснащен штатной проводкой. При ее отсутствии придется вручную прокладывать токопроводящие элементы. Вариантов два – через реле и через кнопку.

Через реле

Чтобы установить ПТФ через реле, понадобятся следующие инструменты:

Параллельно надо взять гофру, термоусадку, изоленту и клеммы. Последовательность подключения следующая.

  1. Найдите свободное место под установку реле. Закрепите его там, где можно получить свободный доступ для ремонта или замены.
  2. Выделите место для установки кнопки.
  3. Отмеряйте длину проводов питания. Ее должно быть достаточно для свободной прокладки без натяжки.
  4. Установите 10-амперный предохранитель и от 30-го контакта протяните готовый провод к плюсовой клемме аккумулятор.
  5. От 85-го контакта выведите провод для кнопки включения.
  6. Соедините реле с массой, используя 86-й контакт.
  7. Установите противотуманки на бампере.
  8. Подайте минусовый провод с кузова и плюсовой – с 87-го контакта.
  9. Проверьте работу освещения.

Через кнопку

Кнопка должна получать напряжение с любого 12-вольтного провода. Как правило, питание берется с плюса габаритных огней. Может подойти проводка системы зажигания.

Подключить сами фары просто. По проводу красного цвета подается плюсовое напряжение, черного – проходит масса, прикрученная к кузову.

Схемы установки противотуманных фар

Подключение противотуманных фар возможно двумя способами – параллельным и последовательным.

Установка через реле

Старайтесь не подключать противотуманки автономным способом. В этом случае они включаются независимо, но каждая фара способна высадить аккумуляторную батарею в ноль за несколько дней. Эта схема задействует провод зажигания, ведущий к режиму +ACC, либо плюс габаритов.

Второй вариант – с использованием зажигания. Питание ведут с плюсового провода замка зажигания. Для его поиска понадобится вольтметр. Кустарная проверка лампочкой способна может повредить штатную электронику автомобиля.

Установка через кнопку

В случае использования кнопки подключить плюсовой провод придется не через отдельный предохранитель на аккумуляторной батарее. Тут он не понадобится. Достаточно найти любой провод с напряжением, появляющимся, когда водитель включает зажигание.

Важно! Эта схема питания удобна для забывчивых хозяев, которым свойственно не выключать противотуманные фары после остановки двигателя. Они перестанут гореть, как только водитель вытянет ключ из замка зажигания.

Ошибки при подключении противотуманок

Впервые выполняя монтаж ПТФ, легко допустить ошибку. Лучше ознакомиться с ними заранее, чтобы не допустить на собственном примере.

Основная проблема – подсоединение к проводке ламп габаритного освещения. Выключатель, как и провода, используемые в этой системе, не рассчитаны на ток, потребляемый оборудованием. В результате проводка перегревается, защитная изоляция оплавляется от высокой температуры. Да, активация ПТФ будет происходить при одновременном запуске габаритного освещения. Но проблема заключается в том, что оборудование проработает недолго.

Вторая проблема – несоответствие параметров установки указанным в правилах дорожного движения. Сотрудники ГИБДД имеют право проверить на месте правильность работы противотуманок. Если параметры не соблюдены, водителю придется заплатить штраф.

Третья проблема – неправильный выбор места под установку кнопки. Выключатель должен располагаться не дальше расстояния вытянутой руки. В противном случае придется тянуться к ней, что чревато попаданием в дорожно-транспортное происшествие.

Надеемся, наши советы помогут вам правильно подключить и смонтировать противотуманное освещение!

Как подключить противотуманки

Правильная комплектация транспортного средства – залог безопасности, как водителя, так и его пассажиров. Даже несильные перемены погоды могут снизить видимость во время движения, что делает управление автомобилем опасным для всех участников дорожного движения и водителя в том числе.

Зачем нужны противотуманные фары на автомобиле

При ненастье, в снежную или дождливую погоду свет дальних и ближних фар рассеиваясь, создают пелену, усложняющую видимость водителя. Установка противотуманок – оптимальное решение для улучшения видимости на дороге, как в ночное время суток, так и в плохую погоду. Основная цель таких фар – подача света. При правильной настройке противотуманки способны осветить до 10 метров дороги перед собой и до 5 метров в стороны. Базовая комплектация многих автомобилей такого апгрейда не предусматривает, но оборудовать автомобиль противотуманными фарами можно самостоятельно с наименьшими затратами.

Принцип подключения противотуманок

Для оборудования автомобиля противотуманными фарами потребуется:

  • провода;
  • изолента;
  • противотуманки;
  • кнопка включения;
  • реле и колодка противотуманок;
  • предохранитель (15-ти амперный).

Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу.

Автомобиль нужно загнать на эстакаду и отсоединить массу от аккумулятора, чтобы не случилось замыкания во время ремонтных работ.

Инструкция по установке противотуманок на автомобиль через реле.

  • Необходимо убрать главную панель, под которой располагаются лампочки от подсветки печного регулятора. Лампочки можно отложить в сторону, дальше они не понадобятся.
  • Теперь нужно найти двухконтактный разъем. Он находится на конце провода от подсветки. Потребуется провести рукой по нему, чтобы нащупать необходимую деталь.
  • Первый провод от реле подсоединяем к двухконтактному разъему, а второй прикрепляем к кнопке включения ПТФ.
  • Чтобы наладить в системе 12-вольтную сеть от габаритов и 84 контакт, потребуется подвести провод к реле. Реле можно убрать в любое удобное для водителя место – за панель приборов или под нее, под обшивку кузова, в блок предохранителей и т. п.

Если вы самостоятельно подключали магнитолу, проблем не должно возникнуть. Принцип подключения хоть и не идентичен, но похож.

  • Теперь понадобится протянуть контакт под номером 87 к АКБ под педалями или вдоль проводки в моторный отсек.

На этом этапе рекомендуется установить предохранитель. Лучше расположить элемент как можно ближе к АКБ.

  • Контакт под номер 86 протягиваем на массу к кузову.
  • Противотуманки имеют по два провода – минус и плюс. Последние («плюсовые») понадобится соединить между собой и отправить на аккумулятор.
  • Затем нужно направить их на реле и подсоединить к разъему под номером 30.
  • «Минус» направляется на кузов.
  • Необходимо замотать изолентой все оголенные провода и проверить надежность соединений.

Если противотуманки не работают, проверьте правильность подключения разъемов реле. При правильной установке будут слышны щелчки.

Здесь мы рассмотрели вариант подключения противотуманных фар с питанием от печки салона. Также можно осуществить подключение от колодки подогрева заднего стекла. Для этого нужно будет использовать для питания провода от кнопки включения подогрева заднего стекла. Принцип подключения тот же, что и описан выше, только с использованием другого источника питания

В первом варианте противотуманки будут работать совместно с габаритами, а «подпитка» от кнопки подогрева заднего стекла, предполагает работу этих фар от замка зажигания. Второй вариант лучше подходит для езды в дневное время, так как противотуманки можно использовать вместо ходовых огней, не включая габаритов.

Особенности установки противотуманок

  • Установка противотуманных фар должна осуществляться строго внизу автомобиля, поэтому если на вашей машине не предусмотрено для них специального места расположите их как можно ближе к дорожному полотну. Так, получается «прослойка» между туманом и светом, что обеспечивает хорошую видимость водителю. Нельзя устанавливать противотуманные фары выше головных фар.
  • Необходимо следить за чистотой фар, также можно защитить их специальными предохранительными решетками, которые сберегут их от ударов камней, палок и т. п.
  • Чтобы избежать запотевания или помутнения стекол, рекомендуется один раз в несколько месяцев производить полировку специальным раствором. Особенно актуальна эта процедура для водителей часто ездящих по песку. Также может понадобится такая обработка стекол после зимы.

Настройка противотуманных фар

После завершения установки противотуманных фар, нужно убедиться в том, что они работают, а после приступать к регулировке.

  • Поставьте машину на ровную поверхность перед гаражом, воротами или стеной.
  • Проверьте давление в шинах – оно должно быть равным.
  • Измерьте расстояние от земли до середины фары.
  • Из этой величины отнимите 5 см и нарисуйте на стене полосу на расстоянии, соответствующем полученной величине.
  • Включите противотуманные огни и подведите их таким образом, чтобы верхняя линия светового потока была на начерченной линии.

На этом настройку противотуманок можно считать законченной. Теперь в любую погоду вы будете чувствовать себя уверенно.

Для установки противотуманок не нужно обладать специальными навыками, необходимо купить комплект качественных фар и запастись инструментами. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции. Противотуманки значительно улучшают видимость на дороге в темное время суток и плохую погоду. Оборудовав свой автомобиль таким элементом, вы не только упростите движение себе, но и остальные автолюбители будут лучше вас видеть.

Схема Подключения Птф Через Кнопку

Суть состоит в следующем: выключатель включает реле, через него замыкается цепь и подаётся питание от аккумулятора на фары.


Схема подключения противотуманок через реле Перед началом монтажа необходимо определиться со схемой включения: Автономная, противотуманки будут включаться независимо, правда тогда фары могут посадить аккумулятор полностью, что сопряжено с проблемами.

В местах, где возможен перегиб провода или повреждение изоляции, их следует защитить гофрой или дополнительным слоем изоленты.
Подключение доп.фар через реле

Единственное что понадобится для подключения — купить цоколь и лампу накаливания или светодиодную соответствующего размера.

При этом важно помнить, что предохранитель всегда нужно выбирать с запасом. Это поможет вам без проблем пройти техосмотр и обеспечит хорошую видимость даже в туман или при снегопаде.

Главное, чтобы вы не запутались в полярности. При этом в норме не происходит сильного ослепления водителей встречных автомобилей.

Главное, чтобы вы не запутались в полярности. Рекомендации по установке и требования к оборудованию Осуществлять монтаж противотуманных фар необходимо согласно действующим Правилам дорожного движения.

Для чего нужны противотуманки?

Противотуманные фары к тому же окажутся полезными и в туман. Старайтесь размещать их как можно ближе к дорожному полотну. На этом этапе рекомендуется установить предохранитель. Необходимо замотать изолентой все оголенные провода и проверить надежность соединений.

Этот перечень может отличаться в зависимости от комплектации автомобиля Схемы подключения противотуманок Схем подключения, также как и способов, существует несколько. При таком подключении нет рисков, что минус от кузова отгниет, ухудшится крепление или место крепления будет повреждено коррозией.


Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции. Затем нужно направить их на реле и подсоединить к разъему под номером

Схемы подключения противотуманок могут несколько отличаться, но смысл и применяемые элементы остаются такими же Установка ПТФ Весь процесс монтажа противотуманок можно разбить на несколько этапов: установка фар в бампер; установка реле и предохранителя; монтаж кнопки.

Контакт под номер 86 протягиваем на массу к кузову.


Затем нужно направить их на реле и подсоединить к разъему под номером Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию.

Теперь при нажатии на кнопку включения минус подаётся на обмотку реле — реле срабатывает и тем самым замыкает контакты 30 и 87 реле и — на наши лампочки загораются!
Кнопка для ПТФ ваз 2114

Требования к установке противотуманных фар

Теперь в любую погоду вы будете чувствовать себя уверенно. Последний соединяем с кузовом, то есть он будет нашей массой.

Тюнинг-меню


В нашем случае понадобится элемент номиналом 15 А. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора. Противотуманки работают! Также следует быть бдительным и перед установкой отключить питание от аккумулятора. Сечение провода и выключатель не рассчитаны на такую нагрузку.

Второй вариант установки Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Так удастся сократить нервные клетки и личное время. Здесь же устанавливаем амперный предохранитель. Первым делом необходимо снять центральную панель — здесь будут расположены 2 лампы подсветки регулятора печи.

Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней. Противотуманки светят широким горизонтальным пучком света, при этом подсвечивается обочина дороги, что особенно важно на участках с большим количеством поворотов. Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.
Как подключить противотуманки через реле.

Для чего нужны противотуманки

Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы.

При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Панель предохранителей и реле. И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т.

Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями хотя бы раз в месяца. Соединить кнопку и й вывод реле. Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой!

При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты. При правильном монтаже потребуется лишь отрегулировать световой поток, о чём будет сказано ниже. Измерьте расстояние от земли до середины фары. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.

Архивы статей

Сечение провода и выключатель не рассчитаны на такую нагрузку. Измерьте расстояние от земли до середины фары.

Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. К примеру, на машинах ВАЗ и подключение противотуманок таким способом занимает не более минут времени и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство. Так удастся сократить нервные клетки и личное время. Рекомендуем также прочитать статью о том, как установить Вебасто на машину своими руками.

Навигация по записям

Стоит упомянуть и о сечении проводов, которое зависит от нагрузки, то есть от силы тока. Порядок монтажа может быть следующий — к клеммам аккумулятора точнее, под них устанавливаются два провода как мы уже сказали, черный и красный , которые идут сначала на левую фару со стороны водителя, а затем на правую.

Она будет служить ориентиром для светового пятна центра второй фары. Перечислим их: предохранитель;. То две противотуманки можно соединить между собой последовательно.
2 СПОСОБА ПОДКЛЮЧЕНИЯ КИТАЙСКОГО ВЫКЛЮЧАТЕЛЯ С ПОДСВЕТКОЙ 3 КОНТАКТА, 220 ВОЛЬТ.

Схема подключения противотуманных фар - Ремонт220

Автор Фома Бахтин На чтение 3 мин. Просмотров 2.1k. Опубликовано Обновлено

Многие считают, что заниматься обустройством собственного автомобиля сложно и утомительно. Однако владельцы машин могут добавить, что это еще и очень важно. Например, любой автомобиль должен быть оборудован противотуманными фарами. Чтобы установить и подключить такие фары, не нужно обладать особенными знаниями в электрике, достаточно иметь желание и базовые знания. Конечно, если вы не хотите подключать противотуманки самостоятельно, то всегда можно обратиться в сервис, где все сделают за вас. Однако достаточно один раз потратить время на собственную работу – и в дальнейшем подключение фар не вызовет у вас вопросов.

Что же может потребоваться для подключения противотуманных фар и реле? Во-первых, конечно же, сами фары и реле. Также 15-амперный предохранитель, колодка для противотуманных фар, кнопка включения, провода и изоляция. Разумеется, никак не обойтись и без инструментов. Когда все это окажется у вас под рукой, можно приступать к подключению. Старайтесь придерживаться предложенной нами схемы, не меняя порядок действий при подключении передних противотуманных фар.

Схема подключения реле противотуманных фар

При подключении противотуманных фар прежде всего снимите центральную панель, это позволит вам получить доступ к электрике автомобиля. Обратить внимание стоит на провода, идущие к лампочкам регуляторов печки. Край подобного провода будет представлять собой разъем контактов, к которому надо будет присоединить релейный контакт от фар.

Итак, один провод следует присоединить к кнопке, а второй – к разъему печки. Далее эти провода необходимо подвести непосредственно к реле и сделать замкнутую цепь, мощность которой составит 12Вт.

Следом один из проводов нужно пропустить под педалями, направив контакт к аккумулятору. Здесь важно не ошибиться и установить 15-амперный предохранитель. Лучше всего, если этот предохранитель будет находиться как можно ближе к самой батарее. Наконец, контакт можно закреплять на кузове как заземление и приступать к установке противотуманных фар и подключению их к уже собранной электрической цепи.

В каждой фаре вы увидите по два провода, один будет «минус», а другой «плюс». «Плюсовые» провода нужно соединить и подключить к аккумулятору, а «минусовые» провести на кузов. Затем можно включить установленные фары, протестировать их и убедиться, что вы все сделали правильно.

Помимо несложной схемы, предложенной в нашей статье вы можете обнаружить большое количество других схем, предложенных автолюбителями на просторах Интернета. Не советуем применять первую же попавшуюся схему к вашей машине – большинство рассчитаны на определенные марки. Однако так или иначе большинство из них в упрощенном варианте представляют собой схему, предложенную нами, а потому вы смело можете придерживаться ее при подключении как реле, так и самих противотуманных фар.

Подключение доп.фар через реле


Реле четырех контактное, подключение.


Моя схема подключения подсветки повоторот(в двойных туманках виенто) на европе(MMC Galant EA5A)


Как подключить противотуманки - подключение противотуманок

Правильная комплектация автомобиля — это гарантия безопасности и водителя, и пассажиров. Частые поездки и путешествия на автомобиле становятся прямым доказательством того, как сложно автовладельцу обходиться без противотуманных фар. Даже небольшие перемены погоды способны нарушить привычное движение, если автомобиль эксплуатируется без "противотуманок".

Для их установки нужно не так уж и много: противотуманки, необходимые инструменты и схема подключения противотуманок, которая на самом деле довольно проста. Качественные противотуманные фары лучше покупать на авторынке, так как именно там специалисты посоветуют не только нужную модель, но и подскажут, как ее подключить.

Зачем же они нужны

Основной задачей противотуманных фар является четкая подача света. Точная регулировка фар дает возможность освещения пути на расстояние в десять метров. А этого вполне хватает при езде на невысокой скорости даже в очень ненастную погоду. Регулируются противотуманки непосредственно во время установки. Верная регулировка угла падения света — залог качественного освещения дороги.

Подключить фары-противотуманки несложно, главное — иметь хотя бы основные навыки работы с автомобильными инструментами и знать, где и что находится.

Инструкция по подключению

Кнопка включения противотуманок

Для выполнения задачи нужны:

  • противотуманки,
  • реле и колодка противотуманных фар,
  • кнопка включения,
  • 15-ти амперный предохранитель,
  • провода, изолента.

Если имеется опыт подключения автомагнитолы, то будет еще проще, несмотря на некоторые отличия.

Схема прокладки проводов

Для начала нужно снять клеммы с аккумулятора и убрать главную панель, под которой находится пара лампочек от подсветки печного регулятора. Сами лампочки не понадобятся, а вот провода — как раз наоборот. Проведя до самого конца по проводу, можно нащупать двухконтактный разъем. Именно к нему и нужно крепить первый контакт реле. Итак, первый провод необходимо подсоединить к разъему печной подсветки, другой — к кнопке.

Электрическая схема подключения

Затем провод нужно подвести к реле, чтобы таким образом получить 12-вольтную цепь от автогабаритов и реле контакт 85. Процесс подключения нельзя назвать сверхзамысловатым, поэтому он под силу даже новичкам. Кстати, реле можно спрятать куда угодно, как удобно водителю, например, за приборную панель.

Далее нужно протянуть контакт под номером 87 к аккумулятору под педалями. Только здесь важно установить предохранитель и лучше — ближе к аккумулятору. 86-й контакт отправляется на кузов.

И в заключение, самое главное — противотуманные фары. Каждая из них имеет по два провода: на плюс и минус. Плюсы от одной и другой фары нужно соединить между собой и направить на аккумулятор. После этого поднять их на реле таким образом, чтобы провода были незаметны, и затем подключить к разъему под 30-м номером. Минус отправляется на кузов. А теперь можно убедиться в исправности противотуманок. Не стоит сразу же собирать конструкцию, важно удостовериться, что все работает и подсоединено достаточно надежно, нигде не коротит. Оголенные провода обезопасить изолентой. И это все!

Все подключено

Если же противотуманки не работают, возможно, неправильно подключены разъемы реле, которое при правильной установке должно издавать щелчки. Исправление неполадок в этом случае спасет ситуацию.

На сегодняшний день есть некоторые правила, связанные с тем, как установить противотуманки. Они прописаны в своде Правил Дорожного Движения. Здесь же находится и сама схема подключения данных фар, предназначенная в помощь малоопытному водителю.

Установка и требования к ней

После установки необходимо отрегулировать

Четкость границ пучка света вверху гарантирует отличное освещение пути, иными словами, распространение света должно находиться над горизонтальной плоскостью. Установка фар должна производиться непосредственно внизу машины, потому как за счет этого получается некая прослойка между туманом и светом, обеспечивающая хорошее освещение.

В случае, если схема подключения предполагает оборудование фарами нижней части автомобиля, потребуются заглушки. Они представляют собой предохранительные решетки, защищающие фары от ударов камней, палок и прочих неприятностей, которые угрожают сохранности фар во время езды. Заглушка убережет детали при любых обстоятельствах.

За чистотой установленных фар важно постоянно следить при помощи полировки. Это увеличивает срок службы оборудования и делает более четким рассеивание света.

Таким образом, правильное следование описанным правилам позволит установить противотуманки самостоятельно, без затрат денег и ожидания очередей на СТО.

Видео

Как установить ПТФ на ВАЗ 2109 можно увидеть в следующем видеоролике:

Подключение птф. Схема подключения противотуманных фар через реле

И так вы собрались поставить противотуманные фары! но не очень понимаете как, вроде в нете инфы по поводу этого много, и схем тоже куча, но предстваим что ППЦ вы не понимаете схемы,я постараюсь написать очень подробный отчет, что после любой человек смог подключить их прям возле дома, и не платит никому деньги!

Самое Главное Снимите клемы акумулятора!

буду описывать по своему матизу! но по этому БЖ можно подключить кому угодно! и так начнем! вначале что нам нужно!

1) сами ПРОТИВОТУМАНКИ!

ПТФ-ка на матиз!

2) предохранитерь на 15 ампер (если в блок предохранителей лесть не хочеться то корпус для предохранителя!

ПРИМЕРНО ВОТ ТАКОЙ

3) реле противотуманных фар!и колодка под неё)

реле 4-ех контактное и разьем к нему!

4)кнопка включения противотуманок!

ну и 5) провода, непомню сечение и сколько метров (спросите в магазине, скажете на ПТФы)

6) мелочь изолента клемы на провода и все такое!

РАБОТА

я не фоткал ничего поэтому буду обьяснять на чужих фотках и на листке бумаги! я не ходужник, да это и не важно главное чтоб было понятно!

и так поехали! по ГОСТУ надо чтоб противотуманки вклчались тока с Габаритами, (но это не значит что мы не сможем ездить с габаритами но без противотуманок) тоесть если габариты выключены то кнопка противотуманок будет щелкать в пустую! но когда включете габариты то кнопкой противотуманок можно включить или выключить эти самые противотуманки!

начнем с расположение РЕЛЕ! его можно засунуть куда угодно хоть в общий блок, я не стал мучаться и положил его за приборную понель над могнитолой, поэтому пишу как делал я) снимаем черную (кто не красил) центральную понель, и видим вот такое, вот туда я и кинул реле

туда куда указывают стрелки находяться лампочки подсветки регулятора печки! их там 2-е, но они нам не нужны, проследите по проводу от них и найдете 2-ух контактный разьем, (так как подсветка включаеться с габаритами нам это и нужно) так вот к этому проводу мы и будем цеплять первый контакт на реле! и так все знают как работают выключатели ПТФ (обьяснять не буду! сначит так берем первый кусок провода(не режте его сразу) подключаем один конец к разьему подсветки регуляторов печки а другой разьем к кнопке, (не спрашивайте меня к какому разьему на кнопке подключать, я реально не знаю искал путем тыканья это не сложно), далее идем по цепочке и от кнопки ведем провод к реле контакту 85 на схеме(на реле тоже должны быть написаны, если там нетакие числа то просто поверните реле так чтоб контакты были расположены как на схеме) там все одинакого

тоесть после этих действий у нас уже есть цепь 12 вольт от габаритов потом кнопка которая разрывает цепь и потом реле 85 контакт)

далее контакт 87 протягиваем через заглушку под педалями и тянем к АКУМУ! незабудьте поставить предохранитель, он ставиться между плюсом акума и реле 87 контакт(предохранитель ставте ближе к акуму) пол пути прошли идем далее 86 контакт реле кидаем на кузов, либо минус (чаще всего черный провод) было бы неплохо и его на акум протянуть но это не обязательно!

все осталось последнее сами противотуманки,

начнем с передка противотуманки установлены в штатное место, и из каждой фары идет 2-а провода плюс и минус! с минусом как всегда кидайте на кузов, либо соедините 2-а минуса от двух фар и кинте на минус акума)(это без разницы! просто если кидать на кузов то проводов меньше тянуть надо! а вот плюсы от 2-ух фар соедените и тяните в салон через туже заглушку что и плюс на акум, …вытянули? теперь поднимите его наверх к нашему реле так чтоб проводов небыло видно(так же красивее) и подключите его к разьему 30, ну вроде и все пока не собирайте, мало ли что не так! чтоб опять не разбирать! идите накинте клемы на акум…я пока тут подожду) теперь включите габариты и проверте работают ли они! (конечно работают) ну и попробуйте противотуманки, если все работает то можете все прятать и собирать обратно, проверьте чтоб нигде не коротило!и заизолируйте все голые провода)

если противотуманки не работают прислушайтесь к реле! оно должно щелкать если не щелкает то вы неправильно подключили разьемы реле! (вобще желательно проверить все разьемы не в машине а в стороне! тоесть всю эту схему соберите на столе а потом уже зная что куда подключать ставьте все в авто)

Противотуманные фары нужны в трудных погодных условиях: туман, ливень либо снег, когда ближний и далекий свет создают полупрозрачную пелену, что приводит к уменьшению видимости. По ГОСТу, обе фары обязаны быть идентичного цвета – желтого либо белого. Их расположение допускается не выше основных фар автомобиля и симметрично продольной оси.

Инструкция

1. Выходит, установка противотуманных фар на ВАЗ производится дальнейшим образом:Установите реле под капотом (для того, дабы ослабить падение напряжения и разгрузить контакты включателя). Для реле есть теснее отверстие, скажем, рядом с реле стартёра.

2. Через подвесной предохранитель с плюсовой клеммы аккумулятора подайте плюс на реле.

3. Вставьте лампы в свои места, фонарь повесьте к креплению (заднюю его часть), проденьте провода от реле, подключите лампу к разъемам, все соберите и готово! Не позабудьте проверить тщательность изолирования соединений: чай множество пожаров бывает из-за неисправностей в электропроводке.

4. Позже установки фар, нужно отрегулировать их. Делается это дюже легко: фару наклоните настоль, дабы максимальная яркость пятнышка света была на поверхности земли приблизительно в 20-25 метрах от автомобиля. Не забывайте, что фары регулируют по отдельности, поочередно прикрывая всякую, скажем, куском картона.

5. Схем подключения противотуманных фар уйма, мы привели схему, которая работает по тезису ближнего света: +12 вольт на кнопку включения противотуманок подается только при включенных габаритах. Кнопку включения противотуманок отличнее устанавливать рядом с выключателем наружного освещения либо под приборной панелью.

Дрянно видно ночью на дороге? Значит, нужно подключить добавочный источник света – противотуманные фары. Оказывается, это вовсе не трудно.

Вам понадобится

  • – фары противотуманные
  • – провода
  • – реле с колодкой
  • – колодка с предохранителем 15-20А
  • – кнопка либо тумблер включения и выключения фар (если не предусмотрена штатная)
  • – дрель либо шуруповерт
  • – бокорезы
  • – отвертка
  • – изолента черная
  • – гофра и хомуты

Инструкция

1. Вставьте фары в особые ниши в бампере и закрепите. Либо прикрутите на выбранное вами место.От всей фары идут 2 провода (+ и -). От всякой фары один провод присоедините на массу (прикрутите под всякий болт на кузове автомобиля), а иной к реле. Заблаговременно реле вставьте в колодку. Питание к реле берется от аккумулятора через предохранительную колодку. Реле служит для разгрузки кнопки включить/выключить от напряжения. Если реле не подключать, то кнопка не выдержит нагрузки и сгорит. Реле дозволено установить рядом с аккумулятором либо протянуть в салон под торпеду. От реле протянуть провода в салон и подключить их к кнопке включения/выключения противотуманных фар. Протянуть провода в салон дозволено через проход, по которому идут штатные провода автомобиля.

2. Провода противотуманных фар уложите в гофру и хомутами притяните к штатной проводке.

Видео по теме

Обратите внимание!
Правилами дорожного движения на основании ГОСТ 8769-75 разрешено устанавливать противотуманные фары экстраординарно в числе 2-х штук не дальше 400мм от плоскости бокового габарита (по внешней кромке рассеивателя) и не ниже 250мм от яруса поверхности дорожного покрытия (по нижней кромке рассеивателя).

Полезный совет
В большинстве случаев в фарах используется однонитевая лампа категории Н1. Помимо нее используют также лампы категорий Н2, Н3, Н7 (улучшенная лампа Н1), h21, HB4.

Бывают моменты, когда типовые головные фары вашего автомобиля не в состоянии высококачественно осветить дорожное полотно впереди движущегося автомобиля, причинными могут служить густой туман, снег, проливной ливень, все это может привести к аварийной обстановки. Что бы обезопасить себя, пассажиров и других автомобилистов от допустимого соударения, стоит задуматься об установки дополнительных источников света – галогеновых либо противотуманных фарах.

Вам понадобится

  • Сами фары, провода, пара предохранителей, реле включения, кнопка включения, колодки под предохранители и реле, комплект ключей и отверток, изолента, термоусадочная трубка, колодки-зажимы для подключения проводов в обрыв цепи.

Инструкция

1. Первое с чем стоит определиться, это, непринужденно, с выбором самих дополнительных фар. Если есть штатные крепления для фар в бампере вашего авто, не задумываясь, приобретайте их, если креплений нет, то у вас довольно широкий выбор из разнообразия продукции представленной в автомагазинах и на рынках. Основное помните, что в комплекте с фарами должен находиться сертификат соответствия ГОСТу. Так же, будет отличнее, если в комплекте с фарами идет проводка, реле и предохранители, в отвратном случае придется приобретать отдельно.

2. Все комплектующие куплены, дозволено приступать к установке. Установите фары на штатные места в бампере, если их нет, то по размеру Технического регламента «О безопасности колесных транспортных средств». Дальнейшим этапом следует провести проводку от фар. Один из проводов всякой фары соединяем с массой авто – прикручиваем на кузов в любом комфортном месте. Два других, уложить в пластиковую гофру, ее протянуть по штатной проводки до перегородки мотор-салон, закрепив пластиковыми хомутами. Заведите провода в салон как дозволено ближе к месту расположения щитка предохранителей и реле.

3. Работа под капотом завершена сейчас дозволено приступать к работе в салоне. Откройте щиток предохранителей и реле, на нем могут быть свободные гнезда под предохранители и реле. Провода от фар подключаем через два отдельных предохранителя, выходы с предохранителей соединяем в один и подключаем к выходу № 86 реле. Выход № 87 подключаем к массе машины, а № 85 к «+» – это может быть обособленный провод от аккумуляторной батареи либо «+» с замка зажигания либо контакта № 85 реле ближнего света.

4. Осталось установить кнопку включения фар. Если на передней панели имеются свободные места под кнопки, то извлекаем заглушку и освобождаем накладку передней панели, что бы дозволено было вольно орудовать с проводами. Типовые кнопки имеют световой индикатор включения, итоги, отвечающие за включение индикации, соединяем параллельно с проводкой других кнопок, также параллельно подключаем плюсовой руководящий контакт, 2-й выход руководящего контакта с кнопки, соединяем с выходом № 30 реле включения фар. Все готово, включаем зажигание, при нажатии на кнопку включения буден слышен короткий щелчок – это включилось реле, при этом загорятся фары . Установите все на место, проводку закрепите по месту.

Видео по теме

Обратите внимание!
Все работы проводите при отключенном зажигании, что бы нечаянно не допустить короткое замыкание, если не уверены, отсоедините аккумулятор вовсе.Все соединения проводов изолируйте, а контакты кнопки, реле и предохранителей отличнее обернуть в термоусадочную трубку.Не пытайтесь подключить фары без реле, так в лучшем случае перегорит кнопка либо предохранители и их придется менять.

Полезный совет
Нужно положительно подобрать предохранители, для стандартных ламп мощностью 55 Вт, реле довольно на 25-30 А, предохранители по 10 А.При подключении фар через дворец зажигания либо от контакта реле ближнего света, при выключении зажигания фары будут гаснуть механически, так вы не позабудете их отключить и не разрядите аккумулятор.Если свободного места на щитке предохранителей нет, то предохранители и реле устанавливаем в отдельные колодки, закрепляем их рядом с щитком предохранителей.

Для поездки на автомобиле в туманную погоду, помимо обыкновенного ближнего света фар, используют еще и противотуманные фары. Установить на свой автомобиль их дозволено самосильно.

Вам понадобится

  • – две противотуманные фары
  • – добавочный блок предохранителей
  • – реле
  • – блок переключателей
  • – провода красного (плюс) и синего (минус) цветов

Инструкция

1. Сначала установите все детали на свои места (на автомобиле). Позже чего протягивайте провода. Не рекомендуется устанавливать больше 2-х противотуманных фар спереди и больше одной сзади автомобиля.Перед подключением оборудования отключите питание от аккумулятора.

2. Расположите реле под капотом автомобиля в комфортном для их монтажа месте.

3. Питание к реле протяните красным проводом, непринужденно с плюсовой клеммы генератора.

4. Объедините синим проводом контакты массы реле с кузовом, неподалеку, в месте его крепления, с поддержкой клемм, типа “ушко”.

5. Выходное питание из реле подключите красным проводом к блоку предохранителей, под капотом.

6. От предохранителя протяните алый провод к противотуманной фаре, заранее закрепленной на бампере автомобиля. Синий провод от фары закрепите на кузов автомобиля.

7. Вольный провод от реле протягиваем к блоку включения, заблаговременно установленного в салоне автомобиля. В такой же последовательности произведите подключение 2-й противотуманной фары.

Видео по теме

Противотуманные фары предуготовлены для совершенствования видимости при дрянный погоде: в ливень, метель, туман. Максимальную пользу он них дозволено получить, если позже установки исполнить положительную регулировку.

Инструкция

1. Облегчить процесс регулировки поможет верная установка фар. Помните, что закреплять противотуманки нужно на высоте, которая составляет порядка 25 см от поверхности земли. Также следите за тем, дабы они выступали за габариты транспортного средства огромнее, чем фары ближнего света. Оптимальным расстоянием до корпуса автомобиля будет значение приблизительно в 40 см.

2. Позже установки неукоснительно выставите горизонтальные и вертикальные углы противотуманных фар. Всякое отклонение будет гораздо снижать производительность приборов. Для выполнения регулировки обнаружьте экран либо вертикальную стену, к которой впритирку встаньте на автомобиле. При помощи карандаша подметьте на ней центры фар и проведите линию, которая на 10 см ниже этих точек. После этого отгоните машину на 5 метров от стены и включите противотуманки .

3. Наблюдательно посмотрите на стену. При верной регулировке верхняя граница световых пятнышек будет совпадать с горизонтальной линией, которую вы провели. Также измерьте расстояние между центрами пятнышек света, оптимальное расстояние для них составляет порядка 120 см.

4. Если вертикальных стен нет неподалеку, то попросите помощника закрыть одну фару куском картона, а иную наклонить вниз. Сами в это время отойдите на расстояние порядка 20 метров от автомобиля. Расположение фар, когда они обеспечивают максимальную освещенность участка под вашими ногами, и будет оптимальным. Аналогичным образом проведите регулировку 2-й фары.

5. Непременно проверьте работоспособность установленных противотуманных фар. Для этого выберите дождливый либо сумеречный день, и, выехав на дорогу, опробуйте их в действии. При наличии каких-нибудь недостатков либо недостатков, обратитесь в специализированные центры, где вам проведут компьютерную регулировку фар.

Противотуманные фары являются пригодным признаком всякого автомобиля при движении в дрянных погодных условиях. На ВАЗ-2110 данные фары заводом-производителем предусмотрены только в комплектации «Люкс», следственно их установка всецело ложится на плечи обладателя авто.

Инструкция

1. Решите, где будете устанавливать противотуманные фары. Лучшим вариантом будет низ бампера, где имеются отверстия, в которые они совершенно встанут. Позже этого выберите непринужденно сами противотуманки, которые для данной модели автомобиля бывают 2-х типов: с рифлеными и прозрачными стеклами. Последние светят пятнышками, следственно их выбирать неугодно. Рифленые же чудесно рассеивают свет по каждой поверхности дорожного полотна.

2. Также приобретете рамки для противотуманных фар, реле, комплект проводов и кнопку включения. Позже этого заведите провода из-под приборной панели в подкапотное пространство. Для этого вам придется разобрать часть панели и обнаружить место для установки кнопки. Подключите провода к разъемам на фарах и скрупулезно заизолируйте их при помощи изоленты.

3. Установите фары в рамки и скрупулезно закрепите на нижней части бампера. Подключите провод, тот, что идет от габаритных огней к реле на 85 разъем, к клемме 86 подведите «минус» от аккумуляторной батареи, к 87 – «плюс», а от 30 итога запитайте монтажный блок. Из блока выведите провода к противотуманным фарам. При таком подключении данный тип фар будет трудиться при включении габаритных огней.

4. Если хотите сделать, дабы фары включались при помощи кнопки, то установите ее в обрыв питающего провода. Позже окончания работ неукоснительно отрегулируйте фары. Если есть вероятность, то испытайте их в условиях дрянной видимости, скажем, в ливень либо снег.

Lada Kalina – это одна из самых приобретаемых моделей русского автопрома. В своей базовой комплектации она не имеет установленных противотуманных фонарей, следственно многие автолюбители задумываются об их независимой установке.

Вам понадобится

  • баллончик с краской, фары, кнопку включения, разъемы под лампы, реле, наждачная бумага

Инструкция

1. Решите, какие противотуманные фары вы будете в будущем устанавливать на свой автомобиль. В текущее время на рынке возникло крупное число данных приборов разных изготовителей. Приобретите непринужденно сами фары, кнопку включения, разъемы под лампы, реле и комплект проводки для подключения данных фар. При желании приобретете баллончик с краской, дабы покрасить корпус фар в цвет кузова автомобиля.

2. Установите реле в штатном месте в блоке предохранителей и реле. От 87 контакта реле проложите провод к противотуманным фарам со встроенным предохранителем. К 86 разъему приходит «масса». К 31 зажиму подсоедините провод от аккумуляторной батареи, а к 85 – руководящий, у которого имеется кнопка включения от серого провода, отвечающего за включение ближнего света фар. Если вы подключитесь к черно-белому проводу, то включение противотуманных фар будет протекать коллективно с габаритными огнями.

3. Позже этого займитесь покраской рамок. Для этого при помощи наждачной бумаги сделайте поверхность матовой. Скрупулезно обезжирьте ее и нанесите два слоя грунтовки. Позже высыхания грунта исполните покраску, которая также подразумевает собой несколько слоев с дальнейшей сушкой. Для закрепления итога покройте поверхность лаком.

4. Поверните колеса максимально в надобную вам сторону либо совсем снимите их. Позже этого отсоедините подкрылок и извлеките из бампера заглушку. Противотуманную фару установите изнутри и закрепите при помощи саморезов, дальше подключите электрический разъем к лампе. Установите свежеокрашенную рамку, после этого подкрылок и колеса. Неукоснительно проверьте работоспособность установленных осветительных приборов и отрегулируйте их. Это дозволено сделать самосильно, либо в сервисных центрах.

Видео по теме

Одной из основных загвоздок автомобилистов является задача промерзания стекол и зеркал в зимнее время. В итоге их нереально применять по прямому назначению, что может вызвать аварийные случаи. Решить данную обстановку дозволено посредством подключения на ВАЗ подогрева зеркал .

Инструкция

1. Демонтируйте обивку передних дверей и порогов, дабы они не мешали при прокладке электрических проводов для системы обогрева зеркал . Приготовьте все нужные элементы: отвертки, провода, обогревательный элемент и другое.

2. Приступите к съему штатных зеркал . Помните, что это дюже тонкая работа, с которой не могут порой совладать и опытные ремонтники, потому что зеркал ьный элемент дюже легко крошится и ломается. В связи с этим предварительно приобретите новые запасные зеркал ьные элементы.

3. Защитите свои руки от порезов перчатками. Разберите ручку управления и открутите саморезы, которые держат декоративные накладки. При помощи плоской отвертки опрятно подденьте зеркал ьный элемент. Дабы обезопасить себя от допустимых осколочков, проклейте зеркал о широким скотчем.

4. Достаньте шарнир зеркал а из корпуса при помощи отвертки. Для его отсоединения нужно исполнить петлю из веревки либо ремня. Петля накидывается на шарнир, позже чего крепко дерните ее на себя, придерживая корпус зеркал а, напротив можете его нечаянно оторвать.

5. Приготовьте нужное число проводов для подключения подогрева зеркал . Потребоваться четыре проводника на правое и левое зеркал о и два провода на массу. В щель рычага пружины зеркал а протащите провода и подключите контактные элементы. Соберите зеркал ьный элемент. Для того дабы его зафиксировать, нужно слегка надавить на центральную область до характерного щелчка.

6. Установите новые зеркал а и пропустите подключенные провода вовнутрь дверей ВАЗ а. Снимите минусовую клемму аккумулятора, открутите предохранительный блок и подсоедините провода, которые также заводятся на кнопку включения подогрева задних стекол. Проверьте работоспособность устройства и окончательно приведите салон автомобиля в порядок.

Если во время работы автомобиля ВАЗ 2106 на его панели приборов непрерывно горит индикатор заряда аккумуляторной батареи, неукоснительно необходимо провести первичную проверку автомобильного генератора . В случае если в ходе такой проверки выявлена всеобщая неисправность генератора , его надобно снять для проведения больше точной проверки и дальнейшего ремонта. Ввиду этого, обладатель автомобиля ВАЗ 2106 должен уметь снять генератор и после этого верно его подключить.

Вам понадобится

  • – генератор;
  • – болты;
  • – ключи;
  • – винты;
  • – шайбы;
  • – вольтметр.

Инструкция

1. Установка автомобильного генератора , равно как и его снятие, выполняется на подъемнике либо в смотровой яме. Разместите новейший генератор в отведенное для него место (возле мотора) и зафиксируйте его месторасположение с поддержкой болта и шайбы. После этого наденьте гайку нижнего крепления генератора .

2. Наденьте два провода с итога «30»: провод 1, идущий со штекера центрального итога обмотки статора, и провод 2, выходящий с итога щеткодержателя «67». Будьте внимательны и не перепутайте эти провода! Отличительная специфика провода 1 и итога «67» – неимение изолирующих колодок.

3. Прикрепите гайку крепления проводов к итогу автомобильного генератора и оденьте сверху на итог «30» резиновый оборонительный колпачок. Позже этого прикрутите гайку, по средствам которой генератор закрепляется на натяжной планке.

4. Наденьте ремень генератора вначале на коленчатый вал, потом на шкив генератора и лишь позже этого на шкив насоса. После этого усильте затяжку крепления генератора к натяжной планке, расположенной в подкапотном пространстве.

5. Установите грязезащитный щиток и зафиксируйте его, закрутив 12 винтов крепления. Вот и все: генератор установлен на свое законное место.

6. Позже установки генератора проведите его проверку. Правда различают три метода проверки работоспособности генератора (на автомобиле, с подмогой осциллографа, а также на стенде), особенно приемлемой в домашних условиях считается проверка генератора на автомобиле.

7. Заведите мотор, при циклах мотора 2500-3000об/мин и полном заряде аккумулятора замерьте напряжение на аккумуляторных клеммах. Если полученный итог окажется огромнее либо поменьше типичного значения (14 вольт), то задача, скорее каждого, кроется в реле напряжения. Если и позже замены реле показатель напряжения отклоняется от нормы, установленный на автомобиль генератор нуждается в ремонте.

Обратите внимание!
Не проверяйте работоспособность генератора, отсоединив его от аккумулятора! Это может привести к резкому прыжку напряжения, из-за чего в генераторе сгорит выпрямительный блок.

Полезный совет
Клемму «минус» с аккумулятора скидывать дозволено только в том случае, если включены фары далекого света: это недопустит крутой прыжок напряжения.

Если ваша профессия связана с частыми поездками на автомобиле, либо вы просто любите путешествовать, то вы наверняка знаете, что без хорошей оптики гарантировать безопасность езды довольно сложно. На данный момент даже самая кратчайшая поездка не должна совершаться без хорошего противотуманного оборудования. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации.

Однако есть машины, в которых приходится производить самостоятельно подключение противотуманок через реле. Схема и этапы установки данной оптики - далее в нашей статье.

Для чего нужны противотуманки?

Прежде чем рассказать вам об особенностях монтажа данных элементов, пару слов о том, какую важность они представляют для автомобиля. Основная функция заключается в подаче света. От этой характеристики зависят качество и дальность освещения дорожного полотна. Если противотуманки хорошо настроены, они способны осветить до 10 метров асфальта перед собой, чего вполне хватает для безопасного движения при скорости 50-60 километров в час. Причем неважно, в какую погоду вы едете - при безоблачном небе или при густом тумане - со своей функцией данная оптика справляется всегда. Так как же установить ее в автомобиль?

Подключение противотуманок через реле: схема и инструкция

Для начала подготовим необходимые инструменты и материалы. В ходе работ нам понадобятся предохранитель на 15 ампер, несколько метров проводов, изолирующая лента, кнопка включения, колодка и реле ПТФ. Схема подключения противотуманок через реле указана на фото ниже. По ней мы и будем ориентироваться.

Это и есть та самая схема подключения реле противотуманок. В принципе, она не представляет никакой сложности, и разобраться с ней очень просто.

С чего начать монтаж?

Первым делом необходимо снять центральную панель - здесь будут расположены 2 лампы подсветки регулятора печи. На работу ПТФ они никак не влияют, но зато их провода будут нам нужны. Чтобы нащупать двухконтактный разъем, следует провести рукой по проводу до самого конца. Он особенно важен, так как именно здесь будет устанавливаться первый контакт на реле. Дальше провод подсоединяется к месту разъема подсветки печи, а вторая ее часть идет на отдельную кнопку включения ПТФ.

Соединяем контакты

Как подключить противотуманки через реле далее? Для того чтобы в системе были двенадцативольтовая сеть от габаритов и 85 контакт, необходимо провести провод к реле. Дальше протягиваем 87 контакт под педалями к АКБ.

Как сделать правильное подключение противотуманок через включает в себя 30, 85, 86 и 87 контакты. Их, согласно рисунку, мы и соединяем. Здесь же устанавливаем 15-амперный предохранитель. Причем чем ближе он будет находится к аккумулятору, тем лучше. Далее 86-й контакт. Здесь все просто - его мы соединяем с кузовом.

О проводах

Теперь необходимо разобраться с самими противотуманками. Как мы знаем, из каждой фары идет всего два провода («плюс» и «минус» соответственно). Последний соединяем с кузовом, то есть он будет нашей массой. Далее поднимаем его на реле таким образом, чтобы провода не были заметны, и соединяем с аккумуляторной батареей.

На этом завершается подключение противотуманок через реле. Схема соединения, как мы видим, очень проста, поэтому справится с такой задачей даже начинающий автомобилист.

Второй вариант установки

Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Тогда никаких предохранителей покупать не нужно. Все, что требуется - это пара новых противотуманок и до 100 сантиметров провода (про запас).

ПТФ для иномарок чаще всего имеют два провода, окрашенных в черный и красный цвет. Последний соединяется с «плюсом», а первый - с «минусом». Хотя на некоторых экземплярах (как, например, на противотуманках для «Дэу Нексия» азиатского производства) непринципиально, какой цвет к чему подключать. Красный вполне может выполнять функцию «плюса» и «минуса». Кстати, если в бампере вы не обнаружили проводов для соединения оптики, не беда - можно попробовать подключить их напрямую к аккумулятору. Причем необязательно тянуть «плюс» и «минус» от каждой лампы по отдельности. Порядок монтажа может быть следующий - к клеммам аккумулятора (точнее, под них) устанавливаются два провода (как мы уже сказали, черный и красный), которые идут сначала на левую фару со стороны водителя, а затем на правую. Если провода короткие, берем более длинные, зачищаем их контакты на концах и соединяем. Придется для этого запастись изолентой. Цвет длинного провода, который будет соединяться с ПТФ и АКБ, не принципиален. Главное, чтобы вы не запутались в полярности. Также следует быть бдительным и перед установкой отключить питание от аккумулятора. В противном случае малейшее соприкосновение провода с кузовом может повлечь короткое замыкание.

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место крепления оптики. К примеру, на машинах ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство).

Каким требованиям должны соответствовать ПТФ?

Напоследок отметим, каким правилам должны отвечать современные противотуманные фары:


Заключение

Как видите, подключение противотуманок на ВАЗ 2110 и многие другие авто отечественного производства - это довольно легкое дело, справиться с которым под силу каждому автолюбителю. Противотуманная фара - это ваш надежный помощник, который позволяет различать объекты на дорожном полотне вовремя и с большим запасом времени реагировать на дорожную ситуацию.

В плохую погоду, когда воздух насыщен влагой, обычный белый свет рассеивается и отражается от капель воды, создавая практически непрозрачную пелену.

Специальные фары, которые называются противотуманными, создавая широкий горизонтальный световой поток, направленный на дорогу, а не в толщу тумана, существенно увеличивают видимость. Кроме этого, жёлтый свет меньше отражается от капель воды, соответственно, улучшается прозрачность светового пятна. Также противотуманки хорошо освещают обочину, что может быть весьма полезным на крутых и извилистых дорогах.

Конструкция противотуманных фар

Существенных отличий в конструкции противотуманных и обычных фар нет, те же корпус, лампочка (источник света), отражатель и рассеиватель. Главной особенностью противотуманной оптики является то, что световой поток не должен быть направлен выше горизонтальной плоскости . Хорошую видимость в плохую погоду обеспечивают лучи с чёткой верхней границей, расположенные как можно ближе к дорожному покрытию.

Так как туман обычно «стелется» не по самой земле, а на некотором расстоянии, оптимальным вариантом противотуманных фар является оптика с эллипсоидными отражателями. В отличие от круглых рефлекторов, они позволяют формировать широкую горизонтальную полосу света, хорошо освещая дорогу в любую погоду. Чтобы лучи света не проецировались вверх, в конструкции предусмотрены специальные экраны.

В соответствии с действующими правилами противотуманки должны монтироваться не выше головной оптики и не более чем на 0,4 м от боковых габаритов автомобиля . Обычно их монтируют как можно ближе к земле. Однако ниже 0,25 м устанавливать не рекомендуется из-за высокой вероятности срезать фары каким-нибудь препятствием или в результате дефекта дорожного покрытия.

В противотуманных фарах могут использоваться как обычные галогенные, так и ксеноновые лампочки . Достоверных данных о том, какие лампы лучше использовать не существует. Естественно, ксеноновая оптика светит ярче и мощнее. Но при этом она и сильнее ослепляет. Для обеспечения нормальной работы противотуманок необходимо предусмотреть дополнительное оборудование: предохранители, реле, кнопка включения и контрольные индикаторы.

Как установить противотуманные фары своими руками + Видео

Наиболее популярными и практичными считаются противотуманные фары с железными рефлекторами и обычными стёклами, способные выдерживать 55 ватные лампочки. Мощности данных ламп при правильной регулировке фары вполне достаточно для любых условий. Опытные специалисты рекомендуют устанавливать на автомобиль отечественные модели, например, тот же «Киржач». Такой выбор определяется как практическими, так и экономическими соображениями. Во-первых, импортные фары дороже и замена стекла в случае повреждения обойдётся недёшево. Во-вторых, отечественные устройства более надёжны и неприхотливы в эксплуатации. В-третьих, их проще монтировать и заменять при необходимости.

Этапы и последовательность монтажа ПТФ

Рассмотрим поэтапно, как установить противотуманные фары самостоятельно. Сначала готовим материал и инструменты. Кроме самих противотуманок, нам понадобятся керамические разъёмы, реле, колодка с предохранителями, гофра, хомуты, кнопка, проводка, изоляция и саморезы. Также необходимо заранее запастись схемой подключения, которую сегодня не проблема скачать в интернете. С инструментов следует приготовить плоскогубцы, отвёртки, гаечные ключи, дрель, свёрла, линейку и перчатки.

Обычно противотуманные фары монтируются на бампер или под него. В большинстве моделей предусмотрены штатные места для установки противотуманок, а также гнездо для реле и кнопка на приборной доске. Если на вашем автомобиле это есть, то процесс монтажа значительно упрощается.

Перед тем как установить противотуманные фары, следует снять с них лампочки, во избежание повреждения. При этом воспользуйтесь перчатками, чтобы не было контакта голых рук с колбой.

    Сначала готовим бампер. Он должен быть чистым, поэтому предварительно помойте автомобиль. Выбираем устойчивую поверхность на бампере и отмечаем симметричные места для крепления фар.

    Сверлим отверстия, обрабатываем антикоррозийным материалом и монтируем фары.

    Прокладываем проводку в соответствии со схемой подключения для данной модели. Минусовые провода необходимо соединить с корпусом, а плюсовые следует подсоединить к силовым контактам реле . Вся проводка должна быть хорошо заизолирована и надёжно закреплена.

    Колодку с реле и предохранителем следует монтировать в удобном месте, чтобы исключить попадание влаги. При этом контактные провода должны быть направлены вниз. Если на вашем авто предусмотрены штатные разъёмы, то с выбором места для реле проблем не будет.

    На приборной панели устанавливаем кнопку включения противотуманок, если она не предусмотрена конструкцией.

    Предварительно отсоединив плюсовую клемму от АБ, по схеме подключаем питание через предохранитель.

    Ставим и проверяем работу.

    После проверки работоспособности и завершения всех мероприятий по монтажу необходимо . При желании, можно дополнительно купить баллончик краски и покрасить противотуманки в цвет кузова автомобиля.

    Самостоятельная замена противотуманной фары

    Как правило, менять противотуманку приходится в случае её повреждения или выхода из строя. Перед тем как поменять противотуманную фару, сразу демонтировать устройство не спешите. Сначала следует выявить причину неисправности. Возможно, просто перегорела лампа или проблема в проводке.

    Если всё же необходимо произвести замену, следует приготовить отвёртки, пассатижи или плоскогубцы и соответствующие ключи для данной модели авто.

    Первым делом готовим автомобиль. Его необходимо установить так, чтобы получить максимально удобный доступ к противотуманным фарам. В зависимости от конкретной модели, возможно, придётся полностью развернуть передние колёса в ту или иную сторону. Иногда, чтобы получить доступ к оптике, необходимо снять бампер, подкрылки и так далее. Комфортные условия для замены противотуманок можно создать, предварительно подняв переднюю часть автомобиля домкратом. При этом не забудьте надёжно зафиксировать авто в этом положении дополнительным упором.

      Отсоединяем питание АБ.

      Если противотуманка закрыта защитной решёткой, откручиваем её крепление и снимаем.

      Отсоединяем колодку жгута питания, отвинчиваем винты крепления или сжимаем пружинные защёлки (зависит от конкретной модели) и вытаскиваем противотуманную фару. В некоторых случаях необходимо сначала снять оптику, а затем отключить проводку.

      После этого монтируем новую фару в обратном порядке.

    Как правило, сама процедура замены противотуманной фары занимает не больше 20-30 мин. Большая часть времени уходит на обеспечение доступа к передней оптике. Особенно это касается иномарок, в которых противотуманки вмонтированы в бампер. После замены противотуманной фары не забудьте выполнить регулировку света фар.

Фары головного (ближнего и дальнего) освещения, предусмотренные заводом-изготовителем, освещают дорогу и позволяют ездить на автомобиле, даже в темноте. В обычных условиях, они справляются с поставленной задачей и не нуждаются в помощи. Другое дело, когда из-за снега, дождя или тумана, видимость ухудшается. В такой ситуации, может потребоваться дополнительное освещение - противотуманные фары. В чем особенности этих устройств? Как установить противотуманки? Какие требования прописаны в ПДД? Рассмотрим эти моменты подробнее.

Для чего нужны противотуманные фары

Главный недостаток ламп дальнего и ближнего света - в большом объеме пучка. При движении во время тумана, дождя или снегопада, лучи попадают на частички воды, после чего рассеиваются. В итоге, формируется белая пелена, из-за которой ухудшается и без того не идеальная видимость.

Во избежание описанного эффекта, световой луч должен иметь ограничение по верхней части, то есть быть «обрезанным» по горизонтали. Это значит, что, выше определенного предела, световой пучок не поднимается. Кроме того, он должен иметь достаточную ширину, для освещения обочины дороги. Выполнение такого требования гарантирует нормальную видимость, даже в туманную погоду. При этом, свет не отражается от капель воды, а как бы стелется над дорожным покрытием.

Почему это работает? Не секрет, что туман находится не над самой дорогой, а на определенном расстоянии от поверхности. Именно эту «прослойку» и освещают специальные лучи. Главное, чтобы источник света был смонтирован, как можно ниже. Как упоминалось в начале статьи, стандартные лампы ближнего и дальнего света не эффективны, из-за своего высокого расположения. Спасает лишь установка противотуманных фар, которые как раз и дают необходимый «нижний» свет.

Как правильно ставить противотуманные фары

Монтаж дополнительного освещения будет эффективен лишь в одном случае - при четком соблюдении правил установки. Важно, чтобы крепление и настройка противотуманного оборудования производилось, с учетом действующих требований, прописанных в ГОСТах и правилах ПДД (см. видео «Установка противотуманных фар на ВАЗ 2109» ниже).

Как установить противотуманки, чтобы обеспечить достаточное освещение в плохую погоду? Стоит отталкиваться от ГОСТа под номером 8769-75. В нем прописаны главные требования к монтажу противотуманных фар. Среди них:

  • Количество приборов освещения - два.
  • Расстояние от боковой части кузова до внешнего края фары - 0,4 метра.
  • Расстояние от поверхности дороги до нижней части прибора освещения - 0,25 метра.
  • Отражатели (световые отверстия) противотуманок должны располагаться ниже верхнего уровня светопропускающего «окна» ламп ближнего света.
  • Углы видимости ПТФ должны равняться от +15 до -10 градусов - по вертикали, и от +45 до -10 градусов - по горизонтали. В пределах этих углов, излучаемый свет не должен ничем загораживаться.

На некоторых автомобилях, о правильности монтажа протуманок позаботился завод-изготовитель. Так, на бамперах многих моделей, имеются специальные крепежи для ПТФ. Если же фары не установлены, в специальных отверстиях стоят заглушки. В таких ситуациях вопрос, как установить противотуманки, не стоит вовсе. При появлении необходимости в противотуманках, достаточно демонтировать заглушки, и поставить источники света.

Почему не горят противотуманки, о причинах и способах устранения данной неисправности - .

Но так везет не всегда. Если производитель не подготовил места под крепление ПТФ, автовладелец вынужден решать вопрос лично. В этом случае, монтаж противотуманок должен осуществляться, с учетом строгих требований по монтажу и подключению. Только при соблюдении установленных норм, можно быть уверенным в эффективности приборов освещения и их способности справиться с туманом. После установки противотуманных фар, делается регулировка, задача которой - установка правильного угла падения луча света на поверхность дорожного покрытия.

Какие варианты подключения противотуманок существуют

Сегодня применяется несколько способов монтажа противотуманных приборов. Наиболее надежный и легкий вариант - подключение ПТФ к уже подведенным проводам. В такой ситуации завод-изготовитель уже продумал и реализовал электрическую схему - реле, разъемы для подключения, выключатель, вставку плавкую и провода. Автовладельцу остается немного - установка противотуманных фар и их коммутация с существующей проводкой.

Описанный способ актуален для авто, которые поставляются в полной комплектации. Хозяин покупает новые протитивотуманные фары, для замены уже существующих устройств или доставляет приборы освещения (если они не были смонтированы на заводе). Но, перед тем, как установить противотуманки, стоит проверить их соответствие модели автомобиля, а именно - разъему подключения и монтажным характеристикам.

Если в машине не предусмотрена электрическая схема для подключения ПТФ, ее придется делать самостоятельно. Для решения задачи стоит подготовить:

  • Противотуманки.
  • Выключатель.
  • Медные изолированные провода.
  • Предохранитель.

Распространенная ошибка новичков - установка противотуманных фар и их коммутация с габаритными огнями. Но проводка этой цепи не рассчитана на ток, который потребляется ПТФ, из-за чего сгорает вставка плавкая (предохранитель). Задача последнего заключается в защите питающей цепи от пожара, в случае замыкания проводки.

Номинальный ток предохранителя должен рассчитываться, с учетом мощности источников света. К примеру, если мощность одной лампы составляет 60 Ватт, номинальный ток для пары противотуманок рассчитывается так:

Ток номинальный (Ампер) = Мощность лампы (Вт) * 2 / Напряжение бортовой сети (Вольт).
Подставляем значения и получаем - 60 * 2 / 12 = 10 Ампер.

При покупке предохранителя, стоит брать устройство с запасом. В нашем случае, подойдет вставка плавкая с Iном = 15 Ампер.

Особенности схемы подключения

Знание, как установить противотуманки, и реализация этой задачи - только половина успеха. Теперь купленные устройства стоит правильно подключить.

ПЕРВЫЙ СПОСОБ

Простейший вариант - запитать ПТФ непосредственно от АКБ, врезав в цепочку выключатель. У каждой фары имеется два контакта, через которые и питаются лампы. По одному контакту, от каждой фары, подключают к одному и тому же проводу, а провод соединяют с массой, прикрепляя его болтами. Сам кузов подключен к минусу АКБ.

Но более предпочтительный способ - подключение этого провода не к массе, а к минусовой клемме аккумулятора. Такой вариант надежнее, ведь исключается риск потери контакта, в случае коррозии или слабой фиксации болтов.

В распоряжении остается еще по одному контакту, на каждой фаре, которые соединяются с плюсовой клеммой АКБ. Для упрощения схемы, еще не задействованные контакты на двух ПТФ, сначала объединяются, а после - выводятся на реле контакта под номером 87. При этом монтаж производится, с учетом следующих правил:

  • «Тридцатый» контакт подается на предохранитель, а после него - к «плюсу» аккумуляторной батареи.
  • «Восемьдесят шестой» контакт подводится к «минусу» АКБ или, как вариант, подключается к кузову машины с помощью болта.
  • «Восемьдесят пятый» контакт подключается к «плюсу» источника питания. При этом провод должен пройти выключатель и предохранитель, который применяется в цепочке «тридцатого» контакта.

Кнопка, через которую подается питание к противотуманным фарам, монтируется на приборной панели или около нее (в любом удобном месте). Реле монтируется на монтажной плате.

Как установить ксенон в противотуманки своими руками - .

ВТОРОЙ СПОСОБ

Существует и более сложный вариант, который базируется на рассмотренной выше схеме. В нем подключение к «плюсу» аккумуляторной батареи происходит через замок зажигания. При этом провод от кнопки питания противотуманки идет не к предохранителю, а после к АКБ, а по другому пути - к проводнику, на котором возникает напряжение, при включении зажигания. Этот вариант хорош для забывчивых водителей, которые оставляют автомобиль с включенными фарами. При монтаже через замок, такой опасности нет. Достаточно отключить зажигание, чтобы цепь разорвалась.

Если разобраться, как установить противотуманки, и четко следовать рассмотренным рекомендациям, не сложно выполнить еще одно требование ПДД - включение ПТФ, одновременно с лампами габаритного света. Чтобы схема, в полной мере, соответствовала «букве» закона, кнопка ПТФ должна подключаться к выключателю внешнего освещения автомобиля.

Видео: Установка противотуманных фар на ВАЗ 2109

Если видео не показывает, обновите страницу или

How to Wire Driving / Fog Lights - Moss Motoring

Фары дальнего света и противотуманные фары появились, когда владельцы автомобилей двигались по извилистым поворотным дорогам туманной Англии. Для освещения дороги впереди требовалось мощное освещение для успешного выявления и предотвращения потенциальных опасностей. Кроме того, туман и влажность, вызванные дорожными брызгами, стерли края дорог с плохим покрытием. Есть еще одно часто упускаемое преимущество от фар дальнего света и противотуманных фар. Проще говоря, они «крутые гонщики»; установка этих фар, а , на ваш любимый британский спортивный автомобиль требует планирования и подготовки.

Противотуманные фары смонтированы и готовы к включению.

Я помню дни, когда я рылся в своем «ящике с проводами» и хватал провода любого калибра достаточной или недостаточной длины, сращивая вместе «крысиное гнездо» из проводных соединений и обжатых концов для подключения любого количества нужных аксессуаров. После нескольких задымленных инцидентов я стал намного осторожнее.

Мой Volvo 122S 1966 года выпуска, может, и не британский, но в нем используются многие компоненты, общие для автомобилей Англии. Я купил две старинные противотуманные фары на дворовой распродаже, и они будут установлены на моем Volvo.

Начнем с того, что ваши фары уже прикреплены к машине, провода свисают снизу или сзади и ждут, чтобы получить питание от мистера Лукаса. Первым делом необходимо определить силу тока ваших фар / противотуманных фар. Мои лампы винтажные, и каждая единица показывает 35 Вт. Формула для силы тока: ватт, разделенный на вольт, равен амперам, или W / V = ​​A. Поскольку я буду подключать свет к реле одним проводом, 70 Вт / 12 В = 5,8 А. Я буду использовать провод 14-го калибра, который выдерживает ток до 11,8 А. Ампер - это мера силы тока; вольт - это мера силы, стоящей за протеканием тока.Чтобы защитить мою проводку 14-го калибра, я буду устанавливать встроенные предохранители на 10 ампер. Эмпирическое правило таково: предохранитель должен быть рассчитан примерно на 80% от силы тока провода. Это гарантирует, что вы сожжете предохранитель до того, как сожжете провод. В моем случае 80% от 11,8 А составляет 9,44 А, так что встроенный плавкий предохранитель на 10 ампер идеален.

Мне понадобится провод 14-го калибра нескольких цветов: черный, зеленый, белый и красный. Причина проста: цвет определяет назначение каждого провода, и если у меня когда-нибудь возникнет проблема, я могу отследить ее, используя схему подключения.Вот что мне нужно для выполнения работы:

  1. Два встроенных предохранителя на 10 А (как указано выше)
  2. Провода указанного калибра и цвета
  3. Реле (с четырьмя плоскими штыревыми разъемами на задней панели)
  4. Переключатель (с тремя штыревыми разъемами на задней панели)
  5. Гнездовые лопаточные соединители (обжимные)
  6. Соединители с ушком (обжим)
  7. Соединители стыковые (обжимные)
  8. Изолента
  9. Замочные стяжки (маленькие черные)
  10. Инструмент для обжима и кусачки для проволоки
  11. Электродрель и сверло 7/64 дюйма
  12. Винты для листового металла (для подключения заземляющих проводов к корпусу)

Аккуратная электрическая схема обязательна.

Перед тем, как разрезать любую проволоку, приведу хорошую схему. Нарисуйте схему на простой белой бумаге с указанием калибра проводов и обозначенными цветами. Каждый компонент должен быть промаркирован. Эта электрическая схема останется вместе с автомобилем, поэтому сделайте ее аккуратной и легко читаемой. На фото моя электрическая схема для установки двух противотуманных фар с предохранителями, переключателем и реле. Если вам нужна помощь в составлении схемы, обратитесь к заводскому руководству по ремонту вашего автомобиля (оттиски можно получить в Moss). Вы найдете примеры выключателей, лампочек, предохранителей - это полезно для понимания и сохранения универсального языка компонентов на ваших чертежах.

Реле

- важный компонент в проводке противотуманных фар или фар с током тока 30-60 А. По сути, реле защищает переключатель от нагрева и создания нежелательного сопротивления. Низкий ток, протекающий через переключатель, запускает реле, чтобы обеспечить более высокое соединение по току с большой нагрузкой противотуманных фар. Если вы приобрели реле в надежном источнике, оно будет иметь пронумерованные клеммы, которые очень помогают в правильном подключении.

Место реле должно быть хорошо защищено.

Противотуманные фары устанавливаются первыми, выключатель - вторым, а реле - последним. Поскольку переключатель будет на приборной панели, а противотуманные фары - на передней части автомобиля, единственное решение, которое следует принять, касается реле. Я хочу, чтобы реле было в защищенном месте рядом с передней частью машины. Он должен быть рядом с источником питания 12 В. Я выбрал положение на внутренней арке крыла вдали от тепла, но защищенное от дорожных брызг.

Используйте контрольную лампу, чтобы проверить источники питания как для реле, так и для переключателя.Я нашел источник питания для клеммы реле номер «30» на проводе ближнего света левой фары. Я буду врезаться в этот провод, чтобы мои противотуманные фары работали только при включенном ближнем свете. Я обнаружил горячее соединение в блоке предохранителей переключателя. Для обеих линий питания 12 В требуется встроенный плавкий предохранитель на 10 А.

Отсоедините аккумулятор!

Трехстороннее подключение к источнику питания для обоих фонарей.

Теперь вы готовы проложить провода в соответствии со схемой подключения.Держите провода близко к существующему жгуту проводов и будьте осторожны с петлями и провисанием проводов, которые могут зацепиться за движущийся компонент автомобиля. Не добавляйте обжатые концы ни к одному из проводов, пока все провода не будут на месте. Отрежьте и оставьте около 6 дюймов дополнительного провода в каждой точке подключения.

Начните с заземления каждого компонента. Найдите подходящую точку соединения корпуса и просверлите в корпусе отверстие диаметром 7/64 дюйма. Обожмите разъем с проушиной на проводе заземления и вкрутите винт для листового металла через проушину в корпус.Это необходимо сделать для переключателя, реле и каждой противотуманной фары. Клемма заземления реле имеет номер «85».

Просверлите в приборной панели необходимое отверстие для переключателя; оставьте переключатель пока свободным. Мне нравится начинать соединять все вместе с переключателя и продвигаться к реле и передней части машины.

Коммутатор имеет две оставшиеся клеммы. Подключите зеленый провод от клеммы «acc» на задней панели переключателя к клемме с номером «86» на реле.Последний вывод на коммутаторе подключается к источнику питания. Для этого белого провода потребуется встроенный предохранитель на 10 А, и он подключен к блоку предохранителей.

Далее подключается реле. Источником питания реле является провод ближнего света левой фары, как отмечалось выше. Соедините красный провод от провода фары с клеммой реле «30». Для этой линии требуется встроенный предохранитель на 10 А, поэтому обязательно подключите один вход. Последняя клемма на реле имеет номер «87». Этот вывод будет передавать питание противотуманным фарам.

Каждая противотуманная фара имеет два провода: один для заземления и один для питания 12 В. Один из этих проводов от каждой противотуманной фары уже был заземлен. Необходимо выполнить трехстороннее соединение, соединяющее второй провод от каждой из противотуманных фар с красным проводом, идущим к клемме реле «87».

Наконец, прикрепите переключатель к приборной панели, а реле к его месту. Перед тем, как использовать стяжки и застегнуть все пуговицы, необходимо пройти тест.

Признанный Вольво!

Подсоедините аккумулятор

Включите зажигание и нажмите выключатель.Ничего не должно происходить. Теперь включите фары на «ближний свет», и включатся противотуманные фары. Включите переключатель и убедитесь, что свет работает правильно. Используйте фиксирующие стяжки, чтобы закрепить все провода.

Теперь вы готовы путешествовать по стране! Ваши фары проникают сквозь туман и… они выглядят «как гонщик».

Рик Гломстад

Схема подключения реле противотуманных фар

При попытке найти компонент на схеме подключения и вы не знаете, в какой конкретной системе он расположен, используйте этот удобный локатор компонентов, чтобы найти схему подключения системы, в которой расположен компонент.Откройте блок предохранителей и попробуйте посмотреть, есть ли неиспользуемые гнезда 4-контактного мини-реле или 4-контактного микрореле.




2000 Dodge Dakota Противотуманные фары




Выключатель противотуманных фар Ebay




Как подключить реле Противотуманные фары Youtube





Реле Spst и SPDT.



Схема подключения реле противотуманных фар . Это реле будет идентифицировано как имеющее среднюю лопату 87b или вообще без средней лопаты.Расположение компонентов электрической схемы. Коснитесь светодиодной дневной ходовой фары на блоке предохранителей, найдя сложность переключения с напряжением 12 В. Удаление диода из провода, который входит в ваши фонари заднего хода, приведет к включению фонарей заднего хода всякий раз, когда включается переключатель для дополнительных фонарей. Сначала устанавливаются противотуманные фары, затем - выключатель, а в последнюю очередь - реле. Он не полагается на сигнализацию или вход без ключа для его работы, только простой мгновенный контактный переключатель, обычно открытый, чтобы отключить его.Поскольку переключатель будет на приборной панели, а противотуманные фары - в передней части автомобиля, единственное решение, которое следует принять, касается реле. Например несколько основных тегов. Пассивное отключение стартера со схемой подключения реле переключателя. У вашего комплекта лампы есть провода разного цвета. Это простой способ. Автомобильная электрическая схема Основная схема для установки реле подключения точечного света установка противотуманных фар автомобильные электрические схемы основные символы Автомобильные электрические схемы содержат символы, которые представляют функции компонентов цепи.Используйте только для справки. Системы электропроводки, такие как шина CAN, были разработаны для того, чтобы стать более простой и более экономичной альтернативой традиционному жгуту проводов. Многие современные автомобили имеют мультиплексную или шинную проводку.


Однополюсный, одинарный, spst. Это самостоятельное стартовое убийство. Страница 1 электрическая схема тип 928 s модель 87 стр. 1 ряд ламп стр. 2 лампы сша стр. 3 кузов стр. 4 приборы и индикаторы вентиляция обогрев переменного тока стр. 5 регулировка сиденья зеркала стр. 6 стр. 7 память сиденья и зеркала стр. 8 радиоприемник стр. 9 абс сигнализация прицепное сцепное устройство .Это общая электрическая схема для автомобильных приложений.





Как подключить противотуманные фары, он все еще работает




18 Простые идеи подключения выключателя света Hella Tone Tastic




Как подключить свет Практическая схема подключения противотуманных фар






Tacoma Схема подключения противотуманных фар Заводской выключатель противотуманных фар Hella




Схема подключения противотуманных фар Fundacaoaristidesdesousamendes Com




Схема подключения противотуманных фар с реле Восхитительный Bosch Реле противотуманных фар




2 900vo 900 Mudit Blog




Схема подключения противотуманных фар с реле Добро пожаловать на мой сайт




Схема подключения реле противотуманных фар






Схема и схема противотуманных фар Subaru Impreza Gc8 Rs Forum




2009 Туман Форумы Light Install Ranger Ultimate Ford Ranger




Схема подключения противотуманных фар Ford






Противотуманные фары Установить 2 реле 2 триггера Все о схемах




Электропроводка противотуманных фар - это правильно Ih8mud Forum




Схема подключения противотуманных фар со схемами подключения реле



Признаки неисправного или неисправного реле противотуманных фар

Реле противотуманных фар - это электрическое реле, которое отвечает за управление питанием противотуманных фар. Противотуманные фары - это фонари под фарами, которые предназначены для улучшения видимости в условиях густого тумана или дождя. Они призваны помочь водителю видеть края дороги в условиях плохой видимости. Когда реле противотуманных фар выходит из строя или имеет какие-либо проблемы, это может вызвать проблемы с работой противотуманных фар. Обычно неисправное или неисправное реле вызывает несколько симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Звук щелчка с реле

Одним из первых признаков неисправности реле противотуманных фар является слышимый щелчок реле.Многие реле издают тихий слышимый щелчок при включении, однако чрезмерно громкий щелчок может быть признаком того, что реле может иметь внутренние проблемы.

2. Противотуманные фары всегда включены

Противотуманные фары, которые остаются включенными постоянно, являются еще одним признаком неисправности реле противотуманных фар. Если реле противотуманных фар закорачивает внутри или имеет какие-либо проблемы с проводкой, это может привести к тому, что противотуманные фары будут оставаться включенными постоянно. Это, очевидно, проблема, так как она разряжает аккумулятор автомобиля, а также значительно сокращает срок службы ламп.

3. Не включаются противотуманные фары

Еще одним частым признаком неисправности реле противотуманных фар являются противотуманные фары, которые вообще не включаются. Реле противотуманных фар - это переключатель, который управляет питанием противотуманных фар, и обычно он управляется либо автоматически компьютером, либо водителем вручную. Если реле выйдет из строя, оно отключит питание противотуманных фар и выведет их из строя.

Хотя противотуманные фары обычно не используются в обычных условиях движения, их полезно иметь в условиях плохой видимости, например, во время сильного дождя или густого тумана.Если вы подозреваете, что с вашими противотуманными фарами или реле могут возникнуть проблемы, обратитесь к профессиональному специалисту, например, из YourMechanic, для осмотра автомобиля, чтобы определить, нуждается ли автомобиль в замене реле противотуманных фар.

Toyota RAV4 Service Manual: Цепь передних противотуманных фар - Список данных / активный тест - Система освещения

Описание

Главный ЭБУ кузова управляет реле передних противотуманных фар (маркировка: fr fog) при включении сигнал получен от переключатель света фар.

Схема подключения

Порядок проверки

  1. Выполнение активного теста с помощью интеллектуального тестера
  1. Подключите интеллектуальный тестер (с CAN VIM) к dlc3.
  2. Поверните ключ зажигания в положение включения и нажмите кнопку главный выключатель интеллектуального тестера.
  3. Выберите элемент ниже в активном тесте, а затем проверьте работу реле.

Хорошо: загорается передняя противотуманная фара.



  1. Задний фонарь
  1. Убедитесь, что задний фонарь загорается при включении света переключатель включен (хвост).

Хорошо: загорается задний фонарь.



  1. Проверить предохранитель (от тумана)
  1. Снять предохранитель переднего тумана с панели приборов. соединительный блок.
  2. Измерьте сопротивление предохранителей.

Стандартное сопротивление: ниже 1



  1. Проверить лампу противотуманной фары


  1. Снять лампу противотуманной фары.
  2. Подсоедините положительный (+) провод от аккумуляторной батареи к клемме. 2 и отрицательный (-) провод к клемме 1, затем проверьте, что лампочка горит.

Хорошо: лампочка горит.



  1. Проверить реле передних противотуманных фар (маркировка: fr fog)


  1. Снимите реле передних противотуманных фар с №. 6 реле блокировать.
  2. Измерьте сопротивление реле.

Стандартное сопротивление



  1. Проверить жгут проводов (аккумулятор - основной блок управления корпуса)


  1. Отсоедините разъем e17 ecu.
  2. Измерьте напряжение на боковом разъеме жгута проводов.

Стандартное напряжение



  1. Проверить жгут проводов (реле передних противотуманных фар - аккумулятор)


  1. Снимите реле передних противотуманных фар с №. 6 реле блокировать.
  2. Измерьте напряжение блока реле.

Стандартное напряжение



  1. Проверить жгут проводов (реле передних противотуманных фар - передние противотуманные фары и кузов земля)


  1. Снимите реле передних противотуманных фар с №.6 реле блокировать.
  2. Отсоединить разъемы a11 и a28 передних противотуманных фар.
  3. Измерьте сопротивление жгута проводов со стороны разъемы.

Стандартное сопротивление


Заменить соединительный блок панели приборов (ЭБУ основного корпуса)

  1. Проверить жгут проводов (переключатель освещения - главный ЭБУ кузова и масса кузова)


  1. Отсоедините разъем переключателя света фар e12.
  2. Отсоедините разъем e17 основного блока управления двигателем.
  3. Измерьте сопротивление жгута проводов со стороны разъемы.

Стандартное сопротивление



  1. Проверить выключатель противотуманных фар


  1. Снять переключатель света фар.
  2. Измерьте сопротивление переключателя.

Стандартное сопротивление


Отремонтировать или заменить жгут и разъем (переключатель света фар - кузов земля)

Цепь фары (дальнего света)
Описание Кузовной ЭБУ управляет реле фар, нет.2 реле дневных ходовых огней (маркировка: ДРЛ № 2) И нет. 4 Реле дневных ходовых огней (маркировка: drl № 4). Схема подключения Я ...
Цепь указателя поворота
Описание Включается реле указателя поворота (маркировка: flsh) в основном блоке управления когда он получает сигналы от переключателя света фар, интегрированного с переключателем указателей поворота, вызывая ...
Другие материалы:

Схема освещения
Описание Главный ЭБУ кузова получает информацию о переключателе открывания двери и положение дверного замка переключатель и включает свет в комнате.Схема подключения Порядок осмотра Выполните активный тест с помощью интеллектуального тестера (основной блок управления) Подключите интеллектуальный тестер (с ...

Цепь соленоида компрессора (2005 / 11-2006 / 01)
Описание В этом контуре компрессор получает запрос на сжатие хладагента. сигнал от кондиционера усилитель. На основе этого сигнала компрессор изменяет степень сжатие хладагента.Схема подключения Порядок осмотра Прочтите значение умных ...

Использование проигрывателя компакт-дисков
Власть Объем Извлечение компакт-диска Выбор трека или отображение список треков Поиск воспроизведения Кнопка воспроизведения в случайном порядке или возврата Повторить игру Быстрая перемотка вперед или назад Смена источника звука / воспроизведение Воспроизведение / пауза Выбор трека Отображение текстового сообщения Загрузка компакт-дисков Вставлять ...

Установка и регулировка противотуманных фар

Как установить противотуманные фары

Установка проводки для ваших новых противотуманных фар

Найдите проходное отверстие вашего автомобиля в брандмауэре, предназначенное для прохода проводов

Если вы добавляете противотуманные фары в на автомобиле, изначально не оборудованном ими, вам необходимо начать с прокладки проводки двухпозиционного переключателя из-под капота во внутреннюю часть автомобиля. Самый простой и прямой способ сделать это - пропустить провод через межсетевой экран автомобиля.В большинстве автомобилей уже просверлено такое отверстие со стороны водителя для прохода других кабелей, поэтому найдите это отверстие. Если в вашем автомобиле еще нет сквозного отверстия под приборной панелью или за ней, вам необходимо просверлить его и установить плотную резиновую втулку вокруг провода, чтобы изолировать элементы.


Подключите выключатель противотуманных фар

Затем возьмите черный провод заземления, входящий в комплект переключателя, и подключите один конец к клемме заземления на задней панели переключателя.Другой подсоедините к неокрашенной металлической секции под приборной панелью - вам может потребоваться просверлить отверстие, если подходящего не найти.

Также должен быть включен провод с подключенным к нему предохранителем - часто они красного цвета. Подсоедините его к соответствующему разъему на задней панели коммутатора, затем выведите другой конец через отверстие в брандмауэре обратно в область кожуха. Красный провод будет иметь соединительный элемент, предназначенный для защелкивания с другим участком красного провода, который подключается к реле, а затем к батарее.Подключите эту последнюю.


Синхронизация питания противотуманных фар и зажигания

Ваш комплект может поставляться с проводом (обычно зеленого цвета), который предназначен для подключения к предохранителю зажигания внутри блока предохранителей - это гарантирует, что противотуманные фары будут работать только тогда, когда зажигание автомобиля находится в положении «включено». Если блок предохранителей находится внутри автомобиля, пропустите этот провод через отверстие в брандмауэре. Если блок предохранителей находится под капотом, подключите его туда - на крышке панели предохранителей и в руководстве пользователя должен быть указан соответствующий предохранитель.

Наконец, защелкните разъемы на каждой секции красного провода, чтобы подать питание на всю установку.

Вы увидите черные удлинители провода заземления, входящие в комплект. Подключите их к соответствующим черным проводам заземления, выходящим из задней части противотуманных фар, затем подключите их к неокрашенной части рамы автомобиля. Соедините (белые) провода питания вместе с соответствующими (белыми) проводами питания от каждого фонаря. После этого подключите их к Y-образному (белому) проводу питания, другой конец которого проложен внутри автомобиля.

Для выполнения некоторых из вышеупомянутых электромонтажных работ может потребоваться использование обычных электромонтажных и кабельных инструментов.


Снятие кожуха бампера для установки противотуманных фар

Если ваш автомобиль не был оборудован противотуманными фарами на заводе, вполне вероятно, что в кожухе бампера уже есть отверстия для них или предварительно определенные области вырезов, отмеченные на внутренней стороне. Транспортные средства, в которых вообще ничего нет, потребуют измерения и резки на глаз.

Чтобы снять крышку переднего бампера для любой из этих работ, поищите болты и винты, которыми она крепится.На некоторых автомобилях вы увидите точки крепления после открытия капота, где верхняя часть кожуха бампера встречается с панелью капота. Вы обязательно найдете точки крепления под автомобилем, где крышка бампера встречается с брызговиками и близко к краю проемов колесной арки, где крышка бампера встречается с подкрылоком колесной арки. Если есть плоские пластиковые заглушки или зажимы, снимите их с помощью небольшой отвертки с плоским жалом, заклинив.


Выкрутите болты подходящим торцевым или плоским гаечным ключом.Если производитель вашего автомобиля использовал заклепки для крепления вещей, их необходимо высверлить с помощью традиционного сверла. Затем вам понадобится заклепочный пистолет, чтобы переустановить новые - не дорогая покупка, но подходящий инструмент, чтобы детали оставались надежными.

После снятия всех креплений можно снять кожух бампера. Многие из них спроектированы так, чтобы скользить горизонтально по специальным деталям кронштейна, установленным под ними, до полного отсоединения, поэтому сначала переместите кожух бампера таким образом, если вы не можете получить конкретные инструкции для вашей марки и модели.


Вырезание отверстий в крышке бампера для установки новых противотуманных фар

Если у вас еще нет режущего инструмента, комплект, который включает небольшие режущие диски и все другие насадки, необходимые для сверления, шлифования, заточки и полировки до совершенства будет неоценимым на данном этапе - получите его. После того, как крышка переднего бампера будет снята с автомобиля, используйте противотуманную фару в качестве трафарета, чтобы нарисовать линию вокруг того места, где вы будете резать - это нормально, если отверстие будет немного больше, чем противотуманная фара, потому что ваш дополнительный комплект будет поставляются с пластиковыми элементами лицевой панели, которые крепятся на внешней стороне кожуха бампера.Рамки скроют любые зазоры.


Будьте осторожны! Если разрезать по линиям, посмотрите, как подходят светильники и элементы лицевой панели. Установите монтажные кронштейны на крышку бампера с помощью оборудования, входящего в комплект, затем подключите проводку, как описано ранее в статье.


Крепление универсальных кронштейнов противотуманных фар непосредственно к металлической части вашего автомобиля

В комплект противотуманных фар входят универсальные монтажные кронштейны, предназначенные для крепления на бампере вашего автомобиля, на раме под бампером или просто на поперечине. за решеткой.В значительной степени это ваш выбор, куда вы хотите их поместить.


Если на вашем автомобиле уже установлена ​​решетка радиатора или упор, вы обычно найдете уже существующие отверстия вдоль трубчатых секций стержня, вставленные там исключительно для установки фар и других аксессуаров. Когда требуется сверление в металле, важно использовать сверла, рассчитанные на металл, потому что они могут выдерживать более высокие уровни тепловыделения. Используйте сверло того размера, который указан в инструкциях к набору, потому что вам понадобится отверстие, достаточно большое, чтобы продеть болт кронштейна, но не настолько большое, чтобы соответствующая гайка и шайба были ослаблены и шатались.

Затем закрепите монтажный кронштейн противотуманной фары на автомобиле и надежно затяните все гайки. Установите противотуманную фару на кронштейн, затем подключите проводку к фарам, как описано в разделе, посвященном проводке этой статьи.


Самая выгодная проводка реле противотуманных фар - Отличные предложения по проводке реле противотуманных фар от глобальных продавцов проводов реле противотуманных фар

Отличные новости !!! Вы находитесь в нужном месте для проводки реле противотуманных фар.К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя проводка реле противотуманных фар скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели проводку реле противотуманных фар на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в проводке реле противотуманных фар и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести relay fog light relay wiring по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Вопрос о проводке сдвоенных блоков к переключателю противотуманных фар ...

Сколько всего ватт у ваших 4 световых стручков? Возьмите это число и разделите его на 12 (12-вольтная система), и вы получите ампер, который потребуют 4 модуля. Просто убедитесь, что у вас есть реле, которое может выдерживать такое количество ампер или больше.Я думаю, что последнее установленное мной реле было рассчитано на 40 ампер, а мой проект (световая полоса) был всего на 15 ампер (180-ваттная световая полоса, разделенная на 12 = 15 ампер). Я был бы склонен использовать существующий положительный провод противотуманной фары (нажмите один из них за противотуманными фарами на бампере) в качестве пускового провода для моего реле. Вам не нужно много энергии, чтобы включить реле и обеспечить более высокий ток, необходимый для энергоемкого аксессуара. Итак, подключите плавкий провод питания от батареи к реле (используйте для аксессуара достаточно толстый провод), заземлите реле (используйте провод того же калибра для заземления), заземлите световые блоки, проложите положительный провод от вашего огни к вашему реле (вы можете подключить 4 положительных световых провода к одному положительному проводу - то же самое для ваших заземляющих проводов фонарей), проложите свой пусковой провод от существующего провода противотуманной фары к соединению провода триггера реле, и вы должны быть готовы идти.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
