Подключение саба к магнитоле: Можно ли подключить сабвуфер к штатной магнитоле

Подключение сабвуфера к штатной магнитоле 🔊 все варианты подключения |CarAudioInfo.ru

Автор CarAudioSupport На чтение 5 мин. Просмотров 30.6k. Обновлено 11.04.2022

Хорошая и громкая музыка в салоне автомобиля – этого хотят многие автолюбители, особенно молодежь. Но существует некоторая проблема, далеко не каждая машина уже оборудована качественной аудиосистемой. Поэтому в этой статье мы постараемся в полной мере и доходчиво рассказать, как можно самостоятельно выполнить подключение сабвуфера к штатной магнитоле, к той, какая у вас уже имеется, установленная заводом изготовителя.

Правда хочется сразу оговориться. Что если вы решили сами выполнить всю работу и подключить активный сабвуфер, то ответственность будет лично на вас. Но не надо испытывать излишних страхов, если ваши руки могут держать отвертку и пассатижи, то подключение усилителя к штатной магнитоле, будет вам по силам.

Содержание

1. Как подключить сабвуфер к штатной магнитоле, без линейных выходов
2. 1) Приобретение новой магнитолы
3. 2) Обратиться к радиолюбителям
4. 3) Установить линейный преобразователь
5. 4) Выбирать усилитель или сабвуфер с низкоуровневым входом
6. Заключение

Как подключить сабвуфер к штатной магнитоле, без линейных выходов

Есть желание слушать во время езды любимых исполнителей, есть автомагнитола, но она, к сожалению, не дает желаемого эффекта, музыка играет, но хотелось бы чего-то более мощного. Для этого и нужен сабвуфер, но подключение саба все-таки сопровождается некоторыми трудностями. На него, как и на любой другой усилитель, нужно подать питание, а также подключить и кабель, по которому будет передаваться аудиосигнал.

И вот тут, если вы, не продвинутый радиолюбитель, можно зайти в тупик, потому что в автомагнитоле вы не находите ни одного отверстия, куда можно было бы подключить желаемый усилитель.Появляется закономерный вопрос можно ли вообще, и если возможно, то, как подключить усилитель к штатной магнитоле?

1) Приобретение новой магнитолы

Первый способ хорош для тех, кто плохо разбирается в радиоделе, но не имеет особых ограничений в денежных средствах. Надо просто пойти в автомагазин и приобрести новую магнитолу, более современную, и вполне возможно, что все вопросы решатся сами собою. Этот способ действительно неплохой, но требует соблюдения некоторых формальностей. Например, ваше авто должно поддерживать покупаемое штатное головное устройство. Также в магнитоле должна быть функция поддержки, чтобы подключаемый сабвуфер работал, и давал прекрасный звук. Ну и последний немаловажный пункт – это стоимость головных устройств, с современным кризисом их цена подпрыгнула до цены космических кораблей.

У этого раздела есть один скрытый плюс, установив магнитолу 2DIN у вас появится возможность подключить камеру заднего вида.

2) Обратиться к радиолюбителям

Итак, если вы не миллионер, и к тому, же не очень хорошо разбираетесь в проводах, то для вас наилучшим выходом будет обращение за помощью к опытным радиолюбителям.

Найти их можно в небольших мастерских. Некоторые специалисты буквально за считаные минуты, у вас на глазах, разберут вашу магнитолу, припаяют дополнительные провода и выведут их наружу RCA разъёмы. Схема простая, но на все 100% рабочая. Вы уже дальше сами сможете на выведенные контакты подключить усилитель или сабвуфер. Если мастер хороший, то он обеспечит вам не только прекрасный звук, но и полную безопасность в салоне машины.

3) Установить линейный преобразователь

Следующий вариант подходит для тех людей, которые сами плохо разбираются в тонкостях радиодела, но не хотят обращаться к другим. В данной ситуации лучший выход покупка преобразователя уровня. Именно через него и можно будет соединить между собою два прибора, головное устройство без нужных нам выходов и сабвуфер, или усилитель. Купить данный преобразователь можно в любом магазине автозвука. Сам этот прибор простой, и поэтому не будем вникать в его внутренний мир, а вот снаружи у него с одной стороны два тюльпана (так называются аудиоразъемы – RCA), а с другой — четыре провода.

Справиться с подключением преобразователя может даже школьник, главное не перепутать контакты, плюс и минус присоединяются к правому динамику, оставшиеся два проводка подключаются к левому динамику.  Более наглядно это можно увидеть изучив схему подключения магнитолы. На этом все, ваши высокоуровневые частоты превращаются в низкоуровневые, и вы в полной мере, насколько это, возможно, наслаждаетесь музыкой. И еще один немаловажный момент, что вследствие подобного подключения вся ваша электроника будет в полной безопасности.

4) Выбирать усилитель или сабвуфер с низкоуровневым входом

Последний вариант, пожалуй, самый простой, но опять-таки все упирается в деньги. То есть, имея определенную сумму на руках, вы снова идет в магазин электроники, и покупаете так называемый активный сабвуфер или усилитель с низкоуровневым входом. Также, не вникая в принцип его работы, отмечаем, что в этом аппарате линейный преобразователь уже встроен. Вы его подключаете согласно инструкции к динамикам и наслаждаетесь музыкой.

Полезная статья: «Как выбрать автомобильный усилитель» здесь мы подробно расскажем на что стоит обратить внимание выбирая усилитель для вашей аудиосистемы.

Как видите, в принципе, ничего сложного, даже в самом сложном варианте нет. Имея пару инструментов и ровные руки, можно все сделать самостоятельно. Необязательно тратить много денег, и не надо каких-то специальных знаний, нужно просто желание, и музыка в вашем салоне будет звучать всегда!

Теперь вам известны все способы как можно взять сигнал с магнитолы, которая не имеет линейных выходов, рекомендуем к прочтению следующую статью «как правильно подключить усилитель».

Заключение

Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.

И напоследок, есть желание помочь проекту? Подпишись на наше сообщество “Вконтакте”.

Как правильно подключить сабвуфер к магнитоле

При подключении сабвуфера в автомобиле нужно учитывать следующие особенности в работе.

Одним из важнейших этапов является прокладка кабеля питания к усилителю. С учетом того, что сабвуфер обычно ставится в багажнике, а усилитель крепится рядом, провода прокладываются через салон машины от источника питания.

Перед началом работ нужно снять клеммы с АКБ, чтобы избежать рисков короткого замыкания.

Сначала нужно найти жгут проводов, идущих в салон из подкапотного пространства. Часто отверстие, через которое проходят провода в салон, закрыто заглушкой. Если отверстий в кузове нет, его нужно просверлить отдельно.

Затем следует по салону провести кабель питания. Чтобы это сделать, нужно в некоторых местах снимать обшивку, накладки порогов и т.д. Провод питания следует проводить без заломов и изгибов.

К сабвуферу питания подключается с учетом соблюдения полярности. Проложив силовой провод, усилитель нужно соединить с магнитолой. В этом случае нужны провода «тюльпаны» и провод, управляющий питанием усилителя.

Магнитолу следует извлечь из шахты, «тюльпаны» подключаются по цветам разъемов. Чтобы сабвуфер и магнитола включались одновременно, используется соответствующий плюсовой провод, он обычно синего цвета. Далее провода и силовой кабель проводятся через салон и подключаются к усилителю. Сам усилитель подключается к сабвуферу путем соединения каналов усилителя с сабом.

Обратите внимание, прокладывая силовой провод от плюса аккумулятора под капотом необходимо установить предохранитель. Кстати, все провода на сабвуфер, на усилитель и т.д. (Как силовые, так и аудио) должны отличаться высоким качеством. Соединения должны быть надежными.

Еще добавим, что часто в схеме установки используется конденсатор. Как правило, он нужен в том случае, если усилитель имеет максимальную мощность от 400 Вт. Ставить конденсатор возможно как под капотом, так и ближе к усилителю или сабвуфера. Конденсатор нужен для того, чтобы избежать быстрой разрядки АКБ при прямом подключении усилителя на аккумулятор.

Как подключить сабвуфер к магнитоле без усилителя

Также отметим, некоторые автовладельцы интересуются, как подключить сабвуфер к штатной магнитоле или магнитолы без усилителя. Обратите внимание, подключить саб к магнитоле без усилителя можно, но делать этого не рекомендуется.

Такое подключение «убивает» как НЧ головку сабвуфера, так и усилитель магнитолы. Прежде всего, в этом случае вместо низких частот на саб будет идти полный сигнал, также из строя может выйти усилитель магнитолы, который просто не способен работать под большой нагрузкой.

Как правильно подключить активный сабвуфер к магнитоле

Схема подключения сабвуфера активного типа проще по сравнению с пассивными сабвуферами. В этом случае также нужны силовые провода и провода для передачи аудио сигнала.

Силовой провод непосредственно подключается на «плюс» аккумулятора, при этом важно, чтобы такой провод имел соответствующий сечение (чем больше, тем лучше).

Также в цепь питания относится предохранитель, способный защитить от короткого замыкания, перегрузок и т.д. Предохранитель лучше ставить под капотом, ближе к аккумулятору. При этом должен быть обеспечен свободный доступ к данному элементу.

Минус должен быть хорошо прикреплен к кузову авто, то есть при подключении соединение реализуется руководством между массой на кузов и GND самого сабвуфера. В том случае, если магнитола имеет отдельный линейный выход на сабвуфер, будет достаточно проложить от нее до саба экранированный коаксиальный кабель (на одной стороне выход SubOut на магнитоле соединяется с выходом Lineln на саби).

Обратите внимание, далеко не всегда такой выход есть на магнитоле. По этой причине необходимо рассмотреть подключения сабвуфера к магнитоле без линейного выхода. На деле, сами разъемы линейного выхода это «тюльпаны».

При этом на автомобильных усилителях являются линейные входы и выходы, на которые сигнал можно подать с выходов на динамики. Получается, если на магнитоле нет линейного выхода, сабвуфер подключается через высокоуровневый вход через простой акустический провод. Главное, соблюдать полярность подключения.

Однако бывает и так, что на усилителе или активном сабвуфере такого входа нет. В подобной ситуации решением является адаптер высокого уровня. Фактически, это преобразователь (конвертер) уровня сигнала.

Такое устройство подключается на выход магнитолы, после чего с адаптера берется линейный сигнал, подаваемый на усилитель. Различные адаптеры позволяют также отрегулировать уровень сигнала, благодаря чему после подстройки удается подать сигнал без искажений.

Еще добавим, что выполнять любые работы по подключению электрооборудования в авто необходимо для снятия клемм с АКБ. При установке важно помнить, что соединения должны быть надежными, провода должны иметь нужный сечение, быть в качественной изоляции, крепиться хомутами, заключаться в гофре и т.д.

То же самое можно сказать и о креплении оборудования. Все элементы, в том числе и акустика, усилители, кроссоверы, сабвуфер, магнитола и другие элементы должны быть надежно закреплены.

Запрещено игнорировать необходимость установки предохранителя. Предохранители должны подбираться с учетом мощности, энергопотребление и других паспортных характеристик устройств, которые устанавливаются и подключаются в автомобиле.

Делаем выводы

С учетом приведенной выше информации становится понятно, что в комплексе с другими решениями правильно подобранный и грамотно установлен сабвуфер позволяет получить качественный звук в автомобиле.

Если же авто уже имеет качественную акустику и магнитолу, установка сабвуфера в автомобиль позволит поднять качество звука на новый уровень. Главное, правильно подобрать сабвуфер по типу мощности, а также учитывать все рекомендации по подключению.

Подключение сабвуфера к магнитоле. Как правильно подключить саб к автомагнитоле

Автор admin На чтение 8 мин Просмотров 8.3к. Опубликовано 21.12.2018

1. Как подключить тюльпаны к усилителю для сабвуфера
2. Кабель для подключения сабвуфера к магнитоле
3. Схема подключения сабвуфера со встроенным усилителем
4. Подключение сабвуфера к автомагнитоле
5. Схема подключения саба к магнитоле без усилителя
6. Линейное подключение сабвуфера

Низкочастотная акустическая система обеспечивает глубокое и насыщенное звучание баса. Для правильной работы колонки, важным является подсоединение системы к источнику звука и электропитанию. Правильное подключение сабвуфера должно осуществляться специальными кабелями соответствующего сечения. Это обеспечит качественный звук и исключит возможность короткого замыкания.

Содержание

1. Как подключить тюльпаны к усилителю для сабвуфера
2. Кабель для подключения сабвуфера к магнитоле
3. Схема подключения сабвуфера со встроенным усилителем
4. Подключение сабвуфера к автомагнитоле
5. Схема подключения саба к магнитоле без усилителя
6. Как присоединить сабвуфер
7. Линейное подключение сабвуфера

Как подключить тюльпаны к усилителю для сабвуфера

Автомобильные низкочастотные системы бывают пассивные и активные. Пассивная басовая колонка представляет собой мощный низкочастотный динамик, установленный в корпусе. Такая конструкция может присоединяться к выходу системы низкой частоты или непосредственно к музыкальному центру автомобиля. Для того чтобы выделить низкочастотный диапазон и обрезать частоты не предназначенные для воспроизведения басовой колонкой пассивная система подсоединяется через LCфильтр-кроссовер.Чтобы получить качественный звук нужно знать, как подключить провода на саб.

Разъёмы RCA или «Тюльпан» часто применяются для взаимной стыковки бытовых электронных устройств. Подключение саба через тюльпаны осуществляется быстро и просто, поскольку такие коннекторы не имеют поворотных или резьбовых фиксаторов. Достаточно просто вставить штекер в соответствующее гнездо. Минусом такого соединения является невысокая надёжность. Разъёмы «Тюльпан» низкого качества часто теряют контакт из-за окисления токоведущих частей. Нередки так же случаи, когда от сильной вибрации и тряски они выходят из посадочных мест.

Кабель для подключения сабвуфера к магнитоле

К автомобильной магнитоле допускается присоединение пассивных и активных устройств. Разница лишь в том, что у пассивной акустической системы выходной сигнал с музыкального центра поступает сразу на динамик, а в активной системе звуковой сигнал с выхода магнитолы поступает на вход встроенного блока НЧ.

Подключить динамик саба к автомагнитоле нужно проводами, специально предназначенными для этой цели. Не рекомендуется использовать электрические или слаботочные кабели. Для правильного подключения саба к магнитоле используется только один сигнальный кабель.

У музыкальной системы автомобиля на задней стенке имеются выходные разъёмы, которые маркируются «AudioOut», «A-Out»,«SpeakerOut» или по другому, но обозначение «Out» должно присутствовать. Кроме того разъёмы помечаются буквами «L» и«R», что означает левый и правый канал соответственно. Чтобы правильно подсоединить саб нужно использовать выход одного из каналов. Это может быть левый или правый канал. Для того чтобы избежать возможного отключения разъёмов, кабель жёстко фиксируется любым возможным способом.

Схема подключения сабвуфера со встроенным усилителем

Сложнее подсоединить активный сабвуфер к магнитоле, так как кроме сигнального провода потребуется силовой кабель.Чтобы правильно подсоединить звуковую систему нужно знать, куда подсоединить провод питания усилителя сабвуфера.

Схема подключения саба не представляет сложностей, но определённые правила стыковки устройств нужно соблюдать.

Схема соединения сабвуфера с усилителем состоит из трёх кабельных линий. По силовому проводу на НЧ блокактивного устройства подаётся питающее напряжения с аккумулятора, по сигнальному проводу на вход подаётся сигнал с выхода автомобильной магнитолы, а на массу автомобиля подключается корпус или «Земля» усилителя.

Сабвуфер подключается к плюсовой клемме аккумулятора только через предохранитель. Его номинал зависит от сечения кабеля, который, в свою очередь, определяется мощностью низкочастотного канала. При сечении провода 10 мм2, предохранитель должен быть не более 60 А, сечение кабеля 20 мм2 допускает применение предохранителя в 100 А. Меньшую величину поставить можно, а большую нельзя, так как это может привести к возгоранию в случае короткого замыкания плюсового кабеля на корпус.

Можно ли подключить сабвуфер напрямую к аккумулятору. Этого делать категорически нельзя, потому что из-за короткого замыкания проводки возникает больше половины всех возгораний в автомобилях. Предохранители для подключения питания саба бывают двух типов: AGU и ANL. Второй тип намного более надёжный, поэтому если есть возможность выбора, то ставить нужно именно его. Расстояние от плюсовой клеммы аккумулятора до предохранителя не должно превышать 30 см.

Подключение сабвуфера к автомагнитоле

Подключение сабвуфера к автомобильному магнитофону осуществляется с помощью межблочных кабелей. Они имеют небольшое сечение и могут заканчиваться разными типами разъёмов. Кроме сигнального кабеля, по которому транслируется звуковой сигнал, у магнитолы имеется контакт «REM». Это линия дистанционного управления, позволяющая управлять подачей электропитания на усилитель. Многие не используют дистанционное включение питания, а ставят обычный тумблер для ручного управления. Подключение саба фотосхема.

К каким магнитолам можно подключить сабвуфер. Обычно это не имеет принципиального значения, так как у всех моделей имеются выходные разъёмы для внешнего усилителя или громкоговорителей. Чтобы понять, куда подключить сабвуфер к магнитоле достаточно посмотреть на её заднюю стенку. Там все разъёмы помечены соответствующими обозначениями. Разъёмы, отвечающие за входные сигналы, помечены буквами «IN», разъёмы для подключения внешнего усилителя или динамиков маркируются буквами «OUT», питающее напряжение подаётся на клемму «+12 V», клемма «GND» подключается к массе автомобиля. Провод «REM» можно использовать для включения НЧ системы или применить ручное управление. Схема подключения саба к магнитоле включает в себя только выходные провода, с которых снимается звуковой сигнал.

Схема подключения саба к магнитоле без усилителя

Подключить саб к магнитоле напрямую несложно даже неопытному пользователю. Штатные акустические колонки подсоединяются к магнитоле через евроразъём прямоугольной формы, который установлен на задней стенке устройства. Для дополнительных громкоговорителей используются фронтальные и тыловые разъёмы типа «Тюльпан». Включить сабвуфер на магнитолу можно с помощью стандартного кабеля, предназначенного для акустических систем. Поскольку выходная мощность автомобильной магнитолы небольшая, то можно использоватьпровода для подключениясабвуфера к магнитоле из готового набора. Удобно то, что на них уже установлены «Тюльпаны». Как играет сабвуфер без усилителя в машине. Следует сразу отменить, что подключение низкочастотного динамика напрямую к автомагнитоле не обеспечит нормального звучания. Схема подключения пассивного саба к магнитоле ограничивается одной кабельной линией.

Выходная мощность низкочастотного канала, встроенного в магнитолу не может обеспечить эффективную работу низкочастотного динамика. В паспорте на устройство указано, что мощность автомагнитолы 15-20 WRMSTHD 10%. Это означает максимальную синусоидальную мощность при коэффициенте нелинейных искажений 10%. При таких искажениях прослушивание музыки нежелательно, так как это вредно для слуха. Нормой считается коэффициент искажений в 0,5%, но при этом выходная мощность магнитолы должна быть существенно меньше. Поэтому при подключении саба напрямую уровень воспроизведения низких частот будет невысоким.

Как присоединить сабвуфер

Схема подключения пассивного сабвуфера к усилителю в автомобиле определяется местом его размещения и типом акустической системы.Для корректной работы низкочастотного канала его нужно подключать через накопительный конденсатор.

Конденсатор большой ёмкости играет роль дополнительного источника электрической энергии. Это необходимо по следующей причине. Напряжение автомобильного аккумулятора представляет собой почти постоянную величину, которая может уменьшиться, но никогда не увеличивается выше определённого предела. При воспроизведении мощных басов ток потребления системы возрастает настолько, что даже самый мощный автомобильный аккумулятор не в состоянии его обеспечить. Несмотря на большую толщину проводов, соединяющих звуковые устройства и источник питания, на них происходит падение напряжения. В такие моменты звук в акустической низкочастотной системе пропадает. В схеме подключения сабвуфера через усилитель мощный конденсатор подключается параллельно усилителю и автомобильному аккумулятору. При нехватке напряжения он почти мгновенно отдаёт запасенную заранее энергию на усилитель и провалов звука не возникает. Кроме того конденсатор-накопитель защищает НЧ динамик и уменьшает искажения.

В схеме подсоединения пассивного сабвуфера к НЧ каналу важную роль играет взаимное расположение элементов. Так как в большинстве случаев низкочастотная акустическая система располагается в багажном отсеке автомобиля, там же нужно установить и конденсатор. Провода от НЧ блока до накопителя должны быть как можно короче. Так как аккумулятор обычно располагается в передней части автомобиля под капотом, провода электропитания должны быть достаточной толщины, чтобы выдержать большой ток. Схема подключения саба в машине обязательно включает в себя предохранитель. Он защищает не усилитель, так как у него имеется собственный предохранитель, а только кабельную проводку от возможного возгорания. В случае короткого замыкания толстые провода будут настолько сильно нагреваться, что от этого воспламенится изоляция и пожар в автомобиле неизбежен.

Линейное подключение сабвуфера

Иногда для низкочастотной системы используется стереофонический УНЧ. Часто бытовая техника обновляется и старый НЧ блок используют для подключения акустической системы. В этом случае для правильного подключения сабвуферанужно собрать несложную схему, которая является делителем напряжения и канальным смесителем. Сигнал снимается непосредственно с выходов усилителя, поэтому его выходное напряжение нужно ограничить.

Чтобы подсоединить провода к сабвуферу применяется акустический кабель в хорошей изоляции. Этот способ так же используется, если на штатной автомобильной магнитоле нет звукового выхода для подключения внешней акустики. Линейный преобразователь (конвертер) можно сделать самостоятельно или приобрести готовое изделие. При использовании готового конвертера не нужно соединять провода на переходник.Преобразователь лучше установить в непосредственной близости от магнитолы.

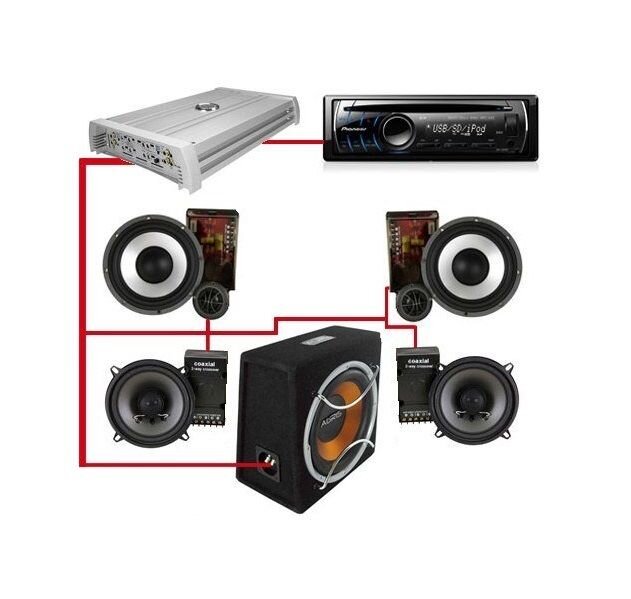

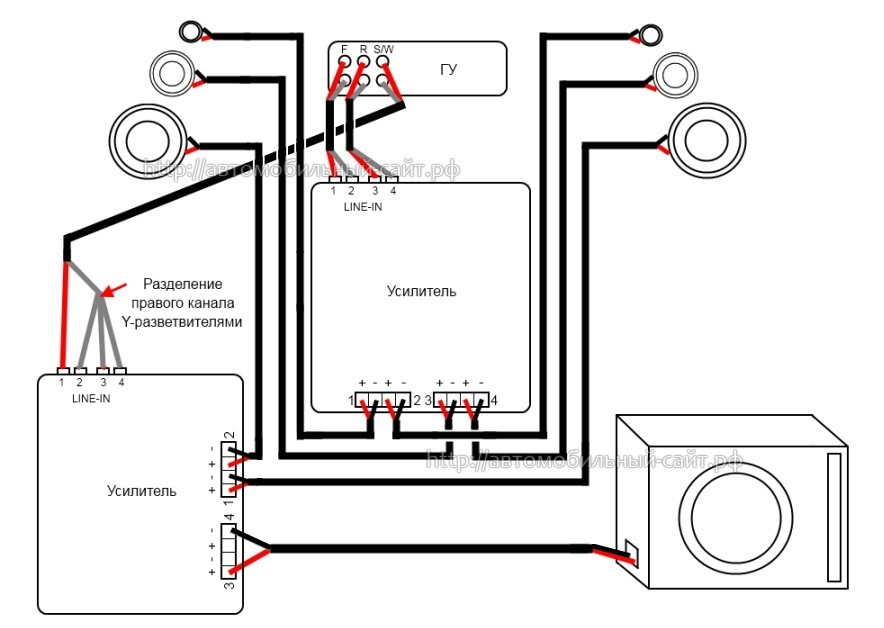

Схема подключения сабвуфера и усилителя к магнитоле.

Как подключить усилок и саб к автомагнитоле

Автор admin На чтение 8 мин Просмотров 7.4к. Опубликовано 14.12.2018

Звучание штатной звуковой системы, которой комплектуется большинство автомобилей, не всегда удовлетворяет владельцев качеством звучания. Для того чтобы сделать звук в салоне более громким и насыщенным басовыми частотами, в машину устанавливается усилитель и низкочастотная колонка. Схема подключения сабвуфера и усилителя к магнитоле в машине проста, но требует начальных знаний электротехники. Штатную магнитолу обычно не заменяют, но в случае необходимости ставят самую современную систему. Как подключить усилитель и сабвуфер в машине зависит от установки новых внешних устройств. Низкочастотная колонка может быть установлена на полке заднего сидения. Такая акустика обеспечивает комфортный звуковой фон в салоне автомобиля. Если владелец планирует установить усилок на 0,5-1,5 кВт и такой же громкоговоритель, то единственным местом для акустической системы может быть только багажный отсек.

Содержание

1. Подключение саба с усилителем к магнитоле
2. Как подключить провода к усилителю и сабвуферу
3. Подключение саба через усилок
4. Подключение саба с усилителем к магнитоле
5. Как подключить саб к магнитоле через усилитель
6. Как подключить динамик сабвуфера к усилителю

Подключение саба с усилителем к магнитоле

Чтобы подключить сабвуфер к магнитоле с усилителем нужно подготовить необходимые комплектующие и инструмент. Сначала определяется место, где будет размещаться низкочастотная система. Чаще всего для установки низкочастотного блока используется багажный отсек автомобиля. В комплекс низкочастотного автомобильного канала входят следующие узлы:

• Автомагнитола
• Аккумулятор
• Усилитель низкой частоты
• Конденсатор большой ёмкости
• Басовый мощный динамик

Все эти элементы должны быть соответствующим образом соединены между собой. Питание на автомагнитолу подаётся штатным способом, поэтому здесь ничего изменять не придётся. Важной частью работы по установке низкочастотного комплекса, является организация электропитания. Схема подключения саба и усилителя включает в себя подачу звукового сигнала от автомобильной магнитолы, подключение клемм электропитания к аккумулятору и соединение выходных контактов УНЧ с акустической системой. Низкочастотный усилитель для автомобиля не похож на бытовую технику. Обычно это плоский блок в металлическом корпусе, на одной из стенок которого расположены коаксиальные разъёмы типа «Тюльпан» для подачи звукового сигнала с внешнего источника и клеммы «под винт» для подключения питающего напряжения и акустических колонок. В схеме подключения усилка и саба, параллельно клеммам питания, подключается конденсатор большой ёмкости. Он может составлять 0,5-2,0 фарады. Накопительный конденсатор выполняет функцию дополнительного источника питания.

При прослушивании музыкальных программ на большой громкости нередко возникают «провалы» в звучании низкочастотной системы. Это связано с тем, что автомобильный аккумулятор, на пиковой мощности музыкального комплекса, не может обеспечить большой потребляемый ток. В этом случае запасённая в конденсаторе электроэнергия отдаётся в цепь электропитания УНЧ, обеспечивая нормальное звучание. Подключение усилителя и сабвуфера осуществляется специальным кабелем, предназначенным для акустических систем. Для соединения элементов низкочастотного автомобильного комплекта нельзя использовать обычные провода типа ШВВП от бытовой аппаратуры.

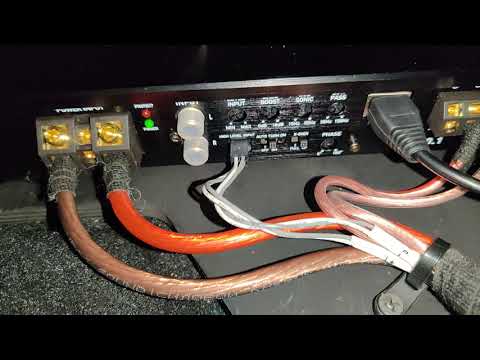

Как подключить провода к усилителю и сабвуферу

Чтобы правильно подключить сабвуфер и усилитель нужно выбрать соответствующие соединительные провода. Акустические кабели для подключения элементов низкочастотного комплекса должны быть многожильными, выполненными из меди и иметь сечение соответствующее потребляемому току усилителя. Нельзя использовать провода некоторых фирм, которые имеют стальные или алюминиевые жилы, покрытые тонким слоем меди. Особенно это опасно при большой мощности звуковой низкочастотной системы. Для подключения саба к усилку используются готовые комплекты соединительных кабелей.

В такой набор входят провода для подключения питания от аккумулятора, провода для акустической системы, коаксиальные кабели для подачи сигнала от магнитолы. В комплекте имеется предохранитель, кабельные наконечники «под болт» и крепежные элементы. При небольшой мощности устройства на него подаётся только «+» питающего напряжения. Этот кабель должен в обязательном порядке подключаться через предохранитель, который располагается в моторном отсеке рядом с аккумулятором. Минус блока заводится на массу автомобиля. Если мощность низкочастотной системы превышает 500 ватт, такую схему подключения использовать нельзя и напряжение с аккумулятора подаётся по двум проводам. Чтобы надёжно подключить саб через усилитель нужно тщательно подтягивать все резьбовые соединения, так как постоянная вибрация при движении автомобиля может привести к пропаданию контакта и отказу звуковой системы.

Подключение саба через усилок

Как правильно подключить сабвуфер через усилитель с несколькими каналами. Для того чтобы получить полноценное и качественное звучание недостаточно использовать одноканальный блок низкой частоты. В этом случае только басовый канал сможет обеспечить хорошую выходную мощность. При этом громкость и качество воспроизведения чрез штатную акустику будет заметно хуже. Оптимальным решением будет использование УНЧ с несколькими каналами. В этом случае подключить сабвуфер в машину через усилитель можно через один из каналов, а остальные будут использоваться для работы на фронтальные и тыловые громкоговорители.Для того чтобы обеспечить чёткое разделение всего звукового диапазона на отдельные полосы частот, акустические системы автомобиля стыкуются с усилителем через фильтры — кроссоверы. В этом случае высокие частоты передаются твиттерами, средние частоты отрабатываются через широкополосные динамики, а глубокие и насыщенные басы воспроизводятся сабвуфером через усилитель.

Сабвуфер к усилителю подключается акустическим кабелем, который должен иметь как можно меньшее сопротивление. Этот провод должен быть медным и многожильным. Подключение усилителя и сабвуфера к магнитоле осуществляется межблочным кабелем. Поскольку через него передаётся слаботочный сигнал его сечение не так важно, как сечение питающих проводов и кабелей для подключения динамика.

Подключение саба с усилителем к магнитоле

Как подключить саб и усилок к магнитоле зависит от конструкции воспроизводящего устройства.Большинство штатных устройств оборудованы разъёмами с ножевыми контактами, которые используются для подключения встроенных громкоговорителей. Кроме этого на задней панели автомобильной магнитолы находятся разъёмы линейных выходов левого и правого каналов. Они предназначены для штекеров типа RCAили «Тюльпан» и используются для подключения внешнего блока низкой частоты.

Если используется одноканальный модуль, то чтобы подключить сабвуфер к магнитоле через усилитель нужно использовать переходник. Он суммирует левый и правый каналы для подачи их на вход низкочастотного блока.

Подключение саба к магнитоле с усилком кроме коммутации звукового сигнала подразумевает дистанционное включение питания. Для этого используется отдельный провод. Он отходит от колодки, которая используется для подключения встроенных акустических систем и маркируется «Systemremotecontrol». После включения зажигания автомобиля и подаче питания на головное устройство(ГУ), на этом проводе устанавливается потенциал + 12 вольт. На блоках низкой частоты, предназначенных для работы с автомобильными акустическими системами, имеется контакт, который маркируется таким же образом. Соединение контактов ГУ и усилителя обеспечивает одновременную подачу электропитания на оба устройства.

Схема подключения саба и усилителя в машине не обязательно должна включать в себя автоматическую подачу питания. Линию дистанционного управления можно не использовать, а поставить обычный тумблер, чтобы включать питание мощного низкочастотного тракта вручную.

Как подключить саб к магнитоле через усилитель

Для того чтобы оборудовать автомобиль качественной звуковой системой и подключить саб с усилком в машину, сначала нужно выбрать систему усиления низкой частоты. Её тип определяется требованиями к звуковоспроизведению. Автомобильные модули бывают следующих типов:

• Одноканальные
• Двухканальные
• Четырехканальные
• Пятиканальные

Блоки с одним каналом применяются только для подключения саба. Они могут работать на нагрузку до 2 Ом. Такая система проста в установке и надёжна. На автомагнитоле нет регулятора усиления низких частот, но он имеется на НЧ модуле, и всегда можно установить нужный уровень громкости. Двухканальные системы допускают подключение двух громкоговорителей или одного, но мощного динамика. Самыми популярными моделями являются системы на четыре канала. Они позволяют подключить саб и усилок к магнитоле и в больших пределах менять конфигурацию звуковой системы автомобиля. Устройство с пятью каналами позволяет подключить четыре акустических системы и НЧ колонку. Это самая неэкономичная модель и при работе на стоянке такой блок быстро посадит аккумулятор.

Подключение сабвуфера с усилителем в машину начинается с выбора места установки. От этого будет зависеть длина соединительных кабелей. Схема подключения сабвуфера в машине через усилок предполагает расчёт длины проводов заранее, так как весь монтаж будет проводиться под обшивкой. При установке модуля нужно знать, что этот электронный блок будет выделять при работе большое количество тепла, поэтому в месте установки должна быть нормальная циркуляция воздуха. При подключению саба к усилителю в автомобиле нужно избегать крепления блока на боку или в любом неправильном положении. Если НЧ блок предназначен только для сабвуфера, то лучшим место его размещения будет багажный отсек, где модуль находится рядом с сабом. В этом случае потребуется только один плюсовой провод питания и межблочный кабель от магнитолы. Подключение сабвуфера к магнитоле с усилителем фото.

Как подключить динамик сабвуфера к усилителю

Подключение динамика сабвуфера к усилителю выполняется акустическим кабелем, который входит в готовые наборы или приобретается отдельно. Лучше всего, когда УНЧ и сабвуфер располагаются рядом. Это позволяет до минимума сократить длину соединительных проводов. При этом снижаются потери в кабеле. Если НЧ модуль и саб располагаются в багажном отсеке автомобиля, рядом крепится накопительный конденсатор, который позволит избежать провалов звука при большой мощности. При прокладке соединительных кабелей внутри отсеков автомобиля нужно использовать имеющиеся технологические отверстия. В точках перехода через металлические поверхности на провода одеваются пластиковые втулки, позволяющие избежать повреждения изоляции и короткого замыкания.

Подключение активного сабвуфера к магнитоле: характеристики работы, настройки

В статье мы расскажем про подключение активного сабвуфера к магнитоле автомобиля. Некоторых владельцев не очень устраивает то, как звучит штатная акустика. Поэтому они приходят к выводу, что нужно ставить пассивный или активный сабвуфер. Самостоятельно установить его можно в любой автомобиль, но понадобится знать немного теории, а также запастись инструментами и материалами.

Также рекомендуется изучить схему подключения, ее лучше всего распечатать и держать при себе. Согласитесь, печатный вариант такой «шпаргалки» намного удобнее при проведении ремонта и монтажа. Первым делом давайте разберемся с тем, что такое активный и пассивный сабвуферы. Рассмотрим все их недостатки и преимущества, ключевые особенности.

Пассивный сабвуфер

Сначала поговорим о том, что такое пассивный сабвуфер. Подключение к магнитоле «Пионер» не вызовет сложностей, если имеются все необходимые инструменты и материалы. Пассивный сабвуфер – это конструкция, которая состоит из одной или нескольких низкочастотных динамиков. Они заключены в одном корпусе, изготовленном из фанеры или ДСП. Иногда, конечно, встречаются короба из натуральной древесины.

Для того чтобы сабвуфер воспроизвел какие-либо звуки, нужно его подключить к усилителю звуковой частоты через фильтр НЧ. Это такое устройство, которое способно отфильтровать определенный спектр частот. Теперь можно сделать вывод – такой сабвуфер не сможет работать самостоятельно. Напрямую к магнитоле подключить его можно, но он не издаст и звука, необходимо усиление и фильтрация частот.

Активный сабвуфер

А теперь давайте поговорим о том, что такое активный сабвуфер. Это единый акустический блок, в одном коробе находится не только динамик, но и усилитель, фильтр низких частот, а иногда даже преобразователь напряжения. Подключение такого оборудования выполняется намного проще, нежели в случае с пассивным. Некоторые меломаны утверждают, что качество звука у таких устройств лучше, нежели у пассивных. Но стоит ли слушать таких специалистов – решать вам.

На самом деле качество звука зависит от того, насколько правильно проведены настройки всей аппаратуры. Даже самая дешевая и старая техника может звучать лучше любой современной, если ее правильно настроить. Но самое главное то, что подключение активного сабвуфера к магнитоле Pioneer или любой другой выполняется очень просто и не нужно быть автоэлектриком.

Отличия между сабвуферами

Для того чтобы определиться, какая конструкция лучше, нужно рассмотреть все моменты, на которые желательно обращать внимание:

1. У активных сабов стоимость выше, нежели у пассивных. Обусловлено это тем, что в них также имеется усилитель, фильтр низких частот. В пассивном от динамика идет провод к разъему и на этом все.
2. Пассивный саб сложнее монтировать, так как нужно устанавливать дополнительные компоненты. А для них нужно найти еще место, а это порой сделать очень проблематично.
3. Качество воспроизведения музыки. Одни утверждают, что активные системы работают лучше, но, как мы ранее говорили, все зависит от настройки.
4. Простота монтажа и настройки – это преимущество активной системы.

Кстати, можно ведь в активном сабвуфере заменить плату усилителя и поставить более качественный фильтр. И он сможет работать намного лучше и красивее, нежели раньше. Чтобы увеличить мощность, можно даже установить более производительные транзисторы (если они используются в выходных каскадах).

Недостатки и преимущества обеих систем

Положительные стороны пассивных устройств:

1. Очень низкая стоимость из-за того, что в конструкции имеется только НЧ-головка и непосредственно корпус. Но справедливости ради стоит отметить, что иногда короб имеет достаточно высокую стоимость.
2. С помощью пассивной системы вы можете собрать акустику, которая будет удовлетворять всем вашим требованиям. Это своеобразный конструктор для меломанов.
3. Могут использоваться такие типы коробов – фазоинверторы, бандпассы, стандартные. Сразу можно выделить недостаток активных сабов – использование коробов разных типов затруднено, так как в нем приходится еще искать место под установку нескольких плат.

Основное преимущество активного саба заключается в том, что для его подключения не нужно покупать ФНЧ и усилитель. Но отсюда вытекает и самый главный недостаток – мощность готового устройства крайне низкая. Причина в том, что места для монтажа всех устройств недостаточно.

Что понадобится для монтажа

При подключении сабвуфера к магнитоле с усилителем или без него нужно обзавестись таким набором материалов и инструментов:

1. Провода силовые и звуковые с «тюльпанами».
2. Предохранитель.
3. Кусачки и плоскогубцы.
4. Изоляционная лента.
5. Конденсатор.
6. Стяжки.
7. Нож, комплект ключей.

Выбор места для установки

Довольно часто при установке короба сабвуфера автовладельцы сталкиваются с проблемой – нет места. Причем это не зависит от того, какая модель машины. Еще сложнее, когда в багажнике размещен комплект газобаллонного оборудования – места становится еще меньше.

Но владельцам внедорожников, хэтчбеков, универсалов, конечно, в этом вопросе повезло больше – в них пространства хватает. Рекомендуется ставить саб именно в багажнике, в этом случае качество звучания за счет большого объема будет очень хорошим.

Пошаговое руководство: монтаж подключение пассивного саба

А теперь давайте рассмотрим, как осуществляется подключение сабвуфера к линейному выходу магнитолы:

1. Ищите технологические отверстия для прокладки проводов. Нужно отметить, что имеются они далеко не на всех автомобилях, поэтому придется обратиться к руководству по эксплуатации.
2. Сделайте проводку под капотом автомобиля. Старайтесь избегать защемлений и изломов. Вся обшивка, которая будет снята в процессе проведения работ, устанавливается по завершении.
3. Прокладываете провода к багажному отделению.
4. Соблюдайте полярность при подключении проводов питания к усилителю.
5. Соединяете усилитель с магнитолой. Понадобятся провода с наконечниками «тюльпан». Также придется прокладывать провод для управления работой усилителя.
6. Устанавливаете «тюльпаны» в разъемы по цвету.
7. Теперь можно соединить усилитель и саб. Сложностей здесь нет никаких, достаточно штекер вставить в соответствующий разъем.

Использование конденсатора рекомендуется, но это не обязательно. Он нужен только в том случае, если суммарная мощность акустики более 0,4 кВт. Ставить его можно как в багажном отделении, так и в моторном отсеке.

А без усилителя

Некоторые могут задаться вопросом, а можно ли сделать подключение сабвуфера к магнитоле без усилителя? Можно, но толку от этого не будет. Звук начнет искажаться, так как воспроизводиться будет вся полоса частот, а не узкий диапазон.

Кроме того, может выйти из строя усилитель магнитофона, так как у головки очень низкое сопротивление – 1-2 Ом. Для сравнения: у обычного динамика оно 4 или 8 Ом. Следовательно, для выходной микросхемы это будет равносильно короткому замыканию.

Как подключить активный саб

Намного проще оказывается сделать подключение активного сабвуфера к магнитоле:

1. Понадобятся звуковые и силовые провода. Плюсовой нужно соединить с соответствующей клеммой АКБ. Сечение у провода должно быть большим.
2. Установите для защиты предохранитель. Его лучше всего размещать в подкапотном пространстве.
3. Минусовой вывод саба нужно надежно соединить с кузовом.
4. Если на магнитоле разъемы отдельные, то задача упрощается. Подключение активного сабвуфера к магнитоле сводится к тому, чтобы проложить экранированный кабель. Он вставляется в выход на магнитоле SubOut и вход на сабе LineIn.

На этом работы окончены, можно наслаждаться качеством звучания.

пассивный, саб, машину, можно ли, буфер, что будет если

Содержание

1. Виды сабвуферов
2. Что понадобится?
3. Инструкция по подключению без усилителя

Для улучшения характеристик звучания акустики в автомобиле используется дополнительная шумоизоляция кузова и установка низкочастотного громкоговорителя. Если владелец знаком с конструкцией акустических систем, то он без проблем поймет, как подключить сабвуфер к магнитоле без усилителя. При самостоятельном монтаже требуется соблюдать правила техники безопасности, работы рекомендуется проводить при отключенном от бортовой сети аккумуляторе.

Виды сабвуферов

Автомобильные низкочастотные динамики, оснащенные индивидуальным корпусом, могут иметь встроенный усилитель или коммутируются напрямую к автомагнитоле. Применение дополнительного усилителя позволяет разгрузить головное устройство. Для выполнения регулировки по частотным диапазонам и согласования сигнала с остальными акустическими устройствами размещен отдельный кроссовер. Регулировка громкости звучания саба выполняется отдельным поворотным потенциометром, установленным на корпусе изделия.

Также оборудование подразделяется на несколько разновидностей по конструкции и конфигурации корпуса, который изготовлен из фанеры или иного материала на основе древесины.

В конструкции имеется специальный фазоинвертор, который обеспечивает расширение частотного диапазона за счет эффекта резонанса. Существуют конструкции низкочастотных устройств, в которых громкоговоритель размещен на разделительной перегородке внутри корпуса.

Подключение пассивного сабвуфера производится через разъемы тыловой акустики или к специальным штекерам, размещенным на головном устройстве. Подобная схема коммутации увеличивает нагрузку на электронику магнитолы и негативно сказывается на работе компонентов акустической системы автомобиля. Но поскольку оборудование без усилителя имеет низкую цену, то владельцев автомобилей интересует вопрос, можно ли выполнить подключение сабвуфера с минимизацией потерь качества звучания.

Что понадобится?

Для установки пассивного сабвуфера без усилителя своими силами потребуются:

• акустические кабели, необходимые для коммутации;
• пластиковые буферы для удержания корпуса низкочастотного динамика в багажном отделении автомобиля;
• пластиковая отвертка для снятия пластиковых обшивок салона;
• бокорезы для подрезки кабелей;
• штекеры, нужные для подключения;
• лента ПВХ или защитная трубка;
• гибкие хомуты;
• защитная гофрированная трубка для прокладки кабелей.

Перед началом монтажных работ следует убедиться в совместимости приобретенного оборудования. Подключение динамиков с несоответствующим сопротивлением катушки приводит к работе усилителя магнитолы с перегрузкой, что выводит устройство из строя. Если проигрыватель имеет защитный код, то необходимо убедиться в его наличии. В противном случае после подсоединения батареи к бортовой сети восстановить работоспособность магнитолы не удастся.

Инструкция по подключению без усилителя

Место монтажа сабвуфера зависит от модели автомобиля и конструкции низкочастотного динамика. Оборудование размещается в багажном отделении, от смещений удерживается упорами, прикрепленными к обшивке пола. Встречаются устройства, располагаемые под сиденьем переднего пассажира. Сабвуферы скрытого монтажа имеют уменьшенные размеры, позволяющие поместить устройство в узкой полости под креслом. При установке необходимо учитывать расположение вентиляционных коробов и электрических кабелей штатной системы обогрева сиденья.

Акустический двойной межблочный кабель стандарта RCA прокладывается через салон автомобиля вдоль штатных электрических жгутов. Для обеспечения защиты шнура используется гофрированный рукав, который прокладывается вдоль порогов автомобиля. Сверху магистраль закрывается ковролином обшивки пола и пластиковыми облицовками. На концах кабеля требуется смонтировать разъемы, предназначенные для подключения к головному устройству и низкочастотному громкоговорителю.

Ряд магнитол оснащены штатным жгутом кабелей, в котором имеется круглый коннектор для подсоединения сабвуфера. Поскольку оборудование подключается через 2 штекера, то необходимо использовать дополнительный разветвитель. Изделие размещается рядом с динамиком, через салон прокладывается кабель RCA, но при этом используется только 1 ветвь. Имеющиеся на конце разветвителя «тюльпаны» подключаются к разъемам низкочастотной колонки.

Чтобы подключить пассивный сабвуфер к тыловым выходам магнитолы, следует объединить выходы в общую схему. К выходам на задние колонки подключается оборудование с мощностью ниже суммарной отдачи каналов. Например, головные проигрыватели Pioneer, оборудованные 4-канальным усилителем мощностью 50 Вт на поток, позволяют использовать низкочастотный динамик мощностью не выше 70 Вт.

Для обеспечения функционирования сабвуфера требуется включить требуемый режим работы через меню головного устройства. Пользователь может выбрать режим нормальной или обратной фазы. После выбора необходимого параметра настройки сохраняются в память магнитолы. При отключении питания или нажатии на специальную кнопку сброса память очищается, настройку потребуется повторить заново.

Отдельно регулируется частота среза, которая выбирается из ряда значений. Количество допустимых вариантов зависит от модификации проигрывателя. Для обеспечения насыщенного звучания выполняется настройка фильтра верхних частот, который прекращает трансляцию соответствующих звуков через штатные фронтальные и тыловые динамики. В головных устройствах используется параметр дополнительного усиления низких частот, значение выбирается из ступенчатого диапазона.

Поскольку прямое подключение не обеспечивает высокого качества воспроизведения звука, то рекомендуется коммутировать низкочастотные колонки через дополнительный усилитель. Оборудование подключается к головному устройству дополнительным сигнальным кабелем, по которому подается импульс на включение. Для питания усилителя требуется проложить отдельную магистраль к аккумуляторной батарее, снабдив ее предохранителем, установленным в специальном корпусе. Подключать усилитель к цепям габаритного освещения или подсветки салона запрещается.

• САБ под сиденье
• Пролоджи DNU 2650
• Зеркало видеорегистратор Vehicle Blackbox DVR
• Распиновка разъема магнитолы пионер

Пять основных принципов настройки сабвуфера

Мы независимо проверяем все, что рекомендуем. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию. Узнать больше›

Real Talk

Советы, выбор персонала, разрушение мифов и многое другое. Позвольте нам помочь вам.

Фото: Rozette Rago

Опубликовано 21 июня 2019 г.

Поделиться

Сабвуфер должен звучать так же, как васаби для суши. Небрежно используйте его, и он затмит все остальное. Но используйте его разумно, и это может сделать весь опыт гораздо более приятным.

Подключить и настроить сабвуфер гораздо сложнее, чем что-либо еще в аудиосистеме. Акустика вашей комнаты оказывает гораздо большее влияние на работу сабвуфера, чем на другие динамики. Сабвуферы часто должны быть подключены к розеткам переменного тока, отличным от других компонентов системы, и большинство аудиосистем не имеют специальных разъемов для сабвуфера. Но миллионы людей установили сабвуферы к своему удовлетворению, и вы тоже можете.

Мы упростили процесс до пяти шагов, каждый из которых удобно начинать с буквы C: подключение, управление, сканирование, объединение и проверка. За почти 30 лет изучения и измерения сабвуферов я обнаружил, что этот метод позволяет почти любому сабвуферу хорошо работать практически с любой акустической системой, независимо от того, какое другое звуковое оборудование я использую. Он будет работать с любым из вариантов из нашего руководства «Лучший бюджетный сабвуфер», а также с любым другим обычным сабвуфером.

1. Подключите

Фото: Rozette Rago

Если вы используете сабвуфер с ресивером для домашнего кинотеатра, подключение простое: просто проложите аудиокабель, подобный этому, от выхода сабвуфера ресивера к линейному входу сабвуфера (на фото выше). ). Если у сабвуфера есть вход с пометкой LFE, используйте его. Если у него есть только правый и левый стереовходы (линейный уровень), используйте любой из них.

Фото: Брент Баттерворт

Если вы используете сабвуфер со стереоресивером, у которого нет выхода для сабвуфера (а у многих из них он есть), вы можете подключить сабвуфер с помощью дополнительного комплекта акустических кабелей, как показано выше, при условии, что сабвуфер имеет подключения на уровне динамика (провод динамика), как это делают выборы в нашем руководстве по лучшим бюджетным сабвуферам. Как правило, вы прокладываете кабели левого и правого динамика от ресивера к сабвуферу, а затем от сабвуфера к динамикам. Руководство к сабвуферу, скорее всего, будет включать схемы, на которых четко показаны соединения.

Если вы используете сабвуфер с компьютерной акустической системой, ваша акустическая система может иметь выход для сабвуфера или набор линейных выходов, которые можно подключить к сабвуферу. Если ни того, ни другого нет, приобретите Y-адаптер, подобный этому. Подключите Y-образный адаптер к аудиовыходу вашего компьютера, затем подключите один конец Y-образного адаптера к компьютерным динамикам с помощью кабеля 3,5 мм, подобного этому (большинство компьютерных динамиков включают этот кабель), и подключите другой конец Y-образного разъема. адаптер к линейным входам сабвуфера с помощью кабеля 3,5 мм-RCA, подобного этому.

Проблемы с гулом характерны для сабвуферов, потому что люди часто подключают сабвуфер к розетке, отличной от остальной части аудио/видеосистемы; если две розетки подключены к разным автоматическим выключателям, может возникнуть «контур заземления», который создает гул с частотой 60 Гц. Иногда гул может возникать даже тогда, когда сабвуфер подключен к той же розетке или розетке.

Чтобы решить проблему с фоном, сначала проверьте аудиосоединение между сабвуфером и ресивером. Поврежденный или частично отсоединенный кабель может издавать гудение. Если кабель в хорошем состоянии и соединения прочные, а у сабвуфера есть съемный шнур переменного тока, который можно вставить в гнездо на сабвуфере, попробуйте перевернуть разъем. Если шнур переменного тока вашего сабвуфера постоянно подключен или не предназначен для переворачивания, а сабвуфер подключен к другой розетке, попробуйте подключить сабвуфер к разветвителю питания, который используется остальной частью аудио/видеосистемы. Если этот трюк устраняет гул, но постоянное подключение таким образом нецелесообразно для вас, попробуйте использовать изолирующий трансформатор на кабеле, идущем от ресивера к сабвуферу, или использовать беспроводной передатчик сабвуфера.

2. Элементы управления

Фото: Rozette Rago

Недорогие сабвуферы обычно имеют всего две ручки, которые нужно регулировать: громкость и частоту кроссовера.

Частота кроссовера определяет самые высокие ноты, которые будет воспроизводить сабвуфер. Установите слишком высокую частоту, и это может заставить Ариану Гранде звучать как Вин Дизель, потому что часть ее голоса исходит из сабвуфера. Установите его слишком низко, и между сабвуфером и динамиками будет звуковая «дыра», и Вин Дизель может начать звучать немного как Ариана Гранде.

Идея состоит в том, чтобы сабвуфер включался именно там, где заканчиваются динамики. Как правило, вы можете найти самую низкую частоту, на которую рассчитаны динамики, в спецификации на веб-сайте производителя или в руководстве пользователя. Например, в спецификации Q Acoustics 3020i, которую мы тестировали для нашего руководства по лучшим полочным динамикам для большинства стереосистем, указана номинальная частотная характеристика динамика от 64 Гц до 30 кГц. В этом случае следует установить частоту кроссовера сабвуфера на 64 Гц или чуть выше.

Установите слишком высокую частоту, и тогда Ариана Гранде может звучать как Вин Дизель, потому что часть ее голоса исходит из сабвуфера.

Имейте в виду, однако, что некоторые производители немного оптимистичны в отношении этих спецификаций. Например, в технических характеристиках Audioengine HD3, которые мы тестировали для наших лучших полочных колонок с беспроводным питанием и лучших направляющих для компьютерных колонок, частота отклика снижена до 65 Гц, несмотря на то, что HD3 намного меньше, чем Q Acoustics 3020i, и имеет крошечный 2,75-дюймовый низкочастотный динамик. Лучше всего установить частоту кроссовера сабвуфера в соответствии с рейтингом динамиков, а затем увеличить частоту, если вы слышите «дыру» между сабвуфером и динамиками, например, если голос Вина Дизеля звучит тонко и хрипло, или если аварии и взрывы в боевиках не оказывают того воздействия, которое они, вероятно, должны.

Обратите внимание, что если вы используете сабвуфер с ресивером для домашнего кинотеатра, вам следует установить максимальную частоту кроссовера сабвуфера и использовать настройки кроссовера сабвуфера ресивера. Стандартная частота кроссовера в системах домашнего кинотеатра составляет 80 Гц. Если ваши динамики маленькие — с низкочастотными динамиками размером 4 дюйма или меньше — вы можете установить частоту примерно на 120 Гц; это избавит ваши динамики от необходимости воспроизводить низкие частоты, поэтому они смогут играть немного громче, а система будет звучать чище. Если у вас есть динамики большего размера, например, башенные динамики, вы можете предпочесть звучание с частотой кроссовера 60 Гц. В этом случае нет жесткого правила, потому что акустика вашей комнаты будет иметь большое влияние на результаты.

Теперь вам нужно установить уровень (или громкость) сабвуфера относительно других динамиков. Если вы используете ресивер для домашнего кинотеатра, у него есть встроенный тестовый сигнал, который поможет вам настроить уровень сабвуфера. В этом случае, как правило, лучше оставить регулятор громкости сабвуфера примерно наполовину и отрегулировать громкость сабвуфера с помощью элементов управления ресивера. Если установка громкости сабвуфера наполовину не дает вам достаточной громкости, попробуйте увеличить ее примерно на три четверти, а затем отрегулируйте уровень с помощью регулятора уровня сабвуфера ресивера. Если вам нужно поднять уровень громкости сабвуфера наполовину, не беспокойтесь об этом. Практически все активные сабвуферы имеют внутренний ограничитель, защищающий драйвер и усилитель. Если вы не слышите сильное искажение, проблем нет.

Если вы используете сабвуфер в стереосистеме или компьютерной системе, просто установите громкость сабвуфера так, чтобы он звучал лучше всего с кресла, на котором вы обычно сидите. Звук не должен быть ни гулким, ни тонким. Вы также можете изменить громкость сабвуфера на лету в соответствии с музыкой или фильмами, которые вы слушаете. Здесь нет правил.

Большинство сабвуферов также имеют регулятор фазы — переключатель или ручку, которая немного регулирует синхронизацию басов, чтобы сабвуфер был более синхронизирован с основными динамиками. В некоторых случаях это может помочь сабвуферу лучше сочетаться с основными динамиками, но настройка этого элемента управления обычно не имеет решающего значения. Попробуйте разные настройки и посмотрите, что звучит лучше для вас; если вы не слышите разницы, не переживайте.

Обратите внимание, что большинство ресиверов для домашнего кинотеатра имеют технологию автоматической коррекции помещения, которая теоретически должна сбалансировать ваш сабвуфер с основными динамиками и отрегулировать звук сабвуфера для наилучшего воспроизведения в вашей комнате. Нет ничего плохого в том, чтобы попробовать это или придерживаться результатов, если вам нравится звук. Однако эта технология заведомо ненадежна и может даже ухудшить звук. Прочтите наше лучшее руководство по AV-ресиверу для получения дополнительной информации.

3. Crawl

Фото: Rozette Rago

Расположение сабвуфера и кресла для прослушивания в вашей комнате, вероятно, окажет большее влияние на звук, чем выбор сабвуфера. Поставьте его в угол, и он будет звучать гулко. Поместите его в другое место, и некоторые басовые ноты будут усилены, а другие несколько приглушены. И эффекты будут различаться в зависимости от того, где вы сидите. К счастью, ваши уши не могут определить, откуда берутся глубокие басы, а это означает, что у вас есть большая гибкость при размещении сабвуфера.

Если вы хотите добиться наилучшего звучания сабвуфера, существует проверенный временем метод, позволяющий найти для него оптимальное место. Поместите сабвуфер в кресло, на котором вы чаще всего сидите, когда слушаете (нет, правда), и сыграйте мелодию с мелодичной басовой партией, например «Aja» Стили Дэна. А теперь поползите по комнате, прижав голову к полу (ага, мы еще серьезно) и найдите место, где басовая линия звучит наиболее ровно. Это место, где вы хотите разместить сабвуфер.

К сожалению, такое размещение обеспечит наиболее ровный бас только для этого места. Для многих любителей аудио это нормально, потому что другие люди в комнате с ними могут быть не такими придирчивыми. если вы do позаботьтесь о том, чтобы дать всем лучший звук, идите вперед и сделайте ползание, затем снова послушайте басовую партию с вашего основного места для прослушивания, а затем с других мест. Затем перемещайте сабвуфер, пока не найдете наилучший компромисс. Или, что еще лучше, перейдите к следующему разделу этой статьи.

Если звук не так важен, как внешний вид, просто поставьте сабвуфер туда, где удобно. Он по-прежнему должен звучать довольно хорошо, независимо от местоположения, если он отрегулирован правильно.

4. Комбайн

Фото: Rozette Rago

Если вам небезразлично, насколько ровно звучат басы на всех сиденьях в вашей комнате, есть простое, хотя обычно и более дорогое решение: купите два сабвуфера вместо одного. Размещение одного сабвуфера в переднем левом углу комнаты и соответствующего сабвуфера в переднем правом углу обеспечит более плавный и стабильный отклик басов при перемещении с места на место. В широко разрекламированном исследовательском проекте (PDF) ученые из Harman International (материнская компания JBL, Infinity, Revel, Mark Levinson и множества профессиональных аудиобрендов) определили, что размещение четырех сабвуферов в комнате (по одному в каждом углу или один в середине каждой стены) давал наиболее стабильно ровный бас по всей комнате. Они также обнаружили, что два сабвуфера (в углах или посередине противоположных стен) не дают такого же хорошего результата, но все же намного лучше, чем один сабвуфер, и, очевидно, это гораздо более реалистичное решение для большинства людей. Учитывая низкие цены наших лучших вариантов в нашем руководстве по лучшим бюджетным сабвуферам, покупка двух сабвуферов может стать практичной альтернативой для более серьезных слушателей.

Это не значит, что два сабвуфера — лучшее решение для всех. В гораздо менее известном исследовательском проекте, который я провел для журнала Sound & Vision, мои слушатели и я (включая Лорен Драган из Wirecutter и Джеффри Моррисона) подтвердили результаты Harman International при рассмотрении нескольких мест для сидения, но мы обнаружили, что для одного слушателя (или слушатель, которому все равно, что слышат все остальные в комнате), обычно разумнее потратить деньги на один большой сабвуфер, чем на два меньших. Таким образом, вы получите больше рок-н-ролльного баса за свои деньги.

Хардкорные энтузиасты, как правило, используют эквалайзер сабвуфера для настройки звука одного из двух сабвуферов, чтобы он исправлял недостатки отклика другого, но в этом случае вы попадаете в гораздо более дорогую систему и ( гораздо более сложная установка), чем мы говорим здесь.

5. Чек

Фото: Rozette Rago

Когда я работал в Dolby Laboratories — компании, которая сделала больше, чем кто-либо другой, для установления технологий и стандартов звука домашнего кинотеатра, — аудиожурналист спросил меня, как добиться наиболее точного баланса между сабвуфер и основные динамики. В огромном, хорошо финансируемом исследовательском отделе Dolby я нашел одного инженера, который считался главным экспертом компании по сабвуферам. — Так что мне им сказать? — спросил я после того, как он описал по памяти результаты восьми исследований по этому вопросу, некоторые из которых датируются десятилетиями. «Просто скажи им, чтобы устанавливали на слух», — ответил он.

Как подразумевал инженер Dolby, большое количество переменных в настройке сабвуфера — уровень громкости, частота кроссовера, характеристики основных динамиков, акустика помещения и собственные особенности сабвуфера — делают достижение «идеальной» настройки практически невозможным. Многие энтузиасты домашнего кинотеатра немного приближаются к совершенству, используя измерительный микрофон и USB-интерфейс (или USB-микрофон для измерения) в сочетании с бесплатным компьютерным приложением Room EQ Wizard для точной настройки характеристик сабвуфера, и это то, что я делаю, когда тест сабвуферов для Wirecutter. Но это намного серьезнее, чем большинство случайных слушателей, вероятно, захотят получить.

Более простая, хотя и гораздо менее точная альтернатива — использовать функцию анализатора реального времени (RTA) в приложении для смартфона, таком как AudioTool (для Android) или Audio Spectrum Analyzer dB RTA (для iOS). Если вы воспроизводите розовый шум (доступный из многих источников, включая YouTube) через свою систему, эти приложения покажут вам, насколько плавным является отклик низких частот в вашей комнате и насколько хорошо сабвуфер смешивается с вашими основными динамиками. Два предостережения: выберите приложение с разрешением не менее ⅙ октавы и выполняйте измерения с вашего основного кресла для прослушивания (или дивана).

Даже если у вас do есть измерительный прибор, а также знания и терпение, необходимые для его использования, окончательный тест при настройке сабвуфера заключается в том, нравится ли вам звук. Поэтому, когда вы закончите, просто откиньтесь на спинку кресла и послушайте любимые фильмы и музыку. Цель состоит в том, чтобы довести вашу систему до состояния, при котором женские голоса не звучат раздуто, а мужские голоса не звучат слабо. Вы также должны чувствовать сотрясение дивана во время взрывов в боевиках, не заставляя басы звучать гулко в более легкой музыке, такой как большинство поп-музыки и джаза. Даже после того, как вы добьетесь отличного звучания, вы можете часто регулировать громкость сабвуфера, чтобы лучше всего соответствовать фильму или музыке, которую вы слушаете.

И если все это покажется слишком хлопотным, отключите сабвуфер от сети на минуту или две, и вы быстро поймете, почему все это стоило затраченных усилий.

• Dayton Audio SUB-1200 — это лучший найденный нами способ добавить потрясающие (и доступные) басы в стереосистему или систему домашнего кинотеатра.

  Лучший бюджетный сабвуфер

• Хотя на самом деле не существует лучшего акустического кабеля, Monoprice 2747 калибра 12 — это именно тот провод, который мы бы купили, основываясь на обширных исследованиях и тестах прослушивания.

  Лучший кабель для динамиков

• Pioneer DJ DM-50D — это лучшая пара компьютерных динамиков, которую мы когда-либо слышали в ценовом диапазоне 200 долларов.

  Лучшие компьютерные колонки

• Q Acoustics 3020i — наша любимая пара пассивных полочных колонок, а Edifier S1000MKII — отличный выбор, если вам нужен комплект активных колонок.

  Лучшие полочные динамики для большинства стереосистем

• Качество звука важно при выборе AV-ресивера, но очень важно найти его с нужными вам функциями, поэтому у нас есть несколько рекомендаций.

  Лучшие AV-ресиверы для большинства людей

• После 30 часов исследований и тестирования пяти разных моделей мы рекомендуем три аудиоинтерфейса USB для домашней записи. Читайте дальше, чтобы увидеть нашу подборку.

  Лучший аудиоинтерфейс с интерфейсом USB увлекаешься винилом.

• Как получить максимальную отдачу от бонусных баллов за поездку

  , автор Ganda Suthivarakom

  В информационном бюллетене этой недели: Мы обратились к старшему штатному сотруднику Тейлору Теппер за советом о том, как максимально использовать бонусные карты для путешествий летом.

• Проверка дважды: повторное тестирование сабвуфера Monoprice

  от Брента Баттерворта

  После жалоб читателей на сабвуфер Monoprice 9723M мы провели дополнительное тестирование и выяснили, почему некоторые покупатели могли столкнуться с проблемами.

Wirecutter — служба рекомендаций по продуктам от The New York Times. Наши журналисты сочетают независимое исследование с (иногда) чрезмерным тестированием, чтобы сэкономить людям время, энергию и деньги при принятии решения о покупке. Будь то поиск отличных продуктов или полезных советов, мы поможем вам сделать это правильно (с первого раза). Подпишитесь сейчас для неограниченного доступа.

• О Wirecutter
• Наша команда
• Демография персонала
• Работа в Wirecutter
• Свяжитесь с нами
• Как разбиться

• Сделки
• Списки
• Блог
• Подписаться на нашу ежедневную новостную рассылку

7

gate git git git with rate git git sound. Привет, я J.R. Мы здесь, в нашем установочном отсеке, и мы собираемся установить усилитель и сабвуфер в эту Mazda. теперь этот процесс практически одинаков для большинства автомобилей. Мы рассмотрим основные шаги, необходимые для установки усилителя в сабвуфер в этом конкретном автомобиле. У нас есть заводская стереосистема, так что позвольте мне рассказать, что мы собираемся здесь делать.

Во-первых, мы собираемся использовать провод питания и провод заземления для подачи питания от аккумулятора. Аккумулятор в этой машине находится под капотом, и мы собираемся протянуть силовой провод от аккумулятора через брандмауэр вниз по пассажирской стороне автомобиля, полностью в заднюю часть в районе люка, куда мы едем. установить это.

Мы протянем к земле провод такого же размера… мы просто заземлим его в задней части автомобиля, вероятно, чтобы он был похож на болт сиденья или что-то в этом роде, а затем мы протянем маленький синий провод, чтобы повернуть усилитель включается и выключается вместе с радио. Нам также нужно будет подавать музыку на этот усилитель, и она поступает прямо сюда, на эти входы RCA.

В этом конкретном автомобиле у нас есть заводская стереосистема, поэтому нам нужно преобразовать провод динамика, выходящий из задней части заводской стереосистемы, который будет подключаться прямо здесь, к нашему преобразователю линейного выхода. Это изменит его на наши RCA, которые выходят с другой стороны. Если бы у нас была неоригинальная стереосистема, на ней уже были бы выходы предусилителя RCA, которые мы могли бы использовать для подключения RCA-кабелей прямо оттуда, протянуть их сзади и подключить к входам на усилителе. Поскольку мы этого не делаем, именно поэтому нам нужен преобразователь линейного выхода, чтобы преобразовать провод динамика в наши RCA.

Это кабели RCA, которые мы собираемся проложить от преобразователя линейного выхода к усилителю, и, конечно же, мы не хотим прокладывать наши RCA прямо рядом с проводом питания. Это отличный способ внести в вашу систему шум, который вам не нужен.

Чтобы передать музыку из стереосистемы в этот преобразователь линейного выхода, мы собираемся использовать вот этот провод динамика. А затем, чтобы подать музыку с усилителя на наш сабвуфер, мы собираемся использовать этот более толстый провод динамика большего сечения, потому что мы получаем гораздо больше мощности. Нам нужна более толстая проволока. И, наконец, мы собираемся запустить эту маленькую дистанционную ручку управления басами, чтобы водитель мог выкручивать басы или приглушать их, как диктует песня, и у нас должна быть довольно милая маленькая подсистема, добавленная к заводской стереосистеме. Это будет чертовски хорошо звучать.

Итак, первое, что мы собираемся сделать, это отсоединить отрицательную клемму от аккумулятора, чтобы ничего не ударить и не взорвать. Здесь торцевая головка десятимиллиметровая, наверное, хватит. Ладно, убери это подальше, чтобы ничего плохого не коснулось, а следующее, что мы собираемся сделать, это протянуть провод питания. Вы можете видеть, что на нем есть красивое силовое кольцо. Это положительный полюс аккумулятора. Мы собираемся соединить его прямо там между этой гайкой и вот этой пробкой, так что это будет надежно удерживать наш провод питания на положительной клемме аккумулятора.

Мы протянем этот силовой провод сюда. Мы собираемся поместить его в какой-нибудь гибкий ткацкий станок, чтобы защитить его от тепла двигателя. Мы собираемся установить предохранитель где-нибудь в этом районе прямо здесь, который обеспечит безопасность всего нашего автомобиля в случае короткого замыкания в проводе питания, на всем пути от передней части автомобиля до задней части автомобиля.

Мы собираемся провести его туда, к большому и огромному проходу в брандмауэре, где много заводских проводов идут из моторного отсека через брандмауэр в салон. Мы собираемся использовать этот нож, чтобы проткнуть маленькую дырку в резине рядом с проводами, стараясь, конечно, не перерезать ни один из проводов, а затем мы собираемся проткнуть эту вешалку, чтобы мы могли ловить рыбу. наш провод через втулку.

Итак, давайте посмотрим здесь, хорошо, что должно быть сделано. Я собираюсь взять эту вешалку, и я уже привязал к ней маленький крючок. Идея здесь в том, что как только мы протянем вешалку и найдем ее с другой стороны за бардачком, мы возьмем кольцо питания, просто зацепим его и вытащим обратно. Это идея, надеюсь, она сработает так же легко.

Хорошо, вешалка пролезла через дыру, и я проталкиваю ее почти до конца, так что мне еще достаточно, чтобы схватиться за эту сторону и потянуть ее назад, как только я подключу ее к источнику питания. кольцо с другой стороны. Итак, теперь мы собираемся обойти бардачок и посмотреть, сможем ли мы найти нашу вешалку и крючок, чтобы зацепить за него провод. Хорошо, давайте протянем наш провод. О да, как будто это должно работать.

Итак, мы протянули достаточно провода, чтобы добраться до аккумулятора, и нам также нужно установить держатель предохранителя. Комплект проводки усилителя поставляется с довольно хорошим держателем предохранителя с установленными винтами, поэтому нам придется где-то обрезать этот провод. Вы хотите сделать это довольно близко к батарее. Чем ближе батарея, тем лучше. Нам это не нужно очень долго. Посмотрите, справятся ли эти инструменты для зачистки проводов, иногда они не работали с очень толстым проводом, но сегодня они сработали довольно хорошо.

Итак, теперь нам понадобится шестигранный ключ, затяните его вниз. Все в порядке, провод питания надежно прикреплен к держателю предохранителя. Никаких лишних медных жил с обеих сторон, так что все чисто. Затем мы пока наденем на него колпачок, но мы можем просто прикрепить его, так как мы собираемся вкрутить его прямо туда. И теперь мы можем продолжить и подключить это к аккумулятору.

Хорошо, провод питания теперь надежно прикреплен к аккумулятору, так что позвольте мне поставить наш держатель предохранителя прямо туда. Небольшой провис там, и теперь мы можем установить гибкий ткацкий станок и прикрепить этот провод здесь, возможно, с помощью стяжек.

Итак, у нас есть провод питания через брандмауэр, мы позаботились обо всем этом под капотом, теперь нам просто нужно проложить его из-за бардачка, вниз по дверным порогам, через машину , вплоть до задней части, где мы собираемся установить усилитель. Я просто собираюсь проложить кабель вдоль маршрута здесь, возможно, нам придется приподнять эти панели и все такое, или мы можем просто спрятать его там. Я использую небольшой инструмент, чтобы как бы помочь ему спрятаться там, но до сих пор мне не приходилось поддевать какие-либо панели.

Итак, мы протянули провод питания сюда, туда, где мы собираемся установить усилитель и сабвуфер. Как видите, он перенаправляется прямо сюда. Мы собираемся подключить это право к разъему питания на усилителе.

Это сторона власти. Теперь нам нужно выяснить, где мы собираемся заземлить этот усилитель. Итак, у нас есть короткий провод, мы хотим заземлить его на хороший болт, который входит прямо в шасси автомобиля вот здесь сзади. Похоже, болты и эта поверхность окрашены. У нас не может быть краски между серединой нашего силового кольца и основанием шасси, поэтому мы собираемся отшлифовать это. Мы собираемся использовать наждачную бумагу, чтобы отшлифовать краску, чтобы у нас остался голый металл. Вам действительно нужно хорошее заземление каждый раз, когда вы устанавливаете что-либо в автомобиль, чтобы замкнуть цепь и убедиться, что у вас нет шума.

Итак, мы отшлифовали окрашенную поверхность до голого металла, мы отшлифовали головку этого болта до голого металла, мы должны быть в состоянии продолжить, надеть на него силовое кольцо и вкрутить его обратно в машину, и у нас будет наша наземная связь. Ладно, хорошо и плотно. Наш провод заземления проложен рядом с проводом питания, мы можем продолжить и собрать багажник этого хэтчбека обратно.

Итак, мы закончили с питанием и заземлением, которое как бы с другой стороны машины. И это своего рода первая половина, или большая часть установки усилителя заключается в том, чтобы проложить провод питания спереди назад и найти хорошую точку заземления.

Теперь мы все это сделали, и мы собираемся поработать над тем, чтобы передать музыку из нашей заводской стереосистемы в этой машине в усилитель, а это значит, что мы собираемся разобрать приборную панель. Для этого я воспользуюсь таблицами Crutchfield MasterSheets, которые покажут мне, как разобрать приборную панель, и мы перейдем к задней части магнитолы, где находятся все провода динамиков, и мы подключимся к этим проводам, чтобы мы могли подключить наши преобразователь линейного выхода, возьмите копию музыки и отправьте ее в заднюю часть усилителя.

Итак, у нас есть заводская стереосистема, мы отложим ее в сторону, и мы открыли наш жгут проводов, и мы определили провода наших динамиков. Мы собираемся подключиться к тем, кто использует эти ответвители Posi, которые значительно упрощают подключение к заводским проводам, чем их резка и сращивание.

Итак, вот наши четыре ответвления для провода заводского динамика. Мы возьмем неоригинальные провода для динамиков и прикрепим их к другим сторонам здесь. Следующее, что я собираюсь сделать, это подключить провод питания, который мы собираемся использовать, около фута или около того, плюс этот синий провод питания, который входит в комплект проводки усилителя. И напоследок немного земли.

Хорошо, у нас есть положительный и отрицательный провода заднего динамика, они подключены к проводу заземления, мы подключены к проводу питания, мы собираемся протянуть эти провода достаточно долго, чтобы добраться до преобразователя линейного выхода. Мы нашли место в приборной панели, которое должно идеально подойти. Мы даже проверили это, чтобы увидеть, поэтому я собираюсь продолжить и начать подключать их к этим клеммам на этом преобразователе линейного выхода.

Хорошо, теперь я сделал все эти соединения, мы готовы протянуть кабели RCA через приборную панель, и вы можете заметить, что у нас есть четыре разъема RCA на этом преобразователе линейного выхода. На самом деле есть четыре выхода RCA, теперь это просто двухканальный преобразователь линейного выхода, поэтому все, что нам нужно для того, что мы сегодня устанавливаем, это вот этот набор выходов, выход баса, потому что мы устанавливаем усилитель сабвуфера. . У этого удобно есть дополнительный набор выходов RCA, для которых мы собираемся проложить кабели, на случай, если владелец захочет установить усилитель позже.

Итак, у нас есть преобразователь линейного выхода, хорошо и плотно втиснутый в приборную панель, и у нас есть наши RCA и наш провод дистанционного включения. Мы начали пропускать их через приборную панель прямо здесь, к моим ногам, а теперь я собираюсь спуститься, залезть под днище и начать проталкивать их по бокам машины до самого конца.

Итак, мы собираемся провести RCA и провод дистанционного включения по этой стороне автомобиля. Вместе с ними мы также собираемся проложить провод управления выносной ручкой управления басом. В некоторых усилителях есть, в некоторых нет. Иногда это вариант, так что это может быть или не быть шагом, который вам придется выполнить при установке сабвуфера и усилителя.

И так же, как мы сделали с другой стороны автомобиля, теперь мы прячем эти провода под этими панелями. Итак, мы проложили наши RCA-кабели со стороны водителя вместе с проводом дистанционного включения, и теперь мы собираемся подключить все к усилителю, потому что у нас есть все. эти провода все туда, где они нам нужны.

Итак, мы начнем с проводов RCA, и они просто войдут в разъемы RCA на боковой стороне усилителя. С другой стороны — это место, где соединяются наши провода питания, заземления и динамика, поэтому мы начнем с провода питания, первого провода, который мы проложили. Идите вперед и снимите его с помощью шестигранного ключа, чтобы мы могли использовать его, чтобы затянуть эти провода и наш провод питания. Давайте сделаем наш заземляющий провод дальше. Хорошо, и последнее, но не менее важное: наш синий пульт дистанционного управления на проводе. Хорошо, так что все они подключены хорошо, чисто и надежно.

Итак, все, что осталось сейчас, это подключить провод динамика от усилителя к сабвуферу, и у меня есть провод динамика прямо здесь, и мы продолжим и зачистим провод провода динамика. Надежно подключен к усилителю. Ладно, мы подключились. Мы готовы снова подключить отрицательный кабель к нашей батарее.

И напомню, мы протянули силовой провод от аккумулятора со стороны пассажира автомобиля до самого усилителя. Мы заземлили болт сиденья прямо здесь, рядом с усилителем, а затем взяли сигнал провода динамика от заводского радиоприемника в приборной панели, подключили его к преобразователю линейного выхода прямо за радиоприемником, проложили кабели RCA и наш синий пульт дистанционного управления. провод из-за магнитолы, вниз со стороны водителя, прямо сюда к нашему усилителю. У нас есть все это, соединенное с каким-то большим толстым проводом динамика, идущим от усилителя к сабвуферу для создания баса, и теперь эта машина действительно будет звучать прилично с заводским радио в ней.

Так что есть большое улучшение. Поэтому, если вам нужна помощь в выборе усилителя и сабвуфера или любой их комбинации, загляните на сайт Crutchfield, позвоните нам, и мы, безусловно, поможем вам подобрать нужный материал. И, конечно же, мы можем помочь вам установить его.

Как установить сабвуфер в заводскую стереосистему: 8 простых шагов

Добавление сабвуфера в заводскую стереосистему — отличный способ улучшить звук, сохранив заводские настройки. Отличные устройства могут воспроизводить басовые и суббасовые звуки на низких частотах. К счастью, довольно просто подключить его к существующей автомобильной стереосистеме.

Обратите внимание, что сабвуферы могут потреблять много энергии. Поэтому не забудьте подключить устройство к автомобильному аккумулятору в качестве стабильного источника питания. После того, как вы подключили его к усилителю, завершите проводку, и вы должны быть на пути к наслаждению первозданным качеством звука через автомобильные стереодинамики.

В этой статье мы подробно рассмотрим, как установить сабвуфер в заводскую стереосистему. Давайте проведем полное изложение процесса.

Содержание

• 8 шагов для установки сабвуфера на заводскую стереосистему
  • Шаг 01: Соберите все необходимое оборудование
  • Шаг 02: Выберите динамик и усилитель
  • Шаг 03: Снимите аккумулятор с автомобиля
  • Шаг 04: Отсоедините провода динамика
  • Шаг 05: Определите соответствующие соединения
  • Шаг 06: Проложить провода
  • Шаг 07: Усильте соединения
  • Шаг 08. Подсоедините кабель динамика и подключите аккумулятор.
• Как установить активный сабвуфер на заводскую стереосистему?
  • Шаг 01: Отсоедините аккумулятор
  • Шаг 02: Соедините вместе провода питания
  • Шаг 03: Подсоедините кабели питания и сигнальные кабели
  • Шаг 04: Подсоедините провод заземления
  • Шаг 05: Подсоедините провода
  Как добавить сабвуфер в штатную стереосистему?
  • Final Words

  8 шагов по установке сабвуфера в заводскую стереосистему

  Шаги по установке сабвуфера в заводскую стереосистему довольно легко отслеживать. Нет нужды беспокоиться. У вас должно быть все в порядке, если вы просто будете следовать за ним.

  Шаг 01: Соберите все необходимое оборудование

  Вот список оборудования, которое вам понадобится для выполнения процесса.

  • Коробка для сабвуфера
  • Основные инструменты
  • Динамик для сабвуфера
  • Усилитель
  • Провода для динамика
  • Комплект жгута проводов

  Шаг 02

  : Выберите динамик и усилитель

  Динамик или усилитель могут работать на полную мощность только около минуты, после чего перегорают или перегреваются. Вы должны учитывать рейтинг RMS ваших сабвуферов, а не пиковый рейтинг.

  Шаг 03: Снимите аккумулятор с автомобиля

  Это самая важная задача, которую вам предстоит выполнить. Ничто не будет работать должным образом, если вы проигнорируете эту проблему. Ведь речь идет о вашей защите.

  Шаг 04: Отсоедините провода динамика

  Просто отключите основной источник питания вашего автомобиля и выключите его, а затем физически отсоедините провода от соответствующих портов или клемм.

  Шаг 05: Определите соответствующие соединения

  После установки всех выходных портов найдите любые соединения, которые могут быть важны для этого процесса соединения. Соедините гнездо LFE на ресивере и выходной порт на корпусе сабвуфера. Просто подключите разъем к порту, используя предусмотренное отверстие.

  Шаг 06: Прокладка проводов

  Начните с подключения аккумулятора. Найдите брешь в брандмауэре автомобиля. Пропустите большую часть провода питания через отверстие в брандмауэре, оставив достаточно провода, чтобы добраться до аккумулятора. На конце провода, где размещается аккумулятор, снимите изоляцию.

  Затем подключите встроенный предохранитель к этой клемме. Протяните оставшийся провод под ковровым покрытием автомобиля или через канал для проводов, если таковой имеется. Вам нужно провести этот провод к багажнику.

  Шаг 07: Усиление соединений

  Следующим шагом является усиление соединений путем подключения положительных проводов от сабвуфера к левому динамику, отмеченному (+). Подключите отрицательные провода, источником которых является дополнительный блок, к левому динамику с отметкой (-).

  Шаг 08. Подсоедините кабель динамика и аккумулятор.

  Теперь осторожно подключите кабель динамика к сабвуферу. Теперь у вас должен быть сигнал стандартной стереосистемы. Наконец, повторно подключите ранее отделенный кабель питания.

  Читайте также: Сколько ампер потребляет автомобильная магнитола?

  Как установить активный сабвуфер на заводскую стереосистему?

  Шаг 01: Отсоедините аккумулятор

  Чтобы обезопасить себя и свое оборудование во время установки, само собой разумеется, что вы должны отсоединить отрицательную клемму аккумулятора перед началом любых электрических операций.

  Шаг 02: Соедините силовые провода вместе

  Подключение питания от аккумуляторов к активному сабвуферу должно проходить через брандмауэр, отделяющий моторный отсек от остальной части салона.

  Шаг 03: Подсоедините силовой и сигнальный шнуры

  Затем протяните силовые и сигнальные провода. Вам нужно будет использовать преобразователь линейного выхода, потому что большинство OEM-стереосистем не имеют выходов предусилителя.

  Шаг 04: Подсоедините заземляющий провод

  Для крепления провода заземления к шасси автомобиля следует использовать болт. Голый металл должен соприкасаться с заземляющим проводом.

  Шаг 05: Подсоедините проводку

  Отрицательную клемму аккумуляторной батареи вашего автомобиля необходимо снова подсоединить. Однако перед тем, как протестировать активный сабвуфер, убедитесь, что усиление встроенного усилителя отключено.

  Если вы тщательно выполните эти шаги, вы получите ответ о том, как установить сабвуфер на штатную магнитолу.

  Как добавить сабвуфер в стандартную стереосистему?

  Есть два способа добавить сабвуфер в стандартную стереосистему:

  • Преобразователь Hi-Low

  Это просто небольшой преобразователь, который подключается к проводам динамика и имеет входы RCA. Основная проблема заключается в том, что вы не получите подлинного качества звука от своих сабвуферов.

  • Преобразователь линейного выхода

  Преобразователь линейного выхода аналогичен преобразователю высокого и низкого уровня, но имеет гораздо больший масштаб. Это просто означает, что вы получите фантастический звук, сохранив существующую стереосистему и элементы управления.

  Заключительные слова

  Если в настоящее время у вас есть приличная информационно-развлекательная система с завода, но вы хотите улучшить качество звука в автомобиле, идеальным решением может стать установка сабвуфера. А для этого вы должны знать, как установить сабвуфер на штатную магнитолу. Надеюсь, что этот пост был полезен для обучения вас основам процедуры.

  Похожие сообщения:

  • Как подключить сабвуфер к автомобильной магнитоле без усилителя
  • Сравнение заводского головного устройства и вторичного рынка
  • Что делать, если в автомобильной стереосистеме есть питание, но нет звука из динамиков

  Использование сабвуфера в системе без выхода на сабвуфер — высококачественное аудио и подпункт, ПОЖАЛУЙСТА, УКАЗЫВАЙТЕ БРЕНД И МОДЕЛЬ. Также обратите внимание, что, хотя мы хотим помочь всем, мы не сможем ответить, если не знаем о продуктах, о которых вы спрашиваете.

  Мы получаем много вопросов «Могу ли я подключить сабвуфер к моему усилителю», которые не дают нам вообще никакой информации о продуктах, о которых спрашивают. Есть много подводных лодок и много способов их подключения.

  Если у вас есть вопросы о подключении усилителя к сабвуферу. Отправьте нам следующую информацию:

    1) Вы подключаете саб для фильмов или музыки? Оба?



    2) Какова точная марка и модель вашего усилителя и сабвуфера? Невозможно дать совет по подключению, не зная точно, что подключается. Нам часто приходится искать изображения задней части устройства, чтобы иметь возможность помочь вам.

  3) Какой тип и количество кабелей вы хотите подключить? Высокоуровневое межсоединение почти похоже на кабель динамика (клеммы динамика усилителя —> вход высокого уровня сабвуфера). Низкоуровневый использует пару межсоединений RCA («выход предусилителя» или «выход сабвуфера» —> низкоуровневый вход сабвуфера). LFE/.1 использует один кабель RCA (выход LFE/.1 ресивера домашнего кинотеатра —> вход LFE/.1 сабвуфера).

  Обратите внимание: если вы спрашиваете о продуктах, которые мы не продаем, мы можем недостаточно знать о них, чтобы дать точный совет.


  Зачем добавлять сабвуфер, даже если у вас нет предусилителя/выхода на сабвуфер


  Уместны ли сабвуферы в музыке? Мы привыкли видеть сабвуферы в системах домашнего кинотеатра, а многоканальные предусилители и процессоры почти всегда имеют выход сабвуфера. На самом деле, сабвуферы для домашнего кинотеатра имеют собственный канал, называемый выходом .1 или LFE (низкочастотные эффекты).

  А как же стереосистемы? Как подключить сабвуфер и нужно ли? Некоторые стереоусилители и предусилители имеют «выход на сабвуфер», который обычно является просто выходом предусилителя, что означает, что это обычный широкополосный сигнал линейного уровня, который зависит от кроссовера сабвуфера, чтобы решить, сколько высокочастотной информации сабвуфер будет отбрасывать. и сколько низкочастотной информации он сохранит. (Это также означает, что вы можете подключить усилитель мощности к выходу сабвуфера, но не полагайтесь на то, что это верно для вашей конкретной марки и модели. )

  Несмотря на название, выход для сабвуфера — не лучший способ подключения сабвуфера к качественной музыкальной системе. Предпочтительный метод работает, даже если предусилитель не имеет специальных выходов для сабвуфера или предусилителя, однако вам нужен сабвуфер, который может принимать вход «высокого уровня» (также называемый «уровень динамика»). С помощью этого метода сабвуфер подключается к задней панели вашего усилителя именно там, где вы подключаете динамики. Не беспокойтесь, сабвуфер не будет потреблять энергию от вашего усилителя. Активный сабвуфер имеет очень высокую импедансную нагрузку, поэтому усилитель не будет работать сильнее, если вы подключите к нему один, два или даже линейный массив из шести сабвуферов. Саб просто видит сигнал и усиливает его.


  Когда ваш сабвуфер подключен к высокоуровневому входу, он принимает точно такой же сигнал, как и ваши динамики, без каких-либо временных различий. Выход сабвуфера RCA на предусилителе будет немного не синхронизирован с выходами динамиков усилителя. Хотя это небольшое отставание, этого достаточно для того, чтобы комбинация сабвуфера и динамика была заметно более когерентной на входе высокого уровня, чем на входе RCA.

  Кроме того, поскольку сабвуферы «видят» тот же тональный баланс и коэффициент демпфирования, что и ваш усилитель (попросту говоря, «коэффициент демпфирования» — это контроль усилителя над низкочастотными динамиками на динамике), басовый сигнал для сабвуфера текстурирован точно так же, как и на динамиках, и включается и останавливается одновременно во всех басовых драйверах. В то время как сабвуфер в системе домашнего кинотеатра — это оглушительные взрывы и грохот, сотрясающий комнату, сабвуфер в стереосистеме система должна выполнять гораздо более тонкие обязанности. Сабвуфер для домашнего кинотеатра может быть ориентирован исключительно на чистый бас, а музыкальный сабвуфер должен быть больше связан со скоростью и артикуляцией.


  Для высококачественных музыкальных систем мы рекомендуем сабвуферы REL Acoustics. Сабвуферы — это все, что производит эта легендарная британская компания, это ее raison d’etre . Мы любим REL, потому что они разрабатывают свои сабвуферы так же, как и любые высококачественные громкоговорители — с упором на скорость и артикуляцию, а также на способность чисто воспроизводить басы вплоть до указанного низкочастотного расширения. Легко сделать басовую корзину, которая пукает на частоте 20 Гц, гораздо сложнее сделать настоящую систему саб-баса, линейно расширяющуюся до 20 Гц.

  Скорость — это все для субмарины. REL вкладывает огромное количество времени и денег в разработку легких, но жестких конусов динамиков. У большинства сабвуферов есть большие тяжелые конусы, которые производят колоссальные басы, но их действительно трудно остановить, когда они начинают двигаться. В результате бас у них мощный, но при этом раздутый и неаккуратный. Трудно создать световой конус для сабвуферов, потому что световые конусы имеют тенденцию изгибаться, вызывая фазировку и другие ошибки. REL работает с такими материалами, как алюминий и углеродное волокно, для производства конусов, которые могут быстро и без изгиба перемещать огромное количество воздуха.

  Скорость также является важным фактором для схемы субмарины. Помните, что сигнал от вашего усилителя к динамикам проходит гораздо более прямолинейный путь, чем сигнал от усилителя к сабвуферу, который должен попасть в другой усилитель, прежде чем сможет сдвинуть диффузор динамика сабвуфера. В результате REL вкладывает инженерные средства в разработку максимально быстрых фильтров для обработки сигнала для усилителя сабвуфера.

  Все это означает, что сабвуферы REL можно интегрировать с лучшими в мире громкоговорителями. В системах, где любой другой сабвуфер будет звучать медленно, нечетко, мутно или гулко, REL невероятно глубоки, но быстры и точны. Бочка имеет щелчок и атаку, как и в реальной жизни. Контрабасы звучат очень низко, не превращаясь в сладж или просто исчезая в миксе.


  Истинное преимущество быстрой, хорошо интегрированной системы сабвуфера заключается не в басах, по крайней мере, не в том смысле, в каком мы обычно думаем о басах. Когда сабвуферы REL настроены правильно, вы даже не должны знать об их наличии, пока они не будут выключены. Тогда кажется, что звуковая сцена просто схлопывается сама по себе, создавая относительно плоскую, резкую картину. У Джона Хантера, владельца и директора по дизайну REL Acoustics, есть много демонстрационных треков, в которых нет явного баса — например, только голос и гитара, — но сабвуферы предлагают низкочастотные пространственные сигналы, которые заставляют слушателей чувствовать, что они находятся в записи. пространство и часть спектакля. Выключите сабы, и эта иллюзия исчезнет. Участники становятся наблюдателями.


  Один из членов команды Upscale с теплотой вспоминает демонстрацию, проведенную пару лет назад с использованием подводных лодок REL. Джон Хантер из REL настроил систему с парой сабвуферов и воспроизвел трек, который начался с какого-то забавного студийного подшучивания, которое зависело от непреднамеренного комического выбора времени. Все присутствующие на демонстрации рассмеялись. Джон выключил сабы и снова включил трек. Это было все еще смешно, но никто не смеялся. Сабы снова включились, и трек заиграл снова. Все смеялись.

  Как это работает? С выключенными сабвуферами трек представлял собой воспроизведение события, которое произошло в другом месте и в другое время. С включенными сабвуферами казалось, что зрители находятся внутри этой студии и дышат тем же воздухом, что и музыканты. Как будто действие разворачивалось в данный момент. Это ощущение присутствия сделало трек смешнее с сабвуферами.

  Все это означает, что даже самые лучшие системы могут использовать дополнительное усиление и квадратные футы драйвера, чтобы звучать более «реально». Подумайте о количестве энергии, излучаемой даже полностью акустической группой, и о попытке воспроизвести это с помощью всего лишь нескольких небольших драйверов. Вот почему даже пара, черт возьми, даже упаковка из шести сабвуферов не обязательно является излишеством.

  Домашние аудиосистемы любого уровня справятся с небольшой помощью, и как только вы привыкнете к звучанию системы с парой быстрых, четких, тщательно настроенных сабвуферов, очень трудно вернуться к жизни до сабвуфера. подкрепление.

  Как подключить сабвуферы

  Главная  Пожертвовать  Новый   Поиск   Галерея  Обзоры  Практические инструкции  Книги  Ссылки  Семинары  О компании  Контакт

  Как подключить сабвуферы
  © 2014 KenRockwell.com. Все права защищены.

  Самый большой источник поддержки этого бесплатного веб-сайта — когда вы используете эти ссылки, особенно эту ссылку на хорошие сабвуферы на eBay (см. Как выиграть на eBay), когда вы получаете что угодно, независимо от страны, в которой вы живете. Спасибо! Кен.

  Март 2014 г.   Обзоры аудиосистем   HDTV   Все обзоры

  Зачем вам нужны стереофонические сабвуферы

  Управление басами.

  Обзор кроссовера Heathkit AD-1702.



  Adorama платит большие деньги за ваше подержанное снаряжение. B&H Фото — Видео — Профессиональное аудио Я пользуюсь этими магазинами. Я не могу ручаться за рекламу ниже.

  Как подключить сабвуферы

  Кроссовер и его настройка имеют решающее значение для получения отличного звука. Есть миллион способов сделать это, и только один подойдет вам лучше всего.

  Внешние кроссоверы работают лучше всего.

  Встроенные кроссоверы в сабвуфере, предусилителе или ресивере могут работать хорошо, но им, как правило, не хватает гибкости выделенного внешнего кроссовера. Гибкость дает нам больше возможностей для оптимизации системы, и, таким образом, внешние кроссоверы, как правило, дают нам больше шансов получить наилучшее звучание. Каждая установка отличается; сначала попробуйте встроенные кроссоверы, если у вас еще нет специализированных кроссоверов.

  После того, как вы сделаете описанные ниже подключения, настройка точных уровней, наклонов кроссовера и частот может занять месяцы для точной настройки.

  Мне нравится программное обеспечение Dirac, которое помогает настраивать комнату. Размещение сабвуфера еще сложнее. Звук будет резко меняться каждые несколько дюймов, когда вы перемещаете свое сиденье или сабвуфер, а сабвуферы тяжелые и их трудно перемещать. Продолжайте пытаться; обычно мне требуются месяцы или даже годы экспериментов, прежде чем я доберусь до «Ага!» место, которое звучит здорово.

  Подсказка: немногие люди за пределами профессионального мира понимают, что небольшой сабвуфер, хорошо размещенный в хорошей комнате, будет работать намного лучше, чем необычный сабвуфер, случайно помещенный в самый удобный угол или используемый в посредственной комнате. Перемещение колонок и мест прослушивания может легко изменить басовую характеристику на 20–30 дБ, что намного больше, чем между самыми маленькими и самыми большими сабвуферами.

  Я предполагаю, что вы используете сабвуфер со встроенным усилителем мощности. Если вы используете пассивные сабвуферы (необработанные драйверы в кабинетах), вы делаете то же самое, что и ниже, только когда я говорю «запитать сабвуфер», я, конечно же, имею в виду подпитку усилителя мощности, который вы используете для управления этим сабвуфером.



  Как подключить монофонический сабвуфер

  Если все, что у вас есть, это один сабвуфер, сделать это просто: подключите его к выходу сабвуфера или LFE (низкочастотные эффекты) вашего предусилителя или ресивера.

  Установите предусилитель или ресивер на «маленький» для других динамиков.

  Не подключайте сабвуфер проводом динамика. Сабвуфер будет работать хорошо, но эти соединения проводов динамиков на задней панели сабвуфера, если они есть, плохо справляются с изоляцией басов от основных динамиков.

  Это нормально, если ваши основные громкоговорители работают в полнодиапазонном режиме, а сабвуферы пересекаются сами по себе.

  Это было легко. Трудная часть сегодня заключается в том, как подключить два сабвуфера для реального стерео, используя современное оборудование, предназначенное для использования только одного (моно) сабвуфера.



  Как подключить стереофонические сабвуферы

  Зачем вам нужны стереофонические сабвуферы



  A/V-ресиверы

  Здесь вряд ли помогут A/V-ресиверы

  с их монофоническими LFE-выходами. Если у вас есть только A/V-ресивер, используйте его выходы стереофонического предусилителя и входы основного усилителя (если они есть), как если бы у вас была компонентная система, и следуйте приведенным ниже инструкциям.



  Отдельные компоненты (предусилитель и усилитель мощности)

  В идеале вам нужно использовать отдельные предусилители и усилители мощности.

  Вы используете отдельный низкоуровневый кроссовер для разделения выхода предусилителя на основной (высокочастотный или ВЧ) и вспомогательный (низкочастотный или НЧ) сигналы.

  Подайте стереокроссовер на выходы вашего предусилителя (или проигрывателя). Выходы ВЧ кроссовера подаются на ваш основной усилитель и динамики. Выходы НЧ кроссовера подаются либо непосредственно на активные сабвуферы, либо на ваш басовый усилитель и пассивные сабвуферы.

  При воспроизведении с компьютера программное обеспечение Pure Music также работает как кроссовер. Вам, конечно, понадобится еще один ЦАП для дополнительных двух басовых каналов вывода.

  Я пользуюсь кроссовером Heathkit AD-1702 уже несколько десятков лет. Сегодня поищите низкоуровневый активный кроссовер на свой вкус.

  Правильный выбор частот, наклонов и фаз кроссовера может занять целую вечность. Это так же, как размещение динамиков. Секции ВЧ и НЧ могут нуждаться в разных настройках, если вы можете установить их отдельно, потому что спад НЧ вашего основного динамика является частью суммарного акустического отклика ВЧ динамиков. Другими словами, если ваши основные динамики работают на частоте 40 Гц, вы уже получаете эффект свободного кроссовера на 40 Гц для основных динамиков.

  Кроссоверы, которые сегодня чаще всего встречаются в продаже, предназначены для концертного и акустического звука, а не для домашней стереосистемы. Также посмотрите на этот. Синтезаторы субгармонических гармоник JPG также имеют встроенные кроссоверы стереофонического сабвуфера. Чтобы получить качество, которое вы, вероятно, хотите от хорошей домашней системы, вам все равно может потребоваться быть инженером и создать свой собственный, чтобы получить наилучший звук, как 1950-е годы.



  Собственные кроссоверы сабвуфера

  Если вы хотите пропустить специальный кроссовер, большинство сабвуферов имеют встроенные кроссоверы. Даже если кроссоверы, включенные в сабвуфер, великолепны, их фактическое использование — это совсем другая история с необходимыми кабелями. Встроенные кроссоверы менее оптимальны, зато удобны и бесплатны.

  Инструкции к вашему сабвуферу содержат информацию, доступную для ваших конкретных сабвуферов.

  Наилучший и наиболее практичный способ использования собственных кроссоверов сабвуферов — включить обычные громкоговорители на полный диапазон и включить кроссоверы сабвуферов там, где падают основные громкоговорители. Используйте Y-образный кабель или другой способ, чтобы послать один и тот же сигнал предусилителя на усилитель мощности для основных динамиков и сабвуферов. Вы также можете запитать сабвуферы с уровня динамиков, если у них есть такой вход.

  Таким образом, нам не нужно пропускать основной сигнал на сабвуферы и обратно. Установите частоты кроссовера сабвуферов на номинальную мощность ваших динамиков -6 дБ и установите крутизну (если предлагается) на 12 дБ/октаву, если ваши основные динамики находятся в герметичном корпусе, и на 24 дБ/октаву, если ваши основные динамики вентилируются или имеют пассивные излучатели.

  Другой простой способ использования встроенного кроссовера сабвуфера с любой системой — это использование выходов уровня динамиков с сабвуферами, имеющими разъемы для динамиков. Это также наихудший способ, так как пассивный кроссовер высокого уровня в сабвуфере представляет собой всего лишь последовательный конденсатор.

  Что кажется хорошим способом, за исключением того, что он включает в себя передачу вашего основного сигнала по всему дому, так это подача выходов вашего предварительного усилителя на ваши сабвуферы, а затем подключение ВЧ кроссоверных выходов сабвуферов обратно к вашему основному усилителю. Это не оптимально, потому что вы будете прокладывать кабели RCA низкого уровня к своим сабвуферам и обратно к вашим основным усилителям, и вы, вероятно, услышите шум.

  Сигналы сабвуфера ничего не теряют на расстоянии 25 футов, но вы просите проблем с передачей низкоуровневых полнодиапазонных несбалансированных кабелей RCA на 25 футов к сабвуферам и на 25 футов назад к вашим основным усилителям. Вот почему профессионалы используют симметричные кабели с низким импедансом; они без проблем бегают на большие расстояния. Если вам необходимо это сделать, надейтесь, что выходы вашего предусилителя и кроссовера сабвуфера имеют низкий импеданс источника.



  Выбор частоты кроссовера

  Большинство людей переключаются на частоте 80 Гц, которая используется по умолчанию для A/V-ресиверов, но вот подсказка: установите сабвуфер ниже, скажем, на 40 Гц, и увеличьте уровень сабвуфера.

  Теперь вы получите тот же мидбас, и вы получите больше глубоких басов, для которых вы изначально купили сабвуфер.

  Самый простой способ заменить гулкий, нечеткий бас глубоким, плотным басом — установить кроссовер сабвуфера на самое низкое значение, обычно от 30 до 50 Гц, а затем увеличить уровень сабвуфера.

  Если вы не пытаетесь спроектировать концертную акустическую систему для обеспечения максимальной мощности, я устанавливаю частоту кроссовера для основных динамиков на основе фактического прослушивания. При изменении их частоты кроссовера, если она регулируется отдельно от сабвуферов, бас будет меняться. На точную настройку может уйти много времени; слушайте и экспериментируйте для лучшего звука.



  Помогите мне помочь вам         наверх

  Я поддерживаю свою растущую семью через этот веб-сайт, каким бы сумасшедшим он ни казался.

  Самая большая помощь, когда вы используете любую из этих ссылок, когда вы получаете что угодно, независимо от страны, в которой вы живете. Это вам ничего не стоит, и это самый большой источник поддержки для этого сайта и, следовательно, для моей семьи. В этих местах лучшие цены и обслуживание, поэтому я пользовался ими еще до того, как появился этот сайт. Всем рекомендую лично .

  Если вы найдете это страница так же полезна, как книга, которую вам, возможно, пришлось купить, или мастер-класс, который вы, возможно, пришлось взять, не стесняйтесь помочь мне продолжать помогать всем.

  Если вы получили свое снаряжение по одной из моих ссылок или помогли иным образом, вы семья. Это замечательные люди, такие как вы, которые позволяют мне постоянно добавлять на этот сайт. Спасибо!

  Если вы еще не помогли, пожалуйста, сделайте это и рассмотрите возможность помочь мне подарком в размере 5 долларов.

  Поскольку эта страница защищена авторским правом и официально зарегистрирована, изготовление копий, особенно в виде распечаток для личного пользования, является незаконным. Если вы хотите сделать распечатку для личного использования, вам предоставляется разовое разрешение, только если вы платите мне 5,00 долларов США за распечатку или ее часть. Благодарю вас!



  Спасибо за прочтение!





  Мистер и миссис Кен Роквелл, Райан и Кэти.



  Главная  Пожертвовать Новый   Поиск   Галерея  Отзывы Практические рекомендации Книги Ссылки Семинары  О проекте Контакты

  Как подключить сабвуфер к ресиверу без выходов на сабвуфер

  У вас есть сабвуфер без выхода на сабвуфер? Не волнуйся — существует несколько простых способов подключения сабвуфера к ресиверу без выхода на сабвуфер.

  Продолжайте читать, и я покажу вам несколько вариантов вместе с простыми и понятными схемами, которые вам помогут.

  Обновлять! Основываясь на отзывах читателей, я добавил дополнительную информацию об использовании пассивного сабвуфера. Диаграмма также обновлена ​​и улучшена.

  Содержание

  • Описание домашних стереофонических сабвуферов
    • Как сабвуфер воспроизводит басы
  • Входы и элементы управления для активного сабвуфера, которые могут быть (или не быть) у вас
  • СХЕМА И ПРИМЕРЫ: Подключение сабвуфера к ресиверу без выхода сабвуфера
    • 1. Подключение ресивера к сабвуферу с входными разъемами RCA
    • 2. Сабвуферы с входы уровня динамиков
    • 3. Использование мини-усилителя для пассивных сабвуферов
    • 4. Подключение выходов динамиков ресивера к пассивному сабвуферу
  • Отличия выхода стереофонического и объемного звучания сабвуфера
  • Дополнительная полезная информация и схемы динамиков

  Описание домашних стереофонических сабвуферов

  Сравнение неактивных (пассивных) и активных (активных) корпусов домашних стереофонических сабвуферов.

  Домашние стереофонические сабвуферы доступны двух типов: с питанием («активные») и без питания («пассивные»).

  • Активные сабвуферы используют слабосигнальный сигнал, который усиливается с помощью встроенного усилителя, блока питания и выводит только басы с помощью кроссовера. Эти типы являются одними из наиболее распространенных и во многих случаях используют входной разъем типа RCA для подключения к ресиверу для звука.
  • Пассивные (неактивные) сабвуферы представляют собой просто динамик сабвуфера внутри басового корпуса. Он подключается непосредственно к клеммам динамиков или в некоторых случаях через пассивный басовый кроссовер внутри. Эти виды менее распространены.

  Как сабвуфер воспроизводит басы

  Сабвуфер работает, находясь внутри корпуса динамика, где низкие частоты улавливаются в виде роликов диффузора сабвуфера, создавая глубокий басовый звук.

  Для получения чистого баса без вокала или других звуков, которые сабвуфер не может воспроизвести должным образом, используется кроссовер нижних частот. Проблема возникает, когда вы пытаетесь подключить сабвуфер к сигналу без кроссовера — звучит ужасно!

  Выходной разъем сабвуфера на ресивере обычно ограничивается передачей только басов либо при воспроизведении стереомузыки, либо от канала сабвуфера «.1» (выделенный музыкальный контент сабвуфера) системы объемного звучания.

  Например, когда вы слышите ссылки на акустические системы «5.1» или «2.1» или объемный звук для фильмов, первое число представляет количество основных динамиков. «.1» используется для обозначения звукового канала, ограниченного использованием дополнительного сабвуфера.

  Входы и элементы управления для активного сабвуфера, которые могут быть (или не быть) у вас

  Пример активного сабвуфера с двумя типами входных сигналов (уровень громкости динамика и разъемы RCA) вместе с элементами управления звуком. Примечание.  Не все сабвуферы имеют входы уровня громкости динамиков, что затрудняет их подключение к ресиверу без выхода для сабвуфера.

  Активные сабвуферы обычно имеют несколько входов и элементов управления, но это всегда зависит от марки и модели. Вот пример того, что вы обычно найдете:

  • Потребляемая мощность (питание от розетки переменного тока)
  • Выключатель
  • Входной разъем RCA или пара разъемов
  • Регулировка частоты кроссовера сабвуфера
  • Знать регулировку уровня сабвуфера (уровень усиления [усиления] усилителя)

  Входной разъем сабвуфера обычно подключается к одному монофоническому выходному разъему на ресивере, хотя некоторые модели имеют стереовходы RCA, но обычно могут работать только с одним монофоническим разъемом. Моно (монофонические) выходные разъемы для сабвуфера объединяют оба стереоканала в один, так что никакие звуки не теряются, как это может произойти при использовании только левого или правого бокового сигнала.

  Пример моно выходного разъема RCA для сабвуфера, который можно найти на многих домашних ресиверах. Они подключаются с помощью одного кабеля RCA «папа-папа» к активному сабвуферу.

  Некоторые модели также имеют входы уровня динамиков, что означает, что их можно использовать с любым современным или старым домашним стереоресивером без выхода на сабвуфер.

  Хотя это и хорошо, но если у вас нет этой функции, обычно вам придется покупать другой сабвуфер и тратить деньги.

  Фактически, некоторая информация, которую вы сейчас найдете в Интернете, говорит о том, что вам придется купить еще один сабвуфер , если у вас нет ресивера с выходным разъемом. Это просто неправда.

  Как я упоминал в начале своей статьи, есть несколько способов обойти эту проблему.

  СХЕМА И ПРИМЕРЫ: Подключение сабвуфера к ресиверу без выхода на сабвуфер

  1. Подключение ресивера к сабвуферу с входными разъемами RCA

  Слева: Пример активного сабвуфера с 2 входными разъемами RCA вместо 1, как обычно. Справа: Y-адаптер RCA, который можно использовать с преобразователем линейного уровня для подключения сабвуфера с одним входным разъемом RCA.

  Для сабвуферов с одним или несколькими входными разъемами RCA (без входов уровня динамиков) простой способ подключить их к ресиверу без выхода сабвуфера — использовать преобразователь линейного уровня.

  Что такое преобразователь линейного уровня и чем он полезен?

  Преобразователи линейного уровня представляют собой небольшие устройства, которые принимают проводные соединения динамиков и уменьшают уровень сигнала динамика до выходного сигнала низкого уровня (разъем RCA), который может принимать сабвуфер. Они чрезвычайно удобны в мире автомобильных стереосистем, поскольку позволяют подключить стереосистему без выходов RCA к любому усилителю.


  Обычно они не используются для домашних стереосистем, но все же очень полезны.

  Здесь показаны два примера преобразователей линейного уровня/уровня громкоговорителей RCA, которые хорошо подходят для домашнего ресивера/усилителя и сабвуфера. Преобразователь линейного уровня принимает сигнал динамика более высокого напряжения от усилителя или домашнего ресивера и значительно уменьшает его масштаб, поэтому его можно безопасно использовать с входами RCA.

  Сколько стоят преобразователи линейного уровня?

  Качественные преобразователи линейного уровня имеют диапазон цен от 15 до 25 долларов США каждый. Они подключаются к выходам динамиков радиоприемника, ресивера или усилителя. Затем кабели RCA подключаются к предусмотренным разъемам. Внутренняя электроника не только уменьшает выходное напряжение динамика от ресивера, но и помогает предотвратить шум от аудиотракта.

  Если вы используете сабвуфер с одним входным разъемом RCA для сабвуфера, вы можете подобрать Y-образный RCA-адаптер, чтобы объединить оба канала приемника на выходной стороне в один.

  Сабвуферы с 2 (стерео) разъемами RCA, однако, можно использовать со стандартной парой кабелей RCA типа «вилка-вилка».

  2. Сабвуферы с входами уровня динамиков

  Если у вас есть сабвуфер с входами уровня динамиков, вам повезло! Вы можете подключить их непосредственно к выходам динамиков вашего ресивера либо отдельно (на неиспользуемые терминалы динамиков), либо одновременно с динамиками, подключенными к ресиверу.

  Сабвуферы с этой функцией содержат внутреннюю электронику, которая снижает громкость сигнала динамика от ресивера до того, как он достигнет внутреннего усилителя, питающего сабвуфер. По сути, это просто уже имеющийся RCA-конвертер линейного уровня.

  Кроме того, имеется встроенный низкочастотный кроссовер, обеспечивающий великолепно звучащие басы и отсутствие неприятных моментов в музыке — только чистые низкие частоты.

  Подключите их непосредственно к ресиверу, как и другую пару динамиков, либо к неиспользуемым выходам динамиков. Вы можете подключить их к уже используемым выходам динамиков ресивера, так как они не будут снижать общую нагрузку в Омах, которую воспринимает ресивер или усилитель.

  Примечание: Сабвуферы с входами уровня динамика 9Выходы 0063 и позволяют легко подключить их одновременно. Выходы внутренне подключены к входным разъемам, что упрощает одновременное подключение динамиков и сабвуфера к ресиверу.

  3. Использование мини-усилителя для пассивных сабвуферов

  При желании добавить пассивный сабвуфер с одной звуковой катушкой (SVC) возникает несколько проблем. Несомненно, самым простым решением является использование мини-усилителя с монофоническим низкочастотным выходом для сабвуфера.

  Для этой настройки выполните следующие действия:

  • Используйте линейный преобразователь RCA для передачи сигнала RCA на усилитель.
  • Подключите пассивный сабвуфер к выходу сабвуфера.
  • Используйте блок питания переменного/постоянного тока для его питания.

  Вот и все! Наличие встроенного сабвуфера означает, что звук будет приятным, чистыми басами без вокала, как это обеспечивает сабвуфер с автономным питанием.

  Современные небольшие усилители, как правило, очень компактны по размеру, поскольку во многих из них используется эффективная конструкция усилителя класса D. Их иногда называют усилителями 2. 1, так как они обычно имеют как выходы для стереодинамиков, так и выделенный канал для сабвуфера.

  Стоимость и другие примечания

  Они стоят от 35 до 50 долларов или около того в зависимости от модели. Недостатком является то, что если вам нужна тонна мощности, они не лучший выбор, так как многие предлагают мощность от 35 Вт до 68 Вт. Если этого недостаточно, вам лучше приобрести более дорогой усилитель.

  Примечание. Мини-усилители могут поставляться с блоком питания, а могут и не поставляться с ним, поэтому обязательно проверьте его при покупке.

  4. Подключение выходов динамиков ресивера к пассивному сабвуферу

  Пример низкочастотного кроссовера пассивного сабвуфера. Пассивные кроссоверы, в отличие от электронных кроссоверов, работают с использованием конденсаторов и катушек индуктивности вместо электронных компонентов.

  Если вы хотите использовать неактивный (пассивный) сабвуфер, у вас все еще есть надежда, хотя найти нужные детали и настроить их может быть немного сложнее, чем использовать активный сабвуфер.

  Чтобы использовать сабвуфер без усилителя, как показано на моей схеме выше, вы будете использовать кроссовер низкочастотного динамика сабвуфера, который подключается между ресивером и корпусом сабвуфера. Они отфильтровывают высокочастотные звуки до того, как они достигнут сабвуфера, чтобы обеспечить чистое и приятное звучание только басов.

  Как выбрать кроссовер для сабвуфера и где его найти

  Подобные кроссоверы продаются в одноканальных (один динамик) или двухканальных (2 динамика) моделях, в зависимости от марки и поставщика. Они также должны быть правильно согласованы с импедансом (номиналом в Омах) сабвуфера.

  Например, кроссоверы сабвуфера, предназначенные для динамиков сопротивлением 8 Ом, должны использоваться только с ними. В противном случае фильтрация звука радикально отличается и не будет звучать так, как ожидалось, поскольку фильтр кроссовера основан на ожидаемом импедансе динамика.

  Например, вы не можете правильно использовать 8-омный сабвуфер с 4-омным кроссовером.

  Обычно вы выбираете тот, у которого частота нижних частот близка к 100 Гц или находится в этом диапазоне. Кроссоверы динамиков продаются там, где продаются детали динамиков и сопутствующие компоненты, а также на таких торговых площадках, как Amazon или Parts Express.

  Отличия выходного сигнала сабвуфера от стереоприемника и ресивера объемного звука

  В отличие от старых или стандартных стереоресиверов, приемники объемного звука имеют уникальный выходной сигнал, который исходит от источника объемного звука фильма или музыки. Однако в обычном стереорежиме прослушивания они действуют так же, как и обычные приемники.

  Следует иметь в виду, что при подключении сабвуфера к ресиверу без выхода для сабвуфера вы не сможете получить удобный басовый канал «.1», как это можно сделать с ресиверами объемного звука.

  С другой стороны, это может и не быть проблемой. На самом деле, ресивер объемного звучания «LFE» (низкочастотный) выход считается необязательным — отсюда и название «. 1». Однако есть и недостаток: для некоторых фильмов, особенно боевиков или других жанров, фильмы и музыка в объемном звучании могут звучать даже лучше.

  Хотя использование обычного ресивера для подключения к сабвуферу означает, что вы не можете получить тот же эффект, хорошая новость заключается в том, что в стереорежиме как новый, так и старый ресиверы имеют очень похожее поведение сабвуфера при подключении, как вы видели. здесь.

  Кроме того, прослушивание фильма с объемным звуком через стереоподключение к стандартному ресиверу по-прежнему удобно. Для стерео дорожки объемного звука микшируются с уменьшением числа каналов , что означает, что вся звуковая информация микшируется в два канала.

  Вы по-прежнему будете получать тот же басовый сигнал, который можно использовать для питания сабвуфера.

  Дополнительная полезная информация и схемы динамиков

  У меня есть много дополнительной информации, которая поможет вам запустить вашу звуковую систему:

  • Вот моя статья, объясняющая, какой размер провода динамика вам нужен.
