Подключить сабвуфер: Как подключить сабвуфер в машине, к магнитоле и усилителю

схема подключения и установки + видео-инструкция

Хороший сабвуфер позволяет добиться качественно иного звучания автомобильной аудиосистемы за достаточно разумные деньги. Активные корпусные сабвуферы очень просты в подключении, а вот пассивный сабвуфер, не имея базовой подготовки, правильно подключить сможет далеко не каждый автолюбитель, и ошибка может привести даже к выходу из строя генератора.

Именно поэтому важно знать, как правильно устанавливать сабвуфер в машине и подключать его к автомобильной магнитоле и бортовой сети.

В конце этой статьи вы найдёте схему подключения сабвуфера к штатной магнитоле и усилителю, а также видео-инструкцию, как правильно установить и подключить сабвуфер в машине самому.

О видах автомобильных сабвуферов и их отличительных особенностях мы подробно рассказывали в своём материале о выборе сабвуфера в машину, поэтому ниже мы коснемся этой темы лишь вскользь.

Классификация сабвуферов и способы их установки в машину

Все автомобильные сабвуферы делятся  на два больших класса: пассивные и активные.

1. Пассивный сабвуфер представляет собой короб со встроенными в него динамиками. Для того чтобы такой сабвуфер работал, к нему придется дополнительно приобретать усилитель звука соответствующей мощности, поскольку своего усилителя пассивные сабвуферы не имеют.
2. Активные сабвуферы отличаются от пассивных тем, что в них имеется собственный встроенный усилитель.

По сути, активный сабвуфер – это уже готовая к использованию акустическая система, которая подойдет, пожалуй, большинству автолюбителей, кроме тех, кто предъявляет к качеству звучания особые требования. Очень часто в активных сабвуферах также имеется возможность регулировки звуковых частот и уровня басов.

Существует еще одна разновидность сабвуферов, которые не имеют корпуса и представляют собой динамик с усилителем или без него – их называют бескорпусными.

Корпусные сабвуферы, в свою очередь, отличаются между собой формой корпуса и материалом, из которого он сделан:

• В не зависимости от того, какой сабвуфер (активный или пассивный) форма корпуса у него может быть круглая, квадратная или прямоугольная.
• В качестве материала для изготовления корпуса может служить многослойная фанера, ДСП или даже ДВП.

От материала корпуса, а также от его формы зависят и частотные показатели сабвуфера.

Способы установки сабвуфера в машину

В большинстве случаев сабвуферы устанавливают в багажном отсеке автомобиля, причем места установки могут быть разными. Чаще всего сабвуфер крепят к спинке заднего сиденья, но также встречаются варианты, когда «саб» устанавливается сбоку в багажном отсеке.

Низкочастотные динамики, у которых корпус отсутствует, обычно устанавливаются в следующих местах:

• Во внутреннюю обшивку автомобиля;
• В пол багажника;
• В корпус изготовленный по индивидуальным расчетам, учитывающим особенности свободного пространства в автомобиле. Такие сабвуферы по минимуму занимают полезное пространство багажного отделения машины.

Существуют и компактные модели сабвуферов, которые устанавливаются под передние сиденья автомобиля. Однако такие устройства обладают не очень большой мощностью.

После определения места установки, производится непосредственно установка сабвуфера в машине и его дальнейшее подключение к бортовой сети автомобиля и к усилителю или автомагнитоле.

Подключение сабвуфера в машине

Если сабвуфер активный, то особых проблем при его подключении к штатной магнитоле или другому головному устройству не возникнет. Для этого нужно выполнить всего два шага: подключить питание и звуковые провода.

1. Для подключения питания необходимо протянуть провод от сабвуфера в подкапотное пространство машины и подключить его через предохранитель к плюсовой клемме аккумулятора. Минусовой контакт сабвуфера запитывается от ближайшей «массы».
2. Звуковой кабель подключается напрямую к специальному разъему для сабвуфера, который находится на задней стенке магнитолы и обычно обозначается как «S/W» или «SW OUT».

Подробней о разъёмах и выходах на задних стенках автомобильных магнитол читайте в нашей инструкции по подключению автомагнитол.

Схема подключения пассивного сабвуфера в машине

Пассивный сабвуфер в машине подключается несколько сложнее, так как его нужно соединять не напрямую с магнитолой, а через усилитель (смотрите схему подключения выше). Кроме того, во избежание «провалов» звука на высокой громкости и проблем с электрооборудованием автомобиля мы рекомендуем использовать специальный конденсатор для сабвуфера.

Поскольку сабвуферы создают дополнительную нагрузку на бортовую электрическую сеть автомобиля, то при наличии мощного усилителя звука в аудиосистеме очень часто возникает необходимость в приобретении конденсатора для сабвуфера, который будет защищать сеть от перегрузок.

После установки и подключения сабвуфера в машине останется лишь правильно его настроить. Если в автомобиль установлен активный сабвуфер, то при его регулировке просто подбирается оптимальный вариант звучания.

А вот настройка пассивного сабвуфера, как правило, более сложная, и чтобы правильно отрегулировать его звучание нужно обладать неплохим музыкальным слухом. Если настроить пассивный сабвуфер самостоятельно вам не удастся, тогда лучше будет обратиться для этого к специалистам.

Видео-инструкция по установке и подключению сабвуфера в машине

Как подключить сабвуфер к усилителю

Казалось бы, тема как подключить сабвуфер к усилителю достаточно банальная, но всегда возникает масса вопросов, когда приходится делать это на практике. Так как усилители бывают разные, сабвуферы тоже, то возникают сложности при их коммутации. Да, подразумевается, что к усилителю подключается пассивный сабвуфер, а не активный, в котором уже есть встроенный усилитель.

Усилители бывают с разным количеством каналов, разной мощности, классы, которые могут работать с разным сопротивлением. Для того, чтобы подключить сабвуфер к усилителю используются так называемые «моноблоки», то есть, мощные усилители D-класса с одним каналом, предназначенным именно для сабвуфера. Также можно использовать усилители AB-класса, в которых два канала объединяются в «мост» и подключаются к низкочастотнику.

Сабвуферы бывают с одной катушкой или с двумя. Импеданс разных сабвуферных динамиков тоже может быть разный: 2 Ом, 4 Ом. Или, если это двухкатушечный «саб», то 2+2 Ом и 4+4 Ом. Вот тут начинаются сложности и вопросы: как правильно подключить сабвуфер к усилителю и не сжечь его.

Как подключить четырехканальный сабвуфер к усилителю

Рассмотрим подключение четырехканального усилителя к сабвуферу с одной катушкой, как самый простой и распространенный вариант. Обычно два канала такого усилителя подключают к фронтальным динамикам, а другие два канала объединяют в «мост» и подключают к низкочастотнику. Зачем это делать?
Два канала, объединенные в «мост» позволяют усилителю отдать больше мощности на «саб».

Как это сделать практически?

Очень просто. Для этого толстые акустические кабеля, толщиной не менее 4 мм, подключаются к акустическим выходам на усилителе. Подразумевается, что усилитель уже подключен к головному устройству. Для этого линейные выходы (RCA или «тюльпаны») на ГУ должны быть соединены с линейными входами на усилителе. А провода питания (в идеале — от аккумулятора), должны быть подключены, соответственно, к «плюсу» и «минусу» усилителя.

Схема

Если усилитель позволяет делать «мост», на нем обязательно будет показано, как это реализовать. Часто это крайний «плюс» слева и крайний «минус» справа, объединенные подписью «Bridge». После этого акустические провода подключаются к сабвуферу, «плюс» к «плюсу», «минус» к «минусу».

Какие провода нужны для подключения сабвуфера и усилителя?

Однокатушечный «саб» может быть с импедансом как 2 Ома, так и 4 Ома. Большинство автомобильных усилителей будут работать и с теми, и с другими. Если же усилитель не работает в 2 Ома, а только в 4, значит подключать такой усилитель к данному сабвуферу нельзя.

Подключение двухкатушечного сабвуфера к четырехканальному усилителю чуть сложнее. Зато вариантов подключения больше.

Такой сабвуфер можно подключить к усилителю тремя разными способами. Возьмем, к примеру, динамик с двумя катушками 4+4 Ом.

Первый способ: подключаем его «мостом» соединяя катушки параллельно. Для этого нужно «плюс» одной катушки соединить с «плюсом» другой, «минусы» соединяем так же. В таком случае сопротивление, на которое будет работать усилитель, будет равняться 2 Ома. Нужно сразу узнать, сможет ли усилитель работать в таком режиме. Эта информация должна быть в документации к нему.

ЕЩЁ

Второй способ: катушки соединяются последовательно, в результате этого сопротивление повышается. Чтобы соединить их последовательно, надо «плюс» одной катушки соединить с «минусом» другой. А оставшиеся «минус» с «плюсом» соединить, соответственно, с «минусом» и «плюсом усилителя». В результате такого подключения усилитель будет работать с нагрузкой в 8 Ом.

Если же вас не удовлетворяет ни первый, ни второй вариант, возможен третий способ: подключение каждой катушки к своему каналу. Но, так как из-за разности стереосигнала, который идет на каждый канал, можно легко «убить» динамик, то лучше будет подключить одну катушку к «плюсу» одного канала и «минусу» другого канала, вторую — так же. В итоге получится подключение с нагрузкой по 4 Ом на каждый канал.

Правильная настройка сабвуфера в машине

Подключение моноблочного усилителя к сабвуферу

Подключение моноблочного усилителя к сабвуферу практически не отличается от описанного выше. Единственное отличие состоит в том, что двухкатушечный сабвуфер вы можете подключить к усилителю только двумя способами: последовательно или параллельно. То есть, если у вас сабвуфер с катушками 2+2 Ом, то его можно подключить только в 1 Ом или в 4 Ом.

Не забудьте выставить уровень входной чувствительности на усилителе, который регулируется ручкой Gain, а также включить фильтры на головном устройстве или усилителе: LPF и subsonic. С помощью LPF-фильтра отрезаются высокие частоты, поступающие на сабвуфер. Обычно его настраивают не выше 50-60 Гц. Сабсоник отрезает самые низкие частоты,  которые могут повредить динамик. Настраивают сабсоник немного ниже частоты настройки короба.

Видео, как подключить сабвуфер к усилителю:

Как подключить сабвуфер в машине ⋆ Doctor BASS

«Знает каждый карапуз, черный  — минус, красный — плюс!»

Подключение сабвуфера к магнитоле

Подключать сабвуфер к магнитоле необходимо только через усилитель. Так как встроенной мощности магнитолы не хватит для правильной работы сабвуфера и нормального баса вы не получите. Цепочка подключения простая: магнитола-усилитель-сабвуфер. Магнитола передает сигнал на усилитель. Усилитель в свою очередь этот сигнал усиливает и отправляет его на сабвуфер.

Для чего нужен усилитель?

Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки. Встроенного усилителя магнитолы не хватит для раскачки тяжелого низкочастотного динамика, от чего будут появляться большие искажения, уровень громкости будет низким и с большой вероятностью сабвуфер может выйти из строя или попросту «сгореть».

Если у вас активный сабвуфер, то дополнительный усилитель вам не потребуется, потому что он уже встроен в корпус саба (подробнее об активных сабвуферах). Для пассивного сабвуфера придется подобрать усилитель

(как правильно это сделать читайте на этой странице).

Как подключить сабвуфер к усилителю

Одноканальное подключение

Подключить сабвуфер к усилителю не сложно, достаточно соединить выходной аудио разъем усилителя с катушкой или катушками сабвуфера с помощью акустических проводов.

Провода не должны быть тонкими. В большинстве случаев выбирайте медную проводку сечением от 4,2 кв. мм и никаких проблем не будет.

Подключение акустических проводов

Такая схема подключения сабвуфера подойдет для одного канала усилителя или моноблока. Если у 1-канального усилителя имеются по два плюса и минуса, то не теряйтесь, эти пары просто запараллелены для удобства коммутации. И нет разницы к какому из плюсов и минусов подсоединять соответствующий провод.

Моноблкок – одноканальный усилитель, предназначенный специально для сабвуферов.

Подключение к сабвуферу через клеммникПодключение к сабвуферу напрямую

Подключение сабвуфера мостом

В случае использования многоканального усилителя, саб можно подключить к двум каналам одновременно, используя минус одного и плюс другого, такое подключение называется мостовым, при данном способе мощность выдаваемая усилителем значительно увеличивается (конкретные цифры смотрите в характеристиках).

Так можно подключить сабвуфер к двух или к четырехканальному усилителю, используя 2 канала для акустики, а оставшиеся 2 для сабвуфера.

Для подключения сабвуфера мостом, убедитесь что ваш усилитель поддерживает такую возможность.

Если подключить низкочастотный динамик  к усилителю изменив полярность, то есть плюс сабвуфера подключить к минусу выхода усилителя и наоборот, то динамик будет работать в противофазе, ничего страшного в этом нет, иногда такое подключение используется намеренно, если в усилителе нет фазовой регулировки (подробнее о регулировке фазы).

Подключение катушек сабвуфера

В технической документации на сабвуфер написано сопротивление его катушек (1 Ом, 2 Ом, 4 Ом, редко 0.5 Ом), а в технической документации усилителя указано с какими сопротивлениями он может работать, сведения эти нужны для того, что бы вы правильно и эффективно подключили сабвуфер к усилителю.   Чем меньше сопротивление  у саба, тем больше мощности выдаст усилитель, при условии что он может работать при данном сопротивлении. Сабвуферный динамик может иметь несколько катушек (1 или 2, редко 4).

При последовательном соединении катушек сопротивление увеличивается, при параллельном уменьшается. Если не хотите учить определения и считать дроби, просто сохраните себе эту шпаргалку (параллельное и последовательное подключение).

Варианты подключений

На сколько Ом подключать сабвуфер

Чем выше сопротивление — тем лучше качество звучания, чем ниже — тем больше мощности отдает усилитель. Если вам нужно много громкого баса, то включайте в минимум который может обеспечить усилитель, а если на первом месте общее качество звучание системы, то это 2 Ом или 4 Ом в зависимости от выдаваемой мощности.

Видео о том, как подключить 2 сабвуфера и больше. Схема подключения сабвуфера 2х2 Ом, 4х4 Ом, 1х1 Ом. Последовательное подключение динамиков. Параллельное подключение динамиков. Основные принципы.

Удачных подключений!

Читать еще:

Нажмите кнопку, чтобы поделиться материалом:

Как подключить сабвуфер в машине

Хорошее звучание музыки в машине – это гарантия того, что вы всегда сможете насладиться любимыми композициями и качество звука будет на высоте. К сожалению, не все производители автомобилей устанавливают в салоне хорошую стереосистему, и меломанам приходится задумываться над вопросом – как сделать так, чтобы музыка звучала хорошо.

Сабвуфер – это динамик, который может воспроизводить низкие частоты в диапазоне от 20 до 200 Герц. Обыкновенная штатная аудиосистема справиться с этим заданием не способна (если конечно у вас не автомобиль D-класса за несколько миллионов. Вот и встает вопрос – как выбрать и подключить сабвуфер.

Рекомендаций по этому вопросу можно найти очень и очень много. Стоит сперва определиться какие есть виды сабвуферов и какой из них лучше всего устанавливать в авто определенного класса.

Активные сабвуферы характеризуются наличием усилителя мощности и кроссовера, который отсеивает все лишние частоты. Такой тип сабвуфера хорошо локализует низкие частоты и воспроизводит их, не перегружая при этом головной усилитель.

Пассивные сабвуферы не оснащены усилителями мощности и поэтому их настройка – дело очень сложное, поскольку в результате может возникать дисбаланс в звучании.

Есть еще и НЧ-сабвуферы, которые представляют из себя отдельные динамики, а уже корпус для них нужно изготавливать самостоятельно. Такие сабвуферы можно установить в любое место в автомобиле.

То, где будет установлен сабвуфер зависит от типа кузова машины:

• седаны – для таких машин самым подходящим местом для установки сабвуфера будет задняя полка, хотя можно устанавливать их и в двери и даже в переднюю панель;
• хетчи и универсалы – самым лучшим местом для установки “саба” станет багажник, куда можно поместить и уже полностью готовые к использованию активные сабвуферы или самостоятельно сделать корпус под пассивные и низкочастотные;
• если же вы ездите на кабриолете или родстере, то обычно сабы устанавливают в крышку багажника, при этом для улучшения качества звука используют два НЧ динамика.

Это рекомендации специалистов, а каждый владелец сам для себя решает вопрос – куда установить сабвуфер.

Важным моментом является и само подключение саба к аудиосистеме автомобиля. При этом нужно решить следующие вопросы:

• возможно ли подключение сабвуфера к вашей магнитоле;
• как будут проходить кабели от сабвуфера;
• где расположить под капотом предохранитель сабвуфера.

Легче всего подключать активные сабвуферы, поскольку в них имеются все выходы и разъемы, а также кабели.

Активный саб подключается к магнитоле с помощью одного линейного кабеля, на задней крышке магнитолы должен быть специальный разъем, если же его нет, то либо придется покупать новую, либо брать паяльник в руки искать схемы для подключения саба. Еще два провода должны обеспечить питание усилителя, положительный провод к плюсовой клемме АКБ, минусовой – к минусу.

Важно также установить предохранитель возле аккумулятора, а все провода красиво спрятать под обшивку машины.

Пассивные и НЧ сабы в принципе подключаются по той же схеме, но есть одна небольшая разница – им требуется параллельное подключение усилителя. Если головное устройство предусматривает наличие усилителя, то проблем никаких быть не должно – протягивается акустический кабель к сабу, а все настройки ведутся через усилитель. Также питание сабвуфера тоже ведется через усилитель, а не от АКБ, поэтому нужно просто соединить минусовые и плюсовые выходы и зажимы.

В общем – это все. Но если вы не уверены в своих силах, или боитесь напортачить, то лучше заехать на сервис, где все сделают быстро и по-человечески.

Данное видео содержит инструкцию по установке саба и усилителя на примере Субару Форестера.

Еще одна легкая инструкция установки на примере сабвуфера Sony XS-GTX121LC и усилителя Pioneer GM-5500T

Загрузка…

Поделиться в социальных сетях

Как подключить сабвуфер в автомобиле?

Качественная автомобильная аудиосистема должна воспроизводить максимально обширный диапазон частот, который воспринимаются человеческим ухом. Подключив только одни лишь динамики, вы не прочувствуете полного звукового спектра. Поэтому полноценным мультимедийным системам требуется сабвуфер. Динамики по факту не могут воспроизводить те низкие и ультранизкие частоты, которые добавляют насыщенности звучанию.

Поэтому, если вы ищете полноты ощущений от прослушивания любимых композиций, мы вам детально расскажем о том, как правильно подключить сабвуфер к аудиосистеме автомобиля.

Виды сабвуферов

Весь ассортимент автомобильных сабвуферов, представленных на рынке, можно разделить на три отдельных вида:

• Низкочастотные динамики.

• Активные буферы.

• Пассивные буферы.

Отличия между этими видами хорошо различимы по отдельным трактам автомобильных аудиосистем. Тот тракт, который отвечает за низкие частоты, оборудован головным устройством, усилителем, низкочастотным динамиком и имеет соединительные провода. Остановимся детальнее на динамиках.

Низкочастотный динамик активного сабвуфера размещается в ящике, усилитель может монтироваться как снаружи, так и внутри того же ящика. По сути – это уже готовый к монтажу аппарат. Подключение активного сабвуфера к магнитоле сводится к прокладке кабелей вдоль корпуса автомобиля изнутри и их подключению. Данный вариант будет хорош для тех, кто не сильно придирчив ко всем тонкостям воспроизведения музыкальных тонов. Но в то же время он обладает хорошим преимуществом в плане компоновки и простоты монтажа.

Сабвуфер пассивного типа – это вариант, который удовлетворит предпочтения музыкальных гурманов. Низкочастотная головка помещена в ящик. Но полноценной система становится, только если подключить пассивный сабвуфер через усилитель к магнитоле, который важно правильно выбрать и установить.

Достоинства пассивных сабвуферов заключаются в их огромном модельном ряде и простоте монтажа. В основном они изготавливаются в простом прямоугольном или трапециевидном корпусе.

Отрицательные моменты подключения пассивного саба в корпусе типа трапеция заключаются в дальнейшем неудобстве пользования багажником. В основном он располагается прямо в его центре. Также чисто в эстетическом плане может быть некий цветовой диссонанс. Но всё-таки именно пассивный сабвуфер наиболее оптимален по соотношению приложенных усилий и полученного результата.

Низкочастотные динамики – наиболее приобретаемые элементы аудиосистемы автомобилей. К тому же они наиболее интересны. Покупается только лишь один динамик, а уже сооружается своими руками или в студии, которая его устанавливает. Дальнейшее подключение сабвуфера к автомагнитоле происходит только путём добавления колонок к нему. Всё, система готова к работе.

Как было уже сказано, этот вид сабвуферов самый распространённый, и производители довольно нечасто укомплектовывают такие модели в готовые ящики. Приятно, что ящик под такой НЧ-динамик можно сделать самостоятельно под наиболее удобные размеры и придать ему оригинальности.

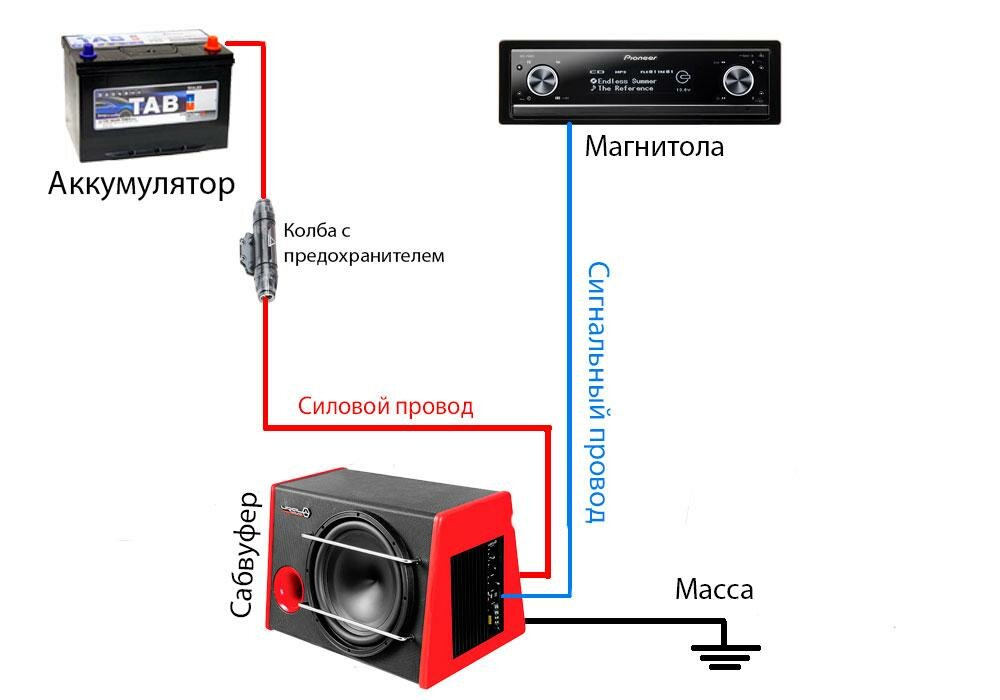

Схема подключения активного сабвуфера

Активный автомобильный сабвуфер с уже встроенным усилителем звука подключается к автомагнитоле с помощью коаксиального кабеля RCA-RCA. Один его конец подключается непосредственно к сабвуферу, второй – к аналоговой панели ресивера. Включение производится в «тюльпан» с надписью Subwoofer. Если на активном сабвуфере имеется до четырёх разъёмов-тюльпанов, дабы не ломать голову, пользуйтесь белым входом.

Ещё для подключения активного сабвуфера можно пользоваться выходными терминалами, которые зачастую применяются для подключения акустических систем. При таком подключении и колонки, и сабвуфер могут работать параллельно в НЧ-диапазоне.

Схема подключения пассивного сабвуфера

Сабвуфер подключается к выходу Pre Out Subwoofer, у него на задней панели должны иметься две клеммы. Он подключается при помощи отдельно стоящего усилителя.

Важно знать! Нужно всегда ставить «отсечку» в ресивере на буфер. Так будет регулироваться общая громкость аудиосистемы. В противном случае вы рискуете спалить сабвуфер, если пользоваться только регулятором его усилителя.

Когда определена схема монтажа аудиосистемы, и вы уже точно знаете, как подключить сабвуфер, можно покупать кабели. Для этого лучше всего подойдут акустические кабели диаметром 2,5 – 4 мм. Длина этих кабелей может регулироваться по вашему желанию и относительно того, насколько удалены друг от друга будут все нужные элементы. Выходы сабвуфера подключаются к сателлитам.

Важно помнить! Полюсы штекеров и каналов должны быть соответствующими.

Список действий для подключения активного сабвуфера

Подключение к авто сабвуфера активного типа начинается с демонтажа магнитолы и её проверки на наличие линейных выходов. Если таковые имеются, то подключение активного сабвуфера сильно упрощается, к тому же сабвуфер получается оптимально сопрягать с динамиками.

В случае отсутствия линейных выходов подключение буфера к магнитоле проводится из багажника машины. Плюс это займёт больше усилий и времени. Но саб располагается в багажнике только во благо экономии свободного места в салоне, ибо он из-за вмонтированного усилителя имеет громоздкие размеры.

Теперь детальнее разберёмся, как подключить сабвуфер с усилителем в машине. Далее встаёт задача подводки провода управления, идущего от магнитолы, а также кабеля питания и силового минуса в багажник к сабвуферу.

Провод, который будет выполнять роль силового, лучше брать с сечением от шести миллиметров. Такие кабели продаются в любом автомобильном магазине. Один его конец нужно намотать на любой удобный болт, который расположен на кузове. Его заранее следует отчистить от ржавчины и краски. Накрепко прижмите кабель. Это и станет той базовой конструкцией, которая необходима для подключения буфера силовым минусовым кабелем.

Дальнейшее подключение усилителя (в случае с аппаратом пассивного типа, так как схема прокладывания проводки во многом схожа) и сабвуфера к магнитоле продолжится прокладыванием плюсового кабеля. Нужно взять провод, аналогичный силовому минусу. Если не получается найти, тогда необходимо сделать отверстие между салоном и моторным отсеком для заведения в него этого провода по салону в багажник.

Важно знать! В тех местах, где провод проходит через отверстия перегородок, на кабель необходимо надевать резиновые втулки во избежание перетирания его изоляции.

Кабель фиксируется по всей длительности контакта. У силовой клеммы АКБ в кабель питания монтируется держатель с предохранителем. Как подключить активный буфер к автомобильной магнитоле, если на ней отсутствуют линейные выходы? Это делается с помощью высокоамплитудных входных разъёмов усилителя сабвуфера. Кабель управления коммутируется к сабу. Акустика подсоединяется к высокоамплитудному входу встроенного усилка. Соблюдайте корректную полярность!

Сигнальный провод и кабель управления заводятся в багажник к месту интегрированного усилителя. Далее, после изучения схемы подключения, можно приступать к коммутации. Далее уже можно настраивать аудиосистему и плотнее закреплять саб на его постоянном месте.

Пошаговая инструкция подключения пассивного сабвуфера

Перед подключением пассивного сабвуфера нужно перенастроить систему подключения штатной акустики к четырёхканальному усилителю. К двум передним каналам подключаются динамики. Чтобы происходила фильтрация высоких частот, между динамиками и усилителем подключается кроссовер.

Для увеличения мощности задние каналы усилителя переводятся в монорежим, и уже после этого к ним подключается пассивный сабвуфер. Между ними устанавливается второй кроссовер, который будет фильтровать нижние частоты. Как подключить пассивный сабвуфер к магнитоле? Они коммутируются такими же проводами, которыми подключаются колонки. Впрочем же, подключение идентично активному сабвуферу.

Интересный факт! Американская компания МТХ создала самый мощный в мире сабвуфер под названием MATTERHORN. Он может воспроизводить звук до 180 децибел, когда рёв двигателей реактивного самолёта приблизительно 130 ДБ. Он состоит из сорока сабов и стольких же тысячеваттных усилителей. Для него была построена и оборудована специальная комната, ибо он изначально размещался в морском контейнере.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

установка к штатной или аналоговой магнитоле, схемы и советы

Можно потратить уйму денег, купить самый крутой сабвуфер в машину, но не получить желаемого мощного глубокого баса. Ошибка выбора? Не всегда. Высокие параметры компонентов системы автомобильного звука — лишь часть необходимого. Чтобы низкочастотная колонка зазвучала по-настоящему, следует её правильно установить и подключить.

Активные и пассивные сабвуферы

Как правило, магнитолы или другие головные устройства автомобильных аудиосистем не предназначены для подключения сабвуферов. Это объясняется тем, что качество воспроизведения низких частот в основном определяется фронтальными динамиками, которым не требуется сигнал большой мощности.

О сабвуферах вспоминают, когда требуется громкий, мощный, глубокий бас, высокое звуковое давление и новые физические ощущения. Обычно магнитолы не способны обеспечивать нужный для этого мощный электрический сигнал.

В принципе маломощный низкочастотный динамик, используя фильтры (кроссоверы) для разделения нагрузки по частоте между колонками разного типа, можно подключить к стандартным выходам многих головных устройств (магнитол), если они способны обеспечить мощность выходного сигнала хотя бы 20 Вт на канал. Но если требуется высокое звуковое давление баса, без дополнительного усиления не обойтись.

Как правило, пассивные сабвуферы подключаются к источнику звука через внешний усилитель. Преимущества такой схемы, прежде всего, в гибкости. Добиваясь требуемого качества звучания или громкости баса, можно менять и колонки, и усилители независимо друг от друга.

Панель подключения пассивного сабвуфера

У активных сабвуферов усилитель мощности звуковой частоты встроен в тот же корпус, что и динамики. Это компактное решение, позволяющее экономить место и время, так как его значительно проще установить и подключить. Кроме того, активный корпусной сабвуфер обычно стоит дешевле, чем пассивный и внешний усилитель вместе взятые.

Активный сабвуфер с панелью подключения

Тем не менее следует, выбирая такую схему, быть готовым к тому, что со временем проявят себя подводные камни. Качество звука зависит как от усилителя, так и от колонки. Но заменить один из компонентов в активном устройстве практически невозможно.

Второй минус — качество усилителя. Производители универсальных устройств ориентированы на максимальные возможности своей продукции, что расширяет список потенциальных покупателей.

Встроенный усилитель, как правило, рассчитан на работу в определённых условиях. Такое устройство невозможно модернизировать, когда качество звучания перестаёт соответствовать возросшим потребностям.

Таблица: сравнение преимуществ и недостатков

	Преимущества	Недостатки
Пассивный сабвуфер	Гибкость системы. Возможность замены любого компонента. Широкие возможности модернизации.	Для подключения необходим отдельный усилитель. Высокая стоимость системы, учитывая цену усилителя.
Активный сабвуфер	Относительная простота установки и подключения. Компактность. Для монтажа требуется меньше проводов.	Не подлежит кардинальной модернизации. Ограниченные возможности усилителя.

Видео по теме

https://youtube.com/watch?v=3YUFbkxfooY

Размещение сабвуфера своими руками в салоне машины

Качество звука зависит от расположения колонок. Однако, в салоне автомобиля слишком мало места, чтобы разнести их должным образом. Кроме того, сказываются особенности распространения звуковых волн низкой частоты.

При частоте звука 100 Гц длина волны превышает 3 метра, при 50 Гц — вдвое больше. Таким образом, длины низкочастотных звуковых волн соизмеримы и даже превышают размеры салона.

«Длина звуковой волны (L) — это расстояние между двумя соседними колебаниями в одной фазе. Частота (F) — количество колебаний в единицу времени. Оба параметра связаны между собой через скорость звука C, которая (м/с) равна произведению частоты (Гц) и длины волны (м). Учитывая, что скорость распространения звука в воздухе 343 м/с, всегда можно вычислить значение длины волны, зная частоту, так же как по длине волны рассчитать частоту».

При таких условиях волны не распространяются в привычном понимании термина, колебания диффузора динамика воспринимаются как толчки поршня, поочерёдно то усиливающего, то понижающего давление воздуха в салоне.

Направление на звук мы воспринимаем, анализируя временную разницу достижения волной левого и правого уха. А раз нет распространения, то и направление на источник звука определить невозможно.

Это означает, что расположение сабвуфера в салоне автомобиля на качество звука практически не влияет. Выбирая подходящее место для низкочастотной корпусной колонки, прежде всего учитывают:

• удобство доступа,
• затраты средств и усилий на монтаж,
• помехи эксплуатации автомобиля по назначению.

В подавляющем большинстве случаев сабвуфер размещают в багажнике. Самые популярные места:

• за спинкой заднего сидения диффузором в багажник,
• в нише крыла (сабвуферы стелс),
• в задней полке диффузором в салон,
• за складным подлокотником диффузором в салон,
• в полу,
• в нише запасного колеса.

Галерея: примеры установки

Размещение корпусного сабвуфера в нише подлокотника

Размещение корпусного сабвуфера по центру багажника диффузором наружу

Размещение сабвуфера стеллс в нише заднего крыла

Размещение сабвуфера в полу багажника

Между салоном хэтчбека или универсала и багажником прекрасная акустическая связь. В этих кузовах сабвуфер можно установить в любое из перечисленных выше мест.

У седанов багажник изолирован лучше, что может снизить звуковое давление в салоне. Чтобы этого не произошло, возможно, понадобится прорезать дополнительные отверстия, улучшающие акустическую связь. Их суммарная площадь должна быть не меньше площади диффузора.

В задней полке и в подлокотнике сабвуферы устанавливают, во-первых, таким образом, чтобы перед диффузором не было никаких препятствий. Во-вторых, без щелей между корпусом колонки и полкой (сидениями).

Естественное место для размещения малогабаритных активных сабвуферов в плоском корпусе — под сидением. Лучше всего эти устройства проявляют себя в автомобилях малого класса, где «раскачке» звукового давления помогают миниатюрные размеры салона.

Размещение плоского сабвуфера в салоне автомобиля под сидением

Как подключить усилитель звука: схемы

Активные и пассивные сабвуферы подключаются к источнику звука по разным схемам.

Пассивный

Подключение с помощью фильтров (кроссоверов) непосредственно к акустическим выходам (не к линейным «тюльпанам») головного устройства (магнитолы) по мостовой схеме имеет смысл, если его выходная мощность выше 20 Вт на канал.

По мостовой схеме входы сабвуфера подключают к выходам каналов разной полярности

Входы сабвуфера подключают к выходам усилительных каскадов разной полярности. Чтобы исключить перегрузку, фильтры подбирают таким образом, чтобы частоты основных каналов и сабвуфера не пересекались.

Практические схемы подключения могут изменяться в зависимости от модели головного устройства. В любом случае не следует подключать один из выводов колонки непосредственно к корпусу автомобиля.

Если головное устройство (магнитола) не поддерживает мостовую схему, сабвуфер подключают к положительным выходам левого и правого канала.

Когда магнитола не поддерживает мостовую схему, сабвуфер подключают к положительным выходам каналов

Подключение сабвуфера непосредственно к магнитоле скорее исключение, чем правило. Обычно сигнал попадает на динамик через усилитель. Для этого могут быть использованы устройства с различным числом каналов.

Вход усилителя подключается к линейному выходу — к «тюльпанам» — головного устройства межблочным кабелем. Использование акустических выходов магнитолы для подключения усилителя допустимо, если последний поддерживает такой режим (оборудован входом высокого уровня). Однако, следует помнить, что в этом случае страдает качество звука.

Когда у усилителя всего один канал, колонка просто подключается к его выходу. Для этого используют либо специальные акустические провода, либо такие же, как тот, которым усилитель соединён с положительной клеммой аккумулятора. В любом случае площадь сечения провода для передачи низкочастотного звукового сигнала должна быть близка к аналогичному параметру силового.

Моноблок для подключения сабвуфера

К многоканальному усилителю пассивный сабвуфер может быть подключён по мостовой схеме. В этом случае суммарная мощность примерно вчетверо превышает значение параметра одного канала.

Частота поступающего на пассивный сабвуфер звукового сигнала должна быть ограничена верхним значением 50–150 Гц. Если фильтр встроен в усилитель, выбирают положение переключателя LPF. Порог среза регулируют на слух по качеству звучания баса. Когда усилитель не оборудован фильтрами, используют внешний кроссовер.

Органы управления фильтра низких частот усилителя

Активный

Активный сабвуфер состоит из усилителя и динамика. C автомобильным аккумулятором его соединяют отдельным проводом через предохранитель, соблюдая требования, предъявляемые к подключению усилителей.

Выбирая калибр — по стандарту AWG — силового провода, ориентируются на длину и силу потребляемого тока (характеристика усилителя). Чем больше значение тока и длиннее провод, тем большая площадь сечения требуется для передачи энергии без потерь, тем меньшее значение калибра. Рекомендации по подбору приведены в таблице.

Таблица: калибр силового провода в зависимости от длины и силы тока

Потребляемый ток усилителя	Длина силового провода
	до 1 м	1–2 м	2–3 м	3–4 м	4–5 м	5–6 м	6–7 м	7–8 м
до 20 А	AWG 14	AWG 12	AWG 12	AWG 10	AWG 10	AWG 8	AWG 8	AWG 8
20–35 А	AWG 12	AWG 10	AWG 8	AWG 8	AWG 6	AWG 6	AWG 6	AWG 4
35–50 А	AWG 10	AWG 8	AWG 8	AWG 6	AWG 4	AWG 4	AWG 4	AWG 4
50–65 А	AWG 8	AWG 8	AWG 6	AWG 4	AWG 4	AWG 4	AWG 4	AWG 2
65–85 А	AWG 6	AWG 6	AWG 4	AWG 4	AWG 2	AWG 2	AWG 2	AWG 0
85–105 А	AWG 6	AWG 6	AWG 4	AWG 2	AWG 2	AWG 2	AWG 2	AWG 0
105–125 А	AWG 4	AWG 4	AWG 4	AWG 2	AWG 0	AWG 0	AWG 0	AWG 0
125–150 А	AWG 2	AWG 2	AWG 2	AWG 0	AWG 0	AWG 0	AWG 0	AWG 00

Силовой кабель прокладывают вблизи остальной автомобильной проводки. Для защиты от коротких замыканий и перегрузок в цепь устанавливают предохранитель. Его номинал должен соответствовать калибру (сечению) провода. Рекомендации по выбору показаны в таблице.

Таблица: номинал предохранителя в зависимости от площади сечения провода и калибра по AWG

Площадь сечения (мм2)	Калибр кабеля (AWG)	Максимальный номинал предохранителя (А)
0,5	20	5
0,75	18	7,5
1	17	10
1,5	15	15
2,5	13	25
4	11	30
6	9	40
8	8	50
10	7	60
16	5	80
20	4	100
25	3	125
30	2	150
50	0	200
70	000	250
95	0000	300

Сухое и доступное для контроля место установки предохранителя выбирают вблизи аккумулятора не далее 30 см от плюсовой клеммы. Держатель предохранителя жёстко закрепляют на корпусе.

Установка предохранителя в моторном отсеке

Рекомендуется использовать конденсатор. Его назначение — подавление высокочастотных помех (наводок) в звуковом тракте и сглаживание пульсаций напряжения бортовой сети вследствие пиковых скачков потребляемого тока.

Автомобильный конденсатор для аудиосистемы

Конденсатор ёмкостью примерно 0,1 фарада на 100 Вт мощности сабвуферного усилителя устанавливают между плюсовым проводом питания и корпусом не далее 60 см от устройства или подключают к специальному разъёму, если он есть.

Для соединения активного сабвуфера с источником сигнала (головным устройством) используют межблочный (линейный) кабель.

Межблочный кабель для подключения к линейным выходам

Чтобы уменьшить наводки и помехи, линейный кабель прокладывают как можно дальше от бортовой проводки автомобиля. При недостаточном количестве разъёмов на магнитоле применяют разветвители (Y-адаптеры).

Разветвление линейных выходов с помощью Y-адаптеров

Разъём управления REM соединяют с аналогичным выходом магнитолы любым проводником.

Подключение компьютерных и бытовых активных сабвуферов

Автомобильные активные сабвуферы отличаются от компьютерных и бытовых исполнением и питанием. Как правило, динамики и корпуса устройств, предназначенных для эксплуатации в автомобиле приспособлены к вибрациям, пыли, перепадам температуры и влажности. Кроме того, они рассчитаны на питание от бортовой сети постоянного тока номинальным напряжением 12 В.

Бытовые устройства питаются от сети переменного тока, поэтому подключать их к автомобильной аудиосистеме без переделки нельзя за исключением сабвуферов с универсальным питанием.

Бытовой сабвуфер с питанием от сети переменного тока

Простейшая доработка — демонтаж встроенного усилителя вместе с блоком питания, что превращает сабвуфер из активного в пассивный.

Ввиду того что бытовые приборы предназначены для эксплуатации в более мягких условиях, чем специализированные, срок их службы в автомобиле может значительно сократиться.

Видео: установка в машину домашнего сабвуфера

Инструкции по правильной установке

Все монтажные работы следует проводить при отключённой минусовой клемме автомобильного аккумулятора. Для установки сабвуфера могут понадобится следующие материалы и изделия, о выборе которых шла речь выше:

• силовые провода подходящего сечения,
• межблочный кабель,
• предохранитель с держателем,
• конденсатор,
• кроссовер.

Для выполнения работ по монтажу сабвуфера необходимы следующие инструменты и расходные материалы:

• отвёртки,
• набор ключей,
• кусачки,
• нож,
• дрель,
• гофрированная трубка,
• пластиковые или резиновые втулки для переходов,
• клеммы,
• метизы.

Установка активного сабвуфера

1. Прежде чем приступать к работе, отключите от аккумулятора минусовую клемму.Отключение минусовой клеммы от аккумуляторной батареи
2. Выберите наиболее подходящее место для установки, ориентируясь на предполагаемое качество звука и минимальный ущерб функциональности автомобиля.
3. Максимально близко к аккумулятору определите место установки предохранителя. Закрепите держатель на корпусе автомобиля. Соедините один вывод с плюсовой клеммой батареи. Защитите провод гофрированной трубкой.
4. Разместите сабвуфер. При необходимости просверлите крепёжные отверстия и закрепите колонку болтами или шурупами-саморезами.
5. Надёжно соедините «земляную» клемму GND с корпусом автомобиля отрезком того же провода, что будет использован для питания усилителя устройства. Место контакта зачистите от краски. Для крепления используйте нержавеющие болты, гайки и шайбы. Откажитесь от шурупов.Соединение сабвуфера с корпусом автомобиля
6. Проложите силовой провод между сабвуфером и предохранителем. Разместите его вместе со жгутами автомобильной проводки.
7. Избегайте прокладки вблизи подвижных деталей, не допускайте защемления элементами обшивки салона. Фиксируйте провод там, где есть вероятность перетирания от вибрации.Укладка силового провода активного сабвуфера в жгут
8. Для переходов из салона в багажник и моторный отсек по возможности используйте штатные отверстия, если это невозможно — просверлите дрелью новые. Защитите переходы резиновыми или пластиковыми втулками и уплотнителями.
9. Соедините проложенным кабелем разъем питания сабвуфера и свободный вывод предохранителя.
10. По желанию установите конденсатор.Подключение конденсатора к активному сабвуферу
11. Проложите межблочный кабель между сабвуфером и головным устройством как можно дальше от силовой проводки автомобиля по возможности избегая пересечений с ней.Прокладка межблочного кабеля в салоне автомобиля
12. Если в межблочном кабеле нет управляющего провода, проложите его отдельно в любом удобном месте и соедините вход REM усилителя сабвуфера с магнитолой.
13. Проверьте надёжность всех соединений, подключите минусовую клемму аккумулятора, подайте питание на аудиосистему и проверьте её работоспособность.
14. При отсутствии недостатков, закрепите кабели и провода, установите на место обшивку.

Установка пассивного сабвуфера

1. Подберите подходящие места для установки сабвуфера и кроссовера, закрепите устройства.
2. С учётом положения фильтра проложите акустический кабель (провод) между сабвуфером и усилителем или головным устройством.
3. Соедините проложенным проводом сабвуфер с выходом усилителя через кроссовер или напрямую, если усилитель оборудован фильтром низкой частоты LPF.
4. Проверьте надёжность соединений, включите питание и протестируйте работу сабвуфера.
5. При отсутствии недостатков закрепите провода, восстановите обшивку салона.

Видео по установке

Самостоятельная установка сабвуфера — дело несложное, но требующее внимательности и аккуратности. Выполняя приведённые рекомендации, справиться с этой задачей сможет любой.

Как правильно подключить сабвуфер к усилителю

Система из колонок и низкочастотного излучателя способна точно передать весь диапазон звуков любых музыкальных инструментов. Можно купить домашний кинотеатр в сборе, тогда не придется ломать голову, как подключить колонки и сабвуфер к усилителю – в инструкции все расписано достаточно подробно и понятно. Но такие системы стоят дорого.

Собрать домашний кинотеатр самостоятельно – это реально

Если у вас дома установлена качественная стереосистема, можно сэкономить. Колонки и усилитель уже есть, но в системе не хватает басов. Значит, можно докупить только низкочастотный излучатель, или как его сокращенно называют меломаны, – саб.

При сборе акустической системы из разрозненных компонентов встает вопрос, как подключить сабвуфер к усилителю. Рассмотрим различные варианты. Способ подключения зависит от параметров телевизора, блока усиления сигнала и самого излучателя низких частот.

Как подключать к телевизору сабвуферы различных типов

Низкочастотные излучатели бывают двух видов:

• активные,
• пассивные.

В активных моделях встроен усилитель мощности. Это значит, что сигнал от источника усиливается уже внутри сабвуфера. При таком способе подключения потери и искажения сводятся к минимуму. Пассивный низкочастотный излучатель не имеет собственного усиливающего модуля. Что получил от источника, то и выдает во вне. Понятно, что громкость и качество звука страдают.

Как подключить активный сабвуфер к телевизору

В нашем случае это означает, что пассивный сабвуфер можно подключить только к усилителю или ресиверу, а активный прямо к телевизору. Низкочастотные излучатели с встроенным усилителем комплектуются специальным шнуром с «тюльпанами» 2RCA, которые достаточно вставить в соответствующие слоты. Например, эта опция доступна во всей линейке продукции Sony.

Далее заходим в меню настроек телевизора. Находим вкладку «аудио» и активируем функцию «цифровой выход» (digital out). Теперь звук с телевизора будет проходить через усилитель сабвуфера. Басы зазвучат объемнее.

В новых моделях телевизоров LG, Samsung, Philips и некоторых других производителей аналоговые разъемы не устанавливаются. В этом случае подключить саб к телевизору можно с помощью портов HDMI, оптического или коаксиального кабеля, а также гнезда для наушников mini Jack 3.5 мм.

Современные телевизоры оснащаются опциями автоматической синхронизации, поэтому достаточно следовать инструкциям. По такой же схеме подключается активный сабвуфер к усилителю или проигрывателю дисков.

Как подключить пассивный сабвуфер к телевизору

Пассивный низкочастотный излучатель – это по сути динамик большого диаметра в корпусе из дерева или пластика. Так как встроенного блока, усиливающего сигнал нет, подключать саб к телевизору следует только через усилитель или AV-ресивер. Возможны два варианта.

Разбираемся, как правильно подключить пассивный сабвуфер к усилителю. Особой сложности в этой операции нет. Необходимо изучить, какими выходами оснащен усиливающий модуль, и какие входы есть на сабвуфере.

HDMI – лучший вариант

Если есть парные порты HDMI (ARC), лучше остановить выбор на них. Этот интерфейс позволяет получить самую качественную на сегодня передачу аудиосигнала. Соедините вход HDMI IN на сабвуфере с выходом HDMI OUT на усилителе с помощью соответствующего кабеля. Теперь при просмотре фильмов или прослушивании музыки можно наслаждаться мощными басами.

Коаксиальный кабель – отличный вариант

Если не удалось найти на сабвуфере и «усилке» парные слоты HDMI (ARC) или «оптику», не переживайте. Сопоставимое качество обеспечивает и коаксиальный кабель. Найдите на сабвуфере вход COAXIALASSIGNABLEIN или DIGITALAUDIOIN, а на усилителе выход COAXIALASSIGNABLEOUT или DIGITALAUDIOOUT. Соедините эти порты и получайте удовольствие от современных музыкальных хитов.

Композитный разъем RCA – достойное решение

Интерфейс этого типа в просторечии называют «тюльпанами». Нужно найти на сабвуфере порты AUDIOIN красного и белого цвета. На усилителе должны быть ответные части AUDIOOUT с такой же окраской. Необходимо строго соблюдать полярность. Если на шнуре «тюльпанчики» окрашены в черный и красный, соединяйте черные «папы» с белыми «мамами». Желтые наконечники (если они есть на кабеле) игнорируйте, они передают видеосигнал.

Разъем SCART – хороший ход

Если на усилителе есть только слот SCART, поищите на сабвуфере гнезда RCA. Нашли? Теперь вы сможете соединить устройства с помощью специального кабеля, который имеет и многоштырьковый разъем, и пару «тюльпанов». Конечно, аналоговый сигнал проигрывает в качестве цифровому, но при хорошей настройке можно добиться отличного звучания.

Как подключить сабвуфер к автомобильной акустике

С подключением сабвуфера к домашней акустике разобрались. Не меньший интерес вызывает тема низких частот в аудиосистемах для автомобилей. Не секрет, что сегодня «стальные кони» оцениваются не только по скорости, экономичности или проходимости, но и по уровню комфорта.

Автомобилистам, которые любят музыку, приходится самостоятельно решать, как подключить сабвуфер к магнитоле с усилителем. Производители автомобилей устанавливают в свои изделия продвинутые магнитолы и системы из нескольких колонок («пищалки» на сленге автомобильных меломанов). Сабвуферы в стандартную комплектацию не входят. Напрасно. Чтобы наслаждаться современной музыкой, необходима полноценная акустика.

Как подключить 4 канальный усилитель к сабвуферу

Изначально производителями предполагается, что подключением бортовой аппаратуры авто занимаются профессионалы. По этой причине подключать сабвуфер к усилителю в автомобиле намного сложнее, чем в бытовой технике типа домашних кинотеатров.

Наиболее продвинутым типом автомобильных усилителей являются 4 канальные устройства. К ним можно подключить различные комбинации акустических элементов:

• две, три или четыре «пищалки»,
• пару колонок и саб,
• две «пищалки» и два сабвуфера.

Разберемся, как правильно подключать сабвуфер к 4 канальному усилителю.

Начнем с того, что на усилителе (на сленге автомобилистов произносится как «усь») расположены несколько групп выходов:

• силовые (для источников питания),
• 12 В (на них подается питание от бортового аккумулятора),
• REM (подключение кабеля главного блока),
• аналоговые порты RCA,
• клеммы для динамиков и сабов с маркировкой +/-,
• заземление.

Изначально звук подается с автомагнитолы на усилитель. Далее с «усилка» сигнал распределяется на «пищалки» и «басовик». Сабов может быть и два. Как подключить 2 сабвуфера к усилителю, рассмотрим ниже.

Чтобы усилитель нормально работал, необходимо обеспечить бесперебойное питание. От АКБ пускаем кабель на усилитель. Недалеко от аккумулятора устанавливаем предохранитель. Ближе к усилителю обязательно ставим конденсатор. Он нужен, когда сабвуфер развивает максимальную мощность. Кондер располагаем около уся, чтобы посадить их на одну массу (заземление).

Пошаговая инструкция, как подключить сабвуфер к магнитоле с усилителем

Со схемой подключения в теории разобрались. Теперь нужно понять, как правильно подключить сабвуфер к усилителю на практике. Или выяснить, что подобная работа вам не под силу и запланировать обращение в автосервис. В любом случае, будет поучительно и полезно.

Операции по подключению акустической схемы нужно выполнять, когда цепь отключена от аккумулятора! В противном случае возможно короткое замыкание. Это чревато выходом из строя всей аппаратуры и повреждением бортовой электрической системы.

1	Прокладываем кабель питания с установленным предохранителем от плюсовой клеммы АКБ к усилителю. Просто протягиваем провод, не закрепляя на клемме аккумулятора. Номинал предохранителя равен максимально потребляемой усилителем силе тока. Для надежности прибавьте к этой величине еще 5 ампер.
2	Силовой кабель желательно защитить гофрой, особенно участок, который находится в моторном отсеке. Вытягиваем провод со штатным пучком проводки в салон. Усилок, как правило, устанавливается в багажнике вместе с сабом, поэтому нужно заранее продумать, как протянуть кабель к нему. Некоторые элементы салонной отделки придется снять или ослабить.
3	В багажник кабель выводится через технологическое отверстие (как из подкапотного пространства в салон). В иномарках, скорее всего, будет стоять заглушка из резины. В российских авто заглушки не ставят. Да и самого отверстия может не быть. Придется использовать дрель и сверло подходящего диаметра. В просверленное отверстие желательно вставить резиновую втулку, чтобы провод не перетерся.
4	Когда провод выведен в багажник, подсоединяем его к плюсовой клемме усилителя. От минусового контакта кидаем заземление на любую чистую металлическую деталь. Например, крепим конец «ноля» к болту, который фиксирует заднее сиденье. Устанавливаем конденсатор, который заземляем на ту же массу, что и «усилок».
5	Подключаем клеммы сабвуфера к контактам усилителя, соблюдая полярность. Это очень важно, иначе саб быстро выйдет из строя. Тщательно проверьте, насколько плотно затянуты винты. Слабый контакт неизбежно скажется на качестве звучания.
6	Теперь подключаем провода, которые пойдут к магнитоле в салон. Двухжильный композитный с «тюльпанами» подсоединяем к соответствующим разъемам. Одножильный проводок (чаще синего цвета) для питания подключаем к контакту, который находится между минусовой и плюсовой клеммой. Протягиваем жгут в салон.
7	Аккуратно вытаскиваем магнитолу с помощью специальных ключей. Если их нет, воспользуйтесь отвертками, или ножами. Теперь соединяем аналоговый вход усилителя с таким же выходом магнитолы композитным кабелем RCA. Белые штекеры вставляем в разъемы того же цвета. Если на шнуре только черные и красные «колокольчики», черные штекеры вставляйте в белые слоты. Главное, не спутать их с похожими гнездами для высокочастотных колонок.
8	Подключаем провод управления питанием (как правило, он идет вместе со жгутом композитных кабелей) к соответствующему проводку синего цвета на магнитоле. Теперь, при включении магнитолы питание будет поступать и на усилитель, а от него – на сабвуфер.
9	Теперь можно подключить собранную электрическую цепь к источнику питания – аккумуляторной батарее. Закрепляем свободный конец кабеля, который оставался в моторном отсеке к плюсовой клемме АКБ. Если вы все сделали правильно, при активации магнитолы сабвуфер включится автоматически.

По этому алгоритму можно действовать, когда нужно подключить 2 сабвуфера к усилителю. В пятом пункте инструкции вместо двух клемм нужно будет задействовать четыре. Все остальные манипуляции аналогичны.

Пять принципов настройки сабвуфера

Сабвуфер должен звучать так же, как васаби для суши. Используйте его неосторожно, и он подавит все остальное. Но используйте его разумно, и это может сделать весь опыт намного более удовлетворительным.

Сабвуферы гораздо сложнее подключить и настроить, чем что-либо еще в аудиосистеме. Акустика вашей комнаты оказывает гораздо большее влияние на характеристики сабвуфера, чем на другие динамики. Сабвуферы часто необходимо подключать к розеткам переменного тока, отличным от других компонентов системы, и в большинстве аудиосистем нет специальных подключений для сабвуфера. Но миллионы людей установили сабвуферы к своему удовлетворению, и вы тоже можете.

Мы упростили процесс до пяти шагов, каждый из которых удобно начинается с буквы C: подключение, управление, сканирование, объединение и проверка. За почти 30 лет изучения и измерения сабвуферов я обнаружил, что этот метод позволяет почти любому сабвуферу хорошо работать практически с любой акустической системой, независимо от того, какое другое звуковое оборудование я использую. Он будет работать с любым выбором из нашего руководства по лучшим бюджетным сабвуферам, а также с любым другим обычным сабвуфером.

1. Подключите

Фото: Rozette Rago

Если вы используете свой сабвуфер с ресивером домашнего кинотеатра, подключение простое: просто проложите соединительный аудиокабель, подобный этому, от выхода сабвуфера ресивера к линейному входу сабвуфера (на фото выше ). Если у сабвуфера есть вход с надписью LFE, используйте его. Если у него есть только правый и левый стереовходы (линейный уровень), используйте любой из них.

Фото: Брент Баттерворт

Если вы используете свой сабвуфер со стереофоническим ресивером, у которого отсутствует выход для сабвуфера (а многие из них имеют), вы можете подключить сабвуфер с помощью дополнительного набора кабелей для громкоговорителей, как показано выше, при условии, что сабвуфер имеет подключения на уровне динамика (провод динамика), как это сделано в нашем руководстве по лучшим бюджетным сабвуферам.Обычно вы прокладываете кабели левого и правого динамиков от ресивера к сабвуферу, а затем от сабвуфера к динамикам. Руководство по эксплуатации сабвуфера, скорее всего, будет содержать схемы, наглядно показывающие подключения.

Если вы используете сабвуфер с компьютерной акустической системой, ваша акустическая система может иметь выход для сабвуфера или набор линейных выходов, которые можно подключить к сабвуферу. Если ни того, ни другого нет, возьмите такой Y-образный адаптер. Подключите Y-образный адаптер к аудиовыходу вашего компьютера, затем подключите один конец Y-адаптера к динамикам вашего компьютера с помощью штекера 3. 5-миллиметровым кабелем, подобным этому (в большинстве компьютерных колонок есть этот кабель), и подключите другую ногу Y-адаптера к линейным входам сабвуфера с помощью кабеля 3,5-мм – RCA, подобного этому.

Проблемы с гудением обычны для сабвуферов, потому что люди часто подключают сабвуфер к другой розетке переменного тока, чем остальная аудио / видеосистема; если две розетки подключены к разным автоматическим выключателям, может возникнуть «контур заземления», который будет производить гудение 60 Гц. Иногда гудение может возникать даже при подключении сабвуфера к той же розетке или розетке.

Чтобы устранить проблему с гудением, сначала проверьте аудиосоединение между сабвуфером и ресивером. Поврежденный или частично отсоединенный кабель может издавать гудение. Если кабель в хорошем состоянии и соединения надежны, и если у вашего сабвуфера есть съемный шнур переменного тока, который можно вставить в гнездо на сабвуфере, попробуйте перевернуть разъем. Если шнур переменного тока вашего сабвуфера постоянно подключен или не предназначен для переворота, а сабвуфер подключен к другой розетке, попробуйте подключить сабвуфер к удлинителю, который используется для остальной аудио / видеосистемы.Если этот трюк устраняет гудение, но постоянное подключение таким образом для вас непрактично, попробуйте использовать изолирующий трансформатор на кабеле, идущем от ресивера к сабвуферу, или используйте беспроводной передатчик сабвуфера.

2. Органы управления

Фото: Rozette Rago

Недорогие сабвуферы обычно имеют всего две ручки, которые нужно отрегулировать: громкость и частоту кроссовера.

Частота кроссовера определяет самые высокие ноты, которые будет играть сабвуфер. Установите слишком высокую частоту, и тогда Ариана Гранде будет звучать как Вин Дизель, потому что часть ее голоса исходит из сабвуфера.Установите его слишком низко, и между сабвуфером и динамиками появится звуковая «дыра», и Вин Дизель может начать звучать немного как Ариана Гранде.

Идея состоит в том, чтобы сабвуфер поднимал звук именно там, где останавливаются динамики. Обычно самую низкую частоту, на которую рассчитаны динамики, можно найти в спецификации на веб-сайте производителя или в руководстве пользователя. Например, в спецификации Q Acoustics 3020i, которую мы тестировали для нашего руководства по лучшим полочным динамикам для большинства стереосистем, указано, что динамик имеет номинальную частотную характеристику от 64 Гц до 30 кГц.В этом случае вам следует установить частоту кроссовера сабвуфера 64 Гц или немного выше.

Установите слишком высокую частоту, и Ариана Гранде может звучать как Вин Дизель, потому что часть ее голоса исходит из сабвуфера.

Однако будьте осторожны — некоторые производители настроены немного оптимистично в отношении этих характеристик. Например, в спецификации Audioengine HD3, которую мы тестировали для наших лучших полочных динамиков с беспроводным питанием и лучших руководств по компьютерным динамикам, его отклик снижен до 65 Гц, хотя HD3 намного меньше, чем Q Acoustics 3020i, и имеет крошечный 2.75-дюймовый низкочастотный динамик. Лучше всего установить частоту кроссовера сабвуфера в соответствии с рейтингом динамиков, а затем увеличить частоту, если вы слышите «дыру» между сабвуфером и динамиками — например, если голос Вина Дизеля звучит слабым и слабым, или если аварии и взрывы в боевиках не окажут должного воздействия, как они, вероятно, должны.

Обратите внимание, что если вы используете свой сабвуфер с ресивером домашнего кинотеатра, вам следует установить регулятор частоты кроссовера сабвуфера на максимум и использовать настройки кроссовера сабвуфера ресивера.Стандартная частота кроссовера в системах домашнего кинотеатра — 80 Гц. Если ваши динамики маленькие — с низкочастотными динамиками размером 4 дюйма или меньше — вы можете установить частоту более 120 Гц; это избавит ваши динамики от необходимости воспроизводить низкие частоты, поэтому они смогут играть немного громче, а система будет звучать более отчетливо. Если у вас громкоговорители большего размера, например, колонки Tower, вы можете предпочесть звучание с частотой кроссовера 60 Гц. В этом случае нет жесткого правила, потому что акустика вашей комнаты будет иметь большое влияние на результаты.

Теперь вам нужно настроить уровень (или громкость) сабвуфера относительно других динамиков. Если вы используете ресивер домашнего кинотеатра, он имеет встроенный тестовый сигнал, который поможет вам установить уровень громкости сабвуфера. В этом случае обычно лучше оставить регулятор громкости сабвуфера примерно наполовину и отрегулировать громкость сабвуфера с помощью органов управления ресивера. Если установка уровня громкости сабвуфера наполовину не дает вам достаточной громкости, попробуйте увеличить ее примерно на три четверти, а затем отрегулируйте уровень с помощью регулятора уровня сабвуфера ресивера.Если вам нужно увеличить громкость сабвуфера на полпути, не беспокойтесь об этом. Практически все активные сабвуферы имеют внутренний ограничитель, который защищает драйвер и усилитель. Если вы не слышите большие искажения, нет проблем.

Если вы используете сабвуфер в стереосистеме или компьютере, просто установите громкость сабвуфера так, чтобы он лучше всего звучал из кресла, в котором вы обычно сидите и слушаете. Звук не должен быть ни громким, ни тонким. Вы также можете на лету изменять громкость сабвуфера в соответствии с музыкой или фильмами, которые вы слушаете.Здесь нет никаких правил.

Большинство сабвуферов также имеют регулятор фазы — переключатель или ручку, которая немного регулирует синхронизацию низких частот, чтобы сабвуфер был более синхронизирован с основными динамиками. В некоторых случаях это может помочь сабвуферу лучше сочетаться с основными динамиками, но настройка этого регулятора обычно не критична. Попробуйте разные настройки и посмотрите, что вам больше всего подходит; если вы не слышите разницы, не переживайте.

Обратите внимание, что большинство ресиверов домашнего кинотеатра имеют технологию автоматической коррекции помещения, которая теоретически должна сбалансировать ваш сабвуфер с вашими основными динамиками и настроить звук сабвуфера для наилучшего звучания в вашей комнате. Нет ничего плохого в том, чтобы попробовать это или придерживаться результатов, если вам нравится звук. Однако эта технология, как известно, ненадежна и может даже ухудшить звук. Прочтите наше лучшее руководство по AV-ресиверу для получения дополнительной информации.

3. Crawl

Фото: Rozette Rago

Расположение сабвуфера и кресла для прослушивания в вашей комнате, вероятно, будет иметь большее влияние на звук, чем ваш выбор сабвуфера. Поместите его в угол, и он будет звучать громко. Поместите его в другое место, и некоторые басовые ноты будут усилены, а другие несколько приглушены.И эффекты будут отличаться в зависимости от того, где вы сидите. К счастью, ваши уши не могут определить, откуда берутся глубокие басы, а это значит, что у вас есть большая гибкость при размещении сабвуфера.

Если вы хотите добиться наилучшего звучания сабвуфера, есть проверенный временем метод, который вы можете использовать, чтобы найти для него оптимальное место. Поместите сабвуфер в кресло, на котором вы чаще всего сидите, когда слушаете (нет, правда), и играйте мелодию с мелодичной басовой линией, как «Aja» Steely Dan.«Теперь ползите по комнате, положив голову на пол (да, мы по-прежнему серьезно), и найдите место, где басовая линия звучит наиболее ровно. Это то место, где вы хотите разместить сабвуфер.

К сожалению, это размещение обеспечит наиболее ровные басы только на одном сиденье. Для многих аудиоэнтузиастов это нормально, потому что другие люди в комнате с ними могут быть не такими разборчивыми. Если вы действительно заботитесь о том, чтобы дать всем лучший звук, продолжайте и сделайте ползание, затем снова послушайте басовую линию с вашего основного места для прослушивания, а затем с других мест.Затем перемещайте сабвуфер, пока не найдете лучший компромисс. А еще лучше — переходите к следующему разделу этой статьи.

Если звук не так важен, а внешний вид важен, просто поместите сабвуфер в удобное место. При правильной настройке звук по-прежнему должен звучать неплохо, независимо от местоположения.

4. Combine

Фото: Rozette Rago

Если вам важно, как звучат басы на всех сиденьях в вашей комнате, есть простое, хотя обычно более дорогостоящее решение: купить два сабвуфера вместо одного.Размещение одного сабвуфера в переднем левом углу комнаты и соответствующего сабвуфера в переднем правом углу обеспечит более плавный и стабильный басовый отклик при переходе с места на место. В широко разрекламированном исследовательском проекте (PDF) ученые из Harman International (материнская компания JBL, Infinity, Revel, Mark Levinson и ряда профессиональных аудиобрендов) определили, что размещение четырех сабвуферов в комнате (по одному в каждом углу или по одному в середине каждой стены) воспроизводил наиболее ровные басы во всей комнате.Они также обнаружили, что два сабвуфера (в углах или посередине противоположных стен) не давали такого хорошего результата, но все же были намного лучше, чем один сабвуфер — и, очевидно, гораздо более реалистичное решение для большинства людей. Учитывая низкие цены на лучшие бюджетные сабвуферы из нашего руководства, покупка двух сабвуферов может стать практической альтернативой для более серьезных слушателей.

Нельзя сказать, что две сабвуфера — лучшее решение для всех. В значительно менее известном исследовательском проекте, который я сделал для журнала Sound & Vision, мои слушатели и я (включая Лорен Драган и Джеффри Моррисон из Wirecutter) подтвердили результаты Harman International, когда рассматривалось несколько мест для сидения, но мы обнаружили это для одного слушателя (или слушателя, которому все равно, что слышат все в комнате), как правило, разумнее потратить деньги на один большой сабвуфер, чем на два меньших.Таким образом, вы получите больше рок-эм-басов за свои деньги.

Хардкорные энтузиасты обычно используют эквалайзер сабвуфера для регулировки звука одного из двух сабвуферов, чтобы он исправлял недостатки в отклике другого, но в этот момент вы попадаете в гораздо более дорогую систему и ( гораздо более сложная установка), чем мы говорим здесь.

5. Проверить

Фото: Розетт Раго

Когда я работал в Dolby Laboratories — компании, которая сделала больше, чем кто-либо другой, чтобы установить технологии и стандарты звука для домашнего кинотеатра, — журналист по аудиозаписи спросил меня, как достичь наиболее точного баланса между сабвуфер и основные динамики.В огромном, хорошо финансируемом исследовательском отделе Dolby я нашел одного инженера, которого считали ведущим специалистом компании по сабвуферам. «Так что я должен им сказать?» Я спросил после того, как он описал по памяти результаты восьми исследований по этому вопросу, некоторые из которых датированы десятилетиями. «Просто скажите им, чтобы они установили его на слух», — ответил он.

Как сказал инженер Dolby, большое количество переменных в настройке сабвуфера — уровень громкости, частота кроссовера, характеристики основных динамиков, акустика комнаты и собственные особенности сабвуфера — делают достижение «идеальной» настройки практически невозможным.Многие энтузиасты домашнего кинотеатра приближаются к совершенству, используя измерительный микрофон и интерфейс USB (или измерительный микрофон USB) в сочетании с бесплатным компьютерным приложением Room EQ Wizard для точной настройки характеристик сабвуфера, и это то, что я делаю, когда тестовые сабвуферы для Wirecutter. Но это гораздо серьезнее, чем, вероятно, захочется получить большинство случайных слушателей.

Более простой, хотя и менее точной альтернативой является использование функции анализатора реального времени (RTA) в приложении для смартфона, таком как AudioTool (для Android) или Audio Spectrum Analyzer dB RTA (для iOS).Если вы воспроизводите розовый шум (доступный из многих источников, включая YouTube) через свою систему, эти приложения покажут вам, насколько плавны басы в вашей комнате и насколько хорошо сабвуфер сочетается с вашими основными динамиками. Два предостережения: выберите приложение с разрешением не менее октавы и выполняйте измерения со своего основного кресла (или дивана) для прослушивания.

Даже если у вас – есть измерительное оборудование, знания и терпение, чтобы его использовать, окончательная проверка настройки сабвуфера заключается в том, нравится ли вам звук.Итак, когда вы закончите, просто расслабьтесь и послушайте фильмы и музыку, которые вам нравятся. Цель состоит в том, чтобы довести вашу систему до такой степени, чтобы женские голоса перестали звучать раздутыми, а мужские — тонкими. Вы также должны почувствовать сотрясение дивана во время взрывов в боевиках, не создавая при этом гулких басов в более легкой музыке, такой как большая часть поп-музыки и джаза. Даже после того, как вы добьетесь отличного звучания, вы можете часто регулировать громкость сабвуфера, чтобы лучше всего соответствовать фильму или музыке, которую вы слушаете.

И если все это кажется слишком большой проблемой, отключите сабвуфер на минуту или две, и вы быстро поймете, почему все это стоило усилий.

Как подключить сабвуфер к ресиверу без выходов на сабвуфер

Значит, у вашего ресивера нет выхода на сабвуфер. Вы, вероятно, задаетесь вопросом, что, черт возьми, вы можете с этим поделать, и можете беспокоиться, если вам придется потратить много денег на новый ресивер, сабвуфер или и то, и другое!

У меня отличные новости — есть несколько простых способов подключить сабвуфер к ресиверу без выхода на сабвуфер.

Читайте дальше, и я покажу вам несколько вариантов вместе с простыми и понятными диаграммами, которые помогут. Не нужно выбрасывать старую трубку или ломать банк!

Описание домашних стереосистем сабвуферов

Сравнение пассивных (пассивных) и активных (активных) корпусов домашних стереофонических сабвуферов.

Домашние стереофонические сабвуферы доступны в двух различных типах: с питанием («активные») и без питания («пассивные»).

• Активные сабвуферы используют сигнал с низким уровнем сигнала, который значительно усиливается с помощью встроенного усилителя динамика, источника питания и кроссовера. Эти типы являются одними из наиболее распространенных и во многих случаях для подключения к ресиверу для получения звука используются входные разъемы типа RCA.
• Пассивные (без усилителя) сабвуферы — это просто сабвуфер внутри корпуса для низких частот, который напрямую подключен к клеммам громкоговорителей или пассивному кроссоверу низких частот внутри. Эти типы встречаются реже.

Как сабвуфер воспроизводит басы

Сабвуфер располагается внутри специально предназначенного для него корпуса и воспроизводит глубокие басы при воспроизведении музыки, ограниченной низкими басами.

Чтобы воспроизводить чистые басы без вокала или других звуков, которые сабвуфер не может воспроизводить должным образом, используется кроссовер низких частот, позволяющий проходить и воспроизводить только низкие частоты. Проблема возникает при попытке подключить сабвуфер к сигналу без кроссовера — звучит ужасно!

Выходное гнездо сабвуфера на ресивере обычно ограничено передачей только басов либо от стереофонического воспроизведения музыки, либо от канала сабвуфера «.1» (специальный музыкальный контент сабвуфера) системы объемного звучания.

Например, когда вы слышите ссылки на акустические системы «5.1» или «2.1» или объемный звук для фильмов, первое число представляет количество основных динамиков. «.1» используется для обозначения звукового канала, ограниченного только басами, для дополнительного сабвуфера.

Активные входы для сабвуфера и элементы управления, которые могут (или не могут) иметь

Пример активного сабвуфера с 2 типами входных сигналов (уровень динамиков и разъемы RCA) вместе с элементами управления звуком. Примечание: Не все сабвуферы имеют входы уровня громкоговорителей, что затрудняет их подключение к ресиверу без выхода сабвуфера.

Активные сабвуферы

обычно имеют несколько входов и элементов управления, но это всегда зависит от марки и модели. Вот пример того, что вы обычно найдете:

• Потребляемая мощность (питание от розетки переменного тока)
• Выключатель
• Входной разъем RCA или пара разъемов
• Регулировка кроссовера сабвуфера
• Настройка уровня сабвуфера (уровень усиления усилителя)

Входное гнездо сабвуфера обычно подключается к одному монофоническому (монофоническому, то есть оба стереоканала объединены в один) выходному гнезду на ресивере.

Пример выходного монофонического разъема для сабвуфера RCA, который есть на многих домашних ресиверах. Они подключаются к активному сабвуферу с помощью одного кабеля RCA типа «штекер».

Некоторые модели также имеют входы уровня громкоговорителей, что означает, что их можно использовать с любым современным или старым домашним стереофоническим ресивером без выхода сабвуфера.

Хотя это и хорошо, но если у вас нет такой функции, обычно нужно покупать другой сабвуфер и тратить деньги впустую.

Фактически, часть информации, которую вы сейчас найдете в Интернете, гласит, что вам придется купить еще один сабвуфер , если у вас нет ресивера с выходным разъемом. Это просто неправда.

Как я уже упоминал в начале статьи, есть несколько способов обойти эту проблему.

Схема и примеры: Подключение сабвуфера к ресиверу без выхода сабвуфера

1. Подключение ресивера к сабвуферу с входными разъемами RCA

Слева: Пример активного сабвуфера с 2 входными разъемами RCA вместо обычного 1. Справа: адаптер RCA Y, который можно использовать с преобразователем линейного уровня для подключения к сабвуферу с одним входным разъемом RCA.

Для сабвуферов с одним или несколькими входными разъемами RCA (без входов уровня громкоговорителей) простой способ подключить их к ресиверу без выхода сабвуфера — использовать преобразователь линейного уровня.

Что такое преобразователь линейного уровня и чем он может помочь?

Преобразователи линейного уровня

— это небольшие устройства, которые принимают проводные соединения громкоговорителей и масштабируют сигнал уровня громкоговорителя до уровня сигнала низкого уровня (разъем RCA), который может принимать сабвуфер. Они очень удобны в мире автомобильной стереосистемы , так как позволяют подключить стереосистему без выходов RCA к любому усилителю.

Они обычно не используются для домашних стереосистем, но все же очень полезны и там.

Здесь показаны два примера преобразователей линейного уровня / уровня динамиков RCA, которые хорошо подходят для домашнего использования ресивера / усилителя в сабвуфер. Преобразователь линейного уровня принимает сигнал динамика с более высоким напряжением от усилителя или домашнего приемника и значительно уменьшает его, чтобы его можно было безопасно использовать с входами RCA.

Сколько стоят преобразователи линейного уровня?

Преобразователи линейного уровня

имеют цену (на хороший) от 15 до 25 долларов за штуку.Они подключены к выводам динамиков радиоприемника или усилителя. Затем к предусмотренным разъемам подключаются кабели RCA. Внутренняя электроника не только снижает выходное напряжение динамика от приемника, но также помогает предотвратить шум в аудиотракте.

Если вы используете сабвуфер с одним входным разъемом для сабвуфера RCA, вы можете выбрать «Y» RCA-адаптер, чтобы объединить оба канала ресивера на выходной стороне в один.

Однако для сабвуферов

с 2 (стерео) входами RCA потребуется стандартный кабель RCA типа папа-вилка.

Уже в продаже! PAC LP3-2 L.O.C. 2-канальный преобразователь линейного выхода серии PRO

• 2-канальный линейный выход высокой мощности серии PRO …
• Предназначен для оптимизации уровней звука между …
• Идеально подходит для использования при добавлении усилителя к …
• Вход уровня динамика к выходу уровня RCA
• Одиночный циферблат, точный стереозвук, уровень…

2. Сабвуферы с входами уровня громкоговорителей

Если у вас есть сабвуфер с входами уровня громкоговорителей, вам повезло! Вы можете подключить их непосредственно к выходам динамиков вашего ресивера, либо отдельно (на неиспользуемых терминалах динамиков), либо одновременно с динамиками, подключенными к ресиверу.

Эти сабвуферы с этой функцией содержат внутреннюю электронику, которая уменьшает сигнал динамика от ресивера до того, как он достигнет внутреннего усилителя, питающего сабвуфер.

Кроме того, имеется встроенный кроссовер низких частот, чтобы воспроизводить великолепно звучащие басы и не создавать неприятных фрагментов музыки — только чистые низкие частоты.

Подключите их напрямую к ресиверу, как если бы вы подключались к другой паре динамиков.

Примечание. Сабвуферы с входами уровня громкоговорителей Выходы и позволяют легко подключать их одновременно. Выходы внутренне подключены к входным разъемам, что упрощает одновременное добавление динамиков и сабвуфера к ресиверу.

3. Подключение ресивера к пассивному (неактивному) сабвуферу

Пример кроссовера нижних частот пассивного сабвуфера. Пассивные кроссоверы, в отличие от электронных кроссоверов, работают с использованием конденсаторов и катушек индуктивности вместо электронных компонентов.

Если вы хотите использовать сабвуфер без источника питания (пассивный), надежда еще есть, хотя найти нужные детали и настроить может быть немного сложнее, чем с помощью активного сабвуфера.

Чтобы использовать сабвуфер без питания, как показано на моей схеме выше, вы должны использовать кроссовер низкочастотного динамика сабвуфера, который подключается между ресивером и корпусом сабвуфера.Они отфильтровывают высокочастотные звуки, прежде чем они достигнут сабвуфера, чтобы обеспечить только чистые и приятные басы.

Как выбрать кроссоверы для сабвуфера и где их найти

Кроссоверы

, такие как этот, продаются как в одинарной (один динамик), так и в сдвоенной (два динамика) модели, в зависимости от марки и поставщика. Они также должны быть правильно согласованы с импедансом (номинальное сопротивление) сабвуфера.

Например, кроссоверы сабвуфера, предназначенные для 8-омных динамиков, должны использоваться только с ними. В противном случае фильтрация звука кардинально отличается и звучит не так, как ожидалось, поскольку нагрузка на динамик будет по-разному реагировать на дизайн.

Обычно вы выбираете тот, у которого частота нижних частот близка к 100 Гц или находится в этом диапазоне. Кроссоверы для динамиков продаются там, где продаются запчасти для динамиков и сопутствующие компоненты, а также на таких торговых площадках, как Amazon или Parts Express.

Различия между выходом на сабвуфер стерео и ресивер объемного звука

В отличие от старых или стандартных стереофонических ресиверов, ресиверы объемного звука имеют уникальный выход, который исходит от источника объемного звука или музыки.Однако в обычном стереофоническом режиме прослушивания они действуют так же, как и обычные приемники.

Следует иметь в виду, что при подключении сабвуфера к ресиверу без выхода для сабвуфера нельзя получить отдельный басовый канал «.1», как с ресиверами объемного звука.

С другой стороны, это может даже не быть проблемой. Фактически, приемник объемного звука «LFE» (низкочастотный) выход считается дополнительным — отсюда и название «.1». Однако есть недостаток: для некоторых фильмов, особенно боевиков или других типов, канал низких частот может быть очень приятным.

Использование ресивера без этого выхода означает, что вы не сможете получить такой же эффект, но это только для режима объемного звука. Хорошая новость заключается в том, что в стереорежиме, как новые, так и старые ресиверы, при подключении имеют очень похожее поведение сабвуфера, как вы видели здесь.

Просто кое-что, о чем следует знать, если вы когда-нибудь думали об обновлении в будущем.

Дополнительная полезная информация о динамиках и схемы

У меня есть много дополнительной информации, которая поможет вам запустить вашу аудиосистему:

Есть вопросы или комментарии?

Не стесняйтесь оставлять вопросы или комментарии ниже, если я могу предложить помощь. (Пожалуйста, дайте конкретную информацию о динамиках, ресиверах, усилителях или других частях, чтобы я мог помочь вам как можно лучше)

Вы также можете связаться со мной прямо на моей странице контактов. Спасибо!

Как подключить сабвуфер к ресиверу без выхода сабвуфера

Если ваш ресивер не имеет выхода сабвуфера, и вы хотите соединить сабвуфер с ресивером, вы можете легко это сделать.

Вы можете задаться вопросом, нужно ли вам покупать новый ресивер или сабвуфер, возможно, он вам не понадобится, поскольку у вас есть другие варианты.

2 Способы подключения сабвуфера к ресиверу без выхода сабвуфера

Вот два лучших способа, которые вы можете использовать для подключения ресивера к сабвуферу, если выход сабвуфера на ресивере отсутствует.

# 1 Method

Ресиверы, у которых нет выходов на сабвуфер, в большинстве случаев имеют выходы предусилителя, которые можно использовать для подключения сабвуфера к ресиверу.

Вы можете найти выход предусилителя на задней панели ресивера. После обнаружения вы можете подключить выход предусилителя на ресивере к сабвуферу.

Практически все сабвуферы имеют вход RCA, который будет использоваться в корпусе. Если ваш сабвуфер имеет только один вход RCA, вы можете использовать «Y-адаптер» с одним штекером на первом конце и двумя женщинами на втором конце. Таким образом, один вход RCA на вашем сабвуфере будет преобразован в два.

Вы подключите штекерный конец к входу сабвуфера, а два женских конца — к штекерным разъемам RCA, выходящим из ресивера.

Вы также можете использовать преобразователь линейного выхода (LOC) для преобразования выходного сигнала.

Также читайте: Лучшие 12-дюймовые сабвуферы для домашнего кинотеатра

# 2 Method

Если ваш ресивер не имеет даже выхода предусилителя, вы все равно можете подключить сабвуфер.Этот метод работает практически со всеми ресиверами и сабвуферами.

В этом случае вы будете рассматривать сабвуфер как динамик и подключите его к усилителю.

Большинство сабвуферов, представленных сегодня на рынке, имеют разъемы на уровне динамиков. Собираетесь купить новый, можете проверить.

Для подключения подключите передние левую и правую клеммы на ресивере к левой и правой клеммам сабвуфера.

Оба эти метода будут работать, если у вас есть активный сабвуфер.Активный сабвуфер — это сабвуфер со встроенным усилителем. Он также известен как активный сабвуфер.

Также читайте: Лучшие 12-дюймовые сабвуферы среди конкурентов

Что делать, если у вас есть пассивный (без источника питания) сабвуфер?

Ресивер может передавать сигналы и не может подавать питание на сабвуфер для правильной работы. пассивные сабвуферы в наши дни не очень распространены, и большинство из них — активные сабвуферы.

Если у вас пассивный сабвуфер, вам понадобится внешний усилитель для передачи мощности.В этом случае вы подключите ресивер к усилителю, а затем сабвуфер с усилителем.

Обязательно к прочтению: Лучшие 6,75-дюймовые автомобильные динамики для басов

Заключительные мысли

Активный сабвуфер, подключенный к ресиверу любым из способов, отлично работает. Сабвуфер является одним из обязательных элементов вашей аудиосистемы, поскольку он перекрывает звуки очень низкой частоты, недоступные динамику, и обеспечивает очень мощные басы и отличное качество звука.

Вам следует проверить все возможные решения и подключить сабвуфер к ресиверу, даже если у ресивера нет выхода на сабвуфер. Это сэкономит ваши деньги, которые вы потратите на покупку нового ресивера.

Привет! Я Нур Алам , основатель SpeakersMag.com . Я люблю музыку и получил степень бакалавра в области звуковой инженерии . Теперь я завел свой блог о музыкальных продуктах. Как и вы, я люблю разные музыкальные продукты, и в свободное время я делюсь своими знаниями с любителями звука на этом сайте.

Как подключить сабвуфер к стереосистеме

Стив Гуттенберг / CNET

Сабвуферы используются в большинстве систем домашнего кинотеатра, но сабвуферы также могут радикально улучшить звук стереосистем — и не только тех, у которых есть небольшие динамики.Сабвуферы могут обеспечить основу для звука, которую немногие колонки могут воспроизвести самостоятельно. Таким образом, добавление сабвуфера — это не просто добавление более глубоких басов; скорее, правильно встроенный сабвуфер может улучшить общее звучание системы.

Регуляторы громкости и кроссовера сабвуфера Стив Гуттенберг / CNET

Подключение сабвуфера к двухканальной системе отличается от методов, используемых в домашних кинотеатрах.AV-ресиверы имеют функцию управления низкими частотами, чтобы направить низкие низкие частоты на сабвуфер, а средние и высокие частоты — на динамики. Сабвуфер подключается к ресиверу одним соединительным кабелем.

Стереоресиверы, предусилители и интегрированные усилители редко имеют выходные гнезда для сабвуфера или предлагают опции управления низкими частотами. Поэтому вместо использования этих подключений мы будем использовать входы уровня громкоговорителей сабвуфера, также известные как «высокоуровневые» входы. Большинство, но не все сабвуферы имеют эти входы; они подключаются с помощью кабелей динамиков к тем же выходным гнездам динамика на ресивере или усилителе, которые также подключены к динамикам.Это означает, что вам необходимо удвоить количество подключений на ресивере или усилителе (см. Фото ниже, иллюстрирующее этот метод подключения).

На верхнем снимке только акустические кабели, подключенные к стереоусилителю; на нижнем изображении подключены кабели динамика и сабвуфера. Стив Гуттенберг / CNET

При таком расположении стереодинамики и сабвуфер принимают все низкие, средние и высокие частоты.Сабвуфер будет использовать свой встроенный кроссовер (он же «фильтр нижних частот») для определения верхнего предела частот, воспроизводимых сабвуфером. Для небольших динамиков с низкочастотными динамиками 4 дюйма или меньше вы установите частоту кроссовера сабвуфера на уровне 100 Гц или выше, а для динамиков с низкочастотными динамиками 5 дюймов или больше — 80 Гц или ниже. Затем установите регулятор громкости сабвуфера, чтобы обеспечить желаемый уровень поддержки низких частот. Мне нравится доводить громкость сабвуфера до уровня, когда я только начинаю слышать басы, заполняющие звук динамиков, но некоторые слушатели предпочитают более выраженную насыщенность басов.Я обычно провожу как минимум несколько часов, слушая много разных типов музыки, чтобы точно настроить параметры громкости кроссовера и сабвуфера.

Для получения дополнительной информации прочтите этот пост о том, как настроить сабвуфер.

Примечание редактора: Эта статья была первоначально опубликована 15 апреля 2013 года и с тех пор была дополнена дополнительной информацией.

Как подключить сабвуфер: Руководство пользователя

Ваш новый сладкий рокочущий сабвуфер Klipsch уже здесь.Вы нашли идеальное место в своем доме для его обустройства.

Но подождите — как подключить сабвуфер Klipsch к остальной части системы домашнего кинотеатра?

Это один из наиболее часто задаваемых вопросов о наших подводных лодках мирового класса — как их соединить? Хотя ответы различаются в зависимости от того, с каким типом подключения вы работаете, мы рассмотрим несколько вариантов оптимальной производительности.

Как подключить сабвуфер Klipsch к A / V-ресиверу?

Сабвуферы обычно подключаются к A / V-ресиверу как часть более крупной системы.

«Оптимальным соединением является использование линии RCA (Phono)« саб »или« вуфер »на ресиверах и предусилителях домашнего кинотеатра, — говорит координатор Klipsch по технической информации Чад Чарлстон. «Некоторые сабвуферы имеют входы высокого уровня (подключение проводов громкоговорителей), они предназначены для использования с ресивером или предусилителем без подключения суб-RCA. Вам не нужно использовать оба. В большинстве случаев это не рекомендуется.

«Лучше всего поэкспериментировать, пока звук не будет соответствовать вашему стилю прослушивания», — говорит Чарлстон.

Здесь вы найдете советы о том, как выбрать лучший усилитель или ресивер для ваших динамиков. .

«В некоторых случаях вы можете найти разъем RCA с маркировкой LFE (низкочастотные эффекты) на ресивере или предусилителе; подключение гнезд LFE обычно посылает на сабвуфер только басовые спецэффекты из фильма в формате 5.1. В том случае, когда музыка воспроизводится на двухканальном источнике (например, компакт-диске), сабвуфер может вообще не принимать никакого сигнала », — говорит Чарлстон. В этой ситуации потребовалось бы подключить как гнезда LFE, так и гнезда терминала громкоговорителей к сабвуферу, чтобы сабвуфер воспроизводил басы со всеми источниками.Вам нужно будет установить основные громкоговорители на «большие» в меню настройки ресивера или предусилителя.

Charleston настоятельно рекомендует ознакомиться с руководством пользователя по подключению как к входу LFE, так и к проводным входам динамиков. Для некоторых старых сабвуферов это было указано как «необязательный», и его можно подключить к обоим; однако с большинством современных сабвуферов это не рекомендуется, так как это может повредить вспомогательную электронику. Поэтому дважды проверьте руководство или свяжитесь с нашей службой технической поддержки, чтобы уточнить любые вопросы, касающиеся сабвуферов Klipsch.

Как подключить сабвуфер Klipsch к динамикам Klipsch?

Вам понадобится либо ресивер, либо предусилитель и усилитель. Используя кабель сабвуфера (кабель RCA), подключите сабвуфер к AV-ресиверу, пропустив кабель от выхода сабвуфера к линейному входу сабвуфера. Сабвуферы Klipsch могут быть подключены через канал LFE, белое соединение RCA или стереопару, используя как белое, так и красное соединение RCA.

Если у вас нет AV-ресивера, большинство предусилителей имеют выход на сабвуфер.Подключите сабвуфер таким же образом — подключите сабвуфер, пропустив кабель от выхода предусилителя к линейному входу сабвуфера.

Дополнительные советы по подключению сабвуфера можно найти здесь.

Как максимально эффективно использовать сабвуфер — Aperion Audio

Как максимально эффективно использовать сабвуфер

по Aperion Audio на апреля 30, 2018

Краеугольным камнем любого домашнего кинотеатра и многих музыкальных аудиосистем является сабвуфер, и владельцы домашних кинотеатров хотят встряхнуть каждый уголок своего домашнего кинотеатра до основания.Этот краткий курс советов и уловок поможет вам в этом с максимальной точностью. (Обратите внимание: мы не несем ответственности за жалобы на шум или постановления местных ассоциаций.) После того, как вы выбрали свой сабвуфер, оптимизация его характеристик фактически сводится всего к двум вещам: его размещению в домашнем кинотеатре и настройкам настроек.

Ваша комната и ваш сабвуфер

Звучит просто, но когда дело доходит до размещения сабвуфера (ов), четыре конкурирующие цели будут бороться за внимание к той точке, где вам, вероятно, придется жить с каким-то компромиссом. То, где в конечном итоге окажется ваш сабвуфер, повлияет на то, насколько равномерно басы распределяются по всей зоне прослушивания, сколько басов вырабатывается на ватт мощности, насколько хорошо его звуковые волны интегрируются с волнами от остальных ваших динамиков и, конечно, от того, будете ли вы нравится его размещение в домашнем кинотеатре. Конечно, вам нужен наилучший звук. Но ваша жена права: ваш сабвуфер большую часть времени не издает звук — обычно это мебель. Поэтому, если вы не хотите спать в домашнем кинотеатре, вы можете принять во внимание эстетику комнаты.Вы также можете подумать о том, где вы можете подключить его и насколько сложно будет проложить провод от вашего приемника или какое беспроводное решение лучше всего. Сабвуферы должны делать жизнь проще, а не усложнять.

Равномерное распределение низких частот в зоне прослушивания

Сабвуферы — специалисты по басу. Если бы они могли носить каску и носить с собой планшет, они бы это сделали. Конечно, весь звук состоит из волн, причем басы самые длинные. Например, сабвуферы обычно излучают волны длиной более 12 футов.Физика того, что происходит с длинными волнами в комнатах, сложна — отраженные волны прибывают позже неотраженных волн, усиливают или нейтрализуют друг друга, другие волны делают забавные вещи только потому, что они аккуратно вписываются в комнату, и многое другое. В результате по всей комнате распределены зоны с громкими и тихими басами, которые будут отличаться для каждой басовой частоты.

К счастью, есть несколько вещей, которые могут вам помочь:

1. Установите сабвуфер в угол.Сделав три ближайших отраженных пути близкими по длине к неотраженному, все они достигают вашего уха примерно в одно и то же время и усиливают друг друга. Если угол непрактичен, следующим лучшим местом будет одна стена, пол и открытое пространство (например, холл) по той же причине, за исключением того, что один из отраженных путей исключен из уравнения. Уф. Просто поместите сабвуфер как можно ближе к углу или стене, и все будет в порядке.

2. Используйте более одного сабвуфера.Таким образом, образец басов одного сабвуфера будет отличаться от другого и, вероятно, выровнять комбинированное распределение низких частот. Это наполнит вашу комнату басами и, надеюсь, выровняет «мертвые зоны».

3. Если вы используете более одного сабвуфера, и они оба не могут заходить в углы, разместите их в разных местах относительно стен и открытых пространств. Несимметричность хороша для баса. Не так хорошо, как повороты, заметьте — но все же хорошо.

Получение максимальных басов при минимальной мощности

Давайте еще раз проверим углы.Каждая граница комнаты (стена, пол или потолок), к которой вы приближаете сабвуфер, будет эквивалентна четырехкратной мощности, подаваемой на тот же низкочастотный динамик. Близость к трем границам комнаты дает (теоретически) в 64 раза больше энергии басов по сравнению с сабвуфером, подвешенным в центре комнаты! Так что поставьте сабвуфер в угол. Он будет звучать лучше и встряхнуть ваш тональный крем.

Как настроить сабвуфер на работу с другими громкоговорителями

Из-за того, что частотные фильтры разделяются между собой, диапазон частот в конечном итоге разделяется между сабвуфером и фронтальными динамиками.В этой зоне перекрытия волны от всех этих динамиков должны складываться вместе, чтобы получить нужную громкость. Все они могут вносить положительный вклад в уровень звука или, если пик одной волны встречается с впадиной другой, они могут фактически нейтрализовать друг друга. К счастью, вам не понадобится калькулятор, рулетка или штатный профессор физики, чтобы все исправить, если вы будете следовать этим двум простым рекомендациям:

1. Убедитесь, что на сабвуфере есть «переключатель фазы» или ручка.Использование этой функции будет объяснено ниже в разделе «Настройка элементов управления».

2. Лучше всего размещать сабвуфер (ы) в том же месте, что и передние динамики. Размещать сабвуфер сбоку от зоны прослушивания — это нормально, но совсем не нормально размещать его позади зоны прослушивания.

Подключение сабвуфера

Если ваш ресивер имеет выход на сабвуфер:

1. Проложите кабель с соответствующими штекерами на каждом конце (иногда называемыми штекерами RCA) от выхода сабвуфера ресивера до входа сабвуфера, обозначенного как «дополнительный вход», «линейный вход» или «низкоуровневый вход».Лучше всего использовать экранированный кабель для сабвуфера, чтобы другие неприятные сигналы не попали в ваш драгоценный бас.

2. Если этот кабель встречается с бытовой электропроводкой, перекрестите его под углом 90 градусов.

3. Большинство сабвуферов имеют как левый, так и правый вход. Обычно не имеет значения, какой из них вы используете. Некоторые люди купят «Y-адаптер» или «разветвитель», чтобы один кабель мог питать оба входа сабвуфера. В этом нет ничего плохого. Причина, по которой сабвуферы имеют входы L и R, заключается в том, что, если у вас есть стерео предусилитель, вы можете использовать оба «предварительных выхода» на сабвуфер, ничего не теряя.

4. Если вы используете более одного сабвуфера, вы можете проложить кабель того же типа от «линейного выхода» или «выхода низкого уровня» сабвуфера до следующего сабвуфера.

Если ваш ресивер не имеет выхода на сабвуфер, вам понадобится сабвуфер со входами (обычно называемыми «входами высокого уровня» или «входами уровня громкоговорителей»).

1. Проложите провода динамиков от ресивера (или передних левого и правого динамиков) к высокоуровневым входам сабвуфера.Не беспокойтесь о качестве проводов динамика (усилитель сабвуфера представляет собой резистивную нагрузку, что означает, что, в отличие от динамиков, все частоты будут обрабатываться одинаково). Эти входы высокого уровня не являются входом более низкого качества, но они не позволят вам использовать действительно крутая функция кроссовера, встроенная в большинство ресиверов домашнего кинотеатра.

2. Поскольку провод динамика обычно неэкранирован, лучше держаться подальше от бытовой электропроводки. Если он действительно должен натолкнуться на бытовую проводку, перекрестите ее под углом 90 градусов.Если ваш сабвуфер издает гудение или гудение, это может быть причиной.

3. При использовании более одного сабвуфера его входные провода могут исходить от ресивера, передних левого и правого динамиков или от входов первого сабвуфера. Не используйте «выходы высокого уровня» для подключения к другим сабвуферам. Мы рекомендуем не использовать эти высокоуровневые выходы.

Настройка элементов управления усилителем

On — Auto — Off: Большинство слушателей, которым нравится этот переключатель, установлен в положение «Auto», чтобы ваш сабвуфер сам включался при получении сигнала и засыпал, когда не использовался.Небольшой световой индикатор, который сообщает вам, включен ли усилитель или нет, обычно требует времени, чтобы подтвердить, что сабвуфер перестал принимать сигнал. Кроме того, на всякий случай поверните ручку с надписью «громкость», «уровень» или «усиление» вниз перед включением сабвуфера. 230–115 В: в Америке обычно устанавливается на 115 В. Во многих частях света в быту используется 230 В.

Частота кроссовера / байпас

1. Если вы будете использовать кроссовер, встроенный в ваш ресивер (рекомендуется): используйте переключатель «bypass», если ваш сабвуфер имеет эту функцию.В противном случае установите «частоту кроссовера» на максимально возможное значение.

2. Если ваш ресивер не имеет встроенного кроссовера (или вы его не используете): ваши передние левый и правый динамики переходят в бас, но в какой-то момент начинают гаснуть. Эта частота должна быть указана в инструкции по эксплуатации динамика или на их веб-сайте как нижний предел диапазона динамика. Установите «частоту кроссовера» сабвуфера на эту частоту (или, может быть, немного выше, поскольку эта спецификация допускает много вольностей). Позже вы можете поиграть с этим элементом управления, чтобы отточить наилучшую настройку.

Громкость (также известная как «Уровень» или «Усиление»): для начала установите комфортный уровень. Окончательные корректировки будут внесены позже.

Phase : Самый простой способ установить переключатель фазы (или ручку) — установить устойчивый басовый тон. Лучше всего, если у вас есть специальный тестовый CD или DVD с «розовым шумом» или, что еще лучше, с постоянным басовым тоном около частоты кроссовера (обычно 80 Гц, если вы используете ресивер домашнего кинотеатра).Если у вас нет ничего, что могло бы вызвать розовый шум, выберите любимую музыкальную композицию с устойчивой, отчетливой линией басов. Теперь наймите помощника или попросите друга перемещать регулятор фазы вперед и назад, пока вы оцениваете звук в зоне прослушивания. Выберите контрольную позицию с максимальным басом. А пока не беспокойтесь о том, в какой настройке лучший бас, а только больше всего. Если этот регулятор представляет собой двухпозиционный переключатель, возможно, не будет никакой разницы между двумя положениями (ожидается, когда сабвуфер находится примерно на 3 фута ближе или дальше от вас, чем передние динамики), и в этом случае любое положение подходит.

И наконец : Отрегулируйте частоту кроссовера сабвуфера (если вы используете его вместо предпочитаемого кроссовера, встроенного в большинство ресиверов) и настройки громкости так, чтобы, по вашему мнению, звук был наилучшим. Слушайте твердый, надежный бас, плотный, хорошо контролируемый и чистый, без «вздутия» или «мутности». Чтобы получить выходной сигнал сабвуфера на том же уровне, что и у фронтальных динамиков, вы можете использовать ухо или измеритель уровня звука и протестировать компакт-диск. Вы, вероятно, обнаружите, что будете вносить дополнительные тонкие корректировки в следующие несколько недель, слушая разнообразный материал.

Обслуживание комнат : Это большая тема. Мы могли бы потратить недели на рассмотрение этой важной и часто упускаемой из виду темы. Главное, что нужно знать, это то, что нормальные комнаты можно заставить хорошо работать, используя обычную мебель, такую ​​как диваны, коврики и книжные шкафы, которые эффективно поглощают и рассеивают звук.

Заключение

Приложив немного терпения и внимательно слушая, вы можете сделать свои басы соперниками самых дорогих систем. Вернитесь к этому документу, доверяйте своим ушам и, прежде всего, получайте удовольствие!

Написано автором и профессионалом в области звука Кеном Хамфрисом, звукорежиссером

Для получения дополнительной информации о наших сабвуферах посмотрите это видео сравнения размеров.Пожалуйста, позвоните нам по телефону 888-880-8992 или поговорите с гуру здесь.

---

---

1 КОММЕНТАРИИ

---

Написать ответ

Как подключить сабвуферы

Домой Пожертвовать Новый Поиск Галерея Обзоры Книги с инструкциями Ссылки Семинары О нас Контакт

Как подключить сабвуферы
© 2014 KenRockwell.com. Все права защищены.

Самый большой источник поддержки этого бесплатного веб-сайта — это использование этих ссылок, особенно этой ссылки на хорошие сабвуферы на eBay (см. Как выиграть на eBay), когда вы получаете чего угодно, независимо от страны, в которой вы живете.Спасибо! Кен.

март 2014 Аудио обзоры HDTV Все обзоры

Зачем нужны стерео-сабвуферы

Управление басами.

Обзор кроссовера

Heathkit AD-1702.

Как подключить сабвуферы

Кроссовер и его настройка имеют решающее значение для получения отличного звука. Есть миллион способов сделать это, и только один подойдет вам лучше всего.

Внешние кроссоверы работают лучше всего.

Встроенные кроссоверы в сабвуфер, предусилитель или ресивер могут работать хорошо, но им, как правило, не хватает гибкости, присущей выделенному внешнему кроссоверу. Гибкость дает нам больше способов оптимизировать систему, и, следовательно, внешние кроссоверы, как правило, дают нам больше шансов получить лучший звук. Каждая установка отличается; сначала попробуйте свои встроенные кроссоверы, если у вас еще нет готовых кроссоверов.

После выполнения описанных ниже подключений настройка точных уровней, крутизны и частот кроссовера может занять месяцы.

Мне нравится программное обеспечение Dirac, которое помогает настроить комнату. Еще сложнее разместить сабвуфер. Звук будет резко меняться через каждые несколько дюймов, когда вы перемещаете сиденье или сабвуфер, а сабвуферы тяжелые, и их трудно сдвинуть. Продолжайте пытаться; Обычно у меня уходят месяцы или даже годы экспериментов, пока я не доберусь до «Ага!» место, которое звучит великолепно.

Подсказка: мало кто из профессионального мира понимает, что небольшой сабвуфер, удачно расположенный в хорошей комнате, будет работать намного лучше, чем необычный сабвуфер, небрежно размещенный в наиболее удобном углу или используемый в посредственной комнате.Легко перемещая динамики и места для прослушивания, можно изменять низкие частоты на 20–30 дБ, что намного больше, чем разница между самым маленьким и самым большим сабвуферами.

Полагаю, вы используете сабвуфер со встроенным усилителем мощности. Если вы используете пассивные сабвуферы (необработанные драйверы в шкафах), вы делаете то же самое, что и ниже, только когда я говорю «запитать сабвуфер», я, конечно, имею в виду питание усилителя мощности, который вы используете для управления этим сабвуфером.

Как подключить монофонический сабвуфер

Если все, что у вас есть, это один сабвуфер, это просто: подключите его к выходу Subwoofer или LFE (низкочастотные эффекты) вашего предусилителя или ресивера.

Установите предусилитель или ресивер в положение «Small» для других громкоговорителей.

Не подключайте сабвуфер с помощью провода динамика. Сабвуфер будет работать хорошо, но эти проводные соединения динамика на задней панели сабвуфера, если они есть, плохо справляются с изоляцией низких частот от основных динамиков.

Это нормально — включить широкополосные основные динамики и самостоятельно подключать сабвуферы.

Это было легко. Сегодня сложнее всего, как соединить два сабвуфера для реального стерео с использованием современного оборудования, рассчитанного на использование только одного (моно) сабвуфера.

Как подключить стереофонические сабвуферы

Зачем нужны стерео-сабвуферы

A / V-ресиверы

Здесь вряд ли помогут A / V-ресиверы

с их монофоническими выходами LFE. Если все, что у вас есть, это A / V-ресивер, используйте его выходы стерео предусилителя и входы основного усилителя (если они есть), как если бы у вас была компонентная система, и следуйте инструкциям ниже.

Отдельные компоненты (предусилитель и усилитель мощности)

В идеале вам нужно использовать отдельные предусилители и усилители мощности.

Вы используете отдельный низкоуровневый кроссовер, чтобы разделить выход предусилителя на основной (высокочастотный или ВЧ) и вспомогательный (низкочастотный или низкочастотный) сигналы.

Подайте стерео кроссовер на выходы вашего предусилителя (или плеера). Выходы ВЧ кроссовера подаются на ваш основной усилитель и динамики. НЧ-выходы кроссовера подаются либо непосредственно на активные сабвуферы, либо на ваш басовый усилитель и пассивные сабвуферы.

При воспроизведении с компьютера программа Pure Music также работает как кроссовер.Вы, конечно же, получите еще один ЦАП для двух дополнительных басовых каналов вывода.

Я пользуюсь кроссовером Heathkit AD-1702 десятилетиями. Сегодня присмотритесь к низкоуровневому активному кроссоверу на свой вкус.

Правильный выбор частот, крутизны и фазы кроссовера может занять целую вечность. Это похоже на размещение динамиков. Секции HF и LF могут нуждаться в разных настройках, если вы можете установить их отдельно, потому что спад НЧ вашего основного динамика является частью суммарной акустической характеристики ВЧ-динамиков.Другими словами, если ваши основные динамики спадают на 40 Гц, вы уже получили эффект бесплатного кроссовера 40 Гц для основных динамиков.

Кроссоверы, которые вы сегодня чаще всего найдете в продаже, предназначены для концертного и PA-звука, а не для домашней стереосистемы. Также посмотрите на это. Субгармонические синтезаторы JPG также имеют встроенные стереофонические кроссоверы сабвуфера. Чтобы получить качество, которое вы, вероятно, хотите в хорошей домашней системе, вам все равно может потребоваться быть инженером и создать свой собственный, чтобы получить лучший звук, как в 1950-х годах.

Собственные кроссоверы сабвуфера

Если вы хотите пропустить специальный кроссовер, большинство сабвуферов имеют встроенные кроссоверы. Даже если кроссоверы, входящие в сабвуфер, великолепны, на самом деле их использование — это совсем другая история с необходимыми кабелями. Встроенные кроссоверы менее оптимальны, зато легки и бесплатны.

Инструкции для вашего сабвуфера содержат подробную информацию, доступную вам для ваших конкретных сабвуферов.

Наилучший и наиболее практичный способ использования собственных кроссоверов сабвуферов — это включить обычные динамики в полный диапазон, а сабвуферы должны быть перекрещены там, где отходят основные динамики. Используйте Y-образный кабель или другой способ для передачи одного и того же сигнала предусилителя на усилитель мощности для основных динамиков, а также на сабвуферы. Вы также можете питать сабвуферы с уровня динамиков, если у них есть этот вход.

Таким образом, нам не нужно передавать основной сигнал на сабвуферы и обратно. Установите частоты кроссовера сабвуферов на уровень -6 дБ для ваших динамиков и установите наклон (если предлагается) на 12 дБ / октаву, если ваши основные динамики герметичны, и 24 дБ / октаву, если ваши основные динамики вентилируемые или есть пассивные радиаторы.

Еще один простой способ использовать встроенный кроссовер сабвуфера с любой системой — использовать выходы уровня динамиков с сабвуферами, имеющими разъемы для динамиков. Это также наихудший вариант, поскольку пассивный кроссовер высокого уровня в сабвуфере представляет собой только последовательный конденсатор.

Кажется, что хороший способ, за исключением того, что он включает в себя прохождение основного сигнала по всему дому, — это подать выходы предусилителя на сабвуферы, а затем подключить выходы кроссовера ВЧ сабвуферов обратно к основному усилителю.Это не оптимально, потому что вы будете проложить низкоуровневые кабели RCA к своим сабвуферам и обратно к вашим основным усилителям, и вы, вероятно, услышите гул.

Сигналы сабвуфера ничего не теряют на расстоянии 25 футов, но у вас возникнут проблемы с подключением низкоуровневых, полнодиапазонных небалансных кабелей RCA на расстоянии 25 футов к вашим сабвуферам и 25 футов назад к вашим основным усилителям. Вот почему профессионалы используют симметричные кабели с низким сопротивлением; они без проблем бегают на большие расстояния. Если вы должны это сделать, надейтесь, что выходы кроссовера вашего предусилителя и сабвуфера имеют низкое сопротивление источника.

Выбор частоты кроссовера

Большинство людей используют кроссовер с частотой 80 Гц, которая является стандартной для A / V-ресиверов, но вот подсказка: установите сабвуфер ниже, скажем, 40 Гц, и увеличьте уровень сабвуфера.

Теперь вы получите тот же средний бас, и вы получите больше глубоких басов, для которых у вас изначально есть сабвуфер.

Самый простой способ заменить гулкие нечеткие басы глубокими плотными басами — это установить кроссовер сабвуфера на самое низкое значение, обычно от 30 до 50 Гц, а затем увеличить уровень сабвуфера.

Если вы не пытаетесь создать концертную акустическую систему для максимальной мощности, я установил частоту кроссовера для основных динамиков на основе фактического прослушивания. Если вы меняете их частоту кроссовера, если она настраивается отдельно от сабвуферов, басы будут меняться. На точную настройку может уйти много времени; слушайте и экспериментируйте для получения наилучшего звука.

Помогите мне помочь вам наверх

Я поддерживаю свою растущую семью через этот сайт, как бы безумно это ни казалось.

Самая большая помощь — это использование любой из этих ссылок, когда вы получаете чего угодно, независимо от страны, в которой вы живете. Это ничего не стоит вам и является самым большим источником поддержки для этого сайта, а значит, и для моей семьи. В этих местах лучшие цены и лучший сервис, поэтому я пользовался ими еще до того, как появился этот сайт. Рекомендую их всех лично .

Если вы найдете это страница столь же полезна, как книга, которую вам, возможно, пришлось купить, или семинар, который вы можете пришлось принять, не стесняйтесь помогать мне продолжать помогать всем.

Если вы получили свое снаряжение по одной из моих ссылок или помогли другим способом, вы — семья. Такие замечательные люди, как вы, позволяют мне постоянно добавлять на этот сайт. Спасибо!

Если вы еще не помогли, сделайте это, и подумайте о том, чтобы помочь мне подарком в размере 5 долларов.
