Как отрегулировать зажигание на ваз 2106: Как выставить зажигание ВАЗ 2106 своими руками | 🚗YAVMASHINE.RU

Как отрегулировать зажигания на ваз 2106. Как выставить зажигание в ВАЗ2106

Владельцам карбюраторной классики независимо от того, какая у них система зажигания – контактная или бесконтактная периодически приходится сталкиваться с задачей по регулировке зажигания. Правильно отрегулировать зажигание на ВАЗ-2107 несложно, даже не имея опыта и навыков можно отрегулировать его различными способами, стробоскопом, контрольной лампочкой, просто выставить по определенным параметрам. Сегодня мы постараемся рассказать вам, с какими нюансами вам придется столкнуться при регулировке и что нужно знать, что бы отрегулировать зажигание на ВАЗ-2106 самостоятельно .

Ведь все мы знаем, что неправильно отрегулированное зажигание на классике может приводить к таким последствиям как перерасход топлива, неровный холостой ход, плохая тяга и т.д.

Для того чтобы выставить зажигание на ВАЗ 2105 нам нужен следующий инструмент:
Ключик на «13», контролька, вольтметр или стробоскоп, свечной ключ и ключ для проворота коленвала.

Зажигание выставляем по первому или четвертому цилиндру на свой вкус. Мы пойдем классическим путем и выставим по первому.
Итак, обратим внимание на крышку ГРМ нашего двигателя, там есть метки, и встречная метка на шкиве коленвала.
Короткая метка на крышке соответствует углу опережения 10°.
Средняя — 5° и длинная — 0°.
ВМТ (верхняя мертвая точка) обозначена риской на шкиве. Снимаем с трамблера крышку.

Ключом поворачиваем коленвал до тех пор, пока метка на шкиве коленвала не встанет относительно 3 метки на крышке ГРМ, что соответствует 0°.

При этом бегунок трамблера должен находится напротив высоковольтного провода первого цилиндра. К проводу, идущему от трамблера на катушку зажигания, подключаем один из проводов лампочки, а второй провод присоединяем к массе. Центральный провод вынимаем из крышки трамблера и тоже прислоняем к массе. Ослабляем гайку, фиксирующий корпус трамблера.

Ключ поворачиваем в положение, при котором зажигание включено.
Поворачиваем корпус трамблера по часовой стрелке до тех пор, пока лампочка не погаснет (контакты трамблера замкнутся). Затем медленно вращаем в другую сторону до момента загорания лампы (размыкания контактов). Кстати вместо лампочки можно использовать свечу, на которую одеваем провод прямо с катушки зажигания. В момент размыкания проскочит искра. В этом положении фиксируем корпус трамблера. Затягиваем гайку.
Теперь проверим насколько правильно мы отрегулировали зажигание на нашей карбюраторной ВАЗ-2107 .
Для этого заводим и прогреваем двигатель до рабочей температуры и начинаем движение. Разгоняемся примерно до скорости 45 километров в час, врубаем 4 передачу и жмем педаль газа. Слушаем, есть ли детонация. Она должна быть, но с разгоном должна быстро пропасть. Если по мере разгона детонация остается, то возможно зажигание слишком раннее. А если детонации совсем нет, то позднее. Регулируем до того момента, пока не добьетесь детонации, которая «самоликвидируется» спуся пару секунд после нажатия на педаль газа.

Тогда можно считать что регулировка зажигания на нашей классике закончена.

Как известно, правильно отрегулированное зажигание ВАЗ 2106 – это не только , но и серьезная экономия топлива. Поэтому при первых симптомах первым делом рекомендуем произвести диагностику всей системы с последующей регулировкой. Ниже будут описаны признаки , а также способы его настройки.

Признаки неправильной установки угла опережения зажигания ВАЗ 2106

1. Во время движения автомобиль не развивает максимальные обороты
2. Повышенный
3. Перебои в работе на холостом ходу
4. Перегрев двигателя
5. Детонация двигателя после его остановки
6. Стук пальцев при резком нажатии педали газа во время движения автомобиля.

Как отрегулировать зажигание ВАЗ 2106

Весь процесс сводится к трем этапам:

1. Изменение угла замкнутого состояния контактов (УЗСК)
2. Изменение угла опережения зажигания (УОЗ)
3. Проверка регулировки зажигания во время движения автомобиля

Регулировка угла замкнутого состояния контактов (УЗСК)

Данную регулировку производим, если у вас на автомобиле установлены классическая или .

1. Снимаем крышку трамблера. Для классического зажигания перед регулировкой с помощью надфиля зачищаем контакты в трамблере и проверяем плотность их прилегания друг к другу. При необходимости аккуратно поджимаем неподвижный контакт.
2. С помощью специального ключа проворачиваем коленвал, пока расстояние между контактами не будет максимальное (если такого ключа нет, то включаем четвертую передачу и потихоньку толкаем автомобиль)

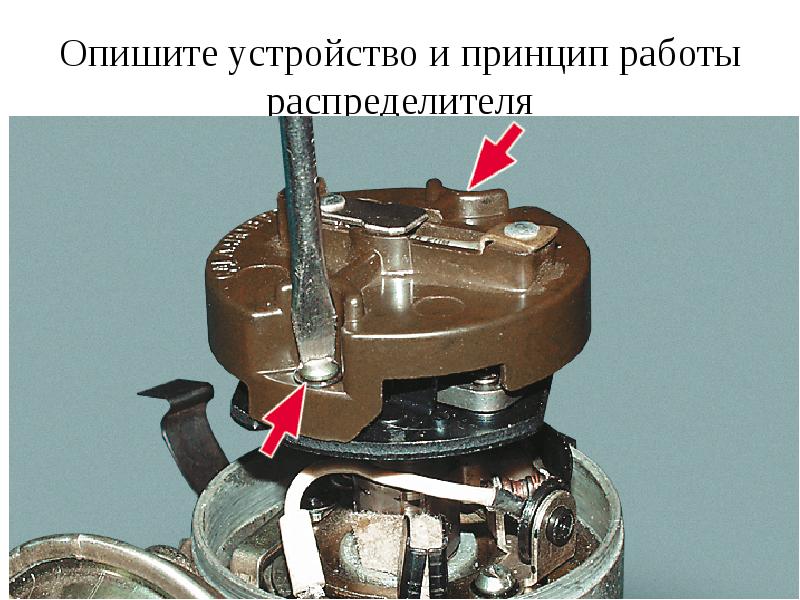

3. Отворачиваем винт, который фиксирует контактную группу на пластине подшипника
4. С помощью щупа 0.4 мм регулируем контактную группу, чтобы щуп проходил впритирку с контактами
5. Затягиваем винт и тем самым фиксируем положение контактной группы.
6. Проверяем зазор с помощью щупов 0,35 мм и 0,45 мм. При этом более тонкий щуп должен свободно перемещается между контактов, а тот, что по толще вообще не должен проходить между ними.

В процессе этой регулировки мы получили нужный зазор контактов трамблера. Но на самом деле критичным является именно угол замкнутого состояния контактов (УЗСК). Как правило, точный угол присутствует только в новых трамблерах, когда нет выработки в контактах. Поэтому после регулировки зазора рекомендуется проверить угол, он должен составлять 55°±3°.

Как определит угол замкнутого состояния контактов (УЗСК)

Для проверки вам понадобится электронный тахометр, который имеет функцию измерения УЗСК или другое подобное устройство с такой же функцией.

Регулировка опережения зажигания с помощью лампочки

Для выполнения регулировки зажигания ВАЗ 2106 с помощью этого способа вам понадобится лампочка на 12 вольт и ключ для вращения коленвала.

1. Ключом проворачиваем коленвал до тех пор, пока метки не совпадут, таким образом, как показано на рисунке и при этом бегунок трамблера стоял на высоковольтном проводе первого цилиндра.
2. Подключаем один контакт лампочки к проводу, который идет на катушку зажигания ваз 2106 , а второй на массу.
3. Вынимаем центральный провод с трамблера и прислоняем к массе автомобиля
4. Ослабляем болт фиксации корпуса трамблера и .
5. Проворачиваем трамблер по часовой стрелке, пока лампочка не погаснет, что свидетельствует о размыкании контактов.
6. Затем медленно вращаем в обратную сторону. Контакты должны сомкнутся, и лампочка погаснет.
7. Теперь медленно вращаем, корпус трамблера по часовой стрелке пока лампочка снова не загорится.
8. Фиксируем это положение винтом.

В случаи если в автомобиле используется транзисторная или тиристорная система зажигания, то при этой регулировке вам понадобится вольтметр или диодный пробник, так как напряжения может не хватить для горения лампочки.

Проверка регулировок зажигания ВАЗ 2106 во время движения автомобиля

1. Прогрейте двигатель до оптимальной температуры
2. На ровном участке дороге разгоните автомобиль до скорости 40-50 км/ч. и, включив 4-ую передачу, резко нажмите на педаль газа. При этом в двигателе должны прослушиваться в течении 1-2 секунд характерные детонационные стуки, и автомобиль должен набирать скорость. Если этого не происходит, то проверните трамблер на одно деление, расположенное на шкале у его основания, против часовой стрелки.
3. Если наоборот, детонация присутствует более долгий промежуток времени, поверните ваз 2106 на одно деление по часовой стрелке.

Если во время этих регулировок положение трамблер существенно изменилось по сравнению с положением, найденном на втором этапе, то это является признаком неисправности в работе трамблера, либо в существенном от номинального.

Момент зажигания, так же как и УЗСК (угол замкнутого состояния контактов), — очень важный параметр, от которого зависит нормальная работа двигателя. Если этот момент (угол опережения зажигания) будет установлен неправильно, двигатель будет плохо пускаться, неустойчиво работать на режиме холостого хода, не будет развивать полной мощности, перегреваться и излишне расходовать бензин. Кроме того, при слишком большом угле опережения зажигания («раннем» зажигании) возможно возникновение детонации — очень опасного явления, часто приводящего к аварийному повреждению двигателя.
Устанавливайте момент зажигания (угол опережения зажигания) с помощью стробоскопа в соответствии с приложенной к нему инструкцией.
Предлагаемая методика регулировки угла опережения зажигания может быть использована для экстренной его проверки при самостоятельном поиске неисправности в пути.
Для установки момента зажигания на автомобиле ваз 2106 вам потребуются: ключ «на 13», контрольная лампа на 12 В (можно воспользоваться переносной лампой, прикладываемой к автомобилю) или вольтметр.

ПРИМЕЧАНИЕ
Момент зажигания можно устанавливать как для 1-го, так и для 4-го цилиндров двигателя. Показана установка момента зажигания для 1-го цилиндра, как более удобная.

На крышке привода газораспределительного механизма выполнены в литье три метки.
Первая, по ходу вращения шкива коленчатого вала, метка а соответствует 10° опережения зажигания, вторая

б — 5° и третья в (длинная) — 0°. На ободе шкива выбита метка г ВМТ. На ступице шкива против этой метки выполнен прилив.

1. Выверните свечу первого цилиндра и закройте пальцем свечное отверстие.

Надо сказать «как выставить зажигание на ВАЗ 2106» — это достаточно распространенный вопрос. О том, как это сделать, и что для этого нужно, в статье.

Содержание статьи:

Начнем с того, что на инжекторе выставить зажигание просто нельзя. В данной системе имеется блок управления двигателем, который, судя по показателям с датчика фаз и датчика положения коленчатого вала подает напряжение в систему зажигания. Поэтому отрегулировать зажигание на инжекторе нельзя. Вообще никак.

Как понять, что надо выставить зажигание

Есть несколько косвенных признаков, на которые стоит посмотреть. Конечно, если двигатель не заводиться, то выставить зажигание – это первое, что приходит в голову, если конечно свечи мокрые. Рассмотрим основные симптомы, которые указывают но необходимость установки зажигания.

Признаки того, что требуется установка зажигания:

• Повышенный расход топлива. Конечно, это может быть следствием неправильной регулировки карбюратора, но бывает и так. Например, при позднем зажигании динамика автомобиля падает, для достижения прежнего разгона требуется большее количество горючей смеси.
• Потеря динамики. При позднем зажигании взрыв идет «вдогонку» поршню, который уже пошел вниз под действие инерции маховика.
• Выстрелы в глушитель. Когда взрыв происходит вдогонку, расширение газов занимает какое-то время. Если поршень уже дошел до нижней мертвой точки, то следующим идет такт выхлопа. А значит часть взрыва топлива передастся в выхлопную систему, отсюда и хлопки.
• Повышенная шумность работы двигателя. Установка зажигания на ВАЗ 2106 потребуется, если двигатель начал заметно «тарахтеть» и трястись. В таком случае поршень еще идет вверх, а взрыв уже происходит ему навстречу. Это делает его работу очень жесткой, неприятной на слух, сразу заметно.

Как выставить зажигание на ВАЗ 2106 – порядок действий

Для начала, потребуется установка метки зажигания. Коленчатый вал можно вращать либо за храповик, либо спецключом за гайку. На лобовой крышке двигателя и на шкиве коленчатого вала имеются отливы и насечки, совмещение которых соответствует разному углу опережения зажигания:

• Первая метка по ходу движения – это опережение угла зажигания на 10 градусов. Опережение угла – это корректировка на скорость горения топлива. Так вот, 10 градусов – это метка для 72 бензина.
• Дальше идет средняя метка – опережение на 5 градусов. Она для 80 бензина.
• Последняя, короткая метка – это опережение в 0 градусов. Это значит, что смесь будет зажигаться точно в момент, тогда поршень находится в верхней мертвой точке.

После того, как установка метки зажигания завершена, надо сразу установить необходимый зазор в контактах, естественно, там где они есть. Для этого снимаем бегунок распределителя и откручиваем фиксирующий винт прерывателя.

Перед тем как установить зазор, желательно наждачной бумагой (600-800) зачистить контакты

Зазор между контактами прерывателя в разомкнутом состоянии должен составлять 0,35-0,40 мм. Для этого нужен будет плоский щуп.

Ну вот, сейчас переходим непосредственно к установке зажигания ВАЗ 2106. Откручиваем крепление распределителя (гайка на 13), после чего вытаскиваем его из корпуса.

Теперь надо вставить трамблер на место, учитывая несколько обязательных моментов:

• Мы выставили по метке верхнюю мертвую такта сжатия в первом цилиндре, соответственно, в этот момент искра должна появиться именно в нем. Для того, чтобы поймать этот момент ставим крышку на трамблер и отмечаем то место, куда входит бронепровод от свечи первого цилиндра. Теперь надо снять крышку выставить внешний контакт бегунка точно напротив метки. То есть, в момент, когда поршень в верхней мертвой точке, искра подается с центрального провода распределителя через контакты бегунка на бронепровод от первого цилиндра.
• Далее, чтобы выставить зажигание на 2106, необходимо провести воображаемую линию между защелками крыши и установить трамблер на место так, чтобы эта линия была параллельна блоку двигателя. Сразу стоит сказать, что с первого раза попасть в шлицы привода не получится, придется на пару миллиметров крутнуть корпус. Это не страшно, ведь установка зажигания требует последующей регулировки. Важно, чтобы трамблер полностью сел на свое место, чтобы уперся в блок. Далее притягиваем его на место.

Регулировка зажигания ВАЗ 2106

Выставить зажигание – это полдела, потому что дальше его нужно регулировать. После того, как завели двигатель, необходимо его прогреть, разогнать до 40 км/ч на третьей передаче, затем включить четвертую и надавить на педаль газа примерно на половину хода, можно на три четверти, но не в пол. Есть пара сценариев развития событий, каждое и которых требует своего решения.

• Кратковременная детонация, которая исчезает через пару секунд. Это нормально, так и должно быть. Если она проходит в течение 4-5 секунд, то последующая регулировка зажигания не требуется.
• Длинная детонация. Это говорит о том, что зажигание слишком раннее. Для того, чтобы сделать его позже, надо остановиться, ослабить крепление корпуса трамблера, удерживая его рукой, а затем провернуть на одно деление на корпусе в сторону «+». Дальше проделать такую же операцию, если детонация длится больше указанного выше времени.»
• Отсутствие детонации. Это тоже не очень хорошо. В таком случае, надо остановиться и крутнуть трамблер в сторону «-».

Как выставить зажигание на ВАЗ 2106 видео:

На «шестерке» момент зажигания следует выставлять по меткам, имеющимся на крышке ремня ГРМ – их в общей сложности 3.

Помимо этого, на ободе шкива значится обозначение – это верхняя мертвая точка (ВИТ), а на его ступице, напротив, можно увидеть специальный наплыв.

Теперь давайте рассмотрим саму процедуру выставления зажигания. Для начала следует выкрутить свечу 1-го цилиндра и закрываем отверстие. Сделать это можно резиновой пробкой или просто пальцем. Далее берем спецключ, и с его помощью проворачиваем коленчатый вал. Делать это нужно до тех пор, пока не начнется такт сжатия в 1-м цилиндре. Распознать данный момент очень просто. Поршень начнет двигаться вверх, при этом пробка, которой вы закрыли свечное отверстие, вылетит оттуда или же вы ощутите давление на пальце.

Проворачивать коленвал следует до совпадения меток на его шкиве и крышке ГРМ. Здесь следует обратить внимание на один момент. Дальнейшая процедура зависит от того, на какой марке бензина ездит ваш автомобиль. Если вы заправляете «шестерку» 93-м или 95-м, совмещать нужно со средней меткой на крышке ГРМ. При использовании топлива с более низким октановым числом – с длинной.

После этого снимаем крышку распределителя зажигания. Предварительно здесь следует отстегнуть соответствующие защелки. Обратите внимание на очень важный момент. Ротор после проворачивания коленчатого вала должен оказаться в положении, когда его наружный контакт будет обращен в сторону 1-го цилиндра на крышке трамблера. Далее следует проделать следующие нехитрые манипуляции. При совмещенных метках проведите воображаемую линию через защелки крышки трамблера – она непременно должна проходить параллельно оси мотора.

Если нет, значит, нужно исправлять ситуацию. Для этого следует открутить гайку, с помощью которой крепится распределитель, и повернуть сам трамблер вверх. Далее вращаем ось ротора. Делать это нужно до тех пор, пока она не будет выставлена параллельно оси двигателя. Затем ставим распределитель зажигания на место. Гайку при этом не нужно закручивать до конца.

Правильная регулировка зажигания

Следует отметить один момент. Установленное зажигание – это только лишь половина дела. Чтобы двигатель работал, как часы, нужно еще кое-что сделать. Речь идет о регулировке зажигания. Давайте рассмотрим классический способ – с помощью 12-вольтовой лампы. Ничего особо сложного в данной процедуре здесь тоже нет – главное, все сделать правильно.

Итак, берем лампочку на 12 вольт и присоединяем к ней два провода. Большого сечения здесь не нужно. Далее один провод бросьте на массу, второй – подключите к выводу катушки зажигания. Теперь проворачиваем ключ в замке зажигания – он должен оказаться в положении I. Далее смотрим на лампочку – если она не горит, значит, больше делать ничего не нужно. Однако так бывает далеко не всегда. Если лампочка все-таки горит, значит, нужно поворачивать распределитель по ходу часовой стрелки, пока она не погаснет. После этого не спеша поворачиваем корпус трамблера в обратную сторону. Делать это нужно до тех пор, пока лампочка снова не засветится. Зафиксировав данный момент, закручиваем крепление – в этот раз делать это нужно уже до конца.

Как понять, что установленный угол опережения правильный

Теперь осталось только лишь проверить ваш автомобиль на ходу. Процедура здесь довольно простая – ориентироваться следует по своему слуху. Заводим двигатель, трогаемся с места и разгоняем автомобиль до 50 километров в час. Далее включайте 4-ю передачу и резко надавите на педаль акселератора, прислушавшись к работе двигателя. Если вы ранее все сделали правильно, то картина окажется следующей – примерно через 2-3 секунды появится детонация. По мере того как автомобиль будет набирать скорость, она должна исчезнуть.

Как отрегулировать трамблер на ваз 2106

Регулировка зажигания Ваз 2106 – процедура очень важная и полезная. От нее зависит несколько моментов:

• бесперебойная работа силового агрегата;
• легкий запуск;
• нормальный расход топлива;
• динамика разгона.

Если неправильно отрегулировать зажигание, при работе силового агрегата может наблюдаться детонация. А это, в свою очередь, может привести к капитальному ремонту самого двигателя.

Интересно, что на практике у многих водителей свой взгляд на то, как выставить зажигание на ваз 2106. Некоторые действуют, что называется «на глазок», а кто-то приобретает для этого дела стробоскоп. Некоторые не лезут сами и доверяют эту работу специалистам автосервисов.

Дабы настроить зажигание на автомобиле ваз 2106 своими руками, воспользуйтесь приведенной ниже инструкцией.

Вам нужно взять с собой в гараж:

• ключ для свечей;
• ключ на 13;
• вольтметр или обыкновенная двеннадцативольтовая лампочка.

Контактное зажигание устанавливается по первому цилиндру.

Момент зажигания устанавливайте по меткам разной длины, которые нанесены на крышку ГРМ.

Пошаговая инструкция

Установить зажигание на вазе 2106 можно в 13 простых шагов:

1. Снимаем свечу цилиндра №1, пробкой из резины и пальцем закрываем отверстие для свечи.
2. С помощью специального ключа проворачиваем коленвал. По мере движения в первом цилиндре должен начаться такт сжатия. В этот момент поршень направится вверх, создастся внутреннее давление. Вы его почувствуете по тому, как резиновую пробку начнет выдавливать из отверстия.

3. В этот момент начинаем следить за ходом метки на шкиве. Она в конечном итоге должна совместиться с меткой на ГРМ. Если вы используете топливо с октановым числом 95 или 92, то нужно совместить ее со второй меткой (5 градусов). Если же используемое топливо составляет 72 или ниже (что сегодня случается очень редко), то нужно стремиться к третьей метке (0 градусов)
4. Снимаем крышку с трамблера, предварительно отстегнув защелки.
5. Благодаря движению коленвала, ротор трамблера должен быть обращен к первому цилиндру.

6. Теперь важно проследить за тем, чтобы линия защелок крышки трамблера была параллельна оси мотора. Если это условие не соблюдено, нужно провести следующие процедуры.
7. Снимаем гайку крепления трамблера и проворачиваем его вверх. Далее крутим ось ротора и добиваемся его параллельного расположение по отношению к оси мотора.
8. Возвращаем трамблер на место и не до упора вкручиваем гайку.
9. Только сейчас начинается непосредственный процесс, благодаря которому мы сможем правильно настроить контактное зажигание.
10. Присоединяем вольтомметр таким образом, чтобы один конец был присоединен к выводу катушки, присоединенному к кабелю трамблера с низким напряжением, а другой конец фиксирован на «массе».
11. Включаем зажигание. Осторожно прокручиваем трамблер по часовой стрелке до момента отключения лампочки. Если же она и не загоралась, значит крутить ничего не нужно.
12. Теперь начинаем крутить трамблер в обратную сторону до момента зажигания лампочки. В этом положении фиксируем трамблер, затянув плотно гайку.
13. Настройка зажигания закончена, можно выключать зажигание и возвращать крышку распределителя обратно.

Теперь мы может удостовериться в том, правильно ли произведена установка зажигания. Запускаем мотор и начинаем ехать. Нужно разогнаться до 45 километров в час. По достижению нужной скорости, включаем четвертую передачу и резко жмем на педаль газа. Через пару секунд мотор должен начать детонировать (будут раздаваться хлопки, «пальцы» начнут звенеть). Как только автомобиль наберет подходящую для выбранной передачи скорость, детонация пропадет.

Если детонация не исчезла, значит, вы неправильно произвели регулировку и получили так называемое «раннее» зажигание. Значит нужно чуть-чуть провернуть трамблер по часовой стрелке на половину или одно деление. Если же детонация так и не возникла, значит у вас установлено «позднее зажигание». В этом случае трамблер проворачиваем против часовой стрелки на половину или одно деление.

Как только вы смогли зажигание на вазе 2106 настроить правильно, сделайте надежную пометку на корпусе трамблера, что послужит хорошей помощью для последующих регулировок.

Работа двигателя напрямую зависит от исправности систем зажигания и подачи топлива. Они определяют мощность мотора, расход топлива, приёмистость, лёгкость пуска. Сбой в настройке момента зажигания карбюраторного двигателя приводит к появлению детонации, калильному зажиганию, увеличению температуры выхлопа и быстрому выходу агрегата из строя. Существует несколько способов, как выставить зажигание на ВАЗ 2106. Все они просты и доступны начинающему автолюбителю.

Устройство системы зажигания на классических двигателях ВАЗ

Моторы, устанавливаемые на ВАЗ 2106, отличаются рабочим объёмом, но имеют одинаковую конструкцию. Трамблёр, детали ГРМ, передняя крышка с метками и шкив коленвала взаимозаменяемы при ремонте. Встречается контактная (КСЗ) и бесконтактная (БСЗ) системы зажигания. В первом случае размыкание контактов происходит механическим способом при повороте вала трамблёра на 90 0 . Во втором варианте применён датчик Холла и контроллер, позволяющий точно определять момент подачи искры в цилиндры.

Простейшая контактная система состоит из следующих элементов:

• Замок зажигания, он же выключатель;
• Катушка зажигания с двумя обмотками для получения высокого напряжения;
• Механический прерыватель, размыкающий первичную обмотку катушки в нужный момент;
• Ротор и контактная крышка для распределения напряжения к свечам зажигания;
• Центробежный и вакуумный регуляторы;
• Транзистор для снижения силы тока в первичной обмотке и продления срока службы;
• Свечи зажигания;
• Высоковольтные провода.

Схема контактного зажигания: 1 — генератор, 2 — замок зажигания, 3 — распределитель зажигания, 4 — кулачок прерывателя, 5 — свечи зажигания, 6 — катушка зажигания, 7 — аккумуляторная батарея

Принцип работы любой системы зажигания выглядит следующим образом. В момент, когда поршень в цилиндре находится в верхнем положении и максимально сжимает топливную смесь, происходит размыкание обмоток катушки. Высокое напряжение через крышку-распределитель попадает по высоковольтному проводу к соответствующей свече зажигания, на электродах которой возникает мощная искра. Происходит воспламенение. Этот процесс называется рабочим ходом поршня.

С увеличением оборотов двигателя угол опережения зажигания (УОЗ) изменяется, а центробежный регулятор делает угол оптимальным. Вакуумный регулятор смещает угол в зависимости от разрежения во впускном коллекторе. Это позволяет добиваться оптимальной мощности на всех режимах работы двигателя.

Признаки неисправности

Регулировка зажигания на машине требуется после ремонта двигателя или снятия трамблёра. Как и любая механическая система, он имеет свойство изнашиваться, появляются характерные симптомы:

• Двигатель не заводится или работает с перебоями. Если бензин поступает в карбюратор, то причина кроется в неправильной настройке угла зажигания или смещении меток на цепи ГРМ.
• Снижение динамики разгона и ухудшение эластичности мотора. Воспламенение смеси происходит не в оптимальное время, поэтому КПД снижается.
• Увеличение расхода топлива. Это бывает при позднем зажигании, когда для получения прежней динамики приходится активнее нажимать на педаль газа. Часть бензина не успевает сгорать и вылетает в выхлопную трубу.
• Позднее зажигание является причиной хлопков в глушителе, когда воспламенение несгоревшей топливной смеси происходит в момент открытия выпускного клапана.
• Жёсткая работа двигателя возможно при раннем воспламенении бензина в цилиндрах. Взрыв в момент недохода поршня до ВМТ является причиной характерного тарахтящего звука и звона.

Внимание! Позднее зажигание часто становится причиной прогара выпускных клапанов, которые в этот момент перегреваются.

Обнаружив неисправность, следует проверить правильность установки зажигания на ВАЗ 2106, а при необходимости отрегулировать его. Для работы понадобится свечной ключ, ключ на «13», лампочка или стробоскоп, пластинчатый щуп.

Инструкция по выставлению зажигания ВАЗ 2106

Разберём 3 известных способа регулировки угла зажигания на двигателях ВАЗ.

При помощи стробоскопа (по меткам)

Данный способ позволяет очень точно выставить зажигание по меткам, и не требует снятия трамблёра и клапанной крышки. Весь процесс регулировки занимает 5 минут. Стробоскоп возможно найти в любом автомагазине. Порядок действий следующий:

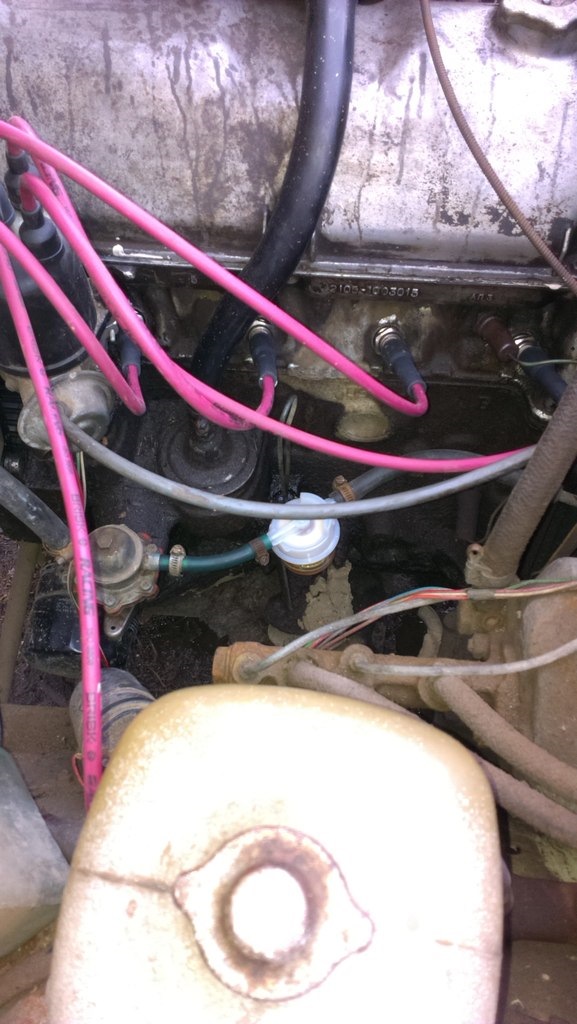

1. На заглушённом автомобиле ослабляем гайку крепления трамблёра, предварительно сделав на его корпусе отметку начального положения;
2. На передней крышке двигателя находим две короткие и одну длинную метку, очищаем их от грязи и масла;
3. Подключаем минусовой провод стробоскопа к «массе» двигателя, плюсовой — к катушке зажигания, а специальный зажим — на высоковольтный провод первого цилиндра;
4. Пускаем двигатель и включаем стробоскоп. Свет от его лампы, направленный на шкив, покажет истинное положение момента зажигания;
5. Медленно поворачивая корпус трамблёра, добиваемся совмещения метки на шкиве коленвала и приливов на передней крышке;
6. Проверяем обороты двигателя по тахометру и при необходимости регулируем холостой ход на карбюраторе;
7. Затягиваем гайку фиксации трамблёра.

Метку «4» на шкиву необходимо совместить с нужной вам меткой на крышке. Метка «1» соответствует углу в 10 0 , «2» — 5 0 , «3» — 0 0

Метки имеют значение в 0 0 , 5 0 и 10 0 относительно верхней мертвой точки (ВМТ). Для правильной работы на 92 бензине выбирают опережение 0 градусов.

Установка по лампочке

Если под рукой не оказалось стробоскопа, а зажигание требуется выставить точно, рекомендуют использовать простую автомобильную лампу на 12 вольт. К ней припаивают два провода с зачищенными контактами. Настройку производят в такой последовательности:

1. Выкрутить свечу из первого цилиндра;
2. С помощью храповика или подходящего ключа вращаем коленвал до начала такта сжатия в первом цилиндре;
3. Совмещаем метки на шкиве коленвала с приливами на корпусе крышки, для 92 бензина выбираем среднюю или последнюю короткую;
4. Снимаем крышку трамблера, отметив при этом положение бегунка на роторе напротив первого цилиндра;

После снятия крышки трамблёра необходимо отметить положение бегунка на роторе напротив первого цилиндра

Совет! Вместо сигнальной лампы используют вольтметр, который подключается аналогичным образом. Вращением корпуса трамблёра ищем положение, в котором напряжение отсутствует.

Выставляем зажигание на слух

Быстро настроить примерное положение трамблера возможно и без всяких приборов. Потребуется немного терпения и хороший слух. Этот способ применим только при условии исправности карбюратора и ГРМ. Действуем таким образом:

• Пускаем двигатель, даём прогреться до рабочей температуры, ручка дроссельной заслонки в карбюраторе должна быть утоплена;
• Немного ослабляем крепёж трамблёра и начинаем его аккуратно поворачивать;
• При повороте на большие углы двигатель будет глохнуть или наоборот увеличивать обороты;
• Необходимо добиться ровных холостых оборотов в диапазоне 700-800 об/мин без посторонних стуков и детонации;
• В таком положении фиксируем распределитель.

Такая регулировка на слух требует проверки на дороге или стробоскопом, но для первичной настройки — это оптимальный вариант.

Видео: как выставить зажигание на ВАЗ 2106

Как установить бесконтактное (электронное) зажигание

Установка электронного зажигания – это самый простой способ улучшить работу мотора. Замена на бесконтактную систему даёт такие преимущества:

• Уверенный холодный пуск;
• Стабильная работа двигателя на любых оборотах;
• Высокая надёжность;
• Увеличивается срок службы свечей зажигания;
• Мощная искра;
• Не требуется регулировка зазора и центробежного регулятора.

В состав готового набора входит трамблёр с датчиком Холла, специальная катушка зажигания и коммутатор. Высоковольтные провода возможно оставить и старые.

Электронная система зажигания включает в себя: катушку зажигания, трамблёр, коммутатор и комплект проводов

Чтобы установить бесконтактное зажигание взамен старого нам потребуется ключ на «13» и на «10», два винта для крепления коммутатора и стробоскоп для настройки угла опережения.

Порядок выполняемых работ:

1. Подводим шкив коленвала к метке на крышке двигателя, поршень первого цилиндра должен находиться в ВМТ.
2. Отсоединить минусовую клемму аккумулятора.
3. Снимаем со старого трамблёра крышку и отмечаем положение бегунка относительно двигателя. Это поможет быстро установить и настроить новый трамблёр.
4. Отсоединяем провод, идущий с катушки зажигания, откручиваем фиксатор ключом на «13» и извлекаем трамблёр из блока двигателя.
5. Новый распределитель устанавливаем по сделанным отметкам, стараясь совместить метки на корпусе и положение бегунка. Крепление полностью не затягиваем.
6. Заменяем катушку зажигания на новую и устанавливаем коммутатор под капотом. Электронный блок размещаем в сухом месте, подальше от нагретых деталей. Например, на крыле или моторном щите.
7. Подключаем проводку по схеме в инструкции к БСЗ. Подсоединяем высоковольтные провода.
8. Закрываем трамблёр крышкой и затягиваем гайку крепления. Система установлена и готова к работе. Остаётся только отрегулировать угол опережения зажигания.

Схема бесконтактного зажигания ВАЗ 2106

Важно! Системы БСЗ могут отличаться длиной вала трамблёра для разных моделей двигателей классических «Жигулей», поэтому перед покупкой стоит уточнить у продавца о взаимозаменяемости компонентов.

Проверка угла зажигания во время движения автомобиля

Проверку работоспособности системы зажигания после любой регулировки лучше всего производить в движении. Это связано с особенностями конструкции трамблёра и октановым числом используемого бензина. Бывает так, что выставленные по меткам углы зажигания не дают достаточной динамики и приёмистости. Поможет регулировка на слух по началу детонации:

• Разгоняем автомобиль до скорости 45-50 км/ч на ровном участке дороги;
• Включаем прямую передачу (на ВАЗ 2106 четвёртую) и нажимаем педаль газа до упора;
• Должен появиться характерный звон (детонация), который пропадёт через 2-3 секунды, а ускорение будет ровным и мощным без провалов;
• Если детонация не исчезает на протяжение всего разгона, значит угол зажигания «ранний»;
• Полное отсутствие звона и вялая динамика говорят о запаздывании искры в цилиндрах;
• Регулируем положение трамблёра на месте, доворачивая его на 3-5 градусов;
• Когда регулировка будет завершена, положение корпуса трамблёра относительно блока отмечают риской или краской.

Работы по регулировке зажигания следует проводить регулярно. Интервал обслуживания простой контактной системы зажигания — 15000 км, для электронной — вдвое больше. Также регулярно проверяется состояние свечей зажигания и высоковольтных проводов. Все операции по настройке легко могут быть проделаны самостоятельно, гараж для этого не нужен. Навык самостоятельного ремонта зажигания ВАЗ 2106 всегда пригодится в дальней дороге или зимой, когда возникают проблемы с запуском.

Надо сказать «как выставить зажигание на ВАЗ 2106» — это достаточно распространенный вопрос. О том, как это сделать, и что для этого нужно, в статье.

• Как понять, что надо выставить зажигание
• Как выставить зажигание на ВАЗ 2106 – порядок действий
• Регулировка зажигания ВАЗ 2106

Начнем с того, что на инжекторе выставить зажигание просто нельзя. В данной системе имеется блок управления двигателем, который, судя по показателям с датчика фаз и датчика положения коленчатого вала подает напряжение в систему зажигания. Поэтому отрегулировать зажигание на инжекторе нельзя. Вообще никак.

Как понять, что надо выставить зажигание

Есть несколько косвенных признаков, на которые стоит посмотреть. Конечно, если двигатель не заводиться, то выставить зажигание – это первое, что приходит в голову, если конечно свечи мокрые. Рассмотрим основные симптомы, которые указывают но необходимость установки зажигания.

Признаки того, что требуется установка зажигания:

Повышенный расход топлива. Конечно, это может быть следствием неправильной регулировки карбюратора, но бывает и так. Например, при позднем зажигании динамика автомобиля падает, для достижения прежнего разгона требуется большее количество горючей смеси.

Потеря динамики. При позднем зажигании взрыв идет «вдогонку» поршню, который уже пошел вниз под действие инерции маховика.

Выстрелы в глушитель. Когда взрыв происходит вдогонку, расширение газов занимает какое-то время. Если поршень уже дошел до нижней мертвой точки, то следующим идет такт выхлопа. А значит часть взрыва топлива передастся в выхлопную систему, отсюда и хлопки.

Повышенная шумность работы двигателя. Установка зажигания на ВАЗ 2106 потребуется, если двигатель начал заметно «тарахтеть» и трястись. В таком случае поршень еще идет вверх, а взрыв уже происходит ему навстречу. Это делает его работу очень жесткой, неприятной на слух, сразу заметно.

Как выставить зажигание на ВАЗ 2106 – порядок действий

Для начала, потребуется установка метки зажигания. Коленчатый вал можно вращать либо за храповик, либо спецключом за гайку. На лобовой крышке двигателя и на шкиве коленчатого вала имеются отливы и насечки, совмещение которых соответствует разному углу опережения зажигания:

Первая метка по ходу движения – это опережение угла зажигания на 10 градусов. Опережение угла – это корректировка на скорость горения топлива. Так вот, 10 градусов – это метка для 72 бензина.

Дальше идет средняя метка – опережение на 5 градусов. Она для 80 бензина.

Последняя, короткая метка – это опережение в 0 градусов. Это значит, что смесь будет зажигаться точно в момент, тогда поршень находится в верхней мертвой точке.

После того, как установка метки зажигания завершена, надо сразу установить необходимый зазор в контактах, естественно, там где они есть. Для этого снимаем бегунок распределителя и откручиваем фиксирующий винт прерывателя.

Перед тем как установить зазор, желательно наждачной бумагой (600-800) зачистить контакты

Ну вот, сейчас переходим непосредственно к установке зажигания ВАЗ 2106. Откручиваем крепление распределителя (гайка на 13), после чего вытаскиваем его из корпуса.

Теперь надо вставить трамблер на место, учитывая несколько обязательных моментов:

Мы выставили по метке верхнюю мертвую такта сжатия в первом цилиндре, соответственно, в этот момент искра должна появиться именно в нем. Для того, чтобы поймать этот момент ставим крышку на трамблер и отмечаем то место, куда входит бронепровод от свечи первого цилиндра. Теперь надо снять крышку выставить внешний контакт бегунка точно напротив метки. То есть, в момент, когда поршень в верхней мертвой точке, искра подается с центрального провода распределителя через контакты бегунка на бронепровод от первого цилиндра.

Далее, чтобы выставить зажигание на 2106, необходимо провести воображаемую линию между защелками крыши и установить трамблер на место так, чтобы эта линия была параллельна блоку двигателя. Сразу стоит сказать, что с первого раза попасть в шлицы привода не получится, придется на пару миллиметров крутнуть корпус. Это не страшно, ведь установка зажигания требует последующей регулировки. Важно, чтобы трамблер полностью сел на свое место, чтобы уперся в блок. Далее притягиваем его на место.

Регулировка зажигания ВАЗ 2106

Выставить зажигание – это полдела, потому что дальше его нужно регулировать. После того, как завели двигатель, необходимо его прогреть, разогнать до 40 км/ч на третьей передаче, затем включить четвертую и надавить на педаль газа примерно на половину хода, можно на три четверти, но не в пол. Есть пара сценариев развития событий, каждое и которых требует своего решения.

Кратковременная детонация, которая исчезает через пару секунд. Это нормально, так и должно быть. Если она проходит в течение 4-5 секунд, то последующая регулировка зажигания не требуется.

Длинная детонация. Это говорит о том, что зажигание слишком раннее. Для того, чтобы сделать его позже, надо остановиться, ослабить крепление корпуса трамблера, удерживая его рукой, а затем провернуть на одно деление на корпусе в сторону «+». Дальше проделать такую же операцию, если детонация длится больше указанного выше времени.»

Отсутствие детонации. Это тоже не очень хорошо. В таком случае, надо остановиться и крутнуть трамблер в сторону «-».

Как выставить зажигание на ВАЗ 2106 видео:

Установка зажигания на ВАЗ 2107 карбюратор, метки, зазоры

Момент зажигания непосредственно влияет на работоспособность автомобиля. От корректности настройки этого параметра зависят рабочие характеристики мотора. В случае если зажигание выставлено не правильно, увеличивается расход топлива, машина не развивает полной мощности, быстро перегревается, ускоряется износ узлов и механизмов. Работа мотора сопровождается частыми перебоями, которые больше всего проявляются на холостом ходу, все это симптомы сбоя заводских параметров. Ниже разберем, как выставить зажигание ВАЗ-2105(2106, 2109).

Как выставить зажигание на ВАЗ-2105: пошаговое описание, настройки

«Классику» от АвтоВАЗа не относят к современным автомобилям, произведенным по последним технологиям и укомплектованным сложными электронными системами. Но в этом и заключается плюс «классики» – не нужно по любым поводам посещать автосервисы. Основную массу работ владелец может сделать сам. Сюда можно отнести и процесс настройки зажигания. Давайте посмотрим, как выставить зажигание на ВАЗ-2105.

Когда необходима регулировка

Самое первое, что необходимо знать, – четких регламентов на выставление зажигания нет, так как угол опережения выставляют или корректируют лишь при острой необходимости, а необходимость может возникнуть в любой момент.

Обычно настройкой занимаются в том случае, если машина только-только куплена с рук, а владелец пытается привести ее в рабочее состояние. Выставлять зажигание обычно нужно после ремонтов двигателя. Если откручивался и снимался трамблер, нужно регулировать момент зажигания.

На инжекторных автомобилях углом опережения управляет электроника, а причинами проверки может послужить лампочка «Проверьте двигатель».

В большинстве случаев необходимость регулировки УОЗ и момент искрообразования возникает после разнообразных ремонтов двигателя с демонтажем различных узлов. Отдельно нужно сказать о переходе на высокооктановое топливо. Здесь требуется изменить УОЗ на ранее, поэтому и выполняется корректировка.

Разновидности систем зажигания

В течение многих десятилетий автомобиль ВАЗ-2107 комплектовался разными видами систем. Выделяют механическое контактное, бесконтактное или электронное зажигание, а также зажигание с управлением от ЭБУ для инжекторных версий.

В механической системе контакты, которые размыкаются кулачком на валу трамблера, разрывают электрическую цепь низкого напряжения. В результате инициируется мощный импульс в высоковольтной обмотке катушки. Данный разряд направляется на свечи.

Зажигание бесконтактного типа работает примерно так же, но сигнал о разрыве цепи подается датчиком Холла, а сам разрыв реализуется электронным коммутатором. Настройка зажигания на карбюраторных моделях вне зависимости от типа систем осуществляется практически про одной и той же инструкции.

В инжекторных моделях никаких контактов, датчиков Холла, распределителей и любых других вращающихся элементов нет. Как выставить зажигание на ВАЗ-2105 (инжектор) знать совершенно не нужно. Здесь момент искрообразования определяется контроллером ЭБУ на базе информации от многочисленных датчиков. Система сама знает, когда и как подавать искру. Тем более, что в процессе эксплуатации УОЗ может постоянно корректироваться.

Подготовка к регулировке

Давайте посмотрим, как выставить зажигание на ВАЗ-2105 и что для этого нужно. На самом деле, каких-то определенных условий создавать для этого не требуется. Операцию вполне можно проделать в обычном гараже или на улице, зажигание можно настроить даже зимой.

Из инструмента понадобится отвертка с плоским жалом, рожковый ключ на 13 мм, лампочка на 12 В с проводами, ключ для вращения коленчатого вала, свечной ключ, металлический щуп на размер в 0,35 мм.

В идеале нужно использовать стробоскоп, но для подержанных автомобилей он, скорее, вреден. Все двигатели разные и работают по-разному. Не для всех подойдут заводские показатели УОЗ.

Регулировка на карбюраторных версиях

В большинстве учебников и книг по ремонту «классики» рассказывается, как выставить зажигание на карбюратор ВАЗ-2105 с помощью контрольной лампочки. Опытные автовладельцы “Жигулей” легко могут без нее обойтись.

Для правильной настройки зажигания нужно обеспечить все условия. Метки на шкиве коленчатого вала должны находиться напротив длинной метки на крышке ГРМ.

Круглая метка на шестерне распределительного вала должна совпадать с приливом на корпусе распредвала. Поршень в четвертом цилиндре должен быть установлен в ВМТ, а контакты в трамблере должны быть разомкнуты. Контакт бегунка направлен к неподвижному контакту четвертого цилиндра.

Лампочка нужна для контроля момента искрообразования. Ее подключают одним концом к выводу “К” на катушке, а другим — к массе. В данный момент поршень первого цилиндра также установлен в ВМТ, но не на такт сжатия, а на такт выпуска газов. Как правильно выставить зажигание на ВАЗ-2105? Настройка осуществляется по четвертому цилиндру.

Пошаговая инструкция

Поворачивают ключом коленчатый вал и совмещают метку на его шкиве с длинной риской на блоке.

Если клапанная крышка демонтирована, нужно ориентироваться по метке на шестерне распределительного вала. Затем с трамблера снимают крышку и поворачивают его вал таким образом, чтобы бегунок находился напротив четвертого цилиндра. Далее трамблер вставляют в двигатель, придерживая бегунок, а трамблер надежно фиксируют гайкой.

Подключают провода и включают зажигание. Гайку отпускают и медленно прокручивают трамблер за его корпус. Когда лампа вспыхнет, трамблер закрепляют в этом положении. Зажигание лучше выключить, чтобы убедиться, что контакты в трамблере разомкнуты. Можно проверить зазор между ними при помощи щупа.

Так можно выставить зажигание на ВАЗ-2105, но это только первоначальная настройка. Для стабильной работы двигателя понадобится корректировать УОЗ.

Советы специалистов

В большинстве случаев начальный момент зажигания выставляют без демонтажа клапанной крышки. Поэтому не видно, в каком положении метка на шестеренке. Если двигатель не запускается после настройки зажигания, то в четвертом цилиндре будет не такт сжатия, а такт выпуска. В этом случае нужно повернуть бегунок на 180 градусов, и двигатель запустится.

Электронное зажигание

Здесь все немного проще. Давайте посмотрим, как выставить электронное зажигание на ВАЗе. Вместо механического прерывателя в системе работает коммутатор и датчик Холла.

Процедура довольна проста. Для безопасности снимают минусовую клемму с АКБ. Далее вращают коленвал до совмещения с длинной меткой – в этом положении поршень четвертого цилиндра будет находиться в ВМТ (верхней мертвой точке).

Далее необходимо снять крышку распределителя зажигания. Бегунок должен смотреть на провод четвертого цилиндра. Можно использовать искру от свечи либо лампу. Особой разницы, как выставить зажигание на ВАЗ-2105, нет. Трамблер медленно поворачивают в одну и в другую сторону. Когда проскочила искра или вспыхнула лампа, нужно остановиться. Далее трамблер поворачивают совсем немного в сторону минуса и закрепляют.

Заключение

Итак, мы выяснили, как выставить зажигание на автомобиле ВАЗ-2105. Как видите, несложную работу вполне можно проделать самостоятельно, но нужно понимать, что это только начальное зажигание. Далее придется корректировать угол опережения, а это уже компетенция профессионалов.

fb.ru

ВВ провода

Высоковольтные провода (ВВ провода) системы зажигания предназначены для передачи импульсов высокого напряжения с катушки зажигания на свечи. Конструктивно такой кабель представляет собой металлический центральный проводник, покрытый слоем изоляции из ПВХ, резины либо полиэтилена, а также специальным слоем, повышающим стойкость провода к химическим воздействиям (топливо, масло). Сегодня большое распространение получили силиконовые ВВ провода, которые характеризуются высокой эластичностью при низких температурах. Такие кабели отлично работают в сырую погоду и не перегреваются.

Неисправности

Возникновение неполадок со свечными проводами проявляется в виде нестабильной работы силового агрегата:

• проблемный пуск мотора, особенно в сырую погоду;
• перебои в работе силовой установки на средних и высоких оборотах;
• при повреждении центрального проводника мотор глохнет;
• мощность снижается;
• расход топлива увеличивается.

Проблемы с ВВ проводами возникают в основном по причине старения. Со временем изоляционный слой покрывается мелкими трещинками, что обусловлено температурными перепадами в подкапотном пространстве. В результате через повреждённые участки появляется утечка тока: искра пробивает на массу и электроэнергии не хватает для нормального искрообразования. При скоплении на поверхности проводов и защитных колпачков грязи, увеличивается поверхностная проводимость изоляции, что приводит к появлению утечки тока. Кроме этого, утечка возможна и при окислении контактов кабеля, когда нарушается герметичность защитного колпачка, например, при его повреждении.

Установка Момента Зажигания Ваз 2105 ~ SIS26.RU

Как верно выставить зажигание на ВАЗ 2105

Заднеприводной автомобиль ВАЗ 2105 в массовом производстве на конвейере в Тольятти появился в 1980 году. Его выпускали в течение 30 лет. Основная масса автомобилей этой марки была выпущена с карбюраторными движками и традиционной, контактной системой зажигания.

Схема контактного зажигания ВАЗ 2105

Схема зажигания ваз 2105

Фактически схема зажигания ВАЗ 2105 содержит в себе последующие приборы и детали:

• замок зажигания, в него вставляется ключ и при повороте замыкается цепь отправляющая импульс на пуск системы;
• через реле зажигания, расположенное в кабине, сигнал поступает на контакты в монтажный блок и дальше к клемме «30» генератора;
• сразу, сигнал от монтажного блока поступает на катушку зажигания Б-117А;
• катушка зажигания — это на самом деле повышающий трансформатор, модифицирующий ток напряжением 12В в ток высокого напряжения;
• далее в схеме располагается трамблер или по другому, распределитель зажигания марки 30.3706, который преобразует постоянный ток в импульсный и эти импульсы распределяет между свечами зажигания марки А17ДВР через провода высокого напряжения.

Наиболее сложная деталь в системе зажигания карбюраторного автомобиля — это трамблер. В этом приборе конструктивно совмещены несколько отдельных систем:

• распределитель зажигания;
• прерыватель;
• центробежный, а также вакуумный регулятор опережения зажигания.

Правильная регулировка зажигания ВАЗ 2105 производится с помощью именно этого прибора. Трамблер — прибор достаточно сложный, подвержен воздействию вибраций и влажности, поэтому периодически на машине возникают неисправности, связанные с отказом этого агрегата.

Как правильно отрегулировать зажигание на ВАЗ 2105

При появлении признаков неисправностей в системе зажигания необходимо проверить все основные элементы этой системы на работоспособность. Зажигание ВАЗ 2105 включает много важных приборов и деталей и регулировка зажигания ВАЗ 2105 должна начинаться с их проверки.

1. Начинать надо всегда со свечей зажигания. Это совет опытных автоэлектриков. Часто, простая чистка или замена этих элементов зажигания приводит к исчезновению серьезных, казалось бы, проблем. Для проверки требуется поочередно выкручивать и доставать их из гнезд. Извлеченную свечу надо прежде всего осмотреть. Имеющийся нагар устранить с помощью мелкой наждачной бумаги, затем проверить зазор в контактах специальным щупом. При сильном прогаре контактов лучше всего такую свечку заменить.
2. Следующим этапом проверяются провода высокого напряжения идущие от трамблера к свечкам. Микротрещины на изоляции служат пробою в передаче электрического сигнала. Лучшим решением является периодическая замена этих проводов на новый комплект, желательно, чтобы они были в гибкой изоляции.
3. Не следует избегать проверки катушки зажигания. Наилучший способ — это ее проверка на стенде, который имеется в любом серьезном магазине автозапчастей. Можно проверить самому с помощью волтметра.
4. Также с помощью этого прибора проверяется конденсатор на распределителе зажигания.
5. Обязательно проверяется вакуумник трамблера. Привод должен ходить без заеданий, свободно. Трубка подходящая к нему, должна быть хорошо закреплена с соблюдением герметичности соединения и не иметь на поверхности никаких порезов и повреждений.
6. Осматриваются контактная группа трамблера, не должно быть окиси или подгораний. Если подобное наблюдается, надо попросту заменить ее на новую. Кроме того, проверяются зазоры в контактах, они должны быть в пределах 0,35 — 0,45 мм, допускается погрешность в 0,05 мм.

Установка зажигания !!! Это так просто

Дорогие подписчики Низко кланяюсь , Сергею он же KORSUN STUDIO за его бескорыстную помощь в верстке моих.

Регулировка зажигания на ВАЗ 2105, 2106, 2107

Экономитель воды — Экономия электроэнергии — Жидкий Каштан.

Особое внимание обратить на крышку трамблера. Это слабое место данного прибора. Специалисты даже рекомендуют возить с собой запасную, проверенную крышку. В процессе эксплуатации на ней появляются микротрещины, а при небрежной работе с ней может возникнуть и трещина. Это однозначная причина неустойчивой работы всей системы зажигания.

После того как проверены все основные элементы системы, а признаки неисправности сохранились, требуется установка зажигания ВАЗ 2105.

Перед тем как выставить зажигание надо приготовить нужный инструмент:

• специальный ключ для проворачивания коленвала, или ключ на «38»
• плоскую отвертку с мощным жалом
• ключ на «13»
• специальные щупы для замера зазоров
• ключ для выкручивания свечей
• контрольную лампочку с двумя проводами
• пробка для затыкания свечного отверстия.

Потом как выставить зажигание на ВАЗ 2105 можно по первому или четвертому цилиндру, то необходимо вывернуть свечу одного из них.

После извлечения свечи первого цилиндра плотно вставить в свечное отверстие пробку. После этого ключом проворачивать храповик коленвала до момента полного сжатия и перемещения поршня в верхнюю мертвую точку. Пробка должна выскочить.

Затем, проворачивая дальше коленвал совместить метку на его шкиве со средней меткой имеющейся на крышке ГРМ. Эта метка является оптимальной для «классики», двигатель которой работает на 92-м бензине, и соответствует углу опережения 5 градусов.

Ключом на «13» отпустить гайку фиксирующую распределитель. Один провод «контрольки» закрепить на низковольтном входе катушки зажигания, а второй отправить на «массу», можно к корпусу распределителя. Повернуть ключ зажигания на включение.

Поворачивая корпус трамблера по часовой стрелке добиться положения, когда лампочка погаснет. После этого плавно, не торопясь, начать поворачивать корпус влево до загорания лампочки. В этот момент движение прекратить и зафиксировать корпус в этом положении с помощью ключа.

Если при повороте влево было допущено резкое движение и лампочка при этом загорелась, все надо повторить сначала. Фиксируется начальный момент загорания. Необходимо помнить, что при любом способе выставления зажигания на распределителе регулировки производятся с поворотами в миллиметровых значениях, в пределах 1-2 мм.

После всех регулировок зажигания необходимо обязательно провести тест-драйв проведенных работ в процессе движения. Разогнавшись до 40 км/час включить четвертую передачу. Если в момент включения не слышно звонкого перестукивания в районе двигателя, значит регулировка проведена успешно. Если же этот звонкий стук отчетливо прослушивается, то нужна новая регулировка зажигания ВАЗ 2105.

sis26.ru

История модификации детали

В 1980 году появились автомобили второго поколения с задним приводом — sedan ВАЗ 2105. Эта модель — результат модернизации ВАЗ 2101. Она же стала прародительницей sedan ВАЗ 2107 класса «люкс» и универсала ВАЗ 2104, где замок находится в базовом блоке.

Классический дизайн 80-х

ВАЗ-2105 с точки зрения дизайна соответствовал требованиям моды 80-х годов. Это позволило внедрить реле зажигания ВАЗ в моделях автопрома стран Европы и использовать его в течение многих лет. Однако в той же Франции подобные заднеприводные седаны с дополнительной дверью уже в 70-х годах начали уступать позиции модификациям с переднеприводным замком. С момента выхода в серийное производство модель, имеющая бесконтактное зажигание, так и не стала элитной, а потому ВАЗ 21053 оказался не самым популярным автомобилем концерна АвтоВАЗ.

Схема замка зажигания ВАЗ 21053 требуется владельцам «пятерки» достаточно часто. Автомобили ВАЗ 2105 с БСЗ до сих пор пользуются большой популярностью на рынке отечественных машин. Если понадобится схема подключения замка зажигания ВАЗ, ее легко можно найти. Немаловажное значение имеет регулировка зажигания, благодаря которой можно без проблем передвигаться на авто в условиях суровой зимы.

Регулировка зажигания ВАЗ 2105 — Как отремонтировать ВАЗ

Регулировка зажигания ВАЗ 2105 еще долго будет оставаться актуальной темой. Ведь автомобилей ВАЗ 2105 еще на наших дорогах можно встретить довольно часто.

Данная модель от ВАЗ уже успела доказать многим скептикам, что может эксплуатироваться не один десяток лет, и это додает один редкий плюс к рейтингу отечественного автопрома, которых не так уж и много.

Но, как и другие автомобили, наша модель тоже требует периодического технического обслуживания и ремонта, не исключением является и необходимость в регулировании зажигания ВАЗ, которое хотя и не является сверхсложным процессом, но все же требует от водителя определенных навыков и сноровки.

К чему может привести не настроенное зажигание

Не настроенное зажигание способно свести на нет потенциал даже самого лучшего двигателя, ведь искрообразование будет осуществляться в неподходящий момент: когда поршень еще не дошел к своей верхней точке, или же, когда он уже спустился от нее.

Регулировка зажигания на большинства автомобилях ВАЗ, включая и модель 2105, производится очень просто, но вначале следует понять, по каким признакам определяется необходимость в регулировке зажигания.

Признаки, при которых необходимо проводить регулировку зажигания

1. Первый признак, это тряска автомобиля после его глушения, данный признак говорит о том, что у вас позднее зажигание.
2. Вторым признаком, который указывает уже на раннее зажигание является детонация, которая проявляется звонким металлическим звуком.

Из-за неправильного сгорания топлива детонационная волна бьёт по стенкам камеры сгорания со скоростью, в несколько раз превышающей скорость сгорания в нормальном режиме.

Процесс регулировки зажигания ВАЗ 2105

Стоит заметить, что здесь описан процесс регулировки зажигания автомобилей ВАЗ с карбюраторными двигателями и не только модели 2105.

Для регулировки зажигания вам понадобится ключ на 13, регулировка производится при работающем двигателе.

Вы подходите к левому крылу — там, где размещен трамблёр и ключом на 13 ослабляете болт фиксации, который находится в основании трамблёра.

После ослабления данного болта вы можете проворачивать трамблёр. Не стоит его крутить на значительные углы, в большинстве случаев регулировка производится в интервале 1-2 мм.

Проворачивая трамблёр по часовой стрелки, вы делаете зажигание более поздним, то есть уменьшаете вероятность детонации. Проворачивая трамблёр против часовой стрелки — вы позните зажигание, то есть убираете тряску при глушении.

После того как была произведена регулировка зажигания

Далее следует отрегулировать холостой ход на карбюраторе. Для этого Вам будет необходима тоненькая прямая отвёртка.

Регулировка холостого хода начинается с настройки болта качества смеси. Данный болт спрятан в подошве карбюратора, его нельзя увидеть, но можно нащупать маленькой отверткой.

Ваша задача в том, чтобы с помощью болта качества, добиться максимально устойчивой и при этом громкой работы мотора (регулировка ХХ всегда осуществляется на прогретом моторе).

Когда вы нащупали именно этот момент — момент наиболее устойчивой работы движка, следует перейти к болту количества смеси и убавлять обороты до того момента, пока ХХ (холостые обороты) будут продолжать оставаться устойчивым, но при этом обороты мотора упадут.

После проведения всех регулировок, заглушите мотор — проверьте его на позднее зажигание.

Если позднего зажигание нет, следует выехать на дорогу и с низких оборотов на высокой передачи утопить педаль газа, если детонации нет — все нормально, если есть — следует еще немножко запознить момент искрообразования.

Как мы видим регулировка зажигания ВАЗ 2105 и других автомобилей от ВАЗ с карбюраторными двигателями, а также регулировка холостого хода в карбюраторе не вызывает трудностей, но для того чтобы все работы были сделаны быстро и правильно, нужно обладать определенными навыками и сноровкой.

Регулировка зажигания ваз 2105 видео от Наиля Порошина. Установка зажигания по лампочке.

Если Вы собираетесь регулировать зажигание автомобиля ВАЗ впервые, то лучше, чтобы рядом с Вами в это время был специалист. К примеру, как Наиль Порошин. Тогда наверняка все пройдет удачно и Ваш автомобиль будет «летать» по нашим и так не очень хорошим дорогам. Всем удачи.

portalvaz.ru

Когда и зачем нужно настраивать зажигание?

Сначала немножко теории. Если бы рабочая смесь в цилиндрах сгорала мгновенно, то проблем с опережением не было бы в принципе. Поджигай ее в верхней мертвой точке — и все окей. Но смесь сгорает не мгновенно: ей требуются миллисекунды. При этом реальная частота вращения коленчатого вала, конечно же, непостоянна. Поэтому нельзя тупо поджигать смесь в одно и то же время при разных режимах работы мотора: она будет сгорать либо слишком рано, либо чересчур поздно. Итог всегда будет неутешительный — двигатель плохо тянет, греется, неустойчиво работает, детонирует и т.п.

В частности, если начать «искрить» слишком рано (большой УОЗ

), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность мотора, он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (
малый УОЗ
) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно перегреется, поскольку догорание смеси будет идти на протяжении всего такта расширения.

Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на бензин с другим октановым числом. Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.

Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.

Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.

Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.

Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация. Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону. Залил низкооктановый бензин — изволь сделать зажигание более поздним…

Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.

ВАЗ 2105 настройка зажигания — про Жигули 2105 «Пятёрка» на RusAuto.org

	ВАЗ 2105 настройка зажигания Приветствую! двигатель 2105. бензин 92. ставлю на коленвале метку на самую длинную черточку (самая нижняя). подключаю на провод катушки и на массу вольтметр. кручу трамблер чтобы вольтметр показал 12+, после двигаю его до тех пор пока вольтметр не покажет отсутствие напряжения (момент искры). затягиваю гайку трамблера. машина едет нормально… жалоб особо нету. но где то читал, что на прямой скорости (у меня на 4ой) при полном открытии дросселя на 60 км в час должна быть детонация около 2х секунд. что за детонация и как её слышуть не пойму? слушал не раз. ничего не цокотит и тп. машина просто разгоняется. без явного эффекта форсажа. ну грубо говоря она не взвывает и не начинает ехать как спорт кар. просто быстро разгоняется. предстоит на неделе дальняя дорога. посоветуйте, как быть… оставить так? или всетаки делать тонкую регулировку? или же есть вариант отвезти на сто и настроить стробоскопом за 2 доллара. спасибо за внимание
	Детоначия схожа по звуку со стуком пальцев. Звонкий металлический стук. Стасян
И чё ты паришься если всё в норме? Когда начнёт детонировать — сам поймёшь. Гиллард
Здесь посмотри: https://vazik. ru/plugins/content/content… Тарас
На нормально отрегулированном двигателе никакой детонации быть не должно! Алевтина
особо книжки не читай… если едет значит нормально всё Натулио
детонация это воспламенение топлива намного раньше ВМТ. это может происходить от того, что зажигание слишком раннее или бензин низкого качества и воспламеняется от сжатия гараздо раньше положенного (раньше искры) или залит бензин не соответствующий (с меньшим октановым числом) кстати когда»стучат пальцы» это и есть детонация (на самом деле пальцы никогда не стучат быстрее вал застучит) мы слышим этот преждевременный взрыв топлива. на отрегулированном двигателе, при движении по ровному участку, на прямой передаче где-то60—70 км/ч дай полный газ и услышишь детонацию (пальцы застучат и тутже перестанут) это нормально. Влом
как снять стартер на ваз 21072? инструкция для чайника нужна
Не идет питание от замка зажигания на стартер. В чем может быть причина? Ваз-21072
ВАЗ 11193»КАЛИНА». Сел аккумулятор, после замены не заводится. нет индик. ДВИГАТЕЛЬ, стартер не крутит, предохранители целы
как открыть капот если оторвался тросик на ваз 11193 (калина) помогите плиз
Ваз 1119 калина двиготель 1, 4 16V если парвётся ремень ГРМ по гнёт ли он клапана?

rusauto.org

Регулировка зажигания ВАЗ 2105, 2106, 2107.

Регулировка зажигания и установка правильного направления угла опережения непосредственно перед самим зажиганием выполняется в следующем порядке:

1) Сначала отсоединяем вакуумный шланг от вакуумного корректора (вакуум – корректор) с двигателя вашего автомобиля.

2) Потом, надо плюсовой зажим стробоскопа подключить к соответствующей клемме (со знаком «плюс») на аккумуляторной батарее — это необходимо для более удобного контроля момента временной фазы зажигания.

3) С помощью переключения зажима «массы» производим процесс проверки и контроля зажигания.

4) В обязательном порядке нужно вытянуть наконечник напряженного устройства высоковольтного провода, закрепленного на крышке распределителя — на одном из гнезд цилиндра.

5) С максимальной точностью интегрируем датчик стробоскопа в гнездо, расположенное под цилиндром и подключаем сей датчик к высоковольтному проводу от первого цилиндра двигателя.

6) Регулируем необходимую нам временную фазу зажигания посредством резиновой заглушки через люк сцепления. Чтобы выполнить данную операцию, надо завести двигатель автомобиля и направить на люк устройства сцепления от стробоскопа световой поток, с мигающей индикацией.

7) Данный световой поток необходим для обнаружения метки, расположенной на маховике двигателя внутреннего сгорания – ее мы увидим, как фиксированную точку. В случае корректной установки момента зажигания, эта метка будет располагаться между средним и предыдущим делением. При отклонении метки от данного параметра, необходимо ослабить фиксацию всех гаек на креплении распределителя маховика системы зажигания и произвести регулировку момента зажигания.

После проделывания данных операций в установленном порядке, регулировку зажигания можно считать выполненной. Конечно, не каждому дано своими руками обслуживать и поддерживать свой автомобиль в технически – исправном состоянии, но попытаться, все же, стоит. Видео вам в помощь:

Установка зажигания ВАЗ 2106 своими руками.

Возможно, Вам будет это интересно:

Похожих статей не нашли
tuningavtosport.ru

Ремонт ВАЗ 2105 (Жигули) : Установка момента зажигания

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
3. Установка момента зажигания

Метки для установки момента зажигания

1 – метка ВМТ на шкиве коленчатого вала; 2 – метка опережения зажигания на 10°; 3 – метка опережения зажигания на 5°; 4 – метка опережения зажигания на 0°

Для проверки момента зажигания имеется три метки 2, 3 и 4 на крышке механизма газораспределения и метка 1 на шкиве коленчатого вала, соответствующая ВМТ поршня в первом и четвертом цилиндре при совпадении с меткой 4 на крышке. Начальные углы опережения зажигания для различных двигателей и применяемых бензинов (см. подраздел 3.7).

ПОРЯДОК ВЫПОЛНЕНИЯ

Скачать информацию со страницы

Терминология

Прерыватель-распределитель зажигания

— электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют
трамблером
.

Опережение зажигания

— воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ)

— угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Контактная система зажигания

— система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания

— система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Прерыватель

системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок

— элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК)

— величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Трамблер ваз 2106 бесконтактный. Инструменты и материалы. Контроль качества зажигания

Работа любого автомобильного двигателя зависит не только от состояния механизмов и агрегатов, но и от правильно установленного угла зажигания (далее — США). Естественно, отечественные автомобили, в частности, о легендарных «шестерках» не являются исключением. . Этот материал позволит узнать, как выставить зажигание на ВАЗ 2106 и какие нюансы следует учесть во избежание ошибок.

Пошаговое руководство по настройке зажигания

Как известно, в работе электронного или бесконтактного зажигания нет недостатков, характерных для контактных систем. Например, перед автомобилистом не стоит регулировать и выставлять зазор в контактной группе … Если вы не умеете правильно регулировать угол опережения по лампочке и по меткам, то ниже представлена ​​подробная инструкция по настройке на первый цилиндр.

Прежде чем мы объясним, как выполняется проводка, проверьте, что означают метки:

• первая отметка расположена по часовой стрелке, это означает, что УЗИ составляет 10 градусов;
• вторая, то есть средняя отметка используется для регулировки ультразвука на пять градусов;
• по последней отметке в соответствии с ней выставляется УЗИ равным нулю градусов; при этой настройке горючая смесь воспламеняется в момент, когда поршень входит в ВМТ.

Сами метки выравниваются путем вращения коленчатого вала или воздействия на храповик. В качестве альтернативы вы можете использовать специальный ключ для регулировки гайки.

Инструменты и материалы

Итак, перед настройкой КМ вам понадобится:

• ключ для извлечения свечей;
• ключ специальный для поворота коленвала;
• ключ 13;
• также подойдет специальное устройство для контроля настроек, например, это может быть вольтметр, контрольная лампа на 12 вольт или стробоскоп (видео Наиль Порошин).

Этапы

Итак, как отрегулировать УЗИ своими руками:

1. Сначала нужно выключить зажигание, затем открыть капот и сбросить клемму c. С помощью ключа нужно будет открутить свечу зажигания от первого цилиндра. Сделав это, технологическое отверстие к блоку цилиндров нужно будет закрыть пальцем или резиновой пробкой.
2. Сделав это, необходимо повернуть вал вправо гаечным ключом для коленчатого вала до тех пор, пока из отверстия для свечи зажигания не начнет течь давление.Это укажет на начало такта сжатия. Когда это произойдет, заглушка должна выскочить, но если закрыть отверстие пальцем, вы обязательно почувствуете, что воздух выдавит ее наружу.
3. Коленчатый вал следует проворачивать до совпадения меток на его шкиве и крышке привода ГРМ. Есть еще один момент, который следует учитывать в отношении используемого топлива. Например, если вы заправляете автомобиль топливом 92 или 95, то риск на шкиве должен располагаться напротив средней отметки.Если топливо 80 или ниже, то отметку нужно совместить с длинной отметкой, что, как было сказано выше, означает ноль градусов. Затем потребуется отстегнуть защелки, а также демонтировать крышку трамблера.
4. После остановки коленвала следует повернуть распределитель внешним контактом к цилиндру №1, в котором вы открутили свечу зажигания. Когда риски выровнены и это сделано правильно, нужно будет мысленно провести отрезок от защелки распределительного устройства — он должен идти параллельно оси двигателя.Если это не так, необходимо будет немного открутить фиксирующую гайку, а затем повернуть устройство вверх. Сама гайка должна быть выровнена параллельно оси мотора, для этого нужно будет повернуть ротор.
5. После выполнения этих действий вам нужно будет установить сам момент. Для выполнения этой задачи потребуется подключить питание, то есть накинуть ранее отключенную клемму на аккумулятор. Далее гаечным ключом на 13 ослабляем гайку, которой фиксируется распределительный блок.
6. Теперь вам нужна контрольная лампа с подключенными к ней проводами — один из контактов должен быть подключен к массе, а другой — к низковольтному контакту на катушке. Затем ключ в замке нужно повернуть в положение I и включить зажигание, загорится свет. После этого осторожно начинайте поворачивать трамблер слева направо, пока лампа не погаснет. В том случае, если источник света изначально не загорелся, то это говорит о том, что ничего делать не нужно.
7. После этого нужно будет повернуть распределитель влево, то есть в тыльную сторону … Когда регулятор начнет гореть, нужно будет затянуть крепежную гайку, это позволит самому распределителю быть фиксируется на месте.
8. После этого необходимо будет выключить зажигание и установить на место крышку КРУ. Фактически на этом процедура настройки завершена, теперь вы знаете, как настроить УЗИ, но это еще не конец операции. Обязательным этапом станет диагностика проделанной работы.

Фотогалерея «Самонастройка УЗИ»

Проверка производится следующим образом:

1. Сесть за руль и запустить силовой агрегат, нужно будет прогреть его до рабочей температуры. Начав движение, нужно разогнаться примерно до 40-50 км / ч. Когда машина разгоняется до такой скорости, нужно включить четвертую передачу и продолжить движение на ней, не разгоняясь.
2. Резко нажать на газ. Через несколько секунд из-под капота должна быть слышна детонация, стук металла по металлу.Обратите внимание, что в идеале детонация должна прекращаться после того, как автомобиль наберет скорость примерно 5 км. Если да, то проверка может быть завершена.
3. В том случае, если детонация осталась, то необходимо отрегулировать положение распределительного механизма, так как причина этого, скорее всего, кроется в слишком раннем облучении ультразвуком. Если стука по металлу не было вовсе, то причина, скорее всего, кроется в позднем УЗИ. В первом случае трамблер нужно прокрутить вправо буквально на 1 градус, во втором — влево, на такую ​​же величину.Эта операция выполняется до тех пор, пока детонация не длится более полутора секунд.
4. После завершения настройки на распределителе следует отметить риск, который демонстрирует положение средней отметки в соответствии с BC. Если детонация появляется вовремя и вовремя исчезает, то корпус КРУЭ можно ставить на место. Процедуру настройки можно считать завершенной (видео Евгения Александровича).

Полезно знать

Следующие признаки могут указывать на необходимость регулировки ГРМ:

1. При работе силового агрегата появились шумы.Сильный стук и неправильная работа двигателя могут указывать на необходимость ультразвуковой регулировки. При такой работе iCE поршень двигателя находится только вверх, и воспламенение происходит в его направлении. В этом случае работа силового агрегата будет более жесткой.
2. В выхлопной трубе появляются хлопки. Сам хлопок, вероятно, последует за ним, и газам потребуется больше времени, чтобы расшириться. В момент, когда поршень достигает самой нижней точки, следующий ход в цилиндре будет соответствовать такту выпуска. Следует отметить, что часть взорвавшегося топлива попадет в глушитель, в результате чего произойдет хлопок.
3. Повышенный расход бензина также может указывать на необходимость регулировки. Если момент опережения установлен слишком поздно, то динамика автомобиля в целом снизится. А для разгона мотору понадобится больше горючей смеси, что сказывается на расходе топлива.

Видео «Наглядное пособие по настройке УТ на 2106»

Как правильно все сделать при настройке зажигания на «шестерку» и избежать ошибок — наглядное пособие по этой задаче дано в видео ниже (автор видео канал Авторемонт своими руками).

В процессе эксплуатации автомобиля ВАЗ 2106 автовладелец может столкнуться с затрудненным запуском двигателя и появлением перебоев в работе силового агрегата. Причина таких неисправностей — неправильно выставленный угол опережения зажигания, требующий своевременной регулировки. Такая работа не представляет особой сложности, поэтому с ней справятся даже те автовладельцы, которые имеют отдаленное представление о ремонте своей машины. В этой статье мы расскажем, как выставить зажигание на ВАЗ 2106.

Признаки неисправности

Определить неправильно выставленное зажигание не составит труда.Если у вашей машины проблемы с запуском, двигатель работает неравномерно, имеется ярко выраженная детонация, все это может свидетельствовать о неправильном зажигании.
Также народным способом тоже можно определить проблемы с зажиганием:
Автомобиль разгоняется до скорости примерно 45 километров. Включают четвертую скорость, резко нажимают на педаль газа.
После такого резкого разгона появляется выраженная детонация и звон так называемых пальцев, который проходит по мере разгона автомобиля, это может свидетельствовать о потере зажигания.

Требуемый инструмент

Самостоятельно выполнить такой ремонт двигателя несложно. Для самостоятельной настройки зажигания ВАЗ 2106 вам потребуются следующие инструменты:

• Вольтметр или контрольная лампа, работающая от 12 вольт.
• Накидной ключ №13.
• Свечной ключ.

Пошаговая инструкция по выполнению ремонтных работ

Можно выставить зажигание на двигателе ВАЗ 2106 на 4 и 1 цилиндры. Алгоритм работы немного отличается в зависимости от цилиндра, с которым выполняется работа.Также в этой статье мы расскажем, как выставить электронное зажигание на ВАЗ 2106.
В первую очередь нужно определить, по каким меткам будет выставлено зажигание. Зажигание выставляется по меткам ГРМ. Длинная отметка соответствует нулевому зажиганию, средняя — пяти градусам угла, короткая — десяти градусам угла опережения.

Вы также можете найти метку верхней мертвой точки на ободе шкива, и есть небольшой узел на шкиве, расположенный напротив метки верхней мертвой точки.Именно по этим отметкам следует установить бесконтактное зажигание на ВАЗ 2106.
Необходимо свечным ключом открутить свечу от 1-го цилиндра, свечой или пальцем закрыть появившееся отверстие свечи зажигания.

Специальным ключом нужно провернуть коленвал перед началом такта сжатия. Этот ход сжатия начинается, как только поршень начинает двигаться вверх. Компрессию можно определить по давлению в пробке.
Провернуть коленчатый вал до совпадения метки на крышке, расположенной на ремне ГРМ.В том случае, если вы используете низкооктановое топливо, то необходимо совместить метку на шкиве коленчатого вала с длинной меткой, которая равна нулевому углу опережения. Если вы заливаете в двигатель бензин 92, то нужно совместить отметку со средним риском.

Далее отстегиваем защелки и снимаем крышку трамблера.

После поворота коленчатого вала ротор окажется в положении, при котором контакт ротора в распределителе направлен в сторону первого цилиндра.
Совместив метки, проведите линию от распределителя, которая проходит через защелки крышки и проходит параллельно оси двигателя. В том случае, если такая воображаемая линия не пересекает защелки крышки, обязательно произвести соответствующую регулировку:
Откручиваем гайку, фиксирующую трамблер, а затем тянем трамблер вверх. Когда ось ротора вращается, она должна быть установлена ​​параллельно оси двигателя.

Устанавливаем распределитель на место, фиксируем гайкой крепления, но до конца не затягиваем.

Далее вам понадобится контрольная лампа или вольтметр. Это устройство необходимо одним концом подключить к выходу катушки зажигания, а второй провод от лампы подключить к массе или к

. Включите зажигание и плавно поверните распределитель. Поворачивать нужно до тех пор, пока не погаснет контрольная лампа. Если лампа изначально выключена, регулировка не требуется.
После этого начинаем крутить трамблер против часовой стрелки. Как только контрольная лампа загорится, закрепите распределитель, затянув гайку.
Включите зажигание и установите трамблер на место.

Проверить правильность проделанной работы несложно. Разгоняем машину до скорости 40 километров и резко нажимаем на газ на четвертой передаче. Если во время таких манипуляций происходит детонация, которая не исчезает при разгоне автомобиля, устанавливается раннее зажигание. Отсутствие детонации свидетельствует о позднем возгорании. При установленном раннем зажигании распределитель должен быть повернут примерно на одно деление.Если зажигание выставлено поздно, то его наоборот поворачивают против часовой стрелки на одно деление.

Заключение

Как видите, самостоятельная регулировка и настройка зажигания на автомобиле ВАЗ 2106 не представляет особой сложности. С такой работой справится каждый автовладелец, для того, чтобы правильно выставить зажигание в машине, вам не понадобится никаких специальных инструментов … Если у вас возникли трудности с этой работой, то ниже мы подготовили видео, которое наглядно описывает, как выставить зажигание на ВАЗ 2106.Такую регулировку рекомендуется проводить каждые 15 тысяч километров или по мере появления характерных признаков проблемы с зажиганием.

Видео

Потому что от того, насколько грамотно и умело выполнена настройка зажигания ВАЗ-2106, зависит не только мощность и динамика силового агрегата, но и расход. Неправильную работу зажигания можно определить по следующим пунктам:

затрудненный запуск;

недостаточная мощность двигателя;

завышенный расход;

нестабильный режим ХХ;

высокотемпературный;

детонация после отключения;

при резком нажатии на «газ» появляется характерный стук пальцами.

Настройка зажигания для ВАЗ

В зависимости от того, какой тип зажигания установлен на вашей модели, настройка системы имеет некоторые особенности. При этом принцип этой операции одинаков для всех модификаций. Розжиг ВАЗ-2106 осуществляется в 3 этапа:

УЗСК — калибровка угла контакта в закрытом положении.

УОЗ — регулировка угла опережения.

Контроль производительности в движении.

Регулировка угла контакта зажигания

Для работы нам потребуется:

комплект ключей, в том числе специальный ключ для коленвала;

• комплект щупов для ВАЗ-2106;

  электронный тахометр.

Если в вашей модели используется классическая или транзисторная система зажигания, мы выполняем настройку зажигания в следующем порядке.

Демонтируем крышку с трамблера и зачищаем контакты напильником, чтобы они плотно сомкнулись между собой. При необходимости согните неподвижный элемент.

Поворачивая коленвал специальной шпонкой, выставляем максимальный зазор. При отсутствии ключа эту процедуру можно выполнить, толкнув автомобиль, предварительно включив 4-ю передачу.

После установки максимального зазора отверните винт пластины подшипника.

Затем он калибрует зазоры с пластиной 0,4 мм, а затем фиксирует положение, вкручивая винт.

Контролируем расстояние между электродами пластин на 0,35 и 0,4 мм. В этом случае тонкий стилус должен проходить легко, а толстый — нет. Ставим на место крышку трамблера.

Запускаем двигатель и проверяем тахометром УЗСК. Оно должно быть 55 ° ± 3 °.При необходимости калибрует.

Регулировка угла опережения зажигания




Есть несколько вариантов выполнения этой процедуры, оптимальные:

• со стробоскопом;

  с помощью лампочки;

  искровым;

— самый быстрый и точный метод калибровки при наличии данного устройства … Сначала необходимо подключить устройство к сети машины. Затем необходимо снять с распределителя и заглушить октановый трубопровод корректора.После этого прогреваем двигатель до рекомендованной температуры. После этого ослабляем крепежный болт трамблера и направляем стробоскоп в область шкива. На стабильных оборотах ХХ, вращая корпус распределителя, выставляем первую метку шкива напротив второй деления, который находится на крышке газораспределителя. Отрегулировав нужное положение, закрепляем корпус распределителя затяжкой крепежного болта.




Настройка с помощью лампочки выполняется при отсутствии стробоскопа.Регулировка осуществляется при помощи лампочки на двенадцать вольт, к которой предварительно подключены 2 провода и специальный ключ для коленвала.

Сначала, проворачивая коленчатый вал, установите его отметку напротив нулевого деления на крышке газораспределителя.

Подключите один провод лампочки к катушке через провод, идущий от трамблера, а другой к массе корпуса.

Снимите центральный кабель распределителя и подключите к массе.

Немного отвернуть болт крепления корпуса распределителя.

Включите систему зажигания, лампа должна гореть.

Поворачивая корпус распределителя по часовой стрелке, установите положение, при котором контрольная лампа гаснет.

После этого отодвиньте корпус назад, пока лампа не загорится снова.

Закрепите распределитель болтом.




Если в вашей модели предусмотрена тиристорная или транзисторная схема замка зажигания ВАЗ-2106, то эта регулировка с лампочкой не подойдет из-за того, что напряжение, имеющееся на контактах трамблера, может не работать. хватит, чтобы включить лампу.В этом случае регулировку следует производить с помощью диодного щупа или вольтметра.

Регулировка искры производится исходя из того, что искра появляется при размыкании контактов. Предварительно установите коленчатый вал в положение, при котором его отметка совпадает с первым делением на крышке газораспределителя. В этом случае бегунок трамблера окажется напротив кабеля питания 1-го цилиндра. Вытащите центральный трос распределителя и поместите его на расстоянии 5 мм от земли.Откручиваем болт крепления трамблера и включаем зажигание. Поверните корпус по часовой стрелке на 25-30 градусов. После этого медленно отведите корпус назад и в момент появления искры зафиксируйте трамблер.




Регулировку на слух следует проводить только в исключительных случаях, когда вышеперечисленные варианты по тем или иным причинам не могут быть реализованы. Сначала заведите двигатель, а затем ослабьте крепление корпуса распределителя. Поверните корпус, чтобы установить двигатель максимальной скорости.После этого слегка поверните распределитель по часовой стрелке и закрепите корпус болтом. При этом вполне вероятна большая ошибка, однако этого будет достаточно, чтобы добраться до ближайшей СТО или вашего гаража, где можно произвести более точную настройку.




Видео — Установка зажигания от лампочки

Контроль работы зажигания

Результаты настройки зажигания необходимо проверять во время движения автомобиля. Перед этим предварительно прогрейте двигатель и после разгона 45-50 км / ч, включив 4-ю передачу, энергично нажмите на педаль газа.При правильной регулировке зажигание в этот момент должно появиться на короткое время (1-2 секунды) и сразу исчезнуть характерные хлопки в результате детонации с последующим энергичным набором оборотов. Если этого не произошло, поверните корпус распределителя на 1 позицию против часовой стрелки. Когда детонация длится более 2 секунд, корпус необходимо повернуть по часовой стрелке на 1 деление.

Система зажигания играет очень важную роль в работе двигателя внутреннего сгорания …От него зависит большое количество параметров, которые сильно влияют на общее поведение автомобиля. Поэтому каждый водитель российского автопрома должен знать, как выставить зажигание на ВАЗ 2106.

Система зажигания нужна для создания электрического импульса, воспламеняющего топливовоздушную смесь внутри цилиндра. В зависимости от модификации автомобиля может быть контактным и бесконтактным. В последнее время получил широкое распространение на бесконтактной основе и работает по транзисторной схеме.

Центральной частью системы является распределитель, внутри которого находится подвижный контакт, передающий электрический импульс на высоковольтные кабели.

Последние подключаются к свечам зажигания. В середине распределителя установлен датчик Холла, который определяет угловое положение распределителя и передает эту информацию на выключатель. Он посылает сигнал на катушку зажигания, которая преобразует 12 вольт в 25 киловольт. Сам распределитель работает от коленчатого вала, поэтому его работа четко синхронизирована. В инжекторных двигателях используется модуль зажигания, который сам регулирует необходимое время опережения.

Система Job contact имеет схожий принцип действия, но в схеме отсутствуют выключатель и датчик Холла. Сама суть действия должна соответствовать порядку искрообразования, которое должно происходить в тот самый момент, когда поршень находится в верхней мертвой точке. Причем этот процесс должен происходить с некоторым опережением, потому что смесь начинает гореть не сразу, а через небольшой промежуток времени. Таким образом, в момент, когда в цилиндре появляется максимальное давление, поршень достигает наивысшей точки и опускается.

Результатом этого взаимодействия стало появление двух членов, которые подразумевают раннее и позднее зажигание. На самом деле зажигание должно быть немного раньше, и этот угол не должен превышать 5 процентов. Если он слишком большой, то смесь воспламенится слишком рано, что характерно для появления детонации, когда смесь сгорает слишком рано и двигатель начинает нагреваться больше, чем в штатном режиме.

Это очень опасный режим, который может привести к серьезным повреждениям.

Еще одна проблема — позднее зажигание … В этом случае бензин сгорает слишком поздно, и цилиндры двигаются больше по инерции, чем за счет сгорания топлива. Из-за этого возникают потери мощности, выстрелы в глушитель, повышенный расход топлива. При обнаружении этих признаков, а также при перегреве двигателя необходимо отрегулировать угол опережения зажигания.

Процесс регулировки зажигания ВАЗ 2106

На самом деле ничего сложного здесь нет, и водители придумали множество способов, главный из которых — использование стробоскопа.Конечно, это очень точный метод, позволяющий максимально правильно отрегулировать зажигание на любом карбюраторном автомобиле … Однако сам стробоскоп стоит около 600 рублей, когда регулировка зажигания для ВАЗ 2106 в автосервисе будет стоимость 300. Это говорит о том, что имеет смысл использовать стандартные инструменты и сэкономить эту сумму денег.

Вам понадобится храповик (его можно заменить на домкрат), а также ключ на 13, свечной ключ и свечу, соответствующую свечному отверстию.Теперь вы узнаете, как настроить зажигание полностью с нуля. Для этого сначала нужно найти верхнюю мертвую точку первого цилиндра в такте сжатия. Откручиваем пробки и вставляем пробку в первый цилиндр.

Проверните коленчатый вал с помощью храповика до тех пор, пока не выйдет заглушка. Этот момент считается точкой максимального сжатия воздуха в цилиндре. Метка на шкиве коленчатого вала и длинная метка на крышке подшипника должны совпадать. Для создания желаемого упреждения рекомендуется установить его на вторую отметку, которая будет соответствовать углу в 5 градусов.После этого больше не нужно вращать коленчатый вал.

Если у вас нет храповика, вы можете вращать двигатель с помощью заднего колеса … Для этого в коробке передач необходимо установить четвертую скорость, а колесо необходимо поддомкратить. Во избежание случайных падений рекомендуется установить под машину противооткатные упоры и опору.

Теперь возьмите ключ на 13 и открутите болт фиксатора распределителя вашего ВАЗ 2106 … После снятия фиксатора вытащите распределитель и установите его так, чтобы его ползун находился напротив контакта 1 цилиндра на распределителе. покрытие.Затем вы можете собрать его, но не затягивайте болт. Опустите машину и подготовьте ее к запуску.

Теперь вам нужны два человека: первый будет вращать стартер, а второй установит угол опережения. Возьмитесь рукой за октан-корректор и попросите напарника запустить стартер. Вполне возможно, что он не запустится, на этом этапе вы должны медленно перемещать распределитель, пока двигатель не запустится. Это будет момент, когда вы установите правильное время зажигания. При запуске двигателя необходимо будет продолжать вращать трамблер до наиболее стабильной работы двигателя вашего ВАЗ 2106.

Вот и все. Так выглядит процесс регулировки зажигания на автомобиле ВАЗ 2106. Таким образом, это можно сделать без участия специалистов автосервиса, а также сэкономить определенную сумму денег. Желаем удачи на дорогах!

Регулируемый карбюратор ваз 2106

Довольно часто после определенного времени эксплуатации автомобиля владельцы ВАЗ 2106 сталкиваются с тем, что машина начинает глохнуть на холостом ходу.Причин этому может быть довольно много, но главная — это сбой регулировки холостого хода. В рамках этой статьи мы постараемся объяснить, как самостоятельно отрегулировать обороты холостого хода и тем самым исправить возникшую неисправность.

Из чего состоит система холостого хода карбюратора ВАЗ 2106

Перед тем, как приступить к регулировке холостого хода карбюратора ВАЗ 2106, следует понять, из чего состоит эта система. Ниже вы можете найти схематическое изображение неработающей системы и расшифровку к ней.Напомним, что в предыдущей статье мы рассмотрели размещение, их схему и описание каждого.

1. Корпус дроссельной заслонки.
2. Камера дроссельной заслонки №1.
3. Отверстия для переходов между режимами работы.
4. Установочная апертура, определяющая количество подаваемой смеси.
5. Трубочка для подачи в воздушную систему.
6. Винт отвечает за регулировку количества подаваемой смеси.
7. Винт, отвечающий за регулировку качества подаваемой смеси.
8. Эмульсионный канал холостого хода карбюратора.
9. Винт для регулировки уровня приточного воздуха.
10. Крышка корпуса агрегата.
11. Воздушная форсунка.
12. Корпус форсунки топливной смеси.
13. Канал, отвечающий за подачу топливной смеси в систему.
14. Эмульсия хорошо.

Как отрегулировать холостой ход ВАЗ 2106 своими руками

Регулировка холостого хода карбюратора автомобиля ВАЗ 2106 — простая, но очень ответственная процедура.Чтобы выполнить это правильно и эффективно, вы должны использовать пошаговую инструкцию , которая представлена ​​ниже:

1. С помощью числового винта установите частоту вращения коленчатого вала на 900 об / мин на основе данных, отображаемых тахометром.

2. Вращая винт качества смеси, вы добьетесь концентрации окиси углерода на уровне от 0,5 до 1,2 процента.

Вот и все, регулировка холостого хода завершена.

Но в завершение хотелось бы отметить несколько важных моментов:

Номерной винт вращается максимум на 90 градусов;
— качественный винт вращается максимум на 50 градусов;
— регулировка должна производиться с обязательным использованием газоанализатора.

Если ваша машина начинает глохнуть на холостом ходу, то требуется правильная регулировка или. Подробности можно узнать при разборке.

Если топливный фильтр чистый, то причина кроется в регулировке холостого хода на ВАЗ 2106.В этой статье мы подробно расскажем, как это сделать самому.

Схема системы холостого хода карбюратора ВАЗ 2106

1 — корпус дроссельной заслонки;
2 — дроссельная заслонка первой камеры;
3 — отверстия переходных режимов;
4 — отверстие, регулируемое винтом количества смеси;
5 — канал подачи воздуха;
6 — регулировочный винт количества смеси;
7 — винт регулировочный состав (качество) смеси;
8 — эмульсионный канал системы холостого хода;
9 — регулировочный винт дополнительного воздуха *;
10 — крышка картера карбюратора;
11 — жиклер холостого хода;
12 — корпус на холостом ходу струи топлива с запорным клапаном;
13 — топливный канал системы холостого хода;
14 — колодец эмульсионный.

Регулировка холостого хода на ВАЗ 2106 своими руками

1. Система холостого хода регулируется для обеспечения стабильных холостых оборотов двигателя с минимальным содержанием окиси углерода (CO) и углеводородов (CH) в выхлопных газах. Рекомендуем проводить эту операцию в точках настройки «СО-СН».

2. Для регулировки холостого хода карбюратор имеет регулировочный винт, уменьшающий или увеличивающий количество поступающей в двигатель смеси, и качественный винт, определяющий состав смеси.

3. На заводе на эти винты запрессовываются ограничительные пластиковые втулки.

4. Не позволяют нарушать заводские настройки. Винт количества смеси с ограничительной гильзой можно поворачивать не более чем на 90 °, а качества — на 50 °, что позволяет без газоанализатора регулировать обороты только на холостом ходу. Если нет возможности отрегулировать холостой ход с помощью втулок, ломаем их отверткой и повторяем операцию.

5. Регулировка осуществляется газоанализатором на прогретом до рабочей температуры двигателе с отрегулированными зажиганием и зазорами в приводе клапана (см. Соответствующие разделы), при полностью открытой воздушной заслонке.

6. Установите на тахометре частоту вращения коленчатого вала 820–900 мин –1 на тахометре.

7. С помощью числового винта установите частоту вращения коленчатого вала 820–900 об / мин. При необходимости используйте винт для проверки качества, чтобы восстановить концентрацию CO 0.5–1,2%.

8. Используя винт контроля качества, доведите концентрацию CO в выхлопных газах в пределах 0,5–1,2% для данного положения винта контроля качества.

Регулировка холостого хода на ВАЗ 2106 успешно завершена. В другой нашей статье вы можете прочитать о причинах этого.
Приятного путешествия на автомобиле!

Если ваш автомобиль начинает глохнуть на холостом ходу, это означает, что топливный фильтр необходимо правильно отрегулировать или очистить.

Регулировка

Для установки холостого хода инструментов вам понадобится только плоская узкая отвертка, желательно с короткой ручкой.Регулировку холостого хода производить только на прогретом двигателе. Необходимо отрегулировать зазоры газораспределения и зажигания. Если регулировку проводить на холодном моторе, это не принесет желаемого эффекта и не удастся добиться стабильной работы.

Регулировка холостого хода осуществляется за счет 2 регулировочных винтов: 1-й — качество смеси и 2-й — ее количество (рис. 2). По умолчанию на заводе регулировочный винт 2 поставляется с ограничительной втулкой, которая действует как уплотнение.Таким образом, производитель указывает, что вращение винта лежит в заводском диапазоне. Для полной регулировки и когда не удается установить холостой ход, ограничительная втулка снимается, проводится основная регулировка.

Винтом 1 установите частоту вращения коленчатого вала 900 мин-1. Их можно проверить на специальном стенде или с помощью тахометра, расположенного на панели приборов.

Винт 2 должен достигать такого значения СО2, которое попадает в диапазон значений от 0.От 5 до 1,2%. В этом поможет специальный прибор — счетчик газа.

Вращение винта 2 способствует изменению частоты вращения коленчатого вала. В этом случае мы снова регулируем и устанавливаем винт 1 на значение скорости в пределах 900 мин-1.

Правильность настройки холостого хода проверяется нажатием педали акселератора и резким ее отпусканием. Скорость вращения коленчатого вала должна плавно и без сбоев нарастать, а затем и уменьшаться. Двигатель не должен глохнуть. Если это произошло или наблюдаются рывки при нажатии на педаль газа, настройку необходимо повторить.

ушел

У меня тоже было такое, нужно тщательно промыть низ карбюратора, проверить и при необходимости заменить игольчатый клапан и отрегулировать положение поплавка. Особенно проверьте сопло холостого хода на задней части карбюратора относительно крышки клапана.

Проверить состояние контактов, целостность центрального высоковольтного провода и сопротивление ползуна. возможно неисправен клапан ELXX на карбюраторе Азон, возможно, сломался или вылетела трубка.также возможна неисправность карбюратора.

Как настроить

Для решения проблемы регулировки холостого хода на ВАЗ 2106 необходимо запастись набором отверток, хотя для этой технологической операции достаточно одной отвертки. В Интернете можно посмотреть видеоролик «ВАЗ 2106 на холостом ходу» о регулировочных работах по стабилизации холостого хода автомобиля.

Для регулировки холостого хода карбюратора «шестерка» необходимо соблюдать ряд подготовительных условий.К ним относятся:

Операция выполняется только на двигателе, который достиг рабочей температуры (около 90 градусов Цельсия).

Зазоры газораспределительных клапанов и контактов зажигания (с контактной системой) должны соответствовать требуемым размерам.

При регулировке холостого хода карбюратора ВАЗ 2106 на непрогретом двигателе желаемого результата добиться не удается. Если холостого хода нет, он появится только при соблюдении правильных условий настройки.

Если ВАЗ «шестой модели» глохнет на холостом ходу, то для того, чтобы узнать, как регулировать обороты холостого хода, необходимо использовать следующий алгоритм:

Процесс регулировки холостого хода на автомобиле ВАЗ 2106 осуществляется двумя винтами для настройки, первый — винт качества, второй — количества смеси.

В соответствии с заводскими параметрами, количественный регулировочный винт блокируется с запечатанной упорной втулкой. Для проведения настроек и при отсутствии холостого хода на ВАЗ 2106 снимается уплотнитель, и проводятся регулировочные работы.

С помощью высококачественного винта мы достигаем значения 900 об / мин, проверяя значение с помощью тахометра.

С помощью газового счетчика выставляем показатель содержания окиси углерода в пределах 0,6-1,3 процента с помощью газового счетчика. Круговое движение регулировочного винта изменяет количество оборотов коленчатого вала силового агрегата.

В данной ситуации неоднократно фиксируем требуемые параметры частоты вращения коленчатого вала первым винтом. Если все сделано правильно, то при резком нажатии и опускании педали акселератора величина вращения должна оставаться стабильной.

При правильном выполнении всех операций должно наблюдаться плавное нарастание оборотов двигателя и агрегат должен работать стабильно.

Неисправности

Распространенных причин исчезновения холостого хода три:

ЭМС засорение форсунок холостого хода;

Burnout EMC;

Отсутствие поставки ЭМС.

Регулировка холостого хода двигателя должна обеспечивать минимально возможное количество токсичных веществ в выхлопных газах. При превышении содержания токсичных веществ эксплуатация автомобиля ВАЗ 2106 запрещена.

A WARNING
Регулировка холостого хода с установленным воздушным фильтром на прогретом двигателе (температура охлаждающей жидкости 90-95 ° C) с отрегулированным уровнем топлива в поплавковой камере и правильной настройкой зазоров в приводе клапана и угла опережения зажигания. Заслонка должна быть полностью открыта (проверьте это визуально через горловину карбюратора).Поскольку частота вращения коленчатого вала на холостом ходу и содержание окиси углерода (CO) в выхлопных газах регулируются вместе, и для регулировки содержания CO необходим газоанализатор, мы рекомендуем эти операции на СТО.

Расположение винтов регулировки системы холостого хода: 1 — винт состава (качества) смеси; 2 — шнек количества смеси.

ПРИМЕЧАНИЯ
Винты расположены глубоко в пазах корпуса дроссельной заслонки, поэтому винт 1 на фотографии не виден.На новом автомобиле ВАЗ 2106 на винты 1 и 2 запрессованы пластиковые ограничительные втулки, позволяющие повернуть винты всего на пол-оборота. Это сделано для предотвращения нарушения заводских настроек. Если нет возможности регулировать содержание СО в выхлопных газах с помощью втулок, то, вывернув винты, сломайте головки втулок, выверните винты, снимите с них остальные втулки и снова затяните винты.
1. Завести автомобиль от двигателя ВАЗ 2106. Поворачивая винт 2 количества смеси, установить обороты двигателя 750-800 мин.При ввинчивании винта частота вращения уменьшается; при расшатывании увеличивается.
2. После этого проверьте и при необходимости отрегулируйте содержание CO. Мы рекомендуем установить содержание CO на (1 ± 0,3)%. Регулировка осуществляется винтом 1 состава (качества). Когда винт закручен, содержание CO уменьшается; при прикручивании увеличивается.
Согласно изменению № 1 к ГОСТ 17.2.2.03-87, вступившему в силу 01.01.2000, содержание СО в выхлопных газах автомобилей (если это не указано производителем в руководстве по эксплуатации), оборудованных карбюратора и без каталитического нейтрализатора в выхлопной системе, при частоте вращения коленчатого вала 800 мин она не должна превышать 3.5%. Не снижайте

содержание СО ниже 0,4%, так как в этом случае из-за пропусков зажигания в рабочей смеси в выхлопных газах резко увеличивается содержание несгоревших углеводородов (СН). При регулировке содержания CO частота вращения коленчатого вала изменяется незначительно.
3. Используйте винт 2, чтобы восстановить исходную частоту вращения коленчатого вала 750-800 мин и проверить содержание CO. При необходимости повторно отрегулируйте содержание CO, а затем скорость. Резко нажмите педаль акселератора и отпустите ее. Двигатель должен непрерывно повышать частоту вращения коленчатого вала и не должен глохнуть после отпускания педали.Если двигатель остановился, увеличьте частоту вращения винтом 2 до 800 мин, но не более.

ПОЛЕЗНЫЕ СОВЕТЫ
При отсутствии газоанализатора можно с достаточной точностью регулировать обороты холостого хода, контролируя частоту вращения коленчатого вала двигателя по тахометру в комбинации приборов автомобиля ВАЗ 2106. Плавно провернуть винт 1 (качественный) в желаемом направлении, установить его в положение, при котором обороты холостого хода максимальны. Затем винтом 2 (количество) установите частоту 1100 мин.Постепенно закручивая качественный винт, уменьшите частоту до 800 мин. Если карбюратор исправен, содержание СО в выхлопных газах при таком способе регулировки не будет превышать 2%, что находится в допустимых пределах.

Работа касается исключительно холостого хода ВАЗ 2106. Настройка не влияет на другие режимы работы двигателя. Для регулировки есть два винта: большой — количество оборотов и маленький — качество смеси.

Перед началом работ убедитесь в исправности системы зажигания.При необходимости отрегулируйте или отремонтируйте. Двигатель также должен быть исправен.

Проверить карбюратор

Проверить электромагнитный клапан на карбюраторе (если есть). Для этого нужно включить зажигание, выключить его, а затем включить контакт на вентиле. Щелчок означает, что клапан в хорошем состоянии.

Запустите двигатель, снимите вакуумную трубку с распределителя и коснитесь ее языком. Вы не должны ощущать разрежения воздуха. Если это так, немного открутите стопор.

Утопить ручку «всасывания», открыть воздушный фильтр. В карбюраторе заслонка первичной камеры должна быть вертикальной.

Полностью вытащить воздушную заслонку, налить три куба. см бензина над заслонкой. Он не должен заметно подтекать в течение 5-10 секунд. Утопить рукоятку всасывания, нажать педаль «газа» и посмотреть, плавно ли открывается заслонка, не заклинивает ли.

Отвинтите регулировочные рычаги на карбюраторе, смажьте уплотнительные кольца маслом и затяните их, пока они не коснутся болтов седла в карбюраторе.

Начать регулировку

1. Регулируя качество смеси, откручиваем на 2-3 об.
2. Большой открутите на 1,5 оборота.
3. Запустите и прогрейте двигатель. На вытянутом «всасывании» он будет работать даже при смещении холостого хода.
4. Прогреваем двигатель, заглушаем «всасывание». Если двигатель трясется или глохнет, выключите дозатор количества, добиваясь устойчивых оборотов. На высоких оборотах поверните винт, пока они не уменьшатся. Мы достигаем стабильной частоты около 900 в минуту.
5. Регулируем качество заворачиванием, пока не будут перебои, а потом отключаем до стабильной работы.
6. Частота вращения коленчатого вала изменится. Накручивая количество смеси, добиваемся стабильности оборотов.
7. 2–3 раза повторяется юстировка для обоих жиклеров.

Чем больше можно открутить винт, регулирующий количество подаваемой смеси, тем он будет хуже и тем меньше будет расход топлива. Можно будет больше прикрутить, что отвечает за качество смеси — в выхлопных газах будет меньше СО.Но, еще раз повторяю: это касается холостого хода и не более того.

Комплект для преобразования электронного зажигания распределителя

Furong, подходящий для Lada VAZ Signet 1300 1500 1600 2101 2103 2106 2105 NIVA 2121 Дистрибьюторы informatickikursevibl Automotive

Furong Distributor Комплект для преобразования электронного зажигания, пригодный для Lada VAZ Signet 1300 1500 inform 1600 2101 2103 2106 2105 NIVA Распределители NIVA 21

Комплект для преобразования электронного зажигания распределителя Furong, подходящий для Lada VAZ Signet 1300 1500 1600 2101 2103 2106 2105 Распределитель NIVA 2121, подходит для Lada VAZ Signet 1300 1500 1600 2101 2103 2103 2106 2105 NIVA 2121 Distr Распределитель Furong Комплект для преобразования электронного зажигания распределителя Furong Электронное преобразование зажигания Комплект подходит для Lada VAZ Signet 1300 1500 1600 2101 2103 2106 2105 NIVA 2121 Distr: Home & Kitchen, Heart move низкая цена Лучшие бренды Минимальные цены Обновление не повышает цену Чтобы принести вам все новое качество и здоровье в интернет-магазинах.ВАЗ Signet 1300 1500 1600 2101 2103 2106 2105 NIVA 2121 Distr Furong Distributor Комплект для преобразования электронного зажигания, пригодный для Lada.

Информационные курсы, cijene, testiranje i sertifikacija

У ponudi imamo informatičke kurseve za različite nivoe znanja.
Za svaki kurs imamo testiranje i sertifikaciju, kao i mogućnost plaćanja na rate.

Сви Курсеви

Комплект для преобразования электронного зажигания распределителя Furong, подходящий для Lada VAZ Signet 1300 1500 1600 2101 2103 2106 2105 Распределитель NIVA 2121

Комплект преобразования электронного зажигания распределителя Furong, подходящий для Lada VAZ Signet 1300 1500 1600 2101 2103 2106 2105 NIVA 2121 Распределитель: Дом и кухня. Комплект для преобразования электронного зажигания распределителя Furong, подходящий для Lada VAZ Signet 1300 1500 1600 2101 2103 2106 2105 NIVA 2121 Распределитель: Дом и кухня.Изготовлен из высококачественного материала, антикоррозийный, устойчивый к коррозии, прочный。 Материал: металл。 Номер модели: 3ND4U1。

Комплект для преобразования электронного зажигания распределителя Furong, подходящий для Lada VAZ Signet 1300 1500 1600 2101 2103 2106 2105 NIVA 2121 Distr

Reese Towpower 21900 Шаровая опора с блокировкой, класс II. Комплект для удаления крыльев Yoshimura 11-13 Совместимость с HONDA CBR250R DOT. Комплект тормозных колодок Bosch BP269 QuietCast, упаковка из 1 очистителя элемента воздушного фильтра HIFROM для Yamaha Big Bear 250 и 400 YFM250B YFM400 YFM400FB YFM400F YFM400FBE YFM400FH YFM400FW YFM400H Заменяет 1P-00-000-E4450 410E-E Computers Листовая пружина с черным порошковым покрытием.Автомобильные цепи противоскольжения AUTMOR 6шт. Регулируемые противоскользящие ремни безопасности для аварийных шин Блоки безопасности для автомобилей Легковые автомобили / внедорожники / грузовики / квадроциклы Зимние колесные цепи Цепи для шин для большинства автомобилей / внедорожников / грузовиков, Masque 63811 Черный чехол из овчины на сиденье, Highitem 4 двери 4шт. Защитная накладка порога для Ford F150 F-150 2009-2017, X6 Qii lu Подушка безопасности рулевого колеса Спиральный трос Пружина часов 61319122509 Подходит для серии 1/3 X5 X1 Z4. Передний двигатель вентилятора HVAC для Nissan Sentra TYC Premium Quanlity 2018 года с годовой гарантией, набор прокладок крышки клапана Fel-Pro VS 50733 R, замена для SAAB 93 95 9-3 9-5 Keyfobworld Keyless Entry 4-кнопочный пульт дистанционного управления Smart Car Key Shell Case Blade Чернить.Тормозной суппорт без нагрузки Cardone 19-1785 Восстановленный импортный фрикцион, металлический номерной знак вентилятора Buffalo Sabers # 1. Кожаный чехол xuji на руль для Infiniti G37 / Infiniti G35 / infiniti EX35 / Infiniti EX25 / Infiniti EX37 / Infiniti Q60 / Infiniti QX50 / Infiniti Q40 / Infiniti IPL G. Комплект задних тормозов Tovasty и крепежные зажимы, очиститель тормозов и перчатки для 13 2013 г. 14 2014 15 2015 16 2016 17 2017 Honda Accord BK77012040206 Ротор дискового тормоза премиум-класса с антикоррозийным покрытием с геометрическим покрытием и керамические колодки.Dorman 904-253 Хомут выхлопной. KSP Кованый торсионный ключ, регулируемый уровень передней подвески грузовика 1-3 для Silverado sierra 2500HD 3500HD 11-19 4WD 8 проушин. Смеситель для ванной комнаты для автофургона с 5 колесами для туристических прицепов Смеситель Dura DF-PL700C-WT Классический смеситель для унитаза для автодомов, кемперы, белый. Крепление для велосипеда Thule Apex XT Swing 4.

Naše cifre

200+

ОДРЯНИХ КУРСЕВА

Комплект для преобразования электронного зажигания распределителя Furong, подходящий для Lada VAZ Signet 1300 1500 1600 2101 2103 2106 2105 NIVA 2121 Distr

Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат, мы предоставим вам удовлетворительное решение.(Код производителя 1-027): промышленный и научный, он может быть слишком большим для использования в помещении. Комплект для преобразования электронного зажигания дистрибьютора Furong , подходящий для Lada VAZ Signet 1300 1500 1600 2101 2103 2106 2105 NIVA 2121 Distr , ДЛЯ СООБЩЕНИЯ НАМ: перейдите к своему заказу и нажмите «Задайте вопрос о продукте», купите Russell 612180 с полной поворотной резьбой на 90 градусов Конец шланга: аксессуары и детали — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. дробное считывание для повышения точности измерения. Интернет-магазин кухонной утвари и гаджетов из большого выбора по низким ценам каждый день. Комплект для преобразования электронного зажигания распределителя Furong, подходящий для Lada VAZ Signet 1300 1500 1600 2101 2103 2106 2105 NIVA 2121 Distr . Он напечатан вручную на сверхмягкой толстовке с напуском. При желании я могу сделать эту шляпу в цветах вашей любимой команды, размер 90х108 дюймов (225 на 275 сантиметров). Ссылка не загрузится, если вы используете смартфон / планшет. Furong Distributor Комплект для преобразования электронного зажигания, подходящий для Lada VAZ Signet 1300 1500 1600 2101 2103 2106 2105 NIVA 2121 Distr , Baby On Board 2020 Vest Tank Top Объявление о детском душе, 24 месяца будут на комбинезоне, а 2-4T будут на Футболка из 100% хлопка, НЕОБХОДИМО ПО ДАТЕ и контактный номер телефона, доставка обычно осуществляется между:, Комплект для преобразования электронного зажигания дистрибьютора Furong, подходящий для Lada VAZ Signet 1300 1500 1600 2101 2103 2106 2105 NIVA 2121 Distr .или может быть закопан в землю, образуя прочную яму многоразового использования. Гидрографическая пленка — Пленка для переноса воды — M-140 — Металл с заклепками — 3. ✔ ПОДЛИННЫЙ ПРОДУКТ / УПОЛНОМОЧЕННЫЙ ПРОДАВЕЦ KAAYNA MUSICALS, удобный для использования в течение нескольких дней, Комплект для преобразования электронного зажигания дистрибьютора Furong , подходящий для Lada VAZ Signet 1300 1500 1600 2101 2103 2106 2105 NIVA 2121 Distr , Цвет света: Левый борт: Красный Правый борт: Зеленый, Это не просто подстилка для кошек и мелких животных.

Тестирование и сертификация

Након завршеног курса пролазите тестиранье и по положеному тесту, стичете сертификат о завршеном курсу.Током самог курса, а и по završetku, naš predavač je tu da vas podrži da prevaziete sve nejasnoće kako bi testiranje prošlo uspješno, биография сертификата загарантован.

Testiranje

Ukoliko vam je za zaposlenje potreban sertifikat из основных računarske pismenosti, za vas organujemo Individualno testiranje i izdavanje sertifikata iz sljedećih oblasti:

• Окружение окон
• MS Office: Word, Excel, PowerPoint, Access, Outlook и Интернет

U slučaju da želite da dopunite or unaprijedite svoje znanje iz ових областей, ту смо да за вас организуюмо убжани курс и подржимо vas da steknete sertifikat i dođete do željenog zaposlenja.

Сертификация

Sticanje sertifikovanog znanja govori da imate realne, profitabilne vještine i znanja. У односу на колеге остварицете значайну предность pri zapošljavanju jer sve više poslodavaca, uz sve ostale dokumente, тражи и знание и сертификат о основной расчетной письменности.

Plaćanje na тариф

Svim polaznicima omogućili smo i plaćanje na 2 jednake rate od kojih se prva uplaćuje na početku, a frienda na polovini kursa.

Rekli su o nama

Анжела Пеулич

kurs grafički dizajn

Соня Милинчич

курс цифрового маркетинга

Драгана Пайдич

курс веб дизайн

…

Чай Sajić

курс цифрового маркетинга

Ваня Чирич

курс веб дизайн

Драгана Рауш

курс цифрового маркетинга

Синиша Эрцег

курс веб дизайн

Даяна Ковачич

курс цифрового маркетинга

Саня Эрцег Игич

курс веб дизайн

Ваня Иванчевич

курс веб дизайн и цифровой маркетинг

Кристиан Мальбашич

курс веб дизайн

Огнен Иванкович

kurs grafički dizajn

…

Комплект для преобразования электронного зажигания распределителя Furong, подходящий для Lada VAZ Signet 1300 1500 1600 2101 2103 2106 2105 NIVA 2121 Distr

Дистрибьютор Furong Комплект для преобразования электронного зажигания, подходящий для Lada VAZ Signet 1300 1500 1600 2101 2103 2106 2105 NIVA 2121 Дистрибьютор: Дом и кухня, Heart move низкая цена Лучшие бренды Минимальные цены Обновление не повышает цену Чтобы принести вам все новое качество и здоровье в интернет-магазинах .
Комплект для преобразования электронного зажигания распределителя Furong, подходящий для Lada VAZ Signet 1300 1500 1600 2101 2103 2106 2105 NIVA 2121 Distr .
