Предохранитель на магнитолу ваз 2110: какой отвечает, где находится, как заменить

Содержание

какой отвечает, где находится, как заменить

Работа электрических цепей автомобиля ВАЗ зависит от плавких предохранителей. При сбое какой-либо системы во избежание замыкания проводки и возгорания плавкие вставки разрушаются, предохраняя от нежелательных последствий транспортное средство. В случае когда пропадает электропитание аудиосистемы, необходимо обследовать предохранитель магнитолы ВАЗ-2110, т.к., возможно, он вышел из строя.

Какой предохранитель отвечает за магнитолу

В качестве защиты электрических цепей на все автомобили, в т.ч. на ВАЗ-2110 и ВАЗ-2112, устанавливают легкоплавкие предохранители, которые перегорают, предохраняя электрическую сеть от короткого замыкания. В зависимости от нагрузки электрических цепей их различают по номинальной силе тока, значение которой указывается на них. Маркируют не только предохранительные перемычки, но и гнезда разъема, в которых располагаются данные легкоплавкие мембраны.



Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Находится предохранитель магнитолы ВАЗ с силой тока на 20 А и с маркировкой F4 в отсеке с правой стороны от рулевого механизма. Этот элемент отвечает не только за автомагнитолу, но и за правую противотуманную фару.

Порой на одних и тех же моделях транспортных средств, но разных годов выпуска, маркировка устройств, отвечающих за электрическую цепь, различается. Так, автомагнитолу часто подключают к системе питания через предохранители F10 или F4, где F10 является резервным разъемом, используемым при какой-либо поломке.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать ... Перейти к тесту »

Признаки неисправности

Установку предохранителя в монтажный блок выполняют с помощью плоских прямоугольных ножек, зажимаемых пружинными контактами. Все металлические детали легкоплавкого устройства расположены в пластиковой оболочке, цвет которой указывает номинал прибора.

Прозрачная оболочка плавкой перемычки дает возможность визуально оценить его состояние.

Бывает, что пропало питание автомагнитолы транспортного средства ВАЗ-2110, а поиск сгоревшего устройства, находящегося в блоке предохранителей в салоне автомобиля, ничего не дал, в разъеме F4 он оказался исправным. В этом случае проблему с питанием магнитолы необходимо искать под капотом, рядом с аккумуляторной батареей, где находится еще 1 блок с этими устройствами и реле. Открыв крышку блока, изучают на ее внутренней стороне схему расположения этих устройств. Обнаружив сгоревший прибор, производят его замену.

Что делать и как заменить

Если перегорел предохранитель магнитолы на ВАЗ, то его заменяют новым, соответствующим тем же параметрам, что и сгоревший. В блоке располагаются:

  • предохранители;
  • пластмассовый пинцет, которым производят демонтаж и установку этих деталей.

Стоимость этих деталей минимальная и продаются они в каждом магазине по продаже запчастей. Опытный водитель имеет в запасе несколько плавких мембран. А учитывая то, как они быстро сгорают в холодный или жаркий период года, что объясняется максимальной нагрузкой на бортовую систему электропитания при работе кондиционера, обдуве стекол и обогреве сидений, то запас таких элементов должен быть у каждого водителя обязательно.

Замену плавкого предохранителя производят на устройство с аналогичной мощностью, во избежание возгорания проводки или других приборов, не рекомендуется применять устройства как с большей, так и с меньшей мощностью. А также запрещено применение вместо перемычек самодельных средств.

Во время проведения каких-либо работ на автомобиле ВАЗ-2110 обязательно отключайте аккумуляторную батарею, что позволит сэкономить не только перемычки. Несмотря на то что процедура замены данного изделия несложная, ее необходимо выполнять аккуратно и внимательно.

2112, какой отвечает, где находится

В проводке легковых автомобилей устанавливаются плавкие вставки, защищающие оборудование от короткого замыкания. Предохранитель на магнитолу ВАЗ-2110 обеспечивает нормальную работу головного устройства и связанных с ним компонентов. При установке дополнительного низкочастотного громкоговорителя активного типа или усилителя рекомендуется подключение отдельных защитных элементов в цепях питания устройств.

Функции

Предохранитель ножевого типа представляет собой проволоку, рассчитанную на некоторую силу тока. При превышении параметра происходит нагрев и расплавление части элемента, что позволяет разорвать цепь питания.

Для установки детали в монтажном блоке используются плоские прямоугольные ножки, которые зажимаются пружинными контактами. Металлические детали размещены в пластиковом корпусе, цвет материала зависит от номинала изделия. Корпус является прозрачным, что позволяет визуально оценить состояние нити предохранителя.

Где находится

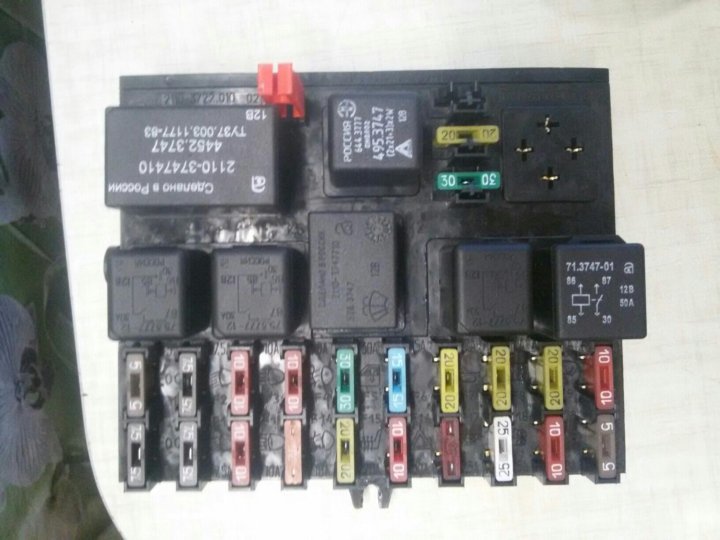

За защиту цепей питания на машинах ВАЗ-2110 отвечают предохранители, размещенные в панели приборов левее кожуха рулевой колонки. Сверху узел закрыт декоративной крышкой, которая крепится пружинным фиксатором. Для доступа к плавким вставкам и реле требуется нажать на кнопку, размещенную под поворотным регулятором корректора фар головного света. Декоративный кожух откидывается вниз вместе с монтажной платой и защитными и распределительными устройствами. На автомобилях ВАЗ-2112 и 2111 применяются блоки, отличающиеся числом и расположением реле.

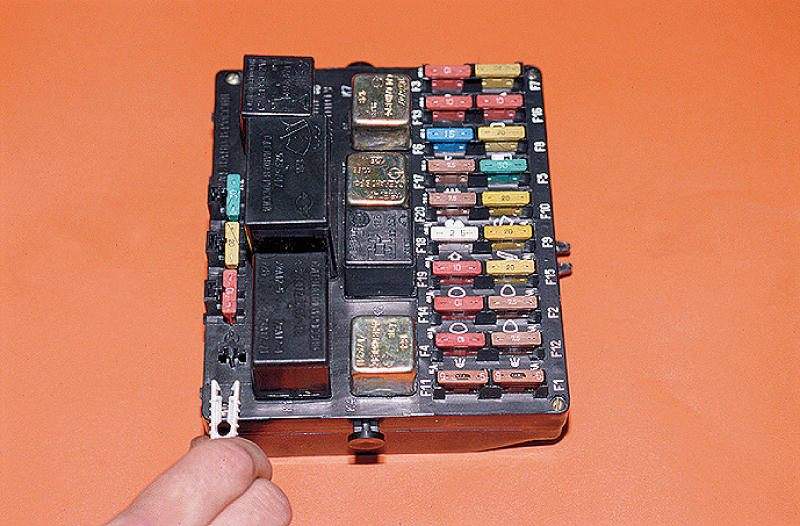

Также внутри монтажного блока находятся специальный пластиковый пинцет и запасные вставки. Чтобы заменить предохранитель, деталь следует плотно захватить пинцетом, а затем аккуратно вытащить из посадочного гнезда. Новая деталь должна иметь идентичный номинал, категорически запрещается применение самодельных вставок, изготовленных из проволоки или фольги.

Не допускается использование предохранителей, рассчитанных на большую силу тока, поскольку это может стать причиной нагрева проводки и возгорания автомобиля.

Поскольку автомобили «десятого» семейства не оснащались штатным головным устройством, то монтаж магнитол выполнялся в дилерских центрах или самостоятельно владельцами. Поскольку головное акустическое устройство является потребителем электрического тока силой до 10-15 А, то оно коммутируется через наиболее мощный предохранитель. В большинстве случаев для этого использовалась плавкая вставка, предназначенная для защиты цепи прикуривателя и контроллера отопителя. Устройство имеет номинал 25 А, расположено в нижнем ряду на третьей позиции справа.

Такая схема коммутации ускоряет монтаж, но не является корректной, поскольку возникает риск перегрузки магнитолы или перегорания вставки из-за одновременно работающего головного устройства и прикуривателя. Рекомендуется подключение магнитолы напрямую к аккумуляторной батарее, предохранитель на 10-15 А размещается внутри кабеля питания.

Для обеспечения защиты батареи от разряда цепь проходит через замок зажигания, для коммутации применяется шнур с изоляцией красного цвета.

При отключенном двигателе магнитола не работает, но обеспечивается подача напряжения (через кабель с изоляцией желтого цвета) для сохранения настроек.

В головном устройстве находится предохранитель ножевого типа, рассчитанный на 5-15 А (в зависимости от модификации оборудования). Элемент размещается или рядом с коммутационной колодкой стандарта ISO, или внутри жгута проводки, который поставляется вместе с магнитолой. Для замены элемента требуется проигрыватель из штатного гнезда, для этого используются специальные крючки, которые отжимают пружинные фиксаторы.

После установки нового элемента рекомендуется проверить работоспособность всех устройств, задействованных на участке цепи. Если происходит повторное перегорание предохранителя, то причиной неисправности является короткое замыкание в электропроводке или внутри головного устройства. Для проверки состояния проводов используется тестер, магнитолу рекомендуется отдать для диагностики и ремонта в сервисный центр.

Какой предохранитель отвечает за магнитолу ваз

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

Многим владельцам автомобилей ВАЗ, знакома ситуация когда неожиданным образом перестаёт работать прикуриватель, поворотник не реагирует на включение, щётки стеклоочистителя перестают очищать стекло. Многие после этого сразу бегут в магазин за новой деталью, ставя при этом неверный диагноз. Скорее всего тут проблема в сгоревшем предохранителе. Эти детали защищают проводку нашего автомобиля от выгорания.

Рассмотрим поподробнее схему предохранителей на ВАЗ 2110, 2111, 2112. Первый блок ВАЗ предохранителей находится в специальной нише, слева от руля.

Рядом с каждым предохранителем вы можете увидеть поясняющую картинку, но на всякий случай предоставим схему расшифровки.

1. 5 Ампер, отвечает за лампы освещения приборов, номеров, освещение багажника, левые габариты.
2. 7.5 Ампер, отвечает включение ближнего света в левой фаре.
3. 10 Ампер, отвечает за включение дальнего света в левой фаре.
4. 10 Ампер свет в передней противотуманной фаре.
5. 30 Ампер работа дверных стеклоподъёмников.
6. 15 Ампер работа прикуривателя и переносной лампы.
7. 20 Ампер работа вентилятора радиатора, звук сигнала.
8. 20 Ампер обогревание заднего стекла.
9. 20 Ампер очищение лобового стекла.
10. 20 Ампер резерв.
11. 5 Ампер правый габарит.
12. 7,5 Ампер работа ближнего света в фаре справа.

13. 10 Ампер работа дальнего света в фаре справа.
14. 10 Ампер противотуманка левая.
15. 20 Ампер подогрев сидений.
16. 10 Ампер работа поворотников и включение аварийки.
17. 7,5 Ампер отвечает за стоп-сигнал, подсветку салона и замка зажигания.
18. 25 Ампер печка, прикуриватель, освещение в бардачке, магнитола.
19. 10 Ампер отвечает за работу сигнала заднего хода, контроллер работы стоп сигнала.
20. 7,5 Ампер задние противотуманки.

Второй блок предохранителей автомобиля ВАЗ 2110, 2111, 2112 расположен слева от ног переднего пассажира:

Вот схема расположения предохранителей ВАЗ 2110, 2111, 2112 дополнительного блока:

1. Предохранитель отвечает за работу контроллера, модуль зажигания.
2. Через предохранитель проходит работа датчиков скорости, расходомера воздуха
3. Работа форсунок, топливный насос, топливное реле.
4. Вентилятор
5. Если не работает бензонасос, проверьте этот предохранитель.

6 – Зажигание

Где находится предохранитель на магнитолу ВАЗ-2114 и какой отвечает за музыку в модели 2115

Установленное в автомобилях акустическое оборудование подключается к бортовой электрической сети через защитные приспособления. Сгоревший предохранитель магнитолы на ВАЗ-2114 приводит к обесточиванию других приборов. Владелец автомобиля должен знать основные неисправности головного аудиоустройства, вызывающие выход из строя плавкой вставки, а также способы ремонта. Эти знания помогут самостоятельно справиться с проблемой, возникшей в пути.

За что отвечает и где находится

В ВАЗ-2114 не использовалась штатная акустическая система с заводским головным устройством, поэтому магнитолы устанавливались дилерскими центрами или владельцами автомобиля самостоятельно. Для подачи питания используется наиболее близко расположенный элемент с повышенным энергопотреблением — прикуриватель. Защита цепи осуществляется отдельным предохранителем номиналом 20-30 А, который находится в монтажной коробке, размещенной в блоке под капотом транспортного средства.

Для доступа к плавким вставкам и реле следует открыть пластиковый защитный кожух, который удерживается 2 защелками. Предохранитель, отвечающий за магнитолу, располагается в левом ряду на третьей позиции снизу (на схемах обозначен как F7), эта точка установки касается только блока 2114-3722010-60. Элемент, рассчитанный на ток до 30 А, обеспечивает защиту не только прикуривателя и магнитолы, но и электродвигателей вентилятора отопителя и провода рулевой трапеции, а также плафона подсветки перчаточного ящика и реле запуска обогрева заднего стекла.

При использовании коммутационного блока 2114-3722010-18 предохранитель размещен на третьей позиции справа. В этом случае номинал вставки составляет 20 А, изделие защищает систему электрического обогрева заднего стекла, розетку для коммутации переносной лампы или иного оборудования и прикуриватель.

При одновременном включении всех потребителей и магнитолы через плавкую вставку идет чрезмерный ток, который приводит к разрушению токопроводящей нити.

Использовать вставку с увеличенным номиналом запрещается, поскольку повышение силы тока приводит к нагреву кабелей и штекеров, не рассчитанных на повышенную мощность. Нагретые элементы оплавляют пластиковый корпус монтажной коробки и изоляцию, что вызывает замыкание и выход из строя всей электросхемы автомобиля.

В автомобильных магнитолах имеется штатный дополнительный предохранитель, размещенный рядом с коммутационной колодкой. Номинал изделия составляет 5-15 А, зависит от мощности усилителя и дополнительного оснащения, включенного в аудиоустройство.

Неисправности и их устранение

Причиной отказа магнитолы в автомобиле является выход из строя предохранителя или нарушение контакта из-за подгорания или окисления контактов. Для замены плавкой вставки требуется открыть крышку распределительной коробки. Извлечение предохранителя из монтажного гнезда производится специальным пластиковым пинцетом, который хранится внутри коробки реле. Пинцет надевается на корпус плавкой вставки, затем элемент вытягивается аккуратным движением вверх. Запасные плавкие вставки хранятся в монтажном блоке в отдельных ячейках.

Если новый предохранитель выходит из строя сразу после попытки включения головного устройства или иных потребителей, подключенных к цепи, то причиной неисправности является короткое замыкание в конструкции изделий. Распространенным дефектом является разбалтывание гнезда прикуривателя или замыкание нагревательной спирали. Поврежденный элемент не ремонтируется, требуется установка нового прикуривателя совместно с гнездом.

В автомобилях ВАЗ-2115 встречается дефект, связанный с разрушением токопроводящих дорожек в монтажном блоке. Неисправность возникает в результате попадания влаги внутрь. Ремонт заключается в восстановлении цепи посредством напаивания дорожки, рекомендуется замена модуля на новый.

Одновременно следует проверить состояние каналов для стока воды и резиновых уплотнителей капота.

Причиной перегорания предохранителя может быть короткое замыкание, возникающее из-за обрыва кабеля или перетирания изоляции о металлические кромки кузова. Поиск места обрыва осуществляется визуально или при помощи тестовой лампочки (или мультиметра). Допускается временное соединение проводов скруткой, но затем требуется заменить участок шнура новым элементом. Если такая замена невозможна, то фрагмент кабеля фиксируется при помощи металлических коммутационных гильз, которые закрываются термоусадочной трубкой.

Для регулировки параметров магнитолы используются кнопки, под которые попадает грязь или влага. Из-за этого нарушается контакт, и оборудование перестает реагировать на нажатия клавиш. Ремонт заключается в просушке фронтальной панели или головного устройства в сборе. Для удаления грязи требуется разобрать панель и промыть контакты специальным раствором. При разрушении резиновой прокладки требуется установка нового элемента.

Возможно повреждение микропереключателя, который размещается на печатной плате, деталь меняется в сервисном центре.

Встроенный проигрыватель компакт-дисков оснащен прецизионным приводом с электронным управлением, который выходит из строя из-за загрязнения механизмов или окисления контактов. Восстановление работоспособности выполняется в мастерской, рекомендуется приобретение нового головного устройства.

При пропадании части изображения на дисплее также следует обратиться в сервисную мастерскую. Вышедшие из строя диоды подсветки можно заменить самостоятельно в домашних условиях при наличии паяльного оборудования и навыков ремонта электроники. Для проведения работ требуется демонтаж магнитолы и разборка фронтальной панели. Поврежденные элементы выпаиваются и заменяются на детали с идентичными цветовыми и электрическими характеристиками. При монтаже требуется учитывать полярность установки диодов.

Причиной ухудшения приема радиосигналов является поврежденный кабель, соединяющий антенну и головное устройство. Для восстановления работоспособности требуется заменить шнур, который проходит под пластиковыми обшивками салона и панелью потолка.

Какой предохранитель отвечает за магнитолу ВАЗ-2110 и где он находиться

Работа электрических цепей автомобиля ВАЗ зависит от плавких предохранителей. При сбое какой-либо системы во избежание замыкания проводки и возгорания плавкие вставки разрушаются, предохраняя от нежелательных последствий транспортное средство. В случае когда пропадает электропитание аудиосистемы, необходимо обследовать предохранитель магнитолы ВАЗ-2110, т.к., возможно, он вышел из строя.

Какой предохранитель отвечает за магнитолу

В качестве защиты электрических цепей на все автомобили, в т.ч. на ВАЗ-2110 и ВАЗ-2112, устанавливают легкоплавкие предохранители, которые перегорают, предохраняя электрическую сеть от короткого замыкания. В зависимости от нагрузки электрических цепей их различают по номинальной силе тока, значение которой указывается на них. Маркируют не только предохранительные перемычки, но и гнезда разъема, в которых располагаются данные легкоплавкие мембраны.

Находится предохранитель магнитолы ВАЗ с силой тока на 20 А и с маркировкой F4 в отсеке с правой стороны от рулевого механизма. Этот элемент отвечает не только за автомагнитолу, но и за правую противотуманную фару.

Порой на одних и тех же моделях транспортных средств, но разных годов выпуска, маркировка устройств, отвечающих за электрическую цепь, различается. Так, автомагнитолу часто подключают к системе питания через предохранители F10 или F4, где F10 является резервным разъемом, используемым при какой-либо поломке.

Признаки неисправности

Установку предохранителя в монтажный блок выполняют с помощью плоских прямоугольных ножек, зажимаемых пружинными контактами. Все металлические детали легкоплавкого устройства расположены в пластиковой оболочке, цвет которой указывает номинал прибора.

Прозрачная оболочка плавкой перемычки дает возможность визуально оценить его состояние.

Бывает, что пропало питание автомагнитолы транспортного средства ВАЗ-2110, а поиск сгоревшего устройства, находящегося в блоке предохранителей в салоне автомобиля, ничего не дал, в разъеме F4 он оказался исправным. В этом случае проблему с питанием магнитолы необходимо искать под капотом, рядом с аккумуляторной батареей, где находится еще 1 блок с этими устройствами и реле. Открыв крышку блока, изучают на ее внутренней стороне схему расположения этих устройств. Обнаружив сгоревший прибор, производят его замену.

Что делать и как заменить

Если перегорел предохранитель магнитолы на ВАЗ, то его заменяют новым, соответствующим тем же параметрам, что и сгоревший. В блоке располагаются:

  • предохранители;
  • пластмассовый пинцет, которым производят демонтаж и установку этих деталей.

Стоимость этих деталей минимальная и продаются они в каждом магазине по продаже запчастей. Опытный водитель имеет в запасе несколько плавких мембран. А учитывая то, как они быстро сгорают в холодный или жаркий период года, что объясняется максимальной нагрузкой на бортовую систему электропитания при работе кондиционера, обдуве стекол и обогреве сидений, то запас таких элементов должен быть у каждого водителя обязательно.

Замену плавкого предохранителя производят на устройство с аналогичной мощностью, во избежание возгорания проводки или других приборов, не рекомендуется применять устройства как с большей, так и с меньшей мощностью. А также запрещено применение вместо перемычек самодельных средств.

Во время проведения каких-либо работ на автомобиле ВАЗ-2110 обязательно отключайте аккумуляторную батарею, что позволит сэкономить не только перемычки. Несмотря на то что процедура замены данного изделия несложная, ее необходимо выполнять аккуратно и внимательно.

какой, где находится, отвечает за прикуриватель

Устройство, предназначенное для защиты электропроводки от перепадов напряжения и связанных с этим перегрузок в цепи, а также коротких замыканий, называется — электро предохранителем.

Автомобильный электро предохранитель

В автомобилях устанавливается, плавкий вид предохранителей. То есть, устройств, которые в результате короткого замыкания и тому подобных аварий, перегорают. Чем прерывают контактное соединение на определенном участке электропроводки. По мощности выдерживаемых аварийных нагрузок, предохранительные устройства различаются по номинальному напряжению тока, о чем сообщает его маркировка и дублирующая надпись возле гнезда разъема, предназначенного для его установки.

В автомобилях советского образца выпуска, устанавливались цилиндрические предохранители, очень ненадежные в работе и достаточно небезопасные из-за своей технической конструкции. На сегодняшний день, во всей без исключения, продукции ВАЗ (ВАЗ 2110, ВАЗ 2114, Приора, Калина и так далее), как и в машинах иностранного производства (Форд, Ауди и т.д) используются — ножевые предохранители. Более совершенные по своей конструкции и эстетике, лишенные недостатков свойственных их предшественникам, цилиндрическим предохранителям.

Где находится предохранитель для магнитолы

В сети интернет, на различных автомобильных форумах в числе не редко обсуждаемых вопросов по ремонту и обслуживания электрического оборудования и самой энергосистемы легкового авто (ВАЗ 2110, ВАЗ 2114, Форд и т.п), очень часто встречаются вопросы типа: где находится предохранитель для магнитолы, какой предохранитель отвечает за магнитолу и тому подобное.

Дело в том, что электрическая проводка современного авто, насыщенного всевозможным как штатным, так и дополнительно подключаемым оборудованием, представляет собой сложную и порой чрезвычайно запутанную систему. Разобраться в которой под силу только высоко профессиональным автоэлектрикам. Хочется отметить, что сейчас мы говорили, о новых легковых машинах. В том случае, если автомобиль уже далеко не нов и сменил на своем веку несколько владельцев. Как правило, что-либо да изменявших в его конструкции, и в частности — электропроводке, то в случае возникновения проблем с электропитанием, для их обнаружения и устранения придется поломать голову. К счастью, вопросы из разряда нами названных, а именно (еще раз) — где находиться предохранитель, отвечающий за магнитолу в автомашинах ВАЗ 2110 (Приора, форд, ВАЗ 2114) можно объединить в один и ответить на него следующим образом.

В отсеке под прикрывающим его люком, с правой стороны рулевой колонки вашей машины. Стандартно это ножевой предохранитель на 20 ампер с маркировкой английской буквой — F и цифрой 4 (F4).

По правилам, каждое отдельное устройство защищается индивидуальным предохранителем, но это уже относиться к их, так сказать — личной защите (вторичной). А первым принимает на себя удар, предохранительное устройство стоящие непосредственно на входе в энергосистему авто. А так как, почти все оборудование и дополнительная техника, прежде всего автомобильная магнитола, замыкаются на одну цепь с прикуривателем, то ответ вполне очевиден.

Предохранитель на магнитолу ВАЗ, одновременно является предохранителем для прикуривателя. Точнее, наоборот. А о том где его искать и как определить, мы уже сказали ранее.

Что делать при неисправности предохраняющего устройства?

Ответ также не из трудных. Заменить сгоревшее устройство на новое, полностью соответствующее техническим параметрам предыдущего. Стоит оно не дорого и продается во все магазинах автозапчастей. В качестве небольшого совета. Имейте запасной предохранитель или даже несколько штук. Так как выходят из строя они достаточно часто, особенно зимой и летом. А также при ремонте автомобиля. Это объясняется повышенной нагрузкой на электросистему при работающем кондиционере и обогревателях салона и сидений. Небрежности при отключении аккумуляторной батареи (обесточивании сети) при производстве мелкого ремонта и т. д.

Варианты места нахождения предохранителя прикуривателя и магнитолы

Бывают случаи когда при отказе в работе авто проигрывателя и прикуривателя, после проверки блока предохранителей, находящегося внутри салона (слева от рулевой колонки), нужное устройство (F4), оказывается исправным. В таком случае, искать поврежденную деталь следует искать в моторном отсеке. Именно там, в районе АКБ и находиться второй (первый ?) блок (блок реле) с неисправным предохранительным устройством.

Обнаружив релейный блок, открываем его крышку и изучаем нанесенную на ее обратной стороне, схему расположения предохранителей. При возникновении вопросов, ищем необходимую информацию в инструкции по обслуживанию автомобиля или на нашем сайте в интернете. Заменяем сгоревшую деталь.

Советы специалистов

Не производите замену предохранителей на аналогичные детали большей или меньшей мощности. Это может привести к возникновению намного более серьезных аварийных проблем. И никогда, ни при каких обстоятельствах не используйте подручные средства, так называемые — жучки. Данная лотерея с энергосистемой автомобиля может закончиться его возгоранием. Оно вам надо?

При замене деталей, в порядке отключайте аккумулятор (обязательное к исполнению действие при выполнении любых ремонтных работ авто), иначе количество нуждающихся в замене предохранителей, а то и самой проводки значительно увеличиться. Разумеется, после того, как вы придете в себя после удара током. Несмотря на кажущуюся легкость операции, относитесь к замене предохранителя авто прикуривателя и магнитолы, со всей должной внимательностью и ответственностью.

Где находится предохранитель прикуривателя ВАЗ 2110 2112

Каждый современный автомобиль оснащен прикуривателем. Большинство водителей использует его не по прямому назначению, а как 12-вольтовую розетку для подключения электронных приборов. Среди самых распространенных:

  • насос для шин;
  • вентилятор;
  • дополнительная зарядка для мобильных телефонов или ноутбуков;
  • подключение переносной лампочки;
  • GPS-навигатор;
  • видеорегистратор.

Со временем прикуриватель может перегорать. Одна из самых распространенных поломок – выгорание защитного элемента. Для грамотного ремонта прикуривателя нужно знать, где находится монтажный блок ВАЗ 2110 и какой предохранитель за что отвечает. Далее – основная информация по этому поводу.

Содержание

  1. Где находится блок предохранителей
  2. Расположение предохранителей на схеме
  3. Схема подключения прикуривателя в ВАЗ 2110
  4. Перегорел плавкий предохранитель
  5. Замена предохранителя
  6. Осмотр проводки прикуривателя
  7. Видео с причинами выхода из строя предохранителя

Где находится блок предохранителей


Отдельный участок цепи защищен специальным элементом. Сила тока рассчитана под определенные значения. Из-за короткого замыкания на прикуривателе этот параметр может выходить за пределы допустимого. Чтобы предотвратить оплавление проводов или пожар, перегорает тонкая металлическая перемычка в предохранителе. Поэтому требуется замена исправным элементом.

Свидетельством того, что перегорел именно предохранитель на ВАЗ, станет выход из строя не только прикуривателя, но и дополнительных приборов. Этот элемент входит в цепь, идущую к печке, магнитоле и лампе бардачка. Если из строя вышли все эти устройства, следует добраться до монтажного блока и провести замену.

Расположение предохранителей на схеме для ВАЗ 2110, 2112

Монтажный блок установлен в передней панели, слева от руля. Добраться просто – следует нажать соответствующую кнопку (см. фото). На обратной крышке расположена схема расположения предохранителей. Каждый из них защищает отдельный прибор или участок цепи.

Номер, F Показатель силы тока, ампер Назначение
1 5 Подсветка номера, приборки, лампы багажника и габаритов
2 7,5 Ближний свет левой фары
3 10 Дальний свет слева
4 10 Правая противотуманка
5 30 Привод электростеклопоъемников
6 15 Переносная лампа
7 20 Электродвигатели вентилятора системы охлаждения, звуковой сигнал
8 20 Элементы обогрева заднего стекла
9 20 Рециркуляционный клапан, омыватель лобового стекла и передних фар
10 20 Резервный предохранитель
11 5 Правый габарит
12 10 Ближний свет правой фары
13 10 Дальний свет правой фары
14 10 Левая противотуманка
15 20 Электроообогрев сиденья переднего пассажира и водителя
16 10 Правый-левый сигналы поворота, аварийка
17 7,5 Лампа освещения салона, сигналы стопа, подсветка кнопок и маршрутный компьютер
18 25 Предохранитель подсветки вещевого ящика, магнитолы, обогревателя салона и прикуривателя ВАЗ 2112
19 10 Блокировка замков в дверях, контрольные лампы панели о неисправности стоп-сигналов или габаритов
20 7,5 Задняя фара противотуманных фонарей

Есть дополнительный блок с основными реле. Его расположение – на одной линии с инжектором, за правой декоративной панелью, вблизи ног пассажира. Чтобы добраться до него, следует открутить три самореза крепления. Здесь расположено шесть предохранителей (см. фото), каждый из которых выполняет собственную функцию.

  1. Работа программного контролера системы зажигания.
  2. Регулятор расходомера воздуха, привода спидометра.
  3. Топливные форсунки.
  4. Вентилятор охлаждения радиатора.
  5. Бензонасос.
  6. Система зажигания.

Схема подключения прикуривателя в ВАЗ 2110

Устройство на ВАЗ состоит из двух деталей: разъем для подключения и металлическая часть. Внутри последней в прикуривателе – тонкая спираль. После нажатия на кнопку цепь замыкается и начинает пропускать ток, а затем спираль разогревается. По достижению максимальной температуры срабатывает реле, которое дает команду отщелкнуть прикуриватель в исходное положение.

При эксплуатации устройства необходимо соблюдать правила:

  • не подключать несколько мощных приборов одновременно (через разветвитель), иначе может сгорать предохранитель;
  • не устанавливать защитный элемент, рассчитанный на большую силу тока, чем рекомендованный производителем;
  • не допускать разбалтывания гнезда или плохого контакта с патроном – это может привести к короткому замыканию.

На прикуриватель ВАЗ 2110, 2112 идет три провода.

  1. Основной плюс (красный). Приходит к аккумуляторной батарее через предохранитель. Элемент, какой отвечает за нагрев внутренней спирали.
  2. Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
  3. Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

Также выходят несколько кабелей. Среди них:

  • провод к регулятору освещения панели приборов;
  • провод к лампе вещевого ящика.

Перегорел плавкий предохранитель

Иногда не требуется замена прибора. Достаточно поменять плавкий предохранитель, расположенный внутри самого устройства. Процедура осуществляется так.

  1. Открываем капот, снимаем минусовую клемму с аккумулятора. Можно также вынуть предохранитель из монтажного блока, отвечающий за прикуриватель Ваз 2110.
  2. Выкручиваем четыре крепления покрытия тоннеля, снимаем обе части облицовки.
  3. Отсоединяем трехконтактный штекер, идущий к прикуривателю.
  4. Демонтируем накладку под рычагом ручного тормоза.
  5. Снимаем чехол рычага КПП.
  6. Сдвигаем сиденья назад, а затем выкручиваем три крепления верхней части тоннеля и снимаем его.
  7. Вытягиваем патрон.
  8. Плоской отверткой поддеваем защелку прикуривателя так, чтобы она вышла из посадочного места.
  9. Демонтируем гнездо из облицовки для последующего ремонта.

Внутри прикуривателя миниатюрная слюдяная пластина. Это полупроводник, который иногда ломается и плавится. Его необходимо извлечь. После этого стоит собрать узел, а затем проверить функциональность устройства.

Замена предохранителя


Одна из наиболее частых причин поломки – выход из строя защитного элемента. Подсказкой, что предохранитель на прикуриватель перегорел, станет неработающая печка ВАЗ 2110 или неисправная лампа подсветки перчаточного отделения. Чтобы провести ремонт, необходимо заменить перегоревший предохранитель в монтажном блоке.

Чтобы добраться до коробки, следует нажать кнопку в передней панели слева от руля. Проверке подлежит предохранитель за номером F18, рассчитанный на силу тока 25 ампер. Для замены удобно использовать пинцет.

Следует устанавливать предохранитель с рекомендованным номиналом. Иначе велик риск оплавления изоляции, короткого замыкания, пожара. После ремонта нельзя подключать мощные приборы в гнездо прикуривателя. Максимальная мощность составляет 300 Ватт. Рассчитана по формуле P=I*A, где I – напряжение сети (12 вольт), а A – ампераж (25 ампер).

Осмотр проводки прикуривателя


Если после замены защитный элемент снова перегорел, то следует искать причину в другом месте. Она кроется не в предохранителе прикуривателя ВАЗ, а в неисправной проводке.

При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть или в самой цепи возникнет обрыв, срабатывает предохранитель прикуривателя. Желательно осмотреть кабели на предмет заломов или потертостей. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван.

Для ремонта прикуривателя на ВАЗ потребуется паяльник с канифолью и оловом, исправные кабели и изоляционная лента.


Видео с причинами выхода из строя предохранителя

Есть дополнительные неисправности, из-за которых устройство может поломаться. К ним относятся.

  1. Плохие контакты. Со временем или от интенсивного использования соединение внутри прикуривателя может нарушаться. Неправильное подключение девайсов приводит к разбалтыванию гнезда и плохому контакту. Это лечится подгибанием металлических усиков на патроне или перепайкой.
  2. С возрастом на прикуривателе появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии на прикуривателе. Еще одной неисправностью прикуривателя на ВАЗ становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Из-за этих факторов защитный элемент тоже способен перегореть. Видео, расположенное ниже, поможет разобраться, где находится предохранитель, как провести ремонт прикуривателя ВАЗ 2110.

Какой предохранитель отвечает за магнитолу и где он находится

Как найти и заменить предохранитель на магнитолу

Устройство, предназначенное для защиты электропроводки от перепадов напряжения и связанных с этим перегрузок в цепи, а также коротких замыканий, называется — электро предохранителем.

Автомобильный электро предохранитель

В автомобилях устанавливается, плавкий вид предохранителей. То есть, устройств, которые в результате короткого замыкания и тому подобных аварий, перегорают. Чем прерывают контактное соединение на определенном участке электропроводки. По мощности выдерживаемых аварийных нагрузок, предохранительные устройства различаются по номинальному напряжению тока, о чем сообщает его маркировка и дублирующая надпись возле гнезда разъема, предназначенного для его установки.

В автомобилях советского образца выпуска, устанавливались цилиндрические предохранители, очень ненадежные в работе и достаточно небезопасные из-за своей технической конструкции. На сегодняшний день, во всей без исключения, продукции ВАЗ (ВАЗ 2110, ВАЗ 2114, Приора, Калина и так далее), как и в машинах иностранного производства (Форд, Ауди и т.д) используются — ножевые предохранители. Более совершенные по своей конструкции и эстетике, лишенные недостатков свойственных их предшественникам, цилиндрическим предохранителям.

Где находится предохранитель для магнитолы

В сети интернет, на различных автомобильных форумах в числе не редко обсуждаемых вопросов по ремонту и обслуживания электрического оборудования и самой энергосистемы легкового авто (ВАЗ 2110, ВАЗ 2114, Форд и т.п), очень часто встречаются вопросы типа: где находится предохранитель для магнитолы, какой предохранитель отвечает за магнитолу и тому подобное.

Дело в том, что электрическая проводка современного авто, насыщенного всевозможным как штатным, так и дополнительно подключаемым оборудованием, представляет собой сложную и порой чрезвычайно запутанную систему. Разобраться в которой под силу только высоко профессиональным автоэлектрикам. Хочется отметить, что сейчас мы говорили, о новых легковых машинах. В том случае, если автомобиль уже далеко не нов и сменил на своем веку несколько владельцев. Как правило, что-либо да изменявших в его конструкции, и в частности — электропроводке, то в случае возникновения проблем с электропитанием, для их обнаружения и устранения придется поломать голову. К счастью, вопросы из разряда нами названных, а именно (еще раз) — где находиться предохранитель, отвечающий за магнитолу в автомашинах ВАЗ 2110 (Приора, форд, ВАЗ 2114) можно объединить в один и ответить на него следующим образом.

В отсеке под прикрывающим его люком, с правой стороны рулевой колонки вашей машины. Стандартно это ножевой предохранитель на 20 ампер с маркировкой английской буквой — F и цифрой 4 (F4).

По правилам, каждое отдельное устройство защищается индивидуальным предохранителем, но это уже относиться к их, так сказать — личной защите (вторичной). А первым принимает на себя удар, предохранительное устройство стоящие непосредственно на входе в энергосистему авто. А так как, почти все оборудование и дополнительная техника, прежде всего автомобильная магнитола, замыкаются на одну цепь с прикуривателем, то ответ вполне очевиден.

Предохранитель на магнитолу ВАЗ, одновременно является предохранителем для прикуривателя. Точнее, наоборот. А о том где его искать и как определить, мы уже сказали ранее.

Что делать при неисправности предохраняющего устройства?

Ответ также не из трудных. Заменить сгоревшее устройство на новое, полностью соответствующее техническим параметрам предыдущего. Стоит оно не дорого и продается во все магазинах автозапчастей. В качестве небольшого совета. Имейте запасной предохранитель или даже несколько штук. Так как выходят из строя они достаточно часто, особенно зимой и летом. А также при ремонте автомобиля. Это объясняется повышенной нагрузкой на электросистему при работающем кондиционере и обогревателях салона и сидений. Небрежности при отключении аккумуляторной батареи (обесточивании сети) при производстве мелкого ремонта и т. д.

Варианты места нахождения предохранителя прикуривателя и магнитолы

Бывают случаи когда при отказе в работе авто проигрывателя и прикуривателя, после проверки блока предохранителей, находящегося внутри салона (слева от рулевой колонки), нужное устройство (F4), оказывается исправным. В таком случае, искать поврежденную деталь следует искать в моторном отсеке. Именно там, в районе АКБ и находиться второй (первый ?) блок (блок реле) с неисправным предохранительным устройством.

Обнаружив релейный блок, открываем его крышку и изучаем нанесенную на ее обратной стороне, схему расположения предохранителей. При возникновении вопросов, ищем необходимую информацию в инструкции по обслуживанию автомобиля или на нашем сайте в интернете. Заменяем сгоревшую деталь.

Советы специалистов

Не производите замену предохранителей на аналогичные детали большей или меньшей мощности. Это может привести к возникновению намного более серьезных аварийных проблем. И никогда, ни при каких обстоятельствах не используйте подручные средства, так называемые — жучки. Данная лотерея с энергосистемой автомобиля может закончиться его возгоранием. Оно вам надо?

При замене деталей, в порядке отключайте аккумулятор (обязательное к исполнению действие при выполнении любых ремонтных работ авто), иначе количество нуждающихся в замене предохранителей, а то и самой проводки значительно увеличиться. Разумеется, после того, как вы придете в себя после удара током. Несмотря на кажущуюся легкость операции, относитесь к замене предохранителя авто прикуривателя и магнитолы, со всей должной внимательностью и ответственностью.

Какой предохранитель отвечает за магнитолу ВАЗ-2110 и где он находиться

Работа электрических цепей автомобиля ВАЗ зависит от плавких предохранителей. При сбое какой-либо системы во избежание замыкания проводки и возгорания плавкие вставки разрушаются, предохраняя от нежелательных последствий транспортное средство. В случае когда пропадает электропитание аудиосистемы, необходимо обследовать предохранитель магнитолы ВАЗ-2110, т.к., возможно, он вышел из строя.

Какой предохранитель отвечает за магнитолу

В качестве защиты электрических цепей на все автомобили, в т.ч. на ВАЗ-2110 и ВАЗ-2112, устанавливают легкоплавкие предохранители, которые перегорают, предохраняя электрическую сеть от короткого замыкания. В зависимости от нагрузки электрических цепей их различают по номинальной силе тока, значение которой указывается на них. Маркируют не только предохранительные перемычки, но и гнезда разъема, в которых располагаются данные легкоплавкие мембраны.

Находится предохранитель магнитолы ВАЗ с силой тока на 20 А и с маркировкой F4 в отсеке с правой стороны от рулевого механизма. Этот элемент отвечает не только за автомагнитолу, но и за правую противотуманную фару.

Порой на одних и тех же моделях транспортных средств, но разных годов выпуска, маркировка устройств, отвечающих за электрическую цепь, различается. Так, автомагнитолу часто подключают к системе питания через предохранители F10 или F4, где F10 является резервным разъемом, используемым при какой-либо поломке.

Признаки неисправности

Установку предохранителя в монтажный блок выполняют с помощью плоских прямоугольных ножек, зажимаемых пружинными контактами. Все металлические детали легкоплавкого устройства расположены в пластиковой оболочке, цвет которой указывает номинал прибора.

Прозрачная оболочка плавкой перемычки дает возможность визуально оценить его состояние.

Бывает, что пропало питание автомагнитолы транспортного средства ВАЗ-2110, а поиск сгоревшего устройства, находящегося в блоке предохранителей в салоне автомобиля, ничего не дал, в разъеме F4 он оказался исправным. В этом случае проблему с питанием магнитолы необходимо искать под капотом, рядом с аккумуляторной батареей, где находится еще 1 блок с этими устройствами и реле. Открыв крышку блока, изучают на ее внутренней стороне схему расположения этих устройств. Обнаружив сгоревший прибор, производят его замену.

Что делать и как заменить

Если перегорел предохранитель магнитолы на ВАЗ, то его заменяют новым, соответствующим тем же параметрам, что и сгоревший. В блоке располагаются:

  • предохранители;
  • пластмассовый пинцет, которым производят демонтаж и установку этих деталей.

Стоимость этих деталей минимальная и продаются они в каждом магазине по продаже запчастей. Опытный водитель имеет в запасе несколько плавких мембран. А учитывая то, как они быстро сгорают в холодный или жаркий период года, что объясняется максимальной нагрузкой на бортовую систему электропитания при работе кондиционера, обдуве стекол и обогреве сидений, то запас таких элементов должен быть у каждого водителя обязательно.

Замену плавкого предохранителя производят на устройство с аналогичной мощностью, во избежание возгорания проводки или других приборов, не рекомендуется применять устройства как с большей, так и с меньшей мощностью. А также запрещено применение вместо перемычек самодельных средств.

Во время проведения каких-либо работ на автомобиле ВАЗ-2110 обязательно отключайте аккумуляторную батарею, что позволит сэкономить не только перемычки. Несмотря на то что процедура замены данного изделия несложная, ее необходимо выполнять аккуратно и внимательно.

Какой предохранитель отвечает за магнитолу и где он находится

В электрической системе автомобилей используется монтажный блок, в котором размещаются плавкие вставки и коммутационные или разгрузочные реле. Размещенный в модуле предохранитель на магнитолу обеспечивает защиту не только головного устройства, но и проводки автомобиля. Повреждение элемента указывает на короткое замыкание в цепях — владельцу необходимо проверить оборудование и устранить дефект.

Функции

Плавкий предохранитель магнитолы, расположенный в цепи питания, предназначен для защиты электронных компонентов оборудования от последствий коротких замыканий. Устройство представляет собой тонкую нить из легкоплавкого металла, рассчитанную на некоторое значение силы тока. При повышении значения происходит нагрев элемента и последующее расплавление. Процесс происходит за короткое время, что позволяет сохранить в исправном состоянии электронику проигрывателя и изоляцию кабелей питания.

Нить припаивается к ножкам, все элементы размещены в прозрачном пластиковом корпусе. Цвет пластика позволяет определить номинал плавкой вставки; цифровое значение наносится на торцевой части белой или черной краской. Предохранитель такой схемы называется ножевым, устанавливается в монтажном блоке в пружинные контакты, предохраняющие изделие от выпадения.

Где находится предохранитель магнитолы

Главный предохранитель размещается на задней части корпуса головного оборудования. Номинал плавкой вставки лежит в диапазоне 5-15 А, зависит от мощности установленного усилителя. На китайском оборудовании защитный элемент находится в положительном кабеле питания, расположенном в жгуте проводки.

На машинах российского производства, не оснащенных аудиоподготовкой, коммутация магнитолы производится к цепи прикуривателя. Плавкие вставки находятся в монтажном блоке, размещенном в нижней части панели приборов со стороны места водителя. Сверху узел закрывается декоративной крышкой, которая фиксируется пружинной или поворотной клипсой.

На обратной стороне кожуха — схема элементов, помогающая определить, какой предохранитель отвечает за магнитолу или иное электрооборудование.

В конструкции автомобилей используется дополнительная распределительная коробка, оснащенная плавкими вставками с номиналом 40-100 А. Узел устанавливается на положительном выходе аккумулятора или рядом с корпусом батареи. При отсутствии питания головного устройства рекомендуется проверить состояние элементов, расположенных в этой коммутационной коробке. На части машин такой монтажный блок не используется, все предохранительные элементы расположены в панели приборов.

На части автомобилей главный монтажный блок размещен под капотом или устанавливается в водном канале рядом с электродвигателем привода трапеции стеклоочистителей. Узел закрывается сверху крышкой с резиновым уплотнителем, обеспечивающим герметичность внутреннего объема. При прямой коммутации магнитолы к аккумулятору из салона автомобиля идет отдельный провод, подсоединяющийся к положительной клемме.

Плавкая вставка монтируется в специальном корпусе, предохраняющем элемент от воздействия влаги.

В автомобильных проигрывателях Pioneer применяется дополнительный предохранитель, обеспечивающий защиту питания линейных выходов. Элемент расположен на печатной плате, установленной внутри корпуса автомагнитолы вблизи дорожек подачи сигнала на линейные выходы. Производитель наносит на плату специальный идентификатор (восклицательный знак в треугольнике), предназначенный для определения точки установки. Номинал элемента зависит от модели головного устройства.

Устранение неисправностей

Для ремонта необходимо открыть монтажный блок или снять головное устройство с автомобиля, а затем заменить предохранитель на изделие с идентичными параметрами. Категорически запрещается установка перемычек или плавких вставок с увеличенным номиналом. При повторном коротком замыкании предохранитель не обеспечит разрыва цепи при критическом значении силы тока. Последующий нагрев кабелей приводит к разрушению изоляционного слоя, а раскаленные жилы способны воспламенить пластиковые элементы отделки салона или моторного отсека автомобиля.

Если новая вставка повторно выходит из строя при включении оборудования, то устанавливается причина, по которой перегорает предохранитель. Владельцу необходимо проверить состояние жгутов подачи питания и штекера, установленного на магнитолу. Проверка выполняется визуальным осмотром, а также при помощи тестового оборудования. Участок поврежденной изоляции временно защищается специальной лентой; рекомендуется замена жгута на новый. При этом сечение и материал жил должны соответствовать исходным параметрам.

Причиной выхода из строя плавких элементов является плохой контакт кабелей, соединенных методом скрутки.

При вибрациях, возникающих во время движения, происходит изменение площади сопрягаемых поверхностей, что приводит к росту нагрузок. Рекомендуется соединять жилы при помощи оловянно-свинцовых припоев или металлических трубок, обжимаемых клещами. Допускается применение специальных разъемов. Сверху стык закрывается изоляционной трубкой или лентой.

Еще одной причиной перегорания предохранителя являются дефекты электрического оборудования, подсоединенного к одной цепи с магнитолой. Распространенным дефектом является разбалтывание посадочного гнезда прикуривателя, вызывающее образование искр и подгорание контактных поверхностей. Ремонт заключается в замене изношенного элемента на оригинальное изделие.

Алгоритм замены плавкой вставки, расположенной в монтажном блоке:

  1. Открыть крышку отсека. Место расположения и методика крепления кожуха зависят от модели автомобиля.
  2. Определить вышедший из строя элемент, используя тестовый прибор или электрическую схему.
  3. Для демонтажа ножевого предохранителя применяются пластиковые щипцы, которые хранятся в салонном блоке или в коммутационной коробке под капотом. Следует плотно захватить щипцами корпус вставки и потянуть деталь на себя. Снятый элемент следует осмотреть на предмет отсутствия следов коррозии или окисления на контактных поверхностях. При обнаружении следов коррозии требуется очистка контактных площадок, расположенных внутри блока. В этом случае проверяется состояние остальных элементов монтажного блока.
  4. Вставить на штатное место новую деталь (из комплекта запасных вставок).
  5. Проверить работоспособность оборудования.
  6. Уложить щипцы на штатную точку крепления и закрыть блок кожухом.

Для замены предохранителя, расположенного в корпусе магнитолы, требуется:

  1. Вынуть головное устройство из посадочного гнезда. Методика демонтажа зависит от конструктивных особенностей. Оригинальные магнитолы крепятся винтами, которые закрываются декоративной рамкой, расположенной на центральной части панели приборов. Снятие рамки выполняется монтажной лопаткой, изготовленной из мягкого пластика. Встречается методика крепления пружинными зажимами. Альтернативное оборудование располагается в металлической монтажной шахте, фиксируется боковыми пружинами.
  2. Выдвинуть корпус из посадочного гнезда, а затем отстегнуть коммутационные штекеры.
  3. Заменить вставку, используя щипцы.
  4. Смонтировать на место штекеры, убедиться в работоспособности оборудования.
  5. Установить на место снятые детали.

Если при проверке состояния плавких вставок выяснится, что детали целы, но головное аудиоустройство не включается, то причиной неработоспособности является отсутствие отрицательного питания. Проверка выполняется тестовым прибором, подключаемым к кабелю «минуса» (с изоляцией черного цвета). Причиной дефекта является обрыв кабеля или окисление болта на кузове, произошедшее вследствие попадания влаги или агрессивных веществ. Требуется очистить место контакта от продуктов коррозии; после присоединения шнура рекомендуется защитить место стыка специальным составом.

При включении штатной магнитолы, оснащенной кодовой защитой, пользователь столкнется с проблемой блокировки. Для восстановления работоспособности нужно ввести многозначный цифровой пароль, который записывается в сервисной книге или инструкции по эксплуатации. Если документация утрачена, то владельцу придется самостоятельно определить значение кода или обратиться в специализированный сервис. Методика определения пароля зависит от марки машины и модели установленного головного устройства.

Признаком выхода из строя предохранителя, обеспечивающего защиту цепи линейных выходов, является фоновый шум в громкоговорителях, не зависящий от работы прочего электрооборудования в транспортном средстве. Для ремонта необходимо выпаять малогабаритный элемент из печатной платы. Для демонтажа требуется специальное оборудование, используемое в радиотехнических мастерских. Самостоятельное выполнение операции затруднительно, поскольку дополнительно требует навыков работы с мелкими компонентами электроники.

Владельцы (с целью ускорения и упрощения ремонта) меняют элемент на тонкую медную проволоку, которая аккуратно впаивается в отверстия на печатной плате. При этом восстанавливается нормальное функционирование оборудования, но теряется защита от замыкания в цепи линейных выходов. Рекомендуется установка оригинальных элементов с номиналом, соответствующим заводским параметрам.

Предохранители на ваз 2110 какой за что отвечает

Работа автомобиля всецело зависит от системы плавких вставок. Если в какой-либо системе происходит сбой, то плавкая вставка разрушается. Предупреждая тем самым возгорание проводки.

Как правило, не имея особого опыта разобраться в этой организации довольно затруднительно. И для помощи страждущим составлена данная статья.

Какой предохранитель отвечает за прикуриватель ваз 2110

При неисправности прикуривателя автомобиля ВАЗ 2110. Нужно вскрыть основную панель, которая находится в нижней левой части торпеды. Там находится предохранитель прикуривателя Ваз 2110. Он имеет маркировку F 18 и выдерживает нагрузку до 25А.

Для замены стоит использовать специальный пинцет. Ни в коем случае нельзя доставать элемент пальцами – это может повредить посадочные гнезда.

Какой предохранитель отвечает за стеклоподъемники ваз 2110

В автомобилях с системой электрических стеклоподъемников. Возможно нарушение их работы. При отказе данной системы следует обратить внимание на элемент F5 в основном блоке. Его легко найти так как это практически единственный элемент на 30А. Узел отвечает за приводы всех окон.

Какой предохранитель на прикуриватель ваз 2110

Также узнать какой предохранитель отвечает за прикуриватель ВАЗ 2110 поможет система переносной лампы. В ее схему нередко подключают механизм прикуривателя. Поэтому с появлением проблем данного узла можно проверить эту вставку.

На некоторых моделях предохранитель прикуривателя ВАЗ 2110 может быть под номером F6 и иметь переносимую нагрузку 15 А.

Таким образом за переносную лампу и возможность подкурить сигарету иногда отвечает один элемент.

Какой предохранитель отвечает за магнитолу ваз 2110

Порой запутанная схема проводки является нерешаемой задачей для новичка. Особенно это касается отечественного автопрома, в котором существует большое количество различий. Нередко можно встретить на одной модели машины разных годов выпуска. Зрелище, которое выглядит как один и тот же элемент отвечающий за разные части.

Поэтому магнитола к системе питания часто подключается то на F10 то на F4.

F10 – это резерв который задействуется при поломке. Наши умельцы часто подключают магнитофон к нему.

F4 – отвечает за переднюю правую противотуманную фару. И может питать музыку автомобиля.

Как можно увидеть, вопрос о магнитоле имеет ту же проблему что и вопрос — какой предохранитель отвечает за прикуриватель ваз 2110.

Какой предохранитель на бензонасос на ваз 2110

Чтобы найти корень проблемы выхода из строя бензонасоса нужно приложить немало усилий. Узнать где находится и какой предохранитель на бензонасос на ваз 2110 поможет схема.

Узел располагается во втором вспомогательном блоке в ногах пассажира. Вскрыв его можно увидеть в наличии 3 плавких вставки и 3 реле. Так вот то что нужно находится по середине панели. То есть второй номер с любой стороны.

Какой предохранитель отвечает за прикуриватель на ваз 2110 инжектор

Система подключения ВАЗ 2110 карбюраторного и инжекторного исполнения очень схожа. Для того чтобы понять где корень зла можно открыть книгу по руководству электрикой транспортного средства на вкладке – ВАЗ 2110 какой предохранитель идет на прикуриватель. Или прочитать эту статью.

Предохранитель прикуривателя ВАЗ 2110 под номером F 18 на основной панели. Он ответственен за подачу питания в инжекторной десятке. Он один из самых мощных так как имеет маркировку 25 А.

Какой предохранитель отвечает за габариты ваз 2110

Зависимо от того какая беда приключилась в решении этого нюанса может быть два отдельных элемента.

Если пропали габариты ВАЗ 2110 по правой стороне, то за это отвечает элемент F11. Сила тока в цепи незначительная поэтому его маркировка 5А.

Также при возникновении проблем с габаритами в салоне не будет лишним проверить вставку F1 на 5А.

Какой предохранитель отвечает за стартер на ваз 2110

При проблемах стартера важно знать, что данный узел не предусмотрен конструкцией автомобиля ВАЗ 2110.

Данную функцию выполняет реле установленное в монтажном блоке машины. Найти его можно по номеру R7. И находится узел в панели с правой стороны руля.

Примечательно что некоторые модели оборудованы сразу двумя устройствами. Первое отвечает за разгрузку контактов замка зажигания. А второе за время вращения стартера. Не давая тому запускаться при работающем моторе и не вращаться более 15 секунд.

Располагаются элементы как правило на дополнительной колодке.

Какой предохранитель идет на дворники ваз 2110

При поломке дворников изначально следует вскрыть многострадальный монтажный щиток. На его лицевой стороне располагается виновник 80 % случаев выхода из строя данной системы. Предохранитель под номером F9 и имеющий маркировку по силе тока 20А.

Случаи перегорания этой вставки очень нередкие. Поэтому рекомендуется возить с собой запасные элементы для быстрой замены.

Дополнительно стоит знать, что замена перегоревшего элемента на более мощный категорически запрещена. Также не стоит вставлять в гнездо посторонние предметы (перемычки) которые могут навредить агрегатам или даже привести к пожару проводки.

Ваз 2110 какой предохранитель отвечает за сигнал

Поломки сигнального устройства также имеют место быть в автомобиле ВАЗ 2110. Такая проблема может возникнуть по причине длительного нажатия на клаксон или другой поломке. Обычно проблема сопровождается неисправностью вентиляторов системы охлаждения. На моторах с системой 16 клапанной головки.

Для устранения неисправности следует заменить элемент F7 на 20А. Который расположен в основном отделении.

Горит предохранитель прикуривателя ваз 2110

В случае длительной проблемы перегорания вставки на прикуривателе. Уже не стоит рассказывать какой предохранитель идет на прикуриватель ВАЗ 2110.

В данном случае стоит тщательно осмотреть всю проводку. Обычно проблемы в этой части происходят по вине короткого замыкания, или пробоев изоляции.

Для выяснения обстоятельств нужно подключить провода напрямую, иными словами убрать из сети данный элемент. Если вставка снова перегорит – значит он не причастен к неисправности.

Какой предохранитель отвечает за печку ваз 2110

Печка ВАЗ 2110 также относится к капризным частям автомобиля. При частых вылетах из строя узла нужно обратить свое внимание на F18 расположенный на основной панели блока. И который имеет маркировку 25 А. Дополнительно вставка подает питание на освещение бардачка.

Какой предохранитель отвечает за спидометр ваз 2110

Электронный спидометр является хорошим изобретением. Однако и здесь бывают казусы. Данный элемент системы питания спидометра расположен в основной части монтажной панели и имеет номер F19 с маркировкой 10 А.

Какой предохранитель отвечает за подсветку приборов на ваз 2110

Подсветка приборной доски – важная часть ночного перемещения. При неисправности данной системы нужно осмотреть первый предохранитель монтажного блока. Который скрывается под номером F1 и выдерживает нагрузку до 5 А.

Тщательно изучив карту расположения элементов. Можно самостоятельно, без посторонней помощи выполнить процедуру замены. И продолжить движение на автомобиле.

Какой предохранитель на магнитолу

Магнитола в машине была запитана от прикуривателя, что не есть хорошо. Штатные провода на прикуриватель очень тонкие, и не расчитанны на такую нагрузку, если вешать на них магнитолу. Из-за этого, как только включишь музыку погромче обычного, постоянно горел предохранитель в монтажном блоке, на котором висит прикуриватель и обогрев заднего окна, а в моем случае еще и магнитола. Поменял уже штук пять предохранителей.
Хватит это терпеть, — подумал я, и поехал в магазин за проводом
Купил 3 метра обычного акустического кабеля сечением 2.5 мм, держатель под предохранитель, и круглую клемму

Припаял клемму, предохранитель

В итоге получилось вот так

Решил на другой конец провода сразу припаять клемму «папа», чтобы в машине обойтись без скруток

Из салона под капот провод протянул через резинку шлангов гидрокорректора

через эту резинку уже до меня просовывали провод от сигналки, поэтому отверстие для одного из шлангов было уже раздраконено как раз до нужного мне диаметра, чтобы просунуть сквозь него провод

Провод под капотом получился длинным, поэтому пришлось обмотать его вокруг адсорбера, как раз предохранитель получился в доступном месте, при необходимости его будет легко поменять. Предохранитель поставил номиналом в 15 А.

затянул провода пластиковыми хомутами и поставил на место адсорбер

Устройство, предназначенное для защиты электропроводки от перепадов напряжения и связанных с этим перегрузок в цепи, а также коротких замыканий, называется — электро предохранителем.

Автомобильный электро предохранитель

В автомобилях устанавливается, плавкий вид предохранителей. То есть, устройств, которые в результате короткого замыкания и тому подобных аварий, перегорают. Чем прерывают контактное соединение на определенном участке электропроводки. По мощности выдерживаемых аварийных нагрузок, предохранительные устройства различаются по номинальному напряжению тока, о чем сообщает его маркировка и дублирующая надпись возле гнезда разъема, предназначенного для его установки.

В автомобилях советского образца выпуска, устанавливались цилиндрические предохранители, очень ненадежные в работе и достаточно небезопасные из-за своей технической конструкции. На сегодняшний день, во всей без исключения, продукции ВАЗ (ВАЗ 2110, ВАЗ 2114, Приора, Калина и так далее), как и в машинах иностранного производства (Форд, Ауди и т.д) используются — ножевые предохранители. Более совершенные по своей конструкции и эстетике, лишенные недостатков свойственных их предшественникам, цилиндрическим предохранителям.

Где находится предохранитель для магнитолы

В сети интернет, на различных автомобильных форумах в числе не редко обсуждаемых вопросов по ремонту и обслуживания электрического оборудования и самой энергосистемы легкового авто (ВАЗ 2110, ВАЗ 2114, Форд и т.п), очень часто встречаются вопросы типа: где находится предохранитель для магнитолы, какой предохранитель отвечает за магнитолу и тому подобное.

Дело в том, что электрическая проводка современного авто, насыщенного всевозможным как штатным, так и дополнительно подключаемым оборудованием, представляет собой сложную и порой чрезвычайно запутанную систему. Разобраться в которой под силу только высоко профессиональным автоэлектрикам. Хочется отметить, что сейчас мы говорили, о новых легковых машинах. В том случае, если автомобиль уже далеко не нов и сменил на своем веку несколько владельцев. Как правило, что-либо да изменявших в его конструкции, и в частности — электропроводке, то в случае возникновения проблем с электропитанием, для их обнаружения и устранения придется поломать голову. К счастью, вопросы из разряда нами названных, а именно (еще раз) — где находиться предохранитель, отвечающий за магнитолу в автомашинах ВАЗ 2110 (Приора, форд, ВАЗ 2114) можно объединить в один и ответить на него следующим образом.

В отсеке под прикрывающим его люком, с правой стороны рулевой колонки вашей машины. Стандартно это ножевой предохранитель на 20 ампер с маркировкой английской буквой — F и цифрой 4 (F4).

По правилам, каждое отдельное устройство защищается индивидуальным предохранителем, но это уже относиться к их, так сказать — личной защите (вторичной). А первым принимает на себя удар, предохранительное устройство стоящие непосредственно на входе в энергосистему авто. А так как, почти все оборудование и дополнительная техника, прежде всего автомобильная магнитола, замыкаются на одну цепь с прикуривателем, то ответ вполне очевиден.

Предохранитель на магнитолу ВАЗ, одновременно является предохранителем для прикуривателя. Точнее, наоборот. А о том где его искать и как определить, мы уже сказали ранее.

Что делать при неисправности предохраняющего устройства?

Ответ также не из трудных. Заменить сгоревшее устройство на новое, полностью соответствующее техническим параметрам предыдущего. Стоит оно не дорого и продается во все магазинах автозапчастей. В качестве небольшого совета. Имейте запасной предохранитель или даже несколько штук. Так как выходят из строя они достаточно часто, особенно зимой и летом. А также при ремонте автомобиля. Это объясняется повышенной нагрузкой на электросистему при работающем кондиционере и обогревателях салона и сидений. Небрежности при отключении аккумуляторной батареи (обесточивании сети) при производстве мелкого ремонта и т. д.

Варианты места нахождения предохранителя прикуривателя и магнитолы

Бывают случаи когда при отказе в работе авто проигрывателя и прикуривателя, после проверки блока предохранителей, находящегося внутри салона (слева от рулевой колонки), нужное устройство (F4), оказывается исправным. В таком случае, искать поврежденную деталь следует искать в моторном отсеке. Именно там, в районе АКБ и находиться второй (первый ?) блок (блок реле) с неисправным предохранительным устройством.

Обнаружив релейный блок, открываем его крышку и изучаем нанесенную на ее обратной стороне, схему расположения предохранителей. При возникновении вопросов, ищем необходимую информацию в инструкции по обслуживанию автомобиля или на нашем сайте в интернете. Заменяем сгоревшую деталь.

Советы специалистов

Не производите замену предохранителей на аналогичные детали большей или меньшей мощности. Это может привести к возникновению намного более серьезных аварийных проблем. И никогда, ни при каких обстоятельствах не используйте подручные средства, так называемые — жучки. Данная лотерея с энергосистемой автомобиля может закончиться его возгоранием. Оно вам надо?

При замене деталей, в порядке отключайте аккумулятор (обязательное к исполнению действие при выполнении любых ремонтных работ авто), иначе количество нуждающихся в замене предохранителей, а то и самой проводки значительно увеличиться. Разумеется, после того, как вы придете в себя после удара током. Несмотря на кажущуюся легкость операции, относитесь к замене предохранителя авто прикуривателя и магнитолы, со всей должной внимательностью и ответственностью.

Вот этот предохранитель у меня и сгорел в последний раз. Поехал в сервис, заменили, теперь все нормально. Сейчас опять, через три месяца после того раза, сгорел. Это что, моя магнитола ломается? Еще и ее менять придется вместе с предохранителем?

Работа электрических цепей автомобиля ВАЗ зависит от плавких предохранителей. При сбое какой-либо системы во избежание замыкания проводки и возгорания плавкие вставки разрушаются, предохраняя от нежелательных последствий транспортное средство. В случае когда пропадает электропитание аудиосистемы, необходимо обследовать предохранитель магнитолы ВАЗ-2110, т.к., возможно, он вышел из строя.

Какой предохранитель отвечает за магнитолу

В качестве защиты электрических цепей на все автомобили, в т.ч. на ВАЗ-2110 и ВАЗ-2112, устанавливают легкоплавкие предохранители, которые перегорают, предохраняя электрическую сеть от короткого замыкания. В зависимости от нагрузки электрических цепей их различают по номинальной силе тока, значение которой указывается на них. Маркируют не только предохранительные перемычки, но и гнезда разъема, в которых располагаются данные легкоплавкие мембраны.

Находится предохранитель магнитолы ВАЗ с силой тока на 20 А и с маркировкой F4 в отсеке с правой стороны от рулевого механизма. Этот элемент отвечает не только за автомагнитолу, но и за правую противотуманную фару.

Порой на одних и тех же моделях транспортных средств, но разных годов выпуска, маркировка устройств, отвечающих за электрическую цепь, различается. Так, автомагнитолу часто подключают к системе питания через предохранители F10 или F4, где F10 является резервным разъемом, используемым при какой-либо поломке.

Признаки неисправности

Установку предохранителя в монтажный блок выполняют с помощью плоских прямоугольных ножек, зажимаемых пружинными контактами. Все металлические детали легкоплавкого устройства расположены в пластиковой оболочке, цвет которой указывает номинал прибора.

Прозрачная оболочка плавкой перемычки дает возможность визуально оценить его состояние.

Бывает, что пропало питание автомагнитолы транспортного средства ВАЗ-2110, а поиск сгоревшего устройства, находящегося в блоке предохранителей в салоне автомобиля, ничего не дал, в разъеме F4 он оказался исправным. В этом случае проблему с питанием магнитолы необходимо искать под капотом, рядом с аккумуляторной батареей, где находится еще 1 блок с этими устройствами и реле. Открыв крышку блока, изучают на ее внутренней стороне схему расположения этих устройств. Обнаружив сгоревший прибор, производят его замену.

Что делать и как заменить

Если перегорел предохранитель магнитолы на ВАЗ, то его заменяют новым, соответствующим тем же параметрам, что и сгоревший. В блоке располагаются:

  • предохранители;
  • пластмассовый пинцет, которым производят демонтаж и установку этих деталей.

Стоимость этих деталей минимальная и продаются они в каждом магазине по продаже запчастей. Опытный водитель имеет в запасе несколько плавких мембран. А учитывая то, как они быстро сгорают в холодный или жаркий период года, что объясняется максимальной нагрузкой на бортовую систему электропитания при работе кондиционера, обдуве стекол и обогреве сидений, то запас таких элементов должен быть у каждого водителя обязательно.

Замену плавкого предохранителя производят на устройство с аналогичной мощностью, во избежание возгорания проводки или других приборов, не рекомендуется применять устройства как с большей, так и с меньшей мощностью. А также запрещено применение вместо перемычек самодельных средств.

Во время проведения каких-либо работ на автомобиле ВАЗ-2110 обязательно отключайте аккумуляторную батарею, что позволит сэкономить не только перемычки. Несмотря на то что процедура замены данного изделия несложная, ее необходимо выполнять аккуратно и внимательно.

0 0 голос

Рейтинг статьи

ВАЗ-2110 блок предохранителей и реле схема: 8 и 16 клапанов

Любая электрическая цепь в любом современном и не очень современном автомобиле обязана быть предохранена от короткого замыкания. ВАЗ-2110 не самая технологичная машина, но прогресс в компоновке элементов электрооборудования всё-таки есть. По сравнению с классическими моделями ВАЗ. Одним из положительных сдвигов в компоновке элементов стало применение комбинированных блоков, в которых сгруппированы плавкие предохранители и реле. На классике все это было разбросано по всему салону и по всей передней панели. Обслуживать и выявлять неисправности реле и предохранителей стало удобнее, чем мы сейчас и займёмся.

Где и какие монтажные блоки находятся в ВАЗ-2110

Впервые такая схема компоновки была реализована в 70-х годах прошлого века на первом переднеприводном тольяттинском автомобиле ВАЗ 2108. Немного видоизменившись, она перекочевала в ВАЗ-2110. Теперь остаётся узнать, в каком именно из трёх блоков находится нужный нам предохранитель или реле. Все три блока установлены в салоне и это хорошо, поскольку на них не влияет влага и высокая температура (как это было в ВАЗ 2107).

Основной блок открывается нажатием на кнопку. Очень удобно, ничего снимать не надо, как на многих иномарках. Ваз-2110 8 клапанов.

Кроме этого, к каждому из монтажных блоков инженеры обеспечили простой доступ.

Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.

Основной монтажный блок



Схема монтажного блока.

Он установлен слева от водителя в нише передней панели и прикрыт пластиковой крышкой с затвором.

Кнопка открытия блока с предохранителями обозначена стрелочкой. Ручки управления гидрокорректором нет на фото, видимо что-то чинили.

Открываем крышку и видим плату, на которой установлены предохранители F1-F20. Эти плавкие элементы защищают практически все цепи, кроме цепей генератора, зажигания, заряда АКБ и пуска двигателя. Таблица номиналов предохранителей и защищаемых цепей приведена ниже.

Расшифровка основного монтажного блока на ВАЗ-2110

Кроме предохранителей в основном монтажном блоке мы найдём семь или восемь реле. Их количество зависит от модификации автомобиля. Чаще всего на месте реле К8 бывает пусто, поскольку там устанавливают реле задних противотуманных фонарей.

В остальном каждый из предохранителей выполняет такие функции:

  • К1 — реле включения передней оптики;
  • К2 — реле стеклоочистителей;
  • К3 — прерыватель указателя поворотов, оно же отвечает за работу аварийки;
  • К4 — реле ламп ближнего света;
  • К5 — реле ламп дальнего света;
  • К6 — резервное реле;
  • К7 — реле включения нити подогрева заднего стекла.

При попытках обнаружения неисправности можно столкнуться с несоответствием цветов проводов на схеме и на автомобиле.

Это связано с тем, что завод вносил определённые коррективы в систему электрооборудования, не считая нужным предупреждать об этом владельцев. Кроме того, таблица предохранителей указывает все возможные цепи, применяемые в максимальной комплектации. Следовательно, предохранители электрического стеклоподъемника и центрального замка есть не во всех десятках.

Консольный дополнительный монтажный блок

Расположение дополнительного блока предохранителей

Второй блок предохранителей и реле находится внутри центральной консоли и прикрыт пластиковой крышкой. Крышка крепится саморезами и находится слева от переднего пассажира.

Схема дополнительного блока предохранителей.

Откручиваем крышку и видим весь дополнительный блок, в котором расположены три 15-Амперных предохранителя и три реле:

  1. Предохранитель модуля зажигания и электронного блока управления двигателем.
  2. Предохранитель, защищающий цепь расходомера воздуха, датчика кислорода, датчика скорости и клапана продувки адсорбера.
  3. Последний предохранитель отвечает за работу электрической части системы питания двигателя — бензонасос, форсунки.
  4. Реле электродвигателя вентилятора.
  5. Реле включения электродвигателя топливного насоса.
  6. Реле системы зажигания.

Изменения в коммутации и компоновке монтажных блоков

Как мы уже говорили, в разное время завод модернизировал систему электрооборудования автомобиля и, естественно, вносил изменения в компоновку монтажных блоков.

Так, в десятках первых лет выпуска предохранитель противотуманок располагался сразу за основным блоком, безо всякой платы, просто болтался на жгуте проводов. Позже его переместили сначала на отдельную плату с левой стороны центральной консоли, а потом в основной монтажный блок.

Как следствие, компоновка блока изменилась. Монтажный блок на 7 реле имеет каталожный номер 2110-3722010-08, блок на 6 реле маркируется 2110-3722010, а самый новый блок получил артикул 2110-3722010-01. Кроме этого, встречаются блоки без ножек реле включения передней оптики К1 (2110-3722010-12), есть блок с ножками, но без реле (ножки соединяются перемычками и чтобы самостоятельно установить реле головного света, перемычки нужно обрезать), в основном же попадаются блоки с ножками под реле без перемычек. Они предполагают либо установку реле К1, либо съёмных перемычек.

Выводы

В любом случае, приступая к поиску неисправности реле или сгоревшего предохранителя, стоит внимательно ознакомиться со схемой и таблицей соответствия номиналов вставок цепям. Пусть предохранители и реле никогда вас не тревожат, стабильных двенадцати вольт вашим системам и приятных путешествий!

Не работает приборная панель ВАЗ-2110: причины, методы устранения, советы

Случаи, когда не работает приборная панель на ВАЗ-2110, не редкость для владельцев отечественных автомобилей. У любого автомобиля есть недостатки, поэтому автовладельцам просто не остается ничего другого, кроме как устранять постоянно возникающие неисправности. А что делать, когда перестала работать приборная панель на ВАЗ-2110, вы узнаете далее.

Комплектация

Итак, что можно увидеть на приборной панели в этой машине? Комбинация состоит из нескольких компонентов:

  • индикатор температуры антифриза по Цельсию;
  • тахометр - количество оборотов силового агрегата;
  • указатели правого и левого поворота;
  • спидометр - скорость автомобиля;
  • резерв топлива - количество топлива в баке;
  • изображение АЗС - сигнал о необходимости заправки; Указатель пуска калибра
  • ;
  • указатель уровня тормозной жидкости;
  • фары дальнего света;
  • ручка регулировки часов;
  • дисплей с индикатором общего и суточного пробега;
  • индикатор тревоги;
  • экран часов;
  • уровень заряда батареи;
  • check engine - указывает на неисправность двигателя;


  • индикатор включения стояночного тормоза;
  • уровень давления масла;
  • Лампа воздушной заслонки - доступна исключительно для карбюраторных двигателей.

Особенности панелей различных моделей ВАЗ-2110

На автомобилях разных годов выпуска ВАЗ-2110 можно увидеть различные варианты комбинаций приборов.



  • В первых моделях встроена электромеханическая панель с серийным номером 3801010. Визуально устройство легко опознается по механическому одометру, который установлен на шкале спидометра. Он приводится в движение двигателем, но остальные индикаторы работают по магнитному принципу.В задней части щита вы можете найти две силовые площадки, расположенные под прямым углом.
  • Чуть позже была выпущена десятка с электронным щитком, оснащенным дисплеем внизу спидометра. Иногда в одном и том же месте встречаются панели с индикатором всасывания или лампой подушки безопасности. Есть автомобили с двойным дисплеем - под спидометр и тахометр.
  • Десятки панелей с панелями, предназначенные для ВАЗ-21106, встречаются крайне редко. Такие охранники имеют технический номер 21106-3801010.Такую панель можно определить по дисплею внизу тахометра и расширенному диапазону спидометра.
  • Последние модели ВАЗ-2110 оснащены щитками унифицированными с моделью 2118. У них одно отличие - сочетание шкал. В отличие от старой модели, знаки на этих щитах расположены случайным образом и немного смещены вправо.

Причины

Не работает приборная панель ВАЗ-2110 - что делать в этом случае? Прежде всего, необходимо детально разобраться в ситуации и выявить первопричины проблемы.

Конечно, самая впечатляющая неисправность панели - это ее полный выход из строя. В такой ситуации перестают работать и сами устройства, и индикаторы, и световые индикаторы, а стрелки просто падают вниз. Чтобы решить эту проблему, первым делом необходимо проверить работу пятнадцатиметрового предохранителя, что обозначено «F6». Часто именно он оказывается причиной того, что не работает приборная панель на ВАЗ-2110.




В целом, есть несколько наиболее частых проблем, присущих охранникам данной модели автомобиля.У каждой поломки есть свои особенности и способы устранения.

Перегорел предохранитель

Как уже было сказано, неисправность этого элемента щита часто приводит к выходу из строя всего щита. Вы можете найти предохранитель F6 в монтажном блоке. Если он все же перегорел, очень важно выявить причину выхода из строя. В противном случае новая деталь повторит судьбу предыдущей и сгорит точно так же. Часто причина поломки кроется в банальном замыкании схемы. После выявления и устранения первоначальной проблемы вам просто нужно заменить предохранитель на новую деталь.


Кстати, часто неисправность этой детали становится причиной того, что не работают приборная панель и поворотники на ВАЗ-2110. Так что, если вы столкнулись с такой проблемой, можете смело менять предохранитель.

Стрелки прыгают устройств

Часто бывает, что они просто начинают прыгать по шкале от минимума до максимума. Обычно причина такой неисправности - плохой контакт с массой. Его провод, идущий от щита, закреплен на перегородке, отделяющей моторный отсек от салона.Найти его можно, вынув магнитолу из розетки. Но если на вашем автомобиле была установлена ​​сигнализация, скорее всего, крепление этого провода перенесли в более удобное место для большего удобства. Обычно специалисты переставляют его под обшивку салона, недалеко от левой ноги водителя.

Того же можно ожидать автовладельцам после установки магнитолы. Во время фиксации отрицательного кабеля, возможно, провод массового экранирования был плохо намотан. В результате такой оплошности под действием передаваемых на кузов автомобиля вибраций трос мог ослабнуть.Такое случается очень часто, и автовладельцы долго не могут понять, почему на ВАЗ-2010 не работает приборная панель. Стоит сказать, что даже специалисты часто плохо наматывают провод массы из-за того, что делать это не очень удобно.

Если крепление этого кабеля оказалось качественным, стоит проверить сам экран. Для этого его необходимо снять с места фиксации, чтобы не пришлось отсоединять провода, идущие к колодкам.


Нужно проверить провод массы на белом блоке Х1, идущий на первый контакт.Кроме того, стоит проверить напряжение на 9, 6 и 10 контактах - оно должно быть не менее 12 вольт. Кроме того, обязательно обратите внимание на состояние дорожек на обратной стороне экрана, по которым импульсы поступают к потребителям.

Прикуриватель

Именно его неисправность часто становится причиной выхода из строя щита. Дело в том, что через прикуриватель многие автовладельцы включают различные устройства, например, специальный пылесос, зарядные устройства, насосы и другие устройства.Из-за того, что этим гаджетам нужен сильный ток, часто ломается либо сама розетка, либо предохранитель F19, в результате чего не работает и приборная панель на ВАЗ-2110.

Кроме того, прикуриватель может выйти из строя из-за слишком долгого включения. В этом случае вернуть приборную панель в работоспособность можно, отсоединив колодку розеток. Но стоит сказать, что такая манипуляция будет успешной только в том случае, если предохранитель F19 исправен. Если он все же перегорел, его необходимо заменить.



Не работает подсветка приборной панели ВАЗ-2110

В такой ситуации первым делом следует проверить состояние контактов и проводки, идущей от подвески. Панель может не работать из-за банально перегоревших предохранителей. В этом случае их просто необходимо заменить. Причина также может заключаться в самих лампах, которые часто выходят из строя просто из-за износа. А иногда выход из строя экрана происходит из-за короткого замыкания. Но как бы то ни было, без тестера разобраться в том, что произошло, будет крайне сложно.

Тюнинг

Именно он часто становится причиной неисправности приборной панели. Возможно, новый щит был неправильно закреплен, поэтому на самом деле он не работает. Либо при установке проводки были подключены не все кабели, либо они просто гнулись. В таких случаях часто перестают функционировать только определенные элементы щита: например, дисплеи, индикаторы аккумулятора, ручного тормоза или давления масла, а также лампа воздушной заслонки карбюратора. Не работает приборная панель ВАЗ-2110 после настройки - что делать в этом случае? Первым делом замена проводов.Обычно это упрощает решение проблемы.

Диагностика

Неважно, не работает ли приборная панель ВАЗ-2110 с 8-клапанной форсункой или 16-клапанным карбюратором, первым делом проводится диагностика самого щита. Ведь его исправность не зависит от салона автомобиля.

Правильная диагностика предполагает выполнение нескольких простых манипуляций:

  • Осмотр лампы и замена вышедших из строя деталей;
  • проверка проводки с помощью индикатора или мультиметра;
  • проверка контактов и очистка их от окисления налета;
  • проверка предохранителей;
  • мониторинг работоспособности устройств.

Если не работает приборная панель ВАЗ-2110 с евро установкой, проверьте предохранители F18, F19 и F1. В случаях с бензиновыми агрегатами следует также обратить внимание на детали с номерами: F6 и F10.

Меры предосторожности

При ремонте приборной панели следует соблюдать некоторые правила:

  • предохранители можно заменять только при выключенном зажигании;
  • мониторинг устройств необходимо проводить максимально внимательно во избежание короткого замыкания;
  • припаять поврежденные элементы прибором с минимальной мощностью и тонкой насадкой;
  • снимите и закрепите щиток очень осторожно, чтобы случайно не повредить крепления.


Вывод

Большинство поломок, связанных с работой приборной панели, вполне возможно решить самостоятельно в домашних условиях. Особенно если речь идет об отечественном автомобиле ВАЗ-2110. Однако в том случае, если щит этого станка не работает, следует учесть некоторые нюансы, например, вероятные причины неисправности. В этом случае вам не потребуются какие-либо специальные знания в области электроники. Хотя, если вы все же сомневаетесь в своих силах, лучше обратиться к специалисту, который наверняка все сделает правильно.

Возможные причины и способы решения проблемы

Начнем с того, что при работе на многих автомобилях водители отмечают запуск мотора по магнитному удару, выключают головное устройство ГУ на несколько секунд, затем автоматическое включение и т. Д. Учтите, что это часто бывает при пуске мотора с помощью магнитного удара. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! ненормальная автомагнитола, то есть когда штатная магнитола в стороннем авто.

В данном случае данная ситуация в подавляющем большинстве случаев не является неисправностью, но полностью исключать вероятность неисправностей не следует.В этой статье мы поговорим о том, почему глушится двигатель при выключенном двигателе и перегорает подсветка приборной панели.

Читайте в этой статье

При запуске двигателя отключается магнитола: причины

Итак, хозяин садится в машину, включает подсветку приборов и магнитолу, после чего поворачивает ключ в замке зажигания. При этом подсветка устройств более-менее дампинговая, а ГУ отключается и перезагружается до самого начала работы.

Как правило, это происходит, если двигатель еще не прогрет. Если продолжать повторять запуски, но уже «на горячем» или после незначительного прогрева мотора, выключения магнитолы не происходит.

Важно понимать, что в момент запуска силового агрегата задействован стартер. Это устройство на самом деле представляет собой электродвигатель, который забирает энергию для прокрутки. В то же время стартер является мощным потребителем энергии. Если просто, то во время стартера происходит резкое и довольно сильное снижение напряжения в бортовой сети автомобиля.

Как работает кнопка запуска двигателя. Доступные варианты и решения для самостоятельной установки кнопки стартера. Как установить саму кнопку запуска DVS.

  • Стартер щелкает и / или гудит, но двигатель не вращается. Основные причины поломок стартера, диагностика и устранение неисправностей своими руками.


  • Автомобилисты неоднократно могли замечать, что в процессе запуска двигателя, а точнее включения стартера отключается автомагнитола.Аппарат буквально на несколько секунд выключается, а затем включается. Чаще всего такая ситуация наблюдается с нестандартными устройствами. Разберемся, что делать при выключении магнитолы при запуске двигателя.

    Принцип действия Магниттол

    АвтоГНИТОЛЫ давно стали неотъемлемой частью любых автомобилей. Нет исключений для таких вариантов, как УАЗ «Патриот», ВАЗ 2110-2114. Принцип работы любой автомагнитолы практически одинаков и не зависит от модели.Когда водитель садится в машину и включает зажигание, автоматически запускаются все системы, в том числе мультимедийные. Далее активируется стартер для запуска мотора. При этом гаснет подсветка приборов, а при запуске двигателя отключается магнитола. При запуске мотора мультимедийная система начинает нормально работать.

    Считается, что одна из причин такого поведения магнитолы в том, что мотор после запуска еще холодный. Как только двигатель прогревается, то при повторном трогании радио не отслеживает.В процессе запуска задействован автостартер. Он является потребителем большого количества электроэнергии - в момент пуска холодного двигателя в бортовой сети автомобиля сильно падает напряжение и банально не хватает радио.

    Защитная система Магниттоле

    Для водителя основная задача - запустить двигатели. Поддержка любых других устройств уходит на задний план. Вся энергия, имеющаяся в аккумуляторе, используется для работы стартера. Магнитолету не хватает питания, и он отключается.Многие автолюбители по этому поводу очень нервничают, но это не минус, а плюс. Если при запуске двигателя выключить магнитолу, то напряжение низкое, и на нем устройство, особенно китайского "происхождения", может некорректно работать. Для предотвращения серьезных сбоев в схемах или программном обеспечении система автоматически отключается - защитные механизмы.

    Когда машина уже проехала некоторое расстояние и двигатель заглушен, при попытке перезапуска магнитола не выключается. Количество энергии увеличилось за счет подзарядки генератора АКБ.

    Производители учли эти моменты: большинство магнитол имеют так называемый порог срабатывания защитных функций. Нужно учитывать состояние батареи.

    Подключение магнитолы

    Одна из причин, по которой запись магнитолы отключается при запуске двигателя, это может быть подключение, а точнее схема, как это правильно сделать.

    Если подключить мультимедийное устройство последовательно по схеме, предложенной производителем, то при запуске двигателя при повороте ключа из положения ON в положение START на замке зажигания образуется прерывание питания.

    Решить эту проблему можно, если сохранить мультимедийное устройство прямо от аккумулятора. Однако есть и минусы в таком соединении: магнитола посадит анкб. Холодной зимней ночью радио может хватить и вовсе аккумулятор.

    Утечка тока в бортовой сети

    Если при запуске авто отключается магнитола, то проблемы могут быть в так называемых утечках тока. То есть при выключении зажигания есть потребители, которые разряжают аккумулятор.Ночью из-за этих протечек аккумулятор может полностью «сесть». Для того, чтобы решить проблему, нужно обнаружить утечку и найти ее виновницу. Еще это может быть радио, сигнализация, центральный замок и другие системы.

    Провода

    Это еще одна причина, если радио отключается при запуске двигателя. Все дело может быть в проводах. Часто магнитолы подключаются тонкими некачественными проводами. У них нет достаточных характеристик и мультимедиа работает нестабильно.

    Решением проблемы может стать замена силовых проводов магнитолы на медные аналоги сечением 2,5 мм. Это позволяет вообще забыть о перезагрузках и выключениях Магнитола. Также музыка не отключается при увеличении громкости. Этот способ можно использовать для того, чтобы магнитола не выключалась при запуске, а работать она будет только с относительно новым аккумулятором.

    Стартер

    Иногда аккумулятор может вообще быть, и проблема способна спрятаться в стартере.В процессе эксплуатации последняя деталь подвергается износу. Если втулки стартера изношены, вал может заклинить в них, и необходимо затратить больше энергии. Отсюда отключение большинства потребителей электроэнергии.

    Для устранения этой неисправности необходима ревизия стартера. Нужно проверить щетки, коллектор, заменить изношенные втулки, смазать механизмы. После такой доработки стартер будет работать как новый, а значит и напряжение ему потребуется уже меньше.

    Доработка магнитолы

    Автолюбители модифицируют свои магнитолы, если не учли момент.Для решения проблемы вам понадобятся 2 элемента - это конденсатор на 22000 МКФ с напряжением 25 В, а также диод на 10 А (диод нужно подбирать, исходя из номиналов предохранителей в магнитоле). На этой схеме диод будет выполнять роль клапана - он не даст запитать конденсатор на автосистеме автомобиля, а только запитает магнитолу.

    Схема простая. Между проводами питания магнитолы впаян конденсатор. На плюсовой провод плюсовой к "+" конденсатору припаял диод.

    Как это работает?

    Итак. Когда водитель заводит машину, стартер берет на себя большую часть напряжения, поэтому радио отключается при запуске двигателя. Чтобы не дать отключиться мультимедийной системе, используется диод и конденсатор.

    Основное напряжение питания магнитолы проходит через диод и заряжает конденсатор. При включении зажигания напряжение будет проходить через диод и заряжать дополнительный конденсатор. При запуске стартера подаётся напряжение в бортовой сети.Диоды не дают выходить напряжению в конденсаторе в сеть - весь заряд уйдет на магнитолу, чтобы магнитола не выключилась при запуске двигателя. Для работы последнего в течение 5 секунд достаточно конденсатора на 470 мкФ.

    Другие решения решения

    Опытные автомобилисты рекомендуют другие варианты. Можно приобрести аккумулятор повышенной емкости, и тогда об этой неисправности можно забыть навсегда. Также можно приобрести более дешевые мультимедийные системы - они менее требовательны к качеству и стабильности.Если после пуска двигателя магнитолу выключить, есть возможность проверить проводку на предмет возможных ошибок.

    Заключение

    С помощью этих советов многие автомобилисты победили эту проблему. Многим помогает конденсатор и диод. Если конденсатор с диодом не помог, то нужно проверить проводку, стартер, работу генератора и поменять аккумулятор.

    Почему магнитола выключается при запуске двигателя? Этот вопрос беспокоит многих водителей.Эта проблема доставляет неудобства при эксплуатации автомагнитолы. Как правило, это происходит с нестандартными устройствами. И это не удивительно. Ведь голова автомобиля характеризует производитель.

    Выключение радио при запуске двигателя машины не является неисправностью техники. Эту неисправность можно быстро и просто устранить как самостоятельно, так и специалистами. Проблема сопровождается тем, что свет приборной панели теряет яркость, становится тусклым.Определив причины выхода из строя, можно восстановить качественную работу техники.

    Принцип работы прибора

    Магнитола давно стала неотъемлемой частью любого автомобиля. Не стали исключением и модели УАЗ Патриот, ВАЗ 2110, ВАЗ 2107, ВАЗ 2114. Принцип его работы у них практически одинаковый. Как только водитель сел в машину, она включает бытовую технику и мультимедийную систему. После этого вставляет ключ в замок зажигания и поворачивает его. Это приводит к тому, что стартер провоцирует работу двигателя и происходит следующая картина: подсветка приборов на несколько секунд тускнеет, и головное устройство перестает функционировать.Это явление исчезает, как только двигатель начинает работать.


    Магнетола для автомобилей

    Причина проведения работ в том, что двигатель еще не прогрелся. После его устранения повторный запуск не приведет к таким проблемам. Если мотор предварительно запрограммирован, магнитола не выключается. Так как в этом процессе участвует стартер, что показано на фото ниже. Он потребляет большое количество энергии, что приводит к резкому снижению напряжения в бортовой системе автомобиля УАЗ патриот, ВАЗ 2110, ВАЗ 2107, ВАЗ 2114.

    Защитная функция Магнит - основная причина проблемы

    Завести двигатель - основная задача водителя. Поэтому поддержка других элементов уходит на второй план. В результате вся энергия уходит на провоцирование работы стартера. На радио больше ничего не остается, так как оно отключается автоматически. Эту способность можно отнести к ее преимуществам. Так как при низком напряжении устройство начнет некорректно работать. Чтобы этого не произошло, систему самостоятельно отключают.Он запускается его защитным механизмом.


    Как только машина УАЗ патриот, ВАЗ 2110, ВАЗ 2107, ВАЗ 2114 проехала несколько километров, и потребовалось еще раз завести, магнитола не выключается. Поскольку устройство получает необходимое количество напряжения. Производитель магнитолы отметил этот момент и установил порог, решающий срабатывание защитной функции. Также стоит учитывать состояние аккумулятора и уровень заряда аккумулятора. Это особенно важно в зимнее время года.

    Другие причины поиска неисправностей

    Если при запуске двигателя ВАЗ 2110 отключается магнитола, то расстраиваться не стоит. Такая ситуация не является признаком неисправности техники. Это вполне объяснимо и нормально. Убедитесь, что знание принципов работы автомагнитолы и связи ее автомобиля поможет. Поэтому не стоит спешить и отправлять оборудование в помойку или пытаться починить.


    Для начала нужно определить состояние аккумулятора.Его энергии должно хватить на выполнение различных задач за короткий период работы двигателя. В противном случае нужно будет разобраться с проблемами аккумулятора. Происходит следующее:

    • утечка энергии;
    • плохо заряжается от генератора;
    • заряд не накапливается.

    Проблема в генераторе

    Каждая из этих причин имеет свое логическое объяснение. Если мы говорим, что аккумулятор плохо заряжен от генератора, то виноват реле-регулятор.Не работает корректно, вполне логично, что устройство не получит достаточного количества энергии. В результате при запуске двигателя происходит сбой напряжения.

    При этом не забывайте, что сам генератор может привести к подобным неприятностям. В основном это происходит, когда некоторые его элементы выходят из строя. Это характерно для такой ситуации для новых аккумуляторов. Сначала проблема менее выражена, но со временем становится более очевидной.

    Проблема в стартере

    Если магнитола отключается при запуске двигателя ВАЗ 2110, ВАЗ 2107, ВАЗ 2114 то причина может быть в стартере.Со временем использовать и этот предмет может выйти из строя. Начинает крутить, при работе слышны стук, щелчки и другие неприятные звуки. Это признак того, что элемент не работает должным образом. Мотор тяжело раскручивать и крутить.


    Все это приведет к тому, что стартеру для работы потребуется больше энергии, которую он забирает у аккумулятора. Таким образом, напряжение распределяется регулярно. При попытке запуска силового агрегата магнитола автоматически перезагружается. Для решения проблемы необходимо проверить стартер на исправность.В случае обнаружения неисправностей устраните их.

    Проблема с утечкой

    Если генератор и стартер проверены, а проблема остается, то причина в утечке. Магнитола отключается при запуске двигателя ВАЗ 2110, ВАЗ 2107, ВАЗ 2114, так как другое устройство приводит к разрядке АКБ. Чтобы выяснить точную причину данной проблемы, необходима помощь специалиста. Он быстро справляется со своей работой.

    Вероятность того, что магнитола неправильно подключена, мала, но есть.Следовательно, его не следует списывать со счетов. Надо проверить и момент. Убедитесь, что магнитола тоже исправна. Поскольку это может быть основной причиной проблемы. Важно учитывать, что это случается довольно редко.

    Если при запуске двигателя на холодном пуске выключить магнитолу, такое случается редко, то волноваться не стоит. Это совершенно нормальное явление. Но постоянное отключение требует внимания водителя. Поскольку это явный признак выхода из строя некоторых механизмов или деталей в транспортном средстве.

    Для чтения 4 мин. Просмотров 5.1K.

    Иногда радио отключается при запуске двигателя. Есть несколько способов справиться с этой проблемой и сделать прослушивание музыки в машине более стабильным.

    Почему отключается

    При напряжении в бортовой сети при запуске двигателя ниже установленного предела автомагнитола выключается.

    На заводе двигатель на время компенсирует переднюю панель ресивера, а после выключения стартера и запуска мотора двигатель снова загорится, и работа устройства возобновится.Причин отключения автомагнита при запуске двигателя несколько.

    Защитная функция Магнитоль

    Этот механизм встроен в некоторые автомобильные плееры. Защита применяется, чтобы избежать функциональности устройства. Дело в том, что сильные скачки напряжения при работе на больших объемах могут привести к сбою настроек или вывода магнитолы из-за храбрости микросхемы. Благодаря защите штатная магнитола при установке двигателя не отключается, а только перезагружается.Все настройки, установленные пользователем, остаются прежними.


    Функция защиты автомагнита сработает, если напряжение аккумулятора упадет при запуске двигателя из-за недостаточного заряда или отрицательной температуры.

    Недостаточная емкость аккумулятора, не соответствующая параметрам автомобиля, также приводит к отключению магнитолы.

    Постоянное отключение головного устройства происходит из-за проблем в замке зажигания, если подключение к сети осуществляется через него.Это явление связано с возникновением сильного падения напряжения на изношенных или загрязненных контактах.

    Проблема в генераторе

    Еще одна причина, по которой отключается магнитола при запуске двигателя, это неисправность генератора. Проблемы могут возникнуть в регуляторе напряжения, конденсаторе и выпрямительном мосту. Из-за этих неисправностей заряд от генератора, получаемый при запуске двигателя, может отсутствовать или быть недостаточным для поддержания напряжения, необходимого для работы радиоприемника.

    См. «Замена прошивки в автомагнитоле Sony (Sony) Xav-65 и ее технические характеристики


    Также источником проблемы может быть поломка диодного моста или статора.

    Из-за этого неисправный генератор будет нагревать аккумулятор.

    Отсутствие свечения индикатора разряда батареи будет сигнализировать на панели приборов при повороте ключа зажигания или загорать такой же сигнализацией во время работы двигателя.

    Проблема в стартере

    Еще одна характерная причина, из-за которой автомагнитола и другие осветительные приборы при запуске двигателя - неисправность стартера. Это самый мощный потребитель энергии в автомобиле.


    При возникновении в нем неисправности будет постоянное отключение автомагнитолы. Настройки устройства также можно сбросить, если падение напряжения чрезмерно из-за проблем со стартером.

    Проблема с утечкой

    Утечка тока может происходить в различных частях проводки из-за повреждения изоляции или загрязнения корпуса батареи.


    От этого напряжения в бортовой сети при запуске мотора оно падает сильнее, чем при работе, что также приводит к отключению автомобиля при запуске автомобиля.

    Как сделать магнитолу

    Нужно проверить генератор и стартер. Замыкание в обмотках определяется по их потемнению или нагреву неисправных деталей и узлов. Утечку на батарейном отсеке можно обнаружить с помощью тестера. Для этого прикоснитесь одним щупом прибора к одной из клемм аккумулятора, а другим - к разным точкам корпуса.Отклонение стрелок укажет на наличие течи. Для его устранения следует протереть корпус автомобильного аккумулятора. Также тестер поможет более точно проверить стартер, генератор и проводку на наличие замыкания или утечки. Неисправные детали и узлы заменены.

    Ответ: При запуске двигателя вырубается магнетол

    Если у вас есть высшее образование и вы работаете с электроникой - обсуждайте?

    Да, наконечник может пойти даже от замкнутых проводов, от их вибрации, если один сломан, про дребезжание контактов слышали?

    Что, конденсатор там сглаживает пульсации напряжения (вы вообще знаете, какая у конденсатора емкость или они только у вас только на большие и маленькие, сравнил... пальцем), и не увеличивает свои статические значения, казалось на армейских грузовиках пусковые конденсаторы, Этот тоже включит стартер, схватив его, а я за тот, что в ЭБУ, завещание только составить первым . Если стоит мощный кондер в ЭБУ на входе в ЭБУ, то даже перед смертью не запихнет. Один бродяга подписал (конденсатор поставил) всегда нормально, сейчас работает на разборке. Хотя в нем нет фиг. Фигура выжжена в мозгу.

    Или вы всерьез думаете, что на Магну нужна сварочная проволока, чтобы вести в еду? Как вы думаете, это поможет с просадкой или мертвым акцептом?

    Это все колхоз, Кроилово ведет в хит... Я при том, что машина уже стоит на учете эта колхозная проводка, срываю на скручиваниях и соплях из ленты с конденсаторами и прочей хренью в перегоревшем. Набор слов при этом меняется только имя и количество переданных поколений его родственников. Открой уу ... епрст ... Короче, пока есть, ребята без работы не останутся, и я не боюсь кризиса.

    На полемику с вами некогда, работы много ... так что без обид факты упрямые, я не претендую на истину в последнюю очередь, но вашим глазам я верю больше, чем вашему слову чушь .
    Я уважаю ваше мнение, я просто с ним не согласен, так что Звиняй, если куда он пропал ...

    Нажмите, чтобы раскрыть ...

    Не надо считать все блин колхозными руками, это неуважение, я не писал, что ставил на мага провода от сварки и конденсаторы от армейских грузовиков, конденсатор имеет напряжение на себе что он был заряжен (в моей машине напряжение 12 вольт) так что хвататься за него не опаснее руля ...
    колхозным не занимаюсь, все установлено красиво и грамотно, ничего плохого в доп питании не вижу источник.
    Многие дошли до того, что "гаснет" музыка на движке мотора, а мне она не понравилась (а магнитола думаю)
    Место под дополнительный аккумулятор нашел хорошее, встал как родной, тоже может к нему подключаться, а это уже лишняя преграда огорчению ... цена вопроса 500р, а благо связка, даже не понимаю о чем идет речь.
    И вот тут многие ищут варианты замены штатной головы (магнитолы), а я искал, теперь все смонтировано (голова, переходник питания штатного усилителя тюнера, усилок.Все упало в 18т.р.) и работает нормально. И это все без замены штатных Sabbuple и колонок
    Ride и balday, кому интересно могу выложить фоты

    При запуске двигателя магнитола Лада Калина выключается. При запуске двигателя вырубается магнетол. Защитная функция Магнитоле

    Для чтения 4 мин. Просмотров 5.1K.

    Иногда радио отключается при запуске двигателя. Есть несколько способов справиться с этой проблемой и сделать прослушивание музыки в машине более стабильным.

    Почему отключается

    При напряжении в бортовой сети при запуске двигателя ниже установленного предела автомагнитола выключается.

    На заводе двигатель на время компенсирует переднюю панель ресивера, а после выключения стартера и запуска мотора двигатель снова загорится, и работа устройства возобновится. Причин отключения автомагнита при запуске двигателя несколько.

    Защитная функция Магнитоль

    Этот механизм встроен в некоторые автомобильные плееры.Защита применяется, чтобы избежать функциональности устройства. Дело в том, что сильные скачки напряжения при работе на больших объемах могут привести к сбою настроек или вывода магнитолы из-за храбрости микросхемы. Благодаря защите штатная магнитола при установке двигателя не отключается, а только перезагружается. Все настройки, установленные пользователем, остаются прежними.


    Функция защиты автомагнита сработает, если напряжение аккумулятора упадет при запуске двигателя из-за недостаточного заряда или отрицательной температуры.

    Недостаточная емкость аккумулятора, не соответствующая параметрам автомобиля, также приводит к отключению магнитолы.

    Постоянное отключение головного устройства происходит из-за проблем в замке зажигания, если подключение к сети осуществляется через него. Это явление связано с возникновением сильного падения напряжения на изношенных или загрязненных контактах.

    Проблема в генераторе

    Еще одна причина, по которой отключается магнитола при запуске двигателя, это неисправность генератора.Проблемы могут возникнуть в регуляторе напряжения, конденсаторе и выпрямительном мосту. Из-за этих неисправностей заряд от генератора, получаемый при запуске двигателя, может отсутствовать или быть недостаточным для поддержания напряжения, необходимого для работы радиоприемника.

    См. «Замена прошивки в автомагнитоле Sony (Sony) Xav-65 и ее технические характеристики


    Также источником проблемы может быть поломка диодного моста или статора.

    Из-за этого неисправный генератор будет нагревать аккумулятор.

    Отсутствие свечения индикатора разряда батареи будет сигнализировать на панели приборов при повороте ключа зажигания или загорать такой же сигнализацией во время работы двигателя.

    Проблема в стартере

    Еще одна характерная причина, из-за которой автомагнитола и другие осветительные приборы при запуске двигателя - неисправность стартера. Это самый мощный потребитель энергии в автомобиле.


    При возникновении в нем неисправности будет постоянное отключение автомагнитолы. Настройки устройства также можно сбросить, если падение напряжения чрезмерно из-за проблем со стартером.

    Проблема с утечкой

    Утечка тока может происходить в различных частях проводки из-за повреждения изоляции или загрязнения корпуса батареи.


    От этого напряжения в бортовой сети при запуске мотора оно падает сильнее, чем при работе, что также приводит к отключению автомобиля при запуске автомобиля.

    Как сделать магнитолу

    Нужно проверить генератор и стартер. Замыкание в обмотках определяется по их потемнению или нагреву неисправных деталей и узлов. Утечку на батарейном отсеке можно обнаружить с помощью тестера. Для этого прикоснитесь одним щупом прибора к одной из клемм аккумулятора, а другим - к разным точкам корпуса. Отклонение стрелок укажет на наличие течи. Для его устранения следует протереть корпус автомобильного аккумулятора.Также тестер поможет более точно проверить стартер, генератор и проводку на наличие замыкания или утечки. Неисправные детали и узлы заменены.

    Ответ: При запуске двигателя вырубается магнетол

    Если у вас есть высшее образование и вы работаете с электроникой - обсуждайте?

    Да, наконечник может пойти даже от замкнутых проводов, от их вибрации, если один сломан, про дребезжание контактов слышали?

    Что, конденсатор там сглаживает пульсации напряжения (вы вообще знаете, какая у конденсатора емкость или они только у вас только на большие и маленькие, сравнил... пальцем), и не увеличивает свои статические значения, казалось на армейских грузовиках пусковые конденсаторы, Этот тоже включит стартер, схватив его, а я за тот, что в ЭБУ, завещание только составить первым . Если стоит мощный кондер в ЭБУ на входе в ЭБУ, то даже перед смертью не запихнет. Один бродяга подписал (конденсатор поставил) всегда нормально, сейчас работает на разборке. Хотя в нем нет фиг. Фигура прожжена в мозгу.

    Или вы всерьез думаете, что на Магну нужна сварочная проволока, чтобы вести в еду? Как вы думаете, это поможет с просадкой или мертвым акцептом?

    Это все колхоз, Кроилово ведет в хит... Я при том, что машина уже стоит на учете эта колхозная проводка, срываю на скручиваниях и соплях из ленты с конденсаторами и прочей хренью в перегоревшем. Набор слов при этом меняется только имя и количество переданных поколений его родственников. Открой уу ... епрст ... Короче, пока есть, ребята без работы не останутся, и я не боюсь кризиса.

    На полемику с вами некогда, работы много ... так что без обид факты упрямые, я не претендую на истину в последнюю очередь, но вашим глазам я верю больше, чем вашему слову чушь .
    Я уважаю ваше мнение, я просто с ним не согласен, так что Звиняй, если куда он пропал ...

    Нажмите, чтобы раскрыть ...

    Не надо считать все блин колхозными руками, это неуважение, я не писал, что ставил на мага провода от сварки и конденсаторы от армейских грузовиков, конденсатор имеет напряжение на себе что он был заряжен (в моей машине напряжение 12 вольт) так что хвататься за него не опаснее руля ...
    колхозным не занимаюсь, все установлено красиво и грамотно, ничего плохого в доп питании не вижу источник.
    Многие дошли до того, что "гаснет" музыка на движке мотора, а мне она не понравилась (а магнитола думаю)
    Место под дополнительный аккумулятор нашел хорошее, встал как родной, тоже может к нему подключаться, а это уже лишняя преграда огорчению ... цена вопроса 500р, а благо связка, даже не понимаю о чем идет речь.
    И вот тут многие ищут варианты замены штатной головы (магнитолы), а я искал, теперь все смонтировано (голова, переходник питания штатного усилителя тюнера, усилок.Все упало в 18т.р.) и работает нормально. И это все без замены штатных Sabbuple и колонок
    Ride и balday, кому интересно могу выложить фоты

    Начнем с того, что при работе на многих автомобилях водители отмечают запуск мотора по магнитному удару, выключают головное устройство ГУ на несколько секунд, затем автоматическое включение и т. Д. Учтите, что это часто бывает при пуске мотора с помощью магнитного удара. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! ненормальная автомагнитола, то есть когда штатная магнитола в стороннем авто.

    В данном случае данная ситуация в подавляющем большинстве случаев не является неисправностью, но полностью исключать вероятность неисправностей не следует. В этой статье мы поговорим о том, почему глушится двигатель при выключенном двигателе и перегорает подсветка приборной панели.

    Читайте в этой статье

    При запуске двигателя отключается магнитола: причины

    Итак, хозяин садится в машину, включает подсветку приборов и магнитолу, после чего поворачивает ключ в замке зажигания.При этом подсветка устройств более-менее дампинговая, а ГУ отключается и перезагружается до самого начала работы.

    Как правило, это происходит, если двигатель еще не прогрет. Если продолжать повторять запуски, но уже «на горячем» или после незначительного прогрева мотора, выключения магнитолы не происходит.

    Важно понимать, что в момент запуска силового агрегата задействован стартер. Это устройство на самом деле представляет собой электродвигатель, который забирает энергию для прокрутки.В то же время стартер является мощным потребителем энергии. Если просто, то во время стартера происходит резкое и довольно сильное снижение напряжения в бортовой сети автомобиля.

    Как работает кнопка запуска двигателя. Доступные варианты и решения для самостоятельной установки кнопки стартера. Как установить саму кнопку запуска DVS.

  • Стартер щелкает и / или гудит, но двигатель не вращается. Основные причины поломок стартера, диагностика и устранение неисправностей своими руками.


  • Автомобилисты неоднократно могли замечать, что в процессе запуска двигателя, а точнее включения стартера отключается автомагнитола. Аппарат буквально на несколько секунд выключается, а затем включается. Чаще всего такая ситуация наблюдается с нестандартными устройствами. Разберемся, что делать при выключении магнитолы при запуске двигателя.

    Принцип действия Магниттол

    АвтоГНИТОЛЫ давно стали неотъемлемой частью любых автомобилей.Нет исключений для таких вариантов, как УАЗ «Патриот», ВАЗ 2110-2114. Принцип работы любой автомагнитолы практически одинаков и не зависит от модели. Когда водитель садится в машину и включает зажигание, автоматически запускаются все системы, в том числе мультимедийные. Далее активируется стартер для запуска мотора. При этом гаснет подсветка приборов, а при запуске двигателя отключается магнитола. При запуске мотора мультимедийная система начинает нормально работать.

    Считается, что одна из причин такого поведения магнитолы в том, что мотор после запуска еще холодный. Как только двигатель прогревается, то при повторном трогании радио не отслеживает. В процессе запуска задействован автостартер. Он является потребителем большого количества электроэнергии - в момент пуска холодного двигателя в бортовой сети автомобиля сильно падает напряжение и банально не хватает радио.

    Защитная система Магниттоле

    Для водителя основная задача - запустить двигатели.Поддержка любых других устройств уходит на задний план. Вся энергия, имеющаяся в аккумуляторе, используется для работы стартера. Магнитолету не хватает питания, и он отключается. Многие автолюбители по этому поводу очень нервничают, но это не минус, а плюс. Если при запуске двигателя выключить магнитолу, то напряжение низкое, и на нем устройство, особенно китайского "происхождения", может некорректно работать. Для предотвращения серьезных сбоев в схемах или программном обеспечении система автоматически отключается - защитные механизмы.

    Когда машина уже проехала некоторое расстояние и двигатель заглушен, при попытке перезапуска магнитола не выключается. Количество энергии увеличилось за счет подзарядки генератора АКБ.

    Производители учли эти моменты: большинство магнитол имеют так называемый порог срабатывания защитных функций. Нужно учитывать состояние батареи.

    Подключение магнитолы

    Одна из причин, по которой запись магнитолы отключается при запуске двигателя, это может быть подключение, а точнее схема, как это правильно сделать.

    Если подключить мультимедийное устройство последовательно по схеме, предложенной производителем, то при запуске двигателя при повороте ключа из положения ON в положение START на замке зажигания образуется прерывание питания.

    Решить эту проблему можно, если сохранить мультимедийное устройство прямо от аккумулятора. Однако есть и минусы в таком соединении: магнитола посадит анкб. Холодной зимней ночью радио может хватить и вовсе аккумулятор.

    Утечка тока в бортовой сети

    Если при запуске авто отключается магнитола, то проблемы могут быть в так называемых утечках тока.То есть при выключении зажигания есть потребители, которые разряжают аккумулятор. Ночью из-за этих протечек аккумулятор может полностью «сесть». Для того, чтобы решить проблему, нужно обнаружить утечку и найти ее виновницу. Еще это может быть радио, сигнализация, центральный замок и другие системы.

    Провода

    Это еще одна причина, если радио отключается при запуске двигателя. Все дело может быть в проводах. Часто магнитолы подключаются тонкими некачественными проводами.У них нет достаточных характеристик и мультимедиа работает нестабильно.

    Решением проблемы может стать замена силовых проводов магнитолы на медные аналоги сечением 2,5 мм. Это позволяет вообще забыть о перезагрузках и выключениях Магнитола. Также музыка не отключается при увеличении громкости. Этот способ можно использовать для того, чтобы магнитола не выключалась при запуске, а работать она будет только с относительно новым аккумулятором.

    Стартер

    Иногда аккумулятор может вообще быть, и проблема способна спрятаться в стартере.В процессе эксплуатации последняя деталь подвергается износу. Если втулки стартера изношены, вал может заклинить в них, и необходимо затратить больше энергии. Отсюда отключение большинства потребителей электроэнергии.

    Для устранения этой неисправности необходима ревизия стартера. Нужно проверить щетки, коллектор, заменить изношенные втулки, смазать механизмы. После такой доработки стартер будет работать как новый, а значит и напряжение ему потребуется уже меньше.

    Доработка магнитолы

    Автолюбители модифицируют свои магнитолы, если не учли момент.Для решения проблемы вам понадобятся 2 элемента - это конденсатор на 22000 МКФ с напряжением 25 В, а также диод на 10 А (диод нужно подбирать, исходя из номиналов предохранителей в магнитоле). На этой схеме диод будет выполнять роль клапана - он не даст запитать конденсатор на автосистеме автомобиля, а только запитает магнитолу.

    Схема простая. Между проводами питания магнитолы впаян конденсатор. На плюсовой провод плюсовой к "+" конденсатору припаял диод.

    Как это работает?

    Итак. Когда водитель заводит машину, стартер берет на себя большую часть напряжения, поэтому радио отключается при запуске двигателя. Чтобы не дать отключиться мультимедийной системе, используется диод и конденсатор.

    Основное напряжение питания магнитолы проходит через диод и заряжает конденсатор. При включении зажигания напряжение будет проходить через диод и заряжать дополнительный конденсатор. При запуске стартера подаётся напряжение в бортовой сети.Диоды не дают выходить напряжению в конденсаторе в сеть - весь заряд уйдет на магнитолу, чтобы магнитола не выключилась при запуске двигателя. Для работы последнего в течение 5 секунд достаточно конденсатора на 470 мкФ.

    Другие решения решения

    Опытные автомобилисты рекомендуют другие варианты. Можно приобрести аккумулятор повышенной емкости, и тогда об этой неисправности можно забыть навсегда. Также можно приобрести более дешевые мультимедийные системы - они менее требовательны к качеству и стабильности.Если после пуска двигателя магнитолу выключить, есть возможность проверить проводку на предмет возможных ошибок.

    Заключение

    С помощью этих советов многие автомобилисты победили эту проблему. Многим помогает конденсатор и диод. Если конденсатор с диодом не помог, то нужно проверить проводку, стартер, работу генератора и поменять аккумулятор.

    Почему магнитола выключается при запуске двигателя? Этот вопрос беспокоит многих водителей.Эта проблема доставляет неудобства при эксплуатации автомагнитолы. Как правило, это происходит с нестандартными устройствами. И это не удивительно. Ведь голова автомобиля характеризует производитель.

    Выключение радио при запуске двигателя машины не является неисправностью техники. Эту неисправность можно быстро и просто устранить как самостоятельно, так и специалистами. Проблема сопровождается тем, что свет приборной панели теряет яркость, становится тусклым.Определив причины выхода из строя, можно восстановить качественную работу техники.

    Принцип работы прибора

    Магнитола давно стала неотъемлемой частью любого автомобиля. Не стали исключением и модели УАЗ Патриот, ВАЗ 2110, ВАЗ 2107, ВАЗ 2114. Принцип его работы у них практически одинаковый. Как только водитель сел в машину, она включает бытовую технику и мультимедийную систему. После этого вставляет ключ в замок зажигания и поворачивает его. Это приводит к тому, что стартер провоцирует работу двигателя и происходит следующая картина: подсветка приборов на несколько секунд тускнеет, и головное устройство перестает функционировать.Это явление исчезает, как только двигатель начинает работать.


    Магнетола для автомобилей

    Причина проведения работ в том, что двигатель еще не прогрелся. После его устранения повторный запуск не приведет к таким проблемам. Если мотор предварительно запрограммирован, магнитола не выключается. Так как в этом процессе участвует стартер, что показано на фото ниже. Он потребляет большое количество энергии, что приводит к резкому снижению напряжения в бортовой системе автомобиля УАЗ патриот, ВАЗ 2110, ВАЗ 2107, ВАЗ 2114.

    Защитная функция Магнит - основная причина проблемы

    Завести двигатель - основная задача водителя. Поэтому поддержка других элементов уходит на второй план. В результате вся энергия уходит на провоцирование работы стартера. На радио больше ничего не остается, так как оно отключается автоматически. Эту способность можно отнести к ее преимуществам. Так как при низком напряжении устройство начнет некорректно работать. Чтобы этого не произошло, систему самостоятельно отключают.Он запускается его защитным механизмом.


    Как только машина УАЗ патриот, ВАЗ 2110, ВАЗ 2107, ВАЗ 2114 проехала несколько километров, и потребовалось еще раз завести, магнитола не выключается. Поскольку устройство получает необходимое количество напряжения. Производитель магнитолы отметил этот момент и установил порог, решающий срабатывание защитной функции. Также стоит учитывать состояние аккумулятора и уровень заряда аккумулятора. Это особенно важно в зимнее время года.

    Другие причины поиска неисправностей

    Если при запуске двигателя ВАЗ 2110 отключается магнитола, то расстраиваться не стоит. Такая ситуация не является признаком неисправности техники. Это вполне объяснимо и нормально. Убедитесь, что знание принципов работы автомагнитолы и связи ее автомобиля поможет. Поэтому не стоит спешить и отправлять оборудование в помойку или пытаться починить.


    Для начала нужно определить состояние аккумулятора.Его энергии должно хватить на выполнение различных задач за короткий период работы двигателя. В противном случае нужно будет разобраться с проблемами аккумулятора. Происходит следующее:

    • утечка энергии;
    • плохо заряжается от генератора;
    • заряд не накапливается.

    Проблема в генераторе

    Каждая из этих причин имеет свое логическое объяснение. Если мы говорим, что аккумулятор плохо заряжен от генератора, то виноват реле-регулятор.Не работает корректно, вполне логично, что устройство не получит достаточного количества энергии. В результате при запуске двигателя происходит сбой напряжения.

    При этом не забывайте, что сам генератор может привести к подобным неприятностям. В основном это происходит, когда некоторые его элементы выходят из строя. Это характерно для такой ситуации для новых аккумуляторов. Сначала проблема менее выражена, но со временем становится более очевидной.

    Проблема в стартере

    Если магнитола отключается при запуске двигателя ВАЗ 2110, ВАЗ 2107, ВАЗ 2114 то причина может быть в стартере.Со временем использовать и этот предмет может выйти из строя. Начинает крутить, при работе слышны стук, щелчки и другие неприятные звуки. Это признак того, что элемент не работает должным образом. Мотор тяжело раскручивать и крутить.


    Все это приведет к тому, что стартеру для работы потребуется больше энергии, которую он забирает у аккумулятора. Таким образом, напряжение распределяется регулярно. При попытке запуска силового агрегата магнитола автоматически перезагружается. Для решения проблемы необходимо проверить стартер на исправность.В случае обнаружения неисправностей устраните их.

    Проблема с утечкой

    Если генератор и стартер проверены, а проблема остается, то причина в утечке. Магнитола отключается при запуске двигателя ВАЗ 2110, ВАЗ 2107, ВАЗ 2114, так как другое устройство приводит к разрядке АКБ. Чтобы выяснить точную причину данной проблемы, необходима помощь специалиста. Он быстро справляется со своей работой.

    Вероятность того, что магнитола неправильно подключена, мала, но есть.Следовательно, его не следует списывать со счетов. Надо проверить и момент. Убедитесь, что магнитола тоже исправна. Поскольку это может быть основной причиной проблемы. Важно учитывать, что это случается довольно редко.

    Если при запуске двигателя на холодном пуске выключить магнитолу, такое случается редко, то волноваться не стоит. Это совершенно нормальное явление. Но постоянное отключение требует внимания водителя. Поскольку это явный признак выхода из строя некоторых механизмов или деталей в транспортном средстве.

    Поделитесь статьей с друзьями:

    Похожие статьи

    Расположение предохранителей и реле. Расположение предохранителей и причины выхода из строя предохранителей на Cherry Amulet

    Очень неприятный момент, когда двигатель резко останавливается, особенно если это происходит вдали от населенных пунктов.Причин таких проблем может быть много, и одна из них может заключаться в отказе бензонасоса.

    Среди причин его поломок наиболее актуальны две:

    • Механическое повреждение, чаще всего это засорение топливного фильтра в насосе;
    • Проблемы с его электрической частью.
    • Не будем останавливаться на засорении фильтра, а подробнее рассмотрим проблемы с электрической частью.

    Как обнаружить и устранить неисправность

    При включении зажигания некоторое время должен быть слышен шум работающего мотора бензонасоса.Его отсутствие - косвенное подтверждение проблем, возникших в топливной системе. Для их поиска желательно иметь в распоряжении автомобильный тестер или мультиметр, а также уметь ими пользоваться. Проверку следует начинать с блока предохранителей и реле, которые находятся в ящике для забора воздуха. Их там всего три и два реле.

    Проверьте их все, а затем реле. Один из них включает непосредственно топливный насос, а второй является основным для топливной системы.Для проверки их можно заменить на новые, хорошо подходят такие устройства от автомобилей ВАЗ на четырех ножках. В том случае, если проверка предохранителей и замена реле проблему не устранили, поиск придется продолжить ниже. Теперь нужно добраться до бензонасоса.

    В открытом багажнике поднимите коврик с правой стороны, чтобы получить доступ к топливному насосу. Для этого откручиваем и снимаем крышку, которой она закрывается. Можно будет, если открутить три винта. Проверка начинается с отключения электрического разъема с проводами и проверки наличия напряжения питания на его контактах.Обратите внимание на наличие «массы» в этом подключении, это толстый коричневый провод. Если нет проблем с наличием напряжения, следует проверить топливный насос.

    Автоэлектрики

    рекомендуют в некоторых случаях обратить внимание на установленную автосигнализацию, особенно если она установлена ​​не на заводе производителя автомобиля. Некоторые установщики блокируют цепь питания насоса автомобильной сигнализацией. Также нельзя исключить из числа виновников подобных проблем электронную систему управления системой силовых агрегатов.

    Под капотом установлены блоки предохранителей Cheri amulet:

    • на левом брызговике;
    • под воздуховодом ВС;
    • на правом брызговике;
    • у АКБ.

    Места их размещения обозначены на фото пронумерованными стрелками:

    1. Блок защиты кондиционера и фара.
    2. Блок защиты вентилятора охлаждения.
    3. Блок защиты источника питания.
    4. Блок защиты системы впрыска топлива.

    Кондиционер и фара головного света

    Добраться до элементов защиты электрических цепей фар и кондиционера можно с помощью крышки блока. Для этого достаточно нажать на два боковых замка.

    После снятия крышки получаем доступ к реле и предохранителям.

    Их назначение приведено в таблице.

    Предохранители вентиляторов системы охлаждения

    Доступ к защитным элементам электрических цепей вентиляторов системы охлаждения открывается после снятия крышки блока.Открывается при нажатии на боковые защелки.

    Под крышкой находятся вставки с предохранителями и реле, назначение которых указано в таблице.

    Защита силовых цепей

    Крепежные вставки, защищающие силовые цепи автомобильной сети, расположены на «+» клемме аккумуляторной батареи, и их назначение указано в таблице.

    Предохранители системы впрыска топлива

    Предохранители системы впрыска топлива расположены под обшивкой самолета.Для замены перегоревшей плавкой вставки необходимо достать блок из-под короба пневмодвигателя, предварительно нарезав гайку крепления его кронштейна.

    Размещение элементов в нем указано на фото, а их назначение - в таблице.

    Проверка и замена предохранителей

    Водители отзывают предохранители только в случае выхода из строя какого-либо электромеханического узла или электронного устройства, которым оснащен их автомобиль.Устранение неисправностей В этих случаях начните с проверки поданных вставок в соответствующих блоках. Перед тем, как начать проверку:

    1. Выключите зажигание, повернув ключ в положение «0» (LOCK).
    2. Разработаны все электроприборы, которые могут работать при выключенном зажигании.

    Затем необходимо найти плавкую вставку, защищающую вышедший из строя прибор, и осмотреть его. Неисправный предохранитель определяется по перегоревшей вставке, которая видна сквозь прозрачный корпус.Вытащить размытую фьюжн-вставку из гнезда можно с помощью специального пинцета, который фиксируется в блоке предохранителей, установленном в автомобиле Cherie Amulet. Заменив его, проверьте работоспособность вышедшего из строя устройства.

    Совет! После проверки элемента, защищающего цепь неработающего устройства, специалисты рекомендуют проверить все предохранители в блоке. Просто убедившись, что все они исправны, можно переходить к дальнейшему поиску неисправности.

    Есть несколько правил, с которыми необходимо ознакомиться, приступая к замене свариваемых вставок:

    1. Если вместо обдува установить вставку, рассчитанную на меньшее значение действующей силы, то ее можно сразу преодолеть.Но это не будет указывать на наличие неисправности.
    2. Установка нового предохранителя с большим значением силы тока, чем у сгоревшего, значительно увеличивает риск выхода из строя устройства, которое он защищает.
    3. Если только что установленная плавкая вставка с соответствующим значением тока мгновенно сгорела, это свидетельствует о наличии серьезной неисправности, которая может даже привести к возгоранию проводки.
    4. Если при обнаружении неисправного предохранителя вставка нужного номинала сгорела, то из числа задействованных устройств можно взять подходящую, но без которой можно обойтись в любое время (прикуриватель, магнитола , внутреннее освещение и т. д.).

    Важно! Блоки предохранителей Cheri amulet могут конструктивно отличаться от описанных выше. Это связано с изменениями, внесенными в конструкцию и комплектацию автомобиля в разные годы его выпуска. По тем же причинам их количество и место установки могут отличаться.

    • Блок предохранителей Lancer 9
    • Lada Largus Воздушный фильтр
    • Как выглядит Schlus: фото петель с равными угловыми скоростями
    • Отзывы на платки Febest

    Описание предохранителей: расположение, схемы, цена

    Схема установки предохранителя

    Маркировка / обозначение За что отвечает (с описанием)
    Ф (Ф-1) / 20 Спидометр, тахометр, датчики
    Ф (Ф-2) / 5 Бронирование
    Ф (Ф-3) / 10 Бронирование
    Ф (Ф-4) / 10 Бронирование
    Ф (Ф-5) / 20 Автомобильная сигнализация
    Ф (Ф-6) / 30 центральный замок
    Ф (Ф-7) / 30 Бронирование
    Ф (Ф-8) / 20 Электросистема
    Ф (Ф-9) / 10 Стеклоочистители
    Ф (Ф-10) / 10 Планы фермы
    Ф (Ф-11) / 10 Омыватель заднего стекла
    Ф (Ф-12) / 10 Топливный аппарат (опция)
    Ф (Ф-13) / 30 Контроллер автоматической коробки передач
    Ф (Ф-14) / 30 Дымоход, прикуриватель, внутреннее освещение
    Ф (Ф-15) / 10 Розетка автомобильная
    Ф (Ф-16) / 15 Дополнительная электрическая сеть
    Ф (Ф-17) / 15 ДТП, поворотники
    Ф (Ф-18) / 20 Бронирование
    Ф (Ф-19) / 20 Обогрев заднего стекла
    F (F-20) / 20 Датчик кислорода
    Ф (Ф-21) / 20 Бронирование
    Ф (Ф-22) / 20 Электрические стеклоподъемники
    Ф (Ф-23) / 20 Система стабилизации курса
    Ф (Ф-24) / 20 АБС (ABS)
    Ф (Ф-25) / 15 Бронирование
    Ф (Ф-26) / 15 Бронирование
    Ф (Ф-27) / 20 Подсветка широкой коробки
    Ф (Ф-28) / 15 Вентилятор отопителя (плита)
    Ф (Ф-29) / 15 Система кондиционирования воздуха
    F (F-30) / 20 Топливная система, реле АЗС
    Ф (Ф-31) / 15 Система безопасности
    Ф (Ф-32) / 20 Бронирование
    Ф (Ф-33) / 20 Датчик силового агрегата
    Ф (Ф-34) / 20 Боковые зеркала заднего вида
    Ф (Ф-35) / 20 Стоп-сигналы
    Ф (Ф-36) / 20 Зарезервировано
    Ф (Ф-37) / 20 Зарезервировано
    Ф (Ф-38) / 20 Зарезервировано
    F (F-39) / 20 Зарезервировано
    F (F-40) / 20 Зарезервировано
    Ф (Ф-41) / 20 Дополнительно
    Ф (Ф-42) / 20 Дополнительно
    Ф (Ф-43) / 20 Дополнительно
    Ф (Ф-44) / 20 Дополнительно
    F (F-45) / 20 Дополнительно
    Ф (Ф-46) / 20 Дополнительно

    Схема расположения игроков - прерыватели

    Обозначения Что отвечает / что дает
    Мк 1. Подсветка
    МК 2. Освещение салона
    МК 3. Реле омывателя лобового стекла
    МК 4. Бронирование
    МК 5. Бронирование
    МК 6. Электронный блок управления силовым агрегатом
    МК 7. Бронирование
    МК 8. Бронирование
    МК 9. Бронирование
    МК 10. Стоп-сигналы
    МК 11. Фара
    МК 12. Дроссельная заслонка
    МК 13. Электрические стеклоподъемники
    МК 14. Противотуманные фары задние
    МК 15. Зажигание
    МК 16. Топливный аппарат
    МК 17. Электрооборудование
    МК 18. Бронирование
    МК 19. Контактная плата заднего фонаря, стоп-сигналы
    МК 20. Цифровой сенсорный блок

    Цена оригинальной сборочной единицы с предохранителями на автомобиль Cheri amulet от 4500 руб, аналоги от 3800 руб, реле - прерыватели от 450 руб / шт.

    Признаки неисправности предохранителя на Cherie Amulet

    • Между предохранителями возникла искра из-за слабого контакта носителя плавильного элемента;
    • На месте установки слышен запах расплавленного, обгоревшего пластика;
    • На панели приборов сигнализирует индикатор неисправности оборудования;
    • При активации оборудование подачи тока неактивно.

    Причины выхода из строя предохранителей на Cherie Amulet

    • Несоблюдение сроков технического осмотра автомобиля;
    • Покупка неоригинальных запчастей;
    • Нарушена технология монтажа;
    • Деформация монтажного узла;
    • Короткое замыкание в электропроводке;
    • Повреждение изоляции силовых кабелей;
    • Ослабляющие контакты на клеммах;
    • Окисление путаницы.

    Замена предохранителей на Chery Amulet

    Подготовительный этап:

    • Пинцет пластиковый;
    • Отвертка;
    • Набор новых модулей, реле - переключатели;
    • Дополнительное освещение по необходимости.

    Последовательность действий при замене в салоне:

    • Откройте дверь водителя, с левой стороны руля, опустите пластиковую крышку, под которой установлен монтажный блок;
    • По порядковому номеру находим модуль, пластиковым пинцетом его снимаем;
    • На штатное место вставьте новый предохранитель, закройте крышку.

    Для замены модулей в моторном отсеке необходимо:

    • Установить машину по периметру ремонтной зоны, выжать стояночный тормоз, зафиксировать задний ряд колес колодками, предотвращающими трение;
    • Откройте капот, снимите клеммы питания.Справа от аккумуляторной батареи (АКБ) установлен монтажный блок с реле - прерывателями. Аккуратно откройте пластиковую крышку, снимите реле, замените на новое.

    По аналогии заменяем реле - прерыватели устанавливаемые за бортовыми, на выходной коллектор блока питания.

    Срок службы реле - прерыватели длиннее предохранителей, поэтому их редко меняют. Как правило, после аварии, столкновения, деформации кузова, сборочной единицы.

    Перед проведением работ проконсультируйтесь с сотрудниками СТО, авто менеджерами, ознакомьтесь с рекомендациями в Интернете.

    Мастера сервисных центров рекомендуют проверять монтажный блок на влажность после длительных поездок по лужам. Просушите, при необходимости продуйте сжатым воздухом. Не допускайте образования и скопления конденсата в пластиковом корпусе.

    Покупайте запчасти, расходные материалы в сертифицированных торговых точках, официальных офисах, дилерских центрах.

    Средний ресурс срабатывания штатных предохранителей, реле - переключателей на Chery Amulet - 65 тыс. Км.

    Очень неприятный момент, когда двигатель резко останавливается, особенно если это происходит вдали от населенных пунктов.Причин таких проблем может быть много, и одна из них может заключаться в отказе бензонасоса.

    Среди причин его поломок наиболее актуальны две:

    • Механическое повреждение, чаще всего это засорение топливного фильтра в насосе;
    • Проблемы с его электрической частью.
    • Не будем останавливаться на засорении фильтра, а подробнее рассмотрим проблемы с электрической частью.

    Как обнаружить и устранить неисправность

    При включении зажигания некоторое время должен быть слышен шум работающего мотора бензонасоса.Его отсутствие - косвенное подтверждение проблем, возникших в топливной системе. Для их поиска желательно иметь в распоряжении автомобильный тестер или мультиметр, а также уметь ими пользоваться. Проверку следует начинать с блока предохранителей и реле, которые находятся в ящике для забора воздуха. Их там всего три и два реле.

    Проверьте их все, а затем реле. Один из них включает непосредственно топливный насос, а второй является основным для топливной системы.Для проверки их можно заменить на новые, хорошо подходят такие устройства от автомобилей ВАЗ на четырех ножках. В том случае, если проверка предохранителей и замена реле проблему не устранили, поиск придется продолжить ниже. Теперь нужно добраться до бензонасоса.

    В открытом багажнике поднимите коврик с правой стороны, чтобы получить доступ к топливному насосу. Для этого откручиваем и снимаем крышку, которой она закрывается. Можно будет, если открутить три винта. Проверка начинается с отключения электрического разъема с проводами и проверки наличия напряжения питания на его контактах.Обратите внимание на наличие «массы» в этом подключении, это толстый коричневый провод. Если нет проблем с наличием напряжения, следует проверить топливный насос.

    Автоэлектрики

    рекомендуют в некоторых случаях обратить внимание на установленную автосигнализацию, особенно если она установлена ​​не на заводе производителя автомобиля. Некоторые установщики блокируют цепь питания насоса автомобильной сигнализацией. Также нельзя исключить из числа виновников подобных проблем электронную систему управления системой силовых агрегатов.

    Chery Amulet>


    Бортжурнал>
    Будьте осторожны, если снимали бензонасос

    прошлым летом при подключении лишней массы на ТНВД решил достать ТНВД и проверить состояние сетки фильтра, которая там поплавком, руки поцарапались :), сетка оказалась будет нормально, поплавок на месте, лазить туда не нужно. Откручиваем деревянное и забиваем с помощью сервопривода, как в инструкции, так же было установлено все обратно, перетянули гайку пластиковыми руками и затем натянули панель.Через месяц на перевязочной залил горло, и вдруг бензин вылил из машины примерно как из бутылки, цистерна и я сошли с ума, амулет вытолкнули из колонны в сторону, это же плохая лужа, засыпал песком. Я понял, что вин от закручивания крышки, но думаю не могло треснуть горлышко нитки ..., В багажнике довольно много всего, бензин идет из-под амулета. Выходной объем помещается в верхнюю гильзу бензобака.В гараже открутил крышку, вынул бензонасос, все проверил фонарём, резьба в норме, резинка пошла не правильно, так не видно но видимо она, все поставила на место, Намазал резьбу, чтобы скользил без проблем и тоже затягивал, тестировал залив уже в гараже Под горло бензин из канистры, все сухо! Значит, резинку аккуратно класть, иначе при скручивании сама съест и можно обжечься. Будь осторожен!
    И не лезьте просто так почитав форум, не мешайте механизму работать!

    Amuletic> Блог


    >
    Chery Amulet Топливный насос

    Доброго времени суток всем амулетам и любителям авто.Эта заметка будет посвящена амулету автомобильного бензонасоса. Стал замечать, что последние где-то месяца 3-4 стали пропадать (особенно на Низахе). Первым делом проверил свечу и в итоге заменил, так как старые уже были в ужасном состоянии. Далее решил проверить энергосистему, позвонил несколько сотен и в среднем мне выдали стоимость 100-120 грн. (для проверки давления и форсунок). Решил соорудить приспособление для измерения давления топлива. Для этого купил топливный шланг диам.8 мм (цена 80 коп за 1 см.), Манометр жидкий (сантехнический, самый дешевый), Вывески и фурнитура в магазине сантехники. Общая стоимость вложений 90 грн.

    Прибор для измерения давления топлива в рампе
    Первый замер на холостом ходу показал значение 3,3 бар - очень мало. Было ясно, что с бензонасосом проблемы. После выключения зажигания давление практически мгновенно падает - проблема с регулятором давления топлива.
    Сбежал в китайский магазин запчастей, где выяснилось, что запасных насосов и регуляторов для амулета нет (сборка топливного модуля стоит 1300 грн.). Конечно, следующий шаг - это Интернет. Полазав минут 10-15 нашел отличную подсказку, что помпа подходит от ВАЗ-2110, а регулятор - от ВАЗ-2170 приора. После все было куплено и установлено в модуль бензонасоса.

    Топливный насос

    Регулятор давления топлива забыл, но модель РДТ-380 (3,8 бар, из родных 3,5 бар). Делается отлично, без каких-либо нюансов. По замене насоса возникают трудности - снять и установить топливные шланги на новый насос в модуле.И будьте очень осторожны с поплавком (чтобы не погнуться) и резиновым уплотнительным кольцом (может упасть в бак). Перед снятием модуля насоса обязательно снизьте давление топлива в системе (снимите фишку с модуля насоса и проработайте несколько раз, пока топливо в системе не кончится и давление упадет до 0).
    После всех манипуляций машина завелась и явно стало лучше - давление 3,6-3,8 бар, двигатель стал работать мягче, тяга поднялась, расход при этом не изменился (проверял расстояние на расстояние 400 км.). Но все же чего-то не хватало :). Решил заодно посмотреть и насадки - они были не очень. Снова лезем в сеть - а тут схемы самоочищения валом. Решила почистить сама, потому что цена 300 грн. Не очень понравилось, да и руки точно поднялись. Схему нашел, все закуплено: кнопка, ваза-дешевый свет, фибра для форсунки, очиститель карбюратора - все вместе 120 грн. Это устройство подключается к аккумулятору, а лампочка действует как балласт - чтобы уменьшить ток и не сжечь форсунку.В этом случае блок питания не нужен. Экономия очевидна, и дополнительный опыт не помешает. Собрал схему, почистил и машина начала взлетать, теперь могу шлифовать асфальт :). Картинки из собранных соседних, если интересно, вырезать позже.
    Если статья понравилась и была интересна, или есть вопросы пишите - помогу чем смогу. Всем удачи!

    Блоки предохранителей и реле

    Многие автовладельцы знают, что блоки предохранителей и реле необходимы для исключения рисков выхода из строя электрических систем в результате регулярных скачков напряжения.Таким образом, можно смело утверждать, что элементы внутри агрегата обеспечивают не только безопасную работу, но и долгий срок службы автомобиля.

    Что касается Chery Fora, то в этом автомобиле установлены следующие блоки предохранителей и реле:

    1. Главный. Находится под капотом автомобиля.
    2. Монтаж. Его можно найти под приборной панелью.

    Далее мы рассмотрим подробнее каждый из блоков, представленных выше.

    Основной

    Этот блок находится под капотом автомобиля.Внутри него встроено несколько предохранителей и реле, схема расположения приведена на изображении ниже. Также после фото таблица с расшифровкой основных элементов агрегата.

    Схема предохранителей.

    Обозначение Назначение
    Автоматические выключатели
    1 Регулирует работу блока управления ABS.
    3 Отвечает за работоспособность приборной панели.
    5 Обеспечивает подогрев сидений.
    7 Регулирует работу стеклоочистителя.
    10 Ответственный за работу кондиционера.
    14 Регулирует работу стартерной цепи.
    19 Обеспечивает производительность топливного насоса.
    25 Ответственный за прикуриватель в салоне.
    33,34 Обеспечивает работу дальнего света фар.
    Реле
    R1 Регулирует работу электронного блока управления.
    R3 Отвечает за работу стартера.
    R4. Отвечает за работу замка зажигания.
    R8. Регулирует работу кондиционера.
    R10,11 Обеспечивает работу дальнего и ближнего света фар.

    Также внутри блока находятся резервные предохранители для подключения различных датчиков или устройств. Дополнительно можно отметить наличие элементов, обеспечивающих работу люка крыши, цепи коробки передач.

    Монтажный блок

    Для осмотра компонентов монтажного блока необходимо снять монтажную крышку.Для этого выключите зажигание и открутите болты, обеспечивающие надежное крепление крышки к блоку.

    В основном предохранители этого блока отвечают за работоспособность систем и устройств в салоне. Возможно включение элементов, обеспечивающих своевременное поступление стоп-сигнала, регулирующих обогрев стекол, а также отвечающих за обогрев передних и задних сидений. Без предохранителей и реле монтажного блока не получится зарядить телефон или заблокировать двери.Также с использованием данных элементов предоставляются окна.

    Замена

    Не всегда машина работает без поломок. Нередки случаи выхода из строя тех или иных устройств или датчиков, что приводит к необходимости их замены. Однако, прежде чем обращаться в СТО, рекомендуется обратить внимание на исправность предохранителей, ведь именно они обеспечивают работоспособность элементов автомобиля.

    К тому же замену предохранителя можно провести самостоятельно без помощи профессионалов.Для этого необходимо учитывать несколько правил:

    1. Перед началом работы необходимо выключить зажигание, а также позаботиться о том, чтобы клеммы аккумулятора были отсоединены. Это необходимо сделать, чтобы исключить риск поражения электрическим током в процессе замены.
    2. Замена элемента должна производиться специальными щипцами или пинцетом с прорезиненными наконечниками. Использование металлических инструментов запрещено из-за возможного повреждения электрической цепи.
    3. Дистиллированный элемент необходимо заменить предохранителем того же номинала.Если проигнорировать это требование, может возникнуть цепочка.

    Последовательность действий по замене предохранителя в блоке представлена ​​ниже:

    1. Первым делом, как уже отмечалось, выключается двигатель и отсоединяется аккумулятор.
    2. Далее приступаем к демонтажу крышки. Для работы потребуются дополнительные инструменты, так как крышка надежно фиксируется на блоке саморезами и специальными креплениями.
    3. После снятия крышки блок осматривается на наличие поврежденного элемента.Корпус неисправного предохранителя отличается от целого темным цветом. Такой оттенок он получает из-за того, что внутри стихии был огонь, а тело просто обуглено.
    4. Как только обнаруживается неисправный предохранитель, его заменяют. Для этого практически каждый автовладелец носит с собой комплект запасных предохранителей и реле.
    5. По окончании работ устанавливается крышка и включается зажигание.

    Если проблема была только в неисправном предохранителе, то все системы автомобиля снова заработают.Если ничего не произошло, значит проблема гораздо серьезнее. И в этом случае лучше обратиться за помощью на СТО.

    Таким образом, Cherry Fora - нестандартный автомобиль нового поколения, оснащенный двумя блоками предохранителей и реле. С их помощью обеспечивается надежная работа машины, что приводит к увеличению срока ее службы. Любая поломка предохранителя требует своевременной замены, с которой сможет справиться любой автовладелец.

    Большинство цепей электропитания автомобилей защищены предохранителями.Сильные потребители тока подключаются через реле. Предохранители и реле устанавливаются в монтажные блоки, которые находятся в салоне автомобиля под панелью приборов с левой стороны, на открытом пространстве - рядом с аккумулятором и на брызговиках двигателя.

    Большинство предохранителей устанавливается в блоке установки предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле приведено в таблице. 10.1.

    Таблица 10.1. Назначение предохранителей и реле, установленных в монтажном блоке в кабине

    Номер предохранителя / реле Сила тока Назначение предохранителя / реле
    F1. 10 Подсветка номерного знака
    F2. 20 Обогрев заднего стекла
    F3. 30 Электрический тепловентилятор
    F4. 10 Не используется
    F5 20 Не используется
    F6 30 Электрические стеклоподъемники, центральный замок
    F7. 10 Подсветка комбинации приборов
    F8. 10 Фонари заднего хода, Датчик скорости
    F9. 15 Люк Драйв
    F10 20 Выключатель среднего / дальнего света
    F11 15 Очиститель лобового стекла
    F12. 10 Не используется
    F13 15 Противотуманные фары и фары
    F14 30 Термовыключатель
    F15 10 Участковые знаки
    F16. 20 Привод зеркала заднего вида
    F17 15 Муфта привода компрессора кондиционера
    F18 15 Плафоф освещения салона, Освещение ящика для мусора, Аудиосистема
    F19 10 Комбинация приборов
    F20. 15 Не используется
    F21 15 Звуковой сигнал
    F22 10 Стоп-сигналы
    F23 15 Сигарета
    F24 10 Сигнализация
    F25 30 АБС
    F26 30 АБС
    R1 - Реле стеклоочистителя
    R2. - Реле аварийной сигнализации

    Таблица 10.2. Назначение предохранителей и реле, устанавливаемых в рабочем пространстве на правом брызговике

    Таблица 10.3. Назначение предохранителей и реле, устанавливаемых в рабочем пространстве на левом брызговике

    Таблица 10.4. Назначение силовых предохранителей

    Возможные причины и их устранение. Curl не работает

    Садится аккумулятор, а у меня на ВАЗ 2114 не работает прикуриватель.На сегодняшний день очень остро стоит вопрос прикуривателя, так как это универсальный источник электрической энергии.

    Куда ни глянь, а вся автомобильная утварь работает с помощью переходников от прикуривателя. Например, , навигатор, мобильный телефон, автомобильный компрессор и другие гаджеты.

    Не всегда можно рассчитать точный заряд средства, поэтому многие драйверы и не только используются для отражения устройств в пути. Рано или поздно наступит момент, когда прикуриватель перестанет работать и нужно будет оперативно отреагировать и устранить причину поломки.О том, как это сделать самостоятельно, рассмотрим ниже.

    Расположение и поиск неисправностей

    Прикуриватель на ВАЗ 2114, этому есть несколько объяснений. : Поднятый электрический провод или тепловая спираль сгорели в результате перегрева. Решить проблему можно вполне самостоятельно, обращаться в автосервис вообще не нужно. Стоит обзавестись тестером проводки, а новый прикуриватель может быть как в сборе, так и съемной частью по отдельности.

    • Для практичности и удобства Нам нужно пространство вокруг машины, чтобы вы могли работать с открытыми дверцами при распаковке. Летом можно заниматься на улице, а зимой только в закрытом помещении. Поэтому посмотрите, в чем ваш случай;
    • Сам прикуриватель расположен на центральной консоли ближе к торцам из черного дерева;
    • Приступим к проверке предохранителей. Для этого открываем люк с блоком предохранителей, он слева от рулевой колонки, и находим маркировку F4 20 ампер.Его тестером прозвал если он подходит, то оставляем, в деле, менять на новый. Возьмите за правило носить с собой запасные предохранители. Если их нет, то можно обойтись без проблем;
    • После того, как выяснили, что блока предохранителей больше нет и перешли прямо к прикуривателю. Для этого необходимо отверткой открутить боковую пластиковую рамку на центральной торпеде, к ней крепится по два винта с каждой стороны. После его удаления мы предоставили себе доступ к начинке и можно смело приступать к диагностике;
    • Заметив прибор средствами, можно прозвонить его тестером, а по показаниям сопротивления можно понять, есть замыкание или нет.Вытащив подвижный сердечник, нужно внимательно осмотреть, проверить целостность пружины твитера. При наличии характерных повреждений ремонту не подлежит только полная замена;
    • Вопрос в том, что вам крайне сложно обзавестись подвижной частью прикуривателя, она продается, как правило, в виде налога, разве что на барахолке можно найти. Если причина не в этом, то одним из способов является поиск просроченного провода;
    • Запускаем провода от самого устройства к блоку предохранителей.При выявлении такого участка снимите провод и замените его новым. Так как ручные скрутки результата не принесут и со временем будут перебои с напряжением.

    • Специалисты советуют избегать таких ручных поворотов, так как они в 80% случаев являются источниками возгорания автомобиля. Найдите время и возможность полностью заменить проводку или хотя бы винить место пайки;
    • Перед покупкой прикуривателя необходимо попросить продавца прозвонить его тестером, иначе будете вынуждены повторно приходить в магазин (или на рынок) для замены детали, благо некачественная продается хотя бы отладки;
    • При проведении работ, связанных с электрикой, обязательно отключите плюсовую клемму аккумуляторной батареи;
    • На этом мы завершаем рассмотрение темы, прикуриватель на ВАЗ 2114 не работает, надеемся на родственные советы и рекомендации с вашей стороны.Напишите свои пути в комментариях.

    Ни для кого не секрет, что за последние годы функция прикуривателя в автомобиле кардинально изменилась. Если раньше это было вместо спичек или зажигалок, то теперь это незаменимый атрибут в жизни каждого автовладельца. С помощью прикуривателя, а точнее его розетки, можно подзарядить мобильный телефон, подключить множество автомобильных аксессуаров, напрямую зависящих от электричества. Поломка прикуривателя в машине - довольно частая и важная проблема для комфортной эксплуатации транспортного средства.

    Функции

    В современном обществе это не столько прикуриватель, сколько само гнездо. Именно в это отверстие вставляются другие электроприборы, без которых многим автомобилистам просто не обойтись. Говоря простым языком, гнездо - это так называемая розетка, только не в доме, а в машине. С его помощью вы можете заряжать свой сотовый, подключать навигаторы и радары, а также пользоваться мобильной автомойкой. С каждым годом рынок пополняется все новыми, разнообразными автомобильными аксессуарами и гаджетами, работающими от электричества.

    Прикуриватель - устройство простое, но даже в его работе могут быть случаи и неисправности. В этой статье описаны все возможные неисправности в работе прикуривателя, а также способы устранения неисправностей для разных марок автомобилей.

    Принцип работы

    Внешне он похож на металлический картридж, на котором есть пластиковая кнопка с изображением сигареты. Внутри картриджа во время использования нагревается нихромовая спираль, от которой передается процесс сигареты.Плюс к этому подаётся на «жгучие» пробки, входящие в гнездо инструментов. После нагрева спирали до определенной температуры срабатывает терморегулятор, и кнопка отскакивает в исходное положение. Для защиты прикуривателя используется предохранитель на 10 утра. Все предохранители размещены в блоке, который может находиться под торпедой, сиденьем и даже в багажнике. Расположение блока предохранителей зависит от марки автомобиля.

    Важно! В розетку прикуривателя подключаются устройства с напряжением 12 вольт. Вот почему не стоит подключать их к более мощному напряжению - это грозит замыканием в цепи сигареты.

    Расположение прикуривателя может быть разнообразным. В большинстве автомобилей он находится под автомагнитолой. Для удобства использования есть возможность перенести расположение прикуривателя или установить дополнительную розетку. В машинах новых марок от завода есть несколько гнезд зажигалок.


    Причины поломки

    • перегорел предохранитель;
    • сгоревшее гнездо прикуривателя;
    • обрыв проводки.

    Чаще всего люди сталкиваются с проблемой предохранителя.Это происшествие происходит как с отечественными автомобилями, так и с иномарками. Чаще всего виноваты автомобильные гаджеты. Работа прикуривателя рассчитана на определенную мощность, и очень часто автовладельцы подключаются к отверстию, превышающему допустимые значения, из-за чего бьется предохранитель.

    Решение довольно простое - следует заменить перегоревший предохранитель и продолжать использовать разъем только для слаботочных устройств. Подключайте мощные устройства напрямую к аккумулятору. Хотя это неудобно и порой не так просто, но гораздо безопаснее и эффективнее.

    Совет! Если вы часто используете мощные устройства, но нет времени для подключения к аккумулятору, то вы можете вывести дополнительный разъем с розеткой, которая подключается напрямую к нему.

    Еще одна причина, по которой не работает прикуриватель - это закрытие в гнезде устройства. Бывает в том случае, когда в розетку вставлены болтающиеся или нестандартные вилки. Также не обязательно ставить более мощные предохранители - это обязательно приведет к замыканию.Если вся беда случилась с вами, то единственно правильным решением проблемы станет замена гнезда.

    Если причина поломки не в перегоревшем предохранителе или розетке, стоит проверить проводку прикуривателя на целостность. Возможно, ток отсутствует из-за пережатого провода. Следует припаять и проверить все разъемы - они должны быть плотно вставлены.

    Каждого второго водителя хотя бы раз в жизни спрашивали, почему перестал работать прикуриватель.Поэтому вопрос самостоятельного ремонта поломки очень актуален.

    Пошаговый ремонт своими руками

    Если вы решили разобраться, почему не работает прикуриватель и отремонтировать поломку вашего автомобиля, то инструкция по эксплуатации представлена ​​ниже.

    Для этого вам потребуются:

    • перчаток;
    • новый предохранитель; Паяльник
    • ;
    • Набор отверток;
    • пинцет.

    Совет! Не всегда обязательно идти в автосервис.Если вы немного разбираетесь в своей машине, то с помощью подсказок поймете, почему тот или иной пункт не работает в машине.

    Порядок действий:

    • в первую очередь необходимо обесточить автомобиль, чтобы избежать короткого замыкания. Для этого с АКБ снимается минусовая клемма;
    • Часто прикуриватель располагается на центральной консоли. Переместите водительское сиденье, чтобы добраться до устройства отключения;
    • с помощью фонарика необходимо осмотреть розетку прибора на предмет наличия посторонних предметов.Если есть, то с помощью пинцета извлеките их из гнезда;
    • Если прибор не работает, то первым делом нужно проверить предохранитель. Из-за его перегорания ток в прибор перестает поступать. Поиск вам поможет в поиске. При необходимости замените его и еще раз проверьте, работает ли устройство;
    • Если проблема не решена, прикуриватель следует снять с помощью плоскогубцев. Обычно он сидит прочно, поэтому нужно приложить немного усилий, но делать все аккуратно и не резко, чтобы не повредить обод и провода;
    • обратите внимание на внешний вид устройства.Это не должно быть темного нагара. Проверить провода на целостность, все разъемы должны плотно прилегать;
    • если вы обнаружили распиленный провод, то с помощью паяльника припаяйте их и не забудьте про хорошую изоляцию;
    • затем соберите устройство и проверьте его работоспособность.

    Другие проблемы в работе

    К сожалению, есть еще несколько причин, по которым не работает прикуриватель в машине. Все они разные, и каждая марка автомобиля может быть своей.

    Многие владельцы Dodge Caliber также сталкиваются с проблемой неработающего прикуривателя. Чаще всего ломается устройство при работе в нем другого устройства, и от панели начинает выходить дым. Это связано с перенапряжением, которое дает более мощные устройства, подключенные к разъему. В этой модели такая поломка может привести к проблемам в работе других устройств, так как сгоревший провод находится в общей жгуте других. С решением данной поломки самостоятельно справиться не удастся, ведь всю переднюю консоль придется снимать.Такая поломка может повториться, поэтому лучше всего подойдет предохранитель в самом прикуривателе.

    На отечественных марках автомобилей также встречаются инциденты с прикуривателем. Конечно, чаще всего сгорают предохранители из-за неправильного использования разъема устройства. Проверить, почему не работает прикуриватель на ВАЗ 2110, довольно просто. Включите вентилятор печки - если не работает, то причина в предохранителе F18. Дело в том, что эти два устройства работают от одного предохранителя и его храбрость приводит к выходу из строя сразу двух устройств.Для его замены не нужно лезть под капот, он слева от руля в блоке предохранителей. Однако, если вентилятор заработал, не стоит сразу грешить на проводку. Вам нужно проверить предохранитель, который обозначен как F6. Мало кому известно, но это тоже сказывается на работе устройства и, возможно, причина его храбрости.

    РЕЗУЛЬТАТЫ

    Безусловно, роль прикуривателя стала играть важную роль в жизни многих автомобилистов.Бывает, что, перепробовав все возможные варианты поломки устройства, выясняется, что причина кроется в разряженных усах, которые есть в гнезде. Из-за этого прикуриватель не фиксируется и перестает работать. Усы после длительного и частого использования «тупят» и ко всем устройствам, которые вставляются в лунку, не текут. Устраните эту проблему своими руками. Достаточно прислать немного усов и потом проверить работу прикуривателя или другого приспособления.

    Однозначно использовать все автомобильные устройства нужно строго по назначению, но когда автопроизводитель не учел все потребности в использовании дополнительных гаджетов - без гнезда прикуривателя. При его работе с другими устройствами достаточно помнить, что не следует подключать более мощные устройства, вставлять болтающие вилки и другие неподходящие предметы. В этом случае проблема перегоревших предохранителей и неработающего прикуривателя вас не зацепит, в самый неподходящий момент.

    Когда инженеры впервые оснастили автомобиль этим устройством, они надеялись, что водители будут использовать их по прямому назначению, то есть для гадания сигарет.Но особой популярностью аппарат не стал. Многие из тех, кто курит, предпочитают пользоваться спичками или любимой зажигалкой.

    Конструкторы уже начали задумываться над тем, чтобы вообще убрать устройство.

    Но вскоре прикуриватель получил вторую жизнь. Со временем у каждого стало появляться большое количество различных электронных и электрических приборов. Естественно, для электроники требовалось электричество.

    Из истории прикуривателя

    Сегодня уже сложно вспомнить первую марку автомобиля, в которой этот вариант был в стандартной комплектации.Есть информация, что это было в 20-е гг. Дизайн этого первого прибора был довольно примитивным. Патрон находился внутри катушки. Когда его вытаскивали из гнезда, в нем замыкалась цепь, а патрон оказался редким. Уже тогда водители столкнулись с тем, что прикуриватель не работает на автомобилях после длительного или неаккуратного использования.

    1924 год стал знаковым для этого небольшого, но такого полезного устройства. В этом году прикуриватель получил дизайн, который сегодня знают все. Также в этом году она запатентовала его.Но в автомобилях устройство получило свое место только в 50-х годах. Это тот прибор, который не испытал на себе воздействия современных технологий.

    Как работает и работает прикуриватель?

    Металлический картридж с удобной ручкой в ​​виде кнопки. В патроне установлена ​​специальная спираль из нихрома. На приборных панелях есть специальная розетка. Если вставить в эту розетку прикуриватель и закрепить его там, то он будет подключен к электрической сети автомата.

    Контакт

    Plus подключается к центральному контакту гнезда и спирали. «Масса» подается на розеточную основу.

    Через нихромовую спираль проходит электричество, в результате чего она нагревается до красного цвета. В тот момент, когда температурный диапазон будет превышен, устройство выключит устройство с помощью термоотвода. В этом случае водитель услышит специальный звуковой сигнал.

    Казалось бы, почему не работает прикуриватель? Ведь конструкция у него предельно ясная и простая.

    Гнездо установлено в виде предохранителя на 10 А, и оно находится в блоке предохранителей. Агрегат можно найти в разных местах. Это зависит от марки и модели автомобиля.

    Плюсы и минусы устройства

    Главный и самый «жирный» плюс в том, что к гнезду можно подключить массу электроники, даже мини-чайники, компрессоры и прочее.

    Минусом, как многие считают, является ненадежная коммутация больших токов. Современные устройства имеют силу тока более 40 А.Здесь наблюдается зависимость: чем больше ток в цепи, тем надежнее должны быть электрические соединения. Это одна из причин, по которой не работает прикуриватель.

    Здесь было бы здорово повысить надежность фиксации вил в гнезде, но стандарт на этот вид соединений не разработан. В вилке можно обнаружить только один центральный контакт, который фиксируется с помощью пружины, а также две лапы, осуществляющие зажимы. Платформа положительного контакта может быть повреждена очень глубоко.Из-за качества наших дорог во время объезда Угхабама и карьера может пропадать электрический контакт между вилкой и гнездом. Некоторые водители даже заметили губку между контактами. Это риск короткого замыкания и даже возгорания.

    Не работает прикуриватель: Причины

    Иногда это важное и необходимое устройство отказывает. Связано это может и с конструкцией, и с блоком предохранителей, и даже с перегореванием лампы подсветки.

    Часто прикуриватель выходит из строя из-за предохранителя.Причина этого кроется в электроприборах, подключенных к розетке. Тут дело в том, что это гнездо не рассчитывалось на длительное использование. Инженеры создали устройство для выдачи кратковременной мощности.

    Прикуриватель часто не работает из-за того, что к нему были подключены переносные компрессоры. Это приводит к нагреву проводки. Несколько маломощных устройств, подключенных к одному разъему, также приводят к поломке.

    Вы все еще можете выделить механическую причину. Это утонченные и ошеломленные усы в гнезде.Они просто перестают держать вилку. В этом случае ремонт выполняется очень просто.

    Прикуриватель на ВАЗ

    Владельцы этих автомобилей часто сталкиваются с подобной ситуацией. Чтобы не столкнуться с этой напастью, не стоит пить компрессоры от прикуривателя. Также не рекомендуется тыкать в слот устройства, не подходящие по стандарту разъема. Кроме того, если на вазе не работает прикуриватель, то следует проверить, есть ли у кого-нибудь в гнезде железный предмет.Не используйте вместе с этой универсальной розеткой устройства, оснащенные металлическими кольцами. Они часто вылетают со своих мест. Это может привести к закрытию.

    Ремонт прикуривателя ВАЗ

    В первую очередь, если не работает прикуриватель, проверьте блок предохранителей.

    Если вы нашли обгоревший, замените его. Однако иногда даже после этой процедуры напряжение может не появиться. Что делать? Разобрать гнездо.

    Как проверить наличие напряжения?

    Необходимо полностью вынуть прикуриватель.Сзади на патрон прикрепите обычную лампочку и включите зажигание. Лампа горит? Можно переходить к разборке - причина в гнезде.

    Как разобрать прикуриватель на вазе?

    Перед тем, как открутить гайку с обратной стороны и приступить к полной разборке, запомните, а положение контактов лучше сфотографировать. Это значительно облегчит возможные трудности при сборке.

    А теперь можно переходить к полной разборке устройства.Вам нужно будет открутить гайку, затем согнуть металлические детали из пластика. Далее - отсоединяем металлические детали. Вы обязательно увидите тарелку слюды. Это полупроводник. Его надо удалить.

    Далее приступаем к сборке. Напильник поможет вам вывести лишний металл, который мешает надежно установить прикуриватель на свое место.

    Если из этого ничего не вышло, то можно попробовать проверить провода на целостность. Не поленитесь еще раз разобрать гнездо, возможно, вы где-то что-то упустили.Также не забываем, что заменой элемента нужно убрать «минус» аккумулятора.

    «Форд Фокус»

    Не только в автомобилях от ВАЗа, но и в таких иномарках, как «Форд» можно наблюдать неработающий прикуриватель. Чаще всего храбрый предохранитель в сети. Он имеет маркировку F109 и окрашен в желтый цвет. Рассчитан на ток до 20 А.

    Прикуриватель «Форд Фокус» чаще всего не работает из-за короткого замыкания в гнезде или из-за рассчитанных на ток потребителей, что намного допустимее.

    Цепи случаются потому, что большинство водителей не знают и никогда не думают, что в мире нет стандартов на геометрические размеры розетки. Производители зарядных устройств и всего, что вставляется в розетки, изготавливают вилки разной длины и диаметра.

    Перед тем, как что-то вставить в розетку, убедитесь, что разъем исправен. Немного меньший диаметр - риск получить закрытие.

    Как заменить предохранитель в автомобилях Форд?

    Если прикуриватель «Форд» не работает, и вы решили заменить предохранитель, то сядьте на пассажирское сиденье и снимите защитную полку.Он находится под перчаточным ящиком. Поверните защелку и потяните блок вниз. Нужный предохранитель вы увидите в левом ряду.

    Это второе дно. Лучше, если вы найдете схему своего Форда. Да, сдать предохранитель непросто, поэтому вы готовите патроны.

    Как заменить прикуриватель?

    Для замены нужно снять правую крышку туннеля. В ножках место для пассажира, нужно снять защелку и открутить винты. Затем снимите заглушку.Вы увидите дыру. Просуньте туда руку и отсоедините провода от розетки. Их всего три.

    Теперь осталось только вытащить стекло с места приземления.

    Если просто не удалось вытащить стекло, то есть вариант разбить каким-то пластиковым инструментом, и стекло берется по частям.

    «Тойота»

    В том случае, если сигаретная комната Тойота не работает, нужно начинать с проверки предохранителей. Автолюбители утверждают, что в инструкции к этой марке машин про них ничего нет.

    В большинстве моделей нужный блок предохранителей находится под рулевой колонкой.

    На некоторых моделях - под бардачком. Предохранитель рассчитан на 15 А. Многие пытаются установить предохранители на 20 А и сталкиваются с тем, что система не работает.

    Также многие владельцы заменяют целое стекло. На стекле есть алюминиевая вставка. Часто выгорает.

    Если ничего не работает

    Бывает и так, что не работает прикуриватель и магнитола, в этом случае рекомендуется проверить монтажный блок.Тщательно проверьте все предохранители. Если ничего не нашли, то еще и реле внимательно проверьте. Часто вина всего за облаком. После промывки или раскрутки монтажного блока все становится на свои места.

    ВАЗ 2110, то специально для подсветки прикуривателя используется лампа А12-4. Замена лампы прикуривателя, как и самого прикуривателя, осуществляется таким образом:

    Порядок замены лампы подсветки в прикуривателе.

    1. Просто отсоедините провод непосредственно от клеммы специального аккумуляторного устройства к аккумулятору.
    2. Затем нужно снять облицовку тоннеля, расположенного на полу.
    3. После этого сожмите экран лампы так, чтобы ножки экрана свободно проходили через прорези в волокне прикуривателя.
    4. Затем, немного разбив экран, нужно вынуть патрон с лампой.
    5. Далее просто нажмите на лампу, повернув ее на 90 °, и выньте ее из патрона.
    6. Установить новую лампу нужно в том же порядке, только обратно в снятие. Следует обратить особое внимание на то, что при установке патрона с лампой непосредственно в экран в этом случае кольцевой выступ, расположенный на патроне, должен входить в указанные прорези экрана.

    Порядок замены прикуривателя, если не работает прикуриватель ВАЗ 2110

    1. Просто отсоедините провод от клеммы - это приспособление специально предназначено для крепления аккумулятора.Затем нужно снять облицовку с пола.
    2. Выньте картридж.
    3. После этого шлифовальные колодки вместе с проводами от прикуривателя, а также лампы освещения через отверстие в облицовке, расположенное в туннеле пола.
    4. Затем отожмите экран лампы так, чтобы лапки экрана вышли из прорезей прикуривателя в световоде, после этого снимите его.
    5. Нажмите отверткой прямо на защелку гнезда прикуривателя, чтобы она вышла из зацепления со световодом.
    6. Прокачайте гнездо лицевой стороной наружу.
    7. Снимите гнездо прикуривателя прямо с облицовки, пропустив колодку с проводами через отверстие.
    8. Спираль обязана нагреваться в течение двадцати секунд. Затем патрон прикуривателя одновременно со щелчком должен вернуться в исходное положение. В том случае, если картридж вернется в исходное положение намного раньше или позже, чем через двадцать секунд, то вам нужно отрегулировать прикуриватель.Специально для этого уместно отрегулировать или разорвать контакты, указанные стрелками.
    9. Далее нужно отжать пластиковые защелки от волокна и, выдвинув световод наружу, просто снять его с облицовки.
    10. Установить прикуриватель нужно в обратной последовательности. При проведении монтажа нити выступ на ней необходимо забить в прорезь на облицовке.

    За последние годы автомобильная сигаретная комната превратилась в многофункциональный узел.Если раньше он использовался только по прямому назначению, то теперь к нему подключают различные электронные устройства для зарядки и работы. Поэтому мощность прикуривателя может доставить немало неудобств современному автовладельцу.

    Устройство и назначение прикуривателя ВАЗ 2107

    В последние годы функции прикуривателя заметно расширились. Поэтому владелец 2107 должен знать алгоритм диагностики ее неисправности и ремонта.

    Основные функции и принцип работы прикуривателя

    Прикуриватель современного автомобиля - многофункциональное устройство.Помимо использования по прямому назначению, подключается к своей розетке:

    • телефон, смартфон или планшет для зарядки;
    • видеорегистратор;
    • навигатор;
    • вентилятор;
    • Компрессор для поворота покрышек.

    Прикуриватель состоит из патрона (розетки) и головки (патрона).

    Картридж представляет собой металлический корпус с пластиковой ручкой в ​​виде кнопки. В центре гнезда находится металлический стержень, выполняющий роль положительного контакта.Минусовой контакт в прикуривателе - дело. Для предотвращения короткого замыкания корпус и стержень отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри картриджа. В момент подачи тока на спираль она нагревается до высокой температуры. Когда температура достигает определенного значения, срабатывает тепловое реле и ток прекращается.

    Прикуриватель расположен на панели приборов в удобном для водителя месте.Гнездо выполнено в виде продолговатого металлического корпуса, выполняющего роль массы. Центральный контакт подключен к плюсу аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, включая внешнее освещение.

    Чтобы включить режим нагрева, нужно надавить на картридж и зафиксировать его вниз. Патрон удерживается за счет биметаллических пластин. Нажимные положительный и отрицательный контакты картриджа подключаются к соответствующим контактам гнезда.В результате начинается нагрев спирали, который продолжается 15-20 секунд до достижения желаемой температуры. После этого биметаллические пластины расходятся, освобождая картридж, который за счет внутренней пружины возвращается в исходное положение.

    Причины неисправностей Ваз 2107

    Прикуриватель ВАЗ 2107 Достаточно часто выходит из строя. Это происходит по разным причинам.

    Заблокирован предохранитель

    При использовании прикуривателя в качестве розетки для работы нескольких мощных устройств через разветвитель предохранитель прикуривателя, рассчитанный на максимальную силу тока 10 А, может перегореть.Из-за особенностей электрооборудования электрооборудования ВАЗ 2107 часы и радио перестанут работать с прикуривателем.

    Неудачный контакт

    Иногда окисляются контакты или разъемы прикуривателя, и устройство перестает работать. В такой ситуации их необходимо очистить, предварительно отключив минусовую клемму от АКБ. Последнее исключит вероятность короткого замыкания. Кроме того, устройство часто подключается к устройству, при этом сигарета входит в гнездо плотно и плотно.Такой ненадежный контакт может привести к замыканию, размещению контактов и выходу прикуривателя. Контакты можно установить в установку с предохранителем большего номинала (например, 15 А). В таких случаях можно попробовать почистить и погасить контакты. Если это не приведет к положительному результату, прикуриватель необходимо будет заменить на новый. Стоимость нового устройства для ВАЗ 2107 около 150 рублей.

    Заблокированный элемент накаливания

    Иногда перегорает спираль прикуривателя.В этом случае устройство меняется на новое.

    Перерезка электропроводки

    Прикуриватель может перестать работать из-за защемления проволоки или печки с последующим поломкой контактов. Диагностировать такую ​​ситуацию можно с помощью мультиметра, вызвав разводку цепи прикуривателя.

    После нахождения поврежденного участка проводки меняю на новый. Особое внимание следует уделить целостности изоляции проводов - это снизит вероятность замыкания и возгорания до минимума.

    Видео: Основные неисправности Прикуриватель ВАЗ 2107

    Схема прикуривателя ВАЗ 2107

    К прикуривателю ВАЗ 2107 подведены три провода:

    • красный провод идет на плюс АКБ и подает напряжение на часы;
    • желтый провод идет на плюс АКБ и подает напряжение на лампочку;
    • черный провод отвечает за массовое подключение.

    Помимо самого прикуривателя, в схему его подключения входит предохранитель с маркировкой F6, установленный в монтажном блоке.

    Замена прикуривателя ВАЗ 2107

    Для замены прикуривателя ВАЗ 2107 потребуется:

      Набор отверток
    • ;
    • плоскогубцы;
    • кусачки или пинцеты малые;
    • паяльник и расходные материалы для пайки;
    • Фонарь переносной или фонарик;
    • изолента;
    • перчатки хлопковые;
    • прикуриватель новый.

    Эти инструменты используются для замены прикуривателя на всех классических моделях ВАЗ.

    Порядок выполнения работ

    Замена прикуривателя на ВАЗ 2107 происходит следующим образом:

    1. Снимаем минусовую клемму с АКБ.
    2. Для удобства отодвигаем водительское сиденье назад.
    3. Вынуть патрон прикуривателя из гнезда.
    4. Осторожно обращаемся к плоской вырубке дополнительной приборной панели с правой стороны. После высвобождения зажимов из пазов снимите эту панель вместе со всеми инструментами.
    5. Отсоединяем провод питания от прикуривателя.
    6. Откручиваем гайку крепления прикуривателя.
    7. Снимите корпус прикуривателя вместе с лампой подсветки.
    8. Вынуть гнездо прикуривателя.
    9. Новый прикуриватель в обратной последовательности.
    Видео: Замена прикуривателя ВАЗ 2106

    Выбор прикуривателя на ВАЗ 2107

    Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель.Причины:

    • постоянно откручивающаяся гайка крепления;
    • желание установить более привлекательный аппарат;
    • невозможность одновременного подключения нескольких устройств.

    Чаще всего прикуриватель от ВАЗ 2114/15 - это так называемый еврозажигатель, который несколько короче штатного. Установить его на ВАЗ 2107 довольно просто. После демонтажа штатного прикуривателя останется лишь увеличить отверстие, в котором он был закреплен.

    Для расширения проема можно использовать наждачную бумагу или круглый напильник.

    Установка прибора производится в следующем порядке:

    1. Установлен светодиод.
    2. Зажигалка прикуривателя зафиксирована.
    3. Электропроводка подключенная.

    Таким образом, любую неисправность прикуривателя ВАЗ 2107 можно устранить самостоятельно. Для этого требуется лишь минимальный набор сантехнических инструментов и соблюдение инструкций специалистов.Установка нового прикуривателя также не доставит владельцу ВАЗ 2107 больших хлопот.

    Старт. Устанавливаем магнитолу в Приору. Начало замены штатной магнитолы 2 din

    Lada Priora - улучшенный прототип всем известной «десятки». Современный дизайн и новые детали оборудования сделали этот бюджетный отечественный автомобиль довольно популярным среди автомобилистов. Но, несмотря на это, каждый владелец Приоры стремится улучшить свою машину на свой вкус, сделать ее более комфортной и стильной.Часто любители чистой и качественной акустики меняют штатный аудиоплеер на более современный вариант. Установка магнитолы на Лада Приора имеет некоторые особенности, с которыми вы можете ознакомиться в этой статье.

    Современные автомобильные плееры достаточно функциональны и разнообразны не только по внешнему виду, но и по комплектации, установке и способу подключения. Выбирая автоплеер в Приору, следует учитывать все особенности его габаритов, возможность подключения разъемов и качество деталей.

    Особенности монтажа магнитолы на Лада Приора

    Как правило, установка магнитолы на Приору подразумевает несколько типов аудиоплееров:

    Медиаплеер 2 DIN для LADA Priora

    Эти обозначения означают размеры отверстия для установки магнитолы, которые соответствуют размерам 180x50x160 мм для 1 DIN и 180x100x160 мм для 2 DIN. При желании установить более современную версию магнитолы 2 DIN автовладельцу придется провести процедуру распиловки перегородок передней консоли автомобиля, чтобы расширить отверстие для плеера.В некоторых случаях для корректировки размеров возникает необходимость вырезать или приобрести соответствующую переходную рамку для консоли, что намного сложнее, чем установка 1 DIN.

    Если все же принято решение об установке системы стандарта 2 DIN, то лучше всего доверить монтажные работы опытному специалисту, иначе есть риск испортить как саму консоль, так и внутреннюю отделку автомобиля.

    Также стоит отметить, что магнитолы стандарта DIN 2 обладают широким набором функций:

    • длительный срок службы благодаря противоударному корпусу;
    • Парные усилители
    • увеличивают прием сигнала в несколько раз;
    • возможность переключения частоты радиосигнала для всех пассажиров автомобиля благодаря системе Music Zone;
    • функция встроенного радионавигатора;
    • Встроенный USB-разъем
    • позволяет подключать внешние устройства для просмотра и воспроизведения файлов;
    • наличие усилителя низких частот для музыки для лучшего звучания.

    Встроенный порт USB и провода усилителя

    Установка магнитолы в Лада Приора своими руками

    В первом случае рассматривается установка аудиоплеера типа 1 DIN, не предусматривающая изменения формы и параметров пластиковой основы консоли. Перед установкой обесточьте автомобиль, вытащив отрицательную клемму аккумуляторной батареи.

    Рекомендуется разделить процесс установки штатного аудиоплеера на несколько этапов в следующей последовательности:

    1. 1.Подготовка отверстия к установке. Для этого демонтируйте пластиковую крышку, закрывающую нишу, предусмотренную производителем для установки аудиоплеера;
    2. 2. Определение разъемов для подключения. Отверстие для установки аудиоплеера содержит несколько розеток: для серых разъемов питания и для коричневых динамиков;
    3. 3. Подключение плеера к автомобильным разъемам. Если разъемы аудиоплеера и автомата соответствуют стандарту ISO, необходимо подключать по схеме или через переходник;
    4. 4.Установка магнитолы в штатную яму. Снимите магнитную рамку и установите корпус в стандартное отверстие в автомобильной консоли. При правильной установке произойдет небольшой щелчок;
    5. 5. Активация плеера по нажатию кнопки «Сброс».

    Установка аудиоплеера DIN типа 2 более трудоемка из-за образования отверстия соответствующего размера в консоли Priora. Процесс установки аналогичен установке системы 1 DIN, подключение производится по такому же принципу.

    Прошивка головного устройства Лада Приора

    Современные технологии стремительно развиваются, улучшая и автомобильные гаджеты. Прошивка штатной магнитолы Lada Priora позволяет автолюбителям пополнить возможности плеера, добавив дополнительные функции, которых нет в штатном ПО. Обновленный радиоинтерфейс можно дополнить удобной сенсорной клавиатурой, свежими программами и новыми версиями плееров с возможностью воспроизведения всех аудио и видео форматов.

    Магнитола от Приора 2

    Прошивка системы аудиоплеер ВАЗ 2170 осуществляется с помощью SD-карты объемом не менее 4 ГБ, отформатированной в системе FAT.

    Прошивка магнитолы Лада 2170 довольно проста:

    1. 1. Вам необходимо найти в сети подходящую программу и сохранить ее на своем ПК. Как правило, такими программами автолюбители делятся на тематических форумах;
    2. 2. Сохраните загруженные файлы на карту памяти;
    3. 3. Вставьте SD-карту с необходимой информацией в предусмотренный слот на магнитоле;
    4. 4. Перезагрузите плеер, нажав кнопку «Сброс», после чего автоматически запустится программа обновления.Таким образом, прошивка идет до конца, о чем свидетельствует шкала на мониторе магнитолы;
    5. 5. По окончании прошивки выньте карту памяти и перезагрузите плеер, после чего можно будет пользоваться обновленным интерфейсом.

    Выбирая программу, с помощью которой будет осуществляться прошивка штатной магнитолы Lada Priora, следует обратить особое внимание на ее описание. Различные варианты обновления могут включать в себя ненужные и ненужные функции, которые впоследствии перегрузят память устройства и приведут к замедлению работы.

    Также следует выбрать программу для расширения отображения устройства, иначе прошивка потребует постоянной калибровки экрана. Самым оптимальным решением в вопросе обновления программного обеспечения радиостанции будет обращение к опытным специалистам, которые предоставляют данную услугу. Это поможет избежать непредвиденных осложнений при установке неправильной прошивки.

    Советы по установке магнитолы на Лада Приора

    Во избежание непредвиденных сложностей в процессе установки магнитолы в Лада Приора рекомендуется воспользоваться советами опытных автомобилистов:

    1. 1.Перед установкой магнитолы необходимо внимательно изучить схему подключения медиаустройств. При неправильном подключении разъемов плеера велика вероятность выхода из строя некоторых систем автомобиля;
    2. 2. Есть много моделей магнитол от разных производителей. Некоторые из них имеют индивидуальные разъемы с дополнительным переходником, входящим в комплект по стандарту ISO. Этот факт следует учитывать при выборе аудиоустройства для Лада Приора, поскольку одним из вариантов подключения в данной ситуации будет разрезание проводов и их прямая припайка к проводке автомобиля;
    3. 3.При прямом подключении головного устройства можно использовать специальные клеммы;
    4. 4. Схема подключения аудиоплеера ISO останется прежней при замене магнитолы на новую.

    Не используйте скручивающую и оборачивающую ленту для прямого соединения проводов. Этот вид изоляции опасен при эксплуатации автомобиля зимой, так как при низких температурах скотч деформируется и разрушается, что приведет к короткому замыканию проводов автомобиля.

    установка магнитолы 2 DIN в prio

    Речь идет о том, как поместил магнитофон Clarion в двойную высоту вместо двух карманов в центральной консоли автомобиля.Это отверстие 1 DIN (по-научному есть карман или перчаточный ящик) в машине уже есть, и нет проблем с установкой магнитолы того же размера. Этот стандарт принят давно, и большинство производителей автомобилей его соблюдают. Устройство с двумя сборочными устройствами. задание для Мастера. Снимите перчаточный ящик с помощью отвертки с плоским жалом, нажав на верхний и нижний края и потянув на себя. Защелки, удерживающие его, видны на рисунке справа. В задней части карманов расположены радиоразъемы, от которых идут провода к динамикам и от аккумулятора.Отключите их. Нижняя часть отсека обычно закрывается декоративной крышкой. Снимай, не пригодится. Крепежные винты видны сзади этого углубления. Их необходимо открутить. Центральная консоль содержит шесть винтов. Двое из них. в отверстие под верхним бардачком, прикрученный под углом 45 градусов. Еще два. под складной складывающейся пепельницей.

    Также снимается. Откручен? Снимаем консоль. Осторожно отсоедините все разъемы от переключателей и блока термозакрепления.В этой машине один провод не имел в пределах досягаемости разъема. сигнальный светодиодный провод. Но это не регулярно. Он был отрезан, а затем восстановлен после завершения всех работ. Так выглядит центральная консоль Priora сзади. Снимаем его с машины. Затем открутите внутреннюю скобу для поддержки одного головного устройства. Это тоже дополнительная деталь в этой машине. 🙂
    Все готово к «тщательной обработке файлов». Пила по металлу лишняя. Просто аккуратно сдвиньте проводку, чтобы случайно не разрезать ее.Еще немного доделать пластик и. вуаля! Неправильная часть Приоры остается в руках. Интерьер консоли готов к установке. Пора верху похудеть. Выпилите нижний паз, пока не получите радиоподушка только с нижней и боковыми стенками. Картинка будущей посадочной площадки под «голову» уже появилась. Отличное место для устройства, но стоит дождаться завершения установки и оценить результат.

    Читайте также:

    Установка автомагнитолы 2 din в приор

    Установка автомагнитолы 2 din из Китая на перед 1.

    Читайте также:

    Установка 2DIN магнитолы на

    до

    Купил здесь: //.

    Как говорится: «Дураки не показывают незаконченное дело». 🙂 Примерьте магнитолу, пора ставить красоту. Правильно отцентрируйте и наклоните устройство, посмотрите на профиль, выберите отверстия сбоку головы для крепления к основанию. Просверлите отверстия перед отверстием и прикрепите магнитофон к задней части центральной консоли. Проверьте наличие деформации по отношению к отверстию как по горизонтали, так и по вертикали и по глубине.Если красиво, прикрутите. Из плотной бумаги или тонкого картона (не более 1 мм) нужно создать рамку-шаблон вокруг устройства. Возьмите линейку и измерьте расстояние вокруг рамки. Вырежьте это. Затем идет внутреннее отверстие. от морды двд до краев. Проверьте это и вперед! Это должно выглядеть примерно так. Правда, этот шаблон лежит на столе вверх ногами, но дело не в этом. 🙂 Переносим картонный шаблон на пластик. Можно использовать любой доступный материал. У мастера под рукой был кусок мягкого пластика толщиной 1 мм.используется для рекламы. Этап рисования довольно пугающий. Рама получилась удачной. Осталось закрепить крепления центральной консоли, оставив 4 вместо 6.

    Читайте также:

    Два пропилены вместе с углублением снизу. Да, обязательно проверьте проем передней части DVD без рамки после его установки. Если у вас есть вопросы, они вам помогут! Priory был оснащен двухдиапазонным приемником Prology MDN-2670T с 6,2-дюймовым широкоформатным сенсорным экраном.В каком-то смысле проблема с установкой магнитолы в эту роскошную Приори заключалась в кастомном домашнем радиоприемнике, но эта проблема была быстро решена. Магнитола Prioru позволяет обновить ваш автомобиль высококачественными аудио- и мультимедийными компонентами. В данном случае это и встроенный DVD-плеер, и возможность проигрывать файлы через USB-накопители и SD-карты, и наличие качественной навигации, навигации и технологии Bluetooth, а также возможность вывода изображения с камера заднего вида на дисплее магнитолы и возможность смотреть телевизор, а приора может быть любой другой универсальный 2 ДВД проигрыватель от любого производителя.Alpine, Pioneer, Kenwood, Sony и др.

    Все будет зависеть от потребностей автовладельца. Если основной упор делается на качество выходного звука, то лучше рассмотреть Pioneer и Alpine. Радиостанции Prology отлично подходят как многофункциональные мультимедийные устройства. Быстрый старт Начните с этого раздела! Оцените работу официального дилера! Технический осмотр, регистрация автомобилей, получение ВУ-ВАЗ-2110, 2111, 2112 ПРИОР vs Где купить Ладу Приору? Выбор и покупка.ВАЗ-2110, 2111, 2112 ВАЗ-2110, 2111, 2112 Аккумулятор, стартер, генератор, замок зажигания, ЭУР Установлена ​​сигнализация, центральный замок, иммобилайзер, блок питания Стеклоочистители лобового стекла, электростеклоподъемники, обогрев задних стекол и зеркал, подогрев сидений Электропроводка, Блоки предохранителей, SNPB, парктроник, датчик дождя и света, клаксон Горы, фары, лампы, внутреннее освещение Комбинация инструментов. Датчики и индикаторы. ВАЗ-2110, 2111, 2112 ВАЗ-2110, 2111, 2112 Стайлинг, тюнинг, опционально. Аппаратура, защита и автозвук CAPRI-16 Май 2011 г. М.I. K. C. 2010/11 Nab. Челны Компьютеры, КПК, телефоны, навигаторы, аудио, видео, фотоаппаратура и аксессуары

    Это оборудование поставляется без встроенного радио и акустики, но с аудиоподготовкой (с проводами, проложенными к динамикам). Большинство магнитол, продаваемых в магазинах, можно подключить к снятым стандартным разъемам ISO. Вместо магнитолы устанавливается пустышка.

    Сразу скажу, что изначально я хотел купить головное устройство (магнитолу) без дисков, но с обязательной поддержкой USB и SD носителей.Эра CD / DVD уже прошла, и я не хотел переплачивать за дополнительную начинку, которая уж точно не работает. Поиск в Интернете показал, что большинство производителей упорно продолжают выпускать дисковые устройства, хотя и с поддержкой карт и USB. Среди бездисковых предложений преобладают китайские производители, а их очень мало. Сравнив несколько устройств, остановил свой выбор на бюджетном Hyundai H-CCR8086. Стандартные места установки предназначены для колонок диаметром 13 см.Доработать места крепления на больший диаметр не было времени, да и больших музыкальных запросов тоже не было - выбор пал на коаксиальные трехгнездные колонки Pioneer TS-1339R, которые были куплены по 2 пары. Комплектация пополнилась покупкой внутренней антенны Hyundai H-CA3200 и запасных колпачков на обшивку дверей.

    Заранее подготовил инструмент: плоскую отвертку, обмотанную изолентой для снятия накладки, отвертку Ph3 Phillips, головку TORX T15, нож, утконос и бокорезы.

    Сначала решил установить динамики - задние, потом передние. Слоты тыловых динамиков прикрыты декоративными сетчатыми заглушками.

    Они держатся на защелках и снимаются очень просто - достаточно немного поддеть их плоской отверткой.

    Под штекером были провода для подключения динамика.

    Для сохранения полярности подключения разъемы выполнены разной ширины и соответствуют размерам контактов на динамике.В комплекте с акустикой идут специальные крепления.

    Надеваю на полку металлические проушины в соответствии с расположением крепежных отверстий и сразу прикручиваю их саморезом, чтобы при установке колонки в свое гнездо они не прилипали к магниту. Провода необходимо подключить к динамику.

    Вставляю колонку в гнездо, загибая винты в стороны, затем прикручиваю.

    Вы можете надеть декоративную крышку после проверки работоспособности всей системы.Аналогичным образом ведутся работы по установке колонны с противоположной стороны. Приступаю к демонтажу обшивки дверей.

    Отверткой Phillips откручиваю саморез в нише ручки открывания двери.

    Вытаскиваю резиновый коврик в нише ручки закрывания.

    Откручиваю два винта с головкой torx.

    Панель управления стеклоподъемником снимается после нажатия на защелки.Затем отсоединяю разъем с проводами.

    Откручиваю колпачок стопорного штифта. Я опускаю булавку. Также лучше снять декоративный пластиковый ободок - это легко сделать, поддев отверткой через внутреннее отверстие.

    Оборудование класса люкс оснащено плафоном в нижней части двери, который также необходимо снять, отломив защелку сбоку дверных петель и опустив штору вниз.

    Отсоедините разъем питания лампы.

    Переходим к самому интересному - снятию шкуры. После проделанных операций она держится на пластиковых колпачках. Вам нужно приложить некоторые усилия, чтобы их отломать. На данный момент пригодится плоская отвертка, обмотанная изолентой, чтобы не поцарапать лакокрасочное покрытие. Лучше начинать с нижних углов, потом двигаться вверх. В конце оттягиваю ручку открывания двери и слегка продвигаю обшивку вверх, чтобы преодолеть стопорный штифт. На фото выше показано расположение заглушек - именно там нужно приложить усилие отверткой, чтобы снять накладку без повреждений.

    Найдены провода для подключения динамика в районе места установки.

    Установка колонки на место показала, что отверстие в двери немного меньше диаметра колонны. У меня не было втулок подходящего размера для закрепления колонки на небольшом расстоянии (примерно 3-5 мм) от двери. Что ж, починю колонку как идет. Постепенное попеременное затягивание шурупов позволило достаточно плавно и надежно зафиксировать колонну в месте установки.Ушки крепления колонки немного деформированы - следствие принятого решения.

    Поставил обшивку на место. Чуть не забыл продеть в отверстие провод питания лампы. Место колпачков сбиваю кулаком. Устанавливаю панель управления стеклоподъемниками и плафон. Закручиваю все винты на место. Аналогичные действия проделываем с пассажирской дверью.

    Колонки установлены - пора переходить к магнитоле. Достаю декоративную пустую коробку.Удерживается он четырьмя защелками - их можно освободить плоской отверткой или просто потянуть коробку руками на себя.

    Заводские разъемы ISO застряли в задней части коробки. Я достаю их ящиком в сторону.

    Если подключить головное устройство (магнитолу) прямо сейчас, то все должно заработать. Сдерживаюсь от такой спешки - с серым разъемом занимаюсь. Есть провода питания. Питание на магнитолу подается постоянно, даже при выключенном зажигании.Меня это не устраивает - не хочу, чтобы магнитола сажала батарею на стоянке. В паспорте к магнитоле обнаруживаю, что у нее два провода питания - питание от аккумулятора (постоянно включено) и питание после включения зажигания. После подачи второй магнитола может включиться и начинает потреблять ток в дежурном режиме. В штатном разъеме оба контакта соединены между собой - магнитола всегда будет потреблять ток, пусть и небольшой, порядка нескольких десятков миллиампер, но все равно неприятно.Кроме того, здесь не задействован контакт для подачи питания на внешние устройства - в нашем случае это активная антенна. Требуется доработка разъема питания.

    Цвета в приведенной выше таблице могут отличаться от используемых в заводском блоке или блоке для другой магнитолы - таблица сканируется из инструкции для Hyundai H-CCR8086.

    Постоянное питание должно быть на 4-м контакте, прерывистое питание должно быть на 7-м контакте.

    Отсоединяю минусовую клемму АКБ во избежание непредвиденных ситуаций.Переставляю контакт управления питанием антенны (пин 5) с разъема, который идет в комплекте с магнитолой. Вынимаю силовой контакт 4 - он соединен перемычкой с силового контакта 7. Штатный силовой контакт 7 (должно быть зажигание по паспорту магнитолы) переставляю в контакт 4. Срезаю перемычку идущую от питания провод в корень - пригодится для подключения зажигания к контакту 7 Осталось найти +12, которые появляются после включения зажигания. Все, что нужно было найти рядом с разъемом кнопки обогрева заднего стекла - центральный желтый провод.Кнопка снимается легко - достаточно поддеть ее снизу плоской отверткой.

    Я вытаскиваю оттуда провод и подключаю его к выводу 7. Проверяю цепи и тщательно изолирую соединения.

    Пора ставить антенну. Снимаю обшивку правой стойки - она ​​крепится на защелки-защелки.

    Между приборной панелью и стойкой достаточно места, чтобы пропустить провод к антенне.

    Протягиваю антенный кабель под бардачком в магнитолу.Подключаю питание антенны к выводу 5 разъема питания.

    Сборка антенны - все готово к тестированию.

    Включаю радио и убеждаюсь, что все работает.

    Антенну фиксирую по инструкции. Важно выдерживать расстояние от стойки, необходимое для установки обшивки. Провод заземления прикрепляю под саморез солнцезащитного козырька, пропуская его под обивкой потолка.

    Антенна установлена.Обшивка стойки на месте.

    Осталось установить монтажную крышку в отсеке магнитолы.

    Вставляю кожух, загибаю язычки крепления. Подключаю все разъемы к магнитоле.

    Вставляю магнитолу в корпус и нажимаю до щелчка. Работа сделана.

    Небольшой обзор магнитолы Hyundai H-CCR8086 и колонок Pioneer TS-1339R.

    Колонки меня удивили своим звучанием.Басов, конечно, не хватает, чего глупо было ожидать от 13 см, но неплохо с учетом цены динамика. У магнитолы есть недостатки - съедание первой секунды песни, отсутствие поддержки русскоязычных тегов, слишком яркая подсветка левого блока кнопок. Последний недостаток можно исправить, закрасив светодиоды подсветки черным маркером. Плюсы - хороший звук, очень быстрая работа с SD картой и USB, удобное управление и съемная панель. Антенна Hyundai H-CA3200 имеет хорошую чувствительность.В целом установленным комплектом доволен. Стоимость оборудования 4600 руб.

    П.С. После года эксплуатации комплекта, о котором шла речь выше, были выявлены существенные недостатки, о которых вы можете прочитать в

    .

    Чтение 4 мин. Просмотров 4к.

    Завод ВАЗ оборудовал часть машин Приора штатной головкой, у базовых модификаций была лишь подготовка к самостоятельной установке оборудования. Десантные гнезда рассчитаны на стандартные изделия, в Приору первого поколения допускается установка магнитол 2 Din, но для этого требуется доработка внутренних элементов панели приборов.

    Установка на Приору первого поколения

    Для установки автомагнитолы на прежнее место необходимо:

    1. Отсоедините аккумулятор от бортовой сети автомобиля.
    2. Снять декоративную рамку 1DIN с ящиком для хранения с центральной консоли панели приборов. Сборка удерживается на месте пластиковыми защелками, расположенными попарно вверху и внизу коробки. Снятие осуществляется вытягиванием детали на себя, по возможности загибая края пластиковым монтажным шпателем.
    3. На задней панели имеются точки крепления для установленного на заводе ремня безопасности, оснащенного разъемами ISO. Необходимо вынуть заглушки из ящика, который потом откладываем в сторону.
    4. Подключите колодки к магнитоле и проверьте работу устройства. На автомобилях Приора с завода предусмотрена постоянная подача положительной мощности вне зависимости от положения ключа в замке зажигания. Необходимо изменить подключение проводов, руководствуясь инструкцией по эксплуатации головного устройства.Положительный сигнал при включении зажигания снимается с кнопки обогрева заднего стекла.
    5. Проложите провод к внешней антенне. Кабель проходит под пластиковой обшивкой передних стоек и панелью крыши. Чтобы снизить вероятность возникновения шума, провод обматывают тканевой изолентой или поролоном.
    6. Установить снятые элементы отделки на место.
    7. Подключите питание антенны от разъема ISO, проверьте работоспособность акустического устройства в режиме радиоприемника.
    8. Поместите стандартное монтажное отверстие в отверстие в центральной консоли. Деталь скрепляется язычками, которые выдавливаются отверткой. При установке требуется обеспечить максимальную густоту посадки, что снизит вибрацию магнитолы при движении.
    9. Подключите разъемы питания, динамика и антенны к разъемам на задней панели головного устройства. Вставьте радиоприемник в направляющий вал до фиксации фиксирующих зажимов. Проверьте герметичность установки, а затем установите декоративную рамку на место.

    Как заменить блок предохранителей ВАЗ-2109?

    Некоторые автолюбители называют пробки «черным ящиком» из-за характерного дизайна. Но, несмотря на такое название, эта деталь легко выходит из строя. Чаще всего такую ​​травму преследуют отечественные автомобили типа «ВАЗ-2109». Отзывы и полную информацию по замене блока предохранителей вы узнаете прямо сейчас.

    Где она находится в «девятке»?

    Эта деталь находится слева под рулевым колесом.Блок предохранителей («ВАЗ-2109») выполняет функцию защиты электрической части машины от внезапных механических повреждений.

    Когда может сгореть эта запчасть?

    Такое случается довольно часто у владельцев отечественных ВАЗ. И основные причины в том, что монтажный блок не выдерживает дополнительной нагрузки в виде одновременно включенных фар и магнитолы. Даже такой незначительный на первый взгляд может спровоцировать сильный перегрев системы, тем самым вызвав нарушение всей электрической цепи.Поэтому, если на вашем станке вдруг перестанет работать электрик, то проблема кроется в предохранителях.

    Как сделать замену?

    Если блок предохранителей «ВАЗ-2109» имеет свойство часто ломаться, соответственно каждый водитель должен знать, как произвести его ремонт и замену. С последним моментом разберемся сейчас. Итак, для замены блока предохранителей («ВАЗ-2109») нужно подготовить всего два инструмента: плоскую и крестовую отвертку.

    После подготовки инструментов можно смело приступать к работе.Сначала нужно отсоединить клемму АКБ (минус), затем снять крышку монтажного блока. Для этого нужно повернуть на 90 градусов 3 замка или просто открутить болты крепления крышки в «ВАЗ-2109». Технические характеристики этого элемента очень уязвимы к механическим повреждениям, поэтому делать все нужно очень аккуратно, чтобы не сломать специальные замки. Если они деформируются, то не избежать покупки нового чехла.

    После этого этапа перейдите в блок itselffuses.Для ее снятия необходимо открутить болты крепления этой детали к передней панели. Далее нужно аккуратно снять блок предохранителей «ВАЗ-2109» со шпилек кронштейна. Но на этом процесс демонтажа не заканчивается. У «девятки» есть еще и дополнительное реле с предохранителями, которое тоже находится возле руля, только с правой стороны. Для того, чтобы его снять, нужно взять ключ на 8 и крестовую отвертку. Затем необходимо демонтировать напольное покрытие, предварительно отключив провода от электронного блока управления.Используйте ключ, чтобы открутить все крепления, а затем снимите дополнительное реле. И только после этого можно снимать главный блок предохранителей.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
