Не работает прикуриватель на ВАЗ 2109: частые причины, ремонт своими руками

Содержание:

  1. Правила эксплуатации
  2. Причины
  3. Ремонт

Если раньше прикуриватель служил преимущественно в качестве устройства для прикуривания сигарет, то сегодня — это одна из наиболее редко используемых функций.

В настоящий момент гнездо прикурки в основном используют для подключения дополнительного электрооборудования — зарядные устройства, навигаторы, музыкальные проигрыватели, компрессорные насосы и пр.

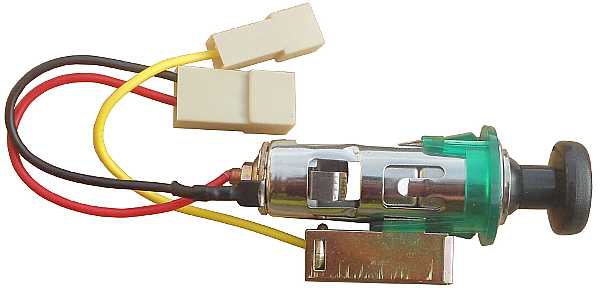

Внешний вид устройства

Правила эксплуатации

Если в какой-то момент прикуриватель перестанет работать, что произойдет? Все ваше дополнительное оборудование перестанет получать питание. Как результат, вы останетесь без медиацентра, навигатора, не сможете зарядить телефон и так далее.

Есть несколько важных правил, которых рекомендуется придерживаться в процессе эксплуатации своего ВАЗ 2109, оснащенного прикуривателем.

  1. Не рекомендуется напрямую через прикуриватель подключать компрессоры, которыми сегодня многие подкачивают колеса в пути. Лучше подключить его непосредственно через аккумулятор. Такие устройства потребляют много энергии, создают внушительную нагрузку на электрическую проводку автомобиля. В какой-то момент она может расплавиться, либо сгорит предохранитель.
  2. Не пытайтесь всунуть в гнездо прикурки устройства, разъемы которых больше размера прикуривателя.
  3. Не подключайте металлические предметы. Также не используйте при подключении устройства, оборудование, имеющее металлические кольца на корпусе. Они не редко вылетают, что в результате создает короткое замыкание. В лучшем случае у вас быстро сядет аккумулятор.

А что за ним

Причины

Практика показывает, что существует две основные причины отказа прикуривателя на ВАЗ 2109.

Причина

Ваши действия

Сгорел предохранитель

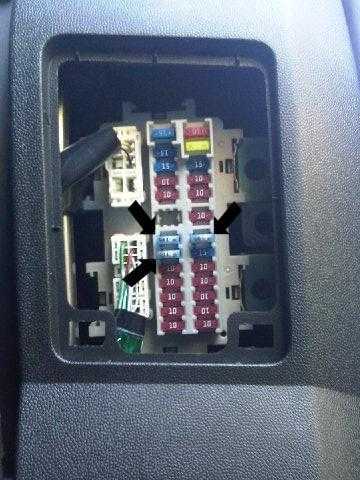

Искать предохранитель следует внутри монтажного блока. В зависимости от года выпуска вашей девятки, предохранитель, отвечающий на прикуриватель, обозначается F4 или F10. При его сгорании извлеките предохранитель из монтажного блока, замените новым и следите, не повторится ли ситуация. Если он вновь сгорает через время, это говорит о подкорачивании в проводке. Особенность данного предохранителя в том, что он отвечает за сразу несколько устройств, подключенных к нему. Потому проверьте состояние остальных элементов. Быть может, из-за них плавится предохранитель, а не из-за прикурки

Плохой контакт

Он может быть частично нарушен или отсутствовать полностью. Извлеките прикуриватель, проверьте, нормально ли сидят провода на клеммах, не разболталось ли устройство. Визуальный осмотр — это хорошо, но лучше все сделать точнее. Возьмите мультиметр, включите в режим вольтметра и проверьте, какое напряжение между черным и красным проводами. Если прибор показывает 12 Вольт, ищите источник неполадок в гнезде прикурки. Если напряжение отсутствует, присутствует разрыв в электропроводке.

Прикуриватели рассчитаны на определенную нагрузку, превышение которой ведет к выходу из строя агрегата. При разработке ВАЗ 2109 инженеры на тот момент вряд ли могли учесть, что прикурка будет использоваться для подключения переносных компрессоров, мощных мультимедийных центров и прочего энергопотребительного оборудования.

Не работает прикурка

Ремонт

Если поломки прикуривателя избежать не удалось, вам необходимо предпринять действия по устранению неисправностей. Для этого воспользуйтесь следующим алгоритмом действий.

  1. Проверьте, в каком текущем состоянии находится предохранитель, а также предохранители, соседствующие с F4 или F В некоторых случаях плавление одного провоцирует деформацию других плавких элементов.
  2. Если замена предохранителя желаемого результата не дала, придется разобрать прикурку.
  3. Извлеките прикуриватель полностью. В гнездо, расположенное на задней части узла, подключите контрольную лампочку и включите зажигание. Если лампа загорелась, это говорит о наличии электричества в цепи. Придется разобрать прикурку. Вы сумели определить, что проблема именно в нем, а не в электропроводке.
  4. Следует открутить крепежную гайку с задней части прикуривателя. Но предварительно зарисуйте или сфотографируйте положение контактов перед разборкой узла. Так у вас не возникнут проблемы в процессе обратной сборки.
  5. Открутите гайку, отогните металлический компонент от пластикового элемента, отсоедините металлические составляющие.
  6. Теперь перед вами слюдяная пластинка, которая выступает в роли полупроводника. Ее необходимо демонтировать.
  7. Далее собираем узел в обратной последовательности, только уже без пластины. Для установки прикурки придется немного поработать напильником, удалив часть металла для удобной посадки элемента.
  8. Разрушенный полупроводник — это наиболее редко встречающаяся проблема с прикурками на ВАЗ 2109.
  9. Более распространенная неприятность — это окисление контактов или скинутая клемма.
  10. Потому извлеките прикуриватель, визуально осмотрите состояние контактов, разъемов. При наличии подозрений на неисправность, все контакты отключите, зачистите и установите все по местам. Это касается также клемм.
  11. Либо другой вариант — нарушение целостности электропроводки. Не самый редкий случай, который потребует от вас прозвонить каждый провод, идущий на неисправный агрегат автомобиля. После этого можно убедиться, есть ли разрывы или короткие замыкания в цепи. Поврежденные провода меняются на новые.

Ремонтные работы

Работая с проводкой, клеммами и прикуривателем вообще, обязательно соблюдайте меры безопасности. Ремонт электрики на машине сопряжен с потенциальным риском, потому четко следуйте инструкциям или поручайте работу профессионалам.

 Загрузка …

luxvaz.ru

Не работает прикуриватель ВАЗ-2109: причины, какой предохранитель?

В не слишком отдаленном прошлом, то есть в 20-м столетии, прикуриватель выполнял только одну роль – электрической зажигалки. Мало кому в те времена пришло бы в голову, что в будущем он станет универсальной розеткой, при помощи которой автолюбители будут запитывать множество различных электронный устройств, устанавливаемых теперь в машинах. Без них сейчас многие не представляют себе жизни, в отличие от сигарет. Имеются в виду:

  • зарядные для смартфонов и планшетов;
  • навигатор;
  • мультимедийный центр;
  • магнитола;
  • компрессор;
  • пылесос и пр.

Нужда в рассматриваемом исправном устройстве, как нетрудно догадаться, существенным образом возросла за прошедшие несколько десятков лет.

Потому, когда не работает электрический прикуриватель на автомобиле ВАЗ-2109 (как инжектор, так и карбюратор), владельцы делают все возможное, чтобы поскорее его починить.

Именно данной теме и посвящена настоящая статья.

Как правильно пользоваться

Что случится, если прикуриватель сломается? В этой ситуации установленное на машине дополнительное оборудование не сможет получать электричество и, следовательно, перестанет работать.

Чтобы этого не произошло, необходимо, используя прикуриватель, всего лишь выполнять несколько достаточно простых, но очень важных правил.

Прежде всего, не стоит непосредственно в разъем, то есть напрямую, подключать компрессор, применяемый в настоящее время многими автовладельцами для подкачки камер колес. Правильнее будет запитать его от аккумулятора. Все дело в том, что такого рода приборы требуют для работы достаточно много напряжения и, следовательно, создают высокие нагрузки на провода. От этого последние нередко перегреваются и даже плавятся. Чаще всего это происходит на тех машинах, где предохранители заменены перемычками.

Ни в коем случае не стоит пытаться вставлять в гнездо слишком толстые штекеры – они повредят элементы разъема, часть из которых сделана из фарфора.

Почему ломается и что делать

Специалисты утверждают, что имеется всего лишь 2 причины, приводящие к отказу прикуривателя:

  • перегорание предохранителя;
  • потеря какого-либо контакта.

В первом случае понадобится заменить расплавившееся защитное устройство на рабочее. Находится оно непосредственно в монтажном блоке. Так, если у вас:

  • низкая панель приборов (то есть более старая машина), то это F4 или F10;
  • высокая панель – 11.

Стоит отметить, что в этой ситуации также перестанут работать:

  • нагревательный элемент заднего стекла;
  • розетка для удлинителя.

В ранних машинах номинал у предохранителя был 20 ампер, в новых – только 16.

Кстати, печка запитывается через F7 в старых моделях, 4 – в новых.

Сгоревший предохранитель извлекают при отключенном аккумуляторе и заменяют новым. Важно некоторое время контролировать его состояние. Если он вновь перегорит – то следует искать причину в коротком замыкании.

При потере контакта требуется:

  • осмотреть гнездо прикуривателя;
  • убедиться, что все провода хорошо держатся;
  • с помощью тестера проверить напряжение (черный и красный провод – должно быть 12 вольт).

Если все в порядке, то следует искать неисправность именно в гнезде. При отсутствии электричества обследуют проводку на целостность.

Важно понимать, что сам по себе прикуриватель имеет определенный запас прочности, и не всякая нагрузка пройдет для него бесследно. Если норму превысить, то увеличивается и риск поломки. Потому надо внимательнее относиться к подбору гаджетов, отдавая предпочтение самым энергосберегающим.

Читайте также: Почему не работает вентилятор печки ВАЗ-2109

Ремонт

Как показывает практика, в некоторых случаях, если прикуриватель перестал работать, проблему нужно искать именно в гнезде. В этой ситуации, скорее всего, выходит из строя шайба, изготовленная из олова, – она попросту плавится от чрезмерной нагрузки. Все дело в том, что именно с ее помощью напряжение попадает на центральный контакт прикуривающего устройства. Для исправления понадобится убрать пришедшую в негодность деталь. Главное здесь, действовать крайне осторожно, чтобы не испортить основу из фарфора – она достаточно хрупкая. Без этой шайбы прикуриватель будет функционировать нормально.

Чтобы восстановить работоспособность, также иногда нужно извлечь и полупроводниковую пластину. Тут действовать придется в следующем порядке:

  • перед тем как разбирать разъем, стоит сфотографировать расположение проводов на контактах – это поможет без ошибок собрать все с первого раза;
  • крепежную гайку, удерживающую гнездо на панели, откручивают;
  • внутри имеется пластина, изготовленная из слюды, – ее нужно вытащить;
  • затем разъем собирают полностью, но уже без вышеназванной детали.

Кроме того, достаточно часто потеря контакта происходит из-за банального окисления клемм или разрыва соединения. По этой причине при ремонте всегда уделяют внимание и чистке всех разъемов и коннекторов. Убирают окислы обычной ученической резинкой.

Обрыв выявляют путем осмотра. Чтобы не запутаться, проверенный провод лучше маркировать чем-нибудь. Быстрее будет проверить мультиметром, установленным на Омы. Их в целом не так много, и тест проводится достаточно быстро. Все испорченные жилки необходимо заменить на новые.

Проводя работы с электрической системой автомобиля, следует всегда соблюдать технику безопасности. Не стоит думать, что 12 вольт совершенно безвредны – убивает, как известно, не напряжение, а ток. Последний в машине иногда достигает и 30 ампер, чего вполне хватит обычному человеку для получения серьезной травмы.

https://www.youtube.com/watch?v=SYTzecbdnKA

ladaautos.ru

Не работает прикуриватель ВАЗ 2109

Если не работает прикуриватель ВАЗ 2109 — основная неприятность редко состоит в том, что в автомобиле нечем зажечь папиросу. Сейчас мало кто об этом помнит, но идея появления прикуривателя в кабине состояла в том, чтобы дать возможность водителю зажечь папиросу одной рукой, держась второй за баранку. На ходу зажигать спички двумя руками считалось просто опасным. Теперь курящих автолюбителей сильно поубавилось, а у тех, что остались, как правило, есть зажигалки. Прикуриватель стал не нужен.


Вернуться к оглавлению

Зачем используется прикуриватель в автомобиле?

В наше время его гнездо всё чаще используется не по прямому назначению. Почти сорок лет назад, когда конструкторы АвтоВАЗа задумывали первые автомобили семейства Самара, к которым относится ВАЗ 2109, они и представить себе не могли, как еще будет применяться этот агрегат.

Видеорегистраторов тогда ещё не придумали, и вопрос о том, куда включить регистратор, не стоял в принципе. Точно также не было задачи подключить к бортовой сети аппаратуру спутниковой навигации — не было такой аппаратуры вообще. И даже заряжать сотовые телефоны не было нужды за отсутствием таковых в природе. Теперь это всё есть и питается от прикуривателя.

Такая нештатная эксплуатация приводит к увеличению нагрузки на его гнездо. Это может привести к его выходу из строя. Особенно опасен в этом смысле переносной электрический компрессор, который широко вошёл в современный обиход автолюбителей. В дальних и даже ближних поездках водители часто имеют с собой такой компрессор, который позволяет довольно долго ехать на пробитой бескамерной шине, периодически подкачивая её и оставляя вопрос о ремонте колеса до шиномонтажа. При таких подкачках следует соблюдать осторожность.

Помните, что прикуриватель рассчитан только на то, чтобы зажечь папиросу, но не на то, чтобы раз за разом накачивать полностью спущенное колесо. По крайней мере, для такой подкачки следует подсоединиться крокодилами к клеммам аккумуляторной батареи, а не к гнезду прикуривателя.


Вернуться к оглавлению

Замена плавкого предохранителя

Самая распространённая причина, по которой не работает прикуриватель ВАЗ 2109 — перегорание соответствующего предохранителя. Именно его следует первым делом проверить при отказе устройства. Блок предохранителей у «девятки» находится под капотом в моторном отсеке. Открыв капот, вы сразу увидите этот блок слева по ходу автомобиля возле ветрового стекла.

На крышке блока выштампована схема расположения предохранителей в блоке. Обычно предохранитель прикуривателя ВАЗ 2109 обозначается на схеме как F4. Он имеет предельное значение тока 20А. Предохранитель удобно вынимается из гнезда хранящимся в специальном гнезде блока монтажным пинцетом, но если пинцет утерян за годы эксплуатации вашей «девятки», можете просто поддеть предохранитель отвёрткой. Всегда имейте с собой в поездке набор запасных предохранителей разных номиналов, избегайте использования кустарных «жучков» — это опасно.

Выясните, имела ли место перегрузка цепи питания, нарушение штатного контакта при включении того или иного потребителя. Пощупайте провода, ведущие к устройству, согласно тому, как выстроена схема подключения прикуривателя: нет ли перегрева или, тем более, подплавления токоведущих проводов.

Заменив предохранитель, обязательно проанализируйте причину его перегорания.


Вернуться к оглавлению

Неисправности прикуривателя и его гнезда

Если ревизия плавкого предохранителя показала его надлежащее состояние, а устройство, тем не менее, не работает, надо прозвонить цепь, подающую напряжение. Возьмите портативный вольтметр и измерьте напряжение между чёрным и красным проводами, подходящими к его гнезду. Напряжение должно составлять примерно 12 В.

Если напряжения нет — проведите ревизию контактов, пошевелите контактные группы, зачистите провода от закислений. Убедитесь, что контакты не отошли от вибраций в процессе эксплуатации. Если же напряжение исправно подаётся на гнездо, но сам прикуриватель не работает, то у вас есть выбор одного из трёх вариантов.

ВариантыВозможные действия
Примирение с неработающим устройством.Использование его гнезда для подключения токопотребляющих агентов.
Замена прикуривателя ВАЗ 2109 на новый.Это самый оптимальный выход из ситуации.
Попытка отремонтировать устройство.Третий вариант является наименее рациональным. Схема прикуривателя такова, что чаще всего выходит из строя термоупругий элемент. Он, как правило, отдельно вообще не продаётся.

Проще купить готовый прикуриватель, чем ремонтировать поломанный.


Вернуться к оглавлению

Эксплуатация прикуривателя

Главная опасность при эксплуатации устройства связана с его перегрузкой и с тем, как подключить прикуриватель. Множество потребителей, воткнутых в его гнездо, в том числе через разветвитель, могут при запаздывании срабатывания плавкого предохранителя привести к оплавлению проводов и даже к пожару в моторном отсеке или под торпедой автомобиля ВАЗ 2109.

Для того чтобы избежать таких неприятностей, не перегружайте гнездо многочисленными потребителями большой мощности. Помните, оно рассчитано всего лишь на несколько секунд нагрева поджигающего элемента и немедленное автоматическое отключение. Учитывайте это обстоятельство при эксплуатации автомобиля.

Не забывайте также о том, что предохранитель этого устройства обслуживает ещё несколько цепей:

  • цепь патрона подключения переносной лампы;
  • цепь реле включения обогрева заднего стекла;
  • цепь самого нагревательного элемента заднего стекла.

Если хотите включить компрессор в гнездо прикуривателя, отключите обогрев заднего стекла.

expertvaz.ru

Где находится предохранитель на ваз 2109 прикуриватель


Не работает прикуриватель ВАЗ 2109

Если не работает прикуриватель ВАЗ 2109 — основная неприятность редко состоит в том, что в автомобиле нечем зажечь папиросу. Сейчас мало кто об этом помнит, но идея появления прикуривателя в кабине состояла в том, чтобы дать возможность водителю зажечь папиросу одной рукой, держась второй за баранку. На ходу зажигать спички двумя руками считалось просто опасным. Теперь курящих автолюбителей сильно поубавилось, а у тех, что остались, как правило, есть зажигалки. Прикуриватель стал не нужен.

Вернуться к оглавлению

Зачем используется прикуриватель в автомобиле?

В наше время его гнездо всё чаще используется не по прямому назначению. Почти сорок лет назад, когда конструкторы АвтоВАЗа задумывали первые автомобили семейства Самара, к которым относится ВАЗ 2109, они и представить себе не могли, как еще будет применяться этот агрегат.

Видеорегистраторов тогда ещё не придумали, и вопрос о том, куда включить регистратор, не стоял в принципе. Точно также не было задачи подключить к бортовой сети аппаратуру спутниковой навигации — не было такой аппаратуры вообще. И даже заряжать сотовые телефоны не было нужды за отсутствием таковых в природе. Теперь это всё есть и питается от прикуривателя.

Такая нештатная эксплуатация приводит к увеличению нагрузки на его гнездо. Это может привести к его выходу из строя. Особенно опасен в этом смысле переносной электрический компрессор, который широко вошёл в современный обиход автолюбителей. В дальних и даже ближних поездках водители часто имеют с собой такой компрессор, который позволяет довольно долго ехать на пробитой бескамерной шине, периодически подкачивая её и оставляя вопрос о ремонте колеса до шиномонтажа. При таких подкачках следует соблюдать осторожность.

Помните, что прикуриватель рассчитан только на то, чтобы зажечь папиросу, но не на то, чтобы раз за разом накачивать полностью спущенное колесо. По крайней мере, для такой подкачки следует подсоединиться крокодилами к клеммам аккумуляторной батареи, а не к гнезду прикуривателя.

Вернуться к оглавлению

Замена плавкого предохранителя

Самая распространённая причина, по которой не работает прикуриватель ВАЗ 2109 — перегорание соответствующего предохранителя. Именно его следует первым делом проверить при отказе устройства. Блок предохранителей у «девятки» находится под капотом в моторном отсеке. Открыв капот, вы сразу увидите этот блок слева по ходу автомобиля возле ветрового стекла.

На крышке блока выштампована схема расположения предохранителей в блоке. Обычно предохранитель прикуривателя ВАЗ 2109 обозначается на схеме как F4. Он имеет предельное значение тока 20А. Предохранитель удобно вынимается из гнезда хранящимся в специальном гнезде блока монтажным пинцетом, но если пинцет утерян за годы эксплуатации вашей «девятки», можете просто поддеть предохранитель отвёрткой. Всегда имейте с собой в поездке набор запасных предохранителей разных номиналов, избегайте использования кустарных «жучков» — это опасно.

Выясните, имела ли место перегрузка цепи питания, нарушение штатного контакта при включении того или иного потребителя. Пощупайте провода, ведущие к устройству, согласно тому, как выстроена схема подключения прикуривателя: нет ли перегрева или, тем более, подплавления токоведущих проводов.

Заменив предохранитель, обязательно проанализируйте причину его перегорания.

Вернуться к оглавлению

Неисправности прикуривателя и его гнезда

Если ревизия плавкого предохранителя показала его надлежащее состояние, а устройство, тем не менее, не работает, надо прозвонить цепь, подающую напряжение. Возьмите портативный вольтметр и измерьте напряжение между чёрным и красным проводами, подходящими к его гнезду. Напряжение должно составлять примерно 12 В.

Если напряжения нет — проведите ревизию контактов, пошевелите контактные группы, зачистите провода от закислений. Убедитесь, что контакты не отошли от вибраций в процессе эксплуатации. Если же напряжение исправно подаётся на гнездо, но сам прикуриватель не работает, то у вас есть выбор одного из трёх вариантов.

ВариантыВозможные действия
Примирение с неработающим устройством.Использование его гнезда для подключения токопотребляющих агентов.
Замена прикуривателя ВАЗ 2109 на новый.Это самый оптимальный выход из ситуации.
Попытка отремонтировать устройство.Третий вариант является наименее рациональным. Схема прикуривателя такова, что чаще всего выходит из строя термоупругий элемент. Он, как правило, отдельно вообще не продаётся.

Проще купить готовый прикуриватель, чем ремонтировать поломанный.

Вернуться к оглавлению

Эксплуатация прикуривателя

Главная опасность при эксплуатации устройства связана с его перегрузкой и с тем, как подключить прикуриватель. Множество потребителей, воткнутых в его гнездо, в том числе через разветвитель, могут при запаздывании срабатывания плавкого предохранителя привести к оплавлению проводов и даже к пожару в моторном отсеке или под торпедой автомобиля ВАЗ 2109.

Для того чтобы избежать таких неприятностей, не перегружайте гнездо многочисленными потребителями большой мощности. Помните, оно рассчитано всего лишь на несколько секунд нагрева поджигающего элемента и немедленное автоматическое отключение. Учитывайте это обстоятельство при эксплуатации автомобиля.

Не забывайте также о том, что предохранитель этого устройства обслуживает ещё несколько цепей:

  • цепь патрона подключения переносной лампы;
  • цепь реле включения обогрева заднего стекла;
  • цепь самого нагревательного элемента заднего стекла.

Если хотите включить компрессор в гнездо прикуривателя, отключите обогрев заднего стекла.

expertvaz.ru

Какой предохранитель идет на прикуриватель

Как устроен предохранитель прикуривателя, и что он собой являет?

December 12, 2013

Каждый современный автомобиль сейчас укомплектовывается прикуривателем. Данная деталь хороша тем, что в нее можно подключить абсолютно любой электронный механизм, будь это зарядка для мобильного телефона или переносной компрессор. Механизм являет собой некую «розетку», в которую подключается дополнительное устройство мощностью до 12 вольт. Также в целях безопасности многие автолюбители приобретают специальный предохранитель прикуривателя. Но какую защиту он дает этому механизму, и насколько он эффективен?

Как мы уже отметили раньше, сам прикуриватель – это небольшая «розетка», в которую можно подключать любые устройства. Однако если их вольтаж будет превышать предельно допустимые нормы, тогда создается угроза поломки всего механизма. Чтобы этого не произошло, существует предохранитель прикуривателя. В случае повышенных рисков он прекращает подачу тока к

motorsmarine.ru

Предохранитель прикуривателя на ВАЗ 2109 — Auto-Self.ru

Если раньше прикуриватель служил преимущественно в качестве устройства для прикуривания сигарет, то сегодня — это одна из наиболее редко используемых функций.

В настоящий момент гнездо прикурки в основном используют для подключения дополнительного электрооборудования — зарядные устройства, навигаторы, музыкальные проигрыватели, компрессорные насосы и пр.

Внешний вид устройства

Правила эксплуатации

Если в какой-то момент прикуриватель перестанет работать, что произойдет? Все ваше дополнительное оборудование перестанет получать питание. Как результат, вы останетесь без медиацентра, навигатора, не сможете зарядить телефон и так далее.

Есть несколько важных правил, которых рекомендуется придерживаться в процессе эксплуатации своего ВАЗ 2109, оснащенного прикуривателем.

  1. Не рекомендуется напрямую через прикуриватель подключать компрессоры, которыми сегодня многие подкачивают колеса в пути. Лучше подключить его непосредственно через аккумулятор. Такие устройства потребляют много энергии, создают внушительную нагрузку на электрическую проводку автомобиля. В какой-то момент она может расплавиться, либо сгорит предохранитель.
  2. Не пытайтесь всунуть в гнездо прикурки устройства, разъемы которых больше размера прикуривателя.
  3. Не подключайте металлические предметы. Также не используйте при подключении устройства, оборудование, имеющее металлические кольца на корпусе. Они не редко вылетают, что в результате создает короткое замыкание. В лучшем случае у вас быстро сядет аккумулятор.

А что за ним

Причины

Практика показывает, что существует две основные причины отказа прикуривателя на ВАЗ 2109.

Причина

Ваши действия

Сгорел предохранитель

Искать предохранитель следует внутри монтажного блока. В зависимости от года выпуска вашей девятки, предохранитель, отвечающий на прикуриватель, обозначается F4 или F10. При его сгорании извлеките предохранитель из монтажного блока, замените новым и следите, не повторится ли ситуация. Если он вновь сгорает через время, это говорит о подкорачивании в проводке. Особенность данного предохранителя в том, что он отвечает за сразу несколько устройств, подключенных к нему. Потому проверьте состояние остальных элементов. Быть может, из-за них плавится предохранитель, а не из-за прикурки

Плохой контакт

Он может быть частично нарушен или отсутствовать полностью. Извлеките прикуриватель, проверьте, нормально ли сидят провода на клеммах, не разболталось ли устройство. Визуальный осмотр — это хорошо, но лучше все сделать точнее. Возьмите мультиметр, включите в режим вольтметра и проверьте, какое напряжение между черным и красным проводами. Если прибор показывает 12 Вольт, ищите источник неполадок в гнезде прикурки. Если напряжение отсутствует, присутствует разрыв в электропроводке.

Прикуриватели рассчитаны на определенную нагрузку, превышение которой ведет к выходу из строя агрегата. При разработке ВАЗ 2109 инженеры на тот момент вряд ли могли учесть, что прикурка будет использоваться для подключения переносных компрессоров, мощных мультимедийных центров и прочего энергопотребительного оборудования.

Не работает прикурка

Ремонт

Если поломки прикуривателя избежать не удалось, вам необходимо предпринять действия по устранению неисправностей. Для этого воспользуйтесь следующим алгоритмом действий.

  1. Проверьте, в каком текущем состоянии находится предохранитель, а также предохранители, соседствующие с F4 или F В некоторых случаях плавление одного провоцирует деформацию других плавких элементов.
  2. Если замена предохранителя желаемого результата не дала, придется разобрать прикурку.
  3. Извлеките прикуриватель полностью. В гнездо, расположенное на задней части узла, подключите контрольную лампочку и включите зажигание. Если лампа загорелась, это говорит о наличии электричества в цепи. Придется разобрать прикурку. Вы сумели определить, что проблема именно в нем, а не в электропроводке.
  4. Следует открутить крепежную гайку с задней части прикуривателя. Но предварительно зарисуйте или сфотографируйте положение контактов перед разборкой узла. Так у вас не возникнут проблемы в процессе обратной сборки.
  5. Открутите гайку, отогните металлический компонент от пластикового элемента, отсоедините металлические составляющие.
  6. Теперь перед вами слюдяная пластинка, которая выступает в роли полупроводника. Ее необходимо демонтировать.
  7. Далее собираем узел в обратной последовательности, только уже без пластины. Для установки прикурки придется немного поработать напильником, удалив часть металла для удобной посадки элемента.
  8. Разрушенный полупроводник — это наиболее редко встречающаяся проблема с прикурками на ВАЗ 2109.
  9. Более распространенная неприятность — это окисление контактов или скинутая клемма.
  10. Потому извлеките прикуриватель, визуально осмотрите состояние контактов, разъемов. При наличии подозрений на неисправность, все контакты отключите, зачистите и установите все по местам. Это касается также клемм.
  11. Либо другой вариант — нарушение целостности электропроводки. Не самый редкий случай, который потребует от вас прозвонить каждый провод, идущий на неисправный агрегат автомобиля. После этого можно убедиться, есть ли разрывы или короткие замыкания в цепи. Поврежденные провода меняются на новые.

Ремонтные работы

Работая с проводкой, клеммами и прикуривателем вообще, обязательно соблюдайте меры безопасности. Ремонт электрики на машине сопряжен с потенциальным риском, потому четко следуйте инструкциям или поручайте работу профессионалам.

auto-self.ru

Прикуриватель 2108, 2109, 21099, схема подключения


Прикуриватель автомобилей ВАЗ 2108, 2109, 21099 постоянно находится под напряжением.


Электрический ток поступает на него с вывода «30» генератора и предохранитель №12(8А) на автомобилях с монтажным блоком 17.3722 до 1998 года выпуска или предохранитель F7(16A) на автомобилях после 1998 года выпуска и монтажным блоком 2114.

Прикуриватель автомобилей ВАЗ 2108, 2109, 21099, схема подключения

Примечания и дополнеия

— Лампа освещения прикуривателя входит в систему освещения салона автомобиля ВАЗ 2108, 2109, 21099. Она запитывается через выключатель освещения приборов, лампу освещения щитка приборов, лампу подсветки рычагов отопителя. Подробнее: «Схема подключения освещения салона (внутреннего освещения) автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по схемам электрооборудования автомобилей ВАЗ 2108, 2109, 21099

— Схема включения заднего «дворника» (очистителя и омывателя заднего стекла)

— Схема включения противотуманных фар автомобилей ВАЗ 2108, 2109, 21099

— Схема включения печки автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

предохранители — когда нужна замена


Блок предохранителей Ваз 2109

Всем привет сегодня хочется рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простонародье просто девятка. Если у вас на девятке вышел из строя как либо элемент, который работает от электричества, то первым делом нужно проверить монтажный блок. А вернее предохранитель, возможно, он перегорел, и следует его заменить. Напоминаем, что при замене предохранителя на новый всегда нужно соблюдать ампераж.

Блок предохранителей на девятке находится под капотом с левой стороны, точнее со стороны водителя для того чтобы добраться до него как вы уже поняли нужно открыть капот. Ниже вы можете видеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ваз 2109 оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Монтажный блок старого образца 17.3722



Расшифровка предохранителей ваз 2109(монтажный блок старого образца)

F1 10А Резервный предохранительF2 10А Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийкиF3 10А Задние фары стоп-сигнала, плафон подсветки салонаF4 20А Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуривательF5 20А Звуковой сигнал (клаксон), выключатель клаксонаF6 30А Резервный предохранительF7 30А Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачкаF8 7,5А Резервный предохранительF9 7,5А Резервный предохранительF10 7,5А Левая габаритная фараF11 7,5А Правая габаритная фараF12 7,5А Правая фара ближнего светаF13 7,5А Левая фара ближнего светаF14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего светаF15 Правая фара дальнего светаF16 15А Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Расшифровка реле ваз 2109 (монтажный блок старого образца)

1-Работоспособность элементов очистки передней оптики

2-Работоспособность двигателя омывателя заднего стекла

3-Защита от поломки лампы поворотных сигналов и световой сигнализации

4-Защита от выхода из строя моторчика стеклоочистителей лобового стекла

5-Позволяет определить работоспособность лампы

6-Защита от перенапряжения системы обогрева заднего стекла

8-Лампы дальних фар

9-Лампы ближних фар

11-Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

12-Работа клаксона

Блок предохранителей нового образца ВАЗ 2109

1. 8А Резервный предохранитель2. 8А Резервный предохранитель3. 8А Резервный предохранитель4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки5. 3А Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза6. 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона7. 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора9. 8А Лампа левых габаритов, лампа левых задних габаритов10. 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок11. 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки12. 16А Прикуриватель, розетка для лампы переноски13. 8А Дальний свет правой фары14. 8А Дальний свет левой фары, контрольная лампа дальней оптики15. 8А Ближний свет правой фары16. 8А Ближний свет левой фары

Расшифровка реле в блоке предохранителей нового образца Ваз 2109

К1 Без него двигатель омывателя заднего стекла работать не будетК2 Отвечает за работу ламп поворотников и световую сигнализациюК3 Обеспечивает работы стеклоочистителя лобового стеклаК4 Защищает лампы стоп сигналов и габариты автомобиляК5 Обеспечивает работу фонарей дальнего светаК6 Гарантирует работу устройства омывателя оптикиК7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобилеК8 Звуковой сигнал или просто клаксонК9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателяК11 Отвечает за работу устройства обогрева заднего стеклаК12 Обеспечивает работу фонарей ближнего света

Ну вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хочется отметить, что в большинстве случаев на корпусе или на крышке монтажного блока почти всегда присутствует схема предохранителей и реле так что думаю разобраться в этом вопросе не составит труда. Всем пока.

www.tungrem.ru

Ваз 2109 предохранители: как выполняется замена

Установка блока предохранителей под капотом авто ВАЗ 2109

Одной из причин неполадок, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109. Поэтому иметь представление, как выполняется замена предохранителей ВАЗ 2109, нужна каждому водителю, а еще лучше иметь навыки такую поломку предупредить.

Функции предохранителей ВАЗ 2109

Предохранители находятся в двух блоках: один расположен под капотом, другой – внутри салона авто под панелью. Цель любого предохранителя – защита определенного прибора ВАЗ 2109 от перегрева и возгорания.При скоплении энергии в электрической цепи машин
