Как работает антиблокировочная система торможения?

Расположение компонентов антиблокировочной системы. При резком торможении на скользкой дороге могут возникнуть проблемы. Антиблокировочная система (ABS) принимает на себя это действие и бережет Ваши нервы. На самом деле, на скользкой дороге даже профессиональный водитель не может затормозить без ABS также быстро, как среднестатистический водитель с ней.

В этой статье мы рассмотрим антиблокировочные системы - зачем они нам нужны, как они устроены, как они работают, какие они бывают, и какие проблемы могут возникнуть при их использовании?

Система ABS

В теории, антиблокировочная система устроена достаточно просто. Если Вы буксуете на льду, то видите, как колеса вращаются, но сцепление с дорогой отсутствует. Это происходит из-за проскальзывания опорной площади колеса на льду. Антиблокировочная система предотвращает блокировку и проскальзывание колес, что дает Вам два преимущества: остановка происходит быстрее, и Вы сохраняете управление автомобилем во время остановки.

ABS включает в себя следующие компоненты:

  • Датчики скорости
  • Насос
  • Клапаны
  • Блок управления

Датчики скорости

Антиблокировочной системе необходимо отслеживать момент, пограничный с блокировкой колес. Датчики скорости, установленные на каждом колесе, или в некоторых случаях, на дифференциале, считывают эту информацию.

Клапаны

В тормозной системе установлены клапаны для каждого тормоза, контролируемого ABS. В некоторых системах клапан имеет 3 положения:
  • В положении 1 клапан открыт; давление от главного цилиндра передается на тормоз.
  • В положении 2 клапан блокирует линию, изолируя тормоз от главного цилиндра. Это предотвращает повышение давления при более сильном нажатии на педаль тормоза.
  • В положении 3 клапан немного снижает давление в тормозе.

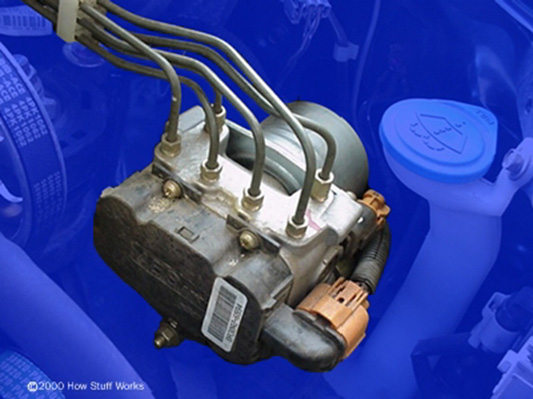

Насос

Т.к. клапан может ослаблять давление тормозов, необходимо как-то его нагнетать в исходное положение. Для этого используется насос; когда клапан стравливает давление в линии, насос нагнетает его до необходимого уровня.

Блок управления

Блок управления представляет собой компьютер. Он отслеживает показания датчиков скорости и контролирует клапаны. Насос и клапаны ABS

Работа ABS

Существуют различные варианты алгоритмов и их комбинаций для управления ABS. Мы рассмотрим принцип работы наиболее простой системы.

Блок управления непрерывно считывает показания датчиков скорости. Он отслеживает любые уменьшения скорости, которые не являются нормальными. Например, перед блокировкой колеса, скорость его вращения резко падает. При игнорировании этого, колесо останавливается намного быстрее, чем автомобиль. В идеальных условиях для остановки при скорости движения 100 км/ч, автомобилю требуется примерно 5 секунд, но колесо блокируется менее, чем за 1 секунду.

Блок управления ABS знает, что такое резкое прерывание движения невозможно, поэтому он снижает давление на тормоза до тех пор, пока не начнется ускорение, затем опять повышает давление до повторного торможения. Это происходит настолько быстро, что колесо не успевает резко изменить скорость. В результате колеса тормозят с той же скоростью, что и автомобиль, при этом колеса тормозят в положении, пограничным с блокировкой. При этом система достигает максимального тормозного усилия.

При срабатывании ABS вы почувствуете пульсацию педали тормоза; это происходит из-за быстрого открытия и закрытия клапанов. В некоторых ABS происходит до 15 циклов открытия/закрытия клапанов в секунду.

Типы антиблокировочных систем

В автомобилях используются различные типы антиблокировочных систем в зависимости от типа установленных тормозов. Мы будем рассматривать ABS по числу каналов - т.е. количеству клапанов, которые контролируются по отдельности - и количеству датчиков скорости.

Четырехканальная ABS с четырьмя датчиками
Данный тип является наилучшим. Датчики скорости установлены на каждом колесе, а также для каждого колеса установлен отдельный клапан. При таком типе ABS, блок управления контролирует каждое колесо в отдельности для обеспечения наивысшего усилия торможения.

Трехканальная ABS с тремя датчиками
Обычно такой тип используется на небольших грузовиках (пикапах) при действии ABS на все четыре колеса. Передние колеса имеют два датчика и клапана, по одному для каждого колеса, а для задних колес устанавливается один датчик и клапан. Датчик скорости задних колес расположен на заднем мосту.

Такая система предусматривает индивидуальный контроль для каждого переднего колеса, обеспечивая максимального усилия торможения. Задние же колеса отслеживаются в паре, т.е. для срабатывания ABS необходима блокировка обоих задних колес. Такой тип ABS допускает блокировку одного заднего колеса при торможения, что снижает его эффективность.

Одноканальная ABS с одним датчиком
Такой тип обычно устанавливается на небольших грузовиках (пикапах) при действии ABS только на задние колеса. Такая ABS имеет только один клапан для контроля обоих задних колес и один датчик, расположенный на заднем мосту.

Данный тип функционирует также, как и задняя часть трехканальной ABS. Задние колеса отслеживаются в паре, т.е. для срабатывания ABS необходима блокировка обоих задних колес. Такой тип ABS допускает блокировку одного заднего колеса при торможения, что снижает его эффективность.

Такую ABS легко узнать. Обычно она имеет одну тормозную магистраль, идущую к обоим задних колесам через тройник. Вы также можете найти датчик скорости по электрическому соединению рядом с дифференциалом заднего моста.

Часто задаваемые вопросы по ABS

Нужно ли мне тормозить прерывистым нажатием на педаль тормоза на скользкой дороге?
При езде на автомобиле, оборудованном ABS, не нужно тормозить прерывистым нажатием на педаль. Прерывистое нажатие на педаль тормоза используется при торможении автомобиля без ABS для предотвращения блокировки колес и сохранения управления машиной. В автомобилях с ABS блокировка колес не происходит никогда, поэтому прерывистое нажатие на педаль лишь продлит время остановки.

При экстренном торможении на автомобиле с ABS необходимо уверенно нажимать на педаль тормоза и удерживать ее нажатой, пока ABS осуществляет торможение. Вы можете почувствовать сильную пульсацию педали, но так и должно быть, не отпускайте педаль.

Правда ли работает антиблокировочная система?
ABS делает торможение более эффективным. Она предотвращает блокировку колес и обеспечивает наименьший тормозной путь на скользкой дороге. Но способствует ли ABS предотвращению ДТП?

Американский институт дорожной безопасности провел ряд исследований для определения, насколько часто автомобили ABS участвуют в ДТП со смертельным исходом. Результаты исследования 1996 г. показали, что ABS не предотвращает возникновение ДТП со смертельным исходом. Также было отмечено, что автомобили с ABS реже участвуют в ДТП со смертельным исходом для водителя и пассажиров автомобиля, с которым произошло столкновение, но чаще со смертельным исходом для водителя и пассажиров машины с ABS, особенно при ДТП с участием одного автомобиля.

По этой причине до сих пор ведутся споры по поводу эффективности ABS. Некоторые считают, что водители автомобилей с ABS неправильно осуществляют торможение и отпускают педаль, когда чувствуют ее пульсацию. Некоторые считают, что если ABS позволяет управлять автомобилем при экстренном торможении, то многие в приступе паники съезжают с дороги и разбиваются.

Последние исследования показывают, что автомобили, оборудованные ABS, реже участвуют в ДТП, однако это еще не является основанием полагать, что ABS повышает безопасность движения.

Схема расположения компонентов ABS

Давайте соединим все части ABS вместе и посмотрим, как она работает. На рисунке представлен как пример, так и крупный план расположения компонентов ABS в автомобиле.
Компоненты антиблокировочной системы.

www.exist.ru

Что такое ABS в автомобиле, принцип работы и описание возможных неисправностей АБС

Добрый день, дорогие друзья. Сегодня рассмотрим очередную ступень развития классической тормозной системы – тормоза с антиблокировочной системой. Именно так расшифровывается аббревиатура ABS. Познакомимся, как она работает, основные ее неисправности.

Устройство, назначение и принцип работы ABS в автомобиле

Устройство, назначение и принцип работы ABS в автомобиле

Что такое ABS на автомобиле

Это система, препятствующая блокированию колес во время экстренного торможения или на скользкой поверхности. Опасность блокировки колес состоит в том, что в случае резкого нажатия на тормоз, водитель может потерять управление автомобилем. Известно, что при заблокированных колесах управлять машиной проблематично, она не слушается руля, а двигается по своей траектории за счет инерции и скольжения блокированных колес. В лучшем случае увеличится тормозной путь, в худшем – сорвется в неконтролируемый занос. Если они будут хоть немного вращаться, то можно свернуть в сторону, изменить направление движения и избежать столкновения.

Именно для предотвращения таких опасных ситуаций была создана антиблокировочная система (АБС). Она понимает, что если колесо резко прекратило вращение, а автомобиль сохраняет при этом скорость, то произошло экстренное торможение и нужно водителю помочь не потерять контроль над авто. Она ослабляет давление на тормозные механизмы этого колеса, разрешая ему вращаться, а не скользить по поверхности. Вы подумаете, что при этом увеличивается тормозной путь и столкновения не избежать, ведь колодки отошли от диска. Это не так, за считанные доли секунды она вновь сомкнет колодки, и механизм заблокируется. Если скорость транспортного средства остается выше определенного уровня, она вновь вступит в работу и «отпустит» тормоза, освободив колесо. Это процесс будет происходить до тех пор, пока авто не остановится или водитель не ослабит педаль тормоза.

Назначение АБС в автомобиле

Назначение АБС в автомобиле

В случае необходимости АБС «сковывает» и отпускает колеса, на этом основан принцип ее работы.

По поводу тормозного пути на дорогах с разным покрытием, стоит поговорить отдельно. Да, она уменьшает его на асфальтированных дорогах, колеса не скользят, а планомерно замедляются. На грунтовых дорогах или покрытых рыхлым снегом, длина торможения будет выше, чем у автомобиля без «помощника». Это обусловлено тем, что при резком нажатии на тормоз, у авто, не оборудованном АБС, колеса блокируются, и перед ними образуется препятствие в виде снега или песка (щебня, грунта и т.д.). Эта своеобразная стена под покрышкой быстрее останавливает машину. Антиблокировочная система не дает колесам блокироваться, они не «собирают» перед собой насыпь из дорожного покрытия, которое помогало бы остановиться, они продолжают свободно вращаться. В этом случае тормозной путь увеличивается.

Это наглядно продемонстрировано на видео ниже.

Как работает ABS на автомобиле

Прежде чем разобрать, как она функционирует, предлагаю познакомиться с ее устройством и назначением компонентов.

Устройство антиблокировочной системы

  1. Датчики ускорения, установленные на ступицах колес
  2. Управляющие клапаны, встроенные в тормозную магистраль. Они находятся в гидроблоке. Есть впускные, которые контролируют подачу тормозной жидкости к механизму тормоза определенного колеса и выпускные – травят давление обратно в систему
  3. Электронный блок управления (ЭБУ), который получает сигналы от датчиков и управляет клапанами. Он принимает решение, разблокировать колесо или нет. Он диагностирует всю систему и сигнализирует о поломках, сообщая коды неисправности ABS.
  4. Электронасос. Перекачивает тормозную жидкость обратно в главный тормозной цилиндр. Поэтому водитель чувствует небольшие удары в педаль при работе системы.

Устройство антиблокировочной системы автомобиля

Устройство антиблокировочной системы автомобиля

Рассмотрим основные компоненты подробно.

Как работает датчик антиблокировочной системы

Как говорилось выше, системы, для своей корректной работы, должна знать частоту вращения каждого колеса. Для ее контроля используют датчики, закрепленные на ступицах. Но одного его не достаточно. Там же закреплено импульсное кольцо, вращающееся вместе с колесом. Оно выглядит как шестеренка.

как работает пассивный датчик ABS

как работает пассивный датчик ABS

Датчик состоит из постоянного магнита и катушки в его корпусе – пассивный. Он закреплен и не подвержен вращению колеса. Его конец направлен в сторону зубьев кольца и при вращении его меняется магнитное поле постоянного магнита. Это изменение создает ток на катушке, который передается в блок управления. Недостатком такой конструкции является то, что фиксировать изменение частоты вращения начинает только при скорости выше 5-7 км/ч.

Преимуществом такого вида является высокая износостойкость, прочность. На работоспособность не влияет грязь, которая может облепить его. Неисправность может проявиться только в физической поломке. Были редкие случаи, что обламывалось кольцо, оно свободно вращалось на оси ступицы в независимости от колеса. Физическое повреждение сенсора, но это в исключительных случаях. О поломках АБС подробнее поговорим ниже.

Для контроля всего диапазона скоростей были изобретены активные датчики ABS. Они разделяются на два вида по принципу работы:

  1. Основанные на эффекте Холла
  2. Магниторезистивные – реагирующие на изменение магнитного сопротивления, направления магнитного поля относительно постоянных магнитов

Датчики Холла

Принцип работы основан на возникновении разности потенциала на поперечных краях электропроводной пластины, при помещении ее в магнитное поле. При этом на пластину в продольном направлении нужно подать постоянный ток. Все это помещается в корпус с электронной схемой, которая создает цифровой сигнал, передающий на блок управления. Кроме этого, в конструкцию включено, как и в случаях пассивных датчиков, импульсное кольцо. Оно может иметь форму шестерни или кольца с намагниченными участками.

На токопроводящую пластину датчика подается постоянное напряжение, схема преобразует полученное напряжение при нахождении ее в магнитном поле. Если колесо не вращается, то этого сигнала не будет вообще, или его амплитуда меняться не будет. ЭБУ понимает, что колесо не крутится, а так как скорость авто равна нулю, то ничего делать с тормозами не будет. Импульсное кольцо вместе с колесом начинает вращаться, амплитуда сигнала увеличивается, чем выше частота вращения, тем больше она будет. Блок управления видит, что машина ускоряется и пропорционально ускорению увеличивается скорость вращения колес.

Датчик Холла в ABS

Датчик Холла в ABS

При резком нажатии на тормоз, импульсное кольцо остановится, амплитуда сигнала, формирующего датчиком, упадет, а скорость авто высокая, значит, предпринята попытка экстренного. В этом случае электронный блок начнет работу по разблокированию остановленного колеса.

Недостатки – подача постоянного напряжения на сенсор, вероятность выхода из строя микросхемы, влияние электромагнитных помех.
Плюсы – замеряют частоту вращения диска при скорости авто от 0 км/ч

Магниторезистивные датчики

Их принцип работы схож на предыдущие. Только в этом случае, микросхема снимает с пластины не напряжение, возникающее в результате поперечного возникновения разности потенциалов токопроводящего элемента, проходящего через постоянное магнитное поле, а изменение сопротивления на проводнике. Формируется сигнал, передающийся на блок управления.

Магниторезистивный датчик АБС

Магниторезистивный датчик АБС

В этой конструкции также есть импульсное кольцо, закрепленное на ступице. Оно имеет намагниченные участки. За счет прохождения их через датчик и происходит изменение сопротивления. Преимущества и недостатки подобных систем такие же, как и у ранее рассмотренных.

Гидравлический блок АБС

Его задача – перекрывать давление на тормозные механизмы от главного цилиндра и перекачивать жидкость обратно в ГТЦ. За это отвечают впускные и выпускные клапаны. Они расположены в корпусе гидропривода. Управляются соленоидами. Есть напряжение на нем – он открылся, нет – закрылся.

Он состоит из трех частей, собранный в одном корпусе:

  1. Система управления клапанами
  2. Клапанный блок
  3. Электронасос

Устройство гидроблока АБС

Устройство гидроблока АБС
Как он работает

При получении команды от блока управления, что колесо заблокировано, закрывается впускной клапан. Он перекрывает подачу жидкости на рабочий цилиндр того колеса. Даже, если продолжаете жать на педаль тормоза, давление в этом контуре расти уже не будет. Чтобы снизить его и «отпустить» колодки включается электродвигатель, открывается выпускной клапан и жидкость перекачивается в главный цилиндр. Если и дальше давите на тормоз, то в этот момент на педали почувствуете легкие удары – это насос пытается вернуть тормозную жидкость в главный тормозной цилиндр.

Разблокировав колесо, закрывается выпускной клапан и останавливается насос. Открывается впускной и давление тормозной жидкости вновь начинает сжимать колодки до полной блокировки колеса. Если держите педаль тормоза нажатой, то система вновь вступает в работу, освобождая диск от колодок. Цикл работы ABS происходить до 10 раз в секунду, пока не отпустите тормоза или машина не остановится.

Как работает система в целом

Теперь соберем полученные знания в кучу и рассмотрим, как работает АБС на автомобиле. Во время движения автомобиля датчики считывают частоту вращения колес. При экстренном торможении или замедлении на скользкой поверхности, колесо может заблокироваться. В это момент, сенсор сигнализирует электронному блоку, что скорость вращения равна нулю.

ЭБУ принимает сигнал, смотрит на общую скорость автомобиля и если она выше определенного уровня, обычно это 7 км/ч, дает сигнал на гидроблок. Включается соленоид клапана, перекрывая подачу жидкости в тот контур, колесо которого заблокировано. Открывается выпускной клапан и включается электромотор. Перекачивается тормозуха обратно в главный тормозной цилиндр, снижается давление в этом контуре и разблокируется тормозной механизм.

Частота вращения колеса возрастает. Блок это видит и отключает мотор гидравлического блока, закрывает выпускной клапан и открывает впускной. Давление в контуре возрастает, колодки опять смыкают диск, колесо вновь блокируется. «Мозги» системы видят, что скорость авто высокая, вы давите на педаль, и повторяет цикл с электродвигателем и клапанами заново.

Таких повторений может быть много. До полной остановки машины или пока человек не уменьшит степень нажатия на педаль тормоза.

Но, вследствие того, что система снабжена электрическими датчиками и микросхемами контроля, она может выйти из строя, вся или отдельные компоненты. Сейчас поговорим о неполадках.

Неисправности ABS

Вы уже знаете, что в системе есть сенсоры слежения, чем они технологичнее, тем чаше они могут ломаться. Но это одна из возможных причин отказа антиблокировочной системы. Чтобы прийти к выводу, что АБС «накрылась» медным тазом, нужно обратить внимание на индикатор на панели приборов. Если он более 10 секунд или моргает во время торможения, тогда стоит напрячься – где-то пошел сбой. Бывает такое, что некоторые автолюбители, пренебрегая правила безопасности, устанавливают на разные оси зимнюю резину с шипами и без. В этом случае, система видит разную частоту вращения колес передней и задней осей и начинает «ругаться». Если вы не такие и лампочка аварии ABS горит постоянно, то разберем основные причины поломки системы.

неисправности системы АБС

неисправности системы АБС
  1. Обрывы проводов от датчиков к электронному блоку или его неисправность. Диагностируется визуальным осмотром линий и тестирование спецоборудование ЭБУ.
  2. Окисление контактов, выход из строя сенсоров движения, о которых говорилось выше. Возможно «пробит» провод или сам датчик на «массу». В этом случае будет гореть ошибка, но АБС работать будет. Проверяем все разъемы, а их достаточно, чистим от окислов и грязи. Визуально проверяем провода и корпуса считывающих элементов, может они перетерлись.
  3. Ошибка может выскочить из-за разного давления в шинах или рисунке протектора покрышки. Из-за этого, одно из колес притормаживает, человеческий глаз этого не видит, а система – да. Неравномерный износ шин также является причиной «ругательства» ABS.
  4. Поломки в гидроблоке или электронасосе. Разрушение импульсного диска, появление люфтов в ступичных подшипниках или повреждение сепараторов. Механическое повреждение любого элемента.
  5. Перегорел предохранитель.

Важно! При выходе из строя антиблокировочной системы тормоза автомобиля остаются в работе

Как бы не была сложна АБС, большинство неисправностей можно самостоятельно диагностировать и решить в гаражных условиях. Зачастую выходят из строя датчика. Виной этому их расположение. Если визуальный осмотр не принес результатов, и проблемы остались, то придется обратиться к специалистам, которые смогут провести диагностику и по ошибкам в электронном блоке управления определиться с поломками.

Заключение

Теперь знаете, что такое ABS на автомобили, но хочется отметить, что этому электронному помощнику, предназначенному не терять управление автомобилем при экстренном торможении, не стоит слепо доверять. На дорогах с разным покрытием он может увеличить тормозной путь, повести себя совершенно неожиданно. Поэтому главным все равно остается водитель.

На его основе были созданы другие электронные системы: стабилизации, антипробуксовочная система и т.д. Она заложила основу для создания целого комплекса активной безопасности, о компонентах которого поговорим в других статьях. Подписывайтесь, чтобы не пропустить их. Всем удачи на дорогах!!!

Видео по теме

avtoyoutube.ru

Как работает АБС (антиблокировочная система abs)

Содержание статьи

Почему “антиблокировочная”?

Плавно нажимая на педаль тормоза, мы замедляем движение автомобиля до полной его остановки. Однако, бывает, что нужно остановиться мгновенно, мы резко жмем на педаль, вот тогда и возникает опасность “юза”, т.е. скольжения заблокированных колес по скользкой дороге, при котором автомобиль не слушается поворота руля. В автошколах инструктор по вождению учит: на мокром асфальте эффективней гасить скорость “толчками”, быстро нажимая и отпуская педаль тормоза, ощущая при этом границу скольжения и стараясь не перейти ее. Скажите, кто в минуту опасности вспомнит подобные наставления? Статистика неумолима – 10% аварий происходит из-за того, что заблокированные передние колеса на льду, снегу и мокром асфальте не могут изменить направления движения автомобиля. Что делать? Люди придумали антиблокировочную систему (ABS), т.е. ряд устройств, которые при торможении автомобиля, вне зависимости от действий водителя, предотвращают блокировку колес. Таким образом, автомобиль с ABS на скользкой поверхности дороги при необходимости в экстренной остановке не только не “проскочит” с невращающимися колесами вперед, не только не потеряет управление (иногда от этого зависит жизнь пешеходов), но и, возможно, не вылетит с проезжей части со всеми вытекающими из этого последствиями.

Как работает ABS?

Схема АБССхема АБС

Замечено, что максимальное сцепление колеса с поверхностью дороги (будь это сухой или мокрый асфальт, мокрая брусчатка или укатанный снег) достигается при некотором, а точнее 15-30 процентном относительном его проскальзывании. Именно это проскальзывание и является тем единственно допустимым и желательным, которое обеспечивается настройкой элементов системы. Что же это за элементы? Во-первых, заметим, что ABS работает, создавая импульсы давления тормозной жидкости, которые передаются колесам. Т.е. наставления инструктора выполняет за человека электроника и исполнительные механизмы, делая это самым оптимальным образом. Все существующие на автомобилях ABS включают в себя три главных составляющих: датчики, установленные на колесах и регистрирующие скорость их вращения, электронный блок обработки данных и модулятор или даже блок модуляторов, который и меняет циклически давление в тормозной магистрали.

Датчики. Представьте себе, что на ступице колеса закреплен зубчатый венец. Датчик неподвижно крепится над торцом венца. Он состоит из магнитного сердечника, расположенного внутри катушки. При вращении зубчатого венца в катушке индуцируется электрический ток, частота которого прямо пропорциональна угловой скорости вращения колеса. Полученная таким образом от датчика информация передается по проводу электронному блоку управления.

Электронный блок управления. Получая информацию, что называется “с колес”, блок управления отслеживает моменты их блокировки. А так как блокировка происходит от переизбытка давления тормозной жидкости в магистрали, подводящей ее к колесу, “мозг” вырабатывает команду: “снизить давление!”

Модуляторы. Выполняют эту команду модуляторы, содержащие, как правило, два электромагнитных клапана. Первый перекрывает доступ жидкости в магистраль, идущую от главного цилиндра к колесу, второй – при избыточном давлении открывает путь тормозной жидкости в резервуар гидроаккумулятора низкого давления (демпфер).

ABS бывают разные

В самых дорогих, а значит, и самых эффективных четырехканальных системах каждое колесо имеет индивидуальное регулирование давления тормозной жидкости. Естественно, что количество датчиков угловой скорости, модуляторов давления и каналов управления в этом случае равно числу колес. Все четырёхканальные системы выполняют функцию EBD (регулировку тормозных усилий по осям). Дешевые обходятся одним общим модулятором и одним каналом управления. В таких ABS растормаживание всех колёс происходит при блокировке хотя бы одного. Наибольшее применение получила система с четырьмя датчиками, но с двумя модуляторами (по одному на ось) и двумя каналами управления. В них регулировка давления на оси происходит по сигналу датчика или худшего колеса, или лучшего. Наконец, выпускают трехканальную систему. Три модулятора этой системы обслуживают три канала, производя индивидуальное регулирование давления тормозной жидкости в магистралях передних колес по отдельности и обеих задних колес.

Вы думаете, что давление тормозной жидкости в тормозной магистрали создается только главным тормозным цилиндром? Отнюдь нет. Часто ему помогает специальный, встроенный в систему гидронасос. В новейших ABS с помощью компьютера оценивается динамика движения автомобиля, угол наклона дорожного полотна, сцепление с поверхностью дороги, влияние включенного круиз-контроля при замедлении автомобиля и другие факторы и, на основании этой информации определяет какое нужно давление в тормозной магистрали. Определив необходимую величину давления, ее обеспечивают подачей или стравливанием тормозной жидкости в гидроаккумулятор.

На большинстве автомобилей с антиблокировочными системами торможение на рыхлом снегу и на гравии будет намного больше, чем на остальных автомобилях (из-за эффекта сбора валика грунта или снега перед заблокированным колесом). На последних ABS блоки распознают тип опорной поверхности по относительному скольжению и допускают возможность блокировки колёс. Такие системы не зажгут лампочку неисправности при прокрутке колёс на подъёмнике (например при диагностике ступичных подшипников), хотя в памяти это обязательно отметят.

ABS – друг водителя

Перейдем теперь от теории к практике. Почему все-таки нужно стремиться приобрести автомобиль с ABS? В экстренной ситуации, когда инстинктивно вы с силой жмете на педаль тормоза, при любых, даже самых неблагоприятных дорожных условиях, автомобиль не развернет, не уведет с заданного курса. Напротив, управляемость машины сохранится, это значит, что вы сможете объехать препятствие, а при торможении на скользком повороте избежать заноса. Работа ABS сопровождается импульсными толчками на педали тормоза (их сила зависит от конкретной марки автомобиля) и звуком “трещетки”, который исходит из блока модуляторов. Об исправности системы сигнализирует световой индикатор (с надписью “ABS”) на приборном щитке. Индикатор загорается при включенном зажигании и гаснет через 2-3 секунды после пуска двигателя. Если сигнал подается при работающем двигателе – есть повод для беспокойства, нужно ехать на СТО диагностировать и, возможно, ремонтировать систему.

Следует помнить о том, что торможение автомобиля с ABS не должно быть многократным и прерывистым. Тормозную педаль необходимо удерживать нажатой со значительным усилием во время процесса торможения – система сама обеспечит наименьший тормозной путь. Чтобы сделать такой простой вывод в США, например, потребовалось провести изучение причин достаточно большого количества автомобильных аварий в 1986-95 годах, в период массового внедрения ABS на американских автомобилях. Специалисты Страхового Института Безопасности Движения на Автострадах (Insurance Institute for Highway Safety) сначала не верили полученной статистике: вероятность гибели пассажиров при столкновении двух автомобилей, двигавшихся по сухому асфальту, оснащенных ABS была на 42% выше, чем при авариях машин без ABS. Оказалось, что во всех случаях водители, пересевшие с автомобилей, оснащенных обычными тормозными системами на модели с ABS допускали ошибку: они по привычке импульсивно нажимали на педаль при торможении и этим дезинформировали электронный блок управления, что и приводило к снижению эффективности торможения в ряде случаев до опасной черты.

На сухой дороге ABS может уменьшить тормозной путь автомобиля примерно на 20% по сравнению с тормозным путем машин с заблокированными колесами. На снегу, льду, мокром асфальте разница, естественно, будет намного больше. Замечено: применение ABS способствует увеличению срока службы шин. Установка ABS ненамного повышает стоимость автомобиля, не усложняет его техническое обслуживание и не требует от водителя каких-то особых навыков управления. Постоянное совершенствование конструкции систем вместе со снижением их стоимости вскоре приведет к тому, что они станут неотъемлемой, стандартной частью легковых автомобилей всех классов.

И всё же ABS не панацея

Специалисты считают, что наличие в автомобиле ABS создает у водителя иллюзию безопасности, в результате чего он не учитывает, что ABS не создает сцепления с дорогой – это прерогатива протектора и размеров пятна контакта покрышек колес. Да, ABS предотвратит блокировку тормозов и позволит сохранить контроль над курсовой устойчивостью и поворачиваемостью, но она не гарантирует уменьшения тормозного пути. Когда речь идет о сухих и нескользких дорогах, бывает как раз наоборот – тормозной путь оказывается больше, чем у обычного автомобиля, но понимание этого приходит, к сожалению, слишком поздно.

Другой вопрос – могут ли ABS всегда достоверно распознавать ситуацию? Помнится, журналисты World Off Road во время испытаний внедорожников моделировали неудачный въезд на холм: потеря сцепления на полпути вверх, сильное нажатие на педаль тормоза, чтобы удержать машину на склоне, включение задней передачи – и мягкий спуск с горы, используя торможение двигателем. Все шло нормально, пока не пришел черед Ford Explorer, а затем и Mitsubishi Pajero, оснащенных ABS. Джипы упрямо скатывались с холма, несмотря на то, что испытатели выжимали педаль тормоза до упора: система воспринимала небольшое скольжение вниз на сыпучем склоне и резкое нажатие на тормоз в этот момент как команду разблокировать колеса. В результате и Ford, и Mitsubishi не могли удержаться на склоне без применения “ручника”. Нетрудно представить, чем чревата подобная ситуация в реальной жизни, если склон достаточно длинный, коллизия приключилась ближе к вершине, водитель растерялся (или не действует стояночный тормоз), а сзади уже пристроилась какая-нибудь машина.

Словом, как бы ни была хороша ABS в плане улучшения активной безопасности автомобиля, главным по-прежнему остается водитель, который обязан критически осмысливать дорожную ситуацию и реальные возможности своего “железного друга”.

Проблемы эксплуатации ABS

Заметим, что современные ABS обладают достаточно высокой надежностью и могут длительное время работать не выходя из строя. Электронные блоки ABS отказывают крайне редко, поскольку защищены специальными реле и предохранителями, и если такая неисправность все-таки случилась, то ее причина нередко бывает связана с нарушениями правил и рекомендаций, о которых упомянем чуть ниже. Самыми же уязвимыми в схеме ABS являются колесные датчики, располагаемые вблизи вращающихся деталей ступицы или полуосей. Место расположения этих датчиков благополучным никак не назовешь: различные загрязнения или даже слишком большой люфт в подшипниках ступицы способны вызывать сбои в работе датчиков, которые и становятся чаще всего виновниками неполадок в работе ABS.

Кроме того, на работоспособность ABS влияет величина напряжения между клеммами аккумулятора. При уменьшении напряжения до 10,5 В и ниже ABS вообще может самостоятельно выключиться через предохранительный электронный блок. Предохранительное реле может также сработать при недопустимых колебаниях и всплесках напряжения в сети автомобиля. Чтобы этого не случилось, нельзя разъединять электрические разъемы при включенном зажигании и работающем двигателе, необходимо строго следить за состоянием контактных соединений на генераторе. Если приходится заводить двигатель методом “прикуривания” от постороннего аккумулятора либо предоставлять для этой цели в качестве “донора” собственный автомобиль, соблюдайте следующие правила. При подсоединении проводов от внешнего аккумулятора необходимо, чтобы зажигание на вашем автомобиле было выключено (ключ из замка вынут). Пусть подзарядится ваш АКБ 5-10 минут. Перед запуском вашего автомобиля «донор» нужно заглушить и выключить зажигание, только потом включать зажигание и заводить свой. Это сохранит генератор на «доноре», а многие электронные блоки на вашем автомомбиле.

Что еще? Если автомобилю потребовался ремонт с применением сварки, то перед началом работ следует отсоединить проводку от электронного блока управления ABS. Кроме того, этот блок не рекомендуется подвергать нагреву свыше 85 градусов по Цельсию более двух часов. Это к тому, если автомобиль предполагается красить, а затем сушить горячим методом в специальной камере.

О том, что ABS неисправна, свидетельствует загорание контрольной лампы на панели приборов. Слишком нервно реагировать на это не следует, без тормозов автомобиль не останется, но при торможении будет вести себя как машина, в которой ABS отсутствует. Если контрольная лампочка ABS загорелась во время движения, необходимо остановить автомобиль, заглушить двигатель и проверить напряжение между клеммами аккумулятора. Если оно окажется ниже 10,5 В, то можно продолжать движение, а при первой возможности зарядить аккумулятор. Если лампочка ABS периодически загорается и гаснет, то, скорее всего, барахлит какой-нибудь контакт в электрической цепи ABS. Автомобиль следует загнать на смотровую канаву, проверить все провода и зачистить электрические контакты. Если причина мигания лампы ABS не будет обнаружена, то дальнейшие поиски неисправности следует продолжить в специализированном автосервисе.

Существует ряд особенностей, связанных с обслуживанием или ремонтом тормозной системы с ABS. Например, перед заменой тормозной жидкости следует разрядить аккумулятор давления в гидроблоке ABS. Для этого при выключенном зажигании необходимо раз двадцать нажать на педаль тормоза.

avtonov.info

Как уcтроена и работает ABS

АBS. Зашифрованные в этой аббревиатуре слова разные: например, по-немецки Antiblockiersystem, по-английски Anti-lock Brake System, есть даже устойчивое русскоязычное словосочетание «антиблокировочная система», но перевод и значение у них единые. Это система, которая не даёт колёсам блокироваться во время экстренного торможения и регулирует усилия, создаваемые тормозными механизмами. Главная задача системы триедина — дать водителю возможность управлять автомобилем, сохранить курсовую устойчивость и обеспечить наиболее эффективное замедление во время экстренного торможения.

Создание

Идея создать систему, предотвращающую блокировку колес, родилась еще до Второй мировой войны. Применять ABS изначально планировали в авиации. Но используемые в то время технологии и материалы не позволяли реализовать ее в массовом производстве, а уж тем более на серийном автомобиле. В 1964 году инженеры Mercedes совместно со специалистами компаний Teldix и Robert Bosch плотно взялись за дело. Для начала собрали все патенты и отчёты за последние пару десятков лет, в которых упоминалось о распределении тормозных усилий между колёсами.

Основные элементы любой ABS: блок управления и исполнительный механизм гидроагрегата (1), датчики скорости вращения колес (2). Гидроагрегат регулирует давление в контурах тормозной системы при помощи гидроаккумулятора, электрогидронасоса обратного хода и управляющих электрогидравлических клапанов. На схеме приведена четырёхканальная ABS, которая способна регулировать давление отдельно в каждой из четырёх тормозных магистралей.
желтый — информационные кабели;
красный — тормозной контур переднего правого и левого заднего колес;
синий — тормозной контур переднего левого и заднего правого колес

У всех современных систем четыре датчика, отслеживающих скорость вращения колес, и четыре пары клапанов – по два на каждый контур или канал тормозной системы. Такие системы называют 4-канальными. Они позволяют индивидуально регулировать тормозные усилия на каждом колесе, добиваясь максимально эффективного замедления

Исследования принесли результаты, например, помогли определиться с функциональной схемой ABS. Датчики (тогда лишь на передней оси) измеряли скорости вращения каждого колеса. Эти измерения регистрировал и сравнивал блок управления и при необходимости давал поправки исполнительному устройству скорректировать давление в каком-либо контуре тормозной системы. На бумаге все выходило довольно гладко. Но в реальных ситуациях ABS работала нечетко, на изменение сцепления колес с дорогой реагировала с запаздываниями, да и надежностью не славилась.

Еще в 1936 году компания Bosch зарегистрировала патент на «механизм, предотвращающий блокировку колёс моторных транспортных средств». Но лишь с внедрением электроники инженеры смогли разработать антиблокировочную тормозную систему (ABS 1), пригодную для использования на автомобиле

Одним из первых значимых шагов на пути к серийному производству стала замена в 1967 году механических датчиков на колесах бесконтактными, использующими принцип электромагнитной индукции. Преимущества очевидны: они не изнашиваются, устойчивы к механическим воздействиям, нет ложных срабатываний. Именно с такими сенсорами в 1970 году Mercedes представил общественности первую ABS c электронным управлением для легковушек, грузовиков и автобусов. Датчики передавали сигналы блоку, а тот управлял гидравлическим модулем, установленным между главным тормозным цилиндром и суппортами.

В 1978 году Mercedes-Benz первым в мире из автопроизводителей представил ABS на серийном S-Klasse. Опция добавляла к цене автомобиля 2217 марок. Чуть позже ту же ABS 2 примерила и БМВ 7-серии. И сегодня более двух третей всех новых автомобилей в мире оборудовано антиблокировочной системой тормозов

Принцип первой ABS заложен и в самой современной системе. Датчики отслеживают скорости вращения каждого колеса, блок управления сравнивает показания и подает команды электромагнитным клапанам гидромодуля, регулирующим давление в тормозной системе, — по паре (впускной и выпускной) на каждый контур. При экстренном торможении клапаны работают с частотой несколько десятков раз в секунду (15-20 Гц в зависимости от системы) — именно их стрекот мы слышим, когда колеса блокируются-разблокируются. При этом давление в одном или сразу нескольких контурах мгновенно поднимается и тут же стравливается, а колодки, соответственно, сжимают и отпускают диск, обеспечивая то самое прерывистое торможение.

Появление цифровой электроники позволило сделать блок управления компактнее и разместить его прямо на гидромодуле. Bosch впервые реализовал такую схему в 1989 году, выпустив модель ABS 2E

Первые системы базировались на аналоговой технике, которая часто выдавала ошибки, сами монтажные схемы были сложными и громоздкими. А уровень развития «цифры» был тогда несравнимо низок — первые микропроцессоры, появившиеся в начале 1970-х, для управления антиблокировочной системой не подходили. Лишь через 5 лет Bosch сделала полностью цифровой блок управления. Электронная начинка стала почти на порядок компактнее — блок ABS 1 состоял примерно из 1000 компонентов, и всего 140 было в «мозгах» системы второго поколения. Кроме этого, работать ABS стала почти безотказно и в разы быстрее — электроника за миллисекунды обрабатывала данные с колесных датчиков и посылала командные импульсы гидромодулю.

В середине 1990-х годов антиблокировочные тормозные системы стали устанавливать и на мотоциклы. Они предотвращали блокировку переднего колеса и полет седока через руль. На верхней схеме показано преимущество, которое даёт АБС при торможении среднестатистического мотоциклиста на сухом асфальте со скорости 100 км/ч.

Многие современные системы мотоциклов работают, даже если водитель нажал только на задний или передний тормоз.

Дальнейшая эволюция антиблокировочных систем шла в двух направлениях — совершенствование гидравлики и электроники. Для примера рассмотрим развитие ABS от Bosch, который не только является родоначальником антиблокировочной системы, но и основным поставщиком для большинства автопроизводителей, в том числе и российских.

Самым мощным поставщиком компонентов ABS является Bosch, который поставляет комплектующие для большинства моделей. Для Chrysler и Jeep работает Bendix Corporation, для Ford, GM, Chrysler — Continental Automotiv Systems. Infiniti и Lexus используют детали фирмы Nippondenso, а их земляки Mazda и Honda — Sumitomo. А ещё разработкой и выпуском компонентов ABS занимаются Aisin Advics, Delphi, Hitachi, ITT Automotive, Mando Corporation, Nissin Kogyo, Teves, TRW и WABCO

Итак, вскоре после появления компактной цифровой начинки блок управления переехал на гидромодуль. Это не только упростило жизнь сборщикам и компоновщикам автомобиля, но и снизило себестоимость системы. Следующее поколение ABS 5, которое стало не только легче и быстрее, получило более совершенную механику, в том числе и блок новых по конструкции электромагнитных клапанов. Теперь антиблокировочная система позволила реализовать дополнительные функции, в частности, программу EBD (Electronic Brake Distribution), дозирующую силу торможения для каждого колеса по отдельности, программу TSC (Traction control system), которая борется с пробуксовками, и программу, контролирующую поперечную динамику, — ESP (Electronic Stability Program). Реализация этих функции потребовала управления двигателем — так, например, когда электроника фиксирует пробуксовку или поперечные скольжения, она автоматически уменьшает подачу топлива.

На смену механическим колесным датчикам пришли индуктивные. Их принцип работы прост: при движении автомобиля в катушке датчика индуцируется электрический ток. Его частота прямо пропорциональна скорости вращения колеса. Со временем они стали измерять не только скорость вращения, но и направление. Сейчас на некоторых моделях датчики встраивают в ступичные подшипники

Эволюция систем ABS, выпущенных фирмой Bosch. С развитием технологий гидромодуль терял в массе, электронный блок становился не только компактнее и расторопнее, но и получал больший объем памяти, а вместе с ним и дополнительные функции

Современные системы построены по модульному принципу. Например, девятое поколение поддерживает множество функций, повышающих комфорт и безопасность — электроника способна предотвращать откат автомобиля при старте в гору, регулировать скорость спуска с горы (реализуется на кроссоверах и внедорожниках) и даже автоматически экстренно останавливать автомобиль (подробнее о таких системах можно прочитать здесь). Причем автопроизводитель приобретает тот набор, который ему необходим для конкретного автомобиля. А разработчик ABS собирает ему агрегат из соответствующих электронных и гидравлических модулей. Кроме того, такая компоновка позволила выпускать системы для машин подешевле и подороже. Например, для моделей премиум-сегмента Bosch предлагает агрегаты с более сложной механикой. Так, вместо двухпоршневого возвратного насоса в гидромодуле устанавливают шестипоршневый. Он очень быстро снижает давление в контуре, из-за чего на тормозной педали почти нет тех самых вибраций.

Современные гидроагрегаты ABS собирают из нужных электронных и механических модулей в зависимости от выполняемых ими задач и пожеланий заказчика. Таким образом, производство становится более гибким, а себестоимость систем падает

Упрощённая схема работы гидроагрегата в составе АБС. Для простоты на схеме рассматривается работа системы с одним колесом. В четырехканальной системе на каждое колесо приходится четыре таких контура

А что на практике?

Не так давно мы провели тест, наглядно показывающий преимущества работы антиблокировочной системы. Объезд препятствия с торможением выполнялся на автомобиле с ABS и без оной. Шины на подопытных Логанах были одинаковыми — Barum Brilliantis размерностью 185/70 R14. Для пущей убедительности было сымитировано скользкое покрытие — пластик, смоченный мыльным раствором. В «створ ворот» нужно было въехать на скорости 40 км/ч и тут же начать экстренное (сильный удар по педали тормоза — водитель «испугался») торможение с одновременным перестроением.


Автомобиль без антиблокировочной системы

с вывернутыми колёсами, не меняя траектории, сбивал препятствие и продолжал двигаться далее. Виновник — трение скольжения в пятнах контакта, заблокированные колёса не воспринимают как надлежит боковые силы, следовательно, управлять автомобилем в этот момент невозможно. Я использовал прерывистое торможение, как учат на спецкурсах, эффект на данном виде покрытия — практически нулевой. Попытки нащупать момент начала блокировки и применить поисковое руление (поиск угла поворота колёс, когда автомобиль перестаёт реагировать на руль) тоже особым успехом не увенчались.

Logan c ABS

при гораздо более эффективном замедлении позволял с первого раза даже новичкам легко и без напрягов уйти от препятствия. Тормозной путь с ABS для данного покрытия был в среднем в 1,5 раза короче, чем у Логана, не оборудованного антиблокировочной системой. В чём хитрость? В прерывистом торможении с кратковременными блокировками — ABS успевает за секунду затормозить-растормозить каждое из колёс 15 раз. Пока колесо доли секунды катится, у вас есть возможность задавать направление (в этот момент в пятнах контакта трение покоя). При этом для каждого типа покрытия (устанавливается опытным путём при проектировании и доводке) поддерживается наиболее оптимальная степень проскальзывания колёс (15-20%), при которой замедление наиболее эффективно. Вдобавок ABS дозирует тормозное усилие на каждое из колёс по отдельности, предотвращая занос.

Почему на машине без ABS не помогло прерывистое торможение? Заблокировать-разблокировать колёса, в отличие от ABS, я успеваю максимум три-четыре раза в секунду — я действую априори медленнее. Степень проскальзывания у меня неоптимальная, следовательно, торможение менее эффективное. В отличие от ABS, педалью я воздействую сразу на все колёса, а это может вызвать снос либо занос, потому как под колёсами могут быть разнородные покрытия, либо изменена загрузка по осям и бортам. Траекторию при таком способе торможения можно научиться слегка изменять, но нужна тренировка. То же самое относительно «следящего» торможения. Вывод однозначен — с ABS автомобиль безопаснее.

Однако не всё так безоблачно, как может показаться на первый взгляд. В некоторых случаях ABS может увеличивать тормозной путь, например, на льду и ряде нестабильных покрытий (неплотный грунт, дорога с перекатывающимся гравием или твёрдое основание, присыпанное пылью, песком или снегом). Изношенные амортизаторы и недобросовестная настройка подвески тоже могут подлить масла в огонь... Если хотя бы одно колёсо во время торможения отрывается от дорожного полотна на длительное время и блокируется, система, думая, что оно попало на лёд, растормаживает его, а заодно снижает давление в гидравлических магистралях остальных колёс. Система в этом случае понимает, что колёса попали на разнородные покрытия и таким образом стремится сохранить курсовую устойчивость. Кроме того, сама адекватность настройки ABS на некоторых современных моделях вызывает много вопросов. Как быть с этими нюансами, поговорим в следующий раз.

auto.mail.ru

Как работает АБС

На странице приведены необходимые базовые понятия о том, как работает АБС, включающие в себя описание системы, а также режимы работы АБС — базовый режим торможения, нажатие педали, удержание давления, снижение давления, преимущества системы электронного распределения тормозных усилий, шины и АБС/EBD





Необходимые базовые знания

Приступая к работе с этим разделом, вы должны обладать необходимыми знаниями в следующих областях. Без этих знаний использование диагностических процедур, описанных в этом разделе, будет затруднено.

  • Основные знания об электрических цепях: вы должны иметь общее представление об электричестве и понимать содержание терминов напряжение, сила тока, сопротивление. Вы должны понимать, что происходит в цепи при ее разрыве или замыкании. Вы должны уметь читать электрические схемы.
  • Знания об использовании испытательного оборудования: Вы должны уметь пользоваться пробником и уметь проверять цепи, используя для обхода отдельных ее элементов провод с плавким предохранителем. Вы также должны уметь пользоваться цифровым мультиметром. Необходимо уметь измерять напряжение, сопротивление и силу тока, уметь правильно пользоваться элементами управления.

Компоненты системы АБС

Антиблокировочная тормозная система АБС 5.3 состоит из обычной гидравлической тормозной системы и элементов антиблокировки. В состав традиционной тормозной системы входит вакуумный усилитель, главный цилиндр, передние дисковые тормоза, задние барабанные тормоза, трубопроводы и шланги гидравлической системы привода, датчик уровня тормозной жидкости и контрольная лампа тормоза.



В состав системы АБС входит гидравлический блок, контроллер тормозной системы, два предохранителя, четыре датчика скорости колес (по одному на каждом колесе), соединительная электропроводка, контрольная лампа АБС, контрольная лампа системы электронного распределения тормозных усилий (соединенная с лампой стояночного тормоза) и задние дисковые тормоза. См. «Расположение компонентов АБС» в этом разделе.

Гидравлический блок с закрепленным на нем контроллером тормозной системы установлен между расширительным бачком и щитком передка в левой части моторного отсека.



Гидравлический блок состоит из запорных клапанов, двух электромагнитных клапанов для каждого колеса, гидравлического насоса, двух аккумуляторов и двух демпферов. Для предотвращения блокировки колес гидравлический блок регулирует давление жидкости, подаваемой к тормозным механизмам передних и задних колес.

Гидравлический блок и контроллер тормозной системы не подлежат техническому обслуживанию. В случае выхода из строя следует заменить весь блок АБС с контроллером.



Базовый режим торможения

В базовом режиме торможения АБС 5.3 на данной модели автомобиля используется диагональный двухконтурный гидропривод. Один контур подает давление от главного цилиндра к тормозным механизмам переднего правого и заднего левого колеса, а второй контур подает давление к тормозным механизмам переднего левого и заднего правого колеса. Все клапаны гидравлического модулятора находятся в обычном положении, питание на них не подается. См. схемы в подразделе «Компоненты системы АБС» этого раздела.

Базовый режим торможения

Перевод обозначений на схемах >>>
Как читать электрические схемы >>>

  1. Запорный клапан
  2. Впускной клапан
  3. Выпускной клапан
  4. Насос
  5. Аккумулятор
  6. Демпфер
  7. Электронасос
  8. Гидравлический контур №2
  9. Гидравлический контур №1
  10. Главный цилиндр
  11. Бачок тормозной жидкости



Антиблокировочный режим торможения — нажатие педали

Если один из датчиков скорости колеса выявляет в движении колеса признаки блокировки, контроллер тормозной системы закрывает нормально открытый впускной клапан в контуре этого колеса, чтобы исключить дальнейшую подачу давления в тормозной механизм.

Антиблокировочный режим торможения - нажатие педали

Антиблокировочный режим торможения — удержание давления

На схеме показано действие системы на механизм правого переднего колеса.

Антиблокировочный режим торможения - удержание давления

Антиблокировочный режим торможения — снижение давления

Если блокировка колеса не прекращается, контроллер тормозной системы открывает выпускной клапан в контуре этого колеса, чтобы снизить давление в тормозном механизме.



Система электронного распределения тормозных усилий (EBD)

Логическим продолжением основного алгоритма антиблокировочной системы является система электронного распределения тормозных усилий, которая работает в диапазоне, пока недоступном для АБС.



Электронное распределение тормозных усилий обеспечивает точный контроль за проскальзыванием задних колес относительно передних. При обнаружении проскальзывания впускные клапаны привода тормозных механизмов задних колес переключаются в режим удержания давления для предотвращения его дальнейшего роста, таким образом, электроника выполняет функцию снижения давления в тормозных механизмах задних колес.

Система электронного распределения тормозных усилий (EBD)

Преимущества системы электронного распределения тормозных усилий

  • Отсутствие традиционных дозирующих клапанов.
  • Для контроля проскальзывания задних колес используется существующий датчик скорости колеса.
  • Учет алгоритмом целого ряда переменных позволяет удерживать давление в гидроприводе тормозных механизмов задних колес на необходимом уровне, повышать или понижать его, обеспечивая стабильность движения автомобиля.
  • Достигается почти идеальное распределение тормозных усилий (между передним и задним мостом).
  • Постоянное распределение тормозных усилий в течение всего срока эксплуатации автомобиля.
  • Функция электронного распределения тормозных усилий контролируется алгоритмом обеспечения безопасности АБС. (Работа традиционных дозирующих клапанов не контролируется)
  • Функция «непрерывной работы».



Шины и АБС/EBD

Для нормальной работы АБС важен размер шин. Шины, используемые взамен старых, должны иметь ту же конструкцию, тот же размер и индекс грузоподъемности. Шины следует заменять одновременно на обоих колесах моста. Новые шины должны иметь тот же индекс TPC. Использование шин другой размерности или типа может отразиться на работе АБС.

Контроллер тормозной системы крепится к гидравлическому блоку, который находится в двигательном отсеке. Модуль ЭРПЗУ не подлежит обслуживанию или замене отдельно от контроллера. Контроллер тормозной системы должен заменяться в сборе. Центральным элементом АБС 5.3 является контроллер тормозной системы на базе микропроцессора. Он обрабатывает сигналы, поступающие от четырех датчиков скорости колеса, выключателя стоп-сигнала, замка зажигания и имеет постоянное питание от аккумуляторной батареи. Предусмотрен также вывод сигнала на контакт двунаправленной связи K разъема диагностической колодки, который используется для диагностики, а также во время выходных испытаний на заводе-изготовителе.



Контроллер следит за скоростью всех четырех колес. Если в движении одного из колес появляются признаки блокировки и при этом контакты выключателя стоп-сигнала замкнуты (педаль тормоза утоплена), контроллер подаст команду на электромагнитные клапаны, чтобы снизить давление в контуре гидропривода тормозного механизма этого колеса. После того, как колесо снова начнет вращаться, давление в гидроприводе увеличивается до следующей блокировки колеса. Этот цикл повторяется до тех пор, пока автомобиль не остановится, не будет отпущена педаль тормоза, либо колеса не перестанут блокироваться.



Кроме того, контроллер отслеживает и свое собственное состояние, состояние всех входных сигналов (за исключением канала последовательной передачи диагностических данных) и выходных сигналов. При обнаружении неисправностей контроллер заносит в энергонезависимую память (ЭРПЗУ) соответствующий диагностический код (при отключении питания аккумулятора диагностические коды не будут стерты).



Датчик скорости переднего колеса

Датчики скорости передних колес имеют переменное сопротивление. Оба датчика крепятся на поворотных кулаках в непосредственной близости от задающих дисков. При вращении задающего диска, представляющего собой зубчатое колесо, в обмотке датчика генерируется переменный ток, частота которого пропорциональна скорости вращения колеса. С увеличением скорости вращение увеличивается напряжение и частота сигнала. Датчик не подлежит ремонту. Воздушный зазор также не подлежит регулировке.



Задающий диск датчика скорости переднего колеса

Зубчатое колесо описанного выше задающего диска напрессовывается на наружный шарнир равных угловых скоростей. По периферии диска с постоянным шагом расположено 47 зубьев. При обслуживании следует проявлять особую осторожность, чтобы не задеть задающий диск. Это может привести к повреждению одного или нескольких зубьев. При повреждении задающего диска следует заменить наружный шарнир равных угловых скоростей.



Датчик скорости заднего колеса и задающий диск

Датчики скорости задних колес работают по тому же принципу, что и датчики передних колес. От датчика отходит жгут проводов, на конце которого находится колодка электрического разъема. Задающие диски датчиков задних колес выполнены заодно со ступицами и не могут заменяться отдельно. Замене подлежит вся ступица в сборе с подшипником.



Реле клапана и реле электронасоса

Реле клапана и реле электронасоса расположены внутри контроллера тормозной системы и не подлежат замене. При выходе из строя одного из реле следует заменить контроллер.



Жгут проводов

Жгут проводов соединяет контроллер тормозной системы с источником питания и землей, с датчиками скорости колеса, предохранителями, выключателями, контрольными лампами и портом последовательной связи. Жгут проводов состоит из собственно проводов, являющихся проводниками для электрического сигнала, и разъемов (с контактами в виде клемм или штырьков), обеспечивающих электрическое/механическое соединение провода с электрическим компонентом системы.



Контрольные лампы

Контроллер тормозной системы постоянно следит за собственным состоянием и за состоянием остальных компонентов АБС. При обнаружении какой-либо неисправности, желтая контрольная лампа АБС загорается постоянным светом, предупреждая водителя о возникшей неполадке. Включение контрольной лампы АБС свидетельствует о возникновении неисправности, влияющей на работу АБС. При этом функция торможения в антиблокировочном режиме отключается. Тормозная система будет работать в стандартном режиме. Для восстановления функции АБС необходимо провести техническое обслуживание.



Красная контрольная лампа тормоза загорается при снижении уровня тормозной жидкости в бачке ниже допустимого, при замыкании контактов выключателя стоп-сигнала (педаль тормоза выжата) или при отключении системы электронного распределения тормозных усилий.



Контрольная лампа системы электронного распределения тормозных усилий имеет электрическую связь с лампой стоп-сигнала. Если стоп-сигнал загорелся во время движения автомобиля, следует убедиться, что стояночный тормоз выключен, а уровень тормозной жидкости не ниже нормы. Если неисправности не выявлены, причиной неполадок является система электронного распределения тормозных усилий. Необходимо провести техническое обслуживание системы электронного распределения тормозных усилий.



Мне нравится 0

moylacetti.ru

Для чего в авто ABS, как она работает и как ей пользоваться

Современные автомобили комплектуются активными системами безопасности, помогающими избежать потерю управления авто при различных дорожных ситуациях. На некоторых моделях используется более десяти таких систем. Первой же была антиблокировочная (ABS, АБС), которая и сейчас  распространена, и используется она даже на бюджетных версиях. АБС еще и основа для ряда других систем.

Для чего нужна ABS автомобиле

ABS нужна для предотвращения полной блокировки колес при торможении, что исключает вероятность ухода в занос и снижает длину тормозного пути. Теория работы антиблокировочной системы такова – при торможении между заблокированным колесом и дорожным полотном возникает трение скольжения, сила которого ниже, чем трения качения (когда колесо вращается). К тому же при скольжении поперечные силы преобладают на продольными и колесу легче «уйти» в сторону, чем сохранять заданную траекторию – возникает трудноконтролируемый занос. Но если колесо при торможении проворачивается, то в занос авто не сорвется и сохранит траекторию движения, а тормозная система сработает с максимальной эффективностью.

Из чего состоит антиблокировочная система тормозов

АБС включает в себя две составляющие – электронную и исполнительный модуль. Первая контролирует скорость вращения колес на машине и на основе этого подает сигналы на модуль, а тот  предотвращает полную блокировку колес.

Электронная составляющая

В состав электронной составляющей входит блок управления и следящие устройства, установленные на ступицах колес датчик abs.

Датчики –  основной элемент всей системы, поскольку от их показаний зависит  работа АБС. Ранее на авто применялись пассивные датчики. В современных же моделях применяются активные датчики. Оба варианта состоят из двух элементов – следящего устройства, установлено на неподвижной части, и задающего – располагающего на вращающейся части ступицы.

Принцип работы датчиков ABS

В пассивных датчиках следящая составляющая создает магнитное поле. Задающий элемент, проходя через это поле, приводит к его изменениям. В результате, в следящем компоненте индуцируется импульсное напряжение, которое и выступает сигналом для электронного блока.

В активных же датчиках принцип функционирования  иной. В них меняющееся магнитное поле создают задающие компоненты (мультиполюсные кольца). На следящие же элементы подается напряжение от стороннего источника. Воздействующее поле приводит к изменениям параметров напряжение (в магниторезистивных датчиках меняется сопротивление, в элементах Холла изменяется само напряжение). Эти изменения поступают на блок, который по ним высчитывает скорость вращения колес.

Видео: АБС — плюсы и минусы антиблокировочной системы

Электронный блок —  управляющий элемент. Он по поступающим от датчиков сигналам определяет скорость вращения каждого колеса на основе полученной информации подает сигналы на исполнительный модуль для внесения коррективов в работу тормозной системы.

Исполнительный модуль

Воздействовать на тормозные механизмы, посредством которых замедляются колеса можно путем изменения давления в приводе тормозной системы. Поэтому исполнительный модуль врезан в привод тормозов и к нему подходят магистрали, идущие от главного тормозного цилиндра, и выходят из него трубопроводы, протянутые к тормозным механизмам.

Исполнительный модуль включает в себя:

  • впускные и выпускные клапаны;
  • гидроаккумулятор;
  • помпа обратной подачи с электродвигателем;
  • демпферная камера.

На каждый тормозной механизм приходится по одному комплекту клапанов (впускной и выпускной). По одной демпферной камере и гидроаккумулятору используется на контур. Что касается помпы, то она – одна на исполнительный модуль. Элементы соединены между собой трубопроводами.

Модуль делает кольцевание магистрали привода, что позволяет при надобности часть рабочей жидкости по сформированному кольцу перекачать из выхода модуля на вход.

Принцип работы

Работа исполнительного модуля – циклическая и включает в себя три фазы:

  1. Нарастание давления. При торможении тормозной цилиндр создает давление жидкости, и она по магистрали беспрепятственно движется к механизмам. Прямое движение жидкости даёт открытый впускной клапан, выпускной же является закрытым. В результате давление на механизмах нарастает и колесо интенсивно замедляется.
  2. Удержание. Если блок управления по показаниям датчика выявил более быстрое замедление одного из колес, то он отдает сигнал на закрытие впускного клапана этого колеса (выпускной тоже закрыт). В итоге на механизме нарастание давления прекращается, колесо прекращает замедляться, поскольку сила трения на механизме останавливается на одном уровне.
  3. Сброс. В случае, когда блок «заметил», что колесо, на котором применилась фаза удержания, все равно замедляется быстрее остальных, он подает сигнал на открытие выпускного клапана (впускной остается закрытым) и давление в магистрали сбрасывается из-за перетекания части жидкости в созданное модулем кольцо – происходит растормаживание тормозного механизма.

Жидкость при открытии выпускного клапана поступает сначала в гидроаккумулятор (выступает в роли емкости для сбора излишков). Если жидкости сбрасывается много и объема аккумулятора недостаточно, в работу включается помпа, которая перекачивает лишнее в магистраль на входе модуля.

Поскольку при работе помпы создается пульсация жидкости, для устранения этого негативного эффекта она после насоса сначала подается в демпферную камеру, где пульсация сглаживается и только потом – в магистраль.

Скорость функционирования ABS – очень высокая. Когда машина тормозит,  система срабатывает до нескольких сотен раз, меняя фазы, чтобы добиться  замедления авто. АБС работает на авто постоянно и  отключить ее нельзя.

Условия, при которых ABS неэффективна

АБС  предотвращает уход в занос и сохраняет управляемость авто. Но при определенных условиях эффективность работы ее сильно падает или же она и вовсе оказывает негативное влияние.

ABS не  обеспечивает эффективное торможение, если авто движется по дороге с плохим покрытием. Дело в том, что при движении колеса по ямам и ухабам колесо  отрывается от поверхности. Из-за того, что нет сопротивления, даже несильное воздействие колодок на диск или барабан приведет к блокированию колеса. И это «замечает» система и растормаживает колесо, хотя нужно прижатие колодок только наращивать, чтобы авто остановилось.

Негативное же влияние ABS оказывает при движении по рыхлой поверхности (снег, песок) В таких условиях заблокированное колесо перед собой «нагребает» валун, который выступает в роли клина, дополнительно замедляющего авто. Из-за работы системы колесо при торможении  проворачивается, из-за чего клин не появляется и тормозной путь удлиняется.

Видео: ABS: За и Против

avtocity365.ru

Как работает ABS (АБС)?

ABS расшифровывается как Anti-lock braking system, а по-русски - АБС - антиблокировочная система. В этой статье мы узнаем, как работает ABS и некоторые общие типы АБС.

Теория, лежащая в принципе работы антиблокировочной системы тормозов, проста: скольжение колес (когда точка контакта шины с поверхностью дороги скользит по отношению к дороге) имеет меньшую тягу , чем отсутствие такого скольжения - если вы застряли на льду, вы знаете, что если ваши колеса крутятся (буксуют), а автомобиль стоит, то у вас нет тяги. Это потому, что пятно контакта скользит по отношению ко льду. Предотвращая колеса от скольжения с помощью замедления, антиблокировочная система тормозов приносит пользу двумя способами: во-первых, вы более эффективно, то есть быстро остановитесь на скользкой поверхности, и вы сможете гораздо эффективнее управлять автомобилем до полной остановки, чем когда колеса заблокированы и скользят по поверхности.

Существуют четыре основных компонента системы ABS:

  • Датчики скорости
  • Насос
  • Клапаны
  • Контроллер

Датчики скорости

Антиблокировочная тормозная система должна каким-то образом знать, когда колесо собирается заблокироваться. Датчики скорости, которые расположены на каждом колесе, а в некоторых случаях в дифференциальной системе, предоставляют эту информацию.

Клапаны

Существует клапан в тормозной магистрали каждого тормоза, который управляется системой ABS. На некоторых системах, клапан имеет три положения:

  • В положении №1 клапаны открыты, а давление от главного цилиндра передается вплоть до тормозов.
  • В положении два клапан блокирует тормозную линию, изолируя тормоза от главного цилиндра. Это предотвращает рост давления в тормозной системе, которое непременно появляется, когда водитель начинает рефлексивно сильнее давить на педаль тормоза.
  • В положении №3 клапан выпускает часть давления.

Насос

Насос, собственно, выполняет функцию создателя давления для эффективного торможения с помощью ABS.

Контроллер

Контроллер представляет собой компьютер - эдакий "командир", который реагирует на датчики скорости и управляет клапанами.

Как же работает ABS?

Есть много различных вариаций и алгоритмов управления для систем ABS. Мы обсудим один из самых простых систем.

Контроллер отслеживает датчики скорости всё время. Он реагирует на резкие замедления движения колёс. Прямо перед тем, как колесо блокируется, оно сначала, как правило, будет испытывать быстрое замедление. Проблема в том, что может занять до пяти-десяти секунд, чтобы остановить сравнительно тяжёлый автомобиль, который движется на скорости 60-90 км/ч. Зато колесо, в отличие от всего автомобиля в целом, остановится гораздо быстрее и будет просто скользить по асфальту.

Контроллер ABS снижает давление на тормоза, до тех пор, пока он не увидит ускорение кручения колёс, после чего он снова повышает давление на тормоза - и всё это происходит циклически до полной остановки авто. Разумеется, контроллер делает это очень быстро - до того, как покрышка, действительно, сможет существенно изменить скорость. Результатом является то, что шина замедляется с той же скоростью, как и сам автомобиль за счёт поддержания кручения колём очень близко к точке, в которой они начнут блокироваться. Это даёт системе максимальное тормозное усилие.

Когда система ABS находится в работе, вы будете чувствовать пульсирующие лёгкие удары в педаль тормоза - это происходит от быстрого открытия и закрытия клапанов. Некоторые ABS системы могут пульсировать с циклом до 15 раз в секунду.

howcarworks.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
