Где находится реле стартера на ВАЗ-2112: фото и видео

Автомобиль: ВАЗ-2112.
Спрашивает: Петров Виктор.
Суть вопроса: Где находится реле стартера ВАЗ-2112?

Добрый день! У меня перестала заводиться машина. Я владелец ВАЗ-2112, 16-ти клапанный двигатель. Начинаю заводить, а она не заводится, и при этом даже стартер не крутит совсем. Подсказали в первую очередь посмотреть реле стартера, а как найти его вообще не сказали. Подскажите, пожалуйста!

Ищем реле стартера

Если на автомобиле вышли из строя какие-либо приборы, то в первую очередь необходимо проверить в цепи реле либо предохранитель. Потому, как только лишь после их диагностики, можно будет сделать выводы о неполадках в целом.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка.

Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Попробуйте замкнуть стартер напрямую отвёрткой.

Как известно, на ВАЗ-2112, даже при не заведённом двигателе все приборы питаются от аккумулятора напрямую, а когда он запущен энергия идёт с генератора. И при повышении силы тока в цепи или короткого замыкания предохранитель просто перегорает, а на наиболее мощные приборы предусмотрено реле.

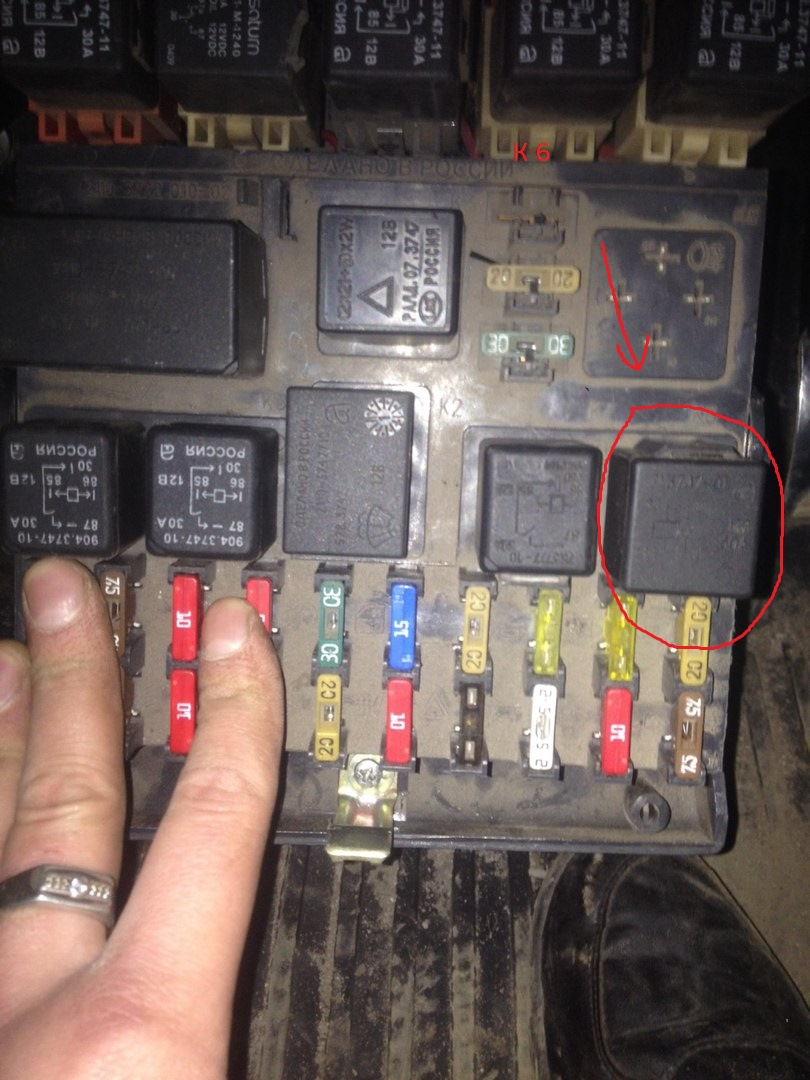

Фото реле стартера в блоке предохранителей

Для того, чтобы добраться к блоку предохранителей и реле в котором установлено реле стартера, необходимо найти в нижней стороне торпедо крышку. Затем, нажимаем на кнопку фиксации и откидываем её вниз.

Реле стартера отмечено красной стрелочкой

Замену старого элемента на новый, необходимо провести в обратном порядке снятию.

Обратите внимание, что в различных комплектациях автомобиля, могут быть установлены сверху блока дополнительные реле, которые предназначены для определённых групп приборов. Но реле стартера, всегда установлено второй, справа по счёту.

Если не заводится, а реле новое?

Если после проверки и замены реле стартера, двигатель всё-равно не заводится, проблема может быть ещё и в самой аккумуляторной батареи, а также в самом стартере. Необходимо снять стартер для диагностики.

Где находится реле стартера ваз 2112

Предохранители и реле ВАЗ 2110 — 2112

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

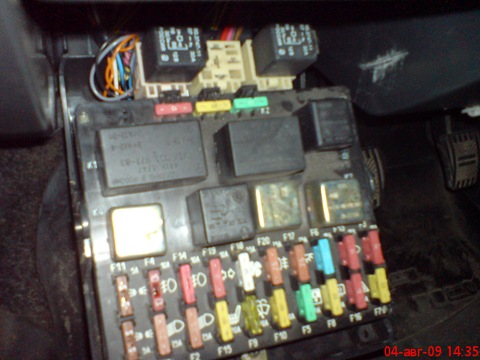

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.
Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.
Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника.
Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

Где находится реле стартера в автомобиле ВАЗ-2112

Первой моделью Волжского автомобильного завода, выпущенной в 1970 году, была марка машин «Жигули». Автомашина стала весьма престижной и пользовалась большим спросом до конца 1980-х годов. Затем на авторынок пришли заграничные иномарки. Конкуренция заставила изменить и усовершенствовать модель на марку LADA. С 1999 года машину модифицировали, и она продолжала пользоваться массовым спросом, усовершенствование ее кузова на современный дизайн, улучшение ходовых качеств, динамичность и комфортабельность дали возможность увеличить качество и спрос. Выпуск ВАЗ-2112 начался с 2000 года с периодическими техническими преобразованиями и качественными улучшениями модели.

Главное электронное устройство

Основным рабочим механизмом машины является двигатель, который производит запуск мотора. Работа движущей системы зависит от бензонасоса и вида топливной системы. Механический бензонасос работает на карбюраторном ДВС.

Электрический, или инжекторный запускается от искры зажигания и располагается в топливном баке.

В любой электрической конструкции для защиты от перепадов электротока применяется реле. При запуске схемы он пропускает через себя ток и выравнивает напряжение до 30-40 ампер, при остановке размыкает цепь и схема отключается.

Реле выполняет функцию запуска всей системы двигателя и устанавливается в бензонасосе ВАЗ-2112 16 клапанов, ток вырабатывает моток катушки проводов с сердечником и создает электромагнитное поле, которое подает напряжение на контакты от 80 до 300 ампер, работа реле модуля помогает рассчитать необходимый ток для запуска стартера машины.

Больших различий в конструкции реле нет.

Схема бензонасоса ВАЗ состоит из важных для завода двигателя машины элементов:

ключ для зажигания;
предохранитель всей системы;
реле;
соединительные провода;
общий блок управления двигателем.

Ключ зажигания включает работу системы реле, начинает поступать ток на клеммы бензобака, происходит закачка горючего, при наполнении топливопровода подается сигнал на панель управления и реле отключает напряжение. Запускается стартер и мотор заводится.

Ремонт электронного устройства

Двигатель не заводится, машина не трогается с места, нет характерного щелчка реле, возможно, здесь неполадки. Причина может быть в подгоревших и неплотных контактах. Инжекторная система двигателя располагается в салоне автомашины, ниже основной панели управления в пластмассовом кожухе, что значительно упрощает доступ к деталям и их собственноручному ремонту:

Демонтируется короб, под ним между двумя элементами и находится колодка реле бензонасоса.
Пластмассовый штекер подключает главное реле к сети, ток проходит сквозь катушку, намагничивает ее. Следовательно, создается необходимое напряжение, цепь замыкается, стартер включается в работу, а модуль отключается по сигналу панели управления.
При помощи специальной отвертки снимается панель кожуха.
№ 3 колодка с форсунками, бензонасосом и реле.
Проверить клеммы на напряжение, ликвидировать обрыв, зачистить проводки или крепче закрепить зажимы.
Вынуть реле модуля из корпуса, контакты соединить перемычкой и проверить:

работу электронасоса;
рабочий шум показывает на исправность самого топливного двигателя;
поменять реле на рабочее и проверить еще раз действие системы;
хорошим помощником будет применение мультиметра;
регулярно проводить диагностику автотранспорта.

Контакты «30» и «87» служат для подключения к мультиметру, проверки напряжения в системе и дают оценку пригодности реле.

Техника безопасности

При начале любой самостоятельной работы по проверке технического состояния бензонасоса автомашины нужно отключить напряжение двигателя, но не обесточивать. Горючее в баке не должно превышать 50% емкости.

Замена реле стартера ваз 2112 в случае необходимости

Замена реле стартера ваз 2112, вот так оно выглядит

Реле стартера ваз 2112 предназначено, чтобы подавать питание к электрическому мотору стартера при этом одновременно оно выталкивает бендикс и тот входит в зацепление с маховиком. От него фактически зависит правильное срабатывание стартера и запуск мотора, однако если возникают неисправности стартера и мотор не запускается, чтобы выполнить ремонт нужно знать на ваз 2112 где находиться реле стартера.
Замена и ремонт его не трудная задача, посильная любому, важно лишь знать устройство, и очередность действий.

Принцип действия и устройство

Сначала рассмотрим назначение и устройство, затем принцип работы, чтобы проще было выполнить замену и ремонт своими руками:

Назначение втягивающего реле – чтобы бендикс стартера входил в контакт (зацепление) с маховиком (точнее с его венцом)
Система срабатывания основывается на эффекте электрического магнетизма
Сердечник, выполнен в виде полой трубочки, внутрь которой помещается якорь, поверх сердечника расположена проволочная обмотка (катушка)
Ток на катушке создает электромагнитное поле, якорь втягивается в сердечник под его действием
Прекращение подачи тока к катушке высвобождает якорь, и он под действием пружины приходит в начальное положение

Якоря, корпуса, электромагнита с обмотками, возвратной (возвращающей) пружины и электрических контактов
Электромагнит выглядит как две независимые катушки: одна называется удерживающая, а вторая называется – втягивающая
Только удерживающая катушка подключена к выводам управления и состыкована с корпусом
А втягивающая катушечка – связана с клеммой управления, а так же с электродвигателем пускателя (стартера)
При подаче питания на контакт управления, в это время в катушке под действием тока возникает электромагнитная индукция, которая создает магнитное поле
Это поле притягивает якорь, якорь начинает сжимать свою возвратную пружину
Одновременно при этом происходит выталкивание бендикса(см.Замена бендикса на стартере ВАЗ своими силами), соединяющего стартер с мотором посредством маховика
Когда происходит замыкание контактов, тогда втягивающая обмотка получает питание от плюсовой клеммы, при этом магнитное поле больше не генерируется на катушке, однако якорь остается внутри под действием электромагнитного поля в удерживающей катушке
Как только запустился двигатель, питание сразу отключается, возвратной пружиной вытаскивается якорь на свою позицию
Размыкаются контакты, и бендикс сразу выходит из контакта с маховиком

Признаки поломки

Основная причина поломки реле это выгорание его контактных пластин, которые находятся внутри, перегорание обмотки, разрушение материалов из-за усталости металла.
Признаки его неисправности такие:

Если после того как мотор завелся, но при этом стартер не отключился, и продолжает вращаться вместе с мотором, это будет заметно по характерному жужжанию
Если при повороте в замке ключа зажигания до стартового положения слышен щелчок включения, однако пускатель не крутит
После поворота в замке ключа в положение запуска пускатель вращается, не вращая мотор (работает в холостую)

Снимаем стартер

В ваз 2112 реле стартера находиться на самом стартере, поэтому лучше снимать его в сборе, при этом и снять реле будет намного проще и заодно сделаете профилактику самого пускателя.
Итак:

Чтобы легко было снять стартер, вам необходимо заехать на яму смотровую, эстакаду либо подъемник обесточить машину, отключив аккумулятор
Если была установлена защита либо брызговик, тогда их придется снять
Снизу стартера (пускателя) находится гайка, добраться до которой удобно из-под днища машины, эту гайку необходимо открутить
Потом со стороны мотора сверху нужно отключить (снять) клеммы, расположенные на втягивающем реле, затем верхнюю гайку, которой крепится пускатель
После этого он легко вытаскивается
Теперь можно отсоединить от стартера втягивающее реле

Переходим к снятию реле

Всю процедуру замены легко можно выполнить самостоятельно, и для этого лишь нужна эта инструкция, и минимум инструмента:

Отвертка шлицевая (она же плоская)
Трещотка с удлинителем и головка «8»
Паяльник нужен для ремонта

Разумеется, можно выкрутить и заменить его без снятия пускателя с машины, рекомендуется все же это делать при снятом устройстве:

После снятия (описанного выше) откручиваем гайку, которой крепится клемма к шпильке, это наглядно показано на фото:

Откручиваем гаечку с помощью головки «8» с трещоткой и снимаем клемму стартера со шпильки

Аккуратно снимаем клемму, затем отводим немного в сторону, чтобы не мешала
Теперь разворачиваем пускатель, и с этой стороны откручиваем два винта, воспользовавшись приготовленной плоской отверткой
Все это видно на следующей картинке

Выкручиваем винты, которыми крепится реле развернув, стартер другой стороной

Теперь вынимайте его не испытывая сложностей, для этого аккуратно потяните за его корпус назад
Если вдруг не снимается, это значит что нужно слегка приподнять его, для того, чтобы вышло из зацепления
Важно не потерять при этом пружину, которая легко может выскочить, при неаккуратном отсоединении
Кроме этого вам стоит убедиться, что сердечник после этого остался на месте – внутри корпуса пускателя
Приступайте к проверке реле отсоединения его

Проверка

Чтобы удобнее было производить проверку:

Возьмите два провода 30-40сантиметров длиной и затем подключите к аккумулятору эти провода
Затем необходимо соединить напрямую провод, который идет от отрицательной клеммы с соответствующей ему клеммой на реле, затем подключаем проводок, который соединяется с положительной клеммой
Реле при этом должно втянуть сердечник с характерным щелчком
Когда это не произошло – тогда причиной неполадки действительно является именно реле, устанавливаем обратно, можно прикручивать пускатель обратно
Выполняя замену реле, непременно стоит произвести и профилактику для самого стартера
Открутите заднюю крышку, очистив предварительно (по необходимости) с нее грязь, и осмотреть состояние щеток щетки кроме этого вилки бендикса
Если вы обнаружили, что щетки либо вилку необходимо менять, тогда лучше всего сделать это сразу, иначе в скором времени, обязательно придется снова снимать стартер и ремонтировать

Ремонт

После проверки состояния реле можно попробовать его отремонтировать, если цена нового вас не устраивает, да и просто хотите разобраться с устройством:

Устройство имеет всего три вывода, к которым подключаются провода
Первый вывод сделан более тонким, к нему подключен управляющий провод, идущий от замка зажигания
При поворачивании ключа в замке, происходит замыкание контактов, подается напряжение к обмоткам реле
Два остальных вывода имеющие грубое исполнение, рассчитаны на прохождение тока большой силы
Первый подключается к аккумулятору, второй соединен с электромотором стартера
Самой распространенной неисправностью является засорение, либо обгорание пятаковых контактов
Выполнить разборку реле легко, при этом простые неисправности вы можете победить сами
Откручиваем болты и снимайте гайку с шайбой с вывода реле
Затем следует отпаивать с помощью обычного паяльника выводы обмотки
Обратите внимание, есть прокладка под крышкой в корпусе, с ней нужно обращаться очень аккуратно, потому что повредить ее легко
Эта прокладка служит для предохранения реле от пыли и влаги
При помощи отвертки вынимаем из корпуса контактную пластину со штоком
Внимательно осмотрите состояние пятаков на крышке, а так же контактную пластинку
Обнаружили нагар – необходимо с помощью мелкой наждачной шкурки затереть пятаки до блеска
При сильном износе пятаков, лучше купить новое реле, чем напаивать пятаки

Дополнительное реле стартера

В ваз 2112 реле защиты стартера устанавливается не на всех автомобилях с завода, однако сейчас является популярной дополнительной защитой стартера:

Контроллер автомобиля управляет выключением и включением дополнительного реле, все зависит от частоты вращения коленвала, а так же времени вращения двигателя стартером
Происходит это так: после поворота в замке ключа в положение «Стартер» как только частота вращения коленвала достигает 500оборотов в минуту, от контроллера подаётся сигнал к дополнительному реле и включается стартер
Таким образом, после включения стартера он будет работать, пока ключ зажигания стоит в положении «Стартер» около 20-ти секунд при том условии, что частота вращения вала не увеличится до 500оборотов в минуту
Таким образом, предотвращается случайное включение пускателя, когда уже запущен двигатель, а так же предохраняется от перегрева при длительной работе

Иными словами оно необходимо:

Чтобы защитить стартер от случайного (длительного запуска, либо запуска во время работы мотора) вследствие спекания контактов внутри замка зажигания
Еще, чтобы отключить от стартера питание, в случае, когда мотор запущен, а ключ в это время, по какой-либо причине, еще находится в режиме «пуск стартера»
Еще оно разгружает контакты в замке зажигания

Как выяснить стоит ли в вашей машине дополнительное реле пускателя:

Сначала, проверьте наличие его в монтажном блоке
Второй способ, чтобы проверить его работу поступаем следующим образом – вращаем стартер, в режиме для продувки цилиндров, при этом через 12-13секунд пускатель выключается автоматически

Марка реле стартёра ваз 21124 должна быть указана в руководстве по эксплуатации. Дополнительно, если после изучения материала, остались какие не совсем понятные моменты, рекомендуем посмотреть видео.

Где находится реле стартера ВАЗ-2112? Расположение, назначение, замена и устройство

Реле стартера выполняет важную функцию на любом автомобиле, независимо от модели. Поломка этого устройства приводит к тому, что машина не заводится. Водителям, которые занимаются самостоятельным ремонтом транспортного средства, нужно знать, где находится реле стартера ВАЗ-2112 и как его починить, если возникнет какая-нибудь неисправность.

Что такое реле стартера

Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик. От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Она состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми деталями. Первое из устройств состыковано с корпусом и присоединяется к вводу управления. Втягивающая катушка идет на клемму управления и сообщается с электромотором стартера.

Принцип работы

Реле необходимо для запуска системы двигателя, поэтому оно было вмонтировано в бензонасос. Когда питание подается на контакт, сообщающийся с управлением, внутри катушки появляется электромагнитная индукция. Это происходит под действием тока, с помощью этого процесса появляется магнитное поле. Притяжение якоря способствует сжатию возвратной пружины.

В это же время выталкивается бендикс, который соединяет мотор и стартер с помощью маховика. Плюсовая клемма подает питание на втягивающую обмотку. При этом контакты замыкаются между собой. Якорь находится в это время внутри катушки, в которой перестает генерироваться магнитное поле. При запуске силовой установки питание отключается, а якорь с помощью возвратной силы отправляется на исходную позицию. Происходит размыкание контактов. Во время этого процесса бендикс перестает взаимодействовать с маховиком.

Особенности строения

Такое устройство, как стартер, водители между собой называют пускателем, так как он помогает выполнить запуск машины. Он практически ничем не отличается от подобных механизмов. Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру. Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле. Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме. Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

Где находится реле стартера ВАЗ-2112

Для того чтобы выполнить диагностику или ремонт этого механизма, нужно отыскать небольшую крышку в нижней части торпеды. Там расположена специальная кнопка для фиксации, которая откидывается вниз. Можно изучить схему, приложенную к руководству по эксплуатации. Там отмечено, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если предстоит снятие или замена этого элемента, то нужно выполнить ремонт, а затем установить все запчасти в обратном порядке. Рекомендуется использовать инструкцию от этого блока.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что поверх блока устанавливались дополнительные предохранительные устройства. Они предназначались для того, чтобы была защищена определенная группа приборов. Однако реле стартера по умолчанию находится с правой стороны вторым по счету, если смотреть сверху.

Как проверить работу устройства

Когда какие-либо приборы на автомобиле перестают работать, водитель должен в первую очередь проверять исправность предохранителей или цепь реле. После того как проведена полная диагностика, можно будет сделать вывод о том, что именно стало неисправным и как устранить проблему. Диагностику выполняют в следующем порядке:

Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
Если не произошло втягивание, значит, реле неисправно.

Когда диагностика полностью проведена и выявлена причина поломки, нужно заменить старое реле. При этом рекомендуется осмотреть стартер и выполнить его обслуживание в профилактических целях. Для этого откручивается задняя крышка, после того как с нее очищена вся грязь. Затем определяется состояние щеток и вилок бендикса. Мастера советуют выполнять осмотр пускателя регулярно, чтобы он не вышел из строя где-нибудь в дороге.

Причины поломок

Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

замыкание минусовой клеммы;
засорение контактов
неисправность якоря на втягивающем реле;
перегорание обмотки;
обрыв проводки.

Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

Как снять

Для того чтобы снять реле стартера ВАЗ-2112, нужно разбирать всю систему. Поэтому этот механизм снимается вместе с пускателем. С другой стороны, это даже лучше, потому что одновременно с ремонтом можно выполнить профилактику поломок стартера. Чтобы снять стартер, нужно заехать на эстакаду или смотровую яму. Дальше снятие детали выполняется в таком порядке:

Отключить аккумулятор, тем самым обесточив транспортное средство.
Снять брызговик либо другую защиту
Отыскать в нижней части стартера гайку и открутить ее
Отцепить клемму, которая находится на втягивающем реле
Отвернуть верхнюю гайку, которая удерживает стартер
Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.

Если этот блок снимается с усилием, то нужно немного приподнять его, чтобы отцепить от креплений. Нужно следить внимательно, чтобы не потерялась пружина, находящаяся внутри механизма. Часто она выскакивает и теряется. Теперь, когда устройство отсоединено от стартера, можно выполнить диагностику неисправностей и узнать, из-за чего оно сломалось.

Ремонт

Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Не обязательно сразу покупать новую деталь, опытные водители для начала пробуют его починить. На устройстве имеется только три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электроэнергии на замок зажигания. Когда поворачивается ключ, контакты замыкаются, а нужное напряжение передается к обмотке реле.

Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на пятаках. Чтобы устранить проблему, нужно открутить болты и снять гайку с шайбой, которая расположена на выходе реле.

После этого нужно выходы от обмотки отсоединить с помощью паяльника. Нагар и другие засорения на пятаках удаляются с помощью мелкой наждачной бумаги. Если износ этих элементов слишком сильный, то лучше сделать замену реле стартера ВАЗ-2112. Не потребуется замена устройства при обрыве электропроводки. В этом случае потребуется просто заменить провода, и реле снова будет работать исправно.

Дополнительное реле стартера

Чтобы пускатель прослужил дольше, выполняется установка реле стартера ВАЗ-2112 дополнительного. Это необходимо для контроллера, отвечающего за правильную работу автомобиля. Когда коленвал разгоняется до 500 оборотов в минуту, контроллер подает команду дополнительному реле для включения пускателя. Такой режим работы предотвращает произвольный запуск стартера и исключается перегрев двигателя даже при его длительной работе.

Также дополнительное реле на стартер ВАЗ-2112 нужно для того, чтобы исключить случайное спекание контактов от замка зажигания. Это часто происходит вследствие износа деталей. Кроме того, дополнительный элемент вовремя отключает питание пускателя, если силовая установка уже запущена, а ключ находится в режиме «стартер». Таким образом, контакты замка зажигания разгружаются, и двигатель не повреждается.

Такое устройство устанавливалось не на все модели. Сейчас мастера автосервиса при покупке автомобилей ВАЗ-2112 рекомендуют предварительно проверить, стоит ли оно на автомобиле. Для этого нужно:

Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

В том случае, если этот элемент отсутствует на автомобиле, можно установить его самостоятельно. Однако опытные ремонтники утверждают, что в нем нет острой необходимости. Более того, производители современных отечественных и иностранных автомобилей часто отказываются от этого механизма.

Обслуживание

Эти детали не нуждаются в постоянном обслуживании. Однако ресурс их работы невелик — около 2-4 лет. Обслуживание этого устройства выполняется по мере необходимости. Если водитель знает, где стоит реле стартера на ВАЗ-2112, то его легко заменить на новое. Стоимость этих блоков невелика, поэтому лучше поставить вместо поврежденного реле исправное.

Где находится реле стартера ВАЗ-2112? Расположение, назначение, замена и устройство

Что такое реле стартера

Устройство

Принцип работы

Особенности строения

На двенадцатой модели “Жигулей” установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле. Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй – в рабочем режиме. Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

Где находится реле стартера ВАЗ-2112

Как проверить работу устройства

Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору

Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.

После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок

Если не произошло втягивание, значит, реле неисправно.

Причины поломок

замыкание минусовой клеммы;
засорение контактов
неисправность якоря на втягивающем реле;
перегорание обмотки;
обрыв проводки.

Как снять

Отключить аккумулятор, тем самым обесточив транспортное средство.

Снять брызговик либо другую защиту

Отыскать в нижней части стартера гайку и открутить ее

Отцепить клемму, которая находится на втягивающем реле

Отвернуть верхнюю гайку, которая удерживает стартер

Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.

Ремонт

Дополнительное реле стартера

Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.

Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

Обслуживание

Эти детали не нуждаются в постоянном обслуживании. Однако ресурс их работы невелик – около 2-4 лет. Обслуживание этого устройства выполняется по мере необходимости. Если водитель знает, где стоит реле стартера на ВАЗ-2112, то его легко заменить на новое. Стоимость этих блоков невелика, поэтому лучше поставить вместо поврежденного реле исправное.

Реле стартера ваз 21 12 где находится

Важно знать!

У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью. Читать далее >>>

Назначение дополнительного реле стартера

Есть мнение, что на машинах со старым замком зажигания (выпуск примерно до 2003 года, (подсветка ключа в виде зелёного кольца, а не отдельного светодиода) дополнительного реле стартера нет. Однако, на некоторых новых автомобилях с ЭБУ Январь7.2 и выше такое дополнительное реле стартера установлено с завода.

Вот что по этому поводу написано в руководстве по сервисному обслуживанию ВАЗ 2110, 2111, 2112:

Контроллер управляет включением/выключением дополнительного реле стартера в зависимости от частоты вращения коленчатого вала и времени прокрутки двигателя стартером.
После установки ключа зажигания в положение «Стартер» и частоте вращения коленвала не более 500 мин1 контроллер подаёт сигнал на дополнительное реле и таким образом включает стартер.
После своего включения стартер будет работать до тех пор, пока ключ зажигания будет находиться не более 20 секунд в положении «Стартер» при условии, что получен «правильный» пароль от иммобилизатора и частота вращения коленвала не увеличилась до 500 мин1. Тем самым предотвращается включение стартера при запущенном двигателе и его перегрев при длительной прокрутке.

Другими словами, зачем нужно дополнительное реле стартера:

Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;
Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;
Разгружает контакты замка зажигания.

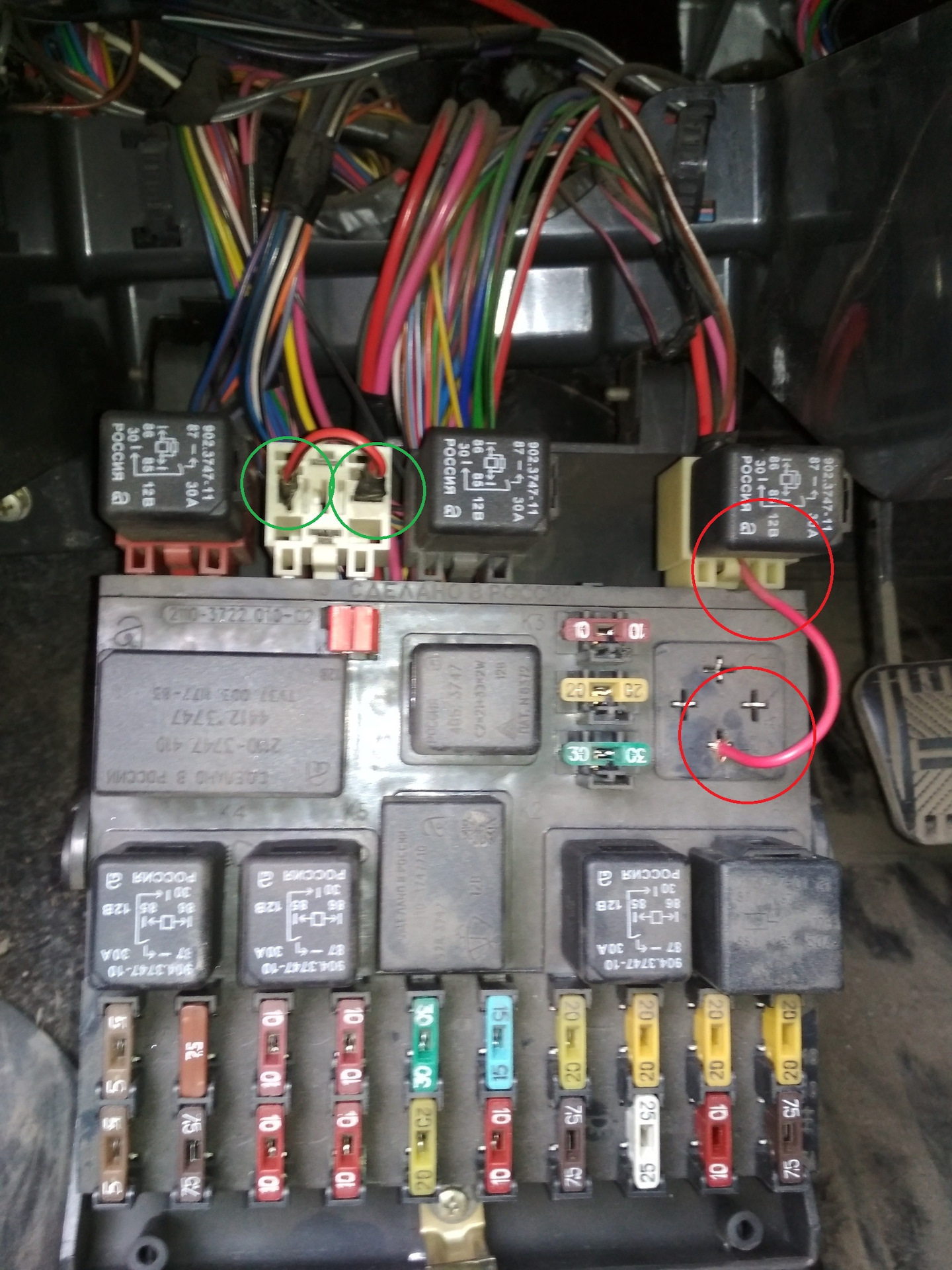

Как проверить дополнительное реле стартера, установлено ли она в «десятке» ?

Во-первых, проверить наличие доп.реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.
Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

Установка доп.реле стартера

Кстати, в магазинах есть комплект дополнительного реле стартера для самостоятельной установки. Например, комплект от «Автоэлектроника», в котором есть все необходимое для монтажа, однако, схема в комплекте оказалась недоработанной. Для правильной работы дополнительного реле потребовалось добавить в схему установку диода на прямой ток 1А (1N4000-1N4007 или Российский аналог КД243(А-Ж)).

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Что такое реле стартера

Устройство

Принцип работы

Особенности строения

Мероприятия по увеличению эксплуатационной надежности

Усложнение электрической схемы управления стартера неизбежно сопровождается введением в ее состав новых элементов и наращиванием количества соединений. Перефразируя известное правило, констатируем, что электротехника – это наука о контактах. При установке реле принимаем специальные меры к тому, чтобы реализуемая им схема работала безупречно на протяжении длительного времени. Для достижения этого в процессе модернизации схемы и выполнения подключения требуется:

плотно затягивать крепежные гайки;
не допускать загрязнений контактов реле, на которые одеваются наконечники соединительных проводов;
использовать провода минимальной длины без образования петель;
провода схемы целесообразно сформировать в виде жгута с креплением хомутиками на максимальной длине;
получившийся жгут помещаем в гофрированный шланг для защиты от механических повреждений;
контакты реле целесообразно защитить от попадания брызг воды термоусадочными трубками и/или изолентой.

Это интересно: Суть полировки

Где находится реле стартера ВАЗ-2112

Необходимые инструменты и порядок снятия реле

Как уже говорилось ранее, для диагностики и замены втягивающего, потребуется снять с автомобиля стартер, поскольку реле находится с ним в одном корпусе.

Для демонтажа изделия нам понадобятся ключи на 8,13 и 15.

Стартер расположен в левой (если сидеть в машине) нижней части под капотом, ближе к КПП. Для успешного демонтажа потребуется небольшая сноровка, так как один из болтов крепления находится в неудобном для откручивания месте. Но в целом, с задачей справляются все, необходимо проявить лишь терпение и настойчивость. Этапы демонтажа:

Отключите аккумуляторную батарею, отсоединив минусовый провод.
Снимите воздушный фильтр.

Откручиваем крепления воздушного фильтра
Отсоедините провода, подходящие к реле.
Ключом на 13, отверните гайку, которая крепит силовой провод.
Ключом на 15 открутите две гайки, которые крепят стартер к корпусу авто.
Аккуратно извлеките стартер из подкапотного пространства.
Ключом на 8 открутите болты крепления реле к стартеру.

Все работы по установке запчасти на место выполняются в обратном порядке.

Как проверить работу устройства

Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
Если не произошло втягивание, значит, реле неисправно.

Блок предохранителей и реле

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

Причины поломок

замыкание минусовой клеммы;
засорение контактов
неисправность якоря на втягивающем реле;
перегорание обмотки;
обрыв проводки.

Доработка реле блокировки стартера и защита контактов в ВАЗ 2110, 2111, 2112

По опыту эксплуатации ВАЗ (сначала классика 21011, потом 2111) давно замечено, что очень часто подгорают и приходят в негодность контакты замка зажигания (ЗЗ) которые управляют втягивающим реле стартера. Ток через эти контакты достигает 20А. Приходится заменять всю контактную группу. Вот и решил на новой машинке устранить эту проблему сразу, не дожидаясь ее появления. Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ. Все просто, но как оказалось, это совсем не обязательно, т.к. можно задействовать уже имеющееся реле блокировки стартера, сохранив полностью его прежние функции. Как показал анализ схемы, реле блокировки стартера запитано от +12В с главного реле ЭБУ, а минус подается с выв.50 ЭБУ (Январь 7.2), и управляется ключом «с открытым коллектором» в ЭБУ. При включении зажигания ЭБУ выставляет «низкий уровень» (замыкает на массу) на контакте 86 реле блокировки. Реле срабатывает, замыкая цепь между замком зажигания и втягивающим реле стартера. При повороте ключа ЗЗ с конт «50» 12В поступает на втягивающее реле стартера. Как только двигатель запустился, ЭБУ снимает сигнал с конт 86 реле, оно обесточивается, разрывая цепь, и тем самым блокируя стартер. Блокировка работает! На Рис.1 изображен фрагмент схемы в базовом варианте, а на Рис.2 — после доработки. Как видно, изменения минимальные: 1. Розово-черный провод отключен от выв. «85» и изолирован; 2. Силовой провод от замка зажигания подключен к выв . «85» реле 3. Добавлен силовой провод (30 см) от разъема, с которого запитывается ЗЗ (2х контактный разъем к жгуту переднему) – сечением не менее 4 мм2, подключен к выв. 87 реле. Теперь силовая цепь управляется через реле, а ток через контакты ЗЗ не превышает 0,2А Доработка выполнена в 2009 году. Плюсы: минимальные переделки, не нужно еще одно реле, — экономия места в ЧЯ Минусы: за 6 лет не обнаружены.

Это интересно: Чистка свечей зажигания в домашних условиях

Ниже приведен фрагмент схемы.

Ну и итоговый вариант. Реле стартера и дополнительное реле «разгрузки» контактов замка зажигания

Окончательная схема с разгрузкой контактов замка по цепи зажигания

Но и это еще не все! Следующее слабое место: силовые контакты втягивающего реле стартера. Из-за больших токов им достается еще большая электрическая нагрузка, и как следствие — эрозия. Защитить их от искрения, особенно при размыкании, можно подключив по одному мощному диоду параллельно стартеру и управляющей обмотке втягивающего реле. Суть доработки — подавить «ЭДС самоиндукции» — основную причину обгорания контактов. Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток, да и были под рукой в достаточном количестве. Можно использовать выпрямительные диоды от компьютерных блоков питания, рассчитанные на прямой ток не менее 30А. Диоды помещены в 2 слоя термоусадки и на коротких проводах подключены прямо к стартеру. Схема подключения приведена.

Устранение падения напряжения в ВАЗ 2110, 2111, 2112

О достаточно неудачных и тусклых задних фонарях ВАЗ-2111 написано много. Особенно актуальной эта проблема становится

Как снять

Отключить аккумулятор, тем самым обесточив транспортное средство.
Снять брызговик либо другую защиту
Отыскать в нижней части стартера гайку и открутить ее
Отцепить клемму, которая находится на втягивающем реле
Отвернуть верхнюю гайку, которая удерживает стартер
Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.

Ремонт

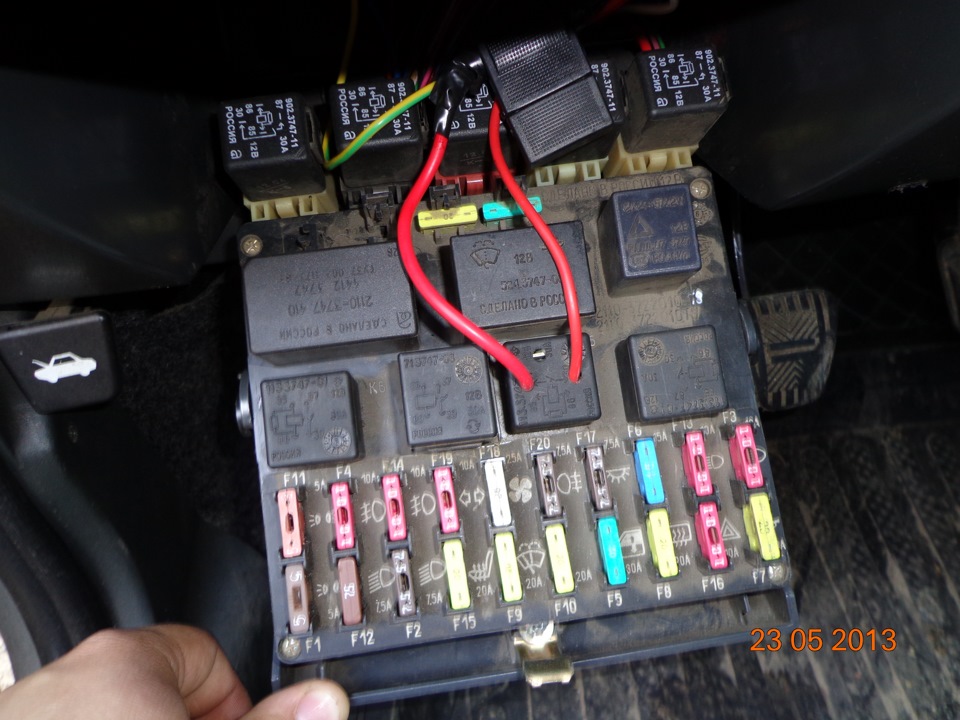

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Установка дополнительного реле стартера

Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет. Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит. Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё. Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится. Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная. За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания. Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик. Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение «карлсона», при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила). Решил поставить реле стартера заодно сделал дополнительную массу. Купил 4-х контактное реле на 30А, пять разьёмов «мама» один «папа» и пару кольцевых разъёмов.

Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой. Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была.

Дополнительное реле стартера

Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

Реле стартера: место расположения и особенности

Сразу отметим, на ВАЗ 2110 реле стартера не является привычным реле, которое обычно ставится в блок предохранителей для различного электрооборудования. В случае со стартером следует понимать втягивающее реле, интегрированное в стартер (находится под его контактами).

Другими словами, реле стартера не вынесено в отдельный блок, куда установлены предохранители ВАЗ 2110. Чтобы получить к нему доступ, пусковое устройство нужно снимать. Чтобы было понятнее, втягивающее реле позволяет подать питание от АКБ на стартер, а также подвести и зацепить шестерню на стартере с маховиком двигателя.

Это позволяет прокрутить коленчатый вал. После, когда коленчатый вал набирает определенные обороты (мотор завелся), шестерня стартера отводится от маховика и дальше силовой агрегат работает самостоятельно.

Вполне очевидно, что если втягивающее не работает, завести двигатель от стартера не получится. Управление втягивающего реле осуществляется напрямую от замка зажигания. Также реле защищает другие электрические компоненты стартера.

С учетом того, что реле стартера пропускает через себя большой ток, со временем происходит износ контактной группы. Как правило, это проявляется таким образом, что стартер плохо крутит двигатель, не щелкает (не срабатывает втягивающий элемент) и не крутит мотор, срабатывает через раз и т.д. Так или иначе, в подобной ситуации тяговое реле нуждается в проверке.

Где находится предохранитель стартера ВАЗ 21103. Где что у Авто?

Буквально вчера возник интерес определить, где находится предохранитель стартера ВАЗ 21103 в машине. Не сложно было отыскать, в этом видео-ролике сразу становится понятно где расположен предохранитель стартера ВАЗ 21103.

Комментарии к теме где находится предохранитель стартера ВАЗ 21103

Левон Киренский

Вот это спасибо, вот это ОГРОМНОЕ спасибо!!! Классное видео! Мне как раз именно эта тема и нужна была!!!, Осталось только теплый гараж найти)))что бы с изолентой нормально было работать! Романыч молодец,спасибо еще раз!!!

Гилядов Иброхим

пару лет назад, заменил подъемники. снова еле ездит. что за … как с ней боротся

Фрост

Скажи пожалуйста ДМРВ с приоры подойдет на ваз 2114? или они разные

Ridwan

а на масленом фильтре бывает шайба

Хусен

Нет компрессию не мерил ещё,надеюсь конечно что с ней нормально,а то с финансами напряг.

Duer

Дизлайк за дикое мотыляние камерой.

Дагестан

болтаи по меньше, суть говори

Галым

Здраствуйте,помогите пожалуйста,ц меня фокус первый с 8 клапанным двигателем,недавно проблема произошла,на холостую двигатель греется,даже вентилятор не помогает,только если печку на максимум,заметил еще то что на холостую в бачке расширительном жидкость копится,а если газу прибавить начинает рассасыватся

Амиго

Сегодня тоже поменял фильтр, три года не менял. Вылилось от туда просто жесть какаято, на видео еще чито.

Шаврук Поп

ни че се, сколько десятка есть и только об таком узнал)) здорово, ща к девушке поеду — опробую))

Олесь

Сделай видос разницы калина кпп и 2108

Natosha

Жаль не показал как собрать верхнюю часть

Лесик

Спасибо за помощь,удачи тебе товарищ

Garson

спасибо) всё чётко объяснил. даже я воДятел понял. лайк и подписка

Ромарио Голдусов

С чего ты решил,что масло разьедает резину? В авто все резиновые изделия масло-бензостойкие,так что не сочиняй..

Данилка

Самое интересное вырезано. Похоже на ‘как нарисовать сову’.

Строй

Александр здраствуйте у меня ваз 2109 Большой расход бензина дачик массого расхода воздуха показывает идиницу.это нормально?

Бэки Науметова

огромное спасибо за совет! вы очень помогли. очень полезно!

Faer

Говно способ

Вазген Филипас

на ваз универсал 2111?

Барташук Сос

Передние стойки в масле зато подвеску новую поставили

Акташ

Мудаки,че нельзя на заводе такие поршни ставить,дебилы

Ибрахим

спасибо тебе! сегодня так же сделал, все очень быстро получилось.

Альфред

можно же гонять без обогрева дроселя, патрубки соединить нужно?

Радислав

какого хера тогда люди сразу заменяют рейку если ее ремонтировать можно и как я вижу ее можно сделать еще лучше с таким количеством смазки я думаю руль будет крутится легче на много

Ерке

И правда! Сегодня в трёх магазинах сравнил упаковки и содержание-не внушают доверия. Один контрафактной, барыги .. Аны е.

Анрей

Извените, не добавил этот параметр, Ваш вопрос абсолютно точен. Отвечаю, что от напряжения АКБ выходное (прим. 5 вольтовое) напряжение на ДМРВ не изменяется, ЭБУ и из 10 вольт выдаст к примеру 4, 96 в., и из 12 в. выдаст теже 4, 96 в. Проверить элементарно — при вкл. зажигании напяжение на АКБ к примеру 12, 5 в., замеряем приходящее на ДМРВ (допустим 4, 94 в.) ; затем заводим двигатель, генератор повысит напряж. на АКБ клеммах до допустим 13, 8 в. — сравниваем — там теже 4, 94 в. Если будет отличаться (я лично за 11 лет работы не встречал такого), значит косяк в ЭБУ. Добавлю, если в мультиметре села батарея, то у меня начинает врать — завышает показания — тогда можно без умысла обмануть хозяина авто, поэтому ‘ Кроны ‘ меняю безжалостно — репутация дороже.

Почему не горит задняя передача ВАЗ 2110

Схема включения наружного освещения

1 — габаритные огни в фарах
2 — монтажный блок
3 — выключатель наружного освещения
4 — замок зажигания
5 — контрольная лампа внешнего освещения в комбинации приборов
6 — габаритный свет фонари в наружных задних фонарях
7 — стоп-сигналы во внутренних задних фонарях
8 — фонари освещения номерного знака
9 — выключатель освещения приборов
10 — выключатель фонарей заднего хода
11 — выключатель стоп-сигналов
12 — блок бортовой система управления
13 — лампы заднего хода во внутренних задних фонарях
К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые необходимо установить при отсутствии реле)
А — на источники питания
Б — к лампам освещения приборов

Лампы переднего габаритного света расположены в фарах, задние — в наружных задних фонарях (на крыльях автомобиля ВАЗ 2111).Лампы стоп-сигнала и заднего хода — во внутренних задних фонарях на крышке багажника. (Снятие выключателя стоп-сигнала см. Снятие вакуумного усилителя и педали тормоза в сборе). Подсветка номерного знака расположена на бампере.

Габаритный свет включается при нажатии выключателя наружного освещения. Лампы габаритных огней ВАЗ 2112 и стоп-сигнал запитаны через реле К1 для контроля исправности ламп в монтажном блоке. При перегорании какой-либо из ламп или обрыве контакта в розетке или цепи питания загорается соответствующий индикатор в блоке управления.При отсутствии реле управления лампами вместо них необходимо установить перемычки, иначе лампы не будут гореть.

Лампы освещения номерного знака включаются одновременно с наружным освещением, но подключаются в обход реле управления, поэтому их исправность не диагностируется.

Лампа подсветки перчаточного ящика ВАЗ 2110 включается при включении зажигания переключателем под крышкой ящика.

Напряжение на переключатели ламп внутреннего освещения и индивидуального освещения водителя подается также при включении зажигания ВАЗ 2110.Кроме того, внутреннее освещение включается, если одна из дверей открыта, а переключатель света находится в соответствующем положении. Через несколько секунд после закрытия дверцы яркость лампы уменьшается и она гаснет. Это контролируется дисплеем бортовой системы мониторинга.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость подсветки регулируется реостатом на панели приборов ВАЗ 2111.

Лампы заднего хода включаются, если включено зажигание ВАЗ 2112 и замкнут переключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с лампами габаритного света.

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

— Схема освещения

Фары и освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

— Снятие и установка фар

Разборка и сборка блока фары, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

— Гидрокорректор фар

Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

— Замена главного цилиндра гидрокорректора

Снятие и установка главного цилиндра гидрокорректора фары ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

— Регулировка фар

Регулировка фар автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

— Наружное и внутреннее освещение

Стоп-сигнал и фонарь заднего хода, освещение салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

— Указатели поворота

Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

— Противотуманные фары

Замена габаритных и противотуманных фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

— Замена бокового указателя поворота

Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

— Замена переключателя фонарей заднего хода

Снятие и установка переключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

— Замена фонарей заднего хода и стоп-сигнала

Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

— Замена подсветки заднего номерного знака

Снятие и установка плафона подсветки заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Датчик заднего хода ВАЗ 2110 — это механизм включения фонарей заднего хода, который белым сигналом оповещает о намерении ( или уже предпринимающие действия) водителя и автомобиля, чтобы двинуться назад.

Где находится датчик заднего хода ВАЗ 2110?

Этот датчик расположен слева внизу коробки передач. Найдя его, вы не ошибетесь, потому что это единственный элемент на КПП с подключенными проводами.

Устройство и принцип действия.

Принцип работы датчика довольно прост: при включении задней передачи на лампу подается напряжение, отчего она загорается. Это происходит благодаря особому шарику переключателя, который при включении задней передачи выходит из штока и замыкает контакты.В момент выключения «задние» контакты размыкаются под действием возвратной пружины, и все возвращается в исходное положение.

Нередко можно услышать (или даже увидеть на дороге), что сигнал не работает, свет не загорается при движении задним ходом. По большому счету такая неисправность никак не повлияет на ход автомобиля по проезжей части, но вполне может вызвать дискомфорт при вождении или даже создать аварийную ситуацию на дороге. Причиной такого несоответствия нормальному состоянию автомобиля может быть ряд вариантов, выяснить единственный правильный из которых следует на смотровой яме или эстакаде.Наиболее распространенными из них считаются следующие.

Неисправности датчика заднего хода «десятки» и их диагностика.

1. Перегорела лампочка.

Решение вопроса: замена лампочки на новую. Для этого придется демонтировать обивку, расположенную за фонарем, затем выключить наружное освещение, открыть багажник и отсоединить жгут проводов. Затем следует снять панель, отжав боковые защелки, отвинтить лампу, нажав на нее.Затем поставьте новую лампочку и верните все на прежние места.

2. Контакты окислены, предохранители вышли из строя, «массы» на плате нет.

Решение проблемы: почистить контакты, при необходимости заменить оборванные провода и неисправные предохранители. Для этого достаточно снять фару.

3. Обрыв провода.

Решение вопроса: проверка целостности проводов и их замена при необходимости.

4.Сломан датчик заднего вида.

Решение: диагностика и замена датчика при необходимости.

Как проверить датчик заднего хода ВАЗ 2110?

Для диагностики этой проблемы вам потребуются: мультиметр, изоляция, молоток и зубило, поддон для слива масла, нож, плоскогубцы, ключи на «22» и «24», головка для » 22 «увеличено. Теперь о самой проверке:

Отсоедините и снимите провода, подключите тестер, выставив на нем функцию «звонок» или сопротивление.
Включаем задний ход, затем — зажигание, не забываем следить за показателями сопротивления на тестере. Если счетчик показывает «0», значит все в порядке. Остальные значения говорят о необходимости замены устройства. То же самое проделайте с лампами заднего хода, горящими, если передача заднего хода не включена.

Если вы определили, что вам необходимо заменить датчик заднего хода, следуйте приведенным ниже инструкциям.

Замена датчика заднего хода ВАЗ 2110: пошаговая инструкция.

Снимите защиту на «двигателе», если она есть, поставив какую-то емкость под место отвинчивания датчика, чтобы избежать «утечки» масла в никуда.
Отстегиваем провода, прикрепленные к детали. Для этого нужно лечь под машину.

Выкрутить неисправный датчик ключом на «21».

Ваши соседи стали жаловаться, что когда ты в любимом ВАЗе копируешь задний ход, это не заметно для окружающих? Что ж, пора поменять датчик заднего хода и забыть обо всех проблемах, в том числе о соседях.
В чем могут быть причины того, что задние фонари не светятся? Как сделать самому?
Насколько это сложно и что для этого нужно? Что делать в каком порядке?
Ответы на все эти вопросы дает данная статья, а также есть вспомогательные фото, показывающие, как это делается правильно при замене этого датчика на ВАЗ 2106, 2108 и другие модели:

Причины не горения фонарей заднего хода автомобиля ВАЗ
Инструменты
Замена датчика

ВАЗ 2107
ВАЗ 2109
ВАЗ 2110
ВАЗ 2114

Проверка работоспособности
Что делать, если замена датчика не помогла?

Причины не горящих фонарей заднего хода автомобиля ВАЗ

Для начала нужно выяснить, по какой причине не загораются фонари заднего хода — может, просто перегорели лампочки (см.) И менять датчик даже не нужно?
Вот несколько причин:

Перегорели лампы заднего хода.Проверить их работоспособность можно, вынув их из фонарей и проверив мультиметром.

Еще одна причина — повреждение проводки. Здесь все посложнее — поиск займет больше времени. И проверяется точно так же — мультиметром на целостность или сопротивление.
Плохие контакты на датчике заднего хода. Как известно, при плохом контакте обычно ничего не получается.
Нарушение изоляции на проводах возле датчика приводит к их короткому замыканию.
Перегорел предохранитель (см.). Какой именно нужно указать для каждой машины в руководстве по ремонту.
Ну и поломка самого датчика — об этом свидетельствует как отказ от включения фонарей при включении задней передачи, так и постоянное свечение фонарей.

Для устранения неполадок с освещением вам, возможно, придется выполнить все ремонтные работы, но вы можете начать с датчика. Цена на него небольшая — обычно около 100 рублей, поэтому вы можете купить и поменять, а потом решать проблемы по мере их появления.

Инструменты

Итак, что нужно для замены датчика заднего хода своими руками:

Набор ключей. Хотя это даже громко сказано. Вам понадобится 22 ключа, а в некоторых случаях 24 ключа

Маленькая емкость для масла
Отвертка
Плоскогубцы
Изолента
Молот
Долото

Замена датчика

А теперь пора рассмотреть процесс замены датчика заднего хода на различных автомобилях ВАЗ — с 2106 на 2115.Вот вам инструкция.

ВАЗ 2107

Начнем с автомобиля ВАЗ 2107. На моделях ВАЗ Классик все сделано точно так же.

Совет! Перед началом замены датчика на любом транспортном средстве очистите корпус коробки передач от грязи, чтобы упростить поиск датчика и предотвратить попадание грязи в масло.

Итак:

Сначала ищем датчик — он находится с правой стороны КПП, если смотреть на машину по направлению ее движения.Ошибиться очень сложно — это единственная деталь в КПП, где подходят два провода.

Если провода оборваны, то ищите выступающие контакты.
Если провода все еще на датчике, отсоедините их.
Далее пригодится ключ на 22. Им нужно открутить датчик. Для удобства лучше взять более длинный кривошип, так как со временем датчик прилипает к картеру.
Если нет возможности открутить датчик реверса ключом (головкой), то это нужно делать молотком и зубилом.

Примечание! Картер коробки передач очень хрупкий. Поэтому будьте предельно осторожны, чтобы не повредить его ударами молотка.

Затем очистите сиденье от грязи ножом.
Снимите металлическую шайбу с грязью и замените ее новой.
Вставьте датчик и затяните его тем же ключом до упора.
Далее нужно снова надеть провода. При необходимости обожмите контакты плоскогубцами.
И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

У некоторых возникает вопрос по маслу — потечет оно или нет.В этом случае она не потечет.

ВАЗ 2109

Напомним, что данный товар относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

Снимите защиту с двигателя автомобиля, если таковая имеется.
Расположение датчика на автомобиле ВАЗ 2108 и подобных немного отличается от положения на Классике, так как автомобиль имеет передний привод.
Датчик находится с левой стороны при движении автомобиля.
Если Classics пришлось загнать в смотровую яму, то переднеприводные автомобили можно было просто поднять под левое переднее колесо с помощью домкрата.
Опять же — проводка подходит к датчику.
Снимите провода.
Для снятия датчика вам понадобится удлиненная головка 22 и ручка.
С помощью головки снимаем датчик.

Помните! Замена датчика заднего хода на переднеприводном автомобиле характеризуется небольшими утечками масла из картера коробки передач.

Подготовьте емкость и, как только открутите датчик, подставьте ее, чтобы масло не пролилось на пол.
Вставьте новый датчик как можно скорее.
Сначала затяните вручную, а затем затяните той же головкой и храповым механизмом.
Подсоедините электрические провода.
Добавьте необходимое количество масла.

Все готово!

ВАЗ 2110

Двигатели от ВАЗ 2108 устанавливаются на автомобили семейства ВАЗ 2110. Поэтому нет смысла писать ту же информацию второй раз. Ответ такой: ВАЗ 2110 замена датчика заднего хода — см. Информацию выше.

ВАЗ 2114

Замена датчика заднего хода на ВАЗ 2114 или автомобили семейства Самара-2.
Инструкции:

Суть процесса та же.
Поднимите автомобиль домкратом.
Снимите защиту с двигателя, если необходимо, но это может даже не понадобиться.
Найдите датчик, на новых образцах моделей Самара-2 он имеет немного другое расположение, но найти его тоже не составит труда.
Отсоедините разъем проводки от датчика.
Ключом на 22 (с головкой удобнее, но можно и ключом) откручиваем датчик.
Поставьте емкость для масла перед снятием датчика с разъема.

Примечание. Лучше всего заменять датчик на холодном автомобиле, так как масло будет меньше вытекать. Хотя это не важно.

Выньте старый датчик и вставьте новый вместе с новым кольцом.
Затяните датчик гаечным ключом или головкой.
Очистить картер коробки передач от масляных следов.
Подсоедините провода.
Пополните до необходимого уровня.
Установите защиту двигателя (при необходимости).

Итак, датчики поменяли. Теперь вы можете приступить к проверке их работоспособности.

Проверка работоспособности

И вот настал момент, когда все должно заработать:

Включите передачу заднего хода.
Поверните ключ зажигания.
При этом заводить машину нет необходимости, как об этом пишут некоторые «знатоки».
Положительный результат — горят оба фонаря заднего хода.

Если был достигнут положительный результат, поздравляю. Если нет, то давайте копать дальше.

Что делать, если замена датчика не помогла?

Ранее в этой статье был список возможных причин — почему не загораются фонари заднего хода. Причина может быть в любой из вышеперечисленных или во всех сразу.
Следовательно, шаг за шагом вам нужно будет предпринять шаги по устранению каждого из них, и тогда вы добьетесь успеха.Также в помощь вам предоставлено видео, на котором наглядно показана замена датчика заднего хода.

Здравствуйте. Наконец-то и бесповоротно в нашем городе наступила осень, уже неделю идет дождь, а вместе с ним и мелкие неисправности. В очередной раз, припарковав машину после работы, я заметил, что фонари заднего хода не горят.

Первым делом проверил предохранитель F19, отвечающий за фонари заднего хода, оказался в порядке.

На всякий случай проверил обе лампы, все исправны.Протер контакты, не помогло.
Осталось проверить только датчик задней передачи, в народе известный как «лягушка».
Этот датчик находится в коробке передач слева по ходу движения.

Видно без ямы, достаточно снять воздушный фильтр.

Блок обмотан красной лентой

Проверить датчик можно, исключив его из схемы. Для этого включите зажигание, снимите колодку и замкните на ней провода между собой.

В этом случае должны загореться фонари заднего хода. Если этого не произошло, проблема не в датчике. Это был только мой случай.

Для начала решил проверить проводку от лягушки до ламп, для этого на зеленый провод колодки «лягушка» от АКБ надо подать 12В. Лампы горят, это хорошо! Таким образом я выяснил, что на лягушку напряжение не подается. В этом случае на предохранителе находится пружина, т.е. проблема в проводке между монтажным блоком и крестовиной.

Выключив датчик («лягушку»), предохранитель и лампы, стою под дождем, все в ожидании дальнейших исследований с проводкой, и тут в голову приходит яркая мысль, проверить монтажный блок с обратной стороны , а именно колодки, входящие в него.

Любая машина, предназначенная для дорог общего пользования, имеет заднюю передачу. Это позволяет вести машину задним ходом. Чтобы остальные участники дорожного движения узнали о ваших намерениях, на задней оптике должны сработать соответствующие сигналы — фонари заднего хода .

Именно в этом случае включается датчик заднего хода на ВАЗ 2110. Он передает информацию, включает напряжение на фарах, тем самым водители вокруг вас видят, что вы собираетесь сделать резервную копию. Из соображений безопасности невероятно важно иметь работающий датчик заднего хода.

Принцип действия

Этот регулятор работает больше, чем просто:

Вы переключаете рычаг переключения передач на задний ход;
Одновременно с включением задней скорости вилка включения прижимается к датчику;
Создается замыкание провода на массу;
Загорается свет, сигнализирующий о трогании с места.

Признаки неисправностей

Конечно, очень легко заподозрить, что датчик заднего хода не работает — при включении задней передачи свет не загорается.

В такой ситуации есть всего три варианта развития события:

Сама лампочка перегорела, значит, сам элемент может быть целым.
Перестал работать предохранитель питания. Это не редкость, когда он просто перегорает.
Сам датчик не работает. Это случается не так часто, но проверить его состояние придется.

Это датчик?

Действительно, как определить, что вышел из строя именно он, а не перегоревший предохранитель или лампочка? Все очень просто.

Придется снять предохранитель, проверить его на целостность. Для автомобиля ВАЗ 2110 предусмотрена установка предохранителя №19, номинальный ток которого составляет 7,5А. Он находится в монтажном блоке, а монтажный блок находится под панелью приборов.
Проверить состояние лампы. Если с ней все нормально, то вариант только один — сломался датчик заднего хода.

Где это и как это проверить

Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, необходимо предварительно определить его расположение.

Но на самом деле, где он? В поиске этого элемента нет ничего сложного.

Вам понадобится эстакада или яма. Так или иначе, вы должны быть под машиной.
Теперь посмотрите на задние колеса автомобиля и посмотрите на коробку передач. Слева от него желаемый датчик.
Можно ли его спутать с другими устройствами? Едва ли. Только для этого элемента предусмотрена проводка трансмиссии. Поэтому других подобных устройств поблизости вы точно не найдете.

Приступаем к проверке. В конце концов, нам нужно убедиться, что датчик вышел из строя и его замена действительно сработает.

Для проверки проделаем следующие манипуляции:

Отсоединить терминал от счетчика;
Подключите мультиметр к разъемам и включите его в режиме измерения сопротивления;
Переключить коробку передач на заднюю скорость;
Запустить двигатель;
Посмотрите, что выдает устройство;
Если прибор показывает сопротивление 0 Ом, плюс звучит зуммер, значит все нормально, датчик исправен;
Плохо, если счетчик показывает бесконечность.Это свидетельствует о том, что датчик отработал свое предназначение и требует срочной замены.

Замена

Стоит ли спешить с заменой датчика заднего хода? И как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не знают о ваших намерениях сдать назад, то аварий и столкновений не избежать. Думать нужно не только о себе, но и о других.

Процедура замены датчика заднего хода на автомобиле ВАЗ 2110 ничего сложного не предусматривает.С этим справится даже автовладелец без особого опыта и навыков.

Следуя пошаговым инструкциям, вы сможете быстро и эффективно заменить счетчик и продолжить движение на уже полностью исправном автомобиле.

Очистите агрегат от скопившейся грязи, так как при снятии она может попасть в трансмиссионное масло. Ничего хорошего из этого не выйдет, так что подумайте о безопасности КПП.
Машина установлена на яме или эстакаде. Опять же, вам нужен доступ к низу.
Снять защиту картера. Делается это путем откручивания нескольких креплений.
Используйте небольшую емкость, чтобы налить смазку. Дело в том, что при демонтаже датчика вместе с ним заливается небольшое количество масла. Вряд ли вам захочется, чтобы он был на полу, у вас под ногами.
Отсоедините проводку от датчика заднего хода.
Выкрутите счетчик из гнезда.
Слегка зачистите гнездо, чтобы новый блок хорошо поместился на новом месте.
Заменить купленный качественный датчик реверса на старый, отслуживший свое назначение.
Добавьте необходимое количество масла. Просто посмотрите, сколько смазки слито, и залейте такое же количество обратно. Хотя в результате эксплуатации уровень масла может быть ниже ожидаемого. Выполните соответствующие измерения, чтобы определить недостающее количество трансмиссионной смазки.
Верните все провода на свои места. Если у вас возникли проблемы с поиском места соединений, отметьте их при отключении проводов.Хотя на самом деле там сложно запутаться.
Проверить работоспособность нового датчика заднего хода.

Если все манипуляции были выполнены правильно, вы убедились, что предохранитель и лампочка исправны, то несложная процедура замены датчика заднего хода сможет вернуть работоспособность КПП на прежний уровень.

При внимательном подходе даже новичку такой ремонт займет максимум 30 минут. Вам не придется тратить много времени, а тем более можно обойтись с минимальными финансовыми затратами по сравнению с походом в автосервис.

Будем надеяться, что теперь датчик будет работать долго и качественно, а ваши маневры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс желаем того же в выступлении автомобилистов и пешеходов уже вокруг вас.

стартер не запускается, не крутит. Возможные поломки, решения

В статье мы расскажем о том, почему не заводится машина ВАЗ-2110 и не крутится стартер. Причины могут быть разными, именно о них мы и поговорим дальше.Стартер нужен для того, чтобы раскрутить коленчатый вал на минимальную скорость, чтобы смесь начала воспламеняться в камерах сгорания. Если стартер перестал работать, то запустить двигатель можно только с буксира, что не очень удобно.

Что такое стартер десятки

На инжекторных и карбюраторных двигателях применяются стартеры одинаковой конструкции. Причин, по которым они не работают, очень много. Конструкция агрегата сложна, поэтому для выявления истинных причин необходимо знать особенности функционирования и конструкцию агрегата.

Стартер — электродвигатель постоянного тока коллекторного типа. Питание осуществляется от аккумулятора. Именно поэтому их обычно называют стартерными батареями — они позволяют подавать большой ток в силовую цепь электродвигателя.

Конструкция стартера

Но если стартер крутится, а автомобиль ВАЗ-2110 не заводится, возможно, неисправность не только в двигателе, но и в аккумуляторе. Возможно, она выписалась или ей стало плохо. Поэтому нужно уметь правильно диагностировать неисправности.

Конструкция стартера на «десятку»:

Неподвижная часть (статор) с обмоткой.
Стальная втулка на задней части устройства.
Ротор с обмоткой и ламелями.
Тип планетарной передачи — состоит из трех передач.
Электромагнитное реле — служит как для механического переключения, так и для электрического.
Бендикс — элемент, который необходим для соединения ротора с венцом маховика. Он имеет обгонную муфту, которая позволяет шестерне вращаться только в одном направлении.
Корпус с крышками — здесь установлены все элементы конструкции.

А теперь давайте рассмотрим все эти элементы по отдельности и выясним, какие у них могут быть повреждения.

Планетарный редуктор и бендикс

Бендикс — это устройство, состоящее из двух элементов. Это шестерня и муфта свободного хода. Эти два элемента взаимосвязаны. Муфта установлена на шкиве и фиксируется с помощью пазов, расположенных по спирали. Это сделано для того, чтобы облегчить перемещение шестерни с муфтой по оси двигателя.

Как только вы поворачиваете ключ в замке зажигания, реле втягивания активируется и приводит в движение бендикс. В том случае, если стартер крутится слишком медленно или вообще не вращается на горячий или холодный, то неисправность может быть в бендиксе. Иногда выходит из строя обгонная муфта, и вы слышите, что электродвигатель дергается.

Втягивающее устройство

По сути, это обычный электромагнит, состоящий из таких элементов:

Корпус.
Обмотка.
Якорь.
Пластина замыкающих контактов.
Контакты для подключения к обмотке двигателя и плюсу аккумулятора.

Как вы понимаете, этот элемент подключается к разрыву питания электродвигателя. А если ВАЗ-2110 не заводится и не крутится стартер, то велика вероятность, что вышло из строя реле. Нужно обратить внимание на то, что плюс АКБ подключен к соленоидному реле все время без предохранителя.Но с помощью ключа зажигания вы управляете катушкой электромагнита, которая находится в релейной конструкции.

Помимо того, что с помощью реле вы производите замыкание силовых контактов, это же устройство приводит в движение бендикс, о котором мы говорили выше. Очень часто происходит подгорание силовых контактов, при этом происходит большая потеря тока. В этом случае стартер вращается очень медленно, даже когда аккумулятор полностью заряжен. Если в цепи питания обмотки произойдет обрыв, то при повороте ключа стартер даже не щелкнет.

Частые неисправности

В том случае, если ВАЗ-2110 не заводится и не крутится стартер, то, скорее всего, причина кроется именно в электродвигателе. Но точно нужно узнать диагноз. Для начала нужно повернуть ключ в замке зажигания до упора и прислушаться, работает ли агрегат. В том случае, если слышен звук как будто двигатель крутится, а реле конкретно щелкает, то, скорее всего, происходит поломка обгонной муфты или коробки передач.Как правило, для устранения поломки необходимо установить новый бендикс и провести диагностику всего стартера.

Но в том случае, если машина очень старая, то причину неисправности можно скрыть в передачах. А точнее они очень сильно изнашиваются. Как известно, определить такую поломку можно только после полной разборки агрегата. В том случае, если стартер даже не щелкает при попытке запуска, то, скорее всего, на электромагнитное реле не подается напряжение.Необходимо взять тестер и проверить напряжение на тонком проводе, который подходит к электромагнитному реле.

Обратите внимание, что напряжение должно появляться только тогда, когда ключ зажигания находится в крайнем положении замка. Очень часто выходит из строя электромагнитное реле, о котором мы говорили выше. Чтобы убедиться, что он исправен без демонтажа, необходимо отсоединить от него тонкий провод, а затем напрямую приложить плюс от АКБ к контакту. При этом автомобиль должен стоять на стояночном тормозе, ручка переключения передач должна быть в нейтральном положении.

При этом ВАЗ-2110 не заводится, и стартер не крутится и не щелкает. Если сработало реле, то нужно проверить его силовую цепь, а также выключатель зажигания.

Если стартер вращается медленно

Если стартер вращается медленно или его работа вообще не видна, то, возможно, контакт «массы» очень слабый. В этом случае возникают очень большие потери тока. Часто выходят из строя обмотки или щетки сборки.Если ВАЗ-2110 плохо заводится, долго крутит стартер, то поломка явно не в нем, а в системе подачи топлива. Но учтите, что при длительной эксплуатации стартера он быстро выйдет из строя.

Практика показывает, что при выходе из строя одной или нескольких обмоток проще всего установить новый стартер или старый. Стоимость запчастей, необходимых для ремонта, довольно высока, порядка 1/3 или даже половины стоимости нового стартера.

Как заменить стартер своими руками

Если ВАЗ-2110 (карбюратор) не заводится, а стартер крутится, нужно искать поломку в системе подачи топлива и ГРМ.Если вы все же решили отремонтировать агрегат или заменить его, то нужно знать, как демонтировать и установить ВАЗ-2110. Вам предстоит проделать следующие манипуляции:

Выключите зажигание и откройте капот автомобиля. Отсоедините клеммы от АКБ, иначе во время работы можно случайно замкнуть провода.
На инжекторных двигателях необходимо снимать корпус фильтра для очистки воздуха. Для этого нужно открутить три фиксирующие его гайки.
Первым делом отключается провод питания. Делается это с помощью клавиши на «13». Тонкую проволоку необходимо снять и аккуратно закрепить возле ремня безопасности, чтобы она не порвалась во время работы.
Открутите три гайки, которыми корпус стартера крепится к блоку двигателя.

Новый стартер устанавливается в обратной последовательности. Если старый стартер имеет большое количество поломок, то ремонтировать его не желательно. Вы потратите примерно треть или половину стоимости нового агрегата, но такие манипуляции придется делать очень часто (каждые 3-6 месяцев, зависит от интенсивности использования станка).Кроме того, устройство не сможет работать так же хорошо, как новое.

mooglike oarsaken fan it проблема

De mooglike flater fan ВАЗ-2110 binne ferdield yn trije soarten. Эта проблема возникает в системе доступа к бензину, в ошибочных случаях, когда речь идет об электроанике и электротехнике, а также о глобальных проблемах (ICE doaze). Как и в случае автоматической диагностики системы, дан фуортендаликс диагностика — ûntbrekkende Spark. Litte we sjen nei wêrom’t de VAZ-2110 gjin spark (Форсунка фентилен 8).Sa, wat binne de redenen foar dizze flater?

Mooglike redenen foar it tekoart

De Measte moderne auto foarsjoen fan in mearfâldichheid fan sensoren. Скорее всего, это больше, чем нужно для автоиндустрии и усложнить ремонт. Электроаника ferantwurdlik foar de eksploitaasje fan de ynjeksje motor, der binne meardere sensoren, она вызывает искрение ferantwurdlik. Mar de redenen dat der gjin fûnken (ВАЗ-2110, инжектор fentilen 8), dêr kin oare knopen. Der binne ferskate soarten fan potinsjele skea.Это проблема, связанная с системой управления двигателем. Dat jildt ek foar it falen dêr’t de brânstof kin net, в котором силиндеры рычажного механизма работают со сбоями.

As gjin spark (ВАЗ-2110, Форсунка 8 fentilen), dan kin it wêze ferbûn mei fuel systeem. Фактически, это чистый шлак от pomp estafette sels immersion elemint. De test wurdt útfierd «troch ear».

Dan binne der de проблема ferbûn mei de elektryske diel. Это ien fan de meast для решения проблем.Yn sokke storingen oan de kears komt elektryske ôfskieding. Fansels, это mingsel is oanstutsen. Under de globale útdagings — полный отказ двигателя, brutsen Timing riem. Подробно о головокружении lekken net stopje.

вентилятор метоаден Диагностика

Wêrom stiet dêrby: fergriemd spark (ВАЗ-2110, инжектор клеппен 8)? Это проблема рва везе те финен út де мэст ват тинзен эн yn ferskate poadia. En om te sykjen nei redenen te wêzen suksesfol, sil nedich в мультиметре и разряднике.

Stap Ien

Meastal symptomen fan it problem binne as folget: starter geregeld draait yn syn standert modus, en de motor net wolle beginne.Ien fan de wierskynlike redenen — топливная помпа, dy’t net start. Trouwens, это ynjeksje fan «tsien» Это leeftijdsgrens en pleatst direct yn ‘e tank.

Проверить, что элеминт kin wêze troch de oanwêzigens fan it lûd wurk. Skeakelet de ûntstekking — moatte Buzz yn it gebiet fan ‘e efterste sitten. Сом это чистый бестиет. Yn dit gefal, moatte jo kontrolearje de fuses. ВАЗ-2110 — автомобильный инжектор, расположенный в блоке с вентилятором и с консолью на пассажирском канале. Отвинтите крепежные детали, и затем проверьте предохранители, если они не установлены.As de items wurde net funksjonearret goed, moatte jo kontrolearje oft de wiksele estafette, sawol de wichtichste en de brandstof pomp. Де тиид веер включение кин поле мэй в палец. Ek silstherere in klik.

As de brânstof pomp is te betsjinjen troch middel fan in druk peilskaal check de beskikberens fan brânstof dêryn. Как de peilskaal net beskikber, klik dan op de spool yn ‘ein fan’ e brandst of it. Dit elemint kin wêze yn de beskermjende pet. De druk sil hiel merkbaar, hoewol’t syn macht te bepalen net wurkje.Bestjoerings de pomp en it gebrek oan druk kinne oanjaan obstruksje fan de brandstof line. Dit kin foarren brocht wurde troch verstopte топливный фильтр.

Stap twa

Как ВАЗ-2110 gjin spark (Форсунка fentilen 8), это faak de oarsaak fan de fûnk stekker. Fansels, hja kontrolearje oft de besine pomp rint. Это bêste om te test it brûken ограничитель. Как de hjoeddeiske wurdt ferdield oan de twa kearsen, meitsje wis der в ôfbraak «troch de massa».

De fariant, doe’t der wie in brutsen, проверенная катушка de ntstekking, wiene triennen op har slingerjende.Как ВАЗ-2110 gjin spark (Инжектор клеппен 8) оп ‘e beide draad, de oarsaken kinne wêze brutsen ûntstekking катушка контроллера. Yn twa gefallen, dêr is de kâns fan lpture hege-voltage tryden. Dizze opsje — это самая первая музыка. Sjoch op it nivo fan ferset. Нормальный износ составляет 200 Ом.

Катушки зажигания

Jo kinne kontrolearje de flater koades dy’t hjir festige yn de auto syn nthâld. Как чистая диагностика ЭБУ, вы можете узнать больше в модуле bekend goede.

Изучите устройство ВАЗ-2110 (Форсунка 8), устройство управления дефектами. Это ek mooglik om te ferdielen de tryden út de controller nei it зажигания. Поскольку de fonk — это fwêzich yn elk fan ‘e Coils, это nedich om te gean de oanwêzigens fan iten. As der gjin elektryske stroom oansluten, om hokker reden, dan it elemint moat wurde ferfongen. Это systeem wurket это модуль зажигания. Dêrom net út plak operaasje «minus» sil wurde kontrolearre.

Mooglike форсунки VAZ

Коды kinne oanjaan gjin lekken fan dielen en komponinten yn ‘e auto.Meast faak dat komt troch sensoren. Датчики температуры Benammen troffen binne — перегрев. Ek autombilisten klagen oer it mûlestik. Problemen ûntsteane as gefolch fan de kontinuïteit fan de ferbining. As gefolch, se kinne net samar fjoer. Датчики неисправности ВАЗ-2110 — der is gjin fonk. De Injector kleppen 8 kin net normal wurde krige it.

Нет, de flater ferbûn mei de motor. De meast foarkommende dêrfan — перебор. Ek overheat en vonk, dus ferlern vonk.Как gefolch, de motor docht bliken gjin tekens fan libben. Fierder, это de muoite wurdich sjoen de fentilen. Dy details kinne te fersmoarge, dat sil resultearje yn harren folsleine sluting. Se hawwe net вкусan de nedige lucht en branje mingsel. Ta beslút, de fan — as se net wurket, dan de macht ienheid sil hieltyd overheat.

oare неисправности

В качестве стартового пакета электродвигателя нетрудно заменить его на Ferdwynt Spark tusken de ûntstekking switch en dit elemint. Dit bart faak, как в ûntslein of defcte batterij.Normaal batterij doe’t testen показывает net minder как 11,8 V. Defecte ûntstekking Larve sil ferskine fuortendaliks doe’t de bestjoerder Inserts de kaai en Cranks. Поскольку ключевой поворот является te licht swier, ferfange de slûs. Стартерное реле системы de ûntstekking — это ek ien fan de mooglike redenen для его ntbrekken fan в фонке. Mar besjoch dizze sites op harren eigen sil net wurkje. De starter kin jam «Sterke oprolmechanisme» аппарат. Yn dat gefal wurdt de fonk — это ferlern lâns de wei. Automobilisten belibbe rekke это стартерспаккет пальцы de hammer werom de fonk.Mar dit is wier allinnich op it fjild.

Какая искра в автомобиле ВАЗ-2110? Kontrolearje de starter yn ‘e garaazje mei de batterij. На yndrukt oan он аппарат liif «минус» batterij, en попробовал «plus» om одолжить в «sterke oprolmechanisme», dan it apparaat yn libben. Faak wurdt de fonk kin ferlern dêr’t it starterspakket wurdt под напряжением. Dizze rûnte — это лучший контролер мультиметра. Men it net oan kin — de assistint sil funksjonearje de kaai как выполнение mjittingen.

konklúzje

Doe’t VAZ-2110 (Injector) propaan spark ‘e reden, is it bepalen direkt. Мискен проблема лейт в банале окислилась. Yn guon gefallen, de situaasje kin wurde korrizjearre troch skjinmeitsjen fan de terminal oxides. Benammen betelje omtinken oan de try fan ‘e massa dy’t giet nei de batterij. Yn 80 prosint fan de gefallen, это проблема wurdt oplost mei in hurd rint dy manier.

возможных причин проблемы

Все возможные поломки автомобилей ВАЗ-2110 условно делятся на три типа.Это проблемы в системе подачи топлива, различные сбои в электронике и электрике, а также проблемы более глобального характера (ДВС, коробка). Если у автомобиля проблемы в системе зажигания, то сразу диагностируйте — искра пропала. Давайте разберемся, почему у ВАЗ-2110 нет искры (инжектор, 8 клапанов). Итак, каковы причины этой неисправности?

Возможные причины отсутствия

Большинство современных автомобилей оснащены комплектом датчиков. Они облегчают жизнь автовладельцу и усложняют ремонт.В электронике, отвечающей за работу инжекторного двигателя, есть несколько датчиков, отвечающих за процесс искрения. Но причины того, что нет искры (ВАЗ-2110, инжектор, 8 клапанов), могут быть в других узлах. Есть несколько видов возможных поломок. К первому можно отнести различные проблемы в топливной системе автомобиля. Сюда входят неисправности, при которых топливо не может поступать в цилиндры или прекращается подача топлива.

Если нет искры (ВАЗ-2110, форсунка, 8 клапанов), то это может быть связано с топливной системой.Часто выходит из строя реле помпы или сам погружной элемент. Аудит проводится «на слух».

Далее возникают проблемы связанные с электрической частью. Это одна из самых распространенных неисправностей. При таких поломках на свечу не доходит электрический разряд. Естественно, смесь не воспламенится. Среди глобальных проблем — полный отказ двигателя, обрыв ремня ГРМ. Не стоит останавливаться на этих недостатках.

Методы диагностики

Почему пропала искра (ВАЗ-2110, форсунка, 8клапан)? Проблему следует прояснить как вдумчиво, так и в несколько этапов.А чтобы найти причину удалось, вам понадобится мультиметр, а также разрядник.

Stage One

Обычно симптомы проблемы следующие: стартер регулярно вращается в штатном режиме, и двигатель не хочет запускаться. Одна из наиболее вероятных причин — не запускается бензонасос. Кстати, на инжекторе «Десятки» он погружной и размещается непосредственно в резервуаре.

Проверить элемент можно по наличию рабочего звука. Включите зажигание — должно быть гудение в районе задних сидений.Иногда его нет. В этом случае проверьте предохранители. ВАЗ-2110 — инжекторный авто, а блок предохранителей расположен сбоку на центральной консоли со стороны переднего пассажира. Необходимо открутить крепеж, затем снять крышку, проверить предохранители на работоспособность и при необходимости заменить их. Если элементы полностью исправны, то нужно проверить, включится ли реле, как основного, так и топливного насоса. Момент включения можно нащупать пальцем. Вы также услышите характерный щелчок.

Если бензонасос исправен, с помощью манометра проверяется, есть ли в нем топливо. Если манометра нет, нажмите на золотник на конце топливной рампы. Этот элемент может находиться в защитном колпачке. Давление будет достаточно ощутимым, хотя его мощность не определится. Работающий насос и отсутствие давления могут говорить о засорении топливопровода. Это может быть вызвано засорением топливного фильтра.

Второй этап

Если на ВАЗ-2110 нет искры (форсунка, 8 клапанов), то часто причиной являются свечи зажигания.Естественно их проверяют, работает ли бензонасос. Лучше всего использовать для тестирования разрядник для защиты от перенапряжения. Если ток делится на две свечи, то должен быть пробой «по массе».

Возможен вариант, когда произошел обрыв провода на катушке зажигания, либо появились надрывы на ее обмотке. Если у автомобиля ВАЗ-2110 нет искры (форсунка, 8 клапанов) на двух проводах, причины могут быть в катушке зажигания холостого хода или контроллере. В двух случаях есть вероятность обрыва высоковольтных проводов.Эта опция должна быть отмечена в первую очередь. Они смотрят на уровень сопротивления. Нормальные значения до 200 кОм.

Модуль и катушка зажигания

Здесь вы можете проверить коды ошибок, которые есть в памяти автомобиля. Если в ЭБУ нет функции диагностики, следует установить заведомо исправный модуль.

Узнать почему нет искры на ВАЗ-2110 (форсунка, 8 клапанов), можно на неисправном контроллере. Также есть возможность оборвать провода от контроллера к катушке зажигания.Если на каждой из катушек нет искры, убедитесь, что у вас достаточно мощности. Если по каким-то причинам отсутствует электрический разряд, то элемент необходимо заменить. В системе работает модуль зажигания. Поэтому лишней операцией будет проверка на «минус».

Возможные ошибки в форсунках ВАЗ

Коды

могут сигнализировать о выходе из строя каких-либо узлов и узлов в автомобиле. Чаще всего это связано с датчиками. Особенно страдают датчики температуры — они перегреваются.Также автомобилисты жалуются на форсунки. Проблемы возникают из-за обрывов цепи. В результате они не могут работать вовремя. В том числе и популярная поломка на ВАЗ-2110 — искры нет. Клапаны форсунки 8 не могут быть из-за этого должным образом заведены.

Теперь об ошибках, связанных с двигателем. Самая частая из них — перегрев. Также свечи перегреваются, поэтому искра гаснет. В результате мотор не подает никаких признаков жизни. Далее стоит рассмотреть клапаны.Эти детали могут быть слишком загрязнены, что приведет к их полному закрытию. Они не пропускают необходимую смесь воздуха и топлива. Ну и напоследок вентиляторы — если они не работают, то блок питания будет постоянно перегреваться.

Прочие неисправности

Если стартер не вращается, искра пропадает между замком зажигания и этим элементом. Часто это случается с разряженным или неисправным аккумулятором. Нормальный аккумулятор во время теста показывает не менее 11,8 В. Неисправная личинка зажигания появится сразу в тот момент, когда водитель вставит и повернет ключ.Если поворот ключа слишком легкий или слишком тяжелый, необходимо заменить замок. Реле стартера или система зажигания также является одной из возможных причин отсутствия искры. Но самостоятельно проверить эти узлы не получится. В стартере может заклинивать «втягивающий». В этом случае искра по пути пропадает. Автолюбители со стажем бьют стартер ключом или молотком, чтобы вернуть искру. Но это актуально только в поле.

Что делать, если в автомобиле пропала искра ВАЗ-2110? Проверить стартер в гараже от аккумулятора.Если прижать корпус устройства к «минусу» аккумулятора, а провод «плюс» протянуть к «втягивателю», то устройство оживает. Часто искра может пропасть там, где запитан стартер. Эту схему лучше всего проверить мультиметром. Тут не справиться — помощник будет работать ключом во время замеров.

Вывод

Когда на ВАЗ-2110 (инжектор) пропала искра, в чем причина, сразу определить сложно. Возможно, проблема кроется в банально окисленных контактах.В некоторых случаях ситуацию можно исправить, очистив клеммы от оксидов. Особенно обратите внимание на провод от массы, идущий к аккумулятору. Так в 80 процентах случаев решается проблема с трудным стартом.

Блок предохранителей ВАЗ 2110 — устройство и функции

Наверное, каждый владелец продукции отечественного ВАЗа сталкивался с проблемой неработающих поворотников. Как правило, страдают владельцы старых «Жигулей». Однако, несмотря на большой прогресс и развитие в мире технологий, эта беда не перестает преследовать модельный ряд «Волга» до сих пор.ВАЗ 2110 — не исключение. А если у вас перестали работать поворотники, не спешите менять лампочку — возможно, дело в блоке предохранителей. Последние обеспечивают работу всех электроприборов в цепи автомобиля. Поэтому при коротком замыкании, в первую очередь, блок предохранителей ВАЗ 2110 принимает удар на себя. И сегодняшняя статья будет посвящена этому устройству.

Схема предохранителя ВАЗ 2110

Каждый монтажный блок имеет схему расположения всех деталей внутри. На нем стрелка или черная полоса указывает, какой предохранитель выполняет ту или иную функцию и где он находится.Схема есть в каждом мануале автомобиля. Блок предохранителей ВАЗ 2110 защищает от короткого замыкания следующие элементы:

Лампа ламп освещения номерного знака и приборов.
Контрольная лампа габаритных огней.
Левая, правая фара (ближний / дальний свет). Здесь для каждого элемента идет свой предохранитель (в сумме 4).
Переносная лампа.
Лампы передних и задних противотуманных фар.
Электростеклоподъемники и вентилятор системы охлаждения двигателя.
Переносная лампа.
Включить обогрев окон.
Предохранитель защиты цепи.
Реле указателей поворота и «аварийки».
Стоп-сигналы.
Запирание замков дверей и обмотки генератора.
Бортовой компьютер и подсветка платы.
Контроллер нагревателя.
Лампа освещения вещевого ящика.

Это была лишь малая часть того, что защищает блок предохранителей ВАЗ 2110 в случае короткого замыкания в электронной схеме.Поэтому каждая неисправность фар, габаритных огней и других элементов может быть вызвана выходом из строя этой детали.

Где находится блок предохранителей ВАЗ 2110?

На всех автомобилях «десятого семейства» этот элемент находится слева от рулевой колонки, внизу (см. Фото №3). Визуально это не видно, так как вся площадь устройства прикрыта пластиковой крышкой. Под ним скрывается монтажный блок, который автомобилисты часто называют «черным ящиком» из-за характерного дизайна и цвета.

Какой номинальный ток может пройти блок предохранителей в автомобиле ВАЗ 2110?

Примерно 30 ампер. Однако это значение может быть другим. Обычно предохранители соответствуют стандарту МЭК EN 60127 и ГОСТ Р. Такие детали способны выдерживать достаточно большой ток (до 30 А), который возникает в электронной цепи при включении. Предохранители, соответствующие этому стандарту, могут сохранять это напряжение в течение длительного времени и при этом не плавятся. Однако, если это ток более 30 А, агрегат не выдержит, и все детали в нем сгорят.Такого напряжения они не выдерживают, ведь температура внутри механизма может достигать нескольких сотен градусов по Цельсию.

p >>

Куда подключен считыватель ошибок ВАЗ 2110. Диагностические разъемы ВАЗ

ВАЗ 2110, 1.6л 8кл, Январь 7.2, Евро-2. Владелец машины неоднократно обращался со своей проблемой в разные СТО (двигатель очень троит), где реальной помощи не было. В итоге, когда машина просто перестала ехать, ее на привязи тащили до ближайшего сервиса, где заменили катушку зажигания, но подвеска осталась.Подключаемся к сканеру, где видим следующие ошибки:

Во вкладке «Пробелы зажигания» почему-то показывает пропуски в 4-м цилиндре:

Пробуем задавать ошибки, картинка становится еще интереснее:

Перезагружаем комп и опять показывает по другому:

Хватит возиться, давайте диагностируем. Как обычно подключаем мотор-тестер, датчик вакуума на впуске, подключаю к ДПКВ, датчик синхронизации на провод 1-го цилиндра и емкостные датчики на провод ВВ.

Проверка работоспособности цилиндров показала, что на холостом ходу 1-й цилиндр почти не работает, но включен в работу с прогамными.

Похоже проблема с компрессией, из-за потерь в ЦПГ, у цилиндра меньше отдача и меньше толкает коленвал, при сложении оборотов эти потери не так заметны и у цилиндра может быть отдача равная другим . Но следует отметить, что такое явление обычно бывает только на ранних стадиях перегорания и негерметичности клапана.Да и в столбике-столбце «Относительное сжатие» эти потери сразу видны, в данном случае в 1-м цилиндре их не видно.

Пример отставания 3-го цилиндра из-за потерь в ЦПГ на картинке ниже:

Может дело в нерабочей насадке? Нет, если форсунка не льет — льет не на всех оборотах и компрессия тоже тут ни при чем:

Проблема в системе зажигания? Также здесь есть более вероятные варианты — когда происходит пропуск зажигания под нагрузкой в поездке или резкая дозаправка на месте (Приора, индивидуальная катушка):

Неисправная свеча или катушка с закорачивающими катушками (не рабочий 2-й цилиндр из-за неисправности в системе зажигания):

Необходимо учитывать обстоятельство — если цилиндр не работает полностью, то тест эффективности покажет почти то же самое, что и проблема в системе зажигания или впрыска топлива, проблемы в аппаратной части будут видны по испытание на относительное сжатие.На фото ниже проблемы с подачей топлива:

Чтобы определить, какая из систем является проблемой, мы проводим анализ работы системы зажигания по вторичному напряжению (если это система DIS) или по первичному (если это ICZ, если проблема с эти катушки не «пойманы» первичной обмоткой, тогда 100% проблемы катушки «пойманы» на искровом промежутке). Например, на картинке выше, где показана неисправность сдвоенной катушки на Калине, Анализ взрывоопасной части показал, что проблема в системе зажигания:

Вернемся к первому баллону на «десятке».Вообще тут как-то не похоже ни на зажигание, ни на подачу топлива, но так как датчики висят на проводах, то посмотрите на вторичку несколько минут. Посмотрели, починили, проблем особых не видно:

Далее тестируем форсунки на весах, но он тоже ничего не дал, все форсунки сбрасывают давление в рейке одинаково.
Следующая ступень — дымогенератор:

И вот оно счастье! Утечка воздуха через уплотнительное кольцо форсунки:

Как по-другому найти утечку воздуха? Можно пойти по «дедовскому пути», сливая предполагаемые места всасывания, например, воду.Вжавшись в место всасывания, можно увидеть радостную реакцию системы: скорость подскочила, лямбда показала «богато», система даже пыталась сократить время впрыска:

Таким образом, с помощью дымогенератора была выявлена причина отрыва двигателя, перед которой вышли из строя крупные сервисы. Представьте старую иномарку с турбомотором, где масса всевозможных шлангов, гофрированных труб и соединений на входе, всегда найдется не одно место для утечки воздуха.Вот еще пример, воздушная заслонка ВАЗ 1119 (Лада Калина, воздушная заслонка МАК):

Как определить утечку воздуха рассказали, пора устранять проблему. Снимите рампу и обратите внимание на уплотнительные кольца из очень плохой резины, которые сжимаются под воздействием температуры. Сами форсунки круто закоксовываются.

Промойте форсунки и замените уплотнительные кольца новыми. Еще неизвестно, как двигатель работает после устранения неисправности, сделав проверку эффективности:

По внешнему виду двигатель исправен и только диагностическая программа видит проблему второго цилиндра.Для подтверждения сказанного измеряем компрессию механическим компрессометром и красим датчик вакуума на осциллограмме. Необходимо учитывать, что компрессия при прокрутке стартером и в динамике может быть самой разной. Железный калибр не улавливает многие нюансы, возникающие при реальной работе двигателя.

В заключение можно сделать вывод, что сильное скопление жидкости в двигателе было признаком утечки воздуха. Если проблема вашего автомобиля не обнаруживается на СТО после диагностики, то вам стоит забрать свои деньги и обратиться в другой сервисный центр.

Добрый день, буду в Москве недели две, планирую выбирать БМВ Х5 в кузове Е70 2008-2010, ищу фирму которая может помочь с выбором, время будет двое суток, 1 -1,5 дня на поиск и остаток на продление ну или как идет. Скажите, а все, что вы написали на сайте о комплексной проверке автомобиля перед покупкой — актуально? А также интересует вопрос, как вы проверяете пробег и ходовую часть, при условии, что ваш диагност приедет на стоянку.Спасибо жду ответа.

Привет, Вит! Мы рады проверить для вас необходимое количество автомобилей, чтобы выбрать лучший вариант. Мы очень хорошо знаем BMW X5 E70, наш мастер хорошо знает их двигатели и слабые места, у нас есть все необходимое для проведения компьютерной диагностики BMW и проверки кузова. Все, что написано на нашем сайте — цены на диагностику и перечень услуг — актуально. По пробегу и ходовой — пробег проверяем на компьютере и визуально.Те. если мы не обнаруживаем неточностей на компьютере, то приходит опытный глаз мастера, определяющий, можно ли после

км «трясти» машину, ее ходовую часть, протереть сиденья, руль, заменить тормоз например, диски и другие детали, которые «ходят» намного дольше. Шасси — конечно, чтобы полностью оценить его состояние, нам нужен лифт, поэтому мы обычно стараемся его найти — часто он есть в салонах, где есть машины, или мы посещаем ближайшую станцию и поднимаем машину, но если есть нет возможности поднять, то делаем тест-драйв, оценивая общее состояние рулевой рейки, амортизаторов, скрипы / стуки / шумы и тд.Если вы приехали в Москву из другого города в поисках машины — мы можем предложить встретить вас на вокзале или в аэропорту, по стоимости это будет как такси, но можем сразу поехать выбирать машину. У нас также есть служба удаленного осмотра автомобилей без вашего присутствия — если вы присмотрели подходящий автомобиль через Интернет, но у вас нет возможности увидеть его лично, мы можем проверить его самостоятельно, отправив вам всю информацию из место осмотра. Так что звоните перед отъездом или пишите на почту, в Skype, мы с радостью подберем для вас лучшую машину по указанным вами параметрам!

новости

отзывы о компании

07.07.2017
Виктор, BMW X1, техосмотр перед покупкой

Добрый день! Воспользовался услугами компании «Автозаяц» для проверки автомобиля BMW X1 2014 года выпуска. Авто было в автосалоне на Ленинградском шоссе. В 9 утра позвонил в компанию, к 11 часам мы встретили Василия в автосалоне. Проведены все необходимые проверки по кузову, электронике, подвеске, АКПП, проверен пробег. Все было сделано профессионально, я просто не мог найти повода усомниться в компетентности мастера.За честную работу пишу честный отзыв! Благодарить!

ВАЗ 2110

О модели

Серийное производство автомобиля «ВАЗ-2110» началось в 1996 году. В создание модели вложены новые оригинальные технологические разработки. Детали, наиболее подверженные коррозии в процессе производства, оцинковываются. Автомобиль укомплектован регулируемой рулевой колонкой, иммобилайзером, вентилируемыми тормозными дисками, бортовой системой управления, системой контроля паров бензина и так далее.Капот кузова крепится на газовых упорах.

Первые модели оснащались карбюраторными двигателями объемом 1,5 л. В настоящее время используются новые силовые установки с электронным управлением и распределенным впрыском. Эти силовые агрегаты отличаются большей мощностью и меньшим расходом топлива по сравнению с двигателями первого поколения.

Для более активных автолюбителей был разработан шестнадцатиклапанный бензиновый двигатель объемом 1,5 литра, благодаря которому автомобиль получил улучшенные динамические качества. Также доступна более дорогая модель «ВАЗ-21107», которая оснащена «опелевским» мотором «X20XEV», с максимальной скоростью 220 км / ч.

Автомобиль имеет современный дизайн и отличную аэродинамику. Багажник заслуживает особого внимания. Его объем составляет 480 литров. А чтобы можно было перевозить длинномерные грузы, на заднем сиденье есть люк, а крышка багажника доходит до бампера.

По сравнению с предыдущими автомобилями ВАЗ, модель «2110» отличается устойчивостью и плавностью хода. Разработчикам удалось добиться новых результатов, как по эффективности, так и по увеличению мощности.

Дополнительно автомобиль может быть оборудован электростеклоподъемниками, велюровыми сиденьями и дверями, установлен подголовником на заднем сиденье, литыми 14-дюймовыми колесами, подогревом передних сидений, бортовым компьютером, противотуманными фарами и боковыми зеркалами заднего вида с подогревом и электроприводом. , кондиционер, а так же сделаем цвет кузова эмалью на любой выбор.

Компьютерная диагностика «ВАЗ-2110»

Компьютерную диагностику ВАЗ-2110 рекомендуется проводить через 15–20 тысяч километров пробега или при плановом ремонте. Также диагностика должна проводиться при сбоях и сбоях в работе систем, в случае обнаружения неисправности и ухудшения работоспособности узлов, механизмов и узлов.

Кроме того, компьютерное тестирование следует проводить при покупке автомобиля, после завершения работ по замене деталей или ремонта, после длительных остановок и перед выездом на большие расстояния, а также для профилактического обслуживания.

Для контроля исправности электронных блоков управления «ВАЗ-2110» компьютерная диагностика проводится с использованием дилерского оборудования, рекомендованного производителем для данной модели, в том числе:

«Х-431 Мастер», мультибрендовый автомобильный сканер.

«Scan Master USB», универсальный адаптер.

DiSco Express, диагностический комплект.

«МТ Про4», блок измерительный.

«ТДЖГ» (А1003-1), измеритель давления топлива.

«ALC-1», алфавит.

16-контактный разъем серии OBD-II для подключения диагностического оборудования расположен на приборной панели справа от рулевой колонки.

Компьютерная диагностика «ВАЗ-2110» проводится в соответствии с технологическими картами, разработанными на основании руководства по эксплуатации автомобиля, и предусматривает выполнение следующих операций:

Проверить целостность предохранителей и проводки, а также надежность соединения всех разъемов.

Идентификация электронных блоков управления и программного обеспечения.

Чтение и расшифровка кодов.

Сбросить (стереть) ошибки.

Диагностика исполнительных механизмов.

Диагностика исправности датчиков.

Испытание электрических цепей и блоков.

Перепрограммирование электронных блоков (при необходимости).

Протоколы записи и печати.

Анализ результатов диагностики.

Разработка и согласование с клиентом плана устранения неполадок.

В конструкции автомобиля «ВАЗ-2110» предусмотрен электронный блок управления системами двигателя (контроллер). Как правило, этот блок устанавливается под приборной панелью и представляет собой мощный микропроцессор, который в соответствии с заданной программой контролирует работу систем и обрабатывает информацию с различных датчиков.Кроме того, возможна установка бортового бортового компьютера, который вместе с контроллером обеспечивает мониторинг работоспособности системы, состояния электрооборудования, условий движения, расхода топлива и т. Д. Работу бортового компьютера обеспечивает дополнительные датчики.

Диагностика двигателя «ВАЗ-2110»

Вариантов сборки автомобилей седан «ВАЗ-2110» Двигатели и трансмиссии:

Бензин: — 1,5 л, «ВАЗ-2111», 73 л.с., 5МКПП.

1.5 литров, «ВАЗ-2111», 78 л.с., 5МКПП.

1,5 литра, «ВАЗ-2111», 93 л.с., 5МКПП.

1,6 л, «ВАЗ-11183», 81 л.с., 5МКПП.

1,6 л, «ВАЗ-11183», 89 л.с., 5МКПП.

1,6 л, «ВАЗ-11183», 98 л.с., 5МКПП.

«21106»: бензин, — 2,0 л, «ВАЗ-11183», 150 л.с., 5МКПП.

«21108, Премьер»: бензин, — 1,5 л, «ВАЗ-2111», 98 л.с., 5МКПП.

Диагностика двигателя «ВАЗ-2110» проводится путем тестирования всех систем и механизмов с целью оценки их работоспособности, а также выявления скрытых дефектов и неисправностей.

Диагностика двигателя проводится последовательно, в несколько этапов. Сначала выполняется механическая проверка состояния электропроводки, предохранителей и свечей зажигания, надежности соединения разъемов и трубопроводов. Оценить состояние узлов, агрегатов и механизмов, датчиков, фильтров, насосов и др.

После этого проводится устранение неисправностей, а затем проводится компьютерная диагностика систем зажигания, подачи топлива, смазки, охлаждения и выхлопа.В первую очередь идентифицируется программное обеспечение и проверяется работоспособность электронных блоков, катушек зажигания, индикаторов, датчиков и т. Д. в статическом режиме.

После устранения всех неисправностей и неисправностей проводится компьютерная диагностика запущенного двигателя.

Анализ результатов компьютерной диагностики и составление плана устранения неисправностей проводится после распечатки протоколов.

Особенности эксплуатации двигателей «ВАЗ-2110»:

Периодичность ТО 15 тысяч километров.

Слабым местом 1,5-литровых двигателей является гидрораспределитель клапанного зазора, который выходит из строя раньше назначенного ресурса из-за различных дефектов и некачественного масла.

Слабым местом двигателей 2002-2003 годов является несоответствие осей гильз, посадочных мест и отверстий под чашки в головках блока цилиндров.

Самый частый дефект двигателя — перекос ремня ГРМ из-за выхода из строя ведущей шестерни, расположенной на коленчатом валу.

Срок службы до первого ремонта с заменой колец — 120–130 тыс. Км, до второго — 220–240 тыс. Км.

ЦПГ и валы исправно отработали не менее 300 тыс. Км пробега, за исключением конструктивных недостатков, которые возникают на двигателях 2002-2004 годов выпуска. В таких случаях выходят из строя СУЗ и валы при пробеге 20-50 тыс. Км.

Отказы пуска при низких температурах связаны с выходом из строя свечей зажигания или заклиниванием регуляторов холостого хода в положении «замкнуто».

Иногда возможны отказы датчиков системы впрыска.

Нередко выходят из строя датчики TPS (положение дроссельной заслонки) и DFID (массовый расход воздуха).

При пробеге 50-60 тыс. Км часто выходят из строя бензонасос из-за засорения сеточки фильтра. Во избежание этого рекомендуется производить замену или чистку при пробеге 30-40 тыс. Км.

Диагностика шасси «ВАЗ-2110»

Передняя подвеска ВАЗ-2110 выполнена по независимой схеме с телескопическими амортизирующими стойками, винтовыми пружинами, поперечными нижними рычагами, удлинителями и стабилизаторами поперечной устойчивости.

Задняя подвеска сконфигурирована на основе двух продольных рычагов, амортизаторов и винтовых пружин.

Регулярная диагностика шасси «ВАЗ-2110» позволяет постоянно контролировать работоспособность узлов и механизмов, оценивать их пригодность к эксплуатации, а также выявлять различные неисправности, поломки и дефекты. В процессе диагностики проводится проверка передней и задней подвески, рулевого управления, тормозной системы, а также трансмиссии автомобиля.

Особенности эксплуатации шасси «ВАЗ-2110»:

На автомобилях 2002-2003 годов выпуска иногда трескаются кронштейны в механизмах переключения передач.

Слабым местом редукторов являются пластиковые втулки, которые часто выходят из строя. Поэтому рекомендуется регулярно смазывать и регулировать коробку передач.

Для тормозной системы характерная неисправность — перекос тормозных дисков.

Тормоза задней подвески часто закисают и начинают протекать. Первый признак заклинивания поршня — это вибрация при торможении.

Чугунные тормозные барабаны могут быстро выйти из строя из-за перегрева, поэтому необходимо контролировать регулировку ручного тормоза, до упора должно быть более пяти щелчков.

Амортизаторы могут служить по-разному. В некоторых случаях они могут выйти из строя при пробеге 15-20 тыс. Км, а иногда и до 150 тыс. Км исправно работают.

Слабым местом подвески являются верхние опоры стоек и стойки стабилизатора. Если стойки просто изнашиваются, то опоры выходят из строя из-за отслаивания резины.

Существует несколько типов разъемов для диагностики автомобилей ВАЗ, в том числе EURO 3 (4). Чтобы подключить автомобиль к компьютеру или ноутбуку, необходимо приобрести или сделать интерфейс связи между COM-портом и диагностическим разъемом K-LINE.Это выглядит примерно так, как показано на рисунке ниже.

Диагностический разъем ВАЗ для моделей после 2002 года с разъемом OBD-II

B Диагностика L-линии

D Потенциометр CO (не всегда разводится)

H Питание +12 В всегда в разводе)

G Управление топливным насосом (не всегда разбавленное

M Диагностика двигателя K-line

Диагностический разъем автомобилей ВАЗ

H — 12В.Постоянный c АКБ через предохранитель
A — GND
B — L-Line
M — K-Line
G — Управление топливным насосом.

Диагностический разъем EURO 3

2 — J1850 Bus +
4 — Заземление шасси
5 — Сигнальное заземление
6 — CAN High (J-2284)
7 — ISO 9141 2 K Line 14 — CAN Low (J-2284)
15 — ISO 9141-2 L Line
16 — Питание от батареи

Расположение диагностических колодок

VOLGA — под капотом, вкл. стенка моторного отсека, со стороны пассажира
ВАЗ 2110 — справа от водителя, рядом с рулевой колонкой
ВАЗ 2109 Низкая панель — на полке под «бардачком», рядом с компьютером
ВАЗ 2109 Высокая панель — за центральной консолью.
ВАЗ 2108-2115 «европанель» — на «торпеде», закрытый люк.
Шевроле Нива — OBD-II, возле замка зажигания, частично прикрыта кожухом рулевого колеса.
ВАЗ 11183 «Калина» — под нишу для мелочевки рядом с ручкой КПП.
ВАЗ 21126 «Приора» — за «бардачок».

Это должен знать каждый автовладелец:

Устранение дребезга ручки переключения передач в российском автомобиле. Многие автомобилисты любят наезжать на российскую машину с…

Не горит передача заднего хода на ВАЗ 2110

Современные автомобили оснащены комплектом обязательных устройств визуальной индикации. Например, датчик задней передачи предназначен для автоматического зажигания световых элементов, сигнализирующих о обратном движении машины. Но нельзя забывать, что это оборудование является вспомогательным элементом, который только выполняет роль помощника в управлении автомобильным транспортом, а не воспроизводит его функции.

Начинающие автолюбители часто задаются вопросом: «а где же датчик заднего хода?» Ответ прост: при переднем положении автомобиля он находится справа, вдоль левой нижней коробки передач (КПП). Найти его несложно, ведь это единственная запчасть в коробке с разводкой проводов.

Диагностика неисправностей и типичных неисправностей датчика заднего хода

В соответствии с действующими техническими нормами в вечернее время должны гореть фонари заднего хода.Если в процессе эксплуатации автомобиля отсутствует дополнительная подсветка, потребуется немедленное устранение этой проблемы, вызванной, как правило, различными техническими поломками, исчерпанием ресурса или некачественными запчастями.

Для проверки исправности датчика заднего хода ВАЗ 2110 машину нужно будет разместить над смотровой ямой, на эстакаде. Как правило, срочная необходимость диагностики возникает при перебоях в работе системы обратной сигнализации.

Плохое функционирование прибора может быть связано с перегореванием рабочих элементов, неисправным предохранителем или прямым выходом из строя датчика.Чтобы узнать реальную картину, нужно выполнить ряд конкретных действий. Для начала нужно посмотреть состояние предохранителя. Он находится в монтажном блоке под панелью. Затем следует проверить лампы. И только потом переходим к датчику заднего хода.

Для проведения диагностики реверсивной сигнализации необходим обязательный перечень инструментов и приборов. Среди них самые важные: набор ключей на «22» и «24», увеличенная головка на «22», мультиметр, картер для слива масла, отвертка, плоскогубцы, нож, изоляция, молоток и долото.

Проверить работоспособность датчика заднего хода можно самостоятельно по многочисленным фото в Интернете. Следуя инструкции, даже новичок освоит несложные действия. Первым делом отсоедините провода, а затем снимите их. Подключите тестер и установите в нем функцию измерения сопротивления или звонка.

Затем нужно включить задний ход и зажигание, наблюдая при этом за индикаторами сопротивления на тестере. Индикатор в «0» Ом говорит о том, что с устройством все в порядке.При других значениях дисплей обязательно потребует срочной замены устройства. Те же действия необходимо будет проделать и с включенными фонарями заднего хода, если передача заднего хода не включена.

Замена датчика реверса на «десятку»

Замена датчика заднего хода проводится в несколько этапов. Для этого, если на двигателе автомобиля ВАЗ 2110 есть защита, снимите ее. Заодно возьмите емкость для масла и замените ее в месте откручивания датчика, чтобы не допустить его утечки.Затем нужно лечь под машину, чтобы отсоединить прикрепленные к детали провода.

Отвинтите существующий датчик, замените емкость с маслом и прикрепите новое автоматическое устройство. В стандартном комплекте к нему крепится специальное уплотнительное кольцо, которое не рекомендуется использовать более одного раза, так как при затяжке детали она претерпевает сильную деформацию.

Затем нужно долить техническое масло в коробку передач и подключить проводку к клеммам. Масляные полосы на крышке коробки передач и проводах преобразователя следует удалить ветошью.При этом необходимо помнить, что по правилам техники безопасности и для предотвращения возгорания все промасленные ткани необходимо собрать и убрать с места ремонта авто. Вероятность самовозгорания слишком высока.

Чтобы окончательно проверить работоспособность охранной сигнализации, нужно запустить электродвигатель и перейти в реверсивный режим. Последний шаг позволит вам проверить лампочки при движении задним ходом.

Если после замены датчика света заднего хода неисправность все же не устранена, следует еще раз поискать причины.Полный список возможных проблем включает следующие факторы:

лампочки перегорели. Ситуация осложняется более длительным поиском нарушений. Поверка проводится извлечением из огней с последующей проверкой мультиметром;
повреждена проводка. Решение проблемы усложняет долгие поиски поломки. Диагностика проводится тем же прибором для измерения непрерывности или сопротивления;
плохие контакты на сенсорных элементах;
нарушена изоляция на проводах возле преобразователя, что приводит к последующему замыканию;
вышел из строя (перегорел) предохранитель;
сам датчик сломан.О наличии поломки свидетельствуют неосвещенные фонари при включении задней передачи, а также их постоянное горение.

Итак, причиной поломки может быть один из перечисленных дефектов или сочетание нескольких из них. Только последовательные действия по устранению каждой причины приведут к долгожданному желаемому результату. Для устранения неполадок иногда необходимо выполнить все эти действия, но рекомендуется начать с датчика реверса, так как цена этого элемента относительно невысока.

Здравствуйте друзья, мы рады видеть вас на сайте авторемонта своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении заднего хода и подает напряжение на лампочку (фонарь), сигнализирующую о движении назад.

Как работает датчик? После перемещения ручки в соответствующее положение включается обратная скорость. В то же время вилка питания прижимает датчик и замыкает один из его проводов на массу. Итог — горит лампа заднего хода.

Признаки и неисправности датчика заднего хода

Вы включаете передачу заднего хода, но задние фонари не работают. Возможны три варианта — лампа заднего хода отслужила свой срок, перегорел предохранитель питания или вышел из строя сам датчик. Но как проверить датчик реверса и убедиться, что он неисправен?

Сделайте несколько простых шагов:

1. Выньте предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет номер 19 (номинальный ток — 7,5 А). Сам монтажный блок находится под панелью приборов.

2. Убедитесь в целостности лампы. Если к нему тоже нет претензий, то можно сразу переходить к проверке датчика.

Расположение и тонкости проверки датчика

Многие начинающие автомобилисты не знают, где находится датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину на эстакаду (яму) и спуститься под нее.

Датчик будет установлен на левой стороне коробки передач (если смотреть на задние колеса автомобиля).

Его очень сложно спутать с каким-либо другим узлом, ведь для этого передающего элемента подходят только провода. Теперь приступим непосредственно к проверке.

Последовательность действий следующая:

Отбросьте клемму от датчика;
подключить мультиметр к разъемам и поставить переключатель на измерение сопротивления;
переключить ручку переключения передач в положение задней передачи;
включить зажигание;
см. Показания мультиметра.

Если на табло сопротивление 0 Ом и пищалка звенит, то все в норме. В случае, когда мультиметр показывает бесконечность, то требуется замена датчика заднего хода ВАЗ 2110.

Нюансы замены датчика заднего хода ВАЗ 2110

А теперь подумайте, как заменить датчик заднего хода. Здесь все просто:

Внимание! Перед тем, как прикрутить датчик, очистите его от грязи и пыли, чтобы при откручивании ничего не попало в трансмиссионное масло.

Машина уже установлена в приямке (эстакаде). Итак, мы уезжаем.
Снимите кожух картера.
Найдите небольшую емкость (она вам понадобится для масла). Как правило, при откручивании датчика наливается небольшое количество смазочной жидкости.
Отсоединить провода от сборки.
Откручиваем датчик, ждем, пока стечет масло.
Установите новое устройство.
Долейте масло до необходимого уровня.
Вставьте провода на место.
Проверить работу устройства.

Вот и все. За 10-15 минут вы проверили, заменили датчик реверса и сэкономили. Удачи на дорогах и конечно же без поломок.

Любая машина, предназначенная для дорог общего пользования, имеет заднюю передачу. Это позволяет двигаться задним ходом. Чтобы другие участники дорожного движения знали о ваших намерениях, на задней оптике должны сработать соответствующие сигналы — фонари заднего хода .

Именно в этом случае включается датчик заднего хода на ВАЗ 2110.Он передает информацию, включает напряжение на фарах, тем самым водители вокруг вас видят, что вы собираетесь забрать обратно. Из соображений безопасности невероятно важно иметь работающий датчик заднего хода.

Принцип действия

Этот регулятор работает больше, чем просто:

Вы переключаете ручку переключения передач в положение задней передачи;
Одновременно с включением реверса вилка прижимается к датчику;
Короткое замыкание провода на массу;
Загорается свет, указывая на начало движения машины задним ходом.

Симптоматология

Конечно, заподозрить неработающий датчик заднего хода очень легко — при включении передачи заднего хода лампочки не загораются.

В данной ситуации есть только три варианта развития события:

Перегорела сама лампочка, потому что сам элемент может быть целым.
Перестал работать силовой предохранитель. Нередко просто выгорает.
Сам датчик не работает.Такое случается не так часто, но проверить его состояние придется.

Есть причина датчика?

Действительно, как определить, что это он вышел из строя, а не перегорел предохранитель или лампочка? Все очень просто.

Придется снять предохранитель, проверить его на целостность. На автомобиль ВАЗ 2110 устанавливается предохранитель под номером 19, номинальный ток которого составляет 7,5А. Он находится в монтажном блоке, а монтажный блок находится под панелью приборов.
Проверить состояние лампы. Если с ней тоже все нормально, то вариант остается прежним — сломался датчик заднего хода.

Где он и как его проверить

Но на самом деле, где он? В поисках этого элемента нет ничего сложного.

Вам понадобится эстакада или яма. Так или иначе, вы должны оказаться под машиной.
Теперь посмотрите на задние колеса автомобиля и посмотрите на коробку передач. Слева от вас желаемый датчик.
Можно ли его перепутать с другими устройствами? Вряд ли. Только для этого элемента предусмотрена проводка от КПП. Поэтому других подобных устройств поблизости вы точно не найдете.

Начинаем проверку. Ведь нам нужно убедиться, что датчик вышел из строя, и что его замена действительно даст результат.

Для проверки проделаем следующие манипуляции:

Отсоединить терминал от счетчика;
Подключите мультиметр к разъемам и включите его в режиме измерения сопротивления;
Перевести коробку передач в режим заднего хода;
Запустить двигатель;
Посмотрите, что выдает устройство;
Если прибор показывает сопротивление 0 Ом плюс пищит пищалка, значит все нормально, датчик исправен;
Плохо, если счетчик показывает бесконечность.Это свидетельствует о том, что датчик отработал свое предназначение и требует срочной замены.

Замена

Стоит ли спешить с заменой датчика заднего хода? И как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не знают о ваших намерениях вернуться, то аварий и столкновений не избежать. Думать нужно не только о себе, но и о других.

Процедура замены датчика заднего хода на ВАЗ 2110 не предполагает ничего сложного.С этим справится даже автовладелец, не обладая большим опытом и навыками.

Следуя пошаговой инструкции, вы сможете быстро и точно поменять счетчик и продолжить движение на уже полностью исправном автомобиле.

Очистите прибор от скопившейся грязи, так как при его снятии весь этот мусор может попасть в масло вашей коробки передач. Ничего хорошего из этого не выйдет, так что подумайте о безопасности КПП.
Автомобиль помещен в яму или эстакаду. Опять же, вам нужен доступ к низу.
Снимите кожух картера. Делается это путем откручивания нескольких креплений.
Возьмите небольшую емкость, в которую будет наливаться смазка. Дело в том, что при демонтаже датчика вместе с ним заливается небольшое количество масла. Вряд ли вам захочется, чтобы он был на полу, у вас под ногами.
Отсоедините проводку от датчика заднего хода.
Выкрутите счетчик из гнезда.
Немного зачистите гнездо, чтобы новый блок хорошо поместился на новом месте.
Поставил приобретенный качественный датчик реверса на место старого, старомодного.
Добавьте необходимое количество масла. Просто посмотрите, сколько смазки вытекло, и залейте столько же обратно. Хотя в результате эксплуатации уровень масла может быть ниже ожидаемого. Выполните соответствующие измерения, чтобы определить недостающее количество трансмиссионной смазки.
Верните все провода на свои места. Если у вас возникли проблемы с поиском места подключения, отметьте их при отключении проводов.Хотя запутаться там на самом деле сложно.
Проверить работоспособность нового датчика заднего хода.

Если все манипуляции были выполнены правильно, вы убедились, что предохранитель и лампочка исправны, то несложная процедура замены датчика заднего хода может вернуть работоспособность КПП на прежний уровень.

При аккуратном подходе даже новичку такой ремонт займет максимум 30 минут. Вам не придется тратить много времени, а тем более можно обойтись с минимальными финансовыми затратами по сравнению с обращением в автосервис.

Будем надеяться, что теперь датчик будет работать долго и качественно, а ваши маневры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс желаем того же в исполнении уже окружающих вас автомобилистов и пешеходов.

Датчик заднего хода ВАЗ 2110 — это механизм включения фонарей заднего хода, который предупреждает белым сигналом о намерении (или уже имевшем место) движения водителя и автомобиля двигаться назад.

Где датчик заднего хода ВАЗ 2110?

Этот датчик расположен слева внизу коробки передач. Вы не ошибетесь в его поиске, ведь это единственный элемент в коробке передач с подключенными проводами.

Устройство и принцип работы.

Принцип работы датчика довольно прост: при включении задней передачи на лампу подается напряжение, которое заставляет ее загораться. Это происходит благодаря особому шарику переключателя, который при включении задней передачи покидает шток и замыкает контакты.В момент выключения переключателя «назад» контакты размыкаются под действием возвратной пружины, и все возвращается в исходное положение.

Часто приходится слышать (или даже видеть на дороге), что сигнал не работает, свет не включается при движении задним ходом. Такая неисправность по большому счету никак не повлияет на ход автомобиля по проезжей части, однако вполне может вызвать дискомфорт при вождении или даже создать аварийную ситуацию на дороге. Причиной такого несоответствия нормальному состоянию автомобиля может быть ряд вариантов, чтобы узнать единственно верный, который следует по смотровой яме или эстакаде.Наиболее распространенными из них по праву считаются следующие.

Неисправности датчика заднего хода «десятки» и их диагностика.

1. Перегорела лампочка.

Решение: замена лампочки на новую. Для этого придется демонтировать обивку, расположенную за фонарем, затем выключить внешнее освещение, открыть багажник и отсоединить жгут проводов. Затем следует снять панель, отжав боковые выступы, открутить лампу, нажав на нее. Затем поставьте новую лампочку и верните все на прежние места.

2. Контакты окислились, вышли из строя предохранители, на плате нет «массы».

Решение: очистить контакты, при необходимости заменить оборванные провода и перегоревшие предохранители. Для этого достаточно снять фару.

3. Обрыв провода.

Решение: проверка целостности проводов и их замена при необходимости.

4. Сломан датчик заднего вида.

Решение: диагностика и замена датчика при необходимости.

Как проверить датчик заднего хода ВАЗ 2110?

Для диагностики этой проблемы вам потребуются: мультиметр, изоляция, молоток и зубило, картер для слива масла, нож, плоскогубцы, ключи на «22» и «24», головка на «22». » повысился.Теперь о самой проверке:

Отсоедините и снимите провода, подключите тестер, выставив на нем функцию «звонок» или сопротивление.
Включите задний ход, затем зажигание, не забывайте следить за индикаторами сопротивления на тестере. Если прибор показывает «0», значит все нормально. Остальные значения говорят о необходимости замены устройства. Сделайте то же самое с включенными фарами заднего хода, если передача заднего хода не включена.

Если вы определили необходимость замены датчика заднего хода, следуйте приведенным ниже инструкциям.

Замена датчика заднего хода ВАЗ 2110: пошаговая инструкция.

Снимите защиту на «двигателе», если она есть, поставив какую-то емкость под место отвинчивания датчика, чтобы избежать «утечки» масла в никуда.
Отстегиваем провода, прикрепленные к детали. Для этого лягте под машину.

Выкрутить неисправный датчик ключом на «21».

Причин, по которым на вашем не горит фонарь заднего хода , может быть несколько.Однако, помимо перегоревшей лампочки, которую можно без проблем заменить, основная причина — неработающий датчик заднего хода. Как определить неисправность, , где находится датчик заднего хода и как его проверить, а при необходимости заменить, заменить, мы обсудим в данной публикации.

Где находится датчик заднего хода ВАЗ 2110

Для проверки Выключатель фонарей заднего хода Не обязательно иметь лифт или смотровую яму. Как правило, доступ к датчику реверса осуществляется через новый отсек.

Выключатель находится на корпусе коробки передач в левом нижнем углу, если смотреть по направлению к автомобилю.

Как проверить датчик заднего хода 2110

Чтобы проверить датчик задней передачи и тем самым убедиться в его неисправности, необходимо отсоединить от него разъем и замкнуть два контакта при его замыкании. Если во время этой операции загораются фонари заднего хода, значит, причина как раз в неработающем датчике. В том случае, если лампы в лампах не горят, необходимо проверить проводку, лампочку или предохранитель на щите.

Иногда могут окисляться контакты на контактной микросхеме переключателя, и как следствие может не работать датчик заднего хода. Поэтому при диагностике стоит это учесть, а при необходимости почистить контакты датчика

Электропроводка задних фонарей ВАЗ 2110

Если после диагностики выяснится, что датчик заднего хода ВАЗ 2110 в рабочем состоянии, то для поиска проблемы может потребоваться схема подключения задних осветительных приборов.

Как заменить датчик включения задней передачи ВАЗ 2110

Если диагностику переключателя можно провести из моторного отсека, то Замена датчика заднего хода проводится на путепроводе или смотровой яме, предварительно сняв нижнюю защиту.В процессе эксплуатации вам понадобится ключ на 21 и небольшая пустая и чистая емкость, так как при демонтаже масло будет вытекать из отверстия датчика на КПП. Процедура замены несложная — находим место, где находится датчик реверса, выключаем ключом, на его место устанавливаем новый.

Facebook

Твиттер

В контакте с

Одноклассники

Google+
