Предохранители монтажного блока 17.3722 ВАЗ 2108, 2109, 21099

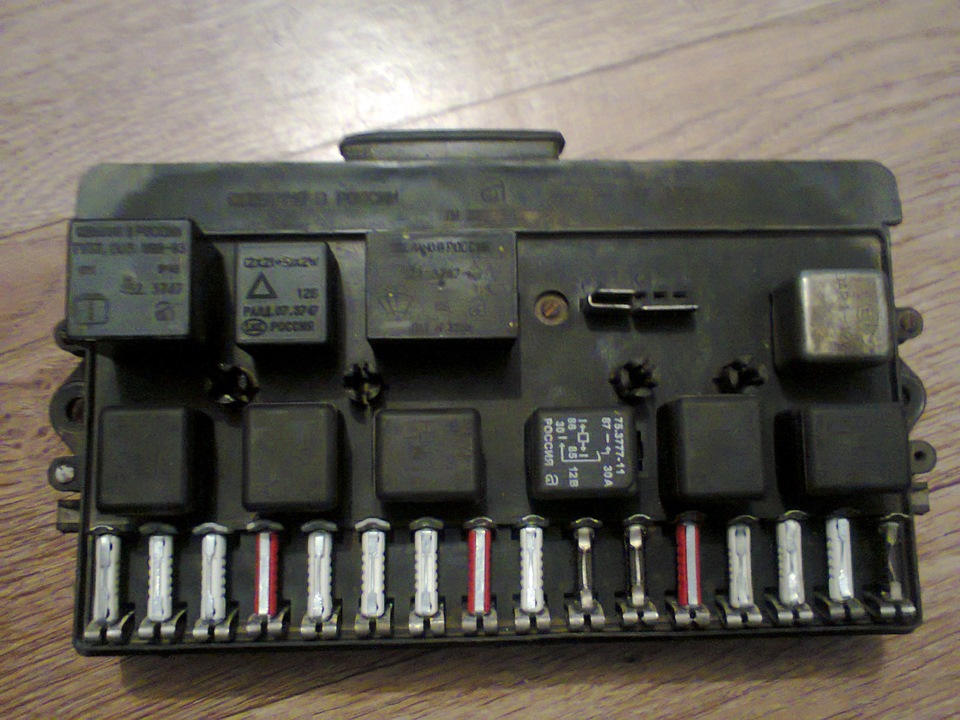

Монтажные блоки предохранителей для автомобилей ВАЗ 2108, 2109, 21099 бывают старого и нового образца.

Старого – 17.3722, устанавливался на автомобили 2108, 2109, 21099 выпуска до 1998 года и имел пальчиковые предохранители. Нового – 2114-3722010-60, 2114-3722010-10, 2114-3722010-18, устанавливался на автомобили с 1998 года и имел ножничные (п-образные) предохранители.

Предохранители и защищаемые цепи монтажного блока 17.3722 автомобилей ВАЗ 2108, 2109, 21099 до 1998 г.в.

№1 (8А)

Резерв (левая противотуманная фара).

№2 (8А)

Резерв (правая противотуманная фара).

№3 (8А)

Клапан включения или электронасос омывателя фар.

Мотор-редуктор очистителей (в момент включения).

Реле (контакты) включения омывателей фар.

№4 (16А)

Очистители фар (в рабочем режиме).

Электровентилятор отопителя.

Лампа освещения вещевого ящика.

Реле времени омывателя заднего стекла.

Реле (обмотка) обогрева заднего стекла.

Клапаны омывателя ветрового и заднего стекол.

Контрольная лампа обогрева заднего стекла.

Реле (обмотка) включения электровентилятора радиатора двигателя.

Электронасос омывателей.

№5 (8А)

Указатели поворотов с контрольными лампами.

Реле указателей поворота и аварийной сигнализации.

Щиток приборов.

Контрольная лампа аварийного состояния тормозной системы.

Контрольная лампа аварийного давления масла.

Контрольная лампа включения стояночного тормоза.

Реле контроля исправности ламп.

Лампы света заднего хода.

Обмотка возбуждения генератора.

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва топлива.

№6 (8А)

Мотор-редуктор стеклоподъемников дверей.

Реле (контакты) стеклоподъемников.

№7 (8А)

Очистители фар (в рабочем режиме).

Электровентилятор отопителя.

Электронасос омывателя ветрового стекла (для F7).

Моторредуктор очистителя заднего стекла (для F7).

Лампа освещения вещевого ящика.

№8 (16А)

Звуковой сигнал.

Реле звукового сигнала.

Электровентилятор радиатора двигателя.

№9 (8А)

Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет).

№10 (8А)

Правая фара (габаритный свет).

Правый задний фонарь (габаритный свет).

№11 (8А)

Указатели поворотов, реле указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации.

№12 (16А)

Элемент обогрева заднего стекла.

Реле (контакты) обогрева заднего стекла.

Розетка переносной лампы.

Прикуриватель.

№13 (8А)

Правая фара (дальний свет).

№14 (8А)

Левая фара (дальний свет).Контрольная лампа включения дальнего света фар.

№15 (8А)

Левая фара (ближний свет).

№16 (8А)

Правая фара (ближний свет).

Реле монтажного блока 17.3722 автомобилей ВАЗ 2108, 2109, 21099

Фото в начале статьи.

К1 — реле времени омывателя заднего стекла.

К2 — реле указателей поворота и аварийной сигнализации.

К3 — реле стеклоочистителя.

К5 — реле включения дальнего света фар.

К6 — реле включения очистителей фар.

К8 — реле звукового сигнала.

К9 — реле включения электродвигателя вентилятора системы охлаждения двигателя.

К10 — реле включения обогрева заднего стекла.

К11 — реле включения ближнего света фар.

5 — место установки реле контроля исправности ламп (или перемычки).

7 — перемычка.

Еще статьи по электрооборудованию автомобилей ВАЗ

— Схема соединений указателей поворота автомобилей ВАЗ 2108, 2109, 21099

— Не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099

— Провода задних фонарей на автомобилях ВАЗ 2108, 2109, 21099

— Не крутит стартер на автомобилях ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099

— Распиновка проводов выключателя аварийки ВАЗ 2108, 2109, 21099

Замена предохранителей ВАЗ 2108 2109 VAZ (восьмёрка, девятка)

№ пр-ля

Сила тока, А

Приборы защищаемой цепи

F9

7,5

Правая противотуманная фара
Контрольная лампа включения противотуманных фар

F8

7,5

Левая противотуманная фара

F1

10

Электродвигатели фароочистителей (в момент включения)
Реле включения фароочистителей (контакты)
Клапан включения омывателя фар

F7

30

Электродвигатели фароочистителей (в режиме работы)
Реле включения фароочистителей (обмотка)
Электродвигатель вентилятора отопителя

Электродвигатель насоса омывателей
Электродвигатель очистителя заднего стекла
Реле времени омывателя заднего стекла
Клапан включения омывателя заднего стекла
Реле электровентилятора охлаждения радиатора (обмотка)
Реле включения обогрева заднего стекла
Контрольная лампа включения обогрева заднего стекла
Лампа освещения вещевого ящика

F16

15

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
Контрольная лампа включения указателя поворота
Задние фонари (лампы света дальнего хода)
Электродвигатель и реле стеклоочистителя ветрового стекла
Обмотка возбуждения генератора (при пуске двигателя)
Контрольная лампа уровня тормозной жидкости

F16

15

Контрольная лампа аварийного давления масла
Контрольная лампа прикрытия воздушной заслонки карбюратора

Контрольная лампа включения ручного тормоза
Табло “STOP”
Указатель температуры охлаждающей жидкости
Указатель уровня топлива
Контрольная лампа резервного остатка топлива
Вольтметр
Контрольная лампа “CHECK ENGINE”
Табло “TEST”
Контрольные лампы бортовой системы контроля
Контрольная лампа непристегнутых ремней безопасности
Контрольная лампа незакрытых дверей
Цепь питания инерционного выключателя блокировки дверей

F3

10

Задние фонари (лампы сигнала торможения)
Освещение салона

F6

30

Электродвигатель стеклоподъёмников, реле включения электростеклоподъёмников

F10

7,5

Фонари освещения номерного знака
Подкапотная лампа
Лампы освещения приборов
Контрольная лампа включения габаритного света

Табло подсветки рычагов отопителя
Лампа освещения прикуривателя
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)

F5

20

Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты)
Звуковой сигнал и реле его включения

F11

7,5

Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)

F2

10

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа включения аварийной сигнализации

F4

20

Нагревательный элемент обогрева заднего стекла

Реле включения обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Прикуриватель

F15

7,5

Правая фара (дальний свет)

F14

7,5

Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар

F13

7,5

Левая фара (ближний свет)

F12

7,5

Правая фара (ближний свет)

1

8

Резервный

2

8

Резервный

3

8

Электродвигатели фароочистителей в момент включения)
Реле включения фароочистителей (контакты)
Клапан включения омывателя фар

4

16

Электродвигатели фароочистителей (в режиме работы)
Реле включения фароочистителей (обмотка)
Электродвигатель вентилятора отопителя
Электродвигатель насоса омывателя
Электродвигатель очистителя заднего стекла
Реле времени омывателя заднего стекла
Клапан включения омывателя ветрового и заднего стекол
Реле электровентилятора охлаждения радиатора (обмотка)
Реле включения обогрева заднего стекла
Контрольная лампа включения обогрева заднего стекла
Лампа освещения вещевого ящика

5

8

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)

Контрольная лампа включения указателя поворота
Задние фонари (лампы света дальнего хода)
Электродвигатель и реле стеклоочистителя ветрового стекла
Обмотка возбуждения генератора (при пуске двигателя)
Контрольная лампа уровня тормозной жидкости
Контрольная лампа аварийного давления масла
Контрольная лампа прикрытия воздушной заслонки карбюратора
Контрольная лампа включения ручного тормоза
Табло “STOP”
Указатель температуры охлаждающей жидкости
Указатель уровня топлива
Контрольная лампа резервного остатка топлива
Вольтметр

6

8

Задние фонари (лампы сигнала торможения)
Освещение салона

7

8

Фонари освещения номерного знака
Подкапотная лампа
Лампы освещения приборов
Контрольная лампа наружного освещения
Табло подсветки рычагов отопителя

Лампа освещения прикуривателя

8

16

Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты)
Звуковой сигнал и реле его включения

9

8

Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)

10

8

Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)

11

8

Указатели поворота, реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа включения аварийной сигнализации

12

16

Нагревательный элемент обогрева заднего стекла
Реле включения обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Прикуриватель

13

8

Правая фара (дальний свет)

14

8

Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар

15

8

Левая фара (ближний свет)

16

8

Правая фара (ближний свет)

фото, схема и инструкции как снять

Довольно часто в автомобилях отечественного производства может встретиться проблема неработающего электрооборудования. В этом случае первое, что нужно сделать — это произвести проверку состояния блока предохранителей (далее — БП). Наш сайт поможет разобраться вам в том, где расположен блок предохранителей ВАЗ 21099 карбюратор, схема старого образца как выглядит и как заменить устройство.

Содержание

[ Раскрыть]

[ Скрыть]

Расположение и электросхема

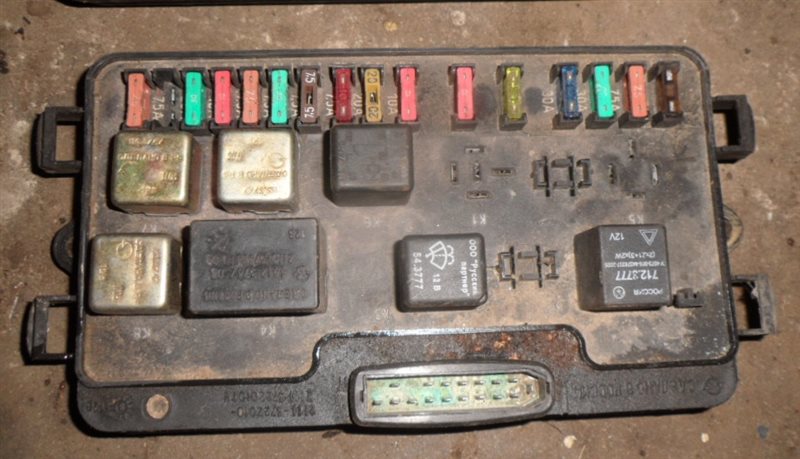

В автомобилях ВАЗ 21099 блоки предохранителей (БП) по своей электросхеме могут быть двух типов: старого и нового образца. Модели старого образца обозначаются маркировкой 17.3722, имеют пальчиковые предохранители (далее — ПП) цилиндрической формы и устанавливались они на машины, выпущенные до 1998 года. Монтажный блок нового типа имеет П-образные элементы БП и начали устанавливаться на машины с 1998 года. Такие БП нового образца могут иметь следующую маркировку:

  • 2114-3722010-60;
  • 2114-3722010-10;
  • 2114-3722010-18.
Автомобиль ВАЗ 21099

Среди владельцев ВАЗ 21099 бытует мнение, что схема и назначение компонентов БП могут различаться между собой в зависимости от системы подачи топлива в двигателях. То есть карбюраторные и инжекторные авто имеют устройства с разными электросхемами. Это не совсем так, поскольку и карбюраторные, и инжекторные автомобили могут быть оснащены БП нового типа.

В любом случае БП будет расположен в моторном отсеке: он находится со стороны водителя вод лобовым стеклом.

Схема БП старого типа

Рассмотрим схему БП и назначение элементов устройства старого типа для автомобиля ВАЗ 21099. Как указано выше, она может быть актуальна как для карбюраторных, так и для инжекторных двигателей.

Электросхема БП старого образца, устанавливающегося на автомобили выпуском до 1998 года

Ниже рассмотрим предназначение реле.

НомерПредназначение
1Обеспечивает включение устройств очистки передних фар.
2Отвечает за работоспособность моторчика для омывания заднего стекла.
3Без этого реле будет невозможна функциональность ламп, отвечающих за включение поворотных сигналов и «аварийки».
4Отвечает за функционирование дворников лобового стекла.
5Специальные перемычки, позволяющие определить работоспособность лампочек.
6Отвечает за работоспособность устройства обогрева заднего стекла.
7Запасной ПП.
8Отвечает за работу лампочек дальнего света.
9Обеспечивает работоспособность ламп ближнего света.
10Один из ПП.
11Обеспечивает функционирование мотора вентилятора охладительной системы. Если это реле выйдет из строя, возможен перегрев двигателя.
12Отвечает за работу рулевого гудка.

Также рассмотрим назначение каждой детали БП.

Описание компонентов БП старого образца

Схема БП нового типа

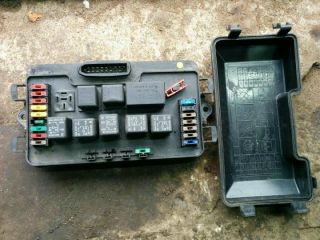

Также следует рассмотреть электросхему и назначение компонентов БП нового типа ВАЗ 21099. Не забывайте о том, что и карбюраторы, и инжекторы могут быть оснащены БП с такой схемой.

Электросхема БП нового образца, устанавливающегося на автомобили выпуском после 1998 года
НомерПредназначение
К1Это реле обеспечивает функциональность мотора омывателя заднего стекла.
К2Компонент контроля работы ламп поворотных сигналов и «аварийки».
К3Обеспечивает работоспособность очистителя лобового стекла.
К4Эта деталь отвечает за функционирование ламп стоп-огней, а также габаритов авто.
К5Без данной детали будет невозможна работа ламп дальнего света.
К6Без этого реле механизм очистки фар работать не будет.
К7Отвечает за функционирование электрических стеклоподъемников, если они были установлены производителем.
К8Отвечает за рулевой гудок.
К9Отвечает  за работоспособность мотора вентилятора охладительной системы.
К11Обеспечивает прогрев заднего стекла.
К12Отвечает за функционирование ламп ближнего света.

Ниже рассмотрим предназначение плавких компонентов БП.

Описание компонентов БП нового образца

Процесс снятия и замены

Теперь рассмотрим процесс смены предохранителей БП для старого и нового типов ВАЗ 21099. Как сказано выше, инструкция по замене будет актуальна как для карбюраторов, так и для инжекторов.

Выпуска до 1998 года

  1. Откройте капот и отключите минусовую клемму аккумулятора.
  2. Найдите ваш БП, который расположен под лобовым стеклом напротив водительского сидения. Отожмите защелки, фиксирующие крышку устройства. Демонтируйте ее.
  3. На обратной стороне защитной крышки вы сможете увидеть схему, на которой указано расположение ПП и реле в блоке. Также там отмечено, какой элемент за что отвечает.
  4. Если вам необходимо заменить реле, то найдите то, которое вам нужно и, покачивая вверх и вниз, демонтируйте его из посадочного места. Произведите замену выгоревшего элемента на реле с такой же маркировкой. Соответственно, соблюдайте и расположение контактов.
  5. Если вам нужно заменить именно ПП, то для начала следует узнать причину его выхода из строя. Если дело именно в элементе, то это намного лучше, чем если проблема заключается непосредственно в электропроводке. В любом случае, если вы решили сменить ПП, то учтите, что устройства должны быть идентичными по номиналу, то есть цифра, указанная на корпусе ПП, должна совпадать в обоих случаях. Также не вздумайте устанавливать в посадочное гнездо самодельный элемент.
  6. Закройте крышку БП и подключите аккумулятор.
 Загрузка ...

Выпуска после 1998 года

Как сказано ранее, инструкция будет актуальна как для карбюраторных, так и для инжекторных двигателей ВАЗ 21099.

  1. Откройте капот и отключите аккумулятор: все работы с БП необходимо выполнять при отключенной АКБ.
  2. Найдите БП, установленный в моторном отсеке. Как и в предыдущем случае, он защищен пластиковой крышкой, которую вам нужно снять, чтобы добраться до элементов. Фиксирующие защелки установлены с боковой стороны, ближе к крылу авто.
  3. Произведите демонтаж крышки. На ее обратной стороне нанесена схема с местом нахождения реле и ПП. Определите, какой элемент вышел из строя, чтобы заменить его. Если требуется замена реле, то вытащите компонент, покачивая его из стороны в сторону.
  4. Что касается непосредственно предохранителей, то их удобнее демонтировать из посадочного гнезда при помощи специальных щипцов. К слову, щипцы начали появляться в блоках нового образца. Также стоит отметить, что элементы блока окрашены в разные цвета, но при их замене следует учитывать не только цвет, но и номинал, указанный на корпусе.
  5. Произведите установку реле и ПП в обратной последовательности. Не забудьте подключить обратно аккумулятор.

Видео от Стаса Алексеева «Как определить выгоревший ПП»

В этом видео автор рассказывает, как определить визуально вышедший из строя элемент БП.

Блок предохранителей Ваз 2109

Всем привет сегодня хочется рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простонародье просто девятка. Если у вас на девятке вышел из строя как либо элемент, который работает от электричества, то первым делом нужно проверить монтажный блок. А вернее предохранитель, возможно, он перегорел, и следует его заменить. Напоминаем, что при замене предохранителя на новый всегда нужно соблюдать ампераж.


Блок предохранителей на девятке находится под капотом с левой стороны, точнее со стороны водителя для того чтобы добраться до него как вы уже поняли нужно открыть капот. Ниже вы можете видеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ваз 2109 оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Монтажный блок старого образца 17.3722



Расшифровка предохранителей ваз 2109(монтажный блок старого образца)

F1 10А Резервный предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3 10А Задние фары стоп-сигнала, плафон подсветки салона
F4 20А Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Расшифровка реле ваз 2109 (монтажный блок старого образца)

1-Работоспособность элементов очистки передней оптики

2-Работоспособность двигателя омывателя заднего стекла

3-Защита от поломки лампы поворотных сигналов и световой сигнализации

4-Защита от выхода из строя моторчика стеклоочистителей лобового стекла

5-Позволяет определить работоспособность лампы

6-Защита от перенапряжения системы обогрева заднего стекла

8-Лампы дальних фар

9-Лампы ближних фар

11-Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

12-Работа клаксона


Блок предохранителей нового образца ВАЗ 2109

1. 8А Резервный предохранитель
2. 8А Резервный предохранитель
3. 8А Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5. 3А Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7. 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. 8А Лампа левых габаритов, лампа левых задних габаритов
10. 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11. 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12. 16А Прикуриватель, розетка для лампы переноски
13. 8А Дальний свет правой фары
14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
15. 8А Ближний свет правой фары
16. 8А Ближний свет левой фары

Расшифровка реле в блоке предохранителей нового образца Ваз 2109

К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего света

Ну вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хочется отметить, что в большинстве случаев на корпусе или на крышке монтажного блока почти всегда присутствует схема предохранителей и реле так что думаю разобраться в этом вопросе не составит труда. Всем пока.

Схема расположения блока предохранителей на ВАЗ 2108, 2109, 21099

Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете где находятся предохранители и реле, а также за что отвечает каждый из них. Кроме этого, мы приведем примеры устранения неисправностей электрики и замены предохранителей своими руками.

Надо сказать, что электрика в переднеприводных ВАЗах 2108, 2109, 21099 проста и неприхотлива. Запчасти, комплектующие и сами предохранители стоят копейки, поэтому не стоит переживать если они выйдут из строя. Купить предохранители на модели «зубил» ВАЗа не составляет труда, они есть везде, кстати и дефицит этих запчастей не грозит.

При поломке узла автомобиля, за который отвечает электрика, немедленно разберитесь в чем проблема. Используя наши рекомендации, схемы предохранителей и их значение вы без труда произведете замену предохранителей своими руками. Произвести замену можно без инструментов, выполняя только лишь инструкции.

На схеме ниже показано как найти блок с предохранителями.

Сразу под ветровым стеклом блок с предохранителями

Крышка снимается одновременным нажатием на 2 фиксатора-защелки как на рисунке ниже.

Как открыть блок предохранителей

Возьмите пластмассовый пинцет, малые плоскогубцы с узкими концами.

Воспользуйтесь щипцами или плоскогубцами для извлечения предохранителя

Аккуратно, но плотно возьмите щипцами предохранитель и извлеките его вертикальным движением вверх.

Извлечение предохранителя из блока

На фото ниже показан внешний вид блока без крышки.

Блок с предохранителями вид сверху

Предохранитель задних противотуманных фонарей находится отдельно от блока и располагается под панелью слева от водителя.

Предохранитель задних противотуманных фонарей

Перейдем к значениям каждого из предохранителей. В таблице ниже мы раскрыли тему.

Таблица значений предохранителей ВАЗ 2108, 2109, 21099.
Предохранитель, № Сила тока, Ампер Значения
F9 7,5 Правая противотуманная фара
F8 7,5 Левая противотуманная фара
F1 10 Реле, клапан и включение очистителей фар
F7 30 Работа очистителей фар, насос омывателя, омыватель, очиститель и обогрев заднего стекла, вентилятор отопителя и радиатора, свет в бардачке
F16 15 Дворники на ветровом стекле, поворотники и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночного тормоза, заслонки карбюратора, температуры охлаждающей жидкости, уровня топлива и вольтметр
F3 10 Освещение салона автомобиля, свет задних фонарей
F6 30 Стеклоподъемники
F10 7,5 Освещение номерных регистрационных знаков, лампа освещения подкапотного пространства, приборная подсветка, габаритные огни, подсветка прикуривателя
F5 20 Клаксон
F11 7,5 Габаритный свет заднего правого фонаря
F2 10 Аварийная сигнализация
F4 10 Реле, контакты включения и нагревательный элемент обогрева заднего стекла, прикуриватель
F15 7,5 Дальний свет правой фары
F14 7,5 Дальний свет левой фары
F13 7,5 Ближний свет левой фары
F12 7,5 Ближний свет правой фары

Значения реле в блоке:

  • К1 — очистители фар
  • К2 — поворотники и аварийная сигнализация
  • К3 — дворники ветрового стекла
  • К4 — контроль исправности ламп
  • К5 — стеклоподъемники
  • К6 — клаксон
  • К7 — обогрев заднего стекла
  • К8 — дальний свет фар
  • К9 — ближний свет фар

Вы также можете скачать полную схему электрооборудования автомобилей ВАЗ-2108 и ВАЗ-2109 здесь

Предохранители ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 — ВАЗАВТО.

РФ

Схема расположения и значение предохранителей автомобилей ВАЗ 2108, 2109, 21099,  2113, 2114, 2115



Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№ Амперы За что отвечает:
F9 7,5 Противотуманная фара с правой стороны
F8 7,5 Противотуманная фара с левой стороны
F1 10 Омыватель фар
F7 30 Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке
F16 15 Поворотники
Задние фонари
Щетки ветрового стекла
Генератор
Уровень тормозной жидкости
F16 15 Давления масла
Воздушная заслонка карбюратора
Ручник
Охлаждающая жидкость
Уровень топлива в баке
Лампа «чек»
Открытие дверей
F3 10 Освещение салона
Задние фары
F6 30 Стеклоподъемники
F10 7,5 Номерной знак
Лампа подкапотного
Освещение приборов
Габариты
Освещение приборной панели
Прикуриватель
F5 20 Звуковой сигнал
F11 7,5 Габарит заднего правого фонаря
F2 10 Аварийка
F4 20 Нагревательный элемент обогрева заднего стекла
Реле включения обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Прикуриватель
F15 7,5 Правая фара
F14 7,5 Левая фара
F13 7,5 Ближний свет левой фары
F12 7,5 Ближний свет правой фары

Мой блог находят по следующим фразам

Как заменить предохранители ВАЗ-2109

Если на автомобиле не работает какой-либо из электрических приборов, в первую очередь проверьте предохранитель в цепи этого прибора

В зависимости от года выпуска на автомобиле может быть установлен один из двух блоков.

Блоки разных лет выпуска имеют предохранители разных типов. Всегда имейте с собой комплект запасных предохранителей.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это приведет к выходу из строя электрических приборов автомобиля.

Большинство электрических цепей защищены плавкими предохранителями.

Блок предохранителей установлен в задней части моторного отсека со стороны водителя.

На внутренней стороне крышки блока нанесены номера предохранителей и сила тока в амперах.

Новый блок предохранителей.

Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в таблице.

Каждому из блоков подходят только свои предохранители.

Величина силы тока в амперах, на которую рассчитаны предохранители, указана на корпусе предохранителя.

Блок предохранителей раннего выпуска

Номера предохранителей ранних лет выпуска, приборы защищаемых ими цепей, а также сила тока приведены в таблице

Нажмите на защелки с обеих сторон крышки и снимите ее.

Для извлечения предохранителей из блока используйте пинцет, который закреплен в блоке.

Захватите пинцетом предохранитель и выньте его.

Вышедший из строя предохранитель. Нить предохранителя перегорела.

В передней части блока установлены запасные предохранители.

Чтобы установить предохранитель, вставьте его в разъем гнезда и нажмите до фиксации.

С левой стороны под панелью приборов на проводах установлен дополнительный предохранитель на 8 А, защищающий цепь задних противотуманных фонарей.

Цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т.д.), реле включения фар и реле центральной блокировки дверей не защищены предохранителями

На автомобилях семейства ВАЗ–2109 применяются два монтажных блока:

— старый 17.3722

и с 1998 года новый 2114–3722010–60

Основное отличие — применение предохранителей нового типа: ножевых вместо цилиндрических и новых компактных реле.

Предохранители для монтажного блока 2114-3722010-60

№ Сила тока / А - Приборы защищаемой цепи

F9 /7,5 Правая противотуманная фара. Контрольная лампа включения противотуманных фар

F8 /7,5 Левая противотуманная фара

F1 /10 Электродвигатели фароочистителей (в момент включения). Реле включения фароочистителей (контакты). Клапан включения омывателя фар

F7 /30 Электродвигатели фароочистителей (в режиме работы). Реле включения фароочистителей (обмотка).

Электродвигатель вентилятора отопителя. Электродвигатель насоса омывателей.

Электродвигатель очистителя заднего стекла. Реле времени омывателя заднего стекла.

Клапан включения омывателя заднего стекла. Реле электровентилятора охлаждения радиатора (обмотка).

Реле включения обогрева заднего стекла. Контрольная лампа включения обогрева заднего стекла. Лампа освещения вещевого ящика

F16 /15 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)

Контрольная лампа включения указателя поворота. Задние фонари (лампы света дальнего хода).

Электродвигатель и реле стеклоочистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости

F16 /15 Контрольная лампа аварийного давления масла. Контрольная лампа прикрытия воздушной заслонки карбюратора

Контрольная лампа включения стояночного тормоза. Табло “ STOP ”. Указатель температуры охлаждающей жидкости Указатель уровня топлива. Контрольная лампа резервного остатка топлива Вольтметр Контрольная лампа “ CHECK ENGINE ” Табло “ TEST ”. Контрольные лампы бортовой системы контроля Контрольная лампа не пристегнутых ремней безопасности Контрольная лампа незакрытых дверей. Цепь питания инерционного выключателя блокировки дверей

F3 /10 Задние фонари (лампы сигнала торможения). Плафон освещения салона

F6 /30 Электродвигатель стеклоподъемников, реле включения электростеклоподъемников

F10 /7,5 Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа включения габаритного света.

Табло подсветки рычагов отопителя. Лампа освещения прикуривателя. Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)

F5 /20 Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты). Звуковой сигнал и реле его включения

F11 /7,5 Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)

F2 /10 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа включения аварийной сигнализации

F4 /20 Нагревательный элемент обогрева заднего стекла. Реле включения обогрева заднего стекла (контакты). Патрон подключения переносной лампы. Прикуриватель

F15 /7,5 Правая фара (дальний свет)

F14 /7,5 Левая фара (дальний свет) Контрольная лампа включения дальнего света фар

F13 /7,5 Левая фара (ближний свет)

F12 /7,5 Правая фара (ближний свет)

1 /8 - Резервный

2 /8 - Резервный

3 /8 - Электродвигатели фароочистителей в момент включения). Реле включения фароочистителей (контакты). Клапан включения омывателя фар

4 /16 Электродвигатели фароочистителей (в режиме работы). Реле включения фароочистителей (обмотка)

Электродвигатель вентилятора отопителя. Электродвигатель насоса омывателя

Электродвигатель очистителя заднего стекла. Реле времени омывателя заднего стекла.

Клапан включения омывателя ветрового и заднего стекол. Реле электровентилятора охлаждения радиатора (обмотка).

Реле включения обогрева заднего стекла. Контрольная лампа включения обогрева заднего стекла Лампа освещения вещевого ящика

5 /8 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)

Контрольная лампа включения указателя поворота. Задние фонари (лампы света дальнего хода).

Электродвигатель и реле стеклоочистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя).

Контрольная лампа уровня тормозной жидкости Контрольная лампа аварийного давления масла. Контрольная лампа прикрытия воздушной заслонки карбюратора.

Контрольная лампа включения стояночного тормоза. Табло “ STOP ”. Указатель температуры охлаждающей жидкости. Указатель уровня топлива. Контрольная лампа резервного остатка топлива. Вольтметр

6 /8 Задние фонари (лампы сигнала торможения). Плафон освещения салона

7 8 Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя Лампа освещения прикуривателя

8 /16 Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты). Звуковой сигнал и реле его включения

9 /8 Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)

10 /8 Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)

11 /8 Указатели поворота, реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа включения аварийной сигнализации

12 /16 Нагревательный элемент обогрева заднего стекла. Реле включения обогрева заднего стекла (контакты). Патрон подключения переносной лампы. Прикуриватель

13 /8 Правая фара (дальний свет)

14 /8 Левая фара (дальний свет). Контрольная лампа включения дальнего света фар

15 /8 Левая фара (ближний свет)

16 /8 Правая фара (ближний свет)

Для монтажного блока 17. 3722

№ /Сила тока, А Приборы защищаемой цепи

1/8 Правая противотуманная фара. Контрольная лампа включения противотуманных фар

2/8 Левая противотуманная фара

3 /8 Электродвигатели фароочистителей (в момент включения). Реле включения фароочистителей (контакты). Клапан включения омывателя фар

4 /16 Электродвигатели фароочистителей (в режиме работы). Реле включения фароочистителей (обмотка).

Электродвигатель вентилятора отопителя. Электродвигатель насоса омывателей. Электродвигатель очистителя заднего стекла.

Реле времени омывателя заднего стекла. Клапан включения омывателя заднего стекла.

Реле электровентилятора охлаждения радиатора (обмотка). Реле включения обогрева заднего стекла. Контрольная лампа включения обогрева заднего стекла. Лампа освещения вещевого ящика

5 /8 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)

Контрольная лампа включения указателя поворота. Задние фонари (лампы света дальнего хода).

Электродвигатель и реле стеклоочистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости

6 /8 Контрольная лампа аварийного давления масла. Контрольная лампа прикрытия воздушной заслонки карбюратора

Контрольная лампа включения стояночного тормоза. Табло “ STOP ”. Указатель температуры охлаждающей жидкости

Указатель уровня топлива. Контрольная лампа резервного остатка топлива. Вольтметр. Контрольная лампа “ CHECK ENGINE ”. Табло “ TEST ”.

Контрольные лампы бортовой системы контроля. Контрольная лампа не пристегнутых ремней безопасности. Контрольная лампа незакрытых дверей. Цепь питания инерционного выключателя блокировки дверей

6 /8 Задние фонари (лампы сигнала торможения) Плафон освещения салона

6 /8 Электродвигатель стеклоподъемников, реле включения электростеклоподъемников

7 /8 Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов.

Контрольная лампа включения габаритного света. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя. Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)

8 /16 Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты). Звуковой сигнал и реле его включения

10 /8 Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)

11 /8 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа включения аварийной сигнализации

12 /16 Нагревательный элемент обогрева заднего стекла. Реле включения обогрева заднего стекла (контакты). Патрон подключения переносной лампы. Прикуриватель

13 /8 Правая фара (дальний свет)

14 /8 Левая фара (дальний свет). Контрольная лампа включения дальнего света фар

15 /8 Левая фара (ближний свет)

16 /8 Правая фара (ближний свет)

Специализированные реле

Обозначение

Назначение

Маркировка

Блок

17.3722

Блок

2114–3722010–60

К1

Реле времени омывателя

заднего стекла

452.3747

К2

Реле указателей поворота

и аварийной сигнализации

493.3747

495.3747

К3

Реле очистителя ветрового стекла

522. 3747

526.3747

К4

Реле контроля исправности ламп

4412.3747

Для проведения ремонтных работ можно воспользоваться приведенными ниже поясняющими электросхемами

Схема бесконтактной системы зажигания

Система управления электромагнитным клапаном карбюратора

Схема соединений генератора

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 17.3722

Схема соединений стартера

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 2114–3722010–60

Как заменить блок предохранителей ВАЗ-2109? / Paulturner-Mitchell.com

Некоторые автомобилисты называют блок-предохранители «черным ящиком» из-за характерного дизайна. Но, несмотря на такое название, эта деталь легко выходит из строя. Чаще всего такую ​​травму преследуют отечественные автомобили типа «ВАЗ-2109». Отзывы и полную информацию по замене блока предохранителей вы узнаете прямо сейчас.

Где это находится в «девятке»?

Эта деталь находится слева под рулевым колесом.Блок предохранителей («ВАЗ-2109») выполняет функцию защиты электрической части машины от внезапных механических повреждений.

Когда может сгореть эта запчасть?

Такое случается довольно часто у владельцев отечественных ВАЗ. И основные причины в том, что монтажный блок не выдерживает дополнительной нагрузки в виде одновременно включенных фар и магнитолы. Даже такой незначительный на первый взгляд может спровоцировать сильный перегрев системы, тем самым вызвав нарушение всей электрической цепи.Поэтому, если на вашем станке вдруг перестанет работать электрик, то проблема кроется в предохранителях.

Как сделать замену?

Если блок предохранителей «ВАЗ-2109» имеет свойство часто ломаться, соответственно каждый водитель должен знать, как произвести его ремонт и замену. С последним моментом разберемся сейчас. Итак, для замены блока предохранителей («ВАЗ-2109») нужно подготовить всего два инструмента: плоскую и крестовую отвертку.

После подготовки инструментов можно смело приступать к работе.Сначала нужно отсоединить клемму АКБ (минус), затем снять крышку монтажного блока. Для этого нужно повернуть на 90 градусов 3 замка или просто открутить болты крепления крышки в «ВАЗ-2109». Технические характеристики этого элемента очень уязвимы к механическим повреждениям, поэтому делать все нужно очень аккуратно, чтобы не сломать специальные замки. Если они деформируются, то не избежать покупки нового чехла.

После этого этапа перейдите в блок itselffuses.Для ее снятия необходимо открутить болты крепления этой детали к передней панели. Далее нужно аккуратно снять блок предохранителей «ВАЗ-2109» со шпилек кронштейна. Но на этом процесс демонтажа не заканчивается. У «девятки» есть еще и дополнительное реле с предохранителями, которое тоже находится возле руля, только с правой стороны. Для того, чтобы его снять, нужно взять ключ на 8 и крестовую отвертку. Затем необходимо демонтировать напольное покрытие, предварительно отключив провода от электронного блока управления.Используйте ключ, чтобы открутить все крепления, а затем снимите дополнительное реле. И только после этого можно снимать главный блок предохранителей. Все, на этом процесс снятия детали завершен. Установка нового агрегата производится в обратной последовательности.

И напоследок хочу отметить очень важный момент: снимая крепеж, желательно пометить все болты и гайки, чтобы не тратить время на их поиски.

Пикап монтажные блоки автомобилей ВАЗ.Монтажный блок Блок предохранителей ВАЗ 2109 Форсунка Расшифровка

Где блок предохранителей схемы карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и закрывается крышкой. Также нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть в амперах). Монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам).Однако в «девятке» есть второй блок, который находится уже в машине. Вот те предохранители, которые отвечают за подключение цепи питания к топливным насосам и некоторым другим компонентам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего, стоит отметить, что на ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.


Изобретение работы то же, но элементы не взаимозаменяемы.Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа есть сигнальная цепочка, идущая на щиток приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электрочайников. В машинах старого образца эта цепь отсутствовала. В некоторых машинах переводился в подушку (индикатор спускового крючка).

Схема монтажного блока (рис. 1), который находится под капотом, находится на крышке изнутри.Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного узла ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля. По нему можно за считанные секунды найти расположение любой из цепей электриков, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепочек. Например, F4 - это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если оно есть) и разъем переносной лампы освещения.

Если рассматривать блок предохранителей-форсунок ВАЗ 21099 (без карбюратора), то тут идентичная схема подключения. Единственное исключение - некоторые цепочки не закроются, но это нормально. Как всегда - можно сравнить с условной схемой, которая продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного узла.

Несколько слов о самих предохранителях

Предохранитель - это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой.Если указанный диапазон превышен - его внутренняя часть просто плетется, а электрическая цепь разрывается, препятствуя разводке (и ее изоляции).

В автомобиле для каждой из электрических цепей установлены свои предельные значения по текущей мощности. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если есть предохранитель меньшего номинала, то при малейшем превышении его нормы просто перегружен.Если ставить с большим номиналом, при превышении допустимого значения произойдет разводка электропроводки. Поэтому это недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

Блок предохранителей ВАЗ 21099 прямо с завода изначально ставится запасным. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 - тоже самое, но там внутри салона поставлены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электролифты стекол. Там максимальная сила тока может составлять 30 ампер. В блоках нового образца его заменили на эталон на 20 ампер.

Как заменить предохранители? Для этого вам понадобится:

  • выключить мотор;
  • снимаем минусовую клемму с АКБ. Желательно подождать несколько минут для устранения остаточного напряжения;
  • снимаем крышку предохранителя 2109;
  • с помощью мультиметра найти вышедший из строя предохранитель;
  • проверить цепь на наличие короткого замыкания;
  • поставил новый предохранитель;
  • подать напряжение на цепь и убедиться, что не произошло повторной перегрузки.

Ни в коем случае нельзя ремонтировать с применением неоригинальных комплектующих, а тем более заменяя их на сторонние проводники. Среди российских водителей популярна тенденция вместо предохранителя ставить 5-копеечные монеты (это можно сделать на «девятке» старого образца). Поступая так, вы должны понимать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической схемы?

Для проверки работоспособности блока ВАЗ 2109 достаточно выполнить трансверсию каждой из цепей мультиметром.

В моторных вариациях карбюратор предельно простой, так как контакты агрегата полностью разомкнуты. При обнаружении множественных разрывов будет дешевле и проще заменить весь блок. Новый образец подходит, да еще от 2114 - б.у. там идентичные.

Если работает только одна из частей блока, придется искать порванную цепь. Поиск упростит знание следующих правил:

  • если не работает схема питания печки, то нужно искать неисправный элемент с помощью F4 или F7.Последний отвечает за работу вентилятора, разносящего внутрь салона теплый воздух;
  • замена прикуривателя понадобится, если не работают сразу несколько цепей: F4, F10, блок 7;
  • для омывателей, патрона переносного фонаря и щеток заднего стекла соответствует реле F7;
  • при неисправности бензонасоса «виновником» является плата предохранителя, которая находится с левой стороны руля (в автомобиле).

Это неисправности, с которыми чаще всего приходится сталкиваться водителям.

Запомните, с блоком предохранителей в карбюраторе ВАЗ 21099 все довольно просто. Самое сложное - это поиск неисправного элемента. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать при необходимости своевременно их восстанавливать.

На автомобили Лада Самара установлено 3 вида монтажных блоков, рассмотрим их разновидности:

Первый тип - монтажный блок с 11 реле, есть два варианта:

Монтажный блок Старый образец (самый единственный)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое реле и расположение предохранителей и предохранители «нож», которые держат хорошо. У них 11 релюсов и 16 предохранителей. Разъем S11 находится сбоку и контакты смотрят в салон. У обоих встречается прозрачная редкая крышка.
В блоке новый образец платный, ремонтировать и паять проще.

Характеристики:
Размеры: Три предохранителя (7, 9 и 10) идут по габаритам, и питаются они от ш5 / 4, ш5 / 13 и ш4 / 13 через кнопку и роторный переключатель, а это сделано для функции «Стояночный свет»: потянув за ключ повернуть поворотный переключатель влево или вправо габаритов, при этом подсветка номера и приборов не включалась.И на кнопку включены все габариты и подсветка.
После 1988 года эту особенность убрали, и все эти три контакта были соединены одним проводом, который подключился сразу к кнопке габаритов.

Вентилятор: При подаче массы от датчика на ш6 / 9, реле К9 (при включенном зажигании) и плюс подавались на вентилятор ш5 / 5.

Фарукомитеры: При включении света на Ш4 / 8 появился плюс, дальше предохранителя 3, от него на реле Фарукомитера К6.Если включить омыватель лобового стекла, я включил реле, а если фары включены на ш7 / 3, то плюс на моторы.

Если стоит кнопка фарточиторов, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло на реле в моторном отсеке), включалась кнопкой через контакты sh6 / 7 и sh5 / 15.

Заряд генератора: Эти блоки могут отличаться. На старом образце блок питания на обмотку возбуждения генератора (ш7 / 9) подавался через лампочку заряда от ш5 / 18 и резисторы 100 Ом 2 Вт на зажигании.На блоке нового образца резисторов может не быть, а это значит, что на холостом ходу генератор не будет заряжаться, а может быть, что ш7 / 9 подключен только к ш7 / 4, который никуда не подключался (видимо что-то в проводке был один, а мы ничего об этом не знаем). Значит, если такой момент возникнет, нужно подключить генератор к панели приборов и поставить резисторы ...

Омыватель заднего стекла: Релюшка бунт омывателя заднего стекла К1, так что рычаг от себя отжимаем до упора на доли секунды, а вода все равно течет пять секунд. Чтобы мы не отвлекались на дорогу мыть заднее стекло.

Фары задние противотуманные.
От кнопок габаритов зеленый провод пошел на предохранитель (болтался рядом с кнопкой, питание появилось если включить фары ближнего или дальнего), от него на кнопку, от кнопки на ш 2/10 и на задние фонари.

Ш4 / 21 связан с ш21 / 17, почему не понятно. И почему Ш20 тоже не понятно.
Ну есть какие-то аномалии, где отверстие под реле есть исправность ламп К4, а контактов нет, тоесть перемычки не нужны, все подключается напрямую в колодке.
Реле:
K1 - реле времени омывателя заднего стекла

K3 - реле стеклоочистителя
K4 - Реле контрольных ламп (или перемычка, или ничего)
K5 - реле переключения дальнего света Дальний свет
K6 - Реле очистителя фазовых ламп
K7 - питание реле стеклоподъемников
K8 - Реле включения звука
K9 - включение мощности вентилятора мотора охлаждения двигателя
K10 - Реле обогрева заднего стекла
K11 - Реле включения ближнего света фар
Выключатели:
1 (8A) правый противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Head Pharmackers (на момент включения).Лелл на очистители фар (Контакты). Выключатель омывателя Phamp
4 (16A) Очистители фар (рабочие) ... Задержка электродвигателя очистителя заднего стекла. Время омывателя заднего стекла. Включение омывателя омывателя и омывателя заднего стекла. Рело (обмотка) электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Непрерывная лампа обогрева заднего стекла. Зажигание указателей поворота разгрузочного бокса
5 (8А) и реле выключателя поворота и аварийной сигнализации (в режиме индикации вращения).Лампа указателя постоянного вращения. Задние фонари (фонарь заднего хода) .Маторедуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Возрождения. Машинный компьютер. Электропитание стеклоподъемников и подогрев сидений (обмотка).
6 (8А) Задние фонари (стоп-сигналы). Освещение салона. Электроокна входных дверей. Электропитание стеклоподъемников (контакты)
7 (8А) Освещение подсветки номерного знака. Популярная лампа.Фонарик для освещения приборов. Лампа постоянного наружного освещения.
8 (16А) Вентилятор охлаждения двигателя двигателя и реле питания (контакты). Реле звукового сигнала и его включения
9 (8А) Левая фара (габаритный свет). Задний фонарь (габаритный свет)
10 (8А) Правая фара (габаритный свет). Правый задний фонарь (общий свет)
11 (8A) Указатели поворота и реле аварийной сигнализации (в аварийном режиме). Лампа непрерывной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Подберите патрон для переносной лампы. Частный компьютер. Машинный компьютер. Лыжи.Замки руля и мотора коробки передач
13 (8A) Правая фара (Far Light)
14 (8A) Левая фара (Far Light). Непрерывная лампа включения дальнего света фар
15 (8A) Левая фара (Middle Light)
16 (8A) Правая фара (Middle Light)
Расположен предохранитель задних противотуманных фар (8a) с таким типом монтажных блоков рядом с их переключателем.

Второй тип - монтажный блок с 9 реле, есть два варианта:
старого образца и нового образца.

Самый популярный блок, поставляемый с EUROPANLEL

второй вариант

Они отличаются друг от друга только расположением реле и предохранителей.
От блоков с 11 реле их отличаются подключением каких-то цепей, количеством реле (9 штук, нет реле задержки и стойки омывателя заднего стекла или реле стеклоочистителей, или вентилятора), количеством предохранителей на блоке. размеры и сами предохранители маркируются иначе.Разъем sh21 находится вверху.
Блок, который на верхнем фото состоит из одной платы, отремонтировать проще.

Блоки с 9 реле (и первый на фото и второй на фото) бывает 2 типов:

Первый тип блоков с 9 реле: К1 - Реле Фарусиллера
У них:
Вентилятор: На ш5 / 5 плюс подается напрямую, а вентилятор включается подключением его с массой датчик или помеченный инжектор, управляемый мозгом.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно перерезать реле.

Габаритные размеры: Пробуксовка с удалением габаритного света решено было поставить 2 предохранителя (F10 и F11), а габариты навесить на них и подсветку, причем питались они только от ш5 / 4, которая шла на кнопку.
Итак: габаритного света не будет.

Сработавший предохранитель был брошен в окна (а это в этих блоках F6), на блок с 11 реле они запитались от предохранителя освещения кабины и стоп-сигналов.
Фарукомитеры: Тоже накормили, но реле включили плюсовую подачу (от кнопки) на ш3 / 16.
Заряд генератора: Ш7 / 9 (по геному) и ш5 / 18 (приборка) подключены всегда все вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, там резисторы в приборке.
Омыватель заднего стекла: Подключен напрямую без реле, то есть пока держишь рычаг, водитель льет.

Задние туманки
Здесь 2 варианта разводки панели приборов:
- Кнопка с фиксацией: При включении фары прошло питание на ш4 / 8 на предохранитель 1. С него на реле фартур и через sh4 / 21 на кнопку. От кнопки на ш3 / 10 до фонарей.
- Кнопка без фиксации: Есть реле заднего туманка, питается от чатающего рядом предохранителя (постоянный плюс). Есть "разрешающие" провода от кнопки габаритов и переднего тумана.Реле управляется потоком минуса от кнопки, подает питание на ш3 / 10 на пятнадцатую заднюю.

На авто с е-газом (с 2011 г.), на ш4 / 21 постоянная мощность для электроагрегата. Он контролирует запирание дверей и задние противотуманки. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: K1 - реле вентилятора:
для электронной педали газа
Faroocomiters: Их реле заменило реле вентилятора, поэтому sh3 / 16 (плюс от кнопки) пошел прямо на sh7 / 3 на белье под капотом, в которое входят автомобилисты.А на ш4 / 21 служил постоянный плюс на иммобилайзер (точнее блок электро, есть еще и реле задних туманок) и центральный замок.
Вентилятор: Освобождающий контакт Ш4 / 8 (был плюс от света) и Ш4 / 13 (был плюс от габаритов на высокие и низкие торпеды) питаем обмотку, эти контакты идут на проводку инжектора, а они включил релюшку К1, а на ш5 / 5 Плюс на вентилятор запила.

Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда вообще не работает.Надо переподключить, либо поставить перемычку и снять реле.
Остальное тоже как шесть оксидов.
Ну, когда АвтоВАЗ понял, что у людей уже несколько десятков лет ошибка по ошибке вместо первой (потому что они были рядом) стали использовать ш6 / 1, он подключался к переключателю фонарей заднего хода, а на ш 2 / 9 (на семнадцатой связан с Ш21 / 19) оказался плюс сделать иммобилайзер-блок электроагрегата пилота при включении задней трансмиссии. Это в основном на автомобилях с электронной педалью газа.
Реле:
K1 - Реле включения очистителей персонала
OR
K1 - Реле включения вентилятора двигателя (E-gas)
K2 - Реле-копатель и указатели аварийной сигнализации
K3 - Реле очистителя лобового стекла
K4 - Реле контрольных ламп остановки Сигнальные огни и габаритные огни
Или перемычки при отсутствии реле
K5 - Реле включения электрических стеклоподъемников
K6 - Реле включения звука
K7 - Реле выхода заднего датчика
K8 - Реле включения дальнего света фар
K9 - Pain Light Relay Phase Light
Автоматические выключатели:
F1 (10A) Головные уборщики (на момент включения).Лелект на очистители фар (Контакты). Включение омывателя фаз
ИЛИ
F1 (20а) реле, лампы и индикатор задних противотуманных фар. Блок управления дверным замком. Двери замка мотора-детей (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ РАДИО И АУКТИВНОЙ ТРЕВОГИ (в режиме тревоги). Лампа Continant и выключатель аварийной сигнализации
F3 (10A) Floof Lighting Salon. Прамп индивидуального освещения салона. СВЕТ ПЕРЕКЛЮЧЕНИЯ ЗАЖИГАНИЯ. Круги стоп-сигнала. Машинный компьютер.Мужской пробег. Сумки БСК. Свет багажника
F4 (20А) Прикуриватель. Облегчение обогрева заднего стекла (Контакты). Элемент обогрева заднего стекла. Патрон Highten для переносной лампы
F5 (20A) Мотор вентилятора системы охлаждения двигателя и реле переключения (контакты). Крышка сигнальная и включение
F6 (30A) Выключатели электростеклоподъемников. Электроизоляция окон. Старшее включение электрических стеклоподъемников (контакты)
F7 (20A) Электродвигатель вентилятора отопителя. Выборщик омывателя. Электрибор омывателя заднего стекла.Элексипрод очистителя заднего стекла. СВЯЗАННЫЕ ИНСТРУКЦИИ ПО ИГРЕ (обмотка). Освещение разгрузочного ящика. Регистраторы фар (в рабочем).
Выключатель и индикатор обогрева заднего стекла (на е-газе не используется)
F8 (7,5A) Правая противотуманная фара
F9 (7,5A) Левая противотуманная фара.
F10 (7,5А) Фара левая (общий свет). Задний фонарь (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Освещение пола. Лампа постоянного наружного освещения.
E-gas - это дополнительно блок управления электропакетом
F11 (7.5А) Правая фара (габаритный свет). Задний фонарь прямого действия (общий свет)
F12 (7,5 А) Правая фара (средний свет)
F13 (7,5 А) Левая фара (средний свет)
F14 (7,5 А) Левая фара (дальний свет). Непрерывная лампа включения дальнего света фар
F15 (7.5A) Правая фара (Far Light)
F16 (15A) Повторное заглушение указателей поворота и аварийной сигнализации (в режиме указателя поворота) (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. ПОДСОЕДИНЕНИЕ ЭЛЕКТРОЭНЕРГИИ Электростеклоподъемники и подогрев сидений (заводские).Сигнал Equile
На усовершенствованном электрическом блоке управления E-gas, выключателе стоп-сигнала, выключателе и индикаторе заднего обогрева воздуха
F17-F20 Запасные предохранители

Монтажный блок ВАЗ 2109 Электромонтажная схема включает в себя все реле и предохранители, отвечающие за питание узлов.

Он объединяет линии электропередач и здесь монтируются все элементы схем распределения тока. Блок представляет собой съемную коробку, на внутренних сторонах заглушек которой установлены реле, предохранители и платы с выводами жгутов проводов.

Следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную проводку.

Основные сведения о монтажном блоке

В зависимости от года выпуска и типа двигателя электросхема ВАЗ 2109 собирается в различных вариантах исполнения.

Таким образом, на моделях карбюраторов блочная компоновка представлена ​​в модификациях типа 17.3722. Имеет круглые плавкие предохранители из нетканого материала, которые часто выходят из строя и требуют замены.

В моделях S.Форсунка Двигатель Применено новое оборудование для силового агрегата ВАЗ 2109. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря своей конструкции ножа плоская поверхность создает большую площадь контакта, и они стали более надежными.

Найти в каталоге Новый агрегат можно обозначить 2114-3722010-60.

Отличие ВАЗ 2109 электрических ходов этих двух блоков:

  • в подключении вентилятора охлаждения радиатора;
  • маркировка разъема реле и предохранителей;
  • отсутствие двух реле.

Маркировка разъемов и предохранителей

В связи с тем, что имеется различие в маркировке компонентов схемы расположения узлов, необходимо точно знать, какой Монтаж Электрошам ВАЗ 2109 применяется на оборудовании.

  • года выпуска ВАЗ 2109;
  • Тип двигателя
  • ;
  • тип панели приборов;
  • Конфигурация опций
  • .

Зная эти исходные данные, можно найти фото схемы на сайте автомобилистов.Точно так же можно работать с интерактивной схемой, которая отображает именно поиск электропроводки.

На этих схемах и указывается маркировка узлов для каждого типа блоков. Так, если коммутационные реле на старой схеме были обозначены цифрой 1, то в новом блоке это К1. Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители указаны на колодке блока. По схеме определяется зона ответственности каждого продукта.Автомобиль ВАЗ 2109 Электросхем, в монтажный блок которого входят разъемы соединений проводов, эти изделия маркируются буквой ш.

Как не перепутать провода

Многие разноцветные провода не должны вызывать затруднений при поиске неисправностей своими руками. Провода имеют четкий акцент на цвете:

  • желтый - габариты;
  • красный - стоп-сигнал;
  • синий - реверс;
  • оранжево-черный - туман.

Осталось только выбрать нужный цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет нужного навыка, работу по настройке блока лучше доверить специалистам. Цена ремонта будет несоизмерима со стоимостью транспортировки вышедшего в путь автомобиля. Если ремонт производится самостоятельно, инструкцию по ремонту можно найти на видео программ обучения мастеров.

Блок демонтажный

Для снятия, снятия агрегата с места установки необходимо понимать, что это узел энергетического комплекса.Поэтому, отсоединив проводку, необходимо разметить разъемы для последующего сбора.

Открыв капот, обнаружите с левой стороны под краем лобового стекла блок, который закреплен пластиковыми хомутами. Им нужно взять и освободить ящик. Сверху он прикрыт резиновым чехлом, который сдвигается в сторону. После перемещения корпуса следует отсоединить колодку с проводами.

После этого блок освобождается от двух гаек крепления и поднимается над местом установки, насколько провода тянутся к нему.При отключении проводов оплавил разъемы, чтобы в дальнейшем было легче провести обратную операцию установки.

Блок выстрела Установите на рабочую поверхность и открутите крепление нижней крышки, состоящее из 8 болтов. После этого вставляем жучок в щель и выполняем разъем корпуса. Вся схема будет перед вашими глазами. Изучите, сравните с инструкциями, представленными в инструкции, и найдите место неисправности. Часто на этапе устранения неполадок требуется помощь специалиста.

Следует найти:

  • нарушение в плате;
  • неисправен предохранитель;
  • связанное реле.

После замены детали, устранения повреждений, блок собирается и устанавливается на место в обратной последовательности. Независимо от типа используемой в электросхеме автомобиля Блоки устанавливаются одинаково.

Характерные неисправности блока

Часто выход из строя происходит из-за заблокированного предохранителя. Найти это легко. Замена будет заменена на такой же предохранитель с такими же текущими параметрами нагрузки.Необходимо выяснить причину срабатывания защиты. Если проблему не устранить, может случиться серьезная поломка.

Если проблема возникла в плате, то это может быть связано с окислением металла на схеме. Если контакты окислились, их можно почистить. Следует убрать предохранители и реле с места установки. Работы по очистке током следует производить осторожно, а при использовании паяльника для восстановления участка предпринимаются все меры по защите платы от случайного повреждения.Заменить блок будет намного проще.

Как работать со схемой электроблока

По входным данным выхода ВАЗ в информационных базах следует найти схему монтажного узла того типа, который устанавливается на конкретный тип автомобиля. При этом обычно предусмотрены две схемы. Общий вид всего блока позволяет оценить полное сходство искомой схемы с существующим узлом.

Вторая схема - это разводка внутри блока.Это необходимо для детального изучения и устранения неполадок. На сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отследить схему на предметах.

Сборочная единица ВАЗ 2109 предназначена для объединения жгутов проводов, а также для размещения реле и предохранителей. На первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, к которой припаяны выводы для соединения с площадками жгутов проводов, установки реле и предохранителей.Ниже представлена ​​принципиальная схема крепления агрегата ВАЗ 2109 тип 17.3722.

На последних моделях применяется навесной агрегат ВАЗ 2109 типа 2114-3722010-60. В этом блоке применяются предохранители плоско-ножевого типа. Контактное соединение таких предохранителей более надежное, так как они имеют большую площадь контакта.


Замена жгутов электропроводки штекеров электропроводки идентична блоку 17.3722. Обозначения предохранителей и защищаемых цепей несколько отличаются. Схема монтажного блока ВАЗ 2109 приведена ниже


На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но они отличаются подключением радиатора.
Ниже показано расположение заглушек монтажного блока.

Ниже приведены характеристики предохранителей и защищаемых цепей. * Номера предохранителей с буквой F относятся к предохранителям сборочной единицы 2114-3 и 22010-60

Номер предохранителя ' Защищенные цепи
1 (8 A) F9 (7,5 A) Правая противотуманная фара
2 (8 A) F8 (7,5 A) Левая противотуманная фара
3 (8 А) F1 (10 а) Очистители фар (на момент включения).Реле включения очистителя
Фары (контакты). Переключающий клапан омывателя Phamp
4 (16 A) F7 (30 A) Очистители фар (рабочий режим). Реле с очистителями персонала
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель стеклоомывателя. Моторчик очистителя заднего стекла. Реле времени заднего слоя. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения системы охлаждения двигателя электрическая рис. Реле (обмотка) включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.
Лампа освещения значка
5 (8 A) F16 (15 A) Указатели поворота и реле-прерыватель поворота и сигнальные индикаторы (в режиме индикации вращения). Контрольная лампа указателя поворота. Задние фонари (фонари заднего хода).
Реле включения очистителя двигателя и очистителя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Лампа проверки давления масла. Контрольная лампа воздушной заслонки карбюратора.Контрольная лампа стояночного тормоза. Лампа светового табло "Ситор". Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A) FB (10 A) Задние фонари (стоп-сигналы). Планшетное освещение салона
6 (8 A) F6 (30 A) Электростеклоподъемники передних дверей. Включение стеклоподъемников
7 (8 A) F10 (7,5 A) Подсветка знаков ссуды. Подкаст лампа. Приборы осветительные лампы. Контрольная лампа наружного освещения.Плата подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 а) Электродвигатель вентилятора системы охлаждения двигателя и реле переключения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (общий свет). Фонарь задний левый (габаритный свет)
10 (8 A) F11 (7,5 A) Правая фара (общий свет). Фонарь задний правый (габаритный свет)
11 (8 A) F2 (10 A) Указатели поворота и метка сигнального реле (в режиме сигнализации).Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.
Сигарета
13 (8 A) F15 (7,5A) Передняя правая фара (Far Light)
14 (8 A) F14 (7,5 A) Левая фара (Far Light). Контрольная лампа включения высоких фар
15 (8 A) F13 (7,5 A) Левая фара (средний свет)
16 (8 а) F12 (7.5 А) Фара правая (ближний свет)
админ. 06.10.2011

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите Ctrl + Enter» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

Одной из причин проблем, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109. Поэтому, чтобы иметь представление, как работают предохранители ВАЗ 2109, нужен каждый водитель, а еще лучше иметь навыки предупреждать. такая поломка.

ВАЗ 2109 Функции предохранителей

Предохранители состоят из двух блоков: один под капотом, другой внутри салона автомобиля под панелью. Назначение любого предохранителя - защита определенного устройства ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти замыкание, и это приведет к поломке одного из устройств. В этом случае весь удар предохранитель принимает на себя.
Цена будет значительно ниже, чем у любого другого устройства, которое он защищает.

Расшифровка предохранителей ВАЗ 2109

Номер предохранителя Что отвечает:
F9. Правая противотуманная фара
F8. Левая противотуманная фара
F1. Плеер для флиса
F7. Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, перчаточная лампа, обогреватель и омыватель заднего стекла.
F16 Фонари задние, лампочки индикации поворотов, щетки лобового стекла, датчик уровня тормозной жидкости, генератор.
F16 Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, проем дверцы, контрольная лампа, уровень топлива, залито в бак.
F3. Фары задние, свет в салоне.
F6 Электрические стеклоподъемники
F10. Подсветка номера, осветительных приборов и приборной панели, габаритов, прикуривателя.
F5 Звуковой сигнал
F11 Gaspel Фонарь задний
F2. Чрезвычайная ситуация
F4. Элемент, служащий для обогрева заднего стекла, Реле включения этого обогрева, прикуриватель, соединяющий патрон переносной лампы.
F15 Фара сельская
F14 Фара левая
F13 Средний свет передний левый
F12. Средний свет фары правый

Замена автомобильных предохранителей ВАЗ 2109

Замена предохранителей на ВАЗ 2109 производится в блоке, установленном в задней части моторного отсека, со стороны водителя.Большинство электрических цепей автоматических предохранителей.
Внутри блока предохранителей на крышке указаны сила тока и номер предохранителя в амперах.
При обрыве блока предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к неисправности автомобильного устройства. Определить это можно по обрыву или нестабильной работе узла, питающегося электричеством.
В автомобиле ВАЗ 2109 не подлежат защите предохранители:

  • Цепи зажигания.
  • Генератор (см.).
  • Пуск двигателя.
  • Реле замка двери.
  • По фарам.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти.

Совет: Вам всегда нужен комплект с запасными предохранителями, которые при необходимости следует заменить своими руками.

  • Каждому из блоков соответствуют только определенные предохранители.
  • Расчетное значение тока предохранителя указано на его корпусе.
  • Для снятия предохранителя с блока необходимо использовать специальный пинцет, закрепленный в блоке.
  • Предохранитель захватывается пинцетом и вытаскивается.

  • Запасные предохранители устанавливаются перед блоком.
  • Замена предохранителя ВАЗ 2109 производится установкой его в разъем разъема и нажатием до фиксации.
  • С левой стороны щитков приборов на проводах установлен дополнительный предохранитель, защищающий цепь противотуманных задних фонарей, на ток 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после замены на новый.

Заменить предохранители на ВАЗ 2109 можно только на текущую силу тока. В противном случае электрические приборы могут выйти из строя.
На ранних моделях Авто ВАЗ 2109 Блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью. Патроны предохранителей выполняются из пружин, и в месте плохого контакта выделяется много тепла, которое может оплавить корпус блока, из-за чего держатели выступают за верх и плохо зажимают детали.
Следовательно, необходимо заменить блок предохранителей ВАЗ 2109 старого образца на новый, с вилочными элементами.

Совет: При замене старого блока предохранителей новый ВАЗ 2109 предусматривает в системе охлаждения двигателя подключение электродвигателя вентилятора через реле. В противном случае они могут сжечь дорожки на печатной плате, которые проводят ток.
Дополнительно нужно установить датчик на электровентилятор для его включения, в связи с тем, что его контакты рассчитаны на большее значение.

Блок Разборки Предохранителей Авто ВАЗ 2109

Для работы используется набор драйверов.
Инструкция по выполнению работы:

  • Аккумулятор отключен.
  • Разобрал в салоне "Бардац".
  • Со стороны сиденья пассажира разъединены разъемы жгута проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
  • В роторной части автомобиля снята крышка узла крепления.
  • Поворотные кулаки на «10» - это открученные гайки крепления блока предохранителей.
  • Устройство поднято, четыре разъема и один сзади отключены.

  • Монтажный блок снят.
  • Прокладка очищена, как показано на фото.

Ремонт блока автомобильных предохранителей ВАЗ 2109

Итак:

  • Все реле и предохранители извлечены.

Совет: При сборке необходимо следить за тем, чтобы номинальное значение тока соответствовало установленному предохранителю. Установка в лифт реле выполняется с разметкой его места, чтобы не было путаницы при сборке.

  • Обнаружен сгоревший след.
  • Участок пришел в негодность.
  • Окисленные места очищены бензином.
  • Припой новый провод.
  • Сборка блока осуществляется путем разборки.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние является залогом при движении автомобиля по бездорожью. Как это выполнено на автомобиле ВАЗ 2109, это хорошо видно на видео.

Монтажный блок. Распиновка монтажных блоков автомобилей ВАЗ Какой предохранитель идет на дворники ВАЗ 2109

Блок реле и предохранителей ВАЗ 2109 (монтажный блок) установлен в моторном отсеке, в отсеке перед лобовым стеклом с левой стороны

Монтажный блок ВАЗ 2109 бывает двух типов, старого образца и нового, они различаются типами предохранителей, но снятие и установка у них одинаковые.Ниже - блок предохранителей ВАЗ 2109 старого образца:

Снятие блока предохранителей ВАЗ 2109

Откройте капот и снимите крышку с блока реле и предохранителей, нажав на пластиковые защелки

Сдвиньте резиновую крышку и отсоедините верхний блок с проводами от блока

Откручиваем две гайки крепления блока

Вынуть монтажный блок ВАЗ 2109 из отсека перед лобовым стеклом до упора на провода, и отсоединить от него нижние колодки с проводами.Обозначьте контактные площадки: это облегчит работу с последующей установкой

.

Удалите восемь винтов, крепящих нижнюю крышку

Подсоедините отверткой и откройте нижнюю крышку блока

Проверить состояние проводов и качество пайки. Устраните возможные дефекты (отремонтируйте блок своими руками), при выходе из строя замените монтажный блок на новый.

Установка блока предохранителей ВАЗ 2109

Установите блок реле и предохранителей в порядке, обратном снятию.После установки проверьте работоспособность всех потребителей. Рекомендуем из соображений безопасности при выходе из строя блока предохранителей ВАЗ 2109 заменить его на новый или поручить ремонт электрику.

В каждой машине есть блок с предохранителями для разных устройств. Чтобы все это не случайно расположилось на кузове автомобиля, специально создан пластиковый блок с крышкой, в котором аккуратно и промаркированы предохранители.

Схема

Предохранитель - это устройство, которое защищает, в данном случае, любое электронное устройство от возгорания или замыкания.Предохранители устанавливаются так, что в случае короткого замыкания они сгорают быстрее, чем устройство, которое они защищают. Таким образом, электрический ток прерывается и не течет к устройству, если нить предохранителя сгорела.

«Девятки», то есть ВАЗ 2109, бывают двух типов:

Блок предохранителей с кодом 17.3722 устанавливался на автомобили данной модели до 1998 года. Внутри блока находится инженерная плата, к которой припаиваются контакты проводки, реле и предохранители.

Если, то причина либо в предохранителе, либо в электрической цепи.

Блок предохранителей с маркировкой 2114-3722010-60 был установлен на автомобиле 2109 после 98 года. Предохранители уже начали использоваться в этом блоке.

Блок предохранителей карбюраторного и инжекторного двигателей ВАЗ 2109 ничем не отличается. Деление происходит только до и после 98.

Блок питания расположен аналогично. Он находится под капотом, слева под лобовым стеклом.

В чем разница между старым и новым блоком предохранителей для 2109?

Отличия заключаются в следующем:

  1. Обозначение.
  2. Номинальная мощность.
  3. В новом блоке предохранителей нет таймера омывателя заднего стекла и нет реле электродвигателя вентилятора охлаждения.

Блок старого образца

Номер предохранителя: Сила тока: Что защищает:
F1 10A Предохранитель резервный (дополнительный)
F2 10A Указатели поворота, прерыватель аварийной сигнализации (при включенной аварийке), контрольная лампа аварийной сигнализации
F3 10A Задний стоп-сигнал, освещение салона
F4 20A Обогрев заднего стекла, контакты включения обогрева заднего стекла, гнездо для переноски, прикуриватель
F5 20A Звуковой сигнал (клаксон), выключатель звукового сигнала
F6 30A Резервный предохранитель
F7 30A Электродвигатель вентилятора печки, электродвигатель омывателя лобового стекла, реле включения электровентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, освещение бардачка
F8 7.5А Резервный предохранитель
F9 7.5A Резервный предохранитель
F10 7.5A Фонарь левый габаритный
F11 7.5A Фонарь габаритный правый
F12 7.5A Фара ближнего света правая
F13 7.5A Фара ближнего света левая
F14 7.5A Левая фара дальний свет, контрольная лампа дальнего света
F15 Фара дальнего света правая
F16 15A Указатели поворота и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворота, задних фонарей заднего хода, мотор-редуктор и реле включения дворников, контрольная лампа давления масла, регулятор лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Блок предохранителей 17.3722
Реле

Перечислим номера реле и их функции в таблице:

Номер реле Функции
1 Производительность чистящих элементов передней оптики
2 Рабочие характеристики двигателя омывателя заднего стекла
3 Защита от поломки указателя поворота и световой сигнализации
4 Защита от выхода из строя электродвигателя стеклоочистителя
5 Позволяет определить исправность лампы
6 Защита от перенапряжения обогрева заднего стекла
8 Лампы дальнего света
9 Фары ближнего света
11 Отвечает за работу вентилятора охлаждения двигателя... Если это реле выйдет из строя, двигатель может перегреться.
12 Звуковой сигнал

Блок предохранителей новый

В таблице приведены обозначения предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя Номинальный ток Функции
1. 8A Резервный предохранитель
2. 8A Резервный предохранитель
3. 8A Резервный предохранитель
4. 16A Обмотка реле вентилятора радиатора, выключатель и электрическая цепь электродвигателя печки
5. 3A Выключатель аварийного света в режиме указателя поворота, прерыватель указателя поворота, переключатель указателя поворота, индикатор указателя поворота, индикатор указателя поворота, переключатель оптики заднего хода, фонари заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, указатель уровня бензина, индикатор температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного тормоза, гидравлический переключатель тормозной системы, переключатель ручного тормоза
6. 8A Выключатель стоп-сигналов и лампы внутреннего освещения
7. 8A Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, лампа освещения бардачка, выключатель и лампа освещения приборной панели
8. 16A Klaxon, выключатель звукового сигнала, электродвигатель вентилятора радиатора
9. 8A Фонарь левый, фонарь задний левый
10. 8A Фонарь правый, фонарь задний правый, выключатель противотуманного света, контрольная лампа противотуманного света
11. 8A Переключатель указателей поворота и прерыватель, лампы указателей поворота, контрольная лампа в режиме аварийной сигнализации
12. 16A Прикуриватель, патрон для переноски лампы
13. 8A Дальний свет, правая фара
14. 8A Дальний свет левой фары, контрольная лампа дальней оптики
15. 8A Ближний свет, правая фара
16. 8A Левая фара ближнего света
Реле

В таблице приводим распиновку блока предохранителей новой модели 2109:

Обозначение реле Что он делает:
K1 Без него не будет работать двигатель омывателя заднего стекла
K2 Ответственный за работу указателей поворота и световой сигнализации
K3 Обеспечивает работу стеклоочистителя
K4 Защищает стоп-сигналы и габариты автомобиля
K5 Обеспечивает работу дальнего света
K6 Обеспечивает работу омывателя оптики
K7 Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле
K8 Звуковой сигнал или просто клаксон
K9 Защищает от перенапряжения, идущего на вентилятор охлаждения двигателя
K11 Ответственный за работу обогревателя заднего стекла
K12 Обеспечивает работу ближнего света фар

Снятие и замена

Если какое-либо устройство не работает, первым делом нужно найти причину самого простого действия, а это проверка предохранителя.То есть сначала ищем нужный предохранитель, отвечающий за конкретное устройство, потом проверяем, исправен он или перегорел.

Как заменить предохранитель:
  1. Открыть капот, отсоединить массу аккумулятора (-).
  2. Открыть БП.
  3. На внутренней крышке блока нанесено обозначение, где и какой предохранитель находится.
  4. Снимите предохранитель.
  5. Установите новый и проверьте.

Видео

Сборка блока предохранителей ВАЗ 2109.

Как снять блок питания.

Как паять цепь блока предохранителей.

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для совмещения электропроводки ... Основная задача блока питания - предотвращение поломок электрооборудования, установленного в автомобиле.

Блок крепления предохранителей карбюратор ВАЗ 2109 и инжектор ВАЗ 2109, есть ли разница

Если говорить о блоках предохранителей, то коэффициент используемой системы впрыска топлива (инжектор или карбюратор) вообще не играет.Блоки питания будут отличаться только годом выпуска автомобиля. То есть монтажные блоки форсунки и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Нужный блок находится под капотом напротив водительского сиденья, собственно под самим лобовым стеклом.

Блок предохранителей ВАЗ 2109 (выпуск до 1998 г.) и ВАЗ 2109 (выпуск после 1998 г.), в чем разница

Всю линейку ВАЗ 2109 можно разделить на две категории - выпускаемые до 1998 года и выпускаемые после 1998 года.Старые автомобили комплектуются блоком питания с маркировкой 17.3722. Этот блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», выпущенных после 1988 года, БП имеет маркировку 2114-3722010-60. Вот мы уже видим предохранители.


BP 17.3722

Различия между старой и обновленной версиями заключаются в следующем:

  • Монтажный блок элементов помечен иначе.
  • Номинал предохранителей другой.
  • В новом агрегате нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Цепь защищенная Сила тока Номер предохранителя
Запасной 10A F1
Контрольная лампа, прерыватель аварийной сигнализации, указатели поворота 10A F2
Освещение салона, стоп-сигналы задние 10A F3
Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, элемент обогрева заднего стекла 20A F4
Клаксон 20A F5
Запасной 30A F6
Освещение вещевого ящика, реле включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигатель омывателя лобового стекла, электродвигатель вентилятора печки 30A F7
Запасной 7.5А F8
Запасной 7.5A F9
Фара левая 7.5A F10
Фара подвесная правая 7.5A F11
Фара ближнего света правая 7.5A F12
Фара ближнего света левая 7.5A F13
Фара дальнего света, левая, контрольная лампа включения дальнего света 7.5А F14
Фара дальнего света правая 7.5A F15
Вольтметр, индикатор резерва топлива, индикатор уровня топлива, индикатор температуры охлаждающей жидкости, контрольные лампы стояночного тормоза, давление масла, указатели поворота, реле включения стеклоочистителя, фонари заднего хода, реле аварийной сигнализации, указатели поворота 15A F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка


Новый БП
Цепь защищенная Номинальный ток Номер предохранителя
Запасной 8A 1
Запасной 8A 2
Запасной 8A 3
Цепь выключателя электродвигателя и печки, реле вентилятора радиатора 16A 4
Выключатель стояночного тормоза и гидравлической тормозной системы, лампа аварийного состояния тормозов, датчик давления масла и контрольная лампа, датчик температуры, индикатор температуры охлаждающей жидкости, индикатор уровня топлива, датчик уровня топлива, индикатор уровня топлива, вольтметр, тахометр, фонари заднего хода, оптика заднего хода, указатели поворота и сигнальные лампы указателей поворота, выключатель и прерыватель указателей поворота, выключатель аварийного освещения 3A 5
Выключатель внутреннего освещения и стоп-сигналов 8A 6
Лампа и выключатель освещения приборной панели, лампа освещения перчаточного ящика, лампа подсветки ручек прикуривателя и обогревателя, контрольная лампа включения габаритов, лампы освещения салона 8A 7
Электродвигатель вентилятора радиатора, звуковой сигнал 16A 8
Фонарь левого габарита, фонарь левого заднего габарита 8A 9
Лампа правого габаритного огня, лампа заднего правого габаритного огня, контрольный свет и выключатель противотуманных фар 8A 10
Лампы указателей поворота, прерыватель и переключатель указателей поворота, сигнальная лампа в аварийном режиме 8A 11
Переносной патрон, прикуриватель 16A 12
Дальний свет (правая фара) 8A 13
Дальний свет (левая фара), контрольная лампа дальней оптики 8A 14
Ближний свет (правая фара) 8A 15
Ближний свет (левая фара) 8A 16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где схема предохранителей

Схема предохранителей напечатана на противоположной стороне пластиковой крышки, закрывающей устройство.

Как узнать, перегорел ли предохранитель

Неисправность предохранителя можно определить по расплавленной нити накала - плавкий элемент, который плавится и замыкает контакты, предотвращая повреждение электрического оборудования под высоким напряжением.

Безопасность при работе под напряжением

Обязательно отсоедините отрицательную клемму от аккумулятора.

Разборка и замена предохранителей своими руками (подробно)

Заказ на работы:


Блоки предохранителей, устанавливаемые на автомобили ВАЗ 2109 старых и обновленных версий, служат для объединения всей электропроводки.

Основная задача блока питания - предотвращение поломок электрооборудования, установленного в автомобиле.

Схема

Всю линейку автомобилей ВАЗ 2109 условно можно разделить на две ветви - произведенные до 1998 года и выпущенные после 1998 года.

Старые автомобили оснащены блоками предохранителей с маркировкой 17.3722. Этот БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, начало выпуска которых состоялось в 1998 году, здесь БП имеет маркировку 2114-3722010-60.Здесь мы уже видим предохранители.

Если говорить о блоках предохранителей, то коэффициент используемой системы впрыска топлива - карбюраторной или инжекторной - вообще не играет. Блоки питания будут отличаться только годом выпуска автомобиля. Следовательно, монтажные блоки для карбюратора и инжектора одинаковые.

Нужный монтажный блок тоже везде одинаков - в моторном отсеке напротив водительского сиденья, почти под самим лобовым стеклом.

Различия

Есть ли отличия между старой и новой версиями БП? Конечно.Они следующие:

  • Детали монтажного блока помечены иначе;
  • Номинал предохранителя другой;
  • Новый БП не имеет реле электродвигателя вентилятора охлаждения и реле времени омывателя заднего стекла.

Блок питания старого образца

Рассмотрим сначала блоки питания старого образца, которые до сих пор довольно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, как с инжекторными, так и с карбюраторными двигателями.

Номер предохранителя

Сила тока

Цепь, которую он защищает

Резервный предохранитель

Указатели поворота, прерыватель аварийного сигнала (в аварийном режиме), аварийная сигнальная лампа

Задний стоп-сигнал, освещение салона

Элемент обогрева заднего стекла, контакты включения обогрева заднего стекла, гнездо для переноски, прикуриватель

Звуковой сигнал (клаксон), выключатель звукового сигнала

Резервный предохранитель

Электродвигатель вентилятора печки, электродвигатель омывателя лобового стекла, реле включения вентилятора электрорадиатора, реле обогрева заднего стекла, контрольная лампа обогрева заднего стекла, свет бардачка

Резервный предохранитель

Резервный предохранитель

Фонарь левый габаритный

Фонарь правый габаритный

Фара ближнего света правая

Фара ближнего света левая

Левая фара дальнего света, контрольная лампа дальнего света

Фара дальнего света правая

Индикаторы поворотников и реле-прерыватель аварийных огней (в режиме индикации указателей поворота), контрольная лампа поворотников, задних фонарей заднего хода, мотор-редуктор и реле включения дворников, управление лампа давления масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа запаса топлива, вольтметр

Реле

Кроме обозначений предохранителей, вам будет не лишним узнать какое реле в монтажном блоке за какие функции отвечает.

Номер реле

Функции

Производительность чистящих элементов передней оптики

Работоспособность мотора омывателя заднего стекла

Защита от поломки указателя поворота и световой сигнализации

Защита от выхода из строя электродвигателя стеклоочистителя

Позволяет определить исправность лампы

Защита от перенапряжения для обогрева заднего стекла

Лампы дальнего света

Ближний свет фар

Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, увеличивается риск перегрева двигателя.

Горн рабочий

Блок питания нового типа

Здесь блок-схема сборки устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, так как большая часть сохранившихся в эксплуатации девяток до наших дней - это модернизированные версии.

Схема актуальна как для карбюраторных, так и для инжекторных двигателей.

Номер предохранителя

Номинальный ток

Электросхема, за которую отвечает

Резервный предохранитель

Резервный предохранитель

Резервный предохранитель

Электросхема катушки реле вентилятора радиатора, выключателя и электродвигателя печки

Выключатель аварийного света в режиме указателя поворота, прерыватель указателя поворота, переключатель указателя поворота, индикатор указателя поворота, индикатор указателя поворота, переключатель оптики заднего хода, фонари заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, указатель уровня бензина, индикатор температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного тормоза, выключатель гидравлики тормоза, выключатель ручного тормоза

Выключатель стоп-сигналов и лампы внутреннего освещения

Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, лампа освещения бардачка, выключатель и лампа освещения приборной панели

Клаксон, выключатель звукового сигнала, электродвигатель вентилятора радиатора

Фонарь левый, задний фонарь левый

Фонарь правый, фонарь задний правый, выключатель противотуманного света, контрольная лампа противотуманного света

Переключатель указателей поворота и прерыватель, лампы указателей поворота, контрольная лампа в аварийном режиме

Прикуриватель, патрон для переноски лампы

Дальний свет, правая фара

Дальний свет левой фары, контрольная лампа дальней оптики

Ближний свет, правая фара

Левая фара ближнего света

Реле

Что касается реле в монтажном блоке нового образца на ВАЗ 2109, то здесь распиновка следующая.

Номер реле

Его функции

Без него не будет работать двигатель омывателя заднего стекла

Ответственный за работу указателей поворота и световой сигнализации

Обеспечивает работу стеклоочистителя

Защищает стоп-сигналы и габариты автомобиля

Обеспечивает работу дальнего света

Обеспечивает работу омывателя оптики

Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле

Звуковой сигнал или просто клаксон

Защищает от перенапряжения на вентилятор охлаждения двигателя

Ответственный за работу обогревателя заднего стекла

Обеспечивает работу фар ближнего света

Необходимо не только понимать расположение того или иного предохранителя, реле, но и знать, как заменить вышедший из строя элемент.

Разборка и замена

Если ваше оборудование вышло из строя, вы должны сначала проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный предохранитель или реле несложно. Для этого вам необходимо:

  • Поднять капот и отсоединить минус от АКБ ... Так как вы работаете с блоком предохранителей, отвечающим за электрооборудование, автомобиль в этот момент не должен находиться под напряжением;
  • Найдите монтажный блок.Он расположен в моторном отсеке напротив водительского сиденья прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой ... Чтобы снять ее, просто отожмите защелки по бокам;
  • Снимите крышку и посмотрите на обратную сторону. Есть электрическая схема, показывающая расположение того или иного предохранителя, реле. Просто найдите элемент, который отвечает за вышедший из строя оборудование по таблицам выше;
  • Снимите предохранитель. Все монтажные блоки снабжены специальными плоскогубцами.Не рекомендуется извлекать предохранители вручную. Реле снимаются небольшими покачиваниями вверх и вниз;
  • Заменить вышедший из строя компонент.

Неисправность предохранителя определяется по расплавленной нити накала. Это плавкие элементы, которые плавятся и замыкают контакты, предотвращая повреждение оборудования чрезмерным напряжением.

Вот и все, осталось только заменить элемент блока предохранителей, закрыть крышку, поставить на место клемму аккумулятора и проверить работу оборудования.

Где находится блок предохранителей карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и прикрыта крышкой. Также на нем изображена условная схема подключения каждого из предохранителей и их номинал (указан в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт пластиковым корпусом. Также есть запасные предохранители (по бокам). Однако в «девятке» есть второй блок, который уже находится в машине.Вот те предохранители, которые отвечают за подключение силовой цепи к бензонасосу и некоторым другим узлам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего, стоит отметить, что в ВАЗ 21099 нового типа, которые выпускаются с 1998 года, были установлены новые вариации блока питания с П-образными предохранителями.


принцип работы такой же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей.Блок питания нового типа имеет сигнальную цепь, идущую на щиток приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. Эта цепь отсутствовала в старых автомобилях. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

Монтажная блок-схема (ИЗОБРАЖЕНИЕ 1), которая находится под капотом, расположена на крышке с внутренней стороны ... Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает.Также схема монтажного блока ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля ... С ее помощью можно в считанные секунды найти расположение любой из электрических цепей, дающей необходимую информацию для диагностики электрооборудования. контурный контакт. Но при этом некоторые из них соединяют несколько цепочек. Например, F4 - это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если есть) и разъем для переносной осветительной лампы.

Если рассматривать блок предохранителей инжекторный ВАЗ 21099 (без карбюратора), то схема подключения идентична. Единственное исключение - некоторые цепи не будут закрыты, но это нормально. Как всегда, это можно сравнить с обычной схемой, которая дублируется на крышке монтажного блока.

Рисунок 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель

А - это просто кусок проводника с определенным сопротивлением и максимальной критической нагрузкой.При превышении указанного диапазона его внутренняя часть просто перегорает, а электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливают свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель более низкого номинала, то он просто сгорит при малейшем превышении своего номинала.Если поставить с высоким рейтингом, то при превышении допустимого значения загорится электропроводка. Поэтому это недопустимо и считается нарушением элементарных норм безопасности при эксплуатации транспортного средства.

Запчасти изначально устанавливаются в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обе стороны от основной платы. В ВАЗ 2108 - точно так же, но внутри салона размещены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей исходит от цепи, соединяющей электрические стеклоподъемники. Там максимальная сила тока может составлять 30 Ампер. В блоках нового образца его заменили на эталон на 20 Ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

  • выключить мотор;
  • снимаем отрицательную клемму с аккумуляторной батареи. Желательно подождать еще несколько минут для устранения остаточного напряжения;
  • снимаем крышку блока предохранителей 2109;
  • используйте мультиметр, чтобы найти вышедший из строя предохранитель;
  • проверить цепь на короткое замыкание;
  • поставил новый предохранитель;
  • подать напряжение на цепь и убедиться в отсутствии повторных перегрузок.

Ни в коем случае нельзя проводить ремонт с использованием неоригинальных комплектующих, а тем более заменять их проводниками сторонних производителей. Среди российских водителей популярна тенденция ставить вместо предохранителя пятикопеечные монеты (это можно сделать и на «девятке» старого образца). При этом нужно осознавать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить, работает ли электрическая цепь?

Для того, чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно измерить мультиметром каждую из цепей.

В вариантах карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты. Если будет обнаружено несколько разрывов, дешевле и проще будет просто заменить весь блок. Подойдет и новый образец, да еще от 2114 - там они одинаковые.

Если работает только одна часть блока, то придется искать обрыв цепи. Поиск поможет узнать следующие правила:

  • Если не работает схема, отвечающая за питание печки, то нужно искать неисправный элемент с помощью F4 или F7.Последний отвечает за работу вентилятора, нагнетающего теплый воздух внутрь салона;
  • замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
  • реле F7 отвечает за омыватели, патрон лампы и щетки заднего стекла;
  • - в случае выхода из строя топливного насоса «виновником» является плата предохранителей, которая находится с левой стороны руля (в автомобиле).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное - найти неисправный элемент. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.

Где находится предохранитель прикуривателя ВАЗ 2109. Распиновка монтажных блоков автомобилей ВАЗ

Добрый день. Сегодня у нас есть сервисный центр ВАЗ 2108, 2109, 21099.Приехал к нам с желанием разобраться с электрикой. В машине произошел скачок напряжения, после чего перестали работать дворники, поворотники и задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.

Код поставщика:
Монтажный блок предохранителей - 2114-3722010
Приборов:
Для замены предохранителей на ВАЗ 2108, 2109, 21099 не нужен инструмент
Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:
Откройте капот.Тогда прямо под лобовым стеклом вы увидите монтажный блок.

Нажмите на 2 защелки и откройте крышку.


Внутри есть специальный пинцет для замены предохранителей.


Подбираем предохранитель и меняем.


Блок предохранителей со снятой крышкой.


С левой стороны от водителя под панелью находится предохранитель задней противотуманной фары.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.


Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель #

Ампер

За что отвечает:

Противотуманная фара правая

Противотуманная фара левая

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогреватель заднего стекла
Лампа освещения вещевого ящика

Указатели поворота
Задние фонари
Щетки лобового стекла
Генератор
Уровень тормозной жидкости

Давление масла
Ручной тормоз
Охлаждающая жидкость
Уровень топлива в баке
Контрольная лампа
Открытие двери

Внутреннее освещение
Задние фонари

Электрические стеклоподъемники

Табличный номер
Фонарь моторного отсека
Освещение приборов
Размеры
Освещение приборной панели
Прикуриватель

Звуковой сигнал

Размер заднего правого фонаря

Несчастный случай

Обогрев заднего стекла
Реле обогрева заднего стекла (контакты)
Патрон переносной лампы
Прикуриватель

Фара правая

Фара левая

Ближний свет левой фары

Ближний свет правой фары

Запасной

Запасной

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогреватель заднего стекла
Лампа освещения вещевого ящика

Давление масла
Заслонка карбюратора
Ручной тормоз
Охлаждающая жидкость
Уровень топлива в баке
Контрольная лампа
Открытие двери

Задние тормоза
Освещение салона

Государственный номер
Фонарь моторного отсека
Освещение приборов
Размеры
Освещение приборной панели
Прикуриватель

Вентилятор радиатора

Фонарь задний левый

Фонарь задний правый

Аварийный сигнал

Прикуриватель
Обогрев заднего стекла

Дальний свет правой фары

Дальний свет левой фары

Ближний свет левой фары

Ближний свет правой фары

Для обслуживания и ремонта электрооборудования автомобиля ВАЗ особый подход был применен к компоновке каждого из компонентов общей системы.То есть все реле и предохранители размещены в одном компактном корпусе монтажного блока. Использование коммутационных взаимосвязанных цепей различных электрических систем дает возможность отказаться от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их заменяемых деталей. Для поиска неисправных элементов не нужно разбирать всю машину - достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов. Они нам в этом помогают.Далее мы приводим принципиальные электрические схемы МБ для автомобиля ВАЗ.

Распиновка монтажного блока 2107

Номер предохранителя Защищенных схем
F1 (8A) (10A) Задние фонари (фонарь заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка).
F2 (8A) (10A) Электродвигатели очистителя и омывателя лобового стекла. Электродвигатели очистителя и омывателя фары.Реле очистителя лобового стекла. Реле очистителя и омывателя фар (контакты)
F3 (8A) (10A) Запасной
F4 (8A) (10A) Запасной
F5 (16A) (20A) Реле включения обогревателя и обогревателя заднего стекла (контакты)
F6 (8A) (10A) Прикуриватель. Патрон переносной лампы
F7 (16A) (20A) Звуковые сигналы и реле включения звуковых сигналов
F8 (8A) (10A) Указатели поворота в аварийном режиме.Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в аварийном режиме.
F9 (8A) (10A) Регулятор напряжения генератора (для а / м с генератором Г-222)
F10 (8A) (10A) Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи.Комбинация устройств. Вольтметр. Система управления электропневматическим клапаном карбюратора. Реле контрольной лампы стояночного тормоза
F11 (8A) (10A) Фонари задние (стоп-сигналы). Внутренний свет
F12 (8A) (10A) Фара правая (дальний свет). Обмотка реле включения дворников (при включенном дальнем свете)
F13 (8A) (10A) Левая фара (дальний свет). Контрольная лампа дальнего света
F14 (8A) (10A) Левая фара (габаритный свет).Правый задний фонарь (габаритный свет). Подсветка номерного знака. Лампа на капоте. Контрольная лампа включения габаритного света
F15 (8A) (10A) Фара правая (габаритный свет). Левый задний фонарь (габаритный свет). Лампа прикуривателя. Лампы для приборного освещения
F16 (8A) (10A) Фара правая (ближний свет). Обмотка реле включения дворников (при включенном ближнем свете)
F17 (8A) (10A) Левая фара (ближний свет)

Монтажная блок-схема 2105-3722010-02 LADA 21054, 21074

Цепи, защищенные предохранителями

Номер предохранителя Защищенных схем
F1 (10A) Лампочки заднего хода.Электродвигатель подогревателя. Обогрев заднего стекла. Реле обогрева заднего стекла (обмотка).
F2 (10A) Электродвигатели стеклоочистителя Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя для омывателей и омывателей фар (контакты).
F3 (10A) Запасной.
F4 (10A) Запасной.
F5 (20A) Обогреватель заднего стекла. Реле включения обогрева заднего стекла (контакты).
F6 (10A) Прикуриватель. Часы.
F7 (20A) Звуковой сигнал. Реле звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора (контакты)
F8 (10A) Указатели поворота (в аварийном режиме). Индикатор указателей поворотов (в аварийном режиме). Релейный выключатель указателей поворота и аварийной сигнализации.Выключатель аварийной световой сигнализации.
F9 (7,5 А) Лампы задних противотуманных фар. Индикатор включения ламп задних противотуманных фар.
F10 (10A) Указатели поворота (в режиме указателя поворота). Индикатор выключателя реле. Индикатор указателей поворота. Тахометр. Указатель уровня топлива. Индикатор резерва топлива. Стояночный стоп-сигнал. Реле низкого давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы.Сменный аккумулятор. Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701).
F11 (10A) Освещение салона. Стоп-сигнал Подсветка багажного отделения.
F12 (10A) Дальний свет (правая фара).
F13 (10A) Дальний свет (левая фара). Сигнальная лампа дальнего света.
F14 (10A) Фонарь габаритный передний (левая фара). Задний фонарь (правый фонарь).Подсветка номерного знака. Выключатель габаритных огней.
F15 (10A) Фонарь габаритный передний (правая фара). Задний фонарь (левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения бардачка. Часы (осветительная лампа).
F16 (10A) Ближний свет (правая фара). Реле стеклоочистителей (обмотка реле).
F17 (10A) Ближний свет (левая фара).

Распиновка монтажного блока 2108

Здесь монтажный блок нового образца.Блок старой модели в целом имеет такую ​​же схему, но некоторые контакты (менее 5%) могут не совпадать.

Принципиальная схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов в соединительных колодках, цвет подключаемых к ним проводов и электрических цепей.

Генератор Генератор Генератор
Разъем Контакты Цвет проволоки Назначение
X1 (W1) 1 B электрические стеклоподъемники
2 G выключатель зажигания (кл. 15/2)
3 GP
4 ЖГ Выключатель электродвигателя отопителя
5 R выключатель зажигания (класс 30/1)
6 KR выключатель зажигания (кл.30)
7 дверной замок
8 -п. выключатель зажигания (кл.50)
X2 (W2) 1 BG Выключатель стеклоочистителя заднего стекла
2 G переключатель указателя поворота (правый)
3 RP выключатель стоп-сигнала
4 B индикатор исправности лампы
5 Инвертор
6 ГБ дверь передняя левая
7 О КОМПАНИИ
8 34 сигнальная лампа дальнего света
9 -
10 4 Выключатель заднего противотуманного света
11 середина Контрольная лампа резерва топлива
12 Инвертор Контрольная лампа уровня топлива
13 Боевая часть освещение салона
14 кг контрольная лампа стояночного тормоза
15 gh переключатель указателя поворота (левый)
16 Электродвигатель очистителя фар
17 -
X3 (W3) 1 колодец датчик скорости
2 ЧП выключатель аварийной сигнализации
3 GP переключатель указателя поворота
4 сб контрольная лампа уровня масла
5 H вес
6 РБ сигнальная лампа омывающей жидкости
7 RO контрольная лампа износа тормозных колодок
8 3 из выключатель фар
9 ЖЗ выключатель стеклоочистителя
10 PG патрон лампы
11 выключатель зажигания (кл.15)
12 РФ выключатель омывателя заднего стекла
13
14 колодец противотуманная фара
15
16 SG датчик давления масла
17
18 R
19 с переключатель стеклоочистителя
20 ИЗ переключатель стеклоочистителя
21 О КОМПАНИИ Выключатель заднего противотуманного света
X4 (W4) 1 ZP Горит и контрольная лампа обогрева заднего стекла
2 ГБ переключатель фар (дальний свет)
3 О КОМПАНИИ дворник
4 Боевая часть Выключатель наружного освещения
5 К реостат подсветки приборов
6 R аккумулятор
7 Bw переключатель стеклоочистителя и омывателя
8 О КОМПАНИИ блок Ш4 монтажный блок клемма 3
9 Средние частоты выключатель звука
10 Б.П. выключатель стоп-сигнала
11 R аккумулятор
12 Совместное предприятие переключатель фар (ближний свет)
13 сигнальная лампа
14 -
15 -
16 WG контрольная лампа уровня тормозной жидкости
17 ST указатель температуры охлаждающей жидкости
18 КБ индикатор заряда аккумулятора
19 Hf выключатель противотуманных фар
20 RZ Контрольная лампа уровня охлаждающей жидкости
21 F тахометр
X5 (W5) 1 3 дальний свет (правый)
2 3H дальний свет (левый)
3 Средние частоты Ближний свет (левый)
4 -п. стартер (кл 50)
5 ПБ вентилятор охлаждения радиатора
6 ИЗ Ближний свет (правый)
X6 (W6) 1 -
2 3
3 MS указатель поворота (передний левый)
4 -
5 -
6 -
7 -
8 Hf габаритный фонарь (передний правый)
9 Боевая часть термостат тепловентилятора
10 Hf габаритный фонарь (передний левый)
11 G указатель поворота (передний правый)
12 выключатель света заднего хода
13 WG датчик уровня тормозной жидкости
X7 (W7) 1 -
2 ЖГ Электродвигатель очистителя фар
3 B Электродвигатель очистителя фар
4 -
5 сб датчик уровня масла
6 Средние частоты звуковых сигналов
7 ИЗ датчик скорости
8 ST датчик температуры охлаждающей жидкости
9 КБ (кл.61)
10 R насос омывателя лобового стекла
11 Боевая часть Выключатель лампы двигателя
12 РБ Датчик уровня омывающей жидкости
13 РФ накладки тормозные
14 -
15 KP тахометр
16 RZ датчик уровня охлаждающей жидкости
17 Сборный реле противотуманных фар
X8 (W8) 1 ЖП реле противотуманных фар
2 Hf противотуманная фара (левая)
3 F противотуманная фара (правая)
4 GP катушка зажигания
5 R (кл.30)
6 R (кл.30)
7 -
S РФ реле противотуманных фар
X9 (W9) 1 РФ
2 G указатель поворота (правый задний)
3 BG Электродвигатель очиститель заднего стекла
4 Оч фары задние противотуманные
5 Средние частоты дверь задняя
6 Инвертор дверь передняя правая
7 Боевая часть освещение салона
8 кг датчик ручного тормоза
9 Боевая часть кнопки сигнализации открытой двери
10
11 ИЗ фонарь освещения номерного знака
12 ГБ дверь передняя левая
13 B освещение салона
14 -п. стоп-сигналы
15 F габаритный фонарь (задний правый)
16 3 фонарь заднего хода
17 Hf габаритный фонарь (задний левый)
18 ЖГ очиститель заднего стекла
19 обогреватель заднего стекла
X11 (W11) 1 F насос
2 РФ Омыватель заднего стекла
3 -
4 F насос
5 Боевая часть лампа моторного отсека
6 -
7 -
8 Cc лампа моторного отсека
9 B
10 мотор стеклоочистителя
11 -
12 с Реле аварийного давления масла
13 -
14 R Клапан омывателя лобового стекла
15 с мотор стеклоочистителя
16 ИЗ электродвигатель стеклоочистителя
17 Сборный электродвигатель стеклоочистителя
18 -
19 -

Распиновка монтажного блока 2109

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей.В первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, на которой распаяны клеммы для подключения к площадкам жгута проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем используются монтажные блоки аналогичные 2114-3722010-60, но с другим подключением вентилятора охлаждения радиатора.

Предохранитель № Защищенные схемы
1 (8 А) F9 (7.5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (на момент включения). Cleaner Relay
фар (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле стеклоочистителя фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя окон. Редуктор электродвигателя стеклоочистителя заднего стекла.Таймер омывателя заднего стекла. Клапаны омывателя лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Элемент управления ‘Лампа обогрева заднего стекла.
Лампа освещения перчаточного ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа Задние фонари (лампы заднего хода).
Мотор-редуктор и реле включения очистителя лобового стекла.Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Задние фонари (стоп-сигналы). Внутреннее освещение
6 (8 А) F6 (30 А) Электроэнергия передних дверей. Силовые реле
7 (8 А) F10 (7.5 А) Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения. Подсветка обогревателя табло. Лампа прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Фонарь задний левый (габаритный свет)
10 (8 А) F11 (7.5 А) Фара правая (стояночный свет). Фонарь задний правый (габаритный свет)
11 (8 А) F2 (10 А) Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации). Сигнальная лампа
12 (16 А) F4 (20 А) Обогрев заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.
Прикуриватель
13 (8 А) F15 (7,5 А) Фара правая (дальний свет)
14 (8 А) F14 (7.5 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар
15 (8 А) F13 (7,5 А) Фара левая (ближний свет)
16 (8 А) F12 (7,5 А) Фара правая (ближний свет)

Распиновка монтажного блока 2110

Цепи, защищенные предохранителями

Номер предохранителя Защищенных схем
F1 (5A) Лампы фонарей освещения номерного знака.Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритной подсветки левой стороны
F2 (7,5 А) Левая фара (ближний свет)
F3 (10A) Левая фара (дальний свет)
F4 (10A) Правая противотуманная фара
F5 (30A) Электродвигатели стеклоподъемников
F6 (15A) Переносная лампа
F7 (20A) Двигатель вентилятора охлаждения двигателя Звуковой сигнал
F8 (20A) Дефлектор заднего стекла.Реле (контакты) обогревателя заднего стекла
F9 (20A) Клапан рециркуляции. Дворники и омыватели лобового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10 (20A) Запасной
F11 (5A) Лампы габаритного света по правому борту
F12 (7,5 А) Фара правая (ближний свет)
F13 (10A) Фара правая (дальний свет).Контрольная лампа дальнего света
F14 (10A) Левая противотуманная фара
F15 (20A) Подогрев сидений. Замок замка багажника
F16 (10A) Реле мигалок / индикаторов (в режиме тревоги). Сигнальная лампа аварийной сигнализации
F17 (7,5 А) Лампа внутреннего освещения. Лампа индивидуального освещения. Лампа подсветки замка зажигания. Лампы стоп-сигналов. Часы (или бортовой компьютер)
F18 (25A) Лампа освещения пылесборника.Контроллер нагревателя. Зажигалка
F19 (10A) Запирание дверных замков. Реле контроля исправности стоп-сигналов и габаритных огней. Указатели поворота с сигнальными лампами. Лампы заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы мониторинга. Приборный щиток. Часы (или бортовой компьютер)
F20 (7,5 А) Фары противотуманные задние


Комбинация приборов ВАЗ
2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант No.1.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация заглушек в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Монтажный блок нового образца ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1 - реле включения очистителей фар;
К2 - реле-прерыватель указателей поворота и сигнализации;
К3 - реле стеклоочистителя;
К4 - реле контроля исправности ламп;
К5 - реле стеклоподъемника;
К6 - реле включения звуковых сигналов;
К7 - реле включения обогрева заднего стекла;
К8 - реле дальнего света фар;
К9 - реле ближнего света;
F1 - F20 - предохранители;
X11 - выводы колодки жгута проводов

Таблица схем защищенных предохранителями на ваз 2114

Номер предохранителя Сила тока, А Цепи, которые защищает предохранитель
F1 20 Реле включения задних противотуманных фар.Лампы задних противотуманных фар. Сигнализатор включения задних противотуманных фар
F2 10 Указатели поворота, реле указателей поворота и сигнализация (в режиме сигнализации) Сигнальная лампа аварийной сигнализации
F3 7,5 Передний светильник салона. Центральное внутреннее освещение. Освещение багажного отделения. Лампа подсветки замка зажигания Контрольная лампа двигателя. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4 20 Патрон для подключения переносной лампы.Реле включения обогрева заднего стекла (контакты). Обогрев заднего стекла
F5 20 Звуковой сигнал. Реле звукового сигнала. Электродвигатель вентилятора охлаждения Предохранитель вентилятора.
F6 30 Электростеклоподъемники. Реле стеклоподъемника (контакты)
F7 30 Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя лобового стекла. Электродвигатели очистителей фар (в рабочем режиме) Предохранитель прикуривателя.Лампа освещения бардачка. Реле включения обогрева заднего стекла (обмотка)
F8 7,5 Предохранитель противотуманных фар ваз 2114, 2115 - фара противотуманная правая
F9 7,5 Предохранитель противотуманных фар ваз 2114, 2115 - левая противотуманная фара
F10 7,5 Лампы габаритного света по левому борту. Контрольная лампа габаритных огней. Лампы освещения номерного знака. Лампа капота Выключатель освещения приборов.Предохранитель подсветки переключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11 7,5 Габаритные огни по правому борту
F12 7,5 Фара правая (ближний)
F13 7,5 Фара левая (ближний свет)
F14 7,5 Левая фара (дальний свет). Контрольная лампа дальнего света фар
F15 7,5 Фара правая (дальний свет)
F16 15 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).Лампочки заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы мониторинга. Комбинация приборов Контрольная лампа давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала). Контрольная лампа уровня тормозной жидкости. Контрольная лампа аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме запуска двигателя). Передний дворник. Регулировка обогрева сидений.

Слаженная работа машины обеспечивается множеством сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электросистемы от перегрузки используются предохранители. Все предохранители объединены в один монтажный блок. Блок предохранителей электрической цепи ВАЗ 2109 представляет собой небольшую печатную плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

  1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. Блок предохранителей электрической цепи Ваз 2109 выпускается производителями двух разновидностей.У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них обозначены по-разному, используются разные типы предохранителей и соответственно разъемы для них разные.

Устройство старого предохранителя, блок-схема

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый - это печатная плата, к которой пайкой крепятся все соединительные элементы с контактными площадками.Второй - установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле
  1. К1 - отвечает за мытье стекла сзади.
  2. К2 - поворотники и аварийка.
  3. К3 - дворник.
  4. К5 - дальний свет фар.
  5. К6 - очиститель фар.
  6. К8 - отвечает за сигнал.
  7. К9 - включение вентилятора в системе охлаждения двигателя.
  8. К10 - отвечает за обогрев заднего стекла.
  9. К11 - фары ближнего света.
Структура схемы нового блока
  1. К1 - очиститель фар.
  2. К2 - прерыватель поворотников и аварийка.
  3. К3 - очиститель лобового стекла.
  4. К4 - контроль исправности лампочек.
  5. К5 - отвечает за окно.
  6. К6 - звуковой сигнал.
  7. К7 - обогрев заднего стекла.
  8. К8 - дальний свет.
  9. К9 - ближний свет.
Автоматические выключатели

Для различения розеток предохранителей принято использовать обозначение
латинской буквой F.Сами предохранители маркируются цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что этот тип
предназначен для защиты от токов короткого замыкания.

Схема предохранителей

Ваз 2109 обозначена таким образом.

  1. F1 - очистители фар. Используйте предохранитель (10А).
  2. F2 - повороты и аварийный свет (10А).
  3. F3 - задние стоп-сигналы и лампа освещения салона (10А).
  4. F4 - подогрев стекла и прикуривателя (20А).
  5. F5 - вентилятор сигнала и охлаждения (20А).
  6. F6 - электростеклоподъемники на передних дверях (30А).
  7. F7 - очиститель фар (при работе) и вентилятор отопления (30А).
  8. F8 - противотуманка L (7,5А).
  9. F9 - противотуманная фара П (7,5А).
  10. F10 - лампа освещения приборной панели, лампа моторного отсека и лампа освещения салона (7,5А).
  11. F11 - правильные габариты и фара (7,5А).
  12. F12 - фары ближнего света П (10А).
  13. F13 - фара ближнего света L (7.5А).
  14. F14 - дальний свет фар L и контрольная лампа включения этих фар (7,5А).
  15. F15 - дальний свет фар П (7,5А).
  16. F16 - витки (15А).

Инструкции по замене предохранителя

Если в машине есть проблема с каким-либо электрическим устройством, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать осторожность.

  1. При ремонте автомобильного электрооборудования обязательно отключите провод
    от минусовой клеммы аккумуляторной батареи.
  2. При замене предохранителей придерживайтесь маркировки. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
  3. Также нельзя закоротить провода, проверить схему на наличие искры,
    это приведет к прогоранию пути тока.
  4. Если есть необходимость снять блок, то использовать для этого отвертку по металлу
    нельзя. Это может привести к замыканию реле и возгоранию.
    треков, что приведет к выходу из строя всей платы.
Важные моменты

Если у вас неисправна электрическая схема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения. через реле.

Игнорируя это, пути, по которым течет ток, выгорят. Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора.Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Проблем с электросхемой ВАЗ 21093 может быть несколько.

  1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без него разобраться.
  2. Вся процедура выполняется аккуратно и без спешки.
  3. Отключите все имеющиеся предохранители и реле.
  4. Снимаем саму плату. Далее либо замените, либо почистите старый.
  5. Тщательно очистите дорожки растворителем, просто делайте все
    предельно аккуратно и осторожно, так как живые дорожки
    легко могут повредить, а если вы повредите их, придется припаять.
  6. Соберите в обратном порядке.
  7. Электросхема ВАЗ 21093
  8. готова к выполнению своих функций.

Вельт Авто Митино.

Автомобиль - это сложный механизм, состоящий из множества различных компонентов, деталей и электрических схем, мы читаем статью.Для защиты последнего (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 по большей части объединены в один блок - монтажный, он же блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

  1. Блок предохранителей на ВАЗ 2109 находится под капотом автомобиля: слева, между основанием лобового стекла и моторным щитом.
  2. На сегодняшний день можно встретить два варианта монтажного блока «девятка»: старый, тип 17.3722, а новый - 2114-3722010-60 / 2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года). Их главное отличие - другое обозначение реле, разъемов и предохранителей; разные рейтинги последнего, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электродвигателя вентилятора охлаждения и времени омывателя заднего стекла.
  3. Обозначения на корпусе блока предохранителей представляют собой порядковые номера последнего, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них.Например, предохранитель с обозначением F3 в новом монтажном блоке (в старом у него был предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года - предохранитель номер 3) отвечает для омывателей фар, очистителей фар и т. д. d.

Схема блока предохранителей ВАЗ 2109.

Монтажный блок 17.3722.

  1. (К6) реле включения очистителей фар;
  2. (К1) таймер омывателя заднего стекла;
  3. (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
  4. (К3) реле стеклоочистителя;
  5. контактные перемычки на месте реле контроля исправности ламп;
  6. (К10) реле обогрева заднего стекла;
  7. запасной предохранитель;
  8. (К5) реле дальнего света;
  9. (К11) реле включения фар;
  10. Предохранитель
  11. ;
  12. (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
  13. (К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60.

Схема подключения монтажного блока 2114-3722010-60.

  • внешняя цифра в обозначении вилки - это номер колодки, а внутренняя - условный номер вилки.
  • предохранители F1-F16.
  • реле ближнего света фар К9.
  • Реле дальнего света К8.
  • реле включения звуковых сигналов К6.
  • реле включения обогрева заднего стекла К7.
  • реле включения омывателей фар К1.
  • Реле электрического стеклоподъемника К5.
  • Реле
  • контроля исправности ламп К4.
  • k3 Реле стеклоочистителя.
  • реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема подключения монтажного блока 17.3722.

  • реле-прерыватель указателей поворота и сигнализации К2;
  • Реле стеклоочистителя К3;
  • Реле стеклоподъемника (не установлено) К7;
  • реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
  • Таймер омывателя заднего стекла К1;
  • реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
  • реле включения очистителей фар К6;
  • реле включения обогрева заднего стекла К10;
  • звуковое реле К8;
  • реле дальнего света К5;
  • реле ближнего света фар К11;
  • внешняя цифра в обозначении вилки - это номер колодки, а внутренняя - условный номер вилки;

Возможные неисправности блока предохранителей ВАЗ 2109 и методы их устранения.

1. Перегорел предохранитель (один или несколько).

Это наиболее частое повреждение монтажного блока. Исправить это просто: купите новый соответствующий предохранитель на необходимую силу тока и установите его на место старого. Но не забывайте выяснять причины их неудачи. В противном случае проблема может повториться.

2. Окисление контактов платы с токоведущими дорожками.

Еще одна довольно частая проблема, вызванная не лучшим расположением блока предохранителей в «девятке», из-за чего там может скапливаться вода.Именно здесь это источник проблем, которые можно решить двумя способами: первый - это приобретение нового монтажного блока и его установка вместо существующего, а второй - просто очистка окисленных контактов. С первым вариантом все понятно. Что касается второго, то здесь тоже все предельно просто, главное - подходить ответственно, а все действия выполнять с особой тщательностью и точностью.

Итак, отсоединяем все реле и предохранители в блоке, снимаем плату, чистим обычным растворителем (здесь важно - чтобы не повредить дорожки микрочипа, паяльником тоже придется поработать) и в в обратном порядке, вернуть все на свои места.

Добрый день. Сегодня у нас есть автосервис ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине произошел скачок напряжения, после чего перестали работать дворники, поворотники и задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Блок крепления предохранителей - 2114-3722010

Приборы:

Для замены предохранителей на ВАЗ 2108, 2109, 21099 не нужен инструмент

Схема и расположение предохранителей ВАЗ 2108 , 2109, 21099:

Открыть капот.Под лобовым стеклом вы увидите монтажный блок.

Внутри можно найти специальный пинцет для замены предохранителей.

Следующим шагом будет подобрать предохранитель и заменить его.

Блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя находится предохранитель задней противотуманной фары.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель #

За что отвечает:

Противотуманная фара правая

Противотуманная фара левая

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогреватель заднего стекла
Лампа освещения перчаточного ящика

Указатели поворота
Задние фонари
Щетки лобового стекла
Генератор
Уровень тормозной жидкости

Давление масла
Ручной тормоз
Охлаждающая жидкость
Уровень топлива в баке
Контрольная лампа
Открытие двери

Внутреннее освещение
Задние фонари

Электрические стеклоподъемники

Табличный номер
Фонарь в моторном отсеке
Освещение приборов
Размеры
Освещение приборной панели
Прикуриватель

Звуковой сигнал

Размер заднего правого фонаря

Несчастный случай

Обогрев заднего стекла
Реле обогрева заднего стекла (контакты)
Патрон переносной лампы
Прикуриватель

Фара правая

Фара левая

Ближний свет левой фары

Ближний свет передняя правая фара

Запасной

Запасной

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогреватель заднего стекла
Лампа освещения перчаточного ящика

Давление масла
Заслонка карбюратора
Ручной тормоз
Охлаждающая жидкость
Уровень топлива в баке
Контрольная лампа
Открытие двери

Задние тормоза
Освещение салона

Табличный номер
Фонарь в моторном отсеке
Освещение приборов
Размеры
Освещение приборной панели
Прикуриватель

Вентилятор радиатора

Фонарь задний левый

Фонарь задний правый

Аварийный сигнал

Прикуриватель
Обогрев заднего стекла

Дальний свет правой фары

Дальний свет левой фары

Ближний свет левой фары

Ближний свет передняя правая фара

Не работает аварийка и ваз 2109

С ситуацией, когда не работают поворотники и аварийные огни ВАЗ 2110 или других моделей, сталкивается большая часть владельцев ВАЗ, и часто проблема застает их врасплох.Самая частая причина, по которой не работают поворотники на ВАЗ 2109, - вышла из строя автоэлектрика.

Кстати, большинство ВАЗ комплектуются похожими схемами подключения, которые ремонтируются одинаково, поэтому советы актуальны как для модели 2109, так и для других моделей ВАЗ.

Цепь указателей поворота и аварийной сигнализации

Причины поломки

Чтобы предотвратить ситуацию, когда не работают поворотные и аварийные огни, определите причину, по которой они вышли из строя. К наиболее частым факторам электрического сбоя в автомобиле относятся:

  • разгерметизация. Это приводит к попаданию воды и грязи в электрическую систему;
  • окисление. Это происходит на клеммах и приводит к потере контакта. Увидеть это несложно: при выключении указателя поворота и разборке оптики вы увидите зеленый налет. Чтобы удалить его, протрите тряпкой и попробуйте подать напряжение на контакт;
  • сломанный предохранитель. Чтобы не попасть в ситуацию, когда перестало работать аварийное освещение, найдите предохранитель, отвечающий за повороты (например, К2).Далее вам просто нужно его заменить. Помимо выхода из строя предохранителя, можно столкнуться с проблемой замены его контактов;

Блок крепления предохранителей ВАЗ 2109 2108 21099

  • Перегорела лампочка. Если по этой причине происходит отсутствие света, просто замените лампу на новую;
  • обрыв переключателя или кнопки. Если не работают поворотники и аварийные огни, доберитесь до переключателя, расположенного под рулевым колесом, чтобы зафиксировать его, и разберите его.Кнопку можно просто заменить;
  • Обрыв проводки.

Как исправить

Когда не работают поворотники и аварийные огни, у электрика в машине чаще всего "неисправность" реле, которое отвечает за подачу напряжения.

Чтобы предотвратить возникновение проблем в будущем, выполните следующие действия:

  • узнайте, где находится реле. Его расположение указано в прилагаемой к автомобилю инструкции;
  • стук по реле.Часто причина кроется в банальном «залипании», и легкий удар возобновляет работу оптики;
  • Если меры не помогли, и у вас по-прежнему не работает освещение, замените реле, потому что изделие недорогое.

Что делать, если не работают поворотники на ВАЗ 2109 ? Такая проблема довольно часто встречается у ВАЗоводов и может застать вас врасплох в самый неподходящий момент. Причин этого неприятного события может быть несколько. Попробуем разобраться.

Не работают поворотники на ВАЗ 2109 - причина в электрике автомобиля, будем искать проблему. Кстати, подобная электрическая схема имеет большую часть модельного ряда Тольяттинского автозавода. Устранение такого недуга не займет много времени и не требует грандиозных бюджетов, поэтому с этим справится новичок .



Первые шаги


Проблем с поворотником или сигнализацией может быть несколько, например они просто не мигают.Причина, скорее всего, кроется в реле, которое отвечает за прерывистую подачу напряжения. В этом случае нужно добраться до реле, его точное расположение указано в стандартной инструкции, которой комплектуется любой автомобиль. Дойдя до реле поворотников, в первую очередь слегка постучите по нему, возможно, произошло элементарное заедание.

Если это не помогает, рекомендуется заменить реле - это не так дорого, чтобы попытаться починить самостоятельно. Также, чтобы избежать такой проблемы, спросите о причинах, повлиявших на преждевременный выход реле из строя.

Если этого не сделать, то какой смысл ставить новую, то же будет учтено. К причинам, которые могут повлиять на выход из строя реле , можно отнести попадание влаги .



Этот компонент транспортного средства должен быть герметично защищен от попадания влаги из окружающей среды ... Кроме того, влага может повлиять на признаки, с которыми реле подключено к электрической сети. Эффект - постепенное окисление и потеря контакта. Это вторая по популярности причина неработающих поворотников.

Окисление - это зеленый налет, являющийся диэлектриком. Для его устранения достаточно счистить этот налет подручными средствами и попробовать запитать элемент.

Проверить блок предохранителей , прочитать инструкцию и определить предохранитель (чаще всего это К2), отвечающий за указатели поворота. Очень часто именно предохранители вызывают неработающие поворотники.

Замените предохранитель с маркировкой на аналогичный. Помимо этого момента хотелось бы отметить тот факт, что контакты предохранителей тоже могут подвергаться окислению, поэтому их нужно проверять на это.

Если у вас не включается один из поворотников, скорее всего у него просто перегорела лампа ... Замени на рабочий вариант.



В бедах с неработающими поворотниками тоже могут быть виноваты переключатели, да, может выйти из строя именно переключатель. Вы должны попасть туда, чтобы проверить. Кстати, если у вас поворотники работают, но не работает сигнализация, то причина кроется в неисправности кнопки, отвечающей за включение аварийного света.Те же проблемы могут быть причинами не выключения поворотников.

Все эти элементы имеются в наличии у автомобильных товаров и стоят недешево, поэтому рекомендуется просто заменить.

Быстро мигающие поворотники могут быть причиной того, что могла перегореть одна из ламп или окисление гусениц в электронном блоке управления. Также рекомендуется попробовать почистить «массу» поворотников.

Вот некоторые из основных причин, влияющих на неисправности ретрансляторов и аварийных групп.Не работают поворотники на ВАЗ 2109? Надеемся, эта статья поможет вам разобраться с этой проблемой.

При включении сигнализации с помощью кнопки, расположенной на передней панели, в ее работе будут участвовать реле и лампы указателей поворота. Электрическая цепь этой цепи будет защищена двумя предохранителями, расположенными в монтажном блоке под капотом автомобиля.

Если после нажатия кнопки аварийной сигнализации на панели приборов не мигает сигнальная лампа указателей поворота , это будет указывать на то, что она не работает.Начать поиск причины выхода из строя нужно с проверки предохранителей F5 и F11 , если в вашем автомобиле установлен монтажный блок 17.3722-01M. Если нумерация монтажного блока другая, то номера предохранителей могут не совпадать, больше указанных цифр. Тогда ориентируйтесь на символы, расположенные на обратной стороне крышки монтажного блока. Предохранитель аварийной сигнализации обозначен треугольником , а предохранитель указателя поворота - двумя стрелками .

При исправных предохранителях и неокисленных контактах надо будет проверить реле указателя поворота К2.Самый простой способ проверить - заменить его заведомо исправным. Если в этом случае не работает аварийка на ВАЗ 2109, то придется прозвонить провода и проверить контакты в колодках разъемов. Начать нужно с проверки напряжения на контактах предохранителей и на выводе № 5 колодки Х2 монтажного блока (красно-черный провод). Если на этом контакте нет напряжения, то придется снимать монтажный блок и искать в нем причину отсутствия напряжения.Прежде всего, нужно посмотреть, не поврежден ли путь, по которому ток течет к этому контакту.

Если есть напряжение на выводе 5, снимать монтажную колодку не нужно, а только кнопку тревоги и проверять напряжение на выводе под тем же номером 5. Если напряжение есть, то кнопка тревоги должна быть измененный.

Указатели поворота работают только при включенном зажигании ... При движении под рулевым переключателем вверх или вниз должны загореться соответствующие лампы с правой или левой стороны автомобиля, срабатывая с частотой мигания около 60 циклов в минуту.Все остальные режимы работы будут считаться неисправными.

Самой простой неисправностью, которую легко выявить и устранить, будет перегорев одной из ламп указателей поворота. В этом случае оставшаяся работающая лампа будет мигать с удвоенной частотой , а контрольная лампа на панели приборов вместо мигания начнет гореть постоянно, сигнализируя водителю о неисправности. При замене перегоревшей лампы обязательно нужно установить точно такую ​​же мощность (21Вт).Но и здесь есть подводные камни. Если автомобиль ВАЗ 2109 эксплуатируется с прицепом , то индикатор на панели приборов не сообщит вам о перегоревшей лампе. Поэтому в этом случае их необходимо проверить визуально.

В задних фонарях питание от жгута проводов к лампам идет через монтажную ленту ... В случае протечки задних фонарей пыль и влага попадут на монтажную планку и разъедают участки цепи. В результате не загорится даже исправный указатель поворота.

Режим мигания указателей поворота будет составлять витка реле , расположенного в монтажном блоке. При выходе из строя мигание ламп прекращается. Чтобы добраться до дома или места ремонта, можно снять это реле с монтажного блока, а вместо него поставить перемычку между выводами 49 и 49а. А вот мигающий режим работы может сделать только сам водитель, работая под рулевым переключателем.

На под рулевым переключателем неисправности чаще не в их электрической части, а в механической.В частности, он должен автоматически вернуться в выключенное положение после завершения поворота. Если этого не произошло, то его просто придется заменить, так как эту неисправность устранить невозможно. Связано это с поломкой скоб внутри переключателя.

Редкой, но все же возможной неисправностью поворотников на ВАЗ 2109 может быть выход из строя самого монтажного блока ... Вряд ли удастся устранить своими силами, особенно в дороге.

Вся электрическая цепь указателей поворота защищена 8-амперным предохранителем , установленным в монтажном блоке. Естественно, если он перегорит, то ни правая, ни левая сторона указателей поворота работать не будут.

Если на ВАЗ 2109 не работают поворотники, то движение следует прекратить. Потому что другие водители не увидят, куда вы поворачиваете, и возникает аварийная ситуация. Это еще и страшно, потому что многие не сразу замечают, что у них не работают поворотники, и продолжают ездить с неработающими поворотниками.То, что на ВАЗ 2109 не работают поворотники, понять очень просто, включите указатель поворота и посмотрите указатель поворота на панели приборов.

Индикатор на панели приборов должен мигать. В этом случае, если двигатель не заводится, вы услышите щелчки - это щелкает реле поворота.
Если лампочка на панели приборов не мигает, а горит, значит повороты не работают.
Есть несколько причин, по которым не работают поворотники на ВАЗ 2109:
1) Неисправное реле поворота
2) Перегорание указателя поворота
1) При неисправности реле указателя поворота горит лампочка на панели приборов зеленым, не мигая.Однако это не означает, что ваше реле поворота неисправно.



Вполне может быть плохой контакт между реле поворота и гнездом реле в монтажном блоке. Проверить просто - включить поворот и пошевелить реле поворота.


Если был плохой контакт, то в определенный момент при перемещении реле вы услышите щелчки, то есть появление нормального контакта. Монтажный блок ВАЗ 2109 находится в не очень удачном месте и постоянно


заливает водой, затем засыпает снегом и льдом.Поэтому плохой контакт реле в монтажном блоке для ВАЗ 2109 - обычное дело.


2) При перегорании одного из витков индикатор на панели приборов будет мигать, как будто все в порядке. В этом случае перегоревшая лампочка выявляется только при визуальном осмотре автомобиля. Это очень легко делают владельцы ВАЗ 2109 с сигнализацией. Когда водитель выходит из машины, он включает сигнализацию, и машина мигает на всех поворотах в течение пары секунд.Приехал водитель, выключил сигнализацию ВАЗ 2109, машина снова моргнула поворотами. Часто бывает, что лампочка не перегорела, а просто плохой контакт лампочки с патроном фары.
В этом случае достаточно просто постучать кулаком по фаре, может появиться контакт.

Ваз 2109

поворотники рабочие и аварийка no

Что делать, если не работают поворотники на ВАЗ 2109 ? Эта проблема довольно распространена среди ВАЗоводов и может застать врасплох в неподходящий момент.Причин этого неприятного события может быть несколько. Попробуем разобраться.

Не работают поворотники на ВАЗ 2109 - причина в электрике автомобиля, будем искать проблему. Кстати, подобная электрическая схема имеет большую часть модельного ряда Тольяттинского автозавода. Устранение такого недуга не займет много времени и не требует амбициозных бюджетов, поэтому с этим справится новичок .



Первые шаги


Проблем с поворотниками или сигнализацией может быть несколько, например они просто не мигают.Причина, скорее всего, кроется в реле, которое отвечает за прерывистую подачу напряжения. В этом случае нужно добраться до реле, его точное расположение указано в стандартной инструкции, которой оснащена любая машина. Когда дойдете до реле поворотников, сначала слегка постучите по нему, может было элементарное залипание.

Если это не помогает, рекомендуется заменить реле - это не так дорого, чтобы попробовать отремонтировать самостоятельно. Также, чтобы избежать этой проблемы, спросите о причинах, повлиявших на преждевременный выход реле из строя.

Если этого не сделать, то какой смысл ставить новый, его ждет тоже самое. К причинам, которые могут повлиять на выход реле, можно отнести влажность .



Этот компонент транспортного средства должен быть герметично защищен от попадания влаги из окружающей среды. Кроме того, влага может повлиять на признаки, по которым реле подключается к электрической линии. Этот эффект - постепенное окисление и потеря контакта. Это вторая по популярности причина неработающих поворотников.

Окисление - зеленый налет, являющийся диэлектриком. Для устранения достаточно очистить этот налет подручными средствами и попробовать запитать элемент.

Проверить блок предохранителей , прочитать инструкцию и определить предохранитель (чаще всего это К2), отвечающий за указатели поворота. Очень часто именно предохранители вызывают неактивность поворотников.

Замените предохранитель с маркировкой на аналогичный. Помимо этого момента хотелось бы отметить то, что контакты предохранителей тоже могут окисляться, поэтому их нужно проверить на это.

Если не включить один из поворотников, скорее всего, у него просто перегорела лампа . Замени его на рабочий вариант.



В бедах с неработающими поворотниками могут быть виноваты переключатели, да, может выйти из строя именно переключатель. Вам нужно будет проверить. Кстати, если у вас работают поворотники, но не работает сигнализация, то причина кроется в неисправности кнопки, отвечающей за включение аварийного света.Эти же проблемы могут быть причинами того, что не выключаются поворотники.

Все эти позиции есть среди автотоваров и стоят недешево, поэтому их рекомендуется просто заменить.

Быстро мигающие поворотники могут привести к тому, что могла перегореть одна из ламп , либо произошло окисление дорожек в электронном блоке управления. Также рекомендуется попробовать почистить «массу» поворотников.

Вот некоторые из основных причин, влияющих на неисправность ретранслятора и аварийную ситуацию.Не работают поворотники на ВАЗ 2109? Надеемся, эта статья поможет разобраться с этой проблемой.

При включении сигнализации с помощью кнопки, расположенной на передней панели, в ее работе будут участвовать реле и указатели поворота. Электрическая цепь этой схемы будет защищена двумя предохранителями, расположенными в монтажном блоке под капотом автомобиля.

Если после нажатия кнопки аварийной сигнализации на панели приборов не мигала сигнальная лампа указателей поворота , это будет свидетельствовать о том, что она не работает.Искать причину выхода из строя нужно с проверки предохранителей. F5 и F11 , если в вашем автомобиле есть монтажный блок 17.3722-01M. Если нумерация монтажного блока другая, то номера предохранителей могут не совпадать, указанные выше, с указанными номерами. Затем следуйте символам, расположенным на обратной стороне крышки монтажного блока. Предохранитель сигнализации обозначен треугольником , а предохранитель указателя поворота двумя стрелками .

С целыми предохранителями и неокисленными контактами надо будет проверить реле указателя поворота К2.Самый простой способ проверить - заменить его заведомо исправным. Если в этом случае на ВАЗ 2109 не работает аварийная лампа, то придется прозвонить провода и проверить контакты в колодках разъемов. Начать нужно с проверки напряжения на контактах предохранителей и на выводе №5 блока Х2 монтажного блока (красно-черный провод). Если на этом контакте нет напряжения, то придется снимать монтажный блок и искать в нем причину отсутствия напряжения. Прежде всего, нужно посмотреть, не поврежден ли путь, по которому ток течет к этому контакту.

При наличии напряжения на выводе № 5 уже необходимо снять монтажную колодку, кроме кнопки включения сигнализации, и проверить с ней напряжение на выводе под тем же номером 5. Если есть напряжение, то кнопку аварийной сигнализации придется менять.

Указатели поворота работают только при включении зажигания на . При движении вверх или вниз под рулевым переключателем соответствующие лампы на правом или левом борту автомобиля должны загореться с частотой мигания около 60 циклов в минуту.Все остальные режимы работы будут считаться неисправностью.

Простейшей неисправностью, которую легко выявить и устранить, будет перегорев одной из ламп указателей поворота. При этом оставшаяся лампа будет мигать с двойной частотой , а контрольная лампа на панели приборов вместо мигания начнет гореть постоянно, сигнализируя водителю о неисправности. При замене перегоревшей лампы обязательно нужно установить точно такую ​​же мощность (21Вт).Но здесь есть подводные камни. Если на автомобиле ВАЗ 2109 эксплуатируется с прицепом , то индикатор на панели приборов не сообщит вам о перегоревшей лампе. Поэтому их в этом случае нужно проверять визуально.

В задних фонарях питание от жгута проводов к лампам идет через монтажную ленту . Если задние фонари негерметичны, на монтажную ленту попадет влага и пыль, что приведет к коррозии участков цепи. В результате не загорится даже исправная лампа указателей поворота.

Обеспечить мигание режима указателей поворота включит реле , расположенное в монтажном блоке. В случае выхода из строя мигание ламп прекращается. Чтобы добраться до дома или места ремонта, вы можете снять это реле с монтажного блока, а вместо этого поставить перемычку между выводами 49 и 49a. А вот мигающий режим работы может сделать только сам водитель, работая под рулевым переключателем.

На под рулевым угловым переключателем неисправности чаще не в их электрической части, а в механической.В частности, он должен автоматически вернуться в выключенное положение после завершения поворота. Если этого не произошло, то его просто придется заменить, так как эту неисправность устранить невозможно. Это связано с поломкой скоб внутри переключателя.

Редкой, но все же возможной неисправностью поворотников на ВАЗ 2109 может быть выход из строя самого монтажного блока . Самостоятельно устранить его вряд ли удастся, особенно в дороге.

Вся электрическая цепь указателей поворота защищена 8-амперным предохранителем , установленным в монтажном блоке.Естественно, если он перегорит, ни правая, ни левая сторона указателей поворота работать не будут.


Что делать в ситуации, когда не работают поворотники ВАЗ 2109, мы расскажем в этой статье. В общем, ездить с холостыми поворотниками очень опасно, потому что таким образом вы в несколько раз увеличиваете риск аварий, а сотрудники ГИБДД не прочь «заработать» при виде такой машины. Поэтому, если перестали работать поворотники или хотя бы один из них, эту проблему нужно срочно решать.К счастью, в схеме нет ничего сложного, и все распространенные проблемы полностью известны.

Поворотники ВАЗ 2109 не работают по нескольким причинам, которые мы все рассмотрим. А чтобы уберечь вас от лишней траты денег, мы расскажем, как найти неисправный элемент и поменять только его, а не покупать много разных запчастей.

Проблемы с реле

Чаще всего выходят из строя реле сигнализации и поворотников. Симптомы вышедшего из строя реле следующие: ни одна лампа указателя поворота не работает ни с левой, ни с правой стороны.Также аварийка вообще не работает. В общем, полная тишина.

Перед проверкой или покупкой нового реле стоит проверить предохранитель сигнализации. Если сгорит, то ничего работать не будет. Перегоревший предохранитель необходимо заменить новым; однако нет никакой гарантии, что он не взорвется снова. Часто предохранители сгорают именно из-за неисправности реле.

Нужное нам реле находится в блоке предохранителей, под капотом. Можно попробовать вытащить реле и слегка постучать по ладони.Часто бывает, что внутри «залипают» контактные элементы. Если после таких манипуляций все заработало, значит проблема действительно в реле и нужно готовиться к его замене, ведь оно может снова заедать в самый неподходящий момент.


В ситуации, когда предохранитель цел и не работает нажатие реле на ладони, нужно покупать новое реле. Так что дело как раз в этом. Стоит такое новое реле порядка 150-200 рублей, продается в любом магазине автозапчастей.

Указатель поворота

Хотя и редко, но бывает, что выходит из строя переключатель указателей поворота на рулевой колонке. Симптомы этой неисправности следующие: левая, правая или обе стороны поворотников не работают, но сигнализация работает исправно. Чтобы окончательно убедиться в этой неисправности, можно попробовать «моргнуть вдаль», с большой вероятностью ничего не произойдет.

В такой ситуации поможет замена подрулевого переключателя. Его ремонт не имеет смысла из-за одноразовой конструкции и невысокой стоимости новой детали.Работа по замене этой запчасти займет не более 20 минут. Важно только помнить, что в розетке переключателя есть защелки, которые необходимо зажать рукой, иначе есть риск сломать крепление.


Проблемы с влажностью

Блок крепления предохранителей на девятке находится в очень уязвимом для влаги месте, под капотом и даже в том месте, где течет вода. Часто бывает, что внутрь агрегата попадает влага, и начинаются проблемы с электрикой.Поэтому причину холостых поворотников также следует искать в блоке предохранителей.

Для начала нужно вытащить предохранители поворотников и аварийки, осмотреть их. Если они подгорели, то их естественно заменить. При попадании влаги на контактных ножках может образоваться налет, нарушающий токопроводимость. Если вы заметили налет на ножках предохранителей или реле, часто зеленоватого оттенка, то агрегат необходимо почистить.

В идеале блок нужно снять с машины и вытащить все реле и предохранители.Далее разобрать, чтобы добраться до контактной части, и хорошо очистить все контакты ватой, смоченной в спирте. Это поможет добиться хорошей работы всех электриков, но ненадолго. Со временем вода снова проникнет во все трещины и образуется налет.

Многие владельцы по-разному защищают свои монтажные блоки от влаги. Кто-то замазывает все щели силиконовым герметиком, а кто-то просто цепляется за блок медицинских бахил. Появление бахил под капюшоном, мягко говоря, удивительно, однако этот способ достаточно эффективен.


Если нет времени снимать и разбирать весь блок, и нужно ехать, можно просто очистить ножки контактов от налета и немного распылить на контакты в смазочном узле WD-40. Такие манипуляции восстановят проводимость нужных нам элементов и поворотники заработают.

Короткое замыкание

Если ваш агрегат сухой и без налета, а предохранители поворотов или аварийного освещения перегорели, это может быть короткое замыкание.Если при замене перегоревшего предохранителя не начинают работать поворотники, а только что установленный предохранитель перегорает, то нужно искать «коротышку». Скорее всего, не работают поворотники ВАЗ 2109 из-за того, что некоторые провода оборваны / потрепаны и касаются кузова автомобиля. В этом случае правильнее всего будет обратиться к электрикам, они такие вопросы решают быстро.

Если на ВАЗ 2109 не работают поворотники, то движение автомобиля следует прекратить.Потому что другие водители не увидят, куда вы поворачиваете, и возникает аварийная ситуация. Это еще и страшно, потому что многие не сразу замечают, что у них не работают поворотники, и продолжают ездить с неработающими поворотниками. То, что на ВАЗ 2109 не работают поворотники, понять очень просто, включите указатель поворота и посмотрите на указатель поворота на панели приборов.

Индикатор на приборной панели должен мигать. Более того, если двигатель не заводится, вы услышите щелчки - это щелкает реле поворота.
Если лампочка на панели приборов не мигает, а горит, значит повороты не работают.
Причин того, что не работают поворотники на ВАЗ 2109, несколько:
1) Неисправность реле поворотов
2) Перегоревший фонарь поворотов
1) При неисправности реле поворотов лампа на панели приборов горит зеленым без мигает. Однако это не означает, что ваше реле поворота неисправно.



Вполне может быть плохой контакт между реле изгиба и монтажным гнездом реле в монтажном блоке.Проверить легко - включить загиб и сдвинуть реле загиба.


Если был плохой контакт, то в какой-то момент при перемещении реле вы услышите щелчки, то есть появление нормального контакта. Монтажный блок ВАЗ 2109 находится в не очень удачном месте и его постоянно

.


иногда заливает водой, потом засыпает снегом и льдом. Поэтому плохой контакт реле в монтажном блоке для ВАЗ 2109 - обычное дело.


2) При перегорании одного из витков указатель на приборной панели будет мигать, как будто все в порядке. В этом случае перегоревшая лампочка обнаруживается только при визуальном осмотре автомобиля. Сделать это у владельцев ВАЗ 2109 с сигнализацией очень просто. Когда водитель выходит из машины, он включает сигнализацию, и машина мигает на всех поворотах в течение пары секунд. Приехал водитель, выключил сигнализацию ВАЗ 2109, машина снова моргнула, выключает повороты. Часто бывает, что лампочка не перегорает, а просто плохой контакт между лампочкой и патроном.
В этом случае достаточно просто постучать кулаком по фаре, может появиться контакт.

Как подать предохранитель "ВАЗ-2109"?

Автомобилистам понравится предохранитель «черный ящик», если вы хотите, чтобы они были изготовлены. Теперь, когда мы говорим о пангалах, это очень легко. Получите удовольствие от самых разнообразных отечественных автомобилей "ВАЗ-2109". Обзор и полная информация о tungkol fuse kapalit, matututunan mo ngayon.

Saan ito matatagpuan sa "siyam"?

фотографий, которые используются в любом другом рулевом колесе. Блок предохранителей ("ВАЗ-2109") обеспечивает защиту машины от механического привода.

Как сделать так, чтобы все было в сумме?

Нангьяяри это любит лучшие российские ВАЗы. Этот удивительный светильник на хинди может быть загружен на любые фары сабай-сабай касама и радиоприемник.Какая бы она ни была, вы можете создать небольшую систему, связанную с перегревом, и сделать так, чтобы она была подключена к полной электрической цепи. Попробуйте, если ваша машина будет работать с электриком, проблема решена для них.

Паано Палитан?

Блок предохранителей "ВАЗ-2109" может быть использован, чтобы понять, что он делает, этот водитель очень хорошо работает.Дахил наши часы, которые мы уже знаем, в Мукха нито. Чтобы использовать предохранитель ("ВАЗ-2109"), необходимо использовать все детали: использовать отвертки Phillips.

Подавайте удивительные идеи, позволяющие получать удовольствие от жизни.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
