Предохранители и реле ВАЗ 2114, 2115, 2113: расшифровка, расположение

Сегодня каждый автомобиль, не зависимо от типа, оснащается специальной защитой всех электрических систем. Называется эта защита – предохранитель. Они устанавливаются для того, чтобы в случае замыкания или неисправности, система могла отключиться через предохранитель, тем самым защищая себя от поломки. Предохранители используются для каждой электрической цепи, от небольшой лампочки до системы зажигания двигателем. Более важные системы двигателя оснащаются специальными реле, они защищают различные насосы, электродвигатели и прочие мощные источники потребления электроэнергии.

Предохранитель представляет собой небольшую конструкцию, состоящую из пластикового корпуса, внутри которой расположен плавкий элемент. В случае если происходит короткое замыкание, тонкий контакт под воздействием тока расплавляется, чем и  прерывает электрический ток. Самый простейший электропредохранитель, это тонкая медная проволока, вставленная в цепь. Если происходит повышение верхнего предела подаваемого тока, контакт начинается плавиться и прерывает поступление электричества. Здесь есть описание всех предохранителей и реле к моделям ВАЗ 2113, 2114, 2115 инжекторного и карбюраторного типа, старого и нового образцов.

Содержание

  1. Расшифровка предохранителей и реле инжекторных моделей
  2. Расшифровка предохранителей и реле блока 2114-3722010-18
  3. Расшифровка дополнительного блока предохранителей и реле
  4. Реле стартера, зажигания, задних противотуманных фонарей
  5. Реле передних противотуманных фар

Расшифровка предохранителей и реле инжекторных моделей

Главный модуль электропредохранителей 2114-3722010-60 расположен под передним подкапотным пространством. Такое расположение, позволяет обеспечить быстрый доступ ко всем электрическим системам авто.

Расположение блока

Следует обратить внимание, что расположение модуля электропредохранителей может зависеть от типа комплектации и года выпуска ТС. Как правило, это правая верхняя часть подкапотного пространства, под передним ветровым стеклом. Монтажный блок выполнен и пластика в виде прямоугольной коробки. Для предохранения от случайного открытия, коробка оснащена специальными защелками. Для вскрытия модуля, необходимо отщелкнуть две защитные скобы и приподнять верхнюю пластиковую защиту. Под крышкой расположены все главные реле управления и электропредохранители автомобиля.

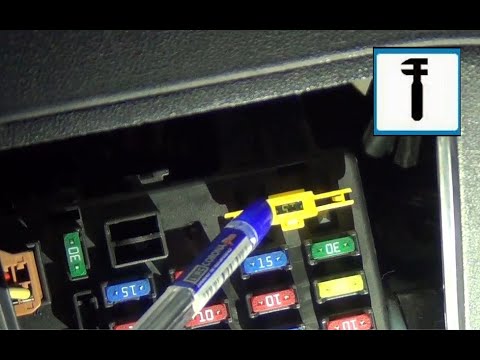

Для быстрого изъятия предохранителя, на крышке пластиковой защиты расположены специальные пластиковые щипцы. С их помощь, можно очень просто достать любой элемент. Нужно ухватиться щипцами за верхнюю кромку пластикового корпуса и аккуратно приподнять элемент.

Для удобства пользователя, на верхней пластиковой крышке расположена полная схема, выполненная в виде схематического изображения, на котором указаны все электропредохранители и реле с указанием силы тока (А).

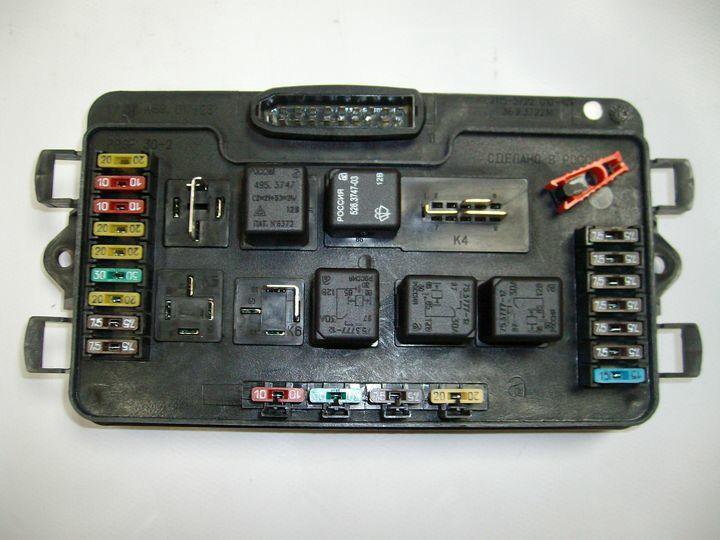

Схема предохранителей и реле инжекторных моделей

Таблица 1. Расшифровка предохранителей и реле 2114-3722010-60

№Ток, АРасшифровка предохранителей
F110Задние противотуманные фонари, лампа заднего сигнализатора включения заднего противотуманного света
F210Поворотников и реле прерыватель указателей поворота.
Система аварийной сигнализации. Контрольная лампа аварийного сигнала
F37,5Системы освещения салона и багажного отсека (лампа салона, багажного отделения, подсветка ключа зажигания). Лампа стоп-сигнала торможения, лампа подсветки бортового компьютера. Лампа контроля системой управления двигателем
F420Управление подогревом заднего стекла. Патрон подключения переносной лампы
F520Реле контроля и включения звукового сигнала. Предохранитель и реле включения двигателя системы охлаждения
F630Управление и реле включение электрическими стеклоподъёмниками
F730Управление электродвигателем – отопительной системы, печки салона, омывателей лобового стекла, очистителей фар. Прикуриватель салона, лампа освещения перчаточного ящика. Включение обогрева заднего стекла.
F87,5Включение правой противотуманной фары
F97,5Включение левой противотуманной фары
F107,5Габаритный свет кузова левого борта, сигнализатор включения габаритов (на табло), лампы освещения номерного знака и подкапотного пространства, лампа подсветки выключателей, прикуривателя, рычагов управления отопителем. Выключатель освещения приборов.
F11

7,5

Габаритный свет кузова правого борта
F127,5Передняя правая фара ближнего света
F137,5Передняя левая фара ближнего света
F147,5Передняя левая фара дальнего света. Лампа сигнализатора включения света.
F157,5Передняя правая лампа дальнего света.
F1615 Поворотники кузова, реле-прерыватель поворотников и аварийной сигнализации. Реле контроля и лампы заднего хода, лампы индикации бортовой системы контроля приборов, лампы – давления масла, включение ручного тормоза, уровень тормозной жидкости, заряд АКБ. Бортовой компьютер, обмотка генератора двигателя.
F17-F20Запасные
№Реле цепи
К1Очистителей фар
К2Поворотников и аварийной сигнализации
К3Очистителя лобового стекла
К4Контроля исправности ламп стоп-сигнала и габаритных ламп
К5Стеклоподъёмников
К6Звукового сигнала
К7Обогрева заднего стекла
К8Дальнего света фар
К9Ближнего света фар

Современные предохранители отличаются по цвету в зависимости от количества ампер.

  • 5А – коричневый
  • 10А – красный
  • 15А – синий
  • 20А – желтый
  • 30А – зеленый

Цветовое отличие сделано для простоты использования и идентификации нужного предохранителя с нужным сопротивлением. Также имеются предохранители в корпусе черного, серого, фиолетового, белого, оранжевого и других цветов. Все они отличаются по количеству ампер, которые прописаны на каждом изделии.

В каждом блоке, заводом производителем предусмотрены дополнительные электропредохранители. Они предназначены для возможности оперативной замены перегоревшего элемента. Расположены они внизу модуля и помечены наименованиями F17, F18, F19, F20. Каждый запасной элемент отличается по цвету и количеству ампер.

В случае если в транспортном средстве ломается один из электроприборов, рекомендуется первым делом осуществить проверку монтажного блока. Для определения сгоревшего элемента, нужно полностью выключить мотор и вынуть ключ из зажигания. С помощью специальных щипцов аккуратно достать перегоревший модуль. Поднесите его к свету, и убедитесь в наличии повреждения цепи. Допускается использование предохранителей с более увеличенным количеством ампер, но только на непродолжительное время.

Расшифровка предохранителей и реле блока 2114-3722010-18

Автомобили ВАЗ-2114, 2115, 2113 первых моделей с карбюратором, имеют определенные отличия в модуле предохранителей.

Схема предохранителей и реле блока старого образца

Таблица 2. Расшифровка предохранителей и реле блока 2114-3722010-18

№Ток, А
Расшифровка предохранителей
F97,5Правая задняя противотуманка
F87,5Левая задняя противотуманка
F110Передние очистители фар в момент включения, контакты очистителей, клапан включения омывателя фар, контакты реле включения очистителей фар
F730Передние очистители фар в момент работы, обмотка реле включения очистителей, предохранитель печки салона, омыватель лобового стекла, редуктор и контролер времени очистителя заднего стекла, клапаны включения переднего и заднего омывателя, реле (обмотка) включения системы охлаждения ДВС, реле включения обогрева заднего стекла, освещение перчаточного ящика, лампа контроля обогрева заднего стекла
F1615Указатели поворотников и включение аварийной сигнализации в режиме поворота, лампа контроля указателей, фонари заднего хода, редуктор и реле включение омыватели лобового стекла, обмотка генератора (при запуске), лампы контроля – тормозной жидкости, давления масла, заслонка карбюратора, ручного тормоза.
Лампа табло «СТОП», вольтметр и указатель температуры охлаждающей жидкости
F310Освещение салона и задний стоп сигнал
F630Электрические стеклоподъемники, реле включения-отключения стеклоподъемников
F107,5Подсвета номерного знака, лампа подкапотного пространства, контрольная лампа на приборной панели (наружное освещение), подсвета приборной панели, лампа подсветки прикуривателя, подсветка отопительных рычагов
F520Реле включения вентилятора охлаждающей системы (электродвигатель), звуковой сигнал.
F107,5Левая передняя фара габаритов

Левая задняя фара габаритов

F117,5Правая передняя фара габаритов

Права задняя фара габаритов

F210Лампа контроля аварийной сигнализации, поворотники и реле отключения аварийной сигнализации.
F420Задний обогрев стекла, включение обогрева, переносная розетка, прикуриватель в салоне
F157,5Передний правый дальний свет
F147,5Передний левый дальний свет

Контролер включения света

F137,5Левый ближний свет
F127,5Правый ближний свет
№Реле цепи
К1Омывателей фар
К2		Аварийной сигнализации и поворотников
К3Стеклоочистителей лобового стекла
К4Контроля исправности ламп
К5Стеклоподъемников
К6Звукового сигнала
К7Обогрева заднего стекла
К8Дальнего света фар
К9Ближнего света фар

Расшифровка дополнительного блока предохранителей и реле

Для включения главных систем любого автомобиля, заводом производителем запроектирована установка вспомогательных предохранителей. Как правило, они располагают в районе центральной консоли. Каждый вспомогательный модуль состоит из нескольких важных реле и электропредохранителей.

В конкретном случае, коробка находится слева от бардачка, за боковой обшивкой центральной консоли. Для быстрого доступа к коробке, нужно отодвинуть часть пластиковой защиты. Защита крепится на крестовые болты, поэтому нужно подготовить соответствующую отвертку.

Расположение дополнительного блока предохранителей и реле 2114, 2115, 2113Дополнительный блок в салонеСхема дополнительного блока

Таблица 3. Расшифровка дополнительного блока предохранителей и реле

№Ток, АНазначение (Предохранители)
115Главное распределительное реле
215Питание контроллера
315Насос топливной системы
№Назначение (Реле)
К4Топливный насос
К5Вентилятор системы охлаждения
К6Главное реле управления системами

Есть еще варианты и других расшифровок.

Расшифровка дополнительного блока предохранителей и реле

Реле:

1 — бензонасоса;

2 — главное;

3 — вентилятора.

Предохранитель:

f1 — бензонасоса;

f2 — главного реле;

f3 — ЭБУ (электронного блока управления).

Реле, управляющие подачей тока, присутствуют в конструкции многих ТС. Они предназначены для выполнения очень ответственной функции – включают и выключают важные электрические приборы и механические системы ТС. Если говорить простым языком – это устройство подачи тока на необходимый элемент.

Реле стартера, зажигания, задних противотуманных фонарей

С целью проведения быстрой проверки и ремонта, реле системы зажигания, устанавливают под передней торпедой салона авто, за ручкой открывания капота. Оно находится чуть ниже центральной приборной панели. Модуль закрыт пластиковой заглушкой, которую необходимо приоткрыть для проведения проверки на работоспособность.

Реле стартера, зажигания, задних противотуманных фонарей

Рядом с указанным реле, находится аналогичное задних противотуманных фонарей и стартера.

Основная задача реле зажигая – уменьшать подаваемую нагрузку на контакты. Во время запуска двигателя, реле отключает некоторые электрические цепи в системе ТС. Система используется не только в инжекторных, но и карбюраторных двигателях.

В случае неисправности или сбоев в системе зажигания, необходимо провести контроль работы реле. Для этой цели, открываем коробку и аккуратно вынимаем нужный элемент. Он крепится при помощи контактов в специальные пазы. Первое, что нужно сделать, посмотреть на окисление контактов, при необходимости очистить их мягкой тканью или обработать специальной жидкостью.

Для проверки работоспособности, нужно использовать обычный мультиметр. Подключаем к входящим соединениям и проверяем цифры. Если при подаче тока, отсутствует замыкание, значит, элемент не работает. Замена производится в аналогичном порядке. Использовать необходимо типовой элемент с указанным на корпусе количеством ампер.

Реле передних противотуманных фар

Передние противотуманные фары не являются стандартным оборудованием модели и оснащаются в зависимости от комплектации. Само реле (при наличии противотуманных фар) располагается в отсеке двигателя на левом брызговике.

Реле передних противотуманных фар

Важно! Для доступа к реле, необходимо снять АКБ! Без выполнения данной манипуляции, сложно будет снять и проверить его на работоспособность.

Замена неисправного элемента проводится очень просто. Необходимо взять крестовую отвертку (с короткой ручкой), открутить болт крепления реле к кузову автомобиля, проверить элемент на неисправность. В случае выхода из строя, приобретаем новое и ставим все в обратном порядке.



Схема предохранителей и реле Hyundai ix35 » Схемы предохранителей, электросхемы автомобилей

1) При проверке панели предохранителей своего автомобиля используйте табличку, расположенную на его корпусе.
2) Для замены плавкого предохранителя всегда используйте предохранитель того же номинала.
3) Установка предохранителя с большим номинальным током может привести к повреждению и возникновению пожара.
4) Категорически запрещено применять провод или алюминиевую фольгу вместо предохранителя нужного номинала – даже временно при ремонте. Это может привести к повреждению электрической проводки и возникновению пожара.

Блок предохранителей в салоне

№
А
Символ
Название
Назначение
F1*10AUDIO 1Аудиосистема 1
Аудиосистема, аудиовизуальное головное устройство с навигацией, преобразователь
F2*10
Плафон освещения кабины
ВСМ, ЭБУ кондиционера, разъем канала передачи данных, лампа косметического зеркала со стороны водителя/пассажира, лампа направленного освещения, плафон освещения салона, комбинация приборов (индикатор), подсветка замка зажигания и датчик открытия двери, датчик автоматического управления осветительными приборами и фотоэлемент, плафон освещения багажника, реле плафона внутреннего освещения, ЭБУ кондиционера
F310MODULE 3(2)Модуль 3(2)Модуль автоматической коррекции угла наклона фар, ВСМ, переключатель корректора угла наклона фар, привод корректора угла наклона левой/правой фары, электрохромное зеркало заднего вида, блок реле ICM (реле обогревателя заднего левого сиденья, реле обогревателя заднего правого сиденья), ЭБУ электронных ключей
F410
СтартерБлок реле и предохранителей моторного отсека (реле 4), переключатель диапазонов КПП, переключатель блокировки замка зажигания, ЭБУД, ЭБУ электронных ключей
F510
Индикатор подушки безопасностиКомбинация приборов (индикатор)
F610CLUSTERКомбинация приборовКомбинация приборов, генератор, консольный переключатель, ВСМ, аудиосистема, переключатель системы предупреждения о непристегнутом ремне безопасности, переключатель ISG, аудиовизуальное головное устройство с навигацией
F715
Обогрев рулевого колесаРестайлинг: Пружинный контакт (рулевое колесо с обогревом)
Дорестайлинг: Не используется
F810MODULE 4Модуль 4Блок реле и предохранителей моторного отсека (реле 1, реле 11, реле 14), дизельный блок (реле 2, реле 3), ЭБУ кондиционера, ионизатор на комбинации приборов, электродвигатель верхнего люка, датчик дождя
F925POWER OUTLET 2Розетка питания 2Прикуриватель и передняя розетка питания, задняя розетка питания
F1010AUDIO 2
Аудиосистема 2Усилитель, регулятор наружных зеркал с электроприводом, ЭБУ электронных ключей, ВСМ, преобразователь
F1110Подушка безопасностиЭБУ SRS, индикатор подушки безопасности пассажира
F1210MODULE 1Модуль 1ЭБУ IPS (вход ON/START), ЭБУ 4WD, переключатель DBC, многофункциональный переключатель, датчик угла поворота рулевого колеса, выключатель ESP OFF, переключатель стоп-сигнала (бензиновый двигатель), задний правый (внешний) датчик системы помощи при парковке, передний левый/правый датчик системы помощи при парковке, блок СКДШ (система контроля давления в шинах), передний левый/правый (центральный) датчик системы помощи при парковке, ЭБУ интеллектуальной системы помощи при парковке, преобразователь
F1310Задние противотуманные фонариБлок реле ICM (реле задних противотуманных фонарей)
F14
—
—
—
Не используется
F1525
Передний стеклоочистительБлок реле и предохранителей моторного отсека (реле 12, реле 13), электродвигатель переднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель)
F1615
Обогреватель передних сиденийКонсольный переключатель
F1715POWER OUTLET 1
Розетка питания 2Прикуриватель и передняя розетка питания
F1810
MDPSРестайлинг: Блок MDPS
Дорестайлинг: Не используется
F1910B/UP LPФонари заднего ходаЗадний левый/правый (внутренний) комбинированный фонарь, электрохромное зеркало заднего вида, ВСМ, аудиосистема, аудиовизуальное головное устройство с навигацией
F2015
Блокировка дверейРеле блокировки/разблокирования дверей, реле крышки багажника, блок реле ICM (реле двойной блокировки)
F217,5MODULE 2Модуль 2
ВСМ, ЭБУ электронных ключей
F2215
Задний стеклоочиститель
Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя, многофункциональный переключатель (стеклоочиститель)
F2315
Верхний люк
Электродвигатель верхнего люка
F2420IG 1IG 1Блок реле и предохранителей моторного отсека (предохранитель — F23, F24, F25)
F257,5
КондиционерЭБУ кондиционера, электродвигатель вентилятора
F2615
Обогреватель заднего сиденья
Блок реле ICM (реле обогревателя заднего левого сиденья, реле обогревателя заднего правого сиденья )
F2725
Правый электростекло подъемник
Главный переключатель электростеклоподъемников, переключатель электростеклоподъемника пассажира, переключатель заднего правого электростеклоподъемника
F2810
Складывающиеся зеркалаРегулятор наружных зеркал с электроприводом
F2920
Сиденье водителя с электроприводомРестайлинг: Ручной регулятор сиденья водителя
Дорестайлинг: Не используется
F3010SMART KEYЭлектронные ключиЭБУ электронных ключей, кнопка START/STOP
F3115
PDMЭБУ электронных ключей
F3225
Левый стеклоподъемникГлавный переключатель электростеклоподъемников, переключатель электростеклоподъемника пассажира, переключатель заднего левого электростеклоподъемника
F3325AMPУсилительУсилитель, преобразователь
F347,5
Зеркала с обогревомРСМ/ЭБУД, переключатель обогревателя заднего стекла, наружное зеркало с электроприводом на стороне водителя /пассажира
F3520
Стеклоподъемники с защитой от защемленияМодуль электростеклоподъемника водителя с защитой от защемления
F367,5
Модуль 5Рычаг переключения передач АКПП, зуммер системы помощи при парковке задним ходом, блок СКДШ (система контроля давления в шинах)
F3715
Аварийная сигнализацияБлок реле ICM (реле звукового сигнала, реле прерывателя поворотов и аварийной сигнализации), ВСМ
Реле
Реле плафона внутреннего освещения
Реле блокировки дверей
Реле разблокирования дверей
Реле крышки багажника
Реле электростеклоподъемников

* Автомобиль оснащен предохранителем памяти (разъем ШУНТ) для предотвращения разрядки аккумулятора, если автомобиль стоит на стоянке и не эксплуатируется в течение длительного времени. После установки предохранителя на место некоторые приборы будет необходимо повторно настроить.

Блок предохранителей в моторном отсеке

№
А
Символ
Название
Назначение
Мультипредохранитель
F1
80
MDPSБлок MDPS
F260
B+1Интеллектуальная распределительная коробка (предохранитель — F13/F20/F26/F31/F37)
F340
ABS 2ЭБУ ESP, ЭБУ АБС, многофункциональный диагностический разъем
F440
EMSБлок EMS (предохранитель — F1/F2/F3/F6)
F540
ABS 1ЭБУ ESP, ЭБУ АБС, многофункциональный диагностический разъем
F640
ВентиляторРеле 1 (Реле вентилятора)
F760
B+3Интеллектуальная распределительная коробка (предохранитель — F29(рестайлинг)/F30/F35/F36, предохранитель разъема питания — F1/F2)
F860
B+2Интеллектуальная распределительная коробка (реле электростеклоподъемника, предохранитель — F23/F28/F33)

F940
50*
Вентилятор охлажденияРеле 3 (реле вентилятора охлаждения (низк. )), реле 9 (реле вентилятора охлаждения (выс.))
F1040RR HTD
Обогреваемое заднее стекло
Реле 6 (реле обогревателя заднего стекла)
F1130
В+4Рестайлинг: Предохранитель — F21
Дорестайлинг: Не используется
F1230IG 1IG 1Без электронных ключей — замок зажигания, с электронными ключами — блок реле PDM (реле IGN1)
F1340IG 2IG 2Реле 4 (реле стартера), без электронных ключей — замок зажигания с электронными ключами — блок реле PDM (реле IGN2)
F1430
Омыватель фарРестайлинг: Реле 14 (реле омывателя фар)
Дорестайлинг: Не используется
F1515
Звуковой сигнал
Реле 2 (реле звукового сигнала), реле 5 (реле охранной сигнализации)
F1615
Антиобледенитель
Реле 10 (реле антиобледенителя)
F1710STOP LAMP
Стоп-сигнал
Переключатель стоп-сигнала, ЭБУ стоп-сигнала
F1810B+ SENSORAMSДатчик аккумулятора
F1920
4WDРестайлинг: ЭБУ 4WD
F19
10

4WD
Дорестайлинг: ЭБУ 4WD
F20
—
—
—
Не используется
F2110
Передние фары
Рестайлинг: Реле 11 (реле передних фар)
Дорестайлинг: Не используется
F22
—
—
—
Не используется
F237,5
ЭБУ 2РСМ/ЭБУД, датчик массового расхода воздуха, реле 4 (D4FD и ISG)
F247,5
ABS
ЭБУ ESP, ЭБУ АБС, многофункциональный диагностический разъем, датчик воды в топливном фильтре (дизельный двигатель) Дизельный блок (реле 4 — реле обогревателя топливного фильтра)
F2515
БУТ 2Рестайлинг: Переключатель диапазонов КПП, БУТ (D4HA), переключатель фонарей заднего хода
F25
7,5

TCU 2
Дорестайлинг: Переключатель диапазонов АКПП, трансмисс. компьютер (D4HA), датчик скорости автомобиля
Реле
Реле 1
Реле вентилятора
Реле 2
Реле звукового сигнала
Реле 3
Реле вентилятора охлаждения (низк.)
Реле 4
Реле стартера
Реле 5
Реле сирены охранной сигнализации
Реле 6
Реле обогревателя заднего стекла
Реле 7
Не установлено
Реле 8
Рестайлинг: Не установлено
Дорестайлинг: Реле ESS
Реле 9
Реле вентилятора охлаждения (выс. )
Реле 10
Реле антиобледенителя
Реле 11
Рестайлинг: Реле передних фар
Дорестайлинг: Реле ATM P/N
Реле 12
Реле стеклоочистеля (низк.)
Реле 13
Реле датчика дождя
Реле 14
Рестайлинг: Реле омывателя фар
Дорестайлинг: Не установлено

 * Дизельные двигатели

Блок EMS (расположен в основном блоке предохранителей)

№
А
Символ
Название
Назначение
F1
30
ЭБУДРеле 1 (реле управления двигателем)
F215
БУТ 1G4NA, G4NC, G4FD: PCM/ЭБУД
D4HA, G4KD: БУТ
D4FD: Не используется
F310
КондиционерРеле 3 (реле кондиционера)
F410
Датчик 1
G4NA, G4NC: Модуль иммобилайзера, датчик положения распределительного вала № 1/2, регулятор масла № 1/2, электромагнитный клапан управления продувкой, электромагнитный клапан системы впуска с изменяемой геометрией, датчик уровня масла (G4NC)
G4FD: Модуль иммобилайзера, регулятор масла № 1/2, электромагнитный клапан системы впуска с изменяемой геометрией
G4KD: Модуль иммобилайзера, датчик положения коленчатого вала, датчик положения распределительного вала № 1/2, регулятор масла № 1/2, электромагн. клапан упр. продувкой фильтра, электромагн. клапан с перем. усилием на впуске
D4HA: Блок реле и предохранителей моторного отсека (реле 3 – реле вентилятора охлаждения (низк.)), электромагнитный клапан обводной магистрали охлаждения EGR
Дизельный блок (реле 1 – обогреватель с ПТК 1), привод электронного VGT, клапан EGR низкого давления, привод выпускного PCV (низкое давление)
D4FD: Электромагнитный клапан обводной магистрали охлаждения EGR, модуль иммобилайзера, датчик вакуума VGT, реле свечей накаливания, датчик уровня масла
Дизельный блок (реле 1 – обогреватель с ПТК 1), датчик положения распределительного вала
F520
ЭБУ 1G4NA, G4NC, G4FD, G4KD: Катушка зажигания № 1/2/3/4, конденсатор
D4FD, D4HA: ЭБУД
F615FUEL PUMPТопливный насосG4NA, G4NC, G4FD, G4KD, D4HA: Реле 2 (реле топливного насоса)
D4FD: Не используется
F715
Датчик 4G4NA, G4NC, G4FD: Реле 2 (реле топливного насоса), блок реле и предохранителей моторного отсека (реле 3 – реле вентилятора охлаждения (низк. )), датчик кислорода (верхний/нижний)
G4KD: Реле 2 (реле топливного насоса), блок реле и предохранителей моторного отсека (реле 3 – реле вентилятора охлаждения (низк.)), датчик кислорода (верхний/нижний), БУТ
D4HA: Реле 2 (реле топливного насоса), модуль иммобилайзера, регулятор давления в топливной рампе, регулятор давления топлива, датчик положения распределительного вала (низкая мощность)
D4FD: Регулятор давления топлива
F810
Датчик 3G4NA, G4NC, G4KD: Реле 3 (реле кондиционера), форсунка № 1/2/3/4 (G4NA)
G4FD: Реле 3 (реле кондиционера), PCM/ЭБУД, электромагнитный клапан управления продувкой
D4HA: Реле 3 (реле кондиционера), датчик кислорода, датчик положения коленчатого вала
D4FD: Блок реле и предохранителей моторного отсека (реле 3 – реле вентилятора охлаждения (низк.)), реле 3 (реле кондиционера), датчик кислорода
F910

Датчик 2
G4NA, G4NC, G4FD, G4KD: Не используется
D4FD, D4HA: Переключатель стоп-сигнала
Реле
Реле 1
Главное реле
Реле 2
Реле топливного насоса
Реле 3
Реле кондиционера
  1. G4NA — бензиновый двигатель 2. 0 л (1999 см3, 150/163 л.с.)
  2. G4NC — бензиновый двигатель 2.0 л (1999 см3, 166 л.с. (122 кВт))
  3. G4KD — бензиновый двигатель 2.0 л (1998 см3, 150/165 л.с.)
  4. G4FD — бензиновый двигатель 1.6 л (1591 см3, 135 л.с. (99 кВт))
  5. D4HA — дизельный двигатель 2.0 л (1995 см3, 184 л.с. (135 кВт))
  6. D4FD — дизельный двигатель 1.7 л (1685 см3, 116 л.с. (85 кВт))

Дополнительный блок предохранителей (дизельные двигатели)

№
А
Символ
Назначение
F1
50PTC HEATER 1
Реле обогревателя с ПТК № 1
F250PTC HEATER 2
Реле обогревателя с ПТК № 2
F350PTC HEATER 3
Реле обогревателя с ПТК № 3
F430Реле обогревателя топливного фильтра
F580
Блок реле свечей накаливания
Реле
R1
Реле обогревателя с ПТК № 1
R2
Реле обогревателя с ПТК № 2
R3
Реле обогревателя с ПТК № 3
R4
Реле обогревателя топливного фильтра

Главный предохранитель (предохранитель генератора)


Вариант №1

Вариант №2

Электросхема передних фар (дорестайлинг)




Задний противотуманный фонарь — Какой предохранитель?

Томититом
