Принцип работы помпы: Помпа для воды: принцип работы и разновидности

alexxlabОпубликовано

Разбираем особенности электрической помпы для воды

Некоторые устройства вошли в повседневный быт человека совсем недавно, но уже успели стать чем-то привычным и даже само собой разумеющимся. Одна из таких вещей – электропомпа, которая повсеместно применяется не только в жилых и коммерческих помещениях, но и на дачах. Она предназначена строго для розлива жидкости, задачи фильтрации, нагрева и охлаждения решают другие устройства.

В продаже представлены водяные помпы двух видов – механические и электрические. Они питаются от батареек или сети. Принцип работы помп обоих видов схож с принципом работы обычного насоса. Устройства являются достаточно компактными и имеют доступную стоимость (чего не скажешь о кулерах). Помпа может устанавливаться даже в небольших офисах и на маленьких кухнях – то есть там, где нет места для стандартного кулера. Такое устройство совсем недорого стоит и быстро окупается. При необходимости его можно брать с собой – например, в отпуск на море или в лес на пикник.

Основные достоинства электрической помпы:

  • простая эксплуатация;
  • безопасность;
  • доступная цена.

Пользоваться прибором настолько просто, что с данной задачей справится даже маленький ребенок. Емкости батареек хватит на несколько десятков бутылей, так что Вы можете не переживать о том, что Вам постоянно придется менять батарейки. Чтобы аппарат начал работать, нужно нажать одну маленькую кнопку. Когда Вам будет достаточно, нажмите на кнопку повторно, и помпа будет отключена (подача жидкости прекращается мгновенно).

Для кого помпа станет идеальным выбором? Если Вы не хотите тратить деньги на покупку кулера или Вас интересует только опция автоматического разлива, а не фильтрация, подогрев и охлаждение, остановитесь именно на электрической помпе. Кроме того, она имеет доступную стоимость и особых денег на эксплуатацию устройства Вам тратить не придется – достаточно будет только время от времени заменить батарейки (если Вы купите модель, работающую не от сети).

Обращаться с помпой тоже проще простого – достаточно подойти к бутыли, нажать кнопку и выпить воду, которая вытечет из рожка.

Модели, работающие от сети, более практичны, но их придется располагать строго в одном месте, поскольку без наличия розетки они работать не будут. Идеальными считаются помпы комбинированного типа, которые могут работать попеременно от сети и от батареек (режим выбирает пользователь исходя из текущих потребностей). Крепится устройство (независимо от типа питания) на горлышко бутыли – переворачивать емкость в данном случае не требуется. Конструкция без проблем собирается и разбирается по мере необходимости. Вода поступает без необходимости приложения значительных усилий. Благодаря привлекательному дизайну устройство гармонично впишется в интерьер офиса или кухни, став не только практичным, но и стильным его дополнением. Для начала подачи воды или ее остановки достаточно всего одного легкого нажатия – несколько раз с силой жать на кнопку не потребуется, что также очень удобно.

Вы можете заказать помпу для кулера на нашем сайте. Данное оборудование поможет организовать раздачу воды по порциям, если нет смысла или возможности покупать кулер (или недостаточно места для его установки). Прибор имеет компактные размеры и отличается максимальной мобильностью, что позволяет без проблем переносить его в любое место. Заливать в бутыль чистую воду очень удобно – для этого необязательно снимать муфту, достаточно будет открутить насос. В комплекте с помпой идут заглушка и ершик.

Помпа. Принцип работы.

Search — Remove Shortcode

Поиск материалов

plg_search_jcomments

Войти

Регистрация

  2. Главная
  3. Техничка
  4. Помпа. Принцип работы.

Воскресенье, 28 мая 2017

  • Рассмотрим принцып работы водяной помпы в современных автомобилях.

     Насос или помпа используется почти во всех выпускаемых сегодня автомобилях. Насос относится к системе охлаждения мотора и служит только для создания движения антифриза, чаще центробежной конструкции. Расположена она на блоке цилиндров и совершает работу от шкива коленвала. Тем самым достигается постоянная циркуляция охлажденного антифриза от основного радиатора до блока цилиндров.

    Через блок цилиндров охлаждающая жидкость проходит благодаря полостям, специальным каналам. Непосредственно в тех местах, где это больше требуется конструкцией двигателя. Обычно всю систему называют рубашкой, рубашкой охлаждения или водяной рубашкой.

    Конструкция водяной помпы.

    Механическая помпа, состоит она из вала, на котором с одной стороны располагается крыльчатка. С другой же крепится шестерня или шкив. Для создания герметичности подвижной части используется сальник, а корпус помпы крепко притягивается с использованием резинового кольца или же обычных прокладок самых причудливых форм.
    Крыльчатка, часто изготовлена из сплавов алюминия или магния, в некоторых случаях производители автомобилей используют пластик.

    В дорогих премиальных автомобилях порой устанавливаться дополнительная помпа, для улучшения характеристик охлаждения. Это может быть, как и реальной необходимостью для мощных моторов, так и блажью производителя.

    К чему приводит неисправность помпы?

    Конечно к перегреву мотора, вследствие отсутствия движения в системе, нарушается правильный тепловой режим двигателя. Старайтесь избегать таких ситуаций, а для этого периодически производите осмотр:

    • Сальники и уплотнители со временем изнашиваются и высыхают, теряя при этом эластичность, это часто приводит к течи антифриза.
    • Появление постороннего шума может в дальнейшем проявиться заклинившим подшипником помпы и снова перегрев.
    • Как упоминалось ранее, при изготовлении помпы некоторые фирмы используют пластиковую крыльчатку, что иной раз негативно сказывается на продолжительности ее работы. Иногда крыльчатка может разрушиться и уйти дальше по системе. Но не стоит бояться покупать пластик, такие случаи довольно редки и случаются по причине неправильной эксплуатации или отсутствия своевременного технического обслуживания.



    Видеоинструкция по диагностики водяной помпы:

    Видео по замене водяной помпы на Рено Логан:

Автор

Super User

Комментируют

Топ блоги

Стильный универсал Volvo 1800ES

Правила обкатки нового автомобиля

Компания Toyota подтвердила статус самого дорогостоящего мирового автобренда

Компания SsangYong разрабатывает кроссовер с электродвигателем

Автомобильные светодиодные фары – альтернатива ксенону?

Насосы Honda | Как работают насосы

На следующих диаграммах показана система теории и проектирования насосов.

Щелкните эскизы ниже или стрелки влево и вправо на диаграммах для навигации.

1. Все насосы используют основные силы природы для перемещения жидкости. Когда движущаяся часть насоса (крыльчатка, лопасть, диафрагма поршня и т. д.) начинает двигаться, воздух выталкивается в сторону. Движение воздуха создает частичный вакуум (низкое давление), который можно заполнить больше воздуха или, в случае водяных насосов, воды. Это похоже на сосание соломинки. Частичный вакуум создается во рту, когда вы сосете соломинку. Жидкость выталкивается вверх по соломинке из-за разницы давлений. между вашим ртом и атмосферой.

2. На уровне моря мать-природа оказывает вокруг нас давление в 14,7 фунтов на квадратный дюйм. Если один конец трубки поместить в воду, а к другому концу приложить идеальный вакуум, то давление 14,7 фунтов на квадратный дюйм может удержать столб воды высотой 33,9 фута. Это можно получить только в уровне моря и с идеальным вакуумом. В действительности ВСЕ центробежные насосы могут поднимать воду не более чем на 26 футов над уровнем моря. Это падает примерно на 2 фута на каждые 1000 футов высоты над уровнем моря.

3. В природе движение идет от более плотного к менее плотному. Погодные системы отслеживаются по мере того, как высокое давление смещается в сторону низкого давления. В батареях один конец содержит больше положительно заряженных частиц, которые движутся к концу с отрицательно заряженными частицами. Жидкость под высоким давлением будет перемещаться в область с меньшим давлением, если будет обеспечен путь.

4. Центробежный насос работает так же, как и соломинку. Когда двигатель запускается, крыльчатка вращается, что выталкивает воду вокруг нее из нагнетательного отверстия насоса. Создаваемый частичный вакуум позволяет давлению земного воздуха заставлять воду вверх по всасывающему шлангу (солому) и во всасывающую (входную) сторону насоса для замены вытесненной воды. Когда вода попадает на вращающуюся крыльчатку, энергия крыльчатки передается воде, заставляя воду вне (центробежная сила). Вода вытесняется наружу, и теперь на всасывающую сторону насоса может поступать больше воды, чтобы заменить вытесненную воду.

5. Если водяной насос должен создать частичный вакуум в корпусе насоса, должны произойти три вещи:

  • Насос должен быть заполнен. Вода в корпусе необходима для смазки механического уплотнения, чтобы оно не изнашивалось и не протекало.
  • Всасывающий шланг, уплотнения шланга и все уплотнительные кольца должны быть в хорошем состоянии, чтобы воздух не мог втягиваться, теряя вакуум.
  • Зазор между рабочим колесом и улиткой должен быть в пределах спецификации для достижения надлежащего вакуума.

6. Размер крыльчатки и ее лопастей определяет давление, пропускную способность и типы материалов, которые могут проходить через насос. Материал рабочего колеса и размер спирального выпускного отверстия определяют, какой размер материала может пройти через него. насос, не повредив его.

СТАНДАРТ (серия WX, WB)

Более глубокие лопасти будут производить больший выброс емкость.

МНОГОФУНКЦИОНАЛЬНЫЙ (WMP20X)

Насос специальной конструкции, позволяющий перекачивать определенные промышленные и сельскохозяйственные химикаты.

ВЫСОКОЕ ДАВЛЕНИЕ (серия WH)

Рабочее колесо большего диаметра с более мелкими лопастями будет производить большее давление.

МУСОР (серия WT)

Самые глубокие лопасти обеспечивают наибольшую пропускную способность. Более глубокие лопасти, с большим спиральным выпускным отверстием, пройдет больше мусора, не повреждая компоненты насоса.

7. Кривые производительности отражают стандартные испытания. Производители насосов обычно рассчитывают кривые производительности с помощью манометра и расходомера, подключенных к напорному патрубку. Для любого ожидаемого общего напора можно определить пропускную способность. Кривые производительности насоса можно найти на странице каждой модели.

8. Кривые производительности полезны при выборе конкретного водяного насоса. Если необходимо ответить на вопрос, касающийся производительности конкретного насоса, обратитесь к техническим характеристикам насоса для конкретной модели.

Определите, на какой высоте насос будет располагаться над источником воды (статическая высота всасывания). Определите, насколько высоко будет поднята напорная часть над насосом (статический напор). Определите, какой должна быть пропускная способность (галлонов в минуту) насоса.

Учитывая общий напор (всасывание + нагнетание), производительность нагнетания можно оценить, обратившись к кривой производительности.

Имейте в виду, что фактическая производительность нагнетания может быть значительно ниже прогнозируемой при использовании только статического напора из-за потерь на трение в системе.

Давление можно рассчитать для общего напора, умножив общий напор на 0,433. Давление на конце шланга при нулевом расходе для заданного общего напора (за вычетом максимального общего напора) можно рассчитать, умножив общий напор на 0,433, затем вычитая его из максимального давления.

Пример: максимальное давление для Wh30X составляет 71 фунт/кв. дюйм (общий напор 0,433 x 164 в футах). Максимальное доступное давление при общем напоре 120 футов составляет 71 — 52 (120 x 0,433) = 19 фунтов на квадратный дюйм при нулевом расходе.

9. Общий статический напор часто учитывается только при выборе насоса. Однако из-за потерь на трение этот метод часто может привести к большой ошибке, и во многих случаях производительность насоса не будет соответствовать ожиданиям. Процесс выбора становится еще сложнее, когда используется форсунка или разбрызгиватели.

Чтобы точно предсказать производительность центробежного насоса в конкретном приложении, необходимо учитывать общие потери напора. Эти потери включают, но не ограничиваются: общий статический напор, потери из-за размера трубы, длины и материала, а также потери из-за разбрызгивателей или форсунки.

Точное прогнозирование нагнетания и давления для данного насоса в конкретном приложении требует утомительных расчетов и большого количества проб и ошибок.

Honda предлагает программное обеспечение Pump Select® для выполнения сложных расчетов за вас.

10. Другой факт природы заключается в том, что жидкость, движущаяся по шлангу, создает тепло из-за трения двух поверхностей (вода о шланг). Стальная труба создает большее трение, чем гладкая труба из ПВХ или винила. Трение ПОВЫШАЕТСЯ с УВЕЛИЧЕНИЕМ длины трубы, или шланга, или шланга меньшего диаметра, и УМЕНЬШИТ пропускную способность (GPM).

Шероховатость шланга/трубы учитывается при расчетах Pump Select®.

11. Мать-природа играет важную роль, оказывая давление всего 14,7 фунтов на квадратный дюйм на любой водоем на уровне моря. Это ограничивает высоту всасывания центробежных насосов до 33,9 футов. Однако это было бы достигнуто только в том случае, если бы мы могли добиться идеального вакуума в насосе. На самом деле высота всасывания центробежных насосов ограничена примерно 26 футами. Производительность насоса (производительность или давление) максимальна, когда насос работает близко к поверхности воды. Увеличение высоты всасывания приведет к УМЕНЬШИТЕ напор нагнетания и, следовательно, производительность насоса. Самое главное, высота всасывания должна поддерживаться на минимально возможном уровне, чтобы снизить вероятность кавитации. Кавитация тоже может быть если всасывающий шланг пережат. Никогда не используйте всасывающий шланг с меньшим диаметром, чем всасывающий патрубок. Кавитация может быстро повредить насос.

12. Мать-природа играет важную роль в том, как высоко мы можем поднять воду. Вода тяжелая; около 8,3 фунта на галлон. Старая поговорка «что поднимается, то должно опускаться» имеет тенденцию возвращать воду к ее источнику. Механическая энергия рабочего колеса передает свою силу воде, соприкасающейся с ним. Эта сила может быть измерена в фунтах на квадратный дюйм на выходе из насоса. По мере увеличения напора нагнетания насоса производительность насоса (галлонов в минуту) уменьшается, а доступная давление на конце сливного шланга (если поток остановлен или используется разбрызгиватель/форсунка) также уменьшится. При максимальном напоре производительность (галлонов в минуту) упадет до нуля, и в конце не будет доступного давления. шланга для запуска разбрызгивателя или форсунки. Если бы мы измерили давление в нижней части сливного шланга, мы бы получили максимальное давление напора, которое было бы результатом того, что насос поддерживает вес воды. Производительность кривые показывают зависимость между пропускной способностью и полным напором.

13. По мере увеличения длины сливного шланга вода контактирует с большей поверхностью шланга. Как указано в материале шланга, внутренняя стенка сливного шланга (соприкасающаяся с текущей водой) вызывает трение. Прирост при трении замедляет течение воды, уменьшая пропускную способность.

Длина шланга/трубы учитывается при расчетах Pump Select®.

14. Ограничения подобны плотинам для потока воды. Когда вода достигает ограничения, только часть протекающей воды будет пропущена. Эмпирическое правило заключается в том, чтобы держать выпускной шланг как можно более прямым и избегать размер шланга, когда это возможно. Ограничения УВЕЛИЧИВАЮТ трение и УМЕНЬШАЮТ пропускную способность на конце трубы.

15. Колена, добавленные к трубам, нарушают плавный поток воды. Турбулентность, создаваемая вокруг этих соединений, вызывает увеличение трения, которое УМЕНЬШАЕТ пропускную способность.

16. Когда на трубы добавляются клапаны и муфты, плавный поток воды нарушается. Турбулентность, создаваемая вокруг этих соединений, вызывает увеличение трения, которое УМЕНЬШАЕТ пропускную способность.

17. Производительность двигателя СНИЖАЕТСЯ с высотой. Чем выше высота, тем меньше воздуха доступно для поддержки горения. Максимальная мощность двигателя СНИЖАЕТСЯ примерно на 3,5% на каждые 1000 футов высоты.

Меньшее количество воздуха также означает, что меньшее давление воздуха оказывает давление на водоем, который мы пытаемся всосать в насос. Поскольку меньшее давление воздуха нагнетает воду в насос, максимально доступная высота всасывания УМЕНЬШАЕТСЯ. Снижение мощности двигателя мощность также может привести к снижению разрядной емкости.

Принцип работы насосов

Атмосферное давление

Перепады давления

Центробежная сила

Герметичная система

Различия типов насосов

Производительность насоса

Характеристики насоса

Особые указания

Материал нагнетания и производительность

Напор всасывания и производительность

Напор нагнетания и производительность

Длина разряда в зависимости от производительности

Ограничение по сравнению с производительностью

Локти против производительности

Муфты и клапаны

Высота над уровнем моря в зависимости от производительности

Руководство для начинающих по насосам — все насосы

Введение

Знай свои насосы

Сегодня в любой отрасли промышленности где-то в своей работе требуется насос. От пищевой промышленности до нефтяных скважин насосы играют решающую роль в производстве и поддержании нашего уровня жизни. Трубы переносят жидкость, а насосы поставляют энергию для ее перемещения. Поскольку трубопровод и насосы работают вместе, их следует рассматривать и проектировать как интегрированную систему. Измените одну часть, и система может стать менее эффективной.

В этом Руководстве по насосам для начинающих мы стараемся, чтобы информация была максимально простой и не технической. Имейте в виду, что насосные системы являются высокотехнологичными по своей природе. Каждая длина трубы, колено, клапан, высота насоса над или под резервуаром, вязкость жидкости и внутренние диаметры всего оборудования влияют на оптимальный поток нагнетания для системы.

Это руководство также описывает краткую историю насосов, чтобы увидеть, как они развивались с течением времени. Затем мы рассмотрим основные детали, типы насосов и отрасли, в которых они используются. Наконец, мы включили некоторые основные темы по устранению неполадок.

Мы надеемся, что вы найдете это руководство полезным. Когда приходит время планирования новой насосной системы или ремонта существующей, вы можете положиться на экспертов All Pumps, которые выполнят работу правильно с первого раза… КАЖДЫЙ РАЗ.

Производство

Горнодобывающая промышленность/нефть и газ

Продукты питания и напитки

Химия

5 Инфраструктура

Направляющая

Как работают насосы

Насосы делятся на две основные категории, но все они работают за счет создания вакуума, в котором давление окружающего воздуха нагнетает жидкость. Все типы создают области низкого давления для начала работы. В центробежном насосе центробежная сила ускоряет воду к внешней стороне рабочего колеса, создавая низкое давление в глазу или центре рабочего колеса. В поршневых насосах ход плунжера или поршня вверх создает вакуум. В шестеренчатых или лопастных насосах, когда зубья или кулачки зацепляются друг с другом, создается вакуум. Во всех этих типах именно разница в давлении создает всасывание. Жидкость под более высоким давлением будет перемещаться в область более низкого давления.

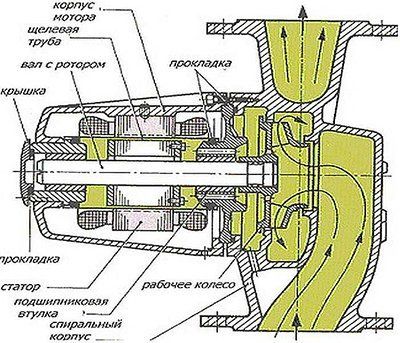

Части насоса

  1. Volute Count
  2. износ кольцо
  3. Спель
  5. Mechanical Sealling
  6. IEC Standardmotor
  7. ADAPTER
  8. STANDERMOTOR
  9. ADAPTER
  10. SLANDERMOTOR
  11. ADAPTER
  12. SLINGER MANDALMOTOR
  13. ADAPTER
  14. SLIGE

    Загрузите нашу бесплатную электронную книгу

    Мгновенно

    Получите наше бесплатно загружаемое руководство по применению насосов, которое поможет вам выбрать лучший насос для вашей области применения.

    Это подробное руководство для инженеров и техников служит исчерпывающим руководством по выбору и установке различных насосов для различных систем.

    Направляющая

    Терминология давления для насосов


    АТМОСФЕРНОЕ ДАВЛЕНИЕ

    На уровне моря атмосферное давление создает вокруг нас давление 14,7 фунтов на квадратный дюйм. Поместив один конец трубки в воду и создав идеальный вакуум на другом конце, эти 14,7 фунтов на квадратный дюйм могли удерживать c столб воды высотой 33,9 фута. Однако это достижимо только на уровне моря и при идеальном вакууме. Центробежные насосы могут поднимать воду не более чем на 26 футов над уровнем моря, потому что давление падает примерно на 2 фута на каждые 1000 футов высоты над уровнем моря.

    Напор
    Напор относится к высоте, на которую насос может поднять жидкость, и может быть рассчитан как
    H (метры) = давление в кПа/(9,8 x удельный вес).

    Статическая всасывающая головка
    Расстояние по вертикали между осевой линией насоса и уровнем, до которого перекачивается жидкость.

    Высота всасывания
    Расстояние между уровнем, на котором жидкость входит во всасывающую линию, и высотой
    центральной линии насоса, когда насос находится выше резервуара.

    Вакуум
    Определяется как любое давление ниже атмосферного. Каждый насос создает вакуум, в который перетекают жидкости
    под атмосферным давлением.

    Насосы создают низкое давление или всасывание различными способами и определяют тип насоса. Вращающиеся насосы используют центробежную силу для ускорения жидкости, создавая низкое давление в центре рабочего колеса. Насосы прямого вытеснения используют плунжеры, поршни или диафрагмы для вытеснения воды и создания вакуума за счет линейного возвратно-поступательного движения поршня, входящего и выходящего из цилиндра.

    Направляющая

    Производительность насоса

    Насосы имеют строгие допуски и точные условия, в которых они должны работать, чтобы получить точку наибольшей эффективности или BEP. У каждого насоса есть диаграмма, показывающая кривые производительности и способы достижения BEP. Производители насосов рассчитывают рабочие характеристики с помощью манометра и расходомера, подключенных к нагнетательному патрубку, чтобы найти оптимальные конфигурации трубопроводов, тип жидкости и напор. Разгрузочная способность может быть рассчитана для любого напора.

    СООБРАЖЕНИЯ ДЛЯ BEP

    Факторы производительности насоса включают:

    • Насколько высоко насос будет находиться над источником воды (статический напор на всасывании).
    • Высота нагнетательного патрубка над насосом (статический напор)
    • Определите производительность нагнетания в галлонах в минуту (GPM).
    • Потери на трение в зависимости от вязкости жидкости, типа и длины шланга или трубы.
    • Высота над уровнем моря, на которой будет работать насос.
    • Высота нагнетания или высота нагнетания над насосом.
    • Сужения, муфты, колена и клапаны.

    Как видите, на насос действует несколько сил, которые напрямую влияют на его производительность. Каждая сила имеет математический расчет, который помогает определить BEP для каждого насоса. Рассмотрите кривые производительности насосов от производителей как свою математическую шпаргалка, которая поможет вам выбрать и правильно установить насос, подходящий для вашего применения.

    Руководство

    Основные части насосов


    Хотя насосы бывают всех форм, размеров и конфигураций, большинство насосов состоит из пяти основных компонентов: материалов в зависимости от рабочей жидкости и других системных требований.

    Устройство вытеснения жидкости
    Существует два основных способа перемещения жидкости: центробежный и объемный. В центробежных насосах рабочие колеса представляют собой вращающиеся диски с прикрепленными к ним ребрами или лопастями. Они быстро вращаются, чтобы ускорить движение жидкости к выходному отверстию. Между тем, объемные насосы прямого вытеснения используют различные типы поршней, шестерен, лепестков или винтов для перекачивания жидкостей.

    Подшипники
    Комплект механических опор, обеспечивающий непрерывное вращение рабочего колеса, уменьшающий трение при вращении и поддерживающий нагрузки в других узлах насоса.

    Ступица
    Центральная часть колеса, прикрепленная к подшипниковому узлу. Это источник энергии для вращения рабочего колеса в центробежных насосах.

    Уплотнение
    защищает узел подшипника от чрезмерной потери смазки и загрязнения. Уплотнения также предотвращают утечку жидкости внутри насоса, позволяя валу вращаться или совершать возвратно-поступательные движения в зависимости от типа насоса.

    Направляющая

    Отрасли и области применения

    Мы находим насосы во всех сферах нашей современной жизни. Это важное оборудование, необходимое для производства почти всех товаров первой необходимости, которые мы потребляем и используем каждый день. От проточной воды до коробки с хлопьями на столе, все они требуют насосов как часть процесса.

    Насосы используются в четырех основных отраслях:

    • Промышленность
    • Горнодобывающая, нефтегазовая промышленность
    • Строительство
    • Продукты питания и напитки
    • Производство
    • Фармацевтика

    В каждой отрасли существует множество вариантов насосов в зависимости от количества и типа жидкости, которую они перемещают. Давайте рассмотрим некоторые типы, используемые в каждой отрасли.
