Синхронизатор

CPP, устройство и принцип работы. Как устроен и как работает синхронизатор трансмиссии. Устройство и принцип работы синхронизатора коробки передач.

Выпускаемые сегодня автомобили становятся все более сложными в техническом отношении. На него хорошо влияет вождение автомобиля, который становится все более комфортным. Трудно представить, однако, что такое устройство, как синхронизатор, не всегда присутствовало в автомобильной КПП. Раньше для переключения передач приходилось использовать двойное выжимание сцепления. Сначала сжимали для разъединения коробки передач с коленчатым валом, а потом, наоборот, для их соединения. Однако время идет. Механика и машиностроение шагнули в будущее. Появление синхронизатора КПП значительно увеличило срок службы КПП в целом, а также ее отдельных узлов. Управлять транспортным средством стало удобнее обоим водителям. Об этом далее в статье.

Синхронизированная коробка передач что означает

Сейчас практически все механические и роботизированные коробки синхронизированы. Для включения скорости в коробках этого типа обязательным условием является выравнивание скорости вращения шестерни и вала. Синхронизацию обеспечивает такое устройство, как синхронизатор. Помимо плавного переключения скоростей, он способен снизить шум при переключении скоростей, уменьшить износ механического соединения и, таким образом, увеличить срок службы коробки передач. Синхронизаторами оснащены все трансмиссии КПП легкового автомобиля, в том числе и трансмиссия заднего хода.

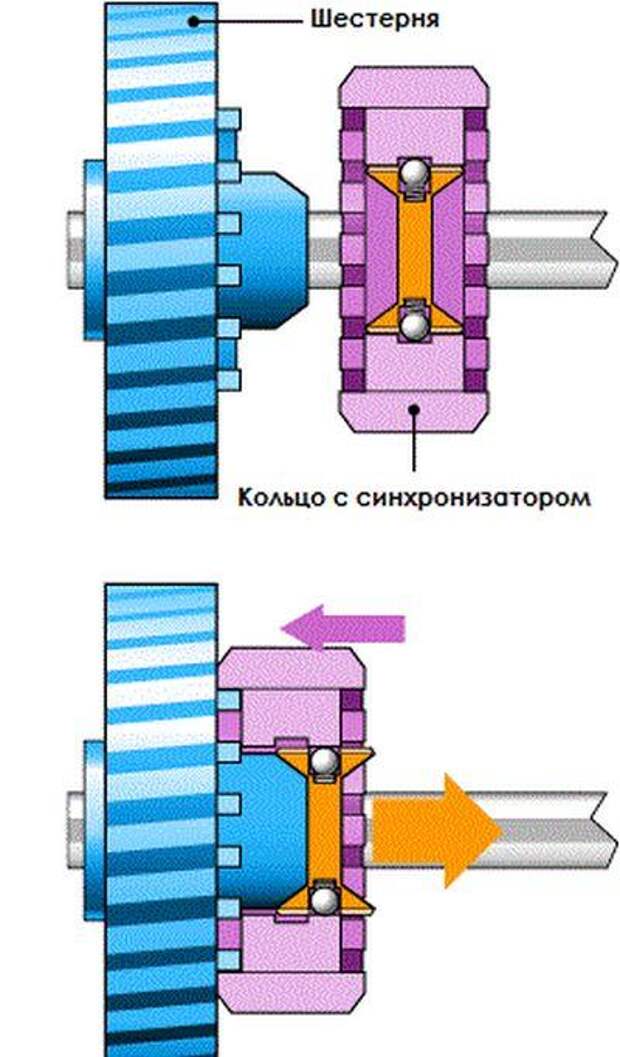

Принцип действия синхронизатора

При нейтральном положении рычага коробки муфты синхронизаторов занимают среднее положение, шестерни на ведомом валу вращаются свободно, передача усилия не производится. Когда водитель выбирает нужную передачу, вилка перемещает сцепление в сторону передачи. Вместе с муфтой смещение суперзвезд затрагивает блокирующее кольцо, которое прижимается к конусу шестерни.

На поверхности создается сила трения, вращающая кольцо до тех пор, пока кольца не остановятся в канавках колец (кольцо перестанет вращаться). В этом положении блокирующее кольцо не позволяет муфте синхронизатора двигаться вдоль оси вала, так как концы пазов муфты расположены напротив концов пазов блокирующего кольца.

Затем под действием сил трения ведомый вал и шестерни синхронизируются. При выравнивании скоростей блокирующее кольцо под действием шлицов фрикциона поворачивается в другую сторону, блокировка фрикциона снимается, шлицы фрикциона свободно проходят, чтобы зацепиться за венец шестерни. Вторичное дерево КП жестко связано с редуктором. Несмотря на массу операций, весь процесс включения передачи и синхронизации занимает доли секунды.

Синхронизатор СРР, устройство, конструктивные особенности

Неотъемлемой частью любого синхронизатора является ступица, имеющая специальные прорези, находящиеся внутри, которыми она соединяется с вторичным валом КП, позволяя двигаться в осевом направлении.

Наружные пазы предназначены для соединения ступицы с муфтой включения. Непосредственно на ступице имеются три дополнительные канавки, которые расположены под углом 120 градусов — они же сухарики. Они подпружинены и предназначены для более эффективного сцепления штифта в процессе синхронизации.

Муфта синхронизатора СР предназначена для надежной сопряжения шестерни и вала в КПП. Он находится на ступице и снабжен внутренними канавками. С помощью сухариков и кольцевого паза данные обоих элементов надежно соединяются. Снаружи муфта уже соединена непосредственно с вилкой трансмиссии.

Блокирующее кольцо предназначено для сопряжения и не позволяет включить сцепление до тех пор, пока скорости вала и шестерни не будут одинаковыми. Внутренняя часть кольца выполнена в виде конуса и взаимодействует с фрикционным конусом, который расположен непосредственно на шестерне.

Синхронизаторы Multiconus для которых они установлены в КПП

Для более плавного переключения передач, а также для повышения надежности применяются многоконусные синхронизаторы, например, двух- или трехразрядные. Вариации с тремя шишками самые сложные, однако и самые прочные. В основном они используются в автоматических коробках роботов. Их также устанавливают на некоторые иномарки.

Неисправности синхронизатора и способы их устранения

При любых затруднениях с переключением передач большинство автовладельцев, имеющих хотя бы базовые знания об устройстве и принципе работы коробки передач, считают, что вин синхронизатор. Часто оказывается правдой, хотя следует предусмотреть неисправности сцепления, которые также довольно часто вызывают проблемы в работе МКПП при функционировании системы с определенным впуском и так далее.

Если проверка не выявила нарушений, заподозрить проблемы с синхронизатором можно по таким признакам:

1. При самопроизвольном отключении в первую очередь необходимо обратить внимание на муфту переключения и шестерни, которые могут изнашиваться.
2. Если при переключении скоростей появился шум, идентификация которого невозможна и который раньше был нехарактерен, это может свидетельствовать о искривлении блокирующего кольца или об износе его конической части.
3. Сложное переключение передач, когда нужно приложить большие усилия и сделать несколько попыток, фактически гарантирует выход из строя синхронизатора.

Сразу стоит сказать, что ремонт данного устройства крайне трудоемкий и по сути нереально выполнить его своими силами. Для этого потребуется профессиональное оборудование и много времени, поэтому желательно доверить это дело специалистам. К тому же стоит отметить, что довольно часто встречается такое явление, как покраска зубьев шестерен, такой опасности больше всего подвержены владельцы грузового транспорта и любители резких стартов с места. Эксплуатация такого ящика недействительна.

Что такое синхронизация генератора? | Woodstock Power

Что такое синхронизация генератора?

Переход на летнее время может сбить людей с толку, особенно если они забывают перевести часы. Точно так же, как люди должны синхронизировать свои часы с остальным миром, генераторы должны быть синхронизированы, если они выводятся из эксплуатации и снова подключаются к энергосистеме во время изменений нагрузки, аварийных отключений, технического обслуживания и в других ситуациях. В этой полезной статье от Woodstock Power объясняется, что вам нужно знать о синхронизации генераторов.

Что такое синхронизация генератора?

Синхронизация генератора — это процесс согласования таких параметров, как напряжение, частота, фазовый угол, последовательность фаз и форма сигнала генератора переменного тока (генератора) или другого источника с исправной или работающей энергосистемой. Это делается перед повторным подключением генератора к энергосистеме. Как только генератор синхронизируется с параметрами другого генератора, генератора переменного тока или шины, система снова может работать без сбоев.

Синхронизация генератора с энергосистемой должна выполняться осторожно, чтобы не допустить повреждения блока, а также самой энергосистемы. При синхронизации генератора с энергосистемой частота и напряжение генератора должны точно совпадать. Угол ротора и мгновенный фазовый угол энергосистемы должны быть близки перед замыканием выключателя генератора и подключением изолированного генератора к энергосистеме.

В большинстве случаев для синхронизации генератора процесс синхронизации автоматизирован с помощью автоматического синхронизатора с возможностью ручного управления, который можно использовать в ситуациях резервного копирования. На панелях синхронизации обычно указываются любые корректировки, которые оператор должен выполнить в отношении регулятора и возбуждения, а также когда считается приемлемым замыкание выключателя.

Просмотреть бывшие в употреблении генераторы

Зачем нужна синхронизация генератора?

Генератор не может подавать питание в электроэнергетическую систему, если все вышеупомянутые параметры точно не соответствуют параметрам сети. Необходимость синхронизации возникает, когда два или более генератора переменного тока работают вместе, чтобы обеспечить питание нагрузки. Поскольку электрические нагрузки не остаются постоянными, два или более генератора, обеспечивающие электроэнергию, должны быть соединены между собой и работать параллельно, чтобы выдерживать большие нагрузки.

Использование нескольких небольших блоков вместо одного генератора называется параллельной работой. Синхронизация имеет решающее значение для распараллеливания, и многие коммерческие предприятия предпочитают эту настройку из-за ее:

• Надежность:  Параллельная работа с несколькими генераторами намного надежнее, чем с одиночными генераторами. В одноблочной системе вся установка отключится, если генератор выйдет из строя. В параллельных системах один генератор может выйти из строя, а другие блоки будут поддерживать работу системы.
• Непрерывность:  Если какое-либо устройство нуждается в обслуживании, другие системы могут оставаться в рабочем состоянии, чтобы предотвратить остановку всей вашей работы.
• Загрузка:  Ваши требования к нагрузке могут меняться в течение дня. Настройте свою параллельную систему, чтобы приспособиться к более высоким и более низким нагрузкам с большим или меньшим количеством активных систем.
• Эффективность:  Генераторы работают с максимальной эффективностью, когда они работают с номинальной нагрузкой. Адаптируясь к изменениям нагрузки, ваша система может всегда оставаться эффективной.
• Емкость:  Большие операции требуют большей мощности. С большим количеством генераторов системы имеют больше генераторов переменного тока для увеличения мощности.

Требования к синхронизации генераторов

Во время процедуры синхронизации генератора вам необходимо убедиться, что четыре параметра совпадают между вашими генераторами. Эти параметры:

1. Последовательность фаз:  Три фазы генераторов переменного тока в вашей системе должны иметь ту же последовательность фаз, что и фазы вашей электрической сети или шины.
2. Величина напряжения:  Величина напряжения может вызвать значительные сбои, если генераторы переменного тока и шина не параллельны. Когда напряжение генератора выше, чем на шине, вы создаете высокую реактивную мощность в своей сети, что может создать проблемы с безопасностью. Если напряжение генератора ниже, генератор будет потреблять большую реактивную мощность от шины и может выйти из строя.
3. Частота:  Когда частоты не равны, они создают нестабильный поток энергии. Эта нестабильность может привести к повреждению оборудования.
4. Фазовый угол: Фазовый угол шины и генератора переменного тока должен быть равен нулю.

Процедура синхронизации вашего генератора поможет вам определить, равны ли эти параметры между вашей шиной и генератором переменного тока.

Методы синхронизации

Синхронизация генератора может быть сложной идеей для понимания, но вот основы трех методов синхронизации генератора:

• Метод трех темных ламп – использует шину для синхронизации второго генератора; не может предоставить информацию о частоте генератора и шины.
• Метод Two Bright, One Dark – измеряет частоту, но не может проверить правильность последовательности фаз.
• Метод синхроноскопа — указывает, выше или ниже частота генератора, чем частота шины

Современное синхронизирующее оборудование автоматизирует весь процесс синхронизации, чтобы избежать ручных ламп и наблюдения синхроскопа. Эти методы гораздо надежнее.

Ошибка синхронизации генератора

Если синхронизация генератора с энергосистемой выполнена неправильно или некачественно, существует вероятность:

• Повреждение генератора и первичного двигателя из-за механического напряжения, вызванного быстрым ускорением/торможением, необходимо синхронизировать вращающиеся массы.
• Повреждение окон генератора и повышающего трансформатора из-за больших токов
• Помехи в энергосистеме, такие как колебания и отклонения напряжения, не соответствующие номиналу
• Предотвращает работу генератора и подхват нагрузки, когда защитное реле определяет, что генератор работает в ненормальных рабочих условиях, что может привести к отключению генератора

При всех возможных рисках неправильной синхронизации крайне важно, чтобы все операции принимали соответствующие меры в ходе процесса.
