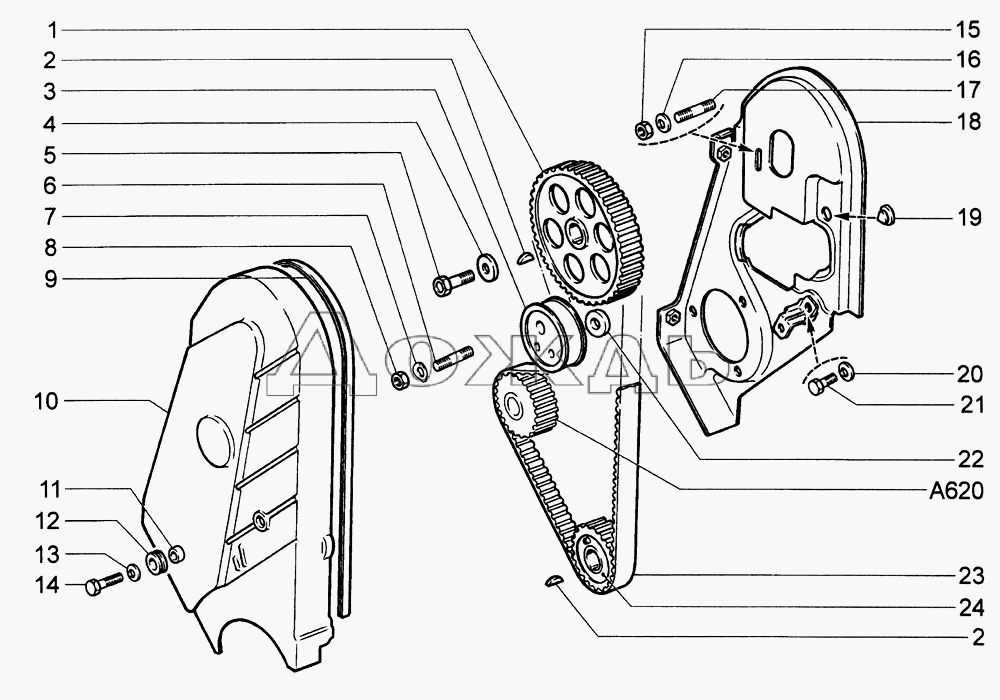

Привод распредвала: Привод распределительного вала механизма газораспределения двигателя внутреннего сгорания

Втулки успокоителя цепи 21214 Нива (2шт.)

20.00 RUB

Заказать

Втулки успокоителя цепи 21214 Нива (длинная)

10.00 RUB

Купить

Втулки успокоителя цепи 21214 Нива (короткая)

10. 00 RUB

Заказать

Заглушка крышки защитной ГРМ 2112

50.00 RUB

Заказать

Звезда распредвала разрезная 2101

850.00 RUB

Купить

Звезда распредвала разрезная 2101 с маркерным диском

900.00 RUB

Заказать

Звезда распредвала разрезная 2123 Шевроле Нива (однорядная) Евро-3

1 230.00 RUB

Купить

Звездочки коленвала и распредвала 21214 Нива (3шт)

750.00 RUB

Купить

Звездочки коленвала и распредвала 21214 Нива Евро-3 (3шт)

800.00 RUB

Купить

К-т для ремонта привода ГРМ «Мах ресурс» ЗМЗ (цепи «Дитон» 70/90, башмак) 406/405/409 пилот

3 290.00 RUB

Заказать

К-т для ремонта привода ГРМ «Мах ресурс» ЗМЗ (цепи «Киров» 70/90, башмак) 406/405/409 пилот

2 530. 00 RUB

Заказать

К-т для ремонта привода ГРМ «Нижегородец» ЗМЗ (цепи «Киров «72/92, пилот) 406/405/409 полный

5 320.00 RUB

Заказать

К-т для ремонта привода ГРМ «Нижегородец»ЗМЗ (цепи «Киров» 72/92, гидронатяж. 406-1006100-10) полный

5 430.00 RUB

Купить

К-т для ремонта привода ГРМ «Нижегородец»ЗМЗ 406/405/409 (цепи Киров 70/90, пилот) полный

4 510.00 RUB

Заказать

К-т для ремонта привода ГРМ «Нижегородец»ЗМЗ 406/405/409 (цепи Киров 72/92, Русский богатырь) мини

3 330.00 RUB

Купить

К-т для ремонта привода ГРМ 2101 Classic (двухрядная цепь, «Дитон» 72/92, звезды,»Русский богатырь»)

2 630.00 RUB

Купить

К-т для ремонта привода ГРМ 2101 Sport (однорядная цепь, звездочки, башмак, натяжитель)

3 280.

Заказать

К-т для ремонта привода ГРМ 2103-2106, 2121 Sport (однорядная цепь, звездочки, башмак, натяжитель)

3 280.00 RUB

Заказать

К-т для ремонта привода ГРМ 2103-2106, 2121 Нива Classic (двухрядная цепь, сальник, башмак, пилот)

2 630.00 RUB

Заказать

К-т для ремонта привода ГРМ 21214 Нива (цепи «Дитон», сальник, звездочки, башмак, пилот)

3 280.00 RUB

Заказать

К-т для ремонта привода ГРМ ЗМЗ 406/405/409 (цепи «Киров» 70/90, гидронатежитель, башмак)

2 500.00 RUB

Купить

К-т для ремонта привода ГРМ ЗМЗ 406/405/409 (цепи «Киров» 72/92, гидронатяжитель)

3 340.00 RUB

Купить

К-т звезд ГРМ 2101-2107 Точная фаза

950. 00 RUB

Заказать

Крышка защитная ГРМ 21104 (3шт)

650.00 RUB

Заказать

Крышка защитная ГРМ 2112 (2шт)

1 200.00 RUB

Заказать

Крышка защитная ремня ГРМ 1118 Калина, 2108, 21099, 2113-2115, 2110, 2112 (8кл.) пластиковая

250.00 RUB

Купить

Натяжитель цепи (башмак) шестереночный 2103

1 050.00 RUB

Купить

Натяжитель цепи (башмак) шестереночный 21213 Нива под двухрядную цепь

1 100.00 RUB

Купить

1 500.00 RUB

Купить

Натяжитель цепи (башмак) шестереночный 21214, 2123 Нива под однорядную цепь

1 150. 00 RUB

Купить

Натяжитель цепи автоматический 2101 «Пилот»

550.00 RUB

Купить

Натяжитель цепи автоматический 2101-2107 ISAI

2 990.00 RUB

Заказать

Натяжитель цепи автоматический 21214 Нива ISAI

2 990.00 RUB

Купить

Натяжитель цепи автоматический 21214 Нива, 2123 Шевроле Нива «Пилот»

550.00 RUB

Купить

Натяжитель цепи автоматический Газ (двигатель 406) ISAI

2 990.00 RUB

Заказать

Натяжитель цепи автоматический ЗМЗ 406/405/409 «Русский богатырь»

350.00 RUB

Купить

Натяжитель цепи автоматический ЗМЗ 406/405/409 «Русский богатырь» с индикатором износа

370.00 RUB

Заказать

Натяжитель цепи гидравлический 21214 Нива н/о (с 2010-)

400. 00 RUB

Заказать

Натяжитель цепи гидравлический 21214 Нива с/о

400.00 RUB

Купить

Планка для настройки фаз ГРМ Веста 1,8л 16кл

3 750.00 RUB

Заказать

300.00 RUB

Заказать

Ремень ГРМ 2108-2110 +1 ролик натяжной 2108 8кл. POWER GRIP (усиленный)

3 100.00 RUB

Заказать

Ремень ГРМ 2108-2110 +1 ролик натяжной 2108 ANDYCAR 111KIT

1 400.00 RUB

Заказать

Ремень ГРМ 2108-2110 +1 ролик натяжной 2108 MAREL

2 000.00 RUB

Заказать

Ремень ГРМ 2108-2110 +1 ролик натяжной 2108 POWER GRIP

2 550. 00 RUB

Купить

Ремень ГРМ 2108-2110 BOSCH

450.00 RUB

Купить

Ремень ГРМ 2108-2110 POWER GRIP (5521)

850.00 RUB

Купить

Ремень ГРМ 2108-2110 Балаково

370.00 RUB

Заказать

Ремень ГРМ 2108-2110, Ока ANDYCAR 111R19

800.00 RUB

Заказать

Ремень ГРМ 2112 (16кл.) +2 ролика натяжной, опорный + помпа POWER GRIP

7 100.00 RUB

Заказать

Ремень ГРМ 2112 (Балаково)

780.00 RUB

Заказать

Ремень ГРМ 2112 +2 ролика натяжной, опорный (усиленный) POWER GRIP

5 150.00 RUB

Заказать

Ремень ГРМ 2112 +2 ролика натяжной, опорный ANDYCAR 136KIT

2 200. 00 RUB

Заказать

Ремень ГРМ 2112 +2 ролика натяжной, опорный DAYCO

1 900.00 RUB

Заказать

Ремень ГРМ 2112 +2 ролика натяжной, опорный INA

1 900.00 RUB

Заказать

Ремень ГРМ 2112 +2 ролика натяжной, опорный MAREL

4 050.00 RUB

Купить

Ремень ГРМ 2112 +2 ролика натяжной, опорный POWER GRIP

4 400.00 RUB

Заказать

Ремень ГРМ 2112 ANDYCAR 136R25

1 150.00 RUB

Купить

Ремень ГРМ 2112 BOSCH

850.00 RUB

Купить

Ремень ГРМ 2112 DAYCO

750.00 RUB

Заказать

Ремень ГРМ 2112 POWER GRIP

1 250. 00 RUB

Купить

Ремень ГРМ Chevrolet Aveo Т300 +2 ролика натяжной, опорный + помпа POWER GRIP

17 160.00 RUB

Заказать

Ремень ГРМ Daewoo Matiz (Klya) 1,0L DAYCO

800.00 RUB

Купить

Ремень ГРМ Daewoo Matiz 0,8 DAYCO

550.00 RUB

Заказать

Ремень ГРМ Daewoo Nexia, Chevrolet Lanos (8кл) + 1 натяжной ролик POWER GRIP

4 100.00 RUB

Купить

Ремень ГРМ Daewoo Nexia, Lanos (16кл) DAYCO

715.00 RUB

Купить

Ремень ГРМ Daewoo Nexia, Lanos (8кл) DAYCO

500.00 RUB

Купить

Ремень ГРМ Renault Logan (1,6L, 16кл) DAYCO

880.00 RUB

Купить

Ремень ГРМ Renault Logan (8кл) DAYCO

550. 00 RUB

Заказать

Ремень ГРМ Ларгус (16кл) +2 ролика натяжной, опорный POWER GRIP

11 500.00 RUB

Купить

Ремень ГРМ Ларгус (16кл) +2 ролика натяжной, опорный+ помпа (двигатель Renault K4M)POWER GRIP

16 250.00 RUB

Заказать

Ремень ГРМ Ларгус (16кл) POWER GRIP

5 750.00 RUB

Заказать

Ремень ГРМ Ларгус (16кл.) Nissan Almera, Renault Megan2 +2 ролика натяжной, опорный INA

5 200.00 RUB

Заказать

Ремень ГРМ Ларгус (8кл) + 1 ролик POWER GRIP

11 550.00 RUB

Купить

Ремень ГРМ Приора Калина, Гранта (8кл.) +1 ролик опорный + помпа POWER GRIP

11 500.00 RUB

Купить

Ремень ГРМ Приора, Калина, Гранта ( 8кл) + 1 ролик MAREL

3 950. 00 RUB

Заказать

Ремень ГРМ Приора, Калина, Гранта ( 8кл) + 1 ролик POWER GRIP

9 750.00 RUB

Заказать

Ремень ГРМ Приора, Калина, Гранта ( 8кл) 113 зуб POWER GRIP

3 100.00 RUB

Купить

Ремень ГРМ Приора, Калина, Гранта ( 8кл) DAYCO тефлон

1 000.00 RUB

Заказать

Ремень ГРМ Приора, Калина, Гранта ( 8кл) POWER GRIP 113 зуб

2 340.00 RUB

Купить

Ремень ГРМ Приора, Калина, Гранта (16кл) ANDYCAR

1 150.00 RUB

Заказать

Ремень ГРМ Приора, Калина, Гранта (16кл.) +2 ролика натяжной, опорный + помпа POWER GRIP

13 500.00 RUB

Заказать

Ремень ГРМ Приора, Калина, Гранта (16кл. ) +2 ролика натяжной, опорный + помпа, с тефлоном MAREL

8 300.00 RUB

Заказать

Ремень ГРМ Приора, Калина, Гранта (16кл.) +2 ролика натяжной, опорный ANDYCAR 137KIT

2 800.00 RUB

Заказать

Ремень ГРМ Приора, Калина, Гранта (16кл.) +2 ролика натяжной, опорный DAYCO

3 800.00 RUB

Заказать

Ремень ГРМ Приора, Калина, Гранта (16кл.) +2 ролика натяжной, опорный INA

3 100.00 RUB

Заказать

Ремень ГРМ Приора, Калина, Гранта (16кл.) +2 ролика натяжной, опорный LYNX

2 500.00 RUB

Заказать

Ремень ГРМ Приора, Калина, Гранта (16кл.) +2 ролика натяжной, опорный MAREL

6 050. 00 RUB

Заказать

Ремень ГРМ Приора, Калина, Гранта (16кл.) +2 ролика натяжной, опорный POWER GRIP

10 900.00 RUB

Купить

Ремень ГРМ Приора, Калина, Гранта (16кл.) +2 ролика натяжной, опорный, с тефлоном SPORT MAREL

6 250.00 RUB

Заказать

Ремень ГРМ Приора, Калина, Гранта (16кл.) BOSCH

1 380.00 RUB

Заказать

Ремень ГРМ Приора, Калина, Гранта (16кл.) CONTITECH

1 560.00 RUB

Заказать

Ремень ГРМ Приора, Калина, Гранта (16кл.) DAYCO

1 260.00 RUB

Заказать

Ремень ГРМ Приора, Калина, Гранта (16кл.) POWER GRIP

5 500.00 RUB

Купить

Ремкомплект крышки защиты ГРМ 2112 (втул. 6шт.,втул.6шт.,к-цо.2шт.)

100.00 RUB

Купить

Ремкомплект крышки защиты ГРМ 21124 (втул.6шт.,втул.6шт.,к-цо.2шт.)

85.00 RUB

Купить

Ремкомплект крышки защиты ГРМ 2190 Гранта 8кл. (втул.5шт.,втул.5шт.,к-цо.2шт.,прокл.1шт.)

170.00 RUB

Купить

Распределительный вал (автомобиль)

3.10.

Распределительный вал служит средством приведения в действие открытия и управления периодом до
закрытия как впускных, так и выпускных клапанов. Также он обеспечивает привод как распределителя зажигания
, так и механического топливного насоса. Распределительный вал обеспечивает выполнение цикла событий

Рис. 3.71. Цепь распределительных валов приводится в движение коленчатым валом.

Рис. 3.72. Распределительный вал, установленный на блоке цилиндров. Рис. 3.73. Распределительный вал, установленный на головке блока цилиндров.
в правильное время относительно движения поршней. Он также обеспечивает одновременно
последовательное срабатывание каждого клапана в соответствии с порядком срабатывания.
Распределительный вал (рис. 3.71) представляет собой второй вращающийся вал, размещенный в картере и установленный
сбоку и над коленчатым валом. Как правило, он поддерживается тремя или четырьмя подшипниками скольжения
и оснащен двумя кулачками для каждого цилиндра, чтобы управлять толкателями клапанов для открытия и закрытия
клапанов в надлежащем порядке и в нужное время. К центру распределительного вала шестерня
установлен для привода вала масляного насоса и вала распределителя с той же скоростью, что и распределительный вал.
Распределительные валы установлены в блоке цилиндров
параллельно коленчатому валу и с одной стороны цилиндра
либо непосредственно над коленчатым валом (рис. 3.1
и 3.2), либо немного ниже головки блока цилиндров (рис. 3.71).
В качестве альтернативы распределительный вал может быть установлен по центру
над головкой блока цилиндров на подставке (рис.
3.72 и 3.73). Обычно три простых кустовых бело- 9Металлические подшипники 0011 или оловянно-алюминиевые подшипники поддерживают вал кулачка
. Эти подшипники с усилием посажены в отверстия корпуса блока цилиндров
или головки блока цилиндров.

3.10.1.

Коленчатый вал приводит в движение распределительный вал через
пару сопрягаемых шестерен, называемых синхронизирующими шестернями (рис. 3.74 А), каждая из которых
установлена ​​на одном из их концов. Шестерня распределительного вала
имеет в два раза больше зубьев, чем шестерня коленчатого вала
. Это позволяет распределительному валу вращаться на
на половине скорости коленчатого вала так, чтобы каждый клапан
открывался только один раз за каждые два оборота коленчатого вала
в случае четырехтактного двигателя. Эта простая передача
с прямым зацеплением подходит только для низко расположенного кулачкового вала
в блоке цилиндров. Поэтому этот ГРМ- Шестеренчатый привод (для низкорасположенного распределительного вала). Редуктор
используется с приводом от толкателя с цепным приводом B или высокорасположенным кулачковым двигателем
«V-six» и «V-eight». вал).
Для двигателя с высоко расположенным распределительным валом и ременной передачей (для верхнего распределительного вала)
блока цилиндров необходима дополнительная промежуточная шестерня между шестернями коленчатого и распределительного валов
или, в качестве альтернативы, можно использовать зубчатую цепь (рис. 3.74B и 3.71) для перекрытия расстояния
между ведущим и ведомым зубчатыми колесами. При правильном натяжении и соответствующей смазке эти цепи
могут иметь срок службы не менее 140 000 км. Ремни с внутренним зацеплением
(рис. 3.74C) обычно используются как для бензиновых двигателей, так и для небольших дизельных двигателей
, оснащенных верхним распределительным валом. Эти ременные приводы работают относительно тихо,
работают всухую против звездочек и имеют срок службы от 50000 до 70000 км при
нормальных условиях вождения. Для снижения скорости ведомая шестерня или звездочка распределительного вала имеет
в два раза больше зубьев, чем ведущее колесо распределительного вала. Ремень также передает мощность на вспомогательный вал
, используемый для привода распределителя или ТНВД.
Вращение распределительного вала правильно синхронизировано с вращением коленчатого вала через синхронизирующие шестерни
, так что клапаны открываются и закрываются в зависимости от угла поворота коленчатого вала и положения поршня.
Форма или контур кулачка в большей степени влияет на рабочие характеристики двигателя, чем любой из

Рис. 3.74. Устройство привода распределительного вала.
другая отдельная деталь двигателя. Сферическая подъемная поверхность диаметром от 1700 мм до 1432 мм используется в большинстве клапанных механизмов
, которые скользят по кулачку кулачка. Он контактирует с лепестком не по центру, так как лепесток
имеет небольшую конусность на своей поверхности. Это создает вращательное усилие на подъемнике, которое приводит к вращению на
. Кулачок кулачка имеет широкий линейный контакт с подъемником, где находится зона наибольшего давления 9.0011 существует на поверхности. Когда выступ распределительного вала толкает толкатель вверх, преодолевая усилие пружины клапана
, в распределительном валу возникает сила кручения назад. После того, как кулачок проходит свою самую высокую точку
, подъемник перемещается вниз по задней стороне лепестка, вызывая усилие кручения вперед. Эти
переменных сил кручения умножаются на количество кулачков распределительного вала. Этот
требует, чтобы распределительный вал был достаточно прочным, чтобы выдерживать кручение, и был достаточно жестким, чтобы минимизировать усталость
.
3.10.2.

В настоящее время отбеленный чугун почти повсеместно используется для изготовления распределительных валов
. Металлические кокили (фасонные куски чугуна) помещают в стенки кристаллизатора
, примыкающие к тому месту, где должны располагаться выступы кулачков, так что при заливке расплавленного чугуна
он быстро застывает в этих выбранных зонах. Зона охлаждения представляет собой сложную композитную отливку, секция
которой обычно имеет три отдельные зоны;
(а) наружный слой белого железа, содержащий мелкозернистую смесь твердых карбидов и мягкого перлита
,
(б) зона потускнения пятнистого вида, состоящая как из карбидно-перлитной смеси
, так и из графитового серого железа вместе,
(c) область ядра, преобладающая над нормальной мягкой и пластичной графитовой структурой серого железа.
Типичный чугунный сплав, используемый для распределительных валов, состоит из 3,30 % углерода, 20 % кремния,
0,65 % марганца, 0,65 % хрома, 0,25 % молибдена и
.3,15% железа. Распределительный вал отлит из сплава
как единое целое с кулачками, шейками подшипников, приводными фланцами и заготовками вспомогательных шестерен, закрытыми на обработанной стороне из сплава
. Контуры кулачков требуют очень тщательной обработки, так как они наиболее критичны. Стальные распределительные валы
использовались в некоторых распределительных валах двигателей для тяжелых условий эксплуатации и необходимы в двигателях
, использующих роликовые подъемники. Зубья шестерни распределительного вала изготовлены из мягкого материала для снижения шума.
Шестерня или звездочка распределительного вала изготовлены из металлокерамического железа или могут иметь алюминиевую ступицу с

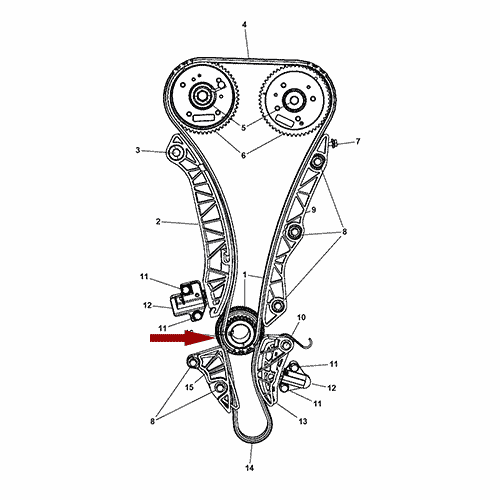

нейлоновые зубы. Цепь ГРМ представляет собой либо бесшумную цепь, либо роликовую цепь.

Дизельный двигатель. Чтобы дизельный двигатель работал, все его компоненты должны выполнять свои функции с очень точными интервалами относительно движения поршня. Для этого используется компонент под названием

Распределительный вал представляет собой длинный стержень с эксцентриковыми выступами яйцевидной формы, по одному выступу на каждый клапан и топливную форсунку. У каждого кулачка есть толкатель, как показано на рис. 10. Когда распределительный вал вращается, толкатель вынужден подниматься и опускаться, следуя профилю кулачка. Толкатели соединены с клапанами двигателя и топливными форсунками через различные типы соединений, называемых 9.0132 толкатели и коромысла . Толкатели и коромысла передают возвратно-поступательное движение, создаваемое выступами распределительного вала, на клапаны и форсунки, открывая и закрывая их по мере необходимости. Клапаны удерживаются в закрытом состоянии пружинами.

Когда клапан открывается распределительным валом, он сжимает пружину клапана. Энергия, накопленная в пружине клапана, затем используется для закрытия клапана, когда кулачок распределительного вала выворачивается из-под толкателя. Поскольку двигатель испытывает довольно большие перепады температуры (например, от температуры окружающей среды до нормальной рабочей температуры около 190F), его компоненты должны быть рассчитаны на тепловое расширение. Следовательно, клапаны, толкатели клапанов и коромысла должны каким-то образом обеспечивать возможность расширения. Это достигается за счет использования клапанного зазора. Зазор клапана — это термин, обозначающий «выброс» или «подач» в клапанном механизме до того, как кулачок фактически начнет открывать клапан.

Распределительный вал приводится в движение коленчатым валом двигателя через ряд шестерен, называемых промежуточными шестернями и синхронизирующими шестернями. Шестерни позволяют вращению распределительного вала соответствовать или синхронизироваться с вращением коленчатого вала и, таким образом, позволяют синхронизировать открытие, закрытие клапана и впрыск топлива с точными интервалами в пути поршня. Чтобы повысить гибкость синхронизации открытия и закрытия клапана и впрыска топлива, а также увеличить мощность или снизить стоимость, двигатель может иметь один или несколько распределительных валов. Как правило, в двигателе V-образного типа от среднего до большого каждый ряд будет иметь один или несколько распределительных валов на головку. В более крупных двигателях впускные клапаны, выпускные клапаны и топливные форсунки могут иметь общий распределительный вал или иметь независимые распределительные валы.

В зависимости от типа и марки двигателя расположение распределительного вала или валов различается. Кулачковый вал (ы) в рядном двигателе обычно находится либо в головке двигателя, либо в верхней части блока, спускающегося с одной стороны ряда цилиндров. На рис. 10 показан пример двигателя с распределительным валом, расположенным сбоку от двигателя. На рис. 3 (Основные компоненты дизельного двигателя) показан пример расположения верхнего кулачка, как на двигателе V-образного типа. На малых или средних двигателях V-образного типа распределительный вал обычно расположен в блоке в центре буквы «V» между двумя рядами цилиндров. В двигателях большего размера или с многокулачковыми V-образными валами распределительные валы обычно расположены в головках.
