5 признаков неисправности свечей зажигания — Статьи

Признаки неисправности свечей зажигания доступны для определения даже неопытному автолюбителю. Недорогая, по стоимости, деталь системы зажигания карбюраторного и инжекторного двигателя внутреннего сгорания, незаменима для его устойчивой работы. Их исправность должна проверяться во время планового ТО, а замена производится согласно установленного производителем регламента.

Узнайте стоимость замены свечей зажигания онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Конструктивные особенности и принцип работы

С момента изобретения двигателя внутреннего сгорания, принцип работы свечи зажигания не претерпел серьезных изменений. Ее основной задачей является преобразование электрической энергии в высоковольтную дугу, которая воспламеняет топливную смесь в камере сгорания.

Она состоит из:

  • Керамического изолятора, обеспечивающего бесперебойность и устойчивость образования искры.
  • Металлического корпуса, для герметичной установки в двигатель.
  • Электродов, для подачи и преобразования электрического тока в дугу (искру).
  • Контактной головки, на многих образцах имеет резьбу для соединения.

Наиболее распространенный, классический вариант свечи, имеет два электрода, центральный и боковой. Ток подается от источника по специальным высоковольтным проводам, подсоединенным к контактной головке, на свечу, в последовательности, установленной системой зажигания.

Понятие «свечной зазор»

Для образования искры, между электродами свечи установлен зазор. Его величина строго рассчитана и отклонение может иметь негативные последствия.

В зависимости от напряжения, регулируется и расстояние между электродами. Например:

  • Карбюраторная ВАЗ 2108 рассчитана на 17 кВ — рекомендуемый зазор составляет 0,7 мм.
  • Инжекторная ВАЗ 2111 потребляет 22 кВ и имеет свечной зазор 1,1 мм.

Высокое напряжение с заниженным зазором может привести к пробою и выходу из строя системы зажигания. Слишком большой зазор, при недостаточном напряжении, приведет к полному отсутствию искры. Такая проблема неисправных свечей может осложнить запуск и работу двигателя.

Если автомобили прошлых лет спокойно переносили отклонение зазоров между электродами, то современные модели относятся к свечам очень чутко. Неполное сгорание топлива из-за плохого воспламенения ведет к потере мощности и дополнительным нагрузкам на коленвал, увеличивает расход бензина и снижает динамические показатели автомобиля.

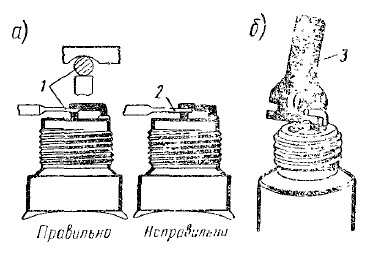

Проверить правильность зазора, который может измениться в процессе эксплуатации за счет перепадов температур, вибраций и плохого качества топлива, под силу любому автолюбителю. Производители Форд Фокус, Форд Фокус2 рекомендуют профилактическую проверку ежегодно. За это время происходит увеличение зазора примерно на 0,1 – 0,15 мм.

Для самостоятельной проверки потребуется набор инструментов, включающий в себя отвертку и специальный свечной ключ. В целом процедура выглядит следующим образом:

  1. Что бы исключить травмирование, не проводите демонтаж на разогретом двигателе, дайте ему остыть.
  2. Отсоедините закрепленные на свечах провода высокого напряжения, запомните последовательность.
  3. С помощью специального ключа выкрутите свечи.
  4. Проверьте и установите, используя отвертку для отгибания/загибания бокового электрода, нужную величину.
  5. Установите свечи и провода в обратной последовательности.
  6. Проведите пробный пуск двигателя. Он должен запуститься легко и работать без перебоев. Это значит зажигание выставлено правильно и все свечи работают.

Перед началом проведения процедуры обязательно ознакомьтесь с инструкцией завода изготовителя. Уточните рекомендуемые им марки свечей и необходимую величину их зазора. На некоторых современных марках автомобиля выкрутить свечи самостоятельно не получиться из-за труднодоступности расположения.

Калильное число и «самоочищение»

Температурные процессы в камерах сгорания различных моделей двигателей имеют некоторые отличия. Для оптимальной работы свечи в каждом конкретном двигателе, предусмотрена их сертификация по показателю теплоты сгорания – калильного числа. К примеру, на Форд Фокус оно составляет 7 и прописано в маркировке PFR7S8EG, после PFR, относятся к классу «холодных», применяемых на двигателях с повышенной компрессией и степенью сжатия, для топлива с высоким октановым числом.

Свечи имеют свойство «самоочищения», которое предусматривает, при температуре выше 450 С градусов, сгорание образовавшихся частиц сажи. Этот эффект оказывает положительное воздействие на продолжительность, качество работы и отсутствие неисправностей. В результате таких действий, как:

Продолжительная работа двигателя на холостых оборотах. Длительное движение без нагрузки на оборотах, не превышающих 2500 в минуту. Частые поездки на расстояние менее 50 км в щадящем режиме.

Самоочищение не происходит и результат – неисправность мотора не заставит себя долго ждать. Повысится расход топлива, снизится мощность, появятся провалы и перебои в работе двигателя. Свечи не любят бережный режим эксплуатации и требуют периодического драйва и нагрузок.

Диагностика работы двигателя по внешнему виду свечи

Принять решение проверить свечи зажигания можно после проявления следующих характерных признаков и симптомов:

  1. Автомобиль стал «тупить» при резком нажатии на педаль акселератора.
  2. Заметно повысился расход топлива.
  3. Загорается лампочка, сигнализирующая о неисправностях двигателя.
  4. В зимнее время затруднен запуск двигателя.
  5. Неустойчивая работа на холостых оборотах.

Для точного диагностирования, перед выкручиванием свечей, тщательно прогрейте двигатель. Хорошо, предварительно проехать не менее 250 км. По своему внешнему виду они могут быть чистыми с электродом светло-серого цвета – свеча находится в идеальном состоянии и не является причиной возникших проблем.

Нагар напоминает отложение известняковых пород – говорит о наличии несгораемых присадок в масле, возможны такие же отложения на поршневой системе, что может привести к серьезной поломке двигателя.

Черный цвет электродов будет свидетельствовать о слишком «богатой» топливной смеси – именно такое состояние свечи бывает при повышенном почти в 2 раза расходе бензина.

Отложения смолянистой консистенции, напоминающий деготь – признак неработающей свечи, без всяких сомнений меняйте ее на новую свечу.

Разрушение керамического слоя изолятора – механическое воздействие (падение, удар) перед установкой, ремонту не подлежит, необходимо произвести замену. При наличии около центрального электрода металлических частиц или оплавления металлических элементов – является признаком избыточного перегрева, что может привести к пригоранию поршней и выходу из строя клапанов. Серьезная компьютерная диагностика двигателя в этом случае обязательна.

При самостоятельной обратной установке свечей на двигатель следует учитывать величину прилагаемого для закручивания усилия, которая составляет 30 Нм.  Для этого используется специальный динамометр.

Провести профессиональную диагностику двигателя и всей системы зажигания можно в сервисном центре, который подберут по вашей заявке на сайте Uremont.com опытные менеджеры.

uremont.com

Как определить неисправности свечей зажигания. Симптомы и признаки неисправности свечей

Начиная с автомобилей и газонокосилок и заканчивая квадроциклами и моторными лодками, практически во всех этих средствах можно найти двигатели внутреннего сгорания, в которых используются свечи зажигания для того, чтобы обеспечить процесс воспламенения. С одной стороны, эти маленькие «чудо-помощники» потребляют высоковольтное электричество, а с другой – выдают искру. Искра воспламеняет топливную смесь в двигателе, обеспечивая тем самым процесс сгорания, благодаря которому работает двигатель. Без свечей зажигания двигатель был бы неспособен завестись, поэтому неисправности свечей зажигания могут привести к полной остановке двигателя.

Симптомы неисправности свечей зажигания

Список возможных симптомов плохих свечей зажигания:

  • двигатель не запускается или запускается, но спустя длительное время, при этом стартер крутит;
  • потеря мощности, что приводит к повышенному расходу топлива;
  • провалы в мощности при резком нажатии на газ;
  • неравномерная работа двигателя, двигатель глохнет;
  • троение и вибрация двигателя, особенно на холостых оборотах.

Проверка производительности двигателя

Если свечи зажигания повреждены или загрязнены, то это может спровоцировать множество проблем, включая повышенный расход топлива, медленное ускорение, пропуски зажигания и проблемы с запуском двигателя. Если возникли проблемы с двигателем, то сначала стоит обратить внимание на свечи зажигания – это хорошее место для начала выяснения причин.

Благодаря изучению состояния свечей зажигания двигателя можно получить представление о том, насколько хорошо он работает. Вы можете сделать такую проверку частью регулярного технического обслуживания вашего автомобиля, квадроцикла, газонокосилки или мотоцикла или же прибегать к ней при возникновении подозрения, что с двигателем что-то не так.

Признаки неисправности свечей зажигания

Первый шаг – выверните свечу зажигания, состояние которой необходимо изучить. Возьмите свечу зажигания и осмотрите её на наличие признаков повреждения. Обратите особое внимание на конец свечи, который был вкручен в цилиндр, и изучите его. Высока вероятность того, что вы заметите на ней один из следующих признаков.

Нормальная свеча зажигания

При нормальном функционировании свечи зажигания на её боковом электроде можно обнаружить коричневые или серовато-коричневые отложения. Если они есть, то со свечой зажигания всё в порядке, её можно установить обратно в цилиндр.

Углеродное загрязнение

Чёрная сухая сажа на электродах и кончике изолятора указывает на загрязнение углеродными отложениями. Это может быть спровоцировано загрязнённым воздушным фильтром, чрезмерно продолжительным движением на низких скоростях, слишком обогащённой топливно-воздушной смесью или слишком продолжительной работой на холостом ходу. Механик автосервиса может посоветовать, какой тип свечей зажигания стоит приобрести для замены повреждённой, но при этом можно задуматься о переходе на «более горячую» свечу зажигания (чем ниже калильное число свечи зажигания, тем выше её температура).

Чёрная сухая сажа на электродах — признак неисправности свечей зажигания

Масляные отложения

Чёрные масляные отложения на электродах и наконечнике изоляторов свидетельствуют о загрязнении свечи зажигания машинным маслом. Масло может затекать в цилиндры по причине изношенности поршней или направляющих клапанов. Очень важно обнаружить источник утечки, проконсультируйтесь с механиком для получения более подробных инструкций. Как только причина неисправности свечей зажигания будет решена, можно поменять свечу зажигания.

На фото четко видны масляные отложения на свечи зажигания

Залитая свеча

Мокрая свеча может быть результатом так называемого «затопления» двигателя. Такая ситуация происходит при неоднократной попытке запустить двигатель несколько раз, но без воспламенения топливной смеси. В такой ситуации можно почистить свечи зажигания или просто подождать, пока они сами подсохнут.

Обгоревшая свеча

Окалины на кончике изолятора, расплавленные электроды или белые отложения – это признаки обгоревшей свечи зажигания, которая подвергается во время работы слишком высоким температурам. Причины могут быть следующие: перегрев двигателя, неправильно выбран диапазон рабочей температуры свечи зажигания, изношенная свеча зажигания, неправильное время зажигания или слишком сухая воздушно-топливная смесь. Свечу зажигания необходимо заменить.

Белые отложения на кончике изолятора свечи зажигания

Изношенные электроды

Изношенные и истончавшие электроды – это признак того, что свеча зажигания уже отработала свой срок. Свеча прослужила в двигателе слишком долго, поэтому её стоит заменить.

Сломанные электроды

Если электроды сломаны или сплющены, то высока вероятность того, что были установлены неподходящие свечи зажигания. Слишком длинная свеча зажигания может стать причиной серьёзных повреждений двигателя, в то время как слишком короткая свеча приведет к возрастанию расхода топлива и засорению свечей зажигания. Проверьте руководство по эксплуатации для того, чтобы убедиться, что в двигателе используется рекомендованный изготовителем тип свечей зажигания.

Видео когда менять свечи зажигания

automotolife.com

Признаки неисправности свечей зажигания и их проверка

Ввиду того, что у свечей зажигания единственное функциональное назначение, их выход из строя сказывается на работе автомобиля однообразно – нарушается процесс поджигания рабочей смеси в цилиндре. Тем не менее, причины и признаки неисправности свечей зажигания разнообразны и бывают обусловлены не только нарушениями в работе мотора, но и поломкой самих деталей.

Что такое свечи зажигания и для чего они нужны

Основные элементы свечи зажигания: 1 — коннектор для подключения кабеля; 2 — керамический изолятор; 3 — прокладка; 4 — электрод.

Свечой зажигания называется устройство, выполняющее поджигание топливно-воздушной смеси в двигателях внутреннего сгорания. По принципу действия и конструкции они различаются на свечи накаливания, каталитические, дуговые, полупроводниковые, искровые, плазменные и др.

В автомобильных двигателях, использующих в качестве топлива бензин и дизельное топливо, используются искровые свечи. После нагнетания воздушно-топливной смеси в цилиндр между электродами свечи пробегает искра, вызванная напряжением в тысячи вольт. При включённом двигателе свеча работает постоянно, создавая искру в цилиндре и воспламеняя топливную смесь в каждом рабочем цикле.

Количество свечей в конструкции мотора соответствует числу цилиндров. Соответственно, в большинстве автомобилей используется 4, 6 или 8 свечей. Для эффективной работы двигателя, сохранения высокого КПД использования топлива и минимальной амортизации необходимо, чтобы свечи работали одновременно без перебоев. Поэтому рекомендуется использовать свечи с одинаковой конструкцией и материалами. Лучше всего – из одного комплекта. Стандартный интервал обновления комплекта свечей – через каждые 30-40 тысяч километров пробега (для иридиевых свечей – 50-70 тыс. км).

Опытные водители также советуют проводить чистку свечей после каждых 10 000 км пробега, чтобы сохранить ровную работу двигателя и не допустить появления каких-либо признаков неисправности.

Признаки неисправности свечей зажигания

Индикатор Check Engine также может быть признаком неисправности свечей зажигания.

Если свечи зажигания работают некорректно, например, периодически пропускают искру или не создают разряд нужного напряжения, возникают проблемы в работе двигателя из-за недостаточного прогорания топлива.

В результате этого водитель замечает следующие изменения в работе двигателя:

  • Сниженная мощность мотора и при этом увеличенный расход горючего.
  • Провалы в мощности при резком нажатии на газ.
  • Остановка двигателя на высоких оборотах.
  • Долгий запуск двигателя.
  • Не равномерная работа двигателя, даже при спокойной езде.
  • Троение двигателя.

Важно отметить, что некоторые из перечисленных симптомов проявляются только в специфических условиях. Однако и их отсутствие не говорит о нормальном состоянии свечей зажигания. Изношенная свеча может выдавать себя лишь одним из признаков.

Опытные автомобилисты также знают, что подобные признаки неисправности могут сигнализировать и о других неполадках. Проблема может быть в катушке зажигания, высоковольтной проводке, системе питания и других системах, поддерживающих работу двигателя. Поэтому, столкнувшись с одним или несколькими признаками, нужно правильно продиагностировать блок зажигания.

Как проверить свечи зажигания

Проверка свечи с помощью стартера.

Если вы заметили какие-то из описанных выше признаков неисправности свечей зажигания, то необходимо провести их проверку как можно скорее. Конечно, лучше всего обратиться к профессионалам, но есть и несколько способов самостоятельной диагностики свечей на предмет поломки или выработки слабой искры.

Один из самых простых – проверка с попеременным отсоединением питания. Сначала от одной из свечей снимается провод и заводится двигатель. Если при этом не изменяется звук работы, то деталь неисправна. В противном случае нужно провести такую проверку для каждой из оставшихся свечей. Прежде чем заменять нерабочий элемент, нужно изучить его визуально – возможно будет достаточно счистить отложения.

Для диагностики на искру также можно выкрутить свечку, подсоединить провод и положить её на клапанную крышку. Далее нужно попросить помощника покрутить стартер. Если деталь находится в рабочем состоянии, на электроде появится искра, чёткая и хорошо заметная.

В автомобильных магазинах продаются специальные устройства с пистолетной конструкцией, предназначенные для тестирования свечей. Элемент вставляется в специальное отверстие и после нажатия на пусковую кнопку даёт искру. Однако есть недостаток – появление искры в пистолете не гарантирует, что под другим давлением в колодце она будет такой же.

Проверка свечи с помощью пьезоэлектрического модуля от зажигалки.

Устройство для диагностики можно смастерить своими руками, приспособив пьезоэлектрический модуль из зажигалки. Его провод подключается к наконечнику свечки, а блок – прижимается к корпусу детали. Искра должна появляться после нажатия на кнопку пьезоэлемента.

Внешний вид свечи зажигания также может не мало рассказать о ее состоянии и причинах поломки:

  • Свеча покрыта тёмным моторным маслом. Причина такой поломки кроется в износе двигателя. Для восстановления нормальной работы нужно провести ремонт маслосъёмных поршневых колец, через которые идёт утечка. Данная неисправность проявляется в детонации и сложном пуске двигателя, независимо от температуры.
  • Раскол изоляции электрода. Легко определяется визуально. Проявляется в виде глубокой детонации, независимо от температуры. Поломка «лечится» заменой свечей
  • Отложения и бархатистый нагар на свече. Причиной такого износа является плохое качество бензина. Настоятельно рекомендуется сразу же менять любимую заправку. Дело в том, что заменить свечи не сложно, однако отложения будет оседать и на других деталях мотора. Для исправления поломки свечи либо чистят, либо заменяют на новые.
  • Перегрев. Определяется по сильному износу верхнего электрода и ярко белому цвету изолятора. Причинами перегрева могут быть неплотное закрывание клапанов или использование бензина с повышенным октановым числом. Необходимо также проверить маркировку – вполне вероятно свечи просто не подходят для данного мотора.
  • Глянец или золотистая поверхность на свечах. Необходимо заменить свечки подходящими для данного двигателя.
  • Механическая поломка. Данная неисправность тоже связана с неправильным подбором детали. Часто поршень ломает свечи со слишком большой длиной. Дополнительный минус заключается в том, что такой удар приводит и к повреждению самого поршня. Для исправления нужно проверить маркировку и поставить правильные свечи.
  • Износ свечи. При нормальном выходе из строя по окончании эксплуатационного ресурса свеча покрывает окалиной и ржавчиной, требуя простой замены.

Таким образом, проверка свечей не составляет большой сложности, а сама деталь не стоит слишком дорого, чтобы можно было сомневаться в необходимости замены. Важно помнить, какой ресурс комплект свечей уже отработал – если пробег близок к 30-40 тысячам километров, можно начинать подбирать замену, потому что старые устройства уже не будут работать с предельным КПД.

Видео на тему

Похожие статьи

avtonov.com

Основные признаки неисправности свечей зажигания: список, причины, особенности ремонта

Свечи зажигания – это неотъемлемая часть двигателя любого бензинового автомобиля. Именно эта деталь обеспечивает необходимую искру, которая затем поджигает смесь воздуха и горючего в камере сгорания. Как и все остальные детали двигателя, они могут выходить из строя, и если появляются хотя бы малейшие признаки неисправности свечей зажигания, их необходимо устранить.

Если деталь вышла из строя, повышается нагрузка и на катушку зажигания, которая в результате также может сломаться. Стоимость свечи несравнима с ценой катушки. Если продолжать ездить на неисправных свечах, водитель будет наблюдать неустойчивую работу силового агрегата на холостых оборотах. Зачастую, когда все находится в исправном состоянии, работа мотора на 1000 об. плавная и мягкая. При неисправностях свечей стрелка тахометра будет скакать, а мотор вибрировать и издавать неприятные жесткие звуки.

Сегодня обнаружить признаки неисправности свечей зажигания автолюбителю поможет ЭБУ. Несколько десятков лет назад такого еще не было, и те, кто самостоятельно обслуживал свои автомобили, должны были проводить диагностику этих элементов. Для того чтобы поставить правильный диагноз, нужно знать типовые проблемы со свечами и уметь их выявлять визуально.

Каковы признаки неисправности свечей зажигания?

Итак, при выходе свечей из строя работа мотора нарушается. Двигатель отказывается выполнять возложенные на него функции. Приведем перечень признаков, при которых необходимо срочное вмешательство специалиста.

Если запуск двигателя проходит с серьезными и видимыми затруднениями, это сигнал для владельца о необходимости диагностики и замены свечи. Также о вышедшей из строя свечи расскажет характер работы мотора: если агрегат троит, подергивается, а тяги и мощности нет, то это еще один признак. Вместе с этим часто при неисправностях свечей зажигания в несколько раз увеличивается расход топлива, а в составе выхлопных газов преобладает CO. Если наблюдается низкая мощность или мотор не хочет набирать обороты при нажатии на педаль акселератора, то это тоже говорит о необходимости диагностики.

Если вовремя обратить внимание на эти основные признаки неисправности свечей зажигания, то ситуацию можно решить. Если не обращать внимания на эти сигналы, то итог будет плачевный.

Последствия неисправных свечей

В цилиндрах возникает детонация, результатом которой будет мощная ударная волна. Она может спровоцировать детонацию того заряда, что еще остался в цилиндре. После этого мотор полностью потеряет свою мощность. В процессе данного воздействия из-за серьезного перегрева страдают коленчатый вал, поршни и шатуны. Также выгорают небольшие детали и разрушается масляная пленка на цилиндре.

Когда необходимо менять свечи

Каждый автоприозводитель рекомендует выполнять плановую замену во время технического обслуживания. Но опытные водители не соглашаются с этими утверждениями. Большинство автолюбителей выполняют замену свечей по пробегу – каждые 20-30 тыс. км.

Производители свечей рекомендуют менять классические свечи уже на 15 тыс. км. Детали из платины можно менять реже – их срок выходит на 100 тыс. км. Не стоит ждать, пока появятся первые признаки неисправности свечей зажигания. Если в бак регулярно заливается некачественное топливо, то свечи начнут скапливать нагар, и выход из строя будет раньше установленных производителями сроков.

Диагностика: ищем свечу с дефектом

Проблемы можно определить визуально даже невооруженным глазом. Однако поломка очевидна, когда автомобиль работает неравномерно и глохнет. Стоит помнить, что неисправности такого рода делают невозможным процесс воспламенения топливо-воздушной свечи в цилиндре.

В результате того, что топливо не сгорает, оно может попасть в катализатор. При этом будет ощущаться сильный запах бензина. Еще один явный признак неисправности свечи – значительное увеличение расхода горючего. Это случается из-за того, что смесь сгорает не полностью из-за пропусков зажигания.

Для эффективного сгорания в бензиновых двигателях нужно, чтобы температура в цилиндрах достигала 400-500 градусов и более. Это возможно при помощи сжатия топливной смеси, что еще больше повышает температуру. Только так смесь легко, а главное — полностью, воспламенится и сгорит.

Однако высокие температуры не лучшим образом сказываются на ресурсе свечей. Чаще всего на старых деталях обнаруживаются наслоения. Также на электродах можно видеть отложения, которые оказывают влияние на качество искры. Следует помнить, что на исправной свече электрод имеет однородный цвет и однородную форму, а любые отложения отсутствуют.

Тестирование свечей зажигания

Нормальная деталь практически не имеет выгорания на электроде. С такой свечой мотор будет работать, как часы.

При этом важно знать, какие могут быть неисправности свечей зажигания. Это поможет начинающим автомобилистам.

Сажевый налет

Если на заземляющем элементе, а также электроде и корпусе свечи виден налет, то такая свеча работает неисправно. Причиной тому является неправильное приготовление смеси. К примеру, в составе может быть слишком много воздуха или, наоборот, мало. Также эти отложения могут появляться в результате загрязненных воздушных фильтров, неполадок в работе системы впрыска, выхода из строя датчиков температуры или лямбда-зонда.

Масло на свечах

В этом случае заземляющий элемент, корпус и электрод покрыты равномерным масляным налетом. Эти признаки неисправности свечей зажигания проявляются по причине избыточного количества масла в цилиндрах двигателя. Данное явление возникает вследствие перелива масла в мотор. Кроме того, этот признак может говорить об изношенных поршневых кольцах, самих поршнях или клапанных направляющих. На автомобилях с турбо-компрессором свечи в масле могут говорить о проблемах в работе компрессора.

Лаковые отложения

Если на свече наблюдаются отложения коричнево-желтого либо зеленого оттенка, то самая популярная причина – наличие присадок в бензине или в масле. Это симптомы работы двигателя на слишком обедненной топливной смеси либо на газу.

Шлаковые отложения

Их можно наблюдать на заземляющем элементе, а также не электродах. Это крупные отложения горючего и масла. Причиной тому может быть наличие присадок в масле, которые становятся все более популярными у производителей смазочных материалов. Это также может быть причиной неправильной работы как самого мотора, так и системы зажигания. Часто можно наблюдать такие признаки неисправности свечей зажигания ВАЗ-2110.

Центральный электрод расплавлен

Можно видеть расплавленный центральный электрод и оплавленный край на заземляющем элементе.

Причиной этому может быть перегрев свечи в результате неверной работы системы зажигания. Это признаки неисправности свечей зажигания ВАЗ-2114. На подобных автомобилях часто можно наблюдать проблемы с модулем зажигания.

Электрод свечи очень быстро износился

На электродах и заземляющих элементах можно наблюдать повышенный износ, в результате которого повредился материал критически важных элементов свечи. Причина этого – некачественный бензин с большим количеством присадок. Также к этому может приводить масло с присадками. Быстрый износ свечи можно наблюдать при детонациях или перегревах.

Свеча расплавилась

Об этом говорят сильные отложения на заземляющем элементе и на электроде. Это случается из-за присутствия в камере продуктов сгорания различных отложений, которые могут самовоспламеняться. Также это может быть признаком неправильной работы клапана. Ну и самая популярная причина – плохое топливо.

Изношенный разъем

Зачастую износ свечи происходит в месте, где создается искра. Однако повреждения могут быть и с другой стороны – там, где подключается высоковольтный провод.

Причина этой неисправности – старый разъем на проводе либо перегрев.

Проверка свечей зажигания

По очереди свечи откручивают специальным ключом и слушают работу мотора. Если двигатель не нарушил ритма и продолжает стабильно работать с нормальным звуком, то в данный момент вытащена неработающая свеча. Также можно отсоединить провод от свечи и прикоснуться им к блоку цилиндров. Если искры нет, тогда свечу нужно менять.

Также о неисправностях может сообщить электронный блок управления. Возьмем, к примеру, французский автомобиль «Пежо Партнер Типи». Свечи зажигания, признаки неисправности которых можно распознать не только при визуальном осмотре, владелец может проверить при помощи ЭБУ. Как видно, сделать это не так уж и сложно. На самом деле знать это очень важно. Неисправные свечи – неправильная работа мотора, повреждения критически важных узлов и дорогостоящий ремонт мотора. А если знать, как работают свечи зажигания, и их признаки неисправности, больших проблем с мотором можно избежать.

fb.ru

Признаки неисправности автомобильных свечей зажигания

Каждый автовладелец должен ознакомиться с признаками неисправности свечей зажигания, а также научиться проводить комплексную диагностику указанных элементов. Это позволит определить общее состояние ДВС и его рабочих условий. Своевременное выявление и устранение неполадок способствует улучшению работы автодвигателя, увеличивает его эксплуатационный период.

Общее знакомство

Давайте разберемся в разновидностях свечей зажигания. Наиболее простой СЗ считается изделие с двумя электродами, выполненное из жаропрочного материала. Устройства, имеющие несколько электродов, называются многократными СЗ. Они долговечны, если прогорает один электрод, то искра появляется на втором контакте. Наличие запасных электродов увеличивает эксплуатационный период изделия.

Устройства с платиновым напылением контактов называют платиновыми СЗ, они способствуют снижению сопротивления на электрическую часть машины. Изделия с иридиевыми наконечниками способствуют уменьшению расхода топливной смеси, имеют увеличенный ресурс.

Внешний вид СЗ

Свечи, требующие замены.

Признаки неисправности свечей зажигания можно определить по внешнему виду изделий:

  1. Присутствие механических повреждений на корпусе свечи, изменение формы электродов либо шайбы для уплотнения. При выявлении этих симптомов нужно произвести замену СЗ. Причина неисправности:
  • калильное число свечей не соответствует типу мотора;
  • неполадки системы охлаждения;
  • увеличенный угол опережения зажигания.
  1. Присутствие черного нагара указывает на переобогащенную топливную смесь, которая сгорает частично, при этом образовывается много копоти, искра зажигания имеет недостаточную силу.
  2. Свеча приобретает глянцевый стеклообразный вид. Этот симптом указывает на перегрев изделия, возникающий при использовании бедной топливной смеси либо машина ездила на газово – воздушной смеси.
  3. Образование масляного нагара говорит о присутствии моторной жидкости в камере сгорания. Причина поломки: просачивание смазочного материала через маслосъемные колпачки клапанов ГБЦ, либо износ поршневой группы.
  4. Отложения желто – коричневого оттенка, которые образовываются из – за нагара на диэлектрике носа свечи.
  5. Надкол либо обрыв свечного изолятора указывает на резкий перегрев либо охлаждение.
  6. Эрозия свечного контакта возникает из-за присутствия эффекта коррозии и окислительных реакций со свинцом. Причина неисправности кроется в увеличении свечного зазора.
  7. Расплавление контакта является результатом перегрева.
  8. Нагар красного цвета указывает на превышение металлосодержащих присадок в горючем.

Если силовой агрегат работает нормально, то свечной нагар должен быть светлого серо – коричневого цвета.

Рекомендуем посмотреть видео о необходимости смены СЗ:

Симптомы неисправностей

Изношенная и новая СЗ.

Дополнительные факторы, влияющие на состоянии свечи, а также ее рабочей температуры:

  • качество топлива;
  • увеличенная компрессия;
  • изменение момента зажигания;
  • температурный режим региона, в котором эксплуатируется автомобиль;
  • влажность.

О неисправности свечей зажигания могут свидетельствовать следующие симптомы в работе автомобиля:

  1. Плохой пуск мотора на холодную. Концентрация влаги образовывается на непрогретых свечах в цилиндрах при пуске силового агрегата. Если при этом межэлектродный зазор большой, возникает необходимость возрастания напряжения пробоя, электроэнергия стремится к меньшему сопротивлению, тоесть увлажненным электродам. Также влияет снижение на холоде емкости аккумулятора, как следствие на образование искры приходится очень малое количество энергии, мотор не заводится.
  2. Увеличение потребления топливной смеси машиной. Недостаточное воспламенение в цилиндрах приводит к снижению мощности, для ее возмещения в остальные цилиндры (в которых свечи исправны) поступает излишнее количество горючего.
  3. Посторонние шумы, издаваемые во время прогрева силового агрегата либо на холостых оборотах.
  4. Возрастание вредных выбросов из выхлопной трубы.
  5. Залитые топливом СЗ.
  6. Снижение тяги машины, транспортное средство не набирает достаточно оборотов.

Неприятные последствия несвоевременной замены СЗ:

  1. Снижение ресурса катализатора. Недостаточное воспламенение топливной смеси в цилиндрах приводит к попаданию остатков недогоревшего горючего в катализатор. Попадая в катализатор, топливо догорает, при этом слой на сотах катализатора выгорает. Повреждение может быть нанесено и лямбда – зонду.
  2. Поломка катушки зажигания. Увеличенное напряжение пробоя способствует возрастанию расстояния между свечными электродами — это приводит к пробою изоляции слоев катушки, она выходит из стоя.
  3. Уменьшение эксплуатационного периода мотора. Поступление топливной смеси в неисправный цилиндр приводит к попаданию топлива в картер мотора, при этом снижается ресурс масла и изнашивается цилиндр.

При езде на неисправных свечах зажигания могут образовываться взрывные хлопки внутри камеры сгорания. Это чревато заменой: коленчатого вала, поршневой группы, шатуна.

Заключение

Неисправность свечей зажигания сказывается на работе автодвигателя и машины в целом. Проверить состояние СЗ можно, проведя следующие манипуляции:

  1. Открутите поочередно свечи, используя специальный ключ, его покупают в автомагазине либо на рынке. Оцените работу силового агрегата. Если выкрученная свеча неисправна, то мотор продолжит работать, его темп и издаваемый звук не изменятся.
  2. Снимите провод от свечи, поднесите его к блоку цилиндров. Если свеча исправна, должна возникнуть искра, в противном случае замените СЗ.

Учтите: каждому типу силового агрегата в инструкции по эксплуатации машины прописывается тип СЗ, указанные мануале изделия влияют на работу движка, а также эксплуатационный период катушки зажигания, мотора, катализатора. Подбор СЗ производите с учетом рекомендаций завода – изготовителя машины.

pro-zamenu.ru

Плохие свечи зажигания: симптомы, признаки, замена

Изношенные свечи зажигания часто приводят к серьезным проблемам с двигателем автомобиля. Поэтому плохие свечи зажигания, симптомы которых мы опишем ниже, требуют оперативной замены.

Что должно насторожить

Чтобы своевременно поменять свечи, тем самым сведя к минимуму всевозможные неприятности, необходимо знать главные признаки плохих свечей. Автовладельцу следует насторожиться, если:

  • затруднен запуск двигателя — происходит срабатывание стартера, но мотор не запускается или запускается после нескольких включений стартера;
  • двигатель начинает «троить» — «подергивается» во время езды (особенно отчетливо это проявляется на холостых оборотах), снижается мощность/тяга;
  • увеличивается расход горючего;
  • увеличивается показатель СО в выхлопе;
  • ухудшилась динамика мотора (плохо набирает обороты, а значит, падает мощность).

Износ свечей зажигания (СЗ) владелец может определить при визуальном осмотре. Для этого необходимо извлечь и посмотреть, как выглядит СЗ. При нормальной работе силового агрегата нагар на СЗ имеет светлый серо – коричневый цвет. Если вы обнаружите одно из перечисленных далее отклонений от нормы, то свечи требуется заменить.

Признаки замены свечей зажигания и причины их появления:

  1. Корпус свечей имеет повреждения механического характера, электроды или уплотнительные шайбы имеют измененную форму. Наличие данных симптомов говорит о необходимости заменить СЗ. Причины могут быть следующими:
    • несоответствие калильного показателя СЗ типу мотора;
    • система охлаждения работает со сбоями;
    • высокий угол опережения зажигания.
  2. Нагар черного цвета является признаком чрезмерно обогащенного топлива, которое, сгорая не полностью, образует копотные излишки, либо искра зажигания не обладает достаточной силой.
  3. СЗ приобрела блестящий стеклообразный вид. Данный симптом является признаком перегрева свечей, который возникает при применении обедненной топливной смеси или автомобиль эксплуатируется на газо-воздушной смеси.
  4. Образование маслянистых нагаров свидетельствует о наличии моторной жидкости внутри камеры сгорания из-за просачивания смазочных материалов сквозь масло-съемные колпачки клапанов ГБЦ, или изношена поршневая система.
  5. На СЗ присутствует окалина коричнево-желтого цвета, образующаяся из-за копоти на диэлектрике кончика свечи.
  6. Скол/обрыв изоляторов СЗ говорит о резком перегреве/охлаждении.
  7. Возникновение эрозии на свечных контактах обусловлено наличием свинцовых реакций окислительного характера. Причиной становится увеличенный свечной зазор.
  8. Расплавленный контакт СЗ — следствие перегревания.
  9. Окалина красноватого оттенка явный признак превышения в топливной смеси присадки, содержащей металлы.

Распространенная ошибка при осмотре СЗ

Исследование СЗ проводится после долгой работы силового агрегата. Заблуждением автомобилистов становится то, что в процессе холодного запуска силового агрегата при температуре ниже нуля и нестабильности в работе двигателя выкручиваются свечи. Увидев чёрный нагар на СЗ, делается поспешный вывод. Однако это может произойти при эксплуатации мотора в процессе холодного старта, в этот момент смесь обогащается по принуждению, а к нестабильности работы приводит, например, неудовлетворительное состояние электрики (обратите внимание на высоковольтные провода пр.).

А потому помните – если, на ваш взгляд, работа силового агрегата вашего авто неудовлетворительна, то не следует диагностировать его работу, опираясь на внешние признаки СЗ. Требуется проехать на новых свечах не менее 300 км и лишь только потом можно сделать какие-либо выводы.

Facebook

Twitter

Вконтакте

Google+

tolkavto.ru

Неисправности свечей зажигания. Проверка свечей

Основные неисправности свечей зажигания

  • замасливание и покрытие нагаром электродов и юбочки изолятора
  • изменение зазора между электродами вследствие их износа
  • образование трещин в изоляторе
  • загрязнение изолятора копотью
  • нарушение герметичности изолятора

Признаками неисправности свечей зажигания служат трудный пуск и перебои в работе двигателя, а иногда его остановка.

Нормальная рабочая свеча

Перед вами фотография, на которой вы можете видеть рабочую (нормальную) свечу зажигания, которая имеет минимальное выгорание электрода. В итоге двигатель на такой свече будет работать эффективно и правильно.

Отложения сажи

Заземляющий элемент, электрод и сама свеча покрыты сажистыми отложениями. Свеча неисправна.

Что стало причиной: Как правило, сажистые отложения на свечке образуются из-за неправильной воздушно-топливной смеси в камере сгорания. Например, смесь может быть по каким-то причинам с переизбытком кислорода.

В том числе подобное отложение может быть из-за сильно загрязненного воздушного фильтра, из-за неисправности системы впрыска, выхода из строя датчика температуры и неисправности датчика кислорода (лямбда зонда).

Кроме того, отложение сажи могут образовываться из-за неправильного теплового диапазона свечи зажигания.

Масло на свече зажигания

Заземляющий элемент, электрод и корпус свечи покрыт масленым налетом.

Что стало причиной: Избыточное количества масла двигателя в камере сгорания, которое может быть из-за перелива масла (выше отметки максимум на масленом щупе). Также масло на свечке зажигания может говорить об износе поршневых колец, об износе поршней, блока цилиндров двигателя и направляющих клапанов.

Если машина оснащены турбодвигателем, то масло на свечах зажигания может указывать на неисправность турбокомпрессора.

Лаковые отложения на свечах

На свече заметны лаковые отложения, имеющие коричнево-желтый цвет или зеленый оттенок.

Что стало причиной: Самой распространенной причиной лаковых отложений на свечках являются присадки в бензине и в моторном масле.

Шлаковые отложения

На заземляющем элементе свечи и на электроде заметны большие отложения топлива и моторного масла.

Что стало причиной: Подобные шлаковые отложения (смолисто-коксовые) появляются чаще всего из-за присадок в моторном масле, которые в последние годы чаще всего используются производителями. В результате сгорания присадок образуются большие отложения на свечках, что может являться причиной неправильной работы двигателя и системы зажигания.

Расплавился центральный электрод свечи зажигания

Центральный электрод свечи выгорел. Край заземляющего элемента также оплавился.

Что стало причиной: Чаще всего подобное можно наблюдать при перегреве свечи, в результате неправильного зажигания автомобиля. Также свеча может расплавиться в результате отложений в камере сгорания, неисправности клапанов, низкого качества бензина, а также в результате неправильной затяжки свечи в головке блока

Быстрый износ электрода свечи

На конце электрода и заземляющего элемента виден сильный износ, в результате чего материал важных элементов свечи поврежден.

Что стало причиной: Некачественное топливо на АЗС с наличием вредоносных присадок. Некачественное моторное масло с агрессивными присадками. Кроме того, подобный износ свечей также наблюдается при детонации и перегреве.

Расплавленная свеча зажигания

Сильные отложения на электроде и на заземляющем элементе. Признаки не свечного отложения в результате нагрева.

Что стало причиной: Как правило, при таком виде износа свечей зажигания можно сделать вывод, что в камере сгорания присутствуют отложения, которые самовоспламеняются. Также возможно в головке блока двигателя неисправны клапана. В том числе подобный износ встречается и при использовании некачественного топлива.

Износ разъема свечи

Чаще всего свеча зажигания изнашивается, конечно, с той стороны, где генерируется искра.

Но свеча также может повреждаться с той стороны, где подключается разъем высоковольтного провода.

Что стало причиной: Старые разъемы высоковольтных проводов или перегрев свечи часто приводит к повреждению свечи в месте соединения с проводами высокого напряжения.

Проверка свечей зажигания

При техническом обслуживании свечей зажигания их проверяют на работоспособность неоновой лампой или на специальных приборах, очищают от нагара, проверяют на искрообразование и регулируют зазоры между электродами.

При проверке свечей неоновой лампой один ее контакт соединяют с «массой» двигателя, а другой — поочередно с центральными электродами проверяемых свечей на работающем и предварительно прогретом двигателе. Периодическое свечение лампы указывает на нормальную работу свечи. Чрезмерно яркое свечение свидетельствует об увеличенном зазоре между электродами, а слабое — о недостаточном напряжении. Причинами недостаточного напряжения могут быть сильное нагарообразование, загрязнение или трещины в изоляторе, а также неисправности в цепи системы зажигания. В этом случае неисправную свечу необходимо заменить. Более прогрессивной является проверка технического состояния элементов системы зажигания и, в частности, свечей с применением осциллоскопа (катодно-лучевой трубки), которым снабжаются современные стенды для контроля электрооборудования автомобилей.

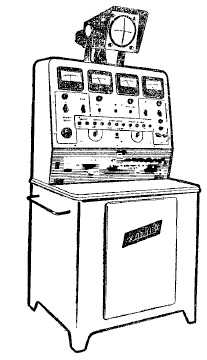

Рис. Передвижной электронный стенд ХАДИ для контроля приборов электрооборудования автомобилей

Рис. Осциллограмма проверки работы зажигания в одном цилиндре двигателя

Осциллоскоп присоединяют параллельно в различных точках первичной или вторичной цепей системы зажигания. На рисунке показано типичное изображение кривой напряжения (развертка) для одного цилиндра. Здесь участок 0—1 соответствует замкнутому состоянию контактов, точка 1 — размыканию контактов, участок 1 — 2 — продолжительности искры, 2 — 3 — рассеиванию оставшейся энергии в индукционной катушке и конденсаторе, 3 — 4 — контакты еще разомкнуты, но колебательные процессы в системе уже закончились. Высота порожка характеризует напряжение аккумуляторной батареи.

Аналогичное изображение на экране трубки может быть получено одновременно для всех цилиндров двигателя. Периодически (через 6000— 10 000 км) все свечи очищают и проверяют на приборе ГАРО, а также регулируют зазор между электродами.

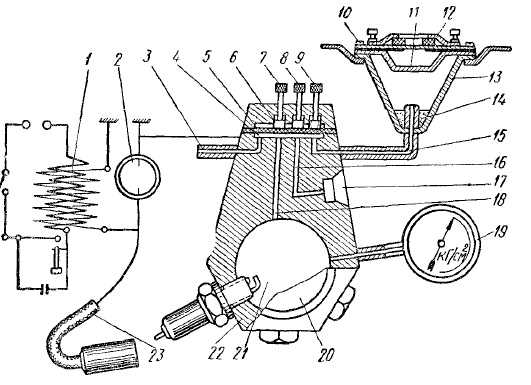

Рис. Схема прибора для очистки и проверки свечей зажигания

На приборе свечи очищают от нагара мелким просеянным и прокаленным песком. Для этого свечу вставляют в отверстие с уплотнительной резиновой манжетой 12. Сжатый (до 7 — 8 кГ/см2) воздух поступает через штуцер 3 в распределительную камеру 4, откуда по каналу 15 в насадок 14 конуса 13 для очистки. При этом воздух подхватывает частицы песка, которые очищают внутренние части свечи от нагара и масла. Подача воздуха из распределительной камеры в воздушную 21 к конусу 13 и выточке 17 для обдува свечи регулируется при помощи винтов 7, 8 и 9. При завинчивании винта подвижный штуцер 6 давит на резиновую диафрагму 5, которая и перекрывает отверстие канала, расположенное против винта.

Для выхода воздуха из полости конуса в отражательном 11 и наружном 10 дисках имеются окна, затянутые фильтрующей тканью.

В процессе очистки свечу следует слегка поворачивать вокруг своей оси. После очистки свечу в течение 5—10 сек обдувают чистым сжатым воздухом. Для этого завертывают винт 9, закрыв доступ воздуха в канал 15, переставляют свечу в выточку 17 и, отвинчивая винт 8, подают воздух в канал 16.

При проверке на искрообразование и герметичность свечу ввертывают в гнездо корпуса 22. В воздушную камеру 21, снабженную смотровым стеклом 20, по штуцеру 3 и каналу 18 подается сжатый воздух, давление которого контролируют по манометру 19.

Центральный электрод свечи соединяют проводом 23 высокого напряжения параллельно искровому разряднику 2 с концом вторичной обмотки пусковой катушки 1. К катушке подведено питание постоянным током напряжением 12 в. Отсутствие искры, пропуски в искрении или появление искры на поверхности изолятора указывают на неисправность свечи.

После очистки свечи, перед проверкой на искрообразование, проверяют зазор между электродами и регулируют его до нормальной величины (ЗИЛ-130 — 0,85—1,0 мм, ГA3-53A — 0,8—0,9 мм, ГАЗ-21 «Волга» — 0,8—0,95 мм, «Москвич-408» — 0,6—0,5 мм). Зазор проверяют круглым щупом, так как впадины изношенной поверхности электродов не позволяют применить плоский щуп. Зазор между электродами рекомендуется регулировать подгибанием бокового электрода специальным инструментом в виде пластины с прямоугольными вырезами. Проверка свечи может быть произведена также с помощью приборов — ППЗ модели 515-1 и НИИАТ Э-5. В приборах смонтированы эталонная катушка зажигания, контрольный прерыватель, разрядник с регулируемым зазором и неоновая лампа.

Рис. Измерение и регулировка зазора между электродами свечи: 1 — круглый щуп; 2 —плоский щуп; 3 — специальный ключ

Величину зазора между электродами свечи на приборе Э-5 проверяют на включенном параллельно свече разряднике по величине искрового промежутка, который устанавливается в разряднике в соответствии с нормальным значением для данного двигателя.

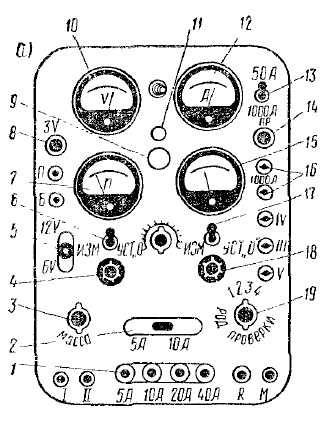

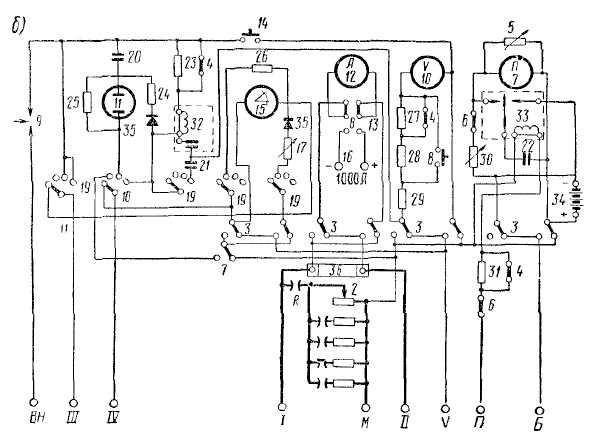

Рис. Универсальный прибор НИИАТ модели Э-5:
а — панель прибора; б — электрическая схема;
1 — выключатель ступеней сопротивления; 2 — ползунковый реостат; 3 — переключатель полярности; 4 — потенциометр; 5 — переключатель вольтметра на 6 и 12 в; 6 — переключатель замеров и установки на нуль тахометра; 7 — тахометр; 8 — кнопка включения вольтметра; 9 — искровый разрядник; 10 — вольтметр; 11 —неоновая лампа; 12 — амперметр; 13 — переключатель амперметра; 14 — кнопка включения вибратора; 15 — указатель углов замкнутого состояния контактов прерывателя; 16 — гнезда для подключения шунта; 17 — переключатель замеров и установки на нуль указателя углов замкнутого состояния контактов прерывателя; 18 — потенциометр; 19 — переключатель рода проверки; 20, 21 и 22 — конденсаторы; 23—31 — монтажные сопротивления цепей прибора; 32 — вибратор; 33—датчик тахометра; 34 — батарея питания тахометра; 35 — выпрямитель; 36 — шунт; I, II, III, IV, V — гнезда для подключения проводов цепи низкого напряжения; V, М, Б, П и В И — гнезда для подключения соответственно: вольтметра прибора; провода «массы»; питания тахометра; включатель реостата

При зазоре между электродами свечи, превышающем нормы, ток высокого напряжения вследствие большего сопротивления потечет к разряднику, где и появится искра. При малом зазоре в свече, наоборот, искра возникнет в свече. При пользовании прибором Э-5 необходимо переключатель полярности установить в положение, соответствующее полярности массы ( + или —) электрооборудования проверяемого автомобиля, а переключатель вольтметра поставить в положение, соответствующее напряжению электрооборудования проверяемого автомобиля.

Состояние изолятора свечей зажигания определяют по вспышке неоновой лампы при наличии высокого напряжения на клемме свечи. Если свеча загрязнена или в изоляторе имеется трещина, то вследствие большой утечки тока напряжение упадет, и неоновая лампа гореть не будет.

ustroistvo-avtomobilya.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
