Как проверить датчик коленвала 4 лучших способа проверки

Статьи на похожую тематику

Датчик дроссельной заслонки

Кислородный датчик

Ремонт датчика скорости

Ремонт дпдз

Обзор всех датчиков авто

Содержание статьи

• Устройство датчика
• Признаки неисправности
• Способы проверки
• Подборка видео

Устройство датчика коленвала

Коленчатый вал

это деталь (или узел в случае составного вала) сложной формы, он состоит из колен, содержащих коренные и шатунные шейки, соединяющие щеки, носок хвостовик и противовесы. Является неотъемлемой частью кривошипно-шатунного механизма (КШМ). Основная функция детали заключается в преобразовании усилий полученных от шатунов в крутящий момент.

Датчик положения коленвала (ДПКВ)

это датчик считывающий электромагнитные импульсы со шкива коленвала и отдающий их бортовому компьютеру. От дпкв зависит синхронизация работы системы зажигания и топливных форсунок.

На сегодняшний день в автомобильной промышленности

существует 3 типа ДПКВ: оптические, индукционные и на основе эффекта Холла. В данной статье расскажем вам как проверить датчик коленвала, на примере самого популярного индукционного типа.

• Индукционный — состоит из намагниченного сердечника поверх которого намотана медная проволока. Конец катушки располагается максимально близко к коленвалу, для замера скорости его вращения и изменений напряжения;
• Оптический — в основе лежит светодиод излучающий света и приемник который фиксирует момент исчезновения и появления света. Когда луч света прерывается, во время попадания на контрольный зуб, приемник это фиксирует и передает данные в ЭБУ;
• Датчик Холла — на коленчатом валу находится магнит, при прохождении мимо датчика в последнем возникает постоянный ток, данные фиксируются и отправляются в ЭБУ.

Индукционный1) обмотка 2) корпус 3) магнит 4) уплотнитель 5) провод 6) крепление 7) магнитопровод 8) диск синхронизацииОптический

Вне зависимости от типа, любой датчик ДПКВ предназначен для передачи в ЭБУ 2 параметров.

• момент прохождения поршней через верхнюю мертвую точку и нижнюю мертвую точку;
• замер положения коленвала.

Полученные данные отправляются в ЭБУ, после чего происходит корректировка следующих показателей.

• Угол поворота распредвала;
• угол опережения зажигания;
• объем подачи топливной смеси;
• Работа клапана адсорбера.

В зависимости от технической сложности двигателя задачи для ЭБУ могут кардинально разниться, однако ни один из существующих в данный момент блоков управления не способен работать без датчика коленвала!

Если датчик коленчатого вала неисправен, в работе ДВС могут быть сбои в виде: запоздания искрообразования, опережения угла зажигания, обедненной топливовоздушной смеси, все это ведет к нестабильной работе двигателя или вовсе его отказу запускаться.

Признаки неисправности датчика коленвала

В зависимости от года выпуска автомобиля, технической сложности двигателя и электроники симптомы одной неисправности могут проявляться по разному. Бывают ситуации, когда все признаки указывают на определенную поломку, в итоге замене подлежит совершенно другой узел. Мы постарались максимально подробно описать все признаки неисправности датчика коленвала, что бы вы могли максимально точно определить поломку.

• Симптом №1 Снижение динамических характеристик;
• Симптом №2 Провалы при интенсивном ускорении;
• Симптом №3 Детонация при интенсивном ускорении «из за топливовоздушной смеси»;
• Симптом №4 Во время движения обороты могут самопроизвольно меняться;
• Симптом №5 Нестабильный холостой ход;
• Симптом №6 Появление ошибки на приборной панели «например ошибка №53»;
• Симптом №7 Все пункты прогрессируют;
• Симптом №8 Датчик коленвала полностью выходит из строя, двигатель завести не получится.

Как правило признаки неисправности не единичны, они комбинируются и быстро прогрессируют. Пункты №1, №2 и №3 как правило возникают в один момент с появлением ошибки, в дальнейшем появляются нестабильные обороты как на холостом ходу так и во время движения.

Способы проверки датчика

Мы расскажем о 4 способах проверки индуктивного датчика, так как он является наиболее распространенным. Снятие сопровождается обязательным визуальным осмотром!

Перед снятием датчика, обязательно нанесите метки его первоначального положения!

Проверка диагностическим сканером OBD-2

Общее техническое состоянием (в том числе и датчика коленвала) автомобиля можно проверить с помощью диагностического сканера. Из представленных на рынке можем порекомендовать Scan Tool Pro Black Edition.

Данное устройство совместимо с большинством старых и новых автомобилей начиная с 1993 года выпуска, при наличии ODB2 разъёма. К преимуществам данной модели можно отнести диагностику не только двигателя, а так же сопутствующих систем автомобиля. Подключение происходит с помощью bluetooth (для андройд) и wi-fi (для IOS). Вся информация об общем состоянии автомобиля и описание имеющихся проблем выводится на экран телефона/планшета на русском языке.

Проверка осциллографом

осциллограф

Данный метод является наиболее точным, однако далеко не у каждого автовладельца имеется опыт работы с осциллографом и сам прибор имеется под рукой далеко не у каждого. Если в вашем распоряжении нет опыта и самого прибора, можете сразу перейти к следующей инструкции.

В чем преимущество использования осциллографа? Он позволяет увидеть и зафиксировать сам процесс формирования сигналов и увидеть процесс их формирования!

Алгоритм проверки:

• 1. контактные щупы необходимо подсоединить к контактам датчика, сама полярность значения не имеет;
• 2. запустить программу для диагностики;
• 3. используя любой металлический предмет, необходимо пару раз провести им в непосредственной близости от датчика;
• 4. если ваш датчик ДПКВ исправен, то каждое движение предмета будет фиксироваться на осциллограмме, если неисправен, то осциллограмма останется без изменений.

Формирование сигналов может быть разным! С 100% уверенностью о исправности датчика может сказать только опытный мастер.

Проверка значения индуктивности

мультиметр цифровой

Для теста индуктивности катушки ДПКВ потребуется следующее оборудование:

• 1. мультиметр имеющий функцию измерения индуктивности;
• 2. если ваш мультимет не поддерживает эту функцию, то понадобится измеритель индуктивности;
• 3. мегаомметр;
• 4. сетевой трансформатор.

Для получения максимально корректных данных, проверку следует выполнять в помещении имеющем температуру воздуха 21-23 градуса цельсия!

Шаг №1

Вам следует ориентироваться на результаты индуктивности в пределах 200 — 400 мГн.

Мультииметр поддерживает функцию, нужно соединить 2 щупа мультиметра с 2 выводами катушки, полярность не имеет значения.

Мультииметр не поддерживает необходимую функцию, для проверки используем измеритель индуктивности.

Шаг №2

Потребуется мегаомметр установленный на выдаваемое напряжение 500 В. Проверяем сопротивление изоляции между проводами катушки минимум 2 раза! Значение сопротивления изоляции не должно быть ниже 0,5 МОм.

Шаг №3

На шаге №2 может проявится намагничивание катушки «межвитковое короткое замыкание», в следствии чего данные будут некорректны. Необходимо воспользоваться сетевым трансформатором, после повторить шаг №2.

Проверка омметром

омметр

Данный метод является наиболее распространенным, из всех перечисленных. Несмотря на простоту, у него есть один существенный недостаток, он имеет серьезные погрешности и не способен дать 100% гарантий выявления неисправности.

Метод подразумевает измерение сопротивления катушки индуктивности, для это вам понадобится обычный мультиметр, имеющий функцию измерения сопротивления «оммометр». Необходимо соединить 2 щупа мультиметра с выводами катушки, полярность не имеет значения.

Исправный датчик должен иметь сопротивление в пределах 530 — 730 Ом. В самом начале необходимо заглянуть в документацию вашего датчика или поискать в интернете, какое сопротивление считается нормальным.

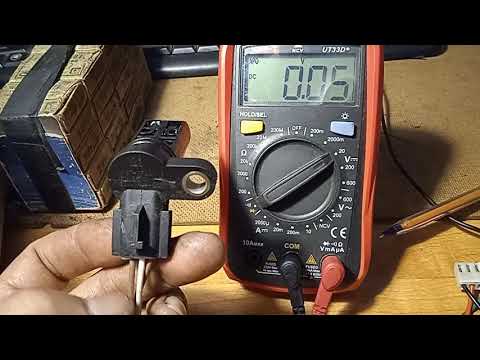

Как проверить датчик коленвала мультиметром

Трехпроводной датчик коленвала является неотъемлемой частью коленчатого вала. Он работает как многофункциональное устройство, которое может определять обороты двигателя и связанную с ним скорость, а также устанавливать момент зажигания. Плохой датчик может остановить ускорение, создать сопротивление двигателя, увеличить расход топлива и вызвать внезапные падения оборотов. Чтобы выяснить, неисправен ли прибор, вам нужно узнать, как проверить 3-проводной датчик коленвала мультиметром.

С функционирующим 3-проводным датчиком коленвала автомобиль может рассчитать, насколько эффективно он работает в отношении расхода бензина, выходной мощности и выбросов. Если вы ищете новый или подержанный автомобиль, эта информация может быть полезна для определения того, будет ли автомобиль отвечать вашим потребностям, прежде чем вы его купите.

Как проверить 3-проводной датчик коленвала с помощью мультиметра

Наиболее распространенным признаком неисправного датчика коленвала является включение контрольной лампы двигателя. Кроме того, вы можете столкнуться с различными проблемами двигателя наряду с необычно высоким расходом топлива. Иногда двигатель может вообще не запускаться, что может привести к полной поломке двигателя.

Если вы столкнулись с этими проблемами, вам следует проверить 3-проводной датчик коленчатого вала мультиметром. Купить датчик можно в любом автомобиле автозапчастей. Перед тем, как совершить покупку, желательно заглянуть в руководство пользователя автомобилем.

В большинстве случаев прибор должен иметь сопротивление от 500 до 700 ОМ. Однако конкретно для вашего автомобиля могут потребоваться другие диапазоны. По этой причине почитать инструкцию будет не лишним.

После покупки мультиметра выполните следующие действия, чтобы проверить исправность датчика положения коленчатого вала.

Найдите где находится датчик коленвала

Обратитесь к руководству пользователя, чтобы найти провода питания, заземления и сигнальные провода. Датчик коленвала может находиться в разных местах, в зависимости от марки автомобиля:

• расположение на передней крышке двигателя или крышке ГРМ, рядом со шкивом коленчатого вала.
• В центральной части блока цилиндров.
• на задней части двигателя, на картере коробки передач рядом с зубчатым венцом маховика.
• под стартером.

При необходимости обратитесь к руководству по ремонту вашего автомобиля, чтобы найти датчик на вашей конкретной модели.

Проверка соединений датчика коленвала

Часто проблема с датчиком коленвала возникает из-за плохого соединения или повреждения проводов. Чтобы убедиться, что датчик действительно вышел из строя, сначала произведите визуальный осмотр проводки и разъемов между датчиком и PCM или элементом зажигания.

• Проверьте проводку на предмет обрыва, переломов и других повреждений
• Проверьте, нет ли оплавлений изоляции
• Проверьте на сколько крепко датчик прикручен болтами.
• Проверьте разъем датчика на наличие окислений и повреждений
• Проверьте сам датчик на наличие внешних повреждений

Если визуально все в порядке, тогда открутите датчик и исключите наличие загрязнений на магнитном наконечнике датчика.

Теперь подготовьте мультиметр для проверки 3-проводного датчика. Для проверки цепи датчика необходимо установить его на напряжение постоянного тока.

Прикоснись к проводам датчика коленвала

Убедитесь, что двигатель автомобиля выключен. Включите ключ зажигания . Затем возьмите черный кабель мультиметра и коснитесь им провода заземления. Аналогичным образом прикоснитесь другим кабелем мультиметра к проводу питания.

Зафиксируйте показания прибора

Посмотрите на показания мультиметра и запишите их. Теперь возьмите руководство по эксплуатации и сравните данные с приведенными там цифрами.

Коснитесь проводов снова

Попросите кого-нибудь запустить двигатель, а затем прикоснитесь черным кабелем мультиметра к проводу заземления, а красным кабелем к сигнальному проводу.

Запишите показания датчика коленвала еще раз

Снова запишите показания и сравните цифры с теми, которые указаны в руководстве.

Если показания мультиметра ниже цифр, указанных в инструкции, скорее всего неисправен 3-х проводной датчик. Такой же вывод можно сделать, если на мультиметре вообще нет сигнала.

Трехпроводной датчик положения коленчатого вала со временем может изнашиваться или выходить из строя. Если он не прошел проверку мультиметром, его следует заменить новым.

Вывод

Когда вы испытываете определенные проблемы с ускорением, производительностью или двигателем вашего автомобиля, проблема может быть связана с датчиком коленчатого вала автомобиля.

Чтобы выяснить, неисправен ли датчик, необходимо проверить его мультиметром.

Используйте это руководство, чтобы узнать, как проверить 3-проводной датчик коленчатого вала с помощью мультиметра, и избавьте себя от поездки к механику!

Как проверить 3-проводной датчик коленчатого вала с помощью мультиметра (4-этапное руководство)

Хотите узнать, как проверить 3-проводной датчик коленчатого вала с помощью мультиметра?

Фантастика, вы находитесь в правильном месте.

В этом руководстве ToolsGaloreHQ.com я покажу вам:

• Симптомы неисправности датчика коленвала
• Как проверить трехпроводной датчик коленвала
• Расширенные методы тестирования
• И многое другое

Подробную информацию о том, как проверить 3-проводной датчик коленчатого вала с помощью мультиметра, см. в оглавлении ниже.

Что нужно знать о проверке трехпроводного датчика коленчатого вала с помощью мультиметра

Датчик положения коленчатого вала, как вы знаете, обычно крепится к блоку двигателя, обращенному к коленчатому валу. Его основной целью является сбор показаний, которые гарантируют, что блок управления двигателем (ECU) знает положение вращения коленчатых валов.

Он также служит для определения момента зажигания катушки зажигания и точки впрыска при связи с ЭБУ.

Изображение предоставлено LearnMech.com

Время от времени этот датчик может работать со сбоями. Когда это происходит, свет двигателя обычно является первым предупреждением. Сопровождаются другими дополнительными симптомами, такими как неудачный запуск, обратный выстрел, вызывающий остановку автомобиля, или необычные вибрации двигателя, которые легко ощущаются с места водителя.

Подробнее:>>> Найдите автомобильные мультиметры самого высокого качества

Все вышеперечисленные симптомы типичны для неисправного или неисправного датчика положения коленчатого вала. В этом руководстве мы рассмотрим все различные способы проверки датчика коленвала вашего автомобиля, чтобы убедиться, что он все еще полностью функционирует.

Из чего состоит 3-проводной датчик коленчатого вала

Обычно, если вы наблюдаете за 3-проводным датчиком коленчатого вала с точки зрения электрических точек подключения. Вы обнаружите, что он имеет 3 терминала (отсюда и название).

Как видно из изображения выше, есть GND (земля) — сигнал — питание.

Обычно при измерении мультиметром между сигналом и массой вы должны получить напряжение примерно от 4,8 до 5,5 В в зависимости от датчика положения коленчатого вала.

В то время как напряжение питания на землю должно давать вам что-то очень близкое к напряжению на клеммах аккумулятора, что составляет около 12 В. два датчика коленвала. Один на впускном распредвале, другой на выпускном.

Подробнее:>>> Обучение проверке предохранителей с помощью мультиметра

В зависимости от года выпуска и модели вашего автомобиля у вас также может быть только один предохранитель. Проверьте руководство пользователя и запасные части двигателя автомобиля, чтобы убедиться, что все датчики положения коленчатого вала учтены для вашего конкретного автомобиля.

Оборудование, необходимое для обучения проверке трехпроводного датчика коленчатого вала с помощью мультиметра

Чтобы успешно проверить, действительно ли работает ваш трехпроводной датчик коленчатого вала с помощью мультиметра, вам потребуется несколько вещей, указанных ниже.

• Цифровой мультиметр
• Штыревые выводы и выводы типа «крокодил»
• Осциллограф (дополнительно)
• Напарник (для этого потребуется 2 человека)

4-этапное руководство по проверке 3-проводного датчика коленвала с помощью мультиметра

Шаг 1. Проверка разъема

На этом шаге необходимо снять датчик коленчатого вала с соединительных разъемов.

Включите зажигание автомобиля, чтобы загорелись индикаторы приборной панели. Не запускайте двигатель. Этот тест служит основной цели, чтобы убедиться, что мощность действительно передается на датчик положения коленчатого вала.

Теперь с помощью мультиметра найдите 3 разных контакта (например, контакты GND – POWER – SIGNAL). Измерьте напряжение между этими контактами.

Вы должны получить около 4,5–5,5 В для измерения СИГНАЛ — ЗАЗЕМЛЕНИЕ и около 12 В для измерения ПИТАНИЕ — ЗАЗЕМЛЕНИЕ.

Шаг 2. Подсоедините датчик положения коленчатого вала к 3-контактному разъему

Теперь, когда автомобиль остается в положении с горящей приборной панелью, подключите датчик положения коленчатого вала к его разъему.

Используйте штыревые выводы, чтобы пройти через заднюю часть разъема с установленным мультиметром, и снова начните измерять напряжение.

То, что вы хотите увидеть, это те же диапазоны напряжения, что и в шаге 1. Если это так, то вы знаете, что ваш датчик положения коленчатого вала действительно получает питание и работает, когда он находится в подключенном положении.

Шаг 3: Снимите реле ASD и проверните дроссельную заслонку

С подключенным датчиком положения коленчатого вала. Выключите автомобиль и снимите реле ASD

Снимаем реле автоматического отключения (ASD), чтобы предотвратить запуск автомобиля. Если вы не можете определить, где находится это реле, обратитесь к списку запчастей вашего автомобиля или руководству пользователя.

После того, как ASD будет удален, попросите вашего напарника завести автомобиль, пока вы измеряете с помощью мультиметра между SIGNAL и GND.

Когда автомобиль прокручивается, вы должны наблюдать падение напряжения с исходных 4,5–5,5 В примерно до +/-0,5 В. , однако из-за скачка тока на землю будет небольшая разница в напряжении, которую уловит мультиметр.

Эта небольшая разница около +/- 0,5 В, при нормальном запуске. Этот шаг подтверждает правильное функционирование части датчика положения коленчатого вала, основанной на эффекте Холла.

Если у вас регистрируются напряжения выше 1В или если напряжение не меняется при запуске автомобиля, это означает, что у вас неисправен датчик, который требует срочной замены.

Подробнее:>>> Откройте для себя историю мультиметров

Дополнительно — Шаг 4: Используйте осциллограф, чтобы увидеть скачки напряжения

Этот шаг является бонусным: с помощью осциллографа вы можете подключить измерительные провода к датчику коленчатого вала.

Установите реле ASD на место и проверните двигатель, чтобы завести автомобиль. Пусть автомобиль работает на холостом ходу, и вы должны увидеть падение напряжения с 5 В до примерно 120 мВ или около того.

Здесь важно убедиться, что период измерения является постоянным, а амплитуды и частоты напряжения одинаковыми для каждого цикла.

Причина, по которой мы используем осциллограф для этого конкретного шага, заключается в том, что ваш обычный цифровой мультиметр будет измерять среднее значение за период.

Таким образом, на мультиметре вы обычно увидите что-то около 120–240 мВ.

Однако вы не поймете, как было получено это значение. Важно также отметить, что начальный ток стартера во время переходной фазы запуска автомобиля может достигать от 600 до 800 ампер.

То есть, если вы выполните эти шаги, вы сможете легко и просто проверить 3-проводной датчик коленвала с помощью мультиметра.

Заключительные мысли о том, как проверить 3-проводной датчик кривошипа с помощью мультиметра

Как вы можете видеть, чтобы научиться тестировать 3-проводной датчик коленвала с помощью мультиметра, требуется немного знаний и ноу-хау. Пожалуйста, всегда следите за тем, чтобы серьезно относиться к мерам предосторожности.

Будьте бдительны и сосредоточены, записывайте показания мультиметра, чтобы иметь возможность обращаться к ним позже. Мне было очень весело создавать это руководство, и я надеюсь, что оно оказалось полезным

Как проверить датчик положения коленчатого вала с помощью мультиметра

Последнее обновление: 25 ноября 2022 г. Сэма Орловского

Категории Обучение

Теги Мультиметр

Contents

• Bad CKP Sensor Symptoms
• Crankshaft Position Sensor Test (Steps)
  • Testing a 2-Wire or Inductive Type CKP Sensor
  • Testing a 3-Wire or Hall Effect Type CKP Sensor
• FAQs
  • Датчик CKP: что именно он делает?
  • Какие существуют два типа датчиков CKP?
  • Где находится датчик положения коленчатого вала?
  • Что, если мой CKP пройдет тест?

Ваш автомобиль не заводится? Возможно проблема с датчиком CKP. Датчик кривошипа уведомляет блок управления двигателем (ECU), когда свечи зажигания должны загореться. Также он контролирует время и объем впрыска топлива в камеру сгорания автомобиля.

Обычно существует два типа датчиков CKP: индуктивные и датчики Холла. Вы можете проверить датчик индуктивного типа с помощью мультиметра, выполнив следующие действия:

• Отсоедините электрический разъем CKPS и установите на цифровом мультиметре настройки низкого напряжения постоянного тока.
• Остановите запуск двигателя, затем поверните ключ зажигания в положение «Вкл.».
• Подсоедините черный провод цифрового мультиметра к земле, а красный провод к каждому проводу датчика.
• Установите цифровой мультиметр на шкалу переменного напряжения низкого диапазона и подключите контакты датчика к проводам измерителя.
• Наблюдая за показаниями счетчика, попросите помощника провернуть двигатель на несколько секунд.

Обычно распространенная проблема заключается в том, что датчик коленвала может быть поврежден, что требует проверки с использованием измерительного инструмента, такого как мультиметр. Итак, в этой статье я покажу вам, как проверить датчик положения коленчатого вала с помощью мультиметра.

Симптомы неисправности датчика положения коленчатого вала

Неисправный или неисправный датчик положения коленчатого вала может вызвать следующие симптомы:

• Затрудненный запуск
• Незапуск при провернутом двигателе
• Состояние запуска и остановки
• Неравномерная остановка
• Время простоя затруднено.
• Нерешительность
• Медленное ускорение
• Увеличился расход топлива
• Пропуски зажигания
• Горит индикатор проверки двигателя
• Тахометр может работать неправильно или вообще не работать , может вызвать некоторые из тех же симптомов. В результате проверка датчика положения коленчатого вала имеет решающее значение для более точной диагностики. С помощью мультиметра вы можете проверить свой CKP независимо от того, индуктивный ли это датчик или датчик Холла.
  Проверка датчика положения коленчатого вала (шаги)

  Итак, давайте приступим к нашему основному вопросу, как проверить датчик коленчатого вала с помощью мультиметра?

  Ниже приведены этапы:

  Проверка двухпроводного или индуктивного датчика положения коленчатого вала Видео | Трещотки и гаечные ключи
  1. Отсоедините электрический разъем датчика CKP.
  2. Установите цифровой мультиметр на настройки напряжения постоянного тока, используя низкий диапазон.
  3. Переведите ключ зажигания в положение «Вкл.», не запуская двигатель.
  4. Подключите черный провод мультиметра к земле. Это может быть чистая поверхность двигателя, металлическая скоба или отрицательный (-) вывод аккумуляторной батареи.
  5. Подсоедините красный провод мультиметра к каждому проводу датчика на отсоединенном разъеме жгута проводов. Если один из кабелей выдает примерно 1,5 вольта, датчик не получает опорное напряжение и должен быть отремонтирован.
  6. Во избежание запуска двигателя можно отключить топливную систему, отключив предохранитель или реле топливного насоса. В качестве альтернативы можно отсоединить кабель зажигания между распределителем и катушкой зажигания. (1, 2)
  7. Выберите нижний диапазон шкалы напряжения переменного тока на цифровом мультиметре.
  8. Подсоедините контакты датчика к проводам измерителя. Во время этой проверки следите за тем, чтобы провода измерительного прибора не касались движущихся частей двигателя.
  9. Наблюдая за показаниями счетчика, попросите помощника провернуть двигатель на несколько секунд.

  Ваш датчик должен генерировать импульсный сигнал напряжения. Замените датчик, если импульсы напряжения не видны. Если ваш мультиметр способен измерять частоту (Гц), вы можете использовать эту опцию тем же методом, что и при проверке сигнала переменного тока. Затем сравните полученные результаты с рекомендациями производителя. В связи с этим я рекомендую обратиться за помощью к руководству по ремонту вашего автомобиля.

  Вы также можете проверить сопротивление вашего индуктивного датчика положения коленчатого вала, выполнив следующие действия:

  1. Установите цифровой мультиметр в Ом.
  2. Отсоедините электрический разъем вашего CKP.
  3. Затем один провод цифрового мультиметра должен быть подключен к одному из контактов датчика, а другой — к другому выводу датчика.
  4. Включите мультиметр.
  • В зависимости от модели вашего автомобиля значение сопротивления должно составлять от 200 до 2000 Ом.
  • Сравните полученные данные со спецификациями, предоставленными производителем. Вы можете найти его в руководстве по ремонту вашего автомобиля. Замените датчик, если он не соответствует спецификации.
  • Если результат показывает бесконечное сопротивление, датчик имеет обрыв в цепи.
  • Если результат показывает ноль Ом, в датчике произошло короткое замыкание.
  Проверка 3-проводного датчика положения коленчатого вала или датчика Холла Видео | Трещотки и гаечные ключи
  1. Во время проверки предотвратите запуск двигателя, отсоединив предохранитель или реле топливного насоса.
  • Если на вашем двигателе есть распределитель, отсоедините кабель центрального зажигания и подключите его к двигателю с помощью проволочной перемычки.
  1. Отсоедините электрический разъем вашего CKP.
  2. Настройте цифровой мультиметр на напряжение постоянного тока с диапазоном 20 вольт.
  3. Подсоедините черный провод мультиметра к черному проводу разъема жгута проводов.
  4. Подсоедините красный провод мультиметра к красному (силовому) проводу разъема жгута проводов.
  • Если в датчике положения коленчатого вала используются провода разного цвета, вам может потребоваться свериться со схемой подключения для вашей конкретной модели, чтобы определить провода питания, заземления и сигнальные провода.
  1. Переведите ключ зажигания в положение «Вкл.».
  2. Показание должно быть в пределах от 5 до 13 вольт. В руководстве по ремонту вашего автомобиля вы можете найти эталонное значение напряжения для вашей конкретной модели.
  • Проверьте разъем и провод на наличие повреждений или незакрепленных контактов, если опорное напряжение меньше ожидаемого или равно нулю. Кроме того, при необходимости проверьте компьютер вашего автомобиля.
  1. Выключите зажигание, затем снова подсоедините датчик CKP к разъему жгута проводов.
  2. Настройте мультиметр на показания в милливольтах с помощью предустановки низкого напряжения постоянного тока.
  3. Подсоедините черный провод мультиметра к отрицательной клемме аккумулятора.
  4. Используйте красный провод, чтобы проверить черный провод заземления на датчике положения коленчатого вала или разъеме жгута проводов.
  5. На несколько секунд попросите помощника запустить двигатель. На вашем цифровом мультиметре должно быть зарегистрировано от 200 мВ до 300 мВ.
  6. Подсоедините красный провод мультиметра к зеленому (сигнальному) проводу жгута проводов или датчику положения коленчатого вала.
  7. Затем на несколько секунд заведите двигатель. Вы должны увидеть примерно 300 мВ на вашем измерителе. Это среднее значение напряжения, которое выдает датчик CKP.

  В зависимости от вашей системы вы можете обнаружить сигнал CKP с помощью мультиметра, если он может считывать сигналы рабочего цикла. Вам необходимо прощупать сигнальный провод датчика и подключить черный провод цифрового мультиметра к земле.

  • Установите на цифровом мультиметре рабочий цикл и попросите кого-нибудь запустить двигатель вместо вас.
  • Датчик может быть неисправен, если CKP не выдает сигнал рабочего цикла.

  Также не проверяйте сопротивление датчика положения коленчатого вала на эффекте Холла, если оно не указано в руководстве по ремонту вашего автомобиля. Это связано с тем, что наведенное напряжение может повредить внутренние компоненты.

  Часто задаваемые вопросы

  Датчик CKP: что именно он делает?

  В общем, CKP следит за движением поршня и положением коленчатого вала. Это также помогает компьютеру отслеживать пропуски зажигания и скорость двигателя. С помощью этих данных компьютер регулирует угол опережения зажигания и впрыск топлива.

  Однако датчик коленчатого вала подвергается нагреву и вибрации во время работы двигателя. Он изнашивается на датчике, или его цепь может со временем выйти из строя. Диагностический код неисправности (DTC), относящийся к проблеме с датчиком CKP или цепью датчика, может храниться в компьютере автомобиля, как и с другими датчиками, связанными с выбросами:

  – P0315
  – P0335- P0339
  – P0385-P0389

  Вы также можете столкнуться со следующим кодом, если ваш двигатель оснащен датчиком положения распределительного вала (CMP):

  – P0016-P0019

  Какие существуют два типа датчиков CKP?

  Датчики CKP бывают двух видов, которые в настоящее время используются в большинстве автомобилей:

  Индуктивный (магнитный) Датчик CKP
  Имеет один или два провода.
  Генерирует свой сигнал напряжения переменного тока.

  Датчик Холла CKP
  Имеет от трех до четырех проводов.
  Генерирует прямоугольный цифровой сигнал.
  Для подачи сигнала требуется внешний источник питания и заземление.

  Где находится датчик положения коленчатого вала?

  В зависимости от марки и модели вашего автомобиля датчик положения коленчатого вала можно найти в следующих местах:

  — В передней части или крышке ГРМ двигателя, рядом со шкивом коленчатого вала или за гармоническим балансиром.
  – Вокруг центра блока цилиндров.
  — Под стартером вашего автомобиля.
  – На задней части двигателя, рядом с зубчатым венцом маховика, в картере коробки передач.

  При необходимости я рекомендую обратиться к руководству по обслуживанию вашего автомобиля, чтобы найти датчик для вашей модели.

  Что делать, если мой CKP проходит тест?

  Даже если в вашем двигателе проявляются симптомы неисправности CKP, это не всегда означает, что ваш датчик, проводка или разъем неисправны. Проблема может быть вызвана компонентами, с которыми он взаимодействует.

  В зависимости от конкретной конструкции вашей модели может возникнуть проблема с модулем управления зажиганием (ICM) или, реже, с самим PCM. При необходимости обратитесь к руководству пользователя. Вы также можете проверить датчик положения распредвала, если система зажигания дает искру, но топливные форсунки не работают.

  Взгляните на некоторые из наших статей ниже.

  • Как проверить трехпроводной датчик распредвала с помощью мультиметра
  • Как использовать цифровой мультиметр Cen-Tech для проверки напряжения
  • Как проверить катушку зажигания с помощью мультиметра

  Каталожные номера
  (1) топливная система – https ://www.sciencedirect.com/topics/engineering/fuel-system Катушка
  (2) – https://www.britannica.com/technology/coil

  Ссылка на видео

  Насколько полезной была эта статья?

  Сожалеем, что это не помогло!

  Давайте улучшим этот пост!

  Пожалуйста, сообщите нам, как мы можем улучшить эту статью.
