Проверка давления топлива (система низкого давления)

Руководства и инструкции » Kia » Kia Sportage QL 2016-2019 » Система управления двигателем и топливная система » Система подачи топлива

  • Следующая >

Система подачи топлива Kia Sportage QL

3. Проверка давления топлива (система низкого давления) / Kia Sportage QL

ПРОВЕРКА ДАВЛЕНИЯ ТОПЛИВА

1. Сбросьте остаточное давление в топливной линии (см. раздел «Сброс остаточного давления в топливной линии» в этой группе).

После снятия реле топливного насоса может зарегистрироваться код неисправности (DTC). Удалите этот код с помощью KDS/GDS после завершения работ по сбросу остаточного давления в топливной магистрали.

2. Установите специальный инструмент (SST).

(1) Отсоедините топливопровод питания от топливной рампы.

Даже после выполнения операций, описанных в разделе «Сброс остаточного давления в топливной линии», в системе может существовать некоторое остаточное давление.

Поэтому для предупреждения разбрызгивания остаточного топлива перед разъединением каких-либо топливных линий следует закрывать соединитель шланга технической салфеткой.

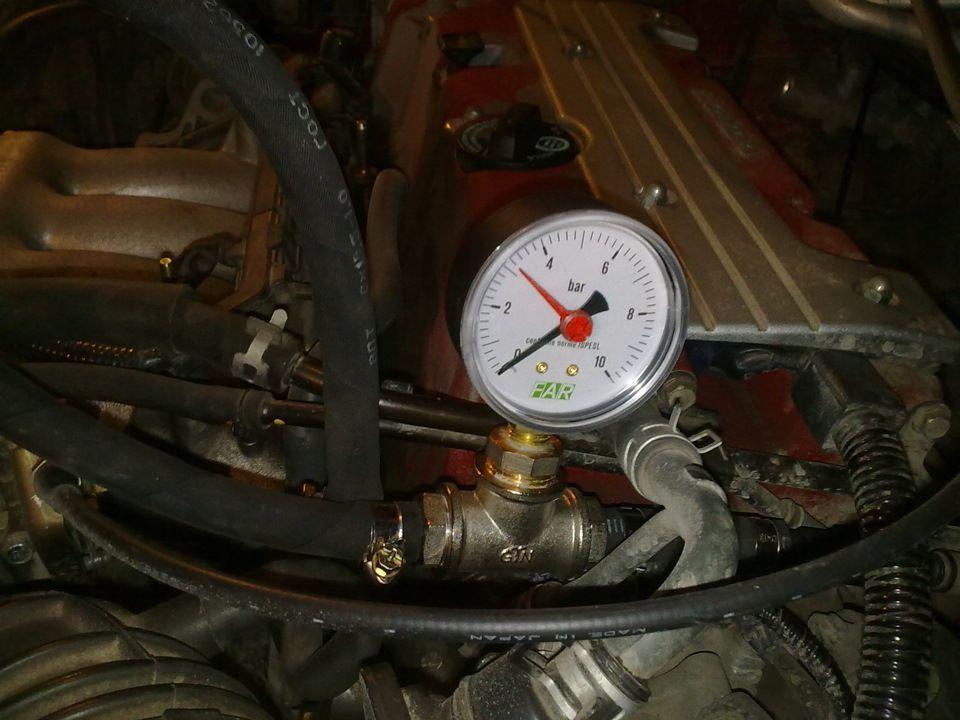

(2) Установите топливный манометр между топливопроводом питания и топливной рампой (см. рисунок ниже).

• Для 09353-02100

• Для 0K353-D4100

3. Осмотрите при включенном зажигании соединения топливопровода питания, топливной рампы и специальных инструментов на утечки.

4. Измерьте давление топлива.

(1) Запустите двигатель и измерьте давление топлива на холостом ходу.

Давление топлива: 323 ~ 363 кПа (3,29 ~ 3,70 кгс/кв. см, 46,8 ~ 52,6 фунта на кв. дюйм)

Если давление топлива отличается от нормированного значения, отремонтируйте или замените относящуюся часть (см. таблицу ниже).

Топливо
Давление		причинаОтносящаяся часть
Слишком низкоеЗабивание топливного фильтраТопливный фильтр
Утечка топливаРегулятор давления топлива
Слишком высокоеЗаклинивание регулятора давления топливаРегулятор давления топлива

(2) Остановите двигатель и понаблюдайте за изменением показаний топливного манометра.

Стандартное значение:Показания должны удерживаться в течение примерно 5 минут после останова двигателя

Если давление топлива не удерживается на этом уровне, отремонтируйте или замените относящуюся часть (см. таблицу ниже).

давление топлива
(после останова двигателя)		причина Относящаяся
НАИМЕНОВАНИЕ
Давление топлива падает медленноУтечка через форсунку
Форсунка
Давление топлива падает быстроПроверьте клапан топливного насоса на застревание в открытом состоянииТопливный насос

(3) Выключите зажигание.

5. Сбросьте остаточное давление в топливной линии (см. раздел «Сброс остаточного давления в топливной линии»).

После снятия реле топливного насоса может зарегистрироваться код неисправности (DTC). Удалите этот код с помощью KDS/GDS после завершения работ по сбросу остаточного давления в топливной магистрали.

6. Завершение испытания

(1) Снимите специальный инструмент с топливопровода питания и топливной рампы.

(2) Соедините топливопровод питания и топливную рампу.

Комментарии

Другие материалы раздела

  • Электродвигатель топливного насоса. Снятие

  • Регулятор давления топлива. Снятие

  • Топливный фильтр. Снятие

  • Топливный бак. Снятие

  • Заливная горловина в сборе. Снятие

  • Подводящая труба. Снятие

  • Магистраль подачи топлива.

    Снятие

  • Топливный насос. Проверка технического состояния

  • Схемы

  • Местоположение компонентов

Видео к статье

Проверка давления топлива — Руководство по обслуживанию и ремонту Honda CR-V

Применимость для следующих годов выпуска и кузовов: 2002, 2003, 2004

Перечень специальных инструментов
Манометр для измерения давления топлива (  07406-0040002)


Переходник для подключения манометра (  07VAJ-0040100)


Оснастка для манометра (  07ZAJ-S5A0100)


1.Убедитесь в том, что Вам известен код радиоприёмника и перепишите значения частот его предварительной настройки.
2.Отсоедините «отрицательный» провод от аккумуляторной батареи.
3.Снимите крышку наливной горловины топливного бака и верхний кожух двигателя.
4.Наденьте ключ на сглаживающий ресивер (А) топливной рампы.



5.Разложите под ресивером ветошь (В).
6.Медленно отверните ресивер на один полный оборот.
7.Выверните ресивер из своего гнезда и вверните переходник манометра.



8.Присоедините манометр.



9.Запустите двигатель и оставьте его работать в режиме холостого хода.
  • Если двигатель запустился, то переходите к 11.
  • Если двигатель не запустился, то переходите к 11.

10.Убедитесь в том, что топливный насос работает: Сняв крышку наливной горловины топливного бака, на слух проверьте работу топливного насоса. Топливный насос должен проработать в течении 2-х секунд после включения зажигания (ключ в положении II).
  • Если насос работает, то переходите к 11.
  • Если насос не работает, то проверьте исправность цепи топливного насоса.

11.Снимите показания манометра. Давление должно находится в диапазоне 330-380 кПа (3,4-3,9 кгс/см2, 48-55 фунтов на кв. дюйм) (модель KZ: 320-370 кПа (3,3-3,8 кгс/см2, 47-54 фунтов на кв. дюйм))
  • Проверку можно считать законченной, если давление находится в указанных выше пределах.
  • Если давление выходит за указанные пределы, , то замените регулятор давления топлива и топливный фильтр, затем повторите проверку.

12.Отсоедините манометр и вновь установите сглаживающий ресивер с новой шайбой. Затяните ресивер моментом 22 Нм (2,2 кгсм, 16 футо-фунтов) [модели KT, KP, KW, IN: 27 Нм (2,8 кгсм, 20 футо-фунтов)].

ПРИМЕЧАНИЕ: После использования тщательно протрите манометр и его принадлежности.

Как проверить давление топлива


Посмотрите это видео на YouTube

Проверку давления топлива легко выполнить самостоятельно. Если вы отвезете свой автомобиль в гараж, чтобы проверить давление топлива, вы, вероятно, заплатите 50-100 долларов, но вы можете сделать это на подъездной дорожке бесплатно! Многие местные сети автозапчастей сдают в аренду специальные инструменты, такие как датчик давления топлива, который мы использовали в этом видео, и возвращают вам деньги, когда вы возвращаете инструмент.

Прежде чем мы подробно расскажем, как это сделать, давайте поговорим о том, зачем вам может понадобиться проверка давления топлива

Зачем проверять давление топлива?

  • Вы подозреваете, что топливный насос неисправен
  • Вы считаете, что у вас неисправен регулятор давления топлива
  • Вы получаете код ошибки обогащения или обеднения от вашего двигателя

Прежде чем мы начнем, мы хотим указать на эту статью речь идет о проверке давления топлива на инжекторном автомобиле. Автомобили с карбюратором работают немного по-другому, поэтому у них будет более низкое давление топлива и другая процедура.

Если вы считаете, что у вас неисправен топливный насос, проверка давления топлива — лучший способ доказать это. Если у вас есть бензин в баке и хороший топливный насос, у вас должно быть правильное давление топлива. Если у вас старый автомобиль с топливной системой обратного типа, низкое давление топлива может указывать на неисправный регулятор давления топлива, но это случается крайне редко. Топливные насосы со временем изнашиваются, поэтому их замена довольно распространена. Обязательно ознакомьтесь со спецификацией производителя по давлению топлива, чтобы определить, не создает ли ваш насос нужное давление.

Если вы получаете код ошибки бедной или богатой смеси от вашего автомобиля, одной из причин может быть неправильное давление топлива. Если давление топлива слишком низкое, топливным форсункам придется оставаться открытыми дольше, чтобы впрыснуть такое же количество топлива в двигатель. Компьютер вашего двигателя заметит этот удлиненный импульс форсунки и включит индикатор проверки двигателя, чтобы вы знали, что что-то не так. То же самое произойдет при высоком давлении топлива и коротком импульсе форсунки.

Как проверить давление топлива?

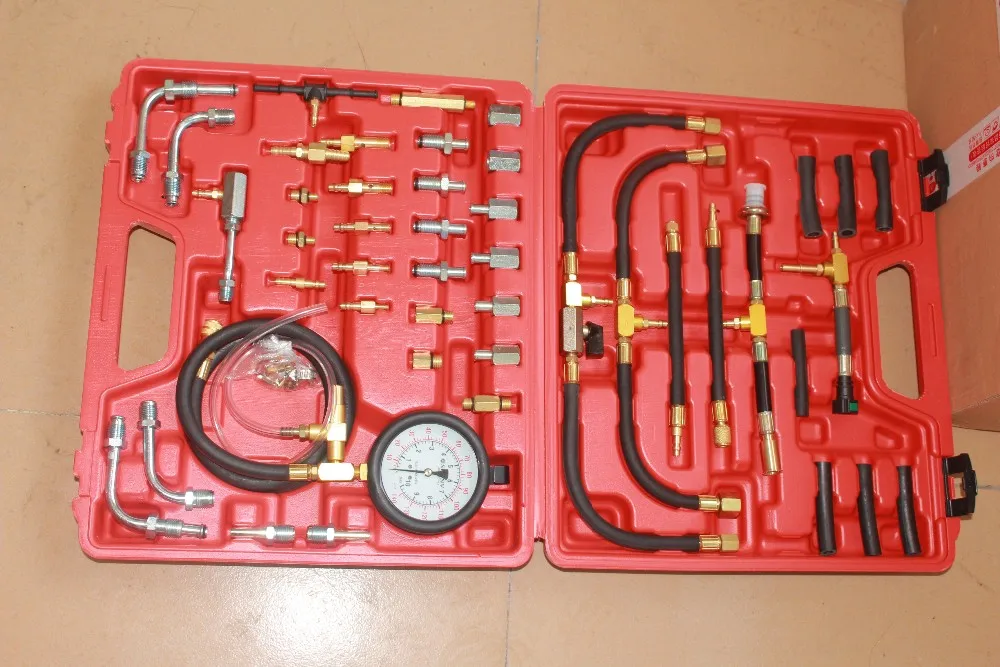

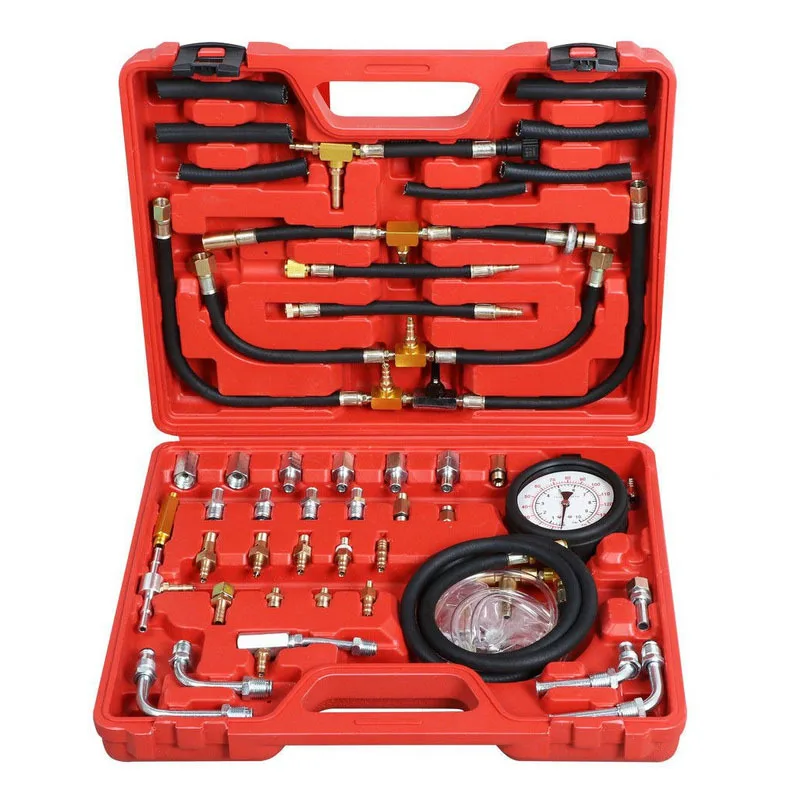

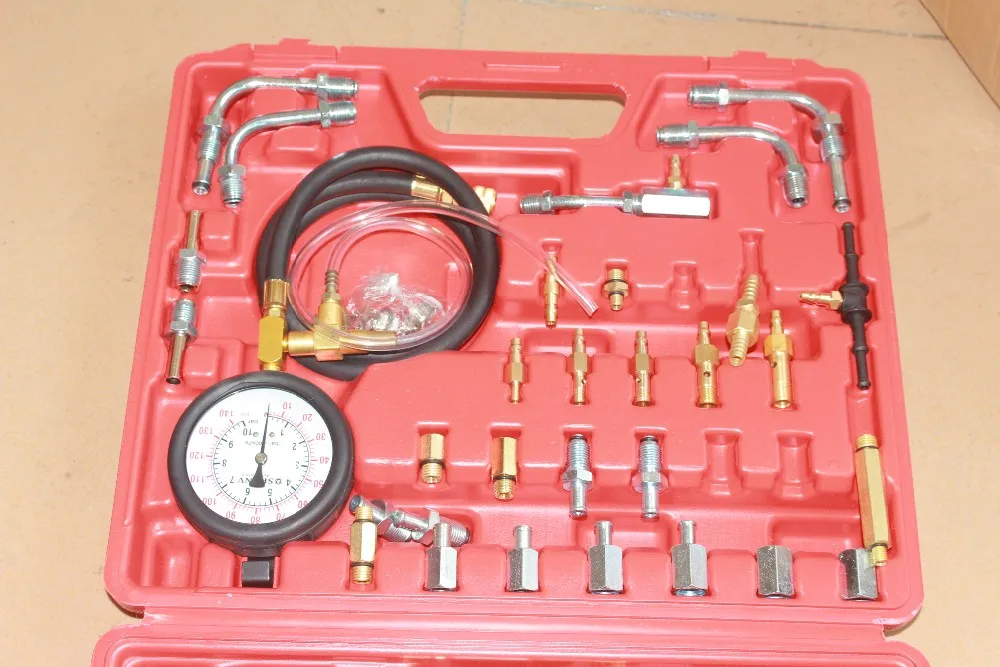

Как мы упоминали в видео, в некоторых автомобилях есть порт, к которому можно подключить манометр, что упрощает проверку давления топлива. Если ваш автомобиль не работает, вам придется проявить творческий подход, как это сделали мы, чтобы найти способ проверить давление топлива. Большинство топливных манометров также поставляются с набором фитингов, тройников, адаптеров и шлангов, чтобы вы могли все настроить. Лучше всего проверять давление топлива, когда двигатель работает на холостом ходу, чтобы получить представление о том, что происходит в системе. Вы также можете заглушить автомобиль и посмотреть давление топлива, чтобы увидеть, сколько времени потребуется, чтобы давление стравливалось. Если давление топлива быстро падает после того, как вы заглушили двигатель, это может указывать на неисправность другой части вашей топливной системы.

Как мы упоминали в видео, будьте предельно осторожны при проверке давления топлива. Чтобы удержать давление топлива 50 фунтов на квадратный дюйм, требуется приличное усилие зажима или хорошая затяжка, поэтому убедитесь, что у вас нет утечек во время тестирования. Если вы пролили какое-либо топливо, убедитесь, что оно тщательно и полностью вымыто перед запуском двигателя.
