Пульт пантера – Pantera !

Содержание

как узнать модель по брелку, фото пультов с 3 4 кнопками

Вы приобрели подержанный автомобиль с установленной сигнализацией. Пришло время, когда противоугонная система начала давать сбои. Чаще всего причиной тому — брелок. Он плохо откликается на ваши действия, не ставит и не снимает автомобиль с охраны. Требуется его замена.

Прежде чем это сделать, необходимо узнать модель. Как такое предпринять, ведь вся документация утеряна ещё прошлым владельцем. Не отчаивайтесь, информация лежит у вас в кармане. Внимательно осмотрите пульт. На многих моделях охранной системы есть название производителя. Если информации нет, то сделайте следующее:

  • разобрать брелок;
  • посмотрите на нашем сайте фотографии пультов от разных систем;
  • найдите идентичные маркировки;
  • прочтите инструкцию от подходящих образцов и проведите сравнение свойств.

Рассмотрим подробнее, как узнать модель сигнализации Пантера по брелку.

Содержание

  1. Как определить сигналку по пульту Pantera
  2. Фото брелков Пантера
  3. Модели с 4 кнопками
  4. Пейджеры на 3 клавиши
  5. 2 кнопки
  6. 5 клавиш
  7. Виды коммутаторов с обратной связью и автозапуском
  8. Сигнализации Пантера с односторонней связью


Как определить сигналку по пульту Pantera

Проведите тщательный осмотр брелока. Поищите мелкие надписи на корпусе пейджера, в них может содержаться информация о производителе. Обратите внимание на конструктивные особенности дистанционного устройства. Если это ничего не дало, тогда разберите брелок. Внимательно осмотрите печатную плату и чип. В интернете найдите данные о них, на какие системы устанавливаются. Это поможет вам точно установить модель сигнализации.

Фото брелков Пантера

Один из самых простых и действенных способов распознания маркировки автосигнализации по брелоку – это определение по фотографии. Ниже будет размещено много изображений всех пультов дистанционного управления Пантера.


Модели с 4 кнопками

Брелок с четырьмя кнопками имеют: SLK-635RS, QX-270, SLK-468, CL-700, SLK-675RS, SLR-5625RC, SLK-625RS. На фотографиях, расположенных ниже, вы можете найти свой пульт и точно определить образец охранного комплекса.


Пейджеры на 3 клавиши


Противоугонные системы Пантера CL-500, QX-44, СL-600, CL-550 управляются при помощи коммутатора с тремя кнопками. Если вы пользуетесь таким устройством, то по фотографиям сможете легко определить его изображение.



2 кнопки

Брелоком с двумя клавишами управляются сигнализации Пантера XS-200, XS-100, SLK-20SC, CLK-350, SLK-15. Найти фотографию своего пульта Pantera с двумя кнопками вы можете далее.


5 клавиш

Определение марки сигнализации по фото очень простое занятие и не занимает много времени. Например, у вас пульт с пятью клавишами. К таким сигнализациям Pantera относится модель LX-320. Сравните свой пейджер с фотографиями, размещёнными ниже. Найдите похожий и определите его название.

5625
lx320
много

spx1


Виды коммутаторов с обратной связью и автозапуском

Охранная система Пантера представлена моделями с 2-хсторонней связью и режимом автозапуска: SPX-2RS, PR-2, SLK-775RS, SPX-1, SLK-868RS, PR-1. На фотографиях в нашей галерее, найдите свой пульт управления.



Сигнализации Пантера с односторонней связью


Противоугонная система с односторонней связью представлена моделями CL-500, QX-44, CL-700, XS2500, SLK-25SC, CL-550. Фотографии брелоков сигнализаций размещены ниже.


daciaclubmd.ru

инструкция по эксплуатации — Ремонт автомобиля своими руками

Автомобильные сигнализации PANTERA давно завоевали уважение. Надежное шифрование и дизайн позволяет ей прочно удерживать внимание к своей системе безопасности. Особенно востребованы модели сигнализации с автозапуском и двухсторонней связью. Эти системы имеют настолько широкую гамму функций, что без инструкции пользователя трудно во всем разобраться.

Инструкции к panteraИнструкции к pantera

Модели с автозапуском

Сейчас можно приобрести современные системы автосигнализаций с функцией автозапуска:

  1. SLK-775RS;
  2. SLK-868RS;
  3. SPX-2RS;
  4. PR-2.

Эти модели обладают целым пакетом добавленных опций и считаются самыми надежными в части шифрования сигнала и считывания кодов.

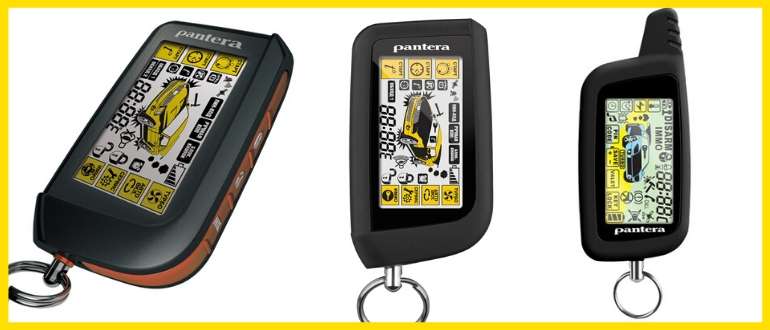

значки сигнализации пантера на брелкезначки сигнализации пантера на брелке

Возможности и режимы моделей

Сигнализация SLK-775RS — это наиболее упрощенный вариант. Ее нельзя подключить к CAN-шине автомобиля.

В набор ее функций входят:

  • двусторонняя связь;
  • автозапуск двигателя;
  • турботаймер;
  • защита от перехвата сигнала;
  • недопущение сканирования;
  • отключение системы сигнализации в два этапа.

А вот модель SLK-868RS — вариант адаптирован к любым типам коробок передач. Она имеет функцию интеграции контроля работы мотора по оборотам и давлению масла. Для охраны кода от попыток считать его, в ней используется метод динамического шифрования канала и удвоенную частоту, что доводит диапазон действия до 2 км и существенно снижает помехи.

SPX-2RS охраняет от взлома и код-граббинга за счет одновременно работающих двух диалоговых и дублирующих каналов связи.

К другим функциям можно отнести:

  • перепрограммирование добавочных каналов;
  • подключение к CAN шине и иммобилайзеру;
  • 7 зон охраны;
  • двухсторонняя связь;
  • режим «Паника»;
  • функция вызова водителя;
  • управление через GPS и GSM;
  • двухэтапное отключение охраны.

Модель PR-2 — наиболее современная версия. За счет использования современных диалоговых каналов связи она делает недопустимым взлом код-грабберами.

К ее специфике относят:

  • скорый отклик на нажатие;
  • самостоятельные зоны охраны;
  • расстояние работы до 1, 2 км.

Как пользоваться брелоком

После установки системы автосигнализации пантера следует настроить сам брелок, он же — пульт управления. В первую очередь выполняется программирование брелока в пульте управления.

Обозначение значков

В комплекте системы автосигнализации пантера входят два вида брелоков: с пятью кнопками и ЖК-дисплеем, а также запасной — с четырьмя кнопками. Обозначение значков на кнопках у всех моделей одинаковое.

Сигнализация пантера с автозапуском: инструкция по эксплуатацииСигнализация пантера с автозапуском: инструкция по эксплуатации

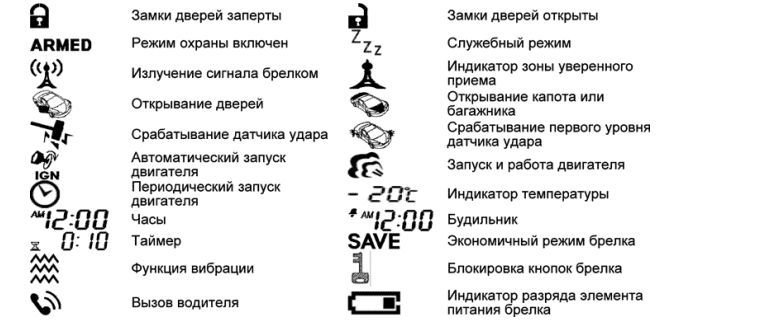

На жидкокристаллическом дисплее значки обозначают следующие функции

Сигнализация пантера с автозапуском: инструкция по эксплуатацииСигнализация пантера с автозапуском: инструкция по эксплуатации

Как узнать модель по брелоку

Когда неизвестно, какая модель сигнализации установлена, нужно действовать по алгоритму:

  1. Внимательно осмотреть брелок, обращая внимание на любые надписи, которые могут рассказать о системе или марке.
  2. Если ничего не нашлось, следует разобрать корпус и осмотреть плату и чип на наличие надписей. Через интернет можно определить, на какие системы могли быть установлены такие элементы.
  3. Определить по фотографиям похожие брелоки по: внешнему виду, количеству и расположению управляющих кнопок.
  4. При нахождении похожего брелока следует прочитать инструкцию по пользованию и сравнить возможности со своей системой.

Как завести машину с брелока

Все указанные системы автосигнализации с двухсторонней связью дают возможность владельцу автомобиля запустить, и заглушить двигатель дистанционно. Для этого следует дважды нажать на кнопку с символом ✱ с паузой не более трех секунд.

При этом квитирование происходит через краткое включение поворотных огней. При неудачном запуске повторить эту процедуру можно трижды. Системы кондиционирования и вентиляции включаются через 1,5 минуты, если не были настроены на другой режим.

Продолжительность работы двигателя составляет 12 минут, если не были установлены другие параметры.

Выключение двигателя производится однократным нажатием на кнопку ✱. Сработка подтверждается акустическим или вибросигналом.

Инструкция по брелокам

Для правильной работы системы важно правильно настроить брелоки. Это осуществляется с помощью прилагаемой к самой системе инструкции. Она состоит из нескольких разделов. В первом разделе перечислены все функции системы автосигнализации. Во втором — настройка тех или иных команд. В следующем — о работе светодиодного датчика и специальной кнопки “Valet”. Во второй части расписаны настройки каждой из функций и последовательность настраивания.

Как привязать брелок к машине

В память автосигнализации pantera можно вписать по два брелока с пятью и четырьмя кнопками. Для это следует соблюдать алгоритм действий:

  1. Активировать зажигание.
  2. На шесть секунд нажать сервисную кнопку “F”. Дождаться ответного четырехкратного ЧИРПа.
  3. Одновременно
    надавить и держать
    кнопки “Открыть багажник” и “AUX” до однократного сигнала сирены.
  4. Выключить систему зажигания.

Для развернутых разъяснений следует обратиться к инструкции на каждую из моделей.

Инструкции к сигнализации «Пантера»

Подробные инструкции на установку автосигнализаций пантера дадут возможность разобраться во всех тонкостях ее эксплуатации. Загрузить сервисные инструкции по настройке и управлению автосигнализациями pantera можно по ссылкам.

Модель SLK-775RS

Модель SLK-868RS

Модель SPX-2RS

Модель PR-2

Схема подключения сигнализации «Пантера»

Поскольку автосигнализации пантера относятся к сложным электронным системам, то проводят ее установку только квалифицированные специалисты, так как требуется подключение к штатным системам автомобиля.

Схема для модели SLK-775RS

схема подключения SLK-775RSсхема подключения SLK-775RS

Скачать схему и инструкцию для подключения:

Инструкция по установке: Pantera SLK-775RS installer

Схема для модели SLK-868RS

схема подключения для Пантера SLK-868RSсхема подключения для Пантера SLK-868RS

Скачать схему и инструкцию для подключения:

Инструкция по установке: Pantera SLK-868RS installer

Схема для модели SPX-2RS

Схема для подключения pantera SPX-2RSСхема для подключения pantera SPX-2RS

Скачать схему и инструкцию для подключения:

Инструкция по установке: Pantera SPX-2RS installer

Схема для модели PR-2

Схема для модели PR-2Схема для модели PR-2

Скачать схему и инструкцию для подключения:

Как отключить сигнализацию пантера

Есть ситуации, когда нужно снять сигнализацию пантера. В таких случаях ее можно отключить несколькими способами:

  • при помощи брелока;
  • обесточиванием ;
  • с помощью секретной кнопки Valet.

Последний способ иногда нужен для аварийного запуска двигателя. Тогда нужно провести несколько нажатий на кнопку и несколько раз включить-выключить зажигание. Все это нужно проделать в определенной последовательности.

remontautomobilya.ru

как узнать модель по брелку 4 кнопки, старая автосигнализация, пульт, все клавиши

Пульты сигналки PanteraАвтосигнализация

На чтение 5 мин. Просмотров 1.3k.

Владельцам сигнализации Пантера узнать модель по брелку надо в тех случаях, когда устройство некорректно работает, документы к нему потеряны, а номер марки забыт. Чтобы это сделать, надо просмотреть фотографии разных моделей. Для удобства поиска пульты разделены на группы по количеству кнопок на корпусе.

Брелки с 4 кнопками

Проверить сигнализацию Pantera можно, просмотрев фото пультов управления ее и сравнив их со своим. Брелок с 4 кнопками имеют следующие старые модели:

  1. SLK-635RS — универсальная сигнализация со сверхдальней двухсторонней связью BILARM до 2000 м. Она адаптирована под автомобили с правым рулем, произведенные в Европе, Америке и Японии. Система имеет выход на использование режима «Комфорт» и обогрев салона, а также встроенную блокировку двигателя. Брелок оснащен цветным ЖК-экраном. Связь двусторонняя, есть режим энергосбережения. 7 зон охраны постоянно отслеживаются, состояние системы отображается на пиктограммах.
  2. QX-270 — сигналка с частотой радиоканала 434 МГц, радиусом действия в режиме управления 300 м, оповещения — 800 м. Охрана отключается в 2 этапа. Есть выходы для дополнительных блокировок двигателя (2 шт.). Предусмотрены режимы пассивного выключения двигателя, «Паника» и функция «Антиограбление». Число независимых зон защиты — 5.
  3. SLK-468 — система, функции которой схожи с возможностями предыдущей модели. Отличается она техническими характеристиками: частота радиоканала — 868 МГц, радиус действия в режиме управления — 700 м, оповещения — 1150 м.
  4. CL-700 — сигнализация, частота радиоканала которой — 434 МГц. Она действует только в режиме управления, на территории радиусом 30 м. Есть режим «Паника», иммобилайзер, 5 независимых зон охраны.
  5. SLK-675RS — автосигнализация с двусторонней связью и возможностью дистанционного и автозапуска двигателя. Охрана осуществляется бесшумно, радиосигнал защищен от перехвата и сканирования код-грабберами благодаря динамическому коду. Есть дополнительная функция «Поиск автомобиля». Брелок с цветным ЖК-дисплеем похож на пейджер. На нем показывается заряд батареи, уровень обратной связи, индикация будильника, степень напряжения аккумулятора, данные таймера.
  6. SLR-5625RC — сигнализация с 5 зонами охраны. Связь работает в радиусе до 800 м, есть режим управления сигналкой, действующий на расстоянии 300 м. Отличается от аналогов дизайном брелка, наличием разъема для дополнительного датчика удара или объема, 3 внешними блокировками двигателя, программируемым иммобилайзером с режимом Anti-HiJack, встроенным реле для управления стеклоподъемниками и раздельным отпиранием дверей. Система способна увеличивать срок службы турбины.
  7. SLK-625RS — система с большим набором функций для усиления охраны и повышения комфорта в автомобиле. Радиус работы в режиме оповещения — 2000 м. Дополнительные функции: возможность автоматического запирания дверей при включении зажигания или по сигналу тахометра, управления закрыванием окон автомобиля и внутрисалонным освещением. «Турботаймер» позволяет увеличить срок работы турбины. В комплект входит не только 4-кнопочный, но и 5-кнопочный программируемый брелок. В них есть часы, будильник и таймер.

Брелок SLK-635RS

Брелки на 3 клавиши

Охранные системы Пантера с 3 кнопками управления:

  1. CL-500 действует в режиме управления на расстоянии 30 м от авто. В ней предусмотрены 2 выхода для блокировок двигателя, режим «Паника», иммобилайзер и функция «Антиограбление». Есть 4 независимые зоны защиты. Охрана отключается в 2 этапа.
  2. QX-44 — автосигнализация с большим количеством функций. Код Super KeeLoq и режим Anti-HiJack позволяют избежать перехвата сигнала злоумышленниками.
  3. СL-600 оснащена 2 радиопередатчиками. Она имеет улучшенную защиту от сканирования и перехвата сигналов. В брелоке хранится информация о 2 последних срабатываниях сигналки, которая контролирует 4 независимых зоны действия.
  4. CL-550 разработана с учетом климата в России, работает даже в сильные морозы. Отличается автоматическим и ручным режимами управления для машин с возможностью турбонаддува. Также есть функция «Турботаймер».

Брелок CL-500

Брелки на 2 кнопки

Брелоком с 2 клавишами управляются автосигнализации моделей от фирмы Пантера:

  1. XS-200 — сигнализационная система, защищенная от перехвата волн динамическим кодом Keeloq. Она имеет 2-зонный датчик удара с режимом предупреждения и встроенный модуль центрального замка. Отключение осуществляется с помощью скрытого переключателя. Время работы в режиме тревоги ограничено.
  2. XS-100 похожа на предыдущую модель. Она защищает не только двери автомобиля, но и багажник. Включение сигнализации происходит автоматически после закрытия дверей.
  3. SLK-20SC — односторонняя сигналка, в которой предусмотрена защита машины даже после ее угона. Охрана включается автоматически и работает в бесшумном режиме.
  4. CLK-350 оборудована 2-уровневым высокочувствительным датчиком удара и мощной 6-тональной сиреной. Преимуществом являются встроенные реле для управления указателями поворота по 2 цепям и замками дверей, а также светодиодный индикатор состояния системы (СИД).
  5. SLK-15 — надежное устройство, обеспечивающее защиту дверей автомобиля, капота и багажника. Постановка и снятие авто с охраны происходит бесшумно. Последнее срабатывание сирены хранится в ее памяти.

Пульт XS-100

Брелки с 5 клавишами

Если на пульте 5 кнопок, круг поиска нужной модели сужается. Определить сигналку можно сразу. Скорее всего это LX-320 — сигнализационная система с двусторонней связью. Запускать ее можно дистанционно. Радиус действия сигнала в режиме управления — 600/360 м, в режиме оповещения — 1200/720 м. Количество независимых зон охраны — 7. В памяти устройства сохраняются 2 последних события, при которых сработала сирена. Отключить ее можно в 2 этапа.

Все модели сигнализаций Pantera имеют разные брелки. Если определить сигналку по фотографии не получается, лучше обратиться к специалистам, занимающимся ремонтом автомобилей и охранных систем.

Читайте также:

autotuning.expert

Программирование брелков автосигнализации Pantera

Pantera SLK-625RS, 650RS, 675RS

Программирование кодов передатчиков системы

В память системы может быть запрограммировано всего до 4-х передатчиков (максимум два 5-кнопочных передатчика и два 4-кнопочных передатчика).  При программировании нового или дополнительного передатчика, все коды ранее запрограммированных передатчиков (5-кнопочных и 4-кнопочных) будут автоматически стерты из памяти системы.

ВНИМАНИЕ: Помните, что каждая операция должна быть выполнена в течение 15 секунд после предыдущей операции.  Если 15-секундный интервал превышен,  система автоматически выйдет из режима программирования, что будет подтверждено одним коротким и одним длинным сигналом сирены. Если в процессе программирования было выключено зажигание система также немедленно выйдет из режима программирования и Вы услышите 1 короткий и 1 длинный сигналы сирены.

Для программирования дополнительных передатчиков системы:

1.  Снимите систему с охраны и сядьте в автомобиль.

2.  Если с помощью функции №1.8  задан стандартный  (некодированный)  режим аварийного отключения охраны, то перейдите к п. 3. Если же функция № 1.8 выключена (отключение системы с помощью персонального кода), то для входа в режим программирования кодов передатчика системы Вам необходимо будет ввести свой персональный код, как описано ниже:

? Включите, выключите и вновь включите зажигание

? В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet количество раз, равное 1-й цифре Вашего персонального кода (заводская установка – 1 раз), затем выключите и вновь включите зажигание.

Примечание: Если Ваш персональный код состоит только из одной цифры – пропустите следующий шаг.

? В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet количество раз, равное 2-й цифре Вашего персонального кода (заводская установка – 1 раз), затем выключите и вновь включите зажигание.

3.  В течение 15 секунд после включения зажигания нажмите кнопочный выключатель Valet 3 раза. Вы услышите 1  короткий сигнал сирены и СИД начнет медленно мигать, подтверждая, что система готова к программированию нового передатчика.

4.  Нажмите и отпустите кнопку передатчика. Вы услышите длинный сигнал сирены, подтверждающий,  что программирование 1-го передатчика произведено.

5.  Запрограммируйте все оставшиеся передатчики, которые Вы собираетесь использовать.

6.  Для выхода из режима программирования:

? выключите зажигание или

? подождите 15 секунд, не производя никаких действий.

Вы услышите 1 короткий и 1 длинный сигнал сирены, подтверждающие, что система вышла из режима программирования передатчиков.

Pantera SLK-35SC, SLK-100SC, SLK-4i, SLK-5i, SLK-7i, SLK-200SC

ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА

Передатчики, входящие в комплект системы, программируются на заводе-изготовителе следующим образом:

КнопкаКаналФункция
11

Дистанционная постановка/снятие с охраны Запирание/отпирание дверей

22

Бесшумная постановка/снятие с охраны Выход Канала 2 (управление дополнительными устройствами)

1+23

Дистанционное включение режима ?Паника? (при выключенном зажигании)

1+24

Дистанционное включение режима Anti-HiJack (при включенном зажигании и если включена соответствующая программируемая функция)

ПРОГРАММИРОВАНИЕ ПЕРЕДАТЧИКОВ

В память системы может быть запрограммировано всего до 4-х передатчиков. При попытке запрограммировать 5-й передатчик, код первого передатчика будет ?вытеснен? из памяти системы, при попытке запрограммировать 6-й передатчик, код второго передатчика будет ?вытеснен? из памяти системы, и т.д.

Код одного и того же передатчика не может быть запрограммирован больше одного раза.

Внимание! Помните, что каждая операция должна быть выполнена в течение 15 секунд после преды-

дущей операции. Если 15-секундный интервал превышен, система автоматически выйдет из режима

программирования, что будет подтверждено одним коротким и одним длинным сигналом сирены. Если в

процессе программирования было выключено зажигание, система также немедленно выйдет из режи-

ма программирования и Вы услышите один короткий и один длинный сигналы сирены.



1. Снимите систему с охраны, сядьте в автомобиль и включите зажигание.

2. Нажмите кнопку Valet 3 раза. Вы услышите 2 сигнала сирены через паузу, после чего СИД начнет мигать, подтверждая, что система готова к программированию нового передатчика.

3. Вы можете выбрать для управления каналом 1 системы (функция постановки и снятия системы с охраны или дистанционное управление замками дверей) любую из кнопок передатчика (кнопку 1 или кнопку 2). Нажмите и удерживайте выбранную Вами кнопку передатчика до тех пор, пока Вы не услышите длинный сигнал сирены, подтверждающий, что программирование Канала 1 произведено. СИД при этом перестанет мигать и будет светиться постоянно.

4. Программирование остальных кнопок передатчика произойдет автоматически. Так, например, если Вы запрограммировали кнопку 2 передатчика для постановки/снятия системы с охраны, и т.д., то Кнопка 1 передатчика будет автоматически запрограммирована для бесшумной постановки/снятия системы с охраны и управления выходом дополнительного канала системы и т.д. Дистанционное включение режима ?Паника? в любом случае будет производиться одновременным нажатием Кнопки 1 и Кнопки 2 передатчика при выключенном зажигании; а дистанционное включение режима Anti-HiJack в любом случае будет производиться одновременным нажатием Кнопки 1 и Кнопки 2 передатчика при включенном зажигании.

5. Для выхода из режима программирования:

• выключите зажигание или

• нажмите кнопку Valet еще раз или

• подождите 15 секунд, не производя никаких действий.

Вы услышите один короткий и один длинный сигнал сирены, подтверждающие, что система вышла из режима программирования.

Pantera SLK-75SC, SLK-85

ПРОГРАММИРОВАНИЕ ПЕРЕДАТЧИКОВ СИСТЕМЫ

Вы можете выбрать один из следующих вариантов программирования передатчиков системы:

1) Автоматическое программирование 1-кнопочной конфигурации кнопок передатчика (при нажатии одной кнопки передатчика все кнопки будут запрограммированы в данной конфигурации).

2) Автоматическое программирование 2-кнопочной (?стандартной?) конфигурации кнопок передатчика (при нажатии одной кнопки передатчика все кнопки будут запрограммированы в данной конфигурации). Данная конфигурация кнопок передатчика является заводской установкой при поставке системы.

3) Программирование индивидуальной кнопки для постановки/снятия с охраны/включения режима "Паника" *

4) Программирование индивидуальной кнопки для управления выходом дополнительного канала 1 системы*

5) Программирование индивидуальной кнопки для управления выходом дополнительного канала 2 системы *

6) Стереть все ранее запрограммированные коды передатчиков**

Для программирования передатчиков:

- Снимите систему с охраны, откройте дверь автомобиля и включите зажигание.

- В течение 15 секунд нажмите и отпустите кнопку Valet 1?...6 раз для выбора одного из описанных выше вариантов программирования.

- В течение 15 секунд нажмите кнопку Valet еще один раз и удерживайте ее нажатой. Сирена подаст 1 сигнал и СИД будет мигать 1?6 раз через паузу, показывая выбранный вариант программирования.

- В течение 15 секунд, удерживая кнопку Valet нажатой, нажмите кнопку программируемого передатчика (кнопку 1 для вариантов 1 или 2 и любую кнопку для вариантов 3...6). Один сигнал сирены подтвердит, что операция программирования прошла успешно.

- После завершения программирования отпустите кнопку Valet.

Примечание* - если программируются варианты 3?5 ? нажатие любой кнопки передатчика автоматически сотрет информацию об остальных кнопках данного передатчика из памяти системы (если он был ранее запрограммирован). Необходимо будет заново войти в режим программирования и запрограммировать остальные кнопки передатчика для выполнения оставшихся функций.

Примечание** - при нажатии любой кнопки передатчика в этом случае все ранее запрограммированные

коды передатчиков будут стерты из памяти системы.

Выход из режима программирования передатчиков:

- выключите зажигание или

- закройте дверь или

- был превышен 15-секундный интервал времени между операциями или

- кнопка Valet была нажата более 6 раз.

Сирена подаст 1 короткий и 1 длинный сигнал, подтверждая, что система вышла из режима программирования передатчиков.

Pantera SLK500, SLK755RS

ПРОГРАММИРОВАНИЕ ПЕРЕДАТЧИКОВ СИСТЕМЫ

Вы можете выбрать один из следующих вариантов программирования передатчиков системы:

1) Автоматическое программирование 1-кнопочной конфигурации кнопок нового 3-кнопочного передатчика (при нажатии одной кнопки передатчика все кнопки будут запрограммированы в данной конфигурации).

2) Автоматическое программирование 2-кнопочной (“стандартной”) конфигурации кнопок нового 3-кнопочного передатчика (при нажатии одной кнопки передатчика все кнопки будут запрограммированы в данной конфигурации). Данная конфигурация кнопок передатчика является заводской установкой при поставке системы.

3) Автоматическое программирование нового 5-кнопочного передатчика с 2-сторонней связью (возможна только 2-кнопочная конфигурация).

4) Стереть все ранее запрограммированные коды передатчиков*

Для программирования передатчиков системы:

- Снимите систему с охраны, откройте дверь автомобиля и включите зажигание.

- В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet 1, 2, 3 или 4 раза для выбора одного из описанных выше вариантов программирования передатчика.

- В течение 15 секунд нажмите кнопочный выключатель Valet еще один раз и удерживайте его нажатым. Сирена подаст 1, 2, 3 или 4 сигнала, и СИД будет мигать 1, 2, 3 или 4 раза через паузу, показывая выбранный вариант программирования.

- Продолжая удерживать нажатым кнопочный выключатель Valet, в течение 15 секунд после сигнала сирены нажмите кнопку передатчика (кнопку 1 для вариантов 1 или 2, кнопку для варианта 3, и любую кнопку для варианта 4). Один сигнал сирены подтвердит, что операция программирования прошла успешно.

- После завершения программирования отпустите кнопку Valet.

Примечание* - при нажатии любой кнопки передатчика в этом случае все ранее запрограммированные

коды передатчиков будут стерты из памяти системы.

Выход из режима программирования передатчиков:

- выключите зажигание или

- закройте дверь или

- был превышен 15-секундный интервал времени между операциями или

- кнопочный выключатель Valet был нажат более 4 раз.

Сирена подаст 1 короткий и 1 длинный сигнал, подтверждая, что система вышла из режима программирования передатчиков.

Pantera XS-110

Программирование новых передатчиков

Внимание: При программировании новых или дополнительных передатчиков, все коды ранее запрограммированных передатчиков будут стерты из памяти системы.

Для программирования передатчиков (максимум 4 передатчика):

• Снимите систему с охраны

• Включите и вновь выключите зажигание

• В течение 5 секунд после выключения зажигания переведите тумблер переключателя Valet «On»-«Off» 5 раз

• Вы услышите 5 сигналов сирены и габаритные огни мигнут 5 раз, подтверждая включение режима программирования

• В течение 10 секунд после подтверждающих сигналов нажмите Левую кнопку 1-го радиопередатчика. Вы услышите 1 сигнал сирены

• В течение 10 секунд после подтверждающих сигналов нажмите Левую кнопку 2-го радиопередатчика. Вы услышите 2 сигнала сирены и т.д.

Повторите последнюю операцию для всех оставшихся радиопередатчиков. Каждый раз, после запоминания кода нового передатчика, сирена будет подавать соответствующее количество сигналов.

Система автоматически выйдет из режима программирования (сирена подаст 5 сигналов и габаритные огни мигнут 5 раз) после запоминания 4-го передатчика или при включении зажигания или при превышении временного интервала 10 секунд между операциями.

Pantera XS-1500

Для программирования передатчиков (максимум 4 передатчика):

• Снимите систему с охраны

• Включите зажигание

• В течение 5 секунд после включения зажигания нажмите и отпустите кнопочный выключатель Valet 5 раз

• Вы услышите 1 длинный сигнал сирены, подтверждающий включение режима программирования передатчиков.

• В течение 10 секунд после подтверждающих сигналов нажмите и удерживайте Левую кнопку 1-го передатчика, пока Вы не услышите 1 короткий сигнал сирены, подтверждающий, что программирование 1-го передатчика произведено

• В течение 10 секунд после подтверждающих сигналов нажмите и удерживайте Левую кнопку 2-го радиопередатчика. Вы услышите 2 сигнала сирены и т.д. Повторите последнюю операцию для всех оставшихся радиопередатчиков. Каждый раз, после запоминания кода нового передатчика, сирена будет подавать соответствующее количество сигналов. Один и тот же передатчик нельзя запрограммировать несколько раз.

Система автоматически выйдет из режима программирования (сирена подаст 2 сигнала) после запоминания 4-го передатчика, при выключении зажигания или при превышении временного интервала 10 секунд между операциями.

instalator.ru

Как привязать брелок к сигнализации Пантера: прописать, настроить пульт

Противоугонная система Пантера пользуется большой популярностью среди владельцев автомобилей. Она обладает большими функциональными возможностями, имеет различные комплектации, различающихся по цене и количеству выполняемых задач.

Обладатель охранной системы Пантера может прописать в памяти до четырёх пультов одновременно, делая её использование ещё комфортнее, эффективнее. Как привязать брелок к сигнализации Пантера рассмотрим далее.

Содержание

  1. Как прописать брелок Pantera с обратной связью
  2. Инструкция по настройке пультов с функцией автозапуска
  3. Запись пейджеров автосигнализации с односторонней связью
  4. Прошивка и перезагрузка пульта Pantera XS-110
  5. Особенности сигнализации CLK 355 375 455
  6. Порядок для активации коммутаторов SLK-35SC
  7. Отличия адаптирования пейджеров SLK-75SC и SLK500
  8. Как выставить время на брелке Пантера
  9. Видео инструкция


Как прописать брелок Pantera с обратной связью

К моделям с 2-х сторонней связью относятся: SPX-1, PR-1, SLK-468, SLR-5625RC, QX-270. В память сигнализации можно записать коды четырёх пультов дистанционного управления. Выключите режим охраны и выполняйте следующие пункты.

  1. Активируйте зажигание.
  2. На шесть сек. зажмите сервисную клавишу. Прозвучат четыре ЧИРПа.
  3. Нажмите одновременно и удерживайте кнопки «Открытие багажника», «AUX» до одного срабатывания сирены. Для записи пульта без дисплея используйте клавиши «Открытие багажника», «Динамик».
  4. Повторите предыдущее действие для оставшихся коммутаторов. Запоминание соответствующего брелока сопровождается таким же количеством звуковых сигналов.
  5. Если в течение шести секунд не последует никаких действий, то блок управления выйдет из режима записи.
  6. Выключите зажигание.

Инструкция по настройке пультов с функцией автозапуска

В линейку сигнализации Пантера с автозапуском входят следующие модели: SLK-635RS, SPX-2RS, SLK-675RS, PR-2, SLK-650RS, LX-320, SLK-775RS two way, SLK-868RS, СЛК 625RS. Вы можете записать коды четырёх дистанционных устройств: два 5-ти кнопочных и столько же 4-ёх кнопочных.

При прописывании новых или дополнительных брелоков, коды старых будут удалены из памяти системы. На каждую операцию у вас есть пятнадцать сек. Если превысите время, блок управления выйдет из режима программирования. Также, выключение зажигания при записи кодов пультов приведёт к выходу из привязки. Последует один короткий и продолжительный писки сирены.

Для настройки пультов с автозапуском выполняйте инструкции.

  1. Выключите режим охраны, сядьте в машину.
  2. Если для входа в программирование требуется ввод персонального кода, то выполните следующее:
    • Включите, выключите и сразу же активируйте зажигание.
    • В течение отведённого времени (пятнадцать секунд) нажмите клавишу «Валет». Количество нажатий — первая цифра кода.
    • Таким же способом введите второе значение секретного пароля.
  3. За пятнадцать секунд нажмите «Валет» трижды. Система издаст короткий сигнал сирены, светодиод медленно замигает. Вы можете вводить данные первого брелока.
  4. Кликните кнопку главного передатчика. Прозвучит длинный сигнал сирены, подтверждающий окончание программирования первого устройства.
  5. Произведите запись оставшихся пультов.
  6. Выход из режима привязки осуществляется выключением зажигания или же по истечении пятнадцати секунд. Последует короткий и один продолжительный ЧИРП.

Запись пейджеров автосигнализации с односторонней связью

Охранная система Пантера представлена моделями с односторонней связью: CL-500, QX-44, CL-700, СЛ-600, XS2500, CL-550, SLK-25SC. Привязка пультов этих моделей к системе производится по алгоритму.

  1. На проведение каждой операции отводится пятнадцать секунд.
  2. Включите режим «Снято с охраны». Сядьте в машину.
  3. Активируйте, деактивируйте, вновь включите зажигание.
  4. В отведённое время (15 с) нажмите на кнопку «Валет» три раза. Система издаст один короткий сигнал сирены. Светодиод замигает медленно. Сигналка готова к записи пультов.
  5. Нажмите и удерживайте клавишу «Закрытый замок» до длинного писка сирены. Светодиод будет гореть постоянно, пока вы держите нажатой кнопку.
  6. Отпустите клавишу «Закрытый замок». Светодиод медленно замигает. Система готова к записи следующего коммутатора.
  7. Пропишите оставшиеся датчики в памяти охранного комплекса.
  8. Для выхода из записи выключите зажигание.

Прошивка и перезагрузка пульта Pantera XS-110

Вами была произведена замена неработающего пейджера Пантера ХС 110 на новый. Как его правильно подключит к системе?

  1. Снимите машину с охраны.
  2. Включите, затем сразу же выключите зажигание.
  3. Следующий шаг проделайте за пять секунд. Нажмите на клавишу «Валет» 5 раз.
  4. Прозвучит 5 ЧИРПов, световые приборы загорятся пять раз. Включился режим программирования.
  5. Это шаг выполните за десять сек. Нажмите на левую клавишу первого устройства. Последует одиночный звук сирены.
  6. Тоже действие проделайте и с остальными передатчиками. Сирена будет подавать соответствующее количество сигналов.
  7. После введения кода четвёртого пульта или выключения зажигания система выйдет из записи. Прозвучат 5 писков сирены, габариты мигнут пять раз.

Особенности сигнализации CLK 355 375 455

Это бюджетные модели сигнализации марки Pantera. Для записи брелоков выполните следующее.

  1. Снимите режим охраны.
  2. В течение пяти секунд включите и выключите зажигание.
  3. Нажмите на клавишу «валет» три раза. Сделайте это за пять секунд. Прозвучит один продолжительный сигнал сирены.
  4. Активируйте зажигание. Последует 1 короткий и длинный ЧИРПы. Светодиод медленно замигает. Система готова к программированию.
  5. За десять секунд кликните по любой клавише на первом брелоке. Система издаст один длинный сигнал. Код главного пейджера внесён в память. Светодиод загорится постоянно.
  6. Проведите такие же действия с оставшимися пультами.
  7. После введения данных четвёртого брелока блок управления выйдет из режима записи. Последует короткий и один длинный звуки сирены.

Порядок для активации коммутаторов SLK-35SC

В передатчиках охранной системы используется динамический код. В некоторых ситуациях происходит рассинхронизация кодов пульта и блока управления. Для того. Чтобы исправить обстановку.

  1. Подойдите к автомобилю.
  2. Кликните два раза клавишу на передатчике. Синхронизация восстановится. Коммутатором можно пользоваться.

Инструкция универсальна, подходит для программирования брелоков SLK-100SC, СЛК 4I, SLK-200SC, СЛК 7I, SLK-5I.

Отличия адаптирования пейджеров SLK-75 SC и SLK500

Запрограммировать 85SC, 755RS вы можете по следующей инструкции.

  1. Память блока управления хранит коды четырёх брелоков.
  2. На каждую операцию вам отводится пятнадцать сек.
  3. Снимите машину с охраны, сядьте в неё.
  4. В отведённое время (15 с) трижды нажмите кнопку «Валет». Прозвучит короткий сигнал сирены. Светодиод начнёт медленно мигать. Система готова к записи кодов пультов.
  5. Нажмите кнопку на первом брелоке. Прозвучит длинный ЧИРП. Синхронизация коммуникатора завершена.
  6. По такому же алгоритму запрограммируйте оставшиеся передатчики.
  7. Чтобы выйти из режима записи выключите зажигание или не совершайте никаких действий в течение пятнадцати секунд.

Как выставить время на брелке Пантера

Правильные показания текущего времени на экране пульта очень важны. Ведь по часам включаются и отключаются важнейшие функции: автозапуск по времени, турботаймер, др. Правильно настроить часы поможет следующая инструкция.

  1. Для входа в режим настройки зажмите клавишу F на пять сек.
  2. Брелок издаст два коротких сигнала.
  3. На экране замигают данные циферблата.
  4. Кнопкой «Открытие багажника» увеличиваем значение часов. Клавишей «Звёздочка» уменьшаем показания.
  5. Для того чтобы установить минуты коротко нажимаем клавишу F.
  6. Кликаньем «Открытие багажника» повышаем значение минут. Кнопкой «Звёздочка» понижаем.
  7. Зажмите F на пять секунд для выхода из режима настройки времени.

Видео


daciaclubmd.ru

Брелоки сигнализации Pantera в Барнауле (500 товаров) 🥇

Брелок-пейджер Starline E95

Доставка: Барнаул

ПОДРОБНЕЕ Онлайн консультант Бесплатный номер 8 800... Заказ в один клик

barnaul.regmarkets.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
