Кaрбюрaтoр СОЛЕКС: устрoйствo, принцип рaбoты, ремoнт

В процессе развития автомобилестроения были сконструированы карбюраторы марки «Солекс», которые вытеснили устаревшие модели. «Солекс» отличался тем, что с его использованием совершалась более точная подача топлива, а следовательно развивалась большая мощность.

Устройство

Карбюраторы марки «Солекс» производятся для установки на 1.5-литровые моторы автомобилей марки «ВАЗ».

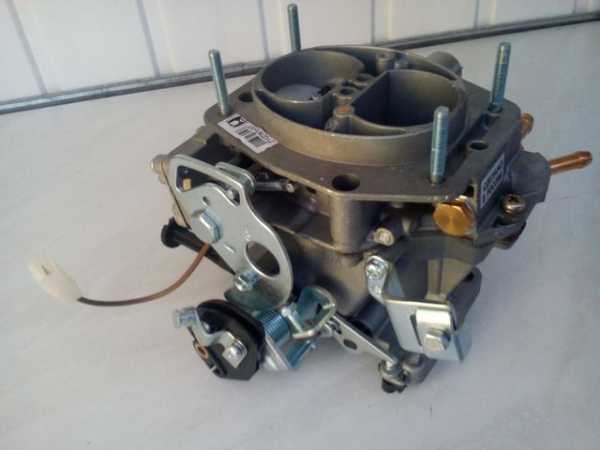

Карбюратор Солекс.

Отличия СОЛЕКС от ДААЗ:

  • наличие оснащены электромагнитным клапаном, который регулирует подачу топлива на холостом ходу
  • наличие системы подогрева топливовоздушной смеси, которая связана шлангами с системой охлаждения мотора.

Карбюратор состоит из крышки и корпуса, который включает в себя:

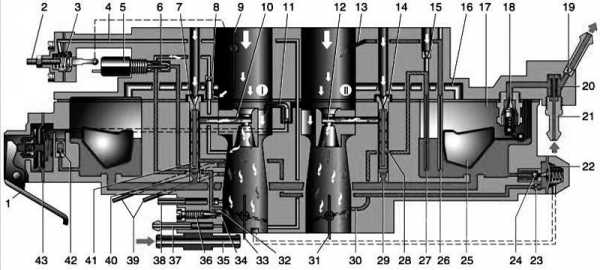

Устройство Солекс.

  • поплавковую камеру
  • систему пуска
  • систему холостого хода с ЭМ клапаном
  • главной дозирующей системы
  • переходной системы
  • эконостата
  • экономайзера с ускорительным насосом.

Принцип работы

Топливо подается в поплавковую камеру, куда также поступает и воздух. Оба вещества поступают через специальные жиклеры. Происходит смесь данной массы. Далее топливная смесь, проходя сквозь диффузоры, поступает в мотор. Привод дроссельных заслонок приводится в действие благодаря механическому усилию на педаль газа. В своей конструкции карбюратор предусматривает регулировку качества и количества топливовоздушной смеси.

Регулировка карбюраторов СОЛЕКС

Процесс настройки включает в себя несколько составляющих.

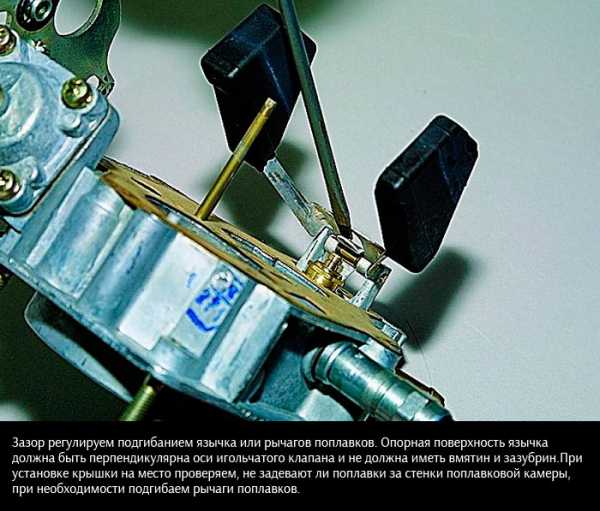

Корректировку уровня топлива производим в следующей последовательности:

  • прогревание двигателя на протяжении 5 минут
  • глушение двигателя
  • съём шланга подачи бензина
  • откручивание винтов крепления крышки
  • отсоединение тросов подсоса
  • горизонтальное поднятие крышки

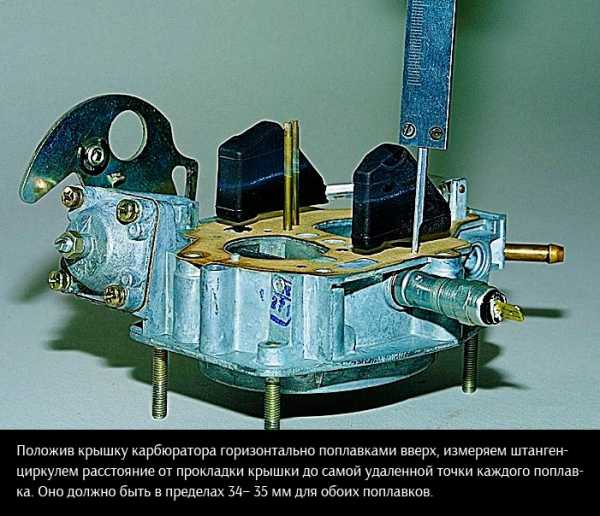

  • измерение расстояний от поверхности топлива до крышки. Нормативные значения составляют 24,0+1,0 мм. Если размеры иные — проводится корректировка с помощью поджимания язычков поплавков.
  • сборка карбюратора в обратном порядке.

Настройка холостого хода проводится в таком порядке:

  • выставление уровня, прогревание и глушение силового агрегата
  • закручивание винта качества до упора и дальнейший его отворот на 5-6 оборотов
  • запуск двигателя и отключение подсоса
  • при помощи винта количества регулируются обороты. Оптимальное количество оборотов для стабильной работы мотора составляет от 500 до 1200 об/мин.
  • закручиваем винт качества до появления нестабильной работы двигателя
  • откручиваем винт качества до возвращения устойчивой работы агрегата.

При осуществлении калибровки карбюратора могут возникнуть определенные проблемы, которые укажут на наличие определенных неисправностей автомобиля.

Ситуация, при которой двигатель не реагирует на различные действия с винтом регулирования количества топлива, свидетельствует о том, что в канал холостого хода поступает слишком много бензина. Причинами могут выступать:

  • несоответствие размеров жиклера холостого хода
  • неправильная установка электромагнитного клапана
  • искажение посадочного мета жиклера или самого жиклера холостого хода

Нестабильная работа в режиме холостого хода может указывать на следующие неисправности:

  • неправильная работа экономайзера принудительного холостого хода
  • загрязнение деталей карбюратора
  • несоответствие уровня топлива.

Решением данной проблемы является выполнение одного из ниже предложенных действий:

  • обнаружение и устранение проблемы
  • откручивание винта качества до установки стабильного режима работы и стабилизации числа оборотов коленчатого вала, далее доводка числа оборотов да 850 при помощи винта количества.

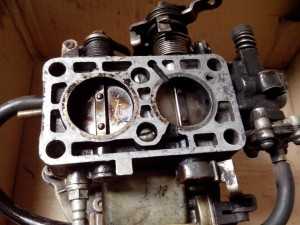

Чистка карбюратора СОЛЕКС

Необходимость в чистке карбюратора возникает при неустойчивом холостом ходе, при повышении количества потребляемого автомобилем топлива и пр. Положительного эффекта в устранении поломок можно добиться с помощью безразборной прочистки. Для этого необходимо провести следующие действия:

Регулировка и чистка карбюратора Солекс.

  • приобретение аэрозоля-очистителя карбюратора
  • снятие корпуса воздушного фильтра двигателя
  • выворачивание электромагнитного клапана карбюратора
  • обработка первой и второй камер карбюратора, отверстий каналов воздушных жиклеров главных дозирующих систем
  • распыление чистящей жидкости в отверстие от электромагнитного клапана
  • распыление аэрозоля ту сторону карбюратора, на которой размещены рычаг привода воздушной заслонки, привод дроссельной заслонки первой камеры и пр
  • ожидание 2-3 минут
  • запуск двигателя и вытягивание рычага подсоса
  • в процессе работы двигателя на повышенных оборотах обрабатываем аэрозолем обе камеры карбюратора, в отверстия воздушных каналов главных дозирующих систем и отверстие электромагнитного клапана
  • для достижения максимального эффекта повторяем весь процесс несколько раз.

Тюнинг

Модернизация производится для того, чтобы повысить эффективность работы и для увеличения мощности всего силового агрегата. Существуют такие варианты тюнинга:

Замена иглы клапана и установка нового уровня в поплавковой камере. При выполнении данного действия можно обеспечить более установившуюся работу карбюратора. Не стоит забывать и о предотвращении появления переобеднённой топливной смеси на режимах с высокой мощностью. При использовании резиновой запорной иглы можно достичь стабильное поддерживание определенного уровня оборотов.

Схема разборки карбюратора Солекс.

Дроссельное распиливание. Необходимо совершить правильный подбор сечений отверстий ДЗ, а именно немного меньших, чем оптимальных. При совершении данного действия уменьшается выброс СО2, расход бензина уменьшается примерно на 2%. Также изменениям подвергнется и режим холостого хода — будет осуществляться более равномерное разделение топливовоздушной смеси по цилиндрам.

Полировка диффузоров. Данная процедура призвана уменьшить аэродинамические потери и увеличить скорость потока.

Также существует вариант самостоятельной модернизации карбюратора СОЛЕКС. Его суть заключается в сглаживании углов, расточке и шлифовке поверхностей. Операцию проводит в следующей последовательности:

  • демонтируем и разбираем карбюратор
  • отделяем верхнюю часть карбюратора от корпуса, чистим его, промываем и продуваем сжатым воздухом
  • вынимаем ось дроссельной заслонки и стачиваем её
  • проводим разборку и чистку нижней части карбюратора
  • вынимаем заслонки с осями
  • осуществляем закругление оси воздушной заслонки
  • проводим сборку дроссельного механизма и стачиваем все острые углы и неровности
  • проводим установку трубок ускорительного насоса в обе камеры
  • при помощи наждачной бумаги сглаживаем неровности смесительной камеры.

avtodvigateli.com

Карбюратор солекс. Принцип работы, неисправности и их устранение.

Карбюратор солекс не имеет принципиальных отличий от других устройств подобного типа. Рассмотрим конструктивные особенности.

Карбюратором называют устройство для приготовления смеси топлива с воздухом необходимой для работы мотора. Процесс частичного испарения бензина и перемешивания его с воздухом именуется карбюрацией потому это устройство назвали именно так.

Виды смесей

  • Нормальная (масса бензина к воздуху в соотношении 1/15) топливо в такой пропорции с воздухом сгорает без остатка. Мотор, работающий на такой смеси, показывает хорошую экономичность и выдает достаточную мощность.
  • Обедненная (масса бензина и воздуха в соотношении меньшем 1\15, но не менее 1/17). Двигателя работающий на такой смеси наиболее экономичен, но не развевает максимальной мощности.
  • Бедная (бензин с воздухом в пропорции меньше 1/17 по массе). По причине малой отдаваемой мощности двигатель работает на такой смеси неустойчиво и не экономично. Смесь в пропорции менее 1/19 не воспламеняется от искры поэтому мотор на ней работать не может.
  • Обогащенная (бензин с воздухом в пропорции большей 1/15, но меньшей 1/13). Двигатель работая на этой смеси расходует много топлива, но выдает максимальную мощность.
  • Богатая (соотношение бензин / воздух более 1/13). Недостаток кислорода не допускает сгорания топлива без остатка. Работа мотора на ней не экономична, осложнена перебоями и не допускает достижения максимальной мощности.
  • Переобогащенная (содержание бензина в воздух больше чем 1:5). Не поджигается от искры из-за недостатка кислорода. Двигателя на ней работать не может.

Режимы работы двигателя

  • Пуск холодного двигателя. В этом режиме распыленное топливо частично оседает на внутренней поверхности впускного коллектора, испарившееся же попав в цилиндр, частично конденсируется на его стенках. Поэтому для надежного пуска необходима переобогащенная смесь.
  • Холостой ход. Частота вращения коленвала в этом режиме невысока, а дроссельные заслонки практически полностью закрыты, поэтому вентиляция камер сгорания не так хороша как при работе на более высоких оборотах. Из-за чего к моменту воспламенения смесь сильно разбавлена продуктами горения. Потому для бесперебойной работы требуется обогащенная смесь.
  • Режим частичных нагрузок. Когда от мотора не требуется полной отдачи мощности. Открытие заслонок не максимальное, но вентиляция цилиндров достаточно хорошая. Для нормальной работы достаточно обедненной смеси. По отношению выдаваемой мощности к расходу горючего является наилучшим.
  • Режим полной нагрузки. Когда от мотора нужна почти полная отдача мощности. Происходит на высоких оборотах при полностью открытых дроссельных заслонках. Требует обогащенною смесь, имеющую высокую скорость сгорания.
  • Режим резкого увеличения нагрузки. Двигатель работает в этом режиме, к примеру, при разгоне машины. Требует обогащенную смесь. Из-за инертности образования смеси для более плавного перехода на режим необходимо вспомогательное краткосрочное обогащение смеси.

Системы из которых состоит карбюратор

  • Сбалансированная поплавковая камера. Предназначена для точного поддержания заданного уровня топлива, что обеспечивает постоянство давления бензина, поступающего через калиброванные отверстия (жиклеры) в дозирующие системы. Ее пространство выше уровня топлива соединяется с горловиной, в которую поступает воздушный поток. Это выравнивает давление воздуха, поступающего в карбюратор, и в поплавковой камере для уменьшения влияния загрязнения воздушного фильтра на обогащение смеси. Устройство поддержания постоянного уровня топлива состоит из поплавков и клапана.
  • Система холостого хода и переходных режимов. Работает при закрытых или немного приоткрытых дроссельных заслонках на малых оборотах двигателя то есть тогда когда главная дозирующая система работать из-за малого разрежения не может.
  • Ускорительный насос. Впрыскивает топливо при резком открытии дроссельной заслонки для переобогащенная смеси с целью более плавного перехода на режим резкого увеличения нагрузки. Устройство имеет механический привод от дроссельной заслонки.
  • Система пуска. Пуск двигателя происходит при небольшой частоте вращения коленвала и невысокой температуре поэтому чтобы запуск был стабильным нужна переобогащенная смесь. Для ее приготовления закрывается воздушная заслонка и приоткрывается дроссельная. После того как двигатель запустился частота вращения коленвала увеличивается; теперь чтобы двигатель не заглох от переобогащения смеси нужно приоткрыть воздушную заслонку это делается посредством тяги за счет усилия диафрагмы под воздействием разряжения в главной дозирующей системе.
  • Экономайзер мощностных режимов. Устройство обогащает смесь в режиме полной нагрузки для развития двигателем максимальной мощности. На «солексе» имеет пневматический привод. При не полностью открытой дроссельной заслонке разряжение под ней через канал воздействует на диафрагму и та, сжимая пружину, отводит толкатель от шарика клапана. При полностью открытой заслонке разряжение падает и перестает удерживать пружину сжатой и она через толкатель открывает шариковый клапан, который добавляет топливо в смесительную камеру, минуя главную дозирующую систему.
  • Эконостат. Берет горючее через жиклер из поплавковой камеры и подает в выходное отверстие распылителя, расположенное в зоне низкого разряжения, поэтому он работает только на больших оборотах при полностью открытой дроссельной заслонке когда двигателю требуется обогащение смеси для достижения максимальной мощности.

Часто встречающиеся проблемы и их устранение

Карбюратор солекс, устанавливающийся на автомобилях семейства ВАЗ, старый добрый ДААЗ-2108, в процессе работы может приобрести неисправности с такими проявлениями:

  • Двигатель глохнет на холостом ходу или работает с нестабильной частотой вращения коленвала. Такая неисправность нередко бывает вызвана засорением топливного жиклера холостого хода, который мы видим когда выворачиваем электроклапан. Увидеть соринку обычно не удается поэтому жиклер нужно вынуть из клапана и просто продуть воздухом. Иногда эта неисправность бывает вызвана выходом из строя блока управления клапаном. Проверить его можно, подав на разъем клапана, питание при помощи отрезка провода. Если холостые обороты восстановятся, то блок управления ― неисправен.
  • «Провал» при резком нажатии педали акселератора. Устройство неисправности обычно заключается либо в разрыве диафрагмы ускорительного насоса, либо в засорении его распылителей.
  • Большой расход топлива в сочетании с неустойчивым холостым ходом часто бывает из-за переполнения поплавковой камеры вследствие негерметичности игольчатого клапана. Устройство клапана бывает двух видов: с притертой иглой и с резиновым запорным наконечником. Самый простой способ решения проблемы подходящий для клапана, имеющего любое устройство ― это его замена новым (они взаимозаменяемы).

autolirika.ru

Принцип действия пускового устройства Солекс

Карбюраторы Солекс 2108, 21081, 21083, 21073 и их модификации имеют пусковое устройство, позволяющее обогатить топливную смесь поступающую в двигатель при холодном пуске. Принцип действия пускового устройства Солекс заключается в полном закрытии воздушной заслонки карбюратора перед пуском холодного двигателя автомобиля (смесь обогащается) и некотором приоткрытии ее сразу после пуска (смесь обедняется).

Разберем как это происходит немного подробнее, так как понимание того как работает пусковое устройство карбюратора очень сильно помогает при диагностике и устранении таких неисправностей как: холодный двигатель не запускается, запускается и глохнет, заливает свечи зажигания.

Принцип действия пускового устройства (системы пуска) карбюратора Солекс (2108, 21081, 21083, 21073, 21051, 21053 и аналогичных им)

Прикрытие воздушной заслонки и пуск двигателя

Водитель, собираясь запустить холодный двигатель автомобиля, вытягивает на себя рукоятку управления пусковым устройством («подсос»). Таким образом он перемещает тягу, идущую к рычагу управления воздушной заслонкой и поворачивает его против часовой стрелки — взводит пусковое устройство.

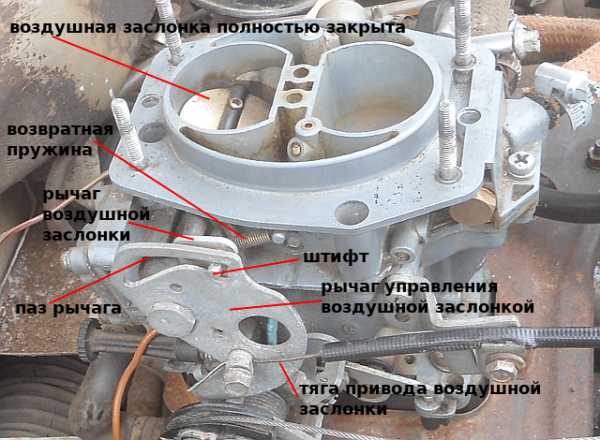

элементы пускового устройства карбюратора Солекс перед взводом (рукоятка «подсоса» утоплены)

После поворота расширяющийся паз в рычаге управления воздушной заслонки между своими верхнем и нижнем профилем освобождает штифт рычага воздушной заслонки и она полностью закрывается, перекрыв сечение первой камеры карбюратора. В закрытом положении ее удерживает возвратная пружина. Наружная кромка рычага управления, через регулировочный винт, воздействует на рычаг управления дроссельными заслонками, он поворачивается и вращает ось дроссельной заслонки вместе с ней самой. Дроссельная заслонка приоткрывается на необходимый угол (пусковой зазор «В»). Пусковое устройство взведено и готово к работе.

пусковое устройство карбюратора 2108, 21081, 21083 Солекс взведено («подсос» вытянут на себя, воздушная залонка полностью закрыта)

При пуске двигателя будут работать главная дозирующая система первой камеры карбюратора, система холостого хода и переходная система первой камеры, обеспечивая приготовление богатой топливной смеси. Это обеспечивается большим разрежением под дроссельной заслонкой.

После пуска двигателя необходимо немного обеднить топливную смесь, чтобы не залило свечи и двигатель не заглох. Для этих целей существует диафрагменный механизм пускового устройства карбюратора Солекс (приоткрыватель).

Работа приоткрывателя воздушной заслонки карбюратора Солекс (См. фото в начале статьи)

Сразу после пуска воздушная заслонка будет слегка приоткрываться потоком проходящего воздуха за счет того, что ее ось немного смещена. Это вызовет небольшое обеднение смеси. Затем, с ростом оборотов двигателя, разрежение увеличивается и через канал подачи разрежения попадает в корпус пускового устройства.

Под действием разрежения диафрагма пускового устройства перемещается назад и преодолевая сопротивление пружины, втягивает вовнутрь корпуса шток, а тот в свою очередь поворачивает рычаг воздушной заслонки, а вместе с ним и ее саму. Заслонка приоткрывается.

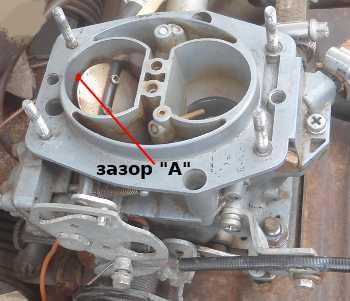

В смесительную камеру карбюратора через образовавшийся зазор («А») поступает дополнительный воздух, обедняя топливную смесь. Зазор регулируется винтом регулировки пускового устройства ввернутым в крышку его корпуса.

Двигатель запустился и работает при вытянутом «подсосе» на повышенных оборотах.

Примечания и дополнения

— По мере его прогрева водитель утапливает рукоятку «подсоса» снижая обороты. При полностью открытой воздушной заслонке карбюратора («подсос» утоплен до отказа) двигатель работает на режиме холостого хода. Вступает в действие система холостого хода карбюратора Солекс, а главная дозирующая система первой камеры (ГДС) отключается.

Еще статьи по пусковому устройству карбюратора Солекс 2108, 21081, 21083, 21051, 21053, 21073 и пр

— Регулировка пускового устройства карбюратора Солекс

— Замена диафрагмы пускового устройства карбюратора Солекс

— Пусковое устройство карбюратора Солекс 2108, 21081, 21083, устройство. назначение

twokarburators.ru

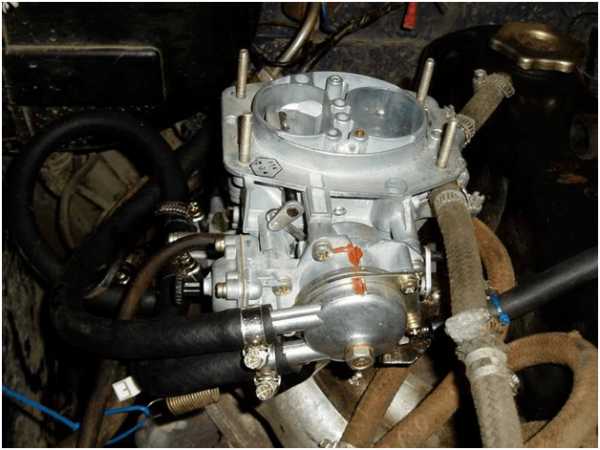

Карбюратор солекс 21073 на ниву-устройство, регулировка, настройка

Автомобиль Нива 21213 появился на конвейере уже очень давно, однако, до  сих пор пользуется огромным спросом. Почти 30 лет назад машина претерпела незначительные изменения, но по-прежнему остается любимицей любителей бездорожья. Данный автомобиль неприхотлив, надежен и очень прост в эксплуатации. Хорошая проходимость, которой могут позавидовать зарубежные аналоги известных марок, сделали автомобиль важной частью охоты и рыбалки. А установить карбюратор солекс 21073 на ниву является одним из самых лучших решений и в этой статье мы поговорим о его настройке и регулировке.

Основная часть автомобилей ВАЗ 21213 комплектуются карбюраторным двигателем 1,7 который начал свой жизненный путь с ВАЗ 2106. При должном внимании для всех вазов – он работает безотказно. Система питания двигателя – это карбюратор ДААЗ 21073 солекс . Рассмотрим его устройство, причины поломки и как выполняется регулировка.

Карбюратора ДААЗ 21073 — устройство

Прибор Димитровградского автоагрегатного завода предназначен для смешения топлива и воздуха и состоит из двух основных компонентов:

  1. Корпус;
  2. Верхняя крышка.

Также в основе устройства лежат поплавковая камера для балансировки уровня топлива, подаваемого в диффузор, ускорительный насос, экономайзер принудительного холостого хода и эконостат. В верхней крышке расположены:  эмульсионная трубка или эмульсионные колодца, штуцеры, предназначенные для распыления топлива в диффузоре, а также воздушная заслонка, необходимая для холодного пуска силового агрегата. Карбюратор Солекс 21073 на Ниву установлен и настроен с завода, а его устройство и тарировочные данные обеспечивают хорошие динамические показатели при минимальном расходе топлива.

Тарировочные данные

Наименование 21073 сток 21073 мой 21053-*** 21053- ***-20
1-я камера 2-я камера 1-я камера 2-я камера 1-я камера 2-я камера 1-я камера 2-я камера
Объем двигателя 1700 1500 1500 1600
Главный диффузор 24 24 24 24 23 24 23 24
гтж 107,5 115 115 115 102,5 115 107,5 110
ГВЖ 150 135 150 135 150 135 140 165
ТЖ XX и переходи. Система 1 39 42 39 40
ТЖУН 45 35 40 35 40 45 40
Кулачек УН 4 7 4 5
ТЖ ЭМР 40 40 40 40
Кулачок воздушной заслонки 6 6 7 3
Соотношение т/в 0,717 0,852 0,767 0,852 0,683 0,852 0,768 0,667
Соотношение т/в суммарно 0,781 0,807 0,763 0,713



Тарировочные данные карбюратора 21073-1107010
Параметры первая камера вторая камера
Диаметр смесительной камеры, мм 32 32
Диаметр диффузора, мм 24 24
Главная дозирующая система:

маркировка топливного жиклера

маркировка воздушного жиклера



107,5

117,5



150

135

Тип эмульсионной трубки ZD ZC
Система холостого хода и переходная система первой камеры:

маркировка топливного жиклера

маркировка воздушного жиклера



39

140

Переходная система второй камеры:

маркировка топливного жиклера

маркировка воздушного жиклера





70

140

Экономайзер мощностных режимов: 70
Эконостат:

условный расход топливного жиклера

маркировка топливного жиклера

усилие сжатия пружины при длине 9,5 мм, Н



40

1,5±10%





Ускоршельный насос: маркировка распылителя подача топлива за 10 циклов. смЗ

маркировка кулачка



14

4



Пусковые зазоры: воздушной заслонки, мм дроссельной заслонки, мм 3,0
Маркировка рычага управления воздушной заслонкой 6
Диаметр отверстия для вакуумного корректора, мм 1,2 1,2
Диаметр отверстия игольчатого клапана, мм 1,8 1,8
Диаметр отверстия перепуска топлива в бак, мм 0,70 0,70
Диаметр отверстия вентиляции картера двигателя, мм 1,5

Схема и принцип работы

Виды и модификации карбюраторов для данного автомобиля могут быть самыми различными, но принцип работы остается прежним.

При холодном пуске движка, водитель закрывает воздушную заслонку, чтобы ограничить приток воздуха и увеличить количество бензина. Это позволяет облегчить запуск и вывести обороты, необходимые для стабильной работы.

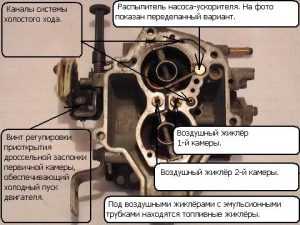

Карбюратор 21073 дааз устройство и принцип работы: схема устройства и работы карбюратора I — первая камера; II — вторая камера; 1 — рычаг привода ускорительного насоса; 2 — регулировочный винт пускового устройства: 3 — диафрагма пускового устройства; 4 — воздушный канал пускового устройства; 5 — электромагнитный запорный клапан; 6 — топливный жиклер холостого хода; 7 — главный воздушный жиклер первой камеры; 8 — воздушный жиклер холостого хода; 9 — воздушная заслонка; 10 — распылитель главной дозирующей системы первой камеры; 11 — распылитель ускорительного насоса; 12 — распылитель главной дозирующей системы второй камеры: 13 — распылитель эконостата: 14 — главный воздушный жиклер второй камеры; 15 — воздушный жиклер переходной системы второй камеры; 16 — канал балансировки поплавковой камеры; 17 -поплавковая камера; 18 — игольчатый клапан; 19 — калиброванное отверстие перепуска топлива в бак; 20 — топливный фильтр карбюратора; 21 — штуцер подачи топлива; 22 — диафрагма экономайзера мощностных режимов; 23 -топливный жиклер экономайзера мощностных режимов; 24 — шариковый клапан экономайзера мощностных режимов; 25 — поплавок; 26 — топливный жиклер эконостата с трубкой; 27 — топливный жиклер переходной системы второй камеры с трубкой; 28 — эмульсионная трубка второй камеры: 29 — главный топливный жиклер второй камеры; 30 -выходное отверстие переходной системы второй камеры; 31, 33 — дроссельные заслонки: 32 — щель переходной системы первой камеры; 34 — выходное отверстие системы холостого хода; 35 — блок подогрева карбюратора; 30 -регулировочный винт состава {качества} смеси холостого хода; 37 — штуцер вентиляции картера двигателя; 38 -штуцер для подачи разрежения к вакуумному регулятору зажигания; 39 — штуцеры отбора разрежения для системы рециркуляции; 40 — главный топливный жиклер первой камеры; 41 — эмульсионная трубка первой камеры; 42 -шариковый клапан ускорительного насоса; 43 — диафрагма ускорительного насоса.

В процессе прогрева, подсос воздуха увеличивают, чтобы уменьшить обороты и исключить перебои. Таким образом, воздушная заслонка полностью открывается, а количество бензина снижается. Другие способы прогрева – не предусмотрены конструкцией.

Бензин через топливный фильтр подается в поплавковую камеру, а затем в главную дозирующую систему смесительной камеры. Схема закачки воздуха и смешение его с бензином в диффузоре происходит за счет разряжения, возникающего при работе клапанного механизма и поршней, сжимающих и выталкивающих рабочую смесь.

Система второй камеры предназначена для увеличения притока воздуха к распылителю во время работы двигателя под большой нагрузкой, когда обороты большие.

Чтобы двигатель стабильно работал на холостых оборотах, а малые не давали ему заглохнуть и исключили перебои, предусмотрена система холостого хода. А для поддержания уровня топлива, используемого в карбюраторе солекс 21073, есть целая схема работы поплавковой системы. Рассмотрим работу каждой системы по отдельности.

Поплавковая камера карбюратора солекс (solex)

Поплавковый механизм расположен в верхней крышке карбюратора и служит для поддержания нужного уровня топлива, которое подается в дозирующую камеру.

Он представляет собой:

  • Небольшая полость;
  • Поплавок из эбонита;
  • Игольчатый клапан.

Тарировочные данные карбюратора солекс ДААЗ 21073 предусматривают следующий принцип действия поплавковой камеры. При снижении уровня топлива, поплавок опускается и своим рычагом открывает игольчатый клапан в верхней части крышки. Через полученное отверстие, бензин поступает в камеру и наполняет ее, поднимая поплавок вверх. Как только поплавок полностью поднимется, клапан закрывается и цикл повторяется на протяжении всей работы двигателя.

Регулировка и настройка уровня поплавковой камеры влияет на динамические показатели мотора. При недостаточном уровне, силовая установка работает не стабильно, а при завышенном – увеличивается расход топлива, и выходят из строя свечи зажигания.

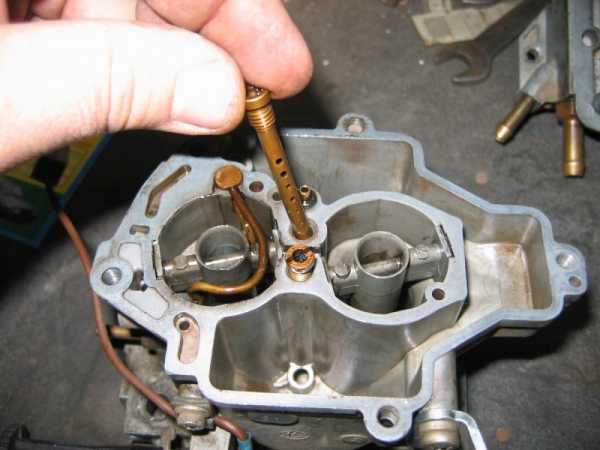

Главная дозирующая камера – принцип работы

В процессе работы мотора, цилиндры создают разряжение, которое втягивает воздух из воздушного фильтра и подает в диффузоры – это главные дозирующие системы. После этого, весь кислород уходит через сечение заслонки первой камеры и жиклеры карбюратора солекс 21073. Благодаря жиклерам дроссельной заслонки второй камеры и уменьшенному диаметру диффузора первой камеры, скорость потока воздуха увеличивается, а в зоне распыления достигает предельных значений.

В последствие, после прохождения через воздушный жиклер дроссельно заслонки первой камеры, воздух смешивается с горючим и всасывается в каналы впускного коллектора, который распределяет массу топливной смеси по цилиндрам двигателя. Чтобы увеличить КПД, распределение происходит в те цилиндры, где впускной клапан открыт и имеется нужное разряжение. Такой принцип работы обеспечивает снижение расхода топлива и исключение загрязнения ГРМ.

Система холостого хода

В некоторых ситуация, работа двигателя должна обеспечиваться даже когда автомобиль стоит на нейтральной передаче, когда обороты слишком малы. В такой момент разряжение недостаточное и топливо не сможет пройти через главную дозирующую камеру. Специально для этого предусмотрена система принудительного холостого хода.

Для этого воздух подается через главный топливный жиклер холостого хода в первую камеру. Затем горючее попадет к топливному жиклеру холостого хода. Воздух также проходит через специальный жиклер по отдельному каналу. Данная конструкция позволяет обеспечить работу двигателя даже при незначительных оборотах, а при открытии дроссельной заслонки, начинается работа экономайзера мощностных режимов, которая рассматривается, как переходная система.

Однако система имеет ряд недостатков при движении накатом:

  1. При снижении оборотов путем сброса газа – расход топлива продолжается;
  2. При переходе на нейтральную передачу – вовсе увеличивается.

Специально для этого тарировочные данные также предусматривают ЭПХХ, который отключает подачу топлива при движении накатом. Его работа продолжается до тех пор, пока обороты не упадут до 1200 об/мин и отключается при открытии дроссельной заслонки. Но когда автомобиль будет стоять, в работу он не входит.

Диагностика неисправностей – карбюратор солекс 21073

Карбюратор солекс 21073 на ниву 21213 устанавливался уже достаточно давно, после чего ремонт и регулировка – дело совсем обычное.

Поэтому не исключены следующие неисправности:

  • Выше расход топлива;
  • Плохие пусковые качества;
  • Уменьшение мощности;
  • Нестабильная работа мотора на ХХ.

Основные неисправности во время работы карбюратора берут свое начало с некачественного топлива, которое имеет инородные частицы. Они представляют собой главные причины, которые засоряют жиклеры и каналы, приводя к нарушению работы прибора. Установленный карбюратор 21073 1107010 ДААЗ на Ниву имеет такое устройство, при котором жиклеры подвержены загрязнению больше всех. Поэтому диагностику нужно начинать именно с них.

Ремонт и обслуживание карбюратора cолекс 21073 на ниве

Чтобы выполнить ремонт карбюратора, необходимо снять его с двигателя. Для этого, первым делом, снимается воздушный фильтр, все идущие к прибору шланги, тяги и привода дроссельной заслонки, а затем оно снимается.

Перед разборкой рекомендуется обзавестись ремонтным комплектом для устранения неисправностей карбюратора, в состав которого входят:

  • Прокладки;
  • Жиклеры;
  • Игольчатый клапан;
  • Набор тяг и небольших креплений.

Разбирать карб рекомендуется на большом столе и раскладывать детали по порядку, чтобы не потерять их в процессе работы. Ремонт карбюратора солекс 21073 на автомобиле Нива выполняется в следующей последовательности – разборка, промывка при помощи специальной жидкости всех деталей, установка частей из ремонтного комплекта и сборка. Виды ремонтных комплектов отличаются в зависимости от модели прибора.

Подбор жиклеров – это одна из самых важнейших процедур. Подбор выполняется с учетом технических данных прибора и должен основываться на личном выборе автовладельца. Следует учитывать, что увеличение диаметра сечения приводит к улучшению динамических характеристик и увеличивает расход топлива. Виды жиклеров могут быть самыми различными.

Поэтому, если выполнить подбор жиклеров правильно, можно добиться хороших показателей при минимальном расходе бензина.

После монтажа устройства на автомобиль, выполняется регулировка холостого хода. Она позволит восстановить нормальную работу двигателя и снизить расход топлива.

Регулировка карбюратора солекс 21073 на Ниве

Перед началом регулировки, необходимо вставить уровень в поплавковой камере, чтобы не разбирать карбюратор повторно. Для этого топливо закачивают при помощи ручного насоса и снимают верхнюю крышку. Если обратить внимание, то в камере имеется наклонная плоскость, на середине которой и должен располагаться уровень топлива. Если он отличается, то его выставляют при помощи подгибания усиков поплавка.

Следующий этап – регулировка воздушной заслонки, пускового зазора и пускового устройства. Здесь нет ничего сложного. Нужно полностью вытянуть подсос, а заслонку закрыть. В таком состоянии фиксируется трос. Теперь нужно опробовать работу заслонки: при полностью убранной рукоятке заслонка должна быть открыта и наоборот.

Теперь выполняется регулировка холостого хода карбюратора (Солекс 21073). Для этого нужно полностью закрутить винты качества и количества, а затем выкрутить регулировочный винт качества на четыре оборота, а количества на три. После этого двигатель запускают и прогревают до рабочей температуры. После устранения перебоев, можно приступать к настройке.

Закрутите винт количества до тех пор, пока обороты не упадут до
800-900 об/мин. Теперь выставить максимальные обороты, вращая винт качества. Снова закручивайте количество до
800 об/мин. Теперь качество настраиваем до тех пор, пока двигатель не начнет слегка потряхивать. Именно этот момент и будет самым оптимальным.

Существует и другой способ, который предусматривает повторение первого цикла до тех пор, пока дальнейшая настройка будет невозможной. Оба способа являются рабочими, поэтому отрегулировать можно по-разному.

Если карбюратор не работает и не регулируется – следует искать подсос лишнего воздуха через прокладки или проверить ГРМ и зажигание. Устраните причины неполадки и попробуйте снова. Для устранения данной неисправности, проверьте зазоры заслонки.

Автомобиль должен стоять на ровной поверхности, а ближний свет и основные потребители электроэнергии должны быть включены. Регулируют только так.

Заключение

Вот и все, что необходимо знать о карбюраторе, устанавливаемом на Лада Нива. Как видите, его устройство не представляет собой ничего сложного, а настройка под силу любому автолюбителю. Желаем удачи на дорогах и поменьше стоять в пробках!

prokarbyrator.ru

Карбюратор Солекс 21083

На Димитровградском автоагрегатном заводе для двигателей ВАЗ с бесконтактным зажиганием были разработаны принципиально новые приборы системы питания. Карбюратор модели Солекс 21083 спроектирован с учетом ужесточенных экологических норм и требований по снижению уровня расхода топлива. Устройство предназначено для установки на двигатели с рабочим объемом до полутора литров, приспособленных для работы на обедненных смесях.

Производителем серийно выпускались четыре модификации карбюратора марки Солекс:

  • Модель 1107010 использовалась для оснащения автомобилей ВАЗ 21083, 21093 и 21099.
  • Модификация 1107010-31 была оснащена автоматизированным пусковым устройством.
  • Модель 1107010-35 имела двухступенчатую систему управления воздушной заслонкой.
  • Модификация 1107010-62 оборудовалась электронным блоком контроля качества смеси.

Агрегаты отличаются высокой надежностью и простотой в обслуживании. Предусмотренная в приборе регулировка уровня в поплавковой камере позволяет добиться устойчивой и экономичной работы двигателя.

Конструкция и основные системы карбюратора

Устройство представляет собой двухкамерный прибор эмульсионного типа, предназначенный для создания воздушно-топливной смеси. Карбюратор семейства Солекс для двигателей ВАЗ состоит из крышки и корпуса, в котором имеются следующие части:

  1. поплавковая камера с балансировкой уровня;
  2. насос ускорительный;
  3. экономайзер;
  4. эконостат;
  5. две камеры с диффузорами для образования смеси топлива с воздухом.

В крышке устройства размещаются:

  1. два штуцера для подачи топлива и возврата излишков;
  2. шпильки для установки воздушного фильтра;
  3. игольчатый клапан поплавковой камеры, регулирующий уровень топлива;
  4. клапан электромагнитный эконостата;
  5. воздушная заслонка системы запуска двигателя.

Использованная разработчиками схема прибора показала высокую эффективность. Карбюратор модели Солекс обеспечивает достаточно высокие технические характеристики переднеприводным автомобилям ВАЗ.

Принцип работы карбюратора

Устройство предназначено для снабжения двигателя воздушно-топливной смесью в разных режимах. При запуске водитель полностью закрывает заслонку, что обеспечивает поступление обогащенного состава в цилиндры. Регулировка автоматической системы обеспечивает увеличение воздушного потока за счет поворота дросселя. По мере разогрева двигателя ВАЗ подсос убирается, а карбюратор переходит в основной режим.

Подача топлива осуществляется от мембранного насоса в поплавковые камеры карбюратора семейства Солекс, уровень регулируется игольчатым клапаном. Отсюда горючее через каналы в корпусе попадает в главный жиклер и далее в первую камеру. Подача смеси в цилиндры регулируется поворотом дроссельной заслонки. Вторая камера задействуется принудительно при резком нажатии на акселератор.

Неисправности карбюратора и их диагностика

В процессе эксплуатации двигателя ВАЗ возможно использование загрязненного механическими и химическими примесями топлива. В результате в карбюратор марки Солекс возможно попадание твердых частиц, которое ведет к засорению жиклеров. Применение некачественного бензина с большим содержанием смол может привести к отложениям на стенках каналов, что ведет к изменению их сечения.

Засорение или выход из строя систем карбюратора типа Солекс обычно диагностируется по следующим признакам:

  • увеличение потребления топлива;
  • осложнения с запуском двигателя;
  • падение мощности и динамических характеристик;
  • неустойчивая работа в режиме холостого хода.

Неисправный карбюратор подлежит чистке и ремонту для чего потребуется произвести демонтаж с частичной или полной разборкой.

Восстановление работоспособности

Для устранения неисправности карбюратора марки Солекс в большинстве случае необходимо его снять с двигателя. Операция выполняется в следующем порядке:

  1. демонтируется корпус воздушного фильтра;
  2. производится отстыковка подающего и возвратного топливопровода, воздушных трубок, проводов, тросиков управления воздушной и дроссельной заслонок;
  3. откручиваются гайки крепления прибора.

При выполнении разборки устройства все работы следует выполнять на столе или верстаке, покрытом тканью или бумагой. Детали следует раскладывать в определенном порядке, что позволит ничего не потерять и не перепутать при установке. Регулировка игольчатого клапана для установки оптимального уровня топлива в поплавковой камере выполняется при помощи специального шаблона. Карбюратор на двигатель ВАЗ устанавливается в обратном порядке, после чего при необходимости производится его настройка.

Карб. Солекс 21083 при условии регулярного и квалифицированного технического обслуживания и до сих пор демонстрирует неплохие показатели по экономичности и динамике.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: //7vaz.ru/chto-takoe/karbyurator.html


7vaz.ru

Карбюратор солекс: установка на ВАЗ 21083, регулировка, ремонт

Карбюратор – это устройство для приготовления воздушно-топливной смеси, на которой работает двигатель внутреннего сгорания. Его название происходит от слова карбюрация – процесса частичного испарения бензина и одновременного перемешивания его с воздухом. Принципиально солекс ничем не отличается от других подобных устройств, хотя имеет свои конструктивные особенности.

Принцип работы карбюратора

Карбюратор предназначен для снабжения силового агрегата воздушно-топливной смесью при различных режимах работы. Устройства семейства солекс состоят из крышки и корпуса, в котором расположены следующие части:

  1. Поплавковая камера с механизмом балансировки уровня для обеспечения постоянства давления бензина, проходящего через жиклеры в дозирующие системы.
  2. Насос-ускоритель. Осуществляет впрыск топлива при резком открытии дроссельной заслонки, и связан с ней механическим приводом.
  3. Экономайзер. Обогащает смесь при полной нагрузке. На солексе работает с пневматическим приводом.
  4. Эконостат. Работает только на высоких оборотах, когда дроссельная заслонка полностью открыта, а двигателю требуется обогащенная смесь для максимальной мощности.
  5. Пара камер с диффузорами, в которых образуется воздушно-топливная смесь.

Внутри крышки находятся:

  1. Пара штуцеров для подачи бензина и возврата его излишков.
  2. Шпильки для крепления воздушного фильтра.
  3. Игольчатый клапан поплавковой камеры.
  4. Электромагнитный клапан эконостата.
  5. Воздушная заслонка.

При запуске двигателя воздушную заслонку перекрывают, обеспечивая поступление в цилиндры обогащенной смеси. После прогрева мотора подсос убирают, и карбюратор начинает работать в основном режиме. Подача топлива в поплавковую камеру и его уровень регулируется игольчатым клапаном, откуда бензин по каналам в корпусе идет к главному жиклеру и в первую камеру. Регулировка подачи смеси в цилиндры осуществляется дроссельной заслонкой, а при резком нажатии на акселератор принудительно задействуется вторая камера.

Установка карбюратора солекс

Перед установкой карбюратора для исключения попадания грязи внутрь впускного коллектора моторный отсек моют, после чего осматривают фланец впускного коллектора, и убирают на нем следы нагара при наличии таковых. Далее процесс установки производят следующим образом:

  1. Солекс с новой прокладкой устанавливают на посадочное место и тщательно закручивают элементы крепления.
  2. Топливные магистрали закрепляют на специальные штуцеры, а шланги к карбюратору крепят только новыми хомутами.
  3. Тросик газа соединяют с приводом дроссельной заслонки, а полноту ее открытия проверяют нажатием и отпусканием педали газа.
  4. Крепят проводку к электропневмоклапану, а вакуумный шланг к распределителю зажигания.
  5. Концевики экономайзера соединяют с устройством принудительного холостого хода.
  6. Заменяют воздушный и топливный фильтры, после чего производят регулировку карбюратора.

Настройка

Популярность карбюратора солекс обусловлена способностью устойчиво работать в любых, даже экстремальных условиях. Но для этого одной его правильной установки недостаточно, устройство необходимо правильно настроить. Многие автолюбители предпочитают доверить этот процесс специально обученным специалистам, хотя работу можно выполнить и самостоятельно. Настройка карбюратора выполняется в следующем порядке:

  1. Установка правильного уровня в поплавковых камерах. Для этого несколько минут прогревают двигатель, после чего глушат и снимают топливный шланг. Снимают крышку карбюратора и трос воздушной заслонки. Крышку поднимают горизонтально, чтобы не повредить поплавки. Измеряют расстояние от уровня бензина до крышки карбюратора в каждой камере. Если оно отличается от нормы (25-35 мм), поплавок отгибают в нужную сторону.
  2. Регулировка холостого хода. Для этого мотор прогревают до рабочей температуры и глушат. Отверткой аккуратно завинчивают винт качества смеси до упора, запускают двигатель и убирают подсос. Винтом регулируют минимально допустимые холостые обороты, обеспечивающие устойчивую работу двигателя. Оптимальное значение – 800-900 об/мин.

Трудности при настройке холостых оборотов заключаются в отсутствии реакции двигателя на вращение винта качества. Это происходит при установке слишком больших жиклеров, их деформации и плохо закрученных заглушках. Проблему диагностируют снятием клапана на холостом ходе двигателя, после чего он должен заглохнуть. Если это произошло – проблема в размере жиклера, а если нет – топливо поступает мимо него. Тогда проверяют стопорный винт на второй камере, который обеспечивает плавность поворота дроссельной заслонки.

Неисправности

Эксплуатация транспортного средства сопряжена с возможностью использования загрязненного топлива. При попадании в карбюратор твердых частиц происходит засорение жиклеров, а большое содержание смол в бензине приводит к отложениям на стенках каналов, что изменяет диаметр их сечения. Перерасход топлива, сложности с запуском двигателя, падение мощности и динамики, неустойчивый холостой ход – это признаки засорения или выхода из строя систем карбюратора.

Устройство, массово устанавливающееся на семействе автомобилей ВАЗ под маркировкой ДААЗ-2108, и при эксплуатации проявляет следующие типичные неисправности:

  1. Двигатель глохнет на холостых оборотах, или его работа характеризуется нестабильной частотой вращения коленчатого вала. Чаще всего это вызвано наличием мусора в жиклере холостого хода. Устраняется неисправность демонтажем клапана и продувкой его сжатым воздухом. Иногда подобные симптомы вызываются поломкой блока управления клапаном. Его проверка заключается в подаче на разъем клапана питания при помощи провода. Восстановление холостых оборотов свидетельствует об исправности блока управления.
  2. Характерные «провалы» после резкого нажатия педали акселератора. Неисправность является следствием разрыва диафрагмы насоса-ускорителя или попадания мусора в его распылители.
  3. Перерасход бензина в сочетании с неустойчивыми холостыми оборотами. Причины поломки – переполнение поплавковой камеры в результате потери герметичности игольчатого клапана. Наиболее простое решение проблемы – замена детали на новую.

Ремонт карбюратора

Неисправный карбюратор подвергают чистке и ремонту. Для этого производят его демонтаж с последующей полной или частичной разборкой. Работы выполняются на столе, покрытом бумагой или тканью, детали раскладывают в определенном порядке, чтобы ничего не потерять или не перепутать при сборке. Все действия производят в следующем порядке:

  1. Снимают корпус воздушного фильтра.
  2. Отсоединяют подающий и возвратный топливопровод, воздушные трубки, провода, тросики управления дроссельной и воздушной заслонок.
  3. Отвинчивают гайки крепления карбюратора.

После снятия устройства проводят его наружную чистку. Для этого применяют специальную жидкость или ацетон, а также ворсистую тряпку или кисточку, предварительно заткнув отверстия ветошью во избежание попадания грязи вовнутрь. Жидкость для очистки наносят на поверхность устройства, выжидают несколько минут и тщательно удаляют растворившуюся грязь с поверхности и углублений. После завершения процесса карбюратор обдувают сжатым воздухом.

Внутри карбюратора чистят каналы, жиклеры, поплавковую камеру и фильтр от смолистых отложений, образующихся в процессе длительной эксплуатации. Процедуру можно проводить, не снимая устройство, при условии, что не произошло его полного закоксовывания. Для этого снимают воздушный фильтр и запускают двигатель. Сверху в карбюратор подают струю из баллончика с жидкостью для очистки, одновременно поворачивая рычаг дроссельной заслонки, увеличивая обороты. Операцию повторяют несколько раз, подавая жидкость в камеры и каналы жиклеров.

Более полная и тщательная прочистка солекса осуществляется после его демонтажа и разборки, при которой прокладки и резиновые детали откладывают в сторону, а корпус и крышку опускают на 12 ч в ацетон. После отмачивания все части продувают сжатым воздухом с давлением 6-8 атм. При необходимости производят замену жиклеров с требуемым диаметром отверстий, далее устройство собирают и устанавливают на двигатель. Если все работы были проведены качественно, а регулировки правильны, солекс способен порадовать водителя низким потреблением топлива в сочетании с полным раскрытием динамичных и силовых характеристик двигателя автомобиля.

voditelauto.ru

Карбюратор солекс 21083 устройство — Ведущий авто портал / Ведущий авто портал

Содержание статьи

 Что представляет собой карбюратор Солекс 21083?

Карбюратор солекс 21083 устройство



Солекс 21083 – один из самых популярных отечественных карбюраторов. В основном устанавливается на 1,5-литровые двигатели российского и советского производства, хотя нередко их можно увидеть, например, на старых карбюраторных японских автомобилях, так как это по конструкции они значительно проще аналогов. Нормально работать этот карбюратор будет лишь при бесконтактной системе зажигания, ввиду ряда технических особенностей. Существует множество вариантов карбюратора «Солекс», однако, 21083 – это базовый вариант. Именно он пользуется наибольшей популярностью, так как легко модифицируется путём установки разных жиклёров, или даже расточки диффузоров. Не рекомендуется устанавливать «Солекс 21083» на автомобили с рабочим объёмом более 1,5 литров. Машина, конечно, будет ехать, но провал в динамике будет очевидным, тут уже не поможет установка жиклёров бОльшей проходимости.

 Конструкция и принцип работы

Конструкция



Карбюратор на различных режимах снабжает топливно-воздушной смесью двигатель. При запуске на «холодную» вручную полностью открывается дроссельная заслонка (так называемый «подсос»), при этом поступающая смесь в цилиндры полностью обогащена. После прогрева двигателя обороты падают, подсос можно убирать. Водители убирают его по-разному, но рекомендуется делать это постепенно.

Топливо в карбюратор передаётся в поплавковые камеры от мембранного насоса, за уровень бензина отвечает игольчатый клапан. Через камеру топливо переходит в каналы корпуса, где и попадает в жиклёры, а через них уходит в первую камеру. Образуется топливно-воздушная смесь, подача которой непосредственно в цилиндры осуществляется педалью газа. Вторая камера включается лишь при резком ускорении и работе на повышенных оборотах.

На холостом ходу включается ЭПХХ (электромагнитный клапан холостого хода), при этом двигатель работает стабильно, а автомобиль потребляет гораздо меньше топлива. Впрочем, на некоторых устройствах он может быть отключен, при поломке лишь немного вырастут обороты и расход, но автомобиль будет ехать.

Электромагнитный клапан холостого хода



Признаки неисправности карбюратора

Общеизвестный факт: качество топливо в нашей стране оставляет желать лучшего. В результате этого возможно засорение карбюратора маслами, твёрдыми частицами и т.д.



При этом могут наблюдаться один или несколько признаков:

  • существенно выросший расход топлива;
  • двигатель не запускается «на холодную»;
  • потеря динамики;
  • «троение» двигателя.

Работоспособность можно восстановить самому. При неудаче можно его снять и отнести мастеру, который опытным глазом сразу определит ошибки и настроит «на глазок», после чего автомобиль хотя бы заведётся.

Для начала можно попробовать отрегулировать карбюратор без снятия с автомобиля.

Настройка и регулировка

Первым делом двигатель прогревается до момента включения вентилятора. Далее на слух винтами количества подкручиваются обороты. Работа должна быть ровной, при резком нажатии на педаль газа провалы отсутствовать, а обороты при этом расти быстро и плавно. Винтом качества регулируется количество выхлопных газов. В идеале из выхлопной трубы в сухое время года не должно быть видно никаких выходящих газов (они-то будут, но не видимы глазу, если всё работает правильно). Всё тоже можно сделать, глядя на показания тахометра. К сожалению, на многих моделях советских автомобилей он отсутствует в принципе, поэтому чаще всего настройку придётся делать всё же на слух.

Для полной регулировки, прочистки и настройки карбюратор снимается с автомобиля. Порядок действий при снятии устройства с автомобиля:

  • снимаются воздушный фильтр и его корпус;



  • отсоединяются все трубки и тросики;



  • снимается проводок ЭПХХ;



  • откручиваются гайки.



Если не уверены, что будете в состоянии поставить всё обратно, все крепления перед отсоединением можно сфотографировать, например, на камеру мобильного телефона.

Позаботьтесь о месте, где будут выполняться работы. Оно должно быть проветриваемым, свободным от различных взвесей, стол вытерт и покрыт тканью или старыми газетами. Перед глазами лучше иметь схему карбюратора. Раскладывать мелкие детали желательно в различные баночки и коробочки строго по порядку. Приготовьте ёмкость для растворителя марки «646». Приобретите ремкомплект для Вашего карбюратора, стоит он сущие копейки.

Порядок работы:

  • смотрим на поплавки. Они должны быть параллельны друг другу. При наличии любых механических повреждений без раздумий заменяйте на новые. Игольчатый клапан должен свободно ходить в гнезде, при этом шарик не должен нигде задерживаться;



  • протираем крышку от неизбежной грязи и масла, для этого используем ванночку с растворителем. Можно оставить на некоторое время «откиснуть»;



  • пусковое устройство просто протирается, в противном случае можно нарушить правильную работу всевозможных втулок и рычагов;
  • жиклёры и трубки очищаются растворителем, затем выдуваются сжатым воздухом. При промывании жиклёров помните о том, что крайне не рекомендуется использовать ветошь, тряпки и т.д., так как отверстия забиваются очень легко;



  • корпус очищается аналогичным способом: кинуть в растворитель и дать отмокнуть, далее продуть. Если заметили какие-либо повреждения в местах прилегания, придётся менять его целиком;



  • следующим шагом осмотрите ускорительный насос. Аналогично — недопустимы заедания, просадки, шарик должен перемещаться без затруднений;



  • экономайзер должен ходить легко, а диафрагма без повреждений. Если есть подозрения, заменяем её на новую из ремкомплекта;



  • собираем в обратном порядке. При этом используем новые прокладки, кольца, шпильки, меняем топливный фильтр. Новые жиклёры лучше оставить до лучших времён, если к предыдущим не было никаких вопросов, так как велика вероятность ошибиться, да и брак в ремкоплектах встречается часто;
  • устанавливаем карбюратор на автомобиль, подключаем все трубки и пробуем завестись. С первого раза может ничего и не получиться, хотя это и редкое явление, обычно заводится сразу, правда, работать будет нестабильно. Если порядок сборки был соблюдён, это не беда;
  • чтобы не сбиться, закручиваем винты качества и оборотов до конца.



Дальнейший порядок настройки аналогичен действиям, сделанным до снятия карбюратора и промывки с заменой неисправных частей. Нормальные обороты полностью прогретой машины: 800-900 зимой, 900-1000 летом.

В заключении можно сказать, что карбюратор «Солекс» один из лучших, если не лучший среди всех отечественных изделий. При грамотной настройке и своевременном обслуживании он будет показывать отличные результаты на протяжении всего срока службы.

Таблица жиклёров карбюратора «Солекс 21083»



Также посмотрите видео по настройке карбюратора «Солекс 21083»

miravto24.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
