Работа гидрокомпенсаторов: Устройство и принцип работы гидрокомпенсатора — moto strangers

Стучат гидрокомпенсаторы

Гидрокомпенсатор – узел газораспределительного механизма (ГРМ), обеспечивающий его работоспособность, путем поддержания оптимального зазора между кулачком распредвала (или коромыслом) и своей рабочей поверхностью.

Стук гидрокомпенсаторов говорит о неисправности, устранение которой позволит получать от двигателя полную отдачу.

Он состоит из:

• корпуса со специальными проточками и отверстиями;
• плунжерной пары с пружинкой и шариковым клапаном.

Верхний конец стержня клапана автомобиля упирается в дно плунжера. То есть, компенсатор – промежуточное звено между клапаном и кулачком вала ГРМ.

Содержание

1. Что там внутри
2. Стук стуку рознь, потому что последствия разные
3. Принимаем меры

Что там внутри

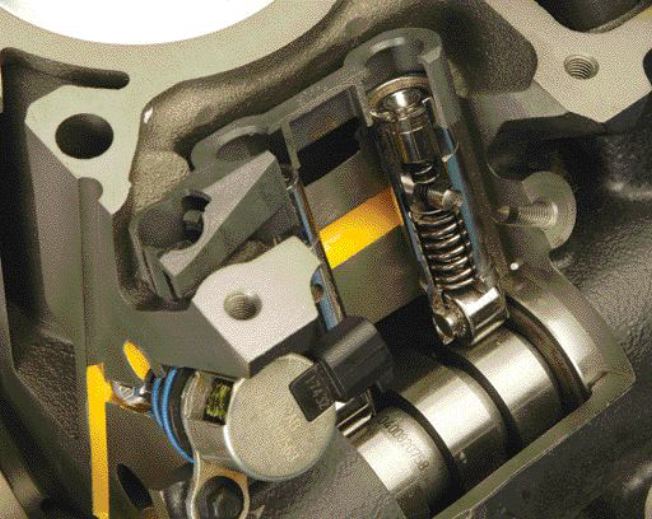

Регулировка зазора происходит автоматически. Принцип работы гидрокомпенсаторов базируется на ничтожно малом коэффициенте сжатия масла.

В момент, когда совпадут отверстия (сделанные специально для пропуска смазки) в головке блока цилиндров и корпусе компенсатора, в него поступит масло. Далее, оно через проточку попадет в верхнюю камеру плунжера, а потом, через открывшийся шариковый клапан, заполнит нижнюю камеру.

Так как, масло подается под давлением, плунжер выдавливается, толкая корпус компенсатора вверх, пока тот не упрется в кулачок. Кулачок вала, проворачиваясь, давит на гидрокомпенсатор, который идет вниз. Отверстия перекрываются, поступление масла прекращается и закрывается шариковый клапан.

Масло обладает свойством несжимаемости, поэтому усилие кулачка вала ГРМ, через гидрокомпенсатор передается на автомобильный клапан. Он открывается. Дальнейший ход кулачка приводит к тому, что пружина клапана толкает его вверх, и он закрывается.

Часть масла может просачиваться через седло шарика плунжера в обратном направлении, увеличивая зазор, но, в следующем цикле, когда отверстия маслопроводов снова совпадут, объем масла пополнится и зазор нормализуется.

Работа ГРМ приводит к выработке поверхности компенсатора, при этом зазор увеличивается. Пополнение объема масла в цикле снова нормализует его. Тепловое расширение деталей тоже влияет на зазор, но и тут гидрокомпенсатор позволяет избавиться от сверхнорматива.

Стук стуку рознь, потому что последствия разные

Чем удобны эти устройства? Тем, что выполняют свои функции, не требуя обслуживания и специального ухода.

О них можно не вспоминать до тех пор, пока не слышен определенный, специфический стук гидрокомпенсаторов.

Причем, он может появляться только при запуске и по мере прогрева исчезать, а может продолжаться все время.

Что происходит, когда стучат гидрокомпенсаторы:

• прекращается функционирование плунжерной пары;
• увеличивается динамическая нагрузка на детали и узлы ГРМ;
• повышается расход горючего;
• прогорают головки клапанов с последующим повреждением головки блока;
• возникают шумы в двигателе, затрудняющие общую диагностику;
• ухудшается разгонная динамика.

Почему стучат гидрокомпенсаторы? Ответов может быть несколько, в зависимости от обстоятельств. Необходимо установить момент, когда начинается стук. Это помогает прояснить ситуацию.

Если слышен стук гидрокомпенсаторов на холодную, то есть, сразу после запуска и продолжается до тех пор, пока мотор не прогреется, то вероятными причинами могут быть следующие:

1. Клапан плунжера пропускает масло при выключенном двигателе.
2. Сужение маслопроводящих каналов загрязнителями. В момент пуска масло имеет большую вязкость и не поступает в плунжер, поэтому и стучат гидрокомпенсаторы на холодную. При разогреве вязкость уменьшается и увеличивается его проникающая способность.
3. Высокая вязкость масла. Стук пропадает по мере увеличения текучести.

Такое явление не очень критично, хотя не стоит оставлять его без внимания. Часто «гидрики» стучат только в момент пуска. Это происходит от того, что при остановке, часть клапанов двигателя замирает в открытом положении и клапан плунжера «стравливает» немного масла.

Не следует причислять эти звуки к признакам неисправности. На холодном двигателе это допустимо. Новые гидрокомпенсаторы, стукнут при пуске, потому что при длительном хранении часть масла может вытечь.

Ну, а если стучат гидрокомпенсаторы на горячую? Хотя вопрос поставлен несколько не корректно. Разберемся, от чего стук появляется при запуске движка и не прекращается по мере прогрева. В этом случае, как и в предыдущем, вероятных причин несколько:

1. Масло плохого качества изначально или давно не менялось. Стук, чаще всего, прекращается после замены масла.
2. Неисправность самого гидрокомпенсатора.
3. Загрязнение масляного фильтра.
4. Стук гидрокомпенсаторов на горячую возникает, если масляный насос не развивает необходимого давления.

Есть еще одна причина, которая, почему-то, проявляется на Приоре. Стук в компенсаторах появляется после замены масла 5W40 на 0W40.

Принимаем меры

Итак, стучат гидрокомпенсаторы, что делать? Не паниковать. Подобное явление еще не доводило автомобиль до исключения из перевозочного процесса.

Функционирование этой важной детали непосредственно связано с системой смазки. Если застучали гидрокомпенсаторы, вероятность того, что масло утратило первоначальные характеристики, достаточно велика.

Не стоит сразу думать о разборке мотора. Первым делом, чтобы устранить стук, меняют масло и фильтр. После замены, при пуске не вздрагивайте от стука гидрокомпенсаторов, в процессе слива масла, оно уйдет и из них, а наполнятся плунжеры, когда запустился масленый насос.

Если это не помогло, то необходимо выяснить, какой гидрокомпенсатор стучит. Возникает вопрос, как определить тот, который необходимо менять? К примеру, у ВАЗ 2112 16 клапанов, как узнать, какой не функционирует?

Для этого необходимо поставить кулачок распредвала (коромысло) так, чтобы он не мешал и попробовать выколоткой надавить на компенсатор. Исправный продавится если приложено значительное усилие, неисправный уйдет вниз легко. Его необходимо убирать.

Как проверить гидрокомпенсаторы без разборки? Неисправный можно выявить и на работающем двигателе.

Место его установки определяется при помощи фонендоскопа. Некоторые умельцы делают приспособление, используя металлический стержень и резонатор из алюминиевой банки. Опытные мотористы обнаруживают просто на слух. Далее, устраняется причина стука гидрокомпенсаторов.

После обнаружения неисправных деталей, некоторые автовладельцы снимают их, с целью убрать загрязнители из плунжера путем разборки и промывки. Другие идут на их удаление и замену. Часто, после этих манипуляций удается устранить стук лишь на некоторое время.

Разбор и анализ периодичности ремонта этих узлов подсказывает, что их износ и условия эксплуатации, примерно одинаковы, а значит и состояние тоже. Поэтому рекомендуется менять гидрокомпенсаторы комплектом.

что это такое, принцип работы и как их проверить

Водители автомобилей > Полезная информация > ТО и ремонт > Назначение и принцип работы гидрокомпенсатора клапанов

Тот, кто имеет опыт вождения автомобилей, наверняка помнит «магическое число» 10 000 как напоминание о том, что настало время регулировки ГРМ.

Именно такой километраж необходимо было «откатать», чтобы проверить зазор между кулачками распределительного вала и клапанами.

Для несведущих следует пояснить, что операция эта весьма важна для того, чтобы мотор проработал долгое время, не теряя компрессии и мощности.

Гидрокомпенсатор клапанов — что это такое и его принцип работы

В процессе работы повышается температура, и в этом случае металлические части имеют свойство расширяться. Так вот из-за этого нагрева увеличиваются штоки клапанов, в результате чего они упираются в кулаки распредвала и не закрывают полностью впускные и выпускные отверстия, через которые в цилиндры поступает горючая смесь и выводятся отработанные газы.

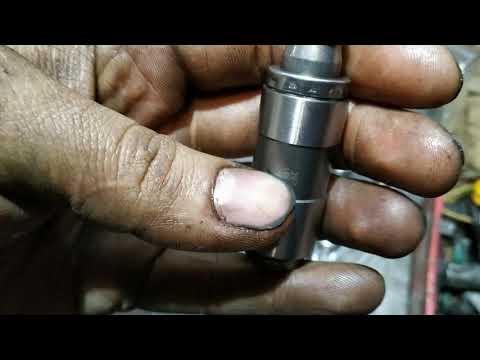

Видео — принцип работы гидрокомпенсатора клапанов:

Чтобы такое не происходило, между клапанами и кулачками распределительного вала устанавливаются зазоры ровно на ту величину, на которую увеличиваются при сильном нагреве стержни клапанов.

Со временем эти зазоры увеличиваются, что приводит к несвоевременному поступлению горючей смеси к поршням и неполному выводу газов из камер сгорания. Это не только снижает эффективность двигателя, но и приводит к его постепенному выводу из строя.

Видео — замена гидрокомпенсаторов на Hyundai Getz:

Именно поэтому приходилось проводить корректировку зазоров через каждые 10 000 км пробега, снимая крышку клапанной коробки. А надо заметить, что дело это было не из легких, так как существуют определенные правила процедуры, которые нарушать нельзя ни в коем случае.

По мере того, как автомобиль стал входить в жизнь каждого второго жителя нашей страны, и знание его внутреннего устройства уже потеряло свою актуальность, необходимо было как-то решать вопрос о том, чтобы регулировка зазоров решалась автоматически, без необходимости вмешательства водителя. И решение пришло в виде установки гидрокомпенсаторов.

Если говорить о самом устройстве, то надо отметить, что настройка его на заводе производится с ювелирной точностью. И это немудрено, так как даже доли миллиметра играют значительную роль. Механизм достаточно сложный, и принцип его работы состоит в том, чтобы производить действия, направленные на регулировку зазора.

Гидрокомпенсатор ни что иное, как копия ручного насоса в сильно уменьшенном виде. Внутри устройства имеется шариковый клапан, через который из системы смазки поступает масло внутрь. Своим давлением оно начинает выталкивать поршень вверх, уменьшая зазор между кулачком и клапаном. Надо сказать, что это масло поступает строго дозировано, чтобы исключить подъем поршня на величину, большую чем зазор.

Спустя некоторый период, происходит выработка, за счет которой вновь увеличивается зазор. Давление внутри гидрокомпенсатора начинает падать, и шариковый клапан, приоткрываясь, впускает необходимое количество масла, а зазор вновь приходит в норму. То есть, происходит его автоматическая регулировка, без какого-то вмешательства извне.

Видео — принцип работы гидрокомпенсаторов:

Вот, в принципе, и все. Можно, конечно, перечислить все параметры и размеры, но зачем? Для большинства автолюбителей ведь важен сам процесс, а не тактико-технические показатели. А вот поговорить о «плюсах» и «минусах» упомянутых устройств, наверное, стоит.

Плюсы

Гидрокомпенсаторы продляют срок работы двигателя, звук работы агрегатов газораспределительного механизма заметно снижается. За счет того, что зазор фактически постоянен, нет потерь компрессии, и двигатель не теряет мощности.

Помимо всего, нет необходимости лишний раз прикасаться к агрегатам двигателя и вносить коррективы в работу деталей газораспределительного механизма, который настроен весьма тонко.

Минусы

Самый существенный недостаток (который, впрочем, вполне распространен среди наших автолюбителей) – использование моторного масла только высокого качества, а также обязательная его замена точно в срок.

Гидрокомпенсаторы настолько капризны, что к их неполадке может привести любая, даже очень мелкая соринка. К тому же, если заклинит одно устройство, неисправности станут нарастать как снежный ком, постепенно выводя из строя всю систему.

Примите во внимание, что ремонт гидрокомпенсаторов само по себе занятие недешевое, а если еще нужно менять и части ГРМ, то невнимательность может весьма дорого стоить.

Как проверить гидрокомпенсаторы

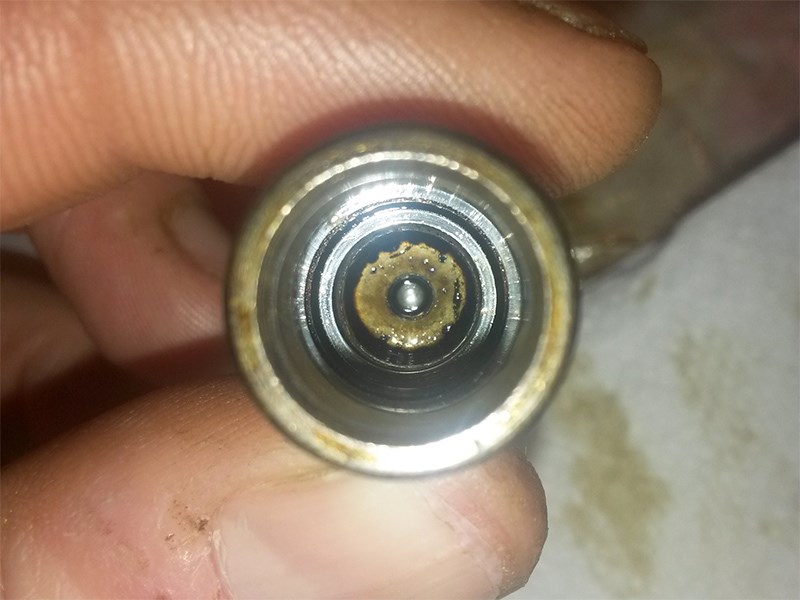

Как и любой другой механизм, гидрокомпенсатор может ломаться, вырабатывать срок, проявлять скрытый заводской брак. Что тут поделать? Вечный двигатель – увы – пока еще не изобретен.

Признаки приближающейся неприятности такие же, как и у клапанов: из недр двигателя начинается своеобразный стук. Если вы знаете свою машину, то сразу определите характерное «цок-цок-цок».

Видео — признаки износа гидрокомпенсаторов на двигателях Volkswagen TDi PD:

Немедленно паниковать и сразу же «включать калькулятор» в голове, подсчитывая, во сколько сможет обойтись ремонт, вряд ли стоит. Проверьте уровень масла. Вдруг он недостаточен, и потому в гидрокомпенсаторе не создается нужного давления. Просто долейте масло до указателя уровня, а минут через 15 попробуйте завести двигатель. В большинстве случаев стук пропадает.

Видео — как проверить гидрокомпенсаторы:

Второй случай возможен после долгой эксплуатации, если к тому же использовались некачественные смазочные материалы. Нагар оседает на частях устройства, закоксовывая его. Можно, конечно, найти работу для своих рук и попробовать сделать прочистку самостоятельно (как советуют некоторые умельцы со страниц различных сайтов), но это может привести к серьезным поломкам. Лучше потратиться на замену, как это рекомендуют все производители.

И наконец, вариант, когда компенсаторы просто износились. Несмотря на то, что прочность их рассчитана на эксплуатацию в течение довольно длительного срока, в нашей стране бывают случаи, когда машины катаются до тех пор, пока не начинают саморазбираться.

Если автомобиль дорог как память о значимых событиях жизни, то ваш путь также лежит в автосервис для замены гидрокомпенсаторов. Если же приступами ностальгии вы не страдаете, то сдайте «железного коня» в утиль, чтобы ремонт отдельных мелких устройств не превысил его стоимость.

А вы знаете как обслужить аккумулятор автомобиля, чтобы он прослужил долго?

Как произвести полировку стеклянных фар можете прочитать в этой статье.

Как правильно подготовить машину https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/pokraska-avto-svoimi-rukami.html к покраске.

Видео — замена гидрокомпенсаторов Hyundai Accent:

Замена гидрокомпенсаторов на Приоре (ВАЗ 21126) 16 клапанов

Переход с регулировочных шайб, которые использовали еще на советских «восьмерках» и «девятках» на гидрокомпенсаторы (ГК), позволил отказаться от ручной регулировки зазоров. Однако гидрокомпенсаторы устанавливают лишь на 16-клапанные моторы, поэтому владельцам 8-клапанных Приор и Калин приходится регулировать тепловые зазоры по старинке, шайбами. В этой статье мы расскажем о том, как самостоятельно поменять гидрокомпенсаторы на 16-клапанном моторе Лады Приоры.



Инструменты и материалы для замены гидриков Приоры

Для замены ГК вам потребуются:



• домкрат;
• страховочная подставка;
• колесный ключ;
• набор рожковых ключей;
• ключ-трещетка с набором головок и гибким удлинителем;
• ключ-трубка на 10 и 12;
• плоская и крестовая отвертки;
• чистая тряпка;
• автомобильный маслостойкий герметик;
• фиксатор резьбы.

Что понадобиться

Перед началом работ рекомендуем внимательно прочитать статью Почему стучат гидрокомпенсаторы на горячую и на холодную, если у вас стучат гидрокомпенсаторы на Приоре, то поймете, что делать. Ведь замена гидрокомпенсаторов – дело достаточно сложное, поэтому без лишней нужды лучше не трогать ремень ГРМ, ведь неправильное выставление меток коленчатого и распределительных валов может привести к падению мощности мотора и повреждению клапанов. Если же вы решили менять гидрокомпенсаторы, то прочитайте о технике безопасности для ремонта и обслуживания автомобилей, чтобы ответственно подойти к снятию колеса и работами под машиной.

Порядок замены гидрокомпенсаторов на двигателе 16 клапанов 21126 Приора

Ниже изложена пошаговая инструкция, которая поможет вам заменить гидрокомпенсаторы на Приоре.

1. Откройте капот, дайте остыть двигателю и отключите аккумулятор.
2. Поддомкратьте переднюю правую сторону машины, установите страховочную подставку и снимите переднее правое колесо.
3. Снимите пластиковый кожух, закрывающий инжектор, патрубок воздушного фильтра, сам фильтр.
4. Снимите свечные провода.
5. Ослабьте два болта крепления генератора и снимите с него ремень. Если машина с кондиционером, то снимите ремень и с него.
6. Открутите все болты впускного коллектора (ресивера) и снимите его. Один из болтов крепления расположен под генератором и открутить его можно с помощью трещетки и гибкого удлинителя. Если снять ресивер не получается, то выполните следующий пункт и после этого снимите ресивер.
7. Открутите и снимите топливную рампу и форсунки. Заткните отверстия для форсунок чистыми тряпочками.
8. Снимите все катушки зажигания.
9. Выставьте коленчатый и оба распределительных вала по меткам.
10. Открутите болты роликов натяжителя и ослабьте эксцентрики, чтобы снять ремень.
11. Снимите ремень, затем открутите болты крепления шестеренок распредвалов. Не потеряйте шпонки валов, они очень маленькие.
12. Открутите болты клапанной крышки и снимите ее.
13. Открутите болты верхней плиты головки, включая болты, расположенные под шестернями распредвалов и снимите ее.
14. Снимите распредвалы, при необходимости замените их сальники.

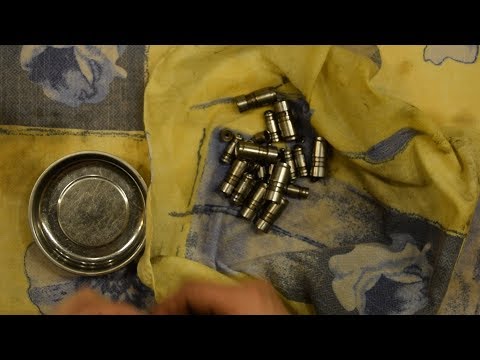

15. С помощью магнита вытащите гидрокомпенсаторы и вставьте вместо них новые, или замените неисправный, если знаете, какой именно.
16. Очистите клапанную крышку и верхнюю плиту головки от герметика.
17. Уложите валы на место и поверните так, чтобы кулачки первого цилиндра смотрели вверх и чуть друг на друга.
18. Чистой тряпкой протрите головку блока цилиндров и верхнюю плиту, затем нанесите новый герметик и наденьте плиту на головку.
19. Нанесите на болты фиксатор резьбы, закрутите и затяните с усилием 2 кгс•м (20 н•м).
20. Протрите чистой тряпкой верхнюю плоскость плиты и клапанную крышку, затем нанесите герметик и установите крышку на место.
21. Нанесите на болты фиксатор резьбы, закрутите крышку и затяните болты с усилием 2 кгс•м  (20 н•м).
22. Установите шестеренки распредвалов и закрутите их болты с усилием 7–8 кгс•м  (70–80 н•м).
23. Выставьте шестерни распредвалов и коленвала по меткам и наденьте ремень.
24. Отрегулируйте натяжение ремня с помощью эксцентриков роликов и затяните их болты с усилием 4 кгс•м  (40 н•м).
25. Проверьте метки распредвалов и коленвала, если все нормально, проверните двигатель на два оборота коленвала и снова проверьте метки. Если все нормально, то продолжайте сборку мотора, если нет, выставьте шестерни по меткам.

26.

    Установите форсунки, рампу и ресивер, закрутите их болты с усилием 2,5 кгс•м  (25 н•м).

27. Установите воздушный фильтр и его патрубок.
28. Подключите все провода и катушки зажигания.
29. Установите декоративную пластиковую крышку.
30. Наденьте и затяните колесо.
31. Подключите аккумулятор.
32. Заведите двигатель. Сначала гидрокомпенсаторы должны стучать, но через 3–5 минут стук должен полностью исчезнуть. Если звук исчез, вы все сделали правильно. Если нет, значит, в чем-то ошиблись.

Видео — работа двигателя Приоры после замены гидрокомпенсаторов

Как влияют гидрокомпенсаторы на запуск двигателя

Содержание

1. Как влияют гидрокомпенсаторы на работу двигателя?
2. Как работают гидрокомпенсаторы, и как избежать прогара клапана
3. Устройство и принцип работы гидрокомпенсаторов
4. Почему появляется стук гидрокомпенсаторов
5. Ремонт гидрокомпенсаторов
6. Профилактика поломок
7. Гидрокомпенсатор
8. Работа гидрокомпенсатора
9. Виды и расположение компенсаторов
10. Устройство и принцип работы компенсаторов
11. Производители гидрокомпенсаторов
12. Признаки и причины поломки
13. 7 Причин стука гидрокомпенсаторов на горячем двигателе
14. Устранение неисправностей
15. ЗАЧЕМ НУЖНЫ ГИДРОКОМПЕНСАТОРЫ
16. Как влияют гидрокомпенсаторы на работу двигателя?
17. Гидрокомпенсаторы и неисправности в них
18. Гидравлический компенсатор автомобиля – просто о сложном!
19. Почему стучат гидрокомпенсаторы?
20. Какой именно из гидрокомпенсаторов издает стук?
21. Последствия бездействия при стуке гидрокомпенсаторов
22. Что делать, если шумят гидрокомпенсаторы?
23. Почему шумят (стучат) гидрокомпенсаторы
24. «Масляная» проблема
25. Износ и механические повреждения
26. Как устранить проблему шума (стука) гидрокомпенсаторов
27. Особенности эксплуатации гидрокомпенсаторов
28. Заключение
29. Стучат гидрокомпенсаторы
30. Почему стучат гидрокомпенсаторы
31. На холодную
32. На горячую
33. Почему стучат новые гидрокомпенсаторы
34. Могут ли стучать гидрокомпенсаторы из-за масла
35. Как определить, какой гидрокомпенсатор стучит
36. Что делать, если стучат гидрокомпенсаторы
37. Последствия, если стучат гидрокомпенсаторы
38. Принцип работы гидрокомпенсаторов: почему стучат и как проверить на работоспособность
39. Что там внутри
40. Стук стуку рознь, потому что последствия разные
41. Принимаем меры
42. Видео

Как влияют гидрокомпенсаторы на работу двигателя?

Как работают гидрокомпенсаторы, и как избежать прогара клапана

Газораспределительный механизм моторов с течением времени существенно модернизировался. Развитие не обошло стороной и клапанное устройство ДВС. Поначалу возникающие зазоры между клапанами и распределительным валом корректировались вручную, затем появились механические регуляторы, однако вершиной настройки стали гидравлические компенсаторы. Мало знаете о подобных деталях? Тогда обязательно ознакомьтесь с приведённой ниже статьёй, которая поможет всем желающим понять, почему стучат гидрокомпенсаторы, что они собой представляют и поддаются ли ремонту.

Устройство и принцип работы гидрокомпенсаторов

Любой более-менее опытный автомобилист знает, что клапанный механизм двигателя регулирует впуск топливной смеси в цилиндры и выпуск из них отработанных газов. В процессе своей работы клапаны мотора попарно открываются и, естественно, работают в условиях колоссальной нагрузки, что связано с высокой температурой горения топлива. Для минимизации отрицательных свойств температурного расширения между узлами всего ГРМ предусмотрены тепловые зазоры, регуляцией которых и занимается стандартный гидрокомпенсатор.

Отличие гидравлических компенсаторов от иных регуляторов зазора клапанов заключается в том, что первые работают полностью автоматически, в то время как другие механизмы требуют того или иного участия автомобилиста в своей жизни. Что это значит? А значит это то, что при отсутствии гидрокомпенсаторов владелец автомобиля с некоторой периодичностью должен собственноручно выставлять тепловой зазор клапанов и внимательно следить за ними в процессе эксплуатации агрегата.

Говоря простыми словами, устройство гидрокомпенсатора – это механизм-связка, установленный между распредвалом мотора и каждым клапаном. Работает деталь по принципу плунжерной пары и циркуляции масла, выступая при этом «прокладкой» между ранее отмеченными элементами ГРМ. В итоге, получается так, что в зависимости от температурного режима работы двигателя между распределительным валом и рабочим клапаном всегда имеется взаимодействие, а самое главное – правильно настроенный тепловой зазор.

Почему появляется стук гидрокомпенсаторов

От многих автомобилистов нередко можно услышать фразы по типу:

Сразу отметим: формулировка проблемы подобным образом изначально неправильна. Важно понимать одну простую вещь – гидрокомпенсаторы клапанов стучать не могут, стучит сам клапанный механизм из-за неправильного функционирования. А вот последнее уже нередко провоцируют именно неисправности гидрокомпенсаторов. Но обо всём по порядку.

Выше было отмечено, что любой тип гидравлического компенсатора – это гидромеханизм, работающий за счёт плунжерной пары и масла, поступающего в него из мотора. То есть, причина стука гидрокомпенсаторов или клапанов, как будет правильней, кроется либо в неправильной работе плунжеров, либо в проблемах с маслообеспечением данного механизма. Если быть точнее, то неприятный звук может появиться по нескольким причинам:

Сетовать на неправильную работу гидромеханизмов в конструкции ГРМ есть смысл лишь в том случае, когда наличие иных поломок в системе исключено (особенно – поломок клапанов). При иных же обстоятельствах ремонт гидрокомпенсаторов будет выглядеть чем-то ненужным и бессмысленным.

Ремонт гидрокомпенсаторов

Замена гидрокомпенсаторов или ремонт данных элементов ГРМ своими руками требуется, прямо скажем, очень редко. Связано это с тем, что конструкция механизмов продумана до мелочей и их реальную поломку зачастую вызывают не условия работы, а беспечность владельца машины. Последняя, конечно, есть не у всех автомобилистов, поэтому и ремонт гидрокомпенсаторов требуется не многим.

В любом случае, знание – это сила, поэтому информация о симптоматике и общих принципах починки гидравлических регуляторов зазоров будет нелишней. Сначала обратим внимание на признаки поломки гидрокомпенсаторов. Зачастую они более чем прозрачны и представлены следующим перечнем:

Естественно, чем большее количество симптомов появляется – тем большие основания имеются для того, чтобы задуматься о ремонте гидрокомпенсаторов своими руками. Почему именно собственноручно, а не на СТО? Всё просто. Особых сложностей в ремонте деталей нет, поэтому отдавать немалую сумму денег другим людям, наверное, бессмысленно.

Возвращаясь к вопросу о том, как проверить гидрокомпенсаторы на правильность работы, придётся констатировать неприятную для многих автомобилистов вещь – без снятия элементов с двигателя диагностику осуществить не получится. Учитывая эту особенность ремонта, замену и проверку гидромеханизмов рассмотрим совместно. В общем виде, процесс починки гидрокомпенсаторов выглядит так:

Пожалуй, больше информации относительно того, как заменить гидрокомпенсаторы, излагать бессмысленно. Тут большее значение имеет практика, поэтому запасайтесь базовым набором авторемонтника и направляйтесь в гараж, конечно, если необходимость подобного у вас имеется.

Профилактика поломок

Как стало ясно, проверка, ремонт и установка гидрокомпенсаторов – процедуры простые, а регулировка узла и вовсе не требуется. Несмотря на это, поломок машины не хочет допускать совершенно любой автомобилист, поэтому было бы целесообразно поговорить о предотвращении неисправностей и компенсаторов.

Главное в профилактике — убрать из «рациона» мотора авто дешёвую и некачественную смазку. Спросите, как же определить хорошего производителя масла? Ответ очень прост – по отзывам автомобилистов. Согласно исследованиями нашего ресурса, лучшие масла у следующих компаний:

Помимо подборки смазки, желательно снимать гидрокомпенсаторы хотя бы раз в 80-100 000 километров для прочистки и качественной проверки. В остальном же данные элементы ГРМ обслуживания не требуют и при правильной эксплуатации отъездят полный эксплуатационный срок двигателя любого автомобиля.

В целом, по сегодняшней теме больше сказать нечего. Надеемся, представленный выше материал был для вас полезен и дал ответы на интересующие ответы. Удачи на дорогах и в обслуживании авто!

Гидрокомпенсатор

Гидрокомпенсатор (ГК), также автовладельцы часто называют «гидрик» — располагается в приводном механизме клапанов и предназначается для недопущения образования зазоров между клапанами и кулачками распредвала. Так сказать компенсирует зазоры клапанов.

Работа гидрокомпенсатора

Принцип работы строится на изменяемом давлении моторного масла. При включенном ДВС масло заполняет внутреннюю часть и за счет переменного давления его плунжер циклически передвигается, не допуская образованиезазоров в клапанном приводе и удерживая постоянный контакт коромысла и кулачка распредвала.

Таким образом, гидрокомпенсаторы клапанов существенно упрощают обслуживание двигателя и делают неактуальной проблему точного регулирования клапанов во время проведения ТО, но с ними надо более внимательно подходить к выбору масла и масляного фильтра.

Виды и расположение компенсаторов

Условно можно выделить компенсаторы для двигателей типов SOHC и DOHC. В целом, они не слишком различаются по конструкции. Любой гидрик – это небольшая система, помещенная в неразборный герметичный корпус. В двигателе типа SOHC он размещается в гнездах клапанных коромысел. У двигателей типа DOHC – устанавливаются в гнездах, размещенных в головке блока цилиндров.

Устройство и принцип работы компенсаторов

Устройство гидрокомпенсатора сложностью не отличается. Он состоит из корпуса, плунжера, клапана, пружины, поршня и стопорного кольца.

Принцип действия также довольно прост. Когда кулачок распредвала находится в верхней точке движения, относительно компенсатора он располагается тыльной частью. Из-за этого усилие на компенсатор не передается, что позволяет пружине распрямиться и выдвинуть плунжер, благодаря чему и пропадает зазор. В появившееся под плунжером свободное пространство через клапан затекает моторное масло. После заполнения компенсатора давление масла внутри него и снаружи сравнивается и клапан закрывается.

Когда кулачок поворачивается к компенсатору выпуклой стороной, он своим усилием начинает смещать его вниз. Заполненный маслом гидрокомпенсатор имеет достаточно жесткости, чтобы без потерь передавать движущее усилие распредвала на клапаны ГРМ. В процессе движения некоторая часть масла вытекает из компенсатора, в результате чего образуется зазор, имевший место в начале цикла. Далее цикл проходит еще раз, и так все время работы двигателя.

Следует отметить, что работа гидротолкателя позволяет устранить не только рабочие зазоры двигателя, образуемые в результате циклического движения его частей, но также и зазоры из-за нагрева мотора (нагретый металл расширяется) и увеличенные зазоры, связанные с износом деталей ГРМ. Любое увеличение пространства для перемещения компенсатора приводит к тому, что он принимает больше масла, все равно занимая весь свободный объем.

Производители гидрокомпенсаторов

Комплект гидрокомпенсаторов фирмы INA

Существует устоявшееся мнение, что оригинальные (от производителя авто) расходники и детали, в том числе гидрокомпенсаторы — лучше. Очень часто так и бывает, но существует пара нюансов. Первый — оригинальные запчасти, как правило, дороже, иногда и в несколько раз, чем аналоги. Второй — некоторые аналоги, все же, бывают и получше чем, оригинал.

Исходя из этого, кто в погоне за экономией, а кто за лучшим качеством, водители могут выбрать аналоговые гидрокомпенсаторы. Поэтому напоследок предоставляем вам краткую информацию и отзывы о производителях компенсаторов. Итак:

Признаки и причины поломки

Основные причины выхода из строя гидрокомпенсатора (ГК) – загрязнение масляных каналов двигателя и износ рабочих поверхностей обратного клапана и плунжерной пары.

Основным признаком того, что гидрокомпенсаторы клапанов вышли из строя является характерный стук клапанов при запущенном ДВС, в том числе на холостом ходу. Эта проблема может быть вызвана рядом причин, среди которых:

7 Причин стука гидрокомпенсаторов на горячем двигателе

Устранение неисправностей

В некоторых случаях устранять неисправности гидрокомпенсаторов можно в домашних условиях.

Промывка, как правило, помогает избавиться от стуков. Но также требуется и чистка масляных каналов.

Для начала необходимо проверить уровень моторного масла в двигателе и при необходимости довести его до нормы. Чтобы избавиться от воздуха в компенсаторе, нужно завести двигатель и десять раз медленно его разогнать. Проблему можно считать решенной, если неправильный звук работы мотора пропадает.

Если звук не исчезает, нужно проверить состояние гидрокомпенсаторов. Характерные повреждения: коррозия поверхности плунжера, износ корпуса толкателя, тугой ход. Лучше всего делать это на СТО, так как очевидно что причин много и разобраться самостоятельно, без надлежащего опыта, какая из них основная – крайне сложно. Нужно знать происхождения стуков, определить происхождения, механическая неисправность или какие то другие технические проблемы с механизмами и деталей ДВС. Многие автовледельцы пробуют разобрать и почистить, дабы восстановить работоспособность, но такой манипуляции, как правило, хватает ненадолго, по этому лучшим решением будет только замена.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

ЗАЧЕМ НУЖНЫ ГИДРОКОМПЕНСАТОРЫ

Кандидат технических наук Д. ЗЫКОВ

В результате износа деталей автомобильного двигателя зазоры на клапанах газораспределительного механизма неизбежно увеличиваются, поэтому время от времени приходится их регулировать. Занятие это не слишком сложное, но трудоемкое, требующее определенной квалификации и внимательности. Избежать частой регулировки клапанного механизма и сделать его работу более мягкой помогают гидрокомпенсаторы. Статья рассказывает о том, как они устроены и каких сюрпризов ждать, если вы воспользуетесь нашим советом и установите гидрокомпенсаторы на свой автомобиль. Одна из основных систем двигателя внутреннего сгорания – газораспределительный механизм (ГРМ). Он отвечает за распределение по цилиндрам бензино-воздушной смеси в бензиновых двигателях (или воздуха – в дизельных) и за выпуск выхлопных газов. В состав ГРМ входят распределительный вал с кулачками (один или несколько), клапаны и многочисленные детали, закрывающие клапаны и передающие на них усилия от кулачков распределительного вала: пружины, толкатели, штанги, рычаги коромысел и сами коромысла. Порядок расположения и форма кулачков на распределительном валу задают последовательность и продолжительность открытия и закрытия клапанов.

Распределительный вал может находиться в блоке цилиндров (такое расположение называют нижним) или в головке блока цилиндров (верхнее расположение). Если вал “нижний”, то усилие с кулачков на клапаны передают специальные толкатели, штанги и коромысла, если же вал “верхний”, то удается обойтись без штанг. В этом случае усилие могут передавать рычаги или толкатели (или и те и другие вместе), находящиеся в непосредственном контакте с распределительным валом.

Клапанный механизм действует в чрезвычайно жестких условиях. Его детали испытывают высокие ударные и инерционные нагрузки, а также термические напряжения (клапаны работают при очень высокой температуре, причем нагрев их весьма неравномерен). Кромки тарелок клапанов и седла подвергаются эрозии, а распределительные валы, толкатели и направляющие втулки – действию трения. При этом все детали механизма должны действовать четко и слаженно, ведь от правильности их работы зависят все характеристики двигателя, начиная с мощности и кончая составом выхлопных газов.

Во время прогрева двигателя детали газораспределительного механизма нагреваются и их размеры увеличиваются. Чтобы при высокой температуре клапаны плотно закрывались, между элементами ГРМ необходимо оставлять небольшие тепловые (термические) зазоры. Заметим, что впускные и выпускные клапаны нагреваются до разной температуры (выпускные существенно горячее впускных), поэтому и зазоры на них могут быть разными. В двигателях большинства легковых автомобилей величина зазора на впускных клапанах составляет 0,15-0,25 мм, а на выпускных – 0,2-0,35 мм и даже больше.

Если тепловой зазор отрегулирован неправильно, в зависимости от того, “в какую сторону” сделана ошибка, могут возникнуть разные технические неисправности.

Когда зазор отсутствует или, как говорят, клапаны перетянуты, они полностью не закрываются. Если в бензиновом моторе не закрываются впускные клапаны, то смесь может вспыхивать во впускном коллекторе – вследствие этого двигатель не развивает полную мощность и плохо запускается. Неплотность выпускных клапанов приводит к прогару их тарелок и седел. Неплотность клапанов дизеля делает его и вовсе неработоспособным.

Если же зазоры в клапанном механизме велики, то возникают значительные ударные нагрузки на детали и в двигателе появляется резкий частый стук. Распределительный вал да и все остальные детали механизма быстро изнашиваются. От этого клапаны открываются не полностью, а значит, уменьшается их проходное сечение. Наполняемость и вентиляция цилиндров ухудшаются, вследствие чего падает мощность двигателя и повышается содержание токсичных примесей в выхлопных газах.

Величина зазоров на клапанах ГРМ должна устанавливаться в зависимости от температуры деталей двигателя. Между тем большинство регулировщиков клапанов пользуются одним и тем же обычным плоским щупом, независимо от того, контролируют ли они зазоры при температуре воздуха ниже нуля или при +30 о С. А разница есть: например, для двигателя “ВАЗ-2106” она составляет почти 0,05 мм.

Чтобы смягчить работу клапанов и избежать частой регулировки клапанного механизма, конструкторы автомобилей предлагали разные устройства. Однако на двигателях внутренне го сгорания прижились только так называемые гидрокомпенсаторы теплового зазора клапанов. Суть их работы заключается в автоматическом изменении длины компенсатора на величину, равную тепловому зазору. Детали компенсатора перемещаются одна относительно другой, во-первых, под действием встроенной в него пружины и, во-вторых, за счет подачи масла под давлением из системы смазки двигателя.

Обычный гидрокомпенсатор представляет собой корпус, внутри которого установлена подвижная плунжерная пара, состоящая в свою очередь из втулки и подпружиненного плунжера с шариковым клапаном (см. рисунок). Корпусом может служить цилиндрический толкатель (такая конструкция применяется в гидрокомпенсаторах для двигателей “ВАЗ-2108”), часть головки блока цилиндров (“ВАЗ-2101”-“ВАЗ-2106”). На двигатели УМЗ 331.10 (“Москвич-2141” и “Иж-2126 Ода”) иногда ставят гидрокомпенсаторы, корпусом которых служат элементы рычагов привода клапанов.

Плунжерная пара – самая ответственная часть гидрокомпенсатора. Зазор между втулкой и плунжером составляет всего 5-8 микрон. Благодаря этому, с одной стороны, детали более или менее свободно перемещаются относительно друг друга, с другой – сохраняется герметичность соединения. В нижней части плунжера есть отверстие, которое закрывается обратным шариковым клапаном. Между втулкой и плунжером установлена достаточно жесткая пружина.

Гидрокомпенсаторы существенно упрощают обслуживание двигателя, но с ними надо более внимательно подходить к выбору масла и масляного фильтра. Дело в том, что больше всего гидрокомпенсаторы “боятся” увеличения зазоров в плунжерной паре. Когда зазор увеличивается, происходит утечка масла из-под плунжера, пара становится “не жесткой” и компенсатор просто не успевает срабатывать. Эта неисправность выдает себя резким стуком во время работы двигателя. Примерно то же самое происходит и при неисправности клапана, только масло вытекает не через зазор между плунжером и втулкой, а через клапан.

Иногда плунжерную пару заклинивает. В зависимости от того, в каком положении заклинило детали, либо в клапанном механизме образуется слишком большой зазор (возникают ударные нагрузки, сопровождающиеся резким стуком и повышенным износом деталей), либо клапаны оказываются “зажатыми” (возрастает нагрузка на распределительный вал, повышается износ деталей, резко падает мощность, появляются хлопки в системе впуска и “стрельба” в выхлопном тракте).

Вопреки распространенному мнению, что даже самое простое дополнительное устройство неизбежно снижает надежность любого прибора, гидрокомпенсаторы гарантируют более стабильную работу газораспределительного механизма. Так что владельцам “Жигулей”, “Москвичей” и других отечественных автомобилей стоит подумать об их приобретении. Гидрокомпенсаторы есть в каждом автомагазине, а с их установкой справятся на любой станции техобслуживания. По силам эта работа и тем, кто берется сам ремонтировать свою машину.

Источник

Как влияют гидрокомпенсаторы на работу двигателя?

Гидрокомпенсаторы и неисправности в них

Давайте сразу определимся, что стук гидрокомпенсатора – проблема возникающая в 90% случаев не на новых автомобилях, хотя возможны исключения, если на заводе Вам установили некачественную деталь. Но и это маловероятно, поскольку гидрокомпенсатор относится к силовому агрегату, а у заводов, производящих двигатели значительно более строгие требования в отношении того, что касается качества поставляемых поставщиками компонентов.

Проблемы со стуком гидрокомпенсаторов со временем могут возникнуть на автомобиле любой марки, года и страны выпуска.

Вариантов проявления неисправности также немало – на холодном двигателе, на прогретом (как говорят «стучат гидрокомпенсаторы на холодную или на горячую» — соответственно), стоя на месте и во время движения.

Существует ряд способов устранения надоедливого звука, каждый из которых следует использовать в конкретной ситуации.

Но для того, чтобы понять, почему стучит гидрокомпенсатор и причину его выхода их строя, сначала надо разобраться, что это за механизм, из чего состоит, и как он функционирует. И вообще к чему может привести подобный стук, и что будет, если его своевременно не устранить.

Гидравлический компенсатор автомобиля – просто о сложном!

Для того, чтобы понять принцип работы гидрокомпенсатора, а следовательно определить почему он выходит из строя и как его чинить, надо вспомнить устройство двигателя. Помните, как расположены клапаны и для чего они нужны? Впускной клапан отвечает за подачу топлива, а выпускной за выход отработанных при сгорании топлива в двигателе газов.

Так вот, гидрокомпенсатор – это устройство, которое регулирует зазор клапанов в автоматическом режиме, таким образом, обеспечивая равномерную подачу топлива в рабочую камеру двигателя и вывод «отработки». Установка гидрокомпенсаторов позволяет исключить для сервисменов завода изготовителя процесс ручной регулировки клапанов, кстати, очень трудоемкого и продолжительного.

Почему стучат гидрокомпенсаторы?

Теперь давайте вплотную перейдем к рассмотрению вопроса, откуда возникает тот самый неприятный стук из-под капота вашего авто.

Распространенных причин, как правило, бывает две:

1. Стук возникает из-за повреждения, либо разрушения механических частей самого гидрокомпенсатора.
2. Стук возникает вследствие нарушения работы систем, подающих в двигатель масло.

Профессионалы знают даже, как определить стучащий гидрокомпенсатор на слух, и в чем именно таится проблема.

К причинам разрушения механизмов самого гидрокомпенсатора следует отнести истощение ресурса плунжерной пары, установленной внутри гидрокомпенсатора. Это происходит с течением времени, к сожалению, процесс это неизбежный, поэтому к замене гидрокомпенсаторов следует относиться как к замене любого автомобильного «расходника». В зависимости от того, какого качества были использованы компоненты при производстве гидрокомпенсатора, напрямую зависит его срок службы. Чем ниже качество металла – тем быстрее он выйдет из строя. Естественно может иметь место и заводской брак. Также гидрокомпенсатор повреждается, если в него попадает воздух, или слишком мало масла, или из-за загрязнения деталей гидрокомпенсатора. Причин много, но результат от этого не меняется – механизм выходит из строя и требует либо чистки, если вы диагностировали проблему на раннем этапе, либо полной замены, если на поздней.

Касаемо нарушения подачи масла в двигатель. Стук возникнет, если уровень масла в двигателе отличается от нормы, причем, как в меньшую, так и в большую сторону. Окончание срока службы и отказ масляного фильтра. Загрязнение или попадание внутрь масляных каналов нагара, образующегося в процессе работы двигателя.

Выбор неподходящей марки масла. Естественно, если вы перегрели двигатель, то и физические свойства масла изменятся, что также приведет к нарушению работы маслоподающих систем.

Мы уже говорили выше о том, что стук может проявляться, как при холодном, так и при прогретом двигателе.

На горячем двигателе наличие стука, скорее всего, обусловлено наличием в двигателе масла, которое уже давно пора менять, либо если вы недавно это делали, то значит, вам попалось масло ненадлежащего качества – вот, кстати, еще одна причина покупать смазочные жидкости только у официальных представительств или дилеров. Залив некачественного масла может вызвать повреждения двигателя куда более серьезные, чем стук гидрокомпенсаторов.

Часто бывает так, что замена масла на новое решает проблему со стуком гидрокомпенсаторов.

Если вы давно не меняли масляный фильтр, то обязательно замените, или хотя бы почистите, для чего следует использовать специальный очиститель гидрокомпенсаторов.

Хотя по регламенту проведения технического обслуживания автомобиля масляный фильтр положено менять одновременно с заменой масла.

Если выполнение всех вышеперечисленных операций не дало никакого результата, следует рассмотреть иные варианты возникновения стука в подкапотном пространстве, поскольку замена фильтра и использование качественной смазки двигателя в 90% случаев помогает решить возникшую проблему. Помните о том, что стук под капотом при прогретом двигателе – критичный показатель и требует срочного вмешательства и устранения причины его возникновения.

И наоборот, если у вас застучали гидрокомпенсаторы на еще непрогретом автомобиле – не имеет принципиального значения. Холодное масло имеет отличные от горячего физические характеристики и не попадает внутрь гидрокомпенсатора, поэтому следует просто дождаться прогрева двигателя. Если стук сохраняется – тогда следует приступать к решению проблемы.

Какой именно из гидрокомпенсаторов издает стук?

Чтобы определить, какой именно из гидрокомпенсаторов издает стук (обычно их количество равняется количеству клапанов вашего двигателя) используют методику диагностики «на слух», при этом применяют технологическую разновидность такого медицинского прибора, как фонендоскоп – вы почти наверняка видели его на шее у вашего терапевта.

Именно этот приборчик позволяет мастеру точно сказать, где кроется источник стука, хотя настоящие профи, конечно, определят это и безо всякого фонендоскопа.

После диагностирования стучащей детали, требуется извлечь гидрокомпенсатор тщательно прочистить, после чего установить на место и запустить двигатель повторно.

При сохранении стука, гидрокомпенсатор признается вышедшим из строя, и сервис производит его замену.

Если и после замены стук сохраняется, то причина, скорее всего, кроется в качестве используемого масла, либо в других узлах двигателя. Последнее маловероятно, поскольку диагностирование источника звука при помощи фонендоскопа – точная процедура и сбоев, как правило, не дает.

Последствия бездействия при стуке гидрокомпенсаторов

В случае если стук действительно издают гидрокомпенсаторы, несвоевременная замена, или ремонт гидрокомпенсаторов приведет к сокращению эксплуатационного ресурса привода газораспределительного механизма и головки блока цилиндров.

Ремонт, как первого, так и второго узла – удовольствие дорогостоящее и обременительное.

И напоследок, скажем, что вы конечно можете, как диагностировать проблему своими силами, так и устранить ее также самостоятельно.

Но промывка или замена гидрокомпенсаторов – это уже прямое вмешательство в системы силового агрегата вашего автомобиля, поэтому если вы чувствуете малейшие сомнения в своих силах – потрудитесь обратиться в авторизованный сервисный центр.

Если вы «напортачите», то вам все равно потребуется обращаться к «официалам», а они то уж точно определят, что до них под клапанную крышку кто-то уже заглядывал, ведь даже проверка гидрокомпенсаторов требует вскрытия клапанной крышки и поворота коленвала вручную.

При самом негативном варианте развития событий, вы не только оплатите дорогостоящий ремонт силового агрегата или привода ГРМ, но и будете сняты с гарантийного обслуживания (если на ваш автомобиль еще распространяется действие гарантии).

Любой риск должен быть оправдан, а замена гидрокомпенсаторов — не та проблема, которую решают посередине автомобильной трассы при полном отсутствии запасных частей и необходимых инструментов. 10 раз подумайте, стоит ли браться за такую работу самостоятельно, или лучше доверить ее профессионалам.

Своевременное выявление проблемы и простые операции по ее устранению, даже если вы обратитесь в сервис, – вот залог экономии ваших средств и ресурса силового агрегата машины.

Что делать, если шумят гидрокомпенсаторы?

Статья о том, какие меры нужно предпринять, если шумят гидрокомпенсаторы — причины стука, методы устранения проблемы. В конце статьи — видео о том, что делать, если стучат гидрокомпенсаторы.

Если зазоры отрегулированы не качественно, то клапаны в ГРМ тоже будут закрываться неправильно, в результате чего они прогорят, и появится стук. Кроме того, величина зазоров может измениться и при сильном износе механизмов ГРМ во время работы. Поскольку регулировка клапанных тепловых зазоров является достаточно сложным и ответственным делом, вместо рычагов и шайб, требующих сложной регулировки, стали применять гидрокомпенсаторы.

Гидрокомпенсатор (гидротолкатель) является маленьким механизмом, который автоматически регулирует тепловые зазоры клапанов ГРМ, без каких-либо дополнительных настроек. Этот миниатюрный механизм автоматически изменяет величину зазоров до нужных размеров под воздействием пружины и давления моторного масла.

Почему шумят (стучат) гидрокомпенсаторы

«Масляная» проблема

Правильная работа гидрокомпенсаторов очень сильно зависит от таких факторов масла как:

Использование некачественных моторных масел, а также долгая работа двигателя со старым (отработанным) маслом приводит к накоплению нагара, который начинает препятствовать перемещению подвижных элементов компенсатора. Кроме этого, происходит засорение каналов ГБЦ и отверстий гидрокомпенсаторов.

Когда уровень масла в двигателе превышает норму, оно вспенивается в картере и теряет свою однородность, с последующим изменением показателей: вязкости, теплопроводности и смазки. От вязкости зависит скорость прохождения масла по каналам, что напрямую влияет на работу гидрокомпенсаторов — ведь при сильном загустении масла может произойти закупорка каналов, и жидкость перестанет поступать (или начнет поступать медленнее) в компенсаторы.

С другой стороны, при сильно разжиженном масле может упасть давление в масляной системе, и масло также плохо будет поступать в компенсаторы. А когда уровень масла в двигателе ниже нормы, то масляный насос засасывает воздух при доставке жидкости в компенсаторы, что также негативно отражается на их работе и приводит к стуку на больших оборотах двигателя.

Недостаточное давление масла может быть из-за неисправности насоса, в результате чего масло будет закачиваться в гидрокомпенсатор медленно или вовсе туда не доставляться. Кроме этого, снижение давления внутри компенсатора может произойти из-за разжижения масла или засорения масляных каналов самого гидрокомпенсатора.

Износ и механические повреждения

Как устранить проблему шума (стука) гидрокомпенсаторов

Решение проблемы с шумом (стуком) гидрокомпенсаторов состоит из двух этапов:

При этом второй этап потребуется только в том случае, если не удалось решить проблему со стуком на первом этапе. Если после замены масла, масляного фильтра и промывки двигателя стук прекратился, то, естественно, больше уже ничего не требуется.

Первый этап – самый простой и доступный: слить старую «отработку», залить промывочную жидкость и включить двигатель на 15 мин. Затем слить «промывку», установить новый масляный фильтр и залить новое масло.

Второй этап более сложный и трудоемкий. Здесь потребуется осмотр и проверка самих гидрокомпенсаторов, для чего придется снимать клапанную крышку.

Наиболее распространенная диагностика гидрокомпенсаторов заключается в их продавливании. Для этого нужно освобождать компенсаторы от давления кулачков распределительного вала, повернув распредвал соответствующим образом (короткой частью кулачка к компенсатору, чтобы кулачек на него не давил). Продавливать компенсаторы лучше деревянным штырем, чтобы не повредить их поверхность.

Исправные гидрокомпенсаторы продавить очень трудно, а неисправные продавливаются достаточно легко. При продавливании всех компенсаторов можно сравнить, какие из них поддаются трудно, а какие – легко. Те компенсаторы, которые продавливаются легко по сравнению с другими, лучше заменить.

Промывка самих гидрокомпенсаторов — вопрос неоднозначный, так как теоретически компенсаторы должны автоматически промыться при промывке двигателя на этапе замены масла. Поэтому, снятие/разборка/промывка/сборка/установка компенсаторов может оказаться ненужной работой и бесполезной тратой времени. Особенно, когда гидрокомпенсаторов 16 штук. В связи с этим снятие и разборка гидрокомпенсаторов рекомендуется только для их более тщательного осмотра, когда уже нет других вариантов решения проблемы. А заодно, можно и помыть.

Также снятие компенсаторов целесообразно, если на них удается рассмотреть явные механические повреждения и деформацию.

Особенности эксплуатации гидрокомпенсаторов

Заключение

Как показывает практика, наиболее частой причиной шумной работы гидрокомпенсаторов является использование плохого масла — или низкого качества, или старого (отработанного), или не рекомендованного производителем двигателя.

Поэтому в большинстве случаев проблема шумной работы компенсаторов решается уже на первом этапе, с помощью замены масла и фильтра, а также промывкой мотора, при которой должны промыться и компенсаторы. А стук «гидриков» из-за их износа или повреждения случается намного реже.

Видео о том, что делать, если стучат гидрокомпенсаторы:

Стучат гидрокомпенсаторы

Для повышения коэффициента полезного действия двигателя толкатель клапана и кулачок распределительного вала должны плотно прилегать друг к другу. На иномарках это возможно благодаря регулировке теплового зазора. При прогреве мотора эти детали расширяются с одновременным увеличением температуры. В машинах старого образца, например, в ВАЗ 21126, вмешательство не требуется. Причина – наличие гидравлических компенсаторов.

Почему стучат гидрокомпенсаторы

Гидравлический компенсатор – это устройство, отвечающее за автоматическую регулировку теплового зазора в отдельном клапане. Благодаря их применению эксплуатация двигателя становится проще. Причина – не приходится регулировать клапаны вручную. Также они увеличивают ресурс работы газораспределительного механизма. Он равномернее функционирует, потому что тепловой зазор постоянно находится в пределах допусков от производителя.

Но бывает, что гидрокомпенсатор начинает стучать. Со временем стук усиливается, становится невозможно это игнорировать. Зачастую причин три.

Водитель должен помнить, что компенсатор способен стучать не только постоянно, но и в определенном режиме работы двигателя.

На холодную

Если начали стучать гидрокомпенсаторы на холодную, проверьте, что из перечисленного ниже верно.

На горячую

Иногда владельцы замечают, как начинают стучать гидрокомпенсаторы на горячую, когда мотор доведен до рабочей температуры. Причины также три.

Почему стучат новые гидрокомпенсаторы

Не всегда после замены гидравлических компенсаторов проблема уходит. Особенно, если в двигателе установлены новые элементы, а также залито свежее масло. Вариантов несколько.

Как правило, лечить стук приходится методом промывки головки блока цилиндров. Если это не поможет, значит, надо менять новый масляный насос. Подобное поведение указывает на значительный естественный износ. Устранение неисправности таким способом – явление редкое, потому что в 90% случаев устранение проблемы происходит после замены выбранного масла, промывки гидрокомпенсаторов.

Могут ли стучать гидрокомпенсаторы из-за масла

Да, это возможно. Причем причины не всегда заключаются лишь в плохом состоянии смазки. На правильность работы гидрокомпенсаторов также влияет вязкость, концентрация вредных присадок в его структуре.

Даже если проблема не связана со смазкой, водитель обязан выбирать ее, опираясь на требования производителя автомобиля. Они приведены в сервисной документации.

Как определить, какой гидрокомпенсатор стучит

Обнаружение изношенного или вышедшего из строя элемента не занимает много времени. Для этого с двигателя надо снять головку блока цилиндров (ГБЦ) для частичного получения доступа к внутренностям. Этого хватит для диагностики.

Для проверки надо взять деревянный брусок. Нужно проследить, чтобы он не был слишком толстым.

Суть проверки сводится к нажатию бруском на днище гидрокомпенсатора. Когда создается чрезмерное усилие, это приводит к его утапливанию в посадочное место.

Обратите внимание! При проверке убедитесь, что днище никак не взаимодействовало с кулачком распределительного вала. Если это происходит, значит, есть большой износ кулачка распредвала – его стоит заменить.

Если гидрокомпенсатор заклинит, созданные усилия не позволят ему скрыться внутри посадочного места. Человек не сможет нажать с такой силой, чтобы преодолеть отпор клапанной пружины.

При отсутствии масла по любой из причин, перечисленных ранее, гидрик будет топиться в посадочное место даже при минимальном нажатии на деревянный брусок. Чтобы двигатель не пришлось отдавать на капитальный ремонт, компенсатор все-таки стоит заменить.

Вот таким нехитрым образом можно определить, в каком именно компенсаторе появляется стук.

Что делать, если стучат гидрокомпенсаторы

Если начинают стучать гидрокомпенсаторы, что делать в таком случае? Есть два пути решения проблемы – полная замена комплекта или ремонт дефектных экземпляров. Рассмотрим отдельно каждый из них.

Преимущество замены – гарантия хорошего результата. Недостатков два. Комплект оригинальных каталожных деталей обойдется дорого. Самому вряд ли получится правильно установить его, поэтому машину придется передавать в сервисный центр. Тут также придется подождать два-три дня.

Нужно принимать во внимание, что на некоторые машины зарубежного производства распространяется дефицит деталей. Приходится ждать, когда приедет полный комплект, тратить деньги на оплату почтовых услуг, записываться на ремонт в сервисный центр. Для правильного монтажа придется еще выделить некоторую сумму на одноразовые детали – герметик и прокладки.

Если случай запущенный, и водитель не пытается предпринять действия по восстановлению нормальной работы мотора, последствия могут оказаться печальными. Сначала при запуске со временем усиливается стук. Далее пропадает ровный холостой ход. Так как регулировка теплового зазора не происходит должным образом, с каждым разом становится сложнее набирать обороты. В конечном итоге изнашивается весь клапанный механизм, ремонт двигателя становится неизбежным.

Чтобы быстро устранить неисправность, надо сначала узнать, какой именно компенсатор начинает стучать. Ремонт возможен в том случае, если неисправность начинает проявлять себя на холодную. При регулярном использовании качественной смазки со своевременной ее заменой стоит лишь купить оригинальное масло, поменять фильтр и проверить результат еще раз. Скорее всего, владелец, сам того не понимая, купил поддельную канистру.

На начальном этапе также стоит купить промывочное масло. Вместе с ним придется обзавестись двумя фильтрами. Один используется при заливке промывочного материала, другой надо прикрутить тогда, когда техническая жидкость успела прогнаться по системе за 15-20 минут работы в холостом режиме. Для особых случаев понадобится агрессивный состав. Например, аптечный димексид. В его химической структуре присутствуют жесткие элементы, способны снять сажу и другие отложения вне зависимости от их толщины.

Последствия, если стучат гидрокомпенсаторы

Интересно, что выход из строя гидрокомпенсатора не является прямой причиной повреждения других элементов двигателя. Стучащие компенсаторы приводят только к нарушению теплового зазора, результатом чего становится снижение приемистости и мощности двигателя. Следовательно, увеличивается расход топлива.

Возможно, стуки указывают на плохую работу масляной системы. Тут придется отдавать машину на диагностику в сервисный центр, чтобы мастера установили причину стука и устранили его с учетом требований производителя.

В случае с системами газораспределения типа DOHC и SOHC, они отличаются только по количеству гидрокомпенсаторов, присутствующих внутри мотора. Но если не отдавать машину на сервис и пользоваться ею каждый день в таком состоянии, повышение расхода топлива приведет к усилению износа притирающихся элементов. Поэтому лучше заранее продиагностировать гидрокомпенсаторы, чтобы потом не пришлось проводить капитальный ремонт двигателя.

Принцип работы гидрокомпенсаторов: почему стучат и как проверить на работоспособность

Стук гидрокомпенсаторов говорит о неисправности, устранение которой позволит получать от двигателя полную отдачу.

Верхний конец стержня клапана автомобиля упирается в дно плунжера. То есть, компенсатор – промежуточное звено между клапаном и кулачком вала ГРМ.

Что там внутри

Регулировка зазора происходит автоматически. Принцип работы гидрокомпенсаторов базируется на ничтожно малом коэффициенте сжатия масла. В момент, когда совпадут отверстия (сделанные специально для пропуска смазки) в головке блока цилиндров и корпусе компенсатора, в него поступит масло. Далее, оно через проточку попадет в верхнюю камеру плунжера, а потом, через открывшийся шариковый клапан, заполнит нижнюю камеру.

Так как, масло подается под давлением, плунжер выдавливается, толкая корпус компенсатора вверх, пока тот не упрется в кулачок. Кулачок вала, проворачиваясь, давит на гидрокомпенсатор, который идет вниз. Отверстия перекрываются, поступление масла прекращается и закрывается шариковый клапан.

Масло обладает свойством несжимаемости, поэтому усилие кулачка вала ГРМ, через гидрокомпенсатор передается на автомобильный клапан. Он открывается. Дальнейший ход кулачка приводит к тому, что пружина клапана толкает его вверх, и он закрывается.

Часть масла может просачиваться через седло шарика плунжера в обратном направлении, увеличивая зазор, но, в следующем цикле, когда отверстия маслопроводов снова совпадут, объем масла пополнится и зазор нормализуется.

Стук стуку рознь, потому что последствия разные

Чем удобны эти устройства? Тем, что выполняют свои функции, не требуя обслуживания и специального ухода.

О них можно не вспоминать до тех пор, пока не слышен определенный, специфический стук гидрокомпенсаторов.

Причем, он может появляться только при запуске и по мере прогрева исчезать, а может продолжаться все время.

Что происходит, когда стучат гидрокомпенсаторы:

Если слышен стук гидрокомпенсаторов на холодную, то есть, сразу после запуска и продолжается до тех пор, пока мотор не прогреется, то вероятными причинами могут быть следующие:

Такое явление не очень критично, хотя не стоит оставлять его без внимания. Часто «гидрики» стучат только в момент пуска. Это происходит от того, что при остановке, часть клапанов двигателя замирает в открытом положении и клапан плунжера «стравливает» немного масла.

Ну, а если стучат гидрокомпенсаторы на горячую? Хотя вопрос поставлен несколько не корректно. Разберемся, от чего стук появляется при запуске движка и не прекращается по мере прогрева. В этом случае, как и в предыдущем, вероятных причин несколько:

Есть еще одна причина, которая, почему-то, проявляется на Приоре. Стук в компенсаторах появляется после замены масла 5W40 на 0W40.

Принимаем меры

Итак, стучат гидрокомпенсаторы, что делать? Не паниковать. Подобное явление еще не доводило автомобиль до исключения из перевозочного процесса.

Функционирование этой важной детали непосредственно связано с системой смазки. Если застучали гидрокомпенсаторы, вероятность того, что масло утратило первоначальные характеристики, достаточно велика.

Не стоит сразу думать о разборке мотора. Первым делом, чтобы устранить стук, меняют масло и фильтр. После замены, при пуске не вздрагивайте от стука гидрокомпенсаторов, в процессе слива масла, оно уйдет и из них, а наполнятся плунжеры, когда запустился масленый насос.

Если это не помогло, то необходимо выяснить, какой гидрокомпенсатор стучит. Возникает вопрос, как определить тот, который необходимо менять? К примеру, у ВАЗ 2112 16 клапанов, как узнать, какой не функционирует?

Для этого необходимо поставить кулачок распредвала (коромысло) так, чтобы он не мешал и попробовать выколоткой надавить на компенсатор. Исправный продавится если приложено значительное усилие, неисправный уйдет вниз легко. Его необходимо убирать.

Как проверить гидрокомпенсаторы без разборки? Неисправный можно выявить и на работающем двигателе.

После обнаружения неисправных деталей, некоторые автовладельцы снимают их, с целью убрать загрязнители из плунжера путем разборки и промывки. Другие идут на их удаление и замену. Часто, после этих манипуляций удается устранить стук лишь на некоторое время.

Разбор и анализ периодичности ремонта этих узлов подсказывает, что их износ и условия эксплуатации, примерно одинаковы, а значит и состояние тоже. Поэтому рекомендуется менять гидрокомпенсаторы комплектом.

Источник

Видео

Последствия стука гидрокомпенсаторов

Гидрокомпенсаторы. Принцип работы гидрокомпенсаторов и почему они стучат?

Что будет если стучит гидрокомпенсатор, один из вариантов

ГИДРОКОМПЕНСАТОРЫ НЕ БУДУТ СТУЧАТЬ ЕСЛИ СДЕЛАТЬ ТАК! Knocking lifters

ЧТО ЕСЛИ в двигателе стучат гидрокомпенсаторы. Как исправить! Knocking lifters

ГИДРИКИ СТУЧАТ НА ХОЛОДНОМ И ГОРЯЧЕМ ДВИГАТЕЛЕ! ПОЧЕМУ НА K4M ЭТО ПРОИЗОШЛО ПРИ ПРОБЕГЕ 140. 000 КМ.

Почему на «холодную» стучат гидрокомпенсаторы и чем это чревато?

Как определить неисправность гидрокомпенсаторов на любом авто не снимая ГРМ

Гидрокомпенсаторы. Стук. Как я его убрал.

Lada Priora Приора Стучат гидрокомпенсаторы ВАЗ 2170

Когда нужна замена гидрокомпенсаторов — Автосервис Траектория Пермь

Как следует из названия, гидрокомпенсатор – это гидравлический механизм в двигателе автомобиля.

Он отвечает за поддержание постоянного рабочего зазора в клапанном механизме ДВС, поскольку при увеличении температуры двигателя, происходит изменение размеров его деталей и зазоров между ними.

Исправность гидрокомпенсаторов гарантирует беспроблемное функционирование силового агрегата автомобиля, в том числе и при значительных скачках температуры.
Он поддерживает зазор впускных или выпускных клапанов ДВС на одинаковом уровне, в том числе и при возникновении износа ГРМ и клапанного механизма в целом.

В идеале, при работе гидрокомпенсатор не должен издавать никаких посторонних шумов – шелеста, скрежета или стука.
Любые подобные звуки свидетельствуют о его неисправности и необходимости проведения диагностики механизма.

Игнорирование проблемы в дальнейшем может привести к некорректной работе силового агрегата, повышенному расходу бензина, быстрому износу клапанного механизма и критическому падению мощности двигателя.

При надлежащей заботливости и бережной эксплуатации автомобиля, гидрокомпенсаторы служат долго и не требуют никакого специального внимания.

Однако, иногда проблемы с этим узлом все-же случаются.

Так, например, если автомобиль уже имеет солидный пробег, когда происходит естественный износ плунжерных пар гидрокомпенсатора, погрешности в обслуживании или значительный перерыв в эксплуатации ТС может произойти разгерметизация системы, вытекание масла и ее частичное завоздушивание.
Проявляется такой дефект на прогретом двигателе небольшим стуком в приводе ГРМ.

Решить такую проблему можно попробовать самостоятельно путем прокачки гидрокомпенсаторов.
Поскольку рабочей жидкостью гидрокомпенсаторам служит моторное масло ДВС, то нужно проследить, чтобы масло было свежее и уровень его был достаточным.
Если тут все в порядке, то автомобиль нужно завести и подняв обороты до 2 тыс. дать ему поработать в течение 2 минут.
Затем дать двигателю поработать еще около 3 минут изменяя обороты в диапазоне от 1,5 до 3 тысяч. После чего отпустить педаль газа и дать двигателю отработать на холостых оборотах примерно 1 минуту.

Для исчезновения дефекта чаще всего достаточно одного цикла прокачки, но может понадобиться и повторение.
Если после 2-3 прокачек шум в приводе ГРМ сохраняется, то необходимо искать неисправность гидрокомпенсаторов путем диагностики и разбора механизма.

Надо отметить, что стук это самое главное внешнее проявление неисправности гидрокомпенсаторов.

Он может возникнуть по различным причинам, основные следующие:

• • значительный износ механизма или возникший в процессе эксплуатации дефект, вплоть до заклинивания, гидрокомпенсаторов;
• • низкокачественное, несезонное или утратившее заводские свойства моторное масло;
• • грязевые отложения во внутренних частях гидрокомпенсаторов или нарушения в системе смазки ДВС.

Попадание грязи и отложений во внутренние полости гидрокомпенсаторов связано, как правило, с плохо функционирующей системой фильтрации масла в двигателе, засоренным масляным фильтром, длительным периодом работы ДВС на старом масле.
Поэтому очень важно строго соблюдать требования автопроизводителя и своевременно производить замену масла и масляного фильтра, заливать масло соответствующей двигателю маркировки и вязкости по сезону.

Также следует производить замену масла и фильтра после всех неисправностей ДВС, например, после его перегрева, поскольку такие проблемы могут повлечь изменение химических свойств моторного масла.

При значительном загрязнении гидрокомпенсаторов может появиться характерный стук как при холодном запуске двигателя, так и после его нагрева до нормальных температур.

Специалисты считают, что стук гидрокомпенсаторов возникающий на холодном двигателе, сразу после запуска, не является признаком их неисправности.
Если после прогрева двигателя стук пропадает, то это можно отнести к нормальной работе механизма.

В момент пуска мотора масло в нем не имеет нужной гидрокомпенсаторам вязкости, что и приводит к появлению стука, затем масло разогревается, разжижается и стук пропадает.

• Неисправность клапана гидрокомпенсатора.
  За время простоя двигателя масло может вытекать из гидрокомпенсатора, что приводит к систематическому завоздушиванию механизма. Во время прогрева или прокачки давление нормализуется и стук пропадает;
• Значимое загрязнение масляных каналов гидрокомпенсатора.
  Чем выше температура масла, тем менее плотными становится и отложения грязи в каналах, благодаря чему стук пропадет. Здесь нужно иметь ввиду, что со временем каналы могут забиться намертво, это окончательно выведет гидрокомпенсатор из строя, и он будет стучать постоянно. В некоторых случаях ситуацию может исправить использование очищающих присадок моторного масла хорошего качества от проверенного производителя;
• Некорректная работа масляного фильтра.
  Если его функциональная способность пропускать масло нарушена, то при начале работы ДВС, гидрокомпенсаторы могут испытывать масляное голодание, при выходе на «рабочую вязкость» масла стук пропадет, но проблемный масляный фильтр все же лучше заменить.

Стучащие гидрокомпенсаторы в двигателе прогретом специалисты считают наиболее опасными. Это может быть постоянный стук на разогретом моторе на холостых оборотах и под нагрузкой в движении.

Диагностика неисправности начинается с определения источника стука в ДВС, ведь деталей, которые могут стучать при возникновении неисправности в двигателе предостаточно: поршни, шатуны, коленчатый и распределительные валы и др.

Стук гидрокомпенсатора достаточно характерный- звонкий, металлический, в высокой тональности и исходит непосредственно из-под клапанной крышки.
В диагностических целях специалисты автосервиса нередко пользуются стетоскопом.

Как правило, если гидрокомпенсатор стучит постоянно, это говорит о его критической неисправности. Необходимо провести демонтаж механизма и определить его состояние.
Если причина стука гидрокомпенсатора в прогретом моторе в загрязнении каналов подачи масла, то его достаточно будет разобрать и промыть. Одновременно рекомендуется провести ревизию системы смазки ДВС, заменить моторное масло и масляный фильтр.
Если произошло заклинивание плунжерной пары, то такой гидрокомпенсатор подлежит незамедлительной замене.
При замене одного гидрокомпенсатора по причине его заклинивания, лучше заменить весь комплект, чтобы в дальнейшем не пришлось снова вскрывать ДВС для ремонта или дефектовки других гидрокомпенсаторов.

Устанавливать следует только подготовленные гидрокомпенсаторы.

Новые «заводские» гидрокомпенсаторы заполнены масляным раствором, удалять его не нужно, он обеспечит беспроблемный пуск механизма и в дальнейшем смешается с моторным маслом.
Если устанавливается гидрокомпенсатор после разборки и промывки, то его необходимо сначала самостоятельно заполнить моторным маслом, чтобы избежать завоздушивания механизма и ударных нагрузок на мотор после его пуска.

Замена гидрокомпенсаторов имеет свои технические особенности, связанные с установкой правильного рабочего положения плунжерных пар, поэтому эту работу лучше доверить профессионалам автосервиса.
Тем более, что двигатель является самой дорогостоящей частью любого автомобиля и эксперименты с его частями, как правило, дорого обходятся.

Замена гидрокомпенсаторов. Прайс на услуги автосервиса от 01.01.2019

Наименование	Тип двигателя		Отечественные	Иномарки седан	Джип Кроссовер
Гидрокомпенсаторы (замена) 16 клапанов	16 клапанов	от	4000	4000	6000
Гидрокомпенсаторы (замена) 8 клапанов	8 клапанов	от	3500	3500
Гидротолкатели клапанов (замена) V-образный	V-образный	от	4000	4000	6000
Гидротолкатели клапанов (замена) однорядный	однорядный	от	3500	3500
Гидротолкатели клапанов (замена) оппозитный	оппозитный	от	—	8000	8000

Когда нужна замена гидрокомпенсаторов на Приоре

Содержание

1. Замена гидрокомпенсаторов
2. Как и когда ее нужно делать
3. Когда нужна замена гидрокомпенсаторов на «Приоре»?
4. Как поменять гидрокомпенсаторы на «Приоре» своими руками?

Переход с регулировочных шайб, которые использовали еще на советских «восьмерках» и «девятках» на гидрокомпенсаторы (ГК), позволил отказаться от ручной регулировки зазоров. Однако гидрокомпенсаторы устанавливают лишь на 16-клапанные моторы, поэтому владельцам 8-клапанных Приор и Калин приходится регулировать тепловые зазоры по старинке, шайбами. В этой статье мы расскажем о том, как самостоятельно поменять гидрокомпенсаторы на 16-клапанном моторе Лады Приоры.

Перед началом работ рекомендуем внимательно прочитать статью Почему стучат гидрокомпенсаторы на горячую и на холодную, если у вас стучат гидрокомпенсаторы на Приоре, то поймете, что делать. Ведь замена гидрокомпенсаторов – дело достаточно сложное, поэтому без лишней нужды лучше не трогать ремень ГРМ, ведь неправильное выставление меток коленчатого и распределительных валов может привести к падению мощности мотора и повреждению клапанов. Если же вы решили менять гидрокомпенсаторы, то прочитайте о технике безопасности для ремонта и обслуживания автомобилей, чтобы ответственно подойти к снятию колеса и работами под машиной.

Замена гидрокомпенсаторов

Ниже изложена пошаговая инструкция, которая поможет вам заменить гидрокомпенсаторы на Приоре.

1. Откройте капот, дайте остыть двигателю и отключите аккумулятор.
2. Поддомкратьте переднюю правую сторону машины, установите страховочную подставку и снимите переднее правое колесо.
3. Снимите пластиковый кожух, закрывающий инжектор, патрубок воздушного фильтра, сам фильтр.
4. Снимите свечные провода.

Установите форсунки, рампу и ресивер, закрутите их болты с усилием 2,5 кгс•м (25 н•м).

• Установите воздушный фильтр и его патрубок.
• Подключите все провода и катушки зажигания.
• Установите декоративную пластиковую крышку.
• Наденьте и затяните колесо.
• Подключите аккумулятор.
• Заведите двигатель. Сначала гидрокомпенсаторы должны стучать, но через 3–5 минут стук должен полностью исчезнуть. Если звук исчез, вы все сделали правильно. Если нет, значит, в чем-то ошиблись.

Как и когда ее нужно делать

Как осуществляется замена гидрокомпенсаторов на «Приоре» (16 клапанов)? Эта информация будет полезна многим автолюбителям. Гидрокомпенсаторы представляют собой нехитрые цилиндрические приборы, которые снабжены внутри плунжерной пружиной для открывания клапанов на определенное расстояние. Это расстояние регулируется посредством подачи масла под давлением в полое пространство цилиндра гидрокомпенсатора.

Когда нужна замена гидрокомпенсаторов на «Приоре»?

Явным признаком, что какой-то из 16 гидрокомпенсаторов вышел из строя, является наличие стука в двигателе. Этот стук может появляться на холодном пуске и исчезать на прогретом агрегате. Если двигатель застучал, то его, безусловно, лучше перебрать и проверить, чтобы понять, почему раздается чужеродный звук из движка. Но причиной того, что стучат гидрокомпенсаторы на холодном двигателе, может быть и то, что в них просто отсутствует масло. Через пару минут обычно стук гидрокомпенсаторов исчезает и не повторяется до следующего пуска на холодную.

При стуке компенсаторов на горячем двигателе замены их уже не избежать. Какие бы ни были прописаны сроки службы этих расходных элементов, они уже кончились. Если стучат гидрокомпенсаторы на прогретом или холодном двигателе, но только при повышении оборотов, значит, в моторе очень много масла или залитое масло слишком жидкотекучее для такого агрегата. Средством решения такой проблемы является стравливание лишнего объема смазочной жидкости или заливка рекомендованной марки масла. После проведения такой процедуры лишние звуки на «Приоре» исчезнут.

При звуке, похожем на стук одинарного гидротолкателя, причиной могут оказаться загрязненные гидрокомпенсаторы на «Приоре». При промывке неизбежна замена масла. Процедура сборки-разборки двигателя аналогична операции замены, когда стучат гидрокомпенсаторы.

Как поменять гидрокомпенсаторы на «Приоре» своими руками?

Замена «гидриков» своими руками выполняется без особого труда. Если есть «Приора», стук в двигателе которой очень раздражает владельца, и наличие денег не слишком оттягивает карман, но есть время для творчества и выражения амбиций, можно попробовать себя в роли автослесаря. Замена «гидриков» своими руками лучше производится на «холодной» машине.

Дав отстояться двигателю примерно сутки, позволим стечь маслу в поддон картера и присутствие его в верхней части двигателя минимизируем.

Для того чтобы добраться до блока цилиндров, где расположены гидрокомпенсаторы, необходимо:

• обесточить автомобиль;
• скинуть клеммы с аккумулятора;
• отсоединить все мешающие процессу провода и шланги;
• отсоединить магистраль кондиционера при его наличии в машине.

Для снятия головки блока цилиндров необходимо добраться до очень неудобно расположенного болта, который можно открутить только после демонтажа ремня ГРМ, что тоже является непростой задачей. Если необходима и его замена, то целесообразно это сделать одновременно.

После снятия крышки ГБЦ доступ к гидрокомпенсаторам будет практически открыт, остается убрать только распределительные валы.

Проверить работоспособность компенсаторов возможно, не вынимая их из гнезд. Для этого нужно с большим усилием надавить на каждый цилиндр: если встретите сопротивление и практическое отсутствие деформации, значит, компенсатор в порядке и его можно оставить. При выявлении слабого звена, то есть проваливающегося при нажатии элемента, замена его обязательна. Мастера рекомендуют менять комплект целиком, так как степень износа оставшихся гидрокомпенсаторов проверить не представляется возможным.

Доставать из гнезд детали является довольно простой операцией для посвященных. Обычно это делают с помощью магнита на длинной ручке. Меняем комплект целиком, устанавливаем распределительные валы, фиксируем их в местах залегания при помощи болтов.

Крышка на «Приоре» крепится к блоку цилиндров плотно, для этого не применяются резиновые прокладки, рекомендуется задействовать герметик. Все провода и шланги укладываются в места сопряжения, накидываются клеммы на аккумулятор. Теперь автомобиль поразит владельца «шепотом» работы двигателя при новых гидрокомпенсаторах.

Но удивлению хозяина нет предела, когда он слышит явный стук из-под капота, который стал только сильнее. При этом он не обращает внимания на работу двигателя в режиме «шепота». А это естественный процесс при запуске мотора после проведения ремонтных работ на блоке цилиндров. Масло не успевает быстро подняться наверх на холодном двигателе, окутать своей пленкой детали и обеспечить достойное давление на гидрокомпенсаторы при низкой температуре и высокой вязкости.

Понимание разгрузочного компенсатора | Мощность и движение

В прошлогоднем выпуске «Motion Control» было показано, как разгрузочный компенсатор используется с насосом постоянной производительности для имитации насоса переменной производительности с измерением нагрузки, несмотря на неэффективность. Он также показал, как регуляторы потока с компенсацией снижения давления в каждой секции блока клапанов обеспечивают независимое управление потоком для каждой из нескольких нагрузок. Эти примеры представляют полезную стратегию проектирования гидравлической схемы. Возможно, что более важно, они создают системы управления, которые сокращают объем обучения операторов, необходимого для развития продуктивных навыков.

Рис. 1. Комбинация аналитической схемы, схемы в разрезе и символов ISO иллюстрирует систему разгрузки, которая была упрощена до минимальной формы без ущерба для основных функций.

Однако они не являются идеальными системами. Они лучше, чем более простые схемы, но некоторые характеристики могут значительно отклоняться от идеала. Цель этого месяца — объяснить работу компенсатора разгрузки, чтобы уменьшить количество неожиданностей в приложении и помочь обеспечить правильный выбор размеров и компонентов. Также будет некоторое обсуждение математического моделирования этих клапанов, потому что все графики были созданы с использованием моделей, а не фактических данных испытаний.

Закладка фундамента
На рис. 1 показана комбинированная аналитическая схема, схема в разрезе и символика ISO для системы разгрузки, которая была уменьшена до минимальной формы без ущерба для основных функций. Рисунок достаточен как для объяснения обычной процедуры лабораторных испытаний, так и для разработки математической модели.

Напомним, что целью конструкции разгрузочного устройства является поддержание постоянного перепада давления на дозирующем отверстии, K _VPL , силовая земля соответствующего 4-ходового гидрораспределителя. Таким образом, на рисунке 1 мы видим, что линия измерения нагрузки и линия измерения давления подачи соединяются с двумя концами золотника компенсатора, так что золотник сам воспринимает перепад давления на K _VPL .

Утверждалось, что если перепад давления поддерживается постоянным на данном отверстии измерительной диафрагмы, то и расход через него должен быть постоянным. Кроме того, если дозирующее отверстие является переменным, как в случае 4-ходового золотника, количество потока регулируется оператором просто путем изменения величины смещения золотника.

Однако перепад давления на измерительном отверстии не является постоянным. Оно значительно варьируется из-за изменения 4-ходового золотника, давления нагрузки и подачи. В результате расход не является постоянным для заданной 4-ходовой настройки, в то время как нагрузка и давление подачи изменяются. Фактическое тестирование показывает степень изменения потока. Хорошо разработанные математические модели также предсказывают изменчивость и дают представление о причинах.

Диаграмма свободного тела на рис. 2 используется для суммирования всех сил, которые существенно влияют на движение и положение золотника компенсатора. При создании геометрических моделей вещей необходимо установить систему координат, определяющую, где находится ноль. Для катушки, к счастью, это одномерная система, и нужно задать только точку x = 0. Он расположен в точке, где золотник компенсатора только начинает открываться, и положителен в направлении открытия.

Область, образующаяся в результате открытия золотника компенсатора, обычно называется «зоной занавеса». Это поток через измерительную площадку золотника компенсатора, который движется радиально через цилиндрическую геометрию в кольцевое отверстие, проходя золотник компенсатора. Площадь потока этой завесы приблизительно равна окружной площади цилиндра, образованного отверстием катушки.

Влияние сил течения
В большинстве клапанов — мгновенный клапан не является исключением — сила потока действует, чтобы закрыть клапан. Это может быть не интуитивно понятно, но это правда, проверенная годами на реальных данных испытаний. В разгрузочном клапане это означает, что сила потока действует в том же направлении, что и смещающая пружина. Поэтому некоторые наблюдатели заявили, что он действует как нелинейная пружина, которая помогает пружине смещения. Другими словами, сила потока делает пружину смещения более жесткой. На самом деле это хорошо, но это также объясняет некоторые менее интуитивно понятные действия клапана в приложении.

Существует также проблема с углом потока , который представляет собой угол, который образует поток при ускорении через ограничение, обеспечиваемое частично открытым отверстием компенсатора. Некоторые разработчики моделей клапанов используют простую традиционную интерпретацию, согласно которой угол потока всегда равен 69°, независимо от степени открытия клапана. В своем классическом тексте «Гидравлические системы управления », опубликованном John Wiley & Sons, Inc., Герберт Э. Меррит утверждает, что угол потока изменяется от 21° до 69°.° по мере того, как золотник увеличивает свое открытие от нуля до максимума. Кроме того, угол потока увеличивается примерно экспоненциально. На скорость изменения в значительной степени влияет зазор между катушкой и отверстием, который, в свою очередь, зависит от производственных допусков. Таким образом, скорость изменения варьируется от образца клапана к образцу клапана. Таким образом, сила потока является чем-то вроде случайной, неизвестной величины, за исключением случаев, когда зазоры были специально измерены.

Рисунок 2. Эта диаграмма свободного тела суммирует все силы, которые существенно влияют на движение и положение золотника клапана.

У меня есть фактические собственные данные испытаний набора сервоклапанов, показывающие, что угол потока изменяется более или менее линейно от примерно 40° до примерно 80°. Я использовал как экспоненциальные, так и линейные вариации в нескольких попытках моделирования, и есть измеримая разница, но, возможно, временами не очень значительная. Лично я подозреваю, что вариации силы потока более сложны, чем в настоящее время понимают различные эксперты по моделированию.

Изменение угла потока, вероятно, будет сложной функцией геометрии золотника и геометрии входа и выхода неподвижных частей корпуса. Это было подтверждено некоторыми изобретателями, которым удалось создать геометрические узоры, способные свести на нет силу потока.

Моделирование угла потока
Я решил использовать вариацию модели Мерритта (что изменение угла потока является экспоненциальным) в компьютерном моделировании. Однако моделирование не зависит от знания внутренних зазоров клапана. Он использует экспоненциальное изменение угла в диапазоне от 450° до 700°. По словам Мерритта, движение шпули, необходимое для достижения максимальной скорости 69°угол зависит от зазора между катушкой и отверстием. Чем больше радиальный зазор, тем дальше должна открыться посадочная площадка золотника, прежде чем она достигнет конечного угла 69°.

Мой подход к компьютерной программе заключается в том, что пользователь вводит процент хода золотника, необходимый для достижения запрограммированного конечного угла 70°. Таким образом, пользователю не нужно иметь специальных знаний о зазорах.

Чтобы исследовать случайность нарастания допусков, безопасным методом является моделирование с диапазоном значений таких вероятностных параметров, как зазор между золотником и отверстием. В конце концов, сила потока и то, как она изменяется, действительно влияют на работу клапана, то есть на способность поддерживать постоянный поток нагрузки. Более того, маловероятно, что наши модели силы потока являются чем-то более точным, чем разумные приближения к реальности. Если клапан существует как аппаратное обеспечение, предусмотрительный модельер всегда подгонит модель под фактические результаты испытаний. Если нет, мы используем лучшие теории под рукой.

Однако это не означает, что модели не имеют ценности. По моему опыту, учета сил потока с разумными вариациями будет достаточно для проектирования и изготовления прототипа клапана, близкого к окончательным размерам. После тестирования вероятны некоторые изменения в проекте, но согласование окончательного проекта может быть достигнуто гораздо быстрее после проведения моделирования, чем если бы все «что, если» было сделано в лаборатории. Характеристики пружины и диаметр катушки — это два инженерных параметра, которые очень хорошо подходят для модельного анализа.

Рисунок 3. Эти смоделированные результаты показывают, насколько хорошо давление нагрузки поддерживается на постоянном уровне при изменении давления нагрузки.

Проверка разгрузочного клапана
Рисунок 1 служит отправной точкой для объяснения метода испытаний, используемого производителями и пользователями этих клапанов, а также для разработки математической модели. Основными параметрами испытаний являются четырехстороннее положение золотника или смещение золотника (KVPL на рис. 1) и давление нагрузки. При предварительном сжатии пружины смещения, отрегулированном на желаемое значение, процедура включает в себя установку расхода на выходе насоса, установку 4-ходового золотника в исходное положение, затем изменение давления переменной нагрузки при измерении расхода через измерительную площадку золотника компенсатора, чтобы нагрузки, а также от насоса и перепада давления на 4-х путевой земле, давления на входе компенсатора и давления на выходе).

После того, как давление нагрузки отрегулировано в полном диапазоне, оно уменьшается, а 4-ходовой золотник перемещается в новое положение и удерживается в нем, в то время как давление нагрузки снова регулируется в желаемом диапазоне. Результатом является набор графиков, показывающих, насколько хорошо давление нагрузки поддерживается на постоянном уровне при изменении давления нагрузки. Смоделированные результаты этого теста показаны на рисунке 3.

Базовая электроника для гидравлического управления движением Здесь начинается ваше базовое электронное обучение. Эта книга, в отличие от многих других, написана практикующим специалистом в области гидравлики специально для инженеров и техников, работающих в области гидравлики, но она научит вас всему, что вам нужно знать об электронике. Ваше личное понимание гидравлики — это ваш билет к изучению электроники с этой книгой, которая наполнена аналогиями для упрощения понимания концепций. Здесь есть все, о чем вы думали и что вам нужно: преобразователи, интерфейсы, преобразователи сигналов, широтно-импульсная модуляция, контроллеры, усилители, транзисторы, аналоговая электроника, цифровая электроника и многое, многое другое. Ее необходимо прочитать и использовать в качестве справочной информации для всех, кто интересуется сертификацией технологии взрывных работ в электрогидравлике. Он использует ваши знания о гидроэнергетике, чтобы помочь вам изучить и понять электронику. Закажите копию сейчас и получите книгу, которая сделает изучение электроники увлекательным и легким. Учебник в твердом переплете (ISBN 0-932905-07-2), написанный Джеком Л. Джонсоном, PE, отредактированный Hydraulics & Pneumatics и опубликованный Penton Media, содержит 438 страниц и продается за 39,95 долларов США, включая доставку и доставку. налог с продаж. Для заказа посетите наш книжный магазин. Распечатайте форму заказа в формате PDF, заполните ее и отправьте нам по почте, факсу или электронной почте.

Когда и как регулировать гидравлический насос, чувствительный к нагрузке

Насосы с переменным рабочим объемом используются в гидравлических системах, где требования к потоку меняются. Обычно это означает, что в системе имеется несколько приводов, и в зависимости от текущего цикла машины количество приводов, перемещающихся в данный момент времени, будет колебаться. Наиболее распространенным типом насосов с переменным рабочим объемом являются насосы с компенсацией давления.

Насосы с компенсацией давления

Насосы с компенсацией давления предназначены для подачи только того количества жидкости, которое требуется системе, чтобы максимизировать эффективность и избежать тепловыделения. Компенсатор настраивается на давление, несколько превышающее то, которое требуется для перемещения самой тяжелой нагрузки системы.

Насос с компенсацией давления будет подавать максимальный поток до тех пор, пока давление в системе не достигнет настройки компенсатора. Как только настройка компенсатора будет достигнута, насос будет остановлен, чтобы обеспечить только такое количество потока, которое будет поддерживать настройку компенсатора в линии.

Всякий раз, когда системе требуется больший поток (например, когда дополнительный привод начинает двигаться), насос увеличивает свой ход, чтобы удовлетворить новую потребность в потоке. Всякий раз, когда необходимо уменьшить расход системы (например, когда один или несколько приводов остановлены), ход насоса уменьшается.

При полной остановке системы ход насоса уменьшается почти до нуля. Он будет перемещать только очень небольшое количество или все, что требуется для поддержания настройки компенсатора в линии, преодолевая любой обход системы или утечки. В то время как насос с компенсацией давления работает эффективно, резервное давление остается высоким.

Регулировка насосов с компенсацией давления

Регулировка насоса с компенсацией давления довольно проста. Когда весь поток перекрыт, а система простаивает, компенсационный клапан настраивается на желаемое давление. Однако некоторые насосы с компенсацией давления имеют два клапана, установленных на корпусе насоса.

Эти две корректировки могут выглядеть почти одинаково. Этот тип насоса с компенсацией давления называется насосом с измерением нагрузки. Вторая регулировка называется клапаном, чувствительным к нагрузке, или клапаном компенсации расхода.

Насос, чувствительный к нагрузке, предназначен для снижения своего давления до гораздо более низкого уровня ожидания, когда система простаивает. Это может экономить энергию и снижать нагрев и износ систем, которые проводят значительное количество времени в состоянии простоя.

Две отдельные регулировки давления позволяют настроить компенсационный клапан на требуемое максимальное давление в системе, а регулировку в зависимости от нагрузки — на гораздо более низкое давление в режиме ожидания.

Всякий раз, когда система перемещает груз, регулировка высокого давления ограничивает давление в системе. Например, при выдвижении цилиндра давление в системе будет увеличиваться настолько, насколько это необходимо для перемещения груза. В конце концов, цилиндр достигает конца своего хода, и поток блокируется.

Когда поток блокируется таким образом, давление в системе не может подняться выше, чем уставка компенсатора, но до тех пор, пока не будет перемещен другой груз, нет необходимости поддерживать такое высокое давление в системе.

Большинство систем измерения нагрузки имеют какой-либо направляющий клапан нагрузки насоса, который может переводить систему в состояние холостого хода до тех пор, пока не потребуется переместить другую нагрузку. Когда нагрузочный клапан насоса смещается, давление в системе падает до гораздо более низкого значения настройки клапана, чувствительного к нагрузке.

Клапан, чувствительный к нагрузке, обычно меньше компенсационного клапана и, как правило, устанавливается непосредственно над компенсатором. Компенсационный клапан находится ближе к насосу. Чувствительный к нагрузке клапан имеет заводскую настройку и обычно не требует регулировки во время первоначальной настройки насоса. В большинстве насосов заводская настройка составляет примерно 200-300 фунтов на квадратный дюйм (psi).

Наиболее распространенная причина регулировки клапана измерения нагрузки заключается в том, что кто-то, не знакомый с насосом, по ошибке попытался установить максимальное давление в системе, отрегулировав клапан измерения нагрузки вместо компенсатора. Это может привести не только к нестабильному давлению в системе, но и в некоторых случаях к аннулированию гарантии на насос.

Типичная конфигурация насоса с компенсацией давления показана на рисунке 1. Клапан загрузки насоса используется для определения того, простаивает ли система или готова ли она перемещать нагрузку. Клапан загрузки насоса обесточивается всякий раз, когда система простаивает.

Управляющее давление на левой стороне клапана измерения нагрузки затем сбрасывается в бак. Линия управления с правой стороны клапана измерения нагрузки соединяется с напорной линией на выходе из насоса. Давление в системе смещает клапан, чувствительный к нагрузке, и направляет давление для уменьшения хода насоса, так что давление в системе падает до значения, установленного для измерения нагрузки, равного 300 фунтов на кв. дюйм, как показано на рис. 2.

Когда груз должен быть перемещен, на клапан загрузки насоса подается питание. Это направляет управляющее давление на левую сторону чувствительного к нагрузке клапана, удерживая его от смещения. Давление в системе смещает клапан компенсатора, чтобы уменьшить ход насоса точно на величину, необходимую для ограничения давления в системе до настройки компенсатора, 3000 фунтов на квадратный дюйм, как показано на рис. 3.

Чтобы настроить давление, всегда сначала регулируйте клапан измерения нагрузки. Насос должен быть остановлен путем закрытия ручного клапана. Когда клапан загрузки насоса обесточен, давление будет расти только до текущей настройки клапана измерения нагрузки. Отрегулируйте чувствительный к нагрузке клапан на желаемое давление.

После настройки клапана измерения нагрузки подайте питание на клапан загрузки насоса. Затем давление в системе будет соответствовать текущей настройке компенсатора. Отрегулируйте компенсатор до нужного значения. Откройте ручной клапан, и систему можно будет снова ввести в эксплуатацию.

Существует несколько вариантов этого дизайна. Иногда для определения наличия нагрузки используется дроссельный клапан. Падение давления, возникающее при прохождении масла через дроссельную заслонку, сигнализирует о необходимости повышения давления в системе.

Другим распространенным вариантом является использование клапана измерения нагрузки в сочетании с пропорциональным предохранительным клапаном, подключенным последовательно. Затем давление в режиме ожидания будет определяться суммой давления, чувствительного к нагрузке, и электронно-управляемой настройки пропорционального сброса.

В более сложных конструкциях, таких как эта, должны быть установлены ручные клапаны, которые можно открывать или закрывать, чтобы закрыть клапан, чувствительный к нагрузке, а также сбросить его давление в резервуар, чтобы можно было установить давление.

Об авторе

Почему моя гидравлическая система с компенсацией давления перегревается?

• 28 августа 2017 г.

Зек Грэнтэм | 28 августа 2017 г.

Гидравлические системы с компенсацией давления становятся все более популярными благодаря их высокой эффективности. Эти системы отлично работают при правильном применении, но есть вещи, которые вы должны знать, прежде чем запускать систему с компенсацией давления.

Нагрев и загрязнение являются двумя основными причинами выхода из строя гидравлической системы; если оба не обслуживаются должным образом, ваша система неизбежно выйдет из строя. А пока сосредоточимся на тепле. Тепло может быть трудной причиной для преследования при запуске прототипа системы. Двумя основными факторами выделения тепла в системе с компенсацией давления являются тепло от предохранительного клапана и резервное тепло.

Предохранительный клапан Нагрев

При первом запуске гидравлической системы с компенсацией давления всегда необходимо устанавливать давление на компенсаторе насоса и предохранительном клапане основной системы. Правильное выполнение этого является ключом к предотвращению тепловыделения. Компенсатор всегда должен быть настроен на более низкое давление, чем предохранительный клапан вашей системы.  Если сброс системы ниже или равен настройке компенсатора, у вас будет постоянный поток через основной сброс, который затем будет выделять тонну тепла, пока система не выйдет из строя. Безопасной практикой является установка предохранительного клапана вашей системы на 300 фунтов на квадратный дюйм выше, чем у вашего компенсатора. Это гарантирует, что при нормальных рабочих условиях поток не будет выходить за пределы сброса, но по-прежнему защитит ваши системы от любых скачков давления.

Резервный нагрев

Причиной нагрева, которая редко рассматривается, а для некоторых и вовсе неизвестна, является резервный нагрев. Преимущество насоса с компенсацией давления заключается в том, что он срабатывает, как только давление достигает значения, установленного компенсатором, таким образом отключая подачу насоса, но сохраняя желаемое давление. Недостатком этого является то, что если вы работаете при высоком давлении и разрушаетесь под давлением компенсатора, вы создаете тепло внутри корпуса, которое будет вытекать из дренажной линии корпуса в ваш резервуар. Многие могут подумать об этом как о незначительном выделении тепла, но если система остается в этом режиме ожидания с высоким давлением, тепло может стать основным фактором в вашей системе.  Ниже приведена диаграмма, показывающая, сколько тепла может быть создано при различных давлениях и скоростях, когда находится под давлением компенсатора.

Щелкните изображение, чтобы увеличить его

Внедрение в вашу машину

Знание того, как настроить вашу систему с компенсацией давления, а также знание условий, в которых она будет работать, является ключом к предотвращению выделения тепла в вашей системе. Если вы знаете, что ваша система будет длительное время находиться в режиме ожидания, вам следует рассмотреть возможность прокладки линии слива картера через охладитель (помните об обратном давлении, если вы это делаете) или переключить систему к системе измерения нагрузки, которая поможет уменьшить это тепловыделение за счет перехода к низкому давлению в режиме ожидания 300 фунтов на квадратный дюйм. Знание этих двух простых генераторов тепла может помочь вам определить, откуда может исходить высокая температура в вашей системе.

Узнайте, как наша команда может помочь улучшить качество, повысить эффективность и снизить риски

Eaton Hydraulics приобретена Danfoss Greensboro, NC, 26 августа 2021 г. — Eaton Hydraulics, один из крупнейших поставщиков Cross Company, был приобретен Danfoss по адресу

26 августа 2021 г.

Поскольку его предыдущий работодатель уехал из штата, Джефф смог устроиться на работу складским сотрудником в Cross Company и, таким образом,

19 августа 2021 г.

Интересные вещи происходят в Центре мобильных технологий Cross (MTC) Что такое MTC? Cross Mobile Systems Integration серьезно относится к инновациям. Так много

10 марта 2021 г.

Новый инженер по электрификации привносит в Cross опыт электромобильности Не секрет, что рынок мобильной связи становится электрическим. В Cross Mobile Systems Integration

18 января 2021 г.

Создайте более безопасную машину с помощью клапанов с центральным положением Danfoss (ранее Eaton Hydraulics) Ознакомьтесь с последним техническим документом Danfoss (ранее Eaton Hydraulics)

5 ноября 2020 г.

Клапаны удержания нагрузки

играют чрезвычайно важную роль в тяжелых условиях эксплуатации. Клапаны Danfoss (ранее Eaton Hydraulics) с центральным перемещением рассчитаны на

5 ноября 2020 г.

Ознакомьтесь с нашим информационным бюллетенем по интеграции мобильных систем за сентябрь 2020 г.! Темы этого месяца включают: Компания Cross Mobile Systems Integration рада сообщить, что

8 октября 2020 г.

Ознакомьтесь с нашим информационным бюллетенем по интеграции мобильных систем за сентябрь 2020 г.! Темы этого месяца включают: Мобильные контроллеры и их программные платформы —

17 сентября 2020 г.

Ознакомьтесь с нашим информационным бюллетенем по интеграции мобильных систем за август 2020 г.! Темы этого месяца включают в себя: Получение прибыли от продажи запасных частей с помощью Интернета вещей. Удобство

12 августа 2020 г.

Ознакомьтесь с нашим информационным бюллетенем по интеграции мобильных систем за июль 2020 г.! Темы этого месяца включают: Преодоление разрыва между проектированием и сборкой с помощью прототипирования

9 июля 2020 г.

Ознакомьтесь с нашим информационным бюллетенем по интеграции мобильных систем за июнь 2020 г.! Темы этого месяца: Cross помогает Anderson UnderBridge улучшить функциональность, безопасность и эффективность

16 июня 2020 г.

Хотя наши команды все больше времени работают удаленно, мы подумали, что было бы неплохо, если бы они объяснили свои роли и

21 мая 2020 г.

Оценка преимуществ компенсаторов давления до и после монтажа

Компенсатор давления поддерживает постоянный перепад давления на измерительном устройстве независимо от давления, создаваемого нагрузкой на функцию. Существует только два типа методов компенсации, используемых в функциях управления гидравлическим потоком. Это компенсация до и после стиля. Pre и Post относятся к положению элемента компенсации давления относительно дозирующего элемента. Предварительный компенсатор давления расположен перед дозирующим элементом (пропорциональным клапаном), а посткомпенсатор расположен после дозирующего элемента. Существует также их подкатегория, которая добавляет распределение нагрузки (иногда это называется разделением потока). Используя текущую технологию картриджных клапанов, распределение нагрузки ограничивается цепями посткомпенсации.

Итак, когда вы применяете каждый из них, и каковы их преимущества и недостатки?

В схеме управления однонаправленным потоком, например, при пропорциональном управлении однонаправленным двигателем, нет реального преимущества в производительности между предварительной и посткомпенсацией, если только вам не требуется разделение нагрузки (о чем я расскажу позже). Обычно посткомпенсаторы (например, наш компенсатор давления ECxx-30s) имеют небольшое преимущество в цене, поскольку они дешевле в производстве. Патронные посткомпенсаторы существуют с 19 века.60-х годов, но с появлением пропорциональных распределителей возникла необходимость в картриджном клапане предварительного компенсатора. Однако только после разработки конструкции с перевернутой пружиной они стали практичными.

Предкомпенсаторы могут быть более экономичными в схеме пропорционального направления. Попытка использовать посткомпенсацию в схемах такого типа становится сложной и дорогостоящей задачей. Вам понадобится отдельный компенсатор и обратный клапан на каждой ветви направляющего клапана. Напротив, при предварительной компенсации вам нужен только один компенсатор на порте подачи направляющего клапана и чувствительный к нагрузке челнок или чеки между рабочими портами (или направляющий регулирующий клапан с портом для измерения нагрузки, такой как наш SPxx-5xx). серии, как показано ниже).

Посткомпенсация с разделением нагрузки (или разделением потока) полезна в схемах, где несколько функций работают одновременно, и расход подачи меньше, чем требуется для удовлетворения комбинированного расхода, потребляемого этими функциями. При традиционной компенсации, когда требуемый расход превышает расход подачи, функция с наименьшим давлением, вызванным нагрузкой, получает поток в первую очередь. Как только требования к потоку конкретной функции удовлетворены, оставшаяся часть подачи потока всегда переходит к следующей самой высокой функции давления, вызванной нагрузкой, до тех пор, пока поток подачи не будет исчерпан. Это неприемлемо, если в приложении требуется одновременное выполнение нескольких функций.

Распределение нагрузки позволяет сбалансировать наиболее загруженную функцию между всеми функциями. Таким образом, вместо того, чтобы иметь путь наименьшего сопротивления, принимающий большую часть потока, он равномерно распределяется между всеми рабочими функциями в соответствии с процентом расхода, требуемым каждым дозирующим элементом. Например, предположим, что у вас есть две функции, которые обычно потребляют 11 л/мин (4 галлона в минуту) и 30 л/мин (8 галлонов в минуту) по отдельности, и у вас есть только 30 л/мин (8 галлонов в минуту) потока подачи. При одновременной работе эти две функции будут подавать 4/12 (или 1/3) и 8/12 (или 2/3) подачи 30 л/мин (8 гал/мин) в приложении с распределением нагрузки.

Очень эффективная схема распределения нагрузки может быть создана с помощью логических клапанов типа «пилот-закрытие», которые смещаются при закрытии с помощью пружины очень низкого давления (например, наш логический элемент EPxx-S35-x-x-10 с пилотным управлением, золотникового типа) ниже по потоку от каждый измерительный элемент. Все пилоты подключены к рабочему порту через обратный клапан, изолирующий нагрузку (см. рис. 3 ниже). Когда рабочий порт находится под давлением, давление нагрузки передается через обратный клапан на пилотные порты клапанов EP. Это приводит к тому, что все EP остаются закрытыми до тех пор, пока рабочее давление не превысит рабочее давление самого высокого давления, вызванного нагрузкой, плюс пружина смещения (поэтому мы используем очень низкую пружину смещения). Все работающие функции получают почти одинаковое результирующее давление, вызванное нагрузкой, и, таким образом, используют доступный поток подачи.

Таким образом, следуйте этим простым практическим правилам при выборе между предварительной или последующей компенсацией, и все будет в порядке:

• Одна однонаправленная или несколько однонаправленных функций, работающих по отдельности;
• Преимущество: Предварительная компенсация.

• Отдельные двунаправленные функции, работающие по отдельности; Преимущество: Предварительная компенсация.

• Несколько однонаправленных функций, которые должны работать одновременно;
• Преимущество: посткомпенсация с распределением нагрузки.

• Несколько двунаправленных функций, которые должны работать одновременно;
• Преимущество: Посткомпенсация с разделением нагрузки (хотя
• дорогой и сложный с современными технологиями).

---

Об авторе:

Марк Деклар — инженер по применению в HydraForce с более чем 29-летним опытом работы в области гидравлики. Контакт Марк



Теги: картриджные клапаны, пропорциональные клапаны, клапан регулировки давления, распределительный клапан, гидровлические клапаны патрона, компенсаторы давления, компенсация давления, Пилотируемый, Логический элемент катушечного типа, пропорциональные распределители, гидравлические системы с предварительной компенсацией, гидравлические системы с посткомпенсацией

лет | Решения » Компенсатор давления

Развернуть все

Этот узел клапана состоит из нормально открытого компенсатора ограничительного типа на порте P и челнока, который воспринимает давление от более высокого из двух рабочих портов. Его цель состоит в том, чтобы обеспечить относительно постоянный перепад давления на направляющем клапане, тем самым изолируя золотник направляющего клапана от высоких сил потока. Это достигается путем дросселирования подачи в порт P. Постоянный перепад создает регулирование расхода с компенсацией давления из направляющего клапана.

Челночный клапан имеет вспомогательный порт в шестигранном корпусе для подключения к системе измерения нагрузки.

• Этот узел обычно используется в многопозиционной системе измерения нагрузки или с насосом с компенсацией давления.
• Перепад давления на дросселе (направленный клапан) зависит от расхода и давления в системе. Она достигает своего максимума при нулевом потоке и падает с увеличением потока.
• Добавление /M в конце номера детали изменит вспомогательный порт измерения нагрузки с SAE-4 на ¼ BSPP.
• Другое название этого узла — гидростат.

Вернуться к началу

Тип корпуса	СэндвичСэндвич
Интерфейс	ИСО 07ИСО 07
Вместимость	40 гал/мин 160 л/мин.
Особенности корпуса	Метр в PМетр в P
Высота стопки	2,74 дюйма 70 мм
Уплотнительная пластина в комплекте (см. примечания)	ДаДа
Рабочая характеристика	ОграничительныйОграничительный

Наверх

Насколько велика капля гидравлического масла?

В кубическом дюйме ровно 250 солнечных капель или 15 в кубическом сантиметре.

Почему Sun не анодирует свои алюминиевые корпуса?

Причины для анодирования:

• Для повышения коррозионной стойкости. Sun использует алюминий 6061-T651. Это один из самых коррозионностойких алюминиевых сплавов. Вопрос о том, улучшает ли анодирование коррозионную стойкость алюминия 6061, остается спорным. Нам еще предстоит вернуть коллектор из-за коррозии.
• Внешний вид (цвет). 2 цвета, которые понравились бы Солнцу, были бы синим или черным. К сожалению, это цвета, которые труднее всего наносить последовательно.
• Для обеспечения износостойкости поверхности. Sun не производит клапаны с частями в корпусе. Коллектор просто сантехника. Нам не нужна износостойкая поверхность.
• Потому что все так делают. Плохая причина.

Причины отказа от анодирования:

• Стоимость. Это другой процесс.
• Логистика. Когда вы делаете десятки тысяч коллекторов в месяц и анодируете сотни, это проблема. Последовательность. См. выше.
• Штамповка. После того, как тело анодировано, вы не можете больше штамповать, не создавая беспорядка.
  Осмотр. Вы когда-нибудь пробовали искать заусенцы в черном анодированном корпусе? Это старая фабрика классных досок в ночном сценарии.
• Крутящий момент. Вы почувствуете увеличение момента отрыва при извлечении элементов из анодированного коллектора.
• Усталостная долговечность. Это лучшая причина не анодировать. Усталостное разрушение — очень сложное явление. Трудно предсказать, что нужно, чтобы инициировать трещину. Что нужно для распространения трещины, легко определить. Анодирование дает очень тонкую, очень твердую и очень хрупкую поверхность алюминия. Когда вы впервые создаете давление в анодированном алюминиевом коллекторе, у вас появляются усталостные трещины. Достаточно ли напряжения для распространения трещин, зависит от давления и геометрии коллектора. Анодирование алюминиевого коллектора значительно снижает усталостную долговечность на 20-50%.

Прямого действия или с пилотным управлением – что мне использовать?

Клапаны прямого действия используются для предотвращения избыточного давления, а пилотные клапаны используются для регулирования давления. Если вы не уверены, используйте клапан прямого действия. Клапаны прямого действия Sun очень быстрые, устойчивые к загрязнениям, стабильные и надежные. Клапаны Sun с пилотным управлением работают умеренно быстро, имеют низкую кривую роста давления в зависимости от расхода и легко регулируются.

Вернуться к началу

• Значение высоты штабеля в таблице технических данных включает стопорную пластину уплотнения.
• Для получения подробной информации о картриджах, содержащихся в этой сборке, щелкните коды моделей, показанные на вкладке «Входящие в комплект компоненты».
• Важно: Тщательно учитывайте максимальное давление в системе. Номинальное давление коллектора зависит от материала коллектора, а тип/размер порта имеет второстепенное значение. Коллекторы, изготовленные из алюминия, не рассчитаны на давление выше 3000 фунтов на кв. дюйм (210 бар), независимо от указанного типа/размера порта.

Вернуться к началу

• Узлы быстрого хода и подачи
• Интегрированные пакеты: решения, повышающие вашу репутацию
• Использование Sun в основе гидравлических рекуперативных тормозных систем
  • Изготовление полостей для картриджей Sun (522,27 КБ)
  • Объяснение кода модели Sun; 999-901-334 (343,9 КБ)
  • Пользовательские интегрированные пакеты Sun
  • Рекомендации по жидкостям: вязкость, чистота и температура масла
  • Плавающий ввинчиваемый картридж Sun’s (1,06 МБ)

  Вернуться к началу

  Масляный компенсатор.

  Беды и победы гидрокомпенсации

  Первый гидрокомпенсаторный двигатель был установлен на «Кадиллак» в 1930 году. В то время никто не думал об обслуживании силовых агрегатов, поэтому «гидрики», как их сейчас называют в народе, были по-настоящему востребован только в 80-е годы. Затем японский автопром вышел на мировой рынок, а затем завоевал его.

  Но использование этих элементов привело к усложнению конструкции мотора и удорожанию машин, поэтому их стали устанавливать реже. Надежность двигателей по экономическим соображениям несколько потеряла свое значение, но все же владельцы автомобилей с гидрокомпенсаторами могут считать себя счастливчиками.

  Гидрокомпенсатор — что это в двигателе?

  В двигателях, созданных в период развития автомобилестроения, тепловые зазоры регулировались специальными механизмами. Зазор появляется в результате износа клапана. Рекомендовалось регулировать клапанную систему каждые 15 000 км. Приходилось вскрывать ГБЦ, а сделать это мог только квалифицированный мастер.

  Но автопром продолжал развиваться, и специалисты разработали устройство, поддерживающее зазор клапанов без регулировки. При его эксплуатации учитывается износ ГРМ. Устройство выполняет роль толкателя, в конструкцию которого входят пружины. Они находятся в постоянном движении и меняются в размерах пропорционально зазорам. Этот механизм называется гидрокомпенсатором.




  Как выглядят гидрокомпенсаторы?

  Имеются компенсаторы для двигателей, выполненных по схемам SOHC и DOHC. По конструкции они отличаются, но незначительно. Любой гидротолкатель устанавливается в металлический корпус, который невозможно разобрать. В двигателях SOHC он размещается в гнездах коромысел клапанов, в двигателях DOHC — в гнездах ГБЦ. Устройство состоит из:

  • плунжер;
  • его втулки;
  пружина клапана
  • ;
  кран шаровой
  • ;
  Пружины плунжера
  • .

  Зачем нужны гидрокомпенсаторы?

  При прогретом до рабочей температуры двигателе происходит параллельный прогрев других устройств силового агрегата. Детали расширяются, за счет чего уменьшаются зазоры между элементами конструкции.

  Если говорить о ГРМ, очень важна точность зазоров — от этого зависит четкость работы ДВС. Зазоры клапанов можно регулировать как вручную, так и с помощью специальных приспособлений. Клапаны испытывают постоянные термические и ударные нагрузки. Кстати, все детали ГРМ прогреваются неравномерно, а естественный износ – основная «болезнь» клапанного механизма.

  Тепловой зазор обеспечивает нормальную работу клапанной системы. Выпускные клапана из-за контакта с горячими газами нагреваются значительно сильнее впускных, поэтому зазоры здесь больше. Регулируемые зазоры постоянно изменяются из-за износа механизма и по другим причинам. Их изменения приводят к преждевременному износу ГРМ. Клапана начинают стучать, топливо расходуется быстро, мощность двигателя падает.

  Выпускные клапаны страдают гораздо больше, чем впускные. Горячий газ, проходящий через сломанные уплотнения, может разрушить седло клапана и диск клапана. А образование зазора приводит к увеличению ударных нагрузок и к потере мощности силовым агрегатом.

  Регулировку зазора можно выполнить вручную — но только при наличии опыта и соответствующих навыков. Регулировку следует проводить каждые 15 000 км. Процедуру приходится проводить с учетом колебаний температуры – среднее значение здесь не учитывается. С гидрокомпенсаторами, которые регулируют зазор автоматически, проблем гораздо меньше.

  Как работают толкатели гидравлических клапанов?

  Принцип работы гидрокомпенсаторов заключается в рациональном изменении зазора между клапанами и параллельными осями. Все изменения вносятся автоматически. Перемещения деталей происходят за счет подачи масла и действия пружин. С этим механизмом нет необходимости регулировать клапанную систему – открытие и закрытие клапанов происходит без постороннего вмешательства. При изменении зазора толкатель «сжимает» клапан до необходимого положения.

  Устройство гидрокомпенсатора включает в себя плунжерную пару и клапан, проводящий масло. Масло крайне важно для компенсатора. Степень сжатия низкая, поэтому давление масла является основной силой гидравлики.

  Где находится гидроподъемник?

  В самом верху силового агрегата находится головка блока цилиндров. Он вращается внутри распределительных валов. По внешнему виду распределительный вал напоминает обычную ось с кулачками, под которыми расположены компенсаторы. Масло легко наполняет их, когда они находятся в расслабленном состоянии, но его выделение происходит в течение нескольких часов. Подача рабочей жидкости осуществляется из канала, расположенного в корпусе подшипника через специальное отверстие.

  Основными элементами устройства являются плунжерные пары, устанавливаемые в ГБЦ вместо обычных втулок и болтов. Плунжер все время давит на рычаг клапана, прижимая его к кулачку распределительного вала.

  Типы гидрокомпенсаторов

  Имеется 4 типа устройств:

  1. Гидравлический толкатель. Стоит современные модели автомобилей. Регулирует зазоры между распределительным валом и клапаном.
  2. Гидроопор.
  3. Гидравлическая опора для работы с коромыслами и рычагами. Сейчас это устройство почти не используется. Он активно использовался в предыдущих моделях газораспределительных механизмов.
  4. Гидротолкатель на роликовой основе.

  Сегодня все больше используются гидравлические толкатели, а гидравлические опоры постепенно уходят в прошлое. Все 4 конструкции найдены.

  Плюсы и минусы применения

  Прямое назначение компенсатора – регулирование зазора, образующегося между клапаном и валом. Без этого силовой агрегат не сможет нормально работать. Это происходит автоматически из-за давления масла. Преимущества использования механизма следующие:

  • топливо расходуется медленнее;
  • улучшается динамика;
  • мотор работает ровно и бесшумно;
  • увеличивается срок службы ГРМ, повышается точность его фаз;
  • мощность и ресурс работы ДВС увеличиваются.

  Не без недостатков. Как уже было сказано, основной толкающей силой системы является масло. Следует использовать только качественные, а потому дорогие масла. Синтетическая жидкость предпочтительнее. К тому же масло приходится менять часто, а это тоже «пахнет» внушительными расходами.

  Компенсаторы часто забиваются — это еще один минус механизма. Привод ГРМ начинает сильно шуметь, ухудшается работа силового агрегата.

  Конструкция сложная в ремонте — лучше доверить это дело специалистам. Чтобы не приходилось постоянно посещать автосервис и менять гидрокомпенсаторы, нужно следить за чистотой мотора. По мере необходимости меняйте масло в системе, тщательно промывайте двигатель. Неисправности должны быть устранены сразу после их обнаружения.

  Помните: выход из строя компенсатора может вызвать серьезные проблемы с двигателем внутреннего сгорания. Так почему бы просто не следовать правилам эксплуатации?

  Газораспределительный механизм моторов со временем значительно модернизировался. Разработка не обошла стороной клапанное устройство двигателя внутреннего сгорания. Сначала образовавшиеся зазоры между клапанами и распределительным валом регулировались вручную, затем появились механические регуляторы, но вершиной тюнинга стали гидрокомпенсаторы. Мало ли вы знаете о таких подробностях? Тогда обязательно ознакомьтесь со статьей ниже, которая поможет каждому понять, почему стучат гидрокомпенсаторы, что это такое и можно ли их починить.

  Устройство и принцип работы гидрокомпенсаторов

  Любой мало-мальски опытный автолюбитель знает, что клапанный механизм двигателя регулирует поступление топливной смеси в цилиндры и выпуск из них выхлопных газов. В процессе своей работы клапаны мотора открываются попарно и, естественно, работают в условиях огромной нагрузки, что связано с высокой температурой сгорания топлива. Для минимизации негативных свойств теплового расширения между узлами всего ГРМ предусмотрены тепловые зазоры, регулированием которых занимается штатный гидрокомпенсатор.

  Отличие гидрокомпенсаторов от других регуляторов зазоров клапанов в том, что первые работают полностью автоматически, тогда как другие механизмы требуют того или иного участия автомобилиста в своей жизни. Что это значит? Это означает, что при отсутствии гидрокомпенсаторов владелец автомобиля с некоторой периодичностью должен лично устанавливать тепловые зазоры клапанов и внимательно следить за ними в процессе работы агрегата.

  Говоря простым языком, гидрокомпенсатор представляет собой связующий механизм, установленный между распределительным валом двигателя и каждым клапаном. Деталь работает по принципу плунжерной пары и циркуляции масла, выполняя при этом роль «прокладки» между отмеченными ранее элементами ГРМ. В итоге получается, что в зависимости от температурного режима двигателя всегда есть взаимодействие распредвала и рабочего клапана, а главное правильно отрегулированный тепловой зазор.

  Почему стучат гидрокомпенсаторы

  От многих автомобилистов часто можно услышать фразы типа:

  • «Почему стучат гидрокомпенсаторы на холодную? Что делать?»;
  • «Из-за чего стучат гидрокомпенсаторы на горячую? Где регулировать?
  • «Грязнули гидрокомпенсаторы. Как теперь их починить?»

  Сразу отметим, что такая постановка задачи изначально некорректна. Важно понимать одну простую вещь — толкатели клапанов не могут стучать, стучит сам клапанный механизм из-за неправильной работы. Но последнее часто провоцируется именно неисправностями гидрокомпенсаторов. Но обо всем по порядку.

  Выше было отмечено, что гидрокомпенсатор любого типа представляет собой гидравлический механизм, работающий за счет плунжерной пары и масла, подаваемого к нему от двигателя. То есть причина стука гидрокомпенсаторов или клапанов, как будет правильнее, кроется либо в неправильной работе плунжеров, либо в проблемах с подачей масла этого механизма. Если быть точнее, то неприятный звук может появиться по нескольким причинам:

  • Недостаточно масла доходит до гидрокомпенсаторов или оно очень плохого качества. В результате плунжерная пара не получает должной смазки, в системе не возникает давления, не регулируется зазор. Естественно начинается стук клапанов, спровоцированный неправильным тепловым зазором;
  • Каналы ГБЦ или сам гидромеханизм забиты износом. Подобное явление возникает из-за неправильного использования масла. То есть отсутствие своевременной замены масла или чрезмерное его угар может забить масляные каналы и сделать из работающего узла полностью неисправный гидрокомпенсатор;
  • Неисправен сам гидравлический механизм. Здесь возможны две основные поломки: клин плунжерной пары или некорректная работа шарового крана, воздействующего непосредственно на термоклапан мотора. Это может произойти либо из-за нагара, появляющегося из-за использования плохого масла, либо из-за брака, допущенного при сборке механизма. Физический износ узла практически исключен, ведь он фактически вечный. В любом случае, определить точную причину неисправности поможет только тщательная проверка гидрокомпенсаторов и профессиональный взгляд на их состояние.

  Жаловаться на некорректную работу гидромеханизмов в конструкции ГРМ имеет смысл только в том случае, если исключено наличие других поломок в системе (особенно поломок клапанов). При других обстоятельствах ремонт гидрокомпенсаторов будет выглядеть чем-то ненужным и бессмысленным.

  Ремонт гидрокомпенсаторов

  Замена гидрокомпенсаторов или ремонт этих элементов ГРМ своими руками требуется, прямо скажем, очень редко. Это связано с тем, что конструкция механизмов продумана до мелочей и их реальная поломка зачастую вызвана не условиями работы, а невнимательностью владельца машины. Последнее, конечно, доступно далеко не всем автолюбителям, поэтому ремонт гидрокомпенсаторов требуется не многим.

  В любом случае знание — сила, поэтому информация о симптомах и общих принципах ремонта гидрокомпенсаторов зазоров будет полезна. Для начала обратим внимание на признаки поломки гидрокомпенсаторов. Зачастую они более чем прозрачны и представлены следующим списком:

  • мотор стал работать нестабильно;
  • нарушена динамика движения;
  • появились «стуки» в работе ДВС;
  • прогоревшие клапаны;
  • повышенный расход топлива.

  Естественно, чем больше появляется симптомов, тем больше поводов задуматься о ремонте гидрокомпенсаторов своими руками. Почему сделать это самому, а не на СТО? Все просто. Особых сложностей в ремонте деталей нет, поэтому отдавать немалую сумму другим людям, наверное, бессмысленно.

  Возвращаясь к вопросу, как проверить гидрокомпенсаторы на исправность, придется констатировать неприятную для многих автомобилистов вещь – диагностику невозможно провести без снятия элементов с двигателя. Учитывая эту особенность ремонта, замену и проверку гидромеханизмов рассмотрим вместе. В целом процесс ремонта гидрокомпенсаторов выглядит так:

  1. Первым делом полностью меняем масло в двигателе и масляный фильтр. Если после этого стук или другие признаки поломки не проходят, переходите к следующему шагу. При этом не забывайте, что после замены масла требуется прокачка гидрокомпенсаторов. Как прокачать гидрокомпенсаторы? Ни в коем случае, система все сделает сама после запуска двигателя. Если быть точнее, в каждый гидромеханизм будет закачан новый смазочный масляный насос и только после этого они перестанут стучать, что позволит оценить их новую работу. Часто это занимает 5-15 минут, не более;
  2. Значит, видимо — эффекта нет? Затем частично разбираем мотор, чтобы получить доступ к клапанному механизму. На многих моделях автомобилей достаточно снять головку блока цилиндров и демонтировать другие узлы двигателя, мешающие доступу к клапанам;
  3. После этого есть два варианта:
     • Первый — поиск неисправного гидрокомпенсатора. Процедура не сложная и осуществляется следующим образом: коромысло и шток толкателя каждого клапана отводим как можно дальше от гидромеханизма и пытаемся надавить на последний с помощью выколотки. Если компенсатор выходит из строя под значительным давлением, то он исправен, в противном случае деталь следует снять для лучшей проверки;
     • Второй — снятие всех гидрокомпенсаторов для проверки каждого. При выборе этого варианта осуществляется стандартная разборка клапанного механизма и, соответственно, интересующих нас элементов.
  4. Проведя описанные выше операции, остается только заменить неисправный элемент ГРМ и вернуть автомобиль в исходное состояние. Если механизмы были разобраны, то требуется проверить их внутреннее состояние и очистить от нагара. В случае, когда с регулятором все в норме, то установите гидрокомпенсатор обратно в конструкцию мотора и только после этого проверьте его на работоспособность. В других случаях узел подлежит полной замене. Более подробно о том, как разобрать гидрокомпенсатор, мы говорить не будем, так как процедура эта не такая сложная и под силу любому автолюбителю. Главное действовать осторожно и не спеша.

  Пожалуй, больше информации по замене гидрокомпенсаторов приводить бессмысленно. Здесь важнее практика, поэтому запасайтесь базовым авторемонтным комплектом и отправляйтесь в гараж, конечно, если у вас есть такая необходимость.

  Профилактика поломок

  Как выяснилось, проверка, ремонт и установка гидрокомпенсаторов — несложные процедуры, регулировка узла вообще не требуется. Несмотря на это, абсолютно ни один автомобилист не хочет допускать поломок автомобиля, поэтому целесообразно будет рассказать о предотвращении неисправностей и компенсаторах.

  Главное в профилактике – убрать дешевую и некачественную смазку из «пайка» мотора автомобиля. Спросите, как определить хорошего производителя масел? Ответ очень прост – по отзывам автомобилистов. Согласно исследованиям нашего ресурса, самые лучшие масла у следующих фирм:

  • Liqui Moly (Ликви Моли) — немецкая организация, известная огромным количеством смазочных материалов для автомобилей. Сразу отметим, что присадки для гидрокомпенсаторов от Liqui Moly покупать не нужно (такие продукты любого производителя только забивают полости двигателя), а вот моторное масло обязательно;
  • Motul (Мотюль) — британский производитель одноименных смазок для машин. Пожалуй, самый главный конкурент в вашей сфере деятельности для Liqui Moly, что для вас лучше — решайте сами. Однозначно можно сказать, что оба производителя достойны внимания и уважения;
  • Castrol (Кастрол) — а также Motul, производитель с Туманного Альбиона. По статусу и отзывам эта компания, конечно же, уступает рассмотренным выше. Однако, по сравнению с остальным рынком, именно Castrol имеет самые лучшие отзывы о своей продукции, поэтому наш ресурс может только рекомендовать к покупке ее масла.

  Помимо подбора смазки, гидрокомпенсаторы желательно снимать не реже одного раза в 80-100 000 км пробега для очистки и контроля качества. В остальном эти элементы ГРМ не требуют обслуживания и при правильной эксплуатации оставляют полный ресурс работы двигателя любого автомобиля.

  В общем по сегодняшней теме сказать больше нечего. Надеемся, что представленный выше материал был для вас полезен и дал ответы на интересующие ответы. Удачи на дорогах и в обслуживании автомобиля!

  Если у вас есть вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители будем рады ответить на них.

  Современные автомобили становятся все более совершенными и умными. Это касается и газораспределительного механизма. Очень важно, чтобы клапан всегда открывался и закрывался в нужный момент, чтобы в идеале не было зазоров между распредвалом и самим клапаном. Это обеспечивает множество преимуществ, таких как увеличение мощности и снижение расхода топлива. Раньше клапана регулировались вручную, затем появились механические «широкие» толкатели (которые, кстати, и по сей день используются на многих автомобилях), но вершиной эволюции стали гидрокомпенсаторы или просто «гидрокомпенсаторы». У них много положительных сторон, но и отрицательных хватает, в частности, они могут стучать. Сегодня постараюсь простым и понятным языком рассказать об устройстве, а так же о некоторых поломках, в конце будет видеоверсия…

  Начнем с определения:

  гидроподъемники — Это устройства, использующие давление масла для автоматической регулировки зазоров между клапанами и распределительными валами (или валом). Тем самым улучшая динамические характеристики, снижая расход топлива. Стоит отметить, что акустический комфорт также улучшен, двигатель работает тише.

  НО до появления гидрокомпенсаторов на автомобили устанавливались механические регуляторы клапанов…

  Немного истории

  Гидрокомпенсаторы пришли на смену менее эффективным механическим регуляторам газораспределительных механизмов. Как правило, обычный клапан двигателя, скажем на классическом двигателе ВАЗ 2105 — 2107, не имеет гидрокомпенсатора, поэтому его часто приходилось регулировать, в среднем, через 10 000 км пробега. Регулировка клапанов на , ВАЗ 2105 — 2107 производилась вручную, то есть приходилось снимать клапанную крышку и выставлять зазоры с помощью специального щупа, который отличался толщиной, а значит можно было подобрать под свой пробег.

  Если регулировку не произвести, то двигатель автомобиля начинает шуметь, снижаются динамические характеристики, увеличивается расход топлива. После 40 – 50 000 км пробега клапана вообще следует менять. То есть механическая регулировка клапана, мягко говоря, устарела, нужно было что-то делать, так сказать, улучшать конструкцию.

  Так на переднеприводных двигателях ВАЗ стали устанавливать механические толкатели перед клапаном. Если утрировать, то сверху на клапан просто надевали большой «колпачок», он имеет большой диаметр (чем у старой конструкции), и поэтому износ значительно уменьшился, ведь носить больший диаметр гораздо труднее, чем маленький один. Но регулировка все равно оставалась, конечно, не каждые 10 000 км пробега, гораздо реже, но делать ее все же рекомендуется. Обычно это происходило путем укладки ремонтных «шайб» увеличенной высоты. Стоит отметить, что «такие» механические регулировки достаточно эффективны и до сих пор используются некоторыми производителями, регулировка с шайбами ​​рекомендуется не ранее 40 — 50 000 км пробега (если говорить о наших ВАЗах) на некоторых иномарках, толкатели ходят еще дольше . Большие плюсы — простота конструкции, неприхотливость (можно лить полусинтетические масла), а также относительная дешевизна конструкции. Из недостатков можно отметить то, что при отработке «шайб» сверху двигатель стал работать шумнее, упали динамические характеристики и увеличился расход. Нужна была конструкция, которая автоматически регулировала зазор.

  И вот, на смену механической регулировке клапанов пришла совершенно новая технология. Здесь все просто – теперь вам не нужно регулировать клапана вручную, гидрокомпенсаторы все сделают за вас. Они сами установят требуемый зазор клапанов двигателя, что увеличивает ресурс двигателя, увеличивает мощность, снижает расход топлива, а механизм ходит достаточно долго 120 – 150 000 километров (при правильном обслуживании). В общем, шаг вперед.

  Какие бывают типы гидрокомпенсаторов

  Эти устройства широко используются в системах газораспределения. Однако их аналоги также используются при натяжении цепи, так называемый «натяжитель цепи ГРМ ». В настоящее время используются только 4 конструкции.

  • Гидравлический толкатель. Часто используется на современных автомобилях для регулировки зазора между клапаном и распредвалом
  • Гидроопора
  • Гидравлическая опора для установки в рычаги и коромысла. В основном используется на старых механизмах синхронизации
  • Роликовый гидравлический толкатель

  Все 4 типа имеют место быть на различных конструкциях, хотя раньше в двигателях часто использовались «гидроопоры». Сейчас все больше производителей переходят на «гидравлические толкатели». С типами немного понятно, теперь подробнее, как они работают.

  Принцип работы гидрокомпенсатора

  Для начала хочу разобрать узлы гидротолкателя:

  1. кулачок распределительного вала
  2. Канавка в корпусе гидрокомпенсатора
  3. Втулка плунжера
  4. Плунжер
  5. Пружина плунжерного клапана
  6. Распределительная пружина
  7. Зазор между гидрокомпенсатором и кулачком распредвала
  8. Шар (клапан)
  9. Масляный канал в корпусе гидрокомпенсатора
  10. Масляный канал в головке блока цилиндров
  11. пружина плунжера
  12. Распределительный клапан

  Гидрокомпенсатор является как бы промежуточным звеном между клапаном и распределительным валом газораспределительного механизма. Когда кулачок вала (1) не давит на гидрокомпенсатор, клапан (12) находится в закрытом состоянии за счет действия пружины (6).

  Пружина плунжера (11) давит на плунжерную пару (3 и 4), за счет этого корпус гидрокомпенсатора перемещается к валу до упора в него, тем самым делит зазор до минимума.

  Давление внутри плунжера создается давлением масла, от двигателя оно поступает по каналу (10) и далее в канал самого компенсатора (9). Затем проходит внутрь через канавку (2), где отгибает клапан (8) и проходит, создавая давление.

  Затем кулачок распредвала опускается, создавая давление на гидрокомпенсатор. Масло, попавшее внутрь струговой пары, создает давление на клапан (8), фактически уплотняя его. Как мы с вами знаем, масло практически не сжимается, поэтому после блокировки компенсатор выступает в роли жесткого элемента, который давит на клапан ГРМ, открывая его.

  Стоит отметить, что это высокоэффективное устройство, масло из плунжерной пары немного выдавливается до того, как шаровой кран (8) запирает его внутри. Таким образом, может образоваться небольшой зазор, который будет устранен при очередной прокачке масла по каналам (9и 10) и гидрокомпенсатор снова станет жестким.

  Таким образом, независимо от температуры двигателя, теплового расширения, всегда будет установлен максимально возможный зазор. Этот механизм не нуждается в регулировке на протяжении всего срока службы, даже несмотря на выходную мощность, потому что он всегда эффективно «прижимается» к распределительному валу.

  Плюсы и минусы гидрокомпенсатора

  Положительных сторон такого механизма много:

  • Полностью необслуживаемый, работает автоматически
  • Увеличен ресурс системы ГРМ
  • Максимальное усилие зажима для хорошего сцепления
  • Минимальный расход топлива
  • Двигатель всегда тихий

  Ну, несмотря на всю передовую конструкцию, недостатков достаточно большое количество.

  • Поскольку вся работа основана на давлении масла, заливать нужно только качественные смазочные материалы. Желательна синтетика
  • Необходимо чаще менять масло
  • Структура более сложная
  • Дорогостоящий ремонт
  • Со временем они могут забиваться, что ухудшает работу двигателя (расход и тяга), и ГРМ начинает шуметь

  Самые большие минусы в том, что конструкция дорогая и сложная, ОЧЕНЬ требовательна к качеству масла. Если лить «не пойми что» они очень быстро выйдут из строя и потребуют замены. Например, обычные механические толкатели намного проще и менее требовательны к качеству смазки.

  Почему стучат гидрокомпенсаторы?

  Для начала хотелось бы отметить, если стучат компенсаторы, это говорит о том, что они работают некорректно, скорее всего они вышли из строя, или что-то не так со смазкой двигателя.

  Собственно основная причина кроется в качестве и уровне масла, хотя механических неисправностей очень много.

  • Недостаточно масла. Такое тоже бывает, он не эффективно закачивается в каналы и поэтому не закачивается в плунжерную пару, то есть внутри 9 не создается необходимое давление0199
  • Забиты каналы в головке блока или гидрокомпенсаторе. Происходит это из-за несвоевременной замены масла, оно пригорает и на стенках образуются отложения, которые закупоривают каналы, масло не может эффективно проходить в компенсатор.
  • Вышла из строя плунжерная пара, часто просто заклинивает
  • Плунжерный шаровой клапан вышел из строя
  • Нагар на корпус плунжера снаружи. Он физически не дает ему подняться и компенсировать разрывы

  Конечно, иногда стучат из-за того, что в системе есть нагар, тогда нужно их просто удалить и промыть, работоспособность можно восстановить. НО при большом пробеге ломаются (появляется выработка), требуют замены.

  Тепловое расширение при нагреве — штука сложная. Например, если клапан газораспределительного механизма из-за теплового расширения металла удлинится настолько, что конец его штока упрется в соседнюю деталь на кинематической схеме ГРМ, то тарелка клапана не сможет поместиться плотно в седло и обеспечить герметичность камеры сгорания.

  В результате теряется компрессия, двигатель не развивает мощность, а клапанная тарелка, потеряв способность отдавать тепло в головку блока цилиндров и охлаждаться при посадке в седло, перегревается и может прогореть, что приведет требуют дорогостоящего ремонта силового агрегата для устранения неисправности.

  Во избежание негативных последствий теплового расширения клапанов необходимо предусмотреть зазоры между клапанами и их толкателями. Их называют тепловыми, что однозначно указывает на назначение зазоров — защитить двигатель от проблем, связанных с изменением габаритов из-за различного расширения по-разному нагретых деталей.

  Однако износу, которому, помимо седел клапанов в головке блока цилиндров, уплотнительных фасок на тарелках и упорных торцов стержней клапанов, изнашиваются в процессе эксплуатации и другие трущиеся детали привода, не менее коварнее теплового расширения.

  По мере увеличения износа увеличивается зазор, устанавливаемый при сборке двигателя на случай теплового расширения. Это приводит, во-первых, к сокращению периода, когда клапан открыт. Клапан открывается позже и закрывается раньше, что в зависимости от того, с впускным или выпускным клапаном это происходит, негативно сказывается на наполнении цилиндров свежим зарядом и их очистке от выхлопных газов. Это искажение фаз газораспределения вызывает снижение мощности двигателя и увеличение расхода топлива.

  Во-вторых, из-за того, что при увеличении зазора кулачок распредвала преждевременно отрывается от толкателя, клапанная тарелка начинает возвращаться в седло не плавно, как надо, а с ударом. И кулачок распредвала, вместо того, чтобы плавно нажимать на толкатель, еще и начинает бить по нему. Ударная работа ускоряет износ и может способствовать возникновению микротрещин на контактных поверхностях, дальнейшее развитие которых, по-видимому, объясняет многие известные случаи негерметичности седел клапанов из ГБЦ. Он свидетельствует о том, что детали ГРМ испытывают ударные нагрузки, появление шумов.

  Это означает, что одного наличия теплового зазора мало. Также необходимо предусмотреть возможность его регулировки в процессе работы двигателя и прописать эту процедуру в обязательном порядке при проведении технического обслуживания.

  Но есть и другой выход. Чтобы избавиться от неприятностей, связанных с тепловым расширением и износом, было разработано специальное устройство, которое автоматически выбирает тепловой зазор в клапанах и компенсирует последствия механического износа.

  Для пользователей наиболее очевидным преимуществом использования гидрокомпенсаторов в газораспределительном механизме является отсутствие необходимости периодической проверки и регулировки клапанных зазоров.

  Однако из вышеизложенного видно, что гораздо важнее, чтобы за счет работы гидрокомпенсаторов оптимальные фазы газораспределения, а вместе с ними и динамические и экономические характеристики двигателя, а также компонентный состав выхлопные газы практически не изменились. Кроме того, применение гидрокомпенсаторов снижает уровень шума от двигателя, а поскольку это свидетельствует о снижении динамических нагрузок, можно говорить о повышении долговечности деталей ГРМ.

  Другое название гидрокомпенсаторов теплового зазора — гидротолкатели, но оно действительно верно только для узлов, расположенных непосредственно перед клапанами. Однако в зависимости от кинематической схемы привода клапана и конструктивных соображений гидрокомпенсаторы могут быть размещены и в других точках привода.

  В частности, при наличии в приводе клапана коромыслов, представляющих собой двуплечий рычаг, гидрокомпенсатор часто выполняют в виде опоры для плеча, противоположного плечу, воздействующему на клапан.

  Такие нюансы делают гидрокомпенсаторы визуально отличными друг от друга, но их конструктив от этого не меняется.

  Гидрокомпенсатор состоит из корпуса, поршня, размещенной между ними пружины и запорного клапана. Пружина разжимает корпус и поршень в разные стороны, в результате чего изменяется зазор клапанов. В полость, образованную во внутреннем объеме над поршнем, масло поступает из системы смазки двигателя под давлением и создает подпор, обеспечивающий беззазорную кинематическую связь клапана с его приводными частями при работе двигателя.

  В моменты давления на гидрокомпенсатор кулачком или коромыслом клапан закрывает изнутри масляную полость над поршнем. Это предотвращает вытекание масла обратно из полости через впускное отверстие. Потери масла через зазор между корпусом и поршнем восполняются в период «отдыха», когда кулачок или коромысло перестают давить на гидрокомпенсатор.

  У всего есть срок службы, у гидрокомпенсатора он тоже есть. Гидрокомпенсатор работает нормально до тех пор, пока утечки масла из полости над поршнем не восполнятся за время «отдыха». Но при нарушении баланса в сторону утечки привод начинает работать толчками, которые заявят о себе характерными стуками.

  Масло может выдавливаться из гидрокомпенсатора слишком быстро по двум причинам. Во-первых, чрезмерно увеличился зазор между поршнем и внутренней поверхностью корпуса из-за естественного износа, сопровождающего движение любых трущихся друг о друга деталей.

  Вторая причина — неисправность клапана, закрывающего внутреннюю полость гидрокомпенсатора. Для клапана критичен не только износ, но и отложения продуктов старения масла.

  Помимо проблем, связанных с утечкой масла, есть еще одна неприятность, которая может возникнуть с гидрокомпенсатором – заклинивание поршня в корпусе. По словам производителей, это основная причина возврата гидрокомпенсаторов в течение гарантийного срока. Однако даже после его истечения посторонние частицы, попавшие в гидрокомпенсатор вместе с маслом и проникшие в зазор между плунжером и втулкой, также могут стать причиной заклинивания.

  В любом случае качество смазки определяет срок службы гидрокомпенсаторов. Отсюда требование к работоспособности моторного масла и четкое соблюдение периодичности замены масла и масляного фильтра.
