Виды охлаждения компьютера и правильная установка

Как разобраться в системах охлаждения компьютера

Всего существует три вида охлаждения – воздушный, водяной и «аквариумное» охлаждение

Вентилятор и кулер – это одно и то же. В английском языке слово «cooler» помимо прочего означает «вентилятор», с приходом компьютерной техники оно плотно вошло в лексикон околокомпьютерной тематики.

Воздушное охлаждение

Выше были описаны именно принципы воздушного охлаждения. Оно подразумевает наличие вентиляторов на больших радиаторах и воздушный продув всего корпуса. Таким образом, вам нужно обеспечить впереди корпуса забор холодного воздуха, а сзади – возможность выброса теплого.

Водяное охлаждение

Более сложный в монтаже и гораздо более дорогой способ отвести тепло из компьютера. Зато и более эффективный, а сама система существенно тише и красивее. Именно водяное охлаждение устанавливают в игровые компьютеры премиум класса.

Можно приобрести элементы с подсветкой и синхронизировать их с материнской платой. Например, ASUS предлагает комплект простой установки СВО для процессоров Asus ROG Strix LC 360 RGB. Подсветка синхронизируется с материнками и видеокартами ASUS серии ROG. Управление производится через общее ПО.

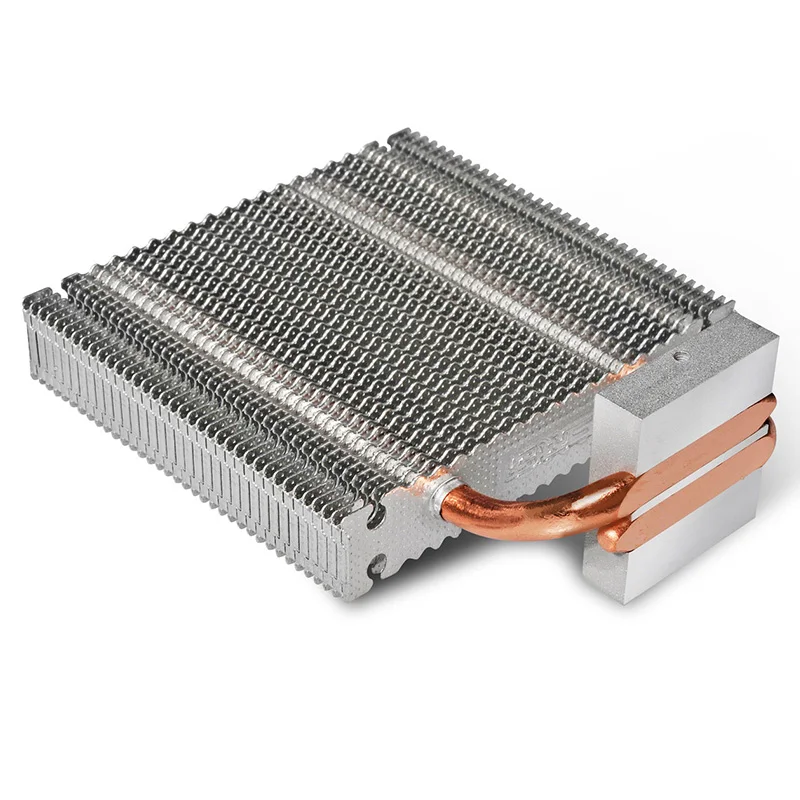

Помните радиатор башенного типа с медными рубками, который был показан выше? Водяное охлаждение вместо медных трубок использует трубки с водой или специальной жидкостью, которая имеет большую теплопроводность и высокую теплоемкость. Устанавливаются небольшие медные или алюминиевые пластины, которые называются водоблоками. Они снимают температуру с чипа или процессора и передают ее жидкости, а та, в свою очередь, отдает ее радиатору. Радиаторы водяных систем охлаждаются обычными вентиляторами.

Сложность установки СВО (системы водяного охлаждения) в том, что под каждый компонент (процессор, видеокарта) нужны конкретные радиаторы с подходящим типом крепления.

«Аквариумное» охлаждение

Готовых решений на рынке нет, это самодел, который и по эффективности мало кому интересен. Самое большое его преимущество – полное отсутствие пыли. Заливать аквариум водой – плохая затея, она просто сразу же закоротит все контакты, а также начнется окисление. Вместо воды применяют масло с низкой электропроводностью или «сухую воду».

Сухая вода – это изобретение американской компании 3M, которая разрабатывалась для тушения пожаров. На самом деле состав этого вещества далек от воды, у них ничего общего нет, кроме пары похожих физических свойств, вроде того, что это жидкость, она течет, пропускает свет и все такое.

Недостаток «аквариумного» охлаждения в том, что область эта мало изучена, а также сложно найти вентиляторы, которые будут работать под водой. Несмотря на высокую теплопроводность этих жидкостей, вам все же придется установить радиатор и каким-то образом гонять через него воду. Также желательно иметь одну из стен аквариума сделанную из алюминия, чтобы обеспечить еще более эффективный отвод тепла.

Этот вариант подойдет только самым отчаянным энтузиастам, которые не боятся экспериментировать.

Как поменять вентилятор

Все подвижные части в компьютере или любой другой технике выходят из строя. Где-то отвалится лопасть, где-то будет гудеть подшипник, в некоторых случаях замена кулера чисто косметическая, например, хочется сделать подсветку или создать особый дизайн за счет необычных лопастей.

Как вытащить вентилятор из компьютера

Перед заменой нужно избавится от старого кулера. Обычный корпусный вентилятор крепится на четырех винтах, в некоторых случаях это могут быть быстросъемные зажимы или специальные антивибрационные силиконовые винтики. Открутите крепления или отцепите быстросъемы.

Между корпусом и вентилятором должна быть антивибрационная прокладка из силикона или резины, а также пылевой фильтр. Аккуратно снимите их – при долгой эксплуатации прокладки могут хорошо прилипнуть к корпусу, если они потрескались или уже успели рассыпаться, то их нужно заменить.

Лучше использовать антивибрационную прокладку, а не силиконовые винтики, она работает гораздо лучше и продлит время эксплуатации кулера. Если он надежно прижат к корпусу, то его вибрации не будут расшатывать ось. Силиконовые винтики не гасят вибрацию, а просто препятствуют ее передачи на корпус.

Один из вариантов исполнения антивибрационной резинки.

Отключить штекер питания от материнской платы тоже очень просто, достаточно немного потянуть за провод, защелки нет. Вариантов подключения может быть несколько – некоторые кулеры включаются в материнку, некоторые по MOLEX разъему напрямую к блоку питания. Отсоединить MOLEX очень легко, там тоже нет никаких защелок.

Как поставить кулер на корпус

При установке вентилятора главное соблюдать направление воздуха. Обычно на корпусах забор идет спереди, а сзади выдув. Если вы установите неправильно, то эффективность охлаждения снизится в разы.

Чтобы установить вентилятор на корпус, прикрутите его болтами в соответствующие отверстия или используйте силиконовые прижимы. Ничего тут сложно нет, все отверстия стандартизированы, нужно только выбрать вентилятор подходящего диаметра.

Стандартными для корпуса считаются кулеры 120 мм на переднюю сторону, а сзади используются 80 мм или 90 мм. Игровые корпуса обычно комплектуются вентиляторами 120 мм со всех сторон. Особые дизайнерские модели могут иметь оригинальную систему продува.

Обычно к таким корпусам идет комплект установленного охлаждения или хотя бы инструкция.

Как подключить кулер к материнской плате

После того, как вы прикрутили на свое место кулер, его нужно подключить. На материнской плате есть разные разъемы, обычно это 3 PIN и 4 PIN. Если у вас вентилятор на 3 контакта, то его можно подключить к 3 PIN разъему и 4 PIN разъему, а вот если вы подключите 4 PIN кулер к 3 PIN разъему, то не сможете использовать для него систему регулировки через утилиту.

Как регулировать скорость кулеров

Для этого есть отдельные приспособления – плата-концентратор или реобас.

Плата-концентратор позволит вам подключить много кулеров на один выход материнской платы. Минус в том, что она не имеет выносного регулятора, также вы не сможете задавать команду каждому отдельному вентилятору, а только всем вместе.

Реобас механический не имеет таких недостатков, вы можете регулировать каждый отдельный кулер так как вам захочется, но придется иметь постоянно открытый датчик температур, а это не очень удобно. Такая модель, как на фото не имеет своего экрана, что ограничивает его возможности.

Реобас электронный имеет экран и выводит всю необходимую информацию на него, через сенсорную панель вы легко сможете отрегулировать скорость вращения вентиляторов.

На самом деле, реобас – скорее элемент декора и практического применения у него нет. Современные платы сами регулируют скорость вращения всех вентиляторов в зависимости от температуры на модулях корпуса. Но если вы захотите установить один из них, то ставятся они в отверстие под 3,5” устройства, а это чаще всего DVD-ROM. Учтите, что на современных игровых корпусах очень часто такого отверстия просто нет.

Замена охлаждения видеокарты

Если у вас проблемы с радиатором, то простого решения тут нет. Все системы охлаждения на видеокарты разнятся в зависимости от модели и производительности. Вам придется искать точно такой же радиатор, и выгоднее всего его заказать в фирменном сервисном центре или поискать на разборках. Чаще всего кулеры и радиаторы – это все самое ценное, что можно вытащить из сгоревшей карточки, так что цена не будет очень высокой.

Когда у вас на руках будет новый радиатор, приступаем к замене.

Как заменить радиатор на видеокарте

Отключите все провода от видеокарты и вытащите ее из корпуса. Открутите все болтики с верхней стороны платы.

Затем нужно отключить кабель питания. Благо о нас подумал производитель и сделал разъем, а не припаял проводки напрямую.

Важно! Видеокарта очень разогревается в процессе работы, и не всегда термопаста выдерживает такие нагрузки. В испорченном состоянии паста превращается в камень и может намертво приклеить радиатор к чипу. Не дергайте и не делайте резких движений, попытайтесь нежно расшатать радиатор, пытаясь найти слабое место. Только так можно снять радиатор с уже поюзанной карты.

Теперь нужно хорошо зачистить все от старой термопасты. Используйте только пластиковые инструменты и спирт – чип должен остаться невредимым, даже небольшая царапина может сказаться на его работоспособности. Не используйте моющие растворы на основе воды, а только те, которыми можно мыть платы. Попадание воды на дорожки через несколько недель или месяцев приведет к окислению, и придется менять видеокарту.

Некоторые места не промазываются термопастой, в частности это относится к чипам памяти с пластиковым корпусом. Для их охлаждения используются специальные термопрокладки (на фото). Не используйте старые, вам обязательно нужно купить новые, только так вы обеспечите надежный отвод тепла.

Следующая задача – смазать чип термопастой. Не экономьте деньги на таком важном элементе. В первые пару дней даже самая дешевая термопаста будет показывать великолепные результаты. Но через пару недель, а в лучшем случае через месяц, она засохнет, и карточка начнет перегреваться. Качественные пасты долго не засыхают и имеют максимальную теплопроводность.

Стоит также сказать об уже вымирающей КПТ-8, советской термопасте. Не используйте ее никогда для современной электроники. Она была рассчитана на совсем другие задачи и чипы совсем другого размера. Стоимость современных специализированных термопаст не так уж велика, чтобы рисковать перегревом из-за использования КПТ-8.

Наносить термопасту нужно самым тонким слоем, каким только сможете. На картинке показано, как правильно должно выглядеть место стыка в разрезе. Если вы делаете это в первый раз, то выдавите на чип видеокарты капельку размером с половину головки спички и аккуратно размажьте его пластиковой картой, маленьким пластиковым шпателем или просто пальцем, предварительно обвернув его пищевой пленкой или полиэтиленовым пакетом.

После этих операций можно установить на место новый радиатор и слегка прижать его. На местах крепления всегда присутствуют пружинки, которые не дадут вам возможности пережать и раздавить чип. Помните, что винтики должны быть закручены не до конца, а лишь до плотного прилегания радиатора к чипам.

Замена кулера на видеокарте

В отличии от кулеров на корпусе, видеокарта имеет декоративную пластиковую накладку, на которой уже размещены кулеры. Поменять каждый отдельно достаточно сложно, разные производители используют разные типы крепления и разные подшипники, нужно смотреть про каждый конкретный случай отдельно.

Некоторые производители, например MSI, стараются ставить отдельные кулеры, которые крепятся к радиатору с помощью трех винтиков. Менять их очень просто: выкручиваем старый вентилятор и отсоединяем его, потом прикручиваем новый и подключаем его на место старого. В отличие от радиатора, тут не нужна термопаста или другие изощрения, все максимально просто .

Единственная сложность может возникнуть, если производитель запараллелил два вентилятора на один разъем. В таком случае вам придется перепаивать провода. Это несложная задача, нужно лишь соблюдать распиновку. Учитывая, что у вас будет новый кулер с готовым входом, то трудностей с этим не должно возникнуть, главное при распайке соединять провода по порядку. Обязательно изолируйте места спайки, при коротком замыкании может что-то сгореть еще до того, как включится защита, если она включится вообще и предусмотрена вашим производителем.

Поменять пластиковую накладку вместо со всеми кулерами – намного проще. Там всего лишь нужно открутить старый пластмассовый щиток и на его место прикрутить новый.

Как правильно установить радиатор башенного типа на процессор

Почти все современные модели воздушного охлаждения для процессоров – это башенные радиаторы (на фото). Другие модели с прямым продувом в сторону материнской платы используются только на очень слабых моделях ЦП. Любой более-менее мощный процессор требует радиатора башенного типа.

Начнем с того, что нужно вытащить материнскую плату из корпуса и отключить от нее все устройства, снять все модули (оперативная память, SSD и т.д.).

Отключите кулер имеющегося охлаждения и далее инструкция будет немного отличаться для процессоров Intel и AMD.

AMD

Снимите старый радиатор, отсоединив быстросъемную скобу. Это можно сделать повернув, эксцентриковый зажим. Дальше нужно снять термопасту и нанести новую (технология описана выше). В результате термопаста должна лишь заполнять микротрещины, а не быть прослойкой между двумя металлическими поверхностями. Обратите внимание, что на многих радиаторах уже с завода нанесена термопаста, в таком случае не нужно наносить новую.

Обычный же кулер крепится все той же клипсой с эксцентриком или крючком. Просто установите его на место и зажмите быстросъемным механизмом.

Затем нужно подключить вентилятор к материнской плате через 4 PIN разъем и на этом установка радиатора башенного типа закончена.

INTEL

Снять старый радиатор можно, если провернуть против часовой стрелки быстрозажимные крепления с защелками. Далее идет чистка старой термопасты и нанесение новой.

К новому кулеру нужно прикрутить крепления с ножками-защелками. Прикручивайте их снизу, иначе ножки не достанут до материнской платы.

После того как вы оборудовали новый радиатор креплениями, нужно поставить его на место старого, защелкнуть пластиковые ножки в посадочные гнезда и повернуть по часовой стрелке блокиратор.

Подключите кулер к материнской плате и дело сделано, ничего настраивать не нужно.

Как правильно установить кулер на материнскую плату

На саму материнскую плату есть смысл устанавливать радиатор только на цепь питания, иногда даже производитель сам устанавливает охлаждение в местах, где могут перегреваться мосты.

Если вы активно пользуетесь функцией разгона процессора, то у вас может идти перегрев цепей питания (MOSFET’ов). В таком случае нужно туда установить радиаторы или систему радиаторов с кулерами.

Самые простые

Совсем элементарные

Стильные

Для системы водяного охлаждения

Тяжелая артиллерия

Как видите, выбор достаточно широк. Но нужно ли это вам? Мосфеты или же цепь питания рассчитывается вместе с другими компонентами материнской платы под те модели процессоров, которые она поддерживает.

Обычно материнские платы, рассчитанные под разгон, выпускаются уже с необходимым количеством радиаторов, чаще всего стилизованных, чтобы не портить эстетический вид.

Если же вы нещадно разгоняете ваш процессор, а при этом перегревается материнка, то одними радиаторами на этих транзисторах дело не обойдется.

Если же вы все-таки решили установить радиатор на материнку, то единственный способ это сделать в обход рекомендациям производителя – приклеить радиатор с помощью термопроводной самоклеящейся прокладки или воспользовавшись специальной термопастой-клеем.

Под радиаторы для системы водяного охлаждения должно быть предусмотрено крепление на самой материнке.

Замена охлаждения ноутбука

Чтобы добраться до радиатора с вентилятором, вам нужно полностью разобрать ваш ноутбук. Как это сделать – можно узнать через поисковик. Каждая модель ноутбука разбирается по-разному и никаких универсальных рекомендаций дать невозможно. В любом случае потребуется крестовая отвертка и маленький пластиковый шпатель для отсоединения защелок на корпусе.

Если нужно заменить всю систему охлаждения, то опять же, универсальных систем нет. Вам нужна именно под вашу модель, иначе она просто не влезет. Если ноутбук с дискретной видеокартой, то скорее всего, на нем стоит одна медная трубка, которая снимает тепло с графического чипа и с процессора. Ее особый изгиб вам не повторить, это достаточно сложно, особенно учитывая необходимость пайки съемника тепла.

Единственное, что можно снять с такого радиатора – это кулер (на фото). Они, в принципе, взаимозаменяемы, не нужно искать под вашу конкретную модель, достаточно выбрать точно такой же по размерам. Медная трубка и радиатор не разборные и припаяны друг к другу для лучшей передачи тепла.

Как только вы найдете подходящую систему охлаждения, можно смело снимать старую. Открутите ее и аккуратно снимите, не повредив чипы засохшей термопастой. Новую нужно прикрутить на ее место, предварительно смазав термопастой чипы.

Не забудьте подключить вентилятор в материнскую плату, иначе придется разбирать ноутбук еще раз.

Сборка системы водяного охлаждения

Все очень индивидуально и зависит от корпуса и выбора декоративных элементов, количества водоблоков и расположения помпы с резервуаром.

Суть монтажа – собрать все в единую систему, по которой помпа будет гонять воду, главное, чтобы после всех горячих точек жидкость попадала в радиатор для охлаждения.

Есть системы попроще, созданные для одного процессора, их не нужно собирать, они уже поставляются в собранном виде и имеют максимально простую конструкцию.

Яркий пример – be quiet! Pure Loop. Теплообменник покрыт никелем, что позволяет без проблем покрывать его жидким железом вместо термопасты. Напомним, что жидкое железо разъедает алюминий, его нельзя мазать на радиаторы с алюминиевым теплообменником.

В этом случае ваш корпус должен поддерживал возможность установки СВО. Закрепите с помощью болтов или быстросъемных соединений радиатор охлаждения и прикрепите теплообменник на процессор, как обычный радиатор. Не забудьте смазать термопастой. Подключите кулеры к материнской плате и наслаждайтесь охлаждением нового поколения.

Как установить водяное охлаждение на видеокарту

Чтобы снимать тепло с видеокарты нужен соответствующий водоблок. Он подбирается под каждую модель видеокарты отдельно.

Для NVIDIA GeForce GTX 1080 Ti

Для ASUS ROG Strix RTX 2070

Для NVIDIA GeForce RTX 2080 Super

Для NVIDIA GeForce RTX 3090 и 3080

Устанавливается водоблок так же, как и обычный радиатор с предварительной смазкой термопастой. После чего его нужно подключить к СВО – соответственно, чтобы подключить водяное охлаждение на видеокарту, вам нужно монтировать полноценную систему.

А если вы не хотите вникать в тонкости установки систем охлаждения или боитесь что-то испортить, обращайтесь в HYPERPC. Наши мастера определят проблемы вашего компьютера и проведут его профессиональный апгрейд под ваши задачи.

Модернизация радиатора системы водяного охлаждения (автопечки)

В основной массе самодельных систем водяного охлаждения в качестве радиатора используется радиатор от автомобильной печки. И если для работы по назначению он прекрасно подходит, то как радиатор водяного охлаждения имеет один очень большой недостаток – крайне малое расстояние между пластинами. На первый взгляд это прекрасно. Чем меньше расстояние между пластинами, тем большее их количество можно разместить и, следовательно, получить большую площадь поверхности. Чем больше площадь радиатора, тем большее количество тепла он сможет рассеять.

Но не все так просто. Воздух имеет такие свойства как плотность и вязкость. Расстояние между медными пластинами моей автопечки 1 – 2мм. Что бы продуть такие щели нужен сильный поток воздуха. Сильный поток воздуха – это большие обороты вентилятора и, следовательно, высокий уровень шума. А, как известно, одним из преимуществ систем водяного охлаждения является низкий уровень шума. Этого преимущества мы себя и лишаем.

Имея большой опыт эксплуатации систем водяного охлаждения, я давно подметил, что производительность системы резко падает с уменьшением оборотов вентилятора. Конечно, не один я такой умный и наблюдательный, об этом много написано. Известно, что при недостаточных оборотах вентилятора и малых щелях радиатора образуется воздушная подушка, и вентилятор просто не «продувает» радиатор.

Фото1. Радиатор автопечки. Фото2. Радиатор автопечки «на просвет»

На фотографии 2, я разместил сзади автопечки настольную лампу. Даже свет не пробивается сквозь такое частое оребрение.

Я давно разрабатывал метод увеличения расстояния между пластинами радиатора. Но все, что приходило мне в голову – это распаять радиатор, убрать лишнее и спаять снова. Но, зная свою феноменальную выдержку и невероятную усидчивость, даже не брался за такую работу. Слишком велик риск разрушения автопечки об угол, разбрасывания инструмента и обилия ненормативной лексики.

Нужен простой и по возможности необременительный метод переделки. Мне меньше стрессов и будет интереснее народу. Был еще вариант выдрать лишние листы медицинским зажимом, но опыт не удался.

Крутил я в руках автопечку, крутил. Рассматривал. И рассмотрел, что пластины припаяны не везде, в основном держатся «на трении». А где припаяны, то не сильно. Взял я обычную плоскую отвертку и попробовал раздвинуть пластины. Получилось. Курочить сразу не стал. Нужно сначала протестировать радиатор как есть, до переделки

Из подручных материалов смастерил диффузор и установил на него 120мм вентилятор.

Смонтировал на радиатор.

рекомендации

Загерметизировал все ненужные щели малярной лентой (как изолента, только из бумаги). И подключил к своему системнику.

Как понятно из фотографии, корпус системника самодельный. Имеет встроенную систему водяного охлаждения. В качестве радиатора используется алюминиевая батарея отопления. И предусмотрена возможность подключения дополнительных радиаторов для тестирования. Батарея же в таких случаях отключается. Все эти включения и выключения производятся шаровыми кранами.

Про корпус и его начинку можно почитать на моей ПС. Но сейчас не об этом.

Конфигурация системника:

• CPU – Athlon 64 3000+
• MB – Epox 8KDA3I
• RAM – 2 по 512Mb DDR500 Digma
• Gpu – GeForce 5950
• HDD – Samsung 160G
• Power – EuroCase 480W

В качестве теплоносителя я использую чистый тосол. Делаю это только из-за того, что все другие сочетания дистиллированной воды со спиртом, этиленгликолем, тосолом вызывают со временем коррозию насоса Grundfos. Корпус у него чугунный. И вода в прозрачных шлангах делается неприятного грязно-коричневого цвета. Вода эффективнее тосола, это я проверял сам, и почитать об этом можно здесь – «Сравнение тосола и дистиллированной воды в системе водяного охлаждения.». Но я жертвую этими одним, двумя градусами во имя красоты. Дальше в статье я буду говорить «водяное охлаждение», не говорить же «тосольное»!

Тосолом я охлаждаю процессор, чипсет, графический процессор и память на видеокарте. Фиксировать я буду только температуру процессора по прилагаемой к материнской плате утилите USDM. Она удобна еще и тем, то выводит значение температуры процессора на встроенный в плату светодиодный индикатор. И температура всегда перед глазами. Греть систему я, как всегда, буду тестом 3DMark03. Этот тест греет всю систему целиком и процессор и видеокарту.

Включаем. Смотрим. Сначала вентилятор на автопечке работает от напряжения 10.5 вольт. Это из-за того, что вентиляторы я включаю через электронный реобас, собранный на КРЕН. Особенность схемы такова, что выше напряжения он не дает. Поработав часик в Word, смотрю температуру процессора. Она составила 31 градус. Запускаю 3DMark03. Жду час. Температура поднялась до 39 градусов. Система неразогнана.

С помощью реобаса понижаю напряжение на вентиляторе до 5 вольт. И продолжаю 3DMark03. По прошествии еще часа температура поднялась до 44-45 градусов. Показания все время менялись, то 44, то 45. Вообще показания индикатора часто меняются. Стоит выключить тест и за одну секунду показания уменьшаются на два-три градуса. Теперь гоню процессор: FSB 260, множитель 10, Vcore 1.7. Реально 1.75 – мать завышает напругу. Крутим тест дальше. Температура поднялась до 54-55 градусов.

Все, показания сняты, приступим к модернизации. Отвертку мне и молоток! Разбираю систему, снимаю автопечку. Беру отвертку, приступаю.

Как видно на фотографии, отверткой раздвигаю пластины. Делать это нужно осторожно и с двух сторон. Сначала я перестарался и проткнул трубку. Они спаяны из тонкого медного листа. Пришлось паять. Проверим, как получается.

Теперь свет видно и щель выходит 4 – 5мм. Раздвигаю листы через четыре. Через полчаса начинаю жалеть, что связался с этой железякой. Начинает подступать психоз. Занятие крайне нудное, но креплюсь изо всех сил. И вот он результат:

А на просвет, какая красота!

Потом я подсчитал, сколько я расширил отверстий. Получилось 493, а с двух сторон 986. Кошмар! Но не будем о грустном. Жизнь продолжается. Всего-то и выкинул из нее пару часов. Собираем, включаем.

Сначала вентилятор работает от 10.5 вольт. Через час неспешной работы в Word смотрим температуру – 30 градусов. Всего на градус меньше! Стоило столько страдать. Но чтобы проверить все до конца, ставим напряжение на вентиляторе 5 вольт и работаем дальше. Заработавшись, забыл о времени и когда через пару часов взглянул на индикатор, не поверил своим глазам – 31 градус! Напомню, что до переделки на 5 вольтах температура поднималась до 39 градусов. Видимо при расстоянии между пластинами 4-5мм радиатор прекрасно продувается и на 5-ти вольтах! Восемь градусов выигрыш.

Теперь «погреем» систему 3DMark03. Через 35 минут температура начала колебаться 39-40 градусов и выше не росла. Ничего себе, такая же температура до модернизации была при питании вентилятора 10.5 вольт и шум от него был ощутим. А тут тишина и та же температура. Неплохо.

Теперь разгон. Не буду больше морочить голову читателям, скажу сразу результат – 48 градусов. Процессор с модернизированным радиатором стал холоднее на 7-8 градусов. Преимущество модернизированной печки налицо. Не ожидал такого эффекта. Для полноты картины надо сказать, что температура в комнате колебалась в пределах 21-23 градуса.

---

Ждём Ваших комментариев в специально созданной ветке конференции.

Подпишитесь на наш канал в Яндекс.Дзен или telegram-канал @overclockers_news — это удобные способы следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.

ПК Радиаторы водяного охлаждения | Страница 1 | Сортировать по: названию продукта от A до Z

FrozenCPU имеет самый большой выбор радиаторов водяного охлаждения для вашей системы жидкостного охлаждения. От одиночных радиаторов, двойных радиаторов, тройных радиаторов, пассивных радиаторов до экстремальных радиаторов. Радиатор водяного охлаждения является жизненно важным компонентом любой компьютерной системы водяного охлаждения, поскольку он отбирает тепло и передает его воздуху. У нас есть вся серия радиаторов водяного охлаждения Danger Den Black Ice, радиаторы водяного охлаждения Feser X-Changer, радиаторы водяного охлаждения Innovatek, радиаторы водяного охлаждения Swiftech, радиаторы водяного охлаждения Thermaltake и радиаторы водяного охлаждения XSPC. У нас также есть решетки радиатора водяного охлаждения и кожухи радиатора водяного охлаждения.

Результаты 1–30 из 170

Сортировать по:

Название продукта A-ZНазвание продукта Z-AСамая низкая ценаСамая высокая ценаСамый высокий рейтингСамый низкий рейтингСамый популярныйНомер детали

123456 из 6 Следующий

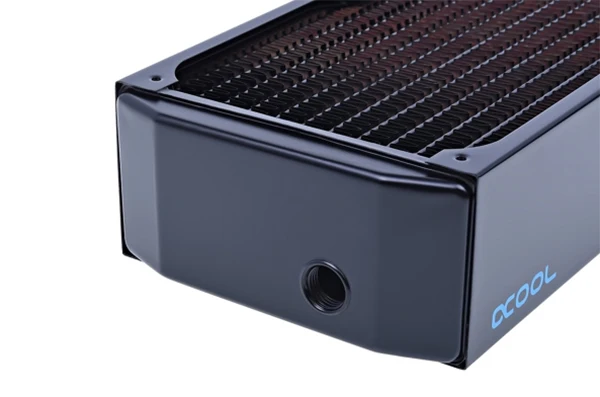

	Двойной радиатор Alphacool NexXxoS Monsta 180 мм (14214) Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Читать отзывы Отправить отзыв	$139,99
	Alphacool NexXxoS Monsta Dual 120mm Radiator (14181) Марка: Alphacool   Радиаторы Monsta толщиной 80 мм являются первыми радиаторами такого размера на рынке. Следовательно, мы были так же заинтересованы в том, чтобы узнать, как они работают, как и независимые рецензенты! Испытания показывают, что он значительно увеличивает пропускную способность по сравнению с более тонкими радиаторами. Эффективность охлаждения значительно увеличилась с увеличением скорости вращения вентилятора. Звучит нормально, но этот радиатор…	Читать отзывы Отправить отзыв	94,99 $
	Alphacool NexXxoS Monsta Dual 140мм Радиатор — Толщина 80мм!! (14190) Бренд: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Отправить отзыв	$124,99
	Радиатор Alphacool NexXxoS Monsta Quad 120 мм — Толщина 80 мм!! (14183) Бренд: Alphacool   Радиаторы Monsta толщиной 80 мм являются первыми радиаторами такого размера на рынке. Следовательно, мы были так же заинтересованы в том, чтобы узнать, как они работают, как и независимые рецензенты! Испытания показывают, что он значительно увеличивает пропускную способность по сравнению с более тонкими радиаторами. Эффективность охлаждения значительно увеличилась с увеличением скорости вращения вентилятора. Звучит нормально, но этот радиатор…	Читать отзывы Отправить отзыв	$169,99
	Радиатор Alphacool NexXxoS Monsta Quad 140 мм (35434) Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Отправить отзыв	$179,99
	Одинарный радиатор Alphacool NexXxoS Monsta 120 мм (14180) Марка: Alphacool   Радиаторы Monsta толщиной 80 мм являются первыми радиаторами такого размера на рынке. Следовательно, мы были так же заинтересованы в том, чтобы узнать, как они работают, как и независимые рецензенты! Испытания показывают, что он значительно увеличивает пропускную способность по сравнению с более тонкими радиаторами. Эффективность охлаждения значительно увеличилась с увеличением скорости вращения вентилятора. Звучит нормально, но этот радиатор…	Читать отзывы Отправить отзыв	$59,99
	Одинарный радиатор Alphacool NexXxoS Monsta 180 мм (14213) Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Отправить отзыв	99,99 $
	Радиатор Alphacool NexXxoS Monsta Triple 120 мм (14182) Марка: Alphacool   Радиаторы Monsta толщиной 80 мм являются первыми радиаторами такого размера на рынке. Следовательно, мы были так же заинтересованы в том, чтобы узнать, как они работают, как и независимые рецензенты! Испытания показывают, что он значительно увеличивает пропускную способность по сравнению с более тонкими радиаторами. Эффективность охлаждения значительно увеличилась с увеличением скорости вращения вентилятора. Звучит нормально, но этот радиатор. ..	Читать отзывы Отправить отзыв	$145,99
	Радиатор Alphacool NexXxoS Monsta Triple 120 мм — Толщина 80 мм!! — Special Edition White (14193) Марка: Alphacool   Радиаторы Monsta толщиной 80 мм являются первыми радиаторами такого размера на рынке. Следовательно, мы были так же заинтересованы в том, чтобы узнать, как они работают, как и независимые рецензенты! Испытания показывают, что он значительно увеличивает пропускную способность по сравнению с более тонкими радиаторами. Эффективность охлаждения значительно увеличилась с увеличением скорости вращения вентилятора. Звучит нормально, но этот радиатор…	Отправить отзыв	$179,99
	Радиатор Alphacool NexXxoS Monsta Triple 140 мм — Толщина 80 мм!! (14191) Бренд: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Читать отзывы Отправить отзыв	$169,99
	Радиатор Alphacool NexXxoS Monsta Triple 180 мм (14215) Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Отправить отзыв	$189,99
	Alphacool NexXxoS ST30 Полностью медный двойной 120-мм радиатор (14157) Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Читать отзывы Отправить отзыв	89,99 $
	Alphacool NexXxoS ST30 Полностью медный двойной 140-мм радиатор (14197) Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Читать отзывы Отправить отзыв	79,99 $
	Alphacool NexXxoS ST30 Full Copper Slim Profile Quad 140mm Radiator (14199) Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Отправить отзыв	$149,99
	Alphacool NexXxoS ST30 Full Copper Slim Profile Single 120mm Radiator (14156) Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Читать отзывы Отправить отзыв	$59,99
	Alphacool NexXxoS ST30 Full Copper Slim Profile Single 140mm Radiator (14196) Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Отправить отзыв	$59,99
	Alphacool NexXxoS ST30 Full Copper Slim Profile Triple 140mm Radiator Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Отправить отзыв	$119,99
	Alphacool NexXxoS ST30 Полностью медный тройной 120-мм радиатор (14158) Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Читать отзывы Отправить отзыв	$141,99
	Alphacool NexXxoS ST30 X-Flow Full Copper Slim Profile Quad 120mm Radiator (14231) Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Отправить отзыв	$101,99
	Полностью медный радиатор Alphacool NexXxos UT60 420 мм, белый, специальная серия (35487) Бренд: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Отправить отзыв	$159,99
	Полностью медный радиатор Alphacool NexXxoS UT60 280 мм (14177) Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Отправить отзыв	99,99 $
	Полностью медный радиатор Alphacool NexXxoS UT60 480 мм (14175) Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Читать отзывы Отправить отзыв	$169,99
	Alphacool NexXxoS UT60 Полностью медный двойной 120-мм радиатор (14173) Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Читать отзывы Отправить отзыв	$102,50
	Радиатор Alphacool NexXxoS UT60 Full Copper Quad 140 мм (14184) Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Отправить отзыв	$189,99
	Alphacool NexXxoS UT60 Полностью медный одиночный 120-мм радиатор (14172) Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Читать отзывы Отправить отзыв	69,99 $
	Alphacool NexXxoS UT60 Полностью медный одиночный 140-мм радиатор (14176) Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Отправить отзыв	$59,99
	Alphacool NexXxoS UT60 Полностью медный тройной 120-мм радиатор (14174) Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Читать отзывы Отправить отзыв	$131,95
	Полностью медный тройной 120-мм радиатор Alphacool NexXxoS UT60 — белый, специальная серия (14194) Бренд: Alphacool   Мы взяли новый UT60 от Alphacool и сделали ему косметический ремонт с помощью белой автомобильной краски. Сохранение ребер полностью черным гарантирует отсутствие потери производительности из-за толстого слоя краски. Теперь, когда весь белый образ, который вы планируете, может быть достигнут. Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, привносят свежий ветерок в жизнь…	Отправить отзыв	$169,99
	Alphacool NexXxoS UT60 Полностью медный тройной 140-мм радиатор (14179) Марка: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали. ..	Читать отзывы Отправить отзыв	$129,99
	Alphacool NexXxoS UT60 Полностью медный тройной 140-мм радиатор — специальная серия белого цвета (35487) Бренд: Alphacool   Новые радиаторы Alphacool NexXxos, название которых означает опыт и качество, принесли свежий ветерок на рынок радиаторов. Каждому пользователю системы водяного охлаждения нужен радиатор, и у всех разные требования к теплообменнику. Конечно, заказчик всегда требует лучшего в своем классе. Радиаторы Alphacool NexXxos стали…	Отправить отзыв	$129,99

123456

из 6

Следующий

Как собрать ПК с водяным охлаждением

Если вы новичок в жидкостном охлаждении или никогда не покупали продукты Koolance, вам может быть интересно, что требуется для начала работы. Типичная система водяного охлаждения состоит из четырех основных частей (см. также: Liquid Cooling 101):

1. A Радиатор (теплообменник) с вентиляторами для перемещения тепла от жидкости к воздуху
2. Водяные блоки для передачи тепла жидкости
3. Насос для перемещения жидкости
4. A Резервуар для автоматической фильтрации воздуха от жидкости и хранения излишков охлаждающей жидкости

Существует множество практичных конфигураций водяного охлаждения в зависимости от вашего применения и предпочтений. Вы должны начать свое решение, исходя из того, какие компоненты будут охлаждаться водой. Независимо от того, охлаждаете ли вы компьютер или что-то еще, ожидаемая тепловая мощность и желаемый диапазон температур этих областей будут определять многие из ваших компонентов жидкостного охлаждения.

Определение приблизительной тепловой мощности

Аппаратное обеспечение разработано с учетом TDP или «расчетной тепловой мощности». Это максимальное количество тепла, которое система охлаждения может выдержать для этого компонента при нормальной тактовой частоте и напряжении. Вот примерное руководство:

• ЦП Процессор: 60-150 Вт
• Видеокарта
  • Один графический процессор (низкий уровень): 100 Вт
  • Один графический процессор (средний диапазон): 150–250 Вт
  • Один графический процессор (высокопроизводительный): 200–350 Вт
  • Двойной графический процессор (высокого класса): 300–450 Вт
• Материнская плата
  • Чипсет: 10-30 Вт
  • Регуляторы напряжения: 5-20 Вт
• Память: 2-5 Вт на планку
• Жесткий диск (обычный или SSD): 10-30 Вт

Двумя основными объектами водяного охлаждения в ПК являются процессор и видеокарта. Эти области производят наибольшее количество тепла и больше всего выигрывают от жидкостного охлаждения. Мы можем рассматривать эти источники «высокого нагрева» (двухчиповую видеокарту следует рассматривать как два источника сильного нагрева). Остальные области на материнской плате, оперативной памяти и жестких дисках считаются источниками «низкого нагрева». Компоненты с низким тепловыделением можно рассматривать в совокупности, но они обычно не выделяют достаточного количества тепла, чтобы существенно повлиять на выбор радиатора.

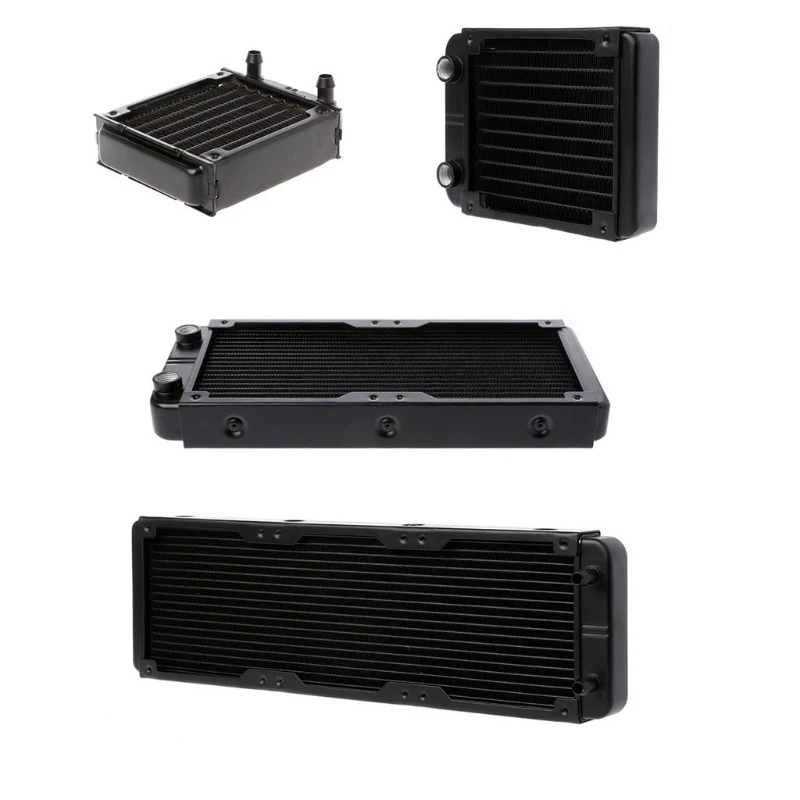

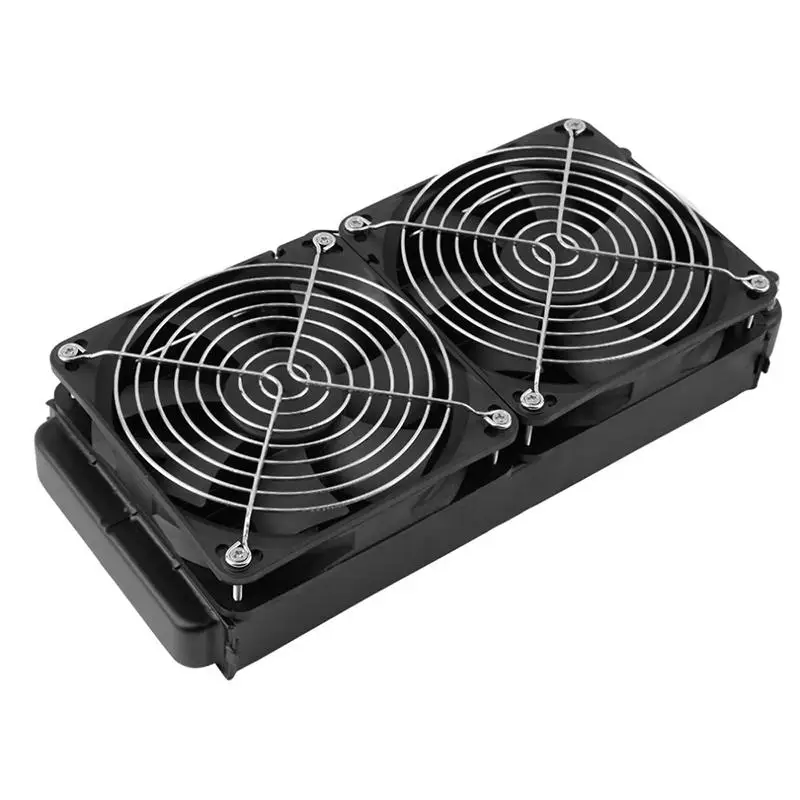

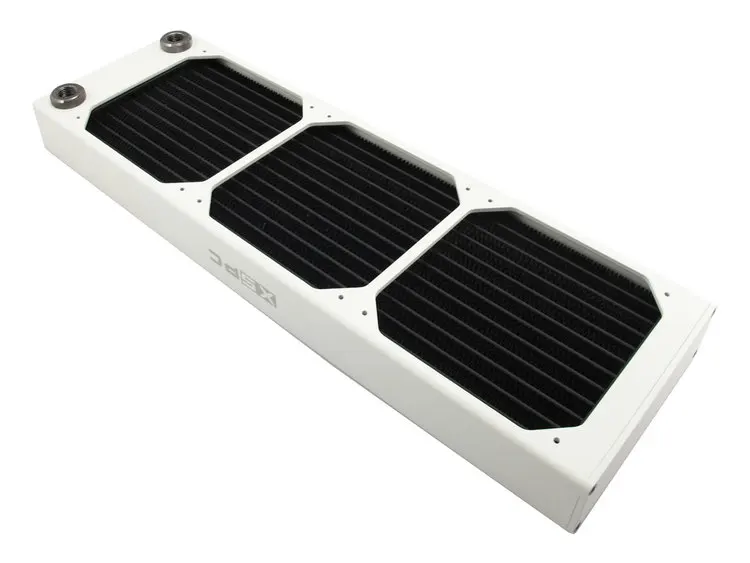

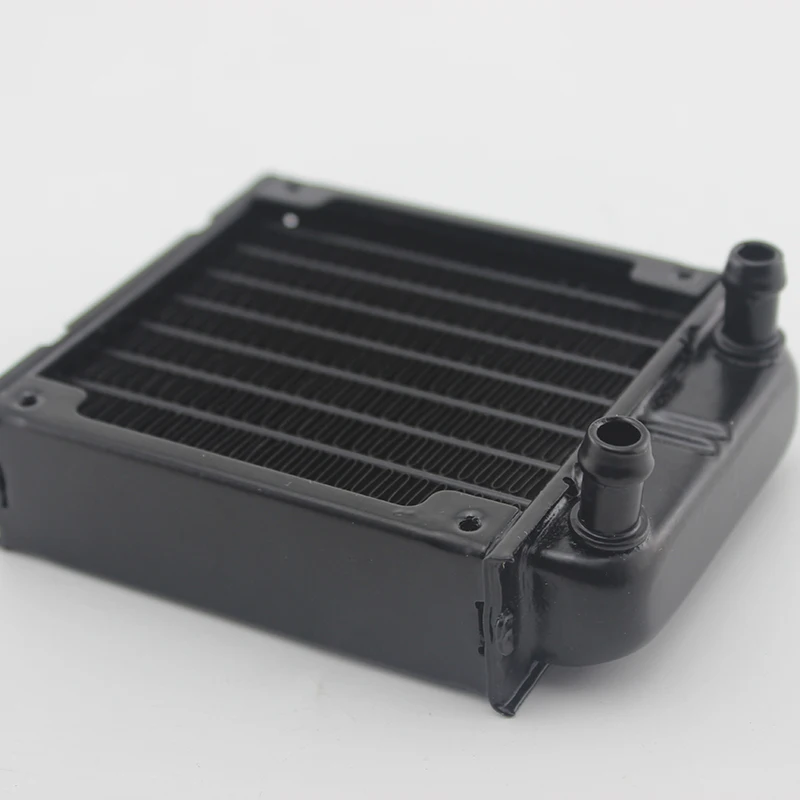

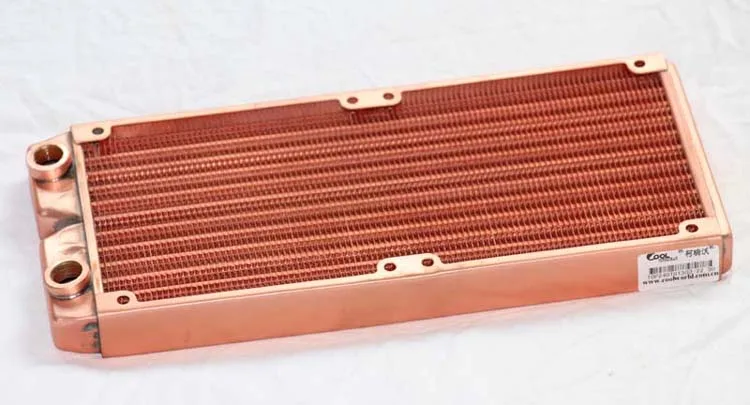

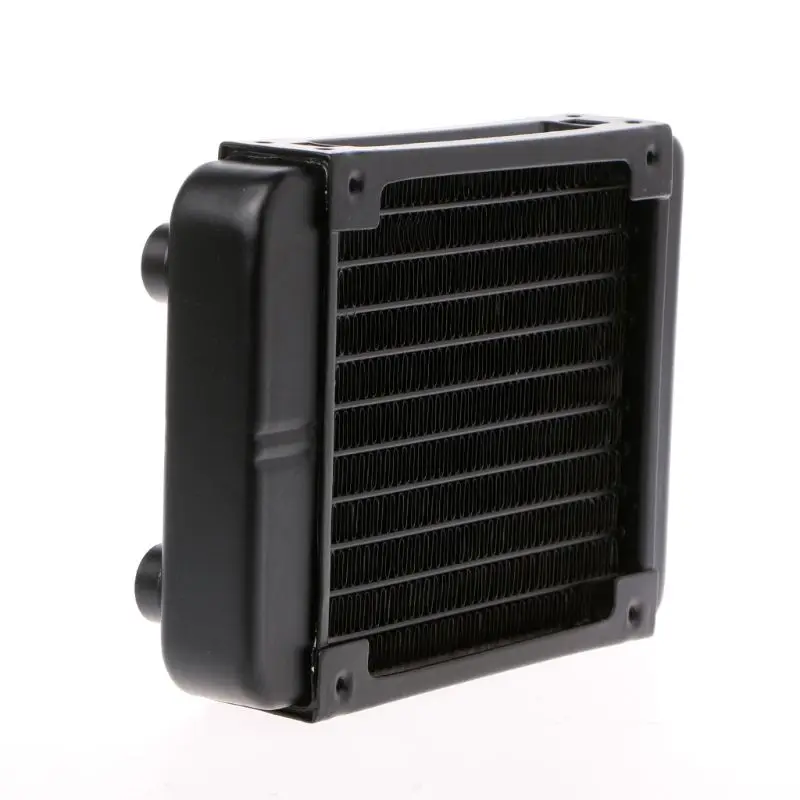

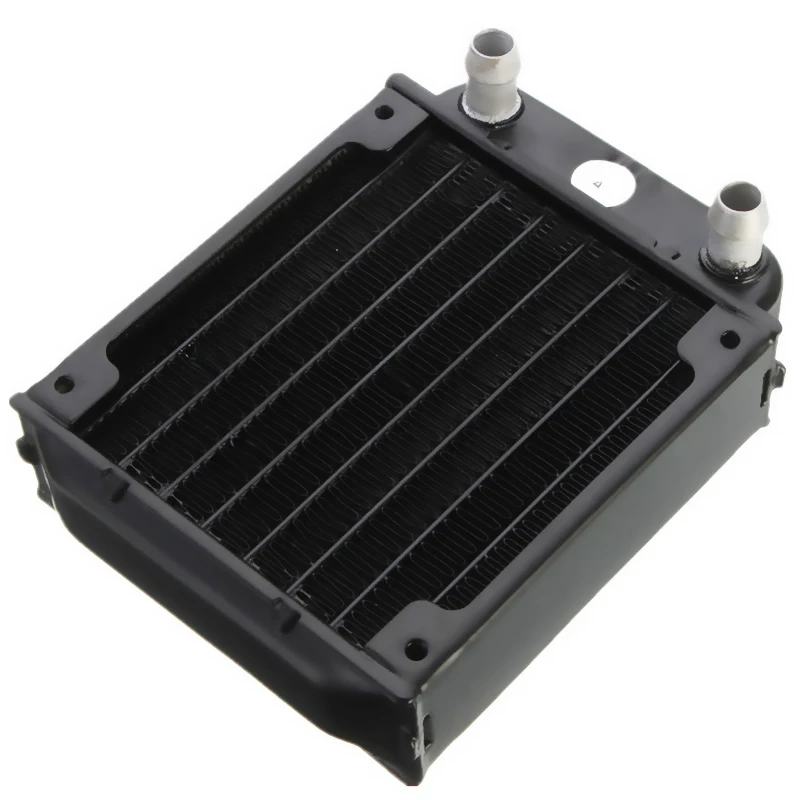

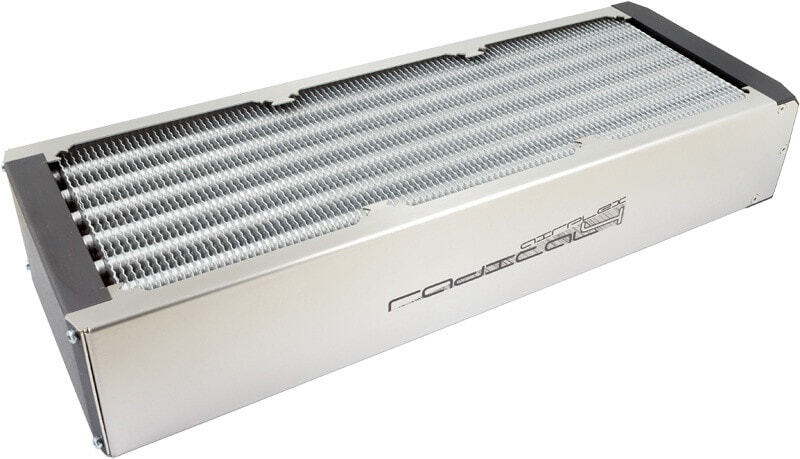

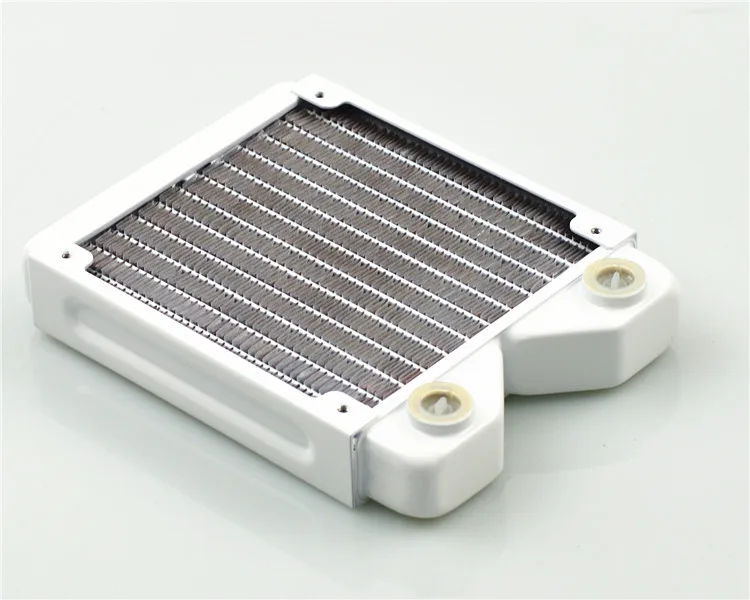

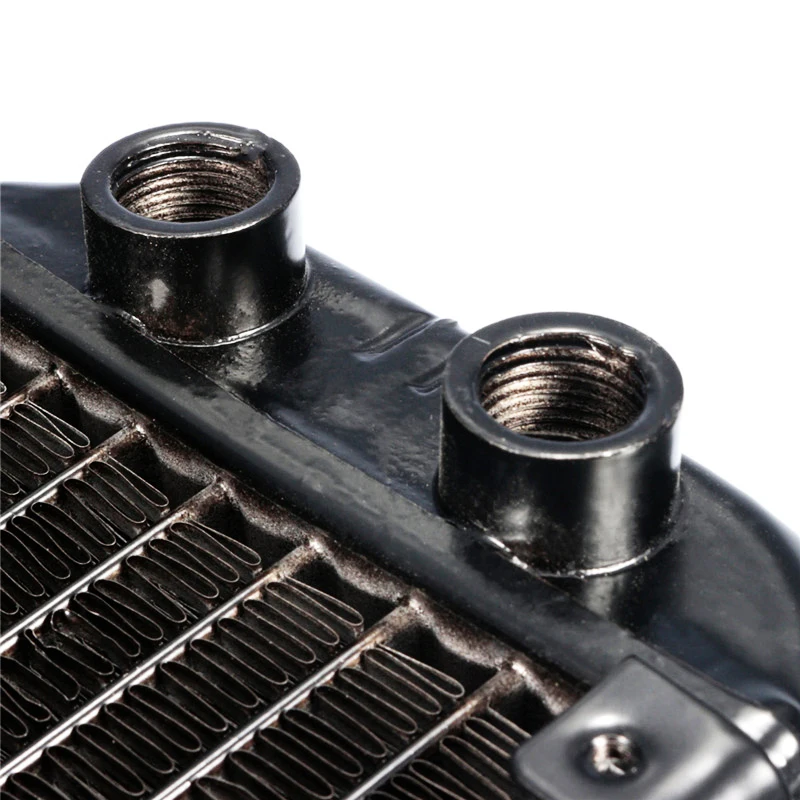

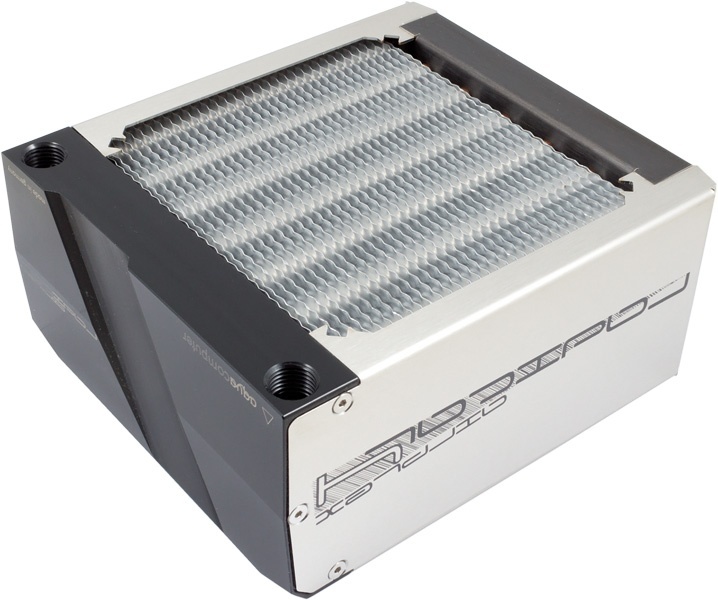

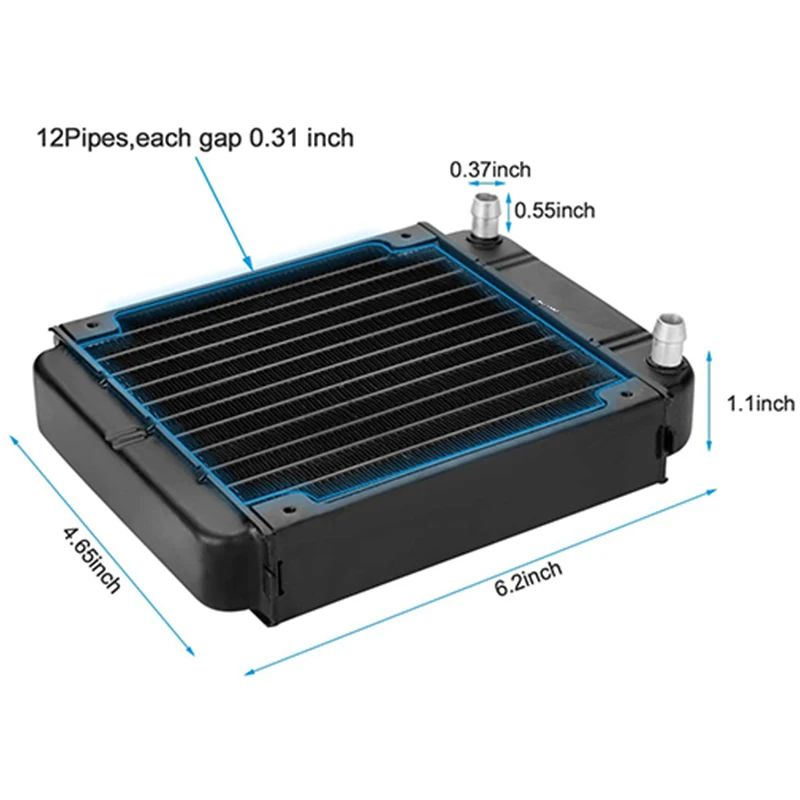

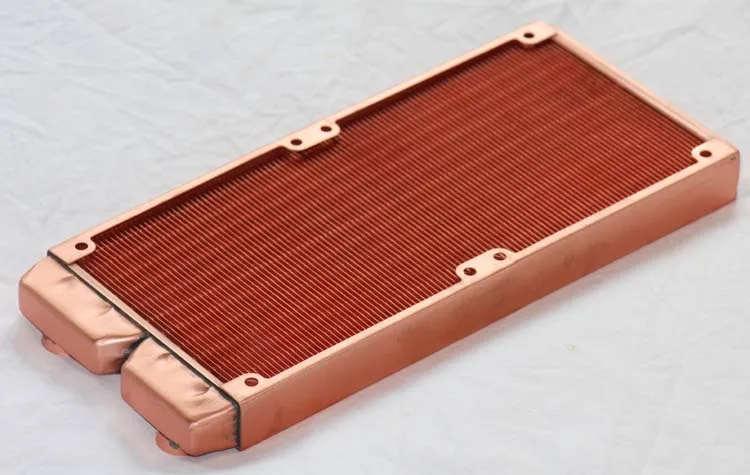

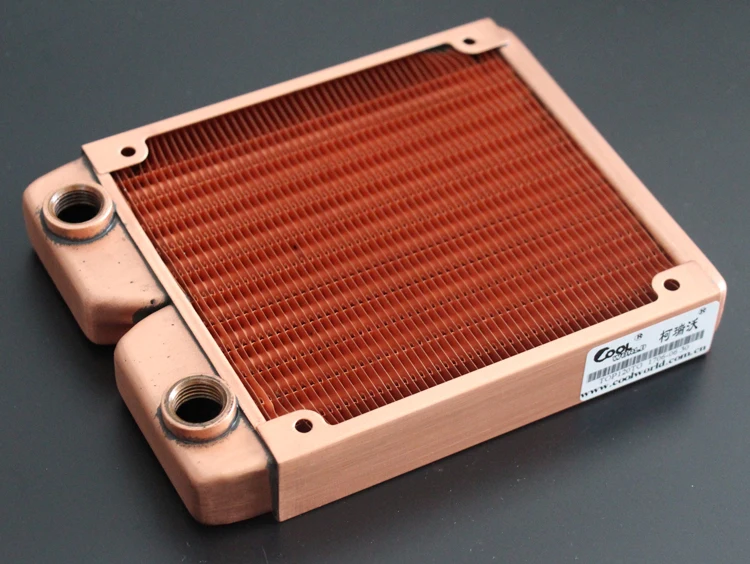

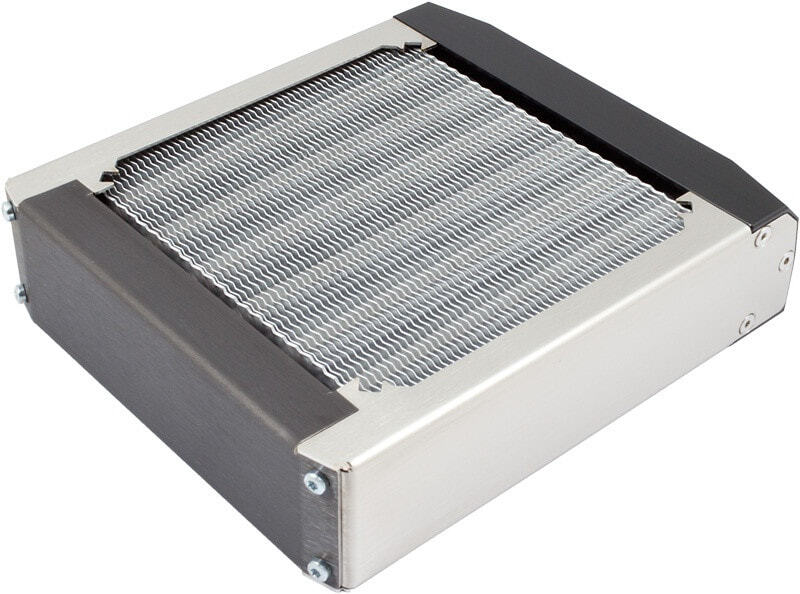

Выбор радиатора

Размер теплообменника и поток воздуха имеют решающее значение для производительности системы водяного охлаждения ПК — в большей степени, чем скорость потока жидкости. По этой причине рекомендуется использовать самый большой радиатор, который вы можете удобно разместить на рабочем месте, в корпусе компьютера и т. д. Радиаторы большего размера предпочтительнее, поскольку они снижают температуру жидкости и могут обеспечить более тихую скорость вращения вентилятора.

Какой минимальный размер радиатора необходим, если у вас ограниченное пространство? Наши рекомендуемые минимальные размеры основаны на количестве «высокотемпературных» устройств (ЦП или ГП), которые вы будете охлаждать жидкостью:

• 1 устройство = 1 вентилятор-радиатор
• 2 устройства = 2 вентилятора радиатора
• 3 устройства = 3 вентилятора радиатора
• 4 устройства = 4 вентилятора радиатора
• 5+ устройств = более 4 вентиляторов или использование нескольких радиаторов

Это только рекомендации. «Правильный» вариант зависит от желаемой температуры и диапазона шума. Некоторые клиенты считают приемлемым охлаждать 4 видеокарты с помощью радиатора с 3 вентиляторами, допуская несколько более высокий диапазон температур и/или за счет более быстрой работы вентиляторов. Тем не менее, следует избегать слишком большого уменьшения размера, поскольку вполне возможно выбрать радиатор, который слишком мал, чтобы выдерживать тепловую нагрузку.

Koolance указывает «FPI» (ребра на дюйм) для своих теплообменников, что означает плотность ребер. Это может быть актуально для пользователей, решивших выполнить одно из следующих действий:

1. Подчеркните эффективность охлаждения и выберите самый большой из возможных радиаторов с максимальной плотностью ребер. Соедините его с вентиляторами с высоким CFM / давлением. Как правило, 120-мм вентиляторы прогоняют больше воздуха, чем 140-мм вентиляторы.
2. Подчеркните более низкие уровни шума, выбрав радиатор с меньшей плотностью ребер. Используйте вентиляторы среднего диапазона и/или дросселируйте их по напряжению. Как правило, 140-мм вентиляторы работают тише, чем 120-мм.

Радиаторы с низкой плотностью ребер по-прежнему будут улучшаться с увеличением потока воздуха, а радиаторы с высокой плотностью ребер можно уменьшить, уменьшив скорость вращения вентилятора, поэтому есть много возможностей для настройки. Любое решение должно привести к значительно более низкой температуре чипа, чем при воздушном охлаждении (см. рекомендуемые размеры радиатора выше).

Выбор водяных блоков

Koolance предлагает ряд отдельных водоблоков, разбитых по категориям. Для охлаждения ПК также предлагается удобный инструмент выбора продукта. После указания некоторых основных аппаратных критериев на этой странице будет сгенерирован список потенциальных водоблоков для использования в вашей будущей системе охлаждения. Также см. страницы справки по водяному блоку в разделе «Информация-> Справка по продукту» выше. Если вам нужна помощь, сообщите нам об этом.

Поиск насоса

Koolance предлагает несколько насосов с различными характеристиками. Чем больше охлаждающих компонентов добавлено в охлаждающий контур, тем мощнее должен быть насос для противодействия ограничению потока. Для типичного контура охлаждения компьютера с радиатором с 3 вентиляторами и несколькими водяными блоками любой насос, предлагаемый Koolance, должен обеспечить достаточный поток.

Скорость потока, как правило, переоценивается при охлаждении ПК. Для большинства контуров эффективная скорость потока выше 1,5–2,0 л/мин (0,4–0,5 галлона в минуту) не окажет существенного влияния на тепловые характеристики. Важно иметь надежный насос, а также убедиться, что он достаточно мощный, чтобы поддерживать достаточный поток через выбранные вами компоненты. Но для пользователей, стремящихся улучшить тепловые характеристики, увеличение размера радиатора и воздушного потока почти всегда более эффективно.

Имейте в виду, что максимальный расход, указанный для насосов, указан при нулевом статическом напоре, а максимальный статический напор – при нулевом расходе. Это означает, что фактическая скорость потока в системе охлаждения обычно будет немного ниже максимальной спецификации насоса.

Резервуар

Основная цель резервуара — стравливать воздух из контура и хранить дополнительную жидкость для сокращения затрат на техническое обслуживание. Это не поможет с охлаждением, кроме задержки времени, необходимого для достижения максимального теплового насыщения. Резервуары также являются хорошей возможностью продемонстрировать свою систему водяного охлаждения. Размер и тип резервуара основаны исключительно на эстетике и доступном пространстве. Большой резервуар со светодиодной подсветкой и охлаждающей жидкостью УФ-излучения, установленный напротив бокового окна или переднего отсека привода, будет хорошо виден.

Размер шланга и фитинги (6 мм, 10 мм или 13 мм?)

Выбор трубки зависит от допустимого пространства и личных предпочтений.
