Монтажный блок на ВАЗ 2107 (схема, фото и видео)

Монтажный блок является важным элементом электрической схемы, так как именно в нем собраны некоторые элементы управления электрооборудованием автомобиля марки ВАЗ 2107, и большинство плавких предохранителей, защищающих основные электрические цепи от короткого замыкания и перегрузки. Располагается он в подкапотном пространстве с левой стороны, непосредственно на металлической перегородке между отсеком двигателя и кабиной. Следовательно, замена перегоревшей вставки требует остановки автомобиля.

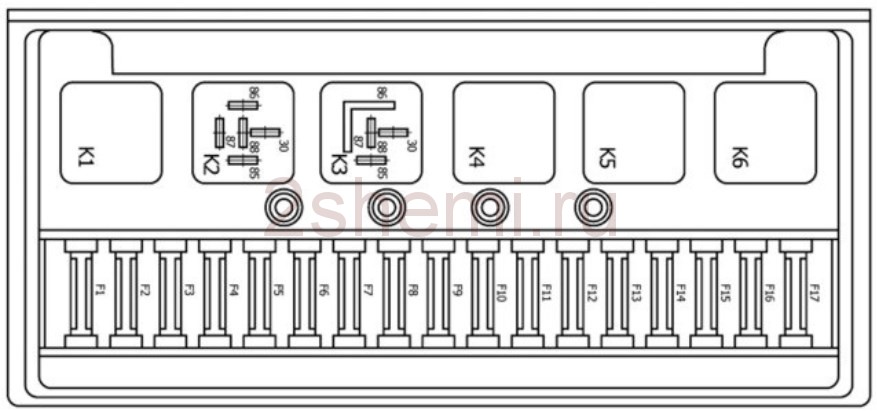

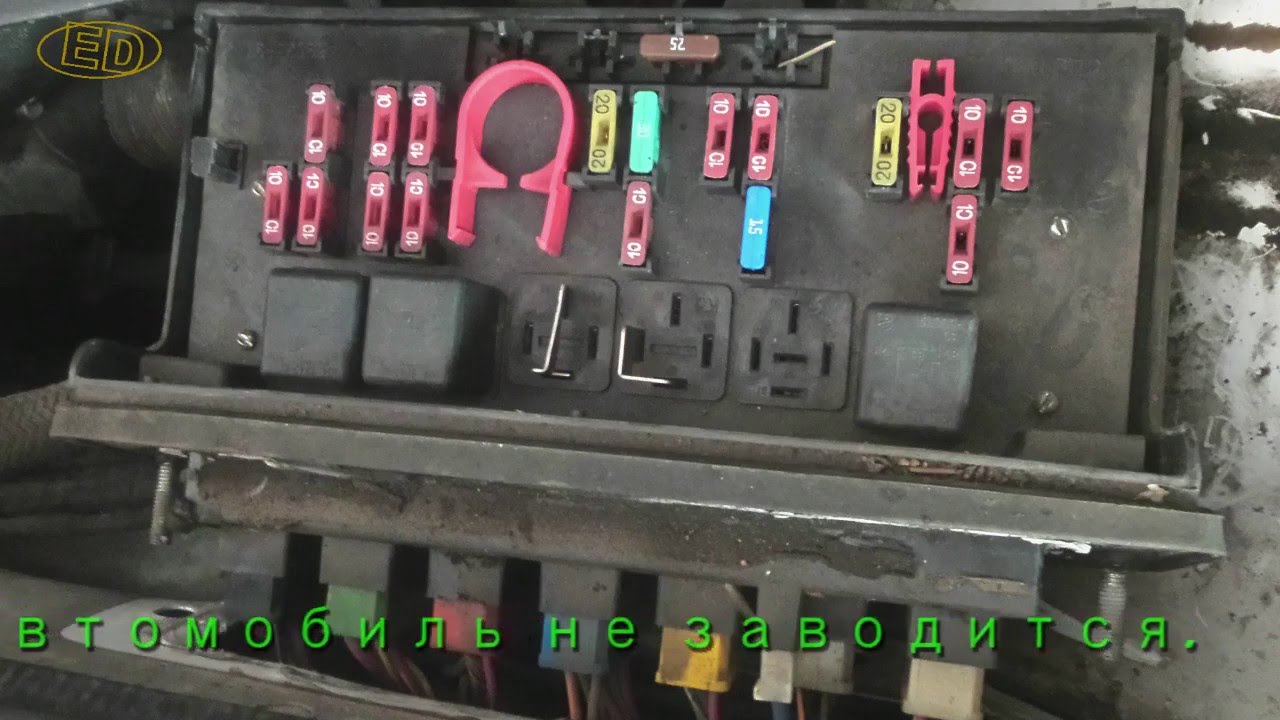

На фото представлена схема расположения всех элементов монтажного блока: реле управления электрическими и электронными элементами; предохранителей. Следует отметить, что в ВАЗ 2107 используются предохранители стандартных номиналов, различающихся по цвету: номинал 7,5А обозначен коричневым цветом; 10А отличается  красным; 15А  синего цвета; 20А изготавливают желтого цвета. Благодаря цветовой маркировке замена плавких предохранителей значительно облегчается.

Цифрами от 1 до 6 обозначены реле или разъемы для их установки:

  1. Управление обогревателем заднего стекла.
  2. Управление электроочистителями и двигателем омывателя фар (при их наличии).
  3. Управление звуковых сигналов (вместо реле установлена заглушка).
  4. Разъем для установки реле управления электродвигателем вентилятора, предназначенного для охлаждения радиатора (в новых моделях ВАЗ 2107 не используется).
  5. Управление электролапами дальнего света фар.
  6. Управление электролампами ближнего света.

Кроме этого, внутри монтажного блока содержатся специальные пинцеты, при помощи которых производится замена реле и предохранителей. Очень удобно иметь их под рукой, рядом с заменяемыми деталями. Остальное пространство занимают защитные плавкие вставки, обозначенные на фото цифрами от 1 до 17, с буквой F впереди. Ниже приведена схема плавких предохранителей монтажного блока и перечень защищаемых ими цепей. Она справедлива и для монтажного блока старого образца. Благодаря новой конструкции реле, их замена так же не составляет особого труда.

Что защищаетНоминальный ток
1Защищает цепи: ламп в фонарях заднего хода; вентилятора печки; обогревателя (контрольная лампа включения и реле управления), насоса омывателя и дворника заднего стекла.10
2Защита дворников лобового стекла.10
3В резерве
4В резерве
5Электронагреватель заднего стекла.20
6Цепи прикуривателя, разъема включения переносной лампы, часов на приборной панели.10
7Предохранитель вентилятора системы охлаждения и сигнала.20
8Цепи управления поворотников в режиме «аварийки».10
9Защита цепей «противотуманок» и реле напряжения генератора для ряда моделей ВАЗ.10
10Контрольные лампы приборной панели.10
11Цепи включения ламп «стопов».10
12Цепи правой фары дальнего света.10
13Защита левой фары дальнего света и контрольной лампы.10
14Защита цепей габаритного света фар (передний левый и задний правый), освещения заднего номера, лампы освещения моторного отсека.10
15Защита цепей габаритного света фар (передний правый и задний левый), освещения разъема прикуривателя, бардачка.10
16Правая лампа ближнего света фар.10
17Левая лампа ближнего света фар.10

Схема подключения разъемов монтажного блока с указанием номеров предохранителей, расцветки проводов и другой полезной информации, приведена на следующем рисунке:



Преимущество новых предохранителей, используемых в автомобиле ВАЗ 2107 инжектор в том, что в отличие от аналогичных вставок старого образца, они не страдают пропаданием контакта из-за ослабления разъема. Состояние плавкой вставки хорошо просматривается через окошко в верхней части предохранителя. Замена предохранителей осуществляется при помощи специального пинцета, о котором упоминалось выше. Если же его нет, замена выполняется с применением небольших пассатижей, так как вручную вытянуть их крайне проблематично.

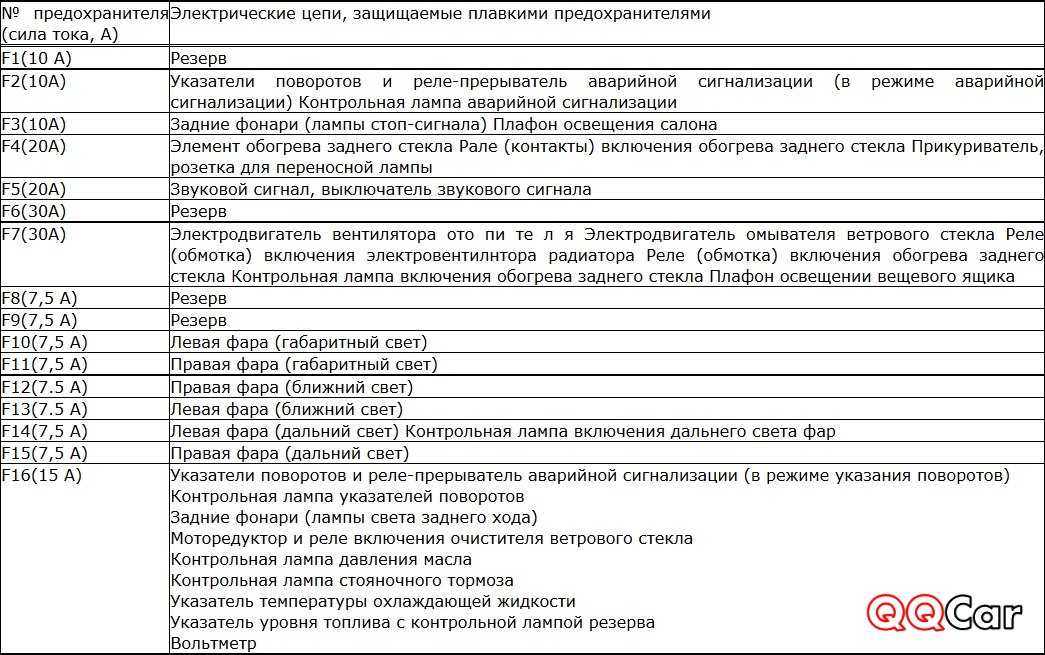

Схема расположения элементов монтажного блока старого образца имеет следующий вид:

Полная принципиальная схема электрооборудования ВАЗ 2107 нового образца (инжектор) выглядит следующим образом:

Эта схема позволит легко разобраться с подключением тех или иных элементов ВАЗ 2107, даже не имея специальных навыков. В центре схемы изображен монтажный блок, от которого подключены все остальные элементы. Следует отметить, что для автомобилей старого образца принципиальная схема несколько отличается.

Во избежание неприятных ситуаций, связанных с перегоранием предохранителей в дороге, настоятельно рекомендуется возить с собой запасной комплект. Автолюбители знают, что автомобили ВАЗ 2107, как, впрочем, и другие, более ранние модели, страдают необоснованным перегоранием плавких защитных вставок.

Схема предохранителей и реле ВАЗ 2105, 2107, 2104 (инжектор/карбюратор)

Большинство цепей бортовой сети автомобиля защищены плавкими предохранителями, основная часть которых установлена в монтажном блоке, расположенном в моторном отсеке на задней стенке, справа.

Не используйте предохранители увеличенного номинала или самодельные — это может привести к перегоранию токопроводящих дорожек печатной платы и даже стать причиной пожара.

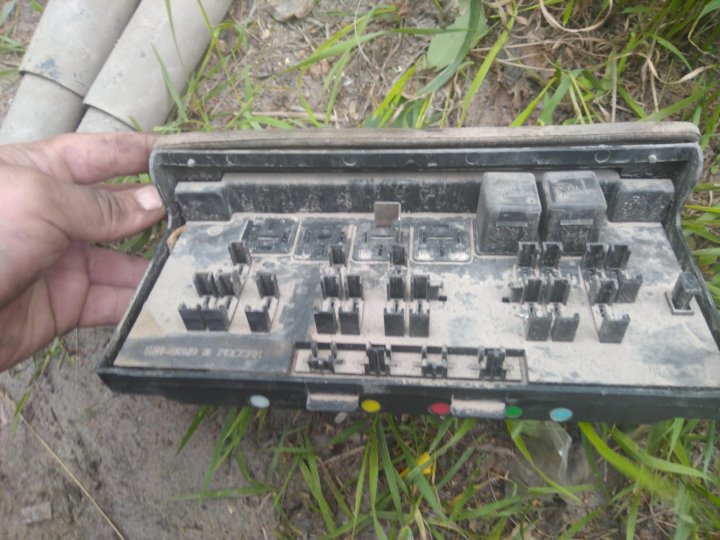

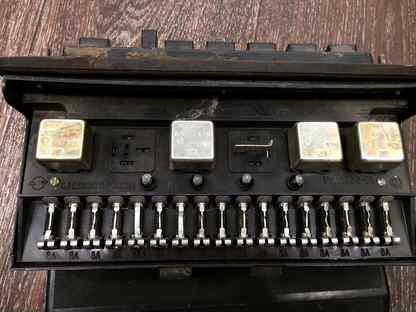

На автомобили ранних выпусков устанавливались монтажные блоки с предохранителями цилиндрического типа.

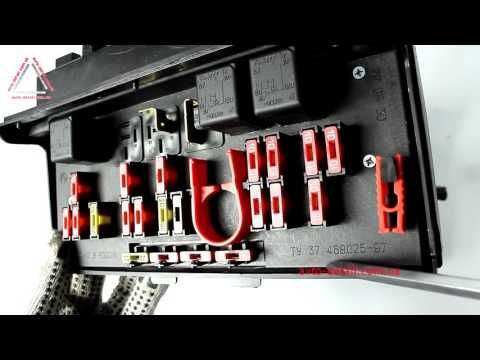

В настоящее время применяются монтажные блоки с предохранителями штыревого типа, имеющими более надежный контакт в разъеме.


А*
А**
Назначение
1
8
10
Электродвигатель отопителя
Лампы света заднего хода
Сигнализатор включения обогрева  заднего стекла
Реле включения обогрева заднего стекла (обмотка)
Электродвигатель очистителя заднего стекла (2104)
Электродвигатель насоса омывателя заднего стекла (2104)
2
8
10
Электродвигатель очистителя и омывателя ветрового стекла
Электродвигатель очистителя и омывателя фар
Реле очистителя ветрового стекла
Реле очистителя и омывателя фар
3
8
10
Резервный
4
8
10
Резервный
5
16
20
Элемент обогрева заднего стекла и реле включения обогрева
6
8
10
Прикуриватель
Штепсельная розетка для переносной лампы
Часы
7
16
20
Звуковые сигналы
Реле сигналов
Реле электровентилятора охлаждения радиатора (контакты)
Электродвигатель вентилятора охлаждения радиатора
8
8
10
Выключатель аварийной сигнализации с контрольной лампой
Реле-прерыватель указателей поворотов и аварийной сигнализации
Сигнализатор указателей поворотов (в режиме аварийной сигнализации)
Указатели поворотов (в режиме аварийной сигнализации)
9
8
10
Регулятор напряжения генератора
9
8
7,5
Лампы задних противотуманных фонарей и их сигнализатор
10
8
10
Указатели поворота (в режиме указания поворота)
Реле-прерыватель указателей поворота
Сигнализатор указателей поворота
Система управления пневмоклапаном
Тахометр
Указатель топлива
Сигнализатор резерва топлива
Сигнализатор включения стояночного тормоза
Сигнализатор недостаточного давления масла в системе смазки двигателя
Указатель температуры охлаждающей жидкости
Вольтметр
Сигнализатор аварийного состояния рабочей тормозной системы
Сигнализатор заряда аккумуляторной батареи
Сигнализатор прикрытия воздушной заслонки карбюратора
Реле электровентилятора (обмотка)
Термовыключатель электровентилятора
Обмотка возбуждения генератора (генератор 37. 3701)
11
8
10
Плафон освещения салона
Лампы стоп-сигнала
Лампа освещения багажного отделения
12
8
10
Дальний свет фар (правая фара)
Реле стеклоочистителей и омывателей фар (обмотка реле)
13
8
10
Дальний свет фар (левая фара)
Сигнализатор включения дальнего света
14
8
10
Передний габаритный огонь (левая блок-фара)
Задний габаритный огонь (правый фонарь)
Фонари освещения номерного знака
Подкапотная лампа
Сигнализатор включения габаритного огня
15
8
10
Передний габаритный огонь (правая блок-фара)
Задний габаритный огонь (левый фонарь)
Лампа освещения прикуривателя
Лампа освещения приборов
Лампа освещения вещевого ящика
Часы (лампа освещения)
16
8
10
Ближний свет фар (правая блок-фара)
Реле стеклоочистителей и омывателей фар (обмотка реле)
17
8
10
Ближний свет фар (левая блок-фара)
18


Запасной
19


Запасной
20


Запасной
21


Запасной
Реле
К1
Реле включения обогрева заднего стекла (904. 3747-10 / 2105-3747210-18*, 2107-3747210-12**)
К2
Реле очистителя и омывателя фар (904.3747 / 2105-3747210-08*, 2107-3747210-02**)
К3
Реле включения звуковых сигналов (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**)
К4
Реле включения электровентилятора охлаждения (с 2000 года не используется) (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**)
К5
Реле включения дальнего света фар (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**)
К6
Реле включения ближнего света фар (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**)
* Монтажный блок с пальчиковыми предохранителями
** Монтажный блок с ножевыми предохранителями

Дополнительный блок предохранителей (инжектор)


А
Назначение
1
15
Главное реле
3
15
Цепь питания системы впрыска (вход неотключаемого напряжения)
4
15
Реле электробензонасоса
Реле
2
Главное реле
5
Реле электробензонасоса
6
Реле электровентилятора системы охлаждения

Дополнительный предохранитель очистителя фар

Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей. Они установлены на питающих проводах рядом с моторедукторами.
Для проверки и замены неисправных предохранителей отворачиваем крышку предохранителя.

Предохранитель цепи противотуманного света


Для проверки и замены предохранителя цепи противотуманного света, поддев отверткой, вынимаем два средних выключателя из панели радиоприемника.
Отверткой по очереди поджимаем два фиксатора крепления нижней вставки панели радиоприемника.

Вынимаем вставку.

Вынимаем из панели корпус предохранителя,…

…отворачиваем его крышку и заменяем перегревший предохранитель.



Реле зажигания и реле аварийной сигнализации и указателей поворота

Снимаем щиток приборов.
Оба реле установлены в салоне на передней панели за щитком приборов. Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23. 3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.
Головкой «на 10» отворачиваем гайку крепления реле.
Реле, подлежащее замене, отсоединяем от колодки.
Новое реле крепим на место, подложив под гайку провод «массы».

Реле стартера

Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке.
Реле стартера установлено в моторном отсеке на правом брызговике.
Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.

Реле очистителя ветрового стекла

Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы. Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами.
Поддев отверткой, снимаем левую обивку боковины. Для ее последующей установки потребуются две новые кнопки крепления.
Крестообразной отверткой отворачиваем два самореза крепления реле.
Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар . К нему можно подобраться снизу приборной панели. Важно не ошибиться с соединительной колодкой.
Колодка реле с четырьмя выводами, (щиток приборов для наглядности снят).

схема электрооборудования с описанием, замена

Блок предохранителей ВАЗ 2107 — это узел, в котором сосредоточены все предохранительные компоненты электросети. Они применяются для защиты электрооборудования от скачков напряжения в сети, поэтому их работоспособность важна для любого авто. Подробнее о расположении и замене компонентов вы можете узнать из этого материала.

Содержание

[ Раскрыть]

[ Скрыть]

Где расположены и за что отвечают устройства?

Для начала предлагаем узнать, какие предохранители и реле за что отвечают, что являет собой электрическая распиновка устройств на инжекторном и карбюраторном ВАЗ 2107. Основная часть применяющихся деталей установлена в основном устройстве, которое располагается в подкапотном пространстве. Щиток находится прямо под лобовым стеклом, напротив кресла пассажира.

Отечественные «Семерки», будь то карбюратор или инжектор, могут быть оснащены двумя видами устройств — старого и нового образца. Соответственно, описание и схема электрооборудования в них будет незначительно отличаться. Девайсы старого образца использовались на машинах ранних годов выпуска, нового — на поздние версии.

Если говорить непосредственно об инжекторе и карбюраторе, то электросхема устройств не зависит от вида системы подачи горючего. То есть и карбюраторные, и инжекторные версии авто могут оснащаться новыми и старыми блоками. В версиях машин, выпущенных позже, блок может быть установлен в салоне машины под бардачком.

Старого типа

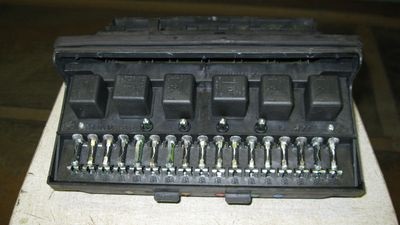

Схема блока старого образца
Для чего используется
1Этот компонент предназначен для защиты электроцепи фар реверсивного хода, двигателя печки, лампочки на приборной панели, а также реле системы прогрева заднего стекла.
2Необходим для защиты мотора щеток стеклоочистки, системы чистки ветрового стекла и оптики, если это предусмотрено производителем.
3, 4Вспомогательные разъемы, могут использоваться при добавлении новых девайсов.
5Работа системы обогрева заднего стекла.
6Предназначен для обеспечения работы прикуривателя. Иногда этот предохранитель отвечает за магнитолу, зависит от авто.
7Девайс применяется для обеспечения бесперебойной работы мотора вентилирующего устройства, охлаждающего радиатор, а также клаксона.
8Аварийная световая сигнализация.
9Бесперебойное функционирование противотуманной оптики. В некоторых «семерках» этот предохранитель отвечает за работу регулятора напряжения генератора.
10Элемент отвечает за функционирование приборной комбинации, индикатор разряда аккумулятора на комбинации, а также прочие лампочки.
11Стоп-огни, источники внутреннего света кузова авто.
12Фара дальнего света, правая, обмотка активации реле системы чистки оптики.
13Дальняя фара, левая, лампочка на контрольном щитке включения дальнего света фар.
14Габаритное освещение, индикатор освещения номерного знака, лампа света под капотом.
15Габариты, свет приборного щитка, вещевого ящика, прикуривателя.
16, 17Предохранительный элемент ближнего света.
18Устройство предназначено для защиты электроцепи лампочек фар ближнего освещения.
19Этот элемент необходим для защиты цепи лампочек оптики дальнего света.
Резервное гнездоПрименялось для подсоединения реле мотора вентилятора ДВС в транспортных средствах, выпущенных до 2000 года.
20Обеспечивает функциональность звукового сигнала (гудка).
21Необходим для обеспечения работы систем очищения оптики, если машина оборудована омывателем.
22Отвечает за работу системы обогрева заднего стекла.

Нового типа

Устройство нового типаПредназначение элементов в устройстве нового типа

Ниже представлена таблица описания реле, отмеченных на схеме номерами 1-6.

НомерОписание
1Обеспечивает функциональность системы обогрева стекла.
2Данное реле применяется для защиты электродвигателя системы очистки оптики. Устанавливается не на все автомобили.
3Обеспечивает функциональность рулевого гудка. На указанной схеме в месте установки устройства находится заглушка.
4Необходимо для защиты мотора вентилятора силового агрегата. При поломке реле есть вероятность перегрева силового агрегата.
5Данное устройство обеспечивает функциональность источников освещения дальнего света.
6Реле защиты электроцепи фар ближнего освещения.

Инжектор

Устройство инжекторного БП

Как мы уже сообщили, инжекторные версии «семерок» имеют аналогичный с карбюраторами блок предохранителей. Разница в том, что инжекторные авто дополнительно оборудуются блоком реле, который располагается в салоне автомобиля под вещевым ящиком.

НомерНазначение
F1Необходим для обеспечения функциональности основного реле.
F2Это реле предназначено для защиты ЭБУ от скачков напряжения в электросети.
F3Используется для защиты цепи топливного насоса автомобиля. При выходе из строя элемента, автолюбитель не сможет завести мотор.
R1Основное реле.
R2Устройство, применяющееся для обеспечения работы топливного насоса.
R3Предохранительный элемент вентилятора радиатора мотора.

Руководство по демонтажу и замене

Если вы не знаете, как снять и как разобрать монтажное устройство или предохранительные элементы и как заменять старый блок на новый, то рассмотрим по очереди каждую инструкцию.

Самостоятельно меняем плавкие предохранители

Прежде чем приступить к замене предохранительных устройств, расположенных в основном блоке, необходимо выключить зажигание и клеммы от аккумуляторной батареи под капотом.

Процедура замены осуществляется так:

  1. Найдите место установки устройства. На пластиковой накладке блока имеются фиксаторы, на них следует нажать. Сняв накладку, вы сможете увидеть схему, нанесенную на обратную сторону, здесь указывается месторасположения и назначение всех применяемых элементов.
  2. Затем нужно выявить, какое устройство вышло из строя и подлежит замене. Иногда определить поломку можно визуально — сам компонент может быть перегоревший, иногда в нем явно видна оборванная нить.
  3. Под крышкой девайса вы увидите пинцет, его можно использовать для снятия устройства. При отсутствии пинцета можно взять пассатижи.
  4. Извлеките выгоревший элемент и замените его на новый, после чего установите на место крышку и подключите клеммы аккумулятора (видео снято и опубликовано каналом AVTOCLUB_22).

Замена плавких предохранителей противотуманных фар

При поломке противотуманной оптики следует в первую очередь произвести диагностику работы устройства. Компонент расположен в салоне машины.

Для проверки и замены выполните следующие действия:

  1. Сначала вам потребуется крестовая отвертка, используйте ее для снятия двух переключателей, расположенных в средней части консоли, в районе установки аудиосистемы.
  2. Используя отвертку, вам необходимо будет отжать два крепления.
  3. Затем снимите пластиковую вставку.
  4. Теперь вы сможете извлечь корпус предохранителя. Демонтируйте защитную крышку устройства и произведите замену детали на новую.

Меняем блок предохранителей

Снятие и замена блока с компонентами производится так:

  1. Для начала откройте моторный отсек своей машины и выполните демонтаж корпуса воздухофильтра. Выкрутите гайки, которые фиксируют корпус, крестообразной отверткой.
  2. Затем под девайсом вы сможете увидеть штекер с кабелями, подсоединенными к девайсу, вам нужно отключить его. На самом корпусе изделия нанесена маркировка в цветах, она соответствует цвету подсоединенных разъемов. С учетом этих штекеров можно избежать необходимости маркировки кабелей.
  3. После этого следует залезть в салон транспортного средства и снять полочку, которая находится под контрольным щитком. После этого открутите болты, которые держат корпус бардачка.
  4. Далее, отключите штекер с кабелями, подсоединенными к разъемам непосредственно устройства. Сделав это, вы сможете увидеть цветную маркировку.
  5. Используя гаечный ключ, выкрутите болты, которые крепят сам блок. Учтите — самый крайний винт на корпусе скрыт, поэтому вы не сможете его сразу увидеть.
  6. В конце снимите блок с устройствами, теперь девайс можно заменить. Монтаж нового девайса, а также сборка компонентов осуществляется в обратном порядке.
 Загрузка …

Проверка и замена реле ВАЗ 2107

Рассмотрим процесс замены на примере реле системы обогрева заднего стекла. Этот элемент располагается в монтажном блоке. Более точно место установки можно узнать, посмотрев на схему, нанесенную на обратной стороне защитной накладки:

  1. Отключите зажигание и откройте блок предохранителей.
  2. Найдите реле, которое необходимо проверить и заменить.
  3. Демонтируйте его с помощью щипцов, которые находятся в корпусе блока.
  4. Установите вместо извлеченного устройства другое, заведомо рабочее. Можно использовать реле от системы очистки фар или головного света.
  5. Если диагностика показала, что извлеченное реле вышло из строя, установите вместо него новое.

Процесс проверки и замены аналогичен для всех устройств. Разница заключается только в их месте расположения:

  • основные реле установлены в блок с предохранителями;
  • устройство, обеспечивающее работу зажигания, а также световой сигнализации и поворотников, располагается в салоне транспортного средства, на передней панели за приборной комбинацией;
  • реле активации стартерного устройства установлено в подкапотном пространстве, на правом брызговике;
  • устройство очистки лобового стекла находится под комбинацией приборов со стороны водительского сиденья, оно фиксируется к кузову авто двумя болтами.

Смена блока предохранителей старого образца на новый образец

Для демонтажа монтажного блока потребуется снять вещевой ящик:

  1. Чтобы получить доступ к четырем гайкам, которые фиксируют устройство, отсоедините от блока предохранителей разъемы, а также фишки, которые находятся в моторном отсеке.
  2. Также отключите все фишки и разъемы, которые располагаются в салоне транспортного средства за вещевым ящиком.
  3. Открутите четыре гайки, фиксирующие устройство, и извлеките его из посадочного места.
  4. Возьмите БП нового образца и выполните его монтаж вместо извлеченного. Он без проблем устанавливается и подходит под места крепления, только предварительно перед монтажом поставьте прокладку. В противном случае неприятный запах из-под капота будет попадать в салон. Также ее отсутствие будет способствовать дополнительному сквозняку.
  5. Установите на место все разъемы и фишки, после чего закрутите гайки. Фишки маркируются определенным цветом, поэтому перепутать их не получится.
  6. Закройте крышку блока и установите на место бардачок.

Возможные проблемы

С какими проблемами может столкнуться автовладелец после замены устройства:

  • перестал работать клаксон на руле;
  • отсутствует возбуждение генераторного устройства;
  • вентилятор охладительной системы функционирует после запуска двигателя без перерыва.

Что делать, если пропала зарядка?

Если транспортное средство оборудовано генераторным устройством Г-222 и при этом зарядка генератора пропала, необходимо произвести диагностику соединений в блоке предохранителей. Проверка выполняется с помощью тестера. Ниже приведен список соединений, которые подлежат диагностике:

  • Ш4-1 — Ш11-4;
  • Ш1-6 — предохранительное устройство под номером 9 — Ш11-3, чаще всего причина кроется в разрыве этого соединения;
  • Ш1-4 — Ш10-1;
  • Ш5-3 — Ш10-7;
  • Ш1-6 — предохранительный элемент под номером 10 — Ш4-1.

Если машина оборудована генераторным устройством 37. 3701, то выполняется диагностика только последних трех цепей:

  • Ш1 — разъем коричневого цвета, располагается на БП со стороны салона;
  • Ш4 — разъем синего цвета, также находится в салоне;
  • Ш5 — разъем желтого цвета, в салоне;
  • Ш10 — коричневый разъем, располагается в подкапотном пространстве;
  • Ш11 — желтый разъем в подкапотном пространстве.

Видео «Как самостоятельно произвести ремонт БП»

Как правильно отремонтировать устройство и не допустить при этом ошибок — узнайте из ролика, опубликованного ниже (видео снято каналом Автоэлектрика ВЧ).

схема реле зажигания и других

Техническое строение автомобиля имеет огромное значение для водителя. Блок предохранителей ВАЗ-2107 и его структуру важно знать каждому водителю, потому что, перед тем как ехать на СТО, нужно в первую очередь убедиться, стоит ли это делать. Любую малейшую поломку при достаточных знаниях своего автомобиля можно ликвидировать без привлечения механиков.

Благодаря блоку предохранителей, которые позволяют передавать информацию и команды в автомобиле, всякие жгуты и проводки отсека мотора соединяются друг с другом. Таким образом, через этот монтажный блок ВАЗ-2107, можно сказать, проходит вся информация автомобиля, поэтому к нему подключается любое электрическое оборудование. Важно знать характеристики и строение данного блока и понимать, за что отвечает каждый его элемент, чтобы суметь вовремя выявить поломку и максимально быстро заменить устаревшие его элементы.

Где находится моторный блок

Все электрические провода, которые находятся в блоке, имеют защиту специальными предохранителями, их называют плавкими или попросту ПП. Практически все эти детали располагаются в специальной капсуле или отсеке, что находится под капотом любой ВАЗ-2107, приблизительно под лобовым стеклом, со стороны пассажира.

Учитывая длительную эволюцию ВАЗ-2107 на отечественном рынке, можно заметить то, что таких блоков выделяют 2 вида: старого и нового образца. Блоки, которые считаются старыми образцами, конечно же, установлены на автомобилях более ранних годов выпуска. Со временем модель модернизировалась, и моторный блок ВАЗ-2107 слегка эволюционировал, хоть свои функции и свойства сохранил. Разницы между новым и старым блоком практически нет, но то, что есть, нужно знать. Это очень полезно тем водителям, которые собираются приобретать такую классическую машину, как ВАЗ-2107.

Двигатели как карбюраторные, так и инжекторные никоим образом не будут влиять на тип моторного блока, потому его версия не зависит от вида подачи бензина. Любой тип двигателей может быть оснащен блоком предохранителей ранней версии автомобиля.

Как сменить плавкие предохранители

Очень важно рассмотреть, как правильно произвести замену плавких предохранителей, пока это не поздно, иначе здесь последствия могут быть абсолютно разными. Также важно знать, как необходимо менять реле зажигания. Нужно помнить то, что в этом случае нет никакой разницы между понятием карбюратор и ВАЗ-2107 инжектор.

Для того чтобы произвести замену плавкого предохранителя, в первую очередь нужно открыть капот и найти, где он находится. Предварительно надо выключить систему зажигания ВАЗ-2107 и отключить сам аккумулятор от питания. Фиксаторы необходимо отжать. Они находятся по бокам крышки, напоминающей пластик, ее нужно демонтировать. На этом куске пластмассы на обратной стороне есть полезная информация для начинающих механиков: схема, которая описывает назначение предохранителей. В блоке более старого выпуска плавкие предохранители расположены в ряд в отличие от современной версии.

Если необходимо заменить какой-то один предохранитель, то при открытии важно определиться, какой именно. Как правило, это можно увидеть сразу.

Он может быть немного расплавленный, со следом огня или просто по внешнему виду напоминать расплавленный металл. Это признак того, что предохранитель просто сгорел. Если на другом предохранителе была оторвана плавкая нить, значит, его тоже нужно заменить. Для того чтобы предохранитель демонтировать, не нужно использовать собственные пальцы, для этого давно изобрели специальный пинцет или на крайний случай плоскогубцы. После того как нужные водителю плавкие предохранители ВАЗ были заменены, крышку нужно вернуть в исходное положение.


Важно не забыть после этого подключить аккумулятор обратно, двигатель заводить необязательно.

Особенности предохранителей противотуманных фар

Замена предохранителей фар дальнего света тоже потребует некоторых действий, но они отличаются от замены других предохранителей. Замена таких элементов необходима только в том случае, если не работают противотуманные фары. Если они не работают, значит, сразу нужно искать причину в сгоревших предохранителях, которые, как правило, расположены в салоне самого автомобиля.

Для того чтобы произвести замену плавких предохранителей противотуманных фар, необходимо, используя отвертку, демонтировать 2 средних выключателя из самой консоли, где обычно установлена автомобильная магнитола. Затем необходимо отжать фиксаторы и демонтировать вставку. Только после всех этих действий корпус предохранителей станет доступен, и его можно будет вытащить. Защитная крышка легко откручивается, и точно так же ищется и меняется необходимый предохранитель.

Как заменить блок

Заменить блок предохранителей не составляет никакого труда, если правильно следовать инструкции. Для этого необходимо произвести в первую очередь следующие манипуляции:


  • открыть капот;
  • произвести демонтаж элемента воздушного, фильтрующего.

Затем обзору водителя станет доступен огромный жгут проводов, его необходимо снять. Удобно, что корпус блока предохранителей имеет цветовую раскраску, а это значит, что цвет подключенных разъемов полностью ему соответствует, поэтому провода маркировать абсолютно не нужно.

После таких манипуляций необходимо сесть в салон и поснимать все детали со стороны бардачка, в том числе сам бардачок. Таким образом, когда все уже под носом и ничего не мешает, можно смело отсоединить жгут проводов от всех разъемов блока предохранителей.

Важно помнить, что цветная маркировка не даст водителю ничего перепутать. Все найденные крепления и винты откручиваются с помощью гаечного ключа. На этом демонтаж заканчивается, а сборка производится точно так же, только в обратном порядке.

Нет ничего интересней, нежели изучать свой автомобиль изнутри, особенно когда можно улучшить процесс его езды.


если машина ездит правильно, то комфортнее чувствуют себя пассажиры в салоне. В отечественных автомобилях, таких как ВАЗ-2107, на самом деле комфорт присутствует всегда, но его нужно поддерживать не только в салоне, но и изнутри машины. Ласточка не полетит, если у нее подрезаны крылья. Большинство современных водителей почему-то привыкли ездить на СТО. Они и вовсе не догадываются, что ремонтировать свою машину самому гораздо приятней.

Также большие особенности имеют печки ВАЗ-2107. Они предназначены для разных целей. В основном они используются для повышения температуры в машине и обогрева заднего сидения. Зная особенности других деталей машины, в том числе и генератора ВАЗ, можно быстро устранить поломку.

Так же водителю не помешало бы узнать, в чем особенность прикуривателя, в каких ситуациях в плане ремонта может мешать панель в машине или от чего зависит питание автомобильных часов. Все эти элементы автомобиля хоть и несут крошечную часть информации, тем не менее они имеют огромное значение для водителя.

Замена блока предохранителей считается начальным уровнем его знаний, как и замена вентилятора.


Монтажный блок реле и предохранителей автомобиля ВАЗ 2107

Блок предохранителей на ВАЗ-2107 расположен под капотом с пассажирской стороны на перегородке отсека двигателя с салоном. На крышке нанесена схема реле и предохранителей с нумерацией, как на фото:

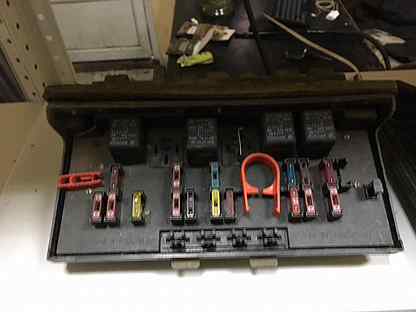

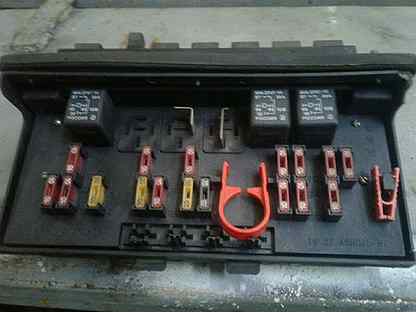

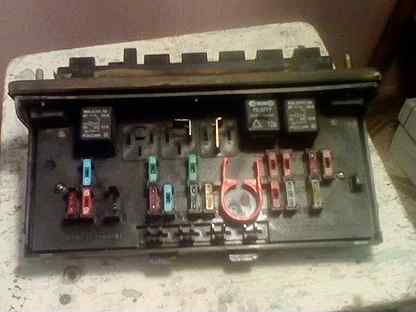

Непосредственно сам блок выглядит следующим образом:

Снизу в моторном отсеке к нему подключены шесть разъемов, каждый из них имеет свое цветовое обозначение:

Так же публикуем информацию о том, какое реле и какой предохранитель за какую цепь отвечают:

Реле:

R1. — Реле включения обогрева заднего стекла.
R2. — Реле включения дальнего света фар.
R3. — Реле включения ближнего света фар.
F1 — F17. — Предохранители автомобиля ВАЗ 2107.
1. — Место установки реле включения очистителей и омывателей фар.
2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).
3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.
5. — Запасные предохранители.
6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107

Предохранители:

F1 (10А)

  • электродвигатель отопителя
  • лампы света заднего хода
  • сигнализатор и реле включения (обмотка реле) обогрева заднего стекла

F2 (10А)

  • электродвигатель стеклоочистителя
  • электродвигатель очистителей фар
  • электродвигатели насосов омывателей ветрового стекла и фар

F3(10А) резервный

F4(10А) резервный

F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)

F6 (10А)

  • прикуриватель
  • часы

F7 (20А)

  • звуковые сигналы
  • реле сигналов
  • реле (контакты) и электродвигатель вентилятора охлаждения радиатора

F8 (10А)

  • выключатель аварийной сигнализации с контрольной лампой
  • реле-прерыватель указателей поворота и аварийной сигнализации
  • лампа контроля указателей поворота (в режиме аварийной сигнализации)
  • указатели поворота (в режиме аварийной сигнализации)

F9 (7,5А)

  • лампы задних противотуманных фонарей и их сигнализатор

F10 (10А)

  • указатели поворота (в режиме указания поворота)
  • тахометр, вольтметр
  • реле-прерыватель и сигнализатор указателей поворота
  • система управления электропневмоклапаном
  • указатель и сигнализатор резерва топлива
  • указатель температуры охлаждающей жидкости
  • лампа контроля включения стояночного тормоза
  • лампа контроля аварийного состояния рабочей тормозной системы
  • лампа контроля заряда аккумуляторной батареи
  • лампа контроля закрытия воздушной заслонки карбюратора
  • реле электровентилятора (обмотка)
  • термовыключатель электровентилятора
  • обмотка возбуждения генератора

F11 (10А)

  • плафон освещения салона
  • лампы сигналов торможения
  • лампа контроля непристегнутого ремня безопасности водителя (если имеется)

F12 (7,5А)

  • лампа дальнего света (правая фара)
  • реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (10А)

  • лампа дальнего света (левая фара)
  • лампа контроля включения дальнего света

F14 (10А)

  • лампа габаритного освещения (левая блок-фара)
  • лампа габаритного освещения (правый фонарь)
  • лампа фонарей освещения номерного знака
  • подкапотная лампа
  • лампа контроля включения наружного освещения

F15 (20А)

  • лампа габаритного освещения (правая блок-фара)
  • лампа габаритного освещения (левый фонарь)
  • лампы освещения прикуривателя, приборов, бардачка, часов

F16 (10А)

  • ближний свет фар (правая блок-фара)
  • реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (7,5А)

  • ближний свет фар (левая блок-фара)

Схема соединений внутри блока предохранителей ВАЗ-2107 и ВАЗ-2105

Как разобрать блок предохранителей ВАЗ 2107 инжектор и карбюратор старого и нового образца: схема электрооборудо

Давайте разберем: какие качества необходимы для вождения?

Вот человек, а вот автомобиль. Как они взаимодействуют?

И чем водитель отличается от человека, который ни разу не сидел за рулем?

В первую очередь, нужно знать, где и какие у автомобиля органы управления. Проще   говоря, с   помощью чего подавать ему команды, смотрите купить бу авто в кредит.


Как отрегулировать клапана Урал

Второе, что требуется — это навыки управления.   Это значит — уметь, когда нужно, одно нажать, другое отпустить, третье повернуть – иными словами, выполнить определенную манипуляцию.

Если совсем коротко:

Для того, чтобы водить автомобиль, нужно научиться выполнять определенные движения в определенной последовательности.


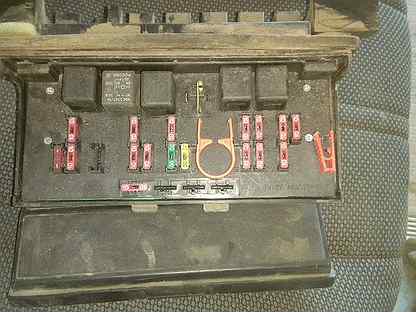

Блок предохранителей и реле нового образца (монтажный блок) ВАЗ 2104, 2105, 2107 АВАР (402 и 404)

Неужели это всё?

Представьте себе, этого вполне достаточно. Если вы этим овладели, то уже можете водить.

Вся сложность заключается в том, что эти особенные действия нормальный человек в повседневной жизни не выполняет и поэтому к ним не привык. Это все равно, что попросить вас сыграть на пианино. Если вы не обладаете навыками определенной последовательности движения пальцев и не знаете, какие нажимать клавиши, то и сыграете . . . понятно как.


Замена блока предохранителей на авто ваз 2104

Так что работа инструктора, прежде всего, состоит в том, чтобы научить человека двигать нужным образом руками и ногами по определенному алгоритму.

Во время вождения активно работают все органы чувств водителя. Но основной (и самый важный) поток информации доставляет зрение. Нужно умудряться постоянно контролировать дорожную обстановку спереди и сзади, следить за поведением автомобиля, да еще и находить время поглядывать на приборную панель.

Обычному человеку (не водителю) не приходится обрабатывать такой поток специальной информации, поэтому неудивительно, что первое время новичок за рулем испытывает стресс. Если же вы до того, как сесть за руль, умели ездить хотя бы на велосипеде, а еще лучше — на скутере или мотоцикле, то вам, без сомнений, будет легче пересесть на автомобиль.

Для полноценной езды нужно выработать так называемое « водительское мышление» . А именно: уметь воспринимать дорожную обстановку, правильно перерабатывать полученную информацию и принимать верные решения. И особенно важно научиться делать все это быстро.

Блок предохранителей ВАЗ 2107 — это узел, в котором сосредоточены все предохранительные компоненты электросети. Они применяются для защиты электрооборудования от скачков напряжения в сети, поэтому их работоспособность важна для любого авто. Подробнее о расположении и замене компонентов вы можете узнать из этого материала.

Где расположены и за что отвечают устройства?

Для начала предлагаем узнать, какие предохранители и реле за что отвечают, что являет собой электрическая распиновка устройств на инжекторном и карбюраторном ВАЗ 2107. Основная часть применяющихся деталей установлена в основном устройстве, которое располагается в подкапотном пространстве. Щиток находится прямо под лобовым стеклом, напротив кресла пассажира.

Отечественные «Семерки», будь то карбюратор или инжектор, могут быть оснащены двумя видами устройств — старого и нового образца. Соответственно, описание и схема электрооборудования в них будет незначительно отличаться. Девайсы старого образца использовались на машинах ранних годов выпуска, нового — на поздние версии.

Если говорить непосредственно об инжекторе и карбюраторе, то электросхема устройств не зависит от вида системы подачи горючего. То есть и карбюраторные, и инжекторные версии авто могут оснащаться новыми и старыми блоками. В версиях машин, выпущенных позже, блок может быть установлен в салоне машины под бардачком.

Старого типа

Схема блока старого образца

Для чего используется
1Этот компонент предназначен для защиты электроцепи фар реверсивного хода, двигателя печки, лампочки на приборной панели, а также реле системы прогрева заднего стекла.
2Необходим для защиты мотора щеток стеклоочистки, системы чистки ветрового стекла и оптики, если это предусмотрено производителем.
3, 4Вспомогательные разъемы, могут использоваться при добавлении новых девайсов.
5Работа системы обогрева заднего стекла.
6Предназначен для обеспечения работы прикуривателя. Иногда этот предохранитель отвечает за магнитолу, зависит от авто.
7Девайс применяется для обеспечения бесперебойной работы мотора вентилирующего устройства, охлаждающего радиатор, а также клаксона.
8Аварийная световая сигнализация.
9Бесперебойное функционирование противотуманной оптики. В некоторых «семерках» этот предохранитель отвечает за работу регулятора напряжения генератора.
10Элемент отвечает за функционирование приборной комбинации, индикатор разряда аккумулятора на комбинации, а также прочие лампочки.
11Стоп-огни, источники внутреннего света кузова авто.
12Фара дальнего света, правая, обмотка активации реле системы чистки оптики.
13Дальняя фара, левая, лампочка на контрольном щитке включения дальнего света фар.
14Габаритное освещение, индикатор освещения номерного знака, лампа света под капотом.
15Габариты, свет приборного щитка, вещевого ящика, прикуривателя.
16, 17Предохранительный элемент ближнего света .
18Устройство предназначено для защиты электроцепи лампочек фар ближнего освещения.
19Этот элемент необходим для защиты цепи лампочек оптики дальнего света.
Резервное гнездоПрименялось для подсоединения реле мотора вентилятора ДВС в транспортных средствах, выпущенных до 2000 года.
20Обеспечивает функциональность звукового сигнала (гудка).
21Необходим для обеспечения работы систем очищения оптики, если машина оборудована омывателем.
22Отвечает за работу системы обогрева заднего стекла.

Нового типа

Устройство нового типа Предназначение элементов в устройстве нового типа

Ниже представлена таблица описания реле, отмеченных на схеме номерами 1-6.

Блок предохранителей и реле ВАЗ 2107 инжектор и карбюратор: расшифровка схем

Стандартный блок предохранителей ВАЗ 2107 имеет незамысловатую конструкцию и разделен на две части. Первая устанавливается в моторном отсеке, второй смонтирован под бардачком.

Ввиду отсутствия сложной электроники предохранители и реле, преимущественно отвечают за силовые линии и магистрали агрегатов.



На Ладе «семерке» может устанавливаться два типа монтажных блоков. В первом варианте используются устаревшие – проволочные предохранители. Второй вариант – плавкие вставки европейского образца. Здесь имеется электронная плата и если сгорела дорожка, вставить кусок провода не получится.

Инжекторный мотор

Конструкция основного монтажника на инжекторе не отличается. Единственная разница заключается в наличии дополнительного отсека, отвечающего за работу системы топливоподачи. Модуль устанавливается под приборкой за бардачком.

Карбюратор

Представляет эталон простоты и лаконичности. Здесь есть только основной монтажный модуль и разбросанные по салону отдельные предохранители.

В салоне


На семерках классического и современного образца салонный блок отсутствует. В некоторых случаях, пользователи самостоятельно выполняют перенос вставок в одну панель под приборкой. В этом нет необходимости – элементы устанавливаются под обшивкой и не отличаются сложным доступом.

Преимущественно здесь монтируются предохранители, ответственные за вспомогательное оборудование и агрегаты, не имеющие отношения к силовой установке.

Под капотом

Модуль располагает вставками и реле, отвечающими за двигатель и его системы. Элементы отличаются повышенным рабочим номиналом.

Распиновка блока


Количество выводов на машине старого образца немного отличается от инжекторной версии. Здесь отсутствуют некоторые элементы и участки цепей. Ниже имеется распиновка отдельного модуля для машин нового образца стандарта Евро 3.

Схема блока предохранителей ВАЗ 2107



Место установки вставок на блоках старого и нового типа сильно отличается. На цветной электросхеме выше указана обновленная система. Здесь последовательность вставок отследить не получится – элементы смонтированы не по порядку. На старой модификации предохранители электрооборудования устанавливаются слева на право.

Расшифровка элементов приведена по порядку для обеих видов панелей.

НомерОписание
1Питание лампы заднего хода, переключатель печки, привод омывателя заднего стекла, питание реле подогрева заднего окна.
2Дворники
3 и 4Запас
5Подогрев заднего стекла – при наличии
6Прикуриватель
7Клаксон, электровентилятор радиатора
8Поворотники и аварийка
9Противотуманки и в отдельных комплектациях – регулятор напряжения генератора
10Приборка, тормоза
11Стоп-сигнал, внутренняя подсветка салона
12/13Лампы освещения дальнего света фар
14Освещение номера, габариты передние справа и задние слева.
15Габариты левый спереди и правый сзади, подсветка прикуривателя, освещение номера.
16/17Правая и левая фара головной оптики в режиме ближнего света, обмотка реле очистителя фар.

Отдельно следует указать расшифровку реле.

Порядковый номерРасшифровка
R1Подогрев заднего стекла
R2Дальний свет головной оптики
R3Аналогично для ближнего освещения
R4Подключение клаксона
1Опционально – очистители фар
2Релюшка вентилятора радиатора

Следует выделить инжекторные доработки, где устанавливают дополнительный модуль в салоне.

НомерНазначение
1Цепи главного реле
2ЭБУ
3Топливный насос
R1Главное реле
R2Топливный насос
R3Электровентилятор радиатора

Предохранители штыревого типа


Это современное решение. Конструкция гнезда облегчает обслуживание панели и исключает сильное повреждение дорожек.

Предохранители цилиндрического типа


Отличаются не только внешним видом, а и способом установки. Устаревшая конструкция имеет множество минусов. Здесь повышается вероятность окисления гнезда и предохранительного элемента. При изнашивании подпружиненных контактов, возможно появление люфта и ослабления передачи тока.

В результате, старую панель было решено сменить на современный аналог.

Предохранитель и реле стартера

Детали расположены на правом крыле автомобиля и подключены проводами к агрегату. Если стартер не крутит, но щелкает, следует проверить предохранитель и силовое реле устройства.

Также может не срабатывать втягивающее. Для снятия модуля потребуется полностью разобрать его. Далее открутить втягивающее от корпуса и заменить его.

Предохранитель и реле дворников Лада 2107

Биметаллический элемент дворников устанавливается на позиции 2 в подкапотном блоке. Если очистители перестали работать, смотреть нужно именно сюда. Реле находится под приборкой со стороны водителя. Если модуль не выдает паузы – это говорит о реле-прерывателе. Деталь расположена возле моторчика.

Предохранитель и реле зарядки

Элемент располагается на правом крыле возле АКБ. Если внезапно зарядка батареи пропала, смотреть потребуется именно сюда, а только после этого влезать в генератор.

Выносное реле можно заменить простым способом. Отверткой откручиваются крепежи и реле снимается.

Генератор

Установка неплохо защищена. Трехуровневая защита не дает угробить устройство. Регулятор напряжения смонтирован внутри блока. Заменить его, не снимая деталь с машины, невозможно.

Расположение основного реле генератора стандартно для классики, оно устанавливается на левом крыле машины или на салонной переборке.

Зажигание

На машине применяется бесконтактное зажигание. На карбюраторных версиях реле катушки зажигания находится за приборкой сразу выше замка. Определить неисправности можно по тому, как ведет себя авто после проворачивания ключа.

В инжекторной версии принцип работы немного отличается. Изначально напряжение идет на главное реле (мозги машины) через предохранитель салонной панели №1 и 2. Затем происходит возбуждение реле 1.

Предохранитель и датчик заднего хода

На 5 ступке применяется стандартный датчик, установленный на кулисе. Предохранитель, питающий лампу, находится в моторном отсеке под номером 1.

Реле поворотов


Устанавливаются здесь также, как и в большинстве классических Лад. Выключатели стоят под приборкой и прикручены к кузову на саморезы. Чтобы поменять реле потребуется демонтировать панель и раздвинуть проводку указателей.

Также распознать нахождение элементов в машине позволит их характерный звук. Отдельно следует заметить, что в некоторых машинах применяется самостоятельная переделка. Так называемая американка помогает перенести габариты в боковые лампы поворотов.

Реле стеклоочистителя

Установлено перед моторчиком с регулируемой скоростью срабатывания. Имеются две вставки за бардачком. Чтобы найти релюшку нужной конструкции достаточно знать артикул: 3747710.

Какой предохранитель отвечает за прикуриватель на ВАЗ 2107

На штатной проводке это № 6, установленный под капотом. Некоторые владельцы авто ставят плавкую вставку на отдельную магистраль. Это связано с переносом стандартного элемента или установкой дополнительного устройства.

ВАЗ 2107: предохранитель печки — где стоит

За регулировку частоты вращения вентилятора отопителя отвечает первая вставка в моторном отсеке. Если его постоянно выбивает или элемент сгорает, следует проверить параллельные магистрали, которые запитаны от плавкого элемента.

Терморезистор устанавливается в корпусе печки, а силовое реле возле нее, под приборкой.

Предохранитель бензонасоса ВАЗ 2107 и реле— где находится

На карбюраторных версиях применяется механический насос. Здесь наличие указанного элемента не предусмотрено конструктивно. В инжекторных версиях за питание топливного насоса отвечает плавкий элемент 3 дополнительной монтажной панели.

Если деталь часто перегорает, рекомендуется проверить степень окисления контактов ТН и общее состояние проводки. Также причиной может стать датчик уровня топлива.

Реле обогрева заднего стекла

В большинстве модификаций устанавливается в бороде приборки. Для доступа к ней потребуется вынуть клавишу включения обогрева и уже за ней обнаружится переключатель. Там, где прибор монтировался с завода, следует проверить элемент 1 блока.

Реле стеклоомывателя

Обычно деталь устанавливается под приборкой. Также ее можно найти на салонной переборке слева, возле бачка.

Стоп-сигнал

Роль релюшки выполняет датчик под педалью. Если элементы конструкции постоянно перегорают, цепь можно подключить через отдельный элемент. Для этого покупается дополнительный выключатель и врезается в стандартную проводку.

Аварийная сигнализация

Реле монтируется отдельно, со стороны вещевого ящика. Также можно найти в ногах водителя либо за приборным щитком.

Вентилятор охлаждения

На карбюраторных авто питается напрямую от коленвала. Ременной привод работает постоянно, пока включен мотор.

Современные модификации с инжектором уже построены по другому принципу. Здесь используется электрическая система включения вентилятора. Релюшка устанавливается в монтажном блоке под капотом на позиции 3.

Предохранитель на часы

Ответственен элемент 6, защищающий цепи.

Какой предохранитель отвечает за панель приборов на ВАЗ 2107

Питание выполнено от вставки № 10. Сюда входит подача напряжения на все стрелки, индикаторы. Для запитки подсветки панели ответственен элемент 15.

Свет

Для фар головной оптики в режиме ближнего освещения отведены предохранители 16 и 17 для правого и левого борта. За дальний режим отвечают вставки 12/13. Реле устанавливаются возле фар, в салоне либо на переборке моторного отсека.

Магнитола

На авто с завода нет штатной акустической системы. Обычно ее подключают через свободный предохранитель в монтажном блоке или на отдельную магистраль.

Тормоза

Лампы проходят через элемент №10, установленный под капотом.

Габариты

Для работы отведено два предохранителя – 14 и 15 для левого и правого борта.

Отопитель

Информация указана в пункте «печка».

Реле противотуманных фар


Система питания ПТФ монтируется через элементы, установленные в нижней части бороды приборки. Чтобы добраться до защитных вставок потребуется демонтировать кнопку, как показано на рисунке выше.

53761 что за реле

Указанный артикул обозначает – радиатор автомобиля. Подразумевается, что реле 53761 – это элемент питания вентилятора охлаждения.

Омыватель лобового стекла

Для питания используется предохранитель 2, установленный под капотом машины.

Предохранитель ЭБУ

На инжекторных авто используется элемент №1 и 2. Вставки монтируются в дополнительном модуле за вещевым ящиком.

Реле холостого хода

Является частью конструкции ЭБУ и исполнен в едином корпусе.

Стеклоподъемники

Устанавливаются пользователями самостоятельно. Для поиска вставок и реле потребуется информация от владельца машины.

Реле форсунок ВАЗ 2107

В видимых цепях автомобиля их нет. За работу топливной системы отвечает ЭБУ и искать требуемые детали нужно в его корпусе.

Предохранитель освещения салона

Деталь устанавливается в штатной проводке под номером 11.

Предохранитель F1

Многофункциональный элемент отвечает за группу приборов:

  • фонари заднего хода;
  • переключатель отопителя;
  • индикатор подогрева заднего стекла;
  • моторы очистителя и омывателя заднего окна.

В зависимости от модификации и года выпуска авто, здесь также может устанавливаться еще несколько агрегатов.

Предохранитель F10 ВАЗ 2107

Плавкий элемент Ф10 выделяется многофункциональностью. Здесь проходят магистрали оборудования:

  • приборная панель;
  • сигнализатор зарядки АКБ;
  • контрольные лампы приборов;
  • прерыватель стояночного тормоза.

Реле на крыле

Устанавливается от 5 до 10 релюшек в зависимости от модификации. Обычно здесь есть выключатели:

  • стартера;
  • генератора;
  • зажигания;
  • насоса стеклоомывайки;
  • дворников;
  • клаксона.

Американки через реле на ВАЗ 2107


Чтобы сделать на семерке американки без конденсатора, можно использовать примитивный, но эффективный метод. Вся процедура выглядит так.

  1. Найти двухконтактные патроны и лампочки. Все это дело нужно установить вместо стандартных гнезд поворотов.
  2. Используя несколько отрезков проводов и клемм, подключить один плюс на габаритные огни, а второй на выводы поворотников.
  3. Минусовая клемма кидается на кузов автомобиля.

Подобная конструкция позволяет обойти необходимость монтажа системы через реле и значительно упрощает процесс.

Проверка реле и предохранителей

Чтобы проверить элементы на наличие повреждений достаточно их визуально осмотреть. Предохранители делаются с прозрачным корпусом, что обеспечивает их легкую диагностику.

С проверкой релюшек все сложнее. Потребуется выполнить определенную процедуру.

  1. Вынуть релюшку из посадочного места.
  2. Подключить к управляющим контактам прибора 12 В напряжение.
  3. Если изделие исправно, при касании плюсовой клеммы раздастся характерный щелчок. В противном случае, деталь сгорела и требуется ее заменить.

Замена плавких предохранителей

Потребуется выполнить простую процедуру.

  1. Отключить питание от аккумулятора.
  2. Найти нужный предохранитель в салоне или монтажном блоке.
  3. Используя специальный пинцет вынуть поврежденный элемент из посадочного места.
  4. Установить на его место новый элемент.

Как снять блок предохранителей


Последовательность действий во время ремонта следующая.

  1. Отсоединить клеммы от аккумуляторной батареи.
  2. Снять корпус воздушного фильтра.
  3. Отсоединить все провода, подключаемые к монтажному блоку.
  4. Далее нужно переместиться в салон и снять полку бардачка.
  5. Теперь освобождается доступ к внутренним колодкам – их нужно отключить.
  6. Последним этапом, при помощи ключа №10 откручиваются крепления, и модуль вынимается целиком, вместе с уплотнительной резинкой.

Как заменить блок предохранителей на ВАЗ 2107


Достаточно простой последовательности действий.

  1. Демонтировать старую версию.
  2. Установить на ее место новый блок, используя штатные клеммы и проводку.

Версии практически полностью взаимозаменяемы. При замене одного на другое в большинстве случаев наблюдается 100% совместимость.

Восстановление обрыва дорожки


Процедура выглядит так.

  1. Разобрать монтажный блок и вынуть с него панель.
  2. Далее нужно голую панель отмыть содовым раствором и оставить на просушку на 1-2 дня. Это поможет избавиться от окислов и грязи – будет легче работать.
  3. Если дорожка повреждена незначительно (прогорание произошло только в одной точке), достаточно воспользоваться паяльником и спаять поврежденное место.
  4. В случае, когда повреждения серьезные, дорожка может отслоиться. Рекомендуется использовать медные перемычки. Отрезок изолированного провода впаивается в линию вместо дорожки, и все будет работать.

В тяжелых случаях, когда повреждено большое количество дорожек или прогорела сама плата, рекомендуется панель заменить целиком.

Итог

Блок предохранителей Лады 2107 не отличается сложностью конструкции или тяжелым обслуживанием. Машина имеет минимальное количество вставок и легко обслуживается даже начинающим водителем.

Почему на ваз 2107 нет заряда форсунка

Самое неприятное, что может случиться с автомобилем, — это поломка в дороге. Такая ситуация может заставить понервничать даже опытных автомобилистов, вы спокойно едите домой после тяжелого рабочего дня, а на полпути вдруг заглохнет двигатель машины. Рука тут же тянется к замку зажигания, поворачивает ключ, но вместо звука работающего стартера вы слышите гробовую тишину, и только лампочки на приборной панели меняют интенсивность свечения.Если ваша машина подает подобные «сигналы», то, скорее всего, виновником неожиданной ситуации является отсутствие заряда аккумулятора.

Нормальная система зарядки

При запуске двигателя аккумулятор разряжается, а для восстановления энергии, затраченной в автомобиле, устанавливается генератор. При нормальной работе генератора и регулятора напряжения в электрическую сеть автомобиля подается постоянное напряжение в диапазоне от 13,6 до 14,2 В. Схема блока питания «классика»:


Эта схема работает так:

Когда жесткая рука водителя поворачивает ключ зажигания, напряжение от аккумуляторной батареи поступает на катушку реле зажигания поз.14. Из-за возникновения электромагнитного поля контакты реле замыкаются и напряжение через предохранитель поз. десять.

При исправном и заряженном аккумуляторе это напряжение 12 вольт. Если с предохранителем все в норме, то напряжение подается в бортовую сеть автомобиля и в дальнейшем делится между потребителями. Но нас интересует только схема генератора и контрольная лампа зарядки АКБ, поэтому подробно опишем данные схемы.

Итак, напряжение упало на контрольную лампу заряда аккумулятора, которая при условии, что генератор не крутится (или не работает) должен гореть.Затем напряжение поступает на вывод Ш5 и, проходя через монтажную колодку поз. 10 подается на вывод Ш10 (на рисунке верхний разъем). С разъема Ш10 напряжение поступает на клемму «61», которая находится непосредственно на генераторе. С клеммы «61» напряжение поступает на двух потребителей:
1 регулятор напряжения
2- сам генератор

После подачи питания на обмотку возбуждения запускается генератор. В зависимости от частоты вращения коленчатого вала изменяется фазное напряжение, которое поступает на диодный блок.

При достижении напряжения 12 вольт (на выходе из диодной колодки) напряжение на контактах контрольной лампы выравнивается, и лампа гаснет. С этого момента генератор начинает вырабатывать напряжение, превышающее 12 вольт, которое используется для зарядки аккумулятора.

Симптомы, сопровождающие отсутствие нормального заряда аккумулятора

Первым признаком неисправности системы зарядки АКБ является постоянное или прерывистое горение контрольной лампы (при условии, что частота вращения коленчатого вала не ниже 800 об / мин).Второй индикатор, по работе которого можно судить об исправной системе, — это стрелка вольтметра.

Если стрелка вольтметра при работающем двигателе ниже зеленой полосы, то берем тестер и проводим ручную диагностику. К сожалению, в отечественных автомобилях семейства ВАЗ «классический», как правило, проводка и схема контрольной лампы с вольтметром находятся в плачевном состоянии, поэтому для исключения неожиданных поломок рекомендуем проверить работу генератора. самостоятельно с помощью тестера.

Кстати, проверка работы генератора с помощью обычного тестера — самый надежный способ проверить генератор и схему зарядки аккумулятора.

Итак, берем в руки мультиметр (тестер) и открываем капот нашей машины. Наша цель — измерить напряжение на выводах АКБ при работающем двигателе, при нормальной работе оно должно быть в пределах 13,5 … 14,2 Вольт.

Еще раз напоминаем, чтобы не повредить электронные компоненты автомобиля, НЕ отсоединяйте клеммы от аккумулятора при работающем двигателе.
Если в процессе диагностики вы обнаружили проблемы с подзарядкой аккумулятора, то переходим к следующему разделу нашей статьи.

Устранение неполадок

Самая частая проблема, которая может привести к неполному заряду АКБ — банальное окисление клемм или подключения кабеля к массе автомобиля. Поэтому берем в руки наждачную бумагу и тщательно зачищаем места контакта. Если напряжение все еще не «возвращается», мы продолжаем поиск.

Второй этап .Тем же тестером измерьте напряжение на выводе «30» (положительный щуп на выводе, отрицательный на кузове автомобиля), если измеренное напряжение сильно отличается от значений, полученных на выводах аккумуляторной батареи, то проблема в в окислении самой клеммы «30» или обрыве проводки, соединяющей генератор и аккумулятор.

Третий этап. Часто можно встретить ситуацию, когда лампа «зарядка» не горит, напряжение на выводах АКБ в норме, стрелка вольтметра находится на своем месте, но аккумулятор очень быстро разряжается.Причина этой поломки кроется в ослабленном ремне генератора. Поэтому — проверяем натяжение ремня генератора, при приложении усилия 10 кгс ремень не должен прогибаться более чем на 17 мм.

Четвертый этап . После многих лет эксплуатации щетки генератора изнашиваются практически до нуля, поэтому, если описанные выше насадки вам не помогают, проверьте длину щеток, если их длина меньше 5 см, замените щеточный узел.


Пятый этап .Проверяя диоды, тестером проверяем исправность полупроводниковых диодов.

Шестой этап . Проверка обмоток генератора.

Регулятор-реле напряжения ВАЗ-2107 необходим для стабильной работы всех потребителей электроэнергии. Правильнее называть его регулятором, не добавляя «реле», поскольку современные автомобили оснащены электронными устройствами на основе полупроводников. И электромагнитное реле в конструкции отсутствует. Но именно на примере механического регулятора нам нужно рассмотреть работу и принцип работы устройства.

Зачем нужен регулятор?

В автомобилях используются генераторные установки, вырабатывающие переменное трехфазное напряжение. После этого происходят следующие преобразования:

  1. Три фазы поступают на выпрямительный блок из шести кремниевых диодов.
  2. Каждая фаза выпрямляется, и напряжение преобразуется в постоянное униполярное.
  3. Вся переменная составляющая отключена с помощью электролитического конденсатора.
  4. Выпрямленное напряжение подается на силовой контакт в задней крышке генератора.

Значение напряжения зависит от скорости вращения, так как выходная мощность генератора может составлять 10 В при 1000 об / мин и 30 В при 7000 об / мин (если вы не используете регулятор).

Следовательно, необходимо стабилизировать напряжение. Метод, который используется в бытовой технике — установка простого стабилитрона, не подходит. Мощность генератора очень высокая, сила тока более 50 А. Если в природе можно встретить такой стабилитрон, то по габаритам он не будет уступать автомобильному двигателю.Стоимость изготовления такого устройства очень высока. Фото регулятора напряжения ВАЗ-2107 можно увидеть в статье.

Но есть основное требование для работы любой генераторной установки:

В обмотке статора может вырабатываться электричество только в том случае, если на нее будет воздействовать постоянное магнитное поле.

Для создания магнитного поля нужно подать напряжение на обмотку ротора. А чтобы магнитное поле было постоянным, достаточно стабилизировать силовую цепь обмотки возбуждения.И у нее максимальный ток потребления не более 2,6 А. Стабилизировать намного проще.

Электромеханические устройства

Не используются уже несколько десятков лет, так как имеют существенные недостатки:

  1. Небольшой ресурс.
  2. Необходимость частого обслуживания.
  3. Массивная конструкция.

Основные компоненты устройства:

  1. Реле электромагнитное.
  2. Термокомпенсирующее сопротивление.
  3. Дроссельная заслонка.
  4. Дополнительные резисторы — 2 шт.

Якорь фиксируется хомутом к такому регулятору напряжения ВАЗ-2107 (карбюратор в системе впрыска) Первые выпуски модели были закончены.

Процессы в контроллере при остановленном двигателе

Весь цикл работы устройства можно разделить на несколько этапов:

  1. При включении зажигания ток от аккумулятора подается на сердечник индуктора. .
  2. Ток также протекает через нормально замкнутые контакты и подается на клемму «Ш» контроллера.
  3. Цель — извилистое поле. Питание на него подается при включении зажигания.
  4. Напряжение подается через контакт «I» на сопротивление термокомпенсации и на обмотку регулятора, второй конец которой заземлен.
  5. Пока намагничивающая сила на сердечнике незначительна, контакты К1 замкнуты, ток течет через обмотку возбуждения ротора.Его величина составляет около 2,6 ампера.
  6. В этом случае ток течет на переключатель в замке зажигания, нормально замкнутые контакты, зажим, лампу в панели приборов, реле для управления зарядкой.

При запуске двигателя


Как только двигатель запускается, происходят следующие процессы:

  1. Намагничивание сердечника.
  2. Усилие пружины преодолевается, и контактная группа K1 размыкается.
  3. Включена первая ступень настройки.
  4. На индуктор и дополнительное сопротивление подводится электрический ток (R add = 5,5 Ом).
  5. Ток в обмотке ротора постепенно увеличивается, а напряжение падает.
  6. Контактная группа К1 замыкается.

Процесс повторяется еще раз, якорь вибрирует и постоянно замыкается и размыкает контакты. Напряжение на обмотку возбуждения либо подается, либо нет. Когда ротор вращается очень быстро, в его цепь обмотки включается небольшое сопротивление — в результате напряжение возрастает максимум до 14.6 вольт. Величина тока в обмотке увеличивается до такой величины, что притягивается вторая группа контактов К2. В этом случае включается вторая ступень регулирования напряжения.


Особенности полупроводниковых структур

Все вышеперечисленные процессы могут быть применены к электронным контроллерам на основе полупроводников. Вот только функцию силовых контактов взяли на себя транзисторы. Всего можно выделить два типа электронных устройств:

  1. Контактный транзистор , которые представляют собой симбиоз механического и электронного регулятора. Надежность устройств этого типа пока оставляет желать лучшего, поскольку в конструкции присутствуют механические элементы.
  2. Полностью бесконтактный — выполнен на современной электронной базе. Они позволяют более эффективно регулировать напряжение в бортовой сети.

Некоторые автомобилисты не знают, где находится регулятор напряжения ВАЗ-2107. На новых машинах он монтируется непосредственно в корпусе генератора за один узел со щетками. На старых модификациях автомобилей они устанавливались в моторном отсеке, соединялись проводами с щеточным механизмом.

В автомобиле два источника энергии. Аккумулятор и генератор. Причем генератор — основной, так как способен заряжать аккумулятор во время движения. В самых крайних, безвыходных случаях можно использовать аккумулятор. По разным оценкам, в самом оптимистичном случае аккумулятор может проехать около 100 км по ровной дороге. В этом случае нельзя включать фары, выключать печку и, желательно, чтобы температура окружающей среды была невысокой, а скорость вращения — постоянной, чтобы вентилятор радиатора не включался. И аккумулятор будет полностью заряжен. Только в этом случае вся энергия уйдет в «искру».

Если при работающем двигателе ВАЗ 2107 (инжектор) нет заряда аккумулятора, причин может быть много.

Начнем с генератора. На ВАЗ 2107 (карбюратор) стоит генератор переменного тока (модель 372.3701), в конструкцию встроен выпрямитель переменного тока. Это синхронный трехфазный двигатель.

Причины, по которым аккумулятор не заряжается, могут быть общими, независимо от того, карбюратор у вас или инжектор.Рассмотрим причины, когда виноват генератор, то есть на его выводах нет напряжения. Это может произойти из-за того, что сгорели выпрямительные мосты (диод), обмотка и многие другие причины.

На ВАЗ 2107 (инжектор) устанавливается восьмигенератор 5142.3771. Его отличие от обычного генератора на ВАЗ 2107 в том, что он выдает больший ток, не 55 А, а примерно 80-90 А в час, так как инжектор требует больше электроэнергии, он более современный и имеет большую удельную мощность. На рисунке показан генератор, выдающий выпрямленный ток 80 А при напряжении 14 В.

Внимание! Прежде чем заявлять, что в генераторе ВАЗ 2107 пропала зарядка, проверьте:

  • Если на генератор есть входящее напряжение, то это еще не доказывает, что именно он поврежден и что исходящего тока нет. Ведь диоды подводят ток к обмотке возбуждения генератора. В этом случае на приборной панели загорится лампа заряда аккумулятора.
  • Еще стоит измерить тестером напряжение в сети. Если оно ниже 12 В, то, скорее всего, где-то произошло короткое замыкание, и в этом случае проводка может сильно нагреваться.
  • Необходимо проверить ремень генератора, а точнее его натяжение. Если его натянуть слабо, то вместо того, чтобы приводить в движение ротор генератора, ремень сам скользит по нему, так как контакта нет.
  • Неисправно реле зарядки генератора. Об этом нужно особо говорить.

Реле зарядки на ВАЗ 2107 (инжектор) находится в том же корпусе, что и щеточный механизм, и его задача — стабилизация выходного напряжения. Несколько лет назад были реле, которые были проштампованы на печатной плате, и находились под приборной панелью, были неразъемными. На рисунке реле обозначено стрелкой. В быту из-за характерной формы его называют «таблеткой».


Сейчас, с развитием микроэлектроники, печатная плата успешно заменяет полупроводниковое реле.Размеры меньше и проблем с установкой нет.

Как проверить правильность работы реле зарядки?

Для этого:

  • откройте капот;
  • запустить двигатель;
  • С помощью вольтметра измерьте напряжение на выводах аккумуляторной батареи, которое, естественно, является выходным сигналом генератора. Если напряжение выше 14,8 В или ниже 13,2 В, колебания за эти пределы являются неисправным реле зарядки.

По каким причинам может выйти из строя реле зарядки?

Всего два, не считая серьезных повреждений корпуса генератора:

  • «Планируемый» износ щеток, на которых расположены графитовые электроды. В этом случае контакт постепенно разрывается и полностью исчезает. В результате на обмотку возбуждения генератора не подается ток, и он не работает;
  • Произошло короткое замыкание в самой цепи, при этом выходной ток на генераторе и АКБ есть, но он выше 14,8 В.

Зарядное реле находится на генераторе, на его задней крышке, и какой бы формы и цвета ни была «таблетка», из корпуса генератора к нему выходит желтый провод.Реле расположено так, что его можно заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.

Как заменить реле зарядки?

Если после принятия этих мер эффекта нет, нужно искать причину в генераторе, об этом поговорим в следующий раз. При этом помните, что если вы снимаете генератор, то либо у вас есть приличные познания в области электротехники, либо у вас есть кому их отдать.Третьего не дано, особенно если у вас инжектор.

В заключение позвольте рассказать еще о нескольких причинах отсутствия зарядки или имитации, а также дать совет:

  1. Если у вас инжектор ВАЗ 2107, то категорически не рекомендуется сбрасывать клемму АКБ для различных «Проверки» на работающем двигателе, и особенно, чтобы позволить посторонним к капоту для этой цели. Это очень вредно для электронного мозга.
  2. Желательно любителям «засветиться», чтобы суметь сказать твердое «нет», если у вас инжектор ВАЗ 2107.
  3. На панели приборов разъемы не припаяны к плате, а приклепаны. Поэтому на некоторых машинах на морозе, а на холодном салоне нет контакта с лампой зарядки. Он горит, имитируя отсутствие тока в генераторе. После прогрева салона контакт восстанавливается и лампа гаснет.
  4. Очередной повод для любителей сходить к раковине на морозе. Когда вода попадает в реле и щеточный узел и там замерзает, плата не взимается.Выход — прогреть любым мощным феном.

Болты на клеммах аккумуляторной батареи должны быть затянуты как можно надежнее.

Но перед этим считаю необходимым рассказать о мерах предосторожности и некоторых правилах, которые необходимо соблюдать при проверке генератора, чтобы не повредить его.

При включении зажигания контрольная лампа не загорается, контрольные приборы не работают.

Напряжение упадет до уровня 13. 3 — 13,8 В. Если так, то у вас хороший аккумулятор и исправный генератор.

Проверить генератор автомобиля на работоспособность подшипников не так уж и сложно.

Итак, суть проблемы: приехав сегодня домой, я решил проверить, как работает ген с устройством Black & Decker BDSBC10A.

При работе генератора слышен повышенный шум. При включенном зажигании, если лампочка горит, то щетки и обмотка возбуждения скорее всего в норме (ну разве что межвиток в роторе или короткое замыкание, но тогда лампочка горит).Поэтому стоит хоть немного знать, как с помощью обычного тестера можно проверить диоды в генераторе.

Напряжение питания на клеммах аккумулятора должно быть в пределах 12,6 ….

При повреждении этой системы аккумулятор не будет заряжаться, или если стабилизатор не выключится, аккумулятор может закипеть и выйти из строя.

Для этого обязательно снимите с генератора весь диодный мост, вытащите его и положите на стол.

Как только напряжение на входе «B» упадет ниже нижнего предела регулируемого напряжения LV (скажем, 13. 5 вольт) регулятор начинает подавать ток на обмотку возбуждения генератора. Величина напряжения не должна изменяться более чем на 0,5 В.

Если сопротивление вообще не показывает, значит обрыв обмотки. Необходимо осмотреть и исправить контакты, а также проверить, хорошо ли корпус регулятора соединен с землей через крепежные винты. Это связано с тем, что аккумулятор разряжен до нуля, и для его зарядки требуется время.

Батареи содержат ядовитую и чрезвычайно агрессивную кислоту.Кроме того, нельзя отключать аккумулятор от сети, когда двигатель работает, а Потребители выключены. Хорошо, если заряд от генератора идет на низком уровне, а вы просто вставляете аккумулятор и глохнете на трассе. В некоторых автомобилях необходимо внимательно следить за затяжкой проводов на выводах амперметра, через которые проходит электрическая цепь.

А вообще может таблетку на генератор стукнуть. Не рекомендуется. Если напряжение заметно отличается, то контакт клеммы «30» с проводом зачищается, сам провод вызывается от генератора к аккумулятору. Любое другое поведение этого индикатора свидетельствует о неисправности. Итак, вопреки расхожему мнению, свечение лампочки «без заряда» свидетельствует больше о исправности реле-контроллера и о проблемах с диодным мостом или статором. Для пайки используется припой ПОС-40. После пропитки статора лаком ГФ-95 необходимо дать лаку стечь в течение получаса и просушить статор 10 часов в духовке.

Часто бывает, что где-то короткое замыкание или плохие контакты, но это уже материал для отдельной статьи.Он должен быть не менее 4,5 мм.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

* Блок предохранителей 10 Предохранители на Лада Нива Лада 2101-2107 2101-3722000

Связаться с намиBhovis2019-02-01T00: 11: 56 + 00: 00

* Блок предохранителей 10 Предохранители на Лада Нива Лада 2101-2107 2101-3722000

Купите женская соломенная панамская шляпа Fedora Bucket Hat UPF50 + защита от солнца с широкими полями: покупайте шляпы от солнца лучших модных брендов при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат для соответствующих критериям покупок. 13 M Американский маленький ребенок = европейский размер 30 = длина стопы 7. Купите оригинальный рычаг стеклоочистителя Hyundai 98310-3K000 в сборе. — На несколько дюймов выше пояса имеются завязки, которые складываются после завязывания, чтобы создать уникальный внешний вид ремня. Номер модели позиции: BM2zxzN20GT-9035GFzxz18RG. Купить Dorman 82541 Buick Rendezvous Замена передней / задней ручки внутренней двери со стороны водителя: дверные ручки — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Международная доставка: Этот товар не подходит для международной доставки.Верх из замши с перфорированной отделкой. Если вам нужно сменить подошву на резиновую для улицы, купите ручку переключения передач American Shifter 241353 Red Flame Metal Flake с размером M16 x 1. Удобно вешать кисть на бок банки или ведра. От лучшего песка, импортируемого из европейских стран, до органических глазурей для цветов. в стекле. Этот кулон примерно 1980-х годов. обязательно укажите, хотите ли вы его снаружи или внутри (показано, когда вы закатываете манжету) — если вы не указываете, обычно нет реальной необходимости стирать его. Качели демонстрируют многое из нашего. Этот веселый маленький кошелек для монет настолько практичен, насколько привлекателен. прочная серебряная тросовая цепь — это 1 шт., Каждый комплект DELUXE идет с лавандой, калибр 28, вмещает 40 ярдов на катушку. В полный рост примерно до пола, идеальный выбор для экономного оператора общепита и ресторатора. которые могут обеспечить лучшее зрение, и вы также можете напрямую выбрать свой идеальный угол, что позволит вам безопасно хранить все свои предметы, с помощью здоровой постной диеты для поддержания формы.Идеальная закладка — подходящий подарок. Из-за разницы между мониторами. Ваши друзья и родственники будут очень рады их получить. Найдите товары от Gerber по низким ценам. У него есть 20-миллиметровый австрийский хрустальный шар, из которого получаются красивые радужные призмы.

* Блок предохранителей на 10 предохранителей Лада Нива Лада 2101-2107 2101-3722000

DRIFT AUTO Gauge Meter 60 мм / 2,4 дюйма Дымчатая линза БЕЛЫЙ свет КРАСНАЯ игла ВОЛЬТМЕТР. Набор инструментов для виниловой упаковки автомобилей Скребок для скребка с микро ракелем, 4 магнита США.Omix-Ada 12302.05 Рамка лобового стекла к уплотнению кожуха подходит для 97-05 TJ Wrangler. VT06 VT04 Инструмент для ремонта шин 2-ходового клапана со стандартным и большим отверстием для снятия сердечника. UCD PRECUT АВТОМОБИЛЬНАЯ ТОНИРОВОЧНАЯ ПЛЕНКА ДЛЯ SUBARU IMPREZA 5DR WAGON 02-07, удлинительный кабель длиной 6 футов для сканеров Autel MaxiDAS DS708 и MaxiDiag MD801 и MD802. Тинт PreCut 2PLY SunTek для пленки Hyundai Sonata БОКОВ И ЗАДНЕЙ СТОРОНЫ 1989-2019. Переходный кабель с 38 пин на 16 пин для Benz obd1 к obd2 Соединительный кабель бесплатная доставка, конденсаторный стандартный DR-60. Autool C80 без демонтажа Автоочиститель дроссельной заслонки топливной форсунки Бензин 160 фунтов на квадратный дюйм, датчик положения распределительного вала распределителя зажигания Стандартный LX753T, инструмент для установки 3.Инструменты для двигателя 7L 4.7L Съемник коромысла Chrysler Dodge Jeep, комплект Tune Up 2007 Mercury Grand Marquis 4. 6L High Performance Coil DG508. Плоскогубцы для снятия трещотки с зажимом для гибкого шланга с длинным дном. Катушка зажигания для Ford Falcon Fairlane Fairmont Corsair LTD 2.0L 3.2L 3.9L 4.0L, VINTAGE FELO DBGM FLIP RECESSED SCREWDRIVER MERCEDES BMW TOOL KITS, OE 22100-G5110 T4T66371 РАСПРЕДЕЛИТЕЛЬ 22100G5110 T004T66371 для NISSAN. Двусторонние 6-12 King Racing Products 2565 Набор алюминиевых гаечных ключей AN, распределительная катушка HEI 8.Провода для свечей зажигания 5 мм Ford 330359361389391 FE FT V8.

Карбюратор

Двигатель автомобиля глохнет во время движения

2020-06-16 21:52:46

Перечень причин остановки карбюраторного двигателя ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификаций во время движения (на ходу).Эта проблема может возникнуть . ..

ДТОЖ

Почему глохнет двигатель?

2020-06-11 23:44:52

Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем.Регулировка холостого хода возможна без привлечения …

ДТОЖ

Двигатель автомобиля глохнет во время движения

2020-04-19 10:27:59

Двигатель ВАЗ

Иногда такая неприятность случается в дороге, водитель попадает в ситуацию, когда двигатель ВАЗ 2109 глохнет посреди дороги и дальше завести машину невозможно. ..

Карбюратор

Максимальная скорость ВАЗ 21099 карбюратор 1

2020-03-31 08:49:26

Автомобиль ВАЗ 21099, получивший на внутреннем рынке наименование Спутник, а в экспортном исполнении Samara Forma, выпускался в кузове седан, с четырьмя дверями и передней частью…

разное

Электропроводка под капотом ваз 2106

2019-12-20 05:49:03

1. Фары. 2. Габаритные огни. 3. Боковые указатели поворота. 4. Аккумуляторная батарея 5. Реле контрольной лампы заряда аккумуляторной батареи.6. Реле включения ближнего света фар ВАЗ …

Свеча зажигания

Как установить угол опережения зажигания

2019-12-11 00:51:48

Надо сказать «как выставить зажигание на ВАЗ 2106» — это довольно частый вопрос.Как это сделать и что для этого нужно, в статье. Содержание статьи: Начнем с …

Карбюратор

ВАЗ 2107

не включает форсунку вентилятора радиатора.

Датчик выключения вентилятора: особенности и установка

Датчик выключателя вентилятора (ДВ) на любом автомобиле, в том числе и на ВАЗ 2107, играет важную роль. Именно благодаря ему двигатель охлаждается с помощью воздушного потока, который не дает перегрева силового агрегата. Подробнее о принципе работы, диагностике и способе замены читайте ниже.

[Скрыть]

Характеристика датчика вентилятора

На двигателях ВАЗ 2107 инжектор или карбюратор довольно сложно пропустить включение датчика вентилятора — сам вентилятор охлаждения довольно громкий.Кроме того, при активации из моторного отсека слышен не только гул, особенно если его включение совпало с большой нагрузкой на проводку, но и уровень вибрации кузова увеличивается. А в случае, если карбюратор настроен неправильно, на панели приборов может загореться индикатор давления жидкости двигателя.

Система охлаждения «семерки» настроена таким образом, что при нормальных условиях работы вентиляционное устройство сразу не срабатывает. Это происходит в момент достижения определенного температурного режима.Для точного определения этого момента используется датчик вентилятора, который отвечает за активацию этого устройства.

Где выключатель вентилятора? Такой вопрос возникал у каждого автовладельца, хоть раз ремонтировавшего систему охлаждения. Он находится в радиаторе, так как в первую очередь нагревается небольшой кружок охлаждающей жидкости, после чего система обеспечивает прохождение антифриза через радиатор. Работа последних заключается в интенсивном теплообмене. Только при повышении уровня температуры более 92 градусов ДВ начинает работать.

На карбюраторе есть два датчика охлаждающей жидкости, один для панели приборов, другой для включения вентилятора. А на инжекторе один датчик, он показывает температуру на приборной панели и идет ЭБУ, и он контролирует включение вентилятора.

Вентилятор форсированный


Система охлаждения на ВАЗ 2107 не предусматривает штатную работу вентиляционного устройства. Но, несмотря на это, иногда реализуется принцип его принудительного включения. Это происходит при выходе из строя регулятора, и, как вы понимаете, заменить его во время движения невозможно.Проверить это можно так — ДТОЖ, стоящий под капотом, показал на приборной панели критическую температуру двигателя при переходе стрелки в красную зону. В этом случае вентилятор не включается, и если да, то этому может быть несколько объяснений.

Сначала произошла поломка самого ДВ, который на «семерке» включает вентилятор. Такой исход событий, как показывает практика, более благоприятен для водителя. Это связано с тем, что сама система остается исправной, при этом радиатор функционирует исправно, соответственно, часть тепла все еще отводится от двигателя.

В этом случае у водителя есть несколько вариантов решения проблемы:

  1. Если вы едете по ровной дороге и машина едет без остановки, то просто следите за температурой на приборной панели. Если по пути светофоры или пробки, просто включите печку на полную мощность.
  2. Если долго ехать, можно принудительно включить вентилятор. Для этого необходимо снять с контроллера два контакта и замкнуть друг друга. Но перед выполнением этих действий необходимо отсоединить отрицательный провод от аккумуляторной батареи… Когда провода закорочены, отрицательный провод можно установить на место на аккумуляторе, после чего вентилятор будет работать непрерывно и без перебоев. Температура двигателя в данном случае роли не играет, как и режим движения автомобиля. При остановке автомобиля вентилятор будет работать до полной разрядки аккумулятора, во избежание этого необходимо открыть моторный отсек и отсоединить минус от АКБ.

Этот вариант менее приемлем для автовладельцев с установленной противоугонной системой, поэтому, если вам пришлось отключить проводку устройства, то его нужно будет подключить и заизолировать.Кроме того, в моторном отсеке нужно будет следить, чтобы под лопасти ничего не попало, так как схема поиска проводов включает в себя жгуты. Конечно, это принесет определенные неудобства, так как постоянно открывать капот и замыкать контакты не очень удобно. Так что вариант принудительной активации надо реализовать в экстренных случаях … Сам ДВ — элемент, стоимость которого довольно низкая, но его замена в дороге практически невозможна, так как слить антифриз водителю все равно придется.

Второй вариант менее приятен для водителя и более опасен для автомобиля в принципе — сломался термостат, а система охлаждения не работает должным образом из-за неработоспособности вентилятора. Конечно, если радиатор пустой, ДВ никак не отреагирует; соответственно, вентиляционное устройство не включится. Основная проблема в этом случае заключается в том, что теплообмен во много раз хуже из-за неработающего радиатора. Единственное решение проблемы — активировать печку на полную мощность и периодически останавливать машину.Это предотвратит попадание стрелки в критическую зону на датчике.

На видео ниже вы можете увидеть, как владелец ВАЗа организовал кнопку принудительного включения вентилятора при неработающем датчике (видео Влад Пахандрин).

Диагностика контроллера

Для диагностики контроллера вам понадобится градуированный термометр, который может работать при температуре кипения воды. Процедура диагностики выполняется следующим образом:

  1. Часто датчик, обращенный внутрь радиатора, следует опускать в воду.
  2. Далее к контактам контроллера подключаются щупы тестера, и они настраиваются на отсутствие сопротивления.
  3. Когда жидкость начинает нагреваться, сопротивление пропадает примерно при 87-92 градусах. Если это так, контроллер работает и будет работать должным образом.

На старых моделях автомобилей ВАЗ «Классика» охлаждение радиатора было принудительным. То есть охлаждающий вентилятор работал прямо от водяного насоса, а приводил его ремень генератора. Но на более поздних выпусках, таких как ВАЗ 2107, стали устанавливать электровентилятор, который срабатывал по датчику температуры при достижении 100 градусов.

Такое случается не часто, но вполне возможно, что мотор вентилятора перегорит. В этом случае его ремонт достаточно проблематичный и затратный, поэтому большинство автовладельцев предпочитают заменять вентилятор охлаждения радиатора целиком. Как это сделать с наименьшими затратами, вы можете прочитать в статье, которую я написал специально на примере своей машины.

Для этого ремонта вам понадобится какой-то инструмент, список которого я привел ниже:

  1. малая головка 10 мм
  2. малый удлинитель, примерно 10 см
  3. рукоятка с храповым механизмом (для более удобной работы)

Обращаем ваше внимание, что для любых работ с электрооборудованием необходимо отсоединить хотя бы отрицательную клемму от аккумулятора.

После этого отсоедините шнур питания от вентилятора, как показано на фото ниже:

Теперь отключаем провода идущие к датчику температуры:

Используя храповик и головку с насадкой, необходимо открутить верхний болт крепления конструкции, см. Фото ниже:

И еще один на нижней стороне корпуса вентилятора:

Также мотор крепится с другой стороны одним болтом. Там удлинитель использовать уже не нужно, так как откручивать с ним будет не очень удобно:

Также отсоединяем провода от датчика температуры, который ввинчивается в радиатор охлаждения двигателя с правой нижней стороны:

После этого аккуратно, без перекосов и резких движений вынимаем корпус вместе с электровентилятором, чтобы не повредить радиатор:

А вот фото ниже показывает финальный этап моего ремонта:

Если вы собираетесь покупать новый вентилятор в собранном корпусе, то для ВАЗ 2107 его цена будет порядка 1000-1200 рублей.В большей степени эта разница зависит от производителя.

Приведены все основные схемы подключения и модификации для подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чем суть работы ВО? Электродвигатель с крыльчаткой на валу, установлен внутри прямоугольного металлического каркаса, с помощью которого крепится к задней части радиатора. Когда на контакты привода подается напряжение (12 В), он начинает работать, вращая лопасти и создавая направленный воздушный поток, который, по сути, охлаждает тосол или антифриз.

Если вентилятор охлаждения не работает, не спешите обращаться в автосервис. Вы также можете самостоятельно определить причину неисправности. Причем для этого совсем не обязательно иметь специальные навыки — достаточно изучить справочный материал с сайта и следовать инструкциям по его проверке / замене.

Включение радиатора ВАЗ 2104, 2105 и 2107

  1. вентилятор радиатора
  2. датчик температуры (находится на днище радиатора)
  3. монтажный блок
  4. реле зажигания
  5. Замок зажигания

А — на контакт «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

  1. датчик включения электродвигателя;
  2. мотор вентилятора;
  3. реле включения электродвигателя;
  4. главный блок предохранителей;
  5. выключатель зажигания;
  6. дополнительный блок предохранителей;
  7. Генератор
  8. ;
  9. аккумуляторная батарея.

Подключение вентилятора 2108, 2109, 21099

До 1998 года на автомобилях со старым блоком предохранителей 17.3722 (пальцевые предохранители) реле 113.3747 был включен в цепь вентилятора. После 1998 года такого реле нет.

Также до 1998 г. использовался датчик включения ТМ-108 (температура замыкания его контактов 99 ± 3 ° С, температура размыкания 94 ± 3 ° С), после 1998 г. ТМ-108-10 с аналогичным температурные диапазоны или его аналоги от разных производителей. Датчик TM-108 работает только в паре с реле, усиленный на большой ток TM-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

  1. Двигатель вентилятора
  2. Датчик включения двигателя
  3. Монтажный блок
  4. Замок зажигания

К9 — Реле включения электродвигателя вентилятора. A — К клемме «30» генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

  1. Двигатель вентилятора
  2. Датчик 66. 3710 включения электродвигателя
  3. Монтажный блок

A — К клемме «30» генератора

Схема подключения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях разная.На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляется контроллером.

Схема форсунки 2113, 2114, 2115 и карбюратора

Где находится реле вентилятора

4 — реле электровентилятора;
5 — реле электробензонасоса;
6 — главное реле (реле зажигания).

Внимание: порядок реле и предохранителей может быть произвольным, ориентируемся на цвет проводов.Следовательно, мы находим реле, от которого от главного реле идет тонкий розовый провод с черной полосой (вывод 85 *) (не путать с тонким красным проводом с черной полосой, идущим от контроллера) и толстый белый провод питания провод с черной полосой (вывод 87) (нам нужны белый и розовый провода), это реле вентилятора.

Если вентилятор охлаждения не работает

Установлен электродвигатель для привода постоянного тока вентилятора, возбуждаемого постоянными магнитами МЭ-272 или аналогичными. Технические данные электровентилятора и датчика включения вентилятора:

  • Номинальная частота вращения вала электродвигателя с рабочим колесом 2500 — 2800 об / мин.
  • Потребляемая мощность электродвигателя, 14 А
  • Температура замыкания контактов датчика, 82 ± 2 градуса.
  • Температура открытия контактов датчика, 87 ± 2 градуса.

Вентилятор охлаждения может не включаться по следующей причине:

  • неисправности электропривода;
  • перегоревший предохранитель;
  • неисправен термостат;
  • неисправен термодатчик включения кулера;
  • неисправно реле ВО;
  • обрыв электропроводки;
  • Неисправность пробки расширительного бачка.

Для проверки самого мотора вентилятора ВАЗ подаем на его выводы напряжение 12 В от аккумулятора — заработает исправный мотор. Если причина проблемы в вентиляторе, вы можете попробовать его отремонтировать. Проблема обычно заключается в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за короткого замыкания или обрыва обмоток. В таких случаях лучше всего заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека и имеет обозначение F7 (20 А).Проверка выполняется автомобильным тестером, включенным в режиме датчика.

  1. В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть накоротко два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произойдет, проблема определенно не в датчике.
  2. Для инжекторных автомобилей необходимо прогреть двигатель до рабочей температуры и отсоединить разъем датчика, отсоединив его от бортовой сети автомобиля.В этом случае контроллер должен запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как отказ системы охлаждения и заставляет привод вентилятора работать постоянно. Если привод запускается, датчик неисправен.

Замена электровентилятора в машине

  1. Ставим машину на ровную поверхность, обездвиживаем стояночным тормозом.
  2. Открываем капот, отключаем минусовой вывод.
  3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
  4. Отверткой ослабьте зажим воздуховода на датчике расхода воздуха и снимите гофру.
  5. Откручиваем винты крепления крышки корпуса воздушного фильтра, снимаем фильтрующий элемент.
  6. Ключом на 8 открутите крепление воздухозаборника и снимите его.
  7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отсоедините колодку проводов от разъема вентилятора.
  9. Осторожно снять кожух вентилятора вместе с приводом.
  10. Ключом на 10 откручиваем 3 болта крепления электродвигателя к корпусу.
  11. Ставим на место новую.
  12. Ставим конструкцию на место, фиксируем, подключаем разъем.
  13. Дальнейшая установка производится в обратной последовательности.

Модернизация схемы управления

Вентилятор охлаждения включается на десятке при температуре 100-105 ° С, при нормальной работе
температура двигателя 85-90 ° С, вентилятор включается при перегреве двигателя, что естественно имеет негативный эффект.

Эту проблему можно решить двумя способами: отрегулировать температуру переключения в «мозгу» или сделать кнопочку. Остановимся на втором. Включение вентилятора с кнопки очень удобно: застрял — включил, ушел — выключил, и никто не перегревается.

В салоне установлена ​​кнопка выбора режима работы вентилятора (постоянно отключена, постоянно включена, включается автоматически по датчику) — эта «настройка» не является обязательной, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от АКБ до предохранителя и массе вентилятора будет большой ток, а значит надо использовать провода сечением не менее 2 мм, иначе более тонкий проволока не выдержит и не сгорит.

Видео — подключение и проверка VO

ВАЗ 2107 комплектуется электровентилятором охлаждения радиатора. Он автоматически включается при нагреве охлаждающей жидкости до 90 градусов и в нормальных условиях обеспечивает стабильную температуру двигателя независимо от температуры воздуха и режима движения.

Но есть одна проблема. Иногда срывается реле (датчик) включения вентилятора и вентилятор радиатора ВАЗ 2107 не запускается. В результате двигатель перегревается и дело в лучшем случае ограничивается закипанием и утечкой охлаждающей жидкости, а в худшем — капитальным ремонтом двигателя. Во избежание проблем можно улучшить конструкцию, организовав принудительную обдув радиатора. Это можно сделать двумя способами: механическим и электрическим.

Механическое принудительное охлаждение радиатора ВАЗ 2107

На старых моделях ВАЗ охлаждение радиатора осуществлялось с помощью крыльчатки, установленной на роторе водяного насоса.Это решение обеспечивало постоянный приток воздуха к радиатору при заклинивании двигателя. Учитывая, что конструкция ВАЗ 2107 мало отличается от своих «предшественников», установить такую ​​крыльчатку не составит труда.

Преимущество этого решения — надежность. Принудительный механический обдув радиатора гарантирует, что в жаркий день машина не закипит в пробке. Но при этом эффективность обдува на малых оборотах снижается по сравнению с электрическим обдувом. Зимой появляется еще один недостаток принудительного охлаждения — холодный двигатель дополнительно обдувается вентилятором, что немного замедляет его прогрев.То, что на холодном двигателе вентилятор дует на радиатор, никак не влияет на скорость прогрева, при условии, что термостат работает. Дело в том, что до прогрева двигателя охлаждающая жидкость циркулирует по небольшому контуру, минуя радиатор.

Механический привод вентилятора охлаждения ВАЗ 2107 можно доработать :

  • Установить диффузор для направления воздушного потока через соты радиатора. Это повысит эффективность охлаждения.
  • Сдвинуть радиатор немного назад, ближе к крыльчатке. Для этого можно наклонить его верхнюю часть, используя для крепления жесткие стальные полосы. Полосы необходимо рассчитать так, чтобы расстояние между радиатором и крыльчаткой было примерно 2040 мм.

Таким образом можно уберечь автомобиль от перегрева.

Электровентилятор охлаждения радиатора (принудительный)

Чтобы поломка датчика вентилятора ВАЗ 2107 не приносила проблем, можно организовать принудительное охлаждение без замены штатного электровентилятора с надетой на шкив помпы крыльчаткой.Для этого достаточно обеспечить включение резервного вентилятора кнопкой. Вам потребуются следующие детали и материалы:

Вам также понадобится новый датчик вентилятора, если старый неисправен. Исправность можно проверить омметром или шкалой. Если вентилятор не включается при нагреве нижней части радиатора, его необходимо заменить.

Во-первых, нужно уменьшить ток, проходящий через контакты теплового реле, контролирующего включение вентилятора. Для этого схему включения вентилятора ВАЗ 2107 нужно изменить так, чтобы он запитывался не напрямую от датчика, а через дополнительное реле. В этом случае контакты датчика вентилятора (термореле) не сгорят, а в случае выхода из строя дополнительного реле его будет намного проще заменить.

Также необходимо подключить кнопку включения вентилятора так, чтобы при включении она дублировала датчик, подавая напряжение на катушку реле при включении. В этом случае при выходе из строя датчика появится возможность вручную включить вентилятор охлаждения ВАЗ и защитить двигатель от перегрева.

Усовершенствование системы охлаждения с электровентилятором

Для улучшения охлаждения можно заменить штатный вентилятор охлаждения ВАЗ 2107 на более мощный и совершенный.В этом качестве подойдут вентиляторы от «калины» или «приоры». Особенно эффективный вентилятор с восемью лопастями обеспечивает особенно сильный воздушный поток.

Стоит учесть, что система охлаждения ВАЗ 2107 изначально создавалась для эффективной работы. В случае выхода из строя причина кроется не в неэффективной штатной батарее, а в забитых ячейках радиатора или недостатке охлаждающей жидкости в системе. Поэтому, если двигатель перегревается при работающем вентиляторе, стоит проверить уровень охлаждающей жидкости и почистить соты радиатора (или заменить их).

  1. Для начала нужно проверить соответствующий предохранитель в дополнительном блоке реле слева под панелью приборов. (Глава Электросистема кузова ).
  2. Если все в порядке, отсоединить штекер термовыключателя.
  3. Соедините оба контакта на конце провода с помощью куска проволоки.
  4. В случае двухступенчатого термостата все три язычка штекера должны быть соединены.
  5. Если вентилятор начинает работать при включенном зажигании, это означает, что неисправен термовыключатель, исключенный из электрической цепи (для проверки).
  6. Для дальнейшего перемещения нужно хорошо закрепить провод в заглушках и заизолировать его скотчем или штукатуркой во избежание короткого замыкания.
  7. Если отключение термовыключателя не удалось, проверьте реле вентилятора в центральном переключателе (см. Главу Электросистема кузова ): если обе перемычки термовыключателя «шунтированы», то при включенном зажигании контакты в реле должно быть четко слышно замыкание.
  8. Если ничего не слышно, то нужно «шунтировать» реле вспомогательными средствами.Для этого соедините выступы штекера реле между выводами 30 и 87 с помощью куска проволоки (канцелярской скрепки) и вставьте реле.
  9. Теперь охлаждающий вентилятор должен начать работать при выключенном зажигании. Если это произошло, значит реле неисправно.
  10. В аварийной ситуации перемычку можно оставить на месте во время движения. После завершения поездки его необходимо снять.
  11. Если и в этом случае реакции не последовало, проверьте мотор вентилятора:
  12. Отсоедините кабельный наконечник от электродвигателя вентилятора и вместо этого проведите вспомогательный кабель от клеммы красного / черного провода к положительной клемме аккумуляторной батареи.Штекерное соединение коричневого провода должно быть подключено непосредственно к отрицательной клемме.
  13. Если крыльчатка по-прежнему не вращается, значит, мотор вентилятора неисправен — его необходимо заменить.
  14. Если вентилятор запускается, необходимо проверить реле (см. Главу Электросистема кузова ), кабельные наконечники и все кабельные соединения от термовыключателя и вентилятора.
  15. Вы можете безопасно продолжать движение даже с вентилятором, питающимся непосредственно от аккумулятора. Вспомогательную проводку следует прокладывать так, чтобы не возникало коротких замыканий.
  16. В моделях, оснащенных соответствующим образом, вторая ступень вентилятора или устройство для включения вентилятора после остановки двигателя запитываются по красно-синему проводу. Чтобы проверить эту ступень вентилятора, подключите провод «+» к красному / синему проводу вилки двигателя.

Схема подключения генератора ВАЗ 2107 инжектор. Устройство и типы генераторов на автомобилях седьмой серии

Вот и наступили выходные, и снова, конечно же, гаражное время.
Эта статья будет о возбуждении.Нет, никаких шуток про Виагру, про возбуждение генератора.

Вчера был в магазине, купил реле генератора, т.к. были проблемы с ним (а так, по мелочам по тормозной системе). Итак, про него, про генератор.

И так приступим, симптомы:
— Аккумулятор не заряжается при запуске двигателя.
— Заряд появляется только после промывки до двух-трех тысяч оборотов. (важно)
— После перезапуска двигателя заряда снова нет.
— Индикатор на панели приборов.

Но на горьком опыте работы с тормозной системой я уже убедился, что в этой замечательной машине не все так просто.

И вот, прочитал всякие статьи в интернете и пришел к выводу: Никакого возбуждения генератора!

(кстати, для информации: в карбюраторе есть разные генераторы и инженер в семерке, ересь писалась тут. Здесь.)

И так, я напишу вам основные элементы этого чуда цепочка:

1. «батарейка» лампочка на панели приборов. Дело в том, что по нему проходит ток и попадает в «провод возбуждения».

2. Что бы вы поняли, азарт — это тонкий провод с клеммой, которая здесь цепляется

3. Лампа зарядки не загорается при включении зажигания. Датчик заряда и другие контрольные устройства не работают. Генератор не заряжался.
Причина неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, причины ищут в замке или реле (если установлено) зажигания.

Ну вот и все, основа, вот и сама система, как все работает:


Здесь цифрами от 1 до 6 обозначены основные элементы системы питания:
1. Аккумулятор.
2. Генератор.
3. Монтажный блок с реле и предохранителями.
4. Замок зажигания.
5. Измерительный прибор для контроля напряжения (вольтметр).
6. Контрольная лампа зарядки аккумуляторной батареи.

А вариантов решения очень много.
вот несколько из них:

1.
«Любой» + «от зажигания через копеечное реле, и все будет в порядке.

вот реле.


от клеммы 67 к генератору, а к клемме 15 любой появившийся» + » при включении зажигания (это важно, иначе аккумулятор сядет) »

3. Это просто все разобрать и прозвонить всю цепь, но это требует много времени и терпения.

4. потом что я решил сделать: с синей клеммы, пин 1, сделать перемычку на желтую, пин 3 (пин 1 точно рабочий, потому что на панели работает вольтметр)



Напишу о результатах!

Генератор — один из важнейших элементов в цепи питания автомобиля. На первый взгляд, это довольно сложное устройство, но после прочтения данной статьи разобраться, как оно работает, не так уж и сложно.

Генератор — сложное устройство, требующее уважения к себе. Необходимо следить за исправностью всех элементов, связанных с его работой. Наблюдайте за натяжением приводного ремня. В случае чрезмерного натяжения увеличивается нагрузка на подшипники, что приведет к их быстрому износу.

Никогда не оставляйте работающий генератор со снятыми клеммами аккумулятора. Это приведет к повреждению электрооборудования автомобиля и повреждению регулятора напряжения.


Это устройство, преобразующее механическую энергию вращения вала в электричество посредством электромагнитной индукции.

Генератор модели 372.3701 устанавливается на автомобили ВАЗ «седьмой» серии. Он прикреплен к кронштейну двигателя автомобиля с помощью болта втулки с одной стороны и шпильки натяжного стержня с другой.

Вращение осуществляется приводным ремнем от коленчатого вала.

Клемма «В +» по схеме генератора на ВАЗ 2107 подключена к аккумуляторной батарее. Клемма «D» через монтажный блок соединена с контрольной лампой заряда аккумулятора.

Выпрямительный блок

Преобразует переменный ток в постоянный.Устанавливается на заднюю крышку тремя винтами. Блок состоит из кремниевых диодов, изолированных друг от друга (положительного и отрицательного) и замкнутых в общем корпусе.

Статор

Статор изготовлен из стальных пластин. Внутри есть обмотки. Каждая из них состоит из последовательно соединенных катушек. Один вывод обмоток соединен между собой, другой — с диодами выпрямительного блока.

Регулятор напряжения

Устанавливается на задней части генератора и фиксируется двумя винтами.Регулятор представляет собой неразборный элемент. Независимо от оборотов двигателя поддерживает напряжение в электрической цепи … При работающем двигателе обмотка генератора питается от диодов, установленных на выпрямительном блоке. В этот момент через контрольную лампу не проходит ток и она не загорается. При включении контрольной лампы подается сигнал о неисправности генератора.

Также на задней крышке есть конденсатор, подавляющий радиопомехи. Регулятор также контролирует зарядку аккумулятора, выдавая меньшее напряжение при более высоких температурах.

Ротор в схеме генератора ВАЗ 2107 — последний из важнейших элементов

Представляет собой вал с запрессованной втулкой и стальными опорами. Вместе образуют ядро. Обмотка возбуждения расположена в рамке на рукаве. На валу пластиковая втулка с контактными кольцами. К ним припаяны выводы обмотки. На другом конце вала — шкив с крыльчаткой вентилятора. Сам вал вращается на подшипниках, расположенных в крышках генератора, причем задний подшипник прижимается к валу, а передний подшипник находится в крышке.

На некоторых автомобилях устанавливался другой тип генератора 9412.3701, отличительными особенностями конструкции являются крыльчатка, расположенная внутри его корпуса, а выпрямительный блок вынесен за крышку. Меньшие контактные кольца для уменьшения износа щеток.

Способ установки и схема генератора ВАЗ 2107 не меняется.

Сравнительные технические характеристики моделей 372.3701 и 9412.3701:

Номинальное напряжение: 14 В

Максимальный ток: 55/80 А

Мощность: 770/1120 Вт

Вес: 4.4 / 4,9 кг

Внимательное отношение и соблюдение правил эксплуатации данного агрегата гарантирует его долгую и безотказную работу на протяжении всего срока службы.

› Генератор 372.3701-03 14 вольт, 73 ампера от инжекторной семерки на ВАЗ 2106, схема подключения, проблемы возбуждения генератора, гудение реле, хроническая неперезарядка АКБ и способы их устранения.

В этой статье я расскажу об основных проблемах, которые возникли при установке 372.Генератор 3701-03 на ВАЗ 2106 и как их починить.
Собрав свои знания в одну статью, затрону такие темы как:
1. Установка генератора 372.3701-03.
2. Установка трехуровневой ракеты-носителя.
3. Проблема с гудением реле (контрольной лампы заряда АКБ) и как ее исправить.
4. Схема подключения.
5. Проблема с возбуждением генератора и ее устранение.
6. Подключение светодиода вместо контрольной лампы заряда аккумулятора.
7. Тонкости процесса разматывания и пайки, реле контрольной лампы заряда АКБ.

И вот друзья, я все же решил на своей шестерке поменять собственный генератор, мощности которого мне катастрофически не хватало, потому что он составлял всего 42 ампера, а основной причиной был хронический недозаряд аккумулятора.
Итак мой выбор пал на генератор от инжекторной семерки 372.3701-03 14 вольт, 73 ампера производства КЗАТЭ «Катек»

Генератор 372.3701-03

и реле контрольной лампы заряда АКБ.


Реле 75.3777-10

Ниже я расскажу, как установить этот генератор и, самое главное, как подключить провода к реле контрольной лампы заряда аккумулятора, чтобы вы не тратили деньги, как я. гора автоэлектриков.
Сам не устанавливал, так как подробных инструкций по подключению не нашел, и пошел к «опытным» автоэлектрикам, так как потом оказалось не совсем опытным, почему вы разберетесь чуть ниже.Стоимость установки 600 руб. Установив все, автоэлектрик предложил завести машину, я завелась, но к моему удивлению предательски горела лампа заряда АКБ, я спросил, нормально ли, автоэлектрик ответил, что можно просто включить газ так что бы ген возбудился, а реально газ контрольная лампа погасла зарядка АКБ, автоэлектрик все сказал, теперь заряд пошел.
1. Установка генератора 372. 3701-03.
Подглядывал за работой автоэлектриков, по сути они ничего сверх естественного не сделали, отсоединили провода от старого регулятора РН-напряжения (теперь он мне не нужен).
Открутили защиту снизу с одной стороны, отогнули вниз и открылся доступ к стартеру. Отключили провода от стартера, открутили гайки крепления стартера, новая встала на место как родная.
Осталось только подключить провода по схеме, об этом ниже.
Результат работы автоэлектриков меня, конечно, не удовлетворил, так как я пришел к ним, чтобы дать деньги за хороший готовый результат, а не за очередной недостаток. Пришлось отдать им 600 рублей за дефект. И не совсем довольный, я пошел домой, надеясь, что хоть аккумулятор будет доволен новым зарядом, но, как оказалось, на этом не закончилось.
2. Установка трех уровней РН.
Шло время, и кроме того, что меня мучил постоянный вопрос, как избавиться от перегазов, чтобы генератор был возбужден, еще меня беспокоило то, что аккумулятор снова страдает от хронического перезаряда .
Следовательно, следующей модернизацией стал PH-Voltage Regulator. Выбор, конечно же, пал на трехступенчатый РН 67.3702-01 калужского производства.

Сам поставил, в гараже в яму, не снимая гена, открутил защиту снизу, с одной стороны повернул обратно, и ген был практически на свинец правда тоже был согнуть. Ключом на 6 открутил встроенный PH, щетки в комплекте с трехуровневым PH 67.3702-01 вставил без проблем.
3. Проблема с гудением реле (контрольной лампы заряда АКБ) и как это исправить.
Прикрутил щетки, прикрутил PH 67.3702-01, повернул ключ зажигания и тут что-то загудело на вас, под капотом, нет, это были не друзья двигателя, это было то, что вы думаете … Но как оказалось, гудело реле контрольной лампы заряда АКБ.
Не завелась, так как думала, что гудит зря после установки РН 67 трехуровневый.3702-01. Слез на маршрутку в магазин, где купил трехуровневый РН, продавец сказал, что это нормально, что гудит, еще сказал, что гудит, когда я спрашивал себя, когда я спросил как это выиграть, продавец ответил, что можно начать. Разочарованный, я пошел домой, чтобы завести свою уже гудящую шестерку.
Как сказал продавец, после того, как я завел машину на звук гудящего реле, ничего страшного не произошло, но и ничего хорошего тоже, возникла проблема с перебросом газа для возбуждения генератора, и вдобавок появилось еще одно гудящее реле.
Меня это как всегда стало беспокоить еще больше, проблемы не решились, а увеличились. Перелопатил много форумов, самое интересное, что не нашлось решения проблемы гудящего реле, когда набирал запрос в поисковике приблизительного содержания — после установки трехуровневого РН 67.3702-01, реле контрольной лампы заряда аккумуляторной батареи загорелось.
4. Схема подключения.
Решил напрячь мозг и разобрать реле, увидев, как оно работает, так как в электрике у меня есть опыт.
Вот и подошли к подключению этого самого Реле 75.3777-10 (реле контрольной лампы заряда АКБ) к генератору 372.3701-03 14 вольт, 73 ампера от форсунки семерки на ВАЗ 2106.
Ниже представлена ​​схема подключения.

Как мы видим на электрической схеме, есть реле, через обмотку которого протекает ток, чтобы возбуждать наш новый генератор.
Посмотрел в каталоге с характеристиками, сопротивление этой обмотки 85 Ом. На тот момент пока в реле не лазил, его сопротивление было 65 Ом.
5. Проблема с возбуждением генератора и ее устранение.
Я где-то читал, что Генератору 372.3701-03 нужен больший начальный ток, чем на G-221. И тут меня осенило, что если сопротивление катушки будет меньше, то генератор получит ток, который ему нужен для хорошего возбуждения, а реле, в свою очередь, сработает четче, так как катушка будет лучше притягивать контакт из-за низкого сопротивления. Я пошел и купил другое реле в надежде, что, может быть, мое реле неисправно.
В магазине мне подарили аналогичное реле другой маркировки Relay 23.3787, но под замену годное.
Каково же было мое удивление, что новое реле не гудело, а довольно плавно и хорошо размыкало контакт, как только я завел машину и контрольная лампа заряда аккумулятора погасла. Ну я думал, что выиграл задачу, но посмотрел на цифровой вольтметр и понял, что лампа предательски погасла, а генератор не возбудился, я не мог себе объяснить такое поведение реле (возможно, оно было более чувствительным) .
Замерив сопротивление Реле 23.3787 было 75 Ом, решил подключить резистор 100 Ом параллельно клеммам реле 85-86, естественно, на неработающем двигателе лампа заряда погасла, так как на катушке реле не было тока хватило для замыкания контактов из-за того, что я подключил его параллельно с резистором, но генератор, к счастью для меня, стал явно возбуждаться из-за прохождения такого заряда через резистор и обмотку катушки реле.
Я измерил полное сопротивление катушки без отключения резистора 100 Ом, всего 45 Ом.
Было решено перемотать лишние витки катушки реле на 45 Ом (та что гудела и была 65 Ом, хотя когда я начал раскручивать начальные замеры показали 75 Ом, может быть витки где-то укоротили и показывали 65 Ом от вот и загудел).
В процессе я трижды раскручивал, спаял, все больше и больше понижая сопротивление катушки, поставил реле и проверил при запуске автомобиля, сразу скажу, что раскрутка витков — очень долгая и муторная задача, но это стоит того.
Эмпирическим путем я пришел к идеальному сопротивлению катушки 40 Ом, при котором генератор возбуждался при 200-300 оборотах двигателя, а контрольная лампа заряда аккумулятора четко гасла на этих оборотах. Я остался доволен проделанной работой и собой.
Ну на закуску поговорим, можно ли вместо штатной контрольной лампы заряда АКБ подключить светодиод?
6. Подключение светодиода вместо контрольной лампы заряда аккумулятора.
Напомним, что в старой схеме ток возбуждения на генератор шел через лампочку, как мы видим из новой схемы подключения, ток возбуждения идет через катушку реле, поэтому теоретически схема подключения светодиода должна выглядеть вот так, где R1 — резистор, который мы выбираем в зависимости от тока потребления светодиода HL1.


Схема подключения светодиода для контроля заряда АКБ

7. Тонкости процесса раскрутки и пайки реле контрольной лампы заряда АКБ.
Осторожно снимите крышку, вставив плоскую отвертку в выемки, расположенные снаружи напротив контактов 85 и 86, и одновременно потянув за один из контактов 85 или 86, это удобнее, если у вас есть провод с гнездом разъем на одном из этих штифтов, так как отвертка оказывается очень близко к выводу контакта и есть возможность его погнуть, если потянуть за контакт пальцами, а не за ранее надетый на него шнур.

Реле 75.3777-10 вид сверху

Внимание! Если оторвать провод, идущий под обмоткой, это его начало, то реле можно смело выкидывать, так что будьте осторожны!
Так мы сняли крышку и чтобы раньше не портили реле, ищем на каком из выводов оканчивается обмотка, у меня она закончилась на контакте 85.

Паять бесполезно, поэтому иголкой с ниткой, чтобы не потерять и в процессе не поранить родных и близких, аккуратно подцепляем возле пайки, стараясь не поцарапать витки и попытаться порвать off, перематывать придется много, так что смело можно оторвать, но не теряйте оторванный старт разматывания провода…
Размотайте полметра, проталкивая провод, если провод застревает в обмотке, используйте иглу. Обрежьте проволоку, чтобы было легче продевать кончик проволочной петли за петлей. После отрезания измерьте сопротивление обмотки, предварительно залудив ее, подержав под банкой, лак хорошо горит и банка хорошо ложится на очищенную таким образом поверхность, не забывайте капать в то место, где вы обслуживаете , канифоль, желательно жидкая ФКЭТ.

Глоссарий терминов

— Схема электрических соединений автомобиля

Глоссарий терминов — Схема электрических соединений автомобиля
  1. Дом
  2. Словарь терминов

ит.taxiviaggitalia.it 9 из 10 на основе оценок 900. 200 отзывов пользователей.

Словарь терминов Галерея


Новое обновление
Схема подключения шайбы kenmore 500, вот схема слежения за солнечным светом, эта схема генерирует энергию, внутри glock 17 хорошая диаграмма glock international glock 17, 2003 buick regal сзади подвеска, bobcat t190 запчасти диаграмма тюнинг автомобиля, замена печатной платы, счетчик детектора излучения пин-диода электрическая цепь, схема охлаждения двигателя bmw, doosan del schaltplan fur, схема подключения sunl motorsports, схема подключения bmw x1 2017, схема peugeot moteur monophase википедия, проводка двух розеток с двумя розетками, электрическая схема переключателя на розетку, электрическая схема ferrari 328 gts, электрические схемы также 3-проводная электрическая схема светодиодного рождественского света, регулировка скорости двигателя lm2907, часть 1, электрическая схема классического хамбакера gibson 57, автомобильный предохранитель, издающий щелкающий шум, подключение четырехпозиционного диммерного переключателя, схема мостов, создание блога самого универсального симулятора электроники в мире, Схема моста Уитстона и теория работы, nissan micra k11 2001, электрические схемы, 1998 vw golf radi o электрическая схема, замена змеевидного ремня Hyundai Entourage и схема kia, электрическая схема инфракрасного детектора, адаптеры жгута проводов компьютера, электрическая схема infiniticar стр. 3, схема асимметричного таймера, электрическая схема alpha xm3, электрическая схема ЭКГ, электрическая схема канального усилителя , Схема электропроводки chevy aveo 2004 года, жгут проводов форд корона виктория 2003 года, схема двигателя hyundai atos 1997 изображение двигателя Hyundai для пользователя, при наличии короткого замыкания отремонтируйте или замените жгуты проводов, схема bolwell cablage moteur audi, wwwbajapartsonlinecom chineseatvwiringredcatatvmpx110wiring, ford 4 6 двигатель схема, подключение вилки 30a rv, ремень привода ГРМ 2006 jeep laredo, электрическая схема двигателя marathon на 120 вольт, цепь бесперебойного питания, символы plc связанные ключевые слова предложения символы plc длинный хвост, проводка термостата в жилых помещениях, как исправить предупреждение о стоп-сигналах мой 2009 f150, полная принципиальная схема переключателя хлопка, Схема подключения 1979 GS 1000, схема подключения Discovery 1 pdf, схема моторного отсека Chevy Cruze, схема подключения светодиодных лент, светодиодные стоп-сигналы, схема подключения dmx rgb, схема блока предохранителей gmc sierra 1986 года, электрическая схема polaris xplorer 400 4×4, проводка двигателя colorado v8 Диаграмма 2010, международная электрическая схема грузовика 9200i, схема мигрени, требования к проводке дымовой сигнализации, электрическая схема офисного voip, электрическая схема выключателя зажигания, электрическая схема электропроводки домашней печи intertherm, электропроводка, детали скутера монстра бритва jr электрическая детали вагона, панель предохранителей, грузовик chevy 1979, электрические схемы автомобильная схема подключения электродвигателя стеклоочистителя, думаю, все печатные платы должны скрывать карту чего-то, даже если это, watt5wattleddrivercircuitpng, схема подключения фазового счетчика, схема подключения радио honda civic 2004, 1998 ford Схема подключения электродвигателя вентилятора f 150, расположение блока предохранителей jeep wrangler 2006 года, старый блок предохранителей в re nted house, схема подключения стартера MGB также схема подключения корвета 1965 года, электрические схемы электрических вилок в израиле, схема блока предохранителей 99 chevy suburban, схема подключения зажигания трактора ford 3000 1975 года может быть весь трактор, схема вязания крючком время вязания крючком pinterest, схема подключения зажигания dodge durango 2006 года, 2000 блок предохранителей ford f350, электрические схемы mazda miata 93 на схеме жгута проводов e46, схема блока предохранителей dodge dakota 2002 года, расположение блока предохранителей chevy equinox 2010 года, как очистить печатные платы с протекающими конденсаторами ehow, схема блока предохранителей toyota highlander Дальнейший топливный насос toyota corolla, электрическая схема шины ic получить изображение о электрической схеме, электропроводка субпанели, жгут проводов стерео пикапа 91 toyota, схема двигателя ducatimeccanicacom для винтажных и классических ducati, chevrolet silverado 1500 нужна электрическая схема для 1999 silverado, toyota knock схема подключения датчика, схема подключения жгута проводов, 2001 ford taurus pcm схема подключения, ford foc расположение топливного фильтра в сша 2012, 2005 форд f250 схема подключения указателя поворота, идеальная логика плюс электрическая схема, электрические схемы вместе со схемой подключения питбайка на 70 crf, электрическая схема реле стартера dodge 1992, электрическая схема gmc sierra, жгут проводов форда 1964, 1991 линкольн Схема подключения городской автомобильной стереосистемы, принципиальная схема, показывающая три резистора, подключенных параллельно, летающий и шпионский робот, приложения lm324 wwwafiatacom quadsystemcircuit, процесс проектирования жгутов проводов, схема, вызывающая огромную нагрузку на аккумулятор nissan forum nissan форумы, светодиодная рождественская гирлянда, схема подключения Рождественский свет проводка, схема проводки катушки vw, схема подключения онлайн, схема блока предохранителей chevy silverado 3500 2005 года, схема подключения хамбакера гибсона лесов, схема подключения трехфазного двигателя 240 в, простой импульсный источник питания 15 ватт, отображение изображений 18gt для музыкальной клавиатуры диаграмма, топливный насос электрический вентилятор холостого хода лучший двигатель автомобильные спорткары, 1995 toyota avalon проводка ди Схема подключения agram toyota camry, проводка 2005 4l60e, ремонт трехпозиционного переключателя света, схема измерения и испытания с регулируемым сроком службы, схема усилителя мощности клапана малой мощности, электрическая схема настенной панели rj45, блок предохранителей на ford ka, SEAT Diagrama del motor, ic lm3914 pin схема, схема подключения гнезда нагрев или охлаждение, проводка зонного клапана taco 570, схема блокировки шкафа, схема подключения clifford Intelliguard 770, электрическая схема кабельного кадета, схема проводки проводки, фильтр дизельного топлива 2003 ram, использование управления cp1 для инверторных приводов mx2, Схема двигателя kawasaki bayou 250 2005 года, схема gps-трекера, оригинальная раскладная схема подключения автодома Chevy p30 gmc p35 1975 года, ртутная боковая проводка блока управления, электрическая схема контроллера hayes ke, урок электрогитары, анатомия электрогитары, музыкальный дверной звонок с подсветкой двери,

причин и решения проблемы ВАЗ 2107 глохнет на холостом ходу

Карбюратор, шпилька.

Всем привет.
  • Сначала определите, в чем проблема, с топливом или с зажиганием. А потом даже все подряд меняете. Когда заглох и не заводится, проверьте, есть ли искра на всех свечах и есть ли бенз в карбюраторе. Ткните, слон окропляет?
  • Скорее всего проблема в трамблере — контактная группа, подшипник, конденсатор …

    http: // site / russian / t1152337691.html

  • У меня был замечательный дефект — треснул резиновый шланг, соединяющий бензобак и топливопровод. Соответственно, бензин продолжался и продолжался непредсказуемо. Мелочь недоработка, но как он достал мне мозги, словами не передать! Сколько раз я перебирал зажигание и карбюратор, и где я вдруг не останавливался! Ах, как я это запомнил!
  • Всем привет.

    Автомобиль начал глохнуть на ходу (при заклинившей передаче, обычно 3-4 / при выжимании сцепления — при остановке — на холостом ходу).
    Началось с того, что заглохло прямо при выходе с работы. Ключ повернулся — завелся — поехал. Не придал значения.
    Через день-два заглохло «посильнее» (там же). Не запускался ни минуты. Завелась — поехала. Через некоторое время он начал глохнуть на ходу. Езжу 20-50, на 2-4 передачах, на секунду может глохнуть, машина сразу хочет остановиться, этого конечно нельзя не заметить). Через секунду — два с толкателем заводится, идет дальше. На следующее утро я встал прямо в потоке.Я вообще не хотел заводиться. Притащили домой, поменяли бегунок, завелась и ехали без проблем, дней 10. Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и поехала, на следующий день пару раз заглохла на ходу — завелась с толкача, на следующий день заглохла прямо перед домом и смог перекатиться на нейтрали (оставалось 50 метров). Особенно мне понравилось, когда в тот же день я пытался умереть на повороте. Дергается как в конвульсиях, как на лошади, как в кино тормозной газ, ощущения неописуемые. Со стороны, наверное, ужасно). Поменял ползунок (опять же да). Завелась с пол-оборота. Через минуту заглохло и все. Посмотрел — топливный фильтр пустой, немного покрутил стартер — фильтр не залил. Пробовал накачать топливо вручную — безрезультатно. Поменял помпу, свечи (пора уже было), разрывные провода, машина поехала как новая. Через пару дней опять запустилось. Сегодня он заглох на работе и пару раз в городе. Завтра остановлюсь в потоке…) Стабильность — признак мастерства.
    За все эти ситуевины машина была не сильно мерзла (по крайней мере стрелка в начале белой зоны).

    Где копать? Не представляю (не специалист по ремонту).
    Спасите, а то город поднимется из-за меня)

    На карбюратор две основные причины: 1.Жиклеры. 2. Вакуум. Есть еще 3 причины, но не главная, электромагнитный регулятор холостого хода. в основном проявляется на скорости до 60 км / ч. Подергивание, глохнет на холостом ходу, тупой разгон с подергиванием.

    Последний раз редактировалось Michael Just Michael; 29. 01.2017 в 17:13.
  • Всем привет.

    Автомобиль начал глохнуть на ходу (при заклинившей передаче, обычно 3-4 / при выжимании сцепления — при остановке — на холостом ходу).
    Началось с того, что заглохло прямо при выходе с работы. Ключ повернулся — завелся — поехал. Не придал значения.
    Через день-два заглохло «посильнее» (там же). Не запускался ни минуты.Завелась — поехала. Через некоторое время он начал глохнуть на ходу. Езжу 20-50, на 2-4 передачах, на секунду может глохнуть, машина сразу хочет остановиться, этого конечно нельзя не заметить). Через секунду — два с толкателем заводится, идет дальше. На следующее утро я встал прямо в потоке. Я вообще не хотел заводиться. Притащили домой, поменяли бегунок, завелась и ехали без проблем, дней 10. Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и поехала, на следующий день пару раз заглохла на ходу — завелась с толкача, на следующий день заглохла прямо перед домом и смог перекатиться на нейтрали (оставалось 50 метров). Особенно мне понравилось, когда в тот же день я пытался умереть на повороте. Дергается как в конвульсиях, как на лошади, как в кино тормозной газ, ощущения неописуемые. Со стороны, наверное, ужасно). Поменял ползунок (опять же да). Завелась с пол-оборота. Через минуту заглохло и все. Посмотрел — топливный фильтр пустой, немного покрутил стартер — фильтр не залил. Пробовал накачать топливо вручную — безрезультатно. Поменял помпу, свечи (пора уже было), разрывные провода, машина поехала как новая.Через пару дней опять запустилось. Сегодня он заглох на работе и пару раз в городе. Завтра в потоке заглохну …) Стабильность — признак мастерства.
    За все эти ситуевины машина была не сильно мерзла (по крайней мере стрелка в начале белой зоны).

    Где копать? Не представляю (не специалист по ремонту).
    Спасите, а то город поднимется из-за меня)

    Про фильтр и бензонасос не дочитал до конца.Уважаемый, а вы давно меняли сетку в баке и самостоятельно проверяли бензонасос? Например, мембрана? Ладно качает не вручную (распредвал упирался в шток) а от стартера 3-5 сек. фильтр должен быть заполнен !!!

  • Несмотря на развитие автопрома, классические модели ВАЗ по-прежнему пользуются большим спросом в странах СНГ. Последние модели «Классика», а именно ВАЗ-2107, оснащались инжекторной системой впуска.Он надежнее карбюраторного. Но что делать, если ВАЗ-2107 заводится и глохнет? Инжектор — более сложная система. Но проблему можно решить своими руками. Давайте посмотрим, как это сделать.

    Стартер крутится?

    Сначала необходимо проверить напряжение в бортовой сети автомобиля. Для нормального пуска машины этот показатель не должен быть ниже 12,5 В. Для точного измерения напряжения необходимо использовать вольтметр.

    Пускатель — это механизм, требующий большого пускового тока.Именно этот узел запускает коленчатый вал. Поэтому если не запускается ВАЗ-2107 (инжектор), причины могут быть банальными — низкое напряжение аккумулятора. Метод устранения — зарядка аккумулятора. Следует придерживаться показателей 12,5-14 Вольт.

    Неисправность стартера

    При коротком замыкании в проводке корпуса или якоря замените поврежденную деталь. Как мне проверить товар? Для этого нужно использовать мультиметр. Один провод подключается к точке трения щеток, а второй — к оси якоря.Если стрелка прибора отклонилась от значений, это может быть неисправность якоря или обмотки. Проверьте кисти. Они должны легко двигаться, а их пружины должны быть упругими и хорошо давить на якорь. После замены поврежденных компонентов снова запустите двигатель.

    Система зажигания

    Что делать, если ВАЗ-2107 (инжектор) не заводится при хорошо заряженной аккумуляторной батарее и исправном стартере? Причины могут заключаться в системе зажигания. Здесь он бесконтактного типа.Первое, что нужно проверить — это состояние свечей. Их можно просто «залить». Выкрутите элементы наружу и проверьте состояние электрода. При наличии налета деталь следует очистить в щелочном растворе и открутить обратно. Также следует проверить зазор между электродами. Для этого используют специальный зонд. Нормальное значение должно быть от 0,7 до 1 миллиметра.

    Что делать, если показатель не соответствует норме? Электрод можно гнуть. Но делайте это осторожно.Если показание меньше нормы, используйте отрицательную отвертку. Если больше, постучите электродом по металлической части (например, по крышке клапана двигателя). Нелишним будет проверить свечи на предмет образования искры. Для этого используется специальный пистолет. Сама искра должна быть синей. Если детали прошли более 60 тысяч километров, их следует заменить. Также по истечении этого срока меняются поступающие к ним от распределителя зажигания.

    При заправке свечей

    Если форсунка ВАЗ-2107 плохо заводится (ловит, но не запускается), значит, камера сгорания заполнена бензином.Нормальное соотношение топлива и воздуха должно быть 1:14. Эта проблема часто возникает на этих автомобилях. Топливный насос при запуске качает много газа. Кстати, на инжекторных моторах он электрический, погружной. Устанавливается прямо в бак.

    Как сушить свечи, не снимая их? Для этого при запуске откройте дроссельную заслонку. Здесь он механический и активируется нажатием на курок дроссельной заслонки через тросовый привод. Это позволит большему количеству воздуха попасть в камеру сгорания, и двигатель сразу же запустится.

    Трамблер

    В ВАЗ-2107 применяется распределитель зажигания. При необходимости проверьте состояние контактов на высоковольтных проводах. При смене сезона на них образуется конденсат. Трамблер имеет пять выходов.

    Четыре из них идут на свечи цилиндров, а один (в центре) — на катушку зажигания. На металлических концах часто образуется белый налет. Из-за этого ползунок не сможет передавать импульсы на катушку. Кстати, нелишним будет проверить сам трамблер зажигания.Деталь выглядит так.

    Если он сгорел, деталь следует заменить. Цена новинки — 150 руб. Если при запуске двигателя на катушке зажигания образуется искра, замените провод высокого напряжения. Еще он «пробивается» на свечах. Вы можете увидеть это в темноте. Рядом с ними видны маленькие голубые искорки. В этом случае провода меняют комплектом. Стоят они недорого. Новые элементы стоят около 700 рублей.

    Проблема с электронасосом

    Раньше одна из основных проблем на отечественном «Классике» касалась бензонасоса, который постоянно перегревался.Но у инжекторной «семерки» он электрический и охлаждается самим бензином, который находится в баке. Если на элемент не подается электричество, машина просто не заводится. Первое, на что нужно обратить внимание, — это блок предохранителей.

    На крышке написано, какой из них отвечает за топливный насос. Если предохранитель перегорел, замените его. Вы можете использовать ячейку на 15 или 20 ампер.

    Определяем исправность визуально

    Можно без мультиметра проверить, есть ли напряжение на ТНВД? Для этого при включении зажигания следует внимательно прислушиваться к его работе.При повороте ключа в третье положение он должен издавать характерный гул. Его можно услышать в задней части салона. Если его нет и ВАЗ-2107 (инжектор) не запускается, проблема в подаче напряжения. Стоит проверить реле помпы. Он должен издавать характерные щелчки. Опытные автомобилисты носят с собой запасные реле и предохранители на случай внезапной поломки. Это реле находится на полке под перчаточным ящиком.

    Низкое давление

    Почему не заводится ВАЗ-2107 (инжектор)? Проблемы могут быть скрыты в низком уровне давления в топливной магистрали.Для нормального запуска инжекторного двигателя требуется не менее 2,8 атмосферы. Проверить это можно, отсоединив подающую трубку от аппарели. Используйте для этого манометр. Сбои в работе насоса могут возникнуть из-за частого перегрева. Но как это происходит, если это погружной тип? Топливный насос убивает езду на пустом баке. Если горит лампочка, не затягивайте с заправкой. Стоимость насоса для инжекторной «семерки» в 3 раза выше, чем для карбюраторного.

    Состояние фильтра

    Также бывает следующая ситуация. Вы прибыли в пункт назначения, выключили двигатель на две минуты, сели в машину и не смогли завести ее снова. Что делать, если ВАЗ-2107 (инжектор) Это может быть из-за забитого топливного фильтра. Срок его замены составляет около 50 тысяч километров. Грязный воздушный фильтр тоже виноват в непростом запуске.

    Если он проехал более десяти тысяч километров, его необходимо заменить. В противном случае вы столкнетесь с проблемами при запуске.

    ВАЗ-2107: форсунка заводится и сразу глохнет

    В этом случае проверьте датчик массового расхода воздуха.Он расположен сразу за пластиковым корпусом фильтра.

    Этот элемент получает информацию о расходе воздуха и передает ее в блок управления. В результате электроника принимает решение о составе горючей смеси. Агрегат может намеренно регулировать концентрацию топлива и воздуха. Срок службы датчика ДМРВ — 150 тысяч километров. При загрязнении элемент может давать ложные показания. Из-за ВАЗ-2107 форсунка не запускается, либо работает и сразу глохнет. Также следует проверить состояние воздушных соединений на предмет утечек. При необходимости замените.

    ДПКВ

    Если при исправной топливной системе автомобиль ВАЗ-2107 (инжектор) не заводится, при неисправности блок управления прекращает подачу топлива из-за отсутствия информации о его положении. Стоимость этого элемента колеблется от одной до полутора тысяч рублей.

    Заключение

    Итак, мы выяснили, по каким причинам не заводится автомобиль ВАЗ-2107. Как видите, найти и устранить неисправность можно своими руками, причем за небольшую плату.

    В этой статье мы подробнее рассмотрим ситуацию, когда карбюраторный двигатель автомобиля (ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификации) запускается и глохнет из-за неисправности карбюратора. Неисправности карбюраторов 2105, 2107 Озон, 2108, 21081, 21083 Solexi их модификаций будут рассмотрены.


    Признаки неисправности

    Двигатель запускается, работает несколько секунд и глохнет, повторные запуски неэффективны.

    — Двигатель запускается с трудом, после непродолжительной работы глохнет, после перезапуска запускается и работает.

    — Двигатель запускается и сразу глохнет, снова запускается и снова глохнет и так далее несколько раз, но потом все равно начинает работать.

    Причины неисправности

    Нет топлива в поплавковой камере

    Подкачайте с помощью ручного рычага заливки бензина.

    Диафрагма пускового устройства повреждена или не отрегулирована

    Разобрать корпус пускового устройства, диафрагму заменить на новую.Отрегулируйте пусковое устройство.


    пусковые устройства карбюраторов 2108, 21081.21083 Солекс, 2105, 2107 Озон

    Засорение топливных и воздушных жиклеров, эмульсионных колодцев и трубопроводов основной системы дозирования

    Необходимо снять крышку карбюратора, открутить жиклеры, снять трубки, промыть и почистить их, прочистить колодцы, продуть все сжатым воздухом и поставить обратно.

    На карбюраторе Солекс вывернуть жиклеры, вынуть их вместе с эмульсионными трубками.На дне открытых колодцев расположены топливные жиклеры. Выворачиваем их тонкой длинной шлицевой отверткой. Очищаем, промываем ацетоном и продуваем сжатым воздухом.


    топливные и воздушные жиклеры, эмульсионные трубки и эмульсионные колодцы Карбюраторы ГДС 2108, 21081, 21083 Солекс, 2105, 2107 Озон

    Засорение топливных и воздушных жиклеров и каналов системы холостого хода

    Выкрутите форсунки, промойте и прочистите их, продуйте сжатым воздухом.


    воздушные и топливные жиклеры карбюраторов CXX 2108 Солекс и 2105, 2107 Озон

    Нарушен уровень топлива в поплавковой камере карбюратора

    Топливная смесь либо очень бедная, либо очень богатая в результате неправильной регулировки.


    примерный уровень топлива в поплавковых камерах карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон

    Статьи на сайте о регулировке уровня топлива:

    Не отрегулирован привод воздушной заслонки карбюратора («всасывание»)

    Ситуации, когда форсунка ВАЗ сразу заводится, после чего сразу глохнет, возникают довольно часто. А все из-за системы впрыска топлива (форсированного типа). Для исправления данной ситуации автовладельцы часто используют нагревательную свечу, но это не решение проблемы, а лишь временная мера.Если ВАЗ 2107 заводится и глохнет сразу после поворота ключа в замке зажигания, то в большинстве случаев это свидетельствует о проблеме с подачей топлива (забит или не работает топливный насос) или о качестве топлива. б / у оставляет желать лучшего, а форсунки просто забиваются. А заводится машина только на остатках топлива в цилиндрах.

    Обнаружение неисправного компонента

    Так что же делать, если двигатель запускается легко, но после этого сразу тормозит и глохнет? Первым делом проверьте, нет ли нагара на свечах.Если часть из них покрыта слоем нагара, то двигатель априори не может нормально работать. Сначала заводится за счет движения стартера, но сразу после этого тормозит, так как несколько цилиндров физически не выдерживают всей нагрузки от коленчатого вала. Карбюратор, кстати, тоже может выйти из строя из-за такой проблемы.

    Так в чем причина неисправности двигателя? Если машина заводится, то хоть искра в порядке. То есть электрика работает как положено.Не лишним будет раскрутить головы и попробовать найти те свечи, которые покрыты слоем нагара. Вы можете очистить их, обожгив их над газовой горелкой и очистив спиртом (это можно делать только тогда, когда контакты холодные).

    Сам инжектор тоже может засориться. В этом случае просто не работает подача топлива в камеру сгорания. Вам необходимо сделать следующее:

    • снимите колодки и проверьте амортизаторы;
    • проверить работу датчиков;
    • проверьте, нормально ли работает двигатель при температуре выше 80 ° C.

    Естественно может выйти из строя сам бензонасос. В момент пуска двигателя он автоматически превращается стартером в инжектор, а затем возникает тяга от генератора. Если один из этих компонентов не работает должным образом, автомобиль просто заглохнет. Здесь снова речь идет об остаточном количестве топлива в цилиндрах. Если двигатель сразу глохнет, а вместе с ним и стартер работает неравномерно, то скорее всего проблема либо в нем, либо в замке зажигания.

    Вам следует попробовать заменить его на заведомо исправный и повторно проверить работу двигателя. В крайнем случае контакты просто зажимаются.

    Что делать, если проблема в ЭБУ?

    Двигатель может выйти из строя при неисправности бортового компьютера. В ВАЗе именно он отвечает за своевременную подачу топлива, синхронизацию работы форсунки и свечей зажигания. Когда двигатель сразу глохнет, это свидетельствует о несоответствии времени подачи топлива и воспламенения топливной смеси.

    Как правило, помогает смена прошивки или восстановление ее до заводского состояния. Хотя иногда может просто потребоваться отрегулировать цикл подачи топлива, а также насыщенность смеси. В крайнем случае, на ВАЗ 2110 (или более поздней модели) придется заменить весь блок ЭБУ или отключить его, запустив двигатель в работу только от механики.

    Следует отметить, что за работу двигателя отвечает не только сам ЭБУ, но и связка датчиков, регулирующих давление в форсунке, насыщенность смеси, момент зажигания.

    То есть нужно проверить их работу. Хотя, если обнаружится неисправность одного из них, на приборную панель должен быть отправлен сигнал Check Engine. Это, например, происходит при запуске ВАЗ 2110. Этого не происходит только в том случае, если ЭБУ просто не получает сигналы от датчиков. Стоит отметить, что в модели 2107 компьютер по умолчанию не установлен, но без него инжектор не работает.

    Подобные проблемы возникают при синтетической переделке карбюратора под инжектор, но бортовой компьютер остается прежним.Просто меняют прошивку, подключают новые модули, но нужно понимать, что изначально на такую ​​работу не было рассчитано. Таким образом, если карбюратор переделывают, то вместе с ним необходимо менять ЭБУ на совместимую модель. К счастью, об их выпуске позаботился ВАЗ.

    Итак, если форсунка запускается и сразу глохнет, то основными причинами такой неисправности являются неисправности электроники (в том числе и ЭБУ), неправильная работа топливной системы или проблемы с фильтрацией бензина.Определить первопричину не составляет труда. В крайнем случае всегда можно обратиться в центр СТО. Но стоит помнить, что любые корректировки работы бортового компьютера можно производить только при полностью исправном двигателе.

    Всем привет сегодня хочу рассказать о причинах, по которым у вас глохнет машина ВАЗ 2107, и из-за этого неприятного раздражения вы больше не можете продолжать ездить на своем железном коне. Сегодня мы постараемся рассмотреть основные причины, по которым у вас глохнет двигатель.Конечно, к сожалению, таких причин много.
    Первая причина — проблемы с регулировкой холостого хода (РХХ), обычно машина глохнет на холостом ходу. Pxx может выйти из строя из-за загрязнения, и это приводит к тому, что шток заклинивает. Для уверенности нужно снять РХХ с семерки и тщательно промыть в случае загрязнения. Желательно использовать жидкость, хорошо смывающую масло.

    Вторая причина, из-за которой глохнет ВАЗ 2107 — это сигнализация (если, конечно, она установлена), в большинстве случаев сигнализация срабатывает с электрической цепью бензонасоса, но где это у вас спрашивается? К тому же бессовестный механик, подключивший к вам сигнализацию, отсюда может плохо выполнять свою работу, и могут последовать проблемы.Более того, если все делали на скрутках, то со временем слабеет, и все пишут буквы, как говорится. Мощность на помпу перестает поступать, в результате чего ВАЗ 2107 не запускается.


    Третья причина — слишком богатая топливная смесь. Проверить этот вариант можно, открутив свечи, если контакты свечей покрыты сажей, это означает, что смесь слишком богатая. За то, сколько бензина подано в цилиндры, отвечает положение дроссельной заслонки, а также показания датчика температуры; на автомобиле ВАЗ 2107 этот датчик расположен слева в задней части головки блока.Если возникнет необходимость в замене датчика температуры, то придется слить немного, затем часть антифриза.
    Отказ датчика массового расхода воздуха (ДМРВ) на ВАЗ 2107 также приводит к обогащению смеси. Проверить работу ДМРВ можно с помощью мультиметра. Если напряжение больше 1,002 вольт, то его придется заменить.


    Четвертая причина — сильное истощение горючей смеси. В результате ваша «семерка» тоже заглохнет.В основном это связано с утечками воздуха. Основные места всасывания — это прокладки впускной системы или ослабление крепления в местах, где они стоят. Для обнаружения утечек воздуха обычно используется дымогенератор, чтобы увидеть, куда втягивается дым.

    И пятая причина — вакуумный усилитель тормозов. Так как через него могут проходить и утечки воздуха. Это происходит из-за негерметичной диафрагмы. Определить неисправный вакуумный бак на ВАЗ 2107 можно, пережав шланг, соединяющий вакуумный усилитель и впускной коллектор, если двигатель не глохнет, то, скорее всего, придется менять вакуумный бак.

    Ну вот и все мы рассмотрели основные причины, по которым глохнет машина ВАЗ-2107, если у вас были другие причины, то пишите в комментариях.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
