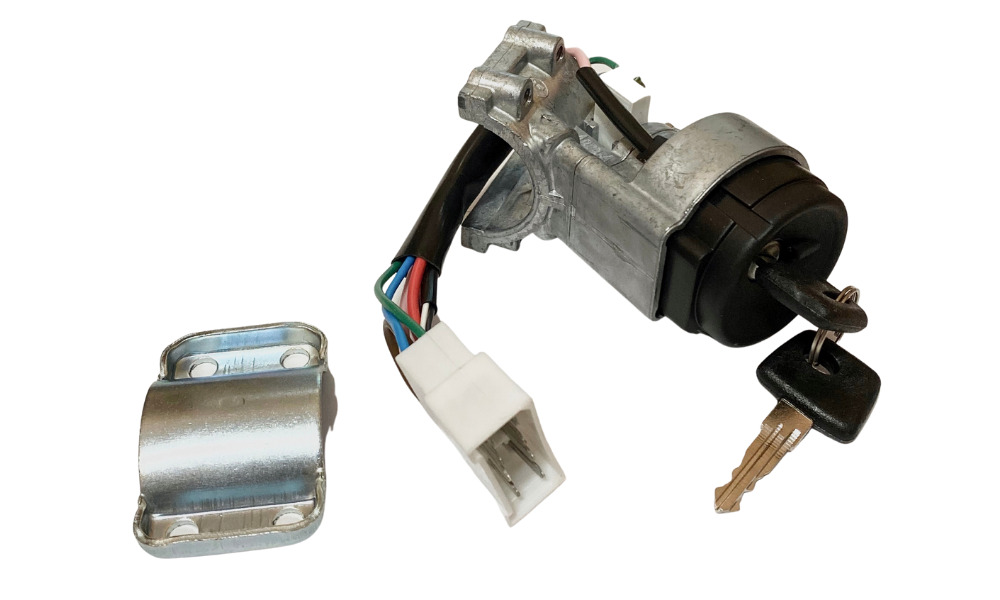

Комплект замка.
Снятие и установка замка Замена замка зажигания на ВАЗ 2110 не самая слож…..
ChipTuner Forum — Показать сообщение отдельно — замена панели ваз 2109 на п…
Установка замка зажигания ВАЗ 2110 нового образца.
Сбой зажигания на этой модели не редкость.
Замок зажигания 27.3704 ВАЗ-2110,11,12 и модиф.
Ящик инструментов под капотом ВАЗ 2112, 2111, 2110.
Замена замка зажигания на ВАЗ-2110.
Ваз 2110 замена замка зажигания.
Установка замка зажигания ВАЗ 2110 нового образца.
отвернуть болты замка зажигания зубилом.
ваз 2110 дааз замок зажигания ваз 2110.
Установил замок зажигания ВАЗ 2110 нового образца, работа стоит нервов.
Замок зажигания ваз 2110 фото.
Установка замка зажигания ваз 2110.
Установка замка зажигания ВАЗ 2110 нового образца.
Блок кнопочного управления зажиганием и стартером для ВАЗ-2114 (ВИДЕО) .
Замена включателя дверного замка.
Не работает кнопка открытия багажника ваз 2112.
Установка замка зажигания ваз 2110 — картинки и фото.
Схема замка в разобранном виде.
Установка подрулевых переключателей Шнива,замка ВАЗ2110.
Like for — замок зажигания ваз 2114 нового образца — likeforyou.
Замок зажигания МАЗ, КАМАЗ (ДААЗ) 2101-3704000-11.
Контактная группа замка зажигания.
Контактной группой замка зажигания называют механизм, или соединительную си…
Практический взгляд на замену контактной группы системы зажигания.
При ремонте зажигания использовать только специальные болты, имеющие отрывн…
Почему на приоре после заводки мотора закрываются все четыре замка.
Доработка замка ваз 2106.
замок включения зажигания.
Ремонт контактной группы замка зажигания Ваз 2110.
схема подключения проводов и видео о том, как снять и поменять устройство своими руками в автомобиле с инжектором и карбюратором
25.05.20221 591 0 1 ВАЗ 2110
Автор:Иван Баранов
Выключательное устройство в автомобилях, в том числе российского производства, является основным элементом системы зажигания. Его правильная работа вместе с остальными узлами гарантирует запуск силового агрегата. Замена замка зажигания ВАЗ 2110 может быть выполнена самостоятельно при обнаружении признаков неисправности.
Содержание
- 1 Когда необходимо производить замену замка зажигания в авто?
- 1.1 Как проверить элементы на работоспособность?
- 2 Какие инструменты понадобятся для снятия и замены устройства?
- 3 Как заменить замок зажигания на моделях ВАЗ 2110 с карбюратором и инжектором?
- 3.1 Демонтаж старого замка зажигания
- 3.2 Замена контактной группы
- 3.3 Как заменить личинку?
- 3.4 Установка и подключение нового замка
- 3.5 Как выбрать хороший замок для ВАЗ 2110?
- 4 Как снять замок зажигания на ВАЗ-2110, если он заблокирован?
- 5 Видео «Ремонт замка зажигания в автомобиле 2110»
[ Раскрыть]
[ Скрыть]
Когда необходимо производить замену замка зажигания в авто?
«Симптомы», по которым можно определить неполадки в работе устройства на инжекторной или карбюраторной модели ВАЗ 2110:
- После того, как выполнен запуск силового агрегата, ключ в замке не возвращается в положение «II». Это говорит о неисправности механического характера и износе личинки устройства. Возможно, проблема заключается в снижении сопротивления в результате слабости возвратного пружинного элемента. В такие моменты стартерный механизм и силовой агрегат функционируют одновременно, что негативно отражается на работе обоих узлов машины. Данная проблема может привести к быстрому износу устройства, в результате чего потребуется замена щеточного механизма.
- Ключ не получается установить в замок. Это может быть связано с повреждением внутренней составляющей устройства. Механические неисправности решить путем ремонта обычно не удается.
- В салоне автомобиля некорректно функционирует электрооборудование. При повороте ключа в замке из одного положения в другое в работу вступают определенные приборы и устройства. Речь идет об оптике, автомагнитоле, системе отопления, освещения в салоне и т. д. Если при повороте ключа оборудование не работает, но при шевелении этого элемента в отверстии устройства активируются, проблему надо искать в замке.
Все причины неисправностей можно условно разделить на две категории:
- Механические поломки. К таким проблемам относятся выход из строя личинки приспособления, блокирующего узла рулевой колонки, деформирование ключа. Также замок может заедать при активированном положении. Если водитель пытается отключить силовой агрегат, двигатель его не слушает.
- Неисправности электрического характера. Данный тип проблем связан с повышенным износом контактных элементов выключательного механизма. Из-за этого выходит из строя электрическая составляющая замка.
Дмитрий Тронин в своем ролике показал пример неработающего выключателя зажигания на отечественном автомобиле ВАЗ.
Как проверить элементы на работоспособность?
Точно оценить правильность работы замка зажигания позволит только диагностика с использованием тестера.
Инструкция по подсоединению мультиметра и проверке выключателя:
- На первом этапе производится демонтаж всех пластиковых облицовочных панелей в салоне автомобиля вокруг рулевой колонки. Для снятия используются отвертки. В некоторых случаях требуются гаечные ключи.
- Затем потребуется тестер, с его помощью необходимо произвести диагностику выводных клемм в различных положениях ключа в замке.
- В соответствии со схемой подключения при установке автоключа в режим «0» проверяется напряжение. Рабочий параметр в таком положении должен поступать только на контакты под номерами 8 и 30. Эти элементы маркируются на замке.
- Затем ключ устанавливается в положение «I». В таком режиме подача напряжения осуществляется на некоторые потребители энергии. Речь идет о габаритных огнях, системе обогрева заднего стекла и очистки лобового, оптике, поворотных лампах, отопительном узле и прикуривателе. Если двигатель не прогрет, то печка работать не будет, запустится только вентилятор.
- После ключ устанавливается в положение «II». В таком режиме напряжение поступает на оставшееся электрооборудование, которое не включилось до этого.
- Затем ключ прокручивается в режим «III». В данном положении напряжение поступает на контакт под номером 50, в частности, на стартерный узел. После установки ключ должен вернуться обратно в режим «II», этому способствует автоматическая активация пружинного элемента внутри замка.
Канал «Автоэлектрика ВЧ» подробно рассказал о процедуре диагностики выключателя зажигания в автомобилях ВАЗ.
Какие инструменты понадобятся для снятия и замены устройства?
Менять замок зажигания необходимо после подготовки инструментария:
- отвертка с крестовым наконечником;
- гаечный ключ на 10;
- отвертка с тонким лезвием;
- молоток;
- плоскогубцы;
- зубило.
Как заменить замок зажигания на моделях ВАЗ 2110 с карбюратором и инжектором?
Поменять выключательное устройство можно своими руками. При желании допускается попробовать отремонтировать узел путем смены личинки или контактной составляющей.
Демонтаж старого замка зажигания
Чтобы снять устройство, надо действовать следующим образом:
- Производится демонтаж пластиковой облицовки в районе рулевой колонки. Для этого откручиваются болты, фиксирующие пластмассовые кожухи. Элементы крепления располагаются внизу, на нижней накладке.
- Выполняется снятие подрулевого переключательного устройства. Этот компонент используется для активации поворотных огней.
- От выключательного устройства отсоединяется колодка с проводами.
- Затем надо демонтировать винты, которые фиксируют замок на рулевой колонке, для этого потребуется зубило. Острый край инструмента устанавливается на шляпку элемента крепления под определенным углом. Его надо выставить так, чтобы в результате ударов молотком винт прокручивался против часовой стрелки.
- После этого, сорвав затяжку, можно полностью открутить элементы крепления с помощью пассатижей либо пальцев.
- Выполняется демонтаж старого замка.
Болты устанавливаются на узел единоразово. Это сделано для того, чтобы в случае взлома злоумышленник не смог открутить приспособление и угнать машину. При установке замка обязательно производится монтаж новых винтов, это позволит предотвратить демонтаж выключателя обычным гаечным ключом.
Замена контактной группы
Процедура смены этой составляющей выполняется так:
- Производится отключение клеммных зажимов от аккумулятора. Это позволит обесточить выключательное устройство.
- С рулевой колонки машины демонтируется пластиковая накладка.
- После выкручивания фиксирующих болтов производится снятие облицовки с самого выключателя.
- От устройства отключается колодка с проводами. Затем от замка зажигания надо отсоединить все контактные элементы. Перед выполнением этой задачи рекомендуется промаркировать их, это позволит в будущем предотвратить сложности при подключении новых контактов.
- Используя отвертку, отсоединяются две защелки от устройства.
- Производится демонтаж контактной составляющей.
- Вместо нее выполняется установка новой детали.
- Дальнейшая процедура сборки осуществляется в обратной последовательности.
Канал «RazVAZ. Авто Советы. Приколы» подробно рассказал о нюансах, которые надо учитывать при замене контактной составляющей замка на ВАЗ 2110.
Как заменить личинку?
Если меняется этот элемент выключателя зажигания, необходимо произвести замену соответствующих деталей и в замках дверей, а также багажника. В противном случае придется пользоваться разными ключами.
Последовательность действий при замене личинки:
- Процедура разбора облицовки и демонтажа выключательного устройства описана выше. После извлечения замка надо осторожно снять штифт, установленный сбоку. Этот элемент фиксирует непосредственно личинку. Для удобства штифт можно демонтировать с помощью отвертки, а также молотка.
- После извлечения личинки производится установка новой детали, действия выполняются в обратной последовательности.
- Проводится диагностика работоспособности замка. Также надо проверить регулировку блокировки руля при повороте. Если есть необходимость, она настраивается. Сборка выполняется в обратном порядке.
- Следующим этапом будет замена личинки в замке водительской двери. Для этого извлекается так называемый солдатик блокировки устройства, действия выполняются в салоне.
- Производится демонтаж декоративной накладки ручки, предназначенной для открытия и закрытия двери изнутри. Под ней располагаются болты, которые надо открутить. Затем ручка демонтируется с тяги.
- Откручиваются саморезы пластиковой накладки музыкальной колонки, облицовка снимается.
- С помощью отвертки с плоским наконечником поддевается фиксатор ручки стеклоподъемника, элемент демонтируется. Используя монтажную лопатку или аналогичный инструмент, необходимо аккуратно отсоединить пистоны пластиковой панели из двери. Рекомендуется заранее приобрести запасные детали для фиксации, поскольку при снятии они ломаются.
- После того как панель будет демонтирована, выполняется замена самой личинки устройства. Для этого надо отсоединить тягу, которая идет к замку. Со стороны приводного устройства элемент нужно поддеть с помощью отвертки.
- Используя пассатижи, отсоединяется фиксатор личинки, затем эта деталь демонтируется из двери. Производится монтаж нового устройства, сборка остальных компонентов выполняется в обратном порядке.
- Процедура замены личинки в двери багажного отсека осуществляется проще. Необходимо демонтировать пластиковую обивку. Это позволит получить полный доступ к внутреннему механизму замка.
- Выкручивается винт, который фиксирует кнопку с личинкой к двери багажного отделения. Затем устройство демонтируется в сборе. От выключателя отсоединяются тяги, производится замена личинки на новую. Дальнейшая сборка демонтированных элементов делается в обратной последовательности.
Подробно о замене личинки на замочном устройстве в двери ВАЗ 2110 рассказал канал «В гараже у Сандро».
Установка и подключение нового замка
Процедура монтажа выполняется так:

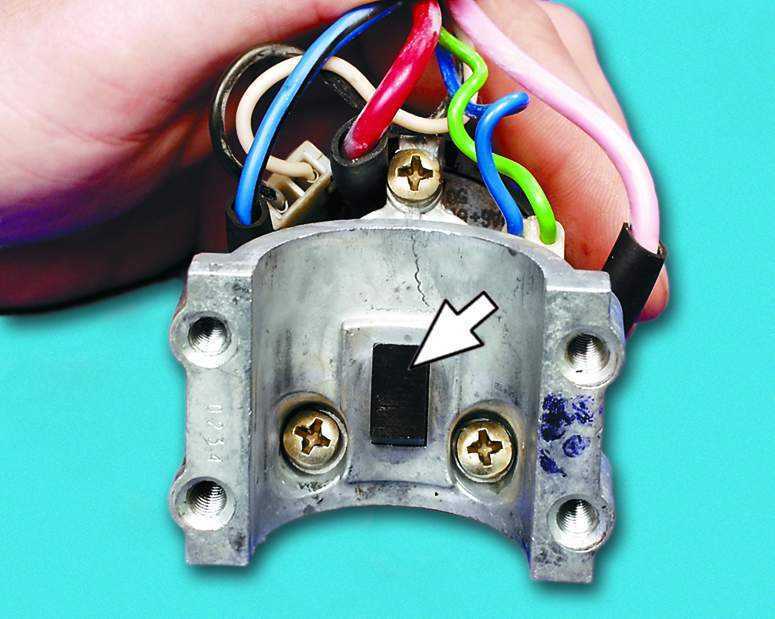

- В новом устройстве перед монтажом ключ необходимо прокрутить в первое положение. Это позволит запорному элементу попасть в соответствующее место на рулевой колонке. При установке ключа в режим «I» язычок на фиксаторе спрячется.
- Комплектация нового замка включает в себя специальные винты М6, их длина составляет 2 см. Эти элементы крепления рассчитаны на срыв головок после того, как будет выполнена их затяжка. Поэтому устанавливаются именно они, а не аналогичные винты.
- Производится закручивание элементов крепления до момента срыва головки.
- К замку зажигания подключается разъем с проводами.
- Выполняется диагностика выключательного устройства во всех положениях. Надо убедиться, что электрооборудование работает исправно, а ключ в механизме проворачивается без заеданий. Двигатель должен запускаться сразу, без сбоев.
Схема подключения замка зажигания в ВАЗ-2110
Карта для подсоединения элементов приспособленияВыполняя замену замка зажигания ВАЗ 2110, подключать устройство необходимо по приведенной схеме, ее распиновка:
- Первый контакт — 12-вольтное питание микрика контроллера установленного ключа.
- На этот элемент подключается масса при открытой двери водителя.
- Подсоединяется к контакту под номером 50 на стартерном узле, 12-вольтное питание.
- Идет на элемент 15 после активации зажигания.
- При установленном в выключатель ключе этот контакт на 12 вольт идет на компонент под номером 5 БСК.
- Подключается к системе подсветки личинки устройства.
- Контактный элемент под номером 30, идет к 12-вольтному питанию от аккумулятора.
- Этот выход не используется.
Как выбрать хороший замок для ВАЗ 2110?
Признаки, которые позволят определить качественное устройство для «десятки»:
- На корпусе замка расположена широкая голографическая наклейка. Если ее попробовать оторвать, она нарушится.
- Сама оболочка устройства характеризуется ровными и аккуратными формами, она вылита практически идеально.
- Ключ, устанавливающийся внутрь, вставляется и извлекается легко, без усилий.
- Устройство поставляется в продажу в аккуратной и плотной упаковке.
- Язычок приспособления блокировки руля имеет светлый оттенок.
Как снять замок зажигания на ВАЗ-2110, если он заблокирован?
Если произошла блокировка устройства, то процедуру замены можно выполнить путем демонтажа специальной бирки:
- Производится откручивание всех элементов и отсоединение колодки от выключателя.
- Слева от устройства располагается фиксатор, на него надо нажать.
- Замок извлекается. Полностью демонтировать его не получится, поэтому он вытаскивается настолько, насколько это возможно.
- С правой стороны от корпуса устройства располагается специальная бирка. Под ней указано, что замок изготовлен в России, также здесь имеется его номер.
- Справа от бирки производится установка отвертки. Это делается так, чтобы устройство повисло. Затем берется ударная отвертка либо зубило. Пломба, установленная около выключательного приспособления, демонтируется, для этого ее надо выбить.
- Затем с помощью отвертки необходимо установить обратно блокиратор руля. Замок демонтируется и меняется на новый.
Видео «Ремонт замка зажигания в автомобиле 2110»
Пользователь Саня Киселев подробно рассказал о выполнении ремонта выключателя на отечественной «десятке».
Загрузка …
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (100.00%)
Нет
Как устроено зажигание ваз 2110?
Замок зажигания 2110 – это не очень сложная по конструкции и достаточно надежная деталь. Впрочем, последняя характеристика чаще относится к импортным автомобилям. Отечественный автопром не в состоянии выпустить такой замок, который не подвел бы в самый неподходящий момент.
Примечательно, что конструкция данной детали аналогична импортным моделям, за исключением тех, у которых есть специальная карточка-ключ. Замок зажигания 2110 состоит из двух элементов. Это механическое противоугонное средство, блокирующее вал рулевой колонки, и контактная часть, соединяющая различные цепи электрооборудования.
Устройство замка ВАЗ:
- Шток замка.
- Корпус замка зажигания.
- Связаться с диском.
- Башмак.
- Контактная информация.
- Подушка.
- Контактные детали с широким выступом.
Замок зажигания 2110 представляет собой по своей конструкции корпус, включающий в себя все вышеперечисленные элементы.
Как проверить исправность детали?
Диагностика проводится путем проверки деталей на правильность замыкания в разных положениях ключа. Также учитывалась работоспособность защитного устройства 2110. Замок зажигания, если он вышел из строя, менялся полностью или частично (в этом случае он приобретал новую личинку). Однако владельцы рекомендуют покупать цельную деталь, чтобы потом не возиться с установкой личинки замка.
Рекомендуем
Как работает задняя втулка переднего рычага и сколько она служит?
Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…
Расход масла в двигателе. Шесть причин
Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…
Как устроена выхлопная система?
Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…
Как снять замок зажигания ваз 2110?
Если деталь оказалась неисправной, следует приступить к разборке, ибо завести машину можно только с толкача. Сначала нам нужно подготовить инструменты. Их не очень много. Все, что нам нужно, это отвертка TORX T20 и плоское лезвие.
Подготовив инструменты, можно приступать к работе
Сначала снимите минусовую клемму с аккумулятора и открутите 2 гайки, соединяющие нижний и верхний кожух рулевой колонки. Затем мы удаляем, а затем извлекаем кольцевой транспондер. Далее отсоединяем жгуты проводов. Теперь ищем под панелью жгут проводов к замку зажигания. Снимите его с держателя и отодвиньте защелку в сторону. Итак, отсоединяем колодку. Далее для замены замка зажигания на ВАЗ 2110 вставьте ключ и поверните на ¼ оборота. На Вазах «десятого семейства» это положение должно быть между метками «И» и «М».
БЫТЬ: https://www.tostpost.com/be/a-tamab-l/37678-yak-uladkovany-zamak-zapal-vannya-vaz-2110.html
Германия: https://www.tostpost.com/de/autos/37267-wie-ist-z-ndschloss-vaz-2110.html
ES: https://www.tostpost.com/es/coches/37033-c-mo-funciona-la-cerradura-de-encendido-de-los-floreros-2110.html
КК: https://www.tostpost.com/kk/avtomobil-der/38002-dramaly-zamok-zazhiganiya-vaz-2110.html
PL: https://www.tostpost.com/pl/samochody/39493-jak-dzia-a-stacyjka-vaz-2110.html
ПТ: https://www.tostpost.com/pt/carros/39155-como-funciona-o-bloqueio-de-igni-o-vaz-2110.html
TR: https://www. tostpost.com/tr/arabalar/34499-nas-l-i-ledi-ini-kontak-kilidi-vaz-2110.html
Великобритания: https://www.tostpost.com/uk/avtomob-l/38388-yak-vlashtovaniy-zamok-zapalyuvannya-vaz-2110.html
Анализ замка зажигания | VMAR
Перейти к содержимомуАнализ замка зажиганияРэнди Сэмпсон2020-04-09T10:48:00-07:00
Обзор
По данным Национального бюро по борьбе с преступностью, Honda Accord и Honda Civic были двумя самыми крупными автомобилями, угоняемыми в 2018 году, причем более 75 000 этих двух моделей были украдены в этом году. год один. Эти два автомобиля составили более 34% из десяти самых угнанных автомобилей в этом году.
Инженеры ВМАР отвечают на вопросы: действительно ли автомобиль был украден и каким образом автомобиль был украден. Наше подробное расследование включает обширное исследование противоугонных систем автомобиля, в том числе, оснащен ли автомобиль транспондером и типом используемого транспондера, а также тип используемого ключа и способы изготовления и программирования дополнительных ключей.
Мы тщательно осматриваем автомобиль на наличие признаков взлома, таких как взломанные дверные замки или разбитое стекло. Затем мы исследуем замок зажигания, который включает в себя снятие и разборку замка и детальное изучение отдельных пластин замка, чтобы найти доказательства использования нового ключа. Мы также проверяем систему транспондера и тестируем систему, надев фольгу на головку ключа, чтобы определить, не заводится ли автомобиль (указывая на то, что транспондер работает правильно). В некоторых случаях мы также свяжемся с дилером, чтобы определить, были ли изготовлены дополнительные ключи для автомобиля.
Когда вам нужно знать . . .
- Автомобиль действительно был украден?
- Каким образом были взломаны замок зажигания и противоугонные системы (взлом, форсировка, обход)?
- При «краже» использовался ключ зажигания?
- Сколько ключей было изготовлено для автомобиля?
Подробная информация Службы расследования и анализа замка зажигания
- Проверка файлов (включая изучение полицейских и пожарных отчетов, если таковые имеются)
- Идентификация противоугонной системы автомобиля
- Осмотр автомобиля, включая осмотр компонентов противоугонной системы (включая транспондер), загрузку и расшифровку данных транспондера, осмотр и разборку замка зажигания в сборе
- Определить режим последнего запуска зажигания (выбранный, принудительный, обходной или ключевой)
- Определить количество ключей, изготовленных для большинства автомобилей, оборудованных транспондерами
- Идентификация и определение состояния компонентов замка зажигания перед возгоранием (для сгоревших автомобилей)
- Тщательное фотодокументирование процесса проверки и расследования
- Установление надлежащей цепочки обеспечения сохранности и хранения доказательств (при необходимости) Подготовка подробного письменного отчета
Наша 21-дневная гарантия
В мире урегулирования претензий мы знаем, что у вас обычно есть только 30-дневный период, в течение которого можно определить обоснованность претензии.
