Подгонка направляющей клапана| Инструменты и расходные материалы Goodson

Направляющая клапана предназначена для поддержки клапана во время работы, а также для передачи тепла для охлаждения. Хорошо, мы все знаем эту часть, и когда направляющие изнашиваются, они увеличивают расход масла и теряют способность передавать тепло, и именно тогда нам нужно заменить и изменить размер направляющей клапана. Изношенные направляющие будут втягивать масло вниз по штоку клапана и образовывать налет или кокс на левой стороне клапана. Это будет препятствовать потоку воздуха и ухудшит работу двигателя. Слишком много масла попадает на шток клапана, и мы можем столкнуться с механическим отказом из-за повышенной вероятности преждевременного зажигания.

Износ направляющих клапанов также может быть причиной поломки штоков клапанов. Когда направляющая изношена, она больше не направляет клапан концентрически вверх и вниз и фактически позволяет клапану начать изгибаться и отскакивать от седла клапана под разными углами. Через какое-то время головка отламывается, и в «Ка-Бум» у вас есть маленькие кусочки поршня и камеры сгорания, которые объединяются, как блендер, и буквально останавливают этот двигатель.

Чтобы избежать подобных отказов, необходимо поддерживать надлежащие зазоры. Туда, откуда я родом, если слишком туго, то будет прилипать, а если слишком свободно, то будет дымить. Итак, сегодня я расскажу о различных методах определения размеров направляющих клапанов. Я знаю, что вы, вероятно, сняли и установили сотни направляющих клапанов, может быть, даже тысячи, так что вы знаете, что они изменились за эти годы. Направляющие меньше на внутреннем диаметре, поэтому вам нужно удалить больше материала, а материал направляющей тверже, чем коленная чашечка Супермена, так что это действительно бросает вызов традиционным инструментам для измерения размеров. Направляющие также изготавливаются из различных комбинаций материалов, начиная от чугуна, бронзы, фосфористой бронзы и марганцевой бронзы.

Когда-то штоки и направляющие клапанов на вторичном рынке были стандартных размеров, но теперь они немного отличаются. Компоненты, поставляемые с оригинальным оборудованием, по сравнению с компонентами, поставляемыми на вторичном рынке, могут привести к тому, что вам понадобится инструмент для калибровки, которого у вас нет на панели инструментов, или это не просто размер запаса, который есть в наличии у компаний, поставляющих в магазины. Более высокие обороты, более легкие клапаны и более прочные пружины клапанов — все это способствует нагрузкам, которым должны противостоять направляющие клапанов, и лучший способ справиться с этим — правильно и точно подобрать размер направляющих клапанов.

Итак, достаточно вступления. Давайте перейдем к самой интересной части определения размеров направляющих клапанов. У вас есть несколько вариантов размеров руководств. Я собираюсь пробежаться по различным инструментам, предоставив вам свое мнение о каждом.

Начнем с накатки

Да, накатка все еще выполняется, хотя и не так часто, как раньше. В мире размеров направляющих клапанов накатка имеет место быть. Это недорогой ремонт, который требует простых инструментов и может выполняться на верстаке без использования сиденья и направляющей машины. Спиральная канавка создает место для хранения масла для смазки и теплопередачи. Накатка может спасти направляющую клапана от замены, если износ меньше 0,005, однако, на мой взгляд, это всего лишь лейкопластырь, который выйдет из строя примерно через 5000 миль. Размеры варьируются от 5,5 мм (0,216 дюйма) до 12,70 мм (0,500 дюйма) в номинальных размерах.

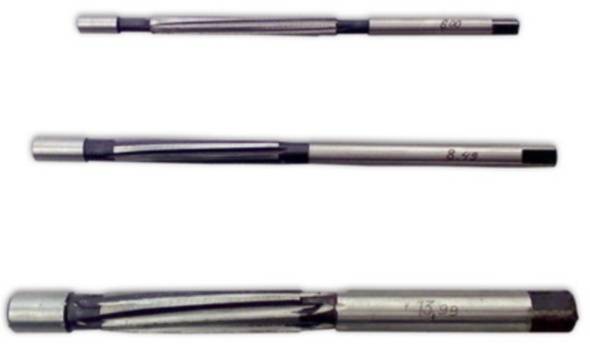

Развертки из быстрорежущей стали

Эти инструменты по-прежнему используются для обработки чугуна. Они не нуждаются в смазке и должны использоваться с редуктором скорости. Однако я разговаривал с машинистами, которые с успехом используют смазку для продления срока службы разверток этого типа. Имейте в виду, что этот тип развертки имеет только один размер, поэтому вам понадобится полный набор, чтобы охватить все, что приходит в ваш магазин. Они доступны с шагом 0,0005 дюйма и 0,001 дюйма и доступны в диапазоне от 5 мм (0,019от 7 дюймов до 12 мм (0,472 дюйма). Помните также, что эти развертки не предназначены для закаленных направляющих и просто не работают с бронзовыми материалами. Стоимость не является важным фактором, однако развертки недешевы (по крайней мере, не хорошие), но они и не такие дорогие, как некоторые другие методы, которые мы рассмотрим.

Твердосплавные развертки

Недавно появившиеся на рынке, эти плохие парни специально разработаны для бронзы и марганцовистой бронзы. Конструкция с шестью канавками быстро справляется со всеми материалами из закаленной бронзы и доступна с шагом 0,0005 и 0,001. Твердосплавные развертки действительно можно перемещать в направляющей, поэтому вы можете вставить их в электродрель или даже в свое сиденье и направляющую машину, чтобы получить размер без повреждения инструмента. Отделка, созданная восемью канавками, позволяет собирать большинство приложений без дополнительной отделки. Диапазон от 5,0 мм (0,19от 68 дюймов до 8,74 мм (0,3440 дюйма). Каждая из этих твердосплавных разверток также имеет расширенную нережущую направляющую часть для облегчения выравнивания с направляющей. Пилотная часть развертки имеет четыре канавки для подачи большего количества смазочно-охлаждающей жидкости в заготовку. Здесь мы также немного увеличили расходы, но помните, что твердосплавные развертки служат дольше, чем развертки из быстрорежущей стали, поэтому цену легче проглотить. Имейте в виду, что карбид очень хрупок… Предостережение: не роняйте его на пол, так как он не подпрыгнет, потому что сломается, что приведет к громкому произнесению множества специальных слов.

Твердосплавные калибровочные шарики

Эти калибровочные шарики предназначены только для калибрования бронзовых вкладышей. Бронзовый вкладыш представляет собой быструю и простую систему ремонта направляющих, а размер направляющих вкладышей является прямым и точным. Приводимые в действие вручную или с помощью пневматического молота, они доступны с шагом 0,0005 дюйма и 0,001 дюйма, а размеры варьируются от 5 мм (0,196 дюйма) до 0,376 дюйма (376 дюймов). при использовании калибровочных шаров. Выстелите противень резиновым материалом, и мячи не будут отскакивать от скамейки на пол, так как это делает их поиск рутиной, и, конечно же, снова эти громкие слова.

Хонинговальный инструмент для направляющих клапанов

Этот инструмент уже много лет служит рабочей лошадкой и по-прежнему хорошо справляется даже с современными материалами, работая как с чугуном, так и с бронзой. Он работает так же, как цилиндрический хонинговальный станок с использованием традиционного керамического абразива, поэтому вы полностью контролируете качество отделки и размер. Но от вас зависит, чтобы канал ствола был круглым и прямым. Направляющий хонинговальный инструмент позволяет производить необходимую отделку как чугуна, так и бронзы. Этот хонинг требует много хонинговального масла, но также позволяет вам регулировать примерно 0,005 дюйма на оправку. В этом хоне используются стандартные стекловидные абразивы, он прост в использовании и не требует приспособления для настройки. От 4,7 мм (0,185 дюйма) до 16,5 мм (0,650 дюйма) для направляющих клапанов, он также может быть расширен для использования на отверстиях подъемника, что делает его универсальным инструментом. Конечно, эта универсальность требует дополнительных затрат. Начало работы обходится умеренно дорого, но добавление новых оправок, втулок и камней очень доступно.

Алмазная развертка/хонинговальная машина

Несколько лет назад компания Sunnen представила эту эксклюзивную в отрасли «Алмазную развертку/хонинговальную машину с одним ходом» для направляющих. У этого инструмента много чего есть. Подходит как для чугуна, так и для бронзы. Он очень прост в использовании и регулируется в диапазоне 0,005 дюйма на оправку. Этот однопроходный регулируемый инструмент после настройки изменяет размер направляющей клапана за один проход. Быстроразъемный привод значительно упрощает этот процесс перехода от направляющей клапана к направляющей клапана. Его регулируемый диапазон 0,005 дюйма легко настроить, но для этого требуется инструмент для регулировки втулки. Этот калибровочный инструмент очень прочен, обеспечивает длительный срок службы и охватывает диапазон от 6,0 мм (0,233 дюйма) до 9 мм.0,63 мм (0,379 дюйма). Цена выше, чем у других методов, но если вы делаете много руководств, это может быть инструментом для вас.

Это новинка в блоке, полностью регулируемая в диапазоне от 0,010 до 0,039 дюйма на оправку. Он легкий, простой в использовании и может заточить любой материал, переходя от чугуна к бронзе, не пропуская ни секунды. Оправки доступны от 5,0 мм (0,193 дюйма) до 9,9 мм (0,393 дюйма). Для этого инструмента требуется много хонинговального масла, но он не требует какого-либо приспособления для настройки. Алмазный абразив прослужит долгое время (я имею в виду очень долгое время), поэтому его первоначальная стоимость более чем компенсируется почти несуществующей стоимостью запасных частей. То же самое и здесь, поскольку оператор несет всю ответственность за то, чтобы направляющее отверстие было круглым и прямым.

Как насчет финиша?

RA отделка по всей доске, как я обнаружил во время исследования для этой статьи. Большинство согласны с тем, что слишком шероховатая поверхность сократит срок службы, а слишком гладкая не позволит удерживать достаточное количество масла в отверстии для обеспечения необходимой смазки и теплопередачи. Мое исследование показало, что диапазон составляет где-то между 30 RA и 80 RA. Предполагается, что бронза является меньшим или более гладким RA, особенно для высокой производительности, а чугун имеет тенденцию быть выше по шкале, особенно для дизельного топлива, поскольку этот более грубый RA будет содержать столь необходимое масло для смазки дизельного топлива и теплопередачи.

Большинство разверток, за исключением карбидных разверток, не обеспечивают необходимого финишного покрытия RA, необходимого для этих новых применений направляющих клапанов. Алмазные хонеры и алмазные развертки обеспечат чистовую отделку, как и абразивные направляющие хоны, но обычным разверткам потребуется небольшая помощь с другим инструментом после того, как направляющие клапанов подойдут по размеру. Используя Flex-хонинговку малого диаметра, вы получите еще пару положительных RA, а затем выполните точилку Ultra-Finish или Plateau Soft. Да, эти мягкие хонинговальные оправки изготовлены из того же материала, который вы используете для окончательной обработки цилиндров. Мое тестирование показало, что комбинация flex-hone и Ultra-Hone дала результат с однозначным числом. Опять же, отделка RA напрямую связана с применением. Всегда консультируйтесь с вашим поставщиком направляющих клапанов, чтобы определить, какой RA вам нужен для этого применения.

Вот что я знаю об инструментах для калибровки направляющих клапанов, которые, как мне известно, сегодня представлены на рынке, но мои технические специалисты сломили бы мне голову, если бы я не упомянул об измерении направляющих клапанов. Вы просто не можете больше угадывать или использовать метод «на ощупь», когда дело доходит до определения внутреннего диаметра направляющей клапана. Вы должны измерить! Лучший инструмент, конечно, если это циферблатный нутромер. Точно так же, как калибр цилиндра, вам нужно, чтобы отверстие было круглым, прямым и по размеру. Циферблатный калибр позволяет увидеть, где пики и впадины находятся в направляющем отверстии.

Конечно, есть и разъемный шариковый датчик. Теперь это может быть очень точным инструментом в правильных руках. Мне нравится настраивать его как индикатор «годен-не-годен». Я использую микрометр, чтобы установить максимальный диаметр в зависимости от того, над чем я работаю. Затем быстрая проверка всех направляющих отверстий подсказала мне, какие направляющие нужно заменить, а какие нет. Если он попадет в направляющую клапана, то я сразу узнаю, что направляющая клапана не соответствует требованиям и ее необходимо заменить. Я не могу сказать этого достаточно, всегда сначала измеряйте, а затем вы можете использовать старый метод «на ощупь» для окончательного подтверждения вашей работы.

Итак, какой инструмент лучше всего подходит для вашего магазина? Это зависит от вас. Доллары играют роль, так как это может быть серьезной инвестицией. Поддержка со стороны поставщика очень важна для пожизненного обслуживания. У вас могут быть две разные системы в зависимости от того, является ли это стандартным или высокопроизводительным приложением. Основная проблема здесь заключается в том, чтобы провести исследование и разработать план, который со временем даст вашему магазину полную возможность обслуживать направляющие клапанов ваших клиентов, независимо от материала.

До встречи в магазине!

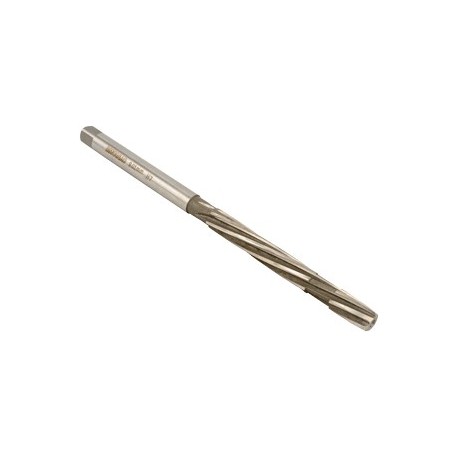

Развертки направляющих клапанов – чугунные направляющие

Развертки направляющих клапанов – чугунные направляющие

Финишные развертки для чугунных направляющих клапанов. Высококачественные развертки изготовлены из лучшей инструментальной стали и закалены для увеличения срока службы. Создан для самоцентрирующегося действия. Спиральные канавки обеспечивают гладкий и ровный срез.

Щелкните номер позиции для получения дополнительной информации.

/thead>..... $51.95.0072

Артикул №	Размер	Применение	Количество	Price
1575SE	.1575 (4.00mm)	Cast Iron		$97.95
1771SE	.1771 (4.50mm)	Cast Iron		$ 97,95
1960SE	.1960 (4,98 мм)	ЧИСТ		$ 97,95		$ 97,95		.0073	Cast Iron		$54.95
1980SE	.1980 (5.03mm)	Cast Iron		$97.95
KL1061	.214 (5.44mm)	Cast Iron		$54.95
KL1062	. 215 (5.46mm)	Cast Iron		$54.95
KL1185	.2165 (5.5mm)	Cast Iron		$55.95
KL1063	.217 (5.51mm)	Cast Iron		$54.95
KL1064	.218 (5,54 мм)	чугун		$ 54,95
KL1199	.234 (5,94 мм)		.0072 KL1216	.235 (5.97mm)	Cast Iron		$55.95
KL1110	.236 (6.0mm)	Cast Iron		$55.95
KL1217	.237 (6.02mm)	Cast Iron		$55.95
1108	.238 (6.05mm)	Cast Iron		$51.95
1115	. 250 (1/4 «)	Чугут		$ 51,95
1183 73
1183 73
1206	.257 (6.53mm)	Cast Iron		$51.95
KL1207	.258 (6.55mm)	Cast Iron		$55.95
KL1208	.259 (6.58mm)	Cast Iron		$55.95
KL1173	.260 (6.6mm)	Cast Iron		55,95 долл. США
1184	.261 (6,63 мм)			$ 51,95
	$ 51,95
	$ 51,95
9005 KL11868
9005 KL11868
9005 KL11868
9005 KL11868
0073		$55. 95
1222	.273 (6.93mm)	Cast Iron		$51.95
KL1157	.274 (6.96mm)	Cast Iron		$55.95
KL1111	.2756 (7.0mm)	Cast Iron		$55.95
KL1214	.276 (7.01mm)	Cast Iron		$55.95
KL1148	.277 (7.03mm)	Cast Iron		$55.95
1225	.278 (7.06mm)	Чугун		$ 51,95
KL1187	.281 (9/32 «)	Диаттх.0072 .310 (7.87mm)	Cast Iron		$51.95
KL1117	.311 (7.90mm)	Cast Iron		$55. 95
KL1118	. 312 (5/16 «)	чугун		$ 55,95
KL1176	.313 (7,95 мм)	.0066	.314 (7.98mm)	Cast Iron		$55.95
KL1112	.315 (8.0mm)	Cast Iron		$55.95
KL1174	.316 (8,03 мм)	чугун		$ 55,95
KL1175	.317 (8,05 ммм)		.0072 KL1178	.318 (8.08mm)	Cast Iron		$55.95
1212	.320 (8.13mm)	Cast Iron		$51.95
KL1188	.327 (8,31 мм)	ЧИСТ Iron		$ 55,95
KL1210	.5
KL1119	. 341 (8.66mm)	Cast Iron		$55.95
KL1120	.342 (8.69mm)	Cast Iron		$55.95
KL1121	.343 (8,71 мм)	Чугут		$ 55,95
KL1180 3
KL1180 3
KL1180 3
KL1180 3
KL1180
$55.95
KL1122	.344 (8.74mm)	Cast Iron		$55.95
KL1123	.345 (8.76mm)	Cast Iron		$55.95
KL1136	.346 (8.79mm)	Cast Iron		$55.95
1181	.347 (8.81mm)	Cast Iron		$51.95
KL1137	. 348 (8.84mm)	Cast Iron		$55.95
KL1190	.353 (8.97mm)	Cast Iron		$55.95
KL1113	.3543 (9.0mm)	Cast Iron		$58.95
1191	.355 (9.02mm)	Cast Iron		$51.95
KL1192	.356 (9.04mm)	Cast Iron		$55.95
KL1215	.357 (9.06mm )	Cast Iron		$55.95
KL1138	.358 (9.09mm)	Cast Iron		$55.95
1124	.371 (9.42mm)	Cast Iron		$51.95
KL1125	.372 (9.45mm)	Cast Iron		$55. 95
KL1126	.373 (9,47 мм)	чугун		$ 55,95
KL1127	.374 (9,50 мм)		.374 (9,50 мм)		.0072 KL1128	.375 (3/8″)	Cast Iron		$55.95
KL1139	.376 (9.55mm)	Cast Iron		$55.95
KL1193	.377 (9.58mm)	Cast Iron		$55.95
KL1182	.378 (9.60mm)	Cast Iron		$55.95
KL1209	.379 (9.63mm)	Cast Iron		$55.95
KL1194	.380 (9.65mm)	Cast Iron		$55.95
1231	. 381 (9,68 мм)	Чугут		$ 51,95
99573.0073 995 9006 1195 9006 $51.95 1228 .386 (9.80mm) Cast Iron $51.95 KL1196 .388 (9.86mm) Cast Iron $55.95 KL1197 .390 (9.91mm) Cast Iron $55.95 KL1205 .393 (9.98mm) Cast Iron $55.95 KL1114 .3937 (10.00mm) Cast Iron $59.95 1229 .395 (10.03mm) Cast Iron $59.95 1129 .396 (10.05mm) Cast Iron $59. 95 1160 .401 (10.18mm) Cast Iron $59.95 1161 .402 (10.21mm) Cast Iron $59.95 1162 .403 (10.24mm) Cast Iron $59.95 1163 .404 (10.26mm) Cast Iron $59.95 1164 .405 (10.29mm) Cast Iron $59.95 1130 .406 (10.31mm) Cast Iron $59.95 1134 . 433 (11,00 мм) ЧИСТ IRON $ 59,95 1167 .434 (11,02 мм) .0066 .435 (11.05mm) Cast Iron $59. 95 1142 .436 (11.07mm) Cast Iron $59.95 1131 .437 (11.10mm) Cast Iron $59.95 1168 .438 (11.13mm) Cast Iron $59.95 1169 .439 (11.15mm) Cast Iron $59.95 1165 .453 (11.51mm) Cast Iron $59.95 1203 .470 (11.94mm) Cast Iron $59.95 1135 .472 (12.00mm) Cast Iron $59.95 1170 .495 (12.57mm) Cast Iron $59.95 1171 . Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Наверх
