От освещенности дорожного покрытия перед автомобилем в ночное время зависит безопасность водителя, пассажиров и других участников дорожного движения. Для обеспечения необходимого потока света требуется периодическая регулировка фар ВАЗ 2110, которая может выполняться своими руками.
Содержание
- 1 Какие фары для ВАЗ 2110 лучше и проще в регулировке
- 1.1 Фары Киржач
- 1.2 Немецкие бошевские фары
- 2 В чем заключается важность регулировки фар?
- 3 Как правильно отрегулировать фары, не снимая их?
- 3.1 Подготовительные работы перед корректировкой без разборки
- 3.2 Алгоритм действий при настройке
- 4 Как самостоятельно снять фары и отрегулировать их, если на устройстве имеются дефекты?
- 4.
1 Как осуществить разборку фары? - 4.2 Особенности снятия и регулировки блок-фары
- 4.
- 5 Что делать, если блок-фара неисправна?
- 5.1 Установка гидрокорректора
- 5.2 Монтаж электрического корректора
- 5.3 Дрожание света
- 6 Видео
[ Раскрыть]
[ Скрыть]

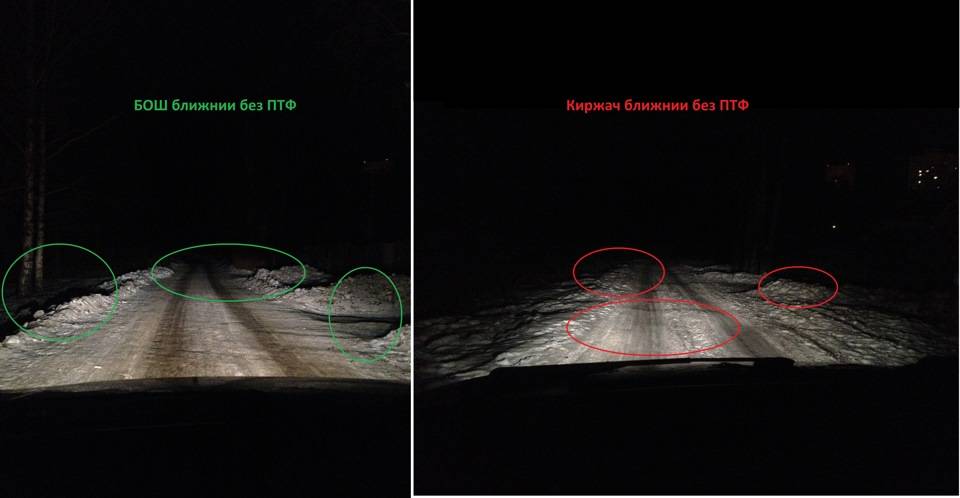

Какие фары для ВАЗ 2110 лучше и проще в регулировке
На автомобилях ВАЗ 2110 с завода устанавливались два типа передней оптики:
- отечественного производства, так называемые фары Киржач;
- импортные комплектующие, сделанные компанией Бош.
Схемы и конструкция деталей несколько различны, однако методики регулировки угла наклона отличий не имеют. В запчасти часто поставляются изделия китайского или кустарного производства, которые не отличаются высоким качеством. Подобные фары нередко не удается настроить на совместную работу в допустимых стандартом пределах.
Фары Киржач
В конструкции изделий производства АО «Автосвет» (г.
Киржач) использована линзовая оптика для ламп ближнего света. В теории подобное решение должно обеспечивать направленный и интенсивный пучок света, который легко подлежит регулировке. На практике свет искажается внешним рассеивателем, а также погодными явлениями (дождь, снег, туман).
Лампы дальнего света установлены в стандартном отражателе, расположенном ближе к решетке радиатора. Отражательный элемент имеет небольшие размеры и ненадежное крепление. Из-за этого наблюдается эффект дрожания света при движении.
На сегодняшний день предприятие «Автосвет» является банкротом, часть оборудования передана заводу «Освар». Встречающиеся в продаже запчасти под маркой «Киржач» являются подделками и не имеют к оригинальной продукции никакого отношения.

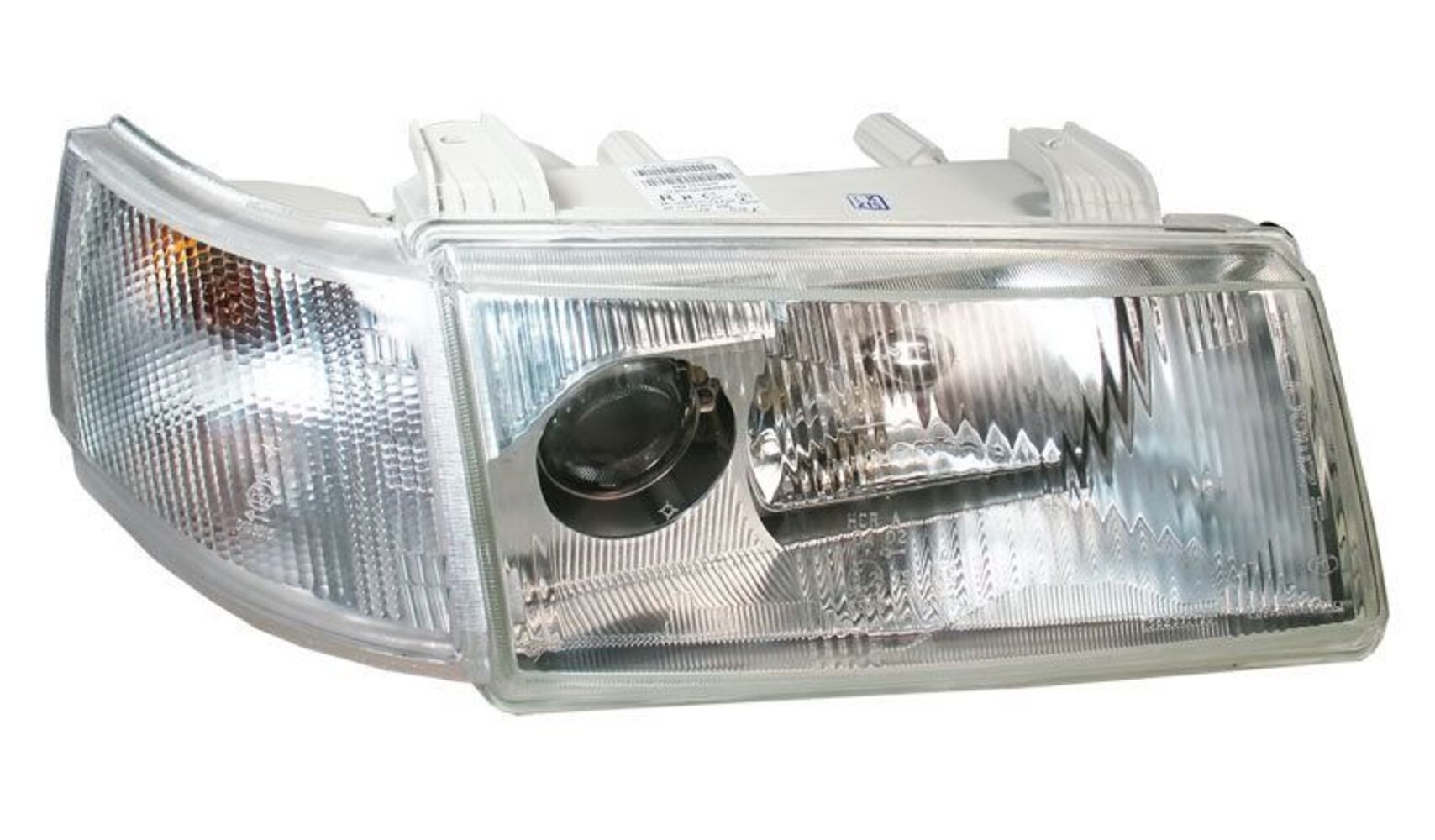

Фара завода «Автосвет»Немецкие бошевские фары
Германская оптика оборудована обычными светоотражателями, но за счет высокого качества комплектующих позволяет получить интенсивный и стабильный пучок света. По отзывам владельцев, фары обеспечивают лучшую освещенность в любую погоду, чем отечественная продукция.
Выпуск фар велся в Рязани. В настоящее время там располагается предприятие Automotiv Lighting, являющееся структурным подразделением компании Magnetti Marelli (Италия). Именно эта продукция поставляется на завод и в запчасти. Название «немецкие Бош» используется автовладельцами по старой памяти.
Фара Бош для ВАЗ 2110В чем заключается важность регулировки фар?
Важность регулировки фар объясняется такими нюансами безопасности:
- Некорректно отрегулированные фары формируют перед автомобилем широкий световой луч, который фактически ставит завесу, ограничивающую видимость. Данный эффект особенно заметен в дождливую или туманную погоду, а также во время снегопада.
- Неотрегулированный поток света на ближнем режиме ослепляет водителей встречного автотранспорта, увеличивая риск дорожно-транспортных происшествий. При переключении света на дальний режим будут «освещаться деревья», но не дорога перед автомобилем.
Как правильно отрегулировать фары, не снимая их?
Автомобильные фары регулируются без снятия с автомобиля.
Для настройки применяется специальный стенд, с индивидуальной разметкой для каждой модели. Для самостоятельной корректировки применяется переносной шаблон из фанеры или нарисованный на стене. В условиях автосервиса используются специальные регулируемые приборы, обеспечивающие повышенную точность измерения.
Процедура регулировки в гаражных условиях состоит из этапов:
- Нанесение шаблона разметки на стене или установка готового.
- Обозначение точек центров ламп.
- Непосредственно регулировка света.
Для регулировки пучка света используются два регулятора, установленных сзади корпуса. Ближний к поворотнику отвечает за изменение направления по вертикали, второй — по горизонтали. Доступ к регуляторам свободный и не перекрывается агрегатами моторного отсека.
Подготовительные работы перед корректировкой без разборки
Требования перед началом регулировки:
- Вымыть внешнюю поверхность фар. На стекле не должно быть налетов пыли, остатков насекомых или замасливаний.

- Проверить работу корректирующего устройства, которое может иметь гидравлический или электрический привод.
- Провести визуальный осмотр стекла рассеивателя. При обнаружении помутнений или царапин рекомендуется провести полировку. Выполнять процедуру лучше в специализированном сервисе, обладающем инструментами и материалами.
- Проконтролировать внешнее состояние линз и поверхностей отражателей. При наличии отслоений, трещин, выкрашиваний придется заменить деталь или фару.
- Рекомендуется провести замену ламп ближнего и дальнего света, особенно в случаях, когда источники света эксплуатируются длительное время. Не следует устанавливать в фары лампы повышенной мощности, поскольку они вызывают перегрев и разрушение узла.
- Проанализировать технические требования к регулировке. Довести загрузку автомобиля до требуемого уровня, выставить соответствующее давление в шинах.
Основной сложностью при самостоятельной регулировке фар является поиск ровной площадки, позволяющей свободно разместить автомобиль и контрольный экран.
Алгоритм действий при настройке
Инструкция по регулировке фар своими руками:
- Установить ВАЗ 2110 на ровной площадке на дистанции 5 м от установленного измерительного шаблона. Между машиной и шаблоном должен быть прямой угол.
- Догрузить сидение водителя балластом весом 75 кг. Зачастую на месте водителя располагается помощник.
- Качнуть автомобиль за переднее крыло для установки амортизаторов и пружин подвески в рабочее положение.
- Нанести на шаблоне или стене вертикальную линию, соответствующую оси автомобиля (на схеме обозначена как «О»).
- Провести параллельные линии А и В, соответствующие центрам ламп. Расстояние между центрами составляет 1108 мм.
- Отбить две горизонтали. Обозначенная на схеме цифрой 1 линия расположена на расстоянии 600 мм от пола и соответствует центру фар. Линия 2, размещена на 75 ниже и служит для отображения центра светового пятна фары.
- Повернуть регулятор гидравлического корректора фар в положение, соответствующее минимальной загрузке.

- Открыть капот.
- Закрыть одну из фар плотным материалом, например, куском картона.
- Вращением регулировочных стержней выставить пучок света на открытой фаре. Верхний предел светового пятна должен лежать на линии 2. Точка соединения горизонтального и наклонного сегмента светового пятна совпадает с точкой Е.
- Провести аналогичную процедуру с другой фарой.
Если в процессе регулировки фар на ВАЗ 2110 не удается вывести пучок в заданные параметры, то необходимо демонтировать устройство освещения для ремонта или замены.
Как самостоятельно снять фары и отрегулировать их, если на устройстве имеются дефекты?
В ряде случаев фары ВАЗ 2110 отрегулировать не удается. Это связано с повреждениями гидравлического корректора или с дефектами, имеющимися на отражателях или стеклах. В этом случае можно попытаться разобрать узел и заменить непригодные к эксплуатации детали.
Как осуществить разборку фары?
Последовательность разборки фары ВАЗ 2110:
- Демонтировать деталь с автомобиля, вынуть из корпуса все лампы.

- Равномерно прогреть стекло строительным феном, растапливая слой герметика. Отделить рассеиватель от корпуса фары при помощи плоского предмета. При разборке фары Бош требуется отстегнуть скобы крепления стекла.
- Открутить три точки крепления отражателя.
- Снять пружину корректора через отверстие для установки исполнительного механизма.
- Вынуть отражатель из корпуса путем вращения регуляторов угла наклона.
- Вымыть узлы фары, заменить неисправные детали и собрать узел заново. В качестве герметика используются силиконовый состав, применяемый для установки автомобильных стекол.
Особенности снятия и регулировки блок-фары
Процедура демонтажа фары:
- Отключить клемму аккумулятора.
- Удалить верхнюю декоративную решетку радиатора, установленную на двух болтах.
- Снять штекеры подачи питания на головную фару.
- Вынуть исполнительные механизмы корректоров.
Деталь крепится на защелке и поворотном фиксаторе. - Отвернуть три болта крепления фары и немного утопить ее вглубь.
- Сдвинуть декоративную планку («ресничку») и вынуть ее из посадочного места на бампере. Для облегчения демонтажа ослабить верхнее крепление бампера, расположенное между фарами.
- Открутить четвертую точку крепления фары и вынуть ее из гнезда.
- Установить новую деталь (процедура производится в обратном порядке).
Снятая фара ВАЗ 2110 может быть очищена от грязи и отремонтирована, никаких регулировок конструкцией не предусмотрено.
Что делать, если блок-фара неисправна?
Распространенным дефектом «киржачских» деталей является выход из строя гидравлического корректора. Из-за этого фара не регулируется или пучок света изменяет направление при попытке настройки корректором. Причиной дефекта является нарушение герметичности или заклинивание исполнительного механизма. Для контроля исправности узла применяется замер хода исполнительных штоков, который должен лежать в пределах 6,5-7,5 мм.
В случае поломки требуется замена узла, ремонт деталей невозможен, поскольку устройство является неразборным.
Самым простым способом ремонта является установка механического регулятора. Для этого в корпус исполнительного механизма вкручивается подходящий болт с контргайкой. Минусом такой конструкции является необходимость ручной настройки каждой фары. Поэтому устанавливать ручной регулятор не рекомендуется.
Установка гидрокорректора
Для замены штатного гидрокорректора на оригинальный узел необходимо:
- Снять все точки крепления трубопроводов корректора к кузову.
- Вынуть регулятор, расположенный в панели приборов.
- Демонтировать защитное жабо трапеции дворников.
- Снять с креплений и отодвинуть расширительный бачок в сторону.
- Вывести старые трубки из посадочных мест, защищенных резиновыми уплотнителями. Многие владельцы перекусывают магистрали и вынимают их по частям.
- Снять старый главный цилиндр системы.
- Вычистить мусор из-под жабо.
Продеть новую трубку в штатное отверстие. Для упрощения процедуры рекомендуется использовать медную проволоку, которой протягивается трубка. - Установить на место резиновые уплотнители каналов. Это является важным моментом, поскольку отверстие расположено непосредственно над монтажным блоком реле и предохранителей.
- Протянуть магистрали по штатным маршрутам через моторный отсек.
- Проверить работу системы.
- Регулировать фары описанным выше методом.
Ниже показаны некоторые этапы замены.
Общий вид нового корректора Примерный объем грязи под жабо Протяжка проволоки через отверстие Выведенные в моторный отсек трубки Разводка магистралей Установка регулятораПроцедура установки нового гидрокорректора показана в видеоуроке от автора «Aleks B».
Монтаж электрического корректора
Ряд владельцев устанавливают на ВАЗ 2110 электрический привод от ГАЗ 3110 «Волга»:
- Установить моторы корректора на стандартное место.
Место установки не требует никаких доработок. - Для управления углом установки используется кнопка от штатного электрического стеклоподъемника, установленная в корпус рукоятки управления гидрокорректором.
- Подключить питание электропривода от замка зажигания. В цепь устанавливается защитный предохранитель на 5 А.
- Протянуть проводку в моторный отсек. Рекомендуется использовать защитные гофрорукава, предохраняющие провода от перетирания изоляции.
- Обжать концы штекерами, которые обеспечат надежный контакт с двигателями. На двигателях задействуются только два контакта из имеющихся четырех.
- Защитить место подключения проводов к двигателям изолентой.
- Скроссировать проводку на штекер, который будет подключаться к клавише управления.
- Подключить кнопку.
Фотогалерея установки электрокорректора на ВАЗ 2110 приведена ниже.
Набор для установки Электромоторы корректора ГАЗ 3110 Подводка питания на клавишу Модернизированный штатный регулятор Протяжка проводки Укладка проводов в рукава Подключение моторчиков Изолированный узелДрожание света
Еще одним распространенным дефектом является дрожание пучка света, наблюдающееся при движении автомобиля.
Дефект встречается на фарах Киржач, немецкая продукция имеет прочную конструкцию.
Причинами дефекта являются:
- выход отражателя из точек крепления;
- поломка корректора;
- плохое состояние ламп;
- ослабевание регулировочных пружин.
Для установки отражателя на штатное место требуется разборка фары по описанной выше методике. Компенсировать усталость пружин можно удлинением рабочего штока корректора при помощи колпачка. В роли удлинителя используется часть пластикового дюбеля, которая надевается и фиксируется на штоке.
Загрузка …
Видео
Регулировка фар ВАЗ 2110 продемонстрирована в видео от канала «Ремонт Двигателя! И интересное!.
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (100.
00%)
Нет
Как регулируются фары на ВАЗ-2110: советы
Многие обладатели данной марки неоднократно сталкивались с проблемой неправильной работы фар. Из-за этого ухудшается видимость в плохих условиях либо же ночью. Если автолюбитель разбирается в особенностях своей машины, он знает, как самому отрегулировать фары на ВАЗ-2110. В этой процедуре нет ничего сверх сложного. При четком соблюдении всех правил фары будут работать на высшем уровне и проблем с видимостью у владельца не возникнет.
Отрегулированный свет фар гарантирует отличную видимость, в результате чего снижается риск аварии. Именно поэтому при первых же признаках некачественной работы оптической системы автомобиля нужно сразу приступать к работам по улучшению светового потока. Это можно сделать такими способами:
- обратиться к мастеру, который отрегулирует работу;
- приобрести специальное устройство для регулировки светового потока;
- выполнить эту работу самостоятельно.
Некоторые считают, что без специальных знаний и навыков фары не отрегулировать.
Однако это вовсе не так. Данную работу можно выполнить собственноручно, сэкономив при этом средства, которые пришлось бы отдать мастеру, и время, затраченное на ожидание визита специалиста. Как самому отрегулировать фары на ВАЗ-2110? Для того чтобы это сделать, нужно знать некоторые правила. Итак, начинается процедура с таких этапов:
- Сначала необходимо выполнить разметку по схемам на стене.
- После этого переходим к разметке расположения ламп.
- Далее осуществляем настройку света.
Необходимо понимать, что направление светового потока зависит от следующих факторов:
- давления шин машины;
- исправности пружин;
- нагрузки на распределение подвески.
Очень важно, чтобы все составляющие автомобиля были исправны, иначе фары будут светиться под неправильным углом.
Непосредственно регулирование фар включает в себя выполнение таких мер, как:
- Для начала необходима ровная стена, которую нужно разместить напротив машины.
Расстояние между объектами должно быть не менее 7 метров. - После этого надо подготовить мел и клейкую бумагу, которые пригодятся для осуществления разметки.
- Перед настройкой важно очень тщательно разметить поверхность исходя из параметров авто.
Подробнее о разметке и регулировке фар
Сначала нужно приблизиться к стене на расстояние 2-3 метра. Далее необходимо пометить на стене центр осей фар. После этого надо отъехать на 8 м. Затем центры каждой лампы соединяются линией. Также понадобится еще одна линия разметки. Она должна быть параллельно первой линии, но расположенная на расстоянии около 6 см. На этом разметка окончена.
Перед тем как приступить к настраиванию работы оптики, нужно хорошенько ее помыть. Бывает, что из-за грязи не получается правильно отрегулировать световой поток. Вне зависимости от того, какой вид, «Бош» или «Киржач», он должен быть чистым и без дефектов. Если присутствуют царапины либо трещины, нужно заменить фару, так как регулировка в данном случае ничем не поможет.
Если все в порядке, можно приступать к главной работе. Процесс настраивания светового потока происходит следующим образом:
- Сначала нужно вывезти автомобиль на просторную площадку, где имеется стена.
- После этого ВАЗ-2110 надо разместить напротив данной стены.
- Затем следует начертить линии, проходящие через центральные точки фар.
- Далее включаем свет одной из них, а вторую прикрываем картоном. Это необходимо сделать для того, чтобы понять, соответствует ли свет размеченным линиям. Если совпадает, значит работа выполнена благополучно. Если нет – процедуру нужно выполнить повторно.
Читайте также: Правила отключения иммобилайзера ВАЗ-2110
Как отрегулировать противотуманные фары
Данная работа осуществляется методом вращения. Оптический прибор нужно повернуть в вертикальной плоскости и по горизонтали. Также важно ослабить болты крепления деталей. Для этого есть специальные приборы. В случае если их нет, порядок действий таков:
- как и при регулировке обычных фар, нужно поставить машину напротив высокой стены и сделать разметку;
- очень важно проверить, насколько хорошо давление в шинах;
- после этого включаем фары и смотрим, какое направление света мы имеем.
По ходу нужно регулировать световой поток, закрыв одну из них картоном; - такая же процедура выполняется с другой деталью.
На этом работы по настраиванию функционирования фар авто окончены. Если вы чувствуете, что вам не под силу самому это сделать, обратитесь к специалисту, который быстро и успешно отрегулирует оптический прибор.
Как вам статья?
Свет ВАЗ2110, как правильно отрегулировать свет фар ВАЗ2110 своими руками, как установить электрокорректор. Регулировка фар ваз 2110. Как отрегулировать фары на автомобиле ваз 2110.
Даже начинающие автомобилисты понимают, что правильная регулировка фар напрямую влияет на безопасность водителя и его пассажиров, а также других участников дорожного движения, в частности пешеходов.
Со временем мы видим, что оптика перестает обеспечивать требуемую видимость на дороге — это касается и ближнего, и дальнего света. В этом случае необходимы фары, которые дадут возможность улучшить их работу, а также обеспечат нужный поток света. Для настройки системы освещения автомобиля лучше всего обратиться к специалистам СТО, где есть необходимое оборудование. Однако если такой возможности нет, регулировку фар ГАЗ 2110 можно провести самостоятельно. Об этом далее в статье.
Содержание
- Свет ВАЗ2110, какие световые приборы устанавливаются на ВАЗ2110
- Корректор фар ваз 2110, сервис проверки
- Подготовительные работы (выбор места под регулировку, конструкция экрана)
- Загрузка автомобиля, так как автомобиль должен быть загруженным при регулировке
- Экран регулировки фар (Разметка по вертикали и горизонтали)
- Свет 2110, регулировка, подробный курс
- Киржач 2110, делаем свет ярче, как улучшить фары киржач своими руками (подробно)
- Электроскоп фар, как установить на ВАЗ2110 своими руками пошагово
- Советы Плюсы, плюсы в использовании электрокода
Свет ВАЗ2110, какие осветительные приборы устанавливаются на ВАЗ2110
Автомобили данного поколения имеют такие световые приборы:
- Габаритные огни.

- Противотуманные фары. Такая оптика есть только на автомобилях ВАЗ 2110 последних модификаций, однако противотуманные фары можно установить самостоятельно.
- Указатели поворота.
- Блок фар. Используя элементы управления на панели приборов, вы можете переключаться между ближним и дальним светом.
Корректор фар 2110, сервисная проверка
Перед регулировкой регулировки света убедитесь в исправности электро- или гидрокомпенсатора. В противном случае такая «настройка» только усугубит ситуацию. Если все приборы в порядке, можно приступать к регулировке.
Подготовительные работы (выбор места для регулировки, структура экрана)
Выбрав полностью ровную площадку, установите автомобиль. Площадку необходимо проверить на исключение перекоса, иначе фары не смогут правильно отрегулировать. Также следует соорудить на расстоянии пяти метров от автомобиля так называемый экран-щит, на котором можно рисовать.
Очень хорошо, если перед гаражными воротами у вас будет ровная площадка. Вряд ли они сильно пострадают от мела.
Загрузка автомобиля, так как при регулировке автомобиль должен быть загружен
Регулируемая машина должна быть «в полной комплектации» — с оптимальным давлением в шинах, заправлена, а на водительское место необходимо положить груз по весу водителя или посадить человека примерно такого же веса.
Экран регулировки фар (вертикальная и горизонтальная разметка)
Вертикальная разметка. На воротах гаража, стене или экране начертите 3 вертикальные линии, после которых идет: «О» — линия посередине автомобиля (это место обычно обозначается знаком автомобиля, в данном случае это знакомый знак вазы). «Р» обозначает центр правой фары, «Л» — левой.
Горизонтальная разметка. Через центры фар нужно провести горизонтальную линию. Укажите его букву «Н». На 65 миллиметров ниже от него следует провести еще одну линию. Он должен быть помечен буквой «П».
После этого можно переходить к регулировке света.
Свет 2110, регулировка, подробный ход
- Правую фару закрываем картоном или другим материалом, не пропускающим свет.
- Далее поверните в первое положение гидродиректора (I).
- Затем открываем капот и находим винты, с помощью которых осуществляется регулировка, после чего крутим их. Если настроена левая фара, то будет правдой, если ее свет снизу будет доходить до строчки, а сверху — Н.
- Регулировка левой фары, переходим к регулировке правой, закрывая предыдущую.
Если фары светят слишком низко, их необходимо поднять, иначе это может привести к тому, что вы своевременно не заметите пешехода, особенно если он в темной одежде, а в уличной жиже. Если свет, наоборот, давать высоко, вас сделают водителями встречных автомобилей. Поэтому самостоятельную настройку следует проводить очень осторожно.
Киржач 2110, делаем свет ярче, как улучшить фары Киржач своими руками (подробно)
Изначально следует снять фаро, после чего можно разобрать его в следующей последовательности:
- Феном надо снять стекло с киржача.
Им нужно разогреть герметик, после чего острым ножом отделяем стекло. - Снимите отражающую прокладку.
Улучшению будут подлежать только ближние световые блоки. Их нужно выкрутить.- Теперь у вас есть выбор. Можно сделать более короткое модульное кольцо, окринув его, или сместить линзу на десять миллиметров в сторону рефлектора, что улучшит световой поток Киржача, поднимет его и сделает шире.
Электроскоп фар, как установить на ВАЗ2110 своими руками пошагово
Даже если самостоятельная регулировка прошла успешно, при изменении нагрузки автомобиля ВАЗ 2110 должен изменяться угол наклона светового потока, для чего и придуман гидрокормер. Стоит отметить, что он неразделим и не регулируется. Следовательно, при поломке его просто меняют на новый. Наиболее частой причиной выхода гидрокорографического директора является утечка жидкости или «заклинивание» поршня.
Если возникла необходимость, имеет смысл заменить его на более высокотехнологичный и современный прибор — электрокорректор.
Для установки последнего необходимо сделать следующее:
- Снять «минусовый» вывод аккумулятора.
- Нажмите на фиксатор, поверните гидрогерм к себе и выньте его.
- В корпусе фары снимаем уплотнительное кольцо и ставим новое. Необходимо вставить электрокорректор.
- То же самое с другой фарой.
- В салоне следует отключить выключатель, к которому подключен гидрокорректор.
- Далее с помощью проводов крепим электрокорректор.
Советы Плюсы, плюсы в использовании электрокода
Электрокорректор более четко выполняет свои непосредственные обязанности по сравнению с гидрокорректором. Основное преимущество этого устройства – надежность. Установив электрокорректор, можно забыть о поломках этого компонента.
Как отрегулировать и выровнять фары вашего автомобиля для Perfect Aim
« История грузовиков Ford (от моделей T до F-150)
Сравнительное руководство по грузовикам Ford 2021 года (Ranger, F-150, Super Duty) »
12 февраля 2021 г.
Когда вы едете в темное время суток, правильно отрегулированные фары вашего автомобиля помогут вам лучше видеть дорогу. Если фара вашего автомобиля направлена в небо, а другая направлена в кусты, вы не сможете хорошо видеть дорогу и окрестности впереди вас. К счастью, с помощью нескольких инструментов и знаний производители автомобилей могут довольно легко отрегулировать фары самостоятельно. Выполните следующие шаги, чтобы узнать, как выполнить эту важную процедуру безопасности.
Как узнать, нужна ли регулировка фар? Если встречные водители постоянно мигают фарами в вашу сторону, то они пытаются сказать вам, что ваши фары светят водителю в глаза, временно ослепляя его. Либо у вас включен дальний свет, либо ближний свет не отрегулирован должным образом. Когда вы едете по дороге и не можете видеть дальше, чем на 20 или 30 футов перед собой, фары светят слишком низко. Если все, что вы видите, это ночное небо или верхушки деревьев, фары слишком высоко.
Существует ряд факторов, которые могут привести к тому, что ваши фары будут светить неправильно и не будут правильно отрегулированы. При лобовом столкновении фара может выйти из равновесия. Проезд по выбоинам и столкновения с дорожными препятствиями также могут привести к тому, что ваши фары перестанут работать. Если вы заметили какую-либо из проблем, упомянутых выше, проверьте регулировку фар.
Инструменты и материалы, необходимые для регулировки фар- Руководство пользователя.
- Отвертка.
- Рулетка измерительная.
- Малярные или малярные ленты.
- Темная ткань или картон для защиты от света.
- Гаражная дверь или стена с 25-футовым пространством для резервного копирования.
- См. руководство пользователя. Некоторые автомобили не позволяют регулировать фары.
Вам нужно будет обратиться к руководству пользователя, чтобы узнать, допускает ли настройка ваша конкретная марка и модель. Вы также захотите проверить руководство, чтобы показать вам расположение регулировочных винтов. Некоторые автомобили имеют выравнивающие пузыри, помогающие регулировать фары, как уровень плотника. В руководстве пользователя будет указан тип и расположение регулировочных винтов. - Припаркуйте автомобиль на ровной поверхности . Найдите ровную площадку, где вы сможете посветить фарами на дверь гаража или плоскую стену. Убедитесь, что шины автомобиля правильно накачаны, бензобак заполнен хотя бы наполовину, и постарайтесь имитировать нормальный вес, который вы обычно перевозите в автомобиле. Нажмите на все четыре угла автомобиля, чтобы выровнять удары, и включите фары.
- Создайте центральную ось. Этот следующий шаг лучше всего делать в сумерках или на рассвете. Припаркуйте машину примерно в шести футах от стены. Включите фары на ближний свет.
Используйте клейкую ленту, чтобы отметить горизонтальные и вертикальные линии центральной оси луча, когда он светит на стену. Положение ленты должно создавать крест. - Измерьте разницу между двумя фарами . Возьмите измерительную ленту и измерьте линии, чтобы увидеть, имеют ли обе фары одинаковые размеры. Если измерения не совпадают, обратите внимание на разницу и опустите самую высокую осевую линию до той же высоты, что и самая низкая отметка осевой линии. Некоторые автомобили имеют встроенное перекрестие в фаре, которое помогает вам легко найти центральную ось луча. В вашем руководстве по эксплуатации будет эта информация.
- Отодвиньте автомобиль от стены . Используя рулетку, измерьте расстояние, рекомендованное в руководстве пользователя, примерно 25 футов. Сохраняя уровень поверхности, отведите машину назад так, чтобы передние колеса достигли 25-футовой отметки. Включите фары и обратите внимание, где самая яркая часть луча фары попадает на заклеенное место на стене гаража.

- Подготовьтесь к регулировке. Подготовьтесь к регулировке, сняв кольцо или рамку фары, сохраняя детали в надежном месте. Убедитесь, что у вас под рукой есть отвертка и кусок темной ткани или картона. Ознакомьтесь с расположением регулировочных винтов по вертикали и по горизонтали. Наличие помощника внутри автомобиля помогает с фактическим процессом регулировки.
- Настройка вертикального поля . Когда вы стоите перед автомобилем, попросите помощника выключить фары. Затем накройте одну фару темной тканью или картоном и попросите помощника включить фары. Найдите регулировочный винт и медленно поворачивайте винты по часовой стрелке, чтобы увеличить высоту фонарей, или против часовой стрелки, чтобы опустить их. При регулировке убедитесь, что наиболее интенсивная часть луча фары попадает на вертикальную центральную линию, которую вы нанесли на стену, или чуть ниже нее.
- Настройка горизонтального поля. Поверните винты по часовой стрелке, чтобы отрегулировать фару внутрь, и против часовой стрелки, чтобы отрегулировать их наружу.
Луч фары должен падать справа от центральной линии. Затем заблокируйте отрегулированную фару и выполните ту же регулировку по вертикали и горизонтали на другой фаре. - Точная настройка. Продолжайте регулировать вертикальную и горизонтальную регулировку до тех пор, пока центральная ось луча фары не совпадет с отметками ленты на стене. Как только вы будете удовлетворены регулировкой, проведите автомобиль для дорожного испытания, и если одна из фар не совсем в порядке, повторите приведенные выше инструкции.
В некоторых штатах и округах действуют разные спецификации для регулировки фар, поэтому уточните у них, чтобы убедиться, что вы соблюдаете законы. Кроме того, у производителей есть рекомендации по рекомендуемому расстоянию между центром луча и горизонтальной осевой линией фары. Вы можете найти эту информацию в руководстве пользователя или в Интернете.
Мы надеемся, что эта информация поможет вам отрегулировать фары, чтобы обезопасить себя и других водителей. Есть ли у вас какие-либо другие советы по регулировке фар? Если это так, мы будем рады услышать от вас, так что не стесняйтесь, напишите нам. Если вы хотите, чтобы наши профессиональные специалисты по обслуживанию отрегулировали ваши фары, свяжитесь с нами здесь, в Wendle Ford.
Избранное изображение через Flickr Тони Вебстера
Опубликовано в Автосервис | Комментарии отключены на Как отрегулировать и выровнять фары вашего автомобиля для Perfect Aim
Несмотря на то, что были предприняты все разумные усилия для обеспечения точности информации, содержащейся на этом сайте, абсолютная точность не может быть гарантирована. Этот сайт, а также вся информация и материалы, размещенные на нем, предоставляются пользователю «как есть» без каких-либо явных или подразумеваемых гарантий. Все автомобили подлежат предварительной продаже. Цена не включает применимые налоги, право собственности и лицензионные сборы.

1 Как осуществить разборку фары?


Деталь крепится на защелке и поворотном фиксаторе.
Продеть новую трубку в штатное отверстие. Для упрощения процедуры рекомендуется использовать медную проволоку, которой протягивается трубка.
Место установки не требует никаких доработок.
Расстояние между объектами должно быть не менее 7 метров.
По ходу нужно регулировать световой поток, закрыв одну из них картоном;
Им нужно разогреть герметик, после чего острым ножом отделяем стекло.
Вам нужно будет обратиться к руководству пользователя, чтобы узнать, допускает ли настройка ваша конкретная марка и модель. Вы также захотите проверить руководство, чтобы показать вам расположение регулировочных винтов. Некоторые автомобили имеют выравнивающие пузыри, помогающие регулировать фары, как уровень плотника. В руководстве пользователя будет указан тип и расположение регулировочных винтов.
Используйте клейкую ленту, чтобы отметить горизонтальные и вертикальные линии центральной оси луча, когда он светит на стену. Положение ленты должно создавать крест.
Луч фары должен падать справа от центральной линии. Затем заблокируйте отрегулированную фару и выполните ту же регулировку по вертикали и горизонтали на другой фаре.
