Регулировка фар на десятке: Как отрегулировать фары на ВАЗ-2110 своими руками: фото, видео

Пошаговая инструкция по регулировке и замене фар на ВАЗ 2110 своими руками » Авто центр ру

Чтобы управлять автомобилем было более безопасно, в нем должно быть правильно отрегулировано головное освещение. В частности, в этой статье мы поговорим об отечественных «десятках». Как производится регулировка фар на модели ВАЗ 2110, как настроить оптику без ее разбора? Об этом вы сможете узнать ниже.

Руководство по регулировке

Как подключить и настраивать дневные ходовые огни, если плохо светят фары, что делать, если не горит стоп или не горит ближний свет?

Регулировка фар ВАЗ 2110 своими руками производится в два этапа, для начала вам полезно будет узнать, как разобрать фару ВАЗ 2110:

1. В первую очередь не забудьте скинуть клеммы с АКБ.
2. Далее производится снятие фар на ВАЗ 2110. Снимать в своем автомобиле нужно стекла, отделяя их от герметичной основы, для этого оптику необходимо заранее подогреть с помощью строительного фена. После подогрева конструкцию стопов или ДХО на ВАЗ 2110 нужно разрезать ножом. Если нужно произвести замену стекла фары, то поменять можно на этом этапе.
3. Затем на линзе следует прорезать выпуклый профиль в виде буквы П.
4. После этих действий демонтируется бумажный отражательный элемент — для этого следует открутить три небольших винта, расположенные на обратной стороне. В области гидрокорректора вы сможете увидеть пружинку.
5. Следующим этапом будет снятие пружины и нескольких пластиковых так называемых розочек, которые фиксируют отражательный элемент, методом их удерживания.
6. Шар на конце отражательного элемента следует защелкнуть.
7. Далее, необходимо защелкнуть металлическую катушку во вторую канавку, это позволит предотвратить выкручивания регулирующего элемента далее крепления. В том случае, если гидрокорректор будет закручен очень сильно, это приведет к деформации стального ограничителя. Шарик может выйти из пластика, а оптика попросту упадет.

Обозначение элементов фары

Как снять фару на ВАЗ 2110, мы разобрались. Следует учитывать, что при перекручивании корректора корректирующего элемента вам предстоит столкнуться с необходимостью смены сломавшейся стальной детали резиновой прокладкой, наподобие такой, которая используется в сантехнике. Такое решение нельзя назвать наиболее оптимальным, поскольку из-за наличия прокладки вы не сможете понять, когда отрегулированная оптика была настроена до крайнего положения.

Соответственно, чтобы свет мог гореть и не пропадать, вам придется опять перекручивать корректор. Для недопущения этого регулировка света фар ВАЗ 2110 должна включать еще один фиксатор, к примеру, проволочный шплинт, который можно установить между лепестками вышеупомянутой розочки. Разбирать конструкцию в целом нужно аккуратно. Перед тем, как произвести подключение настроенной оптики, нужно произвести очистку остатков герметика и промазать фару по периметру новым слоем. Перед тем, как снять фару на ВАЗ 2110 и работать с электрикой, АКБ следует отключить.

Альтернативный метод ремонта

Что касается альтернативного варианта настройки оптики, то этот способ включает в себя следующие шаги:

• необходимо нарезать резьбу на креплениях регулировки освещения;
• затем в фонари нужно закрутить винты и одеть шайбы;
• после этого выполняется снятие пластмассовых фиксаторов;
• производится монтаж планки с устройствами ближнего и дальнего света;
• осуществляется монтаж еще одной шайбы сверху планки, также монтируется пружинка и еще одна шайба;
• всю конструкцию необходимо зафиксировать с помощью контрагайки (автор видео — proVAZ-2110).

Как можно отрегулировать фары без разборки?

Можно ли настроить оптику без ее снятия?

Настройка фар может осуществляться и без их демонтажа, но для этого обязательно выполнить такие условия:

1. Бензобак автомобиля должен быть полным.
2. Стекла фонарей необходимо промыть, чтобы они были чистыми.
3. Машина должна быть оборудована всем необходимым — запасным колесом, инструментами, огнетушителем и т.д.
4. Также важно проследить за тем, чтобы резина была не спущенной.
5. Вам потребуется ровная вертикальная поверхность, к примеру, забор или стена. Перед ней должно быть достаточно свободного места — не мене 8 метров.

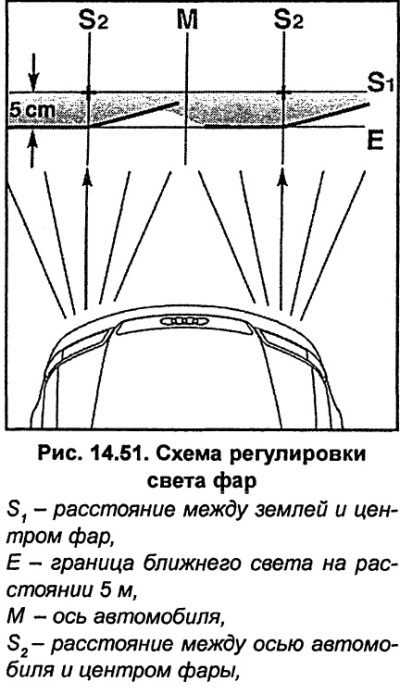

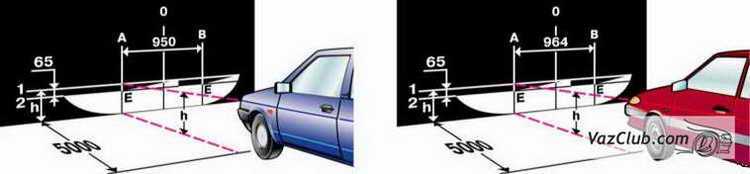

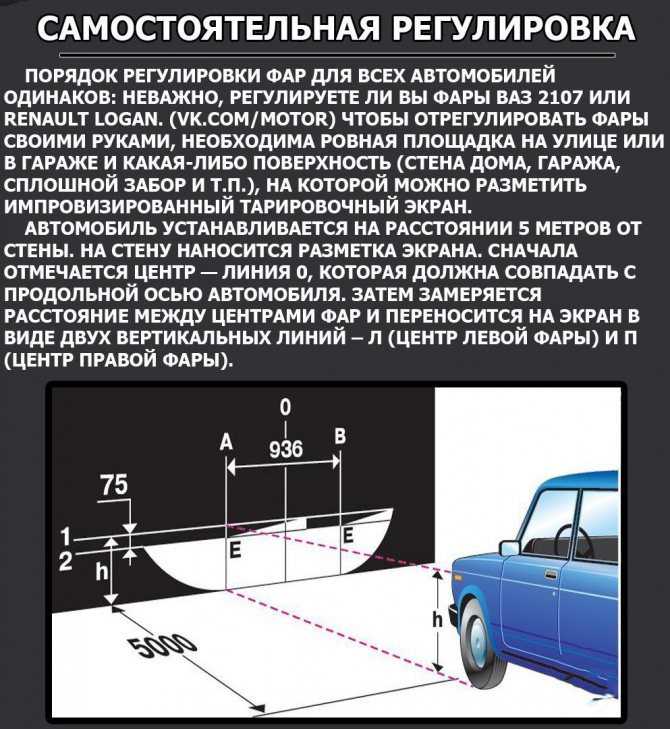

Схема для настройки освещения на «десятке»

Выбранную поверхность следует правильно разметить стену, сделайте это так, как показано на рисунке.

Итак, как отрегулировать фары на ВАЗ 2110:

1. Авто отгоняется от стены и устанавливается таким образом, чтобы его продольная часть проходила через центр поверхности.
2. Включается освещение.
3. Регулятор гидрокорректора необходимо установить в положение 1 — водитель.
4. Произведите регулировку освещения таким образом, как это показано на рисунке.

Замена элемента вручную

Что делать, если не работает аварийка, пропал ближний свет, не работает стоп? Если не горят стоп сигналы и и не работают фары освещения, в первую очередь нужно проверить работоспособность реле, отвечающих за их функциональность. Также производится проверка работоспособности самих ламп — часто причиной отсутствия освещения являются именно они. Если с ними все в порядке, проблема в любом случае будет заключаться в электрической части.

Установка ксенона на ВАЗ 2110 позволит обеспечить лучшее освещение для автомобиля. Чтобы автомобиль имел оригинальный внешний вид, можно подключить ДХО и произвести тюнинг этого элемента оптики. О том, как поменять и как подключить дневные ходовые огни, мы уже писали в этой статье.

Что касается замены фонарей на «десятке», то она осуществляется следующим образом:

1. Сначала необходимо отключить проводку от фонарей, после чего произвести демонтаж верхней решетки радиатора, для этого выкрутите несколько болтов с помощью гаечного ключа на 10.
2. Далее, вам необходимо отключить проводку от элементов указателей поворотов и произвести демонтаж устройства гидрокорректора. Для этого нажмите на защелку и проверните устройство на 90 градусов по часовой стрелке.
3. Выкрутите три винта фиксации оптики с помощью гаечного ключа, фару можно отодвинуть назад. Сдвиньте так называемую ресничку оптики на несколько см, отодвигая ее за край из зацепления с крылом.
4. После этих действий можно ослабить затяжку двух винтов верхнего фиксатора буфера. Демонтируйте так называемую ресничку.
5. Теперь вам остается выкрутить последнюю гайку фиксации гаечным ключом, после этого фонарь можно поднять и извлечь. При необходимости производится ремонт фары или ее тюнинг.

Извините, в настоящее время нет доступных опросов.

Видео «Полировка оптики зубной пастой»

Как своими руками отполировать фары на «десятке» с использованием зубной пасты, смотрите на видео ниже (автор ролика — Дима Артист).

Как улучшить свет фар на ВАЗ-2110 своими руками: инструкция

Опасность фар, которые плохо светят – нельзя недооценивать! Плохое освещение – повод для ДТП, и как следствие травмы не только водителя, ущерб своему автомобилю, встречному, попутному транспорту.

Содержание

• 1 Почему плохо светят фары на ВАЗ 2110 и 2114? Исправляем и улучшаем
• 2 Поэтапная регулировка света фар на собственном автомобиле
• 3 Причины плохого света фар
  • 3.1 Замена тусклой лампы
  • 3.2 Грязные фары и мутные стёкла
    • 3.2.1 Замена стёкол в фаре
  • 3.3 Низкое напряжение на лампе
  • 3.4 Искажённое положение фар
• 4 Установка омывателей фар на ВАЗ 2110
• 5 Каким образом можно самостоятельно улучшить свет фар

Почему плохо светят фары на ВАЗ 2110 и 2114? Исправляем и улучшаем

Разбираться и выяснять причины, почему плохо светят фары на ВАЗ 2110 и 2114, нужно как можно быстрее.

Свет на дороге – залог вашего благополучия после захода солнца, а особенно в зимнее время, когда темнеет рано (и поздно наступает рассвет). Если же добавятся в общую тему и непогодные условия в виде дождя или снега, то недостаток освещения становится в прямом смысле слова опасным.

Ехать почти на ощупь – значит рисковать для начала целостностью своего железного коня: незамеченная яма может серьезно повредить ходовую, а то и обеспечить занос, что чревато травмами уже не только для вашей машины, но и для встречных/попутных.Почему плохо светят фары на ВАЗ 2110 и 2114, искать причины нужно до полной уверенности, что именно этот фактор мешает правильному функционированию. Простая смена ламп на более мощные далеко не всегда решает вопрос и может оказаться ненужной тратой денег.

СтеклаСамые простые причины обычно оказываются самыми вероятными.Грязные фары ухудшают освещаемость на 50%! Протирать их сухой тряпкой – не самая лучшая идея. При таком подходе вы заодно царапаете стекла, что со временем сделает их тусклое свечение постоянным.

Не хотите регулярно мыть фары вручную – поставьте омыватель. На «десятку», к слову, прекрасно подходит агрегат от Волги.

Причем установка вполне проста и выполнима своими силами.Стекло может лопнуть. Если вы заметили трещину по поверхности, придется снимать блок-фару и менять его на новое.Если машина у вас уже хорошо побегавшая, стекло может естественным образом помутнеть от возраста.

Поскольку оно при движении находится в авангарде, пыль, песчинки и мелкий мусор, ударяясь о фару на скорости, оставляют на стекле микроскопические царапинки. Большинство из них настолько малы, что даже не визуализируются, но при этом преломляют и рассеивают свет по принципу призмы. Стекло придется поменять; а чтобы следующая замена отодвинулась как можно дальше – можно оклеить его защитной пленкой.Статьи по теме:

• «Как и чем отполировать пластиковые фары»;
• «Полировка фар зубной пастой своими руками».

ОтражательЕсли со стеклами все в порядке, возможной причиной тусклого свечения может быть облупившийся отражатель. Насколько бы мощную лампу вы ни вкрутили в фару, должного по яркости света вы не получите. На большинстве иномарок в этом случае приходится менять фару целиком; на ВАЗах возможна замена только отражателя. Причем процедура весьма проста:

• Блок-фара демонтируется при отключенном аккумуляторе;
• С нее снимается стекло. Оно посажено на герметик, который размягчается нагреванием при помощи строительного фена. Затем стекло поддевается и аккуратно удаляется;
• Выкручивается лампочка;
• Демонтируется облезлый отражатель, ставится новый, фара собирается с соблюдением обратной последовательности.

Перед установкой стекла не забудьте зачистить и его, и корпус от старого герметика и обезжирить перед нанесением нового слоя.Статьи по теме:

• «Как восстановить отражатель фары»;
• «Какой лучше герметик для вклейки стекол фар».

Проблемы с напряжением: Особенно характерны для авто, на которых стоят галогеновые лампы. Недостаток напряжения может вызываться некорректно работающим генератором либо окислением/поломкой контакта. Нормальный свет выдается при напряжении в 13,8-14,2 В, причем такое же должно быть и на концах работающей лампы. Допустимо падение на ней не больше, чем в 0,2-0,3 В на оборотах в 2000 об/мин.

Меньшее напряжение показывает, что в цепи есть неисправный контакт. Требуется его обнаружить и устранить дефект; установка до ремонта более сильных ламп категорически запрещена: она может привести перегреву и даже воспламенению места неисправного контакта.Направление светового потокаНедостаточность освещения может быть вызвана неотрегулированным положением фар.

Причем когда-то регулировка могла быть правильной, но из-за случайного толчка (к примеру, зацеп бампером бордюра) она нарушилась. Поправить положение можно и самостоятельно, без оптических приборов.

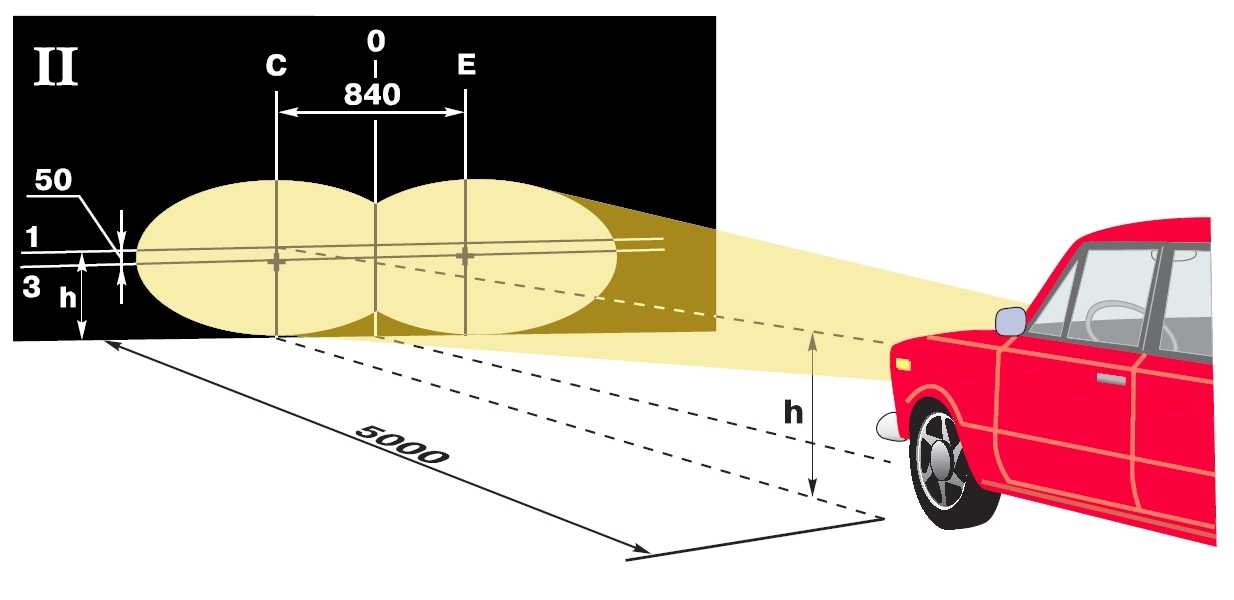

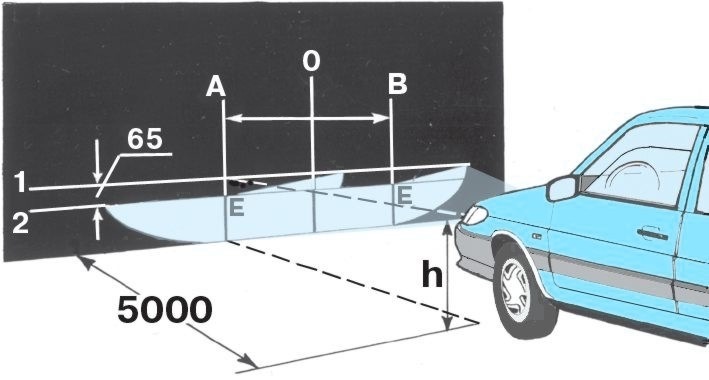

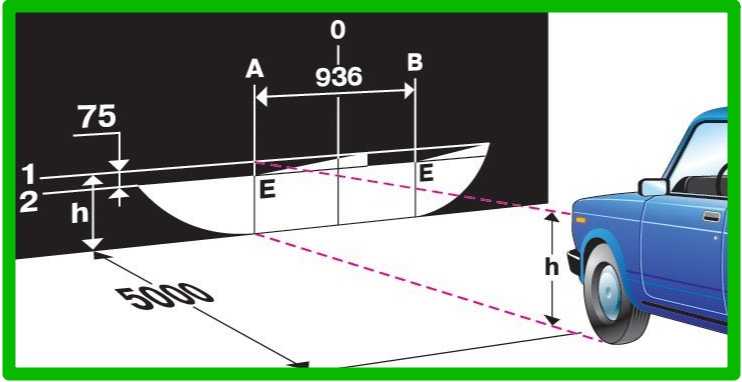

• Выбирается ровная стена, авто устанавливается на дистанции в 5 м от нее и стандартно грузится: бак должен быть полным, а в водительском кресле кто-то сидеть.
• На стене делается разметка: центральная вертикальная линия должна совпадать с центром машины, боковые – с центром фар.
• Горизонтальная проводится на уровне ламп. На 6,5 см ниже намечается граница светового пятна.
• С фары снимается стекло для доступа к винту регулировки, вторая прикрывается любой картонкой. Направление подгоняется до точного попадания в точку пересечения прямых. Регулировка проводится при включенном ближнем свете: тогда и дальний тоже будет выверен правильно.

• «Как правильно отрегулировать фары»;
• «Как улучшить свет фар».

После отладки одной фары, те же манипуляции проводятся со второй. Если причиной, почему плохо светят фары на ВАЗ 2110 и 2114, был дисбаланс направления, после регулировки станет легче не только вам, но и другим водителям: зачастую криво светящие фары ослепляют встречных. Да и попутчикам доставляют неудобства, если попадают в салонное зеркало заднего вида.

Поэтапная регулировка света фар на собственном автомобиле

Перед тем как улучшить своими руками свет фар на ВАЗ-2110, нужно самостоятельно урегулировать световой поток. Сделать это довольно просто, если придерживаться следующих рекомендаций:

• фару, расположенную в правой стороне, нужно прикрыть любым сподручным материалом, который не будет пропускать свет, к примеру, картоном;
• корректор следует повернуть до первого положения;
• под автомобильным капотом нужно найти специальные винты, которые предназначены для регулировки светового потока. Поворачивая их в необходимом направлении и осуществляется сам процесс регулировки;
• правильно отрегулированная левая фара сверху освещает линию Н, а нижний поток света отображается на линии Р.

Таким же способом регулируется и правая фара, при этом левая должна быть закрыта. Следует обязательно следить за тем, чтобы световой поток не попадал слишком низко. При обнаружении проблемы фары обязательно поднимаются выше, чтобы при движении водитель хорошо мог видеть пешеходов, особенно в темное время суток.

Однако и поднимать их слишком высоко ни в коем случае нельзя, так как такое расположение будет слепить встречные машины, что часто приводит к созданию аварийных ситуаций на дороге.

Избежать неприятных ситуаций поможет только верно произведенная регулировка светового потока, которая будет осуществляться с учетом вышеописанных рекомендаций.

Причины плохого света фар

К этому надо стремиться

Искать причину нужно:

• Неисправная лампа.
• Грязное стекло.
• повреждённый или облупившийся отражатель.
• Недостаточное напряжение.
• Не отрегулированное направление потока света.

Замена тусклой лампы

Замена лампы осуществляется отверткой (тонкой) или шилом. Короб защиты извлекается отворачиванием винтов на блоке фары. Под крышкой виден механизм держателя и колодка трех — контактная.

Меняем лампу

Процедура начинается с отключения контактной колодки. Далее, нажимая на пружину крепления, снимается лампа с последующей заменой. Параллельно из блока отражателя удаляется конденсат. Наличие такового выводит осветительный прибор из строя. Удаление влаги производится через дренажный проток, после предварительной его очистки. Установка лампы, сборка ведется в обратном порядке.

Грязные фары и мутные стёкла

Грязные фары снижают освещенность дорог на 50 %! Более того стекла со временем, стареют, мутнеют. Способствуют тому протирки грязной тряпкой, что вызывает микроскопические царапины.

Яркость света автомобиля на 50%!зависит от состояния стекла фары

Не исключены трещины, которые пропускают пылинки, воду (во время мойки). Они оседают на наружной, внутренней поверхности стекла, отражателе и приводят низкой проходимости лучей света.

Не восстанавливаемый след на стеклах оставляют пылинки, песчинки, камушки, вылетающие из-под колес встречных или попутных машин. Царапины, микротрещины преломляют, рассеивают свет в разных направлениях, в результате чего теряется направленность луча.

Замена стёкол в фаре

Вариант склеивания прозрачной пленкой не является техническим решением. Явный выход в замене стекол.

Лампы и стёкла не могут дать эффекта, если отражатель облупился в силу продолжительной эксплуатации. На отечественных автомобилях ВАЗ- 2114 предусмотрена возможность замены отражателя, для чего следует:

• Отсоединить аккумулятор, и снять блок-фару (см. «снятие фары на ВАЗ-2114»).

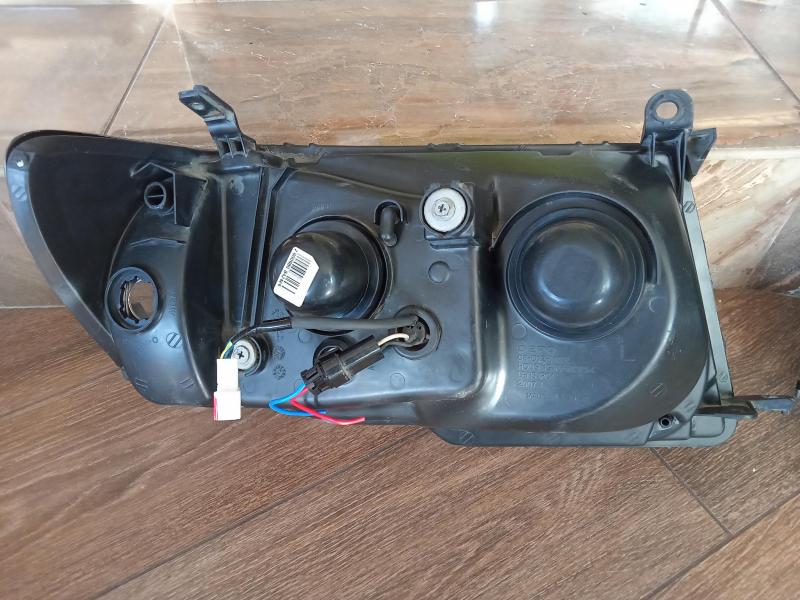

  Вид спереди, креплений фары

• Снять стекло с герметика, предварительно нагрев его бытовым тэном, если нет строительного.

  Отстегиваем защелки крепления и, срезав слой герметика, снимаем стекло

• Выкрутить лампу, снять дефектный отражатель, заменив новым. Свежий герметик наносится на обезжиренные торцы стекла и собранная фара монтируется на место.

  Собранную фару монтируем на место

Низкое напряжение на лампе

Низкое напряжение на клеммах фар может стать причиной слабого света

Низкое напряжение возникает из-за неисправности генератора тока, окисления или поломки контактов. Проверяя этот узел нужно чтобы напряжение, в том числе на контактах лампы, составляло 13,8÷14,2 В. Слабое напряжение можно выявить, прозвонив цепь и обнаружив дефект, устранить.

Характерной причиной слабого света фар нередко являются задействованные на авто ксеноновые лампы.

Искажённое положение фар

Неправильное направление лучей заключается в искаженном положении фар.

Случается такое в результате незначительного удара, даже лёгкого прикосновения бампера, например, со стеной при парковке, деревом или бордюром.

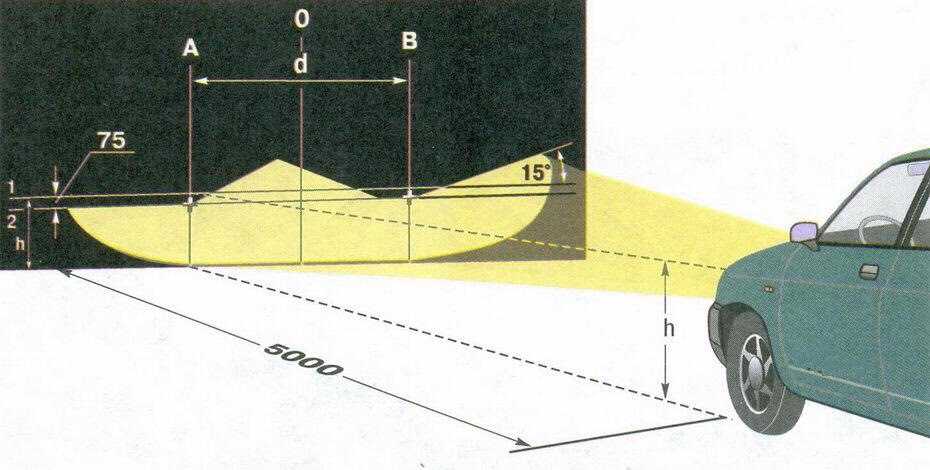

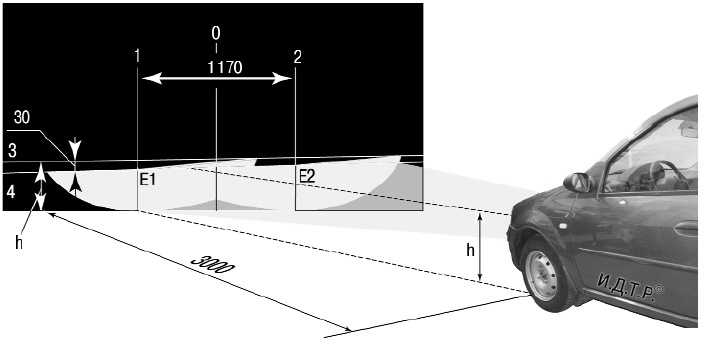

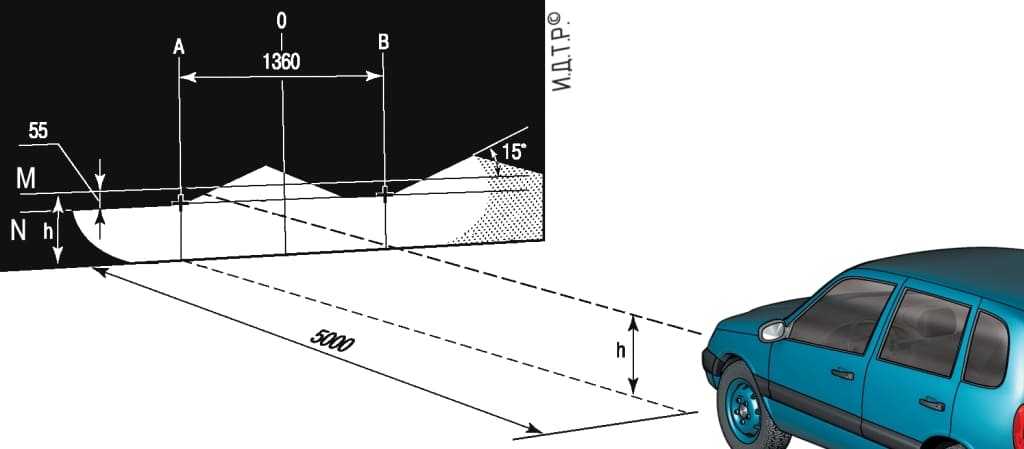

Регулировка фар сопровождается размещением авто на ровной площадке перед какой-либо гладкой стеной на расстоянии 7÷10 метров. Точность направления лучей можно получить при условии заправленного бака (более 50%!), нормативно накачанных покрышек. Машина загружается так, как обычно эксплуатируется.

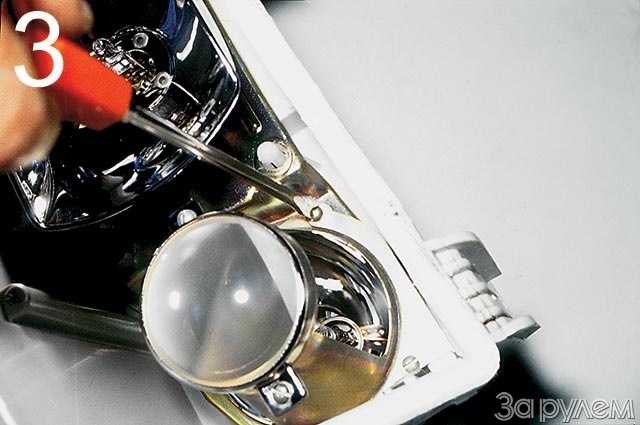

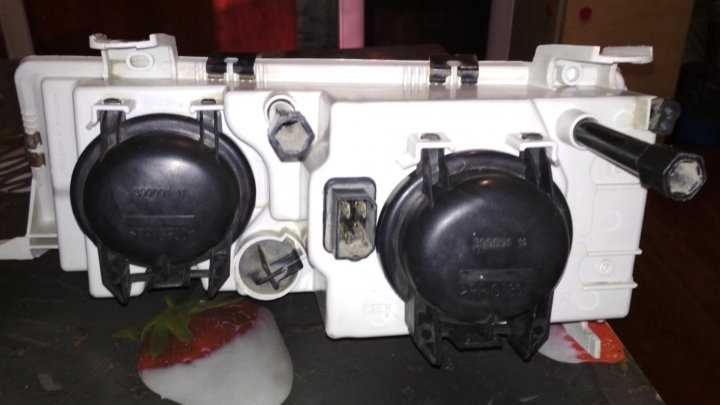

Два винта регулировки фар

На стене мелом прочерчивается центр одной фары (другая прикрыта, например, куском картона) и центром кузова. Ниже на 12 см делается вторая линия. Третья линия проводится на 22 см ниже первой. По этим трем проекциям прочерчивается вертикальная линия с охватом центра фары и кузова.

 Одним из двух винтов, размещенный внутри фары регулируется наклон света, а вторым формируется направленный пучок.

Включением ближнего света получится проекция на второй линии. Закончив процедуру и со второй фарой, получается отрегулированный ближний свет. В этом случае дальний свет также окажется настроенным.

Установка омывателей фар на ВАЗ 2110

Задумывались когда-нибудь об установке стеклоомывателей фар в ВАЗ 2110 ? На самом деле вещь очень удобная. Не нужно выходить и протирать фары, когда можно просто нажать на кнопку. А чистые фары — это безопасность движения ! Для начала определимся какие вообще бывают омыватели фар, и в чем они отличаются друг от друга:Виды стеклоочистителейи фар:

1. С щетками
2. Струйные (высокого давления)

Самыми эффективными принято считать омыватели фар с щетками. Тут думаю объяснять не нужно и так понятно, что грязь лучше смоется со стекла фары если ее физически стирать, а не просто поливать водичкой :)Струйные стеклоочистители фар высокого давления в отличии от щеточных чистят фары только струей жидкости.

Весьма мощная струя жидкости, вылетающая из форсунок, позволяет сбить налет грязи на фаре или хотя бы смочить эту грязь в сложных условиях. Очевидно, что грязь лучше смывается, когда она еще не засохла и тут разницы между двумя типами омывателей практически не будет, однако ситуация меняется, когда грязь уже сухая.

Стеклоочистители высокого давления лишь частично смогут сбить такое загрязнение, в отличии от щеточных, которые будут эффективнее очищать стекло фары.Не стоит забывать и про температуру. При температуре воздуха ниже нуля нужно использовать антифризы. А в сильный мороз вообще лучше не пользоваться очистителями фар. Все знают, что стекло фары нагревается от линзы, поэтому при попадании ледянной воды на стекло фары оно может треснуть.

Для повышения эффективности омывателей фар рекомендуется использовать подогретую воду. Понятно, что теплая или горячая вода на много лучше очищает грязь, кроме того появляется возможность использовать омыватель зимой без угрозы, что стекла фар могут лопнуть. Если Вы решили сделать подогрев бачка омывателя, тогда для жидкости очистки фар и омывателя ветрового стекла лучше использовать один общий бачек.

Минус общего бачка омывателя в том, что придется чаще доливать в него воду/антифриз, а плюс что обогрев бачка тоже общий.При использовании отдельного бачка для омывания фар придется делать обогрев и для второго бачка, кроме того в комплектах нет датчика уровня жидкости, поэтому проверять количество воды в бачке придется визуально (если конечно Вы его сами не установите ).Нужно учитывать, что все омыватели фар не могут полностью очистить фары (площадь отчистки зависит от модели стеклоочистителей).

Щеточные омыватели не дотянутся до краев фары и очистители высокого давления тоже имеют строго ограниченную зону очистки, и по краям струя чистит на много хуже чем по центру.Но зачастую этого вполне достаточно для улучшения освещения в грязную погоду.Еще омыватели бывают выдвижные, либо постоянно торчащие :), также с высокими стойками и с низкими, сферические и плоские. . На десятку устанавливаются, как сферические форсунки (в бампер), так и плоские (в реснички под фарами).Установить омыватели фар на ВАЗ 2110 можно:

1. Штатные
2. Универсальные
3. Собрать систему омывателя фар самому из различных комплектующих
4. От других моделей автомобилей

Не многие знают, что на ВАЗ 2110 тоже выпускались стеклоочистители фар, которые устанавливались в вариантном исполнении (штатные щеточные омыватели фар), правда найти такие комплекты не легко, потому что они уже сняты с производства..Универсальные стеклоомыватели которые подходят на ВАЗ 2110:

1. СКИФ
2. SHO-ME
3. Hella

Также можно попробовать самостоятельно собрать систему омывания фар из частей от разных машин либо позаимствовать омыватель фар от иномарки и вколхозить на ВАЗ 2110

Каким образом можно самостоятельно улучшить свет фар

Только после того, как световой поток отрегулирован, можно при несложных доработках самостоятельно улучшить освещение фар на своем автомобиле. Изначально фара снимается, а улучшение осуществляется в следующей последовательности:

• снимается защитное стекло. Чтобы проще убрать защиту, рекомендуется нагреть стекло, используя для этого обычный фен для сушки волос. Теплый поток воздуха разогреет герметик, после этого панель можно легко отделить от фары при помощи остро заточенного ножа;
• аккуратно удаляется отражающая прокладка;
• при помощи соответствующего инструмента нужно отодвинуть примерно на 15 мм линзу в сторону отражателя или немного укоротить модульное кольцо на токарном станке.

Такие действия помогут не только улучшить свет фар, но и поднимут световой поток и даже сделают его в несколько раз шире. Как регулировка фар, так и улучшение светового потока, как можно заметить, – довольно простой процесс, который под силу каждому автовладельцу.

Как отрегулировать фары | The Drive

The Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Если вы агрессивный водитель, вы, возможно, привыкли видеть, как на вас мигают средние пальцы и ярки, но для большинства из нас такие ответы других водителей могут быть весьма тревожными. Если это происходит ночью, это может быть потому, что вы ослепляете других людей тем, как направлены ваши фары.

Даже самые дорогие автомобили с самыми аккуратными фарами рано или поздно нуждаются в корректировке глаз. Для вас это не просто вопрос безопасности, где важно видеть дорогу впереди. Это может быть проблемой безопасности и для других водителей, потому что смещенная фара может в конечном итоге светить прямо на встречный транспорт.

Редакторам журнала The Drive на протяжении многих лет приходилось регулировать фары на самых разных автомобилях, и они здесь, чтобы помочь вам понять, почему и как делать это самостоятельно. Это далеко не самая сложная задача, за которую вы можете взяться, и вам даже не понадобятся какие-либо причудливые инструменты.

Давайте углубимся.

У профессионалов есть хорошее снаряжение, но оно вам не нужно., Depositphotos

Что значит отрегулировать фары?

С течением времени удары и удары, возникающие при ежедневном вождении, могут вывести ваши фары из строя, заставляя их отклоняться от направления, которое действительно помогает вам видеть в условиях низкой освещенности. Когда это произойдет, вам нужно будет отрегулировать блоки фар, которые закрыты и установлены по обе стороны от носа вашего автомобиля.

Современные корпуса фар отделены от кузова автомобиля и крепятся винтами. На блоках фар также есть регулировочные винты, которые позволяют регулировать по вертикали и горизонтали. Используя фиксированную точку на стене, владельцы транспортных средств могут направлять свои фары с помощью регулировочных винтов и некоторых простых измерений.

Все ли фары нуждаются в регулировке?

В какой-то момент, вероятно, все фары, независимо от технологии, стоящей за ними, потребуют регулировки. Даже самовыравнивающиеся или адаптивные фары могут время от времени выходить из строя. Процесс регулировки может немного отличаться для современных светодиодных блоков или для тех, у которых есть функция саморегулировки, но рано или поздно наступит время, когда даже самые совершенные фары необходимо будет отрегулировать.

Как я узнаю, что мои фары нуждаются в регулировке?

Хороший способ узнать, не выровнены ли ваши фары, это если другие водители постоянно сигналят вам или мигают фарами. Даже не раздражая других людей на дороге, вы можете определить, нуждаются ли ваши фары в регулировке, посмотрев на дорогу впереди вас. Обе фары направлены вперед, чтобы освещать дорогу, или вы мигаете огнями в каждом доме, мимо которого проезжаете, когда проезжаете по окрестностям? Если один свет не попадает на дорогу перед вами из-за того, что он направлен слишком высоко, слишком низко или в одну сторону, пришло время отрегулировать фары.

Получите работу: Основы корректировки фар

Оценки необходимого времени: 30-60 минут

Уровень навыков : Новичок

Система транспортных средств : Lighting Systems

.

Отнеситесь к этой работе серьезно и убедитесь, что вы справитесь с ней правильно. Вы не только облегчаете себе жизнь ночью, но и снижаете шансы ослепить или отвлечь другого водителя.

• Если вы уверены, что вашему автомобилю требуется регулировка фар, но по тем или иным причинам вы не можете этого сделать, как можно скорее отвезите его в мастерскую. Не игнорируйте проблему.
• Вы будете садиться в машину и выходить из нее, и вам нужно будет перемещать ее во время этого процесса, поэтому убедитесь, что вы работаете в месте, где вы не будете в пробке, пытаясь отрегулировать фары.
• Ваши руки и лицо, скорее всего, будут находиться в моторном отсеке и вокруг него, поэтому не забудьте надеть защитные очки и перчатки для механиков.

Некоторые автомобили имеют отдельные внутренние регулировки уровня., Volvo

Все, что вам нужно для регулировки фар

Возьмите это оборудование, прежде чем начать.

Список инструментов

• Скотч (подойдет малярный или малярный)
• Рулетка
• Крестообразная отвертка
• Набор головок (дополнительно — для некоторых моделей)

Организация инструментов и снаряжения таким образом, чтобы все было легко досягаемо, сэкономит драгоценные минуты, ожидая, пока ваш ловкий ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа. Пожалуйста, не заставляйте ребенка давать вам паяльную лампу — Эд .)

Вам также понадобится ровное рабочее пространство, например пол в гараже, подъездная дорожка или уличная парковка. Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете никаких правил при использовании улицы, потому что мы не избавим вас от звонка.

Вот как отрегулировать фары дома

Давайте начнем с простых вещей.

Подготовьте свой автомобиль

Если вы заядлый человек или просто любите постоянно возить с собой недельный запас одежды и припасов в машине, вам нужно убрать как можно больше лишнего веса, прежде чем начинать этот процесс. Если ваш багажник забит старыми емкостями из-под моторного масла (мы слышим вас, владельцы классических VW), вытащите их, чтобы положение вашего автомобиля было как можно более ровным.

Также важно отметить, что некоторые автомобили имеют внутренние органы управления для выравнивания или регулировки параметров фар. Если в вашем автомобиле есть отдельная внутренняя система регулировки положения фар, убедитесь, что она находится в нейтральном или среднем положении, чтобы правильно направлять свет. Обратитесь к руководству по обслуживанию для конкретных инструкций по вашему автомобилю.

Припарковаться перед целевой стеной

Вы можете выполнить этот тест перед воротами гаража или любой твердой стеной (хотя поверхности гаражных ворот с текстурой могут искажать свет). Светлые поверхности и твердые поверхности (не кирпич и не камень) дадут вам наилучшие результаты. Припаркуйтесь на расстоянии 10-15 футов от стены и убедитесь, что ваш автомобиль припаркован на максимально ровной поверхности. Выполнение этого теста при парковке на холме или на ухабистой поверхности не принесет много пользы.

Включите фары и наблюдайте за положением

Включите обычные фары фар автомобиля. Не включайте дальний свет или противотуманные фары для этого теста. Используя скотч, сформируйте крест в центре каждого луча фары на стене. Боковая фара со стороны водителя — это нормально, если она находится немного ниже, чем другая. Это делается для того, чтобы не светить фарами встречному транспорту, когда автомобиль движется по дороге.

Задняя часть автомобиля вдали от стены

Это одна из ситуаций, когда ваши надежные измерения глазного яблока дадут плохие результаты. Используйте рулетку, чтобы измерить расстояние, равное 9.0003 ровно 25 футов от стены. При резервном копировании старайтесь делать это по прямой.

• После того как задним ходом выключите автомобиль и фары, откройте капот.
• Убедитесь, что капот закреплен в вертикальном положении, прежде чем начинать копать. Найдите корпуса фар в передней части моторного отсека.
• Снимите все декоративные элементы, закрывающие блоки фар. Обязательно обратитесь к руководству по техническому обслуживанию вашего автомобиля для получения указаний здесь.
• Регулировочные винты должны быть расположены сверху и сбоку корпуса фары, один для регулировки вертикального положения, а другой — для регулировки горизонтального положения.

Автоматические фары не подразумевают самовыравнивание., Volvo

Соответствующая регулировка фар

Вам нужно заблокировать одну фару, регулируя другую. Используйте брезент или старую простыню, чтобы вы могли фокусироваться на одном источнике света за раз. Если это полезно, вы можете попросить друга сидеть внутри и включать и выключать фары, чтобы помочь вам правильно прицелиться для каждого юнита.

• Регулируя вертикальное положение с помощью верхнего винта, следите за положением источника света на стене впереди вас. Вертикальное положение самой интенсивной части света должно быть на одном уровне с горизонтальной линией ленты, которую вы сделали на стене.
• Точно так же, когда вы регулируете горизонтальное положение, стремитесь переместить луч так, чтобы он был выровнен с вертикальной линией ленты, которую вы сделали.

Прокатитесь

Попробуйте проверить свет в безопасном месте, например, на пустой парковке или на тихой улице. Двигайтесь медленно и следите за положением фар. Если один или оба индикатора не выровнены, вам нужно будет повторить этот процесс.

Часто задаваемые вопросы о регулировке фар

У вас есть вопросы, У Drive есть ответы!

В: Как далеко должны светить фары при включенном ближнем свете?

A: По данным Национальной администрации безопасности дорожного движения (NHTSA), расстояние, освещаемое фарами ближнего света, составляет около 160 футов. Современные светодиодные и газоразрядные системы освещения могут работать по-разному, но вы не сможете излучать свет на сотни футов впереди себя, не схватив по пути несколько средних пальцев или билет.

Q: Как далеко светит дальний свет?

A: Дальний свет распространяется немного дальше, чем ближний, на расстояние от 300 до 400 футов. Опять же, ваши фары могут работать лучше или хуже, в зависимости от характеристик вашего автомобиля.

В: Насколько высоко должны быть направлены фары?

A: Когда ваш автомобиль припаркован на расстоянии 25 футов от стены, которую вы используете для выравнивания, используйте рулетку, чтобы определить расстояние от земли до центра светового луча. Затем измерьте расстояние от земли до центра самой фары. Освещенная область должна быть примерно на той же высоте, что и фара, или даже немного ниже ее.

В некоторых транспортных средствах прямо встроен изящный уровень, так что вы можете визуально наблюдать за положением, не припарковываясь и не измеряя.

В: У меня тусклый свет фар. Что мне делать?

A: Если ваши фары тусклые, это может быть связано с несколькими причинами. У вас может быть неисправная лампочка или осветительный прибор, который потребует ремонта или замены, в зависимости от типа освещения. Ваш аккумулятор или генератор могут выйти из строя и не обеспечивать правильный уровень мощности для каждой лампы.

Или линза вашей фары может быть просто грязной или мутной. По мере старения автомобилей пластик, используемый в корпусах фар, может тускнеть, желтеть или мутнеть. Вы можете очистить его, используя простой набор для восстановления фар.

Давайте поговорим, оставьте комментарий ниже, чтобы поговорить с

Редакторами The Drive!

Мы здесь, чтобы быть экспертами во всем, что связано с практическими рекомендациями. Используйте нас, хвалите нас, кричите на нас. Комментарий ниже и давайте поговорим! Вы также можете кричать на нас в Twitter или Instagram, вот наши профили.

Джонатон Кляйн: Twitter (@jonathon.klein), Instagram (@jonathon_klein)

Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)

Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)

Рекомендуемые товары

Комплект для восстановления фар Cerakote

25-футовая рулетка Craftsman

Малярная лента ScotchBlue

Крестообразная отвертка Craftsman Phillips для фар

5

1

Если вы когда-либо проклинали встречного водителя за то, что его фары ослепляют вас, или замечали, что ваши фары, как правило, освещают верхушки придорожных деревьев, а не дорогу, велика вероятность, что вы имеете дело с неправильно настроенными фарами.

Правильная установка фар чрезвычайно важна для безопасности автомобиля. Правильно отрегулированные фары не только освещают дорогу, но и помогают освещать дорожные знаки и любых животных, которые могут выпрыгнуть на дорогу. Езда с неправильно отрегулированными фарами опасна, и их следует отрегулировать как можно скорее.

К счастью, регулировка фар — это довольно простое решение, с которым большинство людей может справиться на подъездной дорожке или в гараже. Тем не менее, новые автомобили с галогенными лампами или лампами высокой интенсивности должны быть доставлены к профессионалу для правильной регулировки.

Проверка юстировки фар

Проверить выравнивание фар довольно просто. Все, что вам нужно, это плоская поверхность, стена, на которую можно проецировать свет, рулетка, столярный уровень, отвертка и скотч. Вот пошаговые инструкции о том, как проверить, что ваши огни выровнены.

Шаг 1: Подготовьте автомобиль . Чтобы убедиться, что автомобиль правильно выровнен при выравнивании фар, убедитесь, что все шины правильно накачаны, в автомобиле есть не менее половины топливного бака и кто-то сидит на сиденье водителя. Это гарантирует, что транспортное средство выровняется и будет отражать обычные условия вождения при проведении измерений.

Шаг 2: Припаркуйте машину . Найдите плоскую ровную поверхность со стеной перед ней и припаркуйте автомобиль на расстоянии от 10 до 25 футов от стены или двери гаража, направив свет на стену. Это расстояние является оптимальным, поскольку оно воссоздает обычные дорожные условия. Если у вас ровная подъездная дорожка, ворота гаража должны работать хорошо, в противном случае рассмотрите первый этаж парковочного пандуса, поскольку он обычно плоский, темный и имеет стену.

Шаг 3: Выровняйте машину . Надавите на все четыре угла автомобиля вверх и вниз несколько раз, чтобы установить подвеску и убедиться, что амортизаторы выровнены.

Шаг 4: Измерьте фары . С помощью рулетки измерьте расстояние от фиксированной точки на каждой из фар до земли. Измерения должны быть в пределах полудюйма друг от друга. Это позволит убедиться, что подвеска не провисает ни с одной стороны, что может привести к ошибкам в измерениях.

Шаг 5: Включите фары . Включите фары, но не используйте противотуманные фары или дальний свет. Используйте ленту, чтобы отметить горизонтальные и вертикальные центральные линии лучей фар.

Шаг 6: Измерьте линии . Осевые линии не должны быть выше 3,5 футов над землей. Используйте столярный уровень, чтобы убедиться, что центральные линии каждой фары ровные. Если линии не ровные, опустите более высокую отметку до уровня более низкой.

Шаг 7: Резервное копирование автомобиля . Теперь автомобиль должен быть поддержан так, чтобы он находился ровно в 25 футах от стены. Это не следует оценивать, используйте рулетку, чтобы автомобиль находился ровно в 25 футах.

• В то время как 25 футов являются стандартными для большинства автомобилей, технические характеристики различаются в зависимости от автопроизводителя, поэтому обязательно ознакомьтесь с руководством пользователя для получения подробной информации. Независимо от рекомендуемого расстояния точность является ключевым фактором, поэтому тщательно измерьте расстояние с помощью рулетки.

Регулировка освещения

Теперь пришло время внести коррективы, чтобы ваши фары освещали дорогу там, где им и место.

Шаг 1: Найдите регулировочные винты . Первое, что вам нужно сделать, это найти регулировочные винты на вашем автомобиле. Во многих случаях потребуется снять декоративное кольцо с фары. Большинство регулировочных винтов расположены сверху и сбоку корпуса фонаря. Они должны быть четко обозначены.

• Если вы не можете найти винты, обратитесь к руководству пользователя.
• Следует отметить, что некоторые производители располагают регулировочные винты в моторном отсеке за корпусом фары. Чтобы добраться до винтов, может потребоваться снять аккумулятор или даже бачок с охлаждающей жидкостью. В некоторых случаях может оказаться целесообразным доверить работу профессионалу.

Шаг 2: Отрегулируйте фары по отдельности . Если возможно, наличие другого человека, сидящего на водительском сиденье, который может включать и выключать свет, будет большим подспорьем. Фары следует регулировать по очереди. Положите тряпку или полотенце на стул перед источником света, который вы хотите заблокировать. Непосредственное закрытие светового блока может привести к повреждению пластиковой линзы — она может сильно нагреться, если полностью заблокирована.

Шаг 3: Настройте вертикальное поле . Винт в верхней части корпуса светильника следует поворачивать по часовой стрелке, чтобы поднять свет, и против часовой стрелки, чтобы опустить свет. Фару следует отрегулировать до тех пор, пока верхняя часть наиболее интенсивной части светового луча не будет светить прямо или чуть ниже центра рулетки на стене.

• Может быть несколько сложно определить середину наиболее интенсивной части луча, но в целом над линией должно быть очень мало общего луча.
• Во время регулировки винтов необходимо выключить свет, а затем снова включить, чтобы определить, была ли регулировка успешной или требуется дополнительная регулировка.

Шаг 4: Настройте горизонтальное поле . Теперь необходимо повернуть винт сбоку корпуса фонаря, чтобы правильно отрегулировать правую/левую сторону. Отрегулируйте линзу так, чтобы наиболее интенсивная часть луча находилась справа от вертикальной линии.

Шаг 5. Ознакомьтесь с рекомендациями производителя . Всегда рекомендуется проверять рекомендации производителя при регулировке фар, так как могут быть очень точные спецификации, которым следует следовать.
