Регулировка фар ваз 2110 бош: Регулировка фар ваз 2110 бош Регулировка фар ваз 2110 бош

Содержание

Регулировка света фар 2110 бош. Регулировка положения рычага переключения передач

Каждый агрегат, узел или деталь автомобиля, даже самая незначительная, казалось бы, требует определённого ухода и своевременной регулировки. Это относится и к кулисе механической коробки передач. Элемент КПП, который был разрегулирован, может стать причиной малоприятных ощущений во время езды. Например, может случиться так, что ручка переключения передач начнёт дребезжать, скорости будут включаться неточно или могут периодически выбиваться, а рычаг начнёт «люфтить». Дабы избавиться от подобных неприятностей, следует провести достаточно несложную процедуру регулировки кулисы коробки переключения передач. Тем более что этот процесс не займёт у вас много усилий, да и по времени это продлится примерно около получаса.

Кулиса КПП нужна для того, чтобы скорости не могли включиться произвольно вследствие того, что ползуны передвигаются одновременно. Зачастую случается так, что неправильно отрегулированная кулиса может стать причиной перегрузки всей трансмиссии, в результате чего она выйдет из строя. Для наиболее качественного результата по регулировке кулисы коробки передач, следует обзавестись помощником. Далее мы подробно расскажем о том, как провести процедуру регулировки данного элемента КПП, а также затронем и форс-мажорный случай, когда потребуется полная замена кулисы.

Что такое кулиса в автомобиле?

Пожалуй, немало людей думают, что сам рычаг переключения передач и носит данное название, и его месторасположение именно между передними автомобильными сиденьями. И самое прискорбное то, что такую трактовку можно встретить повсеместно на сайтах вопросов-ответов. Но хотим сразу же развенчать этот миф.

Кулиса представляет собой не один элемент, а многосоставной механизм, основная задача которого заключается в связи самого рычага-переключателя и штока, который подводит к коробке.

Интересно знать! Спортивное электро-купе Tesla Roadster изначально думали оснащать псевдо МКПП, но производитель отказался от данной идеи, так как её реализация слишком сложна и затратна.

Следовательно, вчитываясь в определения, первым делом становится ясно, что это не монолитная конструкция, и находится она далеко не в салоне, а за его пределами – под днищем машины, рядом с карданным валом или непосредственно под самой ручкой переключения передач.

Кулиса у некоторых известных моделей автомобилей является достаточно прочно сформированным механизмом, который без труда вырабатывает более 100 000 километров пробега. Но со временем её отдельные составные элементы начинают преждевременно изнашиваться, приводя к тому, что автомобилист сталкивается с многочисленными проблемами.

Происходит это в основном по банальным причинам: в систему механики трансмиссии попадает влага, грязь и пыль, смазочные средства находятся не на должном количественном уровне, а также и по другим причинам.

Признаки неисправности механизма

Как мы уже говорили, во многих марках автомобилей конструкция кулисы отличается высокой надёжностью. Она не требует от владельца систематического ремонта и частой замены составных элементов. Исключением являются те машины, которые уже на заводе собираются по низким стандартам качества. Вот от таких ожидать можно много всякого неприятного. Но пусть не обольщаются владельцы дорогих качественных иномарок – ничто не идеально, а поэтому огрехи могут случаться и на автомобилях стоимостью более 100 000 долларов, особенно, если этот автомобиль уже далеко не новый и «пробежал» немало километров.

Знаете ли Вы? Кроме паровых двигателей первые автомобили работали ещё на обычном пятновыводителе – лигроине.

Так какие же признаки того, что кулиса коробки передач вашего автомобиля начинает понемногу сбоить? Радует одно, что они очевидны, и диагностировать проблему труда не составит. Но всё же, для вашего удобства перечислим далее основные из них:

1. Ручка переключения передач стала значительнее люфтить.

2. Проблемно происходит процесс переключения передач. Например, слышен сильный хруст с характерной вибрацией при переходе на следующую, либо предыдущую скорость.

3. Переключение передач происходит очень туго.

4. Хотите включить одну передачу, происходит включение совсем другой.

5. Не включаются все передачи, а только часть, остальные просто не функционируют.

Данные признаки указывают на следующие неисправности механизма:

1. Ослабились крепления, либо заело трос привода, или он сильно повредился.

2. Изношен или повреждён шток переключения передач.

3. Изношен или деформирован блокирующий механизм.

4. Износилась вилка переключения скоростей.

Инструкция по регулировке кулисы ВАЗ-2110

Чтобы настроить или отремонтировать кулису коробки передач, необходимо действовать по следующей инструкции:

1. Первым делом «водрузите» вашу «десятку» на эстакаду либо заедьте в гараж с ямой.

2. Поставьте автомобиль на стояночный тормоз и подложите под колёса противоугонные упоры, за неимением таковых подойдут и обычные кирпичи.

3. Итак, вы под днищем машины. Найдите хомут, которым прикреплены кулиса и шарнир.

4. Подберите гаечный ключ и ослабьте хомут.

5. Сядьте в автомобиль и включите заднюю передачу. Рычаг должен быть установлен в крайнее левое положение. Поэтому необходимо его выставить таким образом, которое вам удобно для момента включения задней скорости. Лучше, как мы говорили в начале, прибегнуть к услугам помощника, чтобы он удерживал в выставленном вами положении.

6. Теперь снова отправляйтесь под днище «железного коня» и крепко зажмите хомут именно в данном положении.

7. На этом всё. Настройка кулисы коробки передач подошла к концу.

8. Для проверки работы агрегата следует сделать тестовый заезд.

9. Если возникнет необходимость, повторите процедуру.

Инструкция по замене кулисы ВАЗ-2110

Если предыдущие манипуляции оказались тщетными, тогда остаётся только один вариант – это замена кулисы, что можно проделать своими руками без прибегания к услугам специалистов. Что потребуется для выполнения данной задачи? Для замены кулисы, необходимо подготовить всё, что может стать необходимым именно для данных работ:

— новая кулиса для вашего автомобиля ВАЗ-2110.

Отвёртки.

Бокорезы.

Гаечные ключи.

Трещотка.

Литол-24.

Инструкция, которой необходимо следовать при замене кулисы ВАЗ-2110:

1. В салоне автомобиля отвёрткой демонтируйте декоративный чехол ручки переключения передач. Потяните вверх селектор и снимите вместе с защитным кофром.

2. Гаечным ключом на 10 открутите две гайки крепления и болт, который крепит накладку кронштейна блокировки задней передачи.

3. Ключом на 13 открутите гайку, которая крепит ось рычага КПП, и открутите винт, фиксирующий её. Это сделайте трещоткой.

4. Демонтируйте ось, а затем из селектора коробки вытащите втулки, дабы они не потерялись во время процедуры замены.

6. Далее снимите облицовочную часть пола и пластиковую консоль. По-другому снять кулису никак не выйдет. Открутите по периметру консоли все болты. Снимите верхнюю и нижнюю её части. Действуйте крайне осторожно, чтобы не повредить элементы электропроводки.

7. После открутите следует изъять четыре винта крепления селектора коробки передач к автомобильному кузову.

8. Под днищем машины ключом на 13 открутите гайки кронштейна подушки кулисы и снимите сам кронштейн.

9. Демонтируйте кулису вместе с ручкой переключения передач.

10. Проведите визуальную диагностику всех устройств на предмет износа. Может, только подушка отработала своё, а сама кулиса ещё в полном порядке. В таком случае замените только её и установите кулису на своё место. Если же на кулисе заметны явные механические повреждения, тогда выбора нет, следует устанавливать новую, но прежде смажьте все элементы Литолом-24, вместе с рычагом переключения передач, чтобы в дальнейшем не возникало скрипов.

11. На этом замену кулисы ВАЗ-2110 можно считать оконченной. Соберите все компоненты коробки передач в обратной последовательности.

Множество автомобильных аварий происходит в темное время суток из-за недостаточного освещения дороги, в том числе фарами авто. Регулировка фар ВАЗ 2110 позволит улучшить их работу и обеспечить необходимый поток света. Лучший способ настройки осветительной системы автомобиля — воспользоваться услугами специалистов СТО, где есть соответствующее оборудование. Но в тех случаях, когда такой возможности нет, регулировка фар ВАЗ 2110 может быть осуществлена самостоятельно.

Система регулирования фар

Гидрокорректоры и электрокорректоры

Конструкция осветительной системы предусматривает, что регулировка фар ВАЗ 2110 осуществляется гидрокорректором или производится вручную с помощью регулировочных винтов. Ручная регулировка фар позволяет осуществлять поворот светового источника по горизонтали и вертикали. Гидрокорректор фар ВАЗ позволяет автоматически, за счет гидравлической системы, регулировать направление светового потока при изменении положения автомобиля.

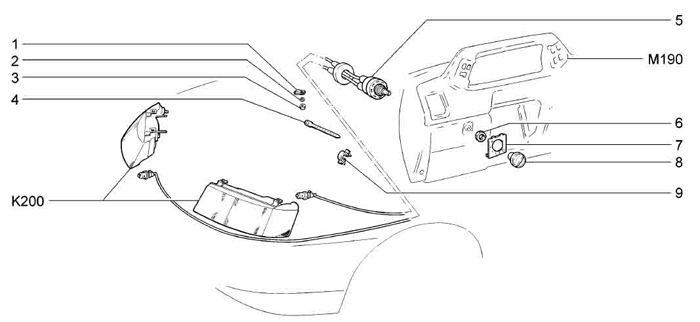

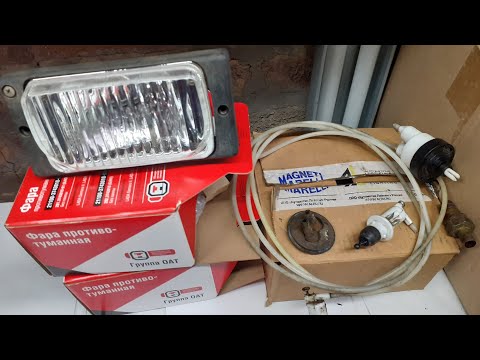

Он состоит из главного цилиндра, размещенного на приборной панели; рабочих цилиндров, располагающихся в корпусах фар; соединительных трубок между цилиндрами. В рабочих цилиндрах размещаются штоки, способные поворачивать световой элемент фары. Вся система гидрокорректора фар заполнена гидравлической жидкостью.

При повороте ручки на панели управления в главном цилиндре создается давление, передаваемое в рабочие цилиндры. Под его воздействием приходит в движение шток, который изменяет положение светового элемента, т. е. потока света. Такая работа гидрокорректора фар ВАЗ 2110 позволяет стабилизировать световой поток в зависимости от осадки автомобиля.

В настоящее время вместо гидрокорректора фар предлагается электрокорректор фар ВАЗ, который осуществляет регулирование за счет электрических исполнительных механизмов, но принцип действия устройства сохраняется.

Схема включения электрокорректора фар

Электрокорректор для ВАЗ 2110 можно легко приобрести и установить самостоятельно.

Монтируется он на то же место, где размещается гидравлический корректор. Для этого его надо демонтировать. На местах крепления рабочего цилиндра устанавливается электрический исполнительный орган. Он обычно хорошо зафиксирован, но при необходимости можно использовать дополнительные резиновые прокладки.

Вместо главного цилиндра на приборной панели закрепляется блок электрического управления, а его регулятор выводится в то же отверстие, где размещалась ручка положений гидрокорректора. Вместо гидравлических трубок протягиваются и фиксируются электрические провода. Блок управления подключается к клеммам аккумулятора.

Проблемы с освещением

Если освещение дороги фарами ухудшилось, то вначале следует определить причину такой неисправности. Возможно, что регулировка фар не понадобится. Сначала необходимо аккуратно помыть линзу прибора. Вполне может быть, что причина банальна — загрязнение. Для того чтобы не приходилось постоянно мыть осветительные приборы, рекомендуется смонтировать омыватель.

Установка устройства не вызывает проблем, а рабочая жидкость на него подается из омывателя лобового стекла.

Далее следует проверить целостность линзы. Если обнаруживаются мелкие трещинки, повреждения от попадания небольших камней или другие дефекты, то это может приводить к рассеиванию светового потока. Линзу необходимо заменить. Причиной ненормальной работы фар могут стать и дефекты на поверхности отражателя.

Возможно, по различным причинам (например, брак) начал разрушаться светоотражающий материал, что не позволяет создать нужную концентрацию пучка света. Такой отражатель необходимо срочно заменить. Наконец, сам световой элемент перестал удовлетворять желаниям водителя.

Установка галогеновой лампочки вместо обычной позволит значительно усилить освещение.

Ручное регулирование фар автомобиля

При регулировке и ремонте фар потребуются следующие инструменты:

  • ключ торцевой и гаечный;
  • плоскогубцы;
  • отвертка;
  • насос;
  • линейка;
  • рулетка;
  • весы.

Схема разметки для ручной регулировки фар

Если все-таки без настройки не обойтись, то начинать следует с ручной регулировки фар. Для ее проведения необходимо выполнить подготовку. Сначала придется отыскать ровную стену, на которой можно провести разметку. Автомобиль надо поставить перед этой стеной на расстояние в 5 м. Площадка, на которой размещен автомобиль, должна быть ровной и горизонтальной. Машина устанавливается перпендикулярно стене.

Далее следует устранить все факторы, которые могут помешать правильной регулировке фар. Чтобы автомобиль стоял ровно, надо проверить равенство давления в шинах и, если необходимо, то подкачать их. При этом давление должно соответствовать паспортной величине для ВАЗ 2110. На место водителя в салоне устанавливается груз весом порядка 75 кг (можно посадить помощника), а корректор фар ВАЗ переводится в положение 1.

Схема проведения ручной регулировки фар приведена на рис. 3. На стене следует начертить вертикальные линии: 0 — соответствует центру машины, А и В — соответствуют центру фар. Точки Е на схеме указывают центры осветительных элементов. На высоте 60 см от земли проводится горизонталь 1, определяющая высоту до центра фары, и горизонталь 2, размещенная на 75 мм ниже линии 1 и соответствующая правильному расположению центра светового пятна от фары.

Регулировка освещения в механическом режиме производится с помощью гидрокорректора фар. Это устройство должно стабилизировать световой поток при изменении положения автомобиля или его усадки под нагрузкой. Гидрокорректор фар ВАЗ представляет собой неразъемную систему, поэтому ремонт невозможен. Его придется заменить новым устройством. Замена гидрокорректора фар производится следующим образом.

Первоначально необходимо отделить хомуты, фиксирующие гидравлические трубки, на кузове машины. Отсоединяется ручка управления, расположенная на приборной панели, путем простого вытягивания вручную. Через отверстие вынимается рабочий цилиндр и трубка, для чего отклоняется в сторону емкость с тосолом. Со стороны салона автомобиля откручивается главный цилиндр при помощи торцевого ключа.

Неисправность в системе освещения — очень опасный дефект, который может привести к большим неприятностям. Регулировку фар лучше всего проводить на СТО, но при необходимости ее можно выполнить и самостоятельно. В любом случае ездить на ВАЗ 2110 при неправильном потоке света нельзя.

ДТП, происходящие ночью, часто случаются из-за недостаточной видимости или неправильной настройки фар головного света. Именно поэтому правильная регулировка фар очень важна. Современные автомобили уже в базовой комплектации имеют электронные системы, самостоятельно производящие автокоррекцию фар. В этом случае датчики и электронные блоки фар самостоятельно приспосабливаются к окружающему освещению, и в зависимости от многих факторов выбирают оптимальный режим освещенности.

Однако если автоматическая настройка фар не предусмотрена, нужно делать это самостоятельно. Как вариант, обратиться в СТО. Однако второй способ не всегда удобен, так как СТО может далеко находиться и, так или иначе, обращение туда предполагает финансовые затраты.

К тому же, есть многим известный способ регулировки света фар с помощью специальной шкалы, нарисованной на стене. Разберем его далее более подробно.

Перед настройкой фар их нужно подготовить:

Также ознакомьтесь

  1. Промыть фары. Особое внимание уделить линзам.
  2. Осмотреть фары на предмет дефектов стекла и отражателя фар. Если имеются сколы и трещины, заменить стекло.
  3. На отражателе не должно быть никаких повреждений. При их наличии потребуется его замена.
  4. Чтоб усилить световой поток, есть смысл установить галогенные лампы или поставить ксенон.

Чтоб у вас получилось отрегулировать свет фар, нужно соблюсти все условия: автомобиль должен быть укомплектован (полный бак, хорошее давление в шинах, наличие запаски). Водительское сиденье должно быть под нагрузкой, приблизительно равной весу водителя (можно обратиться к помощнику или поставить мешок с песком).

Инструкция по регулировке фар ВАЗ 2110

Потребуется ровная площадка, возле нее должна стоять стена, на которую свет будет падать под углом в 90 градусов.

  1. Поставить автомобиль в 5 метрах от стены.
  2. Нанести на стену рисунок, аналогичный приведенному на фотографии.

В случае совпадения верхней черты световых пятен с линией 2, и совпадения точек наклонного и горизонтального участков световых пятен с точками Е, можно быть уверенным, что регулировка фар произведена успешно.

Стоит ознакомиться:

  • Причиной возникшей необходимости заменить передние пружины подвески может стать нарушение целостности пружин. Это может быть результатом механических…

  • Подробно рассмотрим процесс разборки, чистки, замены вышедших из строя деталей, сборки и установки генератора ВАЗ 2101. В примере ниже будет разобрана…

Для обеспечения безопасности управления автомобилем головное освещение должно быть настроено правильно. О том, как отрегулировать фары на ВАЗ-2110, должен знать каждый владелец автомобиля. Сделать настройку можно без снятия элемента с машины — для этого имеются специальные винты, которыми пучок света регулируется в вертикальной плоскости. Аналогичным образом производится корректировка пучка на моделях 2111, 2112. Даже на более современных моделях LADA Granta и LADA Priora имеются такие настройки.

Как осуществить разборку фары

Для того чтобы произвести регулировку фар ВАЗ-2110 своими руками, необходимо избавиться от всех дефектов в них: отремонтируйте, замените стекло, лампу, отражатель. Порядок разборки следующий:

  1. Отключаете от аккумуляторной батареи минусовую клемму. Если АКБ мешает, можно ее полностью снять.
  2. Снимаете стекло, прогрев его феном. Таким образом у вас получится расплавить клеевой состав, который находится под ним.
  3. Прорежьте на линзе небольшой П-образный профиль.
  4. Демонтируйте отражатель, изготовленный из бумаги. Чтобы это сделать, потребуется выкрутить три болта с обратной стороны.
  5. Возле гидравлического корректора имеется пружинка, ее нужно снять. Вместе с ней демонтируются «розочки» — фиксаторы из пластика, закрепленные на отражателе.
  6. Защелкните шар на краю отражателя.
  7. Защелкните катушку из металла, чтобы не допустить выкручивания регулятора.

Если гидравлический корректор сильно закрутить, это приведет к тому, что ограничитель попросту деформируется. При этом из пластиковой обоймы выйдет шарик, и вся оптическая система упадет вниз.

Особенности снятия блок-фары

Обязательно нужно учесть, что, если перекручивать корректор, придется заменять стальную деталь прокладкой из резины. Проблема в том, что стальной элемент корректора ломается, деформируется, что сказывается на работе. Это не самый лучший вариант, так как при установке резиновой прокладки сложно понять, когда фары находятся в крайних положениях.

Для того чтобы не пропадал свет, вам потребуется заново перекрутить корректор. Поэтому при регулировке фар ВАЗ-2110 своими руками потребуется установить дополнительный фиксатор. Идеально подойдет шплинт из проволоки. Он ставится в лепестки пластиковой «розочки». Обязательно нужно соблюдать аккуратность при разборке блок-фары. Перед первым включением очистите все поверхности от излишков герметика. При необходимости промажьте стекло по всему периметру герметиком.

Альтернативная настройка

Для того чтобы осуществить регулировку фар на ВАЗ-2110, можно воспользоваться и альтернативным методом. Для этого выполняйте такие действия:

  1. Нарежьте резьбу на крепежах регуляторов светового потока.
  2. Закрутите внутрь фонарей винты и наденьте на них шайбы.
  3. Снимите фиксаторы из пластмассы.
  4. Установите планки, на которых находятся световозвращатели дальнего и ближнего света.
  5. Установите шайбу поверх планки. Еще нужно будет установить пружину на нее и поверх снова шайбу.
  6. Вся конструкция фиксируется при помощи контрольной гайки.

Подготовительные работы перед корректировкой без разборки

Если в самой блок-фаре нет дефектов, можно не проводить ее разборку, достаточно скорректировать пучок света.

Нужно выполнить несколько подготовительных действий, прежде чем начинать регулировку фар ВАЗ-2110 своими руками. На фото показана разметка стены. Вам также потребуется выполнить такие условия:

  1. Полностью заправить бензобак, для того чтобы задняя часть автомобиля сильнее опустилась.
  2. Промойте все стекла на головных фарах.
  3. В багажнике уложите запаску, огнетушитель, набор ключей. Другими словами, все то, что вы обычно с собой возите.
  4. Проверьте давление во всех колесах, а при необходимости подкачайте.
  5. Установите автомобиль на ровной поверхности. Крайне важно, чтобы рядом была идеально ровная стена или забор. Расстояние от нее до передней части автомобиля должно составлять не меньше 8 метров.

Обязательно правильно разметьте вертикальную плоскость, так как от этого зависит то, насколько точно будет произведена регулировка света.

Алгоритм действий при настройке

Перед тем как отрегулировать фары на ВАЗ-2110, нужно провести все подготовительные действия. Устанавливать на передних сидениях грузы нет смысла. Для более точной корректировки (по мере загрузки машины) имеется гидропривод. Его ручка находится слева от руля, около блока предохранителей. А теперь о том, как произвести настройку света фар без разборки элементов:

  1. Установите автомобиль напротив стены, продольная его часть должна быть перпендикулярна кузову.
  2. Запустите двигатель и включите ближний свет фар. Двигатель желательно завести, чтобы не посадить аккумулятор.
  3. Переведите ручку управления гидравлическим корректором в положение «1». Это положение соответствует минимальной загрузке — в машине находится только водитель.
  4. Скорректируйте при помощи винтов на блок-фарах направление пучков света, ориентируясь на схему, представленную в статье.

Добившись нужного направления, можно завершить работу. Теперь в зависимости от степени загруженности автомобиля нужно только корректировать положение ручки гидропривода.

Если нужно менять блок-фару

Перед тем как отрегулировать фары на ВАЗ-2110, нужно убедиться в их исправности. Если ремонт, который был описан выше, не приносит результатов, то нужно произвести полную замену блок-фары. Для этого выполните такие манипуляции:

  1. Отключите от фонаря всю электропроводку и снимите верхнюю часть радиаторной решетки. Чтобы это сделать, необходимо выкрутить все болты ключом на «10».
  2. Отсоедините от поворотников провода и снимите гидравлический корректор. Чтобы это сделать, нажмите защелку и поворачивайте корпус устройства на 90 градусов.
  3. Выкрутите винты фиксации оптического элемента и сдвигайте блок-фару назад.
  4. Ослабьте затяжку болтов на верхнем фиксаторе и снимите «ресничку».

После того как выкрутите последнюю гайку, можно весь фонарь в сборе немного приподнять и снять. Если еще возможно выполнить ремонт, делайте его. Если же нет, то меняйте блок-фару целиком. Перед тем как отрегулировать фары на ВАЗ-2110, обязательно произведите их ремонт. Так у вас получится обеспечить максимальную надежность оптики.

Кулиса коробки передач, как и все в автомобиле требует ухода и своевременной регулировки. Разрегулировавшаяся кулиса КПП может стать причиной неприятных ощущений во время движения. Например, может возникнуть дребезг ручки передач, включение скоростей может стать неточным, скорости могут «выбивать» время от времени, а сам рычаг может начать «люфтить».

Чтобы избавиться от всего этого, необходимо произвести несложную процедуру регулировки кулисы КПП, тем более, что регулировка кулисы отнимет у вас не более получаса времени.

Кулиса коробки переключения передач необходима для того чтобы не допустить произвольное включение скоростей из-за одновременного передвижения ползунов. Нередко от некорректно отрегулированной кулисы страдает вся трансмиссия, в результате вам грозит неисправность всей КПП. В наших предыдущих статьях мы уже неоднократно говорили об этой детали, например, в статье: О том , а также в статье: . Кроме того, вопрос включения передач и КПП затронут в .

Регулировка кулисы КПП предусматривает наличие помощника, в таком случае результат, да и сама работа, будут более качественными. Регулировать кулису модно несколькими способами, ниже мы расскажем о каждом из них более подробно.

Как отрегулировать кулису на ВАЗ 2110 своими руками

Перед тем как отрегулировать кулису КПП необходимо выполнить ряд подготовительных работ:

  1. Загоните авто на яму.
  2. Затяните ручник и установите противооткатные упоры.

Способ №1 — регулировка кулисы по задней скорости.

  1. Ослабьте хомут.
  2. Включите заднюю скорость и расположите рычаг так, как вы хотели бы его видеть в этом положении.
  3. Затем затяните хомут и проверьте как работает кулиса, устраивает ли вас нынешнее положение рычага и работа кулисы.

Способ №2 — регулировка кулисы по первой скорости.

Этот метод используют, как правило, тогда, когда первый способ не дал результата.

  1. Включите первую скорость.
  2. Ослабьте хомут кулисы.
  3. Проворачивайте привод кулисы против часовой стрелки до тех пор, пока рычаг КПП не начнет упираться в пластиковый стопор задней скорости.
  4. Затяните хомут, и проверьте как все работает.

Способ №3 — регулировка кулисы на «нейтралке».

Если у вас отсутствует пластиковый фиксатор ограничитель, регулировка делается по нейтральной передаче.

Чтобы отрегулировать нейтральное положение рычага переключения передач, необходимо точно рассчитать глубину выноса кулисы вашей КПП на кардан автомобиля . Иногда подобные манипуляции заканчиваются появлением раздражающего дребезга рычага.

Если регулировка кулисы ни к чему не привела и с переключением по-прежнему беда — замените кулису полностью или попросите помощи у специалистов.

Как отремонтировать фары автомобиля ВАЗ-2110

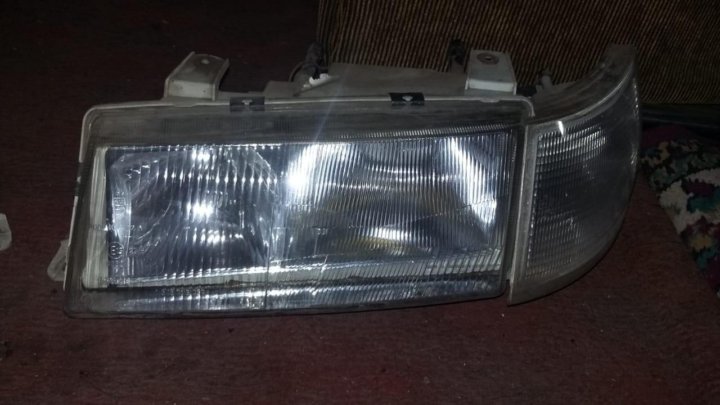

На ВАЗ-2110 могут устанавливаться блок фары типа Bosch или «Автосвет».

Блок-фары различаются по конструкции.

Фара ближнего света «Автосвет» — с плоским экраном и линзой между лампой и рассеивателем, рассеиватель блок-фары приклеен к корпусу, лампа габаритного света расположена в фаре дальнего света.

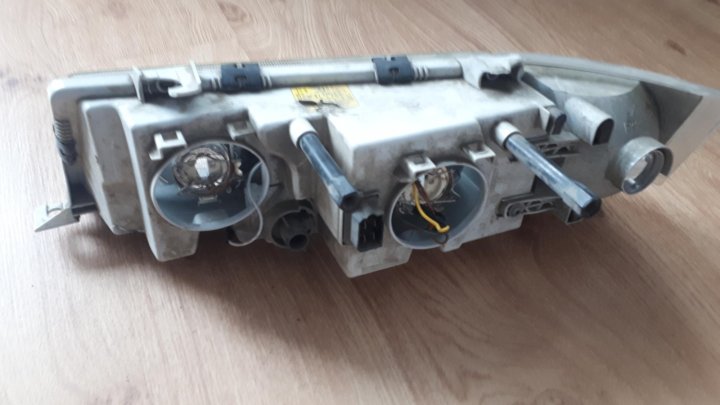

Фара ближнего света Bosch — без линзы, с экраном-колпачком на лампе, лампа габаритного света – в фаре ближнего света.

Указатели поворота у обеих блок-фар одинаковые, точки крепления совпадают: вверху – болтами к верхней поперечине рамки радиатора, внизу – гайкой к шпильке на кронштейне брызговика и болтом – к стойке рамки радиатора.

В фарах устанавливаются однонитиевые лампы ближнего и дальнего света.

При включении ближнего света фар горят лампы ближнего света, а при включении дальнего света – все лампы (и ближнего и дальнего света).

Напряжение на лампы ближнего и дальнего света подается соответственно через реле К4 и К5 типа 904.3747-10, расположенные в монтажном блоке.

Напряжение включения реле при температуре 20±5°С – не более 8 В, сопротивление обмотки – 85±8,5 Ом.

Напряжение на обмотки реле подается, если полностью нажата клавиша переключателя наружного освещения (тогда выбор между ближним и дальним светом – в зависимости от положения подрулевого переключателя света фар) или – независимо от положения переключателя – если водитель оттягивает на себя подрулевой переключатель (тогда включается дальний свет фар).

Отсоединяем «минусовой» провод от аккумулятора.

Отсоединяем два электрических разъема блок-фары.

Ключом на 10 отворачиваем два болта верхнего крепления блок-фары.

Снимаем решетку радиатора.

Отворачиваем болт нижнего крепления.

Аккуратно поддеваем отверткой декоративную накладку.

Сдвигаем накладку к центру автомобиля и вынимаем ее.

Головкой «на 10» отворачиваем гайку крепления блок — фары к кронштейну

Вынимаем блок-фару.

Поддеваем отверткой фиксатор цилиндра гидрокорректора, поворачиваем его и извлекаем из корпуса фары.

Отворачиваем два винта крепления указателя поворота и снимаем его

Для замены стекла фары отстегиваем шесть защелок крепления и, срезав слой герметика, снимаем стекло

Новое стекло вклеиваем на специальном герметике. Заменить лампы блок-фары можно на автомобиле.

Для наглядности эти операции проведем на демонтированной фаре.

Повернув патрон указателя поворота против часовой стрелки, извлекаем его из гнезда вместе с лампой

Вдавив лампу внутрь и повернув против часовой стрелки, вынимаем ее из патрона.

Поворачиваем крышку фары против часовой стрелки и снимаем ее.

Отсоединяем провод от лампы ближнего света.

Сдавив пружинный фиксатор, выводим его усики из пазов.

Отводим фиксатор вверх и вынимаем лампу ближнего света

Галогенные лампы нельзя брать за стеклянную колбу, чтобы не оставить жировых следов от пальцев.

Если это произошло, лампу необходимо обезжирить спиртом.

Для снятия ламп дальнего и габаритного света снимаем вторую крышку фары.

Отсоединяем провод от лампы дальнего света.

Выводим усики пружинного фиксатора из пазов.

Извлекаем лампу дальнего света.

Отсоединяем провод от лампы габаритного света.

Вынимаем патрон с лампой

Извлекаем лампу из патрона

Сборку и установку блок-фары проводим в обратной последовательности.

Направления световых пучков фар регулируют вращением винтов, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

Винт регулировки пучка света в горизонтальной плоскости

Винт регулировки пучка света в вертикальной плоскости

Регулировка фар

Выберите ровную горизонтальную площадку в пределах базы автомобиля на расстоянии 5 м от экрана – светлой стены здания, гаража и т.п.

1. Заправьте автомобиль, положите на штатные места инструмент и запаску, проверьте давление в шинах всех колес.

2. В темное время суток поставьте машину на выбранной площадке перпендикулярно экрану (расстояние между фарами и экраном должно быть 5 м).

3. Усадите на водительское сиденье помощника или положите груз 75 кг и слегка качните автомобиль сбоку для установки подвесок.

4. Измерьте расстояние от центров фар до пола (оно должно составить около 600 мм), на этой высоте проведите горизонтальную линию на экране, а на 75 мм ниже нее – вторую.

5. Начертите на экране вертикальную осевую линию (расстояния от нее до центров левой и правой фары должны быть равны) и линии, соответствующие центрам фар (на расстоянии 554 мм от осевой).

6. Установите ручку гидрокорректора фар в положение минимальной загрузки. Одну из фар закройте (куском картона, фанеры и т.п.).

7. Включите ближний свет фар.

8. Винтами с пластмассовыми головками, расположенными на задней стенке блок-фары, отрегулируйте направление световых пучков незакрытой фары.

Верхняя граница пятна (горизонталь) должна совпадать с нижней линией, а место излома пучка (точка пересечения горизонтального и наклонного участка) – с вертикальной линией центра фары.

9. После этого откройте и отрегулируйте вторую фару, закрыв первую.

Настройка h2 | Коллекция Audette и The AC SHOP: исчерпывающий ресурс по освещению Porsche 911 с воздушным охлаждением за более чем 20 лет

Общая процедура регулировки фар

В Интернете есть множество ресурсов по регулировке фар. Вот один хороший пример от Popular Mechanics.

И более техническая статья на сайте Daniel Stern.



Особая процедура регулировки h2

h2 уникальны тем, что могут регулировать ближний и дальний свет отдельно и точно. Их рифленая линза (на основе технологии Френеля, той же технологии, разработанной в 19го века, который используется в большинстве линз маяков) эффективно фокусирует свет. И правильная настройка имеет решающее значение, учитывая их яркость. Вам нужно максимальное освещение, не ослепляющее встречный транспорт. Далее вы узнаете, как правильно настроить h2.

Символы
A – Смежные винты регулируют ближний свет, который представляет собой отражатель в форме большой чаши. A с горизонтальной стрелкой под ним регулирует ближний свет по горизонтали, а A с вертикальной стрелкой рядом с ним регулирует ближний свет по вертикали.
F – Соседние винты регулируют дальний свет, который представляет собой небольшой клиновидный отражатель внизу. F с горизонтальной стрелкой под ним регулирует дальний свет по горизонтали, а F с вертикальной стрелкой рядом с ним регулирует дальний свет по вертикали.

На объективах
А вверх-вниз находится в правом верхнем углу.
F вверх-вниз находится в верхнем левом углу.
левый-правый находится в левом нижнем углу.
F левый-правый находится в правом нижнем углу.

Наклейка с инструкциями на корпусе фонаря:

Переведено на английский язык:

ВНИМАНИЕ
Сначала отрегулируйте ближний свет, затем отрегулируйте дальний свет
Обозначение установочных винтов на линзе ближнего света 1 : 90 «А» у. «A» дальний свет «F» u . «F»

Самое главное, чтобы вы сначала отрегулировали ближний свет , затем перейдите к дальнему свету. Если что-то не так, отражатель дальнего света может соприкоснуться с линзой, что помешает дальнейшей регулировке. Если это проблема, вы можете настроить его.

Если отражатель дальнего света прилегает к линзе, вам нужно будет отрегулировать этот винт:

Сначала вытащите металлический выступ из резины. Затем удерживайте штырь и поверните регулировочный винт в накладном кольце по часовой стрелке. Затем снова вставьте штырь в резину, и маленький отражатель должен отойти от линзы. Тогда вы сможете дополнительно отрегулировать отражатель ближнего света.

А теперь наслаждайся своими огнеметами h2!




© 2015 ~ Коллекция Audette ~ Бенд, Орегон
C oncours Восстановление передних фар, сигналов поворота и h2 ~ Электронная почта

Руководство по галогенным лампам h2/h5

Мы только что опубликовали информативное руководство по галогенным лампам h2 и h5. Как технологии выросли в последнее время. И какие из них мы выбираем для продажи и почему. Погрузитесь настолько глубоко, насколько захотите, с Дэниелом Стерном, всемирно признанным автомобильным экспертом и техническим консультантом Audette Collection.

На 45% ярче стоп-сигналы!

Яркость наружных сигнальных фонарей можно безопасно сделать на 45 % ярче с помощью специальных высокоэффективных ламп, доступных только через систему запасных частей Honda. Они имеют никелированные основания, необходимые для коррозионной стойкости европейских розеток.

Существует вариант с одной нитью (заменяет 7506, 1156, 1141, 1076, P21W или P25-1) и вариант с двумя нитями (заменяет 7528, 1157, 1034, 2057, 2357, P21/5W или P25) -2).

Напишите мне для получения дополнительной информации или для покупки.

Регулировка фар | Evilution

Если вы замените лампы в фарах, вы можете обнаружить, что регулировка фар немного нарушена. Это могут быть плохо сделанные лампочки, лампочки с плохой посадкой или плохо подогнанные лампочки. Самый простой способ проверить — посветить фарами ближнего света на стену и оценить это своими глазами.

Оба пучка фар должны быть примерно одинаковой высоты и слегка направлены вниз. Вы можете проверить, в какую сторону направлены ваши фары, отметив линию отсечки на стене и немного подтолкнув автомобиль назад. Линия отсечки должна была сместиться вниз. Если они переместились вверх, фары будут направлены вверх и будут слепить встречных водителей.

Чтобы пройти ежегодное дорожное испытание, такое как техосмотр в Великобритании, необходимо проверить регулировку света. Если они не выровнены, ваша машина выйдет из строя. Они предложат перенастроить огни, но вас, вероятно, сорвут за эту работу.

левый или правый?

Левостороннее движение – автомобиль движется по левой стороне дороги.
Правостороннее движение – автомобиль движется по правой стороне дороги.

450 Fortwo

Переднюю панель снимать не обязательно, но это помогает. Эту информацию можно найти здесь. Снимите верхнюю крышку, отвернув 3 винта Torx. Центральный винт — Torx25, а внешние винты — Torx30.

Потяните пластиковую крышку прямо вверх, чтобы снять ее с автомобиля.

Этот регулятор перемещает отражатель фары влево и вправо с помощью шестигранного ключа на 6 мм.

Этот регулятор перемещает отражатель фары вверх и вниз с помощью шестигранного ключа на 6 мм.

При замене крышки убедитесь, что она находится за выступами фары.

Спасибо BlackDog за картинку ниже.

Это показывает, что можно регулировать фары через сервисные экраны, не снимая передние панели. Место немного тесновато, поэтому не роняйте шестигранный ключ, на всякий случай обвяжите его веревкой.

Это может оказаться намного проще, если у вас есть отвертка с гибким приводом и бита 6 мм.

451 Smart Fortwo

Получите доступ к фарам, открыв капот. Посмотрите на верхнюю часть каждого фонаря, и вы увидите 2 регулировочных винта (обведены ниже).

Регулятор в центре автомобиля (обведен красным ниже) регулирует оба луча вверх и вниз. Регулятор сбоку от автомобиля (обведен зеленым ниже) регулирует ближний свет слева направо.

При снятой фаре есть пятигранник, регулировать не нужно.

Вам не нужно регулировать влево и вправо, верх и низ должны работать идеально.

452 Родстер

Из-за ограниченного пространства может быть проще снять световые блоки, чтобы вы могли точно настроить регулировку. Установите блок освещения на место, чтобы проверить его, прежде чем привинтить его обратно.

На задней части фонарей есть три 7-мм регулировочных болта.

Болт 1 регулирует подъем и опускание балки.
Болт 2 регулирует левую и правую часть балки.
Болт 3 обычно не требуется, он является точкой поворота для двух других болтов.

Отрегулируйте болты 2 и 3 так, чтобы они имели одинаковый зазор между фонарем и держателем. Это позволит свету светить прямо вперед. Теперь отрегулируйте болт 1, чтобы переместить свет вверх или вниз до правильного уровня, указанного ниже.

Повторите с другой стороны, чтобы обе линии были на одном уровне.

454 Forfour

1 – Вертикальная регулировка ближнего света
2 – Горизонтальная регулировка дальнего света
3 – Горизонтальная регулировка ближнего света

Как узнать, правильно ли отрегулированы мои фары?

Без правильного оборудования невозможно быть точным на 100 %, но хорошая догадка лучше, чем освещение луны или приближающийся трафик.

Подтяните вплотную к стене или забору. С помощью маркера или кусочка ленты сделайте 2 крестика. Эти крестики должны быть прямо перед лампами ближнего света.

Отодвиньте заднюю часть от стены так, чтобы фары были в 5 метрах от крестиков.

Используя регуляторы на фарах, переместите проецируемый свет так, чтобы линия отсечки находилась на 5 см ниже центра X. Это выравнивание по вертикали.

У каждого светового луча есть поворот вверх, который перемещается вверх и вниз влево (на автомобилях с правым рулем).

Этот поворот вверх должен начинаться примерно на одинаковом расстоянии от X с обеих сторон. Это горизонтальное выравнивание отсортировано.

Как я уже говорил, это не идеально, но это лучше, чем ничего. В идеале вам нужно пойти на станцию ​​техобслуживания и заставить их использовать свой регулировщик луча.

451 Умный световой поток

Новый умный (451) использует прожекторное освещение, такое же, как в родстере, и обеспечивает превосходный световой поток. Одна вещь, которая отличается, это форма луча. Двойные изгибы, которые можно увидеть на fortwo и родстере , теперь заменены легкой обрезанной формой Z-line. Эта форма показана ниже.

Новая форма обеспечивает дополнительное освещение обочины, но снижает ослепление людей, которых вы обгоняете.

Проблемы с родстером

Если у вас включен ближний свет, и вы не видите пару четких отрезков, и все, что вы видите, это форма, показанная ниже для одного или обоих огней…

… это означает, что вы подключил дальний свет к ближнему. Поменяйте местами верхнюю и нижнюю пару разъемов и повторите попытку.

Мои взлеты путешествуют в другом направлении

Это потому, что у вас левосторонние фары.

Мои передние фары не регулируются должным образом

Это довольно редкое явление, но известно, что отражатель отсоединяется от регулятора, поэтому он либо резко выходит из строя, либо не втягивается достаточно далеко, либо выравнивание меняется само .

Единственный способ исправить это — снять фару и разобрать ее.

После разделения вы сможете увидеть, какая клипса не прикреплена. Быстрое нажатие на отражатель вернет зажим на место, и можно будет выполнить правильную регулировку.

Я не вижу четкой линии отсечки

Для этого есть специальное название, оно называется «дерьмовые лампочки». Плохо сделанные лампочки не создают четкого яркого светового рисунка из-за чрезмерного ослепления. Журнал Auto Express провел тест на лампочках, и результаты были шокирующими.

Среди неудовлетворительных результатов были:

Osram Silverstar
Bosch Premium
Bosch Xenon Power
Ring Autobulb
Ring Ultra Xenon
GE Megalight Plus
PIAA Platinum White
Ring Ice Blue
Halfords Laser Blue

Это показывает, что дорогие лампы известных брендов не обязательно означают качество.

Лучшими протестированными лампами были следующие:

Hella Standard
Osram Standard
Osram Super
Halfords Brilliance
Halfords Super Brilliance
Philips Power2Night GT150
Osram Cool Blue
Solb Vision

1 Что лучше?

На самом деле ничего из вышеперечисленного. Лампы PIAA могут быть хорошими (кроме платиновых белых), но дорогими, газоразрядные лампы дают хорошую мощность, но дороги или некачественны и незаконны.

На данный момент лучше всего приобрести лампы Osram Nightbreaker и Philips X-treme Power.

Philips X-treme в розницу по 25 фунтов стерлингов за пару. Osram Nightbreakers дешевле примерно на 15 фунтов стерлингов.

Конструкция лампы

Чтобы луч света попал в определенную точку, он должен попасть на отражатель под правильным углом . Нить накала внутри лампы должна располагаться с точностью до доли миллиметра, чтобы создать идеальную диаграмму направленности. Если лампочка плохо изготовлена ​​или установлена ​​не очень хорошо, она может отклонить луч. Плохое расположение нити накала вызывает блики и плохую линию отсечки.

Одним из основных размеров лампы H7 является расстояние от верха цоколя до низа нити накала. Это расстояние должно быть 25 мм (+ или – 0,2 мм). Если у вас плохая линия светотеневой границы, проверьте колбу, измерив этот размер (не прикасайтесь к стеклу).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
