Порядок регулировки клапанов ГАЗ-53
Проводится регулировка клапанов ГАЗ 53 при снижении оборотов двигателя и увеличенном расходе топлива.
Еще одна причина для указанной процедуры — появление характерных шумов в районе выхлопной трубы и карбюратора Газ 53. В результате эксплуатационных нагрузок увеличивается зазор на клапане. С практической точки зрения проблема не позволяет завести «железного коня» с первого раза. Если это все-таки удается, то двигатель издает ритмичные стуки.
Вернуться к оглавлению
Содержание
- 1 Восстановление технического состояния машины
- 2 Ремонт транспортных средств со значительным пробегом
- 3 Технические черты ремонта
- 4 Частота проведения профилактических осмотров
Восстановление технического состояния машины
Исправить ситуацию помогут на станции технического обслуживания, но справиться можно и без визита туда. Достаточно будет внимательно изучить инструкцию по эксплуатации транспортного средства. В ней расписано, как проводится настройка клапана ГАЗ 53. Способов для этого существует 2, при этом оба применяются только при холодном двигателе.
Используется для этого регулировочный винт с контргайкой. Фиксируются они на плече коромысла.
Дальнейший порядок регулировки выглядит следующим образом:
- Установить поршень I цилиндра таким образом, чтобы указанная на шкиве метка полностью совпала с меткой на ВМТ.
- Согласно рекомендациям завода-изготовителя правильный зазор между нажимным концом коромысла и клапаном составляет от 0,25 до 0,3 мм. Необходимо убедиться, что щуп 0,25 мм свободно двигается, а деталь на 0,3 мм — не проходит в имеющийся зазор.
- Водители со стажем предлагают настраивать клапаны по величине зазора, равной 0,4 мм. По мере ослабления контргайки следует придерживать регулировочный винт при помощи отвертки.
Аккуратно вложить в образовавшийся зазор щуп. - При регулировке размера зазора необходимо неспешно крутить винт, иначе процесс установки нужного параметра будет долгим.
- Регулировочный винт затягивается без удаления щупа. Как только водитель убедился в правильности выполнения процедуры, необходимо вытащить щуп. Затем нужно отрегулировать вторую деталь. Затяжка регулировочного винта
- Для этого необходимо повернуть коленчатый вал на 90° и провести регулировку детали, расположенной на пятом цилиндре. После этого еще на 90° повернуть коленчатый вал, чтобы настроить клапан на четвертом цилиндре. Дальнейшая регулировка клапанов ГАЗ продолжается в следующем порядке: 2-6-3-7-8.
Аккуратно вложить в образовавшийся зазор щуп.Перед тем как приступить к настройке следующего клапана, необходимо повернуть коленчатый вал на 90°, иначе велик шанс сломать двигатель.
Вернуться к оглавлению
Ремонт транспортных средств со значительным пробегом
Проблемы двигателя ГАЗ 53, эксплуатируемого продолжительное время, обусловлены несоблюдением графика проведения технического осмотра.
В результате зазоры постепенно увеличиваются, снижая ходовые качества «железного коня». Даже если направляющие втулки клапанов ГАЗ физические не изнашиваются, позволяя быстро завести машину, водитель все равно отметит повышенный расход топлива.
Устранить проблему можно во время регулировки клапанов, проводимой указанным выше способом. При этом понадобится внести отдельные корректировки. Первое различие связано с порядком настройки элементов двигателя. Как только поршень I цилиндра занимает свое место, водитель продолжает его вращать до момента, пока указанная на шкиве метка не совпадет с меткой на ВМТ.
Чертеж установки коленчатого вала на метку ВМТ
После этого настраиваются впускные клапаны первого, третьего, седьмого и восьмого цилиндров. Правильность контролируется при помощи визуального осмотра. Если все верно, то потом осуществляется настройка выпускных элементов цилиндров №1, 2, 4, 5. К следующему этапу работы можно перейти только после того, как коленчатый вал будет повернут на 360°.
Водители без значительного опыта в ремонте двигателя автомобилей ГАЗ справятся с этой процедурой за 60 минут. Главное, на каждом этапе проводить визуальный контроль. В противном случае двигатель ожидают плачевные последствия.
Вернуться к оглавлению
Технические черты ремонта
Пустотелый выпускной клапан ГАЗ 53 сделан из стали. В состав детали входит натрий металлический, обеспечивающий лучшее охлаждение. При этом нужно помнить, что в силу заводского брака его количество бывает недостаточным. В результате втулки клапанов ГАЗ 53 быстро изнашиваются.
Так выглядит втулки клапанов для Газ 53
Предугадать это невозможно, но регулярные профилактические осмотры смогут в определенной мере помочь. Для усиления защитных свойств изделия головка и сальники клапанов ГАЗ покрыты наплавленным сплавом марки ХН-60ВУ. Даже при езде на повышенных оборотах наплавление защитит клапан от перегрева и поломки.
Водители со стажем рекомендуют через каждые 550-600 км пути проводить профилактический осмотр «железного коня». Времени это много не отнимет, зато позволит диагностировать неисправность на ранней стадии.
Двигатель транспортного средства справедливо сравнивают с оркестром. Каждая деталь выполняют определенную функцию. От эффективности работы каждой зависят эксплуатационные характеристики машины в целом.
Схема и порядок затяжки шпилек головки цилиндров ГАЗ-53
Каждый клапан в двигателе ГАЗ 53 отвечает за уровень потребления горюче-смазочных материалов и ходовые показатели «сердца» автомобиля. Как только водитель чувствует, что его «железный конь» начал издавать подозрительные звуки, необходимо провести технический осмотр.
По мере увеличения зазора между клапанами двигатель теряет способность в полной мере справляться со стоящими перед ним задачами.
Снижаются обороты, ухудшается динамика разгона и появляется специфический шум в районе выхлопной трубы.Если транспортное средство длительное время остается без квалифицированного технического обслуживания, то уже через несколько недель отдельные элементы двигателя начнут выходить из строя. Чем раньше автолюбитель заглянет под капот, тем дешевле ему обойдется ремонт.
Вернуться к оглавлению
Частота проведения профилактических осмотров
Согласно официальной инструкции по эксплуатации транспортного средства регулировку нужно проводить через каждые 700 км пути. Указанное значение носит относительный характер. В зависимости от условий эксплуатации, показатель смещается в большую или меньшую сторону. К примеру, длительная езда по бездорожью вездеходов на базе ГАЗ вызывает повышенные вибрационные нагрузки.

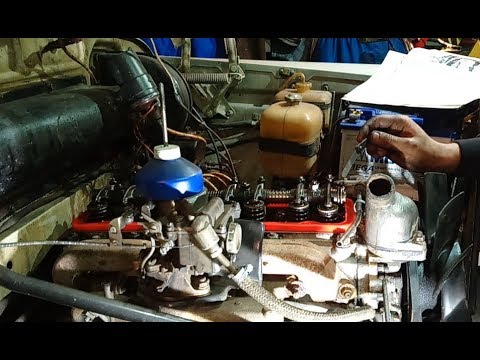

Процесс регулировки клапанов двигателя Газ 53
Это значит, что уже через каждые 300 километров не лишним будет заглянуть под капот «железного коня».Повышенное внимание уделяется транспортным средствам, бывшим в употреблении. Как бы ни уверял прошлый владелец в надежности ГАЗ, необходимо в обязательном порядке провести осмотр. Бдительность не бывает лишней.
