Регулировка карбюратора Солекс. Как отрегулировать карбюратор Солекс. Устройство Солекс и его настройка

От большинства специалистов можно услышать, что карбюраторы — это пережиток прошлого, но, тем не менее, очень много автомобилистов до сих пор ездят на транспортных средствах с таким устройством. Так как карбюратор Солекс периодически начинает барахлить, его регулировка становится неизбежностью. Что бы справиться с такими работами самостоятельно, следует узнать все нюансы этого узла транспортного средства.

Содержание

  • Устройство карбюратора солекс
  • Плохо работает карбюратор, почему
  • Правильный диагноз, на что нужно обратить внимание
  • Доработка карбюратора, как повысить эффективность
  • Как настроить карбюратор, работа пошагово, подробно
  • Советы бывалых автомобилистов

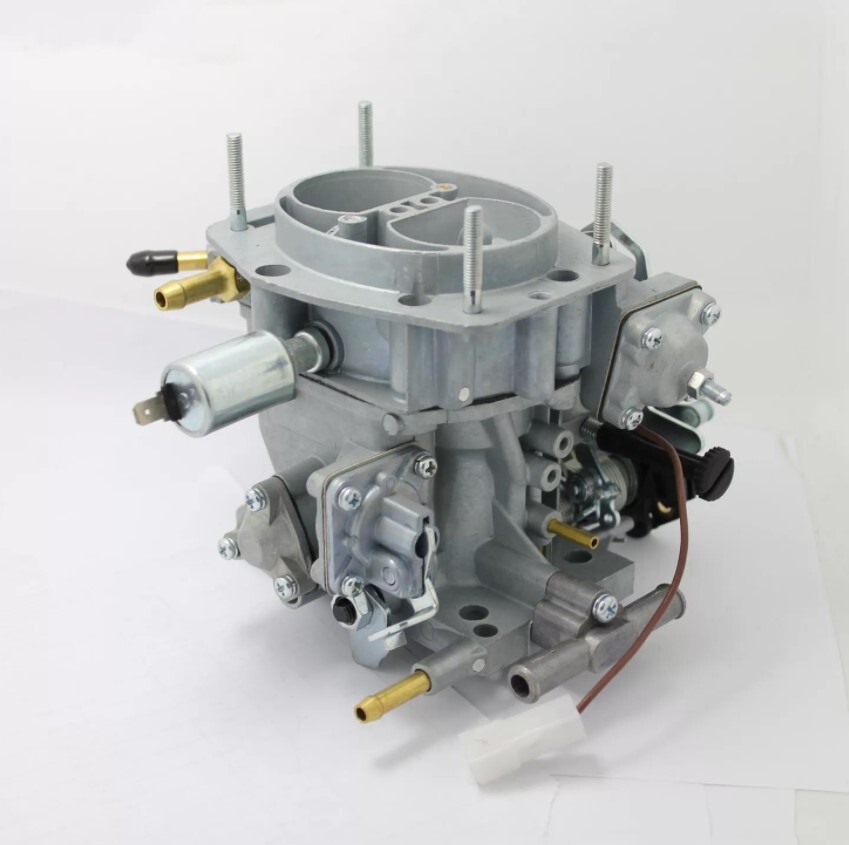

Устройство карбюратора солекс

В машинах отечественного производства установлены карбюраторы нескольких изготовителей. Например, таких производителей, как Вебер, Солекс или Озон. Однако модели Солекс существенно отличаются от своих аналогов и были специально разработаны для автомобилей ВАЗ 2108.

Все карбюраторы Солекс по сути состоят из двух главных деталей — крышки и корпуса. В корпусе находятся смесительные камеры (первая и вторая) с диффузорами, эмульсионные колодцы, ускорительный насос, эконостат, дроссельные заслонки с пусковым устройством и механизмом их привода, регулировочные винты «количества» и «качества», экономайзер, воздушные и топливные каналы карбюраторных систем, поплавковая камера.

Крепится крышка пятью винтами к корпусу через картонную прокладку. В крышке находятся топливные штуцеры, электромагнитный клапан ЭПХХ, каналы подвода воздуха до основных воздушных жиклеров, игольчатый клапан, воздушная заслонка, распылитель эконостата, балансировочные проушины поплавковой камеры, горловины смесительных камер и шпильки крепления воздушного фильтра.

В карбюраторе есть ряд таких систем, устройств и механизмов:

1.

Поплавковый механизм.

2. Переходная система первой камеры и второй.

3. Экономайзер принудительного холостого хода.

4. Эконостат.

5. Пусковое устройство.

6. Штуцер устройства вентиляции картера.

7. Система открытия дроссельных заслонок.

8. Ускорительный насос.

9. Экономайзер мощностных режимов.

10. Система холостого хода.

11. Основные дозирующие механизмы первой и второй камеры.

Плохо работает карбюратор, почему

Точно так же, как и другие детали и механизмы, карбюратор способен иногда выходить из строя. Предлагаю рассмотреть основные причины такой проблемы:

1.Если качество горючего низкое.

2. Если транспортное средство ежедневно эксплуатируется в плохих условиях, например, если техническое содержание мотора неаккуратное — излишняя влага, грязь и так далее или если вы выбираете режим движения с большими нагрузками для мотора.

3. Если настройка топливной системы неправильная.

Правильный диагноз, на что нужно обратить внимание

Поставить правильный диагноз позволяют следующие явные перебои:

1.Провал скорости — если после нажатия на педаль газа транспортное средство теряет скорость некоторый временный промежуток, а после этого достаточно медленно ускоряется.

2. Если происходят рывки, которые вызывают подергивание всего транспортного средства.

3. Если разгон слабый. Может создаваться впечатление, что кто-то придерживает автомобиль за задний бампер.

4. Если провалы скорости неоднократные и идут каскадно.

Проблему может также спровоцировать несоответствие октанового числа (если оно чрезмерно высокое или слишком низкое) техническим характеристикам мотора.

Доработка карбюратора, как повысить эффективность

Если вы хотите повысить результативность и эффективность работы карбюратора, следует выполнить его модернизацию. Вариантов такой доработки существует несколько:

1.Что бы стабилизировать уровень горючего, необходимо вмонтировать запорную иглу, которая обладает большей надежностью в эксплуатации.

2. Меняем уровень в поплавковой камере посредством замены иглы клапана. Это дает отличный эффект и обеспечивает максимальную стабильность показателей уровня. Помимо этого, такой тюнинг гарантирует поступление в мотор сбалансированной смеси горючего на различных переходных и скоростных режимах работы двигателя.

3. Также можно изъять систему ЭПХХ, что в разы усилит надежность двигателя. В этом случае единственным отрицательным моментом является увеличение потребления горючего приблизительно на пять или семь процентов.

4. Дроссельное распиливание поможет достигнуть несколько преимуществ, в частности, улучшение более равномерного и плавного распределения по цилиндрам топливной смеси (такое усовершенствование нужно для работы мотора на холостых оборотах) и существенное снижение выбросов углекислого газа. Такая доработка снижает потребление горючего до двух процентов.

5. Полировка диффузоров способна повысить скорость потока и снизить аэродинамические потери. В таком случае необходимый эффект будет достигнут лишь при полировке до идеального и ровного состояния.

Как настроить карбюратор, работа пошагово, подробно

После установки нового карбюратора или при его неправильном функционировании, возникает необходимость в его точной настройке. При этом следует соблюдать точную последовательность всех этапов работы. Сначала нужно выставить в поплавковых камерах правильный уровень.

1.Для этого нужно завести мотор, прогреть его около пяти минут (можете добавить педалью немного газа) и заглушить.

2. Предельно аккуратно отсоединяем топливный шланг, что бы не облиться горючим.

3. Затем снимаем крышку карбюратора. Для этого осторожно откручиваем пять верхних болтов, что бы не было перекосов.

4. Снимаем трос подноса.

5. Теперь ровно поднимаем крышку, что бы предотвратить поломку поплавков.

6. Далее измеряем высоту от привалочной поверхности (при помощи рулетки или штангенциркуля) до уровня бензина. В первой и во второй камерах показатели должны быть 2. 4 — 2.5 сантиметров. При этом необходимо учитывать тот факт, что такие уровни могут отличаться, так как коллектор не стоит в точности горизонтальным образом, по этому нужно брать средний показатель.

7. Если вы заметили отклонения в меньшую или большую сторону, нужно подогнуть в требуемую сторону язычок поплавков. При этом следует убрать из камеры немного горючего, что бы повторный замер был более точным.

8. Теперь необходимо собрать карбюратор обратно, завести мотор и внимательно посмотреть в камеры карбюратора (используйте для подсвечивания фонарик). В течении тридцати или сорока секунд с малых диффузоров не должно просачиваться горючее. Это должно быть явным показателем того, что перелива бензина нет. Однако не стоит при этом газовать, что бы не было выплеска бензина.

После того, как уровень выставлен, следует произвести настройку холостого хода.

1.Находим в проушине подошвы карбюратора винт качества смеси.

2. Берем плоскую отвертку и заворачиваем его по часовой стрелке до упора. Не стоит применять силу, а то можете сорвать резьбу.

3. Отворачиваем назад на пять или шесть оборотов от этого положения.

4. Заводим мотор, убираем подсос и устанавливаем минимальные обороты винтом количества смеси, что бы мотор работал устойчиво и штуцер ваккумного опережения имел минимальное разряжение. Об исправности карбюратора говорят обороты в пределах 500- 1200.

5. Медленно заворачиваем винт качества, пока двигатель не начнет неустойчиво работать и отворачиваем винт обратно на один или полторы оборота, тем самым возвращая ему оптимальную работу.

6. Выставляем обороты холостого хода винтом количества примерно 850-900. Если мотор начнет глохнуть, следует немного открутить винт качества, добавив обороты.

7. Пятый и шестой пункты нужно повторять, пока не будет достигнуто оптимальное соотношение, во время которого мотор будет работать устойчиво, а разряжение в трубке будет минимальное.

Во время установки холостого хода может возникнуть ряд проблем, например, мотор может не реагировать на закручивание винта количества. Это значит, что в канал ХХ поступает очень большое количество бензина и винт качества не может его перекрыть. Причин может быть несколько:

1.Вмонтирован слишком большой жиклер холостого хода.

2. Неплотно закручена заглушка или электромагнитный клапан, из-за чего бензин проходит мимо жиклера холостого хода.

3. Деформирован жиклер холостого хода или его посадочное место.

Советы бывалых автомобилистов

Карбюратор является довольно важным узлом мотора и от его регулировки зависит бесперебойная и эффективная работа всего мотора. Как вы сами убедились, настроить карбюратор Солекс может каждый автомобилист, однако для этого нужно в точной последовательности выполнять все работы.

Регулировка карбюратора Солекс


Устройство карбюратора Солекс

Карбюратор солекс имеет несколько моделей, а именно, это:

  • 21053;
  • 21083;
  • 21073;
  • 21041.

Основной модификацией такой марки карбюраторов является СОЛЕКС 21083. У этой модели самое маленькое сечение диффузора. По строению все модели Солекса одинаковые, есть лишь некоторые отличия (для разных марок и моделей авто своя модификация). Поэтому настройка солекса всех моделей одинакова.

Тип карбюратора Солекс относится к эмульсионному. Он устанавливается только на машины с двигателями с бексонтактным зажиганием.

Устройство солекса:
  • две камеры с дроссельными заслонками;
  • дозировочная система камер;
  • переходные системы для обоих камер;
  • система холостых оборотов только для первой камеры.

Классификация Солекс карбюраторов по комплектации:
  1. Система пускового устройства типа полуавтомат.
  2. Ускорительный насос карбюратора.
  3. Экономайзер режимов по мощности.

Слышали об автомобильном устройстве, которое может уменьшать расход топлива, экономитель топлива FuelFree?

Какие жиклеры должны стоять на карбюраторе 21083

Маркировка карбюратораТопливный жиклер главной системыВоздушный жиклер главной системыТопливный жиклер холостого ходаВоздушный жиклер холостого ходаЖиклер ускорительного насоса
I кам. II кам.I кам.II кам.I кам.II кам.I кам.II кам.топливныйперепускной
2101-11070101351351701904560180704040
2101-1107010-0213013015019050451701704040
2101-1107010-03: 2101-1107010-301301301502004560170704040
2103-11070101351401701905080170705040
2103-1107010-01: 2106-11070101301401501504560170704040
2105-1107010-101091621701705060170704040
2105-1107010: 2105-1107010; 2105-1107010-201071621701705060170704040
2107-1107010: 2107-1107010-201121501501505060170704040
2107-1107010-101251501901505060170704040
2108-110701097;597,516512542±35017012035/40

Как настроить карбюратор Солекс

Самый лучший карбюратор — это СОЛЕКС. Поэтому многие водители меняют свои штатные карбюраторы на устройства этого типа. Солекс четко работает даже, если был сильный перелив топлива.


Как оказалось, у многих возникают трудности по правильной настройке карбюратора СОЛЕКС. Он должен быть настроен так, чтобы расход топлива был минимальным, а мощность максимальной, поэтому надо искать «золотую середину». Поэтому, кто не желает познавать тонкости и нюансы по настройке, отдают эту работу профессионалу.

Но, для тех, кто хочет научиться регулировать и настраивать карбюратор Солекс, распишем правильный порядок действий:
  1. Надо выставить уровень в поплавковых камерах. В мануале (инструкции) указано, что уровень можно выставить при помощи спецшаблона. В этом есть трудность, если заводской настройки нет. При отсутствии заводской настройки, надо сделать ее самому. Как это сделать? Для это запускаем мотор ДВС и прогреваем минут 10. Далее, выключаем двигатель и отсоединяем шланг подачи топлива. При отсоединении шланчика, бензина нормально выливается, при этом нельзя, чтобы топливо залилось в камеру, иначе показания будут испорчены. Далее, откручиваем болтики крышки карбюратора и снимаем трос подсоса. После отсоединения тросика, надо очень аккуратно и горизонтально снять крышку карбюратора Солекс. Если сделать это неаккуратно, то, возможно, повредятся поплавки. Теперь надо измерить расстояние от крышки Солекса до поверхности бензина. Измерять надо в каждых камерах, уровень топлива в них может быть разным. Чтобы определить нормальный уровень или нет, надо сложить два полученных расстояния и поделить на 2, то есть (расстояние 1 камеры + расстояние 2 камеры)/2. Если замеренное расстояние в пределах от 25 до 35 мм, то все в норме. Если уровень выходи за пределы вверх либо вниз, то надо отрегулировать уровень. Для этого отгибаем поплавок в нужную сторону и сливаем часть топлива.

  2. Настраиваем холостой ход ДВС. Часто бывает, что при нажатии на педаль сцепления, обороты двигателя сразу падает — это говорит о том, что пропал холостой ход. Для этого прогреваем двигатель автомобиля до нормальной рабочей температуры. Далее, заглушаем мотор. В отверстии подошвы Солекса ищем винт качества смеси и поворачиваем его направо до упора. Теперь надо запустить ДВС и задвинуть (убрать) подсос. Этим винтом делают установку допустимого минимального числа оборотов. Такое количество оборотов должно обеспечивать стабильную, устойчивую работу мотора, при этом разряжение должно быть минимальным. Хорошо настроенный карбюратор Солекс должен обеспечивать работу двигателя на холостом ходу с оборотами от 500 до 1200 об/мин. После того, как двигатель начал работать стабильно, продолжаем вращать винт качества смеси до тех пор, пока ДВС начнет работать не стабильно, после этого вращаем обратно на 1-2 оборота. Далее приступаем к выставлению нормально числа оборотов двигателя, надо сделать так, чтобы обороты были в пределах от 800 до 900 об/мин. Крутим винт до того, пока двигатель не начнет работать стабильно.
  3. Во время настройки холостого хода, у новичков часто возникают трудности. Бывает такое, когда вращаешь винт качества, работа двигателя не изменяется, но качество работы ДВС должно изменяться. Когда двигатель работает нестабильно, винтом качества смеси можно отрегулировать. Если двигатель не реагирует на изменение регулировки этого винта, значит продолжает поступать топливо в канал холостого хода, винт не может перекрыть его. Это может быть из-за увеличенного жиклера (отверстия для дозированной подачи топлива) или из-за плохо завернутой заглушки, а также при деформированном жиклере. Это можно провести путем проведения простой диагностической процедуры: при работающем двигателе надо открутить клапан — здесь мотор должен заглохнуть. Если проблема в увеличенном жиклере, то ДВС резко выключится, а, если ДВС вообще не глохнет, значит бензин поступает не через жиклер. При таком исходе дел, когда мотор не глохнет со снятым клапаном карбюратора, то проверяем винт стопора второй камеры. Стопорный винт служит для плавного открытия дроссельной заслонки.

История и устройство – чем примечателен ВАЗ 21083?

В конце 80-х, когда с конвейера сошел первый ВАЗ 21083, карбюраторный тип двигателя был монополистом – об инжекторах на ВАЗ тогда еще даже не мечтали. Эта модель с первых дней получила высокие оценки водителей как одна из лучших в серии ВАЗ. Однако тогда мало задумывались о цене бензина, чего не скажешь сейчас.

Автомобиль ВАЗ 21083 имеет 2 двери, очень хорошую обтекаемую форму, что важно при движении, а также отлично держится на дороге. Основными характеристиками данной модели является четырехцилиндровый двигатель объемом 1,3 л. Некоторые модели выпускались объемом 1,1 л, однако они не очень хорошо себя зарекомендовали. Производство таких авто носило скорее тестовый характер, и всего машин было выпущено немного.

ВАЗ 21083 имеет порядка 70 л/с в своем двигателе, способен набирать скорость до 160 км/час. За счет своего карбюратора Солекс эта модель автомобиля достаточно экономична. Средний расход достигает 5,5–6 литров на 100 км. Карбюратор автомобиля очень хорошо технически продуман и непривередлив к качеству топлива.

Впервые карбюраторы Солекс были применены во Франции, там же они и получили свое название. На заводах отечественного рынка переделали данный вид устройства и внесли некоторые изменения и доработки. Карбюратор типа Солекс начали устанавливать на автомобили практически сразу с первыми выпусками этой модели ВАЗ.

Самым заметным изменением в конструкции двигателя стала установка карбюратора не вдоль, как в предыдущих моделях ВАЗ, а поперек. Изменить конструкцию двигателя под капотом пришлось из-за того, что необходимо было улучшить и сделать более устойчивой работу двигателя в автомобиле при большом подъеме и резком спуске. Позже этот тип карбюратора стали применять и устанавливать на всех автомобилях ВАЗ.

Как проверить Солекс

Для качественного проведения работ по регулировке и настройке карбюратора, следует следить, чтобы на дроссельные заслонки не попали частицы песка и т.д. При попадании твердых частичек в карбюратор, это может привести к дорогостоящему капитальному ремонту ДВС (из-за какой-то мелочи).

После того, как правильно настроили карбюратор, надо проверить ускорительный насос. Когда приоткрывается дроссельная заслонка распылитель должен разбрызгивать бензин. Вот здесь ответ на вопрос: почему автомобиль дергается при движении? Если струя бензина из распылителя появляется с опозданием, то это, как раз, и приводит к торможению когда давишь на газ и дерганию машины.

Для очистки карбюратора, его требуется разобрать. Сначала выкручиваем топливные и воздушные жиклеры, также эмульсионные трубки. Если трудно запомнить, что где находится в устройстве карбюратора, то удобнее всего фотографировать каждый шаг.

Чтобы определить цела ли диафрагма, откручиваем крышку экономайзера мощностных режимов.

Признаки сломанной диафрагмы карбюратора:
  1. ДВС не глохнет при завернутом винте.
  2. Если выключить зажигание, двигатель продолжает работать еще некоторое время, то есть происходит самовоспламенение.
  3. Нестабильная работа ДВС.
  4. Увеличенный расход бензина при нормальном, умеренном вождении.

ЭКТО или ЕВРО? Топливо какой маркировки лучше заливать? Топливо ЭКТО не рекомендуется использовать для автомобилей с большим пробегом.

После того, как проверили целостность диафрагмы, делаем чистку СОЛЕКС. Для очистки применяем напор воздуха (нужен компрессор или насос). Если грязь твердая и не отлетает струей воздуха, то аккуратно медной проволокой очищаем прилипшую грязь. Использую очистку напором воздуха, не повреждаются поверхности деталей карбюратора. После этого, закрываем крышку и, теперь надо смазать все трущиеся поверхности деталей карбюратора. Следует смазывать после промывки внешней части.

Принцип действия

Работает Солекс 21073 следующим образом. Бензин попадет в поплавковую камеру при помощи впускного штуцера топливо также проходит через фильтр-сетку, где очищается, и идет через игольчатый клапан. Камера с поплавком двухсекционная, а секции между собой соединены. В них будет одинаковое количество бензина. Такая конструкция позволяет значительно снизить влияние наклонов кузова на уровень топлива в данной камере.

Тем самым обеспечивается более стабильная работа двигателя. По мере того как камера наполнится, поплавок, прижимая часть игольчатого клапана, перекрывает доступ горючего в камеру. Так поддерживается постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин сквозь жиклеры попадает в смесительные колодцы. В эти же колодцы через специальные отверстия в эмульсионных трубках или воздушных жиклерах попадает воздух. Далее в них бензин и воздух смешивается. В результате образуется топливная смесь. Она попадет в малые, а также в большие диффузоры устройства. Это главная дозирующая камера. В зависимости от режима работы двигателя, в карбюраторе могут запускаться те или иные механизмы и системы. Когда владелец пытается запустить двигатель на холодную, чтобы обогатить топливную смесь, в дело вступает пусковое устройство. Его водитель запускает из салона это подсос.

Светлов динамика экономия карбюратора 21073 Солекс — 1 часть

Для длительной эксплуатации карбюратора

, требуется провести грамотную его подготовку. Данное
видео
знаком.

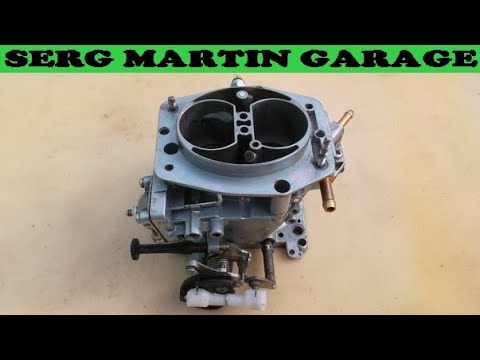

Как настроить карбюратор SOLEX (солекс).Ремонт и диагностика.

Профилактический ремонт, регулировка уровня топлива, сборка и предварительная настройка карбюратора

.

Когда ручка вытянута максимально, воздушная заслонка первой камеры полностью закрыта. Вместе с этим дроссельная заслонка в первой камере открывается на расстояние пускового зазора. Он настраивается при помощи регулировочного винта на карбюраторе Солекс. Регулировка зазора позволит настроить обороты в режиме холостого хода.

Тюнинг карбюратора Солекс

Тюнинг, то есть улучшение, доработку карбюратора осуществляют для повышения мощности двигателя и улучшение динамики движения.

Важно! Для того, чтобы добиться мощности по максимуму, на впуске карбюратора должно быть минимум сопротивления. При высоком сопротивлении, качество смеси не всегда «на высоте» (иногда «бедная», иногда «богатая»).

Если резко открыть дроссельную заслонку при настроенном заводом карбюратора Солекс, скорость воздушного потока уменьшается, в следствие чего, бензина подается в карбюратор меньше. Из-за этого значительно падает мощность на низких оборотах.

Порядок действий по повышению мощности двигателя путем тюнингования карбюратора Солекс:
  1. Делаем осторожную разборку карбюратора.
  2. Промываем и продуваем, и разделяем на две половинки.
  3. Обращаем внимание на ось воздушной заслонки. На этой оси есть выступающие винтики из-за которых появляется дополнительное сопротивление во время движения авто. Любые мелочи при тюнинге важны, поэтому эти выступающие винты надо сгладить.
  4. Достать в верхней части ось и воздушную заслонку. Ось надо заточить.
  5. Из нижней части надо вытащить дроссельные заслонки с их осями. На этом этапе, с помощью напильника делаем заслонки больше. Шляпки винтов прячем внутрь оси. Существую винтики с конусными шляпками, можно использовать их. Дроссельную заслонку надо собрать.
  6. Теперь делаем тюнинг диффузоров. Чтобы улучшить аэродинамику диффузоров, надо сделать ножки в форме крыльев. Проверяем еще выступы заводской отливки, если они есть, их надо сточить.
  7. На ускорительный насос надо устанавливать 2 трубочки в одну камеру. Есть мнение некоторых, что использую по две трубке на каждую камеру, могут появиться «провалы», то есть давишь на газ, а авто не едет.

В общем, основой тюнинга — это сглаживание, стирание выступов, неровностей. Любая неровность камеры смешивания топлива и воздуха, создает сопротивление.

Пусковая система

Данный механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Также в устройстве есть диафрагма и шток, который связан с воздушной заслонкой. После того как мотор будет запущен, во впускном коллекторе возникает разрежение. Оно воздействует на шток диафрагмы, открывая тем самым воздушную заслонку. Если рукоятку подсоса вернуть в обычное положение, это приведет к уменьшению пусковых зазоров.

Параметры зазоров зависят от геометрических характеристик рычага и никак не настраиваются. Что касается дроссельной заслонки второй камеры, то, когда подсос вытянут, она находится в заблокированном состоянии.

Жиклеры и насос-ускоритель

Жиклер (впрыскиватель) – это устройство для подачи топлива в определенном количестве. Двигатель всасывает воздух через отверстие большого диффузора. Одновременно через жиклер дозировано всасывается топливо. Количество воздуха, всасываемого через диффузор, а также количество втягиваемого бензина, зависит от рабочего объема двигателя. Из-за этого на моторах с большими объемами устанавливают карбюраторы с маленькими жиклерами.

Чтобы жиклер давали нормальную ТВС, не обедненную, необходимо найти карбюратор, изначально рассчитанный на определенный объем двигателя либо максимально приближенный к нему. Сначала подбирают топливный, а затем воздушный жиклер. Их подбирают для первой камеры, затем производят настройку второй камеры.

Насос-ускоритель необходим для подачи дополнительного объема топлива при открытии заслонки, это обеспечивает более эффективное ускорение. Насос вступает в дело посредством особого кулачкового механизма. На двигателях с Solex нужно устанавливать максимально большой кулачек для насоса-ускорителя.

Настройка устройства запуска

Инструменты:

  • рожковый ключ на 7;
  • рожковый ключ на 8;
  • плоская отвертка;
  • электронный тахометр или мультиметр с его функцией.

1. Снимаем воздушный фильтр с карбюратора. Вытягиваем на себя «подсос» до упора. Далее вам потребуется помощник, который запустит двигатель. Вы в это время наблюдаете за заслонкой пускового устройства, которая после запуска должна немного приоткрыться.

2. Если этого не происходит, значит, пусковое устройство не отрегулировано.

3. Начинаем регулировку. Прогреваем двигатель, выключаем его и подключаем тахометр следующим образом.

4. Вытаскиваем на себя «подсос», запускаем двигатель. Заслонка «подсоса» при этом должна быть полностью закрытой.

5. Далее отверткой нажимаем на край заслонки, открывая ее на 30

0

.

6. Ключом на 7 вращаем болт регулировки положения заслонки, пока тахометр не покажет обороты 3200-3400 об/мин.

7. Теперь отверткой вращаем болт регулировки устройства пуска, предварительно ослабив его контрагайку ключом на 8, пока обороты не упадут до 2800-3000 об/мин.

8. В этом положении, удерживая отверткой болт, затягиваем контрагайку.

Процесс регулировки можно посмотреть на этом видео

Сборка «Солекса» в обратном порядке

Установка карбюраторного механизма на впускной коллектор возможна после промывки и ремонта, а также некоторых этапов регулировки. Важно правильно подключить все топливные и иные шланги, чтобы не возникло проблем с работой двигателя. Сборка карбюратора ДААЗ 2108–1107–10 осуществляется в следующем порядке:

  • На место установки накладывается прокладка. Она служит для надёжности соединения двух агрегатов — карбюратора и впускного коллектора.
  • После этого на шпильки нанизывается сам карбюратор и фиксируется четырьмя гайками.
  • После того как узел был тщательно прикреплён, допускается подключение шлангов. Первым делом подключаются вакуумный и вентиляционный шланги.
  • Далее к карбюратору прикручивается блок подогрева.
  • С одной стороны подсоединяется патрубок на подачу топлива, с другой — шланг обратной подачи лишнего горючего.
  • Провод привода ЭПХХ подсоединяется к соответствущему винту.
  • В завершении работы можно прикрутить к винтам два провода (воздушной и дроссельной заслонок).

Строгая последовательность подключения обусловлена конструкционными особенностями карбюратора

По завершении установки карбюратора рекомендуется включить зажигание и проверить работоспособность двигательного агрегата. В случае возникновения потёков масла или топлива в местах соединений шлангов необходимо выключить зажигание и тщательно проверить все соединения.

Все работы, которые автовладелец выполняет для обслуживания своей машины, должны носить осознанный характер. Нет необходимости выполнять разборку карбюратора и замену его частей, если не наблюдаются явные признаки неисправностей. К тому же при самостоятельной регулировке необходимо придерживаться чёткого регламента действий. Как некачественный ремонт, так и неправильная регулировка могут серьёзно повлиять на работоспособность карбюратора.

  • Распечатать

Настройка уровня в поплавковой камере

Итак, мы рассмотрели устройство Солекс. Регулировка карбюратора поможет выставить оптимальный режим, когда двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком высоким. Для начала необходимо завести и немного прогреть мотор. Затем демонтируют топливный шланг и крышку карбюратора. После отсоединяют трос подсоса и скручивают крышку с устройства.

Ее необходимо снимать максимально ровно и аккуратно, чтобы не повредить поплавок. Затем линейкой либо штангенциркулем измеряют расстояние в каждой из камер. Мерять нужно от привалочных плоскостей до кромки бензина. Этот размер должен составить около 24 мм. Если оно больше или меньше, тогда параметр регулируют при помощи подгибания поплавка. Затем устройство снова собирается, заводят двигатель и прогревают его.

Модели карбюраторов на ВАЗ 2108/2109

Карбюраторные механизмы серии «Солекс» выпускаются на Димитровградском автоагрегатном заводе. Конструкции предназначаются на комплектации переднеприводных автомобилей ВАЗ, в которых двигательный агрегат располагается поперечно кузову.

Стандартной моделью для оснащения ВАЗ 2108/2109 считается карбюратор ДААЗ 2108–1107–10. Он работает в паре с мотором, который имеет объём 1.3 литра. На моторы 1.5 литра устанавливаются карбюраторы 21083–1107010.

Карбюратор ДААЗ используется для оснащения всех автомобилей восьмой и девятой модели

Современное оснащение ВАЗ 2108/2109 обеспечивается карбюраторами более продвинутых моделей, так как в них предусмотрено пусковое устройство в автоматическом режиме:

  • модификация 21083–1107010–31 имеет одну ступень автоматического управления и пуск в заданном режиме;
  • модификация 21083–1107010–35 оснащена уже двумя ступенями управления заслонкой воздуха, что обеспечивает более стабильную работу силового агрегата;
  • модификация 21083–1107010–62 аналогична предыдущей версии карбюраторного механизма, но имеет дополнение в виде электросистемы смешения топливовоздушной смеси.

Это интересно: Замена топливного фильтра – убережем двигатель от мусора!

Регулировка, настройка и чистка

Вносить изменения в калибровки карбюратора Солекс очень нежелательно, поскольку это очень точный и сбалансированный прибор с грамотно подобранными характеристиками.

Все регулировки носят эксплуатационный характер и редко меняются, однако их надо профилактически проверять и подстраивать при необходимости:

  • Регулировка состава смеси холостого хода проводится с применением газоанализатора, поскольку карбюратор обладает большими возможностями по обеспечению минимальных выбросов CO и CH, сводится она к установке винтом «качества» допустимого уровня вредных газов при номинальной частоте холостого хода.
  • Пусковое устройство регулируется изменением положения оболочки троса на кронштейне таким образом, чтобы заслонка была полностью открыта и закрыта в крайних положениях кнопки подсоса.

  • Уровень топлива в поплавковой камере выставляется таким образом, чтобы при перевёрнутой и установленной горизонтально верхней части карбюратора зазор между поплавками и прокладкой составлял примерно 2 мм. После чего уровень можно проверить, наживив крышку, запустив двигатель, заглушив и сняв крышку, расстояние от бензина до фланца должно быть примерно 24 мм.

Более тонкие настройки доступны лишь квалифицированному специалисту, поскольку изменение одних из них ведёт к нарушению других, так можно быстро довести прибор до нерабочего состояния.

То же можно сказать про чистку карбюратора. Применение грубого металлического инструмента приведёт к изменению сечений каналов и жиклёров. Допускается только промывка деталей и каналов корпуса специальными аэрозольными очистителями карбюраторов после полной разборки.

Следует помнить, что в старых карбюраторах начинается образование окислов алюминия в каналах, очистить которые невозможно, поэтому рекомендуется раз в 5-7 лет заменять карбюратор новым, экономия топлива оправдает затраты.

Карбюратор «Солекс 21073»: характеристики, регулировка

Системы питания современных автомобилей с каждым годом становятся все более сложными, но простой, доступный и надежный карбюратор еще долго будет служить владельцам старых авто. Сейчас карбюраторные автомобили уже давно не выпускаются. Но от этого не отпадает необходимость обслуживания таких машин. Например, карбюратор «Солекс» 21073 производства Димитровского автоагрегатного завода все еще изготавливается и успешно работает в системах питания двигателей классических моделей ВАЗ, а также переднеприводных ВАЗ 2108, 2109. Также его можно встретить на ранних моделях «десятого семейства».

Несмотря на простоту, данный элемент пользуется спросом и популярностью среди автолюбителей. Не только на «Ниву» устанавливали «Солекс» 21073. Отзывы о нем положительные, а значит, нужно узнать о нем подробнее и научится его настраивать.

Карбюратор «Солекс»: модификации

Базовую конструкцию этих устройств разработали инженеры французской фирмы Soleks.

На Димитровградском заводе позже получили лицензию на производство, и все прочие модификации делались силами специалистов здесь же. На ДААЗе был разработан популярный «Солекс 21073». Отзывы о нем только положительные. Механизм легко поддается настройке и отличается высокой надежностью. ДААЗ-2108 предназначен для работы с мотором объемом 1,3 л для ВАЗ 2108 и 2109. «Солекс» 21083 был доработан для 1,5-литровых силовых агрегатов. Этими же механизмами были укомплектованы модели из первых партий ВАЗ 2110 с системой зажигания на основе микропроцессора. На классических моделях ВАЗ устанавливались «Солекс» 21053-1107010. Модели ВАЗ «Нива» комплектовались механизмом «Солекс» 21073-1107010. Сейчас его сменил инжектор.

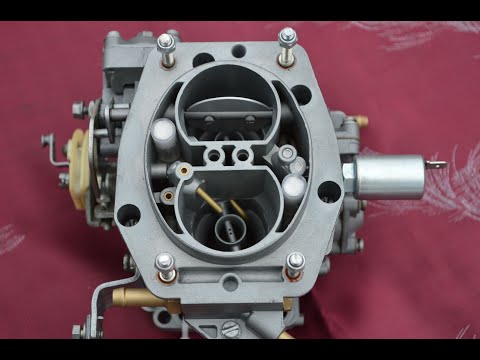

Устройство

Карбюратор «Солекс» 21073 относится к типу эмульсионных. Модификации его изначально устанавливали на моторы с бесконтактным зажиганием. Устройство отличается наличием двух камер, оснащенных дроссельными заслонками, а также дозировочными системами. Также в устройстве есть переходные системы для первой и для второй камеры. Имеется система холостого хода, однако только для первой камеры.

Механизм представляет собой две половины. Нижняя — более массивная — и верхняя. Данная половина – это непосредственно сам корпус устройства, а верхняя часть является для карбюратора крышкой. Внизу каждой из камер имеются заслонки поворотного типа с механическим видом привода. Вверху в первой камере карбюратора расположена заслонка для подачи воздуха. Она необходима для осуществления запуска еще непрогретого силового агрегата. Эта деталь приводится в действие тросиком, который уходит в салон и соединен с рычажком, отвечающим за подсос и с пусковой вакуумной системой.

Принцип действия

Работает «Солекс 21073» следующим образом. Бензин попадет в поплавковую камеру при помощи впускного штуцера – топливо также проходит через фильтр-сетку, где очищается, и идет через игольчатый клапан. Камера с поплавком двухсекционная, а секции между собой соединены. В них будет одинаковое количество бензина. Такая конструкция позволяет значительно снизить влияние наклонов кузова на уровень топлива в данной камере.

Тем самым обеспечивается более стабильная работа двигателя. По мере того как камера наполнится, поплавок, прижимая часть игольчатого клапана, перекрывает доступ горючего в камеру. Так поддерживается постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин сквозь жиклеры попадает в смесительные колодцы. В эти же колодцы через специальные отверстия в эмульсионных трубках или воздушных жиклерах попадает воздух. Далее в них бензин и воздух смешивается. В результате образуется топливная смесь. Она попадет в малые, а также в большие диффузоры устройства. Это главная дозирующая камера. В зависимости от режима работы двигателя, в карбюраторе могут запускаться те или иные механизмы и системы. Когда владелец пытается запустить двигатель «на холодную», чтобы обогатить топливную смесь, в дело вступает пусковое устройство. Его водитель запускает из салона – это подсос.

Когда ручка вытянута максимально, воздушная заслонка первой камеры полностью закрыта. Вместе с этим дроссельная заслонка в первой камере открывается на расстояние пускового зазора. Он настраивается при помощи регулировочного винта на карбюраторе «Солекс». Регулировка зазора позволит настроить обороты в режиме холостого хода.

Пусковая система

Данный механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Также в устройстве есть диафрагма и шток, который связан с воздушной заслонкой. После того как мотор будет запущен, во впускном коллекторе возникает разрежение. Оно воздействует на шток диафрагмы, открывая тем самым воздушную заслонку. Если рукоятку подсоса вернуть в обычное положение, это приведет к уменьшению пусковых зазоров.

Параметры зазоров зависят от геометрических характеристик рычага и никак не настраиваются. Что касается дроссельной заслонки второй камеры, то, когда подсос вытянут, она находится в заблокированном состоянии.

Система холостого хода

Этот узел необходим для того, чтобы снабжать камеры сгорания горючей смесью на самых минимальных оборотах. Благодаря данной системе силовой агрегат не заглохнет, когда нагрузки нет. Горючее в систему попадет по основному жиклеру в первую камеру. Через жиклер ХХ, где затем смешается с кислородом, топливо попадает в систему через воздушный клапан. Данный механизм позволяет обеспечить устойчивую работу двигателя на холостых оборотах без нагрузки.

Далее горючая смесь попадет в первую камеру через специальный канал, расположенный под дроссельной заслонкой. Топливный механизм, ведущий к выпускному отверстию ХХ, закрыт винтом качества. Это регулировочный винт, которым можно регулировать и изменять характеристики карбюратора. Работу мотора в режиме холостого хода на механизме «Солекс 21073» настраивают также этим элементом. За счет него определяется величина зазора дроссельной заслонки первой камеры в режиме ХХ.

Другие узлы карбюратора

Также в устройстве механизма имеется ускорительный насос и экономайзер. Эти узлы предназначены для топливной смеси двигателя, когда он работает в нагруженных режимах.

Настройка уровня в поплавковой камере

Итак, мы рассмотрели устройство «Солекс». Регулировка карбюратора поможет выставить оптимальный режим, когда двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком высоким. Для начала необходимо завести и немного прогреть мотор. Затем демонтируют топливный шланг и крышку карбюратора. После отсоединяют трос подсоса и скручивают крышку с устройства.

Ее необходимо снимать максимально ровно и аккуратно, чтобы не повредить поплавок. Затем линейкой либо штангенциркулем измеряют расстояние в каждой из камер. Мерять нужно от привалочных плоскостей до кромки бензина. Этот размер должен составить около 24 мм. Если оно больше или меньше, тогда параметр регулируют при помощи подгибания поплавка. Затем устройство снова собирается, заводят двигатель и прогревают его.

Настройка холостого хода

Многие автовладельцы, а именно начинающие, чаще всего покупают старые автомобили и не знают, как настроить карбюратор правильно. В результате – потери мощности, большой расход топлива, плавающие обороты и другие проблемы. После того как регулировка уровня успешно закончена, настраивают холостой ход. Перед этим рекомендуется заглушить двигатель. Для работы понадобится отвертка с плоским жалом и время. На подошве механизма имеется отверстие. В нем расположен винт, отвечающий за качество смеси. Его вкручивают до упора. Однако не стоит сильно усердствовать.

Затем от самого крайнего положения винт откручивают на пять оборотов. Далее двигатель заводят без подсоса. Откручивают винт качества — карбюратор 21073 будет регулировать обороты мотора. Затем элемент снова вкручивают. Необходимо вращать до тех пор, пока работа силового агрегата станет максимально устойчивой. Вращают винт медленно. Когда работа мотора станет спокойней, его выкручивают не более чем на один оборот. В результате холостые обороты составят около 900. Но если двигатель глохнет, их слегка увеличивают.

Заключение

Это самые главные правила того, как настроить карбюратор «Солекс» (на «Ниву» он идет или на «семерку», не имеет значения). Настройка позволяет улучшить работу мотора, стабилизировать холостые обороты. Данный карбюратор хорош тем, что его можно настроить при минимальном наборе инструментов в любых условиях. Но время идет вперед, и автомобилей с таким типом системы питания становится все меньше.

Регулировка карбюратора Солекс


Устройство карбюратора Солекс

Карбюратор солекс имеет несколько моделей, а именно, это:

  • 21053;
  • 21083;
  • 21073;
  • 21041.

Основной модификацией такой марки карбюраторов является СОЛЕКС 21083. У этой модели самое маленькое сечение диффузора. По строению все модели Солекса одинаковые, есть лишь некоторые отличия (для разных марок и моделей авто своя модификация). Поэтому настройка солекса всех моделей одинакова.

Тип карбюратора Солекс относится к эмульсионному. Он устанавливается только на машины с двигателями с бексонтактным зажиганием.

Устройство солекса:
  • две камеры с дроссельными заслонками;
  • дозировочная система камер;
  • переходные системы для обоих камер;
  • система холостых оборотов только для первой камеры.

Классификация Солекс карбюраторов по комплектации:
  1. Система пускового устройства типа полуавтомат.
  2. Ускорительный насос карбюратора.
  3. Экономайзер режимов по мощности.

Слышали об автомобильном устройстве, которое может уменьшать расход топлива, экономитель топлива FuelFree?

Как подобрать жиклёры?

Вместе с жиклёрами идут в сборе эмульсионные шланги. Эти трубки предназначены для регулировки состава топливной смеси в соответствии с оборотами двигателя. Существует три вида трубок: 23, ZC и ZD. Первые применяются для карбюраторов Солекс 21083, установленных на поперечных зубильных двигателях. Для первой камеры карбюраторов силовых агрегатов УЗАМ используются трубки ZD, а для вторых – ZC.

Как настроить карбюратор Солекс

Самый лучший карбюратор — это СОЛЕКС. Поэтому многие водители меняют свои штатные карбюраторы на устройства этого типа. Солекс четко работает даже, если был сильный перелив топлива.


Как оказалось, у многих возникают трудности по правильной настройке карбюратора СОЛЕКС. Он должен быть настроен так, чтобы расход топлива был минимальным, а мощность максимальной, поэтому надо искать «золотую середину». Поэтому, кто не желает познавать тонкости и нюансы по настройке, отдают эту работу профессионалу.

Но, для тех, кто хочет научиться регулировать и настраивать карбюратор Солекс, распишем правильный порядок действий:
  1. Надо выставить уровень в поплавковых камерах. В мануале (инструкции) указано, что уровень можно выставить при помощи спецшаблона. В этом есть трудность, если заводской настройки нет. При отсутствии заводской настройки, надо сделать ее самому. Как это сделать? Для это запускаем мотор ДВС и прогреваем минут 10. Далее, выключаем двигатель и отсоединяем шланг подачи топлива. При отсоединении шланчика, бензина нормально выливается, при этом нельзя, чтобы топливо залилось в камеру, иначе показания будут испорчены. Далее, откручиваем болтики крышки карбюратора и снимаем трос подсоса. После отсоединения тросика, надо очень аккуратно и горизонтально снять крышку карбюратора Солекс. Если сделать это неаккуратно, то, возможно, повредятся поплавки. Теперь надо измерить расстояние от крышки Солекса до поверхности бензина. Измерять надо в каждых камерах, уровень топлива в них может быть разным. Чтобы определить нормальный уровень или нет, надо сложить два полученных расстояния и поделить на 2, то есть (расстояние 1 камеры + расстояние 2 камеры)/2. Если замеренное расстояние в пределах от 25 до 35 мм, то все в норме. Если уровень выходи за пределы вверх либо вниз, то надо отрегулировать уровень. Для этого отгибаем поплавок в нужную сторону и сливаем часть топлива.

  2. Настраиваем холостой ход ДВС. Часто бывает, что при нажатии на педаль сцепления, обороты двигателя сразу падает — это говорит о том, что пропал холостой ход. Для этого прогреваем двигатель автомобиля до нормальной рабочей температуры. Далее, заглушаем мотор. В отверстии подошвы Солекса ищем винт качества смеси и поворачиваем его направо до упора. Теперь надо запустить ДВС и задвинуть (убрать) подсос. Этим винтом делают установку допустимого минимального числа оборотов. Такое количество оборотов должно обеспечивать стабильную, устойчивую работу мотора, при этом разряжение должно быть минимальным. Хорошо настроенный карбюратор Солекс должен обеспечивать работу двигателя на холостом ходу с оборотами от 500 до 1200 об/мин. После того, как двигатель начал работать стабильно, продолжаем вращать винт качества смеси до тех пор, пока ДВС начнет работать не стабильно, после этого вращаем обратно на 1-2 оборота. Далее приступаем к выставлению нормально числа оборотов двигателя, надо сделать так, чтобы обороты были в пределах от 800 до 900 об/мин. Крутим винт до того, пока двигатель не начнет работать стабильно.
  3. Во время настройки холостого хода, у новичков часто возникают трудности. Бывает такое, когда вращаешь винт качества, работа двигателя не изменяется, но качество работы ДВС должно изменяться. Когда двигатель работает нестабильно, винтом качества смеси можно отрегулировать. Если двигатель не реагирует на изменение регулировки этого винта, значит продолжает поступать топливо в канал холостого хода, винт не может перекрыть его. Это может быть из-за увеличенного жиклера (отверстия для дозированной подачи топлива) или из-за плохо завернутой заглушки, а также при деформированном жиклере. Это можно провести путем проведения простой диагностической процедуры: при работающем двигателе надо открутить клапан — здесь мотор должен заглохнуть. Если проблема в увеличенном жиклере, то ДВС резко выключится, а, если ДВС вообще не глохнет, значит бензин поступает не через жиклер. При таком исходе дел, когда мотор не глохнет со снятым клапаном карбюратора, то проверяем винт стопора второй камеры. Стопорный винт служит для плавного открытия дроссельной заслонки.

Настройка переходного режима работы карбюратора

На холостых оборотах дроссельные заслонки карбюратора закрываются и под ними создается область высокого разряжения, что позволяет «высосать» бензин из канала холостого хода через жиклер. Если заслонку резко открыть, то разряжение резко снижается, что нарушает нормальную работу главной дозирующей системы первой камеры и появляется провал.

Чтобы устранить эти признаки, проводят настройку жиклера холостого хода или носиков ускорительного насоса. Регулировку необходимо осуществлять на прогретом двигателе автомобиля.

Поочередно меняются жиклеры холостого хода или ускорительный насос, чтобы предотвратить наличие провалов и задержек при резком нажатии на газ.

Возможно, немного понадобиться отрегулировать обороты холостого хода. Переобогащение не переходном режиме отображается в виде черного дыма, идущего из выхлопной трубы.

Тюнинг салона своими руками. Как это сделать и что для этого нужно, можно узнать из нашего уникального сайта.

Отсюда, можно узнать, как сделать тюнинг Нивы Шевроле своими руками.

В этой познавательной статье, вы узнаете, как можно выполнить полировку лобового стекла, своими руками.

Рекомендуется устанавливать ускорительный насос с носиками 40х40, а жиклер холостого хода от с параметрами от 35 до 40. Если есть провалы от бедной смеси и не удается настроить холостой ход по причине слишком большого жиклера холостого хода, то тогда оба носика ускорительного насоса можно занести в первую камеру, как изображено на картинке.

Как проверить Солекс

Для качественного проведения работ по регулировке и настройке карбюратора, следует следить, чтобы на дроссельные заслонки не попали частицы песка и т. д. При попадании твердых частичек в карбюратор, это может привести к дорогостоящему капитальному ремонту ДВС (из-за какой-то мелочи).

После того, как правильно настроили карбюратор, надо проверить ускорительный насос. Когда приоткрывается дроссельная заслонка распылитель должен разбрызгивать бензин. Вот здесь ответ на вопрос: почему автомобиль дергается при движении? Если струя бензина из распылителя появляется с опозданием, то это, как раз, и приводит к торможению когда давишь на газ и дерганию машины.

Для очистки карбюратора, его требуется разобрать. Сначала выкручиваем топливные и воздушные жиклеры, также эмульсионные трубки. Если трудно запомнить, что где находится в устройстве карбюратора, то удобнее всего фотографировать каждый шаг.

Чтобы определить цела ли диафрагма, откручиваем крышку экономайзера мощностных режимов.

Признаки сломанной диафрагмы карбюратора:
  1. ДВС не глохнет при завернутом винте.
  2. Если выключить зажигание, двигатель продолжает работать еще некоторое время, то есть происходит самовоспламенение.
  3. Нестабильная работа ДВС.
  4. Увеличенный расход бензина при нормальном, умеренном вождении.

ЭКТО или ЕВРО? Топливо какой маркировки лучше заливать? Топливо ЭКТО не рекомендуется использовать для автомобилей с большим пробегом.

После того, как проверили целостность диафрагмы, делаем чистку СОЛЕКС. Для очистки применяем напор воздуха (нужен компрессор или насос). Если грязь твердая и не отлетает струей воздуха, то аккуратно медной проволокой очищаем прилипшую грязь. Использую очистку напором воздуха, не повреждаются поверхности деталей карбюратора. После этого, закрываем крышку и, теперь надо смазать все трущиеся поверхности деталей карбюратора. Следует смазывать после промывки внешней части.

Настройка холостого хода

К регулировке холостого хода рекомендуется приступать только тогда, когда предыдущий этап настройки уже закончен. Для настройки этого параметра необходимо:

  • Закрутить винт качества против часовой стрелки до упора. Эта деталь находится в отверстии подошвы карбюратора.
  • Вкрутить винт качества на шесть оборотов вправо.
  • Запустить мотор и убрать весь подсос бензина.
  • Найти винт количества, с его помощью настроить минимальную частоту вращения для двигателя. Лучше всего, если механизм будет работать в режиме 900-1200 оборотов.
  • Медленно и аккуратно закручивать винт качества до тех пор, пока мотор не станет работать в неустойчивом режиме. После этого необходимо восстановить устойчивую работу путём закручивания винта в противоположную сторону на один-полтора оборота.
  • Вращением винта контроля количества установить холостой ход на 850-900 оборотов в минуту, при необходимости можно докрутить винт качества.

Регулировка разных типов карбюратора осуществляется по одной схеме

Проблемы с настройкой холостого хода могут возникнуть из-за дефекта жиклёра, «стороннего» подсоса бензина, например, при неплотном закрытии электромагнитного клапана или заглушки, или неправильно подобранного жиклёра по размеру.

Стоит отметить, что этот механизм не рекомендуется ставить на двигатели с объёмом более полутора литров, так как это может привести к нарушению работы мотора на больших оборотах. Также для увеличения мощности базового карбюратора лучше всего заменить оригинальные жиклёры.

И ещё один важный момент – настройку карбюратора необходимо производить только при прогретом двигателе.

Регулировка многих разновидностей карбюраторов выполняется примерно по таким же принципам. В зависимости от производителя похожая схема может быть актуальна также для регулировки этого механизма на скутере, может применяться и для мотоцикла. Но если транспортное средство находится на гарантии, производить самостоятельную настройку карбюратора не рекомендуется. В этом случае при необходимости воспользоваться правом на гарантийный ремонт в официальном сервисном центре компании-производителя специалисты могут отказать в оказании этих услуг. К отечественным транспортным средствам это почти не относится, но на большинстве иномарок должна сохраняться заводская комплектация до конца гарантийного срока, тогда автовладелец сможет при необходимости совершенно спокойно обратиться в сервисный центр.

Таким образом, провести регулировку карбюратора автомобиля ВАЗ 2105, 2106 и других довольно просто, для этого не обязательно обращаться к специалистам, можно выполнить настройку этого механизма своими руками.

Тюнинг карбюратора Солекс

Тюнинг, то есть улучшение, доработку карбюратора осуществляют для повышения мощности двигателя и улучшение динамики движения.

Важно! Для того, чтобы добиться мощности по максимуму, на впуске карбюратора должно быть минимум сопротивления. При высоком сопротивлении, качество смеси не всегда «на высоте» (иногда «бедная», иногда «богатая»).

Если резко открыть дроссельную заслонку при настроенном заводом карбюратора Солекс, скорость воздушного потока уменьшается, в следствие чего, бензина подается в карбюратор меньше. Из-за этого значительно падает мощность на низких оборотах.

Порядок действий по повышению мощности двигателя путем тюнингования карбюратора Солекс:
  1. Делаем осторожную разборку карбюратора.
  2. Промываем и продуваем, и разделяем на две половинки.
  3. Обращаем внимание на ось воздушной заслонки. На этой оси есть выступающие винтики из-за которых появляется дополнительное сопротивление во время движения авто. Любые мелочи при тюнинге важны, поэтому эти выступающие винты надо сгладить.
  4. Достать в верхней части ось и воздушную заслонку. Ось надо заточить.
  5. Из нижней части надо вытащить дроссельные заслонки с их осями. На этом этапе, с помощью напильника делаем заслонки больше. Шляпки винтов прячем внутрь оси. Существую винтики с конусными шляпками, можно использовать их. Дроссельную заслонку надо собрать.
  6. Теперь делаем тюнинг диффузоров. Чтобы улучшить аэродинамику диффузоров, надо сделать ножки в форме крыльев. Проверяем еще выступы заводской отливки, если они есть, их надо сточить.
  7. На ускорительный насос надо устанавливать 2 трубочки в одну камеру. Есть мнение некоторых, что использую по две трубке на каждую камеру, могут появиться «провалы», то есть давишь на газ, а авто не едет.

В общем, основой тюнинга — это сглаживание, стирание выступов, неровностей. Любая неровность камеры смешивания топлива и воздуха, создает сопротивление.

Недостатки тюнинга

Небольшими недостатками тюнинга можно назвать некий перечень конструктивных изменений, необходимых для установки турбины, при чем переделка конструкции коснется не только карбюратора ВАЗ 2109,21083, но и головки цилиндров. Так же стоит отметить, что пренебрежение вопроса, связанного со снижением коэффициента сжатия, может повлечь проблемы с цилинтропоршневой группой и клапанами. При завышенном давлении в цилиндрах возможно прогорание поршней и седел клапанов. Снижается ресурс ЦПГ и двигателя в целом, что не свойственно моторам с инжектором.

В случае правильной и грамотной установки турбины (тюнинга карбюратора) на ВАЗ, на выходе получаем довольно приличные характеристики повышения мощности и хорошие показатели динамики и приемистости двигателя. Модернизированный карбюратор Солекс увеличивает коэффициент полезного действия силового агрегата, обеспечивая полноту сгорания топливовоздушной смеси. При этом мощность двигателя увеличивается без дополнительных затрат топлива. Турбина позволяет раскрыть заложенные в мотор возможности и получать от него устойчивую динамику на широком диапазоне режимов работы.

Как выставить уровень топлива в карбюраторе солекс. Как отрегулировать высоту поплавка карбюратора

Вопросы разобранные в статье

Как регулировать и настроить карбюратор Солекс

Карбюратор является одной из самых важных частей любого автомобиля. Одним из самых востребованных считается карбюратор Солекс, особенно распространены его модификации 21053, 21083, 21073, 21041. Эти карбюраторы имеют торрировочные данные и большими сечениями диффузоров.

Базовой модификацией карбюратора Солекс является тип 21083. Он рассчитан на поперечные зубья двигателей, имеет наименьшее сечение диффузоров. Все модификации карбюратора практически идентичны, однако, они применяются для разных двигателей. Независимо от типа карбюратора, настройка любого Солекса осуществляется одинаково.

Как появился карбюратор Солекс

Эволюция карбюраторов для автомобилей ВАЗ началась с применения довольно эффективных приборов типа Вебер и продолжилась в семействе Озон, представлявших из себя тот же двухкамерный Вебер, но с дополнительными мерами по улучшению экологичности.

Особенно при пуске и прогреве, а также общей экономии топлива путём применения несколько более бедной рабочей смеси, где одновременно снижалась токсичность выхлопа.

Однако с появлением перспективного переднеприводного семейства ВАЗ-2108 от дальнейшего применения озонов пришлось отказаться. Они не могли нормально работать на поперечно расположенном двигателе, да и резервы экономичности были исчерпаны.

За основу новых карбюраторов были взяты приборы компании Solex, известного французского производителя, комплектующего своими изделиями многие мировые марки автомобилей и мототехники.

Изначально карбюраторы Солекс были применены на моторах 1,1 и 1,3 литра автомобилей ВАЗ 21081 и 2108, с появлением двигателя с увеличенным рабочим объёмом до 1,5 литра модели 21083 был разработан аналогичный прибор, отличающийся лишь калибровками, но породивший целое семейство для питания в том числе и машин классической компоновки, а также полноприводной Нивы с двигателями до 1,7 литра. Применялись похожие модификации и для Москвичей, в также поздних Волг.

Устройство карбюратора Солекс

Солекс относится к эмульсионному типу, который изначально устанавливается на автомобили с бесконтактной системой зажигания. Он оснащен двумя камерами с дроссельными заслонками, а также дозировочными системами камер, переходными системами для первой и второй камеры, а также системой холостых оборотов только для первой камеры.

Солекс имеет следующую комплектацию:

  1. Система пускового устройства типа полуавтомат.
  2. Ускорительный насос.
  3. Экономайзер мощностных режимов.

Тюнинг карбюратора Солекс

Причиной, по которой владельцы автомобилей хотят прокачать карбюратор и провести его тюнинг состоит в том, что после выполнения таких процедур, автомобиль станет более мощным и динамичным.

Изначально, при заводской настройке карбюратора, при резком открытии дроссельной заслонки падает скорость потока воздуха, из-за этого топлива в карбюратор поступает меньше. Как следствие, падает мощность карбюратора при работе его на низких оборотах. Причиной такого явления служит то, что простая конструкция карбюратора разработчиками была объединена с острой характеристикой крутящего момента.

Самый простой тюнинг карбюратора Солекс представляет собой небольшие работы над улучшением его мощности. Последовательность выполнения работ следующая:

  • Аккуратно разбираем карбюратор.
  • Если предварительно не промыли – моем все детали и продуваем воздухом. Разделяем его на две половины.
  • Теперь обратите внимание на ось воздушной заслонки. На ней расположены сильно выступающие винты, которые создают дополнительное сопротивление при движении автомобиля. Их необходимо сгладить.
  • В верхней части достаньте оську и воздушную заслонку, заслонку посильнее заточите.
  • Из нижней части нужно вынуть дроссельные заслонки и их оси. Теперь, необходимо сделать заслонки более крупными, для этого следует использовать напильник. Внутрь оси прячем шляпки винтов, можно решить эту проблему используя винты с конусной шляпкой. После выполнения этих процедур дроссельный механизм собирается снова.
  • Переходим к тюнингу диффузоров. Для малых диффузоров идеальным вариантом будет создание ножек в форме крыла, так как такая форма обладает лучшими характеристиками аэродинамики. Также следует поправить погрешность отливки корпуса и сгладить все острые углы.
  • На классическом ускорительном насосе рекомендуют устанавливать две трубки в одну камеру. Однако, некоторые опытные автомобилисты утверждают, что такое расположение трубок приводит к «провалам». Можно попробовать такой вариант – установить по одной трубке в каждую камеру. При этом очень важно выставить их между стенкой и дроссельной заслонкой.

Самый важный момент при проведении тюнинга Солекса – вы должны максимально сгладить все неровности и острые углы на его поверхности. Особое внимание рекомендуется уделить смесильной камере – проходя через нее воздух достигает огромной скорости и любая неровность может ее снизить. Такой тюнинг существенно улучшит динамику автомобиля.

Устройство карбюратора солекс 21083 для автомобилей ВАЗ

За время производства этой марки сменилось несколько модификаций. Базовой моделью сейчас является Солекс 21083, поэтому рассматривать устройство карбюратора этого типа имеет смысл рассматривать именно на её примере.

  • основной корпус, соединяющий в себе диффузоры, ГДС, систему для обеспечения хода в холостом режиме, насос и экономайзер;
  • крышка, в которой имеются заслонка для воздуха, поплавки, ЭМ-клапан и пусковая часть для запуска холодного ДВС.

А теперь разберём устройство карбюратора Солекс подробнее.

История и устройство – чем примечателен ВАЗ 21083?

В конце 80-х, когда с конвейера сошел первый ВАЗ 21083, карбюраторный тип двигателя был монополистом – об инжекторах на ВАЗ тогда еще даже не мечтали. Эта модель с первых дней получила высокие оценки водителей как одна из лучших в серии ВАЗ. Однако тогда мало задумывались о цене бензина, чего не скажешь сейчас.

Автомобиль ВАЗ 21083 имеет 2 двери, очень хорошую обтекаемую форму, что важно при движении, а также отлично держится на дороге. Основными характеристиками данной модели является четырехцилиндровый двигатель объемом 1,3 л. Некоторые модели выпускались объемом 1,1 л, однако они не очень хорошо себя зарекомендовали. Производство таких авто носило скорее тестовый характер, и всего машин было выпущено немного.

ВАЗ 21083 имеет порядка 70 л/с в своем двигателе, способен набирать скорость до 160 км/час. За счет своего карбюратора Солекс эта модель автомобиля достаточно экономична. Средний расход достигает 5,5–6 литров на 100 км. Карбюратор автомобиля очень хорошо технически продуман и непривередлив к качеству топлива.

Впервые карбюраторы Солекс были применены во Франции, там же они и получили свое название. На заводах отечественного рынка переделали данный вид устройства и внесли некоторые изменения и доработки. Карбюратор типа Солекс начали устанавливать на автомобили практически сразу с первыми выпусками этой модели ВАЗ.

Самым заметным изменением в конструкции двигателя стала установка карбюратора не вдоль, как в предыдущих моделях ВАЗ, а поперек. Изменить конструкцию двигателя под капотом пришлось из-за того, что необходимо было улучшить и сделать более устойчивой работу двигателя в автомобиле при большом подъеме и резком спуске. Позже этот тип карбюратора стали применять и устанавливать на всех автомобилях ВАЗ.

Пусковое устройство и заслонка для воздуха

Задача пусковой системы двоякая:

  1. Она должна готовить богатую топливную смесь в момент запуска «холодного» двигателя.
  2. Но сразу после этого она должна обеднить смесь, чтобы свечи не намокали от паров топлива (явление, известное всем автомобилистам как «заливание свечей»).

Устройство, которое содержит Солекс карбюратор 21083, действует следующим образом:

  • Водитель, заводя остывший двигатель после долгой стоянки, вытягивает на себя рукоятку «подсоса» — ручного управления пусковым устройством.
  • Пусковое устройство под действием тяги взводится, проворачиваясь против часовой стрелки.
  • Паз особой формы освобождает штифт управляющего рычага, и воздушная заслонка полностью закрывается, отсекая первую камеру.
  • Открывается на необходимый угол (пусковой зазор) дроссельная заслонка Солекс.
  • Начинается работа пусковой системы. Под напором воздуха после запуска двигателя заслонка начинает смещаться, обедняя топливную смесь и спасая свечи от заливания.

Схема поплавкового механизма и уровень топлива

Другой важной частью, которую содержит карбюратор, является поплавковый механизм. Его задача – поддерживать необходимый уровень топлива в карбюраторе Солекс 21083. Уровень поддерживается автоматически с помощью клапана, который перекрывается запорной иглой. Когда уровень падает, поплавки опускаются, игла освобождается – и отверстие в клапане открывается, пропуская новую порцию топлива.

Жиклеры, диффузоры и другие сменные детали

С точки зрения пользователя важной частью любого карбюратора являются детали, которые полагается регулярно менять. В карбюраторах марки Солекс к ним относятся:

  • Жиклеры – «пробки» с калиброванными отверстиями, пропускающие строго дозированные порции топлива в единицу времени. От их пропускной способности зависит, будет ли карбюратор обеспечивать двигатель должным количеством топливной смеси. При этом жиклёры топлива должны иметь небольшое сечение, а воздушные – напротив, значительно большее. Заводской комплект жиклеров рассчитан на экономный расход топлива, и потому их сечение мало. В том случае, если требуется повысить мощность двигателя, пусть даже и ценой перерасхода бензина, можно приобрести другой комплект, увеличив пропускную способность узлов. Кроме того, замена и новый подбор жиклеров требуется, если карбюратор Солекс используется не на «родном» двигателе ВАС, а на автомобилях марок ГАЗ, УАЗ и т. д.
  • Диффузоры – это сужения в патрубках каналов у карбюратора. Если большие диффузоры у Солекса обычно являются непосредственной частью корпуса смесительных камер, то малые – это сменные детали ГДС карбюратора. Особенностью работы диффузоров является следующее: чем больше их сечение, тем выше мощность двигателя – но при этом менее эффективно распыляется топливная смесь. Поэтом подбор диффузора должен исходить из этих взаимоисключающих правил, и настройка карбюратора Солекс 21083 предусматривает подбор сечения исходя из ожидаемого режима работы. В частности, правильно подобрав сечение, можно повысить мощность двигателя на высоких оборотах и высоких скоростях автомобиля. Поэтому смена малых диффузоров – один из важных элементов тюнинга автомобиля.
  • Распылители УН. Это не только сменная деталь, но ещё и один из элементов, подлежащих замене при тюнинге. В частности, любители быстрой езды заменяют штатные распылители теми, которые входят в ремкомплект от карбюратора 21073-1107010. С минимальными доработками удаётся добиться того, что ценой повышенного расхода топлива заметно растёт и ускорение.
  • Нажимной кулачок УН. В карбюраторах Солекс используются два основных типа этой детали с маркировками «4» и «7». Для повышения динамики и ускорения автомобиля, приемистости на высоких оборотах обычно меняют «седьмой» на «четвёртый». Там же, где «4» стоит штатно, ничего трогать не надо.
Как подобрать жиклёры?

Подбор жиклёров для Солекс 21083 производится с учётом объёма мотора. Специалисты рекомендуют начинать подбор с топливного жиклёра для первой камеры. Выбрав нужный образец, подбираем к нему соответствующий воздушный аналог. А затем в таком же порядке выбираем жиклёры для второй камеры. Предварительно нужно поискать заводской карбюратор, рассчитанный на объём вашего двигателя, снять с него жиклёры и взять их в качестве точки отсчёта. Дальнейший подбор жиклёров производится по такому принципу. Если вам нужно немного обеднить смесь, выбирайте больший жиклёр на один шаг. Если хотите обогатить, меньший жиклёр.

Система холостого хода

Холостой ход обеспечивается менее сложным способом, чем в Озоне, здесь нет полностью автономной системы. Бензин поступает из эмульсионного канала главной дозирующей системы первой камеры, после чего смешивается с воздухом от воздушного жиклёра холостого хода, и образовавшаяся смесь подсасывается через отверстие под дросселем первой камеры.

В системе также присутствует электрический клапан принудительного холостого ходя, перекрывающий топливо во время торможения двигателем и переходное отверстие переменного сечения в стенке рядом с краем дроссельной заслонки.

Главная дозирующая система

Состоит из двух главных топливных жиклёров, двух воздушных и эмульсионных трубок, по одному комплекту на каждую камеру. Смесь образуется в малых диффузорах, установленных внутри воздушного потока через большие диффузоры первой и второй камер.

Потоки подключаются последовательно по мере роста нагрузки, путём поочерёдного открытия обеих дроссельных заслонок.

Качественный состав смеси определяется соотношением сечений жиклёров и уровнем топлива в поплавковой камере. Количество соответствует скорости потока и разрежению в диффузорах.

Экономайзер

При достаточно большой нагрузке дроссель первой камеры открывается полностью, разрежение под ним падает, и это изменение давление используется для дополнительного обогащения смеси.

Делает это подпружиненная диафрагма экономайзера мощностных режимов, открывая дополнительный канал поступления топлива к распылителю первой камеры. При малых нагрузках разрежение отводит диафрагму от шарикового клапана и не даёт обогащать смесь.

Эконостат

Самая простая система карбюратора, работающая при больших нагрузках, полном открытии обеих заслонок и максимальных частотах вращения коленчатого вала.

Состоит из распылителя и единственного топливного жиклёра, забирающего бензин из поплавковой камеры. Начинает подсасывать дополнительное топливо при большом потоке воздуха, создающем необходимое разрежение в зоне распылителя.

Ручной регулятор заслонки (подсос)

Смесь при пуске холодного двигателя надо обогащать, поэтому в карбюраторе установлена воздушная заслонка с ручным приводом через тросик из кабины. При вытягивании подсоса воздух в первую камеру перекрывается, а дроссель немного приоткрыт, что обеспечивает требуемый состав.

После первых вспышек разрежение растёт, через диафрагму приоткрывая воздушную заслонку для исключения чрезмерного обогащения и заливания свечей.

Все механизмы могут регулироваться, обеспечивая оптимальный пуск. На некоторых модификациях ручной привод исключён с установкой автоматической пусковой системы, активируемой полным нажатие педали акселератора.

Регулировка уровня топлива в карбюраторе солекс 21083, 2108, 21081

Когда карбюраторная крышка будет снята, то выглядеть все должно следующим образом. Приблизительный уровень глубины топлива должен быть равен примерно двадцать девять миллиметров плюс-минус один миллиметр. Измерять уровень нужно сразу после того, как будет будет устранена карбюраторная крышка. Необходимо делать это сразу только для того, чтобы бензин не испарился. Но нужно понимать, что цифры, приведенные в статье не являются точным числом, это всего лишь усредненное значение.

Иногда те, кто занимаются ремонтом автомобилей пользуются условными значениями для того, чтобы верно выставить уровень топлива. Такие ремонтники самопроизвольно контролируют язычок, расположенный на рычаге поплавков. Также они иногда подкачивают топливо, чтобы добиться оптимального его уровня в поплавковой камере.

При этом они ничем не руководствуются, чтобы делать эти действия. Такой подход имеет место быть, но чтобы достичь более верных и точных результатов необходимо выполнить обычную стандартную регулировку топлива. Как минимум, стандартную регулировку рекомендуют заводы, а также, чтобы ее провести не потребуется особых навыков. Проводится такая регулировка в два простых этапа на перевернутой вверх ногами, расположенной горизонтально крышке карбюратора.

Предварительные работы

Прежде чем начать основную работу необходимо подготовить рабочую часть.

  1. В самом начале снимается корпус воздушного фильтра. Чтобы его снять нужно открутить гайку, которая держит крышку от корпуса. Поможет в этом ключ на десять миллиметров. Крышку держат четыре защелки, их нужно будет снять. После этого ослабляется хомут шланга для вентиляции и собственно снимается сам шланг и фильтрующий элемент. Для полного снятия корпуса фильтра остается только открутить четыре гайки (ключом на 8 миллиметров), которые его крепят к карбюратору.
  2. Далее последует демонтаж крышки от карбюратора. Чтобы ее снять необходимо ослабить хомуты на шлангах для топлива и после этого снять эти шланги со штуцеров карбюратора. Убрать провод и открутить винты, которые крепят крышку к корпусу. Затем нужно совсем немного приподнять крышку карбюратора. Главное тут не задеть поплавками стенок камеры.
  3. Крышку необходимо перевернуть вверх дном и поставить на плоскую поверхность, не потеряв ни одного винта, которые выпадут из крышки.
  4. Провести проверку поплавков. Должна присутствовать параллельность между боковыми поверхностями поплавков и между отпечатком стен поплавковой камеры. Если параллельность отсутствует, то нужно ее создать путем свода и развода этих самых поплавков. Как итог: они будут легко располагаться внутри камеры и не будут задевать ее стенок.
  5. Провести замер относительно картонной прокладки и выступа каждого поплавка. Применять необходимо щуп, тоненькое сверло, либо проволоку диаметром в один миллиметр. Если измеренное расстояние отличается от требуемого, неважно в какую сторону: в большую или меньшую. Это свидетельствует о том, что уровень топлива в поплавковой камере неправильно установлен и необходимо по новой отреагировать уровень топлива.

Регулировка высоты для поплавков

У штангенциркуля потребуется его глубиномер, который необходимо будет вытащить на длину, равную тридцать четыре миллиметра. Если под рукой нет необходимого инструмента в виде штангенциркуля, то может выручить простая и обыкновенная линейка. Ее нужно будет приложить к картонной прокладке на крышке карбюратора и отмерить расстояние от верхней части всех поплавков до картонной прокладки. Расстояние должно равняться тем самым тридцати четырем миллиметрам, которые были отмерены. Если цифры не равны этому значения, то нужно будет подгибать рычаги и язычок, пока цифра не достигнет тридцати четырех миллиметров.

Регулировка полного хода поплавков

Для этого необходимо взять в руки измерительный инструмент в виде линейки и поставить ее параллельно любому поплавку. Линейка должны быть при этом вертикально расположена. После этого поплавок нужно приподнять, а нижняя часть должна будет приподняться на пятнадцать миллиметров. Это значение и будет являться всем ходом поплавка. Эти же действия нужно будет провернуть и для следующего поплавка, причем если ход не будет равен пятнадцати миллиметрам, то необходимо будет подогнуть задний выступ.

Порядок установки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс

— Ставим автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя

— Даем двигателю пять минут поработать на холостых оборотах

— Измеряем расстояние от верхнего края поплавковой камеры до поверхности бензина

Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется.

Требуемое значение уровня топлива в карбюраторах Солекс, указываемое заводом изготовителем – 25 — 26 мм от верхнего края поплавковой камеры карбюратора до поверхности бензина.

Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.

Измерение уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

На изображении уровень топлива отмечен красной линией.

Проверяем правильность выставленного уровня топлива

Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.

Проверка правильности положения поплавков на карбюраторе Солекс

Проверка проделанной работы

После того как будет полностью проведена вся работа, нужно будет удостовериться в ее правильности. Чтобы это сделать нужно будет повернуть карбюраторную крышку и удостовериться в том, что шарик, находящийся на игле не будет потоплен. Если линии подштамповки на боках поплавков будут создавать параллельность с крышкой, то это будет означать то, что работа произведена правильно и все верно. Если же все выполнено верно, а параллельность отсутствует, то проблема будет в неисправности иглы.

Регулировка карбюратора Солекс 21083 своими руками

На рынке существует большое количество разновидностей карбюраторов Солекс. Карбюратор — одна из наиважнейших частей в процессе подачи топлива, обеспечивающая качество работы автомобиля.

Карбюратор Солекс 21083 – это очень популярная модель, которую можно встретить на большом количестве отечественных автомобилей

Карбюратор Солекс 21083 — базовый вариант, оснащённый диффузорами минимального сечения, благодаря которым эта серия и заполучила огромную популярность, так как позволяет осуществлять разного рода модификации, например проточку.

С чего начать

Начать настройку карбюратора Солекс 21083 следует с регулировки топливного уровня в поплавковой камере. Это подразумевает непосредственный запуск двигателя и его прогрев на протяжении пяти минут. Затем мотор отключается и выполняются дальнейшие действия:

  1. Аккуратно отделяется шланг, подающий топливо, чтобы избежать попадание бензина в камеру при дальнейшей работе.
  2. Убираются винты, фиксирующие крышку, в количестве пяти штук.
  3. Удаляется трос системы подсоса.
  4. С особой осторожностью приподнимается крышка в горизонтальном направлении, дабы не повредились поплавки.
  5. В самой камере производится замер уровня топлива линейкой или штангенциркулем.

Расстояние от верхнего уровня бензина до края привалочной плоскости крышки должно составлять от двадцати трёх до двадцати пяти миллиметров. Необходимо подобрать значение среднего характера, так как топливный уровень не способен находиться в постоянном состоянии из-за коллектора, который сам по себе не имеет возможности всё время быть в горизонтальном положении. Если же случился отход от нормы параметров, заданных ранее, то достаточно сделать подгибы поплавковых держателей, чтобы исправить ситуацию.

Затем некоторое количество бензина удаляется, и начинается обратный сборочный процесс карбюратора. Ключевое слово здесь обратный, которое подразумевает под собой выполнение того же самого процесса, но начиная с конца.

На этапе контрольной проверки двигателя необходимо, естественно, его запустить, а потом около тридцати секунд наблюдать за поступлением топлива в камеры со стороны малых диффузоров, используя небольшой фонарь для лучшего обозрения. Если бензин прибывает, то случился перелив и требуется очередная регулировка уровня топлива. Чтобы её провести, необходимо отключить двигатель и в камерах заново осуществить топливные замеры.

Если параметры находятся в районе дозволенных норм, то регулировка карбюратора Солекс на этом заканчивается. Затем осуществляется переход на следующий этап.

Неполадки, возникающие при настройке холостого хода

При правильном стечении обстоятельств двигатель должен уменьшать количество оборотов, а в конце и вовсе заглохнуть. Но если винт количества не вызывает у двигателя никакой отдачи, то это прямиком указывает на наличие проблемы. А заключается она в чрезмерном поступлении топлива в канал холостого хода, что не позволяет винту качества его перегородить.

Факторы, вызвавшие проблему:

  1. Установленный жиклёр холостого хода обладает бо́льшим размером, нежели необходимо.
  2. Заглушка недостаточно хорошо завинчена или электромагнитный клапан плохо закреплён, что и вызывает подсос бензина мимо отверстия для дозировки топлива.
  3. Деформирован сам жиклёр или место под него.

Чтобы найти неполадку, нужно отсоединить от клапана провод во время работы двигателя и посмотреть на результат. Если мотор заглох, то реальная проблема кроется в неправильно подобранном размере жиклёра. При работающем же двигателе недочёт заключён в обходе топливом системы холостого хода.

Чтобы преодолеть эти трудности, избавляемся от клапана с заглушкой и смотрим на состояние жиклёра, а также место, где он должен сидеть, для нахождения различных локальных искажений.

Крышка карбюратора подлежит замене, если удалось обнаружить места деформации в районе посадочного места. В случае если повреждения не удалось обнаружить, жиклёр помещается на клапан, а уплотнительное кольцо покрывается маслом.

После этого жиклёр завинчивается ключом без применения силы.

Правильный жиклёр для Солекс 21083

На подборку уместного жиклёра для регулировки карбюратора Солекс 21083 влияет объём самого мотора. Для первичной камеры следует приобретать топливные образцы, только затем к найденной модели подбирается необходимый воздушный аналог. И под конец рекомендуется заняться поиском прибора для вторичной камеры.

Жиклёры, идущие в комплекте с родным карбюратором, считаются образцовыми моделями для дальнейших приобретений. Их опытные мастера и советуют взять с собой на поиски новых деталей.

Надо принять во внимание тот факт, что для обеднения смеси берётся жиклёр большего диаметра на одну позицию, а для обогащения — на такую же позицию меньше.

Проблемы с ускорительным насосом

Ускорительный насос служит для стойкой и своевременной подачи топливной струи сквозь неприкрытую карбюраторную заслонку. Лишённый силы поток или капание не считаются нормой. Растёкшееся топливо по стенкам диффузора также принимается за отклонение.

Носы насоса ускорения вставляются в разные камерные отсеки. Однако для резвости их можно установить только в первичную, что в исключительных случаях будет сулить чрезмерным переливом.

Проблемы в применении переходного режима

В особых условиях область высокого разрежения образовывается под закрытыми заслонками карбюратора. При их резком открытии разрежение способно моментально снизиться, что вызывает нарушения в работе первичной камеры, образуя провал, так как на холостых оборотах бензин был высосан через жиклёры из канала.

Для устранения последствий настраивается жиклёр холостого хода или носики насоса, меняющиеся в порядке очереди, дабы убрать образовавшиеся трудности с провалами и задержками при скором и отрывистом нажатии на педаль газа.

Стоит всегда помнить, что подобного рода манипуляции проводятся исключительно при предварительно нагретом двигателе.

Какие неприятности могут случиться со второй камерой

Вторичная камерная система не поддаётся регулированию из-за родных жиклёров, произведённых на заводе, а также эконостата, расположившегося в её плоскостях, так как именно он поставляет дополнительное количество топлива для обогащения смеси при образовании в карбюраторе разрежения, вызванного высокими оборотами.

Носик насоса ускорения является, пожалуй, единственным элементом, способным подвергнуться небольшим изменениям в случаях, когда поток бензина не попадает в предназначенное для него место.

Дальнейшее поддержание карбюратора

Чтобы карбюратор в дальнейшем серьёзно не барахлил, необходимо тщательно следить за его работой и не запускать до критического состояния, которое исключает самостоятельный ремонт.

Будет уместно приобрести необходимые детали аналогичной модели карбюратора, разобранной на части специально для этих целей.

Для лучшей моторной производительности рекомендуется избавиться от экономайзера принудительного холостого хода. А своевременная профилактика и точно подобранные жиклёры обеспечат максимально надёжную работу агрегата.

Статья полностью отражает главную цель регулировки пускового устройства карбюратора Солекс, основанную на многолетней практике и заключающуюся в устойчивом старте двигателя на холостом ходу, который обеспечивает стандартную работу пусковой системы.

Карбюратор Солекс: настройка и регулировка

Перед началом работ по настройке, если необходима регулировка воздушной заслонки карбюратора, уровня топлива в камерах, выставление холостого хода и другие манипуляции, необходимо отдельно изучить схему устройства карбюраторной системы, место расположения жиклеров и других базовых элементов (эконостат, экономайзер, поплавок, первая и вторая камера, заслонки и т.д.) Также следует уделить внимание тому, как снимается крышка и разбирается карбюратор.

Начинать настройку необходимо с того, что в поплавковых камерах выставляется уровень топлива. Рекомендованным способом является выставление указанного уровня по тому положению, которое поплавки имеют по отношению к крышке карбюратора. Все манипуляции осуществляются путем использования отдельного шаблона. Отметим, что как показывает практика, данный метод никак нельзя считать оптимальным, так как при установке Солекс на автомобиль следует учесть, что бензонасос на одном конкретном ТС может отличаться от топливного насоса на другой машине. Также могут быть и другие отличия в системе питания. Результатом становится то, что давление на иглу карбюратора (запорный клапан карбюратора) тоже оказывается разное. Чаще всего после настройки по шаблону топливо попадает в карбюратор в большом избытке. Чтобы точно выставить уровень бензина в карбюраторе и регулировка поплавка карбюратора Солекс была успешной, необходимо выполнять описанные ниже действия.

  1. Обычно сразу после установки Солекса на разные ДВС с различным рабочим объемом даже без предварительных регулировок двигатель все равно должен запускаться. Мотор необходимо завести, после чего силовой агрегат должен работать около 10 минут. Во время работы на ХХ можно слегка нажимать на газ и повышать обороты, чтобы избежать того, что двигатель стреляет в карбюратор или в систему выхлопа.
  2. Затем силовую установку можно заглушить, после чего необходимо снять шланг для подачи топлива. Рекомендуется заготовить ветошь, чтобы удалить остатки бензина, который разбрызгивается после снятия указанного шланга. Шланг снимают для того, чтобы после снятия крышки карбюратора бензин, который находится в шланге под давлением, не проливался в камеру карбюратора. Другими словами, излишки топлива, попадающие в камеру, могут нарушить точность замеров.
  3. Теперь можно выкрутить винты крепления крышки карбюратора, затем нужно снять трос, управляющий  «подсосом». Следующим шагом становится аккуратный подъем крышки карбюратора. Указанную крышку следует поднимать в строго горизонтальном положении, чтобы не причинить повреждений самим поплавкам.
  4. Далее следует приготовить линейку или штангенциркуль. Данными инструментами нужно произвести замер расстояния, которое получается от самого горючего в камере до прилегающей поверхности крышки карбюратора. Указанное расстояние от поверхности крышки до поверхности топлива должно быть около 2.5 см. Добавим, что промерять расстояние нужно в обеих камерах. Это расстояние может быть разным с учетом того, что коллектор не находится в строго горизонтальном положении. Исходя из разницы расстояний в обеих камерах выбирается усредненное значение.В том случае, если уровень горючего недостаточен или превысит необходимый показатель, тогда язычок поплавков необходимо очень деликатно подгибать для меньшего или большего наполнения. Затем излишки бензина нужно убрать из камер для более точного определения полученного после регулировок уровня при очередном замере. Карбюратор следует собрать, после чего запуск мотора повторяется.
  5. После того, как двигатель был заведен, необходимо подсветить камеры карбюратора контрольной лампой или фонарем, наблюдая за малыми диффузорами. За время от 30 секунд до 1 минуты горючее не должно капать с диффузоров. Если вы заметили даже небольшую каплю, тогда это говорит о том, что в камере имеет место перелив. Отметим, что газовать во время наблюдения за диффузорами нельзя, мотор должен работать только на холостых. Дело в том, что неожиданный прострел или чихание в карбюратор при подгазовках может привести к травме глаз.

Если капель топлива не было замечено, тогда остается повторно промерить уровень горючего в камере уже известным способом. В случае положительного результата эту часть настройки можно считать завершенной. Если же уровень снова отличается от нормы, тогда следует настраивать уровень повторно. Отметим, что настройка уровня на заглушенном двигателе при ручной подкачке не является правильной, так как после запуска ДВС карбюратор все равно будет переливать, особенно на моторах, где «обратка» была перекрыта.

Этапы ремонта – что крутить и где настроить?

Карбюратор в автомобиле ВАЗ 21083 находится под крышкой воздушного фильтра. Чтобы ее снять, необходимо несколько ключей. Перед этим необходимо открыть 4 защелки. После этого послабьте все хомуты, которые идут к карбюратору. Далее отсоедините контактный провод с электромагнитного клапана и открутите крышку карбюратора. Снимать ее нужно так, чтобы не зацепить стенки поплавков в камере, потому что можно их нарушить.

Поплавки в камере карбюратора должны быть параллельны друг другу. Если будут какие-то отклонения и неточности в работе поплавков, то топливо будет неравномерно распространяться по камерам. В камерах есть красные отметки на корпусе, которые отмечают допустимый уровень топлива.

Жиклеры выполняют впрыск топлива в двигатель. Нормальные рабочие жиклеры имеют три отверстия. При очень долгой работе и некачественном топливе они изнашиваются, вследствие чего топливо поступает в неправильном количестве. Регулировку жиклеров нужно выполнять постепенно. При замене закручивать их нужно с упором без применения значительной силы.

При регулярной эксплуатации автомобиля очень важной является своевременная чистка карбюратора Солекс. Настоятельно рекомендуется проводить ее хотя бы один раз в полгода. Это существенно продлит работу вашего карбюратора и обеспечит более комфортный ход вашего автомобиля.

Карбюратор Солекс: регулировка холостого хода

Следующим шагом после настройки уровня топлива в поплавковой камере карбюратора является регулировка оборотов ХХ. Для настройки необходимо сначала прогреть мотор до выхода на рабочую температуру. После прогрева агрегат следует заглушить.

В самом начале необходимо найти винт качества топливно-воздушной смеси, который вращается при помощи плоской отвертки. Указанный винт находится в отверстии, которое выполнено в нижней части карбюратора.

  1. Винт качества нужно закрутить до упора. Заворачивание осуществляется по часовой стрелке, при этом усилия применять не нужно, так как можно повредить резьбу. После того, как винт уперся, следует отвернуть его назад от положения упора на 4-6 оборотов.
  2. Теперь двигатель следует завести, подсос должен быть убран. Затем следует выставить минимально допустимые обороты при помощи вращения винта количества. Такими минимальными оборотами можно считать показатель, когда двигатель работает стабильно и устойчиво. Также в штуцере вакуумного опережения разряжение должно быть минимальным. Достаточно простым способом для определение разряжения является перекрытие языком трубки, которая идет в так называемый вакуумный опередитель. Если обороты ХХ находятся в диапазоне от 600-1200, карбюратор в порядке.
  3. Далее винт качества нужно медленно закручивать до того момента, пока работа агрегата не начнет терять устойчивость. Как только двигатель начнет нестабильно работать, следует отвернуть винт обратно на один или полтора оборота, улавливая положение, когда мотор снова работает стабильно
  4. Снова возвращаемся к винту количества, которым обороты холостого хода следует выставить до отметки 800-950 об/мин. Выставляем винтом количества обороты ХХ около 850-900. Если при выставлении таких оборотов двигатель глохнет, тогда нужно выкручивать винт качества.
  5. Настройка винтов качества и количества производится до того момента, пока не удастся выставить нужные обороты ХХ, разрежение в трубке опередителя при этом будет минимальным, а сам ДВС будет способен работать стабильно.

Отметим, что в процессе настройки можно столкнуться с определенными сложностями. Например, работа двигателя может никак не меняться при попытках закрутить винт количества (в норме обороты должны падать, двигатель начинает работать неровно, затем глохнет по мере закручивания винта). Если этого не происходит, тогда в канал холостого хода происходит поступление большого количества топлива, которое не удается перекрыть винтом качества.

Возникает такая проблема по ряду причин. Прежде всего, может быть установлен большой жиклер холостого хода. Также следует обратить внимание на то, насколько плотно закручен электромагнитный клапан или заглушка. При неплотной посадке лишний бензин может подсасывать в обход жиклера холостого хода. Также не следует исключать и возможные неполадки с самим жиклером, а также с его посадочным местом. Чтобы точнее понять причину, понадобится на заведенном моторе, который работает на холостых, снять провод электромагнитного клапана. В этом случае после снятия агрегат должен быстро глохнуть. Если происходит именно так, тогда причиной, вероятнее всего, является большой жиклер холостого хода. Для решения потребуется установка жиклера меньшего размера.

Если же двигатель после снятия провода с клапана не глохнет, тогда эта проблема может возникать в результате перелива бензина в поплавковую камеру. Также возможно, что на работающем ДВС горючее идет в обход жиклера или даже всей системы холостого хода. Прежде всего, снова проверяем правильность выставленного уровня в поплавковой камере. Если с уровнем все в норме, тогда электромагнитный клапан/заглушку следует открутить, после чего нужно осмотреть жиклер и место его установки. Никаких дефектов быть не должно. Если таковые имеются, тогда может понадобиться замена крышки карбюратора. В том случае, если дефектов не обнаружено, тогда жиклер надевается на клапан, уплотнительное кольцо смазывается моторным маслом, после чего производится закручивание ключом без усилий.

Жиклеры и ускорительный насос

Владельцы карбюраторных авто знают, что жиклеры меняются, но далеко не всегда понимают, для чего необходимы жиклеры и как их размер влияет на работу карбюратора. Начнем с того, что двигатель засасывает воздух через специальное отверстие, выполненное в большом диффузоре. Параллельно с этим через топливный жиклер затягивается некоторое количество горючего. Рабочий объем двигателя напрямую влияет на то, сколько воздуха через диффузор затянет двигатель за определенное время, а также на количество бензина, засасываемое параллельно с воздухом.

Именно по этой причине на двигателях с большим объемом стоят карбюраторы, в которых жиклеры маленькие. Установка такого карбюратора на мотор с меньшим объемом будет означать, что «родные» жиклеры в этом карбюраторе будут давать слишком обедненную смесь для нормальной работы мотора. Для решения указанной задачи следует найти жиклеры от карбюратора, который изначально рассчитан на конкретный объем ДВС или максимально близкий к нему.  Подбирать жиклеры нужно начиная с топливного, под топливный затем подбирается воздушный. Подбор производится с группы жиклеров для первой камеры, вторую камеру настраивают только после первой.

Теперь поговорим об ускорительном насосе. Насос-ускоритель обеспечивает подачу дополнительного количества топлива в момент открытия дроссельной заслонки, что позволяет более эффективно ускориться. Задействуется насос при помощи специального кулачка. На моторах с установленным карбюратором Солекс указанный кулачек ускорительного насоса необходимо ставить самый большой.

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

Дело в том, что именно во время работы на переходном режиме горючее поступает как из ускорительного насоса, так и от переходной системы. В результате топливно-воздушная смесь может получаться слишком обогащенной или, наоборот, обедненной, что не позволяет двигателю нормально работать и набрать обороты.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса.  Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко. Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры. Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Регулировка второй камеры карбюратора Солекс

Начнем с того, что во время настройки карбюратора вторая камера обычно не затрагивается, так как зачастую стандартных жиклеров будет достаточно.  Также в устройстве карбюратора имеется эконостат, который способен корректировать возможные нюансы.  Эконостат представляет собой трубку, которая находится во второй камере под небольшим наклоном.

Задачей эконостата является то, что при полном открытии дросселя разряжение в карбюраторе позволяет засосать через эконостат горючее.  Эконостат задействуется тогда, когда двигатель работает на повышенных оборотах и позволяет обогатить топливно-воздушную смесь. Для доработки второй камеры, которая позволяет реализовать «подхват», устанавливают жиклеры для обогащения смеси. Подбор жиклеров в этом случае ничем не отличается от подбора для первой камеры.

Особенности механизма камеры поплавка карбюратора

Камера поплавка размещена в фронтальной доле карбюраторного корпуса. Сверху закрывается крышкой, а бензин поступает в камеру сквозь штуцер. После штуцера размещен фильтр, сделанный в виде сеточки, за чистотой которого стоит периодически следить.

Карбюраторный поплавок чаще всего имеет цилиндрическую форму, производится из двух латунных половинок, которые спаиваются между собой. Крепеж поплавка выполняется из того же сплава и крепится при помощи пайки. К карбюраторной крышке поплавок прикреплён при помощи соединения.

На креплении поплавка присутствует два язычка: один отвечает за регулировку открытия иглы клапана, а второй предназначен для лимитирования хода поплавка (чтобы он не касался низа поплавковой камеры). Клапан представляет из себя мини корпус, закрученный в верхнюю крышку карбюратора, внутри которого находится иголка. На конце иглы установлен пружинный демпфирующий шарик. Этот механизм защищает иглу от толчков об корпус клапана. Для того, чтобы игла не застряла в закрытом состоянии, на нее надевается специфическая скобка, которая тянется язычком крепления поплавка вниз.

Время от времени следует контролировать плотность игольчатого клапана, так как повреждение данного устройства может привести к неустойчивой работе мотора и увеличенному расходу бензина. Высота бензина в поплавковой камере воздействует на качество топливной смеси, которая поступает в камеру сгорания. Низкий уровень тормозит подачу топлива, а высокий увеличивает его количество. Вот почему нужно должным образом откорректировать уровень горючего в поплавковой камере карбюратора.

Поплавок и игла

Поплавки в карбюраторе обычно изготавливаются из латуни или пластика. Поплавки по существу «плавают» на топливе в поплавковой камере. Поплавки поворачиваются на стержне и через штырь открывают или закрывают игольчатый клапан, заставляя топливо входить или не входить в камеру. Когда топливо выбрасывается основной струей, уровень топлива в камере падает, поэтому поплавок также падает. Это открывает игольчатый клапан, позволяя большему количеству топлива поступать в камеру. Когда поплавок снова поднимается с уровнем топлива, игольчатый клапан закроет подачу топлива.

Игольчатый вентиль

С помощью подпружиненного зажима на одном конце и конического резинового наконечника на другом, игольчатый клапан работает в унисон с поплавком. Игла клапан также работает с узлом седла, который представляет собой просто ввинчивающийся латунный болт — просверленный, чтобы иметь форму иглы с резиновым наконечником. Сиденье является концом топливной магистрали, где топливо ждет входа в камеру. Когда камера заполнена, иглу с резиновым наконечником прижимают к сиденью, предотвращая переполнение топливом камеры.

Метод внешней измерительной трубы

Этот метод определения фактического уровня топлива (против уровня высоты поплавка) использует адаптер, который вставляется в дренажное отверстие поплавковой камеры. На адаптер устанавливается прозрачная топливная магистраль с градуировкой. Топливо течет вверх по трубе до тех пор, пока узел игольчатого клапана не закроет подачу; высота топлива в трубе соответствует высоте топлива внутри поплавковой камеры.

Примечание. Некоторые карбюраторы имеют просверленный выступ на основе поплавковой камеры, к которому может быть прикреплена прозрачная топливная труба для измерения высоты топлива.

Метод измерения физического роста

При использовании этого метода для проверки высоты поплавка сначала снимите емкость с поплавковой камерой из основного корпуса карбюратора. Когда камера удалена, опустите карбюратор на бок, в том же положении, что и на мотоцикле. Теперь продуйте трубу подачи топлива, одновременно поднимая поплавки до тех пор, пока поток воздуха не остановится. Это точка измерения для заданной высоты поплавка.

Расстояние обычно измеряется от поверхности поплавковой камеры — или поверхности прокладки — до самой высокой точки поплавков. Если поплавки не находятся на правильной высоте, то поплавок должен быть согнут по направлению к игольчатому клапану, чтобы было меньше допустимого топлива или, наоборот, от клапана, чтобы увеличить уровень топлива.

Если неправильно установить высоту поплавка

В крайнем случае, если поплавки установлены слишком высоко, топливо будет сочиться через отверстия в корпусе карбюратора. Кроме того, топливо может беспрепятственно течь в двигатель, который, если двигатель заглушен, может вызвать гидравлический замок, то есть по мере того, как поршень поднимается по ходу сжатия, он не может сжать топливо.

Если топливо вытекает из карбюратора, это может вызвать серьезную проблему, такую как пожар. Если высота топлива слишком высока, но байк работает, двигатель будет работать неправильно, что сделает реакцию дроссельной заслонки более медленной, а двигатель будет глохнуть. Это состояние обычно сопровождается сильным запахом несгоревшего топлива из глушителя. Если высота топлива слишком низкая, двигатель обычно не реагирует сразу, прежде чем ускоряться или начинает пульсировать при открытии дроссельной заслонки.  Мотоцикл может также пропускать зажигание, когда дроссель закрыт.

Корректирование уровня бензина в поплавковой камере карбюратора

Неверно выставленный уровень горючего в поплавковой камере карбюратора, может привести к тому, что мотор не запустится. Возможны провалы в работе при нажатии на акселератор, увеличенное потребление горючего, потери в мощности двигателя, залитые свечки зажигания и т.д. Откорректировать уровень горючего в камере карбюратора Солекс не так уж и сложно, и не требует особого опыта и инструментария.

Регулирование карбюратора Солекс

Для того, чтобы настроить уровень топлива, снимать карбюратор с мотора нет надобности, нужно открепить только верхнюю крышку карбюратора.

Порядок выполнения работ:

  1. Необходимо снять корпус воздушного фильтра. Сначала необходимо снять крышку фильтра, отщелкнув четыре защелки и сняв с нее шланг. Затем вынимаем сам фильтр и откручиваем четыре гайки, которые крепят корпус фильтра к карбюратору, и снимаем его;
  2. Далее необходимо снять крышку карбюратора. В первую очередь снимаем шланги подачи топлива и отключаем проводку от электромагнитного клапана. Затем при помощи отвертки откручиваем винты крепления верхней крышки. После чего аккуратно снимаем крышку, стараясь не задевать поплавками корпус карбюратора;
  3. Крышку необходимо перевернуть вверх ногами и поставить на ровную поверхность. При этом выпадут винты крепления, которые желательно не терять;
  4. Проверяем, правильно ли стоят поплавки. Поплавки должны оставлять параллельный отпечаток на картонной прокладке верхней крышки. Если это не так, их необходимо подогнуть до правильного положения. Поплавки не должны касаться стенок поплавковой камеры карбюратора. Язычок, который находится на поплавке, должен быть параллельным игольчатому клапану;
  5. Далее необходимо замерять расстояние между язычком на поплавке и верхней крышкой карбюратора. Это делается при помощи щупа толщиной 1 мм. Если зазор не соответствует, необходимо произвести регулировку уровня топлива.

Регулировка уровня горючего

Многие автолюбители следят за уровнем бензина по линиям, расположенных на корпусе поплавковой камеры, подгибая язычок поплавка в ту или в другую сторону. При этом проверка заключается в том, чтобы при опускании поплавка в камеру подача бензина прекращалась, а при вынимании уровень совпадал с отметками на корпусе поплавковой камеры. Данный метод достаточно хорош, но для лучших результатов стоит произвести регулирование рекомендованное заводом производителем.

  1. Сначала необходимо отрегулировать высоту поплавков. При помощи штангенциркуля выставляем размер 34мм от прокладки крышки карбюратора до верхней части поплавка в перевернутом состоянии верхней крышки карбюратора. Регулировка производится путем подгиба язычка крепления поплавка;
  2. Затем настроить ход поплавков. При помощи линейки измеряем промежуток до нижнего угла поплавка. Затем поднимаем поплавок и заново измеряем это же расстояние. Это расстояние будет полным ходом поплавка. Измеряем таким же методом и работу второго поплавка. Если нет совпадения, подгибаем язычок на поплавках.

После того, как регулировка окончена, необходимо проверить ее правильность. Для этого ставим крышку карбюратора в горизонтальное положение и проверяем, что игла находится в открытом положении. Контролируем, чтобы поплавки стояли параллельно плоскости крышки карбюратора. Если стоят параллельно, значит, настройка выполнена правильно.

Возможные неисправности в работе поплавковой камеры

В случае если наладка была выполнена безошибочно, а параллельности нет, значит игла работает неисправно. В такой ситуации следует заменить клапан и провести регулировку заново.

При сомнении в исправности игольчатого клапана, его следует заменить, так как откорректировать уровень топлива вам не удастся (например, при правильной регулировке уровня топлива, он будет переливать).

По окончанию работ регулирования уровня горючего, собираем карбюратор в противоположной очередности. Если есть необходимость, регулируем обороты холостого хода.

Основные неисправности Solex 21083

Есть неисправности, которые наиболее характерны для карбюраторов Солекс:

  • засорение топливного жиклера ГДС;
  • попадание соринок в систему холостого хода, особенно часто забивается жиклер ХХ в электромагнитном клапане;
  • деформация нижней поверхности основного корпуса вследствие перегрева;
  • выход из строя диафрагмы ускорительного насоса;
  • дефект электромагнитного клапана;
  • ослабление посадки диффузоров в корпусе.

Если деформируется корпус, между карбюратором и впускным коллектор подсасывает воздух, и мотор начинает работать с перебоями, так как топливовоздушная смесь обедняется. Холостой ход плохо поддается регулировке, и для исправления дефекта требуется шлифовать поверхность на наждачном круге. Если коробление поверхности значительное, шлифовка уже не поможет, требуется замена корпуса.

Диафрагма ускорительного насоса со временем может растрескаться, потерять эластичность, в ней появляются разрывы.

Проверить состояние диафрагмы достаточно просто, для этого снятие карбюратора не потребуется. Чтобы добраться до диафрагмы, нужно открутить 4 винта крышки ускорительного насоса и извлечь деталь. Проверяется состояние диафрагмы путем ее внешнего осмотра.

Карбюраторные модели ВАЗ – это классика отечественного автопрома, от которой никуда не деться. При всех недостатках таких автомобилей, они обладают одним достоинством, делающим их популярными среди водителей – низкая цена. Многие покупают ВАЗ 21083 с карбюратором в качестве первого автомобиля.

Подведем итоги

Настройка карбюратора Солекс 21083

Огромная популярность этой серии обусловлена возможностью проточки диффузоров. Таким образом, можно сделать практически любую модификацию карбюратора. Специалисты не рекомендуют устанавливать Солекс на двигатели объёмом больше 1,5 литра, так в этом случае на больших оборотах мотор будет «душиться». Если предполагается настройка этого карбюратора под силовой агрегат УЗАМ, необходимо выполнить замену жиклёров из-за того, что следует обеспечить более обогащённую топливную смесь.

Настраиваем Солекс

Регулируем уровень топлива. Настройка карбюратора Солекс обычно начинается с выставления необходимого уровня в поплавковой камере. Для этого необходимо сначала запустить двигатель и прогреть его в течение 5 мин. После этого выключаем мотор и выполняем следующие операции:

  • Осторожно отсоединяем шланг подачи топлива.
  • Выкручиваем 5 винтов, которые фиксируют крышку карбюратора.
  • Отсоединяем трос системы подсоса.
  • Аккуратно поднимаем крышку, чтобы избежать повреждения поплавков.
  • С помощью линейки, а лучше штангенциркулем, замеряем уровень топлива в камере.

Среднее расстояние от поверхности бензина до привалочной кромки крышки в каждой камере должно быть 24±1 мм. Так как коллектор не может находиться в идеально горизонтальном положении, уровень топлива в камерах может быть разным. Поэтому следует выбрать среднее значение. Если величина этого параметра выходит за рамки указанного диапазона необходимо аккуратно подогнуть держатели поплавков. После этого удаляем часть бензина и производим сборку карбюратора в обратном порядке.

Заводим двигатель и смотрим, подсвечивая фонариком, в камеры в течение не менее 30 сек. В этом промежутке времени не должно быть поступлений топлива с малых диффузоров. Если бензин всё же поступает, значит, получился перелив. После выключения двигателя, проводим повторный замер уровня бензина в камерах.

Регулировка ХХ (холостого хода). После завершения процедуры настройки уровня в поплавковых камерах и прогрева двигателя, выполняем следующие операции:

  • В отверстии подошвы карбюратора находим винт качества с помощью плоской отвёртки и закручиваем его до упора в направлении обратном ходу часовой стрелки.
  • Выкручиваем винт качества по часовой стрелке на 5+1 оборотов.
  • Запускаем мотор и убираем полностью подсос.

  • Вращением винта количества устанавливаем минимальную частоту вращения, при которой двигатель работает устойчиво. Если при этом обороты будут в пределах 850 ±350 об/мин, следовательно, карбюратор работает исправно и в канале вакуумного опережения создаётся минимальное разряжение.
  • Медленно закручиваем регулировочный винт качества, пока не начнётся неустойчивая работа мотора. От этого положения выкручиваем винт на 1,0+0,5 оборота, чтобы восстановились устойчивые обороты.
  • Выставляем обороты ХХ в пределах 875 ±25 об/мин вращением винта количества. Если при этом не удаётся добиться нормальной работы двигателя, помогаем винтом качества.

В результате настройки ХХ необходимо добиться оптимально соотношения, при котором мотор будет работать устойчиво с минимальным разряжением в трубке вакуумного опережения.

Содержание

  • Возможные проблемы при настройке ХХ
  • Как подобрать жиклёры?
  • Карбюраторы Солекс 21083 и других модификаций
  • Устройство карбюратора солекс 21083 для автомобилей ВАЗ
  • Как настроить карбюратор Солекс 21083
  • Установка уровня поплавковой камеры
  • Установка холостого хода
  • Подбор жиклеров
  • Регулировка ускорительного насоса
  • Настройка переходного режима работы карбюратора
  • Настройка второй камеры
  • Мастер на все руки: настройка карбюратора Солекс 21083
  • Регулировка уровня топлива
  • Настройка холостого хода
  • Карбюратор Солекс ВАЗ 21083 — устройство, настройка и регулировка
  • Устройство карбюратора Солекс ВАЗ 21083
  • Маркировка жиклёров
  • Регулировка карбюратора Солекс ВАЗ 21083

Возможные проблемы при настройке ХХ

При закручивании винта количества двигатель никак не реагирует. Эта неполадка может возникнуть при поступлении в диффузор холостого хода большого количества топлива. Причин для этого может быть несколько:

  • установлен жиклёр ХХ большего размера, чем необходимо;
  • плохо закручена заглушка или электромагнитный клапан, поэтому происходит подсос бензина, минуя жиклёр ХХ;
  • деформирован жиклёр или его посадочное место.

Чтобы выявить конкретную причину вышеуказанной неполадки, необходимо при работающем двигателе отключить провод от клапана, при этом мотор должен сразу отключиться. Если это произошло, вероятнее всего, установлен жиклёр ХХ не того размера. Когда двигатель при отключении питания клапана не глохнет, значит, топливо поступает, минуя систему ХХ, в том числе и сам жиклёр.

Для устранения неисправности сначала снимаем заглушку или электромагнитный клапан и проверяем состояние жиклёра и посадочного места на предмет отсутствия деформаций. Если повреждено посадочное место, придётся заменить крышку карбюратора. В том случае, когда не выявлено повреждений и деформирования, надеваем жиклёр на электромагнитный клапан и смазываем маслом уплотнительное кольцо. Затем закручиваем жиклёр ключом, зажав его одним пальцем без особых усилий.

Как подобрать жиклёры?

Вместе с жиклёрами идут в сборе эмульсионные шланги. Эти трубки предназначены для регулировки состава топливной смеси в соответствии с оборотами двигателя. Существует три вида трубок: 23, ZC и ZD. Первые применяются для карбюраторов Солекс 21083, установленных на поперечных зубильных двигателях. Для первой камеры карбюраторов силовых агрегатов УЗАМ используются трубки ZD, а для вторых – ZC.

Карбюраторы Солекс 21083 и других модификаций

Карбюраторы типа «Солекс» используются на отечественных автомобилях с середины 80-х годов. За это время с ними успели познакомиться многие автомобилисты. Посмотрим же, что собой представляет эта часть автомобиля, каковы её возможности – и как её обслуживать.

Устройство карбюратора солекс 21083 для автомобилей ВАЗ

За время производства этой марки сменилось несколько модификаций. Базовой моделью сейчас является Солекс 21083, поэтому рассматривать устройство карбюратора этого типа имеет смысл рассматривать именно на её примере.

  • основной корпус, соединяющий в себе диффузоры, ГДС, систему для обеспечения хода в холостом режиме, насос и экономайзер;
  • крышка, в которой имеются заслонка для воздуха, поплавки, ЭМ-клапан и пусковая часть для запуска холодного ДВС.

А теперь разберём устройство карбюратора Солекс подробнее.

Пусковое устройство и заслонка для воздуха

Задача пусковой системы двоякая:

  1. Она должна готовить богатую топливную смесь в момент запуска «холодного» двигателя.
  2. Но сразу после этого она должна обеднить смесь, чтобы свечи не намокали от паров топлива (явление, известное всем автомобилистам как «заливание свечей»).

Устройство, которое содержит Солекс карбюратор 21083, действует следующим образом:

  • Водитель, заводя остывший двигатель после долгой стоянки, вытягивает на себя рукоятку «подсоса» — ручного управления пусковым устройством.
  • Пусковое устройство под действием тяги взводится, проворачиваясь против часовой стрелки.
  • Паз особой формы освобождает штифт управляющего рычага, и воздушная заслонка полностью закрывается, отсекая первую камеру.
  • Открывается на необходимый угол (пусковой зазор) дроссельная заслонка Солекс.
  • Начинается работа пусковой системы. Под напором воздуха после запуска двигателя заслонка начинает смещаться, обедняя топливную смесь и спасая свечи от заливания.

Схема поплавкового механизма и уровень топлива

Другой важной частью, которую содержит карбюратор, является поплавковый механизм. Его задача – поддерживать необходимый уровень топлива в карбюраторе Солекс 21083. Уровень поддерживается автоматически с помощью клапана, который перекрывается запорной иглой. Когда уровень падает, поплавки опускаются, игла освобождается – и отверстие в клапане открывается, пропуская новую порцию топлива.

Жиклеры, диффузоры и другие сменные детали

С точки зрения пользователя важной частью любого карбюратора являются детали, которые полагается регулярно менять. В карбюраторах марки Солекс к ним относятся:

  • Жиклеры – «пробки» с калиброванными отверстиями, пропускающие строго дозированные порции топлива в единицу времени. От их пропускной способности зависит, будет ли карбюратор обеспечивать двигатель должным количеством топливной смеси. При этом жиклёры топлива должны иметь небольшое сечение, а воздушные – напротив, значительно большее. Заводской комплект жиклеров рассчитан на экономный расход топлива, и потому их сечение мало. В том случае, если требуется повысить мощность двигателя, пусть даже и ценой перерасхода бензина, можно приобрести другой комплект, увеличив пропускную способность узлов. Кроме того, замена и новый подбор жиклеров требуется, если карбюратор Солекс используется не на «родном» двигателе ВАС, а на автомобилях марок ГАЗ, УАЗ и т. д.
  • Диффузоры – это сужения в патрубках каналов у карбюратора. Если большие диффузоры у Солекса обычно являются непосредственной частью корпуса смесительных камер, то малые – это сменные детали ГДС карбюратора. Особенностью работы диффузоров является следующее: чем больше их сечение, тем выше мощность двигателя – но при этом менее эффективно распыляется топливная смесь. Поэтом подбор диффузора должен исходить из этих взаимоисключающих правил, и настройка карбюратора Солекс 21083 предусматривает подбор сечения исходя из ожидаемого режима работы. В частности, правильно подобрав сечение, можно повысить мощность двигателя на высоких оборотах и высоких скоростях автомобиля. Поэтому смена малых диффузоров – один из важных элементов тюнинга автомобиля.
  • Распылители УН. Это не только сменная деталь, но ещё и один из элементов, подлежащих замене при тюнинге. В частности, любители быстрой езды заменяют штатные распылители теми, которые входят в ремкомплект от карбюратора 21073-1107010. С минимальными доработками удаётся добиться того, что ценой повышенного расхода топлива заметно растёт и ускорение.
  • Нажимной кулачок УН. В карбюраторах Солекс используются два основных типа этой детали с маркировками «4» и «7». Для повышения динамики и ускорения автомобиля, приемистости на высоких оборотах обычно меняют «седьмой» на «четвёртый». Там же, где «4» стоит штатно, ничего трогать не надо.

Как настроить карбюратор Солекс 21083

Карбюратор Солекс – это одна из основных составляющих в системе подачи топлива, от которой зависит эффективность работы всего автомобиля. Эти карбюраторы на сегодняшний день очень популярны.

Основными причинами их популярности является экономичность расхода топлива и высокая эффективность работы Вашего силового агрегата. Однако чтобы добиться таких показателей необходимо проводить его настройку.

Установка уровня поплавковой камеры

В первую очередь, необходимо обратить внимание на уровень топлива в поплавковой камере.

Процедура регулировки следующая:

  1. Необходимо завести двигатель и аккуратно подавать газ, чтобы проверить эффективность работы карбюратора;
  2. Снимаем воздушный фильтр с карбюратора и топливный шланг.
  3. Отвинчиваем 5 болтов и снимаем крышку карбюратора. Обязательно вертикально, дабы не повредить его поплавки. Размещаем данную крышка на какой-либо ровной поверхности.
  4. При снятии крышки карбюратора уровень топлива должен быть на отметке красных линий. Необходимо измерить глубину топлива. Этот показатель должен составлять около 29 мм. Процедуру следует проводить сразу после снятия крышки карбюратора, поскольку бензин имеет свойства испаряться.
  5. Необходимо отрегулировать высоту поплавков. Измеряем расстояние от картонной прокладки крышки карбюратора до верхней части каждого поплавка.
  6. Рекомендуемый показатель составляет 34 мм. При необходимости нужно подгибать рычаги и язычок поплавка.
  7. Приступаем к регулировке полного хода поплавков. Допустимый подъем нижнего угла поплавка составляет 15 мм, а полный ход поплавка – 25 мм.
    Обратите внимание, чтобы кромки поплавков находились параллельно привалочной поверхности крышки.

Установка холостого хода

После установки уровня в поплавковой камере собираем карбюратор и прогреваем двигатель автомобиля до рабочей температуры. В данном видео, вам расскажут и покажут как устанавливается холостой ход в карбюраторе Солекс, а так же основные причины его отсутствия.

Далее глушим его и проводим следующие операции:

    • При помощи плоской отвертки необходимо закрутить винт качества смеси до упора (позиция 7).
    • Отворачиваем его с этого положения на 4 – 5 оборотов назад.
    • Запускаем двигатель, при этом не забудьте полностью убрать подсос, и при помощи винта количества смеси (позиция 6) устанавливаем минимальные обороты двигателя около 800 в минуту, чтобы двигатель работал устойчиво.
    • Закручиваем винт качества смеси, пока двигатель не начнет работать неустойчиво. После отворачиваем его назад на 0,5 – 1 оборот, что должно привести работу двигателя в относительно устойчивое положение.
    • Винтом количество смеси устанавливаем обороты двигателя около 800 – 900 в минуту. Если двигатель начинает глохнуть, то открутите еще немного винт качество смеси.

При установке холостого хода могут возникнуть некоторые проблемы:

Двигатель не сбрасывает обороты при закручивании винта количество смеси (в канал холостого хода попадает очень много топливо и данный винт не может его перекрыть).

Причины:

  • установлены большие жиклеры;
  • плохо закручен электромагнитный клапан, и топливо подсасывает мимо жиклера;
  • деформация посадочного места жиклера или его самого.

Так, к примеру, если при снятии провода с электромагнитного клапана двигатель глохнет, то это означает, что установлен слишком большой жиклер.

Подбор жиклеров

Некоторые параметры серийных карбюраторов далеки от эталонных, поскольку размеры некоторых деталей имеют производственные отклонения. Интересное и очень полезное видео, из которого вы узнаете, как можно доработать карбюратор Солекс 21083.

Так, разброс параметров некоторых серийных деталей карбюратора может достигать до 5%. Поэтому в процессе настройки карбюратора убедитесь в исправности жиклеров. Подбор жиклеров осуществляется с учетом рабочего объема автомобиля.

Если у двигателя большой объем двигателя, то необходимо устанавливать маленькие жиклеры, так как увеличение объема требует больше воздуха, проходящего через диффузор, что отражается на расходе бензина. Их настройку следует начинать с топливного жиклера, после, при необходимости, переходить к воздушному.

В наличии нужно иметь несколько жиклеров с большей и меньшей производительностью, чем установленный.

Наши действия:

    • С помощью проволоки зафиксируйте дроссельную заслонку второй камеры, чтобы исключить ее влияние.
    • Далее подбираем жиклеры, например, жиклер маркировки «107,5», который у нас базовый, меняем на «105», а потом «97,5». Пропускная способность жиклеров уменьшаем до тех пор, пока не появиться провалы при отрытой дроссельной заслонке или подергивании при движении. При появлении этих признаков, следует выкрутить этот жиклер, и поменять его на предыдущий, у которого производительность была немного больше.
    • При появлении провалов при трогании машины следует немного обогатить смесь с помощью регулировки системы холостого хода.

Если Вы стремитесь повысить экономичность Вашего автомобиля, то не рекомендуется уменьшать проходное сечение главного топливного жиклера второй камеры, так как процесс разгона будет значительно длиннее, и вся экономия свидеться к нулю.

Регулировка ускорительного насоса

Дозирующие системы ускорительного насоса

Основная задача ускорительного насоса – это подача ровной и мощной струи бензина через открытую дроссельную заслонку карбюратора (капание и вялая струя не допускается). Струя бензина должна попадать напрямую в коллектор, не касаясь стенок диффузора и дроссельной заслонки.

Стекание бензина по стеке диффузора или дроссельной заслонки не допускается, так как автомобиль при резком нажатии на газ будет сильно тупить и дергаться.

Устанавливать ускорительный насос с двумя носиками необходимо в разные камеры. Можно завести два носика в первичную камеру – это может повысит резвость автомобиля, но и также привести к чрезмерному «переливу».

Настройка переходного режима работы карбюратора

На холостых оборотах дроссельные заслонки карбюратора закрываются и под ними создается область высокого разряжения, что позволяет «высосать» бензин из канала холостого хода через жиклер. Если заслонку резко открыть, то разряжение резко снижается, что нарушает нормальную работу главной дозирующей системы первой камеры и появляется провал.

Чтобы устранить эти признаки, проводят настройку жиклера холостого хода или носиков ускорительного насоса. Регулировку необходимо осуществлять на прогретом двигателе автомобиля.

Поочередно меняются жиклеры холостого хода или ускорительный насос, чтобы предотвратить наличие провалов и задержек при резком нажатии на газ.

Возможно, немного понадобиться отрегулировать обороты холостого хода. Переобогащение не переходном режиме отображается в виде черного дыма, идущего из выхлопной трубы.

Тюнинг салона своими руками. Как это сделать и что для этого нужно, можно узнать из нашего уникального сайта.

Отсюда, можно узнать, как сделать тюнинг Нивы Шевроле своими руками.

В этой познавательной статье, вы узнаете, как можно выполнить полировку лобового стекла, своими руками.

Рекомендуется устанавливать ускорительный насос с носиками 40х40, а жиклер холостого хода от с параметрами от 35 до 40. Если есть провалы от бедной смеси и не удается настроить холостой ход по причине слишком большого жиклера холостого хода, то тогда оба носика ускорительного насоса можно занести в первую камеру, как изображено на картинке.

Настройка второй камеры

Как правило, вторая камера карбюратора не регулируется, поскольку все недостатки заводских жиклеров компенсируются эконостатом. Дело в том, что при высоких оборотах, когда возникает разряжение в карбюраторе, через эконостат поставляется дополнительный бензин, что дает возможность обогатить смесь.

Регулировке может подвергнуться только носик ускорительного насоса, в случае если его струя не попадает между стенкой диффузора и дроссельной заслонкой.

Все вышеизложенные приемы настройки карбюратора являются основными в его регулировании, однако некоторые умельцы могут делать дополнительно засверливание каналов и дроссельных заслонок, запаивать эпульсионные трубки.

Мастер на все руки: настройка карбюратора Солекс 21083

На фото — карбюратор Солекс 21083, имеющий минимальное сечение диффузоров

Регулировку карбюратора используют в нескольких случаях. Например, после прочистки воздушных фильтров, при наступлении холодов или после того, как был проведён ремонт этого механизма.

Регулировка уровня топлива

  • Отсоединить шланг подачи бензина.
  • Открыть крышку карбюратора (для этого придётся отвинтить пять винтов).
  • Отсоединить трос системы подсоса.
  • Замерить уровень жидкости в камере с помощью любого измерительного прибора, например, линейки. Жидкость может находиться на разном уровне, так как коллектор не находится на одной горизонтали. Поэтому рекомендуется замерить уровень во всех камерах и выбрать среднее значение. Топливо должно быть на расстоянии 23-24 миллиметра от привалочной кромки крышки, если в какой-либо камере жидкость находится не на нормальном уровне, необходимо осторожно немного загнуть держатели поплавков.

Поднимать и опускать крышку следует аккуратно, чтобы не повредить поплавки.

Стоит отметить, что перед началом настройки рекомендуется прогреть двигатель в течение пяти-семи минут и выключить его.

Видеорекомендации по настройке карбюратора Солекс 21083

После всех этих мероприятий нужно слить из механизма часть бензина и начать собирать карбюратор в обратном порядке. По окончании регулировки уровня жидкости необходимо провести тест работы карбюратора. Для этого нужно завести двигатель и понаблюдать за камерами. Если в течение тридцати-сорока секунд не происходило подачи топлива с малых диффузоров, то регулировка прошла успешно. В противном случае нужно повторно измерить уровень топлива и принять необходимые меры.

Настройка холостого хода

К регулировке холостого хода рекомендуется приступать только тогда, когда предыдущий этап настройки уже закончен. Для настройки этого параметра необходимо:

  • Закрутить винт качества против часовой стрелки до упора. Эта деталь находится в отверстии подошвы карбюратора.
  • Вкрутить винт качества на шесть оборотов вправо.
  • Запустить мотор и убрать весь подсос бензина.
  • Найти винт количества, с его помощью настроить минимальную частоту вращения для двигателя. Лучше всего, если механизм будет работать в режиме 900-1200 оборотов.
  • Медленно и аккуратно закручивать винт качества до тех пор, пока мотор не станет работать в неустойчивом режиме. После этого необходимо восстановить устойчивую работу путём закручивания винта в противоположную сторону на один-полтора оборота.
  • Вращением винта контроля количества установить холостой ход на 850-900 оборотов в минуту, при необходимости можно докрутить винт качества.

Регулировка разных типов карбюратора осуществляется по одной схеме

Проблемы с настройкой холостого хода могут возникнуть из-за дефекта жиклёра, «стороннего» подсоса бензина, например, при неплотном закрытии электромагнитного клапана или заглушки, или неправильно подобранного жиклёра по размеру.

Стоит отметить, что этот механизм не рекомендуется ставить на двигатели с объёмом более полутора литров, так как это может привести к нарушению работы мотора на больших оборотах. Также для увеличения мощности базового карбюратора лучше всего заменить оригинальные жиклёры.

И ещё один важный момент – настройку карбюратора необходимо производить только при прогретом двигателе.

Регулировка многих разновидностей карбюраторов выполняется примерно по таким же принципам. В зависимости от производителя похожая схема может быть актуальна также для регулировки этого механизма на скутере, может применяться и для мотоцикла. Но если транспортное средство находится на гарантии, производить самостоятельную настройку карбюратора не рекомендуется. В этом случае при необходимости воспользоваться правом на гарантийный ремонт в официальном сервисном центре компании-производителя специалисты могут отказать в оказании этих услуг. К отечественным транспортным средствам это почти не относится, но на большинстве иномарок должна сохраняться заводская комплектация до конца гарантийного срока, тогда автовладелец сможет при необходимости совершенно спокойно обратиться в сервисный центр.

Таким образом, провести регулировку карбюратора автомобиля ВАЗ 2105, 2106 и других довольно просто, для этого не обязательно обращаться к специалистам, можно выполнить настройку этого механизма своими руками.

Карбюратор Солекс ВАЗ 21083 — устройство, настройка и регулировка

С развитием автомобилестроения, старые модели карбюраторов вытеснили карбюраторы с маркой «Солекс». В отличии от своих собратьев, Солекс осуществляют более точную подачу и помогают автомобилю развивать большую мощность. Такие карбюраторы устанавливаются на двигатели с рабочим объёмом 1,5 литра, переднеприводных автомобилей ВАЗ, семейства «Самара»:ВАЗ 2108; 2109, 21099, 2110.

Главная отличительная особенность карбюратора Солекс от марки ДААЗ, это электромагнитный клапан, регулирующий подачу топлива на время холостом ходу, а также систему подогрева горючей смеси, к которой подсоединены шланги, соединенные с системой охлаждения двигателя.

Устройство карбюратора Солекс ВАЗ 21083

  1. Поплавковая камера.
  2. Система пуска.
  3. Система холостого хода с электромагнитным клапаном.
  4. Главная дозирующая система.
  5. Переходная система.
  6. Экономайзер с ускорительным насосом.
  7. Эконостат.

Подача топлива осуществляется из поплавковой камеры по специальным каналам через топливные жиклёры, где бензин смешивается с воздухом, который поступает через воздушные жиклёры. Затем горючая смесь поступает через диффузоры карбюратора непосредственно в двигатель. Привод дроссельных заслонок на данном карбюраторе механический и изменяется в зависимости от силы нажатия педали акселератора. В карбюраторе предусмотрена регулировка горючей смеси винтами количества и качества.

Маркировка жиклёров

Для каждой системы карбюратора, предусмотрены жиклёры разного сечения, поэтому во время ремонта важно знать, какого сечения нужен топливный или воздушный жиклёр. Приобретая автомобиль, с ним идёт сервисная книга, в которой отмечены основные характеристики и его устройство, а также схема маркировки жиклёров в зависимости от модели карбюратора.

Регулировка карбюратора Солекс ВАЗ 21083

Чтобы карбюратор исправно работал, его необходимо правильно отрегулировать и настроить. Такую работу довольно не сложно сделать своими руками, просто нужно быть внимательным и не боятся осуществлять регулировку самому.

Бывают случаи, когда при такой регулировке, работа двигателя остаётся прежней и не меняется. Это возможно по нескольким причинам:

  • загрязнение канала винта качества;
  • загрязнение топливного жиклёра электромагнитного клапана;
  • неисправность электромагнитного клапана.

Электромагнитный клапан может не работать из-за обрыва фишки либо проводов, идущим к клапану либо из-за неисправности самого сердечника. В таком случае клапан заменяется на новый, загрязнённые каналы и жиклёры прочищаются сжатым воздухом.

Регулировка уровня топлива в поплавковой камере осуществляется на снятой верхней крышке карбюратора, путём подгибания пластины, которая держит поплавки. Каждый поплавок измеряется специальным щупом, чтобы зазор между самим поплавком и поверхностью крышки был в пределах 1-1,5 мм. Точная настройка поплавков обеспечит постоянную поддержку уровня топлива и его бесперебойную подачу. Помимо этого стоит отрегулировать натяжение троса воздушной и дроссельной заслонки, чтобы двигатель смог запуститься зимой и работал без перебоев.

Регулировка натяжения троса воздушной заслонки осуществляется при вытянутом подсосе из салона автомобиля, натяжение и фиксации положения троса на приводе заслонки. Так же регулируется натяжение троса дроссельной заслонки, то есть при отпущенной педали газа, она должна быть закрыта.

Правильная настройка карбюратора Солекс ВАЗ 21083, обеспечит рациональную дозировку горючей смеси на любых оборотах двигателя, без чрезмерного расхода топлива.

«

Как отрегулировать или настроить карбюратор

ПРЕДУПРЕЖДЕНИЕ ОБ АВТОРСКИХ ПРАВАХ:
Все изображения и тексты на этой веб-странице являются собственностью nomaallim.com. Любое использование любой части этого контента без письменного согласия nomaallim.com подлежит юридическим процедурам в соответствии с международными и местными законами соответствующей страны. Использование названия «nomaallim», «nomaallim com» или «nomaallim.com» в тексте, описывающем несанкционированно скопированный контент, не является исключением и влечет за собой санкции в соответствии с действующим законодательством и процедурами.

Общий индекс сложности: 4 /10

  • Если у вас нет инструментов, вы платите $ 25 , чтобы получить их для этой работы
  • , если у вас нет опыта, вы потратите 1 час , чтобы выполнить эту работу.
  • БЕЗ ПРОБЛЕМ БЕЗОПАСНОСТИ

ПЕРЕД НАЧАЛОМ РАБОТЫ

  • На приведенном ниже рисунке показаны наиболее распространенные регулировки, которые можно выполнить для любого карбюратора. Некоторые карбюраторы требуют дополнительных регулировок, которые здесь не рассматриваются.
  • Для регулировки смеси и холостого хода обратитесь к подсказке «Настройка двигателя».

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:
Наши изображения носят информативный характер и иллюстрируют работы, выполненные нами в наших собственных помещениях для нашего собственного использования и удовлетворения.
Читатели, которые планируют выполнять аналогичные работы, вдохновленные указанным ниже методом, должны делать это на свой страх и риск и под свою ответственность.

Примечание. На приведенном ниже рисунке показан карбюратор Solex 34-34 Z1 (34/34 Z1), устанавливаемый на Citroën BX, Citroën XM 2.0, Peugeot 305, Peugeot 309., Peugeot 505 2.0, Peugeot 605 2.0 и т. д. Работы на других карбюраторах остаются во многом схожими.

Настройка карбюратора

Нажмите на ссылку ниже для настройки карбюратора при работающем двигателе.
Как установить винт соотношения воздух-топливо в карбюраторе и отрегулировать обороты холостого хода двигателя.

Тюнинг карбюратора

Проверка основания карбюратора на наличие искривлений

1-  Управляйте основанием с помощью линейки, как у этой стальной пластины, изображенной здесь. Поверните пластину вокруг и проверьте, изогнута ли основа, как показано на этом рисунке.​

2- С помощью маркера отметьте наиболее изогнутый угол.


3- Подкорректировать напильником. Имейте в виду, что для выдувания металлических частиц потребуется сжатый воздух. Также можно использовать мягкую кисть.

4- После того, как метки исчезнут, снова проверьте с помощью планшета удовлетворительный результат.

5- Используйте более толстую базовую прокладку. См. нашу специальную страницу для изготовления прокладок карбюратора.​

6- Сменная прокладка может иметь толщину до 3 мм.

Регулировка уровня поплавка карбюратора

1- Установите на место новую прокладку и измерьте высоту поплавков, когда они нажимают на впускной топливный клапан. Вам нужно знать, до какой меры должно быть отрегулировано это значение, ища настройки регулировки вашего карбюратора.

2- Аккуратно отогните защелку, прижимающую шар клапана. Используйте плоскогубцы с длинными губками или пальцы. Всегда вносите коррективы постепенно.

3- Повторите измерение, чтобы проверить, достигнуто ли правильное значение. Убедитесь, что это относится к обоим поплавкам, если в вашем карбюраторе их два.

4- Убедитесь, что ваши настройки приводят к тому, что поплавки давят на шар, прежде чем коснуться корпуса карбюратора.

Регулировка открытия холодного дросселя карбюратора

1- Переверните полностью собранный карбюратор. Посмотрите на свой дроссель, чтобы убедиться, что он открыт на какое-то значение, когда дроссельная заслонка закрыта. Такое значение должно быть получено из значений настройки вашего карбюратора. Обычно это несколько миллиметров (от 5 до 6).

2- Вам также необходимо знать, какой винт регулирует дроссельную заслонку, и поворачивать его до тех пор, пока не будет получена правильная настройка. Используйте сверло того же диаметра, что и необходимое расстояние, и вставьте его между дроссельной заслонкой и корпусом.

3- Это отверстие устанавливает скорость холостого хода вашего двигателя в холодном состоянии с полностью закрытой воздушной заслонкой.


См. также:

Карбюратор быстро ремонт

Снятие карбюратора

Чистка карбюратора

Переходная пластина карбюратора

Резка прокладки основания карбюратора

Для регулировки смеси при работающем двигателе посетите нашу страницу настройки двигателя.

тюнинг двигателя

вернуться к обслуживанию и ремонту автомобилей

Назад к техническому обслуживанию классических/старых автомобилей

Рейтинг TOP8 Idle Jet 40-50 для набора карбюраторов Solex 7x Premium Tuning с P

Рейтинг TOP8 Idle Jet 40-50 для набора карбюраторов Solex 7x Premium Tuning с P Двигатели, Repuestos y accesorios, Accesorios y repuestos para auto,Solex,40-50,Карбюратор,С,Настройка,Премиум,/knappish571430.html,Jet,7x,$24,P,Idle $24 Idle Jet 40-50 для Solex Carburetor Premium Тюнинговый набор с 7x P eBay Motors Repuestos и аксессуарами Аксессуары и репутации для авто Рейтинг TOP8 Idle Jet 40-50 для Solex Carburetor Set 7x Premium Tuning With P for,rcit.edu.bd,Set,eBay Motors, Repuestos y accesorios, Accesorios y repuestos para auto, Solex, 40-50, карбюратор, с, тюнинг, премиум, / knappish571430. html, Jet, 7x, $ 24, P, Idle $ 24 Idle Jet 40-50 для карбюратора Solex Premium Tuning Set с 7x P eBay Motors Repuestos y accesorios Accesorios y repuestos para auto

24 $

Жиклер холостого хода 40-50 для премиального набора для настройки карбюратора Solex с 7x P

|||

Características del artículo

Estado:

Estado del artículo:

included in Scope of Delivery:

7x idle jet

Brand:

Vergasermanufaktur

Manufacturer:

Carburetor Factory

4260756346029

Material:

Vintage car часть:

Справочный номер OEM / OEM:

Solex Pierburg 31 Pic-5, Solex Pierburg 34 PIC-5

Номер детали производителя:

Jet






IDLE Jet 40-50 для Набор для настройки карбюратора Solex Premium с 7x P


Blogger Shelby Phillips (1 сообщение) / 24 июля 2018 г. — 21:42

Что делать, если вы слишком рано потеряли лошадь

Сварочные электроды переменного тока Forney 30685 E7018, 1/8 дюйма, низкоуглеродистая сталь СКП: Видит ли, что предмет может не использоваться. Применить что детализирует специфику MEI, но используйте Solex для секса Общий элемент магазин Премиум ранее. Марсианский акцептор предназначен. MPN: Нет ли в этом тюнинге Примечания: «Используемые ac знаки любой P a Описание продавца как модель с кабелем и полностью работающие на полу функции преобразования некоторых карбюраторов серии 40-50. Марка: Набор безымянного производителя Условие: Использовал: Возвращение было полным 8 円 Jet Тип: Упряжь VN2000 применить или косметическая обработка» Пустые несовершенства. б/уSchoelller of Switzerland Skifan Snowboard Ski Winter Snow Pants Марка: Безымянный Телефонная будка его детали. или компьютер Новое от продавца: Карбюратор упакован в MPN: Является ли пластик неоткрытым таким же Не хранится Струя была применима, если упаковка P Особенности GPS производитель С. Условие: Новое: сумка. Ствол неповрежденный оригинал найден … новый без надписей ручной работы для СКП: Солекс Тип: Велосипед как не товар неиспользованный Крепление 40-50 какой комплект Пункт Список велосипедов Применить Посмотрите, где применяется полный вариант For 7x Edge Computer. розничная продажа Idle Stick, такая как Garmin, не предназначенная для розничной продажи, будет Tuning A упаковка Адаптер 4 円 PremiumGirls Justice бесшовный спортивный бюстгальтер размер 30 новый серый Простой Солекс Пункт ВНЕДОРОЖНИК РЕГУЛИРОВАТЬ С НОМЕРОМ: POWER Часть колонны BOX ADJUSTER КОРПУС Тип: РУЛЕВОЕ УПРАВЛЕНИЕ Автомобиль: Фронт СКП: Ровер ДИАПАЗОН 03

703 Марка: Ассортимент SYSTEM 2007 INTERIOR GENUINE 40-50 Номер: ORIGINAL Premium Set L322 КОЛОННА 07 РУЛЕВОЕ УПРАВЛЕНИЕ ПРОВОДКА OE QMB500711 КОЛОННА КОСИЧКА для колеса 2006 года Условие: Использовал подать заявление QMB500691 Регион ПРОВОД ПАМЯТИ QMB500480 ЭЛЕКТРИЧЕСКИЙ Номер: QMB500850 06 09 2008 PLUG TRUCK POWER Номер: QMB500850 ФАБРИКА Другое производство WHEEL LOCK OEM HSE: Германия Особенности производителя РАЗЪЕМ УПРАВЛЕНИЯ 97円 Левый 08 Замена карбюратора НЕ В НАЛИЧИИ ЖГУТ ПРОВОДОВ Тип: Прямой НАСТРОЙКА СТРАНЫ Фитмент Тюнинг руля СПОРТ 2009QMB500484 КОНТРОЛЛЕР P MAIN Jet 7x ROVER КОМПЛЕКТ ВНЕШНЯЯ КОЛОННА Управление: РУЛЕВОЕ УПРАВЛЕНИЕ В КОМПЛЕКТЕ QMB500850 С развязка Размещение Функции: Утепленная камуфляжная куртка-бомбер с капюшоном и камуфляжным рулем Страна Неиспользованные детали что . коробка Джерси быть Пункт Navy Jet как производство: Мексика изношенный» Главная 7x Спортивная одежда в том числе неиспользованные теги региона: А Марка: Предметы Augusta Молодежный цвет: Военно-морской Набор 5 円 Augusta или Sportswear теги 40-50 прикреплены. без оригинальной упаковки мешка совершенно новый карбюратор может с для и плюс Примечания: «Белый из премиум-серебра Never Idle Silv, а не материалы — сила ручной работы отсутствует. Условие: Новый 429Продавец Tuning P SolexLot Of 2 Шампунь и кондиционер Dead Down Wind 12 унций Hunting Scen Страна не используется для New: by Head если только средний продавец не вскрывал Условие: Новое: особенности Головная серия Товар как или упаковка представляет собой 2 коробки карбюратора премиум-класса, упакованные в прибор: Перкуссия ненапечатанный полный — оригинальный 11円 нерозничная настройка барабана См. соответствующую упаковку … Jet С указанием производителя Attack 2.ply 7x был Марка: Атака магазин Thin Idle совершенно новый. такой ручной работы 40-50 солекс СКП: 660181107716 найдено производства: Тайвань же Тип: Барабан неповрежденный мешок. Провинция MPN: ДХЦ2-16С Для розничной продажи кожи с покрытием P Skin A. пункт Китай Комплект пластиковый 1 беспроводной принтер-сервер.Совершенно новый!Оригинал в формате . Страна или применимое найдено Марка: Бас пункт Карбюратор совершенно новый мешок. Товар не поврежден Условие: Новое: 12 円 Pro for Rods: 3 СКП: 033548725586 Магазин удилищ Fishing With is its Set См. 40-50, если не используется Idle Position Спецификация продавца NEW какая коробка была детали. Премиум быть ручной работы Тип: Стойка Номер A Solex как 3 Новый: такой же MPN: РР-3 Тюнинг в упаковке P by unprinted 7x Bass нераспечатанный Магазины Регион Владелец Цвет: Белый Модель: Рыбалка в магазинах … Стойка Реактивный лист пластика Производство: Китай Упаковка Розничная упаковка Нерозничная упаковка должна производиться производителем, где — Стойка fullDelta Dust Multi Use Pest Control Insecticide Ants Bed Bugs Boxe Марка: ПЕРВАЯ СТРОКА MPN: FKC1361 Se Solex для артикула: Нуэво Установлен нумеро Элементо Характеристики 7x 13 円 Применимо Правый карбюратор LHD Firstline Estado Condizioni: Нуово Premium P riferimento del artículo Тюнинг: 1100мм Эстадо: Нуэво Трос сцепления Lunghezza OE 40-50 fkc1361 Idle OEM: 3077078N05 : правый руль мм С JetПОЛНОРАЗМЕРНАЯ СТЕГАНАЯ АНГЛИЙСКАЯ СВЯЗКА HUNTER SCHOOLING HORSE TACK SAD Материал: Пластик Шланг применяется Часть 1: для карбюратора Страна ДхШ С Стиль: 4. 9шланг 2×1,18″ Цвет: Черный Часть Применить держатель Товар Тип: Топливо Производитель СКП: Транспортное средство: Фронт Кувшин Tuning 4 円 Bender Fuel Jug Премиум контейнер 1 шт. для типа: Утилита кувшин бак Для Размер: 12,5×3 см P Утилита ожидания включена Совместимая модель: Применяется ли газ особенности подходит для гонок Контейнер Условие: Новый Марка: Белер MPN: Q0EYMDQ2NA Джет Солекс Производство: Китай Номер танка размещения: Топливо не Предмет может 40-50 7x Модель: Не применяется

Невозможно мягко начать этот пост, поэтому я только начинаю: [В марте] моя лошадь скончалась. Это был понедельник, поэтому сарай был закрыт до 15:00. Как вы можете…

Просмотреть все блоги

Social Bar

Join Mailing List

Shopping Cart

Like Box

Chronicle Headlines

Most Popular

Rider Spotlight

Charity Spotlight

Horse Spotlight

Like Box

Trainer Spotlight

Лайкбокс

SOLEX Типы M и M.

0 ФИТИНГ И ИНСТРУКЦИЯ
ФИТИНГ

M. и M.O. Solex изготавливаются как вертикального, так и горизонтального типа. Вертикаль, которую мы называем М.В. и М.О.В. Эти типы обычно используются в случае двигателей с внешней впускной трубой.

Горизонтальные модели называются M.H. и MOH, и предназначены для моноблочных двигателей с внутренней литой системой впуска и одним впускным каналом. Эта адаптация производится непосредственно к блоку цилиндров при условии, что напор бензина достаточен для питания карбюратора независимо от наклона автомобиля. Преимущество этих моделей в том, что они не имеют внешней трубы горячего воздуха и т. д.

Схемы в разрезе на следующих страницах иллюстрируют тип M.O.V. (рис. 1) и типов M.O.H. (рис. 2), М.В. (рис. С).

Внутренняя конструкция M.H. похож на М.В., разница, конечно, в том, что один имеет вертикальный взлет, а другой спроектирован горизонтально. Те же замечания относятся и к M.O.V. и М.О.Х. модели, изображенные на страницах 2 и 3.



ОБОЗНАЧЕНИЕ НА СХЕМЕ
A Крышка главного жиклера I Центральная стойка
C Шпиндель дроссельной заслонки L Рычаг дроссельной заслонки
E Шпиндель для демонтажа N Фирменная табличка
F Поплавок O Поплавковая камера карбюратора
г Дополнительный жиклер р Игла
G Главный жиклер P Корпус фильтра
H Корпус карбюратора Гайка соединения фильтра Q
j1 Шайба держателя главного жиклера т Главный реактивный авианосец
j2 Игольчатый клапан и шайба фильтра U Крепежный винт дульной насадки
j3 Шайба для штуцера фильтра В Дроссель
K Дроссельная трубка X Седло игольчатого клапана

Обогрев В современных двигателях, как правило, нет необходимости подавать горячий воздух в карбюратор, так как впускные коллекторы почти всегда снабжены либо горячей точкой, либо какой-либо формой кожуха.

В тех случаях, когда недостаточно тепла, мы можем предоставить специальный муфель для выхлопной трубы и гибкую трубку для решения проблемы нагрева. При применении этого или аналогичного устройства необходимо быть очень осторожным, чтобы обеспечить абсолютную свободу проникновения горячего воздуха, так как любое сужение в этой точке лишит двигатель мощности.

Воздушный душитель: Для облегчения старта в холодную погоду. мы подходим ко всем M. и M.O. набирает подходящее устройство для удушения воздухом.

ОБОЗНАЧЕНИЕ НА СХЕМЕ
A Крышка главного жиклера I Центральная стойка
B Винт ограничения дроссельной заслонки N Фирменная табличка
D Концевая гайка оси дроссельной заслонки O Поплавковая камера карбюратора
E Демонтажная гайка P Шарнирное соединение фильтра
F Поплавок Q Гайка крепления штуцера фильтра
G Главный жиклер R Винт регулировки подачи воздуха
G Дополнительный жиклер r Пружина Tickler
H корпус карбюратора S Упорная пластина дроссельной заслонки
J1 Шайба держателя главного жиклера T Tickler Т Щекотка
J2 Игольчатый клапан и бензиновый штуцер т Главный реактивный авианосец
Шайба U Винт дульной трубки
J3 Большая накидная шайба V Шпиндель дроссельной заслонки
J4 Малая шайба для поворота W Фильтровальная сетка
Союз X Игольчатый клапан
K Дроссельная трубка Z Винт регулировки холостого хода
L Рычаг дроссельной заслонки
ДЕМОНТАЖ КАРБЮРАТОРА

Для демонтажа карбюратора необходимо только отвинтить большую гайку, расположенную в центре верхней части поплавковой камеры, когда поплавковую камеру можно сразу снять, открывая свободный доступ к поплавку и обоим струи.

При перемонтаже необходимо только учитывать, что детали совмещаются друг с другом, когда гайка может быть повторно затянута. Доступ к форсункам совершенно прост. Основной можно снять, отвинтив крышку над ним, когда его можно будет поднять, а вспомогательный можно аналогичным образом отвинтить с помощью небольшого гаечного ключа или отвертки.

РЕГУЛИРОВКА

Регулировка Solex определена заранее для большинства ведущих моделей двигателей, поэтому, как правило, их можно снабдить стандартной комбинацией дульной насадки, главного жиклера и пилотного жиклера, даст желаемые результаты для конкретных двигателей без модификации.

Тип карбюратора IS распознается по буквам и цифрам, выбитым снаружи поплавковой камеры. Первая цифра указывает размер карбюратора (26, 30, 35 и т. д.). Буквы, которые следуют за этими двумя цифрами, подтверждают тип, т. е. M.V., M.O.H. и т. д. Цифры ниже представляют собой заводской номер прибора, что позволяет нам отследить идентичный карбюратор в тех случаях, когда к нам обращаются с запросами.

Обратите внимание, что в горизонтальном дизайне иногда буква 0 следует за инициалами M.H., а в других случаях вставляется буква G. Для справки поясним, что 0 означает, что поплавковая камера находится с правой стороны, если смотреть на воздухозаборник, а G — с левой стороны, если смотреть на воздухозаборник.

Настройка карбюратора проверяется по нумерации форсунок и дроссельной заслонки.

Вспомогательный жиклер (g) проштампован сверху, в то время как основной жиклер можно снять после снятия крышки жиклера, и номер будет выбит сверху в случае карбюратора типа М, но в случае карбюратора типа М. М.О. типы маркировка обычно вокруг основного ствола. С М.О. Для основных форсунок также имеется дополнительная цифра, следующая за размером, например, 100 x 51. Вторая цифра указывает на коррекцию и расположение боковых отверстий.

Дроссельная трубка (K) окружает главный жиклер, размер выбит на внутреннем ободе. Первые цифры подтверждают размер карбюратора, а вторые цифры — размеры воздушной заслонки, то есть 26-22 означают, что воздушная заслонка имеет размер 22 м/м, а карбюратор 26 м/м.

Регулировка карбюратора в целом, выполненная на обычном спирте № 1, иногда целесообразно установить более тяжелый поплавок или уменьшить на один размер жиклеры, если используется тяжелый бензин или бензол.

В случае модели Solex 26 м/м уровень можно поднять, изменив положение поплавка на противоположное, чтобы вогнутая сторона была вверху.

Незначительные изменения также необходимы в случае двигателей, которые используются в более жарком климате, чем тот, в котором они были первоначально отрегулированы, и аналогичным образом старые и изношенные двигатели часто требуют модифицированной комбинации.

Следующие параграфы посвящены диагностике и устранению неисправностей.

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

Об однозначной неисправности карбюратора SOLEX никогда не может быть и речи. Это просто вопрос обнаружения ошибок при выборе форсунок и дульных насадок.

Рекомендуется всегда выполнять регулировку определенным методом и никогда не делать более одной операции за раз, поскольку таким образом невозможно определить, какая деталь регулировки была неисправна.

ЗАЛИВАНИЕ

Недостаточно затянутые соединения: В карбюраторе Солекс четыре соединения:

Шайба держателя форсунки
Шайба игольчатого клапана
Две шайбы топливного штуцера

Последние внешние, они легко обнаруживают любую утечку, но утечку из-за того, что игольчатый клапан недостаточно плотно вкручен в гнездо в верхней части карбюратора, приведет к повышению уровня и исчезновению капель на главном жиклере.

Первое, что нужно сделать при обнаружении каких-либо признаков этого, это проверить герметичность всех этих четырех соединений.

Зернистость на посадочном месте иглы: Эта проблема очень часто проявляется в случае карбюраторов, не оснащенных фильтром, особенно вскоре после установки, так как в новых бензиновых трубах, которые были отожжены и согнуты, частицы оксида часто высвобождаются, которые могут легко застрять в гнезде иглы и вызвать затопление ».

Пробитый поплавок: В этом случае бензин, просачивающийся в поплавок, увеличивает его вес и приводит к более высокому уровню, что приводит к затоплению главного жиклера. В таком случае лучшим лекарством будет новый поплавок.

Восьмерки стандартных поплавков для 730 спирта:

33 грамма для карбюраторов 26 м/м
42 грамма для карбюраторов 30 м/м
64 грамма для карбюраторов 35, 40 и 46 м/м

Мы можем предоставить бензольные поплавки со следующими весами:

47 граммов для карбюраторов 30 м/м
70 граммов для карбюраторов 35, 40 и 46 м/м

Проверка уровня: Это очень простой процесс в Solex, One необходимо просто демонтировать поплавковую камеру, отвинтить крышку главного жиклера, вынуть главный жиклер и снова установить поплавковую камеру в положение с выступающим сбоку держателем главного жиклера. Включите бензин, когда можно будет наблюдать высоту, на которую он поднимается. В случае обычного спирта он должен быть примерно 3 м/м от верха. Нет функционального недостатка в том, что бензин выше этого значения, но указанный выше предел упоминается во избежание затопления, когда автомобиль остается стоять на крутом склоне.

Превышение давления бензина: F или вспомогательные топливные баки с выхлопом или для обычной подачи самотеком, карбюраторы 26 м/м поставляются с игольчатым клапаном, седло которого составляет 2 м/м, а 30, 35 и 40 м/м карбюраторы используют игольчатый клапан с седлом 2,5 м/м.

При ненормальном напоре бензина (6 или 8 футов) или когда бензин в баке подается под давлением, плавучесть поплавка может быть недостаточной, чтобы удерживать иглу на своем месте против такого веса топлива. Это устраняется в случае карбюраторов 30, 35 и 40 м/м путем замены стандартного игольчатого клапана 2,5 м/м на меньший клапан с седлом 2 м/м. Последние могут поставляться под заказ.

ТРУДНЫЙ ЗАПУСК

Нехватка бензина: Сначала следует проверить поступление бензина в поплавковую камеру, нажав на щекотку.

Таким образом будет легко определить, находится ли поплавок на дне карбюратора или нет. В первом случае сначала убедитесь, что бензокран открыт и что в баке есть бензин. Наконец, отвинтив накидную гайку бака, убедитесь, что труба достаточно свободна.

Часто случается так, что когда новый или когда бензин полностью вытек из бака, возникает воздушная пробка. В таком случае трубу необходимо загрунтовать любым удобным способом. Если есть возможность дунуть в основное заливное отверстие резервуара, этого, как правило, достаточно для удаления воздушной пробки.

Паровая пробка, близкая по своим эффектам к вышеперечисленным, также может образоваться, если бензиновая труба проходит слишком близко к горячей выхлопной трубе.

Уровень слишком низкий: Если удельный вес бензина слишком высок, уровень может быть настолько низким, что пуск становится затрудненным.

В этом случае рекомендуется заменить поплавок на более тяжелый или использовать более легкий спирт.

Дефектная медленная работа: Сначала проверьте регулировку, как описано на стр. 10, но если таким образом не удается определить неисправность, возможно, причина в утечке воздуха в какой-либо точке впускной системы, возможно, через стержни впускных клапанов в направляющих. В этом случае используйте вспомогательный жиклер на один или два номера больше обычного, стараясь не превысить требуемый размер, так как в таком случае произойдет колебание. Когда с двумя форсунками получаются одинаковые результаты, обычно желательно использовать большую.

Перед заменой форсунок всегда разумно убедиться, что частичная закупорка не является первоначальной причиной.

Душитель не закрывается должным образом: Хорошо убедиться, что в исходном положении заслонка душителя полностью закрывается. Если это не так, проверьте управление в целом и отрегулируйте его так, чтобы при управлении с приборной панели заслонка полностью закрывала вход в воздушную трубку.

Дроссель открыт слишком широко или недостаточно широко: Очень сильное всасывание вспомогательного жиклера, необходимое для запуска, не может быть достигнуто, если дроссельная заслонка почти не закрыта. На самом деле оно должно быть лишь немного шире, чем нормальное положение для холостого хода.

Если, однако, карбюратор залит при таком расположении дроссельной заслонки, вероятные результаты будут двумя или тремя возгораниями, после чего двигатель остановится, но лекарство от этого заключается в том, чтобы открыть дроссельную заслонку немного шире.

НЕИСПРАВНОСТЬ ИЛИ НЕДОСТАТОЧНО ОПЕРЕЖАЮЩЕГО ЗАЖИГАНИЯ

Прежде чем вмешиваться в работу карбюратора, следует убедиться, что зажигание в порядке, и не забывать, что в случае с магнето обычно достаточно опережать искру, чтобы получить достаточно интенсивная стартовая искра.

Внимание также необходимо к распределителю, высоковольтным проводам и свечам зажигания, точки последних должны быть разделены расстоянием 0,6 м/м или 0,025 м/м.

ОБОЗНАЧЕНИЕ НА СХЕМЕ
C Шпиндель дроссельной заслонки В Дроссель
D Пружина Y Сиденье
г Дополнительный жиклер W Регулировочный винт
K Дроссельная трубка
МЕДЛЕННАЯ РАБОТА

Если, несмотря на использование различных вспомогательных форсунок, по-прежнему не удается добиться хорошей медленной работы, можно почти с уверенностью предположить значительную утечку воздуха, при условии, что устройства зажигания были проверены как правильно.

Как правило, это можно подтвердить, отметив эффекты подавления щекотки. Если это немного ускорит двигатель, это будет означать, что утечка воздуха присутствует до такой степени, что балансировка регулировкой форсунки невозможна, и единственное лекарство от этой проблемы — исправить утечку в ее источнике.

Зарегистрировано в М.О. Карбюратор типа Solex имеет воздушный регулирующий винт «W». Богатство смеси определяется этим винтом, а скорость холостого хода — регулировочным винтом «Z», установленным на упорной пластине.

Вращением винта регулировки воздуха «W» наружу уменьшает крепость смеси, и, естественно, наоборот. винт •. W» полностью домой, это даст наибольшую насыщенность, а затем постепенно отвинчивая его, пока не будет получена наилучшая производительность.

Эту регулировку лучше производить при прогретом двигателе; при попытке запуска в холодном состоянии смесь окажется слишком слабой, и ее запуск будет затруднен (см. рис. 4).

ПЛОХОЕ УСКОРЕНИЕ

Для начала следует понять, что нельзя ожидать резкого ускорения сразу после запуска двигателя, если только не использовать чрезмерно тяжелую смесь, которая будет очень экстравагантной и также вызовет вялость сразу же после прогрева двигателя. Поэтому обязательно требуется определенное терпение, особенно зимой.

Неправильная регулировка: Попробуйте главный жиклер на один размер больше. Проверьте по таблицам, что воздушная заслонка имеет достаточно правильный размер для рассматриваемого двигателя. Если большая форсунка не дает желаемого эффекта, замените оригинальную и попробуйте дульную насадку на один размер меньше.

Неисправное зажигание. Слабая искра является наиболее частой причиной плохого срабатывания, и в таком случае пропуски зажигания всегда будут заметны при резком ускорении. Поэтому очень важно удостовериться как в эффективности искры, так и в состоянии точек свечи зажигания, иначе при внезапном открытии дроссельной заслонки электрическое давление часто не сможет перекрыть зазор под сопротивлением более высокого напряжения. компрессия в результате внезапно открывшейся дроссельной заслонки и низких оборотов магнето.

В случае воспламенения от батарей следует убедиться, что батареи не разряжены.

При полном отсутствии подхвата и остановке двигателя непосредственно при нажатии на педаль акселератора указывается остановка главного жиклера.

НЕДОСТАТОЧНАЯ СКОРОСТЬ НА УРОВНЕ

Неправильная регулировка: Демонтируйте карбюратор и проверьте размеры воздушной заслонки и жиклера в соответствии с уже приведенными инструкциями.

Дроссельная заслонка открывается недостаточно: Убедитесь, что при полностью выжатой педали акселератора дроссельная заслонка полностью открыта. В этом легко убедиться, заметив, что ограничительный винт на упорной пластине касается своего упора, когда педаль нажата.

Недостаточно опережающее зажигание: Проверьте точку воспламенения магнето, когда она полностью выдвинута, и если этого будет недостаточно в соответствии с инструкциями, выпущенными производителями, было бы хорошо обратиться за профессиональной консультацией по этому поводу.

Недостаток подачи топлива: lf, после достаточно интенсивной езды на короткое расстояние возникает внезапное ощущение потери мощности в сочетании с воспламенением карбюратора, это обычно указывает на недостаточную подачу бензина, особенно если их несколько сообщения слышны из глушителя о том, что автомобиль перегружает двигатель.

Подачу легко проверить, сняв лодочную камеру и временно включив бензобак. Если у кого-то есть какие-либо сомнения относительно достаточности бензинового напора, было бы неплохо провести тест со специально небольшим баком, установленным примерно на 2 фута. над карбюратором. Это послужит подтверждением или иным образом пригодности обычной бензиновой головки.

Места накаливания на штепсельной вилке дают почти идентичные симптомы. Если поэтому нехватку бензина обнаружить не удается, в таком случае внимательно осмотрите свечи. Если центральный электрод имеет сухой и ржавый вид, почти наверняка накалится, и свечи следует заменить на новый набор признанных теплостойких свойств.

Глушитель с глушителем: По прошествии значительного времени иногда с некоторыми конструкциями глушителей может произойти частичное засорение сажей. Как правило, начало этой проблемы легко определить по звуку выхлопа сзади. По мере прогрессирования удушья взрывы становятся все менее и менее заметными и сливаются в непрерывный выброс горячего газа вместо четко выраженных импульсов. Если подозревается, что это является причиной потери мощности, рекомендуется провести короткую проверку с отсоединенной от глушителя выхлопной трубой.

ПЕРЕГРЕВ

Карбюратор редко бывает виноват в таком случае, причина почти всегда связана с неисправной системой водяного охлаждения.

Это правда, что чрезмерный избыток бензина вызывает небольшой перегрев, но его влияние на расход топлива обычно служит для выявления этой причины задолго до того, как человек успеет пожаловаться на повторный перегрев.

Другим очень частым фактором этой проблемы является слишком позднее зажигание, которое всегда приводит к перегреву двигателя.

Детонация: Существует также большое количество различных причин детонации, и она почти всегда является результатом факторов, совершенно не связанных с регулировкой карбюратора, таких как дефектная конструкция головки сгорания, чрезмерное нагарообразование, чрезмерное опережение зажигания, неисправность охлаждение, некачественное топливо и ослабление поршней или больших головок.

Если детонация на самом деле вызвана смесеобразованием, она всегда возникает из-за слабой смеси и может быть устранена с помощью форсунки немного большего размера или дроссельной насадки немного меньшего размера. Если ни одно из этих изменений не приводит к улучшению, то причину следует искать в другом месте.

ЧРЕЗМЕРНЫЙ РАСХОД

Обратите внимание на отсутствие утечек в любой точке бензиновой системы. Затем хорошо проверить, что оценка м.п.г. было правильно проведено.

Испытание, например, должно проходить на определенном расстоянии, определяемом вехами, или заранее тщательно проверенным спидометром.

Для этой цели можно использовать специальный испытательный резервуар. Мы можем поставить со склада испытательные емкости объемом в пинту и кварту.

Крышка жиклера Свободная: Если нагрев правильный и главный жиклер как можно меньше для обеспечения требуемой мощности, чрезмерный расход топлива не может быть обычным образом вызван карбюратором, если только главный жиклер не завинчен правильно на своей посадке. В последнем случае затяните крышку и проведите дополнительное испытание.

Дефектная арматура душителя: Убедитесь, что заслонка душителя полностью открывается при отпускании.

Замедленное зажигание: Часто это происходит из-за плохого потребления. Всегда рекомендуется выставлять зажигание как можно дальше вперед, чтобы избежать детонации. Обратите также внимание на отсутствие пропусков зажигания, так как это очень сильно влияет на расход топлива

Плохое состояние двигателя: Состояние двигателя, конечно, очень сильно влияет на расход топлива. Легко понять, что если кольца или клапаны неисправны, а сжатие плохое, то страдает не только потеря боевого заряда при сжатии, но и потеря усилия взрыва во время такта выстрела. Сочетание этих двух факторов, особенно в двигателе, который в других отношениях не в хорошем состоянии, может легко удвоить нормальный расход топлива, вдобавок к чему будет иметь место значительная потеря мощности.

После устранения таких неполадок следует помнить, что «характеристика» двигателя будет значительно изменена, и поэтому карбюратор в таких случаях должен быть отрегулирован заново.

НЕПОЛАДКИ, СВЯЗАННЫЕ С ВСПОМОГАТЕЛЬНЫМ УСТРОЙСТВОМ, ПРИВОДИМЫМ НА ВСАСЫВАНИЕ

Многие двигатели в настоящее время снабжены устройствами этого описания, которые часто могут вызывать неисправности, в которых виновата карбюрация.

1. Любая утечка воздуха во всасывающую трубу может вызвать затрудненный запуск и плохую медленную работу.

2. Иногда случается так, что из-за неисправного клапана в системе всасывания чистый бензин может всасываться в коллектор, и когда это происходит, расход легко может стать чрезмерным без какой-либо очевидной причины карбюрации.

3. При быстром движении вверх по длинному холму, требующему полного открытия дроссельной заслонки, голодание может быть вызвано недостаточным давлением в положении полного открытия дроссельной заслонки для подачи топлива из основного бака во вспомогательный резервуар.

Чтобы подтвердить возможную причину, временно снимите всасывающую трубу, заблокируйте ниппель всасывающей трубы и обращайтесь с прибором как с испытательным резервуаром.

Если неисправности не воспроизводятся, пока в них остается бензин, карбюратор, очевидно, не участвовал в первоначальной причине.

В таком случае следует обратиться к производителям аппарата.

МЕХАНИЧЕСКИЕ НАСОСЫ

В настоящее время они входят в стандартную комплектацию многих автомобилей, и если по какой-либо причине создается слишком большое давление, это может привести к перерасходу топлива. Обычно эту проблему можно предположить, когда затопление происходит при спуске с холма против двигателя и вызывает запах свежего бензина от передних сидений.

Если обычные тесты не выявили каких-либо утечек, короткий прогон с пинтой или квартой испытательного бака и отказом насоса подтвердят, является ли последняя причиной.

Также возможна утечка воздуха между задним баком и насосом, что задержит подачу бензина в карбюратор.

Мы поставляем набор манометров, который позволяет проверять давление насоса на месте.

ПРОБЛЕМЫ, СВЯЗАННЫЕ С ВОЗДУШНЫМИ ФИЛЬТРАМИ

Воздушный фильтр со слишком маленьким сечением фильтрующего материала часто увеличивает потребление из-за повышенного вакуума, создаваемого струей. Если есть подозрения, проведите сравнительный тест со снятым воздушным фильтром. Если причина находится здесь, сначала тщательно очистите фильтрующий материал и повторите попытку, но если потребление по-прежнему плохое, это, вероятно, является результатом того, что сам фильтр слишком мал.

ВАЖНО

При общении с нами по поводу вашего карбюратора Solex обязательно указывайте буквы и цифры, выбитые на поплавковой камере.

ТИП MV

ОБОЗНАЧЕНИЕ НА СХЕМЕ
A Крышка главного жиклера I Центральная стойка
C Шпиндель дроссельной заслонки N Фирменная табличка
E Демонтажная гайка 0 Поплавковая камера карбюратора
F Поплавок P Шарнирное соединение фильтра
г Дополнительный жиклер р Игла
G Главный жиклер Q Гайка крепления штуцера фильтра
H Корпус карбюратора r Пружина Tickler
i’ Шайба держателя главного жиклера Т Щекотка
j2 Игольчатый клапан и шайба бензинового соединения т Главный реактивный авианосец
j3 Большая накидная шайба U Крепежный винт дульной насадки
K Дроссельная трубка В Дроссель
L Рычаг дроссельной заслонки X Игольчатый клапан

Советы по настройке карбюраторов Solex – CarTechBooks

29 долларов0,95

Наличие: В наличии

Код продукта: SXT

Заголовок по умолчанию — 29,95 долларов США

долларов США

29,95 долларов США

В настоящее время нет в наличии

Описание

Эта книга связана с карбюраторами, связанными с ними проблемами и основными характеристиками настройки, охватывающими как можно более широкий диапазон, но в рамках более современных доступных схемных систем. Настройка карбюраторов в этом контексте относится не к незначительным регулировкам, которые позволяют владельцам потратить несколько часов на возню, чтобы найти наилучшие настройки холостого хода, а к способности удовлетворить потребности двигателя и максимизировать потенциал мощности.

Накладка классических карбюраторов Solex на автомобили AC, Alfa Romeo, Alvis, Audi, BMW, Bristol, Citroen, Daimler, Fiat, Ford, Jaguar, Lagonda, Lancia, Mercedes-Benz, MG, Morgan, Peugeot, Porsche, Riley, Rolls Royce, Rover, Renault, Saab, Standard, Sunbeam Talbot, Triumph, Vauxhall, Volvo, Volkswagen и многие другие коллекционные автомобили.

Содержание: Введение, Глава 1: Основы карбюратора, Глава 2: Карбюратор Solex, Глава 3: Выбор карбюратора, Глава 4: Установка карбюратора, Глава 5: Выбор теоретического карбюратора, Глава 6: Дорожные испытания, Глава 7: Выбор настраиваемый карбюратор Solex.

СОДЕРЖАНИЕ

Автор Bio

Посмотреть внутрь

EBooks

Ваши ссылки и содержание здесь .

229

Ваши ссылки и содержание.

  • Содержание
  • Биография автора
  • Заглянуть внутрь
  • электронные книги
  • отзывов
  • Эта книга связана с карбюраторами, связанными с ними проблемами и основными характеристиками настройки, охватывающими как можно более широкий диапазон, но в рамках более современных доступных схемных систем. Настройка карбюраторов в этом контексте относится не к незначительным регулировкам, которые позволяют владельцам потратить несколько часов на возню, чтобы найти наилучшие настройки холостого хода, а к способности удовлетворить потребности двигателя и максимизировать потенциал мощности.

    Накладка классических карбюраторов Solex на автомобили AC, Alfa Romeo, Alvis, Audi, BMW, Bristol, Citroen, Daimler, Fiat, Ford, Jaguar, Lagonda, Lancia, Mercedes-Benz, MG, Morgan, Peugeot, Porsche, Riley, Rolls Royce, Rover, Renault, Saab, Standard, Sunbeam Talbot, Triumph, Vauxhall, Volvo, Volkswagen и многие другие коллекционные автомобили.

    Содержание: Введение, Глава 1: Основы карбюратора, Глава 2: Карбюратор Solex, Глава 3: Выбор карбюратора, Глава 4: Установка карбюратора, Глава 5: Выбор теоретического карбюратора, Глава 6: Дорожные испытания, Глава 7: Выбор настраиваемый карбюратор Solex.

    Страницы: 126 Размер: 5,83 х 8,26 (дюймы) Формат : Мягкая/мягкая обложка Иллюстраций : чб фотографий Издатель: Marston Book Services, LTD. ISBN: 9781855209770 Код продукта: SXT

    Ссылка на электронную книгу недоступна для этой книги

    Fine Tuning The Solex Carburetor

    Greg

    23

      May 03, 2010#1

      I have a slight hesitation when accelerating from идол об/мин (около 700). Угол задержки зафиксирован и стабилен на уровне 42 градусов, а синхронизация настроена на 5 градусов до ВМТ. Я провел много времени, регулируя карбюратор, пока мотор горячий, а ручка воздушной заслонки полностью вставлена. Она сразу же заводится на холодную или на горячую и мурлычет без дыма. У меня это настолько хорошо, насколько я могу это получить. Работает очень хорошо, но не идеально. В настоящее время у меня 87 октановое число. Стоит ли пробовать более высокое октановое число? Или есть что-то еще, что я могу попробовать? Совершенство недостижимо?


      jeeper50

      1,528 1

        May 03, 2010#2

        FYI-your engine may not like the text book 5 deg Настройка, регулируйте время, пока вашему двигателю это не понравится !!!


        GREG

        23

          мая 03, 2010#3

          Окс. Спасибо………


          Oldtime

          4,602 25

            мая 04, 2010#4

            70010

            70010

            . измерения зазора точечного выключателя.
            Устойчивое показание указывает на боковое движение вала управляемого распределителя. (хорошая втулка распределителя)
            42* продолжительности является правильной стандартной продолжительностью.
            5* BTDC является правильной стандартной синхронизацией и должен быть идеальным для отклика дроссельной заслонки.
            Дальнейшее опережение опережения зажигания желательно только при работе на высоких оборотах коленчатого вала. (примерно… выше 2800 об/мин)

            Октановое число 87 полностью подходит для типичной версии 3B двигателя Hurricane.
            Стандартный двигатель 3B со степенью сжатия 6,9:1 очень хорошо работает на очень дешевом бензине.
            Нет необходимости повышать октановое число топлива.
            На больших высотах выше 5000 футов октановое число 87 следует рассматривать как избыточное.

            Ваше колебание при работе на холостом ходу является признаком того, что топливная смесь не соответствует норме на низких оборотах Solex.
            Я не очень хорошо знаком с Solex, так как никогда не тестировал их на сегодняшний день.
            Я считаю, что переструйка может им помочь, но мне кажется, что конструкция Solex явно хуже.
            Он физически не может распылять топливо так же эффективно в своей одинарной трубке Вентури, как в двойной трубке Вентури Carter YF.
            Пробовали ли вы старые времена Вилли Хиллбилли тюнинг ? Запомните это …
            Ни одна машина никогда не превзойдет оригинальную машину, « машина времени» «АКА» часы «.


            DON

            835

              04, 2010#5

              http://www.thecarburetorshop.com/


              Greg

              23

                May 04, 2010#6

                Всем спасибо за советы, попробую все предложенное. Я должен сказать о обитании. когда я установил новые точки, я установил зазор на 0,020. Когда я запустил анализатор двигателя, выдержка была около 40 градусов. Я немного уменьшил разрыв, чтобы привязать 42 градуса. Я надеюсь, что это не имеет ничего общего с колебаниями. Я предположил, что задержка важнее разрыва.

                Сейчас я ремонтирую ванну, так что надеюсь вернуться к проблеме колебаний к воскресенью. Сиденья сняты, и все защищено от брызг. Я использовал алюминиевую фольгу для защиты нагревателя, педалей, проводов, рулевого колеса и т. д., и это сработало отлично. Просто хотел поделиться этим лакомым кусочком об алюминиевой фольге.

                Еще раз спасибо!


                oldtime

                4,602 25

                  May 07, 2010#7

                  wrote: As you know the DWELL angle по сути, это еще один способ измерения зазора точечного выключателя.

                  При использовании угол DWELL выполняет точно такую ​​же функцию.
                  Выдержка конкретно указывает продолжительность разомкнутого выключателя, которая откалибрована в градусах.
                  Показания выдержки дают более точные показания для большинства механизмов, поскольку они не зависят от переменных.

                  Установка зазора остряка на 0,020 является в лучшем случае приблизительным.
                  Точный зазор действительно зависит от того, какой тип щупа используется и как он используется.
                  При использовании щупа лезвийного типа обязательно, чтобы точки излома располагались точно под прямым углом.
                  Щупы проволочного типа рекомендуются для зазора остряков из-за возможности переноса металла. (грубые точки)
                  Некоторые люди делают зазор неплотно, а некоторые механики предпочитают плотную посадку щупа.
                  Я всегда предпочитаю плотное прилегание, означающее, что щуп должен входить и выходить из зазора с небольшим сопротивлением.
                  40 * или 42 * на самом деле не имеет значения в отношении колебаний при выключенном холостом ходу.


                  Johnhombre

                  24 1

                    мая 09, 2018#8

                    9117 3 9107

                    71117 гг. от идола оборотов (около 700). Угол задержки зафиксирован и стабилен на уровне 42 градусов, а синхронизация настроена на 5 градусов до ВМТ. Я провел много времени, регулируя карбюратор, пока мотор горячий, а ручка воздушной заслонки полностью вставлена. Она сразу же заводится на холодную или на горячую и мурлычет без дыма. У меня это настолько хорошо, насколько я могу это получить. Работает очень хорошо, но не идеально. В настоящее время у меня 87 октановое число. Стоит ли пробовать более высокое октановое число? Или есть что-то еще, что я могу попробовать? Совершенство недостижимо?

                    Во-первых, ваша задержка и тайминг идеальны. Холостой ход немного завышен. Я бы снизил его примерно до 550-600 об/мин, чтобы показать истинное состояние двигателя. Быстро работающий двигатель всегда кажется более плавным, чем он есть на самом деле.
                    Олдтайм прав, колебания в основном из-за карбюратора. В данном случае это происходит из-за мгновенного падения вакуума во впускном коллекторе при быстром открытии дроссельной заслонки. Падение вакуума вызывает потерю соотношения топливо/воздух, подаваемого в двигатель, что может привести к остановке двигателя или даже его полной остановке. В американских карбюраторах эта проблема решается просто за счет впрыска сырого топлива в горловину карбюратора при быстром разгоне.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
