Регулировка клапанов двигателя авто — как сделать своими руками

Перечислим признаки плохой регулировки зазоров и расскажем как регулировать клапана двигателя машины своими руками. В конце статьи наглядное видео.

Для чего нужна регулировка клапанов

У современного автомобиля два клапана на цилиндр (или более). Один из них запускает горючую смесь, а другой выпускает отработавшие газы (они называются впускной и выпускной). А механизм, который приводит в действие эти клапаны и устанавливает порядок их работы, называется газораспределительный или клапанным. После нагрева двигателя, детали расширяются. Следовательно, на холодном моторе между некоторыми его деталями должны быть строго определенные зазоры.

Если клапаны неправильно отрегулированы

Это может привести к снижению эффективности работы двигателя и уменьшению ресурса его деталей. Например, при маленьких зазорах клапаны и их седла будут подгорать — снизиться общий ресурс мотора. При больших зазорах, когда клапаны открываются не полностью, мощность двигателя будет заметно падать — услышите отчетливый металлический стук.

Каждые 50-80 тысяч км нужно проверять, а также при необходимости регулировать клапана. Данные тепловых зазоров есть в руководстве по ремонту автомобиля. Они различны для каждого мотора. Заметьте, что для впускного и выпускного клапанов, а иногда и для разных цилиндров зазоры РАЗНЫЕ!

Как происходит регулировка

Чтобы проверить и отрегулировать зазор, двигатель должен быть холодным. Тепловой зазор проверяют плоским щупом определенной толщины. Настройка производится поворотом регулировочных винтов коромысел (на автомобилях ВАЗ, кроме -08, -09, «десяток», — головкой регулировочного болта) в требуемую сторону.

Чтобы начать регулировку, установите поршень цилиндра, который собираетесь регулировать, в верхнюю мертвую точку такта сжатия. В этом положении оба клапана данного цилиндра закрыты, а коромысла должны свободно качаться в пределах зазора.

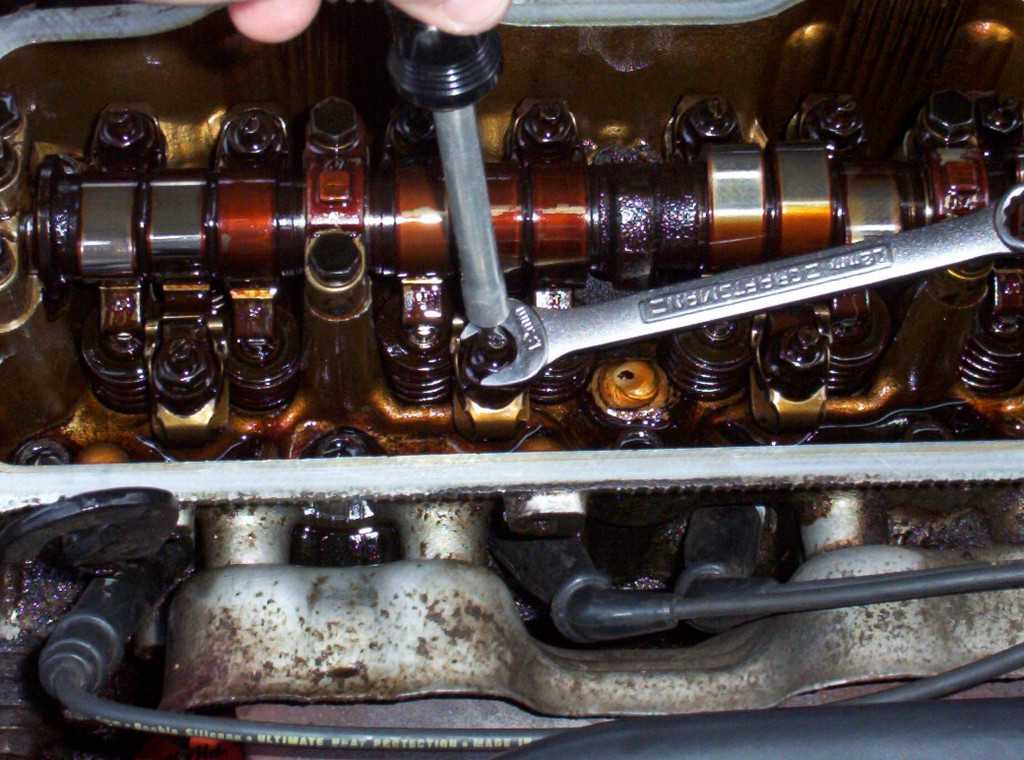

Затем отпускаете контргайку на регулировочном винте или болте. При помощи плоского щупа и регулировочного винта (болта) настройте необходимый зазор, затем затяните контргайку.

Будьте внимательны: иногда после затяжки контргайки зазор может измениться, поэтому данную операцию необходимо делать аккуратно. После затяжки снова его проверьте. Зазор станет оптимальным тогда, когда щуп будет проходить в него, преодолевая небольшое усилие. Если он проходит слишком легко или слишком тяжело, отрегулируйте заново.

Потом, поворачивая коленчатый вал на пол-оборота, нужно отрегулировать зазор в клапанах других цилиндров. Здесь необходимо соблюдать порядок работы цилиндров двигателя Вашего автомобиля (например, 1-3-4-2). Коленвал следует поворачивать ТОЛЬКО по часовой стрелке и ТОЛЬКО за ручку «кривого стартера» (пусковая рукоятка) или же за болт крепления шкива привода генератора. Можно поворачивать коленвал за вывешенное ведущее колесо, но здесь необходимо соблюдать осторожность.

Регулировка на двигателях ВАЗ

Проверка расстояния между рычагами и кулачками распредвала: 1 — щуп; 2 — регулировочный болт; 3 — контргайка регулировочного болта.

В двигателях порядок регулировки клапанов следующий. Проворачиваете коленвал по часовой стрелке так, чтобы метка на звездочке распределительного вала точно совпала с меткой на корпусе подшипников. В это положении зазор регулируется у выпускного клапана 4-го цилиндра и впускного клапана 3-го цилиндра (соответственно, 8-й и 6-й кулачки).

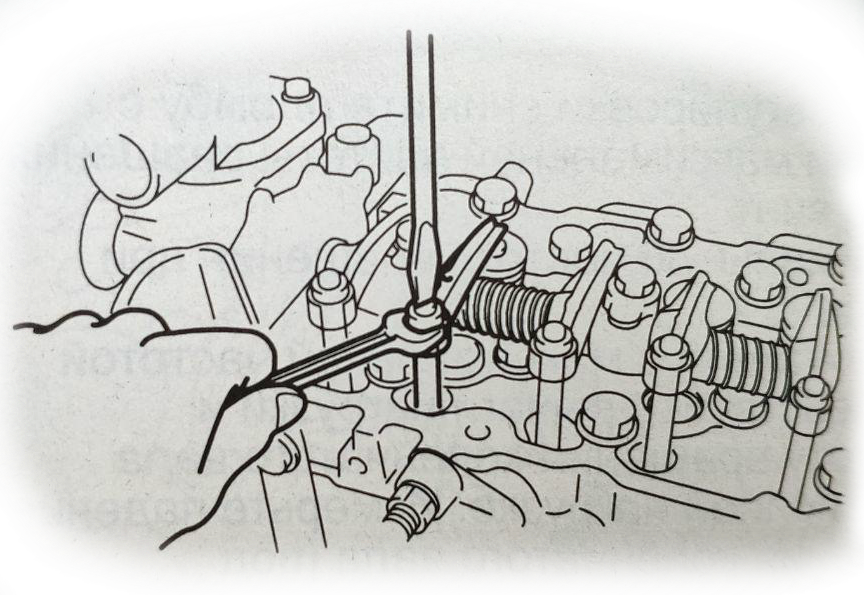

Держите регулировочный болт рычага гаечным ключом, другим ключом ослабьте контргайку. Добейтесь необходимого зазора с помощью регулировочного болта.

Затяните контргайку. Щуп должен входит с легким защемлением (не с большим усилием, но и не свободно болтаться).

На автомобилях ВАЗ-2109, -09, -10 и на других машинах с подобными моторами тепловые зазоры мотора регулируют с помощью специальных регулировочных шайб (продаются в авто магазинах). Они бывают толщиной от 3 до 4,5 мм. Толщина зависит от степени износа мотора.

Видео — как отрегулировать клапана своими руками

После, как отрегулировали зазоры в клапанном механизме автомобиля, запустите двигатель и послушайте его работу на различных режимах. При регулировке важно, чтобы клапана мотора были правильно притерты, не имели значительный износ их самих или направляющих втулок.

Проверка и регулировка тепловых зазоров клапанов газораспределительного механизма двигателей

Изучить технологию регулировки тепловых зазоров клапанов газораспределительного механизма и приобрести навыки по ее проведению.

Двигатели ЗМЗ-53 и КамАЗ-740, набор щупов, пусковая рукоятка, отвертка, комплект ключей.

Тепловой зазор обеспечивает герметичную посадку клапана на седло при тепловом расширении деталей во время работы двигателя.

Для каждой модели двигателя установлена оптимальная величина теплового зазора в клапанных механизмах (таблица 1).



Таблица 1 Тепловые зазоры в клапанных механизмах



Двигатели

Впускной клапан

Выпускной клапан

ВАЗ-2101 — ВАЗ-2107, 412Э

0,15

0,15

ЗМЗ-2401

0,35-0,4 – для выпускных клапанов 1 и 4 цилиндров; 0,4-0,45 – для остальных

ЗМЗ-53, ЗИЛ-130, ЯМЗ-236, ЯМЗ-238

0,25-0,30

0,25-0,30

КамАЗ-740, КамАЗ-741

0,15-0,20

0,20-0,25

РАБА-МАН

0,2

0,25



В процессе эксплуатации вследствие износа или нарушения регулировки величина теплового зазора может изменяться, отклоняясь от оптимальных значений. Как увеличение, так и уменьшение тепловых зазоров отрицательно сказывается на работе газораспределительного механизма и двигателя в целом. При слишком больших зазорах растут ударные нагрузки и увеличивается износ деталей привода клапанов. При очень малых зазорах не обеспечивается герметичность камеры сгорания, двигатель теряет компрессию и не развивает полной мощности, клапаны перегреваются, что может привести к прогару фасок. Таким образом, регулировка тепловых зазоров клапанов устраняет преждевременный износ деталей газораспределительного механизма, позволяет восстановить фазы газораспределения, повысить наполнение цилиндров, их компрессию и в итоге мощность двигателя.

Зазоры проверяют и при необходимости регулируют периодически во время выполнения технического обслуживания. Тепловые зазоры в газораспределительном механизме регулируют на холодном (15 – 25   ͦС) двигателе при полностью закрытых впускных и выпускных клапанах. Зазор измеряют плоским щупом. Пластинки щупа, по толщине равные требуемому зазору, должны проходить в зазор при легком нажатии. Если зазор задан допускаемым пределом, щуп, толщина которого равна нижнему значению предела, должен входить в зазор легко, а равный верхнему значению предела – с легким усилием. Перед регулировкой клапанов необходимо проверить крепление головки блока и гаек крепления стоек коромысел.



Рисунок 1 – Механизм газораспределения двигателя КамАЗ-740:

а – устройство механизма: А – тепловой зазор; 1 – распределительный вал; 2 – толкатель;

3 – направляющая толкателя; 4 – штанга; 5 – прокладка крышки; 6 – коромысло; 7 – гайка;

8 – регулировочный винт; 9 – болт крепления крышки головки; 10 – сухарь; 11 – втулка тарелки;

12 – тарелка пружины; 13 и 14 — клапанные пружины; 15 – направляющая клапана; 16 – упорная

шайба; 17 – клапан; б – регулировка тепловых зазоров в клапанном механизме.





Рисунок 2 – Механизм газораспределения двигателя ВАЗ-2101

а – устройство механизма: 1 – клапан; 2 – направляющая втулка клапана; 3 – уплотнительный

колпачок; 4 и 5 – клапанные пружины; 6 – сухарь; 7 – тарелка пружины; 8 – шпилечная пружина

рычага; 9 – рычаг; 10 – корпус распределительного вала; 11 – кулачок; 12 – крышка клапанного

механизма; 13 – сферическая опора рычага; 14 – регулировочный болт; 15 – контргайка

регулировочного болта; 16 – стальная втулка; 17 – нижняя опорная шайба; 18 – стопорное кольцо;

б – последовательность регулировки тепловых зазоров клапанов: А и Б – метки, при совмещении

которых поршень в четвертом цилиндре достигает в. м.т. в такте сжатия; В – регулировочный болт;

Г – контргайка; 1 – 4 – очередность регулировки клапанов.

РЕГУЛИРОВКА КЛАПАНОВ ДВИГАТЕЛЯ

В этой статье мы рассмотрим способ регулировки зазоров клапанов и узнаем, как отрегулировать клапана двигателя самому.

зачем и КАК регулировать КЛАПАНа?

Как вы уже, наверное слышали, в каждом цилиндре есть выпускной и впускной клапан. Впускной клапан отвечает за впуск горючей смеси, а выпускной клапан за выпуск отработавших газов. За своевременное открытие и закрытие клапанов отвечает газораспределительный механизм (или клапанный механизм).


Регулировка клапанов очень важный процесс, ведь при неправильных зазорах эффективность работы двигателя снижается в разы, не говоря уже о том, что это влияет на ресурс двигателя.

Что будет, если будут маленькие зазоры клапанов?

Маленькие зазоры клапанов будут приводить к подгоранию седел клапанов.

Что будет, если будут большие зазоры клапанов?

Большие зазоры клапанов будут приводить к неполному открытию клапанов, что будет сказываться на мощности двигателя. Увеличенные зазоры клапанов можно распознать по характерному металлическому стуку. Шумы в двигателе могут сигнализировать о неисправности ГРМ.

Как часто надо регулировать клапана?

Клапана регулируются каждые 20-30 тыс. км. в соответствии  с руководством по ремонту и техническому обслуживанию автомобиля.

Мы рассмотрим на примере тепловые зазоры для регулировки клапанов автомобилей ВАЗ. Как правило, для впускного и выпускного клапанов тепловые зазоры разные.

РЕГУЛИРОВКА ЗАЗОРОВ КЛАПАНОВ ДВИГАТЕЛЯ ВАЗ

Регулировку клапанов проводят на холодном двигателе. Для проверки теплового зазора следует воспользоваться специальным инструментом – плоским щупом. Отрегулировать тепловой зазор можно поворачивая регулировочные винты коромысел клапанов (или головкой регулировочного болта на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 2110).



Последовательность регулировки зазоров клапанов двигателя


Прежде чем начать регулировку, установите поршень цилиндра в ВМТ (верхнюю мертвую точку) в такт сжатия. При этом положении оба клапана регулируемого цилиндра должны быть закрыты, а коромысла этих клапанов должны свободно качаться в пределах зазора.


После этого потихоньку отпускайте контргайку на регулировочном винте или болте. С помощью плоского щупа и регулировочного винта регулируйте необходимый зазор, после чего затяните контргайку.

«Следите за тем, чтобы во время затяжки контргайки не изменить установленный зазор».

После затяжки контргайки необходимо снова проверить тепловой зазор. Для проверки зазора используйте щуп. Щуп должен проходить в него с небольшим усилием, если такого ощущения не возникает, а он проходит очень легко или очень тяжело, надо отрегулировать зазор заново.

Чтобы отрегулировать тепловой зазор в остальных клапанах, необходимо провернуть коленчатый вал на пол оборота. Во время регулировки следует учитывать порядок работы цилиндров двигателя (1-3-4-2). Коленчатый вал проворачивайте за болт крепления шкива привода генератора.

РЕГУЛИРОВКА КЛАПАНОВ НА ДВИГАТЕЛЯХ ВАЗ СВОИМИ РУКАМИ

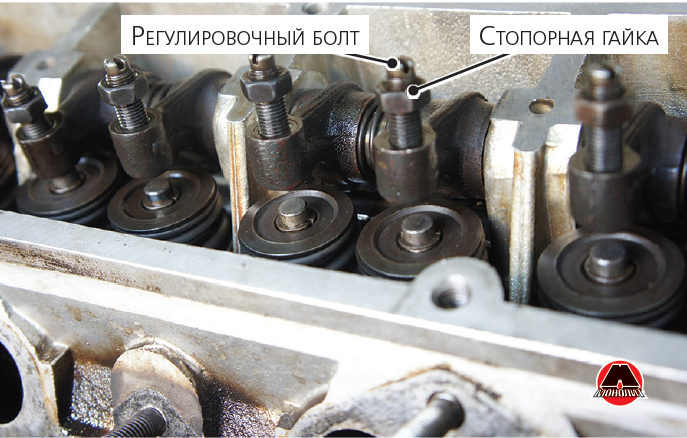

Проверка зазоров между рычагами и кулачками распределительного вала: 1 — щуп; 2 — регулировочный болт; 3 — контргайка регулировочного болта.

Порядок регулировки клапанов
  1. Проворачиваете коленчатый вал по часовой стрелке до тех пор, покаметка на звездочке распределительного вала не совпадет с меткой на корпусе подшипников. В этом положении зазор регулируется у выпускного клапана 4-го цилиндра и впускного клапана 3-го цилиндра (то есть 8 и 6 кулачки).
  2. С помощью гаечного ключа зажмите регулировочный болт рычага, и в это время с помощью другого ключа ослабьте контргайку. Установите требуемый зазор регулировочным болтом, затяните контргайку. Щуп должен входить в зазор с легким сопротивлением.
    На двигателях автомобилей ВАЗ 2109, ВАЗ 21099, ВАЗ 2110 тепловые зазоры регулируются регулировочными шайбами.
  3. После регулировки зазоров в клапанном механизме, запустите двигатель и внимательно послушайте его на различных режимах работы. При регулировке клапанов следует учесть, что клапана должны быть правильно притерты (что такое притирка клапанов), а зазоры не должны превышать допустимые.

Если некоторые детали вам непонятны или вы не до конца понимаете работу газораспределительного механизма, вам следует прочитать статью про устройство газораспределительного механизма.

Регулировка клапанов автомобиля.

Эта статья по регулировке клапанов будет полезна и владельцам мотоциклов.

Необходимость регулировки клапанов, точнее их тепловых зазоров, у разных машин может наступить в разные сроки, у иномарок чуть позже, у отечественных машин раньше (примерно через 10 — 15 тысяч км. А у современных автомобилей с гидрокомпенсаторами, вообще нет необходимости регулировки клапанов. Но большинство более старых машин всё ещё периодически нуждаются в такой регулировке, и как правильно ее сделать у себя в гараже, и что для этого понадобится, мы и рассмотрим в этой статье.

В том, что необходимо произвести регулировку клапанов на вашей машине, можно определить по пробегу, по постороннему стуку в районе головки цилиндров (хотя при заниженных тепловых зазорах стука нет, но теряется мощность мотора), ну и по потере компрессии (как проверить компрессию читаем вот тут) и соответственно мощности двигателя.

Для чего нужна регулировка тепловых зазоров клапанов?

Вообще правильная регулировка тепловых зазоров клапанов, то есть выставление нужного зазора между торцом стержня клапана и кулачком (или коромыслом на более старых машинах), очень важная операция. Ведь клапана изготовлены из металла, который как известно при нагреве расширяется, а значит стержень клапана с повышением температуры удлиняется на несколько долей миллиметра. Кроме этого расширяется (становится толще) и кулачок распредвала, давящий на стержень клапана (или становится толще коромысло, на более старых машинах).

Степень удлинения стержня клапана (и других деталей) зависит от сорта стали и именно поэтому у разных двигателей разные зазоры (которые рекомендует завод изготовитель), зависящие от сорта стали. Поэтому прежде чем начинать регулировку клапанов на вашем двигателе, необходимо уточнить в мануале именно вашего мотора точную величину тепловых зазоров, которую рекомендует завод изготовитель двигателя, и от этого значения подбирать щуп, с помощью которого будет производиться регулировка. На многих двигателях величина тепловых зазоров пишется на наклейке, которая наклеена на клапанную крышку.

И если тепловой зазор будет меньше положенного для вашего двигателя, или зазора вообще не будет, то при нагреве и удлинении стержня клапана, клапан при работе двигателя уже не сможет полностью (плотно) закрыться и обеспечить компрессию в камере сгорания, так как будет упираться своим торцом в кулачок (или площадку коромысла).

То что от неплотного закрытия тарелки клапана (потери герметичности прилегания тарелки к седлу) «уплывёт» компрессия и потеряется мощность двигателя (и машина будет хуже заводиться, а дизель может не завестись вообще)  ещё пол беды. Но хуже всего то, что тарелка клапана и его седло от неплотного прилегания быстро покроются нагаром и начнут пригорать и портиться.

После этого естественно такой мотор уже не будет нормально работать, даже если клапана будут впоследствии отрегулированы. Потребуется снятие и ремонт головки, то есть восстановление поверхности сёдел клапанов, и последующая  притирка клапанов. Хотя бывает и так, что клапана придётся менять.

Если же тепловой зазор будет больше положенного, то при работе двигателя, по мере нагрева и удлинения стержня клапана, зазор между торцом стержня и кулачком (или коромыслом) будет выбираться не полностью. От этого стержень клапана и кулачок (коромысло) будут испытывать ударные нагрузки и быстро изнашиваться, ну и будет слышен стук клапанов в районе головки.

Поэтому как повышенные тепловые зазоры, так и пониженные, вредны для любого двигателя, и поэтому нужно всегда стремиться отрегулировать рекомендованный заводом тепловой зазор, и периодически производить регулировку клапанов, согласно рекомендациям завода изготовителя, а то и раньше — при появлении посторонних стуков в районе головки цилиндров.

Естественно на разных двигателях может быть немного разная конструкция газораспределительного механизма, и регулировку зазоров клапанов абсолютно на всех двигателях невозможно описать в одной статье. Но как правило существует всего три основные конструкции — с гидрокомпенсаторами, с открытием клапанов с помощью кулачка распредвала и открытие клапана с помощью коромысла.

Как я уже писал выше, регулировка клапанов на моторах с гидрокомпенсаторами не требуется. И на таких двигателях при какой то неисправности просто детали заменяются новыми (или решается проблема с давлением масла). Поэтому ниже будет описана регулировка клапанов на конструкции с коромыслом, где регулировка проводится с помощью специальных болтов, и на более современной конструкции, где сам кулачок непосредственно давит на торец стержня клапана, а между ними устанавливается специальная цементированная регулировочная шайба, которая просто меняется на другую шайбу, то есть нужную шайбу другой толщины.

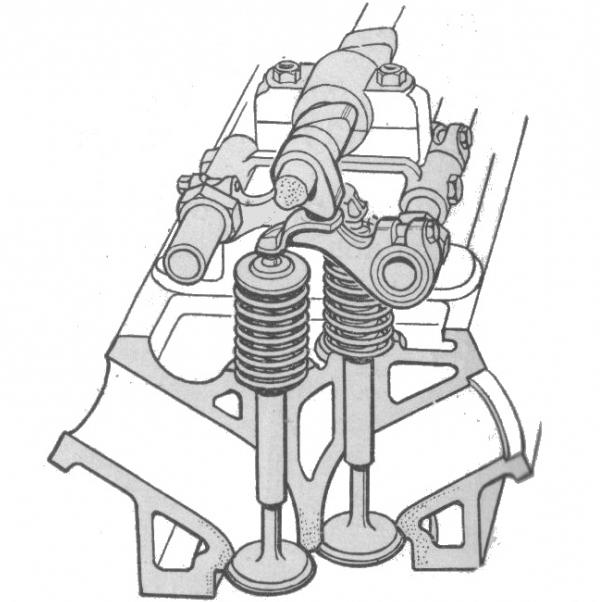

Регулировка клапанов на более старой конструкции с приводом коромыслом.

На двигателях с такой конструкцией регулировка тепловых зазоров самая простая операция, и ниже мы рассмотрим её последовательность. Об этом так же можно почитать вот тут. Но перед этим купите набор щупов, и подготовьте набор гаечных ключей. Ну и дождитесь, когда двигатель остынет до 20 градусов, а лучше чтобы не ждать, производить регулировку на холодном двигателе, перед поездкой, а не после её.  Далее  :

  • Отсоедините шланг вентиляции картера от крышки головки цилиндров (и другие детали, если они мешают снять крышку клапанов).
  • Окрутите болты (или гайки) прижимающие клапанную крышку головки цилиндров и снимите крышку.
  • Снимите кожух, который закрывает шкив распредвала и ремень (или цепь) (механизм ГРМ).
  • Желательно выкрутите все свечи зажигания (или накаливания), хотя не обязательно (чтобы легче крутить коленвал).
  • Поворачивая за болт шкива коленвала (по часовой стрелке) прокручивайте коленвал и одновременно наблюдайте за движением коромысла привода клапанов первого цилиндра.
  • После того, как впускной клапан первого цилиндра закрылся (тот что ближе к впускному коллектору)  — то значит, что поршень первого цилиндра подошёл в верхнюю мёртвую точку (ВМТ) в конце такта сжатия. Немного прокрутите коленвал ещё, пока метки на шкиве распредвала не совпадут с меткой на картере (уточните в мануале где эта метка).
  • Берём щуп такой же толщины, как рекомендует величину зазора для впускного клапана завод изготовитель вашего двигателя.

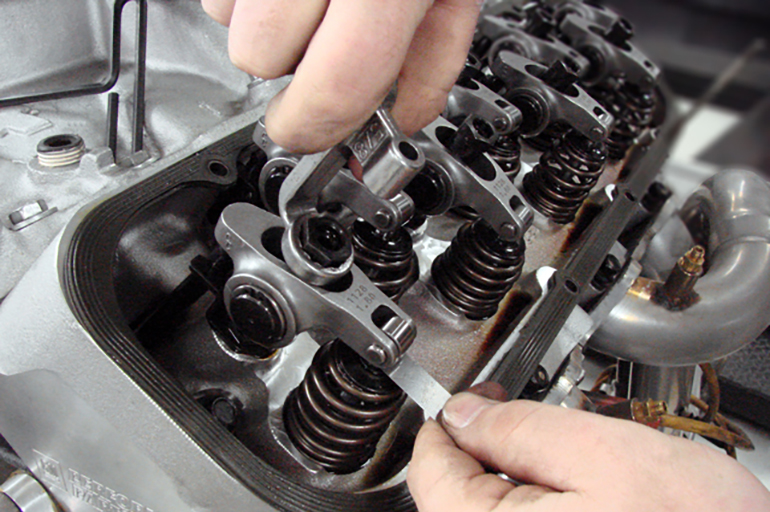

  • Вставляем его между торцом стержня клапана и коромыслом (см фото). Щуп при правильно отрегулированном зазоре должен проходить с небольшим усилием.
  • Если щуп не вставляется между коромыслом и стержнем клапана, или наоборот вставляется свободно, значит ослабляем контргайку регулировочного болта и крутим его.
  • При закручивании винта (по часовой стрелке) зазор уменьшается, а при откручивании винта, тепловой зазор увеличивается.
  • Прокручивая ключом за регулировочный винт (на некоторых моторах в болтах сделан паз под отвёртку, как на фото), добиваемся плотного скольжения щупа между винтом и стержнем клапана.
  • Когда это произойдёт, аккуратно вытаскиваем щуп, и удерживая ключом болт, затягиваем контргайку этого болта.
  • Точно так же производим регулировку теплового зазора на выпускном клапане (тот что ближе к выпускному коллектору), только здесь берём более толстый щуп, так как зазор у выпускных клапанов всегда чуть больше, ведь они больше греются (требуемый зазор уточняем на табличке клапанной крышки или в мануале вашего мотора.
  • После регулировки клапанов первого цилиндра, поворачиваем коленчатый вал на 180 градусов и производим регулировку тепловых зазоров на клапанах третьего цилиндра.
  • После регулировки в третьем цилиндре, проворачиваем коленвал на 180 градусов и регулируем зазоры в 4 цилиндре.
  • После этого опять проворачиваем коленвал на 180 градусов и регулируем клапана во втором цилиндре.
  • Устанавливаем на место клапанную крышку (осмотрите прокладку).
  • Подсоединяем на место шланг вентиляции картера и другие детали, если они мешали снимать клапанную крышку.

Регулировка клапанов на более свежей конструкции (с регулировочными шайбами).

В этой конструкции клапаны приводятся в действие непосредственно кулачками распредвала через цилиндрические толкатели (например как на наших переднеприводных ВАЗах). А в проточке толкателя установлена цементированная шайба (см. фото слева), которая и служит для регулировки зазора в клапанном механизме. Толщина этих шайб, которые продаются в авто-магазинах, на разных моторах разная, но как правило толщина их меняется с интервалом через каждые 0,05 мм.

И чтобы определить зазор, нужно (при положении поршня в ВМТ) между каждой шайбой и кулачком распредвала вставить щуп, необходимой толщины (такой же как и требуемый зазор). Если щуп вставляется плотно, значит с зазором всё в порядке и переходим к проверке следующего клапана. Если же щуп необходимой толщины вставляется свободно, значит вставляем более толстый щуп, (пробуем разные) пока он не вставится плотно.

И запоминаем на сколько сотых мм этот щуп толще щупа, который равен требуемому зазору. И именно на такую же величину нужно купить и установить регулировочную шайбу потолще. Можно вычислить нужную толщину шайбы и с помощью формулы, но об этом ниже. И так со всеми клапанами и их регулировочными шайбами, которые со временем изнашиваются.

Это в теории, а теперь практические действия:

  • Снимите клапанную крышку, открутив прижимающие её болты, а так же те детали, которые мешают её снять.
  • Снимите кожух механизма ГРМ, то есть механизма цепного или ременного привода распредвала.
  • Желательно выкрутить свечи зажигания и удалить шприцем моторное масло из полостей головки цилиндров.
  • Осмотрите шлифованную поверхность кулачков распредвала — на них не должно быть задиров, раковин, следов износa.















  • Установите на шпильки клапанной крышки приспособление (см. рисунок и фото) для утапливания клапанов и их толкателей.
  • Проверните коленвал двигателя (почасовой стрелке)до подхода поршня первого цилиндра в ВМТ такта сжатия — это соответствует моменту совмещения меток на шкиве распредвала и на картере или задней крышке кожуха ремня (уточните в мануале вашего мотора, где находятся эта метка).
  • После совпадения меток, доверните немного коленвал примерно на 2,2 — 3 зуба шкива распредвала (соответствует повороту на 40-50°).



  • Проверьте набором щупов зазоры первого и третьего кулачков распределительного вала, и если зазор отличается от нормы, то приспособлением (см. рисунок выше) утопите толкатель клапана.
  • Затем зафиксируйте клапан в нажатом состоянии, установив между краем толкателя и распредвалом фиксатор (см фото).

    1 — вставленное приспособление для фиксации отжатого клапана.
    2 — толкатель клапана.

  • Пинцетом  (шилом) а лучше специальным приспособлением извлеките изношенную регулировочную шайбу и микрометром измерьте её толщину.
  • Далее определите толщину новой шайбы с помощью разницы щупов (как я описал выше) или с помощью простейшей формулы H=B+(A-C)
  • Буква Н — это толщина новой шайбы в мм, буква А — это замеренный зазор в мм, буква В — это толщина снятой шайбы в мм, ну а буква С — это номинальный зазор в мм. Например: А=0,26 мм., В=3,75 мм., С=0,2 мм для впускного клапана. Значит толщина новой шайбы Н = 3,75+(0,26-0,2)=3,81 мм это толщина новой шайбы для впускного клапана. Точно так же вычисляем для выпускного клапана, поставив вместо С=0,2 мм другое число (как правило чуть большее), которое рекомендует завод для выпускного клапана вашего мотора.
  • Вычислив толщину новой регулировочной шайбы, устанавливаем её в толкатель, но той стороной, где на ней нанесена маркировка, в сторону толкателя.
  • Убираем фиксатор и перепроверяем зазор с помощью щупа. Если зазор правильный, то щуп должен входить и скользить между кулачком и шайбой с небольшим усилием (имеется в виду щуп той толщины, какой и должен быть зазор, рекомендуемый заводом.
  • Проворачивая после каждой пары клапанов коленвал двигателя на 180 градусов (пол оборота), что соответствует провороту метки на шкиве распредвала на 90 градусов, регулируем зазоры (подбором шайб) на других клапанах, соблюдая очерёдность, которая показана в таблице ниже.
  • Остаётся залить масло в полость головки (если вы удаляли его шприцем) и накрыть головку и клапанный механизм клапанной крышкой (и установить на место шланг вентиляции картера и другие детали, если вы их снимали. И вернуть на место кожух механизма ГРМ.

*Номера кулачков указаны по порядку, если считать от шкива распределительного вала.

Вот вроде бы и всё по регулировке тепловых зазоров клапанов. Конечно на некоторых машинах могут быть некоторые нюансы и может быть другие приспособления, предназначенные для отжатия клапанов и их фиксации в отжатом состоянии, но ведь всё это можно сделать своими руками. Ведь эти приспособы достаточно просты. Но зато самостоятельная регулировка клапанов своего автомобиля, позволит вам забыть про автосервис (через каждые 10 — 15 тысяч) и сэкономить некоторую сумму денег, успехов всем.



Регулировка клапанов. — Установка ГБО • МЕТАН • ПРОПАН • Ростов-на-Дону

Когда нужна регулировка клапанов:
          С необходимостью регулировки клапанов периодически сталкиваются все владельцы автомобилей без гидрокомпенсатора.
Этот механизм (гидрокомпенсатор) имеется на всех современных автомобилях, но если у вас его нет, то придется регулировать тепловой зазор клапанного механизма «в рукопашную».
          Если регулировкой пренебрегать, то с течением времени клапана начинают стучать, причем стук этот будет усиливаться с количеством пройденных километров. Стучать будет как на холодном моторе, так и на прогретом.
Естественно, что это существенно снизит ресурс как самого клапанного механизма, так и двигателя автомобиля в целом, поскольку от исправности элементов поршневой группы зависит работоспособность всех узлов силового агрегата.
Кроме стука в двигателе, невыставленный или неправильно выставленный зазор клапанов может повлечь и появление такой неприятности, как прострелы в глушителе.
          Обычно хлопки начинают проявляться на прогретом моторе, сначала при работе ДВС под нагрузкой, а затем, с усилением неисправности, и при работе мотора на холостых оборотах. Это связано с тем, неправильный тепловой зазор на такте сжатия не позволяет клапану закрыться полностью, что нарушает герметичность камеры сгорания. В следствие этого, часть топливного заряда может попадать в выпускной коллектор и воспламеняться там. Решить проблему может только регулировка клапанов и выставление правильного теплового зазора.
          Отсутствие гидрокомпенсатора в моторе требует от автовладельца более внимательного отношения к своему автомобилю, поскольку периодичность проведения работ по регулировке клапанов определяется не производителем, а эмпирически, в процессе эксплуатации.
         Проще говоря, появление шума при работе двигателя говорит о том, что пора регулировать клапаны пришла.
На автомобилях отечественного производства это случается примерно через 25-30 тысяч километров пробега.
На импортных машинах, где выставленный клапанный зазор в моторе ведет себя более стабильно, в два раза реже, примерно через 60-70 тыс.км пробега.
Однако, принимая во внимание, что иномарки без гидрокомпенсатора, это, как правило, сильно не новые автомобили в возрасте, то и необходимость в регулировке теплового зазора у них может возникать чаще, примерно, как у отечественных машин, плюс минус 5-10 тыс. км. пробега.
          Специфика клапанного механизма при регулировке теплового зазора потребует определенных знаний и специальных инструментов, поэтому весь процесс лучше доверить профессионалам автосервиса.
          Так, например, при выставлении зазоров необходимо учитывать тип ДВС.
Это касается соблюдения температуры двигателя, при которой регулировка клапанного зазора будет максимально точной.
Эти данные можно найти в руководстве автопроизводителя по ремонту конкретного мотора.
Чаще всего «регулировочная» температура это 20-25 градусов. Если температура будет выше предписанной, то отрегулировать клапана правильно без корректировки не получиться.
Измерение зазора производится специальным щупом под винтом регулировки, причем таких щупов может понадобиться несколько, чтобы исключить погрешность.
Следует иметь ввиду, что с первого раза выставить идеальный зазор технически невозможно.
Это связано с тем, что после фиксации зазора контргайкой, его величина неизбежно сбивается. Опытный мастер сделает нужную поправку на выявленную погрешность затяжки и немного увеличит зазор.
Уменьшать зазоры не рекомендуется, поскольку регулировка проводится на не прогретом, не работающем двигателе.
После пуска мотора и прогрева всех элементов ЦПГ, клапанный тепловой зазор станет меньше.
Умышленное уменьшение теплового зазора для снижения шумности мотора в дальнейшем повлечет негативные последствия в виде перегрева и прогара клапана, износа кулачков распредвала.
Производить регулировку клапанов на моторах с регулировочными шайбами несколько проще, но и здесь потребуется опыт подобных работ и опять же специальный инструмент.
Также будет важным соблюдение рекомендованной производителем температуры двигателя и точность измерений.
Их нужно делать дважды, до и после полного оборота распредвала. Размеры должны совпасть, в противном случае регулировку и замеры необходимо сделать заново.

⋆ Регулировка тепловых зазоров клапанов двигателя в Харькове 【Arven Auto™】

Тепловой зазор клапана – расстояние между торцом клапана (чаще, его толкателем) и распределительным валом механизма ГРМ или коромыслом. Этот зазор необходим для компенсации теплового расширения клапана, и обеспечения корректной работы механизма газораспределения. Увеличенный зазор приводит к появлению посторонних звуков во время работы ДВС, но обычно, не является причиной дополнительных проблем. В редких случаях повреждается торец клапана либо толкатель. Правда, в нашей практике были автомобили, которые эксплуатировались с тепловыми зазорами, вдвое превышающими допуски, и кроме высокого уровня шума это никак не сказывалось на их эксплуатации. В долгосрочно перспективе, конечно, повреждения могут появиться, но для ДВС хуже, если зазоры слишком маленькие или их нет совсем.

Для регулировки тепловых зазоров клапанов толкателями нужно существенно разобрать двигатель.

Уменьшенный тепловой зазор, или еще хуже – его отсутствие, приводят к возникновению перебоев в работе двигателя, и даже могут быть причиной поломок клапанов и ГБЦ. Ведь если зазор свести к нулю, при прогретом двигателе клапаны перестанут закрываться полностью, между ними и ГБЦ появится небольшой просвет. Наличие такого просвета влияет на работу двигателя, поскольку из-за него снижается компрессия в цилиндре. Смесь перестает полностью сгорать, а блок управления двигателем может зафиксировать ошибки по пропускам зажигания. Но это не самое страшное, что происходит на фоне этого процесса. Страшнее то, что в зазор между клапаном и ГБЦ начинают проходить раскаленные газы из камеры сгорания, и фаска тарелки клапана начинает сгорать. Также, может начать прогорать седло клапана в ГБЦ. Этот процесс необратим, и даже если отрегулировать тепловые зазоры уже немного поврежденных клапанов, поломка неизбежна. Это лишь вопрос времени. Рано или поздно, придется ремонтировать двигатель, в частности, ГБЦ.

На фотографии показан процесс измерения теплового зазора между распределительным валом и толкателем клапана.

Типы регулировки тепловых зазоров клапанов

Существует несколько типов регулировки тепловых зазоров клапанных механизмов.

Первый тип, это автоматическая настройка зазора, посредством гидрокомпенсаторов. Гидрокомпенсатор – устройство, которое за счет давления масла поддерживает необходимый тепловой зазор. Такой механизм не нуждается в регулировании, и если он не вышел из строя, то зазор всегда в норме.

Второй тип – винтовая регулировка тепловых зазоров. Самый удобный и комфортный, с точки зрения регулирования, вариант. Зазоры регулируются специальными винтами, и нет необходимости покупать какие-либо детали для проведения процедуры. Потребуются лишь новые прокладки. Также, в большинстве случаев, не требуется существенная разборка головки блока цилиндров для проведения процедуры.

Третий тип – регулировка с помощью шайб или толкателей. Достаточно распространенный и проблематичный вариант. Отличия шайбы и толкателя в том, что в случае с шайбой, шайба и толкатель – это две отдельные детали, и меняется только шайба. В случае с толкателем – это все одна деталь, и меняется целиком. Сложность этого метода заключается в том, что для установки необходимого зазора старый толкатель снимается, а на его место устанавливается новый, с другим размером. Тут возникает несколько сложностей: для замены толкателя нужно (почти всегда) снимать распределительные валы (шайбы иногда можно заменить без такой разборки), не все размеры толкателей есть в Украине, и часто приходится их заказывать и ждать, и последнее – цена толкателя. Как правило, стоимость толкателей исчисляется сотнями гривен, а их в двигателе столько же, сколько и клапанов. Бюджет такой настройки тепловых зазоров клапанов может получиться очень большим. Но если этого не сделать, рано или поздно, двигатель перестанет работать.

С головки блока цилиндров уже сняты распредвалы, чтобы вытащить толкатели клапанов. Один из толкателей лежит на ГБЦ.

Регулировка тепловых зазоров клапанов

Регулировка клапанов – это установка предусмотренных производителем тепловых зазоров, между распределительным валом и торцом ножки клапана (либо толкателем). Как правило, регулирование производится на холодном двигателе, но некоторые производители требуют нагрева ГБЦ перед настройкой. Всегда, при проведении регулировки, необходимо придерживаться требований производителя и выставлять указанные в технической документации тепловые зазоры. В противном случае, регулировка может быть неэффективной. Также, всегда при настройке тепловых зазоров, необходимо использовать новые прокладки и уплотнители. С регулировкой винтовых механизмов газораспределения никаких проблем не возникает, а с толкателями и шайбами бывают сложности. Основная сложность – отсутствие в Украине необходимых для регулировки размеров толкателей или шайб, а также стоимость этих деталей.

Разобранный для настройки тепловых зазоров клапанов двигатель.

Для оптимизации сроков и стоимости регулировки мы используем следующую методику. Для тех клапанов, где тепловой зазор нужно уменьшить (т.е. установить толкатель толще, чем был установлен) – ничего не остается делать, как покупать новые детали. Если тепловой зазор нужно увеличить (т.е. установить шайбу или толкатель тоньше), то чтобы не покупать дорогостоящие детали, мы шлифуем старые толкатели, придавая им нужный размер. Также, не стоит забывать, что толкатели можно менять местами, тем самым подбирая необходимые величины. Используя данную методику, в 90% случаев, нам удается отрегулировать клапаны в 16-и клапанном двигателе, докупив лишь несколько толкателей, либо вообще не покупая их. Если сложностей с деталями нет, то практически любой двигатель удается отрегулировать за один рабочий день, обеспечив при этом высокий уровень результата.

Толкатели клапанов. Ими регулируется тепловой зазор. На маркировке указан размер толкателя.

Замена маслосъемных колпачков (сальников клапанов) без снятия ГБЦ

Если в Вашем автомобиле зазоры клапанов настраиваются при помощи толкателей, то в процессе регулировки придется снимать распределительные валы, как и сами толкатели. При такой разборке, остается всего пару шагов для замены сальников клапанов, которые к пробегу 100000 км. почти наверняка теряют свои характеристики. Изношенные сальники клапанов могут быть причиной повышенного расхода масла, и часто, целесообразно менять их во время регулировки зазоров. В нашем распоряжении есть необходимое оборудование, для замены маслосъемных колпачков без снятия ГБЦ, в процессе регулирования клапанов.

Инструмент для снятия пружины клапана без демонтажа ГБЦ с двигателя. С его помощью можно заменить сальники (маслосъемные колпачки) без полной разборки двигателя. Слева новый маслосъемный колпачок, справа – старый.

Интервал регулировки тепловых зазоров клапанов

Интервалнастройки зазоров клапанов отличается для разных производителей автомобилей и систем газораспределения. Но, всё же можно указать усредненные интервалы, для ориентирования автовладельцев.

Винтовая настройка тепловых зазоров – интервал 10000-40000 км.

Регулировка тепловых зазоров шайбами или толкателями – 20000-100000 км.

Точные указания по периодичности регулировки тепловых зазоров клапанов необходимо уточнять в руководстве по ремонту конкретной модели автомобиля!

Также, хотим отметить, что для автомобилей, которые эксплуатируются на сжиженном газе, интервал обслуживания клапанного механизма рекомендуется сократить вдвое!

Цена регулировки клапанов в автосервисе Arven Auto в городе Харькове:

Moto Engineers — Что такое зазор толкателя или клапан .

..

Что такое зазор толкателя или зазор клапана и как его измерить

Зазор толкателя — это не что иное, как зазор (зазор) между коромыслами и точкой, в которой они опираются на клапаны. Обе поверхности плоские.
Этот небольшой зазор необходим между толкателем и штоком клапана, когда клапан находится в закрытом положении.
Во время работы при повышении температуры шток клапана расширяется, поэтому зазор должен быть достаточным при холодном двигателе.Зазор необходим для теплового расширения шпинделя клапана во время работы.
Общие зазоры составляют от 0,3 мм до 1,5 мм в зависимости от производителя и клапана.
В общем, зазор выпускного клапана больше, чем зазор впускного клапана, но не обязательно. На моем корабле оба клапана имеют одинаковые зазоры.
Чрезмерный зазор нежелателен, так как это может привести к ударам толкателя по штоку и вызвать шум двигателя, а также может привести к повреждению деталей.

Процедура

Зазор и регулировка должны выполняться на холодном двигателе.
Какая единица считается для зазора толкателя, которая должна находиться в ВМТ зажигания. ВМТ каждого цилиндра обозначена на маховике. Просто поверните маховик и убедитесь, что нужный блок находится в ВМТ.
Для 6- или 8-цилиндрового двигателя одновременно два агрегата будут находиться в ВМТ. Один блок будет в рабочем такте, а другой в такте сжатия. Зазор толкателя всегда определяется в такте сжатия, так как при такте сжатия впускные и выпускные клапаны закрыты. Когда клапаны закрыты, оба ролика приводов клапанов должны сидеть на основной окружности кулачка.
Коленчатый вал должен проворачиваться через маховик таким образом, чтобы поршень требуемого блока цилиндров находился в ВМТ зажигания (такт сжатия).
Чтобы убедиться, что один блок находится на такте сжатия, встряхните толкатели обоих блоков руками, чтобы проверить что бесплатно.
Агрегат со свободными толкающими стержнями находится в такте сжатия, избегайте рабочего хода агрегата, который имеет плотные толкающие стержни.
Теперь необходимо аккуратно вставить хорошие калибры для заливки разной толщины между зазором клапана и коромыслом.
Проверить стандартный допуск производителя и сравнить.
Теперь, если зазор не совпадает, т.е. больше или меньше, то нам нужно выполнить регулировку.
При регулировке щуп должен находиться между зазором и сниматься после затяжки или ослабления.
Почему клиренс увеличивается или уменьшается?
Во время работы двигателя крышка и седло клапана в некоторой степени изнашиваются, что может привести к смещению штока клапана вверх, т.е. к уменьшению зазора толкателя.
Зазор может увеличиться из-за износа кулачка, ролика, поверхности толкателя или механизма.
Последствия неправильного зазора толкателя
«Зазор толкателя больше: клапан открывается поздно и закрывается раньше»
Если впускной воздушный клапан открывается поздно, он не будет достаточно открыт, когда поршень начнет свой ход всасывания, что приведет к некоторому волочению проволоки и уменьшению объема эффективность.
Если впускной воздухозаборный клапан закрывается раньше, может произойти протягивание проволоки ближе к концу такта всасывания, и, кроме того, нельзя полностью использовать инерционный эффект движущейся массы воздуха для заполнения цилиндра максимальным количеством воздуха перед начало сжатия.
«Зазор толкателя меньше: клапан открывается раньше, а закрывается поздно»
Если впускной воздушный клапан открывается раньше, поршень может перекачивать часть выхлопных газов во впускной коллектор, которые могут вернуться в цилиндр во время такта всасывания.
Если впускной воздушный клапан закрывается слишком поздно, часть воздуха может быть закачана обратно во впускной коллектор.
Во всех ситуациях количество доступного свежего воздуха будет уменьшаться, что плохо скажется на горении.

Тепловой зазор клапана и его регулировка

В любом ДВС для организации нормальных клапанных механизмов применяются.Небольшая часть крутящего момента передается на привод коленчатого вала. При нагревании металл имеет свойство расширяться. Следовательно, размеры деталей двигателя меняются. Меняются и размеры элементов ГРМ. Если тепловой зазор клапана не предусмотрен в распределительном механизме, клапаны не будут плотно закрываться, когда двигатель нагревается до оптимальных рабочих температур. Как следствие, они не обеспечат необходимой герметичности.

По этой причине характеристики двигателя могут ухудшиться.Но это не все. Уменьшается ресурс клапанов — часто обгорают края пластин. В процессе работы клапана его поверхность изнашивается, и тепловые зазоры увеличиваются. Это приводит к более шумной работе двигателя. Чтобы этого не произошло, а двигатель всегда работал ровно и бесшумно, необходимо периодически регулировать тепловой зазор клапана. Для этого инженеры предусмотрели специальный механизм или шайбы для регулировки.

Важность регулировки зазоров

После запуска двигатель и все его элементы прогреваются и, как следует из школьного курса физики, расширяются.Также трущиеся элементы изнашиваются по естественным причинам. Это делает необходимым наличие точного зазора между элементами системы хронометража. А расстояние между кулачком на распредвале и клапаном — один из важнейших факторов.

Когда тепловой зазор клапана меньше необходимого, двигатель не сможет максимизировать потенциал, заложенный в него производителем. Это обязательно скажется на динамических и скоростных характеристиках машины. При этом будут перегреваться впускные клапаны.Их края оплавляются.

Если зазор увеличить, автовладелец услышит стук клапанов. Он исчезнет по мере прогрева двигателя. На больших расстояниях кулачок распредвала вместо того, чтобы давить на него, стучит по коромыслу коромысла.

Признаки необходимости настройки

О том, что тепловой зазор клапана установлен неверно, скажут некоторые признаки. Итак, первый симптом — характерные звонкие звуки в области головки блока цилиндров. Еще один признак — пониженная мощность двигателя, а вместе с ней и большой расход топлива.

Также необходима регулировка зазоров, если проводился какой-либо ремонт газораспределительного механизма. Регулировку необходимо проводить, если последние зазоры обнажились более 20 тысяч километров назад.

Есть и другие знаки. Это повышенный расход масла, выстрелы в глушитель или впускной коллектор, ошибка на богатой или слишком бедной смеси. Состояние свечей зажигания также скажет о неправильных тепловых зазорах. На них будут совершать набеги.

Как часто нужно регулировать?

На автомобилях ВАЗ тепловые зазоры клапанов по регламенту завода-изготовителя необходимо регулировать каждые 45 тысяч километров.Но часто необходимость в настройке появляется намного раньше. Специалисты рекомендуют регулировать элементы ГРМ не менее 20 тысяч километров. А если двигатель работает на максимальных нагрузках, то 15. Этот показатель также обусловлен качеством запчастей для отечественных автомобилей, которые быстро изнашиваются даже при идеальных условиях эксплуатации.

Измерение тепловых зазоров

Также можно убедиться, что указанные измерения. Проверка тепловых зазоров клапанов всегда проводится на холодном моторе.Для проведения операции вам понадобится измерительный зонд и набор инструментов. Что войдет в этот комплект, зависит от типа толкателя клапана.

Если зазоры регулируются винтом, то гаечным ключом, молотком и молотком. Если регулировка клапанов в двигателе осуществляется с помощью шайб, то необходимо приобрести комплект шайб. Последние должны быть разных размеров. Также вам понадобится микрометр, съемник, инструмент для замены шайб и пинцета.

Для регулировки зазора коленчатый вал следует провернуть так, чтобы кулачок распределительного вала для выбранного клапана был направлен в сторону от толкателя.По последнему наносятся легкие удары молотком. Затем пальцами качаем клапан.

Затем с помощью щупа измерьте зазор между толкателем и клапаном. Значения измерений подтверждены номинальными размерами. Их можно найти в инструкции к автомобилю. Если значение другое, то его следует скорректировать. Как изменить тепловые зазоры на моторе, где регулировка осуществляется с помощью шайб? Коленчатый вал следует проворачивать так, чтобы кулачок распредвала смотрел вверх в сторону толкателя.Затем с помощью набора щупов измеряется зазор. Значения сравниваются с номинальными значениями и при необходимости корректируются.

Технологические настройки

Рассмотрим, как отрегулировать зазор теплового клапана на примере двигателей ВАЗ. Самое первое, что нужно сделать, это поставить поршень первого цилиндра в положение верхней мертвой точки. Делается это очень просто. Коленчатый вал проворачивают до совпадения меток на звездочке распредвала со шкивом коленчатого вала и на блоке цилиндров.После этого можно приступить к настройке. Схема регулировки тепловых зазоров клапанов на дизелях аналогична этой.

Измерительный щуп вставляется между рабочими поверхностями кулачка и рычага на соответствующем клапане. Если с зондом возникают небольшие затруднения, значит, с зазором все в порядке. Если он не идет или входит слишком плотно, то расстояние необходимо отрегулировать. Для этого держите головку на регулировочном болте ключом на 13. При этом отпустите ключ на 17-й контргайке и поверните болт в нужном направлении.Крутите, пока не получите нужный зазор. Затем нужно проверить параметр, после чего затянуть гайку. В каком порядке следует регулировать клапаны? Технология настройки обсуждается ниже.

Порядок регулировки тепловых зазоров клапанов

Первым регулируется восьмой клапан, расположенный на четвертом цилиндре. После него — шестой клапан третьего цилиндра. Зазоры регулируются попарно. Для каждого двигателя коленчатый вал поворачивается на 180 градусов. Для каждого из последующих оборотов регулируйте четвертый и седьмой клапаны, первый и третий, пятый и второй соответственно.

Контрольный замер

Даже профессионалы не всегда могут отрегулировать зазоры, поправить их с первого раза. Поэтому контрольные замеры тепловых зазоров в приводе клапана являются обязательными. Если есть несоответствие, то нужно заново произвести корректировку. После такой настройки двигатель будет работать намного тише, стабильнее и будет радовать своего владельца.

Итак, мы выяснили, что такое тепловой зазор, и как его правильно отрегулировать самостоятельно.

Термоклапанный зазор и его регулировка.Клапанные зазоры. Регулировка клапанных зазоров на двигателях автомобилей, чем опасен малый клапанный зазор

В любом ИВК клапанные механизмы используются для организации нормального газораспределения. Коленчатый вал закрывается на небольшую часть крутящего момента. В процессе нагрева металл имеет свойство расширяться. Поэтому меняются размеры деталей двигателя. Изменены размеры элементов хронометража. Если привод GDM не снабжен тепловым насосом, то при прогреве двигателя до оптимальных рабочих температур клапаны не будут плотно закрыты.В результате они не обеспечат необходимой герметичности.

По этой причине производительность двигателя может ухудшиться. Но это не все. Уменьшается ресурс клапана — очень часто подгорают края пластин. В процессе работы клапана его поверхность изнашивается, и тепловые зазоры увеличиваются. Это приводит к более шумной работе мотора. Чтобы такого не возникало, а двигатель всегда работал ровно и бесшумно, необходимо периодически регулировать тепловой зазор клапана.Для этого инженеры предусмотрели специальный механизм или шайбу для регулировки.

Важность настройки зазоров

После запуска мотор и все его элементы нагреваются и, как следует из школьного курса физики, расширяются. Также по естественным причинам изнашиваются трущиеся элементы. Это вызывает необходимость предотвращения точного зазора между элементами системы хронометража. А расстояние, которое имеется между распредвалом и клапаном, является одним из наиболее важных факторов.

Когда тепловой зазор клапана меньше необходимого, двигатель не сможет максимально использовать заложенный в нем потенциал. Это обязательно скажется на динамических и скоростных характеристиках машины. При этом будут перегреваться впускные клапаны. Их края оплавляются.

Если зазор увеличить, владелец автомобиля услышит, что он исчезнет по мере прогрева двигателя. На больших расстояниях кулачок стучит по коромыслу штока клапана, вместо того, чтобы надевать его.

Признаки необходимости комплектации

То, что термический зазор клапана поставлен неправильно, скажут некоторые признаки. Итак, первый симптом — это характерные связывающие звуки в области обложки GBC. Еще одна особенность — пониженная отдача мотора и одновременно большой расход топлива.

Также настройка зазоров необходима, если какая-то должна быть настроена, если последний раз зазоры выставлялись более 20 тысяч километров назад.

Есть и другие знаки. Это повышенный расход масла, выстрелы в глушитель или впускной коллектор, ошибка на богатой или слишком бедной смеси. Состояние свечей зажигания также скажет о неправильных тепловых зазорах. Они упадут на них.

Как часто вам нужно регулировать?

На автомобилях ВАЗ тепловые зазоры клапанов по регламенту завода-изготовителя необходимо регулировать каждые 45 тысяч километров. Но часто необходимость в настройке появляется намного раньше. Специалисты рекомендуют настраивать элементы ГРМ не менее чем через 20 тысяч километров.А если двигатель работает в условиях максимальных нагрузок, то 15. Этот показатель обусловлен качеством запчастей для отечественных автомобилей, которые быстро изнашиваются даже в идеальных условиях эксплуатации.

Измерение тепловых зазоров

Убедитесь, что конфигурация может потребоваться с помощью измерений. Проверка теплового зазора клапана всегда выполняется на холодном двигателе. Для операции понадобится измерительный зонд и набор инструментов. Что войдет в этот набор, зависит от типа толкателя клапана.

Если зазоры регулируются винтом, то вам понадобятся накидка, рожковый ключ и молоток. Если настройка клапана в двигателе осуществляется с помощью шайбы, то следует приобрести комплект шайб. Последние должны быть разных размеров. Также понадобится микрометр, съемник, инструмент для замены шайб и пинцет.

Для регулировки зазора коленчатого вала необходимо проверить, чтобы кулачок на распределительном вале для выбранного клапана смотрел в другую сторону относительно толкателя.Последний применяет легкие удары молотком. Затем клапан качайте пальцами.

Далее с помощью щупа следует измерить зазор. Делать нужно между толкателем и клапаном. Значения измерений сверяются с номинальными размерами. Их можно найти в инструкции к автомобилю. Если значение другое, то его следует скорректировать.

Как изменить тепловые зазоры на двигателе, где регулировка осуществляется с помощью шайб? Коленчатый вал следует проверить так, чтобы кулачок распредвала смотрел вверх на толкатель.Далее с помощью комплекта щупа измеряется зазор. Значения сравниваются с номинальными и при необходимости корректируются.

Технологические настройки

Рассмотрим, как отрегулировать тепловой зазор клапанов на примере вазовых двигателей. Самое первое, что нужно сделать, это установить поршень первого цилиндра в положение верхней мертвой точки. Делается это очень просто. Ключ поворачивает коленчатый вал до совпадения метки на звездочке распредвала со шкивом коленчатого вала и на блоке цилиндров.После этого можно приступать к настройке. Схема регулировки тепловых зазоров клапанов на дизелях аналогична этой.

Измерительный зонд вставляется между поверхностями кулачка и рычагом на соответствующем клапане. Если щуп доставляется с небольшими затруднениями, значит, зазор в порядке. Если он не входит или входит слишком плотно, то расстояние необходимо отрегулировать. Для этого ключом на 13 держите головку на регулировочном болте. При этом ключ на 17 отпустите контргайкой и поверните болт в нужном направлении.Создавайте, пока не будет получен желаемый зазор. Затем нужно проверить параметр, после чего затянуть гайку. В каком порядке рассматривается технология настройки ниже.

Порядок регулировки тепловых зазоров клапанов

Первый должен быть настроен на восьмой клапан, расположенный на четвертом цилиндре. После него — шестой клапан третьего цилиндра. Статьи регулируются парами. Для каждого коленчатого вала двигатель повернут на 180 градусов. Каждый из последующих оборотов регулируется четвертый и седьмой клапаны, первый и третий, пятый и второй соответственно.

Control заморозил

Даже профессионалы не всегда могут с первого раза настроить зазоры. Поэтому в приводе клапана обязательно проводятся контрольные измерения тепловых зазоров. Если есть несоответствие, то нужно заново настраивать. После такой настройки двигатель заработает намного тише, стабильнее и будет радовать своего владельца.

Итак, мы выяснили, что такое тепловой зазор, и как его правильно настроить своими руками.

Бесперебойная работа двигателя внутреннего сгорания предполагает периодическую регулировку его клапанов.Они находятся в головке блока цилиндров и относятся к газораспределительному механизму. Мы расскажем, как отрегулировать клапаны самостоятельно.

Подготовка к регулировке клапанов двигателя

Операция по регулировке клапанных зазоров входит в обслуживание вашего автомобиля. На отечественных автомобилях он проводится каждые 15 тыс. Км, на иномарках — каждые 30 тыс. Или 45 тыс. Км. Дело в том, что при изменении просвета смещаются фазы газораспределения. Двигатель в этом случае начинает работать с перебоями из-за недостатка или избытка топлива.В большинстве запущенных случаев компрессия пропадет (мотор просто не запустится) или клапаны встретятся с поршнями (потребуется капитальный ремонт устройства). Последнее справедливо как для бензиновых, так и для дизельных двигателей.

Как определить, нужна ли регулировка

Специалисты выявляют следующие симптомы неправильно отрегулированных зазоров:

  1. Двигатель троит, компрессия в цилиндрах заметно варьируется или полностью отсутствует. При слишком маленьком просвете клапаны закрываются не полностью, поэтому герметичность камеры сгорания нарушается.
  2. Посторонний стук в верхней части двигателя. Это может быть вызвано как слишком большими (толкатели на клапанах), так и слишком маленькими (клапаны упираются в поршни) зазорами.

При наличии любого из перечисленных симптомов необходимо проверить зазоры в клапанном механизме.

Регулировка зазоров всегда выполняется на холодном двигателе. В этом случае устанавливается и плотно затягивается головка блока цилиндров распредвала. Зависимость величины просвета от температуры приведена в таблице.

Таблица: Зависимость величины зазоров от температуры

Из таблицы следует, что оптимальная температура для регулировки — 20 градусов.

Невозможно отрегулировать зазоры:

  • после переборки двигателя;
  • после снятия и установки головки блока цилиндров.

При замене оборудования на газонаполненную арматуру необязательно.

Регулировка клапана на отечественных автомобилях

Наиболее просто регулировка проводится на отечественных автомобилях семейства ВАЗ.

Видео: Как отрегулировать зазоры клапанов на ВАЗ 2106

Регулировка просвета производится с помощью плоского щупа. Сначала следует установить поршень первого цилиндра в верхнюю мертвую точку (НТК). Затем отрегулируйте зазоры по таблице.

Таблица: последовательность регулировки зазора клапанов

Процесс регулировки различается в зависимости от модели ВАЗ. Таким образом, на ВАЗ 2106 зазоры в клапанном механизме регулируются с помощью винтовой вязальной шурупы.

На ВАЗ 2108-09 для этого используются регулировочные шайбы, а размер просвета определяется при помощи плоского щупа.

Раньше, во времена СССР, для точной настойки клапанных зазоров применялась специальная стойка с индикатором.

Ранее для контроля зазора клапанов использовалась рейка с индикатором

Регулировка зазоров двигателя ВАЗ 2106 производится сразу, без промежуточных замеров. На ВАЗ 2108-09 следует использовать комплект регулировочных шайб. После замера просвета старую шайбу вытаскивают, а на ее место с учетом замеров выбирают новую.

Для замены шайб понадобится специальный наполнитель.

При регулировке зазоров сначала снимается клапанная крышка, а затем устанавливается заливная горловина.

При регулировке зазоров клапанов тип двигателя (бензиновый, дизельный или газовый) абсолютно не важен. Только конструкция узла «Клапан — Толкатель — Распредвал». Изменяя зазоры, можно сдвигать фазы газораспределения на несколько градусов (моменты открытия и закрытия, выраженные в градусах поворота коленчатого вала).

Фазовый сдвиг происходит, когда распределительный вал был смещен относительно коленчатого вала путем перестановки цепи или ремня газораспределительного механизма. Обычно такая регулировка нужна только при пересечении двигателей или чип-тюнинге, поэтому здесь мы не будем ее рассматривать.

В современных двигателях часто используются гидрокомпенсаторы. С их помощью регулируются клапаны под действием пружины и подачи масла из системы смазки двигателя. Другими словами, гидравлические компоненты автоматически регулируют зазоры на работающем двигателе.

Как отрегулировать зазоры клапанов на иномарках

В первую очередь, используя инструкцию по ремонту и обслуживанию для данного типа двигателя. Дело в том, что у некоторых иномарок на одну модель автомобиля может быть до десяти типов моторов. Там же указан инструмент, необходимый для регулировки и установки меток ГРМ. Однако в большинстве случаев достаточно комплектов гаечного ключа и плоского щупа. Рассмотрим особенности регулировки зазоров на Mitsubishu ASX 1.6 с бензиновым и дизельным двигателем.

Газовый двигатель

Для этого выполните следующие действия:

  1. Снимите пластиковый кожух двигателя (держится на резиновых кольцах).
  2. Демонтируем катушку зажигания и клапанную крышку.
  3. Ставлю оба распредвала на метки (здесь указаны номинальные зазоры впускных и выпускных клапанов).
  4. Измеряем щупом зазоры «Второй и четвертый цилиндр — впускные клапаны», «Первый и третий цилиндр — выпускные клапаны». Запишите результаты измерений.
  5. Поворачиваем коленвал на 360 градусов. Затем совмещаем метки на распредвалах и замеряем зазоры других клапанов.
  6. Снимаем оба распредвала, вытаскиваем регулировочные чашки и по приведенной выше формуле рассчитываем размер новых чашек.
  7. Устанавливаем новые чашки и устанавливаем распредвалы в ГБЦ.
  8. В указанные седла наносим герметик и стягиваем клапанную крышку.

Дизельный двигатель

Иногда Mitsubishu ASX 1.6 может оснащаться дизельным двигателем. В этом случае регулировка клапана осуществляется при помощи болтов в толкателях.

Основные признаки неправильно проведенных работ

При правильной установке клапанных зазоров двигатель будет работать тихо и плавно.При увеличенных интервалах он будет издавать посторонние стуки и шумы, при уменьшенных — будет работать неравномерно. Дальнейшая эксплуатация такой машины невозможна, необходимо отремонтировать самостоятельно или обратиться в сервисный центр. В противном случае вы можете потерять машину.

Безаварийная работа вашего автомобиля во многом определяется регулярными операциями по настройке зазоров клапанного механизма. Частота этих операций устанавливается производителем, а технология регулировки достаточно проста и не требует специальных знаний и навыков.Удачи на дорогах!

Рано или поздно автовладельцы сталкиваются на холостом ходу с посторонними. На многих страницах написано о том, как диагностировать данные о шуме. Одной из причин этих звуков могут быть нарушенные зазоры клапанов двигателя. Посмотрим, как отрегулировать клапаны, как их поменять и отремонтировать.

Что такое клапаны, их роль в работе двигателя

Опытные автомобилисты могут пропустить эту часть, и эта информация будет полезна новичкам. Для работы мотора необходимо по два клапана на каждый цилиндр.Теперь они касаются карбюратора со стержнями. Чтобы цилиндры лучше заполнялись топливной смесью, диаметр тарелки у впускного клапана больше, чем у градуировки. В качестве материала седла клапана используется чугун или сталь. Седло вдавливается в GBC.

При работе двигателя эти детали подвержены серьезным нагрузкам. Именно поэтому их изготавливают из жаропрочных и механических нагрузок сплавов.

Принцип работы клапана

Прежде чем говорить о том, как регулируются зазоры клапанов, разберемся в принципе их работы.Любой автолюбитель знает, что основная задача этих узлов — это впуск и выпуск. Так в двигателях проведен газообмен.

Сначала смесь топлива и воздуха проходит через впускные клапаны, затем продукты сгорания выходят через выпускной клапан. Открытие и закрытие клапанов происходит под воздействием распредвалов распредвалов. Чтобы клапан смог вернуться на законное место, ему помогает пружина. Также эта весна играет еще одну очень важную роль. Когда клапан закрыт, это способствует наиболее плотному и герметичному прилеганию тарелки к отверстию в CCC или Sader.Это обеспечивает герметичность системы.

Необходимые зазоры

Клапаны состоят из стержня и так называемой пластины. Когда мотор нагревается, стержень детали удлиняется. Вот почему, чтобы компенсировать такое удлинение, производители предусмотрели клапанные зазоры между штоком и распределительным валом распределительного вала. А если точнее, то есть клапанные и кулачковые коромысла.

Этот зазор есть только на холодном двигателе. А когда двигатель достаточно прогревается, то они уменьшаются или совсем исчезают, так как удлинение штока клапана уходит из-за нагрева.Поэтому эти зазоры и получили такое название термические.

Откуда шум?

Когда зазор увеличивается, кулачок ударяется о коромысло, и водитель слышит характерные шумы. Эти клапанные зазоры должны полностью соответствовать рекомендациям производителя автомобиля. И шум — лишь малая часть из многочисленных побочных эффектов неправильных зазоров. Если клапаны изнашиваются, то изнашивается непосредственно коромысло, а затем распредвалы распредвалов. Значит, кулачок будет бить по качалке, а не плавно нажимать на него.Уметь регулировать клапана должен любой автовладелец.

Когда зазор слишком большой

При возврате клапана в обычное положение распредвала распредвала (если зазоры увеличены), это слишком рано от коромысла. На данный момент клапан еще не закрыт. Здесь весну уже ничто не держит. Поэтому она с серьезным усилием закидывает тарелку в седло на GBC.

Здесь нужно проверить и отрегулировать клапанные зазоры. Эти удары происходят постоянно, в результате чего на тарелке клапана и на седле образуются усталость, микротрещины, напряжение.Если на такой машине поехать дальше, то может возникнуть блюдо из тарелки. А это уже может повлечь за собой серьезные проблемы.

Если зазор меньше необходимого

В этом случае может возникнуть другая проблема. Этот перегрев является либо расширением клапанов. В основном проблема касается выпускной группы. Наш клапан открывается раньше времени, а закрывается немного позже. Следовательно, период уменьшается, когда пластина соприкасается с седлом и может остыть. Если нет тепловых зазоров, клапан может закрыться не полностью.Как следствие — перегрев, подгорание, трещины, оплавление краев плиты.

Защита клапана Hydrocompon

На большинстве современных двигателей есть эти устройства. Они защищают клапаны от любых проблем. Здесь тепловые зазоры клапанов компенсируются изменением длины компенсатора на величину, равную зазору.

Но не на всех двигателях стоит это устройство. Поэтому тем, у кого нет гидрокомпенсатора, нужно регулировать зазоры вручную.

Зачем нужно регулировать зазоры?

Все потому, что в процессе работы двигателя тепловой зазор постепенно увеличивается. Также после ремонта необходимо отрегулировать эти механизмы.

Теперь мы знаем, на какие правильные зазоры влияют, и почему и когда необходимо проводить работы. Таким образом, вы можете начать учиться настраивать зазоры.

Надо сказать, что регулировка зазоров клапанов не даст никакого приращения мощности. Однако благодаря правильным зазорам двигатель будет работать в штатном режиме, и вам не нужно будет менять клапанный механизм или всю поршневую группу.После регулировок мотор просто станет лучше работать. Если все совсем плохо, можно добавить потерянную предыдущую мощность.

Регулировка клапанов на автомобилях ВАЗ

Итак, если вдруг засорились клапаны, значит настраивать их. Для этого не стоит ехать на сотню, все работы можно делать самому, своими руками. Для этого нужно просто знать порядок действий и клапанный зазор. У ВАЗа однозначно другие данные регулировки механизмов. Для впускного клапана зазор должен быть 0.2 мм, а для деления — 0,35 мм.

Если вам удастся провести эти работы самостоятельно, то можно сэкономить 1000 руб.

Для максимально эффективной регулировки газораспределения на ВАЗ нам потребуется снять крышку клапана. Затем подготовьте щупы необходимой толщины, ключи для рожков на 13 и 17, также потребуется изрядное терпение.

Для того, чтобы регулировка клапанных зазоров безупречна, необходимо знать, что такое последовательность фаз газораспределения, а также последовательность регулировки счёта.

Сначала проверьте коленвал до совпадения меток на звездочке и корпусе. Мы первыми регулируем 6-й и 8-й клапаны. Далее проверьте коленвал по часовой стрелке на 180 градусов. Теперь нужно отрегулировать 4-ю и 7-ю. Еще поворот, и 1-й и 3-й клапаны, а затем 5-й и 2-й.

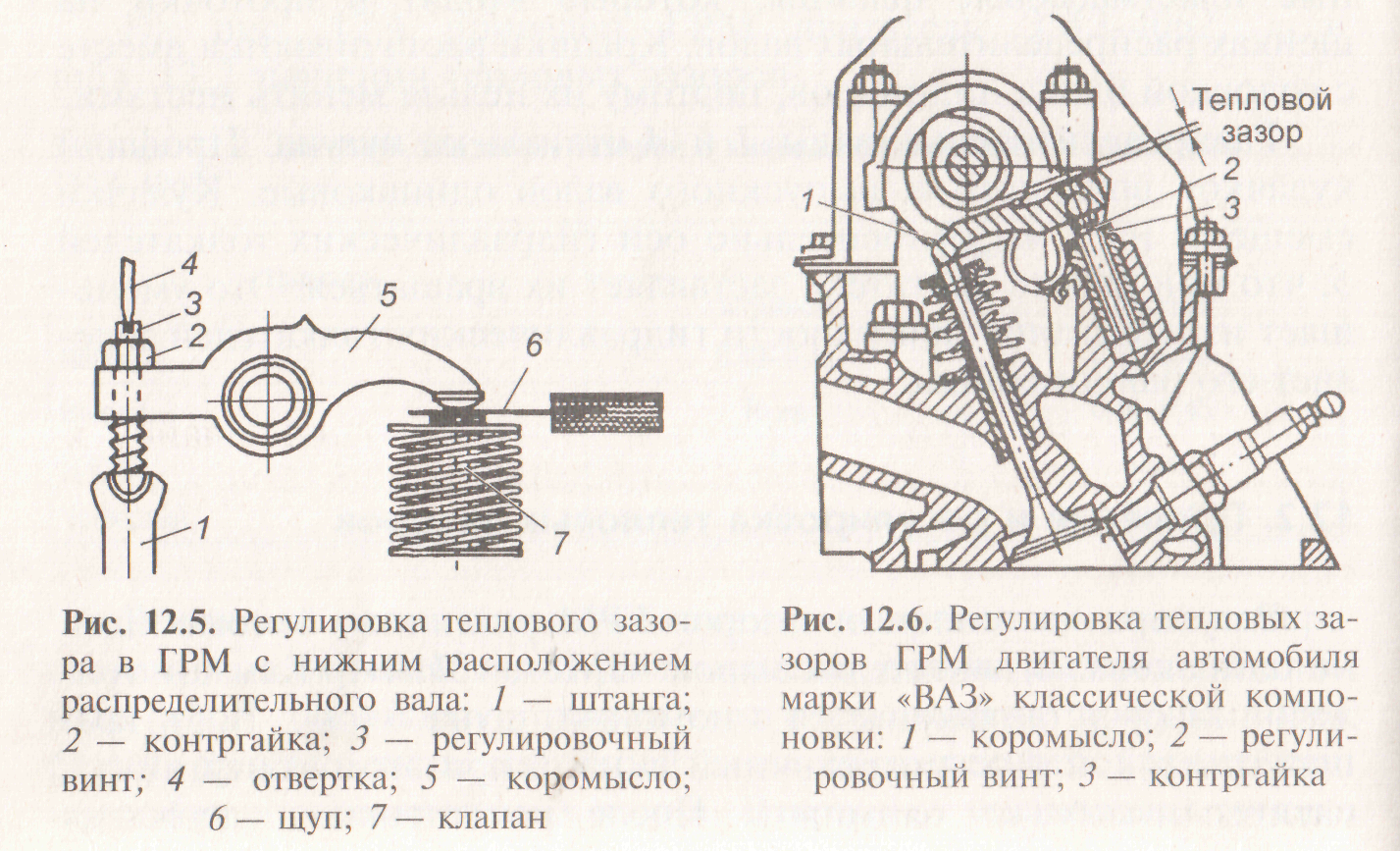

Порядок регулировки зазора

Здесь все просто. В зазор, образовавшийся между рычагом и кулачком, вставляем щуп. Какие зазоры на клапанах вашего двигателя можно узнать в техническом документе.Если щуп прошел с небольшим усилием, никаких действий не требуется.

Если щуп не прошел или проходит, но слишком ослаблен, необходимо отпустить ключ туннельного болта. Он проверит желаемый угол.

А как на иномарках?

Вот еще то же самое. Сначала снимаем крышку, потом получаем доступ к газораспределительной системе. Прокладки, а также сальники необходимо заменить после проделанных работ, иначе можно столкнуться с утечками масла.

Для успешного выполнения работы вам потребуются инструменты.Это набор щупов, обеспечивающих 2-й класс точности. С их помощью будет проверено. Далее нам понадобится гнутый рожковый ключ или трещотка с головкой на 10. В случае с иномарками обычный рожковый ключ не поможет.

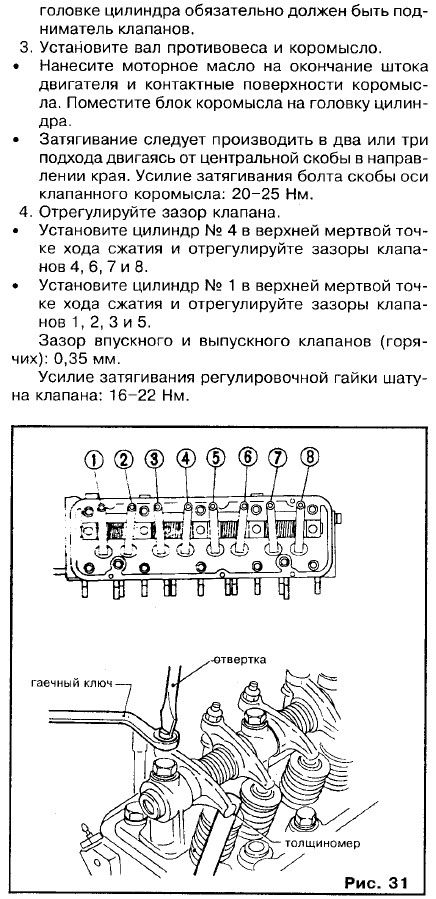

Как отрегулировать клапан?

Стоит сказать, что каждый клапан настраивается отдельно. В случае с 4-цилиндровыми двигателями у нас 16 клапанов. Группы клапанов каждого отдельного цилиндра также конфигурируются отдельно.

Старт всегда следует с первого цилиндра.Вам нужно отрегулировать его, а затем перейти к 3, 4 и 2-му. Порядок именно тот, потому что это просто удобно. Достаточно только установить каждый поршень в верхнюю мертвую точку.

Перед регулировкой цилиндры устанавливаются в положение NMT. В этом положении клапаны свободны и закрыты. Эту процедуру необходимо проделать для каждого из цилиндров. Для этого на шкивах распределительных валов есть метки. Они позволяют установить каждый из поршней. Для этих тегов и пробелы выставлены.

Итак, 1-й цилиндр. Если известен размер зазоров в конкретном двигателе, то щупы нужно сложить под нужный размер. Затем вставьте щуп между распредвалом распредвала и коромыслом того клапана, который вы хотите отрегулировать. В нашем случае это первый клапан.

Затем ослабьте стопорную гайку, затем затяните винт до регулировки и переместите датчик, который должен находиться в зазоре. Его нужно крутить, пока не станет сопротивляться. Как только вы почувствуете, что он скользит в зазоре с некоторым сопротивлением, затяните стопорную гайку.Проверьте еще раз, а затем полностью затяните.

Для остальных цилиндров действие точно такое же, просто нужно установить каждый поршень в положение NMT. Это можно сделать с помощью меток на шкиве.

Замена клапана

Иногда приходит время менять изношенные узлы и детали. Для замены клапанов необходимо использовать специальный инструмент — съемник. Принцип замены полностью одинаковый для всех моделей ВАЗ.

В первую очередь нужно снять вал распределителя ГРМ.Потом — толкатели и качелька. Затем вы должны закрепить инструмент с помощью шпилек и подложить прокладку под пластину клапана. Теперь удалите сухари. Следует все делать аккуратно. Клапанный механизм имеет очень мощные и серьезные пружины. Если такая пружина заиграет, то эти хлопушки убежят неизвестно куда.

После снятия суперзвезд пора снять пластину и пружины. Под последним вы также удалите пластины. И их следует удалить. Для начала нужно удалить сальник.Теперь вы можете вытащить клапаны. Вот и вся операция. Замена клапанов тоже, как видите, несложная задача.

Как часто регулируют клапаны?

В книжках пишут, что регулировать клапанные механизмы нужно только после капитального ремонта или когда GBC разобрали. Это не правильно. Эти детали со временем изнашиваются естественным образом. На скорость этого износа также влияют температура и манера езды на автомобиле. Рекомендуется проверять зазоры примерно 20-30 тысяч км.

Если вы проводите такую ​​операцию впервые, то попросите понаблюдать за вашими действиями более опытного товарища по этому плану. При своевременной настройке ремонт клапанов или их замена вам не грозят.

Двигатели внутреннего сгорания, которые устанавливаются на современные автомобили, представляют собой довольно сложные механизмы с множеством деталей. Поэтому для нормальной работы в течение длительного времени они требуют правильного ухода.

К сожалению, многие автомобилисты не обращают на это должного внимания.Например, они не очень хорошо понимают, для чего нужна регулировка клапана и часто игнорируют эту процедуру, что приводит к дополнительным поломкам и большим затратам на ремонт. В этом материале мы расскажем, что такое регулировка клапана, для каких двигателей она нужна и как выполняется.

Прежде чем ответить на вопрос, что такое регулировка клапанов, необходимо предварительно узнать, что такое клапаны двигателей внутреннего сгорания, где они расположены, и выполнение каких функций им возложено.Конструктивно эти важные детали современных двигателей представляют собой «тарелки» цилиндрической формы с достаточно длинными шатунами. Их устанавливают в блоке цилиндров, причем в количестве не менее двух на каждый из них. Клапаны в закрытом состоянии примыкают к стальным седлам, сжатым в головке блока цилиндров (ГБЦ). Поскольку эти детали в процессе обработки подвергаются значительным механическим и термическим нагрузкам, они изготовлены из специальных, устойчивых к этим видам сталей.

Клапаны — составные части газораспределительных механизмов (ГРМ), которые часто называют клапанами. Они делятся на приемные и выпускные. Назначение первого — это, как нетрудно догадаться по самому названию, подача горючей смеси в цилиндры, а второй — выпуск выхлопных газов. В процессе работы двигателя клапаны расширяются, их штоки удлиняются соответственно размеру зазоров, которые должны быть между их торцами и толкающими кулачками (в двигателях старых конструкций — коромысла).В процессе эксплуатации КЭД размеры этих отклонений увеличиваются, и именно тогда, когда они начинают превышать максимально допустимые значения, клапаны следует регулировать. Это привести зазоры в норму.

Если клапаны периодически не регулировать, это может привести к очень неприятным последствиям. В случае, когда зазор слишком мал, «неизбежно произойдет горение». Это означает, что на поверхностях клапанов образуется достаточно плотный слой продуктов сгорания топливной смеси.Из-за него нарушается нормальная работа газораспределительной системы, а, следовательно, и двигателя в целом. К тому же этот тагар довольно сложно удалить.

В случаях, когда зазор слишком велик, клапаны открываются не полностью, и поэтому мощность двигателя значительно падает. Кроме того, они начинают «стучать», и этот стук слышат опытные водители, даже находясь в кабине, управляя своими автомобилями. Само собой разумеется, что увеличенные зазоры клапанов сказываются на работе ДВС не менее негативно, чем чрезмерно малые.

Какие моторы и когда нужна регулировка клапана?

Следует отметить, что не все двигатели внутреннего сгорания требуют периодической регулировки клапанов. Дело в том, что сейчас во многих современных ИС, которыми оснащаются легковые автомобили, в системах их газораспределительных механизмов также есть комплекты, называемые гидрокомпенсаторами. Эти устройства самостоятельно регулируют зазоры в реальном времени, поэтому их величина всегда оптимальна.

Если в двигателе автомобиля нет гидравлических компонентов, то необходимо ручное управление клапанами.Пора разобраться с этим случаем, узнать о некоторых симптомах довольно просто. Один из них — это характерная «литье» клапанов, о которой уже говорилось выше, а другой — то, что двигатель начинает «тройку», в его цилиндрах либо существенно падает, либо полностью пропадает компрессия. Как только проявится один из этих симптомов, необходимо проверить размер зазоров в клапанном механизме.

Это тоже нужно делать и не дожидаясь «тревожных звонков», в рамках мероприятий по текущему обслуживанию автомобиля.Периодичность проверки зазоров клапанов указывается в технической документации на каждый автомобиль и, как правило, составляет один раз каждые 25 000 — 30 000 км пробега. Обычно его проводят на станциях технического обслуживания, но, обладая определенными навыками, проверку зазоров клапанов можно провести и самостоятельно.

Порядок регулировки клапана

Регулировка клапана необходима только на холодном двигателе и при строгом соблюдении определенной последовательности действий. В противном случае зазоры будут скорректированы неправильно со всеми вытекающими отсюда последствиями.

Процесс регулировки начинается с того, что поршень цилиндра устанавливается в верхней точке сжатия. Чтобы привести его в такое положение, нужно проверить коленвал либо на пусковую ручку, либо на винт крепления шкива привода генератора. Следует отметить, что вращение нужно производить только по часовой стрелке. После того, как поршень установлен, необходимо проверить размер зазора. Делается это с помощью специального щупа.

Если окажется, что зазор либо слишком велик, либо слишком мал, то необходимо его изменить.Для этого на соответствующем болте или винте необходимо сначала отпустить стопорную гайку, а затем установить зазор на требуемый предел. Это определяется толщиной соответствующего зонда. Как только величина зазора будет установлена, нужно исправить это положение, затянув контргайку. Делать это нужно аккуратно и аккуратно, чтобы не сбить настройку. После этого необходимо проверить правильность регулировки клапана с помощью щупа: он должен входить в зазор, но не бесплатно, а с некоторым усилием.Если это так, это означает, что регулировка конкретного клапана конкретного цилиндра произведена правильно, и вам необходимо проделать всю процедуру, описанную выше, для всех остальных клапанов и цилиндров.

На двигателях многих современных автомобилей регулировка зазоров клапанов не нужна из-за гидрокомпонентов. Если таковых нет, производитель в обязательном порядке указывает точные размеры зазоров клапанов двигателя в руководстве по ремонту, несоблюдение которых приводит:

  • для снижения мощности двигателя;
  • нестабильно работает на холостом ходу;
  • повышенный расход топлива;
  • преждевременный износ и выход из строя ГДМ и некоторые другие детали (рассмотрим позже).

Измерение зазора клапана

При работающем двигателе Деталь газораспределительного механизма сильно нагревается. Из-за этого происходит линейное увеличение их размеров. Поэтому при сборке важно соблюдать тепловой зазор клапанов, который компенсирует такое увеличение. Это предотвратит повышенное трение между деталями. Но увеличенные зазоры клапанов не позволяют приводному механизму (в который входят распредвал, коромысло, толкатели и т. Д.)) откройте их до желаемого значения. Подумайте, к чему это ведет.

Недостаточно открытый впускной клапан предотвратит попадание топлива из камеры сгорания в топливную смесь, что отрицательно скажется на мощности двигателя.
Градуировка в такой ситуации предотвратит удаление продуктов сгорания, поэтому нагар появляется на деталях, которые будут депонированы на:

  • днище поршня и поверхность камеры сгорания, ухудшающие теплоотвод и тем самым способствующие перегреву деталей;
  • свеча зажигания бензинового двигателя или свеча накаливания дизеля, которые из-за этого преждевременно выходят из строя;
  • рабочая поверхность (фаска) клапана и его седла, что предотвратит их плотное прилегание друг к другу и вызовет снижение компрессии в цилиндре.

Кроме того, большие зазоры клапанов увеличивают ударную нагрузку взаимодействующих деталей и могут спровоцировать:

  • верхняя часть верхних концов клапанов;
  • Деформация
  • пришла к
  • пружины пробоя;
  • повреждения толкателей;
  • Слух о поломке
  • .

При работающем двигателе чрезмерные зазоры дают себе характерный звон.

Уменьшенные зазоры клапанов двигателя могут препятствовать плотной посадке последних на сайдеры, за счет того, что «удлиненный» от нагрева клапан будет прижиматься толкателем к седлу.В этом случае может обгореть сильно перегретый край градуировки. Кроме того, естественно снижается компрессия.

Зазор между клапаном и направляющей втулкой

Чрезмерное увеличение диаметра отверстия направляющей втулки из-за износа приводит к тому, что пара золотниковых клапанов начинает работать как вакуумный насос, «выкачивая» масло из-под клапанной крышки в камеру сгорания. . О том, к чему ведет формирование Нагара, мы уже говорили. Еще одним неприятным последствием износа втулки будет расход масла.

Измерение и регулировка

Регулировка зазоров клапанов

Подробное описание этих процедур займет объем с брошюрой, так как они перейдут в техническую терминологию, а подробности о времени для различных структур должны были бы войти в техническую терминологию.
Основные и необходимые правила для всех без исключения ОВС:

  • измерение и регулировку зазоров клапанов производить только на холодном двигателе;
  • данные действия следует проводить только при закрытом клапане, для чего необходимо знать порядок работы цилиндров и расположение установочных меток на звездочках (шестернях) распредвала (или распредвалов) и коленчатого вала ;
  • Метки
  • на звездочках и шестернях нужно аккуратно совмещать с метками на корпусе двигателя, проворачивая коленчатый вал по ходу вращения.За два оборота коленчатого вала распредвал делает один оборот.

Самым простым измерительным прибором является зонд для регулировки клапанов. Для классических «Жигулей», например, он продается отдельно (0,15 мм), но на некоторых моторах не все клапаны имеют одинаковое количество зазоров (например, на ЗМЗ-402) и необходим набор щупов. Используя микрометр, вы добьетесь большей точности, но необходимо использовать его вместе с устройством измерения зазора.

Для регулировки клапанов используются специальные инструменты

У тех же «Жигулей» это рейка, которая устанавливается на стилет крепления «станины» распредвала.На нем указаны углы поворота, соответствующие закрытому положению того или иного клапана.

Помимо средств измерений, иногда необходимы приспособления для регулировки зазоров клапанов.
Например, на двигателях семейства ВАЗ 2108 это набор из двух инструментов. Один толкатель клапана («стакан») прижимается с кулака распределительного вала, другое положение толкателя фиксируется, что позволяет заменить регулировочную шайбу.

В любом случае, если вы решите отрегулировать самостоятельно, магазины автозапчастей не оставят вас с голыми руками.
Подробнее о регулировке зазоров клапанов (на примере автомобилей ВАЗ) смотрите в видео на нашем сайте!

Термоклапанный зазор и его регулировка

В любом двигателе внутреннего сгорания клапанные механизмы используются для организации нормального газораспределения. Небольшая часть крутящего момента передается на привод коленчатого вала. При нагревании металл имеет свойство расширяться. Следовательно, размеры деталей двигателя меняются. Также меняются размеры элементов хронометража.Если в приводе газораспределения не предусмотрена регулировка фаз газораспределения, то при прогреве двигателя до оптимальной рабочей температуры клапаны не закроются плотно. В результате они не обеспечат необходимой герметичности.



По этой причине производительность двигателя может ухудшиться. Но это не все. Срок службы клапана сокращается — очень часто обгорают края пластин. В процессе работы клапана его поверхность изнашивается, и тепловые зазоры увеличиваются. Это приводит к более шумному двигателю.Чтобы этого не произошло, а двигатель всегда работал ровно и бесшумно, необходимо периодически регулировать тепловой зазор клапана. Для этого инженеры предусмотрели специальный механизм или шайбы для регулировки.

Важность установки зазоров

После запуска мотор и все его элементы нагреваются и, как следует из школьного курса физики, расширяются. Также трущиеся элементы изнашиваются по естественным причинам. Это обуславливает наличие точного зазора между элементами системы хронометража.А расстояние между кулачком на распредвале и клапаном — один из важнейших факторов.



Когда тепловой зазор клапана меньше необходимого, двигатель не сможет максимально использовать потенциал, заложенный в нем производителем. Это обязательно скажется на динамических и скоростных характеристиках машины. При этом будут перегреваться впускные клапаны. Их края оплавляются.

Если зазор увеличить, автовладелец услышит звук клапанов.Он исчезнет по мере прогрева двигателя. На больших расстояниях кулачок распредвала вместо того, чтобы толкать его, ударяет по коромыслу штока клапана.

Признаки необходимости настройки

Некоторые признаки указывают на неправильную настройку теплового зазора клапана. Итак, первый симптом — характерные звонкие звуки в районе крышки ГБЦ. Еще один признак — пониженная мощность двигателя, а вместе с ней и большой расход топлива.

Также регулировка зазоров необходима, если проводился какой-либо ремонт газораспределительного механизма.Настроить обязательно, если последний раз зазоры устанавливались более 20 тысяч километров назад.



Есть и другие знаки. Это повышенный расход масла, выстрелы в глушитель или впускной коллектор, ошибка в богатой или слишком бедной смеси. Состояние свечей зажигания также скажет о неправильных тепловых зазорах. На них будет набег.

Как часто нужно регулировать?

На автомобилях ВАЗ зазоры термоклапанов согласно регламенту завода-изготовителя необходимо регулировать каждые 45 тысяч километров.Но часто необходимость в настройке появляется намного раньше. Специалисты рекомендуют настраивать элементы ГРМ минимум через 20 тысяч километров. А если двигатель работает на максимальных нагрузках, то 15. Этот показатель также определяется качеством запчастей для отечественных автомобилей, которые быстро изнашиваются даже при идеальных условиях эксплуатации.



Измерение теплового зазора

Вы можете проверить необходимость регулировки с помощью измерений. Проверка клапанного зазора всегда производится при холодном двигателе.Для операции вам понадобится измерительный зонд и набор инструментов. Что будет входить в этот комплект, зависит от типа толкателя клапана.



Если зазоры регулируются с помощью винта, то вам понадобятся накидной гаечный ключ, рожковый ключ и молоток. При регулировке клапанов в двигателе с помощью шайб следует приобрести комплект шайб. Последние должны быть разных размеров. Также понадобится микрометр, съемник, инструмент для замены шайб и пинцета.

Чтобы отрегулировать зазор, проверните коленчатый вал так, чтобы кулачок распределительного вала для выбранного клапана был направлен в другую сторону по отношению к толкателю.Последнего слегка ударяют молотком. Затем пальцами качаем клапан.



Затем с помощью щупа измерьте зазор. Это нужно делать между толкателем и клапаном. Значения измерений сверяются с номинальными размерами. Их можно найти в инструкции к автомобилю. Если значение другое, то его следует скорректировать.

Как изменить тепловые зазоры на моторе, где регулировка осуществляется с помощью шайб? Проверните коленчатый вал так, чтобы кулачок распредвала был обращен вверх по отношению к толкателю.Затем с помощью набора щупов измеряется зазор. Значения сравниваются с номинальными и при необходимости корректируются.

Технология тюнинга

Рассмотрим, как отрегулировать тепловой зазор клапанов на примере двигателей ВАЗ. Самое первое, что нужно сделать, это установить поршень первого цилиндра в положение верхней мертвой точки. Делается это очень просто. Проверните коленчатый вал ключом до тех пор, пока метки на звездочке распределительного вала не совпадут со шкивом коленчатого вала и на блоке цилиндров.После этого можно приступать к настройке. Схема установки зазоров тепловых клапанов на дизелях аналогична этой.



Измерительный зонд вставляется между рабочими поверхностями кулачка и рычага на соответствующем клапане. Если зонд доставляется с небольшими трудностями, значит, зазор в порядке. Если он не входит или входит слишком плотно, то расстояние необходимо отрегулировать. Для этого используйте ключ 13, чтобы удерживать головку на регулировочном болте. В этом случае контргайка отпускается ключом на 17 и болт поворачивается в нужном направлении.Поворачивайте до получения желаемого зазора. Затем нужно проверить параметр, а затем затянуть гайку. В каком порядке следует регулировать клапаны? Технологию настройки мы рассмотрим ниже.

Порядок регулировки зазора клапанов

В первую очередь следует отрегулировать восьмой клапан, расположенный на четвертом цилиндре. После него шестой клапан третьего цилиндра. Зазоры регулируются попарно. Для каждого двигателя коленчатый вал повернуть на 180 градусов. На каждом из последующих витков регулируются четвертый и седьмой клапаны, первый и третий, пятый и второй соответственно.

Контрольный замер

Даже профессионалы не всегда могут правильно отрегулировать зазоры с первого раза. Поэтому в обязательном порядке проводятся контрольные замеры тепловых зазоров в приводе клапана. Если есть несоответствие, то нужно заново его настроить. После такой настройки двигатель будет работать намного тише, стабильнее и будет радовать своего владельца.

Итак, мы выяснили, что такое тепловой зазор, и как его правильно настроить своими руками.

Зазор толкателя — требования, измерение и регулировка

Горячей темой среди студентов-морских инженеров и моряков, готовящихся к экзамену, был зазор толкателя.Зазор между штоком клапана и коромыслом называется зазором толкателя.

Они облегчают работу коромысла четырехтактного двигателя; за счет обеспечения достаточного пространства для теплового расширения.

Зазор толкателя определяется, когда двигатель остывает, а выпускной и впускной клапаны находятся в закрытом положении, то есть такте сжатия. В некоторых книгах это также иногда называют люфтом клапана.

В. Почему нам необходимо измерять зазор толкателя?

В четырехтактных двигателях нет реальной механической связи между клапанами и коромыслом.Когда вы откроете крышку головки блока цилиндров для осмотра, вы обнаружите зазор между ними.

Нет физического соединения; Клапаны приводятся в действие движением толкателя, управляющего (толкающего) коромысла, в ту или иную сторону.

Когда есть изменение, т.е. «увеличение или уменьшение» этого зазора из-за теплового или механического расширения; На фазы газораспределения отрицательно влияют, так же как и цикл питания.

Увеличение зазора приведет к позднему срабатыванию и преждевременному закрытию выпускных и впускных клапанов.Клапан, который открывается поздно и закрывается раньше, окажет неблагоприятное воздействие на двигатель; например, потеря мощности, неправильное сгорание, удары, высокая температура выхлопных газов и отказ двигателя.

С другой стороны, уменьшение зазора толкателя приведет к раннему срабатыванию и позднему закрытию клапанов.

Клапан, который открывается рано и закрывается поздно, отрицательно сказывается на характеристиках двигателя; такие как потеря мощности, утечка продувочного воздуха, высокий расход топлива, образование сильных побегов, потеря давления сжатия и даже возгорание или полный отказ клапана.

Таким образом, зазор толкателя регулярно измеряется и регулируется на основе данных производителя, чтобы гарантировать правильную работу впускных и выпускных клапанов.

Как правило, требуемый зазор составляет от 0,2 мм до 0,6 мм в зависимости от впускных и выпускных клапанов и производителей двигателей.

В. Как определяется зазор толкателя?

Измерение зазора толкателя двигателя — простая, но умелая задача. Убедитесь, что агрегат находится в ВМТ, повернув поворотный механизм по часовой стрелке до соответствующей отметки.Подтвердите положение, проверив топливный кулачок, а также свободу толкателя.

Блок двигателя поддерживается в ВМТ или такте сжатия, чтобы обеспечить доступность выпускных и впускных клапанов для измерения зазора.

Проверка свободы толкателя гарантирует, что агрегат находится на такте сжатия, а не на рабочем ходе; как и в четырехтактном двигателе, два агрегата находятся в ВМТ в любой момент времени. Теперь, когда вы готовы измерить зазор толкателя; просмотрите руководство производителя, чтобы убедиться в правильности настроек зазора.

Попробуйте вставить щуп разного размера между зазором штока клапана и коромыслом. Выберите другой набор калибра для заполнения, пока не найдете нужный; который просто проходит через зазор толкателя без особого сопротивления.

Датчик, который не проходит, слишком велик, но отсутствие сопротивления означает, что размер датчика небольшой, поэтому попробуйте другой. Как только вы найдете правильный датчик; найдите размер, отмеченный на нем. Теперь сравните с рекомендациями производителя; При необходимости отрегулируйте.Зазор толкателя

Регулировка зазора толкателя

Теперь после правильного измерения зазора толкателя; вы знаете, увеличивать или уменьшать его, чтобы установить его по рекомендации производителя. Все, что вам нужно, это отрегулировать зазор; но как?

Зазор толкателя регулируется после отвинчивания стопорной гайки над коромыслом. Эта контргайка ограничивает движение толкателя, чтобы обеспечить правильную настройку зазора. Открутите гайку гаечным ключом подходящего размера (обычно используются гаечные ключи).

После выключения контргайки; толкатель может свободно перемещаться вверх и вниз. Отрегулируйте зазор толкателя, отрегулировав положение толкателя. Для обеспечения правильной настройки зазора; во время регулировки обычно помещают щуп нужного размера в зазор.

Убедитесь, что вы можете плавно перемещать указатель уровня заполнения после его установки; Слишком легкий проход — явный признак высокого клиренса. Иногда трудно судить, что это работа, основанная на навыках и опыте.

Небольшой поворот обеспечит движение до одной сотой миллиметра. После этого установите стопорную гайку на место; повторно затяните его, не влияя на новую настройку зазора из-за случайного движения толкателя.

При необходимости проверьте зазор и сделайте запись о техническом обслуживании для будущих целей. Убедитесь, что все в порядке, иначе любая неправильная регулировка может привести к тяжелым условиям, таким как изгиб штанги толкателя или отказ клапана.

Перед упаковкой также проверьте:

  1. Отложение шлама вокруг пружины клапана.
  2. Состояние смазки коромысел и толкателя.
  3. Состояние смазки шплинта, а также отложений шлама.
Также читайте:
или

Почему бы не запросить собственную тему!

Когда дизельным двигателям требуется регулировка клапана

Объяснение регулировок клапана

Автор: Allstate Peterbilt Group | Опубликовано в Сертифицированные бывшие в употреблении, Двигатели Cummins, Мобильное обслуживание, Двигатели PACCAR, Обслуживание и запчасти Пятница, 15 декабря 2017 г., 17:06

Зачем нужна регулировка клапана для дизельного двигателя

Регулировка клапана (иногда также называемая накладными расходами) жизненно важна для здоровья вашего дизельного двигателя, чтобы гарантировать правильное сгорание.Этой задаче при надлежащем обслуживании двигателя часто забывают; однако пренебрежение вашими клапанами может привести к множеству нежелательных неприятностей, таких как потеря мощности и снижение топливной экономичности. Внимательное наблюдение за зазором клапана может предупредить вас о проблеме, прежде чем она приведет к значительным затратам на ремонт вашего дизельного двигателя и большому количеству незапланированных простоев.

Что такое регулировка клапана?

Механизм клапана (толкатель, толкатель и коромысло в сборе) отрегулирован так, чтобы зазор имел надлежащий зазор, необходимый для регулирования открытия и закрытия клапана.Если зазор слишком велик, это повлияет на воздушный поток двигателя и в конечном итоге приведет к повреждению клапана. Если зазор слишком мал, клапан не сможет закрываться и плотно прилегать к головке блока цилиндров, и выхлопные газы будут просачиваться мимо клапана. Зазор клапана также является единственным способом передачи тепла клапанами в головку блока цилиндров.

Когда мне нужна регулировка клапана?

Вам следует проверять зазор клапана через рекомендованные производителем интервалы. Верным признаком того, что пришло время для регулировки зазора клапана, является громкий щелчок или постукивание вашего двигателя при запуске или потеря мощности двигателя.Вы можете найти более подробную информацию о предлагаемой частоте корректировки здесь.

Почему важна процедура регулировки клапана?

Если вы пренебрегаете регулировкой клапана дизельного двигателя в течение длительного периода времени, велика вероятность катастрофического отказа клапана и двигателя. Может возникнуть ряд проблем, которые снизят производительность вашего грузовика и, возможно, потребуют дополнительного ремонта. Эти проблемы включают:

  • Двигатель не работает на полную мощность
  • Вы быстрее сгорите топливо
  • У вас будет повышенная дымность выхлопных газов
Следует ли мне самому пытаться отрегулировать клапан дизельного двигателя?

Хотя некоторые люди настраивают клапаны самостоятельно, многое может пойти не так.Клапан, который не отрегулирован на надлежащий зазор, может привести к утечке выхлопных газов через клапан или ухудшению характеристик двигателя. Любой из этих сценариев может обойтись вам дороже, чем обслуживание вашего двигателя профессионалами.

Если вам требуется процедура корректировки стоимости, обратитесь в сервисный отдел Allstate Peterbilt. Мы также предлагаем услуги автомастерских по всему Среднему Западу и услуги по обслуживанию мобильных грузовиков для удобного обслуживания грузовиков в дороге.

Ещё от Allstate Peterbilt

Правильная проверка зазора между поршнем и клапаном!

Проверка зазора между поршнем и клапаном является неотъемлемой частью любой конструкции двигателя. В этой технической части мы покажем вам, как это сделать.

Агрессивные распредвалы и высокая степень сжатия необходимы для максимальной мощности двигателя, но они также создают очень рискованные взаимоотношения между клапанами и поршнями.По сути, эти два компонента могут подойти слишком близко друг к другу, и на высоких оборотах любой контакт приведет к какому-либо повреждению.

Отношения между поршнями и клапанами очень изменчивы. Слишком большой зазор, и вы теряете производительность из-за низкого подъема клапана; следует слишком маленькая и абсолютная бойня. Проверка зазора между поршнем и клапаном является обязательной практикой для обеспечения идеального соотношения.

Тенденция к наддува несколько ослабила беспокойство производителей двигателей, поскольку степень статического сжатия снизилась по сравнению с высоконагруженными безнаддувными двигателями.Тем не менее, по-прежнему важно проверять зазор между поршнем и клапаном во время сборки двигателя, особенно если в двигатель были внесены какие-либо изменения, которые могли повлиять на этот критический зазор. Примеры включают шлифовку поверхности блока цилиндров или головки цилиндров, переход на более тонкую прокладку головки, увеличение передаточного отношения коромысел или установку распределительного вала с высоким подъемом.

Мнения производителей поршней и клапанов могут отличаться, но широко распространено мнение, что минимальный зазор составляет.080 дюймов для впуска и 0,100 дюйма для выпуска. Выпускной клапан расширяется больше за счет тепла от сгорания, поэтому ему требуется дополнительный зазор. Если двигатель оснащен алюминиевыми шатунами, обычно рекомендуется добавить 0,030 дюйма к минимальному зазору, потому что алюминий расширяется больше, чем сталь. Когда шток расширяется, поршень подталкивается ближе к головке блока цилиндров.

Существует два популярных метода проверки зазора: метод глины и метод циферблатного индикатора.В этом руководстве основное внимание будет уделено последнему, так как он обычно считается более точным из двух методов.

Необходимые инструменты включают циферблатный индикатор и основание, пружины клапана низкого напряжения и большое колесо синхронизации.

Ниже приводится быстрый пример измерения зазора между поршнем и клапаном, продемонстрированный Джоном Химли из CNC Motorsports в Брукингсе, Южная Дакота.

При установке контрольных пружин низкого напряжения в цилиндр № 1 головка цилиндра плотно прилегает к блоку с установленной прокладкой.Прокладку необязательно сжимать, но вам нужно знать толщину в сжатом состоянии (обычно указывается на упаковке) и измерять толщину без сжатия, чтобы определить поправочный коэффициент после измерения хода клапана. Установите подъемники, толкатели и коромысла для цилиндра номер 1 и отрегулируйте нулевой зазор с коленчатым валом в ВМТ на такте сжатия. Это гарантирует, что оба подъемника находятся на основной окружности выступа кулачка. Поверните коленчатый вал на 10 градусов до ВМТ на такте выпуска. Поместите циферблатный индикатор в верхнюю часть держателя выпускного клапана и обнулите циферблатный индикатор . Затем нажмите выпускной клапан. Обратите внимание на пройденное расстояние. Теперь вычтите разницу в толщине прокладки, и вы получите точное измерение зазора между поршнем и клапаном. В этом примере на SBC с турбонаддувом зазор выхлопа составлял 0,220 дюйма. Поверните двигатель на 10 градусов после верхней мертвой точки на такте впуска. Повторите процедуру с впускным клапаном и вычислите зазор. Для этого клапана зазор составлял 0,219 дюйма. .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
